Виды фундаментов применяемые в строительстве

В процессе возведения дома одним из самых важных моментов является сооружение фундамента – ведь в том случае, если основание дома будет заложено с нарушениями, то дальнейшая эксплуатация такого здания просто невозможна. Нет никакой гарантии, что в любой момент стены просто-напросто не дадут трещину и не возникнет реальной опасности жизни жильцов.

Прежде чем приступать к сооружению фундамента, необходимо досконально изучить различные виды фундаментов и выбрать из них наиболее подходящий для конкретного случая. Бывали случаи, когда из-за неправильно подобранного типа фундамента дом давал трещину, несмотря на то, что он был возведен правильно.

Основными моментами, исходя из которых была предложена классификация фундаментов, использующихся при строительстве домов, являются:

1. Вариант опоры на почву;

2. Форма конструкции;

3. Способ изготовления

Давайте же теперь более детально рассмотрим каждый из них, а также вопрос относительно того, в каком случае какие виды фундаментов рациональнее использовать.

Содержание и виды фундаментов

1. Ленточный
2. Монолитный и сборный
3. Свайный
4. Плитный
5. Столбчатый
6. Блочный
7. Ленточно-свайный
8. Выводы: какой выбрать

Ленточный

Модель ленточного фундамента

Что представляет собой ленточный фундамент и почему в частном строительстве его применяют чаще, чем другие виды фундамента

Этот тип основания создается под каждой несущей стеной, что обуславливает необходимость проведения большого количества земляных работ и требует больший расход материалов. Однако у него есть существенные преимущества:

1. Простота самого возведения – этот фундамент можно будет соорудить из бетона или железобетона;

2. Одинаковая ширина по всему периметру – основание ведь заложено строго под несущими стенами.

Монтаж ленточного типа фундамента дома применяют в том случае, если планируется возведение дома с кирпичными, каменными, бетонными или блочными стенами, которые имеют значительный вес. Кроме того, если же в здании планируется создание теплого подвала, подземного гаража или даже цокольного этажа, то ничего лучше, чем ленточный фундамент, найти не получится.

Принято выделять два типа этого фундамента:

• Монолитный;

• Сборный

Идеален для домов с кирпичными, каменными, бетонными или блочными стенами, которые имеют значительный вес.

Обзор монолитного и сборного фундамента

На фото схема монолитного фундамента

Особенности монолитного и сборного фундамента для строительства частного дома. Отличительной характеристикой монолитного фундамента является способность выдерживать значительные нагрузки, благодаря чему именно монолитный фундамент используется как основа для железобетонных ограждений. Однако на его возведение потребуется очень много ресурсов – как материальных, так и человеческих. Использование специальных видов техники – это также одно из необходимых условий в данном случае.

Выдерживает значительные нагрузки

Сборная конструкция будет несколько проще в плане сооружения, однако этот тип фундамента не подходит для пучинистых грунтов, подверженных глубокому промерзанию.

Кроме того, не получится на таком основании построить дом сложной формы – необходимо будет обрезать стандартные блоки, использующиеся для его возведения, что само по себе весьма проблематично. А вот для зданий простой формы (капитальных гаражей, например), сборный фундамент – то, что надо!

Подходит для гаражей и прилегающих строений

Свайный фундамент

Модель винтового свайного фундамента

Конструкция этого типа фундамента состоит из отдельных свай, которые вворачиваются прямо в грунт. В виду того, что создание такого фундамента является довольно простой операцией, применение его очень распространено в современном частном строительстве.

Для «ввинчивания» свай может использоваться специальная техника или же можно обойтись даже одному человеку (но лучше работать в паре). После того, как свая закручена в её полость вливают смесь бетона для лучшего закрепления. После этого на сваях закрепляют балки и делают решетчатое основание.

По срокам – это один из самых быстровозводимых видов основания для дома. Вы легко сможете управиться за день-два. Самое главное – правильно рассчитать нагрузку, количество свай на кв м и их расположение.

Один из самых быстрых и простых для возведения фундаментов.

Плита в качестве основания дома

Модель плитного фундамента

В том случае, если планируется строительство на плавающих почвах, которые подвержены сильному и неравномерному сжиманию, просадочных или пучинистых грунтах, целесообразно будет возводить плитный фундамент. Выглядит этот вид он как монолитная или же решетчатая плита, собранная из железобетонных балок с заделанными стыками. Этот тип фундамента возводят по всей площади строения, а не только под несущими стенами. Кстати сказать, «плавающий» фундамент целесообразно закладывать в том случае, если стройка планируется на том участке, где уровень грунтовых вод располагается близко к поверхности земли (менее одного метра).

Недостатком этого типа фундамента будет только лишь его высокая стоимость.

Надежный, но высокий по стоимости

Столбчатый вид

Модель столбчатого фундамента

Эта разновидность фундамента характеризуется довольно низкой себестоимостью – например, общая смета этого фундамента будет в два раза ниже, чем в случае с ленточным фундаментом. Столбчатая конструкция применима для строительства зданий, проект которых не подразумевает наличие подвального помещения, а стены не тяжелые. Примеры – финские домики или каркасные сооружения. Кроме того, этот вид фундамента было бы очень неплохо использовать для строительства бани.

Технология сооружения его достаточно проста – под углами наружных стен здания и под местами их пересечения устанавливаются столбы, а сверху на них кладутся балки связи. Столбы также устанавливаются и по всему периметру строения на расстояние не более 2,5 м друг от друга.

Хорошо подойдет для подсобных строений

Блочный фундамент

Модель блочного фундамента

Используется достаточно широко, особенно при возведении трех- или четырехэтажных коттеджей. Технология возведения этого типа фундамента заключается в создании системы блоков ЖБС (железобетонных блоков сплошных), которая устанавливается местах максимальной нагрузки. Это могут быть опоры при прогонах или точки пересечения несущих стен.

Преимуществами блочного фундамента являются:

1. Способность выдерживать значительные нагрузки;

2. Простота в сооружении;

3. Относительно низкая себестоимость;

4. ЖБС отличаются повышенной химической стойкостью, что делает возможным возведение этого фундамента на почвах с повышенной кислотностью.

Однако надо учитывать, что потребуется надежная теплоизоляция, так как между блоками существуют швы.

Подойдет для трех-четырехэтажных загородных домов

Комбинированный ленточно-свайный

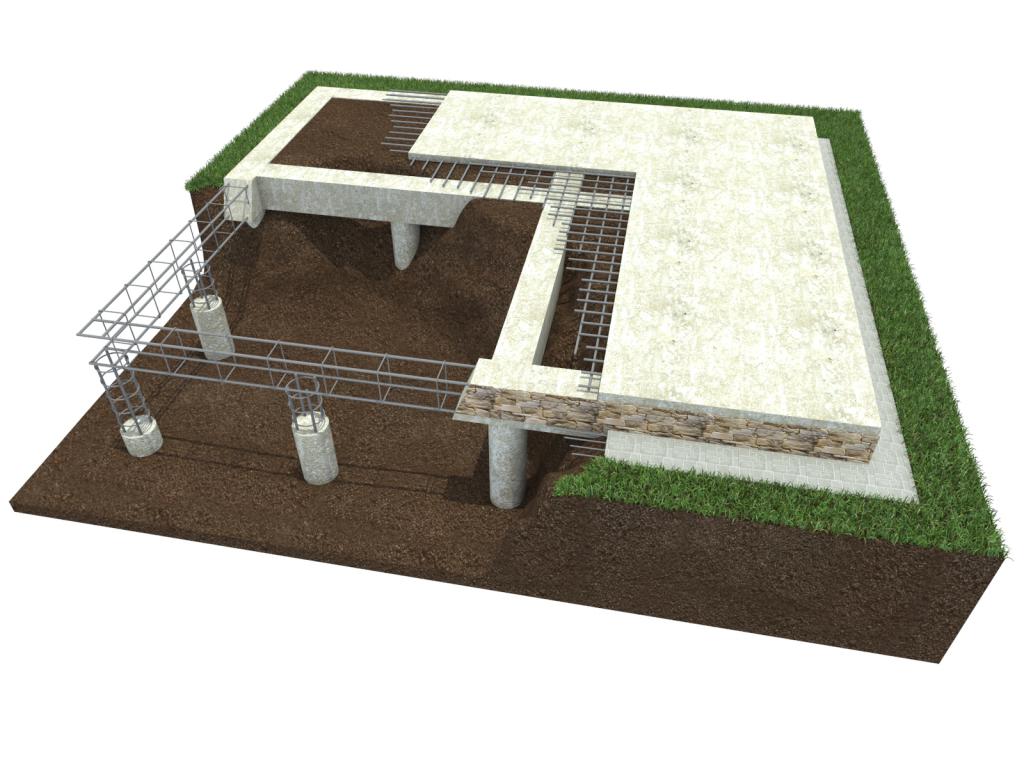

Модель смешанного: ленточно-свайного фундамента

Эта конструкция состоит из равномерно распределенных свай, которые устанавливаются

соответственно несущей нагрузки исходя из данных предварительного проекта будущего здания. Верхняя часть свай фиксируется с ленточной основой армированием и бетонированием по подготовленной опалубке.

Свайно-ленточный тип фундамента – идеальный вариант для основания здания, строительство которого будет происходить на рыхлом или же сложном грунте.

Отличный вариант для неустойчивых грунтов

Какой же в итоге тип фундаментов выбрать?

Фундамент – это основа возводимого дома, на которой будет лежать вся нагрузка. Именно качество заложенного фундамента определяет срок службы постройки. Так что прежде, чем определиться с тем, какие виды фундаментов применить лучше в конкретном случае, необходимо учесть множество факторов. Ведь у каждого вида фундамента есть определенные качества, которые и определяют целесообразность использования определенного типа основания при строительстве.

В выборе фундамента и монтажу его по ГОСТ вам помогут:

Тел.: +7 (931) 268-77-89 (СПб) Елена.
Тел.: +7 (903) 100-31-11 (Москва) Кимберия.

Монолитный фундамент на сваях

Железобетонный свайно-монолитный фундамент — идеальный вариант для неустойчивых, зыбких и проседающих грунтов. Для увеличения прочности он часто строится с монолитным ростверком. На самых проблемных субстратах используется свайно — винтовой фундамент.

Интересует стоимость монолитного свайного фундамента? Жмите!

Технология

Монолитный фундамент на сваях делается в несколько этапов. Первый из них — установка опалубки. Затем следует закрепление арматурного каркаса. Под нижними металлическими прутьями рекомендуется размещение небольших брусков для полного погружения арматуры в толщу бетона. Каркасы ростверка и железобетонных свай необходимо соединить. Затем происходит бетонирование — заливка арматуры жидким бетоном для образования фундамента.

Преимущества

Монолитный фундамент с заливными сваями наиболее надёжен вследствие большой глубины проникновения в грунт. К тому же он один из наименее трудоёмких: при его возведении требуется минимум земляных работ. Если забивку свай осуществляет специальная техника, копать и вовсе ничего не нужно. Кроме того, не охватывая всю площадь основания строительного объекта, такой фундамент существенно способствует экономии материала — в первую очередь бетона и металлической арматуры.

Помимо свайного фундамента мы предлагаем другие виды фундаментов:

О преимуществах монолитного фундамента читайте здесь.

Фундаменты от фирмы «Профсопстрой»

По вашему заказу мы возведём любое из свайно-монолитных оснований:

• монолитный фундамент на винтовых сваях;
• фундамент на буронабивных сваях;
• фундамент ростверковый.

Преимущества от сотрудничества с нами заключаются в быстрых сроках работы, высокой производительности, нашем собственном штате геодезистов и технике безопасности по нормам ISO.

расчет, армирование и установка своими руками

Фундаменты, выполненные по буронабивной технологии с монолитным ростверком в последнее время, становятся все более популярными. И это справедливо, поскольку устройство такого фундаментного основания имеет неоспоримые преимущества и широкие возможности по применению. Данная технология представляет собой совокупность устройства заглублённых бетонных столбов, выполненных по специальной технологии в ключевых точках, и заливки связующего ростверка различного технического устройства.
Так выглядит буронабивной фундамент с ростверком

Благодаря своей надёжности, экономичности и быстровозводимости, буронабивной фундамент с ростверком используется как в промышленном, так и в частном строительстве, а также может быть выполнен своими руками без дополнительного привлечения строительных бригад и техники. Вернуться к оглавлению

Содержание материала

Основные принципы буронабивной технологии и её преимущества

Возведение буронабивного фундамента с ростверком основано на следующих технологических принципах:

• основание фундамента точечно закрепляется в неподвижном земляном слое и имеет статическую трубчатую или метало-каркасную основу; Схема устройства буронабивного фундамента
• несущие нагрузки предусматривают равномерное распределение;
• количество точек необходимого приложения нагрузочной устойчивости определяется расчётными методами;
• ключевые точки имеют единую структуру за счёт монолитной армированной обвязки или ростверка.

Данная технология имеет ряд неоспоримых преимуществ.

1. Возможность устройства основания для строительства на любых поверхностях и грунтах, кроме скальных, в том числе: Подробная схема для установки буронабивных сваи своими руками
   • на участках с большими перепадами по высоте;
   • на грунтах, подверженных вспучиванию и горизонтальному перемещению;
   • в местах с повышенным уровнем воздействия сезонных водных факторов.
2. Высокая надёжность и устойчивость фундамента за счёт установки его основания ниже промерзания грунта.
3. Отсутствие потребности проведения масштабных земляных работ, что позволяет производить строительство с минимальным нарушением окружающего ландшафта, а также исключается необходимость вывоза грунта. Буронабивной фундамент с ростверком в разрезе
4. Выполнение фундаментных работ возможно непосредственно вблизи существующих зданий без дополнительного механического отрицательного воздействия на них, а также без повреждения ранее подведённых подземных коммуникаций.
5. Время на проведение фундаментных работ минимально и есть возможность их круглогодичного выполнения.
6. Возможность использовать данную технологию для зданий и сооружений, выполненных их любых материалов, любой высотности и назначения за счёт равномерного распределения расчётной нагрузки. Схема с размерами для устройства опалубки под фундамент
7. Низкая себестоимость строительства и простота выполнения работ, оптимальный вариант для обустройства фундаментного основания постройки своими руками.

Все вышеперечисленное делает технологию устройства буронабивного фундамента широко применимой, особенно в строительстве малоэтажных частных домов, возведения бань и прочих хозяйственных построек.

Вернуться к оглавлению

Подготовительные мероприятия для устройства буронабивного фундамента

Для того, чтобы фундамент в котором используются буронабивные сваи с ростверком имел высокие характеристики прочности и надёжности необходимо произвести расчёты допустимых нагрузок.
Чертёж с названия элементов буронабивной сваи



Это даёт возможность оптимально подобрать диаметр свайного основания и необходимое их количество для конкретного места строительства и типа используемого материала постройки.
При проведении расчётов используются следующие данные:

• ориентировочный вес будущего здания с допуском в большую сторону;
• конструкция возводимого здания, наличие внутренних стен, пристроек, зон с дополнительным выносом;
• тип грунта и его особенности;
• точка промерзания грунта и высота подъёма грунтовых вод;
• планируемый диаметр свай и показатель прочности цемента;
• длина и запас прочности арматурных элементов;
• коэффициенты стандартных продольных нагрузок земляного грунта на сваи.

Надо отметить и то, что в соответствии со строительными нормами при расположении свай должно быть учтено следующее:

• максимальное расстояние между сваями составляет 2 м;
• минимальное допустимое расстояние может быть не менее 3-х диаметров самой сваи.

Схема и необходимые расстояния буронабивного фундамента с ростверком


В зависимости от полученных данных выполняют составление окончательного плана и расчета фундамента с точками расположения свайных конструкций. На основании данного плана выполняют разметку непосредственно на местности с соблюдением размеров и параллельности сторон.
По факту нанесения разметки приступают к непосредственному бурению грунта для устройства свайно-набивного фундамента
Схема устройства и бурения грунта под сваи

Вернуться к оглавлению

Способы устройства свайного основания

Для строительства фундаментного основания с применением буронабивной технологии возможно использование следующих типов свайных конструкций:

При выполнении работ своими руками наиболее простым способом будет устройство конструкции каркасного типа.

Подготовку скважины, как правило, выполняют с использованием ручного бура, которым выбирают грунт на глубину не менее 15-30 см ниже точки промерзания. Для наилучшего устройства основы в нижней части скважины делают дополнительное расширение, на ширину 5-10 см по диаметру.
Процесс бурения фундамента вручную


При установке свай по каркасной технологии необходимо соблюдать следующий порядок.

1. Дно скважины освобождается от лишнего грунта и трамбуется, после чего выполняется отсыпка песчано-щебёночной подушки на высоту 20-40 см в зависимости от типа грунта.
2. Для исключения взаимодействия металлической арматуры с землёй на дно рекомендуется уложить гидроизоляционный слой из рубероида.
3. По краю скважины выставляют достаточно облегчённую опалубку для фиксации выступающей над землёй верхней части сваи. Конструкция опалубки для буронабивного фундамента
4. В подготовленную скважину устанавливают связанный арматурный каркас с выступом над уровнем земли не менее 30-40 см.
5. Из двойного рубероида и металлической сетки изготавливают внутреннюю опалубку, при этом из сетки формируют цилиндрическую трубу, фиксируя её положение вязальной проволокой, а внутрь закладывают рубероид. Полученную опалубку аккуратно, не нарушая установленный арматурный каркас, устанавливают в скважину с расчётом, что высота опалубки должна иметь выступ над землёй не менее 10-15 см.

6. Подготовленная скважина для фундамента заливается цементным раствором с промежуточным трамбованием раствора. При заливке первого слоя необходимо слегка вытащить опалубку, а затем осадить её обратно, обеспечив, таким образом, заполнение раствором нижней части скважины для более надёжного крепления. Затем продолжить заливку до верхнего края опалубки.
7. После того как раствор затвердеет необходимо удалить деревянную опалубку и выполнить, в случае необходимости, подсыпку скважины песком.

Дальнейшие работы по устройству ростверка желательно производить не ранее, чем через 3-4 дня после заливки свайного основания.
Если для устройства свай используются трубы, то при их установке необходимо обеспечить:

• для металлических труб — антикоррозийную обработку;
• для асбестоцементных — покрытие гидроизолирующим составом, например, битумной мастикой.

Также допускается вариант обвертывания труб рубероидом для дополнительной гидроизоляции.
Установка свай с применением труб выполняется по технологии аналогичной каркасному способу и также может быть выполнена своими руками.

Вернуться к оглавлению

Технология устройства ростверка

Ростверком принято называть верхнюю часть фундамента, которая обеспечивает связку свайного основания и равномерное распределение несущей нагрузки.

Основным при его устройстве является увязка армирующих элементов свайного основания с арматурой ростверка.
Ростверк может быть одного из трёх типов:

• мелкозаглубленный фундамент, который внешне напоминает ленточный фундамент и имеет следующие размеры:
  • ширина — 40 см;
  • высота — 20-30 см. Чертеж с размерами устройства ростверка
• подвешенный, который допускается при строительстве облегчённых деревянных строений, либо выносных частей зданий на неровных поверхностях, а также на участках где верхний слой грунта обладает вспучивающимися свойствами либо сезонному воздействию воды;
• монолитный отличается повышенной надёжностью и используется для капитального строительства жилых зданий, выполняется путём сооружения армированного бетонного плитного фундамента по всей плоскости внутренней части, непосредственно под зданием.

В зависимости от типа строящегося здания выбирается и тип устраиваемого ростверка.
Наиболее часто применимым считается ростверк ленточного типа с поверхностным заглублением. Принцип его устройства совпадает с тем, как выполняется фундамент ленточного типа и предполагает следующий порядок проведения работ.

1. Подготовка траншеи глубиной 20-30 см с выравниванием дна и отсыпкой песчаной подушки высотой 10-15 см.
2. Монтаж опалубки на высоту ростверка.

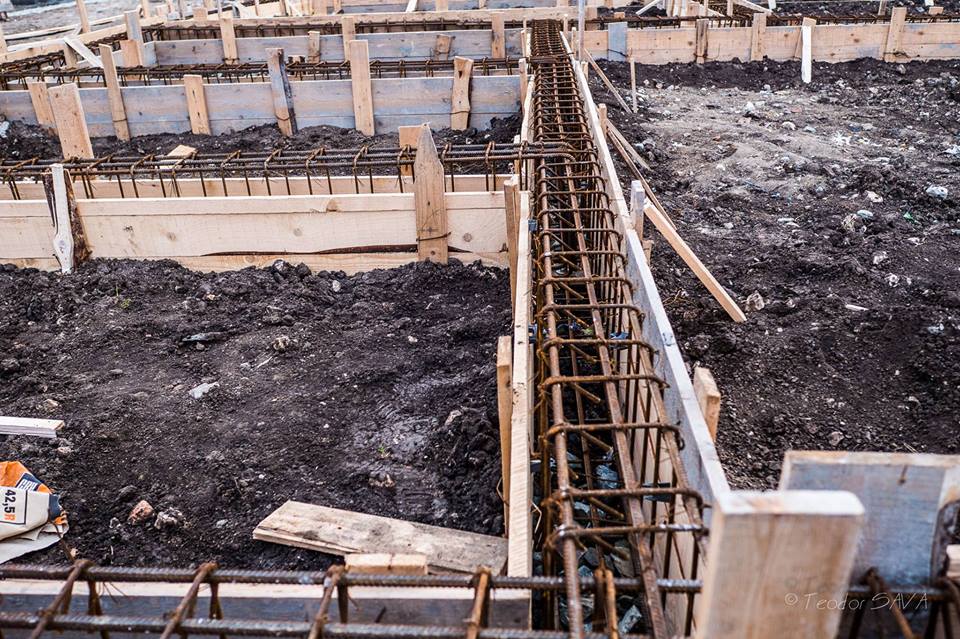

   Пример готовой опалубки для заливки ростверка
3. Установка армирующих элементов, для которых оптимальным считается применение ребристых прутьев толщиной 10-12 мм для вертикального армирования и 60-80 мм для горизонтальных связующих. Арматура ростверка должна быть увязана с арматурой свайных оснований в единый пояс.


4. Заливка подготовленной конструкции цементным раствором с соблюдением уровня по плоскости. Для исключения излишнего намокания во время дождей необходимо обеспечить укрытие залитого бетона рубероидом либо полиэтиленом. Процесс заливки опалубки буронабивного фундамента с ростверком


5. Удаление опалубки по истечении одного-двух дней с момента заливки.

При устройстве подвешенного ростверка опалубка выполняется в виде короба, пригодного для бетонной заливки, а армирование выполняется по аналогичной технологии.
При обустройстве монолитного ростверка опалубка устанавливается по внешней части периметра будущего здания, а внутреннее пространство армируется с соблюдением установленных правил.
Пример устройства подвешенного ростверка

Заливку бетоном всей площади необходимо выполнять за один раз и целесообразно использовать бетон заводского изготовления для упрощения процесса бетонирования.
Надо отметить, что приступать к дальнейшему строительству желательно не ранее, чем через две недели с момента заливки ростверка. Смотрите в видео как устроен фундамент из буронабивных свай с ростверком.

Вернуться к оглавлению

Особенности устройства буронабивных свайных фундаментов

При всей своей простоте устройства, фундамент, изготовленный по буронабивной технологии, также требует серьёзного подхода к его строительству. В процессе работ необходимо учитывать некоторые особенности, которые в дальнейшем могут повлиять на срок эксплуатации здания.

Учитывая данные особенности, буронабивной фундамент будет иметь длительный срок службы.

Таким образом, качественный и надёжный фундамент на буронабивных сваях с ростверком во многих случаях является оптимальным решением при устройстве фундаментного основания для строительства различных типов зданий и сооружений как для частного, так и для промышленного использования. Технология его устройства проста и экономична, она позволяет выполнить весь комплекс работ своими руками без привлечения сторонних организаций и рабочих.

Свайный фундамент. Плюсы и минусы готовых конструкций

ПОДЕЛИТЕСЬ
В СОЦСЕТЯХ

Имея соответствующую технику, пару-тройку помощников и хорошую информационную базу сегодня вполне реально построить дом собственными силами даже не имея профессиональных навыков. В основе строительства любого здания лежит закладка фундамента. Все большую популярность при возведении частного дома приобретает свайный фундамент. Плюсы и минусы этого вида основы строения и его разновидности рассмотрим в данной статье, а также ознакомимся с видео уроками монтажа свайного фундамента своими руками.

Свайный фундамент получает всё большее распространение в строительстве частных домов

Виды фундамента

Одной из важных, хотя и невидимых со стороны, частей дома является фундамент. От того, насколько правильно будет выполнен монтаж данного участка строительства, зависит долговечность и качество постройки.

В зависимости от технологии установки и области применения фундаменты можно классифицировать следующим образом:

1. Ленточный фундамент используется в основном в малоэтажном строительстве. Он подразделяется на сборный, состоящий из блоков, и монолитный – в виде опалубки, в которую заливается бетон
2. Монолитный фундамент, очень прочный, применяют в местах, где существует опасность проседания грунта. Представляет собой монолитную железобетонную плиту.
3. Столбчатый фундамент закладывают при строительстве одноэтажных домов. Выполняется в виде столбиков, которые затем соединяются балочной обвязкой.
4. Свайный фундамент в последнее время получает все большее распространение благодаря надежности, универсальности и доступности монтажа своими руками.

Свайный фундамент возможно установить практически в любой местности и на любом грунте

Свайный фундамент и этапы его монтажа

Закладку свайного фундамента используют при строительстве зданий разной этажности. Этот вид фундамента не требует трудоемких работ по рытью котлована, что является существенным плюсом перед другими видами основания дома. Одним из главных достоинств такого метода является возможность установки практически в любой местности, при любом грунте.

Для того чтобы определить плюсы и минусы свайного фундамента рассмотрим его разновидности, видео обзор этапов закладки своими руками и особенности установки разных свай.

Исходя из расчёта нагрузки на фундамент, подбирается диаметр свай

Этапы закладки свайного фундамента

До начала обустройства любого фундамента необходимо провести определенные подготовительные работы и расчеты, которые включают в себя следующее.

• инженерно-геологический анализ грунта;
• определение типа свай для фундамента;
• подробный чертеж плана дома с указанием всех деталей строения;
• расчет нагрузки на фундамент;
• чертеж подземной части;
• установка свай;
• расчет и заливка ростверком;
• установка цокольного этажа;
• расчет стоимости фундамента.

Фундамент из винтовых свай с железным ростверком

Варианты свайного фундамента

Фундамент на сваях имеет несколько разновидностей, которые отличаются технологией установки и областью применения.

Забивные сваи

Это стержни из железобетона, которые забиваются глубоко в грунт. Технология данного строительства опирается на точные расчеты распределения всей нагрузки будущего здания данным опорам фундамента. Сваи забиваются вглубь до тех пор, пока не попадут в самую устойчивую область грунта. Данный вид основы фундамента используют в промышленном строительстве, так как работа по забиванию свай в грунт проводится  тяжелой специальной техникой. Для загородного дома или дачи такой вид свай не подходит, так как установить их своими руками невозможно.

Место под домом с высоким фундаментом из свай можно использовать, как навес для машины

Буронабивные сваи

При таком виде фундамента необходимо сначала пробурить скважины, в которые закладываются сваи и заливается бетон. Этот вид монтажа опор применяют чаще всего в строительстве многоэтажных зданий. Техническая трудоемкость, сложные расчеты и высокая стоимость работ являются минусом фундамента на буровых сваях.

Фундамент на винтовых сваях

Этот вид свайного фундамента наиболее предпочтителен при строительстве загородного дома. Монтаж винтовых свай своими руками (видео можно найти на многих строительных сайтах) наиболее доступен по цене и объему работу. Основой для такого фундамента служат стальные трубы с особой резьбой наподобие винтовой. Благодаря такой нарезке сваи как бы «ввинчиваются» в грунт, а с помощью винтовых лопастей надежно удерживаются в нем (как показано на видео). Если грунт слишком рыхлый, применяют винтовые опоры с резьбой по всей трубе. В стальные трубы заливают бетон, придавая большую устойчивость конструкции.

Винтовые сваи можно установить своими руками, не применяя дорогостоящую спецтехнику

Полезно знать! Винтовой свайный фундамент – оптимальный способ создания основания для лёгкого каркасного дома.

Свайно-винтовой фундамент, плюсы и минусы которого рассматриваются ниже, можно закладывать даже без помощи специальной техники, поэтому данный метод обустройства фундамента является наиболее доступным для монтажа своими руками.

Преимущества и недостатки свайно-винтового метода

Основными плюсами фундамента на винтовых сваях являются:

• доступная цена;
• скорость работы;
• возможность самостоятельного монтажа;

Для устойчивости и прочности фундамента, винтовые сваи завинчиваются до погружения в твёрдый грунт

• закладка практически в любой грунт;
• независимость от времени года.
• производится без предварительных земляных работ;

К минусам свайно-винтового метода можно отнести:

• подверженность коррозии при нарушении защитного слоя стальной трубы;
• невозможность монтажа в скалистых местах;
• проблематичность установки вблизи других строений;
• потребность в точных расчетах глубины залегания опоры.

Чертёж дома с разметкой под размещение свай

Основные этапы работ по закладке свайно-винтового фундамента

Являясь на сегодня наиболее передовым методом, свайно-винтовой вариант обустройства фундамента привлекает прежде всего возможностью монтажа своими руками. Таким образом будущий владелец загородного дома может существенно сэкономить на дорогостоящей технике и профессиональных строителях.

Статья по теме:

Отливы для цоколя фундамента: особенности выбора и монтажа. Какие материалы применяют для производства отливов для цоколя. Какие из них лучше выбрать и в каком случае. Монтаж отливов.

Первым этапом работ является исследование грунта, подробный расчет и чертеж плана дома.

Обычно на первоначальном этапе строительства производится выравнивание строительной площадки и земляные работы, связанные с рытьем котлованов или траншей. Закладка фундамента на винтовых сваях не требует таких действий, что уменьшает трудоемкость и увеличивает скорость процесса.

Закручивание винтовых опор осуществляется по разметке

На втором этапе производится разметка установки свай под фундамент: через промежутки около 2 м ставятся маркеры — места, где в дальнейшем будут закручиваться сваи. Исходя из назначения строящегося здания, производится выбор свай определенного диаметра и веса.

Следующий этап – закручивание винтовых опор. В местах разметки производится неглубокое бурение. Сваи завинчиваются в грунт наподобие шурупа. Эта работа может производиться, как с помощью механизмов, так и ручным методом.

На заметку! В среднем на закладку свайно-винтового фундамента может уйти около двух дней.

После установки опор производят их вертикальное выравнивание и заливку полой части труб песчано-цементным раствором, что повышает устойчивость свай и защищает их от коррозии.

Последним этапом монтажа фундамента является объединение опор монолитным ростверком и последующее создание цоколя дома.

Виды ростверков из различных материалов для свайно-винтового фундамента

Свайно-ростверковый фундамент

Как только сваи установлены, их соединяют монолитным ростверком, на котором в дальнейшем возводится все здание. Данная конструкция равномерно распределяет нагрузку на опоры фундамента и является основой цоколя дома.

Ростверк выполняется ленточным или монолитным способом и выполняется из деревянных балок или железобетонных плит, которые объединяют опоры фундамента. В зависимости от расположения, свайный фундамент с монолитным ростверком разделяют на: высокий, промежуточный и заглубленный.

Ростверк является основой цоколя дома

Важно! Вследствие естественного понижения температуры почвы в холодное время года, внутри грунта происходит явление, называемое геологами морозное пучение грунта.

Влага, находящаяся в почве, зимой замерзает и увеличивается в объеме. Это может привести к выдавливанию фундамента, а значит и дома. Чтобы противостоять такому явлению, сваи объединяют высоким ростверком на высоте 0,1 – 0,15 м выше уровня земли. Обычно такой ростверк устанавливают под зданиями, имеющими небольшой вес.

Для возведения фундамента из свай не нужно рыть траншеи и котлованы

Промежуточный ростверк располагают на уровне земли, используя песчаную или гравийную подушку. Недостатком этого вида ростверка является незащищенность от морозного пучения грунта, способного вырвать сваи и повредить кладку.

Низкий ростверк располагается ниже уровня земли. Его опускают на глубину промерзания в пучинистых почвах, на слабо-пучинистых грунтах конструкцию закладывают на 0,2-0,3 м ниже уровня земли.

При строительстве частного дома чаще всего применяют высокий свайный фундамент с монолитным ростверком. При обустройстве фундамента на винтовых сваях  ростверком может служить деревянный брус, который закрепляют анкерными болтами.

Свайный фундамент с ростверком из деревянного бруса

Плюсы и минусы свайно-ростверкового фундамента заключаются в следующем:

Плюсы свайно-ростверкового фундамента:

• доступная цена;
• возможность установки своими руками;
• быстрота монтажа;
• надежность — почти не дает усадки.

Минусы конструкции:

• строгий расчет ростверка свайного фундамента;
• используется только под легкие постройки;
• влияние коррозии на стальную часть.

Винтовые сваи для разных типов грунта

Свайный фундамент. Плюсы и минусы

Одним из основных преимуществ свайного фундамента при строительстве дома является доступность по цене и трудозатратам. Это является наиболее привлекательным фактором для тех, кто возводит дом своими руками. Немаловажным достоинством является также быстрота обустройства фундамента и возможность работы в любое время года.

Также плюсом данного варианта установки фундамента является устойчивость и надежность конструкции: лопасти винтовых свай хорошо уплотняют почву. Кроме того, это дает возможность обустройства фундамента практически в любом грунте.

Дом на свайном фундаменте можно построить очень быстро

К минусам фундамента на сваях относят возможную усадку конструкции. Во избежание такого явления необходимо произвести исследование грунта и точные расчеты с чертежом свайного фундамента с ростверком. Тщательные подготовительные работы можно отнести к минусам свайного фундамента.

Большое значение при обустройстве основы на сваях имеет качество используемого материала. При нарушении защитного слоя стальные конструкции фундамента подвергаются коррозии.

Учитывая плюсы и минусы свайного фундамента, выбор его в качестве основы загородного дома считается сегодня наиболее оптимальным и перспективным.

ОЦЕНИТЕ
МАТЕРИАЛ Загрузка… ПОДЕЛИТЕСЬ
В СОЦСЕТЯХ

СМОТРИТЕ ТАКЖЕ

REMOO В ВАШЕЙ ПОЧТЕ

Особенности монолитного ростверка и его применение в строительстве

Проектирование и заливка фундамента является ключевым моментом в строительстве любого здания, в том числе и в возведении индивидуальных домов. Мы уже писали ранее о ленточном фундаменте, столбчатом, монолитном, а также уделяли внимание вопросу, как укрепить старый фундамент дома.

Данная статья будет посвящена свайным фундаментам, его конструкциям. В частности, мы разберем устройство ростверка и наиболее распространенные его конструкции, этапы работ по монтажу ростверка. В нашей статье вы найдете также схемы свайно-ростверкового фундамента и схему фундамента с монолитным ростверком.

Что такое ростверк? Его применение и основные виды

Итак, давайте разберемся, что такое ростверк. Как известно, это специальная дополнительная горизонтальная конструкция фундамента, основной функцией которой является равномерное распределение нагрузки на несущие элементы возводимого сооружения. Соединение свай является завершающим этапом в строительстве свайного фундамента. Грамотное размещение ростверка, выбор его поперечного сечения и армирования – задача специалистов. В данном случае нельзя полагаться на мнение окружающих, недостоверные источники и свои силы, если только вы не специалист в этой сфере. Однако пополнить свои знания перед строительством личного дома никому не повредит, а наоборот даже поможет впоследствии определиться с необходимым объемом работ и командой специалистов.

схема фундамента с монолитным ростверком



Горизонтальная часть фундамента может объединять сваи в жесткую систему, а также свободно опираться на них. Жесткое закрепление опор с монолитным ростверком применяют, когда сваи забиваются в слабые грунты, при воздействии на опоры выдергивающих, динамических и горизонтальных нагрузок. Такое сопряжение осуществляется путем заделки головы сваи или выпусков арматуры в толщу горизонтальной части фундамента на длину их анкеровки, определяемой с помощью расчетов.

При свободном опирании (или шарнирном сопряжении) создается заделка головы сваи в толщу ж/б ленты на 5-10 см. Выпуски арматуры в таком варианте не заделывают. Такой способ применяется в случаях, когда нагрузка на опоры ориентирована по центру. Если вдавливающие нагрузки не велики и нет динамических нагрузок, то его просто опирают на сваи, поверхность головы которых предварительно выровнена цементным раствором. Описанные виды крепления вы можете видеть на рисунках, приведенных на сайте.

свайно-ростверковый фундамент



Существуют разные виды ростверка в зависимости от его размещения относительно поверхности грунта. Бывает низкий, повышенный и высокий тип конструкции. В зависимости от способа возведения выделяют также сборный и монолитный (в литературе можно встретить его другое название — монолитно-литой). В деревянном частном доме его роль выполняет нижний венец или обвязка. Как вы видите на рисунке, в качестве материала для горизонтальной части фундамента может быть выбран металл, дерево или железобетон. Самый распространённый материал — железобетон. Ж/б ростверки изготовляются как монолитными, так и сборными. Форма монолитного ростверка определяется конструктивным решением, геологическими условиями и числом опор. Чаще всего для индивидуальных домов малой этажности применяется ж/б лента.

типы растверков



Сборный

Используется при проектировании и строительстве крупногабаритных объектов, требующих быстрого возведения – промышленных зданий, с/х зданий, а также многоэтажек. Каким бывает сборный вид конструкции, вы можете видеть на рисунке. Представляет собой взрослый аналог конструктора «лего». Отлитые по специальной технологии детали (со шпоночными соединениями и замками) собираются затем строителями в единую конструкцию. Сборные элементы поэтапно устанавливают на поверхность выравнивающей подсыпки (песок, щебень). В процессе или по завершению сборки такой вид верхней части фундамента подвергается омоноличиванию. Следует отметить, что удовольствие это дорогое, требует также наличие тяжелой спецтехники, поэтому для строительства частных жилых домов не применим.

Монолитный ростверк, его устройство и план работ по заливке

Как уже отмечалось, это элемент свайного фундамента. Для примера на сайте приведена схема такого фундамента на буронабивных сваях. Применяется на строительных площадках, характеризующихся плотными глинистыми твердыми грунтами, а также слабо- и среднепучинистыми грунтами.

ростверок монолитный

Создание фундамента:

1. Буровыми агрегатами бурят скважины
2.Устанавливают пространственный каркас арматуры для каждой сваи
3.Производят бетонирование свай
4.Устраивают ростверк

Этапы работ по монтажу ростверка кратко можно изложить так:

• Выставление опалубки
• Армирование ленты. Объединяется арматура свай и ростверка с целью защемления в нем свай (для совместной работы).
• Процесс укладки бетонной смеси.

Опалубка. Бывают случаи, когда перед ее монтажом выполняют срезку свай. Это делается для того, чтобы обнажить арматуру и затем отогнуть ее и приварить к арматуре ростверка. Срезку свай производят специальным оборудованием (отбойным молотком, огневыми способами или гидро-разрушителем). Далее необходимо тщательно промыть головы свай от шлака и строительной грязи. Опалубка применяется деревянная или инвентарная. До выставления опалубки может устраиваться бетонная подготовка из тощего бетона толщиной 80 мм, нанесенного на уплотненный слой щебня и гравия 100-200 мм. На сухих плотных грунтах возможно бетонирование ленты без предварительной подготовки (с песчаной подсыпкой). Деревянная опалубка сбивается из досок (например, 22х150 мм). При сборке доски должны плотно прилегать друг к другу (щели в стыках не должны превышать 2 мм). Закрепление досок целесообразнее начинать с нулевой отметки. На завершающем этапе на лицевую сторону опалубки необходимо нанести пленкообразующую смазку.

Армирование. На данном этапе не рекомендуется экономить. Не правильно рассчитанный фундамент (без достаточного количества арматуры) не выдержит нагрузок и со временем треснет. Точный расчет осуществляет специалист — конструктор. Армирование должно быть выполнено строго по проекту. Чаще всего применяют арматуру диаметром 10-12 мм для арм. пояса. В ленте укладывают 2 арм. пояса.

Заливка. Процесс заливки полностью идентичен этапам работ для ленточного фундамента. Бетонные смеси укладываются послойно. Верхний уровень смеси заливают на 50-70 мм ниже верхней границы опалубки. Марка бетона для монолитного ж/б ростверка должна быть не менее 150.

Виды ростверка

Высокий. Размещают выше поверхности грунта. Применяют при строительстве этакад, мостов, гидротехнических сооружений, жилых домов на пучинистых грунтах, в затапливаемых районах, для строительства набережных, пирсов и т.д.

В настоящее время широкое распространение в строительстве получила так называемая технология ТИСЕ. Суть технологии заключается в применении для строительства свай фундаментного бура с откидным плугом. В итоге получаются фундаментные сваи с расширением — опоры с повышенной несущей способностью. Применяют такую технологию для строительства индивидуального жилья в местности с наличием сейсмической активности, а также в местности, характеризующейся пучинистыми грунтами. Отличительной особенностью данной технологии также является наличие воздушной подушки под лентой-ростверком. Технология позволяет возводить несущую конструкцию своими руками. Этапы строительства по такой технологии приведены на рисунке. Фундаменты ТИСЕ имеют как положительные, так и отрицательные отзывы. Из недостатков отмечается сложность в создании расширения свай своими руками с применением бура, наличие мостиков холода и необходимость дополнительного утепления. В интернет-источниках можно встретить много советов по применению данной конструкции, однако при выборе фундамента в конкретном случае мы не рекомендуем руководствоваться подобными оценками.

Повышенный. Располагается на поверхности грунта. Реализация такого фундамента допустима в непучинистых грунтах. С целью исключения воздействия на него нагрузок при вспучивании, под лентой вынимают грунт и заполняют полученную полость грунтами, не склонными к вспучиваниям (например, песком). Из-под внутренней части будущего дома также удаляют грунт, способный вспучиваться и заменяют его керамзитом. Фундамент по описанной технологии не будет требовать дополнительного утепления.

Низкий или заглубленный. Горизонтальная часть фундамента, которая располагается ниже поверхности грунта. Сваи в таком виде фундамента располагаются полностью в толще грунта. Глубина заложения зависит от многих факторов, таких как наличие подвалов в будущем здании, расположения коммуникаций, климатических факторов, наличия грунтовых вод, геологии местности. Например, если строить приходится на пучинистых грунтах, то подошву ростверка закладывают не менее чем на 0,25 м ниже уровня промерзания.

Хочется отметить, что в настоящее время страницы интернета пестрят информацией по строительной тематике, хотя очень малое количество из них действительно стоит читать. Наша статья основана не на интернет-источниках, а на конкретной литературе и советах специалистов (при желании всем обратившимся мы можем посоветовать литературу и ответить вопросы). Свайные фундаменты с ростверком относят к одним из самых востребованных вариантов, поскольку позволяет проводить строительство с экономией времени и средств, но только при наличии грамотного планирования и профессионального подхода на начальных этапах подготовки к предстоящей стройке.

Монтаж фундаментов в Иркутске — ЭнергоСтрой

Строительство любого здания, будь то частный коттедж, баня или гараж, начинается с закладки фундамента. О том, какие бывают фундаменты, поговорим в этой статье. А также рассмотрим, какой тип больше подойдет к той или иной конструкции и без чего еще при закладке основания нельзя обойтись. Какие типы фундаментов бывают и как сделать правильный выбор?

Фундамент представляет собой подземную часть сооружения. Хотя ее и не видно, но именно на эту часть приходится основная нагрузка при эксплуатации. Фундаменту приходится выдерживать вес несущих стен, перекрытий, оборудования, находящегося внутри. Неудивительно, что от его прочности и долговечности напрямую зависит срок «жизни» дома.

На территории Иркутской Области не все типы фундаментов подходят по нашим климатическим условиям. Рассмотрим основные используемые в нашей работе:

1. Свайные фундаменты.

Этот вариант, пожалуй, один из самых простых и бюджетных по цене. Сваи подойдут даже для слабых грунтов, поскольку нагрузка будет производиться на более плотные и глубокие слои. Несущая способность данного типа фундаментов довольно велика, а проводить земляные работы несложно. Используют их преимущественно под легкие дома : каркасные и брусовые.

Свайные фундаменты разделяют на:

1. Свайно-винтовой фундамент
2. Забивные железобетонные сваи
3. Буронабивные сваи

1.1 Свайно-винтовой фундамент

Свайно-винтовой фундамент строят по такой технологии:

• определяется местоположение будущего объекта;
• устанавливается базовая свая;
• устанавливаются остальные сваи согласно проекту;
• сваи подрезаются до запланированного уровня;
• на сваи устанавливаются оголовки;
• сваи обвязываются швеллером или брусом.

Правила установки свай

• Чтобы завинтить сваю, требуется минимум два человека. Сваи завинчиваются благодаря ручному завинчивающему ключу, либо при помощи специальной машины.
• Сваи устанавливаются строго вертикально благодаря специальным подручным средствам.
• Винтовые сваи погружаются в грунт не менее чем на 1,5 м, но, например, в Сибири глубина промерзания грунта составляет более 3-х метров. Соответственно, сваи погружаются в грунт на это расстояние, но не меньше.
• Если в верхних слоях залегают просадочные грунты (торф), то винтовые сваи наращиваются на нужную длину и завинчиваются до того момента, пока этот слой не пройдет.
• Площадь соприкосновения грунта со свайно-винтовым фундаментом незначительна, если сравнивать с традиционными типами фундаментов, поэтому этот фундамент менее подвержен перекосам, сезонным колебаниям грунта и подвижкам. Фундамент на винтовых сваях не способен создавать критическое давление на не устойчивые и мягкие грунты.
• Винтовые сваи для устройства фундамента обрабатываются щелочной грунтовкой, а потом покрываются двухкомпонентной краской, а это, в свою очередь, обеспечивает ей длительный срок службы (до 90-100 лет).
• Чтобы определить условия проведения работ, необходим выезд специалиста на место проведения строительства. Он совершит пробное ввинчивание.

По завершению установки свайно-винтового фундамента можно сразу приступать к укладке нижнего венца и строить дом. Параллельно со строительством здания можно планировать инженерные коммуникации. Этот фундамент способен обеспечить отличную вентиляцию подполья, а также препятствует процессам гниения древесины. Он легче поддается ремонту, чем плитный или ленточный фундаменты.

В сравнении с ленточным фундаментом, установка свайного фундамента практически не предполагает земляных работ, а также расходуется меньше строительных материалов. В процессе установки свайного фундамента дополнительные работы по подготовке основания и водопонижению не требуются.

1.2 Забивные железобетонные сваи

Забивные ж/б сваи – это железобетонные изделия, представляющие собой стержень из железобетона квадратного сечения, имеющий с одной стороны заостренный конец.

Железобетонные забивные сваи изготавливаются в производственных цехах заводов железобетонных изделий, так как являются особо ответственными несущими конструкциями и для их производства важно строго соблюдать технологию, определяемую строительными нормативами и стандартами.

Как и любые железобетонные изделия заводского изготовления, сваи представляют собой конструкцию, состоящую из двух элементов: арматурного стального каркаса и бетона. Технология производства забивных железобетонных свай представляет собой последовательное выполнение следующих операций:

• изготовления стального каркаса из арматурных стержней определенного диаметра и помещения его в инвентарную опалубку,
• заполнения бетоном инвентарной опалубки,
• процесса пропаривания для быстрого достижения бетоном необходимой прочности.

Монтаж свай осуществляется специальной сваебойной установкой.

Сваебойная установка имеет небольшие габариты (размером с легковое авто), очень маневренная — может разворачиваться на месте и забивать сваи вплотную к существующим строениям. Установка перемещается по участку своим ходом, проедет везде, не повредив постройки и газон.

Длина свай бывает 3, 3,5 , 4 и 5 метров, сечение 150х150мм или 200х200мм (в 90% случаев достаточно свай 150х150 длиной 3 метра).

Порядок работ аналогичен порядку работ свайно-винтового фундамента

Плюсы свайных фундаментов	Минусы свайных фундаментов
-Низкая стоимость -Быстрое время монтажа -Подходит для большинства типов грунта -Круглогодичный монтаж	-Необходимость в дальнейшем проводить отделочные работы ( отделка цоколя) -Не подходит для тяжелых домов (Кирпич, газобетон)

2. Ленточный фундамент

Ленточный фундамент — железобетонная полоса, идущая по периметру здания и образующая жесткую горизонтальную раму, которая обеспечивает устойчивость строения.

Для устройства мелкозаглубленного ленточного монолитного фундамента не нужно заливать бетонную плиту. Вместо котлована выкапывают траншею глубиной 0,5 м по периметру здания. В траншее устраивают песчаную подушку глубиной 0,4 м. Подушку уплотняют. Затем устанавливают деревянную опалубку, в которую укладывают арматуру. Арматуру скрепляют, после чего в опалубку заливают бетон.

Мелкозаглубленный ленточный монолитный фундамент нельзя заливать на промороженное основание. Работы проводятся в теплое время года. Если фундамент устраивается при минусовых температурах, заливка может проводиться только непрерывно. В этом случае обязательно утепление опалубки нагревателями и прогрев залитого бетона до тех пор, пока не наступит схватывание материала. Возможна заливка предварительно нагретого бетона (самый экономичный способ), бетонирование с применением противоморозных добавок и подогрев бетона калориферами и тепловыми пушками.

Обычно делают мелкозаглубленный ленточный фундамент с глубиной заложения 0,5 м и более. Если под домом планируется построить цокольный этаж, подвал или гараж, необходимо устанавливать заглубленный ленточный фундамент.

Строительство ленточных фундаментов характеризуется большими объемами земляных работ высоким расходом материалов и значительной трудоемкостью. Однако, несмотря на все эти минусы, ленточные фундаменты привлекают своей надежностью и простой технологией.

Ленточный фундамент — это монолитная бетонная конструкция, геометрия которой повторяет периметр дома. Помимо этого, ленточный фундамент может иметь одну или несколько перемычек для возведения несущих стен. Монолитные технологии возведения ленточного фундамента являются залогом его надежности и прочности. Для домов, обладающих небольшим весом (каркасно-щитовые, деревянные и сборные здания) обычно делается мелкозаглубленный ленточный фундамент, что дает возможность существенно сэкономить средства и время на проведение данных работ.

Основные этапы закладки ленточного фундамента

1 этап- расчистка места строительства;

2 этап — разметка площади застройки;

3 этап — копание траншеи;

4 этап — устройство опалубки;

5 этап — армирование;

6 этап — заливка бетоном;

7 этап — гидроизоляция;

8 этап — засыпка готового фундамента.

Плюсы ленточных фундаментов	Минусы ленточных фундаментов
-Возможность устройства цоколя/подвала- Подходит для монтажа как брусовых, каркасных домов, так и каменных(при условии высокой несущей способности грунта).-Подходит для монтажа криволинейных поверхностей	-Невысокая жесткость.-Необходимо очень качественное армирование.-Большая вероятность появления трещин в стенах построенных из тяжелых материалов. -Обязательно необходим дренаж и песчаная подушка.

3. Плитный фундамент

Плитные фундаменты которые мы монтируем в Иркутске можно разделить на 2 типа:

3.1 Монолитная плита

3.2 УШП (Утепленная шведская плита)

3.1 Монолитная плита

Фундамент-плита представляет собой монолитное железобетонное основание, которое заливают в опалубку по всему периметру будущего дома. То есть методом распределения бетонной смеси и её обязательного армирования получают крепкую и монолитную бетонную плиту-подушку.

Такой базис является особенно идеальным решением для строительства частных домов на подвижных пучнистых грунтах или почвах с высоким уровнем грунтовых вод.

Для каркасных одно и двухэтажных домов плитный фундамент практически идеальное решение. Он менее сложный, чем ленточный и свайный, но по сравнению с ними более затратный в плане расхода материалов и требуемого количества рабочего времени. Такие фундаменты часто называют плавающими — они сооружаются без заглубления и воздействуют практически только на поверхность почвы. Температурные и другие подвижки грунта на устойчивость фундамента, а, значит, и всего здания, влияния практически не оказывают.

Плитный фундамент станет лучшим решением для строительства в сейсмически активных зонах. Хотя данный тип является самым дорогим и трудоемким в реализации, но затраты того стоят. К тому же, независимо от того, какие бывают фундаменты монолитного типа, произвести их расчет и проектирование довольно легко.

Как происходит монтаж монолитного фундамента?

1.Монтаж плитного монолитного фундамента ничинается с подготовки грунта и его разметки. Размечают участок с учётом прибавки параметров под сооружение опалубки и устройства песчаной подушки. То есть котлован роют на 20 см глубже проектной толщины подушки.

2.Следующим слоем станет песчаная подушка, которую нужно насыпать толщиной около 20 см, слегка увлажнить и хорошо утрамбовать.

Важно: улучшить качество дренажной подушки можно, добавив к ней еще слой гравия или щебня. Его настилают под песок и также тщательно трамбуют.

Теперь можно устанавливать опалубку по всему периметру песчаной прослойки и котлована.

3.Поверх песчано-гравиевого слоя нудно постелить гидроизояционный материал. Его стелют внахлест, тщательно обрабатывая края стыков газовой горелкой. Таким образом они будут слегка плавиться и тем самым создавать герметичный слой материала.

4.Края рубероида закидывают на стенки опалубки.

Следом можно постелить геотекстиль, который утеплит плиту со стороны грунта. Этот материал также устраивают внахлест и герметично.

5.Следующий этап — монтаж коммуникаций. При этом всю разводку нужно проверить методом пролива перед заливкой раствора.

6.Важным также в технологии монтажа бетонной монолитной плиты является её армирование. Для создания жёсткого каркаса используют арматуру сечением 12-16 мм. Из них сооружают ребра сеток. Для продольных прутов, которые будут соединять две армирующие сетки, применяют арматуру меньшего сечения — 6-8 мм.

Важно: арматуру в опалубке располагают таким образом, чтобы её боковые стенки не доходили до края фундамента по 1-2 см. Сверху и снизу сетки арматуры должны утопать в бетоне на 5 см. Кроме того, стоит знать, что арматуру необходимо только вязать, но, ни в коем случае не варить. Сварка нарушает эксплуатационные характеристики металла и тот в свою очередь может сломаться под давлением массы дома.

7.В последнюю очередь производят заливку раствора в опалубку, тщательно усаживая его строительным вибратором.

Плюсы монолитной плиты

Минусы монолитной плиты

— Крепость и монолитность конструкции, которые достигаются путем применения технологии армирования. -Дом на фундаменте-плите может простоять до 100 лет без видимых и скрытых нарушений конструкции.  -Негативное воздействие грунтовых вод и пучнистых земель на фундамент сведено к нулю при условии соблюдения технологии монтажа базиса. -Скорость возведения плитного фундамента в разы превышает работы при монтаже ленточного каркаса.

-Достаточно большой расход строительных материалов, а соответственно и увеличенные финансовые затраты. -Плитный фундамент считается самым дорогим из всех имеющихся типов каркасов. В процентном соотношении монтаж фундамента плиты может составить около 30% от стоимости всего дома в общем. -Необходимость привлечения спецтехники — Отсутствие возможности устроить цокольный этаж, погреб или подземный гараж в доме. Монолитная плита просто не позволит сделать этого.

3.2 УШП (Утепленная шведская плита)

УШП — это современный и теплоэффективный фундамент. И не только фундамент, не просто бетонная плита. Это настоящая основа вашего дома. Она включает в себя готовую систему комфортного отопления тёплыми полами по всей площади, разводку труб водоснабжения, канализации и электрических кабелей, качественное утепление пола, а её гладкая поверхность годится для укладки чистового напольного покрытия.

Шведская плита подходит для каркасных домов, домов из газобетона, бруса, бревна, для SIP и других домов и может быть построена практически на любом грунте.

Технология монтажа:

1. Подушка под плитой

Прежде чем заливать бетон нужно сделать много всего остального и начинаем мы с подготовки подушки — основания, на котором будет выставляться опалубка и на котором будет стоять наша плита. Необходимо подготовить ровную песчаную площадку и как следует утрамбовать её специальной машиной — виброплитой

«Пирог» подушки зависит от типа грунта, начиная от простого снятия плодородного слоя, засыпки песком и трамбовки, заканчивая полным замещением грунта под плитой на большую глубину и трамбовкой тяжёлым виброкатком.  Подготовка подушки крайне важна, по результату обязательно нужно проверить качество уплотнения пенетрометром

2. Выставляем опалубку из ПСБЭППС

Далее на подготовленной площадке по уровню выставляется несъемная опалубка из пенополистирола. Это совсем не тот хрупкий пенопласт, что вы привыкли видеть в коробке из-под телевизора, ПСБ 25/50 (ППС 14/35 по новому ГОСТу) или тем более ЭППС гораздо плотнее и долговечнее. Получается, что между землёй и бетоном будет толстая прослойка из отличного плотного утеплителя. Это позволит нам отапливать ваш дом, а не греть землю под ним.

Кроме того, пенопласт не позволит грунту под домом промерзнуть, следовательно, не будет и никакого морозного пучения, не будет опасных подвижек фундамента, трещин в стенах и прочих неприятностей.

На этом этапе также закладываются канализационные трубы, делается ввод воды и электрического кабеля, заземления (цифра 9 на картинке). Чаще всего вместе с фундаментом я сразу же устанавливаю и септик или ЛОС, так что вопрос канализации решается уже на этом этапе.

Кстати, по поводу высоты цоколя УШП (высота от грунта до края плиты). Она получается небольшая — около 20 сантиметров, но это скорее плюс — не нужно делать крыльцо со ступеньками при входе в дом. Однако, по желанию заказчика, высота легко может быть увеличена. Во-первых лишние 10 сантиметров можно добавить за счет дополнительной подсыпки подушки, во-вторых, ещё столько же при использовании дополнительного слоя утеплителя под плитой

3,4,5. Делаем ливневую канализацию, дренаж, отмостку

Во время дождика с крыши по водосточным трубам бегут потоки воды и эту воду нужно куда-то деть. Для этого делается ливневая канализация и  дождеприёмники, это что-то вроде люков под водосточными трубами, куда стекает вся дождевая вода. А уходит она в канаву или в колодец. Поверьте, это гораздо лучше, чем лужи вокруг дома

На большинстве участков, из-за сырости, нужен ещё и дренаж, про него можно подробно почитать в интернете, но в двух словах — нужно это чтобы отвести воду от дома, чтобы было сухо. И это тоже делается сразу, вместе со всеми остальными земляными работами

6. Армирование

Нельзя просто взять, замешать цемент и залить его в готовую опалубку. Прочность бетонным конструкциям придает армирование металлом. В классической УШП вся площадь перекрывается сварной арматурной сеткой, а в рёбрах жесткости используются прутки арматуры. Под тяжёлый дом могут делаться дополнительные рёбра, арматурные каркасы, может быть использовано двойное армирование и т.д. Всё это проектируется исходя из планируемой нагрузки на фундамент, т.е. зависит от материала, из которого будет делаться дом и его размеров

 7. Тёплый пол во всём доме сразу

По всей площади дома укладываются трубы тёплого пола. Дом делится на несколько зон, например кухня, гостиная, спальня, су. В каждую зону укладывается свой контур тёплого пола, который потом можно будет регулировать с помощью коллектора

Получается, что весь дом отапливается тёплым полом. А если дом хорошо утеплён, то такой системы достаточно для отопления в любые морозы (для 1-этажного дома или для первого этажа 2-этажного). И это очень комфортное тепло, оно равномерно идёт от всей поверхности пола во всех помещениях, что гораздо приятнее классического радиатора под окном.

Так как тёплый пол залит в бетон, бетонная монолитная плита служит отличным теплоаккумулятором. Она прогревается не сразу, но зато, когда набирает тепло, очень долго его отдаёт. Даже если у вас отключат газ или электричество, почувствуется это далеко не сразу, может быть через сутки или больше. Температура в доме будет падать очень медленно!

8. Коммуникации — вода, электричество, канализация

Тут мы немного перескочим и перейдем к 9 пункту. Помимо тёплого пола внутри плиты закладываются все необходимые коммуникации — это электрические кабели (их можно вывести в любое место, например в будущие стены), трубы для холоднойгорячей воды, канализационные трубы, водопроводные трапы под будущий душ, по вкусу можно развести центральный пылесос и любые другие кабеливоздуховоды.

9. Монолитная бетонная плита = черновой пол

Завершается работа над УШП заливкой бетона и его затиркойшлифовкой. Когда все коммуникации и тёплые полы готовы, проверены все выводы и кабели, целостность всех труб протестирована под давлением, приезжает миксер и заливает качественную бетонную смесь. Никакого самодельного бетона, только смесь с проверенного бетонозавода, со всеми документами и пробами.

Спустя некоторое время после заливки, когда бетон набирает немного прочности, поверхность шлифуется специальной затирочной машиной, которую еще называют «вертолёт». Как при заливке, так и при затирке, ровность плиты постоянно контролируется лазерным уровнем

В результате мы получаем гладкое бетонное основание с минимальными перепадами. На него сразу же можно класть плитку или ламинат, не нужно заливать дополнительную стяжку — всё уже готово

Плюсы УШП:

 Вы получаете не просто фундамент, а сразу готовый «нулевой» цикл:

— систему отопления;

-подвод всех комуникаций;

— все плюсы монолитной плиты;

Минусы УШП:

— большая стоимость работ и материалов

Устройство монолитного столбчатого фундамента: этапы возведения

Монолитный столбчатый фундамент для загородного дома

Дом создает нагрузку на фундамент и грунт, которая не должна превышать определенное значение. Им является расчетное сопротивление грунта. Поэтому, устраивая монолитный столбчатый фундамент, расчет следует выполнять обязательно. Определить, для какого дома из дерева подойдет устройство основания рассматриваемого типа — сложно, поэтому застройщику лучше обратиться за помощью. Допустимая нагрузка на грунт зависит не только от его вида, но и глубины заложения конструкции.

Элементы

Основные элементы конструкции должны изображаться на плане. Важно учитывать сечение плоскостью по горизонтали, проводимое выше основания, но ниже уровня земли.

План предназначен для презентации конструкции, а именно, раскладки блоков из разных материалов и прочих используемых деталей. При обустройстве подвала, план должен содержать изображение контура стен, которые опираются на основание. Причем линии помещения наносятся на чертеж линией небольшой толщины, а нижняя подушка изображается более толстой.

Основными элементами фундамента в данном случае являются: гравийно-песчаная подушка, плита для опоры, сборный столб из железобетона, монолитный бетон и асбоцементная труба.

Подготовительный этап строительства

Строительство конструкций независимо от их назначения начинается с подготовительных работ. В первую очередь, следует составить генеральный план основания, а также подготовить все требуемые чертежи, строительные инструменты и приспособления для проведения работ.

При строительстве подобного основания на загородном участке, на котором присутствует максимальный уровень подземных вод и наблюдается глубокое промерзание почвы, применение представленного варианта — лучший выбор из возможных. Монолитное основание своими руками возводить на сырой территории нужно с применением бетонных растворов с высокими показателями прочности, а также стержня из металла с целью армирования.

Перед началом работ требуется выполнить подготовку необходимого строительного оборудования и инструментов. Для создания плана и его реализации застройщикам необходимо обзавестись следующими изделиями: уровнем, угольником, карандашом, отвесом и прочим.

Затем можно переходить к выполнению работ. Нужно обзавестись такими инструментами: лопаты, кирка и заступ. Создание фундаментной основы невозможно без применения приспособлений: бетономешалки, трамбовки, ведер, молотков и прочего.

Проектирование фундамента

Проектирование является важным этапом строительства. Застройщику необходимо создать соответствующие чертежи, на которые будут наноситься координационные оси и размеры. Это поможет вычислить количество требуемых столбов, также допустимое расстояние между ними. Перед строительством важно определить размерную привязку различных поверхностностей и деталей по отношению к осям всей постройки в целом.

На чертеж нужно нанести и другие важные размеры, например, отметки наиболее примечательных уровней заложения подошвы основания, а также марки деталей сборных конструкций. При отсутствии чертежа застройщик не сможет обеспечить надежность и правильность сооружения фундамента. При отсутствии опыта в соответствующих работах, устраивая монолитный столбчатый фундамент, расчеты сложно произвести. Рекомендуем обращаться к профессионалам, так как это позволит избежать серьезных ошибок и дополнительных финансовых затрат.

После завершения составления чертежа необходимо переходить к разбивке чертежного плана. Это процедура подразумевает перенос указанных размеров с самого чертежа непосредственно на участок, приготовленный под строительство. Подробно о выборе «своей» конструкции фундамента мы уже писали.

Размечаем основание и копаем траншею под фундамент

Перед проведением работ важно очистить площадку от различного мусора. Затем производится горизонтальная планировка и устраняются неровности используемого грунта. Застройщикам следует внимательно проверить отсутствие перепадов высот территории посредством уровня, устанавливая его на рейку, она имеет длину около 2 метров.

Подготовительный этап завершается после транспортировки на участок требуемого оборудования и основных строительных материалов. В первую очередь, нужно выполнить земляные работы. Для последующего возведения фундамента необходимо вырыть ямы прямоугольной формЫ. Это можно сделать ручным или машинным способом (экскаватором).

Котлованы создаются в местах, строго соответствующим осям. Ямы, имеющие глубину меньше метра, допустимо создавать со стенами в вертикальном положении. При большей глубине необходимо создать откосы. Котлован должен иметь глубину на 30 см больше, чем заложения фундаментной основы, а также ширину 40 сантиметров. Подобный запас создается для устройства как опалубки, так и распорок.  На дно котлована засыпается гравийная подушка, все тщательно смачивают и утрамбовывают. Необходимо установить любой подходящий гидроизоляционный материал.

Обустройство опалубки. Работа с арматурой

Вышеописанный фундамент сооружается с использованием специального каркаса (армирующего). Столбы-опоры следует упрочнять с помощью продольной арматуры, диаметр которой составляет примерно 11 мм. К тому же важно создавать хомуты с диаметром 6 мм и устанавливать каждые 20 см.

Такую арматуру устанавливают в вертикальном положении, после чего она обтягивается проволокой или хомутами. Стоит предусмотреть выход арматуры примерно на 15 см. над основной конструкцией. Это позволит приварить арматурную конструкцию ростверка после окончания работ.

Бетонирование фундамента

Для обустройства сборно-монолитного столбчатого фундамента требуется укладка бетонного состава в несколько слоев. Следует применять раствор, созданный в соотношении: 1/5/3 (цемент/щебень/песок). Отлично подойдет цемент М400 или М500. Толщина слоя – не менее двадцати сантиметров. Ростверк нужно монтировать в виде железобетонной балки.

После завершения работ выполняется проверка отметки верхнего уровня. Выравнивание при надобности можно осуществить с помощью цементной смеси. Затем производится установка ростверка. Строительство монолита позволяет достичь хорошей жесткости и высокой устойчивости.  Перед устройством необходимо выполнить соединение сборных деталей с применением монтажных петель. Затем устраивается опалубка, создается армирующий каркас и заливается бетонный раствор с применением материала М200. Поверхность нуждаются в гидроизоляции и выравнивании. На этом работы завершаются.

Ознакомившись с информацией о том, как сделать столбчатый фундамент монолитного типа, можно приступить к работам. При отсутствии опыта желательно обратиться к специалистам, которые выполнят строительные работы качественно. Таким образом, застройщик сможет избежать дополненных материальных затрат.

Деревянный дом, бревенчатый дом, проектирование, строительство

Архитектурно-строительная компания «ArchiLine Wooden Houses — Дома для здоровья» специализируется на проектировании, производстве и строительстве деревянных домов, гостиниц, ресторанов и саун из оцилиндрованного бревна, бруса и клееного бруса.
ООО «АрчиЛайн» успешно работает на рынке деревянного строительства с 2004 года. Специалисты компании произвели и построили сотни деревянных домов в разных странах — Австралии, Беларуси, Германии, Грузии, Испании, Казахстане, Кыргызстане, Ливане, Нидерландах. , ОАЭ, Польша, Россия, Франция.более

Charme Lodges в Ойстервейке, Нидерланды План бревенчатого дома «Остер» Если у вас загородный дом, вы являетесь владельцем круглогодичного курорта. С этим трудно не согласиться. А если вы хотите иметь возможность уйти в тихое место …

более

Скандинавский деревянный дом из клееного бруса «Dina’s Morning» — большой дом с просторной гостиной, отдельной кухней, двумя спальнями и совмещенной ванной / душем. . Это отличное решение для тех, кто не любит небольшие замкнутые пространства….

более

Деревянный дом из клееного бруса и терраса «Евродом» — домик для круглогодичного проживания для небольшой семьи. Есть все самое главное: 2 спальни, санузел, просторная кухня-гостиная. …

более

Деревянный дом из клееного бруса «Мираж» — компактный дом с 2 спальнями, гостиной и отдельной кухней и выходом на террасу. Это отличное решение для тех, кто ищет небольшой дом для круглогодичного проживания….

более

В деревянном доме из клееного бруса «Белый дом» 5 спален, кухня-гостиная 58 м2 и 2 санузла. Этот дом подходит для большой семьи для круглогодичного проживания. …

более

Дом с террасой «IT House» состоит из: 3 спален с отдельными санузлами, просторной солнечной террасы и кухни-гостиной. Такой дом подойдет тем, кто любит принимать гостей и проводить деловые встречи дома. …

более

Деревянный дом из клееного бруса с топкой и террасой «Маяк» имеет: 2 спальни по 17 м2 каждая, кухня-гостиная 50 м2 и 2 санузла 4,8 м2. . Это идеальное решение для тех, кто хочет жить круглый год семьей из …

человек. более

Как сделать свайный фундамент своими руками

Как сделать свайный фундамент своими руками

Выбор и обустройство фундамента в малоэтажном строительстве имеет большое значение.Ведь от качества возводимого объекта зависит прочность и надежность конструкции фундамента. В этом случае необходимо учитывать особенности грунта, этажность возводимого дома, а также финансовые возможности собственника участка. Свайный фундамент незаменим на мягких грунтах, ведь он необходим для передачи давления постройки на более плотный слой, залегающий на определенной глубине. Устройство свайных фундаментов наиболее эффективно при пучинистых грунтах, подверженных глубокому промерзанию более 1.5 метров. В этом случае фундамент из свай более надежен, чем столбчатая или ленточная конструкция. Однако в плотных грунтах никто не запрещает использование свай.

Содержание

• Преимущества использования свайного фундамента
• Устройство свайного фундамента
• Выбор свай для коттеджного строительства
• Буронабивные сваи с ростверком
• Сборные и монолитные ростверки

Преимущества использования свайного фундамента

• Уменьшение объема земляных работ, что очень важно при возведении свайного фундамента своими руками.При условии, что в проекте нет подвала.
• Снижение расхода бетона.
• Минимизация трудоемкости.
• Снижение стоимости строительства.
• Экономия времени.

Строительство свайных фундаментов

В строительстве используются различные типы конструкций свайных фундаментов, на которые влияют такие факторы, как:

• Выбор типа свай;
• Устройство свай под здание;
• Способ изготовления свай, а также погружение их в грунт;
• Конструкция ростверка;
• Характер работы свай в толще грунта.

Строительство свайного фундамента с монолитным ростверком

В промышленном строительстве возведение свайного фундамента происходит с помощью большого количества строительной спецтехники, что исключено при выполнении работ своими руками. Поэтому в коттеджном и коттеджном малоэтажном строительстве используются далеко не все виды свайных фундаментов. Например, винтовые сваи, имеющие форму сверла, невозможно вкрутить в землю без помощи специального оборудования.

Поэтому выполнить фундамент из свайного шурупа своими руками сложно. Придется арендовать спецавтомобиль, а это скажется на финансовой стороне дела. Значит, нужно обратить внимание на другие конструкции.

Выбор свай для коттеджного строительства

Длинные стержни, погруженные в землю уже готовыми или сделанные непосредственно в земле, называются сваями. Готовые изделия заострены с одной стороны, что облегчает погружение свай в землю, вплоть до достижения прочного слоя почвы.Это требует использования специального оборудования.

Виды свай и свайных фундаментов

При изготовлении свай своими руками в грунте бурят скважины, которые затем армируют и заливают бетоном. Для малоэтажного строительства длина сваи должна быть не менее трех метров, но не более шести. Более точный расчет необходимо доверить проектировщику. По способу закапывания свай в землю различают:

• Забивные сваи, которые при погружении не требуют предварительной раскопки.Предусмотрено использование специальных механизмов — гасителей вибрации, вибропрессующих и прижимных устройств;
• Бетонные набивные и железобетонные сваи, получаемые заливкой бетонной смеси в предварительно пробуренные скважины;
• Сваи железобетонные, устанавливаемые в пробуренных скважинах;
• Винтовые сваи закручиваются как сверло в землю с помощью специального станка.

По характеру работы свай в толще грунта различают сваи-стойки и подвесные сваи. Первые достигают твердого слоя почвы, а вторые — нет, что объясняется геологическими особенностями их залегания.

Буронабивные сваи с ростверком

При строительстве свайно-ленточного фундамента своими руками необходимо запастись садовым буром или сверлом TISE, который стоит около 70 долларов.

Кроме того, вам потребуются другие инструменты, которые , как правило, строитель всегда под рукой.

Свайно-ростверковый фундамент

Этапы работ:

1. Выполненная разметка контура фундамента.
2. Растительный слой и почва удаляются из траншеи на глубину, равную толщине ростверка. Опалубка в процессе.
3. По периметру будущей конструкции фундамента с помощью садового бура через каждые два метра делают ямы сечением 120-150 мм. Глубина котлована должна быть ниже точки промерзания почвы, при этом ее минимальное значение составляет 1500 мм. На дне ямы они расширяются до диаметра 350 мм, до высоты 300 мм.Далее насыпается и утрамбовывается пятисантиметровый слой песка.
4. В полученное отверстие вставляется оболочка из рубероида или пергамина по предполагаемой толщине сваи до начала расширения, а также арматурный каркас и все заливается бетоном, который лучше приобретать готовым . Приготовить раствор можно своими руками, соблюдая пропорции. Для изготовления одного куба бетона необходимо взять 289 кг цемента марки 400, 562 кг песка, 1375 кг щебня.Количество воды должно быть не более 70% от веса цемента.
5. Бетон, залитый в яму, необходимо утрамбовать с помощью электрического вибратора. При его отсутствии применяется обыкновенная деревянная трамбовка, диаметр которой должен быть меньше арматурного каркаса.
6. Через три часа после схватывания открытая поверхность бетона, а также опалубка ростверка заливаются водой. Для постепенного застывания бетона его необходимо закрыть полиэтиленовой пленкой. Через 14-28 дней свайный фундамент готов, можно переходить к следующему этапу строительства.

Схема возведения ростверка

Сборно-монолитные ростверки

Схема свайного фундамента с ростверком

Верхняя часть свайного фундамента, называемая ростверком, принимает на себя основную нагрузку от возводимых элементов здания, передавая ее на сваи, которые, в свою очередь, делят ее с землей. В малоэтажном строительстве используется как ростверк свайного фундамента, так и свайный фундамент без ростверка. Ростверк может быть монолитным или сборным.Свайный фундамент с монолитным ростверком исключает наличие стыков и швов, которые неизбежны при сборной конструкции. Однако в последнее время широкое распространение получили сборные ростверки, и необходимо соблюдать расположение свай.

Как видите, построить свайный фундамент с ростверком сложно. Однако правильно выполненная конструкция предохраняет здание от провисания. Некоторые свайные фундаменты, изготовленные в прошлом веке русскими мастерами, до сих пор надежно удерживают возведенные на них предметы.

of the pile foundation — Перевод на испанский — примеры английский

Эти примеры могут содержать грубые слова, основанные на вашем поиске.

Эти примеры могут содержать разговорные слова, основанные на вашем поиске.

Среди прочего, предварительные строительные работы включали снос двух дополнительных зданий к востоку и западу от Гросмарктхалле и строительство свайного фундамента .

Los trabajos de construcción preliminares include la demolición de los dos edificios anexos a este y oeste del Grossmarkhalle y la construcción de los pilones de los cimientos .

Это включало выемку котлована (секущая буронабивная стенка свай) и строительство свайного фундамента .

Dichos trabajos fueron la exción de los cimientos y la construcción de los pilares .

Предложите пример

Таким образом, вращающееся сверло из свайного фундамента начинает применяться сейчас из-за его более эффективных и экономичных систем.

Por lo tanto, girar el taladro comienza a ser aplicado de los sistemas de ingeniería ahora debido a su más effiecient y económicos de la Fundación de pila .

Проект свайного фундамента с монолитным ростверком.

Буровая установка заявка свайного фундамента инженерия

Верхняя часть свайного фундамента , называемая бугорком, принимает на себя основную нагрузку построенных элементов здания, передавая ее сваям , которые, в свою очередь, разделяют ее с грунтом.

La parte superior de la fundación de pila , llamadaemparrillado, asumir los Principales elementos de carga construida del edificio, pasándolo a las pilas , las cuales, a su vez, compare con tierra.

Строительство винтовой свайный фундамент своими руками

Монтаж верхней части решетки свайного фундамента (плот фундамент )

Интересным незапланированным дополнительным последствием стало то, что установленные тензодатчики дали нам возможность отслеживать поведение фундаментной сваи во время забивки.

Una conscuencia adicional, no planificada pero interesante, fue que las galgas extensométricas instaladas nos permissionieron monitorizar el comportamiento del monopilote de cimentación durante la Inserción.

В начале игры 4 туза раздаются как начало из 4 фундаментных свай .

И завершаем, как всегда… «Следовательно, количество фундаментных свай и металлических …»

Свайный фундамент полностью завершен.

Для определения несущей способности сваи используются выражения, определенные в Предлагаемом международном стандарте для проектирования свайных фундаментов (Ibanez, Quevedo 2011).

Для определения портовой емкости пилота se emplearon las expresiones Definidas en la Propuestade Norma Cubana para el Disño de cimentaciones sobrepilotes , (Ibañez, Quevedo 2011).

Как видите, с свайный фундамент построить сложно.

В RFEM выполнен расчет и проектирование центрального проходного ядра и свайного фундамента , изготовленного из железобетона из .

После того, как был снят свайный фундамент , сухожилия DYWIDAG были залиты цементным раствором и рытье туннеля было выполнено ниже переходной балки.

Кроме того, при буровых работах по проекту свайный фундамент моста был заблокирован крупными каменными образованиями в грунте.

Además, los trabajos de taladro para los pilotes de los puentes fueron dificultados por grandes formaciones rocosas en el фундамент.

Он в основном используется для небольшого свайного фундамента , установки опоры, фотоэлектрической системы свайного фундамента и т. Д.

Буронабивной свайный фундамент — отличный, но дорогой вариант

Они надеялись к Рождеству затопить свои свайных фундаментов .

Esperaban hundir los pilotes cerca de Navidad.

Защищенные от мороза фундаменты мелкого заложения — хорошее жилищное строительство

Основания большинства фундаментов располагаются ниже глубины промерзания. В более холодных районах Соединенных Штатов это может означать выемку грунта и заливку бетона на 4 фута или более ниже уровня земли. Однако, если вокруг фундамента будет достаточно изоляции из жесткого пенопласта, почва под домом будет достаточно теплой, чтобы можно было провести неглубокие выемки , что может составлять всего 12 дюймов или 16 дюймов.глубокий даже в северных районах.

Так называемые морозозащитные фундаменты неглубокого заложения обычно состоят из монолитной плиты (с толстыми краями), обернутой вертикальной и горизонтальной изоляцией из жесткого пенопласта. Хотя Международный жилищный кодекс (IRC) не требует, чтобы неглубокий фундамент имел изоляцию под плитой, исключать изоляцию подслоя — не лучшая идея. В конце концов, чем больше утеплителя под плитой, тем меньше тепла будет уходить из вашего дома в почву под ним.

Эти мелкие фундаменты не зависят от утечки тепла из здания, чтобы поддерживать тепло в почве.Вместо этого горизонтальные изолирующие крылья, идущие наружу от нижнего края плиты, помогают сохранить естественное тепло земли.

Для изоляции неглубокого фундамента, защищенного от мороза, можно использовать изоляцию из экструдированного полистирола (XPS) или более плотного пенополистирола (EPS). Чтобы учесть возможное ухудшение характеристик пенопластовой изоляции, которая остается скрытой в течение многих лет, проектировщики «занижают» предполагаемое значение R XPS с его номинального значения R-5 на дюйм до R-4. 5 на дюйм. Количество необходимой теплоизоляции зависит от индекса замерзания воздуха в вашем регионе. По совпадению, из-за существующих требований энергетического кодекса вы, возможно, уже достаточно изолируете фундаментные стены, чтобы достичь необходимого значения R для неглубокого фундамента.

Допустим, вы строите защищенный от мороза неглубокий фундамент в городе Миннесота с индексом замерзания воздуха 2500. В соответствии с требованиями норм для защищенных от замерзания неглубоких фундаментов, приведенными в таблице R403.3 IRC, минимальное значение R вертикальной изоляции по периметру плиты составляет R-6,7 (около 1-1 / 2 дюйма XPS). По иронии судьбы, энергетический раздел IRC, который применяется ко всем типам плит, а не только к тем, которые защищены от мороза, требует большей изоляции края плиты, R-10, для плит, обычно возводимых с опорами на всю глубину в этой климатической зоне. .

Значение R для изоляции горизонтального крыла в этом примере составляет R-4,9. В таблице R403.3 также указаны минимальная ширина и конфигурация крыльев.

Теперь, когда минимальные требования энергетического кодекса для изоляции плит превзошли проектные требования для защищенного от замерзания неглубокого фундамента, грань между «традиционным» фундаментным фундаментом из плит и неглубоким фундаментом, защищенным от замерзания, стерлась. В результате практически любую монолитную плиту, соответствующую требованиям энергетического кодекса, можно превратить в защищенный от мороза неглубокий фундамент, добавив необходимую изоляцию крыла.

Для получения дополнительной информации см. «Пересмотренное руководство строителя по защищенным от замерзания фундаментам мелкого заложения.”

Требования Кодекса

определяют, сколько изоляции необходимо использовать в защищенном от мороза неглубоком фундаменте. Однако строители высокопроизводительных домов, вероятно, предпочтут гораздо более высокие значения R под плитой. Например, чтобы соответствовать требованиям энергоэффективности в зданиях пассивных домов, проектировщики часто устанавливают гораздо больше внутренней изоляции, чем требуется по нормам. В этом доме плита была изолирована от R-50, что в пять раз больше, чем требуется IRC.

Плюсы и несколько замечаний

Защищенные от замерзания фундаменты мелкого заложения имеют ряд преимуществ по сравнению с обычными фундаментами:

• Они требуют меньше земляных работ, поэтому требуется меньшее оборудование и меньше рабочей силы.
• Расход бетона меньше.
• Монолитные плиты формуются и заливаются за один раз, что ускоряет график работ.
• Согласно исследованию Исследовательского центра NAHB (ныне Home Innovation Research Labs ), они обычно стоят на 15–21% меньше, чем обычные фонды.

Защищенные от замерзания фундаменты неглубокого заложения, однако, не имеют смысла везде.

• Если вы живете там, где глубина мороза уже мала, не ожидайте какой-либо экономии в рабочей силе или материалах, хотя утепленный фундамент может впоследствии сэкономить доллары на электроэнергию.
• Защищенные от мороза мелкие фундаменты не подходят для участков с крутым уклоном или участков с вечной мерзлотой.
• В районах, сильно зараженных термитами, включая юго-восток Соединенных Штатов и большую часть Калифорнии, использование низкокачественной изоляции из жесткого пенопласта не всегда является хорошей идеей.
• Многолетние растения с глубокими корнями нельзя высаживать над неглубокой изоляцией крыльев, окружающей дом.
• Надземные части вертикальной вспененной изоляции должны быть защищены прочным отделочным материалом, например Protecto Wrap, Protecto Bond или штукатуркой на металлической или стекловолоконной планке.

Поскольку наиболее жесткая изоляция имеет ширину 24 или 48 дюймов, имеет смысл спроектировать защищенный от мороза неглубокий фундамент глубиной 24 дюйма по периметру, с глубиной 16 дюймов ниже уровня и 8 дюймов выше уровня.

Наконечник строителя

Для монолитно-плитных фундаментов требуется траншея по периметру. Если перед заливкой внутри опалубки устанавливается вертикальная изоляция, траншея и пенопласт могут выступать в качестве нижней части опалубки.

Индекс замерзания воздуха определяет значение R

Для расчета необходимого R-значения пенопласта, необходимого для защищенного от мороза неглубокого фундамента, большинство проектировщиков ищут индекс замерзания воздуха для области, в которой они строят. Чем выше показатель, тем холоднее климат. Рекомендации по проектированию защищенных от замерзания фундаментов мелкого заложения можно найти в публикации Американского общества инженеров-строителей « Проектирование и строительство защищенных от замерзания фундаментов мелкого заложения » (ASCE 32-01).Однако большинству застройщиков жилых домов, вероятно, будет легче следовать предписывающим требованиям для этих фундаментов, изложенным в разделе R403.3 IRC, также показанном здесь.

Подробнее о изоляционных фундаментах:

Обзор изоляции фундамента из жесткой минеральной ваты — Огнестойкая, устойчивая к насекомым и способная быстро отводить воду, минеральная вата представляет собой реальную конкуренцию экструдированному полистиролу.

Изоляция плиты на ровном фундаменте — В зависимости от вашего местоположения вам может потребоваться изоляция из жесткого пенопласта под и вокруг краев плиты.

Прочный, хорошо изолированный фундамент — Фундамент из изоляционных бетонных опалубок — это просто билет для проекта FHB House.

Подпишитесь на участие в голосовании сегодня и получите последние инструкции от Fine Homebuilding, а также специальные предложения.

Получайте советы, предложения и советы экспертов по строительству дома на свой почтовый ящик

× Запустить слайд-шоу

Какой самый прочный и лучший фундамент под дом (Типы фундамента под дом)

Самый прочный и лучший фундамент для дома необходим для любого дома, потому что фундамент вашего дома для вас как невоспетый герой. Почему я говорю это, потому что он поддерживает весь каркас вашей собственности, предотвращает попадание грунтовых вод в ваш дом и может обеспечить дополнительное хранилище или жилое пространство. Следовательно, это потребовало особого внимания при строительстве вашего дома и выборе лучшего фундамента для дома.

Что такое фонд?

Фундамент — важная и неотъемлемая часть строительства любого дома. Это просто самая нижняя часть или конструкция дома, которая поддерживает всю конструкцию.Он принимает все нагрузки, идущие из верхней части дома, и безопасно переносит их на землю.

Фундаменты в основном построены из прочного материала, поэтому он может удерживать дом на месте даже во время землетрясения и циклона. Поэтому они обычно состоят из бетона, который является самым прочным строительным материалом.

Зачем нужен самый прочный и лучший фундамент для дома ?

Прочность дома зависит от его фундамента. Целью создания фундамента для дома является удержание конструкции над ним и удержание ее в вертикальном положении.С другой стороны, плохо построенный фундамент может быть опасен для жителей и соседей.

В связи с растущей тенденцией строительства высотных небоскребов все более важным становится наличие мощного фундамента.

Фундамент в доме выполняет три основных функции.

1) Его основная функция — выдерживать нагрузку всего здания

2) Прочный и качественный фундамент поддерживает здание, пока силы природы пытаются его ослабить.Кроме того, он обеспечивает безопасность во время стихийных бедствий, таких как землетрясения, наводнения, сильные ветры и т. Д.

3) Фундамент должен быть построен таким образом, чтобы ограничивать попадание грунтовой влаги в верхнюю часть дома через стены и пол.

Подробнее: Типы фундаментов и их применение в строительстве

Top

5 лучших фундаментов для дома 🙁 Типы фундаментов для дома)

Найдено различных типов дом, как указано в списке,

1. Изолированная опора колонны
2. Фундамент подвала
3. Плиточный фундамент
4. Стеновой фундамент
5. Свайный фундамент

1) Изолированная опора колонны (лучший фундамент для дома):

Изолированный фундамент из колонн — один из самых простых и популярных типов фундаментов, используемых во всем мире. Обычно он используется для поддержки одного столбца. В типе фундамента для каждой колонны предусмотрено отдельное основание.

Изолирует фундамент колонн, наиболее часто используемый для строительства малоэтажных домов, с меньшим количеством колонн для поддержки конструкции. Он построен путем рытья траншеи размером с ее основание, и одна колонна поднимается от этого основания к верхней части дома. Эта колонна поднимается вверх и соединяется с балкой, она называется конструкцией колонны, балки и фундаментного каркаса. Нагрузка передается от балки к колонне и от колонны к фундаменту, которая в конечном итоге передается грунту путем опоры.

Этот тип фундамента используется, когда

• Колонны не расположены близко друг к другу.
• Нагрузки на опоры меньше.
• При высокой несущей способности грунта

Используются различные типы изолированной опоры колонн, а именно:

• Подушечки (одинаковой толщины)
• Ступенчатые опоры (неравномерной толщины)
• Наклонные опоры (трапециевидное сечение)

2) Фундамент подвала:

Подвал — один из лучших фундаментов дома, который обычно имеет высоту потолка 8 футов и часто используется как жилое или складское помещение.

Подвалы — один из распространенных типов фундаментов, используемых при строительстве домов, но многие об этом не знают. Фундамент подвала построен из бетона, чтобы образовать пустоту ниже уровня земли.

Итак, фундамент сооружается путем рытья траншеи ниже уровня земли. Подвалы обычно имеют глубину от 6 до 8 футов, в зависимости от состояния почвы. Когда фундамент закладывается, он образует самый нижний несущий элемент вашего дома и пол подвала.

Фундаментный фундамент состоит из структурных фундаментных стен, которые принимают на себя нагрузку от фундаментов, идущих по периметру цокольного этажа. Эти опоры обычно проходят ниже линии промерзания — глубины, на которую земля промерзает зимой.

Подвалы могут быть частично или полностью подземными. Многие люди выбирают второй вариант, так как он часто пропускает в собственность больше естественного света, что дает преимущества, когда пространство используется в жилых целях.

У подвалов обычно есть системы электропроводки, водопроводные трубы и ваш водонагреватель.Существует законченный тип подвала, который включает гипсокартон, пол, готовый потолок и другие удобные элементы, аналогичные тем, которые вы найдете на основном уровне дома.

В настоящее время фундамент подвала в основном строится из бетонных или цементно-бетонных блоков. Некоторые старые дома имеют цокольный фундамент с каменными стенами.

Подробнее: 9 типов строительных фундаментных материалов

Лучший фундамент для дома

3) Фундамент плиты:

A Фундамент из плит , также называемый плитным фундаментом, представляет собой твердый бетонный слой, который опирается на землю.Здесь Grade используется для обозначения уровня земли, а плита относится к монолитной бетонной подушке. Этот тип фундамента обычно используется в климатических условиях, когда грунт не замерзает и не оттаивает, так как это может привести к трещинам в бетоне и смещению фундамента.

Фундамент из плит , как правило, дешевле, чем цельный фундамент подвала или подвал. Кроме того, он обеспечивает лучшую защиту от заражения термитами (что также характерно для более теплого климата).

Одним из важных недостатков плитных фундаментов является то, что водопроводные и канализационные трубы закладываются в бетон.В случае возникновения каких-либо проблем бетонную плиту необходимо разрезать, чтобы получить доступ к трубам. Кроме того, в этом типе фундамента нет места для хранения или жилого помещения.

Этот тип фундамента представляет собой один из типов подушечных или раздвижных и ленточных фундаментов, на которых возводится стена и которые используются для поддержки структурных или неструктурных стен для передачи и распределения нагрузок на почву. Вся опора непрерывно проходит по стене. В зависимости от состояния площадки и типа почвы выбираются толщина и размер фундамента.Ширина основания должна быть примерно в 2–3 раза больше ширины стены.

Фундамент стены сооружается из простого бетона или железобетонного камня, кирпича. Стеновой фундамент лучше всего подходит для небольших зданий.

Подробнее: Несущая способность почвы и пригодность фундамента

5) Фундамент подлога:

Фундамент под подвал представляет собой комбинацию фундамента подвала и фундамента из плит . Фонды для ползания дешевле по сравнению с другими фондами и являются лучшим выбором для тех, кто надеется не забывать о своем бюджете. Под домом предусмотрено пространство от 2 до 3 футов, которое предоставит его владельцу столь необходимый доступ к механическим и сантехническим приборам. Это сэкономит время и расходы на ремонт или обслуживание в течение года.

Фундамент для подполья также является хорошим выбором для клиентов, строящих на наклонном участке. Фундаменты в основном построены так, чтобы обеспечить ровную основу для строительства вашего дома.Ползания чаще всего выбирают при замерзании в окружающей среде, потому что пространство между землей и первым этажом действует как барьер, защищающий от затопления. Это один из лучших фундаментов для дома.

5

) Свайный фундамент:

Свайный фундамент — одна из разновидностей глубокого фундамента, из бетона, дерева или стали. Сваи похожи на колонну небольшого диаметра, которую забивают в землю или забивают в нее. Можно также сказать, что глубина сваи больше, чем у неглубокого фундамента.

Свайный фундамент, как правило, используется там, где грунт ниже фундамента не имеет достаточной несущей способности, чтобы выдерживать нагрузку здания в глубокие почвы вплоть до твердых слоев. Его наиболее важная особенность заключается в том, что свайный фундамент должен передавать нагрузки на нижний уровень земли за счет комбинации фрикционной сваи и концевой сваи в точке сваи или в основании.

Пригодность:

Мы используем свайный фундамент, когда:
1. Сжимаемый или слабый верхний слой почвы
2.Наличие горизонтальных сил.

4. Расширяющиеся грунты в основании
5. Поднимающие силы
6. Эрозия почвы

Часто задаваемые вопросы:

1. Какой фундамент для дома самый сильный или лучший?

Типы фундамента, подходящего для дома, зависят от типа строительства и типа почвы, доступной на строительных площадках. Тип строительства означает, что это может быть многоэтажное или многоэтажное здание или малоэтажное домостроение.Для обоих типов строительства приходится выбирать разные типы фундаментов, что оказывается экономичным для собственника.

Как правило, для высотных зданий, таких как многоквартирные дома, может потребоваться глубокий фундамент глубиной от 5 до 20 метров, а для жилой недвижимости обычно достаточно малоэтажного дома глубиной 6–8 футов.

Как мы уже обсудили 5 типов фундаментов, подвалы представляют собой самую прочную платформу для вашего дома, поэтому их использование было так широко распространено в западных странах, таких как США и Великобритания.Если вы думаете о строительстве дома, сначала обсудите с подрядчиком тип доступной почвы и какой тип фундамента лучше всего подойдет для дома.

2. Как сделать фундамент дома водонепроницаемым?

Проблемы с утечкой воды — серьезная проблема для любого дома. Но его можно легко отремонтировать, добавив или отремонтировав водосточные желоба и водосточные трубы, чтобы вода могла стекать из вашего фундамента и обеспечивать уклон почвы в сторону от фундамента, чтобы вода не оседала.

Вы можете использовать французский дренаж в своей собственности и установить водоотливной насос. Другие меры предосторожности, такие как нанесение герметика на фундамент, также могут иметь значение, если они выполняются профессионально.

No related posts.
