Противопожарная разделка кирпичной печи. Разделка в стене.

Противопожарная разделка печи – утолщение стенки печи (камина) или дымового канала (трубы) в месте соприкосновения ее с конструкцией здания, выполненной из горючего материала.

Випы противопожарных разделок:

• Разделка в потолочном перекрытии.
• Противопожарная разделка в стене.

Кирпичные печи с противопожарными разделками в стене.

Назначение противопожарной разделки.

Утолщение стенки печи, камина или дымохода необходимо, не только, из за угрозы высокой температуры нагревания кирпича.

В нормальном отопительном режиме теплоёмкая печь не должна нагреваться до опасной, горячей температуры.

Но, со временем кирпичная кладка, в местах прислонения стены к печи, может разрушаться.

Разрушения кладки печи или дымохода происходят из за подвижек фундаментов, или из за перетопа печи.

Небольшое движение фундамента, даже незаметное для жильцов, способно кирпичную нарушить кладку печи.



Как происходит разрушение кирпичной кладки.

Если фундамент дома или печи имеет подвижки то печь и стена начинают толкать друг друга. В этом споре зачастую побеждает стена, т.к. печи складываются на глинопесчаном растворе и их кладка не имеет достаточной для такого противостояния прочности.

К разрушениям кладки печей приводит и их перетапливание.

Перетопы – самая частая причина разрушения кирпичных печей.

Опасность печей без противопожарных разделок.

Печи без противопожарных разделок в стене.

При разрушении кирпичной кладки печи в швы между кирпичами набивается сажа.

Воспламенение сажи очень и очень опасное явление.

Горение сажи происходит очень интенсивно и с высокими температурами.

Температура горения сажи может быть более 1000°.

В местах разрушения кладки печи начинается цепное воспламенение передающееся и на внешнюю поверхность печи.



В этом случае, если печь прижата своим телом к горючим предметам, высока вероятность пожара.

Как противопожарная разделка поможет избежать пожара.

Если ваша печь сложена по противопожарным нормам и правилам то разделка не должна иметь перевязки с кирпичным корпусом печи.

Конечно разделка прислоняется к печи, но из за того что не имеет перевязки с печью она практически самостоятельный объект.

Если в разделку будет толкать стена.

Если в разделку будет толкать стена дома, то это движение меньше будет воздействовать на саму печь.

Основную нагрузку примет на себя противопожарная разделка, т.к. печь не перевязана с разделкой.

Даже при разрушении разделки корпус печи останется целым.

Если печь будет разрушаться от перетопов.

Если кирпичная кладка пострадает от перетопов это не отразится на противопожарной разделке.

При сильном перекале кирпичной печи, даже если кладка пострадает, разделка останется целой и убережёт вас от пожара.

Когда противопожарные разделки не нужны.

Печи не касаются стен, противопожарные разделки не нужны.

Не нужно делать противопожарные разделки если:

• Печь не прикасается к стенам помещения.
• Печь прикасается к стенам, но стены абсолютно негорючие.

Можно ли сделать противопожарные разделки не из кирпича.

В СНиПе не указано из какого материала следует выполнять разделку печи. Единственное условие это негорючесть материала.

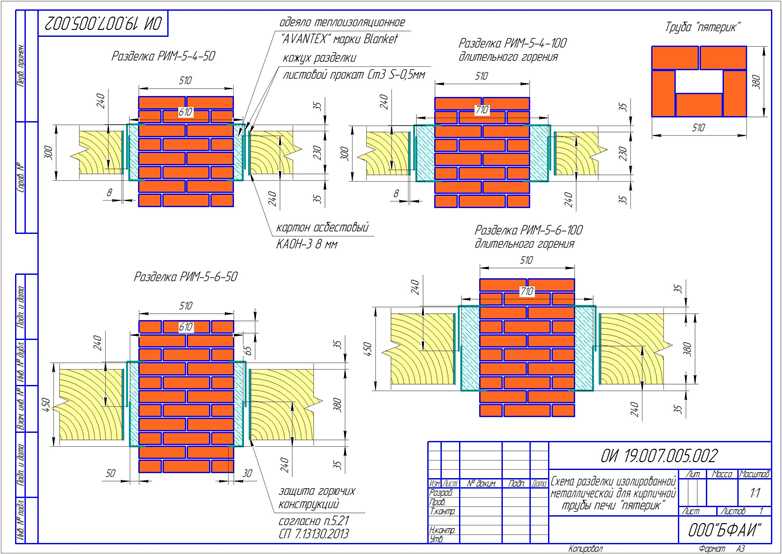

Размер противопожарной разделки.

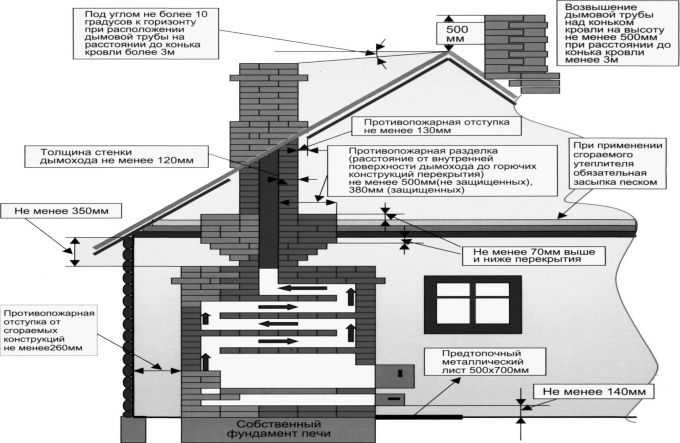

Пункт 2.3.15 Противопожарные требования при строительстве и эксплуатации печей и каминов.

Конструкции здания, выполненные из горючих материалов и примыкающие к печам, следует защищать от теплового воздействия разделками из негорючих материалов.

Размеры разделок с учетом толщины стенок печей следует принимать равными 500 мм до конструкций, не защищенных от возгорания, и 380 мм – до защищенных.

Конструкции зданий из сгораемых материалов следует защищать от возгорания штукатуркой толщиной 25 мм по металлической сетке, металлическим листом по асбестовому картону толщиной 8 мм или другими несгораемыми теплоизоляционными материалами (базальтовая вата, кремнеземные маты).



Противопожарные разделки печей | Mensh.ru

Опубликовано mensh — пн, 01/08/2007 — 17:03

Инженерные системы

При выполнении печных работ необходимо обязательно соблюдать «Правила производства работ и ремонта печей, дымоходов и газоходов

». Ниже дается изложение и пояснение тех пунктов, без знания которых невозможно ведение печных работ.

• 3.2.1. В местах, где сгораемые и трудносгораемые конструкции зданий (стены, перегородки, перекрытия, балки и т.п.) примыкают к печам и дымовым каналам (дымовым трубам) следует обязательно предусматривать разделки из несгораемых материалов. При расположении печей в проеме деревянной стены или перегородки устраивают вертикальные разделки на всю высоту печи, очага или дымовой трубы.

Рис. 1. Вертикальные противопожарные разделки печи: 1 — отопительная печь; 2 — войлок или асбест; 3 — кирпичная кладка; 4 — металлический лист.

При переходе дымового канала (дымовой трубы) через чердачное или междуэтажное перекрытие устраивают горизонтальные разделки. Вертикальные разделки кладут в ½ кирпича или в ¼ (на ребро) на хорошем растворе без перевязки швов с кладкой печи или дымовой трубы. Горизонтальные разделки кладутся с перевязкой швов, выполняются одновременно с кладкой канала. Они представляют собой увеличенную до безопасных размеров стенку канала. Для выполнения разделок можно использовать и другие несгораемые материалы — железобетонные плиты, керамику, металл, асбестоцементные плиты. При устройстве разделок у печей необходимо предусматривать возможную усадку стен деревянных строений, она может достигать 4% от высоты здания. В междуэтажных и чердачных перекрытиях высота разделки увеличивается на высоту возможной усадки. При примерении в чердачных перекрытиях утепления из легковоспламеняющихся материалов (мох, опилки, торф и т.п.) разделку у дымовой трубы необходимо поднять выше на 2 ряда кирпича. При выполнении горизонтальной разделки в междуэтажном или чердачном перекрытии необходимо следить, чтобы кирпичная кладка не опиралась на балки или настил, наружные стенки должны быть ровными, чтобы во время усадки не образовались трещины. Все швы должны быть плотно заполнены раствором. Частыми причинами возгорания бывают трещины, образующиеся в массиве печи и дымовых каналов вследствие неравномерной осадки или выкрашивания раствора из швов. Поэтому основное средство противопожарной профилактики — защита деревянных и легковоспламеняющихся конструкций несгораемыми материалами. Для защиты применяют нетеплопроводные материалы: шерстяной войлок и асбест. Войлок плохо проводит тепло и является хорошим теплоизолирующим материалом. При возгорании он тлеет, выделяя дым с едким запахом, сигнализирующим об опасности пожара. Для придания большей стойкости к возгоранию войлок перед укладкой пропитывается жидким глиняным раствором. Все деревянные конструкции, прилегающие к разделкам, обивают войлоком в 2 слоя или асбестом. Конструкция в этом случае считается защищенной.

• 3.2.2. Расстояния от внутренней поверхности (от дыма) печей, каналов и дымовых труб до сгораемой или трудносгораемой конструкции здания следует предусматривать не менее указанных в таблице 1.
• 3.2.8. Расстояние от перекрытия (перекрыши) печи до потолка должно быть 350 мм до незащищенного и 250 мм до защищенного.
• 3.2.9. Наружные поверхности кирпичных дымовых труб при устройстве их через кровли следует удалять от сгораемых конструкций (балок, обрешетки) на расстояние не менее 130 мм .
• 3.2.11. Для защиты пола под топочной дверкой печи должен быть металлический лист размером 0,7 x 0,5 м, уложенный длинной стороной вдоль печи.
• 3.4.7. Фундаменты под печи и дымовые трубы укладывают в соответствии с общими Правилами ведения каменных работ согласно СНиП 11.17.78.

Между фундаментами под печь и фундаментами стен здания оставляют зазор не менее 5 см, заполненный сухим песком.

• 3.4.11. Кладка (печи) должна быть выполнена с соблюдением горизонтальности рядов, вертикальности наружных поверхностей и углов, формы и размеров внутренних каналов. Каждый ряд кладки должен быть выполнен с перевязкой швов в ½ кирпича.
  В рядах, где должен применяться ¾-ной кирпич, допускается перевязка в ¼ кирпича.
• 3.4.12. Толщина швов печной кладки, выполняемой из обыкновенного глиняного кирпича, должна быть не более 5 мм, а из тугоплавкого и огнеупорного 3 мм.

Толщина швов кладки дымовой трубы, выполненная на сложном растворе, должна быть не более 10 мм, горизонтальные и вертикальные швы кладки должны быть полностью заполнены раствором. По ходу кладки внутренние поверхности каналов (печи) и дымовой трубы должны быть обработаны путем швабровки.

Таблица 1. Размеры разделок у печей и дымовых каналов

Тип печи	Размеры разделок в мм при конструкции
	Не защищенной от возгорания	Защищенной от возгорания
Отопительные и отопительно- варочные с периодической топкой продолжительностью до 3 часов	380	250
более 3 часов	510	380
Разделка при переходе через чердачное (междуэтажное) перекрытие	380	250
Расстояние от перекрыши печи до потолка	350	250

• 3. 4.15. Колосниковые решетки должны быть размещены в топливнике ниже топочного отверстия на 7…14 мм и уложены на место с зазором 5 мм по периметру заполненным песком. Прорези решетки должны располагаться вдоль топливника.
• 3.4.21. Внешние поверхности печей отделывают швабровкой и затиркой сухим кирпичом или штукатурят. Толщина слоя штукатурки не должна превышать 10 мм.
• 3.4.22. Наружные поверхности дымовых труб в чердачных помещениях должны быть затерты раствором и побелены .

Строить печи с наружными стенками толщиной в ¼ кирпича разрешается при условии заключения их в металлический каркас или футляр из кровельной стали. Не допускается соединение зольника печи с подпольем в целях вентиляции их во время топки печи.

Как врезать воздуховоды ОВКВ | Главная Руководства

Автор SF Gate Contributor Обновлено 8 ноября 2021 г.

Воздуховоды для отопления и охлаждения распределяют теплый или холодный воздух по всему дому, но для эффективной работы они должны быть правильно установлены. Это требует адаптации воздуховодов к пространству, что означает их обрезание по размеру. Воздуховоды также необходимо разрезать при изменении размеров, от большого центрального воздуховода до меньшего, идущего к вентиляционному отверстию в помещении. Сегодня в домах используются два основных типа воздуховодов: листовые и гибкие (гибкие воздуховоды). Металлические воздуховоды могут быть как круглыми, так и прямоугольными; гибкий воздуховод круглый, состоящий из скрученных проводов внутри изолированной металлической оболочки.

1. 1.

   Вырежьте воздуховоды из листового металла ножницами по металлу, советует Семейный мастер на все руки, но подберите тип выреза. Используйте составные ножницы со смещенными ручками для большего усилия и более тонкие режущие лезвия для резки толстых швов, прямых участков и вокруг круглых воздуховодов или для изогнутых линий. Переключитесь на старые, более традиционные ножницы с большими ручками и толстыми лезвиями для длинных прямых разрезов.

2. 2.

   Отметьте линию или область разреза на листовом металле фломастером. С помощью лезвия прямой отвертки и молотка проделайте в металле начальное отверстие, достаточно большое, чтобы в него поместился наконечник составных ножниц. Разрежьте от отверстия до линии, затем разрежьте линию вокруг круглого воздуховода или вдоль круглого или прямоугольного отверстия на плоском воздуховоде.

3. 3.

   Прорежьте швы двойной или тройной толщины листового металла с помощью составных ножниц. Вложите шов глубоко в бранши ножниц и сильно прижмите; используйте ножовку, чтобы разрезать швы, если они слишком толстые для составных ножниц.

4. 4.

   Приобретите специальные ножницы со смещением или правые и левые изогнутые ножницы для специальных разрезов, если вы делаете много криволинейных или необычных разрезов. Используйте ножницы со смещением для разрезов, чтобы держать руку над металлом. Используйте ножницы с зелеными ручками, чтобы вырезать кривые по часовой стрелке, и ножницы с красными ручками, чтобы вырезать кривые против часовой стрелки, если вам нужно вырезать много кривых. Придерживайтесь стандартных составных ножниц с желтой ручкой, если у вас всего несколько кривых, и перемещайте ножницы, чтобы следовать линии кривой.

5. 5.

   Отрежьте гибкий воздуховод с помощью универсального ножа или ножниц и ножниц по металлу. Срежьте ножом или ножницами металлический внешний слой и изоляцию вокруг круглого гибкого воздуховода и положите их обратно, чтобы обнажить спиральные провода. Отрежьте каждую проволоку ножницами, стараясь сделать надрезы ровными, чтобы обрезанный конец был прямым.

   Вещи, которые вам понадобятся

   Предупреждение

   Надевайте перчатки при резке воздуховодов, рекомендует Perfect Home HVAC Design. Края листового металла острые и могут порезать руки и пальцы, а обрезанные провода катушек также могут поранить.

   Вырежьте воздуховоды на плоской прочной рабочей поверхности. Не пытайтесь разрезать воздуховоды, прикрепленные к стенам или потолку, если вы не являетесь опытным слесарем.

Каталожные номера

• Perfect Home HVAC Design: Базовая система HVAC и монтаж воздуховодов
• Семейный мастер: Как использовать ножницы по металлу для резки листового металла

Предупреждения

9000 Надевайте перчатки при резке воздуховодов. Края листового металла острые и могут порезать руки и пальцы, а обрезанные провода катушек также могут поранить.

Вырежьте воздуховоды на плоской прочной рабочей поверхности. Не пытайтесь разрезать воздуховоды, прикрепленные к стенам или потолку, если вы не являетесь опытным слесарем.

HVAC — Какой инструмент лучше всего подходит для вырезания отверстий в воздуховодах?

Я перерезал несколько притоков и возвратов холодного воздуха в свои основные ветви, и это был PITA. Нужно вырезать еще одно 6-дюймовое отверстие для возврата, это просто стандартный прямоугольный воздуховод, вероятно, 14 дюймов в ширину и 10 дюймов в высоту.

9

ШАГ ПЕРВЫЙ

С помощью большой плоской отвертки, ориентированной на ребро, и молотка. Быстро и точно ударьте отверткой, чтобы проколоть воздуховод.

ШАГ ВТОРОЙ

Вставьте пару красных ножниц в отверстие и грызите, поворачивая налево (зеленые изображены только потому, что они были передо мной) по расширяющемуся кругу, пока не дойдете до линии.

ШАГ ТРЕТИЙ

Разрежьте вдоль линии до угла, с усилием поверните и продолжайте, осторожно подтягивая лом. Через каждые 2-3 дюйма отворачиваемся от линии и делаем рельефный надрез и возвращаемся к линии. Как только вы доберетесь до следующего угла, вам больше не понадобятся подрезы.

ЗАВЕРШИТЬ РЕЗКУ Теперь это легко, просто режьте по линии, аккуратно подтягивая лом. Если вы левша или у вас только зеленые, не стесняйтесь использовать зеленые, но переверните изображения. Желтые предназначены для прямого реза, но могут резать влево, как и красные

ДЛЯ КРУГЛЫХ ОТВЕРСТИЙ

Тот же процесс применяется только без рельефных пропилов.

8

Возможно, вы сможете арендовать инструмент на арендном дворе, который называется «высокосос»; вы бы начали с просверленного отверстия, а затем высечные ножницы вырезают маленькие полукруглые или прямоугольные кусочки из листового металла.
