Русская печь своими руками — вариант 2 : чертежи и фото | Своими руками

Такая русская печка не зря прозвана именно “русской”. В старые времена печь такой конструкции (т.е. печка битая из глины) была в каждой избе, особенно часто их делали в северных регионах.

Обусловлено это тем что кирпич был редкостью, его было очень мало, и если и использовали его для постройки русской печи то только для кладки дымохода. Саму же печь “били” из простой сырой глины.

Когда я построил дачный дом то хотел сначала сложить русскую печь  из кирпича, но потом передумал и  решил делать печь по старинной технологии – т.е. битой из глины.

Грунт на нашем участке представляет собой небольшой плодородный слой с прослойкой песка примерно на штык лопаты, а далее на большую глубину идёт плотная красная глина, из которой я и решил делать печь. При этом я рассуждал так: печи бьют во всех деревнях из местной глины. Встречаются битые печи и в лесных избах, куда уж точно глину не завозили, а использовали ту, что есть на месте или где-то рядом. Значит, годится для печи и глина, которая есть на нашем участке.

За образец своей печи я взял битую русскую печь, которая стояла в доме моего тестя Николая Демьяновича в селе Койнас Лешуконского района. Мы с тестем обмерили печь, и я сделал её эскиз (рис. 1). Из рассказа тестя я узнал, что существовало два типоразмера печей: большой и малый.

Он также рассказал, какой должна быть опалубка, и как сделать молоток для битья глины (рис. 2). Причём опалубку в деревнях не делают каждый раз заново, обычно она у кого-нибудь хранится до следующего применения. Но здесь мне не повезло, увидеть своими глазами настоящую опалубку, с помощью которой было сделано несколько таких же, как у тестя, печей, мне не удалось — человек, у которого она хранилась, был в отъезде.

Но сначала для русской печи нужно было сделать «печное место» — сруб необходимого размера из бруса сечением 100×100 мм, который устанавливают на пол при наличии в этом месте прочных балок. Делают печи и на собственном фундаменте, но у меня в этом не было необходимости.

Опалубку делал из досок толщиной 40 мм. Сначала изготовил два наружных торцовых щита. Боковые стенки опалубки наращивают отдельными досками, которые по мере необходимости вставляют между торцовыми щитами и прижимают изнутри к брускам, скрепляющим доски торцовых щитов. Чтобы щиты не разъезжались и не выгибались, между ними и стенами дома ставили распорки.

Внутренняя опалубка формирует топливник со сводом (рис. 3). Её торцовые стенки в верхней части имеют полукруглую форму, причём задняя стенка выше передней примерно на 70 мм.

Рис. 1. Конструкция и основные размеры русской битой из глины печи.

Рис. 2. Деревянный молоток для битья глины.

Рис. 3. Внутренняя опалубка для формирования топливника русской печи.

С таким сводом печь топится лучше. Доски торцовых стенок внутренней опалубки сколачивать нельзя, поскольку их нужно будет извлекать по отдельности из сбитой печи. На обоих концах продольных досок опалубки надо выбрать четверти. Глубина выборки должна быть равна половине толщины продольных досок, а ширина — толщине торцовых досок. Концы продольных досок снаружи должны быть закруглены. Такими досками набирают всю внутреннюю опалубку, формирующую топливник. Поскольку торцовый задний щит больше переднего, несколько верхних досок, замыкающих свод, делаются клиновыми по всей длине.

Печь мы били под руководством моего школьного друга — Виталия Ильича Тараненко. Когда я поделился с ним, что буду бить печь, он рассказал, что участвовал в строительстве трёх таких печей в своей деревне Юроме Лешуконского района Архангельской области. Этот его опыт очень нам пригодился.

В боковые стенки сруба печного места врезаны две поперечные балки. На эти балки мы настелили доски толщиной 50 мм, уложили на них один слой красного кирпича (см. рис. 1) и установили наружную опалубку. С этого момента начинается изготовление русской печи — начинаем бить её под. На кирпичи стали слоями насыпать глину и бить её молотками.

Бить нужно до тех пор, пока глина не превратится в сплошную массу. Четыре человека с молотками в руках встают по углам печи и работают каждый на своём участке. Один человек у нас копал глину в яме рядом с домом, другой носил её вёдрами. Всего работало 6 человек. Бить глину нужно без перерывов, мы не делали даже перекуров для того, чтобы пробитая глина сверху не подсыхала.

Когда достигли намеченной толщины пода, на него установили внутреннюю опалубку. Чтобы толщина стенок печи везде составляла 160 мм, между внешней и внутренней опалубками вертикально устанавливали «разлучки» — куски досок необходимой длины. Пробив слой глины между стенками опалубки, «разлучку» вынимали и поднимали выше. Правда, сначала внутренняя опалубка у нас стала «всплывать», поэтому пришлось между ней и потолком установить распорку.

Самое сложное — сбить свод печи. От прямого удара верхние доски внутренней опалубки вибрируют и разрушают слой глины. Поэтому при формировании свода удары нужно наносить под углом от центра по направлению к наружным стенкам. В результате образуется воронка, которую так же аккуратно забивают (рис. 4), а поверхность выравнивают и заглаживают.

---

Ссылка по теме: Русская печь своими руками – фото, порядовки и чертежи

---

Когда основная часть тулова печи сбита, наружную опалубку снимают. В глине передней стенки ножом прорезают устье несколько меньшего размера, чем указанный на чертеже. Затем через

этот вырез извлекают внутреннюю опалубку. Для этого в пропил торцовой доски вставляют полотно ножовки, доску перепиливают до конца и её половинки убирают (этот пропил глубиной примерно до половины ширины одной из досок передней торцовой стенки надо сделать заранее во время сборки опалубки). Следом извлекают остальные доски передней торцовой стенки, затем продольные доски, образующие свод, и в последнюю очередь — доски задней торцовой стенки.

Затем устье печи вырезают окончательно до размера, указанного на чертеже. На под топки выкладывают насухо, без раствора, слой кирпича. Из рассказа тестя я узнал, что раньше делали специальный подовый кирпич — гладкий и размером в плане больше обычного, но тоньше, и кратный размерам пода, чтобы он был выложен только целыми (не колотыми) кирпичами.

Современный промышленный кирпич имеет много погрешностей формы. Поэтому все имевшиеся в наличии кирпичи пришлось перебрать и выбрать лучшие. Ими и выложили под, а зазоры засыпали песком. Далее кирпичом выложили шесток, поверхность которого должна быть на уровне пода.

Над шестком предстояло соорудить дымосборник с дымоходом для отвода печных газов в трубу. Но сначала на сруб печного места устанавливают окантовку — прочную деревянную конструкцию, которая служит опорой для балки, поддерживающей переднюю стенку дымохода.

Кроме того, на окантовку опирается грядка — балка, на которую ложатся передние концы досок полатей (. Полати я сделал не со стороны входа в комнату, как полагается по традиции, а с другой стороны печи — над шолнышом2. Лежанка полатей несколько выше поверхности печи, это самое тёплое место для ночёвки. Вариантов конструкции окантовки может быть великое множество.

Здесь есть, где проявить своё столярное мастерство, посмотрев на традиционные образцы. Я же сделал всё скромно, исходя из имеющихся материалов и времени (рис. 5).

Дымосборник и дымоход над шестком я выложил из кирпича. Боковые стенки дымосборника опираются на шесток, задняя стенка — на саму печь, а передняя — на балку (у меня это швеллер №12, врезанный концами в стойки окантовки печного места). Раньше, когда не было швеллеров и уголков, для этой цели применяли стальную шину.

В верхней части дымохода я установил две стандартные задвижки, между которыми вывел в бок отверстие для трубы чугунной печки. Сечение дымохода и трубы нужно сделать не меньше 26×13 см, иначе печь будет дымить.

Пока я доделал печное место, установив окантовку, выложил из кирпича дымоход, установил трубу, времени прошло больше месяца. Битая печь немного подсохла, и мы стали её топить, сначала понемногу мелкими дровами, потом больше, пока она окончательно не просохла. Считаю, что построил печь удачно. Более чем за 20 лет эксплуатации на ней появились лишь незначительные трещины, которые при их заполнении глиной дальше не раскрываются. Раньше моя тёща, приезжая на дачу, пекла в этой печи замечательные лешуконские шаньги и очень хвалила её.

Русская печь разогревается медленно и долго отдаёт тепло.

Поэтому при кратковременном посещении дачи мы топим только чугунную печку, установленную рядом.

Глина для Русской печи

Через некоторое время после завершения строительства дома я построил баню. Топливник банной печки я тоже решил бить из глины. Это простая коробка — днище и стенки, а сверху — металлические части: каменка, чан для подогрева воды и дымоход.

Сделал опалубку.

В это время на соседнем участке рыли колодец. В отвале было много пластичной глины, добытой уже из глубины колодца. Я взял эту глину и сбил топливник печи бани. Эта печка дала очень большую усадку, а при топке вся пошла трещинами. Таким образом, мой второй опыт оказался не таким удачным, как первый. А всему виной моя ошибка с глиной, которая была слишком влажной и потому дала очень большую усадку.

Пояснения:

Полати (лежанка) это широкие нары для спанья, которые устраивались в избах под потолком между печью и противоположной ей стеной.

Шолныш (шелнуш) это отгороженный по печь чулан (запечье) с полками, где обычно хранилась мелкая домашняя утварь, посуда, горшки и кринки.

Шаньги (слово языка коми, перешедшее в русский) – круглые открытые пирожки, хлебцы – название особого рода лепешек из дрожжевого ржаного, ржано-пшеничного и пшеничного теста, имеющих внешний вид ватрушки, но не наполненных, а лишь смазанных в середине сметаной, творожно-яичной массой, творожно-гречневой смесью и т. п. После выпечки их смазывают топлёным маслом или сметаной. Хорошо выпекаются как в русской печи, так и в современной городской духовке.

Самодельная русская печь – фото 4

Авто Л.Мартынов (на фото). Низкий Вам поклон за науку, здоровья, и долгих лет жизни.

ИНСТРУМЕНТ ДЛЯ МАСТЕРОВ И МАСТЕРИЦ, И ТОВАРЫ ДЛЯ ДОМА ОЧЕНЬ ДЕШЕВО. БЕСПЛАТНАЯ ДОСТАВКА. ЕСТЬ ОТЗЫВЫ.

Ниже другие записи по теме «Как сделать своими руками — домохозяину!»

---

Подпишитесь на обновления в наших группах и поделитесь.

Будем друзьями!

Русская печь своими руками

Уважаемые посетители сайта «В гостях у Самоделкина» Из представленного автором материала вы узнаете, как своими руками можно сложить полноценную Русскую печь.

Данная печь является универсальной для сельского жителя, потому как она обогревает дом даря свое тепло, а так же в ней готовится самая вкуснейшая пища: щи, борщ, пирожки, картошечка, да и много всякой всячины. Что не засунь в печь-то получишь кулинарный шедевр.

Так же особенное отличие нашей печи от заграничных аналогов-это конечно же наличие лежанки. Многие помнят, как бабушка в деревне укладывала детишек на печь, если ребятки простывали. На печи тело хорошо прогревается и хворь выходит.

И так, давайте рассмотрим пошаговую инструкцию по кладке и представленную автором 3D модель. А так же разберемся что конкретно понадобится для строительства печи.

Материалы
1. красный керамический «полнотелый» кирпич
2. красная глина
3. речной песок
4. колосники
5. вьюшка
6. задвижка
7. бак для воды
8. уголок
9. цемент
10 бутовый камень
11. арматура
12. доска
13 гвозди
14. стальная проволока
15. варочная плита

Инструменты
1. кельма
2. отвес
3. уголок
4. металлическая линейка
5. болгарка
6. уровень
7. киянка
8. молоток
9. рулетка
10. ножовка
11. мастерок
12. шпатель

Процесс строительства Русской печи.
И так, первым делом автор дает нам ознакомится с общим видом и устройством данной печи.

Далее нужно подобрать оптимальный сорт глины для печного раствора, Самый простой и проверенный столетиями представлен ниже.

Нужно взять небольшой комок глины и скатать колбаску, затем начать сгибать ее в кольцо и чем будет меньше радиус изгиба при котором глина начнет трескаться тем лучше глина. Так же можно скатать шарик из глины и сдавить его пальцами, при сжатии на треть диаметра глина начнет покрываться трещинами-это значит что глина отлично подойдет для приготовления раствора.

Если же при сжатии колобка до середины и пошли трещины, то глина довольно жирная и потребует большего количества песка добавленного в раствор, дабы обеднить смесь.

Саму глину следует наготовить с запасом заблаговременно, а перед приготовлением раствора ее необходимо замочить на несколько суток. После вымоченную глину нужно размять ногами в больной емкости, по типу ванны или корыта. Затем добавляется песок: соотношение должно быть 1:2 и 1/2 воды от общего количества глины. В смеси не должно присутствовать комков глины или песка, все должно быть эластичным и однородным.

Проверить раствор на пригодность можно следующим образом: взять «кельму» и провести по раствору (образовав канавку) глина не должна потечь, а так же не должно образоваться рваных трещин на краях, смесь должна получится пластичной, но не жидкой. Пример показан на фото ниже.

Так же следует закупить колосники, печные дверцы и заслонки, варочную плиту, уголок.Самым главным в строительстве печи является ее основа, а именно фундамент. Лучшим образом его заложить еще в начале строительства дома, потому как потом когда уже дом построен, будет довольно проблематично копать яму в построенном доме и таскать ее на улицу. Вот простой пример как это можно сделать (см фото ниже=>) Но есть опять же несколько нюансов, связывать фундамент дома и печи не рекомендуется «если это фундамент несущих стен» с второстепенными вполне можно, потому как по расчетам печь будет отапливать 2 помещения, так что здесь многое зависит от архитектуры строительства самого дома. Классическая схема установки печи в Русских селениях, печь располагается в углу, по большей мере это сделано для экономии места «жизненного пространства» как сегодня модно говорить.

Подтопок располагался строго к окну, прогуливаясь с утра по деревне в окнах можно было наблюдать огоньки печей, а после того как хозяйки протопят печь, да поставят выпекаться хлеб, Ох какой же аромат стоит на улице! Непередаваемый!

Фундамент следует закладывать немного ниже уровня пола, по краям тоже должно оставаться расстояние не менее 5 сантиметров. Вот к примеру как показано на фото.

Для общего развития.Внимание!Для кладки печи используется исключительно полнотелый кирпич.Потому как цельный кирпич хорошо хранит накопленное тепло.Далее автор знакомит нас с подробной порядовкой Русской печи и ее 3D моделью. Начинаем разбирать с самого первого ряда.2-ым рядом формируются прочистки и зольная камера.Устанавливаются дверцы, которые крепятся за счет жженой стальной проволоки.Перекрываются подовые каналы.Закладывается решетка колосника.Ставится бак для воды, топливная камера обкладывается огнеупорным кирпичем. Устанавливается колосниковая решетка топки плиты.Продолжается кладка каналов и ставятся дверцы топливных камер.Своды топливников соединяются. Ставится варочная плита.Начинается кладка стенок горнила, а так же устанавливается заслонка-она же задвижка летнего хода.Затем необходимо изготовить деревянный шаблон для кладки арки горнила.Перекрывается свод горнила, далее кладется перетрубье.Делается металлическая стяжка.Свод горнила засыпается песком и хорошо утрамбовывается.Печь перекрывается, а перетрубье сужается выше по кладке. Кладка дымохода.Перетрубье перекрывается печной заслонкой.Пространство постепенно соединяется с дымоходом.Далее дымоход начинает сужаться к верху в виде лесенки, после того как кладка перейдет на чердачное помещение и крышу, по словам автора можно использовать слабый цементный раствор, потому как кирпичную трубу на глиняном растворе быстро придет в негодность, может даже разрушиться. Обязательно следует защитить кирпичную трубу металлическим колпаком искра-гасителем. Так же трубу следует поднимать в кладке выше уровня конька крыши здания как минимум на 50 см, в противном случае ее будет задувать.

И так, ознакомление с кладкой и устройством пройдено, но не спешите сразу браться за дело, во первых почитайте дополнительную литературу профессиональных печников. Профессионалы рекомендуют новичкам! Для начала следует сложить простую печь (на сухую) то есть без раствора, чтобы в первую очередь научиться азам печного дела, а уже потом учитывая свои ошибки, можно пробовать класть печь (простой конструкции)

На этом заканчиваю статью. Спасибо за внимание!
Заходите в гости почаще, не пропускайте новинки в мире самоделок!

Статья представлена в ознакомительных целях!

Источник (Source) Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

Легенды : Русская печь

Настоящая русская печь — это не просто многофункциональный девайс, но еще и хранительница многих тайн и поверий русского народа уже не одно столетие. О ней нужно говорить с патриотическим пафосом и гордостью, потому что легендарнее этого предмета в российской действительности еще не было.

История печки и ее роли в жизни русского человека состоит, как и она сама, из многих слоев и кирпичиков. Господа археологи утверждают, что прообраз печи как таковой появился около четырех тысяч лет назад, когда человек догадался, что огонь можно не просто разжигать в кострище, а поместить его под глиняный свод. Начнем с того, как в каждом доме появлялось это чудо. Именно чудо, потому что технология кладки печи в России исстари находилась на высоком уровне. Об этом свидетельствует конструкция курного (без дымовой трубы) очага, который был широко распространен еще в Древней Руси.

Ставили печь в дом за один день, но это не означает, что процесс был прост. Располагалась она в углу избы, справа или слева от входа, почти вплотную к стене. Расстояние между печью и стеной в 20-30 см использовали для хранения домашней утвари: ухватов, кочерги, елового веника, который являлся постелью для домового. В каждой русской избе планировка была почти одинаковой, всему было отведено свое место. Пространство у печи было местом сугубо женским. Хозяйка проводила там по 4-6 часов каждый день.

Печь начинали возводить параллельно с самим домом, иногда делали перекладку, если дом перестраивали. Но с глинобитной печкой такого не случалось. Глинобитные, или просто «битые», печи были как Mersedes или Ferarri. Такая печь не только надежнее кирпичной, она еще и лучше сохраняет тепло, не отсыревает и со временем становится только прочнее. Битая печь как бы превращается в единый кирпич, и ее стенку будет сложно разбить даже Рембо, если он вооружится ломом. Использовали обычно красную глину, которая была и пластичной, и не очень жирной. Глинобитную печь ставили к полнолунию, считалось, что так она будет прочнее.

У русской печи был свой, отдельный от дома фундамент. Бревенчатый сруб возводили до уровня пола или немного ниже, сверху на него клали половинки бревен небольшого диаметра или толстые плахи, позже их заменили на металлический лист. Сверху мастер укладывал слой глины. Потом печной столб, перевязка и ставили брус до определенной высоты. На этот каркас и лепилась глина, слой за слоем толщиной 5-10 см. Битая печь потому, что глину уплотняли большими деревянными молотками. Один человек бил, другой «прибивал», то есть утрамбовывал легкими движениями. У мастеров была фишка насыпать между слоями глины соль, чтобы они лучше сливались, и печь была крепче.

Все деревянные детали для печи заготавливал хозяин или родственники по мужской линии. Были и такие деревни, где печь била женщина, она брала в помощь соседок и родственниц, а у стариков спрашивала совета.

Размеры печи определялись по хозяйке. Ее усаживали на табурет и измеряли. Существует целая система мерок для печи. Расстояние от верхней пуговки на воротнике до сиденья табуретки давало высоту свода внутренней части печи, которая, однако, не должна была превышать 60 см. Устье печи должно было быть на 10 см шире плеч хозяйки, а высота его равна их ширине. Шесток в глубину должен быть равен размеру от локтя до кончиков вытянутых пальцев. Высота печи делалась равной росту хозяйки плюс два спичечных коробка.

В общем, чтобы печь построить требовалось много усилий, а главное, нужно было вложить душу. Потому что печь не только грела избу и служила плитой. На русской печи спали, некоторые даже и 33 года, как Илья Муромец. Емеля вообще с нее слезать не хотел, так и ездил по улице.

Можно сказать, что без русской печки не обходилась ни одна сфера жизни людей. Невесту жених должен был украсть именно с печки. Угольки и золу использовали в народной медицине, на печи прогревали больных. В Сибири, например, топят печь по-черному (без дымохода), чтобы продезинфицировать помещение. В стенках устраивались полки для кухонной утвари. И вообще, печь считалась еще и жилищем домового. По мнению крестьян, женщина могла общаться с духами через печь. Украшали печку изразцами или собственными творениями.

Приметы и поверия, которые связаны с русской печкой можно собрать в отдельную книгу, которая по размеру не уступит «Войне и миру». И погоду предсказывали, и от страхов избавляли, и счастливой дороги просили, и домовенка задабривали — все это делали с помощью русской печки.

Как выбрать печку | Жарушка.рф

Памятка при выборе дровяной печи для приготовления еды.

Существует четыре основных функциональных признака работы качественной дровяной печи для приготовления еды.

1. Помпейская пицца-печь или русская печка должны выдерживать резкий интенсивный нагрев, сохраняя свои прочностные характеристики, даже в том случае если чугунок с водой опрокинулся в горячей печи — подовые плиты должны выдержать резкий температурный удар, не разрушаясь.
2. Дровяная печь должна быстро набирать температуру при растопке, это сэкономит время и деньги. Происходит это в первую очередь за счет высокой теплопроводности и теплоемкости материала.
3. Дровяная печь русская или помпейская печь для пиццы не должны заметно остывать при многократной посадке пиццы или чугунков. При отсутствии огня печь должна медленно остывать, особенно это важно когда готовятся блюда в русской печи, методом томления 4-8 часов.
4. Эргономика, высота и обзорность должны позволить человеку, работающему с печью чувствовать себя комфортно, особенно это важно в общепите, от этого увеличивается производительность, снижается усталость и брак.

Количественные показатели дровяной печи для приготовления еды:

• помпейская или русская печь должны быть тяжелыми с толстыми стенками 6-8 см, для простоты примерный вес печи в сборе с внутренним диаметром 100 см, не должен быть менее 1 тонны.
• Печка, работающая на дровах должна иметь массивный под, толщина пода профессиональной пицца печи должна быть не менее 7 см. в наших печах мы применяем систему двойного пода, нижний под дополнительно накапливает, удерживает и распределяет тепло.
• Основание печи должно быть прочным и хорошо теплоизолированным не менее 10 см.
• Пицца печь, так же как и русская печь должна иметь качественно выполненную изоляцию, желательно 4-5 слоев – это примерно 15-20 см. Температура нагрева внешней оболочки печи не должна превышать 70С при ежедневном использовании. При единовременном нагреве печь вообще не должна нагревать внешнюю оболочку. Все тепло должно работать на приготовление еды, а не нагрев окружающего воздуха.
• Прочность — чем прочнее, тем лучше, высокопрочная огнеупорная керамика не имеет никакого отношения к глиняным печам, любая глиняная печь это выброшенные деньги, глина — сказка для обывателя, глина не прочна и не обладает «волшебными» эффектами. Прочность материала используемого в наших печах — 110 Н/мм2, для сравнения – прочность глиняных печей не превышает 30 Н/м2.
• Время остывания печи с 250 С до 100 С должно составлять не менее 10-12 часов.

Поэтому, если вы решились готовить настоящую неаполитанскую пиццу, или же вы поклонник традиционной русской кухни, то вам потребуется прочная к сверх высоким температурам печь.

Печь, способная быстро набирать и долго удерживать тепло, не терять его при постоянных посадках теста и холодных чугунков с водой. Чтобы обеспечить технологичность работы печи на кухне требуется высокая тепло-инерционность печи и высокие характеристики теплоемкости материалов. Поэтому все профессиональные печи имеют значительный вес, при сравнительно небольших размерах. И если дровяным печам для дома иногда простительно иметь небольшой вес, хотя это касается лишь выпечки пиццы, ни в коем случае мясных блюд, то вес для профессионального подхода к работе — имеет ключевое значение.

Выбирая печь для дома, кафе или ресторана – обращайте внимание на ее вес – малый вес – это сплошные компромиссы — быстрое остывание и экономия на материалах, большой вес — для людей, понимающих толк в кухне, особенно когда речь заходит о томлении при температурах 70-90 С в течении 5-6 часов.

Только теплоемкая печь (имеющая большой внутренний запас тепла) температурой сможет нагреть продукт (барашек, поросенок, говяжьи отрубы и проч.), до температуры его готовности (те же 70 С), при этом не пересушивая внешнюю оболочку продукта и почти не теряя рабочей температуры в течении 5-6 часов. Только в этом случае полностью разбиваются все соединительные ткани, коллагеновые спирали разворачиваются и превращаются в желатин, а мясо остается сочными и нежными по всему отрубу.



Чем русская печь отличается от помпейской, итальянской пицца печи на дровах.

Дровяные печи различаются по конструкции топок и по форме топок. Существуют печи с горизонтальной топкой (русская, помпейская) и вертикальной топочной частью (вертикальный тандыр). Существуют топки  печей бочкообразные, сферические, полусферические. Кубические, цилиндрические и проч. Геометрия топок дровяных печей для приготовления пищи обуславливалась наличием строительных технологий у того или иного народа в отдельно взятой местности. К примеру брали пешки с песком, складывали друг на друга, укрывали мешковиной, полученную конструкцию обмазывали специальной глиной, после укладки нескольких слоев глины мешковину протыкали, убирали песок – получалась полусфера – помпейская печь. Бочкообразная форма получалась еще проще. Старые ненужные бочки обмазывали несколькими слоями глины, они же служили первым топливом для такого рода печей- классические русские печи имеют форму напоминающую половину бочки. Но полусферическая это не только помпейская печь, но и русская печь могла быть такой формы и восточный тандыр. С появлением новых технологий- кирпичей стали строить арочного типа купола.

Для выпечки на поду мы советуем итальянскую классику, распределение инфракрасного тепла от свода печи более равномерно нежели в русской печи, да и на наш взгляд полусферический купол – более подходит для готовки еды, в том числе и чугунках.

Материал печей

Печи делали из того материала который был под рукой. Неаполю «повезло» больше всего на потухших склонах Везувия много вулканического туфа – основы для огнеупорной промышленности и пицца печей в частности. Именно поэтому итальянская промышленность в сфере огнеупорных материалов имеет большой исторический опыт. Основные параметры на которые приходится ориентироваться для подбора материала в процессе изготовления печи это сугубо технические показатели: теплоемкость, теплопроводность, механическая прочность, удельная плотность, количество теплосмен и проч. Термины. Так к примеру пиццу наполитано нельзя выпекать в обычной печи здесь требуются совершенно другие показатели, так как температура выпекания неаполитанской пиццы 500 градусов, классика же выпекается при 350.

Мы изготавливаем материал печей примерно из 10-15 компонентов в зависимости от задач и от качеств которыми должна обладать печь. Это в первую очередь огнеупорная глина Аркалыкского месторождения, настоящий шамот, а не лом футеровок печей, микрофибра, микросилика, микросфера и т.п. мало интересные вам специфические материалы, без которых нельзя добиться нужного качества. Все это компоненты необходимы для спекания всех материалов в единый монолит. Именно это происходит у нас на производстве, детали будущих печей проходят высокотемпературный обжиг в специальных промышленных электрических печах. Температура 1200 градусов цельсия, время полного цикла обжига 6-7 дней.

Какую печь выбрать

Нас часто спрашивают какую печь на дровах для ресторана выбрать, мы отвечаем: если позволяет бюджет и предполагается хорошая проходимость –лучше брать печь диаметром 120, 140 см, ведь производительность этих печей максимальна, но лишь в том случае если персонал. Ваш пекарь-пиццайола имеет достаточную квалификацию, что бы одновременно печь 4-8 пицц в дровяной печи. На нашей памяти было лишь 4 случая таких профессионалов, все они давно уже не пекари – шефами стали или собственную пиццерию открыли. В том случае если печь необходима для создания приятной атмосферы в заведении и доготовки продукта перед подачей гостям – особенно это актуально в ресторанах с мясной кухней – то достаточно печи диаметром 100 см. При выборе печи крайне желательно обратить внимание на допустимую нагрузку полов в предполагаемом к установке печи помещении, но даже в том случае когда допустимая нагрузка мала, мы собираем специальные столы пицца печи, распределющие эту нагрузку на большую площадь.



Перейти в каталог дровяных печей →

Глина для кладки печей: советы, исследования и рекомендации

Множество сказок и былин было посвящали русской печке. Она олицетворение уюта и тепла в доме, кормилицей. Это было многофункциональное сооружение в центре крестьянской избы. Каждый знал, что в строительстве необходима глина для кладки и облицовки печей. Такая печь служила хозяевам не только для приготовления пищи и обогрева, на печи сооружали специальные лежанки, на которых сушили верхнюю одежду, спали.

Равномерное тепло прогревало все тело. Люди реже болели простудными заболеваниями практически не мучились от артрозов и остеохондроза. Воздух в помещении был сухой, не было влажности и плесени. Растопленная печь в течение длительного времени отдавала тепло, поддерживая комфортную температуру.

Плохо сложенная печь была смертельной угрозой для обитателей дома. Она могла стать источником пожара и причиной отравления угарным газом. От одной избы могла выгореть вся деревня, поэтому печникам, которые хорошо справлялись со своим делом, оказывали всяческие почести.

Печное дело на Руси было прибыльным. В наше время оно не утратило своей актуальности, наоборот, с каждым годом спрос растет. Это приверженцы здорового образа жизни, которые хотят жить вдали от цивилизации. Некоторые вынуждены перейти на печное отопление, потому что многие деревни не газифицированы, а у других нет денег оплачивать газовое отопление.

В последние годы одной из модных тенденций в строительстве загородного дома и дизайне стали занимать разнообразные печи как предмет декора. Прекрасно сложенная, облицованная плиткой с различными рисунками или изразцами, она является украшением интерьера и предметом гордости хозяина.

Выложить печь ˗ дело достаточно трудоемкое и требующее навыков и знаний.

Доверить такое ответственное дело нельзя несведущим людям, которые не владеют тонкостями профессии. Умение это складывается годами. Путем проб и ошибок печники оттачивали свое мастерство и ни с кем не делились своими секретами. Эти секреты нельзя найти ни в одном пособии. Раньше это дело передавалось от отца сыну или родственнику.

Одним из секретов являлся подбор кладочного печного раствора. Это было основой основ, потому что от раствора зависела долговечность печи и функциональные качества.

В зависимости от предназначения печи использовался и определенный раствор. Различные части в конструкции тоже требовали определенного состава смеси. Для топки требовался огнеупорный кирпич и раствор, для фундамента прочный, влагостойкий состав. Знание этих особенностей было необходимо, потому что от этого зависела жизнь и здоровье хозяев, долговечность сооружения.

Опытный мастер в своей работе использует как минимум 3 раствора чтобы сложить печь. Это связано с тем, что печь дает усадку и если неправильно подобран связующий раствор, она попросту может растрескаться и развалиться. При нарушении герметичности стенок печи люди могут отравиться угарным газом.

В печной топке температура пламени повышается выше 1000 градусов, образуются различные продукты горения. Поэтому нужно использовать только огнестойкие материалы. Они выдерживают не только повышенную температуру, но и действие продуктов горения. Топка должна быть абсолютно герметичной и прочной.

Универсальный растворов, используемый в укладке печи, является глиняный.

Преимущества глиняного раствора:

• Он простой и дешевый, особенно если печник сам находит глину;
• Огнестойкость;
• Устойчивость к воздействию агрессивных продуктов горения;
• Выдерживает температуру до 1100 градусов;
• Прочность при высыхании, вместе с кирпичом образуется практически монолит;
• Можно заново переложить печь, структура кирпича не нарушается;
• Раствор сохраняется неограниченное время. При высыхании можно в любое время размочить и использовать вновь;
• Устойчивый гидроизолятор.

Недостатками являются:

• При смачивании глиняная кладка размокает и разваливается, поэтому эта кладка уместна только в закрытых помещениях или отштукатурена с применением влагостойкого раствора;
• Нужно знать, какая глина для чего подходит, уметь ее найти;
• Для приготовления раствора из глины требуются навыки и время.

Глина является осадочной породой из группы алюмосиликатов в сочетании с карбонатными частицами. Прочность придает кремний, а пластичность оксид алюминия в сочетании с водой. Различные незначительные примеси дают разнообразную окраску. Глина бывает белая, синяя, зеленая, красная, желтая, коричневая и черная.

Это древнейший строительный материал, который использовался человеком. Трудно переоценить роль этого невзрачного минерала в истории развития человечества. Люди оценили и поняли ее преимущества и научились использовать в своих целях. Это строения, печи, посуда, даже писали на глиняных табличках, которые сохранились до сих пор.

Глина применяется в медицине, косметологии, бумажной промышленности, в производстве посуды и керамических изделий, строительстве и других отраслях.

Глина для кладки печей

Глина ˗ распространенный минерал на Земле. Выходы пластов видны практически всюду. Несмотря на это, далеко не каждая глина подходит для печных дел.

Как же выбрать нужную?

Комплекс основных качеств определяется жирностью. Глина бывает жирной, средней степени жирности и тощей.

• Жирная ˗ пластичная, но при высыхании растрескивается и дает сильную усадку. Это приводит к деформациям и разрушению конструкции.
• Средней степени жирности глина ˗ оптимальный вариант. У нее хорошие адгезивные свойства, прочная, жаростойкая, гигроскопичная. При высыхании дает умеренную осадку, не растрескивается.
• Тощая глина имеет низкие адгезивные свойства. Она сухая, быстро растрескивается, кладка рассыпается.

Найти хорошую глину ˗ большая удача. Хорошие пласты залегают на глубине 5 метров. Поверхностные сильно загрязнены гумусом, в них большое содержание примесей песка. Это суглинистая, тощая почва. Она не годится для работы.

Под слоем суглинка находится глиняная свита. Чем мощнее пласт, тем лучше. Нижние слои ˗ самая жирная глина, но она тоже не чистая. Лучше брать из средних слоев с наименьшим содержанием органики и примесей.

Иногда попадается бентонит. Этот минерал напоминает глину, но он не обладает ни жаростойкостью, ни газоплотностью. Бентонит гигроскопичен. Он сильно разбухает до образования бентонитового геля. Для кладки это совершенно неподходящий материал. Он используется в пищевой промышленности, в виноделии для осветления вина и удаления сивушных масел.

Исследование глины.

Берут комок глины в полкулака. Смачивают, разминают до придания мягкости, медленно сжимают между двумя идеально ровными плоскостями. Если комок быстро растрескался, то глина плохого качества. Трещины появились после сжатия комка на одну треть, то такую глину берут домой для дальнейшей работы объемом не менее 5 килограмм.

Исследования свойства глины дома.

Значение имеет жесткость воды. Используется только мягкая или в крайнем случае вода средней жесткости.

Песок берется для топки кварцевый, для остальной части берем обычный строительный желтый. Сначала песчаную смесь сеют через проволочное мелкое сито. Затем тщательно промывают водой от органики – различных организмов, которые любят селиться в песке. Их наличие в кладочном растворе нежелательно, так как это ухудшает его качество.

Следующим этапом выясняем пропорции компонентов смеси.

Весь принесенный объем глины делим на две части. Часть откладываем, а вторую делим на 5 частей. Посуду лучше промаркировать. Глину равномерно распределяем в промаркированную тару и заквашиваем ее водой, добавляя четвертую часть от количества глины. В течение суток она раскисает, после этого перемешиваем, продавливаем через сетчатый материал с ячейками в 3 мм, отстаиваем 1 сутки. Затем сливаем верхний слой воды и добавляем песок, начиная со второй чашки – четвертая часть песка, 3 чашка ˗ половина песка, 4 чашка ˗ три четверти, 5 чашка ˗ один к полному от объема глины. В первую чашке только глина.  Размешивать нужно тщательно до однородного состава.

Из полученного раствора делаем пробы:

1. Колбаски или жгутики 30 сантиметров длиной, не толще пальца ˗ 2 штуки.
2. Скатываем шарик диаметром в 5 сантиметров.
3. Лепим глиняную лепешку среднего диаметра в палец толщиной.

Образцы маркируем. Глиняные колбаски сушат три дня, шарики и лепешки до двадцати дней. Образцы высушивают в тени.

При растягивании или оборачивании жгутиков вокруг палки:

• нормальная глина ˗ трескается только корочка и масса сыровата;
• жирная ˗ потрескается корочка или не трескается;
• тощая глина ˗ жгутик сразу ломается.

Результаты этого эксперимента не достоверны. Нужно обязательно дождаться высыхания шаров и лепешек. Сухие образцы осматриваем на наличие трещин, затем с высоты 1 метра роняем на пол и смотрим, какие раскололись. Те образцы, которые выдержали удар, вновь роняем, но с большей высоты. Отбираем те образцы, которые выдержали испытания. Это формула раствора.

По этой формуле из остатка глины делается пробный замес и проверяется адгезивность раствора. Если раствор будет сильно жидким, то кладка получится недостаточно прочной. Если слишком густой, то шов будет излишне толстым. Слишком жидкий отстаивается, верхний шлам (отстоявшуюся воду) слить, измерить количество. Этот объем вычетают из первоначального объема воды для разведения.

Адгезией обладает немного зажиренный раствор. Если опустить в него кельму, то по мере стекания виден тоненький раствор с разводами. Если остается сплошной слой, то глина жирная.

Заключительный этап исследования.

Берут два кирпича. На широкую часть одного укладываем тонкий слой раствора и придавливаем сверху вторым кирпичом. Через 10 минут берем за один кирпич. Если второй кирпич не отваливается при встряхивании, то состав готовится качественно.

Глиняные растворы лучше мешать руками. От вибрации смесь становится неоднородная, с образованием лакун, что в последующем ухудшит кладку.

Глиняную смесь для одной печи готовят следующим образом Сначала глину заквашивают, потом процеживают, удаляя примеси, после этого замешивают песком в корыте. Песок подсыпают постепенно. Размешивают веселком, сливают в бочку и дают отстояться. Затем верхний шлам убирают, берут в ведро необходимое количество раствора, остальной прикрывают влажной дерюгой. Этот раствор хранили долго.

Добросовестные печники тщательно и скрупулезно подбирали глину, знали свойства, когда и какую применяется. Они сами готовили раствор, делая пробы на прочность. От их умений зависела жизнь и благополучие в доме.

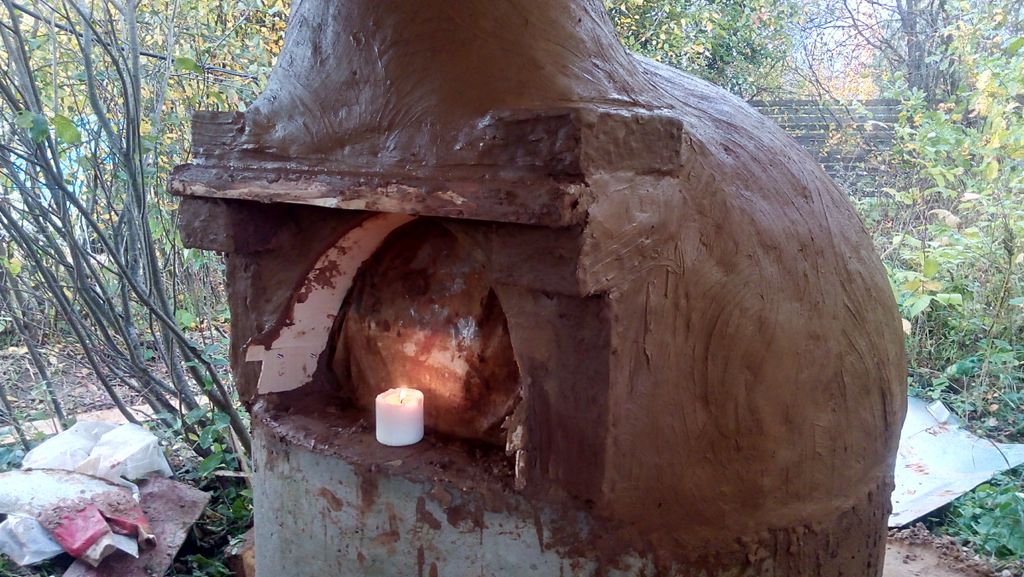

Делаем садовую печь из глины

Хотите удивить своих друзей особенными блюдами, приготовленными необычным способом и отлично провести с ними уикенд на свежем воздухе? Тогда предлагаем вам уникальную идею ‒ сделайте на даче небольшую садовую печь из обыкновенной глины. В этом неказистом строении можно готовить вкуснейшие блюда. Для создания печки вам, кроме глины, потребуются песок и некоторые вспомогательные материалы ‒ опилки, немного кирпичей и металлическая дверца. Но это не все. Нужно еще знать кое-какие секреты и технологию строительства печи. Об этом мы и расскажем вам.

Делаем садовую печь из глины своими руками

Глиняная печь может быть двух видов – стационарная или переносная. Мы расскажем именно о переносной.

Для ее изготовления и последующей транспортировки потребуются носилки, в которые вставляются обыкновенные банки или бутылки. Сверху засыпается вермикулит (он продается в садовых и дачных магазинах), и кладется слой бетона. На еще не застывший раствор устанавливаются огнеупорные кирпичи.

Создание купола

Купол ‒ это основа всей печки. Его делают из песка, который скрепляют глиной. После того, как слой глины затвердеет, песок соскребают. В центральную часть купола вставляют палку-маркер, которая будет указывать высоту, до которой нужно утолщать слой песка. Когда высота достигнута, к сооружению прислоняют дверцу, а сам купол укрывают мокрыми газетами.

Формирование огнеупорного слоя

Для его создания нужна песчано-глиняная смесь в пропорции 3:1. Качественный раствор должен кататься в шарик диаметром 8 см, и если его положить на землю, он не будет терять своей формы. Готовой смесью (слоем в 6-7 см) облепливается песчаный купол. Перед удалением песка необходимо подождать сутки до полного высыхания и затвердевания глины. Только после этого можно браться за теплоизоляцию.

Создание теплоизоляции

Для начала разжигают костер внутри печи. Именно он высушивает глину. Тем временем нужно сделать еще один раствор: к заранее подготовленным опилкам добавляют жижеобразную глину. Пропорция глины и стружки составляет 1:5. Качественный раствор должен быть достаточно рыхлым и вязким. Когда идеальная консистенция достигнута, его намазывают на печь. Толщина раствора должна составлять как минимум 10 см.

Оштукатуривание печи

Штукатурка готовится из первого раствора, в который еще добавляют около 30% соломы и жидкости. Делают это для того, чтобы он легко намазывался на купол. Толщина такого декоративного слоя может быть любой ‒ в зависимости от личных предпочтений.

Вот садовая печь из глины рядом с вашим домом и готова. Наслаждайтесь вкусной и полезной пищей, приготовленной прямо на свежем воздухе!

Материалы по теме

Печь в деревенском доме.

Как замазать щели снаружи и в топке
Наша печка после ремонта

Она какой была, такой и остаётся. Изменяется только вокруг обстановка. Пришлось недавно добавить невысокую загородочку. Деревянная перегородка в деревенском и в дачном доме. И ещё заборчик для …

Давно, до переезда в деревню, мы приезжали сюда в августе, а также денька на 3-4 весной и так же в ноябре. Всегда топили печь, благо, сделана она на совесть и с огромной любовью мастером своего дела, за что мы признательны ему до сих пор. Какое вдохновение должно было руководить его разумом, сердцем и руками, чтобы «выводить» такие фигурные арки? Печке уже 25 лет. Поставлена она вместо огромной русской печи, стоявшей посередине пятистенка. Отдаёт тепло двум комнатам общей площадью 60 кв. м, 40-метровая веранда у нас в доме не отапливается, служит только летом. Под печкой подвал для хранения урожая овощей. Задняя стенка печи — часть стены другой комнаты

Печь в нашем доме

Печь — это горячее сердце любого деревенского дома, к сожалению, в процессе эксплуатации это «сердце» зачастую требует внимания и ремонта. Красная глина, смешанная с песком, — наиболее привычный материал для ремонта печи. Пропорции глины и песка всегда будут разные у разных мастеров: в соотношении от 1:1 до 1:2. Количество же песка будет зависеть от жирности глины.

Готовый раствор должен соответствовать следующим требованиям:

• иметь шероховатую поверхность
• не содержать комков
• не прилипать к лопате(мастерку)

Такой же раствор готовят и для кладки кирпичей, поэтому ещё одно требование — готовый раствор должен легко выдавливаться из шва кладки. Есть разные способы определения готовности раствора, нам пришлось испытать их. Комья красной глины оставались долгое время у нас подвале дома, по мере необходимости приходилось их использовать. Предварительно, примерно за 24 часа, замачивали глину в воде. Размоченную глину разбавляли водой до консистенции сметаны. Разведённую глину пропускали через металлическое сито и добавляли просеянный песок. Если раствор получался слишком густой, добавляли в него воду и тщательно перемешивали. Осенью попробовали использовать не привычную глину, а смесь «Терракот». Обычно любят говорить, что вот, мол, раньше делали лучше, наши предки знали и умели… На тот момент времени не было других материалов, сейчас же появились добротные смеси для ремонта печей.

Смеси для ремонта печи

Линейка этих смесей очень разнообразна, поэтому можно подобрать нужную для конкретного случая.

Варочная поверхность печи

Полтора кирпича слева — новые, вставлены вместо старых 115-летних. Дело в том, что эту печь сложили из старых кирпичей древней русской печки 25 лет назад. Все целые кирпичи были отобраны, осмотрены, очищены и пущены в дело. Разрушились именно эти, старые, их и заменили, используя смесь «Терракот». Под этими кирпичами проходит самый жар из топочной, да ещё и духовка там же. Через год надо было провести ремонт варочной поверхности, нескольких щелей в обмазке поверхности  печи, а также швов в кирпичной кладке топки. Сначала надо было очистить все поверхности от пыли, грязи и жира.

Начало ремонта

Затем смочить из пульверизатора ремонтируемую поверхность. Наконец, готовим смесь глино-шамотную (в пакете слева) для ремонта четко по инструкции. Написаны рекомендации очень ясно и понятно, ошибиться не получится.

Ремонт печи


Ремонт варочной ниши

Приклеить плитку можно с помощью клея «Терракот» (cправа на фото). У нас на печке использовались изразцы более чем 100-летней давности. Их было изначально много, у русской печки были ими выложены и лежанка, и сушки.

Ниша-сушка, выложенная изразцами

Конечно, они старые, не светятся яркими красками и лакировкой, как современная отделочная плитка, но, мне кажется, именно они так подходят к этим сводам, как ни одна плитка из ОБИ или «Мерлена» не сможет при огромном желании подойти.

Изразцы

У нас на всех изразцах был растительный узор, иногда в конце 19 века встречался узор с птицами и животными. Сохранить мы, увы, все изразцы не смогли, слишком хрупкими они были. Заслуга мастера-печника, что смог сохранить и использовать хотя бы часть из них. Следующий этап — ремонт топочной.

Топка печи

Задача — заполнить раствором швы между кладкой кирпича. Для этого в линейке смесей есть специальный состав «Мертель», сохраняющий свои свойства при нагреве до 1780 градусов. Легко приготовить, так же легко использовать. Этот состав имеет более высокую цену, чем предыдущие (упаковку, к сожалению, не сохранила, так как содержимое использовали). Точно соответствует инструкции. Приготовленный раствор выдержали 20 минут, после этого добавили воды и вновь перемешали. Кладку топочной очистили от пыли, смочили водой из пульверизатора.

Ремонт щелей


Где-то и руками замазать пришлось

Первый нагрев рекомендован не ранее 48 часов после окончания работ (до температуры +300ºC). Затем можно топить в обычном режиме. Так что провести ремонт печи, заделать вдруг появившиеся щели с помощью таких смесей гораздо легче и приятнее, чем с помощью глины и песка. Ремонт проводили в первых числах сентября, хотя собирались летом.

Щели на обмазке печи в начале марта

Лето прошлого сезона было прохладным и влажным, изредка приходилось топить печь. Поэтому первые теплые сентябрьские деньки подошли для ремонта как нельзя лучше… Верно говорят, что не боги горшки обжигают, а бывшие городские жители. Для нас печь — это доброе тепло, запах березовых и ольховых дров, высушивающихся трав, это уют, благодать и спокойствие, это простые, но вкусные блюда на печи, в духовке и даже в самой топке, когда огонь успокоился и жар отдают мерцающие угли. Да и соль костромскую четверговую я делаю тут же.
Соль черная четверговая костромская

Хлеб на хмелевой закваске из печки

Домашний хлеб на хмелевой закваске

Запеченый в духовке картофель с квашеной капустой и грибами


Перловая каша с кабачком, луком, морковью и белыми грибами в чугунке

И можно долго продолжать. А все она, ПЕЧКА!

Строительство каменного каменного кирпича в России — Сделай сам

Незадолго до рассвета истории было обнаружено, что кирпичи обладают особой способностью временно сохранять тепло и выделять его с довольно равномерной скоростью. Поэтому, когда ваша прабабушка каталась на санях, она сначала нагревала кирпич и взяла его с собой в качестве переносного обогревателя. Шло время, люди строили из кирпича различные виды печей, печей и т. Д. И использовали этот принцип для выравнивания тепловыделения древесины.

В Восточной Европе и некоторых частях Скандинавии зимы были суровыми, и проблема обострилась, поскольку запасы древесины стали настолько истощенными, что временами им приходилось использовать солому, щетку или навоз, чтобы согреться. Воспользовавшись способностью кирпича сохранять тепло помимо простого камина, они начали строить каменные печи, которые были закрытыми (так, чтобы воздух подавался снаружи, а не уже нагретым внутренним воздухом), и они спроектировали дымоход так, чтобы Горячие газы, образующиеся при пожаре, проходили через длинный кирпичный лабиринт.Из-за этого большая часть тепла впитывалась в кирпич, а не поднималась в дымоход. По мере того, как тепло проникает в кирпичи, газы охлаждаются и сжимаются, создавая вакуум, который всасывает воздух из воздухозаборника и заставляет эти печи иметь огромную тягу, что делает их высокоэффективными системами сжигания, которые можно очень успешно заправлять практически всем выгорающий.

На домашней выставке в Сиэтле я увидел одну из этих русских (или финских) печей. Это выглядело как хороший ответ на мою проблему.Одним из вариантов, показанных с ним, была труба конденсатора, которая обеспечивала выход горячей воды из печи. Его можно протянуть по всему дому, чтобы распределять тепло печи. Отлично! Но есть одна проблема: цена. Каменщики больше не работают дешево, а каменщики со специальностью еще менее дешевы. (Продавец кирпичной компании сказал мне, что его выгнал со стройки каменщик, который строил русскую печь, но не хотел, чтобы кто-нибудь видел, как это сделать. ) Минимальная цена, которую я назвал, составляла 6500 долларов за самую маленькую, которую они сделали. — без излишеств, без горячей воды, не считая дорожных расходов.

Хотя я и не кладовщик кирпича, я построил несколько вещей из кирпича. В студенческие годы я смешивал и носил сырье для укладки кирпича, поэтому знаю основы. На самом деле, чтобы начать, нужно четыре ингредиента: упорный труд, хороший глаз, много-много терпения. . . и библиотека. После некоторых поисков я наткнулся на книгу в публичной библиотеке, в которой были подробные планы и инструкции по постройке русской дровяной печи из кирпича. Даже автор этой книги намекнул, что если вы любитель, вы должны быть немного псих, чтобы попытаться построить свою собственную печь.Как выяснилось, он ошибался, но я все равно оценил совет.

Материалы для строительства русской дровяной печи из кирпича

Сначала я начал искать того, кто продал бы мне дверь и нагревательный змеевик для печки. Я выяснил, что производители железных печей не будут продавать вам только дверь, потому что им приходится тратить чрезмерно большие суммы денег на получение государственного разрешения на продажу своей продукции, и они опасаются, что если кто-то купит дверь со своим государственным номером на ней, Затем он изготовит свою собственную печь, не тратя деньги на утверждение своей конструкции.Наконец, я нашел парня, который строил русские печи, который продавал комплектующие. Я начал подозревать, что он не верил, что кто-то действительно доведет до конца и построит свою собственную печь, и что, продав мне детали, он меня «зацепит» и в конечном итоге получит контракт на постройку моей печи. Как бы то ни было, через некоторое время он придумал дверь из закаленного стекла и змеевик, который я хотел. Он также дал небольшой совет. Он был знаком с дизайном, который мы получили из библиотеки. Он сказал, что это сработало, но в некоторых местах было слишком светло.Он посоветовал нам выложить еще один полный слой кирпича снаружи. Это сделало и без того крупный проект намного крупнее. Но его доводы казались оправданными, поэтому мы сделали это. Всего требуется кирпичей: 1900 штук.

Мне нужен был еще один специальный предмет: труба, проходящая через пол. Подойдет медная трубка, но меня немного беспокоило то, что со временем она может вступить в реакцию с химическими веществами в бетоне и вызвать коррозию. Как только материал окажется в бетоне, вы не сможете его заменить или отремонтировать.На той же домашней выставке я видел выставку шведского производителя системы теплого пола с использованием пластиковой трубы. Это был трехслойный бутерброд из очень прочного пластика. Теоретически он должен пережить дом. От дистрибьютора я получил полные спецификации, прейскурантные цены и т. Д. Однако, когда я хотел сделать заказ, они сообщили мне, что они всего лишь дистрибьютор, и что мне придется покупать у одного из их дилеров, которых в моем районе было три. . Когда я связался с дилерами, они сообщили мне, что продают только подрядчикам, и, если у меня нет лицензии подрядчика, это не продажа.В этот момент я немного рассердился — эмоция, которая иногда окупается. Я позвонил дистрибьютору и устно отчитал его за то, что он продал мне продукт, который я не мог купить. Он извинился и согласился продать мне то, что я хотел, напрямую по дилерской цене! Его горячие дилеры только что вышли из какого-то бизнеса.

Одна неприятность дровяной печи заключается в том, что вам нужно вытаскивать золу. Я по натуре разносчик, и перетаскивание пепла на ковер в гостиной казалось верным источником жалоб от моей жены.Так как тепловые трубы не выходили в гостиную, где должна была быть печь, мы сделали пол в гостиной на нижней стороне из дерева. Печь вошла в эту деревянную часть пола. Мы залили большой кусок бетона в качестве основания для печи, а затем убрали под пол.

Теперь я просто снимаю решетку, которая находится над вентиляционным отверстием. Затем я беру садовую мотыгу и вытаскиваю золу в топку, позволяя ей стечь через вентиляционное отверстие в пространство у основания печи. Таким образом, немного наклонив голову, я могу убрать золу под домом и снаружи, не испортив дом внутри. Эта конструкция также имеет то преимущество, что используется то же заднее отверстие, что и для забора наружного воздуха.

Кладка дровяной печи кирпичей

В какой-то момент моя семья начала понимать, что я серьезно отношусь к размещению огромной (32 дюйма на 76 дюймов на 7 1/2 футов высотой) кучи кирпичей прямо посреди дома, и что это будет самым заметным предметом в доме. наша гостиная-столовая.Мой сын Джефф — перфекционист и очень озабочен тем, как все будет выглядеть. Он действительно не думал, что старик будет достаточно терпеливым и осторожным, чтобы убедиться, что этот предмет был прекрасным, а не бельмом на глазу. Я показал ему, как смешивать раствор и как класть кирпич. (В конце концов, я сам замесил большую часть раствора.) Он внимательно изучил книгу, и хотя до того времени он ни разу не положил ни одного кирпича и не видел, чтобы это было сделано, он объявил, что построит печь.

Добавление второго слоя дало нам возможность сделать несколько ошибок, которые не проявились.Используя старую пилу с лезвием для пилы по кирпичу, я разрезал кирпичи, которые нужно было разрезать. Я также смонтировал дверь и зачистку. Внутреннюю часть сделали из мягкого садового кирпича (дешевле и легче резать). Топка и дымоходы, которые будут получать много тепла, выложены огнеупорным кирпичом. Для внешней оболочки мы использовали твердый кирпич (дорогой и труднее резать). Печь стоит посередине комнаты на высоте семи с половиной футов с еще семи футов кирпичного дымохода наверху. После того, как мы пробили потолок, мы не увидели причин идти на все работы, чтобы проложить крышу из кирпича, поэтому мы установили металлический дымоход, который все равно почти не видно снаружи.Возможно, у меня есть предубеждения, но я не верю, что профессионал справился бы лучше.

Сжигание в дровяной печи

Чтобы в доме было тепло, нужно всего лишь один-два часа сжечь его утром. Потом, когда горячих углей еще много, перекрываем и заслонку, и воздухозаборник. Это задерживает горячий воздух в плите, и он остается горячим около 24 часов и теплым в течение 48 часов. Максимальный нагрев поверхности наступает примерно через 30 минут после выключения печи, настолько короткий, что очень горячие ожоги являются наиболее эффективными.Когда вы достигли максимальной температуры, дополнительное горение в основном нагревает дымоход. В самую холодную зимнюю погоду комнатная температура за ночь падает примерно на три-четыре градуса. (В очень холодную погоду мы обычно также сжигаем вечером.) Вы должны быть осторожны, чтобы не дать огню погаснуть, не выключив его. Если вы забудете, холодный воздух продолжит циркулировать через печь, и вы потеряете большую часть тепла.

Топка имеет длину 40 дюймов, поэтому идеальная длина дров составляет около 36 дюймов.Однако, если вы случайно получите один из них немного длиннее, в нижней части первого дымохода будет около фута пространства, куда вы можете засунуть конец, так что вы действительно можете разместить четырехфутовый кусок дерева. Он идеально подходит для сжигания длинной тонкой ольхи, которую я убираю, чтобы освободить место для хвойных деревьев. Кроме того, на некоторых участках участка слишком много хвойных деревьев прижато друг к другу для хорошего роста. Прореживатели из этих областей очень хорошо подходят для печи. Тогда, конечно, есть много подводных камней. Чем меньше диаметр древесины, тем быстрее (а значит, эффективнее) она горит.

При разжигании горячего огня из дымохода не выходит видимый дым. К тому времени, когда дымовые газы прошли около 35 футов от топки до потолка, они едва ли теплые. Тепло проникает в кирпичи. Возгорание дымохода невозможно. Примерно раз в месяц я открываю две дверцы для чистки на дне дымоходов и вытаскиваю скопившуюся там небольшую часть летучей золы. Креозота не накапливается, хотя иногда я нахожу его на внутренней стороне дверей.Я считаю, что это формируется, потому что пожар только начинается и еще до того, как он набирает обороты.

Помимо физического тепла, которое дает печь, вид пламени через дверь «согревает сердца» Зимними вечерами мы иногда разжигаем небольшой костер, чтобы получить это свечение. Это помогает сделать дом домом. Иногда меня не дает уснуть по ночам из-за болей в спине. Когда это происходит, я сажусь спиной к раскаленному кирпичу и впитываю тепло. Не дает мне дотянуться до аспирина.

Друг подарил нам двухдюймовый клен, только что распиленный.Мы разрезали его и отшлифовали, чтобы получились каминные полки для каждой стороны печи. J-образные болты (закрепленные во внутреннем кирпиче, когда мы строили) обеспечивают прочный анкер для кронштейнов из клена, которые удерживают эти каминные доски.

Распределение тепла внутри пола работает не так хорошо, как ожидалось. Это в первую очередь связано с тем, что мы не сжигаем печь достаточно часто, чтобы бетон оставался нагретым, а дополнительный бетон и сталь, которые они заставили нас положить, увеличили размер блока, который мы должны нагреть. Однако нам удается сохранять достаточно тепло и комфорт.Нам повезло, что мы построили, когда мы это сделали, потому что в соответствии с сегодняшними строительными правилами нам все равно пришлось бы устанавливать тепловой насос, независимо от того, нужен он нам или нет — а мы, конечно, этого не делаем.

Вы должны научиться управлять своим течением. По той же причине, что требуется много времени, чтобы остыть, также нужно много времени, чтобы нагреться. Если вы подождете, пока плита остынет (около 48 часов, чтобы полностью остыть), чтобы разжечь огонь, вас ждет долгий период холода, прежде чем он нагреется, потому что около 90% вашего тепла впитывается в кирпичи.Лишь очень немного излучается из двери. (Если бы я делал это заново, я мог бы включить боковое окно, чтобы сразу же излучалось больше тепла.)

Лучшая часть системы отопления — это то, чего в ней нет — счет за топливо в конце месяца.

---

Дровяные печи: сталь, железо или камень?

• Стальные печи предназначены для излучения как лучистого, так и конвективного тепла. Конвекционное тепло — это когда комнатное тепло втягивается в камеру вокруг топки, нагревается, а затем отправляется обратно в комнату.

• Чугун в первую очередь выделяет лучистое тепло (тепло, исходящее от материала) и красивее, потому что его можно заливать в декоративные формы. Чугун медленнее нагревается и медленнее остывает.

• Мыльный камень красив и лучше поглощает тепло, чем сталь или чугун.

---

Первоначально опубликовано: октябрь / ноябрь 1997 г.

традиционный русский орнамент на плитке из глиняной печи Фотография, картинки, изображения и сток-фотография без роялти.Изображение 112628301.

Традиционный русский орнамент на глиняной плитке печи Фотография, картинки, изображения и сток-фотография без роялти. Изображение 112628301.

Традиционный русский орнамент на глиняной печи

S M L XL

Таблица размеров

Размер изображения	Идеально подходит для
S	Интернет и блоги, социальные сети и мобильные приложения.
M	Брошюры и каталоги, журналы и открытки.
л	Плакаты и баннеры для дома и улицы.
XL	Фоны, рекламные щиты и цифровые экраны.

Используете это изображение на предмете перепродажи или шаблоне?

Распечатать Электронный Всесторонний

4068 x 2703 пикселей | 34.4 см x 22,9 см | 300 точек на дюйм | JPG

Масштабирование до любого размера • EPS

4068 x 2703 пикселей | 34,4 см x 22,9 см | 300 точек на дюйм | JPG

Скачать

Купить одно изображение

6 кредитов

Самая низкая цена
с планом подписки

• Попробовать 1 месяц на 2209 pyб
• Загрузите 10 фотографий или векторов.
• Нет дневного лимита загрузок, неиспользованные загрузки переносятся на следующий месяц

221 ру

за изображение любой размер

Цена денег

Ключевые слова

Похожие изображения

Нужна помощь? Свяжитесь с вашим персональным менеджером по работе с клиентами

@ +7 499 938-68-54

Мы используем файлы cookie, чтобы вам было удобнее работать.Используя наш веб-сайт, вы соглашаетесь на использование файлов cookie, как описано в нашей Политике использования файлов cookie

. Принимать

Русские изразцовые печи

Русские изразцовые печи — явление уникальное и самодостаточное. Печь в русском доме всегда была «вещью в себе» — на ней все начиналось и заканчивалось, она была альфой и омегой любого дома, с ней было связано множество поверий и легенд. Русская печь даже была героем фольклора. «В одной древней загадке-притче сказано:« В теплом царстве есть каменная пещера, а в пещере — свирепый змей; и как только холод войдет в это царство, змей закружится, и пламя огня начнет выходить из его рта, дым клубится из его ушей, и из его глаз потекут искры.«Нетрудно догадаться, что в этой загадке, изобилующей метафорическими образами, речь идет о русской печи, которую сравнивают с каменной пещерой. Теплое царство — это крестьянская изба с печью », — писал о русской печи Геннадий Федотов, человек, посвятивший свою жизнь изучению русских ремесел и написавший много книг о печах.

Русские поговорки и пословицы полны упоминаний о печи и в каком контексте: «Танцуй с печки» (значит начинать с самого начала), «Умный мужик — хату на печи построил», « Сказать, что в избе есть печь, — это добрые слова »,« Попрощайся с солнышком в октябре, подойди к печи »,« Без печи холодно, без хлеба голодно ».Печь не только топила, она использовалась для приготовления пищи, для мытья, это было место, где люди останавливались, чтобы побороть болезнь, и где они занимались любовью, она была центром дома и его хранительницей.

Это, однако, неудивительно, поскольку российский климат никогда не был мягким, а наличие хорошей теплой печи было залогом выживания семьи в суровые зимы. Печям поклонялись и придавали сакральное значение как проводникам огня — главному языческому божеству русских.Часто печь очеловечивалась, наделена умением разговаривать, как в сказке «Волшебные гуси-лебеди», а также позже, в частности, в современном мультфильме «Вовка в далеком далеком царстве». О духовке говорили: «Печка кормит, печка греет, плита — мать».

По устройству русская печь выполняет множество функций: очаг для приготовления пищи, а также своего рода скамейку для сна в тепле. В этом главное отличие русских печей от европейских и средиземноморских.Европейская печь была в первую очередь частью отопительной системы и элементом декора комнаты. Средиземноморские печи использовались в основном для приготовления пищи. Но русская печь была «много в одном»: печь, кровать, отопительный прибор, баня, элемент декора и главное жилище домашнего божества и покровителя семьи — домового. Неполные аналоги русской печи существуют только в Скандинавии, где схожий климат, а значит, и традиционный образ жизни.

С VIII по XIII вв. В Северной Руси преобладали печи из крупных камней без использования каких-либо связующих веществ.Камни были так хорошо подобраны, что плотно цеплялись друг за друга. В таких печах не было дымоходов, поэтому весь дым выходил через дверь, что имело свои преимущества с точки зрения дезинфекции жилища: горячий дым «жарил» стены и потолок в доме, сушил и дезинфицировал его, что было важно для борьбы. микробы и насекомые.

Только первые дымоходы XV века появились, которые в начале XVII века начали быть изготовлены из огнеупорного кирпича и вся конструкция приняла форму, что мы теперь называем русскую печь.

А поскольку древнерусские люди придали духовке сакральное значение, украшение объекта своего поклонения вскоре стало задачей огромной важности. Печь, как центр дома, или просто довольно крупное сооружение, нуждалась в отделке.

Ранние изразцовые печи украшали терракотовой плиткой, часто печь собирали из самонесущих плиток, и в конце концов появилась концепция изразцовой печи, предполагающая, что плитка является основным строительным материалом такой печи.

XVII век стал пиком изразцового искусства России. Подробнее об этом мы писали в нашей статье «История русской плитки — от христианизации России до Серебряного века».

Русские изразцовые печи украшали много красочных и глазурованных изразцов. В Московском Кремле хранится большая коллекция русских изразцовых печей. Очень интересные изразцовые печи установлены в Новодевичьем монастыре в Троице-Сергиевой лавре. В целом многие из них сохранились в той или иной степени сохранности, во многом благодаря аскетизму музейных сотрудников и реставраторов.Одна из крупнейших коллекций русских изразцовых печей находится в Коломенском, где реставраторы МГОМЗа сделали очень качественные реконструкции. Эти печи стали символом и красочным памятником Боярской Руси — эпохи, ушедшей во времена Петра Великого.

Русская печь претерпела кардинальные изменения в начале XVIII века с указом Петра, запрещающим строительство дымовых (без дымоходов) пожарных печей, что было очень своевременно, потому что города горели, а пожары нанесли большой ущерб.В то же время были опубликованы первые правила строительства печей в жилых домах и промышленного производства кирпича, черепицы и других печных элементов. В этот же период по указанию Петра было запущено производство новой для России «голландской» плитки — белой плитки, окрашенной кобальтом. Петр приказал: «немедленно сделать изразцы для печей в шведском стиле гладкими белыми и нарисовать их синей краской».

К середине XVIII века в России производилось самое большое количество изразцовых печей в Европе.А к концу века были заложены научные основы печного проектирования. Архитекторами, разработавшими наиболее энергоэффективные проекты систем печного отопления, были Николай Львов с его работой «Русская пиростатика» и Иван Иванович Свиязев, написавший «Теоретические основы печного искусства», в которых он опубликовал методику расчета размеров дымоходов и поперечных сечений. газовые каналы. Эти архитекторы теоретически обосновали приемы проектирования систем печного отопления, а также изобрели свои оригинальные топки и печи.Профессор Сильвиуш Болеславович Лукашевич издал Курс «Отопление и вентиляция», где в разделе о печном отоплении изложил теорию расчета отопительных печей.

Производство белой плитки и изменение метода удаления дыма привели к преобразованию конструкции городских печей. Такие чисто отопительные толстостенные печи стали называть голландскими, что не совсем правильно, так как в России они появились впервые, а оттуда попали в Европу.Как бы то ни было, голландские печи во многом завоевали популярность в городах благодаря своей тепловой эффективности. Установленные в каждой комнате дома или квартиры, соединенные сложной системой отопления, они стали отличным источником отопления для достаточно больших помещений. В частности, такие печи были установлены в Большом Екатерининском дворце. Отдельно стоит остановиться на печах Большого Екатерининского дворца, так как они, как и московские изразцовые печи конца XVII века, символизируют целую эпоху.

Идеи создания в России империи, не уступающей по своему влиянию и блеску крупнейшим европейским империям, всегда витали в воздухе. Городом, который откликнулся на эту идею, стал Санкт-Петербург, который стал не только «окном в Европу», но и первым полностью спланированным «европейским» городом в России. Многочисленные дворцы, возведенные Петром и его потомками в Санкт-Петербурге, превосходили европейские по своему великолепию, а дворцово-парковые ансамбли Петергофа ни в чем не уступают по красоте знаменитому французскому Версалю.

Главный расцвет искусства, вызванный роскошью господствовавшего тогда дворянского сословия, пришелся на правление Елизаветы (Елизаветы) Петровны. Этот период русского искусства даже получил собственное название — елизаветинское барокко. Основным представителем этого движения был архитектор Ф.Б. Растрелли, именем которого иногда называют елизаветинский стиль — барокко Растрелли.

Елизаветинское барокко, в отличие от прежнего петровского барокко, учло достижения русского искусства, сохранив в своих силуэтах традиции православного храмового зодчества.Царскосельские и Петергофские постройки Растрелли были логическим результатом того, что здесь произошло до него. Его творчество было полностью подчинено вкусам императрицы, любившей блеск, веселье и роскошь.

Елизаветинская эпоха стала исключительно благоприятным периодом яркого проявления идеалов рококо. Прикладное искусство, архитектура и живопись достигли высочайшего уровня мастерства и применялись во многих построенных и реконструированных дворцах.

«Елизавета Петровна отреставрировала все постройки и довела дворец до такого совершенства, что он мог легко конкурировать, особенно своими фонтанами, с Версалем и Марли.”Мечислав Пилсудский, 1857

Большой интерес представляют изразцовые печи 18 века, многие из которых находятся в Екатерининском дворце. К моменту постройки этих печей кирпичные заводы по производству плитки уже давно работали в России. В Стрельне, где располагались фабрики, были залежи хорошей глины. К 1722 году в печах Стрельны сжигали до 3,5 миллионов кирпичей в год. На Стрелинском гончарном заводе посуда, утварь и изразцы изготавливались из белой эмали и расписывались синими красками. Сюжеты все одинаковые, все голландские — мельницы, корабли, пейзажи, каналы и прочее. Подробнее о стиле Делфт вы можете прочитать в нашей статье о голландской плитке.

Изразцы печей Большого Екатерининского дворца в Царском Селе выполнены в голландском стиле с сюжетными росписями в бело-голубых тонах, заключенными в красивые орнаментальные рамки. Таким же образом были устроены печи Столовая Кавалера, Буфет, Китайская гостиная и многие другие помещения Большого дворца.

Белая Столовая выполнена в отличие от вышеупомянутых комнат — она ​​наполнена монохромными и матовыми текстурами. Белая столовая была перестроена в 1774 году архитектором Я.М.Фельтеном, сторонником классицизма. Помещение оформлено в строгих канонах классицизма, а в его интерьерах — изящные круглые изразцовые печи русского производства, облицованные белой глазурованной плиткой с рельефными панно «Музыка» и «Живопись».

Несмотря на серьезные разрушения во время блокады Ленинграда во время Второй мировой войны, дворцы Царского Села и Петергофа до сих пор представляют собой собрание выдающихся произведений искусства, а также красноречивое свидетельство подвига советских реставраторов, участвовавших в их создании. восстановление.

Секрет изготовления изразцов с подглазурной росписью был утерян, и послевоенным реставраторам пришлось его заново открыть. Основная заслуга в этом принадлежит архитектору А.Е. Гессену, который инициировал производство плитки, обеспечив успешное выполнение указанной работы. Гессен решил проблему полной реставрации изразцов в интерьерах Летнего дворца Петра Великого, в Монплезире и Марли в Петергофе.

Долгое время изразцовые печи были основным источником тепла в русских домах и городских квартирах.Только в конце 19 — начале 20 веков, с изобретением парового отопления, они начали заменяться. Фактически, сейчас отопительные печи устанавливают только в частных домах и при отсутствии магистрального газа для установки газового котла и нагрева воды. Чаще всего в доме устанавливают камин — для сибаритской медитации на огне и как своеобразный знак достатка. Тем не менее, спрос на печи есть достаточно стабильный. Часто покупатели ограничиваются обычной кирпичной печью, что связано не только с ее более низкой стоимостью, но и с особым вкусом современников с их приверженностью стилю «шале» в интерьере.

Изразцовые печи начали возвращать в обиход только в последние 15-20 лет. На рынке не так много компаний, способных производить облицовку изразцовых печей. Кроме того, современным покупателям практически не нужны самонесущие плитки и печи, полностью состоящие из такой плитки. Поэтому сейчас речь больше идет об изготовлении архитектурной керамики и плоской плитки. Хотя иногда встречаются заказы на настоящую плитку с ягодицами (коробчатые выступы с обратной стороны).

Современные российские предприятия по производству плитки делятся на несколько типов: цеха, производящие определенный набор форм и конструкций, адаптированных к размерам печи или камина заказчика; мастерские по изготовлению индивидуальных облицовок по эскизам заказчика или созданию новых дизайнов; художественные мастерские, производящие авторские произведения; и частные керамисты.

В любой из перечисленных мастерских заказчик получает продукт с высокой степенью уникальности, так как полностью идентичных плиток нет и даже в одном наборе каждая плитка будет отличаться от другой.Разница между мастерскими невелика и заключается только в цене и художественной составляющей, а последняя, ​​в первую очередь, вопрос образования и вкуса художников и заказчика. В любом случае, сейчас на рынке можно найти изразцовые печи и камины на любой вкус. Приведем для примера несколько русских мастерских:

Одна из крупнейших в России, компания «Паллада» из Санкт-Петербурга была основана реставратором Андреем Роденковым и Константином Лихолатом.Компания отреставрировала огромное количество античных форм / слепков изразцов Северо-Западного региона. Подробнее об этом мы писали в нашей статье «Финские печи — плиточное богатство Северо-Запада».

Керамическая мастерская Сергея Лебедева — московская компания, созданная на базе реставрационных мастерских Андреевского монастыря, которая также воссоздала большое количество исторических изразцов во время реставрации. Очень интересны работы компании «Изразцовые печи» в Кимрах, основанной Александром Чернышевым.Это довольно крупное предприятие, специализирующееся, как следует из названия, на производстве печной плитки из шамота.

Компания «АртБазл» — мастерские монументальной живописи и архитектурной керамики — еще одно петербургское предприятие, принадлежащее художникам-керамистам Андрею Беляеву и Ларисе Захаровой. Керамические камины этих художников очень сложны и необычайно красивы.

Сказочно хороша работа семейного ателье «Лев и Сирин» из Звенигорода, созданного потомственными керамистами Куприяновыми.Это полностью авторское керамическое изделие со своим лицом, стилем и характером.

Мы перечислили далеко не все керамические мастерские, существующие в России, однако работы указанных компаний и художников привлекают внимание, волнуют душу и радуют глаз, что позволяет поставить их в один ряд с лучшими произведениями искусства. главные мастера прошлого.

духовок для выпечки —

Кладочные печи с удерживаемым теплом — это отдельный класс.
Растущая популярность настоящего деревенского хлеба и пекарен
порождает возрождение этой древней технологии.
Повсюду любители хлеба и пиццы в восторге.

Комитет по духовкам для выпечки Страница
Конкурсы духовок для выпечки — с фотографиями проектов-победителей

5 самых популярных семинаров от проектов MHA Страница

1.) — Мастерская по духовке на заднем дворе с Питером Муром
2.) — Мастерская по французской духовке с Норбертом Сенфом
3.) — Небольшая коммерческая печь для пиццы с Пэтом Мэнли
4.) — Простая в сборке экспериментальная печь с Алексом Черновым
5.) — Мастерская Cob Oven с Tom Trout

«Выпечка пасхального хлеба» Уильяма Курелека, 1968.

Пасха — самый важный праздник для многих украинских поселенцев в Западной Канаде

Скачать бесплатно

Это уникальное исследование роли хлебной печи в сельском обществе Квебека также дает подробные инструкции о том, как построить традиционную уличную хлебную печь.115 страниц, много иллюстраций.

Летняя кухня с духовкой на заказ от Джона Сантьяго и Homestead Heat

48 ″ коммерческая печь для пиццы с кирпичом — бесформенная конструкция

Алекс Чернов и Сергей Кузнецов из Stovemaster

Победители конкурса MHA Bake Oven 2009

Духовка для выпечки от члена MHA Марти Пирсона
Победитель конкурса MHA 2008

Духовка для выпечки, компания MHA Member Grills’n Ovens LLC

Духовка для выпечки, член MHA Кари Рале

Щелкните здесь, чтобы заказать
«Итак, вы хотите печь на дровах для выпечки хлеба и вечеринок с пиццей? Что строить? Как это работает? Что еще можно приготовить? Как производитель духовок, я часто слышу эти вопросы, но книги, которые я могу порекомендовать для приготовления пищи на огне, мало говорят о духовках, а книги о хлебе и духовках не дадут вам многого в приготовлении пищи.

Итак, я рад, что теперь могу порекомендовать Ричарда Мисковича из дровяной печи. Он говорит со знанием дела профессионального инструктора по выпечке (и повара), опытного каменщика и местного пекаря; он также хорошо пишет, делает красивые фотографии и имеет множество историй, чтобы связать все это воедино. Он работал с ведущими профессионалами во многих областях и учит на своем обширном опыте работы с хлебом, пиццей, мясом, овощами, десертами и т. Д., А также с печами, каменной кладкой, огнем, нагревом и т. Д.” — Кико Дензер, автор книги Build Your Own Earth Oven

Духовка для рогаликов в Монреальском стиле от MHA Alex Chernov

Торонто, декабрь 2008 г.

Кухонная плита с духовым шкафом от Джессики Штайнхаузер

Сборные печи — они могут значительно упростить процесс строительства

• Fayol — Превосходная печь, сделанная из уникального месторождения глины в Провансе, Франция, которая использовалась для печей со времен Римской империи
• Член MHA Maine Wood Heat — североамериканский импортер печей Fayol
Печи
• Superior Clay доступны в сотнях розничных торговцев каменными материалами в США.С. и Канада

Планы печи для пиццы

Le Panyol Oven Workshop
Ежегодное собрание MHA, 2001 г.

Superior Clay 36 ″ Набор для печи

Наружная кирпичная печь с пружинной аркой, отделанная черепичной крышей и отделанная штукатуркой / кирпичом, член MHA Джин Пэджитт

Наружная кирпичная печь с шиферной крышей и кирпичом с фламандским рисунком и гранитной площадкой, подходящей к дому. Член MHA Джин Пэджитт

Ресторан «Духовка» члена МАХА Алексея Чернова

Печь для пиццы от Forno Bravo планирует
член MHA Скотт Гудман

Духовка — Каминная комбинация
by Alex Chernov

Обучающая печь Le Panyol в Институте выпечки Сан-Франциско, построенная членом MHA Бен Сотеро
детали

Пэт Мэнли недавно построил кухонную духовку для Билли Джоэла
в своем доме на Лонг-Айленде.

Глинобитный двор — Хейкки Хюйтиайнен и Норберт Сенф построили эту простую печь в 1988 году. Она основана на традиционной форме печи Квебека — удлиненном куполе.

Щелкните изображение, чтобы увидеть фотографии сборки.

Лучшая пицца в Монреале — член MHA Фрэнк Джаммария готовит
пиццы на дровах в течение 25 лет.

Семинар по духовке на заднем дворе с Питером Муром
Ежегодное собрание MHA, 2006 г.

Семинар по сушильному шкафу с Томом Траутом
Ежегодное собрание MHA, 2004 г.

Экспериментальная печь, которую легко собрать с Алексом Черновым
Ежегодное собрание MHA, 2007 г.

Ресторанный семинар по печи для пиццы с Пэтом Мэнли
Ежегодное собрание MHA, 2005 г.

Семинар по французской духовке с Норбертом Зенфом
Ежегодное собрание MHA, 2003 г.

Семинар по печи для пиццы на заднем дворе с Пэт Мэнли
Ежегодное собрание MHA, 2000 г.

Член MHA Хикари Фукадзава — профессиональный лесник из северной Японии.
После участия во французском семинаре по выпечке MHA в 2003 году он вернулся в Японию и построил свою собственную печь.
Hikari пишет:

Вот фотография моей духовки.
Наша пекарня очень хорошо работает.
В прошлую субботу мы продали 30 пицц на субботнем вечернем рынке.
Конечно, я запекла на дровах.
Моя жена Шуко каждый день выпекает 10 кг пшеничной муки и быстро распродается.
Мы будем постепенно увеличивать количество продуктов.
Но мы продолжим делать хлеб своими руками.

Каменные печи для выпекания Создание Horno: печь для хлеба Adobe Майкла Мокина — Подробные инструкции по эксплуатации Adobe. Greg’s Earth Oven Хорошая инструкция по сборке глинобитной печи с иллюстрациями. Ben’s Art — хороший выбор глиняных печей по образцу духовок «Хлебные печи Квебека» от Rado Hand. У него есть обширный веб-сайт о дровяной печи, где есть планы духовки, инструкции по пицце и многое другое. Настоятельно рекомендуется для любителей строить духовки. Духовка построена Майком Япалуччи по проекту Rado Hand. Подробные фото конструкций. Переносная початковая печь во Франции — подробные фотографии сборки и инструкции на французском языке Ovencrafters — простая, высокоэффективная изолированная конструкция, разработанная Аланом Скоттом.Проверено в различных размерах и областях применения, включая дома, рестораны и пекарни. Нажмите на Алана, чтобы присоединиться к нему на семинаре. Нажмите здесь, чтобы заказать. Дэниел Винг и Алан Скотт Основная работа над подлинным домашним хлебом. Включает инструкции по созданию печи для выпечки на заднем дворе. «Уинг и Скотт делают больше, чем просто уточняют детали: они получают правильные детали. Мне трудно представить, чтобы какой-либо пекарь, любитель или профессионал, отошел от этой книги, не узнав чего-то значительного, даже глубокого об искусстве выпечки хлеба. — Том Леонард, автор книги The Bread Book Woodfiredpizza.org Хороший сайт с инструкциями для духовки в стиле Алана Скотта. Карта кирпичной печи в Google Август Вандердонкт пишет: Карта позволяет любителям кирпичных печей узнать, близки ли они к кому-то, у кого она уже есть. Она позволяет людям загружать изображения, общаться друг с другом напрямую и определять географическое местоположение духовок. Подробный фоторепортаж Августа Вандердонкта о строительстве печи Алана Скотта.Проект печи для пиццы Фрэнки Джи — хорошая фотография и информация о пицце. Духовка Тома. Создайте свою собственную земную печь (3-е издание). Щелкните здесь, чтобы заказать. Простое, полностью иллюстрированное руководство по изготовлению духовки из земляных материалов (похожих на саман и глинобит). Содержит четкие пошаговые инструкции по сборке и запуску печи. Также полные инструкции по приготовлению хлеба на закваске в лучших (и простейших) ремесленных традициях. Блог Кико Дензера, также архив по созданию печи. Другие книги по выпечке и каменной кладке Чертежи русской духовки 30 страниц 2 Мб pdf файл (вверху) Духовка «Беличий хвост» в стиле амишей в Олд Салем, Северная Каролина — см. Некоторые подробности на заседании MHA 2000.на этом, и на цехе печи для пиццы на заднем дворе. BlackOven Хороший сайт от энтузиаста кирпичных печей, включая рецепты и информацию о выпечке. Castable печи шаг за шагом строительства фотографии огнеупорного бетона печи. (вверху) Духовка на заднем дворе от Фила Коннора, Великобритания. Комбинированный камин / печь Камин в семейной комнате подогревает кухонную печь.Утрамбованный земляной дом, остров Солтспринг, Британская Колумбия. Филипп Ван Хорн, архитектор. Ричард Дакин, каменщик Bakeoven Дуга Вуда. Нажмите на изображение для получения дополнительной информации Коммерческие печи Традиционные французские коммерческие печи Little Stream — печь размером 4 на 6 футов, эта печь производила 1800 хлебов в неделю в пекарне Little Stream около Перта, Онтарио. Испанская печь Llopis с вращающимся подом, Acme Bakery, Berkley. Farjas похожа. Немецкий товарный знак 1930-х годов — этот план взят из немецкого учебника по каменной кладке 1930-х годов. 1900’s American — печь в пекарне Black Diamond в штате Вашингтон непрерывно использовалась более 90 лет. Он имеет очаг размером 10 на 12 футов. Фотографии. Калькулятор закваски Шаблон электронной таблицы Excel, который упрощает расчет «процента пекаря» для закваски Интересные ссылки Форум хлебопекарей Всеобъемлющий веб-сайт, поддерживаемый Бет Хинкль.Включает страницу кирпичной печи, включая список строителей, производителей, веб-сайты, книги, статьи. Гильдия хлебопекарей Америки Институт выпечки Сан-Франциско Уроки выпечки хлеба и консультации по пекарне Кафе Божоле — отличное место, отличный сайт. У них есть ранняя печь Алана Скотта.

глиняная печь в предложении

Эти примеры взяты из корпусов и из источников в Интернете.Любые мнения в примерах не отражают мнение редакторов Cambridge Dictionary, Cambridge University Press или его лицензиаров.

Это особенно касается продуктов, приготовленных на гриле, которые могут быть приготовлены в печи глина или на открытом огне.

Из

Википедия

Этот пример взят из Википедии и может быть повторно использован по лицензии CC BY-SA.

Буханки теста выпекали в домашних условиях в печи глиняной («ипнос»), установленной на ножках.

Из

Википедия

Этот пример взят из Википедии и может быть повторно использован по лицензии CC BY-SA.

Тандыр-роти запекают в печи , глиняной, , , , называемой тандыр, и едят ее практически с чем угодно.

Из

Википедия

Этот пример взят из Википедии и может быть повторно использован по лицензии CC BY-SA.

Мучное тесто раскатывают в плоскую круглую форму и выпекают в глиняной печи , глиняной , , до золотистой корочки.

Из

Википедия

Этот пример взят из Википедии и может быть повторно использован по лицензии CC BY-SA.

Иногда литти жарят на древесном угле, запекают в лепешках из коровьего навоза или на углях в глиняной печи и едят с чохой или мургой (куриной кормой).

Из

Википедия

Этот пример взят из Википедии и может быть повторно использован по лицензии CC BY-SA.

Внутри этого здания в 1984 году была найдена глина печь ; однако эта глиняная печь может не соответствовать современному зданию, и ее расположение может быть просто совпадением.

Из

Википедия

Этот пример взят из Википедии и может быть повторно использован по лицензии CC BY-SA.

Текила бренда Herradura до сих пор изготавливается из сердец агавы, обжаренных в глиняных печах и ферментированных дикими дрожжами.

Из

Википедия

Этот пример взят из Википедии и может быть повторно использован по лицензии CC BY-SA.

Остатки глиняных печей и фрагменты хлебных подносов были обнаружены при нескольких археологических раскопках.

Из

Википедия

Этот пример взят из Википедии и может быть повторно использован по лицензии CC BY-SA.

Они жили в деревянных домах, отапливаемых глиняными печами и большими очагами.

Из

Википедия

Этот пример взят из Википедии и может быть повторно использован по лицензии CC BY-SA.

Хлеб здесь все еще часто выпекают в глиняных печах, которые топят на дровах, а самодельный пульке часто продают уличные торговцы.

Из

Википедия

Этот пример взят из Википедии и может быть повторно использован по лицензии CC BY-SA.

Барклай утверждает, что их обычно бросали в глиняные печи региона, когда необходимо было быстро увеличить температуру.

Из

Википедия

Этот пример взят из Википедии и может быть повторно использован по лицензии CC BY-SA.

Оби нон запекают в глиняных печах, называемых тандырами.

Из

Википедия

Этот пример взят из Википедии и может быть повторно использован по лицензии CC BY-SA.

Это не единственный вариант для выпечки в кемпинге, поскольку существуют устройства для выпечки на переносных печах, а глиняные печи можно построить на более длинных стоянках.

Из

Википедия

Этот пример взят из Википедии и может быть повторно использован по лицензии CC BY-SA.

Эти примеры взяты из корпусов и из источников в Интернете. Любые мнения в примерах не отражают мнение редакторов Cambridge Dictionary, Cambridge University Press или его лицензиаров.

Повышение эффективности дровяных печей: Ракетные печи и каменные обогреватели

Фото: Норберт Сенф, MHA

Повышение эффективности дровяных печей: Ракетные печи и каменные обогреватели:

Вступительное слово редактора: каменные обогреватели, многие из которых построены собственными силами, согревают миллионы домов в бывшем СССР, где вырос Алексей Чернов.Сейчас, работая сертифицированным каменщиком в Канаде, Алекс проектирует и строит обогреватели и духовки, а также консультирует по проектам по всему миру через свою компанию Stovemaster (его веб-сайт предлагает множество справочной информации). В приведенной ниже статье он сочетает свой профессиональный опыт с собственными знаниями и опытом в культуре, где большинство людей имеют большой опыт отопления дровами и где создание собственного обогревателя не было чем-то необычным. Идеи (и чертежи) предлагают практичный, простой и недорогой каменный обогреватель с одинарной обшивкой, который должен быть не более сложным, чем печально известная ныне «ракетная печь».Он называет это «Русской ракетой». Мы рады, что он добавил свой голос в разговор о домашнем тепле.

Одним из моих первых подробных разговоров о ракетных печах была длительная дискуссия с Джоном Фишером, хорошим другом, членом MHA (Masonry Heater Association) и известным шведским производителем печей и обогревателей. Джон был очарован и убежден, что это стоит исследовать. Он привлек мое пристальное внимание к этой теме, поделившись своими мыслями и идеями и порекомендовав книгу, написанную Янто Эвансом.После прочтения, разговоров со многими производителями обогревателей, наблюдения за работой ракетных печей, участия в некоторых ракетных семинарах и долгих размышлений у меня есть несколько идей, которыми я хотел бы поделиться.

Хотя я считаю концепцию ракетной печи интересной и уважаю всю работу, проделанную на протяжении многих лет вокруг этой идеи в области естественного строительства, я не могу не сравнить ракетные печи с каменными обогревателями. То, что сейчас называют «обогревателем ракетной массы», явно относится к топочным каминам с большой массой, но между ним и типичным каменным обогревателем есть некоторые существенные отличия.На мой взгляд, преимущества нагревателя массы ракеты:

• Простая конструкция, в которой используются широко доступные, переработанные и утилизированные материалы, поэтому ее строительство недорогое.
• Обещание более чистого сгорания, чем в топках других типов.
• Верхняя поверхность стального барабана может быть варочной панелью.

Из минусов, как я их вижу:

• Для обогревателя Rocket требуется несколько небольших партий по сравнению с одной большой партией, необходимой для обогревателя для каменной кладки;
• Трудный запуск;
• Высокая чувствительность к условиям горения и настройкам подачи воздуха, что может привести к нестабильному горению и высокой вероятности пролива;
• Классический ракетный обогреватель требует гораздо большей площади основания, чем обогреватель, с очень длинным столом для обеспечения того же количества массы и тепловой мощности, которые могут быть доставлены в компактный каменный обогреватель — так что, если он не построен на плите на уровне или над земляным полом, это также требует гораздо большего фундамента;
• Конструкция не подходит для встраиваемой духовки.
• Также он не позволяет легко увидеть огонь.

Обещание очень чистого горения в перевернутой топке привлекает многих производителей обогревателей и других «пироманов», которые составляют большую группу последователей, которые пытаются разработать идеальную топку. Но что он предлагает среднему домовладельцу?

Для среднего домовладельца каменные обогреватели должны быть более привлекательными, но многие, похоже, предпочитают конструкцию ракетной печи. Почему? Во время одного из ежегодных собраний MHA пару лет назад молодой человек из Эшвилла, Северная Каролина, сказал, что ему очень нравятся каменные обогреватели, но для своего небольшого дома он выбрал конструкцию ракетной печи, потому что ее построить дешевле.Он был не очень доволен его работой, но сказал, что это единственный каменный обогреватель, который он мог себе позволить. Тогда меня осенило, что ракетная печь многими воспринимается как единственный способ построить недорогой и простой каменный обогреватель. Однако это неверно, как было показано на протяжении веков в Восточной Европе и России. Именно о таком традиционном обогревателе я и расскажу в этой статье.

Кирпичные обогреватели получить дорого из-за строительных норм и требований ASTM 1602 для полного огнеупорного ядра, и из-за того, как они, как правило, построены в Северной Америке, чтобы походить на традиционные открытые камины.Ракетные печи дешевы, потому что они построены из одинарной обшивки с использованием основного глиняного кирпича и глиняного раствора, а в топке и горящей трубе всего несколько кирпичей. Таким образом, ракетные печи не соответствуют строительным нормам.

Однако, если кто-то не хочет или не обязан выполнять требования строительных норм, почему бы не построить однослойные каменные обогреватели так, как они всегда строились в Восточной Европе и России? Вы можете использовать переработанный кирпич и глиняный раствор, который вы делаете сами.Можно даже строить из необожженного глиняного кирпича. Хотя нет необходимости использовать огнеупорный кирпич в самой топке, без такой облицовки топка довольно быстро разрушится и потребует частой перестройки. А количество огнеупорных кирпичей, необходимых для футеровки топки в таком простом каменке, сопоставимо с количеством огнеупорных кирпичей, необходимых для классической ракетной печи. Двери могут быть чугунными, с дешевой очисткой дымохода или простыми самодельными жестяными дверцами, как те, что используются. на шведском kakelugns. Таким образом, стоимость однокамерного каменочного утеплителя должна быть не выше, чем у ракетной печи.Однослойные каменные обогреватели также обычно проектируются так, чтобы их можно было построить с помощью простейших ручных инструментов, и, как таковые, они хорошо подходят для строителей своими руками — они намного менее сложны и проще, чем конструкции с двойными стенками, требуемые кодексом.

Можно утверждать, что те старые обогреватели горели довольно грязно по сравнению с ракетной печью. Давайте поговорим об этом минутку. Хотя многие заявляют, что ракетные печи по своей природе очень чистые, испытаний было мало, а точных данных практически не существует.Тем не менее, некоторые отчеты действительно показывают, что выбросы от ракетных печей не особенно низкие. Небольшие ракетные печи для приготовления пищи в странах третьего мира показывают довольно высокие выбросы как CO, так и твердых частиц (см. Отчет о выбросах Уганды и Отчет Лаборатории Апровечо по выбросам печей).

Мне не известно о каких-либо современных испытаниях на выбросы, проведенных на нагревателях ракетной массы. Одно из самых всеобъемлющих научных исследований, когда-либо проводившихся по принципу выбросов от нагревательной ракетной печи, было проведено доктором.Ричард С. Хилл в 1977-79 гг., Что привело к разработке так называемой печи Хилла. Выбросы измерялись с помощью измерителя дыма и CO в дымовой трубе. Точечный измеритель зафиксировал выбросы, аналогичные стандартной дровяной печи при запуске, а общие уровни CO были в среднем около 2100 ppm. Норберт Зенф из компании Masonry Heat Builders недавно провел несколько экспериментов с ракетными плитами, которые включали в себя некоторые испытания на углекислый газ.

Сравнивая эти данные о выбросах, можно увидеть, что лучшая из существующих технологий каменных обогревателей предлагает такие же низкие, а в некоторых случаях более низкие уровни выбросов, чем у испытанных ракетных печей.Хорошо спроектированные нагреватели grundofen работают при уровнях CO ниже 1000 ppm (в Австрии предел выбросов CO составляет 1100 ppm), хорошо спроектированные нагреватели с обратным потоком и двойные колпаки работают при средних уровнях выбросов твердых частиц от 1 до 1,5 г / кг и довольно низком уровне CO. как показано на этом портале HeatKit. Я хотел бы обратить ваше внимание на тот факт, что каменные обогреватели лучшей конструкции достигают этих низких уровней выбросов при больших загрузках топлива, которые требуют минимального — если таковое имеется — управления пользователем после освещения.

Лучшие принципы конструкции топки каменной печи могут быть использованы в простых, дешевых, однослойных каменных каменках. Большая топка, предназначенная для чистого горения, может снизить выбросы, избегая при этом основных недостатков ракетной печи: необходимости подавать топливо очень маленькими порциями и необходимости поддерживать привередливый огонь.

Этот базовый рецепт позволяет получить простой, дешевый, компактный, эффективный и экологически чистый обогреватель. Гибкий дизайн позволяет легко модифицировать. Российская конструктивная система с двумя колпаками, разработанная И.Подгородникова и расширенного Игорем Кузнецовым лучше всего подходит для этой цели. Действительно, большинство каменных утеплителей в России по-прежнему строятся как однослойные, с сотнями различных конструкций, которые можно легко адаптировать для многих ситуаций.

Я считаю, что пора принять традиционные российские технологии строительства обогревателей, объединить их с последними достижениями в области проектирования топок и создать способ создания универсальных недорогих одностенных обогревателей. Обогреватель, который мы построили на встрече MHA в 2011 году, был простым и компактным устройством, достаточно большим, чтобы обогреть большой (хорошо изолированный) дом, со всеми необходимыми функциями в одном устройстве: обогреватель, черная духовка для выпечки и небольшая варочная поверхность. , вентилируемый дымоходом диаметром 6 дюймов.

Другие варианты: от очень маленьких комнатных обогревателей до очень больших с подогреваемыми скамьями и другими функциями. Вот быстрые эскизы для пары других возможных макетов:

Описанные выше обогреватели и все однослойные обогреватели, которые могут быть разработаны в рамках этой инициативы «Российская ракета», являются однослойными и как таковые не соответствуют действующим строительным нормам Северной Америки. Однако я считаю их лучшей альтернативой классической ракетной печи.Независимо от того, изменятся ли коды или нет, знание того, как построить дешевый и эффективный многофункциональный обогреватель, является отличным вложением в личную независимость, которая, кто знает, может однажды стать важным навыком выживания …

Немного более длинная версия этой статьи была первоначально опубликована в MHA News. Алекс планирует разместить планы «Русской ракеты» на своем веб-сайте Stovemaster.

Дополнительная литература:

Отверстие в дне печи действует как горловина, через которую огонь вырывается из топки.Фото: Норберт Зенф, MHA

Крестьянская Теплушка — Пиромас

Подробная информация о строительстве теплушки и кухонной плиты в ремесленном центре в деревне Агарково, примерно в 75 км к западу от Москвы.

Осенью 2009 года проект выполнили местный печник Александр Бацулин и я.

Все изображения имеют опцию HD. Нажмите на изображение

Теплушка — вариант традиционной русской печи, разработанный Иосифом Пондгородниковым в 1920-е годы

Пондгородников был инженером по теплотехнике и был потомком Владимира Грум-Гржимайло, всемирно известного металлурга и сторонника теории плавучести газа.(См. «Поток газов в печах» В.Э. Гроум-Гржимайло)

В 1927 году Министерство сельского хозяйства СССР «попросило» нескольких инженеров-технологов выдвинуть предложения по повышению эффективности традиционной русской печи.
Именно проект, представленный Пондгородниковым и Грум-Гржимайло, министерство сочло наиболее жизнеспособным. Из 15 вариантов одной и той же базовой конструкции был выбран один и использован для замены существующих рабочих чертежей русской печи, опубликованных департаментом строительства в его руководствах, предназначенных для автомобильного строительства в сельской местности.

Крестьянская теплушка — настоящее название печи, что примерно переводится как «крестьянская печь». Теплушка — это еще и название особого стиля железнодорожных вагонов для простых людей.
Другие значения слова «Теплушка» — отапливаемое укрытие, отапливаемый вагон. Тепло живое тепло.

Основная проблема традиционной русской печи заключается в том, что она построена на возвышенном пустотелом фундаменте, активная масса которого, по крайней мере, на 4 фута выше пола жилища. Это вызывает неравномерное расслоение излучаемого и, в частности, конвектируемого тепла в помещении.

Теплушка в центре Аргарково, построенная 4 года назад А. Бацулиным. Один из множества вариантов базовой конструкции Подгнрондникова, эта Теплушка имеет варочную панель над топкой в ​​очаге лавины. Вместо спальной площадки над сводом находится колокольня. Вся конструкция поддерживает вторую печь этажом выше.

Проверка эффективности этой печи (pdf)

Пекарная камера при дистанционном обжиге.
Пекарная камера после обжига.Свод из обыкновенного глиняного кирпича, уложенного на глиняном растворе. Горловина топки находится внизу слева, а два из четырех нижних каналов — справа.
Видно из комнаты за кухней. Нижняя часть трех отдельных частей конструкции — это печь и пекарная камера. Над ним находится колокольня, а наверху — глухая арка, которая представляет собой структурную кладку, поддерживающую печь этажом выше.

Ключ

a : Топка
b : Горловина или канал от топки до камеры выпечки.
c : Выходные каналы, из камеры выпечки в нижнюю камеру
d : Опорные стойки пода
e : Подгрузка
f : Загрузочное отверстие
г : Отключение демпфера от лавины
h : Перекрытие заслонки дымохода под очагом
i : Зольник / дверца воздухозаборника
J : Дымоход

Красная линия — дымоход во время дистанционного розжига.
Желтая линия — дымовой путь при стрельбе прямой наводкой.
Синяя линия — Первичный воздух.

Примечание: На этой схеме свод пекарной камеры не показан.

В «Теплушке» есть выносной топочный шкаф, расположенный снизу и сбоку от загрузочного люка печи. Пламя попадает в пекарную камеру через «входной» канал между топкой и очагом, разбрызгивается через вольт, а затем проходит через ряд «выходных» каналов в стене хранилища на уровне очага.
Газы втягиваются по этим каналам в нижнюю камеру, а затем «собираются» коллектором с несколькими отверстиями и втягиваются к основанию дымохода.Это приводит к нагреванию нижних частей печи и гораздо большему очарованию.
Между лавиной и дымоходом расположена заслонка, позволяющая топить Теплушку летом так же, как и Русскую печь. То есть разжигать огонь прямо в пекарной камере, а не в топке. При таком сжигании нижний дымовой тракт обходится и не нагревается.

Теплушку увольняют дистанционно. Позади авалоара есть спальная площадка.
Пекарная камера при дистанционном обжиге.
В пекарной камере обжигают ту же Теплушку со множеством инструментов. Печь построил 6 лет назад А. Бацулин в Калужской области.
Теплушка А. Бацулина. Калуга.
Обратите внимание на деревянную спальную платформу и лестницу. Подробные инструкции по стрельбе прикреплены к стене справа.

Цель проекта заключалась в том, чтобы облицевать нижнюю камеру и заднюю стену (за сводом) Теплушки огнеупорным кирпичом, чтобы предотвратить растрескивание облицовки, и начать движение к возможной двойной обшивке всей печи.Кухонная плита также будет иметь двойные стенки, а ее топка будет свободно плавать.

огнеупорные строительный раствор будет использоваться, чтобы заложить огнеупорный кирпич, а не из глины раствора, и глина строительного раствор облицовки будет обогащен 10% портландцемент, а его содержание глины уменьшается. Некоторые порции, например, свод и очаг будут заложены в глиняном растворе, т.е. 3 песка на 1 глину.

В этой статье записывается только событие в том виде, в каком оно произошло, и она не предназначена для разъяснения какой-либо конкретной теории или техники.

Сайт.

Новый бревенчатый дом построен вокруг существующего дома, построенного в 1926 году.

Дом использовался в качестве передового дивизионного командного пункта во время фашистского штурма Москвы во время Великой Отечественной войны.

Местные жители рассказывают, что именно здесь был замучен раненый командир партизан Сергей Солнцев, а затем повешен на дубе в саду. Деревянная часовня, носящая его имя, отмечает точное место казни.
Слева от проезжей части до сих пор валяются ржавые остатки фашистской техники.Они пробыли в Агарково три месяца, прежде чем их выгнали. Бесчисленные потраченные патроны, которые все еще можно найти сегодня вокруг дома, являются свидетельством жестокости борьбы.
Наши помещения над сауной.

МАТЕРИАЛЫ

Кирпич облицовочный

Кирпич белорусский обыкновенный, продается в России как «кирпич для утеплителей»

Огнеупорный кирпич

Богдановчи Огнеупоры

Огнеупорный раствор

Огнеупоры Baocheme.(Германия)

Обычный миномет

7 песок-2 глина-1 Портленд

Прокладка

Базальтовая минеральная вата

Оборудование

SVT. и Local Generic

«Сухой» огнеупорный раствор и сухая молотая глина, которые продаются специально для строительства печей.
Чугунные варочные панели местного производства. Заслонки и решетка.
Финские двери для топки SVT и российские люки.
Пила. Режущая пила Makkitta с импровизированной подачей воды, сифонирующая из подвешенной бутылки с водой вверху справа.
Эта установка пилы имеет много ограничений, но может выполнять свою работу.
Остатки оригинальной печи дома. Большая часть обломков этой снесенной печи была использована при заливке фундамента под Теплушку. Именно в этом помещении фашисты разместили свой командный пункт.

Короткое видео оригинальной печи, сделанное Юрием Водниевым

Справа первые 5 блюд Теплушки и плиты.Слева направо: первые 2 яруса зольника Теплушки, нижняя камера и коллектор. И Теплушка, и плита будут обслуживаться одним дымоходом.

Примечание: Последовательность изображений Теплушки и плиты неравномерна и неоднородна. Он отражает хронологическое развитие проекта в целом

Первый слой укладывается на полиэтиленовую пароизоляцию. Это вообще считается правилом среди русских печников. Назначение пароизоляции — не дать сухой печи впитывать влагу из земли и не испарять ее в комнату.
Обе дверцы зольника установлены в глиняном растворе и соединены проводом с стыками прилегающей кровати.
Плита сзади. Слева направо: зольник, спускной канал, подсоединение к дымоходу и общий дымоход. Огнеупорный кирпич перекрывает коллектор Теплушки, который также будет поступать в дымоход, справа внизу. Огнеупорный кирпич здесь используется только потому, что он длиннее глиняного и поэтому больше подходит для перекрытия коллектора.
При взгляде сзади. Нижняя камера теплушки и три ее выхода в коллектор.
Кухонная плита: Слева: зольник, нижний канал, соединение нижнего канала с дымоходом, перекрытый огнеупорным кирпичом, дымоход, а за дымоходом — верхний канал от коллектора, который будет соединяться с дымоходом примерно на 25-м пути. .
Поясок, который будет поддерживать огнеупорный кирпич деньги, используется, чтобы выровнять верхние части нижней камеры.
Головные стыки карниза выгребены, чтобы задняя часть кирпичей, которая находится прямо на пути дыма, нагревается быстрее, чем часть кирпича в стене, расширяться сама по себе.В этой ситуации есть твердый раствор на внешних частях кирпича и нет раствора на внутренних частях. Теоретически стена должна оставаться устойчивой и не трескаться.
Отверстие зольника перекрыто. Снизу: зольник, нижний канал, дымоход справа и восходящий канал подключения Теплушки от коллектора слева от дымохода.
Поясок, который будет поддерживать футеровку из огнеупорного кирпича образует деньги 5-й курс нижней камеры. Проем зольника перекрывают тремя рядами и уложены первые два ряда проема для топки.
Первый ряд нижнего канала печи слева от зольника.
Он соприкасается только со стеной у дымохода слева.
Следующие курсы канала вниз в огнеупорном кирпиче. Канал заглушен с трех сторон картоном, который будет сниматься по мере выполнения работ.
В отличие от нижнего канала, который заглушен только с трех сторон, топка будет полностью свободно плавать.
На три яруса выше коллектора будет ниша высотой в 3 яруса.В эту сторону, над выемкой, будет входное отверстие пекарной камеры Теплушки. Выемка является функциональным эстетическим элементом дизайна и служит полкой для размещения кухни.
Нижняя камера перед футеровкой и постройкой топки. Внизу задней стенки есть три смотровых отверстия, дающих доступ в нижнюю камеру, а справа — два из трех отверстий в коллектор.
Первые два блюда топки плиты.Картонную прокладку необходимо подтягивать каждые два ряда, чтобы она не застряла на месте навсегда.
Вид на плиту со стороны дымохода, а также на присоединение дымохода Теплушки «вверх по каналу» справа от дымохода.

Перекрытие проема топки печи.
Топка печи и нижний канал. После того, как картонная прокладка была удалена, свободное пространство между облицовкой и огнеупорной работой, должно быть защищено перед укладкой последующих курсов облицовки.
Первый ряд топки Теплушки. Базальтовая вата используется для уплотнения вокруг загрузочного отверстия, а картон (здесь удален) между сторонами и облицовкой.
Футеровка верхних частей нижней камеры огнеупорным кирпичом, уложенным в огнеупорный раствор.
Стенки облицовки уплотнены по углам, но контактируют с облицовкой по длине облицовки для облегчения переноса.
Две длинные стенки и короткая стенка (вне поля зрения на переднем плане справа от топки) также отделены друг от друга прокладками, при этом только короткая стенка сзади справа от топки поперечно соединена с длинной задней стенкой. .
Из-за того, что загрузочное отверстие топки утоплено в облицовке, оголенная полоса облицовочного кирпича между футеровкой и топкой в ​​этом случае не может быть облицована. Там, где загрузочное отверстие топки находится заподлицо с линией облицовки, облицовка может продолжаться до стенки топки, что делает эту часть камеры полностью двустенной.
Завершена вагонка и топка.
В этот момент нижняя камера будет закрыта. Футеровка представляет собой внутреннюю дальнюю поверхность нисходящих каналов из пекарной камеры в нижнюю камеру.В оригинальной конструкции Подгородникова эти каналы не облицованы, внутренняя поверхность облицовки образует нисходящий канал. Было решено выровнять эти участки, так как они являются высокотемпературными зонами, и облицовка здесь часто может иметь трещины в своей традиционной форме.
Топка и утопленное загрузочное отверстие.
Первые ряды 6 из 8 опорных колонн, которые будут поддерживать свод.

Положение двух колонн за топкой.Углы колонн обрезаны на первых двух рядах, чтобы обеспечить легкий доступ от отверстий для чистки к области за колоннами.
Две частично построенные колонны. Колонны поднимутся на 8 рядов, прежде чем будут перекрыты. Здесь углы срезаны по всему ходу колонны справа для облегчения потока.
Первый курс из 3 с половиной блюд, необходимо закрыть нижнюю камеру и сформировать очаг печи, соединяющий колонну с колонной.
Именно на этом участке выемка под лавиной также перекрывается с помощью 4 уголков.
Две колонны за топкой перекидываются прямо на стену топки.
Перед следующим проходом, закрывающим нижнюю камеру, на мостовые колонны и ту часть стены топки, на которую будет опираться следующий ряд, укладывается половинный ряд. Это необходимо для достижения правильной высоты.
Примечание: Полупрокладка укладывается из поперечных разрезов кирпича, так как пила не может разрезать кирпич точно по всей длине бортика.
Ход, закрывающий нижнюю камеру.Именно на этом и будет положен очаг. Строки, нарисованные карандашом, показывают положение нижних каналов, от камеры выпечки до нижней камеры.
Примечание: это невозможно сделать здесь из-за недостатка места, но можно было бы построить независимую стену в нижней камере вокруг топки, на которую можно было бы перебросить очаг. Это позволит избежать установки очага прямо на топку. Хотя здесь мы следуем первоначальному плану Подгородникова и пытаемся добраться до топки, и нет никаких свидетельств того, что это когда-либо было проблемой.
Другой ряд поперечных коллекторов укладывается на стену топки справа и сзади, чтобы снова достичь высоты. На стенку топки слева и над загрузочным люком кладут два ряда цельного кирпича. Именно на эту трассу будет положен очаг.
Деталь работы в верхней части топки.
На этом этапе последний слой облицовки плиты укладывается насухо и вырезается, чтобы принять три чугунные пластины, которые будут формировать варочную панель.
После того, как последний слой облицовки будет уложен, внутренние огнеупорные работы поднимаются на высоту. Нижний канал загнут внутрь (справа), чтобы направить поток дальше по длине варочной панели перед опусканием. Канал внизу шире, чтобы обеспечить большую площадь поверхности для захвата.
Внутренние части плиты готовы. Последний ряд топки был обрезан, чтобы пламя полностью контактировало с первыми двумя конфорками.

Две из трех пластин на месте.Расстояние между нижними пластинами и огнеупорной работой составляет 4 см.
Перекрытие загрузочного люка топки.
Отверстие или горловина в потолке топки находится в левом заднем углу очага.
Облицовка до уровня очага
Очаг курс огнеупорного кирпича укладывают в глиняном растворе.
Горловина топки справа вверху, нижние каналы в нижнюю камеру с каждой стороны очага и выходящий дымоход из коллектора в дымоход внизу слева.
Футеровка нижней камеры укладывается на 1 см ниже ряда облицовочного кирпича, на который будет уложен ряд коллекторов, поддерживающий свод.
Часть оголенного облицовочного кирпича между футеровкой нижнего канала и стенкой топки на уровне очага — единственное место в печи, которое не могло быть двустенным. Это произошло только потому, что лицевая сторона, на которой находится загрузочная дверца топки, утоплена на половину кирпича в ровную поверхность облицовки.В конечном итоге он будет защищен.

Курс огнеупорного кирпича заголовков, которые будут поддерживать хранилище привязан к вместе с оцинкованной стальной лентой. Коллекторы укладываются на облицовочный кирпич, но фактически не соприкасаются с кирпичом топки или горловины, а также с облицовочной стенкой спускных каналов.
Стыки разгребаются из той части жатки, которая выступает в пекарную камеру. Это позволяет каждому кирпичу расширяться, поскольку он становится очень горячим с одного конца, без открытия стыка головки в облицовке.
Этот курс огнеупорного кирпича заголовков будет поддерживать хранилище и его заднюю стенку. Передняя стенка, в которой расположен загрузочный люк, опирается непосредственно на очаг.
Стальные ленты вкручиваются в стык между двумя кирпичами.
Хотя обвязка скрыта в более видимом углу над загрузочным отверстием топки, ее можно увидеть в противоположном заднем углу.
Первый ряд облицовочного кирпича фиксирует коллекторы на месте.Первые три ряда лавин и загрузочное отверстие в передней стене.
Именно против установленных правил торговли в связи огнеупорного кирпича с глиной облицовочным кирпичом.
Арка над загрузочным отверстием в передней стенке пекарной камеры.
Два косых кирпича образуют поле, на которое будет опираться пол, образующий пол первой ниши в соседней стене. Кирпич наклонен, чтобы позволить стальному экрану, используемому для закрытия загрузочного отверстия, сдвинуться влево, позволяя открывать и закрывать печь без необходимости поднимать экран из лавины.
Перед пуском хранилища кладут переднюю стену и облицовку.
Задняя стенка пекарной камеры свободно плавает, не контактируя с облицовкой сзади или по бокам.

Постановка и формы при подготовке к закладке свода.
Формы свода расположены таким образом, чтобы поддерживать каждый кирпич свода.
Обратите внимание, что передняя и задняя стенки уплотнены прокладками.
Хранилище арочного огнеупорного кирпича, называется ША-47 250/124 / 65-55, положили глиняный раствор, в запущенной связи.
Завершенное хранилище. Последний курс был заложен в огнеупорном растворе, что позволило немного туже сустав, и избегал хитрого разреза вдоль всего курса.
Очистить и заполнить швы на внутренней поверхности свода можно только одним способом.
Облицовка поднята на высоту. Передняя стена над загрузочным люком выложена глиняным кирпичом. Последний ряд облицовочного кирпича был заточен, чтобы принять Т-образные перекладины, которые будут поддерживать платформу для сна.
Перед заливкой свода бетоном его накрывают 4 листами тонкой бумаги, которые действуют как скользящий шов, и облицовку прокладывают картоном.
Заливается бетон, образуя 4 отдельные формы. Обратите внимание на проволочные петли в формах, чтобы облегчить их удаление, если это когда-нибудь понадобится в будущем.
Картон удален.
Формы свободно плавают, что позволяет им расширяться относительно свода и облицовки, не заставляя его растрескиваться.
Поперек свода проложены Т-образные перекладины, опирающиеся на облицовку.Эти перекладины будут поддерживать два ряда облицовочного кирпича, которые закроют печь и образуют платформу для сна. Концы стержней прокладываются минеральной ватой.
Т-образные стержни фиксируются одним рядом облицовочного кирпича. Спереди слева находится проем для первой из двух ниш, затем — в центре — для лавины, а справа — дымоход из нижней камеры, то есть выход дымового тракта Теплушки в дымоход.
Вид сверху на лавину. Первый ряд облицовочного кирпича укладывается на опоры Т-образного бруса (справа).
Второй и последний ряд укладывается так, чтобы закончить верх духовки. Уложенный по этому ходу огнеупорный кирпич образует вторую нишу и кладется сюда исключительно для эстетики.
Уложен последний ряд, образующий платформу для сна, начата вторая ниша и лавина уменьшится.
Осмотрите лавину под нишами.
Нижняя ниша. Арка изготовлена ​​из огнеупорного кирпича арки под названием ША 45 230/113 / 65-45.

Огнеупорный кирпич арка над нижней нишей.Сушилки арки выступают из стены и срезаются сверху, как показано здесь, чтобы разместить перемычки и избежать сложных изогнутых надрезов, необходимых на перемычках, если сукно было уложено заподлицо с лицевой стороной стены. .
Три демпферных рамы наверху лавины. Слева — заслонка авалуара, в центре — Теплушка, справа — плита.

No related posts.
