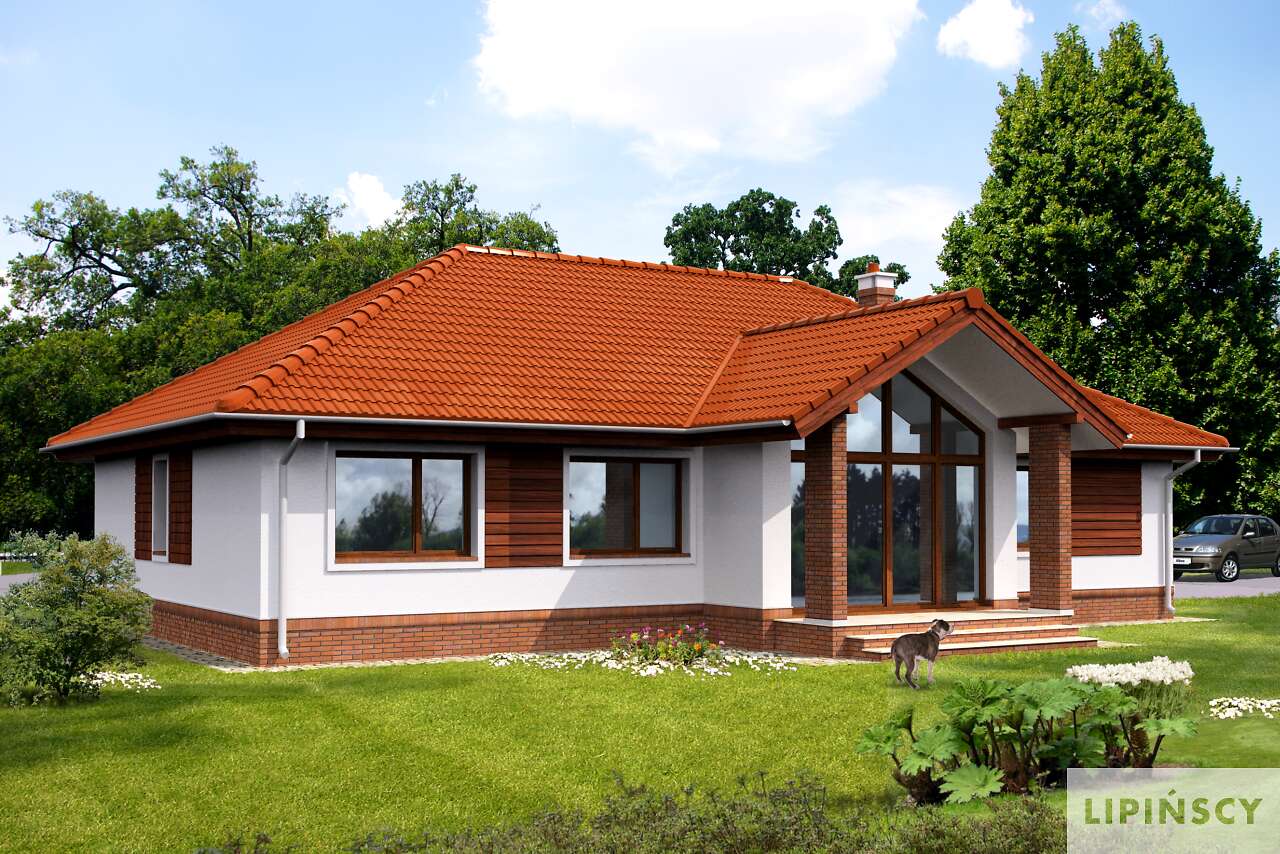

Проекты домов с 4 скатной крышей. Одноэтажный дом с вальмовой крышей

Трудоемкость работ при строительстве четырехскатной крыши ненамного выше, чем обычной двухскатной, но это не значит, что четырехскатная крыша своими руками строится так же просто, как обычная, с двумя симметричными скатами. Основная сложность состоит в том, что четырехскатная крыша требует очень точного инженерного расчета и знаний технологии, особенно, если вы не имеете хорошей практики в строительстве подобного рода крыш.

Чем дом с четырехскатной крышей лучше двухскатного варианта

Почему обычную двухскатную крышу устраивают в основном на простых хозяйственных постройках, а для жилых помещений выбирают четырехскатную крышу:

Внешний вид четырехскатного варианта крыши выглядит намного симпатичнее и изящнее, чем двойная конструкция;
Даже простая четырехскатная кровля намного лучше противостоит ударам стихии за счет более плавных обводов и аэродинамики. Даже в самый сильный ветер стропила каркаса остаются практически равнонагруженными, за счет правильного уравновешивания диагональных стропил;
Два дополнительных ската лучше сбрасывают воду, сохнут под действием ветра и тем самым предохраняют крышу дома от затекания, как это бывает при наличии прямых фронтонов. Тем самым для четырехскатной крыши достигается значительно более высокая теплоизоляция и морозостойкость.

Важно! Конструкция крыши в четыре ската, в отличие от «двушки», обладает высокой степенью адаптации.

Для климата с большим количеством осадков прекрасно подойдет датский вариант с крутыми основными скатами и двумя вальмами, для степной зоны с сильными ветрами низкий шатровый каркас с большими свесами и средним углом наклона.

Наиболее удобным будет использование четырехскатной крыши в домах, где чердачное помещение не выделяется в виде жилой зоны, а используется в хозяйственных целях. Из-за появления двух дополнительных скатов пространство и полезная площадь чердака уменьшается примерно на 25%. Но при желании и достаточных размерах мансардного помещения вместо чердака можно оборудовать небольшую комнату, даже с окнами и балконом, как на фото.

Но в этом случае вместо простой системы вертикальных стоек, на которые опирается коньковый прогон, в конструкции четырехскатной крыши потребуется установить дополнительные горизонтальные балки — ригеля, которые будут играть роль потолочного перекрытия для мансардного помещения.

Как сделать четырехскатную крышу

Прежде всего, стоит разобраться, в чем 4 скатная крыша в деталях отличается от варианта с двойным скатом.

Основное отличие стропильной системы в 4 ската от двойной симметричной крыши

Отличия в конструкции будут наиболее наглядными на схеме с простым прямоугольным вариантом четырехскатной крыши, изображенной на фото:

Важно! Большинство элементов дополнительных скатов требуют очень тщательной подгонки, поэтому зачастую диагональные стропила и нарожники собирают с предварительным «прихватом» на саморезах, и только после окончательной регулировки заменяют болтовым соединением или сбивают гвоздями.

Четырехскатная крыша своими руками, последовательность работ

Самым сложным в постройке стропильной системы четырехскатной крыши является этап вывешивания диагональных стропил. Во-первых, угол наклона диагональных стропил и давление, с которым они опираются на коньковый прогон, должны быть равны параметрам пары накосных балок с другой стороны. Площади скатов и углы наклона в четырехскатной крыше должны быть абсолютно равны.

Во вторых, воображаемая линия, проведенная между точками стыковки или вершинами треугольников, образованными диагональными стропилами с обеих сторон, должны проходить точно по оси бруса конькового прогона, как по горизонтали, так и по вертикали. В том, чтобы правильно выровнять и отрегулировать положение диагональных стропил, состоит главная трудность сборки четырехскатной крыши.

На этапе подготовки сборки четырехскатной крыши выполняют укладку доски или бруса мауэрлата, при этом важно тщательно выровнять плоскость доски по горизонту. На мауэрлат наносят предварительную разметку мест под установку боковых стропил, шпренгельных опор и затяжки. Монтаж четырехскатной крыши значительно упрощается, если в качестве перекрытия используется железобетонная плита.

После выкладывания и крепления затяжки собирают коньковую раму или «скамейку». По сути, это брус конькового прогона, установленный на вертикальные стойки. К стойкам пришивают продольные и поперечные подкосы, обеспечивающие устойчивость рамы до момента сборки стропил вальмовых скатов.

Перед выкладкой диагональных стропил коньковую раму необходимо подпереть парой временных балок, которые крепят к мауэрлату и к крайней стойке «скамейки». Это не позволит коньковой раме опрокинуться под давлением диагональных стропил с другой стороны.

Далее — самое сложное. Сначала определяют реальную длину каждой из накосных балок, для этого в точке опоры на торце конькового бруса забивают гвоздь и шнуром вымеряют длину от гвоздя до точки опоры на мауэрлате. Перед установкой диагоналей каждую из накосных стропил вымеряют и отрезают по своей длине шнура.

Установив накосные элементы на мауэрлат, определяют линию соприкосновения и запила контактной поверхности. Подрезав плоскость опоры накосных балок, их укладывают на торец конькового прогона.

Нижние концы диагональных балок устанавливают в угловое сочленение мауэрлатного бруса с подрезом опорной поверхности балки по приведенной схеме. Иногда форму подреза выполняют по шаблону, но надежнее выполнять разметку линии запила вручную.

В идеале воображаемая вертикальная плоскость, проведенная через любое накосное стропило, должна быть параллельна плоскости накосного бруса, расположенного с противоположной стороны четырехскатной крыши.

Если все сделано правильно, две диагональные стропильные балки четырехскатной крыши станут точно по оси конькового бруса. Чтобы избежать прогиба, достаточно длинных накосников, необходимо установить подкосы и шпренгельные опоры с установкой временного крепежа из саморезов. Аналогично устанавливают стропила с противоположного ската и выравнивают элементы с максимальной точностью.

Чтобы увеличить жесткость вальмовых скатов, на краях диагональных балок вырезают и устанавливают по несколько нарожников.

После переходят к укладке рядовых стропильных балок. Крепление на мауэрлате выполняют стандартным соединением болт-гайка или с помощью стальных уголков. В верхней части стропильную доску обычно запиливают по шаблону и укладывают на брус конька.

Обычно после вывешивания рядовок на коньковом прогоне и мауэрлате в верхней части устанавливают дополнительные ригеля, уменьшающие распирающее действие каркаса четырехскатной крыши. После установки всех стропильных балок и выравнивания основных силовых элементов четырехскатного каркаса переходят к капитальному креплению всех стропил на мауэрлате и коньковом прогоне.

На следующем этапе устанавливаются и крепятся подкосы под рядовые стропила, выполняется «забивка» треугольных скатов нарожными балками. Каждый из нарожников вырезают в свою длину по приведенной ниже схеме и устанавливают в шахматном порядке, это позволяет избежать ослабления балки за счет совпадения мест запилов с противоположных сторон.

Все элементы крепят гвоздями, саморезами и болтовым соединением с накладными стальными пластинами и уголками.

Завершающие операции

После сборки основного каркаса четырехскатной крыши на концы стропил набивают кобылки — короткие доски, образующие ряд свеса крыши вдоль стены. По торцам кобылок вымеряют линию среза, подрезают так, чтобы концы находились в одной плоскости, и нашивают карнизную доску. Нижнюю часть кобылок подбивают вагонкой или обычной доской.

После обработки древесины балок антисептическим составом переходят к набивке досок обрешетки. Толщину досок, количество материала и точки забивания гвоздей выбирают, исходя из того, какую кровлю планируют укладывать на данную четырехскатную крышу.

Заключение

Четырехскатная крыша заслуженно считается одной из наиболее удобных и практичных конструкций кровли. Если вы собрались строить четырехскатный вариант своими руками, кроме правильного расчета конструкции, вам потребуется опыт выравнивания и подгонки положения каждой из балок. Поэтому будет правильным получить нужный опыт и навык работы с четырехскатными крышами у более опытных мастеров.

Время чтения ≈ 4 минут

Вальмовая (четырехскатная) крыша придает дому изысканный вид. Особая конструкция кровли позволяет дополнительно защитить само строение, его стены от воздействия влаги. Поэтому строительство крыши с четырьмя скатами оптимально для регионов с повышенным количеством осадков и сильными ветрами.

Этапы постройки четырехскатной крыши

Первым этапом постройки крыши является определение предназначения крыши (покрывает мансардный этаж, чердак и т.п.), выбор материала кровли (в зависимости от этого будет определен список материалов для строительства), учет атмосферных условий места, где будет эксплуатироваться крыша (ветер, дожди, снег).

Выбор вальмовой крыши придаст строению большую стойкость к дождевым воздействиям и сделает ее более прочной (стропильная система более надежна). Главное отличие этого вида крыши от двухскатной крыши заключается в том, что в ней вместо боковых фронтонов располагаются два треугольных ската крыши.

При выборе угла наклона скатов следует учитывать уровень осадков и ветровые характеристики местности. При небольших и средних среднегодовых осадках угол рекомендуется выбирать в пределах 4-40 градусов. При обильных снегопадах и затяжных дождях, рекомендуемый оптимальный угол наклона скатов находится в пределах 40-60 градусов.

В качестве материала для кровли может быть: рулонная кровля, черепица или металлочерепица.

В зависимости от всех вышеперечисленных нюансов будет выбрана толщина и другие параметры деревянной составляющей четырехскатной крыши.

Конечным результатом первого этапа является создание схемы будущей крыши, на основе которой будет произведено строительство.

Опишем дальнейшую технологию того, как сделать четырехскатную крышу своими руками.

Второй этап заключается в постройке основания для крыши. Основание используется для равномерного распределения нагрузки с кровли на несущие стены. Строительство четырехскатной крыши предполагает основание, которое можно построить своими силами — деревянный мауэрлат и лежни. Под основание для продления срока службы кровли необходима гидроизоляция. На гидробарьер по внешнему контуру здания располагают мауэрлат (размер этого бруса варьируется, или 100х150 мм, или 50х150 мм.).

Лежни — брус, расположенный в плоскости основания стропильной системы на одинаковом расстоянии от двух боковых мауэрлатов. Он служит опорным элементом для подкосов и стоек, поэтому его укладывают на несущие перегородки (см. чертежи четырехскатной крыши). Крупные кровельные конструкции могут предусматривать несколько лежней.

Третий этап заключается в непосредственном монтаже каркаса крыши (основания, стропила, обрешетка).

Конструктивно различается постройка крыши в доме с существующими перекрытиями или без них (в данном случае нет необходимости в укладке балок перекрытий, на которые будут установлены опоры).

К установке стоек (вертикальных опор каркаса крыши) следует подойти с особой тщательностью. Необходимо точно выдержать угол установки (90 градусов). При малейших отклонениях возможна дальнейшая деформация крыши. Шаг монтажа стоек — до двух метров.

Устройство четырехскатной крыши дома состоит из четырех плоскостей (скатов). Двух трапециевидных и двух треугольных. Трапециевидные скаты будут образованы боковыми стропилами, вальмовые (треугольные скаты) — накосными (диагональными) стропилами.

Упор стропил вверху каркаса осуществляется в коньковый брус (прогон). Данный брус идет поверх вертикальных стоек (возможно пазовое соединение со стойками). Расстояние между стропилами — от 50 до 150 см (согласно плану крыши). Рекомендуемая ширина доски стропил 150 мм.

Крепление каркаса производится с помощью уголков и стальных пластин саморезами (гвоздями). Для укрепления полученной конструкции используют диагональные опоры, подкосы, ветровые балки. Они позволяют увеличить допустимую нагрузку системы.

Поверх стропил укладывается гидроизоляция. Затем делается контробрешетка (бруски, которые крепятся на стропила поверх гидроизоляции). Она нужна для создания вентиляционного канала между кровельным материалом, обрешеткой и гидроизоляцией. Это позволит быстро и эффективно выводить влагу. Далее выполняется обрешетка — горизонтальные доски крепятся от низа до самого верха к контробрешетке (см. схему устройства четырехскатной крыши).

Последним этапом следует монтаж кровельного материала. Монтаж производится в зависимости от параметров материала. Пример .

Архитектурный облик постройки во многом определяется типом и формой крыши. Но, обращая внимание на эстетическую составляющую, нельзя забывать и о требованиях к функциональности кровли.

Разновидности четырехскатных конструкций

Представленные на нашем сайте решения включают постройки с лаконичной функциональной кровлей, а также здания с крышами сложной формы, конструкция которых предусматривает обустройство мансардных и слуховых окон, комбинацию кровель на разных уровнях и т. д. Мы предлагаем две основные разновидности четырехскатных конструкций.

Шатровые. Угловые стропила верхними концами сходятся в одной точке, формируя коньковый узел. Все скаты представляют собой одинаковые равнобедренные треугольники.

Вальмовые. Угловые стропила верхними концами попарно крепятся к коньку, длина которого меньше длины ската, за счет чего формируются два треугольных и два трапециевидных ската.

Преимущества 4-скатных крыш

Надежность. Конфигурация и угол наклона плоскостей четырехскатной кровли позволяют ей выдерживать высокие снеговые нагрузки, а также противостоять сильным порывам ветра за счет низкой парусности.

Возможность создания мансарды. Вальмовые конструкции прекрасно подходят для организации этого помещения, позволяющего значительно увеличить полезную площадь дома. На нашем сайте Вы найдете проекты коттеджей с 4-скатной крышей, в которых предусмотрена мансарда.

Широкий выбор кровельных покрытий. Для четырехскатной крыши может использоваться любой листовой или штучный материал, в том числе композитная и мягкая черепица.

Проекты домов с четырехскатной крышей, цена и фото проекта дома с 4-скатной крышей

Проекты домов с четырехскатной крышей. Большой ассортимент проектов домов. Доработка планировок под заказчика.

Проекты одноэтажных и двухэтажных домов с четырехскатной крышей

Приступать к строительству любого дома невозможно без грамотно составленного проекта. Именно в нем будут отображены все данные относительно размеров, расположений комнат и используемых материалов. Сегодня очень распространенным остается вариант дома с четырехскатной кровлей. Это связано с тем, что подобные постройки довольно вместительные, имеют привлекательный вид и могут выступать в качестве круглогодичного жилища.

Проекты одноэтажных

Одноэтажные конструкции с четырехскатной крышей – это отличное решение для дачи или частного дома, в котором можно будет жить с комфортом на протяжении всего года.

Проект No1

У этой конструкции общая площадь составляет 139 м2, а вот размеры – 11х15 см. Всего в нем расположились 4 помещения, из них 3 спальни. Цоколь, гараж и мансарда проектом не предусмотрены. Отделка выполнена из дикого камня.

Одноэтажный дом с четырехскатной крышей 139 м2

При строительстве стен использовался пеноблок или газобетон. Согласно проекту, в доме имеются: комната для приема гостей кухня, холл, кладовая, прихожая, бойлерная, 3 спальни, 2 санузла, зимний сад. А вот как выглядят каркасные дома в скандинавском стиле, можно увидеть на фото в данной статье.

Проект No2

Общая площадь строения составляет 58 м2, а вот жилая – 32 м2. Габариты строения – 10х8 м. Мансарда, цоколь и гараж проектом не предусмотрены. В качестве облицовки использовалась штукатурка.

При возведении стен задействовали пеноблок или ячеистый бетон. Основание свайно-ростверкового типа. В доме имеются: тамбур, бойлерная, парилка, санузел, холл, комната для гостей, кладовая и спальня. Также будет интересно увидеть, как выглядит дом в американском стиле.

Проект No3

У этого дома общая площадь составляет 65 м2, а жилая – 44 м2. Его размеры – 9х9 м. Мансарда, цокольное помещение и гараж отсутствуют. Для отделки фасада используется штукатурка. В доме имеются прихожая, котельная, холл, санузел, 2 спальни, ванная, гостиная и кухня.

Проект No 4

Этот проект предполагает дом, общая площадь которого составляет 61 м2, а жилая – 35 м2. Габариты постройки – 8х10 м. Цоколь, гараж и мансарда отсутствуют. В качестве внешней отделки используется штукатурка. Стены возводились из ячеистого бетона или пеноблока. А вот какие существуют проекты красивых домов в классическом стиле, и как они выглядят. поможет понять данная статья.

Основание представлено в виде ленточной монолитной железобетонной плиты. В доме сосредоточены такие помещения, как тамбур, бойлерная, парилка, санузел, спальня, холл, гардероб, гостиная.

Проект No5

Общая площадь одноэтажного дома составляет 132 м2, а жилая – 68 м2. Цоколь, гараж и мансарда отсутствуют. В качестве наружной отделки используется облицовочный кирпич. Возводятся стены из ячеистого бетона или пеноблока.

Согласно проекту, в доме сосредоточены такие комнаты: прихожая, холл, гостиная, 3 спальни, 2 санузла, столовая, кухня, кладовая. А вот как выглядят проекты небольших двухэтажных домов из кирпича, и как происходит их строительство, очень подробно изложено в данном видео.

Проекты двухэтажных

Выбирать двухэтажный дом с четырехскатной кровлей стоит большой семье, так как подобные конструкции довольно вместительные.

Проект No1

Это двухэтажный дом, имеющий полноценный второй этаж, выполненный в традиционном стиле. Согласно проекту, в доме имеется просторное техническое помещение, которое можно оборудовать под хранение инструментов. Дневная часть дома поделена на гостиную, столовую и кухню. Под лестничным маршем сосредоточена небольшая кладовая. В просторной комнате на 1-ом этаже может находиться кабинет, который в случае необходимости можно будет переделать в гостиную. На втором этаже находится 3 просторные спальни и 2 санузла.

Размером 225 м2

Общая площадь дома составляет 225 м2, а жилая – 172 м2. Кровля выполнена под наклоном 30 градусов. Ее площадь составляет 255 м2. Стены возводятся из керамических блоков или ячеистого бетона. Перекрытие цельного типа. Для покрытия крыши применяют керамическую черепицу, металлочерепицу.

А вот как выглядят модульные дачные дома, и как происходит строительство такого дома, поможет понять данная статья.

Как выглядит одноэтажный дачный каркасно щитовой одноэтажный дом 4х6 , можно увидеть в данной статье: http://2gazon.ru/postroiki/zhilye/karkasno-shhitovye-dachnye-doma.html

Возможно вам также будет интересно узнать о том, какой дом построить для постоянного проживания, и по каким параметрам его стоит выбирать.

Проект No2

Этот двухэтажный дом характеризуется боковым расположением гаража и наличием кабинета на первом этаже. Дом выполнен в классической форме, которая выгодно смотрится с колористическим оформлением экстерьера. Благодаря сдержанному дизайну все внимание сосредоточено на панорамном остеклении второго этажа.

Даже при планировке внутренней зоны соблюдалась гармония. На первом этаже находится дневная зона. Это комната для гостей и кухня. Из гаражного помещения через отдельную гардеробную имеется выход в дом. Еще на первом этаже находится ванная и дополнительное помещение.

размером 162 м2

На втором этаже сосредоточены 4 спальни, которые формируют ночную зону. Самая просторна комната имеет выход на балкон. Там можно будет летними теплыми вечерами сидеть за чашечкой чая и просто отдыхать. Каждая спальня оборудована встроенным шкафом. А вот ванная общая.

Общая площадь постройки составляет 162 м2, а жилая – 137 м2. Кровля выполнена под наклоном 25 градусов, ее площадь составит 191 м2. При возведении стен используется ячеистый бетон или керамические блоки. Перекрытие цельного типа. Для обустройства кровли может применяться керамическая черепица, металлочерепица или цементно-песчаная черепица. А вот как будет выглядеть план дома 8на8 с мансардой из кирпича, и насоклько хорошо выглядит данный проект дома, поможет понять данная статья.

Проект No3

Этот проект предполагает возведение компактного двухэтажного дома, выполненного в строгом стиле. Лаконичную форму выделяет четырехскатная кровля и выверенная облицовка фасада. Проживать в таком доме с комфортом могут 4 человека.

Еще на первом этаже имеется просторная ванная. На втором этаже сосредоточены 3 спальни. В одной из них находится гардеробная. Еще на втором этаже есть общая ванная.

Размером 114 м2

Жилая площадь дома составит 114 м2. Кровля выполнена под наклоном 22 градуса, ее площадь составляет 114 м2. Для возведения стен используется ячеистый бетон или керамические блоки. Перекрытие цельного типа. Обустройство кровли может осуществляться при помощи керамической черепицы, металлочерепицы и цементно-песчаной черепицы.

Виды четырехскатных крыш

Четырехскатная кровельная конструкция может быть выполнена в нескольких вариантах, среди них:

Классическая. У нее прямые, без переломов стропила, угловые ребра берут начало от конька. Все свесы сосредоточены на одном уровне.
Шатровая . Этот вариант предполагает сведение всех ребер в одной центральной точке.
Датская вальмовая . У нее в верхней части находятся короткие скаты фронтоны. В датскую кровлю можно будет предусмотреть полноценные вертикальные окна.
Ломаная или мансардная вальмовая . Эта конструкция сложна в изготовлении, но зато с ее помощью можно отвести большую площадь под жилые комнаты.

Дома с четырехскатной кровлей сегодня остаются одними из самых востребованных. Такая популярность вызвана тем, что существует возможность оборудования дополнительной комнаты. Для обустройства такой кровли часто задействуют металлочерепицу или керамическую черепицу. Приведенные выше проекты можно использовать для строительства уютного и полноценного дома для круглогодичного проживания всей семьи с комфортными условиями.

Проекты домов с четырехскатной крышей, как сделать

Проекты домов с четырехскатной крышей.

Одноэтажные и двухэтажные дома с четырехскатной крышей. Виды четырехскатных крыш для домов.

Проекты домов с четырехскатной крышей

Одним из важных этапов при строительстве дома является создание крыши. От ее правильного выбора и возведения зависит не только внешний вид дома, но и внутренний комфорт. Для загородных домов, как правило, выбирают четырехскатную крышу, которая имеет множество преимуществ перед остальными видами покрытия, но и ее возведение требует знания множества нюансов.

Проект коттеджа с четырехскатной крышей

Кроме того, у этого вида крыши есть несколько разновидностей со своими особенностями.

Преимущества четырехскатной крыши

В первую очередь четырехскатная крыша обеспечивает равномерный прогрев помещения со всех сторон. Кроме того, пространство под крышей образует теплый и большой чердак, в итоге при строительстве одноэтажного дома вы получаете по сути два этажа, причем на чердачном пространстве можно обустроить мансарду.

Говорить о том, что такая крыша отлично защищает от непогоды, наверное, даже не стоит, а вот то, что этот вид покрытия более устойчив к воздействию ветра знают немногие. Такая крыша позволяет закрыть конструкцию практически любой сложности в отличие от двускатной крыши, которая предназначена в основном для стандартных строений.

Пример четырехскатной крыши в оригинальном проекте жилого дома

Устройство четырехскатной крыши позволяет включить в ее конструкцию дополнительные элементы, которые служат не только декоративным элементом, но и несут функциональную нагрузку. Это могут быть чердачные и слуховые окна, которые оживят внешний вид дома, или панорамные, расположенные в самом теле крыши.

Разновидности крыши, состоящей из четырех скатов

Различают три основных вида четырехскатной крыши:

Шатровая – самая простая в изготовлении крыш благодаря отсутствию дополнительных элементов. Такое покрытие выглядит, как пирамида, в основании которой лежит квадрат или прямоугольник. По сути, это четыре одинаковых или два парных треугольника, сходящиеся в одной точке. Как понятно, фронтоны при такой конструкции не предусмотрены.

Пример четырехскатной шатровой крыши у коттеджа

В проекте вальмовой крыши также на предусмотрены фронтоны, и состоит она из двух пар разных по форме сторон. С торца или по короткой стороне дома скат выглядит как треугольник, по длинной стороне – как трапеция.
Полувальмовая – пожалуй, самая сложная в изготовлении конструкция, так как каждый скат выполняется из двух частей: верхней треугольной и нижней трапециевидной. Такая крыша позволяет обустроить на чердаке просторную мансарду с панорамными окнами, а при желании и балконом. При этом прочность и надежность такого покрытия совсем не страдает. Как правило, такие крыши применяются при обустройстве двухэтажных домов.

Параметры, учитывающиеся при возведении четырехскатной крыши

Подобное покрытие, пожалуй, самое сложное в изготовлении в основном благодаря тому, что такая крыша является одной из самых тяжелых, которые используются при частном строительстве.

Поэтому прежде чем приступать к ее возведению, необходимо создать проект, учитывающий все нагрузки, которые будут влиять как на саму крышу, так и на строение.

Под нагрузками подразумевают следующие воздействия, оказываемые на стропильную систему:

Общий вес самой конструкции, который складывается из массы кровельных материалов и различных видов изоляции;
Вес дополнительных элементов, таких как окна, антенны, лестницы и прочее оборудование, располагающееся непосредственно на поверхности крыши;
Нагрузки от ветра, снега и других осадков, при этом для расчета берутся среднестатистические данные, присущие региону, в котором проводится строительство.

Проект коттеджа с мансардой, верандой и четырехскатной крышей

Конструкция разбивается на отдельные участки, для каждого из которых проводится отдельный расчет. При этом учитывается тот факт, что большинство элементов в реальном состоянии находятся в наклонном положении и их размеры бумаге не соответствуют истинным.

Также проектирование крыши проходит с учетом стандартных габаритов используемых материалов, это избавит от дополнительной работы по обрезке и подгонке и существенно сократит объем отходов. Доверить создание проекта лучше все же профессионалу, так как правильно рассчитать конструкцию доступно не каждому человеку, особенно если запланировано много дополнительных элементов.

В проекте, который предоставит специалист, кроме чертежа стропильной системы, должны быть приведены расчеты по длине стропил, расположение обрешетки и схемы узлов соединения всех элементов как основных, так и дополнительных.

Какой материал выбрать для стропил и кровли

В качестве материала для стропильной системы, как правило, выбирается древесина лиственницы или сосны, которую тщательно проверяют на отсутствие дефектов и трещин.

Определенные требования предъявляются и к влажности сырья, оптимально она должна находиться на уровне 18-22%.

Более влажный брус в обязательном порядке нужно предварительно просушить, так как монтаж стропильной системы, выполненный из мокрого дерева, приведет при усушке к деформации и перекосу всей конструкции.

Сечение бруса, используемого при строительстве, должно быть определено в процессе разработки проекта. Но в некоторых случаях допустимо применить альтернативный вариант, когда применяется доска с сечение 5х10 см и 5х20 см.

Проект дома с гаражом в стиле «хайтек»

Если прочностных характеристик таких досок недостаточно, допускается их удвоение.

Кровельный материал, который используют для покрытия, выбирают в зависимости от климатической зоны, предназначения чердачной зоны и угла наклона крыши.

Как правило, для крыши, расположенной под углом в 30-60 градусов, в качестве материала выбирается черепица или состоящая из отдельных элементов кровля;
Угол в 15-60 градусов предпочтителен для крыши из стальных или асбестовых листов;
Крыша в 10-20 градусов закрывается шифером или рулонным материалом.

Вернуться к оглавлению

Как определить количество необходимых материалов

На основании изготовленного проекта определяют количество необходимого материала и его стоимость.

При этом нужно учитывать несколько факторов:

В первую очередь необходимо точно рассчитать общую площадь крыши, которая рассчитывается по карнизным свесам.

Проект одноэтажного дома с оригинальной четырехскатной крышей

Выберите материал, из которого будет изготавливаться кровля, хотя этот этап предпочтительнее выполнить еще на стадии проекта.
Учтите припуски для парапетов и навесов, а также размер нахлестов при монтаже.
При раскрое материала для строительства в любом случае образуется некоторое количество отходов, поэтому стройматериал закупается с запасом в 10-15% от общего объема.

При покупке материала не старайтесь экономить в ущерб качеству, древесина не должна иметь дефектов и изъянов.

Особенности монтажа четырехскатной крыши

Главная задача при обустройстве крыши правильно изготовить стропильную систему, именно от нее и зависит прочность и жесткость конструкции:

В первую очередь устанавливается и крепится на анкеры мауэрлат, представляющий собой брус, уложенный по периметру наружной стены. При этом расстояние от края должно быть не менее 5 см.
Далее выполняют разметку согласно проекту крыши под другие основные элементы конструкции.

Проект двухэтажного дома с четырехскатной крышей

Устанавливаются стойки и коньковый брус, который в обязательном порядке выравнивают по уровню. Для этих целей удобней всего использовать отвес.
Для закрепления стоек по вертикали используют укосины (подпорки, стоящие под наклоном к стойке).
Монтируют все необходимые стропильные ноги и нарожники. При этом если дом, а, значит, и крыша имеет небольшие размеры, используют висячие стропила, для больших строений применяют наклонный вариант.
Устанавливается обрешетка, изоляция и кровельный материал. Монтируются ендовы (желоба, отводящие воду с поверхности крыши) и конек.

Кстати, четырехскатные крыши являются отличным вариантом для применения на различных беседках. Так как подобная крыша очень похожа на шатер, то она прекрасно защищает от непогоды и пользоваться беседкой можно, невзирая на дождь или жару.

К тому же выглядят такие строения довольно привлекательно и современно, благодаря чему отлично вписываются в окружающий ландшафт.

А вот использовать четырехскатную кровлю для бани достаточно нецелесообразно, так как цена этой конструкции существенно выше, чем стоимость обычной двускатной крыши. При этом в чердачном помещении баня определенно не нуждается. Однако если ландшафтный дизайн предполагает строительство всех зданий в одном стиле, то никто не мешает изготовить подобную крышу и для бани.

Проекты одноэтажных и двухэтажных домов с четырехскатной крышей

Особенности проектов частных домов и коттеджей с четырехскатной крышей. Как сделать такую кровлю своими руками фото и видео.

Проект коттеджа с четырехскатной крышей

Кроме того, у этого вида крыши есть несколько разновидностей со своими особенностями.

Преимущества четырехскатной крыши

Пример четырехскатной крыши в оригинальном проекте жилого дома

Разновидности крыши, состоящей из четырех скатов

Различают три основных вида четырехскатной крыши:

Шатровая – самая простая в изготовлении крыш благодаря отсутствию дополнительных элементов. Такое покрытие выглядит, как пирамида, в основании которой лежит квадрат или прямоугольник. По сути, это четыре одинаковых или два парных треугольника, сходящиеся в одной точке. Как понятно, фронтоны при такой конструкции не предусмотрены.

Пример четырехскатной шатровой крыши у коттеджа

В проекте вальмовой крыши также на предусмотрены фронтоны, и состоит она из двух пар разных по форме сторон. С торца или по короткой стороне дома скат выглядит как треугольник, по длинной стороне – как трапеция.
Полувальмовая – пожалуй, самая сложная в изготовлении конструкция, так как каждый скат выполняется из двух частей: верхней треугольной и нижней трапециевидной. Такая крыша позволяет обустроить на чердаке просторную мансарду с панорамными окнами, а при желании и балконом. При этом прочность и надежность такого покрытия совсем не страдает. Как правило, такие крыши применяются при обустройстве двухэтажных домов.

Параметры, учитывающиеся при возведении четырехскатной крыши

Под нагрузками подразумевают следующие воздействия, оказываемые на стропильную систему:

Общий вес самой конструкции, который складывается из массы кровельных материалов и различных видов изоляции;
Вес дополнительных элементов, таких как окна, антенны, лестницы и прочее оборудование, располагающееся непосредственно на поверхности крыши;
Нагрузки от ветра, снега и других осадков, при этом для расчета берутся среднестатистические данные, присущие региону, в котором проводится строительство.

Проект коттеджа с мансардой, верандой и четырехскатной крышей

Какой материал выбрать для стропил и кровли

Определенные требования предъявляются и к влажности сырья, оптимально она должна находиться на уровне 18-22%.

Проект дома с гаражом в стиле «хайтек»

Если прочностных характеристик таких досок недостаточно, допускается их удвоение.

Как правило, для крыши, расположенной под углом в 30-60 градусов, в качестве материала выбирается черепица или состоящая из отдельных элементов кровля;
Угол в 15-60 градусов предпочтителен для крыши из стальных или асбестовых листов;
Крыша в 10-20 градусов закрывается шифером или рулонным материалом.

Как определить количество необходимых материалов

На основании изготовленного проекта определяют количество необходимого материала и его стоимость.

При этом нужно учитывать несколько факторов:

В первую очередь необходимо точно рассчитать общую площадь крыши, которая рассчитывается по карнизным свесам.

Проект одноэтажного дома с оригинальной четырехскатной крышей

Выберите материал, из которого будет изготавливаться кровля, хотя этот этап предпочтительнее выполнить еще на стадии проекта.
Учтите припуски для парапетов и навесов, а также размер нахлестов при монтаже.
При раскрое материала для строительства в любом случае образуется некоторое количество отходов, поэтому стройматериал закупается с запасом в 10-15% от общего объема.

Особенности монтажа четырехскатной крыши

В первую очередь устанавливается и крепится на анкеры мауэрлат, представляющий собой брус, уложенный по периметру наружной стены. При этом расстояние от края должно быть не менее 5 см.
Далее выполняют разметку согласно проекту крыши под другие основные элементы конструкции.

Проект двухэтажного дома с четырехскатной крышей

Устанавливаются стойки и коньковый брус, который в обязательном порядке выравнивают по уровню. Для этих целей удобней всего использовать отвес.
Для закрепления стоек по вертикали используют укосины (подпорки, стоящие под наклоном к стойке).
Монтируют все необходимые стропильные ноги и нарожники. При этом если дом, а, значит, и крыша имеет небольшие размеры, используют висячие стропила, для больших строений применяют наклонный вариант.
Устанавливается обрешетка, изоляция и кровельный материал. Монтируются ендовы (желоба, отводящие воду с поверхности крыши) и конек.

Проекты одноэтажных и двухэтажных домов с четырехскатной крышей

Одноэтажный дом с вальмовой крышей

Для того чтобы не путаться в понятиях кровли и крыши специалисты дают специальное определение. Верхний слой крыши, который призван защитить дом от таких атмосферных явлений, как ветер, снег, дождь, град – это и есть кровля. Сами же крыши различают несколько основных разновидностей – плоские (с уклоном не более 3 градусов) и чердачного типа. Вот именно к последним и относятся вальмовые крыши.

Разбираемся с понятием – вальмовая крыша

Четырехскатные типы с различными вариациями носят название вальмовой крыши. Геометрическая форма одной пары скатов выполнена в форме трапеции. Вторая пара скатов – треугольные. Как раз треугольные элементы и носят название «Вальмы». Именно от этого элемента крыша и берет свое название. Классические вальмы расположены от конька до карнизов.

Если нижняя линия ската находится выше уровня карниза, то перекрытия с такой формой носят название «Полувальмовые».

Такую форму чаще всего можно встретить на возводимых коттеджах и загородных дачах. Несмотря на свою необычную форму, они вполне практичные и весь дом приобретает красивый и неповторимый внешний вид.

Особенности вальмовых крыш

Для тех, кто выбирает, как защитить свое строение от непогоды лучше заранее ознакомиться с достоинствами и недостатками вальмовых крыш.

Сначала поговорим о преимуществах

Она лучше других призвана защищать от всевозможных атмосферных явлений. За счет отсутствия в ее конструкции строго вертикальных элементов сильно снижается сопротивление ветру. Как следствие такие крыши более устойчивы к деформациям конструктивных элементов;
Такая кровля, выполненная с соблюдением всех требований по строительству обязательно обратит на себя внимание за счет своей эффектной формы. Такая особенность этих крыш служит определяющим фактором при выборе;
Дополнительные угловые ребра жесткости придают повышенную жесткость и, как следствие, способны выдерживать большие нагрузки;
Благодаря своей форме, площади всех элементов практически одинаковы. Поэтому солнечные лучи, попадающие на поверхность, распределяются по всей поверхности более равномерно;
Кроме защиты от перегрева она лучше сохраняет тепло в зимний период;
Благодаря своей конструкции позволяет оборудовать дополнительное чердачное помещение или обустроить мансарду.

Слабые места вальмовых крыш

Основной минус – требуется затратить гораздо больше материальных ресурсов. На ее обустройство уходит много времени и дополнительных усилий;
Без проектных расчётов геометрических элементов, перед возведением крыши, не обойтись. Иначе качественное выполнение невозможно в принципе;
Полезная чердачная площадь в четырёхскатных кровлях уменьшается. Существенно расширить чердачное помещение или мансарду не получится;
Без знания технологии возведения, ее очень сложно сделать своими руками. Даже при условии выполнения строительных работ профессиональными бригадами, время на возведение потребуется больше по сравнению с традиционными двускатными крышами.

Вальмовая крыша и ее разновидности

По своему строению она имеет несколько типов конструкции.

Голландская кровля

Характерной чертой крыш такого типа является расположение нижнего края вальмы выше уровня ската. Так, появляется возможность обустроить удобную мансарду и от этого голландские кровли только выигрывают. Потолок в пристройке будет скошен только с двух сторон. Климатические особенности региона происхождения крыши, со снежными зимами, диктуют необходимость в устройстве более крутых склонов с небольшими свесами.

Крыша эркера

Архитектурные элементы дома, вынесенные за пределы основного фасада, называют эркерами. Такие выступы – эркеры – используются во внутреннем пространстве дома или как зимний сад или дополнительный уголок отдыха.

Есть ли еще преимущества у данной конструкции?

За счет применения эркера можно увеличить внутреннюю площадь помещения в доме с любой стороны здания, за счет чего повышается возможность конструировать дом по своему вкусу.

Обычно владельцы домов пристраивают эркер, чтобы расширить размеры столовых и гостиных. Очень изысканно смотрится применение витражей и текстурированного стекла для оформления эркера, из окон которого открывается прекрасный панорамный вид.

Также эркер дает возможность улучшить освещение внутреннего пространства комнаты. Добавляет света и воздуха всему зданию.

Шатровая кровля

Отличительная особенность таких крыш это наличие всех четырех вальм одинаковой формы, которые расположены под одним углом. Такие особенности нашли свое применение в домах квадратной формы.

Как рассчитать высоту вальмой крыши

Общее число скатов;
Углы наклона конструктивных элементов;
Форма;
Тип материала покрытия;
Предпочтения владельца дома.

Также на выбор угла наклона скатов трапеции вальмовой конструкции (от 5º до 60º) влияет традиционная ветровая и снеговая нагрузка в данном регионе. При большой снеговой нагрузке угол наклона лучше увеличить. Это вызывает усложнение конструкции крыши и, как следствие, увеличение расхода материалов.

Если в регионе преобладает ветер, угол обычно уменьшают.

Особенно хорошо выдерживают ветровую нагрузку шатровые (за счет одинаковой формы и площади скатов) в регионах без определенного направления ветра.

Принцип расчета высоты вальмой перекрытия такой же, который используется для определения высоты двускатных.

Угол наклона элементов чаще всего выбирается в диапазоне 30º-50º. При меньших углах наклона велика вероятность того что на поверхности будет накапливаться снег, а это вызывает дополнительную нагрузку на стропильную систему.

При уклоне, который превышает 50º, на систему стропил увеличивается ветровая нагрузка.

Как рассчитывается 4-х скатная крыша.

Длина основания (a)

Ширина основания (b)

Угол наклона скатов (градусы)

Длина вальмовых стропил

Площадь поверхности кровли

Высота мансарды также влияет на высоту вальмой кровли.

Проекты одноэтажных и двухэтажных домов с четырехскатной крышей

Проекты одноэтажных

Проект No1

Одноэтажный дом с четырехскатной крышей 139 м2

Проект No2

Проект No3

Проект No 4

Проект No5

Проекты двухэтажных

Проект No1

Размером 225 м2

Проект No2

размером 162 м2

Проект No3

Размером 114 м2

Виды четырехскатных крыш

Четырехскатная кровельная конструкция может быть выполнена в нескольких вариантах, среди них:

Классическая. У нее прямые, без переломов стропила, угловые ребра берут начало от конька. Все свесы сосредоточены на одном уровне.
Шатровая . Этот вариант предполагает сведение всех ребер в одной центральной точке.
Датская вальмовая . У нее в верхней части находятся короткие скаты фронтоны. В датскую кровлю можно будет предусмотреть полноценные вертикальные окна.
Ломаная или мансардная вальмовая . Эта конструкция сложна в изготовлении, но зато с ее помощью можно отвести большую площадь под жилые комнаты.

На видео — классическая четырехскатная крыша:

Проекты домов с четырехскатной крышей, как сделать

Проекты домов с четырехскатной крышей. Одноэтажные и двухэтажные дома с четырехскатной крышей. Виды четырехскатных крыш для домов.

Как вы знаете, подавляющее большинство частных построек имеют скатную кровлю, как правило, это двухскатная крыша. Много поколений прошло с тех пор, как был изобретен данный вид кровельного каркаса, следовательно, люди к нему уже привыкли. Но несмотря на это несколько десятилетий назад многие застройщики решили, что такой вид здания им уже надоел, и пора что-то менять. На смену двухскатной кровле пришли одноэтажные дома с четырехскатной крышей. В данной статье я разберу преимущества и недостатки такой стропильной системы, структуру и ее разновидности.

Преимущества дома с четырехскатной крышей

Перед тем как рассматривать плюсы и минусы нужно сказать пару слов об определениях. Четырехскатная крыша имеет в кровельной сфере другое название: «вальмовая». Она делится на несколько разновидностях, но о них я расскажу чуть ниже. Как вы знаете, все познается в сравнении, поэтому я буду указывать на преимущества четырех скатов, сравнивая их с более просто конструкцией: двухскатной стропильной системой.

Вальмовую стропильную систему можно отнести к верно структурированной. Здесь отсутствуют вертикальные торцевые стены (щипцы и фронтоны), следовательно, сопротивление воздуха уменьшается в разы. Такой тип кровельной системы подходит для районов, где имеются ураганные ветра с резкими порывами. Кроме этого, ее карнизные свесы чувствуют себя более комфортно и разрушаются медленнее.
Угловые ребра, которые сходятся около опорной коньковой балки обладают повышенной жесткостью, поэтому чтобы деформировать четырехскатную крышу придется приложить колоссальные усилия.
Вальмовая крыша имеет серьезные размеры по площади. Кроме этого карнизные свесы можно выпускать далеко за пределы несущих стен, тем самым создавая козырек, который будет защищать стены здания от воздействия атмосферных осадков.
Издали ваш дом не будет казаться таким громадным, так как крыша не выделяется своей высотой. Это бывает полезно, когда внешний вид вашего участка не позволяет размещать большие сооружения.
Вальмовая крыша может размещать на своей поверхности практически все кровельные материалы, но многие застройщики предпочитают покрывать ее мягкими продуктами.

ВАЖНО: Если вы проживаете в районе с большим количеством осадков, то за счет возможности создать большие карнизные свесы четырехскатная кровля является одной из лучших возможных вариантов.

К недостаткам можно отнести следующее:

Создавать вальмовую крышу несколько сложнее, так как в ней присутствует куда больше элементов. Кроме этого, количество материалов повышает ценник. Но опять же из-за отсутствия фронтонов уменьшаются каменные работы, так что это нужно изучать индивидуально.
Если в готовой постройке присутствуют мансардные окна, находящиеся с торцов, то во время сильного дождя их необходимо закрывать, в противном случае на полу образуется большая лужа.
Из-за конструкции кровельного каркаса часть чердачного пространства будет «съедаться». Этот пункт особенно важен, если вы хотите создать мансардный этаж.
Большинство застройщиков устанавливают на вальмах световые окна, дабы они пропускали естественный свет на мансардный этаж. Если вы планируете, то же самое, тогда вам нужно знать один факт. Перед началом выпадения осадков обязательно проверьте данное окно. В случае если оно не будет закрыто, то вода без проблем будет затекать внутрь помещения, что может серьезно повредить вещи, находящиеся внутри.

ВАЖНО: Если вы планируете выводить слуховые окна по вальмам, то лучше делать их вертикальными. В строительстве это называется «летучая мышь». Для такого типа крыши идеально подходит ондулин или металлочерепица.

Вот как выглядят проекты одноэтажных домов с четырехскатной крышей:

Конструктивные элементы

Четырехскатная крыша состоит из плоскостей, пересекающихся друг с другом. Две торцевые плоскости являются треугольниками и называются вальмами. Что касается фасадных, то они имеют форму трапеции и занимают подавляющее большинство всего кровельного пространства. Кровельный уклон данной кровли варьируется в пределах от 15 до 60 градусов. Такая крутость позволяет размещать на поверхность практически любые кровельные покрытия.

Конструктивная сторона такой кровли в обязательном порядке должна включать в себя следующие элементы:

Конек. Любую скатную кровлю, если не брать в расчет односкатную, трудно представить без данного элемента. Из-за того, что в кровельном каркасе присутствует довольно много пиломатериалов, конек лучше устанавливать вентилируемый. Таким образом проблем у естественной вентиляции будет меньше, а влага уходить быстрее.
Сами скаты. Кстати, в зависимости от дизайна постройки, величины площади частей крыши могут отличаться друг от друга.
Карнизных и фронтонных свесов. Данные участки кровли предназначены для отвода падающих осадков от стен здания. Они создаются посредством крепления кобылок по концам стропильных ног.
Стропильная система является каркасом всей крыши и должна создавать из прочных пород древесины. Идеальным материалом для этого являются хвойные породы.
Водосточная система. Несмотря на то, что большинство частных построек имеет всего один этаж, отвод осадков является обязательным условием эксплуатации здания. В противном случае может возникнуть ситуация, когда фундамент попросту треснет из-за воздействия влаги.
В зависимости от кровельного покрытия подбираются снегодержатели. Они могут быть разных видов, поэтому все зависит от региона вашего проживания.

Пример хорошего дома с четырехскатной крышей можете посмотреть на фото выше.

Виды четырехскатной крыши

Уже давно было придумано множество типов конструкций крыш, но относительно недавно их собрали в некоторую систему, где отметили главные, и разобрали подвиды.

Вальмовая крыша имеет четыре разновидности:

Стандартная четырехскатная система. Здесь нет ничего лишнего, так сказать классика. Четыре ската, по бокам треугольные, а с фасадов трапециевидные. Все плоскости собираются в верхней точке и образуют коньковый узел. Особенностью такой конструкции является то, что длина конька значительно меньше длины всего здания. Как ни странно, стропильная система стандартной вальмовой кровли относится к разряду повышенной сложности, поэтому ее вряд ли можно собрать собственными силами без должной подготовки.
Полувальмовая голландская. Взглянув на такую крышу можно сразу установить схожесть с двухскатными. Дело в том, что голландская система имеет два больших трапециевидных ската, а с торцов дома сооружаются уменьшенные вальмы. Благодаря этому по торцам можно устанавливать обыкновенные световые окна, которые куда дешевле мансардных.
Датская полувальмовая система. Здесь идут четыре ската, которые по своей форме напоминают трапеции, но они отличаются по размерам. Вальмовая часть такой крыши начинается чуть ниже конькового элемента, а сверху нее располагается небольшой треугольный фронтон. Его можно эксплуатировать для вставки светового или слухового окна.

Мансардная крыша с четырьмя скатами. Данная конструкция имеет две треугольных вальмы и два ломанных ската, уклон которых можно менять по своему усмотрению. Это удобно, в случае если вам необходимо сделать высокие потолки на мансардном этаже.
Наверняка, вам попадались на глаза квадратные дома с четырехскатной крышей. Такая стропильная система называется шатровой . Она требует довольно высокой устойчивости, поэтому делается из равнобедренных треугольников. Данная разновидность отличается от своих аналогов тем, что все части кровельной плоскости равны между собой и являются треугольником. Кроме этого, на такой крыше отсутствует необходимость монтажа конькового элемента.

ВАЖНО: Проекты домов с четырехскатной шатровой крышей должны создавать с учетом ходов для искусственной вентиляции. Так как без аэраторов или дефлекторов, влага будет скапливаться на чердаке.

Двухэтажный дом с четырехскатной крышей будет смотреться очень красиво и массивно, посмотрев фото выше, вы определенно скажете то же самое.

Состав стропильной системы

На фото одноэтажных домов с четырехскатной крышей можно разглядеть их красоту и дизайн, но самое основное скрыто внутри. Стропильная система является основой всей крыши, на ней держится все. Как уже говорилось ранее, для создания каркаса лучше всего подходят прочные породы древесины, а именно: хвойные. Но несмотря на все свои качества, любой природный материал подвержен гниению и разложению . Чтобы предотвратить это, пиломатериалы обрабатываются антисептиками, а для повышения степени возгорания на них наносят антипирены.

«Скелет» данной кровли имеет следующие элементы:

Опорный брус или по-другому мауэрлат. Весь вес конструкции распределяется именно по нему, после чего идет по стенам и уходит в фундамент.
Стойки – поддерживающие составляющие. Они размещаются на балке или лежне и предотвращают любую деформацию стропильных ног.
Стропила. Такой тип кровли имеет в своем арсенале два типа стропильных элементов: диагональные и рядовые. Первые формируют начало вальмового ската, а вторые выполняют опорные функции на трапециевидных скатах.
Затяжка. Эту функцию выполняет балка. Она расположена горизонтально и стягивает пару стропильных единиц, дабы стены здания не пошли в стороны от нагрузки.
Подкос. Брус, который устанавливается под определенным углом по отношению к стропилам.
Верхний прогон. Элемент, соединяющий верхние концы стоек. По своей сути он является опорой для стропил.
Обрешетка. Она может быть, как сплошной, так и разряженной. Все будет зависеть от применяемых кровельных материалов.

Если вы далеки от строительства, то вам придется нанимать рабочих, в противном случае вы рискуете сделать что-либо не по технологии и обрушить всю конструкцию крыши.

Как сделать вальмовую 4 х скатную крышу дома своими руками?Стройкод

Когда потенциальный владелец приступает к строительству личного дома, он даже не подозревает, что его ждет впереди. Особенно, если это человек, не имеющий большого опыта в строительных делах. У него появляется множество вопросов. И каждый надо решить правильно, чтобы будущие поколения смогли любоваться созданным шедевром долгие года!

Тогда это будет уже семейная недвижимость, которую можно передавать поколениям. Строительство личного дома это подразумевает. И тут, как никто, нужна профессиональная бригада. Именно в ней есть специалисты с опытом и необходимыми знаниями. Именно они знают, как сделать вальмовую крышу. Но, и в этом случае – заказчик не должен стоять в стороне, а следить за ходом событий, и помогать бригаде. Только так можно построить свой дом!

Элементы 4-скатной крыши

В составе кровли есть четыре плоскости, которые пересекаются, скаты. Из них два с треугольной формой. Именно для них название – торцевые элементы. Они собой, как бы, заменяют фронтоны. Два элемента, которые остались, имеют вид трапеций. Их называют фасадными. Угол наклона для скатов находится в параметрах от 15 градусов и до 60. Материал для покрытия в этом случае используется любой. Его вид зависит от предпочтения владельца строения. Четырехскатная конструкция складывается из элементов:

утепления;
вальмовой крыши;
конька, расположенного в пересечении плоскостей скатов;
скатов. Это четыре поверхности кровли, расположенные под углами к самому ее основанию;
свесов, это части кровли, которые выступают за периметр ее основания. Они нужны для защищенности стен строения от возможного попадания воды. Формируют их, увеличивая ноги стропилам. Иногда для цели используют кобылки;
системы стопил. Она совсем не просматривается снаружи, но играет роль каркаса. Это опора четырехскатной крыши. Формируют ее конфигурацию;
водосточной системы, которая может обеспечивать отведение лишней жидкости с кровли. Это может быть внешний водосток. В составе его желоба, воронка для приема воды, трубы, расположенные в вертикальном направлении;
снегозадержатели, малые бортики, утроенные по краям скатов. Они исключают обрушение снега.

Это классический вид вальмовой конструкции. Достоинства ее – прочность, красивый вид. Недочет – относительный вид сложности. А также – значимая стоимость. Для многих потенциальных заказчиков это решающий аргумент. Не многие знают, как правильно ее оборудовать. До начала расчета площади конструкции и потребности в материалах, надо знать многое. Чтобы сделать вальмовую крышу своими руками. Например, надо знать особенности конструкции крыши, состав ее элементов, подлежащих расчетам.

Основные ее элементы:

Конек. Располагается сверху прямо по центру кровли. Это главный несущий фрагмент кровли. На него опираются стропила. К нему примыкают основные их части.
Накосные стропила или угловые. Располагают их так, что их один конец закрепляется к самому краю строения. Иногда даже за него выходит. Второй конец идет по направлению к коньковому брусу. Фрагмент принимает на себя основную часть нагрузки. Работает в конструкции вместе с коньковым брусом. Это главные типы несущих конструкций на крыше.
Центральные стропила. Это система стропил. Тянется через все строение и по высоте скатов, начиная от конькового бруса.
Короткие стропила или вальмовые. Они образуют сами вальмы. Именно в коньковый брус упирается стропильная нога, а остальные же закрепляются к стропилам по углам. Так их будет четыре.

Расчет

Конструкция эта считается сложной. Сделанный дом будет гордостью владельца. По этой причине еще до работы по устройству кровли надо разработать проект. Чтобы не попасть впросак, не ошибиться с расчетами, необходимо к расчетам привлечь хороших специалистов. Желательно ИТР из проектной организации.

Практика давно доказала: на привлечении классных специалистов экономить нельзя. Иначе окончание работы по расчетам и проектированию чревато отрицательными последствиями. Будут впоследствии большие потери. А именно, когда строительство будет почти заканчиваться. Только самые несложные чертежи или элементы, потенциальный владелец, может рассчитать самостоятельно. Но не больше! Особенно страдают в этих случаях самоуверенные люди.
Определение места для расположения стропил, конькового бруса
Для цели определения места для конструкций надо:
отметить линию для оси расположенной по центру, начиная с торцов строения, выполнять работу следует по уровню верха карниза. Так определяют место для расположения конька;
с помощью линейки с градацией, которая располагается одним концом на отмеченной линии бруса для конька, а другим опирается на боковую стену, определяют место для установки стропил;
после чего определяют линейкой протяженность для свеса. В этот момент линейка должна выходить за внешнюю сторону стены;
точно такую же процедуру выполняют по всей длине определенной стены, которую на данный момент рассматривают.
Процедуру повторяют для остальных стен. Так получают места для монтажа конькового бруса, стропил. Делать расчеты допускается несколько проще. Для этого можно воспользоваться таблицами для коэффициентов. В них указываются соотношения определенных показателей. Например: уклон крыши/длина для промежуточного стропила/протяженность для стропила в углу.
Расчет площадей
Как только будут определены параметры для системы стропил, определено их конкретное месторасположение. Можно приступить к расчету площади для покрытия вальмовой крыши. Теперь надо ее поделить на фрагменты. Это будут скаты. И для каждого надо рассчитать площадь, учитывая свесы.
Использовать для расчетов можно формулы, которые изучали еще в школе. После расчетов их итоги надо сложить в сумму. Результат сложения – это и есть общая площадь вальмовой кровли. Но это еще не все. Не надо забывать, что из этой суммы следует вычитать площадь труб для дымохода, и также окон. Ведь они тоже располагаются на конструкции.
Расчет углов наклона
При этом расчете учитывают количество возможных осадков, степень загрузки от ветров и снега. Назначение чердака, материал для покрытия крыши, прочее. Только из-за сложности расчетов можно использовать специализированные программы. Чтобы не совершить непоправимых ошибок, необходимо в этот момент привлечь людей, специальность которых – проектирование частного сектора. Ведь это свой дом!
Есть в строительстве еще полувальмовая крыша, шатровая, ломаная. Все используются по предпочтению. Полувальмовая кровля от классической отличается тем, что ее вальмы, имеют усеченную форму. Для этого типа конструкций характерны хорошие характеристики эксплуатации. Привлекательный внешний вид. Но это решение сложное, дорогое. Требует много знаний!
Проекты домов с 4-х скатной крышей
jpg» data-sub-html=»<h5>Одноэтажный дом с 4-х скатной крышей — проект в Воронеже. </h5><p>Проекты одноэтажных домов с 4-х скатной кровлей.</p>» data-pinterest-text=»Одноэтажный дом с 4-х скатной крышей — проект в Воронеже. » data-tweet-text=»Одноэтажный дом с 4-х скатной крышей — проект в Воронеже. «>

Одноэтажный дом с 4-х скатной крышей — проект в Воронеже.
11. 2017

Дом с 4-скатной крышей — проект.
07. 2017
</p>» data-pinterest-text=»Проекты домов с шатровой крышей — индивидуальные проекты в Воронеже, Москве. » data-tweet-text=»Проекты домов с шатровой крышей — индивидуальные проекты в Воронеже, Москве. «>

Проекты домов с шатровой крышей — индивидуальные проекты в Воронеже, Москве.
07. 2017

Проект дома с 4 скатной крышей
10. 2015
10. 2015

Проект дома с 4 скатной крышей
10. 2015

10. 2015

Индивидуальные проекты домов и коттеджей с 4-х скатной кровлей
10. 2015
10. 2015
10. 2015

Индивидуальные проекты домов и коттеджей с 4-х скатной кровлей
10. 2015
10. 2015
10. 2015

Индивидуальные проекты домов и коттеджей с 4-х скатной кровлей
10. 2015
10. 2015
10. 2015
10. 2015

Индивидуальные проекты домов и коттеджей с 4-х скатной кровлей
10. 2015

Проекты загородных домов и коттеджей с 4-скатной крышей
10. 2015
10. 2015
10. 2015
10. 2015

Проекты загородных домов и коттеджей с 4-скатной крышей
10. 2015
10. 2015
10. 2015

10. 2015

Проекты загородных домов и коттеджей с 4-скатной крышей
10. 2015
10. 2015
10. 2015
10. 2015

Проекты загородных домов и коттеджей с 4-скатной крышей
10. 2015
10. 2015
10. 2015
10. 2015

Проекты загородных домов и коттеджей с 4-скатной крышей
10. 2015
10. 2015

10. 2015
Как сделать 4-х скатную крышу: устройство, узлы, чертежи
Классическая четырехскатная даже сегодня остается все еще малопривычной для российских широт и напоминает о заморском укладе. Вот почему ее строят чаще всего ради того, чтобы придать архитектуре жилого дома особый эффект в плане стиля и восприятия, выгодно отличить его от однообразных привычных построек.
Кроме того, четырехскатная крыша – своими руками построенная по всем правилам – на практике имеет большое количество преимуществ, особенно для суровых российских широт. Разберемся подробнее?
Виды четырехскатных крыш
Четырехскатная крыша имеет скаты, которые выполняются в виде равнобедренных треугольников и сходятся вершинами в одной точке. Если же четырехскатная крыша выходит квадратной в плане при виде сверху, тогда она называется шатровой.
Если же не выходит квадратной, а получается в виде прямоугольника – это вальмовая крыша. Такой интересное название она получила благодаря скатам, которые имеют вид щипец-вальм.
Разновидности: вальмовая и шатровая конструкции
Класс четырехскатных крыш объединяет два вида конструкций, напоминающих в плане квадратный и прямоугольный конверт.
Первая разновидность называется шатровой, вторая – вальмовой. На фоне скатных аналогов их выделяет отсутствие фронтонов, именуемых в кровельном деле щипцами. В сооружении обоих вариантов четырехскатных конструкций используются наслонные и висячие стропила, установка которых производится в соответствии со стандартными технологиями сооружения скатных стропильных систем.
Характерные отличия в рамках четырехскатного класса:
У шатровой крыши все четыре ската имеют форму равнобедренных треугольников, вершины которых сходятся в одной наивысшей точке.
Конька как такового в шатровой конструкции нет, его функцию выполняет центральная опора в наслонных системах или вершина висячей фермы.У вальмовой крыши пара основных скатов имеет трапециевидную конфигурацию, а вторая пара треугольную. От шатрового собрата вальмовая конструкция отличается обязательным присутствием конька, к которому примыкают трапеции верхними основаниями. Треугольные скаты, они же вальмы, примыкают к коньку вершиной, а их стороны состыкованы с наклонными сторонами трапеций.
Исходя из конфигурации крыш в плане, ясно, что шатровые конструкции принято водружать над квадратными строениями, а вальмовые над прямоугольными домами. В качестве покрытия подходят как мягкие, так и жесткие кровельные материалы. Характерную квадратную или прямоугольную форму повторяют чертежи стропильной системы четырехскатной крыши с четко обозначенным расположением элементов в плане и вертикальными проекциями скатов.
Нередко вальмовые и шатровые системы вкупе используются в строительстве одного объекта или эффектно дополняют двускатные, односкатные, ломаные и другие крыши.
Опираться конструкции с четырьмя скатами могут непосредственно на верхний венец деревянного дома или на мауэрлат, служащий верхней обвязкой кирпичных или бетонных стен. Если под каждую стропилину можно найти верхнюю и нижнюю опоры, кровельный каркас сооружается по наслонной технологии.
Установка наслонных стропильных ног проще и доступней для неопытного домашнего кровельщика, которому необходимо учесть, что:
Вопросы крепления мауэрлата и тесно связанного с ним способа установки стропильных ног по правилам решаются на стадии проектирования дома. Если у строения нет внутренней несущей стены или нет возможности соорудить надежные опоры под центральную часть крыши, кроме висячей схемы сборки стропильной системы ничего не подойдет. Правда в большинстве случаев применяется наслонный метод сооружения, для реализации которого надо заранее предусмотреть несущую опору внутри строения.
В устройстве стропильных систем для шатровых и вальмовых четырехскатных крыш используются специфические конструктивные элементы, это:
Диагональные стропильные ноги, формирующие хребтовые соединения скатов. В вальмовых конструкциях диагонали, они же накосные стропила, соединяют консоли конькового прогона с углами крыши.
В шатровых системах накосные ноги соединяют вершину с углами.Нарожники, или стропильные полуноги, устанавливаемые перпендикулярно карнизам. Опираются они на диагональные стропилины, располагаются параллельно друг дружке, потому отличаются разновеликой длиной. Нарожники формируют плоскости шатровых и вальмовых скатов.
Диагональными стропилинами и нарожниками пользуются также для сооружения ендов, только устраиваются тогда вогнутые углы крыши, а не выпуклые как вальмовые.
Вся сложность сооружения каркасов для крыш с четырьмя скатами заключается в установке диагональных стропилин, определяющих результат формирования конструкции. Кроме того накосы обязаны стойко держать нагрузку в полтора раза большую, чем рядовые стропильные ноги скатных крыш.
Потому что они по совместительству работают коньком, т. е. опорой для верхней пятки нарожников.
Если вкратце описать процедуру строительства наслонного каркаса для четырехскатной крыши, то уложиться можно в несколько этапов:
Устройство мауэрлата по кирпичным или бетонным стенам.
Процесс устройства мауэрлата по стенам из бревна или бруса можно упразднить, т. к. его с успехом может заменить верхний венец.Установка центральной опоры для шатровой конструкции или опорного каркаса основной части вальмовой крыши.Монтаж обычных наслонных стропилин: пары для шатровой крыши и определенного проектным решением ряда для вальмовой конструкции. Установка диагональных стропильных ног, соединяющих углы систем с вершиной опоры или крайними точками конька.Изготовление по размеру и крепление нарожников.
В случае применения висячей схемы каркаса стартом строительства шатрового каркаса будет установка треугольной стропильной фермы по центру. Началом монтажа четырехскатной вальмовой стропильной системы станет установка ряда стропильных ферм.
Голландская крыша: классика четырех скатов
Голландская, или вальмовая крыша считается классическим вариантом, который отличается особенной устойчивостью к ветру и снегу.
Поверхность стандартной вальмовой крыши образует два трапециевидных ската по длинным сторонам и такое же количество треугольных – по коротким сторонам. В отличие от шатровой крыши, такая форма, по мнению современных архитекторов считаются более эстетичной.
Стропильная система вальмовой крыши предполагает установку четырех накосных стропил – диагональных опорных брусьев, которые идут от двух вершин скатов к верхним углам здания.
А вот полувальмовая крыша, в свою очередь, бывает двух видов: когда боковые скаты срезают только часть торца сверху, или уже внизу, то есть сама полувальма может быть треугольником или же трапецией, и называться датской или полувальмовой голландской.
Полувальмовая голландская крыша: особая устойчивость
Полувальмовая голландская крыша – это одновременно вариант и двухскатной конструкции, и четырехскатной. Она отличается от классического варианта наличием усеченных вальм –треугольных торцевых скатов. По правилам, длина вальма голландской крыши должна быть в 1,5-3 раза меньше, чем длина боковых трапециевидных скатов.
Преимущество такой крыши в том, что здесь есть возможность установить мансардное вертикальное окно, и при этом острый выступ, как у двускатной кровли, отсутствует, что, в свою очередь, увеличивает способность крыши выдерживать экстремальные ветровые нагрузки.
Полувальмовая датская крыша: европейские традиции
А вот датская полувальмовая крыша – это разновидность чисто вальмовой конструкции. В этом случае монтируется только нижняя часть торцевого ската, а под коньком оставляют небольшой вертикальный фронтон.
Преимущество такой конструкции в том, что она позволяет отказаться от проблемных в плане гидроизоляции мансардных окон в кровле и обеспечить естественное освещение мансарды за счет установки полноценного вертикального остекления, что сейчас особенно модно.
Шатровая крыша: идеальные пропорции
Шатровую крышу обычно ставят на постройках, имеющих одинаковую длину стен, которые образуют собой квадратный периметр. У такой четырехскатной крыши все скаты по форме – одинаковые равнобедренные треугольники, мечта кровельщика, одним словом, и кошмар строителя.
Дело в том, что строительство классической шатровой крыши еще более сложно, чем у вальмовой, ведь здесь стропила должны сойтись все в одной точке:
Устройство стропильной системы крыши с четырьмя скатами
Вот самый простой пример строительства стандартной вальмовой крыши для небольшого дачного домика:
Этап І.
Планирование и проектирование
Прежде, чем как сделать четырехскатную крышу обязательно продумайте все ее детали, до мелочей. Даже самый простое устройство четырехскатной крыши обязательно стройте по готовому чертежу. Дело в том, что у готовой двускатной крыши почти заметны недочеты и перекосы, а вот если вы где-нибудь допустите ошибку в строительстве той же вальмовой или шатровой крыши, то диагональные стропила просто не сойдутся в коньке и исправить это будет крайне сложно.
А поэтому, если вы владеете специальными программами, создайте 3D модель будущей крыши прямо в них, а если нет, тогда просто подготовьте подробный чертеж и хорошо, если вам в этом поможет профессионал. Все детали такой крыши должна быть просчитаны – до мелочей!
Кстати, сегодня довольно модно делать четырехскатной не только крышу, но и ее отдельные функциональные элементы:
Этап ІІ. Заготовка конструктивных элементов
Итак, если вы взяли готовый чертеж крыши или набросали его сами и уверены в будущем качестве, самое время заготовить необходимые элементы стропильной системы. А для этого сначала разберемся с тем, как правильно они называются.
Итак, первое, о чем вам придется позаботиться перед тем, как построить четырехскатную крышу – это мауэрлат.
Это балка квадратного либо прямоугольного сечения, которую вы уложите на верхнюю часть стен по всему периметру дома. Она станет опорой для стропил, которые будут передавать на нее нагрузку, и именно эта доска распределит равномерно вес всей крыши на стены дома и фундамент. Идеальный вариант –использовать в качестве мауэрлата брус сечением 15 на 10 см.
Далее вы будете строить стропильные ноги– это основной элемент, который будет создавать собой уклон крыши. Стандартные стропила изготавливаются из доски 50 на 150 мм, а диагональные – 100 на 150 мм.
Понадобятся вам и затяжки, главная задача которых – препятствовать смещению стропильных ног в стороны. Сами затяжки вы будете фиксировать и соединять нижними концами, и для этого запасите доски параметром 50 на 150 метров.
А вот сверху и диагональные стропильные ноги, и стандартные стропила будут сходиться и закрепляться между собой в коньке. Для этого возьмите брус 150 на 100 мм.
Далее, по центру двух противоположных сторон должна быть поперечная балка – лежень, которая служит опорой для стоек, а они, в свою очередь, поддерживают коньковый прогон. Для этой цели подойдет брус с сечением 100 на 100 мм или 100 на 150 мм.
Откосыстанут подпоркой для стропил, который препятствует их сдвигу. Такие вы должны установить их под углом к стойке, для этого возьмите такой же материал, как на лежень.
Далее, важной деталью будет стойка– вертикальный элемент каркаса крыши. Она станет служить опорой для конька. Изготовьте ее из такого же материала, что и мауэрлат.
Не забывайте также о ветровой доске – это горизонтальный элемент, который связал между собой все нижние концы стропил. Вам нужно будет прибить ее к стропилам по внутреннему периметру кровли и таким способом подчеркнуть линию ската. Для этой цели подойдет доска 100 на 50 мм.
А вот для наружной стороны вам понадобится еще одна доска – кобылка, из такого же материала. Такое странное название это доска получила с тех времен, когда ее делали вырезной, в виде лошадиных морд.
А вот самые необычный и сложный элемент четырехскатной крыша – это шпренгель, который придает жесткости всей конструкции. Его главная задача – связать все горизонтальные и вертикальные элементов. Он тоже монтируется под углом, и изготавливается из бруса 100 на 100 мм:
И наконец, если речь идет именно о вальмовой крыше, то единственный элемент, который присутствует исключительно в вальмовых крышах, – это нарожники. Они представляют собой укороченные стропила, которые опираются на диагональной стропильную ногу. Их вы можете изготовить из доски 50 на 150 мм.
В жизни все эти элементы выглядят так:
Подумайте также об утеплителе, гидроизоляционной пленке и доборных кровельных элементах:
Этап ІІІ. Установка чердачного перекрытия
Нередко бабки висячих стропил или подвески, которая в вальмовой крыше работают на растяжение, необходимо выполнять из стали. Для этого к затяжке деревянных стропил подвешивается перпендикулярно на хомуты специальные деревянные прогоны.
А уже перпендикулярно к прогонам подвешиваются деревянные балки, после чего между ними укладываются безбалочные облегченные заполнения. Поэтому, если вы хотите уменьшить нагрузку крыши на висячие стропила или стропильную ферму, вам нужно выбирать конструкции подвесного перекрытия.
Для стальных ферм подвесное перекрытие обязательно нужно сделать несгораемым, по стальным балкам.
Между такими балками следует уложить сборные железобетонные плиты, а уже на них –легкий утеплитель. Чтобы повысить огнестойкость и долговечность таких несущих конструкций, их нужно делать из железобетона. Причем самые железобетонные несущие конструкции лучше выполнять из крупноразмерных панелей заводского изготовления, чтобы не рисковать.
Этап ІV. Монтаж конькового прогона
В рассчете конькового прогона отталкивайтесь от таких нюансов:
Если же в здании есть капитальные продольные стены, или хотя бы два ряда внутренних столбов, тогда прогонов делают два.
При этом многие стропильные конструкции по длине могут быть составными, а для увеличения жесткости используются ригели.Если же здании нет внутренних опор, тогда здесь наклонные стропила сделать не получится. А поэтому используются специальные строительные фермы, к которым чердачное перекрытие попросту подвешивается. В таком случае стержни, которые расположены по верхнему контуру ферм, образуют верхний пояс строительной ферма, а по нижнему контуру – уже нижний пояс.
Сама решетка фермы образует теперь вертикальные стержни и раскосы – наклонные стержни, которые располагаются между верхним и нижним поясом. Причем такие фермы необязательно изготавливают только из дерева, напротив, сегодня достаточно популярны стальные железобетонные. В процессе самого строительства фермы устанавливают на расстоянии 4-6 метров друг от друга.
Самый простой вариант таких ферм – это шпренгельные, которые состоят из стропильных ног, вертикальной подвески, бабки и затяжек.Если ширина здания достаточно большая, при установке используются строительные фермы или шпренгельные опоры. Но тогда чердачное перекрытие нельзя перекрывать балками, которые будут опираться на одни только стены. Такую конструкцию необходимо подвешивать на стальных хомутах к нижнему поясу фермы, или к затяжке, чтобы образовать, таким образом, подвесные перекрытия.
В этой фотоиллюстрации хорошо видно, как именно стропила нужно крепить к коньку и хребтам:
Этап V. Установка стандартных и диагональных стропил
Итак, диагональные стропильные ноги опираются прямо на конек в зависимости от таких условий:
Дополнительно для надежности накосные стропила закрепляют еще при помощи металлической проволоки, скрученной в несколько раз.
На ребрах монтаж коньковых элементов нужно производить в той же последовательности, что и на обычном коньке крыши. Т.е. установите элемент ребра с закрытым торцом, уложите коньковые элементы в замок и закрепите их механическим способом. А вот в местах пересечения ребер и конька вальмовой крыши принято устанавливать Y-образные коньковые элементы, хотя вместо них можно использовать также начальные и конечные коньковые элементы.
Но только обрежьте их тогда по контуру, когда они будут закреплены на ребре, и механически закрепите места стыков. Обработайте обязательно грунтовкой и минеральной посыпкой из стандартного ремонтного комплекта. Не забудьте также при установке коньковых элементов наконец на ребрах или коньках четырехскатной крыши оставить зазор для отвода воздуха из подкровельного пространства.
Все те же принципы нужно соблюдать и при строительстве четырехскатной крыши сложной формы:
У вас получится! Пожалуйста, задавайте свои вопросы в комментариях.
Строительство вальмовой стропильной системы
Разберем один из распространенных примеров устройства вальмовой крышис наслонными стропильными ногами. Опираться им предстоит на балки перекрытия, уложенные поверх мауэрлата.
Жесткое крепление врубкой будет использовано только для фиксации верха стропильных ног на коньковом прогоне, благодаря чему в усилении крепежа мауэрлата необходимости нет. Габариты коробки приведенного в примере дома 8,4×10,8м. Реальные размеры крыши в плане увеличатся с каждой из сторон на величину карнизного свеса, на 40-50см.
Устройство 4 скатной шатровой крыши на примере беседки
Для квадратной беседки 4,5*4,5 метра сделали шатровую крышу, покрытую мягкой черепицей. Угол уклона выбран «пол материал», с учетом снеговых и ветровых нагрузок — 30°. Так как сооружение небольшое, решено делать простую систему (на рисунке ниже).
Расстояние между стропильными ногами получается 2,25 м. При длине стропил до 3,5 м нужна доска 40*200 мм. На обвязку использовали брус 90*140 мм.
Схема стропильной системы шатровой крыши для беседки
Собирали стропильную систему на земле, закрепили на опорных столбах, затем установили сплошной настил из ОСБ, после — покрыли гибкой черепицей.
Сначала собрали обвязку, которая будет крепиться к опорным столбам. Далее установили стропила, которые опираются на середину обвязки.
Порядок действий тут такой: в середине ставим стойку, на вершине которой будут стыковаться стропильные ноги. В данном варианте эта стойка временная, нам нужна она только на время — пока не соединим первые четыре стропила в центе. В других случаях — для больших домов — эта стойка может оставаться.
Порядок сборки шатровой 4-х скатной крыши: собрали обвязку, к ней прикрепили срединные стропильные ноги
Берем доску нужного сечения, прислоняем к стойке в том месте, где будут они соединяться (зависит от нужного угла наклона).
Отмечаем, как надо ее подрезать (вверху, в месте стыка и там, где она стыкуется с обвязкой). Отрезаем все лишнее, еще раз примеряем, корректируем при необходимости. Далее по этой заготовке делаем еще три такие же.
Теперь стропильную систему четырехскатной шатровой крыши можно начать собирать. Больше всего вопросов возникает насчет места соединения стропильных ног в центре. Оптимальный способ — надежный и не слишком сложный — взять кусок бруса подходящего сечения, сделать из него восьмиугольник — для стыковки восьми стропильных ног (четыре угловых и четыре центральных).
Размер граней — по сечению среза стропильных ног
Зафиксировав при помощи гвоздей все четыре центральных элемента стропильной системы, проделываем те же операции с угловыми стропилами: берем одну, примеряем, вырезаем, по сделанному шаблону делаем три копии, монтируем.
Стропильная система 4 скатной вальмовой крыши собрана
По тому же принципу делаем полуноги (укороченные стропила). При желании все соединения можно дополнительно усилить уголками или металлическими пластинами, тогда стропильная система четырехскатной крыши будет более надежной и можно будет не бояться даже в самые сильные снегопады.
Испытания прошли успешно
Собранную систему водружаем на стойки беседки, крепим гвоздями, уголками, закрепляем укосами. После этого можно монтировать обрешетку (в данном случае — сплошную) и настилать кровельный материал.
Полезные видео-инструкции
Кратко с последовательностью и правилами монтажа стропильной системы четырехскатной крыши шатровой и вальмовой категорий ознакомит видео:
Ознакомившись со спецификой устройства и усвоив тонкости монтажа крыш с четырьмя скатами, можно смело приступать к реализации планов по ее сооружению.
Видео-инструкция
Источники:
https://krovgid.com/montazh/chetyrexskatnaya-krysha-svoimi-rukami.html
https://krovgid.com/montazh/stropilnaya-sistema-chetyrexskatnoj-kryshi.html
Как сделать четырехскатную крышу дома своими руками
https://krovgid.com/montazh/chetyrexskatnaya-krysha-svoimi-rukami.html
https://krovgid.com/montazh/stropilnaya-sistema-chetyrexskatnoj-kryshi.html
Как сделать четырехскатную крышу дома своими руками
Онлайн калькулятор: Расчет параметров четырехскатной крыши
По запросу пользователя Расчёт площади 4-х скатной кровли публикуем калькулятор, расcчитывающий длину стропил, высоту и площадь 4-х скатной крыши.
Для расчета потребуется знать длину и ширину основания и угол наклона скатов (предполагается, что угол наклона всех 4-х скатов одинаков). В итоге калькулятор вычисляет длину диагональных (вальмовых) стропильных ног, длину поперечных стропил, высоту крыши в самой высокой точке и площадь поверхности кровли. Детали вычислений находятся сразу за калькулятором.
Расчет 4-х скатной крыши
Длина основания
Ширина основания
Угол наклона граней (скатов) крыши в градусах
Точность вычисления
Знаков после запятой: 5
Длина стропил

Длина вальмовых стропил

Площадь поверхности кровли

Длина конька (C)

content_copy Ссылка save Сохранить extension Виджет
Шатровая крышаВальмовая крыша
Мы будем рассматривать 2 типа 4-х скатной крыши:
1) шатровая крыша — основание квадрат, боковые грани — одинаковые, или как сказали бы математики конгруэнтные равнобедренные треугольники (на первом рисунке).
2) вальмовая крыша — основание прямоугольник, две боковые грани — равнобедренные треугольники, другие две грани — трапеции (на втором рисунке).
Отношение высоты крыши (h) и расстояния от центральной точки основания до ближайшего края крыши (b/2) соответствует тангенсу угла наклона ската. Отсюда, зная угол наклона, можно выразить высоту крыши:
Аналогичным образом через косинус угла наклона можно выразить длину боковых стропил (e):
Длину диагональных (вальмовых) стропил (d) можно посчитать дважды, используя теорему Пифагора следующим образом:
И наконец, площадь кровли мы найдем как сумму площадей 4-х треугольников для шатровой крыши плюс площадь вставок из 2-х прямоугольников для длинных трапециевидных скатов в случае неравных сторон основания:
Следующий калькулятор можно использовать для вычисления тех же параметров, если известна высота крыши, а угол наклона требуется вычислить:
Вальмовая крыша по высоте и размерам строения
Длина основания
Ширина основания
Точность вычисления
Знаков после запятой: 5
Длина вальмовых стропил

Площадь поверхности кровли

Длина стропил

Длина конька (C)

content_copy Ссылка save Сохранить extension Виджет
Четырехскатная крыша — 65 фото домов, виды крыш
Дома с четырехскатными крышами нравятся многим. Несмотря на то что они требуют больше всего материалов, а значит, и больше всего денег, они популярны. Во-первых, потому что придают даже простой «коробке» более интересный вид. Во-вторых, потому что прочны и надежны. И пусть стропильная система четырехскатной крыши одна из самых сложных, ее можно разработать и сделать своими руками.
Блок: 1/6 | Кол-во символов: 401
Источник: https://stroychik.ru/krysha/chetyrehskatnaya
Преимущества
Отсутствие вертикальных фронтонов значительно понижает аэродинамическое сопротивление крыши. Такие здания рекомендуется строить в регионах с большими значениями ветровых нагрузок. Вальмовая крыша имеет одинаковые показатели парусности со всех сторон, во время строительства зданий нет необходимости учитывать розу ветров в данном регионе.
Стропильная система четырехскатной крыши
Устройство и конструкция четырехскатной крыши
Небольшой угол наклона скатов дает возможность существенно увеличивать величину свеса стропильных ног. Четырехскатная крыша одновременно может служить навесом для веранды, повышает защищенность фасадных стен от негативного воздействия осадков.
Линейные параметры крыши позволяют органично сочетать новые строения с существующим стилем старых одноэтажных построек. Это очень важно в городах, где местные власти пытаются сохранить первоначальный исторический вид застроек.
Четырехскатная крыша двухэтажного загородного дома. Большие свесы хорошо защищают стены от дождя и снега
Блок: 2/5 | Кол-во символов: 1015
Источник: https://krysha-expert.ru/kak-sdelat-kryshu-chetyrekhskatnuyu
Что нужно знать о четырехскатных стропильных системах?
Существуют два варианта четырехскатных крыш: вальмовая и шатровая. Первый тип имеет форму прямоугольного конверта, состоящего из двух основных трапециевидных скатов и конька, и двух фронтонных (боковых) скатов — треугольников:
Шатровая кровля – это четыре одинаковых равнобедренных треугольника, соединенных в одной верхней точке (напоминает шатер):
Оба варианта предусматривают установку, как наслонных, так и висячих стропил, которые устанавливаются с использованием стандартных технологий.
Блок: 2/7 | Кол-во символов: 551
Источник: http://small-roof.com/montazh/stropilnaya-sistema-chetyrexskatnoj-kryshi.html
Недостатки
Техническая сложность. Такие крыши могут рассчитывать и строить только высокопрофессиональные специалисты. Без большого практического опыта строительных работ правильно построить вальмовую крышу невозможно.
Наклонные мансардные окна следует не забывать закрывать во время сильного дождя, иначе на полу будет лужа
Большие потери кровельных материалов. Вальмовая крыша имеет четыре примыкания скатов, в каждом необходимо подрезать кровельные покрытия. Это приводит к увеличению непродуктивных потерь дорогостоящих материалов и, как следствие, к возрастанию сметной стоимости сооружения.
Небольшое чердачное пространство. Малые параметры по высоте и ширине, необходимость монтажа дополнительных опор и раскосов стропильной системы значительно уменьшает размеры чердачного пространства. Вальмовые крыши не используются во время строительства мансардных помещений. А это в настоящее время очень востребованные проекты домов, позволяют при минимальных финансовых потерях существенно увеличивать площадь жилых помещений.
Окно, встроенное в скат крыши, может быть и вертикальным. Такое окно называют «летучая мышь». Встроенное в кровлю из натурального шифера или металлочерепицы, смотрится очень эффектно
Еще один вариант встройки в крышу полноценных окон
Как видим, преимущества четырехскатной крыши сомнительны, а недостатки весомые.
Практический совет. Профессиональные строители рекомендуют выбирать четырехскатные крыши только в исключительных случаях, когда другие варианты по различным причинам неприемлемы.
Блок: 3/5 | Кол-во символов: 1520
Источник: https://krysha-expert.ru/kak-sdelat-kryshu-chetyrekhskatnuyu
Как выбрать тип стропильной системы для 4-скатной кровли?
При отсутствии центральной опоры кровли, выбор делается в пользу висячей стропильной системы. Если для каждой стропилины можно найти верхнюю и нижнюю опоры, то следует выбрать наслонную конструкцию. Этот вариант проще и доступней для непрофессиональных мастеров. Нужно лишь запомнить два главных условия: при жестком креплении низа и верха стопил, необходим усиленный мауэрлат, так как на него передается распор; при шарнирном креплении или полужестком соединении (например, верх шарнирный, а низ – жесткий или наоборот), мауэрлат усиливать не нужно:
Выбор одного из видов четырехскатной кровли должен быть обусловлен формой самого дома. Для квадратных домов возводятся шатровые стропила, для прямоугольных – вальмовые. Также, можно встретить сложные многоскатные крыши комбинированного вида, которые содержат и вальмовые и шатровые элементы.
И вальмовые и шатровые конструкции сохраняют основные функции двускатной кровли (например, возможность обустройства мансарды) и смотрятся очень эстетично:
Блок: 3/7 | Кол-во символов: 1059
Источник: http://small-roof.com/montazh/stropilnaya-sistema-chetyrexskatnoj-kryshi.html
Фото четырехскатной крыши
Также рекомендуем посетить:
Блок: 12/12 | Кол-во символов: 139
Источник: http://mojdominfo.ru/chetyrexskatnaya-krysha/
Почему же четырехскатная крыша популярнее двухскатной?
«Зачем же лишняя головная боль и сложности?», — спросите вы: «Ведь можно соорудить простую двускатную кровлю гораздо быстрее и дешевле». Здесь мастера подчеркивают некоторые важные моменты в пользу выбора именно четырех скатов для крыши:
Высокая ветроустойчивость. Четырехскатная кровля не имеет фронтонов, все ее плоскости наклонены к коньку. Такое строение минимизирует воздействие сильного ветра и сводит к «0» возможные разрушительные последствия.
Наиболее удачное распределение нагрузки. Многоскатная кровля выдерживает максимальное количество осадков, так как пологие скаты принимают часть основной нагрузки. Поэтому, провисание, деформация и разрушение стропильной системы, в данном случае, имеют минимальную вероятность.
Доступность выбора любого способа утепления крыши. Прямые фронтоны требуют особого подхода при выборе вида утепления крыши, так как расположены вертикально и подвержены продуванию ветром. Пологие скаты вальмовых и шатровых систем позволяют равномерно утеплить крышу любым доступным материалом.
Кроме перечисленных «плюсов», крыша с четырьмя скатами отлично сберегает тепло, может быть облицована любым кровельным материалом и всегда имеет аккуратный вид.
Блок: 4/7 | Кол-во символов: 1239
Источник: http://small-roof.com/montazh/stropilnaya-sistema-chetyrexskatnoj-kryshi.html
Устройство 4 скатной шатровой крыши на примере беседки
Для квадратной беседки 4,5*4,5 метра сделали шатровую крышу, покрытую мягкой черепицей. Угол уклона выбран «пол материал», с учетом снеговых и ветровых нагрузок — 30°. Так как сооружение небольшое, решено делать простую систему (на рисунке ниже). Расстояние между стропильными ногами получается 2,25 м. При длине стропил до 3,5 м нужна доска 40*200 мм. На обвязку использовали брус 90*140 мм.
Схема стропильной системы шатровой крыши для беседки
Собирали стропильную систему на земле, закрепили на опорных столбах, затем установили сплошной настил из ОСБ, после — покрыли гибкой черепицей.
Сначала собрали обвязку, которая будет крепиться к опорным столбам. Далее установили стропила, которые опираются на середину обвязки. Порядок действий тут такой: в середине ставим стойку, на вершине которой будут стыковаться стропильные ноги. В данном варианте эта стойка временная, нам нужна она только на время — пока не соединим первые четыре стропила в центе. В других случаях — для больших домов — эта стойка может оставаться.
Порядок сборки шатровой 4-х скатной крыши: собрали обвязку, к ней прикрепили срединные стропильные ноги
Берем доску нужного сечения, прислоняем к стойке в том месте, где будут они соединяться (зависит от нужного угла наклона). Отмечаем, как надо ее подрезать (вверху, в месте стыка и там, где она стыкуется с обвязкой). Отрезаем все лишнее, еще раз примеряем, корректируем при необходимости. Далее по этой заготовке делаем еще три такие же.
Теперь стропильную систему четырехскатной шатровой крыши можно начать собирать. Больше всего вопросов возникает насчет места соединения стропильных ног в центре. Оптимальный способ — надежный и не слишком сложный — взять кусок бруса подходящего сечения, сделать из него восьмиугольник — для стыковки восьми стропильных ног (четыре угловых и четыре центральных).
Размер граней — по сечению среза стропильных ног
Зафиксировав при помощи гвоздей все четыре центральных элемента стропильной системы, проделываем те же операции с угловыми стропилами: берем одну, примеряем, вырезаем, по сделанному шаблону делаем три копии, монтируем.
Стропильная система 4 скатной вальмовой крыши собрана
По тому же принципу делаем полуноги (укороченные стропила). При желании все соединения можно дополнительно усилить уголками или металлическими пластинами, тогда стропильная система четырехскатной крыши будет более надежной и можно будет не бояться даже в самые сильные снегопады.
Испытания прошли успешно
Собранную систему водружаем на стойки беседки, крепим гвоздями, уголками, закрепляем укосами. После этого можно монтировать обрешетку (в данном случае — сплошную) и настилать кровельный материал.
Блок: 6/6 | Кол-во символов: 2733
Источник: https://stroychik.ru/krysha/chetyrehskatnaya
Конструкция шатровой крыши
Разновидность крыши устанавливается на строения с квадратным периметром, важный нюанс – у всех скатов должна быть одинаковая форма. Строительство шатровой конструкции является более сложным, если сравнивать с вальмовой: необходимо, чтобы стропила сошлись в одной точке.
Блок: 6/12 | Кол-во символов: 298
Источник: http://mojdominfo.ru/chetyrexskatnaya-krysha/
Стропильная система
Четырехскатная крыша своими руками — оптимальное решение для всех желающих сэкономить средства семейного бюджета . Последовательность строительных работ:
Этап планирования и проектирования требует много времени, необходимо тщательно продумать каждую деталь. Каким бы легким ни казалось устройство кровли, обязательно сделайте чертеж, что поможет обнаружить недочеты и недостатки.
Если расчет четырехскатной крыши сделан неправильно, исправить ситуацию будет достаточно сложно – в результате ошибки диагональные стропила не соединятся в коньке. Лучше воспользоваться оптимальным вариантом, подготовьте чертеж с помощью одной из специальных графических программ.
Создание модели 3D позволяет увидеть, как будет выглядеть будущая крыша, чтобы подготовить детальный чертеж, обратитесь за профессиональной помощью.
Блок: 7/12 | Кол-во символов: 836
Источник: http://mojdominfo.ru/chetyrexskatnaya-krysha/
Напоследок несколько видеоматериалов:
Итак, мы описали монтаж стропильной системы четырехскатной крыши, его основные принципы, и даже немного углубились в некоторые нюансы. Вальмовые и шатровые конструкции – хоть и не самый простой, но вполне осуществимый вариант для каждого начинающего мастера. Особенно, если у него есть хорошие помощники. Желаем успехов в работе!
Блок: 7/7 | Кол-во символов: 386
Источник: http://small-roof.com/montazh/stropilnaya-sistema-chetyrexskatnoj-kryshi.html
Полезное видео
В данном видео вы узнаете как построить вальмовую крышу своими руками:
Блок: 8/8 | Кол-во символов: 142
Источник: https://expert-dacha.pro/stroitelstvo/krysha/vidy-krysh/valmovaja/chetyrehskatnaya-svoimi-rukami.html
Монтаж перекрытия чердака
Подвески крыши лучше изготавливать из стали, для крепления используются специальные хомуты и прогоны, подвесное перекрытие значительно уменьшает нагрузку.
Если фермы стальные, то перекрытие делают несгораемым, между балками из стали укладывают железобетонные плиты сборного типа, а на них помещают легкий утеплитель.
Оптимальный материал для изготовления несущих конструкций – это крупноразмерные панели заводского производства, обладающие высокой огнестойкостью.
Блок: 9/12 | Кол-во символов: 493
Источник: http://mojdominfo.ru/chetyrexskatnaya-krysha/
Установка прогона конька
Понадобится сделать 2 прогона, если у сооружения имеются капитальные продольные стены или в 2 ряда стоят внутренние столбы. Когда в здании нее предусмотрены внутренние опоры, выполняют строительные фермы и к ним подвешивают перекрытие. Когда ширина дома большая, конструкция подвешивается на стальные хомуты к поясу фермы внизу.
Блок: 10/12 | Кол-во символов: 358
Источник: http://mojdominfo.ru/chetyrexskatnaya-krysha/
Кол-во блоков: 20 | Общее кол-во символов: 14234
Количество использованных доноров: 6
Информация по каждому донору:
https://krysha-expert.ru/kak-sdelat-kryshu-chetyrekhskatnuyu: использовано 2 блоков из 5, кол-во символов 2535 (18%)
http://mojdominfo.ru/chetyrexskatnaya-krysha/: использовано 7 блоков из 12, кол-во символов 3247 (23%)
https://stroychik.ru/krysha/chetyrehskatnaya: использовано 2 блоков из 6, кол-во символов 3134 (22%)
https://expert-dacha.pro/stroitelstvo/krysha/vidy-krysh/valmovaja/chetyrehskatnaya-svoimi-rukami.html: использовано 2 блоков из 8, кол-во символов 1296 (9%)
https://www.onduline.ru/blog/chetyrehskatnaja-krysha-foto: использовано 1 блоков из 2, кол-во символов 787 (6%)
http://small-roof.com/montazh/stropilnaya-sistema-chetyrexskatnoj-kryshi.html: использовано 4 блоков из 7, кол-во символов 3235 (23%)

Почему на юге России делают четырехскатные крыши, а на севере только двускатные? Приехал на юг в поисках ответа | Путешествия по планете
Никогда не задумывались над вопросом, почему в южных областях России больше домов с четырехскатными крышами, а на севере – двускатными? Понятно, что говорю я сейчас только про деревенские дома довольно старой постройки: про современные «свечки»- шестнадцатиэтажки и их крыши поговорим в другой раз 😉
Четырехскатная крыша. Север русского Черноземья, город Елец
Под южными областями я понимаю Черноземье, Ростовскую область, Кубань и Ставрополье. Север — это Архангельск, Карелия, Вологда и иже с ними. И действительно, если прокатиться по городам и весям этих регионов, явно будут заметны различия в сельской архитектуре. Чем дальше на юг, тем больше четырехскатных крыш, а чем севернее, тем больше двускатных.
Для кирпичного дома разницы, может, и нет, а вот изначально разница была очень значительная…
Сейчас кирпичный дом можно построить хоть с двускатной, хоть с четырехскатной крышей — как хозяин захочет, так и будет. Но еще сто лет назад географическая привязка к типу крыши имела исключительно практическое значение.
Из какого материала на Севере строили дома? В основном это древесина прочных пород, часто хвойных. Крышу делали как правило тесовой, то есть тоже из древесины, причем такой способ был распространен еще задолго до Петра Первого. А что же на Юге?
На юге с деревом была напряженка, так что преобладали «мазанки»
В Малороссии и южных областях России дерево было не в таком профиците, как на Северах. Из-за его недостатка делали так называемые «мазанки», когда стены дома строились из тонкого дерева (чуть ли не кустов), а потом обмазывались глиной для прочности.
Возвести такой дом было априори проще, чем рубить избу из дерева, но и по прочности мазанка явно уступала северным домам. Поэтому и делали четырехскатную крышу, чтобы нагрузка была более равномерно распределена на четыре стены, а не на две, как в случае с двускатной.
Бревенчатый дом на севере Нижегородской области
Да и в степи высокая двускатная крыша — тоже не лучший вариант, потому что при сильном ветре ее могло и сорвать. Так и повелось, что на Севере, где строили бревенчатые дома, крышу делали на два ската, а от Рязани и ниже преобладали четырехскатки на мазанках.
Причем рассказали мне эту версию знакомые из Ростовской области, родились в Малороссии. Не знаю, насколько это правда, но звучит все очень логично…
А вы слышали какие-то другие версии такой четкой географической привязки типа крыш на Юге и Севере?
Что такое скат крыши и почему мне это нужно?
Высота крыши может иметь значение — внешний вид и долговечность
Мы не говорим о бейсболе. Мы не говорим об уроках озвучивания или продолжениях фильмов. Мы говорим о самом важном из всех — скате крыши, стоящей над вашей головой. Однако скат (или наклон) крыши — это не только архитектурная эстетика.
Конструкция крыши помогает защитить всю конструкцию и содержимое внутри. Он определяет, как кровельная система будет работать в течение длительного времени и как быстро вода и мусор будут стекать с крыши. Уклон вашей крыши влияет на такие детали, как тип кровельной системы и материалы, которые подходят к архитектуре вашего здания, стоимости, доступности для пешеходов и пропорциям дизайна.
В некоторых домах, таких как этот роскошный дом в традиционном стиле с 5 спальнями и 4 ванными комнатами, используется более одного ската крыши.Шатровая крыша основной части дома круче, чем крыша крыльца и фронтона, а фронтоны основного дома, обращенные вперед, еще круче. При правильном использовании, здесь разнообразие придает дому большой архитектурный интерес (План дома № 198-1020).
Уклон крыши по сравнению с шагом
Прежде чем углубиться, давайте определим два важных слова. Хотя слова , наклон, и , шаг, часто используются как синонимы, на самом деле они имеют два разных значения.
• Шаг — это величина подъема крыши по отношению к пролету крыши и выражается в виде дроби. Пролет крыши — это расстояние между двумя верхними плитами стены, равное ширине дома.
• Уклон — это величина подъема крыши по сравнению с пролетом крыши и выражается как отношение того, насколько поднимается крыша на каждые 12 дюймов спуска крыши.Маршрут — это расстояние от одной из верхних плит стены до точки по ширине дома, которая находится непосредственно в центре конька крыши.
Вообще говоря, наклон крыши больше относится к фактической конструкции дома и будет значить больше для строителей, в то время как наклон больше подходит для дизайна дома и будет отображаться спереди, с левой стороны, с правой стороны. , и задние фасады планов дома.
Какой у вас наклон?
В наборе планов этажей вы обычно видите уклон крыши на отметках (прямые виды спереди, сзади и / или по бокам) конструкции дома.Найдите где-нибудь рядом с крышей прямоугольный или прямоугольный треугольник с одной цифрой рядом с вертикальной линией и цифрой 12 на горизонтальной линии. (Шаг часто указывается в виде дроби на строительных чертежах или в спецификациях.)
В существующем доме определение уклона является наиболее точным способом определения уклона крыши. Конечно, вы можете вызвать профессионала для проведения измерений. Но рассчитать уклон крыши довольно просто, и это можно сделать как на чердаке, так и на крыше.Все, что вам нужно, это 18- или 24-дюймовый уровень, рулетка, карандаш и немного спирта для рукоделия!
На чердаке приложите угловой конец уровня к основанию стропила. Убедитесь, что он идеально ровный. С этого углового конца отметьте карандашом уровень на отметке 12 дюймов. Измерьте вертикально от 12-дюймовой отметки на уровне прямо до нижней стороны стропила чуть выше нее. Скажем, число 4 — это количество дюймов, на которое поднимается ваша крыша на каждые 12 дюймов пробега.Итак, 4:12 или 4 из 12 — это наклон вашей крыши.
На правом фасаде (вверху) дома в загородном стиле с 3 спальнями и 2,5 ванными комнатами с элементами мастеров (вверху) наклон крыши главного дома показан как 5:12 (красные стрелки), что довольно условно для этого дома. стиль дома (План дома №120-2562).
Почему имеет значение уклон?
Когда речь идет о склонах, больше всего заботит климат. Основная причина, по которой крыша должна быть наклонной, — это в первую очередь направлять воду, тающий снег и другой мусор.Если вы живете в районе, известном сильным дождем и снегопадом, возможно, лучше будет выбрать более крутой склон, чтобы учесть влияние погоды. В целом, крыши в южных штатах могут быть — и обычно бывают — более мелкими, чем в более северных штатах.
Но наклон определяет ряд других характеристик крыши, таких как кровельный материал, который будет использоваться, и архитектурные свойства. Например, очень неглубокая крыша с уклоном 3:12 может потребовать рулонной кровли из асфальта или кровли из фальцевого или гофрированного металла вместо асфальтовой черепицы, чтобы предотвратить просачивание воды под черепицу, тогда как на обычных и крутых крышах может использоваться асфальт или деревянная черепица плитка, либо металл.Кроме того, некоторые архитектурные стили, такие как прерия или традиционное ранчо, требуют пологих уклонов, тогда как другие, такие как А-образная рама или Кейп-Код, требуют крутых крыш.
Уклон также влияет на экономические аспекты установки. Крутые уклоны приводят к использованию большего количества кровельного материала, что, в свою очередь, приводит к более высокой стоимости монтажа.
И последнее, но не менее важное: уклон влияет на прочность крыши, называемую снеговой нагрузкой. Более пологая крыша не может выдержать такой же вес, как более крутая.Вот почему у легендарного швейцарского шале такая крутая крыша: оно способно выдержать огромный вес снега, падающего в Альпах, а также более эффективно его сбрасывать.
Выбор уклона крыши может быть наиболее очевидным, когда речь идет о снеговой нагрузке. Чем круче крыша, тем легче она выдерживает большие снеговые нагрузки без дополнительного усиления или чрезмерной конструкции. Этот дом в загородном стиле с 3 спальнями и 2 ванными комнатами — идеально подходит для набережной озера или удаленного горного участка с красивым видом — с крутой крышей, которая приближается к крыше швейцарского шале с А-образной рамой и легко выдержит сильные снегопады (план дома № 126 -1890).
Стили крыш
Крыша не просто служит практической цели защиты нас от непогоды. Он также играет важную роль в общем облике дома, повышает его устойчивость и может сделать ваш дом более энергоэффективным. Есть много стилей крыш — двускатная, шатровая, двускатная, мансардная, сарайная, соляная, сарайная, плоская и т.д. Но не все крыши одинаковы. Для каждого профи вы найдете минус.Этот список довольно обобщен, но мы разделили стили крыш на три основные категории для сравнения: низкий уклон, обычный уклон и крутой уклон.
• Неглубокий уклон (включая плоские крыши): Неглубокий или низкий уклон — это любой уклон с соотношением сторон 3:12. Этот тип крыши чаще всего встречается в коммерческих кровлях, но становится все более популярным в современных жилых конструкциях. Для этих крыш требуются высококачественные материалы, они более подвержены повреждению водой и требуют регулярного технического обслуживания.Однако они могут быть менее восприимчивы к ветру, поэтому вы часто будете видеть их (особенно на шатровых крышах) вдоль побережья Мексиканского залива, во Флориде и других областях на юге, и даже в некоторых штатах равнин. И поскольку современная архитектура и модульные дома продолжают развиваться с интеграцией солнечных и зеленых кровельных систем, низкие наклонные крыши обязательно появятся во всех частях Соединенных Штатов, независимо от климата.
• Обычный уклон: При соотношении 4:12 и 6:12 по этим крышам довольно легко ходить, и они являются хорошим вариантом для тех, кто хочет добавить сарай, гараж или общую площадь комнаты.Эти крыши не требуют дополнительного оборудования для обеспечения безопасности при первоначальной установке или будущих проектах технического обслуживания.
• Крутой уклон: Коэффициент уклона для этих скользких горок обычно составляет от 7:12 до 12:12 или более. Эти склоны сдерживают воздействие более сурового климата, поскольку угол наклона позволяет легко падать дождю и снегу и предотвращать повреждение вашего дома. Их замена дороже с точки зрения материалов и рабочей силы (и может потребоваться дополнительное оборудование для обеспечения безопасности), но их эффективность и стабильность дают дому качественную крышу, которая прослужит долгие годы.
Вверху: Этот современный дом в стиле прерий с 4 спальнями и 3,5 ванными комнатами имеет характерную пологую , широкую шатровую крышу архитектурного проекта Фрэнка Ллойда Райта (план дома 196-1008). Середина: В соответствии со стилем Кантри, этот дом с 2 спальнями и 2,5 ванными комнатами с архитектурными акцентами Мастера имеет более крутую крышу и (план дома № 194-1025). Внизу: Показывает крутой скат крыши в стиле Тюдоров, этот 3-комнатный, 3.Дом с 5 ванными комнатами в традиционном европейском стиле демонстрирует величественный внушительный фасад (план дома № 168-1137).
Часы с материалами и характеристиками
Зная угол наклона вашей крыши, вы будете знать, какие типы материалов можно использовать и как лучше всего их наносить. Поскольку существует так много разных стилей и материалов кровли, стандартного уклона крыши не существует. В большинстве случаев производители рекомендуют минимальный уклон крыши для своих кровельных материалов, но, в конечном итоге, рекомендовать продукт для вашего склона лежит на надежном установщике.Каждый проект и каждая крыша уникальны и требуют разных соображений.
Ваш подрядчик также поможет вам с выбором материалов. В общем, плоские крыши, как правило, состоят из сборной кровли, состоящей из рулона битумной бумаги и горячего гудрона, который плавится на месте с помощью факелов для создания водонепроницаемого уплотнения. Для более крутых склонов подходят битумная черепица, тряпка и шифер. Металлические крыши — уникальное исключение, которое мы видим на плоских промышленных зданиях и современных жилых зданиях, а также на крышах, которые практически вертикальны.
Вверх: Плоская крыша этого дома в современном стиле с 2 спальнями и 1 ванной не подходит для районов с большим количеством снегопадов. Крыша, вероятно, будет сделана из слоев мембраны и гудрона и покрыта эластомерным покрытием (план дома 158-1290). Внизу: Обычная крыша, как у этого дома в европейском стиле с 4 спальнями и 2,5 ванными комнатами, в качестве кровельного материала может быть использована практически любая черепица. Дом представляет собой впечатляющую внешнюю привлекательность (План дома № 142-1160).
При выборе плана дома своей мечты — и, в конечном итоге, угла наклона и внешнего вида крыши, который подходит именно вам, — вам необходимо учитывать климатические условия, материалы, стоимость, обслуживание и стиль. От плоской, как спичечный коробок, крыши до крыши с агрессивным наклоном — каждый стиль имеет уникальное сочетание факторов, которые необходимо уравновесить.
Сноска: На нижнем левом фото в первом монтажном изображении изображен дом Country Ranch с 3 спальнями и 2 ванными комнатами.для получения дополнительной информации щелкните здесь (План дома № 191-1018).
РУКОВОДСТВО 10 самых распространенных типов крыш, их плюсы и минусы
07
Ноябрь
10 самых распространенных типов крыш, их плюсы и минусы
Если вы строите новый дом или модернизируете существующий, выбор правильного типа крыши может оказаться сложнее, чем кажется. В конце концов, крыши делают гораздо больше, чем просто служат для самой основной практической цели — защиты дома и его жителей от внешних элементов.Например, форма крыши играет важную роль в определении общего вида и стиля дома. Как в примере ниже;
Крыши также обеспечивают дополнительное жилое пространство, а также делают ваш дом более устойчивым, энергоэффективным и защищенным от атмосферных воздействий, просто чтобы упомянуть некоторые из преимуществ.
Это руководство поможет вам понять и определить лучший тип крыши для ваших конкретных потребностей, желаний и бюджета. Неважно, для вашего дома или для бизнеса, вы получите ценность.
Вот графическое изображение некоторых из наиболее распространенных типов крыш в США;
Теперь мы подробно рассмотрим каждый из них в этой статье.
1. Двускатная крыша
Двускатная крыша, также известная как скатная или остроконечная крыша, является одной из самых популярных крыш в США. Их легко узнать по треугольной форме.
Плюсы: Двускатные крыши легко сбрасывают воду и снег, оставляют больше места для чердаков или сводчатых потолков и обеспечивают большую вентиляцию.Их изначально простой дизайн позволяет легко их строить и дешевле, чем более сложные конструкции.
Минусы: Двускатные крыши могут быть проблематичными при сильном ветре и ураганах. Если рамы не будут правильно сконструированы с соответствующими опорами, крыша может обрушиться. Сильный ветер также может вызвать отслаивание материалов от двускатных крыш. Если свес слишком большой, ветер может поднять под ним и привести к отрыву крыши от стен.
Если двускатная крыша используется в районах с сильным ветром, убедитесь, что используются надлежащие распорки, и проверьте крышу после сильного шторма, чтобы убедиться в отсутствии повреждений.
Материалы: Остроконечные крыши могут быть покрыты практически любым материалом, включая битумную черепицу, кедровую плитку, металл, глиняную или бетонную черепицу. Однако, если крыша также имеет вальмы и впадины, ее следует либо покрыть черепицей, либо покрыть металлической черепицей или стоячим фальцем, чтобы предотвратить протечки крыши.
Различные типы двускатных крыш
Боковой фронтон: Боковой фронтон — это базовая скатная крыша. Он состоит из двух одинаковых панелей, скошенных под углом, пересекающихся на гребне посреди здания.Треугольное сечение можно оставить открытым для открытой двускатной крыши или закрыть для двускатной крыши коробчатого типа.
Скрещенный фронтон: Скрещенный двускатная крыша — это две части двускатной крыши, соединенные вместе под прямым углом. Два гребня перпендикулярны друг другу. Длина, шаг или высота могут отличаться или не отличаться друг от друга. Это отличная конструкция крыши для домов с отдельными флигелями. Используйте поперечный фронтон, чтобы выделить различные части дома, например, гараж, крыльцо или мансардные окна.
Передний двускатный: Передний двускатная крыша размещается у входа в дом.Такой дизайн часто можно увидеть в домах в колониальном стиле.
Голландская двускатная крыша: Голландская двускатная крыша — это гибрид двускатной и шатровой крыши. Двускатная крыша размещается в верхней части вальмовой крыши для большего пространства и повышения эстетической привлекательности.
2. Вальмовая крыша
Вальмовая крыша имеет скаты со всех четырех сторон. Все стороны имеют одинаковую длину и сходятся наверху, образуя гребень.
Плюсы: Вальмовые крыши более устойчивы, чем двускатные.Наклон всех четырех сторон внутрь делает его более прочным и долговечным.
Они отлично подходят как для сильных ветров, так и для заснеженных территорий. Наклон крыши позволяет снегу легко соскальзывать без стоячей воды.
Вальмовые крыши могут предложить дополнительное жилое пространство с добавлением слухового окна или вороньего гнезда.
Минусы: Вальмовые крыши дороже в строительстве, чем двускатные. Это более сложная конструкция, требующая большего количества строительных материалов. Кроме того, с добавлением слухового окна дополнительные швы могут облегчить образование утечек воды в долинах, если кровельная система не установлена должным образом.
Примечание: Правильная конструкция и техническое обслуживание необходимы, чтобы мелкие проблемы не превратились в серьезные.
Материалы: Вальмовые крыши, как и двускатные крыши, могут быть покрыты практически любым кровельным материалом, например, черепицей, металлом или черепицей.
Различные типы вальмовой крыши
Простая вальмовая крыша: Самый распространенный тип вальмовой крыши. Он имеет многоугольник с двух сторон и треугольник с двух сторон. Стороны сходятся вверху, образуя простой гребень.
Крестовина: Аналогично двускатной крыше. Используйте отдельные вальмовые крыши на домах с разными крыльями. Линия, где встречаются две крыши, называется долиной.
Примечание. В долинах может стекать вода. Правильная гидроизоляция — необходимость.
3. Мансардная крыша
Мансардная крыша, также известная как французская крыша, представляет собой четырехстороннюю крышу с двойным скатом с каждой стороны, которые образуют низкую крышу.
Нижний склон намного круче верхнего. Бока могут быть плоскими или изогнутыми, в зависимости от стиля.
Плюсы: Мансардные крыши могут помочь создать много дополнительного жилого пространства. Очень популярно использование помещения как полноценного чердака или жилого помещения, называемого мансардой. Этот стиль подходит как для открытых, так и для закрытых мансардных окон для большей эстетической привлекательности. Этот тип крыш отлично подходит для людей, которые хотят гибкости при строительстве будущих домов. При первом проектировании и строительстве дома вы действительно можете сэкономить деньги, начав с простой мансардной конструкции.Позже вы можете добавить чердак или мансардные окна. Это не только повысит ценность дома, но и позволит домовладельцам легко добавлять пристройки по мере изменения их потребностей.
Минусы: Низкий скат мансардной крыши не идеален для районов с сильным снегопадом. Мансардные крыши стоят дороже типичных крыш из-за украшений и деталей, которые в них входят. Но добавленное пространство и характер могут более чем компенсировать дополнительные затраты на первоначальное строительство.
Материалы: Поскольку мансардная крыша имеет уникальный дизайн, выбор уникального материала может сделать крышу еще более особенной. Использование металла, такого как медь или цинк для крутой части крыши, может быть более дорогим с самого начала, но потребует гораздо меньше обслуживания в будущем, что делает его хорошим долгосрочным выбором.
Использование деревянной или шиферной черепицы с ромбовидным рисунком — способ выделить мансардную крышу. Однако черепицу из состава перекрытия использовать нельзя.Асфальтовую черепицу можно по-прежнему использовать на более крутых участках крыши в обычном порядке.
Типы мансардных крыш
Мансардные крыши могут иметь различный силуэт, в том числе прямой, выпуклый или вогнутый. Окна очень важны для обеспечения света дополнительным жилым пространством. В величественных домах также могут быть деревянные украшения, отделка или декоративный ограненный камень.
4. Gambrel Roof
Gambrel, или крыша сарая, очень похожа на мансарду в том смысле, что она имеет два разных уклона.Разница между ними в том, что у гамбреля только две стороны, а у мансарды — четыре.
Как и мансарда, нижняя сторона двускатной крыши имеет почти вертикальный крутой уклон, а верхний уклон намного ниже.
Игроков можно увидеть не только на сараях, фермерских домах и бревенчатых домиках. Их также можно увидеть в домах в голландском колониальном и георгианском стиле.
Плюсы: Как и мансарда, гамбрель обеспечивает дополнительное жилое пространство на чердаке, чердаке или чердаке.К тому же его просто оформить в рамку.
В проушине используются только две балки крыши и косынки. Поскольку конструкция довольно проста и требует меньшего количества материалов, это помогает снизить стоимость крыши. Крыши Gambrel также являются отличной идеей для наружных навесов и складских помещений. Их форма обеспечивает больше места для хранения, не занимая больше места.
Минусы: Крыша с гамбрелом не рекомендуется для районов с сильным ветром или регионов с сильным снегопадом.Открытая конструкция может привести к обрушению крыши под сильным давлением.
Крыши Gambrel также должны быть хорошо построены, иметь гидроизоляцию на гребнях и регулярно обслуживаться. Хорошая идея — ежегодно осматривать кровлю из каркаса на предмет повреждений, нанесенных штормами, сильными дождями или снегопадами.
Окна рекомендуются для добавления света в дополнительное пространство. В этом есть и плюсы, и минусы. Хотя все детали добавляют к дому красоту в целом, они увеличивают вероятность протекания воды.
Материалы: Материал, используемый для двускатной крыши, будет зависеть от стиля дома. Широко применяется деревянная, асфальтовая или шиферная черепица. Однако использование металла значительно сократит объем необходимого обслуживания.
5. Плоская крыша
Плоская крыша
Как следует из названия, плоские крыши кажутся совершенно плоскими, без уклона. Тем не менее, они имеют небольшой угол наклона, позволяющий стекать и отводить воду.
Эти крыши обычно используются на промышленных или коммерческих зданиях.Однако они также могут быть установлены в жилых домах как в районах с высоким, так и с низким уровнем осадков.
Большинство людей не задумываются о том, сколько доступного жилого пространства на открытом воздухе может предоставить плоская крыша. Так что не отказывайтесь полностью от них при строительстве нового дома!
Плюсы: Дополнительное жилое пространство на крыше для патио, сада или частичное ограждение для пентхауса. Установки отопления и охлаждения также можно размещать на плоских крышах, скрывая их от глаз. — Это особенно распространенная практика в коммерческих конструкциях крыш.
Конструкция также способствует установке фотоэлектрических солнечных панелей для более энергоэффективного и энергонезависимого дома. Плоские крыши легче построить, чем скатные, и для них требуется меньше строительных материалов, что снижает затраты.
Минусы: Низкий уклон делает плоские крыши более восприимчивыми к протечкам воды. Они не рекомендуются для регионов с большим количеством осадков или снегопадов.
Хотя первоначальные затраты на строительство плоской крыши дешевле, чем скатная крыша, в долгосрочной перспективе они могут быть более дорогими из-за затрат на техническое обслуживание и текущий ремонт и замену кровли.
Материалы: Обеспечение водонепроницаемости плоской крыши является обязательным условием. Лучше всего использовать непрерывный материал без швов. Чаще всего используются гудрон и гравий, рулонная кровля, металлические листы, ПВХ, ТПО и резиновая мембрана.
On Note: Зеленые крыши также набирают популярность. Они эстетичны, энергоэффективны, так как вся растительность действует как дополнительный слой изоляции, с охлаждающими свойствами и помогает бороться с эффектом городского острова тепла.Слои создаются с использованием полезных растений, почвы, дренажа и гидроизоляционной мембраны.
6. Skillion Roof
Skillion также называют односкатной крышей или односкатной крышей. Это одинарная покатая крыша, обычно прикрепляемая к более высокой стене. — Его можно рассматривать как половину скатной крыши или как плоскую крышу с большим углом.
Крыши Skillion в основном используются для пристройки домов, навесов и подъездов. Однако теперь они также используются во всей структуре домов в более современном стиле.
Плюсы: Skillions легко собирать и использовать гораздо меньше строительных материалов, чем крыши других типов. Их крутой уклон позволяет легко стекать снегу и воде, что делает их идеальными для регионов с сильным дождем и снегом. Их также можно использовать исключительно в целях дизайна, чтобы добавить архитектурный интерес и эстетическую привлекательность.
Минусы: Если уклон крыши слишком высокий, потолки могут быть слишком низкими. Кроме того, дома с односкатной крышей могут иметь проблемы в районах с сильным ветром.
Материалы: Из-за крутого наклона резиновое покрытие и кровельные мембраны могут быть исключены. Чтобы придать образу более обтекаемый вид, вы можете использовать стоячий шов, а не плитку или черепицу. Чтобы сделать дом более экологичным и энергонезависимым, можно также установить большие фотоэлектрические солнечные панели.
7. Крыша Jerkinhead
Крыша Jerkinhead использует элементы как двускатной, так и вальмовой крыши. Его можно представить как двускатную крышу с шатровыми концами (укороченную, с вершинами, обращенными вниз).Или его можно охарактеризовать как вальмовую крышу с двумя короткими сторонами. — Их еще называют остриженными двускатными или английскими шатровыми крышами.
Плюсы: Крыша Jerkinhead более устойчива, чем обычная двускатная крыша. Если подрезать или повернуть острие вниз, крыша становится более устойчивой к ветру. Они также предоставляют больше места, чем традиционная вальмовая крыша. Более высокий шаг предлагает больше жизненного пространства, обеспечивая лучшее усиление. Крыши Jerkinhead придают архитектурный интерес любому дому.
Минусы: Более сложная конструкция приведет к увеличению стоимости строительства.
8. Крыша «бабочка»
«Бабочка» — это V-образная крыша, состоящая из двух сдвоенных частей, которые расположены под углом вверх. Средняя часть наклонена вниз, где две части встречаются в долине. Общий эффект — это летающие крылья бабочки.
Крыша-бабочка популярна в США для современного, экологически чистого и тропического дома.
Плюсы: Верхний угол внешних краев позволяет использовать окна большего размера. Это придает дому больше естественного света, снижает счета за отопление зимой и придает дизайну открытость.
Долина в средней части крыши «бабочка» позволяет собирать дождевую воду, что делает ее полезной для регионов с высокой засухой. Для этой цели обычно устанавливается водосточная труба, прикрепленная к бочке от дождя или другому типу резервуара для воды. Крыша-бабочка представляет собой экологически чистый дизайн дома, поскольку в нее можно легко встроить фотоэлектрические солнечные панели, системы сбора воды и естественное освещение.
Минусы: Сложность конструкции удешевляет крышу-бабочку. Мало того, что первоначальные затраты выше, чем у обычных крыш, но и обслуживание будет дороже.
Обеспечение гидроизоляции крыши «бабочка» имеет важное значение. Дренажные системы могут засориться, что приведет к вытеканию или утечке воды. Со временем это ослабит столбы, что может привести к обрушению крыши. Открытая конструкция и высокие окна могут затруднить регулирование температуры во всем доме.Некоторые области могут быть намного теплее других.
Материалы: Использование прочной непрерывной мембраны без швов — ключ к сохранению водонепроницаемости крыши «бабочка». Другой вариант — использовать металл, органические материалы или солнечные батареи.
9. Крыша капота
Крыша капота, также известная как карнизный свес, имеет двойной уклон, причем нижний уклон имеет меньший угол, чем верхний. Это как обратная мансарда.
Нижний откос нависает над стеной дома.Этот свес — отличное прикрытие для открытой веранды. Капотные крыши обычно не используются в современных домах. Они в основном использовались на французском языке и их можно увидеть в регионах Луизианы и Миссисипи.
Плюсы: Верхний наклон обеспечивает дополнительное жилое пространство для небольшого чердака или сводчатого потолка. Он также подходит для слуховых или боковых окон.
Свесные карнизы не только защищают крыльцо, но и помогают защитить стены от повреждений водой.Вода легко стекает со скатов крыши, а измененная конструкция вальмы делает ее более прочной, чем двускатная крыша.
Минусы: Сложный дизайн требует больше строительных материалов, и его сложнее построить. Это делает крышу капота более дорогой, чем другие, более простые конструкции.
Хотя вода легко стекает со склонов, на стыке двух склонов образуются долины. Это может вызвать стекание снега и воды. Для гидроизоляции этих участков необходимы дополнительные меры предосторожности.
Материалы: Крыши капота могут быть сделаны из практически любого материала, включая черепицу, металл и натуральный камень.
10. Крыша соляного ящика
Крыша соляного ящика имеет асимметричную конструкцию: одна сторона имеет более пологую плоскую крышу, а другая — более наклонную, с фронтонами на каждом конце.
Дома из соляных ящиков — это вариации раннего колониального дизайна и дизайна Кейп-Код. Они возникли из-за необходимости иметь больше места.Ранние американцы осознали, что они могут добавить больше места с меньшими затратами материала, добавив скат крыши к существующей двускатной крыше. Вскоре были построены дома с уже добавленной односкатной крышей.
Плюсы: Наклон позволяет воде легко стекать, что делает крышу соляной коробки подходящей для мест, где идет сильный дождь. Асимметричный дизайн делает ее более прочной, чем простая двускатная крыша. Он добавляет больше жилого пространства, делая дом от полутора до двух этажей.
Минусы: Дизайн может быть хитрым, что увеличивает стоимость строительства.Хотя здесь предусмотрено больше жилого пространства, это не так много, как обычная скатная крыша. Также в некоторых комнатах могут быть наклонные потолки.
Материалы: Крыши соляных ящиков могут быть изготовлены из большинства строительных материалов.
Как видите, есть несколько вариантов выбора новой крыши для дома или бизнеса. И это лишь некоторые из самых распространенных крыш в США. Но вариантов на выбор десятки.
, если вы не уверены в своих потребностях в кровле и предпочитаете поговорить об этом со специалистом, отправьте нам электронное письмо по адресу info @ springerroof.com или позвоните нам по телефону (786) 866-2324. Мы будем рады помочь вам!
ВДОХНОВЛЯЮЩИЙ ДИЗАЙН ДОМОВ С ВЫСОКОЙ КРЫШЕЙ
Крыша обычно составляет около 40% визуального внешнего вида типичного дома и, следовательно, играет важную роль в его внешнем виде. К каждому домашнему стилю присущ своеобразный дизайн крыши, который для этого хорошо подходит. Следовательно, создание желаемого домашнего стиля гарантировано при использовании правильной конструкции крыши.
Кровли с годами эволюционировали, и их высокие скаты часто ассоциируются с более классическим внешним видом.Крыши этого типа в основном высокие над землей или имеют крутой уклон, составляющий около 6 дюймов в высоту на каждые 12 дюймов в поперечнике.
Когда дело доходит до великолепного архитектурного дизайна дома в большинстве частей Австралии, высокие скатные крыши становятся все более популярными. Домовладельцы и потенциальные домовладельцы теперь выбирают изысканные архитектурные стили дома, которые отличаются дизайном их высоких крыш. Некоторые из этих популярных домашних дизайнов включают: домашний стиль Кейп-Код, викторианский домашний стиль, жилищный стиль королевы Анны, стиль тюдоровского дома и домашний стиль Хэмптона.
Нужны идеи дизайна крыши дома?
Строите ли вы новый дом или ремонтируете свой нынешний, выбор конструкции крыши может быть таким трудным решением, особенно когда вы мало или совсем не представляете, насколько хорошо ваш выбор подойдет вам.
Поскольку на рынке доступно множество конструкций и вариантов кровли для жилых помещений, может быть непросто решить, какая из них лучше всего подойдет для вашего дома. При выборе конструкции крыши необходимо учитывать несколько важных факторов; долговечность конструкции крыши, экологичность, долговечность, погодные условия, стиль и, конечно же, стоимость.
В австралийской архитектуре существует пять основных стилей крыш, они включают:
Двускатная крыша
• Двускатная крыша — Двускатная крыша является одним из самых популярных стилей крыш в Австралии. По сути, у фронтона есть две плоскости крыши с заметной центральной линией гребня, и его также можно описать как скатную или остроконечную крышу. Его легко узнать по треугольной форме и традиционной, но элегантной эстетике.
Дизайн двускатной крыши является характерной чертой домов Кейп-Код, Тюдоров и Хэмптонов.С функциональной точки зрения конструкции двускатной крыши легко сбрасывают воду и снег, что делает их идеальным вариантом для участков с сильным снегопадом.
Форма двускатных крыш — «наклонная», что лучше всего предотвращает накопление снега и дождевой воды. Двускатная крыша — лучший вариант, если вы строите или ремонтируете в рамках ограниченного бюджета, потому что их легко спроектировать, что в конечном итоге снижает ваши расходы на кровлю.
Шатровая крыша
• Шатровая крыша — часто описывается как хорошая всепогодная или всесезонная крыша, потому что она может функционировать в любых условиях.Кроме того, они предлагают отличную всестороннюю защиту дома от любых погодных условий.
Шатровая крыша имеет 3 или более плоскостей / углов в конструкции крыши. Он имеет симметричный дизайн, у которого все стороны по длине образуют вместе на гребне крыши, напоминая пирамиду. Эта конструкция крыши очень похожа на двускатную крышу, а ее увеличенная высота обеспечивает достаточно места на потолке для хранения вещей, чердаков или наклонных потолков.
Плоская крыша
• Плоские крыши — эта конструкция крыши, как правило, имеет низкий скат.Он довольно популярен в Австралии, так как это современный стиль крыши, который очень экономичен и позволяет минимизировать размер крыши. Он лучше всего подходит для многоквартирных домов и других высотных коммерческих зданий, которые быстро растут по всей Австралии. Эта конструкция крыши обычно изготавливается из металла и обычно используется на террасах и во множестве других архитектурных приложений.
Изогнутые крыши
Как следует из названия, эта крыша изогнута и придает дому более мягкий и округлый вид.Изогнутая конструкция крыши распространена в прибрежных районах и многообещающих жилых районах Австралии. Криволинейные крыши неэкономичны, поскольку они в основном сделаны из более толстого основного металла, что увеличивает их стоимость.
Skillion Roof
• Skillion Roof — эта конструкция крыши в основном представляет собой плоскую крышу со значительным уклоном. Он наклонен под заметным углом, который может образовывать небольшой наклон до высокой ступени. Крыши skillion могут эффективно служить тому же функциональному назначению, что и плоские крыши, но с дополнительным дизайном и практической ценностью для внешнего стиля дома.
Тщательная оценка этих стилей кровли важна, если вы хотите сделать идеальный выбор для своего дома. Бегло взгляните на эксклюзивные особенности каждого стиля крыши, а затем внимательно сузьте свой выбор в зависимости от ваших нынешних обстоятельств.
Тем не менее, выбирая крышу, лучше проверить местный язык; Лучше всего перебраться через пруд, чтобы получить идеи дизайна крыши, которые сделают ваш дом образцом дизайна крыши. Здесь, в Австралии, наши архитектурные проекты отражают иностранные стили.Один из самых популярных стилей — это дизайн крыши дома в американском стиле.
Дизайн крыши дома в американском стиле
Самым популярным домом в американском стиле в Австралии является дом в стиле Хэмптон. Одной из изысканных внешних особенностей этого популярного дизайна является его двускатная крыша / высокие скатные крыши. Скатная крыша или конструкция двускатной кровли популярны не только из-за уникального архитектурного дизайна, который они привносят в дом. Также из-за уникальных функций, которые ему весьма свойственны.
Многие стили домов, такие как стиль Хэмптона, естественно разработаны для крутых скатов / двускатной кровли, потому что они, как правило, выглядят красивее, а также оставляют место для дополнительных архитектурных элементов. Итак, создание правильного стиля домашнего дизайна начинается с правильного дизайна крыши. Например, вы не сможете создать идеальный стиль Хэмптона, если не будете использовать стиль двускатной крыши; это просто не подходит.
Помимо архитектурного величия, которое приносят высокие скатные крыши, есть еще несколько функциональных причин, по которым хорошо информированные австралийцы выбирают их.Вот некоторые из этих причин: —
• Это изысканный стиль — конструкции с высокими скатами крыши выглядят изысканно стильно. Скатные крыши бывают разных форм и размеров, от простых двусторонних скатов до более сложных форм, сочетающих в себе шатры и впадины. Их уникальная универсальность не имеет себе равных, что позволяет строителям / архитекторам адаптировать их к стилю дома, который они хотят представить.
Высокие скатные крыши более заметны, чем кровли других стилей. Они не только делают дом больше и изящнее, но также позволяют экспериментировать с фронтонами и архитектурными декоративными накидками.
• Отлично подходит для хранения вещей — почти в каждом доме по всей Америке, а сейчас довольно популярном в Австралии, есть чердак. Все это пространство под высокой крышей пригодно не только для воздуха. Высокая скатная крыша способствует развитию чердачных помещений большего размера, которые отлично подходят для длительного хранения. С другой стороны, дополнительное пространство для хранения, создаваемое типичным домом с высокой скатной крышей, связано с низкими затратами на установку — пространство уже есть, как только крыша будет правильно установлена.
• Повышенная долговечность — высокие скатные крыши намного долговечнее плоских.Как правило, они имеют более длительный срок службы и требуют меньше ремонта, чем плоские или пологие крыши.
Это некоторые из основных причин, по которым высокие стили кровли должны быть вашим следующим вариантом, когда вы ремонтируете или строите новый дизайн дома.
Идея дизайна крыши в стиле Хэмптона
Идея дизайна крыши в стиле Хэмптона — это использование правильного материала для создания правильного стиля. Высокий скат крыши — это половина характеристик, которые делают идеальную крышу Hamptons.Второй кусок — это кровельная черепица. Ничто так не говорит о «шике Хэмптона», как кровельная черепица GAF.
Чтобы сделать идеальную крышу Хэмптона, вы должны использовать кровельную черепицу GAF в качестве кровельного материала. Плитка и металл не подходят, и это не исключение, если вы хотите создать настоящую высокую крышу в стиле Хэмптона.
Домашний стиль Хэмптона — это всегда присутствие на улице, и он должен начинаться с выдающейся двускатной крыши с высоким скатом и черепицей GAF.Впечатляющая деталь архитектурного дизайна, воплощенная в конструкции крыши отеля Hampton, делает его таким знаковым. Внешний вид любого дома в подлинном стиле Хэмптона всегда уникален, и вы можете сделать его правильно, только выбрав дизайн двускатной кровли и используя черепицу GAF.
Даже если вы ремонтируете свой старый дом и хотите создать стиль Хэмптона, лучше всего использовать кровельный материал, который лучше всего подходит для вашей новой конструкции и наиболее точно соответствует вашему бюджету.Нет абсолютно никакого смысла правильно настраивать другие, менее заметные элементы вашего дома, а затем испытывать ловушку с кровлей, которая является одной из самых заметных частей вашей конструкции.
Хотя при выборе конструкции крыши необходимо учитывать множество факторов, которые иногда могут сбивать с толку. Однако эти несколько советов дадут вам отличную перспективу для принятия наилучшего решения. Всегда помните, что ваш изысканный план дизайна дома начинается с правильной крыши, поэтому сделайте это правильно.
Уклон кровли: правильное решение
Так почему же так важен уклон крыши? В большинстве домов крыша является ключевым внешним элементом.Он даже более заметен, чем окна, потому что его видно издалека. Совершите ошибку, будь то уклон крыши, дизайн или материал, и весь проект пострадает.
В некоторых домах крыша практически не является частью конструкции. Это относится к так называемым домам с «плоской» крышей в современном стиле (они обычно имеют очень пологий уклон, а не плоские). Это также встречается во многих больших георгианских домах, где низкие высоты скрыты за парапетами.
Однако в большинстве стилей домов — даже в небольших виллах, популярных в эпоху Регентства и ранней Викторианской эпохи — преобладает крыша, и поэтому она должна выглядеть правильно.
Рассмотрение наклона крыши на стадии проектирования
Поговорите с любым архитектором, который проектирует дома в традиционном стиле, и он расскажет о крышах, которые «удовлетворяют» или «не удовлетворяют». Поговорите с тем же архитектором еще немного, и велика вероятность, что в разговор войдет волшебный термин «золотое сечение». Это полезная концепция для большинства строителей.
С скатной крышей в традиционном доме — особенно если он выполнен в стиле декоративно-прикладного искусства или построен самостоятельно, претендуя на роль «коттеджа» — очень важно иметь крутой уклон.
В наши дни этому препятствуют многие вещи. В общем, , чем круче шаг, тем больше материалов используется , и, следовательно, тем дороже он становится. Добавьте пару бедер, и расходы снова увеличатся. Другой важный компонент — это мнение сотрудника по планированию .
Планировщики часто просят проектировщиков уменьшить уклон крыши, поскольку считается, что это слишком сильно влияет на соседние здания.
Золотое сечение
Не вдаваясь в подробности, которые просвечивают все студенты архитектурной школы, золотое сечение (соотношение примерно 1: 1.62) просто выступает в качестве ориентира, по которому любой архитектор, который считает проект неудовлетворительным, может проверить свою интуицию.
Чтобы подчеркнуть это, многие дизайнеры домов цитируют сэра Эдвина Лютьенса — вероятно, самого известного из британских архитекторов, уважаемого за качество своих загородных домов. Лютьенс терпеть не мог наклоны под углом 45 °. Он назвал 45 ° «уродливым углом».
Большинство традиционных архитекторов сегодня избегают этого шага при проектировании домов, и если вы спросите их, почему, многие ответят, что это не соответствует золотому сечению.Немного более крутой шаг даст гораздо более удовлетворительный результат.
Шаг крыши и стиль дома
«При проектировании дома Arts & Crafts мне больше всего нравится 51 ° », — говорит Ричард Катлер (дизайнер традиционных домов и специалист по искусству и ремеслам). Чаще всего ему приходится использовать угол 48 °, чтобы удовлетворить требования проектировщиков. «Однако это намного лучше, чем 45 °, и мой стиль — опустить крышу ниже карниза и уменьшить высоту внешней стены в комнатах верхнего этажа», — говорит он.Эффект от этого — подчеркнуть крышу.
С домов квадратной формы с скатными крышами — в наши дни глубокий план считается очень энергоэффективным — меньший уклон, возможно, 42,5 ° , может хорошо смотреться на крышах, которые имеют шатровую форму со всех четырех сторон (пирамидальные). В целом это будет намного лучше смотреться на одноэтажных домах квадратной формы, у которых крыша больше по сравнению со стенами.
«С коттеджами , определяемыми небольшими пролетами ферм, которые соединяют стены на уровне карнизов и доминирующих крыш, часто считается лучшим создание U-образной формы в плане или даже M-образной формы с два гребня рядом, — говорит Ричард.«Это гарантирует, что крыши малоэтажных зданий не станут слишком высокими и, следовательно, непропорциональными».
Солома иногда используется в новых жилищах и требует наклона крыши не менее 45 °, а более вероятно 50 °, чтобы дождь мог быстро стекать и предотвращать проникновение внутрь. Этот крутой склон также является неотъемлемой частью загородного стиля. Этот дом был покрыт соломой братьями Додсон. (Изображение предоставлено Джереми Филлипс)
Еще одна уловка с домами в стиле коттеджа — создать дом с одной комнатой на первом этаже и двухкомнатной глубиной на первом этаже.Таким образом, вы получите оползень — крыша, у которой одна сторона длиннее другой, с одинаковым уклоном по обеим сторонам здания.
Еще один способ — добавить звездочки. Звездочка — это дополнительный кусок угловой древесины, прикрепленный к основному стропилам на уровне карниза для изменения шага.
Дизайнер из Кембриджа Стивен Маттик также любит создавать интересные планы на уровне первого этажа с отдельными крыльями, каждое по одной комнате глубиной. «Это способ создания дома с несколькими разными наклонами крыши», — говорит Стивен.«Это может придать дому вид, будто он развивался на протяжении нескольких столетий, и этот метод часто привлекает самостроителей в традиционном стиле».
На что влияет уклон крыши?
Уклон вашей крыши не только влияет на внешний вид дома. Чем ниже уклон, тем больше воды будет собирать и выводить скат крыши.
В результате плитки должны выдерживать, особенно на нижнем конце склона, больший ожидаемый объем воды (и меньшую скорость движения воды) без риска утечки.10 из t
35 ° считается минимумом для сланца и глины, но если вам действительно нужно пойти ниже этого значения, лучше всего подойдут блокирующие бетонные плитки.
Выбор правильного угла наклона
Выбор правильного угла наклона крыши для вашего дома во многом зависит от стиля дома, который вы строите или ремонтируете, и, в меньшей степени, от вашего района.
В общих чертах, чем более традиционный дом, тем круче должен быть уклон. , причем викторианский дизайн и образцы декоративно-прикладного искусства (особенно на рубеже 20-го века) являются самыми крутыми (в правой части шкалы). ), а грузинский — самый неглубокий (часто скрытый парапетом и, вполне возможно, шатровый).
Большая часть жилья 20-го века выбрала участков меньшей глубины, чтобы сэкономить (при углах наклона до 22,5 °), но возродить интерес к дизайну дома в сочетании с желанием лучше использовать пространство на крыше , привел к более крутым поворотам в последние годы.
Все о карнизах, уклоне крыши и нагрузке на крышу
Часто упускаются из виду (буквально) черта вашего нового передвижного дома — это карниз и уклон крыши. Хотя все дома строятся на заводе, не все крыши будут одинаковыми! Например, модульные дома часто имеют уклон крыши 5/12.Это может быть важно, поскольку местные органы власти часто имеют строгие строительные нормы и правила, которые определяют угол наклона вашей крыши. Если вы попытаетесь привезти мобильный дом, у которого нет необходимого минимума для уклона крыши, они могут заблокировать вам установку или переезд в ваш новый дом.
Это один из видов дискриминации в передвижных домах, но это уже для другого поста.
КАРНИЗ
Отсутствие карниза и неглубокий (не крутой) скат крыши часто являются конструктивными особенностями, которые отличают промышленный дом от обычного дома.
Карниз — это часть крыши, которая нависает над внешними стенами дома. Софит — это нижняя сторона карниза, и, измерив ее ширину, вы можете определить, какой у вас выступ.
Поскольку передвижной дом обычно представляет собой меньшую и более узкую конструкцию, нет необходимости иметь что-либо, кроме неглубокого ската крыши. Вы заметите, что в более крупных зданиях обычно бывает больший уклон крыши. В районах, где выпадает обильный снегопад, уклон крыши может быть настолько большим, что снег соскальзывает со строения, что исключает необходимость работы лопатой и ручной уборки снега.
Будьте особенно осторожны при заказе дома в холодном климате, поскольку местная юрисдикция может диктовать необычный уклон крыши и, как правило, гораздо большую «нагрузку на крышу», чтобы выдержать вес потенциального снега.
В большинстве стилей дома, за исключением домов в стиле пуэбло и некоторых современных стилей, не имеющих карнизов, карнизы существенно дополняют внешний вид дома. Они также защищают сайдинг и оконные рамы от порчи и проникновения воды, падающей с крыши и стекающей по стене дома.Водосточные желоба могут сделать то же самое в доме с небольшим карнизом, но они требуют ухода и не выглядят хорошо.
Для дома меньшего размера (до 1500 квадратных футов) желателен карниз в один фут, но лучше, чем карниз размером не менее 6 дюймов, чем вообще его отсутствие. Без карниза большинство домов выглядит как дешевый ящик. В больших домах 16-дюймовый карниз придает дому эффектный вид.
Иногда транспортная ширина дома или части дома не позволяет добавлять карнизы, но карнизы могут поставляться отдельно и добавляться на месте.Карнизы могут не подходить для некоторых домов нижнего уровня, подобных этим, и серый, вероятно, будет хорошо с ними смотреться:
Ниже приведены две фотографии одного и того же дома: одна с карнизом толщиной 1 дюйм, а другая, на которой я сфотографировал (с помощью GIMP) карниз диаметром 12 дюймов.
УРОВЕНЬ КРЫШИ
Уклон крыши — это то, насколько она крутая, и уклон измеряется в дюймах, причем уклон 3/12 составляет 3 дюйма по вертикали на каждый фут (12 дюймов) крыши. В районах с сильным снегопадом иногда страховщики требуют, чтобы у вас был уклон крыши как минимум 4/12.Более крутая крыша 4/12 или более также сделает промышленный дом намного более похожим на обычный дом.
Многие промышленные дома имеют уклон крыши 3/12, но некоторые могут быть повышены до 4/12, 5/12 или выше. Обычно уклон 5/12 бывает только в модульных домах с навесной крышей, поэтому их можно транспортировать в пределах высоты. Крыша плоская, ее поднимает кран и разворачивает на месте.
Помимо лучшего внешнего вида, крыша с уклоном 4/12 также может быть лучше для черепицы, чем стандартная скатная крыша 3/12, если вы решите получить крышу с черепицей.Выше представлена диаграмма, показывающая угол наклона крыши при различных уклонах.
НАГРУЗКА НА КРЫШУ
Повышение прочности крыши для того, чтобы она выдерживала больший вес, достигается не за счет добавления кровельного материала или обшивки, а за счет добавления стропил. Это то, на что стоит обратить внимание в районах со снегом. Дома в неснежных районах обычно имеют допустимую нагрузку на крышу 20 или 30 фунтов.
В районах с сильным снегопадом, где на крыше может быть 5–6 футов снега, 90 фунтов.крыша рекомендуется. В местах, где вы можете получить 2 или 3 фута снега, вам следует обновить крышу до 50 фунтов.
Последнее слово о скате крыши — безопасность. Если у вас, в частности, металлическая крыша с уклоном 5/12 или выше, это не будет ощущаться так же безопасно, как более низкая скатная крыша, если вы один из тех людей, которые любят взбираться на вашу крышу. и очистите ветки или, например, немного залатайте вокруг выхлопных труб.
ИСТОЧНИК: http: // greenottersmanufacturedhomereviews.blogspot.com/2011/12/all-about-eaves-roof-pitch-and-roof.html
Что такое скат крыши и почему он важен?
Уклон крыши — это величина уклона вашей крыши. Это один из многих важных элементов вашей крыши, и есть веская причина понять его назначение и то, что оно означает для здоровья и безопасности крыши над вашей головой.
Не так давно местные новости в Эллисбурге, штат Нью-Йорк, сообщили, что во время зимнего шторма обрушилась крыша сарая и погибли несколько коров.Днем позже в Монтане обрушилась крыша начальной школы, но, к счастью, никаких травм не поступало. Обрушение крыши — такая проблема в снежном климате, что правительство штата Массачусетс даже публикует инструкции по расчистке снега таким образом, чтобы избежать обрушения крыши. В рекомендациях упоминается, что «плоские и низкие крыши, которые в основном встречаются на промышленных зданиях, но также используются в некоторых домах, подвержены наибольшему риску коробления под сильным снегом и скоплением льда». Итак, очевидно, что уклон крыши имеет значение с точки зрения целостности здания и безопасности.Но что такое скат крыши?
Определенный шаг крыши
Скат крыши — один из наиболее заметных аспектов кровли. Это мера крутизны крыши или ее уклона. Уклон крыши выражается как отношение вертикального подъема крыши к ее горизонтальному пролету, или «пробег». В Соединенных Штатах наклон крыши обычно измеряется в дюймах и выражается в виде отношения. Чем выше первое число (подъем) в соотношении, тем круче крыша. Второе число — это измеренная горизонтальная площадь, обычно измеряемая как стандартные 12 дюймов (один фут крыши).Таким образом, наклон крыши 10:12, как показано ниже, означает, что на каждые 12 дюймов крыши по горизонтали крыша поднимается на 10 дюймов. Это крутая крыша.
Для любопытных или тех, кто занимается своими руками, на Wikihow есть хорошее объяснение того, как измерить уклон вашей крыши, выполнив простые шаги. Просто используйте общие правила безопасности для лестниц и крыш или, если они у вас есть, вы можете снять измерения на чердаке.
Почему важен уклон крыши?
Скат крыши в основном предназначен для стока дождя и снега.В большинстве случаев в районах с более высоким уровнем снега или осадков предпочитают строить крыши с более крутым уклоном. Хорошо построенные крыши предназначены для предотвращения скопления воды или снега, так как со временем они могут вызвать повреждение крыши от плесени и протечек до трещин или даже обрушения. Многие штаты, особенно северные, где снегопад является обычным явлением, включают минимальные уровни уклона в свои строительные нормы. Эта страховая компания дает некоторые общие рекомендации по расчету безопасной снеговой нагрузки для домовладельцев, столкнувшихся с неожиданно сильным снегопадом, который в некоторых районах наблюдался за последние несколько лет.
Распространенные типы скатов крыши
Хотя категории уклона кровли строго не определены, обычно их можно сгруппировать следующим образом:
Плоская — Ни одна крыша не является по-настоящему плоской, поскольку они, по крайней мере, немного наклонены для обеспечения отвода воды, и, следовательно, плоские крыши — это крыши с уклоном (в дюймах) только ½: 12 к 1: 12.
Низкий уклон — от 1:12 до 4:12. Кровли с низким уклоном требуют специальных методов и материалов для предотвращения протечек.По плоским и пологим крышам легко ходить, но они гораздо менее эффективны для стекания дождя и снега.
Средний наклон — от 4:12 до 9:12, которые часто математически сокращаются и выражаются как 1: 3 и 3: 4. Наиболее распространены крыши с уклоном 6:12. Хороший баланс между стеканием воды и снега и легкостью доступа.
Крутой — Любое поле выше 9:12. Эти крыши могут потребовать дополнительных креплений, и по этим более крутым крышам очень сложно ходить.
Многие дома построены с крутым уклоном, потому что их угловатые формы привлекательны для глаз. Строительство высокой скатной крыши стоит немного дороже, поскольку вертикальный угол означает, что пролет крыши длиннее, и для ее строительства требуется больше материалов. Для строительства и обслуживания крыши с высоким скатом может также потребоваться более квалифицированный персонал. Декоративные элементы, такие как фронтоны или карнизы, увеличивают стоимость, но они также добавляют интереса и очарования крыши.
В целом, однако, в районах с небольшим снегом достаточно низкая скатная крыша выполняет свою работу и хорошо сочетается с популярными стилями, такими как дома на ранчо и большинство домов на Юго-Западе.Некоторые материалы больше подходят для кровли с низким уклоном, например, металлическая или бетонная кровля, в то время как черепица и черепица, уложенные слоями для защиты от атмосферных осадков, лучше всего подходят для кровли от умеренного до высокого.
Конечно, климат является ключевым фактором при выборе уклона крыши для вашего дома. Если вы живете в зоне с сильным снегом, вам понадобится крыша с более высоким уклоном, чтобы защитить ее от снежных нагрузок. Здесь, в Южной Неваде, хотя нашим домам не нужны высокие уклоны, сезонные и интенсивные муссонные дожди оправдывают наличие достаточного уклона крыши, чтобы вода могла быстро стекать с вашей крыши.Ваш кровельщик может рассмотреть все ваши варианты, если вы ремонтируете крышу или проектируете новый дом.
Prestige Roofing может ответить на ваши вопросы по кровле
Клиенты в Южной Неваде, Юте и Аризоне могут положиться на компанию Prestige Roofing в Северном Лас-Вегасе, которая проконсультирует вас и поможет установить качественные кровли. Мы не только лицензированные кровельщики, но и сертифицированные установщики TRI (Институт черепичной кровли). Какими бы ни были ваши потребности в кровле, не стесняйтесь обращаться к профессионалам Prestige Roofing.
Prestige Roofing предлагает услуги по обслуживанию и ремонту, ремонту кровли и новому строительству, коммерческим и жилым работам. Они также выполнили работу для ультрасовременных проектов в долине Лас-Вегаса.
Как определить типовой угол наклона крыши для вашего дома
Если вы планируете внести изменения в крышу вашего дома, например добавить пристройку, установить элементы (например, световые люки) или вырезать новые доски с граблями, необходимо будет рассчитать правильный угол наклона крыши.
Также называемый углом крыши, уклон крыши определяется как числовая мера крутизны крыши или отношение подъема крыши к горизонтальному пролету. Вы можете рассчитать уклон крыши по количеству дюймов, на которые она поднимается по вертикали на каждые 12 дюймов по горизонтали. Таким образом, уклон крыши 7/12 или 7 дюймов 12 означает, что крыша поднимается на 7 дюймов на 12 дюймов, которые проходят по горизонтали.
Не существует единого стандарта для уклона кровли по всей стране, но подрядчики обычно обращаются к порогам, когда выясняют, сколько взимать плату за установку крыши.Например, низкая скатная крыша соответствует диапазону от 2:12 до 4:12. Средняя подача будет между 4:12 и 9:12. Все, что находится на 9:12 и выше, будет считаться крутым спуском.
Как определить типовой уклон крыши для вашего дома
Существует простой способ вычислить уклон крыши вашего дома изнутри чердака. Используя карандаш, рулетку и 18- или 24-дюймовый уровень, отмерьте 12 дюймов от одного конца уровня и сначала отметьте точку.После этого на чердаке поместите один конец уровня на основание стропила крыши, убедившись, что он полностью выровнен. Затем измерьте вертикально от 12-дюймовой отметки, которую вы сделали на уровне, прямо до нижней стороны стропила. Полученное вами измерение — это количество дюймов, на которое крыша поднимается на 12 дюймов.
Уклон крыши можно также рассчитать от верха крыши. Установите уровень в любой точке наклонного ската крыши. Убедившись, что уровень устойчив, отмерьте 12 дюймов.От этой 12-дюймовой отметки измерьте расстояние до поверхности крыши. Если вы получите расстояние от уровня до крыши, скажем, 5 дюймов, то уклон крыши будет 5:12.
Если у вас установлена крыша, имейте в виду, что расходы увеличиваются по мере увеличения уклона крыши. Это связано с тем, что подрядчикам потребуется специализированное оборудование для установки крутых крыш, и эта задача может означать дополнительные риски для безопасности рабочих, поэтому ее придется учитывать в расходах.
Но есть и хорошие новости; более крутой уклон означает, что вода и лед лучше стекают с крыши, а не сидят на крыше и могут со временем вызвать повреждение.Тогда крутой склон можно считать хорошим вложением в улучшение дома.
.
No related posts.
