Облегченная колодцевая кладка

Облегченная колодцевая кладка (рис. 1, а) состоит из двух продольных стенок толщиной ½ кирпича каждая, расположенная друг от друга на расстоянии 140…340 мм и соединенных между собой через 650… 1200 мм по длине поперечными стенками 2 толщиной ½ кирпича. Кладку поперечных стенок перевязывают с продольными стенками через один ряд по высоте. Образующиеся колодцы между продольными и поперечными стенками заполняют керамзитом. При толщине стен, не кратной 0,5 кирпича, поперечные стенки выкладывают с уширенными вертикальными швами (рис. 1, б).



рис. 1 а — общий вид
рис. 1 б — поперечные стенки с уширенными швами		рис. 1 в — кладка с армированными растворными диафрагмами

Чтобы гравий керамзитовый не осел, его укладывают слоями 100… 150 мм, уплотняют послойным трамбованием и поливают раствором через каждые 100…500 мм по высоте. Противоосадочные растворные диафрагмы при необходимости армируют прутками или скобами из проволоки (рис. 1, в). Благодаря жесткости контура кладки гравий керамзитовый можно засыпать сразу же после возведения стенок на высоту пяти рядов, т. е.такими ярусами, в уровне которых устраивают противоосадочные растворные диафрагмы.

Схема колодцевой кладки в процессе возведения показана на рис. 2.



Колодцевая кладка с трехрядными горизонтальными кирпичными диафрагмами

Колодцевая кладка с трехрядными горизонтальными кирпичными диафрагмами (рис. 3) состоит из двух продольных стенок толщиной ½ и 1 кирпич каждая, расположенная друг от друга на расстоянии 140…270 мм. Продольные кирпичные стенки, кладки через пять рядов по высоте перевязывают тремя горизонтальными рядами — диафрагмой. Пространство между, наружной и внутренней верстами заполняют гравием керамзитовым.

Кладка с трехрядными диафрагмами в углах выполняется сплошной кладкой, что повышает прочность и устойчивость стен.

Кирпично-бетонная анкерная кладка

Она представляет собой две параллельные кирпичные стены толщиной 0,5 кирпича, в пространстве между которыми укладывают керамзитобетон. Тычковые кирпичи выступают внутрь кладки в бетон в шахматном порядке через 2 ряда и являются своего рода анкерами, соединяющими бетон и кирпич в единую конструкцию (рис. 4).

Сплошная кирпичная кладка

1. Однорядная (цепная) система перевязки кирпичных стен

При кладке с однорядной системой перевязки стен, имеющих по толщине нечетное число полукирпичей, например 1,5, первую наружную версту первого ряда кладут тычками, вторую — ложками.

При четном числе полукирпичей, например 2, первый ряд начинают с укладки тычков по всей ширине стены, во втором ряду верстовые кирпичи кладут ложками. В стенах большей толщины в верстах во втором ряду над тычками кладут ложки, над ложками тычки. Забутку во всех рядах выполняют тычками.

2. Многорядная система перевязки при кладке кирпичных стен

При многорядной перевязке первый ряд выкладывают так же, как и при однорядной — тычками.

При толщине стены, кратной нечетному числу кирпичей (1,5 и 2,5 кирпичей) первый ряд выкладывают тычками на фасад, а ложками внутрь помещения; второй ряд, наоборот, ложками на фасад, а тычками внутрь; последующие 3-6-е ряды — только ложками с перевязкой вертикальных поперечных швов на половину или четверть кирпича.

При толщине стены, кратной целому кирпичу, первый ряд выкладывают тычками, а во втором ряду наружную и внутреннюю версты выкладывают ложками, забутку — тычками.

Кладку прямых углов при многорядной системе перевязки выкладывают с применением трехчетверток и четверток.
Первый ряд начинают с двух трехчетверток, из которых каждую устанавливают ложками в наружную версту соответствующей сопрягаемой стены.

Промежуток, образующийся между трехчетвертками и тычковыми кирпичами, заполняют четвертками; во втором ряду версты выполняют ложками, а забутку — тычками. Кладку следующих ложковых рядов ведут с перевязкой вертикальных швов на 0,5 или (местами) на 0,25 кирпича.

1. Кладка стены толщиной в один кирпич (250 мм)

Цепная перевязка	Многорядная перевязка

2. Кладка стены толщиной в полтора кирпича (380мм)

Цепная перевязка	Многорядная перевязка

3. Кладка стены толщиной два кирпича (510мм)

Цепная перевязка	Многорядная перевязка



Допуски на лицевой и рядовой кирпич

Допуски на ЛИЦЕВОЙ кирпич	Допуски на РЯДОВОЙ кирпич

Рекомендации по кладке стен из цветного кирпича

Скачать Рекомендации по кладке стен из цветного кирпича

Каталог цветов RAL

Способы кирпичной кладки: вприжим, вприсык

org/BreadcrumbList»>
• Главная
• Строим дом
• Своими руками
• Стены

Если вы выбрали для кладки стен своего загородного дома такой материал, как кирпич, тогда вам полезно будет ознакомиться со способами выполнения такой кладки. Традиционно кладка проводится тремя способами:

1. вприжим,
2. вприсык,
3. вприсык с подрезкой раствора.

Ниже мы расскажем о разных технологиях создания кирпичных стен, перекрытий.

Необходимые инструменты и материалы

Независимо от выбранного способа кладки кирпича вам потребуются следующие материалы, инструменты:

• кирпич,
• известково-цементный либо цементный раствор,
• кельма,
• молоток-кирочка,
• расшивка,
• уровень строительный,
• отвес,
• правило,
• порядовка,
• шнур-причалка.

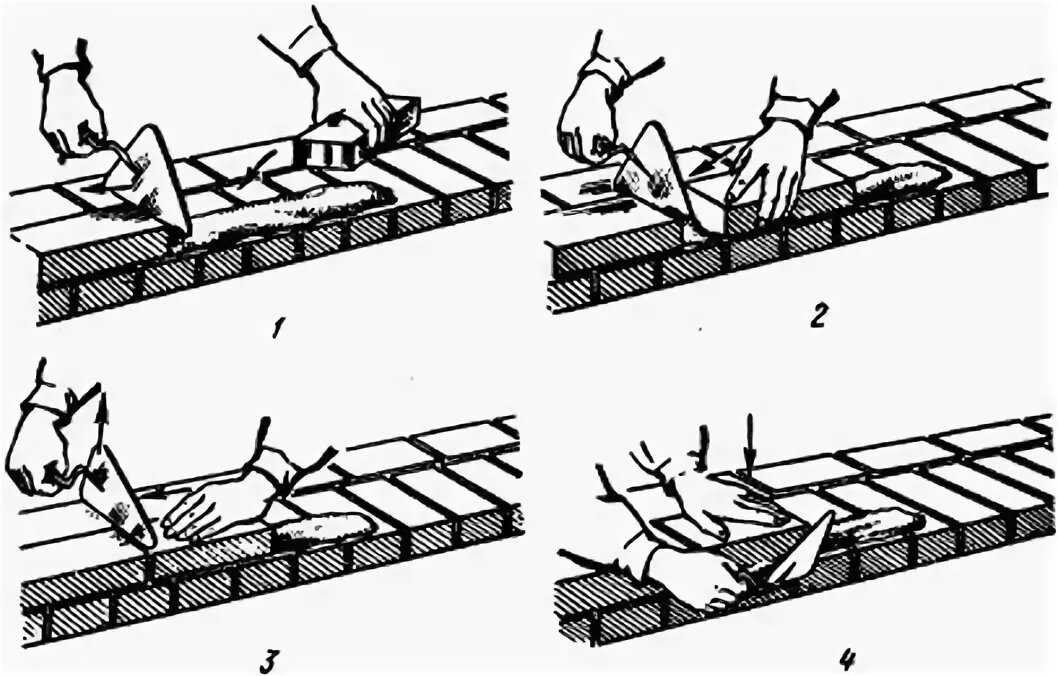

Кладка кирпича вприжим

1. При выполнении данного способа кладки раствор расстилают с отступом от лицевой части возводимой стены в 10-15мм.
2. Теперь надо растворное основание («постель») разровнять при помощи тыльной стороны кельмы.
3. Устанавливаем первый кирпич, плотно придавливая его к основанию.
4. Часть раствора сгребают ребром кельмы и прижимают ее к боковой вертикальной грани уложенного кирпича.
5. Левой рукой подносят новый кирпич, устанавливают его рядом с уложенным первым. При этом металлическая часть кельмы располагается между кирпичами.
6. Быстро вытаскивают кельму, зажав рабочий раствор гранями кирпичей.
7. Избыток раствора подрезают кельмой (это выполняют после укладки каждого третьего-пятого кирпича).
8. Продолжают кладку по такой же технологии.

В результате кладка получается ровной. Обязательно в ходе работы проверяйте ее горизонталь и вертикаль посредством отвеса и уровня.

Однако многим мастерам данный способ кажется излишне трудоемким, поскольку требуется совершать множество лишних движений.

Кладка кирпича вприсык

1. Выполнение кладки кирпича способом вприсык требует использование более пластичного раствора, нежели в первом случае.
2. Приготовив раствор, а также основание (расстилают раствор с отступами от наружной поверхности возводимой стены в 20мм-30мм), начинают укладку кирпича.
3. Устанавливают первый кирпич ряда.
4. Берут второй кирпич, фиксируют его в наклонном положении. При этом на расстоянии 8см-10см от первого кирпича захватывают с «постели» тычковой частью кирпича часть раствора.
5. Вплотную придвигают кирпич к первому – снятый с основания раствор наполнит собой шов между кирпичами.

Данный способ отлично подходит для осуществления ложковой кирпичной кладки. Соответственно, для тычковой кладки раствор загребать надо ложковой частью кирпича.

Кладка вприсык с подрезкой раствора

Техника выполнения данной кладки почти ничем не отличается от обыкновенной кладки вприсык: кирпичи укладывают на раствор, загребаемый одной из их граней. Отличие заключается лишь в том, что раствор требуется расстилать с таким отступом, который характерен для кладки вприжим, т.е. в 10мм-15мм. А после окончания очередного этапа кладки выполняют подрезку швов.

Видео. Кирпичная кладка методом вприсык

Видео. Кирпичная кладка методом вприжим

Статьи о стенах в загородных домах

• Возведение стен каркасного дома
• Конструкция каркасной стены
• Расчет материалов для стен каркасного дома
• Способы перевязки швов кирпичной кладки
• Кладка из кирпича своими руками
• Кладка кирпичей и блоков — важный нюанс
• Кирпичи или блоки для стен — что лучше?
• Технология кирпичной кладки
• Делим кирпич на части
• Сооружаем стены из камня
• Как выполнять кладку из бутового камня?
• Стены из газосиликатных блоков
• Возведение стен из экологически чистых материалов
• Возведение стен из арболита
• Технология возведения рубленого дома
• Выдержка и сушка деревянного дома
• Возведение дома из деревянного кирпича
• Способы защиты древесины от грибка
• Облицовочный материал — клинкерная плитка
• Отделка дома сайдингом
• Выбираем цвет для окраски фасада
• Готовим мастику и грунтовку
• Красим стены или клеим обои?
• Поклейка бамбуковых обоев
• Поклейка виниловых обоев
• Поклейка жидких обоев
• Поклейка пробковых обоев
• Поклейка флизелиновых обоев
• Поклейка широких обоев
• Поклейка обоев встык
• Поклейка обоев на гипсокартон
• Поклейка обоев под покраску
• Поклейка обоев на побелку, краску, штукатурку
• Поклейка обоев в углах
• Клеят ли обои на обои?
• Клеим обои зимой
• назад в раздел «Строительство дома своими руками»

Прокладка подземных кабелей | electriceasy.

com

Подземные кабели, конечно же, предназначены для установки или прокладки под землей. Надежность подземной кабельной сети в значительной степени зависит от правильной прокладки кабелей, качества кабельных соединений и отводных соединений и т. д. Существует три основных метода прокладки подземных кабелей : (i) прямая прокладка, (ii) втягивание. система и (iii) твердая система. Эти три метода объясняются ниже с их преимуществами и недостатками.

Прямая прокладка подземных кабелей

Этот метод является самым популярным, так как он прост и дешев. Кабели, прокладываемые этим методом, должны быть покрыты битумированной бумагой и мешковиной, чтобы обеспечить защиту от коррозии и электролиза. Процедура прямой прокладки заключается в следующем.

Процедура укладки

• Выкапывается траншея глубиной около 1,5 м и шириной 45 см.
• Затем траншея засыпается слоем мелкого песка толщиной 10 см.
• Кабель проложен по песчаной подушке. Песчаная подушка защищает кабель от влаги из земли.
• Затем проложенный кабель снова засыпают слоем песка толщиной около 10 см.
• При прокладке нескольких кабелей в одной траншее расстояние между ними по горизонтали или по вертикали составляет около 30 см, чтобы уменьшить эффект взаимного нагрева. Расстояние между кабелями также гарантирует, что неисправность одного кабеля не повредит соседний кабель.
• Затем траншея засыпается кирпичом и землей для защиты кабеля от механических повреждений.

Преимущества

• Проще и дешевле двух других методов
• Тепло, выделяемое кабелями, легко рассеивается в земле.

Недостатки

• Для прокладки новых кабелей для удовлетворения повышенных требований к нагрузке необходимо выполнить совершенно новые земляные работы, стоимость которых равна стоимости новой прокладки.
• Изменения в кабельной сети непросты.
• Стоимость обслуживания выше.
• Определить место неисправности сложно.
• Этот метод нельзя использовать в перегруженных районах, таких как мегаполисы, где земляные работы слишком дороги.

[Также читайте: Типы подземных кабелей]

Система выдвижения

В этом методе чугунные или бетонные трубы или каналы прокладываются под землей с люками в подходящих местах вдоль трассы кабеля. Затем кабели протягиваются в трубы из люков. Обычно вместе с тремя кабельными каналами предусмотрена дополнительная труба/канал для прокладки соединений релейной защиты и контрольных проводов. Расстояние между люками должно быть таким, чтобы было легче протягивать кабели. На поворотах или при изменении направления трассы радиус поворотов должен быть больше. Кабели, которые должны быть проложены таким образом, не должны быть армированы, но должны быть снабжены мешковиной и джутом, чтобы защитить их при протягивании.

Преимущества

• Ремонт, добавление или изменение кабельной сети можно легко производить из колодцев без повторных земляных работ.
• В этом методе, поскольку кабели не должны быть армированы, процедура соединения кабелей упрощается.
• Стоимость обслуживания значительно ниже.
• Меньшая вероятность возникновения неисправности благодаря надежной механической защите, обеспечиваемой системой.

Недостатки

• Начальная стоимость очень высока.
• Из-за неблагоприятных условий отвода тепла снижается допустимая токовая нагрузка кабелей.

[Также читайте: Основы передачи электроэнергии]

Твердая система

В этом методе кабель укладывается в желоб из чугуна, керамогранита, асфальта или обработанной древесины. Когда кабель уложен на место, желоб заполняется битумно-асфальтовым составом, а затем засыпается. Кабели, проложенные таким образом, могут быть просто покрыты свинцом, так как желоб обеспечивает хорошую механическую защиту.
Этот метод в настоящее время используется очень редко, так как он более дорогой, требует квалифицированной рабочей силы и благоприятных погодных условий.

Способы прокладки подземных кабелей

11 июня 2022 г. 23 декабря 2014 г.

Здесь я объясню вам о различных методах прокладки подземных кабелей . Надежность подземной кабельной сети в значительной степени зависит от правильной прокладки и крепления фитингов, т. е. концевых кабельных коробок, соединений, соединителей ответвлений и т. д.

Существует три основных метода прокладки под землей кабелей , а именно: прямая прокладка, втяжная система и сплошная система.

1. Прямая прокладка: Этот метод прокладки подземных кабелей является простым и дешевым и очень популярен в современной практике. и шириной 45 см. Траншея засыпается слоем мелкого песка (толщиной около 10 см) и кабель укладывается по этой песчаной подушке. Песок препятствует проникновению влаги из земли и тем самым защищает кабель от гниение. После укладки кабеля в траншею, его засыпают еще одним слоем песка толщиной около 10 см.

           Траншея затем закрывается кирпичом и другими материалами для защиты кабеля от механических повреждений. чтобы уменьшить влияние взаимного нагрева, а также гарантировать, что неисправность, возникающая на одном кабеле, не повредит соседний кабель. Кабели, прокладываемые таким образом, должны иметь прокладку из битумной бумаги и гессенской ленты, чтобы обеспечить защиту от коррозии и электролиз.

Учебник «Основы энергосистемы В.К.Мехты» является лучшим в отрасли. Возьмите его сейчас по очень низкой цене.

Необходимо прочитать:

• Классификация подземных кабелей



Преимущества:

(i) Это простой и менее затратный метод.

(ii) Обеспечивает наилучшие условия для рассеивания тепла, выделяемого в кабелях.

(iii) Это чистый и безопасный метод, поскольку кабель невидим и не подвержен внешним помехам.

Недостатки:

(i) Увеличение нагрузки возможно только за счет совершенно новых земляных работ, которые могут стоить столько же, сколько первоначальные работы.

(ii) Изменения в кабельной сети не могут быть легко выполнены.

(iii) Стоимость обслуживания очень высока.

(iv) Локализация неисправности затруднена.

(v) Его нельзя использовать в густонаселенных районах, где земляные работы дороги и неудобны. Это 9Метод прокладки кабеля 0104 используется на открытых площадках, где раскопки можно производить удобно и с низкими затратами.

2. Всасывающая система: В этом методе прокладки подземных кабелей кабелепровод или канал из глазурованного камня, чугуна или бетона укладываются в землю с люками в подходящих местах вдоль трассы кабеля. затем кабели вытягиваются на место из люков. На рис. ниже показано сечение четырехсторонней подземной линии воздуховодов. По трем каналам проходят кабели передачи, а по четвертому каналу проходят соединения релейной защиты и контрольные провода.

            Необходимо следить за тем, чтобы линия воздуховода менял направление; глубины, провалы и смещения выполняются с очень большим радиусом, иначе будет сложно протянуть большой трос между люками. Расстояние между люками не должно быть слишком большим, чтобы упростить протягивание тросов. уложенные таким образом, не должны быть армированы, но должны быть снабжены мешковиной и джутом, чтобы защитить их при протягивании в воздуховоды.





Преимущества:

(i) Ремонт, изменение или дополнение кабельной сети можно производить без вскрытия земли.

(ii) Поскольку кабели не армированы, соединения становятся проще, а затраты на техническое обслуживание значительно снижаются.

(iii) Вероятность неисправности очень мала благодаря надежной механической защите, обеспечиваемой системой.

Недостатки:

(i) Первоначальная стоимость очень высока.

(ii) Токонесущая способность кабелей снижается из-за близкого расположения кабелей и неблагоприятных условий для отвода тепла.

            Этот метод прокладки подземных кабелей подходит для перегруженных районов, где земляные работы дороги и неудобны, поскольку после прокладки трубопровода ремонт или изменение могут быть выполнены без вскрытия грунта. Этот метод обычно используется для кабелей небольшой длины. маршрутах, таких как мастерские, перекрестки дорог, где частое копание дороже или невозможно.

3.Solid System:  В этом методе прокладки подземных кабелей кабель прокладывается в открытых трубах или желобах, вырытых в земле вдоль трассы кабеля. Желоба изготовлены из чугуна, керамогранита, асфальта или обработаны дерево.
