Как рассчитать размеры проема второго этажа под лестницу? | Методика расчета

Чтобы правильно рассчитать размеры проема для лестницы в частном доме, необходимо отталкиваться от ряда критериев и норм. В целом, если позволяет свободное пространство, то сперва выбирается желаемая конфигурация самой лестницы, а проем подгоняется под нее. Когда места относительно мало, поступают наоборот – под небольшой проем выбирается подходящая конфигурация лестницы.

Основные параметры проема под лестницу

Для начала разберемся с основными параметрами проема на втором этаже под лестницу. Как его правильно мерить? Какие размеры нужны для правильного расчета? Сколько вообще места отводить под проем при строительстве дома? Какие важные нюансы, при этом, нужно учитывать в процессе расчетов?

При расчете проема под лестницу на второй этаж специалисты оперируют следующими понятиями:

  • форма проема;
  • длина и ширина проема;
  • толщина межэтажного перекрытия;
  • расстояние от пола до перекрытия;
  • расстояние от ступеней до потолка.

В стандартных вариантах проем под лестницу может быть в форме квадрата, прямоугольника или круга. Реже встречается овал и другие сложные конфигурации. Прямоугольный проем чаще всего обустраивается под прямые одномаршевые лестницы и Г-образные. Квадратный – под П-образные. Проемы в форме круга делаются под винтовые лестницы.

Если речь идет о прямых, Г-образных и П-образных лестницах, то оперируют с длиной и шириной проема. В случае с винтовыми конструкциями рассчитывается радиус или диаметр, так как проем имеет форму окружности.

Толщина межэтажного перекрытия в расчетах размеров проема решающей роли не играет, однако пренебрегать этим параметром не следует. Особенно это актуально для тех лестниц, которые располагаются под проемом не полностью.

Расстоянием от пола до перекрытия называется высота помещения. Этот размер с толщиной межэтажного перекрытия будет соответствовать высоте лестничной конструкции.

Когда лестница не полностью расположена под проемом, важно учитывать расстояние от ступеней до потолка. При подъеме и спуске человек не должен доставать головой до края проема. Параметр актуален, как правило, только для прямолинейных одномаршевых конструкций.

Проем под прямолинейную лестницу

Для прямолинейной одномаршевой лестницы обустраивается проем прямоугольной формы. Его ширина, как правило, соответствует ширине ступеней с учетом толщины ограждения. В стандартном исполнении этот размер соответствует 0.9-1.1 м. Более комфортабельные лестницы делаются шириной до 1.5 м, соответственно, такой же будет и проем.

Длина проема под прямолинейную лестницу рассчитывается таким образом, чтобы минимальное расстояние между ступенями и потолочным перекрытием было не менее 1.9 м. Если проем сделать недостаточно длинным, при подъеме и спуске человек будет задевать головой край межэтажного перекрытия. Для примера при длине марша в 4.0 м и высоте потолка 2.7 м длина проема составит не менее 3.5 м.

Проем под Г-образную лестницу

Проем для Г-образной лестницы с двумя маршами и промежуточной площадкой может иметь форму прямоугольника или квадрата.

В первом случае его ширина будет соответствовать ширине ступеней, то есть от 0.9 м до 1.5 м. На практике часто встречаются проекты, когда под Г-образную лестницу оставляется квадратный проем 2×2 м. В таких случаях его ширина будет соответствовать ширине ступеней второго марша плюс длине первого марша (по 1 м, соответственно).

В случае, если проем под Г-образную лестницу делается прямоугольным, обязательно учитывается расстояние от ступеней (или промежуточной площадки) до потолка. Как и в случае с прямолинейной конфигурацией этот размер должен быть не менее 1.9-2.0 м.

Проем под П-образную лестницу

Чаще всего проемы под П-образную лестницу с двумя маршами делаются в форме квадрата. Размер его стороны будет соответствовать сумме ширин ступеней обеих маршей, то есть, примерно 2.0 м.

Опять же, если высота потолков большая, то при нормальном уклоне лестницы обязательно в расчет берется минимальное расстояние от ступеней нижнего марша до межэтажного перекрытия. Норма аналогична вышеупомянутым – не менее 1.9 м.

Проем под винтовую лестницу

Расчет размеров проема под винтовую лестницу будет зависеть от ее конфигурации. В большинстве случаев он имеет форму окружности. Также бывают варианты в форме квадрата. Обычно винтовая лестница выбирается в тех случаях, когда место под обустройство проема ограничено. Это самый компактный вариант.

Как правило, длина и ширина (либо диаметр) проема второго этажа под винтовую лестницу соответствует двойной ширине ступеней. То есть, если при стандартных размерах для таких конструкций ширина ступеней будет 0.8 м, то проем будет не менее 1.6 м по длине и ширине, либо же в диаметре, если он круглый.

Завершение

Чтобы не вникать в детали расчетов размеров проема для лестницы и не допустить досадных ошибок, обратитесь в нашу компанию «Новая Лестница». Опытный специалист приедет к вам бесплатно, рассчитает абсолютно все параметры проема с учетом нюансов, конфигурации лестницы, имеющегося пространства и прочих критериев.

Проем в бетонном перекрытии под лестницу

Оглавление статьи:

Проем в плите перекрытия

Этот вид работ встречается довольно часто. Его заказчиками выступают как рядовые жильцы обычных домов, так и руководство заводов, владельцы всевозможных коммерческих предприятий, торговых точек, офисных помещений и пр.

Где и для чего делают проемы в перекрытиях

Жители коттеджей, панельных и кирпичных домов в большинстве случаев просят сделать проем в плите перекрытия для обустройства лестничных пролетов, изначально не предусмотренных проектом, на нижний этаж. Реже – на чердак. Иногда заказывают продолбить проем в плите перекрытия в подвальные помещения.

Кроме этого, соответствующие проемы режутся при перепланировках с объединением помещений по вертикали, а также для монтажа дополнительных коммуникаций между этажами.

В коммерческих помещениях проем в плиточном перекрытии иногда бывает необходим для обустройства лифтов и эскалаторов.

Безопасность при резке проема в перекрытии

Как правило, вышеописанный вид работ очень трудоемок и требует строгого соблюдения ряда условий по технике безопасности.

Место расположения будущего проема и способ его усиления обусловлены типом перекрытий и конструктивной схемой здания в целом. К примеру, если мы имеем дело с перекрытием с преднапряженной арматурой, его резка может свести на ноль несущую способность конструкции. В таком случае для устройства проема перекрытие требуется демонтировать вообще.

Во избежание несчастных случаев и прочих «форс-мажоров» изначально производится усиление металлоконструкциями под край будущего среза. Необходимо следить, чтобы ни один участок перекрытия не остался без опоры в процессе резки проема. Вырезаемый участок рекомендовано обрамлять специальными укрепляющими конструкциями: уголками, двутаврами или швеллерами. Вдоль плиты перекрытия размещают металлические балки, скрепляемые между собой при помощи сварки.

При этом сооруженная из металлических профилей рама должна прочно опираться о стену.

Кроме этого, вырезаемый в плите фрагмент фиксируется подпорками и тросами. И только по окончании резки его аккуратно при помощи лебедки извлекают, затем, перед выносом из помещения, дополнительно режут и измельчают.

Предостерегаем собственников от самовольного и неквалифицированного выполнения работ по устройству проема в плите перекрытия. Засвидетельствованы случаи, когда такая безответственность приводила к самым серьезным последствиям, вплоть до обрушения межэтажных перекрытий.

Инструменты для устройства проема в перекрытии

Сложная, трудоемкая работа сопряжена с большим количеством шума и вибрационных нагрузок на конструкцию здания в целом. Слишком сильные, они недопустимы никакими строительными нормативами, поскольку могут привести даже к обрушению конструкций.

Соответственно, «грубым» ударным инструментам лучше предпочесть современную инновационную технику. Идеальным вариантом в нашем случае можно назвать использование так называемой алмазной резки. Для устройства проема в железобетонных перекрытиях отлично зарекомендовали себя алмазные дисковые пилы. Эти инструменты работают с невысоким уровнем шума и практически исключают возникновение опасных вибрационных нагрузок и трещин – нередких «спутников» при работе с отбойными молотками и перфораторами.

Для высокоточной и безопасной резки перекрытий часто применяется и универсальный швонарезчик. Этот аппарат состоит из рамы с тележкой и двигателя с ременной передачей, который вращает режущий диск с заданной скоростью. Инструмент обладает изменяемой глубиной реза и не нуждается в закреплении на специальных направляющих. В качестве рабочей поверхности используются алмазные диски.

Специфика монтажа проема для лестницы

Как уже было отмечено, резку проема в плите перекрытия в большинстве случаев используют для обустройства лестницы, поэтому рассмотрим этот вид работ подробнее.

Тут, для удобства вашего передвижения, важно учитывать ширину ступенек и размер конструкции в целом. Удобнее всего размещать лестницу так, чтобы проем в плите перекрытия располагался вдоль балок.

Специалисты подсчитали, что оптимальная высота между крайней балкой, ограждающей проем в плите перекрытия, и ступенями должна составлять не менее двух метров. Чем больше просвет, тем удобнее использовать лестницу. Особенно если она потребуется для переноски мебели.

Размер проема в плите также зависит от типа лестницы. Винтовая или складная потребует меньшего пространства, чем обычная прямая. Определив размеры, следует прибавить к ним минимум по 5 см со всех сторон для последующей отделки проема.

Документы на перепланировку с устройством проема в плите перекрытия

В проектной документации должен быть отражен не только порядок выполнения всех работ, но и схема усиления проема в перекрытии.

Ключевой официальной бумагой, на основании которой, собственно, и будет разрабатываться проект подобной перепланировки, является техническое заключение от автора проекта дома.

После получения на руки этого документа заниматься подготовкой проекта должна исключительно организация с допуском СРО. Пакет документов, включающий техзаключение и проект перепланировки, вместе с заявлением подается в Жилинспекцию через службу одного окна.

Изготовление проема в железобетонном перекрытии под лестницу

В отличие от деревянного межэтажного перекрытия, в железобетонном перекрытии устраивать лестничный проем труднее. Если планируется устанавливать лестницу, то следует это учесть еще на этапе изготовления межэтажного железобетонного перекрытия. Проем в таком перекрытии должен обрамляться металлическими уголковыми, двутавровыми, швеллерными профилями.

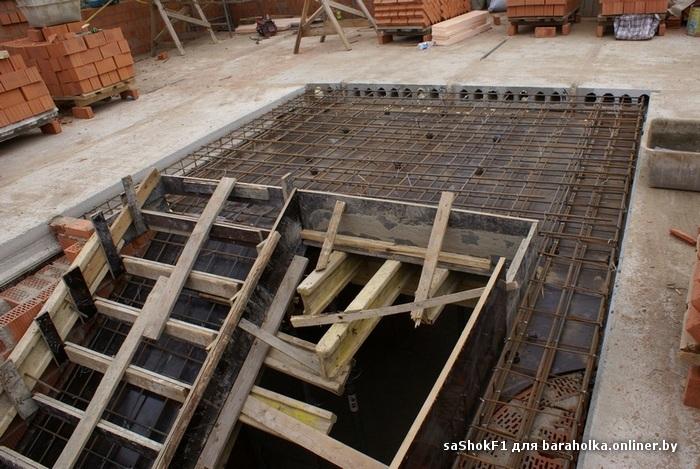

Для проема в перекрытии под лестницу, еще при возведении здания, оставляется промежуток по ширине стандартной плиты из железобетона. Поскольку проем под лестницу на косоурах и тетевах обычно занимает гораздо меньшую площадь, чем стандартная железобетонная плита, оставшееся после оборудования проема пространство в дальнейшем заливается бетоном.

Установка металлических балок для проема в перекрытии под лестницу

Устраивая проем под лестницу, вдоль плит межэтажного перекрытия размещают стальные балки. Их устанавливают аналогично тому, как при изготовлении лестничного проема в деревянном перекрытии. Металлические балки между собой свариваются. Полученная таким образом металлическая рама должна опираться на стены здания, как и железобетонные плиты межэтажного перекрытия. Когда рама из профилей установлена на свое место, приступают к армированию участков, подлежащих заливке монолитом. Нижнюю поверхность опалубки образует щит, который изготавливается на полу нижнего этажа и к месту установки поднимается при помощи веревок. Уже на месте установки это щит прикрепляют к балкам, несущим опалубку. Такие балки могут быть изготовлены из поставленных на ребро досок, или из толстых арматурных стержней.

На балки накидываются проволочные петли, а между их ветвями вставляются монтажки. После этого приступают к закручиванию проволоки, тем самым притягивая и прижимая щит опалубки к соседним плитам межэтажного перекрытия. Для предотвращения вероятности протечки цементного молока, щит накрывается полиэтиленовой пленкой. Когда опалубка закреплена, приступают к армированию и заливке бетонной смеси. Проволочные монтажные скрутки опалубки оставляют внутри бетонного монолита.

Устройство металлической рамы для проема в перекрытии под лестницу

Изготавливая металлическую раму из профилей, рекомендуется их «рожки», то есть полки профилей, лежащих вдоль, располагать в середину перекрытия. Тогда монолитный участок будет изготовить легче. Для поперечно лежащих профилей не имеет значения, куда будут направлены рожки. Но если проем в перекрытии под лестницу планируется отделывать древесиной или другим материалом, то эти рожки также лучше направить внутрь заливаемых бетоном участков.

Для скрытия металлической рамы, ее необходимо приподнять относительно нижней поверхности плит перекрытия на двадцать-тридцать миллиметров. Тогда цемент, заливаемый в опалубку, будет затекать под металлический профиль, закрывая стальную раму. Для того, чтобы цемент со временем не начал отваливаться, рекомендуется к нижней полке профиля приварить несколько коротышей из металла и прикрепить к ним специальную штукатурную сетку.

Устройство безбалочной конструкции для проема в перекрытии под лестницу

Также существует более экономичный вариант устройства лестничного проема, когда вместо сварной конструкции используют так называемую безбалочную конструкцию. Она не имеет в своем составе продольные балки, а сам проем обрамляется уголками из металла. Эти уголки опираются на края соседних плит перекрытия своими полками. В таком случае весь вес монолитного участка и самой лестницы будет переноситься непосредственно на плиты межэтажного перекрытия. Данный способ подходит только для достаточно узких лестниц, а для устройства широкого лестничного проема это метод не подходит.

Методика изготовления проемов в перекрытии по лестницу на тетивах и на косоурах практически идентичны. То есть сами проемы, варианты опирания тетивы на нижние и верхние балки такие же, как и для лестниц на косоурах.

Монтаж проема в перекрытии

Назначение проемов

Лестницы являются сложными конструкциями, функцией которых является не только украшение дома, но и обеспечение безопасного спуска и подъема. Если вы начали строительство нового дома, то расположение лестниц, скорее всего, уже учтено в проекте здания. В таком случае заранее оставляется проем в перекрытии, где в дальнейшем разместят лестницу. Однако, бывает так, что при проектировании здания не были учтены некоторые детали, поэтому проемы в перекрытиях под новую лестницу приходится делать в уже готовом полу.

Решение вырезать проем в перекрытии должно сопровождаться тщательным расчетом, иначе возможны самые непредсказуемые последствия.

Такое происходит если, например, проектом не был предусмотрен вход на чердак, нет лестницы для спуска в подвал или подпол, лестница на второй этаж ведет не из холла, а из спальни. В таких случаях необходимо сделать проем в плите перекрытия и разместить на его границах новые балки.

Приступая к изготовлению отверстия, тщательно продумайте его расположение, при этом нужно знать, что площадь пола существенно изменится. Для нормального поворота на лестнице при входе и выходе с нее между нижней и верхней ступенями и стеной должно оставаться место, имеющее ширину не меньшую, чем ширина лестницы. Удобнее всего размещать лестницу так, что бы проем в плите перекрытия располагался вдоль балок.

При постройке лестницы не следует пренебрегать строительными нормами, которые определяют минимальную ширину и просвет лестницы.

Если проем делается в деревянном перекрытие, то идеальным вариантом будет если он будет вырезаться вдоль балок.

Ширина лестницы, ведущей в одну комнату, должна составлять не менее 60 см, если лестницу используют для доступа к нескольким помещениям, например, в несколько спален, располагающихся на верхнем этаже, то она должна быть шире. Длина стандартного отверстия под лестницу должна быть такой, что бы между ступенями и потолком имелось достаточное пространство.

Строительные правила гласят, что высота между крайней балкой, ограждающей проем в плите перекрытия и ступенями, не должна быть меньше 2 м. Чем больше просвет, тем удобнее использовать лестницу, например, для переноски мебели. Размеры отверстия в плите также зависят от типов лестниц. Винтовая или складная лестница потребует меньшего пространства, чем прямая. Определив размеры, следует прибавить к ним по 5 см со всех сторон, для последующей отделки проема. Для того чтобы сделать отверстие в перекрытии, необходимо снять часть напольного покрытия, разрезать балки и убрать часть потолка. Доски, снятые с пола или потолка, можно будет применить для отделочных работ. С их помощью можно скрыть выступающие продольные и поперечные балки.

Вырезка в деревянном перекрытии

Для этого вам понадобятся следующие инструменты:

Вырезать проем в ЖБ конструкциях достаточно сложно. Кроме того, есть определенные ограничения вибрационных воздействий, способных привести к появлению трещин.

  • циркулярная пила;
  • деревянные балки;
  • металлические уголки;
  • саморезы;
  • шуруповерт.

Если проем будет создаваться внутри помещения, балки, образующие его, будут закрепляться между балками междуэтажных перекрытий. Последовательность работ следующая. В самом начале нужно подрезать рядовую балку перекрытия в том месте, где будет делаться отверстие под лестницу. Если проем имеет недостаточный размер, можно подрезать еще одну балку, но больше 2-х подрезать нельзя.

После этого нужно установить спаренные балки параллельно рядовым. К первым будут крепиться короткие спаренные балки, формирующие лестничный проем. Далее к ним крепятся короткие, функцией которых является обеспечение дополнительной жесткости отверстия в пространстве. Высота и толщина спаренных балок должна соответствовать габаритам основных.

Все детали скрепляются между собой при помощи металлических уголков и саморезов. Можно приобрести и специальный крепежный профиль. Если проем будет располагаться возле кирпичной стены, балки должны быть прикреплены одним концом в стену по рассмотренной выше технологии.

Устройство в железобетонной плите перекрытия

Для изготовления проемов в железобетонном перекрытии вам понадобятся следующие материалы и инструменты:

Конечно же, лучше проемы планировать еще при устройстве дома, но, если устройство проема неизбежно – лучше доверить это профессионалам.

  • металлические профили;
  • металлические уголки;
  • сварочный аппарат;
  • деревянные доски;
  • бетонная смесь;
  • арматурные стержни;
  • проволока;
  • веревка;
  • штукатурная сетка.

Вырезать отверстия в железобетонном перекрытии намного сложнее, чем в деревянном. Лучше всего об этом позаботиться при изготовлении плит. Проемы в железобетонной плите необходимо обрамлять стальными профилями: уголками, двутаврами или швеллерами.

Лестничные проемы занимают намного меньше места, чем плиты, поэтому образовавшиеся с двух сторон отверстия заливают бетоном. Вдоль плиты перекрытия размещают металлические балки, расположенные по принципу, схожему с процессом изготовления отверстий в деревянном перекрытии. Между собой балки скрепляются с помощью сварки, сделанная из металлических профилей рама будет опираться на стену.

После того как были рассчитаны размеры вырезаемого проема, следует добавить к ним еще по 5 см с каждой стороны. Это понадобится для последующей отделки.

После ее установки можно начинать армирование монолитных участков. Нижняя часть опалубки изготавливается прямо на земле, к месту установки ее подтягивают при помощи веревок. В качестве балок могут быть использованы доски, поставленные ребром, а также арматурные стержни больших размеров. После того как на них накинуты проволочные петли, а между ветвями проволоки установлены монтажки, можно закручивать проволоку.

Щит опалубки притягивают и прижимают к расположенным рядом плитам перекрытия. Для того что бы цементный раствор не вытекал, щит прикрывают полиэтиленом. После этого можно начать армирование участка и заливку его бетоном. Проволочные скрутки оставляют в теле бетона. Изготавливая стальную раму, рожки продольных профилей (полки) нужно направить внутрь перекрытия. Это упростит изготовление монолитных участков. Расположение полок профилей, которые лежат поперек, не столь важно.

Однако, если планируете отделать проем деревом, лучше направлять их внутрь монолитного участка. Для того что бы скрыть металл, рама приподнимается на 2-3 см выше низа плит перекрытия. При этом во время изготовления монолитного участка цемент затечет под профили и скроет металл. Он будет держаться надежно долгое время, если на нижние полки металлических профилей наварить металлические коротыши, закрепив на них штукатурную сетку.

Иногда для того, что бы сэкономить средства на металлических профилях, вместо сварной конструкции применяют безбалочную схему, не имеющую продольных балок. Проем оформляют металлическими уголками. Они опираются на края расположенной рядом плиты перекрытия. Но при установке широкой лестницы этот способ лучше не использовать.

Монтаж проема в перекрытии

Для проема в перекрытии под лестницу, еще при возведении здания, оставляется промежуток по ширине стандартной плиты из железобетона. Поскольку проем под лестницу на косоурах и тетевах обычно занимает гораздо меньшую площадь, чем стандартная железобетонная плита, оставшееся после оборудования проема пространство в дальнейшем заливается бетоном.

Установка металлических балок для проема в перекрытии под лестницу

Устраивая проем под лестницу, вдоль плит межэтажного перекрытия размещают стальные балки. Их устанавливают аналогично тому, как при изготовлении лестничного проема в деревянном перекрытии. Металлические балки между собой свариваются. Полученная таким образом металлическая рама должна опираться на стены здания, как и железобетонные плиты межэтажного перекрытия. Когда рама из профилей установлена на свое место, приступают к армированию участков, подлежащих заливке монолитом. Нижнюю поверхность опалубки образует щит, который изготавливается на полу нижнего этажа и к месту установки поднимается при помощи веревок. Уже на месте установки это щит прикрепляют к балкам, несущим опалубку. Такие балки могут быть изготовлены из поставленных на ребро досок, или из толстых арматурных стержней.

На балки накидываются проволочные петли, а между их ветвями вставляются монтажки. После этого приступают к закручиванию проволоки, тем самым притягивая и прижимая щит опалубки к соседним плитам межэтажного перекрытия. Для предотвращения вероятности протечки цементного молока, щит накрывается полиэтиленовой пленкой. Когда опалубка закреплена, приступают к армированию и заливке бетонной смеси. Проволочные монтажные скрутки опалубки оставляют внутри бетонного монолита.

Демонтаж плит перекрытия


Проемы в перекрытиях

Расширение монолитного перекрытия с усиление из 27 швеллера

Частичный демонтаж плиты перекрытия. Швеллер заводится под стены.

Монтаж усиления плиты перекрытия согласно проекту

Усиление перекрытия 24 швеллером согласно проекту

Демонтаж плиты перекрытия с усилением согласно проекту (1)

Частичный демонтаж плиты перекрытия с усилением согласно проекту. (2)

Демонтаж плиты перекрытия с усилением согласно проекту (2)

Демонтаж плит перекрытия на первом этаже

Проем с усилением в монолитном 20 см перекрытии согласно проекта.
Резка стенорезной машиной максимально близко к стене 3 см, после по требованию заказчика сбивка бортика отбойным молотком.

Расширение 20 см монолитного перекрытия, увеличение лестничного марша. Требование проекта сохранить нижнюю арматуру.

Бурятся отверстия под проем и начинается подготовка усиления перекрытия. Ставятся четыре пятки на безусадочный раствор и крепятся анкерами.

Внизу собираются узлы усиления и проверяются все размеры.

Ставятся стойки по уровню

Собираются узлы на колонах. Расклинивается двутавр с перекрытием.
Обваривается усиление и можно резать проем в перекрытии под лестницу.

Проемы в перекрытиях методом алмазного сверления без ударного шума
и пыли стоят дороже

ВНИМАНИЕ!У нас нет других сайтов, но на многих сайтах Рунета, тематикой которых являются: алмазная резка, перепланировка квартир, усиление проемов и сверление отверстий — размещены фотографии работ сделанные компанией Слом Сервис, а также информация с сайта slom-servis.ru.

Устройство металлической рамы для проема в перекрытии под лестницу

Изготавливая металлическую раму из профилей, рекомендуется их «рожки», то есть полки профилей, лежащих вдоль, располагать в середину перекрытия. Тогда монолитный участок будет изготовить легче. Для поперечно лежащих профилей не имеет значения, куда будут направлены рожки. Но если проем в перекрытии под лестницу планируется отделывать древесиной или другим материалом, то эти рожки также лучше направить внутрь заливаемых бетоном участков.

Для скрытия металлической рамы, ее необходимо приподнять относительно нижней поверхности плит перекрытия на двадцать-тридцать миллиметров. Тогда цемент, заливаемый в опалубку, будет затекать под металлический профиль, закрывая стальную раму. Для того, чтобы цемент со временем не начал отваливаться, рекомендуется к нижней полке профиля приварить несколько коротышей из металла и прикрепить к ним специальную штукатурную сетку.

Устройство безбалочной конструкции для проема в перекрытии под лестницу

Также существует более экономичный вариант устройства лестничного проема, когда вместо сварной конструкции используют так называемую безбалочную конструкцию. Она не имеет в своем составе продольные балки, а сам проем обрамляется уголками из металла. Эти уголки опираются на края соседних плит перекрытия своими полками. В таком случае весь вес монолитного участка и самой лестницы будет переноситься непосредственно на плиты межэтажного перекрытия. Данный способ подходит только для достаточно узких лестниц, а для устройства широкого лестничного проема это метод не подходит.

Методика изготовления проемов в перекрытии по лестницу на тетивах и на косоурах практически идентичны. То есть сами проемы, варианты опирания тетивы на нижние и верхние балки такие же, как и для лестниц на косоурах.

Лестницы являются сложными конструкциями, функцией которых является не только украшение дома, но и обеспечение безопасного спуска и подъема. Если вы начали строительство нового дома, то расположение лестниц, скорее всего, уже учтено в проекте здания. В таком случае заранее оставляется проем в перекрытии, где в дальнейшем разместят лестницу. Однако, бывает так, что при проектировании здания не были учтены некоторые детали, поэтому проемы в перекрытиях под новую лестницу приходится делать в уже готовом полу.

Решение вырезать проем в перекрытии должно сопровождаться тщательным расчетом, иначе возможны самые непредсказуемые последствия.

Такое происходит если, например, проектом не был предусмотрен вход на чердак, нет лестницы для спуска в подвал или подпол, лестница на второй этаж ведет не из холла, а из спальни. В таких случаях необходимо сделать проем в плите перекрытия и разместить на его границах новые балки.

Приступая к изготовлению отверстия, тщательно продумайте его расположение, при этом нужно знать, что площадь пола существенно изменится. Для нормального поворота на лестнице при входе и выходе с нее между нижней и верхней ступенями и стеной должно оставаться место, имеющее ширину не меньшую, чем ширина лестницы. Удобнее всего размещать лестницу так, что бы проем в плите перекрытия располагался вдоль балок.

При постройке лестницы не следует пренебрегать строительными нормами, которые определяют минимальную ширину и просвет лестницы.

Если проем делается в деревянном перекрытие, то идеальным вариантом будет если он будет вырезаться вдоль балок.

Ширина лестницы, ведущей в одну комнату, должна составлять не менее 60 см, если лестницу используют для доступа к нескольким помещениям, например, в несколько спален, располагающихся на верхнем этаже, то она должна быть шире. Длина стандартного отверстия под лестницу должна быть такой, что бы между ступенями и потолком имелось достаточное пространство.

Строительные правила гласят, что высота между крайней балкой, ограждающей проем в плите перекрытия и ступенями, не должна быть меньше 2 м. Чем больше просвет, тем удобнее использовать лестницу, например, для переноски мебели. Размеры отверстия в плите также зависят от типов лестниц. Винтовая или складная лестница потребует меньшего пространства, чем прямая. Определив размеры, следует прибавить к ним по 5 см со всех сторон, для последующей отделки проема. Для того чтобы сделать отверстие в перекрытии, необходимо снять часть напольного покрытия, разрезать балки и убрать часть потолка. Доски, снятые с пола или потолка, можно будет применить для отделочных работ. С их помощью можно скрыть выступающие продольные и поперечные балки.

Заделка отверстий, гнезд и борозд: в перекрытиях железобетонных площадью до 0,1 м2

ФЕДЕРАЛЬНАЯ ЕДИНИЧНАЯ РАСЦЕНКА ФЕР 46-

Правила устройства лестниц

Практически в любом проекте индивидуального жилого дома используют такую конструкцию, как лестница. Она должна быть логически связана с архитектурой дома. Как правило, лестница в проекте — строго функциональный элемент, технически и технологически привязанный к общим строительным нормативам.

Приемы и способы монтажа лестниц

Лестничный марш основной лестницы должен быть не менее 1 м в ширину. При проектировании столь эффектной конструкции в любом
интерьере важно соблюсти нужный уклон: для жилых помещений он должен быть не более 38°, нормами допускается уклон до 45°. Этот норматив регулирует конструкцию лестниц только в домах, где проживает небольшое количество людей.

Основные параметры и размеры лестничного марша:

  • LK — горизонтальная проекция лестничного марша;
  • H — вертикальная проекция лестничного марша;
  • h — расстояние «в свету» между двумя соседними ступенями, высота подступенка;
  • b — ширина проступи;
  • B — ширина лестничного марша;
  • В 1 — ширина лестничного марша «в свету»;
  • α— угол наклона лестничного марша.

Уклон лестничного марша, равный 60°, допустим только для лестниц вспомогательного назначения: подвальных, чердачных, мансардных; он должен быть постоянным по всей длине

Высоту прохода, то есть расстояние между ступенью и потолком или балкой, следует делать не менее 2 м. Промежуточная площадка планируется шириной не менее 1 м и не менее ширины марша. В целях пожарной безопасности лестнице необходим свободный проход. Если рядом с ней расположены двери, то следует учитывать направление их открывания: лестница заканчивается перед дверью — дверь открывается внутрь, при этом глубина площадки перед дверью должна быть увеличена на 0,5 м.

Лестницы обязательно должны хорошо освещаться, особенно первая и последняя ступени. Правильное освещение ступенчатой конструкции не только решает проблему безопасности, но и во многом влияет на эстетическое восприятие лестницы. Освещением можно усилить пространственный эффект лестницы, например соединить лестничный объем с окружающими помещениями или, наоборот, разделить их.

Прежде чем приступить к устройству лестницы, следует подсчитать, сколько места она займет, войдет ли в отведенную ей зону, учитывая следующие правила устройства лестниц:

  • минимальная ширина лестничного марша — 1000 мм;
  • максимальная высота подступенка — 200 мм;
  • минимальная ширина проступи — 200 мм;
  • минимальная высота прохода — 2000 мм;
  • минимальная ширина промежуточной лестничной площадки — 1000 мм.

Проемы для установки лестниц

При проектировании дома необходимо заранее запланировать проем для установки лестницы. Далее описана технология устройства лестничного проема.

Установка несущих площадочных балок в стенах дома.

Если лестница расположена в лестничной клетке, то несущие балки, поддерживающие лестничную площадку, нужно устраивать уже после возведения стен дома. Для размещения несущих площадочных балок в кладочных и бетонных стенах дома обязательно оставляют штробы, или ниши.

Установка несущих деревянных балок в лестничной клетке из кирпича или других штучных стеновых материалов

Перед установкой в стены здания деревянных несущих балок их боковые поверхности следует промазать горячей мастикой на битуме или обернуть рубероидом, что предохранит последние от влаги стен. Балки делают со скосом для улучшения отдачи ими водяных паров. Торец обмазывать не нужно, его следует оставить открытым. В то же время конец несущей балки не должен касаться стены.

Для того чтобы уровень верха несущих балок точно совпадал с проектным, под балки подкладывают деревянные бруски, покрытые антисептиком, которыми можно регулировать их высоту. Помимо этого, деревянные прокладки предотвращают смятие древесины несущих балок, а также увеличивают площадь опоры самих балок на стены. Между торцом балки и низом деревянной прокладки обязательно должна располагаться рулонная гидроизоляция, например рубероид.

После того как несущие балки площадки установили и выровняли, ниши закладывают кирпичом. Не жалейте рулонной подкладочной гидроизоляции, она должна выступать из стены. Лучше после подрезать торчащий край, чем допустить загнивание площадочных балок и, как следствие, возможное разрушение всей лестничной конструкции.

Устройство лестничного проема в деревянном перекрытии

Последовательность изготовления лестничного проема в деревянном перекрытии следующая.

Устройство лестничного проема в деревянном перекрытии:

  • а — в середине перекрытия;
  • б — у стены;
  • в — устройство сопряжения балок.
  1. Сначала в том месте, где планируется лестничный проем, необходимо подрезать рядовую балку перекрытия. Если размеры лестничного проема должны быть больше образовавшегося после подрезки одной балки отверстия, можно укоротить еще одну балку, но не более двух.
  2. Параллельно рядовым балкам перекрытия устанавливают две спаренные балки.
  3. К спаренным балкам крепят короткие спаренные балки, которые формируют лестничный проем.
  4. К уже установленным балкам фиксируют короткие, обрезанные: они обеспечат проему дополнительную жесткость.

Толщина и высота спаренных балок должны быть равны габаритам основных балок. Балки соединяют между собой металлическими уголками и саморезами или с помощью специального крепежного профиля.

Если лестничный проем расположен возле кирпичной стены, балки нужно одним концом закрепить в стене по рассмотренной выше технологии.

Устройство лестничного проема в железобетонном перекрытии

Проем под лестницу в межэтажном перекрытии, состоящем из стандартных железобетонных плит, необходимо продумать заранее до изготовления перекрытия.

Устройство лестничного проема в железобетонном перекрытии:

  • а — в середине перекрытия;
  • б — у стены;
    в — устройство опалубки для монолитных участков.

Лестничный проем в данном перекрытии обрамляют стальными профилями (уголками, швеллерами, двутаврами). Обычно при строительстве здания под него оставляют зазор, размер которого равен ширине стандартной железобетонной плиты. Лестничный проем занимает гораздо меньше места, чем предусматривалось, поэтому оставшиеся с одной либо двух сторон отверстия замоноличивают.

Вдоль плит перекрытия необходимо разместить металлические балки, скрепив их между собой сваркой. Образованная из металлических профилей рама должна опираться на стены так же, как и плиты перекрытия. После ее установки можно приступать к армированию монолитных участков.

Для того чтобы скрыть металл конструкции, нужно приподнять раму на 2–3 см относительно нижней линии плит перекрытия. В процессе изготовления монолитного участка бетонный раствор затечет под стальные профили и скроет металл. Монолитное крепление будет надежным, если на нижнюю полку металлического профиля наварить коротыши и на них закрепить сетку-мак с толщиной прута не менее 3 мм.

Устройство проема под винтовую лестницу

Проем для винтовой лестницы может быть квадратным, прямоугольным или круглым. Его предусматривают как минимум на 20 см больше диаметра самой лестницы.

Сначала очерчивают окружность на поверхности пола, затем с помощью отвеса переносят разметку и аналогично обозначают вторую окружность на потолке. Далее устанавливают две домкратные стойки и просверливают в центре проема в межэтажном перекрытии сквозное отверстие — снизу вверх. После этого на верхнем этаже вставляют штырь в полученное отверстие и наносят с помощью карандаша и веревки круг на поверхность пола.

Разметка лестничного проема под винтовую лестницу

Необходимо помнить, что диаметр круга должен быть начерчен с учетом толщины балки, которая будет обрамлять проем. Далее выпиливают пол по контуру лестничного проема и выбивают уже ненужные куски досок пола, не затрагивая несущие балки перекрытия.

После в обрамление перекрытия устанавливают клееную балку, выпилив оставшиеся несущие балки и закрепив ее с помощью металлических зубчатых пластин или же угловыми накладками.

Оформление лестничного проема:

  • а — выпиливание балок перекрытия;
  • б — установка гнутой конструкции и обрамление ее плинтусами.

Лестнице можно придать интересную форму или использовать различные декоративные перила и элементы отделки.

0 0 голоса

Рейтинг статьи

Проем в плите перекрытия под лестницу

Оглавление статьи:

Как сделать проём в железобетонном перекрытии? Можно ли сделать проём в железобетонном перекрытии?

Какие сложности?

Проем можно сделать в железо — бетонном перекрытии, если это позволяет конструкция самого перекрытия. Иными словами, если это старый дом, где потолочные плиты узкие и длинные, то создание проема будет практически невозможным, так как проем такого размера нарушит конструкцию плиты, и ее придется укреплять таким образом, что во первых это не согласуют по перепланировке, а во вторых, это станет очень затратным.

А вот в домах с монолитными перекрытиями как раз таки сейчас все и делают проемы для размещения лестниц, при формировании перехода в двух этажных, и более, квартирах и частных домах. В таком проеме даже можно разместить лифт.

Технически, необходимо обеспечить поддерживание вырезаемой части плиты снизу, а далее вырезаем или выпиливаем, высверливаем по периметру, и опускаем фрагмент потолочного перекрытия вниз. Далее измельчаем его и выносим мусор.

Проемы могут быть различной формы и размера.

В некоторых случаях требуется существенное укрепление конструкций металлическим прокатом.

Для резки бетона применяются специальные алмазные дисковые пилы. Можно применять и другой подручный инструмент (профессиональная большая болгарка с двумя ручками). В процессе резки требуется охлаждение.

В данном видео продемонстрирована стационарная резка бетона, когда пила неподвижно закреплена на полу перекрытия посредством специальной станины.

Во втором видео показано устройство для сверления отверстий в потолке, вед внутри перекрытия еще присутствует и арматура..

Однозначным ответом, что делать проём в многоквартирном доме в железобетонном перекрытии самостоятельно нельзя, ни в коем случае!, только по разрешению и выдаче на это соответствующих документов!

Обратитесь в домоуправляющую компанию, там вам объяснят что и куда нужно написать и где получить если это возможно! документальное разрешение!

Это была вторая часть вопроса, надеюсь понятно, теперь что касается как это сделать!

Естественно при помощи зубила и молотка вы тоже сможете выдоблить проём, а связывающую арматуру и проволоку можно перепилить ножовкой по металлу, но это очень долгий и трудоёмкий процесс, поэтому электроинструменты вам в помощь, такие как: болгарка с отрезными кругами по металлу и бетону, электрический отбойный молоток и желательно строительный пылесос, так как пыли будет очень много!

Далее очерчивайте контур проёма и прорезайте его болгаркой кругом по бетону, отступайте внутрь примерно 10-15 сантиметров и прорезайте второй контур, затем выдалбливайте получившуюся внутреннюю часть, чтоб получилось углубление, далее если там металлические конструкции, перерезайте их кругом по металлу и продолжайте углубляться, после чего опять выдалбливайте выпиленное, таким образом за два прохода вы пройдёте два (их обычно два) армопояса плиты перекрытия, а за третий раз углубления сделаете уже проём.

После чего подравняйте стенки и желательно разварить армопояс металлической рамкой, во избежание разрушения плиты и закрыть это всё бетонной стяжкой!

Если в железобетонном перекрытии нет ребра жёсткости или следующий уровень, либо что-то тяжёлое не установлено на плите перекрытия, тогда проём делать можно, ничего страшного в этом не будет, но надо ещё и помнить о том, что само железобетонное перекрытие лежит пока есть рёбра жёсткости или арматура в нём, если нарушить конструкцию, то плита может рухнуть, да и после изготовления проёма это перекрытие в других местах нагружать нельзя.

Так например если в перекрытии а-1 или а-2 сделать проём от одной стороны до другой, то плита рухнет, то же может быть и с плитами а-3 и а-4 если срезать рёбра жёсткости.

Сам проём можно вырезать двумя способами:

  1. Засверливание сквозных отверстий по контуру проёма через несколько миллиметров друг от друга.
  2. Вырезать проём при помощи алмазного диска.

Второй вариант мне нравится больше, так как края изначально получаются ровными и не требуют дальнейшей обработки.

А теперь ВНИМАНИЕ!

Когда вы вырежете проём, то он упадёт с высоты как минимум 1,8 метра, а это чревато разрушениями в доме, так как проём будет весьма тяжёлым, ведь он из бетона и металлоконструкций. Поэтому перед тем, как резать проём необходимо обеспечить безопасность, чтобы вырезанный кусок не упал.

Проём в железобетонном перекрытии можно делать только при наличии определённого опыта в строительстве и согласовании этого вида работ с компетентными органами, так как во время изготовления проёма вы ослабите железобетонную плиту, что может привести к обрушению остатка плиты или разрушению помещения, а это чревато нанесению ущерба здоровья людей и даже летального исхода. Поэтому не стоит выполнять эту работу самостоятельно, воспользуйтесь помощью специально обученных людей с лицензией (разрешением) на выполнение данного вида работ!

Сам процесс изготовления сводится к следующим этапам:

  • План и согласование.
  • Удаление части железобетонного перекрытия.
  • Укрепление оставшейся части плиты.
  • Проверка и оценка строительных работ.

Вот один из вариантов усиления железобетонной плиты перекрытия:

Нюансы могут возникнуть такие:

  • обрушение части удаляемой плиты.
  • обрушение части оставшейся плиты.
  • вместе с обрушением плиты возможно проломление плит перекрытия нижестоящего этажа.
  • вместе с обрушением плиты перекрытия возможен «выезд» вертикального столба системы перекрытия.

Изготовление проема в железобетонном перекрытии под лестницу

В отличие от деревянного межэтажного перекрытия, в железобетонном перекрытии устраивать лестничный проем труднее. Если планируется устанавливать лестницу, то следует это учесть еще на этапе изготовления межэтажного железобетонного перекрытия. Проем в таком перекрытии должен обрамляться металлическими уголковыми, двутавровыми, швеллерными профилями.

Для проема в перекрытии под лестницу, еще при возведении здания, оставляется промежуток по ширине стандартной плиты из железобетона. Поскольку проем под лестницу на косоурах и тетевах обычно занимает гораздо меньшую площадь, чем стандартная железобетонная плита, оставшееся после оборудования проема пространство в дальнейшем заливается бетоном.

Установка металлических балок для проема в перекрытии под лестницу

Устраивая проем под лестницу, вдоль плит межэтажного перекрытия размещают стальные балки. Их устанавливают аналогично тому, как при изготовлении лестничного проема в деревянном перекрытии. Металлические балки между собой свариваются. Полученная таким образом металлическая рама должна опираться на стены здания, как и железобетонные плиты межэтажного перекрытия. Когда рама из профилей установлена на свое место, приступают к армированию участков, подлежащих заливке монолитом. Нижнюю поверхность опалубки образует щит, который изготавливается на полу нижнего этажа и к месту установки поднимается при помощи веревок. Уже на месте установки это щит прикрепляют к балкам, несущим опалубку. Такие балки могут быть изготовлены из поставленных на ребро досок, или из толстых арматурных стержней.

На балки накидываются проволочные петли, а между их ветвями вставляются монтажки. После этого приступают к закручиванию проволоки, тем самым притягивая и прижимая щит опалубки к соседним плитам межэтажного перекрытия. Для предотвращения вероятности протечки цементного молока, щит накрывается полиэтиленовой пленкой. Когда опалубка закреплена, приступают к армированию и заливке бетонной смеси. Проволочные монтажные скрутки опалубки оставляют внутри бетонного монолита.

Устройство металлической рамы для проема в перекрытии под лестницу

Изготавливая металлическую раму из профилей, рекомендуется их «рожки», то есть полки профилей, лежащих вдоль, располагать в середину перекрытия. Тогда монолитный участок будет изготовить легче. Для поперечно лежащих профилей не имеет значения, куда будут направлены рожки. Но если проем в перекрытии под лестницу планируется отделывать древесиной или другим материалом, то эти рожки также лучше направить внутрь заливаемых бетоном участков.

Для скрытия металлической рамы, ее необходимо приподнять относительно нижней поверхности плит перекрытия на двадцать-тридцать миллиметров. Тогда цемент, заливаемый в опалубку, будет затекать под металлический профиль, закрывая стальную раму. Для того, чтобы цемент со временем не начал отваливаться, рекомендуется к нижней полке профиля приварить несколько коротышей из металла и прикрепить к ним специальную штукатурную сетку.

Устройство безбалочной конструкции для проема в перекрытии под лестницу

Также существует более экономичный вариант устройства лестничного проема, когда вместо сварной конструкции используют так называемую безбалочную конструкцию. Она не имеет в своем составе продольные балки, а сам проем обрамляется уголками из металла. Эти уголки опираются на края соседних плит перекрытия своими полками. В таком случае весь вес монолитного участка и самой лестницы будет переноситься непосредственно на плиты межэтажного перекрытия. Данный способ подходит только для достаточно узких лестниц, а для устройства широкого лестничного проема это метод не подходит.

Методика изготовления проемов в перекрытии по лестницу на тетивах и на косоурах практически идентичны. То есть сами проемы, варианты опирания тетивы на нижние и верхние балки такие же, как и для лестниц на косоурах.

Проем под лестницу на второй этаж: особенности расчетов и монтажа

Проем под лестницу на второй этаж определяется исходя из высоты подъема, варианта конструкции, площади, угла наклона и числа ступенек. В случае с прямым типом устройства угол наклона меньше, нежели у поворотного изделия.

Лестничная установка между этажами здания

Устройство сооружения

В состав устройства входят:

  1. Опорные балки в виде тетив или косоуров.
  2. Опорные столбы, размещаемые для винтовых сооружений.
  3. Ступеньки.
  4. Перила, включающие балясины и поручни.

Если выбран большой проем для лестницы на второй этаж, тетивы размещают с боковых сторон. Они прикрывают с торцов ступеньки, вставляемые между опорами с дальнейшим креплением. Проступи с подступенками утапливают в установке. Если устанавливается косоур, то ступеньки укладывают поверх него. Тетивы создаются в виде двух конструкций, но не более. А косоуры, исходя от ширины марша.

Лестничная установка между перекрытиями

Размер проема для лестницы на второй этаж предусматривает установку от 1 до 4 косоуров (несущих и дополнительных). Проступью считается горизонтальная деталь ступеньки, а подступенком – вертикальная. Последний не является обязательным. Перила выступают в качестве опоры для придания безопасных свойств.

Разделяют 2 основные группы лестничных конструкций:

  1. Криволинейный тип. Они выполняются в поворотном и винтовом исполнении.
  2. Маршевый вариант. Прямой с площадками промежуточного или поворотного типа или без них.

Нормативные параметры: Ступеньки

Расчет проема для лестницы на второй этаж начинается с оапределения основных параметров. Промежуток между уровнем чистого пола двух перекрытий выступает в качестве высоты. При определении числа вертикальных частей ступени, необходимо придерживаться рекомендуемого параметра их высоты 15-18 см.

Лестничное сооружение для подъема на верхний этаж

Однако, не исключено уменьшение до 12 см или увеличения до 20 см. При определении количества ступеней, полученный результат необходимо округлить. Расчеты производятся путем деления общей высоты на размер подступенка.

Для того, чтобы правильно рассчитать проем для лестницы на второй этаж, важно помнить, что один марш включает 3 – 18 ступенек. При увеличении количества, производится разбивка на 2-3 марша, разделенных ровными и поворотными площадками.

Параметры высоты и глубины ступенек должны обладать равными размерами в пределах одного марша. Это требуется для того, чтобы шаг при движении пользователя вверх не сбивался.

Лестничное сооружение для внутреннего размещения

Высота и глубина

Нормативный размер проема под лестницу на второй этаж составляет 2м в высоту. Глубина ступеней 23,5 до 35,5 см, но оптимальный параметр достигает до 28-32 см. Для создания точных расчетов потребуется формула, где обязательным критерием выступает сумма высоты (h) и глубины (b) ступенек в плане, равная 47 см.

Проще говоря, глубина проступи:

b = 47 – h.

Результаты подсчета принимают за основу в случае, если они удовлетворяют предусмотренным параметрам.

Можно рассчитать лестницы на второй этаж для узкого проема. Этому способствует другое соотношение высоты/ширины ступенек:

b = 63 – 2a.

Лестничное устройство для внутреннего монтажа

Длина установки

Для определения параметров применяется определенное ранее число ступенек в марше, за вычетом одной. Полученные показатели перемножают между собой.

При условии, что длина слишком большая, создается поворотная конструкция на 90 или 180 гр. Она дополнится промежуточными участками или забежными ступенями.

Промежуток по вертикали варьирует в пределах 190-200 см. Это исключает возможность травмирования при подъеме или спуске одного человека.

Важно! Рекомендуемая ширина проема для лестницы на второй этаж варьирует в пределах 900 – 1400 мм.

Пример расчетов

Для создания проекта определяются основные размеры:

  • Н – отрезок между перекрытиями. При этом учитываются все подшивки поверхностей.
  • План здания 1-го этажа, где необходимо указать направление передвижения D по ступенькам и начала захода на марш E.
  • Длина шага 60 – 64 см. Горизонтальная и вертикальная часть лестницы вычисляются по расчетным данным: 2А+В = 60…64 см.
  • Глубина ступени составляет 20 – 32 см. Высота подступенка составляет 15 см.
  • Угол подъёма составляет от 23 до 37°. Если подъем меньше угла 23° – лестницу можно заменяют пандусом (ровной площадкой под наклоном), если больше 45°, то можно соорудить приставную или раскладную конструкцию.

Лестница для установки в доме

Вычисления параметров

Зная место для расположения установки в плане (например, 500 см) и высоту комнаты (300 см), число ступенек легко узнать путем деления высоты здания на высоту подступенка (15 см): 300 : 15 = 20 ступенек.

От 20 отнимается 1 ступенька (пол верхнего перекрытия выступает в качестве ступени) = 19 ст.

Потом 500 см : 19ст. = 26,32 см – ширина проступи.

Затем используется приведенная ранее формула 2А+В = 56,32 см, подъём образован под наклоном 29,4°. Рекомендуемый параметр 60-64 см не соответствует расчетным данным.

Однако, если создать 17ступеней с высотой 17,65 см и шириной 28 см, получается 63,29 см, что нас устраивает. Угол подъема составляет 32,2° и а длина 448 см. Это позволяет определить тип конструкции. Отрезок между ступенькой и потолком составляет 1,9–2 м. Этот параметр не должен изменяться на всей длине марша.

Стандартная лестничная установка

Ширина марша равна ширине выхода на клетку:

  • Внутриквартирные сооружения составляют 90 – 100 см.
  • Здания с повышенным уровнем комфорта 1,25–1,5 м.
  • Садовые домики оснащаются маршем с шириной 70 – 80 см.

Ширина 80 см предусмотрена для вспомогательных конструкций простой формы. К ним относится подвальная или чердачная установка. Определение ширины производится между перилами или между балясинами и стеной.

Винтовые сооружения создают промежуток от центральной опоры до крайней части ступеньки. Оптимальный размер 110 см. Между маршами, размещенными во встречном друг другу направлении, предусмотрен промежуток от 10 см.

По аналогичной технологи создается лестничное устройство с забежными ступеньками с разворотом на 180°.

Классическая лестница из дерева

Разновидности установок

Оптимальным решением в выборе ступеней выступает поперечная планка в 300 мм, а подъем 170 мм. Данные показатели образуются при наклоне марша в 30 – 40 гр. Кроме этого, существует ряд других важных требований:

  1. Установка лестницы производится в нежилой части здания.
  2. Межуровневые лестницы могут выходить на чердак. Тогда выход приходится близко к продольной оси чердака.
  3. При расчетах, катет, расположенный против угла в 30 гр. , равен ½ гипотенузы. То есть, если высота потолков 3 м и уклон 30 гр., длина проема равна 6 м.
  4. Установка винтовых сооружений образует крутой угол. Это обусловлено ограничением в наличии свободного пространства.
  5. Лестницы бывают открытыми и встроенными. Первые монтируются там, где исключено загромождение пространства массивными сооружениями. А встроенные размещаются там, где необходимо использовать пространство под лестницей (санузел или кладовая).
  6. Если дело касается монолитных перекрытий или перекрытий плитами ЖБИ, разрабатывается отдельный проект.

Классическое лестничное устройство из массива

Возведение сооружения

Начало работ определяется измерением расстояния между проемами и параметров проема. Затем составляют проект, где отмечаются все габариты и тип конструкции, указывается материал для косоура или тетивы, угол подъёма. Подсчитывается число рядовых балясин и размер перил.

При подготовке материалов, создается разметка косоура с внутренней стороны изделия. Запиливают косоур устройства посредством лобзика.

Фрезеруются наружные части. Доводятся фрезерованные части косоура абразивом (шкурка №8, затем №4). Шлифовка ЛШМ производится с зерном на 100, а затем 180. Аналогом ЛШМ выступает ВШМ.

Расчет подъема ступени

Монтируется пристенная опора левой части сооружения.

Размещается подпорный столб (временная поддерживающая планка) и производится установка внешнего косоура 1-ой правой части. Выставляются оба косоура по уровню. Примеряют опору лестничной установки с пазом под шип косоура.

Запиливается вертикальная часть ступени. Размещается пристенная и наружная часть косоура второго сегмента деревянного устройства. В одночасье отделывается проём деревянными щитами. Все стыковки обеспечиваются посредством клея.

Монтаж проема в перекрытии

Для проема в перекрытии под лестницу, еще при возведении здания, оставляется промежуток по ширине стандартной плиты из железобетона. Поскольку проем под лестницу на косоурах и тетевах обычно занимает гораздо меньшую площадь, чем стандартная железобетонная плита, оставшееся после оборудования проема пространство в дальнейшем заливается бетоном.

Установка металлических балок для проема в перекрытии под лестницу

Устраивая проем под лестницу, вдоль плит межэтажного перекрытия размещают стальные балки. Их устанавливают аналогично тому, как при изготовлении лестничного проема в деревянном перекрытии. Металлические балки между собой свариваются. Полученная таким образом металлическая рама должна опираться на стены здания, как и железобетонные плиты межэтажного перекрытия. Когда рама из профилей установлена на свое место, приступают к армированию участков, подлежащих заливке монолитом. Нижнюю поверхность опалубки образует щит, который изготавливается на полу нижнего этажа и к месту установки поднимается при помощи веревок. Уже на месте установки это щит прикрепляют к балкам, несущим опалубку. Такие балки могут быть изготовлены из поставленных на ребро досок, или из толстых арматурных стержней.

На балки накидываются проволочные петли, а между их ветвями вставляются монтажки. После этого приступают к закручиванию проволоки, тем самым притягивая и прижимая щит опалубки к соседним плитам межэтажного перекрытия. Для предотвращения вероятности протечки цементного молока, щит накрывается полиэтиленовой пленкой. Когда опалубка закреплена, приступают к армированию и заливке бетонной смеси. Проволочные монтажные скрутки опалубки оставляют внутри бетонного монолита.

Демонтаж плит перекрытия


Проемы в перекрытиях

Расширение монолитного перекрытия с усиление из 27 швеллера

Частичный демонтаж плиты перекрытия. Швеллер заводится под стены.

Монтаж усиления плиты перекрытия согласно проекту

Усиление перекрытия 24 швеллером согласно проекту

Демонтаж плиты перекрытия с усилением согласно проекту (1)

Частичный демонтаж плиты перекрытия с усилением согласно проекту. (2)

Демонтаж плиты перекрытия с усилением согласно проекту (2)

Демонтаж плит перекрытия на первом этаже

Проем с усилением в монолитном 20 см перекрытии согласно проекта.
Резка стенорезной машиной максимально близко к стене 3 см, после по требованию заказчика сбивка бортика отбойным молотком.

Расширение 20 см монолитного перекрытия, увеличение лестничного марша. Требование проекта сохранить нижнюю арматуру.

Бурятся отверстия под проем и начинается подготовка усиления перекрытия. Ставятся четыре пятки на безусадочный раствор и крепятся анкерами.

Внизу собираются узлы усиления и проверяются все размеры.

Ставятся стойки по уровню

Собираются узлы на колонах. Расклинивается двутавр с перекрытием.
Обваривается усиление и можно резать проем в перекрытии под лестницу.

Проемы в перекрытиях методом алмазного сверления без ударного шума
и пыли стоят дороже

ВНИМАНИЕ!У нас нет других сайтов, но на многих сайтах Рунета, тематикой которых являются: алмазная резка, перепланировка квартир, усиление проемов и сверление отверстий — размещены фотографии работ сделанные компанией Слом Сервис, а также информация с сайта slom-servis.ru.

Устройство металлической рамы для проема в перекрытии под лестницу

Изготавливая металлическую раму из профилей, рекомендуется их «рожки», то есть полки профилей, лежащих вдоль, располагать в середину перекрытия. Тогда монолитный участок будет изготовить легче. Для поперечно лежащих профилей не имеет значения, куда будут направлены рожки. Но если проем в перекрытии под лестницу планируется отделывать древесиной или другим материалом, то эти рожки также лучше направить внутрь заливаемых бетоном участков.

Для скрытия металлической рамы, ее необходимо приподнять относительно нижней поверхности плит перекрытия на двадцать-тридцать миллиметров. Тогда цемент, заливаемый в опалубку, будет затекать под металлический профиль, закрывая стальную раму. Для того, чтобы цемент со временем не начал отваливаться, рекомендуется к нижней полке профиля приварить несколько коротышей из металла и прикрепить к ним специальную штукатурную сетку.

Устройство безбалочной конструкции для проема в перекрытии под лестницу

Также существует более экономичный вариант устройства лестничного проема, когда вместо сварной конструкции используют так называемую безбалочную конструкцию. Она не имеет в своем составе продольные балки, а сам проем обрамляется уголками из металла. Эти уголки опираются на края соседних плит перекрытия своими полками. В таком случае весь вес монолитного участка и самой лестницы будет переноситься непосредственно на плиты межэтажного перекрытия. Данный способ подходит только для достаточно узких лестниц, а для устройства широкого лестничного проема это метод не подходит.

Методика изготовления проемов в перекрытии по лестницу на тетивах и на косоурах практически идентичны. То есть сами проемы, варианты опирания тетивы на нижние и верхние балки такие же, как и для лестниц на косоурах.

Лестницы являются сложными конструкциями, функцией которых является не только украшение дома, но и обеспечение безопасного спуска и подъема. Если вы начали строительство нового дома, то расположение лестниц, скорее всего, уже учтено в проекте здания. В таком случае заранее оставляется проем в перекрытии, где в дальнейшем разместят лестницу. Однако, бывает так, что при проектировании здания не были учтены некоторые детали, поэтому проемы в перекрытиях под новую лестницу приходится делать в уже готовом полу.

Решение вырезать проем в перекрытии должно сопровождаться тщательным расчетом, иначе возможны самые непредсказуемые последствия.

Такое происходит если, например, проектом не был предусмотрен вход на чердак, нет лестницы для спуска в подвал или подпол, лестница на второй этаж ведет не из холла, а из спальни. В таких случаях необходимо сделать проем в плите перекрытия и разместить на его границах новые балки.

Приступая к изготовлению отверстия, тщательно продумайте его расположение, при этом нужно знать, что площадь пола существенно изменится. Для нормального поворота на лестнице при входе и выходе с нее между нижней и верхней ступенями и стеной должно оставаться место, имеющее ширину не меньшую, чем ширина лестницы. Удобнее всего размещать лестницу так, что бы проем в плите перекрытия располагался вдоль балок.

При постройке лестницы не следует пренебрегать строительными нормами, которые определяют минимальную ширину и просвет лестницы.

Если проем делается в деревянном перекрытие, то идеальным вариантом будет если он будет вырезаться вдоль балок.

Ширина лестницы, ведущей в одну комнату, должна составлять не менее 60 см, если лестницу используют для доступа к нескольким помещениям, например, в несколько спален, располагающихся на верхнем этаже, то она должна быть шире. Длина стандартного отверстия под лестницу должна быть такой, что бы между ступенями и потолком имелось достаточное пространство.

Строительные правила гласят, что высота между крайней балкой, ограждающей проем в плите перекрытия и ступенями, не должна быть меньше 2 м. Чем больше просвет, тем удобнее использовать лестницу, например, для переноски мебели. Размеры отверстия в плите также зависят от типов лестниц. Винтовая или складная лестница потребует меньшего пространства, чем прямая. Определив размеры, следует прибавить к ним по 5 см со всех сторон, для последующей отделки проема. Для того чтобы сделать отверстие в перекрытии, необходимо снять часть напольного покрытия, разрезать балки и убрать часть потолка. Доски, снятые с пола или потолка, можно будет применить для отделочных работ. С их помощью можно скрыть выступающие продольные и поперечные балки.

Заделка отверстий, гнезд и борозд: в перекрытиях железобетонных площадью до 0,1 м2

ФЕДЕРАЛЬНАЯ ЕДИНИЧНАЯ РАСЦЕНКА ФЕР 46-

Правила устройства лестниц

Практически в любом проекте индивидуального жилого дома используют такую конструкцию, как лестница. Она должна быть логически связана с архитектурой дома. Как правило, лестница в проекте — строго функциональный элемент, технически и технологически привязанный к общим строительным нормативам.

Приемы и способы монтажа лестниц

Лестничный марш основной лестницы должен быть не менее 1 м в ширину. При проектировании столь эффектной конструкции в любом
интерьере важно соблюсти нужный уклон: для жилых помещений он должен быть не более 38°, нормами допускается уклон до 45°. Этот норматив регулирует конструкцию лестниц только в домах, где проживает небольшое количество людей.

Основные параметры и размеры лестничного марша:

  • LK — горизонтальная проекция лестничного марша;
  • H — вертикальная проекция лестничного марша;
  • h — расстояние «в свету» между двумя соседними ступенями, высота подступенка;
  • b — ширина проступи;
  • B — ширина лестничного марша;
  • В 1 — ширина лестничного марша «в свету»;
  • α— угол наклона лестничного марша.

Уклон лестничного марша, равный 60°, допустим только для лестниц вспомогательного назначения: подвальных, чердачных, мансардных; он должен быть постоянным по всей длине

Высоту прохода, то есть расстояние между ступенью и потолком или балкой, следует делать не менее 2 м. Промежуточная площадка планируется шириной не менее 1 м и не менее ширины марша. В целях пожарной безопасности лестнице необходим свободный проход. Если рядом с ней расположены двери, то следует учитывать направление их открывания: лестница заканчивается перед дверью — дверь открывается внутрь, при этом глубина площадки перед дверью должна быть увеличена на 0,5 м.

Лестницы обязательно должны хорошо освещаться, особенно первая и последняя ступени. Правильное освещение ступенчатой конструкции не только решает проблему безопасности, но и во многом влияет на эстетическое восприятие лестницы. Освещением можно усилить пространственный эффект лестницы, например соединить лестничный объем с окружающими помещениями или, наоборот, разделить их.

Прежде чем приступить к устройству лестницы, следует подсчитать, сколько места она займет, войдет ли в отведенную ей зону, учитывая следующие правила устройства лестниц:

  • минимальная ширина лестничного марша — 1000 мм;
  • максимальная высота подступенка — 200 мм;
  • минимальная ширина проступи — 200 мм;
  • минимальная высота прохода — 2000 мм;
  • минимальная ширина промежуточной лестничной площадки — 1000 мм.

Проемы для установки лестниц

При проектировании дома необходимо заранее запланировать проем для установки лестницы. Далее описана технология устройства лестничного проема.

Установка несущих площадочных балок в стенах дома.

Если лестница расположена в лестничной клетке, то несущие балки, поддерживающие лестничную площадку, нужно устраивать уже после возведения стен дома. Для размещения несущих площадочных балок в кладочных и бетонных стенах дома обязательно оставляют штробы, или ниши.

Установка несущих деревянных балок в лестничной клетке из кирпича или других штучных стеновых материалов

Перед установкой в стены здания деревянных несущих балок их боковые поверхности следует промазать горячей мастикой на битуме или обернуть рубероидом, что предохранит последние от влаги стен. Балки делают со скосом для улучшения отдачи ими водяных паров. Торец обмазывать не нужно, его следует оставить открытым. В то же время конец несущей балки не должен касаться стены.

Для того чтобы уровень верха несущих балок точно совпадал с проектным, под балки подкладывают деревянные бруски, покрытые антисептиком, которыми можно регулировать их высоту. Помимо этого, деревянные прокладки предотвращают смятие древесины несущих балок, а также увеличивают площадь опоры самих балок на стены. Между торцом балки и низом деревянной прокладки обязательно должна располагаться рулонная гидроизоляция, например рубероид.

После того как несущие балки площадки установили и выровняли, ниши закладывают кирпичом. Не жалейте рулонной подкладочной гидроизоляции, она должна выступать из стены. Лучше после подрезать торчащий край, чем допустить загнивание площадочных балок и, как следствие, возможное разрушение всей лестничной конструкции.

Устройство лестничного проема в деревянном перекрытии

Последовательность изготовления лестничного проема в деревянном перекрытии следующая.

Устройство лестничного проема в деревянном перекрытии:

  • а — в середине перекрытия;
  • б — у стены;
  • в — устройство сопряжения балок.
  1. Сначала в том месте, где планируется лестничный проем, необходимо подрезать рядовую балку перекрытия. Если размеры лестничного проема должны быть больше образовавшегося после подрезки одной балки отверстия, можно укоротить еще одну балку, но не более двух.
  2. Параллельно рядовым балкам перекрытия устанавливают две спаренные балки.
  3. К спаренным балкам крепят короткие спаренные балки, которые формируют лестничный проем.
  4. К уже установленным балкам фиксируют короткие, обрезанные: они обеспечат проему дополнительную жесткость.

Толщина и высота спаренных балок должны быть равны габаритам основных балок. Балки соединяют между собой металлическими уголками и саморезами или с помощью специального крепежного профиля.

Если лестничный проем расположен возле кирпичной стены, балки нужно одним концом закрепить в стене по рассмотренной выше технологии.

Устройство лестничного проема в железобетонном перекрытии

Проем под лестницу в межэтажном перекрытии, состоящем из стандартных железобетонных плит, необходимо продумать заранее до изготовления перекрытия.

Устройство лестничного проема в железобетонном перекрытии:

  • а — в середине перекрытия;
  • б — у стены;
    в — устройство опалубки для монолитных участков.

Лестничный проем в данном перекрытии обрамляют стальными профилями (уголками, швеллерами, двутаврами). Обычно при строительстве здания под него оставляют зазор, размер которого равен ширине стандартной железобетонной плиты. Лестничный проем занимает гораздо меньше места, чем предусматривалось, поэтому оставшиеся с одной либо двух сторон отверстия замоноличивают.

Вдоль плит перекрытия необходимо разместить металлические балки, скрепив их между собой сваркой. Образованная из металлических профилей рама должна опираться на стены так же, как и плиты перекрытия. После ее установки можно приступать к армированию монолитных участков.

Для того чтобы скрыть металл конструкции, нужно приподнять раму на 2–3 см относительно нижней линии плит перекрытия. В процессе изготовления монолитного участка бетонный раствор затечет под стальные профили и скроет металл. Монолитное крепление будет надежным, если на нижнюю полку металлического профиля наварить коротыши и на них закрепить сетку-мак с толщиной прута не менее 3 мм.

Устройство проема под винтовую лестницу

Проем для винтовой лестницы может быть квадратным, прямоугольным или круглым. Его предусматривают как минимум на 20 см больше диаметра самой лестницы.

Сначала очерчивают окружность на поверхности пола, затем с помощью отвеса переносят разметку и аналогично обозначают вторую окружность на потолке. Далее устанавливают две домкратные стойки и просверливают в центре проема в межэтажном перекрытии сквозное отверстие — снизу вверх. После этого на верхнем этаже вставляют штырь в полученное отверстие и наносят с помощью карандаша и веревки круг на поверхность пола.

Разметка лестничного проема под винтовую лестницу

Необходимо помнить, что диаметр круга должен быть начерчен с учетом толщины балки, которая будет обрамлять проем. Далее выпиливают пол по контуру лестничного проема и выбивают уже ненужные куски досок пола, не затрагивая несущие балки перекрытия.

После в обрамление перекрытия устанавливают клееную балку, выпилив оставшиеся несущие балки и закрепив ее с помощью металлических зубчатых пластин или же угловыми накладками.

Оформление лестничного проема:

  • а — выпиливание балок перекрытия;
  • б — установка гнутой конструкции и обрамление ее плинтусами.

Лестнице можно придать интересную форму или использовать различные декоративные перила и элементы отделки.

5 1 голос

Рейтинг статьи

как правильно рассчитать, особенности, проем в перекрытии

Дыра в старом потолке

Отверстие в старом потолке часто вынуждает переставлять пространство под ним. Вам нужно подняться по лестнице, чтобы попасть на новый чердак.
При ремонте чердака, чтобы создать пригодный для использования чердак, вам обычно нужно сделать отверстие в потолке или увеличить существующее, чтобы установить новую чердачную лестницу. Степень сложности зависит от конструкции пола и размера отверстия.

Ремонт или реконструкция дома часто включает в себя изменение функциональной планировки интерьера и необходимость перемещения по лестнице. Для этого необходимо сделать новое отверстие в существующем потолке.

Распределение сил, действующих на элементы конструкции, затем изменяется, и это обычно требует введения замен и дополнительных опор или балок. Новые конструктивные элементы, с другой стороны, загружают левые фрагменты потолка и поддерживающие его стены, а иногда и потолок нижнего этажа. Решение о возможности проведения такой реконструкции всегда должно быть поручено проектировщику.

Работы по вырезанию отверстия в потолке должны проводиться под наблюдением профессионалов, Если в результате отсутствия безопасности часть потолка рухнет, это может не только создать угрозу безопасности человека, но и повредить пол пола ниже.


Выбор вида лестницы для маленького проема

Экономия площади и пространства жилого помещения и устройство достаточно комфортной для передвижения лестницы не всегда совместимы.

Для выбора оптимального решения по этим параметрам используются разные виды лестниц:

  • Прямая маршевая конструкция считается наиболее комфортной, но лишь при небольшом уклоне. В условиях ограниченных площадей, для устройства лестничного проёма на второй этаж и помещения для монтажа прямой марш может стать излишне крутым и неудобным для многих категорий пользователей.
  • Винтовая лестничная конструкция соответствует нормам безопасного и несложного подъёма, позволяет ощутимо ограничить площадь проёма и сэкономить полезное пространство при монтаже. Серьёзным недостатком винтовых лестниц считается сложность перемещения по ней различных грузов и предметов.
  • Поворотные лестничные маршевые системы лучше других конструкций соответствуют требованиям по экономии площадей и пространства.
  • Модульная лестница относится к самым компактным, стильным и эффектным конструкциям. Но она непрактична и применяется , как правило, в качестве дополнительного решения.
  • Лестницы приставные – неустойчивы и опасны.
  • Конструкция «гусиный шаг» не позволяет устойчиво двумя ногами встать на ступень.

В качестве рекомендации: стоит остановить выбор на варианте винтовой лестницы, как отвечающей заданным параметрам. Вопрос с неудобством подъёма громоздких и негабаритных грузов следует продумывать отдельно.

Как самую удобную для подъёма и спуска пожилых людей и инвалидов следует рассматривать поворотную маршевую конструкцию, расположенную вдоль стен.

Размер ступеней

Ступени могут быть немного выше и уже, но они не должны быть выше 19 см и уже 22 см. Очень высокие и узкие ступеньки не очень удобны, особенно когда члены домохозяйства довольно низкие или в доме маленькие дети. Эти простые расчеты показывают, что средняя длина однопролетной лестницы в односемейном доме это 430-460 см.

Удобная ширина бега составляет около 90 см без перил. Само отверстие обычно немного шире (из-за балюстрады). Оно также может быть немного короче (примерно на две или три длины градуса), но он не может быть слишком коротким, потому что человек, спускающийся вниз, будет подвергаться воздействию головы, касающейся края отверстия.

Во время спуска мы падаем на более низкую ступень с высоты ступеньки выше, поэтому нам нужно больше места, чем указывал бы наш рост. Расстояние от ступени до края потолка должно учитывать это. Оно должно составлять 200 см, а высота ступеньки и запас прочности — обычно предполагается минимальный зазор 230-240 см, но это также зависит от угла лестницы. Площадь, занимаемая лестницей, может быть немного меньше в случае круглой лестницы. Если полы низкие, лестница займет меньше места, чем в высоком интерьере.

Основные требования к лестничным проемам

  1. Резка лестничных проемов в перекрытиях в обязательном порядке предполагает наличие свободного пространства снизу. Площадка должна быть не менее 1 м в длину. А если рядом с ней расположено более одной двери, то ее площадь должна быть ещё больше, чтобы было возможным одновременное открывание дверей и безопасное перемещение человека по лестнице.
  2. Конструируя лестничный проем, ориентируются на среднестатистический рост человека. Поднимаясь по лестнице, он не должен касаться головой потолка ни на одной из ступеней. Чем просторней проём лестницы, тем удобнее будет ею пользоваться.
  3. Лестничный проем должен быть хорошо укреплен, чтобы в ходе эксплуатации лестницы перекрытие не обрушилось.
  4. Проём для прямой лестницы должен иметь прямоугольную форму, винтовые конструкции требуют создания круглого проема.

Проем под лестницу на второй этаж: особенности расчетов и монтажа

Проем под лестницу на второй этаж определяется исходя из высоты подъема, варианта конструкции, площади, угла наклона и числа ступенек. В случае с прямым типом устройства угол наклона меньше, нежели у поворотного изделия.

Лестничная установка между этажами здания

Устройство сооружения

Содержание

  • 1 Устройство сооружения
  • 2 Нормативные параметры: Ступеньки
  • 3 Высота и глубина
  • 4 Длина установки
  • 5 Пример расчетов
  • 6 Вычисления параметров
  • 7 Разновидности установок
  • 8 Возведение сооружения

В состав устройства входят:

  1. Опорные балки в виде тетив или косоуров.
  2. Опорные столбы, размещаемые для винтовых сооружений.
  3. Ступеньки.
  4. Перила, включающие балясины и поручни.

Если выбран большой проем для лестницы на второй этаж, тетивы размещают с боковых сторон. Они прикрывают с торцов ступеньки, вставляемые между опорами с дальнейшим креплением. Проступи с подступенками утапливают в установке. Если устанавливается косоур, то ступеньки укладывают поверх него. Тетивы создаются в виде двух конструкций, но не более. А косоуры, исходя от ширины марша.

Лестничная установка между перекрытиями

Размер проема для лестницы на второй этаж предусматривает установку от 1 до 4 косоуров (несущих и дополнительных). Проступью считается горизонтальная деталь ступеньки, а подступенком – вертикальная. Последний не является обязательным. Перила выступают в качестве опоры для придания безопасных свойств.

Разделяют 2 основные группы лестничных конструкций:

  1. Криволинейный тип. Они выполняются в поворотном и винтовом исполнении.
  2. Маршевый вариант. Прямой с площадками промежуточного или поворотного типа или без них.

Нормативные параметры: Ступеньки

Расчет проема для лестницы на второй этаж начинается с оапределения основных параметров. Промежуток между уровнем чистого пола двух перекрытий выступает в качестве высоты. При определении числа вертикальных частей ступени, необходимо придерживаться рекомендуемого параметра их высоты 15-18 см.

Лестничное сооружение для подъема на верхний этаж

Однако, не исключено уменьшение до 12 см или увеличения до 20 см. При определении количества ступеней, полученный результат необходимо округлить. Расчеты производятся путем деления общей высоты на размер подступенка.

Для того, чтобы правильно рассчитать проем для лестницы на второй этаж, важно помнить, что один марш включает 3 – 18 ступенек. При увеличении количества, производится разбивка на 2-3 марша, разделенных ровными и поворотными площадками.

Параметры высоты и глубины ступенек должны обладать равными размерами в пределах одного марша. Это требуется для того, чтобы шаг при движении пользователя вверх не сбивался.

Лестничное сооружение для внутреннего размещения

Высота и глубина

Нормативный размер проема под лестницу на второй этаж составляет 2м в высоту. Глубина ступеней 23,5 до 35,5 см, но оптимальный параметр достигает до 28-32 см. Для создания точных расчетов потребуется формула, где обязательным критерием выступает сумма высоты (h) и глубины (b) ступенек в плане, равная 47 см.

Проще говоря, глубина проступи:

b = 47 – h.

Результаты подсчета принимают за основу в случае, если они удовлетворяют предусмотренным параметрам.

Можно рассчитать лестницы на второй этаж для узкого проема. Этому способствует другое соотношение высоты/ширины ступенек:

b = 63 – 2a.

Лестничное устройство для внутреннего монтажа

Длина установки

Для определения параметров применяется определенное ранее число ступенек в марше, за вычетом одной. Полученные показатели перемножают между собой.

При условии, что длина слишком большая, создается поворотная конструкция на 90 или 180 гр. Она дополнится промежуточными участками или забежными ступенями.

Промежуток по вертикали варьирует в пределах 190-200 см. Это исключает возможность травмирования при подъеме или спуске одного человека.

Важно! Рекомендуемая ширина проема для лестницы на второй этаж варьирует в пределах 900 – 1400 мм.

Пример расчетов

Для создания проекта определяются основные размеры:

  • Н – отрезок между перекрытиями. При этом учитываются все подшивки поверхностей.
  • План здания 1-го этажа, где необходимо указать направление передвижения D по ступенькам и начала захода на марш E.
  • Длина шага 60 – 64 см. Горизонтальная и вертикальная часть лестницы вычисляются по расчетным данным: 2А+В = 60…64 см.
  • Глубина ступени составляет 20 – 32 см. Высота подступенка составляет 15 см.
  • Угол подъёма составляет от 23 до 37°. Если подъем меньше угла 23° – лестницу можно заменяют пандусом (ровной площадкой под наклоном), если больше 45°, то можно соорудить приставную или раскладную конструкцию.

Лестница для установки в доме

Вычисления параметров

Зная место для расположения установки в плане (например, 500 см) и высоту комнаты (300 см), число ступенек легко узнать путем деления высоты здания на высоту подступенка (15 см): 300 : 15 = 20 ступенек.

От 20 отнимается 1 ступенька (пол верхнего перекрытия выступает в качестве ступени) = 19 ст.

Потом 500 см : 19ст. = 26,32 см – ширина проступи.

Затем используется приведенная ранее формула 2А+В = 56,32 см, подъём образован под наклоном 29,4°. Рекомендуемый параметр 60-64 см не соответствует расчетным данным.

Однако, если создать 17ступеней с высотой 17,65 см и шириной 28 см, получается 63,29 см, что нас устраивает. Угол подъема составляет 32,2° и а длина 448 см. Это позволяет определить тип конструкции. Отрезок между ступенькой и потолком составляет 1,9–2 м. Этот параметр не должен изменяться на всей длине марша.

Стандартная лестничная установка

Ширина марша равна ширине выхода на клетку:

  • Внутриквартирные сооружения составляют 90 – 100 см.
  • Здания с повышенным уровнем комфорта 1,25–1,5 м.
  • Садовые домики оснащаются маршем с шириной 70 – 80 см.

Ширина 80 см предусмотрена для вспомогательных конструкций простой формы. К ним относится подвальная или чердачная установка. Определение ширины производится между перилами или между балясинами и стеной.

Винтовые сооружения создают промежуток от центральной опоры до крайней части ступеньки. Оптимальный размер 110 см. Между маршами, размещенными во встречном друг другу направлении, предусмотрен промежуток от 10 см.

По аналогичной технологи создается лестничное устройство с забежными ступеньками с разворотом на 180°.

Классическая лестница из дерева

Разновидности установок

Оптимальным решением в выборе ступеней выступает поперечная планка в 300 мм, а подъем 170 мм. Данные показатели образуются при наклоне марша в 30 – 40 гр. Кроме этого, существует ряд других важных требований:

  1. Установка лестницы производится в нежилой части здания.
  2. Межуровневые лестницы могут выходить на чердак. Тогда выход приходится близко к продольной оси чердака.
  3. При расчетах, катет, расположенный против угла в 30 гр., равен ½ гипотенузы. То есть, если высота потолков 3 м и уклон 30 гр., длина проема равна 6 м.
  4. Установка винтовых сооружений образует крутой угол. Это обусловлено ограничением в наличии свободного пространства.
  5. Лестницы бывают открытыми и встроенными. Первые монтируются там, где исключено загромождение пространства массивными сооружениями. А встроенные размещаются там, где необходимо использовать пространство под лестницей (санузел или кладовая).
  6. Если дело касается монолитных перекрытий или перекрытий плитами ЖБИ, разрабатывается отдельный проект.

Классическое лестничное устройство из массива

Возведение сооружения

Начало работ определяется измерением расстояния между проемами и параметров проема. Затем составляют проект, где отмечаются все габариты и тип конструкции, указывается материал для косоура или тетивы, угол подъёма. Подсчитывается число рядовых балясин и размер перил.

При подготовке материалов, создается разметка косоура с внутренней стороны изделия. Запиливают косоур устройства посредством лобзика.

Фрезеруются наружные части. Доводятся фрезерованные части косоура абразивом (шкурка №8, затем №4). Шлифовка ЛШМ производится с зерном на 100, а затем 180. Аналогом ЛШМ выступает ВШМ.

Расчет подъема ступени

Монтируется пристенная опора левой части сооружения.

Размещается подпорный столб (временная поддерживающая планка) и производится установка внешнего косоура 1-ой правой части. Выставляются оба косоура по уровню. Примеряют опору лестничной установки с пазом под шип косоура.

Запиливается вертикальная часть ступени. Размещается пристенная и наружная часть косоура второго сегмента деревянного устройства. В одночасье отделывается проём деревянными щитами. Все стыковки обеспечиваются посредством клея.

виды, размеры, устройство, оформление. Устройство лестничных проемов Проем в потолке под лестницу

Если на чердак вы можете попасть, только установив табурет на стул, или если для прохода в кабинет на втором этаже вам приходится на цыпочках ходить через спальню, если, для того чтобы попасть в подвал, нужно бежать по дождю и холоду, значит, вам нужна новая лестница. Первым этапом создания лестницы является изготовление отверстия в перекрытии с установкой новых балок по его границам. В связи с тем, что при монтаже новой лестницы сильно меняется площадь пола на двух этажах, необходимо тщательно продумать расположение отверстия для лестницы. Постарайтесь расположить лестницу так, чтобы существующие стены не пришлось переносить или убирать. Для нормального поворота по лестнице при входе на нее и выходе с нее необходимо наличие пространства между верхней или нижней ступенью и стеной не менее ширины лестницы. Попытайтесь также расположить таким образом, чтобы при ее устройстве не затрагивались электропроводка и водопроводные или отопительные трубы . А если вы сможете спланировать лестницу так, чтобы отверстие в перекрытии располагалось вдоль балок, вы упростите работу по установке обрамляющих отверстие балок, так как при поперечном относительно балок отверстии вам придется установить шесть новых балок.

В самом начале планирования расположения лестницы проконсультируйтесь со специалистом, осуществляющим надзор за качеством строительства. Строительные нормы и правила определяют минимальные ширину и просвет лестниц. Именно этими размерами определяются габариты отверстия в перекрытии. Если лестница ведет в одну комнату (кроме кухни или жилой комнаты), она может иметь ширину всего 600 мм. В большинстве остальных случаев минимально допустимой является ширина 800 мм. Длина стандартного отверстия для лестницы должна обеспечивать достаточное пространство между потолком и ступенями. Строительные правила требуют высоты не менее 2 м, однако помните, что, чем больше просвет, тем удобнее будет ходить высоким людям и тем проще будет переносить мебель. Размеры проема в перекрытии зависят от типа устанавливаемой лестницы. Правила устройства проема, в основном, одинаковы для лестницы любого типа и описаны на этих страницах для случая установки лестницы в подвал. Когда вы определите размеры проема, добавьте к ним не менее 50 мм со всех сторон для отделки после установки лестницы. Для прорезки проема необходимо снять часть пола, разрезать балки и убрать часть потолка (это не относится к показанному здесь подвальному помещению , лишенному потолка). Для последующей отделки проема используйте куски досок, снятые с потолка, которыми можно закрыть выступающие дополнительные продольные и поперечные балки. Закройте края штукатурки и торцы досок пола досками или фанерой, которые прибиваются к балкам отверстия. Для создания более привлекательного внешнего вида щели закройте наличниками. Неогражденный проем для лестницы опасен и не допускается строительными правилами. Ваша работа будет не закончена до тех пор, пока вы не оградите его балюстрадой или простыми перилами.

Анатомия лестничного проема. Если проем расположен вдоль балок, удалите части двух балок и соедините висящие концы балок с остальными балками с помощью двух коротких поперечных балок. Поперечные балки должны иметь толщину и высоту, равные соответствующим параметрам основных балок, и прикрепляются угольниками к дополнительным балкам, установленным вдоль длинных сторон проема. На представленном здесь примере правая продольная балка проема состоит из существующей балки, прикрепленной к новой балке. Слева, для того чтобы получить нужную ширину проема, установлены две новые балки между имеющимися балками перекрытия. Если проем расположен рядом с каменной стеной, поперечные балки могут быть одним концом заделаны в стену.

1. Установка домкратных стоек. Разметьте планируемый проем на нижней поверхности пола, добавив со всех сторон по 50 мм для отделки. Разметку выполняйте для большинства лестниц, как описано на последующих страницах. Добавьте усилительные балки с каждой длинной стороны проема и затем установите за пределами узких сторон отверстия на расстоянии около 500 мм от них опорные балки и регулируемые домкратные стойки. В каждом углу просверлите в полу отверстия снизу вверх.

2. Раскрой отверстия. Перейдите наверх и найдите отверстия, просверленные в углах проема. Отмерьте по 100 мм от каждого отверстия вдоль проема для установки поперечных балок. Отбейте четыре меловые линии для разметки удлиненного отверстия. Сделайте пропилы по двум боковым сторонам отверстия, под прямым углом к доскам пола, затем сделайте пропилы параллельно доскам пола.

3. Удаление досок пола. Выбейте выпиленные куски досок пола, ударяя по ним снизу куском доски. Закончите работу сверху с помощью лапчатого лома.

4. Удаление балок в проеме. Отпилите балки заподлицо с проемом, попросив помощника поддерживать балку снизу, для того чтобы она не заклинивала пилу. Отрезанные части балок можно использовать для изготовления двойных поперечных балок, которые нужны для прочности проема. Отрежьте два куска балки по размеру отверстия и скрепите их вместе болтами или гвоздями длиной 100 мм, которые забивайте в шахматном порядке.

5. Монтаж поперечных балок. Прибейте к каждому концу двойной поперечной балки кронштейны шириной 100 мм. Прижмите поперечную балку к отпиленным торцам балок, совмещая их верхние кромки. Прибейте кронштейны к продольным балкам, забивая гвозди во все отверстия кронштейнов. Установите кронштейны шириной 50 мм в стыки между отпиленными балками и поперечной балкой и прибейте их гвоздями. И, наконец, прибейте поперечную балку к торцам отпиленных балок двумя 150-миллиметровыми гвоздями. Вторую поперечную балку установите аналогично.

Очень часто, когда в строении требуется расширение жилой площади, помещение чердака превращают в комнату, но при этом возникает необходимость установки лестницы, которая будет соединять его с остальным жилым пространством.

Такая необходимость возникает и в том случае, если речь идет о двух или более этажном доме. Для того чтобы соорудить межуровневую лестницу, необходимо сначала пробить в перекрытии лестничный проем. Фото и описание процесса будет представлено в этой статье.

Подготовка к обустройству лестничного проема

Перед тем, как приступить к работе, необходимо продумать некоторые важные моменты , от которых напрямую будет зависеть успех всего предприятия:

    Местонахождение отверстия. Расположение проема следует внимательно обдумать, одновременно учитывая, что пол станет заметно меньше, т.к. для того чтобы, идя по лестнице нормально поворачивать, между стеной, верхней и нижней ступеньками нужно оставить пространство не уже самой лестницы. Оптимальным ее расположением считается такое, при котором отверстие в плите идет вдоль балок.

    Ширина лестницы. Если на этаже, куда ведет лестница, располагается одно помещение, то по ширине она делается минимум 60 см. Но если на этаже несколько помещений, тогда ее делают шире.

    Лестничный проем, вырезанный в плите, должен иметь длину, при которой между потолком и ступеньками остается достаточное пространство.

    Расстояние между краевой балкой, ограничивающей отверстие в перекрытии, и ступеньками должно составлять минимум 2 м. Этим обусловлено удобство лестницы в использовании.

    Размер лестничного проема. Определяясь с размерами, следует отталкиваться от типа и конструкции лестницы, которая впоследствии будет установлена. Для установки прямой лестницы понадобится гораздо больше места, чем например, для винтовой. Определившись с длиной и шириной лестничного проема необходимо добавить с каждой стороны по 5 см на отделку.

Перед тем, как начать проделывать отверстие в перекрытии, необходимо частично разобрать покрытие пола, перерезать балки и удалить сектор потолка. Доски полового покрытия не следует выбрасывать т.к. они могут пригодиться в дальнейшей работе.

Вырезание отверстия в перекрытии из дерева

Чтобы проделать отверстие в перекрытии из дерева потребуется не такой уж сложный инструмент , например:

Если отверстие для проема прорезается во внутреннем помещении жилого дома, то балки, которые его образуют, необходимо крепить промеж балок перекрытия.

Действия надо осуществлять в таком порядке:

    на том участке перекрытия, на котором будет находиться проем, надо разрезать одну балку или две, в случае, если пространства не достаточно, но больше этого количества резать нельзя из-за риска обрушения;

    прикрепить парные балки, к которым потом будут прикреплены еще 2 балки, образующие проем, параллельно балкам идущим в ряд. После этого, к ним прикрепляются короткие, обеспечивающие большую жесткость, укрепляющие конструкцию. По размерам парные балки должны в точности совпадать с основными;

    все элементы соединяют друг с другом посредством металлических уголков и саморезов. Также допускается использование профиля для крепежа. Если отверстие проема находится в непосредственной близости от кирпичной стены, то балки должны крепиться одной стороной в нее.

Обустройство проема в бетонной плите

Чтобы обустроить проем в бетонной плите, следует запастись необходимыми орудиями труда и материалами, а именно:

    металлическими профилями;

    металлическими уголками;

    аппаратом для сварки;

  • арматурой;

    проволокой;

    веревкой;

    сеткой для штукатурки.

Работы проводятся в такой последовательности:

    Если проем расположен в перекрытии рядом с каменной стеной, поперечные балки одним концом заделываются в стену. Узел опирания балки на кирпичную стену решается аналогично узлу опирания площадочной балки. Посадочное место впоследствии оштукатуривается.

    В отличие от проема в деревянном перекрытии, который можно выпилить в уже готовой конструкции, проем в перекрытии из железобетонных плит должен быть оставлен заранее, еще в процессе изготовления этого перекрытия.

    Контур проема обрамляется стальными профилями: швеллерами, двутаврами или конструкцией из уголков. Для создания монолитных участков, образующихся с одной или обеих сторон контура лестничного проема, вдоль плит перекрытия размещают стальные балки, аналогично балкам в деревянном перекрытии. Их опирают на противостоящие стены, а между ними вставляют две поперечные балки, формирующие проем (рис. 33). Крепление стальных балок между собой производят на сварке. Полученная таким образом стальная рама опирается на противоположные стены так же, как и все остальные плиты перекрытия. Внутри этой рамы оставляется проем под лестницу, а по краям выполняются армированные монолитные участки. Направление полок профилей продольных балок лучше делать внутрь монолитного участка, это упрощает изготовление бетонного монолита. Расположение полок профилей поперечных балок не имеет значения, но при декорировании проема древесиной иногда их лучше направить внутрь лестничного проема.

    Рис. 33. Устройство лестничного проема в перекрытии из железобетонных плит

    Всю стальную раму нужно приподнять на 20–30 мм относительно нижней плоскости плит перекрытия, тогда при устройстве монолитного участка цементное молоко затечет под профили и скроет металл. Для того чтобы впоследствии этот слой цемента не отвалился и не обнажил стальной профиль, на его нижнюю полку нужно наварить проволочные коротыши и с их помощью закрепить на балках штукатурную сетку.

    Иногда в целях экономии стальных профилей вместо конструкции с продольными несущими балками из швеллеров или двутавров используют безбалочную схему. В такой конструкции продольные балки отсутствуют, а проем оформляют стальными уголками, опирающимися своими полками на лежащие рядом плиты перекрытия. Эта конструкция частично переносит вес монолитного участка и лестницы на лежащие рядом плиты перекрытия. После проверки расчетом несущей способности плит перекрытия такую конструкцию можно применять на небольших монолитных участках. Для устройства широких лестничных проемов ее лучше не делать.

    Армирование монолитных участков назначается по проекту либо по расчету. Нижний щит опалубки изготавливается на земле и подтягивается веревками к месту установки. Где его проволочными скрутками прикрепляют к балкам, несущим опалубку. В качестве балок могут быть использованы доски, установленные на ребро либо толстые арматурные стержни или ломики. Проволочные петли накидывают на эти балки, вставляют между ветвями проволоки монтажки и начинают закручивать проволоку. Таким образом, щит опалубки притягивается и прижимается к лежащим рядом плитам перекрытия. Во избежание вытекания цементного молока щит накрывают полиэтиленовой пленкой или пергамином. Производят армирование монолитных участков и заливку бетонной смеси. Проволочные скрутки навсегда остаются в теле бетона. При распалубливании их концы, выступающие из монолита, срубаются или обрезаются болгаркой.

    Лестница – это незаменимый элемент для многоэтажных домов без лифта или двухъярусных квартир. Вместе с тем, лестницы важны и для одноэтажных построек: разница уровня земли и дома, так или иначе, будет отличаться за счет фундамента, да и попасть на чердак или в подвал без лестницы будет просто невозможно. Как происходит моделирование лестниц, и какие проекты на сегодняшний день наиболее популярные – рассмотрим подробнее.

    Проектирование лестниц: оптимальные размеры

    Удобство эксплуатации и безопасность лестницы зависит от размеров и соотношения всех ее элементов. Регулируют размеры любой (от прямой до винтовой) конструкции «Строительные нормы и правила», на основе которых должны производиться все расчеты и проектирование лестниц.

    Так, комфортные и надежные внутренние лестницы в жилом помещении должны иметь:

  1. Ширину лестничного марша в пределах 1,25-1,5 метра (для дачных домиков ширину можно уменьшить до 800 см).
  2. Минимальный угол наклона – 35 градусов, max – 45.
  3. Высоту прохода минимум в два метра или на 50 мм больше роста наиболее высокого проживающего.
  4. Глубину проступей в 250-350 мм, а высоту подступенка – 150-250 мм.
  5. Балясины высотой в 900 мм, перила за которые удобно браться.

Количество ступеней в марше измеряется по индивидуальным параметрам помещения. Для этого высота потолка (3000 или 2700 см в зависимости от постройки) делится на оптимальную высоту подступенка. Полученное значение округляется в сторону большего.

Схема лестницы и способы ее моделирования

Схематичный план лестницы содержит в себе указания всех размеров элементов конструкции. Так, на рисунке должна быть отмечена высота и ширина ступеней, длина косоуров, обозначены угол наклона конструкции, размеры маршевых и забежных ступеней, переходной площадки. Схему лестницы можно нарисовать на бумаге, проведя расчеты самостоятельно или создать при помощи онлайн-калькуляторов с конструктором для проектирования лестниц (проектируем конструкции крайне внимательно, тщательно сверяя полученные значения со СНиП, ведь от этого зависит надежность лестницы).

Недостатком онлайн-программ является то, что полученная модель лестницы выходит типовой, а сама конструкция изображена схематически. Вполне возможно, что для помещений с нестандартными параметрами и потолочными проемами такое моделирование не подойдет. Составить более детальный проект лестницы с двух или трехмерной детализацией поможет компьютерная визуализация.

На сегодня, наиболее популярными программами для проектирования лестниц являются:

  1. Sweet Home 3D.
  2. SketchUp.
  3. Pro100.
  4. Автокад.
  5. Sema.

Исполнительная схема лестницы рисуется для каждой группы отдельно (если конструкция сложная, то может понадобиться отдельный рисунок для каждого лестничного элемента).

Для того чтобы понять как будет смотреться рассчитанная конструкция часто используют наглядные модели киригами, по которым можно легко построить конструкцию в масштабе.

Проект дома с лестницей в гостиной

Лестница в гостиной должна быть не только функциональным, надежным и безопасным подъемным элементом, но и обладать привлекательным внешним видом , подчеркивать стиль комнаты, вкусовые предпочтения хозяев.

Выбор типа лестницы зависит от габаритов помещения. Чтобы не перегрузить небольшую комнату, лучше выбирать открытые конструкции с легкими резными ограждениями, тонкими тетивами. Отлично подойдут криволинейные лестницы или конструкции на больцах.

Винтовую лестницу на второй этаж можно расположить посередине комнаты: такой элемент станет не только практичным, но и декоративным, прекрасно впишется в интерьер залов в стиле лофт. К минималистическим гостиным можно подобрать компактные лестницы на больцах, которые подчеркнут геометрию линий и открытость пространства.

Лестницы для больших апартаментов должны быть эффектными, подчеркивать широту пространства и гармонировать с ним. Наиболее популярные лестницы в большой зал – из твердого массива дерева (дуба, бука, ясеня). Часто такие лестницы делают закрытыми, а подлестничное пространство оформляют встроенной техникой, мебелью, нишами. Удобно, если напротив такой лестницы будет находиться дверной проем.

Прямую, широкую деревянную лестницу в зал можно сделать своими руками: необходимо провести расчеты или найти готовый проект, закупить пиломатериал и строительные инструменты.

Практичный проект лестницы снаружи дома

Чаще всего роль наружных, парадных лестниц выполняют бетонные и железобетонные конструкции, опора для которых фиксируется в грунте. Такие лестницы создаются при помощи установки опалубки, армирования и заливки бетоном, отличаются долговечностью, высокой грузоподъемностью.

Отделка входных лестниц может выполняться при помощи:

  • Дерева (дуба, бука, граба и других твердых пород древесины).
  • Натурального камня (гранита, мрамора, кварца).
  • Искусственного камня.
  • Кирпича.
  • Керамической плитки (устойчивой к морозам и УФ-лучам напольной, бетонной, тротуарной).

Если отделка крыльца имеет гладкую поверхность, то следует снабдить ступени противоскользящими порожками: это повысит уровень безопасности лестницы в зимнее время.

Наиболее удобным считается расположение наружной лестницы непосредственно перед входом в дом. Если такой возможности нет, то перед дверью строится крыльцо, помост, на которые ведет лестница. Кроме того, подъемная наружная установка может быть выносной, и вести непосредственно в помещения верхних этажей (минуя первый), на балкон или мансарду.

Такая лестница может быть:

  • Прямой (например, шахтной).
  • Криволинейной (например, винтовой).

Чаще всего такие лестницы выполняются из металла. Главное, при расположении такой конструкции, чтобы она не мешала проходу в дом и подъезду к гаражу, желательно, не загораживала окна.

Лестница в узком проеме прихожей

Нередко коридорные проемы в частных домах представляют собой вид вытянутых многоугольников небольших размеров (такое часто можно встретить в домах из бруса 8х8). В таких постройках нужен вариант лестницы, который смог бы эффективно сохранять пространство, при этом привлекательно смотреться и быть надежным.

Наиболее популярными лестницами, способными сэкономить квадратный метр являются:

  1. Угловая лестница с забежной площадкой. Является идеальным вариантом. Использование площадки вместо ступеней делает лестницу более удобной и безопасной для маленьких детей и пожилых людей.
  2. Лестница типа самба («гусиный шаг»). Такая конструкция максимально экономит пространство, но может быть неудобной при подъеме (нужно всегда начинать ход с одной ноги) и спуске (из-за маленькой ширины ступень).
  3. Вертикальная лестница. Как винтовая, так и прямая (модульная или приставная) лестница способна удачно разместиться даже в очень маленьком коридоре.

Лестница в узкий коридор может быть выполнена из дерева или металла. Выбор каркаса зависит не только от типа конструкции, но и от оформления коридора. Для интерьеров в стиле лофт и хай-тек подойдут компактные винтовые лестницы , опоры для которых представлены в виде металлических стоек (ступени, при этом, могут быть выполнены из дерева, стекла или металлической сетки).

Обладателям апартаментов в скандинавском стиле, классических или кантри интерьеров следует остановить свой выбор на деревянных конструкциях на тетивах.

Проем в потолке для лестницы: соответствие конструкции

Вид лестницы определяет не только планировка прихожей или гостиной, но и параметры проема в потолке. Потолочный проем – это просвет, в который выходит лестничный марш. Этот просвет может быть практически любого размера и формы.

Так, для узкого, прямоугольного проема (в жилом помещении) идеальными будут: Г-образная лестница и конструкция типа «гусиный шаг». Можно попробовать использовать лестницу на больцах, сделав верхние ступени немного короче нижних (переход, при этом, должен быть плавным, а длина верхних ступенек быть не менее 750 мм). Если проем совсем небольшой, то следует выбрать модульные лестницы на одном косоуре или приставные конструкции.

Идеальным вариантом для круглых проемов станут винтовые лестницы. Угол поворота таких конструкций определяется по высоте потолков, и может быть абсолютно разным.

Небольшие потолочные проемы в подсобных помещениях можно оснастить выдвижными лестницами, которые легко крепятся на крышку люка.

Какими должны быть проемы для лестниц (видео)

Без лестницы сегодня невозможно представить ни одно строение: эти установки нашли применение даже в одноэтажных домах (например, входные лестницы). Вы можете выбрать готовый проект или спроектировать индивидуальную лестницу при помощи программ для 2 и 3d визуализации. Главное, чтобы конструкция была прочной и безопасной, имела привлекательный внешний вид!

Внимание, только СЕГОДНЯ!

Вы даже не представляете, насколько ламинат универсальный отделочный материал ! набирает популярность. И действительно, это прекрасный способ придать красивый, стилизованный под дерево, вид лестнице, которая порядком поизносилась, или бетонной лестнице, которая выглядит угрюмо и громоздко.

Качественно отделать крыльцо — не так и сложно!

Инструменты и материалы для работы с ламинатом

Список материалов, подлежащих приобретению:

  • ламинат и клей к нему;
  • краевой профиль;
  • саморезы.

Поскольку лестница в процессе использования подвергается большим нагрузкам, то ламинат нам потребуется коммерческий. Это означает, что первая цифра, указанная в классе ламината должна быть 3, последующее значение зависит только от вашего кошелька. Также приобретаем специальный клей для ламината. Желательно, чтобы ширина доски совпадала с высотой ступеньки и длиной ступеньки. В противном случае, придется скреплять ламинат замками, а это означает потерю в прочности.


Что такое краевой профиль и какой он бывает?

Краевой профиль – это декоративная планка для скрытия угла, образованного ламелями. Существует несколько видов краевых профилей: металлический, деревянный и пластиковый. Зачастую в качестве краевого профиля используют металлические г-образные порожки. Существуют и специальные ламинированные профили от компании Quick Step. Они крепятся при помощи металлической направляющей к ступени, к которой и прикрепляется ламинированный профиль при помощи клея. Такое соединение получается более прочное, поскольку в профиле предусмотрены пазы и получается двойное скрепление.

Отделка лестницы ламинатом: варианты

Варианты и способы декорирования лестничного проема своими руками отличаются лишь тем, какой профиль вы выбрали: г-образный или специализированный. Установка г-образного профиля легче в исполнение и дешевле в цене, но уступает по прочности соединения специализированному.


Профиль QuickStep — выглядит эффектно, и служит долго

Применение г-образных порожков при отделке лестничного проема на второй этаж и крыльца

Визуальные декоративные свойства г-образных порожков уступают ламинированным. По части прочности ламинированные также выигрывают. Однако, если вы не специалист и реставрируете лестничный проем в доме самостоятельно, этот вариант для вас. Он более легок и дешев.

Приступим:

  1. Первым шагом к облагораживанию крыльца или лестничного проема на второй этаж является подготовка лестницы к монтажу. Необходимо удалить все загрязнения, в том числе пыль, убрать старое покрытие, если оно имеется, а также произвести выравнивание элементов.
  2. Вырезаем заготовки из ламината для укладки на ступени. Для это замеряем ширину каждой ступени. Даже если визуально лестница прямая, это не значит, что размеры ступеней в ней действительно одинаковы. Поэтому производим замеры каждой ступени. Во избежание путаницы заготовки рекомендуется пронумеровать.
  3. Приклеиваем ламинат к вертикальной части ступени. Для приклеивания ламината к подступни нам понадобится зубчатый шпатель. Нанеся клей на подступень, равномерно распределяем его шпателем по поверхности. Укладку ламинату начинают с верхней ступени. Последующие ламели должны быть такого размера, чтобы между ламелями оставался зазор примерно в толщину используемого ламината.
  4. Приклеиваем ламинат на горизонтальную плоскость. Распределяем шпателем клей по ступени до тонкого слоя и прижимаем заготовленную ламель.
  5. Устанавливаем порожек. Деревянные порожки можно крепить как при помощи клея, так и при помощи шурупов. Пластиковые порожки закрепляем только клеем, поскольку он попросту сломается от воздействия шурупа, а металлические привинчиваем шурупами к специальным крепежным отверстиям.
  6. Производим те же действия для всех последующих ступеней. Если на лестнице имеется марш, то там укладка ламината происходит обычным способом: закрепляем при помощи замков.

После окончания монтажных работ необходимо воздержаться от хождения по лестнице на второй этаж в течении суток. А если краевые элементы закреплены исключительно на клей, то двое суток.


Применение специализированных порожков: пошаговая инструкция

Данный способ отделки крыльца или лестницы дома более трудоёмкий, но ваши труды будут награждены эстетикой и повышенной прочностью по сравнению с предыдущим способом.

  1. Производим подготовительные работы . Устраняем все лишние, что может помешать в монтаже. Заделываем сколы, дыры и трещины в лестнице. Деревянную лестницу шпатлюем. Также деревянную лестницу необходимо проверить на наличие скрипов и шатаний. Если таковые имеются, то придется перебрать всю конструкцию и установить заново более плотно.
  2. Измеряем длину и высоту ступенек, а затем переносим замеры на ламинат.
  3. Монтаж ламината начинаем с верхней ступени, поскольку так мы избежим движения ламината, который закреплен ещё невысохшим клеем. Также как и в предыдущем способе, необходимо соблюдать зазор между ламелями горизонтальной и вертикальной плоскости. Наносим клей на вертикальную поверхность и шпателем равномерно его размазываем.
  4. Устанавливаем направляющий специализированный профиль. Для этого наносим на обратную сторону металлического профиля клей и плотно прижимаем к верху ступени. Поскольку конструкция металлического профиля с направляющей намного больше, чем г-образный порожек, то одного клея недостаточно. Через каждые 15 см необходимо закрепить профиль к подступни при помощи шурупов.
  5. Равномерно наносим клей на проступь и укладываем ламинат. Первую ламель стараемся соединить замок в замок с ламинатом, который лежит на полу второго этажа. Последующие ламели задвигаем под ламели, лежащие на вертикальной поверхности. Именно для этого в предыдущих шагах мы оставляли зазор. Зазор можно выставить при помощи брусков либо нарезать маленькие кусочки ламината из остатков.
  6. Устанавливаем в краевой профиль резиновую вставку.
  7. Заполняем пазы ламинированного профиля клеем и плотно надеваем его на металлическую направляющую.
    Повторяем процедуру шаг за шагом, пока не закончим отделку лестничного проема либо. Не следует ходить по лестнице столько же, сколько и в предыдущем способе.

Как видите — все достаточно просто, а как покажет потом время — еще и очень эффективно. А как вы отделываете крыльцо? Расскажите об этом в комментариях!

Пожалуй, нет такого домовладельца, который не мечтал бы расширить свои владения. Освоение новых территорий заложено в каждом человеке. Один из самых простых и экономичных способов овладеть заветными дополнительными квадратными метрами — переоборудование чердачного помещения в жилое.

Но при всей привлекательности этого занятия самым сложным местом остается устройство межуровневой лестницы. В данной статье рассматривается порядок определения места под лестницу, её типа и получение проема при производстве реконструкции чердачного помещения в старинном доме.

Несомненно, лестницы, выполненные по классическим технологиям с применением дорогостоящих материалов, придают дому монументальность, важность и особый лоск. Но современность в стиле минимализма и перманентный кризис привели к тому, что девять из десяти собственников жилья эконом — класса проголосуют за рачительное использование пространства в своем доме и за экономию средств.

Межуровневая лестница — дорогое сооружение. Особенно, если её выполняют на заказ. Однако, при некотором навыке можно почти все работы выполнить самостоятельно. Это касается не только расчетов и сооружения деревянных, но и сварных металлических лестниц. Но прежде чем приступить к реализации своих замыслов на практике, нужно определиться с формой и местом расположения лестницы, а так же — подготовить проем.

Определение места расположения лестницы в доме

Что бы ни было, а всем известно — лестница занимает слишком много места. Чем она более пологая и, соответственно, более удобная для прохода, тем больше величина проема под неё и тем дальше нужно отодвигать в проекции первую ступень от последней.

Самой удобной лестницей считается такая, у которой ширина проступи (горизонтальной части ступени) не менее 30 см, а высота подступенка (вертикальная часть ступени) не превышает 17 см. Такие показатели можно получить, если угол наклона лестничного марша находится в пределах 30 — 40 градусов. Вот несколько простых правил, следуя которым можно достаточно легко выбрать место расположения межуровневой лестницы в доме.

  1. По возможности располагайте лестницу в нежилой части дома. Крайне неудобно пользоваться жилой комнатой, если в ней установлено громоздкое сооружение.
  2. Если межуровневая лестница выходит на чердак, то старайтесь расположить её так, чтобы выход приходился как можно ближе к продольной осевой линии чердака.
  3. Пользуйтесь для приблизительной оценки длины проема простым геометрическим правилом — катет, лежащий против угла в 30 градусов, равен половине гипотенузы. То есть, при высоте потолков в помещении 3 метра и уклоне лестницы 30 градусов длина проема составит 6 метров.
  4. Подступы к лестнице должны быть свободны. Если что-то мешает этому, подумайте, не стоит ли сделать забежные ступени.
  5. Существуют типы лестниц, практически не занимающие места в помещении, например, винтовые, но по ним проблемно поднимать что-либо. Рассматривайте такие проекты в самую последнюю очередь, отдавая предпочтение более простым моделям.
  6. Лестницы могут быть открытыми и встроенными. Открытые лестницы целесообразно располагать там, где нежелательно загромождать пространство массивными конструкциями, а встроенные там, где планируется использование пространства под лестницей (например, для гостевого санузла или кладовой для хозинвентаря).
  7. Не во всяком месте можно выбить проем в перекрытии верхнего этажа. Если речь идет о монолитном перекрытии или перекрытии плитами ЖБИ, необходимо разрабатывать отдельный проект и визировать его у автора или в организации, признанной автором проекта всего дома.
  8. Если величина проема не позволяет вписать лестницу в том месте, которое вы определили как лучшее по указанным выше показателям, то можно сократить проем путем увеличения угла наклона, но в этом случае измените форму ступеней в «утиный шаг». Такая лестница сложнее в изготовлении, но очень удобна при углах уклона от 45 до 70 градусов.

Расчет лестницы

Большинство лестниц не требует грандиозных математических исчислений. Важно уметь определить, пользуясь базовыми знаниями по геометрии, величину угла наклона лестницы, количество ступеней, высоту подступенка, ширину проступи и длину проема.

Исходными данными для этих расчетов является высота от чистого пола нижнего уровня, до чистого пола второго уровня. Это означает, что если поверх бетонной стяжки настелены деревянные полы, то высота измеряется от бетонной стяжки, так как деревянные полы не являются чистыми. Это же правило распространяется на полы верхнего уровня.

Например, измерив высоту перекрытия в месте установки лестницы, получили результат 3 метра. Наиболее удобный угол уклона лестницы — 30 градусов, а значит, длина проема составит 6 метров. При ширине проступи 30 см на проекции проема можно уложить 20 ступеней. Разделив 3 метра высоты перекрытий на 20, получаем минимальную высоту подступенка 15 см.

Однако, чаще всего столь длинный проем невозможно найти даже в большом доме, а что говорить о маленьком! Поэтому следующим шагом будет оптимизация пространственного расположения лестницы в доме с одновременной корректировкой размеров ступеней и подступенков, чего добиваются выбором формы лестницы.

Определение типа лестницы

Внутренняя межуровневая лестница в большинстве случаев должна обеспечивать комфортный подъем и спуск на высоту от 2,5 до 3,2 метров. При этом важно, чтобы проем занимал как можно меньше места. А минимизировать величину проема можно установкой лестницы подходящего типа, которые можно классифицировать по следующим признакам:

  • По количеству маршей различают одно- двух- и трехмаршевые лестницы;
  • По наличию промежуточной площадки различают лестницы с одной и двумя промежуточными площадками. Прямые и с поворотом на 90 или 180 градусов;
  • По наличию забежных ступеней различают лестницы с нижними, верхними, комбинированными забежными ступенями, а так же винтовые лестницы, как крайний случай применения забежных ступеней;
  • Лестницы с прямыми ступенями и ступенями особой формы, облегчающие подъём и спуск при углах уклона от 45 градусов и больше.

Так же большое значение имеет выбор материала, из которого будет изготавливаться лестница. Ведь сборка лестницы на одной тетиве из дерева сопряжена с большими техническими трудностями. Такие лестницы изготовляют из металла, что значительно дешевле. Кроме того, при равных условиях по несущей способности деревянные лестницы будут гораздо массивнее, нежели металлические. Поэтому дизайнеры отдают предпочтение металлическим лестницам в тех случаях, когда необходимо установить открытую лестницу. Но выбор материала ступеней всё же чаще всего остается за наборно — клеевой столярной плитой.

Итак, выбор двухмаршевой лестницы с одной промежуточной площадкой позволяет сократить длину проема на величину до 30% и изменить направление движения по лестнице от 0 до 180 градусов.

Выбор одномаршевой лестницы с забежными ступенями позволяет изменить направление движения по лестнице до 180 градусов и сократить величину проема до 20%.

Выбор винтовой лестницы позволяет сократить величину проема до 80% и изменять направление движения до 360 градусов.

Изменение угла уклона лестницы с одновременным изменением формы ступеней и комбинированием с забежными ступенями позволяет сократить величину проема до 60%.

Монтаж каркасного перекрытия и выделение в нем проема

Работы по устройству лестницы начинаются с пробивки проема в перекрытии верхнего уровня. При этом существенное значение имеет материал перекрытия. Если перекрытия монолитные или выполнены из плит, то самостоятельный демонтаж невозможен. Подобного рода работы должны осуществляться фирмой, имеющей лицензию на данный вид деятельности. Все работы должны производиться в соответствии с согласованным и утвержденным проектом.

Самостоятельный демонтаж возможен только в том случае, если перекрытия верхнего уровня деревянные и не несут нагрузку. При этом часто бывает так, что в старых домах чердачные перекрытия практически отсутствуют. Что чаще всего связано с поспешной послевоенной реконструкцией дома. В этом случае перекрытия лучше всего удалить полностью и заменить новыми на основе каркасной технологии.


Фото 1. Фрагмент перекрытия, восстановленный по каркасной технологии

На фото 1 показан фрагмент удаленного чердачного перекрытия, который заменен каркасным на основе брусков 50х120 мм, опирающихся с одной стороны на стропила через специальные опорные башмаки (фото 2), а с другой стороны — на двутавровую стальную балку, выполняющую роль прогона (на фото 3 балка показана со своей нижней стороны). Опора на башмаки позволяет существенно увеличить максимально допустимую нагрузку на перекрытие, так как значительно снижается риск поломки старых досок стропил, а разделение перекрытия балкой пополам позволяет демонтировать перекрытие частями.


Фото 2. Опорный башмак установлен на стропило


Фото 3. Опорная балка в качестве прогона

На фото 1 видно, что в ячейках каркаса выделен проем для лестницы. Здесь следует учитывать, что шаг стропил равен 60 см. И этот размер не изменился со времен оных. А ширина лестницы может отличаться. В данном случае ширина лестницы по ступеням составляет 65 см, а проема — 72 см.


Фото 4. Закладная доска для расширения проема на произвольную величину

Решение этой задачи показано на фото 4. Как видно на фотографии, балка каркаса опирается не на башмак, а на закладную доску, которая устанавливается между двумя соседними башмаками. Пользуясь этим способом, можно изменять ширину проема на любую величину вплоть до следующей балки.

После того, как каркас будет собран, его нужно обшить снизу листами ОСБ. Для этой цели вполне подойдет лист толщиной 10 мм. При обшивке не обязательно, чтобы края листов попадали на балки или поперечины каркаса. Ведь окончательная облицовка будет из гипсокартона.


Фото 5. Перекрытие обшито снизу ОСБ

Фрагмент обшитого ОСБ снизу перекрытия, показан на фото 5. После этого можно приступать к тепло- и звукоизоляции перекрытия. В качестве утеплителя лучше всего использовать минеральную или базальтовую вату по причине их негорючести. Но до того как приступить к заполнению ячеек каркаса утеплителем, нужно каждую из них выложить пароизоляцией. На фото 6 представлены ячейки каркаса перекрытия, в которые уложена и закреплена при помощи степлера пленка.


Фото 6. Укладка пароизоляции на дно и стенки ячеек

Когда все ячейки будут изолированы, можно приступать к укладке утеплителя. Толщина его должна быть не меньше толщины балок. В данном случае — 120 мм. Минвату можно укладывать плотнее с расчетом на то, что она потом немного осядет.

Кстати, эта же схема изоляции была использована при строительстве дома в далеком 1940 году. Только вместо базальтовой ваты в перекрытии была заложена стекловата белого цвета, тщательно упакованная в пакеты из плотной черной бумаги. Но со временем стекловата слиплась и стала совсем плоской, потеряв полностью свои изолирующие свойства.


Фото 7. Ячейки после заполнения минеральной ватой

На фото 7 показан внешний вид ячеек после заполнения их минеральной ватой. Сверху минвату нужно накрыть ещё одним слоем пленки и закрепить её скобками. Этот этап работ показан на фото 8.


Фото 8. Сверху минвата укрывается пленкой

И последний этап работ по тепло- и звукоизоляции — обшивка ОСБ перекрытия со стороны чердака. При выполнении этой работы, в отличие от обшивки потолка перекрытия, важно попадать на ребра каркаса кромками соседних листов ОСБ. Иначе на стыках они будут прогибаться под тяжестью человека. На фото 9 показан внешний вид перекрытия со стороны чердака после укладки ОСБ.


Фото 9. Обшивка пола чердачного перекрытия ОСБ

Толщина листов зависит от шага каркаса. Так, при среднем размере ячейки 40х40 см вполне достаточно листа толщиной 15 мм. Если размер ячеек превышает эту величину, то и толщину листа тоже нужно пропорционально увеличивать. Ту часть проема, которая будет находиться над задней частью лестницы, можно уменьшить, но при этом важно не забывать учитывать рост человека выше среднего. Этот размер составляет 190 см. Уменьшать проем следует для того, чтобы сократить потери тепла при теплообмене между уровнями.

Боковины проема, образованные крайними балками перекрытия, должны быть ровными. Это необходимо потому, что основой для чистовой отделки будет служить гипсокартон, который достаточно просто прикрутить к ним саморезами.

Облицовка проема

Облицовка проема начинается с монтажа подвесного потолка из гипсокартона на нижнем уровне. Иначе будет невозможно вычислить величину боковых откосов проема. Монтаж потолка из гипсокартона лучше всего выполнить на металлических профилях, а не прикручивать гипсокартон непосредственно к ОСБ перекрытия. Дело в том, что при хождении по перекрытию сверху в этом случае нагрузка будет передаваться прямо на листы, которые со временем протрутся на головках саморезов. Когда листы гипсокартона подвешены на профилях, динамические нагрузки возникают не по всей плоскости перекрытия, а лишь в местах крепления подвесов к потолку. Такие нагрузки быстро гасятся в конструкциях потолка, не вызывая деформаций. Кроме того, под такими потолками легко спрятать всю электропроводку и прочие коммуникации.


Фото 10. Плоскость потолка рядом с проемом обшита гипсокартоном

На фото 10 показан рабочий момент, когда вся плоскость потолка рядом с проемом уже подшита гипсокартоном по профилям. Оставшаяся часть, в которую входит труба приставной вентиляции и убавление проема по задней стороне лестницы, зашивается в последнюю очередь. При этом можно взять лист гипсокартона большего размера, прикрутить его на место, а потом вырезать контур по сноскам, сделанным при помощи вертикального уровня. Эти манипуляции показаны на фото 11- 14.


Фото 11. Обшивка сложного места потолка листом заведомо большего размера


Фото 12. Вырезание по контуру, отмеченному по уровню изнутри


Фото 13. Гипсокартон точно повторяет контур проема


Фото 14. Вид снизу на проем и гипсокартонный потолок

После того, как на потолке будет выделен контур проема, можно прикручивать боковые откосы. Их достаточно зафиксировать саморезами прямо к балкам. Процесс проиллюстрирован на фото 15.


Фото 15. Монтаж боковых откосов проема

Кромки нужно усилить перфорированными алюминиевыми уголками. Они фиксируются скобками при помощи степлера (фото 16). После чего примазываются шпаклевкой (фото 17) и затем наносится ещё два слоя шпаклевки на всю плоскость гипсокартона с промежуточной и чистовой расшлифовкой (фото 18).


Фото 16. Установка перфорированных уголков на кромки


Фото 17. Шпаклевка кромок и швов


Фото 18. Чистовая шпаклевка

Подготовленный таким образом проем готов для большинства видов чистовой отделки от покраски до декорирования тонкими штукатурками, обоями или панелями ПВХ.

  1. Применение фасадной шпаклевки существенно расширит перечень видов декоративной отделки проема. Ведь она выполнена на основе белого цемента и гораздо более надежна;
  2. Не нужно облицовывать откосы проема гипсокартоном вообще, если планируется обшивка его вагонкой;
  3. После шлифовки необходимо грунтовать каждый слой шпаклевки;
  4. Проводку по перекрытию из ОСБ лучше убрать в негорючие короба.

Использованный в статье в качестве иллюстрации пример выполнения проема, и технология проводимых работ продемонстрированы на примере ремонта старинного немецкого дома 1940 года постройки. Дом сильно пострадал в военные и послевоенные годы. Был частично отремонтирован хозспособом, но капитальный ремонт никто никогда в нем не производил. Поэтому можно считать приведенный пример наиболее показательным и наиболее сложным при обустройстве проема под межуровневую лестницу в частном доме.

В следующей статье, посвященной самостоятельному изготовлению и монтажу внутридомовой лестницы, речь пойдет о том, как производить сварочные работы на примере металлической лестницы с одной тетивой, открытыми ступенями и косоурами.

Максим Федоров, рмнт.ру

Часть 1: Как подготовить проем для межуровневой лестницы
Часть 2:

Лестница в доме, имеющем несколько уровней, обязательный элемент конструкции и интерьера. Занимая довольно значительный объем дома, она накладывает определенные ограничения и требования в проектировании дизайна интерьера. Как сделать подъем на второй этаж или на мансарду, чтобы мертвая зона под маршем и устройство лестничных проемов не «съело» большую часть площади помещений? Какой должна быть отделка лестничного проема и дизайн лестницы? Постараемся найти ответы на эти и другие вопросы, связанные со строительством лестниц.


Разберемся в терминах

При всем многообразии конструкций для движения по вертикали, которые нас окружают в общественных и частных домах, вариантов и не так много. Вне зависимости от устройства, они состоят из одних и тех же элементов:

  1. Сама лестничная конструкция. Лестница может быть прямая, винтовая, с промежуточной или поворотной площадкой, с забежными ступенями. Различаются и способы крепления ступеней: на тетивах, косоурах, больцах, центральном опорном столбе, модульная конструкция.
  2. Ограждение. Ограждение лестницы, в первую очередь необходимо для обеспечения безопасности перемещения – защищает человека от падения и дает опору при подъеме. Во вторую очередь, — ограждение является важной декоративной частью. Кроме самого марша ограждаются площадки. Ограждения лестничных проемов выполняются в том же стиле, что и перила.

Высота ограждения на площадке выше перил. Ограждения марша делается не менее 900 мм, а ограждение площадки — 1100 мм.

  1. Лестничный проем. Лестничный проем – это отверстие в перекрытии, через которое проходит лестница. Поэтому закрыть лестничный проем не представляется возможным. Возможно перекрытие лестничного проема в небольших чердачных лестницах, когда складная конструкция соединена с люком, которым закрываетсяотверстие, ведущее на чердак. Хотя, чаще всего, люди, задавая вопрос о том, как закрыть лестничный проем, просто не разбираются в терминах. По-видимому, имеется необходимость для перекрывания лестничной клетки. Лестничная клетка – это пространство, занятое лестницей. Потребность в перекрывании может возникнуть для уменьшения интенсивности конвективных потоков, движущихся в стволе с первого на второй этаж. Наиболее простое решение – сделать закрытую лестничную клетку. Тогда перекрыть вход, можно, установив обычную дверь перед входом на лестницу.

Мухи и котлеты

Разобравшись в терминах, становится понятно, что дизайн лестничного проема не может отличаться особым разнообразием. Отверстие в перекрытии имеет прямоугольную форму для обычной лестницы, и круглую для винтовой. Некоторую вольность в выборе конфигурации можно позволить для веерной модели.


Ширина лестничного проема зависит от ширины марша. Для одномаршевой конструкции ширина отверстия делается равной ширине марша плюс зазоры для крепления ограждения. Для двухмаршевой, соответственно, — удвоенной ширине марша. Длина отверстия рассчитывается в зависимости от уклона лестницы. Отверстие в перекрытии должно быть таким, чтобы стоя на любой ступени, человек среднего роста не упирался в потолок головой.

При расчетах обычно принимается расстояние в 2000 мм от поверхности любой ступени до перекрытия, т. е. до потолка первого этажа. Там, где это расстояние становится меньше 2 метров, и начинается отверстие. Как правило, длина проема меньше длины марша (проекции наклонно установленного марша на горизонтальную плоскость) примерно на метр. То есть, начиная с третьей или четвертой ступени.

Лестничный проем на второй этаж нужно располагать таким образом, чтобы при выходе с лестницы была свободная площадка, не менее метра длиной. Если на площадку второго этажа выходят двери помещений, то размер площадки должен учитывать возможность одновременного открывания дверей и прохода человека по лестнице. Чтобы тот, кто находился в комнате, не ударил открывающейся дверью подымающегося.

Отделка стен лестничного проема тоже неактуальный вопрос, как и про дизайн. Вряд ли кого-то сильно интересует, как можно отделать видимую часть торца перекрытия. Если лестница примыкает к стене, то она становится частью стен лестничной клетки. В случае когда проем сделан посередине помещения, торец перекрытия, видимый при проходе вверх, может быть оштукатурен и окрашен, как откос окна. В деревянном перекрытии вертикальная часть отверстия перекрытия может оформляться деревом.

Дизайн лестничной клетки

Если дизайн лестничного проема понятие бессмысленное, то дизайн лестничной клетки – очень актуальное. Сложность вопроса в том, что лестница — это пространственное сооружение, связывающее первый и второй этажи здания. В большинстве случаев, на втором этаже или в мансарде в частном доме размещают приватную зону – спальни, а «общественная» часть, гостиная, столовая, находятся на первом. Дизайн интерьера этих помещений может радикально отличаться, а лестница и отделка стен лестничной клетки должны гармонично вписываться в оба интерьера.

Если жилище имеет несколько этажей, то в нем непременно нужно обустроить лестничный проем на второй этаж. Эта часть интерьера является обязательным элементом конструкции. Подобный блок обладает значительным объемом.

Его размеры определяются еще на стадии проектирования постройки таким образом, чтобы мертвая зона, находящаяся под маршем, имела бы минимальные габариты.

Не менее важной темой остается выбор декора лестничного проема, стилевое решение самой лестницы. Пролет должен визуально объединять разные части постройки.

Устройство и оформление конструкции

На сегодняшний день потенциальному покупателю предлагается большой ассортимент конструкций для движения по вертикали, которыми оснащаются общественные и частные дома. Однако при всем разнообразии композиций существенных различий наберется не очень много. Большинство сооружений обладают одними и теми же элементами:

  1. Самой лестничной конструкцией. Пролеты бывают прямыми, винтовыми. Встречаются версии, в которых имеются промежуточные либо поворотные площадки. Иногда пролеты оснащаются забежными ступеньками. Также ступени фиксируются по-разному. В качестве основы для крепления могут выступать тетивы, косоуры, больцы, центральные опорные столбы, модульные конструкции.
  2. Ограждениями. Такие сегменты обеспечивают безопасность идущего по лестнице человека. С ними он защищен от падений, опирается на них во время подъема. Ограждения выполняют декоративную функцию и являются оградами для площадок. Дизайн ограждений должен коррелировать с эстетикой самих перил. Площадки всегда оснащаются более высокими ограждениями. Ограды для маршей делаются не меньше 90 см, а вот парапеты на площадках обустраиваются на несколько десятков сантиметров больше.
  3. Лестничными проемами. Так называются отверстия в межэтажных перекрытиях. В большинстве случаев они остаются закрытыми. Встречаются варианты, где лестничные проемы с небольшими чердачными лестницами закрываются складными конструкциями люков. Делается это для того, чтобы ослабить конвективные потоки воздуха, перетекающие сквозь проем с этажа на этаж. С закрытием лестничных клеток возникающие сквозняки прекращаются. В такой конструкции вход можно закрыть обычной дверью.

Дизайнерское разнообразие

Опыт показывает: лестничные проемы не отличаются большим разнообразием. Чаще всего отверстия в перекрытиях делаются прямоугольными под обычные лестницы либо круглыми под винтовые пролеты. Иногда встречаются веерные модели.

Обычно в деревянном доме размеры проема для лестницы обуславливаются шириной марша. Если предполагается установить одномаршевую конструкцию, то проем рассчитывается таким образом: к ширине лестницы прибавляются зазоры, необходимые для крепления ограждений. В случае двухмаршевого варианта все полученные замеры умножаются на 2. Длина же отверстий определяется уклоном лестничного марша. Требуется, чтобы стоящий на любой ступеньке человек со средним ростом не ударялся бы головой в потолок.

Для расчета за константу берется двухметровое расстояние, разделяющее любую ступень и потолок первого этажа. Там, где дистанция начинает сокращаться, должно начинаться отверстие. Как правило, это третья или четвертая ступень. Выход лестничного проема на второй этаж надо оснащать свободной площадкой (примерно метровой длины). Если на верхнем уровне имеются двери, то проект выстраивается с такими габаритами, чтобы распахнутые двери не мешали проходу, а находящийся в комнате второго этажа человек не ударил дверью того, кто поднимается.

Как свидетельствует опыт, вопрос дизайна лестничного проема нельзя назвать крайне актуальным, поскольку видимая часть торца перекрытия мало кого интересует. Угловая лестница, примыкающая к стене, становится сегментом единого лестничного блока. Если проем делается по центру помещения, то видимая часть торца перекрытия оштукатуривается, а затем окрашивается в оттенки оконного откоса. В случае деревянного перекрытия отверстие рекомендуется обшить древесиной.

Оформление лестничных клеток

В сравнении с дизайном лестничного проема общее стилевое решение лестничной клетки представляется намного более актуальной темой. Вся сложность этого вопроса заключается в том, что лестница является пространственным сооружением, соединяющим нижний уровень с верхним. Чаще всего это спуск из «приватной» зоны в «общественную» часть. Иными словами, таким образом можно из спальни перейти в гостиную. И хотя помещения могут кардинально различаться между собой дизайном, декор лестничной клетки должен коррелировать с оформлением обоих. Очень хорошо смотрится вариант, когда общая для двух уровней стена становится видовым фоном. Тогда простенок стилизуется более акцентированно. Довольно креативно выглядит стена из декоративного кирпича, на которой размещается коллекция картин.

Также необходимо решить проблему освещения. Оптимально, когда лестничный проем заполняется комфортным светом стильных люстр, находящихся в межмаршевом пространстве. Так можно создать единую композицию.

Существуют варианты, в которых застраивается «мертвая зона» (пространство под лестницей), находящаяся на первом этаже. В большинстве случаев это идеальное место для размещения кладовки, где хранится необходимая хозяйственная утварь, которой полагается быть всегда под рукой.

Вместо заключения

Если в доме есть несколько этажей, то уровни придется соединять лестницей. Очень важно, чтобы лестничные проемы в приватном жилище были оформлены таким образом, чтобы создавался единый дизайнерский ансамбль.

В видео рассказывается о нюансах изготовления проема под лестницу.

Расширить площадь маленького строения можно, устроив над ним второй этаж. Чтобы соединить уровни, требуется сооружение лестницы, которая должна быть компактной.

Важно так же, чтобы это была удобная и достаточно безопасная конструкция, которая не займёт много места. Какими бывают лестницы для малых проемов — их особенности и способы монтажа, подскажет статья.

При сооружении на второй этаж лестницы, практически всегда приходится выбирать между экономией пространства и удобством передвижения.

Для этих целей используются несколько видов лестниц:

  • Прямые маршевые . Это самые комфортные конструкции при небольшом угле наклона. Но для небольших проемов и площадей помещений такие модели изготавливаются достаточно крутыми, что значительно снижает безопасность и удобства пользованием лестницей;
  • Лучшее решение для малых помещений – для маленького проема . Она занимает немного места, имеет довольно большой угол наклона, что позволяет безопасно пользоваться устройством детям и пожилым людям, но с соблюдением осторожности. Минусом спиральной лестницы является сложность при транспортировке громоздких предметов;
  • В небольших помещениях удобно устанавливать . Это компактные конструкции, позволяющие максимально экономить пространство в небольшом помещении;
  • в малом проеме — это наиболее компактная конструкция. Зрительно легкие и воздушные, они абсолютно не перегружают интерьер помещения деталями. Стильный дизайн лестницы в узком проеме украсит современный интерьер дома и подчеркнет вкус его владельца. Но их лучше применять как дополнительный вариант, а основную лестницу выбирать более практичную – маршевую;
  • Приставные. Это неустойчивые конструкции, довольно опасные и неудобные для перемещения на второй этаж;
  • «Утиный шаг» . В этом случае, человек полноценно может опираться на ступеньку лишь одной ногой;
  • . Их неудобство – необходимость постоянно закрывать и открывать проем под лестницу.

Какой оставить проем для лестницы, какую установить конструкцию для подъема на второй этаж, каждый владелец определяет сам. При этом многое зависит от особенностей помещения и предпочтений жителей дома.

В круглый и квадратный потолочный проем для лестницы можно выбирать винтовую конструкцию. А для пожилых людей, стоит сооружать П-образные лестницы в прямоугольном проеме, несмотря на то, что изделия занимают больше места.

Выбор вида лестницы для маленького проема

Совет: В строительстве существует золотое правило: чем больше лестничный проем — тем комфортнее будет лестница для него, а с уменьшением проема — ухудшается комфорт передвижения между этажами. Необходимо учитывать, что главной проблемой маленьких проемов является то, что при подъеме человек головой упирается в потолок.

Для примера можно рассмотреть установку маршевой лестницы с узким проемом в помещении с такими параметрами:

  • Высота от уровня пола первого этажа до уровня пола второго — 2600 мм;
  • Высота проема от пола первого этажа до потолка — 2050 мм;
  • Проем на втором этаже длиной — 1925 мм.

При установке в имеющийся проем лестницы из 13 ступенек с шагом 200 мм, после проведения расчетов, длина конструкции будет равна 3000 мм. Для наглядности это можно увидеть на фото.

Исходя из приведенного примера, между первой ступенькой лестницы и потолком расстояние составляет всего 1850 мм. Этого недостаточно для взрослого человека большого роста.

На схеме хорошо видно, что человек попадет в проем лишь после третьей ступеньки, когда расстояние между потолком и третьей ступенькой будет всего 1450 мм.

Вывод из приведенного примера: для установки лестницы при этих условиях, нужно или сделать больше угол наклона лестницы, уменьшив комфорт, или увеличить длину проема, сделав его 3000 мм.

Условно маленькие проемы можно разделить на 4 категории:

  • До размеров 935х650 мм . В таком проеме могут устанавливаться лишь чердачные лестницы или стремянки. Для других вариантов сооружений проем слишком маленький;
  • От размеров проемов от 935х650 мм до 1200х900 мм , можно устанавливать лестницу с гусиным шагом. Такая лестница может иметь несколько исполнений. Углы наклона конструкции могут колебаться в пределах 50° — 72°;
  • При размерах проема 1,2х0,9 м до 2,3х0,8 м , лучшим вариантом будет устройство винтовой лестницы;

Совет: При таких размерах следует позаботиться о свободной территории за проемом на нижнем этаже. Это связано с тем, что для увеличения длины ступеньки, чтобы конструкция была более комфортной, конструктор выводит ее за габариты проема на первом этаже. В этом случае, на первые четыре ступеньки человек будет подниматься под потолком.

  • В проемы с размерами более 2,3х0,8 м , можно вписать маршевую лестницу, комфортную для эксплуатации.

Места установки лестниц

Для монтажа в малый проем лучше всего подходят винтовые и модульные конструкции.

Их преимущества:

  • Универсальность;
  • Возможность монтажа сооружения в углу помещения, у одной из стен, в центре комнаты;
  • Можно устанавливать в здании с любой архитектурой, без необходимости дополнительной его перепланировки.

В такой ситуации, оптимальный вид конструкции: винтовая лестница в узкий проем, монтируемая на больцах.

  • В этом случае, трапециевидные ступеньки крепятся к опорной стойке узкой стороной, а наружная сторона ступенек ограничивается перилами (см. ), которые могут прикасаться к стенам.
  • При этом, для изготовления перил и балясин обычно применяется тот же сорт древесины, как и для ступенек.
  • Для отдельно стоящей от стены лестницы, перила могут изготавливаться из разных материалов, которыми могут быть: стекло, металл, пластик. Это будет служить дополнительным декором конструкции.
  • При монтаже маршевой лестницы следует освободить место возле стены. Один пролет упереть в опорную стену, а второй — закрепить к ней.
  • Модульную лестницу можно устанавливать при любой планировке комнаты.

Отверстие в полу — ответы на кроссворды

Кроссворд Отверстие на этаже с 8 буквами в последний раз видели на 04 февраля 2022 . Мы думаем, что наиболее вероятным ответом на эту подсказку будет ЛЮК . Ниже приведены все возможные ответы на эту подсказку, упорядоченные по рангу. Вы можете легко улучшить поиск, указав количество букв в ответе.

Ранг Слово Подсказка
94% ЛЮК Отверстие в полу
3% ЭТАЖ Пол
3% АКТОН Открытие Бродвея?
3% МОП Мазок (пол)
3% СЛОТ Открытие почтового ящика
3% ПЛИТОЧНИКИ Слои пола
3% ПОРА Открытие кожи
3% ПЫЛЕВЫЕ ШВАБРЫ Средства для мытья полов
3% ПРЕМЬЕРА Ночь открытия
3% ПЛИТКА Установить пол в ванной
3% КОШКА Открытие для котенка
3% ОТВЕРСТИЕ Открытие
3% КОВЕР Напольное покрытие
3% КОВРИК Напольное покрытие
3% ЗАЗОР Открытие
3% ШУН Пол
3% СБ Использовал напольную подушку
3% ЗАМОЧНАЯ СКВАЖИНА Открытие в замке
3% МОРСКОЕ ДНО дно океана
3% УДИВИТЬ Пол

Уточните результаты поиска, указав количество букв. Если какие-то буквы уже известны, вы можете предоставить их в виде шаблона: «CA????».

  • Притворись, что выстрелил в баскетбольный кроссворд
  • Футбольные результаты, Краткий кроссворд
  • Процесс приготовления еды на неделю Кроссворд
  • Кроссворд шотландской репы
  • Разгадка кроссворда высшего авторитета
  • Любое число, увиденное на борту плоскодонки, это наклоняющаяся подсказка кроссворда
  • Реверс: Репетитор страдает, делая ценное открытие Кроссворд
  • Инструмент Собран, отправлен обратно Разгадка кроссворда
  • Кроссворд Rich French Roll
  • Сегодняшние непослушные дети должны быть полностью успешными! Кроссворд
  • Старый ирландский король и епископ расслабились в кроссворде Arbor
  • Генеральный секретарь ООН Хаммаршельд Кроссворд
  • Ответы на юридические правонарушения Подсказка кроссворда
  • Добро пожаловать Джаггеру? Это немного ледяной кроссворд
  • Южнотихоокеанская страна из более чем 300 островов, столица Сува Кроссворд
  • Вступление одной политической партии, это подлый ключ к кроссворду
  • Разгадайте кроссворд «Хороший слушатель»
  • Экстази нашли в номере, подкрепленном нечестным разговором о торговце героином.
  • Высокомерный, пьяный рабочий появляется перед боссом новостей Кроссворд
  • Застегнутый, в пути Кроссворд
  • Как концерты с лужайкой, кроссворд
  • Успех повлиял на кроссворд
  • Пробегает — пытается остановить валлийца? Кроссворд
  • Сначала исследуйте протестантские верования, приписываемые старому партнеру.
  • Whirlwind To Trouble Британские моряки втянулись в кроссворд
  • Индонезийский остров импортировал стартер тайского кроссворда карри
  • Посуда, забитая булавкой на дереве, кроссворд
  • Враг: Солдат, возможно, сталкивается с одной подсказкой кроссворда
  • Группа островов, за которыми я шпионю, один в море, кроссворд
  • Постный, отец наконец-то пообедал Разгадка кроссворда
  • Запах в распакованном чемодане: появляется уборщик Кроссворд
  • Рыба с укусом, который шокирует Кроссворд
  • Кроссворд «Это грубо, приятель»
  • Письмо из-за границы, расчетное время прибытия в четверг Кроссворд
  • Кроссворд «Вау, похоже на это»
  • Плоская кепка на торговца для общественных собраний? Кроссворд
  • Напротив, он меняет тактику.
  • Предположительно, самые длинные пролеты магистральных дорог? Кроссворд
  • Пересечение: захватывающий материал, написанный писателем Кроссворд
  • Этот сеттер за холмом — ключ к кроссворду серьезной сложности
  • Французское эмбарго на ближневосточные страны Кроссворд
  • Индивидуально разработанный круглый котелок, первоначально круглый кроссворд
  • Поднятый номер подсчета кроссворда
  • Спорт в Габоне, Кроссворд «Танец с мечом»
  • Возврат кредита на транспортное средство Кроссворд
  • Отдыхай, когда бездельничаешь, а теперь работай Разгадка кроссворда
  • Кроссворд о редко неудачных моделях
  • Определить свободное место в машине кроссворд ключ
  • Отличная поддержка для работника? Кроссворд
  • Друг, впервые пропавший без вести в автогонках Кроссворд

Найдено 1 решений для Открытие на этаже . Лучшие решения определяются по популярности, рейтингу и частоте поиска. Наиболее вероятный ответ на подсказку: ЛЮК .

С crossword-solver.io вы найдете 1 решения. Мы используем исторические головоломки, чтобы найти наилучшие ответы на ваш вопрос. Мы добавляем много новых подсказок на ежедневной основе.

С помощью нашей поисковой системы для решения кроссвордов у вас есть доступ к более чем 7 миллионам подсказок. Вы можете сузить возможные ответы, указав количество букв, которые он содержит. Мы нашли более 1 отвечает для открытия в полу.

Свод правил Калифорнии, раздел 8, раздел 1632. Охраняемые отверстия в полу, крыше и стенах.

Перейти к основному содержанию

Эта информация предоставляется бесплатно Департаментом производственных отношений. со своего веб-сайта www.dir.ca.gov. Эти правила предназначены для удобства пользователя, и не делается никаких заявлений или гарантий, что информация является текущим или точным. Полный отказ от ответственности см. на странице https://www.dir.ca.gov/od_pub/disclaimer.html.

Подраздел 4. Приказы о безопасности строительства
Статья 19. Проемы в полу, крыше и стенах

Вернуться к индексу
Новый запрос


а) Этот раздел применяется к временным или чрезвычайным ситуациям, когда опасность падения сотрудников или материалов через отверстия в полу, крыше или стенах, или с лестниц или взлетно-посадочных полос.

(b)(1) Отверстия в полу, крыше и световых люках должны быть ограждены либо временными перилами и бортиками или крышками.

Примечание. Требования к ограждению существующих световых люков изложены в разделе 3212(e). Общих приказов по промышленной безопасности.

(2) Временные перила и борта должны соответствовать требованиям Разделов 1620. и 1621. Перила должны быть предусмотрены со всех открытых сторон, кроме входов. к лестницам.

(3) Крышки должны быть способны безопасно выдерживать более 400 фунтов или в два раза больше веса сотрудников, оборудования и материалов, которые могут быть наложены на любом квадратном футе площади покрытия в любое время. Крышки должны быть закреплены на месте, чтобы предотвратить случайное удаление или перемещение, и должен выдерживать давление сенсорный, нарисованный или нанесенный по трафарету знак с разборчивыми буквами не менее одной дюйма высотой с надписью: «Открытие — не снимать». Отметины мелом или килем не должны использоваться.

(c) Отверстия или платформы в полу лестницы должны быть ограждены стандартными перилами. со стандартными бортами со всех открытых сторон, кроме входа в проем, с проход через перила либо с распашными воротами, либо со смещением что человек не может пройти прямо в проем.

(d) Люки и отверстия в полу желоба должны быть ограждены одним из следующих средств:

(1) Откидные крышки стандартной прочности и конструкции и стандартные перила только с одной открытой стороны. Когда отверстие не используется, крышка должна быть закрытая или открытая сторона должна быть ограждена как в верхнем, так и в промежуточном положениях съемными стандартными перилами.

(2) Съемные стандартные перила с бортиком не более чем с двух сторон открывающиеся и фиксированные стандартные перила с бортиками на всех остальных открытых сторонах. Съемные перила должны оставаться на месте, когда проем не используется и желательно, чтобы они были шарнирными или устанавливались иным образом, чтобы их можно было легко заменить.

(e) Ямы и люки в полу должны быть защищены крышками отверстий в полу. стандартной прочности и конструкции. Пока крышка не на месте яма или отверстия ловушек должны быть защищены со всех открытых сторон подвижными стандартными перилами.

(f) Люки в полу должны быть защищены стандартными крышками, которые не обязательно быть закреплены на месте. Пока крышка не установлена, отверстие люка должно быть защищены стандартными перилами.

(g) Временные проемы в полу должны иметь стандартные перила.

(h) Отверстия в полу, в которые могут случайно попасть люди, должны быть ограждены либо стандартные перила со стандартным бортиком со всех открытых сторон, либо пол крышка отверстия стандартной прочности и конструкции, защищенная от случайного смещение. Пока крышка не на месте, отверстие в полу должно быть защищено по стандартным перилам.

(i) Если двери или ворота открываются прямо на лестницу, должна быть предусмотрена платформа. и поворот двери не должен уменьшать полезную ширину платформы менее 20 дюймов.

(j) Отверстия в стенах, из которых есть падение более чем на 4 фута, и дно отверстия находится менее чем в 3 футах над рабочей поверхностью, должны быть ограждены следующим образом:

(1) Когда высота и расположение отверстия по отношению к рабочей поверхности такова, что либо стандартный рельс, либо промежуточный рельс эффективно уменьшат должна быть обеспечена опасность падения, одна или обе;

(2) Нижняя часть проема в стене, которая находится менее чем в 4 дюймах над рабочей поверхностью. поверхность, независимо от ширины, должна быть защищена стандартным бортиком или ограждающий экран либо сплошной конструкции, либо такой, как указано в этом разделе.

(k) Удлинительная платформа снаружи проема в стене, на которую можно поднимать материалы для погрузочно-разгрузочных работ должны иметь боковые поручни или эквивалентные ограждения стандартных спецификаций. Одна сторона выдвижной платформы может иметь съемные перила для облегчения обработка материалов.

(l) Когда желоб прикреплен к отверстию, положения настоящего раздела должны применяются, за исключением того, что борт не требуется.

(m) Защита отверстий в стенах должна соответствовать следующим требованиям:

(1) Ограждения должны иметь такую ​​конструкцию и крепление, чтобы при их установке на открытие, барьер способен выдержать нагрузку не менее 200 фунтов применяется в любом направлении (кроме восходящего).

(2) Экраны должны иметь такую ​​конструкцию и такой монтаж, чтобы они могли выдерживать нагрузку не менее 200 фунтов, приложенную горизонтально в любой точке на ближайшая сторона экрана. Они могут быть прочной конструкции, изготовлены из гриля. с проемами не более 8 дюймов в длину или из планок с проемами не более шириной более 4 дюймов с неограниченной длиной.

ПРИМЕЧАНИЕ

Цитируемый орган: статья 142.3 Трудового кодекса. Ссылка: статья 142.3 Трудового кодекса.

ИСТОРИЯ

1. Новые подразделы (d)-(h), поданные 5-21-75; вступает в силу на тридцатый день после этого (Регистрация 75, № 21).

2. Поправка к подразделу (а), поданная 3-19-79; вступает в силу на тридцатый день после этого (регистр 79, № 12).

3. Поправка подана 1-14-86; вступает в силу на тридцатый день после этого (регистр 86, № 3).

4. Изменение подраздела (b) и отмена пункта (e) и изменение буквенного обозначения подраздела подал 5-2-96; оперативный 6-1-96 (регистр. 96, № 18).

5. Поправка к подразделу (b), поданная 5-1-2002; оперативный 5-1-2002. Представлено OAL только для печати в соответствии с разделом 142.3(a)(3) Трудового кодекса (Реестр 2002 г. , № 18).

6. Переименование и изменение подраздела (b) в качестве подразделов (b)(1) и (b)(3) и новый подраздел (b)(2), поданный 7 июля 2004 г.; оперативный 8-6-2004 (Реестр 2004, No. 28).

Перейти Назад к статье 19 Содержание

отверстие в полу | Обучение Revit онлайн

Bansri Pandey 1 комментарий

О лестницах

Типовая лестница состоит из следующих элементов:

  • Прогоны : прямые, спиральные, U-образные, L-образные,
  • Площадки : создаются автоматически между маршами или путем выбора 2 пробегов, либо создав индивидуальную эскизную площадку
  • Опоры (боковые и центральные): создаются автоматически вместе с маршами или путем выбора края марша или лестничной площадки
  • Перила : автоматически создаются во время создания или размещаются позже

Эти элементы могут управляться независимо друг от друга, а также соединяться друг с другом. Например, если вы удалите лестницу, перила на лестнице будут автоматически удалены.

Цель урока:

В этом уроке вы узнаете,

  • добавить лестницу с помощью компонента «Маршрут»
  • подробнее о параметрах «Начать с подступенка и закончить подступенком»
  • добавить проем в плите перекрытия

Пример задачи:

Создать U-образный монолит (бетон) Лестница в типовом проекте между «00 Уровень земли» и «01 Уровень первого этажа», как показано ниже:

Рис. 1. Схема П-образной лестницы для типового проекта

Рис. 2. Вид в разрезе лестница по типовому проекту

Примеры файлов, необходимые для этого руководства:

Если у вас нет следующих файлов, загрузите их отсюда.

  • «TutorialStairs_Input_LearningRevitOnline.rvt»

Решение:

Несмотря на то, что Revit предоставляет отличные инструменты для автоматического расчета количества подступенков, необходимых для лестницы между двумя выбранными уровнями, это упрощает задачу, если вы четко представляете, какую лестницу делать. вы действительно хотите для вашего дизайна. Некоторое планирование и подготовка имеют большое значение для создания идеальной лестницы! Я рекомендую, прежде чем вы начнете добавлять лестницу в свой проект, используйте «Линии детализации», чтобы набросать основную форму вашей лестницы, количество подступенков, которые вы хотели бы иметь на каждом прогоне, общую ширину вашей лестницы, глубину проступи и ширину. общая высота лестницы (между уровнями/другое).

  1. Учебный файл «TutorialStairs_Input_LearningRevitOnline.rvt» уже содержит эскиз лестницы с использованием линий детализации для справки. Откройте этот файл в Revit.
  2. Перейдите к плану этажа «00 Ground Level». Обратите внимание на линии деталей, обозначающие базовый эскиз лестницы.
  3. Теперь давайте создадим U-образную монолитную лестницу (железобетонную лестницу) между уровнем земли и уровнем первого этажа, нарисовав компонент марша.
  4. Чтобы добавить лестницу с помощью компонента «Маршрут»:
    • Перейдите на вкладку «Архитектура» -> панель «Движение» -> «Лестница».
    • Убедитесь, что на панели «Компонент» выбран параметр «Прогон».
    • На панели параметров в поле «Линия привязки» выберите Run:Center
    • На панели параметров добавьте фактическую ширину прогона как «1,2 м».
    • Теперь в списке «Тип» выберите «Монолитная монолитная лестница».
    • Выберите базовый уровень лестницы как «00 Ground Level» и верхний уровень лестницы как «01 First Floor level».
    • Добавьте желаемое количество подступенков (18) и фактическую высоту проступи (0,28 м)
    • Обратите внимание, что при изменении «Желаемого количества подступенков» фактическая высота подступенка рассчитывается автоматически путем деления общей высоты лестницы на желаемое количество подступенков. Если это значение превышает максимальную высоту подступенка, указанную в свойствах типа, Revit выдаст ошибку. Настройте правила расчета в свойствах типа для максимальной высоты подступенка и минимальной глубины проступи, чтобы подступенки не были слишком высокими, а проступи слишком узкими при рисовании лестницы.
    • Перейдите к свойствам лестницы «Тип» и дополнительно настройте «Тип спуска» и «Тип площадки» в соответствии с вашими проектными требованиями.
    • Теперь в области рисования щелкните, чтобы ввести начальную точку выполнения. Выберите начальную точку в качестве середины уже нарисованной линии детализации, как показано ниже.
    • Двигайтесь прямо вниз, чтобы выбрать конечную точку этого первого цикла, как показано ниже. Обратите внимание, что при перемещении курсора вниз общее количество созданных и оставшихся подступенков отображается полутонами для справки.
    • Первая трасса с 9 стояками создана.
    • В данный момент не беспокойтесь о приземлении. Продолжайте рисовать вторую трассу, нажимая на начальную и конечную точки, как показано ниже:
    • Теперь созданы оба участка, и в Revit будет показано, что создано 18 стояков и осталось 0. Обратите внимание, что площадка была автоматически создана Revit между двумя запусками. Ширина лестничной площадки будет такой же, как и ширина прогона.
      • ПРИМЕЧАНИЕ.  Если вы хотите изменить форму/размер марша/площадки, вам придется преобразовать элемент в режим эскиза, а затем отредактировать эскиз. Узнайте больше об изменении компонентов лестницы в этом видеоруководстве.
    • Нажмите на одну из трасс, чтобы выбрать ее. В палитре свойств обратите внимание, что параметры начинаются с подступенка и заканчиваются подступенком. Убедитесь, что оба флажка включены для обоих запусков. Мы обсудим эти параметры далее на шаге 7.
    • Нажмите Finish Edit Mode, чтобы завершить лестницу.
    • Добавлена ​​лестница. Обратите внимание на аннотации лестницы, автоматически добавленные Revit.
    • Перила с обеих сторон прогона и площадки добавлены автоматически. Вы можете выбрать перила по отдельности и удалить их или изменить их тип в селекторе типов.
  5.  Теперь вы можете удалить все строки сведений, которые вы изначально создали для справки.
    • СОВЕТ:  Чтобы быстро выбрать все строки, выберите все элементы в этой конкретной области, а затем отфильтруйте выбор для строк сведений.
  6. Создайте линию разреза, чтобы увидеть лестницу в разрезе.
  7. Начало с подступенком и Конец с подступенком:
    • Обратите внимание, что, поскольку мы выбрали параметры «Начать с подступенка и закончить подступенком» для обоих маршей, лестница нарисована соответствующим образом. Нагляднее это заметить на разрезе. Небольшой зазор, который вы заметите между последним подступенком и верхним уровнем, соответствует толщине проступи.
      • СОВЕТ:  Если вы хотите закончить подступенком, но не хотите, чтобы подступенок отображался таким образом, вы можете выбрать лестницу -> Перейти к редактированию лестницы -> Выберите марш и снимите флажок рядом с «Конец с Параметр «Подъемник». Это уменьшит один стояк из общего числа фактических стояков. Графически это решит проблему. Однако он покажет, что на один стояк меньше от общего желаемого количества стояков.
      • Если вы хотите начать с подступенка, но закончить лестницу проступью, то вам необходимо отредактировать лестницу, снимите флажок «Закончить с подступенком» для марша -> В макете перетащите/удлините марш длина, чтобы включить дополнительную ступеньку и подступенок в макет лестницы. Это гарантирует, что вы включили все желаемое количество подступенков.

  8. Перейдите к 3D-виду, чтобы увидеть лестницу в 3D. Обратите внимание, что для лестницы требуется проем в плите пола.
  9. Чтобы создать проем в перекрытии:
    • Выберите перекрытие, для которого требуется проем.
    • Перейдите на вкладку «Изменить | Полы» -> вкладка «Режим» -> «Редактировать границу»
    • Перейдите на план этажа, на котором нарисована плита перекрытия. (в этом случае перейдите к плану этажа «01 Первый этаж»).
    • Нарисуйте замкнутый контур для границы отверстия. Убедитесь, что граница проема не пересекает и не перекрывает границу пола.
      • ПРИМЕЧАНИЕ. Замкнутый контур внутри другого замкнутого контура в режиме эскиза создаст пустоту в твердом теле.
    • Перейдите на панель «Режим» -> «Завершить режим редактирования».
    • Создан проем в перекрытии. Перейдите к 3D-виду или виду в разрезе, чтобы четко увидеть изменения.
  10. После выполнения всех шагов сохраните проект как TutorialStairs_Output_LearningRevitOnline.rvt

Подробнее о лестницах:

  • Видеоруководство от Autodesk: Создание Т-образной индивидуальной лестницы
  • Видеоурок от Autodesk: Создание многоэтажных лестниц
  • Видеоучебник от Autodesk: Создание лестницы с обратным ходом
  • Видеоруководство от Autodesk: Учебник Создание винтовой лестницы

  • Видеоруководство от Autodesk: изменение компонентов лестницы

  • Видеоучебник от Autodesk: усовершенствование компонентов лестницы

  • Видеоучебник Autodesk: определение типов конструкции для лестниц

  • Видеоурок Autodesk: изменение представления лестницы

  • Создание спирального марша с полным шагом
  • Создание L-образного или U-образного забежного марша

    6 Лестничный марш с помощью эскиза
  • Создание компонента площадки с помощью эскиза
Ищи:

Бансри Панди — архитектор и инструктор по BIM. Она также является сертифицированным специалистом Autodesk по Revit для архитектурного проектирования. Имеет 10-летний опыт обучения специалистов, студентов и частных лиц работе с Revit.

Нажмите, чтобы подписаться на этот сайт и получать уведомления о новых и интересных советах о REVIT по электронной почте.

Адрес электронной почты:

Присоединяйтесь к 206 другим подписчикам

Форумы One Ring: Основной указатель

Форумы One Ring
Вы не вошли в систему. Нажмите здесь, чтобы войти.
Если у вас нет учетной записи, зарегистрируйтесь здесь!
84460 зарегистрированных пользователей
Имя форума Резьба Посты Последнее сообщение
Добро пожаловать в ТОРН!
Добро пожаловать
— НАЧНИТЕ ЗДЕСЬ! — Правила, FAQ и дополнительная информация о форуме.
7 7 24 апреля 2009 г., 10:23
от Silverlode
Темы Толкина — Обсуждение всех вещей «Толкиена»
Главная
Общее обсуждение литературы и кино по Толкину, ВК и Хоббиту: новости, мнения, слухи, игры и викторины!
8202 123581 12:04
от grammaboodawg
Читальный зал
Критический анализ и обсуждение литературных произведений Толкина
4380 80349 18 сентября, 22:10,
, Эруонен
Телеобсуждение: The Rings of Power
Обсуждение сериала Amazon
583 12614 2 минуты назад
от соня
Обсуждение фильма: Властелин колец
Обсуждение фильмов Властелина колец
3860 53228 Вс, 2:04
от Loresilme
Обсуждение фильма: Хоббит
Обсуждение фильма Хоббит
16216 380468 6 августа, 21:30
от Eldy
Арена
Возможность разыграть битвы, которые вам всегда были интересны
689 5616 16 сентября, 3:41
, автор: sevilodorf
Азартные игры и коллекционирование
Делитесь последними новостями с другими игроками и коллекционерами!
1858 г. 8429 Вс, 1:38
, Otaku-sempai
Фан-арт
Демонстрируйте и получайте отзывы о ваших рисунках, фотографиях, прозе и стихах из ВК и фэнтези
1660 9996 17 июля, 15:22,
, Эруонен
Не по теме — Обсуждение, не связанное с Толкином
Не по теме
Обсудите другие темы с другими поклонниками Толкина
10537 228259 5:28
, Альтаира
The Pollantir
Предложите тему и пригласите других членов правления проголосовать за нее. Также приветствуются опросы, связанные с Толкином!
1583 35580 26 сентября, 8:46
, автор Атаахуа
TORn Moots и другие мероприятия
Планируете обсуждение или знаете о местном мероприятии Толкина? Дайте нам знать!
971 7228 24 сентября, 1:53
, ElanorTX
TheOneRing.net — Обсуждение нашего сайта
Обратная связь
——> Есть вопросы? Обеспокоенность? Комплименты? Расскажите о них здесь
2656 20354 3 сентября, 22:24,
, SirDennisC

= На форуме есть новые сообщения
= На форуме нет новых сообщений

Существующая дверца с ромбовидным ступенчатым профилем, 300 фунтов на квадратный фут

Доступные двери

Входные коврики + Гриль

Объединенные системы соединительных систем

Пожарная безопасность

Защита от падения

Двери пола

Свет.

Поиск продуктов

loading…

Категории
  • Продукты
  • Ресурсы
  • О
  • Купить онлайн

Нажмите, чтобы увеличить изображение

Номер детали:
ФДЕП

Нет в наличии

Узнать больше

  • Обзор
Описание

Существующая открывающаяся напольная дверь предназначена для модернизации и имеет угловую раму. Обеспечивая качественный и экономичный вариант, он идеально подходит для областей, где проникновение воды или влаги не является проблемой.

Особенности
  • Пешеходная нагрузка
  • Алмазная пластина
  • Угловая рама
  • Вставная установка
Технические характеристики
Модель ФДЭП
Загрузка 300psf
Дверь Одностворчатая или двустворчатая
Материал
  • Алюминий: 1/4 дюйма, фрезерованная обработка
  • Сталь: 3/16 дюйма, фрезерование
  • Нержавеющая сталь: 3/16 дюйма, тип 304 или тип 316, дробеструйная обработка
Крышка Рифленая пластина
Рама Уголок
Установка Болтовой
Пружина Закрытый теплообменник, нержавеющая сталь типа 17-7
Петля Нержавеющая сталь 316 для тяжелых условий эксплуатации
Держатель открытого типа Тип 316, нержавеющая сталь, автоматический, удерживающий рычаг фиксирует крышку в открытом положении
Защелка Защелка, нержавеющая сталь, тип 316, с внутренней рукояткой и ключом
Прокладка Прокладка из EPDM только алюминий
Опции Засовы, замки, отделка, прокладка, защитные решетки, защитные сетки, защитные поручни, плинтус
Гарантия 5 лет
Руководство по заказу

Используйте приведенную ниже таблицу для указания спецификации доступных опций. Компоненты номера детали указаны в тексте BOLD ORANGE .

МОДЕЛЬ МАТЕРИАЛ ШИРИНА х ДЛИНА КРЫШКА
ФДЭП


Х

ДЛ
  A — Алюминий
P — Сталь, грунтованная
S — Нержавеющая сталь, тип 304
V — Нержавеющая сталь, тип 316
Однодверный
24″ x 24″
30″ x 36″
36″ x 36″
42″ x 42″

Двойная дверь
48″ x 48″
48″ x 72″
60″ x 60″ 9

S — Однодверный
D — Двойной дверной


Доступны дополнительные размеры и опции, звоните для получения дополнительной информации.

ГАРАНТИЯ

Компания NYSTROM гарантирует, что все напольные двери не имеют производственных дефектов материалов, заводской отделки и изготовления в течение пяти (5) лет с даты отгрузки.

Если продукт не работает при нормальном использовании в течение этого периода, Nystrom должен предоставить замену или новую деталь по усмотрению Nystrom. Неиспользование продукта в соответствии с инструкциями Nystrom освобождает Nystrom от любой ответственности. Наша ответственность по данной гарантии не включает затраты на установку или демонтаж, связанные с заменой продукта, а также исключает любую ответственность за случайный или косвенный ущерб любого характера.


Для получения информации о претензии по гарантии посетите наш раздел гарантийной поддержки или позвоните по телефону 800 547-2635.

Гарантийная поддержка

Видео
Скоро.

Запасные части

Загрузите приведенный ниже чертеж комплекта дооснащения для запасных частей

Retro Kit

Документы (прокрутите вниз, чтобы увидеть больше)

Описание Модель Магазинный чертеж CAD Ревит/БИМ Технический паспорт Спецификации из 3 частей ЛИД Установка Гарантия
Алюминий
Однодверный FDEPA_X_SDL ПДФ ССЫЛКА ПДФ СЛОВО ПДФ СЛОВО PDF
Однодверный, с защитной решеткой FDEPA_X_SDL-SGT ПДФ ССЫЛКА ПДФ СЛОВО ПДФ СЛОВО PDF
Двойная дверь FDEPA_X_DDL ПДФ ССЫЛКА ПДФ СЛОВО ПДФ СЛОВО PDF
Двойная дверь, с защитной решеткой FDEPA_X_DDL-SGT ПДФ ССЫЛКА ПДФ СЛОВО ПДФ СЛОВО PDF
Сталь
Однодверный FDEPP_X_SDL ПДФ ССЫЛКА ПДФ СЛОВО ПДФ СЛОВО PDF
Однодверный, с защитной решеткой FDEPP_X_SDL-SGT ПДФ ССЫЛКА ПДФ СЛОВО ПДФ СЛОВО ПДФ
Двойная дверь FDEPP_X_DDL ПДФ ССЫЛКА ПДФ СЛОВО ПДФ СЛОВО PDF
Двойная дверь, с защитной решеткой FDEPP_X_DDL-SGT ПДФ ССЫЛКА ПДФ СЛОВО ПДФ СЛОВО PDF
Нержавеющая сталь типа 304
Однодверный FDEPS_X_SDL ПДФ ССЫЛКА ПДФ СЛОВО ПДФ СЛОВО PDF
Однодверный, с защитной решеткой FDEPS_X_SDL-SGT ПДФ ССЫЛКА ПДФ СЛОВО ПДФ СЛОВО PDF
Двойная дверь FDEPS_X_DDL ПДФ ССЫЛКА ПДФ СЛОВО ПДФ СЛОВО PDF
Двойная дверь, с защитной решеткой FDEPS_X_DDL-SGT ПДФ ССЫЛКА ПДФ СЛОВО ПДФ СЛОВО PDF
Нержавеющая сталь, тип 316
Одностворчатая дверь FDEPV_X_SDL ПДФ ССЫЛКА ПДФ СЛОВО ПДФ СЛОВО PDF
Однодверный, с защитной решеткой FDEPV_X_SDL-SGT ПДФ ССЫЛКА ПДФ СЛОВО ПДФ СЛОВО PDF
Двойная дверь FDEPV_X_DDL PDF ССЫЛКА ПДФ СЛОВО ПДФ СЛОВО PDF
Двойная дверь, с защитной решеткой FDEPV_X_DDL-SGT ПДФ ССЫЛКА ПДФ СЛОВО ПДФ СЛОВО PDF


Открытая планировка: история, плюсы и минусы

Открытая планировка этажей была доминирующей архитектурной тенденцией в новом жилом строительстве на протяжении десятилетий. Открытые планы этажей являются целью многих крупных проектов реконструкции, где цель состоит в том, чтобы объединить кухню и столовую, столовую и гостиную или все три в форму общего жилого пространства или большой комнаты.

Открытая планировка этажа

Открытая планировка жилого помещения, в котором два или более общих помещения объединены в одно большое пространство за счет устранения перегородок.

Что такое открытая планировка

Строго говоря, жилая открытая планировка — это та, в которой соединены по крайней мере две комнаты, которые обычно имеют отдельные, но связанные функции. Чаще всего открытые планировки предполагают сочетание кухни, столовой и гостиной. Открытая планировка способствует ощущению открытости и большему транспортному потоку.

Классический пример отдельных, но связанных друг с другом комнат — кухня и столовая открытой планировки. Кухня предназначена для приготовления пищи, а столовая – для приема пищи. Но это взаимосвязанные функции — обе связаны с едой — поэтому при желании имеет смысл объединять комнаты. По этому определению кухня или столовая обычно не объединяются с домашним тренажерным залом или ванной комнатой.

Открытая планировка не означает, что все комнаты соединены между собой, и не означает, что между комнатами вообще нет барьеров. Открытая планировка распространяется только на помещения общего пользования. Освобожденные помещения включают ванные комнаты, туалетные комнаты, спальни и иногда даже специальные домашние офисы.

В конструкции с открытой планировкой сверхпрочные балки вместо внутренних несущих стен несут вес верхнего этажа. Вот почему обычно более эффективно включать открытый план этажа в первоначальные планы здания, а не делать это задним числом.

Конфигурации открытой планировки

Кухня и столовая Открытая планировка

Часто кухня и столовая делят одно общее пространство. Иногда кухонный остров или полуостров выступает в качестве визуальной разделительной линии между двумя зонами.

Открытая планировка столовой и гостиной

В этой популярной открытой планировке столовая и гостиная занимают одну общую площадь. Визуальная разделительная линия может быть в виде короткой лестницы, двух разных цветов краски, акцентной стены, лестницы, ведущей в углубление, или перил.

Кухня, столовая и гостиная Открытая планировка этажа

Все три зоны могут быть объединены в очень большую большую комнату, часто со сводчатым потолком. Объединение кухни, столовой и гостиной максимизирует социальный аспект дома. Это особенно хорошо для домовладельцев, которые любят часто готовить и принимать гостей.

Открытая планировка История и развитие

До середины 1940-х годов в большинстве домов использовалась очень простая планировка этажа, в которой главный коридор служил своего рода артерией, обеспечивающей доступ к подсобным помещениям, выполняющим определенные функции.

В этих традиционных планах кухня обычно располагалась в задней части дома, потому что она рассматривалась как служебная зона и вообще не использовалась для общения. Задняя дверь из кухни позволяла доставлять еду или служить входом для персонала. Развлечения до 1950-е годы были довольно формальным мероприятием, которое проводилось в других частях дома, обслуживаемых кухней, которая была строго закрыта для гостей.

В это время кухня все еще была отдельной зоной, так как все еще рассматривалась как утилитарное пространство. Кухня предназначалась только для приготовления пищи, а до таких понятий, как развлекательная кухня, оставалось еще несколько десятилетий.

Семена будущей открытой планировки были посеяны такими архитекторами, как Фрэнк Ллойд Райт. Наряду с другими новаторами Райт начал проектировать дома с большими открытыми жилыми помещениями, которые объединяли столовые и жилые зоны, часто разделенные, а также объединенные большим открытым камином.

Настоящая открытая планировка начала внедряться в послевоенные годы, когда формальность уступила место более непринужденному отношению сотен тысяч молодых растущих семей с детьми.

Открытая планировка, которая теперь включает в себя кухню, предлагала гибкость дизайна для изменения конфигурации пространства по мере того, как семья менялась и росла, и позволяла следить за детьми во время приготовления еды и уборки.

Другие изменения также сделали открытую планировку более практичной. Чтобы приспособиться к более высокой плотности населения, на той же площади было втиснуто больше домов, особенно в городских районах. Площадь дома стала меньше, в то время как семьи в этих домах стали больше, а это означало, что пространство было в большом почете. Дома больше не могли позволить себе роскошь официальных библиотек или кабинетов; вместо этого детям нужно было делать домашнее задание за обеденным столом. Возможность следить за всей семьей из одного места имела явные преимущества.

Инновации в строительных материалах и методах также сделали открытые планы этажей более практичными. Стальные конструкционные балки, системы центрального отопления, гипсокартон, строительство из шлакоблоков и другие инновации означали, что теперь стало легче строить комнаты, охватывающие большие пространства, и эффективно обслуживать их с помощью отопления.

1950-е годы были временем, когда стали регулярно появляться открытые планы этажей, и они считались особенно современными. Одной из отличительных черт современного стиля декора середины века является дом с ранней версией открытой планировки, часто с камином, открытым со всех сторон. В концепции открытой планировки кухонный центр теперь становился центром общественной деятельности.

К 1990-м годам открытая планировка стала почти нормой для нового строительства, особенно в пригородах. Во многих областях эта тенденция сохраняется и сегодня, когда знакомые фразы, такие как открытая планировка, открытая концепция или большая комната, понятны как продавцам, так и покупателям, и часто повышают ценность дома.

Движение от открытых планов этажей

В последнее время дизайнеры и домовладельцы отказываются от открытой планировки. Причины включают потребность в более эффективном отоплении и охлаждении, рост количества персональных потоковых развлечений по сравнению с общими развлечениями, большую плотность населения в городах и повышенное стремление жителей к уединению.

Эндрю Когар, президент архитектурной фирмы Historical Concepts из Атланты и Нью-Йорка, подчеркивает, что с этим популярным макетом связаны некоторые проблемы:

Произошли медленные, но неуклонные изменения. Мысль заключалась в том, что открытая и неформальная планировка создаст ощущение легкости, но люди понимают, что это также означает, что все должно быть организовано, иначе в доме может быстро появиться беспорядок. Закрытые помещения позволяют людям уменьшить часть этого визуального шума. Это может показаться нелогичным, но люди возвращаются в отдельные пространства, чтобы упростить свою повседневную жизнь.

Тем не менее, для большинства домовладельцев открытая планировка высоко ценится при покупке нового дома, и создание открытой планировки является основной причиной, по которой люди берутся за крупные проекты реконструкции.

Открытые планы этажей позволяют сосуществовать индивидуальной деятельности и социальной близости: члены семьи могут заниматься своими делами, но при этом общаться друг с другом. А для развлечения кухня, столовая и гостиная сливаются в одно большое социальное пространство.

Иллюстрация: Ель/Тереза ​​Кьечи

Плюсы и минусы открытой планировки

Плюсы

  • Улучшение транспортного потока. Без дверей, которые нужно открывать и закрывать, и без стен, препятствующих движению, люди могут беспрепятственно перемещаться в пространстве.
  • Улучшенная коммуникабельность и коммуникабельность. Без стен можно разговаривать друг с другом через комнаты.
  • Общий свет. Внутренние помещения, которые когда-то были без окон, теперь получают естественный свет из окон во внешних стенах.
  • Повышение стоимости недвижимости. Почти во всех случаях свободная планировка очень желательна и повышает ценность вашего дома для потенциальных покупателей до 7,4% в год.
  • Легче смотреть за детьми. Родители, готовящие на кухне или накрывающие обеденный стол, могут легко присматривать за детьми в гостиной.
  • Гибкость компоновки. № Отсутствие перегородок позволяет легко менять конфигурацию мебели и аксессуаров в зависимости от планировки помещения.
  • Помещения могут быть многофункциональными. При открытой планировке пространство может служить семейной комнатой, комнатой отдыха, домашним офисом или местом для развлечений в зависимости от ваших потребностей в данный момент.

Минусы

  • Дорогостоящее отопление и охлаждение. Большие комнаты с высокими потолками часто являются источниками энергии, особенно когда внешние стены оборудованы большими окнами, как это часто бывает. В то время как традиционные планировки этажей позволяют обогревать или охлаждать только определенные помещения, при открытой планировке необходимо обогревать или охлаждать все пространство.
  • Более высокая стоимость строительства. Без перегородок открытые концепции опираются на стальные или клееные балки в качестве опоры. Это дорого для установки.
  • Плохое управление звуком. Без перегородок, блокирующих шум, дома открытой планировки могут быть очень шумными.
  • Пространства могут казаться загроможденными.

Следующая запись

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
