5.

Общие правила выполнения документации

5.1. Общие положения

5.1.1. При выполнении проектной и рабочей документации, а также отчетной технической документации по инженерным изысканиям для строительства следует руководствоваться положениями стандартов СПДС и ЕСКД.

Перечень стандартов ЕСКД, подлежащих учету при выполнении графической и текстовой документации для строительства, приведен в таблице Д. 1 (приложение Д).

5.1.2. Документацию, как правило, выполняют автоматизированным способом на бумажном носителе (в бумажной форме) и/или в виде ДЭ.

Документы одного вида и наименования, независимо от способа выполнения, являются равноправными и взаимозаменяемыми. Взаимное соответствие между документами в электронной и бумажной формах обеспечивает разработчик.

Общие требования к электронным документам — по ГОСТ 2.051.

5.1.3. В графических документах изображения и условные обозначения выполняют линиями по ГОСТ 2.303. Допускается применение линий других типов, наименования, начертание, толщина и основные назначения которых устанавливаются в соответствующих стандартах СПДС.

5.1.4. В графических документах условные обозначения следует выполнять в основном черным цветом. Некоторые условные обозначения или их отдельные элементы допускается выполнять другими цветами. Указания о цвете условных обозначений приводятся в соответствующих стандартах СПДС. Если цвета условных обозначений, применяемых на чертежах и схемах, не установлены в стандартах, их назначение указывают на чертежах.

В подлинниках, предназначенных для изготовления черно-белых копий, цветные условные обозначения и их элементы следует выполнять черным цветом.

5.1.5. При выполнении графических документов применяют шрифты по ГОСТ 2.304, а также другие шрифты, используемые средствами вычислительной техники, при обеспечении условий доступности этих шрифтов пользователям документов.

При выполнении текстовых документов рекомендуется использовать гарнитуру шрифта Arial или Times New Roman.

5.1.6. Чертежи выполняют в оптимальных масштабах по ГОСТ 2.302 с учетом их сложности и насыщенности информацией.

Масштабы изображений на чертежах не указывают, за исключением чертежей изделий и других случаев, предусмотренных в соответствующих стандартах СПДС. В этих случаях масштабы указывают в круглых скобках непосредственно после наименований изображений в соответствии с ГОСТ 2.316 (пункт 4.19).

5.1.7. Чертежи на бумажном носителе и электронные чертежи (2D) могут быть выполнены на основе электронной модели (3D) здания или сооружения (ГОСТ 2.052).

5.1.8. Содержательная и реквизитная части ДЭ должны соответствовать требованиям стандартов СПДС и ЕСКД.

5.1.9. Структура и состав реквизитов ДЭ должны обеспечивать его обращение в рамках программных средств (отображение, внесение изменений, печать, учет и хранение в базах данных, а также передачу в другие автоматизированные системы) с соблюдением при этом нормативных требований по оформлению документов.

5.1.10. На рассмотрение, согласование, экспертизу и утверждение представляют копии документов проектной и рабочей документации, скомплектованные, как указано в 4. 1 и 4.2.

5.1.11. Форма представления документов проектной и рабочей документации (бумажная или электронная), если она не указана в задании на проектирование, определяется разработчиком по согласованию с заказчиком. Допускается включать в состав проектной и рабочей документации документы в различных формах представления.

5.1.12. Правила передачи документации на электронных носителях, в том числе номенклатуру и формы необходимых учетных и отчетных документов, устанавливают в стандартах организации, разработанных на основе ГОСТ 2.051, ГОСТ 2.511 и ГОСТ 2.512.

5.1.13. Перечень сокращений слов, допускаемых в графических документах, составлен в дополнение к ГОСТ 2.316 и приведен в таблице Е.1 (приложение Е).

5.2. Основные надписи

5.2.1. Каждый лист графического и текстового документа, как правило, оформляют основной надписью и дополнительными графами к ней. Формы основных надписей и указания по их заполнению приведены в приложении Ж.

Примечание — Основными надписями не оформляют текстовые документы, выполняемые в соответствии с 4.1.8, сметы и т.п.

Основную надпись располагают в правом нижнем углу листа.

На листах формата А4 по ГОСТ 2.301 основную надпись располагают вдоль короткой стороны листа. Для текстовых документов в табличной форме допускается, при необходимости, располагать основную надпись вдоль длинной стороны листа.

5.2.2. Содержание, расположение и размеры граф основной надписи, дополнительных граф к ней, а также размеры рамок должны соответствовать:

— на листах основных комплектов рабочих чертежей и листах графической части проектной документации — форме 3;

— на первом листе чертежей строительных изделий — форме 4;

— на первых или заглавных* листах текстовых документов и первых листах эскизных чертежей общих видов нетиповых изделий, оформляемых в виде выпуска, — форме 5;

* Для текстовых документов, выполняемых с титульным листом и оформляемых основными надписями, заглавным является следующий лист после титульного листа.

— на последующих листах чертежей строительных изделий, текстовых документов и эскизных чертежей общих видов — форме 6.

Допускается первый лист чертежа строительного изделия оформлять основной надписью по форме 5.

5.2.3. Если некоторые текстовые документы (например, спецификацию оборудования, изделий и материалов) выпускают без титульного листа, то в этом случае первый лист документа оформляют основной надписью по форме 3, последующие — по форме 6.

При оформлении основного комплекта рабочих чертежей отдельными документами документы, содержащие сплошной текст и/или в виде таблиц (например, общие данные, кабельный журнал и т.п.), оформляют как текстовые документы. В этом случае первый лист документа оформляют основной надписью по форме 3, последующие — по форме 6.

5.2.4. В отчетной технической документации по результатам инженерных изысканий применяют основную надпись:

— на листах графических документов, используемых в проектировании в качестве основы, — по форме 3;

— на первых листах других графических и текстовых документов — по форме 5, на последующих листах — по форме 6.

5.2.5. Основную надпись, дополнительные графы к ней и рамки выполняют сплошными толстыми основными и сплошными тонкими линиями по ГОСТ 2.303.

5.2.6. Таблицу изменений в основной надписи (графы 14 — 19) при необходимости допускается продолжать вверх или влево от основной надписи. При расположении таблицы изменений слева от основной надписи наименования граф 14 — 19 повторяют.

5.2.7. Расположение основной надписи и дополнительных граф к ней, а также размеры рамок на листах приведены на рисунках И.1 и И.2 (приложение И).

5.2.8. Расположение и размеры дополнительных граф для идентификации ДЭ проектная организация устанавливает самостоятельно.

5.2.9. Допускается дополнительно идентифицировать проектные документы с применением штрих-кода.

При этом в качестве реквизитов штрих-кода следует использовать обозначение документа, номер версии и обозначение формата документа. Дополнительно могут быть использованы код страны, код организации-разработчика и другие реквизиты.

Штрих-код рекомендуется размещать в правом нижнем углу листа над основной надписью.

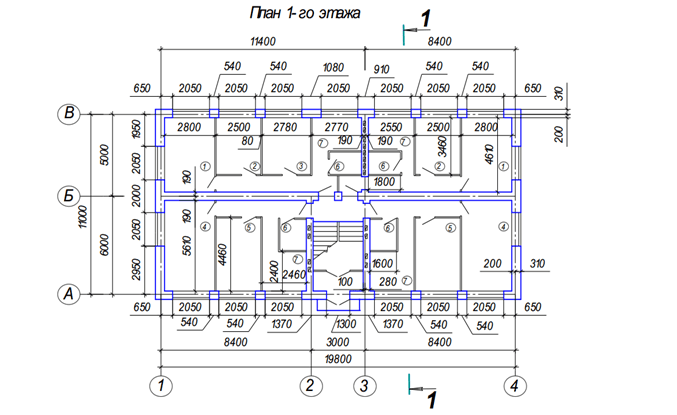

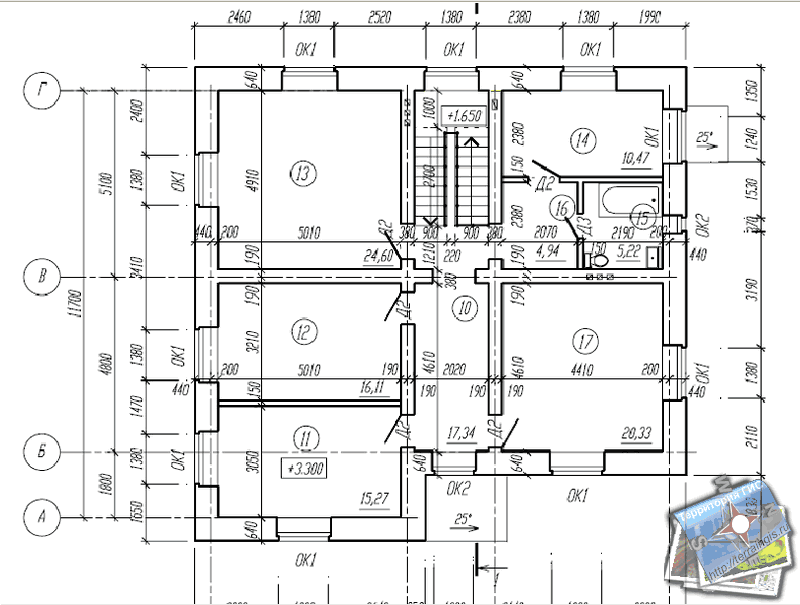

5.3. Координационные оси

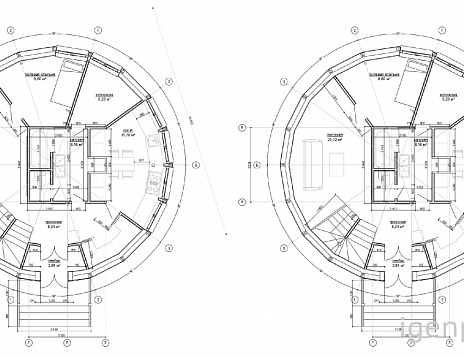

5.3.1. На изображениях здания или сооружения указывают координационные оси его несущих конструкций, предназначенные для определения взаимного расположения элементов здания или сооружения и привязки здания или сооружения к строительной геодезической сетке или разбивочному базису.

5.3.2. Каждому отдельному зданию или сооружению присваивают самостоятельную систему обозначений координационных осей.

Координационные оси наносят на изображения здания, сооружения тонкими штрихпунктирными линиями с длинными штрихами, обозначают в кружках диаметром 6 — 12 мм арабскими цифрами и прописными буквами русского алфавита (за исключением букв: Ё, 3, Й, О, X, Ц, Ч, Щ, Ъ, Ы, Ь) или, при необходимости, буквами латинского алфавита (за исключением букв I и О).

Пропуски в цифровых и буквенных (кроме указанных) обозначениях координационных осей не допускаются.

Цифрами обозначают координационные оси по стороне здания и сооружения с большим количеством осей. Если для обозначения координационных осей не хватает букв алфавита, последующие оси обозначают двумя буквами.

Пример — АА, ББ, ВВ.

5.3.3. Последовательность обозначений координационных осей принимают по плану, как показано на рисунке 1а: цифровые оси — слева направо, буквенные оси — снизу вверх или как показано на рисунках 1

б и 1в.

5.3.4. Обозначение координационных осей, как правило, наносят по левой и нижней сторонам плана здания и сооружения.

При несовпадении координационных осей противоположных сторон плана в местах расхождения дополнительно наносят обозначения указанных осей по верхней и/или правой сторонам.

5.3.5. Для отдельных элементов, расположенных между координационными осями основных несущих конструкций, наносят дополнительные оси, которым присваивают обозначение в виде дроби, в числителе которой указывают обозначение предшествующей координационной оси, а в знаменателе — дополнительный порядковый номер в пределах участка между смежными координационными осями в соответствии с рисунком 1

г.

Допускается координационным осям фахверковых колонн присваивать цифровые и буквенные обозначения в продолжение обозначений осей основных колонн без дополнительного номера.

5.3.6. На изображении повторяющегося элемента, привязанного к нескольким координационным осям, координационные оси обозначают в соответствии с рисунком:

2а — при их количестве не более 3;

2б — при их количестве более 3;

2в — при всех буквенных и цифровых координационных осях.

При необходимости ориентацию координационной оси, к которой привязан элемент, по отношению к соседней оси указывают в соответствии с рисунком 2г.

Рисунок 1

Рисунок 2

5.3.7. На планах жилых зданий, скомпонованных из блок-секций, крайним координационным осям блок-секций присваивают обозначения согласно 5.3.1 — 5.3.3, которые указывают в соответствии с рисунком 3а.

Координационным осям блок-секций, в том числе крайним, присваивают самостоятельные обозначения согласно 5.

3.1 — 5.3.3 с добавлением индекса «с» (см. рисунок 3б). При необходимости на плане блок-секции указывают обозначения координационных осей здания, скомпонованного из блок-секций.

Рисунок 3

5.3.8. Трехмерную (3D) электронную модель здания или сооружения выполняют в единой планово-высотной системе координат.

Координатную систему трехмерной модели здания или сооружения изображают тремя взаимно перпендикулярными линиями с началом координат, расположенным в точке пересечения осей 1 и А на нулевой отметке этого здания или сооружения в соответствии с рисунком 4.

Рисунок 4

При этом для прямоугольного в плане здания (см. рисунок 1а) за положительное направление принимают: оси

X — в сторону увеличения цифровых обозначений координационных осей, оси Y — в сторону увеличения буквенных обозначений координационных осей, оси Z — вертикально вверх от условной нулевой отметки здания.

5.4. Нанесение размеров, уклонов, отметок и надписей

5.4.1. Линейные размеры на чертежах указывают без обозначения единиц длины:

— в метрах с точностью до двух знаков после запятой — на чертежах наружных сетей и коммуникаций, генерального плана и транспорта, за исключением случаев, оговоренных в соответствующих стандартах СПДС;

— в миллиметрах — на всех остальных видах чертежей.

5.4.2. Размерную линию на ее пересечении с выносными линиями, линиями контура или осевыми линиями ограничивают засечками длиной 2 — 4 мм, наносимыми с наклоном вправо под углом 45° к размерной линии, при этом размерные линии продолжают за крайние выносные линии (или соответственно за контурные или осевые) на 0 — 3 мм.

При нанесении размера диаметра или радиуса внутри окружности, а также углового размера размерную линию ограничивают стрелками. Стрелки применяют также при нанесении размеров радиусов и внутренних скруглений.

При нанесении размеров на аксонометрических схемах технологических трубопроводов и инженерных систем размерные линии допускается ограничивать стрелками.

5.4.3. Отметки уровней (высоты, глубины) элементов конструкций, оборудования, трубопроводов, воздуховодов и др. от уровня отсчета (условной «нулевой» отметки) указывают в метрах без обозначения единицы длины с тремя десятичными знаками, отделенными от целого числа запятой, за исключением случаев, оговоренных в соответствующих стандартах СПДС.

Отметки уровней на фасадах, разрезах и сечениях помещают на выносных линиях (или на линиях контура) и обозначают знаком «¯», выполненным сплошными тонкими линиями с длиной штрихов 2 — 4 мм под углом 45° к выносной линии или линии контура, в соответствии с рисунком 5; на планах — в прямоугольнике в соответствии с рисунком 6, за исключением случаев, оговоренных в соответствующих стандартах СПДС.

Рисунок 5

Рисунок 6

«Нулевую» отметку, принимаемую, как правило, для поверхности какого-либо элемента конструкций здания или сооружения, расположенного вблизи планировочной поверхности земли, указывают без знака; относительные отметки выше нулевой указывают со знаком «+», ниже нулевой — со знаком «-».

Примечание — В качестве нулевой отметки для зданий принимают, как правило, уровень чистого пола первого этажа.

5.4.4. На планах направление уклона плоскостей указывают стрелкой, над которой при необходимости проставляют числовое значение уклона в процентах в соответствии с рисунком 7а или в виде отношения единицы высоты плоскости к соответствующей горизонтальной проекции (например, 1:7).

Допускается числовое значение уклона указывать в промилле или в виде десятичной дроби с точностью до третьего знака.

На разрезах, сечениях и схемах перед размерным числом, определяющим числовое значение уклона, наносят знак «Ð», острый угол которого должен быть направлен в сторону уклона (кроме крутизны откосов насыпей и выемок). Обозначение уклона наносят непосредственно над линией контура или на полке линии-выноски в соответствии с рисунком 7б

.

Рисунок 7

5.4.5. Номера позиций или марки элементов наносят на полках линий-выносок, проводимых от изображений элементов конструкций зданий или сооружений, рядом с изображением — без линии-выноски или в пределах контуров изображенных элементов в соответствии с рисунком 8.

Рисунок 8

Линию-выноску, как правило, заканчивают точкой. Если линия-выноска отводится от линии, обозначающей поверхность, то ее заканчивают стрелкой. При мелкомасштабном изображении линии-выноски заканчивают без стрелки и точки.

5.4.6. Выносные надписи к многослойным конструкциям выполняют в соответствии с рисунком 9.

Рисунок 9

Примечание — Цифрами условно обозначена последовательность расположения слоев конструкций и надписей на полках линий-выносок.

5.4.7. Размер шрифта для обозначения координационных осей, позиций (марок), наименований и обозначений изображений должен быть в 1,5 — 2 раза больше размера цифр размерных чисел, применяемых в том же графическом документе.

5.5. Изображения (разрезы, сечения, виды, выносные элементы)

5.5.1. Изображения на чертежах выполняют в соответствии с ГОСТ 2.305 с учетом требований настоящего стандарта и других стандартов СПДС.

5.5.2. Разрезы здания или сооружения обозначают арабскими цифрами последовательно в пределах графического документа. Сечения обозначают аналогичным образом.

Примечание — В чертежах проектной и рабочей документации разрезом называют, как правило, вертикальный разрез здания или сооружения, т.е. разрез, выполненный секущей плоскостью, перпендикулярной к горизонтальной плоскости проекций.

Допускается самостоятельная нумерация для разрезов и сечений отдельных участков здания, сооружения или установок, все чертежи которых размещены на одном листе или группе листов и если на этих чертежах отсутствуют ссылки на разрезы и сечения, расположенные на других листах графического документа.

Допускается обозначать разрезы прописными буквами русского алфавита, а сечения — прописными или строчными буквами русского алфавита (за исключением букв, указанных в 5.3.2).

Положение секущей плоскости указывают на чертеже линией сечения (разомкнутой линией по ГОСТ 2.303). При сложном разрезе штрихи проводят также у мест пересечения секущих плоскостей между собой. На начальном и конечном штрихах следует ставить стрелки, указывающие направление взгляда; стрелки должны наноситься на расстоянии 2 — 3 мм от конца штриха (рисунок 10).

Направление взгляда для разреза по плану здания и сооружения принимают, как правило, снизу вверх и справа налево.

5.5.3. Если отдельные части вида (фасада), плана, разреза требуют более детального изображения, то дополнительно выполняют местные виды и выносные элементы — узлы и фрагменты.

5.5.4. На изображении (плане, фасаде или разрезе), откуда выносят узел, соответствующее место отмечают замкнутой сплошной тонкой линией (окружностью, овалом или прямоугольником со скругленными углами) с нанесением на полке линии-выноски обозначения узла арабской цифрой в соответствии с рисунками 11а, 11б или прописной буквой русского алфавита в соответствии с рисунком 11в.

При необходимости ссылки на узел, помещенный в другом графическом документе (например, основном комплекте рабочих чертежей), или на рабочие чертежи типового строительного узла указывают обозначение и номер листа соответствующего документа в соответствии с рисунком 11б или серию рабочих чертежей типовых узлов и номер выпуска в соответствии с рисунком 11в.

Рисунок 10

Рисунок 11

При необходимости ссылку на узел в сечении выполняют в соответствии с рисунком 12.

Над изображением узла указывают в кружке его обозначение в соответствии с рисунком 13а, если узел изображен на том же листе, откуда он вынесен, или 13б, если он вынесен на другом листе.

Узлу, являющемуся полным зеркальным отражением другого (основного) исполнения, присваивают то же обозначение, что и основному исполнению, с добавлением индекса «н».

Рисунок 12

Рисунок 13

5.5.5. Местные виды обозначают прописными буквами русского алфавита, которые наносят рядом со стрелкой, указывающей направление взгляда. Эти же обозначения наносят над изображениями видов.

5.5.6. Для каждого вида изображений (разрезов и сечений, узлов, фрагментов) применяют самостоятельный порядок нумерации или буквенных обозначений.

5.5.7. На изображении (плане, фасаде или разрезе), откуда выносят фрагмент, соответствующее место отмечают, как правило, фигурной скобкой в соответствии с рисунком 14.

Наименование и порядковый номер фрагмента наносят под фигурной скобкой или на полке линии-выноски, а также над соответствующим фрагментом.

Рисунок 14

5.5.8. Изображения до оси симметрии симметричных планов и фасадов зданий и сооружений, схем расположения элементов конструкций, планов расположения технологического, энергетического, санитарно-технического и другого оборудования не допускаются.

5.5.9. Если изображение разреза, сечения, узла, вида или фрагмента помещено на другом листе, то после обозначения изображения указывают в скобках номер этого листа в соответствии с рисунками 10, 11а, 12 и 14.

5.5.10. Изображения допускается поворачивать. При этом в наименованиях изображений на чертежах не приводят условное графическое обозначение «повернуто» по ГОСТ 2.305, если положение изображения определено однозначно, т.е. ориентировано координационными осями и/или высотными отметками.

5.5.11. Если изображение (например, план) не помещается на листе принятого формата, то его делят на несколько участков, размещая их на отдельных листах.

В этом случае на каждом листе, где показан участок изображения, приводят схему целого изображения с необходимыми координационными осями и условным обозначением (штриховкой) показанного на данном листе участка изображения в соответствии с рисунком 15.

Рисунок 15

Примечание — Если чертежи участков изображения помещены в разных основных комплектах рабочих чертежей, то над номером листа указывают полное обозначение соответствующего основного комплекта.

5. 5.12. Если планы этажей многоэтажного здания имеют небольшие отличия друг от друга, то полностью выполняют план одного из этажей, для других этажей выполняют только те части плана, которые необходимы для показа отличия от плана, изображенного полностью.

Под наименованием частично изображенного плана приводят запись: «Остальное см. план (наименование полностью изображенного плана)».

5.5.13. В наименованиях планов здания или сооружения указывают слово «План» и отметку чистого пола или номер этажа, или обозначение соответствующей секущей плоскости (при выполнении двух и более планов на разных уровнях в пределах этажа).

Примеры

1 План на отм. 0,000

2 План 2 этажа

3 План 3−3

При выполнении части плана в наименовании указывают оси, ограничивающие эту часть плана.

Пример — План на отм. 0,000 между осями 2130 и А-Д

Допускается в наименовании плана этажа указывать назначение помещений, расположенных на этаже.

5.5.14. В наименованиях разрезов здания (сооружения) указывают слово «Разрез» и обозначение соответствующей секущей плоскости по 5.5.2.

Пример — Разрез 11

Примечание — В наименованиях разрезов изделий слово «Разрез» не указывают.

Наименованиями сечений являются цифровые или буквенные обозначения секущих плоскостей.

Пример — 55, ББ, а-а

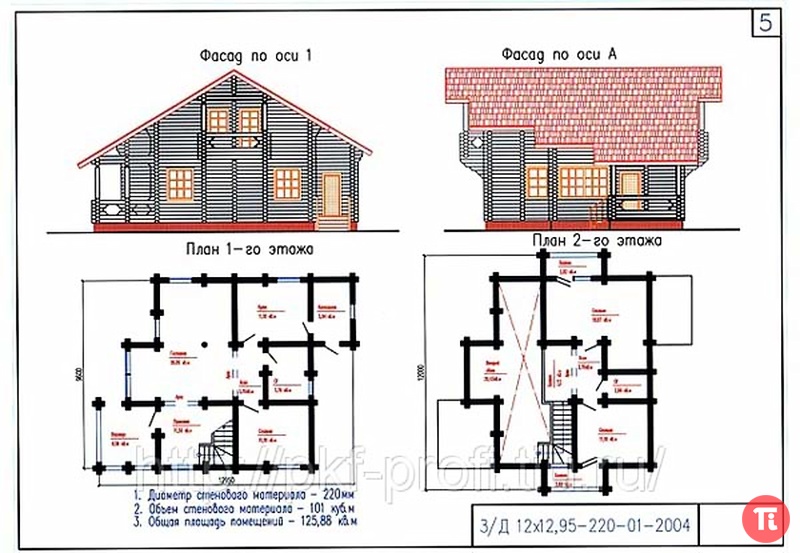

5.5.15. В наименованиях фасадов здания или сооружения указывают слово «Фасад» и обозначения крайних осей, между которыми расположен фасад.

Пример — Фасад 112, Фасад 11, Фасад АГ

Допускается в наименовании фасада указывать его расположение, например «главный», «дворовый» и т.п.

5.5.16. Наименования изображений на чертежах не подчеркивают.

Данный документ представлен для ознакомления и не является точной копией нормативного документа (ГОСТ 21.1101-2013 «СПДС. Основные требования к проектной и рабочей документации»).

Правила привязки колонн и стен к координационным осям — ТехЛиб СПБ УВТ

Привязка определяет расстояние от модульной, координационной оси до грани или геометрической оси сечения конструктивного элемента. Применяемые правила привязки дают возможность установить взаимозаменяемость конструкций и значительно сократить количество доборных элементов. Ниже рассмотрены основные правила привязки конструктивных элементов к координационным осям, регламентируемые ГОСТ 28984-91.

Привязку конструктивных элементов зданий к координационным осям следует принимать с учетом применения строительных изделий одних и тех же типоразмеров для средних и крайних однородных элементов, а также для зданий с различными конструктивными системами.

Расположение и взаимосвязь конструктивных элементов следует координировать на основе модульной пространственной координационной системы путем привязки их к координационным осям.

Модульная пространственная координационная система и соответствующие модульные сетки с членениями, кратными определенному укрупненному модулю, должны быть, как правило, непрерывными для всего проектируемого здания или сооружения.

Прерывную модульную пространственную координационную систему с парными координационными осями и вставками между ними, имеющими размер
С, кратный меньшему модулю, допускается применять для зданий с несущими стенами в следующих случаях:

1) в местах устройства деформационных швов;

2) при толщине внутренних стен 300 мм и более, особенно при наличии в них вентиляционных каналов; в этом случае парные координационные оси проходят в пределах толщины стены с таким расчетом, чтобы обеспечить необходимую площадь опоры унифицированных модульных элементов перекрытий;

3) когда прерывная система модульных координат обеспечивает более полную унификацию типоразмеров индустриальных изделий, например, при панелях наружных и внутренних продольных стен, вставляемых между гранями поперечных стен и перекрытий.

Привязку конструктивных элементов определяют расстоянием от координационной оси до координационной плоскости элемента или до геометрической оси его сечения.

Привязку несущих стен и колонн к координационным осям осуществляют по сечениям, расположенным в уровне опирания на них верхнего перекрытия или покрытия.

Конструктивная плоскость (грань) элемента в зависимости от особенностей примыкания его к другим элементам может отстоять от координационной плоскости на установленный размер или совпадать с ней.

Расположение координационных осей в плане зданий с несущими стенами: а — непрерывная система с совмещением координационных осей с осями несущих стен; б — прерывная система с парными координационными осями и вставками между ними, в — прерывная система при парных координационных осях, проходящих в пределах толщины стен

Зазор между смежными плитами: lо — координационная длина плиты; l — конструктивная длина плиты; Lо — расстояние между поперечными координационными осями здания; а — привязка боковой грани плиты к координационной оси; б, в — конструктивную длину плит (например, плит, опираемых на стены лестничной клетки крупнопанельных зданий с поперечными несущими стенами) принимают равной расстоянию между осями, увеличенному на необходимую величину а, определяемую в соответствии с принятым конструктивным решением

Привязку несущих стен к координационным осям принимают в зависимости от их конструкции и расположения в здании. Геометрическая ось внутренних несущих стен должна совмещаться с координационной осью; асимметричное расположение стены по отношению к координационной оси допускается в случаях, когда это целесообразно для массового применения унифицированных строительных изделий, например, элементов лестниц и перекрытий.

Внутренняя координационная плоскость наружных несущих стен должна смещаться внутрь здания на расстояние f от координационной оси, равное половине координационного размера толщины параллельной внутренней несущей стены d0в/2 или кратное М, 1/2М или 1/5M. При опоре плит перекрытий на всю толщину несущей стены допускается совмещение наружной координационной плоскости стен с координационной осью.

При стенах из немодульного кирпича и камня допускается размер привязки корректировать в целях применения типоразмеров плит перекрытий, элементов лестниц, окон, дверей и других элементов, применяемых при иных конструктивных системах зданий и устанавливаемых в соответствии с модульной системой.

Привязка стен к координационным осям

Размеры привязок указаны от координационных осей до координационных плоскостей элементов.

Наружная плоскость наружных стен находится с левой стороны каждого изображения.

Внутренняя координационная плоскость наружных самонесущих и навесных стен должна совмещаться с координационной осью или смещаться на размер е с учетом привязки несущих конструкций в плане и особенности примыкания стен к вертикальным несущим конструкциям или перекрытиям.

Привязка колонн к координационным осям в каркасных зданиях должна приниматься в зависимости от их расположения в здании.

В каркасных зданиях колонны средних рядов следует располагать так, чтобы геометрические оси их сечения совмещались с координационными осями. Допускаются другие привязки колонн; в местах деформационных швов, перепада высот и в торцах зданий, а также в отдельных случаях, обусловленных унификацией элементов перекрытий в зданиях с различными конструкциями опор.

Привязку крайних рядов колонн каркасных зданий и крайним координационным осям принимают с учетом унификаций крайних элементов конструкций (ригелей, панелей стен, плит, перекрытий и покрытий) с рядовыми элементами; при этом в зависимости от типа и конструктивной системы здания привязку следует осуществлять одним из следующих способов:

1) внутреннюю координационную плоскость колонн смещают от координационных осей внутрь здания на расстояние, равное половине координационного размера ширины колонны средних рядов b0c/2.

2) геометрическую ось колонн совмещают с координационной осью;

3) внешнюю координационную плоскость колонн совмещают с координационной осью.

Внешнюю координационную плоскость колонн допускается смещать от координационных осей наружу на расстояние f , кратное модулю 3М и, при необходимости, М или 1/2М.

В торцах зданий допускается смещать геометрические оси колонн внутрь здания на расстояние k , кратное модулю 3М и, при необходимости, М или 1/2М.

При привязке колонн крайних рядов к координационным осям, перпендикулярным к направлению этих рядов, следует совмещать геометрические оси колонн с указанными координационными осями; исключения возможны в отношении угловых колонн и колонн у торцов зданий и деформационных швов.

В зданиях в местах перепада высот и деформационных швов, осуществляемых на парных или одинарных колоннах (или несущих стенах), привязываемых к двойным или одинарным координационным осям, следует руководствоваться следующими правилами:

1) расстояние с между парными координационными осями должно быть кратным модулю 3М и, при необходимости, М или 1/2М.

2) при парных колоннах (или несущих стенах), привязываемых к одинарной координационной оси, расстояние к от координационной оси до геометрической оси каждой из колонн должно быть кратным модулю 3М и, при необходимости, М или 1/2М;

3) при одинарных колоннах, привязываемых к одинарной координационной оси, геометрическую ось колонн совмещают с координационной осью.

При расположении стены между парными колоннами одна из ее координационных плоскостей совпадает с координационной плоскостью одной из колонн.

Привязка колонн каркасных зданий к координационным осям:
а — нулевая привязка; б — привязка 250 м или 500 мм в зависимости от объемно-планировочных параметров и конструктивного решения (в зданиях, оборудованных мостовыми кранами грузоподъемностью до 50 т включительно, при шаге колонн 6 м и высоте от пола до низа несущих конструкций покрытия 16,2 и 18 м, а также при шаге колонн 12 м и высоте от 8,4 до 18 м), если требуется увеличить высоту сечения верхней части колонны из условий жесткости или размещения прохода в теле колонны и не удается при этом выполнить привязку 250 мм, в других обоснованных случаях, можно использовать привязку 500 мм;

в — колонны средних рядов; г — две разбивочные оси со вставкой между ними при решении продольных температурных швов между парными колоннами в зданиях с пролетами одной высоты.

Внутренние координационные плоскости стен (на чертеже показаны условно) могут смещаться наружу или внутрь в зависимости от особенностей конструкции стены и ее крепления. Размеры привязок от координационных осей указаны до координационных плоскостей элементов.

В объемно-блочных зданиях объемные блоки следует, как правило, располагать симметрично между координационными осями непрерывной модульной сетки.

В многоэтажных зданиях координационные плоскости чистого пола лестничных площадок следует совмещать с горизонтальными основными координационными плоскостями.

В одноэтажных зданиях координационную плоскость чистого пола следует совмещать с нижней горизонтальной основной координационной плоскостью.

В одноэтажных зданиях, имеющих наклонный пол, с нижней горизонтальной основной координационной плоскостью следует совмещать верхнюю линию пересечения пола с координационной плоскостью наружных стен.

В одноэтажных зданиях с верхней горизонтальной основной координационной плоскостью совмещают наиболее низкую опорную плоскость конструкции покрытия.

Привязку элементов цокольной части стен к нижней горизонтальной основной координационной плоскости первого этажа и привязку фризовой части стен к верхней горизонтальной основной координационной плоскости верхнего этажа принимают с таким расчетом, чтобы координационные размеры нижних и верхних элементов стен были кратными модулю 3М и, при необходимости, М или 1/2М.

Привязка колонн и стен к координационным осям в местах деформационных швов

Модульная (координационная) высота этажа: 1 — координационная плоскость чистого пола; 2 — подвесной потолок

Расположение конструктивных элементов и деталей в плане и в разрезе здания устанавливают при проектировании путем, так называемой привязки их к модульным разбивочным осям. Привязка характеризуется расстоянием от модульных разбивочных осей до грани или геометрической оси элемента. Привязку наружных несущих стен выполняют так, чтобы внутренняя грань стены размещалась на расстоянии от модульной разбивочной оси, равном половине номинальной толщины внутренней несущей стены. Привязка должна быть кратна М или М-2. Допускается совмещение внутренней грани стены с модульной разбивочной осью в целях унификации элементов перекрытий («нулевая привязка»).

Во внутренних стенах геометрическую ось совмещают с модульной разбивочной осью. Отступление от этого правила допускается для стен лестничных клеток и стен с вентиляционными каналами. В наружных самонесущих и навесных стенах внутреннюю грань, как правило, совмещают с модульной разбивочной осью («нулевая привязка») . В каркасных зданиях геометрический центр сечения средних рядов совмещают с пересечением модульных разбивочных осей. При привязке крайних рядов колонн (в том числе в торцах здания) допускаются следующие два варианта:

а) наружную грань колонн совмещают с модульной разбивочной осью (краевая или нулевая привязка), если пролётные конструкции (ригель, балка, ферма т. д.) перекрывают колонну и когда это целесообразно по условиям раскладки элементов перекрытий или покрытий;

б) внутреннюю грань колонн размещают от модульной разбивочной оси на расстоянии, равном половине толщины внутренней колонны при консольном типе опирания конструкции, когда ригели опираются на консоли колонн или плиты перекрытий на консоли ригелей.

В одноэтажных промышленных зданиях с тяжелыми крановыми нагрузками (от 30 до 50 т.) наружные грани колонн крайних рядов и внутренние поверхности стен смещают наружу от модульной разбивочной оси на расстояние кратное М и М-2 (как правило, на 250 мм). Геометрические оси торцовых колонн основного каркаса одноэтажных промышленных зданий смещают с поперечных разбивочных осей внутрь здания на 500 мм, а внутренние поверхности торцовых стен совмещают с осями («нулевая привязка»), что связано с особенностями конструктивных узлов торцовых стен.

В одноэтажных производственных зданиях колонны средних рядов располагают так, чтобы геометрические оси сечения колонн совпадали с продольными и поперечными модульными координационными осями. Исключения допускаются относительно колонн возле температурных швов и перепадов высот.

Схема и план одноэтажного промышленного здания с разбивочными осями и их маркировками

При использовании в качестве несущих конструкций стропильных ферм и балок колонны крайних рядов и наружные стены привязывают к продольным координационным осям по таким правилам:

  • внешнюю грань колонн совмещают с координационной осью (нулевая привязка), а внутреннюю плоскость стены смещают наружу на 30 мм в зданиях следующих типов: в зданиях без мостовых кранов со сборным железобетонным каркасом при шаге крайних колонн 6 или 12 м, а также в зданиях со стальным или смешанным каркасом при шаге колонн крайних рядов 6 м; в зданиях с кранами грузоподъемностью до 20 т и со сборным железо-бетонным или смешанным каркасом при шаге крайних колонн 6 м и при высоте не более 14,4 м; в зданиях с ручными мостовыми кранами;
  • внешнюю грань колонн смещают наружу с координационной оси на 250 мм, а между внутренней плоскостью стены и гранью колонн предусматривают зазор 30 мм в таких зданиях: без мостовых кранов со стальным или смешанным каркасом при шаге крайних колонн 12 м; с кранами при шаге колонн крайних рядов 12 м, в зданиях со стальным каркасом при шаге колонн 6 м, а также в зданиях с кранами грузоподъемностью свыше 20 т и сборным железобетонным или смешанным каркасом при шаге крайних колонн 6 м и высоте 12 м и более; при наличии проходов вдоль подкрановых путей.



Привязка колонн и стен: а, б, в к продольным разбивочным осям; г – к поперечным разбивочным осям; д – привязка несущих стен без пилястр; и – то же, с пилястрами

Колонны и наружные стены из панелей привязывают к крайним поперечным координационным осям по линиям поперечных температурных швов с соблюдением таких требований:

  • в торцах зданий геометрические оси сечения колонн основного каркаса смещают внутрь на 500 мм с координационной оси, а внутренние поверхности стен — наружу на 30 мм с той же оси;
  • по линиям поперечных температурных швов геометрические оси сечения колонн смещают по 500 мм в обе стороны от оси шва, совмещаемого с поперечной координационной осью.

Оси, пересекающие пролеты, называются поперечными и обозначаются цифрами; система пересекающихся осей здания в плане образует сетку координационных осей, которая служит системой координат для плана здания. Применение при строительстве зданий типовых конструкций требует строго определенного их расположения (привязки) по отношению к. координационным осям. Под привязкой понимают расстояние от координационной оси (продольной, поперечной) до грани или геометрической оси конструктивного элемента. Все виды оборудования привязываются на плане цеха размерами к этим же координационным осям здания.

Для унификации и взаимозаменяемости конструкций колонны и стены располагают относительно координационных осей с соблюдением определенных правил привязки. Наружные грани крайних колонн и внутренние поверхности стен совмещают с продольными координационными осями. Такая привязка называется нулевой и осуществляется в зданиях без мостовых кранов и в зданиях, оборудованных мостовыми кранами грузоподъемностью до 30 т, при шаге колонн 6 м и высоте от пола до низа несущих конструкций покрытия менее 16,2 м. Наружные грани колонн крайнего ряда и внутренние поверхности стен смещают относительно продольных координационных осей на 250 мм в зданиях, оборудованных мостовыми кранами грузоподъемностью до 50 т.

Привязка крайних колонн и наружных стен к продольным разбивочных осям в зданиях

Основные размеры здания в плане измеряются между координационными осями, которые образуют геометрическую основу плана здания. Оси, идущие вдоль пролетов здания и располагаемые параллельно нижней кромке чертежа, называются продольными и обозначаются заглавными буквами русского алфавита. Привязку к поперечным координационным осям колонн и торцовых стен осуществляют по следующим правилам: геометрические оси сечения колонн, за исключением колонн в торцах здания и колонн, примыкающих к температурным швам, должны совмещаться с поперечными координационными осями (нулевая привязка), геометрические оси торцовых колонн основного каркаса нужно смещать с поперечных координационных осей внутрь здания на 500 мм, внутренние поверхности торцовых стен должны совпадать с поперечными координационными осями.

Привязка торцовой колонны и стены к поперечной разбивочной оси

Привязка несущих наружных стен из крупных блоков и кирпича к продольным разбивочным осям здания

Привязку несущих наружных стен осуществляют по следующим правилам: при непосредственном опирании на стены плит покрытий внутреннюю поверхность стены нужно отнести от продольной координационной оси внутрь здания на 150 мм для стен из крупных блоков и на 130 мм для кирпичных стен. В случае опирания на стены несущих конструкций балок, ферм поверхность стен смещают от продольной оси внутрь здания на 300 мм для блочных стен при их толщине 400 мм и на 250 мм — для кирпичных стен при толщине 380 мм. При кирпичных стенах толщиной 380 мм с пилястрами 130 мм расстояние от продольной оси до внутренней поверхности стены должно быть равно 130 мм.

Привязка колонн каркаса в местах устройства швов осуществляется следующим образом. В зданиях с железобетонным каркасом в местах расположения швов устанавливают парные колонны. При этом ось температурного шва должна совпадать с поперечной координационной осью, а оси колонн смещают относительно координационной оси на 500 мм.

Продольные температурные швы в зданиях с железобетонным каркасом следует устраивать на двух колоннах со вставкой, в зданиях с цельнометаллическим и смешанным каркасом температурные швы располагают на одной колонне.

Варианты привязки колонн в местах продольных температурных швов в зданиях при размерах между осями

Перепад высот между пролетами одного направления в здании с железобетонным каркасом рекомендуется осуществлять на двух колоннах со вставкой. Конструкцию примыкания двух взаимно перпендикулярных пролетов следует также осуществлять на двух колоннах со вставкой. При этом ось колонн продольных пролетов, примыкающих к поперечному пролету, смещают с поперечной координационной оси на 500 мм.

Деформационные швы. В конструкциях зданий большой протяженности вследствие изменения температур в летнее и зимнее время появляются значительные деформации, вызывающие напряжения, способные разрушить здания. Для предотвращения этого явления здания делят на температурные блоки, между которыми устраивают так называемые температурные швы как в продольном, так и в поперечном направлении. Размеры температурных блоков принимают в зависимости от типа и конструкции зданий. Наибольшие расстояния (м) между температурными швами в каркасных зданиях, которые могут быть допущены без проверочного расчета.


Кроме температурных деформаций здание может давать неравномерную осадку в случае расположения его на неоднородных грунтах или в случае резко отличающейся эксплуатационной нагрузки по длине здания. В этом случае для избежания осадочных деформаций устраивают осадочные швы. При этом фундаменты делают независимыми, а в надземной части здания осадочный шов совмещают с температурным или со швом примыкания (примыкание зданий различной этажности, старого здания к новому). Деформационные швы устраивают в стенах и покрытиях, с тем чтобы обеспечить возможность взаимного смещения смежных частей здания как в горизонтальном, так и в вертикальном направлениях без нарушения термического сопротивления шва и его водоизоляционных свойств.

При устройстве продольных температурных швов или перепаде высот параллельных пролетов на парных колоннах следует предусматривать парные модульные координационные осы со вставкой между ними. В зависимости от размера привязки колонн в каждом из смежных пролетов размеры вставок между парными координационными осями по линиям температурных швов в зданиях с пролетами одинаковой высоты и с покрытиями по стропильным балкам (фермам) принимают равными 500, 750, 1000 мм.

Привязка колонн и стен одноэтажных зданий к координатным осям: а – привязка колонн к средним осям; б, в – то же, колонн и стен к крайним продольным осям; г, д, е – то же, к поперечным осям в торцах зданий и местах поперечных температурных швов; ж, з, и — привязка колонн в продольных температурных швах зданий с пролетами одинаковой высоты; к, л, м – то же, при перепаде высот параллельных пролетов, н, о – то же, при взаимно перпендикулярном примыкании пролетов; п, р, с, т – привязка несущих стен к продольным координатным осям; 1 – колонны повышенных пролетов; 2 – колонны пониженных пролетов, которые примыкают торцами к повышенному поперечному пролету

Размер вставки между продольными координационными осями по линии перепада высот параллельных пролетов в зданиях с покрытиями по стропильным балкам (фермам) должен быть кратным 50 мм:

  • привязки к координационным осям граней колонн, обращенных в сторону перепада;
  • толщины стены из панелей и зазора 30 м между ее внутренней плоскостью и гранью колонн повышенного пролета;
  • зазора не менее 50 мм между внешней плоскостью стены и гранью колон пониженного пролета.

При этом размер вставки должен быть не менее 300 мм. Размеры вставок в местах примыкания взаимно перпендикулярных пролетов (пониженных продольных к повышенному поперечному) составляют от 300 до 900 мм. Если есть продольный шов между пролетами, которые примыкают к перпендикулярного пролету, этот шов продлевают в перпендикулярный пролет, где он будет поперечным швом. При этом вставка между координационными осями в продольном и поперечном швах равна 500, 750 и 1000 мм, а каждую из парных колонн по линии поперечного шва нужно смещать с ближайшей оси на 500 мм. Если на наружные стены опираются конструкции покрытия, то внутреннюю плоскость стены смещают внутрь от координационной оси на 150 (130) мм.

Колонны к средним продольным и поперечным координационным осям многоэтажных зданий привязывают так, чтобы геометрические оси сечения колонн совпадали с координационными осями, за исключением колонн по линиям температурных швов. В случае привязки колонн и наружных стен из панелей к крайним продольным координационным осям зданий внешнюю грань колонн (в зависимости от конструкции каркаса) смещают наружу с координационной оси на 200 мм или совмещают с этой осью, а между внутренней плоскостью стены и гранями колонн предусматривают зазор 30 мм. По линии поперечных температурных швов зданий с перекрытиями из сборных ребристых или гладких многопустотных плит предусматривают парные координационные оси с вставкой между ними размером 1000 мм, а геометрические оси парных колонн совмещают с координационными осями.

В случае пристройки многоэтажных зданий к одноэтажным не допускается взаимно смешивать координационные оси, перпендикулярные к линии пристройки и общие для обеих частей сблокированного здания. Размеры вставки между параллельными крайними координационными осями по линии пристройки зданий назначают с учетом использования типовых стеновых панелей — удлиненных рядовых или доборных.

Привязка колонн и стен многоэтажных зданий к координатным осям: а – привязка колонн к крайним осям; б, в – привязка колонн и стен к крайним продольным осям; г, д – то же, в торцах зданий; е, ж – привязка колонн по линиям поперечных температурных швов

Читать по теме:

  • Модуль
  • Унификация, типизация, стандартизация. Единая модульная система
  • Техническая типология серийного жилья. Единая модульная система в строительстве
  • Унификация и типизация. Привязка к осям
  • Модульная система в строительстве
  • Правила привязки колонн и стен к координационным осям

Важность осей в архитектурном чертеже

Этот раздел взят из книги «Циклопедия архитектуры, столярного дела и строительства» Джеймса К. и др. Также доступно на Amazon: Cyclopedia Of Architecture, Carpentry And Building.

Ось — ключ рисунка или любой композиции. Ось в геометрии — это линия, разделяющая на две равные части любую симметричную плоскую фигуру, полюс поверхности вращения или правильного тела, например прямоугольную призму с правильным основанием. В архитектуре идея оси важнее этого. На самом деле это вертикальная плоскость, проходящая через все здание и разделяющая здание на две части симметрично или таким образом, что они уравновешивают друг друга.

Хотя графическое представление ограничивается прямой линией, не забывайте, что это не просто линия. Возьмем, к примеру, церковь; на чертеже плана осью этого плана будет прямая линия, разделяющая его на две части, но сама эта линия будет лишь проекцией центральной вертикальной плоскости, являющейся осью всего здания; а замковые камни свода, падающие с них огни, центр окна-розетки и т. д. находятся на оси церкви. Заметьте, кроме того, что прямая линия, являющаяся осью плана, и линия, являющаяся осью переднего и заднего фасада, и линия, являющаяся осью поперечного сечения, — эти линии суть только следы, принадлежащие некоторая осевая плоскость, как ее можно назвать, и эта плоскость является главной осью.

Но есть и другие второстепенные топоры. Параллельно главной оси проходят оси боковых рычагов, а между ними — оси колонн. Поперек идут оси трансепта, оси каждого пролета, расходящиеся оси часовен и т. д.

При планировании чертежей церкви, например, сначала разместите все эти различные оси с предельной точностью. Этот метод размещения чертежей здания, начиная с осей, лучше всего пояснить на примерах. Начнем с изучения плана вестибюля в общественном здании; например, Hotel des Monnaies в Париже, рис. 6.

Проведя ось 1, которая является главной осью здания, можно заметить, что в центральном павильоне есть пять секций, расположенных на одинаковом расстоянии друг от друга. Из них начертите сначала крайние оси, 2 2; путем деления пространства между осями 1 и 2 на равные части будут найдены промежуточные оси 3 3. Таким образом, вероятность ошибки уменьшилась бы, поскольку, если бы оси располагались в порядке 1, 3, 2, возможная ошибка удвоилась бы. Теперь, взяв часть вправо, начертите сначала крайнюю ось 4, затем 5 и разделите пространство 4 5 на равные части, что даст ось 6.

Рис. 6. План вестибюля Hotel des Monnaies.

Теперь рассмотрим оси рядов столбцов 7 7. Они должны быть расположены относительно осей 3 3; наконец, оси 8 8 располагаются по отношению к крайним осям 7 7, проверяются относительно осей 2 2.

В продольном направлении проделывается тот же процесс, располагая сначала ось 1, затем крайние 2 2; при делении 3 получится 3, а поделив пространства между осями 1, 2 и 3 пополам, получатся оси 5 и 6 столбцов. Второстепенные оси будут размещены таким же образом. Наконец, будет сочтено целесообразным проверить различные шаги, проверив расстояния второстепенных симметричных осей от центральной главной оси.

Внимательно изучив план и различные способы его рисования, ученик убедится, что способы расположения осей имеют большое значение, и что таким образом он достигнет точности и избежит многих ошибок.

Учащийся должен понимать, что хороший план нарисовать гораздо труднее, чем это принято считать; труднее, может быть, чем что-либо другое, от одного только того, что все строится по плану. В частности, в плане необходима предельная точность, и ученику будет хорошо, если он освоит архитектурный рисунок и постоянно будет практиковаться в рисовании планов.

Рис. 7. Hotel des Monnaies, поперечный разрез вестибюля.

Раздел на YY.

Рис. 8. Hotel des Monnaies, продольный разрез вестибюля.

Раздел по ЗЗ.

Теперь давайте рассмотрим секции, взяв тот же пример, который мы только что рассмотрели. Ученик легко увидит, что архитектор не может досконально изучить свою композицию без помощи многочисленных разделов. Однако особенно необходимы два разреза, следующие по главным поперечным и продольным осям симметрии. Если ученик хочет нарисовать их обоих, он должен сначала решить, какой из двух управляет другим. См. рис. 7 и 8. Он увидит, что в данном случае это поперечный разрез, параллельный фасаду. Другой, продольный разрез, является главным образом проекцией элементов другого сечения. Поэтому в этом случае чертеж следует начинать с разбивки поперечного сечения.

Во-первых, разместите оси, как это было сделано на плане, 1, 2 2, 3 3, 7 7, 8 8. Что касается профилей или частей в разрезе, первое, что необходимо, это определить высоты из основных частей, принимая за первый уровень основной этаж A A, затем рисуя верхнюю линию капителей колонн B B, затем центры сводов C D.

Начиная с этих основных линий, нарисуйте детали, как, например, высоты оснований по отношению к полу A A. Капители и высоты наличников будут расположены по отношению к линии B B. Очевидно, что если бы все измерения производились от уровня пола основного этажа А А малейшая неточность повлияла бы на капители, тогда как если общая высота колонны А В однажды определена, то нельзя ошибиться в высоте основания и высоты капители, и даже допустив небольшую неточность, она будет неощутима на всей высоте ствола колонны.

Шаблон бизнес-плана по метанию топора [Обновлено 2023]

    \n \t
  1. Выберите название для своего бизнеса по метанию топоров
  2. \н\т

  3. Создайте свой бизнес-план по метанию топора
  4. \н\т

  5. Выберите юридическую структуру для своего бизнеса по метанию топоров
  6. \н\т

  7. Безопасное стартовое финансирование для бизнеса по метанию топоров (при необходимости)
  8. \н\т

  9. Защитите место для вашего бизнеса
  10. \н\т

  11. Зарегистрируйте свой бизнес по метанию топоров в IRS
  12. \н\т

  13. Открытие коммерческого банковского счета
  14. \н\т

  15. Получите бизнес-кредитную карту
  16. \н\т

  17. Получите необходимые бизнес-лицензии и разрешения
  18. \н\т

  19. Получите бизнес-страхование для своего бизнеса по метанию топоров
  20. \н\т

  21. Купите или возьмите в аренду правильное бизнес-оборудование для метания топора
  22. \н\т

  23. Маркетинговые материалы для развития бизнеса по метанию топоров
  24. \н\т

  25. Приобретите и установите программное обеспечение, необходимое для ведения бизнеса по метанию топоров
  26. \н\т

  27. Открыт для бизнеса
  28. \n

«}}]}

Бизнес-план по метанию топоров

За последние 20 с лишним лет мы помогли более чем 500 предпринимателям и владельцам бизнеса составить бизнес-планы для открытия и развития своих компаний по метанию топоров.

Если вы не знакомы с созданием бизнес-плана по метанию топора, вы можете подумать, что его создание будет трудоемким и разочаровывающим процессом.Для большинства предпринимателей это так, но для вас это не будет, поскольку мы здесь, чтобы помочь. У нас есть опыт, ресурсы и знания, которые помогут вам создать отличный бизнес-план.0003

В этой статье вы узнаете некоторую справочную информацию о важности бизнес-планирования. Затем вы узнаете, как шаг за шагом написать бизнес-план по метанию топора, чтобы вы могли создать свой план сегодня.

Что такое бизнес-план?

Бизнес-план дает представление о вашем бизнесе по метанию топоров в его нынешнем виде и излагает план вашего роста на следующие пять лет. Он объясняет ваши бизнес-цели и стратегии их достижения. Он также включает в себя исследование рынка для поддержки ваших планов.


Зачем вам нужен бизнес-план

Если вы хотите начать бизнес по метанию топоров или расширить существующую компанию по метанию топоров, вам нужен бизнес-план. Бизнес-план поможет вам привлечь финансирование, если это необходимо, и спланировать рост вашего бизнеса по метанию топоров, чтобы повысить ваши шансы на успех. Ваш бизнес-план по метанию топора — это живой документ, который следует обновлять ежегодно по мере роста и изменений вашей компании.


Источники финансирования предприятий по метанию топоров

Что касается финансирования, основными источниками финансирования бизнеса по метанию топоров являются личные сбережения, кредитные карты, банковские кредиты и бизнес-ангелы. Когда дело доходит до банковских кредитов, банки захотят пересмотреть ваш бизнес-план и убедиться, что вы сможете погасить кредит и проценты. Чтобы обрести эту уверенность, кредитный инспектор не только захочет убедиться, что ваши финансовые показатели разумны, но также захотят увидеть профессиональный план. Такой план даст им уверенность в том, что вы сможете успешно и профессионально управлять бизнесом. Личные сбережения и банковские кредиты являются наиболее распространенными путями финансирования для компаний, занимающихся метанием топоров.

Нужно привлечь потенциальных инвесторов? Быстро и легко завершите свой бизнес-план по метанию топора, загрузив окончательный шаблон бизнес-плана от Growthink и создав свой план и финансовую модель всего за несколько часов

Как написать бизнес-план для бизнеса по метанию топора

Если вы хотите начать метание топора бизнес или расширить свой текущий, вам нужен бизнес-план. В приведенном ниже руководстве подробно описана необходимая информация о том, как написать каждый важный компонент вашего бизнес-плана по метанию топора.


Резюме

Резюме представляет собой введение в ваш бизнес-план, но обычно это последний раздел, который вы пишете, поскольку в нем содержится краткое изложение каждого ключевого раздела вашего плана.

Целью вашего резюме является быстрое вовлечение читателя. Объясните им, каким бизнесом вы занимаетесь метанием топоров и статусом. Например, вы стартап, у вас есть бизнес по метанию топоров, который вы хотели бы развивать, или вы управляете сетью предприятий по метанию топоров?

Затем предоставьте обзор каждого из последующих разделов вашего плана.

  • Дайте краткий обзор индустрии метания топоров.
  • Обсудите тип бизнеса по метанию топоров, которым вы занимаетесь.
  • Подробно опишите своих прямых конкурентов. Дайте обзор ваших целевых клиентов.
  • Предоставьте снимок своей маркетинговой стратегии. Определите ключевых членов вашей команды.
  • Предложите обзор своего финансового плана.



Обзор компании

В обзоре вашей компании вы подробно опишите тип бизнеса по метанию топоров, которым вы занимаетесь.

Например, вы можете специализироваться на одном из следующих видов деятельности по метанию топоров:

  1. Общее метание топоров: Этот вид деятельности может быть отдельным объектом или частью более крупного развлекательного центра или бара.
  2. Мобильное метание топоров: Этот тип деловых поездок включает различные места и мероприятия, такие как частные вечеринки в домах, парки развлечений и фестивали.
  3. Обучение и уроки: Этот вид бизнеса предлагает коучинг и индивидуальные или групповые занятия по различным техникам метания топора.

В дополнение к объяснению типа бизнеса по метанию топоров, которым вы будете заниматься, в обзоре компании необходимо предоставить информацию о бизнесе.

Включите ответы на такие вопросы, как:

  • Когда и почему вы начали свой бизнес?
  • Каких достижений вы достигли на сегодняшний день? Вехи могут включать количество обслуженных клиентов, количество забронированных сеансов, достижение суммы X долларов дохода и т. д.
  • Ваш юридический бизнес Вы зарегистрированы как S-Corp? ООО? Индивидуальное предприятие? Объясните здесь свою юридическую структуру.

Быстро и легко завершите свой бизнес-план по метанию топора с помощью окончательного шаблона бизнес-плана Growthink и создайте свой план и финансовую модель всего за несколько часов.

Анализ отрасли

В анализе вашей отрасли или рынка вам необходимо предоставить обзор индустрии метания топоров.

Хотя это может показаться ненужным, оно служит нескольким целям.

Во-первых, изучение индустрии метания топоров учит вас. Это поможет вам понять рынок, на котором вы работаете.

Во-вторых, исследование рынка может улучшить вашу маркетинговую стратегию, особенно если ваш анализ определяет рыночные тенденции.

Третья причина — доказать читателям, что вы являетесь экспертом в своей отрасли. Проведя исследование и представив его в своем плане, вы достигнете именно этого.

Ответы на следующие вопросы должны быть даны в разделе анализа отрасли вашего бизнес-плана по метанию топора:

  • Насколько велика индустрия метания топора (в долларах)?
  • Рынок снижается или растет?
  • Кто основные конкуренты на рынке?
  • Кто основные поставщики на рынке?
  • Какие тенденции влияют на отрасль?
  • Каков прогноз роста отрасли на ближайшие 5-10 лет?
  • Каков соответствующий размер рынка? То есть, насколько велик потенциальный целевой рынок для вашего бизнеса по метанию топоров? Вы можете экстраполировать эту цифру, оценив размер рынка по всей стране, а затем применив эту цифру к местному населению.



Анализ клиентов

В разделе анализа клиентов вашего бизнес-плана метания топора должны быть подробно описаны клиенты, которых вы обслуживаете и/или ожидаете обслуживать.

Ниже приведены примеры сегментов клиентов: частные лица, школы, семьи и корпорации.

Как вы можете себе представить, сегмент(ы) клиентов, которые вы выберете, будет иметь большое влияние на тип вашего бизнеса по метанию топоров. Очевидно, что отдельные люди реагируют на маркетинговые акции иначе, чем, например, корпорации.

Попробуйте выделить ваших целевых клиентов с точки зрения их демографических и психографических профилей. Что касается демографии, включая обсуждение возраста, пола, местонахождения и уровня дохода потенциальных клиентов, которых вы хотите обслуживать.

Психографические профили объясняют желания и потребности ваших целевых клиентов. Чем больше вы сможете распознать и определить эти потребности, тем лучше вы будете привлекать и удерживать своих клиентов.


Заверши

Бизнес-план по метанию топора за 1 день!

Вам не хотелось бы, чтобы был более быстрый и простой способ завершить свой бизнес-план?

С окончательным шаблоном бизнес-плана Growthink вы можете завершить свой план всего за 8 часов или меньше!

Нажмите здесь, чтобы закончить свой бизнес-план метания топора сегодня.

Конкурентный анализ

Ваш конкурентный анализ должен выявить косвенных и прямых конкурентов, с которыми сталкивается ваш бизнес, а затем сосредоточиться на последних.

Прямыми конкурентами являются другие компании, занимающиеся метанием топоров.

Косвенные конкуренты — это другие варианты, у которых клиенты должны совершать покупки и которые не конкурируют напрямую с вашим продуктом или услугой. Это включает в себя другие виды развлекательных центров, мест отдыха и семейных развлечений. Нельзя не упомянуть и о такой конкуренции.

Для каждого такого конкурента предоставьте обзор их бизнеса и задокументируйте их сильные и слабые стороны. Если вы когда-то не работали на предприятиях ваших конкурентов, узнать о них все будет невозможно. Но вы должны быть в состоянии узнать о них ключевые вещи, такие как

  • Каких клиентов они обслуживают?
  • Что это за бизнес по метанию топоров?
  • Какова их цена (премиум, низкая и т. д.)?
  • В чем они хороши?
  • Каковы их слабые стороны?

Что касается последних двух вопросов, подумайте о своих ответах с точки зрения клиентов. И не бойтесь спрашивать клиентов ваших конкурентов, что им нравится в них больше всего и меньше всего.

Заключительная часть вашего раздела конкурентного анализа заключается в том, чтобы задокументировать области вашего конкурентного преимущества. Например:

  • Упростите ли вы клиентам получение вашего продукта или услуги?
  • Будете ли вы предлагать товары или услуги, которых нет у ваших конкурентов?
  • Будете ли вы обеспечивать лучшее обслуживание клиентов?
  • Предложите ли вы лучшую цену?

Подумайте, как вы превзойдете своих конкурентов, и задокументируйте их в этом разделе вашего плана.


Маркетинговый план

Традиционно маркетинговый план включает четыре компонента: продукт, цена, место и продвижение. Для бизнес-плана метания топора ваша маркетинговая стратегия должна включать следующее:0003

Продукт : В разделе продукта вы должны повторить тип компании по метанию топоров, который вы задокументировали в обзоре своей компании. Затем подробно опишите конкретные продукты или услуги, которые вы будете предлагать. Например, будете ли вы проводить уроки метания топора, предлагать еду и напитки или организовывать вечеринки?

Цена : Задокументируйте цены, которые вы предлагаете, и их сравнение с ценами ваших конкурентов. По сути, в разделах продуктов и цен вашего плана вы представляете продукты и / или услуги, которые вы предлагаете, и их цены.

Место : Место означает местонахождение вашей компании по метанию топоров. Задокументируйте, где находится ваша компания, и упомяните, как сайт повлияет на ваш успех. Например, находится ли ваш бизнес по метанию топора в оживленном торговом районе, деловом районе, на отдельном объекте или в Интернете с мобильным фургоном или грузовиком? Обсудите, как ваш сайт может стать идеальным местом для ваших клиентов.

Рекламные акции : Заключительная часть вашего маркетингового плана заключается в том, где вы документируете, как вы будете привлекать потенциальных клиентов к вам. Ниже приведены некоторые рекламные методы, которые вы можете рассмотреть:

  • Реклама в местных газетах, радиостанциях и/или журналах
  • Обратитесь к веб-сайтам
  • Распространение листовок
  • Занимайтесь маркетингом по электронной почте
  • Реклама в социальных сетях
  • Улучшите SEO (поисковую оптимизацию) вашего веб-сайта по целевым ключевым словам



План операций

В то время как в предыдущих разделах вашего бизнес-плана объяснялись ваши цели, в вашем плане операций описывается, как вы будете их достигать. Ваш план операций должен состоять из двух отдельных разделов, как показано ниже.

Ежедневные краткосрочные процессы включают в себя все задачи, связанные с ведением вашего бизнеса по метанию топоров, включая ответы на звонки, планирование и проведение мероприятий по метанию топоров, помощь клиентам, сбор платежей и т. д.

Долгосрочные цели являются вехами, которые вы надеетесь достичь. Это могут быть даты, когда вы планируете зарезервировать X-го клиента или когда вы надеетесь получить X долларов дохода. Это также может быть, когда вы планируете расширить свой бизнес по метанию топоров на новый город.


Команда менеджеров

Чтобы продемонстрировать потенциал успеха вашего бизнеса по метанию топоров, необходима сильная команда менеджеров. Выделите опыт ваших ключевых игроков, подчеркнув те навыки и опыт, которые доказывают их способность развивать компанию.

В идеале вы и/или члены вашей команды должны иметь непосредственный опыт управления предприятиями по метанию топоров. Если да, подчеркните этот опыт и знания. Но также подчеркните любой опыт, который, по вашему мнению, поможет вашему бизнесу добиться успеха.

Если вашей команды не хватает, рассмотрите возможность создания консультативного совета. Консультативный совет будет включать от 2 до 8 человек, которые будут действовать как наставники для вашего бизнеса. Они помогут ответить на вопросы и предоставят стратегическое руководство. При необходимости ищите членов консультативного совета с опытом управления бизнесом по метанию топора.


Финансовый план

Ваш финансовый план должен включать финансовый отчет за 5 лет с разбивкой на месяц или квартал в первый год, а затем на год. Ваши финансовые отчеты включают в себя отчет о прибылях и убытках, балансовый отчет и отчет о движении денежных средств.

Отчет о прибылях и убытках

Отчет о прибылях и убытках чаще называют отчетом о прибылях и убытках или отчетом о прибылях и убытках. Он показывает ваш доход, а затем вычитает ваши расходы, чтобы показать, получили ли вы прибыль или нет.

При составлении отчета о прибылях и убытках вам необходимо разработать допущения. Например, вы ожидаете видеть в среднем 20 клиентов в день и будете ли вы брать 30 долларов за человека в час? И будут ли продажи расти на 2% или 10% в год? Как вы можете себе представить, ваш выбор допущений сильно повлияет на финансовые прогнозы для вашего бизнеса. Насколько это возможно, проведите исследование, чтобы попытаться обосновать свои предположения в реальности.

Балансовые отчеты

Балансовые отчеты показывают ваши активы и пассивы. Хотя балансовые отчеты могут содержать много информации, постарайтесь упростить их до ключевых элементов, о которых вам необходимо знать. Например, если вы потратите 50 000 долларов на развитие своего бизнеса по метанию топора, это не принесет вам немедленной прибыли. Скорее, это актив, который, как мы надеемся, поможет вам получать прибыль на долгие годы. Точно так же, если кредитор выписывает вам чек на 50 000 долларов, вам не нужно немедленно его возвращать. Скорее, это обязательство, которое вы со временем оплатите.

Отчет о движении денежных средств

Отчет о движении денежных средств поможет определить, сколько денег вам нужно, чтобы начать или развивать свой бизнес, и гарантировать, что вы никогда не останетесь без денег. Большинство предпринимателей и владельцев бизнеса не понимают, что можно получить прибыль, но остаться без денег и обанкротиться.

При составлении отчета о прибылях и убытках и балансовых отчетов обязательно укажите несколько ключевых затрат, необходимых для открытия или развития бизнеса по метанию топора:

  • Стоимость оборудования и принадлежностей для метания топора
  • Заработная плата или оклады, выплаченные персоналу
  • Страхование бизнеса
  • Налоги
  • Другие начальные расходы (если вы начинаете новый бизнес), такие как судебные издержки, разрешения, компьютерное программное обеспечение и оборудование



Приложение

Приложите свои полные финансовые прогнозы в приложении к вашему плану вместе со всеми подтверждающими документами, которые делают ваш план более убедительным. Например, вы можете включить аренду места для метания топора или отзывы довольных клиентов.


Резюме

Написание бизнес-плана для вашего бизнеса по метанию топоров — стоящее дело. Если вы будете следовать приведенному выше шаблону, к тому времени, когда вы закончите, вы действительно станете экспертом. Вы поймете индустрию метания топора, своих конкурентов и своих клиентов. Вы разработаете маркетинговую стратегию и поймете, что нужно для запуска и развития успешного бизнеса по метанию топоров.


Часто задаваемые вопросы о бизнес-плане метания топора


Завершите

Метание топора Бизнес-план за 1 день!

Разве вы не хотели бы, чтобы был более быстрый и простой способ завершить бизнес-план метания топора?

С окончательным шаблоном бизнес-плана Growthink вы можете завершить свой план всего за 8 часов или меньше!

Нажмите здесь, чтобы закончить свой бизнес-план метания топора сегодня.



ИЛИ Позвольте нам разработать для вас ваш план

С 1999 года Growthink разработала бизнес-планы для тысяч компаний, добившихся огромного успеха.

Следующая запись

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
