Каркасный дом 5 на 5 (5х5) своими руками, двухэтажный проект постройки
Каркасные дома 5 на 5 – это достаточно легкие быстровозводимые постройки, специально разработанные для небольших земельных участков. Их можно использовать не только как технические строения или летние дачные домики, но и для постоянного проживания. Все зависит от пожеланий заказчика и целевого использования будущей постройки.
- 1 Преимущества небольших домов каркасной конструкции
- 2 Последовательность выполнения монтажных работ
- 2.1 Обустройство фундаментного основания
- 2.2 Возведение несущего каркаса здания
- 2.3 Монтаж кровельной конструкции
Преимущества небольших домов каркасной конструкции
Жилые постройки малых габаритов, как правило, сооружают на загородных дачных участках небольшой площади. Владельцы их утепляют, проводят свет, воду и проживают в них либо только в период выращивания и сборки урожая, либо постоянно.
Небольшой каркасный жилой дом размером всего 5 на 5 метров имеет массу преимуществ, несмотря на то, что проект имеет компактные размеры:
- Для возведения такой конструкции требуется минимальное количество строительных материалов;
- Каркасная постройка, стены которой выполнены из деревянных брусьев, теплоизоляционных плит и тонкого обшивочного материала, получается достаточно легкой и не требует обустройства мощного фундаментного основания;
- Строительство таких небольших зданий не требует привлечения специальной техники.
Подобный дом можно собрать даже самостоятельно в течение 1-2 недель; - Каркасные дома 5х5 имеют доступную стоимость, поэтому их могут себе позволить даже граждане со средним достатком;
- Для возведения малогабаритных построек не требуются большие земельные участки;
- В небольшом жилом доме расходы на электроэнергию и отопление в разы меньше, чем в больших загородных коттеджах.
Подобный дом можно собрать даже самостоятельно в течение 1-2 недель;Любой проект каркасного жилого дома небольших размеров, например, 5х5 метров, обязательно предусматривает качественную изоляцию стен, полов и потолков. При этом здания небольших площадей зимой быстрее прогреваются и долго удерживают тепло внутри помещений. А летом в таких постройках отлично держится прохладный микроклимат даже если на улице достаточно жарко.

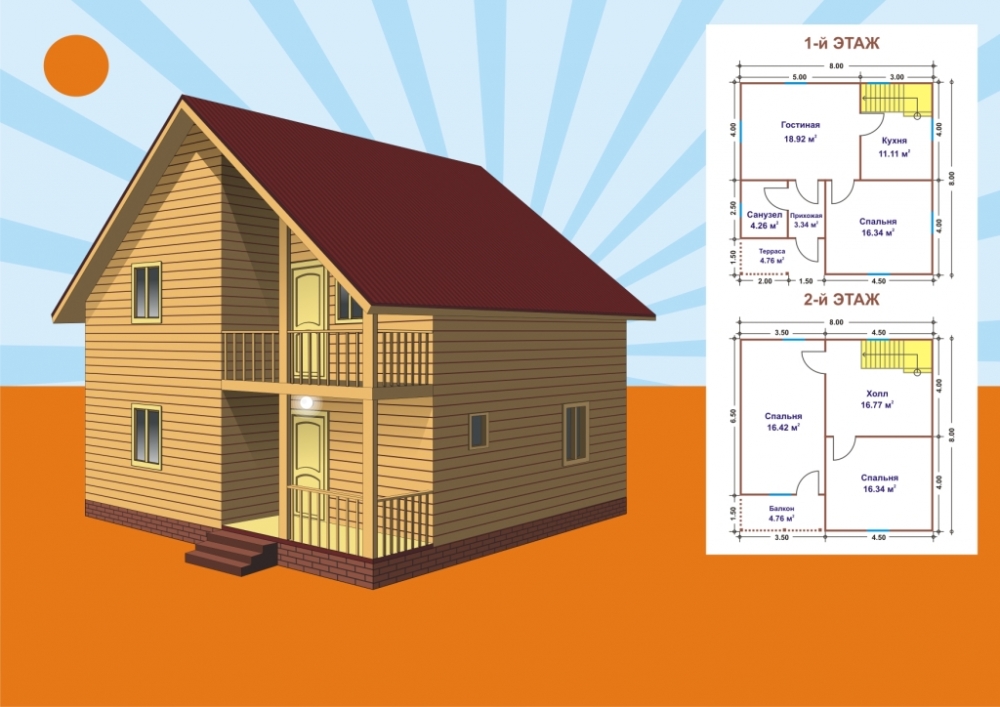

Проект двухэтажного дома 5 на 5.Последовательность выполнения монтажных работ
Основное преимущество каркасной технологии домостроения – быстрые темпы выполнения строительных работ, начиная от фундамента и заканчивая фасадной, внутренней отделкой.
При этом возведение жилых домов не требует привлечения специального подъемного оборудования и техники.
Обустройство фундаментного основания
Небольшой каркасный жилой дом площадью 5 на 5 метров, в т.ч. двухэтажный не требует обустройства мощного фундамента. Для такой конструкции вполне достаточно мелкозаглубленного ленточного, столбчатого или свайного основания.
Если же для каркасного дома 5х5 планируется возведение монолитного железобетонного основания, тогда на стройплощадке необходимо вырыть неглубокий котлован, площадь которого должна быть больше площади самого здания. Далее обязательно осуществляется трамбовка грунта и обустраивается песчаная подушка.
После этого изготавливается деревянная опалубка, в траншее обустраивается армирующая конструкция из металлических прутьев и заливается жидкий бетон. Далее фундаменту необходимо дать время для схватывания и высыхания цементного раствора – минимум неделю. Только после этого можно продолжить строительные работы.
По готовому фундаментному основанию прокладывают гидроизоляцию, обустраивают обвязку по периметру из деревянного бруса, предварительно обработанного защитными средствами. Далее монтируются лаги, между которыми прокладывают теплоизоляционные маты, монтируют черновое покрытие пола из строительных досок или специальных деревянных панелей.
После этого можно приступать к возведению каркаса.
Возведение несущего каркаса здания
Каркасный жилой дом размером 5 на 5 метров можно построить своими руками, главное — предварительно изучить саму технологию, требования к строительным материалам и последовательность выполнения монтажных работ.
После обустройства фундамента, обвязки и чернового полового основания можно приступать к возведению каркаса дома, непосредственно на котором будут держаться все остальные элементы конструкции (изоляция, черновая обшивка, облицовка, окна и двери, крыша).
Для возведения деревянного каркаса используют брус, поперечины, укосины и различные крепежные элементы (саморезы, гвозди, скобы, металлические уголки и пр.
).
Рекомендуется приобретать пиломатериалы из хвойных деревьев и желательно после камерной сушки. При этом перед монтажом все элементы каркаса из древесины обязательно необходимо обрабатывать специальными защитными составами (антипиренами и антисептиками).
Каркас начинают возводить с вертикальных угловых стоек. Затем устанавливают по всему периметру промежуточные опоры (шаг монтажа согласно проекту) и соединяют их между собой горизонтальными балками. К нижней обвязке опоры крепят укосинами и уголками.
Сверху по периметру готового каркаса выполняется обвязка, к которой впоследствии будет крепится стропильная система.
Монтаж кровельной конструкции
Каркасный дом 5х5 метров можно перекрыть односкатной или двускатной кровлей. Второй вариант несколько сложнее и дороже, но тогда появляется возможность обустройства дополнительного мансардного помещения.
В таком случае осуществляется монтаж конькового бруса.
Рекомендуемый уклон ската – от 28º до 50º. Это обеспечит зимой самостоятельное схождение снега со скатов, а кровельное покрытие не будет подвергаться значительным ветровым нагрузкам.
Для изготовления стропильных ног рекомендуется использовать строительную доску 15х5 см длиной 6 м. Верхняя каркасная обвязка будет выступать мауэрлатом. Шаг монтажа стропильных ферм – 60 см.
В зависимости от выбранного кровельного покрытия может понадобиться дополнительное обустройство деревянной обрешетки по стропильной конструкции. А если планируется обустройство жилого мансардного помещения, кровля обязательно утепляется.
После возведения крыши сразу можно приступать к финишной отделке фасада и жилых помещений.
Проект садового дома «под ключ» 5 x 5 с мансардой и крыльцом, ломаная крыша,садовые дома и домики,цены
Планировка первого этажа дома 5 x 5 с крыльцом
Планировка второго этажа дома 5 x 5 с крыльцом
Мансардный дом располагается на точечном блочном фундаменте (фундамент на тумбах). Каждая точка состоит из четырех блоков 200*200*400 мм, необходимое количество точек под дом 5 на 5 – 12 штук, блоки скрепляются между собой цементом. Так же установлены дополнительные блоки под крыльцо.
Каркас дома собирается из брусков 40/70, такие бруски используются для строительства всех летних каркасно-щитовых домов. Каркас с двух сторон обшивается вагонкой хвойной породы. Наша строительная компания использует вагонку толщиной 18 мм. Снаружи – вагонка естественной влажности, изнутри вагонка принудительной сушки. Утепление каркаса производится по всему периметру, в качестве утеплителя применяется “Ursa”, по желанию заказчика “Ursa” может быть заменена на другой утеплитель.
Нижняя обвязка дома выполняется из бруса 100 x 150 мм (в 2 ряда). Нижний венец обвязки кладется лежа, верхний на ребро (стоя), брусовые лаги 100х150мм, шаг лаг 900мм.
Представленный дом одноэтажный с мансардным этажом, крыша ломаная. Ломаная крыша позволяет увеличить площадь мансарды. Фронтон установлен по стене – 5 метров, высота конька – 3.5 метра. При ломаной крыше площадь мансарды равняется 20 квадратным метрам. Стропила дома с ломаной крышей выполнены из бруска 50*100 мм, мансарда утеплена утеплителем “Ursa” слоем 50 мм, в качестве ветроизоляции проложен Строиизол. Вся мансарда обшита вагонкой, пол на мансарде – 28 мм, утепление пола 100 мм, высота от пола до потолка – 2.
В качестве кровли используется ондулин. Ондулин укладывается на обрешетку из обрезной доски 20 мм, обрешетка делается через доску. Кровля может быть заменена на любую другую: рубероид, оцинкованный гофролист, шифер, металлочерипицу и т.д. Если Вы выбираете другое покрытие, то возможно, придется делать другую обрешетку.
На первом этаже летние одинарные окна 1*1.2 м – 4 шт.
На втором этаже летние одинарные окна 1*1 м – 1 шт.
Окна фурнитурой не комплектуются, крепятся стальной петлей без покрытия.
Филенчатые двери – 1 шт. Фото филенчатой двери.
Каркасные двери – 1 шт.
Двери с наличниками
Крыльцо размером 1.5 x 1.5 м. Крыша двускатная, пол 36 мм, ограждение: фигурные балясины, ступени у входа. Под крыльцо установлены дополнительные фундаментные блоки.
Дом может комплектоваться одно — или двухмаршевой лестницей. Лестничный марш выполняется из бруса 100х150мм, ступеньки — шпунтованная доска 36мм, перила для деревянной лестницы — 50х80мм, круглые балясины.
У нас бесплатная доставка в радиусе 50 км. от Санкт-Петербурга и Москвы, поэтому как правило нет дополнительных транспортных расходов. Перепробег рассчитывается исходя из тарифа, действующего на момент заказа дома. Возможна доставка дома в другие регионы (садовые дома во Владимирской области, Твери, Калуге и т.д.).
Строительство садового дома на заказ занимает не более двух недель с момента доставки скомплектованного материала на участок Клиента. Сборку осуществляет бригада состоящая из двух-трех человек (плотники из Пестово).
