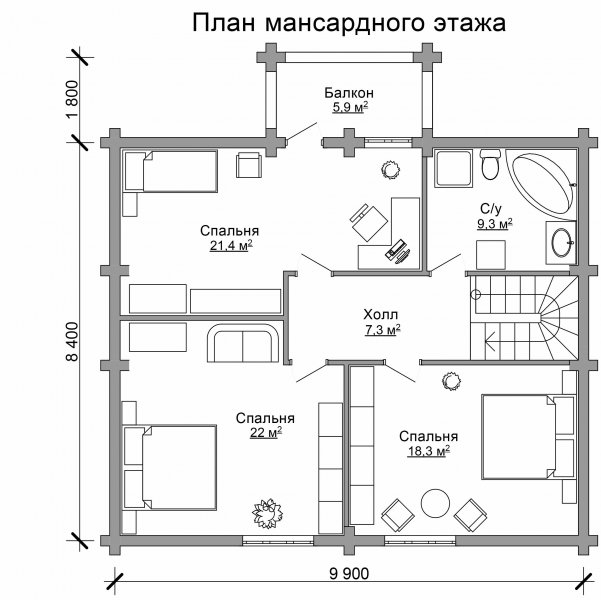

План мансардного этажа чертеж: План мансардного этажа (76 фото) » НА ДАЧЕ ФОТО — SkAlice.ru

Содержание

Планировка мансарды 6х6,8х8,9х9,10х10 и других размеров

Чердачное помещение современного дома редко остаётся местом для сбора устаревшего хлама. Удачная планировка мансарды позволяет увеличить полезную площадь на одну или несколько комнат независимо от количества нижних этажей. Стиль оформления дизайна-интерьера в программе, назначение помещений роли не играют.

Планировка всех этажей дома 9х9 с мансардой

Вернуться к оглавлению

Содержание материала

1 Нюансы планировки мансардного этажа
2 Примеры планировки мансарды для малогабаритных домов
3 Правила перепланировки
4 Интерьер мансарды

Нюансы планировки мансардного этажа

Чертеж мансардного этажа в доме может предусматривать два способа планировки:

Студийный. Когда вся мансарда – это одно просторное помещение, выполняющее функции спальни, кабинета, зоны отдыха, детской комнаты.
Ячеистый. Такая схема разбивает помещение мансарды на зоны, что даёт возможность обустройства комнат различных по назначению.

Конструктивные особенности мансардного этажа, тип крыши определяют некоторые особенности, которыми внутренняя обстановка и перепланировка этого помещения в доме отличается от обустройства в планировщике интерьера обычного этажа дома или дачи.

Когда ведётся новое строительство, используется готовый чертёж, планировка чердачного помещения обуславливается заранее, остаётся только выбрать стиль дизайнерского решения. Стандартные проекты предлагают дома с мансардой для небольших участков: с размерами 6х6, 6х9, 8х8, 6х8, 8х9.

Планировка дома 6х6 с мансардой

Если нужна индивидуальная планировка, архитектурные бюро выполнят любые заказы. Перепланировка старого дома заставляет учитывать особенности конструкции, созданной ранее.

Вернуться к оглавлению

Примеры планировки мансарды для малогабаритных домов

Неразделённое пространство. Этот чертёж дома 6х6 предполагает планировку второго этажа дома студийного типа. Внизу располагается небольшой холл, в который ведёт крыльцо. Из холла можно попасть в кухню- столовую и гостиную, которая занимает половину первого этажа. Второй этаж представляет одну комнату-студию, которую можно использовать в различных целях и оформить в любом стиле. Минус этого проекта – отсутствие санузла, поэтому в первоначальном виде дом предназначен для временного пребывания, в роли домика для летней дачи. По желанию возможна перепланировка.

Вариант планировки дома 6х6 с мансардой-студией
Маленький, но удобный. Планировка этого небольшого дома предполагает наличие санузла. Кухня и гостиная разделяются небольшими перегородками. Мансардный этаж вмещает в себя две спальни, гардеробную и небольшой холл. Удобное и компактное размещение комнат позволяет использовать дом для постоянного проживания небольшой семьи.
Строгая симметрия. Этот чертёж постройки 6х6 предполагает размещение в мансарде двух одинаковых спален, разделённых небольшой кладовкой. Такой дом успешно заменит трёхкомнатную городскую квартиру для небольшой семьи.
Мансарда для отдыха. Эта схема для дома 6х6 предполагает студийное оформление нижней части, а мансарда разделена на отдельные зоны, разные по площади.
Пример планировки мансарды для отдыха в небольшом коттедже 6х6 метров
Со всеми удобствами. Дома с мансардой немного большей площади: 6х8, 8х8 дают возможность оборудовать дополнительный санузел для мансардного этажа. Размеры этого сказочного домика позволяют идеально использовать небольшой участок. Отличительные черты: компактность и, вместе с тем, все необходимые удобства благодаря приемлемой планировке мансарды.

Ванная с видом на природу. Мансарда этого дома размерами 8х8 или 8х9 кроме трёх комнат, две из которых имеют выход на балкон, вместила в себя просторную ванную комнату с окном на природу.
Много пространства. Площадь мансарды дома 8х8 или 8х9 можно разделить на меньшее количество отдельных помещений, больших размеров: вариант для любителей пространства.
Проект дома 8х8 с мансардой на 2 спальни
Разнообразие форм. На прямоугольной площади сделать удобную планировку, которая соответствовала бы требованиям удобства и эстетики всегда труднее, чем на квадратной. Тем не менее, нет ничего невозможного. Этот чертёж предполагает ассиметричную форму одной из комнат на мансардном этаже дома 8х9. Таким вариантом можно воспользоваться в случае, когда проводится перепланировка чердачного помещения.

И снова классика. Этот чертёж 6х9 для поклонников классической планировки и удобств: пространство мансарды разделено на небольшие зоны и включает спальни, коридор и санузел.

Вернуться к оглавлению

Правила перепланировки

Строительство нового жилища с нуля предполагает наличие готового проекта обустройства всего дома, в том числе и мансарды. Необходимость оборудования или перестройки мансарды в уже давно построенном доме требует соблюдения некоторых правил.

Перепланировка требует серьёзного подхода, так как существуют определённые строительные нормативы и правила. Схема, составленная перед началом работ, на которой будет отмечены несущие конструкции и перекрытия, значительно облегчит задачу. Второе, что нужно указать на схеме – это наличие окон, или места их возможного устройства. И третья важная задача, без которой не обойтись – утепление и наличие необходимых коммуникаций;

Тип крыши. Не каждая разновидность и конструкция крыши позволяет использовать обустроенное чердачное помещение в качестве жилого этажа.
Схема устройства крыши мансардного этажа
Для обустройства не годятся чердаки под крышами, угол наклона которых меньше 35о. Ломаные двускатные с фронтонами, вальмовые или полувальмовые для этой цели подходят как нельзя лучше, если горизонтальные балки размещены не слишком низко;
Скошенные стены. Из-за скоса крыши стены мансардного этажа получаются разновеликими. На скошенной стороне нет возможности поместить любую стандартную мебель, зато эту особенность можно превратить в достоинство, если воспользоваться нехитрыми советами:

Поперечные балки – помеха или особый стиль. Если позволяет высота, потолочные балки можно закрыть и сделать потолок ровным и привычным. Но необязательно с этим спешить: удачно вписанные в дизайн именно балки могут создать особый колорит мансардного помещения. Создать контраст или особый стиль;
Особенность расположения окон:

Вернуться к оглавлению

Интерьер мансарды

Перепланировка интерьера может привести к созданию одного просторного помещения в мансарде, а может разделить большое пространство на несколько функциональных зон. Все зависит от размеров и предпочтений. Запретов на использование чердачного пространства нет, здесь может быть что угодно: от гостиной до дизайна кухни с газовой колонкой и ванной с бассейном.

Для оформления санузлов, ванных комнат достаточно помнить лишь одну вещь: ванная верхнего уровня, должна быть над хозяйственными помещениями нижнего, и никак не над спальнями и гостиной.

Важно правильно рассчитать высоту потолка и различных частей санузла. Неверная схема размещения создаст не только неудобства, но и будет препятствовать безопасной эксплуатации. Если сложно найти место для встроенной ванны, можно использовать отдельно стоящий вариант.

Отлично, если есть возможность оборудовать такой мини-бассейн под звёздами.

Вариант обустройства бассейна на мансардном этаже

Спальни – самое популярное предназначение комнат мансардного помещения. Отдых должен быть выше земной суеты. Чтобы пространство ограничивалось по минимуму, кровати в мансарде ставят изголовьем к меньшему парапету или вдоль низкой стены. Не всегда на такой площади есть возможность для размещения высоких шкафов, придётся заменить их полками, невысокими шкафчиками или использовать встроенные ниши;

Перепланировка мансарды в детскую комнату для девочки – распространённый вариант использования этого уголка дома. Во-первых, чердаки всегда любимое место для детских игр; во-вторых, небольшой детский рост позволяет организовать игровые зоны и места для игрушек в зоне скоса; в-третьих, в случае сложной конфигурации крыши все образовавшиеся ниши можно переоборудовать в места для хранения детских вещей, расположить там подвесные кровати;
Пример монтажа подвесных кроватей в мансарде
В отличие от взрослых спальных мест детские лучше расположить к низкому парапету не изголовьем, а боком, письменный стол – у окна;
Планировка кухонной мебели в специальной программе на мансардном этаже возможно в три варианта:
- Если есть возможность размещения рабочей зоны вдоль фронтона или высокой стены – это будет почти обычный вариант зонирования кухонного интерьера с некоторыми отступлениями;
- Возможно угловое размещение, когда высокие части расположены вдоль фронтона, а разделочная поверхность и полки – вдоль низкого парапета;
- Если планировка мансарды не позволяет оборудовать кухню обычной мебелью, можно изготавливать специальную мебель под заказ, а рабочую поверхность делать островного типа.

Обустройство небольшой кухни на мансардном этаже

Умелая перепланировка мансарды небольшого загородного дома поможет создать уютное место для общения семьи и встреч с друзьями.

Это может быть со вкусом обустроенный холл перед спальнями или даже домашний кинотеатр или бильярд. Мансарда – удобное место для кабинета, библиотеки, деловых встреч в непринуждённой обстановке.

Проектирование и бесплатные чертежи дома с мансардой

В наше время все больше загородных домов строятся по чертежам, в которых предусмотрена мансарда. Чтобы грамотно выполнить обустройство мансарды, необходимо предусмотреть, какие помещения в ней будут располагаться.

Проект дизайна и интерьера мансардного этажа

Это может быть:

cпальня;
кабинет;
миниатюрная гостиница;
детская комната;
спортзал.

Для каждого такого помещения составляется конкретный проект, который затем воплощается в чертеже. Некоторые владельцы загородных домов скачивают такие чертежи из интернета абсолютно бесплатно. Причем в этих материалах представлена подробная внутренняя планировка будущего этажа. Каждое такое помещение загородного дома обязательно имеет мощное освещение. Для подачи свежего воздуха на чертежах проекта предусматривается встроенная вентиляция. Для естественного освещения в домах из бруса устанавливают большие окна.

Вернуться к оглавлению

Содержание материала

1 Разработка мансардного этажа
2 Причины строительства мансарды
3 Мансардная крыша
4 Что должно быть отражено на чертеже
5 Как должна выглядеть планировка мансарды
6 Утепление кровли
7 Нюансы проекта двухэтажных домов, имеющих мансарду
8 Освещение

Разработка мансардного этажа

В принципе площадь мансардного этажа может быть самой разной. Все зависит от габаритов дома. Однако общим остается одно правило: независимо от площади домов мансардный этаж не должен выходить за пределы базового здания.

Подробная схема конструкции мансарды

Планировка мансардного этажа может быть самой разной. Каждое такое помещение имеет собственный проект и конфигурацию. Сделать бесплатно такую планировку можно при помощи специальных планировочных программ. Они же помогут создать план мансарды с учетом всех требований.

Вернуться к оглавлению

Причины строительства мансарды

Такая популярность мансардных проектов при строительстве загородных домов обусловлена рядом характерных причин.

Планировка мансарды позволяет несколько увеличить имеющуюся жилую площадь, одновременно серьезно экономя свободное пространство. Когда на чертеже вместо чердака указывается мансардный этаж, это значит, что в доме из бруса серьезно сократятся теплопотери. Обычно тепло уходит через кровлю, что составляет 10 %. Для получения бесплатного проекта мансардного помещения в брусовом доме достаточно скачать из интернета полный комплект нужных чертежей.

При соблюдении технологического процесса строительства в доме мансардного этажа намного сокращаются расходы на ремонт кровли.

Вернуться к оглавлению

Мансардная крыша

Ее планировка обладает некоторыми отличиями. Дело в том, что мансардная кровля должна выдерживать давление с нескольких сторон. Снизу поднимается влажный нагретый воздух, превращается в конденсат и оседает на внутренней поверхности крыши. Поэтому, когда делается проект мансардного этажа, необходимо учитывать основные требования, предъявляемые к таким конструкциям.

Главным является обустройство и конструкция крыши:

теплоизоляции;
пароизоляции;
гидроизоляции.

Так как мансардный этаж обладает наибольшей площадью контакта с внешним миром, ему требуется крыша, имеющая самую качественную теплоизоляцию.

Подробная схема теплоизоляции мансарды

О видах теплоизоляции можно прочесть совершенно бесплатно на сайтах интернета. На страницах Сети можно познакомиться с разновидностями теплоизоляционного материала для дома, сделанного из бруса.

В последние годы хозяева частных домов пытаются при обустройстве чердачного помещения создать мансарду. Изменения учитываются в проектной документации, вносятся соответствующие коррективы в планировку дома. Если дом был куплен старым, имеющим обычный чердак, новые владельцы занимаются его перестройкой. Для такой работы необходимо создание чертежей, где отображается обустройство мансарды.

Вернуться к оглавлению

Что должно быть отражено на чертеже

Безусловно, каждая переделка планировки требует точного отражения в чертежах. Если проект имеет подробный чертеж, с отражением всех нюансов, становится намного легче составить смету необходимых затрат на строительство. Чтобы строительство мансарды было сделано правильно, необходимо сначала рассчитать конструкцию стропил. Как сделать такой расчет, можно посмотреть бесплатно в справочной литературе, представленной на страницах специализированных сайтов.

Специально разработанные строительные нормы предписывают конкретные габариты бруса в зависимости от двух параметров:

шага;
длины.

Больше всего для проектирования и чертежа мансарды дома подходит ломаная крыша с двумя скатами. Для нее делается необходимое количество стропил из бруса, которые устанавливают внутри с опорой на несущие внутренние стены дома. В противном случае крыша может быть не очень надежной.

Чертеж двускатной мансарды

Для мансарды, особенно когда дом очень старый, требуется сооружение мауэрлата. Его делают у основания крыши, проходя весь периметр дома. Такая замкнутая конструкция, позволит снизить давление на стены. Это имеет большое значение, если применяются висячие стропила. При этом стропила должны образовывать своеобразный треугольник, опираясь одним концом в поперечную балку, а другим в мауэрлат.

Все изменения в проекте должны отражаться в чертеже. Должна быть четко показана новая стропильная система, обозначено сечение бруса стропил.

На отдельном чертеже показывается устройство вентиляционной системы. Обычный чердак с утеплением имеет вентиляцию, которая не годится для мансардного этажа. Мансардная вентиляция должна обеспечивать циркуляцию воздуха таким образом, чтобы в комнате никогда не было душно, чтобы она не продувалась сильными ветрами.

Вернуться к оглавлению

Как должна выглядеть планировка мансарды

Конструкция крыши диктует будущую планировку помещения.

Планировка двухуровневой мансарды

От формы кровли зависит полезная площадь этажа. К примеру, боковой скос кровли нужно будет отделить перегородкой. Свободно передвигаться по такому пространству очень сложно. Поэтому односкатная крыша имеет небольшое преимущество. У такой мансарды имеется только одна боковина, что даст возможность увеличить размер полезной площади.

Однако высота потолка ограничит свободу движения, нужно будет все время пригибаться. Идеальным считается скат, обращенный в сторону севера. К сожалению, подобное не всегда получается. Отличным вариантом считается двускатная крыша, имеющая ломаную форму. Она отличается нижним, очень крутым скатом. У такой мансарды увеличивается площадь, ее планировка становится намного проще.

На мансардном этаже можно при желании оборудовать гостиную. Мансарды, имеющие небольшой уклон крыши, смотрятся намного уютнее. Они больше всего подходят для устройства спальни. На такой площади можно устроить кабинет.

Интерьер и дизайн кабинета обустроенного в мансарде

Самая высокая точка потолка мансарды обязательно должна превышать 220 см. Это позволит передвигаться в помещении любому человеку, не наклоняя головы. При устройстве спальни кровать в мансарде лучше ставить рядом со скатом. В этом месте, высота помещения должна превышать 180 см. При резком подъеме с кровати при такой высоте исключается удар головой о потолок.

Когда делается планировка мансардного интерьера, необходимо в проекте учесть несколько важных нюансов:

Утепление;
Нагрузка, которую выдерживает брус;
Отопление;
Освещение;
Компактность мебели.

Вернуться к оглавлению

Утепление кровли

Так как на кровлю постоянно оказывает влияние внешняя среда, она требует более тщательного подхода.

Чтобы предотвратить попадание теплого воздуха из помещения прямо в утеплитель, обязательно делается пароизоляция.

Подробная схема утепления крыши

Ее укладывают так, чтобы получить сплошную поверхность, без зазоров. Все стыки закрывают липкой лентой.

Самыми лучшими утеплителями для мансарды считаются:

Минеральная вата;
Экструдированный пенопласт.

Материал укладывается послойно, стыки заполняются монтажной пеной. Иногда делается комбинированное утепление. Для этого совмещают теплоизоляцию с пароизоляцией. На брус накладывается гидроизоляционная мембрана, которая не позволяет конденсату попадать на утеплитель. Между гидроизоляцией и кровлей оставляется небольшой вентиляционный зазор.

При соблюдении описанных выше технологических требований к утеплению крыша мансардного этажа будет наиболее надежной. Небольшая ошибка может создать аварийную ситуацию.

Когда подбирается кровельный материал, нужно придерживаться только одного принципа: крыша должна быть легкой, но очень прочной.

Вернуться к оглавлению

Нюансы проекта двухэтажных домов, имеющих мансарду

В чертежах подробно указывается план второго этажа, в котором указывается размер и расположение лестничного узла в доме. Он должен быть очень массивным, так как наличие нескольких этажей вызовет постоянную эксплуатацию лестницы. Для этого она должна иметь большую ширину и быть пологой, а это требует дополнительную площадь.

Очень важными остаются некоторые особенности, когда планируется чердачное помещение. Каждый проект двухэтажного дома, имеющего мансарду, требует точно выполненного расчета скатов крыши. От этого будут зависеть следующие показатели:

Высота помещения;
Жилая площадь;
Расположение лестницы;
Освещенность.

Проект одноэтажного коттеджа с мансардой

Чаще всего в низких местах хранятся различные вещи, устанавливаются небольшие шкафчики, устраиваются кладовки. Такие ниши мешают нормальному входу на лестницу. В связи с этим такой узел монтируется около конька.

Вернуться к оглавлению

Освещение

Очень важно, чтобы в мансарде было достаточно естественного освещения. Когда имеет место односкатная крыша, этот вопрос решается достаточно просто. Прямо на фронтонах монтируют большие окна. Если кровля имеет ломаный вид, существует несколько подходов:

Устанавливаются оконные системы, прямым врезанием в кровлю;
Делаются скатные конструкции, где предусмотрено крепление окон прямо на фронтоне.

Отрицательной стороной такой конструкции можно назвать сложную стропильную систему, так как окна требуют использования дополнительных деталей, чтобы увеличить жесткость строения.

Пример естественного освещения мансарды

На каждом чертеже двухэтажного дома, где эксплуатируется мансарда, необходимо показать важнейшие коммуникации:

Водопровод;
Канализацию;
Вентиляцию;
Электрическую проводку.

План мансардного этажа

Содержание

План мансардного этажа

Как самостоятельно спроектировать мансарду

Проекты домов с мансардной крышей пользуются заслуженной популярностью, поскольку такой подход к частному малоэтажному строительству позволяет с наименьшими затратами получить максимум полезной площади. Но если даже такая надстройка не была изначально заложена планом, ее можно сделать впоследствии, главное – правильно произвести расчет нагрузки на несущие стены и спроектировать крышу в соответствии с нормами безопасности. Сегодня мы расскажем, как разработать проект мансарды, рассчитать площадь помещения, высоту стен и уклон кровли.

Какие бывают мансарды: виды и фото

Рассмотрим подробно виды мансардных этажей, которых существует, как минимум, пять, и зависят они от формы и уклона кровли:

Односкатная крыша очень редко используется при проектировании мансарды, поскольку она не позволяет обустроить под собой достаточно просторное помещение. Вертикальные стены отсутствуют вовсе, а потолки имеют наклонную форму. Между тем, односкатная крыша очень устойчива и надежна, и при большом градусе уклона (свыше 60 градусов) можно рассчитывать на вполне комфортную обстановку внутри.

Фото пример односкатной мансардной кровли

Двускатная , или щипцовая крыша – это вариант, наиболее часто используемый при проектировании мансардного этажа. Это обусловлено тем, что двухскатная конструкция позволяет получить полноценные стены, вдоль которых можно установить мебель. Кроме того, такая кровля надежна и проста в строительстве.

Классический проект дома с двускатной мансардной крышей

Ломаная крыша является, по сути, подвидом двускатной. Она выглядит несколько интереснее, и лучше подходит для проекта мансардного этажа в небольшом загородном доме или на даче.

Загородный коттедж из клееного бруса с ломаной мансардной кровлей

Вальмовая и полувальмовая крыша позволяет создавать очень просторные конструкции мансардного этажа, особенно если она ломаная. Кроме того, четырехскатная крыша дает возможность оборудовать окна в каждом из фронтонов, и избежать установки непосредственно в кровлю.

Интересный и красивый проект пример коттеджа с вальмовой мансардной крышей

Коническая , пирамидальная и купольная крыша также оставляет много простора внутри, но требует намного более серьезного подхода к проектированию и строительству. Справиться с таким проектом под силу лишь квалифицированному архитектору. Однако если вы готовы прибегнуть к помощи профессионалов, то почему бы и нет?

Особняк со сложной архитектурой и нескольким куполами

Типовой проект мансарды: размеры и высота стен

Важнейшим фактором, влияющим на количество полезной площади, является высота мансардного этажа. По этому признаку все подкровельные помещения делятся на следующие разновидности:

Если высота вертикальных стен превышает 1,5 м, перед вами полноценный этаж;
Если максимальная высота вертикальных стен – полтора метра, а минимальная – 0,8 м, это и есть непосредственно мансарда, которая может быть одноуровневой и двухуровневой;
Если вертикальные стены отсутствуют, или их высота не превышает 0,8 м, такое низкое помещение принято называть «полумансардой».

Важно Минимальная высота мансарды, то есть, расстояние от пола до самой высокой точки потолка по нормам СНИП составляет 2,5 м. Если этот показатель меньше, то помещение является просто чердаком.

Чтобы разработать проект мансарды своими руками, необходимо владеть хотя бы теоретическими знаниями в области проектирования и строительства жилых зданий, поскольку ошибка в расчетах может привести к возникновению трещин или даже к обрушению дома. Вот так выглядит примерная схема мансарды с двускатной кровлей:

Схема мансардного этажа с двухскатной кровлей в разрезе

План мансардного этажа

Планировка мансардного этажа подразумевает разделение его на отдельные помещения или зоны, если, конечно, площадь позволяет это сделать. В подкровельном пространстве может располагаться несколько комнат, если оно занимает всю верхнюю часть дома, однако есть и такие проекты, где его строят лишь над какой-то частью строения. Это создает интересную архитектуру, но ограничивает полезное пространство внутри. Такая сложная планировка мансарды (фото ниже) рассчитана скорее на визуальный эффект, а не на расширение жилой площади.

Проект загородного коттеджа с мансардой в купольной части крыши

Грамотное планирование мансарды должно начинаться с определения цели: для чего вы хотите выполнить надстройку? Как вы хотите использовать приобретенные квадратные метры? Маленькая и узкая мансарда подходит для обустройства спальных комнат и личных кабинетов, а высокая может справиться даже с ролью гостиной. Очарование таких домов и квартир толкает многих хозяев к вопросу: как спроектировать собственный уютный уголок? Типы мансард и их планировка могут быть весьма разнообразны, вот лишь один из примеров:

На плане этажа: две просторные спальни и санузел

Как рассчитать площадь мансарды

Перейдем к практической части, то есть, к расчету площади мансарды. Стандартный подход, известный нам из школьного курса геометрии, здесь оказывается непригодным. Мы не можем просто перемножить длину, высоту и ширину, ведь это объемная фигура с более сложной геометрией, нежели обычный параллелепипед. Поэтому в процессе вычислений учитывается площадь помещения с высотой самой узкой части наклонного потолка 1,5 м при уклоне в 30 градусов, 1,1 м – при уклоне в 45 градусов и полметра при уклоне 60 градусов. Как спланировать и рассчитать помещение, которое еще ниже? В этом случае правильно будет умножить общую площадь на коэффициент 0,7. Ниже вы видите формулу расчета площади на примере кровли с уклоном в 45 градусов:

Пп = A∙L + 2В∙0.7∙L = L∙(A + 1.4B),

где Пп – площадь пола; A – ширина помещения, высота которого не ниже 1,1 м; L – его длина; B – ширина, при высоте не ниже 0,8 м; 0.7 – коэффициент, используемый для помещений меньшей высоты.

Чтобы правильно составить схему каркаса мансарды, лучше всего воспользоваться специально разработанными для этого компьютерными программами для проектирования. Многие либо не знают об их существовании, либо не умеют пользоваться, хотя работать с ними очень просто и удобно. Ниже вы видите обучающее видео, которое позволит вам быстро вникнуть в процесс и разработать собственный проект:

Планировка и проектирование мансардного этажа

Коттеджное или индивидуальное строительство сегодня на пике популярности. Кто из нас не мечтает об уютном и просторном доме, где счастливо заживет вся семья? Дом с мансардой имеет не только особое французское очарование, но и массу преимуществ, главным из которых является возможность обустройства дополнительного жилого пространства. Такой проект малоэтажного частного строительства открывает новые возможности хозяевам: дополнительная жилая площадь при небольших финансовых затратах. Если есть желание и необходимость пристроить к дому мансардный этаж, нужно предварительно составить план и сделать чертеж. Это поможет исправить ошибки на этапе планирования, правильно рассчитать нагрузку и количество строительных материалов.

Особенности и требования

Планировка жилой мансарды – процесс трудоемкий, требует знаний и точности в расчетах. Главная задача – подготовить проект и подробный чертеж. Любые ошибки, которые были допущены на этапе планирования мансардного этажа, сразу же негативно скажутся на качестве эксплуатации помещения.

Проект мансарды

Для того чтобы подготовить план строительства, нужно соблюсти ряд требований к возведению мансардного этажа:

стены в таком помещении должны быть высотой не менее 2,5 метров, если высота стен меньше, тогда это чердачное помещение;
требуется обустройство качественной теплоизоляции, что поможет в создании оптимального микроклимата;
нужно создать безупречную вентиляцию строительных материалов и каркаса, чтобы избежать деформации, сырости и, как результат, появление плесени и грибка;
особенное внимание стоит уделить выбору строительных материалов, отдавая предпочтение маловесным, высокопрочным и износостойким;
вся конструкция дома в целом должна выдерживать увеличившуюся за счет постройки мансардного этажа нагрузку, для визуализации нужен подробный план.

Перечень базовых требований должен быть учтен на этапе подготовки чертежа, чтобы возможные недочеты исправить своевременно. Любые ошибки могут привести к катастрофическим последствиям: появлению трещин и даже к обрушению.

Правила проектирования

В процессе строительства именно проект и чертежи являются главными документами, в соответствии с которыми ведутся работы. В документе отображаются такие моменты:

Выполняется описание форм, размеров, архитектурной геометрии, углов наклона скатов кровли.
Составляется список требуемых стройматериалов для возведения мансардного этажа.
По специальным формулам производятся точные расчеты нагрузки мансарды на все несущие элементы конструкции дома (балок, стропил, перекрытий и другого). Данные наглядно отображает чертеж.
В проект включается информация о создании теплоизоляционного слоя, выбор соответствующих материалов на основании теплотехнических расчетов.
К проекту прикладываются чертежи кровли мансарды. Чертеж позволяет наглядно и максимально точно отразить форму кровли, изломы и скаты.

Проект дома с мансардным этажом

Все строительные работы по возведению мансардного этажа должны полностью соответствовать подготовленному проекту дома.

На этапе планирования следует определиться с тем, сколько отдельных комнат будет в мансарде. Зонирование и коммуникации также отмечаются на плане.

Есть различные типы мансард, которые зависят от площади, формы кровли и высоты стен. Если мансардное помещение маленькое и узкое, можно обустроить уютную спальню или рабочий кабинет. А если комната получается просторной, с высокими сводами, то можно обустроить гостиную.

Проект жилого дома с мансардой

Одноэтажный дом: особенности проектирования

Планировка одноэтажного строения отличается необходимостью создания лестничного узла, основная функция которого – возможность добраться до второго уровня. Некорректное планирование месторасположения лестницы ведет к неудобству перемещения по дому.

Одноэтажный дом с мансардой

Планировка жилой мансарды разрабатывается строго на этапе проектирования. Это необходимо:

для комфортного размещения лестничного узла;
для расчета экономичных затрат полезной площади;
для составления чертежа удобного выхода на второй уровень.

Роль мансарды в одноэтажном доме – так называемая “тихая зона”. Как подготовить проект? Планировка лестничного узла одноэтажного дома габаритами 6*6 или 8*8, где планируется жилая мансарда, имеет отличие: из общей площади в центре строения выпадает около 6 квадратных метров, поскольку выход на мансардный этаж возможно организовать только в области конька кровли здания. Если составляется проект дома габаритами 8*10, 9*12 или 9*9, он менее чувствителен к созданию лестничного узла, так как легче вписывается в общий план. Составляя план лестницы для того, чтобы попасть на мансардный этаж, важно учитывать тот факт, что подход к нему должен быть обеспечен с различных помещений. Кроме этого, следует помнить о рациональном использовании пространства. Поэтому выбор месторасположения для лестничного узла – крайне важный момент. Используя готовый план и типовой проект, необходимо тщательно оценить все риски, а также изучить технологические особенности.

Планировка мансарды в одноэтажном доме

План-проект двухэтажного дома в 10 шагов

Двухэтажное жилое здание с мансардой – наиболее распространенный тип постройки. Планировка эксплуатируемого мансардного этажа весьма специфична, поэтому есть ряд важных нюансов:

Интенсивность перемещения в двухэтажном доме выше. Лестница на второй этаж может быть широкой и пологой, площадь вполне позволяет. Площадки в пролетах можно делать большими, чтобы проходящие не сталкивались.
Мансардный этаж располагается непосредственно под кровлей, скаты которой расположены под углом. Планировка может иметь ограничения в силу архитектурных особенностей крыши.
Вход на лестницу рационален в области конька, так как именно в этом месте нормальная высота для его обустройства.
Традиционная крыша мансарды имеет вертикальные стены, поэтому планировка проемов для окон выполняется по фронтонам.
План здания с габаритами 9*9 или 10*10, с обустройством мансардного этажа, зависит от размещения световых проемов. Площадь помещения позволяет обустроить сразу несколько комнат, а организовать освещение через фронтоны сложно.
Чертеж должен отражать перегородки, балки, то есть, подробно всю стропильную систему.

Проект двухэтажного дома с мансардой

Перегородки должны опираться на несущую стену. От этого напрямую зависит планировка этажей, расположенных ниже мансарды.

Если мансардный этаж эксплуатируемый, тогда чертеж должен наглядно отражать расположение всех коммуникаций и инженерных систем.
Если площадь мансардного этажа более 100 кв. метров, тогда санитарные условия и бытовые помещения следует расширить с учетом числа пользователей.
Составляя план конструкции стропильной системы важно учесть все возможные факторы, определяющие нагрузку. К ним относится создание теплоизоляции, материал и тип стропильных элементов, тип кровельного покрытия и другое.
Нагрузка на пол мансардного этажа не менее интенсивна, чем на стандартное перекрытие этажей. Рассчитать ее, определиться с выбором материалов для конструкции, отразить всю информацию в проекте следует в обязательном порядке.

Планировка мансарды в двухэтажном доме

Планирование мансардного этажа в индивидуальном строительстве является трудоемким процессом, требующим внимательности, подготовки и знаний. Соблюдение всех требований и правил при составлении типового проекта дома с мансардой – это залог долговечности строения и высокого уровня комфорта проживания. Результатом труда станет возможность получения дополнительных квадратных метров для обустройства жилого пространства.

Какой: одно-, двухэтажный, мансардный дом дешевле в строительстве?

Ксения Скворцова. Главный редактор. Автор.
Планирование и распределение обязанностей в команде контент-производства, работа с текстами.
Образование: Харьковская Государственная Академия Культуры, специальность «Культуролог. Преподаватель истории и теории культуры». Опыт работы в копирайтинге: С 2010 года по настоящий момент. Редактор: с 2016 года.

Варианты планировки мансарды

Планировка всех этажей дома 9х9 с мансардой

Нюансы планировки мансардного этажа

Чертеж мансардного этажа в доме может предусматривать два способа планировки:

Студийный. Когда вся мансарда – это одно просторное помещение, выполняющее функции спальни, кабинета, зоны отдыха, детской комнаты.
Ячеистый. Такая схема разбивает помещение мансарды на зоны, что даёт возможность обустройства комнат различных по назначению.

Планировка дома 6х6 с мансардой

Примеры планировки мансарды для малогабаритных домов

Неразделённое пространство. Этот чертёж дома 6х6 предполагает планировку второго этажа дома студийного типа. Внизу располагается небольшой холл, в который ведёт крыльцо. Из холла можно попасть в кухню- столовую и гостиную, которая занимает половину первого этажа. Второй этаж представляет одну комнату-студию, которую можно использовать в различных целях и оформить в любом стиле. Минус этого проекта – отсутствие санузла, поэтому в первоначальном виде дом предназначен для временного пребывания, в роли домика для летней дачи. По желанию возможна перепланировка.

Вариант планировки дома 6х6 с мансардой-студией

Пример планировки мансарды для отдыха в небольшом коттедже 6х6 метров

Проект дома 8х8 с мансардой на 2 спальни

Правила перепланировки

Перепланировка требует серьёзного подхода, так как существуют определённые строительные нормативы и правила. Схема, составленная перед началом работ, на которой будет отмечены несущие конструкции и перекрытия, значительно облегчит задачу. Второе, что нужно указать на схеме – это наличие окон, или места их возможного устройства. И третья важная задача, без которой не обойтись – утепление и наличие необходимых коммуникаций;
Тип крыши. Не каждая разновидность и конструкция крыши позволяет использовать обустроенное чердачное помещение в качестве жилого этажа.

Схема устройства крыши мансардного этажа

Для обустройства не годятся чердаки под крышами, угол наклона которых меньше 35о. Ломаные двускатные с фронтонами, вальмовые или полувальмовые для этой цели подходят как нельзя лучше, если горизонтальные балки размещены не слишком низко;

Скошенные стены. Из-за скоса крыши стены мансардного этажа получаются разновеликими. На скошенной стороне нет возможности поместить любую стандартную мебель, зато эту особенность можно превратить в достоинство, если воспользоваться нехитрыми советами:

Мебель для углов можно сделать под заказ в таком варианте, чтобы задние её стенки повторяли изгибы угла;
Закрыть углы вертикальной стенкой парапетом, за которым можно спрятать места для хранения, радиаторы и прочие коммуникации. Рациональное использование углов особенно актуально для небольшой дачи, размером 6х6, 6х9 или 8х6, где желательно максимально увеличить полезную площадь комнат.

Планировка мансарды и первого этажа в коттедже 8х6

Высота парапета напрямую зависит от типа крыши и её уклона;

Зрительно увеличить площадь и максимально использовать площадь помогут полки, установленные по углам;

Под низкой частью стены можно расставить мебель для сна и отдыха или невысокие шкафчики.

Поперечные балки – помеха или особый стиль. Если позволяет высота, потолочные балки можно закрыть и сделать потолок ровным и привычным. Но необязательно с этим спешить: удачно вписанные в дизайн именно балки могут создать особый колорит мансардного помещения. Создать контраст или особый стиль;

Особенность расположения окон:

Окна для крыши имеют особенную мансардную конструкцию со специальной системой поворота для открывания, но если уж перепланировка грандиозная, можно немного срезать часть кровли, что позволит установить обычные окна и приделать небольшой балкончик;
Варианты интерьера и расположения окон на мансардном этаже
Интерьер мансарды
Перепланировка интерьера может привести к созданию одного просторного помещения в мансарде, а может разделить большое пространство на несколько функциональных зон. Все зависит от размеров и предпочтений. Запретов на использование чердачного пространства нет, здесь может быть что угодно: от гостиной до дизайна кухни с газовой колонкой и ванной с бассейном.
Для оформления санузлов, ванных комнат достаточно помнить лишь одну вещь: ванная верхнего уровня, должна быть над хозяйственными помещениями нижнего, и никак не над спальнями и гостиной.
Важно правильно рассчитать высоту потолка и различных частей санузла. Неверная схема размещения создаст не только неудобства, но и будет препятствовать безопасной эксплуатации. Если сложно найти место для встроенной ванны, можно использовать отдельно стоящий вариант.
Отлично, если есть возможность оборудовать такой мини-бассейн под звёздами.
Вариант обустройства бассейна на мансардном этаже
- Спальни – самое популярное предназначение комнат мансардного помещения. Отдых должен быть выше земной суеты. Чтобы пространство ограничивалось по минимуму, кровати в мансарде ставят изголовьем к меньшему парапету или вдоль низкой стены. Не всегда на такой площади есть возможность для размещения высоких шкафов, придётся заменить их полками, невысокими шкафчиками или использовать встроенные ниши;
- Перепланировка мансарды в детскую комнату для девочки – распространённый вариант использования этого уголка дома. Во-первых, чердаки всегда любимое место для детских игр; во-вторых, небольшой детский рост позволяет организовать игровые зоны и места для игрушек в зоне скоса; в-третьих, в случае сложной конфигурации крыши все образовавшиеся ниши можно переоборудовать в места для хранения детских вещей, расположить там подвесные кровати;
Пример монтажа подвесных кроватей в мансарде
В отличие от взрослых спальных мест детские лучше расположить к низкому парапету не изголовьем, а боком, письменный стол – у окна;
Планировка кухонной мебели в специальной программе на мансардном этаже возможно в три варианта:
- Если есть возможность размещения рабочей зоны вдоль фронтона или высокой стены – это будет почти обычный вариант зонирования кухонного интерьера с некоторыми отступлениями;
- Возможно угловое размещение, когда высокие части расположены вдоль фронтона, а разделочная поверхность и полки – вдоль низкого парапета;
- Если планировка мансарды не позволяет оборудовать кухню обычной мебелью, можно изготавливать специальную мебель под заказ, а рабочую поверхность делать островного типа.

Обустройство небольшой кухни на мансардном этаже

Самостоятельное проектирование мансарды: формулы и фото конструкций

Проект мансарды в частном домостроении пользуется особой популярностью и, надо сказать, вполне заслуженно. Мансардные крыши очень рациональны и экономичны и что тоже важно, интересны. Мансарда своими руками, схема конструкции которой относительно несложная, может в умелых руках стать реальностью.

Проектирование мансардного этажа рекомендуется выполнять на этапе планирования, так как от правильно выбранного типа крыши в проекте во многом зависит насколько удачно и полноценно можно будет использовать чердак.

Однако, это еще не значит, что проектирование мансарды невозможно в уже готовом доме. Но, так или иначе, в любом случае проект мансардного этажа должен позволить максимально использовать новое пространство.

Какие бывают мансарды

Чтобы помещение под крышей на самом деле можно было комфортно использовать, оно должно удовлетворять некоторым требованиям: иметь удобную форму, быть хорошо утепленным, освещенным и грамотно спланированным.

Мансардный этаж может иметь самую разную геометрическую форму – ломаную или треугольную, с симметричными или асимметричными сторонами.

Планировка мансарды фото: варианты расположения крыши относительно стен строения

Этаж может быть расположен по одну сторону от строения или располагаться по всей его ширине, причем как в пределах внешних стен, так и выходить за их границы.

Планировка мансардного этажа фото: типы этажей под крышей

В последнем случае проект этажа обязательно предусматривает установку дополнительных опор, каких-то стенок, колонн или подвесок.

Проект аттиковой стенки с железобетонными столбами

Но в любом случае из всех этих вариантов в итоге получаются следующие виды мансардных этажей:

отдельный одноуровневый этаж;
этаж, имеющий двухуровневое развитие;
двухуровневая организация последнего этажа строения-основы с формированием антресольного этажа.

Варианты подкровельных помещений

Внешние стены мансардного этажа обычно имеют две части:

вертикальную, которая, как правило, сделана из стенового материала, использованного на нижних этажах;
наклонную, каркасом которой служит стропильная система, а наружной обшивкой – кровля.

Как будут соотноситься эти части между собой в проекте зависит от ее конструкции.

Важно: Форма мансардной крыши – главный фактор в проекте, определяющий ее планировку, полезную площадь и удобство перемещения.

Виды мансард по форме крыши

Разновидностей жилых конструкций чердачного типа по форме кровли довольно много, мы же остановимся на некоторых из них.

Односкатная. Такая крыша позволяет избежать боковин, однако ее каркас дает возможность спокойно передвигаться только в одной части подкровельного помещения.

Дом с односкатной мансардой

Двухскатная. Более сложная конфигурация крыши, нежели односкатная, предоставляет больше возможностей для проектирования удобного мансардного этажа. Высота стен мансардного этажа в данном случае достаточна для устройства обычных и даже балконных мансардных окон.

Проекты двухскатных мансардных этажей

Полезная площадь этажа получается ощутимо больше, если кровля по проекту опирается на вертикальную, аттиковую, стену. Ее оптимальный уровень определяют при проектировании помещения с учетом ширины дома и уклона скатов. Расчет мансарды этого типа довольно прост.

Мансарда проекты фото: большой уклон двухскатной кровли дает возможность получить значительное полезное пространство

Ломаная – это двускатная крыша с изломами скатов с силуэтом либо вогнутым внутрь, либо, наоборот, выгнутым наружу.

Ломаная двухскатная крыша

Полезная площадь этажа под четырехскатной крышей дома меньше, чем под двускатной. Большое количество заломов и скосов в подкровельном пространстве уменьшает возможность свободно спроектировать комнаты мансардной квартиры.

Интересный проект дачного домика с четырехскатной кровлей

Типовой проект мансарды

Высота мансардного этажа – это параметр, от которого зависит полезная площадь, а это значит, что по ее значению можно определить тип подкровельного помещения.

Проект подкровельной конструкции в разрезе

При высоте вертикальной стены, превышающей 1,5 м – это полноценный этаж, причем на расстоянии полуметра от вертикальной стенки можно передвигаться уже свободно, не наклоняя головы. Если же высота мансарды превысит 2–2,1 м, то она по комфортабельности не будет уступать типовой комнате.
Обычную мансарду, одно- или двухуровневую, получают если минимальная высота аттиковых стен равна 0,8 м, а максимальная – 1,5 м. Подобная конструкция имеет достаточный функциональный потенциал.
При отсутствии вертикальных стен или если их уровень не доходит до 0,8 м, полученное низкое помещение называют полумансардой.

План мансардного этажа

Несколько рекомендаций по проектированию мансарды

Сделать пространство под кровлей функциональным и удобным, а интерьер оригинальным – задача не из простых и требует неординарных решений. Но все-таки есть определенные правила, которым желательно следовать. Это касается назначения помещения, к примеру, узкая маленькая мансарда больше подойдет под спальню, а высокая – под гостиную, или размещения мебели, в зонах стыка наклонных скатов с перекрытием, те есть полом, можно встраивать шкафы-купе, ставить стеллажи и т. д.

Планировка жилого пространства под крышей

При обустройстве спальни следует учитывать два важных требования:

от пола до потолка должно быть самое меньшее 2,2 м;
а от уровня кровати – 1,4 м.

Такое нормирование необходимо, чтобы в комнате можно было удобно сидеть и, даже имея высокий рост, ходить без проблем, не прогибаясь.

Устройство потолка, как правило, улучшает пропорции помещения в подкровельном пространстве. Это особо актуально в случае комнат с небольшой площадью и значительной высотой, особенно под коньком.

Совет: пространство выше потолка можно приспособить под хранение вещей, которыми редко пользуются.

Обустройство объединенного пространства

Если же в помещении потолок не делать, то тогда можно не скрывать конструктивные элементы кровли. Отсутствие потолка увеличит пространство и добавит комнате высоту.

Оригинальная спальня под крышей

Как рассчитать площадь мансарды

Такие величины, как размеры мансарды, высота, угол наклона и ее площадь, тесно взаимосвязаны. По нормам СниП минимальная высота жилого помещения под крышей должна равняться 2,5 м.

Расчет высоты помещения в зависимости от уклона крыши

Расчет проектов должен отражать измерение реальной площади по отношению к полезной. По строительным нормам в подсчетах учитывают площадь мансарды со следующими исходными данными:

уклон 30 градусов – уровень узкой части наклона 1,5 м;
наклон 45 градусов – 1,1 м;
начиная от 60 градусов – 0,5 м.

При расчете площади конструкций с меньшими высотами общую площадь умножают на понижающий коэффициент 0,7. В этом случае за минимальный уровень стен при 30 градусах принимают 1,2 м, при 45–60 градусах – 0,8, при уклоне, начиная с 60 – его не ограничивают.

Пример формулы расчета площади для кровли с наклоном в 45 градусов.
Пп = A_*L + 2В_*0.7_*L = L_*(A + 1.4B), где
Пп – площадь поверхности пола помещения; А и В – его ширина при высоте не меньше 1.1 м и 0,8 м соответственно, L – его длина; 0.7 – понижающий коэффициент для площадей с меньшей высотой.

Проект требует точных расчетов, поэтому целесообразнее пользоваться компьютерными программами, специально разработанными для проектирования. Это значительно проще и удобнее, к тому же риск ошибиться в расчетах несоизмеримо ниже.

Дом с мансардой: планировка, проект, дизайн и строительство

Деревянный дом с мансардой

Мансарда в настоящее время — очень популярная конструкция для пригородного дома. Такие коттеджи позволяют дизайнерам воплотить в интерьер самые смелые идеи. Планировка дома с мансардой может сочетать различные строительные материалы. Излом потолочной конструкции, ломаные линии и геометрия пространства позволяют создавать стильные архитектурные решения.

Особенности дома с мансардой

При проектировании мансардного дома следует учитывать ряд особенностей. Наиболее важной из них является усиленная теплоизоляция. Так как крыша подвержена частым и резким перепадам температуры. Также важно произвести качественную гидроизоляцию, потому что сразу под крышей находится жилое пространство.

Проект дома с мансардой и гаражом

При строительстве мансарды, следует отдавать предпочтение легким строительным материалам.

Пространство мансардного этажа рекомендуется оставлять единым. Однако, если возникает необходимость постройки комнат – возводить перегородки следует при помощи гипсокартона. Замечательно украшают интерьер и экстерьер дома – наклонные окна, вмонтированные непосредственно в крышу.

Преимущества и недостатки мансардных домов

Проекты мансардных домов набирают всё большую популярность благодаря ряду преимуществ:

эргономичное использование чердачного помещения увеличивает полезную площадь дома практически вдвое;
легкоподводимые коммуникации, которые очень просто поднять с нижестоящего этажа;
сохранение тепла, которое ранее могло уходить через неотапливаемое чердачное помещение;
во время надстройки мансардного этажа в уже готовом доме, жильцы могут не переезжать, оставаясь проживать на первом этаже;
помимо жилых комнат, мансарду можно оборудовать как кабинет, спортзал, бильярдную;

Белая гостиная в скандинавском стиле на мансардном этаже

Как и у любого строения, помимо достоинств, у дома с мансардой имеются и недостатки, которые необходимо учитывать при строительстве:

излишняя экономия и несоблюдение элементарных правил по безопасности при выборе материалов, могут привести к перегрузу и разрушению несущих стен;
встраиваемые в крышу мансардные окна – не дешевое удовольствие;
снежная зима нарушает поступление естественного света на мансардный этаж.

Правильное утепление мансарды изнутри экономит до 40% финансовых средств на отоплении зимой

Строительство мансардного дома

Планировка дома с мансардой – ответственный этап в строительстве. При надлежащем соблюдении рекомендаций и правил по проектированию – получится комфортный благоустроенный коттедж.

Расчет несущей нагрузки. Прежде чем приступить к строительству мансарды в уже обжитом доме, необходимо тщательно произвести расчеты. Перегружая основание и несущие стены дома, в них могут появиться трещины, что повлечет за собой разрушение дома. Несущие конструкции жилища необходимо тщательно укрепить.
Расчет высоты мансардного этажа. Обычно применяется наиболее оптимальная минимальная высота от потолка до пола 2500мм.
Выбор правильной конструкции кровли позволит максимально использовать площадь мансарды. Двускатная крыша добавит к жилым помещениям лишь 67% площади, а «ломанная» – 90%. При увеличении жилого пространства в 2 раза, необходимо будет поднять стены на 1,5 метра в высоту.
Коммуникации первого и второго этажа должны быть объединены в единую систему.
Правильное расположение лестницы – добавит полезную площадь.

Подлестничное пространство можно использовать как кладовую. Этот прием поможет эффективно использовать занимаемую лестничной конструкцией площадь. Небольшое пространство такой кладовки способно вместить упакованные сезонные вещи, консервацию продуктов на зиму, или просто пылесос с гладильной доской.

Немаловажным будет соблюдение противопожарных требований.

Рекомендации по определению высоты аттиковой стены при строительстве мансарды

Типовая планировка мансардного дома

Готовая удобная планировка мансардного коттеджа широко представлена на строительном рынке. При самостоятельном проектировании дома с мансардой важно учитывать ряд правил, норм и рекомендаций специалистов.

Не следует преступать к непосредственному строительству без четкого плана и чертежа с указанием точных размеров.

Использование компьютерных программ для планирования значительно облегчит задачу по составлению подробного поэтажного чертежа.

Чаще всего на мансардном этаже располагают кабинет, бильярдную, зимний сад или мастерскую. Очень уютно можно расположить спальни. Благодаря разнице в высоте потолка спальня приобретает романтическую окраску.

Типовой проект мансардного дома

Типовой проект дома из бруса с мансардой: планировка 6х6 м

По размерам понятно, что планировка разработана для небольшого дачного домика. Общая площадь проекта составляет примерно 50 квадратных метров, что вполне достаточно для небольшой семьи.

Преимуществом небольшого домика из бруса является:

простота постройки;
экономия на коммунальных расходах;
экономия полезной площади садового участка.

Правильная планировка и функциональное использование всей площади дачного мансардного домика позволит чувствовать себя свободно и просторно.

Типовой проект брусового дома 6х6 м с мансардой

Несколько советов по оборудованию домика с планировкой 6х6 м:

Правильно организованное пространство прихожей дома позволит разгрузить весь дом от перегруза вещей. Встроенные шкафы и антресоли позволят хранить сезонные вещи и обувь.
Кухня-студия, объединённая с гостиной в единое пространство, позволит сэкономить много полезной площади. Именно здесь будет целесообразно сконструировать лестничный проем.
Совмещенная с туалетом ванная также эффективно сэкономит площадь. В этом помещении можно установить душевую кабинку, которая визуально разделит пространство на несколько полезных зон.
Терраса перед домом визуально увеличит пространство дома.

Помимо проектов из бруса, очень удачным будет и строительство каркасного садового домика.

Также достаточно популярной типовой планировкой является дом-сауна с мансардой. В нём достаточно эргономично располагаются все необходимые для жизни комнаты.

Пример домика планировки домика из бруса 6х6 м

Планировка дома 9х9 м с мансардой

План второго этажа дома 9х9 м с мансардой может быть представлен уже не только единым пространством, но и множеством раздельных комнат и санузла. Размер дома 9х9 – наиболее распространенный и доступный вариант.

Классическая планировка первого этажа мансардного дома включает кухню, прихожую, гостиную, просторную ванную комнату и одну спальню. Второй этаж вполне можно размещает до четырех комнат и небольшой санузел с душевой кабиной. Такая планировка очень зависит от конструкции кровли.

Проект дома 9х9 м с мансардой

Конструкция дома из бруса 9х9 позволяет легко разместить в нём семью из четырех человек. Расходы на коммунальные услуги также не будут слишком высокими.

Типовая планировка каркасного строения с мансардой предлагает множество вариантов эффективного использования пространства. Мансардный этаж может удлиниться визуально за счет размещения балкона на опорных балках. А под балконом можно расположить уютную летнюю террасу.

Планировка дома 9х9 м с мансардой

Форма типовых домов с мансардой общей площадью примерно в 150 квадратных метров могут быть и прямоугольными с размерами 8х10м.

Планировка дома 10х10 м с мансардой

Наиболее популярные планировки каркасного мансардного дома, или коттеджа из бруса представлены размером 10х10м. Это самое вместительное архитектурное решение. Внешне дом не выглядит очень большим. Но внутреннее пространство достаточно просторно. Мансарда очень увеличивает размер такой планировки, даже при конструировании двускатной крыши, и вмещает гораздо больше комнат.

На втором этаже обычно располагаются спальные комнаты или детские. На первом этаже располагаются гостиная, просторный санузел с ванной и душевой, отдельно стоящую кухню, или кухню-студию, очень просторный коридор или холл, с грамотно организованным лестничным пролётом.

Проступи лестницы можно организовать множеством ящиков ступенек для хранения мелких и редкоприменяемых вещей.

Проект дома 10х10 м с мансардой

Строительство каркасного дома или коттеджа из бруса размером 10х10м сопряжено с рядом особенностей, которые необходимо учитывать:

на каждом этаже должен располагаться санузел;
предусмотреть помещение для котельной, прачечную и кладовку;
при выборе квадратной типовой планировки тщательно продумайте расположение спален;
тонкие стены второго этажа следует изолировать шумопоглощающими материалами;
кровля должна быть обязательно снабжена барьерами для стаивания снега.

План мансардного дома 10х10 м

Лестница на мансардный этаж

Лестница – это элемент, который необходимо проектировать на стадии возведения фундамента дома, и обязательно закладывать в проект каркасного дома или коттеджа из бруса.

Важно правильно расположить двери комнат на лестничной площадке мансардного этажа. Каждая дверь должна свободно распахиваться, не сталкиваясь и не соприкасаясь с другими элементами интерьера.

Высота лестничного проёма рассчитывается исходя из конструктивных особенностей кровли. Открытые участки второго этажа должны быть защищены балясинами и перилами.

Лестница на мансардный этаж в доме из бруса

Мансарда – увеличение жилой площади

Конструкцию обычного каркасного дома можно значительно улучшить за счет возведения мансарды из бруса. Это сочетание различных архитектурных фактур придает экстерьеру оригинальность, уют и индивидуальность.

Возведение мансарды на уже готовое жилое строение способно значительно увеличить пространство. Расположение дополнительных комнат создает комфортное проживание для семей, в которых проживают люди разных поколений – дети и пожилые люди.

Маленький каркасный дом с мансардой из бруса

Утепление мансарды

Чтобы в мансардном доме из бруса было тепло зимой и прохладно летом, необходимо обеспечить качественную термоизоляцию кровли.

При утеплении мансарды необходимо придерживаться строгой последовательности укладки слоев теплого пирога

Выбранный утеплитель рекомендуется устилать под кровельный настил, соблюдая правила монтажа теплоизоляционных и пароизоляционных материалов.

Помимо монтажа готовых теплоизоляционных материалов, рекомендуется пространство между кровлей и потолком мансарды засыпать гравием или керамзитом. Это создаст воздушную подушку, которая позволит летом дому оставаться в прохладе, а зимой – в тепле.

Помимо кровли у мансарды имеются еще и фронтоны. Выстроенные из легких строительных материалов, они могут слабо защищать дом от холодов. Поэтому рекомендуется снаружи утеплить фронтонные стены пенополистиролом, который отсекает холодный воздух и является хорошим теплоизолятором.

Правильное утепление мансарды и потолка чердака

Интерьер дома с мансардой

План самого простого мансардного дома из бруса делает его уникальным. Индивидуальные архитектурные формы выделяют экстерьер строения из однотипной массы.

Интерьеру дизайнеры уделяют особое внимание. Ведь необычные формы мансарды позволяют внедрить в дизайн необыкновенно смелые решения. Это может быть лофт, кантри, шале, или хай-тек.

Дом из бруса – идеальный выбор для тех, кто ищет бюджетное, экологичное и уютное жилье

Кровельные окна придают особый шарм в освещении комнат. Правильно оформленные текстилем они мягко вписываются в любой стиль интерьера. По периметру удобно располагать встроенную мебель или шкафы-купе.

Несколько советов по обустройству мансарды и расстановки мебели:

если при выборе проекта была выбрана двускатная крыша – расположение стандартной каркасной мебели будет проблематично;
естественное и искусственное освещение необходимо тщательно продумать;
смело используйте разницу в высоте помещения для расстановки предметов мебели.

Многофункциональная комната на мансардном этаже

Зачастую на мансардном этаже располагаются мастерские или кабинеты. Размещение мебели и создание функциональной рабочей атмосферы – задача дизайнера. При самостоятельном дизайне пространства мастерской следует предусмотреть множество ящиков и полок под места хранения. Если на мансардном этаже располагается художественная мастерская или кабинет швеи следует позаботится о том, чтобы как можно больше естественного света проникало в комнату.

При создании на мансардном этаже бильярдной комнаты – кровельные окна можно не монтировать. Отсутствие большого количества солнечного света предотвратит выгорание сукна на бильярдных столах.

Мансарда в экостиле

Планировка домов с мансардой — готовые планы коттеджей 8х10, 10х10, 9х9, 8×8, 9×12

Распространённым планировочным решением в индивидуальном и коттеджном строительстве является устройство мансарды в пространстве скатной крыши. Планировка дома с мансардой имеет свои характерные особенности, которые значительно отличают её от планировки дома в одном уровне, и делают проект практически идентичным двухэтажному зданию.

Вернуться к оглавлению

Содержание материала

1 Планировка одноэтажного дома с мансардой
2 Планировка двухэтажного дома с мансардой
3 Планировка коттеджей с мансардой и гаражом

Планировка одноэтажного дома с мансардой

Важнейшее отличие планировки одноэтажного дома с мансардой состоит в необходимости создания лестничного узла для обеспечения доступа на второй уровень. Зачастую застройщик не понимает всей сложности этого планировочного элемента, относясь к нему пренебрежительно. Такой подход является грубейшей ошибкой, превращающей ежедневное проживание в доме в бесконечное повторение неудобных и бессмысленных перемещений вокруг препятствий.

План 1 этажа дома с мансардой 9х9План мансардного этажа этого же дома 9×9

Решение об устройстве эксплуатируемой мансарды необходимо принимать на этапе проектирования и проектировать здание с учётом правильного и удобного размещения лестничного узла на первом этаже и создания удобного и экономичного по затраченной площади, выхода на второй, мансардный этаж.

В зависимости от этажности здания изменяются эксплуатационные характеристики используемой лестницы. Мансарда в одноэтажном здании выполняет, как правило, роль «тихой зоны», помещения в которой предназначены для ночного отдыха и дневного досуга. Для таких домов есть возможность максимально сэкономить площадь дорогого в строительстве первого этажа путём установки лестниц небольшой ширины, от полуметра и выше, с наиболее экономичным очертанием, например винтовую или с минимальной площадкой между маршами.

План одноэтажного дома с мансардой 6×6

Проектируя планировку дома 6х6 или 8х8 с мансардой, как правило, не остаётся никаких других разумных решений, так как из общей площади выпадает пространство около шести квадратных метров в центральной части помещения, поскольку выход в мансарду можно организовать только в районе конька крыши.

План одноэтажного дома с мансардой 8×8

Планировка домов 8х10, 9х9, 9х12 с мансардой менее чувствительна к устройству лестничного узла, поскольку он занимает меньший процент площади всего помещения и легче вписывается в план этажа.

Планировка одноэтажного дома с мансардой 9×12

Очень важно понимать, что пространство, требуемое для лестницы, включает в себя и подходы к ней из различных помещений, которые так же занимают место и должны организовываться максимально удобно. К сожалению, анализируя многие современные проекты, радующие глаз архитектурными формами, как правило, убеждаешься, что именно лестничный узел является их слабым местом, сводящим на нет множество достоинств.

Даже используя рекомендованные типовые проекты, следует крайне внимательно оценивать то, как расположена лестница, как организована связь с другими помещениями и не является ли она препятствием для нормального перемещения людей.

Типовая планировка дома с мансардой 10×10

Вернуться к оглавлению

Планировка двухэтажного дома с мансардой

План двухэтажного дома с мансардой может отличаться от одноэтажного большей площадью лестничного узла. Двухэтажный дом подразумевает более частое и интенсивное перемещение по этажам, поэтому лестницу следует делать более пологую и широкую, лестничные площадки достаточной площади для того, чтобы можно было разминуться движущимся во встречном направлении.

Мансарда, в отличие от обыкновенного этажа дома, обладает специфическими особенностями. Прежде всего, это касается скатов кровли. Они создают дополнительное эксплуатируемое помещение, но они же накладывают и ограничения на планировку.

Скаты крыши, опирающиеся на несущие стены, ограничивают значительную часть помещения по высоте, не позволяя использовать всю площадь, как это делается в обычном помещении. Низкие пазухи, образованные стропилами, как правило, пытаются приспособить для хранения вещей, устройства шкафчиков или кладовок. То же свойство мансардной конструкции ограничивает расположение лестничного пространства в плане дома, поскольку вход на лестницу должен иметь нормальную высоту, что обычно доступно только в районе конька.

Большую сложность представляет организация освещения, инсоляции, мансардных помещений. Традиционные крыши имеют вертикальные стены, пригодные для установки окон по фронтонам. Но ограниченность только освещением с двух сторон, не позволяет обеспечить доступ дневного света в центральную часть мансарды, например на лестничный узел.

Большие мансардные окна на крыше дома

Поэтому распространённым выходом из этого положения служит устройство отдельных мансардных окон на скатах кровли. Это могут быть самостоятельные скатные конструкции, выходящие на улицу собственным фронтоном или специальные оконные системы, врезаемые в кровлю. Однако эти решения значительно усложняют конструкцию крыши, хотя и придают кровле и всему зданию большую выразительность.

План дома 9х9, 10х10 с мансардой будет зависеть от того, каким образом удастся разместить световые проёмы, так как габариты подразумевают наличие нескольких комнат, освещение которых сложно организовать через фронтоны. Опирание перегородок следует выполнять на несущую стену, поэтому от планировки мансарды будет зависеть и планировка нижележащих этажей.

План 1-го этажа дома с мансардой 9×9План 2-го этажа дома с мансардой 9×9

Помимо описанных сложностей с размещением лестничного узла и организации освещения помещений, отделённых от фронтонов перегородками, следует учесть и усложнение инженерных систем при устройстве эксплуатируемой мансарды. Устройство в мансарде комнат для сна и отдыха предполагает оборудование её отопительной системой, канализацией, водопроводом, с устройством соответствующих сетей и помещений.

Если план дома с мансардой до 100 кв.м может предполагать минимальное оборудование, с учётом меньшего числа пользователей, то с увеличением площади дома возникает необходимость и расширения санитарных и бытовых помещений, а также увеличение их количества.

В отличие от обычной крыши на пол мансардного помещения воздействуют нагрузки такой же интенсивности, как и на обычные перекрытия этажей. Поэтому при устройстве мансарды следует применять балки или панели перекрытия, способные их выдерживать.

Современная планировка дома с мансардой площадью более 150 кв. м

Чердачное помещение может иногда утепляться только в уровне перекрытия, что позволяет значительно упростить конструкцию кровли, облегчить её и уменьшить сечения несущих элементов. Для мансарды этот вариант исключается, и утепление, как правило, выполняют непосредственно в плоскости стропил, под внешним кровельным покрытием. При этом усложняется конструкция кровли, возрастают нагрузки на стропильную систему, что требуется учитывать при проектировании.

Одна из схем утепления мансарды

Иногда утепление мансардного помещения проводят путём теплоизоляции их же стен и потолков по образцу утепления каркасных зданий. Такой подход позволяет значительно сократить сложность кровельных работ и уменьшить их стоимость, хотя его применение может ограничиваться разными факторами, например наличием в помещении нижней части плоскости стропильной конструкции, выполняющей роль элемента потолка.

В зависимости от принятой схемы утепления мансарды, меняется и подход к утеплению перекрытия первого этажа в плане одноэтажного дома с мансардой или второго, для двухэтажного дома. При сплошной теплоизоляции кровли утеплять перекрытие не обязательно, но если утепление проводилось только по стенам мансардных перегородок и потолку, то необходимо изолировать перекрытие мансарды в промежутке от перегородок до внутренних граней наружной стены.

На этом видео вы можете посмотреть пример планировки коттеджа с мансардой общей площадью 130 кв. м

Вернуться к оглавлению

Планировка коттеджей с мансардой и гаражом

При разработке плана одноэтажного дома с мансардой и гаражом, следует учитывать то обстоятельство, что уклон мансардных крыш, как правило, значителен, и перекрыть в том же направлении дополнительную пристройку, скорее всего, не получится. Поэтому при блокировании гаража к зданию может возникнуть необходимость изменения уклона, что скажется на архитектурном облике строения.

Планировка одноэтажного дома с мансардой и гаражом

Для компенсации потери высоты перекрытия пол гаража делается ниже уровня пола первого этажа, если это позволяет рельеф и конструкция фундаментной части здания. В двухэтажном доме высоты крыши будет достаточной для перекрытия гаража, поэтому план двухэтажного дома с мансардой и гаражом можно делать в одном уровне.

План двухэтажного дома с мансардой и гаражом

Нагрузки на полы мансарды требуют несущих стен достаточной прочности и жёсткости. Это может ограничивать переоборудование чердачного помещения некоторых типов зданий, таких как легкобетонные или каркасные дома.

Если мансарда не предусмотрена типовым проектом, по которому предполагается строить дом, то необходимо проконсультироваться со специалистом, чтобы удостовериться в достаточной несущей способности стен.

Планировка дома с мансардой из пеноблоков 9×12

Толщина стен в домах из пеноблоков с мансардой должна быть достаточной не только для обеспечения тепловой защиты, но и для восприятия нагрузок опирающихся балок или панелей. Если для строительства выбран кирпич, то планировка дома не будет зависеть от изменения толщины стен, так как она определяется теплопроводностью материала, а не его несущей способностью, которая у кирпича весьма высока.

Как правильно начертить план мансардного помещения, проектирование и расчет конструкции мансардного этажа самому, создание плана мансарды с фото.

Содержание

Какие бывают мансарды: виды и фото
Типовой проект мансарды: размеры и высота стен
План мансардного этажа
Как рассчитать площадь мансарды

Какие бывают мансарды: виды и фото

Фото пример односкатной мансардной кровли

Двускатная, или щипцовая крыша – это вариант, наиболее часто используемый при проектировании мансардного этажа. Это обусловлено тем, что двухскатная конструкция позволяет получить полноценные стены, вдоль которых можно установить мебель. Кроме того, такая кровля надежна и проста в строительстве.

Классический проект дома с двускатной мансардной крышей

Загородный коттедж из клееного бруса с ломаной мансардной кровлей

Интересный и красивый проект пример коттеджа с вальмовой мансардной крышей

Коническая, пирамидальная и купольная крыша также оставляет много простора внутри, но требует намного более серьезного подхода к проектированию и строительству. Справиться с таким проектом под силу лишь квалифицированному архитектору. Однако если вы готовы прибегнуть к помощи профессионалов, то почему бы и нет?

Особняк со сложной архитектурой и нескольким куполами

Типовой проект мансарды: размеры и высота стен

Если высота вертикальных стен превышает 1,5 м, перед вами полноценный этаж;
Если максимальная высота вертикальных стен – полтора метра, а минимальная – 0,8 м, это и есть непосредственно мансарда, которая может быть одноуровневой и двухуровневой;
Если вертикальные стены отсутствуют, или их высота не превышает 0,8 м, такое низкое помещение принято называть «полумансардой».

Минимальная высота мансарды, то есть, расстояние от пола до самой высокой точки потолка по нормам СНИП составляет 2,5 м. Если этот показатель меньше, то помещение является просто чердаком.

Схема мансардного этажа с двухскатной кровлей в разрезе

План мансардного этажа

Проект загородного коттеджа с мансардой в купольной части крыши

На плане этажа: две просторные спальни и санузел

Как рассчитать площадь мансарды

Пп = A∙L + 2В∙0.7∙L = L∙(A + 1.4B),

проекты, фото готовых решений.

Типовая планировка мансардного дома

Проект дизайна и интерьера мансардного этажа

Это может быть:

cпальня;
кабинет;
миниатюрная гостиница;
детская комната;
спортзал.

Для каждого такого помещения составляется конкретный проект, который затем воплощается в чертеже. Некоторые владельцы загородных домов скачивают такие чертежи из интернета абсолютно бесплатно. Причем в этих материалах представлена подробная . Каждое такое помещение загородного дома обязательно имеет мощное освещение. Для подачи свежего воздуха на чертежах проекта предусматривается встроенная вентиляция. Для естественного освещения в устанавливают большие окна.

Подробная схема конструкции мансарды

Причины строительства мансарды

теплоизоляции;
пароизоляции;
гидроизоляции.

Подробная схема теплоизоляции мансарды

В последние годы хозяева частных домов пытаются создать мансарду. Изменения учитываются в проектной документации, вносятся соответствующие коррективы в . Если дом был куплен старым, имеющим обычный чердак, новые владельцы занимаются его перестройкой. Для такой работы необходимо создание чертежей, где отображается обустройство мансарды.

Что должно быть отражено на чертеже

шага;
длины.

Больше всего для подходит ломаная крыша с двумя скатами. Для нее делается необходимое количество стропил из бруса, которые устанавливают внутри с опорой на несущие внутренние стены дома. В противном случае крыша может быть не очень надежной.

Чертеж двускатной мансарды

Все изменения в проекте должны отражаться в чертеже. Должна быть четко показана новая стропильная система, обозначено сечение бруса стропил.

Как должна выглядеть планировка мансарды

Конструкция крыши диктует будущую планировку помещения.

Планировка двухуровневой мансарды

От формы кровли зависит полезная площадь этажа. К примеру, боковой скос кровли нужно будет отделить перегородкой. Свободно передвигаться по такому пространству очень сложно. Поэтому имеет небольшое преимущество. У такой мансарды имеется только одна боковина, что даст возможность увеличить размер полезной площади.

Интерьер и дизайн кабинета обустроенного в мансарде

Когда делается планировка мансардного интерьера, необходимо в проекте учесть несколько важных нюансов:

Отопление;

Освещение;

Компактность мебели.

Для начала стоит разобраться, что такое мансарда и чем она отличается от чердака. Оба этих помещения в доме располагаются под крышей. Многие их часто путают, так как не видят разницы. Мансардный этаж — последний в доме, он располагается прямо под крышей, но рассчитан на проживание людей в любое время года. Его обязательно утепляют, снабжают электричеством, водой и отоплением. Фасады чердака и мансарды полностью или частично формируются крышей. Главное отличие помещений от второго или третьего этажа в коттедже или загородном домике — это высота стен. Под ней подразумевают расстояние от пола до пересечения фасада с крышей. Она не должна превышать 1,5 м, согласно условиям, прописанным в СНиПе. Если высота чуть больше, то это уже полноценный этаж.

Чердак — холодное, нежилое помещение. Его можно оборудовать под летний отдых, но зимовать в такой комнате не представляется возможным. Обычно на чердаках обустраивают хранилища ненужных вещей. Однако практика складирования хлама постепенно сходит на нет. Если же помещение предназначено для расположения коммуникаций, котельной, инженерного оборудования, то чердак называют техническим этажом. Они чаще встречаются в многоквартирных домах. Еще одно важное отличие мансарды от чердака — наличие больших окон, иногда даже встроенных в кровлю. Для нежилых помещений освещение не имеет большого значения. Проекты домов с мансардой можно приобрести в уже готовом виде в конструкторских бюро. Единственный способ получить бесплатный план — подготовить его своими руками, что потребует определенного запаса знаний. Поговорим о конструктивных особенностях мансардных этажей, вариантах их обустройства и популярных стилях, которые воплощают под крышами домов.

Особенности мансардных этажей

Проект дома с мансардой — идеальный вариант для тех, кто хочет использовать площадь строения по максимуму. В этом отношении дополнительное жилое помещение сходно с цокольным этажом. Раньше подвалы использовали исключительно для хранения хлама и размещения оборудования. Сейчас в цоколях обустраивают игровые комнаты, домашние кинозалы, гаражи, сауны или прачечные (как в типовых американских домах). Без плана-чертежа соорудить мансарду невозможно. Со строительными работами действительно может справиться каждый, хотя и здесь часто обращаются к компаниям, которые практикуют возведение объектов «под ключ». А вот правильно сделать расчеты нагрузок на фундамент, продумать расположение всех элементов конструкции, подсчитать расход материалов, может только профессионал, за плечами которого опыт и багаж специализированных познаний.

Перед строительством подготавливают несколько эскизных набросков — в разрезе и с разных точек обзора, и при этом указывают масштаб. На чертеже обязательно помечают расположение оконных проемов, лестницы-входа, коммуникативных линий, обозначают форму и указывают размеры. Самая популярная конфигурация среди мансард — прямоугольная или квадратная. Простой задача кажется только на словах. Приступая к делу, обыватель теряется и даже не знает, с чего начать. Мансарда привлекает обилием света и свежего воздуха. Ее наружная «коробка» включает две составляющие:

Вертикальные (фронтонные) стенки. Их обычно выполняют из того же материала, что и фасад дома, так как они являются его логическим продолжением.
Наклонная стена (боковая). Она «начинается» с вертикальной поверхности (аттиковая стена), а дальше ее каркасом служит стропильная система крыши. В роли наружной обшивки потолка выступает кровля. Чтобы увеличить площадь мансарды, меняют угол наклона крыши и увеличивают высоту аттиковых стен.

В деревянных домиках-срубах вертикальные стены сооружают из древесины. Если постройка кирпичная, то и для мансарды используют кирпич. Иногда вертикальные стенки обшивают декоративными материалами под стать остальному фасаду. Это необходимо в случаях, если требуется обновить экстерьер, чтобы вписать его в ландшафтный дизайн дачного участка, или когда само строение имеет неказистый внешний вид. К примеру, его возводили из керамзитобетонных, газосиликатных, керамзитных, шлакоблоков или газоблоков. Такие материалы имеют непривлекательный вид и обязательно маскируются под слоем финишной отделки. Для этих целей используют керамогранит, сайдинг, декоративные панели «под кирпич» или камень. Иногда снаружи стены отделывают деревом. Материал смотрится очень красиво, но при этом менее практичен, чем более долговечные аналоги. Обязательным условием для обустройства мансарды становится утепление. Частично задача сохранения тепла в помещении возлагается на декоративную обшивку, которая защищает стены снаружи. Внутри их закрывают тепло- и пароизоляцией, между слоями которых располагают минвату, пенопласт. Затем проводят коммуникации и осуществляют финишную отделку. Далее в дело вступает дизайн и распределение функциональных зон на мансардном этаже, размещение мебели, декорирование.

Встречается еще такое понятие, как полумансарда. Это изначально жилой этаж, который совмещают с крышей. Конструкция имеет выразительную архитектуру и оригинальный внешний вид. Полумансардный этаж тоже используется для постоянного проживания. Высота его стен не превышает 0,8 м.

Преимущества и недостатки домов с мансардой

Мансардный этаж имеет как ряд преимуществ, так и небольшой перечень недостатков. К плюсам относят следующие аспекты:

Если обустройство мансарды изначально не входило в планы при строительстве дома, то за счет нее жилую площадь можно приумножить даже не покидая пределов дачи или коттеджа. Стройка будет идти своим ходом, а остальные комнаты все так же могут эксплуатироваться, то есть возведение проводится независимо. Такая практика встречается довольно часто, когда семья растет, а жилье со временем становится слишком тесным. В этом, пожалуй, заключается главное преимущество дополнительного полуэтажа.
Грамотно обустроенная мансарда поможет снизить теплопотери здания. Это приведет к снижению нагрузок на отопительную систему и более экономному расходу энергии.
Оригинальная архитектоника потолка идеально подходит к необычным современным направлениям, где конфигурация — основа композиции.
Лучшая инсоляция. Так как мансарда априори выше любой другой комнаты в доме, света она получает больше. Если окна встроены в кровлю, то солнечные лучи попадают в помещение напрямую даже в полдень.
Мансарда открывает широкие возможности по планированию помещений. Изначально этаж не имеет внутренних стен, поэтому решение о размещении комнат, их размерах (ширине и длине) принимают только владельцы дома. Планировка не требует сноса перегородок или внесения существенных изменений. Можно создавать зонирование буквально с «чистого листа».
Хорошая вентиляция. Высота, на которой располагается мансарда, способствует быстрому воздухообмену.

К недостаткам относят следующие факторы:

Необходимость в кондиционировании жарким летом. Кровля очень быстро нагревается и отдает тепло мансарде, расположенной ближе остальных помещений. К сожалению, в жаркую погоду при отсутствии кондиционера здесь будет самая настоящая «парная», как в бане.
Некоторые психологи полагают, что, не имея традиционного «ровного» потолка над головой многие люди могут испытывать дискомфорт. Сложная архитектура ломаной крыши выглядит очень необычно и красиво, однако, излишнее нагромождение деталей действительно может со временем вызывать раздражение. Конфигурацию легко подправить с помощью особой отделки, декора, цветового решения.
Дороговизна специальных мансардных окон, которые придется покупать для просторных помещений, где одних проемов на фронтонах будет недостаточно.
При ошибках в строительстве, отделке, теплоизоляции можно получить «холодную» мансарду, которую в зиму не спасет даже самый мощный отопительный котел.
Скопление снега в зимнюю пору на стеклах мансардных окон, что создаст препятствие для попадания света в помещение.
Никакой вид шумоизоляции полностью не исключит дождевые «шорохи» — звуки столкновения капель с кровлей. Причем не имеет значения, какой тип покрытия выбран (мягкий или жесткий). Хотя психологи считают, что шум воды обладает лечебным, успокаивающим эффектом, иногда это может сильно раздражать.

Кстати, еще одним достоинством можно считать простоту при размещении камина или печки. Печное отопление тоже можно рассмотреть в качестве варианта. Так получится сэкономить на потреблении других ресурсов (газ, электроэнергия) и создать комфортные условия на мансарде в зимнее время с помощью «живого огня» от угля или дров.

Устройство мансардного этажа

Чтобы грамотно составить план, необходимо учитывать ряд следующих факторов:

Жилая площадь. Ее размеры напрямую зависят от типа крыши. Некоторые разновидности создают слишком много зон, которые невозможно использовать целесообразно. Самым экономным вариантом считается вальмовая крыша. Ее стропильная система в отличие от двухскатной позволяет использовать каждый метр мансарды без «глухих» зон.
Бюджет. Если он очень скромный, то придется довольствоваться односкатной крышей, так как она относится к самым дешевым вариантам.
Снеговая и ветровая нагрузка. Осадки должны свободно сползать с крыши, а не накапливаться на ней. В данном случае значение имеет уклон. Если его рассчитать неверно, то осадки создадут дополнительную нагрузку на кровлю, которую та может не выдержать.
Выбор подходящего материала для стропильной системы. Многие ошибочно полагают, что древесина попадает под табу. На самом деле СНиП допускает использование дерева, если оно было предварительно обработано должным образом. Здесь также соблюдается условие относительно максимальной высоты здания — не более 75 м, то есть повышенная этажность. Конечно, для частных домовладений такие цифры считаются заоблачными. В среднем даже на каждый трехэтажный дом приходится более двадцати обычных одноэтажек.
Состояние фундамента и фасада. Здесь учитывают не только материал, из которого строился дом, но и сроки его эксплуатации, дополнительные нагрузки, общий вид (наличие трещин или иных повреждений). Исходя из этого, выбирают определенную стропильную систему и материал для кровли.
Нагрузки на стены дома и фундамент. Некоторые виды крыш (односкатные) распределяют нагрузки неравномерно, то есть одну сторону здания, возможно, придется дополнительно укрепить. Без знаний в этой области легко совершить ошибку, которая грозит обернуться обрушением.

Все эти нюансы обязательно учитываются при проектировании мансарды. Роскошно смотрятся дополнительные этажи с эркерами или террасами. Во втором случае у домашних есть выход на открытый воздух с видом на двор, надежно защищенный навесом. Такие веранды иногда застекляют. Эркерные конструкции чаще всего по форме повторяют аналогичные выступы на нижних этажах.

Стропильные фермы

Стропильная ферма — стержневая система, на которой держится крыша. По сути, это «костяк», скелет мансарды, на который «надеваются» слои кровельной обшивки, теплоизоляции, коммуникативных линий, внутренней отделки. Стропильная ферма состоит из ряда компонентов, грамотное комбинирование которых позволяет равномерно распределять нагрузки на несущие стены дома:

Мауэрлат. Он представляет собой бревно или брус, который укладывают на несущую стену. По сути, это «фундамент» стропильной фермы.
Коньковые и боковые прогоны. Это балки, которые располагаются горизонтально. Первую размещают прямо под коньком, а остальные чуть ниже, перпендикулярно стропильным «ногам».
Подкосы, распорки, диагональные связи — система коммуникативных элементов.
Наслонные и висячие стропила.

Так как нагрузки на мансардную крышу довольно большие, стропильная ферма должна иметь запас прочности. Его обеспечивает качественное соединение между отдельными компонентами системы. Наиболее часто для этих целей используют болты, шурупы, сварку или тип «паз-гребень». Схему каркаса стропильной фермы выбирают в зависимости от типа крыши, которой накроют мансардный этаж. Также учитывают расстояние между наружными несущими стенами. Если оно не превышает значение 6,5 м, то выбирают наслонные стропила. В иных случаях прибегают к висячим опорам. Их монтируют на затяжку и на мауэрлат. При необходимости конструкцию усиливают дополнительными связующими звеньями.

Конструкция крыш

Форма мансарды напрямую зависит от разновидности крыши. Сами дополнительные этажи могут быть прямоугольными, ломанными, треугольными, асимметричными. Мансарды могут располагаться над всем домом или только над его частью. Крыши, в зависимости от формы классифицируют на следующие типы:

Односкатные.
Двускатные.
Трехскатные.
Купольные (конические, пирамидальные).
Четырехскатные.

Трехскатные и купольные на мансардах встречаются очень редко из-за сложной архитектуры. Первые были популярны еще в царской России, когда изысканное оформление дома было показателем достатка семьи. Купольные представляют собой очень сложную конструкцию с не менее «запутанной» стропильной фермой. Под круглыми крышами из прозрачных материалов раньше прятали оранжереи в богатых особняках. Если судить по изысканности архитектуры, то такая крыша — грандиозное сооружение, впечатляющее и приковывающее взгляды. С материальной точки зрения, подобное строительство обойдется очень дорого, потому и не всегда является оправданным. Четырехскатные классифицируют на четыре подвида:

Вальмовые.
Шатровые.
Полувальмовые
Вальмово-фронтонные.

В шатровых конек полностью отсутствует. Мансарды под крышами трех оставшихся видов имеют ломаную архитектонику, которая выражена не так ярко, как в двухскатных крышах. По этой причине этот нюанс можно отнести к преимуществам, а не к недостаткам.

Односкатная

Конструкция односкатной крыши считается самой простой. Кровля фиксируется на несущих стенах под наклоном. Такая архитектура крыши лаконична и даже граничит с примитивизмом. Для односкатных вариантов большое значение имеет угол наклона. Если его рассчитать неправильно, то осадки будут накапливаться, а нагрузка на кровлю увеличиваться. Мансарды под односкатными крышами обустраивают не так уж часто. Помещение будет иметь асимметричную форму из-за разной высоты противоположных стен. Зато в односкатную крышу легко встраиваются окна, которые смотрятся в одном ряду очень аккуратно и последовательно.

Двускатная

Двускатные или щипцовые крыши довольно просты в монтаже и считаются классическим вариантом для обустройства мансардных этажей. Как становится понятно из названия, такие конструкции имеют два ската, которые вверху пересекаются и упираются в конек. Обе плоскости «смотрят» в разные стороны. Двускатные крыши классифицируют на три подвида:

Симметричные. Скаты расходятся под одинаковыми углами и являются зеркальным отражением друг друга. Фронтон имеет простую конфигурацию равнобедренного треугольника, а конек располагается по центру строения.
Несимметричные. Конек таких крыш смещен относительно условного центра дома. Скаты имеют равную длину. Иногда их еще называют: крыши «со смещенным коньком».
С ломаными скатами. Этот тип крыш был специально придуман для мансард и чердаков. Ломаные скаты позволяют увеличивать площадь подкровельного пространства.

Наиболее популярный вариант двускатной крыши — «выпуклая» с ломаными скатами. Конек располагается строго по центру, а фронтон имеет форму неправильного, но симметричного пятиугольника.

Выбор кровли

Ассортимент кровельных материалов поистине поражает. Если раньше обходились традиционным шифером, уложенным на рубероид, то сейчас у обывателя глаза разбегаются при виде широкого выбора. В зависимости от жесткости материалы классифицируют на два типа:

Мягкие (битумная черепица).
Жесткие (шифер, металлочерепица).

При выборе материала также обращают внимание на конфигурацию крыши. К сложным, ломаным конструкциям не каждый тип кровли подойдет. Самым долговечным и красивым вариантом станет натуральная черепица, которую изготавливают из глины путем обжига. Материал обойдется очень дорого, но срок службы — более 150 лет — полностью окупает стоимость. Второе место по популярности делят асбестоцементный шифер и металлочерепица. Первый представляет собой смесь цементной основы с армирующими волокнами асбеста. Хотя за последние годы появилось много конкурентов, он по-прежнему занимает лидирующие позиции на рынке. Шифер может быть плоским или волнистым. Его классический цвет — серый, но некоторые производители окрашивают материал в яркие оттенки. В среднем срок службы шифера составляет 30 лет. Металлочерепица — имитация одноименного керамического материала, выполненная из оцинкованной стали, который покрывают защитной полимерной пленкой с обеих сторон. Текстура и расцветка материала детально имитирует оригинал. Средний срок службы металлочерепицы составляет 15 лет. Она пожаробезопасна, проста в монтаже, прочна и недорого стоит. Чуть менее популярны ондулин, профнастил (гофрированные стальные листы) и штучная композитная, сланцевая, битумная, цементно-песчаная черепица. Для крыш сложной конфигурации лучше использовать мягкий кровельный материал.

Окна и способы их открывания

На мансардных этажах используют как обычные вертикальные окна (встраивают во фронтоны), так и особые наклонные. Их располагают на крыше. Окна так и называют «мансардные». Они в буквальном смысле этого слова смотрят «на небо» и дарят непередаваемые ощущения во время дождя или звездными ночами, когда можно засыпать, любуясь великолепным пейзажем. Различают их по типам открывания. Привычный поворотный или поворотно-откидной механизм в мансардных окнах не встречается. Исключением станут только «люки» в крыше. Из-за специфики расположения (под наклоном) чаще такие стеклопакеты оснащены только откидными или раздвижными системами. Роскошно смотрятся на мансардах панорамные окна, расположенные на фронтонах. Встречаются и миниатюрные «балконы», оснащенные откидным механизмом. Они открывают доступ к небольшому крыльцу с ограждением, своеобразной мини-террасе.

Если в вашем жилом доме существует нежилая мансарда, которую вы решили перевести в жилое помещение, то мы с удовольствием поможем вам решить эту задачу.

Мансарда поможет увеличить полезную площадь дома на 50% и более.

В зависимости от площади пространства и высоты конька крыши относительно перекрытия верхнего этажа в ней можно расположить жилые комнаты, игровую, кабинет, биллиардную, гардеробную и даже дополнительный санузел.

Перечень помещений каждый определяет для себя сам, исходя из их отсутствия или недостатка.

Постараемся помочь вам распланировать помещения в мансарде и сделать эту часть жилища уютным и излюбленным местом обитателей дома.

Первый этап обустройства – составление плана

Мансардный этаж – это пространство, заключенное между скатной кровлей и частью наружных стен. Помещения мансардного этажа частично или полностью имеют наклонные потолки.

Приступая к обустройству пространства под крышей, прежде всего, необходимо выполнить план. На плане мансарды нужно нанести ограждающие стены и все выходящие на крышу вентшахты и дымоход, так как эти коммуникации занимают часть полезного пространства.

Прежде чем планировать помещения мансардного этажа, хотим обратить внимание на некоторые нормы.

СНиП 31-02-2001 «Дома жилые одноквартирные» гласит:

спальня, размещаемая в мансарде должна иметь площадь не менее 7 м 2 ;
общая комната (гостиная) – не менее 16 м 2 ;
ширина внутриквартирных коридоров не менее 0,85 м;
ширина ванной — не менее 1,5 м;
ширина уборной — не менее 0,8 м, минимальная глубина – 1,2 при открывании двери наружу, не менее 1,5 м при открывании двери внутрь;
высота помещений в мансарде не менее 2,3 м;
для обеспечения естественной вентиляции должна быть предусмотрена возможность проветривания через окна, форточки, фрамуги.

Варианты обустройства мансарды

Выполним планировку мансарды на примере деревянного дома размером в плане 6х8 м.

Перед вами план мансардного этажа с нанесенными стенами и коммуникациями. Труба дымохода усложняет перепланировку.

Посмотрим, как можно расположить помещения в заданном пространстве.

В первом варианте предлагается соорудить две достаточно просторные спальные комнаты. Чтобы дымоход не затруднял проход, устраиваем лестницу так, чтобы между трубой и перилами оставался проход не менее 0,85 м. В спальне в нише, образованной между фронтоном и вентшахтой можно расположить стеллаж или встроенный шкаф.

Поднимаясь по лестнице в мансарду, мы попадаем в небольшой холл, где прекрасно разместится уютное кресло и торшер – отличное место для отдыха, чтения, вышивания и пр. В наклонной части стен холла (под изломами кровли) можно соорудить книжные полки.

Второй вариант выполнен с устройством санузла. Дополнительно можно пробить оконный проем для освещения и проветривания данного помещения.

Увеличиваем площадь комнат за счет коридора, где в нише сооружаем гардероб. Небольшое помещение коридора и лестница освещаются окном фронтона.

Кстати, если в доме уже есть санузел на нижнем этаже, то вход в помещение устраиваемого в мансарде санузла можно запроектировать со спальни. Таким образом, он станет индивидуальным, предназначенным для обитателей спальни.

В небольшом садовом домике площадь мансарды часто не позволяет устроить более одного помещения. В этом случае в мансарде, как правило, размещают просторную спальню, кровати устанавливают вдоль стен со скатами кровли, центральная более высокая часть комнаты остается свободной для прохода, ведь порой мансардный этаж устраивается из чердачного помещения, где высота балки крыши не позволяет выполнить прямой потолок нужной высоты.

Дизайн мансардного этажа и его планировка во многом зависит от конструкции кровли. На схеме представлена мансарда частного дома с четырехскатной шатровой крышей. Полезная площадь этажа зависит от высоты ограждающих стен: чем выше стена от пола до наклонной балки, тем больше площадь мансардного этажа.

В мансарде дома размером 8х8, 10х10 с высотой боковых стенок от 1.4 м можно устроить четыре вполне комфортных помещения (спальню, детские или гостевые комнаты и санузел). При этом освещаться мансарда будет окнами, расположенными на крыше, они так и называются – мансардные окна.

Интерьер мансарды загородного дома

Интерьер мансарды, впрочем, как и любого помещения зависит от общей стилистики дома.

На представленных ниже фото мы предлагаем вашему вниманию несколько идей обустройства и отделки мансардного этажа.

Вариант устройства гостиной во всей площади мансарды.

В таком помещении можно собирать большие компании. Длинный стол и обилие мягких диванов располагают к посиделкам в кругу друзей и родственников.

Отличный вариант обустройства мансарды дачного дома, куда можно свезти «старые» диваны из городской квартиры. Они послужат спальными местами для обитателей дома и их гостей. Белые стены и потолок сделают помещение светлым, акцентами являются яркий стол и диванные подушки.

Санузел в мансарде загородного дома.

Деревянные балки и стойки крыши сочетаются цветовой гаммой с полом и мебелью. Стены и потолок молочного цвета являются фоном для открытой конструкции крыши.

В мансарде можно устроить зону активного отдыха, например, бильярдную.

Или тихого отдыха. Перемещенная домашняя библиотека в мансарду загородного дома, наполнит вечера интересным времяпровождением вас и ваших гостей.

Наклонные стены мансарды ограничивают возможности помещещения с одной стороны, а с другой делают его необычным. Спальня – одно из помещений, которое чаще всего располагают в мансарде.

Игровая комната для детей в мансарде — пространство, где дети практически не пересекаются со взрослыми.

Дети отличаюся повышенной активностью, способностью много двигаться. Устроенная в мансарде детская-игровая комната порадует не только ваших чад, но и их гостей. Здесь можно резвиться и играть в тихие игры, слушать музыку, смотреть телевизор, мечтать в тишине в одиночестве, заниматься творчеством.

Сделать мансарду монопомещением или разбить пространство на несколько комнат? Решение зависит не только от размера дома, но и от ваших предпочтений.

Часто обустройство мансарды откладывается до «лучших времен», порой из-за нехватки средств, иногда от нехватки идей. Пусть мансарда вашего дома всегда будет наполнена жизнью, смехом, голосами или молчанием людей.

Отправим материал вам на e-mail

Строения с – практичная и очень привлекательная идея для индивидуального участка. Расходы на обустройство жилого чердака меньше, чем на строительство полноценного этажа, в доме появятся дополнительные квадратные метры. Для дачного участка самый оптимальный вариант – . Проекты, фото удачных интерьеров и рекомендации опытных строителей – в нашем материале.

Даже небольшая мансарда преобразит фасад дома и сделает его неповторимым

Под мансардой понимается жилое пространство под крышей. Кровля для обустройства жилого чердака должна иметь двойной скат, такой, чтобы высота чердачного пространства была не менее человеческого роста в самой высокой точке.

Важно! Высокий потолок должен занимать не менее половины площади. Меньшие размеры будут вызывать у человека дискомфортные ощущения.

Наружная стена жилого чердака состоит из двух плоскостей: наклонной и вертикальной. Вертикальная часть строится из основного материала дома, наклонная – состоит из стропил крови и внутренней обшивки.

К сведению! Мансарда в градостроительных нормативах считается жилым этажом.

При строительстве частного дома многие владельцы задумываются над вопросом: отдать предпочтение полноценному этажу или мансарде?

Преимущества и недостатки дачных домов с мансардой: проекты с полным этажом или жилой чердак?

Главным аргументом в пользу мансардного этажа всегда приводится дешевизна его обустройства. Так ли это на самом деле? Снижение расходов обусловлено использованием каркасной конструкции кровли. На практике, чем больше кровля и, соответственно, больше площадь каркаса для обшивки, тем выгоднее мансарда.

Но следует помнить, каким бы просторным не был чердак, он в любом случае занимает меньше полезной площади, чем настоящий этаж. Получается, чтобы сделать мансардное помещение годным для проживания, необходимо предусмотреть такую площадь первого этажа, чтобы она превышала чердачную минимум в два раза.

Чтобы в мансардном помещении создать нормальный микроклимат, необходимо предусмотреть систему вентиляции с принудительной подачей воздуха. Все эти расходы лягут дополнительным бременем при строительстве. И на деле экономия не будет такой уж значительной.

Сторонники мансардного строительства отмечают, что дома с такими «фигурными» крышами выглядят привлекательно. А дизайнеры добавляют, что обустройство жилого чердака имеет множество оригинальных решений.

Рачительные хозяева не любят, когда что-то пропадает зря. В том числе – чердачное пространство. Некоторые превращают его в свалку ненужных вещей. Но на самом деле здесь может разместиться полноценный рабочий кабинет, мастерская, спальня или даже детская комната.

Противники такой рачительности напоминают, что активная эксплуатация пространства под кровлей ухудшает состояние конструкции крыши и значительно усложняет её ремонт.

Точка зрения эксперта

Ярослава Галайко

Ведущий дизайнер и руководитель студии Ecologica Interiors

Задать вопрос

«Психологи предупреждают, что низкие потолки мансарды заставляют человека чувствовать себя в замкнутом пространстве, неблагоприятно воздействуя на его психику. Особо впечатлительные натуры даже могут ощущать приступы удушья из-за низких потолков и скошенных стенок. Стоит задуматься об этом факте, планируя детскую комнату на чердаке.»

Сторонники полноценного второго этажа приводят такое сравнение:

Мансарда	Второй этаж

Ограничена в планировке наклонными конструкциями	Имеет полноценные варианты планировки
Сложности с обустройством полноценных окон	Отсутствие проблем с организацией естественного освещения
Конструкция стенок и потолка мансарды не позволяет беспрепятственно ремонтировать кровлю	Ремонтопригодность крыши и простота конструкции кровли
Необходимость в обустройстве сложной кровли	Использование крыши простой формы
Потребность в принудительной вентиляции	Использование естественной вентиляции
Сильный нагрев помещения в жаркие дни	Сохранение оптимальной температуры благодаря наличию чердачного пространства

Не смотря на все эти споры и разногласия, проекты дачных домов с мансардой и верандой или гаражом пользуются большой популярностью. Это неудивительно, ведь набирающее огромную популярность каркасное строительство предлагает множество вариантов именно таких строений, с большой полезной площадью и разнообразными планировками. Рассмотрим фото проекты домов с мансардами подробнее.

Статья по теме:

Самые лучшие проекты домов с мансардой: фото с чертежами

Хороший проект жилого дома должен учитывать многие факторы:

климат местности, в которой будет вестись строительство;
особенности грунта и ландшафта участка;
сочетание отделки дома с окружающими его строениями и местностью;
организация максимально комфортных условий проживания для всех членов семьи с учётом их возраста и индивидуальных запросов.

Готовый проект дома с мансардой разрабатывают профессиональные архитекторы с участием специалистов узкого профиля. Важно продумать не только расположение комнат, но и особенности размещения инженерных сетей.

Для дачного участка подходят проекты небольшой площади, 36 – 40 квадратных метров. Этого пространства вполне достаточно для размещения кухни и просторной гостиной на первом этаже и двух компактных спален или рабочего кабинета в мансарде. Дома с площадью свыше 60 квадратных метров вмещают в себя просторную гостиную, спальню и кухню на первом этаже и комнаты на втором.

Для больших домов идеальным было бы строительство террасы, на которую можно выйти с мансардного этажа. Сверху будет открываться великолепный вид на природу.

Идея! Если дом предусмотрен для круглогодичного проживания, часть крыши можно застеклить и использовать площадь для зимнего сада.

Дачный дом с мансардой: планировка 6х6

С минимальной площадью не просто. Проект дачного дома 6х6 с мансардой – оптимальный выбор. В этом случае у вас не 36, а как минимум 50 квадратных метров полезной площади.

Если дача нужна лишь для сезонного посещения, такого пространства вполне достаточно для небольшой семьи. Со временем к дому можно сделать пристройку, если количество членов семьи увеличится. Что следует учитывать в проекте дома с мансардой 6х6:

максимальное использование каждого сантиметра площади;
количество людей, одновременно посещающих дом;
возраст членов семьи;
периодичность посещения дачного участка.

При планировке дома 6 на 6 с мансардой важно использовать все пространство с максимальной пользой. Традиционно по центру располагают просторную гостиную, имеющую выход в санузел и кухню. Все эти комнаты полностью займут первый этаж. Чтобы не было тесно, подбирают компактную мебель.

Кухня должна иметь два входа: из комнаты и со двора. Сервировка стола в летней беседке значительно упростится, да и готовить в жаркий день будет легче, настежь открыв выход в сад.

В этом варианте размещаются в мансарде. Здесь можно сделать две полноценные спальни для хозяев и детей.

Для санузла достаточно четырёх квадратных метров. Если дача посещается только летом, летний душ можно организовать во дворе. Любители попариться ставят на участке баньку. Если не предусматривать душ или ванную в доме, можно оставить для туалета три квадратных метра. Стиральную машину при этом устанавливают в кухне.

Каркасные дома с мансардой (проекты 6х6) не предусматривают внутренних лестниц. Их размещают снаружи. Этот приём тоже позволяет значительно сэкономить пространство. Для хранения вещей в доме следует предусмотреть компактные антресоли.

Вот примерный план дома с мансардой 6 на 6:

Специфика планировки домов 9 на 9 с мансардой: фото удачных решений

Дом общей площадью восемьдесят квадратных метров – популярный проект. Строители отмечают, что этот проект имеет оптимальное соотношение затрат и комфорта проживания. Классическая планировка включает в себя спальню, кухню, гостиную и санузел на первом этаже и ещё две-три комнаты на мансарде. Их можно использовать как дополнительные спальни или организовать в них рабочий кабинет, творческую мастерскую и просторный гардероб.

Ещё один вариант расположения комнат – в планировке дома 8 на 10 с мансардой. Фото пример такой планировки:

Что следует знать о планировке дома 10 на 10 с мансардой: фото лучших идей

Сто квадратных метров на первом этаже и ещё семьдесят на втором – в таком доме может постоянно проживать большое семейство. Здесь найдётся место для отдельных комнат детям, спальни родителям, рабочему кабинету, просторной гостиной и кухне. Со стороны дом не выглядит огромным. Проекты дома 10х10 с мансардой из пеноблока производят впечатление компактностью размещения на участке. Но это как раз тот случай, когда внешнее впечатление обманчиво.

Здесь достаточно места не только для размещения санузлов на каждом этаже, но и даже для организации или баньки прямо в доме. Удобная лестница с широким проходом позволит без труда поднять громоздкую мебель.

В таком доме обычно предусматривают отдельное помещение для котла. Если в доме из пеноблоков есть цокольный этаж, прачечная, приборы отопления, кладовая для хранения инвентаря и домашних закаток размещаются здесь.

Пример планировки:

Статья по теме:

В статье мы подробно рассмотрим в чем же преимущество данных конструкций, разновидности технологий, средние цены возведения, оригинальные проекты, полезные советы и многое другое.

Примеры оформления интерьеров домов с мансардой внутри: фото

Даже маленькую мансарду можно обставить так, что в ней поместится все самое необходимое. Наклонные плоскости потолков частично скрадывают общую площадь, но можно использовать их для стильного оформления комнаты.

Проекты небольших домов с мансардой обычно предполагают размещение на втором этаже спальной комнаты. В дачном варианте логично использовать отделку натуральным деревом.

Если мансарда занимает значительную площадь, задача упрощается. Ниши между стропилами можно использовать в качестве элементов зонирования. В одной – разместить кровать, в другой – рабочий стол у окна или диванчик для отдыха. К вопросу размещения детской комнаты на мансардном этаже стоит подойти особенно внимательно.

Если на мансарде будет располагаться рабочий кабинет, важно продумать освещение.

Ещё одна идея планировки дома с мансардой (фото ниже) – размещение гардероба. Здесь можно выстроить компактные и удобные системы хранения.

Советы по строительству одноэтажного дома с мансардой: фото оригинальных идей

Обустройством жилого чердака чаще всего озабочены владельцы небольших дачных коттеджей. Прежде чем решиться на такой проект, попросите погостить у своих знакомых, владельцев подобной конструкции. Вдруг вы внезапно почувствуете приступ клаустрофобии или напротив окажетесь под впечатлением от чердачных окон, через которые можно наблюдать облака?

Здесь при желании можно разместить гардероб, творческую мастерскую, котельное помещение, тренажёрный зал.

Вот варианты организации чердачного пространства:

Особенным спросом пользуется с гаражом и мансардой. Такая планировка чрезвычайно удобна. Особенно такой вариант оценят жители северных регионов, которые знают, что такое прогревать машину в морозный день. Когда гараж под одной крышей с домом, даже если в нем нет центрального отопления, температура будет значительно выше, чем на улице. А сам автомобиль будет надёжно защищён от всех капризов погоды.

Как выглядят проекты домов с мансардой из пеноблоков

Проекты домов с мансардой из пеноблоков, фото которых вам представлены, пользуются большой популярностью у застройщиков индивидуального жилья. Причины такой востребованности в том, что дома из этого материала очень функциональны и выглядят основательно и роскошно. Стоимость возведения такой конструкции ниже, чем расходы на строительство кирпичного дома.

Мансарда позволяет существенно расширить полезную площадь дома. При этом обустройство подкровельного этажа может быть выполнено даже в уже готовом строении. При этом финансовые расходы будут сравнительно небольшими, т.к. основные необходимые конструкции уже будут присутствовать, а с выполнением всех необходимых мероприятий вы сможете справиться собственными силами.

В первую очередь вы должны удостовериться, что основание дома сможет выдержать дополнительную нагрузку от мансардного этажа. При необходимости фундамент нужно укрепить либо же попытаться передать новые нагрузки отдельному основанию. На этом этапе вам может понадобиться помощь профессионалов.

Решите вопрос конструкции мансарды. Подкровельный этаж может иметь разнообразную форму. При этом внутреннее пространство помещения задается особенностями кровельной конструкции.

Крыша мансарды должна быть сконструирована особым образом. Вам придется избавиться от старых стропил и сопутствующих материалов, заменив их новой системой, сконструированно й с учетом предстоящих нагрузок, угла наклона и прочих важных конструктивных особенностей.

Таким образом, стропильная конструкция должна быть рассчитана и сконструирована в отдельном порядке, конкретно под ваш мансардный этаж.

Наиболее оптимальным вариантом кровельной конструкции для мансардного этажа является ломаная двускатная кровля. Двускатная крыша будет оказывать на стены гораздо более существенную нагрузку по сравнению с односкатной системой. Однако более удобного варианта крыши для чердачного этажа вам не найти.

При этом ломаная кровля будет «съедать» наименьшее количество свободного пространства в мансарде по сравнению со всеми остальными разновидностями крыш.

Важно, чтобы двускатная крыша имела достаточное количество несущих опор. Обычно для обустройства такой крыши используются наслонные стропила. При этом элементы стропильной системы должны опираться на несущие стены, способные нормально выдержать поступающие вертикальные и горизонтальные нагрузки.

Прежде чем приступать к строительству, решите, какую площадь должен иметь подкровельный этаж, будете ли вы его утеплять и нужно ли обустраивать на мансарде отопление.

В соответствии с собственными предпочтениями составьте (закажите, найдите в открытых источниках) проект мансарды с эскизами, чертежами, расчетами и пояснениями.

В проектной документации должны быть отражены следующие важные особенности мансарды:

наличие дополнительных перегородок и несущих стен;
количество оконных проемов;
особенности внутреннего устройства крыши;
вид кровельного материала и т.д.

После этого рассчитайте требуемое количество материалов для обустройства мансарды. Лучше всего делать мансарду с применением тех же материалов, из которых построено непосредственно строение (кирпич, блоки и пр.).

В случае же если мансарду планируется использовать исключительно для сезонного проживания, можете сделать ее из более бюджетных материалов. Обычно в таких ситуациях применяется древесина. Этот материал отлично сочетается с большинством существующих строительных материалов и прекрасно подходит для обустройства мансарды.

Приступайте к обустройству деревянного каркаса – основы крыши. Выберите подходящие места для размещения блоков, нужных для обустройства перегородок.

Сначала вам нужно будет выложить внешние и фронтонные стены. К обустройству крыши мансарды приступайте исключительно после полного завершения строительства непосредственно дома.

Для сборки каркаса используйте качественный деревянный брус размерами 15х5 см. В процессе выполнения каждого этапа работы ориентируйтесь на имеющиеся у вас эскизы и чертежи. Объяснить все исключительно на словах невозможно.

Первый шаг

Укрепите имеющуюся конструкцию при помощи строп. Для укрепления прогонов используйте специальные опорные блоки в виде буквы U . Блоки устанавливаются и заливаются цементным раствором. Такое упрочнение исключит дальнейшее растрескивание стен.

Второй шаг

Постройте капитальные фронтонные стены и приступайте к возведению чердака. После установки всех необходимых стен приступайте к монтажу элементов стропильной системы.

Третий шаг

Установите стропила в соответствии с проектной документацией и убедитесь в надежности смонтированной системы.

Сначала вам нужно установить прогоны, а уже после этого зафиксировать стропила. Сначала необходимо выложить ступенчатые стенные скосы, а после этого обустроить перегородки мансардного этажа. Обязательно убедитесь в ровности расположения элементов стропильной системы.

Четвертый шаг

Выровняйте скосы фронтонных стен при помощи ленточной пилы.

Пятый шаг

Прибейте к стропилам доски обрешетки для монтажа теплоизоляционно го материала. Закрепите гидроизоляцию, утеплитель и пароизоляцию, а затем набейте поверх гидроизолированн ой теплоизоляции еще один слой досок.

Шестой шаг

Уложите на обрешетку выбранное финишное покрытие. Лучше, чтобы финишный кровельный материал был максимально надежным и качественным, чтобы в мансарде было уютно, тепло и безопасно.

После завершения работ по обустройству стен и кровли мансарды переходите к утеплению и внутреннему обустройству подкровельного помещения.

Для утепления мансарды можно использовать самые разнообразные материалы. К примеру, для выполнения такой работы очень хорошо подходят минераловатные утеплители, пенополистирол, всевозможные блоки и т.д. Одним из наиболее предпочтительных теплоизоляционны х материалов является ДВП. Именно на примере этого материала будет рассмотрен порядок утепления мансардного помещения.

В случае использования плит толщиной 1,2 см, теплоизоляционны е характеристики такого утепления будут аналогичны свойствам стены, выложенной в кирпич, либо же отделки из досок толщиной около 5 см.

Помимо этого, плиты имеют неплохие шумоизоляционные показатели. Заводская обработка антисептическими препаратами делает материал устойчивым к неблагоприятным внешним факторам, а сравнительно небольшая цена позволяет купить такие плиты практически всем желающим.

Самый подходящий материал для утепления мансарды — это ДВП

С одной стороны плиты имеют немного рифленую текстуру, а с другой являются гладкими. Для резки плит можно использовать обыкновенный острый нож. Материалу не особо страшны температурно-вла жностные перепады. При этом на работы по теплоизолировани ю поверхностей с применением ДВП не уйдет много сил и времени.

В завершение на гладкую сторону ДВП (гладкая является лицевой) можно будет приклеить обои либо же выполнить другую финишную отделку на свое усмотрение.

Стены

Традиционно теплоизоляционны е работы начинаются с утепления стен. Достаточно зафиксировать плиты при помощи гвоздей. Предварительно под шляпки крепежей следует подкладывать дюралюминиевые пластинки. Сами гвозди размещайте шахматно.

Если стены выполнены не из древесины, может понадобиться использование других крепежей. Ориентируйтесь по ситуации.

Для крепления плит на оштукатуренные поверхности также можно использовать клей ПВА либо разного рода клеящие мастики.

Потолок

На этапе обшивки потолка постарайтесь заручиться поддержкой хотя бы одного помощника – плиты имеют довольно большой размер и крепить их в одиночку не особо удобно.

Обшивка выполняется по предельно простой схеме: плита осторожно прикладывается к месту крепления и фиксируется с применением Т-подпорок из досок, гвоздей и дюралюминиевых пластин. На этом этапе наденьте защитные очки.

Пол можно утеплить с применением двух методов.

В соответствии с первым способом сначала поверхность укрывается двойным слоем рубероида, после чего сверху фиксируется ДВП, а затем выполняется монтаж чистового пола.

В соответствии со вторым вариантом к полу прибиваются плиты ДВП, а поверх них наклеивается ковровое покрытие. Такое покрытие очень удобно. Для дополнительного удобства его рекомендуется пропитать специальным составом, делающим дальнейший уход за ковролином более легкими.

Прежде чем приклеивать ковролин, его необходимо развернуть и выдержать в комнате 7-10 дней. Плиты ДВП предварительно промазываются клеем. После приклеивания ДВП нужно дополнительно прижать к поверхности с помощью досок и оставить сохнуть на сутки.

В завершение вам останется лишь выполнить ряд работ по внутреннему благоустройству мансарды. Начните с потолка.

Потолок

Оптимальный вариант – обустройство легкого подвесного потолка. Для сооружения такой конструкции хорошо подходит вагонка. Также можно использовать оргалит, фанеру или другие подходящие для этого материалы.

Удобнее сначала изготовить потолок по размерам, а затем прикрепить его к перекладине подстропильной фермы.

Стены

Прибейте к подстропильным стойкам перекладины из качественного деревянного бруса. К каркасу прибейте выбранный отделочный материал. Оптимальный вариант – деревянная вагонка.

Ниши

В местах образования ниш (а они однозначно будут присутствовать в виду особенностей кровельной конструкции) можете прибить гипсокартон или другой подходящий материал, создав компактные шкафы для хранения разного рода принадлежностей.

В зависимости от имеющегося пространства на мансардном этаже можно обустроить спальню, рабочий кабинет, детскую комнату. Ориентируйтесь на особенности своей ситуации.

Освещение

Продумайте порядок обустройства освещения мансарды. Лучший вариант – организация локального освещения каждого угла помещения. Так интерьер мансарды будет наиболее выразительным.

В вопросах меблировки и дальнейшего обустройства подкровельного этажа ориентируйтесь на свои запросы и возможности.

Удачной работы!

Видео – Строительство мансарды своими руками

Руки вниз Эти 23 идеи планировки мансардного этажа, которые вам подойдут

В связи с этим важным событием я хотел бы поделиться о плане мансардного этажа . Много раз нам нужно сделать коллекцию изображений для ваших нужд, посмотрите на картинку, это очень крутые галереи. Нам они нравятся, может быть, вам тоже. Возможно, вам понадобятся следующие данные, которые мы добавили.

Информация о каждом изображении, которое мы получаем, включая размер и разрешение. Пожалуйста, нажмите на картинку, чтобы увидеть большую или полноразмерную фотографию. Если вы считаете, что это полезная коллекция, давайте нажмем кнопку «Нравится» / «Поделиться», возможно, вы поможете большему количеству людей посетить ее. Здесь вы можете увидеть одну из наших коллекций планов мансардного этажа, есть много картинок, которые вы можете найти, не забудьте их тоже посмотреть.

Одна из возможностей, предлагаемая многими фирмами, — это стоимость флип-ключа — хорошо построенный дом, готовый для маневра. Очень важно изучить стоимость строительных материалов, которые не включены в ваш пакет, а также стоимость рабочей силы в вашем помещении, а затем оценить эти затраты с помощью цены с флип-ключом, которую вам предоставила фирма по строительству бревенчатых домов. Будучи вашим индивидуальным подрядчиком, вы можете сэкономить от десяти до двадцати процентов от стоимости строительства бревенчатого дома. Если вы уверены в своих строительных способностях, а также вам нужна возможность построить что-то с нуля, то вам подойдут планы покупки небольших фанерных лодок. Следующим шагом будет решить, сколько вашего собственного труда вы потратите на выполнение планов бесплатного бревенчатого дома и сколько вы можете платить подрядчикам. Программное обеспечение лодки проведет вас через весь процесс шаг за шагом, направляя вас на каждом этапе пути.

Первый шаг к тому, чтобы воплотить свою мечту в жизнь, — это просмотреть каталоги текущих планов домов, чтобы получить представление о том, чего вы хотите и сколько это будет стоить. Важно учитывать затраты на оплату труда в вашем конкретном помещении, чтобы рассчитать, сколько будет стоить завершение строительства вашего дома. Почему мне нравится строить деревянную лодку Джона? Вместо того, чтобы тратить все эти деньги на совершенную лодку, почему бы не построить собственную? После того, как вы построите свою собственную лодку, простые планы одноэтажного дома, вы можете получить удовольствие от осознания того, что вы просто создали мастерское судно, используя свои две ладони. Вы можете построить лодку самостоятельно. Чем больше вы готовы, тем меньше вас будет раздражать проект. Когда вы обнаружите нужную ассоциацию, вы можете сделать более постоянный рисунок. Планирование вашего дома может быть очень захватывающим.

Провайдеры онлайн-проектов домов, как правило, могут пропагандировать авторитетные фирмы по производству бревенчатых домов в вашем регионе. Существуют сотни фирм по производству бревенчатых домов, и хотя поиск может занять много времени, вы должны найти компанию, которая больше всего соответствует вашим потребностям. В любом случае, это тип проекта, который вам может понравиться во время работы над ним, но результаты могут быть очень полезными. Для достижения наилучших результатов вы должны избегать планирования дома на Т-образном участке. Вероятно, именно эта реальность, наряду с удивительным уровнем мастерства и мастерства, которые были проявлены так много лет назад в ранних проектах интерьера дома, объясняет наше увлечение традиционными стилями дизайна домашнего интерьера. Слова «аутентичный» и «чистый» иногда используются без разбора при описании исторических стилей. Если вы задаетесь вопросом, что такое дом с видом на запад, то это дом, расположенный на участке с дорогой на западной стороне. Лучше всего строить спальню для детей на западной стороне дома, а гостиную — на северо-западной стороне.

Васту также рекомендует, чтобы спальня спальни располагалась на юго-западной стороне, так как это направление способствует лучшему взаимопониманию между партнерами. В конце концов, многие люди сказали бы, что доступных вариантов просто недостаточно. Важно, чтобы вы хотя бы рассмотрели это и изучили варианты, потому что вы, наконец, можете иметь лодку, о которой вы всегда мечтали. Как только вы войдете в колею, планы постройки лодки позволят вам закончить свое судно за меньшее время, чем вы могли себе представить. Возможно, вы случайно упомянули о том, что кто-то говорит о планах постройки лодок, но отбросили эту идею. У онлайн-поставщиков планов домов есть программное обеспечение, которое бесплатно автоматически рассчитает все расходы — материалы и строительство — если вы введете цифры, относящиеся к выбранным вами конструктивным особенностям и вашему географическому положению. Он на самом деле традиционен по дизайну и эстетике, но при этом достаточно практичен.

Одним из основных преимуществ дизайна является то, что вы можете наслаждаться теплом вечернего солнца. Что каждый на самом деле будет зависеть от того, сколько сил и времени вы хотите вложить в постройку своей лодки. Когда вы решите, что можете быть генеральным подрядчиком, вы можете разработать рабочий лист для оценки стоимости, в котором будут указаны все затраты на строительство вашего частного дома. Наличие в вашей собственности подвала может быть жизненно важным, и это будет зависеть от того, где вы живете. Далее лучше всего выбрать бревенчатую фирму. Дори и Джон очень похожи по своей конструкции. Так чего же ты ждешь? Вы также должны убедиться, что все высокие деревья находятся сзади. Возможно, вы покупаете новую мебель, но, возможно, вам стоит подумать о цвете ковров или полов, если вы обнаружите, что выбираете свои предметы. В районах с прохладной погодой используют кирпич и цемент, так как они поглощают и сохраняют тепло.

Если вам понравилась эта короткая статья, и вы хотите получить более подробную информацию о планах южного дома с парадным крыльцом, я умоляю вас посетить нашу собственную веб-страницу.

Ниже представлены 23 лучших фото коллекции фото плана мансардного этажа в высоком разрешении. Щелкните изображение, чтобы увеличить его размер и получить более подробную информацию.

1. План этажа мансардного дома Идеи дизайна интерьера

План этажа мансардного дома Идеи дизайна интерьера via

2. Планы мансардного этажа Фотографии объектов, попавших в интерьер

Планы мансардного этажа Фото объектов, попавших в интерьер через

3. Архитектура реконструкции мансардного этажа Archdaily

Архитектура реконструкции мансардного этажа Archdaily через

4. Планы мансардного этажа Красивые фотографии

Планы мансардного этажа Красивые фотографии через

5. План мансардного этажа дома

План мансардного этажа дома через

6. Главные страницы дизайна мансардного дома

Проекты мансардных домов через

7.

Крупные архитектурные проекты Крупные архитектурные проекты через

8. План мансардного этажа Лексингтон Vendermicasa

План мансардного этажа Лексингтон Vendermicasa через

9. План мансардного этажа Dream Архитектурные планы

План мансардного этажа Dream Архитектурные планы через

10. План мансардного этажа дома Идеи дизайна

План мансардного этажа дома Идеи дизайна через

11. Floorplanner План мансардного этажа Vendermicasa

Планировщик этажей План мансардного этажа Vendermicasa через

12. План главной спальни в мансарде, Индия

План этажа главной спальни в мансарде, Индия, via

0022 14. Galeria Casavi Sang Moon Hoon

Galeria Casavi Sang Moon Hoon via

15. План мансардного этажа для продажи Haute Vienne

План мансардного этажа для продажи Haute Vienne via

16. Ремонт мансарды Cape Две спальни Одна ванная

Ремонт мансарды Cape Две спальни Одна ванная через

17. Планы мансардного дома Найти

Планы мансардного дома Найти через

18.

Ремонт чердака Спальни Ванные Ремонт чердака Спальни Ванные через

19. План дома в георгианском стиле Третий этаж Чердак

План дома в георгианском стиле Третий этаж Чердак через

20. План мансардного этажа Эллис-Айленд Инфекционная болезнь

План мансардного этажа Эллис-Айленд Инфекционная болезнь через

21. Простые планы мансардного этажа Идеи дома

Простые мансардные планы Идеи дома через

22. Лучшие планы этажей таунхауса Joy Studio Design

Лучшие планы таунхаусов Joy Studio Design via

23. Бунгало Modern Craftsman Fros Carpentry

Бунгало Modern Craftsman Fros Carpentry viaTags чердак, этаж, план

So gelingt erfolgreiches Immobilienmarketing

Когда речь идет о мансардной квартире, двух мнений не бывает. Либо вы любите спуски и углы, либо жить под крышей невозможно. Есть много советов и приемов, которые вы можете использовать, чтобы максимально использовать пространство под крышей и спланировать идеальный план мансардного этажа. Очень важно максимально использовать каждый уголок, и еще на этапе планирования помнить, что стандартная мебель обычно не подходит. Несмотря на то, что пространство на первый взгляд кажется ограниченным, спроектировать просторную, светлую и современную мансарду можно при правильной планировке.

Дополнительная высота помещения за счет встроенных мансардных окон

Высота помещения зависит от конструкции крыши. Но у всех мансард есть одна общая черта: есть уклоны и, следовательно, места, где невозможно встать прямо или поставить мебель. Для большей высоты помещения можно спроектировать планировку на мансарде со слуховыми окнами. Этот вариант также обеспечивает большее количество света, попадающего в ваши комнаты вдали от мансардных окон. Высокие и широкие по плану мансардные окна — лучшее решение для увеличения низкой планировки на чердаке и обеспечения приятного ощущения пространства с большим количеством дневного света и соответствующей высотой.

Оптимальное использование чердака

Крутые крыши имеют высокое колено. Низкие крыши уменьшают высоту чердака, что, в свою очередь, можно компенсировать установкой слуховых окон. Но для последующего строительства мансардных окон требуется разрешение. В некоторых случаях, например, в домах с фасадом, отмеченным памятником архитектуры, соответствующие строительные органы могут отказать вам в разрешении. В этом случае спланируйте план этажа на мансарде так, чтобы низкие участки снабдить раздвижными дверями и таким образом получить практичные встроенные шкафы.

Сложность мансардного этажа: уклоны.

Хотите знать, как мансардный этаж будет выглядеть более просторным, чем один из нижних этажей, несмотря на меньшую жилую площадь и скаты крыши? Чтобы достичь этого эффекта, вы должны наилучшим образом использовать все пространство и интегрировать скаты крыши в жилую концепцию. То, что на первый взгляд может показаться сложной задачей, придает вашему плану этажа под крышей индивидуальный и очень индивидуальный подход. В зависимости от высоты потолочного конька вы можете, например, создать второй уровень и использовать его как спальню для гостей или как игровую площадку для ваших детей.

Используйте всю высоту конька потолка крыши, чтобы увеличить ширину помещения.

Вы планируете уменьшить высоту и опустить потолок на мансардном этаже? При мансардных квартирах есть откосы, ниши и много зон с высотой комнаты менее одного метра. Если вы спланируете открытую жилую концепцию, вы наилучшим образом используете план мансардного этажа и осуществите мечту о современной жизни. Вы можете создавать визуальные элементы между отдельными комнатами с частичными стенами или со стеклянными дверями, при этом комната не теряет своих размеров и открытости. Открытая гостиная-столовая со встроенной кухней завершает дизайн открытой планировки. Спланируйте план мансардного этажа так, чтобы вы не смотрели на стену с дивана или своей кровати. Глядя на открытое пространство или через большое окно, вы создаете ощущение простора и улучшаете самочувствие. используйте конек на полную высоту, комнаты выглядят больше и привлекательнее. Поднятые потолки — это один из способов создать дополнительное пространство и создать современную жилую концепцию, пропорционально уменьшая высоту конька. Высокие помещения не должны потреблять больше энергии и повышать расходы на отопление благодаря современной изоляции. Планируя план этажа мансарды, рассчитайте вычет помещения на внутреннее утепление и имейте в виду, что оптимальная теплоизоляция обеспечит лучшую внутреннюю среду и не будет мешать вашему проекту с максимальной шириной помещения.

Концепция открытой планировки мансардного этажа

В мансардных квартирах есть уклоны, ниши и много зон с высотой помещения менее одного метра. Если вы спланируете открытую жилую концепцию, вы наилучшим образом используете план мансардного этажа и осуществите мечту о современной жизни. Вы можете создавать визуальные элементы между отдельными комнатами с частичными стенами или со стеклянными дверями, при этом комната не теряет своих размеров и открытости. Открытая гостиная-столовая со встроенной кухней завершает дизайн открытой планировки. Спланируйте план мансардного этажа так, чтобы вы не смотрели на стену с дивана или своей кровати. Глядя на открытое пространство или через большое окно, вы создаете ощущение простора и улучшаете самочувствие.

Включить встроенную мебель в чертеж плана этажа

В классических домах и квартирах вы планируете комнаты, рисуете план этажа и затем заселяетесь. Если вы планируете план этажа мансарды, вы уже должны включать много мебели на плане этажа. Все неиспользуемые площади, к которым относятся, например, все площади ниже одного метра высоты помещения, идеально подходят для установки встроенных шкафов. Все, что вам нужно, это раздвижная дверь нужного размера, так как место для хранения уже есть и его можно использовать после установки двери. Нишевые полки и встроенная мебель, которая сливается с комнатой, делают план мансардного этажа больше и, кроме того, являются практичным решением.

Составление плана мансарды — требуется точность

Вы можете разработать план мансарды по своему желанию и в соответствии с вашими личными идеями. Важно, чтобы вы включили достаточное количество окон и сделали планировку комнаты подходящей для высоты комнаты. С мансардными окнами, со встроенной мебелью и с максимально открытой жилой концепцией вы сможете наилучшим образом использовать имеющееся пространство и создать для себя много свободного пространства. Чем изобретательнее вы подойдете, тем более выигрышно сможете оформить план этажа на мансарде. Поскольку точность имеет ключевое значение, профессиональный чертеж плана этажа, включая экспертное планирование комнат и их расположение на чердаке, может стоить вашего времени.

Школьное здание, Кермит, Техас: план мансардного этажа

Один из 22 предметов в серии: Здание школы, Кермит, Техас, доступно на этом сайте.

Описание

Архитектурный план трехэтажного здания школы в Кермите, штат Техас. На этом конкретном чертеже показан план этажа чердака, включая план электрических, сантехнических и отопительных установок/кодов. На схеме справа показан стояк отопления.

Физическое описание

1 технический рисунок: тушь на холсте; 66 х 79 см.

Информация о создании

Дэвид С. Касл Ко. 1 декабря 1928 года.

Контекст

Этот товар входит в состав сборника под названием: Консорциум библиотек Абилин а также был предоставлен компанией Tittle-Luther/Parkhill, Smith and Cooper, Inc. к Портал в историю Техаса, цифровой репозиторий, размещенный на Библиотеки ЕНТ. Его просмотрели 56 раз, из них 6 за последний месяц. Более подробную информацию об этом элементе можно посмотреть ниже.

Сопоставлено

Кто

Люди и организации, связанные либо с созданием этого предмета, либо с его содержанием.

Архитектор

Дэвид С. Касл Ко. Архитекторы и инженеры

Аудитории

Посетите наш сайт ресурсов для преподавателей! Мы определили это технический чертеж как первоисточник в наших коллекциях. Исследователи, преподаватели и студенты могут найти этот пункт полезным в своей работе.

Предоставлено

Титтл-Лютер/Паркхилл, Смит и Купер, Инк.

Компания Tittle-Luther Partnership, основанная в 1957 году в Абилине, штат Техас, в 2012 году объединилась с компанией Parkhill, Smith and Cooper, Inc., расположенной в Лаббоке. Фирма специализируется на архитектуре и проектировании. Будучи одним из региональных офисов Parkhill, Smith and Cooper, Tittle-Luther имеет архитектурную историю, которая насчитывает более 70 лет и включает девять офисов в Техасе и Нью-Мексико.

О | Просмотрите этого партнера

Свяжитесь с нами

Исправления и проблемы Вопросы

какая

Описательная информация, помогающая идентифицировать этот элемент. Перейдите по ссылкам ниже, чтобы найти похожие предметы на Портале.

Титулы

Основное название: Школьное здание, Кермит, Техас: план мансардного этажа
Добавлен заголовок: Планы трехэтажного школьного здания, Кермит, Техас: Лист 4-M
Название серии: Здание школы, Кермит, Техас
Название серии: Школьные Здания

Описание

Физическое описание

1 технический рисунок: тушь на холсте; 66 х 79см.

Предметы

Тезаурус искусства и архитектуры (Getty)

школы (здания)

Ключевые слова

архитектурные проекты
чердачные планы
диаграммы
электрические системы
Планировка этажей
системы отопления
сантехнические системы

Тематические рубрики Библиотеки Конгресса

Государственные школы — Техас — Проекты и планы.

Структура просмотра библиотек Университета Северного Техаса

Архитектура — Здания
Образование — Школы — Здания

Язык

Английский

Тип вещи

Технический рисунок

Идентификатор

Уникальные идентификационные номера для этого элемента в Портале или других системах.

Присоединение или местный контроль № : Работа 861
Присоединение или местный контроль № : Лист 4-М
Присоединение или местный контроль № : C2014-02-02-041-05
Ключ архивного ресурса : ковчег:/67531/metapth789998

Коллекции

Этот предмет является частью следующих коллекций связанных материалов.

Консорциум библиотек Абилин

Эта разнообразная коллекция, состоящая из тысяч газет, фотографий, звукозаписей, технических рисунков и многого другого, рассказывает историю Техаса посредством сохранения и демонстрации ценных ресурсов.

О | Просмотрите эту коллекцию

Архитектурные чертежи Дэвида С. Касла

Более 6500 страниц архитектурных чертежей и чертежей, созданных преимущественно в первой половине 20-го века архитектурной фирмой David S. Castle Company.

О | Просмотрите эту коллекцию

Какие обязанности у меня есть при использовании этого предмета?

Цифровые файлы

2 файлы изображений доступны в нескольких размерах
API метаданных: описательные и загружаемые метаданные, доступные в других форматах

Когда

Даты и периоды времени, связанные с этим элементом.

Дата создания

1 декабря 1928 г.

Покрываемый период времени

Новый Юг, популизм, прогрессивизм и Великая депрессия, 1877–1939 гг.

Дата покрытия

1, 19 декабря28

Добавлено в Портал истории Техаса

29 сентября, 2016, 13:57

Описание Последнее обновление

7 августа 2017 г. , 19:58

Статистика использования

Когда этот предмет использовался в последний раз?

Вчерашний день: 0

Последние 30 дней: 6

Всего использовано: 56

Подробнее Статистика

Где

Географическая информация о происхождении этого элемента или о его содержании.

Укажите имя

США – Техас – округ Винклер – Кермит

Информация о карте

Координаты названия места. (Может быть приблизительно.)
Для оптимальной печати может потребоваться изменение положения карты.

Помогите сопоставить этот элемент

Сообщите нам, знаете ли вы точное местонахождение этого предмета. В левом нижнем углу карты ниже выберите либо булавку ( ) или ящик (). Поместите булавку или перетащите, чтобы создать новый прямоугольник. Масштабируйте и перемещайте карту по мере необходимости.

Нанесенные на карту местоположения

Взаимодействовать с этим предметом

Вот несколько советов, что делать дальше.

Начать просмотр

Увеличить первую часть

Цитаты, права, повторное использование

Ссылка на этот пункт
Обязанности использования
Лицензирование и разрешения
Связывание и встраивание
Копии и репродукции

Международная структура взаимодействия изображений

Мы поддерживаем IIIF Презентация API

Распечатать/поделиться

Полезные ссылки в машиночитаемом формате.

Архивный ресурсный ключ (ARK)

ERC Запись: /ark:/67531/metapth789998/?
Заявление о стойкости: /ark:/67531/metapth789998/??

Международная структура взаимодействия изображений (IIIF)

IIIF Манифест: /ковчег:/67531/metapth789998/манифест/

Форматы метаданных

УНТЛ Формат: /ark:/67531/metapth789998/metadata. untl.xml
DC RDF: /ark:/67531/metapth789998/metadata.dc.rdf
DC XML: /ark:/67531/metapth789998/metadata.dc.xml
OAI_DC : /oai/?verb=GetRecord&metadataPrefix=oai_dc&identifier=info:ark/67531/metapth789998
МЕТС : /ark:/67531/metapth789998/metadata. mets.xml
Документ OpenSearch: /арк:/67531/метапт789998/opensearch.xml

Картинки

Миниатюра: /ark:/67531/metapth789998/миниатюра/
Маленькое изображение: /арк:/67531/метапт789998/маленький/

URL-адреса

В текст: /ark:/67531/metapth789998/urls. txt

Статистика

Статистика использования: /stats/stats.json?ark=ark:/67531/metapth789998

Дэвид С. Касл Ко. Школьное здание, Кермит, Техас: план мансардного этажа, вещь, 1 декабря 1928 г .; (https://texashistory.unt.edu/ark:/67531/metapth789998/: по состоянию на 29 сентября 2022 г.), Библиотеки Университета Северного Техаса, Портал истории Техаса, https://texashistory.unt.edu; со ссылкой на Титтл-Лютер / Паркхилл, Смит и Купер, Инк.

Великолепный план одноэтажного дома с мансардой — Pinoy House Designs

Спланируйте свой дом вместе с нами

| Пока без коментариев

В настоящее время есть достаточно причин, чтобы оценить преимущества современных дизайнов домов. Мы сталкиваемся с климатическими изменениями, которые влияют на все аспекты нашей жизни. В современном жилом доме трудно добиться пространства, энергии и уединения. Тем не менее, есть способы достичь этих элементов, и это то, что продемонстрирует этот одноуровневый план дома.

На самом деле, основное внимание в этом доме уделяется комфортной обстановке и в то же время энергоэффективности. Красивый семейный дом, проект имеет отличное освещение всех комнат, которое активно поддерживает систему отопления. Следовательно, это положительно влияет на здоровье и благополучие семьи. Собственно, просторная терраса с беседкой оправдывает претенциозность и характер этой резиденции.

Открытое пространство в окружении зелени, окружающее здание, является идеальным местом для отдыха. Вы можете насладиться книгой, обедом на свежем воздухе, а также просто понежиться в лучах заходящего солнца ленивым утром. Между тем, интерьер этого плана одноэтажного дома имеет открытую планировку жилых помещений. Точно так же планировка предлагает комфортную атмосферу внутри, как и на открытом воздухе.

Описание великолепного плана одноэтажного дома с мансардой

Прекрасная планировка одноэтажного дома с мансардой. Этот современный план дома расположен на участке шириной 13,0 м и длиной 7,70 м. Из участка площадью 100,0 кв.м полезная площадь составляет 83,12 кв.м без навеса 20,38 кв.м. Этот уникальный проект дома включает в себя три спальни среднего размера, в которых могут разместиться 3–5 членов семьи.

Эта резиденция специально разработана для семей, которые ценят современный дизайн и стиль при среднем размере участка. Прекрасный план, этот дом также хорошо организован и имеет вдохновляющую внутреннюю планировку и конфигурацию комнат. Хотя эта резиденция не такая большая, она предлагает комфорт с оттенком уединения. Как видно, жилые помещения демонстрируют открытый и плавный дизайн, в то время как другие помещения имеют дружелюбную планировку.

Одной из изюминок этого одноэтажного дома с мансардой является привлекательная открытая терраса с декоративным павильоном, который идеально подходит для отдыха и занятий на свежем воздухе. Следовательно, семья найдет это прекрасным местом для развлечения гостей и друзей. На самом деле, весь дизайн — это отличная концепция зеленой жизни.

Особенности плана великолепного одноэтажного дома с мансардой

Великолепный план одноэтажного дома предлагает следующие замечательные особенности:

открытая планировка гостиной, столовой и кухонного острова
уютных и гибких гостиных и столовых; с парой раздвижных стеклянных дверей на террасу и в павильон
современная островная кухня со снэк-баром и прекрасной кладовой дворецкого
три спальни на мансарде с индивидуальными функциональными гардеробными; и общая ванная комната с двойным душем, прикрепленная к садовой ванне
удобная задняя терраса, доступная через стеклянные двери размером с стену из офиса и гостиной
спокойная и просторная декоративная беседка с выходом из столовой, наполненная большим количеством естественного воздуха и света, проникающего внутрь здания
современная эстетика наружных стен в сочетании отделки минеральной штукатуркой кремового цвета, дерева и плоской плитки
одинарная сборка односкатной крыши из глиняной черепицы темно-серого цвета
великолепный дизайн интерьера в слиянии светло-коричневого и кремового цветов от мебели, пола, стен и потолка
Гараж на одну машину с интересной концепцией односкатной крыши с темно-серой глиняной черепицей
просторная открытая площадка для отдыха и развлечения семьи, друзей и гостей
ослепительный сад и ландшафтный дизайн, поддерживающий зеленую жизнь

План этажа великолепного одноэтажного дома План с мансардой

Удобная планировка включает крыльцо, ведущее в фойе. Этот одноэтажный дом с мансардным дизайном функционален и эргономичен, с дневной зоной на первом этаже и ночной зоной на мансарде. Открытая планировка жилых помещений включает столовую, расположенную между гостиной спереди и островной кухней сзади. В павильон, доступный через пару раздвижных стеклянных дверей, подается много воздуха и света, что делает интерьер просторным и комфортным.

Гостиная также очень спокойная, где через стеклянную дверь есть выход на террасу. Между тем, левая часть первого этажа также включает трансформируемую комнату слева от гостиной, а котельная находится в левом углу. Кухня поддерживается прекрасной кладовой дворецкого и снэк-баром, где можно быстро и легко поесть.

План первого этажа

На чердаке находится спальная зона трех спален среднего размера, расположенных треугольником, которые дополняются индивидуальными гардеробными. Общая ванная комната обслуживает все спальни с двойным душем и садовой ванной. Он находится в левом углу рядом с лестницей. Завершает дизайн гараж на одну машину, удобно расположившийся в левом углу дома.

Attic

Высота великолепного плана дома с одним уровнем с Adtic

Фронтальная высота

Правая сторона

Сторонная сторона 9000 9000 9000

Правая сторона

9000 2

Сторонная сторона 9000 9000 9000

. Фасад

Дизайн интерьера великолепного одноэтажного дома с мансардой

Дизайн интерьера этой резиденции обеспечивает тесное взаимодействие между внешней и внутренней средой. Фактически, поразительные характеристики внешнего фасада распространяются на великолепие концепции интерьера.

Одной из важных особенностей этого прекрасного плана одноэтажного дома с мансардой является демонстрация четких и изысканных краев, которые демонстрируют сложность как внешних, так и внутренних элементов. Все в интерьере представляет собой смесь светло-коричневого и кремового цветов, которые создают идеальную гармонию.

Действительно, это то, что мы называем силой продуманной концепции и дизайна.

Гостиная и столовая

Кухня

В целом, план этого современного одноэтажного дома излучает стиль, прекрасную эстетику и функциональность, которые являются тенденциями в современной жилой архитектуре.

Кредитные изображения.

Уведомление Facebook для ЕС! Вам необходимо войти в систему, чтобы просматривать и публиковать комментарии FB!

Как создать чердачное пространство в RoomSketcher

Вы искали способ создать чердачное пространство в RoomSketcher и нашли это немного сложным? Не волнуйтесь, вот быстрый и простой способ создать новое пространство!

Блог | Планы этажей

При создании чердачных помещений с помощью приложения RoomSketcher мы используем различные предметы из набора мебели. Изменяя размеры этих предметов, можно создать функциональное и сказочное пространство на чердаке , которое вы готовы обставить!

После того, как вы начертите план своей комнаты или дома, украсьте и обставьте основной этаж, так как чердак должен быть последней частью вашего проекта.

Начните со стандартного блока

Чтобы создать пол для чердака, вы можете, например, использовать строительный блок, вот как это сделать:

Перейдите на вкладку «Мебель» и найдите Building Block.
Выберите блок с желаемой отделкой и перетащите его на план этажа.
Щелкните правой кнопкой мыши на Building Block и выберите Properties.
В диалоговом окне вам будет предложено несколько вариантов различных измерений: ширина, глубина, высота и высота над полом.
Здесь вы должны применить необходимые размеры для пола, который вы создаете. Ширина и глубина будут фактическими размерами вашего лофта, а высота будет высотой пола. В высоту над полом нужно будет применить высоту, где вы хотите, чтобы пол начинался.

Как только все это будет сделано, вы успешно создали пол в своем лофте!

Узнайте больше — создавайте полустены.
Полустены можно легко создать в RoomSketcher, либо настроив элементы из библиотеки мебели, либо творчески подобрав различные типы стен.

Опора стойки

Теперь, если вы хотите визуализировать чердак с поддерживающими его колоннами, вы можете, например, использовать колонны:

На вкладке «Мебель» найдите «Колонна» и перетащите нужную колонну на план этажа.
Щелкните правой кнопкой мыши столбец и выберите «Свойства».
В окне «Свойства» вы можете изменить ширину и глубину колонны, чтобы они подходили для вашего мансардного этажа.
Просто вставьте колонну под пол мансарды, и вы сможете сделать снимок, чтобы увидеть, как она будет выглядеть.

Варианты ограждений для чердачных помещений

Колонны и балки

Если вам нужны перила на мансардном этаже, их можно сделать разными способами. Вы можете использовать Колонны и Балки:

Найдите столбец на вкладке «Мебель» и перетащите выбранный столбец на план этажа.
Щелкните столбец правой кнопкой мыши и выберите «Свойства».
В окне свойств можно настроить высоту, ширину, глубину и высоту над полом.
Разместите колонну там, где вы хотите, на полу чердака.
Найдите балку на вкладке «Мебель» и перетащите балку с нужной отделкой на план этажа.
Отрегулируйте ширину, глубину, высоту и высоту над полом так, чтобы они соответствовали размерам пола вашего чердака.
Поместите балку поверх колонн, чтобы сделать цельные перила.

Стеклянные перила

Или можно сделать стеклянные перила:

Найдите Душевую стену на вкладке Furinture и перетащите элемент на план этажа.
Щелкните правой кнопкой мыши стену душа и выберите «Свойства».
В окне свойств можно настроить высоту, ширину, глубину и высоту над полом.
Разместите новые стеклянные перила в нужном месте на полу чердака.

Плитка

Или вы можете использовать плитку, если хотите, чтобы чердак был более закрытым и приватным:

Найдите плитку на вкладке Furinture и перетащите плитку с желаемой отделкой на план этажа.
Щелкните правой кнопкой мыши плитки и выберите Свойства.
В окне «Свойства» вы можете отрегулировать высоту, ширину, глубину и высоту над полом, чтобы они соответствовали вашему чердачному пространству.
Разместите ограждение из плитки в нужном месте на полу чердака.

Доступ на чердак

Последний шаг при создании лофта — визуализировать, как вы на самом деле подниметесь на этот новый этаж, который вы создали. Если вам нужна лестница, ведущая к нему, это легко сделать!

Перейдите на вкладку «Окна и т. д.» и найдите лестницу.
Выберите тип лестницы, который вы хотите использовать, и перетащите его на свой чертеж.
Поместите верхнюю часть лестницы там, где вы хотите, чтобы она упиралась в чердак.
Щелкните правой кнопкой мыши на лестнице и выберите «Свойства». Здесь вы можете отрегулировать высоту лестницы в соответствии с высотой вашего этажа, а ширину – в соответствии с необходимой вам шириной.
В том же окне убедитесь, что вы выбрали «Над этажом» в диалоговом окне «Тип», чтобы ваша лестница находилась в нужном месте.

Попробуйте сами

Итак, у вас есть быстрый и простой способ создать чердак в приложении RoomSketcher. Как только это будет сделано, вы будете готовы украсить и обставить пространство так, как всегда хотели!

Не забудьте поделиться этим постом!

Как создать открытые площадки с помощью RoomSketcher

Программное обеспечение для домашнего дизайна RoomSketcher предназначено не только для помещений. Вы также можете создавать наружные дизайны! Получите вдохновение и узнайте, как создавать открытые площадки, террасы, патио, бассейны, дворы и сады прямо сейчас.

Блог | Дизайн дома

Как создать наклонные потолки

Создавайте планы этажей и дизайн-проекты домов с наклонными или сводчатыми потолками. Ознакомьтесь с нашими любимыми советами и советами по наклонным потолкам, которые помогут вам быстро приступить к работе.

Блог | Планы этажей

Политика конфиденциальности | Условия использования | Файлы cookie

RoomSketcher®, Live 3D Floor Plans™ и 3D Storefront™ являются товарными знаками RoomSketcher AS в Норвегии и других странах.

Продолжая использовать этот веб-сайт, вы соглашаетесь на использование файлов cookie в соответствии с нашей Политикой использования файлов cookie.

Планы дома с мансардой

Мин. Квадратные футы500 кв. футов 1000 кв. футов 1500 кв. футов 2000 кв. футов 2500 кв. футов 3000 кв. футов 3500 кв. футов 4000 кв. футов 4500 кв. Футов 5000+ кв. футов

Количество историй1 История1 ½ История2 История3 ИсторияРаздельный уровень

Спальни1 Спальня2 Спальня3 Спальня4+ Спальни

Максимум. Квадратные футы500 кв. футов 1000 кв. футов 1500 кв. футов 2000 кв. футов 2500 кв. футов 3000 кв. футов 3500 кв. футов 4000 кв. футов 4500 кв. Футов 5000+ кв. футов

Ванные комнаты1 Ванная2½ Ванная3 Ванная3½ Ванная4 Ванная4½ Ванная5+ Ванных

Архитектурный стильПланы каркасных домовПланы домов в акадском стилеПроекты домов Adobe и SouthwesternПланы домов искусств и ремеселПланы домов на пляже и в прибрежных районахПланы домов в бермеПланы коттеджейПланы коттеджей и коттеджейПланы домов в Кейп-Код и Новой АнглииПланы колониальных домовПланы современных домовПланы загородных французских домовПланы загородных домовПланы домов ремесленниковПланы домов в начале АмерикиАнглийский коттеджный дом PlansEuropean House PlansFarmhouse PlansFlorida House PlansGeorgian House PlansGreek Revival House PlansItalian House PlansLake House PlansLog Cabin House PlansLog House PlansLowcountry House PlansLuxury House PlansMediterranean House PlansModern Farmhouse PlansModern House PlansMountain House PlansMulti-Family House PlansNeoclassical House PlansPlantation House PlansPrairie House PlansRanch House PlansRustic House PlansSaltbox House PlansSanta Fe House ПланыПланы Черепичных ДомовПланы Южных ДомовПланы Южного Плантационного ДомаПланы Юго-Западного ДомаПланы Испанского ДомаПланы Дома Солнечного ПоясаTraditio План Дома НалаПланы Тюдоровского ДомаПланы Дома Для ОтдыхаПланы Викторианского ДомаПланы Дома На Побережье

Найдено планов: 19 000+

Нужны дополнительные опции?

Расширенный поиск

Нужен визуал?
См. 360° Walk Arounds

Нужна оценка?
Получите отчет о затратах на создание

Готовы сделать это своим?
Настройте свой план этажа

домой | Результаты поиска

Количество планов
на странице

908:00 БестселлерыКвадратные футы с подогревомКоличество спаленКоличество ванных комнат

сортировать результаты по

Сравнить
до 4 планов

ПЛАН ДОМА № 592-011D-0239

В доме ремесленников Dexter Creek есть 4 спальни, 2 ванные комнаты и 1 полуванна.

2300 кв.м. Футов, Ширина 60′-0″, Глубина 48′-0″

Гараж на 3 машины

Начинается с 1652 доллара США
