Весы крановые электронные УРАЛВЕС КВ-500, стандарт

Весы крановые электронные УРАЛВЕС КВ-500, стандарт.  Крановые весы УРАЛВЕС, отличает высокое качество, прочность конструкции, удобное управление, точность измерений, стабильность работы в неблагоприятных производственных условиях, долгий срок службы.  Несмотря на высокое качество, цена на крановые весы УРАЛВЕС существенно ниже среднерыночной.

Весы крановые (подвесные) измеряют массу груза, подвешенного на грузоприемное устройство виде крюка. Результат взвешивания отображается на встроенном индикационном табло, удобном для считывания показаний даже с большого расстояния.

Весы сертифицированы и внесены в Государствен­ный реестр средств измерений за №37771-08

Преимущества крановых весов УРАЛВЕС ВК:

• 70 часов непрерывной работы от аккумулятора. Длительная работа в непрерывном режиме от аккумулятора без необходимости подзарядки. Аккумулятор съемный в моделях с НПВ от 2 тонн включительно.
• Запас прочности 125%. Надежная конструкция допускает перегрузку до 125%, что делает работу с весами безопасной.
• Светодиодный дисплей с высотой символов 30 мм обеспечивает удобство считывания показаний даже с большого расстояния.
• Контроль заряда батареи. Индикатор заряда батареи и автоматический переход в энергосберегающий режим.
• Металлический корпус. Износостойкий и герметичный металлический корпус обеспечивает надежную защиту от ударов, пыли и влаги.
• ИК пульт дистанционного управления с дальностью действия до 30 м делает работу с весами более удобной.

Базовый комплект поставки:

• весы в сборе;
• зарядное устройство аккумулятора;
• пульт дистанционного управления;
• технический паспорт с руководством по эксплуатации весов.

Технические характеристики

Производитель	УРАЛВЕС, Россия
Наибольший предел взвешивания	500 кг
Наименьший предел взвешивания	4 кг
Точность	0. 2 кг
Класс точности	средний III
Тип дисплея	светодиодный
Допустимая перегрузка	125%
Степень защиты электроники весов по ГОСТ 14254	IP65
Степень защиты тензодатчика весов по ГОСТ 14254	IP67
Время работы от аккумулятора	70 ч
Диапазон рабочих температур (на основании испытаний Уралвес)	от -30°C до +40°C
Предельные значения температуры по свидетельству об утверждении типа средств измерений РФ в соответствии с ГОСТ	от -10°С до +40°С
Вес	4,5 кг

Производитель оставляет за собой право вносить изменения в конструкцию и комплектацию изделий без предварительного уведомления!

Предел взвешивания	500 кг
ms2_product_shop_stores	Array
Точность	200 г
Тип дисплея	LED
Пылевлагозащита	IP65
Внесены в госреестр РФ	Да
Влагозащищенные	Да
Поверка	включена в стоимость
Расположение дисплея	На корпусе
Страна производства	Россия
Гарантия	1 год
Температурный диапазон	-30. ..+40°C
Вид связи ПДУ	Инфракрасный
Масса с упаковкой, кг	5.00
Линейные размеры в упаковке (ДxШxВ), см	30x30x30

Компрессор Интерскол КВ-500/100 в наличии в Уфе

Производительность	500 л/мин (на входе)
Давление	10 бар
Ресивер	100 л
Мощность	3,0 кВт
Вес	91 кг
Тип привода	ременной
Безмасляный	нет
С осушителем	нет
Медицинский	нет

• ресурс компрессоров увеличен до 7000 моточасов по сравнению с аналогами
• цилиндры изготовлены из чугуна, обратные клапаны имеют полиуретановые затворы, что обеспечивает долгий срок службы компрессоров
• эффективный теплообмен за счёт алюминиевой головки блока цилиндров
• реле давления Condor MDR обеспечивает автоматический запуск/остановку компрессора
• бумажные воздушные фильтры обеспечивают эффективную очистку воздуха на входе, к тому же они недорого обходятся при замене
• высокий кпд за счёт эффективного соотношения объема цилиндров и количества тактов сжатия
• быстросъемные соединения позволяют с комфортом пользоваться компрессором для любых нужд
• четыре колеса вместо двух колёс и подножки, что обеспечивает высокую мобильность при малых усилиях пользователя
• компрессоры производятся в России в соответствии с ГОСТ 18517-84

Сервисные услуги для Компрессор Интерскол КВ-500/100

Наш сервисный центр выполняет следующие виды работ:

1. Пневмоаудит
2. Монтаж и шефмонтаж пневмомагистрали
3. Предпродажная подготовка
4. Пусконаладка компрессорного оборудования
5. Обучение работе с компрессорами и сопутствующим оборудованием
6. Плановое техническое обслуживание компрессоров по регламенту
7. Дефектовка, поиск неисправностей
8. Гарантийный и постгарантийный ремонт компрессорного оборудования

Работы, описанные в п. 1-6 выполняются на объекте Заказчика. Выезд специалистов сервисного центра оплачивается отдельно.

Работы, описанные в п.7-8 выполняются на территории сервисного центра нашей компании, если иные условия не указаны в Договоре поставки.

Мы предлагаем несколько способов доставки:

• Доставка до указанного адреса в вашем городе
• Доставка до терминала транспортной компании в вашем городе
• Самовывоз из пункта выдачи

Для каждого отдельного заказа способ доставки, а также стоимость определяются индивидуально. Подробности вы можете уточнить у наших менеджеров после оформления заказа.

Мы предлагаем вам несколько возможных способов оплаты:

Банковский перевод	✔	✔	✔
Оплата наличными	✔	✔	✔
Оплата банковской картой		✔	✔
Кредит		✔	✔
Лизинг	✔
	Юридические лица	Физические лица	ИП

Кредит и лизинг предоставляются нашими партнёрами на выгодных для вас условиях. Если вы желаете приобрести товар таким способом, с вами свяжется специалист и предложит несколько возможных вариантов, из которых вам предстоит выбрать наиболее удобный. Все условия договора максимально прозрачны.

Оформление заявки на получение кредита, как правило, занимает не более 15 минут. После этого заявка отправляется в несколько банков, а затем через 5 минут вам предстоит выбрать самый лучший вариант из тех банков, кто одобрил.

Заключение договора на лизинг возможно только для юридических лиц. Специалист лизинговой компании связывается с вами и запрашивает ряд юридических документов. После этого осуществляется проверка вашей организации. Если всё в порядке, проверка займёт не более трёх дней.

При покупке этого компрессора в комплекте с расходными материалами вы получите существенную скидку.

Смотрите сами!

Товар	Количество	Цена в комплекте	Обычная цена
Компрессор Интерскол КВ-500/100	1	81608
Масло компрессорное Mobil Rarus 427	2	100	550
ИТОГО

Вы всегда можете обсудить желаемую комплектацию с нашим менеджером

Каплеуловитель ВЕНТС КВ 500×250 | официальный сайт VENTS

• Описание
• Характеристики
• Загрузки
• Размеры
• Условное обозначение
• График

Описание

Описание

ПРИМЕНЕНИЕ Каплеуловители предназначены для удаления конденсированных капель из воздуха в вентиляционных каналах. Сконструированы для непосредственного монтажа в прямоугольный воздуховод. МОНТАЖ Монтаж каплеуловителя осуществляется с помощью фланцевого соединения. При монтаже необходимо учитывать направление движения воздуха (должно соответствовать стрелке на каплеуловителе). Установка осуществляется горизонтально, поддоном для сбора конденсата вниз. В системе каналов каплеуловители устанавливаются после охладителей и рекуператоров.

КОНСТРУКЦИЯ Корпус каплеуловителя изготовлен из оцинкованной стали, что исключает коррозию на всем сроке эксплуатации. Пластины для улавливания конденсата выполнены из специального пластика, задерживающего максимально возможное количество капель в потоке. Пластины имеют оптимальный профиль для минимизации потерь давления воздушного потока. В конструкции применяется съемный поддон из нержавеющей стали с изоляцией, предотвращающей образование конденсата. Поддон оборудован патрубком диаметром 16 мм, который может быть смонтирован как влево, так и вправо при установке.

Характеристики

Характеристики

Параметр	ВЕНТС КВ 500×250	Единица измерения
Материал корпуса	оцинкованная сталь	—
Канал	для прямоугольных каналов	—
Масса	5. 7	кг

Центр загрузок

Загрузки

Выберите тип документа

Название

Скачать

Смотреть

«ВЕНТС Серия КВ» описание продукта 11-2018 (pdf 206.37Kb)

Скачать изображение товара в высоком качестве «ВЕНТС Серия КВ» (psd 1.98Mb)

Скачать изображение «ВЕНТС Серия КВ» для Вашего сайта (png 324.09Kb)

Размеры

Характеристики

Параметр	Величина	Единица измерения
A	603	мм
B	343	мм
C	163	мм

Условное обозначение

Условное обозначение

Серия	Размер фланца (ШхВ), мм
KB	400х200; 500х250; 500х300; 600х300; 600х350; 700х400; 800х500; 900х500; 1000х500

График

График

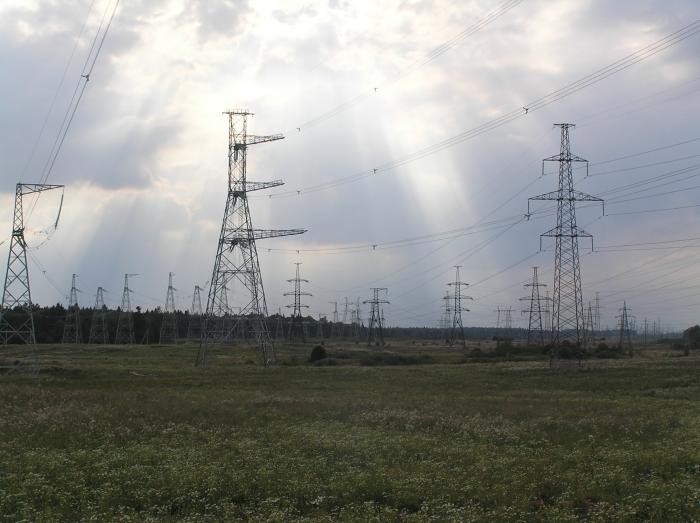

Проектирование подземной системы на 500 кВ

Проект возобновляемой электропередачи Техачапи на 500 кВ в Южной Калифорнии, США, будет поставлять возобновляемую энергию из округа Керн, на юг через округ Лос-Анджелес, а затем на восток в город Онтарио в округе Сан-Бернардино, расстояние более 170 миль (274 км). Проект, который заменил многие из существующих линий 220 кВ Южной Калифорнии Эдисона (SCE) на 500 кВ, был полностью надземным, за исключением 3,7 миль (6 км) линии, проходящей через город Чино-Хиллз. Хотя эта часть составляла всего 1,5% от общего объема проекта, она создавала беспрецедентные инженерные и строительные проблемы.

Хотя изначально этот проект включал только одну цепь с двумя кабелями из сшитого полиэтилена (XLPE) на фазу, окончательная компоновка может включать две цепи с тремя кабелями на фазу для каждой цепи, или всего 18 кабелей. Компания SCE наняла Black & Veatch в качестве известного инженера для выполнения детального проектирования, закупок и поддержки строительства для решения сложных электрических, механических и строительных проблем, связанных с этим проектом. На протяжении всего процесса проектирования, закупок и строительства команда SCE/Black & Veatch тесно сотрудничала с различными заинтересованными сторонами, включая консультантов по поставке электроэнергии и сотрудников MPR, по мере возникновения каждого нового проектного решения.

Этот подземный проект SCE является первой прокладкой кабеля из сшитого полиэтилена на 500 кВ в Северной Америке и первым случаем использования этого типа кабеля в системах воздуховодов и колодцев в любой точке мира. Все предыдущие установки были либо в туннелях, либо в системах прямого захоронения. Ни одно из них не требовало строительства воздуховодов на местности с уклоном от 30% до 40% на некоторых участках, горизонтально-направленного бурения (ГНБ) на глубине 150 футов (46 м) от поверхности земли; 42 хранилища для сращивания кабелей длиной 64 фута (19,5 м) или несколько миль временных и постоянных подъездных дорог.

Поставщик кабелей

Ни в США, ни за рубежом не существовало стандартов на кабели, отвечающих конкретным требованиям этого проекта. Поэтому одной из первых обязанностей проектной группы было создание спецификаций подземных кабелей для представления их потенциальным поставщикам кабелей. Ничего не было готово, даже спецификации кабеля. Стандарт Международной электротехнической комиссии (МЭК) распространяется на кабели до 500 кВ, но только для нормальных установившихся режимов работы или при температуре проводника кабеля до 9°С. 0°С (194°F).

МЭК не включает требования к работе в аварийных ситуациях. Для этой установки при запланированных аварийных операциях кабель может работать при температуре проводника 95°C (203°F), что на 5°C (9°F) выше, чем нормальная стационарная рабочая температура. Хотя стандарт Ассоциации осветительных компаний Эдисона (AEIC) включает аварийные требования для рабочих температур выше 90°C, они относятся только к кабелю до 345 кВ.

Инженерам Black & Veatch и SCE пришлось смешать элементы двух существующих стандартов, чтобы получить спецификацию кабеля, отвечающую требованиям проекта. Первоначальные исследования определили, что кабельная система должна иметь проводник сечением не менее 5000 тыс. смил с изоляцией из сшитого полиэтилена; помимо этого, SCE обратилась к поставщикам кабелей для разработки окончательного проекта.

Кабельная система, необходимая для работы с током цепи 2000 А в нормальном режиме и до 3500 А в аварийном режиме, и способная работать в чрезвычайно холмистой местности на глубине более 100 футов (30 м) и в каналах. В проект также необходимо было включить интегрированную распределенную систему контроля температуры всех кабелей и систему контроля частичных разрядов в режиме реального времени.

После того, как проектная спецификация кабеля была завершена, был выпущен запрос предложений. Компания SCE получила до шести жизнеспособных, но различных предложений от поставщиков кабелей со всего мира. В ходе последующих оценок помимо технической оценки кабельной системы учитывались многие факторы. Эти факторы включали предварительную квалификацию и результаты типовых испытаний, опыт производства и установки, производственные мощности, коммерческие оценки, планы установки, планы безопасности и защиты окружающей среды. В итоге тендер выиграла компания Taihan Electric Wires из Южной Кореи.

Защита кабеля

Команда совместно с Taihan завершила разработку кабеля. Необходимо было решить многие вопросы проектирования, в том числе тепломеханические силы, с которыми система будет сталкиваться. Этот вопрос быстро стал центральным компонентом всего дизайна. SCE была знакома с этими силами в цепях низкого напряжения, которые она разработала и установила, но с кабелями гораздо меньшего сечения. Спецификации кабеля для этой линии 500 кВ имели внешний диаметр более 6 дюймов (152 мм) и вес примерно 26 фунтов / фут (3,6 кг / м).

Для проектирования системы поддержки кабеля такого размера потребуется инновационный инженерный анализ; Кабельная система из сшитого полиэтилена была смоделирована с использованием метода анализа конечных элементов (FEA) на основе работы, выполненной Исследовательским институтом электроэнергетики. Для упрощения моделирования сердечник многослойного кабеля был смоделирован как балка со свойствами материала, непосредственно полученными в результате механических испытаний, проведенных Taihan на своем заводе. Результаты анализа будут использоваться в качестве сравнительной проверки системы поддержки тросов, независимо разработанной инженерами Taihan.

Группа выполнила МКЭ в три этапа, чтобы определить предпочтительную конструкцию системы поддержки кабеля, которая удерживает кабель и соединения внутри хранилищ и в месте соединения на переходной станции. Фаза 1 была сосредоточена на анализе теплового расширения и сжатия кабеля без ограничений. На этапе 2 информация о конструкции кабельных стеллажей, предоставленная Taihan, была добавлена ​​к результатам этапа 1, и был выполнен анализ чувствительности различных параметров конструкции кабельной системы. С помощью этой информации инженеры могли определить влияние различных параметров конструкции и монтажа на общую работу кабельной системы, что, в свою очередь, позволило им разработать оптимальную конструкцию. Фаза 3 была сосредоточена на изучении сейсмического воздействия на тепломеханические характеристики кабельной системы. Результаты показали, что расширение кабеля во время сейсмического события вряд ли превысит максимально допустимое перемещение кабеля, предусмотренное конструкцией предлагаемой системы стеллажей.

Необходимость в такой жесткой системе поддержки тросов была вызвана неизвестными силами, которые будут воздействовать на тросовую систему, поскольку критерии термомеханической нагрузки не были хорошо поняты или учтены. Проще говоря, кабельная система рассматривалась не как статический компонент, а скорее как движущийся объект с медным сердечником, который расширяется и сжимается при изменении температуры.

При установке кабель должен находиться при температуре окружающей среды примерно от 20°C до 30°C (от 68°F до 86°F). Однако во время эксплуатации сама медная жила могла регулярно нагреваться до 9 градусов.5°С (203°F). Эта большая дельта температур создает большое линейное расширение кабеля и, в свою очередь, потенциально большие нагрузки на систему поддержки кабеля. Чтобы решить эту проблему, проектная группа интегрировала систему фиксации кабеля, которая позволяла удлинять кабели на целых 16 дюймов (406 мм) в каждом своде сращивания с использованием гибкой системы фиксации.

Кабели будут проложены в хранилищах через S-образный изгиб, который фактически будет функционировать как пружина, позволяя кабелям расширяться и сжиматься при изменении температуры. Величина роста и усилия, которые могут создаваться расширяющимися тросами, были смоделированы в FEA, чтобы помочь проверить степень S-образного изгиба и прочность системы поддержки тросов.

Особого внимания требовало крепление кабелей на трассе, где они пересекают крутые холмы. Из-за гибких ограничительных систем в хранилищах соединения не могли удерживать кабели, чтобы противостоять силе тяжести и скользить вниз по склону. Поэтому в шести местах вдоль маршрута были специально построены удерживающие своды, чтобы зафиксировать кабели от движения.

Хранилища в основном были заполнены кабельными скобами, предназначенными для захвата кабелей. Таким образом, хранилища для сращивания были свободны, чтобы просто выполнять функцию сращивания кабелей без дополнительных нагрузок на кабель. Еще одним нововведением, включенным в своды сращивания, были подпружиненные планки, прикрепленные к торцевым стенкам сводов. Эти скобы предназначались для частичного сдерживания прорастания кабеля в своды и обеспечения дополнительной нагрузки, чтобы вытолкнуть кабели обратно из сводов.

Еще одной серьезной проблемой была конструкция самих стыковых хранилищ. Команде проекта пришлось значительно увеличить длину хранилищ, потому что гибкая система фиксации включала S-образный изгиб, поскольку кабели входят с одного конца и выходят с другого. К сожалению, эта конструктивная деталь не была разработана до того, как изготовителю бетонных сводов был выдан окончательный заказ. Первоначальная длина свода составляла всего 32 фута (9,8 м), но окончательная длина свода выросла до 64 футов (19,5 м). Тем не менее, эта дополнительная длина может быть включена в окончательный проект из-за использования инновационной конструкции туннельной секции.

В начале процесса проектирования команда поняла, что окончательную длину хранилища будет трудно определить, поскольку поставщик кабеля еще не выбран. Чтобы решить эту неизвестную проблему, команда внедрила универсальную методологию проектирования везде, где изменчивость критериев кабеля могла повлиять на другие компоненты проекта, такие как размер свода сращивания. Своды были спроектированы как модульные секции туннеля, которые будут собираться на месте. Это обеспечило гибкость для удлинения хранилищ в зависимости от требований выбранного поставщика кабеля. Модульная конструкция также способствовала логистике доставки, поскольку отдельная секция туннеля весила значительно меньше, чем полностью собранное хранилище.

Подъездные дороги и каналы трубопроводов

В то время как шла прокладка кабелей и испытания, Black & Veatch и ее субподрядчик, Webb & Associates, приступили к строительной части проекта. Постоянные дороги требовались для доступа ко всем стыковочным и ограничительным хранилищам, в дополнение к милям временных дорог, которые были необходимы немедленно для строительства берегов воздуховодов и обеспечения доступа для строительной техники.

В целом для проекта потребовалось около 17 000 погонных футов (5180 м) насыпи воздуховодов, которая состояла из траншей глубиной 7,5 футов и шириной 7,5 футов (2,3 м на 2,3 м), в которые бригады уложили 12 8 трубы диаметром 203 мм для кабеля из сшитого полиэтилена (два слоя по шесть). Все кабельные каналы — для силовых, заземляющих, оптоволоконных телекоммуникационных кабелей и проводов для контроля частичных разрядов — удерживались кабельными распорками до тех пор, пока вся сборка не была заключена в термобетон.

Горизонтально-направленное бурение

В двух местах вдоль коридора линии электропередачи инженеры Black & Veatch решили использовать ГНБ для установки системы трубопроводов под существующими конструкциями и топографическими особенностями. В целом команда спроектировала в общей сложности почти 3 мили (4,8 км) жестких дисков диаметром 36 дюймов (914 мм) в двух местах вдоль узкого коридора передачи. Первая локация проходит под холмом высотой 60 футов (18,3 м) и каналом для защиты от наводнений. Жесткие диски были расположены параллельно друг другу в конфигурации 3 в ширину и 2 в высоту. Ожидается, что это будет тепловой дроссель для всей подземной цепи, а это означает, что кабели в этих жестких дисках будут нагреваться сильнее всего. Вторая локация также проходит под каналом защиты от наводнений.

Работа, которая началась в конце 2014 г. и продолжалась до декабря 2016 г., потребовала проектных соображений, касающихся следующего:

• Допустимая нагрузка кабеля. Поскольку кабели были рассчитаны на работу при постоянной температуре 90°C в течение всего срока службы более 40 лет, взаимный нагрев кабелей в шести параллельных жестких дисках в относительно ограниченном пространстве стал ключевым конструктивным соображением. Таким образом, команда инженеров выполнила обширные расчеты допустимой нагрузки кабеля, чтобы спроектировать путь сверления для жестких дисков, который соответствовал бы требованиям к номинальным характеристикам линии без добавления дорогостоящей системы принудительного охлаждения.
• Допуски на сверление. Если буровое долото отклонялось на 5 футов (1,5 м) от проектной траектории, команда инженеров должна была знать, как это повлияет на допустимую нагрузку.
• Заполнение отверстий. Команде инженеров также необходимо было знать, следует ли заливать цементным раствором отверстия жестких дисков, чтобы предотвратить их обрушение и результирующую осадку поверхности, а также обеспечить для кабелей тепловую среду, благоприятную для них. Заливка жестких дисков изменит конструкцию и резко усложнит конструкцию. Команда решила, что затирка не имеет существенного значения.
• Альтернативные траектории бурения. Определите, будет ли доступен другой путь, если бурильщики не смогут завершить ГНБ и должны будут начать сначала.

Переходные станции

Две переходные станции, каждая площадью около 3 акров (1,2 га), сами по себе представляли собой крупные строительные работы. Из-за холмистой местности Западной переходной станции потребовалось около 170 000 кубических ярдов (130 000 кубических м) выемки и 60 000 кубических ярдов (45 000 кубических м) насыпи. Восточная переходная станция включала снос старых зданий и устранение опасного загрязнения. Ключевой особенностью обеих станций являются залитые бетонные кабельные траншеи, которые были спроектированы так, чтобы уменьшить механическое напряжение в кабельных вводах, позволяя кабелям свободно укладываться в траншеи.

Успех

На протяжении трехлетнего процесса инженерного проектирования команда принимала все решения, уделяя особое внимание безопасности, технологичности, графику, ремонтопригодности и электрическим характеристикам. Благодаря вкладу многочисленных заинтересованных сторон общий проект был настолько успешным благодаря сотрудничеству с различными участвующими организациями. Им есть чем гордиться, построив эту первую в своем роде линию электропередачи.♦

Благодарности

Проект такого масштаба и сложности требует бесчисленного количества талантливых людей для управления и проектирования. Авторы хотели бы поблагодарить членов команды из следующих компаний за их опыт и преданность проекту: Southern California Edison, Black & Veatch, Webb & Associates, Power Delivery Consultants, MPR, Burns & McDonnell, Cable Consulting International Ltd. и HDR. .

Роман Васкес III — старший инженер проекта компании Edison в Южной Калифорнии. Он работал менеджером инженерной группы по проекту возобновляемой трансмиссии Техачапи и является лицензированным профессиональным инженером в штате Калифорния.

Ханли Чай – технический менеджер в компании Edison в Южной Калифорнии, курирующей центр передового опыта по подземным кабелям, который является центром компетенции коммунального предприятия по всем вопросам, связанным с кабелями и проводами от 600 В до 500 кВ. Он имеет степени BSEE и MSEE Калифорнийского государственного университета в Лос-Анджелесе и степень MBA Университета Ла-Верн, а также является лицензированным инженером-электриком в Калифорнии.

Джон Ректор является заместителем вице-президента и старшим руководителем проекта в компании Black & Veatch, а также руководил проектом подземной электростанции напряжением 500 кВ. Ректор имеет 40-летний опыт работы в отрасли, возглавлял группу Black & Veatch по проектированию подземных и надземных сооружений и был одним из авторов Зеленой книги Исследовательского института электроэнергетики. Он имеет степень BSEE Университета штата Канзас и является зарегистрированным профессиональным инженером.

Ян Грант — старший инженер проекта в компании Black & Veatch, отвечавший за проектирование подземных сооружений. Грант имеет более чем 14-летний опыт работы в области строительства подземных линий электропередач и подстанций. Он имеет степень BSCE Университета Портленда и является зарегистрированным профессиональным инженером.

Форест Ронг — инженер-менеджер компании Black & Veatch и владелец бизнес-процесса подземной передачи. Ронг имеет 23-летний опыт работы в сфере подземных и подводных передач. Он имеет степень BSEE Харбинского института электротехники в Китае и степень MSEE Университета Макмастера в Канаде. Он является зарегистрированным профессиональным инженером в США и Канаде.

---



KV DUO 500 EC — Корпусные вентиляторы EC

Продукты той же серии

Выбрать ту же сериюKV DUO 150 ECKV DUO 250 ECKV DUO 315 ECKV DUO 400 ECKV DUO 630 EC

• Технический параметр
• Экодизайн
• Производительность
• Измерение
• Электропроводка
• БИМ
• Аксессуары
• Документы

Экодизайн

Продукт
Торговое наименование	Системэйр
Название продукта	КВ ДУО 500 ЕС

Экодизайн
Соответствие ErP	2018
Категория устройства	НРВУ
Привод	Встроенный преобразователь частоты
Тип агрегата	УВУ
Тип рекуперации тепла	Нет
Температурный коэффициент (UVU)	Неприменимо
номер кв	0,892	м³/с
П ном	1,19	кВт
№	714	Па
Эффективность вентилятора	53,5	%
Внешняя утечка	5	%
Уровень звуковой мощности LWA	64	дБ(А)

Технические параметры

Номинальные данные
Напряжение (номинальное)	400	В
Частота	50	Гц
Фазы	3~
Входная мощность	1 247	Вт
Входной ток	1,92	А
Скорость рабочего колеса	1 993	об/мин
Расход воздуха	макс. 6422	м³/ч
Температура транспортируемого воздуха	макс. 60	°С
Максимальная температура транспортируемого воздуха при регулировании скорости	60	°С

Звуковые данные
Уровень звукового давления на расстоянии 3 м (20 м² по Сэбину)	62	дБ(А)

Защита/классификация
Класс защиты двигателя	IP54
Класс изоляции	Ф

Данные согласно ErP
ErP готов	ErP 2016; ERP 2018

Размеры и вес
Размер воздуховода; Круглая, вход	500	мм
Размер воздуховода; Круглая, розетка	500	мм
Вес	90	кг

другие
Тип соединения с воздуховодом	Циркуляр
Тип двигателя	ЕС

РФА Выберите загрузку RFA

DXF

ПРЗ

Артикул: 37256

CXE/AVC Modbus Список цен (Валовая стоимость)

ПРЗ

Артикул: 24808

EC-Basic-CO2 и температура

Контроллер CO2 и температуры 100–240 В перем. тока, 50/60 Гц

Список цен (Валовая стоимость)

ПРЗ

Артикул: 24807

EC-Basic-H влажность

Контроллер влажности, 100–240 В переменного тока, 50/60 Гц

Список цен (Валовая стоимость)

ПРЗ

Артикул: 24805

EC-Basic-T температура

Регулятор температуры 100–240 В перем. тока, 50/60 Гц

Список цен (Валовая стоимость)

ПРЗ

Артикул: 24806

EC-Basic-U универсальный 0-10В

Универсальный контроллер 0–10, 100–240 В переменного тока, 50/60 Гц

Список цен (Валовая стоимость)

ПРЗ

Артикул: 9908

EC-селектор

Модуль выбора для 3 скоростей

Список цен (Валовая стоимость)

ПРЗ

Артикул: 3115

Плата управления EC-Vent Список цен (Валовая стоимость)

ПРЗ

Артикул: 3018

Комнатный блок EC-Vent Список цен (Валовая стоимость)

ПРЗ

Артикул: 32731

МТР 10, 10К, Контроль скорости

32731 MTP 10, 10K, контроль скорости

Список цен (Валовая стоимость)

ПРЗ

Артикул: 30650

Контроллер МТВ-1/010 0. .10В+

источник питания 230 ВА, выход: 0..10 В, настенный монтаж

Список цен (Валовая стоимость)

ПРЗ

Артикул: 310220

Потенциометр МТР 20, 0-10В

10 В пост. тока, IP54, 3 ступени

Список цен (Валовая стоимость)

ПРЗ

Артикул: 76739

Регулятор давления PCA 1000D2

давление или воздушный поток, 0–1000 Па, 24 В постоянного тока

Список цен (Валовая стоимость)

ПРЗ

Артикул: 76738

Ступенчатый переключатель S-5EC, 0-10В

10 В постоянного тока, IP54, 5 ступеней

Список цен (Валовая стоимость)

ПРЗ

Артикул: 6993

Передатчик CO2RT-R-D Список цен (Валовая стоимость)

ПРЗ

Артикул: 215150

Комнатный гигростат HR1

Гигростат SYSTEMAIR HR1 RAL 9003

Список цен (Валовая стоимость)

ПРЗ

Артикул: 6995

Датчик присутствия/IR24-P

6995 Датчик присутствия/IR24-P

Список цен (Валовая стоимость)

ПРЗ

Артикул: 5151

Комнатный термостат RT 0-30

Электронный

Список цен (Валовая стоимость)

ПРЗ

Артикул: 210680

Выключатель безопасности 3-полюсный серый

ОДИН20

Список цен (Валовая стоимость)

ПРЗ

Артикул: 93042

ACO8AC/EC Панель ACO IP40

Подходит только для внутреннего монтажа

Список цен (Валовая стоимость)

Технический паспорт с общим содержанием

Спецификация с настраиваемым содержимым
Выберите содержимое для PDF:

Алюминиевый разъем 3M™ CI-500, до 35 кВ, 500 тыс.

 смил, внешний диаметр разъема 1,312 дюйма (33,3 мм), компактный многожильный, 10 шт. в коробке

Количество	Цена	Сохранить
{{pricebreak.breakQty}}	{{pricebreak.breakPriceDisplay}}	{{pricebreak.savingsMessage}}

Цена недоступна

0″> {{vm. product.inventoryDetail.poQty}} Поступление от производителя: {{vm.product.inventoryDetail.poArrivalDate != null ? vm.product.inventoryDetail.poArrivalDate : vm.product.inventoryDetail.leadDate | дата: «ММ/дд/гггг» }}

Время выполнения заказа производителем при отсутствии на складе: {{vm.product.inventoryDetail.leadTime}} дней

Производство этого товара снято с производства.

Вы можете приобрести не более {{vm.product.qtyOnHand}} на складе.

Доступна рекомендуемая замена {{vm.product.inventoryDetail.secondaryProductUrlText}}. Доступен возможный вариант {{vm. product.inventoryDetail.secondaryProductUrlText}}. Нажмите ЗДЕСЬ, чтобы найти возможную замену.

Вес продукта: {{vm.product.shippingWeight}} фунтов на {{vm.product.unitOfMeasureDisplay}} Страна происхождения: {{vm.product.countryOfOfOrigin}}

Единица измерения:

Количество

недоступно для этого варианта.

Минимальное количество заказа: {{vm.product.minimumOrderQty}} Количество товара должно быть кратно {{vm. product.minimumOrderQty}}.

Настроить

Расписание доставки

Добавить в список

{{section.sectionName}} Выберите {{section.sectionName}}

{{styleTrait.nameDisplay}} {{styleTrait.unselectedValue ? «» : «Выбрать»}} {{styleTrait.unselectedValue ? styleTrait.unselectedValue : styleTrait.nameDisplay}}

• Информация о продукте
• Техническая информация
• {{спецификация.имяДисплей}}
• accessories.length > 0″> Запчасти и аксессуары
• Сопутствующие товары

Информация о продукте

Техническая информация

Видеоролики о продуктах

Запчасти и аксессуары

Сопутствующие товары

Твое сообщение *

Электронное письмо было успешно отправлено. Электронная почта не была успешно отправлена, пожалуйста, проверьте ввод формы.

×

Comet CV05C-500M/5 Variable Vacuum Capacitor

$379. 00

Capacitance 6-500 pf
Voltage Rating 5 KV
Current Rating 62 Amps RMS

The capacitor is a Ceramic , ПЕРЕМЕННАЯ емкость, вакуумный конденсатор. Емкость 6-500 пф, рассчитанная на пиковое напряжение 5 кВ. Эти узлы сняты с оборудования, проверены и гарантированы.

Серия Mono-Con

1 в наличии

500 пф, 5 кВ пик, Comet CV05C-500M/5 переменный вакуумный конденсатор количество

Артикул: Комета CV05C-500M/5 Категории: ВЧ компоненты, Вакуумные конденсаторы, Вакуумные конденсаторы переменной емкости, Вакуумные конденсаторы переменной емкости номиналом от 201 пФ до 500 пФ Теги: 5 кВ, 500 пФ, 6 пФ, 62 А, Конденсатор, Керамический, Комета, FM0D, Jennings FM0D, Mono-Con, Серия Mono-Con, стационарный фланец, вакуумный конденсатор, Вакуумный диэлектрик, Переменная

• Описание
• Дополнительная информация

Comet CV05C-500M/5 Керамический переменный вакуумный конденсатор

Номинальная емкость	6-500 пф
Пиковое напряжение	5 кВ
Максимальный ток в амперах (СКЗ)	62 А
Диаметр вала	1/4 дюйма
Число оборотов для максимального хода	18
Важные размеры
Максимальная длина	5,76 дюйма / 146,30 мм (включая вал)
Максимальный диаметр	1,76 дюйма / 44,70 мм
Вес	15,60 унций / 442,25 г

Крепление
	Несъемный фланец с 4 просверленными отверстиями для монтажа на переднем конце и фланец FM0D, необходимый для монтажа на заднем конце, показан на фото, но не входит в комплект. (Доступно за дополнительную плату) См. нашу страницу фланцев: Фланцы вакуумного конденсатора
Состояние	Снят с оборудования, проверен и гарантирован

(Иногда доступны другие варианты этого конденсатора, спрашивайте)
CV05C-500W	КВ05К-500Н	CV05C-500
CVMO-500AC/5-BFA-M	ЦВМО-500А	CVMO-500AC
CV05C-500M	CV05C-1000XN	КВ05К-1000С

Конденсаторы «не по спецификации» и «бюджетные»:

Если вам нужны качественные и производительные вакуумные конденсаторы, но бюджет не позволяет этого (или если вы просто хотите сэкономить деньги) у нас часто есть конденсаторы «не соответствующие спецификации». Эти конденсаторы не соответствуют спецификациям конкретной модели. Это может произойти по многим причинам, но они по-прежнему прекрасно подходят для других диапазонов емкости или максимальных напряжений.

Например, у нас может быть тип, указанный в списке на 15 кв, но тестируемый на 12 кв. В этом случае мы не будем продавать его пользователю, которому нужны номиналы 15 кв, но если вам нужно только 5 кв, 7,5 кв или 10 кв, этот конденсатор подойдет. Если вы хотите, чтобы мы проверили наши полки «не по спецификации» на наличие текущих запасов, просто сообщите нам свой диапазон емкости и требования к напряжению (и номинальный ток, если вы его знаете… или приблизительный уровень мощности), и мы сообщим вам, что у нас есть в наличии. по крутым скидкам! Спросите здесь!

«ЦАРАПИНА И ВМЯТКА»

У нас также часто есть на складе много вакуумных конденсаторов с косметическими дефектами, такими как вмятины, которые не соответствуют нашим высоким стандартам для обычной продажи, но которые по-прежнему хорошо проверяются как в диапазоне, так и в их способности выдерживать напряжение.

Некоторые вмятины могут повредить или полностью разрушить конденсатор. Другие, если они возникают в нужных местах, не причиняют никакого вреда. У нас есть знания и возможности для проведения испытаний, чтобы сделать эти определения, и, если они пройдут наши строгие испытания, мы продадим эти устройства по сниженным ценам с нашей постоянной гарантией! Если вы заинтересованы в этих блоках, пожалуйста, уточните наличие на данный момент.

Если вы не видите то, что хотели:

На этих страницах показана лишь часть имеющегося у нас ассортимента. У нас есть много тысяч вакуумных конденсаторов, как фиксированных, так и переменных, а также вакуумных реле. Этот запас меняется ежедневно. Если у вас есть требования к товарам, не перечисленным в этих линейках продуктов, отправьте электронное письмо по электронной почте, и наши квалифицированные сотрудники проведут поиск в нашем инвентаре. (Не забудьте указать свой адрес электронной почты и контактную информацию!)

Знаете ли вы?

Купим у вас бывшие в употреблении и распроданные вакуумные конденсаторы и вакуумные реле?

Компания Max-Gain Systems, Inc. — единственный источник, который может ликвидировать ваши избыточные запасы вакуумных конденсаторов и вакуумных реле. СОКРАЩЕНИЕ складских расходов, УМЕНЬШЕНИЕ устаревших запасов и ОПТИМИЗАЦИЯ складских площадей, продав нам ненужные запасы. Новые и старые запасы, бывшие в употреблении и даже снятые с рабочего оборудования, от одной единицы до тысячи с лишним, вы можете зарабатывать деньги, а также идти на пользу. Кроме того, большая часть излишков, которые мы покупаем, может сразу вернуться на предприятия и в руки людей, которым нужна недорогая замена, чтобы поддерживать свои заводы и радиовещательные станции в рабочем состоянии.

Продайте свои новые и бывшие в употреблении вакуумные конденсаторы и вакуумные реле Overstock, написав нам по электронной почте. Пожалуйста, укажите количество, номер детали производителя и их состояние, а также полную контактную информацию. Мы ответим в течение одного рабочего дня.



Вам также может понравиться…

• 38-футовая выдвижная мачта из стекловолокна для тяжелых условий эксплуатации MK-6-HD

  329,95 $ – 445,95 $ Артикул: MK-6-HDВыбрать варианты

• Универсальная рукоятка вращателя с юбкой

  14,95 $ Артикул: MGS-KNOB-05В корзину

• Модель RAV-T14 Deluxe Узел счетчика оборотов

  59,95 $ Артикул: RAV-T14В корзину

• 3,5 кВ, 5 кВ пик, SPDT, 25 А, вакуумное реле VHC-1

  89,95 $ Артикул: VHC-1Выбрать варианты

• Вернье-редуктор от 6 до 1

  14,95 $ Артикул: VERN-01В корзину

• Муфта вала от 0,25 до 0,25 дюйма

  3,00 $ – 5,00 $ Артикул: SC-BASEВыберите опции

• PL-259, штыревой разъем UHF под пайку для RG-8, RG-11, RG-83, RG-213, RG-393, LMR-400 и других коаксиальных кабелей с наружным диаметром 0,405 дюйма

  2,25 $ – 158,00 $ Артикул: 7500-UHFВыберите варианты

Портал | ЛЭП от 500 кВ до 765 кВ

Измеряемая величина	Значение	Функция	Замечания
напряженность электрического поля	40 В/м (максимум, измерено)	США	на расстоянии 500 м [1]
напряженность электрического поля	152 В/м (максимум, измерено)	США	на расстоянии 200 м [1]
напряженность электрического поля	521 В/м (максимум, измерено)	США	на расстоянии 100 м [1]
напряженность электрического поля	1,078 кВ/м (максимум, измерено)	США	на расстоянии 50 м [1]
напряженность электрического поля	1,525 кВ/м (максимум, измерено)	США	под линиями электропередач [1]
плотность тока	2,8 мА/м² (максимум, измерено)	США	на расстоянии 0,5 м [2]
плотность магнитного потока	0,14 мкТл (измерено)	США	на расстоянии 91,44 м при среднем использовании [3]
плотность магнитного потока	0,3 мкТл (измерено)	—	на расстоянии 91,44 м при пиковой загрузке [3]
плотность магнитного потока	0,32 мкТл (измерено)	США	на расстоянии 60,96 м при среднем использовании [3]
плотность магнитного потока	0,67 мкТл (измерено)	США	на расстоянии 60,96 м при пиковой загрузке [3]
плотность магнитного потока	0,6971–1,7119 мкТл (измерено)	США	на дистанции 60,96 м; измеренное значение зависит от типа опоры [1]
плотность магнитного потока	1,3 мкТл (измерено)	США	на расстоянии 30,48 м при среднем использовании [3]
плотность магнитного потока	1,4948–6,8437 мкТл (измерено)	США	на расстоянии 30,48 м; измеряемое значение зависит от типа пилона [1]
плотность магнитного потока	1,8–8,1 мкТл (максимум, измерено)	Япония	диапазон значений получен в результате измерения двух разных линий электропередач на частоте 50 Гц [4]
плотность магнитного потока	1,804–2,579 мкТл (максимум, измерено)	Египет	под башней на высоте 120 см [5]
плотность магнитного потока	1,831–2,388 мкТл (максимум, измерено)	Египет	под башней на высоте 180 см [5]
плотность магнитного потока	1,831–2,619 мкТл (максимум, измерено)	Египет	под башней на высоте 80 см [5]
плотность магнитного потока	2–3 мкТл (измерено)	Япония	диапазон значений получен в результате измерения двух различных типов линий электропередач на частоте 60 Гц [4]
плотность магнитного потока	2,647 мкТл (максимум, измерено)	США	на расстоянии 500 м [1]
плотность магнитного потока	2,7 мкТл (измерено)	США	на расстоянии 30,48 м при пиковой загрузке [3]
плотность магнитного потока	2,9 мкТл (измерено)	США	на расстоянии 15,24 м при среднем использовании [3]
плотность магнитного потока	6,2 мкТл (измерено)	США	на расстоянии 15,24 м при пиковой нагрузке [3]
плотность магнитного потока	14,221 мкТл (максимум, измерено)	США	на расстоянии 200 м [1]
плотность магнитного потока	36,81 мкТл (максимум, измерено)	США	на расстоянии 100 м [1]
плотность магнитного потока	45,997–23,5143 мкТл (измерено)	США	на расстоянии 15,24 м; измеренное значение зависит от типа опоры [1]
плотность магнитного потока	58,609 мкТл (максимум, измерено)	США	на расстоянии 50 м [1]
плотность магнитного потока	71,401 мкТл (максимум, измерено)	США	под линиями электропередач [1]

Измеряемая величина	Значение	Функция	Замечания
плотность магнитного потока	10,0377–39,1559 мкТл (измерено)	—	под линиями электропередач; измеренное значение зависит от типа опоры [1]

Измеряемая величина	Значение	Функция	Замечания
плотность магнитного потока	0,17 мкТл (максимум, измерено)	Канада	на расстоянии линий [6]
плотность магнитного потока	0,33 мкТл (иметь в виду, рассчитано)	Канада	среднее геометрическое значение на расстоянии 60 — 88 м до линий [7]
плотность магнитного потока	0,38 мкТл (иметь в виду, измерено)	Канада	среднее геометрическое на расстоянии 60 — 88 м [7]
плотность магнитного потока	0,71 мкТл (максимум, измерено)	Канада	рядом с линиями [6]

Измеряемая величина	Значение	Функция	Замечания
напряженность электрического поля	7 кВ/м (максимум, измерено)	США	под линиями электропередач [8]
плотность магнитного потока	15 мкТл (максимум, измерено)	США	под линиями электропередач [9]

ТРАНСМИССИЯ 101: ОСНОВЫ | Служба разведки передачи

• Бизнес
• Основы
• Глоссарий

Трансмиссия 101: основы работы системы

• Типовые конструкции линий электропередачи
• Как надежное электричество достигает вас

Линии электропередач представляют собой наборы проводов, называемых проводниками, которые передают электроэнергию от электростанций к подстанциям, поставляющим электроэнергию потребителям. На электростанции электроэнергия «усиливается» трансформатором до нескольких тысяч вольт и подается в линию электропередачи. На многочисленных подстанциях в системе передачи трансформаторы понижают мощность до более низкого напряжения и передают ее на распределительные линии. Распределительные линии несут энергию к фермам, домам и предприятиям. Тип сооружений передачи, используемых для любого проекта, определяется характеристиками трассы линии электропередачи, включая рельеф и существующую инфраструктуру.

Типовые конструкции линий электропередач

• Высоковольтные (230 кВ, 345 кВ, 400 кВ (постоянный ток), 500 кВ (постоянный ток):

В настоящее время в Миннесоте система высокого напряжения обычно состоит из систем на 230 кВ и 345 кВ. Существуют также две линии постоянного тока (постоянного тока), одна на 400 кВ и одна на 500 кВ

Конструкции, как правило, представляют собой стальные решетчатые башни, деревянные двутавровые однополюсные стальные (фото каждого ниже)

•  Системы передачи низкого напряжения:

Системы 161-кВ и 115-кВ отвечают за передачу мощности от более крупной системы передачи и генерирующих мощностей по всему штату. Некоторые крупные промышленные потребители могут обслуживаться напрямую от сетей 161 кВ и 115 кВ.

Конструкции на 161 кВ и 115 кВ, как правило, представляют собой однополюсные конструкции высотой от 70 до 95 футов.

Системы напряжением от 69 кВ до 23 кВ передают мощность на распределительные подстанции. Они также обеспечивают связь с некоторыми из наиболее отдаленных и малонаселенных районов Большой Миннесоты. Многие мелкие и сельские промышленные потребители получают электроэнергию непосредственно от этих систем.

Конструкции, как правило, представляют собой однополюсные башни, построенные из дерева или стали и имеющие высоту от 50 до 70 футов.

Номинальное напряжение передачи: +/- 400 кВ постоянного тока высокого напряжения Тип: Башня Типовая высота башни: 145–180 футов Типовая ширина полосы отчуждения: 16 футов	Номинальное напряжение передачи: 500 кВ Тип: Башня Типовая высота башни: 90-150 футов Типовая ширина полосы отвода: 190-160 футов	Номинальное напряжение передачи: 345 кВ Тип: Двойная опора Типовая высота опоры: 115–150 футов Типовая ширина полосы отчуждения: футов 0 140
Номинальное напряжение передачи: 230 кВ Тип: H-образная рама Типовая высота опоры: 60–90 футов Типовая ширина полосы отчуждения: 100–160 футов	Номинальное напряжение передачи: 161 кВ Тип: Однополюсный Стандартная высота башни: 70–95 футов Стандартная ширина полосы отчуждения: 100–150 футов	Номинальное напряжение передачи: 115 кВ Тип: Однополюсный Типовая высота опоры: 55–80 футов Типовая ширина полосы отчуждения: 90–1460 футов
Номинальное напряжение передачи: 69 кВ Тип: Однополюсный Типовая высота башни: 50–70 футов Типовая ширина полосы отвода: 70–1460 футов



наверх



Как надежное электричество достигает вас

ИСТОЧНИК ПИТАНИЯ

Кооперативы по производству и передаче (G&T), такие как Great River Energy, управляют электрогенерирующими объектами. На парогенерирующей установке топливо (уголь, ядерное топливо или биомасса) нагревает воду для получения пара и привода турбины. В турбине внутреннего сгорания топливо (газ или масло) сжигается, и горячий газ приводит в движение турбину. Ветряная гидроэнергетика и солнечная энергия являются другими формами производства энергии.



Высоковольтные линии электропередачи

Трансформаторы на электростанции повышают напряжение до напряжения передачи (69 кВ, 115 кВ, 230 кВ, 500 кВ, 765 кВ), поэтому он может перемещаться на большие расстояния по высоковольтным линиям электропередачи. G&T управляет этими линиями, которые передают электроэнергию от электростанций к местам, где используется электроэнергия.



ПОДСТАНЦИЯ ПЕРЕДАЧИ Трансформаторы снижают электроэнергию до более низкого напряжения (69 кВ, 34 кВ), что делает ее пригодной для доставки больших объемов на короткие расстояния.

МЕСТНАЯ РАСПРЕДЕЛИТЕЛЬНАЯ ПОДСТАНЦИЯ Трансформаторы снижают электрическую энергию до более низкого напряжения (69 кВ, 34 кВ), что делает ее пригодной для доставки больших объемов на короткие расстояния.

Крупный промышленный пользователь Большинству отраслей промышленности требуется от 2400 до 4160 вольт для работы тяжелого оборудования. У них обычно есть собственная подстанция на объекте.

Распределительные линии Линии, принадлежащие местным электроэнергетическим кооперативам, передают электричество к трансформаторам, которые снижают уровень мощности до 120/240 или 120/208 вольт для использования в школах, фермах, малых предприятиях и домах. No related posts. Следующая запись Фото домов из бруса готовые: Проекты домов из бруса: цены, фото, планировки 27.11.2020 Баня с мансардой проекты: Бани с мансардой под ключ в Москве: проекты и цены на строительство бань из профилированного бруса 22.04.2020 Желоба настенные и подвесные в чем разница: Желоба настенные и подвесные в чем разница 11.09.2021 Добавить комментарий Отменить ответ Ваш адрес email не будет опубликован. Обязательные поля помечены * Комментарий * Имя * Email * Сайт
