Конструкции крыш и виды стропильных систем

Устройство крыши жилого дома может быть самым различным. От самых простых и недорогих односкатных крыш и до многощипцовых крыш, выстроенных по индивидуальному дизайнерскому проекту, крыш изысканного вкуса и неповторимого внешнего вида.



Какие бывают конструкции крыш

В зависимости от количества скатов, углов наклона, назначения чердачного помещения и других факторов конструкции крыш бывают нескольких видов:

1. Односкатная крыша

Односкатную крышу при строительстве жилых домов применяют редко – исключительно из соображений экономии, так как  на строительство такой крыши идет наименьшее количество стройматериалов. Однако по внешнему виду она непривлекательна.



Если Вы все же решили остановиться на односкатной крыше, ее скат лучше обратить к наветренной стороне, чтобы защита от осадков была более эффективной.



2. Двухскатная крыша

Наиболее простой по конструкции стропильной системы является двухскатная крыша.



Здесь все односторонние стропильные ноги и формируют, собственно скат – наклонную плоскость. Такие плоскости с разных сторон дома могут быть равнозначными, когда коньковый прогон проходит по центральной оси дома.



Если же конек смещен относительно центра, плоскости получатся разного размера и с разными (или одинаковыми) углами скатов.



При этом с двух сторон такой крыши образуются фронтоны – вертикальные плоскости между основными стропилами.



Я могу произвести расчет и монтаж стропильной системы двухскатной крыши любой конфигурации, с тем, чтобы она придавала Вашему дому нарядный, привлекательный вид. Даже в такой, казалось бы простой конструкции возможны варианты различного дизайна.



Забегая вперед скажу, что стропильные фермы в данном случае могут быть как наслонные, так и висячие – все зависит от размеров и конструкции домостроения.



3. Вальмовая крыша

Вальмовые (или четырехскатные) крыши  — очень распространенный вариант конструкции крыши. Она представляет собой сочетание двух скатов в форме трапеции и двух – треугольных (которые и называют вальмами).



Трапециевидные скаты, как правило, монтируют на более длинных стенах  дома, а вальмы – на более коротких. Стропильная система вальмовой крыши существенно отличается от двухскатной: в ней есть диагональные стропила, которые и являются основой всей конструкции. Кроме того, для формирования трапециевидных скатов устанавливаются основные и промежуточные наслонные (или висячие) стропила, а также монтируются угловые стропила (или нарожники), формирующие вальмовые скаты.



Многие из моих заказчиков предпочитают полувальмовые (или датские) крыши. И действительно – такой тип крыши смотрится очень симпатично с любым кровельным материалом.



Отличие такой крыши от вальмовой заключается в том, что вальмы монтируют не на всю высоту крыши, как бы усекая вершину треугольника. Оставшееся пространство до конька образует небольшой фронтон, где я обычно делаю небольшие окошки, чтобы чердачное помещение было освещено. Кроме того они (окошки) придают крыше еще более нарядный вид.

Монтаж стропильной системы вальмовой крыши – процесс трудоемкий и технически более сложный, чем в случае двускатной кровли. Нагрузка на диагональные стропила очень большая, поэтому я укрепляю их с применением шпренгелей, а плоскости трапециевидных скатов – продольными прогонами, которые могут опираться на стойки или укрепляться подкосами.





Обратите внимание

Обращаю ваше внимание, что стропильная система вальмовой крыши – удовольствие не из дешевых, но и результат превосходит всякие ожидания.



Еще одна разновидность вальмовых крыш – шатровые – применяются, когда стены одинаковые по размерам или имеют форму окружности или равностороннего многоугольника. Все плоскости такой крыши представляют собой соединенные вершинами в одной точке. Устройство стропильной системы крыши в данном случае  будет ограничено только диагональными стропилами и нарожниками.



4. Ломанная кровля (мансарда)

Чтобы получить дополнительное жилое пространство в доме, вместо чердака часто устраивают мансарду.



Крыши мансардного типа часто еще называют ломаными двухскатными крышами, так как плоскости скатов «переломлены» вдоль горизонтальной линии так, что угол уклона ската по линии перелома изменяется. Фронтоны образованные основными стропилами обычно оборудуют окнами, а если предусмотрен балкон – то и дверями.

Монтируется стропильная система ломаной крыши не так, как в предыдущих вариантах. Она  часто имеет в своем составе два вида стропил: наслонные (формирующие более крутой скат) и висячие (составляющие верхнюю, более пологую часть крыши).



При строительстве деревянных домом я рекомендую использовать вариант связки мауэрлата с балками перекрытия в прочную основу для мансардной крыши. В случае же кирпичных (шлакоблочных и т.д.) стен, мауэрлат может крепиться только к стенам; балки перекрытия, в этом случае, служат лишь опорой для стоек, ограждающих жилое пространство от остальной части чердака.



5. Многощипцовые крыши

Еще более сложные по устройству – многощипцовые крыши – но они и наиболее разнообразны: большое количество ребер и ендов, асимметричность скатов, различные углы наклонно и другие особенности таких крыш делают их поистине произведением дизайнерского (архитектурного) искусства (см. фото).



Стропильные системы таких крыш необычайно сложны по устройству, на их монтаж уходит большое количество материала – так что стоимость монтажа стропильной системы таких нестандартных крыш достаточно высока и позволить их себе может далеко не каждый владелец. Зато в результате дом с такой крыше будет иметь неповторимый вид и собственное лицо.



Я могу спроектировать и построить крышу любой сложности. Для обсуждения дизайна и всех деталей строительства многощипцовой крыши повышенной сложности я выезжаю на объект лично.



Итак, как Вы видите, конструкции стропильных систем напрямую связаны и зависят от конструкции крыши.



Мои работы

Монтаж гибкой черепицы в Видном

Монтаж водостока в Москве

Кровля с нуля в деревне Обухово

Реконструкция фасада и кровли



Виды стропильных систем

Всего в практике строительства скатных крыш применяют два вида стропильных систем:

• наслонная – стропильная система, в которой стропильные ноги опираются на стены дома, а средняя часть стропильной фермы (пары) – на стойку, установленную на промежуточную опору в виде стены или отдельной опоры внутри помещения. Если ширина дома не превышает 6,5 метров, можно обойтись и без серединной стойки.
• висячая – стропильная система, опирающаяся только на стены здания. Позволяет перекрыть достаточно большие пролеты. Стропила в такой системе, чтобы уменьшить их распирающее воздействие на стены, стягивают затяжкой, которая, как правило, является одновременно балкой перекрытия. При значительных расстояниях между стенами середину затяжки подвешивают к коньковому прогону бабкой, чтобы избежать недопустимо сильного прогиба.



Расход строительных материалов, объем работ и, соответственно, стоимость строительства висячих стропильных систем будет значительно выше, чем в случае с наслонными.

В некоторых случаях, если конструкция здания позволяет, чтобы уменьшить стоимость стропильной системы, я могу использовать как висячие, так и наслонные стропила. Такая комбинированная система при расчете кровли двухскатной крыши чаще всего применяется, если в доме предусмотрены отдельные опоры посреди помещений.



Если вы намерены построить красивый дом, но желаете максимально снизить на него расходы – обращайтесь, я помогу выбрать вам самый надежный из всех бюджетных вариантов конструкций крыш и стропильных систем, который удовлетворяет вашим эстетическим запросам. Мои строители заинтересованы предложить вам самый удобный вариант!



+7(495) 241-00-59

Монтаж и ремонт кровельных и фасадных покрытий от эконом до VIP-класса

Задать вопрос

Рассчитать онлайн



мой опыт — ваши сэкономленные деньги и нервы.

Я консультирую всех кто ко мне обращается, даже если вы потом уйдете строится к другой бригаде.

Задавайте вопросы, не стесняйтесь, я всем отвечаю —  это бесплатно

+7(495) 241-00-59Я доступен для звонков 7/24 — буду рад вам помочь, обращайтесь!



Дополнительные материалы по теме



Контробрешетка крыши

Подробнее

Утепление и отделка мансардных окон

Подробнее

Ремонт кровли зимой

Подробнее



Добавить комментарий

Конструкция крыши дома — какие бывают конструкции стропильной системы крыш?

Дата последнего изменения:

19 апреля 2017

Время на чтение:

13 минут

441

Возведение крыши – завершающее действие по строительству дома и один из главных элементов его экстерьера. Помимо возложенных эстетических качеств, конструкция крыши дома должна отвечать всем эксплуатационным требованиям.

Прежде чем перейти к описанию основных типов стропильных систем, представим основные правила, в соответствии с которыми следует выбирать тип крыши:

• Заранее определитесь, будет ли использоваться пространство под кровлей. Для оборудования жилых комнат наиболее предпочтительны двускатная и мансардная крыша;
• Вид стропильной системы определяется наличием внутренних несущих перегородок или стен;
• До выбора того или иного вида крыши желательно определиться с кровельным материалом. При минимальном угле от 3 до 6° рекомендуется использовать рубероид или ондулин, мягкая черепица укладывается при уклоне от 11°. Если угол крыши не менее 20° могут быть применены профнастил и асбестоцементный шифер; металлочерепица и классическая керамическая черепица требуют наклона кровли не менее 25°;
• Выбирать крышу необходимо с учетом погодных условий своей местности;
• Перед возведением полезно определить преобладающие ветра и соответственным образом располагать стропильную систему;
• Перед началом строительства просчитать все затраты на возведение каждого типа кровли.

В этой статье

• Типы крыш и стропильных систем
• Наслонная стропильная система
• Висячая стропильная система
• Требования для стропильной системы
• Односкатная конструкция
• Двускатная система
• Ломаная или мансардная система
• Вальмовая и полувальмовая крыша
• Шатровая крыша
• Многощипцовая или многоскатная крыша

Типы крыш и стропильных систем

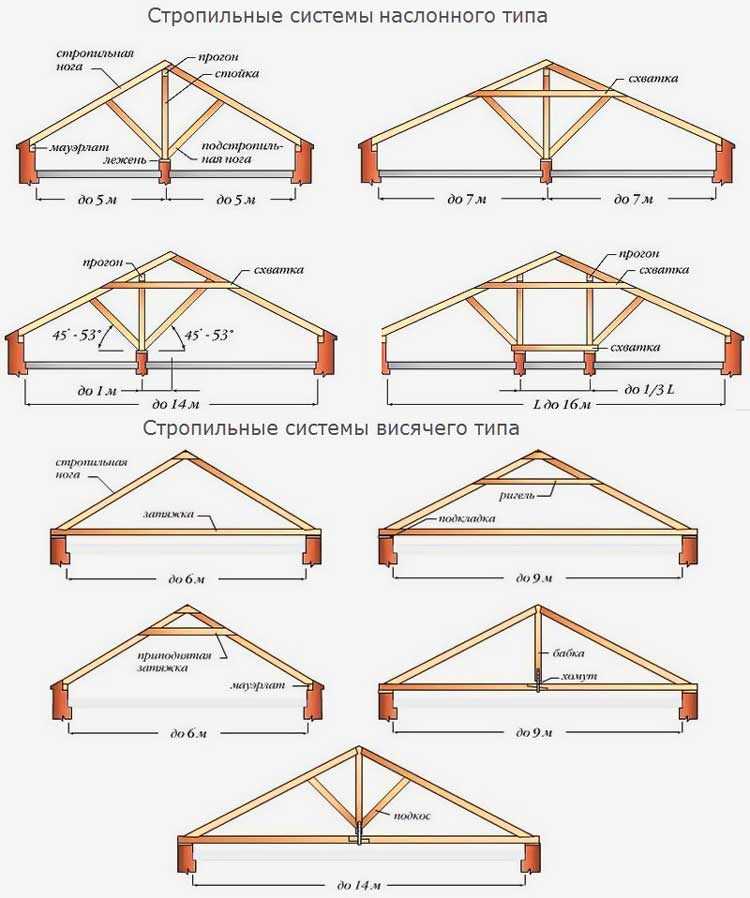

Основное различие, положенное в основу данной типологии, заключается в количестве скатов и их соединении между собой. Каждая конструкция подразумевает особенную каркасную систему, поэтому рассмотрение типов конструкции целесообразно вести с учетом особенностей стропильной системы для каждой из них.

При всем разнообразии видов крыш в их основе лежит один из двух типов стропильных систем.

Наслонная стропильная система

Применение данной системы возможно при наличии опор для стропил внутри самого здания. Это могут быть несущие стены или перегородки. Опорой стропил данной системы служит коньковая доска, к которой они крепятся.

Различают два типа данной системы – распорную и безраспорную.
Безраспорный вид позволяет избежать распирающего давления на стены дома. Это достигается за счет:

• Жесткого упора стропильной ноги в мауэрлат с подшивкой брусом и фиксированием врубкой. Крепление стропила в верхней части производится скользящим способом на коньковый прогон;
• Подвижным способом крепится, наоборот, низ стропила. Верх закрепляется гвоздями или болтами после укладки на конек;
• Наслонные стропила жестко крепятся к коньковому прогону при помощи шпилек или гвоздей.

При распорной системе создается такая конструкция, при которой распирающее давление передается и стенам дома. В отличие от безраспорной системы, в данном случае производится жесткое крепление стропил, что придает всей системе внутреннее напряжение.

Висячая стропильная система

При необходимости перекрытия пролетов длиной более 7 м используется висячая система, опорой для которой предполагаются только стены дома. Для прочной фиксации стропильных ног используются затяжки, которые скрепляют, как правило, низ стропильных пар. Зачастую, при необходимости создания под крышей помещения, возникает необходимость более высокого расположения затяжек, в этом случае применяются следующие приемы укрепления системы:

• Более крепкое монтирование стропильных ног с мауэрлатом благодаря запилу и фиксацией гвоздями, или с использованием металлических уголков;
• Пятки стропил вырубленными краями упираются в затяжки, которые прикреплены к мауэрлату. Верх стропил, в этом случае, крепится деревянными накладками;
• Затяжками могут выступать балки перекрытия, концы которых должны быть вынесены за пределы стен на расстояние более чем 55 см;
• В бревенчатых домах крепление стропил осуществляется на верхний венец методом шип-гнездо. Возможно применение разнообразных металлических креплений, типа ползунки, которые позволят конструкции двигаться и снизят напряжение на стены.

[wpsm_box type=»info» float=»none» text_align=»left»] Если несущие стены расположены на расстоянии более 10-11 м, то всю систему необходимо дополнительно укреплять стойками. [/wpsm_box]

Требования для стропильной системы

Независимо от выбора той или иной стропильной системы, есть ряд требований, выполнение которых является залогом долгой службы крыши:

1. Жесткость креплений. В основе стропильной системы лежат стропильные фермы, представляющие по форме треугольники. Они должны быть крепко зафиксированы, так как любая подвижность в их конструкции чревата разрушением всей крыши;
2. Вес конструкции. Стропильная система не должна много весить. При большом весе кровли целесообразно делать несущую основу из металла;
3. Обработка дерева антисептиков и противопожарными средствами – обязательное условие безопасности кровли;
4. Стропильная система изготавливается из высококачественной древесины 1-3 сорта с минимальным количеством сучков и трещин и влажностью не более 20%.

Односкатная конструкция

Этот тип крыши предполагает наличие одного ската под углом. Это одна из самых простых по монтажу конструкций. Ее плюсом является значительная экономия строительных материалов. К недостаткам данного типа относится малое пространство под кровлей без возможности утепления. Поэтому односкатные конструкции возводятся, как правило, над летними пристройками, верандами или хозяйственными постройками и только в редких случаях над жилыми помещениями.

Возведение подобной крыши предполагает, что строение изначально имеет две разноуровневые противоположные стены, на которые укладываются стропила. Если расстояние между стенами превышает 5-6 метров, то необходима установка дополнительных подпорных стоек и подстропильных ног. Использование дополнительных опор в виде деревянных брусов или бревен возможно и в случае, когда опорные стены имеют одну высоту.

Двускатная система

Двускатный тип кровли является наиболее популярным в частном строительстве. Сочетание удобства в эксплуатации, возможности обустройства под крышей жилой комнаты, надежности и простоты в возведении обеспечили этой системе широкое распространение.

В зависимости от требований к пространству под крышей выбирается наслонная или висячая стропильная система, а сама кровля утепляется или остается холодной. Конструкция двускатной крыши — это треугольник с равными или разными сторонами. Во втором случае скаты монтируются под разными углами и удобство заключается в том, что более крутой скат, обращенный в подветренную сторону, не будет накапливать снег.

При оборудовании под двускатной крышей жилой комнаты, стропильная схема укрепляется малым числом подпорок. Для этого используются затяжки в верхней области системы, применяемые затем как основа для потолка комнаты, и подпорки в нижней. Вторые становятся основой для обрешетки под обшивку стен. При создании под крышей жилого помещения ее скаты скрепляются друг с другом, как правило, под углом около 90°.

Ломаная или мансардная система

Данный тип кровли обеспечивает максимально просторное жилое помещение за счет излома обоих скатов крыши и формирования двух его плоскостей – боковой и верхней. При этом верхние части выполняются функцию крыши, а боковые дополнительно становятся стенами для мансардного помещения.

Каждая стропильная ферма в данном случае формируется из 4 наслонных стропил, два участвуют в формировании верхней части, два – нижней.

Угол наклона обоих плоскостей ската может быть выбран индивидуально, классическим считается соединение на коньке под углом 120° и нижнего и верхнего этажей под 125-130°.

Вальмовая и полувальмовая крыша

Особенность вальмовой кровли заключается в наличии 4 скатов, двух треугольной формы, двух — трапециевидной. Конструкция кровли полувальмовой крыши отличается лишь тем, что в ней линии торцевых концов не достигают карниза.

[wpsm_box type=»info» float=»none» text_align=»left»] Полувальмовые крыши рекомендованы для регионов с высокой ветровой нагрузкой, треугольные скаты обращаются к наветренной стороне.[/wpsm_box]

Тип стропил для этих видов конструкций практически идентичны. Стропильные ноги опираются как на длинные, так и на короткие стены строения, используются диагональные стропила. Они служат для соединения верха стропильных ферм с углами и являются опорой для стропил, формирующих вальму – треугольный стык кровли.

Отметим, что подобный тип кровли не рассчитан на использование пространства под ним, так как четыре ската сильно ограничивают пространство под собой. Поэтому угол скатов этой крыши может быть 10-12°, а при желании создания небольшого чердака или комнаты не менее 25°.

Выбирая кровельный материал для вальмовых конструкций, рекомендуем остановить свой выбор на мягкой черепице. Применение профнастила или металлочерепицы чревато большим перерасходом материала из-за сложного раскроя и множества отходов.

Шатровая крыша

Конструкция крыши по типу шатра предназначена для дома с одинаковыми по высоте стенами. Все четыре (а при необходимости и более) ската представляют равнобедренные треугольники и сходятся в единой вершине, создавая своеобразную пирамиду.

[wpsm_box type=»info» float=»none» text_align=»left»] Шатровые конструкции обладают высокой устойчивостью и идеальны для возведения в ветреных регионах.[/wpsm_box]

Ребра жесткости по границам треугольных скатов сформированы диагональными стропилами. Они также служат основой для остальных стропил системы. Выбор в пользу наслонной или висячей системы вновь связан с наличием опоры в центре здания. Конструкция четырехскатной крыши имеет достаточно сложностей в возведении и при своем монтаже требует использования затяжек и укрепления стойками.

Для покрытия шатровой крыши идеально, с точки зрения удобства, эстетики и экономичности подойдет мягкая черепица.

Многощипцовая или многоскатная крыша

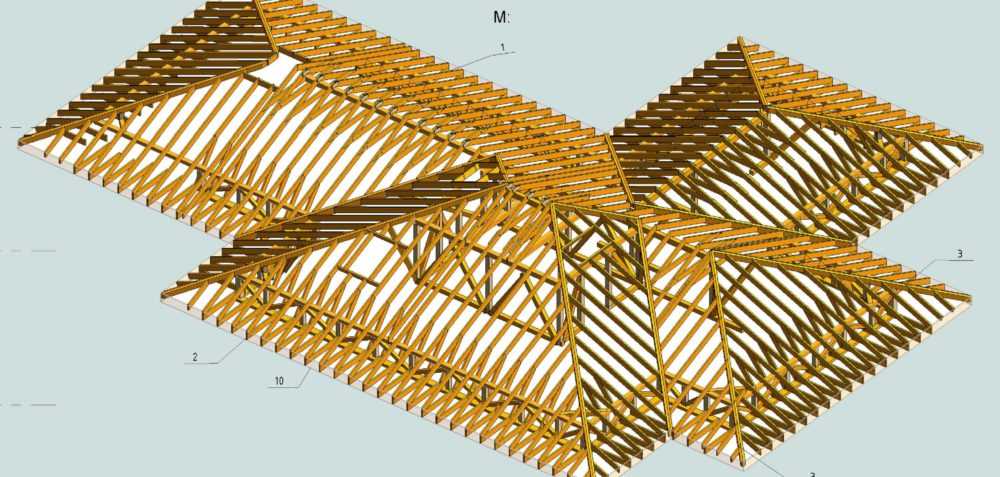

Многоскатная крыша является наиболее сложной из всех представленных, ее конструкция подразумевает использование элементов всех названных типов: двускатной, вальмовой и т. д. Этот тип подходит для домов сложной внутренней и внешней планировки типа букв Т, Г и т.д.

Для простоты работы с данной системы, ее разбивают на простые элементы (треугольник, трапеция, прямоугольник) и выбирают стропильную систему в соответствии с этим выбором.

При наличии большого количества пристроек к центральному зданию, все коньковые прогоны этих пристроек, как правило, соединяются с основными ребрами центральной стропильной системы.

Выбор конструкции крыши дома – основополагающее решение, лежащее в основе прочности, долговечности и внешнего вида кровли. Принятие решения по этому вопросу должен основываться на конкретных знаниях, точных расчетах и ряде основополагающих моментов.

Понравилась статья?

Поставьте лайк автору и поделитесь в соц. сетях

Деревянная крыша — конструкция, устройство деревянной кровли своими руками

Деревянная крыша – это конструкция разных видов стропил. Технология строительства несложная, что делает такие крыши самыми популярными в современном частном строительстве. В данной статье мы подробно разберемся, что представляет собой устройство деревянной крыши дома. Рассмотрим, какие особенности имеет стропильная система, и какие деревянные кровельные материалы сегодня существуют.

Содержание

1. Основные элементы стропильной системы деревянной крыши.

2. Виды деревянных кровельных конструкций.

3. Выбор кровельного материала.

4. Устройство деревянной кровли своими руками.

5. Конструкция деревянной кровли: видео

Основные элементы стропильной системы деревянной крыши

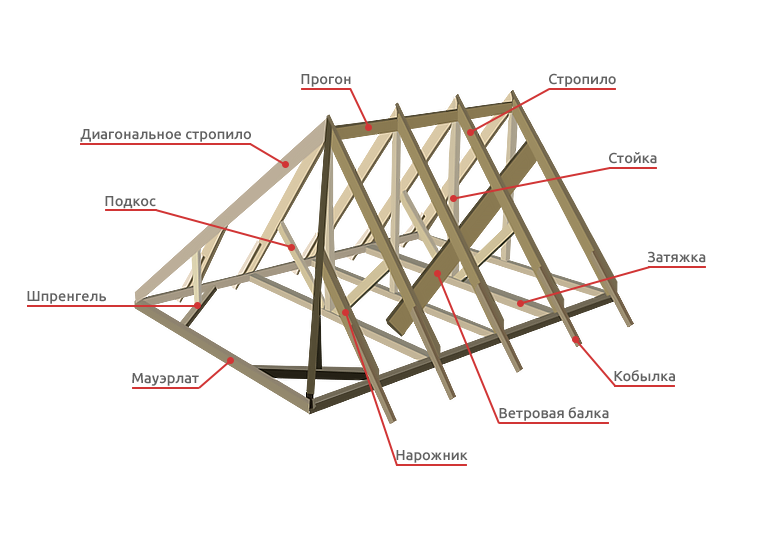

Стропильная система — индивидуальная конструкция. Все зависит от формы крыши и ее размеров. К обязательным элементам деревянной системы относят:

• Мауэрлат – представляет собой фундамент всей кровельной системы, равномерно распределяющий нагрузку от крыши на стены дома.

• Стропильные ноги – определяют внешний вид всей крыши, угол наклона скатов, обеспечивают жесткость конструкции.

• Прогон – элемент который соединяет стропильные «ноги». Бывают коньковые прогоны – расположены в верхней части, боковые – в боковой части.

• Затяжка – соединительный элемент стропил, не позволяющий им разъезжаться.

• Стойки и кровельные подкосы. Необходимы для придания основным стропилам устойчивости.

• Лежень – расположен параллельно коньку, в него упираются стойки и кровельные подкосы.

• Обрешетка – брус или доска, набитая строго перпендикулярно стропильным ногам. Именно обрешетка несет нагрузку от кровельного покрытия.

• Кровельный конек – место, где соединяются два ската. В месте конька обязательно набивается сплошная обрешетка.

• Кобыль – встречаются не на всех крышах, представляют собой свес.

• Свесы крыши – защищают стены дома от попадания на них влаги.

Отдельно необходимо отметить стропильную ферму, в данный узел входят растяжки, стойки, раскосы. Данная конструкция деревянной крыши перераспределяет нагрузку, в результате чего на стены лишнего давления не оказывается. Расстояние между несколькими фермами может быть разным, определяется расчетами.

Виды деревянных кровельных конструкций

Деревянная крыша дома может быть реализована в трех вариантах:

• С наслонными стропилами.

• С висячими стропилами.

• С деревянными фермами.

Наслонные стропила с торцевой части упираются в мауэрлат, с другой стороны в стену дома или стойку. Стропила располагаются на расстоянии от 0,6 до 2 м друг от друга. На значение шага влияет сорт древесины и предполагаемые нагрузки. Для сооружения стропил данного типа используют брус с сечением не менее 0,2*0,2 или доску толщиной более 5 см. Расстояние между стойками не должно быть менее 2 м.

Для увеличения жесткости всей конструкции стойки дополнительно связывают досками шириной 0,2м. Для большей стойкости к ветровым нагрузкам наслонную стропильную систему фиксируют проволокой, которая крепится к деревянным элементам с помощью анкеров. Данная стропильная конструкция на сегодня является самой популярной и подходит домам любых форм.

Важно: для установки наслонной стропильной системы потребуется одна несущая стена посередине сооружения. Ширина дома не может быть меньше 7 м.

Если конструкция дома не предполагает наличие поперечной несущей стены, то рекомендуется строительство деревянной крыши из висячих стропил. Главная особенность данных стропил – это отсутствие верхней опоры как у наслонных стропил. Допустимая ширина дома ни менее 8 м. Чаще всего такая система применяется для небольших хозяйственных построек. В нижней части стропила опираются на наружную верхнюю часть стены, в результате чего на нее оказывается значительное давление. Для придания большей жесткости стропила стягиваются. Все части конструкции соединяются болтами, строительными гвоздями или металлическими скобами.

Важно: если чердачное помещение в дальнейшем будет использоваться, как жилое стропильные стяжки рекомендуется располагать как можно выше.

Деревянные фермы сегодня редко используются в частном строительстве. Такие конструкции подойдут зданиям с большими пролетами – до 20 м. Сама система сложная в реализации. Состоит из нескольких узлов, которые образуют балки с сечением до 150 мм.

Выбор кровельного материала

Для покрытия деревянной крыши рекомендуется использовать:

• Лемех – это разновидность шинделя. Его форма сложнее – верхняя часть выполнена в лопатной форме, нижняя – ажурная.

• Тес – представляет собой обрезную доску из хвойных пород дерева.

Важно: важное отличие деревянной кровли от любой другой – это высокая ремонтопригодность. Произвести работы по замене элемента кровли можно быстро и самостоятельно.

Устройство деревянной кровли своими руками

Прежде чем приступить к возведению деревянной крыши необходимо обработать весь брус, доски специальными антисептиками и антипиренами для защиты от грибка, гнили и огня.

Начинается кровельная работа с укладки мауэрлата. Для его монтажа рекомендуется использовать брус шириной 15 см и толщиной от 5 до 10 см. Установка может быть произведена двумя способами:

• Проложить в кирпичную стену дома проволоку катанового типа, затем с помощью ее закрепить мауэрлат на стене дома. Для этого необходимо будет продеть проволоку сквозь ранее сделанные в брусе крепежные отверстия и прочно закрепить.

• Установить в стену вертикально стальные прутья с сечением не менее 1,5 см или монтировать на стену бетонную балку, на которой уже есть вертикальные стальные шпильки. Допустимый шаг между прутьями не более 12 см. На данные шпильки надевается брус, через крепежные отверстия. Полученные отверстия крепятся гайками.

Важно: недопустимо чтобы брус соприкасался с кирпичными или бетонными поверхностями! Чтобы защитить дерево от данных материалов необходимо проложить защитную прокладку из рубероида.

Далее устройство деревянной крыши своими руками продолжается по следующему плану:

• Укладка лежней из бруса. Устанавливаются параллельно боковым стенам дома, сечение бруса 15*15 см. Укладка происходит строго по линиям стен бедующего чердака. Если длина бруса будет недостаточной можно нарастить его с помощью соединения нескольких отрезков шипами.

• Установка стоек на лежни. Сечение бруса 5*15 см. Шаг стоек равен выбранному шагу стропил.

• Установка крайних стропил. Монтируются на мауэрлат с опорой на стойки. Место, где стропила фиксируются с мауэрлатом должно иметь фигурный запил с усилением соединения накладками из металла.

• Установка конькового прогона на полученные верхние углы фронтона.

• Монтаж рядовых стропил с необходимым шагом. Опираются на мауэрлат, коньковый элемент и опорные стойки.

• Зашивка фронтона. Для этого используется доска 5*15 см.

Важно: во время установки стропильных ног нужно всегда помнить, что карнизные свесы будут сформированы концами стропильных ног. Если длины брус не хватит, наращивание необходимо произвести кобылками.

Каркас деревянной крыши фото

После того как стропильная система будет собрана начинается следующей этап сборки крыши:

Кровельный «пирог» может состоять из разных слоев. Все зависит от того будет крыша теплой или нет. Если дом постоянного проживания или чердак в будущем будет использоваться как жилое помещение крышу лучше сделать теплой.

Если крыша будет теплой, то рекомендуется такая последовательность укладки слоев:

• Слой пароизоляции. Материал крепится со стороны чердака строительным степлером. После того как крыша будет окончательно собрана пароизоляция зашивается досками. Пленки укладываются обязательно с нахлестом, швы закрывают скотчем.

• Утеплитель. Чаще всего — это базальтовая вата. Плиты укладывают между стропильными ногами в место распора.

• Гидроизоляция. Укладывается на утеплитель, фиксируется степлером.

Конструкция деревянной кровли: видео
