Фаль­це­вая кров­ля

Фальцевая кровля: виды и устройство

Выбор кровли – дело не из легких. Среди прочих вариантов вам наверняка предложат рассмотреть вариант устройства фальцевой кровли. О том, что он собой представляет – в нашем материале и в салоне-офисе ООО ТПФ «Ирвеле».

Фальцевая кровля — это кровля из листовой или рулонной оцинкованной стали, а также из стали с полимерным покрытием, в которой соединение отдельных элементов покрытия выполнены с помощью фальцев.

Фальц – это вид шва при соединении листов металлической кровли.

Типы фальцев:



• А — лежачий одинарный;
•  Б — лежачий двойной;
•  В — стоячий одинарный;
•  Г — стоячий двойной.

Наиболее герметичным и влагонепроницаемым, согласно мнениям специалистов, является двойной стоячий фальц. Это продольное соединение, выступающее над плоскостью кровли между двумя прилегающими кровельными картинами, кромки которых имеют двойной загиб.

Картина – это элемент кровельного покрытия, у которого кромки подготовлены для фальцевого соединения.

Достоинства фальцевой кровли:

• Возможность длительной эксплуатации (в зависимости от материала, от 25 до 100 лет)
• Антикоррозийное покрытие
• Разнообразие цветовых решений
• Легкость (1 м² весит от 3,5 до 7,5 кг) – небольшая нагрузка на несущую конструкцию
• Гладкая поверхность позволяет дождевой воде стекать намного быстрее

Недостатки фальцевой кровли:

• При дожде слышен сильный шум от ударов капель о кровлю
• На рынке очень мало специалистов, способных правильно уложить фальцевую кровлю
• Обычная оцинкованная сталь по эстетическим параметрам уступает многим другим видам кровли. Медная и цинк-титановая кровля выглядит гораздо приятней, но она значительно дороже (если квадратный метр полезной площади оцинкованной кровли обойдется в 5-10$, то медной – 60-80$, цинк-титановой – 50-70$)
• Установка фальцевой кровли из цинк-титана требует очень бережного отношения. По материалу нельзя ходить, стучать — глубокие царапины на листе впоследствии приведут развитию преждевременной коррозии. Он несовместим со многими металлами, и даже с некоторыми породами дерева (дуб, лиственница). При температуре ниже +5 градусов сплав становится хрупким и работы с ним продолжать в такое время не рекомендуется.
• Накапливает электростатический ток. Необходимо обустройство молниеотвода.

Металлы, используемые для фальцевой кровли:

• Оцинкованная кровельная сталь. Благодаря покрытию из цинка, обладают высокими антикоррозийными свойствами. При монтаже крыши используются листы толщиной от 0,45 до 0,70 см. Срок службы – 25-30 лет.
• Сталь с полимерными покрытиями. Стальной оцинкованный лист с полимерным покрытием имеет многослойную структуру: стальной лист, слой цинка, слой грунта, и, наконец, защитная краска с нижней стороны листа, а с лицевой стороны — слой цветного полимера. Полимер наносится для придания дополнительных защитных свойств (защита от ультрафиолета), а также выполняет декоративную функцию.

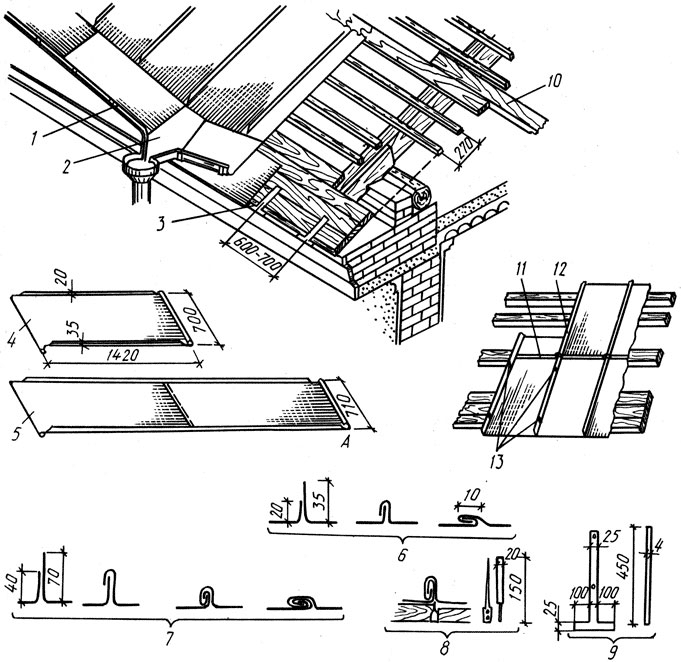

Традиционная технология устройства кровли из листовой стали, работы выполняются в два этапа.

Первый этап

Изготавливаются картины для рядового покрытия скатов крыши, карнизных свесов, настенных желобов, разжелобов. Для изготовления картин фальцевой кровли вначале прямо на стройплощадке делаются заготовки необходимых форм и размеров (по чертежам будущей кровли). Стальные листы размечают на детали при помощи измерительных приборов и инструментов, наносят на металле отметки. Затем стальной лист, в зависимости от толщины, разрезают и соединяют фальцем в картины, длиной в скат, боковые кромки загибают, т.е. делают заготовки для выполнения стоячих фальцев.

Второй этап

Фальцевые картины поднимают на крышу и соединяют их боковые стороны друг с другом стоячим фальцем (чаще всего одинарным). Для повышения герметичности соединений, проконтролируйте, чтобы рабочие использовали самоклеющуюся ленту

Затем картины фальцевой кровли крепят к обрешетке узкими стальными полосками — кляймерами, которые одним концом заводят в стоячие фальцы при их изгибе, а другим крепят к брусу обрешетки. Таким образом, получается качественное кровельное покрытие, без каких-либо технологических отверстий. Используемые соединительные детали, такие, как гвозди, болты, проволока, кляммеры, должны быть обязательно выполнены из оцинкованной стали. Это делается для того, чтобы они имели такой же срок службы, что и кровельное покрытие.

Отверстия у дымовых и газовых труб, в том числе и вентиляционные, закрывают фартуками из оцинкованной стали.

Порядок устройства вертикальных фальцев рядовых листов кровли

Один край уложенного листа закрепляется крепёжными изделиями (кляммерами) к обрешётке. Крепёжные детали располагаются по краю листа с интервалами до 600 мм и прикрепляются к обрешётке оцинкованными саморезами 4,8х28 мм.

При использовании для кровли листов, длиной более 10 м, необходимо закрепить их, к обрешётке плавающими кляммерами, которые обеспечивают герметичность кровли в случае температурных деформаций. На рисунке фальц, выполненый закаточным устройством: 1 — металлическое покрытие; 2 — клямер; 3 — основание кровли

Технические решения по устройству горизонтальных швов в крышах с разными уклонами

a) при уклоне от 30°
b) при уклоне от 25°
c) при уклоне от 10°
d) при уклоне от 7°

Рулонная технология изготовления фальцевой кровли. Материал, доставленный на стройплощадку в рулонах, разрезается при помощи специального оборудования. Изготовление кровли на объекте позволяет избежать горизонтальных фальцев, через которые может протекать вода. Соединение кровельных картин осуществляется, как правило, в двойной стоячий фальц. Для обеспечения полной непроницаемости соединений фальц может быть уплотнен силиконовым герметиком.



Фальцевое соединение воздуховодов в Комсомольске-на-Амуре: 500-товаров: бесплатная доставка, скидка-26% [перейти]

Партнерская программаПомощь

Комсомольск-на-Амуре

Каталог

Каталог Товаров

Одежда и обувь

Одежда и обувь

Стройматериалы

Стройматериалы

Текстиль и кожа

Текстиль и кожа

Здоровье и красота

Здоровье и красота

Детские товары

Детские товары

Продукты и напитки

Продукты и напитки

Электротехника

Электротехника

Дом и сад

Дом и сад

Сельское хозяйство

Сельское хозяйство

Промышленность

Промышленность

Мебель и интерьер

Мебель и интерьер

Все категории

ВходИзбранное

Фальцевое соединение воздуховодов

239

593

Фланец прямоугольный для соединения воздуховодов, 125мм Тип: Фланец вентиляционный, Размер: Длина

В МАГАЗИНЕще цены и похожие товары

380

462

Колено для соединения круглых воздуховодов ERA 16ККП, белое, 90 градусов, D 160 Тип: Колено

В МАГАЗИНЕще цены и похожие товары

Гибкая вставка D 400 (с ниппельным соединением)

В МАГАЗИНЕще цены и похожие товары

258

340

12,5FC Короткий участок круглого воздуховода D125 ЭРА, длина 70 мм. для соединения фасонных элементов, пластик

В МАГАЗИНЕще цены и похожие товары

Гибкая вставка D 200 (с ниппельным соединением)

В МАГАЗИНЕще цены и похожие товары

380

462

Колено для соединения круглых воздуховодов ERA 15ККП, белое, 90 градусов, D 150 Тип: Колено

В МАГАЗИНЕще цены и похожие товары

440

490

Колено разноугловое для соединения плоских воздуховодов ERA 620КРП, белое, 204 х 60 мм Тип: Колено

В МАГАЗИНЕще цены и похожие товары

425

455

Колено горизонтальное для соединения плоских воздуховодов ERA 620КГП, белое, 90 градусов, 204 х 60 мм

В МАГАЗИНЕще цены и похожие товары

258

340

10FC Короткий участок круглого воздуховода D100 ЭРА, длина 70 мм. для соединения фасонных элементов, пластик

В МАГАЗИНЕще цены и похожие товары

300

406

Колено для соединения круглых воздуховодов ERA 12,5ККП, белое, 90 градусов, D 125 Тип: Колено

В МАГАЗИНЕще цены и похожие товары

375

399

Адаптер из ABS пластика 160мм x 250 мм на фланце 125мм, пластина прямоугольная настенная накладная для соединения воздуховодов, белая, EUROPLAST VA125

В МАГАЗИНЕще цены и похожие товары

423

529

Адаптер из ABS пластика 190мм x 250 мм на фланце 150мм, пластина прямоугольная настенная накладная для соединения воздуховодов, белая, EUROPLAST VA150

В МАГАЗИНЕще цены и похожие товары

10FC Короткий участок круглого воздуховода D100 ЭРА, длина 70 мм. для соединения фасонных элементов, пластик

ПОДРОБНЕЕЕще цены и похожие товары

Уголок УГФ 105х27х3 для соединения прямоугольных воздуховодов Производитель: Airone

ПОДРОБНЕЕЕще цены и похожие товары

12,5FC Короткий участок круглого воздуховода D125 ЭРА, длина 70 мм. для соединения фасонных элементов, пластик

ПОДРОБНЕЕЕще цены и похожие товары

Соединитель угловой пластиковый для плоских воздуховодов 60х204 мм 90° с круглыми d125 мм фланцевое соединение

ПОДРОБНЕЕЕще цены и похожие товары

Ниппель (муфта) для соединения воздуховодов D=100 мм Тип: муфта, ниппель, Диаметр канала: 100 мм

ПОДРОБНЕЕЕще цены и похожие товары

Уголок УГФ 65х18х2.5 для соединения прямоугольных воздуховодов Производитель: Airone

ПОДРОБНЕЕЕще цены и похожие товары

612FC Короткий участок плоского воздуховода 60х120 ЭРА, длина 70 мм. для соединения фасонных элементов, пластик

ПОДРОБНЕЕЕще цены и похожие товары

511FC Короткий участок плоского воздуховода 55х110 ЭРА, длина 70 мм. для соединения фасонных элементов, пластик

ПОДРОБНЕЕЕще цены и похожие товары

Уголок УГФ 95х18х2.5 для соединения прямоугольных воздуховодов Производитель: Airone

ПОДРОБНЕЕЕще цены и похожие товары

Соединительный кабель Rexant, 3 pin, 3 х 0.5 мм², белый {11-9530} 1 шт Тип: соеденительный, Цвет:

В МАГАЗИНЕще цены и похожие товары

Соединительный кабель Rexant, 2 pin, 2 х 0.35 мм², белый {11-9320} 1 шт Тип: соеденительный, Цвет:

В МАГАЗИНЕще цены и похожие товары

Соединительный кабель Rexant, 5 pin, 5 х 0.5 мм², белый {11-9450} 1 шт Тип: соеденительный, Цвет:

В МАГАЗИНЕще цены и похожие товары

Разъемное соединение «американка» ВB латунное резьбовое 1″ Stout Тип: Резьбовой, Цвет:

В МАГАЗИНЕще цены и похожие товары

Разъемное соединение «американка» ВB латунное резьбовое 2″ Stout Тип: Резьбовой, Цвет:

В МАГАЗИНЕще цены и похожие товары

Резьбовые соединения Wilo Rp 1/2 x G 1 Вес : 0. 56

ПОДРОБНЕЕЕще цены и похожие товары

Резьбозажимное соединение Rehau Flex, Pink 20х2,8 Вес : 0.055

ПОДРОБНЕЕЕще цены и похожие товары

2 страница из 18

Практикум: виды фальца

Как бы ни был хорош, долговечен и прочен кровельный материал, качество готового покрытия будет определяться качеством работ по соединению между собой его отдельных элементов.

Одним из самых ярких примеров, иллюстрирующих это утверждение, является использование для покрытия кровли различных металлов – стали, алюминия, меди, титан-цинка. Эти материалы долговечны и неприхотливы; будучи специальным образом обработанными, они успешно противостоят коррозии. Кроме того, металлы имеют малый вес и легко формуются, принимая любую, самую причудливую форму.





Неподвижный кляммер            Подвижный кляммер

Простой лежачий фальц для поперечного                                                                                                                                                                  соединения при покрытии кровель с уклоном от                                                                                                                                                        25°

 Однако соединение металлических листов вызывает ряд проблем, связанных, прежде всего, с их склонностью к терморасширению. Защиту низлежащих слоев кровельного «пирога» от внешних воздействий можно обеспечить только с помощью однородного водонепроницаемого покрытия. Но изменение линейных размеров листа или картины при повышении или понижении температуры не позволяет организовать жесткое, герметичное сопряжение – возникающее в месте стыка напряжение может привести к значительной деформации металла. В этой ситуации незаменимым способом соединения металлических листов является фальцевание.

Фальцевание подразумевает механическое соединение особым образом подготовленных и согнутых краев соседних кровельных элементов (картин). Образующиеся вдоль них барьеры или желобки выполняют функцию водоотводов и, одновременно, крепежных соединений. (Кстати, слово «фальц» с немецкого и обозначает «паз» или «желоб».)

По внешнему виду фальцевые соединения делятся на лежачие, стоячие и угловые. По степени уплотнения они могут быть одинарными и двойными. Боковые длинные края полос металла, идущие вдоль ската, соединяют стоячими фальцами, а горизонтальные – лежачими. Лежачие фальцы менее надежны, чем стоячие, поэтому в настоящее время их используют все реже, применяя в работе не листовой, а рулонный металл, не требующий поперечных сопряжений. При этом изготовление панелей-картин становится возможным непосредственно на стройплощадке.

Картины крепят к обрешетке узкими стальными полосками – «кляммерами», которые одним концом заводят в фальцы при их изгибе, а другим крепят к брусу обрешетки. Используют три вида кляммеров. Жесткие – они фиксируют картину и не позволяют ей сдвигаться относительно основания. Эти кляммеры используют на всех скатах, а место их расположения зависит от уклона кровли. Еще существует два вида «плавающих» («подвижных») кляммеров. Они используются для обеспечения сдвига картин металла при его тепловом расширении/сужении. Закрытие фальцев осуществляется либо вручную, либо с помощью специальных электромеханических закаточных устройств.

Стоит учитывать, что нередко повреждения на металлических кровлях возникают из-за недостаточного количества или неправильного размещения кляммеров.

Надежность крепления во избежание срывов и других повреждений штормовым ветром можно обеспечить посредством применения подвижных крепежных элементов.

Николай Савченко, генеральный директор ООО «Саврос»
Одинарный фальц – это беда, доставшаяся нам от советского времени, когда доминировала установка: «экономика должна быть экономной». Его применение в настоящее время я считаю просто преступлением, ведь известный всем из школьной программы капиллярный эффект приводит к тому, что крыша, покрытая одинарным фальцем, очень часто дает течь в осенне-зимний период. В какой-то мере эту проблему может решить устройство гидроизоляции по сплошной обрешетке перед монтажом непосредственно металлических картин. Но возникает вопрос: если опыт европейских коллег, не одно десятилетие применяющих при монтаже металлических кровель двойной фальц убедительно доказал свою надежность, зачем применять отжившие технологии?

Одинарный стоячий фальц

Одинарный стоячий фальц является самой простой разновидностью этого рода соединений и применяется на кровлях с уклоном не менее 10°. Очень важно, что он может выполняться в самозащелкивающемся варианте. При этом для соединения панелей не требуется специальный инструмент — достаточно простого нажатия.



Одинарный фальц                            Двойной стоячий фальц                  «Г-образный» (угловой)                                                                                                                                         стоячий фальц

«Г-образный» (угловой) стоячий фальц

«Г-образный» (угловой) стоячий фальц известен сравнительно недавно, с начала XX в. Он эффектно выглядит (за счет объема и создаваемой тени), поэтому применяется в основном для облицовки «бросающихся в глаза» поверхностей с большой площадью – фасадов, кровель с углом наклона выше 25°, парапетов, аттиков и склонов мансард. Для закрытия фальца нужна всего одна операция — простота выполнения препятствует возникновению напряжений в материале и сводит риск образования выпуклостей на «парадных» лицевых поверхностях к минимуму.



Герметизация фальца на примере материалов RHEINZINK®

Двойной стоячий фальц

Двойной стоячий фальц использовался как в России, так и в Западной Европе с конца XIX в. В отличие от одинарного фальца, он, хотя и являлся более надежным, но был сложнее в изготовлении. Поэтому в СССР он применялся мало. После того как на Западе были разработаны специальные станки и инструменты, облегчающие работу кровельщика (закаточные машины, гибочные станки и др.), двойной стоячий фальц и, как следствие, фальцевая кровля стали применяться в качестве основного вида покрытия.

Устройство этого, более сложного, фальцевого соединения подразумевает сначала создание «Г-образного» стоячего фальца и затем его загибание на 90°. Поперечные температурные деформации картин происходят в основании  двойных стоячих фальцев, там должен быть предусмотрен зазор в  3–5 мм. Увеличение количества операций, требуемых для закрытия фальца, приводят, с одной стороны, к повышению его надежности, а с другой – усложняют процесс монтажа кровельного покрытия. Однако современное фальцепрокатное оборудование позволяет собирать соединения с двойным фальцем даже на самых технически сложных участках кровли. Двойной стоячий фальц обеспечивает герметичность конструкции во время дождя и тающего снега, однако для стоячей воды уязвим даже он – поэтому уклон такой фальцевой кровли не должен быть ниже 10°. Однако при использовании специальной уплотняющей ленты, которая вставляется в фальц до его обжатия, минимальный уклон кровли можно снизить до 3°.



Реечный фальц

Сложные места на малых уклонах рекомендуется пропаивать. Система с двойными стоячими фальцами не относится к самонесущим системам профилей, для ее успешного функционирования требуется грамотное устройство нижележащих конструкций кровли, чаще всего – деревянной обрешетки. Максимальная толщина листового металла, пригодного для устройства такого варианта фальцевой  кровли, составляет: для  кровельной стали – 0,5 мм; для меди, цинка и алюминия – 0,6-0,8 мм. Обычная ширина картин, получающаяся из 600-миллиметровых лент-заготовок на роликовых формовочных агрегатах, – около 550 мм.

Реечный фальц

Системы соединения картин с помощью реечного фальца отличаются наличием деревянного бруска, к которому примыкают боковые подогнутые части картин. В отличие от узкого двойного фальца, этот тип крепления выглядит на поверхности кровли более объемным. Всего существует четыре системы соединения картин реечным фальцем. На практике наибольшее распространение получили две — немецкая и бельгийская. Оба этих варианта подходят для кровель с уклоном не менее 3°. Элементы крепления находятся в немецком исполнении системы поверх бруска, а в бельгийском – по бокам бруска. Монтаж реечного и двойного стоячего фальца технологически очень похожи. И, так же, как и кровля с двойным стоячим фальцем, система с реечным фальцем не способна обеспечить защиту низлежащих конструкций от воды нижнего подпора, поэтому требования к углу наклона кровли должны неукоснительно соблюдаться.

Николай Савченко, генеральный директор ООО «Саврос»
Особое внимание должно быть уделено высококачественному выполнению тех технологических операций, которые выполняются вручную при обходе каминных труб, мансардных окон, вентиляционных шахт и других труб и технологических проходок. Здесь необходимо применять весь арсенал современных мобильных станков, техоснастки и специальных инструментов. В зависимости от выбранной технологической схемы фальцы могут применяться как вертикальные двойные, так и горизонтальные двойные, с предварительным сваливанием по ходу воды для заделки их в вертикальные фальцы соседних с трубой картин. Даже при наличии современных рулонных кровельных металлов иногда не удается избежать при монтаже применения поперечных лежачих фальцев. Например, патинированная медь КМЕ выпускается в силу технологического процесса длиной 3 м и поставляется заказчику на паллетах. Поэтому, в зависимости от уклона крыши, соединение трехметровых спрофилированных картин может быть выполнено либо одинарным лежачим фальцем с перехлестом не менее 30 мм, либо с применением фальш-планки с перехлестом от 100 мм и более. К тому же, отбортовка верхнего фальца ниже лежащей картины должна быть выполнена по специальной технологии, обеспечивающей максимальную герметичность фальцевого соединения.

Узел примыкания к трубе из алюминия Prefa, выполненный вручную

Следует обратить внимание на фальцевое соединение ендовы и кровельных картин. Здесь также может быть в зависимости от уклона крыши и кровельного металла несколько технологических вариантов. Это одинарный лежачий фальц, лежачий фальц с фальш-планкой и в некоторых случаях вертикальный двойной фальц, со сваливанием их в горизонтальную плоскость по ходу воды между вертикальными фальцами каждой картины. Если для кровли применяются ромбы, то лежачие фальцы располагаются под углом 45° или круче, если ромбы остроугольные.

Современные разработки (компания «Райнцинк») позволяют выполнить реечный фальц без использования бруска. Его место пустует, а верхняя планка, соединяющая картины, имеет достаточную жесткость в замке с ними, чтобы обеспечить полную имитацию наличия бруска и надежность соединения.

Дмитрий Зеленщиков, директор ООО «Акадо-С»
На мой взгляд, бедой является не определенная технология (фальцевая или любая другая), а ее не соблюдение. Если раньше использовали одиночный фальц, то – значит, это было оптимально с точки зрения решения поставленной задачи (сделать кровлю) и возможностей технологий того времени (листы, а не рулоны). И служили эти кровли свой срок, и были красивыми. Пришли новые возможности по производству кровельных металлов и заготовке кровельных элементов, пришли и новые технологии. Опыт нашей компании показывает, что и двойные фальцы текут, и от дождя, и от мокрого снега. Повторюсь, что дело не в технологии, а в ее не соблюдении или слепом использовании, что называется без головы.

Мне лично довелось не только общаться, но и работать подсобным рабочим у тех самых советских кровельных «дедов», работавших с минимальным набором инструментов, но знавших как потом живет кровля. Есть несколько хитростей, которые делают и одиночные фальцы не протекающими. К сожалению, люди эти ушли и мало кому смогли передать свой опыт.

Запад бывает в чем-то технологичнее России, но не все, что они там придумывают, имеет смысл перетаскивать к нам. Учиться есть чему, но это стоит делать осмыслено и избирательно. Вот чему Западу всегда стоит учиться у России, так это находчивости и изобретательности, а именно эти качества, на мой взгляд, и определяют в конечном случае качество готовой кровли. Такого количества сложных и нестандартных кровель, как в России, лично я не встречал ни в Европе, ни в Америке. Так каким же находчивым и изобретательным должен быть кровельщик у нас? Хорошему кровельщику необходимо много чего знать и уметь, а доучиваться приходится, в общем-то, всю жизнь, но самое главное — он должен уметь думать и понимать кровлю. Поэтому для любого кровельщика и в любой кровле главное – уметь грамотно отводить воду от места стыка элементов кровли, а не добиваться ее полной герметичности.

Ограничений по металлам для фальцевых кровель нет, если металлы действительно кровельные, а не жесткие, т.е. по своему составу не пригодные для устройства кровель. Однако есть нюансы исполнения. Если применяется оцинкованная сталь или алюминий с полимерным покрытием, то надо это учитывать и применять специальные инструменты. Например, молоток, применяемый для формирования двойного фальца вручную, должен иметь пластиковый наконечник. Оправки-лопатки и другие инструменты не должны иметь заусенец и острых краев и углов. При соблюдении рекомендаций производителя и достаточном опыте кровельщиков-жестянщиков покрытие кровельных металлов можно сохранить практически без повреждений. К тому же существует возможность заказывать у производителей окрашенный материал с защитной пленкой, которая предохраняет материал от повреждений и снимается сразу после монтажа.

Николай Александрович Савченко, генеральный директор ООО «Саврос»
Реечный фальц может применяться не только при использовании деревянного бруска. В реставрации и при возведении новых куполов и подкрестных шаров для соединения соседних сегментов применяются специальные рейки с внутренней стороны. Рейками также могут соединяться различные составляющие защиты деталей фасадов, так как при монтаже их внахлест неизбежно попадание воды непосредственно на фасад. Покрытие парапетов также может быть выполнено с помощью реек или вертикального двойного фальца.

Кроме этого, необходимо учитывать температурные свойства материала. Так, разные металлы имеют различную температуру плавления, что обусловливает выбор инструментария, по-разному реагируют на температуру внешней среды. Например, титан-цинк при температуре менее 5°С тепла становится более хрупким, и при обработке его в холодное время года могут возникать скрытые микротрещины. Сталь при низких температурах обрабатывается очень тяжело, тогда как на медь и алюминий холод сказывается в меньшей степени.



Сложность монтажа фальцевой кровли заключается в высоком проценте скрытых работ, ошибки в которых проявляются только в процессе эксплуатации крыши. Известны примеры, когда при сооружении фальцевой кровли, как, впрочем, и других типов кровельных покрытий, непрофессионализм исполнителей приводил к необходимости полной замены кровельного покрытия.

Статья подготовлена при содействии компаний: ЗАО «Доктор Шифер», ООО «Саврос», ООО «Акадо-С»

Стальная труба, Соединение труб

Можно с уверенностью сказать, что соединения труб являются неотъемлемой частью трубопроводов во всем мире. Они гарантируют, что любое вещество, проходящее через трубу, имеет непрерывный плавный поток.

Трубные соединения разнообразны, обычно используются сварка встык, фланцевые, резьбовые, сварные внахлест, клееные, паяные и рифленые концы.

Соединения труб имеют множество применений; Помимо прочего, они помогают удлинить трубопроводы на многие мили, помогают изменить направление потока, позволяют проводить техническое обслуживание и менять арматуру.

Типы соединений назначаются в диалоговом окне «Свойства соединителя» при создании содержимого фитингов с помощью Конструктора содержимого (см. Добавление соединителей к параметрическому фитингу). После этого назначенные типы соединений отображаются на вкладке «Назначения соединений» диалогового окна «Настройки компоновки труб».

Безрезьбовые Соединения не имеют резьбы, должны быть либо сварены, либо скреплены болтами. В следующей таблице показаны различные направления типов трубных соединений:

Сварка встык:

Стыковой сварной шов представляет собой две трубы, выровненные друг с другом и сваренные вдоль контактной кромки для создания уплотнения.

Фитинги и сегменты труб соединяются друг с другом напрямую.

Дополнительные объекты не добавляются.

Фланцевый Все типы

Фланец представляет собой пластину или кольцо, которое крепится к трубе. Затем две фланцевые трубы создают герметичное уплотнение, скрепляя их болтами.

• Фитинг к трубе: Фланцы обычно входят в комплект фитингов. К сегменту трубы добавляется отдельный фланец.
• Труба к трубе: к каждому концу трубы добавляется отдельный фланец для создания соединения.
• Фитинг к фитингу: Фитинги с собственными фланцами соединяются друг с другом напрямую. К соединению не добавляются отдельные фланцы.

Фланцевые соединения очень важны в нефтяной и химической промышленности, и болты и гайки являются их неотъемлемой частью.

Наиболее распространенные фланцевые соединения:

• ANSI, американский стандарт
• PN/DIN, который является европейским стандартом
• JIS/KS, который является японским/корейским стандартом
.
• В Великобритании используются как ANSI, так и PN

Чтобы соединить два фланца вместе, необходимы гайки и болты. Требуемое количество будет определяться количеством отверстий под болты во фланце, а диаметр и длина болтов зависят от типа фланца и класса давления фланца.

В нефтяной и химической промышленности шпильки и болты с шестигранной головкой чаще всего используются для фланцевых соединений. Шпилька имеет резьбовой стержень с двумя прочными шестигранными гайками, а шестигранный болт имеет головку только с одной гайкой.

Шпильки:

• Длина шпильки определяется стандартом ASME B16.5.
• Качество материала для шпилек определяется различными стандартами ASTM и указывается в классе.
• ASTM A193 распространяется на болтовые соединения из легированной и нержавеющей стали для сосудов под давлением, клапанов, фланцев и фитингов для работы при высоких температурах или высоком давлении, а также для других применений специального назначения.
Стандарт
• ASTM A194 охватывает различные гайки из углеродистой, легированной, мартенситной и аустенитной нержавеющей стали. Эти гайки предназначены для работы под высоким давлением или при высокой температуре, или для того и другого.

Шестигранные гайки:

• Шестигранные гайки определены в ASME B18.2.2
• В зависимости от спецификации заказчика гайки должны быть с обеих сторон скошены или с одной стороны под шайбу.

Резьба, сварка внахлест, приклеивание, пайка

Труба представляет собой штуцер с наружной резьбой, а раструб эквивалентен фитингу с внутренней резьбой. Для обеспечения герметичности лучше всего снаружи трубы и внутри раструба покрыть герметиком.

• Фитинг к трубе: Сегменты трубы обычно имеют концы с наружной резьбой, а фитинги обычно с внутренней резьбой. Труба вставляется непосредственно в фитинг.
• Труба к трубе: муфта с внутренней резьбой вставляется между сегментами трубы.
• Фитинг к фитингу: Фитинги соединяются друг с другом напрямую.

Резьбовые или резьбовые соединители регулярно используются для соединения труб, когда необходимо перекачивать воду, пар и другие различные жидкости и газы из одного места в другое. Риск с резьбовыми соединителями заключается в том, что они перетянуты, что означает, что они могут быть повреждены и, следовательно, их будет очень трудно разъединить.

Наиболее распространенными резьбовыми соединениями являются BSP и NPT:

– BSP расшифровывается как «British Standard Pipe» и является британским стандартом. Резьбовые соединители BSP бывают двух типов – параллельные (BSPP) и конические (BSPT). BSPP в основном используется в Великобритании, Европе, Азии, Австралии, Новой Зеландии и Южной Африке. BSPT в основном используется в Китае и Японии. Обе эти резьбы имеют одинаковый шаг, одинаковый угол (55 градусов) и одинаковую форму (закругленные пики и впадины).

— NPT означает «Национальная трубная резьба», которая является американским стандартом. Резьба NPT обычно коническая. Обе резьбы имеют одинаковый шаг, форму (плоские вершины и впадины) и угол (60 градусов). Эти резьбовые соединители можно использовать без герметика из-за самого конуса, но это также зависит от материала, из которого они изготовлены.

Для сварки враструб требуется соединение трубы и раструба.

Рифленый конец

Концевой фитинг с канавками имеет канавку или буртик по краю. Эта канавка для фитингов обеспечивает уплотнение без необходимости сварки.

• Фитинг к трубе: Считается, что фитинги и сегменты труб имеют концы с канавками, готовые к соединению. Для соединения фитинга и трубы добавляется муфта.
• Труба к трубе: добавлена ​​муфта для соединения сегментов трубы.
• Фитинг к фитингу: добавлена ​​муфта для соединения фитингов.

Примечание:

Домен Piping включает тип подключения, который называется Same Connection. Когда для объекта трубы, присоединенного к концентратору, настроено одинаковое соединение, соединитель 1 наследует тип соединения типа соединения на соединителе 2 присоединенного концентратора.

Наша команда хорошо обучена и имеет большой опыт в обслуживании и производстве всех видов стальных материалов.

• Стандарты
• Процесс
• Материал
• Приложения
• АСТМ А234 ВПБ
• АСТМ А213
• АСТМ А333
• АСТМ А335
• АСТМ А78/А178М

• Компенсаторы с керамическим покрытием
• Боковой тройник с керамической футеровкой
• A335 Хроммолибденовая труба
• A333 Низкотемпературная труба
• Износостойкий elobw
• Ребристая труба, котельные трубы
• Труба с керамическим кольцевым покрытием
• Противоэрозионные экраны для труб
• Стальная пластина
• Трубы из легированной стали склад

Copyright © 2000-2022 Sunny Steel Enterprise Ltd. Все права защищены ICP No.:08010763

Основные сведения о фитингах для труб. Типы фитингов для труб, материалы и области применения

Фитинги для труб — это компоненты, используемые для соединения секций труб вместе с другими продуктами для управления потоками, такими как клапаны и насосы, для создания трубопроводов. Общее значение термина «фитинги» связано с теми, которые используются для металлических и пластиковых труб, по которым проходят жидкости. Существуют также другие формы фитингов для труб, которые можно использовать для соединения труб с поручнями и другими архитектурными элементами, где не требуется герметичное соединение. Фитинги для труб могут быть сварными или резьбовыми, механически соединенными или химически склеенными, чтобы назвать наиболее распространенные механизмы, в зависимости от материала трубы.

Типы фитингов для труб: Ассортимент фитингов для труб, включая тройники и заглушки.

Изображение предоставлено Cegli/Shutterstock. com. Поэтому термин «фитинги для труб» иногда будет упоминаться в контексте труб, а также труб. Хотя по форме они похожи на трубные фитинги, фитинги редко соединяются такими методами, как пайка. Некоторые методы перекрывают друг друга, например, использование компрессионных фитингов, но там, где они являются обычным явлением для соединения труб или трубопроводов, их использование в соединениях труб встречается реже. Достаточно сказать, что, несмотря на общие различия, общее использование терминов может отличаться от поставщика к поставщику, хотя они представляют одни и те же товары.

В этой статье основное внимание будет уделено обсуждению типичных фитингов и методов соединения, связанных с жесткими трубами и трубопроводами, с ограниченным описанием фитингов, связанных с гибкими трубками, трубками или шлангами.

Чтобы узнать больше о разновидностях труб, обратитесь к нашему соответствующему руководству по трубам и трубопроводам.

Объяснение трубных фитингов: материалы для фитингов и производственные процессы

Литой и ковкий чугун

Фитинги для чугунных труб относятся к бесступичным и раструбным типам. Бесступичные конструкции основаны на эластомерных муфтах, которые крепятся к внешнему диаметру трубы или фитинга с помощью хомутов, обычно ленточных хомутов из нержавеющей стали, которые сжимают эластомерный материал и образуют уплотнение. Эти конструкции без втулки или без втулки иногда называют резиновыми трубными муфтами или резиновыми сантехническими муфтами, и они особенно популярны для перехода от одного материала к другому — например, от меди к чугуну. Фитинги с раструбом и втулкой, а иногда и со ступицей и втулкой, сегодня соединяются в основном с помощью эластомерных прокладок, которые устанавливаются внутри раструба и позволяют вставлять гладкий конец трубы или фитинг. Старые системы до 1950-е были зачеканены с использованием комбинации расплавленного свинца и волокнистого материала, такого как пакля. Чугунные трубы иногда соединяют болтовыми фланцами или, в некоторых случаях, механическими компрессионными соединениями. Фланцевые соединения, используемые в подземных установках, могут подвергать трубу осадочным напряжениям, если труба не имеет надлежащей опоры.

Механические компрессионные фланцевые фитинги для железных труб
часто используются там, где труба проходит над землей.

Изображение предоставлено Promus/Shutterstock.com

Несмотря на то, что доступны как фитинги для труб из ковкого чугуна, так и фитинги для труб из ковкого чугуна, улучшенные механические свойства и более низкая стоимость ковкого чугуна вызывают сдвиг в сторону более широкого использования этого материала.

Фитинги для стальных (также известных как «черная труба») и оцинкованных труб, используемых в бытовых и коммерческих сантехнических работах, обычно отливаются и называются «фитингами из ковкого чугуна». Они могут быть оцинкованы. диаметра, в настоящее время они обычно не используются, так как нарезание резьбы на трубах большого диаметра считается излишне сложным.0003

Сталь и стальные сплавы

Фитинги для стальных труб часто выдавливают или натягивают на оправку из сварных или бесшовных труб. В меньших размерах они часто имеют резьбу, соответствующую резьбе на концах трубы. По мере увеличения размеров и давления их часто приваривают по месту либо встык, либо враструб. Фитинги для сварки враструб, обычно кованые, предназначены для труб меньшего диаметра (до NPS 4, но обычно NPS 2 или меньше) и доступны в классах давления 3000, 6000 и 9000, соответствующих Графику 40, 80 и 160. трубка. Муфтовые фитинги привариваются с помощью угловых сварных швов, что делает их менее прочными, чем фитинги, свариваемые встык, но все же предпочтительнее резьбовых фитингов для высокотехнологичных работ. Необходимость компенсационного зазора в фитинге исключает их использование в пищевой промышленности под высоким давлением.

Фитинги и отрезки труб, соединенные стыковыми сварными швами
, требуют подготовки концов для обеспечения целостности окончательных сварных соединений.

Изображение предоставлено: mady70/Shutterstock.com

Также используются фланцы

, в результате чего фланцевые участки трубы соединяются болтами. Использование фланцев делает возможным разрыв трубопровода для замены клапанов и т. д. Большинство трубопроводного оборудования, такого как насосы и компрессоры, также подключаются через фланцы по той же причине.

Фланцевые фитинги

доступны в нескольких стилях, рассчитанных на давление и температуру. Эти стили включают внахлестку, сварку в горловину, сварку внахлест, кольцевое соединение, резьбовое соединение и надевание. Резьбовой фланец подходит только для приложений с низким и средним давлением. Другие различные приварные фланцы позволяют использовать более высокие давления. Фланцы внахлестку часто используются там, где часто происходят разъединения, поскольку фланец может свободно вращаться, что упрощает выравнивание отверстий под болты. Особым случаем является так называемый глухой фланец, который используется для герметизации конца трубопровода, но позволяет позже подключиться к другой трубе или оборудованию.

Фланцы могут включать несколько различных методов уплотнения прилегающих поверхностей, включая уплотнительные кольца, уплотнительные кольца и прокладки. Уплотнительные кольца обеспечивают особо плотное соединение и при той же нагрузке на болт, что и плоская прокладка, могут противостоять более высокому давлению.

Прежде всего, три стандарта регулируют фланцы труб. ASME 16.5 определяет фланец ANSI, наиболее часто используемый фланец. ASME B16.47 охватывает две серии, A и B, которые представляют собой изделия большого диаметра. Фланцы серии A тяжелее и толще, чем серии B, для того же давления и размера. Фланцы серии B обычно выбирают для ремонтных работ. ASME B16.1 определяет фланец AWWS, но он предназначен только для фланцев, используемых в системах с питьевой водой при атмосферных температурах. Кроме того, существует так называемый фланец промышленного стандарта, который не определяется руководящим органом, а вместо этого отражает историческую практику. Размеры этих фланцев соответствуют ASME B16.1, стандарту для фланцев и фланцевых фитингов из чугунных труб классов 25, 125 и 250.

Фланцы с приварной шейкой привариваются встык к аналогично подготовленным концам труб
для получения фланцевых концов с эквивалентной целостностью сварной трубы.

Изображение предоставлено: Golf_chalermchai/Shutterstock.com

Трубные фитинги из нержавеющей стали

могут использоваться в санитарных целях, таких как пищевая и молочная промышленность, и обычно оснащены быстроразъемными зажимами, позволяющими демонтировать линию для внутренней очистки. Фланцы для этих зажимных систем доступны в виде привариваемых элементов или, во многих случаях, в виде тройников, тройников и т. д. с фланцем, встроенным в фитинг.

Секции металлических труб также могут быть соединены и собраны как трубопроводы с использованием трубных муфт и других стандартных трубных фитингов с резьбой, таких как металлические торцевые заглушки для труб или 180-градусные колена.

Цветные металлы

Алюминиевые фитинги

обычно отливают. Они доступны во всех тех же формах или формах, что и стальные фитинги. Доступны алюминиевые резьбовые фитинги, такие как колпачки или ниппели, а также фитинги, которые представляют собой сочетание стилей резьбового соединения и соединения под сварку встык. Также существуют варианты сварки внахлест. Для сварки алюминиевых фитингов обычно требуется процесс MIG или TIG.

Алюминиевая труба

также является популярным выбором для создания поручней, и доступно множество фитингов для конструкционных применений, как свариваемых, так и надеваемых/зажимных.

Фитинги из красной латуни

, такие как латунные патрубки для труб, доступны в соответствии с диаметром трубы, и их часто собирают пайкой или пайкой.

Бетон

Фитинги для бетонных труб

доступны в различных стилях, подходящих для их применения в крупных гражданских проектах, таких как управление ливневыми стоками. Помимо типичных соединений звездой, специализированные фитинги включают порталы для служебных отверстий и различные стили хранилищ. В типичных соединениях используются концы фитингов с заплечиками, которые сопрягаются с ответными частями приемных труб. Резиновая прокладка обеспечивает герметичность соединения.

Пластик

Фитинги для пластиковых труб

доступны как со сваркой враструб (иногда называемой сваркой растворителем), так и с резьбой, причем первый вариант является наиболее распространенным. Фитинги для сварки враструб предназначены для химической сварки на месте, что делает установку быстрой и простой. Пластиковые трубы обычно монтируются всухую, а затем маркируются, так как растворитель, используемый для их соединения, особенно быстро действует. Муфты обычно используются для соединения и соединения прямых участков трубы вместе.

Фитинги

доступны в стандартных формах и стилях и с размерными диапазонами материалов, обычных для пластиковых труб, включая ПВХ, ХПВХ, ПЭ, РЕХ, ПП и АБС.

Обычные фитинги для труб из ПВХ включают переходники, отводы, заглушки, тройники, тройники, муфты, соединения и крестовины, и это лишь некоторые из них. Стандартный профиль поперечного сечения для большинства труб или фитингов из ПВХ — круглый, но доступны и другие формы профилей, например, квадратные фитинги из ПВХ. Однако эти альтернативные профили фитингов обычно связаны с трубой из ПВХ, предназначенной для конструкционного использования, например, для ограждений, перил или использования в качестве мебели, и не связаны с трубой из ПВХ, предназначенной для работы с жидкостями. Помимо ПВХ, для конструкционной арматуры могут использоваться и другие материалы, например, фурнитура для перил из оцинкованной трубы.

Другие фитинги из ПВХ включают вставки с зазубринами, которые предназначены для использования с трубками и вдавливаются в трубку и закрепляются лентообразными зажимами.

Фитинги

CPCV, а также фитинги из АБС (акрилонитрилбутадиенстирол) также обычно соединяются фитингами, свариваемыми растворителем. Также широко доступны подходящие переходники для смены типа материала, например, с ХПВХ на латунь.

В некоторых случаях, когда используются пластиковые трубы, например, в сантехнике для слива раковины, некоторые приспособления для труб, такие как p-образные сифоны, могут быть соединены с помощью резьбового соединения с использованием нейлоновых шайб и стопорной или стопорной гайки. Эта функция облегчает разборку для устранения засоров.

Фитинги для полиэтиленовых труб и фитинги для полипропиленовых труб обычно доступны как с резьбовыми, так и с зазубренными соединениями, а также доступны варианты сварки враструб или с плавлением. Точно так же фитинги для труб ПДВФ производятся с раструбными или резьбовыми соединениями.

Там, где требуется воздухонепроницаемое или водонепроницаемое уплотнение, можно использовать нейлоновые фитинги для труб, которые можно использовать с нейлоновыми трубками или трубами, а также с другими типами пластиковых или металлических труб.

Стекло

В некоторых специализированных технологических процессах с жидкостями используются стеклянные трубы и фитинги. Боросиликатное стекло предлагает несколько ключевых преимуществ по сравнению с альтернативными формами трубопроводных систем. Материал имеет высокую чистоту, поэтому не загрязняет технологические жидкости. Естественная прозрачность стекла позволяет контролировать процесс по мере необходимости, а гладкая поверхность предотвращает образование накипи или других остатков на внутренней поверхности трубы.

Лабораторные приложения также могут часто использовать стеклянные трубки и фитинги из стеклянного профиля.

Стеклянную трубу

не следует путать с трубами со стеклянным покрытием, которые правильнее называть трубой со стеклянным покрытием.

Керамическая глина

Фитинги для стеклокерамических труб доступны в типичных конфигурациях, необходимых для канализационных систем. Как и в случае с чугуном, для этих фитингов обычно используется раструбное соединение с уплотнительным кольцом или прокладкой, используемой для герметизации соединения.

Типы трубной арматуры: применение и промышленность

Выноски

Резьбовые фитинги соответствуют стандартному формату на чертежах. Номинальный размер стоит перед описанием. Когда два или более конца фитинга имеют разные размеры, размер участка предшествует размеру ветвей, или для редукционных фитингов наибольший размер предшествует наименьшему размеру. Таким образом, 1 x 1 x 3/4 Street Tee; Y-образный изгиб 1 x 1x 3/4 45°; крест 1 х 3/4 х 1/2 х 1/4; и так далее. Размер резьбы на резьбовых фитингах будет соответствовать номинальному размеру резьбы трубы, как указано ANSI.

Типы резьбы

В большинстве труб используются резьбовые фитинги, соединения которых обычно характеризуются одной из следующих систем:

• Трубная резьба по американскому национальному стандарту (NPT)
• Трубная резьба Британского стандарта (BSPT)

Основное различие между ними заключается в угле конуса. В системе NPT угол конусности резьбы составляет 60 градусов, тогда как в фитингах с британской стандартной трубной резьбой (BPST) угол конусности составляет 55 градусов. В дополнение к трубным фитингам с конической резьбой, в этих системах также используются фитинги с прямой трубной резьбой, которые не полагаются на конус для герметизации от потери давления или утечек. Как правило, для обеспечения герметичности стыка или соединения требуется подходящий герметик. Большинство трубных фитингов с резьбой рассчитаны на правостороннюю резьбу, но есть некоторые варианты с левой резьбой (LH).

Также доступны фитинги для метрических труб

, идентифицируемые по номинальному наружному диаметру и шагу резьбы. Таким образом, ниппель для метрической трубы M12 x 1,5 будет иметь внешний диаметр 12 миллиметров и шаг резьбы 1,5 ниппеля на миллиметр.

Резьбовые фитинги обычно имеют внутреннюю резьбу. Исключение составляет уличный фитинг, который в случае простого колена имеет одну наружную и одну внутреннюю резьбу. Трубы легко нарезаются в полевых условиях. Соединение резьбовых труб и фитингов может быть облегчено тефлоновой лентой или компаундом для труб. При нанесении компаунда рекомендуется наносить его только на наружную резьбу, чтобы избежать попадания каких-либо загрязнений в трубопровод при сборке соединения.

Типичный 3D-конвейерный рендеринг.

Изображение предоставлено: cherezoff/Shutterstock.com

Схемы трубопроводов обычно представляют собой однолинейные или двухлинейные чертежи, в зависимости от сложности установки. Там, где зазоры узкие, а также для многих трубопроводов заводского изготовления, используется двухлинейный чертеж, на котором размер трубы показан в масштабе. Для более простых установок достаточно однолинейного чертежа с фитингами, клапанами и т. д., обозначенными символически. Чертежи трубопроводов иногда изображают «развернутыми», что предполагает, что вертикальные трубы развернуты в горизонтальной плоскости или наоборот, что позволяет показать всю систему трубопроводов в одной плоскости.

Велдолец

Эти небольшие привариваемые ответвления укрепляют трубу в месте проделанного отверстия, устраняя необходимость в дополнительном армировании. Различные формы этих фитингов доступны под различными торговыми марками, включая стыковые и раструбные фитинги, резьбовые варианты, а также некоторые специальные конструкции, которые позволяют выполнять соединения на коленях и т. д.

Процесс сварки

Концы труб и фланцы подготовлены под сварку встык в соответствии с толщиной стенки трубы. Для стен толщиной 3/4 дюйма или менее стены скошены до прилежащего угла 70°, и между ними оставлен зазор 3/16 дюйма. Сварщик выполняет корневой проход, заполняющий проход (или проходы) и закрывающий проход, часто меняя присадочный материал между проходами. Для большей толщины труба сужается под таким же углом, но только частично вверх по стене. Кроме того, на внутренней стенке отшлифован небольшой задний угол, служащий местом для опорного кольца. Раструбные сварные швы обычно используются для тонкостенных труб. Процедуры сварки изложены инженером в Спецификациях процедуры сварки, и сварщик, выполняющий сварку, должен быть сертифицирован для конкретного процесса. Трубы иногда должны быть предварительно нагреты перед сваркой и термообработаны после, чтобы уменьшить тепловое напряжение.

Накладной фланец приварен спереди (показан) и сзади.
Привинчиваемые фланцы иногда усиливаются аналогичным передним сварным швом.

Изображение предоставлено: 22 августа / Shutterstock.com

Необходимость надлежащей подготовки концов труб и необходимость тщательной подгонки перед соединением фитингов, свариваемых встык, делает использование фитингов под сварку враструб привлекательным. Для фитингов под приварку в раструб не требуется скоса, а сам раструб служит для выравнивания трубы. Единственным особым требованием является то, что труба должна быть немного выдвинута из фитинга, чтобы учесть расширение во время сварки.

Предварительное изготовление секций трубопровода, называемых «катушками», часто выполняется в помещении, где процесс изготовления может быть автоматизирован. Соединения труб могут быть прокатаны на тихоходных токарных станках, чтобы довести работу до сварщика. Можно использовать роботов-сварщиков. Для повышения производительности можно применять такие методы, как дуговая сварка под флюсом.

В качестве альтернативы традиционным сварным трубопроводным системам предлагаются несварные фитинги или соединители для сварных труб. Используя комбинацию обжатых механических фитингов вместе с холодной гибкой трубы или трубопровода, это решение устраняет напряжения в трубопроводе от операции сварки, снижает затраты и может обеспечить модульную систему, которую легче разобрать или модифицировать по мере необходимости.

Пластиковые трубы и трубы из полиэтилена высокой плотности, в частности, могут быть соединены с помощью тепловой сварки, иногда называемой электромуфтовой сваркой. Трубы могут быть сварены встык или в раструб. Это довольно распространенная практика при монтаже трубопроводов из ПНД большого диаметра. Для выполнения этих сварных швов имеется ряд специализированного оборудования.

Сварочный аппарат для термического соединения секций трубы ПНД.

Изображение предоставлено: Юттана арткла/Shutterstock.com

Как правило, при использовании пластиковых труб и фитингов необходимо учитывать снижение номинальных значений давления в зависимости от размера трубы или фитинга и рабочей температуры. Для материалов из ПВХ и ХПВХ производители рекомендуют снижение номинального давления при температурах выше 73 градусов по Фаренгейту. А для заданной рабочей температуры давление необходимо дополнительно снижать по мере увеличения диаметра трубы или фитинга. Кроме того, использование определенных фитингов, таких как фланцы, соединения или клапаны, может иметь номинальное давление меньше, чем у прямой трубы того же размера.

Фитинги форм и стилей

Название большинства подходящих фигур говорит само за себя. К общедоступным относятся:

• заглушки
• заглушки
• соски
• колена
• тройники
• белый
• кресты
• союзов
• втулки
• переходники
• адаптеры

Трубные заглушки или колпачки можно использовать для герметизации концов труб. Некоторые формы заглушек высокого давления используются для временной герметизации концов труб, чтобы облегчить испытания под давлением в трубопроводах и сосудах под давлением, устраняя при этом необходимость выполнять обычные сварочные операции для проведения этих испытаний.

Механически обработанная трубная заглушка для использования при опрессовке трубопровода

Изображение предоставлено: Mechanical Research & Design, Inc.



Колена

можно приобрести с изгибами 22-1/2°, 45° и 90°. Обратные изгибы используются для перемещения жидкости с полным изменением направления на 180°. Небольшие отрезки трубы с резьбой называются ниппелями. Втулки используются для изменения диаметра труб, как и переходники. Такие термины, как «уличная» и «служебная», характеризуют фитинги с наружной резьбой. Муфты используются для соединения труб с резьбой без необходимости поворачивать любую трубу. Адаптеры позволяют системе переключаться между материалами, например между пластиковой и металлической трубой.

Отводы труб изготавливаются в соответствии со спецификацией и обычно обозначаются кратным диаметру трубы. Например, изгиб 5D в 10-дюймовой трубе будет иметь радиус изгиба, в пять раз превышающий диаметр. Также указывается угол изгиба.

Фитинги для спринклеров

В системах пожаротушения и спринклерах пожаротушения могут использоваться трубы нескольких видов, чаще всего стальные (черные трубы или оцинкованные трубы), медные трубы или пластиковые трубы (ХПВХ и полибутилен разрешены NFPA).

В случае стальных труб фитинги могут иметь резьбу, сварку или использовать нарезанные или накатанные концевые трубы и соединители, в которых используются кольцевые и кулачковые системы для соединения труб друг с другом. Соединители быстро и легко устанавливаются, исключая стоимость и сложность других методов, таких как сварка. В результате эти кольцевые и кулачковые системы, по-видимому, весьма распространены в этой отрасли.

Соединения с прорезями

обычно разрешены техническими условиями для труб сортамента 40 или выше, где более высокие номера сортамента указывают на увеличенную толщину стенки трубы. Типы соединений труб с катаной канавкой допустимы при любой толщине стенки.

Медные трубки, используемые в спринклерных установках, обычно припаиваются, но ограниченное использование паяных соединений разрешено NFPA 13 для применений, характеризующихся низким риском опасности и малой посещаемостью.

Пластиковая труба

может использоваться в некоторых системах пожаротушения и спринклерных установках в соответствии с NFPA 13. Для ХПВХ соединение с помощью растворителя стандартных фитингов для сварки враструб является обычным методом соединения трубных фитингов из ХПВХ со спринклерной трубой. В жилых помещениях с ограниченным освещением также используются трубы из сшитого полиэтилена (PEX). При использовании пластиковых труб необходимо принять дополнительные меры для обеспечения надлежащей поддержки системы и защиты труб и фитингов от прямого воздействия огня.

Сотрудничество Указания/Атрибуты

Падение давления на коленах и фитингах может быть значительным или незначительным, в зависимости от длины системы. Для длинных пробегов это обычно считается «незначительными потерями». Для систем, содержащих минимальное количество прямых труб, эти перепады играют важную роль. Инженеры-трубопроводчики часто определяют и вычисляют эквивалентную длину для каждого компонента в системе, чтобы получить теоретическую эффективную длину трубопровода, исходя из которой можно оценить ожидаемый спад системы. Такую информацию можно найти в технических справочниках или у самих производителей.

Дополнительные ресурсы

В дополнение к организациям, которые спонсируют коды для труб и трубопроводов, такие как ASTM, ANSI и ASME, следующие торговые организации могут предоставить полезную информацию о различных трубах специального назначения, изготовлении трубопроводов и т. д.

• http://www.cispa.org: торговая организация, предоставляющая информацию о чугунных канализационных трубах.
• http://www.fpi.com: Организация, занимающаяся изготовлением труб и особенно их сваркой.
• http://www.plasticpipe.org : Организация, занимающаяся пластиковыми трубами.
• http://www.awwa.org: сайт Американской ассоциации водопроводных сооружений.
• http://www.opuspiping.org: сайт, разработанный Фондом образования и исследований в области машиностроения (MCERF) в качестве интерактивной онлайн-замены Руководству по установке качественных трубопроводов.
• http://www.ncpi.org: торговая организация производителей глиняных труб.

Резюме

В этом руководстве представлены основные сведения о фитингах для труб, их материалах, производстве, конкретных типах, областях применения и особенностях использования. Для получения дополнительной информации о сопутствующих продуктах обратитесь к другим нашим руководствам или посетите платформу поиска поставщиков Thomas, чтобы найти потенциальные источники или просмотреть сведения о конкретных продуктах.

Акронимы

• АБС-акрилонитрилбутадиенстирол
• AWS — Американское общество сварщиков
• DWV — дренаж, отвод и вентиляция
• MEP — механика, электрика, сантехника
• NPT — коническая трубная резьба National
• NPS — прямая трубная резьба National; также Номинальный размер трубы
• PCCP — цилиндрическая труба из предварительно напряженного бетона
• PE — полиэтилен (PEX, сшитый)
• P&ID — схема трубопроводов и приборов
• ПП—полипропилен
• ПВХ—поливинилхлорид
• SDR — стандартное соотношение размеров
• WPS — Спецификация процедуры сварки

Источники:

1. https://www.plantservices.com/articles/2010/04mechanicalpipejoints/?start=2
2. https://www.who.int
3. https://info.myssp.com/blog/frequently-asked-questions-about-fittings
4. https://www.myssp.com/product-information/interchange-and-intermix

Прочие трубы Артикул

• Типы труб из нержавеющей стали
• Общие сведения о трубах и трубопроводах
• Принципы гибки труб
• Трубки из нержавеющей стали
• Трубы и процессы гибки труб
• Ведущие компании по гибке труб в США
• Типы фланцев
• Типы медных труб
• Общие сведения о трубной арматуре

Больше из оборудования

Сварная и бесшовная стальная труба

По мере того, как промышленные приложения развивались и становились все более сложными, трубопроводная продукция и системы, которые их обслуживают, должны были идти в ногу со временем.

Несмотря на то, что существует множество методов производства труб, наиболее активное обсуждение в отрасли проводится по сравнению стальных труб, сваренных сопротивлением (ERW), и бесшовных (SMLS) стальных труб.

Методы изготовления ВПВ и бесшовных стальных труб используются десятилетиями; со временем методы, используемые для производства каждого из них, усовершенствовались. Так что лучше?

Производство сварных труб

Сварная труба представляет собой длинную спиральную стальную ленту, называемую заготовкой. Заготовку обрезают до нужной длины, в результате чего получается плоский прямоугольный лист. Ширина более коротких концов этого листа станет внешней окружностью трубы, значение, которое можно использовать для расчета ее возможного внешнего диаметра.

Прямоугольные листы подаются через прокатную машину, которая скручивает более длинные стороны друг к другу, образуя цилиндр. В процессе ВПВ между кромками пропускается высокочастотный электрический ток, заставляющий их плавиться и сплавляться вместе.

Преимущество трубы ERW заключается в том, что не используются плавящиеся металлы, а сварной шов не виден и не ощущается. В отличие от двойной дуговой сварки под флюсом (DSAW), которая оставляет после себя очевидный валик сварного шва, который затем необходимо устранить в зависимости от применения.

Технологии производства сварных труб с годами совершенствовались. Возможно, самым важным достижением стал переход на высокочастотные электрические токи для сварки. До 1970-х годов использовался низкочастотный ток. Сварные швы, выполненные низкочастотными ВПВ, были более подвержены коррозии и разрушению шва.

Большинство типов сварных труб после изготовления требуют термической обработки.

Производство бесшовных труб

Бесшовные трубы начинаются с твердого цилиндрического куска стали, называемого заготовкой. Еще горячими заготовки протыкают по центру оправкой. Следующим этапом является прокатка и растяжение полой заготовки. Заготовка точно прокатывается и растягивается до тех пор, пока она не будет соответствовать длине, диаметру и толщине стенки, указанным в заказе клиента.

Некоторые типы бесшовных труб затвердевают в процессе производства, поэтому термическая обработка после изготовления не требуется. Другие требуют термической обработки. Обратитесь к спецификации типа бесшовной трубы, которую вы рассматриваете, чтобы узнать, потребует ли она термообработки.

Исторические перспективы и варианты использования сварных и бесшовных стальных труб

ВПВ и бесшовные стальные трубы сегодня существуют в качестве альтернатив во многом благодаря историческим представлениям.

Как правило, сварные трубы считались более слабыми по своей природе, поскольку они имели сварной шов. Бесшовная труба не имела этого предполагаемого структурного недостатка и считалась более безопасной. Несмотря на то, что сварная труба действительно имеет шов, который теоретически делает ее менее прочной, технологии производства и режимы обеспечения качества улучшились настолько, что сварная труба будет работать должным образом, если ее допуски не превышаются. Хотя очевидное преимущество очевидно, критика бесшовных труб заключается в том, что процесс прокатки и растяжения приводит к непостоянной толщине стенки по сравнению с более точной толщиной стальных листов, предназначенных для сварки.

Отраслевые стандарты, регулирующие производство и спецификации ВПВ и бесшовных стальных труб, по-прежнему отражают это восприятие. Например, бесшовные трубопроводы необходимы для многих применений с высоким давлением и температурой в нефтегазовой, энергетической и фармацевтической промышленности. Сварные трубопроводы (которые, как правило, дешевле в производстве и более широко доступны) используются во всех отраслях промышленности, если температура, давление и другие эксплуатационные параметры не превышают параметры, указанные в применимом стандарте.

В конструкционных применениях нет никакой разницы в производительности между ERW и бесшовной стальной трубой. Хотя они могут быть указаны как взаимозаменяемые, не имеет смысла указывать бесшовные трубы, когда более дешевые сварные трубы работают одинаково хорошо.

Надлежащая практика закупок сварных и бесшовных стальных труб

Важное примечание, которое необходимо сделать, поскольку трубопроводная продукция указана для проекта, заключается в том, что книги спецификаций (например, предоставленные ASTM, ASME, ANSI и API, среди прочих), которые инженеры используют для руководства при составлении спецификаций, которые они пишут, перечисляют только марки труб без со ссылкой на то, произведены ли они с помощью ERW или производства бесшовных труб. Не все сорта могут быть получены обоими способами.

Например, возможная путаница может возникнуть, если инженер закажет сварную трубу с большим наружным диаметром и толщиной стенки, не зная, что ее невозможно изготовить. Эта ошибка, вероятно, останется незамеченной до тех пор, пока не будет размещен заказ на поставку, после чего поставщик труб уведомит клиента о том, что заказ не может быть выполнен в соответствии с написанным.

Кроме того, хорошее понимание отраслевых стандартов может привести к экономии средств.

No related posts.
