Как сделать разрез здания

При составлении чертежей жилых, административных и производственных зданий необходимо строить разрезы. Для их выполнения, согласно действующим стандартам, нормам и правилам, при построении используют тонкие линии. Порядок вычерчивания разрезов следующий:



Координационные оси и линии уровней









• Сначала для всех основных несущих стен (а если таковые имеются, то и для колонн) проводят вертикальные координационные оси.

• Затем проводят горизонтальные линии уровней, которые располагаются перпендикулярно координационным осям. Таковыми являются линии тротуара (поверхности земли), условного верха карниза и чердачного перекрытия, а также полов всех этажей.



Нанесение контуров наружных и внутренних стен









• После этого при помощи тонких линий производят нанесение контуров входящих в разрез внутренних, наружных стен, перегородок.

Кроме того, указывают высоты чердачного и междуэтажных перекрытий, а также конька крыши. Помимо этого вычерчивают скат крыши, выносы цоколя и карниза от стены.





Оконные и дверные проемы









• Далее во внутренних и наружных стенах и перегородках намечают оконные и дверные проемы, находящиеся за секущей плоскостью, видимые дверные проемы и прочие элементы зданий.

• Следующий этап – это проведение выносных и размерных линий, знаков, с помощью которых производится простановка высотных отметок, а также кружков, которыми маркируются координационные оси.



Простановка высотных отметок и размеров











• На заключительном этапе построения и вычерчивания разрезов зданий производят окончательное обведение сечений, проставляют все размеры и высотные отметки, наносят необходимые поясняющие надписи, наименования, а также удаляют лишние линии.



Для заполнения участков сечений используют графические обозначения материала и изображения элементов конструкций.





На рисунке, расположенном ниже, приведено построение разреза по лестничной клетке, которая имеет следующие параметры:

  • Общая длина – 5610 миллиметров
  • Общая ширина –
    2200     миллиметров
  • Ширина марша – 1000 миллиметров
  • Зазор между маршами – 200 миллиметров
  • Высота этажей – 3000 миллиметров

Высота ступени составляет 150 миллиметров, количество ступеней в каждом марше равняется десяти ( 1500 : 150 ).

В конструкции лестниц, подступенком именуется та вертикальная плоскость, которую имеет ступень, а проступью – плоскость горизонтальная. В каждом из маршей лестницы проступь последней ступени включается в уровень площадки и полностью совпадает с ним. По этой причине количество проступей в плане каждого из маршей не десять, а девять.

Построение разреза по лестнице

К непосредственному построению разреза приступают тогда, когда произведены все предварительные расчеты. При этом сначала проводятся координационные оси, затем вычерчиваются стены, а с помощью горизонтальных линий отмечаются уровни поэтажных и промежуточных лестничных площадок.

После этого от внутренней стены на какой-либо горизонтальной линии разреза откладывают размер ширины площадки (1410 миллиметров), намечают через каждые 300 миллиметров точки и на разрезе через них проводят тонкие вертикальные линии для того, чтобы разбить ступени. Далее в сторону площадки первого этажа откладывают

300 миллиметров (столько составляет ширина ступени), после чего эту точку соединяют с крайней точкой уровня расположенной выше промежуточной площадки наклонной прямой линией.

Полученная таким образом прямая пересекается с имеющимися вертикальными линиями в нескольких точках. Через них проводят проступи (горизонтальные линии) и подступенки (вертикальные линии). Разбивка других маршей и ступеней на разрезе производится аналогичным образом.

После того, как эта работа окончена, на разрезе вычерчивают марши и лестничные площадки, контуры сечений ступеней, площадок, стен, которые располагаются в плоскости разреза, обводят основными линиями.

Необходимо также отметить, что по лестнице плоскость разреза всегда проводится по тем маршам, которые находятся к наблюдателю ближе всех остальных.







Состав наших проектов домов и коттеджей из газобетонных блоков

Все проекты, представленные на нашем сайте, являются рабочей строительной документацией и полностью подготовлены как для строительства самого дома, так и для получения разрешения на строительство, а также для получения ипотеки в банке на строительство дома. Построить дом по нашим проектам сможет любая строительная фирма или бригада.

Комплект проектной документации на дом или коттедж — это обычно альбом формата А3 объёмом от 50 до 150 страниц (в зависимости от площади дома и типа конструкций).

  • В полный проект дома входят:
  • Архитектурно-строительный раздел
  • Инженерный раздел (опционально)

Архитектурно-строительные чертежи со всеми узлами, конструкциями и техническими данными для строительства дома от фундамента до кровли (фундамент, стены, перекрытия, кровля, окна, двери и т. д.). В их состав входят:

Цветные фасады дома в 3D

Представленные эскизы внешнего вида всех сторон дома дают представление об архитектуре, цветовых решениях и отделке фасадов.

Фасады ч/б в 2D с отметками высот

Подробные чертежи фасадов нужны для понимания геометрии стен дома и с какой высоты начинаются проемы под окна и двери а также прочие конструктивные элементы здания.

Подробные поэтажные планы

Подробные чертежи каждого этажа, их планировка с указанием размеров всех помещений. Даёт информацию о площадях помещений и о размерах каждой стены дома.

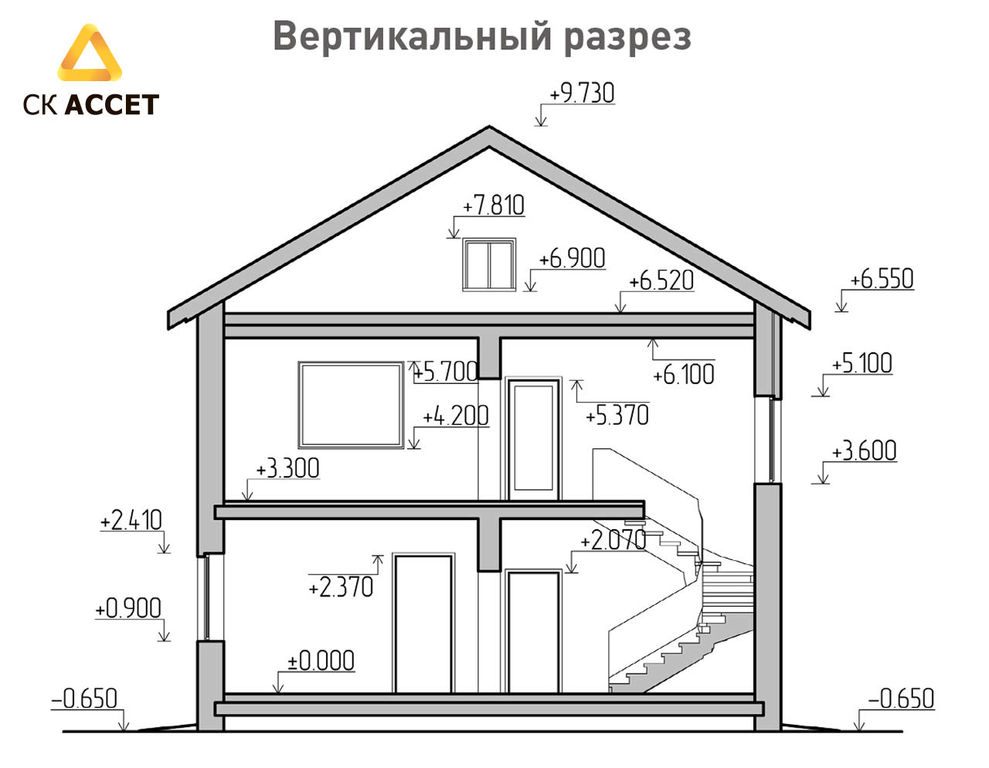

Разрезы дома

Чертежи, показывающие дом в разрезе, дают понимание строителям по составу таких элементов дома, как фундамент, перекрытия, стены, кровля дома, а также о том, на какой высоте относительно земли находятся полы дома и перекрытия, на какой высоте заканчиваются стены и начинается кровля дома, а также ряд других важных параметров здания.

План кровли

Вид кровли сверху с указанием основных размеров, изгибов, перепадов, переломов и других параметров. Позволяет понять её точную геометрию, оценить количество кровельного материала и сложность конструкции.

Фундамент

Чертежи по устройству фундамента с указанием всех точных размеров: длины, ширины и высоты его элементов. Подробно показана конструкция фундамента: подземная и надземная его части. Даны указания по устройству подушки фундамента, опалубки, армированию, марке бетона и гидроизоляции. Чертежи необходимы для возведения фундамента от А до Я без ошибок.

Схемы устройства перекрытий этажей

Показывают, как устроены перекрытия в доме, их конструкцию и габариты составляющих частей: размеры балок, шаг их монтажа. Указано чем их подшить снизу, заполнить и накрыть. Для плит перекрытия даются их размеры и раскладка, а для монолитных перекрытий: опалубочные планы, схемы армирования и ведомости расхода материалов. Всё это гарантия безошибочных работ.

Кладочные планы стен дома

Содержат размеры всех стен, простенков, проемов, выступов, изгибов и прочих геометрических особенностей несущих конструкций всех этажей дома.

Пояснения по технологии их возведения, устройству армирующих поясов для стен (если требуются), укладке перемычек, и другим нюансам возведения стен дома.

Ведомость оконных и дверных блоков

Схемы дверей и окон с указанием их материала, точных размеров и пояснениями по функционалу, конструктиву и открыванию (в какие стороны открываются). Позволяет легко заказать нужные окна и двери у любого производителя.

Перемычки над окнами и проёмами

Указание точных размеров и расположения всех перемычек над оконными и дверным проемами, чтобы их конструкция была надежной. Их наименование и количество.

Стропильная система и элементы кровли

Это подробная информация о конструкции крыши, где обозначены все элементы стропильной системы. Даны размеры стропил, шаг их установки, показаны узлы соединений. Указаны требования к производству работ: подшиву, утеплению, правильной установке кровельной мембраны и пароизоляционных пленок, монтажу обрешётки и кровельного материала.

Конструктивные узлы и детали

Каждый раздел проекта содержит дополнительные листы с узлами и деталями для лучшего понимания конструкции по данному разделу.

Спецификации материалов

Перечень и точное количество материалов, используемых при возведении данного дома. Позволяет ещё до начала строительства просчитать его стоимость, оптимизировать затраты на приобретение и доставку стройматериалов.

Чертежи инженерных систем. Внутренние сети, разработаны от ввода в дом.

Для ряда наших типовых проектов также дополнительно разработан еще раздел инженерных сетей. В таком случае, альбом с инженерными сетями мы предоставляем в подарок вместе с альбомом заказанного проекта дома!

В состав документации входит:

Отопление и вентиляция

В разделе представлены чертежи разводки труб, мест для радиаторов и котла отопления, схемы теплых полов. Даются рекомендации по установке ключевых элементов системы, описания материалов и агрегатов с указанием необходимого количества для монтажа системы отопления. Также в раздел входят чертежи с информацией о вентиляции, на которых показаны места заложения вентиляционных каналов для правильной циркуляции воздуха в соответствии с действующими нормами и правилами. В современных проектах часто раздел отопления и вентиляции в типовом виде не разрабатывается, так как не он не может учитывать всех пожеланий каждого клиента. Мы рекомендуем разрабатывать данный раздел персонально под себя, чтобы вам в доме было комфортно проживать и удобно пользоваться системой отопления.

Водопровод и канализация

В разделе представлены схемы разводки труб для подвода воды и слива хозяйственно-бытовых стоков. Указано расположение котлов, бойлеров, раковин, других санитарно-технических приборов – всех узлов системы водопровода и канализации без исключения (включая септик, если требуется). Раздел содержит рекомендации по монтажу ключевых элементов системы, описание материалов и агрегатов с указанием необходимого количества комплектующих для установки системы водопровода и канализации. Данный раздел иногда включен в типовые проекты. Однако, в этом случае он носит только рекомендательный характер, так как разработан без учета ваших потребностей. Мы рекомендуем пользоваться не типовым проектом водопровода и канализации, а заказывать его персонально под себя.

Электроснабжение и электроосвещение

В разделе представлены схемы разводки сетей электроснабжения, общего электрического щита. Указаны места установки розеток, выключателей, переключателей, осветительных приборов и т.д. Он может быть дополнен информацией по слаботочным электрическим сетям: охранно-пожарной сигнализации, телевидению, телефонии и интернет. В чертежи включены рекомендации по установке ключевых элементов систем, описания материалов и основных элементов электроснабжения. В типовых проектах данная система может иметь только ознакомительный характер, так как не может учесть всех ваших потребностей и пожеланий. Мы рекомендуем вместе с покупкой проекта дома заказывать разработку раздела электроснабжения персонально под себя.

Внимание, в типовых проектах инженерный раздел имеет только ознакомительный и рекомендательный характер, так как не может учесть всех ваших потребностей и пожеланий.

Мы рекомендуем вместе с покупкой проекта дома, заказывать разработку систем отопления и вентиляции, водопровода и канализации электроснабжения и электроосвещения, персонально под себя. Чтобы дом быстро и безошибочно строился, был безопасным и комфортным для проживания.

Пример документации проекта дома, которую вы получите

Качественно и профессионально выполненный проект позволяет:

  • На основании планов и чертежей проекта организовать и регламентировать строительный процесс, установить последовательность работ и определить финансовые затраты;
  • облегчить обсуждение планировочных и других решений с прорабом;
  • исключить досадные ошибки при строительстве;
  • построить дом, соответствующий всем современным требованиям безопасности и энергосбережения;
  • получить разрешение на строительство и сдать готовый дом в эксплуатацию;
  • иметь возможность застраховать дом в любой страховой компании;

Над проектами в нашей компании работают исключительно профессиональные архитекторы высшей категории.

Приобретая проект коттеджа или дома в нашей компании, вы получаете комплекс архитектурно-инженерных решений, который полностью соответствует:

  • всем требованиям архитектурного и градостроительного законодательства РФ;
  • самым современным стандартам в области проектирования и строительства, а так же текущим государственным регулирующим актам;
  • самым последним СНиПам и градостроительным нормативам;
  • всем необходимым санитарно-гигиеническим, противопожарным экологическим требованиям к архитектурным объектам;
  • требованиям к уровню профессионального исполнения архитектурных и инженерных решений, а также требованиям по безопасности и надежности зданий, инженерных коммуникаций и сооружений.

В результате, у вас не возникнет каких-либо проблем со стороны районного архитектора (органов архитектурного надзора) по месту строительства, когда вы станете согласовывать проект и получать разрешение на строительство.

Кроме того, при наличии проекта можно заказать расчет сметы и оценку сроков возведения дома в любой строительной компании, а спецификации материалов позволят приобрести материалы для строительства именно в том количестве, которое необходимо для вашего дома. Профессиональное проектирование коттеджа служит залогом экономической  эффективности строительства дома и комфортного проживания в нем.
