Для ремонта ванной используются специально разработанные и произведенные строительные материалы с высокой степенью защиты от влаги, так как влажный, теплый микроклимат этого помещения с недостаточной циркуляцией воздуха является губительным для большинства покрытий.

Содержание

1. Естественная вентиляция
2. Принудительная вентиляция
3. Используемое оборудование
4. Установка вентилятора
5. Видео-инструкция

После выполнения гигиенических процедур или стирке воздух насыщается большим количеством горячего пара, который остывает, а затем конденсируется на поверхности мебели, стен, потолка и пола. Вытяжка для ванной решает эту проблему, сохраняя отделку, за счет эффекта конвекции.

Установка этого недорого оборудования своими руками увеличивает срок службы материалов, не требуя больших вложений. Эта статья расскажет, как рассчитать и выбрать вытяжку в ванну.

Естественная вентиляция

Естественная вытяжка для ванной – система обеспечения циркуляции воздуха в санитарной комнате без установки электрооборудования. Она работает за счет свойств газов при нагревании подниматься вверх, называемого законом конвекции. Такая вытяжка в ванную планируется на этапе создания проекта помещения или дома, так как требует монтажа воздуховодных каналов, выходящих на чердак или крышу.

Естественная вентиляция

При создании проекта вытяжки в ванную и туалет руководствуются следующими правилами:

1. Воздуховоды должны иметь строго вертикальную ориентацию, а к каждой вентилируемой комнате подводится собственная шахта.
2. Воздуховодные шахты можно соединить в один общий канал вытяжки для ванной и туалета, помещений кухни и сауны, но только если они располагаются на одном этаже.
3. Вытяжка в ванну, кухню, сауну и туалет объединяются на этаже одним общим каналом, если эти помещения располагаются в одной части дома. Если между вентилируемыми комнатами значительное расстояние, проще сделать отдельные воздуховоды.
4. Естественная вытяжка для ванной имеет маленькую силу тяги, поэтому воздуховодные каналы нужно сделать из материала с гладкой поверхностью.
5. При прокладке воздуховода своими руками, лучше избегать крутых разворотов, выступов и изгибов, чтобы не затруднять циркуляцию воздушных масс.
6. Если при прокладке воздуховода в санитарной комнате никак не обойтись без изгибов, нужно сделать поворот канала плавным с радиусом не менее 100 мм.
7. Внутри одноэтажных зданиий вытяжка в ванну прокладывается через потолок на чердак, а затем на крышу.

Естественная вытяжка для туалета и ванной работает согласно закону конвекции.

Более теплый воздух, насыщенный водяными парами, поднимается к потолку санитарной комнату, попадает в воздуховодный канал, а затем вытягивается на улицу за счет разницы внешней и внутренней температуры. Напряжение, которое создается при циркуляции воздушных масс называют силой тяги. Чтобы проверить, работает ли вытяжная вентиляция, своими руками, нужно поднести к решетке спичку: если пламя отклонилось в сторону канала, значит все в порядке.

Принудительная вентиляция

Принцип работы принудительной вытяжки в ванну отличается от естественной вентиляции. Циркуляция воздуха в помещении, оборудованном такой системой, происходит посредством вентилятора, который питает электрическая сеть.

Вентилятор

Принудительная вытяжка в ванну устанавливается, если естественная вентиляция не функционирует или силы тяги в ней не хватает, чтобы сделать помещение комфортным для использования. Для этого на входе в воздуховодный канал устанавливают вентилятор, который создает зону с разряженным давлением, затягивая воздух внутрь воздуховода. Для расчета необходимой мощности вентилятора, нужно перемножить:

• Объем помещения. Чтобы вычислить объем ванной комнаты, нужно перемножить длину, ширину и высоту помещения. К примеру, объем ванной с габаритами 3х2х2,2 равняется 13,2 кубических метров.
• Коэффициент частоты использования. Этот показатель может составлять от 5 до 10, исходя из количества проживающих людей. Если в квартире живет 1 человек, он использует санитарную комнату 2 раза за сутки, а значит коэффициент принимает минимальное значение 5. С увеличением количества посещений санузла, увеличивается показатель коэффициента.

Обратите внимание! Внутри ванной комнаты высокая влажность, поэтому использование электрического прибора может быть небезопасно. Поэтому принудительная вытяжка в ванну монтируется с помощью влагостойких вентиляторов. Оборудование с высшей защитой от проникновения влаги маркируется кодом IP 34.

Используемое оборудование

Принудительная вытяжка для ванной организуется за счет использования специального вентиляционного оборудования. Профессиональные мастера для этой задачи рекомендуют использовать бытовые вентиляторы, удаляющих за час 60-250 кубических метров воздуха. Эти приборы легко можно установить своими руками, если правильно подключить к электрической сети. Чтобы узнать, какие модели подойдут для конкретных условий, нужно рассчитать объем помещения и частоту использования ванны.

Схема подключенного вентилятора

Бытовые вентиляторы снабжаются следующими дополнительными функциями для удобства эксплуатации:

1. Датчик влажности. Этот определяет, сколько водных паров содержит воздух, а при преодолении критического порога автоматически включается. Эта функция позволяет оптимизировать работу вентилятора, сократив расходы на электроэнергию.
2. Таймер. Если у вентилятора имеется таймер, принудительная вытяжка будет работать строго по часам. Время работы можно настроить на периоды, когда помещение активно используется.
3. Датчик движения. Вытяжка в ванну с датчиком движения включается автоматически, когда внутри помещения кто-то заходит.
4. Обратный клапан. Вытяжка в ванну с обратным клапаном предотвращает проникновение атмосферно воздуха, пыли и посторонних запахов с улицы внутрь жилого помещения, что невероятно удобно для городских домов, построенных на оживленных улицах.

Производители, рекламирующие бытовые вентиляторы, утверждают, что они работают абсолютно бесшумно. Однако, в действительности во время работы вытяжка в ванну производит небольшой шум, который при правильном монтаже будет практически незаметен.

Установка вентилятора

Как правило, принудительная вытяжка в ванну устанавливается силами наемных профессиональных мастеров, поскольку требует подключения к электросети.

Однако, при наличии опыта и необходимого инструмента работу можно сделать своими руками.

Установка вентилятора

Монтаж выполняют в следующей последовательности:

• Вентиляционный канал располагают на высоте, почти под самым потолком ванной комнаты. Лучше всего сделать воздуховод напротив дверного проема, а вот на одной стене с дверью его располагать нельзя ни при каких обстоятельствах.
• С помощью болгарки или перфоратора выход вентиляционного канала расширяют до размера вентилятора.
• Вентилятор устанавливают внутрь проема, а затем фиксируют с помощью специального крепежа, жидких гвоздей или саморезов. Чтобы правильно сделать установку, нужно заглубить прибор внутрь вентиляционный канал, чтобы он полностью скрылся.

  Фиксация в проем

• Чтобы снизить шум, производимый вентилятором, нужно обложить выход и часть канала шумоизоляционным материалом, к примеру, специальным гипсокартоном.
• Затем вентилятор подсоединяют к электрической сети.
• Закрывают выход вытяжного канала вентиляционной решеткой.

Зафиксированный вентилятор

Важно! Принудительная вытяжка в ванну должна иметь собственный выключатель. Некоторые мастера соединяют его с выключателем, который отвечает за освещение, но это нерационально, особенно если прибор оснащен автоматикой.

Видео-инструкция

как сделать своими руками в квартире, доме, схемы (+ фото)

При планировании дизайна и ремонта ванной комнаты следует учесть один небольшой, но очень важный момент – проблему воздухообмена. Хорошая вентиляция в ванной комнате и туалете необходима не только для того, чтобы обеспечить приток свежего воздуха.

С помощью этой системы из санузла удаляются неприятные запахи, а также избыточная влажность. Если система вентилирования спланирована и реализована правильно, владельцам ванной комнаты не придется беспокоиться о плесени и грибке.

Отсутствие же нормального вентилирования и вызванная этим обстоятельством избыточная влажность создадут для развития вредоносной флоры практически роскошные условия.

Содержание статьи:

• Какой должна быть хорошая вентиляция?
• Диагностика состояния вентиляции
• Что нужно знать о вентиляторах
• Особенности монтажа вентиляции
• Распространенные ошибки при монтаже вентиляции

Какой должна быть хорошая вентиляция?

В строительных справочниках четко указаны нормы, которых необходимо придерживаться для эффективного вентилирования санитарных помещений с повышенной влажностью.

Система должна обеспечивать приток свежего воздуха для ванной комнаты или туалета со скоростью 25 куб. м/час, а для совмещенного узла в два раза выше – 50 куб. м/час. Эти нормы – минимальные.

Иногда специалисты рекомендуют удалять воздух из санузла со скоростью около 150 куб. м/час.

В зависимости от особенностей воздухообмена различают естественную и принудительную вентиляцию. В первом случае воздухообмен происходит за счет разницы давления воздуха снаружи и внутри помещения.

Воздушные потоки проникают через окна, двери, специальные проветриватели и т.п. Стоит сразу же отметить, что из-за особенностей устройства ванной комнаты использование естественной вентиляции не всегда позволяет получить желаемый эффект.

Для устройства бесканальной вентиляции в ванной комнате необходимо проделать проем, который соединит домовой вентиляционный канал с помещением санузла

При принудительном или искусственном вентилировании помещения используются специальные вентиляторы, которые обеспечивают достаточную интенсивность воздухообмена.

Чаще всего вентилятор содействует перемещению воздуха из помещения на улицу, при этом свежие воздушные массы поступают в санузел из жилых помещений.

Иногда небольшой вентилятор ставят в туалете даже при хорошей естественной вентиляции, чтобы ускорить очистку воздуха от неприятных запахов.

Если же естественным образом организовать достаточно интенсивный воздухообмен не удается, принудительное вентилирование осуществляется в обязательном порядке.

В зависимости от назначения различают:

• вытяжную;
• приточную;
• смешанную вентиляцию.

Вытяжной принцип уже немного описан выше: воздух удаляется через вентиляционный канал, а новый поступает извне. Приточное вентилирование организовано иначе: воздух нагнетается снаружи и вытесняется через канал.

При использовании смешанной вентиляции регулируется и приток воздуха, и его удаление.

Красивая декоративная решетка для вытяжки в ванной комнате не только скроет конструкцию, но и может стать эффектной деталью стильного интерьера

Специалисты также различают канальную и бесканальную вентиляцию, которая характеризуется наличием или отсутствием вентиляционного канала.

По возможности следует избегать создания специальных каналов. Обычно в стене делают проем, выходящий в общий вентканал многоэтажного дома, и устанавливают в нем вентилятор.

В раздельном санузле, если выход к вентканалу есть только в одном помещении, еще один вентилятор устанавливают в проеме стены между ванной комнатой и туалетом.

Подведение отдельного вентиляционного канала имеет смысл в местах, нуждающихся в интенсивном удалении загрязненного или насыщенного влагой воздуха.

Диагностика состояния вентиляции

Перед началом переделки вентиляции в туалете и ванной следует внимательно изучить ее устройство и проверить состояние. Для начала исследуют тягу: к вентиляционному отверстию подносят лист бумаги, зажженную спичку или зажигалку.

Если бумага прилипает к отверстию, или если язык пламени явно смещается в сторону вентканала, тяга есть. В жаркий безветренный день тяга может быть значительно меньше, чем в другие периоды.

Само по себе наличие тяги не всегда свидетельствует о нормальном состоянии вентиляционной системы.

Необходимо обязательно проверить состояние вентиляционного канала, который может быть частично загроможден после неумелых ремонтных работ или по каким-то другим причинам.

Устранив препятствия, можно существенно улучшить качество работы вентиляционной системы.

Чтобы проверить тягу в ванной комнате, к вентиляционному отверстию подносят лист бумаги или пламя зажигалки. Проверку следует выполнять при открытой двери, а затем – при закрытой

Рекомендуется выполнить проверку наличия тяги сначала при открытой двери и окне, а затем – при плотно закрытых источниках свежего воздуха.

Если в последнем случае тяга заметно уменьшилась, следует подумать о дополнительных средствах микропроветривания.

Чаще всего достаточно установить в двери ванной комнаты и туалета специальные решетки, чтобы обеспечить нормальное поступление свежего воздуха в эти помещения даже при закрытых дверях и окнах.

Что нужно знать о вентиляторах

При покупке вентилятора следует обязательно оценить количество шума, который он производит. Показатель не должен превышать 35 дБ. В ванной комнате такое оборудование должно полностью обновлять состав воздуха примерно 5-8 раз в течение одного часа.

Чтобы рассчитать производительность прибора, необходимо площадь помещения умножить на пять, а полученное значение увеличить еще на 20%.

Вытяжные вентиляторы, предназначенные для использования в ванных комнатах, могут иметь различную конструкцию и дизайн, кроме того, они различаются по мощности

По типу установки различают канальные бытовые вентиляторы, предназначенные для монтажа непосредственно в вентиляционном канале, а также радиальные модели.

Их устанавливают на выходе из вентиляционного канала. Обычно канальные модели выглядят непрезентабельно, поскольку они скрыты внутри канала, а вот радиальные устройства снабжают красивым корпусом, чтобы не портить общее впечатление от окружающей обстановки.

Конструкция вентиляторов также может существенно различаться:

• традиционные осевые модели осуществляют перемещение воздуха вдоль оси устройства с помощью специальных лопаток и предназначены для бесканальных систем;
• в низкопроизводительных диаметральных моделях используется колесо барабанного типа;
• центробежные устройства со спиральным корпусом отличаются высокой производительностью и повышенным уровнем шума во время работы;
• небольшие центробежно-осевые устройства шумят меньше, но работают почти так же эффективно, как и центробежные модели.

С учетом специфики вентилирования санузла вентиляторы иногда дополнительно снабжают таймерами, которые позволяют продлить работу устройства в туалете или гиростатами, чтобы более эффективно удалять избыточную влагу из ванной комнаты.

Слабые по мощности вентиляторы не смогут обеспечить нормального проветривания помещения, однако и использовать слишком мощные модели не стоит.

Сильный центробежный вентилятор может вызвать такой интенсивный поток воздуха, что приток будет поступать не снаружи, а из других вентиляционных отверстий, и отработанный воздух снова окажется в доме.

Интересная информация об установке вытяжного вентилятора в ванной комнате представлена в следующем видеоматериале:

Особенности монтажа вентиляции

Если в ванной комнате по какой-то причине отсутствует вентиляция, создать необходимую систему не так уж сложно.

Многоквартирные дома обычно проектируют таким образом, чтобы вентиляционный канал находился непосредственно за стеной ванной комнаты или туалета. Остается лишь аккуратно проделать в нужном месте отверстие (если таковое отсутствует), чтобы оно выходило в этот канал.

Внутри проема устанавливают радиальный осевой вентилятор. Устройство подключают к электропитанию, соблюдая все требования, предъявляемые к работе электроприборов в помещениях с повышенной влажностью.

Если необходимо, монтируют дополнительные средства управления (таймер, гироскоп и т.п.). Нишу закрывают красивой декоративной решеткой.

Если в квартире имеется раздельный санузел, и вентиляционный канал находится за стенами обоих помещений, второй вентилятор устанавливают таким же образом, как это было описано выше.

В противном случае вентиляционное отверстие делают в стене, разделяющей туалет и ванную комнату. В этот проем также ставят вентилятор и закрывают его декоративными экранами с двух сторон.

Иногда удобнее использовать декоративные решетки, в которых конструкцией предусмотрен монтаж вентилятора в специальные гнезда.

На рисунке наглядно представлена схема подключения к электропитанию вытяжного вентилятора с использованием иаймера, который позволяет отключить вентилятор спустя некоторое время после того, как посетитель покинет санузел

Несколько сложнее решить проблему вентилирования санузла, когда вентиляционный канал граничит с другим помещением. В этом случае придется создавать канальную вентиляцию.

Сначала необходимо выбрать место для устройства вентиляционного отверстия в ванной комнате и туалете. Затем необходимо составить план размещения вентиляционного короба, по которому воздушные массы будут перемещаться наружу.

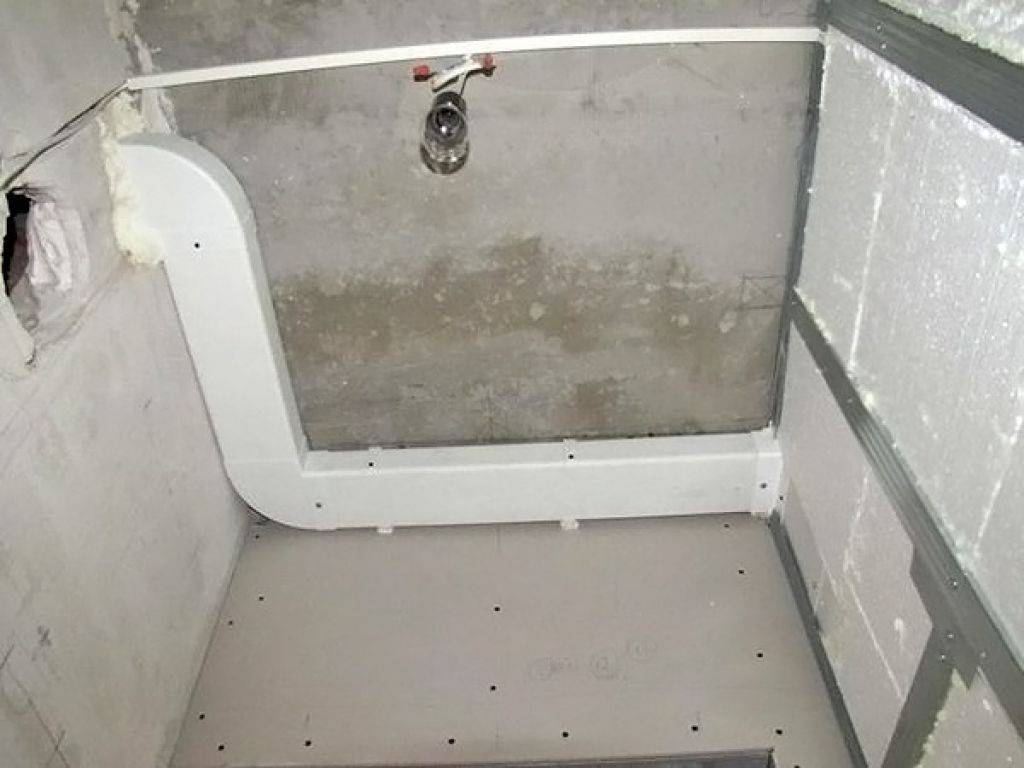

При создании канальной вентиляции в ванной комнате гибкий гофрированный короб используют только на небольших участках, где монтаж других конструкций невозможен или затруднен

Различают следующие виды вентиляционных коробов:

• пластиковые круглого или прямоугольного сечения;
• жесткие или мягкие из гофрированного металла;
• металлические, жестяные или оцинкованные, обычно прямоугольного сечения.

Пластиковые короба проще в монтаже и легче по весу, чем металлические конструкции, при этом они долговечны, за ними не сложно ухаживать.

Поэтому конструкции из пластика уверенно вытесняют металл со строительного рынка. Гофрированные изделия используют крайне редко, они допустимы лишь для небольших расстояний и применяются только в особо сложных случаях.

Короб рекомендуется установить еще в процессе ремонтных работ в доме или даже до их начала, однако установку вентилятора и декоративных решеток выполняют уже после окончания отделочных работ.

После окончания монтажа вентиляционной системы необходимо проверить работу оборудования.

Для создания канальной вентиляции в ванной комнате следует использовать металлические или пластиковые короба прямоугольного или круглого сечения

Распространенные ошибки при монтаже вентиляции

Бывает так, что работа новенькой вентиляционной системы вдруг оказывается неудовлетворительной или изначально является низкоэффективной.

Это может происходить из-за одной или нескольких ошибок, допущенных при ее монтаже. Выясняя, как правильно сделать вентиляцию в ванной комнате, следует сразу же учесть эти моменты.

Вот ряд огрехов, которые встречаются чаще всего:

• Вентиляционный канал спроектирован неправильно, что затрудняет перемещение воздушных масс.
• Нарушена герметичность соединений вентканала.
• Вентиляторы установлены с ошибками и шумят слишком сильно.
• Канал проходит через жилые помещения таким образом, что шум вентиляции мешает нормальной жизнедеятельности семьи.

Для начала следует выяснить причину проблемы, затем ее устранить. Ряда неприятностей можно избежать, обратив внимание на эти моменты еще на этапе проектирования вентиляционной системы.

Если этого сделано не было, и проблемы появились уже в процессе эксплуатации конструкции, возможно, понадобится серьезная переделка всей вентиляционной системы.

Альтернативный вариант устранения неприятностей состоит в использовании шумопоглотителей разного типа, чтобы снизить неприятные звуковые эффекты.

Для улучшения процесса перемещения воздушных масс, возможно, придется установить более мощный вентилятор.

Иногда чрезмерный шум при работе вентилятора свидетельствует о его неправильной установке, при которой была нарушена так называемая “соосность”. В этом случае достаточно снять устройство и установить его снова с точным соблюдением технологии монтажа.

Обычно после этого количество шума от работы вентилятора значительно снижается.

Приточный тип вентиляции в ванных комнатах используется крайне редко, однако если такое решение все же принято, следует подумать о температуре воздуха, поступающего снаружи.

В зимнее время поток холодного воздуха может доставить крайне неприятные ощущения посетителям ванной комнаты.

Чтобы решить проблему этого типа, поступающий в помещение воздух прогревают с помощью специальных электроприборов.

Чтобы обеспечить достаточное количество свежего воздуха, поступающего в ванную комнату, внизу двери устанавливают красивую решетку, которая делает помещение менее герметичным

Существует несколько распространенных заблуждений, которые могут негативно повлиять на работы по созданию вентиляции. При проектировании и монтаже системы следует помнить, что:

• вытяжного вентилятора недостаточно, если в помещение не обеспечен нормальный приток свежего воздуха;
• большая и громоздкая канальная система вентиляции не всегда эффективнее низкобюджетных методов вентилирования, если они подобраны правильно;
• наличие в доме кондиционера, а также очистителя, ионизатора, увлажнителя и других подобных устройств не обеспечивает нормального вентилирования помещений, поскольку с их помощью свежий воздух в комнаты не поступает.

Обычно конструкция вентиляционной системы для санузла очень проста, ее можно сделать и самостоятельно.

Но если требуются некоторые расчеты или выполнение вентиляционного канала сложной формы, а опыта таких работ у начинающего мастера нет, лучше проконсультироваться у профессионалов или полностью поручить им выполнение всех работ.

Качеством вентиляции нельзя пренебрегать, поскольку от ее состояния зависит здоровье жильцов дома.

Post Views: 452

Как установить или заменить вытяжной вентилятор в ванной

• Дом
• Блог
• Как заменить или установить вытяжной вентилятор в ванной: пошаговые инструкции

Возможно, вы удивитесь, узнав, что установка или замена Вытяжной вентилятор для ванной комнаты — относительно простой проект «сделай сам». Все, что вам нужно, это правильные инструменты, базовые навыки работы с электрикой и плотницкими работами и немного терпения. Выполните следующие действия, чтобы узнать, как установить вентилятор в ванной комнате или заменить его.



Вытяжные вентиляторы для ванных комнат удаляют влагу и неприятные запахи, а предотвращают рост плесени и грибка в ванных комнатах. Они также могут предохранить обои и краску от вздутий и отслоений, а также предотвратить деформацию дверей и окон. Поэтому, если в вашей ванной комнате нет вентилятора или если вы планируете перестроить ванную комнату , рекомендуется установить его. до 800 долларов, тогда как установка самостоятельно может стоить до 370 долларов плюс стоимость инструментов. Таким образом, это руководство не только научит вас чему-то новому, но и сэкономит вам немного денег.

Возьмите свои инструменты, потому что это пошаговое руководство расскажет, как установить вентилятор в ванной комнате и как заменить вентилятор в ванной комнате.

Подготовка к установке вентилятора для ванной комнаты



Прежде чем приступить к установке вытяжного вентилятора для ванной комнаты, вам необходимо собрать следующую информацию и сначала ответить на несколько вопросов, чтобы убедиться, что вы покупаете вентилятор, подходящий для вашего помещения. .

1. Рассчитайте показатель CFM вашей ванной комнаты.

Рассчитайте CFM (кубических футов в минуту) вашей ванной комнаты. Умножьте кубические метры комнаты (длина х ширина х высота = кубические метры) и разделите это число на 7,5. Выполнение этого расчета поможет вам определить соответствующую мощность, необходимую для вашего вентилятора.

2. Насколько тихим должен быть ваш новый вентилятор для ванной комнаты?

Громкий вытяжной вентилятор в ванной комнате может сделать расслабляющий душ, ну, не очень расслабляющий. Уровень шума новых вентиляторов для ванных комнат варьируется от 0,5 (очень тихий) до 6 (очень громкий). При выборе вытяжного вентилятора стремитесь к рейтингу 1 или меньше для наименьшего нарушения работы; тем не менее, вентилятор с рейтингом 2 или 3 не должен быть слишком громким.

3. Где вы хотите установить новый вентилятор для ванной комнаты?

Расположение вентилятора может повлиять на вентиляцию. Лучшее место для установки вентилятора в ванной комнате — это центральная точка между душем и туалетом.

• Если вы устанавливаете новый вентилятор для ванной комнаты, не забудьте выделить пространство на чердаке. Именно здесь будет располагаться основная часть вентилятора. Он должен быть между двумя балками в свободном пространстве.
• Если вы заменяете свой вентилятор, проще всего установить новый на то же место.

4. Соберите материалы и припасы.

Прежде чем приступить к установке вентилятора для ванной своими руками, убедитесь, что у вас есть все необходимые инструменты и материалы.

Прежде чем начать, вам нужно будет собрать следующие инструменты:

• Электродрель
• Отвертка
• Пассатижи
• Электролобзик (или сабельная пила или пила для гипсокартона)
• Фольгированная клейкая лента
• Каркасный квадрат
• Карандаш
• Если вы хотите вывести вытяжку из вентилятора через крышу, вам также понадобится кровельный клей, черепица и кровельные гвозди.

Вам понадобятся следующие материалы:

• Крышка вентиляционного отверстия
• Гибкая воздуховодная труба
• Герметик
• Винты
• Проволочные гайки
• Защитные очки
• Маска
• Сам вентилятор, который может стоить от 15 до более 100 долларов .

Как установить новый вытяжной вентилятор в ванной



Теперь, когда у вас есть инструменты и материалы, вы можете приступить к установке вытяжки в ванной. Давайте начнем!

1. Просверлите контрольное отверстие и отметьте потолок.

• С помощью электродрели и очень длинного сверла диаметром 3/4 дюйма (1,9 см) просверлите контрольное отверстие в потолке, где вы будете размещать вентилятор. Затем измерьте корпус вентилятора.
• На чердаке найдите контрольное отверстие и очистите его от изоляции. Используйте размеры корпуса вентилятора, чтобы убедиться, что вентилятор поместится между балками.
• Вернитесь в ванную и измерьте входное отверстие вентилятора. Используйте угольник и карандаш, чтобы отметить контур впускного отверстия вентилятора на потолке с размерами.

2. Вырежьте в потолке отверстие для впускного отверстия.

• С помощью лобзика вырежьте место, которое вы только что отметили на потолке. Не забудьте надеть защитные очки и маску!

3. Установите вытяжной вентилятор на место.

• Перед установкой вытяжного вентилятора в ванную комнату прикрепите колено воздуховода под углом 90 градусов к соответствующему выходному отверстию с помощью скотча из фольги.
• Вставьте кабельный разъем через выбивное отверстие сбоку корпуса вентилятора, затем вставьте на место поддерживающие металлические скобы.
• Отцентрируйте вентилятор над отверстием в потолке и опустите его на место.

4. Закрепите вентилятор на балках.

• После правильной установки вентилятора выдвиньте каждый из металлических кронштейнов, пока они не достигнут балок с обеих сторон корпуса. Используйте шурупы для гипсокартона, чтобы закрепить их.
• Возьмите отрезок гибкой воздуховодной трубы и с помощью скотча из фольги прикрепите один конец к 90-градусному колену воздуховода, выступающему из корпуса вентилятора.
• Пропустите существующий или новый электрический кабель через разъем на корпусе вентилятора (если ваш новый вентилятор оснащен подсветкой, вам понадобится трехжильный кабель) и закрепите его, затянув винт на разъеме.

5. Найдите точку выхода воздуховода.

• Точка выхода должна быть кратчайшим и прямым путем от корпуса вентилятора наружу через боковую стенку или крышу. Убедитесь, что труба воздуховода максимально прямая и не будет натянута слишком туго.

6. Установите вентиляционную крышку.

• Если точка выхода находится на боковой стене, выберите точку между двумя стойками стены и сделайте несколько контрольных измерений внутри, чтобы найти ту же точку снаружи. Используйте 4-дюймовую кольцевую пилу, чтобы прорезать стену снаружи, затем закрепите крышку вентиляционного вентилятора на месте.
• Если точка выхода находится на крыше, нарисуйте внутри круг подходящего размера и вырежьте его сабельной пилой. Затем заберитесь на крышу и снимите черепицу, закрывающую только что вырезанное отверстие. Установите крышку вентиляционного отверстия с помощью кровельного клея и кровельных гвоздей, затем замените ослабленную черепицу.
• Вернитесь на чердак и прикрепите конец воздуховода к соединительному воздуховоду вентиляционной крышки с помощью скотча из фольги.

7. Подсоедините провода к корпусу.

В зависимости от типа вентилятора вам может понадобиться выполнить подключение с чердака или из ванной комнаты. Прочтите инструкции производителя и убедитесь, что питание отключено, прежде чем начать.

• Откройте блок корпуса и вытяните провода вентилятора из блока электрического сращивания. Зачистите 5/8 дюйма (1,6 см) от каждого из проводов как на кабеле вентилятора, так и на электрическом кабеле, который вы вставили ранее.
• Скрутите вместе провода одного цвета и добавьте разъемы. Оберните оголенный медный провод вокруг зеленого зажима заземления или винта и затяните его, чтобы зафиксировать.
• Поместите провода обратно в электрический соединительный узел и установите на место крышку.

8. Прикрепите решетку.

• Вставьте двигатель вентилятора в электрическую розетку и закрепите его прилагаемыми винтами. Прикрепите решетку, вставив ее монтажные провода в имеющиеся пазы в корпусе. Убедитесь, что он плотно прилегает к потолку. Снова включите питание и убедитесь, что вентилятор в ванной работает.

Отличная работа! Теперь ваша ванная комната будет хорошо вентилироваться.

Как заменить существующий вытяжной вентилятор в ванной

Если вам просто нужно заменить существующий вытяжной вентилятор в ванной, вам будет немного проще, поскольку вам не нужно вырезать отверстия в потолке или крыше (фу!) . Вот краткий обзор замены вытяжного вентилятора в ванной комнате.



1. Выключите электропитание ванной комнаты автоматическим выключателем.

• Это защитит вас от шока.

2. Заберитесь под решетку, чтобы отключить и отключить.

• Снимите решетку со старого вентилятора. Вероятно, там есть пыль и ворсинки, поэтому наденьте перчатки, защитные очки и респиратор.
• Отвинтите или отсоедините блок электровентилятора от корпуса, откройте блок электрических соединений и осторожно вытащите провода.

Если все, что вам нужно сделать, это заменить двигатель вентилятора ванной комнаты, на этом вы остановитесь. Принесите текущий двигатель в свой хозяйственный магазин, чтобы убедиться, что вы купили правильную модель, затем установите его, снова подключите провода и снова установите решетку. Хотите знать, как почистить решетку? Посмотрите наши лайфхаки для уборки ванной комнаты .

• Снимите разъемы и раскрутите провода, чтобы отсоединить их. (Опять же, сначала убедитесь, что электричество отключено. )
• Ослабьте кабельный зажим, чтобы освободить электрический кабель от корпуса вентилятора.

3. Отсоедините корпус на чердаке.

• На чердаке отсоедините трубу воздуховода от воздуховода соединителя крышки вентиляционного вентилятора ванной комнаты и от корпуса.
• Вытяните электрический кабель и проводку из корпуса.
• С помощью дрели открутите винты, которыми кронштейны старого вентилятора крепятся к лагам. Поднимите старый вентилятор через потолок.

4. Установите новый сменный вентилятор.

Если ваш новый вытяжной вентилятор в ванной такого же размера, как и старый, вы можете установить его прямо сейчас. Если он больше, вам придется вырезать большее отверстие с помощью пилы для гипсокартона. Если он меньше, вы можете загерметизировать края корпуса, чтобы заполнить зазоры после установки вентилятора.

• Идите на чердак и опустите новый вентилятор в отверстие.
• Выдвиньте выдвижные монтажные кронштейны и прикрепите их к лагам с помощью электродрели и 1-дюймовых (2,5 см) винтов для гипсокартона. Возможно, вы захотите, чтобы кто-то держал вентилятор на месте снизу.

5. Подсоедините воздуховод.

После установки вытяжного вентилятора в ванной комнате прикрепите колено воздуховода под углом 90 градусов к выпускному отверстию вентилятора с помощью винтов для листового металла. Затем прикрепите новую воздуховодную трубу диаметром от 4 до 6 дюймов (от 10,2 до 15,2 см) к колену воздуховода.

6. Подсоедините и закрепите проводку.

• Вставьте электрический кабель в разъем нового вентилятора и закрепите его кабельным зажимом.
• Откройте распределительную коробку (на чердаке или в ванной, в зависимости от модели) и вытяните провода вентилятора.
• Присоедините электрические провода к проводам вентилятора, скрутив вместе провода одного цвета и прикрепив разъем провода.
• Оберните оголенный медный провод под зажимом заземления или винтом и затяните, чтобы зафиксировать.
• Уберите все провода обратно в распределительную коробку и установите на место крышку.

7. Вставьте и снова прикрепите решетку вентилятора.

Вернитесь в ванную и установите узел вентилятора, вставив его в розетку и закрепив винтами. Затем прикрепите решетку. Проверьте свой новый вытяжной вентилятор в ванной, снова включив питание.



Поздравляем! Теперь вы знаете, как установить вентилятор для ванной, который сохранит вашу ванную комнату в чистоте и сухости, а также защитит ее от плесени и грибка. Для максимальной защиты подумайте о том, чтобы получить  9Гарантия на дом 0017 с электрическим покрытием от American Home Shield. Мы предлагаем покрытие домашних систем для 23 основных систем и устройств, включая встроенные вытяжные вентиляторы для ванных комнат, чтобы защитить вашу семью и ваш бюджет от неизбежных поломок. Узнайте больше о планах гарантии на дом  и наших доступных ценах  , чтобы выбрать покрытие, которое лучше всего подходит для вас.

AHS не несет никакой ответственности и, в частности, отказывается от какой-либо ответственности за использование вами любой информации, содержащейся в данном документе.

НЕТ ДВУХ ОДИНАКОВЫХ ДОМОВ. ПОЭТОМУ У НАС ЕСТЬ ВАРИАНТЫ. НАЙДИТЕ ПОДХОДЯЩИЙ ПЛАН.

Планы магазинов

Подробнее см.:

  Сделай сам

Популярные

Кто устанавливает вытяжные вентиляторы для ванных комнат?

Кто устанавливает вытяжные вентиляторы в ванной?

Фото: monkeybusinessimages / iStock / Getty Images

Позвоните профессионалу или мастеру-сделай сам, чтобы вентилятор в ванной снова закрутился

Получите предложения от трех профессионалов!

Введите почтовый индекс ниже и найдите лучших профессионалов рядом с вами.

Когда ваш вентилятор в ванной выходит из строя, пришло время заменить его и снова заставить воздух двигаться. На ум приходят несколько типов специалистов по благоустройству дома: электрики, кровельщики, сантехники, генеральные подрядчики или простые люди могут установить новые вытяжные вентиляторы для ванных комнат. Узнайте, что следует учитывать, прежде чем начать поиск.

Причины для замены вентилятора в ванной комнате

Вам может понадобиться новый вентилятор в ванной комнате, если кажется, что ваш вентилятор не работает должным образом, если ему больше 10 лет или если действуют оба фактора. Срок службы вытяжного вентилятора для ванной комнаты зависит от того, как часто он используется, насколько хорошо он обслуживается, а также от качества самого вентилятора.

Некоторые признаки того, что вам может понадобиться заменить вентилятор в ванной комнате, очевидны: если ваша ванная комната остается влажной дольше, чем обычно, после душа или ванны, или полотенца или коврики для ванной сохнут дольше, вам может понадобиться новый вентилятор для ванной комнаты. Стойкие запахи — еще один признак того, что ваш вентилятор в ванной неисправен или что ему просто необходима тщательная очистка.

Кроме того, предположим, что ураган или другая катастрофа повредили вентиляционные отверстия на крыше или электропроводку в вашем доме. В этом случае вы можете проверить и, возможно, заменить вентилятор в ванной, поскольку вытяжные вентиляторы часто подключаются к этим коммуникациям.

Как работают вентиляторы в ванной?

Вентилятор представляет собой электродвигатель с вращающимися лопастями, поэтому, если на вентилятор не подается питание или двигатель сгорел, он перестанет работать. Соответственно, если вы не слышите гудения или жужжания при включении вентилятора в ванной комнате, проверьте автоматический выключатель и обратитесь к электрику, если проводка или соединение вентилятора кажутся неисправными.

Помните, что цель вентилятора для ванной комнаты — вытягивать влагу из воздуха и поддерживать в ванной комнате свежесть и приятную атмосферу, устраняя запахи. Эти вентиляторы также могут помочь повысить безопасность вашего дома, поскольку они уменьшат количество паров чистящих средств для ванных комнат, которые потенциально могут быть опасны для вашего здоровья.

Если ваш вентилятор в ванной комнате не работает на должном уровне, но включается, вам может потребоваться либо заменить двигатель (что можно сделать самостоятельно), либо вызвать подрядчика для осмотра всей вашей выхлопной системы, чтобы диагностировать проблему.

Кто может установить новый вентилятор для ванной?

Фото: Sadeugra / iStock / Getty Images Plus / Getty Images

Если вы склонны заниматься домашними делами, вы можете заменить или установить новый вентилятор в ванной комнате. Простая замена вентилятора в ванной комнате, которая не требует повторной проводки, новых воздуховодов или работы с вентиляционными отверстиями на крыше — например, просто замена самого вентилятора, а не всей системы — определенно возможна в стиле «сделай сам».

Однако, если для замены вентилятора в ванной комнате требуются электромонтажные работы, монтаж воздуховодов или что-либо еще, что кажется более сложным, вы можете подумать о вызове лицензированного электрика рядом с вами. Более того, если вы устанавливаете совершенно новый вытяжной вентилятор или систему для ванной комнаты, вам, вероятно, следует поработать с сантехником или специалистом по системам вентиляции и кондиционирования рядом с вами, чтобы убедиться, что все правильно настроено и работает без сбоев.

Профессионалы, устанавливающие новые вентиляторы для ванных комнат

Заменить ваш вентилятор в ванной, вероятно, могут несколько разных специалистов: электрики, кровельщики, сантехники и специалисты по системам вентиляции и кондиционирования, а также генеральные подрядчики.

Тем не менее, тип подрядчика, которому вы должны позвонить, чтобы установить вентилятор для ванной комнаты, зависит от того, что еще вам нужно сделать и как работают вентиляционные отверстия и другие соединения для вентилятора. Например, если вам нужна новая проводка для вытяжного вентилятора в ванной, вам понадобится электрик, который справится с этой работой. Или, если вам нужны новые воздуховоды или ремонт в этой области, вам следует вызвать специалиста по системам вентиляции и кондиционирования или сантехника в вашем районе, чтобы выполнить эту работу.

Если для замены вентилятора в ванной требуется доступ к чердаку, вентиляционным отверстиям на крыше или вообще к потолку, вы можете обратиться за помощью к кровельщикам или получить направление к нужному специалисту по ремонту дома.

Устанавливают ли электрики или сантехники вентиляторы для ванных комнат?

В зависимости от обустройства вашей ванной комнаты и ваших склонностей и способностей к рукоделию вам может понадобиться одно или оба вышеперечисленных устройства. Предположим, вы устанавливаете или заменяете всю вытяжную систему вентилятора в ванной комнате. В этом случае вы, вероятно, захотите работать с подрядчиком или несколькими подрядчиками, обладающими знаниями в области электротехники, чтобы справиться с такими вещами, как проводка.

Ваш сантехник может также установить или отремонтировать для вас вентилятор в ванной или порекомендовать кого-то, кто может выполнить эту работу. Однако простая установка вентилятора обычно выполняется электриком.

Устанавливают ли кровельщики или специалисты по вентиляции и кондиционирования вентиляторы в ванной?

Если вытяжной вентилятор вашей ванной комнаты выходит на крышу или ремонт или установка требуют доступа к чердаку или потолку, то вы можете подумать, что вам нужен кровельщик, если вы хотите установить новый. Тем не менее, сантехники также могут выполнять эту работу, если вам необходимо отремонтировать или заменить воздуховоды в рамках установки вентилятора в ванной комнате.

Требования к установке нового вентилятора в ванной комнате

Ознакомьтесь с местными нормами, требованиями разрешений и прочим, что может повлиять на ваш проект. Поддержание работающего вентилятора или вентиляторов в ванной является важной частью поддержания вашего дома в соответствии с нормами, и невыполнение этого требования может стать проблемой, если вы планируете выставить свою недвижимость на продажу или уже выставили ее на продажу.

Электрики, сантехники, специалисты по системам вентиляции и кондиционирования воздуха и другие подрядчики в вашем районе должны знать о требованиях по поддержанию вытяжной системы вашей ванной комнаты в соответствии с нормами и готовностью к возможным проверкам дома — еще одна причина подумать о привлечении профессионала для установки вентилятора в ванной комнате.
