10 правил для розеток под телевизор

Каждый кто хоть раз самостоятельно устанавливал телевизор на стену сталкивался с рядом однотипных проблем.

Сколько всего розеток нужно в телевизионной зоне, на какой высоте, где и с какими отступами их расположить, на какую высоту вешать сам телевизор?

Хотите адекватных и понятных ответов на эти вопросы? Их есть у меня.

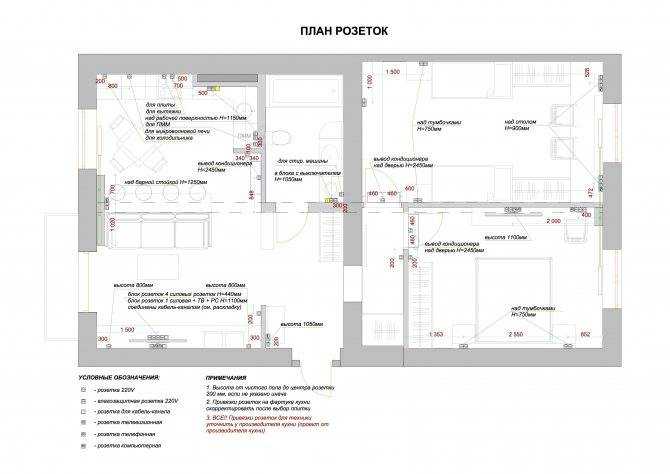

Грамотное, стандартизированное расположение идеально подходит не только для типичных квартир в многоэтажках, но также применимо и в дизайнерских проектах.

Сделаете один раз все по канону и будете пользоваться до конца дней.

Количество розеток для ТВ в гостиной и зале

Сколько вообще нужно розеток в телевизионной зоне? Кое-кто считает, что достаточно всего одной (у меня же Smart TV 😉).

В гостиной телевизионная зона делится на две группы:

• верхняя (за TV)

• нижняя (за тумбой)

Нельзя все розетки располагать только за черным ящиком, собирая вот такую сборную “солянку”.

Правило №1

В верхней зоне за телевизором нужны всего 4 розетки.

• фальш-розетка

Последняя представляет из себя пустотелую конструкцию для вывода напрямую любого кабеля. В магазине она так и называется “механизм вывода кабеля”.

Чаще всего через него выводят HDMI разъем.

Если у вас нет ни кабельного, ни спутникового телевидения (во многих регионах это уже стало анахронизмом), тогда смело вычеркивайте один из постов (TV под коаксиал).

Фальш розетка всегда соединяется с нижней группой кабель-каналом (40*40 или 60*40), либо гофрой d=40-50мм.

Если взять размеры меньше указанных, то разъемы HDMI или One Connect могут попросту не пролезть. Они достаточно большие сами по себе, даже без учета остальных кабелей.

Кабель-канал заштукатуривается в стене, а все провода внутри него при необходимости можно вытянуть и заменить на другие, не нарушая чистовую отделку.

Кстати, с технологией One Connect можно вообще обойтись без розеток в верхней части стены.

Применяют ее в том случае, когда хотят чтобы телевизор вплотную примыкал к стенке и там не оставалось никаких зазоров.

Естественно, что сам TV должен поддерживать данную технологию.

Телевизор на кухне

Когда и где фальш-розетка не нужна? Там, где вы не собираетесь подключать к ТВ никакого доп.оборудования (игровая консоль, домашний кинотеатр).

Речь прежде всего идет о кухне. Соответственно в этой зоне можно обойтись всего тремя постами:

• интернет

За исключением одного НО — если на кухне есть еще и спутниковое телевидение, которое подключается через отдельную приставку.

В этом случае розеток опять нужно 4шт. Добавляется ещё одна 220В.

Сама приставка при этом прячется за телевизор и спокойно ловит сигнал с пульта ДУ.

При наличии приставки от интернет-провайдера вместо одинарного поста Ethernet, монтируется двойной, вот такого типа.

Соответственно схемка для варианта Кухня + TV + Интернет приставка это:

А можно для телевизора на кухне обойтись вообще одной розеткой 220V без всех остальных? Да, конечно, современные реалии иногда это позволяют.

Покупаете Smart TV box в виде стика или флэшки. Он в свою очередь использует Wi-Fi и подключается через USB разъем.

Отдельного питания для него не требуется.

Такая штука способна существенно сэкономить на разводке проводов и вдохнет вторую жизнь в любой телевизор, который не имеет встроенного Smart TV. Подробнее

Зона возле тумбы

Здесь розетки можно разместить двумя способами. Первый вариант – это когда два отдельных блока монтируются на разных высотах.

Один видимый, сверху тумбы:

• розетки 220V

Другой чуть ниже – за тумбой.

Второй вариант – абсолютно все розетки прячутся за тумбой. Сверху в видимой части стены ничего нет.

Какой из них лучше? Если вы параноик и боитесь оставлять технику включенной на ночь, постоянно выдергивая вилки из розеток перед сном, то вам подойдет способ с видимым блоком поверх тумбы.

Только не забывайте, что такое исполнение полностью портит интерьер.

Пустые розетки, подобранные в цвет, смотрятся на стене еще терпимо. Именно так их и изображают на картинках дизайнеры.

В реалиях это будут торчащие из стены вилки черного или белого цвета + провода, уходящие от них вниз, которые полностью перечеркивают всю эстетику телевизионной зоны.

Правило №2

Поэтому группа постов, спрятанная за тумбой, без видимого блока сверху – это более элегантный и наиболее используемый в современном ремонте вариант.

Количество и состав

Правило №3

МИНИМАЛЬНОЕ количество розеток за тумбой — 5шт.

Сюда входят:

• фальш розетка – 1шт

• интернет RJ45 – (лучше двойная Lan/Lan)

Никогда не надейтесь только на Wi-Fi подключение, стараясь тем самым сэкономить на слаботочных розеточных группах. Всегда закладывайте под это дело провода.

Вот тут есть подробное объяснение почему нужно делать именно так.

• 220V – 3шт

Под ТВ приставку + игровая консоль (Play Station, Xbox) + домашний кинотеатр или аудиосистема.

Правило №4

ОПТИМАЛЬНОЕ количество розеток за тумбой — 6шт.

• фальш – 1шт

• RJ45 – 1шт

• розетка 220V – 4шт (3шт+1резерв)

Но тут всплывает один неприятный момент. В магазинах очень редко продается рамка под 6 постов.

Придется ее изготавливать либо самостоятельно из двух рамок 4+3.

Либо соблюдая небольшой отступ, монтировать рядышком два блока 4+2.

Данная комплектация представляет собой универсальный набор для тумбы небольшого размера. Итоговый блок из шести постов как раз незаметно спрячется за ней.

Но как вы сами понимаете, с развитием технологий и многолетним обжитием квартиры мы постепенно обрастаем все большим и большим количеством техники и электроники.

Еще лет десять назад никто бы и не подумал планировать отдельную розетку под робот-пылесос. А сегодня это уже реалии жизни.

С перспективой на несколько лет четырех розеточных постов 220V может и не хватить.

Поэтому для полноценной комплектации телевизионной зоны в гостиной, за большой тумбой делают два блока, немного разнесенных друг от друга.

Один из них сборный: фальшрозетка + 220V + слаботочка. Другой – чисто под 220В.

Все провода и вилки, которые могут просматриваться с лицевой стороны тумбы

можно элегантно спрятать, руководствуясь этим методом (фальшстенка на магнитиках):

Такой схемы (4+4) уже точно достаточно для подавляющего большинства современных квартир и частных домов. Даже с перспективой на годы вперед.

На какой высоте вешать телевизор?

С количеством разобрались, переходим к конкретным точкам расположения.

Для определения всех отступов первоначально необходимо узнать высоту подвеса телевизора. Удивительно, но некоторые мастера иногда так задирают розетки, что они по итогу оказывают выше самого телика.

Поэтому определение высоты установки TV это задача, которую нужно решать еще до монтажа всей розеточной группы.

Правильная последовательность здесь следующая:

Правило №5

Выбор диагонали – подбор кронштейна – высота подвеса – розеточные группы.

Формула для расчета высоты очень простая и наглядная. Она учитывает как рекомендации производителей TV, так и рекомендации врачей.

Правило №6

Телевизор нужно вешать так, чтобы расстояние от пола до уровня глаз приходилось ровно на 1/3 высоты телевизора.

Почему 1/3, а не 1/2 экрана, как рекомендуют многие?

Если бы вы сидели перед черным ящиком на табуретке с ровной спиной, то взгляд как раз и попадал бы в середину.

Однако на диване или кресле мы облокачиваемся на спинку и наша голова автоматически уходит чуть назад, приподнимая взгляд. Поэтому и телевизор должен быть именно на этой высоте.

Как применить формулу на практике? Сначала узнаём высоту экрана.

Для этого определяетесь с диагональю и по характеристикам в интернет-магазинах находите эти данные (высота — ширина).

Марка и производитель здесь не важны. Отталкиваясь от диагонали этот параметр будет у всех практически одинаков.

Далее садитесь на диван и измеряете расстояние от пола до уровня глаз. Для этого на диване нужно расположиться слева или справа, а второй человек сбоку рулеткой сделает замеры.

Если в семье очень много любителей зомбоящика и все они разного роста, то проделываете операцию с каждым членом семьи и выводите среднее значение 😉.

А что делать на стадии чернового ремонта, когда дивана еще нет в наличии? По крайней мере определитесь с мебелью и узнайте высоту посадочного места (обычно 45-50см).

Соорудите в комнате сиденье аналогичной высоты и замерьте примерное расстояние до глаз. В дальнейшем подкорректировать погрешность можно будет при помощи кронштейна.

Телевизор в спальне – на какой высоте?

Все вышесказанное идеально подходит для гостиной или зала. А что делать со спальной комнатой?

Тут все зависит от того, как вы будете смотреть ТВ – сидя или лежа? Напомним, что врачи рекомендуют просмотр именно в сидячем положении!

Правило №7

В этом случае телевизор должен подвешиваться на такой высоте, чтобы уровень ваших глаз приходился на центр экрана.

Если у вас еще полным ходом идет ремонт, и кровати на которую можно сесть нет в наличии, то воспользуйтесь такой формулой:

Она рассчитана исходя из стандартной высоты кровати в 45см.

Вот табличка оптимальных расстояний от пола до нижнего края TV в зависимости от его диагонали. Это данные получены основываясь на универсальной высоте установки ТВ в 130см (подходит не для всех!).

Это для особо ленивых, которые не хотят ничего считать и подстраиваться под индивидуальные особенности организма.

Однако возникает один закономерный вопрос — кто смотрит телик в спальне сидя? Хоть это и вредно для здоровья, все же большинство людей делают это в лежачем положении.

В спальне мы как правило лежим, а не сидим (удивительно, правда 😉). Поэтому разместив телевизор по совету выше, стоит вам перейти из сидячего положения в лежачее, вместо яркой картинки на экране вы начнете любоваться носками своих ног.

Высота ТВ для просмотра лежа

Второй метод называется перпендикуляр. Принимаете удобную лежачую позу и строите относительно оси вашего тела перпендикулярную линию от глаз.

Правило №8

Та точка, где она упрется в стену и будет наиболее удачным центром расположения ТВ.

Главная проблема — как это все виртуально спроецировать на стенку?

Самый простой вариант — если вы видите отражение своего лица по центру телевизора, то экран как раз и находится на идеальной линии вашего взгляда. В этом суть комфортного просмотра.

Однако такой картинки можно добиться при любой высоте с помощью элементарной регулировки угла наклона кронштейна.

Поэтому, чтобы вычислить конкретную точку воспользуйтесь другими лайфхаками.

Примите на кровати удобную позу, вытяните перед собой руки со смартфоном так, чтобы его было комфортно смотреть.

Второй человек в это время подходит к стене, а вы направляя его, указываете нужные точки. Отметки должны приходиться на горизонтальную середину корпуса смартфона.

Это и будет центр подвеса телевизора. В этом же прямоугольнике нужно размещать и розетки.

Будет довольно высоко, но в этом есть и свои плюсы.

• дети не повредят экран при играх

• да и вы случайно не зацепите его при переноске мебели

Отступы от телевизора

Переходим к привязке и высоте установки розеток. Все высоты и отступы берутся по центру, а не по краям рамок!

Правило №9

Блок за TV размещается в 10-15см от верхнего края телевизора.

Не нужно его прятать глубже. В противном случае вам будет неудобно каждый раз засовывать туда руку, чтобы что-то выдернуть или подключить.

Если наоборот, поставить розетки чуть выше, то они будут заметны, когда вы перемещаетесь по комнате.

Расстояния для розеток за тумбой

Что касается других блоков, то изначально вам нужно определиться с размерами самой тумбы. Высота стандартной модели от IKEA – 45-55см.

Исходя из этого – розетки НАД тумбочкой (если они у вас есть) это 10см отступа вверх.

Правило №10

Розетки ЗА тумбой – те же самые 10см, но уже вниз от верхнего края.

Практический пример расчета высот

Имеем телевизор диагональю 55 дюймов со следующими габаритными размерами:

Отсюда берем высоту – 70.5см Садимся на диван и замеряем расстояние до глаз – получаем 110см.

1/3 часть экрана – это 70,5см/3 =23,5см ~ 24см

Значит нижняя точка TV от пола будет равняться:

110см (до глаз) — 24см (1/3 TV) = 86см

а верхняя:

110см (до глаз) + 47см (2/3 TV) = 157см

Соответственно все расстояния от пола до верхнего и нижнего блоков розеток, с учетом рекомендуемых отступов и габаритов тумбы, будут следующими:

Розетки для телевизора на стене – высота, расположение, установка . Электропара

Современные телевизоры выпускаются в плоском варианте и лишь отдаленно напоминают своих пузатых предшественников. Именно поэтому самым распространенным способом их установки является крепление на стену, которое позволяет создать реальную обстановку домашнего кинотеатра.

Как и любой электроприбор, телевизор нуждается в собственной розетке – использование удлинителей не только портит весь вид, но и является небезопасным. Вот почему важно уделить особое внимание расположению розеток для ТВ. Мы рассмотрим способы установки розеток для телевизора с учетом их высоты и расположения на стене.

Расположение розеток для ТВ

Основной задачей при установке розетки является подача напряжения для работы телевизора. Однако не следует забывать об эстетической составляющей:

1. Провода должны быть полностью скрыты из поля видимости в любом направлении. Это значит, что их не должно быть видно не только с фронтальной зоны, но и с боков.

2. Должна быть возможность отрегулировать положение телевизора таким образом, чтобы прижать его к стене – только так можно добиться максимальной реалистичности, ТВ кажется чуть ли не вмурованным в стену.

3. Расположение розетки не должно стать препятствием для установки кронштейнов, обеспечивающих полную поддержку далеко не легкого по весу агрегата.

Итак, розетку для телевизора лучше всего делать за ним таким образом, чтобы она не нарушала функциональность другого важного оборудования. Однако и здесь есть нюансы – в наш век цифровых технологий очень быстро набирает популярность спутниковое телевидение, которое поставляется в виде специальных приемников-ресиверов.

Для этих приборов также нужна отдельная розетка. Основная проблема при использовании такого оборудования – необходимость время от времени его перезагружать путем полного отключения от питания, то есть выдергиванием вилки из розетки. Если установить двойную розетку за телевизором, такая возможность будет отсутствовать, и придется каждый раз снимать тяжелый телевизор со стены. Это не самый лучший вариант, поэтому при наличии спутниковых ресиверов розетку и для ТВ, и для приемников лучше обустроить рядом с телевизором – только так можно обеспечить беспрепятственный доступ к ней в любое время. Это касается и музыкальных центров.

Высота розеток для телевизора на стене

Определять высоту розеток для ТВ нужно в зависимости от того, на какой высоте расположен сам телевизор. Если в спальне просмотр телепередач осуществляется только в положении лежа, высота розетки может составить около двух метров, а в гостиной – всего 120 см. Можно самостоятельно рассчитать высоту установки с помощью нехитрой формулы:

Высота розетки = высота от пола до телевизора + высота самого телевизора, деленная на 2.

Например, телевизор высотой 46 см расположен на уровне 120 см от пола. Высота установки розетки составит 120 + 23 = 153 см.

Эта формула актуальна в том случае, если спутникового телевидения нет, а вещание производится от общей антенны. Розетка располагается за телевизором. При этом нужно учитывать конструкцию задней панели – нужно найти в ней такие пустоты, в которые легко поместится розетка, и не будет препятствий для подключения другого оборудования или установки кронштейнов.

Какие розетки нужны для телевизора

При выборе розеток следует в первую очередь определить  тип проводки. В многоквартирных домах с бетонными стенами наиболее оптимальны розетки скрытого монтажа. Для их установки потребуется предварительно проштробить в стене канавку для прокладки кабеля, а также углубление для подрозетника. Такой способ установки позволяет скрыть все провода внутри стены, что придает помещения гармоничный и законченный вид.

Сложнее обстоит дело с наружной проводкой, наиболее часто встречающейся в частных деревянных домах, на дачах. Из-за конструктивных особенностей строения здесь используются только накладные розетки. Кабель проводится по стене снаружи, и закрывается декоративными кабель-каналами. Можно без труда подобрать подходящую цветовую схему (например, под дереов) так, что на фоне деревянной поверхности их будет едва видно. Безусловно, при открытом монтаже не может быть и речи об установке розетки на стене за телевизором, поскольку ее размеры не позволят утопить ТВ в стену. В данном случае можно расположить розетку максимально близко к боковому краю прибора или утопить провода от телевизора в кабель-канал, а розетку спрятать за тумбой.

Рассматривая вопрос о том, сколько розеток нужно для телевизора на стену, нужно просто рассчитать количество сопутствующего оборудования. О розетке для ресиверов спутникового телевидения мы уже говорили. Однако есть еще как минимум один прибор, который может потребоваться в будущем, особенно с современным телевизором – это WI-FI адаптер для просмотра ТВ с мобильных устройств. Обычно он оснащен USB портом для питания, но использовать имеющиеся порты в самом телевизоре крайне не рекомендуется, поэтому его придется подключать через адаптер к обычной розетке.

Электротехнические нормы и правила для розеток в доме

К

Ли Уоллендер

Ли Валлендер

Ли имеет более чем двадцатилетний практический опыт реконструкции, ремонта и улучшения домов, а также дает советы по благоустройству дома более 13 лет.

Узнайте больше о The Spruce’s Редакционный процесс

Обновлено 01.03.23

Ель / Микела Бутиньоль

Электрические нормы — это официальный набор рекомендаций, определяющих, как следует устанавливать различные аспекты электрической системы. Большинство местных электротехнических норм для жилых помещений основаны на NEC — Национальном электротехническом кодексе — типовом кодексе, который содержит руководящие принципы, на основе которых местные сообщества могут моделировать свои собственные жилищные кодексы.

Среди других сведений об установке электропроводки электрические нормы и правила определяют, как должны располагаться электрические розетки и какие типы розеток следует использовать в общих жилых помещениях, ванных комнатах, кухнях и других местах. Далеко не произвольный, электрический код, относящийся к розеткам, практичен и может помочь тем, кто делает все своими руками, понять и правильно подключить свои дома.

Одним из ярких примеров реального применения кода является размещение розеток на кухнях. На кухне розетки должны находиться на расстоянии не более 48 дюймов друг от друга. Это обозначение расстояния основано на средней длине электрического шнура, используемого в большинстве небольших кухонных приборов. Цель состоит в том, чтобы помешать домовладельцам слишком сильно натягивать шнуры и создавать опасности.

Требования к нормам для розеток в жилых домах могут различаться в разных сообществах, поскольку типовые строительные нормы и правила могут быть приняты и адаптированы по усмотрению сообщества. Большинство, но не все, следуют рекомендациям национального модельного кодекса NEC. Обязательно уточните подробности в местном отделе разрешений на строительство.

Смотреть сейчас: Электрические нормы для розеток в доме

Требования электрических норм к розеткам

• Общие зоны : Ни одна точка на стене не может находиться на расстоянии не более 6 футов по горизонтали от сосуда. Не требуется, если ширина стены составляет 24 дюйма или меньше.
• Ванные комнаты : На расстоянии не менее 3 футов от внешнего края раковины должна быть розетка с защитой GFCI.
• Кухни : Расстояние между розетками не должно превышать 48 дюймов, подходит для любой стены шириной 12 дюймов и более. Розетки не должны располагаться выше столешницы более чем на 20 дюймов.
• Розетки TR : Во многих муниципалитетах требуются розетки с защитой от несанкционированного доступа для мест на стене высотой 66 дюймов или ниже. Не требуется за крупными приборами или когда розетка является частью светильника или прибора.
• Розетки GFCI : Требуется над кухонными прилавками, посудомоечными машинами, ванными комнатами, прачечными, незавершенными подвалами, гаражами, многими открытыми площадками, бассейнами и спа. Этот список не является исчерпывающим и может включать другие области дома.
• AFCI : Защита от дугового замыкания требуется для розеток во многих областях.


Расстояние между розетками в жилых помещениях

Для целей кода «общие зоны» определяются как комнаты, такие как гостиные, семейные комнаты, спальни и коридоры.

Статья 210.52(А)(1) гласит:

Розетки должны быть установлены таким образом, чтобы ни одна точка, измеренная по горизонтали вдоль линии пола любого пространства стены, не находилась на расстоянии более 6 футов от розетки розетки.

Это расстояние выбрано таким образом, чтобы лампа, компьютер, телевизор или другой прибор никогда не находились на расстоянии более 6 футов от электрической розетки.

Допускается более частое размещение розеток, но это не требуется по нормам. Если пространство интенсивно используется, например, когда люди заряжают телефоны или подключают ноутбуки, может быть хорошей идеей более короткое расстояние между розетками.

Одно исключение из правила: если ширина стены менее 24 дюймов, розетка не требуется. Опять же, вам разрешено разместить розетку в этом пространстве, если вы того пожелаете.

Коридоры длиной более 10 футов должны иметь по крайней мере одну электрическую розетку, желательно посередине.

Расстояние между розетками в ванных комнатах

На стенах ванной комнаты должна быть емкость на расстоянии не менее 3 футов от внешнего края раковины. Как правило, розетку желательно устанавливать над столешницей. Но 3-футовое обозначение кода дает свободу действий на случай, если это невозможно или нецелесообразно. Также рекомендуется и безопаснее располагать выпускное отверстие сбоку от раковины, а не прямо за ней. Розетки в ванных комнатах должны быть защищены GFCI и обслуживаться 20-амперной цепью.

Совет

Установка автоматического выключателя GFCI выполняет ту же функцию, что и установка отдельных розеток GFCI в ванной комнате. Автоматический выключатель GFCI защищает все розетки ниже по потоку. Таким образом, даже розетка без GFCI, установленная в цепи выключателя GFCI, безопасно отключит выключатель GFCI. Выключатели GFCI не требуют кода . Они обеспечивают более чистую установку, чем установка громоздких отдельных блоков GFCI.

Расстояние между розетками на кухне

На кухнях электрические розетки должны располагаться на расстоянии не более 48 дюймов друг от друга, чтобы ни одна точка столешницы не находилась на расстоянии более 24 дюймов от розетки. Любая столешница шириной 12 дюймов и более должна иметь розетку на стене за столешницей.

Розетки не должны располагаться выше 20 дюймов над столешницами, за некоторыми исключениями для людей с ограниченными физическими возможностями, а также для островов или полуостровов, где это правило высоты не может быть соблюдено.

Сила тока розеток

Розетки общего назначения должны иметь номинал, соответствующий силе тока цепи, которую они обслуживают. Как правило, эти бытовые цепи обеспечивают 15-амперный или 20-амперный ток, и номинал розетки не должен превышать этот ток. Проверьте автоматический выключатель на сервисной панели, чтобы узнать, рассчитан ли он на 15 или 20 ампер, и выберите розетки, соответствующие этому номиналу.

Установка 15-амперных розеток на 20-амперную цепь не опасна (на самом деле это стандартная практика), но ни при каких обстоятельствах нельзя устанавливать 20-амперную розетку на 15-амперную цепь.

Розетка на 20 ампер рассчитана на использование специальной вилки на приборах с более интенсивным использованием, и если такой прибор подключается к цепи на 15 ампер, существует опасность слишком большого потребления энергии и перегрузки цепи. Розетка на 20 ампер устанавливается только в цепи на 20 ампер или больше и обычно предназначена для мест, где обычно используются мощные устройства, например, розетка, которая может питать обогреватель.

Сосуды с защитой от несанкционированного доступа

В качестве дополнительной меры безопасности в большинстве муниципалитетов требуются розетки с защитой от несанкционированного доступа для общих помещений дома. Эти розетки обозначены утопленными буквами «TR» на лицевой стороне розетки. В розетках с защитой от несанкционированного доступа подпружиненная заслонка внутри розетки не позволяет маленьким детям просовывать предметы, например ножи, в выходные щели.

Розетки с защитой от несанкционированного доступа обычно не требуются для:

• Розетки, расположенные на высоте 66 дюймов или более от пола
• Розетки за крупными приборами, которые трудно перемещать (например, холодильник)
• Розетки, являющиеся частью светильника или электроприбора

Требования защиты GFCI

Электрический кодекс требует, чтобы розетки имели защиту GFCI (прерыватель замыкания на землю) в определенных областях дома, в том числе:

• Сосуды над кухонными столешницами
• Сосуды для питания посудомоечных машин
• Сосуды в ванных комнатах
• Сосуды в прачечных
• Сосуды в незавершенных подвалах
• Сосуды в гаражах и других доступных открытых местах

Защита GFCI снижает риск поражения электрическим током при замыканиях на землю и может быть обеспечена одним из двух способов: за счет использования специальных автоматических выключателей GFCI, обеспечивающих защиту всей цепи; или с розетками GFCI, которые специально разработаны для обеспечения защиты GFCI конкретной розетки или этой розетки, а также розеток «ниже по течению», которые являются частью той же цепи.

Требования к защите GFCI постепенно расширялись с последующими изменениями NEC, и эти требования, возможно, могут быть расширены в будущем.

Требования защиты AFCI

С 1 января 2014 года NEC также требует другого типа защиты для всех 15-амперных и 20-амперных розеток в обычных жилых помещениях. Это требование требует защиты AFCI (прерыватель цепи от дугового замыкания) для этих розеток.

Защита AFCI обнаруживает и отключает цепь при возникновении дугового замыкания — незначительного искрения между проводами или проводными соединениями. Защита AFCI снижает вероятность возгорания из-за искрения.

Защита AFCI также может быть обеспечена одним из двух способов: с помощью специальных автоматических выключателей, защищающих все розетки и устройства в цепи; или через специальные розетки AFCI, которые обеспечивают защиту только в одном месте. Стандартной практикой является установка автоматических выключателей AFCI для защиты всей цепи, но отдельные розетки AFCI могут быть установлены там, где установка автоматического выключателя нецелесообразна.

Как добавить розетку для настенного телевизора

Добавление розетки за настенным телевизором — это простая работа, которую вы можете выполнить самостоятельно, используя всего несколько инструментов. Этот проект среднего уровня расскажет вам, как проложить электрический кабель внутри вашей стены, расширив цепь вашей текущей розетки до новой прямо за телевизором. Это недорого, быстро и придаст вашему телевизору чистый, профессиональный вид. Вот что вам понадобится:

ИНСТРУМЕНТЫ

• Тестер цепи
• Устройство для поиска шпилек
• Drywall Jab Saw
• Окружающая отвертка
• Инструмент для снятия проводов
• Утилита нож
• Иголь 12-2 Кабель – с пластиковой и неметаллической оболочкой
• Соединители проводов
• Дуплексная розетка
• Крышка розетки

Приступая к выполнению этой самостоятельной задачи, обязательно вооружитесь надлежащим защитным снаряжением. На протяжении всего видео мы будем предупреждать вас о том, когда вы должны и не должны использовать защитное снаряжение.

Прежде чем начать, обратите внимание, что никогда не следует прятать электрический шнур телевизора в стене. Это может привести к пожару в нарушение Национального электротехнического кодекса.

ШАГ ПЕРВЫЙ

Отключить цепь. Начните с отключения питания, связанного со схемой, над которой вы будете работать. При этом проверьте силу тока на прерывателе. Для цепи на 15 ампер потребуется кабель, содержащий провод калибра 14. Для цепи на 20 ампер потребуется кабель, содержащий провод 12 калибра. Подключите тест цепи к розетке, с которой вы будете работать, чтобы убедиться, что цепь разорвана.

ШАГ ВТОРОЙ

Найдите новую коробку. Ваша существующая розетка будет прибита гвоздями или привинчена к стенной стойке. Используйте искатель стержней, чтобы определить, прибита ли существующая коробка справа или слева от этого стержня. Новая коробка будет установлена ​​над существующей коробкой, но с той же стороны стойки.

Держите коробку для переделки, которую вы будете использовать, иногда называемую старой рабочей коробкой, на расстоянии не менее одного дюйма от шпильки. Коробка имеет два крыла, которые открываются внутри гипсокартона, чтобы зафиксировать его на месте.

ЭТАП ТРЕТИЙ

Вырежьте новое отверстие. Если в вашей новой коробке есть шаблон, используйте его, чтобы обвести линии разреза на стене. Если шаблон недоступен, обведите лицевую сторону коробки на стене. Вырежьте отверстие ножовкой. Идите медленно, стараясь не задеть существующие провода или трубы, идущие за той же стеной.

ЭТАП ЧЕТВЕРТЫЙ

Толкающий трос. Отвинтите и снимите накладку с существующей розетки. Отсоедините два винта, крепящие розетку к коробке. Затем аккуратно вытащите розетку. Коробка будет иметь одно или два отверстия для кабеля в верхней части. Каждый будет закрыт заглушкой или краном. Если коробка металлическая, вы увидите металлический зажим. Ослабьте зажимной винт. Если он забит, выбейте заглушку одного из отверстий кончиком отвертки. Возможно, вам придется постучать молотком по рукоятке отвертки, чтобы сделать это. Если коробка пластиковая, подденьте одно из отверстий.

Чтобы избежать заеданий, обожмите передний конец нового провода примерно на дюйм, прежде чем протолкнуть его через существующую коробку. После этого проденьте новый кабель через отверстие и протолкните его вверх. Протяните кабель через отверстие. Этот шаг может быть немного сложным и может потребовать некоторой настойчивости.

ШАГ ПЯТЫЙ

Подготовьте существующую розетку. Средние розетки имеют два черных провода и два белых провода. Для этих розеток отсоедините один белый провод и один черный провод, ослабив винты клемм. В концевых розетках есть только один черный провод и один белый провод. Если у вас есть оконечная розетка, оставьте эти провода нетронутыми.

ЭТАП ШЕСТОЙ

Подготовьте провода заземления. Если ваша существующая коробка пластиковая, отсоедините оголенный провод заземления от зеленой клеммы на розетке. Если ваша коробка металлическая, вы увидите короткий оголенный провод, подключенный к зеленому заземляющему винту в задней части коробки. Обязательно проверьте упаковку разъемов для проводов, чтобы убедиться, что они рассчитаны на количество подключаемых проводов, а также на используемый калибр проводов.

ШАГ СЕДЬМОЙ

Подготовьте провода в существующей коробке. Используйте кабельный рыхлитель, чтобы разрезать оболочку на новом кабеле. Отогните обшивку и снимите ее канцелярским ножом. Подсоедините оголенный провод нового кабеля к другим оголенным проводам с помощью соединителя. При необходимости замените разъем на другой, рассчитанный на большее количество проводов. Используйте инструмент для зачистки проводов, чтобы удалить ¾ дюйма изоляции с новых черных и белых проводов.

ШАГ ВОСЬМОЙ

Соединительные провода в существующей коробке. Если к розетке подключены только один белый провод и один черный провод, перейдите к шагу девять. Если к розетке подключены два белых и два черных провода, перейдите к шагу десять.

ШАГ ДЕВЯТЫЙ

Выполнение конечных соединений. Для пластиковой коробки отрежьте шестидюймовый оголенный провод, чтобы использовать его в качестве косички. Используйте острогубцы, чтобы скрутить один конец косички с оголенным заземляющим проводом, который вы отсоединили от розетки, и оголенным заземляющим проводом от нового кабеля. Закрепите соединение проволочным соединителем. Если ваша коробка металлическая, вы уже подключили все оголенные провода.

ШАГ ДЕСЯТЫЙ

Выполнение промежуточных соединений. Отрежьте три шестидюймовых куска проволоки, один белый, один черный и один голый, чтобы использовать их в качестве косичек. Зачистите ¾ дюйма изоляции с каждого конца черных и белых косичек. Используя острогубцы, скрутите один конец белой косички с белым проводом, который вы отсоединили от клеммы, и белым проводом от нового кабеля, убедившись, что оголенная часть каждого провода имеет одинаковую длину. Закрепите провода вместе с помощью соединителя проводов.

Повторите этот шаг, чтобы подключить два черных провода к черному пигтейлу и, если коробка пластиковая, два оголенных провода к оголенному пигтейлу. Если коробка металлическая, вы уже подключили все оголенные провода.

ШАГ ОДИННАДЦАТЫЙ

Подсоедините старую розетку. Используйте острогубцы, чтобы загнуть крючок на конце каждого отсоединенного провода в коробке. Подсоедините белый провод к неиспользуемому серебряному выходному винту, черный провод к неиспользуемому латунному винту и, если он еще не подключен, оголенный провод к зеленому винту. Аккуратно сложите выходные провода в коробку. Снова подключите розетку к коробке и снова установите накладку.

ШАГ ДВЕНАДЦАТЫЙ

Установите новую коробку.
