Как штробить стены под проводку в панельном доме: можно ли это делать

При самостоятельной прокладке различных коммуникаций в панельном доме возникает вопрос, можно ли штробить его стены под электрическую проводку, водопроводные трубы, канализацию и другие коммуникации. Несмотря на высокую прочность бетонных конструкций таких зданий, неправильный подход к данной операции может привести к негативным последствиям – потере несущими конструкциями своих первоначальных характеристик, появлению трещин и различных деформаций. При очень грубом нарушении правил прокладки коммуникаций штробление может привести к постепенному разрушению панелей и плит перекрытий, что приведет в дальнейшем к обрушению стен или всего здания.

Содержание

1. Несущие стены панельного дома
2. Как определить несущую стену
3. Можно ли штробить несущие стены и потолок
4. Сторона закона
5. Нормы штробления стен
6. Технология проведения работ
7. Особенности прокладки провода в плите перекрытия
8. Штробление в перегородках
9. Правила безопасности

Несущие стены панельного дома

Перед штроблением нужно определить тип и конструкцию стеныНесущие стены

Опорные вертикальные конструкции воспринимают основную часть веса находящихся выше этажей или кровли. В зависимости от расположения они могут иметь проемы для окон, балконных дверей.

Состоят несущие стеновые панели из следующих слоев:

• Наружный слой – огромная масса высокопрочного бетона марки М400 равномерно покрывающая арматурный каркас.
• Каркас из арматуры – сетка, занимающая большую часть объема панели и придающая ей прочность и жесткость. В качестве материала для такого каркаса используют пруты арматуры диаметром 12-14 мм, связываемые между собой при помощи специальной сталистой гибкой и устойчивой к коррозии проволоки.
• Защитный слой — небольшой толщины слой бетона той же марки, что и наружный покрывающий каркас из арматуры с внутренней, обращенной к жилому помещению стороны панели. Имеет толщину 10-20 мм и служит для защиты арматурного каркаса от повреждений.
• Внутренний отделочный слой – заливается при помощи легко поддающихся обработке отделочных растворов. Имеет толщину от 15 до 20 мм и служит для проведения различных ремонтных работ.

Во многих современных панелях между наружным слоем с арматурной сеткой и внутренним отделочным располагается слой утеплителя – каменной или базальтовой ваты.

Различить отделочный и защитный слой практически невозможно. Поэтому при штроблении следует ориентироваться на то, что внутренний слой имеет толщину не более 20 мм.

Строительными правилами категорически запрещено штробить следующие конструкции панельного дома:

• плиты перекрытия потолка или полов,
• ригеля.

Внутри плит перекрытия имеются уже готовые продолговатые полости, через которые можно протянуть проводку. Ригеля нет смысла штробить, так как они все равно будут закрываться декоративной отделкой, под которой можно будет расположить электрические провода.

Как определить несущую стену

К несущим стенам относятся следующие конструкции:

• выходящие на улицу или лестничную площадку, в подъезд;
• разделяющие две соседние квартиры;
• расположенные перпендикулярно плитам перекрытия;
• имеющие толщину не менее 20 см без учета отделочных слоев штукатурки, шпатлевки.

Все остальные стеновые конструкции относятся к перегородкам.

При определении несущих стен в квартире, учитываю также, к какому проекту относится данное жилое здание. Панельные дома серии 1-464 имеют не только наружные, но внутренние несущие стены, в то время как дома серии 1-335 характеризуются только наружными панелями.

Можно ли штробить несущие стены и потолок

По всем существующим в настоящее время правилам и строительным нормам, постановлениям и законодательным документам в области строительства прокладка штроб в несущих стенах и имеющих большое количество пустот межэтажных плитах перекрытия запрещена.

Теоретически получить разрешение на прокладку штроб собственник жилья может, согласовав их расположение, глубину с автором проекта дома. При этом выдается официальное заключение (разрешение) указывающее на то, что прокладываемые в панелях каналы не повлияют на их несущую способность.

Штробить несущие стены в монолитном доме под проводку или другие коммуникации запрещено. То же самое касается потолка, Так как он состоит из плит перекрытия. Если стена не является несущей, штробление в ней может производиться безо всяких ограничений.

Сторона закона

С точки зрения законодательных актов, если хозяин квартиры самостоятельно проштробил стену и это вызвало возникновение трещин, деформаций и других повреждений несущих конструкций, на него возлагается ответственность за данные повреждения. Все ремонтные работы, производимые управляющей или обслуживающей дом организацией, будут выполнены за счет виновника.

При нарезке штроб в перегородках нанятыми владельцем сторонними специалистами повреждение конструкций будет возмещено за счет исполнителей или организации-работодателя

Нормы штробления стен

Основным нормативным документом, регламентирующим процесс штробления, является СНиП 3.05.06-85. Согласно ему вырезаемые в стене каналы должны соответствовать следующим требованиям:

• Горизонтальные штробы должны иметь глубину не более 25 мм, ширину не более 20 мм, длину – не более 300 мм. При этом расстояние от проделанного в бетоне канала до плиты перекрытия не должно быть меньше 150 мм.
• Вертикальные штробы в отличие от горизонтальных могут быть любых размеров. Немногочисленными ограничениями для них является соблюдение следующих расстояний: в 100 мм — до оконных проемов и углов, не менее 400 мм до газопроводных коммуникаций.

Также не допускается прокладка данных каналов в бетонных конструкциях с повреждением арматурного каркаса, закладных.

Технология проведения работ

Штроборез — наиболее удобный инструмент для работы

Перед началом прокладки штроб в бетонных конструкциях панельного дома при помощи уровня, длинного алюминиевого правила, карандаша и рулетки выполняют нанесение на бетонное основание разметочных линий. Для прокладки штроб в бетонных конструкциях панельных домов используют ручные или электрические инструменты.

• Молоток и долото – при помощи широкого долота и тяжелого молотка бетон внутри очерченных контуров штробы аккуратно выбивается.
• Дрель и долото – в дрель вставляется сверло по бетону большого диаметра, с его помощью по центру сделанного контура штробы делается ряд отверстий, после чего бетон выбивается острым долотом.
• Перфоратор – в патрон инструмента устанавливается крупный бур с наконечником в виде лопатки, после чего перфоратор переводится в ударный режим и постепенно, кусками выбивает очерченный канал.
• Штроборез – нарезка штроб данным специализированным инструментом производится двумя алмазными дисками, имеющими ручную регулировку расстояния между ними. Бетон выбивается долотом или перфоратором.

Проштробить бетонный монолит можно также с помощью болгарки оснащенной диском с алмазным напылением.

Среди инструментов наиболее удобен и технологичен штроборез – с его помощью можно вырезать правильный по форме и глубине канал для укладки проводки, затратив при этом немного сил и времени.

В проделанный канал укладывается электропроводка, фиксируется в стене через каждые 20-25 см при помощи раствора алебастра или гипса. Заделывают штробу с уложенной в нее проводкой цементно-песчаным раствором, шпатлюют или наносят слой штукатурки.

Особенности прокладки провода в плите перекрытия

Чтобы проложить проводку через полости внутри плит перекрытия достаточно сделать два отверстия на противоположных концах такого канала, после чего аккуратно протащить сквозь него провод.

Такая технология прокладки используется только на полу.

Штробление в перегородках

Нарезка каналов под укладку проводки в перегородках запретить не может никто, поэтому она производится безо всяких ограничений. Если необходимо установить по розетке с каждой из сторон перегородки, в нижней части канала делают сквозное отверстие.

Правила безопасности

Перед тем как штробить стены под проводку в панельном доме, необходимо позаботиться о соблюдении правил безопасности, оградив органы дыхания, глаза, кожу рук от воздействия цементной пыли и кусков скалывающегося бетона. Понадобятся:

• защитные очки;
• респиратор;
• перчатки;
• наушники.

Для улучшения условий работы в перерывах между нарезками каналов в бетоне образующуюся цементную пыль удаляют при помощи мощного пылесоса, при наличии возможности помещение проветривают.

Шторбление стен в кирпичных и панельных домах

СОДЕРЖАНИЕ

1. Подготовка к штроблению стены
2. Штробление стены в кирпичном доме
3. Штробление бетонной стены в панельном доме

Штробление стен – это технология создания полости в стенах с помощью специализированного электрического или ручного инструмента. Данный процесс также называют прокладкой штробы.

Штробление стен под проводку следует начинать только после составления электрической схемы помещения. Она представляет собой подробный план установки розеток и выключателей, где также обозначено количество и мощность электрических и осветительных приборов. При штроблении под трубы данная схема также необходима, так как поможет не задеть электрический кабель.

О том, как происходят работы по прокладке штробы мы расскажем в этом материале.

Чтобы сделать ровными углубления для труб или проводки, а также упростить дальнейшие действия, перед началом процесса необходимо:

• Выполнить разметку стены согласно электрической схеме. При штроблении под трубы важно отметить глубину залегания кабеля и место его расположения, чтобы не задеть.
• Вынести из комнаты все лишние предметы, а затем закрыть целлофаном пол, встроенную мебель и стены во избежание попадания строительной пыли.
• Надеть защитную одежду, респиратор и очки.
• Подготовить инструмент.

Следует отметить, что штробление стен можно выполнять с помощью разного инструмента. Так, вы можете использовать:

• Молоток и зубило – данный способ является самым долгим и трудозатратным.
• Болгарку с универсальным диском – штробление данным методом образует очень много пыли. Кроме того, сложно контролировать глубину пропила, поэтому действовать нужно очень аккуратно.
• Перфоратор. С его помощью делают отверстия с шагом от 10 до 20 см, которые позже соединяют насадкой в форме лопатки. Если у вас нет перфоратора, его можно заменить ударной дрелью.
• Штроборез является самым подходящим инструментом для штробления стен. При его использовании образуется меньше всего пыли благодаря возможности подключения строительного пылесоса. Как правило, данным инструментом располагают профессиональные команды, занимающиеся ремонтом.

Подготовив инструмент и комнату к проведению работ, обратите внимание на особенности вашего дома. Технология в большой степени зависит, из какого материала он построен.

Штробление стены в кирпичном доме

Штробление кирпичной или пеноблочной стены под электрику или трубы следует производить параллельно бетонной стяжке. Технология штробления кирпичной кладки выглядит следующим образом:

• Очистите стену от старой штукатурки.
• Выполните разметку согласно подготовленной схеме.
• Прорежьте в стене углубление размером до 1,5-2 см, чтобы проводка выступала максимум на 2-3 мм над поверхностью стены.
• Проштробите отверстия для каждой розетки и распределительной кробки.
• Через 20-30 см вкрутите по линиям дюбеля, в которые будут установлены крепежи для проводки на саморезах.
• Штукатурные работы помогут скрыть отверстия и проводку, но можно также заделать отверстия после штробления алебастром.

Штробление бетонной стены в панельном доме

Прокладывая штробы в железобетонной стене, важно учесть несколько правил:

• Линии следует делать строго вертикальными или горизонтальными и никогда не пересекать, в том числе, со старыми штробами. Для этого очень важно придерживаться четкой схемы работ.
• тробы для труб и проводки должны находиться на максимальном отдалении от источников воды и на расстоянии полуметра от газовой трубы.
• Глубина расположения проводки или труб в штробах должна быть не менее 5 мм.
• Перед тем, как заделать уложенную проводку или трубу гипсом, края штробы следует смочить водой.
• После укладки проводки или труб, следует произвести оштукатуривание или монтаж гипсокартонных листов на стену.

Следует также учесть ряд правил, прописанных в СНиП, которые нельзя нарушать при штроблении стен:

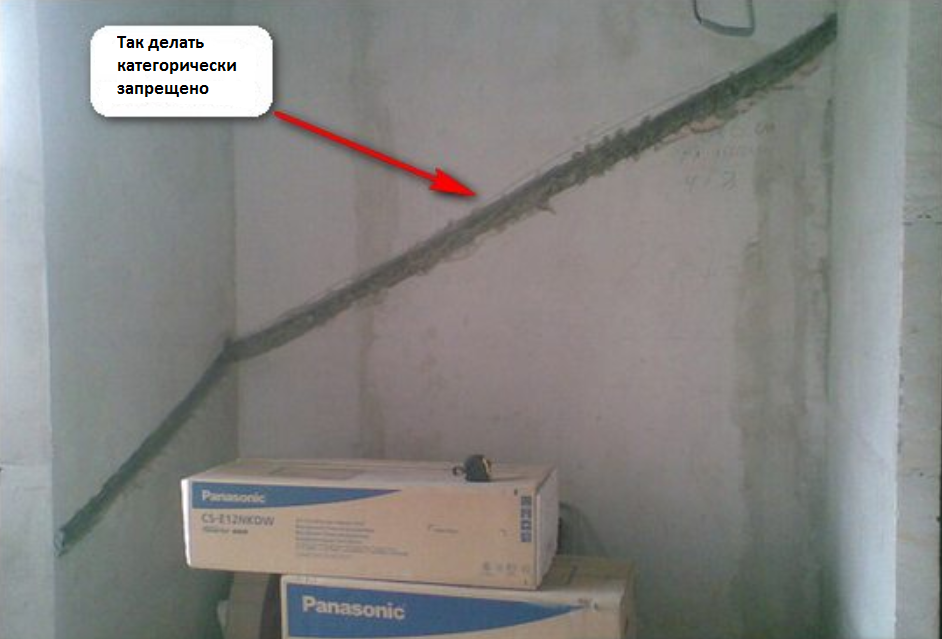

• Штробление под проводку осуществляется только по горизонтали и вертикали. Не допускается изогнутых линий или ведущих наискосок.
• Прокладывая штробы по горизонтали, делайте это на расстоянии не менее 15 см от перекрывающей плиты.
• Не делайте штробу более 2,5 см глубиной и 3 метров длиной.
• Сведите к минимуму искривления углублений. Идеальным решением считается 1 переходной угол от вертикали к горизонтали или наоборот.
• Штробление в несущих стенах запрещено правилами СНиП и ГОСТ. Это недопустимо для многоэтажных зданий.

Вы также можете ознакомиться с более подробными нормами по штроблению стен в СНиП 3.05.06-85.

Подводя итог данному материалу следует отметить, что штробление – очень трудоемкий и сложный процесс. Если для вас данный вид работ не знаком, советуем обратиться для выполнения штробления стен согласно строительным нормам к профессионалам.

Цену на штробление стен в вашем доме вы можете уточнить у наших менеджеров. Стоимость будет зависеть от объема работ и материала, из которого сделан дом. Штробление стен выполняется нашими мастерами в комплексе с ремонтом квартиры, дома или офиса.

SIP: система здания, удобная для электриков

Электрик может чувствовать себя как рыба в воде, когда дело доходит до прокладки проводов в панельной конструкции. Как и в случае с большинством строительных инноваций, здесь, безусловно, есть кривая обучения, но ее легко преодолеть, и она чрезвычайно выгодна для специализации электрика. Электрики, которые находят время для работы со структурными изолированными панелями (SIP), изучают новые методы, расширяют возможности перекрестного использования и повышают осведомленность о ремеслах в быстрорастущей отрасли строительства за пределами площадки.

Сама природа SIP и производства SIP делает работу электрика проще, чем обычная проводка на каркасе. На самом деле, многие электрики утверждают, что проекты SIP можно выполнять быстрее и с меньшими трудностями на стройплощадке. Вот несколько причин, по которым:

• Рабочие чертежи проверяются на предмет оптимизации электрических характеристик перед окончательным утверждением для проверки расположения каналов, электрической схемы и соответствия нормам. Это также сокращает время установки проекта и общую эффективность.
• SIP изготавливаются таким образом, чтобы в каждой панели были предусмотрены электрические каналы. Это экономит труд электриков, устраняя время, затрачиваемое на сверление отверстий в шпильках. Вертикальные и горизонтальные проемы обычно входят в стандартную комплектацию SIP-стен и могут быть добавлены к SIP-кровлям по запросу.
• Отверстия для проводки отмечены на палубе (или SIP), чтобы электрики могли легко их найти.

---

Ресурсы SIPA, специально предназначенные для электромонтажных работ, помогают сократить время обучения. Имея под рукой эти рекомендации, можно с уверенностью завершить проект в установленные сроки. Три лучшие рекомендации для электриков, работающих с SIP:

       1. Рекомендации по проектированию SIP № 9: Брошюра по электрике SIP 021
       Включает контрольный список электрооборудования и рекомендации строителя, чтобы облегчить работу электрика.

       3.  Программа обучения строительству с использованием SIP
       Эта программа из 10 уроков охватывает все аспекты строительства с использованием SIP. Электрики найдут уроки 1, 2, 5 и 8 наиболее полезными.

В сентябре этого года член SIPA Master Builder Тед Клифтон из Zero-Energy Plans, LLC провел часовую сессию на саммите EEBA High Performance Home Summit под названием «Как подключить SIP-дом ». Курс Клифтона не только разрушает миф о том, что SIP представляют собой более сложную работу по подключению, но и дает убедительные примеры того, насколько плавно и беспрепятственно можно выполнить эту работу.

Строительная индустрия является постоянно развивающейся областью специализированных специалистов. SIP, как строительная система, сокращают трудозатраты на строительной площадке и минимизируют отходы и выбросы углерода. SIP допускают меньше ошибок благодаря прецизионным инструментам и контролируемой производственной среде. Все эти преимущества работают так, чтобы максимизировать эффективность проекта, включая работу электрика.

SIP — это экологически чистое строительное решение и удобная для электриков система. Узнайте больше, просмотрев бесплатные онлайн-ресурсы SIPA или связавшись со строителями, дизайнерами и производителями в нашем Каталоге участников.

Как выполнить электропроводку в доме с SIP

Чтобы посмотреть еще один видеоролик с демонстрацией электропроводки с оболочкой здания из SIP, посмотрите 20-минутный видеоролик SIPA под названием «Грубый монтаж электропроводки в доме из SIP». Этот фрагмент следует за Тригом Фелтусом из Destiny City Electric, когда он отвечает на распространенные вопросы об электропроводке с помощью SIP.

Советы по прокладке электропроводки через SIP

значок календаря 10 декабря 2015 г. 14:43:00

Строители Mariposa Meadows следуют этим передовым методам прокладки электрических проводов с использованием лотков.

Беседы с теми, кто плохо знаком с SIP, неизбежно приводят к проблемам и вопросам о том, как провести электричество через структурно-изолированные панели. Большинство считает, что прочная сердцевина SIP препятствует усилиям вашего электрика по эффективной прокладке проводов через стены и крышу. На самом деле, с небольшим предварительным планированием и опытными установщиками SIP, Sparky может проложить провода от А до Б с минимальными усилиями.

Никакое планирование и общение с вашим электриком не могут привести к такому сценарию.

Например, если электрические розетки должны быть размещены на высоте 16 дюймов от готового пола, большинство производителей размещают на этой высоте горизонтальную прорезь во всех стеновых панелях. Точно так же, поскольку над кухонными стойками требуются электрические розетки, логично разместить дополнительную горизонтальную прорезь в панели на высоте 42–44 дюйма от пола.

Некоторые производители размещают верхнюю горизонтальную направляющую на высоте переключателя. Однако мой опыт показывает, что 99% всех выключателей находятся рядом с дверью, поэтому я рекомендую вертикальную канавку на расстоянии 6 дюймов от края двери.

Если проектировщик SIP не знает, в какую сторону открывается дверь, вполне разумно разместить вертикальный желоб по обеим сторонам двери на расстоянии 6 дюймов от чернового проема. Этот вертикальный проход позволит электрику протянуть провод до распределительной коробки и продолжить его к внешнему свету или даже к системе верхнего этажа или за ее пределами.

В производственном процессе SIP используются заранее заданные местоположения коробок для проектирования их расположения стандартных пазов. Многие будут размещать вертикальную канавку в каждой панели для системы панелей шириной четыре фута или каждые четыре-восемь футов, если это гигантская панель. Следовательно, если вы позволите производителю диктовать расположение чейзов, у вас может быть много чейзов, которые никогда не будут использоваться. Что в этом плохого? Теперь вам нужно заделать много дыр в вашей стеновой системе.

Я хочу, чтобы оболочка моего здания была как можно более герметичной, поэтому в моем подходе используется небольшое предварительное планирование, чтобы указать как вертикальные, так и горизонтальные каналы только там, где они необходимы. Если планы меняются и требуется дополнительный путь, существуют простые методы, которые позволяют устанавливать канавки в полевых условиях. Моя идеальная планировка фабричной установки будет включать вертикальную канавку во всех известных распределительных коробках. Добавьте к этому горизонтальную канавку на высоте 42 дюйма над полом для панелей в кухонной зоне и не забудьте поискать прилавки в других местах, например, в прачечных. Наконец, я добавлю вертикальные погони по мере необходимости, чтобы обеспечить доступ к любым удаленным областям или местам, для которых нет лучших вариантов.

Здесь стенные и напольные штробы четко обозначены монтажной бригадой SIP.

Как насчет дюбелей в наружных стенах?

Я просто попрошу своих обученных установщиков SIP просверлить пластину на месте, отметить палубу для определения местоположения, просверлить снизу панели с помощью бурового долота 1 ½ дюйма до высоты около 16 дюймов, а затем отметить панель. . Эта простая подготовка покажет электрику, где именно у него есть доступ к стене, и ему не придется сверлить пластину — сложное упражнение, когда SIP уже на месте.
