Система вентиляции частного дома

Существует множество факторов, влияющих на вентиляцию в помещении. Основными проблемами вентиляции в частном доме являются отсутствие притока или приток без организации вытяжки, неправильно сделанная или отсутствующая вытяжная система, герметичные пластиковые окна, и т.д.

Чтобы находясь в помещении, круглый год и в любую погоду радоваться свежему и чистому воздуху, система вентиляции в частном доме должна быть сделана грамотно. Иначе вы рискуете столкнуться с такими проблемами как обратная тяга, плесень, духота и конденсат на окнах и стенах, особенно обостряющиеся в зимний период.

Требования к вентиляции в частном доме

Правильно организованная вентиляция в частном доме решает сразу 2 задачи. Благодаря ей с улицы поступает насыщенный кислородом воздух и уходит воздух с высоким содержанием углекислого газа, влаги, пыли, выделений из отделочных материалов помещения и мебели и т. д.  Но чтобы она выполняла свои функции, важно строго соблюдать требования к её установке:

Приток уличного воздуха по СНиП г. Москвы, должен быть не менее 30 м³/час на человека. Санузлы и подсобки требуют от 50 м³/час. А на кухне этот показатель достигает 90 м³/час, так как во время приготовления пищи выделяется большое количество влаги, а при использовании газовой плиты еще добавляется потребление огромного количества кислорода.

Приточная установка в частный дом

Приточная и приточно-вытяжная вентиляция в частном доме должна отвечать жестким требованиям: иметь достаточную производительность, возможность управления, а та же быть адаптирована к особенностям климата и природным условиям.

Вытяжная вентиляция в частном доме отводит отработанный воздух. Соответственно, должна быть снабжена либо мощным вентилятором, либо естественной и хорошо работающей общедомовой вытяжной системой, имеющей достаточный для образования естественной тяги перепад высот, как зимой, так и летом.

Что установить? Об установке вентиляции в частном доме.

Установка вентиляции в частном доме начинается с выбора типа оборудования. Необходимо определиться, какой тип вентиляции предпочтительней Централизованная или Децентрализованная.

При выборе централизованной системы вентиляции, начать следует с разработки проекта. Он необходим для того, чтобы избежать ошибок в процессе монтажа, а также для учета всех нюансов.

При этом рассчитывается способ подачи воздуха, мощность и производительность оборудования, разводка труб и их сечение, местонахождение вытяжных отверстий, способы разводки, наличие камина и т.д. Так же необходимо принять меры для минимизации передачи звука по воздуховоду.

Схема вентиляции в частном доме в данном случае обязательна, нюансов очень много и желательно учесть их по максимуму до начала строительства, чтобы интегрировать систему вентиляции с остальными коммуникациями.

Вентиляция в частном доме может быть установлено прямо через стену, для этого существуют децентрализованные (локальные) приборы.

 При выборе вентиляции дома на базе локальных систем, следует обратиться к специалистам, которые помогут выбрать оптимальное оборудования для любого типа дома.

Каждая из систем выше в свою очередь делится на ещё на два вида

• Приточную
• Приточно-вытяжную

Децентральные системы вентиляции для частного дома

Выбор способа вентиляции в частном доме подбираются с учетом особенностей домовладения:

• Если в доме уже сделана отделка, а в помещении выявились проблемы с вентиляцией, то в этом случае в каждом помещении рекомендуется установка децентрального приточно-вытяжного прибора — рекуператора, который будет обслуживать одну комнату (иногда может потребоваться установка двух штук, если комната большая по площади или в ней регулярно находится много человек одновременно).
• Если дом находится на стадии проектирования, то можно просчитать установку центральной системы вентиляции и реализовать проект на стадии строительства. Однако посчитайте аналогичную систему на децентральных приборах, такая система может оказаться в 2-3 раза дешевле при схожей производительности.
• Если в доме уже заложена общедомовая вытяжная система, и она работает удовлетворительно, то более комфортным в использовании будет приточная система. Однако в случае если дом отапливается электричеством или печью, то лучше обратить внимание на энергосберегающее приборы – рекуператоры.

Чтобы понять, как правильно сделать вентиляцию в частном доме, нужно придерживаться нескольких простых правил:

• Вентиляция как в каменном так и в деревянном доме должна состоять из двух частей Притока и Вытяжки. Отсутствие одного из этих элементов сведёт на нет, все попытки организовать эффективное проветривания помещения.
• Приток всегда должен приходить сначала в “чистые помещения” (спальни, залы, кабинеты, детские и т.д.), а вытяжка должна находиться в “грязных помещениях” (санузлы, кладовки, бойлерные и т. д.) Таким образом, воздух богатый кислородом будет поступать в помещения где находятся люди, а загрязнённый углекислым газом, отработанный воздух будет уходить в вытяжку унося с собой излишки влаги и запахи.
• Предусмотрите под дверями зазор, достаточный для свободного перетока воздуха из комнаты в зал или коридор. Особенно это касается санузлов и бойлерной. Очень интересным решением для этого является переточный клапан Двервент, который пропускает воздух, но не пропускает шум.

Вентиляция на кухне в частном доме должна стать частью общей системы и при её проектировании необходимо придерживаться нескольких правил:

• Вентиляционный канал от вытяжного зонта над плитой, должен быть отдельным и не совмещаться с воздуховодами из других помещений. При применении децентральных систем вентиляции, одним из решений является клапан Marley DUO. Он позволяет выкидывать отработанный воздух сразу на улицу и обойтись без прокладки воздуховодов. Причём в клапан сразу встроена система компенсации давления при включённом вытяжном зонте.
• Предусмотрите в кухне компенсационный пассивный клапан. Так как современные вытяжные зонты обладают высокой производительностью до 1000 куб\м в час, клапан будет компенсировать перепад давление при включённой вытяжке, что позволит не тянуть воздух из вентиляционных шахт и опрокидывать тягу.

Часто газовые службы имеют требования к вытяжной системе на кухне. С подробными разъяснениями для газовщиков, по организации вытяжной вентиляции на кухне частного дома, на базе прибора Вакио, можно ознакомиться здесь.

Вентиляция в спальне частного дома, так же имеет свои нюансы. Главным образом она должна быть тихая. Если дом отапливается электричеством или обеспечить естественную вентиляцию не возможно, то наиболее подходящим решением будет установка рекуператора Вакио или Mitsubishi. Данные приборы тихие и обладают монотонными шумовыми характеристиками, что очень важно для тихих спален.

Рекуператор в частном доме

В нежилом подвале как минимум стоит поставить продухи и отдушины. В идеале – в противоположных концах цоколя. При наличии перегородок, переточные клапаны должны быть и в них. Продухи должны иметь диаметр 100 -125 мм и находиться под потолком. Их желательно защитить решетками, которые препятствуют проникновению мышей и крыс.

В котельной дымоходы должны быть оборудованы парными отверстиями: для вывода газов и очистки от копоти или сажи. А её элементы изготовлены из огнеупорных материалов. И помните котельную на газу без приточного клапана в стене или в двери не примут в эксплуатацию!

На чердаке можно использовать кровельные аэраторы, вентилируемые коньки, а также перфорированные софиты. Новым и интересным решением являются крышные вытяжные вентиляторы на солнечных батареях.

И самое главное — вентиляционная система обеспечивает комфорт и безопасность. Так что не экономьте на оборудовании и доверяйте проектирование и

монтаж вентиляции в частном доме профессионалам.

Приточная вентиляция в частном доме

Вентиляция в подвале частного дома

В неиспользуемых подвалах стоит поставить продухи и отдушины. В идеале – в противоположных концах цоколя. При наличии перегородок, отдушины должны быть и в них. Продухи должны иметь диаметр 12 см и находиться под потолком. Их желательно защитить решетками, которые препятствуют проникновению мышей и крыс.

В подвалах, которые интенсивно используется и в нём часто находятся люди стоит установить вентиляцию такую же как и в жилой зоне, но с небольшими поправками на функциональное назначение помещений. Так вентиляция для спорт-зала в подвале будет отличаться от винной комнаты, а кинозал в подвале вентилировать нужно немного иначе чем гардеробную или сауну.

правила обустройства гравитационной системы воздухообмена

В обустройстве загородных домов гравитационную вентиляцию нередко выбирают чаще, чем более эффективную и независимую, механическую. Проверенная временем естественная вентиляция в частном доме проще в реализации и значительно практичней. Она не требует особого ухода, не нуждается в обслуживании и электропитании.

Мы расскажем о том, как организовать воздухообмен, происходящий естественным образом. В представленной нами статье детально изложен принцип действия гравитационного вентилирования. Познакомим с устройствами, которые используют в сооружении систем, действующих без стороннего принуждения.

Содержание статьи:

• Как устроен процесс воздухообмена?
• Составляющие гравитационного воздухообмена
  • Оконный приточный клапан
  • Стеновое вытяжное или приточное устройство
  • Межкомнатные переточные решетки
• Специфика канальной вытяжки
  • Виды вентиляционных каналов
  • Что такое дефлектор?
• Основные правила и рекомендации
• Преимущества и недостатки естественного воздухообмена
• Выводы и полезное видео по теме

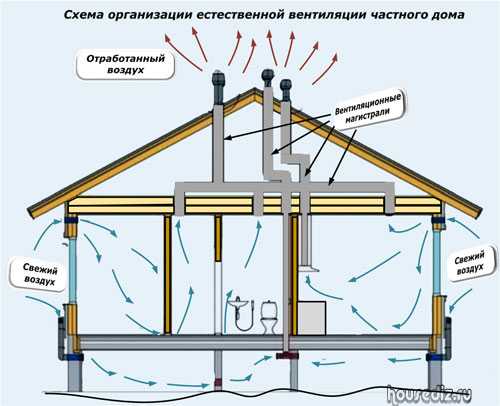

Как устроен процесс воздухообмена?

Основное назначение гравитационного варианта устройства воздухообмена: поддержание необходимого микроклимата. Кроме насыщения пространства свежим воздухом, она еще и выполняет удаление отработанного воздуха, продуктов горения газа, различных запахов.

Эффективность работы системы естественной вентиляции, устроенной в загородном доме или на даче, обусловлена разницей атмосферного давления внутри и снаружи дома, которое также зависит от температуры, влажности воздуха и силы ветра.

Естественная вентиляция должна обеспечивать равномерную поставку, движение внутри и отвод воздушных потоков, независимо от этажности дома

Естественный воздухообмен работает следующим образом:

• Воздух с улицы попадает в дом через открытые фрамуги, неплотно прилегающие друг к дружке элементы оконных и дверных конструкций. Потоки воздуха устремляются внутрь в ходе проветривания через приоткрытые пластиковые окна или через вентиляционные приточные клапаны.
• Перемещение воздуха от одного помещения к другому и внутри него происходит самопроизвольно. Чтобы у потока не было препятствий между полом и дверьми оставляют зазоры. Их функцию с успехом выполняют переточные решетки, устанавливаемые в стены.
• Отработанный воздух покидает дом через вытяжные вентиляционные каналы. Находятся они в помещениях с нестабильной влажностью/температурой — в кухнях, раздельных и совмещенных санузлах.

С вытяжными компонентами отлично знакомы все городские жители. Это каналы, соединенные с общественной вентиляционной шахтой. Их закрывают решетками, которые требуется периодически чистить.

В обустройстве частного дома может существенно различаться. К примеру, это может быть отдушина в верхней части стены, вытяжная труба или отверстие в потолке с выходом в вентиляционный канал на чердак, а оттуда на улицу.

Составляющие гравитационного воздухообмена

Одной из распространенных проблем устройства естественной вентиляции в частном доме является недостаток поступления свежего воздуха в помещение. Гравитационное вентилирование безупречно действует только тогда, когда плотность воздушной массы за окном значительно выше, чем внутри помещений. Летом, когда их плотность уравнивается, воздух с улицы сам не течет.

К тому же на пути естественно перемещающихся воздушных потоков теперь устанавливают серьезные препятствия. Уплотнители окон и дверей, предложенных в наши дни потребителю, отлично сопротивляются утечкам тепла, но и воздух они не пускают снаружи.

Для того чтобы обеспечить естественный приток в домах с герметичными окнами, стоит поставить приточные клапаны в стену, а вытяжные вентиляционные трубы снабдить дефлекторами

Вопрос поступления свежего воздуха в помещения с практически герметичными окнами и дверьми решается путем установки . Если не хочется устанавливать клапаны, придется приобретать приточные устройства на пластиковые окна или покупать оконные пакеты с вмонтированными в них изначально приточниками.

Оконный приточный клапан

Это устройство называется также оконным проветривателем. Относится к самым распространенным вариантам решения проблемы воздухообмена. Конструкция такого клапана монтируется непосредственно в оконный профиль.

Поток поступающего воздуха через оконный проветриватель направлен вверх, чтобы холодный приточный воздух эффективней перемешивался с уже нагретым внутри помещения и не доставлял дискомфорт жителям

Некоторые клапаны оборудованы автоматической регулировкой притока воздуха. Стоит заметить, что механической регулировкой производители оснащают не все модели проветривателей. Это может создать определенные проблемы при резких перепадах температур.

Основным недостатком является относительно невысокая производительность. Его пропускная способность ограничена размерами профиля.

Стеновое вытяжное или приточное устройство

Для установки стенового проветривателя требуется сделать сквозное отверстие в стене. Производительность такого клапана обычно выше чем оконного. Как и в случае оконного приточника, поступающий объем свежего воздуха контролируются как вручную, так и автоматикой.

Стеновые вытяжные клапаны обычно располагают в верхней части стены, там, куда естественным образом поднимается отработанный воздух. в стену чаще всего монтируют между окном и радиатором. Делают так для того, чтобы поступающий холодный воздух заодно еще и нагревался.

Если стеновой вентиляционный клапан установить прямо над радиатором, то поток свеженго воздуха будет самопроизвольно нагреваться перед поставкой его в помещение

Преимущества установки приточного клапана перед обычным проветриванием:

• Возможность регулировать приток свежего воздуха;
• Способность пропускать значительно меньше уличного шума;
• Наличие фильтров разной степени очистки воздуха.

Конструкция стенового приточного и не позволяет проникнуть влаге внутрь помещения. Многие модели этих устройство местной вентиляции часто включают в себя фильтры для очистки воздуха.

Межкомнатные переточные решетки

Для того чтобы свежий воздух мог беспрепятственно проникать во все части дома, нужны переточные компоненты. Они позволяют потокам воздуха свободно течь от притока к вытяжке, захватив с собой взвешенную в воздушной массе пыль, шерсть животных, углекислый газ, неприятные запахи, бытовые испарения и подобные включения.

Переток осуществляется через открытые дверные проемы. Однако он не должен прекращаться и в случае, если межкомнатные двери закрыты. Для этого между полом и полотном межкомнатных дверей оставляют зазор в 1,5-2,0 см.

Для того чтобы свежий воздух мог свободно двигаться к вытяжке и омывать все помещения, в дверные полотна устанавливают переточные решетки. Если их нет, то между плоскостью пола и полотном оставляют зазор до 2 см

Также для этих целей используются переточные решетки, монтируемые в дверь или стену. Конструкция таких решеток состоит из двух рамок с жалюзи. Изготавливаются они из пластика, металла или дерева.

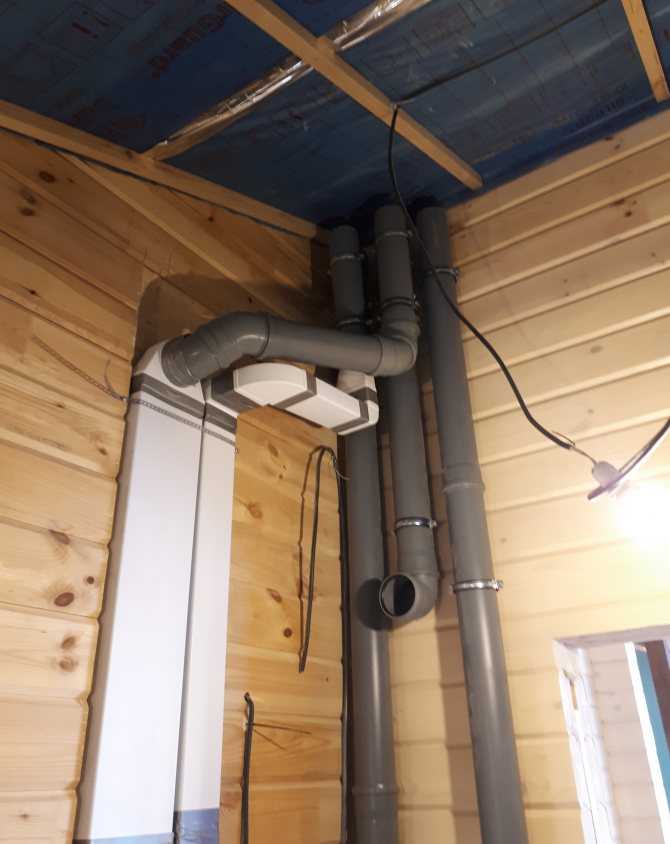

Специфика канальной вытяжки

Отработанный воздух покидает дом через отдушины, вентиляционные шахты или воздуховоды. Вентиляционные каналы обычно выводятся на чердак или подсоединяют к расположенной в центре дома вентиляционной шахте.

Вентиляционные каналы в устройстве и организации естественной вентиляции частного дома используют преимущественно при устройстве вытяжной части системы. Естественный приток по воздуховодам чаще всего невозможен или малоэффективен. Чтобы он хоть как-то работал, пришлось бы монтировать канальный вентилятор.

В схемах естественного вентилирования каналами обеспечивают вытяжную часть системы. Вытяжные воздуховоды в частных домах нередко объединяют в шахты

К вытяжке гравитационного вентилирования воздушные массы подталкивают свежие порции воздуха, затянутые через форточку, приточник ПВХ окна или открытую входную дверь. Сечение воздуховодов выбирают с учетом нормативов воздухообмена для отдельных типов помещений, которые приведены в сборнике СНиП 41-01-2003.

Кроме жилых и подсобных помещений в частном доме системами вентилирования требуется обеспечить подвал и сооруженное в нем хранилище, фундамент без подвала, холодный чердак или обустроенную мансарду. В естественных схемах они обеспечиваются продухами, фронтонными и слуховыми окнами.

Виды вентиляционных каналов

По расположению различают:

• Встроенные. Сооружают из пустотелых бетонных или керамических блоков, кирпича. Такие вытяжные каналы обычно возводят еще на этапе строительства.
• Подвесные. Выполненные из оцинкованной стали или армированного пластика. Обустроить подвесные каналы довольно легко, даже после того, как дом уже построен.

Воздуховоды разделяют на круглую и прямоугольную форму сечения. У каждого типа свои преимущества:

• Круглый воздуховод. Легкий монтаж, лучший воздухообмен, меньший вес;
• Прямоугольный воздуховод. Занимает меньшее пространство, легче маскируется коробами, фальшь потолками и стенами.

В свою очередь, трубы для круглого воздуховода бывают жесткими и гибкими, т.е. гофрированными.

Гофрированные вентиляционные трубы проще в укладке, но их монтаж возможен только по горизонтальным поверхностям и на небольших участках вертикальных стен

По жестким трубам воздух перемещается без каких-либо препятствий, поэтому они обеспечивают наименьшее сопротивление и минимальный шум. Однако с помощью быстрей и легче осуществить монтаж.

Что такое дефлектор?

Дефлектор — это специальный колпак, который устанавливается на устье вытяжной трубы системы вентилирования. Он рассекает поток ветра, за счет чего образуется зона низкого давления, при этом сила тяги может увеличиться до 20%.

Также исключает попадание атмосферной воды в вентиляционную систему и предотвращает задувание ветра в вентиляционный канал.

Дефлектор устанавливают на устье вытяжной трубы. Это устройство выполняет две важные функции: усиливает тягу + защищает от атмосферных осадков

Существуют следующие типы дефлекторов:

• Цилиндрический или зонт Волпера. Представляет из себя изогнутый цилиндр, прикрытый тарелкой. Обладает средней эффективностью, хорошо защищает вентиляционные каналы от задувания ветра;
• Н-образный дефлектор. Корпус изготавливается из труб в виде буквы H. Отличается повышенной защитой от задувания ветра, попадания в канал влаги и обратной тяги, но из-за особенностей конструкции имеет невысокую производительность;
• Дефлектор типа ЦАГИ. Конструкция включает в себя стакан с расширением на конце, крышку-зонт и цилиндрическую обечайку. Признан одним из самых эффективных. Хорошо защищает от ветра, снегопадов, дождей, имеет наименьший коэффициент сопротивления;
• Турбодефлектор. Представляет из себя вращающийся шар с лопастями, отличается повышенной эффективностью, но стоит обычно несколько дороже;
• Флюгер. Напоминает крыло. Принцип действия схож с турбодефлектором.

Выбор модели дефлектора зависит от местных условий. В регионах с высокой ветровой нагрузкой предпочитают обычные грибки. В областях с низкой активностью ветра лучше поставить дефлектор с турбиной, он обеспечит тягу даже при легком дуновении.

Основные правила и рекомендации

Нормативные данные об объеме воздухообмена приведены в СП 44.13330.2011, СП 66.13330.2012 и уже указанном выше СНиП 41-01-2003.

Естественная система вентилирования должна обеспечивать:

• В основных помещениях, таких как гостиная, спальни, детские комнаты, величина воздухообмена на каждого человека должна составлять не менее 30 м³/ч;
• Для кухни постоянный воздухообмен по правилам составляет 100 м³/ч. Из них на обслуживание электроплиты — 60 м³/ч, на 1 конфорку газовой варочной плиты — 80 м³/ч;
• В душевой и ванной постоянный воздухообмен должен быть менее 75 м³/ч;
• В туалетах с одним унитазом 50 м³/ч, если установлено биде, то его надо увеличить на 25 м³/ч. В совмещенных санузлах нормы на каждый сантехнический прибор суммируются;
• В кладовой и гардеробной постоянный воздухообмен равен 10 м³/ч, та же цифра и в режиме обслуживания.

Если естественная система не справляется с нормативным воздухообменом, на приток или вытяжку ставят вентиляторы.

Нормативные данные о воздухообмене нужны для расчетов производительности приточников и диаметра вытяжных каналов

Трубы для устройства вентиляционных каналов желательно подбирать одного диаметра. Все элементы воздуховода должны быть закреплены ровно и надежно. Чем меньше поворотов вентиляционных каналов, тем выше эффективность вентиляционной системы.

Приточные отверстия естественной системы должны располагаться не выше 1,5 м от уровня земли, чтобы была возможность их очищать и обслуживать.

Чем длинней и шире воздуховод, тем сильней тяга. Рассчитать необходимые размеры воздуховода можно, воспользовавшись одним из онлайн-калькуляторов.

Преимущества и недостатки естественного воздухообмена

Как и любая инженерно-техническая система естественная разновидность не лишена недостатков, но и обладает вескими преимуществами. Чтобы наверняка определиться, устраивать ее или нет, стоит сравнить список плюсов с перечнем минусов.

Положительные стороны:

• Лёгкая и недорогая установка. Это самый дешевый вариант организации стабильного воздухообмена.
• Низкие расходы на обслуживание. Если в системе нет механических приборов, то она нуждается всего-лишь в периодической чистке.
• Энергонезависимость. Не потребляет электроэнергию, за исключением установки дополнительных электроприборов.
• Предельно тихая работа. Отличается пониженным шумом.
• Инженерная гибкость. Вентиляцию можно модернизировать, доукомплектовать различными устройствами. Есть возможность регулировки производительности системы.

Отрицательные стороны:

• Нестабильность тяги. Ее зависимость от атмосферного давления и конкретных погодных условий. Эффективность работы естественной вентиляции летом может быть недостаточной.
• Формирование сквозняков. В зимний период сильная тяга может не только доставить жителям дома дискомфорт сквозняками, но и существенно увеличить теплопотери. Отсюда вытекают повышенные расходы на отопление помещения. Стоит отметить, что существуют различные пути решения этой проблемы.

Организовать систему естественной вентиляции в частном доме под силу каждому. Ее несовершенство компенсируется простотой конструкции и минимальными расходами на обслуживание.

Выводы и полезное видео по теме

Со спецификой устройства системы воздухообмена по естественной схеме ознакомит следующий ролик:

Нормальный воздухообмен благоприятно сказывается на здоровье человека, повышает работоспособность мозга, противодействует возникновению симптомов вялости, слабости и сонного состояния, а также препятствует появлению в доме сырости, грибка и плесени.

Хотите рассказать о том, как устраивали систему вентилирования собственного дома или дачи? Есть желание поделиться полезной информацией по теме статьи? Оставляйте, пожалуйста, комментарии в расположенной ниже блок-форме, размещайте фотоснимки и задавайте вопросы.

Как проветривать дом



Полное руководство по вентиляции и контролю за конденсацией

Конденсация может привести к целому ряду проблем. Это также очень заметная проблема, особенно в холодные зимние месяцы.

Контроль образования конденсата и надлежащая вентиляция в помещении чрезвычайно важны, так как оставшийся без обработки конденсат может привести к проблемам с сыростью и плесенью, а также к ухудшению состояния здоровья.

ЧТО ТАКОЕ КОНДЕНСАЦИЯ?

ЧТО ВЫЗЫВАЕТ КОНДЕНСАЦИЮ?

ГДЕ ПРОИСХОДИТ КОНДЕНСАЦИЯ?

ЕСТЬ КОНДЕНСАТ?

ПРОБЛЕМЫ С КОНДЕНСАТОМ

КАК КОНТРОЛИРОВАТЬ КОНДЕНСАЦИЮ?

КАК РАБОТАЕТ ВЕНТИЛЯЦИЯ?

ПОЧЕМУ ВЕНТИЛЯЦИЯ ЭТО ХОРОШАЯ ИДЕЯ

ТИПЫ ВЕНТИЛЯЦИИ



КАКИЕ ВАРИАНТЫ ВЕНТИЛЯЦИИ ЕСТЬ?

—       Естественная вентиляция

—       Пассивная вентиляция – ЧТО ТАКОЕ ПАССИВНАЯ ВЕНТИЛЯЦИЯ

-MEV

-Единицы излучения тепла

Правила вентиляционного здания

Вентиляционные домики

Вентиляционные подвалы и субвалы

Вентиляционные продукты

Что представляет

Конденсация происходит при контакте влажного воздуха с воздухом или поверхностью, имеющей более низкую температуру. Воздух содержит водяной пар в различных количествах; его способность делать это связана с его температурой: теплый воздух содержит больше влаги, чем холодный. Когда влажный воздух соприкасается с более холодной поверхностью, воздух конденсирует часть своей влаги на этой поверхности.

Воздух в наших домах содержит водяной пар от приготовления пищи, стирки, сушки одежды и других действий. В холодную погоду этот теплый влажный воздух попадает в более прохладные части наших домов. Избыток водяного пара в воздухе затем оседает на холодных непроницаемых поверхностях, таких как окна и, в некоторых случаях, стены. Это называется конденсацией. Конденсат также может образовываться в менее заметных местах, например, за мебелью, закрытыми каминами и под ламинатом.



ПРИЧИНЫ КОНДЕНСАЦИИ

Чтобы сделать дома более энергоэффективными, некоторые из них снабжены изоляцией, облицовкой и воздухонепроницаемыми двойными стеклами. Это означает, что влажный воздух, образующийся в результате повседневной деятельности (как описано выше), не может выйти наружу, что приводит к конденсации. Условия, определяющие образование конденсата, следующие:

• Уровень влажности воздуха
• Температура воздуха в вашем доме
• Температура поверхности окон и стен и других поверхностей



ЕСТЬ ЛИ У МЕНЯ КОНДЕНСАТ?

Конденсат обычно заметен, когда он образуется на невпитывающих поверхностях (например, окнах или плитке), но он может образовываться на любой поверхности. Вы можете не заметить конденсат, пока не увидите рост плесени или гниение материалов. Любая более холодная комната в доме будет действовать как магнит для конденсата.

На наличие конденсата указывают следующие признаки:

• Запотевшие окна и лужи воды на подоконниках
• Стены, влажные на ощупь
• Отслаивающиеся обои
• Черные пятна плесени на стенах и потолках – особенно распространены в ванных комнатах
• Затхлый запах

Узнайте больше о предотвращении образования конденсата в вашем доме.

ПРОБЛЕМЫ С КОНДЕНСАТОМ

Конденсат может привести к целому ряду проблем с сыростью и плесенью. Некоторые из них наносят косметический ущерб, некоторые из них влекут за собой финансовые затраты, а другие могут нанести вред вашему здоровью и здоровью вашей семьи.

Конденсация может привести к образованию плесени, что, в свою очередь, приводит к спорам плесени, которые легко переносятся по воздуху. При вдыхании эти микроскопические споры могут вызвать ряд респираторных заболеваний, таких как астма, аллергия на пыль и сенная лихорадка. Это особенно вредно для маленьких детей и пожилых людей.

Конденсация возникает из-за недостаточной вентиляции. Плохая вентиляция также связана с головными болями, усталостью и головокружением, а в крайних случаях — с отравлением угарным газом.

Все чаще появляются тревожные сообщения о так называемом синдроме токсического дома, когда здоровье человека ухудшается из-за качества воздуха в его доме. Это связано с большим количеством потенциально вредных химических веществ, таких как окись углерода и перхоть, в наших домах, которые увеличивают риск сердечных заболеваний и рака. Надлежащая вентиляция является основным способом значительного снижения воздействия этих переносимых по воздуху загрязнителей.

КАК КОНТРОЛИРОВАТЬ КОНДЕНСАЦИЮ?

Конденсацию можно контролировать с помощью вентиляции. Существует множество различных методов и систем вентиляции, которые могут быть ориентированы на отдельные комнаты или могут быть установлены для вентиляции всего дома.

Вентиляция

  С помощью вентиляции вы хотите добиться следующих результатов:

• Отсутствие конденсата
• Нет больше сырости, спертого воздуха
• Чистый отфильтрованный свежий воздух

В качестве отправной точки имеет смысл принять меры по уменьшению влажности. Вы можете закрывать кастрюли крышками во время приготовления пищи, добавлять холодную воду перед горячей водой при мытье ванны, сушить одежду на открытом воздухе или в помещении с вытяжкой с регулируемой влажностью, избегать сушки мокрой одежды на теплых батареях. Вы также должны отрегулировать нагрев так, чтобы он постоянно работал на более низком огне. Предотвращая резкие изменения температуры, вы поможете уменьшить образование конденсата. Вы также должны регулярно открывать окна, чтобы обеспечить перекрестное проветривание.

Несмотря на эти начальные шаги, вы, вероятно, обнаружите, что конденсация все еще остается проблемой, особенно в холодные месяцы. Правильно установленные вентиляционные системы являются наиболее эффективным способом предотвращения образования конденсата. Проблема потери тепла является присущей вентиляции и должна решаться системой. Общие системы вентиляции включают системы пассивной вентиляции, вытяжные вентиляторы с регулируемой влажностью, пассивную вентиляцию дымовой трубы и блоки рекуперации тепла.

Ключевые соображения при рассмотрении систем вентиляции

• Пригодность для имущества — тип вентилируемого имущества должен определять, какой метод вентиляции вы используете. Бунгало и квартиры отличаются от домов. Количество влажных помещений, тип крыши, возможность установки воздуховодов и решеток — все это имеет значение.
• Затраты – сюда входят первоначальные затраты и текущие расходы. Многие системы вентиляции имеют низкие эксплуатационные расходы, а первоначальные затраты компенсируются топливной экономичностью.
• Шум — юниты должны быть тихими как в обычном, так и в форсированном режимах.
• Простота установки – как и при первоначальной установке, вам понадобится система вентиляции, требующая минимального обслуживания.
• Соответствие строительным нормам и требованиям к вентиляции — оно должно соответствовать частям F и L Англии и Уэльса и способствовать «сбережению топлива и энергии».



Почему вентиляция — хорошая идея

Вентиляция — это не только лучший способ предотвратить образование конденсата в вашем доме, но и значительно улучшить качество воздуха в помещении. Большинство вентиляционных систем приносят пользу для здоровья за счет сокращения природного газа радона и угарного газа. Кроме того, многие агрегаты оснащены фильтрами, способными задерживать до 95% частиц пыли и других аллергенов. Сюда могут входить пыльцевые фильтры, которые помогают сохранять прохладу в помещении и наслаждаться преимуществами свежего воздуха без пыльцы. Страдающие сенной лихорадкой могут извлечь огромную пользу из места, где они могут избежать пыльцы и сосредоточиться на том, чтобы взять симптомы под контроль.

Существует четыре типа систем вентиляции, описанных в Строительных нормах и правилах:

• Система 1 – вентиляторы периодического действия и фоновая вентиляция
• Система 2 — пассивный стек
• Система 3 — Постоянная механическая вытяжная вентиляция (MEV)
• Система 4 — Приточно-вытяжная вентиляция непрерывного действия с рекуперацией тепла



Вентиляция одноместной комнаты

Если вы хотите проветрить одну комнату в вашем доме, обычно еще одну, подверженную влаге и конденсации, есть несколько вариантов. Вентиляция отдельных помещений может охватывать все, от простых пассивных вентиляционных отверстий до установок рекуперации тепла.

Вытяжные вентиляторы периодического действия / вытяжные вентиляторы

В прошлом во влажных помещениях (помещениях с повышенной влажностью, таких как кухни и ванные комнаты) обычно использовали механические вытяжки для удаления влаги и неприятных запахов. Эти вентиляторы потребляют больше энергии и стоят дороже, но они также удаляют ценное тепло из дома, перекачивая его наружу. На сегодняшний день предпочтительной альтернативой является индивидуальный комнатный вентилятор с рекуперацией тепла.

Однокомнатная установка с рекуперацией тепла

Системы вентиляции с рекуперацией тепла заменяют загрязненный влажный воздух фильтрованным, свежим и теплым воздухом снаружи. Когда спертый воздух вытягивается, он проходит через теплообменник, который улавливает (регенерирует) тепло от выходящего воздуха, чтобы нагреть входящий свежий воздух. Это значительно снижает потери тепла и снижает счета за электроэнергию в доме. Эти агрегаты обеспечивают непрерывный воздухообмен.

При повышении уровня влажности устройство автоматически переключается в режим повышенной влажности. У вас есть возможность установить уровень влажности, при котором активируется режим Boost, чтобы предотвратить образование конденсата. Когда уровень влажности возвращается к приемлемому уровню, установка рекуперации тепла возвращается в свой стандартный режим струйной циркуляции.

Хорошим вариантом является блок рекуперации тепла Vent Axia Heat Save. В каждом блоке есть реверсивный вентилятор, который меняет направление через 70 секунд, чередуя подачу свежего воздуха и удаление теплого влажного воздуха. Встроенный тепловой аккумулятор собирает до 84% тепла, экономя деньги на счетах и ​​ограничивая ваше негативное воздействие на окружающую среду.

Блок рекуперации тепла Kair рекуперирует до 86% тепла, что делает его эффективным источником вентиляции с рекуперацией тепла для отдельного помещения. Вы можете узнать больше об установке устройства Kair здесь. Monsoon Energysaver для домов — это система положительного давления, которая очень эффективно подает свежий нагретый воздух.

Естественная вентиляция

Вы можете приобрести пассивные вентиляционные отверстия, которые работают за счет разности паров воздуха для вентиляции помещения. В этих системах используется научный принцип, согласно которому, когда температура и влажность в помещении выше, чем снаружи, влажный воздух будет вентилироваться снаружи. Эти вентиляционные отверстия, как и наш бестселлер Perma-Vent, не содержат движущихся частей и поэтому не требуют обслуживания. В них используется паропроницаемая мембрана, которая пропускает влажный воздух из здания, не допуская сквозняка обратно внутрь.



ВЕНТИЛЯЦИЯ ВСЕГО ДОМА

Существует четыре основных метода систем вентиляции всего дома, которые мы рассмотрим: пассивная дымовая труба, принудительная вентиляция, вентиляция с положительным давлением и механическая вытяжная вентиляция.

ЧТО ТАКОЕ ПАССИВНАЯ ВЕНТИЛЯЦИЯ?

Пассивная вентиляция использует естественные силы, такие как естественная плавучесть горячего воздуха и ветра, чтобы стимулировать поток воздуха через вашу собственность. В некоторых вентиляционных системах используется теплообменник для улавливания тепла из теплого воздуха перед его выходом из дома. Затем он используется для нагрева поступающего свежего воздуха, чтобы у вас был свежий теплый воздух.

Многие системы пассивной вентиляции используют положительное давление ветра, чтобы стимулировать движение воздуха по зданию. Расположение вентиляционных отверстий имеет важное значение для этой модели, уделяя особое внимание наветренной и подветренной сторонам крыши.

Вентиляция с принудительным притоком (PIV)

Вентиляция с принудительным притоком или системы PIV работают за счет всасывания свежего отфильтрованного воздуха снаружи для вентиляции птичника. PIV способствует движению воздуха изнутри наружу из устройства, которое обычно устанавливается на чердаке.

Эти устройства уменьшают или полностью устраняют поверхностную конденсацию, заменяя влажный застойный воздух свежим отфильтрованным воздухом. Эти системы в полной мере используют преимущества солнечного усиления, распределяя тепло на чердаке по всему дому из центрального коридора.

Система PIV также удаляет такие загрязнители воздуха внутри помещений, как угарный газ и газ радон. Блоки оснащены фильтрами, которые не пропускают пыльцу и внешние загрязнители, такие как выхлопные газы, при всасывании наружного воздуха.

Они эффективно контролируют уровень влажности во всем доме. Большинство блоков PIV оснащены внутренним датчиком температуры, который постоянно контролирует температуру на чердаке. Это позволяет устройству увеличивать объем воздуха, когда температура на чердаке превышает определенный уровень. Если температура на чердаке достигает определенного значения, устройство переключается в режим ожидания (отсутствует поток воздуха). После установки воздушный поток можно настроить в соответствии с размером дома и, при необходимости, с тем, как он реагирует на изменения температуры внутри.

Nuaire Drimaster Eco Heat обеспечивает вентиляцию всего дома, используя принцип принудительной вентиляции.

Если у вас нет чердака или доступа к чердачному пространству, вы можете приобрести прихожие, идеально подходящие для квартир и подвалов, такие как Nuaire Flatmaster PIV.

Системы положительного давления

Системы положительного давления мягко создают давление в помещении, чтобы улучшить циркуляцию воздуха. Установки PPV подают свежий отфильтрованный воздух, который затем нагревается в вашем доме, вытесняя влажный влажный воздух. Они дешевы в эксплуатации и бесшумны, а также очень эффективно предотвращают образование конденсата.

Системы PPV доступны как для мансардных, так и для квартирных домов. Если у вас есть чердак, выберите систему положительного давления Monsoon Energysaver для чердаков с обогревателем.

Для квартир вы можете выбрать настенный блок PPV, который можно установить в коридоре, например систему положительного давления Monsoon Energysaver для квартир.

Постоянная механическая вытяжная вентиляция (MEV)

MEV работает через централизованную систему, обычно расположенную на чердаке или в шкафу, которая имеет ряд воздуховодов, которые выходят во влажные помещения, например кухня, подсобные помещения и санузлы. Затем система забирает насыщенный влагой воздух из всех этих влажных помещений через решетки и направляет его в единую точку выпуска наружу. Многие системы будут иметь отслеживание влажности, поэтому система срабатывает при определенных уровнях влажности, и пользователям не нужно вручную увеличивать ее. Замена воздуха обеспечивается только за счет фоновой вентиляции.

Пассивная дымовая вентиляция

Пассивная дымовая вентиляция всего дома – или PSV – системы основаны на разнице в давлении воздуха для создания потока воздуха снаружи дома внутрь и наоборот. Горячий воздух поднимается вверх, потому что его давление ниже, чем у более холодного воздуха. Тот факт, что этот горячий воздух плавает в более холодном воздухе, означает, что это иногда называют выталкивающей вентиляцией или «эффектом стопки».

PSV предназначен для использования этих природных сил для вентиляции дома путем установки дымовых труб и воздуховодов, которые выводят теплый влажный воздух через решетки из ванной комнаты или кухни и наружу через крышу. Воздуховоды должны быть установлены со стреловидными изгибами и пологими углами (не острыми углами 45 градусов и более), чтобы воздух мог свободно проходить. Слишком много изгибов помешают системе быть эффективной, а также пики и впадины. Точно так же вытяжные решетки должны быть свободны от каких-либо препятствий, чтобы влажный воздух мог свободно проходить. Каждый воздуховод должен иметь свою точку выхода на крышу.

Воздух снаружи имеет тенденцию иметь более низкое давление, особенно когда он находится далеко от земли, и может засасываться в дом. Затем этот свежий воздух может быть введен через вентиляционные отверстия в стенах или окнах в жилых помещениях или по воздуховоду с крыши

Некоторые системы PSV удаляют воздух и подают свежий воздух через одно и то же вентиляционное отверстие. Благодаря достижениям науки эти системы обеспечивают повышенный уровень контроля, например, вытяжные и впускные клапаны с регулируемой влажностью, которые открываются и закрываются в зависимости от внутренних условий.

ВАЖНАЯ ИНФОРМАЦИЯ: Чтобы обеспечить эффективность, они должны быть правильно установлены – это означает, что воздуховоды и вытяжные терминалы не препятствуют потоку воздуха. Вам необходимо избежать перекрестного потока между штабелями, обеспечив расстояние не менее метра между точками выхлопа.

Системы PSV могут быть установлены с:

• Коньковыми выводами / коньковыми вытяжными терминалами / коньковыми вентиляторами — размещаются в любом месте вдоль конька крыши
• Заделки черепицы – в пределах полуметра от гребня, в стороне от направления ветра
• Наконечники стеллажа – чтобы они выступали над коньком и оснащались кожухом



Вентиляция Строительные нормы и правила



Вентиляция жилых зданий регулируется Частями F и L Строительных норм и правил, пересмотренных в октябре 2010 г. Строительные нормы и правила вентиляции были обновлены в связи с возрастающей важностью вентиляции. , в частности, в отношении «сбережения топлива и энергии».

Правила в первую очередь касаются установки, конструкции и характеристик. Вы должны убедиться, что все системы вентиляции, установленные в Англии и Уэльсе, соответствуют частям F и L, которые мы кратко изложим:

Часть F  — Вентиляция (Портал планирования, часть F)

Часть F посвящена производительности системы, включая:

• Расход воздуха
• Шум
• Скорость вентиляции — это степень утечки воздуха из системы
• Установка. Дополнительные советы по установке и соблюдение требований части F
см. в Руководстве по соответствию нормам для домашней вентиляции.



Часть L – Экономия топлива и энергии  (Портал государственного планирования – Часть L)

Часть L касается энергоэффективности – охватывает как потери тепла в результате работы системы, так и их влияние на энергоэффективность и электроэнергию используется для питания системы.

Подробно о правилах — Vent Axia

Вентиляция в старых домах и старинной собственности

Многие старые дома были спроектированы так, чтобы они были самовентиляционными, а внутренние помещения снабжались свежим воздухом через дымоходы, инженерный кирпич и щели вокруг окон и дверей. В настоящее время, когда цены на топливо настолько высоки, стоимость отопления викторианского дома может быть астрономической — исчисляться тысячами фунтов стерлингов в год. Поэтому возникает искушение сделать все возможное, чтобы сократить эти расходы, в частности, используя современную изоляцию и двойное остекление. Однако, используя эти методы, вы препятствуете вентиляции вашего дома. Препятствуя сквознякам и улавливая тепло, вы можете столкнуться с конденсацией и сыростью, а также с потенциальным захватом вредных газов. Поэтому, когда дело доходит до старых домов, вы должны убедиться, что у вас есть подходящая система вентиляции.

Установка вентиляции в старом доме

При внесении любых изменений в старый или старинный дом всегда необходимо учитывать эстетические аспекты. Белая пластиковая коробка всегда будет выглядеть неуместно в доме викторианской эпохи. Мы рекомендуем обратить внимание на системы PIV, которые имеют точки подключения на крыше — они могут включать точки подключения между шиферной и черепичной крышами, что сводит к минимуму визуальное воздействие системы. Вы также можете переоснастить вентиляцию, используя существующие дымоходы или существующие отверстия для вытяжки. Мы надеемся, что производители продолжат работу над улучшением внешнего вида вентиляционных установок и смешиванием их с историческими особенностями.

Вентиляция в подвалах и подвалах

Подвалы и подвалы редко имеют естественную вентиляцию и склонны к образованию конденсата и сырости. Поэтому важно обеспечить вентиляцию, особенно если вы собираетесь заселить или переоборудовать свой подвал. Чтобы снизить влажность и риск образования плесени в подвалах, в идеале необходимо установить воздуховод как часть системы MEV или установить рекуператор тепла в одной комнате.

Средства контроля конденсации и системы вентиляции

Вентиляционный клапан для контроля конденсации Perma-Vent

Perma-Vent — это экологически чистый блок, который работает на научном принципе разницы паров воздуха для вентиляции помещений. Он не имеет движущихся частей, поэтому не требует обслуживания.

Nuaire Drimaster PIV Unit

Drimaster Eco обеспечивает вентиляцию всего дома, используя принцип принудительной вентиляции.



Permagard — более 30 лет борьбы с конденсатом

В Permagard мы предлагаем широкий ассортимент вентиляционных систем и продуктов для контроля образования конденсата. Если вам нужна помощь со спецификацией или информацией, наши технические консультанты по контролю за конденсацией всегда готовы помочь.

Ознакомьтесь с нашим разделом «Вентиляция и контроль конденсации», включая обзор вентиляции с положительным давлением.

Сопутствующие материалы и ресурсы

Прочтите нашу статью о   6 простых способов остановить образование конденсата. Мы также составили руководство по сырости и конденсации для арендодателей и еще одно руководство для арендаторов, испытывающих проблемы с сыростью.

Назад к основам: естественная вентиляция и ее использование в различных условиях

Назад к основам: естественная вентиляция и ее использование в различных условиях , 2021

Автоматизация окружает нас повсюду — наши дома, мебель, офисы, автомобили и даже наша одежда; мы настолько привыкли к автоматизированным системам, что забыли, какой была жизнь без них. И хотя автоматизация заметно улучшила качество внутренних помещений с помощью таких решений, как очищенный воздух и контроль температуры, ничто не сравнится с естественным прохладным бризом матушки-природы.

Но, как и все остальное в архитектуре, не существует универсального решения для всех; то, что работает в Танзании, не работает в Швейцарии или Колумбии. Это связано с несколькими причинами, такими как разница в направлении ветра, средняя температура, пространственные потребности и ограничения окружающей среды (или их отсутствие). В этой статье мы рассмотрим естественную вентиляцию во всех ее формах и то, как архитекторы использовали это пассивное решение в различных контекстах.

+ 25

Что такое вентиляция и почему она важна?

Движение воздуха создается подъемом теплого и опусканием холодного воздуха. Когда воздух над землей становится теплее, он поднимается вверх и создает область низкого давления. Когда воздух продолжает подниматься, он охлаждается и движется к поверхности воды, где падает и создает область высокого давления, толкая холодный воздух к земле. Это движение областей и создает ветер.

Предоставлено Princeton University Press

В архитектуре вентиляция подает наружный воздух и распределяет его по пространству. В основном он известен в трех различных типах: механический, естественный и смешанный режим. Управление воздухообменом и циркуляцией с внешней средой имеет решающее значение для создания комфортной атмосферы. Будь то механические или естественные средства, стабильные потоки воздуха выделяют влагу и обеспечивают поток инфильтрованного воздуха, обеспечивая здоровый воздух для дыхания. Успешная система вентиляции должна быть согласована с контекстом проекта, который включает в себя географическое положение, материал, из которого она построена, ее архитектуру в целом и привычки пользователей, занимающих пространство.

© Matheus Pereira

Но с недавних пор люди стали гораздо более заботиться об окружающей среде, выбирая более пассивные решения для снижения энергопотребления и выбросов углекислого газа. Это понимание отодвинуло в сторону автоматизированные системы HVAC и заменило их ветром, естественным, бесплатным, возобновляемым и здоровым природным ресурсом, который в достаточной степени способен улучшить качество воздуха в помещениях. В книге Дэниела А. Барбера «Современная архитектура и климат: дизайн до кондиционирования воздуха» автор исследует, как ведущие архитекторы двадцатого века включили в свои проекты стратегии посредничества в изменении климата и как региональные подходы к адаптации к климату были важны для развития современной архитектуры. .

Предоставлено Yazdani Studio

Типы естественной вентиляции

Естественная вентиляция — это использование экологически чистых систем, не требующих каких-либо автоматизированных или механических решений. Помимо того, что естественная вентиляция более экологична, она также более экономична и зависит от естественных внешних факторов, таких как ветер и температура внутреннего пространства и окружающей среды.

Односторонняя вентиляция

Односторонняя вентиляция – это использование отверстий на одной стороне здания. Это используется для естественной вентиляции помещений проектов с ограниченной площадью. Односторонние системы вентиляции также используются в проектах, где перекрестная вентиляция не может быть обеспечена из-за конструктивных или экологических ограничений. Имейте в виду, однако, что этот тип вентиляции создает наименьшую циркуляцию воздуха, когда речь идет о системах естественной вентиляции.

Перекрестная вентиляция

Перекрестная вентиляция — это когда отверстия в конструкции расположены на противоположных или смежных стенах, что позволяет воздуху входить с обеих сторон, пересекать пространство и выходить с противоположной стороны. Эта система обычно используется в зданиях, расположенных в климатических зонах с более высокими температурами, так как создает постоянное обновление воздуха внутри здания, снижая внутреннюю температуру.

Предоставлено Teal Products

Вентиляция дымовой трубы

Вентиляция дымовой трубы подает более холодный воздух снаружи в здание на нижнем уровне, который постепенно нагревается по мере того, как подвергается воздействию источников тепла в помещении. Это заставляет уже теплый воздух подниматься и покидать пространство через отверстия, расположенные на более высоком уровне. Обычно дымовая вентиляция более эффективна в высотных зданиях с центральными атриумами, но также может быть полезна в зданиях, где перекрестная вентиляция не может достаточно проникать во все пространство. Чтобы эта система вентиляции работала должным образом, температура в помещении должна быть выше, чем снаружи, поэтому она не всегда может быть достаточно эффективной, чтобы использовать ее самостоятельно.

Эффект дымохода

В вертикальных зданиях постоянно используется эффект дымохода. Холодный воздух создает давление под теплым воздухом, заставляя его двигаться вверх. Однако в этом случае открытые участки в центре проекта или башнях позволяют тому же воздуху циркулировать по всему помещению, выходя через крышу, фонарь, зенитные проемы или ветряные трубы.

Предоставлено Майком Пирсом

Естественная вентиляция в различных контекстах

Будь то по экологическим или экономическим причинам, некоторые архитекторы не могут использовать автоматизированные вентиляционные решения в своих проектах и ​​вынуждены вместо этого полагаться на пассивные системы. Эффективность естественной вентиляции зависит от нескольких факторов. Общая форма, масштаб, ориентация, расположение и материал, используемые в проекте, могут определить, сколько воздуха поступает и циркулирует в пространстве, а также насколько это эффективно. Теоретически воздух должен входить и выходить через отверстия в архитектуре, такие как окна, перфорация фасада, двери, солнечные дымоходы или ветряные башни. С точки зрения конструкции проекты с изогнутыми стенами и перегородками обеспечивают большую циркуляцию воздуха. К другим влиятельным факторам относятся местный климат, близость к рекам, озерам или морю и уровень загрязнения в районе проекта.

The Eastgate / Mick Pearce
Хараре, Зимбабве

Центр Истгейт использует пассивные и энергоэффективные решения для климат-контроля для охлаждения жителей, вдохновленные термитниками. Климат Хараре требует, чтобы в зданиях было прохладно круглый год, а это означает, что покупка, установка и обслуживание традиционного кондиционера имеют решающее значение. Однако это влечет за собой немедленные и долгосрочные затраты, поэтому архитектор создал саморегулирующуюся систему вентиляции, которая будет поддерживать температуру в здании в соответствии с потребностями рабочих и жителей.

Университет Обафеми Аволово / Арье Шарон и А.А. Эгбор
Осун, Нигерия

Университет Обафеми. Изображение из документального фильма профессора доктора Цви Эфрата

Первоначально известный как Университет Ифе, модернистский университет, вдохновленный Баухаузом, был продуктом политики, дизайна и климата. Хотя Шарон хотел полагаться исключительно на модернизм в проекте, критический климат Нигерии вынудил архитекторов черпать вдохновение в местной архитектуре и думать о пассивных решениях для своего дизайна. На самом деле Шэрон отправилась в Мехико, чтобы найти модель здания. Команда архитекторов решила обработать обшивку и оболочку здания, перфорировав фасады и внедрив экраны для создания лучших устройств затенения и вентиляции. «Они перевернули пирамиду, используя верхние этажи, чтобы затенить нижние этажи, освободив первый этаж для открытых коридоров, колонн и патио. Ландшафт под зданием является непрерывным, и очень продуманное расположение зданий обеспечивает свободную циркуляцию воздух через здания, архитектура без дверей. Но она также защищает людей от сильного дождя, через балконы и навесы, и защищает от палящего солнца, а также постоянно проветривается».

Ли Хаус / Эдуардо Глисерио + Studio MK27 — Марсио Коган
Порто Фелиз, Бразилия

Ли Хаус. Image © Fernando Guerra — FG+SG

Дом Ли организован в виде единого объема на первом этаже с комнатами, выходящими в сад. Все окна в гостиной утоплены и вытянуты в сторону террасы у бассейна, переходят на другую сторону участка и создают расширение внешнего пространства. Чтобы соответствовать внутреннему климату штата Сан-Паулу, где повышенные температуры почти каждый день в году, в проекте была использована традиционная народная архитектура наряду с бразильским модернизмом. В гостиной есть перекрестная вентиляция, которая значительно снижает внутреннюю температуру. Остальные комнаты защищены деревянными панелями мухараби (или мушаррабия), размещенными на раздвижных дверях, которые фильтруют солнце, не отключая вентиляцию.

Empresa de Desarrollo Urbano (штаб-квартира компании городского развития
Медельин, Колумбия

EDU. Изображение предоставлено EDU

Проект, построенный на месте бывшей штаб-квартиры EDU в парке Сан-Антонио, призван служить эталоном для устойчивых общественных зданий в Медельине, воплощая мантру «создания этого дыхания». Перфорированная внешняя оболочка, состоящая из высококачественных сборных элементов, создает внутреннюю солнечную трубу для освежения внешнего холодного воздуха. Используемые материалы обеспечивают контроль тепловой массы и термодинамические концепции. — выпуклые и тепловые силы, которые создают потоки воздуха в рабочих зонах.

Степпинг Парк Хаус / VTN Architects
Хошимин, Вьетнам

Степпинг Парк Хаус. Изображение © Hiroyuki Oki

Текстовое описание предоставлено архитекторами. Из-за обширных парков, прилегающих к участку, дом действует как продолжение окружающей среды, интегрируя зелень парка в интерьер дома. Большая пустота была создана путем разрезания объема через три этажа в диагональном направлении секции. Пустота включает в себя как элементы циркуляции, так и природные элементы, такие как растения и деревья, обеспечивая приватные комнаты дополнительным естественным светом. Пустота, открытая по диагонали вверх, обеспечивает естественную вентиляцию дома за счет эффекта дымохода. Таким образом, использование кондиционеров сводится к минимуму.

Детский сад для фермеров / VTN Architects
Бьен Хоа, Вьетнам

Детский сад для фермеров . Изображение © Hiroyuki Oki

Текстовое описание предоставлено архитекторами. Усиливающиеся засухи, наводнения и засоление ставят под угрозу запасы продовольствия, а многочисленные мотоциклы ежедневно вызывают заторы и загрязнение воздуха в городах. Стремительная урбанизация лишает вьетнамских детей зелени и игровых площадок, а значит, и связи с природой. Фермерский детский сад — это вызов для решения этих проблем. Зеленая крыша представляет собой форму тройного кольца, нарисованную одним штрихом, опоясывающую внутри три двора как безопасные игровые площадки. Здание представляет собой сплошную узкую полосу с двумя боковыми открывающимися окнами, обеспечивающими максимальную сквозную вентиляцию и естественное освещение. Кроме того, всесторонне применяются архитектурные и механические методы энергосбережения, включая, помимо прочего, зеленую крышу в качестве изоляции, зеленый фасад в качестве затенения и солнечный нагрев воды. В результате детский сад работает без кондиционеров в классах, несмотря на то, что находится в суровом тропическом климате.

Ресторан Ведана / VTN Architects
Вьетнам

Ресторан Ведана . Изображение © Hiroyuki Oki

Текстовое описание предоставлено архитекторами. Расположенный на краю Кук Фуонг, леса, расположенного у подножия гор и разнообразной растительности, ресторан Ведана является частью генерального плана курорта Ведана. Трехскатная круглая крыша площадью 1050 кв. м собрана из двух сложенных друг на друга кольцеобразных крыш и куполообразной крыши наверху, которая отделена световыми полосами соответственно. Ресторан удобно расположен рядом с искусственным озером, которое работает как естественный кондиционер. Использование озера имеет важное значение в связи с жаркой и влажной летней погодой в коммуне Кук Фуонг в частности и на севере Вьетнама в целом.

Stacked House / Studio Lotus
Нью-Дели, Индия

Stacking House . Изображение © Andre J Fanthome

Текстовое описание предоставлено архитекторами. Дневной свет, вентиляция, взаимосвязанность и конфиденциальность определяют дизайн этого дома, расположенного в густонаселенной части района Анклав Панчшил в Нью-Дели. Команда взяла на себя задачу создать просторное, освещенное дневным светом убежище, которое оставалось бы естественным, а все помещения проветривались в течение дня, несмотря на ограничительные условия площадки. Для дальнейшего облегчения вентиляции и рассеивания естественного света в жилых помещениях линейная лестничная клетка, соединяющая все этажи, расположена вдоль южного фасада, так как она получает наименьший уровень освещенности, а на южной стороне устроен небольшой светлый дворик. -восточный угол участка.

Джалал-Абад Вилла / Хаджм.э.Сабз
Джалал-Абад, Иран

Джалал-Абад Видлла. Изображение © Farshid Nasrabadi

Текстовое описание предоставлено архитекторами. Это здание расположено в сельской местности на окраине Исфахана. Были предприняты попытки улучшить местные методы строительства, используя систему вентиляции с пассивным охлаждением и обучая местных подрядчиков строительству этого здания. Это пространство спроектировано таким образом, чтобы можно было соединиться с увеличенной перголой, чтобы обеспечить тень на открытом воздухе и защитить главный фасад от палящего солнца. В здании есть типичный иранский барсук-ветредер, высота которого достаточна для размещения резервуара для воды. Кроме того, это традиционный пассивный способ вентиляции здания (как показано на схеме). Традиционный кирпич, используемый в качестве основного стенового материала на внешнем и внутреннем фасаде со слоем изоляции между ними. Использование ветряных башен в качестве пассивной техники для летней вентиляции и восстановление традиционного для иранских зданий подхода — еще одна особенность строительства.

Технологическая школа Лааюна / Саад Эль Каббадж + ​​Дрисс Кеттани + Мохамед Амин Сиана
Сафи, Марокко

Технологическая школа Лааюна. Изображение © Doublespace Photography

Текстовое описание предоставлено архитекторами. Различные здания фрагментированы, чтобы обеспечить максимальную естественную вентиляцию и освещение, и соединены набором внешних дорожек, площадей, крытых площадей, минеральных садов, чтобы справедливо усилить представление о урбанистичности. Архитектурная лексика цельна, геометрична и играет контрастом-охра-экстерьер и интерьер-свет. Используются различные средства защиты от солнца: бриз-солей, двойная обшивка, защищенные дорожки и т. д. Используемые материалы сведены к минимуму, чтобы подчеркнуть абстракцию и согласованность целого, отвечая требованиям устойчивости и простоты обслуживания.

Вентиляционные башни для Северного звена / Rundquist Arkitekter
Стокгольм, Швеция

Вентиляционные башни. Изображение © Kasper Dudzik

Текстовое описание предоставлено архитекторами. Функция башен — вентилировать воздух из транспортного туннеля Северного звена и снижать уровень выбросов на его входах. Сооружение имеет высоту 20 м и имеет форму супертреугольника, который поворачивается вверх вдоль своей оси. Внутренняя геометрия и структура помогают оптимизировать поток отработанного воздуха; большее пространство на изгибе башни и наверху, где треугольные секции шире, снижает сопротивление воздуха на выходе. Функция башен состоит в том, чтобы отводить загрязненный воздух внутри транспортных тоннелей северной ветки для снижения уровня выбросов на въездах в тоннели. Подземный канал соединяет каждый туннель с соответствующей башней. Вентиляторы канала были разработаны для создания определенного потока воздуха через вентиляционные башни, чтобы выбросы на туннельных порталах были достаточно низкими. Внутренняя геометрия и структура башни влияют на сопротивление выходящему воздуху и, следовательно, на воздушный поток. Башни были оптимизированы, чтобы функционировать в гармонии с архитектурной формой.

Вентиляционные башни. Image

Ресурсы:

• Как определяется направление ветра?
• Как внедрить пассивный солнечный дизайн в ваши архитектурные проекты
• Перекрёстная вентиляция, эффект дымохода и другие концепции естественной вентиляции
• Естественная вентиляция не является наиболее эффективным решением во всех случаях Настройки ухода.

Эта статья является частью темы ArchDaily: Автоматизация в архитектуре. Каждый месяц мы подробно изучаем тему с помощью статей, интервью, новостей и проектов. Узнайте больше о наших ежемесячных темах. Как всегда, в ArchDaily мы приветствуем вклад наших читателей; если вы хотите представить статью или проект, свяжитесь с нами.

Ссылка: Дима Стоухи.
