Установка вентилятора в ванной своими руками

Главное хорошо подготовится и просмотреть как делается установка вентилятора в ванной своими руками, потому что тут есть ряд особенностей без которых нельзя обойтись. Важно понимать что все зависит от типа устройства.

Содержание

1. Виды вентиляторов
2. Схемы подключения
3. Схема с двухклавишным выключателем
4. Подключение устройства с отсчетом времени
5. Устройство с датчиками
6. Подготовительные действия
7. Подключение проводов
8. Расположение вентиляционных каналов
9. Установка
10. Вентиляционное отверстие внутри подвесного потолка
11. Вентиляционное отверстие снаружи подвесного потолка

Виды вентиляторов

В туалете и ванной комнате находятся стеновые каналы-воздуховоды. Они осуществляют приточно-вытяжную вентиляцию естественным (пассивным) способом. Она является недостаточной для быстрого вентилирования этих комнат. Эффективность вентиляции увеличивается с помощью правильно установленного вытяжного вентилятора. Существует два вида таких приборов: осевые и канальные. Установка первых осуществляется на отверстие вытяжки, монтаж вторых производится внутри воздуховода.

Перед тем как установить прибор своими руками, необходимо убедиться, что в канале есть движение воздуха: поднести к его отверстию спичку или лист бумаги.

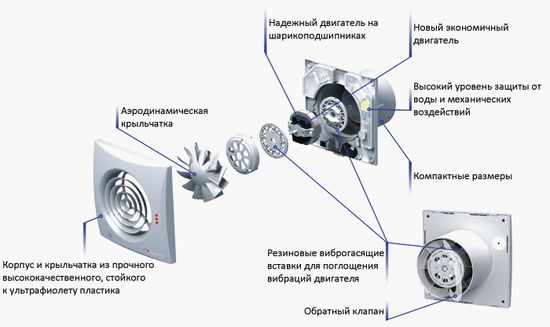

Виды вентиляторов для ванны

Схемы подключения

Существует четыре схемы подключения вытяжного устройства в ванной комнате или туалете. Перед тем как установить его своими руками, необходимо соблюсти несколько мер безопасности. Нужно отключить соответствующий рубильник электрощита: напряжение в проводке, с которой будут работать, должно отсутствовать. Все схемы подходят для трех или двухпроводной проводки. В последнем случае со схемы убирают проводок заземления, монтаж делается без него.

Первый тип подсоединения вытяжки в ванной комнате и туалете, когда одновременно включается осветительный прибор. Напрямую подключается «ноль» с «землей», а фазу из той же скрутки подсоединяют после выключателя. С нее же идет проводок на осветительный прибор. Есть один недостаток: после выключения освещения вентилятор тоже выключается.

Схема с двухклавишным выключателем

Следующая схема использует двухклавишный выключатель: один рубильник для вентилятора, другой, для освещения. Фаза с распределительного ящика отходит к выключателю. Затем она коммутируется с двумя контактами, которые отходят к освещению и вытяжке. «Ноль» и заземление с распаянного короба выключателя тоже идут непосредственно на светильник и вентилятор. Для такого соединения необходимо протянуть еще один провод от выключателя к вытяжке. Но лучше взять сразу трехжильный провод проложить его от выключателя к коробу для распределения, а от него уже отдельным проводом подсоединять приборы.

Подключение устройства с отсчетом времени

Автоматизированные вытяжки, оснащенные таймерами, и стоят дороже, но ими удобно пользоваться. В ванной комнате это идеальный вариант. Такие устройства работают следующим образом. Они задействуются одновременно с освещением, а отключаются отдельно по истечении заданного временного промежутка. Прибор будет активно удалять запахи и влагу после ухода из ванной, и выключится точно через выставленный временной промежуток автономно.

Чтобы правильно установить устройство своими руками с таймером потребуется четыре провода. Такой вентилятор имеет четыре контакта. Монтаж делается по следующей схеме подключения проводов: L — кабель с распаянной коробки, Lt – провод через выключатель освещения, N — «ноль» и четвертый – заземление в соответствующее гнездо на приборе.

Устройство с датчиками

Установка прибора с определителем влажности и движения наиболее простая. Такие устройства функционируют автономно в отсутствие какого-либо участия обитателя квартиры. Для ванной комнаты рекомендуют поставить прибор, реагирующий на влагу, а для туалета — реагирующий на движение. Первый будет автоматически активироваться и функционировать до того момента, пока показатель влаги не достигнет заданной отметки.

Попутно с влажностью прибор будет вытягивать запахи. Механизм, реагирующий на движения, автоматически задействуется, работая в своей зоне досягаемости. При входе человека в зону действия он включается, а потом выключается с определенной установленной временной задержкой. Установить такой прибор в комнате не составит труда: фаза, «ноль» и заземляющий провод, а если его нет, то только двое первых, подключаются напрямую от распаянного короба к вытяжке.

Подготовительные действия

Установка вытяжного вентилятора довольно простая работа, ее легко правильно сделать своими руками. Монтаж его будет правильным, если соблюсти следующие правила:

• вентилирование помещения будет эффективно, если между порогом и дверью есть небольшой зазор, или двери имеют прорези;
• шахта для воздуха не должна быть забита, необходимо проверить есть ли движение воздуха по ней;
• установка осуществляют только после подключения механизма к электросети;
• иногда потребуется расширить отверстие для прибора, а если оно больше — туда вставляют в роли уплотнителя трубу из пластика или подобную прокладку. После этого заполняют пустоты пеной для монтажа;
• нужно проверить закрывает ли пластиковая решетка область без отделки, если нет – нужно зашпаклевать и подкрасить эти участки стены;

Рассчитывая диаметр вентилятора, учитывают, что надо оставить 5–10 мм по его окружности для надежной фиксации уплотнителем, герметиком, монтажной пеной. К прибору заранее подводится питание, подойдут любые от освещения, выключателя. Удобнее всего если кабели питания размещены предварительно в вентиляционном воздуховоде при укладке плитки. Используют также наружную проводку.

Шахта для воздуха не должна быть забитойМожет понадобится прокладкаЕсли вентилятор задел отделку нужно реставрировать место

Подключение проводов

Следующий этап – подсоединение питающих проводков. Это нужно сделать перед окончательной фиксацией, чтобы проверить функциональность вытяжки и схемы подключения. Перед установкой выключают рубильники на щитке, обесточивая проводку. Далее, снимают фронтальную панель вентилятора. Внутрь него пропихиваются питающие провода, для этого там есть отверстия и каналы.

Подключение проводов к вентилятору в ванной

Провода подсоединяются к клеммам прибора, которые скрытые защитной крышкой. Питающие провода подгоняются по размеру, с них снимается защитная оболочка. Если нет заземления, достаточно двух проводов: фазы и нуля. У вентиляторов без заземления две клеммы: L – фазный провод и N — нулевой. Провода подсоединяются к клеммам, болты затягиваются. Затем защитная крышка устанавливается на место и проверяется работоспособность механизма. После проверки питание выключают и приступают к фиксации.

Расположение вентиляционных каналов

Как правило, монтаж вентилятора не требует дополнительной системы из воздуховодов. С вентилированием справится осевой радиальный вентилятор, устанавливаемый на нише вытяжного воздуховода. Этот способ его расположения и монтажа имеет смысл, если шахта находится непосредственно за стеной ванной комнаты, которая также может быть совмещенной с туалетом. Многие дома оснащены пассивной вентиляцией, дырой в стене ванной, ведущую в туалет. Из него воздуховод идет к магистральному вентиляционному каналу. В таком случае часто в туалете делают активную вентиляцию (вентилятор подключается к электросети), а в ванной комнате, пассивную.

Если ванная и туалет разделены, но имеют свои отдельные отверстия, выходящие в общую шахту, то тогда оптимальным вариантом будет установка канального вентилятора. Его нужно установить на сегменте шахты, где соединяются воздуховоды из двух комнат.

Когда вентиляционный канал находится через одно или больше помещений, потребуется подвести его непосредственно в комнату с помощью пластиковых или гофрированных алюминиевых вентиляционных коробов. Монтаж вентилятора во всех случаях осуществляется, как описано ниже.

Схема вентиляции в квартире

Установка

На корпусе вентилятора размещены отверстия на каждом углу для крепления дюбелями. Но у этого метода фиксации есть минусы: просверлить дырки в плитке или стене непросто, необходимо специальное оборудование (сверла, дрель). Такое крепление негерметичное, остаются щели, возможно возникновение вибрации и дребезжания корпуса, поэтому лучше посадить прибор на герметик. Силиконовый клей, жидкие гвозди наносятся пистолетом или вручную по периметру вентиляционной шахты. Поверхность перед этим должна быть тщательно очищена. Вентилятор вставляется, прижимается, его положение проверяется уровнем. На два/три часа его фиксируют скотчем, после окончательного застывания герметика его снимают.

Фиксация на дюбели более надежная, но она имеет вышеперечисленные недостатки. Работа осуществляется следующим образом. Снимается крышка вентилятора, он прикладывается к отверстию на стене, карандашом отмечаются места под сверления дырок под дюбели. По ним сверлятся отверстия, туда вставляются распорные дюбели. Прибор подключается к сети и проверяется его работоспособность. Затем он вставляется, прикручивается саморезами и закрывается крышкой.

Делаем отверстиеСоздаем разметкуСоздаем отверстия для дюбелейКрепим вентилятор к стене шурупами с пластиковыми дюбелямиАккуратно укладываем кабель в паз

Вентиляционное отверстие внутри подвесного потолка

Внутри подвесных реечных и натяжных конструкций не должна задерживаться влага, поэтому система вентиляции там обязательна.

Натяжной и реечный потолок в некоторых домах монтируется по нижнему краю потолочных балок находящихся на высоте 19–21 см от перекрытия. Вентиляционное отверстие оказывается внутри навесной конструкции.

В этом случае натяжной или реечный потолок достаточно оборудовать пассивной вентиляцией: прорезать отверстие в потолке, оформить его декоративной решеткой или специальным плафоном. Таких отверстий можно сделать несколько. Вытяжной, вентилятор, установленный в стенном отверстии, будет вытягивать воздух через вентиляционные решетки потолка. Это позволит подобрать прибор большей мощности и, соответственно, шумности: конструкция потолка будет глушить звуки, а поток воздуха будет сильнее, что компенсирует небольшой размер вентиляционной решетки в нем.

Вентиляционное отверстие снаружи подвесного потолка

В домах, где отверстие воздуховода находится выше уровня, на котором монтируется подвесной реечный или натяжной потолок, вытяжной канальный или осевой вентилятор вставляется в штатный воздуховод в стене, а на полотне потолка, напротив него проделывается еще одна дыра.

Стандартная ширина планки реечной конструкции — 84 мм, поэтому отверстие должно иметь диаметр 80 мм, чтобы не смять реечный профиль. Дыра просверливается в рейке дрелью оснащенной фрезой «балеринкой» на 80 или 82 мм.

Решетку можно взять больше, диаметром 100 мм, на ней намечаются отверстия под саморезы. Она прислоняется к разметке, и через нее сверлят монтажные дырки под крепление. Сразу вкручивать саморез в потолок (без предварительно просверленных под него дыр) не рекомендуется: малейшая осечка, он воткнется не там, где нужно. Шляпки саморезов скроет декоративный элемент решетки.

Подобным образом своими руками делается вентиляция в натяжных полотнах, только тут отверстие аккуратно вырезается, а не сверлится. Решетка крепится на потолок специальными зажимами или силиконовым клеем.

Как сделать вентиляцию в ванной комнате и туалете: инструкция и руководство от IVD.RU

При отсутствии эффективной вентиляции в ванной комнате и туалете поселятся сырость и неприятные запахи, зеркала будут запотевать, поверхности покроются плесенью. Причиной может стать неисправность или засор канала, деформация либо частичный снос его узлов, установка вентиляторов. Не исключено, что расчетного сечения не хватает для того, чтобы отводить пар, возникающий при использовании сантехники с высоким водопотреблением. В подавляющем большинстве многоэтажных домов предусмотрена естественная циркуляция с притоком воздуха через окна и вытяжкой через вертикальные шахты, от которых к каждой квартире проложены коммуникации. При капитальном ремонте эту систему приходится создавать заново. В ходе работ необходимо учитывать направление потоков воздуха во всех помещениях, а также специфику работы общедомовой вытяжки.

Все о системе вентиляции в ванной и санузле

Варианты организации системы

• Естественная циркуляция
• Электрические вытяжные приборы

Правила устройства вентиляции в городской квартире
Советы по увеличению мощности системы

• Работы по прочистке
• Приточные клапаны
• Отвод газов на улицу

Система воздушных трасс при естественной циркуляции

В типовых домах шахта соседствует с санузлом. При ремонте обычно не нужна сборка протяжённых горизонтальных каналов. Достаточно оснастить вытяжное отверстие в стене декоративной решёткой или проложить короткий воздуховод под потолком. Для этого используют алюминиевый или пластиковый гофрорукав, спрятанный в гипсокартонный либо короб из оцинкованной стали. Такой короб отделывают тем же материалом, что и потолок; красиво оформить его помогут встроенные светильники, молдинги или иные декоративные элементы интерьера.

Если высота помещений превышает 250 см, обычно монтируют подвесной реечный или натяжной потолок, в который встраивают решётки, соединяемые с шахтой посредством рукавов.

Теперь несколько слов о том, как организовать приток воздуха в санузел. Самый простой способ — подпилить полотно двери так, чтобы под ним остался зазор около 20 мм. Другой вариант — врезать в дверь специальную переточную решётку: эти изделия невелики, изящны и к тому же лучше отсекают звук благодаря козырькам над отверстиями. Есть и специальные шумопоглощающие устройства с буферной вставкой из пористого материала.

Третий вариант — устроить клапан в стенах санузла, оснастив их аналогичными стеновыми переточными клапанами.

Иногда в санузле устанавливают герметичные двери с порогами, считая, что для нормальной циркуляции достаточно иногда приоткрывать их. Это неудобно, к тому же в большинстве домов вытяжка во влажной зоне обслуживает и другие помещения — перекрыв к ней доступ, вы ухудшите микроклимат во всей квартире.

Unsplash

• Вентиляция и кондиционирование

  Приточная вентиляция в квартире и доме: преимущества, виды и варианты обустройства

Принудительная вентиляция в ванной комнате и туалете

Главные причины проблем с вытяжкой хорошо известны — это засорившиеся и сломанные в ходе ремонта стояки.

Не такая уж редкость и обычный строительный брак, когда виной всему оказывается погнутый дефлектор вытяжной трубы. Ну и наконец, есть вполне объективная причина нестабильной работы — это колебания разницы температур внутреннего и наружного воздуха: в жару обычно «тянет» плохо. Для эффективной работы необходимо, чтобы у общедомовой шахты был большой запас пропускной способности. Увы, чаще всего этот запас отсутствует.

Основное доступное средство борьбы с этим недостатком — монтаж электрического вентилятора. Вытяжные устройства довольно разнообразны. Простейшие из них имеют один режим работы и управляются выключателем (часто его объединяют с клавишей включения света). Более высокий уровень комфорта обеспечат автоматические системы с датчиком движения или относительной влажности воздуха.

Shutterstock

Мощный вентилятор может стать причиной перебоев в работе естественной вентиляции всего дома: нагнетаемый им поток создаст в шахте воздушную пробку, в результате чего тяга полностью прекратится, а может и опрокинуться, и тогда запахи начнут гулять по соседним этажам. А если стояк перекрыт, принудительная вытяжка не только ухудшит условия проживания во всем доме, но и причинит вред его конструкциям: из-за повышения влажности увеличится риск промерзания стен и ускорится коррозия арматуры.

Радикальным решением проблемы плохой циркуляции мог бы стать вывод вытяжного канала на улицу через потолочный короб. Однако при пробивке отверстия в наружной стене есть риск затронуть связи между сборными элементами здания, поэтому вопрос необходимо согласовывать в органах жилищной инспекции.

В нормативных документах, кодексах и постановлениях содержится список запрещенный мероприятий, а также действий, считающихся переустройством и требующих обязательного согласования.

Что нужно согласовывать

В Гражданском кодексе РФ говорится, что переустройством считаются замена, монтаж и перенос инженерных сетей, требующие внесения изменения в технический паспорт жилья. Как правило, подобные решения не используются при оборудовании вентиляции в туалете и ванной в квартире.

Они нужны лишь тогда, когда приходится принимать радикальные меры.

Unsplash

При переустройстве необходимо составление и согласование проекта. Его разработкой имеют право заниматься только организации, имеющие соответствующую лицензию. Проект, составленный самостоятельно, государственные инстанции рассматривать не будут. Этот документ разрабатывается на основе данных, полученных при исследовании инженерных коммуникаций здания, анализа их состояния и пропускной способности. Для получения данных применяется специализированное инженерное оборудование. Их анализом занимаются инженеры, хорошо знающие технические нормативы, которым должно соответствовать жилье. В случае, если план переустройства реализовать невозможно, они помогут найти законное компромиссное решение.

Самовольное переустройство запрещено законом. Часто его последствия становятся хорошо заметны соседям, у которых вдруг престает работать вытяжка, а из решетки начинает дуть ветер, насыщенный отработанным воздухом. Чтобы разобраться, почему это происходит, много времени не понадобится. Устранять последствия вмешательства в общедомовую систему самовольщику придется за свой счет. Кроме того, нужно будет заплатить штраф. Снимать недавно смонтированный электрический прибор будет не так обидно, как восстанавливать снесенную шахту.

Перед тем как устранять коммуникации, следует задуматься о том, что же будет происходить дальше. Если изменения, произведенные самовольно, не противоречат нормативам, их предстоит узаконить. Это можно сделать только после обследования здания и составления проекта с привлечением лицензированной инжиниринговой организации. Проектная документация проходит согласование в государственных инстанциях, после чего комиссия принимает окончательное решение. В случае невыполнения предписаний квартира может быть конфискована через суд и продана на торгах.

Запрещенные мероприятия

Они не всегда считаются переустройством. Например, элементы принудительной вентиляции не отображаются в техническом плане жилья. Однако ее использование может оказаться незаконным.

Unsplash

Список запрещенных мероприятий содержится в региональном законодательстве. Он распространяется не только на панельные хрущевки, но и на все остальные многоквартирные здания, включая дома, построенные по индивидуальному проекту. Списки, утвержденные законодательством в разных регионах, имеют мало отличий. В Москве действует постановление № 508. Согласно этому документу запрещается проводить следующие изменения.

Список запрещенных действий

• Частичный и полный снос стояка. Исключение составляют старые дома с неработающими шахтами.
• Изменения в планировке и обустройстве, после которых ухудшаются условия проживания.
• Нарушение санитарных и строительных норм, а также требований пожарной безопасности.
• Прокладывание штраб в железобетонных плитах и межпанельных швах. Прямого запрета на штробление кирпичных и монолитных конструкций нет, однако прокладка желобов способна их значительно ослабить. В подобных случаях жилищная инспекция констатирует нарушение.
• Прорезание проемов и отверстий в стенах-пилонах, диафрагмах и столбах. Их запрещается делать там, где механические нагрузки особенно велики, например, в местах примыкания внешней стены к межкомнатной.
• Ослабление несущих конструкций и нагрузки на них, превышающие нормативные.
• Установка короба на главном фасаде.

Использование принудительной вентиляции в ванной может стать причиной перегруженности основного канала и как следствие, ухудшения условий проживания. В квартире у соседей будет ощущаться нехватка свежего воздуха, а на потолке появится плесень. В этом случае использование оборудования будет считаться незаконным. Перед его покупкой необходимо выяснить, насколько загружен воздуховод. Не исключено, что с помощью специалистов удастся подобрать прибор допустимой мощности.

Unsplash

Ограничения, касающиеся установки вытяжки на внешнюю стену, приведены в своде правил СП 60. 13330.2012. В пункте 10.8 говорится, что выброс отработанного воздуха допускается производить на расстоянии не менее 8 м от соседнего дома и 2 м от соседнего окна.

Единственный возможный вариант — установка выпускного клапана с фильтром. Однако, даже его монтаж провести не удастся, ели дом является памятником архитектуры.

Прочистка канала

Начать лучше с ее обследования. Обратный поток возможен из-за засора центральной шахты. Прочищать ее самостоятельно не нужно. Этим должна заниматься управляющая организация, занимающаяся обслуживанием общедомового имущества. Гораздо проще пробить внутриквартирные коммуникации при помощи посудного «ершика». Прямые участки пробивают арматурным прутом, деревянной рукоятью либо другим предметом подходящей длины и ширины. Оставшийся мусор устраняют пылесосом с длинной насадкой или шлангом.

Результаты прочистки станут заметны сразу. Есть способ, позволяющий визуально определить, насколько удачно она прошла. К отверстию прикладывают лист бумаги. Если он останется висеть, проблема заключалась только в локальном засоре. Существует еще один метод. К открытому участку подносят зажженную спичку или свечу и смотрят, в какую сторону отклоняется пламя.

Unsplash

Приточные клапаны

Перед тем как сделать вентиляцию в ванной комнате и туалете, нужно проверить, есть ли достаточный приток свежего воздуха. Без него отток отработанного газа невозможен, так как его место должен постоянно заполнять новый объем. Причиной отсутствия циркуляции часто становятся слишком герметичные стеклопакеты на окнах. Проблема решается при помощи стеновых и оконных приточных клапанов. Устройства имеют управляемые заглушки и мягкие тепло- и звукоизоляционные прослойки внутри корпуса. Современные приборы оснащены электроникой, позволяющей их программировать и задавать режим проветривания. Они хорошо взаимодействуют с системой «умный дом». Такие приборы способны реагировать на температуру и уровень влажности в квартире и включаться автоматически при необходимости.

Модели для окон изначально являются частью стеклопакета либо врезаются в него после его изготовления. Первый вариант наиболее эффективен так как позволяет потоку, проходящему через всю раму, прогреться. Вход располагается снизу, выход — сверху. Каналы проложены по боковым стенкам внутри пластикового профиля. Врезные устройства представляют собой плоские сквозные отверстия с решетками, заслонками и уплотнителями. Их крепят в верхней части стеклопакета в профиле или на уплотнителе.

Стеновые конструкции ставят в круглую дыру, проделанную алмазной коронкой. Их располагают сверху или под окном возле радиатора. Корпус фиксируется при помощи шурупов и дюбелей.

Instagram @air_house.krasnodar2020

Принудительный отвод

Перед монтажом необходимо провести обследование общедомовых воздуховодов. При небольшой загруженности шахты нужно подобрать вентилятор, подходящий по мощности. Если загруженность слишком велика, придется тянуть отводной канал через кухню к внешней стене и прорезать в ней дыру. Такое решение подходит для квартир, расположенными в домах, не являющимися памятниками архитектуры и не относящимися к исторической застройке. Их окна должны выходить во двор.

В качестве материала для создания воздуховода применяют гибкую гофрированную или обычную пластиковую трубу. Металлические изделия для этого не подходят, поскольку они хорошо резонируют, усиливая звук работающего вентилятора. Чем меньше поворотов, тем интенсивнее поток. Круглое сечение создает меньше преград и мертвых зон. Чем оно больше, тем ниже скорость потока, и тем меньше шума он создает. Трубу крепят на металлических гибких перфорированных подвесах в углу у потолка. Подвесы располагают с шагом не более 1 м. Желательно сделать декоративный короб из легкого алюминиевого каркаса и листов гипсокартона. Их можно отделать кафелем, покрасить или оштукатурить. Внутреннее пространство заполняется звукоизоляционными материалами. Короб будет не так заметен, если разместить его над мебельной кухонной стенкой.

Grohe

Дыру в перегородках сверлят алмазной коронкой. После перфоратора остается неровная кромка, требующая укрепления дополнительной обработки. Отверстия следует проложить поролоном — иначе вибрации будут передаваться на перекрытие. Стыки между сборными элементами промазывают силиконовым герметиком. Вентилятор крепят внутри трубы на кронштейны, входящие в его комплект.

Instagram @favorit_stroy_ekb

Instagram @dmitry_hvac

Такая система подходит не только для вентиляции в ванной комнате. К ней можно подключить кухонную вытяжку и смонтировать дополнительное входное отверстие.

Как установить вентилятор в ванной (сделай сам)

Обновлено: 07 июня 2022 г.

Замените старый шумный вентилятор на тихую и энергоэффективную модель

Следующий проект›

Семейный мастер на все руки

Замените старый шумный вентилятор на вентилятор, который работает бесшумно и очищает воздух быстрее и лучше. Вы часто можете сделать это менее чем за день с небольшим ремонтом потолка или без него.

Эксперты DIY журнала The Family Handyman Magazine

Время

Полный день

Сложность

Промежуточный

Стоимость

$101–250

90 021

Шаг 1: Запланируйте замену вытяжного вентилятора для ванны

Новое поколение эффективной и тихой вытяжки Вентиляторы теперь доступны в домашних центрах и от поставщиков систем отопления, вентиляции и кондиционирования воздуха. Новые вентиляторы практически бесшумны. Они также намного мощнее и потребляют меньше энергии, чем старые модели. Их можно даже оставить включенными на полный рабочий день, если вам нужна непрерывная вентиляция. (Большинство обычных двигателей вентиляторов сгорают.) Дополнительные сведения см. в разделе «Покупка бесшумного вентилятора» ниже.

В этой статье мы покажем вам, как демонтировать старый вентилятор для ванны и установить новый тихий. В большинстве случаев вы можете заменить вытяжной вентилятор менее чем за день с минимальным ремонтом потолка или без него. Пока мы на этом, мы покажем вам, как заменить типичный 3-дюймовый. неизолированный воздуховод с намного превосходящим 4-дюймовым. утепленный воздуховод.

Этот проект включает электропроводку, поэтому позвоните своему местному инспектору по электротехнике, чтобы узнать, нужно ли вам разрешение.

Установка вентилятора требует лишь элементарных столярных и электрических навыков. Вам понадобятся основные ручные инструменты, электродрель и электролобзик. Основные операции включают в себя ручную распиловку небольшого отверстия в гипсокартоне, завинчивание шурупов из листового металла в алюминиевые воздуховоды, резку алюминиевых воздуховодов, подъем на крышу и вырезание большего вентиляционного отверстия в крыше, а также отсоединение и повторное подключение электрических проводов. Если вы столкнулись с проблемой, с которой не можете справиться, например, со сложной электропроводкой, тесными зазорами в воздуховодах, повреждением водой крышного вентиляционного отверстия или крутым уклоном крыши, не стесняйтесь обращаться к лицензированному электрику.

Вам придется забраться на чердак и пройтись по крыше, так что не рискуйте. Наденьте рубашку с длинными рукавами, длинные брюки, ботинки, головной убор и маску от пыли, чтобы защитить себя от пыли и изоляции на чердаке. Находясь на крыше, используйте кровельные кронштейны, кровельные утки или страховочные ремни для надежной опоры и защиты от падения. И если ваша крыша слишком крутая или вы не чувствуете себя там уверенно, наймите профессионала для этой части. Вентилятор для ванны, который мы заменяем, довольно типичен. Он расположен в потолке с доступным недостроенным чердаком наверху.

Вентилятор правильно подключен и подключен к 3-дюймовому воздуховоду. неизолированные воздуховоды на крышу. Если ваш старый блок вентилятора имеет дополнительные функции, такие как свет или обогреватель, который работает от второго выключателя, ваша электрическая проводка будет более сложной. Если повторная проводка вас смущает, обратитесь к лицензированному электрику для уточнения деталей. Если у вас есть второй этаж над вентилятором, измерьте высоту доступного пространства. Новые, более тихие вентиляторы выше старых, по крайней мере, на 7-1/2 дюйма. Хотя он должен вписываться в стандартное пространство между балками пола, проверьте размеры вентилятора, чтобы убедиться в этом.

Если у вас нет чердака наверху, как мы показываем, вам придется выполнять всю установку снизу. Это означает, что вам придется немного разрезать потолок (и залатать его позже!), Чтобы вставить вентилятор и провести воздуховод к настенной вентиляционной крышке. Соединения будут такими же, как мы показываем в серии фотографий. Тем не менее, переход на более крупный настенный вентиляционный колпак может быть более сложным, если у вас есть кирпич, штукатурка или виниловый сайдинг, а не дерево. Если вы не знаете, как действовать дальше, обратитесь за консультацией к специалисту по сайдингу.

Шаг 2: Снимите старый вентилятор

Фото 1: Извлеките старый блок двигателя

Отключите питание на главной панели. Потяните вниз крышку решетки и снимите ее. Затем отвинтите или подденьте старый узел двигателя вентилятора с помощью отвертки.

Фото 2: Отсоедините проводку

Снимите электрическую крышку. Аккуратно выдвиньте провода и снимите разъемы проводов. Включите выключатель вентилятора (на стене) и проверьте провода тестером напряжения чтобы убедиться, что питание выключено . Раскрутите провода. Снимите стопорную гайку с троса.

Фото 3: Снимите старый корпус

Поднимитесь на чердак и отвинтите старый корпус вентилятора от балки. Снимаем кабель и вытягиваем проводку. Отсоедините или снимите хомуты, удерживающие воздуховод на корпусе и на крыше.

Перед тем, как начать, вам нужно отключить электричество к вентилятору на главной панели. При работающем вентиляторе переверните автоматические выключатели или ослабьте предохранители, пока он не остановится.

Наденьте защитные очки. Потянув вниз и отломив старую решетку, следите за падающими обломками! Вы будете поражены тем, сколько грязи может вылиться. Затем отключите двигатель и извлеките его из корпуса (Фото 1). Он будет удерживаться зажимами или винтами. Носить перчатки. Края могут быть острыми.

Электрические соединения обычно находятся в небольшой соединительной коробке (Фото 2). Проверьте провода на наличие питания с помощью тестера напряжения, чтобы убедиться, что он отключен. Затем отсоедините их.

Далее вам нужно подняться на чердак. Вам понадобится электродрель, отвертка, универсальный нож, ножницы по металлу, кусачки, инструмент для зачистки проводов и рабочий фонарь. Чтобы избежать лишних поездок, носите все инструменты с собой в ведре. Чтобы было легче работать на чердаке, найдите небольшой кусок фанеры, чтобы встать на колени или лечь на него — примерно 2 х 3 фута. Летом работайте утром. Чердаки нагреваются в теплые дни. Сдвиньте изоляцию со старого корпуса вентилятора и снимите корпус (Фото 3). Большинство старых вентиляторов монтируются непосредственно на балку. Винты могут быть трудно удалить. Электродрель упрощает эту задачу.

Осторожно: Алюминиевая проводка

Алюминиевая проводка требует особого обращения. Если у вас алюминиевая проводка, обратитесь к лицензированному специалисту, который сертифицирован для работы с ней. Эта проводка тускло-серого цвета, а не тускло-оранжевого, характерного для меди.

Шаг 3: Установите новый вентилятор и воздуховод

Фото 4: Установите новый корпус вентилятора

Обведите контур нового корпуса вентилятора на потолке над старым отверстием. Увеличьте отверстие с помощью пилы для гипсокартона. Обратите внимание на расположение потолочных балок.

Фото 5: Установка корпуса

Выровняйте корпус вентилятора сверху, убедившись, что корпус правильно ориентирован для воздуховодов и электрических соединений. Затем прикрутите монтажные кронштейны, удерживающие вентилятор, к каждой балке с шагом 1 дюйм. шурупы для гипсокартона.

Фото 6: Прикрепите воздуховод

Привинтите 4-дюймовый. алюминиевое колено к выпускному отверстию вентилятора с помощью трех 3/8-дюймовых. саморезы Phillips для листового металла. Будьте осторожны, чтобы не повредить заслонку демпфера внутри. Затем вытащите внутреннюю обшивку гибкого воздуховода, соберите три или четыре металлических кольца и с помощью еще трех винтов прикрепите обшивку к колену.

Фото 7: Закрепите изоляцию

Опустите изоляционную оболочку и затяните 6-дюймовую трубку. металлический зажим на локте. Отрежьте воздуховод по длине с помощью универсального ножа и кусачек и прикрепите 6-дюймовый. кусок прямой алюминиевой трубы до конца с помощью винтов и хомута, оставив открытым около 3 дюймов металла. Используя ножницы по металлу, отрежьте 3-дюймовый. открытый конец алюминиевой трубы под углом, соответствующим уклону крыши.

Фото 8: Подсоедините проводку

Снимите пластину на распределительной коробке и вытяните провода вентилятора. Протяните электрический кабель через предусмотренное отверстие и закрепите его кабельным зажимом. Скрутите электрические провода (белый с белым и красным или черный с черным) и установите разъемы. Прикрепите оголенный медный провод к зажиму заземления или винту на пластине. Сложите провода обратно в электрическую коробку на корпусе и закройте крышку.

Фото 9: Заделка зазора в потолке

Заделка стыка потолка/корпуса силиконом или другим высококачественным герметиком.

Теперь вернитесь в ванную. Приложите основание нового корпуса вентилятора к потолку и нарисуйте новый размер отверстия (фото 4). Большинство новых тихих вентиляторов больше, чем старые вентиляторы. Если нет, то придется латать потолок гипсокартоном. Чтобы упростить вырезание, совместите две стороны с существующим отверстием. Надевайте защитные очки во время резки.

Перед тем, как вернуться на чердак, отрежьте кусок изолированного гибкого воздуховода примерно на 18–24 дюйма длиннее старого воздуховода и отрежьте один кусок 4-дюймового чердака. диам. алюминиевый воздуховод длиной 6 дюймов. Отнесите их на чердак вместе с вентилятором, кронштейнами для крепления вентилятора, алюминиевым уголком, шурупами для листового металла, шурупами для гипсокартона, скобами для электрических кабелей, электрическим зажимом, герметиком и зажимами для воздуховодов. Вам также может понадобиться блокировка для крепления к балкам для поддержки вашего нового корпуса вентилятора.

Вам понадобится помощник, чтобы установить новый вентилятор. Сдвиньте монтажные кронштейны и выдвиньте их на балки. Совместите вентилятор с новым отверстием в гипсокартоне. Затем передайте его вашему помощнику, который будет держать корпус на одном уровне с потолком, пока вы будете прикручивать кронштейны к балкам (фото 5).

После установки вентилятора запустить воздуховоды. Прикрепите алюминиевое колено к выпускному отверстию (фото 6), а лайнер к колену. Затем измерьте и отрежьте гибкий изолированный воздуховод. Идеальный участок воздуховода должен быть как можно более прямым с наименьшим количеством поворотов. Продлите воздуховод от выпускного отверстия до отверстия в крыше, но не растягивайте его так туго, чтобы он не перегнулся. Затем завершите подсоединение изолированного воздуховода к обоим алюминиевым концам (Фото 7).

С нашим вентилятором проводка делается с чердака. Некоторые модели подключаются снизу. В любом случае закрепите электрический кабель на корпусе с помощью стандартного зажима с 6-дюймовым проводом, уходящим в коробку. Снимите 5/8 дюйма изоляции с конца каждого провода и соедините провода (Фото 8). Прикрепите кабель скобами к элементу каркаса в пределах 12 дюймов от кабельного зажима. Вы можете обнаружить, что существующий электрический кабель слишком короткий для подключения к новому вентилятору. Если кабель идет к ближайшей распределительной коробке, вы можете заменить его более длинным отрезком. В противном случае вам придется установить новую распределительную коробку. Если вы не знакомы с правилами электромонтажа, вызовите лицензированного электрика для выполнения этой части. В любом случае проверьте вашу работу у местного инспектора по электрике.

Герметизируйте периметр корпуса вентилятора гибким герметиком (Фото 9). Это имеет решающее значение для уменьшения передачи звука, а также утечки воздуха. Замените изоляцию, убедившись, что она покрывает корпус вентилятора. Осмотрите все свои инструменты, прежде чем вернуться вниз!

Шаг 4: Установите крышку

Фото 11: Закрепите воздуховод

Протяните руку через отверстие в крыше и потяните вверх угловой конец прямого воздуховода, оставив примерно 3/4 дюйма над поверхностью крыши. Прикрутите его к обшивке на 1/2 дюйма. саморезы по металлу. Заделайте зазор между воздуховодом и черепицей силиконовым герметиком или другим высококачественным герметиком.

Фото 12: Наденьте вентиляционную заглушку

Вставьте новую вентиляционную заглушку под черепицу, чтобы она плотно прилегала. Вытащить это. Нанесите кровельный клей на гонты, где будут лежать верхние и боковые фланцы. Гвоздь на месте.

Фото 13: Закройте крышку

Аккуратно поднимите черепицу и прибейте крышку вентиляционного отверстия сверху и по бокам кровельными гвоздями. Нанесите кровельный клей под черепицу по бокам и на верхнюю часть крышки вентиляционного отверстия, а также поверх гвоздей.

Завершить кровельные работы за один рейс. При работе на крыше вам понадобится новая крышка вентиляционного отверстия, кусок прямого алюминиевого воздуховода (обрежьте один конец, чтобы он соответствовал углу крыши), лобзик, рулетка, кровельный клей, герметик, универсальный нож, кровельные гвозди, 1/2 дюйма. Саморезы для листового металла с крестообразным шлицем, ножницы по металлу, монтировка, столярный карандаш и молоток. Наденьте пояс для инструментов или фартук, иначе вам придется подниматься и спускаться по лестнице, подбирая соскальзывающие вещи!

Если вы не совсем уверены в работе на крыше, установите пару кровельных кронштейнов вместе с 2×10 или прибейте к крыше планку 2×4 в нескольких футах ниже вентиляционного отверстия. Это даст вам более безопасное место для ног, когда вы работаете на крыше.

Замените старую вентиляционную крышку новой. Аккуратно удалите старую, чтобы не повредить черепицу. Они могут быть ломкими, особенно в холодный день. Затем увеличьте старый 3-дюймовый. отверстие, чтобы соответствовать 4-в. воздуховод, используя 4-дюймовый. воздуховод в качестве шаблона. Проем будет иметь овальную форму в направлении ската крыши (Фото 10). Протяните руку через крышу и протяните прямой алюминиевый воздуховод вверх через отверстие так, чтобы его угловой конец выступал на 3/4 дюйма над поверхностью крыши. Прикрутите воздуховод к обшивке (Фото 11). Здесь поможет магнитное сверло. Вбейте кровельный гвоздь в боковую часть воздуховода, чтобы временно закрепить его. Замажьте края герметиком, чтобы конденсат не стекал обратно в воздуховод или под черепицу.

Проверьте сетку и заслонку в новой вентиляционной крышке перед ее установкой, чтобы убедиться, что они на месте. Когда вы закончите, заполните все отверстия от гвоздей, которые вы вставили в крышу, кровельным цементом.

Для завершения работы установите декоративную решетку. Сейчас момент истины. Снова включите питание и прислушайтесь к вентилятору — если вы его слышите!

Приобретение бесшумного вентилятора

Тихий вентилятор имеет рейтинг «sone» от 0,5 до 1,5. Сон – это мера громкости. Чем меньше число, тем тише вентилятор. Напротив, типичные недорогие вентиляторы для ванны имеют мощность от 2 до более 5 сонов (которые вы легко можете услышать в соседней комнате). Выберите вентиляционную мощность вентилятора, соответствующую размеру вашей ванной комнаты. Чтобы быстро оценить необходимое количество кубических футов в минуту (кубических футов в минуту или количество воздуха, перемещаемого вентилятором), «практическое правило» заключается в том, чтобы умножить длину вашей ванной комнаты на ширину и округлить в большую сторону. Например, 8 х 10 футов. (80 кв. футов) потребуется скорость вентиляции 80 кубических футов в минуту и ​​потребуется вентилятор на 80 кубических футов в минуту. Тихие вентиляторы имеют лучшие двигатели (рассчитанные на непрерывную работу), более прочные корпуса и большие воздуховоды, обычно 4 дюйма. Они стоят значительно дороже, чем стандартные вентиляторы.

Дополнительная информация

Необходимые инструменты для этого проекта

Подготовьте необходимые инструменты для этого проекта «Сделай сам» перед началом работы — вы сэкономите время и нервы.

• Отвертка 4-в-1
• Меловая леска
• Дрель-шуруповерт — аккумуляторная
• Ножовка для гипсокартона
• Пылезащитная маска
• Молоток
• Лобзик 9 0161
• Бесконтактный тестер напряжения
• Монтировка
• Канцелярский нож

Перчатки, аварийный свет и защитные очки

Необходимые материалы для этого проекта

Избегайте походов за покупками в последнюю минуту, подготовив все материалы заранее. Вот список.

• 1/2 дюйма. саморезы для листового металла
• 3/8 дюйма. саморезы для листового металла
• 4-дюйм. алюминиевый воздуховод (прямой и коленчатый)
• 4 дюйма. гибкий изолированный воздуховод
• Регулируемые хомуты
• Герметик
• Кровельный колпак
• Кровельный клей
• Вентилятор
• Соединители проводов

Первоначально опубликовано: 28 ноября 2018 г.

Похожие проекты

Популярные обучающие видео

ⓘ

Как установить вытяжной вентилятор в ванной

К

Ли Уоллендер

Ли Валлендер

Ли имеет более чем двадцатилетний практический опыт реконструкции, ремонта и улучшения домов, а также дает советы по благоустройству дома более 13 лет.

Узнайте больше о The Spruce’s Редакционный процесс

Обновлено 26.07.22

Рассмотрено

Дин Бирмайер

Рассмотрено Дин Бирмайер

Дин Бирмайер — опытный подрядчик с почти 30-летним опытом работы во всех видах ремонта, технического обслуживания и реконструкции домов. Он является сертифицированным ведущим плотником, а также имеет сертификат Агентства по охране окружающей среды. Дин является членом Наблюдательного совета по благоустройству дома The Spruce.

Узнайте больше о The Spruce’s Наблюдательный совет

Ель / Кевин Норрис

Обзор проекта

Установка вентилятора в ванной комнате — это решение, которое вам нужно для пространств, которые, кажется, никогда не высыхают. Насыщенный влагой воздух — враг краски для ванной комнаты, окон, дверей, подоконников и тканей, таких как полотенца и шторы. Удаление влаги и запахов из ванной комнаты делает ванную комнату более приятной для всех.

В то время как установка вытяжного вентилятора в ванной комнате — не самый простой проект по благоустройству дома, основная часть работы сосредоточена вокруг физических трудностей, связанных с стоянием на лестнице и работой над головой, наряду с более сложной работой, связанной с сидением на чердаке в пыльной одежде. маска или респиратор. Помимо физической работы, установка вытяжного вентилятора в ванной несложна для понимания, так как она включает в себя только один источник питания 120 В и один гибкий воздуховод длиной не более 6 футов.

Совет

Согласно многим строительным нормам и правилам, вытяжные вентиляторы в ванных комнатах не требуются. Окно в ванной площадью не менее 3 квадратных футов, открывающееся наполовину, может заменить вытяжные вентиляторы во многих муниципалитетах. В разделе R303 Международного жилищного кодекса обсуждаются правила освещения и вентиляции. Если вы хотите использовать окно вместо вентилятора, уточните этот план в местном отделе разрешений.

Два вопроса часто беспокоят домовладельцев, берущихся за этот проект: питание и вентиляция наружу. Большинство вентиляторов для ванных комнат используют электрические линии переменного тока 120 В. В этих инструкциях содержатся советы по поиску электрических кабелей под напряжением и прокладке их в правильном месте.

Вентиляция означает, что после того, как воздух из ванной комнаты втягивается в вытяжной вентилятор, он выдувается через подсоединенный гибкий воздуховод и выходит из дома через отверстие в стене дома или на крыше. Поскольку это новая установка, а не замена, в вашей ванной не будет воздуховодов. Однако, если у вас есть доступ к чердаку над потолком ванной комнаты, вы сможете вывести гибкую трубку наружу.

Отключите электричество к существующему потолочному светильнику, отключив автоматический выключатель на сервисной панели. Найдите входную дверь на чердак и войдите в нее по лестнице, взяв с собой респиратор и портативный фонарь.

Нажмите «Играть», чтобы узнать, как правильно установить вытяжной вентилятор для ванной комнаты

Оборудование/инструменты

• 6-футовая лестница
• Безопасные очки
• Пылезащитная маска или респиратор
• Сабельная пила
• Аккумуляторная дрель
• 1/2-дюймовое сверло
• Карандаш
• Ножовка по гипсокартону
• Искатель шипов

Материалы

• 1 вытяжной вентилятор в ванной
• гибкий воздуховод 6 футов
• 1 Лента из алюминиевой фольги
• Винты
• 1 Вентиляционная решетка круглой стены или крышная вентиляционная заглушка
• Силиконовый герметик для наружных работ

Ель / Кевин Норрис

1. Найти или установить источник питания

   Вентилятор для ванной комнаты будет установлен на потолке. Возможно, у вас уже есть электричество, подведенное именно к той точке, где вы собираетесь установить вытяжной вентилятор в ванной. В зависимости от вашего местного электротехнического кодекса, вы можете использовать общую цепь освещения ванной комнаты с вентилятором. Цепь освещения ванной комнаты обычно подает питание на потолочный светильник вашей ванной комнаты. Кроме того, вы можете заменить свет на комбинацию вентилятора и света.

   Если ваш код требует, чтобы вы проложили выделенную цепь для вентилятора, вы можете проложить новый кабель от сервисной панели к потолку ванной комнаты. Если вам неудобно устанавливать новые цепи и работать с сервисной панелью, пора обратиться к электрику для выполнения этой задачи.

   Ель / Кевин Норрис

2. Найдите вентиляционную точку

   Воздух, выбрасываемый вентилятором, должен выходить наружу. Таким образом, вам нужно будет провести воздуховод от вентилятора либо к крыше, либо к боковой стене. Если возможно, проведите гибкий воздуховод к стене, так как это поможет вам избежать работы с черепицей и возможности протечки крыши.

   В идеале эмпирическое правило для расположения вентиляционного отверстия состоит в том, чтобы выбрать место, которое является прямым путем от вентилятора наружу и находится на расстоянии не более 6 футов от вентилятора в ванной комнате до точки выхода. Вытяжной вентилятор должен находиться в интерьере ванной комнаты, а не в коридоре, и должен располагаться рядом с душем, ванной или комбинацией душ/ванна, так как это область, которая производит больше всего влаги. Воздуховод, ведущий от вентиляционного отверстия, должен быть как можно более прямым, чтобы избежать резких изгибов, которые могут препятствовать потоку воздуха.

   Просверлите установочное отверстие в центре намеченного места.

   Ель / Кевин Норрис

3. Отрежьте расположение наружного вентиляционного отверстия

   В зависимости от того, где вы собираетесь выводить воздух наружу, выходите либо на стену, либо на крышу дома.

   Возьмите с собой круглую вентиляционную решетку (для стен) или вентиляционную заглушку (для крыш). Также возьмите сабельную пилу, аккумуляторную дрель, карандаш и силиконовый герметик. Расположите круглое вентиляционное отверстие или вентиляционную заглушку поперек установочного отверстия. Карандашом начертите круг, где будет поместиться вентиляционное отверстие или крышка.

   Используйте сабельную пилу, чтобы вырезать круг, с установочным отверстием в качестве начальной точки для пильного диска. Прикрепите круглое вентиляционное отверстие или крышку крыши с помощью винтов, предварительно нанеся силиконовый герметик, чтобы обеспечить водонепроницаемость.

   На крыше вам нужно будет вставить обшивку кровельного колпака под черепицу над средней частью вентиляционного отверстия, чтобы обеспечить водонепроницаемость установки. Для этого может потребоваться удалить несколько гвоздей для гонта и/или подрезать окружающие гонты, чтобы они подходили к крышке.

   Ель / Кевин Норрис

4. Вырежьте внутреннее отверстие для вентилятора в ванной

   Снизу используйте искатель стержней, чтобы найти балки в потолке ванной комнаты и слегка отметьте их карандашом.

   Если к вентилятору прилагается бумажный шаблон, используйте его, чтобы отметить предполагаемое расположение вентилятора на потолке. Если шаблона нет, используйте сам металлический корпус вентилятора (пока оставьте вентилятор в сборе). Многие вентиляторы для ванных комнат привинчиваются прямо к боковой балке. Если это так, поместите шаблон или корпус параллельно балке при выполнении линий разреза.

   Аккуратно вырежьте гипсокартон ножовкой.

   Ель / Кевин Норрис

5. Прикрепите вентилятор для ванной к балке

   Поднимитесь на чердак и возьмите с собой свет, беспроводную дрель, шурупы и корпус вентилятора для ванной комнаты. Поместите вентилятор в вырезанное отверстие так, чтобы нижний край вентилятора находился на одном уровне с нижней частью гипсокартона потолка. Вам понадобится партнер для этого шага, так как вы не можете видеть потолок из этого положения.

   Вкрутите вентилятор в боковые балки с помощью аккумуляторной дрели. Если вы не можете использовать боковую сторону балки в качестве точки крепления, ваш вентилятор может поставляться с подвесными кронштейнами. Если нет, вы можете приобрести их отдельно. Кронштейны позволяют подвесить вентилятор в положении, не примыкающем к балке.

   Пока вы все еще находитесь на чердаке, проложите электрический провод через боковую часть корпуса так, чтобы примерно 7 дюймов провода проходили внутрь корпуса.

   Ель / Кевин Норрис

6. Вывести вентилятор в ванной наружу

   Вернитесь в ванную и проверьте вертикальное расположение вентилятора. Возьмите гибкие воздуховоды и ленту из алюминиевой фольги и отнесите их на чердак. Используйте ленту из фольги, чтобы прикрепить гибкую трубку к вентилятору и вентиляционному отверстию. (Ваш вентилятор или воздуховод могут поставляться с механическими креплениями для крепления воздуховода, чтобы использовать его вместо ленты из фольги.) Убедитесь, что трубка проходит как можно более плавно и прямо.

   No related posts.
