Время чтения: 6 минут

Выбор фундамента для дома – вопрос крайне важный. От правильного и прочного фундамента зависит вся остальная постройка дома. Поэтому обычно клиенты готовы потратить много сил, средств и времени на выбор и строительство подходящего фундамента. Еще какое-то время назад в строительстве не было такого большого выбора материалов и оборудования, но в современном мире технологии не стоят на месте, и дом можно возвести буквально за месяц, а фундамент – за 2 дня, с использованием винтовых свай, например. Также существует более привычный способ возвести фундамент – ленточный, или бетонный фундамент.

Если вы не можете выбрать, на каком фундаменте начать строить дом, рекомендуем прочесть данную статью, в которой мы постараемся разобраться в плюсах и минусах каждого вида фундамента.

Винтовые сваи или ленточный фундамент?

Многим знакомо слово «ленточка» в значении – бетонный фундамент. Ленточный фундамент – это сплошная замкнутая конструкция, возводимая по всему параметру будущего дома, которая делается из бетонной смеси с внутренней закладкой арматурного каркаса.

Зачастую можно услышать, что такой фундамент теплее, основательнее и дешевле многих. Но если смотреть на ситуацию с рациональной и профессиональной точки зрения, то о сравнении бетона и винтовых свай можно отметить следующее:

•  Бетонный пол — теплый, свайный – холодный.


Ошибочное заявление, которое можно часто услышать. Бетон как стройматериал всем давно знаком и привычен. Но это не значит, что он более универсален и надежен, чем сваи.

Бетон обладает высокой теплопроводностью – он быстро нагревается, но также быстро остывает. Аналогично – бетон и промерзает намного быстрее, тем самым ощутимо охлаждая пол. Бетонный пол требует гидроизоляции, что влечет за собой дополнительные траты при строительстве.



Пол на винтовых сваях также нуждается в утеплении, а сами винтовые сваи можно закрыть сайдингом или профнастилом, чтобы уберечь от сильного ветра.
Для бетонного пола сложно организовать вентиляцию, в том числе поэтому он не дает продолжительного тепла. Винтовые сваи же в этом вопросе практичнее – под ними грунт просыхает быстро, не создавая побочных эффектов, например – деревянный пол в бане под бетонным основанием быстрее потеряет товарный вид и может сгнить, а вот деревянные бани на винтовом фундаменте служат весьма долго, оставаясь в прежнем виде.

Вывод: пол и на бетонном, и на свайно-винтовом фундаменте можно дополнительно утеплить. Но винтовые сваи лучше поддаются вентиляции, и тем самым подходят для всех типов домов.

• Бетонный пол защищает коммуникации, винтовой – не защищает.

Тут все просто – чтобы защитить коммуникации от промерзания, необходимо отдельно об этом позаботиться.

Тип фундамента никак на этот аспект не влияет. Нужно локально защитить все необходимые трубы от холодов и скачков температур, изначально расположить их ниже глубины промерзания грунтов, позаботиться о круглогодичном отоплении и горячем водоснабжении, и еще ряде факторов, влияющих на сохранность коммуникаций.

• С бетонным фундаментом не нужно утеплять цокольный этаж, а с винтовым – нужно.

Еще одно распространенное заблуждение. На самом деле, необходимо утеплять пол и на ленте, и на свайно-винтовом. Причем это не стоит сильно больших денег – банальные теплоизоляционные материалы (пенопласт, пенополиуретан и прочие) доступны в цене и просты в использовании.

Также необходимо утеплять и стены, вне зависимости от типа фундамента дома. Сайдингом, декоративным камнем, плиткой, или натуральными материалами – выбор огромен! Но тип фундамента на утепление стен никак не влияет.

• Бетонный фундамент стоит дешевле, чем свайно-винтовой.

Тут тоже есть повод поспорить. Бетонный основательный качественный фундамент никогда не будет стоить дешево, тем более дешевле чем свайно-винтовой. Проверить это можно заказав расчет стоимости в любой проверенной специализированной фирме. Взглянув на смету, вы убедитесь, что возвести дом на качественном ленточном фундаменте не дешево.

Можно бесконечно сравнивать сметы и выяснять, какой же фундамент дешевле, бетонный или свайный, но можно с уверенностью сказать, что те компании, которые готовы возвести ленточный фундамент стоимостью значительно ниже, чем свайный, однозначно буду экономить и на оборудовании, и на материалах, не соблюдать технологии и нормы возведения фундамента.

Заказчик всегда может увидеть марку сваи, но не всегда увидит марку бетона, а соответственно лишен каких-либо гарантий. Заказчик не сможет проследить, насколько качественно выполнена виброукладка бетона, сделана ли качественная гидроизоляция, сколько арматуры использовал исполнитель, и прочие скрытые моменты, в то время как установка свай обычно занимает 1-2 дня и заказчики могут лично присутствовать при работах, а значит – воочию контролировать процессы и понимать, за что платят.



Стоит отдельно упомянуть, что наша компания всегда прописывает в договоре все услуги, основные и дополнительные. Например, вам не придется потом отдельно оплачивать вывоз мусора с участка или уборку грунта.

• Винтовые сваи необходимо глубоко монтировать, а бетонный фундамент не требует большого заглубления.

требуется много сил, чтобы донести до заказчиков истину о том, что любой фундамент необходимо заглублять по всем нормам и стандартам, независимо от площади и веса будущей постройки.
Важно понимать, что, например, под влиянием крепких морозов неглубокий фундамент может смещаться, деформироваться, трескаться. И если визуального проявления этого эффекта не будет, то по окнам и дверям станет сразу понятно, насколько деформировался фундамент. Только лишь по этой причине крайне важно монтировать любой фундамент за уровень промерзания грунта. И тут уже неважен тип фундамента, важно соблюдений всех правил и качественный монтаж специализированным оборудованием.



• Свайно-винтовой фундамент не долговечен, в отличие от ленточного.


Начать стоит с того, что практически любая работа, выполненная качественно, на совесть, с соблюдением всех технологий и нюансов, квалифицированным персоналом и с помощью технологичного сертифицированного оборудования – долговечна и надежна.

Не имеет значения, какой вид свайного фундамента вы выбрали, намного важнее – кто будет монтировать фундамент, на какой почве, с использованием какой техники, и так далее.
Напомним, что винтовые сваи BAU стоят до 100 лет практически на любом грунте (болотистом, водянистом, илистом, глинистом, и не только). Бауфундаменты покрыты цинковым антикоррозийным составом, что гарантирует беспроблемную и долговечную службу свайного фундамента.

Винтовые сваи серии FM – универсальны и практичны. Подходят для возведения большинства построек. Различаются по диаметру (76/114мм) и длине (от 1,4 до 3,5 м). Отличительной особенностью данной модели является фланцевое завершение сваи с шестью отверстиями под болты, и одним центральным резьбовым.
Винтовые сваи BAU серии T отлично подходят для монтажа столбов, дорожных знаков, фонарей уличного освещения и других световых конструкций.

Важно отметить, что стоит заранее уточнить, какой тип грунта на вашем участке, чтобы оптимально подобрать либо тип винтовой сваи, либо марку бетона. Учитывайте климатические условия, погодные, насколько резки перепады температур, и тогда вы сможете выбрать идеально подходящий тип фундамента!

• Свайно-винтовой фундамент не так надежен, как ленточный.

Чисто визуально может показаться, что бетонный фундамент надежнее свайного, одно дело бетонная массивная конструкция, и совсем другое – железные сваи, которые вот-вот упадут или провалятся в грунт целиком.

В данном вопросе имеет значение, насколько качественный бетон вам предлагают исполнители, что вы знаете о марке этого бетона, какова репутация компании, и так далее.

Внешне бетон может казаться сколь угодно прочным, но если он некачественно положен низок по стоимости – долго он не простоит.

Также, мы уже писали что монтаж бауфундаментов занимает 1-2 дня, а вот монтаж бетонного фундамента в среднем занимает 20 дней. Все это время вам придется следить за процессом застывания бетона, опасаться дождя, сильного ветра, солнца. Только задумайтесь, если что-то пойдет не так и бетон потрескается от жары еще на этапе закладывания фундамента, какие финансовые траты вас ждут. При выборе свайного фундамента, такой ситуации можно избежать.

Винтовую сваю можно потрогать, рассмотреть, увидеть на ней марку, номер, производителя. Сам процесс монтажа винтовых свай тоже можно лицезреть воочию.
На сайте вы можете ознакомиться с сертификатами нашей компании, чтобы быть уверенными, что свайно-винтовой фундамент BAU прослужит вам долго и надежно!

что лучше и какой дешевле

На начальном этапе строительства жилого дома обязательно нужно провести правильные подсчеты и выбрать надежный тип фундамента для здания. Поскольку именно каркас принимает на себя всю статическую нагрузку от строения и перераспределяет равномерно на каждый метр основания. От точно проведенных расчетов зависит целостность и крепость здания в дальнейшем. При проведении исследований стоит учитывать:

• Особенности грунта на участке. Здесь во внимание стоит принимать состав грунта (глина, суглинок, торф, болотистая местность и пр.), глубину промерзания почвы и глубину залегания грунтовой воды.
• Общая статическая нагрузка, которая будет оказана на весь каркас в целом в момент эксплуатации дома.
• Кроме этого во внимание нелишним будет взять экономическую составляющую, то есть понять, какой из типов фундамента будет дешевле в конкретном случае.

Важно: выбрать тип основания нужно так, чтобы надёжность всей конструкции впоследствии составляла 100%, независимо от того, насколько дорого обойдётся строительство основания.

• Фундамент ленточного типа
• Условия, запрещающие монтаж ленточного фундамента
• Фундамент свайный
• Итоговое решение

Фундамент ленточного типа

Такое основание представляет собой железобетонный каркас, имеющий форму замкнутого контура

Такое основание представляет собой железобетонный каркас, имеющий форму замкнутого контура. Заливают ленточный фундамент в устроенную опалубку из дерева или металла с обязательным устройством армирующей обрешетки. При этом диаметр арматуры варьируется в зависимости от общей нагрузки здания на каркас. В среднем стальные пруты арматуры имеют диаметр 6-22 мм.

Заливать ленточный фундамент можно как на большую глубину, так и делать его мелкозаглубленным. Такой параметр зависит от двух составляющих:

• Глубины залегания грунтовой воды;
• Общего веса готовой конструкции (включая этажность здания).

Важно: устройство ленточного железобетонного фундамента крайне не рекомендуется на пучнистых или переувлажненных болотистых почвах. В этом случае вода будет оказывать своё разрушающее действие на стенки основания. Такое же действие будут оказывать и пласты грунта, приходящие в движение от сезонных перепадов температур.

Чтобы ленточный фундамент служил верой и правдой многие годы, на этапе монтажа необходимо провести дополнительную тепло- и гидроизоляцию. В этом случае дом будет качественнее защищен от плесени, сырости, грибка и холода.

Преимущества ленточного каркаса заключаются в следующем:

• Монолитность и надёжность готовой конструкции. При условии соблюдения технологий строительства дом прослужит от 100 и более лет.
• Способность фундамента к принятию высоких нагрузок. Подобный тип каркаса предназначен для домов из камня, шлакоблока, кирпича и пр. Причём этажность в этом случае может достигать 3-4.
• Относительная простота монтажа. При наличии некоторых знаний и малейшего опыта в строительных работах залить ленточный фундамент в принципе можно и своими руками без привлечения профессионалов.

Однако для ленточного фундамента свойственны и некоторые минусы. Таковыми являются:

• Кропотливость и трудозатратность работ. Так, для возведения ленточного фундамента любой заглубленности придётся выкопать траншею. И чем глубже будет предполагаемое основание, тем больше времени придётся затратить на подготовку траншеи.
• Необходимость использования большого количества материалов. А это значит, что основания такого типа не обойдется дешевле.
• Необходимость проведения работ при определенных погодных и температурных условиях, поскольку бетон затвердевает только при плюсовых показателях, сохраняя свои технические и эксплуатационные характеристики.

Важно: работать с бетоном можно только при температуре выше +15. В противном случае крепость основания будет сомнительной. А это значит, что и весь дом со временем может обрушиться.

• Длительность высыхания готового контура, на которое уходит порядка месяца и плюс еще несколько месяцев на естественную усадку фундамента. Однако чтобы избежать ожидания, в качестве материала для монтажа ленточного фундамента можно использовать железобетонные блоки. Но здесь придётся привлекать спецтехнику, что тоже не будет дешевле.

Условия, запрещающие монтаж ленточного фундамента

Не всегда ленточный контур можно использовать при строительстве, даже если ели по всем остальным параметра его монтаж целесообразен

Не всегда ленточный контур можно использовать при строительстве, даже если ели по всем остальным параметра его монтаж целесообразен. В каких же условиях не рекомендуется монтировать ленточное бетонное основание:

• При близком расположении памятников культуры, заглубленных в грунт. В этом случае проведение земляных работ способно нарушить несущую конструкцию памятника и достояние города просто развалится на глазах.
• Запрещено устраивать ленточный фундамент в том случае, если рядом находятся многолетние деревья с мощной корневой системой или залегают централизованные коммуникации. В первом случае есть риск повреждения готовой конструкции фундамента корнями деревьев со временем (либо деревья на этапе монтажа нужно полностью убирать, а это чревато проблемами с горслужбами), либо существует риск повреждения центральной коммуникации в момент копки грунта или в результате давления фундамента во время эксплуатации здания.
• Кроме того, стоит помнить, что монтировать ленточный фундамент на плывуне также рискованно.

Фундамент свайный

Такой тип основания широко применяется в строительстве в последнее время

Такой тип основания широко применяется в строительстве в последнее время. В качестве опор выступают специальные винтовые сваи, выполненные из прочной углеродистой стали, которая не подвержена коррозии. По своей конструкции винтовые сваи напоминают шнековый бур, только в разы крупнее.

Существуют два вида свай для фундамента:

• Литые опоры. Такие изготавливают методом отливки справа в специальную разборную форму. В результате опоры получаются монолитные без швов и соединений. Прочность такого элемента в разы выше.
• Сварные сваи. Это тип строительных опор изготавливается методом отливки стальной трубы-основы и последующего приваривания к ней стальных лопастей. За счёт наличия сварных швов крепость и надежность опоры снижается. Но если принято решение использовать более дешевые сварные винтовые сваи, стоит обращать внимание на ровность шва и на наличие на нём защитного битумного покрытия.

Важно: оба типа свай должны к тому же иметь специальное антикоррозийное покрытие. Иначе опоры будут подвергаться негативному воздействию воды и впоследствии просто сломаются.

Толщина стенок стали у свай обоих типов варьируется от 4 до 6,5 мм, что позволяет использовать такие опоры не только в частном строительстве, но и при возведении промышленных зданий. При этом всегда лучше выбирать сваи с более толстыми стенками.

Преимуществами свайного фундамента являются:

• Возможность возведения дома на сложных пучнистых грунтах с наличием в составе глины, суглинка, торфа или большого количества воды.
• Выгодная стоимость готовой конструкции. Фундамент на сваях обойдется в разы дешевле, чем конструкция ленточного контура. Обусловлено это меньшим объемом необходимых материалов и меньшей трудозатратностью проведения работ.
• Высокая скорость монтажа. Свайный фундамент при грамотном подходе может быть готов уже в течение 3-5 дней. Причём в этом случае нет необходимости ждать его усадки.
• Возможность выполнения работ в любую погоду. Сваи отлично вживаются в грунт при любой температуре.

Однако у фундамента на сваях есть и минусы:

• Категорически нельзя монтировать свайное основание в каменистом грунте. А чтобы не допустить грубых ошибок при проектировании, лучше сразу провести анализ грунта. Здесь существует риск сломать лопасти опоры.
• Не стоит сбрасывать со счетов и возможность крена свай в горизонтальном или вертикальном положении. Для тщательных просчётов возможного риска в этом случае лучше провести подробный анализ почвы еще на этапе проектирования дома.
• Необходимость монтажа бетонной обвязки для надёжности конструкции.
• Отсутствие подвала или цокольного этажа, что снижает теплопотери готового дома и требует дополнительной теплоизолиции пространства под полом. Кроме того, по этой же причине придётся надёжно скрывать в грунт и утеплять все сантехнические коммуникации, идущие от индивидуального источника водоснабжения. Да и декорирование пространства между полом и грунтом лишним не будет. А это тоже затраты.

Итоговое решение

И всегда стоит помнить, что как бы ни хотелось смонтировать монолитный бетонный фундамент, все же для небольшого строения лучше предпочесть свайную конструкцию

Итак, узнав об особенностях и свойствах обоих видов основания, можно принять какое-то решение.

Так, если есть желание провести работы как можно недорого, и при этом дом будет строиться в один этаж из пеноблоков, дерева или сендвич-панелей, то можно смело выбрать свайную конструкцию. Здесь фундамент на сваях будет лучшим решением и отлично справится с нагрузкой.

Если же дом будет более основательный из тяжелых материалов или газобетона в несколько этажей, а грунт на участке не является пучнистым, то можно выбрать ленточный фундамент для строительства. Нужно только определиться с глубиной его расположения в зависимости от глубины промерзания грунта.

И всегда стоит помнить, что как бы ни хотелось смонтировать монолитный бетонный фундамент, все же для небольшого строения лучше предпочесть свайную конструкцию, которая к тому же обойдется недорого.

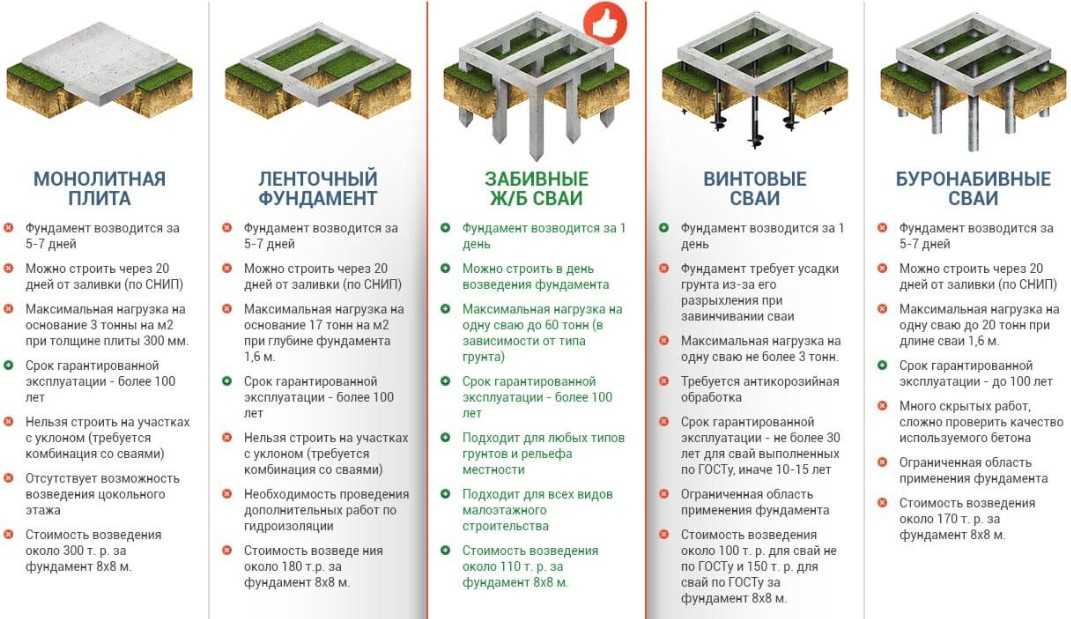

Какой фундамент лучше: свайный или ленточный?

2 Январь 2019      Стройэксперт      Главная страница » Фундамент » Типы и виды      Просмотров:   3561

Ленточный и свайный фундамент

Совсем недавно основным видом фундамента для жилых зданий считалось основание в виде бетонной ленты. Однако строительные технологии постоянно модернизируются, благодаря чему появляются совершенно новые варианты, включая возведение фундамента на винтовых сваях. Новая технология строительства обладает множеством преимуществ, однако, ленточное основание также характеризуется большим количеством положительных моментов. Такая ситуация ставит в тупик многих мастеров, ведь выбор между свайным и ленточным основанием достаточно сложен. По этой причине необходимо подробнее разобрать особенности той и другой технологии.

Фундамент является основной частью строения, от которой зависит его прочность, надежность, устойчивость и долговечность. Следовательно, к выбору типа фундамента следует подходить очень ответственно. Главным условием на этом этапе является соответствие грунта и фундамента, эти элементы должны составлять единое целое.

• Основные характеристики грунта, которые имеют значение при выборе фундамента
• Ограничения по использованию ленточного основания
• Преимущества и недостатки фундамента на сваях
• Что лучше: ленточное основание или фундамент на сваях

Основные характеристики грунта, которые имеют значение при выборе фундамента

Грунт – это сложная и многокомпонентная система, в составе которой имеются различные горные породы и техногенные образования. При выделении типов грунта используются разные характеристики и критерии (узнайте больше про фундамент при высоком уровне грунтовых вод).

Если рассматривать общие характеристики, то можно выделить следующие типы:

• Скальный и каменистый грунт не подвергается воздействию воды и низких температур. По этой причине данный тип можно назвать идеальным решением для строительства фундамента.
• Глинистый грунт относится к пучинистому виду, так как подвергается постоянной деформации, поэтому его нельзя назвать лучшим типом для строительства. Из-за небольшой плотности вода легко проникает в структуру глинистого грунта, что приводит к вспучиванию при замерзании и повышает текучесть. Такое состояние грунта способствует подъему грунтовых вод и вытекающим из этого последствиям. Для предотвращения неприятных последствий читайте о том, как построить фундамент на глине.
• Песчаный грунт свободно пропускает воду, хорошо трамбуется и уплотняется. Опасности для возведенного фундамента такой вид грунта не представляет, так вода не задерживается в нем, а уходит в нижние слои. Эти свойства дают право отнести песчаный грунт к непучинистым видам. Песчаный грунт делится на несколько подвидов, из которых внимание привлекает мелкий песок. Он характеризуется свойствами, аналогичными глинистому грунту. Более подробно его особенности мы рассмотрели в статье «Строим фундамент на песчаном грунте».
• К органическим грунтам относится торф и ил. Рыхлость, неустойчивость и постоянная деформация делает такой грунт наиболее проблемным, так как уровень грунтовых вод в этом случае достаточно высокий.

Также при выборе фундамента следует учитывать, что грунт под фундаментом склонен к определенным движениям и деформации:

• Под воздействием общей массы конструкции возникает осадка грунта, причем это может происходить сразу после возведения или через несколько лет.
• Вес возведенной конструкции и грунтовые воды могут стать причиной просадки грунта.
• Подъем и осадка грунта происходят из-за присутствия влаги в грунте. При замерзании влажный грунт набухает, при оттаивании – сжимается.
• Неоднородный тип грунта можно назвать самым опасным, так как он склонен к неравномерной деформации. Разные породы, присутствующие в таком грунте, неравномерно насыщаются влагой, следовательно, уплотнение также происходит неравномерно.

Тем, кто самостоятельно занимается строительством дома, полезно будет узнать, как отремонтировать фундамент дома своими руками.

к оглавлению ↑

Ограничения по использованию ленточного основания

Фундамент в виде бетонной ленты характеризуется большим количеством преимущественных моментов. Несмотря на это существует ряд ограничений по его использованию:

• Ленточный фундамент невозможно построить в сложных климатических условиях, в частности в условиях вечной мерзлоты. Объяснение этому заключается в неравномерном вспучивании грунтов при довольно коротком лете, что неизбежно приводит к разрушению фундаментальной основы.
• Мелкозаглубленные фундаменты не рекомендуется строить на участках с близким расположением грунтовых вод.
• На участках с преобладанием пылеватого песка или насыпного грунта также невозможно строительство ленточного фундамента.

Также рекомендуем почитать статью про устройство ленточного фундамента для дома.

Особенности ленточного фундамента

В отношении совместимости ленточного основания с различными типами грунта существуют следующие ограничения:

• На пучинистых и водонасыщенных грунтах не рекомендуется строить ленточное сборное основание. Аналогичная ситуация складывается при строительстве на участках с уклоном.
• Преобладание торфяников и других грунтов органического типа накладывает запрет на строительство ленточных фундаментов.
• Невозможно соорудить опалубку для ленточного основания на болотистых участках и прибрежной зоне.

к оглавлению ↑

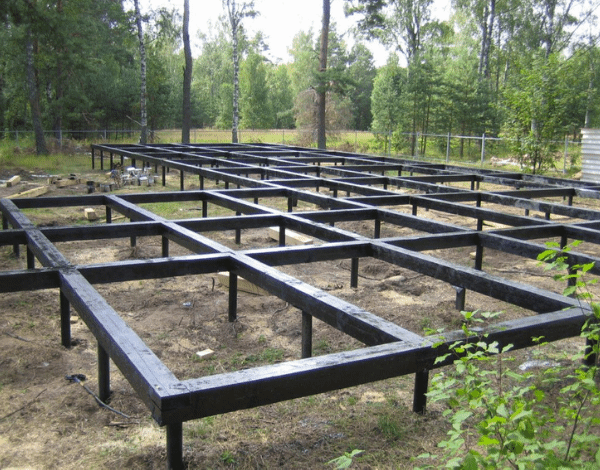

Свайно-винтовой фундамент является отличным решением для сложных и нестабильных грунтов. Однако плюсы и минусы проявляются индивидуально на конкретной строительной площадке (читайте подробно о том, как сделать фундамент на винтовых сваях). В целом можно выделить следующие преимущества винтового фундамента:

• Монтаж винтовых свай не требует тщательного выравнивания перепадов высоты. Также отпадает необходимость обустройства подъездных путей и замены сложного грунта более стабильным вариантом.
• Исключение этапа земляных работ, устройства опалубки и изготовления опалубки существенно упрощает строительство основания. Кроме того возведение основной конструкции может начинаться сразу после установки винтовых опор, что позволяет завершить строительство за более короткие сроки.
• Винтовой фундамент можно возводить в любое время года, при любой погоде (ранее мы подробно говорили о том, как выполняется ручной монтаж винтовых свай).
• Сваи одинаково устойчивы и прочны на всех типах грунта.
• Для установки винтовых опор не требуется большое количество работников, достаточно трех человек. Помимо этого не требуются особые знания и навыки для строительства фундамента на винтовых сваях.
• Возводить винтовое основание можно не только на новых неосвоенных участках, но и на тех, где проложены подземные коммуникации. Узнать расположение какой-либо сети можно с помощью специальных приборов.
• Немаловажное значение имеет возможность повторного использования винтовых свай. Другими словами опоры при необходимости можно выкрутить и установить в другом месте.
• Винтовой фундамент относится в сейсмоустойчивым конструкциям (советуем также изучить нашу статью на тему: на какую глубину вкручивать винтовые сваи).
• При правильной установке винтовые опоры могут безупречно прослужить более 100 лет.

Что касается недостатков винтового основания, то здесь необходимо выделить следующее:

• Невозможность обустройства подвального помещения, цоколя или подземного гаража. Строительство этих элементов строения требует больших финансовых и трудовых затрат.
• Из-за наличия свободного пространства под полом возникает необходимость дополнительного утепления пола нижнего этажа.
• Определить дефекты и повреждения завинченной опоры невозможно, а именно в этих местах могут возникать очаги коррозии, которые сокращают срок службы сваи.
• Если строительство ведется на участке, где грунты насыщены щелочной или кислой средой, то срок эксплуатации винтового фундамента сокращается почти вдвое.
• Основание на винтовых опорах подходит для домов небольшой этажности (можно сделать гараж на винтовых сваях, баню и пр.). Кроме того не рекомендуется возводить кирпичные стены на винтовых сваях.
• Присутствие в грунте разных пород становится причиной неравномерной осадки винтовых опор, поэтому при проектировании следует уделить этому моменту особое внимание.
• Строительство дома на свайно-винтовом фундаменте осуществляется по индивидуальным планам, типовые проекты в этом случае не рекомендуется использовать.
• В завершении следует выделить в качестве недостатка психологическую сторону. На первый взгляд дом на винтовых сваях напоминает неосновательную и незаконченную конструкцию, что оказывает серьезное впечатление на психику человека.

Использование фундамента на сваях

к оглавлению ↑

Что лучше: ленточное основание или фундамент на сваях

Выбор в пользу ленточного или свайного фундамента должен основываться на нескольких факторах:

• Во-первых, особенности грунта. Этот критерий имеет большое значение, от него зависит прочность, надежность и долговечность строения. Обязательно нужно проводить геологическое исследование грунта под фундамент.
• Во-вторых, бюджет строительства. Если финансовая сторона имеет ограничения, то лучше возвести свайное основание.
• В-третьих, сроки строительства. При необходимости завершить возведение дома за короткое время отдают предпочтение свайному основанию, так как в этом случает не нужно ждать, пока фундамент наберет необходимую прочность.
• В-четвертых, материал, который будет использоваться при возведении стен. Кирпич или блоки лучше укладывать на монолитное основание, в этом случае кладка не рассыплется при просадке фундамента.
• В-пятых, сложный рельеф участка строительства. На склоне возвести монолитное ленточное основание довольно сложно и невыгодно в экономическом плане.

Сделать выбор между ленточным и винтовым фундаментом очень сложно, однако, взвесив все плюсы и минусы обоих оснований, можно определить какой тип фундамента подходит для конкретного участка.



Плюсы и минусы свайного фундамента

Надежность и долговечность здания определяет прочность его основы. Сегодня применяется огромное количество типов фундаментов, среди которых наибольшее количество вопросов вызывает винтовой. В промышленном строительстве такой вид конструкции начал использоваться в середине 19 века вместо бетонной ленты. И только последние 15 лет фундамент из винтовых свай нашел широкое применение у индивидуальных застройщиков при возведении малоэтажных домов.   Высокую популярность такого основания определили многочисленные положительные отзывы о его надежности и многих других преимуществах.  Если грамотно подойти к выбору материала, четко соблюдать технологию строительства, знать все плюсы и минусы винтовых свай для фундамента, можно возвести надежную конструкцию для зданий различного назначения с длительным сроком эксплуатации.

Фундамент на винтовых сваях, плюсы и минусы о котором часто являются предметом споров у застройщиков, подходит для возведения капитальных сооружений. Такое основание не трудозатратно, и по финансам выходит значительно дешевле. Возведение свайного фундамента применяется в следующих случаях:

1. Слабая почва. Во время дождей такой грунт переувлажняется, что может привести к разрушению здания, если построить его на бетонной ленте. Чтобы этого не допустить, следует перенести нагрузку на более твердые нижние слои почвы.
2. Плотный грунт. Фундамент на винтовых сваях в этом случае позволит сэкономить время, потраченное на возведение дома. Вырыть котлован на твердых почвах без привлечения специальной техники невозможно. К расходам также стоит отнести покупку бетона, арматуры и материалов для опалубки.
3. Сложный рельеф. Строительство дома в местности со сложным рельефом предполагает большое количество земельных работ, предшествующих обустройству основания, чтобы очистить и выровнять участок.

При строительстве домов на винтовых сваях не проводятся объемные работы по расчистке и выравниванию площадки, удалению верхнего слоя почвы и укладке гидроизоляционного материала. Это существенно сокращает сроки возведения и снижает общую стоимость постройки. Глубина погружения свай составляет 1,5-7 м. При необходимости возможно нарастить их до 11 м. Каждая опора выдерживает нагрузки весом до 7 тонн. Этого достаточно для каркасных построек и домов, возведенных с использованием облегченного кирпича, дерева, пористого камня

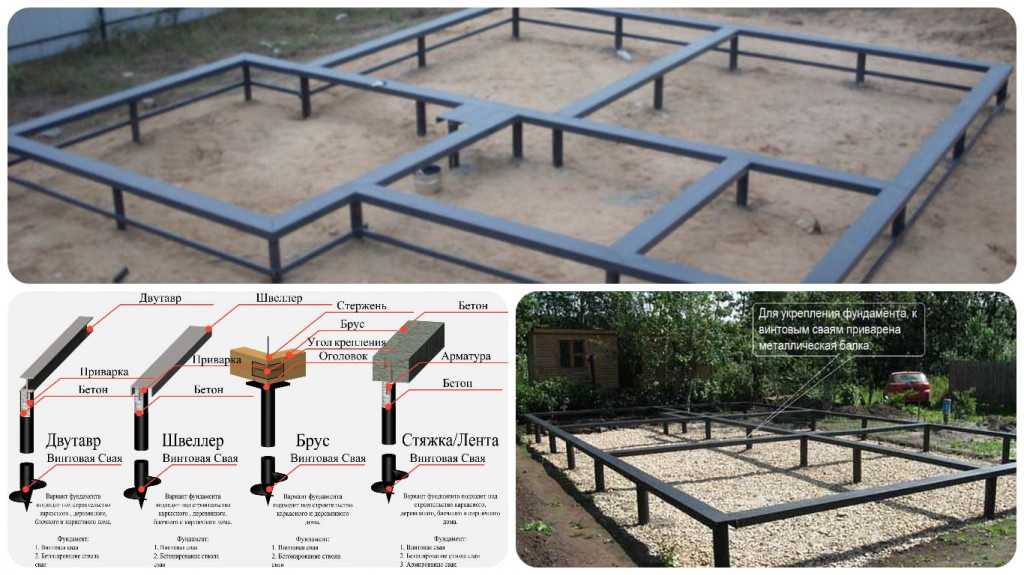

Фундамент на винтовых сваях делится на четыре вида:

1. Стандартный – применяется для возведения важных элементов строения, обеспечивающих его надежность и устойчивость;
2. Одиночный  –  задача такого основания заключается в поддержке отдельных элементов, применяется оно в том случае, когда требуется пристроить что-то к уже имеющемуся дому;
3. Ленточный  –  сваи располагают под стенами постройки, что позволяет равномерно распределить нагрузки;
4. Свайное поле – представляет собой конструкцию, состоящую из винтовых опор, вкрученных в грунт по всей площади дома. Создается такое основание для тяжеловесных построек.

На видео плюсы и минусы винтовых свай:

Фундамент на винтовых сваях – недостатки

Чем плох свайный фундамент? Винтовая опора состоит из металлической основы, поэтому такая конструкция подвергается коррозии. Этот недостаток негативно сказывается на долговечности фундамента и здания в целом. Большинство эксплуатационных минусов проявляются при нарушении технологии строительства. На качество фундамента оказывают влияние многие факторы, определяющее значение имеют следующие:

• марка и толщина стального материала;
• способ создания сварного шва;
• качество швов лопастей свай.

Чтобы увеличить срок эксплуатации свайного фундамента, требуется дополнительная пескоструйная обработка конструкционных элементов основания, предшествующая нанесению  антикоррозийных составов. Конечно, нельзя исключать тот факт, что покрытие может пострадать при вкручивании винтовой сваи в толщу почвы.  Этого можно избежать, если выбрать более качественный металл. Идеальный вариант для изготовления ствола опоры – цельная сталь без следов сварки на поверхности.

Желая возвести капитальный дом для круглогодичного проживания, который прослужит долго, нельзя не брать во внимание и такие недостатки винтовых свай для фундамента, как:

1. Малая несущая способность. Свайно-винтовой фундамент рекомендуется использовать для построек в один-два этажа. Более высокую нагрузку такое основание не выдержит даже при условии обустройства усиленной конструкции. Также этот минус определяет ограничение строительства легкими и небольшими здания, например, из пеностеролбетона или арболита.
2. Невозможность обустройства подвала. Разрывать грунт для проведения работ по обустройству подвального помещения не рекомендуется, так как при этом можно нарушить его контакт со сваями.
3. Трудозатратная облицовка отмостки и цоколя здания. Отделочные работы необходимы для герметизации подпольного пространства, способствующей снижению риска появления коррозии на винтах.
4. Возможность деформации фундамента. Как правило, она наблюдается, если свайные опоры были вкручены или забиты в заранее сделанные отверстия. Деформироваться основание также может и при неодинаковой глубине размещения винтов.
5. Проседание грунта – этот недостаток винтовых свай возникает при плохом обследовании участка.
6. Точный расчет. Длительный срок службы основы здания зависит от точности проведенных расчетов и правильности составленного чертежа. Сделать это самостоятельно, не имея специальных навыков и знаний, невозможно, а за услуги специалистов придется заплатить.

Стоит также отметить, что свайный фундамент не подходит для проведения работ на каменистой почве, так как вкрутить винтовую опору в такой грунт невозможно.

Несмотря на вышеперечисленные минусы, заменой ленточного фундамента на винтовые сваи пользуются все больше застройщиков. Этому способствует множество  преимуществ, которым обладает такое основание.

Преимущества винтовых свай

Выгодные отличия винтовых свай особенно заметны при возведении небольших сооружений. Идеальной основой для лопастных опор принято считать суглинок и смесь песка со щебнем. В таких условиях возникающий при вкручивании конус из грунта уплотняется и получает прочностные характеристики застывшего бетона.

Говоря о преимуществах винтовых свай, стоит отметить следующие моменты:

1. Винтовой фундамент – выгодное решение для возведения капитального дома на участке со сложным рельефом.
2. Строительство дома на винтовых опорах можно начать в любое время года  – температура и влажность воздуха не влияют на качество и надежность конструкции, так как на глубине погружения свай температура грунта не меняется.
3. Достоинством винтовых свай является их стойкость к воздействиям морозного пучения, возникающего во время промерзания почвы.
4. Короткие сроки строительных работ. При хорошей проходимости грунта, слаженной работе бригады строителей свайное поле под здание средних размеров можно подготовить за один день. При этом сразу же после установки сваи можно обвязать и приступать к возведению стен. Винтовые опоры не нуждаются в усадке и наборе прочности, как монолитные конструкции, строительство которых подразумевает заливку бетонного раствора.
5. Минимальные трудозатраты. Для строительства свайно-винтового фундамента не требуется рыть котлован и выполнять монтаж опалубки. Кроме этого, площадка под такое основание не нуждается в предварительном выравнивании. Это преимущество позволяет обустраивать такое основание в непосредственной близости от ветхих построек, проложенных сетей канализации, водо- и электроснабжения. Возведение монолитных фундаментов сопровождают сильные вибрации грунта, которые могут привести к разрушению постройки. При обустройстве винтовых свай этого можно избежать.
6. Свайно-винтовая конструкция не вытягивает воду из грунта, поэтому стены в доме, построенном на таком фундаменте, всегда будут сухими.
7. При правильном выборе свай, изготовленных из качественной стали, и соблюдении технологии их вкручивания обеспечивается долгий срок службы основания, который исчисляется несколькими десятками лет.
8. Качественная теплоизоляция фундамента обеспечит сухой пол в доме.
9. Конструкция, построенная на винтовых сваях, стоит дешевле, чем ленточный фундамент. Разница составляет не менее 30-40%.  Как известно, возведение фундамента относится к самым затратным этапам строительства дома, поэтому экономия денежных средств будет ощутимой.
10. Сваи можно установить, не используя специальную технику.  Это позволит снизить траты на возведении дома в целом.
11. При устройстве фундамента на винтовых сваях проектирование и монтаж систем канализации и водоснабжения можно проводить, как во время монтажа элементов основания, так и по окончании строительства.

Все вышеперечисленные преимущества фундамента на винтовых сваях имеют место быть только тогда, когда соблюдены все технологические нормы и разработанные нормативы при его возведении. Не менее важно правильно подобрать материалы для строительства такого основания, для чего необходимо учитывать все особенности местности.

Винтовые сваи – за и против

Нельзя сказать, что свайно-винтовой фундамент лучше монолитного.  Каждая конструкция имеет свои особенности возведения, преимущества и недостатки. К тому же и рассчитаны они на разные условия эксплуатации. Однако, все за и против винтовых свай, делают сооружение такого фундамента достаточно ограниченного применения. Его возведение экономически оправдано, если:

• недостатки винтовых свай несущественны или минимизированы – к примеру, малая несущая способность конструкции – это минус, но при строительстве легкого каркасного дома он роли не играет
• такое основание является оптимальным вариантом для данной местности с учетом его рельефа и особенностей грунта.

В заключении стоит еще раз подчеркнуть, что разработку проекта, расчеты и непосредственно возведение свайного фундамента для строительства капитального дома лучше доверить проверенной организации, предоставляющей гарантии на выполненные работы.   Не стоит доверять работу мастерам с улицы, даже если они позиционируют себя настоящими профессионалами. Экономия в такой ситуации получается весьма сомнительной и не исключено, что совсем скоро придется искать специалистов, которые смогут исправить допущенные ошибки. Строительство дома на винтовых сваях, выполненное непрофессионалами, может привести не только к поломке фундамента, но и к разрушению всего здания.

Взвесив все за и против винтовых свай, можно сделать вывод, что такой фундамент является надежной, прочной и экономичной конструкцией. Главное, правильно выбрать материал для его возведения и строго соблюдать технологию строительства без допущения малейших ошибок.

как и какой выбрать, свайный, столбчатый, блочный типы

Легкие каркасные дома часто возводят на сваях, а большие кирпичные здания строят на бетонной плите. Выбор фундамента зависит от многих факторов: качества почвы, возможности подвезти материалы, бюджета и материалов стройки. В этом материале рассказываем, какой фундамент лучше выбрать для дачи и частного дома и разбираем особенности каждого типа фундамента.

Тип 1

🔻 Свайный

Сваи бывают нескольких видов. Винтовые — стальные трубы с лопастями — ввинчиваются в почву. Забивные — железобетонные столбы, которые забивают в землю. Буронабивные — когда в грунте бурят отверстия и бетонируют.

Сваи устанавливают на глубину промерзания почвы, чтобы на них не влияло движение грунта и фундамент не «поплыл» вместе с домом

👍 Простота, быстрый монтаж и доступная цена. Подходит для сложных видов почвы и участков с перепадом высот

👎 Ограничения по весу дома: в основном для легких каркасных домов. Холодное подполье. Металлические сваи подвержены коррозии

Дом на свайно-винтовом фундаменте

Тип 2

🔺 Столбчатый

Это конструкция из отдельно стоящих опор — обычно бетонных, но иногда ее складывают из цементных блоков или кирпичей.

Фундамент делают так: на участке выкапывают ямы, ставят вокруг каждой ямы опалубку и заливают бетонные столбики нужной высоты. Интервал установки — от 1,5 до 2,5 м. Ямы нужно рыть глубже уровня промерзания почвы

👍 Простота, быстрый монтаж и низкая цена. Можно компенсировать перепад высоты на участке

👎 Не для тяжелых домов. Если грунт двигается, столбики, скорее всего, поведет вместе с ним

Калькулятор расчета столбиков

Тип 3

⬛️ Блочный

На участок привозят бетонные блоки и из них составляют фундамент. Получается как бы лента.

Под блоки нужно предварительно вырыть траншею, а швы между блоками заделать цементным раствором.

Если грунт неустойчивый, под блоками заливают монолитную подошву. Для тяжелых домов поверх блоков заливают армопояс, который равномерно распределяет вес дома по фундаменту

👍 Быстрый монтаж и низкая цена по сравнению с монолитным фундаментом

👎 Слабее монолитной конструкции. Не рекомендуется в пучинистых грунтах, так как блоки могут выпирать и ломать геометрию фундамента. Еще нужен точный расчет блоков: резать их трудно и дорого. Для монтажа нужен кран или манипулятор

Как отремонтировать блочный фундамент

Тип 4

➰ Ленточный заглубленный

Фундамент заливают по периметру будущего дома и в местах, где будут несущие стены. Бетон льют на глубину 0,2—0,3 м ниже уровня промерзания почвы. Итоговая высота стен фундамента получается от 1,4 м.

Такой фундамент подходит для тяжеловесных домов с несколькими этажами и бетонными перекрытиями

👍 Сверхпрочность, можно поставить любой дом. Возможность сделать цокольный этаж. Длительный срок службы. Подходит практически для всех типов грунта

👎 Много земляных и бетонных работ. Нужен экскаватор. Дорого

Калькулятор расчета ленточного фундамента

Тип 5

➿ Ленточный мелкозаглубленный

Под мелкозаглубленную ленту не надо рыть траншею. Такой фундамент делают на утрамбованной песчаной подушке толщиной от 15 см. Сама лента заливается на высоту 30—50 см.

По прочности фундамент значительно уступает заглубленному варианту, но для каркасного, брусового и газобетонного дома этого достаточно. При этом фундамент будет стоить в 3—4 раза дешевле

👍 Меньше бетона и земляных работ, чем в заглубленной версии. Можно обойтись без тяжелой спецтехники

👎 Не для тяжелых домов. Не организовать подвал и цокольный этаж

Ленточный фундамент на торфе

Тип 6

⬜️ Плитный

Это монолитная конструкция, площадь которой равна площади основания дома. Плита заливается на основание из песка или щебня, заглублять ее не надо.

Коммуникации сразу замуровывают в плиту и делают выходы труб на поверхность

👍 Очень высокая прочность, подходит для любых домов. Легко соорудить опалубку

👎 Нужно очень много бетона и арматуры. Нельзя сделать подвал

Дом на плитном фундаменте

Тип 7

🔶 Утепленная шведская плита (УШП)

Это гибрид мелкозаглубленной ленты и плиты. Фундамент ставится на утрамбованное песчаное основание, вокруг которого обустроен дренаж. Подо всей подошвой и по бокам фундамент утепляют экструдированным пенополистиролом — ЭППС, отмостку также утепляют.

В фундамент сразу закладывают необходимые коммуникации и трубы теплого пола

👍 Технологичность. Фундамент утеплен. Получаем два в одном: фундамент и черновой теплый пол

👎 Сложно и дорого. Нельзя сделать подвал

Сколько стоит фундамент с УШП

💌 Как заложить финансовый фундамент

Рассказываем в нашей рассылке. Еженедельно присылаем лучшие статьи о том, как научиться жить в России и управлять личными финансами

Если строите дачу или загородный дом, эти статьи будут вам полезны:

1. Как подготовить участок.
2. Этапы строительства дома.
3. Сколько стоит построить бревенчатый дом.

Какой фундамент лучше? Какой фундамент выбрать? Какой фундамент дешевле? Какой фундамент прочнее? Читаем, подмечаем…

К выбору фундамента стоит подойти основательно, так как от него зависит прочность и долговечность дома. Так как он является основанием для строения, специалисты не рекомендуют экономить на его возведении, но при правильном подходе можно избежать лишних трат, если знать нюансы выбора фундамента для дома.
Виды фундамента и основные критерии выбора

Для возведения основания под дом используются разные технологии. Выделяют несколько основных видов фундаментов:

• ленточный;
• столбчатый;
• свайный;
• плиточный.

Какой фундамент лучше? Рассмотрим примеры:

Многие люди при выборе фундамента обращаю внимание на экономическую составляющую, но к решению вопроса стоит подходить комплексно, учитывать тип грунта, размер строения и нагрузки. Чтобы не ошибиться, важно разобраться в особенностях каждого вида, его преимуществах и недостатках.
Ленточный

При самостоятельном возведении фундамента вы можете купить с доставкой песок и щебень фракции 5-20. Мы привезем вам на участок материалы для строительства фундамента и проведения бетонных работ

Считается самым распространенным видом фундамента. В зависимости от используемых материалов может быть монолитным (заливается бетон в опалубку) или сборным (выкладывается из отдельных блоков). Полоса бетона, которая служит опорой для стен, располагается по всему периметру, а также под несущими перегородками. Обычно используется на плотных грунтах с умеренной влажностью.

Главное преимущество заключается в универсальности – подходит для каркасных, кирпичных, деревянных и других домов. Относительно недорого стоит, при этом отличается неплохой несущей способность, выдерживает большие нагрузки, если соблюдена технология заливки или укладки.

 Основной недостаток – трудоемкость работ. Под фундамент необходимо выкопать траншею, сделать опалубку, сделать песчаное дно и др. Более экономным считается сборный ленточный фундамент. Так как складывается с уже готовых бетонных блоков, нет необходимости возводить опалубку. Кроме этого, процесс строительства ускоряется в разы, так как не нужно ждать отвердения бетона.
Столбчатый

Этот тип фундамента состоит из опорных столбов, которые устанавливаются по углам дома, а также в местах наибольшей нагрузки. В зависимости от ряда факторов – расположения грунтовых вод, типа почвы может быть различная глубина залегания.

К основным преимуществам можно отнести:
• применение на любом типе грунта;

• длительный срок службы;

• возможность обустроить погреб или гараж под домом.


Столбчатый фундамент может возводиться путем заливки бетона или укладкой готовых блоков. Второй вариант считается менее затратным по времени и деньгам. По цене такой тип основания обойдется дешевле по сравнению с ленточным фундаментом. Важно учесть, что он не способен выдерживать большую нагрузку, поэтому не подходит для кирпичных домов. К минусам стоит отнести и необходимость обустройства ростверка (специального основания для укладки стен), а также дополнительные затраты на гидро- и теплоизоляцию.
Свайный

Имеет много общего со столбчатым фундаментом. Главное отличие в том, что в качестве основания используются готовые сваи, чаще всего металлические. Для заглубления обычно используется специальная техника, хотя и «завинтить» сваи вручную. Делать желательно это вдвоем. Цена такого фундамента полностью зависит от стоимости свай и их количества. Также стоит учесть затраты на работу, особенно если планируется привлечение специальной техники.

Использоваться свайный фундамент может на грунте любого типа. Важный плюс заключается в возможности применения на неровном рельефе или склонах, но не выдерживает большие нагрузки. Обычно применяют для домов из бруса и каркасных сооружений, которые имеют небольшой вес.
Плиточный

Этот тип фундамента считается самым дорогим, поскольку бетонная плита заливается по всей площади будущего дома. Главный плюс – надежность и практически неограниченный срок службы. Толщина плиты зависит от климатических условий, типа грунта и других факторов. Рекомендуется использовать в местах с высоким расположением грунтовых вод.

Подходит для любых  строений из кирпича, блоков, дерева и других материалов. Отсутствуют любые ограничения по выбору материала для стен  и других основных элементов, весу и размеров строения. Плиточное основание имеет средние показатели по теплоизоляции. Главный недостаток – требования к участку. Он должен быть идеально ровным.
Важные нюансы

Если вы хотите выбрать экономный вариант фундамента, но так чтобы он долго прослужил, обратите внимание на следующие нюансы:
1. Для каркасных и других «легких» домов можно использовать свайный или столбчатый фундамент.

2. Если вы планируете построить дом из кирпича, газоблока или пеноблока, тогда лучше возвести ленточное основание.

3. Если грунтовые воды расположены высоко, тогда лучше не экономить на фундаменте и уложить бетонную плиту. Так никакие сезонные колебания уровня воды будут не страшны.


Для расчета стоимости фундамента можно воспользоваться онлайн-калькулятором. Чтобы подсчитать стоимость, также стоит учесть затраты на работу, тепло- и гидроизоляцию, доставку материала и другие расходы. Оптимальным по цене и качеству считается ленточный фундамент. Он надежный и способен выдерживать большие нагрузки, но при этом стоит в разы дешевле, чем заливка бетонной плиты.

Стоимость свайного фундамента по сравнению со стоимостью других фундаментов

🕑 Время чтения: 1 минута

Обсуждается выбор свайного фундамента на основе стоимости по сравнению с другими фундаментами для строительных проектов и факторов, влияющих на стоимость свайного фундамента. Часто проектировщик не может прийти к конкретному решению, что выбрать для сооружения свайный фундамент или обычный ленточный или матовый фундамент. Особенно в случае выбора свайного фундамента и обычного матового или ленточного фундамента, устроенного на более глубоком уровне, чтобы соответствовать слою грунта с приемлемой несущей способностью. Все условия строительства должны иметь показатель, ниже которого применение свайного фундамента оказывается более дешевым по сравнению с обычным ленточным и матовым фундаментом. Итак, в этой статье мы постараемся показать различия, по которым можно легко определить выбор свайного фундамента по сравнению с другими типами фундамента. Эта строка состояния создается на основе умеренно подробной оценки стоимости фундамента. Также будут обсуждаться факторы, влияющие на стоимость фундамента.

Рис.1: Передача нагрузки на свайный фундамент на грунт

Очевидно, что окончательное решение о применении типа фундамента не может быть принято на основании оценки объема земляных работ и количества бетона фундамента глубокого заложения или ленточного фундамента в сравнении со стоимостью свай, воспринимающих ту же нагрузку. Для свайного фундамента требуется заглушка толщиной около 45 см для двух свай и от 60 см до 120 см для двух пар свай. Размеры наголовника в плане могут достигать 2100мм ² для сваи диаметром 550 мм. Оголовки свай можно соединять с помощью стяжек более чем в одном направлении.

Рис. 2: Крышка сваи

Утверждается, что стоимость выемки оголовка сваи, покрывающих балок и анкерных балок может в два раза превышать стоимость выемки грунта машинами в основаниях колонн средней величины. Свайный фундамент требует не только конструктивного проектирования, но и более высокой степени контроля по ходу строительства.

Рис. 5: Выемка грунта для строительства оголовка сваи

Поэтому стоимость земляных работ и бетонирования оголовков свай и оголовков в сочетании с затратами на забивку свай, их проектирование и надзор будут обескураживающим фактором при выборе свайного фундамента. Кроме того, сообщается, что стоимость восьмиметровой сваи в сочетании с ее оголовком и перекрывающими балками превышает стоимость строительства оснований колонн глубиной 4,5 м с использованием массивного бетона до уровня земли. Это утверждение сделано для случая, когда фундаменты строятся в сухих условиях, в которых стоимость земляных работ может быть низкой, а каждый тип фундамента подвергается одинаковой нагрузке. Следует знать, что данная оценка стоимости свайно-столбчатых фундаментов проводилась для крупных сооружений типа многоэтажного дома. Однако доказано, что стоимость свайного строительства для небольших сооружений, например, индивидуального дома, меньше, чем у обычного кирпичного или бетонного фундамента глубиной 1,2м. Строительство свайного фундамента для индивидуальных домов будет дешевле, если земляные работы можно проводить вручную, а проектное состояние должно подходить для экономичных необсаженных свай с механическим бурением. Таким образом, свайный фундамент потеряет экономическую выгоду и, следовательно, выбор свайного фундамента вместо обычного бетонного или кирпичного фундамента будет нежелательным и нерентабельным. Кроме того, если ленточный фундамент узкий ленточный с той же глубиной, т.е. 1,2 м, то рекомендуется использовать последний тип фундамента. Если требуемая глубина фундамента достигает водоносных песков и гравия, то настоятельно рекомендуется использовать свайный фундамент. Это связано с тем, что стоимость земляных работ в такой ситуации в два-три раза превышает стоимость земляных работ в засушливых условиях. Строительство свайного фундамента целесообразно, если грунт на участке значительно изменчив. В этом случае выбор свайного фундамента будет выгоден как экономически, так и конструктивно. Фундаменты следует выбирать и проектировать, исходя из состояния грунта на любой станции погрузки. Например, если тип грунта представляет собой уплотненный песок, то можно выбрать малый плитный фундамент, а для сжимаемого грунта следует принять крупный изолированный плитный фундамент или комбинированный плитный фундамент. Следует иметь в виду, что такой подход к строительству фундамента потребует обширного и всестороннего исследования и исследования грунта, что является дорогостоящим и, следовательно, нежелательным. Можно было бы предложить построить фундамент в соответствии с состоянием грунта, которое может возникнуть по мере продвижения строительства, но этот подход увеличит продолжительность, необходимую для завершения проекта, из-за строительства опалубки. Этот метод помешает заблаговременно планировать строительство фундамента. В таких условиях сооружение свайного фундамента избавит от большинства проблем со строительством фундамента, так как проектирование и строительство можно организовать до начала строительства. Наконец, длина сваи может быть увеличена в случае изменения состояния грунта вместо увеличения количества свай. В результате осадку, которую, вероятно, понесет фундамент, можно не принимать во внимание. Подробнее: Вместимость свайной группы и коэффициент полезного действия Определение осадки свай испытанием под нагрузкой Бетонирование свайных фундаментов – удобоукладываемость и качество бетона для свай Шаг свайного фундамента и доля поверхностного слоя в конструкции свайной группы

900 Разница между ленточным фундаментом и блочным фундаментом

Фундамент конструкции, естественно, является центральным элементом любой строительной площадки, поэтому вы должны понимать различные варианты, имеющиеся в вашем распоряжении, чтобы сделать наиболее практичный выбор для конкретного проекта.

Ленточные фундаменты и блочные фундаменты на сегодняшний день являются наиболее распространенными решениями, а это означает, что они должны быть первыми пунктами в вашей повестке дня.

Вот все, что вам нужно знать как о ленточных, так и о блочных фундаментах, включая характеристики каждого типа фундамента, а также их различия и наиболее подходящие виды использования.

Ленточные фундаменты

Ленточные фундаменты, также известные как ленточные фундаменты, представляют собой мелкозаглубленный тип фундамента, обычно с уровнем основания не выше 3 м от поверхности земли.

Как следует из названия, формация представляет собой полосу линейной структуры, которая в конечном итоге служит для распределения веса по всей площади почвы.

Это вариант, который подходит для большинства типов почвы, если они обладают подходящей несущей способностью.

Таким образом, ленточные фундаменты могут обеспечивать непрерывную опору, которая чаще всего является ровной, но также может быть ступенчатой, для поддержки линейных конструкций, таких как несущие стены.

Источник изображения: DesigningBuildings.co.uk

Ленточные фундаменты являются гораздо лучшим решением, чем блочные фундаменты, при работе с близко расположенными колоннами из-за способа их визуализации.

Ленточные фундаменты также считаются лучшим вариантом для легких нагрузок, например, в жилых домах с низкой и средней этажностью, поскольку ленточные фундаменты можно использовать в качестве массивного бетонного основания.

Размер и расположение ленточных фундаментов обычно пропорциональны ширине стеновой конструкции.

Глубина полосы обычно равна ширине стены или превышает ее.

Ширина полосы основания часто в три раза превышает ширину несущей стены, обеспечивая угол 45 градусов между основанием стены и грунтом.

Ленточные фундаменты также должны быть достаточно глубокими, чтобы избежать промерзания, а при работе с более мягкими грунтами может потребоваться увеличить ширину.

Тем не менее, когда необходимо поддержать линейную стену путем распределения точек напряжения, ленточный фундамент часто является лучшим решением.

Блочные фундаменты

Блочные фундаменты, также известные как блочные фундаменты, часто также представляют собой неглубокие фундаменты.

Однако, если грунт и тип почвы подходят, их можно сделать намного глубже.

Это сразу же придает им контраст с ленточным фундаментом, несмотря на то, что в конечном итоге они выполняют аналогичную функцию.

С точки зрения конструкции, одно из больших отличий заключается в том, что блочные фундаменты не образованы полосами.

Вместо этого, как следует из названия, они образованы «подушками».

Это куски бетона, которые могут иметь форму прямоугольника, круга или квадрата, которые впоследствии воспринимают одноточечные нагрузки, включая несущие колонны или каркасные конструкции.

Цель выдерживать сосредоточенные нагрузки от одноточечной нагрузки означает, что метод поддержки отличается от аналогов ленточного фундамента.

Это также делает блочные фундаменты хорошим вариантом для поддержки фундаментной балки.

Верхняя поверхность этих конструкций может быть наклонной, но большинство блочных фундаментов имеют постоянную толщину.

При этом эта толщина должна быть достаточной для поддержки формы в плане, которая сама определяется нагрузками и несущей способностью нижележащих слоев грунта.

«Лентичные и блочные фундаменты на сегодняшний день являются наиболее распространенными решениями, а это означает, что они должны быть первыми пунктами в вашей повестке дня».

Подушки, за исключением самых маленьких, могут быть усилены для снижения требований к земляным работам.

Благодаря своей конструкции блочные фундаменты можно использовать в нескольких конфигурациях.

В то время как в одном проекте может использоваться серия хорошо разделенных площадок, в других могут использоваться непрерывные площадки или сбалансированные базовые площадки.

Их самые большие падения часто связаны с ветром и/или подъемной силой.

Какие еще типы фундаментов существуют?

Существует несколько альтернативных типов фундамента, которые можно использовать во время вашего следующего проекта, и руководителям проектов и строителям рекомендуется провести необходимые исследования, проконсультировавшись с вашим инженером, чтобы узнать больше о каждом из применимых решений.

Сплошной фундамент является наиболее вероятной альтернативой и представляет собой большую бетонную плиту, выступающую над нагруженной площадью.

Это делается для того, чтобы распределить вес груза по большей площади, чтобы уменьшить нагрузку на грунт фундамента.

Он также может предотвратить неравномерную осадку, чего не могут обеспечить ни плитный, ни ленточный фундамент.

Заключение

Хотя основные функции блочного и ленточного фундаментов сильно различаются, использование единой ленточной конструкции будет подходящим в различных ситуациях для концепции подушек и конструкций с одинарной нагрузкой.

Если вы все еще не уверены, какие фундаменты можно использовать для поддержки конструкции стены, поговорите с инженером.

В конце концов, неверное решение может обернуться катастрофой для всего проекта.

ОСНОВЫ: ПРОСТОЙ СПОСОБ ВЫБРАТЬ ЛУЧШЕЕ ИСПОЛЬЗОВАНИЕ | by Eunice Edeoghon

Фундаменты представляют собой горизонтальные или вертикальные структурные элементы, которые поддерживают конструкции и передают нагрузки на почву ниже по оптимальной цене. Хороший фундамент способен:

1. Повышать устойчивость конструкции

2. Распределять вес конструкции на большой площади грунта

3. Избегать неравномерной осадки

4. Предотвращение бокового смещения конструкции

Во всем мире существуют различные типы грунтов с различной несущей способностью. Так, в зависимости от профиля грунта, размера и нагрузки сооружения инженеры выбрали наиболее подходящий из различных типов фундамента для строительных объектов. Эти различные типы обсуждаются по мере нашего продвижения.

ТИПЫ ФУНДАМЕНТОВ И ИХ ИСПОЛЬЗОВАНИЕ

Фундаменты можно в целом разделить на:

1. Неглубокий фундамент

2. Глубокий фундамент

Неглубокий фундамент

Неглубокий фундамент – это фундамент, расположенный вблизи готовой поверхности земли. Применяется в районах, где несущая способность грунта высока на небольшой глубине. Как правило, глубина фундамента меньше ширины фундамента или менее 3 м. Здесь на несущую способность фундамента влияют условия поверхности. Типы фундаментов в этой категории включают:

· Индивидуальный фундамент или изолированный фундамент или блочный фундамент

Используется, когда нагрузка от конструкции приходится на колонны (рис. 3). Обычно каждая колонна имеет собственное основание, которое может быть прямоугольной, квадратной или круглой формы. Подходит, когда колонны расположены не плотно и нагрузка на конструкцию относительно невелика. объединено больше кулисных фундаментов, потому что колонны расположены достаточно близко, а их изолированные цоколя пересекаются друг с другом. Цель состоит в том, чтобы добиться равномерного распределения нагрузки по всей площади фундамента. Его также можно использовать для предотвращения пересечения подошвой фундамента границы участка (как показано на рис. 4) 9.0003 РИСУНОК 4: КОМБИНИРОВАННЫЙ ФУНДАМЕНТ

· Фундамент стены или ленточный фундамент

Используется для распределения нагрузки несущих стен на грунт. Ширина стены фундамента обычно в 2-3 раза превышает ширину стены фундамента. Он распределяет вес материала по более широкой площади, обеспечивая лучшую устойчивость. Он используется там, где у вас есть прочная почвенная основа и в незаболоченных районах. Как правило, чем слабее почва, тем шире полоса.

РИС. 5: ВИД ЛЕНТОЧНОГО ФУНДАМЕНТА

· Сплошной или матовый фундамент

Они распределяются по всей площади здания для поддержки конструкционных нагрузок от колонн и стен. Он в значительной степени решает проблему дифференциальной осадки, с которой сталкиваются вышеупомянутые типы фундаментов. Бетон распределяется по этому основанию от основания фундамента до немецкого пола, иначе известного как DPC (влагонепроницаемый слой). Их чаще всего используют при строительстве подвальных помещений. Он подходит для мест с песчаным и рыхлым грунтом, то есть с плохой несущей способностью грунта, где конструкция будет подвергаться ударам и рывкам или в заболоченных местах, но в этом случае здание должно иметь меньшую этажность.

РИСУНОК 6: ИНЖЕНЕРЫ, РАБОТАЮЩИЕ НА ФУНДАМЕНТЕ НА МАТЕ НА МЕСТЕ РИС. 7: ВИДЫ ПЛОТНОГО ФУНДАМЕНТА

· Консольный или ленточный фундамент

Эти фундаменты аналогичны комбинированному фундаменту тем, что состоят из двух или более фундаментов колонн, которые хорошо соединены по бетонной ленточной балке. Фундаменты под колонны строятся индивидуально и соединяются ленточной балкой. Его также можно использовать для предотвращения пересечения фундаментом границы участка.

РИС. 8: ФУНДАМЕНТ ИЗ ЛЕНТЫ РИС. 9: ВИДЫ ЛЕНТОЧНОГО ФУНДАМЕНТА

Глубокий фундамент

Мелкозаглубленные фундаменты могут быть неэкономичными или даже невозможными, когда несущая способность грунта вблизи поверхности слишком мала. В этих случаях для передачи нагрузок на более прочный слой, который может располагаться на значительной глубине ниже поверхности земли, используются фундаменты глубокого заложения. Нагрузка передается через поверхностное трение и торцевую опору

· Свайный фундамент

Свая представляет собой тонкий элемент с малой площадью поперечного сечения по сравнению с его длиной. Сваи передают нагрузки за счет поверхностного трения или подшипника. Через колонны передаются большие нагрузки на твердые слои грунта, находящиеся значительно ниже уровня земли; предотвращение подъема конструкции из-за боковых нагрузок, таких как землетрясения и силы ветра. Он подходит для многоэтажных домов. Он используется в заболоченных районах и там, где несущая способность почвы у поверхности относительно низкая, а верхний слой почвы по своей природе сжимаем. В дополнение к опорным конструкциям сваи также используются для закрепления конструкций против подъемных сил и для оказания помощи конструкциям в сопротивлении боковым силам и силам опрокидывания.

РИСУНОК 7: СВАЙНОЙ ФУНДАМЕНТ

· Буровые шахты или кессонные фундаменты

Они аналогичны свайным фундаментам, за исключением того, что они залиты на месте. Он подходит для мягких глин и рыхлых водоносных зернистых грунтов или там, где существуют артезианские водоносные горизонты. Кессон представляет собой непроницаемую конструкцию, которую можно плавать в нужном месте, а затем заглублять на место до нужного уровня, а затем заливать бетоном, который в конечном итоге превращается в фундамент. Он в основном используется в качестве опор мостов и в сооружениях, требующих фундамента под водоемами. Он снижает шум и вибрацию. Он выдерживает нагрузки от конструкции за счет сопротивления вала и/или сопротивления схождения

РИСУНОК 8: ФУНДАМЕНТ КЕССОНА

· Фундамент опоры

Опора представляет собой подземное сооружение, передающее более тяжелые нагрузки, которые не могут быть переданы мелкозаглубленными фундаментами. Он обычно мельче, чем свайный фундамент. В отличие от сваи, он может передавать нагрузку на подшипник, а не на поверхностное трение. Он используется там, где здоровые слои горных пород лежат под слоем разложившейся породы наверху, где большая нагрузка должна быть передана на почву, и где верхний слой почвы представляет собой жесткую глину, которая сопротивляется забивке несущей сваи

РИСУНОК 9: ФУНДАМЕНТ ДЛЯ СТОЛПА

Другие фундаменты включают:

· Ступенчатый или ступенчатый фундамент

Он предлагает решение для поиска фундамента для неровной (неровной) местности. При этом котлованы выполнены в виде ступеней одинаковой глубины и длины (рис. 10). Цель состоит в том, чтобы избежать ненужной резки и наполнения, что сводит к минимуму затраты. Цоколь конструкции должен начинаться после самой высокой точки земли. Иногда железобетонную сваю забивают по самому нижнему основанию фундамента, чтобы предотвратить боковое смещение

РИСУНОК 10: НАСТУПЕНЧАТЫЙ ИЛИ СТУПЕНЧАТЫЙ ФУНДАМЕНТ

· Фундамент перевернутой арки

Используется в местах со слабым грунтом и в местах, где невозможна глубокая выемка грунта или нагрузка на конструкцию сосредоточена на столбах. Расположение столбов определяет размах арок. Толщина кольца арки должна быть больше или равна 30 см.

РИСУНОК 11: ФУНДАМЕНТ ПЕРЕВЕРНУТОЙ АРКИ

· Фундамент ростверка

Подходит для участков с очень плохой несущей способностью грунта, но требуется нести очень массивная нагрузка. Они предусмотрены для строительства стоек.

РИС. 12: ИЗОМЕТРИЧЕСКИЙ ВИД РОСТЯЖНОГО ФУНДАМЕНТА РИСУНОК 13: РОСТЯЖНЫЙ ФУНДАМЕНТ

ЗАКЛЮЧЕНИЕ

Фундамент является наиболее важной частью конструкции, и необходимо уделить серьезное внимание выбору наилучшего типа, который будет поддерживать конструкцию. Основа для этого выбора будет варьироваться от места к месту и от здания к зданию. Кроме того, стоимость также может быть определяющим фактором. Если фундамент выйдет из строя, все здание рухнет. Таким образом, инженеры должны сделать это главным приоритетом во время строительства, чтобы избежать задержек в проектах и ​​обеспечить адекватное управление финансами.

Серия изоляции: какой тип фундамента мне подходит?

Брайан Флакс | 28 ноября 2016 г.

Наша техническая команда KORE получает много вопросов. Независимо от того, ищет ли кто-то расчет U-значения, лучший тип изоляции для установки или самостоятельный строитель с общим вопросом о планировании своей первой сборки, мы здесь, чтобы помочь, насколько это возможно. Нам часто задают вопрос: «Какой тип фундамента лучше всего подходит для моей постройки?». Хотя никогда не бывает одного правильного ответа для каждой ситуации, мы решили потратить немного времени на изучение различных систем фундаментов, используемых в Ирландии и Великобритании, в нашем последнем посте в блоге KORE.

Какие типы фундаментов доступны?

Существует три типа фундамента, о которых вы, вероятно, уже слышали: традиционный ленточный фундамент, плитный фундамент и свайный фундамент. Начнем с изучения ленточных фундаментов.

Ленточный фундамент

Ленточный фундамент — самый распространенный тип фундамента, который можно найти в Ирландии. Говоря самым простым языком, ленточный фундамент представляет собой «полосу» из бетона, которая укладывается в траншею. Ленточный фундамент ставится везде, где это внешняя или внутренняя стена, дымоход или любая другая несущая конструкция.

Преимущество ленточных фундаментов заключается в том, что они подходят для большинства грунтов и более легких структурных нагрузок, встречающихся в жилых домах. Ленточные фундаменты обычно используются при хороших грунтовых условиях и возможности использования монолитного бетона. Для стандартной наружной полой стены толщиной 300 мм (блок 100 мм, полость 100 мм, блок 100 мм) ленточный фундамент должен иметь ширину 900 мм. в то время как бетон обычно имеет глубину не менее 300 мм, в зависимости от конструкции. Для некоторых конструкций может потребоваться больше бетона или использование стальной арматуры внутри самого бетона.

Ленточные фундаменты обычно являются самыми простыми и дешевыми из систем фундаментов, используемых в Ирландии.

Секция ленточного фундамента

Плотный фундамент

Еще одна система фундамента, которую вы часто видите в Ирландии, — это плотный фундамент. В отличие от ленточного фундамента, плитные фундаменты используются там, где грунт может быть устойчивым, но несущая способность низкая, например, на заболоченной земле, влажном грунте или там, где грунт был завезен на площадку.

Бетон для ростверка заливают по всей площади дома, делая его похожим на одну большую бетонную плиту. Плотные фундаменты должны быть специально спроектированы и построены, то есть они должны устанавливаться только компетентными подрядчиками и под надзором квалифицированного архитектора или инженера.

Готовый ростверк может поддерживать многочисленные колонны и стены, распределяя нагрузку по плите и площади первого этажа и снижая контактное давление.

Сплошные фундаменты обычно используются при больших нагрузках, когда грунт имеет низкую несущую способность, когда отношение фундамента к общей площади пола велико или когда стены здания находятся в непосредственной близости друг от друга и могут перекрываться.

Свайные фундаменты

Свайный фундамент представляет собой прочный материал в виде бетона в форме цилиндра. Этот цилиндр вдавливается в землю, чтобы поддерживать конструкции, которые находятся на нем. Свайные фундаменты используются, когда на поверхности грунт с низкой несущей способностью (нагрузка передается более прочному грунту, находящемуся глубже, например, скале или более прочному грунту), или когда конструкция имеет очень тяжелые и сосредоточенные нагрузки (например, небоскребы, мосты и т. д.). . Существуют даже различные типы свайных фундаментов, такие как концевые опорные сваи и висячие сваи.

Свайные фундаменты не часто используются для жилых домов (например, одно- или двухэтажных домов) и нечасто используются в Ирландии.

Можно ли утеплить фундамент?

Конечно! Обычный мост холода (тепловой мост), обнаруженный в Ирландии, возникает там, где внешняя стена встречается с фундаментом (мост холода от стены к полу). Чтобы обойти эту проблему, можно использовать системы изолированного фундамента, чтобы устранить тепловой мост в этом стыке.

Хотя они очень похожи на плотный фундамент, где бетонная плита удерживает вес здания, чаще всего они проектируются как плиты, несущие грунт. Это означает, что плита переносит вес конструкции на землю, так что сама земля несет нагрузку. Большинство изолированных систем фундамента также могут быть спроектированы для работы в качестве фундамента с плотом, в зависимости от конструкции и грунтовых условий.

Система изолированного фундамента Система утепленного фундамента

KORE является прекрасным примером утепленного фундамента. Используя пенополистирол (EPS) разной плотности, эта полностью спроектированная система по существу покрывает весь фундамент здания слоем изоляции. Несущие элементы установлены на EPS300 высокой плотности, а сам пол изолирован с использованием трех слоев EPS100. Бетон заливают поверх изоляции из пенополистирола и укрепляют стальными кольцевыми балками. Затем вся конструкция строится поверх этой системы фундамента, что устраняет мостик холода от стены к полу и обеспечивает коэффициент теплопередачи всего 0,10 Вт/м 9 .0011 2 K. Это достигается за счет сплошного слоя изоляции от фундамента до наружных стен.

Утепленные фундаментные системы спроектированы в соответствии со спецификациями вашей постройки. Это означает, что пассивный фундамент KORE можно использовать в конструкциях с пустотелыми стенами, в конструкциях из сплошных блоков и в конструкциях из деревянного каркаса. Его также можно использовать в сочетании с различными системами утепления стен, такими как изоляция стен с полыми стенками и системами утепления наружных стен.

Какой тип основы мне следует использовать?

Тип фундамента, который потребуется для вашей постройки, зависит от множества факторов, в том числе от состояния грунта, веса конструкции, типа грунта (подпочвенный и верхний) и даже от вашего бюджета. Не каждая система фундамента подходит для каждой отдельной постройки. Важно работать с квалифицированным архитектором или инженером, чтобы определить правильный фундамент для вашей постройки. Просто помните, пассивная фундаментная система KORE может быть полностью спроектирована в соответствии со спецификациями вашей сборки. Если энергоэффективность находится на вашем радаре, хорошо изолированный дом начинается с нуля!

фондов

фондов

Фундаменты

Типы фундамента

• Неглубокие фундаменты
• Глубокие фундаменты

Неглубокие фундаменты (иногда называемые «распорными фундаментами») включают подушки («изолированные фундаменты»), ленточные фундаменты и плоты.
Глубокие фундаменты включают сваи, свайные стенки, диафрагменные стены и кессоны.

---

Типы фундаментов

Неглубокие фундаменты

• Фундаментные подушки
• Ленточные фундаменты
• Сплошные фундаменты

Фундаменты неглубокого заложения — фундаменты, заложенные близко к готовой поверхности земли; обычно там, где глубина фундамента (D _f ) меньше ширины основания и менее 3 м. Это не строгие правила, а просто рекомендации: в основном, если поверхностная нагрузка или другие условия поверхности будут влиять на несущую способность фундамента, он является «неглубоким». Неглубокие фундаменты (иногда называемые «распорными фундаментами») включают подушки («изолированные фундаменты»), ленточные фундаменты и плоты.
Фундаменты мелководья используются, когда поверхностные грунты достаточно прочны и жестки, чтобы выдерживать возложенные нагрузки; как правило, они не подходят для слабых или сильно сжимаемых грунтов, таких как плохо уплотненная насыпь, торф, современные озерные и аллювиальные отложения и т. д.



---

Неглубокие фундаменты

Фундаментные подушки

Фундаменты

используются для поддержки отдельных точечных нагрузок, например, из-за несущей колонны. Они могут быть круглыми, квадратными или прямоугольными. Обычно они состоят из блока или плиты одинаковой толщины, но могут быть ступенчатыми или изогнутыми, если требуется распределить нагрузку от тяжелой колонны. Насыпные фундаменты обычно неглубокие, но можно использовать и глубокие насыпные фундаменты.



---

Неглубокие фундаменты

Ленточные фундаменты

Ленточные фундаменты используются для поддержки линии нагрузок либо из-за несущей стены, либо если линия колонн нуждается в поддержке, когда позиции колонн настолько близки, что отдельные фундаментные плиты были бы неуместны.



---

Неглубокие фундаменты

Сплошной фундамент

Сплошные фундаменты используются для распределения нагрузки от конструкции на большую площадь, обычно на всю площадь конструкции. Они используются, когда нагрузки на колонны или другие структурные нагрузки близки друг к другу и отдельные подушки фундамента будут взаимодействовать.

Сплошной фундамент обычно состоит из бетонной плиты, занимающей всю нагруженную площадь. Он может быть усилен ребрами жесткости или балками, встроенными в фундамент.

Сплошные фундаменты имеют то преимущество, что уменьшают неравномерные осадки, поскольку бетонная плита сопротивляется дифференциальным перемещениям между положениями нагрузки. Они часто необходимы на мягких или рыхлых грунтах с низкой несущей способностью, поскольку они могут распределять нагрузки на большую площадь.



---

Типы фундамента

Глубокие фундаменты

• Сваи

Глубокие фундаменты – это фундаменты, заложенные слишком глубоко под готовой поверхностью земли, чтобы на их несущую способность могли повлиять поверхностные условия, обычно это происходит на глубине >3 м ниже готового уровня земли. Они включают в себя сваи, опоры и кессоны или компенсированные фундаменты с использованием глубоких подвалов, а также фундаменты из глубоких подушек или лент. Глубокие фундаменты можно использовать для передачи нагрузки на более глубокие, более прочные слои на глубине, если вблизи поверхности присутствуют непригодные грунты.

Сваи представляют собой относительно длинные тонкие элементы, которые передают нагрузки фундамента через слои грунта с низкой несущей способностью на более глубокие слои грунта или породы с высокой несущей способностью. Они используются, когда по экономическим, строительным или почвенным соображениям желательно передавать нагрузки на пласты за пределами практической досягаемости мелкозаглубленных фундаментов. В дополнение к опорным конструкциям сваи также используются для закрепления конструкций против подъемных сил и для оказания помощи конструкциям в сопротивлении боковым силам и силам опрокидывания.

Опоры представляют собой фундаменты для несущих тяжелых структурных нагрузок, которые сооружаются на месте в глубоких котлованах.

Кессон представляет собой форму глубокого фундамента, который сооружается над уровнем земли, а затем заглубляется до необходимого уровня путем выемки грунта или дноуглубления внутри кессона.

Фундаменты с компенсацией представляют собой фундаменты глубокого заложения, в которых снятие напряжения вследствие земляных работ приблизительно уравновешивается приложенным напряжением от фундамента. Таким образом, приложенное чистое напряжение очень мало. Компенсированный фундамент обычно представляет собой глубокий подвал.



---

Глубокие фундаменты

Сваи

• Типы свай
• Типы конструкций
• Факторы, влияющие на выбор
• Группы свай

Свайные фундаменты можно классифицировать по
тип сваи
(разные конструкции, которые должны поддерживаться, и разные грунтовые условия требуют разных типов сопротивления) и
тип конструкции
(можно использовать различные материалы, конструкции и процессы).



---

Сваи

Типы свай

• Концевые опорные сваи
• Висячие сваи
• Сваи уменьшающие осадку
• Натяжные сваи
• Сваи с боковой нагрузкой
• Сваи заполненные

Часто используются сваи, потому что на достаточно малой глубине невозможно найти достаточную несущую способность, чтобы выдерживать структурные нагрузки. Важно понимать, что сваи опираются как на концевой подшипник и обшивка трения . Доля несущей способности, создаваемой торцевым подшипником или поверхностным трением, зависит от состояния почвы. Сваи могут использоваться для поддержки различных типов структурных нагрузок.

---

Типы свай

Концевые опорные сваи

Опорные сваи — это сваи, которые заканчиваются твердым, относительно непроницаемым материалом, таким как камень или очень плотный песок и гравий. Они получают большую часть своей несущей способности за счет сопротивления слоя у основания сваи.

---

Типы свай

Висячие сваи

Висячие сваи получают большую часть своей несущей способности за счет поверхностного трения или сцепления. Обычно это происходит, когда сваи не достигают непроницаемого слоя, а забиваются на некоторое расстояние в проницаемый грунт. Их грузоподъемность частично определяется торцевой опорой и частично поверхностным трением между заглубленной поверхностью грунта и окружающим грунтом.

---

Типы свай

Сваи уменьшающие осадку

Сваи, уменьшающие осадку, обычно встраиваются под центральную часть плитного фундамента, чтобы уменьшить дифференциальную осадку до приемлемого уровня. Такие сваи служат для укрепления почвы под плотом и помогают предотвратить выпуклость плота в центре.

---

Типы свай

Натяжные сваи

Такие конструкции, как высокие дымоходы, опоры ЛЭП и причалы, могут подвергаться большим опрокидывающим моментам, поэтому часто используются сваи, чтобы противостоять возникающим в результате подъемным силам фундамента. В таких случаях результирующие усилия передаются на грунт по всей длине заглубленной сваи. Силу сопротивления буронабивных свай можно увеличить за счет дополнительного расширения. При проектировании натянутых свай необходимо учитывать эффект радиального сжатия сваи, так как это может привести к снижению сопротивления ствола примерно на 10–20 %.

---

Типы свай

Сваи с боковой нагрузкой

Почти все свайные фундаменты в той или иной степени подвергаются горизонтальной нагрузке. Величина нагрузок по отношению к приложенной вертикальной осевой нагрузке, как правило, невелика, и, как правило, не требуется никаких дополнительных проектных расчетов. Однако в случае причалов и пристаней, воспринимающих ударные нагрузки пришвартованных судов, свайных фундаментов мостовых опор, эстакад мостовых кранов, высоких дымовых труб и подпорных стен, горизонтальная составляющая относительно велика и может оказаться критической при проектировании. Традиционно в таких случаях сваи устанавливали под углом к ​​вертикали, обеспечивая достаточное горизонтальное сопротивление за счет составляющей осевой несущей способности сваи, действующей горизонтально. Однако способность вертикальной сваи выдерживать нагрузки, приложенные нормально к оси, хотя и значительно меньшая, чем осевая нагрузка этой сваи, может быть достаточной, чтобы избежать необходимости в таких «гребенчатых» или «вбитых» сваях, которые более дороги в установке. . Поэтому при проектировании свай с учетом боковых сил важно это учитывать.

---

Типы свай

Сваи засыпные

Сваи, проходящие через слои заполнителя с умеренной или слабой плотностью, будут испытывать отрицательное поверхностное трение , которое вызывает нисходящее сопротивление вдоль ствола сваи и, следовательно, дополнительную нагрузку на сваю. Это происходит по мере уплотнения наполнителя под собственным весом.



---

Сваи

Типы свайных конструкций

• Сваи смещения
• Несмещаемые сваи

Смещаемые сваи вызывают смещение грунта как в радиальном, так и в вертикальном направлении, когда ствол сваи забивается или забивается домкратом в землю. При использовании несмещаемых свай (или сменных свай) грунт удаляется, а полученное отверстие заполняется бетоном или сборная железобетонная свая вбрасывается в отверстие и заливается цементным раствором.



---

Типы свайных конструкций

Сваи смещения

• Полностью предварительно сформированные сваи смещения
• Забивные и монолитные сваи смещения
• Винтовые (винтовые) набивные сваи
• Способы установки

Пески и зернистые грунты имеют тенденцию к уплотнению в процессе смещения, тогда как глины имеют тенденцию к пучиниванию. Сами сваи смещения можно разделить на разные типы в зависимости от того, как они устроены и как они вставлены.



---

Сваи смещения

Полностью предварительно сформированные сваи

Они могут быть из сборного железобетона;
армированный по всей длине (предварительно напряженный)
шарнирный (усиленный)
полый (трубчатый) профиль
или из стали различного сечения.



---

Сваи смещения

Сваи забивные и монолитные

Этот тип ворса может быть двух форм. Первый включает в себя вбивание в землю временной стальной трубы с закрытым концом для образования пустоты в грунте, которая затем заполняется бетоном по мере извлечения трубы. Второй тип такой же, за исключением того, что стальная труба остается на месте, образуя постоянный корпус.



---

Сваи смещения

Сваи винтовые (винтовые) набивные вытесняющие

Этот тип конструкции выполняется с использованием шнека специального типа. Однако почва уплотняется, а не удаляется, поскольку шнек ввинчивается в землю. Шнек установлен на полом стержне, который может быть заполнен бетоном, поэтому, когда необходимая глубина будет достигнута, бетон можно закачать вниз по стержню, а шнек медленно отвинтить, оставив залитую сваю на месте.



---

Сваи смещения

Способы установки

• Сбрасываемый вес
• Дизель-молот
• Вибрационные методы забивки свай
• Методы установки домкратом

Сваи смещения забиваются в землю или забиваются домкратом. Можно использовать ряд различных методов.



---

Способы установки

Сбрасываемый груз

Падающий груз или падающий молот являются наиболее часто используемым методом забивки свай. Вес примерно половины веса сваи поднимается на подходящее расстояние в направляющей и отпускается, чтобы ударить по оголовку сваи. При забивке полой трубы сваи вес обычно воздействует на заглушку в нижней части сваи, что снижает любые избыточные напряжения по длине трубы во время забивки.

Варианты простого отбойного молотка молотки одностороннего и двустороннего действия . Они приводятся в действие механическим паром, сжатым воздухом или гидравлически. В молоте одностороннего действия груз поднимается сжатым воздухом (или другим способом), который затем высвобождается, и груз падает. Это может происходить до 60 раз в минуту. Молот двойного действия такой же, за исключением того, что сжатый воздух также используется при движении молота вниз. Однако этот тип молота не всегда подходит для забивания бетонных свай. Хотя бетон может выдерживать сжимающие напряжения, создаваемые молотком, ударная волна, создаваемая каждым ударом молотка, может создавать высокие растягивающие напряжения в бетоне при возврате. Это может привести к разрушению бетона. Вот почему бетонные сваи часто предварительно напрягают.



---

Способы установки

Дизель-молот

Дизельный молот может производить быстрые управляемые взрывы. Взрывы поднимают таран, который используется для забивания сваи в землю. Хотя вес поршня меньше веса отбойного молота, повышенная частота ударов может компенсировать эту неэффективность. Этот тип молота лучше всего подходит для забивания свай в несвязный сыпучий грунт, где основное сопротивление приходится на торцевой подшипник.



---

Способы установки

Вибрационные методы забивки свай

Вибрационные методы могут оказаться очень эффективными при забивке свай через несвязные гранулированные грунты. Вибрация сваи возбуждает зерна грунта, прилегающие к свае, что делает грунт почти свободным, что значительно уменьшает трение вдоль ствола сваи. Вибрация может быть вызвана вращающимися в противоположных направлениях эксцентриковыми массами с электрическим (или гидравлическим) приводом, прикрепленными к оголовку сваи, обычно действующими с частотой около 20-40 Гц. Если увеличить эту частоту примерно до 100 Гц, это может вызвать продольный резонанс в свае, а скорость проникновения может приблизиться к 20 м/мин в умеренно плотных зернистых грунтах. Однако большая энергия, возникающая в результате вибрации, может повредить оборудование, шум и распространение вибрации также могут привести к оседанию близлежащих зданий.



---

Способы установки

Методы установки домкратом

Забивные сваи чаще всего используются для подпирания существующих конструкций. Выкапывая землю под конструкцией, можно вставить короткие сваи и вбить их в землю, используя нижнюю часть существующей конструкции в качестве реакции.

---

Типы свайных конструкций

Несмещаемые сваи

• Буронабивные сваи малого диаметра
• Буронабивные сваи большого диаметра
• Частично предварительно сформированные сваи
• Забивные или бетонные сваи

В случае несмещаемых свай грунт удаляется, а полученное отверстие заполняется бетоном, или иногда в отверстие вбрасывается сборная железобетонная свая и заливается цементным раствором. требуется опора только близко к поверхности земли. При бурении в более нестабильном грунте, таком как гравий, может потребоваться какая-либо форма обсадной трубы или поддержки, например, бентонитовый раствор. В качестве альтернативы раствор или бетон можно ввести из шнека, вращаемого в гранулированный грунт. Таким образом, существует четыре основных типа несмещаемых свай.

Этот метод строительства создает неравномерную границу между стволом сваи и окружающим грунтом, что обеспечивает хорошее сопротивление поверхностному трению при последующей нагрузке.



---

Неподвижные сваи

Буронабивные сваи малого диаметра

Обычно они имеют диаметр 600 мм или меньше и обычно изготавливаются с использованием штатива. Оборудование состоит из штатива, лебедки и троса, управляющего различными инструментами. Основные инструменты показаны на этой схеме.

В сыпучих грунтах основной инструмент состоит из тяжелой цилиндрической оболочки с режущей кромкой и откидным клапаном на дне. Вода необходима, чтобы помочь в этом типе раскопок. При движении снаряда вверх и вниз на дне скважины происходит разжижение грунта (поскольку под снарядом создается низкое давление, так как разжиженный грунт быстро перемещается вверх), и он стекает в корпус и может быть переброшен на лебедку. поверхность и опрокидывается. При бурении зернистого грунта существует опасность чрезмерного разрыхления материала по бокам скважины. Для предотвращения этого временную обсадную трубу следует продвигать, вбивая ее в землю.

В связных грунтах бурение скважины продвигают путем неоднократного опускания инструмента крестообразного сечения с цилиндрической режущей кромкой в ​​грунт, а затем подъема его лебедкой на поверхность с грузом грунта. Оказавшись на поверхности, глина, прилипшая к крестообразным лезвиям, отделяется.



---

Неподвижные сваи

Буронабивные сваи большого диаметра

Большие скважины от 750 мм до 3 м в диаметре (с 7-метровыми расширителями) возможны с использованием роторного бурового оборудования. Шнековая установка обычно монтируется на кране или грузовике.

Спиральный или ковшовый шнек, как показано на этой схеме, прикреплен к валу, известному как стержень Келли (телескопический элемент квадратного сечения, приводимый в движение горизонтальным вращателем). С помощью этой техники возможна глубина до 70 м. Использование бентонитового раствора в сочетании с ковшовым шнеком может устранить некоторые трудности, связанные с бурением в мягких илистых и глинистых и рыхлых зернистых грунтах без постоянной поддержки обсадными трубами. Одним из преимуществ этой техники является возможность недостаточного развертывания. Используя расширительный буровой инструмент, можно увеличить диаметр основания сваи, что значительно повысит несущую способность сваи. Тем не менее, недостаточное расширение является медленным процессом, требующим остановки шнека для смены инструмента, и медленным процессом в фактической операции дополнительного расширения. В глине часто предпочтительнее использовать более глубокое древко с прямыми сторонами.



---

Неподвижные сваи

Частично формованные сваи

Этот тип сваи особенно подходит для условий, когда грунт заболоченный, или когда есть движение воды в верхнем слое почвы, что может привести к выщелачиванию цемента из монолитной бетонной сваи. Отверстие бурят обычным способом, а затем в него опускают кольцевые секции, чтобы получить полую колонну. Затем можно разместить арматуру, а раствор нагнетать к основанию сваи, вытесняя воду и заполняя как зазор снаружи, так и сердцевину внутри колонны.



---

Неподвижные сваи

Сваи, залитые раствором или бетоном

Использование шнеков непрерывного действия становится все более популярным методом строительства свай. Эти сваи предлагают значительные экологические преимущества во время строительства. Их уровень шума и вибрации низок, и нет необходимости во временной обсадной трубе или бентонитовом растворе, что делает их подходящими как для глинистых, так и для зернистых грунтов. Проблема только в том, что они ограничены по глубине максимальной длиной шнека (около 25м). Сваи сооружаются путем ввинчивания шнека непрерывного действия в землю на необходимую глубину, оставляя почву в шнеке. Затем цементный раствор (или бетон) можно протолкнуть вниз по полому валу шнека, а затем продолжить наращивание снизу по мере того, как шнек с грузом грунта вынимается. Затем можно опустить арматуру до того, как раствор схватится.

Альтернативная система, используемая в сыпучих грунтах, состоит в том, чтобы оставить грунт на месте и смешать его с нагнетаемым раствором, когда шнек убирается, оставляя столб земли, армированной раствором.



---

Сваи

Факторы, влияющие на выбор сваи

• Местоположение и тип строения
• Грунтовые условия
• Долговечность
• Стоимость

Существует множество факторов, которые могут повлиять на выбор свайного фундамента. Прежде чем принять окончательное решение, необходимо рассмотреть все факторы и принять во внимание их относительную важность.



---

Факторы, влияющие на выбор сваи

Расположение и тип строения

Для сооружений над водой, таких как причалы и пристани, наиболее подходящими являются забивные сваи или забивные монолитные сваи (в которых оболочка остается на месте). На суше выбор не так прост. Приводные монолитные типы обычно самые дешевые для умеренных нагрузок. Однако часто необходимо, чтобы сваи устанавливались без значительного вздутия или вибрации грунта из-за их близости к существующим конструкциям. В таких случаях лучше всего подходит буронабивная свая. Для тяжелых конструкций, испытывающих большие нагрузки на фундамент, буронабивные сваи большого диаметра обычно являются наиболее экономичными. Забивные сваи подходят для подпирания существующих конструкций.



---

Факторы, влияющие на выбор сваи

Грунтовые условия

Забивные сваи нецелесообразно использовать в грунтах, содержащих валуны, или в глинистых породах, когда пучение грунта может быть вредным. Точно так же буронабивные сваи не подходят для рыхлого водоносного песка, а фундаменты с просверленными отверстиями нельзя использовать в несвязных грунтах, поскольку они могут разрушиться до того, как будет уложен бетон.



---

Факторы, влияющие на выбор сваи

Долговечность

Это влияет на выбор материала. Например, бетонные сваи обычно используются в морских условиях, так как стальные сваи в таких условиях подвержены коррозии, а деревянные сваи могут быть атакованы моллюсками-сверлителями. Однако на суше бетонные сваи не всегда лучший выбор, особенно там, где почва содержит сульфаты или другие вредные вещества.



---

Факторы, влияющие на выбор сваи

Стоимость

При принятии окончательного решения по выбору сваи большое значение имеет стоимость. Общая стоимость установки свай включает в себя фактическую стоимость материала, время, необходимое для забивки свай в плане строительства, пробную нагрузку, расходы на инженера по надзору за установкой и погрузкой, а также расходы на организацию и накладные расходы, понесенные между моментом первоначального расчистку площадки и время, когда можно приступить к строительству надстройки.



---

Сваи

Свайные группы

Сваи чаще устанавливаются группами, а не отдельными сваями. Свайную группу следует рассматривать как составной блок свай и грунта, а не составной набор одиночных свай. На мощность каждой сваи может повлиять забивка соседних свай в непосредственной близости. Уплотнение грунта между соседними сваями, вероятно, приведет к более высоким контактным напряжениям и, следовательно, к более высокой несущей способности ствола этих свай. Предельная мощность группы свай не всегда зависит от индивидуальной мощности каждой сваи. При анализе несущей способности группы свай необходимо учитывать 3 режима отказа.
Разрушение одиночной сваи
Разрушение рядов свай
Сбой блока
Методы установки, состояние грунта, геометрия группы свай и то, как группа забивается, — все это влияет на то, как будет вести себя любая группа свай. Если группа разрушится как блок, полное трение вала будет мобилизовано только по периметру блока, и поэтому любое увеличение мощности вала отдельных свай не имеет значения. При расчете торцевой несущей способности следует использовать площадь всего основания блока, а не только площадь основания отдельных свай в группе. Такое разрушение блока может произойти, если сваи расположены близко друг к другу или если используется контактирующий с землей наголовник сваи. Разрушение рядов свай может произойти, если расстояние между сваями в одном направлении намного больше, чем в перпендикулярном.



---

Факультет окружающей среды и технологий Университета Западной Англии

Передовая практика для фундаментов в строительной отрасли фундаменты в 2020 году

В этом выпуске журнала PBC Today, посвященном строительству, мы рассмотрели различные варианты фундаментов, наиболее часто используемые сегодня в строительной отрасли, а также рассмотрели ключевые переменные, которые будут влиять на окончательный выбор фундамент на этапе проектирования.

Мы также предоставляем информацию о действующих строительных нормах и британских стандартах, предназначенных для обеспечения оптимального проектирования фундаментов. Само собой разумеется, что ошибки на этой ранней стадии процесса строительства могут оказаться дорогостоящими для исправления и могут нанести ущерб структуре и долговечности здания.

Функция фундаментов

По сути, функция фундаментов заключается в обеспечении эффективной и сбалансированной передачи конструкционных нагрузок, действующих на грунт, поддерживающий здание, при одновременном предотвращении перенапряжения этого грунта. Субстраты земли будут выступать в качестве одного из наиболее важных факторов при выборе фундамента.

Рисунок 1: Таблица несущей способности.

Ленточный фундамент

Ленточный фундамент является одним из наиболее часто используемых фундаментов. Как правило, они используются для грунта с хорошей несущей способностью грунта. Ленточные фундаменты предназначены для сооружений с относительно небольшой нагрузкой, например, жилых домов малой и средней этажности. Традиционная форма строительства большинства домов допускает использование ленточного фундамента.

Ленточные фундаменты состоят из непрерывной полосы бетона, образованной по центру под несущими стенами. Непрерывная полоса действует как опора, для которой строятся стены, и имеет такую ​​ширину, чтобы равномерно распределять нагрузку здания на землю под ним, поддерживая его. Это известно как «равномерно распределенная нагрузка» (UDL) и относится к равномерной передаче нагрузки конструкции на уровне фундамента на грунт, способный выдержать нагрузку без чрезмерного уплотнения (см. таблицу ленточных фундаментов).

Рисунок 2: Минимальная ширина ленточных фундаментов таблица

Минимальные требования к глубине ленточных фундаментов диктуются местными грунтовыми условиями, но, как правило, глубина этих фундаментов должна быть не менее 450 мм ниже уровня чистового грунта во избежание повреждения от действия мороза в морозостойком грунте. (См. BS 8004 для правильных указаний по глубине и ширине фундаментов).

Глубокие фундаменты – Свайные фундаменты

Сваи часто называют колоннами в земле. Они могут быть непопулярным выбором фундамента из-за потребности в тяжелом оборудовании, а также затрат и дополнительного времени, которые это требует.

Для участков с менее благоприятными грунтовыми условиями свайные фундаменты часто являются единственным приемлемым решением, если проект должен быть начат. Свайные фундаменты устанавливаются там, где качество грунта близко к поверхности плохое или непостоянное. Применение столь глубокого фундамента в этих условиях часто является обязательным. Обычно свайные фундаменты делятся на 2 разных типа, и они различаются по типу в зависимости от способа их установки.

Сваи смещения (забивные)

Смещающие сваи устанавливаются путем забивания сплошной сваи или пустотелой обсадной трубы в более глубокие слои основания, что приводит к смещению окружающего грунта. Этот метод забивания сваи в землю требует больших усилий и энергии. Для этого процесса обычно используется приводная установка. Этот метод может создавать трудности из-за уровня шума и вибрации, возникающих в результате движения. Эти нежелательные характеристики часто делают этот метод непригодным для перегруженных участков, где соседние здания могут быть структурно затронуты, или районов, где неприятный шум запрещен. (Свод практических правил, BS 5228 конкретно касается шума и вибрации свай).

Сменные сваи (буронабивные)

Сменные сваи, напротив, устанавливаются путем удаления объема грунта и «замены» его сваями, поддерживающими нагрузку. Почва удаляется с помощью полого утяжеленного грейфера или роторного бурового шнека. Выемка предотвращается от обрушения путем введения полой оболочки, обычно сделанной из стали, или вязкой жидкости, бентонита. Затем бентонит вытесняется бетоном при заливке в котлован. Существует четыре основных формы сменных свай, см. ниже:

• Буронабивные монолитные сваи (малого диаметра)
• Сваи буронабивные монолитные (большого диаметра)
• Висячие сваи и сваи-концы
• Инъекционные сваи

Соединение со сваями

Во многих случаях сваи подвергаются точечным нагрузкам. Часто бывает так, что нагрузка здания превышает мощность одной свайной колонны. Поэтому сваи часто группируются вместе, чтобы выдерживать приложенную нагрузку. Соединения с концами свай называются оголовками; они используются для соединения оголовков соседних свай и обеспечения платформы для нагрузки здания. Заземляющие балки вводятся в соединения свай для того, чтобы равномерно распределить нагрузку (UDL) традиционных жилых домов, таким образом, выступая в качестве подходящего интерфейса между стенами и сваями.

Фундаментная балка обычно отливается на месте с помощью опалубки вокруг оголовков свай. Бетон заливается в опалубку и обычно армируется кольцевой балкой из стальной арматуры. Бетонные прокладки устанавливаются на стальную арматуру, чтобы гарантировать, что при схватывании бетона будет достаточно покрытия стали, чтобы избежать коррозии стали (см. BS 7937 для руководства по бетонным прокладкам).

Таким образом, свайные фундаменты должны устанавливаться соответствующим специалистом под наблюдением инженера-строителя. Все сваи должны соответствовать расчетной нагрузке. После установки сваи должны быть проверены на целостность, чтобы убедиться, что сваи могут выдержать назначенную нагрузку.

Плотный фундамент

Проекты плотного фундамента могут быть предложены и представлены инженером с соответствующей квалификацией, если они соответствуют назначению и рентабельны. Очень важно, чтобы плитный фундамент обеспечивал достаточную несущую способность с учетом скрытых характеристик осадки, которые часто зависят от состава слоев. Приложенная нагрузка распределяется по более широкой области, обычно по всей площади основания, и можно считать, что она «плавает» по земле подобно плоту, плавающему по воде.

Они построены из железобетонных плит одинаковой толщины по всей длине, как правило, 150-300 мм с водонепроницаемой мембраной сверху. Чтобы свести к минимуму вероятность растрескивания, в бетонный фундамент можно интегрировать стальную арматуру; этот метод более экономичен по сравнению с регулировкой толщины плиты. Особенно там, где есть сложные грунтовые условия (загрязнение, грунтовые воды, деревья и т. д.) или где требуется дополнительная опора для определенных нагрузок. Типы ростверка следующие:

• Сплошная плита
• Свайный плот
• Плот из перекрытий
• Сотовый плот

Используемый тип будет соответственно зависеть от характера и характеристик предлагаемой схемы. Некоторые факторы, которые следует учитывать, включают:

• Есть ли подвал?
• Площадь пола, высота и нагрузки
• Дифференциальная осадка
• При невозможности устройства отдельных ленточных фундаментов для покрытия площади основания
• Там, где невозможно проводить раскопки на значительную глубину.

  No related posts.
