Инструмент, приспособления, инвентарь для каменной кладки
содержание .. 1 2 3 4 5 6 7 8 9 10 ..
Производительность труда каменщика во многом зависит от качества применяемого ручного инструмента.
Кельма (рис. 3.5, а) – это лопатка из тонколистового стального полотна с изогнутой ручкой из древесины твердых пород. Она применяется для разравнивания раствора, заполнения вертикальных швов и подрезки излишков раствора.
Молоток-кирочка (рис. 3.5, б) массой 0,55 кг с деревянной ручкой длиной до 300 мм используется для рубки или тески кирпича, керамического камня.

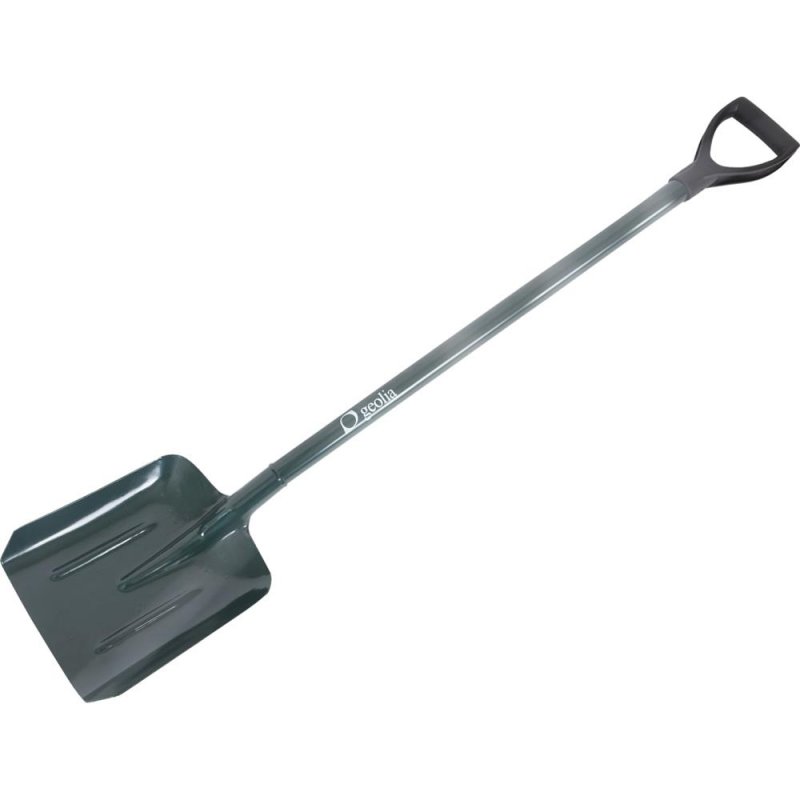

Растворная лопата (рис.
3.6) имеет полотно из листовой стали толщиной 1,6
мм.
Расшивки (рис. 3.7) имеют рабочую часть в форме разрезанной вдоль стальной трубки с ручкой из древесины твердых пород. Обработку и уплотнение швов кладки ведут стальными расшивками, имеющими вогнутую и выпуклую поверхность.
Для ускорения производства кирпичной кладки и повышения не только производства кирпичной кладки, но и ее качества используют малогабаритные ручные приспособления.
Причальные скобы
Крученый причальный шнур (рис.
3.9) толщиной 1,5…3 мм натягивают вдоль выкладываемой стены. Он
предназначен для соблюдения горизонтальности выкладываемых рядов.
|
Рис. 3.5. Ручной инструмент для укладки кирпича: |
|
Рис. 3.6. Растворная лопата
|
|
Рис. 3.7. Расшивки с |
Рис. |
Рис. 3.9. Причальный 3 – шнур |
3.8.
Причальные
Промежуточные маяки (рис. 3.10) в виде прямоугольного корпуса или сварной рамки фиксируют натянутый шнур в вертикальной или горизонтальной плоскостях.
Шаблон в форме металлического угольника служит для разметки и проверки прямых углов каменных стен (рис. 3.11). Шаблон из двух линеек, соединенных хомутами с прижимными винтами, предназначен для разметки оконных и дверных проемов при производстве каменных работ.
Рис.
Рис. 3.11. Шаблоны для разметки и
проверки углов (а) и проемов (б):
1 – раздвижные рейки; 2 –
прижимной винт; 3 –
хомуты
Прави́ло (рис. 3.13)
из отфугованного деревянного бруска или дюралюминиевого профиля длиной
1,2.
..2 м предназначено для контроля поверхности выкладываемых стен.
Для проверки качества кирпичной кладки используют контрольно-измерительный инструмент.
|
Рис. 3.12. Отвес |
|
Рис. 3.13. Правило: |
Рис.
3.14. Измерительные приборы
Уровень в металлическом корпусе длиной 750 мм применяется для проверки вертикальности и горизонтальности кладки (рис. 3.15).
В настоящее время всё чаще применяется уровень-правило из алюминиевого сплава длиной 1000–2000 мм.
При производстве каменной кладки используют также различный инвентарь.
Установка объемом до 2 м3 служит для приема, подогрева, перемешивания и порционной выдачи товарного раствора и представляет собой расходную тару для доставки к рабочему месту каменщика (рис. 3.16).
Бункер с челюстным затвором (рис. 3.17) объемом до 1,2 м3 предназначен для приемки и подачи раствора на рабочее место каменщика.
Подхват-футляр (рис.
3.18) грузоподъемностью 1,5 т состоит из двух полуфутляров Г-образной
формы, закрепленных на захватных рычагах, шарнирно смонтированных на
оси.
Рис. 3.16. Установка для приема и выдачи раствора: 1 – рама; 2 – емкость для перемешивания раствора; 3 – моторный отсек; 4 – крышка; 5 – секторный затвор для выдачи раствора; 6 – подвеска
Рис. 3.17. Бункер с челюстным затвором: 1
Рис. 3.18. Металлический растворный ящик:
1 – грузоподъемная петля; 2 – строп
Подхват-футляр (рис.
3.19) грузоподъемностью 1,5 т состоит из двух полуфутляров
Г-образной формы, закрепленных на захватных рычагах, шарнирно
смонтированных на оси. Подхват-футляр предназначен для выгрузки двух
пакетов кирпича из автомобиля и подачи их к рабочему месту каменщика.
Самозатягивающийся захват грузоподъемностью 1,75 т представляет собой прямоугольную раму с двухчелюстным рычажным зажимом (рис. 3.20).
Он предназначен для разгрузки пакетов силикатного кирпича без поддонов с автотранспорта и подачи их к месту кладки.
Бак для смачивания кирпича представляет собой емкость, заполненную водой (рис. 3.21).
В жаркую и сухую погоду поддоны с кирпичом опускают в бак, смачивают и подают к рабочему месту каменщика.
|
Рис. |
Рис. 3.21. Бак для смачивания
|
3.20. Самозатягивающийся
захват: 1 –
рама захвата; 2 –
натяжные пластины; 3 –
зажимные балки; 4 –
захватное устройство
Переносные светильники в виде раздвижной рамы с телескопической стойкой, имеющей плафоны, освещают рабочее место в темное время суток (рис. 3.22).
Контейнер для хранения
одежды, инструмента и приспособлений бригады каменщиков имеет отделения
для двух смен (рис. 3.23). Технологически необходимый набор инструмента,
приспособлений и инвентаря, рассчитанный на бригаду каменщиков, называют нормокомплектом.
Его бережное использование способствует повышению качества и
производительности труда каменщика.
|
Рис. 3.22. Переносной светильник: 1 – раздвижная рамка; 2 – телескопическая стойка; 3 – провод; 4 – плафоны |
|
Рис. 3.23. Металлический контейнер: 1 – петля; 2 – двухстворчатая дверь
|
содержание .
.
1
2
3
4
5
6
7
8
9
10 ..
ЦЕМЕНТНО-ПЕСЧАНАЯ СМЕСЬ ЧЕЛСИ M-150
ПОДХОДЯЩИЕ ОСНОВАНИЯ:
Недеформирующиеся минеральные основания. Все виды бетонных оснований, в том числе газобетон, пенобетон, шлакобетон и т.д. Все виды цементных оснований: цементно-песчаные, цементно-известковые и другие. Также можно использовать на кирпичных основаниях.
ПОДГОТОВКА ОСНОВАНИЯ:
Основание должно соответствовать требованиям СНиП 3.04.01-87 и СНиП 2.03.13-88. Основание должно быть непромёрзшим, твердым, ровным, тщательно очищенным от пыли, грязи, масел, старой рыхлей штукатурки, краски. Влагопоглощающую поверхность (ячеистый бетон и т.п.) необходимо обработать грунтовками глубокого проникновения (пропиточные грунтовки). Гладким и глянцевым поверхностям предать шероховатость. Не впитывающие или слабо впитывающие поверхности (монолитный бетон и т.
п.) обрабатываются контактными грунтами типа « БЕТОНКОНТАКТ» для создания адгезионного слоя.
ПРИГОТОВЛЕНИЕ РАСТВОРА:
Для приготовления раствора необходимо 1кг сухой смеси смешать с нужным количеством воды (см. п. расход воды на 1кг смеси). Сухую смесь постепенно всыпают в сосуд с водой и тщательно перемешивают до получения однородной консистенции без комков (рекомендуется пользоваться электродрелью с миксерной насадкой). Затем следует выдержать технологическую паузу 5 минут, чтобы прореагировали химические добавки, после чего растворную смесь повторно перемешивают. Цементно-песчаная смесь готова к применению.
СПОСОБ ПРИМЕНЕНИЯ:
Инструменты для кладочных работ: растворная лопата, мастерок, кельма, молоток-кирочка, расшивки, швабровка, отвес, строительный уровень, деревянный угольник, шнур-причалка, деревянная порядовка.
Перед началом монтажа первого ряда блоков необходимо тщательно выровнять базовую поверхность до уровня горизонта.
Выравнивание осуществляется клеевым раствором. Для этого раствор наносится на фундамент толщиной до 10 мм. При укладке следующих слоёв блоков клей наносится полосой, соответствующей ширине блока. При монтаже блоков, не имеющих пазы, раствор наносится, в том числе, и на вертикальные плоскости. Время укладки блоков не более 25 минут после нанесения раствора. Толщина слоя нанесения раствора составляет 5-10 мм. После укладки блок или плиту следует прижать так, чтобы толщина шва после прижатия составила 3-5 мм. Корректировку положенных блоков необходимо проводить в течении 10-15 минут после укладки. Все последующие ряды кладки блоков выполняются с перевязкой (стыковкой шов должен проходить не менее чем в 10 см от места нахождения стыкового шва предыдущего ряда). Несущие стены перевязываются кладкой или стыковка выполняется с помощью анкеров .
Проведение дальнейших строительных работ по кладке возможно через трое суток.
Штукатурный раствор наносится на поверхность кельмой, стальным шпателем или теркой.
Как правило, качественная штукатурка выполняется в несколько приемов. Заполнение швов кладки, монтажных стыков, технологических отверстий и т.д., то есть создается поверхность, не имеющая пустот, что очень важно. Наносится основной слой штукатурного намета, который выравнивает поверхность по вертикали и горизонтали. Толщина штукатурного слоя не должна превышать 30мм, но если необходимо штукатурка большей толщины, то возможно нанесение нескольких слоев, не более 15 мм каждый, с обязательной сушкой каждого слоя. По мере высыхания для высококачественной штукатурки необходимо произвести затирку (увлажненную поверхность затереть войлочной или резиновой теркой). Образуется гладкая, не осыпающая поверхность. Рекомендуется смачивание оштукатуренных поверхностей в течение 2 суток после окончания штукатурных работ. Последующие работы по оштукатуренным поверхностям выполняются через 72 часа. Климатические условия влияют на время схватывания и высыхания. Инструмент: правила дюралевые, кельма, маяки штукатурные, терка, полутерка.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ.
| Количество воды на 1 кг смеси, л | 0,18-0,22 |
| Расход смеси кг/м2 при толщине слоя 1 мм | 1,6-1,8 |
| Толщина штукатурного слоя, мм. | 5-15 |
| Время использования раствора, мин | 120 |
| Прочность сцепления с основанием, не менее МПа | 0,3 |
| Фракция наполнителя, мм. | 2,5 |
| Класс морозостойкости | F50 |
| Прочность на сжатие, МПа | 15 |
| Водопоглощение % | 6 |
| Температура применения | от +5°С до +35°С |
ПРИМЕЧАНИЕ:
Работы следует выполнять в сухих условиях, при температуре воздуха и основания от +5°С до +35°С.
Все изложенные в техническом описании показатели качества и рекомендации верны для температуры окружающей среды +20°С и относительной влажностью воздуха 60%. В других условиях возможно изменение жизнеспособности раствора и времени укладки, а так же времени высыхания штукатурного слоя. Продукт изготовлен на современном оборудовании с использованием новейших технологий и материалов. Сухая смесь содержит цемент, который при взаимодействии с водой дает щелочную реакцию, поэтому при работе с ней необходимо защищать глаза и кожу. При попадании смеси в глаза, следует промыть их водой и обратиться к врачу. Изготовитель не несет ответственности за несоблюдение технологии при работе с материалом, а также за его применение в целях и условиях, не предусмотренных данным техническим описание.
СРОК ХРАНЕНИЯ:
Срок хранения в заводской упаковке в сухом помещении 12 месяцев со дня изготовления.
