Подземный этаж это: Является ли цокольный этаж подземным

Содержание

Технические этажи

Практически любое здание нуждается в определенном пространстве для различных инженерных систем, которые требуют просторных и изолированных пространств, которые могли бы обеспечить их бесперебойное функционирование, а также удобство обслуживания, ремонта и замены. Для этих целей обычно используются технические этажи – подвалы, промежуточные технические этажи и чердаки

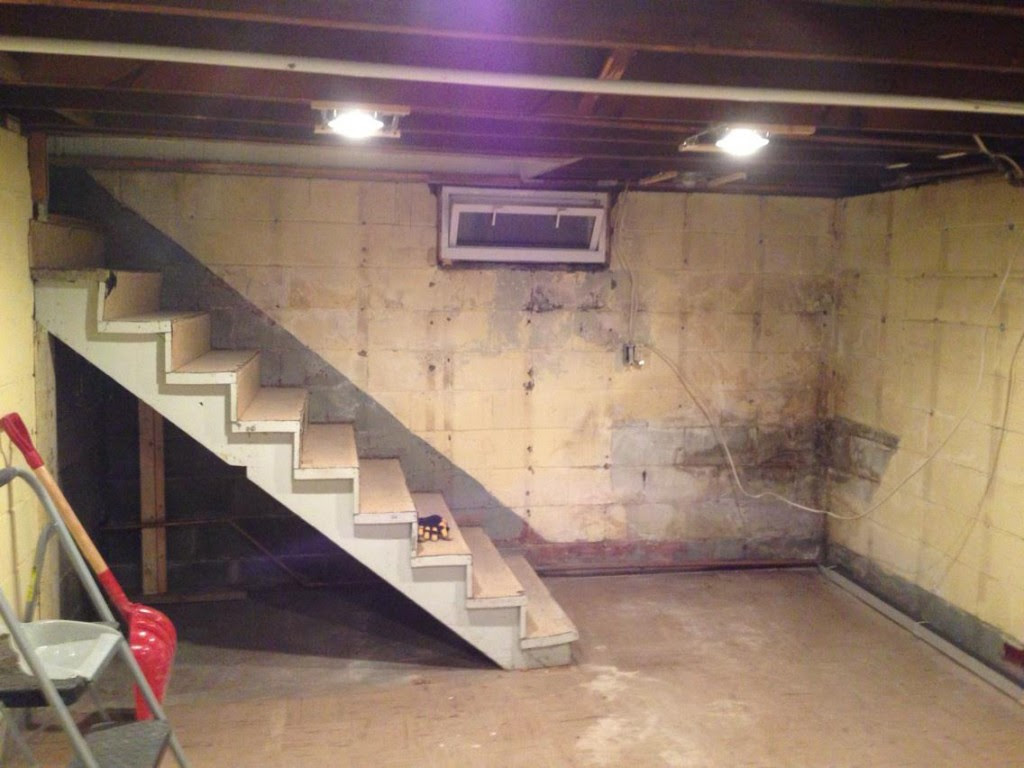

Подвал

Пожалуй, самая распространенная разновидность технического этажа – это подвал. В отличие от чердаков, которые не всегда полезны для размещения инженерных систем и коммуникаций. но привлекательны для создания мансард, подвалы очень удобны для технических нужд, но абсолютно не привлекательны как дополнительное жилое пространство.
Довольно часто путают понятия подвала и цокольного этажа. Под цокольным этажом обычно имеют в виду полуподземный или просто первый этаж, в то время как подвал – это именно подземное помещение, находящееся более чем на половину под уровнем земли.

Тем не менее, цокольный этаж вполне можно считать разновидностью подвала, более подходящей для многофункционального применения.
Подвал традиционно используется именно как место для размещения различных технических систем, обслуживающих жилые помещения. Обычно они используются для систем водоснабжения. В них размещаются трубы, обеспечивающие водоснабжение и отопление вышестоящих помещениях, входы в магистрали водоснабжения, насосы. бойлеры и прочая инфраструктура, в зависимости от технического исполнения конкретного дома.
Такое использование подвала несет повышенный риск протечек и даже затоплений при любых неполадках, поэтому обычно такое снабжение стремятся изолировать от других систем и в частности электрики, не относящейся к водоснабжению.

Чердак

Чердак – это помещение, расположенное прямо под крышей. В том или ином виде он присутствует у многих зданий, и его размеры и сценарии использования различны. По сравнению с подвалами он реже используется в качестве кладовки и технического этажа и чаще используется в качестве дополнительного жилого пространства. Чердак может иметь полноценное освещение, так как мансардные окна обеспечивают высокую эффективность инсоляции при своем небольшом размере, в то время как подвал в лучшем случае имеет небольшие окна. Также чердак психологически приятнее для пользователей за счет своего расположения над обычными этажами, а не под ними.

Промежуточный технический этаж

Для не слишком высоких зданий обычно достаточно технического подвала и чердака. Но при достижении определенной этажности значительная часть помещений оказывается слишком далеко от узлов с таким расположением. Поэтому многие высотные здание (не ниже 20-30 этажей) имеют промежуточные технические этажи.
Технические этажи являются одним из острых вопросов в высотном строительстве. Если чердаки и особенно подвалы имеют ограниченную полезность в качестве пространств для общего пользования, то полноценные наземные этажи всегда являются ценным ресурсом. Поэтому при проектировании высотных зданий инженеры стремятся обойтись минимальным количеством технических этажей.

Обычно нормой для сверхвысоких зданий считается один технических этаж на десять «пользовательских», но на практике их количество и положение выбирается индивидуально.
По своему назначению такие этажи занимают промежуточное положение между чердаками и подвалами. Они могут содержать инфраструктуру самого разного рода, как характерную для чердаков (системы кондиционирования, телекоммуникационное оборудования), так и для подвалов (системы водоснабжение и водяного отопления). Также они могут содержать лифтовое оборудование, противопожарные системы, насосы – любое оборудование, обслуживающее пользователей здания. В некоторых зданиях на технических этажах размещаются демпферы — устройства, противодействующие колебаниям здания и помогающие ему противостоять ураганам и землетрясениям.
Перед архитекторами высоток часто встает проблема оформления промежуточных технических этажей. Они не нуждаются в полноценных окнах, скорее наоборот – они усиливают теплопотери и могут предоставлять малоприятные виды из других зданий на оборудование.
Обычно они имеют небольшие окна и вентиляционные отверстия для климатического оборудования.

Цокольный этаж от GOOD WOOD

Этапы строительства цоколя

Геологические изыскания и проектные работы

При разработке проекта учитываем индивидуальные особенности: расположение, ориентацию по сторонам света, климатические условия, рельеф участка. Базовый осмотр проводят архитектор и инженер технического надзора на первичной консультации.

Последовательность работ:

  1. Инженерно-геологические изыскания. В зависимости от размеров постройки и ее расположения для оценки несущей способности грунта потребуется 2-4 скважины глубиной до 8 метров.
  2. Инженер-конструктор на основании полученных данных рассчитывает элементы. В процессе учитываем архитектурно-строительные решения, определяем сечение опорных элементов, требования к армированию и прочие параметры.
    Все расчеты проводим в специализированном комплексе SCAD.
  3. Инженер изучает сведения о грунте, определяет требования к гидроизоляции, теплотехнические параметры стен, устройство дренажной системы.
  4. Полученные данные, разработанные конструктивные решения и расчеты оформляем в рабочий проект.

Владелец получает готовый проект дома из клееного бруса: цокольный этаж становится полноценной частью конструкции, надежным основанием будущего коттеджа.

Строительно-монтажные работы

Строительство начинается с обустройства подъездных путей для доставки строительных материалов, проезда спецтехники, перевозки оборудования.

Этапы возведения дома с цоколем:

  1. Разработка котлована. Дно тщательно выравнивают до проектной глубины. Промежуточный этап принимает инженер технадзора — специалист фиксирует качество выполненных подготовительных работ.
  2. Устройство дренажной системы, прокладка инженерных коммуникаций, если они необходимы. Трубы располагаются точно по проекту — этап обязательно принимает технадзор.
  3. Укладка геотекстиля, устройство песчаной подушки с послойной трамбовкой. Для качественного уплотнения используем вибродинамические плиты.
  4. Сборка опалубки, заливка бетонной подготовки — предварительного слоя бетона на дне котлована для выравнивания поверхности и удобства вязки основного армирования. На поверхность бетонной подготовки укладывают 2 слоя гидроизоляции.
  5. Армирование железобетонной плиты с выпусками арматуры в местах устройства стен, установка герметизирующей гидрошпонки по всему периметру сопряжения стен цоколя с плитой. Инженер проверяет шаг, качество вязки, соответствие параметров требованиям проекта.
  6. Заливка бетонной смеси. Поверхность при необходимости укрывают от осадков, поддерживают нужный температурно-влажностный режим. Дальнейшие работы начинаются после набора проектной прочности.
  7. Армирование стен, установка опалубки, установка закладных деталей инженерных коммуникаций, если они требуются на этом этапе. Стены заливают только после проверки технадзором
  8. Демонтаж опалубки, гидроизоляция и утепление контура.
  9. Финальная приемка цокольного этажа инженером технадзора.
  10. Обратная засыпка котлована песком.

Обустройство вентиляции

Вентиляция защищает цокольный этаж от сырости, предотвращает образование грибка, разрушение материалов. Безопасное использование цоколя и сохранение надежности основания возможно только с полноценной вентиляцией помещений.

Варианты вентиляции цоколя:

  1. Через окна по периметру здания. Этаж выступает над поверхностью, поэтому возможен естественный воздухообмен без дополнительных устройств и выводов.
    Вытяжку монтируем в санузлах, технических помещениях.
  2. Если окна установить невозможно или естественной вентиляции недостаточно, монтируем принудительно-вытяжную систему воздухообмена. Каналы вытяжки располагаются у потолка, выводят на кровлю посторонние запахи, лишнее тепло, углекислый газ, снижают влажность. Приточные воздуховоды располагают ближе к полу — так воздушный поток проходит по всему помещению.
  3. Вентиляция с рекуперацией или «умная» система, которая реагирует на содержание СО
    2
    , запахи, влажность. Дополнительное оборудование обеспечивает постоянный микроклимат, снижает затраты на отопление.

Для равномерного распределения воздуха по помещениям используем регулируемые щелевые решетки, диффузоры. Особое внимание уделяем расчетам — воздух в подземной части дома должен полностью обновляться каждый час.

Этажность-количество этажей

Приветствую, друзья! После долгого отсутствия сегодня снова пишу в блог. И хочу обсудить с вами  интереснейшую тему «Этажность и количество этажей».

Предисловие

Как то давно в году так в 2011 или 2012 к нам приехала проверочная комиссия из Москвы. И один из проверяющих так между делом задал нам вопрос: «Чем отличается понятие этажность и количество этажей здания?». Среди присутствующих никто не смог ответить и я в том числе. Проверяющий ответа нам не дал, лишь сказал, чтобы мы тщательнее изучили строительные нормы.

И сказал, что разобраться в этих определениях очень важно, так это влияет на многие существенные решения при разработке проектов и оформлении разрешительных документов.

Где про это прочитать

Обратимся к приложению «В» Свода Правил 54.13330.2011 «Здания жилые многоквартирные. Актуализированная редакция СНиП 31-01-2003».

Если по простому этажность – это надземные этажи, количество этажей – это надземные этажи + подземные этажи.

Сами определения технического этажа, мансардного этажа, цокольного этажа, подвального этажа, технического этажа приведены в приложении «Б» того же свода правил.

Почему важно разбираться в этих терминах

При определении необходимости прохождения экспертизы проектной документации одним из критериев является именно количество этажей объекта, а не этажность. Многие это путают и думают, что многоквартирный 3-этажный жилой дом не подлежит экспертизе.

Но тут необходимо знать, что он не будет подлежать экспертизе если у него нет подвального этажа.  Ну, а если это многоквартирный 3-этажный жилой дом с подвалом (если высота подвала при этом более 1.79 м), то проект данного объекта должен пройти экспертизу в соответствии требований ст. 49 ГрК РФ.

При этом этажность данного дома будет – 3, а количество этажей – 4. То же относится и к 2-этажным нежилым зданиям с подвалом, либо с цокольным этажом.

То есть очень важно уметь правильно определять количество этажей. Даже те кто выдают разрешения на строительство, особенно в глубинке, путают эти определения и при оформлении разрешительных документов за основу берут именно этажность объекта. Что уж говорить, даже в положительных заключениях экспертизы  по проектной документации путают этажность и количество этажей.

Зато читатели моего блога, думаю, больше не будут путаться в этих определениях. Возможно даже будут подправлять тех кто в этом запутается.

До скорых встреч на страницах блога, не забывайте делиться статьей в социальных сетях.

P.p.s. Друзья, хочу Вам также порекомендовать «Генератор исполнительной документации — Генератор-ИД» от сайта ispolnitelnaya.com. Программа настолько простая и действенная, что сэкономит кучу времени. Всем советую ознакомиться!!!

Что такое цокольный этаж? Виды и применение цокольного этажа. Что считается подземным этажом. Подземный этаж

Цокольный этаж — это этаж, являющийся чем-то средним между первым уровнем и подвалом, т.к. расположен наполовину под землей. Его стены образуют фундамент. Как правило, жилые помещения в цокольном этаже стараются не размещать. Причиной этого является и недостаток и психологические факторы. Одним из таких факторов является человеческая фобия «спуска под землю». Поэтому цокольный этаж чаще всего используют для вспомогательных помещений, котельных, кладовых, санузлов. Также можно встретить размещенные на таком этаже бильярдные, бассейны, залы для тренажеров и фитнеса.


Часто бывает, что в цокольном этаже располагают гараж. В этом случае возникает ряд существенных проблем: организация въезда и выезда, необходимость отопления и устройства защиты от грунтовых вод. Кроме того, в последнее время отказываются от подобного решения из-за его неэкологичности. Запахи, которые возникают по причине выхлопов автомобиля, чаще всего можно удалить путем установки дорогостоящей системы вентиляции, что многих людей пугает, т.к. это заметно ударит по кошельку. Большой уклон, который необходим для устройства въездных путей в гараж, также является заметным недостатком, делающим часто невозможность выезда (въезда) в зимнее время. Уменьшение уклона и, как следствие, увеличение въездного пути также часто бывает невозможным.

При любом назначении цокольного этажа необходимо ответственно подойди к устройству гидроизоляции и отмостки. От качества гидроизоляции зависит комфортность помещения, т.к. при проникновении влаги на стенах этажа образуются грибки, что нежелательно для любого хозяина. Отмостка устраивается вокруг здания и способствует отводу влаги от цоколя.

Фундамент, который также является стенами цокольного этажа, является одним из надежных решений, т.к. позволяет равномерно распределить нагрузки за счёт заглубления и площади опоры. Благодаря дополнительному пространству, которое появляется в результате устройства таких фундаментов, одноэтажный дом с цокольным этажом выглядит завидным строением.

Цокольный этаж своими размерами может и не соответствовать размерам всего дома. В этом случае возникает сложность самого проекта, делая дома более уникальными.

Большое внимание при проектировании уделяют освещению. Конечно, этаж можно сделать и без окон, но это вызовет дискомфорт у самого человека и существенную потерю электроэнергии. Требуется устройство приямков, т.к. часть окна расположена ниже масс грунта. Наличие окон также сделает цокольный этаж более привлекательным.

Основными достоинствами дома с цокольным этажом является дополнительная площадь, прочность и надежность фундамента, что позволяет построить многоэтажный коттедж.

Недостатком таких проектов является высокая стоимость и требования, предъявляемые к геологии места строительства (уровень иногда препятствует использованию такого решения). Отрицательной чертой является и недостаточная естественная освещенность таких помещений, что влияет на экономичность.

Строительство цокольного этажа — выполнимая мечта для домовладельцев, несмотря на трудности, возникающие при его устройстве.

Подземный этаж

этаж при отметке пола помещений ниже планировочной отметки земли более чем на половину высоты помещений. (Смотри: TCH 31-306-97HH. Автостоянки. Нормы проектирования.)

подземный (подвальный) этаж — этаж с отметкой пола помещений ниже планировочной отметки земли более чем на половину высоты помещения. (Смотри: МГСН 3.01-01. Жилые здания.)

Источник: «Дом: Строительная терминология», М.: Бук-пресс, 2006.

Строительный словарь .

Смотреть что такое «подземный этаж» в других словарях:

    Верхний подземный этаж. (Смотри: МГСН 5.01 01 2001. Стоянки легковых автомобилей.) Источник: Дом: Строительная терминология, М.: Бук пресс, 2006 … Строительный словарь

    Этаж подвальный — этаж при отметке пола помещений ниже планировочной отметки земли более чем на половину высоты помещения. Источник: СНиП 31 03 2001: Производственные здания Этаж подвальный этаж при отметке пола помещений ниже планировочной отметки земли более чем …

    этаж — 3.44 этаж: Часть дома между отметками верха перекрытия или пола по грунту и отметкой верха расположенного над ним перекрытия. Источник … Словарь-справочник терминов нормативно-технической документации

    Этаж подземный — 2.2 Этаж подземный Этаж с отметкой пола помещений ниже планировочной отметки земли на всю высоту помещений Источник: СНиП 31 01 2003: Здания жилые многоквартирные Этаж подземный этаж с отметкой верха перекрытия не выше планировочной отметки земли … Словарь-справочник терминов нормативно-технической документации

    Этаж подземный — 3. 49. Этаж подземный: этаж, отметка пола помещений которого расположена ниже планировочной отметки земли на всю высоту помещений… Источник: СП 4.13130.2009. Свод правил. Системы противопожарной защиты. Ограничение распространения пожара на… … Официальная терминология

    Этаж, или уровень (в некоторых случаях) (по французски étage) уровень здания над (или под) уровнем земли. Этаж пространство, объем здания между полом и потолком, где располагаются помещения. Пол следующего и потолок предыдущего этажа… … Википедия

    Подземный (подвальный) этаж этаж с отметкой пола помещений ниже планировочной отметки земли более чем на половину высоты помещения. (Смотри: МГСН 3.01 01. Жилые здания.) Источник: Дом: Строительная терминология, М.: Бук пресс, 2006 … Строительный словарь

    СНиП 31-01-2003: Здания жилые многоквартирные — Терминология СНиП 31 01 2003: Здания жилые многоквартирные: 3.12 Автостоянка По title= Дома жилые одноквартирные Определения термина из разных документов: Автостоянка 3. 13 Антресоль Площадка в объеме двусветного помещения, площадью не более 40 %… … Словарь-справочник терминов нормативно-технической документации

    СП 54.13330.2011: Здания жилые многоквартирные — Терминология СП 54.13330.2011: Здания жилые многоквартирные: 3.19 Автостоянка По title= Дома жилые одноквартирные Дома жилые одноквартирные Определения термина из разных документов: Автостоянка 3.20 Антресоль Площадка в объеме двусветного… … Словарь-справочник терминов нормативно-технической документации

    СП 4.13130.2009: Системы противопожарной защиты. Ограничение распространения пожара на объектах защиты. Требования к объемно-планировочным и конструктивным решениям — Терминология СП 4.13130.2009: Системы противопожарной защиты. Ограничение распространения пожара на объектах защиты. Требования к объемно планировочным и конструктивным решениям: 3.1 автостоянка открытого типа: Автостоянка без наружных стеновых… … Словарь-справочник терминов нормативно-технической документации

Многие городские жители заинтересованы в том, чтобы построить свой загородный дом, в котором будет несколько этажей, гараж, баня и множество других полезных помещений. Один из способов увеличить полезную площадь дома – сделать в нем . Высота цокольного этажа зависит от пожеланий владельца дома и проекта.

Но что же такое цоколь? Цоколь представляет собой надземную часть фундамента дома. Цокольный этаж отличается от наземного этажа тем, что некоторой частью (большей или меньшей) он заглублен в грунт. В этом он схож с подвальным помещением. Однако, цокольный этаж более функционален и подходит для размещения в нем различных жилых комнат и хозяйственных объектов.

В СНиП приведено следующее определение цокольного этажа: «Это этаж, на котором отметка пола располагается ниже проектной отметки грунта на высоту не более ½ высоты помещений. Этаж можно считать цокольным, если верхняя часть перекрытия помещения располагается выше средней проектной отметки грунта не более чем на 200 см».

Кроме того, в СНиП указан еще ряд нюансов, которые характерны для цокольных этажей, но на них, как правило, обращают внимание только профессиональные строители.

Отличие цокольного этажа от подвального.

Преимущества наличия цокольного этажа в доме

Что можно выделить из основных преимуществ в загородном доме:

  • Возможность получения большего количества полезной площади, которая может быть использована по различному назначению.
  • Удобное и рациональное расположение помещений в доме. Например, на цокольном этаже может быть размещена прачечная. Кроме того, часто в нем делают кухню с овощехранилищем, а над ними располагают гостиную, куда на специальном лифте могут поставляться готовые блюда.
  • В соответствии со СНиП, на цокольном этаже может быть размещено определенное оборудование, в том числе и газовые котлы, поэтому загородному домовладельцу нет необходимости занимать пространство на участке и тратить дополнительные деньги на возведение хозяйственных сооружений.

Существуют и иные преимущества, но они будут специфичны для каждого определенного случая.

Архитектурные возможности

Наличие цокольного этажа позволяет построить дом большей этажности. Это особенно важно, так как в соответствии со СНиП и другими нормами нельзя построить частный дом высотностью более двух этажей с мансардой. В большинстве случаев цокольный этаж при этом в расчет не берется (если попадает под определение, которое было приведено выше), поэтому загородный домовладелец при меньших затратах может получить полноценный трехэтажный особняк.

За счет цоколя двухэтажный дом превращается в трехэтажный.

Цокольный этаж, уровень пола которого располагается немногим ниже проектной отметки грунта, подходит для использования в самых разных целях. В том числе, домовладелец может разместить здесь котельную с газовым котлом, не нарушив при этом СНиП.

По своей площади нулевой этаж может быть больше или меньше, чем первый уровень дома. В первом случае перекрытие цокольного пространства становится эксплуатируемой кровлей, на которой можно разместить террасу. Естественно, при этом необходимо предусмотреть не только декоративную составляющую, но и эффективную изоляцию подземных помещений.

Конструктивные особенности

Пример размещения котельной.

Также неплохим вариантом экономии места на участке является устройство гаража на цокольном этаже здания. Однако, в последнее время домовладельцы стали отказываться от такого решения, потому что химические запахи от автомобиля при его парковке под домом начинают подниматься в жилые помещения. А это негативно воздействует на комфортность пребывания людей в доме.

Чтобы решить этот вопрос, хозяевам автомобилей придется оборудовать в цоколе качественную вентиляционную систему, которая смогла бы успешно удалять выхлопные газы и неприятные запахи сразу после их появления. Также рекомендуется герметизировать помещение в соответствии с нормами СНиП и рекомендациями специалистов (не только перекрытие, но и стены). Для этого могут быть использованы различные отделочные материалы и изолирующие составы.

Жилые помещения

При наличии достаточного пространства, цокольная часть здания может стать дополнительным жилым этажом с несколькими комнатами, а также спортивной зоной. При обустройстве жилых помещений на цокольном этаже необходимо эффективно изолировать пространство от влаги и перепадов температур, причем сделать это требуется еще на этапе строительства здания. Все изоляционные работы желательно проводить с внешней стороны фундамента. В этом случае можно получить максимально эффективный результат при незначительных затратах.

Очень хорошо, если загородный дом с цокольным этажом располагается на склоне. В этом случае можно получить одну стену, которая будет размещаться выше или на одном уровне с землей. Это обстоятельство позволяет организовать на цокольном этаже гостиную или спальню с полностью стеклянной стеной, что позволит получить невероятный дизайнерский эффект.

Жилая комната.

Помимо этого, на цокольном этаже будут прекрасно смотреться: сауна, баня, хамам. Также популярно размещение бильярдных, тренажерных залов, бассейнов. Наличие тех или иных жилых помещений на цокольном этаже нормы СНиП не регламентируют, поэтому здесь может быть размещено всё что угодно.

Популярностью пользуется размещение в цоколе спален, рабочих кабинетов и детских комнат. Подземное пространство – достаточно защищенная от внешней среды зона, что благотворно влияет на отдых, рабочий процесс и расслабление человека. Главное – позаботиться о комфортном микроклимате внутри помещения.

Соблюдение государственных норм

В СНиП дано четкое определение цокольного этажа. Не стоит думать о том, что государственные строительные нормы как-то притесняют. При наличии в доме цокольного этажа мы имеем возможность использовать его так, как считаем нужным. Но, в соответствии с правилами, цокольная часть здания должна иметь определенные соотношения размеров, и проекты, представленные строительными компаниями, должны обязательно учитывать это обстоятельство. Поэтому к выбору исполнителя следует отнестись внимательно, нелишним будет самостоятельно ознакомиться с основным регламентирующими документами.

Прежде чем приступать к строительству, обязательно выясните, какие характеристики имеет грунт на вашем участке. То, на каком уровне находятся грунтовые воды, будет существенно влиять на возможность заглубления помещения.

Заглубленный в землю этаж – это возможность использования дополнительной полезной площади. В Северной Америке и Европе цокольные этажи и подвалы в частных домах начали строить и активно использовать уже много десятилетий назад. К нам эта мода приходит только сейчас, однако, всё больше домовладельцев понимают и принимают все преимущества такого архитектурного решения.

В загородных районах с развитой инфраструктурой, расположенных поблизости от мегаполисов, застройка не менее тесная, чем в самих городах. Расширение полезного пространства за счет скрытых резервов – насущный вопрос при создании проекта участка.

Один из вариантов – цокольный этаж: это возможность увеличить жилую площадь дома, не отнимая ни сантиметра у сада или огорода.

Цоколь – это первый этаж?

Цокольный этаж – это подземный или надземный? Понятие может применяться для обоих вариантов, но это некорректно.

Особенность цокольного этажа – он частично заглублен в грунт.

Помещение, расположенное ниже уровня грунта, правильнее называть подвалом, а первый этаж всегда располагается выше.

Сам цоколь – это стена или фундамент?

Это наземная часть фундамента, внешняя стенка, отделяющая подвал от улицы. Ее проектная высота может быть любой, от 30 сантиметров до полутора и более метров.

Цоколь – это часть дома, которая принимает на себя самые большие нагрузки и подвержена всем агрессивным влияниям как со стороны улицы (осадки, ветер, снежная масса, различные механические воздействия), так и из-под земли (грунтовые воды, включающие в себя разные химически активные компоненты).

Обратите внимание

Иногда цокольный этаж – это подземный этаж: он тоже может быть выполнен без окон и наружных дверей, иметь вход только из жилого помещения. Но обычно функционал этого пространства выше

Подвалы чаще используются для хозяйственных целей (погреб, котельная, склад). Цоколь может быть оборудован для проживания или отдыха.


Согласно определению СНиП, цокольный этаж – это помещение, нижняя граница которого (отметка пола) заглублена в землю не больше чем на половину всей высоты комнаты, при условии, что перекрытие первого этажа находится выше линии грунта максимум на два метра.

Особенности и технические требования

Конструктивных отличий в устройстве фундамента с цокольным этажом от обычного немного. Если основанием является бетонная плита, ее помещают ниже уровня грунта; если фундамент ленточный, его подземная часть выше переходит в цокольную.

Стены и перекрытие выполняют чаще всего из либо из монолитного бетона. Характеристики материалов зависят от особенностей грунта и климата в районе. Для сухих стабильных грунтов можно использовать пустотелые блоки с малой массой. Их преимущество – низкая теплопроводность: при устройстве эксплуатируемого подвала расход энергии на отопление получится меньше.

Обратите внимание

Даже при использовании материалов с низкой теплопроводностью в «сухих» условиях блоки основания необходимо подвергать гидроизоляции и утеплять.

Важный момент устройства – обеспечение вентиляции. В отличие от жилых этажей цокольный не имеет окон, либо площадь остекления небольшая. обеспечивается с помощью создания специальных в конструкции и/или за счет установки на этаже современного климатического оборудования с функцией осушения воздуха. Это позволит избежать чрезмерной влажности и, как следствие, образования конденсата на стенах.

На чем можно и на чем нельзя экономить:

  • на хорошем грунте допускается вместо классического монолитного выполнить прерывистый сборный фундамент: расположить блоки не впритык, а с некоторыми интервалами. Участки между плитами по окончании установки засыпают грунтом. Расчет такого основания следует доверить специалисту;

  • не следует ради экономии нарушать технологию гидро/теплоизоляционной защиты помещения. Это приведет не только к сырости, порче материалов и микроклимата в доме, но и к ускорению износа несущих конструкций;
  • по тем же причинам не следует пренебрегать отмосткой, а при высоком уровне грунтовых вод – ;
  • для облицовки цоколей используется отдельная группа отделочных материалов: , и др. Нежелательно вместо них применять фасадные, т.к. их прочность и стойкость к износу не соответствуют требованиям, предъявляемым к фундаментам.

Преимущества и варианты использования цокольных этажей

Кроме создания дополнительной площади такой этаж позволяет рационализировать планировку всего дома. Вот несколько вариантов компактного и функционального расположения хозяйственных помещений:

  • устроить на нижнем ярусе прачечную;
  • мастерскую;
  • кухню, совмещенную с погребом и овощехранилищем. Выше можно сделать столовую или гостиную, а для подачи блюд наверх соорудить импровизированный лифт;
  • оборудовать котельную. Отдельная комната для отопительного котла не только сэкономит место в жилой части дома, но и обеспечит экологическую чистоту.

СНиП регламентирует правила постройки частных домов. Больше двух этажей с мансардой домовладелец не может себе позволить. Цокольный этаж, выполненный в соответствии с основными нормами (см. выше), при этом не считается. Т.е. хозяева получают дополнительный полноценный участок дома без нарушения административных требований. Расположение на этом ярусе котельной с газовым котлом тоже не идет в разрез с нормативами.

Один из популярных вариантов использования полуподвалов – устройство гаражей. Плюсы такой эксплуатации очевидны: не требуется дополнительное место на участке; можно оборудовать выход из гаража прямо в дом, чтобы не бегать между гаражом и домом под дождем. Но есть и минус: запахи бензина, масел и т.д. проникают в жилые помещения. Чтобы этого не происходило, подвалу требуется усиленная вентиляция. Повышенное внимание уделяется герметизации всех стыков перекрытия со стенами.

Еще один минус: при устройстве гаража прямо в доме возрастает пожарная опасность. Для возведения следует использовать негорючие и пожаростойкие материалы.

Другие варианты использования этажа:

  • спальня или детская. Звукоизоляция в этом помещении лучше, чем в основном доме;
  • библиотека;
  • рабочий кабинет;
  • кинозал. В отсутствие окон проблема затемнения уже решена;
  • тренажерный зал;
  • бильярдный зал;
  • сауна;
  • бассейн и т.д.

Если дом стоит , нижнюю сторону цокольного этажа можно сделать полностью застекленной и оборудовать здесь оригинальную гостиную либо зимний сад.

А если размеры нижнего этажа больше, чем основного дома, на «излишках» площади наверху поместится терраса.

Если обратиться к СНиП, то там можно встретиться с такой трактовкой цокольного этажа – это такой этаж, уровень пола которого устроен ниже намеченной отметки земли на определённую высоту. Она не превосходит половину высоты домашних помещений.

Что такое этаж цокольный? Если верхняя сторона его перекрытия превышает среднюю намеченную точку земли максимум на 2 м.

Также цоколем именуют стену, которая ограждает подпольное пространство с внешней стороны. Цоколь должен обладать мощной прочностью, стойкостью к осадкам и грунтовым водам.

У мастеров определение цокольного помещения несёт тот же смысл, но звучит несколько иначе: это помещение, позиционирующееся ниже уровня земли . Это нижняя составляющая постройки, устроенная на самом фундаменте. Для изготовления цоколя, особенно его поверхностной части, обязательно задействуют долговечные материалы.

Если обратиться к истории термина, то происхождение «цокольного этажа» пошло от итальянского слова «zoccolo». Оно трактуется как подножие строения на фундаменте.

На деле цоколь – это простое продолжение фундамента. Его нижняя точка – поверхность земли, верхняя – уровень первого этажа. По конструкции он имеет мало отличий от него. Но по внешнему облику он обязан гармонично слиться со всей архитектурой дома.

Мотивация к созданию цоколя

Необходимость в таком помещении чаще всего обусловлена рельефом участка . Например, если для каркасного дома возводится основа , то это помещение – важнейшее решение в подобной ситуации. Цоколь позволяет задействовать множество уровней рельефа с огромной эффективностью. При этом не нарушается эстетика строительства.

Когда постройка с цоколем ассимилирована со склоном, часть цокольного помещения почти вся превосходит уровень земли и получает полноценное солнечное освещение. В некоторых случаях недостаточность солнечного освещения существенно сокращает перечень вариантов для цокольного этажа. И здесь организуют входную территорию, гостиную, либо столовую.

Надобность в цокольном этаже обуславливается малым пространством в доме и невозможностью продолжать постройку вверх.

Главная преграда для строительства цоколя – высокие позиции грунтовых вод. При таком раскладе создаётся сложная дренажная технология строительства. Могут устраиваться насосы. Также прокладывается высококачественная гидрозащита. Такие факторы кардинально воздействуют на ценовые аспекты строительства и на функциональность в коттеджах.

Цокольный этаж возводят по указанным выше причинам. Помимо личных пожеланий он крайне необходим в горной местности, в зонах с капризными грунтами, в регионах с опасной сейсмической обстановкой.

Особое распространение цокольный этаж получил в Скандинавии. Большой почёт ему отдают норвежцы. На нём они оборудуют ванные, библиотеки, кабинеты, сауны, оранжереи. При последнем варианте снижаются траты на возведение отдельной теплицы и удержание стабильной высокой температуры. Естественное освещение лучше попадает к растениям, когда цоколь превосходит по площади основное строение. А его потолок аналогичен конструкциям крыш профессиональных оранжерей.

Норвежцы, создавая цоколь, устраивают на первом этаже: масштабные кухни и гостиные.

Высота цоколя у них варьируется от 2 до 3 метров.

Россияне чаще всего организуют на цокольном этаже подсобки, котельные, склады и.т.д. И здесь высота цоколя составляет минимум 210 см.

Некоторые умельцы делают из цокольного помещения . Но такой расклад на деле приносит дому экологический вред. И цокольный гараж создают всё реже.

Но не все российские хозяева частных домов рассматривают цокольный этаж, как хранилище чего-либо. И он становится зоной отдыха и здоровья. Там могут быть «лягушатники» или бассейны, «качалки», кинотеатры, бильярдные. При таких раскладах цоколь должен получаться тёплым. Здесь возникают нюансы поддержания необходимой температуры. Она может сильно варьироваться, в зависимости от целей. Из-за этого получаются и различные расходы.

Цокольный этаж значительно определяет этажность постройки. Это имеет большое значение, так как при ИЖС разрешаются строения максимум два этажа в высоту (мансарды не учитываются) . Цокольный этаж рассматривается как надземный и приплюсовывается к этажам дома, если верхушка его перекрытия превосходит поверхность земли на 2 и более метра.

Благодаря цоколю богатеет архитектура здания. Его по площади можно делать больше, либо меньше основного строения. При первом варианте его потолок – это рабочая плоская кровля. На ней можно создать или балкон. При втором варианте получается большой простор для разных замыслов. Это могут быть и хозяйственные, и развлекательные, досуговые задачи.

Виды цоколя

Сегодня уже устоялись следующие разновидности цоколя:

  1. Выступающий . Это традиционный вид. Обычно он устраивается, когда постройка выложена из лёгкого камня. Такой вид позволяет корректировать позиции стен, когда обустройство фундамента прошло с некоторыми ошибками. Минусы данного вида:
    • большие траты строительных материалов,
    • необходимость создавать оборонительный слив за границами внешней стены,
    • нарушение эстетики строения.
  2. Западающий. Сегодня этот вид особо популярен, когда требуется создание хорошего эстетичного цоколя. Он уберегает гидрозащиту от осадков, тем самым улучшая её функциональность. При его воздвижении тратится меньше материалов. Нет надобности в сливе. И он внешне более приятен, поскольку выступ скрыт гидрозащитным слоем.
  3. На одном уровне с внешней стеной. Слава у этого вида очень слабая, ведь так гидрозащитное покрытие получается открытым. И на него воздействуют факторы внешней среды и природы. Также гидрозащитный материал попадает под наружный обзор, что малоприятно в плане эстетики.

О материалах

От вида цоколя зависит и подборка материалов для него. Они должны быть высочайшего качества. Обычно цоколь создаётся из: бетона, бутобетона, камня и кирпича.

Бетонный цоколь

Лучший вариант в плане прочности и долговечности – это монолитный бетон . Строительство монолитного цокольного этажа идет сразу и по общему периметру строения. Отсутствуют швы (горизонталь, вертикаль). Цоколь создаётся в опалубке. В работе применяются цементы М300-400. Конструкция усиливается арматурной сеткой. Её ячейки: 15 х 15. Она создана из проволоки, сечение которой таково – 6 см. Для армирования применяют и прутья. Их диаметр: 8-12 см. Нижняя составляющая цоколя прикрывается досками, обработанными антисептиками. Так создаётся преграда от контакта цоколя с землёй. Такая мера понижает воздействие вспученного грунта на эту составляющую.

Блоки ФБС сегодня считаются тоже прекрасным вариантом. С их помощью цоколю обеспечиваются долговечность, высокая прочность и надёжность.

Природный камень. Цоколь из него возводится на цементном составе. На начальной стадии на фундаменте выкладывается основание. Его ширина соответствует ширине задуманного цоколя. Кладка начинается с углов. Кладутся самые габаритные камни.

При кладке позиции камней: максимальное приближение друг к другу. Пустоты между ними заполняются цементным составом. В кладке особо значимы вертикальные швы. Они перевязываются для развития прочности. Для придания стене ровности применяется шнур «причалка». Он тянется между камнями в углах.

Верхняя поверхность цоколя ровняется монолитным бетоном. На высоту рядов в кладке влияет высота камней и толщина швов по горизонтали (10-15 мм). Допустимая толщина швов по вертикали: 8 – 15 мм.

Кирпич. Для кладки обычно применяют его красный полнотелый вид. Особо популярна марка 50 Мр3. В зонах, где случаются холода -30 и ниже стены цоколя создают в 1,5 – 2 кирпича (толщина). Кладка обязательно защищается специальными составами или красками. Нижняя часть обязательно армируется: проволочная сеть, диаметр – 6 мм, ячейки – 13 х 13. На 25 см внутрь этой кладки внедряются проволочные крюки (тот же диаметр – 6 мм)

Устройство цоколя. Блоки ФБС

Выше были рассмотрены варианты создания цоколя из бетона, камня и кирпича. Однако сегодня всю большую популярность завоевывают .

Работа с ними основывается на ленточном фундаменте и движется по такой схеме:

Стадии работ следующие:

  1. Земляные операции. Определяется вид почвы. Рассчитывается заглубление фундамента и прочие его параметры (ширина и длина). Роется котлован под вычисленную глубину. Обычно это 2-2,5 м. Его стенки снижаются от нулевого значения ко дну. Их позиция получается под углом 45 градусов. Днище котлована тщательно чистится и выравнивается.
  1. Создание фундаментной подошвы. Это плита с армированием. Её толщина: 15-20 см. Плита заливается в опалубку. Параметр опалубки аналогичны параметрам фундамента. Необходимый цемент для заливки: М400. Материал для армирования: сеть из рифлёных прутьев (их диаметр – 12 мм). На днище котлована устраивается подушка из песка и гравия. Слой: 30-40 см. Она покрывается слоем рубероида.
  1. Создание стен основания. Работа стартует после абсолютного отвердения фундаментной плиты. Укладка блоков идёт вдоль обозначенной линии. Направление: углы – центр. Применяется перевязка. Монолит заполняет опалубку, которая собрана поверх подошвы и усилена поперечными элементами (распорками). Вертикальные армирующие пруты присоединяются методом сварки к выпускам из созданной ранее плиты.

Важные критерии в данной работе:

  1. Размеры блоков не уступают высоте цокольного этажа.
  2. Не допустимы горизонтальные швы.
  3. При ручном методе кладки максимальная масса блоков – 100 кг.
  4. При технологическом методе масса – 500 кг.

Внешняя поверхность блоков может быть отделана камнем, керамикой, щебнем. Она может быть с рельефами или гладкой.

Созданные стены также необходимо . Здесь задействуются плиты утеплителя. Они присоединяются к стенам на влагостойкую мастику. А фиксируются термоустойчивыми дюбелями. Швы между этими плитами заполняются монтажной пеной.

Другие моменты устройства цоколя

При любом устройстве цокольного этажа важно соблюдать такие этапы:

  1. Его высота над уровнем земли – 50 см минимум.
  2. Необходимы специальные продухи. Они обеспечивают вентиляцию. В цоколе создаются отверстия 15 х 25 см (примерно). Они защищаются сеткой. Их позиция – минимум на 15 см выше грунта. Расчёт: 1 отверстие — погон. метра основания). В холода отверстия закрываются.

Схема:

Устройство из кирпича

Материал полнотелый, марка М-50. Минимальная высота цокольного помещения – 4 кирпичных ряда. Для отделки применяется камень, плитка, сайдинг.

Устройство. Столбчатый фундамент

Здесь работы требуют огромных усилий, времени и концентрации. Цоколем здесь является ростверк и забирка. Это балки, либо плиты. Они устроены между столбами.

Пример 1. Ростверк:

Забирку создавать намного проще. Они обороняет цоколь от осадков и грязи. Обычно её создают в деревянных строениях с этим фундаментом. Её материал аналогичен материалу столбов.

Пример 2. Забирка:

Она внедряется в грунт на 0-50 см. Оштукатуривается цементным составом. Если почва глинистая, под забиркой делают слой песка 15-20 см.

Если забирка из кирпичной кладки, её толщина – полкирпича – кирпич, из бутовой кладки – 20-30 см, из бетона с армированием – 10-12 см.

Чтобы обеспечить вентиляцию цоколя в забирке делаются продухи 14 х 14 см. Расчёт и позиции те же. В отверстиях можно устроить форточки.

Вопрос гидроизоляции

Гидрозащитный слой в цокольной составляющей обязателен. Он устраивается на 15-50 см выше земли, но обязательно ниже пола. Он преграждает движение влаги по стенам.

Материал : рубероид на мастике, полоса цементного состава. Если грунт сухой, создаётся цементно-песчаная стяжка. Слой – 2-3 см. Если влажный, она покрывается 2-3 слоями рубероида.

Утепление

Материал для данной задачи должен быть стоек к природным и сезонным метаморфозам, морозам, осадкам и влаге.

Внутренняя сторона цоколя утепляется керамзитом или минеральной ватой.

Для применяют фирменные утеплители, например компании «Изовер».

Ценовые аспекты

Смета на строительство зависит от того, какой вид цоколя и из каких материалов вы возводите. Также важно, в какую фирму вы обращаетесь или проводите работы самостоятельно. Например, в центральных регионах средние цены таковы:

И для наглядности образец локальной сметы:

Какой цоколь лучше: высокий или низкий?

На видео ниже дается ответ на этот важнейший вопрос, также разъясняется, почему в условиях средней полосы желателен высокий цоколь.

жилые дома, садики и подземные этажи

Большинство лондонцев работают в центре города, а живут на окраинах. Если в центре мы видим величественные 10-этажные здания, то в жилых кварталах это длинный ряд одинаковых 2-этажных домиков из темного кирпича с белыми окошками. Строились они сразу целыми улицами в конце XIX века:

Впрочем, эти дома только кажутся 2-этажными. На самом деле внизу есть еще один этаж, который называется «basement» – цокольный этаж.

По сути, это полуподвал – однако перед зданием имеется углубление с небольшой площадкой, поэтому окна в этой квартире такие же по высоте, как и на других этажах.

Очень любопытно было заглянуть в маленькие дворики перед домом (называются они «front yard»). Эти дворики принадлежат тем жильцам, которые живут в цокольном этаже. Обычно там стоят кадки с цветами, пальмами или кустарниками:

А у кого-то дворики побольше размером, и там размещается даже стол со стульями.

Хозяева цокольного этажа высаживают на узкой полоске земли красивые кустарники – например, камелию. Камелия издалека похожа на розу, однако цветет всю зиму. Порой кажется, что яркие кусты выныривают откуда-то из-под земли:

Перед некоторыми домами имеются достаточно большие дворы, около 10 — 15 кв. метров. Тут растут и пальмы, и вечнозеленые кустарники, и бамбук:

В богатых кварталах мы видим роскошные белые дома с колоннами, а перед ними сады, больше похожие на городские парки с аккуратно подстриженными кустами:

А на этой улочке все подъезды украшены кафельной плиткой. Рисунок на кафеле совершенно одинаковый на всей улице, зато двери выкрашены в разные цвета:

Вот этот же кафель крупным планом:

Если хозяева хотят избавиться от старых ненужных вещей – то они выставляют их перед домом, чтобы их кто-нибудь забрал. Вот, например, замечательный белый шкаф, с запиской «Free to take»:

Позади жилых домов имеются достаточно большие сады, это «back yard» («задний двор»). Сады двух соседних улиц примыкают друг к другу. От посторонних взглядов они защищены кирпичной стеной:

Дворы «back yard» разделены между собой кирпичными стенками. Никаких контактов с соседями! Мне удалось сфотографировать эти сады через забор, подняв фотоаппарат повыше:

Кто-то выращивает в этих дворах цветы и деревья, а кто-то использует их как площадку для отдыха. В любом случае, это делают владельцы цокольного этажа, поскольку двор принадлежит только им. Вот как выглядит «back yard» сверху, из окна дома:

Когда я гуляла по центру Лондона, то заметила, что многие административные здания имеют подземные этажи, отделённые решеткой. И там, под землей, идёт своя жизнь, за окнами сидят за компьютерами сотрудники офисов или находятся технические помещения.

Но больше всего меня поразило здание «Somerset House». Вокруг здания я обнаружила очень глубокий ров, отделанный камнем. Заглянув туда, я увидела двор, окна и цветочные горшки:

Когда вы идёте по центру города, то нередко видите около домов квадратики из толстого стекла. Вечером сквозь них пробивается свет, и кажется, что это такие лампочки для подсветки тротуара.

Однако если вы зайдёте в ближайшее кафе, то обнаружите, что в нём есть еще подземный этаж. Спустившись туда, вы поймёте, что эти стеклянные квадратики находятся у вас над головой, а по ним ходят прохожие.

Таким образом, стеклянные квадратики приносят двойную пользу: в дневное время они служат источником света для посетителей кафе, а вечером, когда в кафе включают электрическое освещение, они подсвечивают тротуар.



Планировка и обустройство цокольного этажа частного дома

Цокольный этаж — это большое подземное помещение, как правило, в небольших частных домах, которое можно распланировать и использовать по собственному усмотрению. При укладке фундамента дома или строения в большинстве случаев строительство проводится над землей, где оказывается меньшее воздействие промерзания грунта, что позволяет использовать цоколь дома рациональным образом. Но не стоит путать такое помещение с подвалом.

Большинство людей, когда им говоришь о цокольном помещении, сразу представляют комнату сырую, плохо освещенную, в которой долго пребывать очень сложно и опасно. На самом деле это распространенное заблуждение, так как в современных домах цокольные сооружения располагаются немного выше уровня земли, что обеспечивает защиту от повышенного уровня влажности и промерзания.

Тем более об этом можно позаботиться во время строительства самого дома, выбрав ту высоту нулевого помещения, которое вам необходимо. Если вы желаете в своем здании получить потолок выше стандартного, то можно провести заглубление цокольного этажа, что поможет регулировать высоту под ваши требования. Существует несколько стандартных преимуществ, благодаря которым цокольный этаж может быть использован с пользой:

  1. Пространство жилого дома увеличивается в несколько раз благодаря цокольному помещению.

    Планировка цокольного этажа дома 15х10

  2. Наличие под вашим домом подземного жилого пространства поможет утеплить сам дом, и здание станет более теплым и комфортным для жизни.
  3. С использованием цокольного этажа у вас появляется возможность расположить в нем разные комнаты, такие как мастерская, баня, склад, котельная, гараж и так далее.
  4. Если же у вас есть потребность в долгосрочном хранения овощей или других продуктов, то цокольный этаж будет идеальным местом для склада. Он позволит сэкономить пространство на вашем участке.
Вернуться к оглавлению

Содержание материала

Проведение планировки дома с наличием цокольного этажа

Если у вас в наличии есть нижний этаж, который считается цокольным, то там можно воплотить самые разные интересные идеи:

  1. Варианты — это вышеупомянутые помещения, такие как гараж для автотранспорта, хранилище продуктов, склад, автономная котельная, погреб, кладовые помещения.

    Пример планировки цоколя с гаражом и котельной

  2. Вы можете провести реконструкцию и переоборудовать цокольный этаж под такое помещение, как прихожая, гардеробная. Кроме того, там можно устроить зону отдыха.
  3. Подобный нижний этаж является отличным вариантом для размещения в нем таких вещей, как стиральная машинка, сушилка или другая тяжелая бытовая техника. Это поможет избежать излишней влажности, появляющейся от работы таких приборов.
  4. Сегодня все больше можно встретить домов, в которых цокольный этаж служит местом для размещения бассейна.
Вернуться к оглавлению

Особенности планировки нулевого этажа в коттеджах

В большинстве коттеджей, где планируется построить цокольный этаж, существует лестница, благодаря которой можно внутри коттеджа подниматься или опускаться на нижний уровень дома. Такая лестница является зоной повышенной опасности, поэтому необходимо побеспокоиться о том, чтобы ее марш составлял не менее 90–100 сантиметров, а ширина имела предел не меньше 30 сантиметров.

Чтобы цокольный этаж имел хорошую защиту от влаги, нужно побеспокоиться об этом заранее и выбрать вариант подходящий для вашего дома. Необходимость гидроизоляции в таких помещениях очень высока и не зависит от того, насколько глубоко посажен ваш этаж, где расположены грунтовые воды или как часто в вашем регионе проходит дождь. В любом случае должна быть хорошая защита от влаги, особенно при расположении в цоколе дома гаража.

Вариант планировки нулевого этажа с сауной, бильярдом и погребом

В большинстве случаев стены такого этажа выполнены из материала более крепкого, чем кирпич. К ним можно отнести бетон или железные стены. Но в некоторых случаях исходя из планировки может допускаться эксплуатация каких-либо других материалов, сравнимых по прочности с вышеупомянутыми аналогами. Используя разные материалы, вы получите не только разную защиту от влаги, холода, но и разные затраты на покупку материала.

Вернуться к оглавлению

Выбор подходящего помещения для нулевого этажа

Перед проведением планирования устройства нулевого этажа нужно знать об уровне грунтовых вод. В основном они не превышают по высоте более 180 сантиметров и зависят от подземных рек. Для обеспечения защиты от влаги можно использовать песчаную подушку с небольшим добавлением гравия. Такой вариант актуален при хорошей плотности грунта.

Схема устройства нулевого этажа

Если же земля на участке является сыпучей и мокрой, то в таком случае необходимо устройство фундамента из бетона, который в дальнейшем послужит хорошей основой для стен строения.

Нулевой этаж служит отличным вариантом для месторасположения газовой котельной, которую в некоторых случаях запрещается устанавливать в жилых домах и квартирах.

Большинство планировок изначально предусматривают наличие туалетных комнат, кладовых помещений и ванн, которые впоследствии могут размещать жители. Такие возможности крайне необходимы и полезны в хозяйстве любого человека.
Если в ваших планах есть установка гаража вместо цокольного этажа, то позаботьтесь о хорошей изоляции от влаги. Такой вариант возможен в том случае, если в плане этого помещения заранее было предусмотрено размещение автомобилей.

Схема гидроизоляции цокольного этажа

Необходимо также знать, что размещая машину под своим жилым домом, вы можете подвергнуть свою семью загрязненной обстановке. Самой значимой неприятной проблемой размещения гаража в цокольном этаже является наличие неприятных запахов, которые впоследствии очень сложно вывести.

Также учтите: если ваш цокольный этаж расположен ниже грунта, то есть возможность того, что подъезд будет иметь незначительный уклон, который может повлиять на въезд и выезд машин. Такая неприятность будет особенно чувствительна во время зимы, гололеда или в дождь.

Вернуться к оглавлению

Долгое пребывание человека в цокольной комнате

Если в ваши планы входит размещение новых комнат на нулевом уровне, то вам нужно быть особенно внимательными при проведении изоляции от попадания воды и низких температур.

Интерьер комнаты отдыха с бассейном на цокольном этаже

Потому что как раз такой тип помещений больше всего подвержен негативному влиянию окружающей среды. Все работы, связанные с гидроизоляцией и с защитой от холода, должны проводиться еще во время строительства здания. Кроме того, необходимо обязательное наличие воздуховода или любого вида вентиляции, которая будет поставлять свежий воздух в замкнутое пространство нулевого этажа. Установка вытяжки в стенах вашего цокольного этажа поможет улучшить в несколько раз воздухообмен.

Кроме того, если вы рассчитываете на долгое пребывание в таком подземном помещении, вам необходимо провести все необходимые коммуникации, такие как трубопровод и электричество. Присутствие ванной, туалета и других комнат личной гигиены является необходимостью, которая рекомендуется специалистами.

Вернуться к оглавлению

Интерьер комнаты для семейного отдыха

Если ваш нулевой этаж поднят над землей на несколько десятков сантиметров, то хорошим вариантом для вентиляции служили бы окна. В таких случаях наилучшим вариантом из оконных конструкций будут служить ПВХ профили. Их особенность в том, что они отлично подходят для установки в помещениях, подобных нашему. А проведя все необходимые коммуникации и защитив помещения от теплопотерь, попадания воды и влаги, вы получите уютное место, в котором можно собираться всей семьей.

Классификация зданий по назначению, по материалам, этажность, капитальность объектов

При проектировании зданий, выборе строительных технологий и материалов для их возведения, к каждому объекту применяются различные нормативы и стандарты. Это зависит от их классификации: назначения, срока эксплуатации, этажности и других характеристик.

В этой статье мы собрали наиболее распространенные классификации, позволяющие разобраться в разнообразии существующих построек и их ключевых особенностях:

Определение зданий и требования к ним

Дадим определение термину «здание». Согласно строительной документации, зданиями называют наземные постройки с помещениями для различной деятельности: труда, обучения, работы, отдыха. К ним относят как жилые дома, так и промышленные цехи, торговые и административные центры, кинотеатры и библиотеки.

Основные требования к любым зданиям, вне зависимости от их классификации, можно разделить на следующие группы:

  • Функциональные — определяют, в какой степени объект (его планировка, этажность) соответствует своему назначению.
  • Технические — отражают, насколько готовая конструкция способна противостоять воздействию окружающей среды и разнообразным нагрузкам.
  • Архитектурные — предусматривают увязку назначения здания с его внешним обликом, гармоничное взаимодействие с окружающими постройками и ландшафтом.
  • Экономические — направлены на рационализацию строительства и уменьшение финансовых и временных затрат.

В зависимости от классификации зданий, требования меняются. Например, при возведении частного коттеджа заказчик особое внимание уделяет архитектуре объекта, тогда как при строительстве промышленного комплекса, внешний вид цеха не так важен.

Классификация по назначению

Основные требования к постройке зависят от ее назначения. В настоящее время выделяют следующие виды зданий:

Назначение Описание
Гражданские

Дополнительно делятся на:

  • Жилые — предназначены для длительного пребывания людей, их отдыха (дачи, коттеджи, многоэтажные дома, гостиничные комплексы).
  • Общественные — используются для временного пребывания, связанного с выполнением определенного действия: работы, приема пищи, обучения (офисные и торговые центры, кафе и рестораны, учебные заведения и так далее).
Промышленные здания

Служат для проведения в них различных производственных процессов и дополнительно делятся на:

  • Производственные (сами цеха).
  • Подсобные (кладовые).
  • Энергетические (трансформаторные).
  • Складские.
Сельскохозяйственные Применяются для проведения различных сельскохозяйственных работ: хранения сельхозпродукции, ее обработки, размещения животных и птиц.

Назначение здания во много определяет его архитектуру, планировку, этажность, выбор наиболее подходящих строительных материалов и технологий.

Этажность зданий

Еще одна классификация касается этажности объектов. Этажность — это общее количество надземных этажей, и согласно Градостроительному кодексу РФ, оно не равно понятию «количество этажей». Например, в понятие «этажности» не входит подполье или междуэтажное пространство менее 1,8 м. Тогда как при расчете количества для подготовки проектной и технической документации учитывается и подполье, и цокольные помещения.

Здания могут быть:

  • Одноэтажными.
  • Малоэтажными: 2-3 этажа.
  • Многоэтажными: до 9 этажей.
  • Повышенной этажности: до 20.
  • Высотными: от 20 и более.

Дополнительно классифицируются и сами этажи:

  • Наземные — закладываются на уровне грунта.
  • Подземные — минимум половина этажа находится ниже уровня грунта.
  • Технические — предназначенные для размещения крупного инженерного оборудования, вне зависимости от их расположения относительно грунта.
  • Мансардные — чердачные помещения.

Согласно СНиП правила определения этажности жилых, общественных и производственных зданий различны. Данные понятия в основном необходимы для подготовки проектной документации и технического паспорта объекта.

Классификация по материалам и видам используемых изделий

С каждым годом растет количество выпускаемых стеновых материалов, пригодных для возведения жилых и производственных зданий. По используемым стройматериалам объекты делятся на:

  • Деревянные – из оцилиндрованного бревна, профилированного и клееного бруса.
  • Каменные – из натурального камня, кирпича различных видов.
  • Железобетонные – из железобетонных плит и перекрытий, а также монолитных ЖБИ.
  • Из легких металлических конструкций и пластмасс.

Отличаются и способы возведения: они могут быть сборными (как, например, при строительстве дома из кирпича или бревен), сборно-монолитными (сборные стены на монолитном фундаменте) и монолитными.

Каждый материал и строительная технология имеет свои преимущества и особенности. Например, при строительстве многоэтажных построек древесина не используется для возведения стен, поскольку она не сможет выдержать необходимую несущую нагрузку. Именно поэтому стройматериалы подбираются уже после того, как определено назначение объекта и планируемое количество этажей.

Капитальность объекта

В строительных нормативах есть еще одно важное понятие: капитальность здания. Оно подразумевает долговечность постройки, зависящую от срока службы основных конструктивных элементах в конкретной климатической зоне и их огнестойкости. Согласно СНиП выделяют следующие классы капитальности:

Класс капитальности Описание Пример
1 класс Большие общественные здания и объекты повышенной этажности в крупных населенных пунктах Музеи, театры, высотки, дома культуры, уникальные промышленные здания
2 класс Общественные здания массовой застройки и основные производственные цеха Торговые и офисные центры, многоэтажные жилые дома (не более 20 этажей), спортивные залы и бассейны
3 класс Малоэтажные дома и объекты общего хозяйственного назначения Коттеджи, дачи, небольшие магазины, торговые павильоны
4 класс Временные объекты Времянки и другие постройки, возводимые на время строительства

Подобная классификация необходима для выявления оптимальных планировочных и конструктивных решений. Чем выше класс капитальности, тем более прочные и огнестойкие материалы должны использоваться для возведения стен и перегородок.

Капитальность также связана с долговечностью сооружения. По этой характеристике объекты делятся на три степени:

  • Первая – срок службы более 100 лет.
  • Вторая – от 50 до 100 лет.
  • Третья – от 20 до 50 лет.

Если постройка служит менее 20 лет, ее считают временной. Долговечность зависит не только от использованных стройматериалов, но и от условий эксплуатации объекта, качества выполнения монтажных работ, своевременного обслуживания постройки и ее регулярного ремонта.

Существуют и другие классификации зданий, созданные для упрощения выполнения планировочных работ и установления контроля над основными техническими параметрами конструкций. Узнать больше о строительстве производственных и жилых зданий вы можете у специалистов компании «Лидинг». Мы занимаемся строительством производственных, административных, офисных помещений, жилых помещений по всему Поволжью.

Zelda Breath of the Wild guide: The Master Trials: Trial of the Sword: Middle Trials: Underground Floor 6 прохождение

Испытание меча: Средние испытания: Подземный этаж 6 представляет новый поворот в испытаниях в The Legend of Zelda: Breath of the Wild’s The Master Trials DLC. Следующий набор комнат полностью темный — пока вы не победите всех врагов. Вам просто нужно делать это в темноте.

Средние испытания: подземный этаж 6, прохождение

Первый этаж этого набора испытаний — легкое введение в концепцию.Вы столкнетесь только с горсткой из fire keese и одним электрическим chuchu . У кизов (кизов?) Есть только одно очко жизни (1/4 сердца), так что вы можете убить их буквально чем угодно — включая ветку дерева или факел .

Самый простой способ начать этот этаж — нажать на крестовину. Вы свистите несуществующей лошади, что привлечет внимание двух ближайших киз и электрического чучу. Ударьте киз всем, что у вас есть, а затем пустите стрелу в чучу.Это устранит его, не подвергая вас опасности.

Если вы действительно чувствуете необходимость, зажгите факел, который вы подняли на предыдущем этаже, но он вам действительно не нужен. Идите прямо к следующему комплекту факелов. Примерно в то время, когда вы пройдете через портал выхода, сверху и сзади вас атакуют еще три keeses. Единственное, о чем нужно беспокоиться, — это загореться. Пока вы этого не сделаете, эти три киза будут концом испытания.Здесь даже нечего подбирать, разве что хочешь дров или желудей.

Средние испытания: подземный этаж 6, броня, оружие и еда

Практически на каждом подземном этаже в «Испытании меча» есть некоторая комбинация доспехов, оружия и еды, которые вы должны собрать перед выходом и использовать на последующих уровнях. Кроме этого.

Средние испытания: броня и оружие Underground Floor 6
Средние испытания: подземный этаж 6, еда
Сундуки с сокровищами Underground Floor 6

Навигация

Что такое подземный дом

Пожалуй, стоит начать с того, чем не является подземный дом.Подземный дом не бывает темным, сырым и грязным. Это не безвоздушно и мрачно. Это совершенно не подвал.

Подземный дом не имеет больше общего с подвалом,

Чем пентхаус перекликается с жарким, темным, пыльным чердаком. Подвал не предназначен для проживания человека. Здесь можно поставить печь и хранить хлам. Он сконструирован так, чтобы опускаться ниже линии замерзания, чтобы морозные пучки не смяли хрупкую обычную конструкцию наверху. Это место, где рабочие могут гулять, проверяя наличие термитов под полом, где они могут работать с трубами и проводкой.Его конструкция, функции и часто даже материал, из которого он построен, отличаются от подземного дома. Подвал — это обычно темное, сырое, грязное место, и даже когда это не так, даже если это, скажем, комната отдыха, обычно это безвоздушное место с несколькими окнами, искусственно освещенным и искусственно созданным.

Подземный дом — это совсем не то.

Это тоже не пещера.

Глава 2

ЧТО ТАКОЕ ПОДЗЕМНЫЙ ДОМ; 23 ПРЕИМУЩЕСТВА

Мы считаем, что при правильном проектировании и строительстве на подходящих площадках, столбах / опорах / полиэтилене или PSP, подземные жилища являются лучшими из возможных для строительства.У них 23 явных преимущества перед обычными конструкциями. Это:

1. НЕТ ФОНДА.

2. МЕНЬШЕ СТРОИТЕЛЬНОГО МАТЕРИАЛА.

3. МЕНЬШЕ ТРУДА.

4. САМОЕ ЭСТЕТИЧЕСКОЕ УДОВОЛЬСТВИЕ.

5. МЕНЬШЕ НАЛОГОВ.

6. ТЕПЛО ЗИМОЙ.

7. ПРОХЛАДКА ЛЕТОМ.

8. ЛУЧШЕ ВИДА.

9. ВСТРОЕННАЯ ТЕПЛИЦА.

10. ЭКОЛОГИЧЕСКИ ЗВУК.

11. УВЕЛИЧЕНИЕ ДВОРНОЙ ПЛОЩАДИ.

12. Укрытие от падения.

13.ОТКЛЮЧАЕТ АТМОСФЕРНОЕ ИЗЛУЧЕНИЕ.

14. ЗАЩИТА.

15. СКРЫТИЕ.

16. БЛИЖЕ К ИСТОЧНИКУ ВОДЫ.

17. ОТНОСИТЕЛЬНО ОГНЕЗАЩИТНЫЙ.

18. ТРУБЫ НИКОГДА НЕ ЗАМЕРЗУЮТ.

19. ПРЕВОСХОДНЫЙ ПОЛ.

20. МОЖЕТ СОЗДАТЬ ЛЮБОЙ.

21. ГИДРОЗАЩИТА.

22. МЕНЬШЕ ОБСЛУЖИВАНИЯ.

23. ЗВУКОЗАЩИЩЕННЫЙ.

(1) В обычных домах ФУНДАМЕНТЫ составляют значительный процент от общей стоимости дома.Мы сразу же избавляемся от этой стоимости. Фактически, стоимость заливки обычного фундамента часто равна стоимости строительства целого подземного дома.

Фундаменты в поверхностных конструкциях служат для различных целей. В первую очередь, очевидно, они поддерживают здание. Во-вторых, в холодных районах они достигают уровня ниже линии промерзания, чтобы исключить угрозу повреждения конструкции морозным пучением. В-третьих, фундамент поднимает дом над землей, чтобы пол не загнивал от влаги.Наконец, они делают возможным пространство для обхода (там, где нет подвала), чтобы можно было работать с коммунальными службами и термитами, не разрывая пол.

Все это не нужно. Метод PSP заключается в использовании конструкции шеста и погружении ее под поверхность. Конструкция столба такая же прочная или даже более прочная, чем обычная конструкция. Конструкция столбов была изобретена в Японии для защиты от землетрясений. С обычным зданием у вас большие проблемы, если землетрясение или другое бедствие разрушит ваш фундамент; дом может обрушиться.Однако конструкция столба не рушится. Каждый полюс преодолевает землетрясение, перемещается по мере необходимости и возвращается на свое место, оставляя здание сравнительно неповрежденным.

(2) При подземном строительстве используется МЕНЬШЕ СТРОИТЕЛЬНОГО МАТЕРИАЛА. Дело в том, что с PSP мы используем примерно половину количества материала, используемого в обычных конструкциях. Кроме полиэтилена, единственное, чего мы используем больше, наверное, это окна. См. Стр. 25 для сравнения материалов.

(3) При меньшем количестве материала мы используем МЕНЬШЕ ТРУДА просто потому, что меньше материала для обработки.Если дом вырывают вручную, это преимущество несколько уменьшается, но при этом может потребоваться меньше труда. Например, мой друг начал строительство каркасной хижины A примерно в то же время, когда я начал работу над оригинальным домом за 50 долларов. Оба здания имели примерно одинаковую площадь. Хотя он находился на участке, куда материалы можно было доставить грузовиком, а мои материалы нужно было вернуть обратно за четверть мили по 200-футовому холму, я закончил свой за два месяца, а ему потребовалось почти девять, чтобы завершить его.А мой дом вырыли вручную. Когда U-домик вырывается машиной, труд сокращается до минимального уровня.

(4) Подземный дом — САМЫЙ ЭСТЕТИЧНО ПРИЯТНЫЙ из всех способов строительства. Когда закончено, U-домик почти не виден. Вместо того, чтобы смотреть на тускло-липкую коробку из крашеного бруса и кровли или кусок бетона и стали, вы видите только траву, кусты и деревья. Подземный дом гармонирует с окружающей средой. Он не конкурирует с окружающей средой и не пытается доминировать над ней.

Все сводится к следующему: что наиболее приятно, что создал Бог или что создал человек? Вы бы предпочли смотреть на куски бетона, или на алюминиевый сайдинг, или на естественную зелень? Один U-образный дом гармонирует с природой, в то время как другой построен, как правило, с полным пренебрежением к окружающей среде. Те немногие наземные сооружения, которые действительно сливаются с окружающей средой, настолько необычны, что иногда становятся всемирно известными. Дом Фрэнка Ллойда Райта в Падающей воде в Пенсильвании является примером такого рода.Тем не менее, хорошая подземная структура сочетается с природой даже лучше, чем это.

(5) Вы платите МЕНЬШЕ НАЛОГА за дом типа U, потому что он имеет меньшую стоимость при перепродаже (в настоящее время), чем другие постройки. По мере роста их популярности это благословение исчезнет, ​​но на данный момент это хорошее преимущество. Когда оценщик приходит посмотреть ваш дом — если он сможет его найти, — вы можете изобразить большое удивление и негодование, помахать оценкой в ​​воздухе и указать, что никто в здравом уме не заплатит так много за дыру в доме. земля!

(6) Наши дома намного ЛЕГЧЕ ОБОГРЕВАТЬ зимой, чем обычные дома.Мы называем это эффектом корневого погреба.

Поскольку один из каждых двенадцати БТЕ, потребляемых на Земле, идет на обогрев или охлаждение американской конструкции, подземные здания, когда они станут более распространенными, будут иметь как национальное, так и глобальное влияние с точки зрения экономии энергии. Для индивидуального домовладельца эффект корневого погреба означает деньги в кармане.

Если средняя температура земли, окружающей подземный дом, составляет 50 градусов, а температура воздуха падает до нуля, человек, живущий ниже, должен поднять температуру своего дома только на 22 градуса, в то время как человек, живущий над землей, должен поднять температуру в доме на 72 градуса. .

(7) Эффект корневого погреба в равной степени распространяется и на летние месяцы, благодаря чему дом U намного ЛЕГЧЕ ОХЛАЖДАЕТСЯ. Мало того, что можно использовать 50 градусов холода, но и испарение травы и другой растительности на крыше, чтобы добавить дополнительный охлаждающий фактор. Множество окон, открытых на ночь, могут поддерживать циркуляцию воздуха и сводить к минимуму коэффициент влажности, что, по общему признанию, иногда является проблемой в U-домах.

(8) Подземные дома действительно могут предложить ЛУЧШИЙ ВИД, чем надземные.Это настолько ошеломляющая концепция, настолько чуждая обычным концепциям, что мы подробно рассмотрим ее в главе о дизайне.

(9) ВСТРАИВАЕМЫЕ ТЕПЛИЦЫ — это особенность, которая превосходно применима к U-образным корпусам. Даже федеральное правительство признало целесообразность прикрепления теплиц к жилищам как для производства продуктов питания, так и для солнечного отопления — оно выделяет средства для экспериментов в этом направлении.

Во всех домах, как над, так и под поверхностью, пристроенные теплицы не только обеспечивают средства для производства продуктов питания и солнечного обогрева, но и, когда они построены вокруг окон, они помогают свести к минимуму утечку тепла, как это делают штормовые окна.Когда эти теплицы строятся под землей, как в случае жилья U

и как в старомодной фермерской яме для выращивания, они также имеют преимущество использования геотермальной энергии.

Жилье

(10) U, несомненно, является наиболее ЭКОЛОГИЧЕСКИМ ЗДОРОВЬЕМ из построенных в настоящее время. Использование меньшего количества строительных материалов означает меньшее нарушение окружающей среды, тем более что большинство этих материалов имеют возобновляемый источник (пиломатериалы). Использование меньшего количества энергии для обогрева и охлаждения этих конструкций, безусловно, является большим экологическим плюсом.Кроме того, есть тот факт, что U-дома не занимают никакой растущей поверхности Земли. Об этом говорит эколог-архитектор Малкольм Б. Уэллс:

«Мы, жители Соединенных Штатов Америки, и все другие животные на этом континенте, проводим свою жизнь в полной зависимости от живых зеленых растений. Только они дают нам пищу. Только они обновляют и освежают воздух. Только они исцеляют человека. земные раны … Только они хранят солнечный свет для нашего использования.

«Но мало кто из нас осознает все это.

«Мы забываем, что зеленые растения должны иметь почву для жизни и роста, поэтому мы покрываем животворную землю зданиями и дорогами все более быстрыми темпами, часто в низменных районах, где почва наиболее богата. И это не все. Здания, которые мы строим сегодня, тратят огромное количество топлива и воды, они усиливают шум и погодные условия, они не идут в ногу с грандиозным вековым темпом природы и подавляют человеческий дух.

«Мы ничего не знаем о строительстве.

«Таким образом, те из нас, кто асфальтируют и строят, помогают ввергнуть страну в беду. Все очень просто — сегодняшние архитекторы, инженеры, строители, асфальтоукладчики, риэлторы, девелоперы, проектировщики, руководители строительства и администраторы кодекса являются врагами общества — разрушители жизни. Нет другого способа взглянуть на это в свете сегодняшних знаний. Наши внуки будут проклинать нас за нашу слепоту ».

Только один небольшой пример того, как мы разрушаем окружающую среду для того, чтобы жить зелеными насаждениями: между 1920 и 1950 годами одна треть сельскохозяйственных земель в Огайо была размыта, заминирована, застроена или заасфальтирована.Очевидно, разрушение продолжалось быстрыми темпами. И это только один из наших пятидесяти штатов. Результат виден в таких эффектах, как 10-процентное увеличение углекислого газа, которое теперь можно измерить в at eismi /

.

¿cufidtj Alktrie mosphere. Строительство под землей — небольшой способ, которым человек может помочь противостоять этой тенденции, но это важный способ. Окружающая среда снова станет здоровой только тогда, когда каждый из 220 миллионов американцев будет работать маленькими способами для укрепления своего здоровья. Если мы этого не сделаем, конечно, мы не выживем.

(11) Еще одно приятное преимущество — УВЕЛИЧЕНИЕ ДВОРА, которое можно получить, строя подземные постройки. Крыша превращается в шикарный газон. Если средний дом занимает от трети до половины любого заданного участка и этот участок стоит, скажем, 10 000 долларов, то владелец дома получает полезный двор на сумму от 3500 до 5000 долларов только потому, что он построил под землей.

(12) Тот факт, что U-дом также может быть Укрытием от ПАДЕНИЯ, является еще одним преимуществом. Огромное количество людей, от группы престижных профессоров Гарварда до тех, кто изучает Библию, и всего китайского населения (которое роется, как сумасшедшее, под своими городами), ожидают глобальной атомной войны на рубеже веков.Мы не будем здесь больше вдаваться в подробности, а лишь укажем, что при трех футах земли на крыше и правильной конструкции U-дом может соответствовать требованиям к убежищу от радиоактивных осадков.

(13) Точно так же эффекты АТМОСФЕРНОГО ИЗЛУЧЕНИЯ, постоянно увеличивающиеся с каждым атомным испытанием и построением атомной станции, могут быть уменьшены, если жить под землей.

(14) ОБОРОНА — это то, о чем мало кто думает при строительстве дома. В прошлом веке, с тех пор, как индейцы были раздавлены, в Соединенных Штатах не было необходимости в защитных домах.

Однако осознание необходимости защиты росло с ростом преступности. Сейчас строятся целые подразделения с укрепленными стенами и воротами с людьми. У одного нового подразделения в Калифорнии даже есть оборонительный ров. Если, как многие опасаются, наше хрупкое индустриальное общество рухнет, потребность в надежном доме может стать первостепенной. Человек может быть недостаточно встревожен, чтобы спроектировать конструкцию с учетом защиты, но может быть обнадеживающим знание того, что его дом можно защитить, если в этом возникнет необходимость.Все подземные сооружения защищены. Куда идет армия, когда она хочет защитить себя? Он уходит в подполье.

(15) ЗАКРЫТИЕ может, в конце концов, оказаться лучшей защитой как от мародерских банд людей, что было бы неизбежным результатом краха этого общества, так и от преследований строительных инспекторов и других правительственных преступников, которые являются неизбежный результат продолжения существования этого общества. Если они не могут вас найти, они не смогут атаковать или беспокоить вас.И нет более скрытой структуры, чем та, которая находится под поверхностью. Целые армии были спрятаны под землей во Вьетнаме, и самые современные электронные устройства в мире не смогли их обнаружить. Если так, мужчина определенно мог спрятать свою семью под землей. Подробнее об этом в разделе строительных норм.

(16) Вы БЛИЖЕ К ИСТОЧНИКУ ВОДЫ в подземном доме. Это преимущество, которое может не понравиться человеку с большим количеством денег, но поселенцу, который роет собственный колодец или который платит за его копание, это действительно хорошее преимущество.Погрузив колодец в дом глубиной примерно 10 футов, вы сэкономите 10 футов. Если скважина управляется профессионально, это означает, что в нашей части страны экономия составит 200 долларов, что в четыре раза больше стоимости первоначального дома за 50 долларов. Если его выкопать вручную, это означает экономию до недели кряхтения и кряхтения. Если вы потопите десятифутовый дом и уровень грунтовых вод опустится на двадцать футов, вы на полпути. Конечно, вы должны быть уверены, что уровень грунтовых вод находится на некоторой глубине, прежде чем начинать строительство дома.Если вы потопите десятифутовый дом, где уровень грунтовых вод шесть футов глубиной, вы получите четырехфутовый бассейн.

(17) У дома ОТНОСИТЕЛЬНО ПОЖАРНАЯ ЗАЩИТА. Конечно, дерновая крыша никогда не загорится от искр из дымохода, как трясущиеся или заасфальтированные крыши многих обычных домов. Земляной пол не загорится. Даже стены, хотя и построены из дерева, являются огнестойкими, поскольку они прочно засыпаны землей. Воздух может достигать только одной поверхности. Стены каркасных домов имеют не менее четырех поверхностей, подверженных воздействию воздуха.C

Сообщается, что тяжелые деревянные балки лучше переносят жаркий огонь, чем стальные. Они рассказывают историю пожара в здании недалеко от Чикаго, которое было частично построено из деревянных балок в старой части и стальных балок в новой части. Когда огонь распотрошил здание, стальные балки расплавились и рухнули. Деревянные балки горели примерно на дюйм глубиной. Снаружи они образовали слой древесного угля, который блокировал доступ кислорода. Они все еще стояли после пожара.

(18) Ваши ТРУБЫ НИКОГДА НЕ ЗАМЕРЗИТ в Доме Хоббита.Их надежно закопают в теплой земле под вашим полом. Надземные конструкции с пространствами для лазания очень благоприятны для замерзания водопровода, как с сожалением усвоил почти каждый, кто когда-либо жил в холодной стране. Ветер и холод проникают в эти места, и трубы нужно обернуть изоляцией или нагревательными элементами, туалеты отрегулировать так, чтобы они работали медленно, и так далее. Даже в этом случае трубы все равно иногда замерзают. Дома с полными подвалами подвержены меньшему риску, но все же не защищены.На ферме Huckleberry Duckleber-ry, бывшей коммуне Северного Айдахо, зимой 1972 года в главном доме не было воды на четыре месяца. До апреля трубы не таяли. И это несмотря на полноценный подвал с дровяной печью.

(19) Это подводит нас к одному из наименее признанных преимуществ: ПРЕВОСХОДНЫЙ ПОЛ. На земле нет более прекрасного пола, чем ковер. Пол остается теплым всю зиму. Он не гниет, не заражается термитами, не шумит при ходьбе и не воспламеняется, как деревянный пол. Когда его топают изо дня в день, он не вызывает варикозного расширения вен, выпадения свода стопы, судорог ног или каких-либо других заболеваний, связанных с постоянной ходьбой по бетонному полу.Ваши ноги созданы для ходьбы по земле. Это одна из тех вещей, которая настолько очевидна, что ее мало кто может увидеть.

Слой полиэтилена между ковром и землей не позволит влаге и грязи проникнуть сквозь коврик. Если что-то пойдет не так с трубами под полом, вам не нужно вызывать отбойного молотка, как это делает человек с бетонным полом, или ползать на спине в пространстве высотой два фута, как в местах с деревянным полом, и ползать пробелы должны.В-

h / y & f ttt tkt * memffUj md eypeAignoL cfo nu {

petrpCe.

Вместо этого, когда есть проблема, или когда вы хотите добавить к водопроводу или проложить другой электрический кабель, вы просто откатываете ковер и полиэтилен, берете лопату и начинаете действовать.

(20) Эти дома настолько просты, что МОЖЕТ ПОСТРОИТЬ ЛЮБОЙ. Единственное место, где возникают большие усилия, — это работа со стойками и балками. Там обычно можно найти кого-нибудь, кто поможет, например, с окнами и утилитами.Остальное — сама простота. Нет ничего проще каркаса, чем односкатную крышу. Пол немного сложнее, чем разравнивать землю и раскатывать ковер. Обшить здание сайдингом так же просто, как укладывать пиломатериалы и сгребать землю лопатой.

(21) U-образный дом настолько ЗАЩИТНЫЙ ОТ ПОГОДЫ, насколько это вообще возможно для конструкции с внешними окнами. Куда уходят люди на Среднем Западе, когда приближается торнадо? Они уходят под землю в убежища от смерчей. Дома трейлеров и подобные им ошибки обычно полностью разрушаются при ударе торнадо или урагана.Даже если дерево в натуральную величину упадет на U-образный дом, шансы на выживание велики, поскольку со всех сторон есть берега твердой земли, способные выдержать вес. Если дерево падает на самые обычные конструкции, результатом становится разрушение. Человека вздрагивает даже при мысли о том, что происходит, когда дерево врезается в прицеп.

(22) МЕНЬШЕ ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ, необходимого для дома типа U. Как уже упоминалось, пол практически не требует ухода. Как и внешний вид. Вам никогда не придется заново перекрывать крышу или красить внешние стены.Уход за фасадом настолько прост, что кошение крыши может стать вашей самой большой проблемой.

(23) Последним большим преимуществом является то, что U-дом относительно ШУМ. Очевидно, что никакой шум не проникает сквозь пол или сквозь эти твердые земляные стены, и маловероятно, что он пройдет через восемнадцатидюймовую глиняную крышу. Таким образом, окна и двери остаются проводниками звука. Даже здесь у нас есть преимущество, заключающееся в том, что большинство окон выходят на затонувшие дворы, которые сами по себе являются звукоизолированными зонами, и, поскольку мало звука проникает, мало звука ускользает: у вас гораздо меньше шансов побеспокоить своего соседа, даже если вы создадите ужасный шум.

Глава 3

ИСТОРИЯ ПОДЗЕМНЫХ ДОМОВ ЗА 50 И 500 ДОЛЛАРОВ

QC2 и

мммвмТрнВВр)

Я построил оригинальный подземный дом за 50 долларов весной 1971 года с помощью друга, человека по имени Линн Мур. С самого начала дом отличался от других как дизайном, так и материалами.

Зима, проведенная в размышлениях о дизайне, заставила меня отказаться от того, что я стал называть Домом Первой Мысли. Это подземелье, построенное на склоне холма, с окнами, выходящими над поверхностью, из которых открывается вид на холм.В течение нескольких месяцев это был единственный проект, который я мог себе представить, хотя меня беспокоили предсказуемые проблемы с канализацией, тот факт, что входы могли быть только с одной стороны дома, и потому, что я не мог понять, как получить перекрестную вентиляцию и баланс света.

В конце концов, мы сделали радикальный поступок. Построили так, чтобы контур крыши был таким же, как и уклон холма. Это решило большую часть нашей проблемы с дренажем, поскольку все осадки, выпавшие на крышу, уносились прочь от дома.Окна, а не вниз по холму, были обращены вверх. Сначала это должны были быть окна цокольного типа, но это казалось неправильным. Если бы у нас были окна, почему бы не полноразмерные? Тогда казалось логичным поставить окна одно на другое, образуя почти сплошную стеклянную стену от пояса до восьмифутового потолка. То, что могло быть мрачной задней стеной, стало легким и воздушным.

Там не было особого вида. Мы начали раскопки снаружи и построили затонувший внутренний дворик на возвышенности.Мы посадили деревья и немного благоустроили, и это выглядело хорошо. Туда же поставили дверь, так как снаружи уже закончились раскопки.

Однажды днем, задолго до того, как дом был завершен, я сидел на полу, чувствуя себя мягким, расслабленным, можно сказать. Облако, очевидно, осветило солнце, потому что внезапно луч солнечного света прошел через незавершенный участок западной стены возле крыши. Моя голова вскинулась, как у ретривера, улавливающего запах. Я сразу понял, что мне просто нужно иметь там окно, чтобы увидеть вечернее солнце.Кричать: «Да, да, да, да!» или что-то в этом роде, я выбежал на улицу и схватил лопату. Двенадцать часов спустя у меня было окно и укрепили раскопки снаружи. Это было пожарное окно.

Мы построили конструктивную часть дома из бревен кедра и тамарака, которые я срубил годом ранее, когда в моих планах был бревенчатый домик. Для обшивки панелей мы использовали пиломатериалы длиной два фута, которые были слегка дефектными и были обрезаны строгальным станком на местном лесопильном заводе. Мельница выбросила их.Их можно было брать бесплатно. Идея использовать полиэтилен на крыше принадлежит Хью Уильямсу, основателю Толстой фермы недалеко от Давенпорта, штат Вашингтон. У Хью был шестигранный бревенчатый домик с трехфутовой крышей из дерна, по которой, к сожалению, во время дождей текла грязь. Он счистил крышу, положил сверху слой полиэтилена, четыре дюйма грязи, еще один слой полиэтилена и полный набор грязи и дернины. Я никогда не видел никаких причин для изменения его формулы, кроме как использовать меньше земли и скатывать крышу.Хью также был первым, кто показал мне преимущества пола из земли / ковра.

Идея использовать полиэтилен для остальной части дома пришла от Линн Мур.

(jdeifrym)

tyi & XUie ivh \ tc mam.

d & tfiS rtfrC imd £% {amd awi Lucufh.

Однажды он сказал: «Почему бы нам не использовать его вне стен? Это предохранит дерево от гниения». И это было началом системы Почта / Опора / Полиэтилен.

Общая стоимость материалов для дома составила чуть менее 50 долларов, включая печь и лампу.По сегодняшним ценам было бы выше. Например, когда я купил свою последнюю печь для борьбы с воздухом, она стоила 35 долларов, а не 22, без труб и заслонки. Если вы не можете добыть бесплатную древесину, спасти ее или вырубить ее с деревьев на своей земле с помощью цепной пилы и мельницы на Аляске, дом может работать сотнями. Но если вы сможете достать пиломатериалы и сварить свою собственную печь, возможно, из старой бочки с маслом на 30 галлонов, вы все равно сможете построить такой дом менее чем за 50 долларов. Вот разбивка на оригинал:

Балки и столбы Бесплатно

Милленд (пиломатериалы) Бесплатно

Полиэтилен $ 15.00

Напольные покрытия бесплатно

Без изоляции

Стулья Бесплатно

Дверь бесплатно

Cooler Free

Плита, печные трубы и заслонка … 22,00 $ Окна 4,00 $

ИТОГО 49,70 $

Холодильник и дверь мне подарил сосед, который сносил старую хижину. Гвозди были куплены на местной утильской распродаже. Они использовались, поэтому мне приходилось их выпрямлять по одному. Окна тоже использовались. В те дни, когда еще не было большого количества верблюдов, я мог купить их по 250 и 500 штук за штуку.Лампа была керосиновой моделью, купленной в местном хозяйственном магазине. Мне нужна была одна литр краски, потому что я использовал ее только вокруг окон, предпочитая, чтобы балки и панели оставались естественными. Стулья и столы были сделаны из бревен и срубов, единственной ценой которых было накрытие стола из клеенки, того кухонного фаворита рубежа веков, который не только красиво выглядит, но и его можно протирать влажной тряпкой. Изоляцией была сама Мать-Земля, толщиной в несколько тысяч миль и абсолютно свободная.

Пол представляет собой проблему, которую решила 14-летняя Мэри Энн, дочь Джона и Мэри Ван Эттен, близкие соседи и друзья. Я жаловался на свой грязный пол, потому что он поднимал пыль и сидеть на нем было неинтересно. Я не собирался делать деревянный пол по разным причинам, и она предложила мне попробовать солому. Поскольку ее отец хотел убрать старую солому из коровника для новой стрижки сена, он дал мне несколько тюков бесплатно. Это сделал отличный пол. Он отражал свет и делал это место веселым.Пахло приятно. Было весело сидеть или лежать. Если я проливал что-нибудь, я просто зачерпывал пол и бросал в печь. Единственными недостатками были небольшая опасность возгорания и тот факт, что если вы потеряли что-нибудь маленькое, его уже не было.

Я прожил в этом доме четыре года. Я провел там всего одну зиму, в основном для полевых испытаний. Остальные три были потрачены на лекции, где можно было избежать «домашней лихорадки», этой страшной зимней чумы Севера. Сто двадцать квадратных футов — это не так уж и много жилой площади, но за счет экономии дизайна все продумано неплохо.

Передняя стена дома с тринадцатью окнами, выходящими на внутренний дворик холма, была восьми футов высотой. Это давало парню возможность прогуляться. Готовили здесь,

.

Слева: Майк начинает работу над нижней стеной дома за 50 долларов.

Вверху: Майк стоит в дверях подземного дома за 50 долларов. Дверь ведет в патио на холме.

Внизу: вид вниз через патио на холме и через стену из 13 окон в дом в сумерках.

Вверху: Майк стоит в дверях подземного дома за 50 долларов.Дверь ведет в патио на холме.

Внизу: вид вниз через патио на холме и через стену из 13 окон в дом в сумерках.

либо стоять вокруг печи, либо высунувшись из окон для барбекю (эти окна, каминное окно, система PSP и другие функции описаны в следующих главах). Другая часть дома, высота потолка которой составляла всего три с половиной фута, предназначалась для сидения и лежания. Это было для письма, чтения, игры на гитаре, сна и других развлечений.

Когда я впервые построил это место, я положил на крышу три фута земли. Это было необходимо как для обеспечения хороших условий для роста растительности, так и для удовлетворения государственных требований к убежищу от радиоактивных осадков. Однако однажды утром, после нескольких дней проливных дождей, Вилли Ховитт, путешественник, который много недель помогал мне и который в то время разбился там, спросил: «Вы слышали этот ужасный скрип прошлой ночью? весь дом переехал «. Встревоженный, я сделал поспешный осмотр и обнаружил, что он сдвинулся с места.Он сместился вниз по склону на дюйм или больше, отбросив отвес от рамы камина. Я схватил лопату, вышел на улицу и оторвался от крыши на восемнадцать дюймов. Несмотря на то, что конструкция была надежной, мои инженерные решения были несовершенными по причинам, которые мы рассмотрим в главе, посвященной конструкции.

Та же плохая инженерия стала причиной еще одной катастрофы; восточная стена дома начала продавливаться. Хотя северная стена была в гору, восточная стена была в овраге, и этот овраг оказывал давление, которому не подвергалась никакая другая стена дома.Осталось три варианта: покинуть дом, устранить повреждения или добавить еще одну секцию к востоку и использовать надлежащую инженерию. Мы выбрали второе.

Летом 1975 года мы начали работу над тем, что я стал считать вторым домом в целом, так что он радикально изменил функцию и внешний вид первоначальной постройки за 50 долларов. Мы называем это домом за 500 долларов.

Кристофер Ройер приехал из Индианы, чтобы помочь. Яркий, симпатичный студент-архитектор, он хотел получить из первых рук опыт подземного строительства.Он получил это — с лопатой в руке. Мы начали с пробивания нового

Стена начинается из-за плохой инженерии. Столб справа (лает) — это аварийная опора.

тропа к окружной дороге, которая поворачивает мою собственность почти в полумиле от строительной площадки. Мы с Линн Мур вернулись обратно на 200-футовый гребень, разделяющий мою собственность, но нам нужна была новая система. Сосед дал мне старые пиломатериалы размером 2х12 дюймов и длиной до восемнадцати футов, которые он спас, снося заброшенную лесопилку.Он хотел избавиться от древесины, чтобы украсить собственность, которую пытался продать. Я этого хотел? Готов поспорить, я сделал. Мы проехали на лошади по новой тропе.

После трех недель упорных копаний мы были готовы приступить к работе над самой конструкцией. Мы установили обработанные сосновые столбы в земле и построили кровельные балки и балки из тамарака, все они были вырублены рядом с участком. Когда Крис наконец уехал, чтобы вернуться на восток, мы восстановили часть старого дома, заменили балку, не повредив крышу наверху, и завершили большую часть структурных работ на новом участке.4 Я работал над домом всю осень, зиму и весну. Готовый продукт того стоил. Он имеет площадь 370 квадратных футов, построен на трех уровнях и включает в себя подвал, 42 окна, выкрашенные в белый цвет стены, отделенные окрашенными и лакированными столбами и балками, а также ковровое покрытие от стены до стены (что само по себе составляло две пятых стоимости дома).

Вход в дом теперь через дверь в «фойе Ройе». Это раскопки на склоне холма. Вход осуществляется с террасы на уровне пола, построенной на спуске с землей из котлована дома.Нет больше лестниц, по которым можно подниматься или спускаться. Из-за этого, а также из-за того, что здесь так много окон, наиболее частая реакция ошеломленных посетителей, впервые попавших в этот дом, — «Но я думал, что дом должен был быть под землей! Это. Это полностью под поверхностью земли. «Но я думал …» и тут их голоса затихают. «Но вы думали, что там темно и без окон, как в пещере, а?»

га. Момент славы андеграундного дизайнера.

«Осада медведем» была обычным явлением в первоначальном подземном доме за 50 долларов, когда в начале 1970-х годов различные медведи, соответственно, врывались через пожарное окно, окна для барбекю и холодильник.Они или другие тоже разорвали палатку, разбросали спальные мешки и поразили несколько тайников.

Автор снимал медведей в 1972 году и снова в 1974 году — первый, когда автор стоял на крыше, второй, когда медведь стоял на крыше. Это их отговаривало в течение многих лет, поэтому 2 июля 1978 года автор был удивлен, увидев, входя в патио горы, медведя, демонстрирующего все намерения ворваться в дом. Крики его не обескуражили. Сделал выстрел из 8-мм маузера.

«Момент щекотки», — говорит автор.«Они имеют тенденцию сбегать с холма при попадании, а этот был выше меня. Я был готов нырнуть головой в окно или выскочить за дверь, если он прыгнет, споткнется или откатится через окно в кабинет. Раненый медведь на голове — не повод для легкомыслия «.

Вместо этого животное ринулось через внутренний дворик, упало, встало, приготовившись к новой атаке, и получило второй выстрел в позвоночник, убив его в нескольких футах от окна, из которого стрелял автор (показано закрытым на фото выше. ).Террасы сделали это простой операцией одного человека, чтобы повесить медведя на расширенную балку крыши в зоне для барбекю во внутреннем дворике для выпотрошения, как показано справа (фото, Джим Хаббелл).

С сорняками по колено в саду, с загонами для свиней, нуждающихся в строительстве, с заграждением для лошадей, с съемочной группой телевидения, которая должна была через 48 часов снимать дом, автор теперь столкнулся с мертвым медведем во внутреннем дворике, висящим от жары мясо. Придерживаясь религиозных убеждений, что нужно использовать все убийства, автор позвонил местному таксидермисту, чтобы попросить помощи в дублении шкуры, был убежден позвонить охотнику, чтобы получить законные права на убийство животных вне сезона.Извещенный, охотовед немедленно конфисковал медведя, но пообещал, что мясо будет отправлено в дом престарелых, а шкуру спасти. Охотник немедленно закопал медведя — мясо, шкуру, когти и все такое — по причинам, которые автор считает совершенно неприемлемыми.

Автору удалось спрятать сердце и печень, которые он тут же сожрал. Поскольку вы-то-что-вы-ешьте, автор теперь — абсурдно — утверждает, что он — медвежья печень весом 175 фунтов.

Вверху: Фрэнсис, английская подруга-автостопщица, пришедшая на обед, наслаждается ранним костром в камине.Вверху справа: прислонившись к окнам барбекю, Майк кладет берестяной трут для костра. Справа: кабинет и спальная зона дома за 50 долларов.

Стена окон в Подземном доме за 50 долларов выходит на патио в гору. Окна для барбекю открыты и готовы к использованию.

Майк за пишущей машинкой.

WWilk (i6wwriäRWYfiTiAofrtciß1§iri | taigwiiy ‘Облом 1 носит 22 шт.

Фрэнсис читает у камина.

Читать здесь: N3 Co

Была ли эта статья полезной?

крупнейших подземных искусственных сооружений | Земляные работы

Подземные сооружения сложно построить.Когда мы строим, а не строим, такие вопросы, как почвоведение, структурная стабильность и гидроизоляция, становятся все более важными.

Как специалисты в области подвалов, подвалов и фундаментов, мы знакомы с уникальными проблемами подземного строительства. Тем не менее, во всем мире есть удивительные подземные объекты, являющиеся чудесами инженерной мысли.

В приведенном ниже списке вы можете прочитать о некоторых из самых больших, самых глубоких и впечатляющих подземных сооружений.

Deepest Станция метро

Арсенальная в Киеве, Украина: 346 футов под землей

Возможно, вы привыкли идти под землей, чтобы успеть на метро, ​​но в Киеве, Украина, до станции метро «Арсенальная» можно добраться за пять минут на эскалаторе.

Находясь на глубине 346 футов под землей, это была самая глубокая станция в мире, когда она открылась в 1960 году, и до сих пор удерживает это звание.

Глубина — результат холмистого ландшафта. Город Арсенальная находится на вершине холма, рядом с крутой долиной и рекой Днепр.Станция «Арсенальная» находится далеко под поверхностью, но следующая станция на линии находится на уровне земли. Это позволяет подземному поезду двигаться в основном по ровной дороге, даже несмотря на то, что над землей есть большой холм.

Для сравнения, самая глубокая станция метро в системе метро Нью-Йорка — это станция 191-й улицы в Вашингтон-Хайтс. Это 173 фута под землей, примерно вдвое меньше Киевского вокзала.

Самый глубокий подвал

Сиднейский оперный театр, Австралия: 120 футов под землей

Изогнутая линия крыши Сиднейского оперного театра делает его одним из самых характерных зданий в мире.Однако ниже уровня улицы есть огромный подземный гараж, который был назван самым глубоким подвалом в мире.


Автор изображения: Ирина Соколовская — stock.adobe.com

12-этажный гараж простирается на 120 футов под землей. В качестве дополнительной сложности гараж находится всего в 200 футах от восточной стороны Сиднейской гавани и простирается примерно на 91 фут ниже уровня моря.

Интересно, что бетонная конструкция не является типичной подземной площадью.Несмотря на то, что ранние проекты требовали стандартного гаража, правила, касающиеся пожарных лестниц, создавали проблему проектирования, которая затрудняла максимальное использование парковочных мест, а также обеспечение безопасности.

Окончательное решение заключалось в создании структуры, которая представляла собой серию подземных кривых, похожих на двойную спираль. Дизайн был новаторским, и он также решал потребность в структурной устойчивости, безопасности и максимальном количестве доступных парковочных мест.

Проект занял менее 27 месяцев, был завершен раньше, чем планировалось, и уложился в рамках бюджета.

Самый длинный подземный туннель

Готардский базовый туннель, Швейцария: длина 35 миль

Готардский базовый туннель, проходящий через Швейцарские Альпы, является самым длинным туннелем в мире. 35-мильный туннель открылся для публики в 2016 году.

Готардский перевал — это место других железнодорожных и транспортных туннелей. Тем не менее, этот туннель является первым, где проложен ровный маршрут через Альпы, не требующий подъема на высоту.


Атрибуция изображения: Леонид Андронов — сток.adobe.com

Около 28 миллионов тонн породы было выкопано, чтобы построить туннель. Различный состав гор означал, что инженеры боролись с 73 различными типами горных пород, некоторые из которых были твердыми, как гранит, а другие — мягкими, как песок.

Северный вход в Эрстфельд, Швейцария, находится в 35 милях от южного входа в Бодио. В самой глубокой точке туннель находится на 8040 футов ниже поверхности. Без вентиляции температура в центре горы может достигать 115 градусов.

Чтобы поместить 35-мильный туннель в контекст, сравните его с мостом-туннелем Хэмптон-Роудс, длина которого составляет всего 3,5 мили, или туннелем Эйзенхауэра через Скалистые горы Колорадо, протяженностью 1,7 мили.

Фундамент самого глубокого здания

Башня Salesforce, Сан-Франциско: на 310 футов ниже существующего уровня

Один из самых глубоких фундаментов зданий в мире находится под башней Salesforce в Сан-Франциско, Калифорния. Завершенный в 2017 году 61-этажный небоскреб высотой 1070 футов опирается на фундамент, простирающийся на 310 футов под землей.

Особого внимания заслуживает конструкция фундамента, которая установила новые стандарты сейсмической безопасности. Команда инженеров предложила фундамент, который позволил выдержать массивный вес здания на сложных грунтовых слоях города и слабых породах. Он также управлял геотехническими рисками, включая возможное разжижение и чрезмерную осадку.

Фундамент башни Salesforce глубиной 310 футов превосходит фундамент глубиной 282 фута Шанхайской башни, еще одного небоскреба в зоне землетрясения.

Фундамент состоял из бетонной плиты толщиной 14 футов и шириной около акра. Посмотрите на 49 миллионов фунтов бетона, которые заливаются ниже.

В отличие от успешной башни Salesforce, проект фундамента башни Millennium в Сан-Франциско был полон проблем. 58-этажное элитное жилое здание открылось в 2009 году. Оно было построено на фундаменте из бетонных фрикционных свай глубиной от 60 до 90 футов, но не доходило до скалы.К 2016 году здание утонуло на 16 дюймов, а к 2018 году наклонилось на 14 дюймов.

Конструкция имела явные признаки проблем с фундаментом, включая трещины в основании здания и окружающем тротуаре. Каждый владелец роскошной квартиры потерял в среднем 320 000 долларов в стоимости недвижимости в результате проблем с опусканием, опрокидыванием и фундаментом.

Самый большой подземный город

Каппадокия, Турция: глубина 18 этажей

Подвиги подземной инженерии не ограничиваются современностью.В Каппадокии, Турция, была сеть удивительных подземных городов, датируемых 1200 годом до нашей эры.

В Деринкую была давняя достопримечательность, где публика могла посетить подземные пещеры. Сейчас известно, что его глубина составляет 18 этажей. Оно было обнаружено в 1963 году, когда турецкий мужчина разрушил стену в своем подвале и обнаружил туннель. С тех пор по всему городу было обнаружено более 600 входов.


ФОТОАЛЕМ — stock.adobe.com

В этом регионе километры туннелей соединяют пещеры Деринкую с более чем 200 другими подземными городами, все из которых были высечены в вулканической породе региона.

В 2013 году в соседнем городе Невшехир было обнаружено новое подземное пространство. По предварительным оценкам геофизиков, это самый большой подземный город в регионе. Его площадь составляет около пяти миллионов квадратных футов, и он простирается до 371 фута под землей, что на 30 процентов больше, чем Деринкую.

Самый глубокий подземный исследовательский центр

Подземная лаборатория Китая Цзиньпин: глубина 7900 футов

Многие из сегодняшних ведущих ученых могут работать над передовыми проектами, проводя свои исследования в подполье.В подземных мирах подземных исследовательских центров эксперименты можно защитить от космического излучения.

Когда чувствительные физические эксперименты проводятся на глубине мили под землей, космический шум уменьшается в 10 миллионов раз.

Самый глубокий подземный исследовательский центр в мире находится под горами Цзиньпин в провинции Сычуань, Китай. На глубине 7900 футов исследователи исследуют темную материю.

Одним из преимуществ конструкции здания является то, что к нему можно попасть по горизонтальной подъездной дороге.Поскольку подземное место находится в центре горы, транспортные средства могут легко добраться до места, не нуждаясь в сложной транспортной системе для управления спуском.

В США самой глубокой подземной лабораторией является подземный исследовательский центр Сэнфорд в Южной Дакоте, глубина которого составляет 4889 футов.

Этот объект находится в бывшем золотом руднике, и сейчас здесь более 28 активных исследовательских проектов, в том числе по темам исследования физики темной материи и нейтрино.Есть место для расширения, а бывшая шахта простирается на 8000 футов ниже поверхности.

Вам интересно узнать о подвале или подполье под вашим домом? Бесплатный осмотр ведущих специалистов страны по ремонту фундаментов поможет вам решить любые проблемы, подготовиться к погодным явлениям и защитить ваши вложения в недвижимость.

Подземный или подвал — в чем разница?

Английский

Прилагательное

( прилагательное )
  • ( метка ) Под землей; под поверхностью Земли.
  • * {{quote-magazine, date = 2014-06-14, volume = 411, issue = 8891, magazine = ( The Economist )
  • , title = Это газ , проход = Одно из скрытых достоинств викторианской инженерии — это правильные водостоки. Изоляция городских сточных вод и отправка их в подземных коллекторах , вероятно, спасла больше жизней, чем любая медицинская процедура, кроме вакцинации.}}
  • ( скрыто ) Скрытый, скрытный, скрытный.
  • Музыка, искусство и т. Д. Вне мейнстрима.
  • Синонимы
    * ( под землей ) подземный * ( hidden ) тайный, скрытый, скрытый, секретный * ( вне мейнстрима ) авангардный, нетрадиционный

    Наречие

    ( наречие )
  • Под землей.
  • Туннель идет под землей в этом месте.
  • Тайно.
  • Синонимы
    * ( под землей ) под землей * ( тайно ) тайно, тайно, втихаря

    существительное

    ( en имя существительное ) ( Википедия под землей, )
  • (в основном британские) Метрополитен.
  • Движение или организация людей, сопротивляющихся политическим соглашениям.
  • Движение или организация людей, сопротивляющихся художественной условности.
  • Синонимы
    * ( метрополитен ) метро, ​​( метрополитен Парижа ), метро ( US ), метро ( британский — метро Лондона ) * ( движение или организация людей, которые сопротивляются политическим соглашениям ) сопротивление * ( движение или организация людей, сопротивляющихся художественной условности ) авангард, контркультура

    Глагол

    ( en глагол )
  • Прокладка электрических распределительных кабелей под землей
  • * {{цитата
  • , год = 1962 , year_published = 1998 , publisher = Island Press , редактор = Кэролайн Мерчант , автор = Дэвид Песонен , title = Зеленый против золота: источники в истории окружающей среды Калифорнии , chapter = Битвы за энергию цитата , isbn = 9781559635806 , page = 325 , проход = Один — к под землей , где никакая другая альтернатива не будет работать, и этот метод следует использовать повсеместно в городских районах, как сейчас в районах «центра города».}}
  • * {{цитата
  • , год = 2004 , publisher = Транспортный исследовательский совет , редактор = Комитет по коммунальным услугам при Совете по транспортным исследованиям , автор = Дон Л. Айви и К. Пол Скотт , title = Коммунальные услуги и безопасность на дорогах , chapter = Решения , volume_plain = Отчет о современном состоянии 9 цитирование , isbn = 97803011 , page = 9 , проход = Кроме того, под землей ‘не может исключить возможность столкновения с другими придорожными объектами, такими как деревья, стены, здания и т. д.[…] При рассмотрении работоспособности ‘ подземных коммуникаций , вся придорожная территория и близлежащие прилегающие объекты должны быть оценены на предмет потенциальных придорожных препятствий или опасностей.}}
  • * {{цитата
  • , год = 2006 , год_публикации = , publisher = CRC Press , автор = Джейн Норткот-Грин, Роберт Уилсон , title = Управление и автоматизация систем распределения электроэнергии , глава = Проектирование, строительство и эксплуатация распределительных систем, сетей среднего напряжения цитирование , isbn = 9780824726317 , page = 110 , проход = Теперь коммунальное предприятие хочет, чтобы сеть была под землей в городских районах, что будет означать подстанции с распределительным устройством 33 кВ.}}

    См. Также

    * метро * уйти в подполье —-

    Английский

    существительное

    ( en имя существительное )
  • Этаж здания ниже уровня земли.
  • *
  • *: Затем повернув назад, к лестнице подвала , она начала наощупь пробираться сквозь слепящую тьму, но сделала лишь несколько неуверенных шагов, когда внезапно остановилась и некоторое время стояла, как пораженная. вещь, совершенно неподвижная, за исключением того, что она дрожала до мозга костей от сильного и изнуряющего страха.
  • Последнее место в турнирной таблице спортивной конференции.
  • Производные термины
    * подвал выгодный * боец ​​подвала * бесподобный * подвальный * базальная мембрана * цокольный этаж

    Способ строительства подземных сооружений

    Мое изобретение относится к усовершенствованию методов строительства подземных сооружений.

    Согласно предшествующим методам, для строительства подземных зданий, таких как подвал здания, обычно сначала проводят обшивку шпунтовыми сваями бревнами или стальными пластинами, выкопывают грунт внутри указанных шпунтовых свай, проделывают просторную яму, выполняя землю, а затем возвести здание на дне указанной ямы.

    Однако этот метод имеет следующие недостатки; а именно (1) строительные работы должны выполняться в пределах ограниченного пространства выемки грунта, 15. что делает работу более сложной, трудной и неэффективной; (2) потому что должно быть достаточное пространство между стенами указанного отверстия и боковой стеной здания, а из-за обшивки требуется значительно большая площадь, чем это действительно необходимо для здания; иными словами, это значительно снижает коэффициент полезности сайта; (3) необходимы сложные и дорогостоящие защитные работы для предотвращения фонтанирования воды из котлована или источника воды из других источников; и (4) поскольку содержащиеся в нем подземные воды будут выдавливаться, если на прилегающей земле есть здание, которое будет давать на нее большую нагрузку, указанная земля будет ослаблена; а в некоторых крайних случаях это вызовет наклон к соседнему зданию.Согласно настоящему изобретению большая часть подземного сооружения, такого как подвал, сначала возводится на земле, на которой должно быть возведено здание. В этом случае лучше опустить самую нижнюю плиту, то есть все этажи (кроме самого нижнего этажа), боковины, колонны, перегородки и другие части сооружаются на земле, после чего создается вся эта полуфабрикатная конструкция. выкапывается открытый кессон и земля под ним, и, используя 40 футов собственного веса, конструкция постепенно опускается на желаемую глубину.Затем конструкция крепится к надлежащему фундаменту, и, наконец, обеспечивается нижний этаж и выполняется детальная отделка.

    При необходимости, можно построить дополнительное здание на упомянутой 45-футовой подземной конструкции, либо пока упомянутая конструкция находится в процессе опускания, либо после завершения опускания. Обычно лучше следовать последней процедуре, но когда требуется срочное завершение здания, в 50 г., несмотря на некоторые недостатки, применяется первый метод лечения pro-1, чтобы завершить строительство здания одновременно с его опусканием.

    В соответствии с настоящим методом, поскольку конструкция быстро опускается и заполняет яму, образовавшуюся в результате выемки грунта, горизонтальное давление, исходящее от соседнего грунта или соседнего здания, будет поддерживаться указанной опускающейся конструкцией, и упомянутый грунт практически не ослабнет. или любой наклон указанного здания. Кроме того, поскольку отверстие, образовавшееся в результате раскопок, мгновенно заполняется самой конструкцией 6, почти нет необходимости в обычных работах по обшивке.

    Еще одно преимущество заключается в том, что этот метод позволяет полностью использовать строительную площадку.Даже для здания площадью 50 квадратных метров, используя этот метод, можно повысить ставку коммунальных услуг до 98%.

    В городе, где земля стоит очень дорого, можно получить большую экономию, приняв этот метод. Кроме того, поскольку большая часть подземного здания может быть собрана на земле, 1 ‘легко транспортировать материалы и ускорить строительные работы. Кроме того, поскольку работы по опусканию здания могут выполняться внутри здания путем выкапывания грунта на дне, строительные работы не затрудняются дождем или другими причинами.2Кроме того, летом здесь прохладно, а зимой тепло, а при необходимости можно обогреваться, поэтому даже там, где преобладают сильные морозы, можно не опасаться замерзания бетона при фундаментных работах. Таким образом, этот метод имеет 2; преимущество экономии на стоимости строительства и сокращения времени на завершение строительства, помимо особого преимущества, заключающегося в устранении работ по обшивке.

    При практическом использовании вышеупомянутых методов для строительства больших зданий встречаются различные трудности, которые необходимо решить; а именно вынос земли в результате раскопок; трение между тонущим зданием и прилегающей землей; фундамент 96 работы и др.Однако все эти проблемы настоящее изобретение решает удовлетворительным образом. «1 ý-» Основная цель моего изобретения — построить подземное здание с низкими затратами и 4W6 простыми методами.

    Вторая цель моего изобретения — построить подземное здание, чтобы повысить уровень полезности участка.

    Третий объект моего изобретения, следовательно, 4. возведение подземного здания почти для того, чтобы покончить с обшивкой.

    Четвертой целью моего изобретения является создание.подземное здание, чтобы получить методы строительства, которые не будут опасаться ослабления прилегающего грунта или ослабления или наклона здания, находящегося на нем.

    Пятая цель моего изобретения состоит в том, чтобы получить простой способ выноса земли, образовавшейся в результате выемки земли, 5A Шестая цель моего изобретения — уменьшить сопротивление опускающегося здания за счет трения.

    Есть еще другие цели и особенности моего изобретения, которые, вместе с его конструкцией, будут понятны в следующих описаниях в связи с прилагаемыми чертежами, на которых: Фиг. процесса погружения, показывающий один из примеров использования моего изобретения.

    На фиг. 2 показан вид в разрезе вышеупомянутого здания, опущенного до точки немного выше желаемого уровня.

    Фиг. 3 представляет собой вид в разрезе вышеупомянутого здания, которое уже завершило опускание; пунктирные линии, представляющие часть здания, которая будет добавлена ​​на ней.

    Фиг. 4 — увеличенный подробный вид, показывающий часть боковой стены здания.

    Фиг. 5 — увеличенный вид, показывающий часть оборудования, с помощью которого измеряется наклон здания при опускании.

    Фиг. 6 — вид в разрезе подвала в процессе строительства, для которого была применена модификация моего изобретения.

    Фигуры 7, 8 и 9 представляют собой виды в поперечном разрезе, показывающие, соответственно, подвал на каждой стадии процесса опускания, для которого применяют методы согласно моему изобретению, в месте, где твердый грунт существует несколько ниже уровня, соответствующего предварительному уровню. устроена самая низкая позиция подвала.

    Фиг. 10 представляет собой вид в поперечном разрезе, показывающий подвал в процессе строительства в месте, где земля очень мягкая, для чего применялись методы по моему изобретению.

    Само собой разумеется, что одни и те же знаки обозначают одни и те же части, что справедливо для всех сопроводительных чертежей, цитируемых здесь.

    Теперь, обращаясь к прилагаемым чертежам, поясним детали моего изобретения: I — подвал здания, находящегося в процессе опускания. Сначала создается неглубокая выемка путем небольшого выкапывания поверхности земли, на которой должна быть возведена большая часть предполагаемого здания: под «большей частью здания» подразумевается боковая стенка 2, колонны 3, этажи 4, 5, 6, подножка 62 балки и, при необходимости, перегородки.Однако лучше сначала отказаться от нижнего этажа и построить его после завершения опускания здания, потому что таким образом доступное рабочее пространство внутри здания, необходимое для выемки грунта, может быть увеличено до максимума. В конце боковой стенки 2 предусмотрена режущая кромка 7 из бетона, которая будет проникать в землю. 60 представляет собой усиливающую распорку, которая в процессе опускания здания позволит боковой стене 2 противостоять горизонтальному давлению со стороны окружающей земли и предотвратить дефоннацию всего здания.Упомянутая распорка 60 требуется только во время погружения здания и должна быть снята непосредственно перед началом отделки здания.

    Наружная сторона боковой стены 2 наклонена наружу к ее дну, чтобы образовалась пустота 8 вокруг опускающегося здания. Указанная пустота заполняется песком или мелким гравием, чтобы уменьшить сопротивление трения между зданием и окружающими частями. Наилучший результат достигается при использовании круглых камней почти одинакового размера, около одного дюйма в диаметре.Эти камни, действуя как шарикоподшипники, минимизируют сопротивление за счет трения и, всегда имея равномерное соотношение объемов между собой и пустотой, не требуют столько воды, чтобы ослабить окружающую почву, как в случае с песками. Кроме того, после того, как здание завершило опускание, эти камни удобно использовать для усиления здания, залив цементную пасту в пустоты, чтобы цементировать здание и заполнитель вместе.

    Если используется песок неправильного размера и с множеством острых краев, его объем значительно уменьшается при нажатии или заливке воды, помимо того, что он имеет большой коэффициент трения.Кроме того, будет очень трудно наливать цементное тесто на песок, и просачивание такого теста никогда не даст удовлетворительного результата. Что касается детальной конструкции и влияния боковой стенки 2 и режущей кромки 7, они будут описаны позже.

    9 представляет собой землеройный подъемник с рамой 10 (состоящей из стальных уголков), ковшом для подъема земли I1, лебедкой 12 и шкивами 13, 14 и предназначен для отвода земли, образовавшейся в результате выемки грунта под зданием. Ковш 11 для подъема земли с помощью троса 15 и 26 шкивов 13, 14 соединен с лебедкой 12 и с помощью этой лебедки время от времени поднимает ковш вместе с землей, скопившейся в нем. и выгружает только землю через трубу 16 для отвода земли во влажный бункер 17.Выгруженная земля загружается на тележку 18 и т. Д. И выносится за пределы здания.

    Землеройный подъемник устанавливается в то время, когда большая часть здания возведена на земле, проходит вертикально через все этажи 4, 5, 6, при этом верх его рамы выступает далеко над верхним этажом 4, а его нижняя часть выступает, сначала закопав нижнюю часть грунта до некоторой степени, немного ниже нижней части боковины 2, т.е. е. нижний конец рамы вдавливается в почву.На каждом этаже указанная рама с помощью рычага 20 надежно закрепляется на нем, а верх поддерживается подпоркой 19.

    Таким образом, когда рама 10 закреплена и поддерживается, и опускается вниз по мере того, как здание опускается, не требуя какого-либо специального фундамента или какого-либо сложного устройства для предотвращения его обрушения, которые были необходимы до сих пор.

    Таким образом, он всегда находится в удобном для использования состоянии и устраняет неудобства, связанные с изменением его положения время от времени, когда земля выкапывается.Окружающая плита 21, которая сделана из стали или бетона и имеет режущую кромку на нижнем конце, закреплена по всей нижней части рамы 10, чтобы не только предотвратить разрушение земли, но и сделать окружающие пластина 21 автоматически проникает в почву по мере того, как землеройный комбайн опускается вместе со зданием, таким образом облегчая нисходящее движение упомянутого подъемника и определяя направление его движения. Что касается места установки землеройного комбайна, то лучше использовать шахту, где после завершения строительства будет установлен лифт.После того, как большая часть фундамента здания будет построена на земле и землеройный подъемник будет установлен в этот подвал, как описано выше, нижний грунт 22 здания выкапывается постепенно и равномерно, либо с помощью персонала, либо с помощью машин, и земля выводится за пределы здания с помощью земляного подъемника. По мере того, как земля выкапывается, здание будет постепенно опускаться под действием собственного веса, при этом режущая кромка 7 в нижней части боковой стены 2 проникает в землю, одновременно уменьшая сопротивление за счет опускания здания и точно направляя опускание. направление.

    Поскольку внешняя сторона боковой стенки 2 образует угол наклона наружу к ее дну, между боковой стенкой 2 и прилегающей землей 23 образуется клиновидная полость 8 по мере того, как здание опускается. Эта пустота время от времени заполняется песком, мелким гравием и т. Д., Что не только предотвращает разрушение прилегающего грунта, но также снижает сопротивление за счет трения в процессе опускания и действует как буфер против горизонтального давления, которое боковая стенка 2 пострадает извне.

    Как описано выше, землеройный комбайн опускается по мере того, как здание опускается, по этой причине необходимо время от времени копать землю под землесборником и переносить землю; Лучше всегда копать эту часть заранее, чтобы поставить ее на более низкий уровень, чем любую другую часть. Как объяснялось выше, поскольку землеройный подъемник согласно настоящему изобретению не требует каких-либо специальных фундаментных работ и крепится только к существующему зданию, сборка выполняется легко; не требует большого пространства; мало боится обрушения, поэтому безопасность велика.

    Кроме того, подъемник можно не только установить непосредственно внутри здания, но также можно использовать подъемник в качестве шахты для лифта после завершения строительства; вынос земли легок; Поскольку подъемник опускается по мере того, как опускается здание, нет необходимости перестраивать подъемник по мере выполнения земляных работ, что позволит продолжать работу без остановки, что приведет к экономии времени и труда, а также к повышению эффективности работы.

    Когда подвал таким образом постепенно опускается до желаемой глубины, земля под ним, те части, которые расположены близко к боковой стене 2, остаются на своих местах, и вся нагрузка здания поддерживается только указанными части. Затем выкапывают и выравнивают просторную центральную часть земли, после чего сначала кладут на нее камни Sbroken, а затем заливают предварительный слой 24 бетона, на котором путем заливки бетона сооружают центральную фундаментную плиту 25.На этом этапе нет связи между зданием и центральной плитой, которая показана на фиг. 2. Кроме того, в этот момент, по мере продвижения работы, рама 10 землеройного комбайна 9 должна сниматься, начиная с ее нижней части.

    Затем, удалив землю под теми частями, которые находятся рядом с боковой стеной 2, которые остались на своих местах, здание дополнительно опускают и кладут на центральную плиту 25. Таким образом, фиксируя каждую колонну и центральную плиту. плиты 25 здания, вся нагрузка здания поддерживается центральной плитой 25.

    (;, Далее, как показано на фиг. 3, укладываются щебень и бетон заливается на те части, которые находятся рядом с боковой стенкой 2, на которых предусмотрена круговая плита 26, и указанная плита соединяется с центральной плитой 25, боковой стенкой 2 и обрезка ;; кромки 1. Наконец, подвал завершается установкой нижнего этажа 27, удалением распорок 8 и выполнением детальной отделки, как показано на рисунке 3. Возведение здания на подвал, как показано пунктирными линиями. Как показано на рис. 3, 7 лучше начинать его строительство после этого этапа работ, но при необходимости его можно начинать во время опускания фундамента.

    На рис. 4 показаны в увеличенном масштабе детали боковой стенки 2 цоколя и режущей кромки 7 в нижней .. части каркаса. Как описано выше, внешняя сторона боковой стенки 2 образует по направлению к ее дну угол постепенного наклона, и там, где она соединяется с режущей кромкой 7, как показано на фиг.28, затем соединяется с вертикальной внешней стенкой 29 своих внешних выступов. форма лестницы и режущая кромка 7. Следовательно, по мере того, как земля выкапывается, здание опускается, и режущая кромка 7 будет проникать в почву, тем самым уменьшая сопротивление опусканию здания.Другими словами, поскольку наибольшая нагрузка на здание всегда сосредоточена на передней части 7, если сопротивление в этой части уменьшается, сопротивление опусканию всего здания будет соответственно уменьшено. Сопротивление в этой части очень велико, например, в случае железобетонного здания с тремя цокольными этажами и площадью 2000 квадратных метров, даже если центральная часть вырыта и земля полностью вынута, строительство не запустится. тонет, если не удалить землю вокруг режущей кромки 7.Вертикальная внешняя стена 29 режущей кромки 7 будет, пока здание опускается, направлять направление опускания и предотвращать наклон здания.

    Поскольку боковая стенка 2 немного расширяется к своему основанию, по мере того, как здание опускается, вокруг него образуется пустота, как показано на рисунке 8. Эта пустота заполняется песком, мелким гравием и т. Д., Как описано выше.

    Если необходимо, снаружи боковой стенки 2 может быть предусмотрена труба 30, через которую вода может заливаться в указанные пески или мелкий гравий 31 для дальнейшего уменьшения сопротивления трению.После завершения опускания здания эти трубы можно использовать для заливки цементного теста в мелкий гравий 31 в пустоте 8, чтобы склеить их вместе. 32 — это стеклянное окно, предусмотренное на боковой стене 2 для осмотра изнутри здания, расположения песка или мелкого гравия, условий литья воды или заливки цементного теста и т. Д. здания должны быть заполнены изнутри. Пунктирные линии показывают, где должна быть установлена ​​круговая плита 26.Внутри режущей кромки 7 предусмотрена полость 34, к дну которой загибается и соприкасается другая половина гидроизоляционной плиты 35, одна половина которой предварительно погружена в режущую кромку 7. В то время как эта полость 34 заполняется 5_ деревянной пластиной 36 в процессе опускания, после чего опускание завершается, указанная деревянная пластина 38 удаляется и обнаженная изогнутая половина гидроизоляционной плиты 35 выпрямляется, выполняется заливка бетона по окружности. плита 26 и изогнутая половина заглублены в упомянутую периферийную плиту 26, так что гидроизоляционная плита 35 простирается как над режущей кромкой 7, так и над периферийной плитой 26 и сдерживает подземную воду, которая может проникать через контактную поверхность этих двух частей.

    Далее будет объяснен метод, с помощью которого здание вызывает равномерное опускание всех частей, или метод предотвращения любого наклона здания. При погружении, какие бы меры предосторожности не были приняты до r5, здание будет иметь более или менее наклон. Это связано с тем, что выемка грунта не выполняется равномерно, а также характер почвы на всех участках неодинаков. Однако очевидно, что любой наклон тонущего здания плохо скажется как на прилегающей земле, так и на самом здании.

    По этой причине необходимо предусмотреть некоторые средства, с помощью которых земляные работы могли бы проводиться в любое время путем точного измерения и регулировки даже 75. малейшего наклона здания, чтобы опускание здания могло происходить равномерно во всех частях.

    В соответствии с моим изобретением бесконечная труба 40 диаметром не менее одного дюйма окружена почти горизонтально по всей внутренней части стены и прикреплена к зданию. На указанной бесконечной трубе вертикальные трубы 41 предусмотрены в нескольких точках, причем их внутренняя часть соответствует внутренней части предыдущей трубы.Бесконечную трубу заполняют водой до уровня, равного примерно половине высоты упомянутых вертикальных труб, и закрывают герметично.

    Если здание наклонено, взаимное положение трубы и уровень воды в вертикальных трубах изменится. Следовательно, путем градуировки вертикальных труб и стандартной вертикальной трубы и сравнения разницы, показанной на шкале, можно мгновенно определить относительный уровень любой части здания и той части, где предусмотрена стандартная труба.

    На Рисунке 5 показана детальная конструкция части этого оборудования. Верхняя часть вертикальной трубы 41 несколько расширена и образует расширенное пространство 43. Вода наполняется до бесконечной трубы 40, так что ее уровень 42 воды достигает указанного расширенного пространства 43. На уровне 42 воды помещается соответствующий поплавок 44. . Измерительная коробка 45, которая почти герметично закрыта, прикреплена к расширенному помещению 43 и соединяется с расширенным помещением 43 только отверстием 47, достаточно большим для верхнего конца рычага 46 поплавка, дно которого прикреплено к поплавку 44. , чтобы перемещаться туда в ответ на движение 35 поплавка 44 вверх и вниз в расширенном помещении 43.Целью герметичного закрытия этих труб снаружи является предотвращение изменения объема воды внутри трубы за счет испарения.

    Верхняя часть рычага 46 поплавка, который перемещается вверх или вниз в соответствии с относительным движением уровня 42 воды, поворачивается и передает движение уровня воды на рычаг 48 управления, один конец которого поворачивается к измерительная коробка 45. Индикатор 49, который предусмотрен на конце рычага 48 управления, вместе с шкалой 50 будет указывать относительное перемещение уровня 42 воды и вертикальной трубы 41, т.е.е. движение воды 50 уровня.

    Конец индикатора 49 будет скользить по скользящему реостату 51, вывод которого соединен с помощью подводящего провода 54 с выводом батареи 53 посредством амперметра 52. Кроме того, индикатор 49 электрически подключен, посредством рычага 48 управления и подводящего провода 55 к другому выводу батареи 53, замыкая электрическую цепь. Используя преимущество изменения сопротивления цепи из-за движения индикатора 49, движение уровня 42 воды электрически отображается на амперметре 52.

    Назначение распределительного щита 56, показанного на фиг. 1, состоит в том, чтобы централизовать эти амперметры 52 на одном распределительном щите с целью выполнения удаленных измерений в одной центральной точке. Упомянутый коммутатор 56 установлен в точке внутри здания, такой как, например, командирское помещение, откуда с помощью микрофона 57 рабочие подаются инструкциями или сигналами об опасности и других сигналах. 58 — динамик, установленный на рабочей камере, предназначенной для трансляции новостей через микрофон.

    На рисунке 6 показана модификация настоящего изобретения 6, в которой после того, как здание было погружено на желаемую глубину, несколько фундаментных свай 59 погружаются или забиваются в грунт между каждой колонной здания, а затем они прикрепляются к зданию. с помощью фундаментной плиты и, наконец, монтируется каждый этаж. На рисунках 7, 8 и 9 показаны модификации этого изобретения. Как правило, на фундаментные работы здания сильно влияет природа земли, на которой оно построено.На фиг. 2 и 3 показано, что на нижний грунт 22 укладывают только щебень, а затем на него заливают бетон, на который непосредственно устанавливают центральную фундаментную плиту 25 и круговую фундаментную плиту 26. Для таких фундаментных работ основание 22 должно быть достаточно прочным, чтобы поддерживать все здание.

    Если такой твердый грунт существует под нижним уровнем здания, то есть ниже фундаментной плиты, необходимо выполнить фундаментные работы другого типа; а именно, во-первых, предусматривается множество фундаментных свай, основания которых закладываются в упомянутый твердый грунт, на которые должна быть установлена ​​фундаментная плита, как частично показано на рисунке 6.Однако закладывать фундаментные сваи между каждой колонной здания, как показано на рисунке 6, очень невыгодно с точки зрения строительства, и идеальный способ сделать это — расположить их непосредственно под каждой колонной. На рисунке 7 показан подвал, который был построен и опущен близко к заранее подготовленному уровню, таким же образом, как на рисунке 1, но для него не показаны детали подъемников, распорок и т. Д.

    Когда таким образом подвал в значительной степени опускается и достигает уровня, близкого к заранее подготовленному, только земля около режущей кромки 7 остается нетронутой, чтобы выдержать всю нагрузку здания на указанную землю и, за счет удаления только земли в центральной части путем выемки грунта создается полость 61.Затем непосредственно под опорой 62 опоры, а также под каждой колонной 3, по одной центральной бордюре 63 колодца, предпочтительно комбинацию нескольких коротких бордюров скважины. Дно указанных бордюров колодца увеличено, чтобы они могли образовывать вокруг себя пустоту по мере того, как они опускаются, и указанная пустота заполняется мелким гравием с целью минимизировать сопротивление за счет трения. Кроме того, предпочтительно предусмотреть режущую кромку на дне бордюров 63 колодцев, чтобы они могли утонуть под собственным весом при выемке грунта на дне.Подводя итог, так же, как сам подвал выполнен из одного открытого кессона, каждая бордюрная часть колодца сделана одним кессоном колодца и заглублена; и когда нижний конец центрального бордюра 63 колодца достигает твердого грунта, грунт под ним дополнительно выкапывается, и внутренняя часть бордюров колодца заполняется бетоном, превращая каждый из этих бордюров в центральную фундаментную сваю 64. соответственно.

    На центральной фундаментной свае предусмотрен слой щебня 24, а затем центральная фундаментная плита 25, как показано на Рисунке 8.Затем выкапывается земля возле режущей кромки 7, фундамент снова постепенно опускается и, наконец, спокойно кладется на центральную фундаментную плиту. заставляя всю нагрузку здания опираться на указанную плиту. Затем грунт возле режущей кромки 7 дополнительно выкапывается и создается полость 65, из которой врывается ряд периферийных бордюров 66 колодца таким же образом, как и центральный бордюр 62 колодца, как показано на Фиг.8. 16 Затем внутренняя часть кольцевой ограды 66 скважины заполняется бетоном, чтобы образовалась кольцевая фундаментная свая 67, а кольцевая фундаментная плита 26 создается путем размещения слоя щебня.Затем соединяют фундаментные плиты 25, 26, к которым также присоединяют режущую кромку 7, каждую фундаментную сваю 64 или 67 и опорную кольцевую балку 62; Таким образом, здание стабилизируется на твердом грунте с помощью всех фундаментных свай. Наконец, предусмотрен нижний этаж 27, как показано на Рисунке 9.

    Если твердый грунт находится немного ниже нижнего уровня здания, нет необходимости использовать комбинацию нескольких коротких колодцев в качестве фундаментных свай.В этом случае можно использовать длинную фундаментную сваю или бордюр, но полость под зданием должна быть достаточно просторной, чтобы она могла просесть.

    Фиг. 10 представляет собой вид в разрезе, показывающий только существенную часть фундамента в процессе опускания, для чего применялись методы по моему изобретению, когда грунт чрезвычайно мягкий.

    Если грунт мягкий, а большая часть подвала возводится на поверхности земли, даже до начала выемки грунта на его дне существует опасность того, что конструкция начнет опускаться, в дополнение к этому, вызывая неровности наклон указанной конструкции.

    По этим причинам невозможно ускорить работу без каких-либо действий.

    Для такого мягкого грунта сначала погружают несколько фундаментных свай 70, при этом их днища врезаются в твердый грунт, а их верхушки достигают заранее установленного уровня, которого должно достигнуть основание здания. Бордюры 68 колодцев насыпают на указанные фундаментные сваи 70 для достижения поверхности земли, заполняя их изнутри мешками 69, наполненными песком.

    Таким образом, сваи 70 и мешки 69 с песком образуют своего рода временный фундамент, который предотвратит нежелательное опускание здания.Для того чтобы здание провалилось, создается полость путем выкапывания грунта на его дне, и объединенные бордюры колодцев удаляются один за другим сверху, оставляя мешки 69 с песком в том виде, в каком они есть. Затем проделайте небольшую дырочку в самом верхнем мешке с песком, и песчаный наполнитель, прижимаемый нагрузкой здания, будет постепенно выходить наружу; по мере того, как песок иссякнет, здание начнет постепенно опускаться.

    Таким образом, мешки 69 с песком служат двум целям: временно поддерживать здание и регулировать его опускание.После того, как здание опускается близко к заранее предусмотренному положению, работы по центральному фундаменту и по периметру фундамента выполняются поочередно таким же образом, как описано выше, по этой причине подробные пояснения опускаются.

    Я не предполагаю, что настоящее изобретение будет ограничиваться конкретными методами конструирования, детали которых изложены здесь, так как их различные модификации могут быть выполнены без отступления от сущности и объема изобретения.Поэтому я желаю, чтобы налагались только такие ограничения, которые указаны в прилагаемой формуле изобретения.

    I претензия: 1. Способы строительства подвалов и других подземных сооружений, при которых большая часть такого здания возводится заранее на поверхности земли и, сделав всю конструкцию одним открытым кессоном, выкапывают грунт на дне такой конструкции и используя собственный вес, указанную конструкцию заставляют опускаться до желаемого уровня, после чего эту конструкцию фиксируют на фундаменте и затем завершают ее детали.

    2. Методы строительства подвалов и других подземных сооружений, при которых большие части такой конструкции, такие как все этажи S5 (за исключением нижнего этажа), боковые стены, колонны и т.п., возводятся заранее на поверхности земли и , путем превращения всей конструкции в один открытый кессон, выемки грунта на дне такой конструкции и использования ее собственного веса ’10, указанная конструкция опускается до желаемого уровня, после чего указанная конструкция устанавливается на фундамент и затем завершается его детали деталей.

    3. Способы строительства подвалов и других подземных сооружений по п.1, в которых связи устанавливаются по диагонали между вертикальными элементами до начала опускания указанной конструкции, указанные связи выдерживают горизонтальное давление, исходящее от земли, прилегающей к указанной конструкции и удаляются после того, как конструкция завершила опускание.

    4. Способы строительства подвалов и других подземных сооружений по п.1, в которых землеройный подъемник устанавливается вертикально к строению с целью выноса земли, образовавшейся в результате выемки грунта под указанным строением, указанный землеройный подъемник. проходя через все этажи упомянутой конструкции и закрепляясь только на каждом из упомянутых этажей, чтобы позволить ей опускаться вместе с упомянутой структурой.3s 5. Способы строительства подвалов и других подземных сооружений по п.1, в которых режущая кромка выполнена на нижнем конце боковой стенки указанной конструкции, обеспечивая внутри указанной режущей кромки полость 3, а в нижней части указанная полость изгибается и контактирует с одной половиной гидроизоляционной плиты, при этом другая ее половина предварительно погружается в режущую кромку, и во время опускания указанной конструкции указанная полость должна быть заполнена некоторым материалом, но после завершения погружения, упомянутый материал должен быть удален, после чего половина упомянутой изогнутой гидроизоляционной плиты должна быть выпрямлена и заглублена в круговую плиту так, чтобы она проверила подземную воду, которая могла бы проникать через контактную поверхность режущей кромки и кольцевой плиты.

    6. Способы строительства подвалов и других подземных сооружений по п.1, в которых после того, как указанная конструкция была погружена на желаемую глубину, несколько фундаментных свай погружаются или забиваются в нижний грунт указанной конструкции, а затем они должны быть крепится к указанной конструкции с помощью фундаментной плиты. 7. Способы строительства подвалов и других подземных сооружений по п.1, в которых земля остается под теми частями, которые расположены близко к боковой стенке упомянутой конструкции в их положениях, и обеспечивает поддержку всей нагрузки упомянутой конструкции упомянутыми частями, указанная конструкция погружена на желаемую глубину; затем, после сооружения центральной фундаментной плиты путем выемки просторной центральной части земли, земля под частями, близкими к указанной боковой стене и оставленными на своих местах, вынимается, и указанная конструкция опускается дальше и помещается на указанное центральное основание. плиту, и, наконец, сооружение круговой фундаментной плиты, причем каждая из указанных фундаментных плит и указанная конструкция должны быть соединены вместе.

    8. Методы строительства подвалов и других подземных сооружений, упомянутые в классе 1, в которых, когда упомянутая конструкция приближается к заранее подготовленному уровню, остается только земля около режущей кромки, поэтому упомянутая земля может выдерживать всю нагрузку упомянутой сооружение и удаление путем выемки грунта только в центральной части полости, которую необходимо обеспечить; затем прямо -5 под каждой колонной погружается центральная фундаментная свая, на которую возводится центральная фундаментная плита и, путем дальнейшего выкапывания земли возле режущей кромки, должна быть создана еще одна полость, через указанную полость погружается ряд кольцевых фундаментных свай. таким же образом, как и центральные фундаментные сваи, на которых должна быть соединена круговая фундаментная плита и, наконец, каждая из указанных фундаментных плит и указанная конструкция.

    9. Способы строительства подвалов и других подземных сооружений по п.1, в которых, когда упомянутая конструкция достигает уровня, близкого к заранее подготовленному уровню, остается только земля около режущей кромки, так что упомянутая земля может выдерживать всю нагрузку упомянутой конструкции. , и удаление путем раскопок только земли в центральной части обеспечивается полость; затем непосредственно под каждой колонной опускается центральный бордюр, представляющий собой комбинацию нескольких коротких бордюров, заполняя их изнутри бетоном, чтобы сделать их центральными фундаментными сваями, возводя на них центральную фундаментную плиту, и путем дальнейшего раскопок земля около режущей кромки, необходимо создать еще одну полость, через указанную полость ряд окружных бордюров колодцев, комбинация ряда коротких бордюров колодцев, утопают так же, как и центральный колодец 35 бордюров, заполняя их внутреннюю часть слоем бетон, чтобы сделать из них кольцевые фундаментные сваи, на которых должна быть соединена круговая фундаментная плита и, наконец, каждая из указанных фундаментных плит и указанная конструкция.

    10. Способы строительства подвалов и других подземных сооружений, как указано в п.1, в которых сначала опускается ряд фундаментных свай, их нижняя часть врезается в твердый грунт, а их верхние части достигают предустановленного уровня 45, нижняя часть указанного конструкция должна достигать на каждой из упомянутых фундаментных свай опорных элементов для упомянутой конструкции, которые складываются, чтобы достичь поверхности земли, затем возводить упомянутую конструкцию на упомянутых опорных элементах, которые будут служить временным основанием для упомянутой конструкции, и начинаются земляные работы, тем самым регулирование постепенного опускания указанной конструкции путем удаления указанных опорных элементов один за другим сверху.11. Способы строительства подвалов и других подземных сооружений по п.1, в которых сначала опускается ряд фундаментных свай, их нижняя часть врезается в твердый грунт, а их верхушки достигают заранее подготовленного уровня, на котором должна быть установлена ​​нижняя часть указанной конструкции. достичь на каждой из указанных фундаментных свай бордюра колодца, состоящего из ряда коротких бордюров колодца, насыпанных для достижения поверхности земли, и заполнить внутреннюю часть указанных бордюров 05 мешками с песком; затем начинается строительство указанной конструкции и выемка грунта, и указанные комбинированные бордюры колодцев должны быть удалены один за другим сверху, и регулирование постепенного опускания указанной конструкции путем перфорации указанных мешков с песком один за другим и выведения песчаного наполнителя. нагрузкой на указанную конструкцию.

    12. Способы строительства подвалов и других подземных сооружений по п.1, в которых строительство здания на основании начинают, когда основание опускается.

    13. Метод строительства описанного персонажа, включающий этапы строительства части здания на земле в виде открытого кессонного сооружения, выемки грунта на дне упомянутого сооружения, в результате чего упомянутая конструкция опускается под собственным весом до желаемый уровень, построение внешних боковых стен конструкции с наклоном внутрь, чтобы образовалась пустота вокруг здания, когда оно опускается, обеспечивая земляной подъемник, который проходит через все этажи конструкции и опускается вместе с ними, заставляя конструкцию отдыхать на фундамент, а затем отделка его деталей деталей.14. Способ строительства подвалов и других подземных сооружений по п.13, включающий сооружение режущей кромки на нижнем конце боковых стен, составляющих указанную конструкцию, при котором наружные стороны указанных боковых стен выступают в форме лестницы, а затем соединяют указанную стену лестницы с вертикальная внешняя стенка указанной режущей кромки.

    15. Способы строительства подвалов и других подземных сооружений, как указано в п. 5 п.13, при которых пустота, которая должна быть образована вокруг указанной конструкции при ее опускании, автоматически заполняется мелким круглым гравием почти однородного размера, около одного дюйма в диаметре. .

    16. Способы строительства подвалов и других подземных сооружений по п.13, в которых пустота автоматически заполняется песками, а для уменьшения трения, вызываемого опусканием упомянутой конструкции, в упомянутые пески заливается вода. через трубы, расположенные снаружи боковых стенок, чтобы уменьшить объем, занимаемый песками.

    17. Способы строительства подвалов и других подземных сооружений по п. 13, в которых после того, как здание завершило обрушение, на внешней стороне его боковой стены предусматриваются трубы, через которые цементное тесто заливается в гравийный слой. в пустоте.

    18. Способы строительства подвалов и других подземных сооружений, как указано в п. 5 п.13, в которых окружающая плита с режущей кромкой предусмотрена по всей нижней части землеройного комбайна, чтобы не только предотвратить прорыв земли, но и чтобы он автоматически проникал в почву по мере того, как землеройный комбайн погружается вместе с конструкцией.

    19. Способы строительства подвалов и других подземных сооружений по п.13, в которых стеклянное окно предусмотрено на боковой стене указанной конструкции для цели i, исследуя изнутри указанной конструкции условия в пустоте, образованной вокруг указанной конструкции. состав.

    20. При способе строительства подвалов и других подземных сооружений этапы строительства хотя бы части сооружения на 0-м грунте в виде открытого кессона, выемка грунта на дне сооружения, в результате чего упомянутая конструкция опускается. за счет собственного веса, обеспечивая средства фундамента, содержащие сваи и бордюры колодцев под опускающейся конструкцией, заставляя конструкцию GY опираться на средства фундамента, и, наконец, завершая детализацию деталей.

    21.Способы строительства подвалов и других подземных сооружений, как указано в п. 20, в которых режущая кромка выполнена 7r на нижнем конце боковой стенки указанной фундаментной сваи или бордюра колодца, а внешняя сторона указанной боковой стены выполнена так, чтобы выступать в формы лестницы, а затем соединены с вертикальной внешней стенкой упомянутой режущей кромки. 76 22. Способы строительства подвалов и других подземных сооружений по п.20, в которых пустота, создаваемая вокруг указанной фундаментной сваи или бордюра колодца, когда она опускается, автоматически заполняется мелким круглым гравием почти одинакового размера.

    23. Способы строительства подвалов и других подземных сооружений по п. 20, в которых после того, как указанная фундаментная сваа или бордюр завершили опускание, через трубы, предусмотренные на внешней стороне боковой стены, цементное тесто заливается в гравий в пустоте.

    ЦУГИО ОЧИ,

    подземный этаж — Traduccin al espaol — Linguee

    The se co n d подземный этаж h o us es a автостоянка […]

    , общее для обоих зданий.

    fgc.net

    E n el seg und o subterrneo s e u bic a un ap arcamiento […]

    comn para ambos edificios.

    fgc.net

    Людей, интересующихся темой повышения энергоэффективности в жилищном секторе, приглашают принять участие в «Северной конференции по чистым технологиям», которая состоится

    […]

    состоится в отеле Intercontinental в Буэнос-Айресе (Montserrat

    ). […] Аудитория, 2 n d подземный этаж , 8 09 улица Морено).

    cedu.com.ar

    Los interesados ​​en saber cmo es posible hacer frente a los desafos de la energa mediante la mejora de la eficiencia energtica в секторе жизни, есть приглашение для участия в

    […]

    La Conferencia Nrdica Cleantech en el Hotel Intercontinental de Buenos

    […] Айрес (Saln Mo nserr at, 2 subsuelo, Mo ren o 809 ) .

    cedu.com.ar

    T h e подземный этаж w i ll также […]

    используется для выставок и конференций.

    cedu.com.ar

    Es tam bi n mbito de e xposiciones y […]

    конференций.

    cedu.com.ar

    Доступ осуществляется по мосту, чтобы осветить т h e подземный этаж b y m eans 2 световых кортов.

    gonzalomardonesv.cl

    el acces o se производит travs de un puente, de manera de introduc ir la lu zh ac ia el p iso ne s 2 патио де луз.

    gonzalomardonesv.cl

    Отличный магазин для магазина одежды, 2

    […] этажей h a s подземный этаж a n d кладовая.

    bestpuntadeleste.com

    Excelente local para comercio de ropa, 2 plantas se alquila

    […] con instal ac iones , t ien e subuelo y de pos ito .

    bestpuntadeleste.com

    Новая штаб-квартира как FGC, так и GISA

    […] состоят из t w o подземных этажей , o ne gr ou n d d три дополнительных […]

    эт.

    fgc.нетто

    Tanto la sede corporativa de FGC como la de GISA sestructuran

    […] en la forma de d os plantas subterrneas , una p lanta baja y tres plantas […]

    adicionales.

    fgc.net

    Критерий экологической технологии будет

    […] используется в f , если t h подземный пол , b ut они будут […]

    также может быть реализован во всем здании.

    esmadrid.com

    Los criterios de tecnologa ambiental estn presentes

    […] en la q uint a planta subterrnea, pero t ambin […]

    en todo el edificio.

    esmadrid.com

    T h e подземный этаж h o st s a холл […]

    и зрительный зал. У них нет фиксированного оборудования, чтобы обеспечить гибкость при использовании.

    cedu.com.ar

    E l subsuelo es t des tina do al saln […]

    de usos mltiples y / o Auditorio de espacio libre, sin equipamiento fijo, otorgndole flexibilidad.

    cedu.com.ar

    Программа распространяется на три

    […] этажи: гр или n d этаж , подземный этаж a n d первый этаж.

    ondiseno.com

    El programa se distribuye en tres

    […] plantas : planta baj a, subterrneo y prim era pl anta.

    ondiseno.com

    Различная парковка s o n подземный этаж o f 2 многоквартирных домов.

    ru.genionimmobles.com

    Div er sas plazas de ap arcamiento ubic ad as en el subterrneo de 2 edificios d ..]

    vivienda.

    genionimmobles.es

    Также есть независимый

    […] квартира в t h e цокольный этаж .

    teseoestate.com

    Апартаменты с дополнительным доступом

    […] Independiente s it uado en planta ba ja .

    teseoestate.com

    Каждое здание будет пятиэтажным и насчитывает

    […] с надстройкой на a l подземный этаж w i th парковка […]

    специально для жителей.

    infinitihonduras.com

    Cada edificio ser de 5 pisos y contara

    […] adicionalmente co n un pis o subterrneo p ara parq ue o de los […]

    резиденции.

    infinitihonduras.com

    T h i s подземный этаж d e fi nes the layout […]

    апсиды этажом выше.

    sagradafamilia.cat

    E sta planta subterrnea def e la Disposicin […]

    del bside de l a planta s uperior.

    sagradafamilia.cat

    541 м этажа, 100 м мансарды и 6 парковочных мест s o n подземный этаж .

    ru.genionimmobles.com

    5 41 м d e planta, 100 m de altillo y 6 plazas de aparcamien до en el st an o.

    genionimmobles.es

    Будет 7 надземных

    […] этажи и o n e подземный этаж .

    2012.org.pl

    Tendr 7 niveles de

    […] superficie y un n ive l subterrneo .

    2012.org.pl

    Архитектурный проект представляет собой

    […]

    общей площадью четыре тысячи квадратных метров

    […] организовано в t w o подземные этажи , a g r ou n d 907 d пять верхних […]

    один-четыре из них с выставочными площадями и крытым верхним этажом.

    ondiseno.com

    El proyecto arquitectnico contempla una superficie total de cuatro mil

    […]

    метро Cuadrados,

    […] organizationados e n do s plantas subterrneas, u na planta ba ja y ci nco superiores […]

    -cuatro de ellas con espacio s expositores y una planta cubierta-.

    ondiseno.com

    Комплекс состоит из 2-х квартирных домов, каждый с

    […] следующая структура re : Подземный этаж + G rou n d Этаж 907

    .

    dreaminvesthome.com

    Tiene 2 здания

    […] con las siguiente estructura s : Planta b aj a + 1 0 Plantas .

    dreaminvesthome.com

    1989: Обеденный автомат

    […] 2600, шахтер f o r подземный этаж m a in tenance, […]

    сошел с конвейера.

    wirtgen.de

    1989: фабрика по производству фонтанов, децир эль-карьерный комбайн 2600

    […] para el mantenimiento de f ondos subterrneos .

    wirtgen.de

    Парковка

    […] площадь на т h e подземный этаж p er жилище

    grupoimnova.com

    Una plaza de ap ar cami ento subterrneo por vivi en da

    grupoimnova.com

    T h e подземный этаж w i ll вход из центра расширения, и он […]

    будет состоять из следующих участков

    ceics.eu

    Desde e l ncleo d e la ampiacin se accept hast a el nivel -1 , donde se dispondrn […]

    las siguientes zonas

    ceics.eu

    T h e Подземный этаж h a s гараж, техническое помещение, прачечная и винный погреб.

    dreaminvesthome.com

    En e l sotano h ay un garaje, espacio auxiliar para l a tintoneria y una vinoteca.

    dreaminvesthome.com

    Расположенное в городе Виджевано, в непосредственной близости от железнодорожного вокзала, это здание, спроектированное преимущественно для жилых помещений, состоит из 23 квартир и площадью около 300 квадратных метров, что составляет

    . […]

    зарезервировано для третьих лиц, построено на пяти этажах выше

    […] земля, а также s a n подземный этаж f o r гараж и подвалы.

    mdue.eu

    Ubicado en la ciudad de Vigevano, en las cercanas de la estacin ferroviaria, el edificio a uso preferentemente residence est constituido por 23 apartamentos y por aproximadamente

    […]

    300 m2destinados al terciario; se desarrolla sobre 5

    […] pisos a n iv el d el suelo y un piso subterrneo para box y stanos.

    mdue.eu

    Дополнительная покупка

    […] парковочное место для больших около r o n подземный этаж i n s ame building.

    en.pisosagirona.com

    Plaza de aparcamiento opcional para coche grande en el stano.

    pisosagirona.es

    Проект

    […] состоит из здания, состоящего из o f a n подземный этаж w h er e механическое и электрическое оборудование […]

    будет располагаться.

    […]

    Офисы и мастерские, которые будут сдаваться в аренду компаниям для исследований, разработок и инноваций, будут расположены на первом и втором этажах.

    бекса

    Las obras consistieron en un Edificio

    […] вычисляет por planta sta no destinada a instalaciones, planta baja y primera , donde se […]

    ubican despachos y

    […]

    talleres los cuales sern alquilados a empresas para lavestigacin, desarrollo e Innovacin.

    bebecsa.es

    В здании будет четыре этажа и 2,9 02 м 2 подземный этаж f o r складские помещения, гардеробные и парковочные места.

    duranelectronica.com

    El edificio tenr cuatro

    […] завод as y un ba jo de 2.902 m 2 rasante p ar a almacenes, camerinos, instalaciones y plazas d e aparcam.

    duranelectronica.com

    Танк с системами безопасности, отвечающими на ECE / ONU 67-01, будет

    […]

    установлено (в соответствии с требованиями действующего законодательства), так что автомобиль будет

    […] возможность парковки в f ir s t подземный этаж t o o .

    brc.it

    Se instalar (segn las normas vigentes) un tanque con sistemas de

    […]

    ответ на запрос ECE / ONU 67-01, после сообщения

    […] podr a parc ar e n el primero pi so subterrneo t amb in .

    brc.it

    База

    […] состоит из трех этажей, два из которых a r e подземный a n d gr ou n d этаж этаж a b ov e.

    expozaragoza2008.es

    El zcalo est formado por tres plantas de altura, de las

    […] que do s est n enterradas y una , alzada sobre la rasante, fo rm a la planta baja .

    expozaragoza2008.es

    Новостройка

    […] будет иметь для u r под землей l e ve ls, атриум gr ou n d пол пол пол w i th кафетерий […]

    и пять этажей офисов на 560 рабочих мест.

    wipo.int

    Эль-Нуэво

    […] edificio contar con c uatr o plantas subterrneas, u na planta ba ja de tipo atrio con […]

    уна кафе и синко плантас

    […]

    de office con 560 lugares de trabajo.

    wipo.int

    В гостинице будет шесть комнатных этажей и

    этажей. […]

    мест общего пользования будет

    […] расположен от t h e под землей l e ve l до f ir s t 907 th e Архитектор […]

    отвечает за разработку и

    […] «

    », — заявил Родриго Фернндес Прието.

    cedu.com.ar

    El complejo estar ubicado sobre el eje longitudinal a la calle de ingreso a las terminales y contar con

    […]

    свободных писем на

    […] hastaciones y de sd e el subsuelo hast a el pri me r piso e st arn distribuidas […]

    las reas de usos pblicos «.

    cedu.com.ar

    Подземный — Jumptwist



    Музыка для вольных упражнений для гимнастики Spotlight

    Вся наша вольная музыка для скрипичной гимнастики организована так, чтобы оптимизировать вашу вольную программу для достижения максимально возможного результата.Все наши напольные музыкальные треки доступны в различной продолжительности с ограниченным инвентарем, чтобы вы могли выделяться на полу. С ограниченными продажами мы работаем над тем, чтобы помочь гимнасткам оказаться в центре внимания! С музыкой для гимнастики Jumptwist вы никогда не будете задумываться, когда же начнется ваша музыка. Вся наша напольная музыка имеет фирменный звуковой сигнал Jumptwist Beep, за которым следует счет 1-2, поэтому вы всегда готовы к своей повседневной жизни.

    Нужна помощь в выборе гимнастической музыки?

    Выбор напольной музыки для гимнастики — очень увлекательный процесс, но он может вызвать стресс, если вы не знаете, с чего начать.Наша команда с энтузиазмом помогает гимнастам, родителям, тренерам, владельцам тренажерных залов и хореографам найти идеальную музыку для пола. Если вы не можете найти песню, которая вам нравится, не волнуйтесь, Team Jumptwist поможет вам и позаботится о том, чтобы вы нашли или создали идеальное музыкальное произведение для гимнастики. Свяжитесь с нами!

    Музыка для гимнастики на заказ

    Мы предлагаем различные индивидуальные музыкальные услуги для гимнастики, чтобы вы могли насладиться идеальной музыкой для пола. Вы можете воссоздать песню, которая вам нравится, смешать две песни из нашего каталога, расширить / сократить вашу текущую музыку для пола или создать отрывок из гимнастической музыки, созданный специально для вас.Ознакомьтесь с нашими услугами по индивидуальной музыке для пола здесь для получения дополнительной информации.

    Эксклюзивная напольная музыка

    Устали слушать одни и те же песни на конкурсе? Сделайте покупку в нашем эксклюзивном каталоге, чтобы стать единственным гимнастом, исполняющим свою вольную музыку в течение двух лет. У нас есть постоянно растущий каталог песен, в котором будет представлена ​​только одна, так что, купив музыку, вы гарантированно будете единственным, у кого есть музыка для гимнастики.

    Гимнастика Хореография

    Наша команда состоит из профессиональных танцоров / хореографов, гимнастов на пенсии и судей, которые готовы и взволнованы, чтобы создать ваш новый вольный номер.Музыка всегда бесплатна, если вы заказываете свою гимнастическую хореографию с Jumptwist. Наша услуга уникальна тем, что вы узнаете свой распорядок дня с помощью видеоинструкций, в которых мы выполняем (на полной скорости и в замедленном движении) и обучаем вас распорядку, разбивая движения в простом формате. Вы также получаете карту упражнения на полу, чтобы вы знали, с какого угла начать в зависимости от того, где сидят судьи. У нас также есть растущая библиотека онлайн-распорядков, где вы мгновенно получите доступ к видео, чтобы начать изучение своего нового распорядка на полу.Ознакомьтесь с нашими услугами по хореографии гимнастики для пола и бревна здесь!
    .

    Следующая запись

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
