| Образование стоячего шва ( гребня. [1] |
Настенные желоба укладывают на заранее прибитые крюки из полосовой стали. [2]
Настенные желоба образуются отгибами стальных листов, соединенных между собой лежачими фальцами. Желоба укрепляют стальными крючьями, прибитыми к обрешетке поверх свеса кровли и расположенными по длине карниза через каждые 700 мм. Минимальный уклон желобов принимается 4 — 5; высота борта — не менее 100 мм. [3]
Восстанавливают поврежденные настенные желоба и водосточные воронки. Места, пораженные коррозией, окрашивают. Окраску поверхностей, покрытых черной сталью, регулярно обновляют. [4]

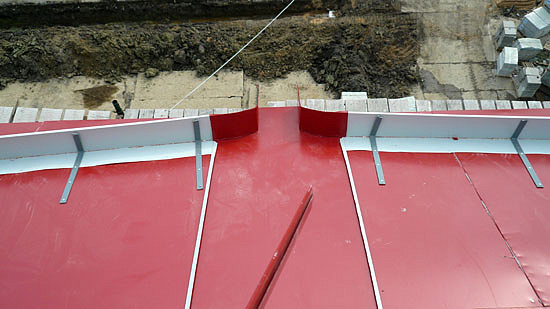

| Устройство настенного желоба и лотка. [5] |
Картины настенного желоба
Отогнутые борта двух смежных картин желоба укладывают внахлестку по направлению стока воды и прикрепляют к крюкам с помощью заклепок. У лотков и в точке перелома картины подрезают ручными ножницами перпендикулярно свесу и также соединяют двойными лежачими фальцами с промазкой суриковой замазкой Такие же вырезы делают в стенках желобов при их соединении с лотками стоячим фальцем.
[6] Картины настенного желоба укладывают поверх прибитых крюков, начиная от оси лотков, и соединяют их между собой двойными лежачими фальцами, загнутыми по линии стока воды ( к лотку), которые для большей водонепроницаемости и предохранения от ржавления промазывают суриковой замазкой. Отогнутые борта двух смежных картин желоба укладывают внахлестку по направлению стока воды и прикрепляют к крюкам с помощью заклепок. У лотков и в точке перелома картины подрезают ручными ножницами перпендикулярно свесу и также соединяют двойными лежачими фальцами с промазкой суриковой замазкой Такие же вырезы делают в стенка: желобов при их соединении с лотками стоячим фальцем.
| Двойная картина настенного желоба. [9] |
Картины настенных желобов ( рис. 61) заготовляют на верстаке. Два листа соединяют короткими сторонами при помощи двойных лежачих фальцев, которые располагают по направлению стока воды. [10]
Свесы, настенные желоба, ендовы и места примыканий рулонного ковра к стенкам, фонарям должны иметь усиленную гидроизоляцию. При устройстве свесов из металлических листов, нашиваемых на деревянный брус, которым обрамлен настил, металлические листы перекрываются рулонным материалом на 150 мм. В кирпичных карнизах закладываются деревянные пробки, а в бетонных-деревянные рейки, к которым крепится рулонный ковер при помощи полосок кровельного железа. При оклейке ендов укладываются дополнительные слои рулонного материала. [11]
Забитые снегом настенные желоба и воронки не пропускают талой воды и способствуют образованию на свесах ледяных сосулек.
[12]
Листы для настенных желобов обрабатывают на верстаке, оборудованном приспособлениями для выгибания желобов. После этого заготовка поступает на стол для просечки и загиба лежачих фальцев. На этом же столе производится и просечка листов-заготовок для свесов. Просечка выполняется двумя штампами, обрабатывающими узкие стороны листа, а загиб лежачих фальцев — двумя станками. [13]
| Подвесной желоб. [14] |
Покрытие разжелобков и настенных желобов должно выполняться из оцинкованной кровельной стали, края которой перекрываются рядовыми черепицами на длину не менее 200 мм. Вместо кровельной стали допускается применение рубероида не менее чем в три слоя на горячей битумной мастике, уложенного по сплошной опалубке из досок. Опалубка образует собой лоток с шириной днища не менее 30 см, покрываемый картинами кровельной стали, соединенными лежачим фальцем.
Страницы: 1 2 3 4 5
Изготовление элементов настенных и подвесных желобов и покрытий разжелобков
Изготовление элементов настенных и подвесных желобов и покрытий разжелобковКартины настенных желобов выполняют на верстаке. В двойной картине (рис. 93) короткие стороны листов соединяются между собой двойными лежачими фальцами, расположенными по направлению стока воды. Рис. 93. Двойная картина настенного желоба На одной длинной стороне картины отгибается кромка для соединения с рядовым покрытием, а на коротких сторонах, отступив от другой длинной стороны 200-250 мм, делают по 1 надрезу глубиной 30 мм и вдоль длинной кромки под углом 60° к плоскости картины отгибают отворотную ленту. Затем на коротких сторонах картины отгибаются кромки под лежачие фальцы: у картин желобов, расположенных справа от водоприемной воронки, правые отгибы делают вверх, а левые вниз, а у левых картин — наоборот. Подвесные желоба, как правило, бывают полукруглыми, но встречаются и прямоугольные. Изготавливаются они звеньями длиной по 3-4 м. Листы в картине соединяются двойными лежачими фальцами и осаживаются так, чтобы они оказались с наружной стороны желоба. Выгибается готовая картина на специальном приспособлении с помощью киянки. В конце желобов, не соединяющихся с воронками, ставятся заглушки. Изготовление деталей водосточных труб Водосточная труба состоит из:  Заготовку звена с отогнутыми кромками для фальцевого соединения свертывают вручную на брусе-оправке, стальной трубе или выкатывают на вальцовке. На концах прямых звеньев за зигмашине выкатываются валики, выступающие над поверхностью звена на 7-8 мм. Они одновременно являются ребрами жесткости и ограничителями глубины захода одного звена в другое. Из прямого звена трубы делаются гофрированные колена и сгибаются с помощью пресса или негофрированными из нескольких звеньев трубы. Для изготовления отмета берется гладкое колено, нижний конец которого срезан по косой. Читать далее: Притирка обрабатываемых поверхностей Опиливание поверхностей, имеющих различные очертания Опиливание и зачистка поверхностей Резка металлических заготовок Обработка металла Предварительная обработка металла |
Углы кромок под двойные лежачие фальцы обрезают на 45°. Борт желоба отгибается на высоту 120-150 мм в зависимости от годового количества осадков, выпадающих в данной местности.
Основными деталями водоприемной воронки, являются ободок, конус и стакан. Для ободка воронки вырезают заготовку, ширина которой равна длине верхней стороны трапециевидной заготовки для конуса, и ее края отгибают для соединения с конусом. Затем заготовку выгибают и соединяют фальцем. Для конуса вырезают заготовку в виде трапеции, верхняя сторона которой имеет длину, равную ширине заготовки лля стакана, а нижняя равна ширине заготовки для ободка. На заготовке загибают фальцевые кромки и скатывают ее в конус на вальцовке при отклоненном сгибающем вале. Конус соединяется фальцем по своей образующей. Кромки прямоугольной заготовки стакана соединяются и обжимаются. Стакан вставляется в звено трубы.|
© 2007 «Строй-сервер. |
© Права защищены. |
Как сделать книжные полки из водосточных желобов — YOUHANGIT
Сейчас, когда школа идет полным ходом, вы, возможно, уже оказались под кучей новых книг (не говоря уже о списке литературы на лето, который все еще разбросан по дому). И, если у вас есть маленькие дети с настольными книгами или просто тонны сказок на ночь, ваш дом может быстро начать ощущаться как библиотека, через которую прошел торнадо — и вы счастливый библиотекарь. Но ключевое отличие состоит в том, что у библиотекарей есть система организации и множество полок, на которых они могут хранить книги. Что у тебя есть? Если Klöûrïk от Ikea больше не режет горчицу, пришло время начать мыслить нестандартно.
Традиционные книжные полки не в счет кошельку, и чтобы хорошо выполнять свою работу, они часто занимают много места на полу.
Когда вы делаете книжные полки из водосточных желобов , вы используете нулевую площадь пола — это гениально, и да, мы нашли это на Facebook.
Это довольно простая задача, но, как и во всех наших проектах домашнего декора своими руками , безопасность всегда на первом месте. Вы можете выбрать водосточные желоба в Интернете или в местном хозяйственном магазине, но чтобы прикрепить водосточные желоба к стене, вам понадобятся подвесы для водосточных желобов (также известные как кронштейны для водосточных желобов). стандарты для наружных водосточных желобов, которые собирают тонны листьев, мусора и воды. Для этого Книжная полка «Сделай сам» , однако, если вы не планируете сильно утяжелять эти желоба, вы можете обойтись одной вешалкой для желобов каждые три фута. Это означает, что если вы решите сделать трехфутовую книжную полку с водосточным желобом , вам нужно будет приобрести две вешалки для водосточного желоба.
Вешалки для желобов, которые мы рекомендуем (нажмите на ссылку выше), представляют собой очень прочные кронштейны для тяжелых нагрузок, поэтому они могут выдержать «Спокойной ночи, луна» и «Я могу читать с закрытыми глазами!» но не Encyclopedia Britannica , если вы не используете больше из них.
Чтобы повесить водосточные желоба на стену , вы должны измерить длину частей водосточных желобов, которые вы будете использовать, имея в виду, что мы рекомендуем подвески для водосточных желобов шириной два дюйма. Это означает, что если ваша полка водосточного желоба имеет длину 24 дюйма, вам нужно будет повесить кронштейны желоба, которые будут висеть на 1 и 2 дюймах желоба и на 23 и 24 дюймах желоба. Так как, черт возьми, ты собираешься это сделать?! Простой. Поскольку подвесы желоба крепятся полностью вокруг водосточного желоба, просто сделайте эту часть ПЕРВОЙ. После того, как ваш водосточный желоб будет плотно закреплен кронштейном на каждом конце, возьмите два YOUHANGIT.
Поместите каждую YOUHANGIT прямо над отверстием, через которое винт будет входить в каждую подвеску желоба, и удалите красные предохранительные заглушки. Затем идите к стене с YOULEVEL в верхней части водосточного желоба. Когда синяя жидкость в YOULEVEL окажется в центре смотрового окна, разбейте водосточный желоб о стену (удерживая руками кронштейны желоба, чтобы удерживать их на месте, а не сам желоб). Когда вы оторветесь от стены, у вас будут идеальные отметки для вставки шурупов.
Теперь вы собираетесь установить анкерные болты именно там, где YOUHANGIT сделали свои идеальные отметки. Для следующей части вам понадобится второй человек, а поскольку кронштейны желоба не поставляются с подвесным оборудованием , вам понадобятся сверхпрочные винты и дрель, чтобы выполнить эту работу безопасно. Таким образом, ваш второй человек, назовем ее Кассандра, должен будет поддерживать один конец водосточного желоба, пока вы ввинчиваете другой конец водосточного желоба в стену, где вы установили анкерный болт.
Затем вы и Кэсс поменяете стороны, и она просто заметит ту сторону, которую вы уже закрутили, пока вы закручиваете другую сторону.
Если вы хотите, чтобы ваши книжные полки водосточных желобов были закрыты, вам нужно купить торцевых заглушек водосточных желобов — вы можете видеть это на верхнем фото этого блога. Тем не менее, некоторым из вас может понравиться идея открытых полок, концы которых будут выглядеть как на втором фото. В любом случае, у вас есть прекрасное новое место для хранения книг. Обязательно скажите Джуниору и его или ее друзьям, чтобы они никогда не свисали с этих самодельных настенных полок — уважайте желоб и книги, малыши!
Обустройство дома своими руками Анджани Диас Книжные полки с дождевым желобом, Книжная полка с дождевым желобом, Книжная полка «Сделай сам», настенная книжная полка, Проекты домашнего декора «Сделай сам», вешалки для желобов, заглушки для желобов, Ikea, YOULEVEL, YOUHANGIT, Hot Moms Club , Facebook DIY идеи, сделайте свои собственные книжные полки, подвесное оборудование, как правильно повесить что-нибудь с первого раза, настенные подвесные изделия
0 лайковКак прикрепить желоба к кирпичной стене | Главная Путеводители
Автор Dale Yalanovsky
Водосточные желоба крепятся с помощью кронштейнов.
Эти кронштейны сначала правильно выровнены, а затем закреплены винтами. Затем желоб защелкивается или вешается на кронштейны. В большинстве случаев шурупы по дереву или болты превращаются в деревянную облицовочную доску, чтобы удерживать кронштейны желоба. Но кирпичную стену нельзя просто так просверлить обычным сверлом, предназначенным для шурупа по дереву. Его необходимо правильно просверлить и подготовить перед установкой кронштейна на место.
Определите длину желоба. Начните с самой высокой точки желоба и просверлите направляющее отверстие сверлом с твердосплавным наконечником. Многие типы шурупов по бетону поставляются со сверлом для пилотного отверстия. Однако, если вам нужно сверло для шурупов по бетону, всегда берите сверло немного меньшего диаметра, чем диаметр шурупа. Например, если вы используете 1/4-дюймовые винты, используйте 3/16-дюймовое сверло с твердосплавным наконечником для направляющих отверстий.
Просверлите пилотное отверстие в верхней части желоба.
Используйте перфоратор, чтобы просверлить бетон. Это отверстие также будет первым монтажным отверстием для кронштейна водосточного желоба. После сверления очистите отверстие проволочной щеткой. Вставьте шуруп по бетону, закрутив его рукой как можно дальше, затем заверните его примерно наполовину с помощью дрели и подходящего бита отвертки.Измерьте весь участок водосточного желоба с помощью рулетки, опуская 1/4 дюйма каждые 10 футов. Например, на 40-футовом пролете желоба самая нижняя точка будет там, где крепится водосточная труба. Монтажное отверстие будет на 1 дюйм ниже, чем в верхней части желоба. В конце этого прохода просверлите еще одно направляющее отверстие, очистите его и наполовину вверните еще один винт.
Проведите мелом линию между двумя винтами. Накрутите леску на каждый винт и защелкните леску. Это обозначает угол вашего желоба.
Измерьте каждые 32 дюйма вдоль меловой линии желоба и сделайте отметку. Эти метки станут установочными отверстиями для кронштейнов желоба.
Используйте перфоратор, чтобы просверлить бетон. Это отверстие также будет первым монтажным отверстием для кронштейна водосточного желоба. После сверления очистите отверстие проволочной щеткой. Вставьте шуруп по бетону, закрутив его рукой как можно дальше, затем заверните его примерно наполовину с помощью дрели и подходящего бита отвертки.
