монолитная плита на буронабивных сваях

Для нашего загородного дома, который мы строим в неблагоприятных гидрогеологических условиях был выбран фундамент – монолитная плита на буронабивных сваях. Проектная площадь фундамента – 55 кв.м. В тексте пошаговое описание обустройства фундамента с фотографиями. Общая стоимость фундамента – немного меньше двух тысяч долларов.

Стоит отметить колорит нашей молодой семьи, помимо нас, это еще плюс два поколения инженеров-строителей с обеих сторон. Нужно ли говорить, что каждый шаг в процессе постройки нашего загородного дома напоминает консилиум. Фундамент, как основа будущего дома был тщательно продуман и выдержит нагрузку нашего небольшого дома, даже если сверху надстроить еще пару этажей, помимо спланированных двух.

Содержание

1. Выбор типа фундамента
2. Подготовительные работы
3. Обустройство буронабивных свай и подбетонка
4. Монолитная плита

Выбор типа фундамента

Почему выбор пал на такой тип фундамента, а не, например, ленточный, или на бетонных блоках? Из-за возможного оседания данного ленточного фундамента под воздействием грунтовых поверхностных вод. Кроме того грунты на нашем участке слабые (стандартные грунты в нашей лесистой местности – серые подзолистые), а плита будет устойчива к смещению грунтов.
Но остановится только на монолитной плите – было бы слишком просто. Было принято решение дополнительно укрепить фундамент сваями, и именно буронабивные сваи используются в неблагоприятных гидрогеологических условиях. Такой вид свай кроме основных плюсов имеет еще одно неоспоримое преимущество перед другими – низкая стоимость.

Подготовительные работы

Первым делом была сделана разметка и потом проведены земляные работы. Экскаватор сравнял землю (надо отдать должное дядечке водителю, настоящий перфекционист, он все старался сделать под прямым углом, подравнивал, делал работу ну прям с любовью) , отбили отметки четырех точек, разбили оси под углы 90 градусов (теодолитом, хотя можно пользоваться, например «египетским треугольником» ).

Кстати, несоответствие осей готового фундамента полсантиметра, которое получилось в готовом фундаменте, вполне не плохой результат.

Обустройство буронабивных свай и подбетонка

Следующим шагом, ручным буром (работали два человека), бурились скважины под сваи, глубина каждой – 2 метра(минимальная глубина – 1.5 метра). Сваи запроектированы по углам фундамента и серединам сторон, всего восемь штук.

После, по плоскости отсыпали 15 см щебня, который разравняли, а затем электротрамбовкой тщательно утрамбовали. Щебень – важнейший элемент дренажа фундамента.

Собрали металлическую опалубку. Вообще, можно сделать самодельную опалубку из досок, но металлическая лучше и удобнее. Её легко арендовать на несколько дней.

При заливке монолитного фундамента – плиты, нужно заранее спроектировать некоторые коммуникации. Так что ,еще до заливки подбетонки, вывели короб под ввод воды в дом и вывод канализации с помощью канализационной наружной трубы.

Связали столбы арматуры – арматурный каркас свай, и поместили их в подготовленные скважины, засыпали щебнем

Выставили опалубку и миксер с бетоном B 15 П3 залил пятно дома (на высоту 10 см), сваи.

Опалубка использовалась металлическая, благодаря такой опалубке стены плиты получились ровные, без видимых стыков, да и скорость установки такой опалубки выше.

Надо сказать, подбетонка необходима согласно стандартов СНиП 52-01, СП 52-101/ 2003 и СП 50-101/2004 и выполняет ряд функций:

• выравнивает поверхность для последующего укладывания арматурного каркаса;
• служит как дополнительная гидроизоляция;
• равномерно распределяет силы, возникающие в грунте.

Монолитная плита

Всего день бетон постоял, после чего, связали арматуру (ячейка 80х80 внизу и вверху), выставили опалубку и залили бетоном B 25 П3, толщиной 30 см.

Выбрали обычную металлическую арматуру, хотя были предложения попробовать инновационную арматуру из стеклопластика, но отказались от этой идеи из-за того, что технология не проверена временем (по крайней мере, в наших широтах, а дом строится « на века»). Вяжем арматуру сами обычным крючком, отожженной проволокой.

Фундамент по периметру обработали мастикой гидроизоляции в один слой и через день битумным праймером холодного применения, также в один слой (вдвоем эти этапы сделали за пару часов каждый).

Фундамент обошелся нам сравнительно недорого, как для такого прочного, всего в пару тысяч долларов «на все про все» (правда это при небольшой площади, всего в 55 кв.м, очень многие норовят сказать о таких удивительно маленьких размерах будущего дома и сравнить размеры ну, например, с гаражом). Рекомендовать ли такой фундамент другим? Мы довольны, как сказала одна барышня «он очень красивый». Какой бы вы фундамент не выбрали, в зависимости от гидрогеологических условий на участке, главное, аккуратность в работе.

монолитная железобетонная плита дешевле свайного!

Фундаменты

Оставить заявку

Фундаменты

Всем известно, что фундамент это основа дома и не секрет, что от качества фундамента зависит долговечность дома. Поэтому отнесёмся к этому вопросу серьёзно. Не стоит экономить на этом этапе.

В первую очередь встаёт вопрос, какой фундамент выбрать, на этот вопрос нам ответит наш специалист после выезда на участок, замера высот и выполнения шурфов для анализа несущей способности грунта.

Фундамент — монолитная железобетонная плита дешевле свайного!

Сравнение стоимости фундамента на винтовых сваях и монолитной ж/б плиты.

Сравнивая фундаменты необходимо понимать, что свайный фундамент не имеет плоскостей, ни горизонтальной ни вертикальной это просто точечные опоры.

Наш расчет подразумевает сравнение комплекса работ до стадии фундамент с утепленным полом первого этажа, черновыми поверхностями пола и боковой для отделки цоколя.

Ниже приведен расчет стоимости 3-х типов фундамента которые мы используем.

ФУНДАМЕНТ НА ВИНТОВЫХ СВАЯХ 6Х9М 54М2

Рекомендуем для зимнего монтажа, для участка с залеганием торфа и при отсутствии возможности подъезда миксера.

Сваи 108мм 2м с монтажом 16х4200=68 800р.

Опорный брус с монтажом 150х150мм 42м. х 600р.=25 200р.

Цокольное перекрытие с монтажом 54х3680р.=198 720р.

Включает каркас из сухой строганной доски 45х195мм, утепление rockwool 200мм, Настил OSB3 18мм сверху, 9мм снизу, монтаж.

Обшивка боковой поверхности 18м2х800р. =14 400р.(Направляющие и цсп)

Настил ЦСП в санузле для укладки плитки 7 х 580 = 4060р.

Ступени — деревянные на двух сваях 76мм 9000р.

Всего:320 180р.

Завинчивание свай 1 день,остальные работы займут 7 дней.

ФУНДАМЕНТ — ЖЕЛЕЗОБЕТОННАЯ ПЛИТА 200ММ 6Х9М.

54м2Высота 35 смдо пола первого этажа.Такой тип фундамента подходит для большинства участков с относительно ровной и сухой поверхностью. Для домов до 200 кв.м.

Разработка грунта 54м2 х 0,3м. 4500р.

Отсыпка песчаной подушки 0,4х54=22м3х900р.=19800р.Песок с послойным трамбованием виброплитой, геотекстиль.

Ж/Б плита200мм. 54х0,2=11м3х14900р.=163900р.

Опорный брус с монтажом 150х150мм 42м. х 600р.=25 200р.

Стяжкапола с утеплением 52м2 х1530р.= 79560р. (навысоту опорного бруса 150мм)

Утепление 50мм пенопласт, 40мм пеноплэкс, 60-70мм. полусухая цементно-песчаная стяжка с затиркой поверхности.

Всего:292 960р.

Дешевле свайного фундамента на 27 220р!!! Высота 63 см до пола первого этажа.Подходит для участка с небольшим уклоном.

Разработка грунта 60м2 х 0,3м. 4500р.

Отсыпкапесчаной подушки 0,4х54=22м3х900р.=19 800р. Песок с послойным трамбованием виброплитой, геотекстиль.

Ж/Б плита 200мм. 54х0,18=10м3х14900р.=149 000р.

Бетон М300, двойная сетка из арматуры А3 10мм, опалубка, монтаж.

Опорный брус с монтажом 150х150мм 42м. х 600р.=25 200р.

Ступени бетонные входят в стоимость.

Ребро жёсткости 250х300мм 0,25х0,3х36=3м3х14900р=44700р.

Обратная засыпка песком 300мм 15м3х900рх13 500р.

Стяжка пола с утеплением 52м2 х1530р.= 79560р.

Всего:336 260р. Дороже свайного фундамента на 16 080р Срок изготовления 6 дней.

ПРЕИМУЩЕСТВА ЖЕЛЕЗОБЕТОННОГО ФУНДАМЕНТА:

Р- Фундамент рассчитан на 100 и более лет, соответственно срок службы каркаса дома на порядок превзойдет аналогичный на свайном фундаменте.

— Высокая жесткость пола 1-го этажа. Цельная конструкция исключает нагрузки на каркас, соответственно растрескивание отделки.

— Исключается промерзание коммуникаций в отличии от свайного фундамента. Закладные — вывод канализации, ввод воды, ввод электричества,закапываются до заливки фундамента.

— Опорный брус формирует зазор в 150 мм для утепления пола, разводки электрики, воды, канализации, отопления.

— Основной вид отопления в наших домах теплый пол. Т. к. стяжка входит в стоимость, разводка труб отопления тёплый пол будет стоить 52м2 х 400р. = 20800р.!

— Исключается попадание грызунов, насекомых и плесени в конструкции дома, ж/б плита выполняет роль надежного барьера.

— Стяжка пола позволяет укладывать керамогранит без дополнительного настила, так же можно сделать уклоны к сливным трапам.

— Камин можно устанавливать в любом месте предусмотренным проектом, дополнительного усиления не требуется.

Миф о том что свайный фундамент это быстро и дешево разрушен!

Наш типовой фундамент

В качестве типового фундамента в нашей компании используется железобетонная плита с рёбрами жёсткости — «плавающая плита», это универсальный фундамент, при этом прочный и экономичный. Строители термином «плавающая плита» обозначают незаглубленную конструкцию фундамента, отделенную от основного грунта песчаной подушкой. Такая конструкция «скользит» над грунтом, игнорируя сезонные деформации пучения и повышенную влажность почвы.

Данный тип фундамента положительно зарекомендовал себя в практическом использовании, он подходит как для лёгкого каркасного дома так и для более тяжёлой технологии например для дома из кирпича. Существует заблуждение, что фундамент типа «плита» дороже ленточного или свайного фундамента, но тут нужно знать, что при использовании этих типов фундаментов необходимы утеплённые полы 1-го этажа (деревянное цокольное перекрытие) которое стоит существенно дороже самого фундамента.

ОСОБЕННОСТИ ПЛИТЫ С РЁБРАМИ ЖЁСТКОСТИ:

— высокая прочность и целостность конструкции;

— долговечность 100 лет и более;высота цоколя 60 см и более; возможность заложить коммуникации, тёплые полы в стяжку поверх плиты;

— возможность укладки кафельной плитки на полы;

— исключен доступ влаги, грызунов, насекомых в конструкции дома, а это в первую очередь связано с долговечностью самого дома и комфортного пребывания в нём.

Мы готовы выполнить для Вас полный комплекс работ по устройству фундамент а любой сложности, будет это фундамент по технологии «плавающая плита»или цокольный этаж, в любом случае это будет технически грамотный проект засчёт большого опыта в строительстве.

Так же возможно заказать фундамент отдельно.

Галерея

Оставить заявку

Монолитный фундамент на сваях: плита, винтовые сваи

Содержание

• 1 Основные преимущества
• 2 Виды оснований с монолитным ростверком и подготовительные работы
• 3 Как сделать монолитный ростверк на сваях?
• 4 Армирование монолитной плиты на сваях
• 5 Виды свай для плитного ростверка

Вид свайного монолитного основания для здания

Свайные фундаменты пользуются популярностью среди частных застройщиков ввиду того, что они обеспечивают высокую надежность конструкций при сравнительно небольших финансовых затратах. Их можно использовать не только на ровных строительных площадках, но и в условиях сложного рельефа, причем сваи всегда можно подогнать под одну горизонтальную плоскость.

Все свайные фундаменты состоят из двух ключевых элементов: сваи, сделанной из различных материалов и ростверка, представляющего собой монолитную плиту или ленту, на которой расположены несущие стены здания. Ключевой недостаток таких оснований – это сложность в постройке подвала или технического этажа, а также необходимость обеспечивать высокий уровень теплоизоляции подполья.

Основные преимущества

Варианты устройства монолитных фундаментов на винтовых сваях

К достоинствам оснований на винтовых сваях относятся:

• небольшая стоимость строительных материалов, необходимых для возведений свай и монолитных плит;
• быстрота возведения, так как нет необходимости ждать пока бетон наберет свою марочную прочность;
• меньший расход бетона из расчета того, что толщина плиты меньше, чем в классическом монолитном фундаменте, а некоторые виды свай производятся стандартных размеров в заводских условиях;
• минимальные расходы на транспортную доставку, исходя из того, что практически все составные элементы фундамента можно сделать непосредственно на площадке;
• при соблюдении правильной технологии монолитный ростверк можно сделать и в зимний период, сваи легко устанавливаются в каменистый или мерзлый грунт;
• учитывая, что винтовые сваи устанавливаются на глубину ниже точки промерзания почвы и упираются в прочные пласты почвы, то просадка дома будет минимальной.

Ключевой недостаток свайно-ростверковых фундаментов с монолитной плитой – это необходимость предварительного расчета количества и типа изделий, шага их расположения и массы всей конструкции. Поэтому без предварительного проекта возводить такие основания не рекомендуется.

Виды оснований с монолитным ростверком и подготовительные работы

Висячий ростверк свайного фундамента

Висячий ростверк, который имеет зазор между плитой и грунтом не менее 70-100 мм, иногда больше. Такая конструкция полностью устраняет негативное воздействие со стороны почвы на подполье, но нижнюю часть дома придется дополнительно утеплить. Основание подходит для возведения домов из практически любых строительных материалов.

Использование монолитного цоколь-ростверка. Конструкция основания подразумевает полное отсутствие просвета между грунтом и ростверком, при этом получается небольшое техническое помещение или подвал.

Подготовительные работы при возведении свайно-ростверкового фундамента с монолитной плитой:

1. Рассчитать тип, длину и диаметр свай.
2. Подготовить строительную площадку, установить опоры и выровнять их по одной горизонтальной плоскости.
3. Поверх свай соорудить опалубку, закрепить все вместе, снаружи расстелить слой гидроизоляции.
4. Затем внутри закрепить арматуру, соединить ее вместе с пучком расположенными сваями, использовать необходимо гибкую проволоку, а не сварку.

Залить всю конструкцию бетоном в несколько равномерных горизонтальных слоев.

Как сделать монолитный ростверк на сваях?

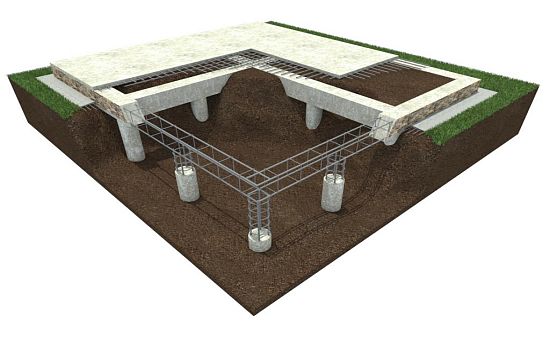

Схема устройства росверка на свайном основании

Построить такой фундамент своими руками достаточно просто, в этом ключевое преимущество свайно-ростверковых оснований. Сделать это можно следующим образом:

• разработать эскизный проект будущего дома, посчитать нагрузку со стороны самого сооружения и монолитной плиты. По полученным данным рассчитать количество и шаг установки железобетонных свай, сделать проект будущего фундамента;
• по готовым чертежам пробурить или выкопать скважины на заданную расчетную глубину. Если выбор остановлен на заводских изделиях с наконечниками, их можно установить с помощью копрового молотка;
• как только все винтовые сваи будут установлены на заданную глубину, их нужно выровнять по горизонтали и при необходимости стесать болгаркой. Устанавливать опоры рекомендуется строго вертикально, допускается отклонение от вертикали не более 2-3 градуса;
• далее начинают изготовлять опалубку. Ее можно сделать несъемной из плит пенополистирола или съемной с древесины. Выбор типа и конструкции опалубки зависит от финансовых возможностей застройщика. Все щели и стыки должны быть закрыты, чтобы бетон не вытекал, также рекомендуется на время заливки бетонным раствором укрепить дно опалубки, чтобы она не рассыпалась от массы бетона;
• внутри опалубки установить арматурный каркас, рассчитанный по принципу, как для обычной монолитной плиты с тем исключением, что вертикальные прутья затем будут связаны с арматурой самих опорных элементов;
• если будет возведен мелкозаглубленный или заглубленный монолитный ростверк, тогда нужно предварительно выкопать траншею и в ней монтировать опалубку;

Далее заливаются бетонным раствором сваи, потом через несколько дней – сам ростверк.

Ориентировочный срок, при котором бетон наберет заданную марочную прочность, в зависимости от климатических условий составляет до месяца.

Армирование монолитной плиты на сваях

Армирование опоры и монолита фундамента

Особенность армирования монолитного фундамента в том, что нужно соединить арматурный каркас несущих опор и ростверка в единую конструкцию. Для армирования необходимо создать два независимых пояса армирования, один установить сверху, другой снизу. На каждом участке нужно использовать как минимум по две продольные арматуры. Для армирования применяются прутья диаметром до 14 мм спирального типа, а для вертикальных прутьев – до 9 мм гладкие.

Поперечная арматура не имеет никакого отношения к нагрузкам, она вяжет всю конструкцию в единый каркас. Арматурный каркас полностью погружается в бетонный раствор, при установке важно всегда оставлять верхние концы прутьев – они затем соединяются с арматурой несущих опор.

Перед заливкой монолитной плиты в местах соприкосновения опалубки и внутреннего каркаса плиты делается гибкое соединение. Если используются стальные несущие опоры, тогда оголовки привариваются к нижнему арматурному поясу. При этом, нижняя кромка пояса должна быть заглублена в бетон на толщину до 5 см, чтобы защитить металл от коррозии. Каркас для плиты считается выполненным, расстояние между поясами до 10 см, а между вертикальными прутьями – до 50 см.

Сваи также нужно дополнительно армировать, особенно если это железобетонные или стальные конструкции. Деревянные и стальные опоры не армируются, они соединяются арматурой или катанкой между собой. Для надежного соединения ростверка и опор оголовки привариваются катанкой или прутьями к нижнему слою арматуры плиты. Ширина ростверка должна быть немного больше, чем внешние размеры секций для лучшего укрепления конструкций.

Виды свай для плитного ростверка

Устройство ростверка на винтовых сваях

В строительстве применяются несущие опорные элементы из четырех видов материала, и у каждого есть свои особенности:

1. Деревянные столбы длиной до 8,5 м и внешним диаметром до 34 см. Они дешевые, но используются редко. Их приходится дополнительно покрывать специальными составами, чтобы препятствовать гниению.
2. Железобетонные винтовые опоры производятся из бетона марки М200 и выше, имеют огромный срок службы, но из-за большой массы установить их можно только с помощью мощной строительной техники.
3. Стальные винтовые сваи с острыми наконечниками. Они применяются чаще всего, учитывая малую массу и простоту в установке. Очень важно перед монтажом обязательно обрабатывать их специальными антикоррозийными составами.
4. Асбестоцементные трубы. Это полые конструкции, стойкие к практически любым грунтовым воздействиям, но поставляются без армирования.

Свайно-ростверковые фундаменты с монолитной плитой стоят в возведении немного дороже, чем ленточные конструкции, при этом выдерживают достаточно большую массу. Это достигается за счет использования плиты, нагрузка от несущих стен будет равномерно распределена между опорами. Основания такого типа незаменимы при возведении небольших зданий частного и хозяйственного назначения, они отлично подходят для строительства на сложных грунтах, склонных к сезонному пучению.
