как правильно составить чертеж, порядок выполнения

Многие владельцы домов возводят крыши по максимуму самостоятельно, воплощая свои самые смелые идеи. На самом деле, это не так уж и сложно: чтобы возвести крышу своего домостроения правильно и качественно, необходим разработанный предварительно план кровли. Качественно составленный план позволит сэкономить время возведения кровли, упростит ее строительство и поможет сократить затраты на строительство.

Основные сведения, содержащиеся в плане кровли

Возводимая на частном доме кровля может быть абсолютно разной — односкатной, двускатной, многоскатной, шатровой, вальмовой. Существует также большое количество разнообразных стройматериалов, обеспечивающих надежное кровельное покрытие, — профлист, шифер, гибкая черепица, металлочерепица, оцинковка и множество других. Схема строительства кровли содержит соответствующий расчет требуемых объемов стройматериалов на ее обустройство, а также устанавливает четкую последовательность или этапность выполнения работ.

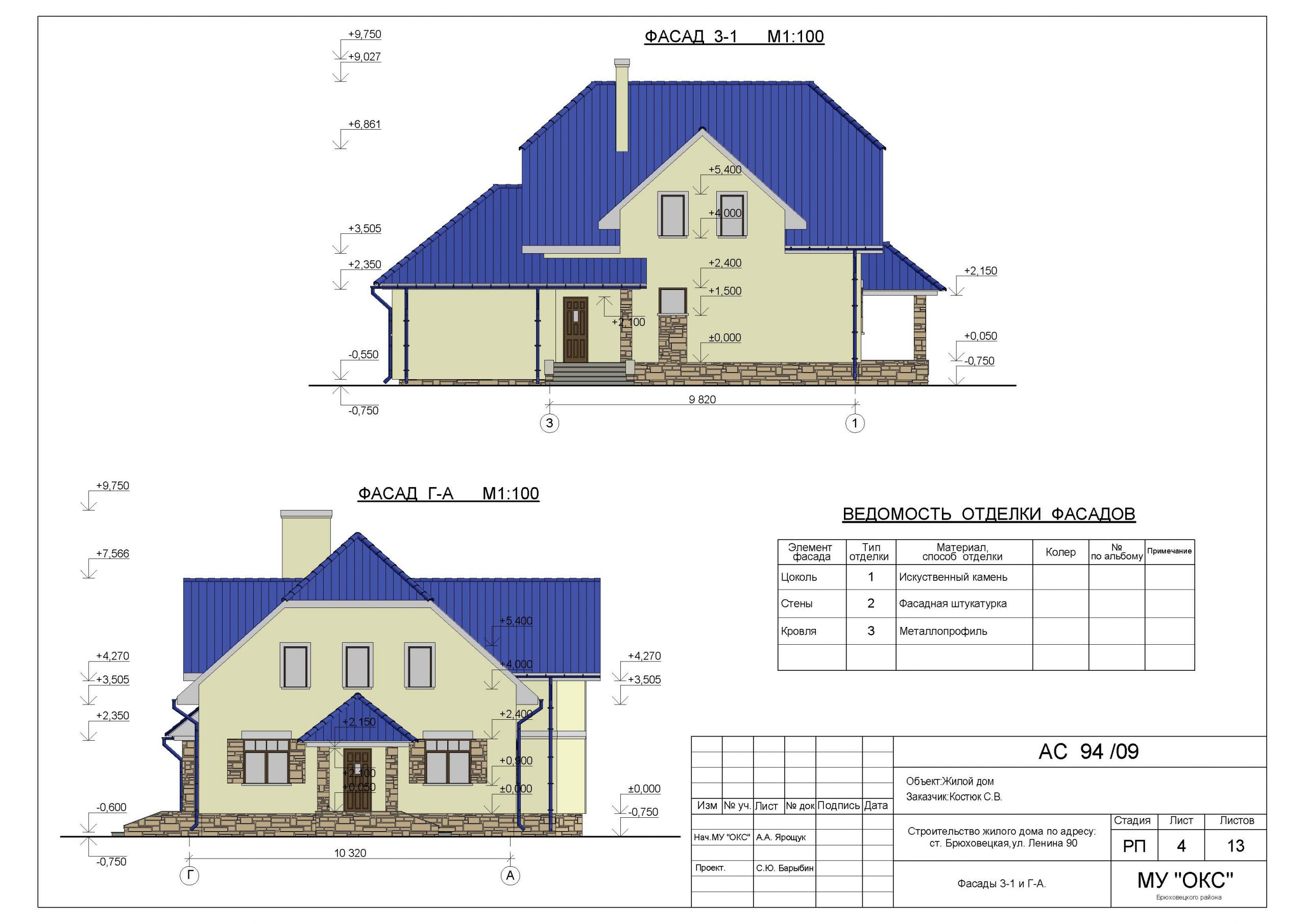

Пример рабочего проекта кровли коттеджа

План кровли — это рисунок или чертеж, в котором схематически изображается вся крыша в нескольких проекциях и слоях. Чертежи составляются в соответствии с порядком проведения работ, и каждый из этих чертежей относится к своему этапу строительства. Чаще всего на бумаге отражают: схему установки элементов конструкции (балки, стропилины, брусья обрешетки) или ее основания, схему укладки гидро- и теплоизоляционных слоев, схему размещения покрытия крыши. В плане также схематически отражаются места крепления всех дополнительных и доборных элементов, труб водостока, вентиляционных и дымохода. На отдельные схематические рисунки вынесены подробные изображения стыков, монтажа слуховых окон и ендов. Отдельные схемы позволяют во время строительства кровли точно установить правильное размещение элементов кровельного пирога и других ее деталей.

Важно: правильно составленный план кровли, дающий полноценную информацию о размерах и количестве кровельного покрытия крыши, позволяет существенно уменьшить расходы на его приобретение.

Выбор типа крыши

Прежде чем составить план кровли, необходимо предварительно выбрать стройматериалы для ее гидро-, тепло- и пароизоляции, а также подобрать вид покрытия крыши. Следует также определить точные размеры будущей конструкции с внесением точных их значений в план ее строительства. Когда уже известна кровельная конструкция, составлен план — можно приобретать нужный объем стройматериалов и начинать строительство этого элемента дома.

Чтобы определить окончательный вид будущей кровли, нужно узнать существующие виды кровли. Выделяют 6 главных типов крыш: одно-, дву- и многоскатные; вальмовые; щипцовые и полувальмовые.

Простейшие типы кровель – без изломов или плоские. Однако чаще всего на домах возводятся многоскатные или вальмовые кровли. Для крыш таких типов важны правильные расчеты стройматериалов и расчет нагрузки на несущие части конструкции, чтобы защита дома сверху получилась надежной и качественной.

Поверхности многоскатных кровель часто имеют треугольную и трапециевидную форму. Скатные плоскости вальмовых крыш имеют абсолютно разную неповторяющуюся форму, что позволяет создать крышу и дом с неповторимым внешним видом.

Особенности подготовки чертежей в план кровли

Скатными называются крыши, которые включают несколько плоскостей, располагающихся под наклоном больше 10%.

Конструктивно скатные крыши делятся на 2 типа — бесчердачные и чердачные.

Кровля с двумя скатными поверхностями — самый распространенный тип таких кровель, он используется для зданий и домов любых видов.

Кровли с 4 скатными поверхностями чаще всего используются для дач, коттеджей и загородных домов.

Законченный чертеж кровельной конструкции обязательно содержит полную информацию о физических параметрах (ширине, длине, сечении) и фактическом расположении на крыше абсолютно всех элементов.

Также желательно во время проектирования кровли определить способы крепления ее деталей и узлов, и занести эту информацию в план кровли.

В графическом разделе плана указывают длины стен строения, расстояние между стропилиной и коньком, выбранный или рассчитанный угол уклона скатных поверхностей и физические размеры стропил.

При выборе кровельного стройматериала для покрытия скатных плоскостей крыши нужно учесть такие рекомендации:

• для профлиста — уклон скатной поверхности делают не меньше 8°;
• для металлочерепицы — уклон — 30°;
• для гибких покрытий, таких как рубероид — 5°;
• для волновых шиферин — 20 — 30°.

План кровли — порядок выполнения

Здание или дом на плане распределяют на прямоугольники, изнутри которых рисуют линии, обозначающие сопряжения скатных плоскостей снаружи и внутри, а также прочерчивают расположение ендов и коньков.

Часть из этих элементов будет располагаться за пределами внешних стенок, так как обязательно любая крыша должна быть со свесом.

Проекции спереди и сбоку кровли делают с учетом наклона скатных поверхностей.

Задают их, когда проектируется домостроение целиком, учитывая назначение и тип постройки, а также вид используемого кровельного покрытия.

Графическую часть проекта готовят с помощью одной из множества спецпрограмм для проектирования, которую можно найти на сайтах, посвященных строительству в сети Интернет.

План должен обязательно иметь координатные оси, это упростит ориентацию постройки в пространстве. Для этого:

1. План домостроения обводится линией.
2. Контуры капитальных стен и другие линии проекта дома перекопируют на план кровли.
3. Начиная с самого большого, над каждым из прямоугольников строения рисуют изображение кровли.
4. Затем рисуют линиями коньковые проекции.
5. Рисуют обозначение ендов.

Обязательно на плане указывают расположение каналов для вентиляции и дымоходов, а также, при их наличии, наносят места установки мансардных окон.

Обозначают отметками уклоны скатных плоскостей, направления всех стоков для воды.

По всем осям и по всем контурам плана обозначая все фактические размеры.

Самостоятельными пунктами в план кровли включаются чертежи отдельных соединительных узлов разнообразных деталей кровельной конструкции:

• соединения конькового узла, места крепления стропилин друг с другом и с другими элементами;
• присоединение подкосов затяжек и стоек и прочих аналогичных деталей системы;
• закрепление стропилин на мауэрлате.

В графическом разделе проекта обязательно присутствует эскиз кровли, который дает обобщенное представление о кровельной конструкции. Это желают для оценки эстетики и внешнего вида.

Планируемая врубка каких-либо деталей требует отражения в дополнительном чертеже, для обозначения формы врубки и ее фактических размеров.

Если план кровли готовиться своими руками, нужно придерживаться определенных правил по оформлению таких чертежей:

1. Пересечение скатных плоскостей всегда образует конек или ендову, при этом их проекция должна обязательно делить на 2 равные части угол прямоугольника.
2. Через две пересекающиеся и сходящиеся в одном месте линии, чаще всего будет проходить и 3 линия.
3. Идущим параллельно линиям свесов соответствует также параллельная коньковая линия, а ее проекция в таком случае будет проходить точно посередине конструкции.
4. Чертежи плоской крыши состоят всего из нескольких линий, а крыша со скатными проекциями имеет большое количество проекций коньков и ендов.
5. Кровли такого типа часто имеют достаточно сложную форму, с усиленной стропильной конструкцией и значительным наклоном.

Важно: чтобы расчертить правильно сам план кровли и его чертежную часть, следует иметь хорошую инженерную подготовку и иметь специальные знания в основах строительства, чтобы учесть все детали и сделать правильные расчеты.

двускатной, плоской и других видов, подготовка чертежа

На чтение 7 мин. Просмотров 3 Опубликовано 23.07.2020 Обновлено 03.07.2020

Перед началом устройства крыши делают чертеж, где показаны уклоны, размеры скатов, направление движения потоков воды к приемным воронкам. Чертеж плана кровли является частью проекта здания, по нему определяют последовательность работ и подсчитывают объем материалов на покрытие.

Что такое план кровли и его необходимость

План кровли необходим для расчета материалов и снижения рисков ошибок при монтаже

Горизонтальный проект крыши представляет собой схему строения, выполненную в плане на отметке конька крыши. Чертеж составляют в соответствии с требованиями нормативов ГОСТ, делают в масштабе 1:500 и 1:200. На плане видно, какая форма у верхнего покрытия, показан конструктивный тип крыши. В дополнение к горизонтальной проекции дают боковой и фронтальный чертеж плана крыши, которые детализируют представленные несущие конструкции.

Необходимость плана заключается в том, что после изучения чертежа в комплексе с вертикальными разрезами кровли высчитывают количество материалов. Определяют квадратуру древесины для конструкций, утеплителя, гидроизоляции, пароизоляции и кровельного настила. По схеме выступающих частей подсчитывают погонные метры конькового элемента, деталей для разуклонок, ветровых досок.

Сведения, содержащиеся в плане и особенности подготовки чертежей

На чертежах указывают необходимые сведения для устройства крыши, проставляют размеры. В укрупненных схемах узлов проставляют сечение и длину мауэрлата, стропильных ног, обрешетки. Представляют способ скрепления конструктивных элементов между собой, указывают вспомогательные крепежи и тип метизов.

На плане кровли показывают:

• места установки водосточных коллекторов, желобов, направление движения воды;
• схему размещения листов или полос кровельного настила;
• расположение слуховых окон;
• линии коньков, разуклонок, ендов, щипцов, границы парапетов.

На плане указывают места выхода на крышу для обслуживания и ремонта. На схеме пунктирными линиями наносят несущие стены для выбора места крепления снегозадержателей.

План плоской крыши и скатной кровли выполняют инженеры-проектировщики.

Выбор типа крыши

При определении конструкции учитывают вид здания и требуемый срок эксплуатации, обращают внимание на климат региона и наклон скатов. В детских учреждениях, школах, больницах принимают к сведению огнестойкость кровельного материала. Для частного сектора имеет значение стоимость возведения крыши, возможность ремонта и прочность.

Тип крыши выбирают среди разновидностей строения:

• плоская;
• односкатная
• двухскатная;
• четырехскатная;
• многощипцовая;
• крыша мансарды;
• другие нестандартные варианты.

Некоторые конструкции являются популярными, например, плоские, скатные, мансардные крыши. Другие разновидности применяют реже, например, многощипцовые, купольные и шпилеобразные.

Плоская

Плоская кровля

Простую в возведении конструкцию чаще используют в многоэтажных домах, где большая площадь покрытия и малый уклон. Ранее применяли кровельные материалы старого образца, которые не гарантировали длительность эксплуатации. С развитием современных рулонных покрытий (еврорубероид, каучуковые и ПВХ пленки), а также мастичных напыляемых составов популярность такого типа крыши возрастает.

Плоские кровли предусматривают:

• эксплуатируемые;
• неэксплуатируемые.

Первый вид делают с прочным каркасом и покрытием, которое выдерживает соответствующие нагрузки. На плане эксплуатируемой кровли показывают места прохода людей, мостики. Используемые покрытия содержат на поверхности различные сооружения, например, бассейны, кафе.

Односкатная

Крышу частного дома редко делают со скосом на одну сторону, чаще такой тип применяют для сараев, гаражей и других подсобных помещений, ставят на пристройках и верандах. Основные конструктивы делают из древесины, иногда используют железные элементы. Крыши с небольшим наклоном отделывают рулонными материалами, а скаты большой крутизны покрывают листовой сталью, металлочерепицей.

Односкатные строения бывают:

• с чердаком;
• без чердачного помещения.

Экономия материалов для односкатной крыши по сравнению с двускатной такой же квадратуры составляет около 30 – 35%. Крыши с одним скатом имеют простую конструкцию, которую можно сделать своими руками. Если в районе наблюдается постоянное направление ветра, такое строение является самым безопасным вариантом.

Двускатная

Вверху соединяются две плоскости скатов под определенным углом, при этом по бокам остаются вертикальные поверхности треугольной формы (фронтоны).

Достоинства двухскатной конструкции:

• практичность и органичный вид;
• большое дополнительное помещение под кровлей для работы или отдыха;
• в пространстве чердака размещают приборы отопления и вентиляции;
• подходит любой вид материала.

С крыши начиная от уклона 20° самостоятельно сходит снег, поэтому исключается чистка, если дополнительно поставить снегозадержатели, расположение которых указывают на плане скатной кровли. Недостаток в том, что устройство мансарды требует усложнения строения, а летом нагревается верхняя часть. Двухскатные крыши могут выполняться с неодинаковой длиной скатов под разными углами.

Четырехскатная

Это вальмовая крыша или полувальмовая. Такая конструкция отличается повышенной прочностью за счет своего строения. План сверху представляет собой вид конверта, в четырехскатной крыше нет фронтонов. В строении несущей системы используют наслонные и висячие стропила, соединяют их стандартными способами.

Четырехскатная кровля имеет 2 трапециевидных и 2 треугольных ската, которые соприкасаются ребрами. Есть варианты, когда наклонные плоскости собираются наверху в одной точке — шатровая крыша. Выбор типа четырехскатного покрытия зависит от назначения постройки и его размеров в плане. Квадратные строения накрывают шатровой крышей, а прямоугольные строят с вальмовой разновидностью.

Многощипцовая

Такое сооружение относится к самым сложным из-за большого числа смыкающихся плоскостей в разных направлениях. Архитектурные элементы делают верх строения оригинальным и привлекательным, но проектирование требует точных расчетов соединяющихся плоскостей. Протяженные выступающие линии называют щипцами, помимо этого в конструкции присутствует много разуклонок и ендовых.

Необходимость в щипцовом строении возникает, если делают пристройку, а ее покрытие должно быть в одном стиле с крышей здания. Другой потребностью в сложном строении является устройство заглубленных окон или организация боковых остеклений в мансарде.

Многощипцовая кровля относится к прочным конструкциям из-за большого числа поперечных ребер жесткости, которые усиливают строение.

Мансардная крыша

Дополнительное помещение располагают под одно и двухскатными, вальмовыми и шатровыми крышами. Ее расположение (ломанное или симметричное) определяет строение верхнего настила. Проект учитывает освещение мансарды, боковые и верхние окна и представляется более сложным, чем план плоской кровли. Часто верхнее покрытие совмещают с остеклением, поэтому конструкция требует тщательной разработки перед началом работ.

Схему выбирают в совокупности с архитектурными формами, учитывая назначение помещения. Крутые скаты покрывают материалом, который может самоочищаться от снега или ставят дополнительные защитные планки для кровли. Используют профнастил, натуральную и искусственную черепицу, листовую сталь.

Нестандартные крыши

Строительство нестандартной кровли ведет к перерасходу материала

Сложные кровли встречаются редко из-за специфического проектирования и большого объема применяемых материалов.

К нестандартным видам относят конструкции:

• куполообразные крыши;
• полукупольные;
• складчатый;
• шпилеобразные.

Шарообразная крыша опирается по окружности на строение круглой формы. Полукупольная соединяется с двумя скатами, при этом с двух боков или одного она отличается овальной планировкой.

Складчатые крыши делают пирамидальными, купольнными, шатровыми, сводчатыми, при этом ярусы имеют похожее строение и находятся друг над другом, уменьшаясь в размерах кверху. Шпилеобразные кровли вытянуты по вертикали при небольших размерах в основании, смотрятся красиво, но способствуют перерасходу материалов.

Распространенные ошибки при проектировании кровли

Несущие элементы и покрытие приходят в аварийное состояние, если при составлении проекта крыши не учитывают множественных нюансов. Первой ошибкой является пренебрежительное отношение к самому плану и чертежам. Инженеры-конструкторы и проектанты имеют опыт и руководствуются нормативными положениями, поэтому выбирают оптимальный вариант с точки зрения прочности и экономичности.

Основные ошибки возникают в ситуациях:

• вывод вентиляции в разуклонных областях;
• излишнее число парапетов, снегоприемных решеток;
• устройство узких карнизов;
• выбор слабого материала и типа обрешетки для плоской крыши;
• неправильно организованный отвод воды.

Ошибки ведут к нарушению эксплуатационных особенностей покрытия, снижают сопротивляемость нагрузке. В результате возникают незапланированная необходимость в ремонте.

Советы по созданию проекта кровли

Проект крыши должен содержать пожарные уличные трапы

На плане крыши показывают видимые линии, где пересекаются скаты, при этом проставляют уклон. Направление стока воды к воронкам указывают стрелками. На плоской поверхности такие приемники располагают внутри здания, а скатные варианты предусматривают коллекторы по углам строения.

По нормам на плане кровли дополнительно изображают:

• пожарные уличные трапы;
• оголовки вентиляционных шахт;
• печные трубы, сооружения для выхода.

Отдельные участки поверхности с разным уклоном и квадратурой графически выделяют и снабжают выносным текстом. На плане наносят координационные оси здания, к которым привязывают основные габариты кровли.

Озеленение крыш и фасадов своими руками – планы, проекты и примеры

Озеленение крыш и фасадов — это создание на поверхности кровли искусственного почвенного покрова, в который можно посадить различные растения. Такое решение использовалось еще многие столетия назад, а в последнее время вновь стало популярным по всему миру. В России зеленые кровли пока встречаются не очень часто, что нисколько не умаляет их преимуществ. Наша компания специализируется на озеленении крыш по запатентованной технологии ZinCo, но в этой статье мы расскажем вам, на что обязательно нужно обратить внимание, если вы решили создать зеленую крышу своими силами.

План по озеленению кровли

Озеленение крыши должно выполняться по хорошо продуманному, заранее составленному проекту с учетом всех особенностей здания и климата. В первую очередь, нужно позаботиться о создании такого почвенного покрова, который будет благоприятен для роста и развития растений, и не будет оказывать негативного воздействия на состояние крыши. Поэтому он обязательно должен включать в себя:

1. Защитную пленку. Она укладывается непосредственно на гидроизоляцию кровли и служит для того, чтобы корни растений не повредили крышу.
2. Слой, который будет отвечать за поддержание водного баланса. Когда план озеленения кровли составляется с прицелом на выполнение работы своими руками, в качестве такого слоя часто выбирают пенопластовую прокладку.
3. Дренаж. Он необходим для того, чтобы вовремя отводить влагу от корней и не допускать их загнивания (соответственно, гибели растений). Кроме того, дренажная система способствует вентиляции корней, что благоприятно влияет на состояние посадок в целом.
4. Фильтр. Это что-то, что будет защищать систему дренажа от засорения фрагментами почвы. Ведь если поместить грунт сразу поверх дренажного слоя, то очень скоро в нем практически не останется полостей, и он перестанет выполнять свои функции.
   Для создания фильтра можно использовать, например, геополотно.
5. Почву. Желательно использовать специальные субстраты, насыщенные питательными веществами. Толщина слоя почвы будет зависеть от того, какие растения вы собираетесь выращивать. Для газонных, полевых трав, седума будет достаточно слоя толщиной в 5-15 см. Если же на крыше предполагается высадить культуры с мощной корневой системой, кустарники или даже деревья, то толщина грунта может составлять около 1 метра.
6. Растения. Важно понимать, что озеленение крыш и фасадов — это высадка растений под палящий зной и сильный ветер. Поэтому не стоит отдавать предпочтение хрупким или тенелюбивым культурам.

В том случае, если вы решите озеленить скатную крышу, понадобится добавить еще один важный элемент — георешетку. Ее необходимо разместить между фильтром, защищающим дренаж от проникновения почвы, и самой почвой. Георешетка — это решетка с пластиковыми ячейками, внутрь которых вы и будете помещать питательный субстрат, а затем высаживать растения.

Такое решение необходимо для того, чтобы предотвратить сползание почвы. Если угол наклона ската крыши составляет более 20-25 градусов, то использование георешетки становится необходимостью.

Экстенсивное и интенсивное озеленение крыши

Разрабатывая план озеленения кровли, необходимо, в первую очередь, определиться с его типом. Существуют два принципиально разных варианта:

• Экстенсивное озеленение. Так называются посадки растений, которые крайне неприхотливы в уходе, легко переносят обилие солнечного света, недостаток влаги, переизбыток влаги – словом, практически не нуждаются в обслуживании. Другая важная особенность экстенсивной зеленой зоны заключается в том, что она не предполагает эксплуатации человеком, то есть выхода на крышу, прогулок, развлечений и отдыха на ней. Поэтому экстенсивное озеленение особенно популярно для скатных кровель с большим уклоном, которые в принципе не приспособлены для организации времяпрепровождения на них.
• Интенсивное озеленение. Это создание зеленой зоны, которая будет аналогична наземной — с дорожками, скамейками, беседками и тому подобными элементами. Интенсивные посадки предполагают большее разнообразие растений, за которыми, тем не менее, нужен регулярный уход (полив, прополка, обрезка, подпитка и так далее). Поскольку интенсивное озеленение не исключает эксплуатацию людьми, оно создается на плоских крышах или крышах с небольшим уклоном. Для него обязательно продумываются элементы безопасности: ограждения и парапеты, которые предупредят падение посетителей с высоты.

Экстенсивный вариант не только более прост в уходе — он еще и проще создается, и дешевле стоит. Однако интенсивная зеленая зона позволяет превратить кровлю в дополнительную полезную площадь без траты квадратных метров земли.

Выбор растений для озеленения крыши

Генплан озеленения крыш зданий всегда включает в себя не только информацию о конструктивных параметрах кровельного «пирога», о котором шла речь выше, но и схему высадки растений.

При этом стоит учесть следующее:

• Оптимальные культуры для экстенсивной зеленой кровли — это седум, газонная трава, полевые травы и цветы, мхи и суккуленты.
• Для интенсивного озеленения можно выбирать чуть более капризные растения, но все же не забывать о палящем зное и сильных ветрах. Так, из низкорослых культур отлично подойдет альпийская астра, различные виды лиан (например, настурция, кобея), ароматические травы вроде душицы и чабреца. При желании, можно попробовать даже выращивать на поверхности кровли тюльпаны, но вы должны быть готовы регулярно за ними ухаживать.
• Из кустарников для зеленых кровель можно выбрать дирены, спиреи, верески, почвопокровные розы, эрики, пузыреплодники, горизонтальные можжевельники.
• Из деревьев на озелененных крышах неплохо чувствуют себя ели, сосны и туи, а также яблоня, калина, ива, айва, черноплодная арония.
• Если вы захотите сделать из зеленой кровли своеобразный цветник, то лучше всего будет выбрать несколько сортов растений, которые будут зацветать друг за другом (чтобы все лето на вашей зеленой зоне что-нибудь, да цвело).
• Теплолюбивые растения тоже можно разместить на поверхности кровли, но высадить их не в почву, а в горшок, кадку, кашпо или контейнер. Так вы сможете убрать их на зиму в помещение, а весной снова вынести на открытый воздух.
• Для интенсивных зеленых зон с большим количеством привередливых растений имеет смысл установить систему автоматического полива или орошения.
• Для того, чтобы сад на крыше был доступен круглый год, можно превратить его часть в оранжерею. Для этого понадобиться позаботиться о создании каркаса, его остеклении, обеспечении достаточной вентиляции, отоплении и поливе.
• Крышу вовсе не обязательно засеивать исключительно декоративными культурами. Никто не мешает вам разбить на ее поверхности полноценный огород, и даже поставить теплицу, например, для выращивания помидоров.

Еще раз отметим, что главное — учитывать природные условия и здраво оценивать свои возможности по уходу за зеленой кровлей.

Примеры озеленения крыш

Экстенсивное озеленение делает внешний вид дома более уютным и даже отчасти сказочным:

Цветущие полевые травы на поверхности крыши — отличная альтернатива традиционной кровле:

Порой экстенсивное озеленение выглядит настолько естественно, что чем-то отдаленно напоминает домики хоббитов из Средиземья:

Красивое озеленение с георешеткой для скатной кровли:

Интенсивное озеленение кровли позволяет создать живописное место для прогулок, не расходуя ни одного лишнего квадратного метра:

Где провести теплый вечер в компании друзей, как не на крыше?

Зарубежные отели и торговые центры уже давно оценили все преимущества озеленения крыш и фасадов:

Не хватает места на участке? Просто задействуйте крышу:

При желании на кровле можно устроить настоящий сад или огород:

Укромное местечко вдали от людских глаз? Конечно же, крыша:

Проекты по озеленению крыш

Проект уютной зеленой зоны на крыше небольшого дома:

Главное в составлении проекта — четко обозначит места расположения основных элементов:

Даже небольшое озеленение может быть красивым и нетривиальным:

При желании и умении, разработать проект зеленой кровли можно в 3D-формате:

Проект — это не только схема расположения объектов, но и продуманные слои кровельного пирога:

Таким образом, озеленение крыши — это вполне реальная задача, успешность реализации которой зависит от грамотного проектирования.

Учитывайте наши советы, а если все же не захотите заниматься созданием зеленой кровли сами — обращайтесь к нам, и мы с радостью продумаем и реализуем ваш проект!

Состав проектной документации | Проектная документация | Архитектурный раздел | Конструкторский раздел

В состав проектной документации индивидуального проекта входят следующие разделы:

Эскизное решение

Чтобы получить разрешение на строительство, для регистрации построенного дома и для ввода дома в эксплуатацию разрабатывается Эскизное решение (ЭР).
Состав эскизного решения:
1. Пояснительная записка, в которой указываются общие данные.
2. Привязка дома к участку.
3. Поэтажные планы с габаритными размерами здания.
4. План кровли.

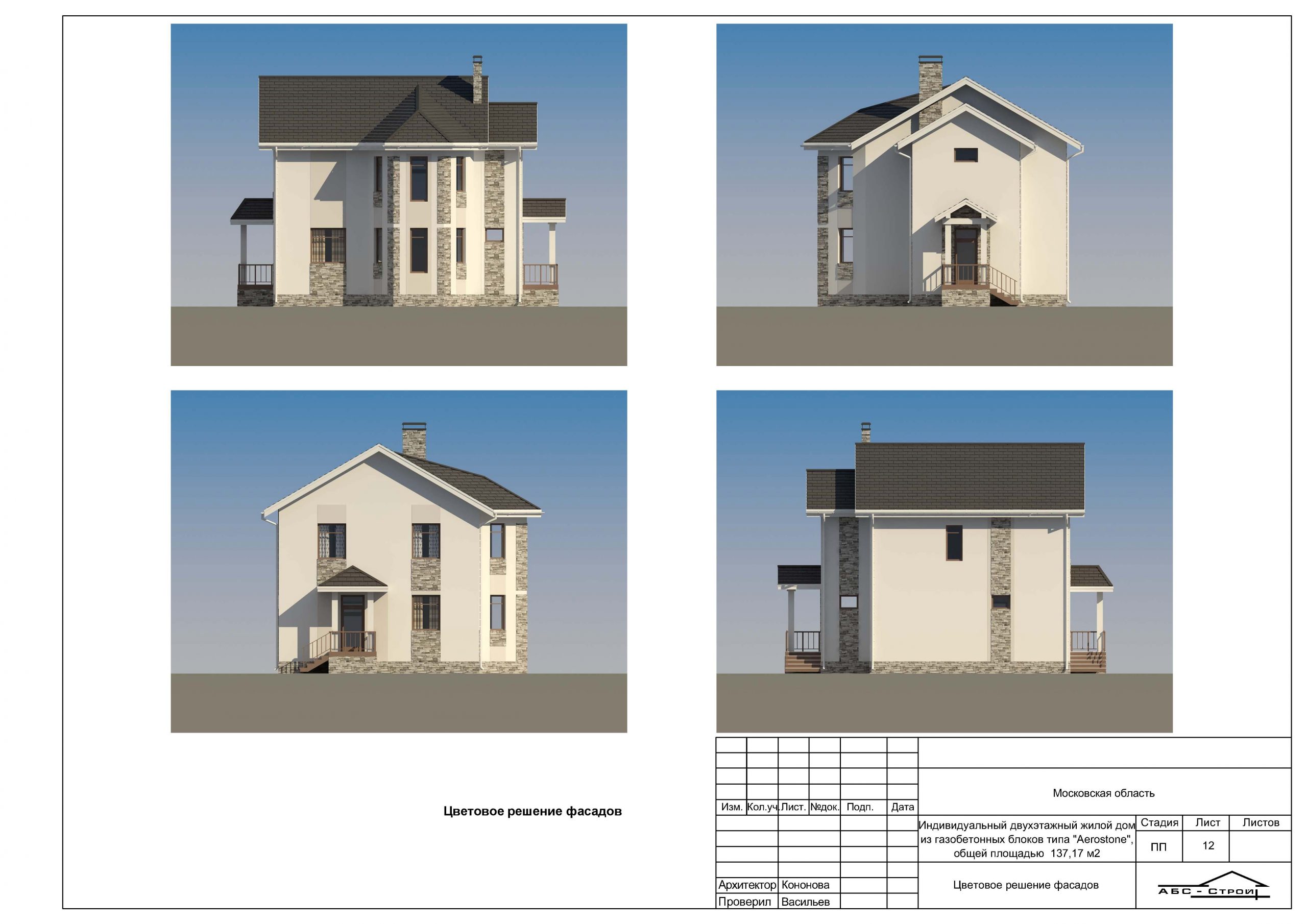

5. Рисунок фасада с четырех сторон (в цвете).
6. Разрез здания.
7. 3Д визуализация (по желанию Заказчика).

Архитектурное решение

Архитектурное решение (АР) – это дополненный и уточненный эскиз. В архитектурном решении более детально описывается архитектурная часть проекта дома. Архитектурный раздел включает в себя требования градостроительного законодательства и государственные стандарты в проектировании и строительстве. Это обязательный раздел проектной документации, утвержденный Постановлением Правительства Российской федерации от 16 февраля 2008 г. №87.
Состав архитектурного решения:
1. Общие данные по проекту.
2. Пояснительная записка к проекту.
3. Планы этажей с указанием всех размеров дымовентиляционных каналов.
4. План кровли, водосточная система.
5. Четыре фасада с указанием высотных отметок.
6. Разрез (при необходимости 2 разреза).
7. Спецификации по заполнению оконных и дверных проемов.
8. Экспликация полов, ведомость отделки помещений (если не разрабатывается дизайн проект).
9. Четыре фасада в цвете с ведомостью наружной отделки.
10. Генеральный план.
11. 3Д визуализация (по желанию Заказчика).

Конструктивное решение

Конструктивное Решение (КР) – данная часть проекта содержит информацию по реализации архитектурных замыслов. КР объясняет назначение конструкций, обеспечивающих устойчивость, прочность и долговечность постройки дома. Согласно Постановлению Правительства Российской федерации от 16 февраля 2008г №87 Конструктивное решение является обязательным разделом , включающем в себя текстовую и графическую информацию по проекту дома.
Состав конструктивного решения:
1. План устройства фундамента (здесь указывается точное расположение фундамента на участке, размеры, глубина заложения, приводится спецификация материала, рассчитываются нагрузки на основные узлы)
2. План перемычек (показываются схемы расположения прогонов и перемычек, их размеры и спецификация)
3. План перекрытий (приводится схема расположения перекрытий, установки балок и их размещения, описываются главные узлы и технические указания по возведению перекрытий)
4. План стропильной системы (здесь показываются схемы элементов конструкции крыши и их сечения, спецификация материала кровли, разрезы и узлы, технические указания по устройству стропильных покрытий и конструкций)
5. План всей кровли (указываются форма, размеры, уклон плоскостей кровли, размещение мансардных окон, труб и дымоходов)
6. Разрезы здания (указываются элементы конструкции дома, которые появляются при разрезе вдоль и поперек от крыши до фундамента: уровень пола, уровень перекрытий, кровли, способы решения соединений отдельных элементов здания, таких как, стена с перекрытием, стена с кровлей и пр.)
7. Фасады здания (показывают главный, дворовый и боковые, дается описание отделочных материалов фасада, тепловой изоляции стен, приводятся схемы конструктивного решения теплоизоляции)
8. Спецификация по фасадным и материалам стен
9. Расчет расхода кладочных (строительных) материалов
10. Чертежи конструктивного решения обязательно дополняются техническими указаниями, рекомендациями по строительно-монтажным работам.

Инженерный проект

Инженерный проект здания (ИР) является важным этапом проектирования здания. Здесь приводится расчет всех систем жизнеобеспечения.
Состав инженерного проекта:
Водоснабжение и канализация
1. Обобщенные данные по проекту
2. Планы по этажам с устройством системы хозяйственно-питьевого водопровода, подающего трубопровода для горячей воды, канализации
3. Узлы необходимого уплотнения трубопроводов, для прохождения через строительные конструкции
4. Схема счетчика воды
5. Спецификация оборудования

Отопление и вентиляция
1. Общие данные с указаниями и рекомендациями по вентиляции и отоплению
2. Поэтажные схемы вентиляции и отопления
3. Аксонометрия схемы систем отопления
4. Спецификация отопительных изделий, оборудования и материалов
5. Тепломеханическое решение (ТМ) и пояснительная записка к нему
6. Общие рекомендации и указания по ТМ
7. Планы расстановки оборудования и тепловая схема
8. Спецификация по оборудованию, изделий и материалов по ТМ

Электрооборудование
1. Общие данные по проекту
2. Электрическая принципиальная схема ЩРН
3. Поэтажные планы светильников и электроосвещения
4. Поэтажные планы розеток и розеточных сетей
5. Развернутая схема для системы уравнивания потенциалов жилого дома

Какая крыша будет лучше для вашего дома?

Крыша является ключевым вопросом при строительстве дома. Необходимо учитывать местные климатические условия, поскольку самая важная роль крыши — эффективная защита от атмосферных осадков. Она также должна быть построена в соответствии с применимыми правилами, которые будут отличаться в низинах и, к примеру, в горах.

Какой регион, такая крыша

Путешествуя по различным регионам Европы, вы можете видеть, что архитектура и внешний вид крыши здания меняются в зависимости от окружающей среды. Там, где теплее, на юге крыши обычно плоские. В России крутые крыши, также известные как высокие крыши, лучше всего работают. Этот тип кровли сильно связан с российской строительной традицией. Благодаря большому наклону, все быстро течет с крыши, а снег легко скользит. Возможной опасностью для такой структуры является сильный ветер, который иногда может разрушить всю крышу.

Крыша определенно добавит объекту характер и форму. Многое зависит от личных предпочтений и финансовых возможностей. Однако, прежде чем выбрать авангардную конструкцию, вам необходимо проверить условия для пространственного развития участка. Необходимо учитывать местный план архитектурного развития. Крыша дома не может иметь угол наклона, который меньше или слишком велик по отношению к требованиям, действующим в этой области.

Покрытие крыши

Основная функция кровли — защита дома, слив воды и снега с поверхности крыши, обеспечение безопасности, комфорта и тепла для семьи. Среди широкого выбора материалов для кровли, керамические и цементные плитки, а также кровельная плитка заслуживают особого внимания.

Керамические и цементные кровельные плитки являются тяжелыми, долговечными, невоспламеняющимися и морозоустойчивыми. Кровельные плитки производятся в основных цветах: кирпичный, красный, коричневый, черный, но по желанию заказчика также заказываются более необычные цвета. Керамическая плитка, а также цементная черепица имеют различные формы, что важно при проектировании дома. Формы и цвета плиток, фактически, могут влиять на общий внешний вид дома.

В настоящее время по технологическим причинам существует меньший выбор цементной плитки, чем керамической. Оба типа имеют схожие свойства. В принципе, цементная плитка легче керамической плитки, но это не проблема, потому что конструкции крыши в России рассчитаны на такую ​​нагрузку, которая будет выдерживать оба материала. Некоторые люди считают, что керамическая плитка выглядит намного лучше и хорошо вписываются в окружающую среду.

Кровельная черепица

Кровельная черепица — это элегантное и прочное кровельное покрытие, которое подходит для всех типов крутых крыш. Кровельный лист выполнен из двухстороннего оцинкованного листа и покрыт несколькими слоями лака, что делает его долговечным. Это один из самых легких кровельных материалов, что является его большим преимуществом, поскольку он не требует тяжелой конструкции фермы.



Поделиться ссылкой:

Похожее

Пятый фасад: 10 проектов с гранеными формами крыш

Слишком часто крыши — последний кусок головоломки. Как правило, архитекторы начинают свои проекты с мощных пространственных последовательностей и сборок материалов, которые определяют архитектурный опыт. Хотя крышу легко не заметить, она является одним из наиболее важных элементов в формировании нашего восприятия объема, света и границ. Обычно проектируемые в рамках ряда стандартных типов, от мансардных и вальмовых крыш до крыш типа «бабочка» и остроконечных крыш, типовые формы крыш широко распространены, особенно в жилищном строительстве. Присмотревшись к современным крышам различных типов, мы собрали коллекцию, в которой представлены новаторские и культовые конструкции.

Проекты, расположенные в восьми странах и четырех континентах, включают крыши в качестве пятого фасада и впечатляющую внутреннюю поверхность. Исследуя, как граненые потолки и формы формируют пространственное восприятие, проекты строятся из дерева или натуральных материалов. Повторяя окружающую обстановку или создавая собственную внутреннюю топографию, проекты являются ориентирами в своем контексте.Крыши — один из наиболее важных элементов каждого дизайна — раскрывают уникальные истории людей, программы и места.

Южный вход by Tengbom, Хельсингборг, Швеция

Södra Entrén (Южный вход) был спроектирован как ориентир для центрального вокзала Хельсингборга, Knutpunkten. В качестве нового съезда и подхода в основании южного продолжения трассы проект представляет собой скульптурную деревянную крышу, напоминающую движение и потоки.

Оклендская художественная галерея Фрэнсиса-Джонса Морэна Торпа (FJMT), Окленд, Новая Зеландия

В 2013 году Оклендская художественная галерея была названа «Мировым зданием года». Она была спроектирована как адаптивная реставрация существующих зданий и новый общественный проект.Программно галерея включает в себя складские и вспомогательные помещения, реконструкцию Альберт-парка и выставочные площади. Здание было построено вокруг «древовидных» навесов, которые закрывают и определяют вход в атриум, переднюю площадку и галереи.

Водный центр в Нэшнл-Сити от Safdie Rabines Architects, Нэшнл-Сити, Калифорния, США

Национальный городской водный центр расположен в пятнадцати милях к северу от границы США и Мексики, на южной окраине общественного парка вдоль береговой линии.В качестве общественной достопримечательности и современной достопримечательности этот проект включает в себя граненую парящую деревянную крышу, установленную на основании из стеклянных стен.

Rore Kahu от Cheshire Architects, Oihi Road, Te Tii, Новая Зеландия

В ознаменование двухсотлетия первого прибытия христианских миссионеров в Аотеароа в Новой Зеландии, Роре Каху включает в себя как интерпретирующую структуру, так и тропу, соединяющую вершину холма с пляжем внизу. Местные растения, в том числе рощи кустов манука и канука, приветствуют посетителей, когда они входят на территорию с дороги на вершине холма.Само здание состоит из двух конических, охватывающих стен из утрамбованной земли и треугольной конструкции крыши.

Театр Bengt Sjostrom Starlight от Studio Gang Architects, Рокфорд, Иллинойс, США

Сохраняя традицию выступлений под открытым небом в Rock Valley College, этот театр позволяет театральной труппе продлить сезон и гарантировать представления даже во время дождя. Треугольная форма крыши раскрывается как лепестки цветка над публикой внизу.

Дом в кроне дерева by Nanavízió, Будапешт, Венгрия

Этот минималистичный дом среди вековых деревьев расположен на крутом склоне между высокими дубами, каштанами и соснами. Формально дом представлял собой объем из двух блоков, соединенных между собой ограненной фанерной крышей.

Alfriston School от Duggan Morris Architects, Бакингемшир, Англия, Великобритания

Расположенный в Биконсфилде, Бакингемшир, на юге Англии, этот бассейн в школе Альфристон включает в себя отремонтированный тренажерный зал, новые увеличенные раздевалки, офисы для персонала и фитнес-зал.Как современное выражение местного народного выражения скатных крыш, конструкция была выполнена в виде приподнятой деревянной конструкции с тремя повторяющимися сегментами складчатой ​​крыши.

Мельбурнская школа дизайна, Мельбурнский университет , John Wardle Architects и NADAAA, Inc., Мельбурн, Австралия

Мельбурнская школа дизайна

NADAAA возникла в результате бесед с референтными группами, группами преподавателей и университетскими комитетами. Знаменитая кессонная деревянная крыша здания была спроектирована так, чтобы способствовать естественной вентиляции и смягчать естественный дневной свет.

Музей народного искусства Китайской академии искусств , Kengo Kuma and Associates, Ханчжоу, Китай

Созданный при Китайской академии художеств в Ханчжоу, Музей народного искусства напоминает изменчивую плоскость земли, следуя наклонной топографии холма. Поскольку у каждого подразделения музея есть небольшая индивидуальная крыша, дизайн выглядит как деревня с расширяющимися черепичными крышами.

Музей Miyahata Jomon , компания Furuichi and Associates, Фукусима, Япония

В качестве музея, рассказывающего о жизни и истории периода Дзёмон в Японии, эта структура предоставляет пространство для исследований, исследований и выставок.Созданный в идиллическом природном ландшафте недалеко от руин Дзёмон, этот проект был выполнен с впечатляющей конструкцией крыши с бетонными стенами и деревянной конструкцией крыши.

Фасад в стиле Хэмптон с современной планировкой — 23808JD | Архитектурные проекты

Обложка
Обложка содержит общие примечания и информацию о строительных нормах, стандартах проектирования и спецификациях конструкционных материалов, необходимых для строительства вашего дома.

Спецификация
Спецификация включает графики вентиляции крыши и фундамента, характеристики изоляции и пароизоляции, а также график вентиляции вытяжного вентилятора.

Подробный лист
Подробный лист показывает компоненты здания в крупном масштабе, необходимые для объяснения конструкции опор, фундаментных стен, бетонных плит, каркасных полов и стен, столбов, балок, изоляции, карнизов, крыш, вентиляционных отверстий, лестниц, световых люков , и соединения.

План фундамента
На листе плана фундамента показана планировка подполья, подвала или плиточного фундамента. План фундамента включает в себя все необходимые примечания, размеры, бетонные стены, опорные площадки, стойки, балки, несущие стены, вентиляционные отверстия, график опор, стальную арматуру и конструктивную информацию.Если вам требуется другой тип фундамента, свяжитесь с нами для внесения изменений в ваш план.

План этажа
План этажа — это горизонтальные разрезы через каждый этаж дома, обычно на высоте 5 футов над полом. На плане этажа показано расположение внутренних и наружных стен, дверей, окон, лестниц, шкафов, шкафов, полов, бытовой техники, сантехники, каминов, столбов и балок. На планах этажей также указаны сводчатые, кессонные потолки или потолки с коробчатыми балками, закрытые проемы и зоны с потолочными перекрытиями.

План каркаса крыши
План каркаса крыши показывает геометрию выступов, выступов, впадин, слуховых окон, уклонов крыши, высоты стен и плит, а также свесов. На плане также показаны все отдельные элементы каркаса крыши, фермы, стропила, балки, световые люки, вентиляционные отверстия в крыше, желоба, водосточные трубы, световые люки, несущие стены под элементами каркаса и точечные нагрузки.

Фасад
На внешних фасадах показаны все четыре стороны дома с описанием кровли, сайдинга и отделочных материалов, дверей, окон, скатов крыши, световых люков, желобов, дымоходов, высоты стен, степени отделки и общей высоты здания.

Лист строительной секции
Строительные секции представляют собой вертикальные разрезы в доме от крыши до фундамента. В разделах показана последовательность строительства снизу вверх, начиная с выемки грунта, далее через фундамент, дренаж, каркас стен и пола, каркас лестницы, каркас крыши, окна, двери, вентиляцию, а также внешнюю и внутреннюю отделку. Также обозначена высота стеновых панелей для каждого этажа.

Архитектурные термины и определения | Архитектурный глоссарий

При разговоре с архитектором или строителем может быть полезно знать базовую терминологию и архитектурный словарь, с которым вы можете столкнуться.С этой целью мы составили список важных архитектурных терминов (некоторые из которых вы, возможно, слышали, а другие — нет)!

Архитектура : Искусство или практика проектирования и строительства зданий.

Balconet: Подставной балкон или перила на внешней плоскости окна.

Балюстрада : Состав перил, состоящий из верхних и нижних перил, балясин и пьедесталов. Используемые материалы могут варьироваться от камня до кирпича, дерева и листового металла.

Пояс : Также известен как струнный курс. Выступающий горизонтальный молдинг, разделяющий части поверхности стены фасада.

Кронштейны : Декоративные элементы, часто используемые на карнизах или для боковых окон и дверей.

Заголовок кирпича : кирпич, ориентированный так, чтобы меньший конец выступал на лицевой стороне стены, а меньший размер — вертикально; обычно размещается над оконными и дверными проемами.

Навес : Выступающая конструкция крыши, закрывающая вход.

Створка : Одинарная створка окна, открывающаяся на петлях с одной стороны.

Фаска : фаска под 45 градусов на внешнем углу строительного элемента, часто встречается в дереве, камне или кирпиче.

Дымоход : Декоративная терракотовая приставка для дымохода, обычно устанавливаемая над кирпичной или каменной дымовой трубой.

Циркуляция : Используется для описания потока людей по дому или зданию.

Вагонка : Одна из серии досок, используемых для сайдинга.Обычно она устанавливается горизонтально, а доска чаще всего имеет конусное поперечное сечение.

Коринфский : Самый богато украшенный и новейший из греческих классических орденов. Дизайн столицы богато орнаментирован.

Карниз : выступающие молдинги, образующие верхнюю полосу антаблемента или стены.

Cresting : повторяющееся металлическое украшение, устанавливаемое на коньке крыши или парапете.

Купол : Небольшая конструкция, выступающая над крышей, которая обеспечивает вентиляцию и может служить «наблюдателем».”

Зависимость : Дополнительное здание, соединенное с главным зданием, часто входящее в состав симметричной группы.

Дорический : Дорический орден, самый ранний тип классической греческой архитектуры, имеет простой, но мощный дизайн капители.

Дормер : Небольшая конструкция, выступающая из наклонной крыши, с окном в фасаде.

Окно с двойным подвесом : Окно с верхней и нижней створками, скользящими друг за другом вертикально.

Карниз : выступающий свес на нижнем краю крыши.

Entablature : Горизонтальная полоса элементов над капителями колонн в классической архитектуре.

Фасад : Внешние грани здания, часто обозначающие стену, в которой расположен вход в здание.

Frieze : плоская средняя часть антаблемента (иногда украшенная).

Фронтон : Стена, закрывающая конец двускатной крыши; конец треугольного фронтона под крышей сверху.

Gambrel : Форма крыши, характеризующаяся парой пологих скатов над крутым скатом с каждой стороны центрального конька.

Фахверковое здание : Здание с деревянным каркасом, заполненным штукатуркой или кирпичом.

Вальмовая крыша : Крыша с уклоном внутрь от всех четырех внешних стен.

Ионный : Ионический ордер из греческих классических стилей, отличающийся завитками (спиралевидными орнаментами), использованными в дизайне столицы.

Мансарда : Двухскатная крыша с крутым нижним уклоном, который обычно переходит в более пологую верхнюю часть. Пространство, образованное мансардной крышей, позволяет разместить дополнительную жилую площадь.

Motif : тема или преобладающая черта дизайна.

Неоколониальный : резиденции, построенные после 1955 года с намеками на архитектурный стиль колониального возрождения.

Заглушка Ogee : Накладка с S-образным поперечным сечением, используемая поверх плинтуса или другой конструкции.

Oriel : эркер, консольный выходящий из фасада, который начинается над уровнем земли.

Палладио : Неоклассическая архитектура в стиле итальянского архитектора Андреа Палладио, известного как Андреа ди Пьетро Делла Гондола.

Парапет : Часть стены, которая выступает над прилегающей крышей.

Фронтон : Треугольный фронтальный конец классического здания или та же форма, что и в других частях здания.

Пирс : Квадратный или прямоугольный каменный или деревянный пирс, который поддерживает здание и переносит его вес на землю.

Конструкция столбов и балок : Простая система каркаса здания, в которой используются вертикальные стойки и горизонтальные балки.

Quoin : большой прямоугольный блок из камня или кирпича (иногда из дерева), используемый для выделения внешнего угла здания; обычно в зубчатой ​​форме с чередующимися частями, выступающими и отходящими из угла.

Розетка : Барельефный орнамент (иногда раскрашенный) в виде стилизованного цветка.

Черновая : Пиломатериалы, оставленные незащищенными в конструкции, выглядят обработанными вручную и сильно текстурированы.

Створка : Часть оконной рамы, удерживающая остекление, обычно подвижная или фиксированная.

Односкатная крыша : Односкатная крыша со стропилами, проходящими от одной стены до другой.

Габаритные огни : Узкие окна по бокам входной двери.

Spandrel panel : Панель, образованная нижней частью окна и верхней частью нижнего окна.

Spire : Конусообразный элемент крыши с крутым концом.

Терракота : обожженная керамическая глина, используемая в архитектурных элементах стен или украшениях.

Транец : маленькое окно, расположенное над дверью или окном.

Башня : Маленькая башня в углу здания.

Шпон : Тонкая декоративная отделка, обычно сделанная из кирпича, камня или лепнины.

Облицовочная доска : Декоративная обшивка (также называемая баржевой доской) вдоль выступающего карниза крыши. Это часто вырезано или завитано, и очень декоративно.

Vitrolite : панели из прозрачного стекла с ламинированным с одной стороны цветным стеклом, используемым в качестве облицовки стен.

Оконная вытяжка : Выступающий декоративный элемент в виде полочки над окном.

X-образная распорка : Пара диагональных распорок или распорок от угла к углу, образующих “X.”

Не видите искомого слова в списке выше? Свяжитесь с нашими архитекторами в Мэриленде сегодня, чтобы узнать больше о терминах и определениях строительства дома!

Хотите узнать больше о Wentworth?

Витая крыша становится стенами и фасадом в Alpha House, спроектированном Алексисом Дорнье на Бали

Немецкий архитектор Алексис Дорнье использовал витую крышу, которая стала стенами и элементами фасада в Alpha House в Убуде, Бали, Индонезия.

Двухэтажный дом действует как скульптурный элемент, где нижний и верхний уровни отделены плавной формой.

Общая площадь здания составляет 280 квадратных метров. Архитектор разбивает общий объем на два отчетливых стека, которые делают это здание одноэтажной типологией.

В процессе проектирования архитектор хотел определить артикуляцию крыши таким образом, чтобы замаскировать спальни наверху, окружив пространство мягкими поверхностями.

«Как следствие, виды обрамлены плавными линиями и вызывают чувство защиты», — сказал Алексис Дорнье.

«Сетчатые оболочки всегда помогали нам, поскольку они предлагают интересные и новые способы определения крыш».

«В случае Alpha House стены становятся крышами и создают силуэт, состоящий из знакового и ритмичного рисунка, который прилипает, завершая картину захватывающего объекта, смешивающего интенсивную среду — с холмистым горным пейзажем Бали в это фон », — добавил архитектор.

На первом этаже архитекторы разместили гостиную, которая выходит в сад и выходит на пышную зелень. Бассейн идет параллельно направлению здания и отражает его волнистый характер в плоскости воды.

По словам архитектора, в этом доме простая, практичная и повторяющаяся планировка. Ориентация здания с востока на запад обеспечивает самозатенение и отгораживает от соседей.

Дорнье использовал камень керобокан в качестве основного материала для дома, а также местный твердый песчаник, который находится в непосредственной близости от участка, который представляет собой традиционный материал, используемый при строительстве Бали.

Подвесные деревянные потолки, несмотря на их разные формы, добавляют тепла помещению и объединяют потолки в единое целое.

«Архитектура должна выражать и вызывать особый смысл или тему», — продолжил архитектор. «В этом случае текучесть означает путь вперед, выражая радость творения и творения».

план этажа

Высота

Высота

Алексис Дорнье родился в Германии в 1981 году, где он вырос под постоянным влиянием авиационной промышленности. Дорнье изучал архитектуру в Берлинском университете искусств, после чего переехал в Нью-Йорк, где с 2004 по 2007 год работал дизайнером в Asymptote Architecture, OMA-NY и Rex.

Он переехал в Убуд, Бали, в 2013 году и начал консультировать по местным архитектурным проектам. Dornier проектирует жилые проекты в основном в Индонезии.

Дорнье недавно завершил строительство бутик-отелей на верхушках деревьев в Убуде, Бали, и крестообразного дома на сваях на Бали, Индонезия.Дом Карбон на Бали — еще один ключевой проект архитектора.

Факты о проекте

Название проекта: Alpha House

Архитекторы: Алексис Дорнье

Расположение: Убуд, Бали

Размер: 280м2

Дата: 2020

© KIE

Все чертежи © Alexis Dornier

> via Alexis Dornier

Разъяснение архитектурных чертежей плана, разреза, фасада · Fontan Architecture

План, разрез и фасад — это различные типы чертежей, которые архитекторы используют для графического представления проекта и конструкции здания. Чертеж в плане — это рисунок на горизонтальной плоскости, показывающий вид сверху. Чертеж фасада рисуется на вертикальной плоскости с вертикальным изображением. Чертеж в разрезе также представляет собой вертикальное изображение, но оно разрезает пространство, показывая, что находится внутри.

Я Хорхе Фонтан, архитектор из Нью-Йорка и владелец Fontan Architecture . В этом посте я рассмотрю некоторые основные концепции архитектурного рисунка.

Определение чертежа плана

Чертежи плана — это особый тип чертежа, который архитекторы используют для иллюстрации здания или части здания.План строится с горизонтальной плоскости, смотрящей сверху вниз. Это как если бы вы разрезали пространство по горизонтали и стояли над ним, глядя на него сверху вниз. Планы — это общий проектный чертеж и техническое архитектурное или инженерное соглашение для графического представления архитектуры. За исключением перспектив плана, чертежи плана являются ортогональными проекциями. Это означает, что они нарисованы не в перспективе и в них нет ракурса.

Существуют разные типы чертежей планов:

• План
• План выноски или план взрыва
• Детали плана
• План участка
• План крыши
• План потолка с отражением или RCP
• План в перспективе

Чертежи плана

На чертеже в плане показан вид сверху.Это часто используется для изображения планировки здания с указанием расположения комнат и окон, стен, дверей, лестниц и т. Д. Хотя чертежи плана можно рисовать сверху здания, они часто прорисовываются через здание горизонтальной плоскостью. План обычно вырезается на высоте около 4 футов, но архитектор, рисующий план, может вырезать его на другой высоте. Это означает, что у вас есть воображаемая плоскость, пересекающая здание на высоте 4 фута над полом. Поэтому на разрезе вы видите все, что проходит самолет.

Выноски по плану

Еще одним распространенным архитектурным соглашением является использование выноски на план. Выноска — это область плана, нарисованная в более крупном масштабе. Например, если у меня есть план дома в масштабе 1/4 ″ = 1′-0 ″, у меня может быть выноска кухни и ванных комнат, показывающая их в масштабе 1/2 ″ = 1′-0 ″. Шкала в полдюйма в два раза больше, чем в четверть дюйма.

Детали плана

Детали на архитектурных чертежах — это крупномасштабные чертежи, которые обычно показывают, как что-то построено.Подробности определяют все материалы и соединения для строительства. Детали обычно составляют 3/4 дюйма = 1′-0 дюймов или больше. Детали плана — это детали, нарисованные на виде сверху в крупном масштабе, показывающие конструкцию.

План участка

План участка можно нарисовать или не прорисовать сквозь здание. План участка покажет больше, чем просто здание, включая всю территорию, на которой оно расположено. Он может отображать границы владений, расположение здания, инженерные сети, дороги, ландшафт и т. Д. План участка чаще всего строится над зданием.Как будто показывает план крыши здания на плане участка. Иногда план участка можно нарисовать как план первого этажа, прорезанного через первый этаж. Это сделано для того, чтобы показать взаимосвязь между внешним видом здания и внутренним входом.

План крыши

План крыши — это план здания или дома, который не проходит сквозь здание, а нарисован сверху. Это показывает все, что находится наверху здания, включая план крыши, переборки лестниц, парапеты и, возможно, оборудование крыши.

Отраженный план потолка (RCP)

Отраженный план потолка — это план потолка в пространстве. Он нарисован так, будто на полу есть зеркало, отражающее потолок. Отраженный план потолка часто называют RCP. Этот архитектурный чертеж покажет световое освещение, структуру, высоту потолка, потолки и т. Д. Когда я учился в первом семестре архитектурной школы, мне было труднее всего понять рисунок RCP, но он становится абсолютно понятным, когда вы его понимаете.

Перспективы плана

Перспектива плана — это чертеж плана, но показанный в перспективе. Это скорее дизайнерский чертеж, призванный показать, как будет выглядеть пространство, а не то, как оно будет построено.

Определение вертикального чертежа

Фасадные чертежи — это особый тип чертежей, которые архитекторы используют для иллюстрации здания или части здания. Отметка начинается с вертикальной плоскости, обращенной прямо к фасаду здания или внутренней поверхности.Это как если бы вы прямо перед зданием смотрели прямо на него. Фасады — это общий проектный чертеж и техническое архитектурное или инженерное соглашение для графического представления архитектуры. Фасадные чертежи представляют собой ортогональные проекции. Это означает, что они нарисованы не в перспективе и в них нет ракурса.

Существуют различные типы чертежей фасада:

• Высота
• Внутренний уровень
• Вызов высоты
• Фрагмент высоты

Определение чертежа сечения

Чертежи разрезов — это особый тип чертежей, которые архитекторы используют для иллюстрации здания или его части.Разрез строится из вертикальной плоскости, проходящей через здание. Это как если бы вы разрезали пространство вертикально и стояли прямо перед ним, глядя прямо на него. Разделы — это общий проектный чертеж и техническое архитектурное или инженерное соглашение для графического представления архитектуры. Чертежи разрезов являются ортогональными проекциями (за исключением перспектив разрезов). Это означает, что они нарисованы не в перспективе и в них нет ракурса.

Имеются разные виды чертежей разрезов:

• Раздел
• Раздел Выноска или Раздел
• Детали плана
• План участка
• План потолка с отражением или RCP

План Разрез Фасады

Как архитектор, я внимательно изучаю рисунок, но это сложные и довольно запутанные вопросы.В этой статье мы рассмотрели некоторые из основных концепций, касающихся чертежей плана, разреза, фасада в архитектуре. Этот пост не предполагает охватить все возможные проблемы или условия, но дает общий обзор темы.

Если вы хотите прочитать об архитектурном процессе, у нас есть еще один пост, вы можете проверить его на Как начать архитектурное проектирование .

---

Благодарим вас за чтение нашего сообщения в блоге о планах, разрезах и архитектурных чертежах фасада.

Надеюсь, это было полезно. Оставляйте вопросы и комментарии ниже. Если вы хотите поговорить с архитектором, вы можете связаться с нами напрямую.

Связаться с Fontan Architecture

Хорхе Фонтан

Этот пост написал Хорхе Фонтан, AIA, зарегистрированный архитектор и владелец нью-йоркской архитектурной фирмы Fontan Architecture. Хорхе Фонтан получил 3 степени в области изучения архитектуры, в том числе две степени Городского университета Нью-Йорка и степень магистра в области передового архитектурного дизайна Колумбийского университета.Хорхе имеет опыт строительства и занимается архитектурой в течение 15 лет, где он проектировал реконструкцию и новые разработки различных типов зданий.

рекламный ролик с ложным фасадом | История Колорадо

Торговое здание с фальшивым фасадом — символ городского пионера Запада. Когда кинорежиссеры или дизайнеры тематических парков возводят типичный западный город, фальшивое фасадное коммерческое здание обычно играет заметную роль.В отличие от многих западных мифов, коммерческое здание с фальшивым фасадом действительно было обычным явлением в Колорадо. Такие здания были построены в горных шахтерских городках, равнинных сельскохозяйственных общинах и первых железнодорожных центрах с конца девятнадцатого до начала двадцатого века.

Владельцы магазинов, владельцы отелей и другие предприниматели не хотели вкладывать большие средства в строительство предприятия в период неопределенного подъема и спада в Колорадо в конце девятнадцатого века.Тем не менее, они также хотели создать для потенциальных клиентов образ стабильности и успеха. В частности, в первые несколько лет развития общины многие магазины состояли лишь из брезентовых палаток над деревянными полами на платформе. Когда была основана местная лесопилка или появилась железная дорога, источники строительных материалов из дерева стали более многочисленными. Хорошая экономика бизнеса побудила владельцев коммерческих зданий планировать расходы на солидные фасады, а второстепенные стороны зданий использовать более дешевую утилитарную обработку.В результате возникло повсеместное торговое здание с фальшивым фасадом.

Проще говоря, фальшивый фасад — это передняя стена, которая возвышается над крышей и сторонами здания для создания более впечатляющего фасада. У фальшивого фасада коммерческого здания есть четыре основных определяющих проектных характеристики. Во-первых, фасад (со стороны главной или улицы) поднимается, образуя парапет (верхнюю стену), который скрывает большую часть или почти всю крышу. Во-вторых, крыша почти всегда является фронтальной, хотя иногда встречаются двускатные и изогнутые крыши.В-третьих, на фасаде часто используются более качественные материалы, чем на боковых сторонах или задней части здания. И в-четвертых, фасад украшен большим орнаментом, чем другие стороны здания.

Эти здания почти всегда строятся из дерева, либо из бревен в самых ранних образцах, либо из деревянных каркасов в последних. Фасады обычно имеют деревянную поверхность, хотя использовались и другие виды обработки поверхности, включая прессованный металл, штукатурку и сайдинг из рулонного асфальта.Изредка можно встретить постройки с кирпичным или каменным фасадом. Самым традиционным фальшивым фасадным коммерческим зданием конца девятнадцатого и начала двадцатого века является деревянный каркас высотой от одного до двух этажей, прямоугольный план этажа и остроконечная крыша.

Торговая улица с фальшивыми фасадными зданиями создавала визуальную целостность и городскую атмосферу. Если сообщество достигло определенной степени успеха и стабильности, торговцы и другие владельцы коммерческих зданий решили как возвести новые кирпичные здания, так и заменить существующие деревянные ложные фасады.Пожары часто охватывали первые коммерческие районы, уничтожая большую часть деревянных фальшивых фасадных зданий. Если город перестраивался, во втором поколении коммерческих зданий обычно использовалось более прочное, огнестойкое кирпичное или каменное строительство. В этих более поздних зданиях, как и в ложных фасадах, обычно использовались более сложные фасадные материалы и детализация. Однако чаще всего крыши были плоскими или пологими, а фасады не возвышались над боковыми стенами. Поэтому такие постройки не относятся к категории коммерческих фасадов.

Общие элементы:

1. Крыша двускатная передняя
2. Парапет фасадный над крышей
3. Каркасная конструкция из дерева
4. Одно-двухэтажный
5. Карниз изысканный

<< Путеводитель по исторической архитектуре и проектированию Колорадо

Village of Valley Stream, Руководство по проектированию фасадов зданий и уличных пейзажей в Нью-Йорке

Статья XXXIV применяется к районам зонирования C-1, C-2 и CX деревни Вэлли-Стрим.

В контексте данной статьи следующие термины должны иметь указанные значения:

АРХИТЕКТУРНО ЗНАЧИТЕЛЬНОЕ ЗДАНИЕ

Здание, построенное до 31 декабря 1965 года.

ТЕНТ

Тканевое покрытие наподобие крыши, например брезент, прикрепленное к фиксированная или выдвижная рама, прикрепляемая к зданию фасад для защиты от дождя и солнца. Навес может иметь подзор.

БИЗНЕС-ИДЕНТИФИКАЦИОННЫЙ ЗНАК

Знак с названием, логотипом и предоставляемыми услугами коммерческим бизнесом.

КАФЕ-ЗОНТИК

Большой закрывающийся зонт с опорой на стол или на стол. жесткого шеста и спиц, поверх которых холст или другой вид ткани растягивается. Зонтик кафе может иметь балдахин.

ТЕНЬ

Конструкция в виде крыши, выступающая из здания с опорой. с помощью столбов, столбов, колонн или столбов для защиты от дождя и солнце.

ФАСАД

Любая внешняя сторона или стена здания.

ЛОЖНАЯ МАНСАРДНАЯ КРЫША

Сегмент двускатной крыши, прикрепляемый к лицевой стороне парапета и стены верхнего этажа здания для создания внешнего вида что у здания мансардная крыша.

МАНСАРДНАЯ КРЫША

Любая крыша с двумя скатами с каждой из четырех сторон и с нижний откос каждой стороны круче верхнего откоса.

ПАРАПЕТНАЯ СТЕНА или ПАРАПЕТ

Низкая защитная стена, расположенная по краю здания. крыша, которая поднимается вертикально над поверхностью крыши, или часть фасадной стены здания, выступающей над поверхностью кровли.

ПОСТОЯННЫЕ ПОСАДКИ

Зимостойкие виды растений, устанавливаемые для обеспечения круглогодичная растительность, и которая будет жить и расти более один местный вегетационный период.

ПРОПОРЦИЯ

Принцип архитектуры и искусства, описывающий размер, расположение или количество одного строительного элемента по отношению к другому, или все здание.

МАСШТАБ

Размер и масса объекта или конструкции, например здания.

СЕЗОННЫЕ НАСАДКИ

Не зимостойкие виды растений, которые устанавливаются в начале местного вегетационного периода весной и / или летом отображать.

СТОРОННЕЕ КАФЕ

Открытая площадка, прилегающая к заведению питания или питью обслуживание посетителей на тротуаре. Место, отведенное под уличное кафе, обычно обозначается установка временного барьера из перил, ящиков для цветов, ограждений или низкие стены по периметру помещения, отделяющие посетителей от пешеходное движение по тротуару, и пространство содержит ограниченное количество передвижных обеденных столов, стульев, станций ожидания и других предметов для использования в уличном кафе.

ЗНАК

Любые постоянные или временные сооружения или устройства, включая буквы, слова, логотипы, изображения, знаки отличия или изображения, используемые как, или который имеет характер идентификации, рекламы, объявления, направление или влечение к зрителю, расположенное на общедоступных или частных свойство.

РАЗМЕЩЕНИЕ ЗНАКА

Помещение, предоставленное на фасаде здания или коммерческого объекта в качестве место для знаков идентификации бизнеса. Многоэтажное здание на первом этаже коммерческое помещение может включать полосу для размещения знаков расположен на фасаде здания прямо над коммерческой частью фасада под карнизом или декоративной полосой, разделяющей Фасад первого этажа от остальной части фасада здания.На одноэтажном коммерческое здание, вывеска может быть расположена на нижняя часть парапетной стены прямо над коммерческим окном проем и / или под карнизом или декоративной лентой. Поочередно на как многоэтажные, так и одноэтажные дома, дорожная разметка может располагаться на горизонтальной панели в коммерческом окне проем непосредственно под верхним краем оконного проема и выше окна дисплея.

ХРАНИЛИЩЕ

Витрины, входная дверь, базовые панели и конструкция, поддерживающая оконное остекление, входную дверь и панели основания.Витрина может также включать полосу для размещения вывесок над дисплеем. окна и под верхней структурой витрины.

МЕБЕЛЬ УЛИЦА

Скамейки, световые щиты, мусорные баки и емкости для вторичной переработки, кашпо и оконные ящики, газетные стойки, велосипедные стойки, направленные знаки, киоски, автобусные остановки и аналогичные принадлежности, расположенные в общественная полоса отвода на тротуаре или за ним.

ВАЛАНС

Та часть ткани, которая закрывает каркас конструкции. маркизы, которая свешивается вертикально ниже нижней части самого внешнего опора спереди и по бокам маркизы.

За исключением случаев, когда это было отменено и / или изменено выше, оставшаяся часть главы 99 остается в полной силе.

Все постановления, местные законы или постановления или части постановлений, местные законы или постановления Объединенной деревни долины реки несовместимые с положениями данной статьи, настоящим отменяются; при условии, однако, что такая отмена будет только в пределах такое несоответствие и во всех других отношениях данная статья должна быть в дополнение к другим законам, регулирующим и регулирующим предмет вопрос, рассматриваемый в этой статье.

Если какой-либо раздел, параграф, подраздел или положение данной статьи признается недействительным или неконституционным, то же самое не влияет на действительность этой статьи в целом или какой-либо части или его положение, кроме той части, которая признана недействительной, или неконституционный.
