ОТВОД ПОВЕРХНОСТНЫХ И ГРУНТОВЫХ ВОД — Строительство и архитектура

Поверхностные воды образуются из атмосферных осадков (лив­невые и талые воды). Различают поверхностные воды «чужие», по­ступающие с повышенных соседних участков, и «свои», образую­щиеся непосредственно на строительной площадке.
Территория площадки должна быть защищена от поступления «чужих» поверхностных вод, для чего их перехватывают и отводят за пределы площадки. Для перехвата вод делают нагорные канавы или обвалование вдоль границ строительной площадки в повышен­ной ее части (рис. III. 1). Для предотвращения быстрого заилива­ния продольный уклон водоотводных канав должен быть не менее 0,003.

Поверхностные воды образуются из атмосферных осадков (лив­невые и талые воды). Различают поверхностные воды «чужие», по­ступающие с повышенных соседних участков, и «свои», образую­щиеся непосредственно на строительной площадке.
Территория площадки должна быть защищена от поступления «чужих» поверхностных вод, для чего их перехватывают и отводят за пределы площадки. Для перехвата вод делают нагорные канавы или обвалование вдоль границ строительной площадки в повышен­ной ее части (рис. III. 1). Для предотвращения быстрого заилива­ния продольный уклон водоотводных канав должен быть не менее 0,003.

«Свои» поверхностные воды отводят приданием соответствую­щего уклона при вертикальной планировке площадки и устрой­ством сети открытого или закрытого водостока.
Каждый котлован и траншея, являющаяся искусственными водо­сборниками, к которым активно притекает вода во время дождей и таяния снега, должны быть защищены водоотводными канавами ими обвалованием с нагорной стороны.
В случаях сильного обводнения площадки грунтовыми водами с высоким уровнем горизонта площадку осушают с помощью от­крытого или закрытого дренажа. Открытый дренаж устраивают обычно в виде канав глубиной до 1,5 м, отрываемых с пологими откосами (1:2) и необходимыми для течения воды продольными уклонами. Закрытый дренаж — это обычно траншеи с уклонами в сторону сброса воды, заполняемые дренирующим материалом (щебень, гравий, крупный песок).

При устройстве более эффектив­ных дренажей на дно такой траншеи укладывают перфорирован­ные в боковых поверхностях трубы — керамические, бетонные, асбестоцементные, деревянные (рис. III. 2). Такие дренажи собира­ют и отводят воду лучше, так как скорость движения воды в тру­бах выше, чем в дренирующем материале. Закрытые дренажи должны быть заложены ниже уровня промерзания грунта и иметь продольный уклон не менее 0,005



III.1. Защита   площадки от     по­ступления поверхностных вод
1 — бассейн стока воды; 2 — нагор­ная канава;  3 — строительная пло­щадка



III 2.  Схема   закрытого   дренажа для осушения территории
1 — местный грунт; 2 — мелкозерни­стый песок; 3 — крупнозернистый песок; 4 — гравий; 5 — труба из по­ристого материала или перфориро­ванная; 6 — уплотнительный слой

Отвод поверхностных и грунтовых вод.

Поверхностные воды — которые поступают на площадку в результате дождей или постоянно находящихся на площадке ручьев.

Грунтовые – которые постоянно находятся под землей на некотором уровне от поверхности земли.

Уровень грунтовых вод меняется в зависимости от времени года. Наиболее близко к поверхности земли грунтовые воды находятся осенью и весной.

Для отвода поверхностных вод от стройплощадки устраивают систему водоотводящих канав (кюветов). Кюветам придают уклоны, обеспечивающие отвод воды в заданном направлении.

Грунтовые воды со стройплощадки могут быть отведены временно или постоянно.

1. Временный отвод заключается в понижении уровня грунтовых вод, как правило, ниже отметок заложения фундаментов (только на время производства работ).

Водопонижения производят с помощью специальных установок – системы иглофильтров (обрезки труб небольшого диаметра, заостренные внизу и имеющие отверстия в стенках), которые устанавливают через 1, 5 – 2м по всему периметру здания. Иглофильтры соеденены общим трубопроводом, к которому присоединены насосы.

2. Постоянный отвод устраивают с помощью дренажа.

Дренаж

– представляет собой систему траншей, находящихся со стороны поступления воды или по периметру сооружения.

Глубина траншей принимается такой, чтобы дно траншеи было несколько ниже требуемого уровня грунтовых вод.

Грунтовые воды, фильтруясь через грунт, попадают в слой гравия. Большое количество пустот в таком слое способствует дальнейшему движению воды. Вместо гравия, могут быть уложены на дно трубы.

Укрепление грунтов.

Грунты укрепляют различными способами.

1. Цементизация – используют в песчаных грунтах. В грунт закачивают через иглофильтры цементный раствор, который схватываясь с песком образует водонепроницаемое основание.

2. Силикатизация – применяется в суглинистых и глинистых грунтах. В грунт поочередно закачивают растворы хлористого кальция и силиката натрия, которые взаимодействуя с грунтом образуют прочные основания.

3. Битумизация – применяют при влажных песчаных грунтах. В грунт закачивают расплавленный битум. Он отжимает влагу из грунта, и застывая делает грунт более прочным.

4. Обжиг – применяют при различных грунтах. На концах иглофильтров имеется чаша в которой сжигается горючее. С помощью компрессора подается сжатый воздух, который закачивает в грунт горячий газ. Под действием высокой температуры грунт спекается и упрочняется.

Вопросы к зачету по «Основам строительного производства»

1. История развития строительного производства.

2. Особенности строительного производства в Республике Беларусь. Роль строительного производства в формировании инженера-строителя.

3. Виды строительства.

4. Строительные работы и организация труда. Общие положения.

5. Строительные рабочие и их подготовка.

6. Техническое нормирование и законодательство в строительном производстве.

7. Состав и содержание нормативно-технической документации.

8. Охрана труда и окружающей среды в строительном производстве.

9. Здания и сооружения. Типы и классификация.

10. Основные конструктивные элементы зданий.

11. Основные строительные материалы.

12. Управление качеством строительных работ.

13. Организационно-техническая подготовка к строительству.

14. Виды технической документации.

15. Технологические карты и карты трудовых процессов.

16. Общее сведения о грунтах и земельных сооружениях.

17. Организация строительной площадки. Общие сведения о способах производства работ.

18. Транспортные процессы.

19. Требования к проектным решениям.

20. Защита конструкций от грунтовой и атмосферной влаги.

21. Техника безопасности при производстве гидроизоляционных работ.

ОТВОД ПОВЕРХНОСТНЫХ И ГРУНТОВЫХ ВОД

 Свяжитесь с нами для заказа работ по отводу поверхностных и грунтовых вод.

Работы по отводу поверхностных и грунтовых вод включают:
• устройство нагорных и водоотводных канав, обваловывание;
• открытый и закрытый дренажи;

• планировку поверхности складских и монтажных площадок.

Поверхностные воды образуются из атмосферных осадков (ливневые и талые воды). Различают «чужие» поверхностные воды, поступающие с повышенных соседних участков, и «свои», образующиеся непосредственно на строительной площадке.

Территория строительства должна быть защищена от поступления «чужих» поверхностных вод, для чего их перехватывают и отводят за пределы площадки. Для перехвата вод устраивают нагорные и водоотводные канавы или обваловывание вдоль границ строительной площадки в повышенной ее части. Водоотводные канавы должны обеспечивать пропуск ливневых и талых вод в пониженные точки местности за пределами строительной площадки. В зависимости от планируемого дебита воды, водоотводные канавы устраивают глубиной не менее 0,5 м, шириной 0,5…0,6 м, с высотой бровки над расчетным уровнем воды не менее 0,1…0,2 м. Для предохранения лотка канавы от размыва скорость движения воды не должна превышать для песка 0,5…0,6 м/с, для суглинка — 1,2…1,4 м/с. Канаву устраивают на расстоянии не менее 5 м от постоянной выемки и 3 м — от временной. Для предохранения от возможного заиливания продольный профиль водоотводных канав делают не менее 0,002. Стенки и дно канавы защищают дерном, камнями, фашинами.

«Свои» поверхностные воды отводят, придавая соответствующий уклон при вертикальной планировке площадки и устраивая сети открытого или закрытого водостока, а также с помощью принудительного сброса через водоотводные трубопроводы посредством электрических насосов.

При сильном обводнении площадки грунтовыми водами с высоким уровнем горизонта, осушение осуществляют дренажными системами, которые бывают открытого и закрытого типов. Дренажные системы предназначены для улучшения общесанитарных и строительных условий и предусматривают понижение уровня грунтовых вод.

Открытый дренаж применяют в грунтах с малым коэффициентом фильтрации при необходимости понижения уровня грунтовых вод на небольшую глубину — около 0,3…0,4 м. Дренаж устраивают в виде канав глубиной 0,5…0,7 м, на дно которых укладывают слой крупнозернистого песка, гравия или щебня толщиной 10… 15 см.

Закрытый дренаж — это обычно траншеи глубокого заложения с устройством колодцев для ревизии системы и с уклоном в сторону сброса воды, заполняемые дренируемым материалом (щебень, гравий, крупный песок). Поверху дренажную канаву закрывают местным грунтом.

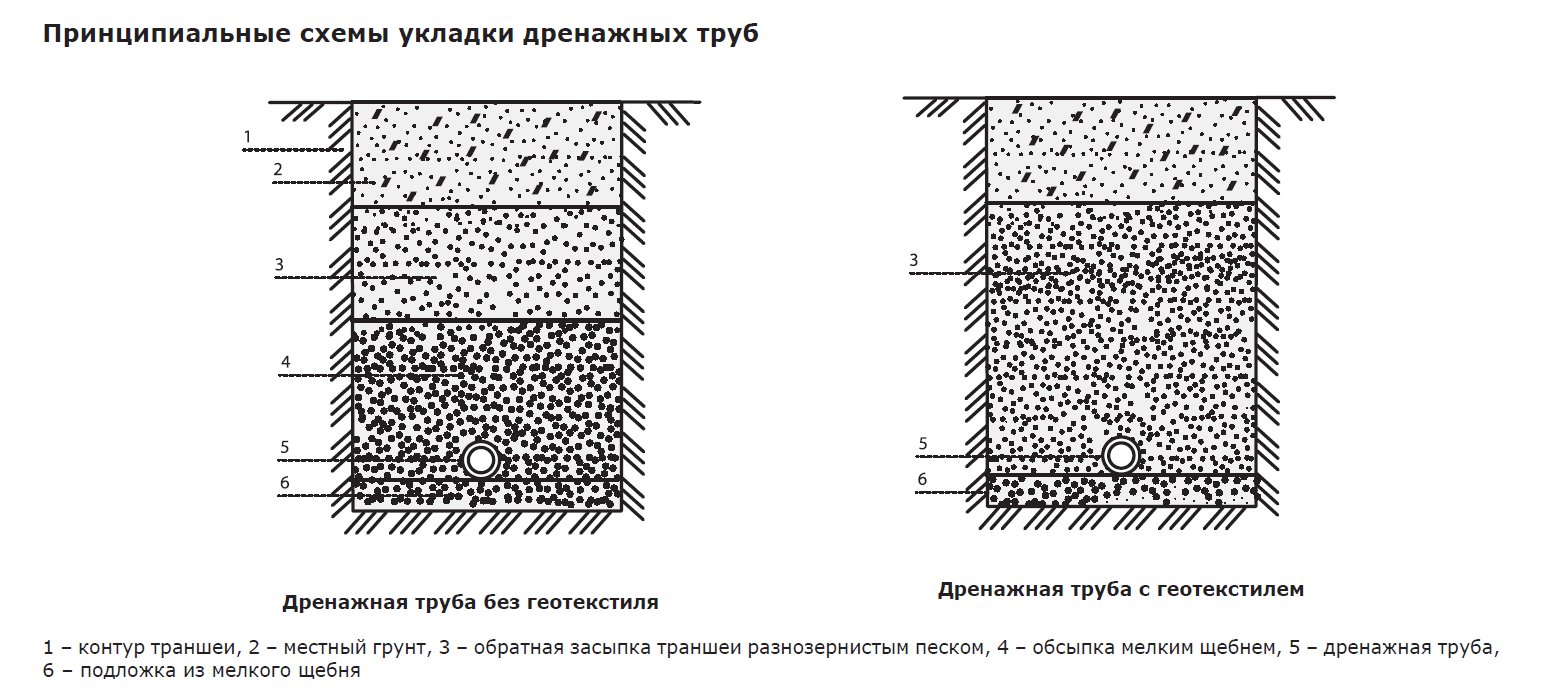

При устройстве более эффективных дренажей на дно такой траншеи укладывают перфорированные в боковых поверхностях трубы — керамические, бетонные, асбестоцементные, пнд-трубы и др. диаметром 125…300 мм, иногда просто лотки. Зазоры труб не заделывают, трубы сверху засыпают хорошо дренирующим материалом. Глубина дренажных канав 1,5…2,0 м и ширина поверху 0,8…1,0 м. Снизу под трубой часто укладывают щебеночное основание толщиной до 0,3м.

Рекомендуемое распределение слоев грунта:
1) дренажная труба, укладываемая в слой гравия;
2) слой крупнозернистого песка;
3) слой средне- или мелкозернистого песка. Толщина всех слоев не менее 40 см;
4) слой местного грунта толщиной до 30 см.

Такие дренажи собирают воду из прилегающих слоев грунта и отводят ее лучше, так как скорость движения воды в трубах выше, чем в дренирующем материале. Закрытые дренажи должны быть заложены ниже уровня промерзания грунта и иметь продольный уклон не менее 0,005% (понижение 5 см на каждые 10 метров). Устройство дренажа необходимо выполнить до начала возведения зданий и сооружений.

Водоотлив и понижение уровня грунтовых вод
При устройстве выемок, расположенных ниже уровня грунтовых вод, необходимо осушать водонасыщенный грунт и обеспечивать его разработку в нормальных условиях. Кроме этого необходимо предотвращать попадание грунтовой воды в котлованы, траншеи и выработки в период производства в них работ.
Эффективным технологическим приемом решения таких задач является откачка грунтовой воды. Котлованы и траншеи при небольшом притоке грунтовых вод разрабатывают с применением открытого водоотлива, а если приток воды значителен и большая толщина водонасыщенного слоя, подлежащая разработке, то до начала произ-одства работ уровень грунтовых вод искусственно понижают с использованием различных способов закрытого водоотлива, называемого водопонижением
Открытый водоотлив применяют для откачки протекающей воды непосредственно из котлованов или траншей насосами. При открытом водоотливе грунтовые воды просачиваются через откосы и дно котлована и направляются по прорытым водосборным канавам или лоткам к специально устроенным в пониженной части котлована приямкам, называемым зумпфами, откуда вода выкачивается диафрагмовыми или центробежными насосами соответствующей производительности. Насосы подбирают в зависимости от дебита (притока) вод.
Водосборные канавы устраивают шириной по дну 0,3…0,6 м и глубиной 1…2 м с уклоном 0,01—0,02 м в сторону приямков. Сами приямки в устойчивых грунтах крепят в виде деревянного сруба без дна, а в оплывающих грунтах еще шпунтовой стенкой.
Открытый водоотлив является простым и доступным способом борьбы с грунтовыми водами, но имеет серьезный технологический недостаток. Восходящие потоки грунтовой воды, протекающей через стенки и дно котлованов и траншей, разжижают грунт и выносят из него на поверхность мелкие частицы. В результате такого вымывания этот способ имеет ряд существенных недостатков:

• снижается естественная прочность основания выемки за счет размыва его проточной водой;
• наличие воды на дне выемки затрудняет разработку грунта;
• требуется крепление стенок выемок, так как движение воды к зумпфам приводит в движение и грунты;
• подток воды к водосборной канаве может вызвать ослабление оснований зданий и сооружений, расположенных рядом со строящимся объектом.

В тех случаях, когда водоотлив оказывается нецелесообразным, применяют искусственное понижение уровня грунтовых вод (водопонижение).
Водопонижение обеспечивает снижение уровня грунтовых вод (УГВ) ниже дна будущей выемки. Понижение уровня грунтовых вод состоит в откачке грунтовых вод глубинными насосами из шахтных колодцев или буровых водопонижающих скважин, расположенных в непосредственной близости от будущего котлована или траншеи. При этом УГВ резко понижается, ранее насыщенный водой грунт и теперь обезвоженный, разрабатывается как грунт естественной влажности. При водопонижении появляется возможность сохранять в целостности откосы выемок и предотвращать вынос частиц грунта из-под фундаментов ближайших зданий.
Для искусственного водопонижения разработано несколько других эффективных способов, основными из которых являются иглофильтровой, вакуумный и электроосмотический.

Для трубчатых дренажей в последние годы широко используют трубофильтры. Применение трубофильтров значительно снижает трудозатраты и стоимость работ. Они представляют собой трубы диаметром 100 и 150 мм с большим количеством сквозных отверстий (пор) в стенке, по которым вода просачивается внутрь трубо¬провода и отводится. Конструкция труб позволяет осуществлять их машинную укладку по предварительно разровненному основанию.

Свяжитесь с нами  для заказа работ по отводу поверхностных и грунтовых вод.

Отвод поверхностных и грунтовых вод

Навигация:
Главная → Все категории → Возведения зданий и сооружений

Отвод поверхностных и грунтовых вод Отвод поверхностных и грунтовых вод
Работы данного цикла включают:
— устройство нагорных и водоотводных канав, обваловывание;
— открытый и закрытый дренажи;
— планировку поверхности складских и монтажных площадок.

Поверхностные воды образуются из атмосферных осадков (ливневые и талые воды). Различают «чужие» поверхностные воды, поступающие с повышенных соседних участков, и «свои», образующиеся непосредственно на строительной площадке.

Территория строительства должна быть защищена от поступления «чужих» поверхностных вод, для чего их перехватывают и отводят за пределы площадки. Для перехвата вод устраивают нагорные и водоотводные канавы или обваловывание вдоль границ строительной площадки в повышенной ее части. Водоотводные канавы должны обеспечивать пропуск ливневых и талых вод в пониженные точки местности за пределами строительной площадки. В зависимости от планируемого дебита воды, водоотводные канавы устраивают глубиной не менее 0,5 м, шириной 0,5. ..0,6 м, с высотой бровки над расчетным уровнем воды не менее 0,1…0,2 м. Для предохранения лотка канавы от размыва скорость движения воды не должна превышать для песка 0,5…0,6 м/с, для суглинка— 1,2…1,4 м/с. Канаву устраивают на расстоянии не менее 5 м от постоянной выемки и 3 м — от временной. Для предохранения от возможного заиливания продольный профиль водоотводных канав делают не менее 0,002. Стенки и дно канавы защищают дерном, камнями, фашинами.

«Свои» поверхностные воды отводят, придавая соответствующий уклон при вертикальной планировке площадки и устраивая сети открытого или закрытого водостока, а также с помощью принудительного сброса через водоотводные трубопроводы посредством электрических насосов.

При сильном обводнении площадки грунтовыми водами с высоким уровнем горизонта, осушение осуществляют дренажными системами, которые бывают открытого и закрытого типов. Дренажные системы предназначены для улучшения обще-санитарных и строительных условий и предусматривают понижение уровня грунтовых вод.

Открытый дренаж применяют в грунтах с малым коэффициентом фильтрации при необходимости понижения уровня грунтовых вод на небольшую глубину — около 0,3…0,4 м. Дренаж устраивают в виде канав глубиной 0,5…0,7 м, на дно которых укладывают слой крупнозернистого песка, гравия или щебня толщиной 10… 15 см.

Закрытый дренаж — это обычно траншеи глубокого заложения с устройством колодцев для ревизии системы и с уклоном в сторону сброса воды, заполняемые дренируемым материалом (щебень, гравий, крупный песок). Поверху дренажную канаву закрывают местным грунтом.

При устройстве более эффективных дренажей на дно такой траншеи укладывают перфорированные в боковых поверхностях трубы — керамические, бетонные, асбестоцементные диаметром 125…300 мм, иногда просто лотки. Зазоры труб не заделывают, трубы сверху засыпают хорошо дренирующим материалом. Глубина дренажных канав 1,5…2,0 м и ширина поверху 0,8… 1,0 м. Снизу под трубой часто укладывают щебеночное основание толщиной до 0,3 м.

Рекомендуемое распределение слоев грунта:
1) дренажная труба, укладываемая в слой гравия;
2) слой крупнозернистого песка;
3) слой средне- или мелкозернистого песка. Толщина всех слоев не менее 40 см;
4) слой местного грунта толщиной до 30 см.

Такие дренажи собирают воду из прилегающих слоев грунта и отводят ее лучше, так как скорость движения воды в трубах выше, чем в дренирующем материале. Закрытые дренажи должны быть заложены ниже уровня промерзания грунта и иметь продольный уклон не менее 0,005%. Устройство дренажа необходимо выполнить до начала возведения зданий и сооружений.

Для трубчатых дренажей в последние годы широко используют трубофильтры из пористого бетона и керамзитостекла. Применение трубофильтров значительно снижает трудозатраты и стоимость работ. Они представляют собой трубы диаметром 100 и 150 мм с большим количеством сквозных отверстий (пор) в стенке, по которым вода просачивается внутрь трубопровода и отводится. Конструкция труб позволяет осуществлять их машинную укладку по предварительно разровненному основанию.

Похожие статьи:
Усиление конструкций

Навигация:
Главная → Все категории → Возведения зданий и сооружений

Статьи по теме:

Главная → Справочник → Статьи → Блог → Форум

Отвод поверхностных и грунтовых вод

Отвод поверхностных и грунтовых вод Работы этого цикла включают в себя устройство нагорных и водоотводных канав, обваловывание, открытый и закрытый дренаж, планировку поверхности складских и монтажных площадок. Поверхностные воды образуются из атмосферных осадков (ливневые и талые воды). Различают поверхностные воды «чужие», поступающие с соседних повышенных участков, и «свои», образующиеся непосредственно на строительной площадке. Для перехвата «чужих» вод устраивают нагорные и водоотводные канавы или обваловывание вдоль границ строительной площадки в повышенной ее части. Водоотводные канавы должны обеспечивать пропуск ливневых и талых вод в пониженные участки местности за пределы площадки, глубина их должна быть не менее 0,5 м, ширина — 0,5… 0,6 м с высотой бровки над расчетным уровнем воды S не менее 0,1 …0,2 м. Канаву устраивают на расстояниях: не менее 5 м — от постоянной выемки и не менее 3 м — от временной выемки. Для предохранения от возможного заиливания продольный профиль канав должен иметь уклон не менее 0,002. Стенки и дно канавы защищают дерном, камнями, фашинами. «Свои» поверхностные воды отводят, придавая соответствующий уклон вертикальной планировке площадки и устраивая cera открытого или закрытого водостока, а также с помощью принудительного сброса через водоотводные трубопроводы посредством электрических насосов. При высоком уровне грунтовых вод осушение осуществляю дренажными системами открытого и закрытого типов. Эти системы понижают уровень грунтовых вод, а также улучшают общесанитарные и строительные условия. Открытый дренаж применяют для понижения уровня грунтовых вод на небольшую глубину — 0,3…0,4 м в грунтах с малым коэффициентом фильтрации. Дренаж устраивают в виде канав глубиной 0,5…0,7 м, на дне укладывают слой крупнозернистого песка, гравия или щебня толщиной 10… 15 см. Закрытый дренаж — это обычно траншеи глубокого заложения с устройством колодцев для контроля системы и с уклоном в сторону сброса воды, заполняемые дренируемым материалом (щебень, гравий, крупный песок). Поверху дренажную канаву закрывают местным грунтом. При устройстве более эффективных дренажей на дно траншеи укладывают перфорированные в боковой поверхности трубы из керамики, бетона, асбестоцемента диаметром 125… 300 мм, иногда просто лотки. Зазоры труб не заделывают, сверху засыпают хорошо дренирующим материалом. Глубина дренажных канав — 1,5… 2,0 м, ширина поверху — 0,8… 1,0 м. Снизу под трубой устраивают щебеночное основание толщиной до 0,3 м. Слои грунта рекомендуется распределять в следующем порядке: – дренажная труба, укладываемая в слой гравия; – слой крупнозернистого песка; – слой средне- или мелкозернистого песка, толщина всех слоев — не менее 40 см; – слой местного грунта толщиной до 30 см. Такие дренажи отводят воду лучше из-за более высокой скорости воды в трубах по сравнению со скоростью воды в дренирующем материале. Закрытые дренажи следует прокладывать ниже уровня промерзания грунта, и они должны иметь продольный уклон не менее 0,005. Дренажи необходимо устраивать до начала строительства объекта. Для трубчатых дренажей в настоящее время широко используют трубофильтры из пористого бетона и керамзитостекла, что значительно снижает стоимость работ и трудозатраты. Это трубы диаметрами 100 и 150 мм с большим количеством сквозных отверстий (пор) в стенке, по которым вода просачивается внутрь трубопровода и отводится. Эти трубы укладывают на выровненное основание специальными машинами. Читать далее: Временное водо- и теплоснабжение строительной площадки Проектирование и размещение основных элементов стройгенплана Подготовка площадки к строительству и ее обустройство Расчистка и планировка территории Инженерно-геодезические изыскания и создание геодезической разбивочной основы

Отвод поверхностных и грунтовых вод. Инженерная подготовка строительной площадки

Отвод поверхностных и грунтовых вод.

Работы данного цикла включают в себя:

■ устройство нагорных и водоотводных канав, обваловывание;

■ открытый и закрытый дренаж;

■ планировку поверхности складских и монтажных площадок.

Поверхностные и грунтовые воды образуются из атмосферных осадков (ливневые и талые воды). Различают поверхностные воды «чужие», поступающие с повышенных соседних участков, и «свои», образующиеся непосредственно на строительной площадке. В зависимости от конкретных гидрогеологических условий производство работ по отводу поверхностных вод и осушению грунтов можно выполнять следующими способами: открытым водоотливом, открытым и закрытым дренажем и глубинным водопонижением.

Нагорные и водоотводные канавы или обваловывание устраивают вдоль границ строительной площадки с нагорной стороны для предохранения от поверхностных вод. Территория площадки должна быть защищена от поступления «чужих» поверхностных вод, для чего их перехватывают и отводят за пределы площадки. Для перехвата вод Устраивают в повышенной ее части нагорные и водоотводные канавы (рис. 3.5). Водоотводные канавы должны обеспечивать пропуск ливневых и талых вод в пониженные точки местности за пределы строительной площадки.

Рис. 3.5. Защита строительной площадки от поступления поверхностных вод: 1 — зона стока воды, 2 — нагорная канава; 3 — строительная площадка



В зависимости от планируемого дебита воды, водоотводные канавы устраивают глубиной не менее 0,5 м, шириной 0,5…0,6 м, с высотой бровки над расчетным уровнем воды не менее 0,1…0,2 м. Для предохранения лотка канавы от размыва скорость движения воды не должна превышать для песка 0,5…0,6 м/с, для суглинка -1,2… 1,4 м/с. Канаву устраивают на расстоянии не менее 5 м от постоянной выемки и 3 м — от временной. Для предохранения от возможного заиливания продольный профиль водоотводной канавы делают не менее 0,002. Стенки и дно канавы защищают дерном, камнями, фашинами.

«Свои» поверхностные воды отводят путем придания соответствующего уклона при вертикальной планировке площадки и устройства сети открытого или закрытого водостока, а также принудительным сбросом через водоотводные трубопроводы посредством электрических насосов.

Дренажные системы открытого и закрытого типов используют при сильном обводнении площадки грунтовыми водами с высоким уровнем горизонта. Дренажные системы предназначены для улучшения общесанитарных и строительных условий и предусматривают понижение уровня грунтовых вод.

Открытый дренаж применяют в грунтах с малым коэффициентом фильтрации при необходимости понижения уровня грунтовых вод на небольшую глубину — порядка 0,3… 0,4 м. Дренаж устраивают в виде канав глубиной 0,5…0,7 м, на дно которых укладывают слой крупнозернистого песка, гравия или щебня толщиной 10…15 см.

Закрытый дренаж — это обычно траншеи глубокого заложения (рис. 3.6) с устройством колодцев для ревизии системы и с уклоном в сторону сброса воды, заполняемые дренируемым материалом (щебень, гравий, крупный песок). Поверху дренажную канаву закрывают местным грунтом.

Рис. 3.6. Закрытый, пристенный и опоясывающий дренаж: а — общее решение дренажа; б — пристенный дренаж; в — кольцевой ограждающий дренаж; 1 — местный грунт; 2 — мелкозернистый песок; 3 — крупнозернистый песок; 4 — гравий; 5 — дренажная дырчатая труба; 6 — уплотненный слой местного грунта; 7 — дно котлована; 8 — дренажная прорезь; 9 — трубчатый дренаж; 10 — сооружение; 11 -подпорная стенка; 12 — бетонное основание

При устройстве более эффективных дренажей на дно такой траншеи укладывают перфорированные в боковых поверхностях трубы — керамические, бетонные, асбестоцементные диаметром 125…300 мм, иногда просто лотки. Зазоры труб не заделывают, трубы сверху засыпают хорошо дренирующим материалом. Глубина дренажной канавы -1,5…2,0 м, ширина поверху — 0,8…1,0 м. Снизу под трубой часто укладывают щебеночное основание толщиной до 0,3 м. Рекомендуемое распределение слоев грунта: 1) дренажная труба, укладываемая в слой гравия; 2) слой крупнозернистого песка; 3) слой средне- или мелкозернистого песка, все слои не менее 40 см; 4) местный грунт толщиной до 30 см.

Такие дренажи собирают воду из прилегающих слоев грунта и отводят воду лучше, так как скорость движения воды в трубах выше, чем в дренирующем материале. Закрытые дренажи устраивают ниже уровня промерзания грунта, они должны иметь продольный уклон не менее 0,5%. Устройство дренажа необходимо выполнять до начала возведения зданий и сооружений.

Для трубчатых дренажей в последние годы широко используют трубофильтры из пористого бетона и керамзитостекла. Применение трубофильтров значительно снижает трудозатраты и стоимость работ. Они представляют собой трубы диаметром 100 и 150 мм с большим количеством сквозных отверстий (пор) в стенке, по которым вода просачивается внутрь трубопровода и отводится. Конструкция труб позволяет их укладку по предварительно разровненному основанию трубоукладчиками.

Инженерная подготовка стройплощадки.

Общие положения

Любому строительству (объекту или комплексу) предшествует подготовка площадки, направленная на обеспечение необходимых условий качественного и в установленные сроки возведения зданий и сооружений, включающая инженерную подготовку и инженерное обеспечение.

При инженерной подготовке выполняют комплекс процессов (работ), в общем случае наиболее характерными из которых в технологии строительного производства являются создание геодезической разбивочной основы, расчистка и планировка территории, отвод поверхностных и фунтовых вод.

В каждом конкретном случае состав указанных процессов и методы их выполнения регламентируются природно-климатическими условиями, особенностями строительной площадки, спецификой возводимых зданий и сооружений, особенностями объекта — новое строительство, расширение или реконструкция и др.

Инженерное обеспечение строительной площадки предусматривает устройство временных зданий, дорог и сетей водо-, электроснабжения и др. Площадку строительства оборудуют раздевалками-бытовками, столовой, конторой производителя работ, душевыми, санузлами, складами для хранения строительных материалов, инструмента, временными мастерскими, навесами и т.д. Под эти сооружения целесообразно использовать часть сносимых зданий, если они не попадают в габариты возводимого сооружения и не будут мешать нормальному осуществлению строительных работ, а также инвентарные здания вагонного или блочного типа.

Для транспортирования грузов следует максимально использовать существующую дорожную сеть и только при необходимости предусматривать устройство временных дорог.

В подготовительный период прокладывают линии временного водоснабжения, включая противопожарный водопровод, и электроснабжения с подводкой энергии ко всем бытовкам и местам установки электромеханизмов. Прорабская должна быть обеспечена телефонной и диспетчерской связью. На строительной площадке оборудуют место для ремонта и стоянки землеройных и других машин и автомобилей. Площадку обязательно ограждают или обозначают соответствующими знаками и надписями.

Создание геодезической разбивочной основы

На стадии подготовки площадки к строительству должна быть создана геодезическая разбивочная основа, служащая для планового и высотного обоснования при выносе проекта подлежащих возведению зданий и сооружений на местность, а также (в последующем) для геодезического обеспечения на всех стадиях строительства и после его завершения.

Геодезическую разбивочную основу для определения положения объектов строительства в плане создают преимущественно в виде: строительной сетки, продольных и поперечных осей, определяющих положение на местности основных зданий и сооружений и их габаритов, для строительства предприятий и групп зданий и сооружений; красных линий (или других линий регулирования застройки), продольных и поперечных осей, определяющих положение на местности и габариты здания, для строительства отдельных зданий в городах и поселках.

Строительную сетку выполняют в виде квадратов и прямоугольников, которые подразделяют на основные и дополнительные (рис. 1, а). Длина сторон основных фигур сетки 100… 200 м, а дополнительных -20… 40 м.

Рис. 1 — Строительная сетка: а — местоположение пунктов сетки; б — вынос на местность строительной сетки; 1- вершины основных фигур сетки; 2 — основные оси здания; 3 — вершины дополнительных фигур сетки



При проектировании строительной сетки должны быть: для выполнения разбивочных работ обеспечены максимальные удобства; основные возводимые

здания и сооружения расположены внутри фигур сетки; линии сетки расположены параллельно основным осям возводимых зданий и по возможности ближе к ним; непосредственные линейные измерения.



Рис. 2 — Постоянные геодезические знаки: а — из забетонированных обрезков труб; б — из стального штыря с забетонированным оголовком; в — из обрезков рельсов; 1 — плановая точка; 2 — стальная труба с крестообразным анкером, 3 — бетонный оголовок; 4 — стальная труба; 5 — граница промерзания

Разбивку строительной сетки на местности начинают с выноса в натуру исходного направления, для чего используют имеющуюся на площадке (или вблизи от нее) геодезическую сеть (рис. 1, б). По координатам геодезических пунктов и пунктов сетки определяют полярные координаты S1, S2, S3 и углы , по которым выносят на местность исходные направления сетки (АВ и АС). Затем от исходных направлений на всей площадке разбивают строительную сетку и закрепляют ее в местах пересечений постоянными знаками (рис. 2) с плановой точкой. Знаки делают из забетонированных обрезков труб, рельсов и т. п. Основание знака (низ знака, опора знака) должно располагаться ниже границы промерзания грунта минимум на 1 м.

Аналогично переносят и закрепляют красную линию.

При переносе на местность основных осей строящихся объектов при наличии в качестве плановой разбивочной основы строительной сетки применяют метод прямоугольных координат. В этом случае в качестве линий координат принимают близлежащие стороны строительной сетки, а их пересечение — за нуль отсчета. Положение точки О главных осей хо — уо будет определено следующим образом: если дано, что хо = 50 и ;уо= 40 м, то это значит, что она находится на расстоянии 50 м. от линии х в сторону хо и на расстоянии 40 м от линии у в сторону линии уо.

При наличии в качестве плановой разбивочной основы красной линии на стройгенплане должны быть приведены какие-либо данные, определяющие положение будущего здания, угол между главной осью здания и красной линией и расстояние от точки А до точки О пересечения главных осей.

Главные оси здания закрепляют за его контурами знаками приведенной выше конструкции.

Высотное обоснование на строительной площадке обеспечивается высотными опорными пунктами — строительными реперами. Обычно в качестве строительных реперов используют опорные пункты строительной сетки и красной линии. Высотная отметка каждого строительного репера должна быть получена не менее чем от двух реперов государственной или местного значения геодезической сети.

В процессе строительства необходимо следить за сохранностью и устойчивостью знаков геодезической разбивочной основы, что осуществляет строительная организация.

Расчистка территории

При расчистке территории пересаживают зеленые насаждения, если их используют в дальнейшем, защищают их от повреждений, корчуют пни, очищают площадку от кустарника, снимают плодородный слой почвы, сносят или разбирают ненужные строения, перекладывают подземные коммуникации и в заключение производят планировку строительной площадки.

Зеленые насаждения, не подлежащие вырубке или пересадке, обносят оградой, а стволы отдельно стоящих деревьев предохраняют от возможных повреждений, защищая отходами пиломатериалов. Деревья и кустарники, пригодные в дальнейшем для озеленения, выкапывают и пересаживают в охранную зону или на новое место.

Деревья валят с помощью механических или электрических пил. Тракторами с трелевочно-корчевальными лебедками или бульдозерами с высоко поднятыми отвалами валят деревья с корнями и корчуют пни. Отдельные пни, не поддающиеся корчевке, расщепляют взрывом. Кусторезами расчищают территорию от кустарника. Для этой же операции применяют бульдозеры с зубьями-рыхлителями на отвале, корчеватели-собиратели. Кусторез является сменным оборудованием к гусеничному трактору.

Плодородный слой почвы, подлежащий снятию с застраиваемых площадей, срезают и перемещают в специально выделенные места, где складируют для последующего использования. Иногда его отвозят на другие площадки для озеленения. При работе с плодородным слоем следует предохранять его от смешивания с нижележащим слоем, загрязнения, размыва и выветривания.

Снос зданий и сооружений выполняют путем их членения на части (для последующего демонтажа) или обрушения. Деревянные строения разбирают, отбраковывая элементы для последующего их использования. При разборке каждый отделяемый сборный элемент должен предварительно раскрепляться и занимать устойчивое положение.

Монолитные железобетонные и металлические строения разбирают по специально разработанной схеме сноса, обеспечивающей устойчивость строения в целом. Членение на блоки разборки начинают со вскрытия арматуры. Затем блок закрепляют, после чего режут арматуру и обламывают блок. Металлические элементы срезают после раскрепления. Наибольшая масса железобетонного блока разборки или металлического элемента не должна превышать половины грузоподъемности кранов при наибольшем вылете крюка.

Сборные железобетонные строения разбирают по схеме сноса, обратной схеме монтажа. Перед началом разборки элемент освобождают от связей. Сборные железобетонные конструкции, не поддающиеся поэлементному разделению, расчленяют как монолитные.

Снос зданий и сооружений обрушением осуществляют гидравлическими молотами, отбойными молотками, а в отдельных случаях — экскаваторами с различным навесным оборудованием — шар-бабами, клин-молотами и др. Вертикальные части строения для предотвращения разброса обломков по площади следует обрушивать внутрь. Обрушение осуществляют также взрывным способом.

После расчистки производят общую планировку строительной площадки.

Отвод поверхностных и грунтовых вод

⇐ ПредыдущаяСтр 6 из 56Следующая ⇒



Отвод поверхностных и понижение уровня грунтовых вод выполняют для защиты строительных площадок и котлованов будущих сооружений от затопления их ливневыми и талыми водами.

Работы по отводу поверхностных и грунтовых вод включают: устройство нагорных и водоотводных канав, обвалование; устройство дренажа; планировку поверхности складских и монтажных площадок.

Канавы или лотки устраивают вдоль границ строительной площадки с нагорной стороны с продольным уклоном не менее 0,002, а их размеры и виды креплений принимают в зависимости от расхода ливневых или талых вод и предельных значений неразмывающих скоростей их течения.

Канаву устраивают на расстоянии не менее 5 м от постоянной выемки и 3 м – от временной. Стенки и дно канавы защищают дерном, камнями, фашинами. Воду из всех водоотводящих устройств, резервов и кавальеров отводят в пониженные места, удаленные от возводимых и существующих сооружений.

При сильном обводнении площадки грунтовыми водами с высоким уровнем горизонта используют дренажные системы открытого и закрытого типов.

Открытый дренаж применяют в грунтах с малым коэффициентом фильтрации при необходимости понижения уровня грунтовых вод (УГВ) на глубину 0,3–0,4 м. Дренаж устраивают в виде канав глубиной 0,5–0,7 м, на дно которых укладывают слой крупнозернистого песка, гравия или щебня толщиной 10–15 см.

Закрытый дренаж – это обычно траншеи глубокого заложения с устройством колодцев для ревизии системы и с уклоном в сторону сброса воды, заполняемые дренируемым материалом. Иногда на дно такой траншеи укладывают перфорированные в боковых поверхностях трубы. Поверху дренажную канаву закрывают местным грунтом.

Устройство дренажа необходимо выполнять до начала возведения зданий и сооружений.



Организация водоотлива и искусственного понижения

Уровня грунтовых вод



Выемки (котлованы и траншеи) при небольшом притоке грунтовых вод разрабатывают с применением открытого водоотлива.

При значительном притоке грунтовых вод и большой толщине водонасыщенного слоя до начала производства работ УГВ искусственно понижают.

Работы по водопонижению зависят от принятого метода механизированной разработки котлованов и траншей. Соответственно устанавливают очередность работ как по монтажу водоотливных и водопонизительных установок, их эксплуатации, так и по разработке котлованов и траншей. При размещении котлована на берегу в пределах поймы реки разработку его начинают после монтажа водопонизительного оборудования, чтобы понижение УГВ опережало заглубление котлована на 1–1,5 м. Если котлован расположен непосредственно в русле реки, то до работ по водопонижению его ограждают со стороны воды специальными дамбами (перемычками). Работы по осушению при этом складываются из удаления воды из отгороженного котлована и последующей откачки воды, фильтрующей в котлован.

В процессе осушения котлована важно правильно выбрать скорость откачки воды, так как очень быстрое осушение может вызывать повреждение перемычек, откосов и дна котлована. В первые дни откачки интенсивность понижения уровня воды в котлованах из крупнозернистых и скальных грунтов не должна превышать 0,5–0,7 м/сут, из среднезернистых – 0,3–0,4 м/сут и в котлованах из мелкозернистых грунтов 0,15–0,2 м/сут. В дальнейшем откачку воды можно увеличить до 1–1,5 м/сут, но на последних 1,2–2 м глубины откачку воды следует замедлить.

В открытом водоотливе предусмотрена откачка притекающей воды непосредственно из котлована или траншей насосами. Он применим в устойчивых против фильтрационных деформаций грунтах (скальных, гравийных и т. п.). При открытом водоотливе грунтовая вода, просачиваясь через откосы и дно котлована, поступает в водосборные канавы и по ним в приямки (зумпфы), откуда ее откачивают насосами. Размеры приямков в плане принимают 1×1 или 1,5×1,5 м, а глубину – от 2 до 5 м в зависимости от требуемой глубины погружения водоприемного рукава насоса. Минимальные размеры приямка назначают из условия обеспечения непрерывной работы насоса в течение 10 мин. Приямки в устойчивых грунтах крепят деревянным срубом из бревен (без дна), а в оплывающих – шпунтовой стенкой и на дне его устраивают обратный фильтр. Примерно так же крепят траншеи в неустойчивых грунтах. Число приямков зависит от расчетного притока воды к котловану и производительности насосного оборудования.

Приток воды к котловану (или дебит) рассчитывают по формулам установившегося движения грунтовых вод. По полученным данным уточняют тип и марку насосов, их количество.

Открытый водоотлив – эффективный и простой способ осушения. Однако возможно разрыхление или разжижение грунтов в основании и унос части грунта фильтрующейся водой.

Искусственное понижение УГВ предполагает устройство системы дренажей, трубчатых колодцев, скважин, использование иглофильтров, расположенных в непосредственной близости от будущего котлована или траншеи. При этом УГВ резко понижается, ранее насыщенный водой грунт и теперь обезвоженный разрабатывается как грунт естественной влажности.

Существуют следующие способы искусственного водопонижения: иглофильтровый, вакуумный и электроосмотический.

Способы искусственного водопонижения исключают просачивание воды через откосы и дно котлована, поэтому откосы выемок сохраняются в целостности, отсутствует вынос частиц грунта из-под фундаментов ближайших зданий.

Выбор способа водопонижения и типа применяемого оборудования зависит от глубины разработки котлована (траншеи), инженерно-геологических и гидрогеологических условий площадки, сроков строительства, конструкции сооружения и ТЭП.

Искусственное водопонижение осуществляют, когда осушаемые породы имеют достаточную водопроницаемость, характеризующуюся коэффициентами фильтрации более 1–2 м/сут, применять его в грунтах с меньшим коэффициентом фильтрации нельзя из-за малых скоростей движения грунтовых вод. В этих случаях используют вакуумирование или способ электроосушения (электроосмос).

Иглофильтровый способ предусматривает использование для откачки воды из грунта часто расположенных скважин с трубчатыми водоприемниками малого диаметра – иглофильтров, соединенных общим всасывающим коллектором с общей (для группы иглофильтров) насосной станцией. Для искусственного понижения УГВ на глубину 4–5 м в песчаных грунтах применяют легкие иглофильтровые установки (ЛИУ). Для осушения траншей шириной до 4,5 м используют однорядные иглофильтровые установки (рис. 2.1, а), при более широких траншеях – двухрядные (рис. 2.1, б).

Для осушения котлованов применяют замкнутые по контуру установки. При понижении УВ на глубину более 5 м применяют двух- и трехъярусные иглофильтровые установки (рис. 2.2).

В случае применения двухъярусных иглофильтровых установок вначале вводят в действие первый (верхний) ярус иглофильтров и под его защитой отрывают верхний уступ котлована, после монтируют второй (нижний) ярус иглофильтров и отрывают второй уступ котлована и т. д. После ввода в действие каждого последующего яруса иглофильтров предыдущие можно отключить и демонтировать.

Применение иглофильтров эффективно и для водопонижения в слабопроницаемых грунтах, при залегании под ними более водопроницаемого слоя. При этом иглофильтры заглубляют в нижний слой с обязательной их обсыпкой.



Рис. 2.1. Водопонижение легкими иглофильтровыми установками: а – одно-

рядные иглофильтровые установки; б – двухрядные иглофильтровые установки;

1 – траншея с креплением; 2 – шланг; 3 – вентиль; 4 – насосный агрегат;

5 – всасывающий коллектор; 6 – иглофильтры; 7 – пониженный УГВ;

8 – водоприемное фильтровое звено иглофильтра





Рис. 2.2. Схема ярусного водопонижения иглофиль-

трами: 1, 2 – соответственно иглофильтры верхнего и

нижнего яруса; 3 – конечное понижение депрессионной

поверхности грунтовых вод



ЛИУ помимо иглофильтров включают также водосборный коллектор, объединяющий иглофильтры в одну водопонизительную систему, центробежные насосные агрегаты и отводящий трубопровод.

Для опускания иглофильтра в рабочее положение при сложных грунтах применяют пробуривание скважин, в которые опускают иглофильтры (при глубинах до 6–9 м).

В песках и супесчаных грунтах иглофильтры погружают гидравли-ческим способом, путем подмыва грунта под фрезерным наконечником водой с напором до 0,3 МПа. После погружения иглофильтра на рабочую глубину полое пространство вокруг трубы частично заполняется просевшим грунтом, частично засыпается крупнозернистым песком или гравием.

Расстояния между иглофильтрами принимают в зависимости от схемы их расположения, глубины водопонижения, типа насосного агрегата и гидрогеологических условий, но обычно эти расстояния равны 0,75; 1,5, а иногда и 3 м.

Вакуумный способ водопонижения основан на использовании эжекторных водопонизительных установок (ЭИУ), которые откачивают воду из скважин с помощью водоструйных насосов-эжекторов. Эти установки используют для понижения УГВ в мелкозернистых грунтах с коэффициентом фильтрации 0,02–1 м/сут. Глубина понижения УГВ одним ярусом составляет от 8 до 20 м.

ЭИУ состоят из иглофильтров с эжекторными водоподъемниками, распределительного трубопровода (коллектора) и центробежных насосов. Эжекторные водоприемники, помещенные внутри иглофильтров, приводятся в действие струей рабочей воды, нагнетаемой в них насосом под давлением 0,6–1,0 МПа через коллектор.

Погружают эжекторные иглофильтры гидравлическим способом. Расстояние между иглофильтрами определяется расчетом, но в среднем оно равно 5–15 м. Выбор оборудования иглофильтровых установок, а также типа и числа насосных агрегатов производят в зависимости от величины ожидаемого притока грунтовых вод и требований ограничения длины коллектора, обслуживаемого одним насосом.

Электроосмотическое водопонижение, или электроосушение, основано на явлении электроосмоса. Его используют в слабопроницаемых грунтах, имеющих коэффициент фильтрации К_ф менее 0,05 м/сут.

Вначале по периметру котлована (рис. 2.3) на расстоянии 1,5 м от его бровки и с шагом 0,75–1,5 м погружают иглофильтры-катоды, с внутренней стороны контура этих иглофильтров на расстоянии 0,8 м от них с таким же шагом, но в шахматном порядке, погружают стальные трубы (стержни-аноды), соединенные с положительным полюсом, иглофильтры и трубы погружают на 3 м ниже необходимого уровня водопонижения. При пропускании постоянного тока вода, заключенная в порах грунта, передвигается от анода к катоду, при этом коэффициент фильтрации грунта возрастает в 5–25 раз. Котлованы начинают разрабатывать обычно через трое суток после включения системы электроосушения, а в дальнейшем работы в котловане можно вести при включенной системе.

Открытые (соединяющиеся с атмосферой) водопонизительные скважины применяют при большой глубине понижения УГВ, а также

когда использование иглофильтров затруднительно из-за больших притоков, необходимости осушения больших площадей и стесненности территории. Для откачки воды из скважин применяют артезианские турбинные насосы типа АТН, а также глубинные насосы погружного типа.





Рис. 2.3. Схема электроосушения грунтов:

1 – трубы-аноды; 2 – иглофильтры-катоды;

3 – насосный агрегат; 4 – пониженный УГВ



Применение методов понижения УГВ зависит от мощности водоносного слоя, коэффициента фильтрации грунта, параметров земляного сооружения и строительной площадки, способа производства работ.



Рекомендуемые страницы:

Методы обезвоживания для строительных объектов

Обезвоживание и осушение строительства — это термины, используемые для описания действия по удалению грунтовых или поверхностных вод со строительной площадки. Обычно процесс обезвоживания осуществляется перекачкой или испарением. Обычно это делается перед земляными работами для установки фундаментов и помогает снизить уровень грунтовых вод, что может вызвать проблемы во время земляных работ.

Обезвоживание также может относиться к процессу удаления воды из почвы по влажной классификации.Мокрая классификация — это строительный процесс, который учитывает размер частиц, составляющих нижележащий грунт на строительной площадке, и поток жидкости через эти частицы.

Правильный план обезвоживания может использоваться в соответствии с некоторыми передовыми методами управления, связанными с планом SWPP.

Почему обезвоживание?

Строительное обезвоживание используется на большинстве строительных площадок из-за скопления воды в траншеях и котлованах или в местах с недостаточным уклоном или высоким уровнем грунтовых вод. В строительных проектах эту воду следует удалять, чтобы продолжить работу по графику или обеспечить безопасное рабочее место.

Обычно строители используют водяные насосы для осушения этих участков, но если они не обращают внимания на место сброса воды, может возникнуть эрозия и другие проблемы. При перекачке воды в озера, водно-болотные угодья или непосредственно в входные отверстия ливневой канализации важно соблюдать передовые методы управления.

Меры предосторожности при обезвоживании

Работы по обезвоживанию необходимо проводить правильно, чтобы избежать размывания почвы на строительной площадке.Также важно выбрать лучшее место для сброса, даже если вы находитесь далеко от водоемов или водоемов. Существует несколько продуктов для обезвоживания, которые можно использовать для удаления отложений из перекачиваемой воды, например мешки для обезвоживания. При выборе участков разгрузки в процессе обезвоживания помните:

• Нельзя закачивать воду прямо на склоны.
• Действия по обезвоживанию следует направлять в лесной буфер, если таковой имеется.
• Важно уделить особое внимание и прекратить осушение, если на участке появляются признаки нестабильности или эрозии.
• Каналы, используемые для обезвоживания, должны быть устойчивыми и лучше, если они были защищены травой или растительностью.
• Следует избегать обезвоживания под проливными дождями, потому что скорость инфильтрации минимальна, и вода будет двигаться медленнее или просто процесс обезвоживания не будет работать.
• Ни в коем случае не сливайте воду, загрязненную маслом, жиром или химическими продуктами. В таких случаях может потребоваться сепаратор масла / воды.
• Могут потребоваться дополнительные разрешения и требования от государственных, местных или федеральных агентств.
• Важно понимать состояние грунтовых вод в этом районе, возможно, подземные воды всегда находятся у поверхности, поэтому ваш план может не сработать.
• Водоотливные насосы являются наиболее распространенным методом обезвоживания, но могут обрабатывать только небольшой объем воды.

Как использовать пакеты для обезвоживания

Мешки для обезвоживания изготовлены из прочной геотекстильной ткани, используемой для фильтрации воды путем удаления отложений. Они используются для дноуглубительных работ, строительных площадок или мест с высоким уровнем грунтовых вод вблизи береговой линии.Размер этих мешков должен соответствовать расходу насоса и типу осадка. При использовании мешков для обезвоживания избегайте многократных выпусков труб, так как это может привести к выходу из строя мешка фильтра. Не забудьте правильно управлять стоком воды, направляя ее к ближайшему водозаборному отверстию.

Методы обезвоживания

Отвод воды из открытых котлованов или траншей может производиться несколькими способами. Однако самый простой из всех — это самотечный дренаж с использованием дренажных каналов, отводящих воду из обрабатываемой области к месту сброса.

Другими возможными способами обезвоживания являются откачка воды, откачивание или использование больших ведер строительной техники для черпания и слива воды с выбранной территории. Земляные каналы, используемые для обезвоживания, также можно защитить с помощью облицовки канав, и следует установить дополнительную защиту, чтобы снизить скорость воды и минимизировать эрозию. Рекомендуется построить защиту каменной наброски с геотекстилем, чтобы предотвратить дополнительную эрозию в месте слива.

Предотвращение попадания воды на ваш сайт

Когда известно, что можно найти грунт с низкой проницаемостью, возможное решение для уменьшения процесса обезвоживания — изоляция проницаемых пластов от других источников воды.Иногда для предотвращения попадания воды в траншею или фундамент можно использовать шпунтовые сваи, стены из цементного раствора и завесы из раствора.

Хотя это решение не избавит от проблемы, это очень хороший план для использования при высоком уровне грунтовых вод, так как вам все равно придется откачивать или откачивать воду из фундамента или траншеи из-за дождя и воды, застрявшей в этом районе. . В зависимости от использования системы потребуется полный технический анализ, чтобы проанализировать, как этот процесс влияет на другие области.

5 способов контроля грунтовых вод во время земляных работ — насосы MWI

Попрощайтесь с грунтовыми водами на крупных строительных площадках.

Контроль грунтовых вод во время земляных работ чрезвычайно важен в строительной отрасли. Обезвоживание помогает обеспечить временное снижение уровня грунтовых вод для сооружений, которые должны располагаться ниже уровня грунтовых вод. На крупных строительных площадках используются различные методы обезвоживания и контроля грунтовых вод, и в этом блоге мы расскажем о некоторых из наиболее популярных методов.

Различные методы контроля и обезвоживания подземных вод

1. Отстойник — Самой простой формой контроля грунтовых вод является откачка грунтовых вод, которая представляет собой простой метод, при котором грунтовые воды собираются с помощью отстойника и откачиваются со строительной площадки. Этот тип контроля грунтовых вод может быть недорогим, но устранение потери грунта, а также чрезмерного просачивания может занять много времени и быть дорогостоящим. Методы предварительного дренажа могут использоваться в ситуациях, когда откачка из отстойника может создать угрозу нестабильности грунта или прилегающих конструкций.

2. Системы колодцев — Они используются для понижения уровня грунтовых вод и помогают обеспечить безопасные условия труда во время земляных работ. Системы Wellpoint состоят из ряда скважин небольшого диаметра, которые соединены коллекторной трубой с насосом Wellpoint. Затем скважинный насос создает вакуум, который всасывает воду из земли.

3. Слив сифона — работы путем откачки воды самотеком по сифонным трубам. Сифонный слив чаще всего применяется там, где есть неустойчивые откосы.Скважины обычно устанавливают в нестабильной зоне откоса или над ней, а затем откачивают их с помощью сифонов, которые используют естественный уклон участка.

4. Системы глубоких скважин — состоят из ряда пробуренных скважин, в каждой из которых используется погружной скважинный насос. По мере того, как вода перекачивается из каждой скважины, грунтовые воды опускаются, создавая конус депрессии.

5. Эжекторные системы — Подобно глубоким скважинным системам, эжекторные системы основаны на колодцах, которые понижают уровень грунтовых вод для обеспечения безопасных условий труда.Эжекторы используют воздух в колодцах для создания вакуума, который вытягивает воду из почвы.

Различные факторы, такие как тип почвы и характер строительной площадки, будут влиять на тип метода обезвоживания, который будет идеальным для вашего проекта.

Важность консультации специалиста

Независимо от размера вашего участка выемки грунта, опытная команда MWI Pumps поможет вам в процессе определения наиболее экономичного и надежного решения по обезвоживанию.

Мы предлагаем различные насосы для мусора, погружные насосы и системы скважин в зависимости от ваших потребностей в контроле грунтовых вод.Свяжитесь с нашей командой сегодня по телефону 954-426-1500, чтобы обсудить ваш проект с одним из наших опытных членов команды.

Методы понижения уровня грунтовых вод и строительства дренажной системы под зданиями в городе Улан-Батор

Далай-Дашжамц

Школа гражданского строительства и архитектуры, Монгольский университет науки и технологий, Монголия

Для корреспонденции: Далай Дашжамц, Школа строительства и архитектуры, Монгольский университет науки и технологий, Монголия.

Эл. Почта:

Авторские права © 2016 Научно-академическое издательство. Все права защищены.

Эта работа находится под лицензией Creative Commons Attribution International License (CC BY).
http://creativecommons.org/licenses/by/4.0/

Аннотация

Территория города Улан-Батор относится к горному хребту Хентий и расположена в долине реки Туул, протянувшейся с востока на запад и сливающейся с небольшими реками, такими как Сельбе, Улястай и Толгоит.Наше исследование показывает, что грунтовые воды оказывают нежелательное воздействие на здания. В данной статье описывается подробное гидрогеологическое исследование города Улан-Батор для обеспечения устойчивости строительных оснований. Кроме того, в нем представлены методики снижения уровня грунтовых вод и проектирования дренажной системы в зависимости от гидрогеологических условий. Наконец, в статье сообщается о результатах применения этих методологий в проектах инженерного строительства.

Ключевые слова: Понижение уровня грунтовых вод, Дренажная система, Почва, Фундамент, Строительные проекты

Процитируйте этот документ: Далай Дашжамц, Методы понижения уровня грунтовых вод и строительства дренажной системы под зданиями в городе Улан-Батор, Journal of Civil Engineering Research , Vol.6 No. 2, 2016, pp. 32-39. DOI: 10.5923 / j.jce.20160602.02.

1. Общие сведения: гидрогеологическое состояние основного грунта в г. Улан-Батор

1.1. Геологическая структура

Центральная и северная части города Улан-Батор расположены в зоне трещиноватости с уклоном с севера на юг в долине реки Сельбе. Склоны горных краев по обе стороны долины реки Сельбе характеризуются низкоуглеродистыми осадочными породами, лежащими под диливием верхнего и современного четвертичного возраста, диливиально-пролювиальными отложениями перекрывающей почвы в тонком слое.Неогеновые (северные) отложения распространяются от центра города на запад и северо-запад. Верхний и современный четвертичный возраст (арQ _II-III ) перекрывающий грунт существует на глубине 20-30 м по долине реки.

Подземные воды распространяются по всей северной части города Улан-Батор до Ногун-Нуура и Зуун-Айла, от нижнего течения реки Белхи до долины реки Сельбе, образуя влажные участки, болота и лужи. Подземные воды в основной почве поддерживаются сезонными осадками, которые накапливаются в тяжелом слое, подстилающем глинистые и илисто-глинистые почвенные образования.В почвенных водах, содержащих отложения, в основном преобладают илистые пески и глинистые песчаные образования. В соответствии с геологическим происхождением, в почве территории вокруг реки Сельбе преобладают отложения аллювия и пролювия, а на территории вокруг реки Туул имеются аллювиальные отложения воды. несущие слои.

На режим подземных вод города Улан-Батор влияют климатические условия, перепад поверхностных вод, геологическое состояние почвы и горных пород, геоморфологические характеристики земной поверхности, здания и сооружения и другие факторы, которые относятся к окружающей среде и инженерной деятельности человека.

Вследствие природоохранных и инженерных мероприятий сезонные осадки и поверхностные воды просачиваются в землю, что отрицательно сказывается на строительном фундаменте или основании здания.

1.2. Гидрогеологические стратиграфические особенности

Водоносный слой почвы существует в центральной и северной частях города Улан-Батор. Однако наибольшие трудности со строительством возникают в районе нижнего течения реки Сельбе.

Что касается стратиграфии, подземные воды имеют гидравлическую связь, существующую в формации коренной породы, которая обогащена верхним и нижним водоносными слоями.По литологическим признакам преобладают слабосернистые гравийные породы с глинистыми и алевритовыми почвами, которые обладают низкой проницаемостью и меньшим водопритоком.

Стратиграфию центральной и северной частей города Улан-Батора можно классифицировать следующим образом:

1. Водоносный слой современных четвертичных аллювиевых отложений пролювия (al –рQ _2-3 )

2. Водоносный слой Современные четвертичные отложения делювия и пролювия (dl-р Q _2-3 )

3.Водоносный слой неогена (N _2-3 )

4. Палеозойский артезианский водоносный горизонт в зоне выветривания трещин (РZ _2-3 )

В гидрогеологической стратиграфии аллювиально-пролювиальный подземный водоносный слой (al-pQ2-3) является наиболее распространенным, а другие слои и зоны широко распространены по всему Улан-Батору. Зоны трещиноватости палеозойского артезианского водоносного горизонта широко распространены под покровным слоем почвы.

1.3. Результаты исследования режима подземных вод

Водоносный слой существует относительно близко к поверхности земли.Например, в YII и XI районах уровень грунтовых вод находится на глубине до 2 м ниже поверхности земли, в VI районе он колеблется в пределах 1,51-1,70 м. В 2012 году было зафиксировано подтопление цокольных этажей зданий в центральной и северной части города. Поэтому исследование проводилось путем бурения скважин возле затопленных зданий. Уровень грунтовых вод в скважинах совпадает с уровнем воды в подвале, что доказывает, что наводнение было вызвано грунтовыми водами.

По сравнению с данными исследования 1985 года, уровень грунтовых вод в 2012 году повысился, но годовые колебания уровня грунтовых вод снизились.На Рисунке 1 показано повышение измеренного уровня подземных вод и уменьшение сезонных колебаний с 1973 по 2003 год.

Рис. ure 1 . Повышение и колебания уровня грунтовых вод

Например, периодические измерения уровня грунтовых вод, проводимые с 1980-х годов в районах площади Сухэ-Батора, здания Парламента и Банка Монголии, которые расположены в центре города, показали, что уровень грунтовых вод повышен до 1.0-1,5м. Было подсчитано, что уровень грунтовых вод повышается на 2-3 см ежегодно. Причиной повышения уровня воды, помимо просачивания грунтовых вод, является интенсивное развитие строительства и дорожного покрытия, что ограничивает испарение и приводит к накоплению почвенной влаги.

На основании наблюдений и исследований, комбинированная дренажная система может быть расположена на востоке от Ногун-Нуур, Зуун-Айла, квартир VI района, но частичная вертикальная дренажная система может быть запланирована в здании Парламента, Монгольском государственном университете и в районах Бага Тойруу.

2. Проект и методика снижения уровня грунтовых вод вокруг фундамента

В последние годы понижение уровня грунтовых вод стало основной проблемой для строительных работ в геотехнических условиях города Улан-Батор. При выборе способа понижения уровня воды важно определить положение водоносного слоя. Не менее важно избегать явления суффузии, когда мелкие частицы почвы просачиваются вместе с грунтовыми водами. Наплыв происходит в могильных, гравийных и песчаных почвах, которые имеют меньшее сцепление.Скорость и коэффициент проницаемости для явления механической суффузии зависят от коэффициента неровности структуры почвы.

После определения коэффициента неровности почвы по графику исследования структуры почвы ( U = d ₆₀ / d ₁₀ ) и гидравлического градиента расчетным путем ( I = V / K _f формула), должен быть определен градиент безопасности для механического суффузии ( V — скорость просачивания грунтовых вод, K _f — коэффициент проницаемости).Гидравлический уклон грунта, I _f должен быть равен или меньше значения, указанного в таблице 1 ( I _ф ≤ I ).

Метод обезвоживания определяется в зависимости от величины гидравлического градиента.

1. Открытый метод. Для отвода грунтовых вод из котлована фундамента на дне котлована выкапывается колодец размером 1х1 м для сбора воды. Затем собранная вода сливается насосом.

2.Глубокий метод. Если основание расположено значительно ниже уровня грунтовых вод, воду в мелкозернистой почве уменьшают искусственно глубоким методом.

Понижение уровня грунтовых вод включает установку водоотводящего оборудования, сбор воды, а затем удаление воды. Обезвоживание следует проводить постепенно, при этом уровень грунтовых вод должен постоянно находиться на 0,5 м ниже фундамента здания (Рисунок 2).

Рис ure 2 . Схема понижения уровня грунтовых вод

Таблица 1 . Гидравлический уклон грунта

При необходимости, несколько водоотводных устройств могут быть установлены в кольцах или линиях, окружающих выемку фундамента. Перед установкой колодца, перфорированной трубы для забора подземных вод, мощный поток воды применяется для разрыхления почвы.Дренажное оборудование применяется для песчано-гравийных грунтов с коэффициентом водопроницаемости грунтовых вод , К _f = 0,1-40 м / сут.

Расстояние между оборудованием для слива от 0,6 до 3,0 м. Сразу к насосу подключают от 20 до 60 единиц оборудования в зависимости от его мощности. По одному кругу можно понизить уровень грунтовых вод на 4-5 метров. Когда яма устья скважины пробурена во властный барьер (гидрофобный слой почвы), это называется полностью проникающей скважиной (Рисунок 3).Когда колодец не касается гидрофобной почвы, он называется частично проникающим колодцем.

Рис ure 3 . Расчетная схема оборудования для опускания грунтовых вод

Полная насыпная яма сделана на основании следующего расчета (Правдивец, 1998).

1. Глубина котлована (H) принимается в зависимости от инженерно-геологического раздела, в основном, от толщины просачивающего слоя воды.

2.Радиус дренажа определяется И.П. формула Усаткина.

(1)

r-радиус оборудования,

S — необходимый размер понижения уровня грунтовых вод.

3. Расстояние между центром и всеми ямками, выраженное как радиус Х ₀ , определяется следующим образом.

а. Если ямки просверлены в кольцах Х ₀ = r

b. Для прямоугольной области В: А = 1:10 размер:

(2)

c.Для приямков, установленных в линиях В: А = 1: 10

(3)

Также выражение, х ₀ = P /2 • π может использоваться с Р по периметру оборудования.

4. Общее количество воды, накопившееся в приямках, или необходимая мощность оборудования определяется по следующей формуле.

(4)

Здесь: q — количество водопоглощения в одной яме, Н — толщина поверхности грунтовых вод, S — необходимое количество понижения уровня грунтовых вод.

Для грунтов с низкой проницаемостью ( K _f ≤ 0,1 м / сутки) рекомендуется система электроосмоса обезвоживания, в которой наряду с линией электропередачи применяются колодцы.

Рис ure 4 . Схема понижения уровня грунтовых вод электроосмосом

Линия колодцев расположена на расстоянии 1,5-2,0 м от края выемки.Стальные стержневые электроды устанавливают недалеко (1,5 — 2 м) от мест колодцев с чередованием катодов и анодов. Градиент электрического потенциала заставляет положительно заряженные ионы и воду вокруг частиц почвы мигрировать к катодным точкам скважины (от 30 до 60 Вт). Затем откачивается вода, скопившаяся в коллекторной трубе. Энергия от 5 до 40 кВт расходуется на 1 м 3 ³ почвы, подлежащей обезвоживанию.

3. Методы снижения уровня грунтовых вод в городе Улан-Батор

3.1. Жилой комплекс «Голомт-таун» с дренажной системой, отводящей подземные воды в нижние слои

«Голомт-таун» планировался как 5 зданий по 15 этажей, общей площадью 22 100 м 2 ² (Рисунок 5). Он также включает в себя 2 этажа подземного паркинга площадью 7500 м ² на 240 машиномест. Он расположен в Сухэ-Баторском районе на юго-востоке города Улан-Батор.

Рис ure 5 . Вид города Голомт сегодня

Два слоя водоносных горизонтов находятся на глубине 4,5 м и 7,5 м соответственно. Поэтому, начиная с глубины 4,5 м, просверливали слой глинистого грунта толщиной 3 м до достижения высокопроницаемого крупного гравия и супесчаного грунта. Затем был выкопан постоянный вертикальный дренажный котлован размером 4х4 м и установлена ​​перфорированная стальная труба диаметром 0,6 м для отвода грунтовых вод в крупнозернистый гравий и супесчаный грунт с высокой проницаемостью под глинистым грунтом.В результате основание фундамента на глубине 9,5 м было удалено от грунтовых вод. Этот метод можно назвать переносом подземных вод в под слоями .

На верхней поверхности строительной площадки находится грунт техногенного происхождения, обнаруженный в котлованах на глубине 1,4–1,8 м. Гравийный грунт, заполненный крупнообломочной глинисто-детритной почвой, заполненный гравием и супесей, представляющий собой аллювий-полувиевую морену и четверть года, широко распространен под техногенной почвой (Рисунок 6).Между вышеупомянутыми почвами существуют детритная почва и тяжелая глина от 0,3 до 1,0 м и глина, содержащая гравий от 1,5 до 2,1 м, детрит, заполненный песком толщиной от 0,5 до 1,0 м. Фрагменты почвы кажутся сглаженными и состоят в основном из отложений и основных пород.

Рис ure 6 . Инженерно-геологический разрез участка Голомт-Таун

На строительной площадке пробурено пять ям глубиной от 4,0 до 15,0 м, наличие грунтовых вод обнаружено на 1.Глубина 5 м из двух карьеров. Подземные воды в приямках скважин BH-3, BH-4 и BH-5, пробуренных под поверхность земли, стали очевидными и существовали с глубины 7,0 м. Вода в канаве образовалась из-за просачивания через западную стену траншеи. Это произошло из-за утечки из проходящей поблизости реки Сельбе. Поток подземных вод направлен с северо-востока на юго-запад, расход воды 5,0 л / сек, естественный расход 1,67 л / сек, коэффициент водопроницаемости 67 м / сек. Грунт для фундамента — это детрит, заполненный супесей, имеющей бледно-желтый цвет, от твердой до полутвердой консистенции.Подземные воды стали очевидными и существовали во втором слое на глубине от 7,1 до 9,0 м. Среднегодовое колебание грунтовых вод составляет от 1 м до 1,5 м, при этом поверхностные воды проявляются с глубины 4,5 м в северной части участка. По грунтовым водам и набухаемости глинистых грунтов территория была подвергнута средней категории инженерно-геологических исследований. Уточненная глубина сезонного промерзания составила 3,4 м. Глинистый грунт был определен как основной грунт с нормальной несущей способностью, который является относительно плотным, со средним потенциалом усадки и без набухания.

Проект «Голомт Таун» был начат в 2001 году, и был принят ряд мер по снижению уровня поверхностных вод и защите фундамента. Эти меры включают следующее.

1. Поверхностные воды, а также грунтовые воды в слое глинистой почвы на глубине от 7 до 10 м были отведены в нижние слои почвы путем установки сваи-винта длиной 8 м и диаметром 800 мм.

2. Гидроизоляционный материал из двух слоев нанесен в вертикальном и горизонтальном направлениях фундаментной стены и фундамента.Кроме того, для предотвращения потерь тепла на стены подвала были нанесены утеплители, защищенные кирпичом, и битум.

3. Вставлены металлические пластины по всему периметру монолитной фундаментной стены для всех блоков при максимальном уровне сезонных колебаний грунтовых вод.

3.2. Гостинично-сервисный комплекс «Посольская башня» с изоляцией от грунтовых вод

Посольская башня представляет собой 15-этажное двухэтажное подземное сооружение (рис. 7).

Рис ure 7 . V Вид на Посольскую башню

Участок расположен на территории 1 ^ул. хороо Сухэ-Баторского района. Подземные воды находятся на глубине 3 м, а водонасыщенная супесчаная почва продолжается до 20 м. Следующие шаги были предприняты против грунтовых вод в двухэтажном подвале с глубоким фундаментом.

1. Выемка котлована под фундамент.

2. Укрепление котлована для обеспечения сопротивления давлению грунта.

3. Спуск грунтовых вод ниже уровня фундамента.

4. Изоляция фундаментных и подвальных стен от грунтовых вод.

3.2.1. Понижение уровня грунтовых вод

Уровень грунтовых вод под площадкой «Посольской башни» высокий, вода скопилась в подвальном этаже. Меры против грунтовых вод были приняты на основании данных исследования из Бацайхана, 2007 г.Коэффициент проницаемости определялся по данным гидрогеологических карьеров. При этом были усреднены расход воды и толщина водного слоя и перепад уровня грунтовых вод для четырех карьеров. Кроме того, в расчет учитывалась зависимость уровня грунтовых вод от атмосферных осадков в летнее время. Количество подземных вод определяется как накопленные природные ресурсы и источник природных ресурсов. Общая длина участка застройки составляет 53 м, а ширина 33 м при расчете количества грунтовых вод вблизи участка застройки как ширины поперечного сечения.

Количество грунтовых вод через полосу на 100 метров шириной в районе площадки Q = 13460 м ³ / сут или 155,7 л / сек. При сливе 10 ям грунтовые воды сливают 15,5 л / сек или 55,8 м ³ / ч на одну яму. Ямы расположены 3 на 3 последовательно вдоль двух сторон, 2 на 2 параллельно с северной и южной сторон. Расстояние между котлованами рассчитано от 15 до 20 метров. Поскольку поблизости не было дренажного канала, вода перекачивалась в реку Сельбе на расстоянии 1500 м. Таким образом уровень грунтовых вод может быть понижен с 5 до 11 метров (Рисунок 8-11).

Рис ure 8 . Поперечный разрез посольской башни

Рис. ure 9 . Расчетная схема карьера

Рис ure 10 . Строительная площадка до после обезвоживания

Рис ure 11 . Строительная площадка после осушения

При расчете глубины опускания грунта глубина фундамента составляет 11 м, толщина бетонного основания 2,0 м. Подземные воды летом подпитываются дождевой водой и повышаются на 1,5 м по сравнению с уровнем в апреле, мае и июне. Таким образом, понижение уровня грунтовых вод при проектировании было принято на 9,5 м. Общий спуск уровня составил 12,5 м в зависимости от уровня от поверхности земли до данного уровня.

Исходя из особенности внешней границы для поливного слоя с высокой пропускной способностью морены, Q = 13460 м ³ / сут или 155.Расход воды 7 л / сек, расчетный уровень спуска грунтовых вод без прилива рассчитывался по уравнению гидродинамического метода.

При опускании грунтовых вод на 9,5 м максимальный расход воды на яму составляет 1396,8 м ³ / сут или 16,0 л / сек. Так осушено 1396,8 м ³ / сут сброса воды через 10 приямков. Максимальный спуск уровня в приямке максимальной загрузки для параллельных карьеров составляет 12,4 м. При сливе грунтовых вод с расходом 15,5 л / сек, снижение уровня грунтовых вод на одну яму составляет 9.6 метров в качестве конструкции гидравлического метода.

Так как понижение уровня грунтовых вод было недостаточным при проектировании спуска уровня грунтовых вод в соответствии с гидравлическим методом, линейное уравнение эмпирической формулы было невозможно использовать, поэтому был использован метод аналогии. В данном случае в расчет принимался частный расход воды из карьера. Радиус воздействия был определен как R = 50 м, природный ресурс грунтовых вод вокруг участка составляет 1209,8 м ³ / сутки или 14 л / сек.

3.2.2. Обвязка котлована

Участок представляет собой техногенный грунт мощностью от 3,1 до 3,8 м, содержащий крупную обломочную глину и детритную почву с каменными камнями. Выемка котлована с высотой стены 11,25 м в таком грунте имеет высокую вероятность обрушения. Поэтому во время раскопок потребовалось укрепление фундамента.

Котлован под фундамент выкопан в четыре яруса глубиной 3 м каждый. Стальные трубы с шагом 1,5 м были пробурены с уклоном 6 ^° на глубине 13 м и закреплены анкерами длиной 5 м под углом 45 °.Затем стены были отделаны деревянными досками толщиной 70 мм. Установка стальных труб под углом 6 ° повысила стойкость стены к давлению. Помимо несущей стены, стальные трубы также выполняют роль системы вертикального дренажа (рис. 12 и 13).

Рис ure 12 . Система водоотведения посольской башни: трубы для отвода воды в центральную канализацию

Рис ure 13 . Система водоотведения башни Посольства: вертикальные и горизонтальные трубы

Мероприятия по устройству фундамента под фундамент включали: уплотнение и выравнивание дна вынутого котлована, подготовка бетонного основания, гидроизоляция битумом, нанесение гидроизоляционных листов (Uniflex) , закладывая защитное бетонное основание, на котором был сооружен плотный фундамент (рисунок 14). В случае фундаментных стен гидроизоляция включала применение битума и гидроизоляционных листов.После утепления пеной стена была замурована и оштукатурена (рисунок 15). Двойная штукатурка была выполнена на участке ниже глубины сезонного промерзания. Наконец, участок был засыпан и утрамбован.

Рис ure 14 . Нанесение гидроизоляции на бетонное основание

Рис. ure 15 . Фундаментная стена с нанесенной гидро- и теплоизоляцией

3.3. Жилой комплекс «Замок Зуун Хурээ» с постоянной подземной дренажной системой

«Замок Зуун Хурээ» был спроектирован как 5 жилых блоков по 15 этажей на 500 квартир. Кроме того, он включает в себя двухэтажный подземный паркинг на 200 машиномест (рисунок 16). Участок расположен по адресу 4 ^-й хороо Баянзухского района города Улан-Батора, на средневысотном склоне горы. Абсолютная высота от 1297,80 до 1302,45 метра. Перепад высот 4.65 метров. Скалистый грунт с трещинами, расположенными под крутым уклоном, образовался просто из-за скопления поверхностных вод, просочившихся по склону сверху, а также просачивающихся снизу грунтовых вод. Строительство постоянной подземной дренажной системы рассматривалось как решение, которое включало установку водонакопительных колодцев, соединенных с коллектором, и отвод этой накопленной воды лифтовым насосом в городскую канализацию, расположенную на расстоянии 1500 м от площадки.

Рис ure 16 . Комплекс Зуун-Хурээ

Следующие почвы или ИГЭ (инженерно-геологические элементы) были обнаружены из пробуренных карьеров (Рисунок 17).

Рис ure 17 . Инженерно-геологический разрез участка Зуун-Хурээ

ИГЭ-1: Техногенный грунт содержит гравий с супесей в смеси со строительными и бытовыми отходами мощностью от 1,0 до 3,2 метра.

ИГЭ-2: Под техногенным слоем почвы залегают гравийно-супеси верхнего и среднечетвертичного аллювиевого возраста, залегающие на глубине от 1,5 до 5,0 м.

ИГЭ-3: песчаник выветрившийся (коренная порода) низкоуглеродистого возраста.

Подземные воды залегают в карьерах на глубине от 2,5 до 3,5 м. Вода скапливается в выветрившихся трещинах песчаного камня. Пробурено семь ям для вертикальных скважин, которые соединены горизонтальными трубами для сбора воды и отвода ее в центральную канализацию на 1.5 км далеко. Скважина W7 с подъемным насосом для слива воды располагалась в углу площадки, как показано на схеме (Рисунок 18).

Рис ure 18 . План фундамента с дренажной системой (вверху) и сечение W7 (внизу)

Для дренажа использовались железобетонные конструкции колодцев для стандартной канализации. Но для передачи труб применялась пластиковая труба. Монтаж производился по следующей технологии.

1. Для слива воды, скапливающейся на дне фундамента, установлены пластиковые трубы диаметром 200 мм. Сверху труб были пробурены отверстия с интервалом в 10 см для сбора подземных вод. Трубы были обернуты пластиковой сеткой для обеспечения прочности при подземном использовании и засыпаны гравийным грунтом. Потом все это сверху уплотняли супесей и глинистой почвой.

2. Вокруг здания проложены дренажные каналы, соединенные с колодцем, расположенным на расстоянии 10 м от здания.Собранная в скважине вода лифтом откачивалась в трубы, соединяющие центральную канализацию города, расположенную на расстоянии 1500 м от строительной площадки.

4. Выводы

Исследования подтвердили повышение уровня грунтовых вод в центральной части города. Строительство новых зданий требует соответствующей конструкции дренажной системы для защиты от повреждения грунтовых вод. При рассмотрении проблемы обезвоживания необходимо учитывать инженерно-геологические условия и особенности каждого участка.Три строительных объекта, описанные в данной статье, расположены на расстоянии 4 км друг от друга. Однако геотехнические и гидрогеологические структуры — это не одно и то же, следовательно, строительные работы требуют разных подходов к работе с грунтовыми водами. Для города Голомт подземные воды из двух водоносных горизонтов были переведены в нижние слои, и были применены методы гидроизоляции. На месте посольской башни был относительно толстый слой почвы, насыщенный подземными водами. Поэтому в период строительства было проведено временное обезвоживание, а затем была проведена гидроизоляция.Третье место в замке Зуун Хуриэ располагалось на выветренных песчаных камнях, в которых накапливалась вода как с поверхности, так и под землей. Установлена ​​подземная канализация, подключенная к центральной канализации города.

БЛАГОДАРНОСТИ

Автор благодарит тех, чье участие сделало эту работу возможной. С переводом помогали А. Ариунджаргал и М. Шугар; и Д. Уранчимег и Дж. Алтанцецег предоставили техническую помощь с иллюстрациями.

Каталожные номера

---

[1]	Правдивец, У.М. (1998). Инженерная канализация зданий . Издательство ACEU. Г. Москва.
[2]	Балдорж О. (2003) «Город Голомт» отчет по инженерно-геологическим исследованиям . Улан-Батор, 2003.
[3]	Бацайхан, А.(2007) Отчет инженерно-геологического исследования « Embassy Tower» . Улан-Батор.
[4]	Дашжамц. Д., Нямдорж С., Алтанцецег Дж. (2013) Методы строительства дренажной системы в городе Улан-Батор. ОБЯЗАНЫ серия научных статей №12 / 145.

Как управлять отводом поверхностных вод | NetRegs

28 Июня 2018г., Четверг

Предотвращение загрязнения поверхностных и подземных вод со строительных площадок — одна из самых серьезных проблем, с которыми сегодня сталкиваются строительные компании.Эффективные системы отвода поверхностных вод становятся все более жизненно важными и могут помочь строительным компаниям лучше управлять своими проектами, избегая при этом штрафов и ущерба окружающей среде.

Каковы причины загрязнения воды на территории?

Загрязнение воды может происходить из любого количества различных источников, включая разливы или утечки из емкостей с маслом или химикатами, сточные воды, содержащие соль, ил и почву, разливы топлива и стоки, содержащие бетон и раствор. Раскопки на строительной площадке также могут нарушить существующее загрязнение почвы.

Поверхностные и подземные воды защищены режимами лицензирования, которые предотвращают и контролируют загрязнение от предприятий. Они существуют для защиты воды от загрязнения, предотвращения истощения источников воды и контроля помех естественному потоку воды. Некоторые вещи, о которых вам нужно знать:

• У вас должно быть разрешение на осуществление контролируемой деятельности, если вы хотите сбросить что-либо в поверхностные или подземные воды.
• SEPA и NIEA могут выдавать извещений предприятиям для контроля загрязнения воды.
• Если ваша деятельность представляет непосредственную угрозу для окружающей среды, вы должны уведомить соответствующий правоохранительный орган, если угроза не исчезнет, ​​и предпринять шаги для предотвращения экологического ущерба . Если загрязнение уже произошло, вы должны принять меры для его устранения.
• Если вы намереваетесь забирать более 10 м ³ воды в день, вы должны связаться с SEPA или NIEA. Вам также может потребоваться разрешение от SEPA или NIEA, если вы намереваетесь собирать (хранить или запрудить) воду на внутреннем водотоке.
• Вы должны обеспечить безопасное хранение и использование опасных веществ, чтобы не нанести вред здоровью человека или окружающей среде.

Как предотвратить загрязнение воды

Управление водоснабжением на объекте

Хотя мы знаем, что загрязнение воды может быть очень разрушительным, существует простая система, которая может предотвратить это. Устойчивая дренажная система (SuDS) может использоваться во всех типах застройки, обеспечивая естественный подход к управлению поверхностными водами.

На этапе строительства использование фильтрующих полос, валов и канав в сочетании с отстойными прудами или отстойниками может эффективно контролировать иловые стоки и защищать близлежащие водотоки. Они должны быть спроектированы таким образом, чтобы справляться с объемом стока, который можно ожидать с участка.

Вы можете минимизировать иловый сток, поддерживая буферную полосу между открытыми участками и любыми канавами, стоками или водотоками. Вы также должны удалять растительность только с той области, на которой вы работаете, сводя к минимуму открытую почву.Отвод чистой воды от рабочей зоны также уменьшит объем загрязненной воды, с которой вам придется иметь дело.

Безопасное хранение и обращение с материалами

Бетон и раствор могут быть очень вредными, если их переносить в водотоки, поэтому будьте осторожны при хранении и обращении. Имейте отдельную зону для смешивания и не допускайте дренажа. Убедитесь, что магазины надежно закреплены и расположены вдали от движущихся транспортных средств или других потенциальных источников повреждений.

Хранить масло и топливо в соответствии с Правилами хранения масел в емкостях с вторичной защитой. Обозначьте места для заправки с твердым основанием и насыпями для предотвращения утечки или утечки разливов. Используйте заводские подгузники на любом оборудовании, таком как генераторы, которое требует дозаправки или может протекать масло или топливо.

Завершение разработки

SuDS предотвращает загрязнение воды и наводнения и создает зеленые зоны для диких животных в городах.Как естественный подход к управлению дренажем, устойчивые дренажные системы являются юридическим требованием для всех новых разработок в Шотландии и часто являются требованием для получения разрешения на строительство в Северной Ирландии. Они работают, задерживая воду, стекающую с участка, позволяя естественным процессам разрушать загрязняющие вещества, которые собираются по всему участку. Они действуют для управления качеством воды, а также для уменьшения пикового стока во время штормов, снижая риск наводнений ниже по течению. Меры SuDs, которые используются на этапе строительства, иногда могут быть включены в окончательный проект разработки.

Существует три типа СУДС, каждый из которых предотвращает различные виды загрязнения воды:

• Контроль источников загрязнения Меры касаются стока на поверхности или вблизи поверхности, на которую выпадают осадки.
• Контроль территории меры по управлению стоком поверхностных вод с больших территорий, таких как часть жилого комплекса, основные дороги или бизнес-парки.
• Региональный контроль меры ниже по течению от источника, а меры по контролю на площадке имеют дело со собранным стоком с большой территории.

Наличие устойчивой дренажной системы не только поможет сохранить ваш проект в соответствии с графиком и бюджетом, но также поможет позиционировать вас как ответственного и устойчивого работодателя. Усиливая меры на вашем участке, такие как хранение опасных веществ в соответствии с инструкциями производителя и четкая маркировка контейнеров, вы поможете предотвратить загрязнение воды еще до того, как оно начнется, и значительно снизите вероятность того, что проблемы перерастут в строительство.

Чтобы применить эти системы на практике, SEPA и NIEA рекомендуют предприятиям использовать следующие методы (в зависимости от того, какой тип дренажа поверхностных вод требуется):

• Зеленые крыши
• Проницаемые поверхности
• Канавки для инфильтрации дренажные фильтры и фильтрующие ленты
• Swales — мелкие дренажные каналы
• Водохранилища, специальные пруды и водно-болотные угодья

Внедрите устойчивую систему отвода поверхностных вод и убедитесь, что ваш проект будет завершен вовремя, что ваш бизнес следует передовым экологическим практикам и что вы защищаете благосостояние своих сотрудников, местных жителей и местных животных в процессе.

Если вы ищете дополнительную информацию о том, как установить систему отвода поверхностных вод, ознакомьтесь с нашим руководством по SuDS

Конструкции по подавлению и отведению подземных вод для закрытых неглубоких траншей (Конференция)

Дэвис, Е. К., Стэнсфилд, Р. Г., Мелрой, Л. А., и Хафф, Д. Д. Конструкции для подавления грунтовых вод и отвода поверхностных вод, применяемые в закрытых неглубоких траншеях для захоронения земли .США: Н. П., 1984. Интернет.

Дэвис, Э. К., Стэнсфилд, Р. Г., Мелрой, Л. А., и Хафф, Д. Д. Конструкции для подавления грунтовых вод и отвода поверхностных вод, применяемые в закрытых неглубоких траншеях для захоронения земли . Соединенные Штаты.

Дэвис, Э. К., Стэнсфилд, Р. Г., Мелрой, Л. А., и Хафф, Д. Д.Солнце . «Сооружения для подавления грунтовых вод и отвода поверхностных вод в закрытых неглубоких траншеях для захоронения». Соединенные Штаты. https://www.osti.gov/servlets/purl/6417541.

@article {osti_6417541,
title = {Конструкции для подавления грунтовых вод и отвода поверхностных вод, применяемые в закрытых неглубоких могильных траншеях},
author = {Дэвис, Э. К. и Стэнсфилд, Р. Г. и Мелрой, Л. А. и Хафф, Д. Д.},
abstractNote = {Малая глубина залегания грунтовых вод, поверхностный дренаж и подземный поток во время штормов являются основными экологическими проблемами при операциях по обращению с низкоактивными радиоактивными отходами во влажных регионах.На двух свалках отходов в Национальной лаборатории Ок-Ридж (ORNL) группы закрытых траншей столкнулись с этими проблемами, и было показано, что они собирают и удерживают воду с сезонными колебаниями от 1 до 2 м. В попытке решить эти проблемы, связанные с водой, более старый из двух участков (Четвертая зона хранения твердых отходов (SWSA 4)) был оборудован в сентябре 1975 года дренажными путями с асфальтовым покрытием, предназначенными для предотвращения проникновения ливневой канализации из 13,8-литрового водостока. га водосбора вверх по склону.На втором участке (участок 49-траншеи SWSA 6) вся территория траншеи площадью 0,44 га была закрыта бентонитовой глиной в 1976 году. Эти попытки не устранили проблемы с водой. В сентябре 1983 года на обоих полигонах были начаты инженерные работы по дренажу. Проект SWSA 4 был разработан для отвода поверхностных стоков и неглубоких подземных потоков, которые берут начало на склоне площадки, в сторону от зоны захоронения. Второй проект, пассивный французский дренаж, построенный в SWSA 6, был направлен строго на подавление уровня грунтовых вод на участке, тем самым предотвращая его пересечение с дном канав для захоронения.Мониторинг после строительства для оценки эффективности показал, что уровень грунтовых вод в районе 49-траншеи был подавлен до глубины> 4,9 м ниже поверхности земли на 50% территории по сравнению с глубиной всего 2,1 м для некоторых частей участка. та же территория наблюдалась в сезонно влажные месяцы до строительства дренажа. Оценка проекта SWSA 4 показывает, что 56% стока зимой-весной 1984 года было отведено вокруг SWSA 4 через дренажную систему.},
doi = {},
url = {https: // www.osti.gov/biblio/6417541}, журнал = {},
номер =,
объем =,
place = {United States},
год = {1984},
месяц = ​​{1}
}

Новое руководство по дренажу строительных площадок в поверхностные воды

Канал для улавливания ила с гравитационной подачей: ряд иловых матов, матов, обработанных флокулянтом, и иловых сеток были использованы для создания высокоэффективного и недорогого процесса обработки ила.

Ранее в этом году было выпущено новое руководство, детализирующее положение регулирующих органов в Англии и Уэльсе, а также общие обязательные правила в Шотландии по перекачке воды со строительных площадок в реки и ручьи.

В них говорится, что только незагрязненная вода, состоящая из чистой и прозрачной дождевой воды или инфильтрованных грунтовых вод, может быть выпущена с участка на срок до трех месяцев подряд в соответствии с исключениями в Англии и Уэльсе, однако в Шотландии ограничений по времени нет.

Для того, чтобы получить право на освобождение, необходимо выполнить ряд условий, направленных на предотвращение загрязнения принимающего водного объекта.Следовательно, сброс не должен:

• мутная вода
• содержат любой химический агент, такой как коагулянт или флокулянт
• содержат любые загрязнители, такие как масло
• содержат воду для мытья бетона, даже если она была обработана
• содержат дренаж с площадок, таких как подъездные дороги, складские помещения
• распространяют инвазивные растения, животные или болезни
• находиться в пределах или вблизи чувствительного экологического объекта
• в Шотландии быть со строительной площадки площадью более 4 га, линейной застройкой более 5 км или участком с уклоном

Изложение метода должно документировать меры контроля для минимизации риска загрязнения, например, как:

• минимизировать уровень образования загрязняющих веществ, таких как ил
• минимизировать попадание воды в котлован, например, из-за дождя или стока
• предотвращать попадание загрязненной воды в реку или ручей
• утилизировать воду, которая попадает в котлован, включая любые меры по борьбе с илом
• План технического обслуживания для мероприятий по борьбе с илом и план мониторинга качества воды

Если что-либо из вышеперечисленного не может быть соблюдено, то требуется ПРЕДВАРИТЕЛЬНОЕ РАЗРЕШЕНИЕ НА ОКРУЖАЮЩУЮ СРЕДУ.

Что это означает на практике?

На всех участках должен быть реализован план управления водными ресурсами, чтобы проиллюстрировать, как они контролируют риск загрязнения, защищая водную среду от проникновения таких материалов, как почва, ил, нефть, химикаты или воды для мытья бетона.

Однако реальность такова, что согласно новому руководству, большинство строительных проектов в Великобритании должны будут иметь индивидуальное экологическое разрешение или лицензию на регулирование контролируемой деятельности для отвода воды с участка в ручей, реку или на землю.

В Шотландии минимальным требованием является план предотвращения загрязнения, который должен быть интегрирован в метод работы, такой как минимизация полос почвы, а мониторинг сосредоточен на взвешенных твердых частицах, мутности и pH. Никакой дополнительной оценки риска или проверки качества воды не потребуется, если на участке не обнаружены загрязнители.

Комплект для ликвидации аварийного ила

В Англии и Уэльсе необходимо оценить риск сброса, и для подачи заявки на экологическое разрешение требуется:

• Система управления, включая план предотвращения загрязнения (оценка источников и путей распространения, а также механизмы контроля загрязнения)
• механизм слива и расход с площадки, а также расход принимающей воды
• Анализ поверхностных вод для завершения предписанных нормативных критериев оценки рисков с 1 по 4

---

Рекомендуется связаться с местной регулирующей группой на раннем этапе процесса, поскольку рассмотрение заявки на разрешение может занять несколько месяцев.

Сайты, не имеющие разрешения или лицензии, уязвимы для регулирующих действий. В случае загрязнения существует риск принудительных мер, включая штраф или тюремное заключение, а также потерю репутации. Точно так же любые незапланированные меры по исправлению положения могут повлиять на работу сайта и задержать или даже остановить работы.

Не паникуйте! Мы можем помочь. лягушка экологическая специализируется на управлении водными ресурсами и борьбе с илом. Мы можем помочь вам на всех этапах реализации вашего проекта, включая предтендерную консультацию.

Мы работаем и руководим строительными компаниями всех форм и размеров и гордимся тем, что предлагаем практичные, ориентированные на конкретные объекты и ориентированные на клиентов решения.

Мы можем помочь вам на всех этапах реализации вашего проекта, включая предтендерные консультации, и предоставить индивидуальные практические решения. Наши услуги включают:

• Обзор сайта — Для многочисленных клиентов мы проводим краткий обзор сайта и отправляем письма. Он предназначен для определения рисков загрязнения илом с участка, определения мер контроля и требований к разрешениям.
• Продукты для борьбы с илом — Мы поставляем продукты для борьбы с илом, изготовленные из природных экологически чистых материалов, включая иловые маты, Wattles и Floc Mats ™, чтобы уменьшить и даже предотвратить стекание ила.Пузырьковые завесы могут использоваться в водотоках для ограничения загрязнения ниже по течению, в то время как наши флокулянты WaterLynx ™, разработанные для удаления мелких частиц глины из мутной воды, получили одобрение регулирующих органов для их использования в некоторых из наиболее чувствительных сред Великобритании.
• Планирование управления водными ресурсами — Мы оцениваем риски и создаем документацию по оценке рисков загрязнения и контролю за загрязнением, чтобы сформировать план управления водными ресурсами на вашем участке.

Дополнительная литература

Методы обезвоживания в строительстве | Sulzer

Основные методы обезвоживания

Методы осушения при строительстве относятся к таким методам, как колодцы, глубокие колодцы, обход и борьба с наводнениями.В устьях и глубоких скважинах погружные насосы устанавливаются в ствол пробуренной скважины, а в байпасных и контрольных насосах устанавливаются в зоне, где требуется обезвоживание. Давайте рассмотрим эти распространенные техники.

скважин

В Wellpoint скважины бурятся вокруг выемки с помощью погружных насосов, установленных в стволе скважины. Эти насосы подключены к коллекторной трубе, позволяющей насосам забирать грунтовые воды в колодцы, а затем сбрасывать их.

Deepwells

В Deepwell пробурена одна или несколько отдельных скважин, и в каждую шахту устанавливаются погружные насосы. Техника Deepwell лучше всего подходит для глубоких земляных работ, где необходимо отвести большие объемы воды.

Байпасный отвод воды

Когда канализационные линии нуждаются в обслуживании, сточные воды перекачиваются вокруг поврежденного участка трубы с помощью водоотливных насосов. Насосы устанавливаются перед обслуживаемым участком трубы. Обходная техника также распространена в ирригационных и строительных проектах.

Защита от наводнений

Контроль над наводнениями относится ко всем методам, используемым для уменьшения или предотвращения вредных последствий наводнений, например, от ливневых вод и сильных дождей. Будь то строительство, проходка туннелей или горные работы, руководители участка должны быть готовы к потенциальному затоплению участка, имея рядом насосы, которые могут перекачивать большие объемы воды против низкого напора. То же самое относится и к повышенному уровню воды в каналах, который может серьезно повлиять на местное население в случае затопления дорог и домов.Важно, чтобы муниципалитеты имели хорошую защиту от наводнений и были готовы действовать быстро в таких случаях.

Осушение тоннелей

Конструкции туннелей — это сложные рабочие места, где необходимо учитывать множество переменных. Значительные объемы воды со строительной площадки необходимо удалить, чтобы стабилизировать грунт или предотвратить затопление рабочей зоны. Машины для проходки туннелей и буровое оборудование требуют надежной подачи охлаждающей воды, которую необходимо восстанавливать, извлекать и очищать после использования.

No related posts.
