Необходимость в ремонте наружных водостоков, выполненных из кровельной стали, возникает при ослаблении крепления желобов:

— При ремонте водостоков устраняют податливость элементов водосточных труб исправлением существующих и постановкой дополнительных креплений, а также уплотнением фальцев, с промазкой мастикой.

— Карнизный свес из оцинкованной стали крепят наружным краем к Т-образным костылям (рис. 36.1), устанавливаемым с шагом 700 мм и выступающим за грани карниза на 80-120мм (рис.36.2).

Рис. 36.1 Чертеж Т-образного костыля для крепления свеса

Рис.36.2 Расположение
Т-образных костылей для крепления карнизного свеса

— Настенный желоб укладывают на карнизный свес и его верхний край крепят заклепками к предварительно установленным крюкам. Кровельный ковер заводят на водосточный желоб не менее, чем на 150 мм (рис. 36.3).

Рис. 36.3 Устройство кровли на настенном водосточном желобе 1 — Т-образный костыль; 2 — настенный водосточный желоб; 3 — крепеж крюка водосточного желоба заклепкой; 4 — водоприемная воронка; 5 — карнизный свес; 6 — верхний слой кровельного ковра; 7- нижний слой кровельного ковра; 8 — крюк водосточного желоба; 9 — основание под кровельный ковер; 10 — дополнительный слой кровельного ковра.

Водосточные трубы собирают из заранее изготовленных звеньев и вспомогательных элементов определенного диаметра. Они должны иметь валики жесткости (зиги), предотвращающие смятие и смещение труб в процессе эксплуатации. Трубы навешивают на стену отвесно с отступом не менее 120 мм от стен и крепят штырями с ухватами, шаг расположения которых не должен превышать 1200мм. Отмет водосточной трубы устраивают на высоте не более 400 мм и не менее 200 мм от уровня тротуара или отмостки. Особое внимание необходимо обращать на правильность установки воронок на водосточной трубе.

Забивать штыри для крепления водосточных труб в стыки крупнопанельного здания запрещается. Водосточные трубы при замене следует, по возможности, пропускать через карнизы и пояса, устраивая в них специальные отверстия, оборудованные манжетами из оцинкованной стали.

Для устранение обледенения наружной водосточной системы можно использовать теплый кабель, (фото 36.1, 36.2, 36.3), который был подробно описан на странице “Дефекты системы внутреннего водостока”.

Фото 36.1 Теплый кабель в наружном водосточном выпуске

Фото 36.2 Обледенение наружной водосточной системы 1 – Водосточный желоб без теплого кабеля 2- Намерзший лед

Фото 36.3 Вид уложенного теплого кабеля в водосточный желоб для исключения образования наледей

Дополнительные материалы:

Использование измерительных приборов при устройстве выравнивающих стяжек на кровле (гибкий уровень, нивелир, теодолит) и принцип иx устройства

Требования к основаниям при устройстве стяжки на кровле

Нарушение! Неправильное выполнение укладки материала кровельного материала

Установка воронок на мягкой кровле

Подача бетонной смеси на кровлю (бетоносмесители, автобетононасосы)

Технология гидроизоляции конструкций фундаментов зданий, сооружений, частных домов при строительстве и ремонте

Гидроизоляционные материалы для гидроизоляции фундаментов, подвалов зданий, сооружений, частных домов

достоинства и недостатки фальцевой крыши, особенности монтажа фальцевой кровли

Конструкция кровли

Кровельный пирог стропильной крыши, а иначе слои конструкции кровли, должны защищать чердак дома от осадков и неблагоприятных погодных условий. Правильный кровельный пирог крыши включает следующие слои:

• Кровельный материал;
• Полости вентиляции;
• Слой гидроизоляции;
• Слой утеплителя;
• Контр обрешетка;
• Слой пароизолятора;
• Обрешетка;
• Отделка внутри дома под крышей.

Каждый слой кровельного пирога имеет своё вполне определенное назначение и выполняется вполне конкретными материалами. Нарушение технологий приводит к быстрому износу и повреждению крыша и как следствие частому ремонту или необходимости полной переделки.

Изготовление и монтаж фальцевых «картин» и доборных элементов.

По причине разнообразия индивидуальных решений в проектировании частных домов, мы рекомендуем изготавливать доборные элементы и фальцевые картины прямо на строительной площадке, исходя из соображений экономии и качества производимых работ. Монтажники видят вживую узел кровли и могут с большей точностью изготовить доборный элемент с нужной геометрией. Та же ситуация и с фальцевыми картинами. При таких условиях все элементы будущей кровли идеально состыкуются и создадут эффект «консервной банки».

Посмотрите короткое видео по монтажу фальцевой кровли.

► Позвоните нам ◄

Как представлено на видео, картины поднимают на крышу и соединяют их боковые стороны друг с другом двойным стоячим фальцем. Затем картины крепят к обрешетке узкими стальными полосками — кляммерами, которые одним концом заводят в стоячие фальцы, при их изгибе, а другим — крепят к брусу обрешетки.

Рекомендуемый уклон кровли при использовании фальцевой технологий — более 14°. При меньших уклонах кровли (от 7° до 14°) обязательным является устройство сплошного основания, а также применение двойного фальца, уплотненного специальным герметиком.

Внутренняя часть кровельного пирога

От стропильной системы внутрь дома, кровельный пирог состоит из следующих слоёв:

• На стропила крепиться слой пароизоляции;
• По ней перпендикулярно стропилам крепятся доски обрешетки для удержания утеплителя;
• К ним паралельно стропилам прибиваются вентрейки;
• Завершает конструкцию слой отделочного материала.

Отделка помещения под крышей

Качественная отделка помещения под крышей, чаще всего касается мансардного помещения пригодного для жилья. Для чердаков внутренняя отделка носит, скорее, технологический, чем декоративный характер.

Проводятся внутренняя отделка крыши после её полного устройства и завершений кровельных работ. Для отделки мансарды используют деревянную вагонку или гипсокартон с последующей покраской или оклейкой обоями.

Вентрейки

В качестве вентреек или реек для вентиляции, используют штакетник 20 мм с шириной 45±5 мм. Вентрейки набиваются после закрепления слоя пароизолятора по поверхности стропильных ног.

Вентрейки набивается поверх гидроизоляции вдоль стропильных ног. Она необходима для получения зазора между стропильной системой и отделочным материалом.

Слой пароизоляции

Слой пароизоляции защищает утеплитель крыши от проникновения водяных паров из внутреннего помещения под крышей.

В качестве пароизоляции используют:

• Полиэтиленовую плёнку;
• Армированную и не армированную пароизоляционную мембрану;
• Универсальную пароизоляционную плёнку;
• Фольгированную пароизоляцию.

Отсутствие пароизоляции приводит к гниению стропильной системы и значительному снижению эффективности утеплителя.

Монтаж снегозадержателей, водосточной системы и подшивка карнизных свесов

Монтаж снегозадержателей.

Снегозадержатель – неотъемлемая часть практически любой скатной кровли. Основная функция снегозадержателей — сдержать сход снежной массы со скатов, тем самым предотвратить срыв водосточной системы, вентиляционных труб и других важных элементов кровли.

Количество снегозадержателей на кровле зависит от площадей и длин скатов. В некоторых случаях снегозадержатели монтируются в два и даже в три ряда, параллельно карнизам или шахматном порядке. Снегозадержатели для фальцевой кровли производятся в премиальном и бюджетном сегменте, в метровом и трёхметровом исполнении. Наши специалисты в своей работе используют снегозадержатели высокого качества, с дополнительными кронштейнами и цепляют кронштейны за каждый фальц, тем самым практически исключают риски срыва снегозадержания. Ведь под высокой нагрузкой снега и наледи кронштейны могут погнуться или вовсе оторваться от гребня фальца.

Можно отметить две основные функции снегозадержателей:

• Предотвращает сход и падение снежных лавин, тем самым оберегает людей от получения травм и спасает от повреждений рядом стоящие автомобили.
• Исключает риски повреждений кровельного покрытия, водосточной системы и различных кровельных элементов.

Монтаж трубчатых снегозадержателей выполняется по линии несущей стены.

Монтаж водосточной системы, настенные и подвесные желоба.

Изготовление и монтаж надстенного желоба.

Настенные желоба на фальцевой кровле монтируются на краю ската возле свеса. Конструкция настенного желоба проста: невысокий борт монтируют на перфорированные уголки или брусок, которые задают необходимую жесткость конструкции, а сам желоб устанавливают под небольшим углом к свесу кровли, чтобы к водосборной воронке сходились два луча: вода, стекая по скатам кровли, скапливалась у бортика и двигалась к воронке и трубе.

Эта система позволяет свести к минимуму риск образования сосулек и схода снега в дополнение к системе снегозадержания. Кроме того, этот тип устройства желобов отличается повышенной прочностью — это большой плюс для российского климата.

Монтаж подвесного желоба

Подвесные желоба устанавливаются с помощью кронштейнов из полосы металла 4мм и более на свесе крыши. Крюки монтируются либо к лобовой доске, либо к стропилам (вариант с креплением на стропила более надежен, так как стропила выдерживают более высокие нагрузки, чем лобовая доска).

Важный нюанс — над воронкой водосточной трубы желоб лучше не прерывать, а сделать отверстие, подходящего диаметра, обязательно загерметизировав стык воронки и желоба. Одним из преимуществ подвесной водосточной системы — возможность собрать всю воду с крыши, включая воду с карниза.

►Узнать цену фальцевой кровли!◄

Подшивка карнизных свесов кровли софитами

Софиты выполняют две главные функции:

• эстетическая — придаёт кровле законченный внешний вид;
• практическая — обеспечивает необходимую вентиляцию кровли.

Подшивается карнизный свес кровли пластиковыми или металлическими софитами после окончания фасадных работ. Производятся софиты с частичной перфорацией, полной перфорацией или без перфорации. Перфорация подразумевает под собой наличие небольших сквозных отверстий, через которые осуществляется циркуляция воздуха в подкровельное пространство. Грамотно смонтированная система вентиляции способствует выветриванию собравшегося конденсата из подкровельного пространства и проветриванию стропильной системы, предотвращает появление плесени и неприятного запаха.

Пластиковые софиты:

Чтобы максимально сократить время монтажных работ и сэкономить бюджет, для подшивки используется пластиковый софит. Помимо самих софитов необходимо приобретать доборные элементы: J фаску и J профиль. Как правило, софит производится в 3-х метровом варианте шириной 30 см. К недостаткам пластикового софита можно отнести узкую цветовую гамму — на выбор только серый, белый и коричневый цвет.

Внешняя часть кровельного пирога

От стропильных ног к улице пирог кровли включает следующие слои:

• Утеплитель;
• Слой ветро- и гидро-защиты;
• Контробрешетка или внешняя вентрейка:
• Обрешетка;
• Слои кровли.

Утеплитель

Утеплитель крыши укладывается между стропильных ног, обычно, с внутренней стороны дома.

Слой ветро- и гидро-защиты

Слой гидроизоляции укладывается поперёк стропильных ног, закрепляясь к ним степлером или досками контробрешетки. Защищает утеплитель и стропильную систему от влажности с внешней стороны. используются диффузионные мембраны.

Контробрешетка

Контробрешетка создает вентиляционный зазор между слоями кровельного материала и утеплителем. Используют штакетник 20 мм с шириной 45±5 мм.

Обрешетка

Вид обрешётки зависит от используемого вида кровельного материала. Разделяют сплошную обрешетку, для мягкой кровли и обрешетку пошаговую, для металлической и керамической кровли. Шаг обрешетки зависит от угла наклона и веса кровельного материала.

Для начала разберемся с ингредиентами

Самыми главными составляющими «кровельного пирога» помимо теплоизоляции и непосредственно кровельного покрытия
являются: — паро- и гидроизоляция, — система подкровельной вентиляции.

Одним из первых слоев нашего пирога помимо внутренней отделки потолка является
пароизоляция
. Она препятствует прониканию влаги в виде пара в утеплитель. Существует множество видов пароизоляции в зависимости от качества материала, но функция у этой строительной пленки одна, хотя, и немаловажная. Основной из задач при монтаже кровли является обеспечение защиты утеплителя и всей кровельной конструкции от воды.
При намокании теплоизоляционный слой теряет до 50% своих свойств, что приводит к прониканию влаги в кровельную конструкцию и резкому увеличению теплопроводности. Проникшая влага в кровельную систему также способствует гниению оснований и быстрому износу.Защитить утеплитель и конструкцию от воды поможет гидроизоляционная пленка.
В кровельном пироге необходимо образовать вентиляционную систему. На гидроизоляцию укладывается контробрешетка и обрешетка, сверху которой кладется внешнее кровельное покрытие. Система обрешетки позволяет создать канал, по которым воздух, насыщенный влагой, может проходить наружу через установленные на крыше аэраторы.
Все правильно установленные материалы и качественно выполненная работа позволит кровельной системе прослужить вам долгую службу.

Слои кровельного материала

Слои кровельного материала зависят от выбранного материала кровли.

• Для керамической и металлической кровли выполняется обрешетка на контробрешетке, с шагом от 30 см, зависящим от тяжести материала и угла наклона крыши.

• Для мягкой кровли на контробрешетку и пошаговую обрешетку укладывается сплошной слой плит OSB, на них стелется слой подкладочного ковра, а только потом укладывается мягкая черепица или другой вид мягкой кровли.

©Domity.ru

Связанные статьи

• Конструкция висячих стропил и название её элементов
• Конструкции наслонных стропил: несущие конструкции скатной крыши
• Чем отличаются наслонные и висячие стропила: схемы, чертежи
• Скатные крыши: конструкции и формы скатных крыш
• Конструктивные элементы крыши: общие описания и схемы
• Классификация крыш по форме и конструкции
• Типы ремонта кровли по объемам производимых работ

Похожие записи

• Древесина для кровли
• Медная кровля дома
• Фальцевая кровля для загородного дома
• Камышовая кровля в частном домостроении
• Конструкции висячих стропил

Новые статьи

• Древесина для кровли
• Медная кровля дома
• Фальцевая кровля для загородного дома
• Камышовая кровля в частном домостроении
• Гидроизоляция кровли своими руками: материалы и монтаж

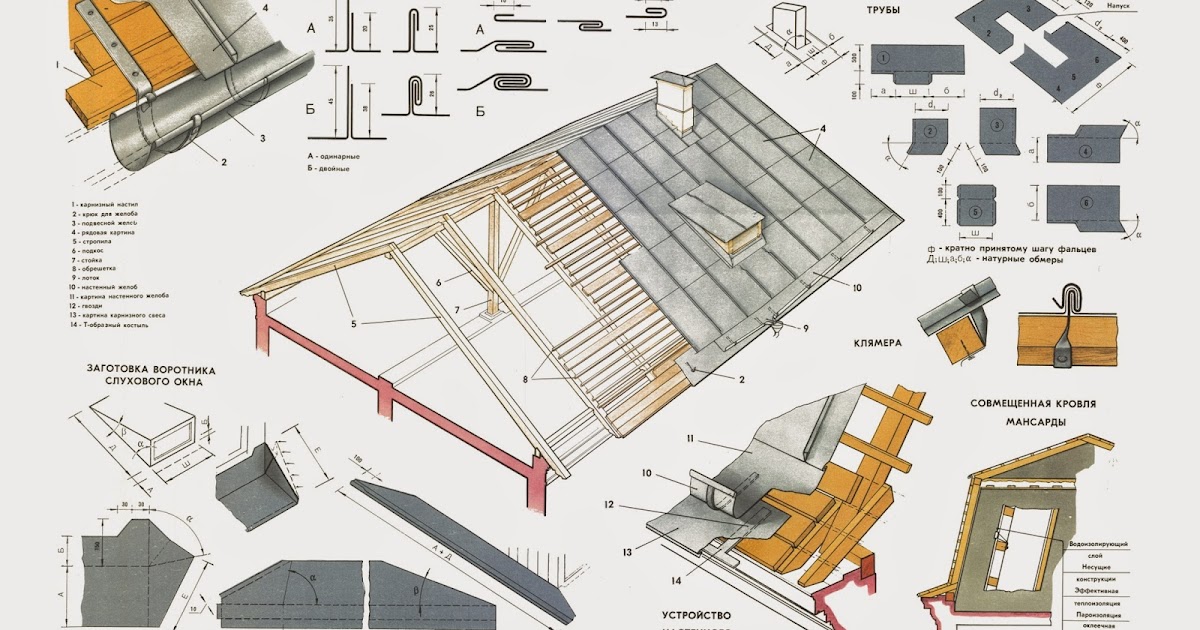

Типы фальцев и методы их крепления

Текстура фальцевой кровли представлена 4 типами фальцев:

• стоячий двойной;
• стоячий одинарный;
• лежачий двойной;
• лежачий одинарный.

Горизонтальные ребра фальца закрываются лежачим фальцем, а продольные бока – стоячим. Самозащелкивающаяся фальцевая кровля может быть оснащена самозащелкивающимися элементами. Если они отсутствуют, то стыки закрывают вручную при помощи специальных инструментов или посредством устройства для закатки фальцев.

Считается, что самым надежным типом фальца является двойной стоячий фальц – именно эта конструкция шва обеспечивает максимальную герметичность.

Типы фальца
