СТЕНЫ – ограждающая и в большинстве случаев несущая конструкция зданий. Стены подразделяют на наружные и внутренние. Наружные стены предназначены для защиты жилых помещений от атмосферных воздействий осадков, ветра, температуры, городского шума, солнечной радиации и для передачи нагрузок от собственной массы, крыши, балконов, перекрытий и покрытий на фундаменты.

Внутренние стены также несут нагрузки и, кроме того, разделяют помещения. Т.е. они являются звукоизоляционными и противопожарными барьерами.

И наружные, и внутренние стены разделяют на несущие, самонесущие и навесные.

Исходя из назначения стены, как ограждающей конструкции, она должна быть мало теплопроводна, теплоустойчива, не продуваема, стойка от действия “косых” дождей и достаточно звуконепроницаема.

Стена как несущая конструкция должна быть прочной, чтобы обеспечить передачу нагрузок на фундамент, не должна пропускать в толщину водяные пары из помещения. Скопление сорбционной влаги в конструкции стены вызывает снижение ее теплотехнических качеств. При переменном замерзании и оттаивании конденсата внутри ограждения стена деформируется.

Все перечисленные требования положены в основу конструирования наружных стен. Эффективной и оправдавшей себя в эксплуатации является однослойная стена из прочных, мало теплопроводных, звуконепроницаемых, долговечных и стойких от атмосферных воздействий материалов.

При увеличении высоты зданий увеличиваются нагрузки. Для их восприятия стены должны проектироваться из более прочных материалов, а они более теплопроводны. Поэтому приходится увеличивать толщину стен с учетом теплопроводности. При небольшой этажности и мало теплопроводных материалах из условий прочности приходится также увеличивать толщину стен. А это снижает выход полезной площади.

Основным стеновым материалом является красный кирпич. Его применяют для кладки наружных и внутренних стен, столбов и изготовления кирпичных панелей.

Стены помещений с невысокой влажностью изготовляют из керамических камней, силикатного автоклавного, известково-шлакового (плотность выше, чем у красного) и известково-зольного кирпича. Применяется также пустотелый и легкий кирпич. Эти материалы имеют в отличие от красного кирпича значительно меньшую плотность и это позволяет увеличить их размеры (0,25 * 0,12 * 0,14 и 0,25 * 0,25 * 0,14).

Сейчас для стен выпускают блоки из шлако- и керамзитобетона размером 0,188 * 0,39 * 0,19(h) м. Их прочность и морозостойкость невысоки. Поэтому их используют для стен зданий до 5-и этажей с нормальным тепло влажностным режимом эксплуатации.

Керамические блоки изготавливают с вертикальными и горизонтальными пустотами. Из первых выкладывают стены высотой до 3-х этажей, а из вторых – до 4-х.

Блоки изготавливают и из естественных материалов. В южных районах применяют мелкие блоки из ракушечника, туфа и пористого песчаника.

Стены облицовывают самым разнообразным материалом: от плит естественного камня до штукатурки. Для облицовки применяют лицевой кирпич и легкие керамические блоки. Кроме того, стены облицовывают ковровой керамической глазурованной плиткой.

В сборном домостроении применяют крупные стеновые блоки и панели. Их изготовляют из однородного материала или делают многослойными. В однородных деталях применяют легкие конструктивные (керамзитобетон) и конструктивно-теплоизоляционные бетоны. Они имеют хорошие прочностные характеристики поэтому способны воспринимать значительные нагрузки.

Кроме того, они имеют относительно небольшую плотность и поэтому они достаточно теплостойки. Конструктивно-теплоизоляционные бетоны (ячеистые) менее прочны. Они имеют небольшую плотность, т.е. низкий коэффициент теплопроводности.

В многослойных конструкциях (панелях) применяют конструктивные и легкие теплоизоляционные бетоны. Это позволяет уменьшить массу стен. При этом из тяжелого бетона М150-200 делают тонкостенные железобетонные оболочки панелей. Они воспринимают основные нагрузки. А из легкого бетона выполняют теплоизоляционные слои. Они обеспечивают защиту от охлаждения (газо- и пенобетоны, обладающие очень низкой теплопроводностью). От паропроницания устраивают паронепроницаемый слой. Для придания хорошего вида наружную поверхность отделывают декоративным слоем, иногда фактурным. Его приготовляют из растворов или бетонов на цветных цементах. Применяют и керамическую плитку, покрытую тугоплавкими цветными глазурями (ковровую или типа кабанчик).

В последнее время применяются прокатные металлопластмассовые навесные панели. В качестве теплоизолирующего заполнения здесь применяется пористая пластмасса. К ней с двух сторон приклеивается гофрированная оболочка из анодированного металла (алюминия). Эти панели чаще применяют в промышленном строительства. Панели выпускают в виде длинномерного материала. Режут на месте специальными механическими пилами и крепят к каркасу винтами-саморезами.

Для кладки кирпичных стен применяют так называемые холодные и теплые растворы. Теплые растворы изготовляют с пористыми добавками, уменьшающими плотность. Поэтому они имеют низкую теплопроводность.

При кирпичной кладке применяют также простые и сложные растворы: известковые, цементные, цементно-известковые и цементно-глиняные.

Для герметизации и утепления швов между деталями применяют материалы на основе полимеров, просмоленный канат и паклю.

В стенах малоэтажных зданий в сельской местности применяют дерево. Из круглого леса и брусьев собирают стены рубленых домов. Пиленый лес – доски, бруски, вагонка – применяется для устройства каркасно-засыпных и щитовых стен.

Внутренние стены проектируют из условий прочности и звукоизоляции. Эти два требования по своим физическим свойствам совпадают: чем плотнее материал внутренней стены, тем он более прочный и менее звукопроводный. Для устройства внутренних стен также эффективно по требованиям звукоизоляции применять слоистые конструкции с чередованием плотных и рыхлых слоев.

Несущие наружные и внутренние стены должны отвечать изложенным выше требованиям.

Самонесущие по прочности должны быть рассчитаны на прочность и устойчивость от собственного веса.

Навесные легкие стены из эффективных теплоизоляционных материалов предназначены только для разделения или защиты помещений от атмосферных влияний и шума. Облегченные навесные стены, как правило, малотеплопроводны и малотеплоустойчивы. Стены выполняют, выкладывая из мелкоштучных материалов или монтируя из крупных деталей, изготовленных на заводе.

Стены из мелкоштучных материалов. Из этих материалов можно создавать индивидуальные объемно-пространственные композиции, использовать различные архитектурные детали и формы, т.

к. здесь нет жесткой “привязки” к унифицированным деталям заводского изготовления. Поэтому современные нетиповые и уникальные здания возводятся из кирпича и мелких блоков чаще всего.

Толщину кирпичных стен определяют расчетом по прочности и теплотехническим характеристикам. Размеры выдерживают кратными габаритам кирпича. Основными типами кирпичных стен являются стены в 2,5, 2, 1,5 и 1 кирпич толщиной соответственно 0,64, 0,51, 0,38 и 0,25 м.

Сплошные кирпичные стены материалоемки. На 1 м3 кладки расходуют 400-410 штук кирпича, требуют больших затрат труда и имеют большую массу.

Поэтому в 30-50 г. ХХ в., когда не хватало строительных материалов, стали применять облегченные конструкции.

Одним из методов облегчения стен является устройство уширенных вертикальных швов. Кладку выполняли на теплом растворе. Разработаны и применяются облегченные стены типа Герарда, Попова-Орлянкина, колодцевая кладка и др. Эти виды конструкций представляют две стенки (версты) – наружную и внутреннюю толщиной в 0,5 кирпича с заполнением средней части толщиной 0,20-0,27 м менее теплопроводным материалом, чем кирпич, например, легким бетоном с заполнителем из шлака, керамзита, перлита и т.

д.

Связь стенок в стене типа Герарда осуществляется прокладками из пачечного железа, в стене типа Попова-Орлянкина – одним рядом тычковых кирпичей, выкладываемых через пять рядов ложков по высоте, в колодцевой кладке предусматриваются вертикальные стенки (диафрагмы). Вертикальные стенки располагают с шагом 0,64-0,75 м обязательно под опорами балок перекрытий.

Применяются несимметричные конструкции: стена с одной наружной верстой. Внутренняя часть стены состоит из монолитного слоя шлакобетона.

Облегченные стены имеют сопротивление теплопередаче такое же, как и сплошная стена в 2,5 кирпича, но их масса и толщина меньше. Поэтому они имеют меньшую прочность и их применение ограничено. Так, стены типа Герарда и колодцевая применяются для зданий не выше 2-х этажей, а стена типа Попова-Орлянкина – не выше 6 этажей.

Несмотря на положительные качества облегченных стен по сравнению со сплошными, они редко применяются в связи с тем, что очень трудоемки и требуют высокой квалификации каменщика.

Для облегчения стен и повышения их сопротивления теплопередаче в качестве стенового материала применяют легковесный (пористый) и дырчатый кирпич.

Для повышения производительности труда каменщиков стали применять укрупненные элементы, из которых выкладывают стены. Вместо кирпича используют сплошные мелкие легкобетонные блоки. Такие стены менее трудоемки, чем кирпичные. Объем одного блока примерно в 7 раз больше кирпича, но он и тяжелей кирпича примерно в 6 раз. Но все равно производительность труда каменщика при кладке стен из мелких блоков выше, чем при кладке кирпичных стен.

Мелкие блоки сплошные изготовляют из легких бетонов (шлако-, керамзитобетона) и на местных заполнителях типа щебенки из туфа или ракушечника.

Стены из сплошных шлакобетонных мелких блоков можно применять в зданиях высотой до 5 этажей.

Для уменьшения массы блоков и повышения теплотехнических качеств мелкоблочных стен блоки изготавливают с пустотами (блоки типа “крестьянин”). Стены из пустотелых блоков применяют для зданий до 3 этажей при равных теплотехнических качествах со стеной из сплошных блоков. Они весят в 1,7 раза меньше и толщина их почти в 1,5 раза меньше, чем стены из сплошных шлакобетонных блоков.

Сразу после войны стали применяться стены из пустотелых керамических блоков. Они по массе и по теплотехническим качествам равны блокам типа “крестьянин”, но из них можно строить здания до 4 этажей.

Стены из крупных блоков. С применением подъемно-транспортных механизмов появилась возможность для повышения степени сборности и производительности труда укрупнять элементы стен. Стали применять стены из крупных блоков. Применяют 3 типа стен по раскладке блоков: 2-х, 3-х и 4 х рядная. При 2-х рядной раскладке стену выкладывают из 3-х типов блоков перемычечного, простеночных и подоконного. При 3-х и 4-х рядной раскладке простеночные блоки разрезают горизонтальными швами на 2 и 3 детали соответственно.

Крупные блоки делают из легкого или ячеистого бетона с различной отделкой внутренней и наружной поверхностей.

Стены из крупных блоков имеют высокие эксплуатационные качества аналогичные кирпичным сплошным стенам. Но они имеют большую массу и толщину. Для решения углов, входов, балконов, карнизов, парапетов приходится разрабатывать большое количество дополнительных типоразмеров блоков. Они имеют разную массу. Так, наибольшей массой при двухрядной раскладке обладают простеночные блоки. Для их монтажа нужен тяжелый кран. При подъеме других деталей его грузоподъемность используют частично. Это снижает эффективность использования крана, т.е. он работает с недогрузом. В 4-х рядных стенах все блоки имеют примерно одинаковую массу. Поэтому можно применять кран меньшей грузоподъемности и повысить коэффициент его загрузки по массе.

Но в стенах 4-х рядной раскладки много стыков, т.к. в пределах одного помещения фасадную стену собирают из 8 деталей. Увеличивается протяженность стыков. Поэтому предпочтение отдают все-таки 2-х рядной раскладке.

Крупнопанельные стены. Эти стены имеют намного меньше стыков, чем блочные, т.к. панели имеют высоту и ширину размером “на комнату” или две. На заводе в них вставляются оконные и дверные блоки.

Панели делают однослойные и многослойные.

Однослойные панели изготовляют из легкого бетона: керамзитобетона, перлитобетона или шлакобетона; из ячеистых бетонов – пенобетона или газобетона. Эти бетоны имеют высокое сопротивление теплопередаче Rо. Однослойные стены производят с защитно-отделочным наружным слоем толщиной 5-7 см или защитно-отделочным наружным и внутренним слоями толщиной каждый не менее 2 см. Эти слои защищают стены от намокания под действием атмосферной влаги, но не препятствуют диффузии паров из внутренних помещений и испарению во внешнюю среду.

Многослойные панели состоят из несущего, утепляющего и наружного отделочно-защитного слоев. Для наружных слоев выбирают теплоизоляционные материалы с высоким сопротивлением теплопередаче. Эти материалы имеют повышенную способность к влагоотдаче. Поэтому в толще стены поддерживается оптимальный тепловлажностный режим, т.к. с поверхности быстро удаляется не только дождевая вода, но и влага, проникающая из воздуха помещений. В тоже время теплоизоляционные материалы отличаются и высоким водопоглощением, поэтому их предохраняют тонким влагозащитным покрытием, обеспечивающим испарение. Толщина наружных защитно-отделочных слоев – 5-7 см.

Материал внутренних слоев должен иметь большую теплопроводность. Обычно это несущий конструктивный слой. Толщина его – 7-12 см, материал слоя, как правило, плотный бетон. Несущий слой проектируется с расчетом передачи на него нагрузки от перекрытий и покрытий.

В 3-х-слойной панели несущий элемент состоит из 2-х слоев, связанных между собой арматурой из антикоррозионной стали.

Такое решение многослойной панели необходимо для того, чтобы стена не так сильно поглощала влагу из воздуха помещений. Иначе появляется конденсат паров на внутренней поверхности и отсыревание конструкции. Увлажнение приводит к снижению теплотехнических свойств стены, т.к. при увлажнении уменьшается термическое сопротивление Rо материала.

Утепляющий слой состоит из легкого бетона или ячеистого бетона, а в 3-х-слойных панелях – из полужестких минераловатных плит или стекловолокнистых плит. Толщина утепляющего слоя определяется теплотехническим расчетом.

Эффективность эксплуатации крупнопанельных стен зависит от конструкции и качества выполнения вертикальных и горизонтальных стыков. Стыки подвержены деформации, связанной с температурными и влажностными изменениями габарита панелей, а также с взаимной подвижностью слагающих панели конструктивных и теплоизоляционных слоев. Эти деформации могут нарушить герметизацию стыков.

При проектировании стыков надо предусмотреть защиту помещений от продувания, увлажнения косыми дождями и промерзания стыков. Причем стыки должны быть простыми и малотрудоемкими, из долговечных герметизирующих материалов. Стыки должны обеспечивать расчетную прочность и устойчивость наружных стен. Это обеспечивается монтажным бетоном, а герметизация стыка – полимерной мастикой и герметизирующей прокладкой.

Существуют 3 схемы конструктивного решения стыков между панелями. По первой схеме в шов закладывают эластичный герметик, который расширяется и сжимается при подвижности панелей. Эксплуатационные свойства таких стыков зависят от качества их заполнения. Это трудно проконтролировать.

Главный недостаток – особенность герметиков: они стареют, со временем теряют эластичность и свойство адгезии, т.е. способность прилипать к поверхности стыкуемых панелей. В настоящее время такие стыки не применяются.

Стыки по 2-й схеме характерны формой торцов панелей. Ребра и пазы предохраняют стык от прямого попадания воды. Декомпрессионный вентиляционный канал защищает от передачи капиллярной влаги. Недостаток стыка – усложнение формы опалубки и возможность повреждения тонких ребер при транспортировании и монтаже. На рисунке запроектирована нахлестка противодождевых барьеров соседних панелей.

В третьем виде стыков предусмотрена двухступенчатая защита, и дождевая вода стекает по обоим слоям изоляции. Для организации стока вертикальные каналы сообщаются с открытыми горизонтальными каналами. В этом виде стыка также соблюден принцип выравнивания давления – предусмотрен декомпрессионный канал.

Стыки по 2-й и 3-й схемам долговечны, в них с изменением ширины шва герметичность не нарушается, поэтому они устойчивы к атмосферным воздействиям.

Более широко применяемые панели для наружных стен:

—       однослойные из легких бетонов толщиной в зависимости от расчетной наружной температуры и объемной массы бетона от 25 до 35-40 см;

—       однослойные из ячеистых бетонов автоклавного твердения на базе газобетона, пенобетона или пеносиликата толщиной 28-32 см.

В зданиях повышенной этажности с поперечными несущими стенами или с каркасом могут применяться облегченные навесные панели.

Панель состоит из деревянного каркаса, внутреннего отделочного слоя из асбестоцементных листов, наружного защитного отделочного слоя из алюминиевых листов, из листовой антикоррозионной стали, стекла, стеклопластика и асбестоцемента и утеплителя в виде минераловатных плит, полистирола, пенопласта.

Облицовку крепят по контуру алюминиевыми профилями, а стык перекрывают нащельником. Листы облицовки привертывают к деревянному каркасу шурупами с овальными отверстиями для обеспечения подвижности облицовки под действием наружной температуры.

Деревянные стены. В сельской местности, в районах, богатых лесом, строят деревянные жилые дома со стенами из круглых бревен, из брусьев, каркасно-обшивные и сборно-щитовые.

Бревенчатые стены рубят из бревен Æ 150-200 мм в “паз” – шириной паза не менее 130 мм. Бревна с вырубленным снизу пазом укладывают на растительный мох, после осадки стены проконопачивают паклей. Для того чтобы не было смещения бревен в горизонтальной плоскости, их крепят шипами. Шипы устанавливают по длине стены в шахматном порядке на расстоянии 1500-2000 мм. Углы бревенчатых стен рубят в “лапу”. Бревенчатые стены традиционно применяются со времен древней Руси, но они трудоемки и требуют большого расхода древесины.

Применяются также брусчатые деревянные стены. Их укладывают на паклю. Чтобы стены не промокали от “косых дождей” в паз брусчатых зданий прокладывают деревянный уголок. Углы рубят в шип с перевязью.

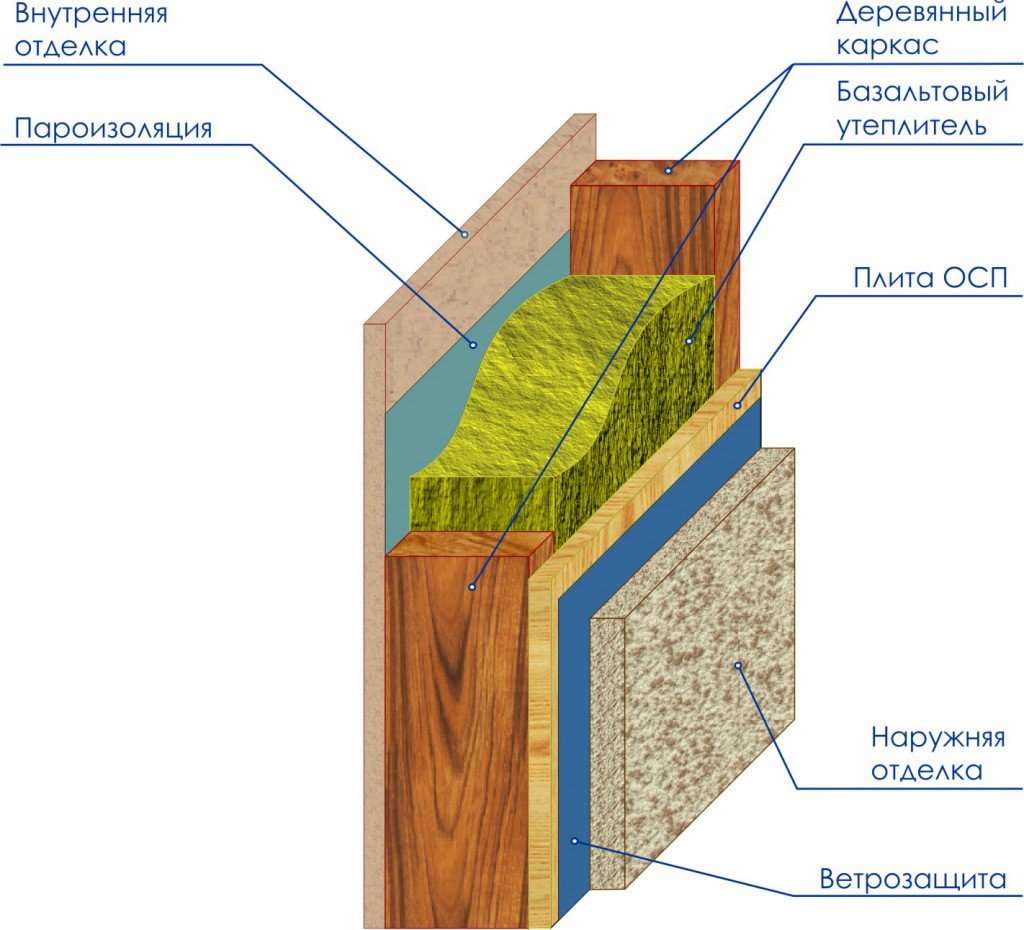

Более экономичны деревянные каркасные стены. Конструкция стены каркасного здания состоит из стоек, утеплителя и наружной и внутренней облицовки. В качестве утеплителя применяют фибролит, минераловатные плиты и маты, камышит. В качестве засыпки – шлак, древесные опилки, стружку, торф и др. Но сыпучие утеплители дают осадку, тогда под оконными коробками и ригелями образуются воздушные пустоты. Это приводит к большому охлаждению здания и промерзанию стен.

Чтобы не было осадок и для повышения огнестойкости опилочные засыпки укладывают с добавкой вяжущих растворов из гипса и извести.

Внутреннюю облицовку выполняют из сухой штукатурки, реже из мокрой гипсовой штукатурки. В качестве наружной облицовки применяют вагонку, асбестоцементные листы, реже – мокрую штукатурку.

Для предупреждения продувания каркасных стен под слой наружной облицовки укладывают строительную бумагу или пергамент.



Внимание!

Если вам нужна помощь в написании работы, то рекомендуем обратиться к профессионалам. Более 70 000 авторов готовы помочь вам прямо сейчас. Бесплатные корректировки и доработки. Узнайте стоимость своей работы.

Классификация стен

Стены могут разделяться по:

• назначению
• типу воспринимаемых нагрузок
• конструктивному решению
• материалу
• способу возведения

Классификация стен по назначению:

• наружные
• внутренние

Классификация стен по конструктивному решению:

• монолитные
• мелко- и крупноблочные
• панельные и щитовые
• каркасные
• сборные
• комбинированные

Классификация стен по восприятию нагрузок:

• несущие
• самонесущие
• ненесущие

Классификация стен по материалу:

• каменные
• бетонные
• деревянные
• из синтетических материалов

Классификация стен по способу возведения:

• сборные
• монолитные

Несущие стены

Отличить несущую стену от ненесущей достаточно просто. Несущие стены — воспринимающие кроме нагрузок от собственного веса и ветра также нагрузки от покрытий, перекрытий, кранов и т. п.

Эта стена в буквальном смысле «несет» на себе определенную нагрузку. Если вы мысленно удалите ее из конструкции здания, и такое удаление нарушит целостность здания, значит, стена несущая.

Самонесущие стены

Самонесущие – воспринимающие нагрузку только от собственного веса стен всех вышележащих этажей зданий, а также ветровую нагрузку.

Ненесущие стены

Ненесущие (в том числе навесные) — воспринимающие нагрузку только от собственного веса и ветра в пределах одного этажа при высоте этажа не более 6 м (при большей высоте этажа эти стены относятся к самонесущим).

В том случае, если определение конкретного вида стены все же вызывает затруднения, лучше всего проконсультироваться у специалиста.

Была ли статья полезна?

Внутренние стены и перегородки

Внутренние стены и перегородки, в отличие от несущих конструкций, никакой нагрузки, кроме собственного веса, не испытывают. Тем не менее, их значение для внутренней планировки неоценимо. Вариантов разделения общей площади на отдельные помещения может быть достаточно много, как много существует видов внутренних стен. Большая площадь дома вынуждает возводить  несущие внутренние стены, в таком случае, сооружаемая конструкция должна опираться на один и тот же фундамент и возводится из аналогичного наружным стенам материала. В исключительных случаях, можно использовать родственные материалы, например, ДСП и строительную древесину.

Что касается внутренних стен, которые чаще называют перегородками, то требования к ним менее строги, поскольку конструкции не нагружены, работают в комфортных условиях, и нуждаются, в некоторых случаях, лишь в эффективной звукоизоляции, в качестве которой с успехом используются  базальтовые плиты Акустик Баттс. Перегородки  могут иметь значительно меньшую прочность, для них не нужно устанавливать фундамент. Единственным условием является возведение их на  прочном перекрытии, до начала настилки пола.

Какие материалы используются для стен и перегородок

Внутренние стены, с равным успехом, возводятся из облегченного кирпича, дерева, газобетонных блоков и гипрока. Практически, это материалы, которые работают в наружных стенах, исключением является гипрок, который может эксплуатироваться исключительно во внутренних помещениях.  Деревянные перегородки из бруса или оцилиндрованных бревен актуальны, если из этого материала выстроен весь дом. Разница в том, что используемая древесина должна быть меньшего диаметра. Древесина незаменима, когда требуется  изолировать отапливаемое помещение от холодного.

Не исключается так же, строительство стены из достаточно толстых, в пределах 40-50 мм, досок, которые впоследствии легко декорируются. Конструкция состоит из двух слоев древесины, между которыми уложен тепло-звукоизолирующий материал или  просто пергамин. Для придания жесткости стену  возводят в трехслойном варианте, причем средние доски расположены по отношению к крайним перпендикулярно или по диагонали.

Перегородки бывают разные

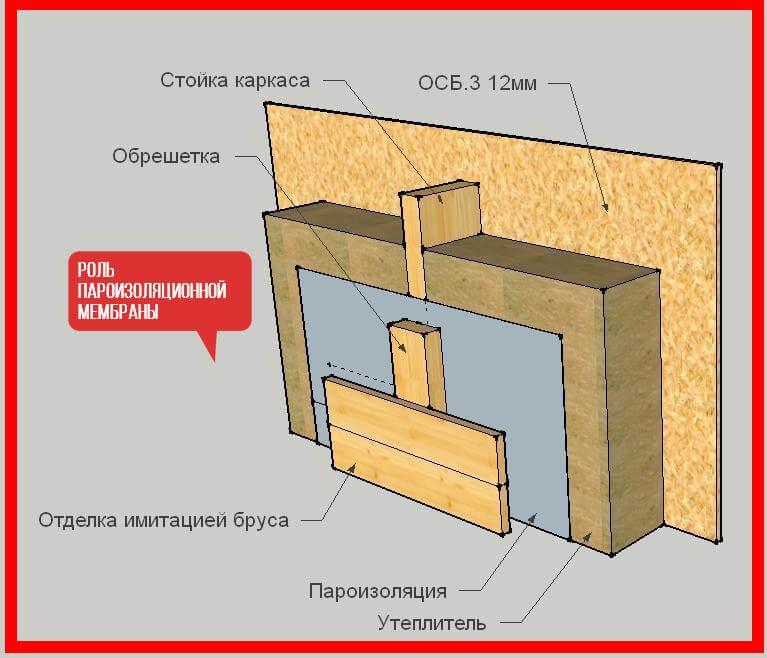

В загородном строительстве популярны каркасные перегородки. Несущая система обшивается декоративными панелями, а внутренняя полость заполняется  керамзитом, или экологически чистыми  волоконно-целлюлозными гранулами. Строительный кирпич для возведения внутренних стен годен с ограничениями. При необходимости, речь может идти о поризованном или пустотелом  материале, обладающим меньшим весом. В данном варианте, если отсутствует железобетонное основание, следует рассмотреть вопрос о сооружении дополнительного фундамента. Дизайнерское оформление часто предусматривает эксплуатацию кирпичной кладки в изначальном виде, без дополнительного декора. Если это оправдано стилем внутренних интерьеров – проблемы не существует, в противном случае в арсенале отделочников существуют  декоративные  штукатурки, облицовочные плитки и панели,  из которых можно выбрать оптимальный вариант.

Из монолитных бетонных технологий можно выбрать пенобетон или газобетонные  панели. Это экологически чистые материалы не имеют ограничений для внутренней эксплуатации, а по рабочим свойствам ничем не уступают традиционной строительной керамике. Так же на должном уровне находиться их пожаробезопасность. Для сооружения стен применяется материал, толщиной до 100 мм, плотностью 500 г/кв. м. Ровную и гладкую поверхность материала  не обязательно штукатурить, при необходимости ее отделывают любым декоративным покрытие.

Гипсокартонные панели

Для возведения внутренних перегородок  часто используются гипсокартонные панели, установленные на специальный каркас, заполненный минеральной ватой роквул.  Для этой работы материал подходит по всем параметрам. Прежде всего, это удобная установка, высокая скорость строительства и производительность труда,  идеальная экология и масса других положительных свойств. В частности, материал после заделки швов не нуждается в предварительной обработке. Идеально ровная и гладкая поверхность гипсокартона уже готова для нанесения любого декоративного покрытия. Материал позволяет исключить из рабочего процесса «мокрые» операции, связанные с приготовлением и применением бетонного раствора и штукатурки.

И в заключение, немного о передвижных мобильных перегородках. Эти конструкции позволяют произвольно менять конфигурацию планировки, за короткое время, создавая помещения нужного размера. Относительно тяжелые стены перемещаются на роликах. В качестве рабочего материала применяются разнообразные панели, древесина, ударопрочное стекло. В продаже имеются уже готовые конструкции, которые выполнены в различных стилях, обладают хорошими эксплуатационными свойствами, в частности, эффективным шумопоглощением. При необходимости, мобильные перегородки можно заказать, при их изготовлении будут учитываться самые разные факторы, включая  архитектурные особенности дома и пожелания домовладельцев.

Материалы стен жилого дома

Эти конструкции позволяют значительно уменьшить вес стен, улучшить их экономические показатели, ускорить строительство.

Строительство стен дома

Познакомимся с основными требованиями к несущим стенам. Выбранная конструкция стен жилого дома должна обладать такой же долговечностью, как и дом в целом, и выполнять две основные функции:

• ✔ ограждающую от неблагоприятного воздействия внешней среды (дождь, снег, ветер, солнце, перегрев)
• ✔ несущую выдерживать передаваемую на них нагрузку (вес) от вышележащих конструкций, оборудования, мебели.

В зависимости от расположения в здании стены бывают двух типов: наружные и внутренние. Последние также выполняют функции перегородок.

Наружные стены частного дома должны иметь достаточные (по соответствующим нормам) теплозащитные качества: расчётное сопротивление теплопередаче (морозостойкость зимой, защита от перегрева солнцем летом), паропроницанию и воздухопроницанию, то есть должны обеспечивать в помещениях необходимый температурно-влажностной режим в любое время года.

В зависимости от требуемой степени огнестойкости дома, стены должны иметь группу возгораемости и предел огнестойкости не ниже установленных противопожарными нормами. Как наружные, так и внутренние стены должны обладать достаточными (по соответствующим нормам) звукоизолирующими свойствами.

Эти и некоторые другие требования, на которые надо обратить внимание при выборе проекта и согласовании конструкций разных элементов дома, подчас противоречивы. Необходимо подобрать материалы и конструкции, удовлетворяющие по возможности всем техническим требованиям и наиболее экономичным решениям.

По конструктивному решению стены можно подразделить на сплошные, состоящие из однородного материала и сплошные, состоящие из различных материалов. Первые выполняют одновременно и ограждающую, и несущую функции, а вторые либо несущую, либо ограждающую функцию.

Рассмотрим сначала конструкции каменных стен, наиболее часто применяемые в коттеджном строительстве из кирпича, бетона, керамики, а также из песчаника, известняка, ракушечника.

В каменных малоэтажных зданиях собственный вес стен вместе с фундаментами составляет 50-70 % общего веса здания, а стоимость стен до 30 % (с несложными архитектурными деталями) стоимости всего здания.

Отсюда видно, как важно умело выбрать тип стен, особенно наружных.

Кирпичные стены дома

Их выкладывают из искусственных камней номинальным размером 250x120x65 мм, без учёта допусков 3—5 мм. Кирпичи укладывают длинной стороной (25 мм) вдоль фасада (вдоль стены) и называют ложками, или короткой поперёк стены и называют тычками. Промежутки между кирпичами, заполненные раствором, называют швами.

Нормальная толщина горизонтального шва (между рядами)-10 мм, вертикального (между кирпичами)—10 мм. Нередко строители применяют значительно более толстые швы, что крайне нежелательно, ибо это уменьшает теплозащитные качества и прочность стены и нарушает модульность размеров.

В коттеджном строительстве применяют полнотелый кирпич обыкновенный или глиняный красный, обожжённый объёмным весом 1700-1900 кг/м3 и менее дорогой силикатный или белый (объемный вес-1800—200 кг/м ). Для удобства работы вес одного (полнотелого) кирпича от 3,2 до 4 кг.

Толщина однородных (сплошных) кирпичных стен всегда кратна половине кирпича. С учётом толщины вертикальных швов 10 мм, кирпичные стены имеют толщину 120, 250, 380, 510, 640 мм и более.

Это зависит от системы кладки. В двухрядной ложковые ряды чередуются с тычковыми, образуя на фасаде как бы две повторяющиеся цепи рядов. В многорядной системе три—пять ложковых рядов чередуются с одним тычковым.

Наружная и внутренняя части стен кладутся из целого кирпича квалифицированным каменщиком, а середина забутка (забутовка) заполняется битым кирпичом и заливается жидким раствором. Такой способ кладки проще цепной, поэтому производительность труда выше, а больший объём забутки снижает стоимость.

Перед укладкой кирпич обязательно надо смачивать, например окуная его в ведро с водой. Ведь в противном случае, особенно в жаркие дни, вода из раствора будет всасываться в кирпичи, плохо связывая их между собой, создавая условия для разрушения стены.

Некоторые виды кирпича, керамические и легкобетонные камни, мелкие бетонные блоки (сплошные или с вертикальными пустотами) имеют несколько большие размеры, чем обыкновенный кирпич. Например, их высота может быть 88, 140, 188 мм.

При кладке стены из камней с щелевидными пустотами необходимо выкладывать камни так, чтобы щели располагались параллельно стене, то есть перпендикулярно тепловому потоку.

Кладка стен из природного камня, которым придают правильную, более крупную, чем кирпич, форму (распиловкой или отёской), ведётся по цепной системе, преимущественно для неотапливаемых зданий в районах, где этот камень является местным строительным материалом.

Кладка ведется на тяжелых объёмный вес больше 1500 кг/м5), так называемых холодных (цементно-известковых, песчаных) или лёгких (шлаковых), тёплых растворах. Толщина наружной стены коттеджей, которая назначена по теплотехническим расчетам, по условиям прочности является излишней.

Она используется подчас только на 15-20% своей несущей способности. Поэтому в коттеджных домах применяют более лёгкий, эффективный кирпич, неоднородные (слоистые или облегчённые) системы кладки стен,а также керамические и легкобетонные камни.

Кладка из силикатных кирпичей, имеющих более гладкую поверхность, чем глиняные, обычно ведется без наружной штукатурки и с расшивкой швов. Такое же решение можно рекомендовать для кладки из красного кирпича с применением специального лицевого глиняного кирпича.

Сочетание кладки из глиняного красного и силикатного белого кирпича может дать интересное художественное решение фасадов. Однако применять силикатный кирпич в местах, подвергающихся усиленному увлажнению, например карниз, цоколь, не следует.

В помещениях с мокрыми процессами (санузлы, бассейны) кладка стен и перегородок должна быть сплошной из полнотелого глиняного кирпича пластического прессования.

Распространённой и экономичной конструкцией наружных стен является так называемая колодцевая кладка, при которой стену выкладывают из двух самостоятельных стенок толщиной в полкирпича (наружная, верста и внутренняя), соединённых между собой вертикальными кирпичными мостиками через 0,6—1,2 м, образующими замкнутые колодцы.

Колодцы при кладке заполняют утеплителем: шлаком, керамзитом, лёгким бетоном с уплотнением. Чтобы утеплитель со временем не проседал, вёрсты соединяют горизонтальными перемычками через камни из шлакобетона, пенобетона, пеносиликата.

Ширина термовкладышей на 40—50 мм меньше расстояния между вёрстами, чтобы образовать зазоры, которые заполняются раствором. Довольно экономичными являются кладки из полнотелого кирпича, состоящие из двух стенок с замкнутыми воздушными прослойками шириной 40-70 мм.

При этом расход кирпича сокращается на 10-15 %; наружная стенка состоит из ложковых рядов в половину кирпича, а внутренняя в зависимости от требуемой теплозащиты в 250 или 380 мм.

Стенки соединяют указанными выше способами, снаружи штукатурят, чтобы уменьшить инфильтрацию воздуха. При заполнении воздушных полостей минеральным войлоком тепловая эффективность стены увеличивается на 30—40%.

Для повышения теплоизоляционных качеств стен возможно и применение теплоизоляционных плит (гипсокартонных, пенобетонных, древесно-стружечных), устанавливаемых по деревянным (обязательно антисептированным) брускам, растворным маякам и другим способом с внутренней стороны.

Для теплоизоляции и воздухонепроницаемости рекомендуется внутреннюю сторону плит, обращенную к кладке, оклеить алюминиевой фольгой, крафт-бумагой и т. п. Аналогичным способом производится и обшивка стен изнутри досками. Утеплитель может крепиться к стене непосредственно на растворе.

Наружные поверхности стен, утеплённых с внутренней стороны, также нужно оштукатуривать.

Важное замечание. Внутренние несущие стены и несущие перегородки (на которые опираются балки или плиты перекрытия) следует выкладывать из полнотелого глиняного или силикатного кирпича, при минимальной вполне достаточной толщине стен 250 мм (иногда и 120 мм).

Сечение столбов должно быть не менее 380×380 мм. При больших нагрузках (уточнить по месту) несущие столбы и простенки следует армировать сеткой из проволоки диаметром 3—б мм через 3—5 рядов кладки по высоте. Перегородки выкладывают толщиной 120 мм и 65 мм (кирпич «на ребро»).

При длине таких перегородок более 1,5 м их также следует армировать через 3-5 рядов. Несущие перегородки можно устраивать (кроме помещений с мокрыми процессами) из легкобетонных, гипсобетонных и других плит толщиной обычно 80 мм, из досок и других подходящих по местным условиям материалов, применяя соответствующую отделку.

Для облицовки фасадов, которую ведут одновременно с кладкой стен, лучше всего использовать лицевой керамический кирпич, который несколько дороже обычного, но по внешнему виду, фактуре, расцветке и допустимым отклонениям в размерах, является наиболее качественным.

При этом отпадает надобность в покраске в течение трёх-четырёх лет.

Кладку наружных стен следует начинать с углов здания. С наружной версты. Для лучшего соблюдения прямолинейности стен и ровности, горизонтальности рядов кладки необходимо использовать отвес, натянутый шнур-причалку и вертикальную рейку-порядовку с разметкой на ней каждого ряда кирпича и шва по высоте.

Элементы стен дома

Цоколь-нижняя часть стены от уровня земли до уровня пола, высотой не менее 500 мм, ограждающая подпольное пространство дома. Цоколь подвергается увлажнению атмосферной и грунтовой влагой, снегом, механическим воздействиям, поэтому при его устройстве следует применять прочные, водо и морозостойкие материалы (камень, бетон, красный кирпич-железняк).

Наружные поверхности цоколя могут иметь различную фактуру и отделку; гладкую и рельефную, в том числе из толстого слоя цементной штукатурки с разрезкой на русты, имитирующие кладку из камней, облицованную естественным камнем, твёрдых пород, керамическими плитками на цементном растворе, состав одна часть цемента к трём частям песка.

На уровне около 150 мм выше примыкающей отмостки следует устраивать по всему периметру цоколя слой противокапиллярной горизонтальной гидроизоляции, состоящий из двух слоев толя, рубероида или из цементной стяжки.

Забирка-облегчённый цоколь

Цоколи слоистых стен следует выполнять из сплошной кирпичной кладки или других прочных, морозо и влагостойких материалов. Тонкая стенка между столбами фундамента, под нижней частого стен веранды, утепляющая подпольное пространство, предохраняющая от влаги, снега и т. д.

Выполняется из тех же материалов, что и основная стена, например в один или полкирпича; заглубляется в грунт на 300-500 мм.

На глинистых, пучинистых грунтах под забиркой устраивают песчаную подушку толщиной 150—300 мм.Карниз заканчивает верх стены и называется венчающим. Он предназначен для защиты стены от косого дождя, чрезмерного нагрева солнцем, а также для отвода воды, стекающей с крыши.

Кроме того карниз обычно украшает здания, придавая композиции законченный вид.

Поэтому его форма, высота, вылет и цвет в значительной мере определяются общим архитектурным решением фасада.

Карнизы каменных стен простой формы могут быть выложены постепенным напуском каждого ряда на величину не более 1/3 длины кирпича (на 80 мм). Общий вынос не должен превышать половины толщины стены.

При большом выносе карниза сложной конфигурации, с кронштейнами следует применять специальные сборные железобетонные плиты, балки, консольно заделанные в стену и закреплённые анкерами.

Нередко применяются карнизы на выпусках стропильных ног или кобылок; они бывают открытыми и подшивными.

Несомненно, улучшить эстетический вид коттеджей могут введённые в плоскостное решение фасадов различные архитектурные детали, пояски, промежуточные и венчающие карнизы. Выложенные из кирпича или других, например бетонных элементов, но несложные по рисунку.

Дымовые и вентиляционные каналы

для малоэтажных зданий устраивают, как правило, во внутренних стенах толщиной 380 мм, выложенных из красного гладкого сплошного кирпича. Сечение этих вертикальных каналов для печей принимается 140×270 мм, а вентиляционных из кухонь, уборных, ванных— 140×140 мм.

Проветривание жилых комнат через форточки. Каждая печь (или камин) должна иметь свой обособленный дымовой канал. Внутренние поверхности каналов для лучшей тяги должны быть чистыми и гладкими, затёртыми (важно не забыть об этом) глиняным (не цементным) раствором.

Выравнивание и затирку стенок проводят чистой мокрой тряпкой при кладке каналов через пять шесть рядов кирпича.

Дымовые каналы от разных печей на чердаке объединяют в дымовые трубы, которые выводят выше уровня крыши. Если к стене в месте расположения дымовых каналов примыкает сгораемая конструкция, например деревянные балки перекрытия, то в этом месте на высоту (толщину) перекрытия стенки дымоходов (120 мм) утолщают по противопожарным правилам до 380 мм.

Вентиляционные каналы (из каждого помещения свой канал) также объединяют в вентиляционные трубы, которые выводят над крышей.

Стены дома из бруса

Являются традиционными в строительстве малоэтажных зданий России, обладают прекрасными санитарно-гигиеническими свойствами, имеют невысокую огнестойкость и недолговечность, поддаются гниению.

Деревянный сруб, требующий большого количества первосортного леса, примерно через 30-40 лет, как правило, перекашивается и приходит в негодность. Возведение коттеджей с деревянными сплошными стенами в современной практике встречается редко.

Однако устройство второго этажа с деревянными стенами и первого кирпичного даёт хорошие результаты.

Типы деревянных стен: бревенчатые рубленые, брусчатые, каркасные и щитовые, а также каркасно-щитовые. Каркасные и щитовые стены применяют в несложных домах заводского изготовления и садовых домиках.

Рубленые наружные стены жилых домов, сооружаемых в среднем климатическом поясе, должны быть из бревен диаметром не менее 220 мм, иметь тщательную припазовку (ширина продольного овального паза верхнего бревна, в который вставляется «горб» нижнего— примерно 2/3 диаметра бревна).

Рубку (сборку) бревенчатых стен производят «насухо» без пакли, затем брёвна маркируют, сруб разбирают и уже на подготовленном фундаменте собирают на пакле. Конопатку следует проводить дважды: первый раз при сборке. Второй—через 1—1,5 года после прекращения усушки и усадки бревен.

Ряд брёвен, уложенный по периметру дома, называется венцом.

Венцы сопрягают друг с другом с помощью вставных деревянных шипов прямоугольного или крупного сечения, расположенных по длине бревна на расстоянии 150-2000 мм в шахматном порядке. Гнёзда для шипов из-за усушки брёвен примерно на 3-5% следует делать на 20—30 мм глубже, чем высота шипов (120—150 мм).

Соединение (сопряжение) продольных и поперечных стен делают при помощи разного рода врубок-«в чашу», «в обло», «в лапу», «сковороднем» и др., утепляя затем некоторые из них досками, прибитыми снаружи. Стены из деревянных брусьев возводят с меньшими затратами труда, так как все врубки, шпонки, нагели уже сделаны на домостроительных заводах и комбинатах.

Поэтому индивидуальный застройщик может купить и выстроить такие стены самостоятельно.

Толщина брусьев в зависимости от климатического района, то есть от зимней расчётной температуры, принимается для наружных стен 150 (t ~30 °C) или 180 мм (t -40 °С), для внутренних-100 мм, при высоте брусьев одинаковой для наружных и внутренних стен-150 или 180 мм.

Между венцами брусьев прокладывают теплоизоляционный материал—конопатку из пакли или войлока. Для лучшего отвода воды от горизонтального шва между брусьями с верхнего ребра каждого бруса снимают (состругивают) фаску шириной 20-30 мм. Полосы войлока следует нарезать на 20 мм уже ширины брусьев.

Для уменьшения проводимости между брусьями можно устраивать пазы, шнуты, набивать рейки треугольной формы. Для скрепления венцов (брусьев) по высоте в заранее просверленные отверстия вставляются нагели и шпонки. Аналогично конструируются и соединения (пересечения) наружных стен в углах и с внутренними стенами.

В отличие от бревенчатых, брусчатые стены собирают в сруб сразу на подготовленных фундаментах обычного типа.

Для улучшения защиты брусчатых стен от биологического разрушения древесины и от атмосферного воздействия, стены можно обшить снаружи досками (диаметр 25-40 мм) или облицовочным кирпичом (диаметр 88,12 мм). Это сделает стены более тёплыми, а при кирпичной облицовке и более огнестойкими.

Дощатую обшивку лучше делать горизонтальной, что облегчает укладку утеплителя. Крепление с помощью деревянных брусьев и металлических кляммеров. Обшивку и облицовку брусчатых и бревенчатых стен следует делать после полной их осадки не ранее чем через 1—1,5 года после их возведения.

Разнообразие архитектурных элементов и деталей загородных домов было всегда характерным ещё в зданиях, построенных в начале XX века. Итак, Вам теперь стали более знакомы некоторые основные положения по конструктивным решениям стен.

Теперь Вы можете профессионально вести разговоры со строителями, выбирая те или иные варианты конструкций стен.

Источник: www.ivd.ru Автор:  Е. Васильев,  фото: Т. Орловой

Видео: Материалы стен жилого дома

Стены и перегородки дома | «СМК-Подряд», Пермь

Внутренние стены дома

Внутренние капитальные стены дома или коттеджа — важная часть любого здания, они несут нагрузку всей конструкции, включая перекрытия. По этой причине при их изготовлении необходимы качественные материалы с отличными параметрами прочности и надёжности, а также полное соблюдение всех технологий строительства.

Капитальную стену дома делают из высокопрочных материалов, она должна обладать значительной толщиной, быть долговечной и служить надежной защитой от холода. Перекрытие, напротив, можно изготовить из менее прочных строительных материалов, и обладать свойствами, которые впоследствии будут предъявляться к перегораживаемому помещению (шумоизоляция, устойчивость к влаге и проч.).

Сегодня есть большое количество разных материалов для возведения капитальных стен дома или коттеджа.

Наиболее распространенный материал – кирпич. Стены из него более всего пригодны для возведения зданий повышенной прочности. В кладке внутренних стен используются такие виды кирпича, как обожжённый, глиняный обыкновенный, а также пустотелый и пористо-пустотелый, силикатный известково-шлаковый, известково-зольный кирпичи;
Всё большую популярность набирает газобетон. У него чёткие геометрические формы и габариты, небольшой удельный вес, стойкость к появлению грибков и плесени, он не выделяет токсичных газов. Твинблок является одной из разновидностей газоблока. Это чистое с экологической точки зрения строительное изделие для кладки с высокой точностью и пазогребневыми элементами, делают его из ячеистого бетона автоклавного твердения. Керамоблок обеспечивает отменную теплоизоляцию. Он больше обычного кирпича отлично подходит для строительства толстых стен дома. Поревит по сути является силикатным пазогребневым блоком. Экологически чистый материал высокой прочности, относится к наиболее радиационно-безопасным, обладает высокой прочностью и точностью.

Специалисты ООО «СМК-ПОДРЯД» учтут все особенности строительства коттеджа и пожелания клиента, посоветуют оптимальный надежный материал для стен дома, чтобы не было излишней нагрузки на основу здания и большого перерасхода материала.

Заказать обратный звонок

Профессионально проконсультируем

Ваше сообщение принято.

---

Наружные стены дома

Наружные стены дома — ключевые несущие и ограждающие конструкции любого здания. В числе основных требований к ним называют прочность, жесткость, устойчивость, огнестойкость, долговечность, экономичность, они также должны хорошо сохранять тепло, быть воздухо- и шумонепроницаемыми. Очень важное свойство – теплопроводность стен дома или коттеджа, это ключевой фактор для комфортного проживания и экономной эксплуатации, особенно зимой чем меньше уйдет тепла наружу, тем легче поддерживать обогрев дома.

При выборе толщины несущих стен учитываются следующие факторы:

• климатические особенности;
• место расположения будущего здания;
• размеры и планировка строения; предполагаемый бюджет строительства.

Кирпич — наиболее широко востребованный материал, его превосходные эксплуатационные характеристики и долговечность проверены временем. Ещё одно важное свойство — универсальность. Ценность материала заключается в его долговечности, экологичности, морозоустойчивости, уровне влагопоглощения.
Газобетон обеспечит экономное и легкое в исполнении строительство. Актуальность данного материала все время возрастает, это обусловлено его физическими свойствами, а также балансом цены и качества. По своим теплоизоляционным характеристикам газобетон может сравниться лишь с деревом. В сравнении же с другими видами блоков из ячеистого бетона газобетон исключительно прочный.
Пенобетон визуально напоминает газобетон, однако у него другой состав (в нём нет извести), технология изготовления и область применения. Пенобетон даёт гораздо большую усадку, чем газобетон. Сам блок обладает гладкими гранями и более влагоустойчив.
Керамзитобетонные блоки делают из смеси керамзита, песка, цемента и воды с помощью прессования. Присутствие керамзита обеспечивает отличные теплоизоляционные свойства и придает дополнительную прочность.
Проверенный и всеми любимый вариант — кирпичная кладка. Как правило, для кладки внутренней версты наружных стен дома задействуют керамический (глиняный, красный) кирпич.

Удачным сочетанием свойств керамического кирпича, превосходных теплоизолирующих качеств и экологической безопасностью является керамоблок. Он больше кирпича по габаритам, но довольно легковесный, поэтому кладку можно сделать гораздо быстрее.

С целью улучшения теплофизических свойств, экономии стеновых материалов и снижения массы зданий наружные стены быть выполнены многослойными — смешанная кладка (в два слоя) — из двух видов каменного материала, облегченная кладка (в три и более слоев) — между слоями каменного мате¬риала имеют прослойки из теплоизоляционных материалов, воздуха и др., наружная тепловая изоляция стен зданий. Одной из разновидностей утеплённой стены является трёхслойная кирпичная кладка дома.

Есть два основных варианта решения стен при строительстве дома для комфортного проживания. Первый – дом с однослойными стенами (без утеплителя). Второй – с многослойными стенами (с утеплителем).

Однослойные стены дома – наиболее простой вариант кладки. Они не предусматривают утепляющего слоя, стеновой материал берёт на себя несущий и теплоизолирующий функционал.

Необходимый элемент многослойной конструкции — утеплитель дома, в противном случае уровень теплосохранения и энергосбережения будет неудовлетворительным.

Опытные строители рекомендуют в качестве утеплителя минвату и пенополистирол — экструзионный пенополистирол. В некоторых случаях применяются теплоизоляционные плиты из ячеистого бетона и пеностекла.

Минераловатные плиты располагают на несущей стене с обустройством воздушного вентилируемого зазора между поверхностью плит и облицовкой коттеджа из кирпича, или же без такого зазора.

Экструдированный пенополистирол отличается высокими теплоизоляционными свойствами, они в 10 раз превосходят те, что есть у кирпича. Несмотря на свою легковесность, это довольно прочный материал, устойчивый к влаге, морозам, а также грибку, плесени и УФ-лучам.
При выборе из этих вариантов важными оказываются паропроницаемость и пожаростойкость. Учесть надо еще и то, что пенопласт монтировать значительно легче.

---

Облицовка фасада дома

При строительстве индивидуального дома важна облицовка фасада, защищающая стены от различных факторов окружающей среды.

Наиболее распространенными являются следующие варианты отделки наружных стен дома — отделка натуральным камнем, отделка кирпичом, облицовка искусственным камнем, обшивка сайдингом. Элегантный и благородный вид коттеджу придаст отделка стен природным материалом, в особенности камнем.

Более всего востребован гранит — у него прекрасные декоративные качества. Мрамор с его широкой цветовой гаммой также находится в списке любимых покупателей природных материалов.

Облицовка дома с помощью облицовочного кирпича защитит утеплитель от внешних воздействий и придаст аккуратный законченный вид строению.

Искусственный камень обладает фактически теми же свойствами, что и натуральный материал, а внешне практически не отличается от природных образцов. Главное его достоинство — доступная цена.

---

Перегородки

Для возведения межкомнатных перегородок загородного дома годятся как тяжёлые массивные материалы (скажем, кирпич), так и легковесные (к примеру, гипсокартон, пазогребневая гипсовая плита и др.). От выбора материала будут зависеть такие параметры, как шумоизоляция, экологичность, эстетика, возможность внесения изменений в план помещения. Если на первый план выходят требования хорошей звукоизоляции, лучше выбрать кирпич, или пазогребневые перегородки (пара параллельных перегородок с воздушной прослойкой). Требование прочности обеспечат кирпичные или пазогребневые плиты. В любом случае при возведении перегородок коттеджа надо придерживаться грамотной технологии.

Для возведения перегородок в помещениях, где высокая влажность существуют гидрофобизированные пазогребневые плиты.

Перегородки из пеноблоков ценят за их колористические свойства и большое разнообразие форм. Это идеальный вариант для минималистического дизайна дома. В точки зрения надежности, прочности и шумоизоляции этот материал ничуть не уступает кирпичу.

Ячеистый бетон позволит создать перегородку с отменными тепло- и звукоизоляционными свойствами.

Очень востребован для возведения перегородок коттеджа гипсокартон. Сегодня его применяют даже в ванных комнатах. Одно из его основных достоинств — отсутствие необходимости в дополнительном выравнивании. При выборе материала для возведения перегородок надо учитывать и то обстоятельство, где эта перегородка будет стоять.

Заказать обратный звонок

Профессионально проконсультируем

Ваше сообщение принято.

Наружные внутренние стены — Большая Энциклопедия Нефти и Газа, статья, страница 1

Наружные внутренние стены

Cтраница 1

Наружные и внутренние стены отапливаемых и неотапливаемых зданий следует проектировать, как правило, сборными из панелей и листовых материалов заводского изготовления. В наружных стенах следует предусматривать уплотнение швов.  [1]

Наружные и внутренние стены кирпичные.  [2]

Наружные и внутренние стены таких домов собирают из панелей. При фундаменте не выше 0 7 м панели наружных стен устанавливают на нижнюю контурную обвязку снаружи здания, при большей высоте — изнутри здания. Сначала монтируют две угловые панели, после выверки их по вертикали закрепляют временно подкосами. Следующие панели наружной стены устанавливают, прикрепляя гвоздями к обвязке и между собой. Сборку наружной стены заканчивают у противоположного угла. Панели с проемами устанавливают согласно проекту в соответствии с монтажной схемой. Собранная таким образом наружная стена не требует верхней обвязки.  [3]

Наружные и внутренние стены вместе с элементами заполнения проемов — окнами, дверями и воротами — составляют вертикальные ограждения промышленных зданий.  [4]

Наружные и внутренние стены вместе с конструктивными элементами их заполнения ( окна, двери и ворота) образуют вертикальные ограждения промышленных зданий.  [5]

Продольные наружные и внутренние стены собирают участками одновременно с поперечными стенами. Щиты стен с внутренней стороны крепят к цокольной обвязке гвоздями, забиваемыми вкось. После выверки щнтов по верху наружных и внутренних стен укладывают обвязку, состоящую из одной или двух досок 25X100 мм. После закрепления обвязок устанавливают нащельники с наружной и внутренней сторон стен с предварительной конопаткой стыка теплоизоляционными или уплотняющими материалами.  [6]

Наружные и внутренние стены промышленных зданий каркасного типа опирают на типовые сборные железобетонные фундаментные балки трапецеидального сечения. Для наружных стен фундаментные балки выносят за грани колонн ( рис. 4), для внутренних — располагают между колоннами. Балки укладывают по монолитным бетонным столбикам на обрезах фундаментов.  [8]

Обмуровкой называют наружные и внутренние стены топочной камеры и газоходов котлоагрегата.  [9]

Обмуровкой называют наружные и внутренние стены топочной камеры и газоходов котлоагрегата. Обмуровка должна обладать механической прочностью, термической стойкостью и теплоизоляционными свойствами. Материал обмуровки должен хорошо сопротивляться воздействию расплавленных шлаков.  [11]

Обмуровка представляет собой наружные и внутренние стены топочных камер и газоходов котлоагрегата. У котлов малой и средней паропроизводителыюсти ( до 30 т / ч) внешнюю обмуровку выполняют из красного кирпича, внутреннюю — из огнеупорного шамотного кирпича. Стены выкладывают толщиной в 1 5 — 2 5 кирпича. Обмуровку котлов большой паропроизводительности делают трехслойной: внутренний слой выкладывают из шамотного кирпича, средний — из диатомита и наружный — из совелитовых плит толщиной 30 — 50 мм. Снаружи обмуровку уплотняют обшивкой из стальных листов толщиной 2 — 3 мм.  [12]

В крупноблочных зданиях наружные и внутренние стены состоят из крупных блоков, которые и воспринимают нагрузку от крыши и от перекрытий здания. Стены в таких зданиях также несущие.  [13]

При проходе через наружные и внутренние стены, перегородки, междуэтажные перекрытия, площадки лестничных клеток кабели прокладывают в металлических, асбоцементных и других трубах, внутренний диаметр которых должен быть не менее полутора наружного диаметра кабеля, или через проемы, устроенные в стенах или перекрытиях. При проходах кабелей через сгораемые стены или перекрытия труба должна выступать на 100 мм ( без заделки кабеля в трубе) по обе стороны стены.  [14]

В крупноблочных зданиях наружные и внутренние стены состоят из крупных блоков — межоконных и перемычных, которые и воспринимают нагрузку от перекрытий и кровли.  [15]

Страницы:      1    2    3    4

Крупнопанельные стены бескаркасных и каркасных зданий

Крупнопанельные стены бескаркасных и каркасных зданий

Стены бескаркасных зданий. Основной индустриальный вид современных жилых зданий — крупнопанельные бескаркасные. Большим преимуществом таких зданий является применение большеразмерных конструкций площадью до 18 м2 и весом до 5 т, изготовляемых на заводах с максимальной степенью их заводской готовности. Панели таких зданий доставляют на стройки с установленными в них остекленными и окрашенными за один раз оконными и дверными блоками.

Бескаркасные крупнопанельные здания строят в настоящее время высотой 5, 9, 12, 16 и даже 25 этажей. Пространственная жесткость и устойчивость таких зданий при действии на них ветровой нагрузки обеспечивается совместной работой соединенных друг с другом и с перекрытиями продольных и поперечных панельных стен.

В зависимости от архитектурно – планировочных требований крупнопанельные здания могут выполняться по разнообразным конструктивным схемам.

Несущими могут быть только продольные наружные и внутренние стены или только поперечные внутренние и торцовые. В таких зданиях панели перекрытий опираются по двум сторонам на продольные или на поперечные стены.

Несущими (могут быть одновременно все продольные и поперечные стены. В таких зданиях панели перекрытий опираются по контуру — по всем четырем сторонам.

Имеются также здания, в которых «есущими являются одновременно все поперечные и продольные наружные или внутренние стены. При таких решениях панели перекрытий, примыкающие к несущим продольным стенам, опираются тремя сторонами, а другие панели — двумя сторонами (на поперечные стены).

Рис. 1. Конструкция деформационных швов: а — с пазом и гребнем, б — с четвертью

Рис. 2. Разрезка наружных стен крупнопанельных зданий на панели: 1 — панель размером на комнату, 2 — панель размером на две комнаты

Рис. 3. Конструкции наружных стеновых панелей: а — однослойная, б — двухслойная, в —трехслойная; 1 — легкий бетон. 2 — несущий слой из железобетона, 3 — теплоизолирующий слой

В зависимости от конструктивного решения шаг поперечных степ может быть в одном случае в пределах 3 м, в другом— основной большой шаг 6 м и дополнительный малый 3 м. В первом случае панели наружных стен чаще выполняют размером на одну комнату, а во втором — на две и одну комнаты, при высоте тех и других в один этаж. Внутренние несущие степы и стены жесткости также выполняют длиной на одну или две комнаты или на половину ширины здания (до 6 м) и высотой также в один этаж.

Панели наружных стен бывают глухими, без проемов, и с оконными и дверными проемами. Кроме этажных панелей, называемых рядовыми, в наружных стенах применяют цокольные и карнизные (парапетные) панели.

Панели наружных стен изготовляют разной конструкции и с применением различных материалов. Наиболее распространены однослойные, двухслойные и трехслойные конструкции.

Однослойные панели выполняют из легких бетонов — керамзитобетона, термозитобетона, перлитобе- гона, пеносиликата и других бетонов с легкими заполнителями и ячеистых бетонов. Однослойные панели несущих стен в зависимости от вида и объемного веса легкого бетона, а также климатического района строительства изготовляют толщиной от 240 до 400 мм. Однослойные легкобетонные панели самонесущих и ненесущих стен выпускают толщиной от 180 до 300 мм.

С наружной стороны такие панели имеют отделочный слои в виде облицовки мелкими керамическими мозаичными или стеклянными плитками, слоя декоративного бетона с включением крошки декоративного естественного или искусственного камня или битого стекла. С внутренней стороны панели имеют слой раствора толщиной 15—20 мм, тщательно затертый под окраску пни оклейку обоями.

Двухслойные несущие и самонесущие панели наружных степ состоят из внутренней несущей железобетонной плиты толщиной от 60 до 100 мм, выполненной из тяжелого бетона, и слоя легкого теплоизоляционного бетона с наружной стороны. В качестве теплоизоляционного бетона применяют ячеистые бетоны или керамзитобетон.

Наружную и внутреннюю поверхности двухслойных панелей отделывают теми же способами, что и поверхности однослойных панелей.

Ненесущпе двухслойные панели выполняют из тонкой железобетонной плиты (скорлупы) с наружной стороны и теплоизоляционного слоя с внутренней.

Трехслойные панели наружных стен изготовляют из двух железобетонных (наружного и внутреннего) слоев с расположенным между ними теплоизоляционным слоем. Железобетонные слои выполняют из обычного или силикатного тяжелого бетона, а также из легкого бетона. Наружный железобетонный слой делают толщиной не менее ’50 мм, внутренний — от 60 до 100 мм.

В качестве теплоизоляционного слоя в трехслойных панелях применяют плиты из пенополистирола, полужесткие и жесткие минераловатные плиты, цементный фибролит, пеностекло, плиты из легких и ячеистых бетонов.

Наружную поверхность трехслойных панелей отделывают так же, как в однослойных панелях, а внутреннюю — под окраску или оклейку обоями.

В гражданском строительстве наиболее распространены однослойные и трехслойные панели.

Панели внутренних несущих стен и стен жесткости изготовляют в виде сплошных гладких железобетонных плит толщиной 140—160 мм из обычного тяжелого бетона или плотного силикатного бетона, а также из легких и ячеистых бетонов. Выпускают эти панели также с дымовыми и вентиляционными каналами. Панели внутренних стен отправляют с заводов с гладкими поверхностями, подготовленными под окраску или оклейку обоями.

Как в наружные, так и во внутренние стеновые панели при их изготовлении закладывают металлические монтажные петли из круглой стали и ‘закладные детали, различной формы, которые служат для соединения между собой и с перекрытиями наружных и внутренних панелей после их установки на место.

В наружные и внутренние панели стен, также при их изготовлении, иногда закладывают трубы центрального отопления и отопительные приборы, а во внутренних панелях стен устраивают еще и каналы для скрытой электропроводки.

При строительстве крупнопанельных домов большое внимание уделяют конструкциям стыков между отдельными сборными элементами и тщательности их заделки, так как от этого зависит долговечность, прочность и эксплуатационные качества здания.

В стыках между элементами стен и сопряженных с ними сборных элементов перекрытий возникают усилия сжатия, растяжения и среза, восприятие которых должно быть обеспечено как. правильно запроектированной конструкцией стыка, так и тщательным его выполнением. Кроме того, стыки наружных стен должны предотвращать проникновение атмосферной влаги, ограничивать воздухопроницаемость, обеспечивать отвод влаги,, случайно попавшей в стык снаружи, теплоизоляцию, отсутствие конденсата на их внутренней поверхности. Для этого стыки наружных стен защищают от воздействия на здание наружной температуры, атмосферных осадков, ветра и солнечной радиации, а также от коррозии.

Стыки всех панелей степ между собой и с перекрытиями должны обеспечивать также необходимую звукоизоляцию смежных помещений и этажей, хорошую защиту металлических связей от огня и высокой температуры при пожарах и быть технологичными при их выполнении.

При строительстве крупнопанельных зданий высотой до 5 этажей включительно в стыках наружных несущих стен при опи- рапии на них перекрытий металлические связи можно защищать от коррозии только замоноличиванием бетоном. Во всех остальных зданиях, а также и пятиэтажных с несущими наружными стенами, возводимых в сложных геологических условиях, связи защищают металлизацией (оцинковкой) с замоноличиванием бетоном. Целесообразно применять связи из нержавеющей стали.

В стыках панелей внутренних конструкций при отсутствии систематического увлажнения связи не защищают от коррозии. Только в конструкциях санитарных узлов связи защищают от увлажнения тщательной паро- и гидроизоляцией. Для защиты от огня и высокой температуры при пожаре металлические связи должны быть прикрыты слоем бетона или раствора не менее 20 мм.

Одним из основных стыков, существенно влияющих на прочность зданий, является горизонтальный стык внутренних несущих стен. Такой стык может устраиваться двояко, в зависимости от конструкции элементов несущих стен и элементов перекрытий.

Если в стыке нагрузки от вышерасположенной несущей панели стены на нижерасположенную передаются через опорные части сборных элементов перекрытия, то такой стык называют платформенным. Если сборные элементы перекрытий опираются на консольные выступы нижерасположенных несущих панелей стен, а вышележащие панели стен непосредственно опираются на нижележащие, то такой стык называют контактным.

Платформенные стыки наиболее распространены. Их применяют при сопряжении сплошных панелей внутренних стен и плоских панелей перекрытий. При перекрытиях из многопустотных элементов платформенный стык может быть применен только зданиях высотой до пяти этажей с обязательной заделкой на заводах пустот в опорных частях элементов перекрытий.

Величина опоры элементов перекрытий на панели стен при платформенном стыке зависит от пролета перекрытий, опирания элементов перекрытий по двум сторонам или по контуру и этажности здания и может быть в пределах от 40 до 70 мм. На стены нижележащего этажа под опорные части элементов перекрытий укладывают слой раствора толщиной не более 20 мм. ‘акой же слой раствора наносят на опорные концы элементов перерекрытий под вышерасположенную панель стены.

Если толщина несущей стены недостаточна для обеспечения проходимой величины опоры элементов (панелей) перекрытия, то опорным частям таких панелей придают зигзагоооразную форму в плане.

При строительстве зданий высотой 7 этажей и более стержни арматуры, выпущенные из опорных частей панелей перекрытий, закладные детали в опорных частях или выпускаемые из них петли соединяют накладками па сварке. Места приварки накладок заполняют цементным раствором. Закладные детали панелей соединяют между собой над опорами (несущими стенами) и при контактных стыках в зданиях выше 5 этажей.

Рис. 4. Стыки несущих панелей внутренних стен и перекрытий

Большое влияние на прочность зданий оказывает соосность конструкций несущих стен, обеспечивающая центральную передачу нагруЗ‘Ки. Особенно важно это при расположении друг над другом внутренних несущих панелей стен, имеющих небольшую толщину. Соосность наиболее просто достигается с помощью фиксаторов, располагаемых в горизонтальных стыках на уровне перекрытий. При этом монтаж стеновых панелей носит характер полупринудительного, чем ускоряется процесс установки панелей в проектное положение.

Рис. 5. Применение фиксаторов б горизонтальных стыках: а — вертикальный разрез по стыку наружных стен, 0 — план места сопряжения наружных стеновых панелей с панелями перекрытий, в — установка внутренней стеновой панели с применением цилиндрических фиксаторов, г — то же, винтовых фиксаторов; 1 — панель наружной стены, 2 — панель внутренней стены, 3 — панель перекрытия, 4 — узел петлевых связей, о — узел сварных связей, 6 — конический фиксатор для наружных стен, 1 — цилиндрический фиксатор для внутренних стен, 6 — щтырь винтового фиксатора, 9 — тайка БИНТОВОГО фиксатора, 10 — гайка с анкерами для закрепления в наружных стыках конических фиксаторов, 11 — подкладные стержни (коротыши), 12 — сварное соединение концов арматуры

Применяют различные типы фиксаторов для наружных и внутренних стен — по два фиксатора на каждую панель. Для фиксации положения панелей перекрытий и внутренних стеновых панелей используют фиксаторы, показанные на рис. 35. Хорошие результаты принудительного монтажа сборных конструкций крупнопанельных домов дает применение замкового соединения внутренних панелей стен и штырьевых фиксаторов.

Надежная работа несущего остова крупнопанельных здании повышенной этажности достигается неразрезным армированием стен и перекрытий. Оно осуществляется в узлах сваркой накладками выпусков арматуры из панелей стен и перекрытий с последующим замоноличиванием узлов бетоном. Кроме того, в местах сопряжения панелей внутренних стен их скрепляют между собой по высоте накладками, привариваемыми к выпускам основной арматуры этих панелей.

В последнее время стали применять шпоночные соединения панелей, которые препятствуют сдвигу панелей относительно друг друга, а также обеспечивают необходимую жесткость дисков стен и перекрытий. При шпоночном соединении наружных и внутренних стен вертикальные торцы панелей выполняют с уступами по высоте. После заполнения канала такого стыка бетоном образуется система шпонок.

Стыки наружных стен работают в сложных условиях. Исследования работы стыков наружных стен показали, что в них возникают как обратимые, так и необратимые деформации.

Обратимые деформации возникают ,в результате колебаний температуры наружного воздуха. При понижении температуры стыки испытывают деформации растяжения, которые могут вызвать образование трещин недопустимых размеров, способствующих проникновению в стык атмосферной влаги. При повышении температуры стыки испытывают деформации сжатия.

Необратимые деформации возникают в результате усадки н ползучести, которыми обладают железобетонные конструкции, а также неравномерной осадки зданий, вследствие чего в стыках возникают как деформации растяжения, так и сжатия.

Образование в стыках трещин вследствие деформаций растяжения может привести к коррозии стальных связей, заложенных в стыки, при недостаточной их защите, что отразится на долговечности зданий.

При защите связей бетоном необходимо исключить возможность появления в нем трещин в процессе эксплуатации зданий. Достигают этого устройством надежных стыков арматуры, выпущенной из панелей, способных воспринимать действующие в стыках усилия от температурных колебаний, усадки и ползучести бетона и осадки зданий, а также замоноличиванием стыков конструктивным бетоном. Стыки арматуры соединяют сваркой, постановкой на петлевые выпуски арматуры скоб и оцинкованными деталями на таких же болтах.

Рис. 5. Фиксаторы и их детали: а — гайка с анкерами для закрепления конических фиксаторов, б — конический фиксатор для наружных стен, в — цилиндрический фиксатор для внутренних стен, г — штырь и гайка винтового фиксатора

Рис. 6. Фиксаторы, применяемые в крупнопанельных домах: а — для панелей перекрытий и скрепления сопрягаемых панелей внутренних стен, б — для панелей внутренних стен и перекрытий; 1 — панели внутренних стен, 2 — соединительная планка панелей внутренних стен, 3 — фиксатор для панелей перекрытий, 4 — панель перекрытия, 5 — закладная деталь панели внутренней стены, 6 — фиксатор панели внутренней стены

Рис. 7. Замковое соединение: а — узел замковых связей, б — совмещение прорезей закладных деталей замковых связей панелей поперечной и продольной стен; 1 — панели продольной стены, 2 — панели поперечной стены, 3 — закладные детали с прорезями для замкового соединения

Арматурные выпуски панелей соединяют в двух уровнях — вверху и внизу.

В качестве утеплителя в вертикальных стыках на наклеенную по стыку полосу рубероида наклеивают вкладыш из полистирола толщиной 40 мм или пакет из минераловатной плиты, обернутой пергамином или другим гидроизоляционным материалом.

В горизонтальных стыках наружных стен температурные деформации не погашаются вертикальными нагрузками, а потому обжатие горизонтальных стыков ,не гарантирует от появления в них трещин. Это требует устройства в горизонтальных стыках противодождевого барьера — гребня, высота которого в трехслойных панелях должна быть 70 мм, а в однослойных — 40 мм.

Для защиты стыков от атмосферной влаги применяют герметики, тиоколовые мастики У-ЗОМ и УТ-35 и полиизобутиленовые мастики УМ-40 и УМС-50. Кроме того, для герметизации стыков наружных панелей используют также круглые жгуты из поро- изола или гернита и мастику изол. Жгуты из пороизола только тогда будут выполнять герметизирующие функции, когда они при укладке в стык будут обжаты до 45—50% первоначального размера. Защита стыков герметиками предохраняет стык не только от проникновения в него атмосферной влаги, но и от продувания.

В различных сериях крупнопанельных зданий применяются разные конструкции стыков. Некоторые из них приводятся ниже.

На рис. 8 показан вертикальный и горизонтальный стыки наружных трехслойных стеновых панелей. Наружные панели стен соединяют между собой и с панелями внутренних несущих стен сваркой скоб с петлевыми выпусками арматуры из наружных и внутренних панелей. Имеющиеся в торцовых гранях наружных панелей стен с внешней стороны углубления при стыковании панелей заполняют герметизирующим жгутом из пороизола, защищенным снаружи герметизирующей уплотнитсльной мастикой УМ-40 или УМС-50. Изнутри стык утеплен вкладышем из пено- полистирола. Внутренняя полость стыка, заполняемая тяжелым бетоном, имеет по высоте панели переменное сечение, увеличенное в верхней части стыка.

Горизонтальный стык панелей имеет в верхней части панели выступ высотой 60 мм. В шов наклеивают герметизирующие прокладки из жгута пороизола, а снаружи стык заполняют герметизирующей уплотнитсльной мастикой. В остальные части стыка укладывают цементный раствор.

На рис. 9, а, б показан вертикальный, а на рис. 9, в — горизонтальный стыки наружных стен с самонесущими наружными трехслойными панелями и внутренними несущими поперечными сплошными панелями. Соединение наружных панелей между собой и с поперечными стенами выполняется скобами за петлевые нынуски арматуры из панелей, а также монтажным креплением— приваркой выпусков арматуры к металлической планке.

Однослойные панели наружных стен из легких бетонов, а также многослойные панели из железобетона с эффективным утеплителем, имея значительные преимущества перед каменными и крупноблочными стенами, все же обладают значительным весом i300 кг/м2 и более). В связи с этим в последние годы в строительстве стремятся применять для панелей наружных степ другие материалы, которые позволили значительно облегчить вес на- пужных стен зданий.

Одним из решений конструкций облегченных стен являются асбестоцементные навесные панели, вес 1 м2 которых составляет 70—80 кг.

Асбестоце ментные ns нели для бескаркасных крупнопанельных зданий изготовляют, из листового асбестоцеменные толщиной 8—10 мм каркасной и бескаркасной конструкции. Каркасы в таких панелях состоят из асбестоцементных брусков 2 специального профиля или из деревянных брусков. Листы к брускам каркаса крепят на клее из эпоксидных смол с дополнительным закреплением дюралевыми заклепками диаметром 3 мм. Внутри панели закладывают утеплитель 5 из минераловатных нлпт на фенольной связке или изоляционные древесноволокнис- гые плиты в несколько слоев.

Вертикальный стык панелей снаружи заделывают мастикой УМС-50 и цементным раствором. Изнутри в стык ставляют деревянную антисептированную рейку, оклеенную и мя слоями рубероида, а затем пакет утеплителя из минералога той плиты в перфолевой оболочке, смоченной в цементном растворе. Швы между наружными и внутренними стенами из-, нутри помещений затирают раствором.

Рис. 8. Стыки наружных панелей стен: а — вертикальный, б—горизонтальный; 1 — уплотнительная мастика УМ-40 или УМС-50, 2 — жгут пороизола, 3 — цементный раствор. 4 — утеплитель из пенополистирола, 5—тяжелый бетон, 6 — сварка соединительных скоб

Рис. 9. Стыки наружных панелей стен: а — соединение панелей в вертикальном стыке скобами, и — монтажное соединение панелей в вертикальном стыке планкой, в — горизонтальный стык: 1 — тяжелый бетон, 2 — утепляющий пакет, приклеенный к кромкам панелей, 3 — петлевой стык, 4 — гернитовый шнур, 5 — декомпрессионный канал для отвода воды, 6’ — панель наружной стены, 7 — панель внутренней стены, 8— монтажный стык с приваркой планки с выпуском арматуры, 9— панель перекрытия, 10 — фиксатор. 11 — цементный раствор

Рис. 10. Стьгш наружных панелей стен: а — соединение панелей в вертикальном стыке на болтах, б — соединение панелей в вертикальном стыке скобой, в — горизонтальный стык; 1 — панель внутренней стены, 2 — тяжелый бетон, 3 — металлическая оцинкованная накладка на болтах. 4 — металлический клин, 5 — приклеенный к панелям пакет из стиропора, обернутый рубероидом, в — стояк отопления, 7 — соединительная скоба. 8 — гернитовый шнур. 9 — арматурная петля, 10 — панель перекрытия, 11 — цементный раствор, 12 — панель наружной стены. 13 — бетонный конусный фиксатор

Рис. 11. Асбестоцементная навесная панель наружной стены: а — общий вид панели с разрезами, б — крепление стеновых панелей к перекрытию, в — вертикальный стык панелей; 1 — асбестоцементные листы, 2 — асбестоцементные бруски, 3 — закладная деталь, 4 — уплотняющая полоса шириной 100—200 мм, 5 — утеплитель из минераловатных плит толщиной 60 мм, 6 — пароизоляция, 7 — дюралевая заклепка, 8 — клеевой шов, 9 — асбестоцементная панель, 10 — панель перекрытия, 11 — металлический опорный столик, 12 — расшивка цементным раствором, 13 — УПЛОГ- нитс-льная мастика УМС-50, 14 — деревянная рейка 15X60 мм

В экспериментальном порядке испытывается применение легких навесных панелей наружных стен из полимерных материалов.

Стены каркасных зданий. Одноэтажные и многоэтажные промышленные здания, многоэтажные общественные здания и частично жилые здания большой этажности возводят с несущим остовом (каркасом) в виде колонн, связанных вверху (для одноэтажных) или поэтажно балками, ригелями, фермами,•перекрытиями. Прогрессивным видом наружных стен каркасных зданий являются крупнопанельные.

Крупнопанельные стены в каркасных зданиях передают нагрузку от собственного веса на фундаментные балки, стены фундамента или подвала. При использовании ненесущих — навесных панельных стен нагрузка от них воспринимается элементами каркаса — основными колоннами и колоннами фахверка1, ригелями, балками и другими элементами перекрытий.

Самонесущие и навесные панели наружных стен располагают преимущественно перед наружными гранями колонн, что обеспечивает надежную тепловую защиту элементов каркаса.

В промышленных одноэтажных и многоэтажных зданиях стены выполняют преимущественно из расположенных горизонтально панелей высотой 1,2 и 1,8 м и длиной рядовых, перемычных и парапетных панелей 6 и 12 м, а простеночных — 3,0; 1,5 и 0,75 м. При скатных кровельных покрытиях применяют также трапециевидные панели длиной 6 м и высотой с одной стороны 0,6 м и с другой 1,8 м. Карнизные железобетонные панели имеют Г-образное сечение. Высота их 0,3 или 0,6 м, вылет консоли 0,45 м.

В многоэтажных каркасных гражданских зданиях преимущественно применяют поясную разрезку стен, при которой между окнами смежных этажей располагают длинные поясные панели. Между этими панелями находятся окна и простенки. Более широкие простенки делают преимущественно в жилых зданиях, узкие простенки или ‘совсем без простенков (ленточное остекление) — в общественных. Такую разрезку стен применяют иногда и в многоэтажных промышленных зданиях, по там поясные панели ставят в два ряда.

В промышленных зданиях панели стен в зависимости от их расположения и опирания могут быть самонесущими и навесными. Изготовляют их трех типов: сплошные однослойной конструкции из ячеистых бетонов, керамзитобетона, перлито-бетона, аглопоритобетона толщиной от 20 до 40 см; трехслойные, состоящие из двух (наружной и внутренней) железобетонных ребристых плит с зажатым между ними слоем утеплителя из полужестких минераловатных плит полной толщиной 28 и 30 см; однослойные железобетонные для неотапливаемых зданий в виде железобетонной ребристой плиты с полкой толщиной 25 мм и ребрами высотой 12 см. При длине панелей 12 м их выполняют из напряженно-армированного железобетона, легких бетонов и армоцемента.

Рис. 12. Схема разрезки стен промышленных каркасьых зданий па панели

Рис. 13. Схемы разрезки стен гражданских каркасных зданий на панели: а — поясная разрезка с простенками, 6 — поясная разрезка с ленточным остеклением

Самонесущие панели стен устанавливают следующим образом: цокольные панели опирают на фундаментные балки, а панели последующих рядов—друг на друга или на панели простенков шириной 3,0 и 1,5 м. Высота таких стен обычно в пределах 10—42 м. Панели, расположенные выше, а также панели, находящиеся над ленточным остеклением, выполняют навесными, опирая их на металлические опорные столики (консоли), привариваемые к закладным деталям колонн.

К несущим элементам каркаса здания и колоннам фахверка панели крепят металлическими связями, допускающими незначительные вертикальные и горизонтальные перемещения панелей.

При заполнении швов между панелями цементным раствором панели, расположенные над оконными проемами, крепят к каркасу здания в четырех углах, остальные панели — только в двух верхних углах. При заполнении швов упругими прокладками все панели крепят в четырех углах.

Горизонтальные и вертикальные швы между панелями заполняют упругими синтетическими прокладками (пороизолом) с герметизацией шва снаружи мастиками УМ-40, УМС-50. При отсутствии упругих синтетических материалов.

Рис. 14. Конструкции панелей промышленных зданий: а — сплошная однослойная из легких бетонов, б — трехслойная. в — однослойная железобетонная для неотапливаемых зданий

Рис. 15. Деталь опирания навесных панелей на опорные столики

Рис. 16. Деталь крепления панелей к элементам каркаса здания: 1 —- колонна каркаса, 2 — закладная деталь колонны, 3 — сварные швы, 4 — элементы крепления — уголки, приваренные к закладным деталям колонны и панели стены, 5 — панель стены, 6 — закладная деталь панели стены

Рис. 17. Детали заделки вертикальных и горизонтальных швов между панелями

Рис. 18. Стены неотапливаемых зданий из асбестоцементпых волнистых листов

Читать далее:
Полы в здании
Каркасы многоэтажных зданий
Естественные и искусственные основания
Классификация зданий
Конструкции лестниц
Общие сведения о лестницах и лифтах
Ворота производственных и складских зданий
Двери гражданских и промышленных зданий
Окна гражданских и промышленных зданий
Заполнение оконных, дверных и воротных проемов

типов стен — Designing Buildings Wiki

Утвержденный документ B, Пожарная безопасность, том 1, Жилые дома, предполагает, что для выполнения облицовки стен стена включает:

• Поверхность остекления (кроме остекления дверей).
• Любая часть потолка, наклоненная под углом более 70º к горизонтали.

Но стена не включает:

Однако утвержденный документ C, Подготовка площадки и устойчивость к загрязнителям и влаге, предполагает, что стена:

‘Любая непрозрачная часть внешней оболочки здания, расположенная под углом 70 ° или более к горизонтали.’

Дополнительные сведения см. В разделе «Из чего сделаны стены».

Стена, спроектированная и построенная так, чтобы обеспечивать боковую опору для другой стены перпендикулярно ей, причем опора обеспечивается от основания до верха стены.

Для получения дополнительной информации см. Контрольный элемент.

Стена, состоящая из двух слоев кирпичной кладки, внешняя оболочка которой может быть кирпичной или блочной, а внутренняя оболочка, как правило, состоит из блоков, разделенных полостью для предотвращения проникновения влаги и для установки теплоизоляции. .

См. Дополнительную информацию в Стене полости.

Стена, созданная для создания отсека, препятствующего распространению дыма, тепла и токсичных газов.

Для получения дополнительной информации см. Стенка отсека.

Неструктурная система облицовки наружных стен зданий.

Для получения дополнительной информации см. Навесная стена.

Карликовая стена — это термин, используемый для обозначения низкой стены, которая часто используется как садовая стена, забор или как основание зимнего сада или крыльца.Как правило, его можно наносить на любую стену высотой менее одного этажа, но обычно они меньше метра.

См. Стена Гномов для получения дополнительной информации.

Стена, образующая внешнее ограждение здания, включая часть крыши, скатную под углом более 70 ° к горизонтали, если эта часть крыши примыкает к пространству внутри здания, к которому люди имеют доступ (но не имеют доступа). только для ремонта или обслуживания).

Для получения дополнительной информации см. Внешняя стена.

Стена, посаженная для создания новых мест обитания, улучшения качества воздуха и благополучия.

Дополнительные сведения см. В разделе «Зеленые стены».

Стена, обеспечивающая разделение внутренних пространств здания, где стена также необходима для передачи нагрузок от других частей конструкции на фундамент.

Для получения дополнительной информации см. Несущая стена.

Самые верхние части стены, которая возвышается над уровнем крыши и обеспечивает определенную степень защиты крыши, желобов, балконов и проходов.

См .: Парапет для дополнительной информации.

Ненесущая стена, разделяющая внутренние пространства здания.

См. Дополнительную информацию в разделе «Перегородка».

Стена, которая стоит на земле 2 или более владельцев, или стена, которая находится на земле одного владельца, но используется 2 или более владельцами для разделения своих зданий.

См. Раздел «Стена для вечеринок» для получения дополнительной информации.

Стена, образованная смежными или взаимосвязанными сваями, обычно находится под землей, где необходимо задерживать воду или почву.

См. Например: Стена из секущих свай.

Стена, состоящая из внешней обшивки из панелей и герметичной изолированной несущей стены, разделенных вентилируемой полостью. Некоторое количество воды может проникнуть в полость, но дождевик предназначен для защиты от прямого дождя.

Для получения дополнительной информации см. Дождевой экран.

Стена или часть стены, общая для прилегающих зданий.

Стена, состоящая из одной каменной кладки, которая может состоять из кирпича или блоков и не имеет полости между внутренней и внешней частью.

Стена, боковая опора которой обеспечивается комбинацией опорных стен, опор или дымоходов, действующих совместно с полом (ями) или крышей.

Конструкция, в которой используется сочетание тепловой массы и остекления для сбора и хранения солнечного излучения, чтобы его можно было использовать для обогрева зданий.

См. Дополнительную информацию в Стене тромба.

См. Также:

Должен ли я изолировать сплошную стену изнутри, снаружи или и то, и другое?

Должен ли я изолировать массивную стену изнутри или снаружи?

Думаете об утеплении сплошной стены? Не уверены, выбрать ли внутреннюю или внешнюю изоляцию стен или и то, и другое? В этой статье рассматриваются плюсы и минусы каждого подхода и перечислены некоторые потенциальные проблемы, с которыми можно столкнуться при утеплении сплошной стены.

Изоляция внутренних стен

Плюсы

Внутренняя изоляция стен из стекловаты между стойками. Сам по себе брус может стать тепловым мостом в супер-изолированном доме.

• может быть проще выполнить, особенно по одной стене за раз
• идеально подходит для украшения
На
• дешевле, чем внешняя изоляция (от 4000 до 6000 фунтов за 2-3 стены, не считая кухонь и ванных комнат)

Минусы

• есть потеря внутреннего пространства
• деструктивно для жителей
• теплоаккумулирующая способность стены теряется, поэтому тепло быстро уходит с воздухом
• необходимо перенести электрические розетки и выключатели света
• характерных особенностей, таких как плинтусы, дверные коробки, свод, панели и направляющие для картин, представляют проблему
Также необходимо проверить совместимость
• с дверной фурнитурой.

Вызовы

Установка внутренней изоляции стен между каркасами. Слой контроля пара жизненно важен.

• Не покрывайте электрические кабели изоляцией, так как они могут перегреться: используйте защитные ленты или поместите в каналы
• Тепловой мостик может возникнуть там, где потолки, полы и внутренние стены соединяются с основной внешней стеной, поэтому изоляция должна продолжаться вдоль внутренних стен на расстоянии до пары метров
• должен быть установлен интеллектуальный пароизоляционный слой (см. Ниже)
• единственный гвоздь, забитый жильцами в сухую облицовку или пароизоляционный слой за гипсокартоном, может ее испортить.Одно из решений — отдельная от гипсокартона служебная зона, но она занимает больше места. Можете ли вы гарантировать, что жители всегда будут попадать гвоздями в вертикальные гвоздики?

Изоляция наружных стен

Изоляция внешних стен улучшила внешний вид и добавила защиту от атмосферных воздействий в дом слева, что сделало его более энергоэффективным.

Изоляция внешних стен включает нанесение изоляционного слоя и декоративной атмосферостойкой отделки на внешнюю стену здания.Внешняя облицовка или штукатурка, как правило, являются основными затратами, поэтому вы хотите максимизировать количество изоляции, чтобы получить максимальные преимущества.

Плюсы

• улучшает защиту от атмосферных воздействий
• обеспечивает шумоизоляцию

  Поперечное сечение изоляции внешней стены.

• легче ухаживать за тепловыми мостами, такими как открытая бетонная рама или подоконник
• сохраняет значение тепловой массы стен при регулировании температуры внутри
• в зависимости от толщины возможно достижение любого значения изоляции
• не доставляет неудобств жильцам
• Изгнан внутренний или внутренний конденсат и влага
• любые щели и трещины в стене или плохая отделка должны быть закрыты
• Более простая обработка окон и дверей
• можно лучше сохранить герметичность
• можно утеплить сразу весь блок или террасу
• любая точка росы, при которой водяной пар, выходящий изнутри, конденсируется на холодной поверхности стены, будет ближе к внешней стороне.

Вызовы

Установка внешней изоляции стен

• при недостаточном свесе крыши верхняя часть расширенной стены должна быть наклонной, защищенной от атмосферных воздействий и иметь водосточный желоб
• может потребоваться разрешение на строительство — обратитесь в отдел планирования
• водосточные трубы и другие проекции или точки входа в сервис должны быть обработаны с
• нельзя закрывать гидроизоляционный слой и форточки окон
• может быть невозможно с памятниками архитектуры или на охраняемых территориях
• это может быть дороже (от 8000 до 13000 фунтов стерлингов), особенно с учетом строительных лесов, если они не выполняются одновременно с другими внешними работами.

Общие сведения

В системе утепления внешних стен Steico используется гидроизоляционная древесно-волокнистая плита, соединяющая стойки, заполненные войлоком из древесноволокнистой плиты, защищенные двумя слоями известковой штукатурки.

• При установке изоляции на оконные и дверные проемы, как внутри, так и снаружи, используйте максимальную ширину, разрешенную количеством рамы.
• Наружную изоляцию покрывают штукатуркой, чтобы защитить ее от непогоды.Известковая штукатурка предпочтительнее, так как она воздухопроницаема. Также широко используются акриловые штукатурки, но они, будучи пластичными, не пропускают воздух. Оба они гибкие до определенной точки и могут быть окрашены в любое количество оттенков.
• При планировании работ следует нанести на карту путь герметичного барьера вокруг обшивки здания, чтобы он соединялся по всем краям стены.

Интеллектуальные мембраны

Герметичные мембраны с переменной паростойкостью известны как интеллектуальные мембраны.Они обладают почти волшебным свойством противостоять проникновению пара в конструктивные элементы, особенно в конструкции деревянного каркаса, и предотвращать образование межклеточной конденсации на протяжении всего срока службы здания. Они рекомендуются для твердых стен вне зависимости от того, является ли изоляция внутренней или внешней.

Они состоят из листа с различными слоями, которые позволяют или препятствуют прохождению влажного воздуха через него в зависимости от относительной влажности, температуры и давления с обеих сторон.Например, если в комнате высокая температура и влажность, а снаружи холодно, это предотвратит распространение влаги наружу и риск конденсации на холодных поверхностях.

И наоборот, когда внутри холоднее и влажность ниже, влага может постепенно возвращаться, чтобы помочь высушить промежуточное пространство.

Коттедж Andy Simmonds ’Grove, Херефорд, первый стандартный дом в Великобритании, переоборудованный в Passivhaus. Энди — генеральный директор AECB. Тепловое изображение показывает преимущество.Энди использовал фут пенополистирола, чтобы добиться этого эффекта, который буквально «выдающийся» для домов с обеих сторон.

Заключение

Стены должны иметь коэффициент теплопроводности менее 0,30 Вт / м2К, чтобы соответствовать строительным нормам. Обычно этого можно достичь с помощью изоляции толщиной около 120 мм. Половина этого значения, то есть удвоенная глубина, в среднем должна быть нацелена на достижение стандарта Passivhaus.

Изоляция наружных стен позволяет сэкономить в среднем от 450 до 500 фунтов стерлингов в год на расходах на отопление и около 1 фунта стерлингов.Выбросы углекислого газа на типичное жилище 8-2 тонны.

Срок окупаемости внутренней изоляции составляет около 10-11 лет, а внешней изоляции — в среднем 15-17 лет, но на самом деле это зависит от количества нанесенной изоляции, от того, как в здании размещены люди и от состояния остальной части. жилище, поэтому эту цифру нужно подтверждать в отдельных случаях.

В предыдущей статье я сравнивал и оценивал лучшие теплоизоляционные материалы. К этой теме относится то, что стены должны «дышать», чтобы предотвратить образование конденсата.Это означает, что лучший выбор — это натуральные материалы, в том числе древесноволокнистые плиты, вата и рулоны из минеральной ваты. Плиты из пенополиуретана, пенополистирола и фенола не «дышат».

Итак, что лучше изолировать снаружи или изнутри внешней стены? На этот вопрос нет однозначного ответа, так как он зависит от конкретного случая. Однако при прочих равных условиях внешний вид даст лучшие результаты, чем внутренняя изоляция.

Узнайте больше — посетите отремонтированный дом

Подробнее об утеплении внешних и внутренних стен можно узнать на мероприятиях зеленых домов в сентябре.Поговорите с настоящими домовладельцами, когда они поделятся своим личным опытом ремонта своих домов в рамках Дней открытых дверей SuperHome. SuperHomes — это старые дома, отремонтированные их владельцами для большего комфорта, более низких счетов и гораздо меньшего количества выбросов углерода — как минимум на 60%! Вход свободный. Забронируйте сейчас.

См. Также:
Лучшая изоляция
Пробковая изоляция
Утеплить пол
Промежуточный конденсат
Защита от сквозняков — это хорошо?

1. В заповедных зонах важно сохранить первоначальный фасад зданий.Это исключает возможность утепления внешней стены спереди. Тем не менее, его все еще можно установить сзади или сбоку. Во многих отремонтированных викторианских супердомах есть как внутренняя, так и внешняя изоляция стен, чтобы сохранить оригинальный фасад — возьмите эти примеры [1] [2] [3].

© Дэвид Торп, автор книги «Устойчивое восстановление дома: руководство экспертов Earthscan по модернизации домов для повышения эффективности»

Наружные стены

Наружные стены

Раздвижная стенка

Изоляционный материал должен быть размещен на внешней стороне внутренней стена.Если его разместить с внутренней стороны внешней стены, это обеспечит защиты почти нет.
Конструкции наружных стен могут быть теплоизолированы с внешней стороны; в сердцевине двойной стены; и с внутренней стороны. Метод вентилируемого стеновая конструкция также может быть реализована. Подробно:

Наружная изоляция кирпичной кладки

• Использование внешней изоляционной банки:
• Устранение мостов холода,
• Продлите срок службы здания, защитив его оболочку от погодных условий.
• Использовать теплоемкость кирпичной кладки.
• Следует обратить внимание на устройство наружной штукатурки, на ее контакт. с изоляционным материалом, и с выбором теплоизоляционного материала, которые должны быть высокого качества, чтобы выдерживать износ, вызванный солнцем, снег, дождь и пр.

Наружная изоляция кирпичной кладки с внешней облицовкой кирпичной кладкой

• Действительны те же наблюдения, что и в предыдущем случае, с добавлением следующего комментариев:
• Слой теплоизоляции защищен от внешних воздействий.
Увеличенная толщина кирпичной кладки снижает полезную площадь в план, и увеличивает стоимость строительства.
• Следует обратить внимание на стыковку стеновых конструкций.

Изоляция сердечника

Использование изоляции жил:

• Толщина и стоимость строительства кирпичной кладки в пределах допустимой. пределы. Теплоемкость конструктивного элемента снижена по сравнению с к предыдущим случаям.
• Теплоизоляционный материал защищен от внешних воздействий.
• Возможна конденсация пара в примыкании кирпичной стены. встречает бетонную балку из-за эффекта теплового моста.
• Особое внимание следует уделить стыковке стеновых конструкций.

Вентилируемый фасад

Вентилируемый фасад — рекомендуемое решение во всех случаях и особенно для жаркого и влажного климата.При вентиляции пара элементов здания избегается концентрация, внешняя оболочка здания защищена от внешних воздействий. воздействия и перегрева каркаса здания летом.

внешняя или внутренняя изоляция стен: что лучше? | Блог YouGen

Обогрев дома с массивными стенами может оказаться непростой задачей. В массивных стенах отсутствуют полости, поэтому наиболее распространенная форма утепления стен нежизнеспособна, но их все же можно изолировать внутренней или внешней изоляцией.

Эффективность изоляционного материала представлена ​​значением U ^[2]. Измеряет скорость прохождения тепла через объект, например стену или окно, при разнице температур между внутренней и внешней поверхностью в 1 градус Цельсия. Лучшие изоляционные материалы имеют более низкий коэффициент теплопередачи.

Строительные нормы Великобритании требуют определенного уровня изоляции. Строительные нормы и правила, часть L, определяют коэффициент теплопередачи 0,18 Вт / м ² K для стен, 0.15 Вт / м ² K для крыш и 1,4 Вт / м ² K для окон.

Добавление изоляции улучшает коэффициент теплопередачи. Например, неизолированная сплошная кирпичная стена толщиной 225 мм может иметь коэффициент теплопроводности 2,7 Вт / м ² K. Если эта стена изолирована 100 мм пенополистиролом (EPS), коэффициент теплопроводности снизится до 0,27 Вт / м. м ² К, намного ближе к требованиям строительных норм для новостроек.

Перед изоляцией необходимо устранить любые проблемы с проникающей или поднимающейся влагой.

Итак, какие у вас есть варианты, когда вы хотите изолировать сплошную стену, и каковы плюсы и минусы каждого из них?

Утепление внешних стен: плюсы и минусы

Плюсы

• Это менее утомительно, поскольку работа проводится вне дома.
• Утепление внешней стены улучшает способность стены противостоять элементам.
• Он сохраняет стены сухими и теплыми, предотвращая проникновение проникающей влаги в здание.
• Риск образования межклеточной конденсации отсутствует, поскольку внешняя изоляция стен окружает дом и, таким образом, помогает поднять температуру стены до уровня, при котором конденсация не возникает.
• Передача воздушного шума через стену значительно снижается.
• Это требует лишь незначительных изменений в услугах, таких как переустановка спутниковых антенн и удлинение дымоходов.
• Он может улучшить внешний вид здания, закрыв трещины или плохую штукатурку.
• Долговечность должна быть хорошей — 30+ лет.
• Изоляция внешних стен может иметь толщину до 300 мм, поэтому возможны отличные значения коэффициента теплопередачи. Обычно он имеет толщину 60-100 мм.

Минусы

• Лучше всего устанавливать все одновременно.
• Это может потребовать разрешения на строительство.
• Для установки необходим хороший доступ к наружным стенам.
• Не рекомендуется, если внешние стены не добротные.
• Системы жесткой штукатурки могут не допускать движения влаги и пара.
• Это может препятствовать дыханию строительных тканей, в результате чего потребуется другой источник вентиляции.
• Увеличенная толщина стен может вызвать проблемы с примыканием к соседним домам террасной или двухквартирной планировки.
• Он может быть уязвим для вандализма, так как за твердой штукатуркой находится более мягкая изоляция
.

Внутренняя изоляция стен: плюсы и минусы

Изображение: Внутренняя изоляция нанесена непосредственно на стену

Изображение: Внутренняя изоляция стен, нанесенная на деревянную обрешетку

Плюсы

• Внутреннее утепление стен не меняет внешний вид здания.
• Это может быть вариант утепления фасада дома в заповедной зоне.
• Он может обеспечить теплоизоляцию там, где пустота не может быть заполнена.
• Изоляцию можно устанавливать отдельно для каждого помещения, вместо того, чтобы устанавливать все сразу.

Минусы

• Внутренняя изоляция стен может быть разрушительной, и ее трудно правильно установить, особенно в ванных комнатах и ​​кухнях с блоками у стены.
• При установке необходимо снять и снова установить плинтусы, дверные коробки и фурнитуру. Сюда входят декоративные карнизы и перекрытия, которые могут быть повреждены в процессе.
• Это может затруднить крепление тяжелых предметов к внутренней стороне стены. Это может привести к дополнительным расходам на приобретение специальных креплений.
• Избежать образования теплового моста через оконные проемы может быть непросто.

Нет сомнений в том, что изоляция увеличивает тепловую эффективность здания и снижает расходы на отопление и выбросы углерода.Решите ли вы утеплить внутреннюю или внешнюю изоляцию, будет зависеть от того, что лучше всего подходит для вашего здания. Возможно, потребуется рассмотреть стоимость, выбор материалов и внешний вид.

Дополнительная литература:

Строительные нормы и правила L: (Ссылки на pdf)

2. Superhomes.org.uk: Что такое U-Value?

3. Superhomes.org.uk: Изоляция

4. Энергосбережение: изоляция массивных стен

5.Центр экологических исследований: Изоляция

Изображение предоставлено: Greenspec

Больше информации об изоляции на YouGen.

Найти установщика изоляции

Нужна помощь с любым жаргоном?

Если у вас есть вопросы по поводу чего-либо в указанном выше блоге, задайте их в разделе комментариев ниже.

Стены пустот, внешняя облицовка и внутренняя облицовка стен

Стены полостей, внешняя облицовка и внутренняя облицовка стен

Было время, когда внешние стены зданий в основном строились из камня, часто они были очень толстыми с шероховатой поверхностью.В современном здании стены часто очень светлые, с внутренними полостями и очень гладкой внутренней отделкой. Как эволюционировал дизайн стен, каковы преимущества полых стен и современных методов возведения стен?

Здесь мы рассмотрим конструкцию стен, дизайн пустот, наружную облицовку и внутреннюю облицовку.

---

См. Исходную статью «Где моя волосатая лошадь» о фиксированной обители здесь

---

Эволюция стен зданий

Было время, когда стены зданий строили из камня, дерева, бамбука или травы. Каменные отходы обычно были толстыми и грубыми, и их было очень трудоемко искать, резать и перевозить, в то время как древесина и трава со временем портились.

Разработка «красных» кирпичей из обожженной глины на Ближнем Востоке произвела революцию в строительстве и стала основным строительным материалом для стен во всем мире. В последние годы бетонные блоки во многих областях заменили кирпич.

Назначение стен дома

Стены, естественно, выполняют две основные функции:

1. Они поддерживают крышу
2. Они закрывают внутреннее пространство, чтобы защитить его от непогоды и удержать тепло.

В разных странах эти две цели решались по-разному.

В Великобритании стены, как правило, являются конструктивными, они поддерживают крышу, и это достигается за счет использования твердых кирпичей структурной прочности или бетонных блоков, которые, как правило, строятся из кирпича двойной толщины.

В Америке и Австралии дома строятся с деревянным каркасом, поддерживающим крышу. Затем этот каркас облицовывают изнутри «гипсокартоном» (известным как «гипсокартон» в Америке и «Gyprock» в Австралии) и покрывают снаружи «облицовкой» из «сайдинга» (деревянные или цементные доски) или кирпичей.Кирпичи, используемые для облицовки стен, как правило, легкие и непрочные, предназначены для внешнего вида и устойчивости к погодным условиям. Крыши в Америке обычно делают из легкой битумной черепицы, а в Австралии обычно используют тяжелую цементную черепицу.

В других частях света, особенно там, где часто случаются землетрясения, здания часто имеют прочную конструкцию из железобетонных колонн и балок, эта конструкция поддерживает полы и крыши. Для заливки стен между бетонными колоннами используются легкие бетонные блоки или кирпичи.Эти блоки обычно обрабатываются с обеих сторон тонким слоем цемента.

Стены пустотелые

Было обнаружено, что во многих частях света, особенно в странах с холодным климатом, стены легко переносят тепло. В разгар зимы даже самые толстые стены не могли удерживать тепло от внутреннего пожара, фактически стены впитывали тепло.

С появлением кирпича для строительства стен вскоре было обнаружено, что, построив стену с полостью, стена обеспечивает очень эффективную изоляцию, которая значительно улучшает способность здания сохранять тепло зимой и удерживать тепло летом.

Так что же такое полость стены?

Стена с полостью — это двухслойная стена с воздушным зазором между ними. В случае кирпичной стены стена состоит из двух отдельных одинарных кирпичных стен с зазором между ними примерно шириной в кирпич. Кирпич легко передает тепло, звук и воду, а воздушный зазор — нет. Тепло и звук с трудом передаются через стену, и если внешний слой намокнет, он не проникает во внутреннюю стену.

Современные стены часто имеют полости, и во многих частях мира они требуются законом.

В Британии стены обычно представляют собой двойной слой кирпича с воздушным зазором между слоями. Следует отметить, что в двухслойных кирпичных стенах с полыми стенками в Великобритании между кирпичами встроены «стяжки» из оцинкованной стали, чтобы связать внутренний и внешний слои кирпича вместе, чтобы улучшить конструктивную прочность стен.

В Австралии и Америке воздушный зазор находится в деревянной конструкции, причем внутренний слой представляет собой отделку гипсокартоном, а внешний слой — кирпич или облицовку сайдинга.Часто в наши дни полость имеет изоляционный материал, такой как стекловата или алюминиевая фольга, и водонепроницаемые мембраны для улучшения изоляционных свойств.

Преимущества полых стен:

1. Теплоизоляция
2. Звукоизоляция
3. Предотвращение проникновения воды.

Стены полостей в тропическом климате

К сожалению, в тропическом климате, где широко используется кондиционирование воздуха, пустотелые стены практически никогда не используются, вероятно, из-за высокой стоимости строительства.Высокая стоимость кондиционирования воздуха может в конечном итоге привести к появлению пустотелых стен в тропическом климате.

В настоящее время на рынке представлено много новых материалов, и можно обеспечить эффективную изоляцию массивных бетонных стен (и потолков), закрепив двухслойную алюминиевую многослойную изоляцию на внутренних поверхностях стен со слоем гипсокартона поверх этого. . Сэндвич с алюминиевой изоляцией состоит из двух слоев прочной алюминиевой фольги с пузырчатой ​​пленкой или губкой между слоями, чтобы обеспечить воздушный зазор.

Накладки для стен из конского волоса

В старых викторианских домах стены были довольно своеобразно облицованы. Каменные стены были грубыми, и стало модным, что стены и потолки облицовывались деревянными станками и штукатуркой, смешанной с конским волосом. По сей день многие старые здания по всей Европе имеют стены и потолки, построенные таким образом.

Каменные стены были очень грубыми, поэтому штукатурку можно было наносить прямо на стену. К сожалению, сквозь стены проникала сырость.

Затем кто-то обнаружил, что, построив две стены с узким воздушным зазором между ними, дома стали суше и теплее. «Полость» обеспечивала изоляцию и препятствовала проникновению влаги с внешней стены на внутреннюю. Стандартной практикой во многих частях мира является строительство домов с пустотелыми стенами.

Гипсокартон, гипсокартон и обшивка стен из гипсокартона

Строители постоянно ищут способы снизить затраты на строительство домов, и было сделано много разработок.Безусловно, наиболее радикальным изменением стало появление «гипсокартона», который также известен как гипсокартон, гипсокартон (Америка) и Gyprock (Австралия).

Гипсокартон представляет собой сэндвич из гипсовой штукатурки толщиной 12 мм между двумя кусками картона. Древесные волокна смешивают со штукатуркой для увеличения ее прочности (конский волос у них давно закончился). Листы обычно имеют размер 1,2 метра на 2,4 метра. Они прибиваются к деревянной или легкой стальной раме, а затем покрываются штукатуркой на стыках и отверстиях для гвоздей.Используемые гвозди представляют собой плоские гвозди большого диаметра, оцинкованные, поэтому они не ржавеют

Гипсокартон — это быстро и просто, он дает очень гладкую ровную поверхность. Раньше штукатурка была настоящим искусством. Бригада мужчин могла бы оштукатурить комнату, 4 стены и потолок, буквально за пару часов набросив штукатурку на стены и с большим мастерством снимая их очень гладко и ровно. Гипсокартон все меняет, и штукатурка теперь умирает.

Гипсокартон в настоящее время широко используется в тропическом климате, особенно для потолков.Местные жители знают его просто как гипс. Это очень полезный материал, но у него есть два недостатка.

1. Во-первых, он легко ломается, поэтому, когда кто-то падает о стену и легко может проткнуть ее локтем.
2. Во-вторых, он не любит воду и имеет тенденцию разваливаться при намокании. Проверьте свои стены и особенно потолки. Если вы видите какие-либо признаки капель воды на гипсокартонный потолок из-за протечек в крыше, быстро устраните протечки на крыше, иначе потолок износится.Также обратите внимание, что от сырости на гипсокартоне часто остаются пятна плесени.

Большинство стен во многих частях мира по-прежнему построено традиционным местным способом. Стены строятся без пустот из легких бетонных блоков, известных как «батако». Затем они «покрываются» тонким слоем бетона. Поверхность завершается финальным слоем цемента высокой плотности. Оригинальный голландский метод позволил получить высококачественную и стабильную отделку. К сожалению, их навыки были потеряны, и многие внешние стены в наши дни заканчиваются твердой цементной пленкой, которая трескается и отваливается от бетона под ней.

Вы, вероятно, обнаружите, что ваши стены отделаны таким образом. Цемент высокой плотности очень твердый, и любой, кто пробовал вбить в стену крючки для картин, обнаружит, что это не так.

На внешних участках вы можете обнаружить, что поверхность стен (а также плоская бетонная крыша) «изрезана» сетью мелких трещин через тонкий слой бетона. Это связано с дифференциальным расширением и сжатием между слоем пленки и бетоном под ним и является первым признаком расслаивания цемента.Ожидайте, что слой цемента начнет отслаиваться или отваливаться.

Мы прошли долгий путь со времен конского волоса и токарных станков. Строить стены намного проще и дешевле, чем раньше.

---

Разница между внутренними и внешними батареями

При установке теплоизоляции внутренние и внешние стены — это области, которые могут оказать большое влияние на общий комфорт вашего дома. Однако вам может быть интересно, есть ли разница между внутренними и внешними стеновыми войлоками.

Как правило, войлок для наружной изоляции оптимизирован по тепловым характеристикам, тогда как теплоизоляция для внутренних стен оптимизирована по акустическим характеристикам. Однако важно отметить, что существует множество продуктов, которые обеспечивают как акустические, так и тепловые преимущества как для внутреннего, так и для внешнего применения. Главное — понять ваши потребности и выбрать продукт, который наилучшим образом соответствует этим потребностям.

Для чего используется изоляция из войлока?

Прежде чем мы перейдем к тепловым и акустическим преимуществам, которые могут предложить изоляционные войлоки, стоит ответить на вопрос «что такое изоляционный войлок?» Изоляционные войлоки подпадают под категорию «объемной изоляции» и работают, задерживая миллионы крошечных воздушных карманов в своей структуре, чтобы замедлить тепловой поток.Для того, чтобы сделать это эффективно, они не должны быть сжаты при установке, и между войлоками не должно быть зазоров.

Обычно изоляционные войлоки изготавливаются из стекловаты, полиэстера или минеральной ваты и предварительно разрезаются для установки между стропилами, стойками или балками стен в австралийских домах. Их можно использовать для изоляции практически в любом месте дома, включая внутренние и внешние стены, потолки, полы и между этажами или многоэтажный дом. Правильные изоляционные войлоки предлагают множество преимуществ, включая эффективное терморегулирование, снижение потребления энергии и снижение передачи звука для создания спокойной внутренней среды.Не говоря уже о том, что дома с хорошей изоляцией более благоприятны для окружающей среды.

Теплоизоляция Batts

Тепловой рейтинг изоляционного материала указывается его значением R. Чем выше R-Value, тем более эффективно продукт сопротивляется тепловому потоку. Для наружного применения инвестирование в теплоизоляцию с высоким значением R-Value является разумным выбором, поскольку это поможет лучше регулировать температуру в вашем доме, что приведет к увеличению экономии энергии.

Менее известно, что внутренние изоляционные войлоки также могут способствовать экономии энергии за счет уменьшения передачи тепла из одного помещения в другое.С помощью эффективных внутренних изоляционных войлоков вы можете создать в доме климатические зоны для более эффективного обогрева или охлаждения помещений.

Акустическая изоляция Batts

Акустические или звукоизоляционные войлоки специально разработаны для уменьшения передачи звука и создания более спокойной и уединенной среды в помещении. По сравнению с традиционными изоляционными войлоками акустические войлоки более плотные, что обеспечивает их звукопоглощающие свойства. Важно отметить, что звукоизоляция не влияет на тепловые преимущества; просто проверьте R-Value любого звукоизоляционного продукта, чтобы узнать, насколько он эффективен в сопротивлении тепловому потоку.

Многие люди устанавливают на свои внутренние стены акустическую изоляцию, чтобы уменьшить передачу шума из комнаты в комнату. То же самое касается установки между этажами многоэтажного дома. Тем не менее, акустическая изоляция также может быть установлена ​​на внешних стенах, чтобы помочь остановить шумы, поступающие в дом извне, и сохранить шумы внутри дома уединенными снаружи.

От $ 5.23 p / m2 inc. GST

От $ 5,50 p / m2 inc. GST

От $ 7,68 $ 7,16 p / m2 inc. GST

От $ 2.99 p / m2 inc.GST

Сравнение внешней стены и внутренней изоляции стен

На отопление приходится значительная часть затрат на электроэнергию, особенно в холодные зимние месяцы. Утепление стен — эффективное средство предотвращения выхода тепла через них. Разница заключается в том, как утеплитель наносится на стены. Здесь мы рассмотрим разницу между внешней изоляцией стен и внутренней изоляцией стен.

Изоляция внешних стен

Внешняя изоляция сводит к минимуму потери тепла, что помогает снизить счета за коммунальные услуги.Такой ремонт дома обычно включает нанесение 100-метровых изоляционных панелей из полистирола на внешнюю часть дома с использованием прочных клеев и пластиковых болтов.

Владельцы недвижимости часто предпочитают нанести новый слой штукатурки поверх внешней изоляции, чтобы модернизировать свой дом и скрыть любые визуальные недостатки. Это помогает добавить защитный слой от атмосферных воздействий и предотвращает проникновение воды. Рендеры доступны в широком диапазоне цветов и различных текстур.

Поскольку внешние стены применяются снаружи, они не уменьшают внутреннее пространство собственности и не нарушают работу жилых помещений.

Изоляция внутренних стен

Изоляция внутренних стен подразумевает нанесение изоляции на внутренние стены здания и приводит к значительной экономии энергии.
