Свайно монолитный фундамент

На неустойчивых грунтах требуется передать массу здания на прочные глубокозалегающие слои почвы. Тогда применяют сваи, соединенные вверху монолитным ростверком – это свайный монолитный фундамент.

Описание

Для слабой почвы используют погруженные в землю сваи. Важную роль играет объединение их верхних частей в цельную жесткую систему – ростверк. В отличие от простого ленточного фундамента, он опирается не на грунт, а на сваи и передает им массу здания. Если он ложится своей плоскостью на почву, при ее пучении его может оторвать.

Принцип работы свайно-монолитной основы – передать нагрузки на стойкий грунт, находящийся под ненадежными сегментами почвы или достигнуть стойкости за счет трения с окружающей средой. Свайный фундамент дает возможность не проводить земляные работы в бесподвальных домах или значительно сократить их. Единственный его недостаток: сложности с обустройством подвала, если он нужен.

Грунты

Сваи используют на таких почвах:

  • с 1…20% перегноя, на торфяных и заторфованных, сапропелях, глинистых, иольдиевых глинах, мокрых солончаках;
  • на лессовидных, неустойчивых при насыщении влагой;
  • на песчано-глинистых влажных плывунах, пластичных суглинистых, глинистых, пучинистых.

Особой эффективностью отличается свайная конструкция на почвах с пучинистой природой при замерзании ниже полторы метров. Такой фундамент намного надежнее, чем столбчатая и простая ленточная конструкция.

Сваи и монолитный ростверк применяется также на породах с большой плотностью, с целью уменьшения трудозатрат. Нет потребности в рытье котлована, складирования и вывозе грунта. Слишком плотные почвы тоже являются причиной применения указанной конструкции: пробурить скважины под сваи гораздо легче, чем рыть котлован.

Сваи

Стержни с острым концом или широкой подошвой — сваи — применяются нескольких видов. Они могут быть бетонными, из металла, дерева, с квадратным или круглым сечением, готовые к применению или создаваемые в грунте.

Чаще всего, полностью своими руками, без привлечения тяжелой техники, для больших жилых домов, сооружают монолитный свайно-ростверковый фундамент с опорами, созданными прямо в земле (буронабивные сваи). Он, как правило, не применяется для небольших домиков, когда используются маленькие опоры или стержни, ввинчиваемые в землю своими руками — для этого есть сборный ростверк.

Под свайную монолитную конструкцию есть смысл использовать набивные опоры, изготовляемые прямо внутри грунтовых скважин. Их сравнительно легко создать самостоятельно без тяжелой техники. Предварительно делается скважина, она армируется и бетонируется

Сваи в индивидуальном строительстве имеют стандартную длину – 1,5–6 м, они вбиваются с расстоянием не превышающем 2 м.

Этапы

Создать фундамент на сваях с монолитным ростверком, под силу обычному застройщику с применением буронабивных опор, создаваемых в грунте. Процесс имеет несколько этапов.

Подготовка

Участок расчищается от лишних предметов, мусора, выравнивается, размечается. Траншея копается маленькой, около полуметра. В ней будет находиться малозаглубленный монолитный ростверк, держащийся сваями. На ее дне создают песчано-гравийную подушку (слои по 10–15 мм), это уменьшит пучение грунта, обеспечит отвод воды. Есть смысл создавать ростверк высоко над землей – будет больше шансов, что при пучении грунта его не порвет, тогда траншея не копается, а создается лишь подушка для короба опалубки.

Скважины

Ручные, электрические, моторизированные буры приобретаются в специализированных магазинах и позволяют рыть скважины больше 600 мм в диаметре с опорной подошвой.

Сваи располагаются в угловых точках, на пересечениях и по периметру стен, там же роются отверстия скважин. Расстояние между ними – 1,5–2 м. Глубина отверстия на 30–50 см должна превышать точку промерзания земли. На дно скважин насыпают песчаную подушку слоем в 15–20 см., она проливается водой, трамбуется.

Создание свай. Армирование и бетонирование

Главное отличие от столбчатого фундамента — сваи погружают ниже глубины промерзания. После скважин приступают к набивным опорам. В углубление помещают трубы из рубероида, асбестоцемента, металла. Они могут быть готовые или созданные самостоятельно. Диаметр должен позволять плотно их поместить в отверстие, а длина должна быть на 30 см больше его.

Из самых дешевых материалов используют трубу из 2–3 слоев рубероидных листов, ее стягивают посредством проволоки и помещают в отверстие. Вода внутри представляет опасность, если поднялась выше четверти глубины, тогда ее откачивают.

Рубероидная оболочка не даст молочку бетона убежать в землю и уменьшит воздействие пучинистых грунтов.Раствор в трубы заливают на 30–40 см. Далее, их поднимают на 20 см. Бетон, вытекая, заполняет место, образуя подошву, обеспечивающую дополнительное сцепление.

Следующий этап – армирование предварительно изготовленной каркасной сеткой. Она может состоять из 3 или лучше из 4 прутьев ребристой арматуры сечением в 6 мм. Стержни скрепляются поперечинами с помощью вязальной проволоки через 50 см. Длину арматуры нужно рассчитать так, чтобы ее верхняя часть выступала из оболочки, но оставалась на 2–3 см меньше ростверка.

После установки каркаса, в отверстия заливается бетонный раствор. Рекомендуемая марка раствора – М200 и больше с наполнителем средней фракции и низкой лещадности. Далее, его протыкают штырями, чтобы выпустить воздух. Затем – уплотняют глубинным вибратором или подручными средствами – доской с тяжелым круглым плоским наконечником.

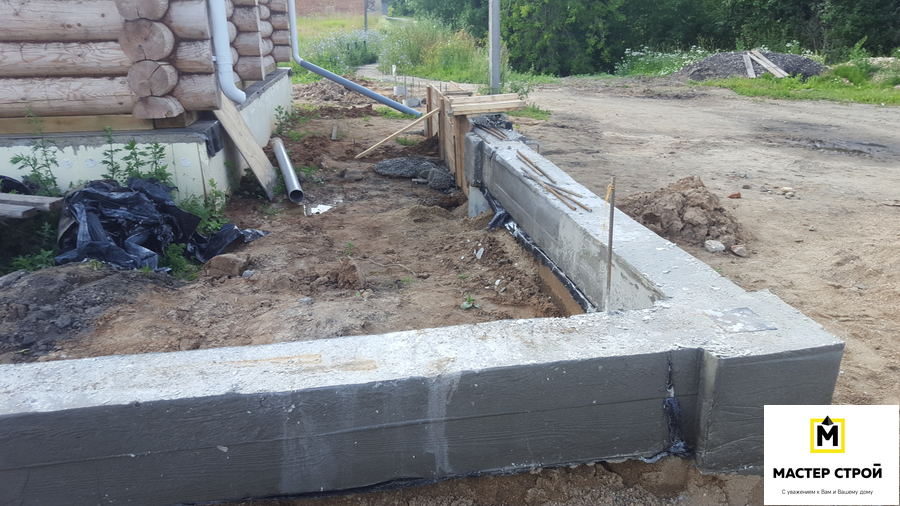

Ростверк

Монолитный ростверк представляет собой бетонную ленту, опирающуюся на буронабивные сваи, которые придают ему высокую устойчивость. Такой ростверк включает сваи в свою толщу. Одним из разновидностей его есть плитный монолитный ростверк (по сути, просто плита, соединенная с опорами), но он используется очень редко и невыгоден экономически. Принцип создания в обоих случаях одинаков: бетон заливается в опалубку так, чтобы заливка опиралась на сваи.

За высотой расположения ростверк делится на низкий, повышенный, высокий.

В свайно-ростверковой конструкции используется арматура с минимальным сечением в 10–12 мм. Каркас состоит из двух поясов – нижнего и верхнего, они соединяются стержнями (сечение 8 мм) вязальной проволокой. Для свайно-монолитного основания с заглублением на траншейном дне делается прослойка из песка и гравия. На ней монтируются элементы опалубки. Это доски или щиты по периметру траншей с подпорками. Для более плотных почв щиты иногда монтируют лишь на части ростверка над землей, а стенками для ее углубленного сегмента выступает сама траншея, покрытая гидроизоляцией.

Под свайно-монолитный ростверк над землей опалубка монтируется коробом на подставках или на слой из песка и гравия, насыпанного уже на поверхности.

Способы монтажа конструкции ростверка висячего типа:

  • фиксируется на насыпную уплотненную прослойку, имеющую высоту равной расстоянию до земли от сооружаемого ростверка. Подушка, после твердения заливки, демонтажа досок, убирается;
  • щиты сбивают коробом, дно которого по горизонтали соединяет свайные верхушки и располагается на высоте ростверочной подошвы.

Высота щитов во всех случаях — на 5–7 см больше заливки или конструкция вверху выставляется точно по горизонтали, используя уровень. Для проверки ровности делают отметки карандашом изнутри или помещают туда нити-обноски. После этого внутрь помещают армированный каркас.

Армирование ростверка

Арматурный остов соединяется с выпусками стержней из свай. Это обеспечит надежную связь с ростверком. Армирование делается также как для ленточной основы с одним дополнением: остов связывают с прутьями, торчащими из опор.

Виды каркаса:

  • 1–2 отдельные каркасы прутьев по горизонтали и поперек;
  • жесткий остов — пояса стержней связывается перемычками по вертикали или хомутами.

Продольная арматура – ребристые стержни в 10–16 мм. Для вертикальных соединений используют ребристые или гладкие прутья в 6–12 мм из которых также изготовляются хомуты в форме буквы П, соединяющие продольные ряды.

Бетон должен закрывать прутья не меньше, чем на 3–5 см, для этого снизу, по бокам ставят подставки из пластика, обеспечивающие нужную толщину защитного бетонного слоя и стойкость каркаса при заливке. Толщина верхнего защитного слоя — не меньше 5 см. Прутья вяжутся специальным крючком и вязальной проволокой.

Бетонирование

Свайно-ростверковый фундамент заливается как обычно:

  • бетон медленно заливается;
  • прокалывание штырями;
  • уплотнение вибратором, тяжелой доской до появления молочка;
  • выравнивание уровнем и ровной доской;
  • фундамент накрывается полиэтиленом, 1–2 раза на день бетон нужно увлажнять, пока он не наберет прочности (5–7 дней).

Стены можно возводить через 3–4 недели, но перед этим на поверхность бетона нужно уложить гидроизоляцию: рулонные материалы, рубероид или обработать битумом, полимерной мастикой.

Свайный фундамент с монолитным ростверком

В традиционном строительстве для возведения фундамента в основном применяется ленточный его вид. Когда как существуют и другие виды фундаментов – плитный, столбчатый, свайный.
Благодаря тому, что нулевой уровень ленточного фундамента расположен ниже точки промерзания грунта, на нём любое здание стоит прочно и надёжно. Однако стоимость такого фундамента составляет 45 процентов сметы всего строительства.
Поэтому строители обратили свой взор на более экономный свайный фундамент с монолитным ростверком, который, как говорят, был подсмотренный у финнов.

Что такое ростверк?

Ростверк – представляет из себя строительную конструкцию (монолитную или сборную), соединяющую между собой верхние части фундаментных свай или столбов и предназначен для принятия нагрузки от здания.
Фундамент на сваях с ростверком применяется для устройства на тяжёлых глинистых, а также влажных грунтах, которые в условиях отрицательных температур изменяют свой объём, что приводит к деформации конструкции как фундамента, так и самого здания. Поэтому во избежание повреждения ленточной части фундамента (ростверка) сваи устанавливают ниже глубины промерзания почвы.

Типы свай для возведения фундамента

Для устройства фундамента на сваях, в зависимости от особенностей основного здания применяют деревянные либо бетонные сваи. Кроме этого, для фундаментов некоторых хозяйственных и технологических построек применяют металлические сваи.
Деревянные сваи изготавливают из хвойных пород – лиственницы либо сосны, потому, что эти породы обладают стойкостью к влаге. Более того, во влажной среде они становятся ещё прочней. Деревянные сваи широко применяются для возведения деревянных зданий, которые приобрели популярность из-за экологических и натуральных оздоровительных свойств дерева.

Под капитальные строения используют сваи из железобетона, которые заранее изготовляются на промышленных предприятиях железобетонных изделий, с применением особого бетона и внутреннего армирования металлом.

Определение площади ростверка и количества свай

Для расчёта необходимого числа свай определяется вес будущего здания и общую конструктивную нагрузку, которая определяется из нагрузки стен, стеновых перегородок, пола, перекрытия и крыши.
Например, масса каменного двухэтажного дома с размерами 8 на 6 метров, с одной опорной перегородкой со всеми нагрузками составляет 160 тыс. кг.

Тип грунта – глина влажная с сопротивлением – 6 кг/см2.

Принимаем коэффициенты: условий – 1; надёжности – 1,2.

Общая длина ленточного фундамента будет равна для наружных стен 28 метров и внутренней несущей перегородки 6 м. Итого – 34 метра.

Площадь ростверка фундамента, по формуле, равна: S=1,2*160000/(1*6) =32 000 см2 = 3,2 м2.

Минимальная ширина ленты (ростверка) должна быть равна: 3,2/3,4 = 0,1 м.

Количество свай, при условии, что площадь основания сваи равна 0,1 м2, то для фундамента потребуется:
3,2/0.1 = 32 сваи

Расстояние между сваями 34/32 = 1,1 м.

Для деревянного дома таких же размеров, площадь ленты (ростверка) фундамента будет 1,0 м2. Тогда количество свай для свайного фундамента такого дома будет равно: 1,0/0,1 = 10 свай. Расстояние между сваями 3,4 м.

Этапы возведения

Этапы подготовки и возведение монолитного фундамента со сваями и висячим ростверком:

  1. определения типа и однородности грунта на участке строительства. При этом нужно учесть, что грунт может иметь разные характеристики в границах одного участка. Идеальный вариант – сделать изыскательские геологические работы. Примитивный — опросить соседей, которые уже проводили земляные работы;
  2. производится расчёт площади ленты (ростверка) фундамента (пример такого расчёта приведён выше) и количества свай;
  3. определяется схема размещения свай фундамента;
  4. устанавливаются сваи на глубину промерзания почвы, плюс – 30 см. Сваи должны быть установлены на одном уровне;
  5. делается опалубка ленты (ростверка) фундамента, в опалубку помещается металлическая арматура и соединяется с арматурой свай;
  6. опалубка ростверка заливается бетоном;
  7. через 32 дня продолжается строительство.

Свайный фундамент с углублённым ростверком имеет недостаток в том, что на тяжёлых, глинистых грунтах при низких температурах, возможно вспучивание земляной подошвы с последующей деформацией углублённого ростверка.

В чём преимущества фундамента на сваях с ростверком?

Фундамент на сваях с ростверком имеет такие преимущества:

  • на 25% ниже трудоёмкость строительства фундамента;
  • ускоренные сроки возведения;
  • стоимость строительных работ на 15-20% ниже;
  • можно возводить в зимнее время;
  • на 70-85 % снижаются транспортные расходы.

Основные недостатки свайно-ростверкового фундамента

Недостатки фундамента на сваях с ростверком:

  • требует применения специализированной техники, специального оборудования и инструментов;
  • требует отказа от обустройства подвального помещения;
  • сложность проведения расчётов и вычислений;
  • нет возможности контроля состояния свай;
  • нет возможности возведения на скалистых основаниях грунтов.

Свайные фундаменты с монолитным ростверком

Фундамент свайного типа с монолитным ростверком возводится в несколько этапов, включающих проведение земляных работ, монтаж опор, установку ростверка и обустройство цоколя. Конструкция имеет универсальную схему, состоящую из буронабивных свай, создаваемых с применением монолитного бетона и армированных каркасом, монолитного ростверка, горизонтально расположенной гидроизоляции и продуха.

Этапы проведения работ по возведению фундамента с ростверком

Предусмотрено проведение работ в несколько этапов:
  • бурение скважины – используются специальные агрегаты;
  • погружение сваи;
  • монтаж пространственного арматурного каркаса – обустраивается под каждую сваю;
  • бетонирование свай;
  • установка ростверка.

Ростверк устанавливается с предварительным монтажом опалубки и последующим армированием ленты. Предусмотрено объединение арматуры ростверка и опор, благодаря чему удаётся добиться защемления свай, обеспечивающее совместную работу.

Виды ростверков для свайных фундаментов

Ростверк, представляет собой сегмент фундамента, объединяющий в единое целое несущие элементы. Формируется конструкция из двутавровых стальных балок и бывает 2-х типов:
  • высокая – располагается на расстоянии 0,1 – 0,15 метров над уровнем грунта и существенно снижает воздействие земли на систему соединений во время пучинистости;
  • повышенная – основание кладётся на грунт, а свободное пространство между землёй и полом отсутствует. Воздействие пучинистости нивелируется с помощью выемки почвы из-под основы;
  • заглублённая — закладывается ниже уровня почвы с выемкой грунта из-под конструкции.

Подготовка к работе с монолитным ростверком

Предварительно проводятся подготовительные мероприятия, заключающиеся в следующем:
  • обрубка оголовок свай;
  • промывка, очистка и просушка верхнего сегмента опор;
  • формирование опалубки — если используется съёмная конструкция, то требуется позаботиться о защите от бетона;
  • заливается монолитный ростверк – следует укладывать раствор горизонтально ориентированными слоями на протяжении всей поверхности.

Формирование арматурного каркаса для монолитного ростверка

Повышение уровня прочности достигается с помощью процесса армирования, улучшающего сопротивляемость бетона и препятствующего воздействию изгибающих нагрузок. Если пренебречь обустройством арматурного каркаса, то ростверк треснет. Работы заключаются в формировании 2-х поясов, с использование 2-х арматур диаметром 1,2 см, способствующих нивелированию деформационных воздействий.

Каркас погружается в смесь бетона, а его верхний сегмент выглядывает на расстоянии 5 см. Получается стальная сетка, созданная из ребристой арматуры, установленной с шагом 0,4 м. Объединение конструкции выполняется с помощью вертикальных прутов.

технология свайного фундамента с монолитным ростверком

 Работы будут проводиться в соответствии со следующей технологией возведения свайного фундамента с монолитным ростверком:
  • составление чертежей – указывается разрез фундамента, делается разметка, вносятся данные, позволяющие начать строительство;
  • бурение шурфов – если используются заводские сваи, то требуется просто забить их в грунт;
  • устанавливается опалубка – используются деревянные доски;
  • выкапывается траншея – используется под монолитный ростверк и заливается бетонной смесью;
  • заливка свай с ростверком;
  • выдержка фундамента – осуществляется в течение месяца, до полного набора прочности фундаментом.

Полезные материалы





Фундамент с ростверком на сваях

Особенностью строительства домов в средней полосе России, и особенно в Подмосковье, является частая необходимость возведения свайных фундаментов.






Заказ свайного фундамента с монолитным ростверком

Если вы хотите заказать установку свайного фундамента с монолитным ростверком, то обратитесь в нашу компанию «Установка Свай». Работы проводятся качество и в установленные сроки. Используются хорошие стройматериалы с высоким запасом прочности. Предоставляются гарантии, подтверждающие высокий уровень профессионализма сотрудников компании. Всецело соблюдается технологический процесс, и создаются персональные чертежи, позволяющие создать надёжную и прочную конструкцию, готовую служить много лет.



Свайно-монолитный фундамент, цена установки

На грунтах со слабой устойчивостью затруднено возведение даже легких каркасных сооружений. Чтобы обеспечить достаточную устойчивость конструкции, ее нагрузка должна передаваться на глубокие, прочные пласты грунта. Формируется комбинированный тип фундамента, в котором за передачу нагрузки отвечают сваи, а за ее распределение – монолитный ростверк. Эта конструкция известна как свайно-монолитный фундамент, соединительные бетонные элементы в нем опираются только на сваи, но не на грунт (в отличие от классических ленточных модификаций).

Этапы возведения свайно-монолитного фундамента

Работы начинаются после геодезических изысканий на строительной площадке и подготовки проектной документации. Ключевые параметры – количество и вид используемых свай, шаг и плотность их размещения, нагрузка готового сооружения на фундамент. В сравнении с большинством других фундаментных оснований, технология возведения свайно-монолитной системы значительно проще. Предусматривается следующий порядок действий:

  • Выполнение разметки на стройплощадке. Необходимо обозначить положение ростверка, места размещения несущих опорных конструкций, выставить уровни (сваи погружаются так, чтобы их верхние части были на одинаковой высоте).
  • Бурение шурфов под железобетонные сваи. Альтернативный вариант – забивание свай заводского производства непосредственно в грунт, с помощью специализированной техники.
  • Изготовление опалубки. Подойдут деревянные доски, или же фанерные ламинированные листы (съемная многоразовая опалубка).
  • Заливка бетоном (ростверка и свай, если они формируются в скважинах уже на стройплощадке). Если монолитный ростверк планируется с заглублением, дополнительно делается траншея под заливку бетонным раствором.
  • Чтобы готовая конструкция полностью высохла и набрала запланированную прочность, ее оставляют не менее, чем на месяц. Только после этого можно приступать к дальнейшим строительным работам.

Особенность свайно-монолитной системы состоит в том, что арматурный каркас несущих конструкций объединяется с каркасом ростверка. Создается два пояса армирования – верхний и нижний. На каждый из участков отводятся не менее двух продольных арматурных элементов. Горизонтальные прутья – спиральные диаметром до 14 миллиметров, вертикальные – гладкие диаметром до 9 миллиметров.

Плюсы и минусы свайно-монолитного фундамента

По простоте возведения и сумме расходов монолитный свайный фундамент практически не имеет себе равных. Единственное условие – правильное определение количества и типа элементов, мест их расположения. Не допускается возведение основания без предварительно подготовленного проекта. При соблюдении всех условий можно рассчитывать на следующие преимущества:

  • Недорогие стройматериалы. Кроме того, уменьшается расход бетона, так как плиты по толщине меньше, чем в обычных монолитных основаниях. Сваи можно использовать стандартные заводские, если иное не предусмотрено проектом.
  • Минимальные сроки возведения объекта, непосредственно на подготовку фундамента понадобится не больше 10 дней.
  • Сравнительно небольшие расходы на транспортировку материалов, ведь большинство элементом можно сделать уже на площадке. То есть, доставляются только исходные стройматериалы и арматура.
  • Технология позволяет обустройство монолитного ростверка в холодные месяцы, нет никаких сложностей с погружением свай в замерзший грунт.
  • Минимальная просадка строения, так как опорные элементы заглубляются ниже уровня замерзания почвы, фиксируются в плотных и устойчивых почвенных пластах.

Недостатков у свайно-монолитного фундамента немного. К ним можно отнести только сложности с обустройством подвальных помещений или технического подполья, а также повышенные требования к теплоизоляции и защите от конденсата.

Материалы для свайно-монолитного основания

Набор стройматериалов достаточно скромный. Для возведения фундамента потребуются железобетонные сваи (определенного типа, согласно проекту), песок и щебень (в качестве «подушки»), необходимый объем бетонного раствора для заливки, доски или фанерные листы для опалубки, крепежные элементы. Также не обойтись без спецтехники – для бурения скважин, рытья траншей, забивки готовых свай.

Выбор в пользу свайного фундамента с монолитным ростверком

Приступая к возведению фундамента дома своими руками, очень важно определиться с тем, какой конструкции отдать предпочтение. И дело не только в том, что от выбора зависят общие расходы на строительство сооружения – немаловажное значение имеет фактор надежности. В этой статье пойдет речь о фундаменте на сваях с ростверком, который в последнее время завоевал доверие многих частных застройщиков в силу ряда преимуществ перед другими конструктивными монолитными вариантами.

Справочная информация

Несложно догадаться о том, что рассматриваемый нами тип– свайный фундамент с монолитным ростверком (лентой). В качестве свай можно использовать как винтовые, так и забивные(или буронабивные) изделия. Но чаще всего в индивидуальном загородном строительстве задействуют буронабивные, которые сочетают с монолитной лентой – так проще и дешевле. В данном случае несущим элементом  являются столбы-сваи, а монолитный ростверк (лента) служит лишь для их обвязки в единую систему, чем достигается равномерное распределение нагрузок на каждую опору.

Многие застройщики, выбирая данную конструкцию для своего дома, допускают одну непростительную ошибку: располагают ленту монолита не над землей, а прямо на ее поверхности или чуть заглубив в грунт. Чем чревато данное решение? Если у свай нет расширения в верхней части, а здание небольшое, оно будет сезонно плавать (поднимаясь зимой под действием пучинистого грунта, опускаясь весной, когда грунт растает). Если же такое расширение есть, то опора попросту может не выдержать выталкивающей нагрузки, действующей на ленту, и треснуть.

Целесообразность возведения

Выбор в пользу данного решения целесообразен лишь в том случае, если:

  • вы хотите сэкономить. Безусловно, в ряде случаев такой подход позволяет сэкономить до 30% средств, выделенных на возведение фундамента. Но, опять же, не стоит вдаваться в крайности: если вы видите, что по расчетам вам требуется возвести несколько десятков свай, то впору задуматься – а не проще ли залить плиту или ленту;
  • качественные показатели грунта не позволяют возвести «классические» типы фундаментов за минимальный отрезок времени. Очень часто бывает так: вы самостоятельно исследуете грунт и замечаете, что по своим показателям он далек от идеала – УГВ высокий, сплошь идет пучинистый грунт (глина и т.д.), да и глубина промерзания для вашего региона немаленькая. Вот в таких условиях либо заливают плиту, либо делают ставку на рассматриваемы в статье тип или фундамент на винтовых сваях;
  • нагрузка от дома относительно невысока. Сразу скажем, что рассматриваемый нами тип  подходит для легких и средних конструкций. Но в любом случае, решающим моментом в пользу выбора одного из видов  должен являться расчет.

Этапы

Для начала необходимо расчистить участок от растительного покрова, провести разметку в соответствии с собственным проектом. Считается, что на данном этапе вы уже представляете, где у вас будут несущие стены, определились с нагрузками – произвели расчет (о нем мы подробно говорили в одной из предыдущих статей). Далее бурятся скважины по периметру здания и в местах расположения несущих стен с шагом не менее 2000 мм. Глубина скважины равна глубине промерзания грунта + 300 мм для подошвы опоры + около 200 мм для песочной подсыпки. Подготавливаем форму для буронабивных свай, делаем опалубку для ленты, армируем как опоры, так и ростверк, заливаем все это бетоном и через 28 суток переходим к дальнейшим этапам строительства дома.

Загрузка…

Фундамент столбчатый на сваях: монолитный свайно-растверковый


Свайно-столбчатый фундамент – один из самых популярных видов основания, используемых в частном строительстве. Благодаря экономности используемых средств, прочности и наличию ростверка,  а также возможности справиться с работами самостоятельно, пользователи отдают предпочтение именно этой технологии. Однако нужно учитывать серьезные трудовые и временные затраты, кроме того, знать все нюансы технологического процесса обустройства.

Столбчатый фундамент: определение, типы

Столбчатый фундамент – основание, состоящее из определенного количества опорных столбов, передающих и распределяющих нагрузку здания на грунт

Столбчатый фундамент – основание, состоящее из определенного количества опорных столбов, передающих и распределяющих нагрузку здания на грунт. Столбы могут быть прямоугольного, круглого сечения, выполняться из таких материалов, как:

  • монолитный железобетон;
  • полнотелых кирпичей;
  • бетона тяжелых марок;
  • бутовых и бутобетонных смесей.

Прочностью и надежностью отличаются железобетонные опоры. Их рекомендовано использовать в тяжелых грунтах, имеющих склонность к пучению, а также там, где уровень водоносных слоев достаточно высок. Остальные типы опор, как правило, скрепляются бетонными лентами, прочность основания в этом случае уступает монолиту.

Важно! В обязательном порядке рекомендуется монтаж столбов в углах строения, местах примыкания стен и простенков.

Отличительной особенностью свайно-столбчатого основания является разновидность грунтов и глубина пробивания шурфов при обустройстве. Если только столбчатая основа применяется на грунтах с нормальной несущей способностью, глубина залегания определяется точкой промерзания, то свайные основания можно делать на нестабильных, насыщенных влагой грунтах, с невысокой несущей способностью. Таким образом, свайно-столбчатый фундамент показан для строительства зданий на любых типах грунтов (кроме скальных и каменистых), средней или средне-нормальной несущей способности. Сваи прекрасно «пройдут» нестабильные грунты и перераспределят нагрузку строения на более плотные слои.

Столбчато-свайные основания с ростверком

Столбчатый фундамент на сваях с ростверком – жесткая железобетонная конструкция, состоящая из расположенных в определенном порядке свай, связанных ростверком

Столбчатый фундамент на сваях с ростверком – жесткая железобетонная конструкция, состоящая из расположенных в определенном порядке свай, связанных ростверком. Монолитный ростверковый пояс гарантирует прочность, надежность и высокие эксплуатационные качества. При этом ростверк также служит для:

Рекомендуем к прочтению:

  1. предотвращения подвижек горизонтальных столбовых свай;
  2. перераспределения и равномерности нагрузки на отдельные столбы, грунт под ними, что особенно полезно для строений в 2-3 этажа, со стеновыми панелями, выполненными из нежестких материалов (бревно, брус, щит).

Важно! Ростверковый монолитный тип основания на сваях рекомендован для строительства зданий из материалов штучного порядка: кирпича, блоков.

Для строительства применяются два типа: с высоким или низким ростверком.

Основание столбчатого типа с высоким ростверком

Технология строительства является наиболее верной из-за возвышения ростверка над поверхностью грунта

Технология строительства является наиболее верной из-за возвышения ростверка над поверхностью грунта. Как правило, расстояние не бывает менее 15 см, что минимизирует угрозу разрушения при вспучивании грунта, а значит, свайно-столбчатый фундамент прослужит намного дольше. Порядок работ следующий:

  1. Монтируются сваи, длина определяется с учетом подъема над грунтом минимум на 15 см и углубления в ростверк на 5-10 см.
  2. Макушки свай покрываются гидроизолирующим составом для предотвращения образования конденсата, когда влага поднимается от грунта. Такая мера минимизирует разрушение ростверка.
  3. Выполняется основание для опалубки. Делать это можно двумя способами:
  • если подъем ростверка минимален, основание можно выполнить из насыпного песка. Увлажнить, утрамбовать, выровнять. После монтажа ростверка песок убрать.
  • если ростверк предполагается делать высокий, основание изготавливается из фанеры, досок.

Совет! Беря в качестве основания песок, его необходимо чем-то покрывать, например, пленкой, в которой есть прорези под столбы. В противном случае цементное молочко пропитает песок вместо того, чтобы оставаться в бетонной смеси и придавать нужную прочность. Кроме того, песчаный бруствер, пропитанный цементным молоком, плохо подвергается разрушению, и убрать его будет сложнее.

  1. При монтаже боковых стенок опалубки важно учитывать размеры: поперечное сечение ростверка зависит от толщины предполагаемых стеновых панелей и материала, из которого они возводятся. Так для деревянных строений высота не должна быть менее 50-60 см, что обеспечит высокие прочностные показатели на изгиб, а нижние венцы здания не обрызгаются водой с отмостка, и не будут находиться в контакте со снеговым покровом. Строения из камня требуют высоты в 20 см, ширина должна соответствовать толщине стеновых конструкций.
  2. После того, как опалубка завершена , делается каркас арматурный, располагаемый сверху и снизу ленты, углубление в бетон не может быть менее 5-6 см. Количество арматурных прутов выбирается в зависимости от сечения: чем больше диаметр, тем меньше прутков потребуется.

Важно! Арматура сечения более 14 мм не рекомендуется, так как такие пруты хуже работают в связке с бетонными смесями.

  1. Финальное бетонирование . После заливки ростверка не стоит торопиться убирать песок и опалубку. Возведение стен можно начинать уже на 5-6 день, а убрать лишнее можно и позднее, когда придет время сооружения цоколя, отмостков.

Свайный фундамент с высоким ростверком считается одним из самых практичных, однако не всегда возможно обустройство основы именно такого типа. Поэтому есть свайно-столбчатый фундамент с низким ростверком, использование которого наиболее популярно сегодня.

Основание на сваях с низким типом ростверка

Использование технологии имеет высокий риск, если соединятся столбчатый и ленточный тип основы

Использование технологии имеет высокий риск, если соединятся столбчатый и ленточный тип основы, причем ленточный мелкозаглубленный (или вообще незаглубленный). Принципиально разная функциональная нагрузка может сыграть плохую шутку. Так, мелкозаглубленная основа имеет вид рамы определенной жесткости, которая под воздействием пучения грунта может слегка подниматься и опускаться. Столбчатая же основа предварительно заглубляется ниже точки промерзания грунтов, чтобы полностью исключить подвижки в холодное время года. На излишне пучнистых грунтах такая технология приведет к заломам ленты в междустолбовых пространствах или полному отрыву ростверкового пояса от свай.

Но все же данная технология отлично подходит для строений, где предполагается сделать полы по грунту, а кроме того не придется выполнять обустройство забирки, необходимой при высоком ростверке. Вместо песочной смеси показано использование пенопласта минимальной плотности толщиной от 10 см. Материал обладает достаточной упругостью, чтобы принять нужное давление грунта, а вот чтобы уменьшить пучение, подойдет отмостка, утепленная ЭППС.

Рекомендуем к прочтению:

Важно! Отмостка никоим образом не должна иметь жесткую связку с ростверком, а наоборот, оставлять достаточно места для смещения относительно ростверкового монолита (вверх-вниз) при проявлении морозного пучения грунта.

Что касается остальных этапов работы для обустройства, то свайный фундамент с низким ростверком полностью идентичен технологии с высоким ростверком, повторяться нет необходимости.

Важно! Чтобы предотвратить подсос влаги из грунта, свайный фундамент нужно гидроизолировать. Подходит обмазочная битумная мастика, рулонные материалы или можно использовать комбинацию способов. При этом изоляция столбов показана при использовании свай из железа. Бетонные столбы влаги не боятся, как и бутовые, а вот кирпичные столбовые сваи лучше сразу делать только на сухих грунтах. Можно попробовать пропитать кирпич специальным составом, но стоит это довольно дорого, намного дешевле изначально определить влажность грунтов и отказаться от кирпича, если насыщенность почвы водой выше среднего уровня.

Преимущества и недостатки основания

Главный плюс основания – возможность выбора материалов, типа и особенностей конструкции

Вне зависимости от типа, свайный столбовой фундамент обладает следующими достоинствами:

  • Высока скорость монтажа;
  • Возможность обустройства на любых грунтах, при этом монолитный пояс ростверка предохранит подвижку свай на пучнистых, нестойких почвах;
  • Выполнение работ своими руками без привлечения специальной техники;
  • Хорошая финансовая экономия.

Недостатки основания на сваях:

  1. Необходимость особенно тщательных и точных расчетов количества свай, массы строения для обеспечения длительности эксплуатации;
  2. Невозможность обустройства на скальных и каменистых грунтах;
  3. Необходимость гидроизоляции, особенно это касается свай, выполненных из металла.

Главный плюс основания – возможность выбора материалов, типа и особенностей конструкции. Поэтому все большее количество частных застройщиков склоняется в пользу данной технологии строительства, а подробное изучение советов и соблюдение основных пунктов позволит получить прочный и качественный фундамент, на котором дом простоит не один десяток лет.

Как сделать свайный фундамент с монолитным ростверком

Устройство фундамента для малоэтажного строительства имеет немаловажное значение, потому как он является основой, от качества которой зависит долговечность и прочность возведенного помещения. При выборе и проектировании фундамента учитывается множество факторов от результатов геодезической разведки, которые дают основания для расчетов до финансовых возможностей застройщика.

Еще со временем Советского союза в строительной отрасли стали применятся свайные фундаменты как альтернативный вариант мощных объемных железобетонных конструкций для возведения зданий на подвижных почвах и неустойчивых почвах. Так же применение свай характерно для почв  подверженных промерзанию более 1.5 метров.

В подобных случаях свайный фундамент с монолитным ростверком является максимально эффективной в отличие от ленточного вида фундамента. А так же  применение подобного вида фундаментов достаточно успешно для любых видов почв и условий строительства. Монолитный ростверк, применимый в данной конструкции как связующий элемент, необходим для равномерного распределения весовой нагрузки конструкции помещения между установленными сваями фундамента для строительства.

Разновидности фундаментом для малоэтажного строительства

свайный фундамент с ростверком

Различные виды фундаментов для дома имеют свои плюсы и минусы и универсального безупречного элемента в строительстве не существует. Поэтому в многочисленных вариациях строительства важно определится с более эффективными и качественными вариантами, которые будут практичны как в эксплуатации, так и в финансовой политике.

Традиционным видом основы для возведения  частных домов с давних времен используется ленточный фундамент. Но развитие перспективных технологий в строительной отрасли принесли на рынок потребителей материалы, которые имеют более  низкий удельный вес, в отличие от материалов которые применимы при строительстве стандартными  методами. Естественным образом напрашивается вопрос о практичности применения привычных и уже устаревших технологий,  к популярным на сегодняшний день методикам возведения  легко несущих конструкций.

В нынешнее время благодаря популярности облегченных видов строительства стало популярным устройство свайных фундаментов, которые по своим техническим эксплуатационным свойствам являются наиболее подходящим вариантом. Они позволяют успешно монтировать прочные основы для легко несущих конструкций  в различных видах почв.

Различают несколько видов фундаментных конструкций для изготовления домов из легких современных материалов, в несущей основе которых используются принципы свайного строительства:

  • Свайный фундамент  с ростверком

  • Буро — набивной фундамент с углубленным ростверком

  • Свайный фундамент,  изготовленный с применением технологии Тисэ

к содержанию ↑

Особенности отличия свайных фундаментов

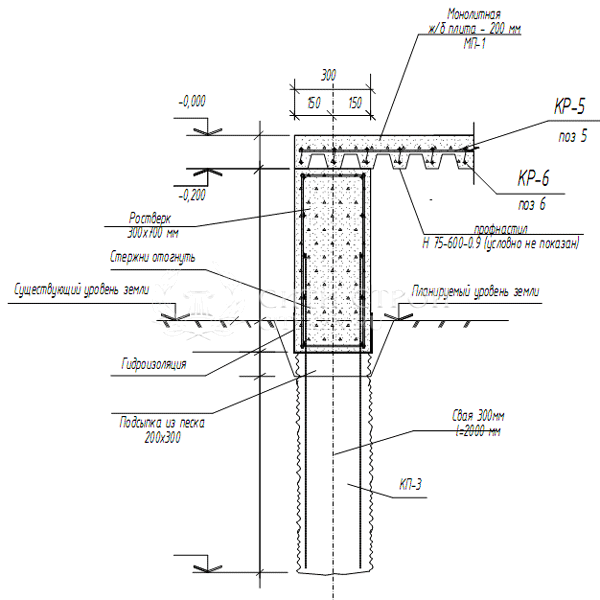

схема свайного фундамента с роствеком

Монолитный фундамент с ростверком для строительства помещения представляет собой конструкцию, в которой несущие сваи изготовлены заливкой бетонной смеси в заранее пробуренные скважины. Изготовленные таким методом сваи на глубине ниже предусмотренных норм промерзания почвы  связываются монолитной конструкцией ростверка в верхней части поверхности почвы. Рекомендуемая область применения для строительства домов из дерева, легковесных монолитных блоков (пенобетон, газобетон) и металлических каркасов.

Свайный фундамент с монолитным ростверком  представляет собой конструкцию, в которой вертикально стоящие сваи покрыты  сверху армированной бетонной плитой. В строительстве применимы различные материалы для изготовления ростверка, но железобетонные являются наиболее эффективными.

Данный вид основы для строительства помещения имеет характеристики, которые ставят его на ступень выше в отношении использования традиционного ленточного фундамента. Благодаря своим конструктивным особенностям он имеет минимальную усадку и финансовую экономичность, что является немаловажным фактором для строительства. Единственным небольшим минусом можно назвать применение специализированной техники для бурения и монтажа некоторых элементов фундамента.

Фундамент по технологии ТИСЭ позволяет изготовления большинства этапов самостоятельно без применения специализированной техники. Так же он является менее затратным в финансовом направлении относительно остальных видов свайных фундаментов. Автором этой технологии является Р.Н. Яковлев, который изобрел ручной бур способный изготавливать скважины для заливки свай особым образом. По мере заглубления скважина расширяется в основании, чем формирует при заливке ее бетоном конструкцию с более широкой площадью опоры на твердые слои грунта. Сваи особой формы так же связываются монолитным железобетонным ростверком, что позволяет стать основой как для легко несущей конструкции, так и для полноценного традиционного строительства из камня.

к содержанию ↑

Принципы изготовления свайного фундамента для строительства частного дома

По отзывам, свайно винтовой фундамент для каркасного дома изготовить своими руками довольно несложно. Основной необходимой конструкцией является поле свай, которые можно изготовить методом заливки бетона в пробуренные скважины  или забить готовые железобетонные конструкции с использованием специализированной техники.

Процесс строительства можно разбить на несколько этапов:

  • Изготовление чертежей с учетом расчетов проекта несущих стен и соответствующая разметка на грунте.

  • Бурение шурфов для изготовления свай с последующим изготовлением железобетонной монолитной конструкции (либо забивание свай изготовленных в заводских условиях с помощью специализированной техники — копрового молотка).

  • Изготовление опалубки для заливки ростверка и верхних частей свай,выступающих выще уровня рельефа участка.  В случае изготовления заглубленного ростверка так же  изготовление траншеи для заливки монолитной конструкции.

  • Заливка бетоном конструкций свай и ростверка.

  • Технологическая выдержка застывания бетона и демонтаж опалубки

Таким довольно несложным процессом получается основа для строительства малоэтажного дома.

к содержанию ↑

Марка бетона для заливки конструкции из свай

Для изготовления бетона для заливки свай и ростверка есть обязательные требования и главное из них это прочность. Марка получаемой смеси должна быть не менее М – 200 для одноэтажного и двухэтажного дома, а в случаях неустойчивых почв или предполагаемого воздействия агрессивных грунтовых вод строительные нормативы предполагают использование более крепких марок бетона М —  250 или М – 300.

В состав смеси так же входит чистый речной песок с наполнением щебнем фракцией 20 – 40 мм. Категорически запрещено применение в качестве наполнителя кирпича, остатков гипсовых конструкций и продуктов перегорания угля.

Любой квалифицированный специалист, в строительной отрасли, ответит вам какой цемент лучше для фундамента, и какие материалы необходимо приобрести для получения первоклассной смеси.

Учебный фильм о строительстве свайного фундамента с монолитным роствеком по технологии ТИСЭ
