Технология заложения свайного фундамента с монолитным ростверком



Фундамент на сваях с ростверком : технология

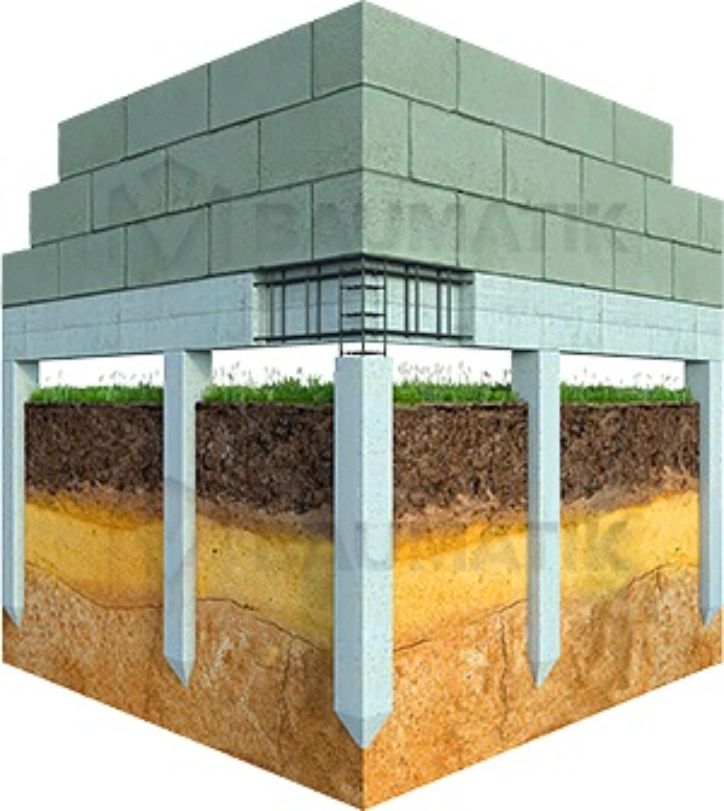

Свайный фундамент, выполненный с помощью монолитного ростверка, относится к категории бюджетных решений — позволяющих добиться оптимального соотношения между сметой строительства основания и его эксплуатационным характеристиками. Фундаменты подобного типа используются в малоэтажном строительстве. Причем, в качестве основного материала для несущих стен, как правило, используются газобетон или древесина.

Разумеется, свайный фундамент не обладает прочностными характеристиками основания из блоков или монолита, однако, подобные ограничения компенсируются практически полным отсутствием земляных работ. И не стоит забывать о еще одном преимуществе, которое демонстрирует любой свайный фундамент – технология возведения подобных оснований позволяет начать строительство свайного фундамента даже в зимний период.

Технология строительства свайного фундамента с ростверком разделяет процесс сооружения таких оснований на следующие этапы:

1. Изыскательские и земляные работы
2. Установка опорных элементов (свай)
3. Монтаж ростверка
4. Строительство цоколя

В целом, технологический процесс, позволяющий получить «на выходе» именно свайный фундамент, состоит из тех же этапов, что и строительство любого другого основания. Однако буквально на каждом этапе можно встретить уникальные строительно-монтажные операции, характерные именно для свайных фундаментов.

Например, земляные работы под свайный фундамент проводятся с помощью особого инструмента – земляного бура. Причем, весь смысл земляных работ заключается в «пробивке» относительно небольших шурфов под сваи. И если диаметр опоры фундамента не превышает 30 сантиметров, то на стройплощадке можно использовать ручной бур, который позволяет высверливать отверстия глубиной до 5 метров!

Для шурфов большего диаметра (от 50 сантиметров) необходима хотя бы минимальная механизация процесса бурения. Отверстия такого диаметра высверливаются моторизированными бурами. То есть, земляные работы под небольшой свайный фундамент с ростверком можно организовать, используя только ручной труд. А если в конструкции основания будут использованы винтовые сваи, то от этапа земляных работ можно попросту отказаться!

Установка опорных элементов под свайный фундамент с монолитным ростверком способна преподнести еще больше сюрпризов. И первым «потрясением основ», характерным именно для процесса обустройства свайного фундамента является отказ от «классической» опалубки. Причем, подобное пренебрежение необходимостью монтировать «формочку» под цементный раствор характерно именно для «литого» фундамента, опоры которого формируются прямо на стройплощадке.

Ведь даже в этом случае на стройплощадке абсолютно не нужна громоздкая опалубка «под колону» — формочку для опоры свайного фундамента можно изготовить из обычного рубероида, свернутого «трубочкой». Такая необычная опалубка не только сыграет роль каркаса (что в принципе и не нужно – габариты сваи ограничены диаметром шурфа), но и заменит обязательную гидроизоляцию силовой опоры основания.

Источником второго потрясения представлений сторонников «классических» фундаментов можно назвать процесс армирования заливки сваи, который отличается чрезвычайной простотой. Для создания прочностного каркаса в опору фундамента достаточно погрузить 3-4 арматурных прута, сечением от 6 миллиметров. Пруты, разумеется, необходимо связать особыми поперечинами, расположенными через каждые полметра армирующего каркаса.

Впрочем, по сравнению с процессом закладки свай, этап обустройства перекрытия (ростверка) потребует от исполнителя лишь немного больших усилий. Ведь свайный фундамент с монолитным ростверком нуждается в обустройстве опалубки и армирующего каркаса для элементов перекрытия, но эта потребность не способна серьезно усложнить технологию строительства подобного основания.

И не стоит забывать, что в процессе обустройства ростверка есть свои секреты, позволяющие упростить свайный фундамент – технология сооружения элементов перекрытия может быть доработана с не меньшей эффективностью, чем процесс заливки свай. Например, в качестве «секретного приема» модно использовать замену дорогостоящей, горизонтальной опалубки для ростверка слоем плит из пенопласта, которыми можно заполнить 10 сантиметровое пространство между грунтом и нижним краем перекрытия.

В заключение можно сказать, что если вам необходим довольно мощный каркас с подземным уровнем, то вам стоит обратить внимание на мощные конструкции оснований – монолитные или заглубленные, ленточные фундаменты. В остальных случаях – выбирайте свайный фундамент – технология строительства такого основания отличается необычайной простотой и доступна каждому строителю. К тому же свайный фундамент с ростверком монолитного типа послужит достаточно надежным основанием для любого малоэтажного дома.

Фундамент для дома Иркутск. Ленточный, свайный, винтовой фундамент. Цена

Ленточный фундамент

Монолитный ленточный фундамент в основном используется как основание под деревянные дома из бруса и бревна. Преимуществом такого типа фундамента является относительно небольшой расход бетона, а следствием этого низкая стоимость строительства. Чаще всего выбирают мелкозаглубленный ленточный фундамент, но для этого нужно, чтобы грунты на участке были достаточно сухие, во избежании морозного пучения, которое может негативно повлиять на целостность вашей конструкции. Ленточные фундаменты глубокого заложения ниже промерзания грунта используют реже. Это объясняется большим расходом бетона, материалов и трудоемкостью процесса строительства, что конечно увеличивает и конечную стоимость вашего основания под дом. Ленточный фундамент больше подходит для строительства на нем небольших и легких домов из дерева или для каркасных построек, нежели для более тяжелых построек из кирпича.

Он скорее больше подходит для сухих оснований, чем для обводненных, т.к. на них в меньшей степени сказываются сезонные пучения грунта. А значит необходимо, прежде всего, узнать породы, слагающие данное основание, в чем помогут геологические изыскания.

Как происходит монтаж

Строительство ленточного фундамента под дом рекомендуется и в том случае, если под домом планируется подвальное помещение, например, гараж, бильярдная, подземная мастерская, бассейн или обычная кладовка для хранения картошки и консервов. Последнее – обязательное условие для частных домов, независимо от того, будет это скромный деревянный дом на одного хозяина или двухэтажный гостевой дом.

Закладка ленточного фундамента осуществляется по всему периметру дома и под несущими стенами. Расчеты показывают, что стоимость работ и материалов для его устройства будет немногим отличаться от стоимости столбчатого фундамента. Ширина заливки должна быть равной ширине стен, что составляет примерно 50 см. В некоторых случаях фундамент выполняют из обожженного кирпича. Впрочем, кирпичный фундамент негативно реагирует на влагу, поэтому лучше рассматривать возможность укладки ж/б монолитного или сборного фундамента.

Если объект находится в отдалении от бетонных заводов, то монолитно ленточный фундамент предусматривает заливку на месте, а это сопряжено с определенной трудоемкостью процесса. Необходимо обеспечить непрерывность поставки бетонной смеси и срок ее затвердения, что зачастую негативно отражается на соблюдении сроков строительства. Именно поэтому многие строительные организации предпочитают иметь дело со сборным фундаментом. Сборный ленточный фундамент отличается от ленточного монолитного тем, что на объект поставляются готовые блоки, которые укладываются под несущие стены.

СВАЙНЫЙ ФУНДАМЕНТ С МОНОЛИТНЫМ РОСТВЕРКОМ – КОГДА НЕОБХОДИМЫ СВАИ

Ленточный фундамент на буронабивных сваях позволяет возвести надёжный дом даже на заболоченном и нестабильном грунте. Поэтому если вы выбрали участок со сложным для строительства грунтом, то свайный фундамент станет одним из подходящих вариантов основания для вашего дома.

Также как и монолитная лента, буронабивные сваи изготавливаются непосредственно на стройплощадке.

В отличие от забивных свай, которые требуют специального тяжелого оборудования и создают вибрацию, фундамент на буронабивных сваях можно построить

без вреда близлежащим постройкам. Поэтому такой фундамент часто используется на участках с плотной застройкой.

Зачем нужны сваи

Прежде чем строить фундамент в Липецке и Липецкой области, необходимо определить особенности грунта на участке. Климатические условия здесь достаточно сложные: сезонное пучение почвы и близкие грунтовые воды могут способствовать преждевременному разрушению фундамента и неравномерной усадке дома. Так как сваи забиваются ниже уровня промерзания грунта, то подвижки фундамента из-за пучения почвы на него не влияют.
Конечно, можно обойтись без свай, сделав более заглубленный фундамент. Но это увеличивает расходы материалов и повышает стоимость фундамента.

Если грунт сильно пучинистый, ленту не используют, делают повышенный ростверк до 20 см над уровнем земли.

Как построить фундамент на буронабивных сваях с монолитным ростверком

Свайный фундамент, независимо от того, какой будет ростверк, требует следующих строительных работ:

1. Разметка участка согласно проекту дома, а также мест установки свай. Сваи помещают под несущими стенами, в местах пересечения стен и по углам дома.
2. Бурение скважин для сваи. Диаметр скважины должен быть минимум на 10 см больше диаметра сваи.
3. Погружение трубы (или опалубки из рубероида).
4. Устройство песчаной подушки на дне свай.
5. При устройстве свай с «башмаком» в скважину заливают бетон. Затем приподнимают трубу для равномерного распределения бетона на дне сваи.
6. Армирование свай.
7. Заливка бетоном.

Скважина под сваюСтроительство ленточного фундамента на буронабивных сваях

Затем после застывания бетона строят ленточный монолитный ростверк.

Подробнее о том, как построить ленточный фундамент на буронабивных сваях, читайте в нашей статье по ссылке.

Свайный фундамент. Хабаровск

Компания «Водолей – строй» проводит все виды фундаментных работ, наши специалисты помогут выбрать необходимый вид фундамента, спроектировать строительство и провести ремонтные работы в Хабаровске быстро и качественно. Позвоните нам!

Телефоны в Хабаровске: (4212) 944-720, 944-730

От выбора фундамента зависит прочность, безопасность, долговечность и надежность будущего строения. Будь то частный дом, коттедж, магазин, склад, ангар или даже бытовка. Одним из популярных является свайный фундамент — группа свай, объединенных сверху плитой или ростверком. В свою очередь, сваи – это трубы с острыми наконечниками, резьбой и лопастями, которые ввинчиваются в землю. Сваи различают:

1. По материалу изготовления:

• деревянные;
• металлические;
• бетонные;
• железобетонные;

По форме сечения:

• круглые;
• треугольные;
• квадратные;
• прямоугольные;
• пирамидальные;
• трапецеидальные;
• ромбовидные;

По способу залегания:

• подпорные;
• висячие;

Также есть пустотелые сваи (полое поперечное сечение) и полнотелые (сплошное поперечное сечение).

По своей конструкции свайные фундаменты можно разделить на одиночные, ленточные, свайные кусты и сплошные свайные поля.

Одиночные свайные фундаменты являются основой для легких каркасных зданий, также такой фундамент подойдет и под деревянные небольшие дачные дома и под бани.

Свайный ленточный  фундамент возводят под несущие стены. Сваи в такой конструкции располагают в  один, два или несколько рядов. Обычно в шахматном порядке или линейном. При расположении сваи рядами, ленточный фундамент принимает нагрузку без их изгиба, а в один ряд – сваи работают на изгиб.

Под многоэтажные, тяжелые здания сооружают свайные  сплошные поля. Систему из свай, размещенную под строящимся сооружением называют ”полем”. Такое “поле” может состоять из одиночных элементов, свайных систем  и кустов под ленточным фундаментом.

Свайные кусты чаще используют под одиночные опоры, столбы и колонны. В таком фундаменте количество свай должно быть не менее трех.

Монтаж свайного фундамента

Свайный фундамент при монтаже требует решения таких вопросов:

• расчет ростверка  и выбор его глубины;
• выбор вида конструкции;
• определение несущей способности свай;
• высчитать количество свай;
• вычисление  предельно допустимой просадки;

Обработать все эти нюансы задача трудоемкая, поэтому решить ее можно с помощью специалиста и компьютерной программы.

Первым делом очищается территория от мусора, снимается растительный слой земли, учитывается расположение деревьев на участке.

После выполнения всех подготовительных работ, выбирается способ монтажа для свай:

• забивные – устанавливаются в грунт специальной техникой;
• буронабивные – бурится скважина, вкладывается в нее арматура для фундамента и заливается бетоном;
• буровые железобетонные сваи – изделия, изготовленные на заводе, устанавливаются при помощи крана;
• винтовые – металлические столбики с резьбой, которые вкручиваются в почву вручную или с помощью техники;

Сваи вкручиваются или вбиваются в почву при помощи специального оборудования. Столбики проходят сквозь грунт и упираются в твердое основание. Минимальная глубина − 1. 5 метра.

Теперь остановимся на второй составляющей свайного фундамента – ростверках.

Ростверк – важный элемент свайного фундамента

Вбитые в грунт сваи, которые перекрываются балкой или плитой называют ростверком. Это несущая бетонная или металлическая конструкция, предназначенная для правильного распределения нагрузки на сваи.  Глубина конструкции зависит от здания, особенностей эксплуатации, климатических условий. Подошву ростверка закладывают глубже подвалов и коммуникаций; сезонного промерзания в грунте. Ростверки бывают нескольких видов:

Монолитные. Изготавливают на месте строительства свайного фундамента с помощью опалубки, арматуры и бетонного раствора.

Сборно-монолитные ростверки – это железобетонные блоки, изготовленные на заводе. Для их установки понадобится специальная техника.

Ростверк свайного фундамента  может быть:

• низким – создается немного ниже поверхности земли. Такой ростверк передаст часть нагрузки со свай на грунт.
• промежуточным – располагается без заглубления в грунт. Такой ростверк используют только на песчаном грунте.
• высоким – он устанавливается на определенном расстоянии от земли. Чаще всего под внутренние стены жилых зданий, для мостовых опор. При больших горизонтальных нагрузках, для увеличения жесткости, забивают вертикальные сваи и наклонные.

Преимущества и недостатки свайного фундаента

Свайный фундамент – это прочное и надежное основание. Его строительство может производиться на склонах и неустойчивых грунтах, болотистых местах и часто затопляемых. Возводить свайный фундамент можно  в любое время года, при любых погодных условиях. Такой фундамент обладает высокой несущей способностью. Также строительство и экономически выгодно (земляные работы сводятся к минимуму). Благодаря правильным расчетам прослужит очень долго. Может использоваться для легких и тяжелых построений. Такой тип выбирают при строительстве зданий и сооружений.

Недостатки, хоть и не многочисленны, но все же есть:

• не устанавливают на каменных участках, скалистой местности;
• монтаж свай не выполняется на расстоянии, меньше чем 0.5 м от строения;
• достаточно сложные расчеты и разработка плана;

Тип и конструкция свай, точная схема фундамента, количество необходимых материалов могут правильно определиться специалистами, исходя из инженерных и геологических данных о грунте и будущего строения. Свяжитесь с нашими мастерами по указанным телефонам, и мы все организуем.



Проектирование и устройство свайно-ростверковых фундаментов в Московской области

Часто у застройщика возникает необходимость возводить дом на участке со слабым грунтом. Обычное основание здесь использовать нет смысла, поэтому наиболее эффективным решением становится фундамент ростверк, цена работ зависит от конкретного места строительства. Слабопесчаные и песчаные почвы требуют особого основания для придания дому прочности и надежности.

Виды обвязок фундамента с ростверком

Если на участке в качестве основания Вы решили установить  фундамент свайный с ростверком, то необходимо позаботиться о надежной обвязке. С этой целью используются бетон.

Использование бетона является самым надежным вариантом обвязки, стоимость фундамента ростверк в этом случае немного возрастает. В то же время, такое основание является самым надежным и выдерживает нагрузки стен, сделанных из любых материалов.

Особенности и применение свайного фундамента с ростверком

Существует немало типов строительных работ, при которых единственно возможным вариантом основания является ростверк. Монолитный фундамент располагается на отдельных сваях. По своим конструктивным особенностям сваи делятся на:

• монолитные;
• сборные;
• сборно-монолитные.

Сверху на сваях размещается балка из бетона или железобетона.
Приемлемо использование свайного ростверка во многих случаях, с его помощью также можно:

• прокладывать коммуникации;
• утеплять пространство под строением;
• обеспечивать эстетичный вид дому;
• использовать в качестве основания для оград.

Этапы возведения свайного фундамента с ростверком

К основанию дома необходимо подходить со всей ответственностью, поскольку от этого этапа работ зависит прочность и надежность всего строения. Укладывать фундамент свайный с ростверком необходимо в строго определенном порядке. Ниже описаны все этапы работ.

1. Подготовительный этап. Выравнивание площадки под фундамент. Разметка. Проверка правильности разметки и ее соответствия проектной документации.

2. Установка свай. Доступно использование нескольких типов свай:

• винтовых;
• забивных;
• набивных.

При использовании забивных свай лучше приобретать их готовыми. Также этот вариант предполагает эксплуатацию специальной техники. Применение набивных свай предусматривает больший объем работ, поскольку необходимо пробурить шурфы под столбы. Также требуется опалубка. Винтовые сваи являются фактически огромными шурупами, поэтому понадобится использование специальных технических средств.

3. Этап армирования. Укладывая фундамент ростверк на сваях необходимо применять арматуру, сечение которой равно 10-14 мм. Связка прутьев проводится арматурной проволокой соответствующего диаметра (6 мм). Необходима послойная заливка бетонной смеси и тщательная трамбовка с использованием ручных вибраторов.

4. Обеспечение гидроизоляции. Если для опалубки использованы древесные материалы, то необходимо внутреннюю ее часть обложить рубероидом. Для несъемных опалубок подойдет пленка из полиэтилена.

5. Установка ростверка. На этой стадии работ используются стальные или железобетонные балки. Однако, время показало максимальную надежность свайного фундамента, в котором используется монолитный ростверк. Требуется соединение арматуры ростверка с прутьями свай, обеспечение опалубки и заливка бетона.

6. Устройство забирки. Наличие свободного пространства под ростверком может привести к попаданию атмосферных осадков под основание дома. Поэтому есть необходимость обеспечения стенок-перегородок между сваями. Для забирки чаще всего используется кирпич.

При правильной организации всех работ можно быть абсолютно уверенным в надежности и долговечности фундамента с ростверком.

Компания ВосДомСтрой изготовит фундамент ростверк на сваях с точным соблюдением всех технологий!

Свайный фундамент под ключ в СПб и Лен Области

В нашу компанию часто обращаются клиенты, желающие заказать устройство свайного фундамента. Это основание, став достоянием широкой общественности сравнительно недавно, быстро завоёвывает популярность.

Что и неудивительно – свайный фундамент может стать лучшим выбором при строительстве многих домов практически на любом грунте. Также он обладает рядом важных преимуществ, о которых полезно будет знать каждому потенциальному заказчику.

Основные преимущества

Безусловно, главным достоинством такого решения является быстрота монтажа. Даже на устройство простейшего ленточного фундамента с использованием дорогостоящих железобетонных изделий, уходит минимум несколько дней. Нужно провести серьезный объем земляных работ, провести замеры. В случаях, когда используется жидкий бетон, на устройство уйдут недели. Зато работы по установке свайного фундамента могут быть завершены за сутки. Для многих заказчиков это является крайне важным показателем. Нет необходимости заниматься земляными работами, что экономит время и деньги.

Ещё одним важным плюсом можно назвать возможность установки практически на любом грунте. Рыхлая почва, вкрапления камня, болотистая местность – сваи прекрасно покажут себя везде. При использовании специального оборудования их почти всегда можно вкрутить в землю, устанавливая ниже уровня промерзания и гарантируя срок службы в несколько десятилетий минимум. Металлические сваи покрываются слоем цинка, исключающим возможность их контакта с грунтовыми водами, надежно защищая от коррозии и, следовательно, увеличивая срок службы. Увы, даже у свайного фундамента имеются определенные недостатки, знать про которые ещё важнее, чем про достоинства.

Минусы решения

Одним из главных недостатков свайного фундамента является невозможность оборудования подвала или цокольного этажа. Точнее, оборудовать их можно, но при этом придется дополнительно заниматься земляными работами, что повышает стоимость строительства. Ещё важнее тот факт, что перед работой необходимо провести большое количество расчетов. Глубина промерзания грунта, интенсивность пучения, нагрузка на грунт и сваи – крайне важно учесть все эти переменные. В противном случае значительно повышается риск выхода фундамента из строя, а это приведет к перекосу или даже разрушению постройки, возведенной на нём. Также монтаж очень сложн произвести своими руками – нужно иметь соответствующее и весьма дорогостоящее оборудование. Поэтому обращаться приходится к профессионалам, которые проведут необходимые расчеты и смогут использовать при работе специализированные инструменты, гарантируя высокое качество работы.

Основные этапы

Сегодня наиболее распространены два вида свайных фундаментов – набивные и винтовые. В последнем случае металлические сваи просто вкручивают в грунт. С набивными все несколько сложнее, а срок набора прочности значительно больше. Устройство набивного свайного фундамента можно разделить на несколько этапов:

• Бурение – предварительно рассчитывается глубина, сечение, местоположение и количество ям;
• Обсадка – стенки и дно ямы усиливаются рубероидом, чтобы не допустить впитывания цементного молочка в грунт;
• Армирование – в яму устанавливается специально изготовленный арматурный каркас;
• Заливка – каркас заливается бетоном;
• Ростверк устанавливается после набора бетоном допустимой прочности (обычно около месяца) и является основанием для дома.

Почему следует обратиться к нам

Если вы хотите заказать свайный фундамент под ключ, наша компания всегда сможет помочь. СК Гарант предлагает свои услуги в Санкт-Петербурге не первый год, и за это время наши сотрудники выполнили сотни заказов различной сложности. Опытные проектировщики и монтажники смогут справиться с любой работой не только качественно, но и предельно быстро. Это и делает сотрудничество с нами настолько приятным и легким. Остались вопросы? Позвоните по телефонам, указанным на сайте, чтобы получить подробную консультацию.

Получить бесплатную консультацию инженера

Понравилась статья? Поделитесь в соцсетях

выбор типа фундамента, монолитный или свайный

первое с чего начинается вопрос строительства — это выбор  типа фундамента.

основными критериями от которых складывается принятие решения о выборе типа фундамента

является перечень вопросов при ответе на которые ответ будет получен сам собой:

1) тип здания. Если дом деревянный, то есть легкий, то допускается  его установка  на фундамент свайный с меньшими капитальными затратами.

хотя нельзя сказать что свайный фундамент это дешевое решение. Основанием для выбора свайного фундамента является отсутствие несущих грунтов на поверхности  и их более глубокое залегание.  Так как свая это точечная опора то  проектным решением  обеспечивается  опирание сваи на заданный слой грунта  известной мощности ( толщины) на которой можно выполнить необходимый  проверочный расчет проверяющий несущую способность нормативную осадку при нагрузке.

В большинстве случаев свайный фундамент оказывается в 2 раза дешевле монолитного , так как исключаются земляные работы в  большом объеме по подготовке подушки под монолитную плиту.

2) Если дом каменный  из газобетонных блоков, кирпича или заказчик просто хочет сделать жесткое основание, которое прослужит до сотни лет и более то наиболее предпочтительным будет монолитный фундамент.

3) гелогические особенности грунтов участка.   Бывают участки  или грунты с высокой химической активностью  по отношению к бетонам или металлу.

4) геодезические особенности участка. Если участок на склоне с уклоном более 5% то  целесообразно делать свайный фундамент,  или плиту по ростверкам.

устойчивость грунта при загрузке новым объектом  сложно прогнозировать и при плитном фундаменте возможна сдвижка дома  и соответственно появление в нем трещин  наружных и внутренних стенах. Свайный фундамент превосходит плитный фундамент тем, что его точка опирания находится ниже возможной точки смещения грунта.  Часто на склонах происходит не смещение, а вымывание грунта из под подошвы при помощи ручьев, дождевых потоков с верхних участков.

5) стоимость фундамента.  Стоимость зависит от количества материалов.  В монолитном фундаменте готовится подушка под фундамент ( делается выборка  плодородного слоя, сыпется песок, щебень все послойно трамбуется через каждые 100 мм),  а в свайном или винтовом свая погружается до проектного отказа на проектную глубину.

Как правило в  зданиях со свайным фундаментом нет подвалов.  под полом первого этажа просто оставляют от 200 — 600 мм , которые по периметру декорируют отделкой цоколя.

6) Гелогические изыскания. Бурение скважин  в границах фундамента для построения  геологического разреза грунта. для каждого слоя грунта , а их может быть от 1-2 до 5-6  видов на заданной глубине до 10 -15 метров, определяются физико механические свойства.  На основании характеристик грунта инженеры считают величину допустимой осадки и подбирают требуемую подошву фундамента  по площади, исходя от нагрузки здания приходящейся на каждую опору и ее возоможной величины осадки.

геология изучается для плитного фундамента на глубину до 10 м под подошвой фундамента.  Для свайного фундамента грунт изучается ниже точки опирания сваи.

Оглавление по теме:
Фундамент под ключ
обследование фундамента
Ленточный фундамент или плитный фундамент?
Выбор типа фундамента, монолитный или свайный

Жилых фундаментов и вариантов свай для дома

Фундамент так же важен для строительства дома, как и звук. Идеальный фундамент и подходящая технология для его строительства зависят от множества факторов, включая тип почвы, размер здания и потребности заказчика. Создание качественного фундамента жизненно важно для максимального продления срока службы здания и предотвращения потенциально дорогостоящих повреждений в будущем, таких как треснувшие стены и весеннее наводнение.

Основные типы фундаментов

1) Основание ремня

Ленточные фундаменты, которые чаще всего встречаются под малоэтажными зданиями, способны выдерживать довольно тяжелые конструкции. Ленточные фундаменты могут быть построены как из монолитного бетона, так и из модульных блоков. Монолитные фундаменты перед заливкой бетона требуют создания опалубки.

2) Монолитный фундамент / фундамент из плит

Фундамент из плит обеспечивает большую поддержку, чем простой пояс, поскольку он обеспечивает прочную железобетонную конструкцию под всем домом.Монолитный фундамент из плит особенно полезен в почвенных условиях, когда проседание является потенциальной проблемой. Правильно построенная плита сохранит целостность и прочность конструкции даже при изменении почвенных условий.

3) Столбчатый фундамент

Как следует из названия, столбчатые фундаменты имеют форму вертикальных бетонных столбов, которые служат опорой. Отдельные фундаментные колонны связаны в стяжную балку, которая поддерживает вышеупомянутую конструкцию.Поскольку существуют ограничения на степень устойчивости, которую может обеспечить столбчатый фундамент, они обычно используются только под одноэтажными деревянными домами.

4) Фундамент свайный

Это подходящий фундамент для многоэтажных домов. Системы свайного фундамента можно использовать на любом типе грунта. Дополнительные преимущества свайных фундаментов включают тот факт, что они не требуют обширных земляных работ перед установкой; копать яму не требуется. Жилые сваи обычно варьируются от четырех до шести метров.Конечный размер и форма свай, подходящие для вашего дома, будут варьироваться в зависимости от почвенных условий.

Типы жилых свай

1) Забивные сваи

Правильно спроектированные забивные сваи могут обеспечить надежную устойчивость зданий практически любого размера. Архитекторы и инженеры рассчитывают общий вес планируемого здания и планируют систему свай, которая равномерно распределяет свой вес на несколько свай. Отдельные сваи забиваются с помощью тяжелого оборудования.Глубина забивки свай зависит от грунтовых условий и общего веса; при правильном размещении забивные сваи безопасно и надежно распределяют нагрузку на грунт под ними.

Как отмечалось выше, для забивки свай требуется специальное оборудование. Пневматические молоты обычно используются для установки свай квадратного сечения или забитых бетонных труб. Это не та строительная деятельность, с которой несколько человек могут справиться с помощью ручных инструментов. Таким образом, забивные сваи не подходят для использования в небольших самодельных проектах, таких как дачи.

2) Винтовые сваи

Винтовые сваи представляют собой стальные трубы с приваренной к ним усиленной резьбой. Они действуют так же, как обычный строительный винт, но в гораздо большем масштабе. Еще одно преимущество винтовых свай заключается в том, что резьба увеличивает общую площадь контакта между сваей и почвой вокруг нее, обеспечивая дополнительную устойчивость. Винтовые сваи, уходящие в особо мягкий грунт, обычно имеют резьбу по всей длине.

Винтовые сваи — более практичный вариант для малогабаритного самостоятельного строительства.Винтовые сваи можно установить с помощью скромного оборудования или даже сделать своими руками. Ручная установка требует двух и более сильных рабочих. Винтовые сваи по-прежнему должны быть точно расположены, чтобы должным образом поддержать построенную выше конструкцию. Необходимо точно контролировать как размещение, так и вертикальную глубину свай. После того, как винтовые сваи полностью погружены в землю, они заполняются бетоном.

Чтобы винтовые сваи были прочными и надежными, перед установкой их необходимо соответствующим образом подготовить к условиям почвы.Сварные швы крепления шурупа к свае должны быть сохранены; если винт оторвется, несущая способность сваи значительно снизится. Винтовые сваи, устанавливаемые в умеренном климате, должны быть защищены от неблагоприятного воздействия промерзания грунта.

3) Буронабивные сваи

Буронабивные сваи устанавливаются путем выкапывания открытого ствола в грунте. При подходящих грунтовых условиях это отверстие можно вскрыть без опалубки и заливать бетон прямо в отверстие.Буронабивные сваи еще можно создавать в рыхлом грунте; им просто необходима обсадная труба для сохранения необходимой формы.

Сваи обычно устанавливаются по внешнему периметру дома и под внутренними стенами. Количество необходимых свай будет варьироваться в зависимости от окончательного веса возводимой конструкции.

Хотя различные типы свайных фундаментов могут быть адаптированы для работы на одном и том же участке, в конечном итоге идеальная технология будет зависеть от специфики строительного проекта.Фундаменты на винтовых сваях особенно гибки, но есть пределы ситуаций, в которых они действительно экономически эффективны.

АФЕРА НА РЕМОНТ ФОНДА

| А-1 Инжиниринг

БОЛЬШИНСТВО РЕМОНТА ФУНДАМЕНТА НЕ РАБОТАЕТ !!

Домовладельцы должны быть хорошо осведомлены о том, какой тип системы ремонта фундамента устанавливается для подъема или выравнивания дома. Пусть вас не обманывают рекламные предложения или гарантия на ремонт Life Time Foundation. Получите второе мнение инженера-строителя, прежде чем вы решите вложить тысячи долларов в необоснованный и ненужный ремонт фундамента.

Если вы выполняете ремонт фундамента, исходя из предположения, что подрядчик по ремонту фундамента собирается «стабилизировать» ваш фундамент от дальнейшего перемещения, то вам следует позвонить инженеру-строителю, который может дать вам непредвзятое мнение о том, действительно ли вы действительно нужен ремонт или будет ли ремонт работать. Или вы можете позвонить нам после неудачного ремонта. Прежде чем принять решение о подъеме фундамента, полностью осознайте, какой тип системы устанавливается, на что она способна и что приводит к аннулированию гарантии.

ОБЫЧНЫЙ ТИП ПЛОХОЙ СВАИ — БЕТОННАЯ ПРЕССОВКА

Бетонные прессованные сваи являются наиболее распространенным типом свай, устанавливаемых в Сан-Антонио и Остине. Есть много типов свай на выбор, и бетонные прессованные сваи — это сваи, которые, скорее всего, сдвинутся и нанесут больший ущерб зданию.

ОПРЕДЕЛЕНИЕ РЕМОНТА ФУНДАМЕНТА (ВЫРАВНИВАНИЕ)

Чтобы понять, что ремонт фундамента на самом деле не является «ремонтом», нужно сначала понять, что подъем фундамента (ремонт фундамента) должен осуществляться как инструмент для улучшения общих характеристик здания, а не только для выравнивания пола.

Выравнивание пола не следует рассматривать как «ремонт». Это работа по выравниванию. Выравнивание пола путем добавления опор или свай аналогично серьезной операции на фундаменте. Серьезная операция по установке плохо спроектированной системы (плохой ремонт фундамента) только вызовет дополнительные осложнения в будущем. Такие осложнения, как выпучивание опор (толкание опор вверх), дополнительное оседание, отсутствие опоры и разрывы в самой фундаментной плите вызывают серьезные повреждения здания и водопровода, что очень дорого.Дополнительную информацию о проверках ремонта фундамента можно прочитать на БЕСПЛАТНОЙ проверке ремонта фундамента.

Есть две точки зрения на ремонт фундамента: одна сторона рассматривает выравнивание фундамента как решение проблем с фундаментом, а другая рассматривает проблемы, вызвавшие смещение, и использует ремонт фундамента как метод улучшения структурного состояния здания.

Большинство компаний, занимающихся ремонтом фундаментов, оценит уровень вашего здания и сообщат вам, «не соответствуете ли вы правилам» или «в пределах допуска».Не дайте себя обмануть. Нет никаких требований «кодекса» или «допуска», чтобы действительно обосновать «ремонт» фундамента. В следующий раз, когда вы услышите это, попросите конкретный раздел кода или ссылку, в которой он указан. Типичный ответ … «Я занимаюсь этим более 30 лет, и это отраслевой стандарт (например, ремонт фундаментов) … ИЛИ … инженеры, с которыми мы работаем, говорят, что это стандарт».

Вот где в центре внимания THE FOUNDATION REPAIR SCAM . Что такое афера? Компании по ремонту фундамента будут утверждать, что ваш фундамент сдвинулся, и, позволив им установить свою систему, они «стабилизируют» ваш фундамент от дополнительных движений., НО ПРОЧИТАЙТЕ ТОЧНЫЙ ПЕЧАТЬ . Они не могут сказать вам, что может вызвать движение фундамента или какое влияние ремонт фундамента действительно окажет на ваш фундамент.

Давайте подумаем. Если существуют условия, которые заставили ваш текущий фундамент сдвинуться, то вы можете поспорить, что те же самые условия все еще существуют, которые повлияют на вашу новую систему «ремонта фундамента». После 30 000 долларов в «стабилизации» вы поймете, что вам не рассказали всю историю, которую вы ожидаете. Они вам не скажут.Они не могут вам сказать. Почему? Потому что они не прошли через упражнение по проектированию фактического фундамента для оценки ожидаемых характеристик фундамента. Инженеры, обученные проектированию и оценке фундамента, лучше подходят для того, чтобы высказать свое мнение о том, работает ли ваш фундамент так, как следует ожидать, об условиях, которые могли вызвать движение, и о том, чего ожидать, если будет проведен ремонт фундамента.

ГАРАНТИЙНЫЙ РЕМОНТ ФУНДАМЕНТАЛЬНЫХ ОТВЕРСТИЙ

Для начала, компании по ремонту фундаментов прислали нам тонны писем с ненавистью и комментариев для следующего обсуждения.Большинство гарантий на ремонт фундамента содержат подробные формулировки, которые исключают их из гарантии ремонта фундамента для обслуживания опор, которые они устанавливают.

Указанные условия исключения из гарантии обычно уже существуют до и задолго до того, как компания по ремонту фундамента установит опоры для ремонта фундамента. Итак … если компания, занимающаяся ремонтом фундамента, устанавливает свои опоры для ремонта фундамента в плохих условиях, которые уже вызвали проблемы с фундаментом, они откажут вас от гарантийных работ, потому что они заявят, что существуют плохие условия, как указано в их гарантийной декларации.Тысячи наших клиентов, которые были вовлечены в это, все повторили один и тот же ответ ………. «Почему компания по ремонту фундаментов не сказала мне, что у меня плохие условия и что их опоры не работают в тех плохих условиях. Теперь они хотят, чтобы я сделал еще «ремонт фундамента», чтобы устранить проблему ».

Первая проблема заключается в том, что ремонт фундамента рассматривается как решение. Именно здесь на помощь приходит оценка инженера-строителя. A-1 Engineering является экспертом в оценке зданий, чтобы предоставить вам наше непредвзятое и объективное мнение о том, выиграет ли ваше здание от ремонта фундамента.

«РЕМОНТ ФУНДАМЕНТА ДЛЯ СТАБИЛИЗАЦИИ МОЕГО ФУНДАМЕНТА»?

Иногда ремонт фундамента продается владельцам с обещанием дать владельцу «профилактическую меру» или метод «стабилизации» до того, как возникнет проблема с фундаментом. Какой здоровый человек получает замену тазобедренного сустава или пересадку почки в качестве профилактической меры, чтобы оставаться здоровым. Многие согласятся, что для того, чтобы оставаться здоровым, вы должны улучшить состояние своего тела. То же самое и для фундамента, и для здания.Получение оценки от инженера-строителя поможет вам лучше понять, когда условия оправдывают ремонт фундамента и связанные с этим риски.

По нашему опыту, фундамент выходит из строя (т.е. нуждается в повторном выравнивании) уже через 6 месяцев после ремонта и через 10 лет — причина в том, что компании по ремонту фундамента не понимают, как фундамент спроектирован и как ожидается его работа. Компании по ремонту фундамента скажут вам, что движение фундамента — это «провал фундамента».Инженер-строитель, знакомый с последствиями ремонта фундамента, расскажет вам, как спроектированы фундаменты, как ожидается их выполнение, и обсудит условия для улучшения характеристик фундамента.

Не позволяйте компаниям, занимающимся ремонтом фундаментов, пугать вас или сбивать с толку, заставляя поднимать здание без четкой цели. Следующая статья предназначена для просвещения широкой публики и помощи в принятии более правильных решений. Ремонт фундамента — очень дорогая и серьезная операция в доме, поэтому в ваших интересах получить второе мнение.

Вот несколько отличных вопросов, которые следует задать компаниям по ремонту фундаментов:

1) На сколько проектов вы давали гарантию этим летом?

2) Можете ли вы предоставить рекомендацию для одного из клиентов, на которого вы выполнили гарантийные работы?

3) Можете ли вы пересмотреть свое гарантийное соглашение, чтобы покрыть сваи или опоры в случае набухания или пучения грунта?

4) Объясните, какова будет работа вашей сваи или опоры при вздутии или вздутии грунта? Будет ли ваша свая выйти из строя и покрывается ли это вашей гарантией?

5) Неплохо связать оплату работы с подтверждением получения разрешений на работу.Первый платеж может быть связан с доказательством того, что разрешение было получено, а последний платеж должен быть связан с доказательством того, что разрешение было закрыто. Красные флажки должны появиться, если подрядчик не может получить разрешение ИЛИ если они говорят, что владелец дома обязан получить разрешение. Лицо, получившее разрешение, несет ответственность за управление им.

6) Если вас убедили выполнить работу, обязательно получите копию показаний высоты до и после завершения работы. Отличная идея — сохранить окончательный платеж до тех пор, пока не будут предоставлены оба документа.Кроме того, убедитесь, что вы умеете читать числа. Получение бумаги с трудночитаемыми числами бесполезно, если вы хотите проверить их.

РЕМОНТ БЕЗОПАСНОГО ФУНДАМЕНТА

Безусловно, наиболее распространенным типом ремонта фундамента, используемым в Сан-Антонио и Остине, является бетонная прессовая свая, толкающая или принудительная свая. К сожалению, это, по большей части, также один из самых бесполезных и неэффективных видов ремонта фундамента или стабилизации фундамента, который вы можете получить.Это не только наше мнение, но и мнение многих, если не подавляющего большинства независимых инженеров (инженеров-строителей и инженеров-геотехников).

Ремонт бетонных прессованных свай или свайного фундамента состоит из цилиндрических бетонных кусков, обычно диаметром 6 дюймов и длиной 12 дюймов, которые вдавливаются или вдавливаются в грунт и ниже существующих фундаментных балок с помощью гидравлического домкрата с использованием вес дома. Иногда эти сваи можно назвать опорами, но, строго говоря, это неправильная терминология.Эти цилиндры считаются забивными сваями из сборного железобетона, которых, согласно строительным нормам, должно быть не менее 8? в диаметре, чтобы соответствовать коду (да, даже не вдаваясь в расчеты, формулы и сложные инженерные решения, эта система уже не соответствует коду).

Назначение этой ремонтной системы состоит в том, что, толкая эти круглые бетонные секции, вы в конечном итоге достигнете очень твердой или жесткой почвы, не обязательно скалы (на самом деле, в большинстве случаев это не скала, особенно в Сан-Антонио). .Обычно это называется вождением до отказа. Как только вы достигнете этого очень жесткого слоя почвы (предположительно), гидравлический домкрат не сможет продолжать толкать секции бетона вниз, потому что сила, необходимая для того, чтобы толкать сваи вниз, превышает пропорциональный вес дома; в этот момент гидравлический домкрат начнет подъем (выравнивание) существующего фундамента дома. Мы должны сказать, что даже этот очень жесткий слой почвы на самом деле может быть не очень жестким слоем почвы, а, напротив, той же самой плохой почвой; может случиться так, что трение о грунт или случайный наклон секций создает большую опорную поверхность, или по любой другой причине препятствуют дальнейшему продвижению бетонных секций.

РАЗЛИЧНЫЕ БЕТОННЫЕ ПРЕССОВАННЫЕ СВАИ = ОДИНАКОВЫЙ ДЕФЕКТ

Существуют разные типы систем, но все они, в основном, представляют собой небольшие вариации одной и той же системы ремонта выравнивания фундамента с помощью толкающих или прессованных свай. Некоторые компании пропускают кабель через различные цилиндрические секции, другие помещают стальную трубу внизу, а затем ставят обычные толкающие сваи сверху. Другая система использует комбинацию стальных труб с бетонными толкающими сваями, в то время как другие используют 100% бетонные секции и вводят воду или некоторые химические вещества вручную на поверхность почвы.

Причина, по которой существуют разные системы, которые в основном являются небольшими вариациями исходной системы, в основном связана с конкуренцией. Компании по ремонту фундаментов должны отличаться друг от друга, потому что в Остине и Сан-Антонио буквально десятки и десятки компаний по ремонту фундаментов, поэтому им нужно утверждать, что их система лучше, чем у их конкурентов. Но также компании по ремонту фундаментов заинтересованы в получении патентов на каждую систему, которую они придумали, что, по-видимому, дает им преимущество над своими конкурентами.

В большинстве случаев все эти системы не могут эффективно отремонтировать или выровнять фундамент, потому что в основном они имеют один и тот же недостаток. Этот недостаток заключается в том, что сами сваи недостаточно глубоки и не действуют монолитно (т. Е. Не действуют как единое целое), а поскольку они окружены плохой почвой, сваи будут подвергаться тому же пучению и оседанию, что и исходные. плита подвергается.

Пока используются бетонные толкающие сваи (в секциях), система ремонта фундамента почти всегда будет временной.

ПОЧЕМУ ВЫРАВНИВАНИЕ ДОМА ИЗ ПРЕССОВАННЫХ СВАЙ НЕ РАБОТАЕТ

В почве есть зона, известная геотехникам и инженерам-строителям как активная зона. Эта зона представляет собой просто определенную глубину почвы, в которой колебания содержания влаги (то есть воды) меняются в зависимости от изменения условий окружающей среды (например, изменение температуры, дождь, пребывание на солнце и т. Д.). Пока фундамент находится в этой зоне, он будет двигаться в зависимости от влажности почвы.Если почва сухая, то почва (глина) усадится и фундамент осядет; если почва влажная, почва (глина) расширится, и фундамент будет вздыбиться.

Но проблема плохого грунта в активной зоне также влияет на опоры и свайные фундаменты, независимо от того, находятся ли они ниже активной почвы. Причина в том, что изменение содержания воды в почве создает всасывание на поверхности сваи или сваи (то есть набухание почвы толкает сваю из-за поверхностного трения), что приводит к вздутию сваи или сваи.Да, вы правильно прочитали, куча или пирс поднимутся вверх! Проблема также с прессовыми сваями заключается в том, что, хотя сваи вдавливаются в гораздо более твердую почву (по крайней мере, они утверждают), эта почва все еще является плохой почвой в активной зоне и, следовательно, будет перемещаться вверх или вниз по мере изменения влажности почвы.

Способ предотвращения вспучивания или осадки системы ремонта фундамента из прессовых свай заключается в обеспечении того, чтобы вся свая работала как единое целое, монолитно и простиралась на достаточную глубину, чтобы она оставалась вдали от активной зоны грунта и предотвращала поднятие грунта. куча? Это практически невозможно для прессовой сваи, даже для тех систем фундамента, где тросы, натянутые на столб, проходят через середину сваи! Это связано с тем, что кабель проходит через то, что называется релаксацией, и сила, действующая на кабель, может быть слишком маленькой (иногда слишком большой, и он ломает цилиндры, встроенные в землю, о чем монтажник не знает) или неэффективен, поскольку свая обычно не прямая. когда его толкают в землю.Кабель также не защищен от ржавчины. В конце концов, глинистый грунт попадет между секциями и продолжит раздвигать сваю (опять же, в большинстве случаев сваи все равно не доходят ниже активной области, поэтому это не имеет значения, даже если вы сможете установить полную монолитную секцию. , куча все равно будет двигаться). Пусть вас не вводят в заблуждение компании, утверждающие, что они существуют уже 20, 30 или даже 50 лет. Если вы рисуете в течение 50 лет, это не сделает вас Пикассо, ни имея 50-летнего опыта в проведении ремонта в основном неправильным образом, ремонт фундамента не улучшится.Так совпало, что недавно (2011 г.) мы узнали, что одна из этих самых больших и самых известных крупных компаний по ремонту фундаментов, которая предоставляет аналогичную систему, была вынуждена подать заявление о защите от банкротства после того, как многие домовладельцы решили собраться вместе и привлечь юриста.

Интересно, что многие компании, занимающиеся ремонтом фундаментов, скажут вам, что они, например, опускали бетонные пресс-сваи на 10 или 12 футов в Сан-Антонио. Фактически они говорят вам, что, если сваи были поставлены точно прямо (что очень маловероятно), они не ушли далеко за общепринятую глубину активной зоны, что по определению означает, что сваи в конечном итоге сдвинутся даже для тех систем, которые требуют для надежного соединения цилиндрических деталей друг с другом.Другими словами, многие компании по ремонту фундамента с самого начала говорят вам и признают (без ведома), что то, что они устанавливают, скорее всего, заставит ваш фундамент снова сдвинуться с места.

ОТРИЦАТЕЛЬНЫЕ ПОБОЧНЫЕ ЭФФЕКТЫ ОТ ПЛОХОГО РЕМОНТА ФОНДА

Ремонт выравнивания фундамента с помощью бетонных пресс-свай имеет множество отрицательных побочных эффектов. Первый отрицательный побочный эффект заключается в том, что в стенах и плите, скорее всего, образуется больше трещин, чем не было до ремонта фундамента.В идеале, когда вы толкаете фундамент, трещины должны закрываться, но на самом деле способ выполнения подъемных работ приведет к появлению дополнительных трещин. Будьте готовы добавить стоимость ремонта к стоимости проекта.

Еще один отрицательный побочный эффект выравнивания фундамента с помощью прессовых свай заключается в том, что вы можете повредить водопровод, идущий под плитой, и тем самым создать еще большую проблему, чем у вас была до ремонта фундамента.

Вы также можете исказить крышу и, следовательно, создать протечки, которых у вас раньше не было.У вас есть напольная плитка? Скорее всего, они тоже треснут.

В конце концов, многие из этих куч переместятся и воссоздают повреждения, которые у вас были раньше.

% PDF-1.4 % 157 0 obj> эндобдж xref 157 91 0000000016 00000 н. 0000002657 00000 н. 0000002116 00000 н. 0000002756 00000 н. 0000002884 00000 н. 0000003348 00000 п. 0000003775 00000 н. 0000004325 00000 н. 0000004361 00000 п. 0000004397 00000 н. 0000004425 00000 н. 0000004539 00000 н. 0000004717 00000 н. 0000005574 00000 н. 0000006409 00000 п. 0000007314 00000 н. 0000008177 00000 н. 0000008887 00000 н. 0000009611 00000 п. 0000010327 00000 п. 0000010987 00000 п. 0000400843 00000 н. 0000401676 00000 н. 0000428379 00000 н. 0000428545 00000 н. 0000447447 00000 н. 0000447632 00000 н. 0000448133 00000 н. 0000515612 00000 н. 0000515731 00000 н. 0000515898 00000 н. 0000516085 00000 н. 0000516393 00000 н. 0000516478 00000 н. 0000516709 00000 н. 0000517020 00000 н. 0000517524 00000 н. 0000604430 00000 н. 0000604934 00000 п. 0000663755 00000 н. 0000663874 00000 н. 0000664041 00000 н. 0000664228 00000 н. 0000664539 00000 н. 0000664624 00000 н. 0000664855 00000 н. 0000665168 00000 п. 0000665670 00000 н. 0000810343 00000 п. 0000810462 00000 п. 0000810629 00000 н. 0000810802 00000 н. 0000811097 00000 н. 0000811182 00000 н. 0000811404 00000 н. 0000811731 00000 н. 0000812235 00000 н. 0000981167 00000 н. 0000981286 00000 н. 0000981453 00000 н. 0000981640 00000 н. 0000981943 00000 н. 0000982029 00000 н. 0000982258 00000 п. 0000982570 00000 н. 0000983074 00000 н. 0001066143 00000 п. 0001066262 00000 п. 0001066429 00000 п. 0001066616 00000 п. 0001066919 00000 п. 0001067004 00000 п. 0001067211 00000 п. 0001067521 00000 п. 0001068025 00000 п. 0001238004 00000 п. 0001238123 00000 п. 0001238290 00000 п. 0001238477 00000 п. 0001238809 00000 п. 0001238895 00000 п. 0001239124 00000 п. 0001239508 00000 п. 0001240012 00000 пн 0001340291 00000 п. 0001340410 00000 п. 0001340577 00000 п. 0001340762 00000 п. 0001341070 00000 п. 0001341155 00000 п. 0001341383 00000 п. трейлер ] >> startxref 0 %% EOF 159 0 obj> поток xb«f`X ʀ

Как моделировать свайный колпак, прикрепленный к тесту и вертикальным сваям в STAAD.Pro — RAM | STAAD | OpenTower Wiki — RAM | STAAD | OpenTower

	Применимо к
	Продукт (ы):	STAAD.Pro
	Версия (и):	Все
	Окружающая среда:	НЕТ
	Площадь:	STAAD.Pro Разное Тема
	Подрайон:	STAAD.Pro Разное [FAQ]
	Автор оригинала:	Группа технической поддержки Bentley

Как моделировать свайный колпак, прикрепленный к тесту и вертикальным сваям в STAAD.Pro?

1) Заглушка может быть смоделирована как пластинчатыми, так и твердотельными элементами. Если толщина цоколя сопоставима с размерами в плане, предпочтительнее твердотельная модель. Если размеры в плане намного превышают его толщину, лучше подойдут элементы из плит. Одним из недостатков использования твердых элементов является то, что по самой своей природе они не имеют степеней свободы вращения. Следовательно, для монолитной конструкции, такой как бетонная заглушка с бетонными сваями, жесткое соединение между сваями и заглушкой не может быть должным образом учтено, если заглушка моделируется с использованием твердых тел.

2) Сами сваи можно моделировать с помощью балок. Опоры для сваи бывают 2-х разновидностей — кожно-фрикционные и торцевые. Действие поверхностного трения можно учесть путем моделирования каждой сваи как нескольких коллинеарных элементов и определения пружинной опоры в каждом из этих общих узлов. Конец действие подшипника может быть смоделировано с использованием фиксированного или возлагал опор. Жесткость пружины поддержки получается путем умножения почвы реакции земляной на зонах влияния на соответствующих поддержки узла.Стандартный учебник по анализу свай должен быть отличным источником информации по определению жесткости пружины опор.

Пользователи также имеют возможность смоделировать опоры для свай в STAAD.Pro с помощью пружинных опор (опоры FIXED, но). Более подробную информацию можно найти в разделе 5.27.1 технического справочного руководства. С помощью этих пружин необходимо определять жесткость сваи. Также может быть полезно отметить, что когда сваи моделируются как опоры, можно запустить анализ в STAAD.Pro, а затем перенести опоры в STAAD Foundation Advanced из STAAD.Pro (с помощью вкладки «Проектирование фундамента»), а затем можно проектировать заглушки свай в STAAD Foundation Advanced.

Интернет-курсов PDH. PDH для профессиональных инженеров. ПДХ Инжиниринг.

«Мне нравится широта ваших курсов по HVAC; не только экологичность или экономия энергии

курсов. «

Russell Bailey, P.E.

Нью-Йорк

«Он укрепил мои текущие знания и научил меня еще нескольким новым вещам

, чтобы познакомить меня с новыми источниками

информации. «

Стивен Дедак, П.Е.

Нью-Джерси

«Материал был очень информативным и организованным. Я многому научился, и они были

.

очень быстро отвечает на вопросы.

Это было на высшем уровне. Будет использовать

снова. Спасибо. «

Blair Hayward, P.E.

Альберта, Канада

«Простой в использовании сайт.Хорошо организовано. Я действительно буду снова пользоваться вашими услугами.

проеду по вашей роте

имя другим на работе «

Roy Pfleiderer, P.E.

Нью-Йорк

«Справочные материалы были превосходными, а курс был очень информативным, особенно с учетом того, что я думал, что уже знаком с вами.

с деталями Канзас

Городская авария Хаятт.»

Майкл Морган, P.E.

Техас

«Мне очень нравится ваша бизнес-модель. Мне нравится просматривать текст перед покупкой. Я нашел класс

.

информативно и полезно

на моей работе »

Вильям Сенкевич, П.Е.

Флорида

«У вас большой выбор курсов, а статьи очень информативны.Вы

— лучшее, что я нашел ».

Russell Smith, P.E.

Пенсильвания

«Я считаю, что такой подход позволяет работающему инженеру легко зарабатывать PDH, давая время на просмотр

материал «

Jesus Sierra, P.E.

Калифорния

«Спасибо, что разрешили мне просмотреть неправильные ответы.На самом деле

человек узнает больше

от отказов »

John Scondras, P. E.

Пенсильвания

«Курс составлен хорошо, и использование тематических исследований является эффективным.

способ обучения »

Джек Лундберг, P.E.

Висконсин

«Я очень впечатлен тем, как вы представляете курсы; i.э., позволяя

студент, оставивший отзыв на курс

материалов до оплаты и

получает викторину «

Арвин Свангер, П.Е.

Вирджиния

«Спасибо за то, что вы предложили все эти замечательные курсы. Я определенно выучил и

получил огромное удовольствие «

Mehdi Rahimi, P.E.

Нью-Йорк

«Я очень доволен предлагаемыми курсами, качеством материалов и простотой поиска.

на связи

курсов.»

Уильям Валериоти, P.E.

Техас

«Этот материал во многом оправдал мои ожидания. По курсу было легко следовать. Фотографии в основном обеспечивали хорошее наглядное представление о

обсуждаемых тем »

Майкл Райан, P.E.

Пенсильвания

«Именно то, что я искал. Потребовался 1 балл по этике, и я нашел его здесь.»

Джеральд Нотт, П.Е.

Нью-Джерси

«Это был мой первый онлайн-опыт получения необходимых мне кредитов PDH. Это было

информативно, выгодно и экономично.

Я очень рекомендую

всем инженерам »

Джеймс Шурелл, П.Е.

Огайо

«Я понимаю, что вопросы относятся к« реальному миру »и имеют отношение к моей практике, и

не на основании какой-то непонятной секции

законов, которые не применяются

до «нормальная» практика. «

Марк Каноник, П.Е.

Нью-Йорк

«Отличный опыт! Я многому научился, чтобы перенести его на свой медицинский прибор

организация «

Иван Харлан, П.Е.

Теннесси

«Материалы курса имели хорошее содержание, не слишком математическое, с хорошим акцентом на практическое применение технологий».

Юджин Бойл, П.E.

Калифорния

«Это был очень приятный опыт. Тема была интересной и хорошо изложенной,

а онлайн формат был очень

доступный и простой

использовать. Большое спасибо ».

Патрисия Адамс, P.E.

Канзас

«Отличный способ добиться соответствия требованиям PE Continuing Education в рамках ограничений по времени лицензиата.»

Joseph Frissora, P.E.

Нью-Джерси

«Должен признаться, я действительно многому научился. Помогает иметь печатный тест во время

обзор текстового материала. Я

также оценил просмотр

фактических случаев «

Жаклин Брукс, П.Е.

Флорида

«Документ» Общие ошибки ADA при проектировании объектов «очень полезен.

тест действительно потребовал исследований в

документ но ответов

в наличии »

Гарольд Катлер, П.Е.

Массачусетс

«Я эффективно использовал свое время. Спасибо за то, что у вас есть широкий выбор.

в транспортной инженерии, которая мне нужна

для выполнения требований

Сертификат ВОМ. «

Джозеф Гилрой, П.Е.

Иллинойс

«Очень удобный и доступный способ заработать CEU для моих требований PG в Делавэре».

Ричард Роудс, P.E.

Мэриленд

«Я многому научился с защитным заземлением. До сих пор все курсы, которые я прошел, были отличными.

Надеюсь увидеть больше 40%

курсов со скидкой.»

Кристина Николас, П.Е.

Нью-Йорк

«Только что сдал экзамен по радиологическим стандартам и с нетерпением жду возможности сдать еще

курсов. Процесс прост, и

намного эффективнее, чем

вынуждены путешествовать. «

Деннис Мейер, P.E.

Айдахо

«Услуги, предоставляемые CEDengineering, очень полезны для профессионалов

Инженеры получат блоки PDH

в любое время.Очень удобно ».

Пол Абелла, P.E.

Аризона

«Пока все отлично! Поскольку я постоянно работаю матерью двоих детей, у меня мало

время искать, где на

получить мои кредиты от. «

Кристен Фаррелл, P.E.

Висконсин

«Это было очень познавательно и познавательно.Легко для понимания с иллюстрациями

и графики; определенно делает это

проще поглотить все

теорий. «

Виктор Окампо, P.Eng.

Альберта, Канада

«Хороший обзор принципов работы с полупроводниками. Мне понравилось пройти курс по

.

мой собственный темп во время моего утром

метро

на работу. «

Клиффорд Гринблатт, П.Е.

Мэриленд

«Просто найти интересные курсы, скачать документы и взять

викторина. Я бы очень рекомендовал

вам на любой PE, требующий

CE единиц. «

Марк Хардкасл, П.Е.

Миссури

«Очень хороший выбор тем из многих областей техники.»

Randall Dreiling, P.E.

Миссури

«Я заново узнал то, что забыл. Я также рад оказать финансовую помощь

по ваш промо-адрес который

сниженная цена

на 40% «

Конрадо Казем, П.E.

Теннесси

«Отличный курс по разумной цене. Воспользуюсь вашими услугами в будущем».

Charles Fleischer, P.E.

Нью-Йорк

«Это был хороший тест и фактически подтвердил, что я прочитал профессиональную этику

кодов и Нью-Мексико

правил. «

Брун Гильберт, П.E.

Калифорния

«Мне очень понравились занятия. Они стоили потраченного времени и усилий».

Дэвид Рейнольдс, P.E.

Канзас

«Очень доволен качеством тестовых документов. Буду использовать CEDengineerng

при необходимости дополнительных

Сертификация

. «

Томас Каппеллин, П.E.

Иллинойс

«У меня истек срок действия курса, но вы все же выполнили свое обязательство и дали

мне то, за что я заплатил — много

оценено! «

Джефф Ханслик, P. E.

Оклахома

«CEDengineering предлагает удобные, экономичные и актуальные курсы.

для инженера »

Майк Зайдл, П.E.

Небраска

«Курс был по разумной цене, а материалы были краткими и

хорошо организовано. «

Glen Schwartz, P.E.

Нью-Джерси

«Вопросы подходили для уроков, а материал урока —

.

хороший справочный материал

для деревянного дизайна. «

Брайан Адамс, П.E.

Миннесота

«Отлично, я смог получить полезные рекомендации по простому телефонному звонку.»

Роберт Велнер, P.E.

Нью-Йорк

«У меня был большой опыт работы в прибрежном строительстве — проектирование

Строительство курс и

очень рекомендую .»

Денис Солано, P.E.

Флорида

«Очень понятный, хорошо организованный веб-сайт. Материалы курса этики Нью-Джерси были очень хорошими

хорошо подготовлен. «

Юджин Брэкбилл, P.E.

Коннектикут

«Очень хороший опыт. Мне нравится возможность загружать учебные материалы по номеру

.

обзор где угодно и

всякий раз.»

Тим Чиддикс, P.E.

Колорадо

«Отлично! Поддерживайте широкий выбор тем на выбор».

Уильям Бараттино, P.E.

Вирджиния

«Процесс прямой, никакой ерунды. Хороший опыт».

Тайрон Бааш, П.E.

Иллинойс

«Вопросы на экзамене были зондирующими и продемонстрировали понимание

материала. Полная

и всесторонний ».

Майкл Тобин, P.E.

Аризона

«Это мой второй курс, и мне понравилось то, что мне предложили этот курс

поможет по телефону

работ.»

Рики Хефлин, П.Е.

Оклахома

«Очень быстро и легко ориентироваться. Я обязательно воспользуюсь этим сайтом снова».

Анджела Уотсон, П.Е.

Монтана

«Легко выполнить. Нет путаницы при подходе к сдаче теста или записи сертификата».

Кеннет Пейдж, П.E.

Мэриленд

«Это был отличный источник информации о солнечном нагреве воды. Информативный

и отличный освежитель ».

Luan Mane, P.E.

Conneticut

«Мне нравится подход к регистрации и возможность читать материалы в автономном режиме, а затем

вернуться, чтобы пройти викторину «

Алекс Млсна, П.E.

Индиана

«Я оценил объем информации, предоставленной для класса. Я знаю

это вся информация, которую я могу

использовать в реальных жизненных ситуациях »

Натали Дерингер, P.E.

Южная Дакота

«Обзорные материалы и образец теста были достаточно подробными, чтобы позволить мне

успешно завершено

конечно. «

Ира Бродская, П.Е.

Нью-Джерси

«Веб-сайтом легко пользоваться, вы можете скачать материал для изучения, а потом вернуться

и пройдите викторину. Очень

удобно а на моем

собственный график «

Майкл Глэдд, P.E.

Грузия

«Спасибо за хорошие курсы на протяжении многих лет.»

Деннис Фундзак, П.Е.

Огайо

«Очень легко зарегистрироваться, получить доступ к курсу, пройти тест и распечатать PDH

Сертификат

. Спасибо за изготовление

процесс простой. »

Fred Schaejbe, P.E.

Висконсин

«Опыт положительный.Быстро нашел курс, который соответствовал моим потребностям, и прошел

часовой PDH в

один час. «

Стив Торкильдсон, P.E.

Южная Каролина

«Мне понравилось загружать документы для проверки содержания

и пригодность, до

имея для оплаты

материал .»

Ричард Вимеленберг, P.E.

Мэриленд

«Это хорошее напоминание об ЭЭ для инженеров, не занимающихся электричеством».

Дуглас Стаффорд, П.Е.

Техас

«Всегда есть возможности для улучшения, но я ничего не могу придумать в вашем

.

процесс, требующий

улучшение.»

Thomas Stalcup, P.E.

Арканзас

«Мне очень нравится удобство участия в онлайн-викторине и получение сразу

Сертификат

. «

Марлен Делани, П.Е.

Иллинойс

«Учебные модули CEDengineering — это очень удобный способ доступа к информации по номеру

.

многие различные технические зоны за пределами

по своей специализации без

надо ехать.»

Гектор Герреро, П.Е.

Грузия

Фундамент Тисе с сборным монолитным перекрытием. Выбор фундамента по мокрому пучению

Свайно-решетчатый фундамент Tisse

Природные силы часто оказывают значительное влияние на объекты, построенные на поверхности почвы. Иногда величина таких нагрузок приводит к частичному или полному разрушению фундамента и невозможности дальнейшей эксплуатации конструкции.Чтобы уменьшить такое воздействие, был изобретен свайно-ростверковый фундамент Тисе. Об особенностях его конструкции и технологии изготовления речь пойдет в будущем.

Познакомьтесь с основанием TISE

Как уже отмечалось выше, фундамент с малоизвестным названием TISE относится к группе свайно-ростверковых. Их особенность — удачное сочетание бетонных оснований. При этом наблюдается значительная экономия бетона и времени изготовления.

Столбчатый фундамент из тисе, в отличие от традиционного свайного сваи, имеет одну существенную особенность — его опоры практически невозможно выдавить из грунта несезонным пучением.Благодаря этому данная база имеет ряд положительных качеств:

• Может использоваться почти на 97% всех типов почв, имеющихся в нашей стране. Таким образом, основу тисе вполне можно считать универсальной.
• В отличие от традиционных ленточно-свайных фундаментов, требующих обязательной нагрузки в зимний период, описанный тип фундаментов может оставаться ненагруженным. Это свойство незаменимо при индивидуальном строительстве, особенно при отсутствии необходимого количества средств на весь объем работ.

Все вышеперечисленное связано с одной особенностью ворсов тисе — они имеют значительное расширение в нижней части, так называемую подошву. Именно благодаря ей общая нагрузка на фундамент распределяется на большой площади грунта, а также предотвращается выдавливание свай.

Технологически, используя традиционные ручные и механические сверла-шуруповерты, невозможно получить колодец нужной формы. Для основания тисе потребуется приобрести специальный инструмент довольно сложной конструкции.В связи с большим спросом купить его в любом городе несложно, но есть и возможность сдачи в аренду.

Столбы Тисе часто дополняют специальной бетонной полосой, которую в строительстве называли ростверком. Благодаря ему можно использовать достаточно большой перечень стеновых материалов при возведении конструкций на таких типах фундаментов.

В последнее время часто под домами также бывает фундаментная плита по системе TISE.

На сегодняшний день получить идеальный тип фундамента не удалось.У каждого из них есть как положительные, так и отрицательные стороны. У технологии tise есть свои плюсы и минусы. Есть несколько отрицательных моментов. Главный из них — ограничение нагрузки, что не позволяет использовать тисные фундаменты под многоэтажные здания и сооружения из кирпича и бетона.

Технологически строительство фундамента под технику своими руками вполне доступно. Чтобы дать представление о процессе ниже, рассмотрим его основные этапы.

Тональный крем TISE своими руками.Типовой проект дома

Работы следует начинать за пределами строительной площадки. С помощью конструкторского бюро, профессиональных строителей или самостоятельно вам необходимо выполнить проект фундамента по технологии tise. Сначала необходимо спроектировать сам дом, выбрать его этажность, материал стен и потолка, тип кровли и тип кровельного материала.

Ошибки на этом этапе работы чреваты бесперспективностью всех последующих действий. Неправильный проект приведет либо к неоправданным затратам на возведение излишне усиленного фундамента ТИСЭ, либо, что еще опаснее, к получению фундамента, который не сможет выдержать приложенную к нему нагрузку.Рекомендуем на этом этапе обратиться к профессионалам.

Подготовка и верстка площадки

Непосредственно на месте будущего строительства фундамента по тисе следует начинать с выравнивания площадки. Кроме того, профессионалы рекомендуют снимать верхний слой почвы на глубину примерно 250 мм. Сделать это можно как вручную при помощи лопаты и штыка лопаты, так и с привлечением специального оборудования.

Далее проводится разметка, согласно которой сваи будут располагаться по технологии тройников.Предварительно наметьте внешний и внутренний периметры стен дома. Посередине между ними будет линия, на которой расположены точки сверления. Количество опор фундамента ТИСЭ несложно подсчитать, разделив расчетный вес конструкции на несущую способность каждой сваи. Расстояние между колодцами рассчитывается путем деления периметра стен на необходимое количество отверстий в земле.

Бурение скважин

Каждый этап изготовления основы TISE важен для общего результата.Бурение скважины необходимо производить строго вертикально на необходимую глубину. Несущая способность сваи тисе зависит от ее длины и диаметра. В частном домостроении в основном используются опоры шириной 200 мм, поэтому длина бетонного стержня является основной переменной.

Если необходимо выполнить этот этап в короткие сроки, лучше воспользоваться услугами профессиональных бурильщиков и специализированной строительной техники на автомобильном шасси. Если бюджет строительства ограничен, вам придется выполнить эту непростую операцию вручную.

Особенностью сверла для фундаментов ТИСЭ является наличие дополнительного отклоняющего ножа, который может отойти от корпуса инструмента на определенную глубину. Благодаря этому цилиндрический колодец по всей длине расширяется на подошве диаметром 600 мм. Как правило, этого значения достаточно для достижения желаемого результата. Чтобы получить стопки тройников необходимой длины, бур комплектуется дополнительными штангами. Для облегчения процесса можно использовать арендованный мотобур.

Опалубка и бетонирование

Чтобы получить фундамент из тисе с необходимыми характеристиками, в колодцы необходимо установить опалубку. Для этого можно подобрать уже готовые пластиковые или асбоцементные трубы, либо использовать листы рубероида. Учитывая ограниченный бюджет строительства, подробно остановимся на самом дешевом варианте.

Просверлив колодцы под сваю тройников необходимой глубины, из рулона вырезают лист рубероида чуть большей длины.Затем его катят и опускают в яму в земле. После этого внутрь выкладывают рубероид так, чтобы он прилегал к стенкам колодца.

Для получения высокопрочного бетона необходимы арматурные сваи тройников. Для этого используется стальная арматура класса AIII диаметром 10 или 12 мм. Как правило, в каждую лунку опускается по четыре длинных штанги. На поверхности почвы стержни предварительно необходимо соединить перемычками из аналогичной или менее толстой арматуры. Для этого используйте мягкую вязальную проволоку или сварку.

После завершения опалубки и армирования фундамент из тисе заливается бетоном. При этом для последующей установки ростверка — воздушной бетонной полосы, приподнятой над землей, верхушка каждой сваи должна располагаться на определенной высоте относительно уровня почвы. Вы можете смешать бетон в бетономешалке или купить уже готовый с доставкой автобетоносмесителем.

Изготовление ростверка

При использовании в качестве стеновых строительных материалов бруса или бруса можно сделать фундамент из тройников без ростверка.Для остальных случаев необходимо сделать бетонную обвязку. Это лента прямоугольного сечения, висящая на сваях над землей.

Для получения качественного фундамента монтируется опалубка под ростверк тройников. Это дощатый ящик, установленный во всех будущих стенах. Во избежание проседания под всю опалубку проводится временная засыпка песком на высоту обвязки. Опалубку следует располагать так, чтобы выступающие части стержней тройников находились внутри.

Установив и укрепив опалубку, приступают к армированию ростверка. Подобно арматурным сваям, предварительно соединенные между собой арматурные стержни укладываются внутрь опалубки. С помощью вертикальных перемычек достигают зазора не менее 5 см до нижней плоскости ростверка. Аналогичное расстояние армопояс необходимо соблюдать до боковых и верхних граней.

Особое внимание при армировании ростверка фундамента ТИСЭ следует уделить углам и местам примыкания перегородок.Здесь стержни, предварительно согнутые под прямым углом, должны заходить друг в друга не менее 1 метра. Это обеспечит необходимую прочность гриля. Также возможно усиление бетонной ленты арматурой большего диаметра.

После установки арматурного каркаса он заливается бетоном, приготовленным непосредственно на месте работы или приобретенным на бетонном заводе. Для герметизации массы и удаления воздуха смесь обрабатывают строительным вибратором. После этого поверхность ростверка накрывают мешковиной и оставляют.

Чтобы тисовое основание набрало максимальную прочность, необходимо в течение первых нескольких недель увлажнять укрывной материал. Особенно это актуально в случае наступления жаркой засушливой погоды. Выдержав несколько месяцев, можно приступать к дальнейшей работе. Нижние этажи лучше монтировать на несколько рядов кладки, так как делать пол на фундаменте из тройников нецелесообразно из-за больших тепловых потерь в будущем.

Напомню тем, кто не следит за нашей стройкой, у нас есть две площадки на расстоянии 50 метров друг от друга.На первом мы строим дом побольше, а на втором — соответственно маленький.

Может быть, не совсем корректно сравнивать эти два совершенно разных фундамента, но другие мы не строили (мне помогали жена и папа) и эти варианты фундаментов являются наиболее универсальными.

Начнем сравнение с самого начала, а именно с подготовительных работ. По технологии TISE необходимо удалить плодородный слой хотя бы в районе стен, но не обязательно, я его не трогала и все.

Для плиты нужно вскрыть котлован или хотя бы удалить плодородный слой. Тогда неплохо было бы сделать песчано-каменную подушку с использованием геотекстиля и прочих удовольствий, хотя многие специалисты говорят, что он там не нужен, но это уже отдельная история. Для правильного уплотнения слоев подушки необходимо использовать виброплиту.

То есть в итоге получается, что для печки нужен трактор и виброплита, а не для ТИСЭ.

Переходим к опалубке.Наверное, нет опалубки проще, чем под плитный фундамент, но только если не делать фундамент из блоков ФБС там, где он вообще не нужен. Для плиты опалубка ставится в один ряд, высота ряда намного ниже, чем для ростверка, внутренней опалубки нет. Например, для своего плитного фундамента я использовал две доски высотой 150 и при этом 50 занимал экструдированный пенополистирол (утеплитель).

Для TISE высота опалубки составляет две доски 150 и еще две доски 100 плюс второй ряд плюс несущие стены под ним.Ригели и подпорки увеличены более чем вдвое. Ах да, с TISE также нужно добавить песок под опалубку или дощатый пол. Также в случае TISE необходимо заранее забросать груды рубероидных рубашек. Колодцы и рубероидные рубашки, которые можно считать опалубкой. Бурение ям по-прежнему весело, особенно если почва тяжелая с камнями.

Арматура хоть и совершенно разная, но не вызывала затруднений в обоих случаях. У плитного фундамента арматуры намного больше, но вязать ее удобнее.Хомутов в ростверке и по авторской технологии в ТИСЭ нет, но по СНИП я должен был поставить, что еще больше усложнило процесс армирования.

Заливка бетона. В моем случае оказалось, что на ростверк плюс колонны бетона было взято намного больше, чем на плиту (11 + 7 и 11 соответственно). Если фундамент соразмерной площади, печь займет гораздо больше, у нас просто печка небольшая.

Теперь сравните процесс заполнения. К печи можно было подойти с одной стороны.Заливка бетона М300 (В22.5) П4 была очень простой, управляемой семейным подрядом 🙂 В этом варианте бетон можно заливать практически в одну сваю, перелив сразу не грозит. Бетон сразу растекается во всех направлениях. Его просто зачерпывают шваброй шириной около метра.

Могут возникнуть трудности с выравниванием поверхности. В нашем случае это было просто, так как ширина была всего 5,5 метра. Использовалась плоская доска длиной 6 метров. Таджики предложили на прием 15 тысяч бетона (тогда 12 тысяч).Легко справиться с собой.

Теперь о ТИСЭ. Изготовление свай рекомендуется ручное и трудоемкое. Заливка ростверка намного сложнее плит, особенно в моем случае с плотной арматурой, из-за которой сгребание бетона лопатой невозможно. Не разгребанный бетон моментально грозит переливом через край опалубки.

Из-за входа только с одного угла и плотного армирования пришлось использовать смеситель со встроенным насосом (Пумик) — штука очень удобная, плюс помощь друга по семейному подряду.Предлагали таджиков на заливку (только работы по приему бетона, к тому же не зная, что вход возможен только с одного угла) от 30 000 руб. Пумик стоил 13500 руб.

Теперь о других нюансах. Плита представляет собой готовый потолок. На ростверковом фундаменте ТИСЭ еще не сделал перекрытия.

Для коммуникационной плиты требуется разрушение на стадии подушки перед армированием. В TISE общение можно осуществлять в любое время, даже после постройки бокса (если под потолком достаточно места для передвижения, т.е.е. достаточная высота ростверка и зазора под ним.), но в любом случае после возведения фундамента. Следовательно, ремонтопригодность коммуникаций и простота прокладки новых в TISE неоспоримы.

С натяжкой можно сказать, что фундамент из ТИСЭ не требует использования специального оборудования, в отличие от плитного фундамента, хотя его применение упрощает задачу на тяжелых грунтах.

При соизмеримом размере площади фундамента под плиту потребуется гораздо больше бетона и арматуры.Использование техники. Экономия на опалубке, но возня с подушкой. В результате стоимость фундамента сильно вырастет, но это позволит сэкономить много времени, особенно если рассматривать чистовой пол. ТИСЭ на тяжелых почвах — тяжелый труд, даже использование мотобура в нашем случае не сильно упростило задачу из-за огромного количества камней в почве.

При перепаде уровня земли на строительной площадке стоимость плитного фундамента может сильно возрасти.

Ниже приводится сравнительная таблица плюсов и минусов обоих фондов.

	Пластина	ТИСЭ
Трудоемкость	+	—
Стоимость	—	+
Стоимость наемной электроэнергии	+	—
Потребность в технологиях	—	+
Срок строительства	+	—
Необходимость в перекрытии	+	—
Удобство в прокладке коммуникаций	—	+
Влияние разницы уровней земли на строительство	—	+

TISE — сокращенное название компании, специализирующейся на разработке новых простых и дешевых технологий в индивидуальном строительстве. В 1996 году эта компания изобрела сеялку нового типа (TISE-F) со складным плугом. Это устройство помогло значительно удешевить создание опор, устранить недостатки традиционного метода. Основание подходит для любого типа строительства из дерева, кирпича, панелей или пеноблоков, даже в районах с повышенной сейсмической активностью, на склонах, пучинистых грунтах и ​​в условиях Крайнего Севера (вечная мерзлота). Виды, для которых он непригоден — зыбучие пески (насыщенные водой), слабые почвы.

Методика основана на использовании простого оборудования, с помощью которого можно быстро и недорого установить фундамент самостоятельно, даже не имея опыта строительства.

Виды оснований

В зависимости от допустимой нагрузки выбирается один из трех типов ТИСЭ:

• Колонна — без ростверка. Самый дешевый вариант, подходящий только для легких одноэтажных домов. Высота свай над землей 200-300 мм, глубина кладки 1600 мм.
• Столбчато-ленточный — с ростверком, подходит для зданий высотой до трех этажей. Стандарт (для деревянных конструкций): высота сваи над землей — 10-20 см, глубина колодца — 160 см, расстояние между столбами — 160-190 см, цена под ключ — от 4250 руб / погонный метр. м (включая работу). Железнодорожного типа (для кирпичных построек): высота столбов над почвой — 10-20 см, глубина колодцев — 185 см, расстояние между опорами — 120-140 см, бетон М350 и выше, стоимость фундамент под ключ — от 5000 руб. / погонный метр.м
• С подвалом — без ограничений по этажу. Он монтируется с помощью съемной опалубки TISE.

Суть технологии аналогична обычному монтажу буронабивного фундамента своими руками. Просверлить отверстия с пяткой в ​​нижней части — расширение полусферической формы диаметром до 600 мм. Пятка в несколько раз увеличивает несущую способность сваи, предотвращает выброс опор из грунта под действием морозного пучения. В колодцы кладут арматуру AIII, опалубку кровли и заливают бетон.

Рубероид также является гидроизоляционным. Затем монтируют ростверк (обвязку) из железобетона. Это сетка, объединяющая все сваи в единую конструкцию. Он должен быть подвешен над землей. Это помогает предотвратить давление мерзлого грунта на основание здания. Отсутствие прямого контакта с почвой снижает теплопотери, воздействие на пол грунтовых вод, снижает вибрацию (если здание находится рядом с шоссе, железной дорогой).

Материалы и инструменты:

• песок;
• щебень;
• цемент;
• фитингов;
• сверло TISE-F или сверло TISE.

При наличии электричества можно использовать бетономешалку, строительный миксер, вибратор, электродрель.

Инструкции для самостоятельной сборки

1. Сделайте разметку свай.

2. Отметьте область.

3. Снимите плуг с ТИСЕ-Ф.

4. Поверните сверло по часовой стрелке, чтобы просверлить цилиндрическую часть отверстия диаметром около 250 мм. На планке делается отметка для контроля глубины. Колодец должен заканчиваться ниже уровня замерзания.Если почва твердая, шершавая, то в лунку наливают небольшое количество воды. Контейнер для мусора опорожняется по мере наполнения.

5. Надеть плуг.

6. Опустите сеялку и плуг в яму и начните вращаться против часовой стрелки. В результате дно расширится.

7. Очистить колодец от комков земли. Песок засыпать не обязательно.

8. С помощью уровня или гидравлического уровня отметьте нижний край ростверка.

9. В каждую скважину установить металлический каркас из 4 стержней арматуры диаметром 10-14 мм.Если почва на участке проседает, то стержни делают настолько высокими, что их можно соединить с помощью армирующей сетки ростверка.

10. Приготовить раствор класса прочности не ниже М300.

11. Залить бетон в пристройки свай.

12. Поместить рубашку из толя или толя. Он должен доходить до обвязки.

13. Полностью заполните лунку до верха рубашки.

14. Поверх высохших свай монтировать опалубку под ростверк из деревянных досок.Его ширина зависит от толщины стен постройки, высота не более 50 см. Дно устраивают из насыпного грунта, на который укладывают рубероид или толь. Стены закрыть гидроизоляционным материалом.

15. Внутри опалубки уложить арматурные стержни в два ряда по четыре стыка, связать их проволокой. Рама не должна двигаться; перед заливкой раствором в опалубку вставляются полиэтиленовые трубы, к которым будут подключены коммуникации.

16.Залить бетон. Желательно сделать это за один день, без перерыва.

17. После того, как раствор застынет, удалите почву из-под обвязки.

При изготовлении своими руками стоимость погонного метра 1,5-2 тысячи рублей.

Фундаментное сверло TISE-F

ТИСЭ — устройство из двух стержней и почвоприемника с рыхляющей режущей кромкой внизу. Отличие от обычной садовой дрели — наличие откидного съемного плуга, с помощью которого намного проще сделать пристройку в основании колодцев под сваи.Плуг легко переставляется, жестко фиксируется в промежуточных положениях, опускается под собственным весом. Работу может выполнять один человек. Рекомендуются легкие перчатки.

Максимальная глубина бурения 2 м. При необходимости можно приобрести удлинитель штанги, с помощью которого проделываются более глубокие отверстия. Для рытья цилиндрической части колодца также применяют мотобур, газобур, но для выполнения пяточки удобнее всего ТИСЭ-Ф. Это устройство используется не только индивидуально, но и профессиональными строительными бригадами.

Обзор опций (в зависимости от диаметра цилиндрической части):

• ТИСЭ-Ф200 (диаметр 200 мм) — для устройства заборов, заборов, фундаментов, конструкций наименьшего веса (гаражи, бани, беседки, легкие производственные здания) цена 5000 руб .;
• ТИСЭ-Ф250 (диаметр 250 мм) — для устройства фундамента каркасных зданий из бруса, панелей, пеноблоков, цена 5500 руб . ;
• ТИСЭ-Ф300 (диаметр 300 мм) — для устройства фундамента с обвязкой свай над уровнем земли с монолитным ростверком цена 5700 руб.

На диаметр влияет ширина пятки ворса. Чем больше этот размер, тем выше несущая способность. Дрель подходит не только для устройства нового фундамента, но и для усиления или замены старого под стоящий дом. Вес устройства в зависимости от диаметра до 12 кг, габариты компактны, возможна транспортировка в общественном транспорте.

Другой скважинный инструмент — буровая установка TISE.От сеялки отличается увеличенным объемом почвоприемника и усиленной конструкцией плуга. Доступны три диаметра — 200, 250 и 300 мм.

Обзоры

«Дом стоит на фундаменте TISE 4 года. Недостатков не заметил, ничего не трескается и не садится. Мы там еще не живем, но нагрузка уже нормальная: стяжка, отопление, водопровод, канализация. Долго читал обзоры, думал, прежде чем остановиться на технологии, но дело в том, что продукт вышел с большим запасом по несущей способности, а бетона на него ушло в 4 раза меньше.Бурение скважин — дело непростое, особенно расширение. Неудобно показалось, что щель под ростверком нельзя закрыть. Но 2 года назад у нас было наводнение, и под моим домом вода просто просочилась, и за три дня почва просохла на сквозняке. ”

Иван, Екатеринбург.

«Я сам строитель, любое основание желательно подбирать индивидуально, после расчетов проектировщика. ТИСЭ можно возводить только на грунтах плотностью не менее 2-2,5 кг / см2 и только для легких стен и малоэтажных домов.Поставил таких систем более десятка. Сам живу в доме на столбах, но всегда тщательно выбираю этот вариант. ”

Кирилла, Москва.

«Фундамент TISE применим только на плотных грунтах. У слабых дырка в отверстии повреждается при снятии сверла и установке арматуры. Почва осыпается на дно колодца; хорошее и качественное возведение сваи не получается. Столб фактически стоит на насыпном грунте. ”

Петр, Нижний Новгород.

«У меня есть дом на ТИСЕ, в принципе все устраивает. Недостаток в том, что делать этот фундамент действительно выгодно только при самостоятельном строительстве. ”

Павел, Санкт-Петербург.

Технология индивидуального строительства и экологии (ТИСЭ) запатентована в Беларуси, Украине и России, имеет собственную защитную голограмму и товарный знак. Автор методики Р. Яковлев создал ее таким образом, что все операции в TISE будут выполняться своими руками, но со специальным инструментом, на который распространяются его авторские права.

Суть фундамента ТИСЭ — устройство ростверка дома по концам столбов с уширением подошвы. Поэтому некоторые индивидуальные застройщики считают их сваями, так как скважины бурятся по аналогии с буронабивными конструкциями. Однако глубина столбов столбчатого фундамента всегда меньше; на сваях нет уширений.

Создатель технологии TISE заложил в него столбчатый ростверк, чтобы исключить влияние сил пучения на фундамент:

• углубление свай ниже сезонного промерзания региона;
• небольшая площадь контакта с грунтом боковой поверхности стоек;
• замена пучинистого грунта щебнем на строительной площадке и за ее периметром на 1 шт.5 — 2 м при необходимости.

Патент, полученный Яковлевым на оригинальное сооружение фундамента ТИСЭ, сочетающий в себе достоинства свай и столбов:

• классическим способом можно сделать колонны с уширением пятки, просверлив отверстие большего диаметра, заполнив подошву и установив на нее трубчатую опалубку меньшего размера;

Колонна с расширением пятки в колодце известного большего диаметра.

• однако в этом случае необходимо будет заполнить пазухи скважины неметаллическим материалом, создав техногенную зону с высокими дренажными свойствами, в которой неизбежно будет накапливаться верхний сток, и расчетное сопротивление прилегающего грунта к телу сваи и соответственно несущая способность конструкции резко снизится;
• при использовании типовой сваи без уширения подошвы необходимо будет увеличить глубину, так как железобетонная стойка должна опираться на несущий слой, который обычно располагается намного глубже 2 м, что уже достаточно для прохождения промерзания обозначить и исключить толкающие силы глинистых грунтов снизу подошвы;

При этом внутри стеллажа сохраняется вертикальная арматура, поэтому расчеты несущей способности показывают, что одноэтажный каркасный дом вполне может поддерживаться 2–3 стойками TISE. Это обеспечивает многократный запас прочности здания.

Единственная проблема при выборе технологии строительства дома — отсутствие оборудования, способного расширить забой. Оригинальное сверло TISE стоит от 3,5 — 5 тысяч в зависимости от диаметра, многие индивидуальные разработчики предпочитают экономить и конструировать из подручных материалов.

Оригинальная дрель TISE конструкции Яковлева.

Подготовка площадки

Свайные и колонные ростверки не требуют планировки территории.Однако необходимо снести здания и фундаменты, мешающие возведению жилища, выкорчевать пни и деревья, корни которых опасны для подземных сооружений.

Если дом планируется на приусадебной территории (свежая насыпь, склонная к проседанию), можно часть грунта заменить щебнем или другим неметаллическим материалом. Но, для свай, дренажа стен и утепления отмостки фундамент не нужен.

Разметка

Так как дом стоит на столбчатом подвесном ростверке, необходимо для каждой несущей стены разместить в месте застройки по три оси:

• в центре свай — для бурения скважин;
• на внешней и внутренней гранях ростверка — для установки щитов опалубки.

В фундаменте с ростверком объем земляных работ минимален, планировка участка требуется только на сложном ландшафте с целью исправления больших перепадов рельефа. Однако ретивый хозяин может удалить весь плодородный слой (обычно глубиной 0,4 м), чтобы использовать его на грядках или в ландшафтном дизайне. В любом случае проводится поэтапно:

Изготовлены отливки
• (по 2 шт. На каждую стену) — стойки-колышки вертикальные с турником;
Установлено
• столбов 1.5 м от углов здания — горизонтальные полосы выравниваются в один уровень, к каждой из них крепятся по 3 шнура, которые можно снять в любой момент, затем установить обратно на отметки.

Устройство жгутов для фундамента ТИСЭ.

Главный фасад обычно располагается параллельно улице или под прямым углом к ​​ней. После разметки места застройки необходимо измерить диагонали и добиться их полного совпадения между собой.

Важно! Длина стоек столбов должна обеспечивать, чтобы горизонтальная перекладина находилась на 2-5 см выше проектной отметки верхней грани ростверка. Длина моста на 10 см больше ширины ростверка.

Это необходимо для однократной фиксации обтяжек и возможности неоднократно тянуть за шнур.

Добыча скважин

При значительном запасе прочности фундамента появляется возможность корректировать расположение отдельной сваи в каждом ряду.Например, если при бурении наткнулся на камень, яму в земле можно сместить в удобном направлении без общей потери несущей способности фундамента дома. Последовательность операций следующая:

• шпуров — разработчик метода рекомендует делать ямы глубиной 0,2 — 0,4 м штыковой лопатой для погружения всего бурового долота;
• бурение — плуг снимается с орудия или фиксируется в вертикальном положении специальным стопором, после 2-5 оборотов сеялки по часовой стрелке, в зависимости от состава почвы, приемник заполняется горной породой, снимается и земля встряхивается на поверхность;
• уширение пятки — при достижении проектной отметки плуг отпускается по низу, вращение осуществляется без вертикального давления, нож окрашивает камень куполообразной формы, инструмент периодически вытаскивают на поверхность для встряхивания.

Технология бурения скважин с уширением забоя.

Глубина скважины контролируется длиной штанги и дополнительных удлинительных труб. Вертикаль контролируется пузырьковым уровнем, что особенно актуально на спусках. Твердые породы рекомендуется пролить водой, а крупные камни измельчить до фракции 5 см, с чем бур справляется самостоятельно — они укладываются в яму для захвата почвы.

Совет! При изготовлении куполообразного уширения изменить направление роста невозможно.Для легких конструкций достаточно 40-50 см, для тяжелых коттеджей следует использовать все возможности дрели и сделать уширение на 60 см.

При прохождении твердых пород можно попеременно наклонять штангу в разные стороны или сначала использовать дрель с меньшим диаметром плуга.

Опалубка и арматура

Чтобы дом получил максимально возможный ресурс, согласно приведенным технологиям. Не допускается использование металлолома (труба, двутавр, швеллер), сетки рабица и листового железа.В сваях должно быть:

• арматура вертикальная — стержни периодического профиля («гофра») толщиной 8-14 мм, выступающие на 40 см над краем опалубки;
• поперечная арматура — рамы из гладких арматурных стержней диаметром 6-8 мм, квадратные или кольцевые с вертикальной частотой 40-60 см.

Вертикальные стержни позже будут согнуты под прямым углом на уровне нижнего и верхнего плеча ростверка и привязаны к ним проволочными скрутками.Укладывая арматуру внутри бетона, необходимо позаботиться о защитном слое, который предотвратит коррозию металла при намокании конструкционного материала.

Поэтому сначала в колодец устанавливают опалубку, а затем на стержнях устанавливаются арматурные каркасы, на которых устанавливаются пластиковые шайбы, предотвращающие контакт металла с внутренней стенкой опалубки.

Фундаментные сваи заливаются несколькими видами опалубки в зависимости от бюджета строительства:

• рубероид — из рулона вырезается кусок необходимой длины, скручивается в цилиндр, края скрепляются степлером, затем опалубка обматывается вязальной проволокой;

• труба асбестоцементная — добавляет конструкции жесткости, но не является гидроизоляционным материалом, способна разрушаться в грунтовых водах;

Полимерная труба
• — чаще всего не боится солнечного ультрафиолета, полиэтиленовая, реже красная канализационная труба ПВХ для наружного применения.

Важно! Производители полимерных труб выпускают ограниченное количество диаметров, что необходимо учитывать при проектировании столбчатого фундамента и уточнять наличие нужного ассортимента на строительных рынках региона.

Высота опалубки должна быть немного выше подошвы ростверка, но ниже ее нижнего армопояса. Обычно сваи-стойки заходят в тело ростверка на 5-7 см.

Укладка и обслуживание бетона

Из-за небольшого диаметра опалубки укладывать в нее смесь очень сложно — бетон частично разбрызгивается.Вертикальное армирование свай фундамента дома добавляет проблем; выступающие стержни каркаса не допускают установку воронки. Поэтому воронку можно соорудить из куска рубероида или картона, соединив края проволокой или скобами. Основными нюансами на данном этапе являются:

• половинное заполнение опалубки бетоном;
• уплотнение с наконечником глубинного вибратора;
• заливка до проектного уровня;
• повторное уплотнение с помощью того же инструмента или байонетного соединения.

Чтобы дом был долговечным, в первые три дня требуется уход за бетоном:

• засыпка новичка для упрочнения столба песком или опилками;
• увлажнение лейкой по мере необходимости.

Верхние грани стоек закрывать пленкой нельзя, так как этому мешают арматурные каркасы.

Если в доме есть подвал, сваи можно раздвинуть для установки ворот и дверей. Поверх фундаментов с ростверком используются только балки внахлест или заводские плиты ПК.Залить пол на землю невозможно. Поэтому на наружных стенах нагрузка от балок меньше, так как балки опираются на них одним концом. Для внутренних стен желательно уменьшить шаг между стойками, так как на них сразу падают две балки.

Устройство свай TISE

Опалубка ростверка

Для сокращения времени работы нулевого цикла устройство опалубки ростверка начинают сразу после бетонирования опор. Для этого на обломки снова натягивают боковые шнуры, средняя веревка не нужна, так как она будет мешать выравниванию бетонного зеркала кельмой или кельмой.

Технология опалубки подвесного ростверка:

• изготовление настила — они сколачиваются из обрезных досок или изготавливаются из фанеры, OSB, обертываются полиэтиленом, чтобы эти материалы можно было повторно использовать в перегородках, стропилах или обрешетках;
• установка настилов — в щитах проделываются отверстия для свай, затем их кладут на выступающие из земли тела подземных сооружений, закрепленные на заданном уровне N-образными столбами с частотой 0. 5 — 0,7 м;

Установка на стойки ростверка нижнего яруса.

• опалубка боковая — так как шнуры натянуты выше проектного уровня в едином горизонтальном уровне, вертикальные панели устанавливаются на них заподлицо, закрепляются на нижнем настиле саморезами;

Важно! На этом этапе не нужно подтягивать боковые щитки шпильками и закреплять внутренние распорки. Эти операции выполняются после укладки арматурных каркасов.

В отличие от МЗЛФ высота ростверка обычно меньше. Поэтому внутри него запрещено делать вентиляционные изделия и узлы ввода коммуникаций, ослабляющие конструкцию фундамента.

Нижний щит опалубки может быть заменен на следующие конструкции:

• слой неметаллического материала — обычно песок толщиной 0,2 — 0,4 м с уплотнением 10 см слоями виброплиты (проливать водой не нужно, но нужно смочить лейка)

• пенополистирол экструдированный — дополнительно утепляет конструкцию, но стоит дорого;

Несъемный ростверк нижнего яруса из полистирола.

Песок покрыт гидроизоляционным материалом, исключающим просачивание цементного молока в слой с высокими дренажными характеристиками. Набрав прочность, материал ростверка удаляется из-под него лопатками, чтобы при набухании глинистого грунта под ним ростверк не отрывался от стоек, на которые не действуют срезающие силы из-за малой контактной поверхности боковые стенки.

Пенополистирол

— это не восстанавливаемая опалубка, поэтому необходимо выбирать материал ПСБ низкой плотности.Если произойдет набухание, почва раздавит изоляционные листы, не повредив ростверк. Весной припухлость исчезнет, ​​материал вернется в исходное положение до следующих заморозков.

Арматура балки

Устройство ростверка на столбчатом фундаменте позволяет распределять неравномерные нагрузки на отдельные участки здания (перегородки, сосредоточение мебели и оборудования). В отличие от ленточного фундамента ростверк не должен соприкасаться с почвой, чтобы не отрывать столбы.Ростверки армированы каркасами, армированными в местах стыковки стен L-образными или U-образными анкерами по технологии:

• вертикальные стержни стоек согнуты под прямым углом — одна часть на уровне нижнего пояса, другая — на уровне верхнего пояса;
Внутри опалубки уложены рамы
• , в которых продольные стержни гофрированной арматуры диаметром 8 — 12 мм связаны поперечными и вертикальными перемычками или прямоугольными скобами, гнутыми из гладкой арматуры толщиной 6 — 8 мм;
• внешние углы анкерованы П-образными или Г-образными элементами, категорически запрещается допускать перекрытие стержней соседних стен, так как это разрыв арматуры;
• для обеспечения защитного слоя рамы укладываются на нижнюю палубу через полимерные или бетонные прокладки.

При необходимости (например, для срубов и построек из бруса) дополнительно устанавливаются дополнительные закладные элементы (болты, шпильки).

Бетонирование и уход

Устройство ростверка намного проще ленточного фундамента, поэтому вся опалубка заполняется смесью по кругу. После этого бетон уплотняется штыком или насадкой глубинного вибратора. Воздух должен полностью покинуть смесь, на поверхности образуется цементное молоко, а все щебни закладываются в толщу бетона.

Стандартный уход — поверхность нужно покрыть пленкой от чрезмерного обезвоживания или в первые 3 дня дать влажный компресс с опилками, политыми из лейки.

Гидроизоляция

Независимо от грунта на участке, доступные поверхности всех железобетонных фундаментных конструкций следует защитить гидроизоляционным материалом:

• валок наплавленный с битумным слоем;
• покраска эпоксидной, полимерной или битумной мастикой;
• штукатурка специальных водостойких смесей;

В тяжелых геологических условиях (глина или влажная почва) это обеспечит защиту от намокания, фундамент прослужит дольше.

Подборщик ростверк

Устройство подвесного ростверка по умолчанию предусматривает в доме подполье, которое следует защищать от чрезмерного обдува, доступа животных и скопления влаги. Это пространство не является полноценным подвалом, но, например, на склонах его можно сделать эксплуатируемым, сделав в заборе калитку или дверь.

Цокольный сайдинг, кирпичная кладка или листовые материалы, покрытые гибкой плиткой. Для этого нужно сделать прогоны по вертикальным элементам фундамента и закрепить на них облицовку, оставив вентиляционные отверстия размером 1/4 от периметра подполья.

Периметр здания — уязвимое место для сбора ливневой и талой воды. Для защиты элементов фундамента от намокания используется отмостка:

• он должен соединяться со звукоснимателем через демпферную ленту;
• сделать свесы кровли на 10 см шире;
• дают наклон 4-7 градусов наружу;
• для заклинивания водоприемников ливневой воды для труб водосточного желоба и водосточного желоба по внешнему периметру.

Схема отмостки фундамента по технологии TISE.

Таким образом, фундамент ТИСЭ практически не имеет ограничений по геологическим условиям и рельефу участка, материалам стен коттеджа. Конструкция доступна для изготовления самостоятельно, но только при наличии специального сверла TISE со складывающимся плугом.

Совет! Если вам нужны подрядчики, есть очень удобный сервис по их подбору. Просто отправьте в форме ниже подробное описание работ, которые необходимо сделать, и предложения с ценами от строительных бригад и компаний придут на вашу почту.Вы можете посмотреть отзывы о каждом из них и фото с примерами работ. Это БЕСПЛАТНО и ни к чему вас не обязывает.

Это основа TISE. Главное его отличие в том, что на конце ворса имеется полусферическое (куполообразное) утолщение. Такая форма позволяет использовать свайные фундаменты на пучинистых грунтах, при этом объем земельных работ остается очень небольшим.

Сваи TISE

Главный недостаток классического свайного фундамента — при сильном пучении опору можно просто выдвинуть.Но поскольку сама идея очень привлекательная — строится быстро с минимумом затрат — на сложных грунтах стали делать сваи внизу сваи — прямоугольную армированную плиту. Но при таком варианте сразу многократно увеличивался объем земельных работ: под каждую сваю необходимо выкопать яму большего размера, чем намеченная подошва. Но здание нормально стоит даже на почвах с сильным морозным пучением.

Под сваи, изготовленные по технологии TISE, создают аналогичное утолщение. Но рыть ямы не нужно.Это расширение формируется с помощью специального ножа, который крепится к фирменной дрели. Этот нож образует вытянутый купол. Далее вся технология практически в точности повторяет процесс возведения свайного или свайно-ростверкового фундамента.

Раньше также практиковались разгибания, но их пробовали делать с помощью микровзрывов или тыка клинком по длинному шесту. Основным нововведением в технологии TISE является дрель с регулируемым регулируемым лезвием. С его помощью можно значительно упростить удлинение подошвы.

Преимущества и недостатки

Фундаменты

TISE быстро набирают популярность: при минимуме дополнительных затрат получается более надежный фундамент. Итак, его плюсы:

Если для вашего дома рекомендуется свайный или свайно-решетчатый фундамент, имеет смысл сделать сваи TISE. При небольшом увеличении объема работы вы получаете значительное повышение надежности. Ведь свайные фундаменты проектировщики не любят, потому что невозможно узнать, какой грунт находится под каждой опорой.Поэтому предсказать, насколько надежным и устойчивым будет фундамент, не получится. А фундамент TISE имеет более широкую опору, что снижает риски. Все равно ничего предугадать нельзя, но большая зона распределения нагрузки — это всегда хорошо.

Однако есть и недостатки. Главный: пятка ворса TISE не может быть хорошо усилена. Можно опустить арматурный каркас до самого низа, но расширение не усилить. Следовательно, остается вероятность того, что это утолщение разрушится.

Сваи TISE — основа свайно-решетчатого фундамента TISE

Есть еще один недостаток, но из практики использования дрели: им нелегко работать. Сам дизайн интересный. Это не лезвие, намотанное на стержень, а емкость с композитным дном. К пластинам, образующим днище, приварены четыре лопасти под углом. Когда вы вращаете сеялку, они рыхлят землю. Поскольку днище не сплошное, грунт попадает в корпус, откуда его нужно удалить.

Порядок действий следующий: несколько раз закрутил сеялку вокруг оси, вытащил, встряхнул почву. Снова опускали в яму, несколько раз провернули и т. Д. Технология простая, но работа утомительная. Сам прибор весит 7-9 кг плюс грунт. Часто поднимайте, опускайте. В общем, утомительно. Плюс — никаких механизмов не требуется. Минус — работать в физическом плане непросто. Особенно, если почва каменистая или из плотной глины.

Где я могу использовать

Нет ограничений по типам и материалам построек: можно сделать фундамент из ТИСЭ для деревянных, каркасных, кирпичных и блочных построек.Этажность — до трех.

Ограничения по грунтам такие же, как и при использовании свайных фундаментов: необходимо, чтобы сваи передавали нагрузку на грунт с нормальной несущей способностью. Чтобы решить, использовать ТИСЭ или нет, необходимо геологическое исследование участка в том месте, где планируется строительство.

Поскольку основание сваи расширено и сопротивление выталкивающим силам больше, эту технологию можно использовать на пучинистых грунтах.Но при этом нужно учитывать: ставить сваи ближе 1,5 метра смысла нет. Если поставить ближе, одно удлинение подошвы будет перекрывать другое. С другой стороны, диаметр сваи больше 30 см тоже не получится — такого сверла нет. Если несущей площади с этими параметрами недостаточно, нужно использовать фундамент другого типа.

Brand Storm Обзоры

Основные вопросы разработчиков связаны с тем, насколько реально можно бурить скважины вручную с помощью фирменной дрели.Глядя на видео, кажется, что это непростая задача. Но вот несколько отзывов.

В моем районе почва другая: где суглинок, где глина, и такая, что колоть ее можно только топором. Сначала думал взять мотобур в аренду, но сразу решил попробовать с дрелью. И ничего, не очень сложно. В итоге решил, что мотобур немного ускорит процесс, поэтому все 40 штук сделал своими руками. За сутки добывалось 5-6 2-х метровых скважин.Просверлили их легко, а вот с расширением было сложно: у меня там уже был плотный грунт, повернул с трудом открытым лезвием.

Олег, Харьков

Доработал купленное сверло TISE: приварил дополнительные зубья вместо веревки, открывающей лезвие, адаптировал шток — теперь на него можно давить, а не просто тянуть. И самое главное — удлинили ручку, чтобы можно было скручивать вместе. Пока сверлили удлинители, закрутили на 90 °, но потом работать на примере стало легче.В целом доволен.

Николай, Красноярск

Расчет фундамента ТИСЭ

Методика расчета ничем не отличается от расчета в общем случае. Рассчитывается нагрузка от дома, а затем сравнивается общая несущая способность запланированного количества и диаметра свай.

Сначала расположите сваи на плане дома. Они должны быть в углах и на стыке опор. Если расстояние между сваями больше 3-х метров, между ними ставят промежуточные.Так что расставьте все опоры на плане, придерживаясь правила:

• минимальное расстояние — 1,5 метра;
• макс 3 м

Затем рассчитайте нагрузку от дома. Для этого необходимо предварительно рассчитать вес дома (все стройматериалы + мебель, сантехника, тяжелая бытовая техника).

Если говорить усредненно, для построек из кирпича или панциря на каждый квадрат площади можно взять 2400 кг, из легких строительных блоков (пенобетон, пенобетон и т. Д.)) — 2000 кг, из дерева и каркаса — 1800 кг. По этим усредненным нормам можно заранее ориентироваться. Если вы решите все серьезно рассмотреть, вам нужно будет соблюдать всю методологию: количество, материалы стен, полов, крыш, отделки и т. Д. Поскольку технологии и материалы могут использоваться по-разному, расхождения также могут быть значительными.

Полученное значение умножается на поправочный коэффициент — 1,3 или 1,4. Это запас прочности. Полученная цифра — это нагрузка, которую нужно будет передать через сваи.

Теперь по таблице выбираете, какой диаметр должна быть у сваи, чтобы она могла переносить необходимый вес.

Если запланированное количество колонн с надставкой выбранного диаметра может передать необходимую нагрузку, ничего переделывать не нужно. Если передаваемая масса слишком мала, необходимо либо увеличить количество свай, либо сделать «пятку» большего диаметра.

Фонд ТИСЭ: порядок работы

Фундамент ТИСЭ — это подвид свайно-ростверкового фундамента.И технология его изготовления ничем не отличается. Вся разница в процессе сверления. Других нет. . А в этой статье мы дадим несколько дельных советов.

Трудности бурения

Если почва очень рыхлая — мелкий песок — стенки колодца могут осыпаться. Чтобы этого не произошло, налейте воду. Песок уплотнится и будет держать форму. Вода поможет, если почва очень сухая и плотная. Просверлив несколько десятков сантиметров, залейте колодец водой. Он смягчит почву, его можно измельчить лопатой или другим приспособлением, а потом удалить сеялкой.

Сложности создают мощные корни деревьев и кустов. Их нужно измельчить. Для этого к рукоятке приваривается (прикрепляется) топор. Резко опуская его в лунку, раздавите корни.

Как сформировать добавочный номер

После достижения проектной глубины скважины на буровую установку навешивают плуг. Его можно закрепить в двух положениях: образовывать каблук 50 или 60 см. Плуг прикреплен к тросу.

Опустите сеялку, трос натянут, плуг прижат.Веревку отпустили, он падает под собственным весом. Начинаем вращаться (тяжело — режущая поверхность большая), лезвие рассекает почву, образуя утолщение.

Вы можете вращать по часовой стрелке и против часовой стрелки. Если по часовой стрелке, то старайтесь не давить вниз: углубляться не нужно. При повороте против часовой стрелки срезается только почва без углубления, но возникает другая проблема: грунт насыпается под сеялку, подталкивая ее вверх.

Оптимальный порядок работы такой: прокрутить несколько раз против часовой стрелки.Когда вы почувствуете, что лезвие упирается в арку, сделайте несколько оборотов по часовой стрелке, набирая срезанный грунт в корпус сеялки. Вытащите сеялку, высыпьте почву. Повторять несколько раз, пока не образуется расширение (почва перестает набираться).

На твердых почвах работа открытым плугом может быть проблематичной. Затем вы можете формировать расширение поэтапно. Сначала поставьте плуг на минимальное расстояние, затем увеличьте его до желаемого размера.

Бетонное заполнение

Если уровень грунтовых вод низкий, проблем не возникает: заливаем, обрабатываем вибратором.Все.

Если уровень грунтовых вод высокий, пятку можно заливать сразу после ее образования. Вам останется только вставить фурнитуру. Потом вяжете перед сверлением. Заливку основной части колодца можно оставить «на потом».

Если воды много и она поступает быстро, вам понадобится большой мешок из плотной пленки с отверстием внизу. Вставляем в колодец и заливаем бетоном. Поскольку он более плотный, он вытесняет воду. Набив каблук, вытащите сумку.Он пригодится для следующих стопок.

На видео ниже показана технология строительства фундамента сваями TISE и высоким ростверком.

Монолитные бетонные конструкции: проектирование, армирование правил

Монолитные железобетонные конструкции впервые были применены в России в 1802 году. В качестве материала для армирования использовались металлические стержни. Первым сооружением, созданным по этой технологии, стал Царскосельский дворец.

Монолитные бетонные конструкции часто используются при производстве таких изделий как:

танков
• ,
• стена,
• потолок,
• фондов.

Монолитные железобетонные конструкции позволяют возводить здания любой сложности и конфигурации. К тому же эта технология не ограничивается заводскими стандартами. У дизайнера невероятно широкое поле для творчества.

Конечно, у бетона много преимуществ. Он обладает большой силой и спокойствием при перепадах температуры. Даже вода и мороз не могут ему навредить. Однако его устойчивость к растяжению находится на очень низком уровне. Здесь вступает в игру приспособление.Это позволяет добиться высокой прочности и IMC для снижения расхода бетона.

Теоретически в качестве материала для армирования можно использовать что угодно, даже бамбук. На практике используются всего два материала: композит и сталь. В первом случае — это набор материалов. В основе изделия может лежать базальтовое или углеродное волокно. Они наполнены полимером. Композитная арматура имеет небольшой вес и не подвержена коррозии.

Сталь имеет гораздо большую механическую прочность, к тому же ее стоимость относительно невысока.В процессе армирования железобетонных монолитных конструкций используются:

• углы,
• каналов,
• двутавр,
• штанги гладкие и рифленые.

При создании сложных строительных объектов в основе монолитных железобетонных конструкций из наборной металлической сетки.

Строительная фурнитура бывает разной формы. Но в продаже часто можно встретить именно удочку. Стальные рифленые стержни часто используются при строительстве малоэтажных домов.Низкая цена и хорошее сцепление с бетоном, что делает их очень привлекательными для потенциальных покупателей.

Стальные стержни, применяемые при создании железобетонных монолитных конструкций, в большинстве случаев имеют толщину от 12 до 16 миллиметров. Они отлично защищают конструкцию от взрывов. Нагрузка при сжатии компенсирует сам бетон.

При закладке фундамента дома очень важно соблюдать правила армирования монолитных железобетонных конструкций.Это позволит избежать множества дефектов и гарантирует долгую эксплуатацию объекта. По конструкции железобетонных монолитных конструкций различают три типа фундамента.

Фундамент перекрытия ↑

При армировании используется гофрированная арматура. Толщина бетонной монолитной конструкции (плиты фундамента) зависит от этажности и материала, использованного при строительстве. Стандартная ставка 15 и 30 сантиметров.

Важно! Если масса постройки небольшая, то в железобетонной конструкции допускается использование сетки с сечением стержней от 6 до 10 дюймов.

Качественное армирование плитного фундамента должно состоять из двух слоев. Верхняя и нижняя решетки соединены подпорками. Они образуют щель нужного размера.

Основное отличие профессионального армирования железобетонных монолитных конструкций — это полное скрытие всех элементов стального каркаса.При этом в плитке фундаментная арматура не сваривается, а проходит сквозь проволоку.

Ленточный фундамент ↑

Устройство этой монолитной железобетонной конструкции состоит из сетки, которая размещается вверху и принимает на себя всю нагрузку, связанную с растяжением.

Сварку элементов каркаса не рекомендуется — это снизит его прочность. Слой бетона, разделяющий стальные элементы и грунт, должен быть не менее пяти сантиметров.Это защитит металл от коррозии.

В монолитных железобетонных конструкциях очень важно соблюдать правильное расстояние между продольными стержнями. Граничный показатель — 400 миллиметров. Поперечины используются при высоте рамы более 150 мм.

Расстояние между соседними стержнями в монолитной железобетонной конструкции не может превышать 25 миллиметров. Углы и стыки еще больше усиливаются. Это позволяет придать фундаменту большую прочность.

Свайный фундамент ↑

Данная технология применяется при строительстве сооружений на пучинистых грунтах. Оптимальное расстояние от ростверка до почвы 100-200 мм. Зазор позволяет создать воздушную подушку, что положительно влияет на планету дома. Кроме того, воздушная подушка позволяет избежать образования на первом этаже сырости.

При создании свай использован бетон марки М300 и выше. Предварительно пробурена скважина, в которую заделан рубероид.Он также служит опалубкой. В каждое отверстие опускается каркас арматуры.

Конструкция каркаса состоит из продольной рифленой арматуры. Сечение стержней от 12 до 14 мм. Приставка через провод. Минимальный диаметр ворса — 250 мм.

Стены и перекрытия ↑

Эти элементы также требуют специальных правил усиления. В принципе они похожи на правила фундаментов, но есть некоторые отличия:

1. Минимальные диаметры продольной арматуры в стене — 8 мм, максимальная длина ступени 20 см, сечение — 35 см. Поперечная арматура составляет не менее 25% от сечения продольной.
2. Потолок. Диаметр арматуры определяется расчетными нагрузками. Минимальная скорость восемь миллиметров. Расстояние между стержнями не более 20 мм.
3. Стены и потолки допускают использование сетки.

Правила армирования стен и перекрытий различаются из-за разной степени нагрузок, которым подвергаются эти железобетонные монолитные конструкции.

Прочность всей железобетонной конструкции зависит от связи бетона и арматуры.Вы хотите, чтобы бетон передавал часть нагрузки стальной арматуры без потери энергии.

Главное правило армирования гласит, что в железобетонном строительстве не должно быть нарушения коммуникаций. Максимальное значение этого параметра — 0,12 мм. Надежное соединение бетона и арматуры — залог прочности и долговечности всего здания.

Важно! Для достижения желаемых показателей необходимо точно соблюдать все правила строительства, указанные в строительных нормах, а также тщательно проводить расчеты.

Что такое дизайн? ↑

Проектирование железобетонных монолитных конструкций заключается в создании чертежей на основе собранных геодезических данных, имеющихся материалов и назначения здания. Несущая система монолитного каркаса застройки этажей, фундаментов и колонн.

Задача проектировщика рассчитать нагрузки на все элементы и составить лучший проект с учетом особенностей почвенно-климатических условий. Процесс создания железобетонных монолитных конструкций включает:

• макет;
• расчет конструкции второстепенной балки;
• расчет нагрузок;
• расчет балок предельных состояний первой и второй групп.

Для упрощения математических расчетов используется специальное программное обеспечение, например, AutoCAD.

Устройство и расчет по СНиП ↑

По сути инструкция по проектированию монолитных железобетонных конструкций — это СНиП. Это свод правил и норм, который содержит стандарты строительства жилых и нежилых зданий на территории Российской Федерации. Этот документ динамично обновляется в зависимости от изменения технологии строительства и подходов к безопасности.

СП на монолитные железобетонные конструкции разработана ведущими учеными и инженерами. СНиП 52-103-2007 на ИМК, изготовленные на основе тяжелого бетона без предварительного напряжения. Согласно этому документу различают следующие типы опорных элементов:

• столбец,
• стена,
• колонна-стенка.

При монолитных железобетонных конструкциях допускается проектирование перекрытий в различных конструктивных системах несущих элементов.

При расчете параметров несущих элементов по СНиП учитывается:

1. Определение усилия, действующего на фундамент, перекрытия и другие элементы конструкции.
2. Амплитуда колебаний плит верхних этажей.
3. Расчет устойчивости.
4. Оценка устойчивости к процессу разрушения и несущей способности здания.

Этот анализ позволяет не только определить параметры монолитных бетонных конструкций, но и проверить срок службы здания.

Особое внимание уделяется проектированию несущей железобетонной монолитной конструкции. При этом учитываются следующие параметры:

1. Способность и скорость взлома.
2. Температурно-усадочная деформация бетона при застывании.
3. Прочность IMC при снятии опалубки.

Если правильно произвести все расчеты, произведенный продукт прослужит десятилетия даже в самых экстремальных условиях.

При расчетах параметры несущей были установлены с использованием линейной и нелинейной жесткости бетонных элементов. Второй назначают для сплошных упругих тел. нелинейная жесткость рассчитывается в поперечном сечении. Очень важно учитывать возможность появления трещин и других деформаций.

Каждая строительная компания старается добиться лучшей организации производственного процесса. Для этого нужны ножницы и международные стандарты. Однако существует установленный порядок, обеспечивающий максимальное качество будущей постройки:

1. Сначала расчеты ведутся по четырем основным типам нагрузок: постоянным, временным, кратковременным, специальным.Например, при создании фундамента для агрегатов, генерирующих сильную вибрацию, используется исключительно монолитная железобетонная конструкция.
2. Геофизические исследования, планирование и анализ общих показателей.
3. Определение возведенного сооружения.
4. Арматурные конструкции. Он бывает двух видов: преднапряженный и условный.
5. Установка опалубки. Опалубка позволяет создать необходимую форму будущим бетонным конструкциям.Пока его можно классифицировать по размерам, материалу, назначению и конструкции.
6. Бетонирование. Есть четыре основных способа заливки бетона тарельчатой ​​мешалкой прямо в опалубку через бетононасос; через желоб с помощью раструба. Для герметизации бетона используйте вибратор.

Очень важную роль в создании прочной и надежной железобетонной монолитной конструкции играет уход за бетоном. Дело в том, что этот материал может затвердеть только при определенных условиях.Обычно полное застывание бетона занимает около 15-28 дней, если не использовать специальные разновидности цемента. Для предотвращения испарения в самое жаркое время года ИМК поливают.

Важно! При работе в холодное время года требуется спецтехника вроде бы по назначению. Также не обойтись без утеплителя.

Как установка? ↑

Данная технология позволяет сэкономить на материалах, поскольку разработчик определяет целесообразность использования тех или иных элементов дизайна.Монтаж железобетонных монолитных конструкций происходит непосредственно на строительной площадке и состоит из следующих этапов:

1. К участку подойдет материал для армирования. Важно соблюдать нормативное расстояние между элементами каркаса. Это обеспечивает равномерное распределение бетона.
2. Бетон будет заливаться. На этом этапе нужно следить, чтобы в смесь не попадали маслянистые вещества. Они предотвращают заедание бетона.
3. При необходимости установлено дополнительное оборудование для ускорения сушки.

Железобетонные монолитные конструкции позволяют создавать изгибы, делая общую архитектуру здания намного богаче и насыщеннее.

Монолитные железобетонные конструкции позволяют в кратчайшие сроки возводить здания с использованием современных разновидностей бетона. Важным этапом строительства является оформление. Правильные расчеты позволяют создать прочную конструкцию с долгим сроком службы.

Монолитные железобетонные конструкции, применяемые в строительстве и жилищном строительстве.Относительно низкая стоимость и долговечность делают их незаменимыми в производственных цехах и при строительстве многоэтажных домов.

Связанные с контентом

.
