Особенности монолитного ростверка и его применение в строительстве

Проектирование и заливка фундамента является ключевым моментом в строительстве любого здания, в том числе и в возведении индивидуальных домов. Мы уже писали ранее о ленточном фундаменте, столбчатом, монолитном, а также уделяли внимание вопросу, как укрепить старый фундамент дома.

Данная статья будет посвящена свайным фундаментам, его конструкциям. В частности, мы разберем устройство ростверка и наиболее распространенные его конструкции, этапы работ по монтажу ростверка. В нашей статье вы найдете также схемы свайно-ростверкового фундамента и схему фундамента с монолитным ростверком.

Что такое ростверк? Его применение и основные виды

Итак, давайте разберемся, что такое ростверк. Как известно, это специальная дополнительная горизонтальная конструкция фундамента, основной функцией которой является равномерное распределение нагрузки на несущие элементы возводимого сооружения. Соединение свай является завершающим этапом в строительстве свайного фундамента. Грамотное размещение ростверка, выбор его поперечного сечения и армирования – задача специалистов. В данном случае нельзя полагаться на мнение окружающих, недостоверные источники и свои силы, если только вы не специалист в этой сфере. Однако пополнить свои знания перед строительством личного дома никому не повредит, а наоборот даже поможет впоследствии определиться с необходимым объемом работ и командой специалистов.

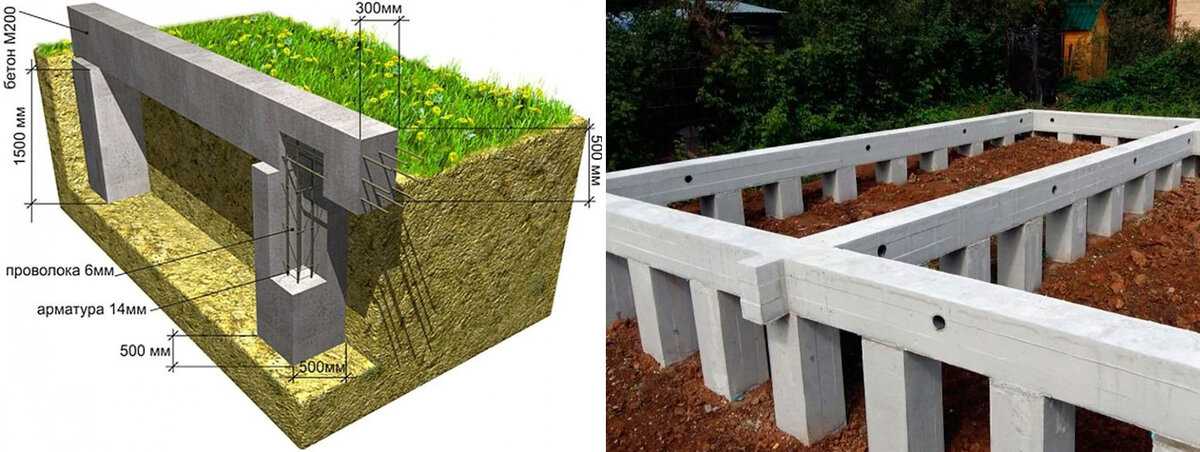

схема фундамента с монолитным ростверком



Горизонтальная часть фундамента может объединять сваи в жесткую систему, а также

свободно опираться на них. Жесткое закрепление опор с монолитным ростверком применяют, когда сваи забиваются в слабые грунты, при воздействии на опоры выдергивающих, динамических и горизонтальных нагрузок. Такое сопряжение осуществляется путем заделки головы сваи или выпусков арматуры в толщу горизонтальной части фундамента на длину их анкеровки, определяемой с помощью расчетов.

При свободном опирании (или шарнирном сопряжении) создается заделка головы сваи в толщу ж/б ленты на 5-10 см. Выпуски арматуры в таком варианте не заделывают. Такой способ применяется в случаях, когда нагрузка на опоры ориентирована по центру. Если вдавливающие нагрузки не велики и нет динамических нагрузок, то его просто опирают на сваи, поверхность головы которых предварительно выровнена цементным раствором. Описанные виды крепления вы можете видеть на рисунках, приведенных на сайте.

свайно-ростверковый фундамент



Существуют разные виды ростверка в зависимости от его размещения относительно поверхности грунта. Бывает низкий, повышенный и высокий тип конструкции. В зависимости от способа возведения выделяют также сборный и монолитный (в литературе можно встретить его другое название — монолитно-литой). В деревянном частном доме его роль выполняет нижний венец или обвязка.

Как вы видите на рисунке, в качестве материала для горизонтальной части фундамента может быть выбран металл, дерево или железобетон. Самый распространённый материал — железобетон. Ж/б ростверки изготовляются как монолитными, так и сборными. Форма монолитного ростверка определяется конструктивным решением, геологическими условиями и числом опор. Чаще всего для индивидуальных домов малой этажности применяется ж/б лента.

типы растверков



Сборный

Используется при проектировании и строительстве крупногабаритных объектов, требующих быстрого возведения – промышленных зданий, с/х зданий, а также многоэтажек. Каким бывает сборный вид конструкции, вы можете видеть на рисунке. Представляет собой взрослый аналог конструктора «лего». Отлитые по специальной технологии детали (со шпоночными соединениями и замками) собираются затем строителями в единую конструкцию. Сборные элементы поэтапно устанавливают на поверхность выравнивающей подсыпки (песок, щебень). В процессе или по завершению сборки такой вид верхней части фундамента подвергается омоноличиванию. Следует отметить, что удовольствие это дорогое, требует также наличие тяжелой спецтехники, поэтому для строительства частных жилых домов не применим.

Монолитный ростверк, его устройство и план работ по заливке

Как уже отмечалось, это элемент свайного фундамента. Для примера на сайте приведена схема такого фундамента на буронабивных сваях. Применяется на строительных площадках, характеризующихся плотными глинистыми твердыми грунтами, а также слабо- и среднепучинистыми грунтами.

ростверок монолитный

Создание фундамента:

1.Буровыми агрегатами бурят скважины
2.Устанавливают пространственный каркас арматуры для каждой сваи
3.Производят бетонирование свай
4.Устраивают ростверк

Этапы работ по монтажу ростверка кратко можно изложить так:

• Выставление опалубки
• Армирование ленты. Объединяется арматура свай и ростверка с целью защемления в нем свай (для совместной работы).
• Процесс укладки бетонной смеси.

Опалубка. Бывают случаи, когда перед ее монтажом выполняют срезку свай. Это делается для того, чтобы обнажить арматуру и затем отогнуть ее и приварить к арматуре ростверка. Срезку свай производят специальным оборудованием (отбойным молотком, огневыми способами или гидро-разрушителем). Далее необходимо тщательно промыть головы свай от шлака и строительной грязи. Опалубка применяется деревянная или инвентарная. До выставления опалубки может устраиваться бетонная подготовка из тощего бетона толщиной 80 мм, нанесенного на уплотненный слой щебня и гравия 100-200 мм. На сухих плотных грунтах возможно бетонирование ленты без предварительной подготовки (с песчаной подсыпкой). Деревянная опалубка сбивается из досок (например, 22х150 мм). При сборке доски должны плотно прилегать друг к другу (щели в стыках не должны превышать 2 мм). Закрепление досок целесообразнее начинать с нулевой отметки.

На завершающем этапе на лицевую сторону опалубки необходимо нанести пленкообразующую смазку.

Армирование. На данном этапе не рекомендуется экономить. Не правильно рассчитанный фундамент (без достаточного количества арматуры) не выдержит нагрузок и со временем треснет. Точный расчет осуществляет специалист — конструктор. Армирование должно быть выполнено строго по проекту. Чаще всего применяют арматуру диаметром 10-12 мм для арм. пояса. В ленте укладывают 2 арм. пояса.

Заливка. Процесс заливки полностью идентичен этапам работ для ленточного фундамента. Бетонные смеси укладываются послойно. Верхний уровень смеси заливают на 50-70 мм ниже верхней границы опалубки. Марка бетона для монолитного ж/б ростверка должна быть не менее 150.

Виды ростверка

Высокий. Размещают выше поверхности грунта. Применяют при строительстве этакад, мостов, гидротехнических сооружений, жилых домов на пучинистых грунтах, в затапливаемых районах, для строительства набережных, пирсов и т. д.

В настоящее время широкое распространение в строительстве получила так называемая технология ТИСЕ. Суть технологии заключается в применении для строительства свай фундаментного бура с откидным плугом. В итоге получаются фундаментные сваи с расширением — опоры с повышенной несущей способностью. Применяют такую технологию для строительства индивидуального жилья в местности с наличием сейсмической активности, а также в местности, характеризующейся пучинистыми грунтами. Отличительной особенностью данной технологии также является наличие воздушной подушки под лентой-ростверком. Технология позволяет возводить несущую конструкцию своими руками. Этапы строительства по такой технологии приведены на рисунке. Фундаменты ТИСЕ имеют как положительные, так и отрицательные отзывы. Из недостатков отмечается сложность в создании расширения свай своими руками с применением бура, наличие мостиков холода и необходимость дополнительного утепления. В интернет-источниках можно встретить много советов по применению данной конструкции, однако при выборе фундамента в конкретном случае мы не рекомендуем руководствоваться подобными оценками.

Повышенный. Располагается на поверхности грунта. Реализация такого фундамента допустима в непучинистых грунтах. С целью исключения воздействия на него нагрузок при вспучивании, под лентой вынимают грунт и заполняют полученную полость грунтами, не склонными к вспучиваниям (например, песком). Из-под внутренней части будущего дома также удаляют грунт, способный вспучиваться и заменяют его керамзитом. Фундамент по описанной технологии не будет требовать дополнительного утепления.

Низкий или заглубленный. Горизонтальная часть фундамента, которая располагается ниже поверхности грунта. Сваи в таком виде фундамента располагаются полностью в толще грунта. Глубина заложения зависит от многих факторов, таких как наличие подвалов в будущем здании, расположения коммуникаций, климатических факторов, наличия грунтовых вод, геологии местности. Например, если строить приходится на пучинистых грунтах, то подошву ростверка закладывают не менее чем на 0,25 м ниже уровня промерзания.

Хочется отметить, что в настоящее время страницы интернета пестрят информацией по строительной тематике, хотя очень малое количество из них действительно стоит читать. Наша статья основана не на интернет-источниках, а на конкретной литературе и советах специалистов (при желании всем обратившимся мы можем посоветовать литературу и ответить вопросы). Свайные фундаменты с ростверком относят к одним из самых востребованных вариантов, поскольку позволяет проводить строительство с экономией времени и средств, но только при наличии грамотного планирования и профессионального подхода на начальных этапах подготовки к предстоящей стройке.

Свайный фундамент для дома из газобетона

В отличие от ленточного или плитного фундамента свайный – это, скорее, вынужденное решение. И даже довольно популярный в нашей стране бетонный свайно-ростверковый фундамент – не исключение. Попробуем разобраться, когда свайный фундамент действительно оправдан, каковы его разновидности, как правильно его выполнять.

Как устроен свайный фундамент?

В общих чертах такой фундамент представляет собой отдельно стоящие опоры, связанные в единую конструкцию ростверком. Ростверк – горизонтальный элемент (балка), который обеспечивает пространственную жёсткость фундамента, принимает нагрузки от здания и передаёт их на опоры, распределяя между ними. Ещё раз обратим внимание на важный момент: ростверковый – это не только хорошо известный бетонный, но и любой свайный фундамент.

С какого-то момента в нашей стране свайные фундаменты стали одними из самых востребованных в загородном домостроении. Это обусловлено, с одной стороны, большим спросом на бюджетные и быстрые в монтаже металлические винтовые сваи. А с другой – необъяснимой модой на бетонные свайно-ростверковые фундаменты, которые применяют к месту и не к месту, ошибочно считая очень надёжными. Между тем сваи – это технически сложный фундамент, зачастую требующий больших вложений, чтобы он оказался по-настоящему надёжным и долговечным.

И при прочих равных он безусловно уступает мелкозаглубленным ленточным или плитным фундаментам, если речь идёт о доме из газобетона.

Какие плюсы и минусы у свайного фундамента? Когда он оправдан?

Плюсы

• Сваи подходят для любых типов грунта, но рационально применять их только тогда, когда у верхних слоёв грунта на участке очень слабая несущая способность. Например, на обводнённых песках или торфяниках с большой глубиной залегания торфа. То есть когда работы по выкапыванию просадочного грунта и замены его на не просадочный (песок, щебень, гравий) экономически не выгодны. Правильно выбрав длину свай, можно пройти ими через слабонесущий слой и заглубиться в суглинки или в какой-то другой хорошо несущий грунт, находящийся ниже.
• Сваи оправданы на участках с крутыми уклонами и риском оползней. Если на участке небольшие перепады по высоте, то зачастую можно ограничиться ленточным фундаментом или сначала выровнять участок за счёт насыпной подушки из непросадочного материала, а затем выполнить бетонную ленту или плиту. Но в случае больших перепадов по высоте единственное решение – сваи.
• Сваи оправданы в сейсмических регионах: при грамотном конструктиве они способны не сдвигаться и не разрушаться при землетрясениях.
• Свайный фундамент надёжен, но только при условии правильного выполнения – по проработанному проекту, основанному на данных инженерно-геологических изысканий.
• Устройство такого фундамента не предполагает земляных работ (либо они минимальны). Не нужно вырывать котлован, делать обратную засыпку грунта, вывозить оставшийся грунт. Кроме того, на пучинистых грунтах не нужно утеплять фундамент и отмостку, не требуется система дренажа. Всё это упрощает, ускоряет и удешевляет процесс сооружения фундамента.
• Высокая скорость монтажа в случае винтовых или забивных свай.
• Низкая стоимость в сравнении с некоторыми другими типами фундамента, например, монолитной железобетонной плитой.

Минусы

• Сваи способны нести большую нагрузку только тогда, когда они достаточно заглублены в грунт, имеющий высокую несущую способность. Если на участке сверху проблемный грунт, то понять, на какой глубине начинается хорошо несущий грунт, можно только с помощью инженерно-геологических изысканий. Причём, такие изыскания должны охватывать всё пятно застройки, поскольку свойства грунта могут сильно отличаться от одного края дома до другого.

Между тем бытует мнение, что подобные изыскания излишни и стандартной длины свай – 2-3 м – в любом случае будет достаточно. Такой подход опасен: например, под домом на глубине опирания свай может находиться водяная линза (водоносный горизонт), которая не способна держать их. Или часть свай под домом может упираться в плотный грунт, а часть – в менее плотный, что чревато неравномерной осадкой фундамента. Поэтому, выбирая длину и количество свай, нужно обязательно ориентироваться на данные «геологии».

• У свай сравнительно невысокая несущая способность, и в большинстве случаев они хорошо работают только при большой глубине погружения, в идеале – от 6 м. Дело в том, что несущая способность опоры складывается из сопротивления грунта под подошвой сваи и сопротивления боковой поверхности сваи. Причём, передача нагрузки происходит в основном через подошву, боковая поверхность мало участвует в этом. Вместе с тем площадь опирания сваи очень мала в сравнении, например, с лентой. Площадь подошвы сваи диаметром 300 мм – 0,07 м2, диаметром 400 мм – 0,13 м2. В то время как площадь опирания части мелкозаглубенной ленты шириной 600 мм и длиной 1 м – 0,6 м2. Разница колоссальная! Соответственно, деформации у ленточного фундамента будут в несколько раз меньше, чем у свайного.
• Сваи – приемлемый, но не оптимальный вариант для пучинистых грунтов. Логика многих заказчиков такова: сваи можно установить ниже глубины промерзания грунта, и тогда морозное пучение фундаменту не опасно. В какой-то мере это так. Но сваи всё равно могут крениться (отклоняться от вертикали) и выдавливаться касательными силами морозного пучения.
• Обратная сторона популярности свайных фундаментов: зачастую их проектируют и сооружают недостаточно компетентные люди, что оборачивается проблемами при эксплуатации и сокращением срока службы. Это касается в первую очередь бетонных свайно-ростверковых фундаментов, о которых мы подробно расскажем чуть позже.

Металлические винтовые сваи

Рассмотрим основные виды свайных фундаментов, на которые устанавливают дома из газобетона. В принципе газобетонное здание можно опирать на фундамент любого типа при грамотном его расчёте. Даже на винтовые сваи, если правильно подобраны их диаметр, длина и количество. Тем более когда дом небольшой и лёгкий.

Винтовые сваи – конструкции с металлическим стволом, в нижней части которого есть заострённый наконечник и режущая винтовая лопасть (одна или две). Сваи завинчивают в грунт вручную или с применением специального оборудования. Затем в их стволы заливают бетон марки не ниже М300, а на верхние их части устанавливают оголовки, на которые опирают тот или иной ростверк, например, металлический швеллер.

Винтовые сваи – один из самых дешёвых фундаментов, который активно используют для строительства каркасных зданий. Но для дома из газобетона – это сомнительный вариант, по целому ряду причин:

• Срок службы таких свай неясен. Металл, даже хорошей марки и имеющий защитное покрытие, со временем корродирует и разрушается. Через сколько лет это произойдёт – вопрос открытый. Специалисты прогнозируют, что через 25-30. Тут играют роль многие факторы и, прежде всего, степень агрессивности грунта, в котором находятся сваи. Но в любом случае срок службы металлических свай будет значительно меньше, чем газобетонного здания, которое способно простоять более 100 лет без каких-либо повреждений. И на порядок меньше, чем железобетонного фундамента.
• Винтовые сваи дешёвые при условии изделий небольшой длины – до 2,5 м. Если нужны опоры длиннее, то этот фундамент оказывается уже не столь бюджетным. Тем более, что к стоимости свай и работ по их установке нужно прибавлять стоимость ростверка и отделки цокольной части фундамента.

Бетонный свайно-ростверковый фундамент

Долгое время строительные компании активно предлагали заказчикам этот фундамент как лучший вариант по соотношению цены и качества. В основном потому, что он подходит для пучинистых грунтов, и раньше являлся бюджетной альтернативой ленточным фундаментам, заглублённым ниже глубины промерзания грунта.

Однако сегодня повсеместно используют мелкозаглубленные ленточные фундаменты, которые намного дешевле своих заглубленных аналогов и надёжнее свайно-ростверковых фундаментов. Безусловно, при должном проектировании и выполнении свайно-ростверковый может быть надёжным. Но часто он оказывается более проблемным, чем другие железобетонные фундаменты.

Теперь обо всём по порядку. Такой фундамент состоит из двух основных элементов, соединённых в единую конструкцию:

• Железобетонных свай, подошва которых находится ниже глубины промерзания грунта (и опирается на грунт с достаточной несущей способностью)
• Висячего железобетонного ростверка

Чаще всего применяют буронабивные сваи. Эта технология предполагает, что сначала на участке бурят скважины, глубина, диаметр и шаг которых определены расчётом (обычно их диаметр 250-300 мм, шаг – 1,5-2,5 м). Бурят вручную (например, бензобуром или ручным буром) либо с помощью специальной техники. На дно скважины нередко насыпают подушку из песка или щебня толщиной 200 мм для защиты сваи от пучения грунта.

Разновидность подобных свай – с расширением внизу (сваи ТИСЭ). То есть после бурения обычным буром применяют специальный бур, который расширяет дно скважины (как правило, до 600 мм). При заливке бетона на дне создаётся бетонная подушка, которая увеличивает площадь опоры и «якорит» её в грунте, тем самым повышая прочность и надёжность фундамента.

После выполнения скважины в неё вставляют ту или иную несъёмную опалубку, в частности, асбоцементные или стальные трубы. Бывает, что в качестве опалубки используют обычный рубероид или другую рулонную гидроизоляцию, но столь не жёсткая опалубка при заливке бетона может отклониться от вертикали, а у сваи с уклоном будет ниже несущая способность. Впрочем, для хорошо несущих грунтов такой вариант опалубки вполне оправдан.

Внутри опалубки размещают арматурный каркас для повышения прочности конструкции. Затем в отверстие заливают бетон (не менее М300 с добавлением щебня фракции до 25 мм) и уплотняют его глубинным вибратором.

После отверждения бетона формируют ростверк. Его размеры зависят от шага свай, веса здания и пр. Чаще всего высота ростверка составляет 400-500 мм, а его ширину подбирают под толщину газобетонных блоков. Устраивают его так: устанавливают опалубку (доски, влагостойкую фанеру и др.), сооружают арматурный каркас (обычно в два горизонтальных ряда прутков), который соединяют с выпусками арматуры из свай, а затем заливают бетон, обязательно уплотняя его вибратором.

Обратите внимание: ростверк, как правило, располагают на расстоянии не менее 150 мм от уровня земли, чтобы он представлял собой висячую балку. Это приоритетный вариант его устройства. Вместе с тем ростверк может находиться и на уровне земле и даже заглубляться, но при важном условии – если предусматривать противопучинистые мероприятия, то есть устраивать под ним песчаную или гравийную подушку либо теплоизоляционный материал, чтобы компенсировать подвижки грунта при его морозном пучении. На практике всё не так просто, и тут самое время перейти к проблемным моментам свайно-ростверкового фундамента:

1. Бытует мнение, что такой фундамент подходит для любых типов грунтов, что побуждает заказчиков экономить на инженерно-геологических исследованиях. Это чревато тем, что сваи могут попасть на слабонесущий грунт, со всеми вытекающими последствиями.
2. Многие строители считают такой фундамент обычной лентой, просто усиленной свайным полем для повышения запаса прочности. И потому они заглубляют ростверк в грунт по аналогии с лентой. Это грубая ошибка. Основная несущая часть такого фундамента – сваи, именно они передают нагрузку на грунт. Задача ростверка – передать нагрузку на сваи.

Что будет, если всё же опереть ростверк нижней поверхностью на пучинистый грунт, не обеспечив при этом противопучинистые мероприятия? Тогда при пучении грунта возможен один из следующих сценариев или их сочетание:

• Грунт поднимет ростверк вверх, выгнет дугой и оторвёт его от свай, которые останутся «якорем» в грунте.
• При поднятии ростверка одну или несколько свай выдавит из грунта, под их подошву попадёт почва и обратно опоры уже не опустятся.
• При том же самом сценарии одну или несколько свай разорвёт.

Каковы последствия таких ситуаций? Перекос фундамента, неправильное распределение нагрузки от здания, появление трещин в газобетонной кладке, сокращение срока службы фундамента. Поэтому желательно, чтобы между подошвой ростверка и грунтом был зазор не менее 150 мм. Тогда при замерзании и подвижках грунта фундамент и стоящий на нём дом останутся неподвижными.

Таким образом, свайно-ростверковый фундамент довольно дорогой и трудозатратный, но притом чреватый ошибками, которые могут приводить к деформации как самого фундамента, так и здания.

Железобетонные забивные сваи

Железобетонные сваи, которые забиваются в грунт специальными молотами (дизельными, гидравлическими), применяют в строительстве уже давно. В последние годы они стали очень востребованными и в частном домостроении, во многом потому, что стали дешевле и оказались доступными более широкому кругу заказчиков.

Забивная свая представляет собой железобетонный стержень квадратного сечения величиной, как правило, 200х200 мм, который заострён с одного конца, чтобы ему было проще входить в грунт. Свая изготовлена из бетона класса В22,5-В25. Внутри у неё стальная арматура класса «А» диаметром от 10 мм. Подобные сваи отличаются высокой водонепроницаемостью и морозостойкостью (марка F100-500), что гарантирует их долговечность. Стандартная длина свай для «малоэтажки» – 3-5 м. На пучинистых грунтах такие опоры нужно заглублять ниже глубины промерзания.

Сваи монтируют просто и быстро. На участок приезжает сваебойная машина и забивает опоры по предварительно размеченным на пятне застройки точкам. Свайное поле из 35-40 опор делают за одну рабочую смену, то есть действительно очень быстро. Впрочем, не стоит забывать, что монтаж свай – не единственный этап сооружения фундамента. Ведь нужен ещё и ростверк, обычно монолитный железобетонный.

Так что после забивки сваи обрубают по одному уровню для выравнивания и при этом «оголяют» их арматурный каркас: он становится креплением для арматурного каркаса ростверка. Далее сооружают деревянную опалубку для ростверка: поскольку он должен быть висячим, опалубку устанавливают на те или иные подпорки. Затем заливают бетон. После набора им прочности ростверк и сваи превращаются в единое целое и способны равномерно воспринимать и передавать на грунт нагрузку от строения.

Такой фундамент обладает всеми плюсами и минусами свайных фундаментов. Вместе с тем у него есть ряд нюансов, о которых нужно знать:

• Стоимость самих свай и работ по их монтажу – действительно довольно низкая на сегодняшний день. Но за эти деньги вы получаете только «сырое» свайное поле. Нужно прибавить ещё стоимость монолитных работ в довольно большом объёме, а также отделки цоколя. Так что бюджетным такой фундамент назвать нельзя, хотя он дешевле полноценного ленточного и тем более плитного фундамента. То же самое касается и сроков сооружения фундамента: работы не ограничивается тем днём, когда на участке забивают сваи.Напомним, что ростверк – монолитный, а время набора бетоном нормативной прочности – не менее 28 суток.
• Есть ограничения по допустимым расстояниям от места, где сваебойной машиной забивают сваи, до соседних зданий. Ограничения обусловлены тем, что сильная вибрация, возникающая при установке свай, особенно на большую глубину, может разрушить близлежащие постройки. Допустимые расстояния приведены в ВСН 490-87*. Согласно нормативу, минимальное расстояние от погружаемого молотом элемента до жилого здания – 25-30 м в зависимости от типа здания. Далеко не на всех участках можно соблюсти такую дистанцию до соседских домов.

Подытоживая сказанное, отметим: свайные фундаменты действительно оправданы в случае слабых грунтов, участков заболоченных или со сложным рельефом либо сильным уклоном. Во всех остальных случаях лучше выбрать железобетонную «классику» – мелкозаглубленную ленту или плиту.

Полную информацию о строительстве дома из газобетона можно получить на бесплатных вебинарах YTONG

* ВСН 490-87 «Проектирование и устройство свайных фундаментов и шпунтовых ограждений в условиях реконструкции промышленных предприятий и городской застройки»

МОНОЛИТНЫЙ РОСТВЕРК: ПОЛУЧИ МАКСИМУМ ОТ ФУНДАМЕНТА

МОНОЛИТНЫЙ РОСТВЕРК: ПОЛУЧИ МАКСИМУМ ОТ ФУНДАМЕНТА

МОНОЛИТНЫЙ РОСТВЕРК
Строительство домов, сооружений возможно на любом типе грунтовой породы. Сложные грунты не являются исключением. Для них подходит свайный фундамент. Опоры, из которого он формируется, уходят вглубь земли, опираясь на стабильные, плотные слои. Свайное основание не боится морозного пучения. Такие фундаментные конструкции объединяет монолитный ростверк в единое целое. В результате нагрузка от постройки, возведенной на данном фундаменте, распределяется равномерно на сваи.

Для стройплощадок с нестабильным грунтом, перепадами высот подходит монолитный ростверк, опоясывающий свайную конструкцию. На участках с неблагоприятными условиями создавать обычное ленточное основание нерационально из-за высоких нагрузок.
Ростверк у свайного фундамента может быть висячим или с монолитным цоколем, который делают на уровне земли или немного заглубленным. Чтобы морозное пучение при последнем варианте не оказывало воздействия на бетонную конструкцию, приходится вынимать из-под нее слой грунта примерно сантиметров 10.
Свайно-ростверковые основания на практике оправдывают себя. Ростверк служит несущей конструктивной составляющей. Он распределяет нагрузку на свайные столбы. В зависимости от структуры ростверковой конструкции рассчитываются размеры свай.
Наибольшую актуальность при создании свайного фундамента приобрел монолитный ростверк. Благодаря армированию он гасит подвижки грунта, вспучивание некоторых грунтовых зон.

Стоит заказать формирование фундамента в компании Эндбери. Ее специалисты выполняют профессиональный монтаж винтовых и железобетонных свай. Забивные столбы длиной 3-6 метров устанавливаются посредством копровых установок. Для обустройства монолитного ростверка с оголовков сбивается бетон и выполняется привязка арматурного пояса к арматуре сваи.
ЖЕЛЕЗОБЕТОННАЯ ОБВЯЗКА
Для создания монолитного ростверка прежде всего делается опалубка. Она выполняется обычно из досок в форме желоба. Ширина этой конструкции должна соответствовать толщине стен будущего здания, а высота порядка 30 сантиметров.
Опалубка делается на нужной высоте. Под ее висячие части ставят подпорки, пока бетон не застынет. В некоторых случаях опалубку делают несъемной, которая в последствии может служить гидроизоляцией, утеплителем. Для обеспечения прочности каркасные элементы прочно соединяются.
Плюсы создания свайно-ростверкового сооружения:

• минимум земляных операций;
• оперативный монтаж;
• при висячей конструкции с грамотной теплоизоляцией теплопотери снижаются, поскольку нет соприкосновения с землей;
• экономичность. Расход стройматериалов значительно меньше, чем при ленточном фундаменте;
• возможность создания монолитного ростверка в зимнее время при четком соблюдении технологии и использовании специальных цементов.

Монолитный ростверк популярен в свайном строительстве. Он отливается в высокопрочную цельную конструкцию.
ВИНТОВЫЕ СВАИ
В строительной сфере широко используются и винтовые, и забивные изделия. Свайно-винтовой фундамент становится все более востребованным благодаря оперативности и простоте монтажа. Вкручивание опор в грунт не требуют земляных работ. Перед началом строительства рекомендуется обратиться к профессионалам, которые определят специфику грунта, выполнив геодезическую экспертизу.

ПОДГОТОВИТЕЛЬНЫЙ ЭТАП
Перед сооружением монолитного ростверка необходимо проведение подготовительных работ. Для этого:

• выполняется выравнивание верхушек столбов по горизонтали;
• по периметру опорной конструкции сооружается опалубка;
• для временной опалубки необходимо предусмотреть защиту;
• далее производится равномерное распределение бетона.

При монолитном ростверке применяется армирование, бетон. Поэтому основание получается надежным даже для сейсмически активных мест.
Монолитная обвязка фундамента делается по следующему плану:

• сначала разрабатывается чертеж постройки. Проект включает карту участка с указанием структуры грунта, рельефа, характеристик строения, его веса, требуемых разрезов;
• производится установка свай на нужную глубину строго вертикально;
• производится монтаж несущей опалубки. Для ростверка висячего типа ее выполняют П-образной формы;
• сооруженная конструкция заполняется бетоном;
• после засыхания бетон становится расчетной прочности. Несущие стены возводятся через пару недель.

Монолитный ростверк характеризуется большим весом. На вертикальные опоры воздействует масса железобетона, несущих стен. Для обеспечения максимальной прочности основания, которое должно противодействовать сезонным подвижкам грунта, обязательно необходимо армирование.
ФУНДАМЕНТНОЕ ОСНОВАНИЕ
Классическим видом фундаментного основания является бетонная ленточная конструкция. Но на некоторых породах она бывает ненадежной при эксплуатации. С течением времени на доме появляются трещины. В результате строение перекашивается.

Избежать таких проблем можно, если выбирать тип фундаментной конструкции после геологических изысканий на стройплощадке. Важно знать плотность почвенных прослоек, других параметров.
Решение о типе основания должно быть взвешенным. Оно зависит от веса, площади постройки, состояния грунта, финансовых возможностей застройщика.
Песчаная, суглинистая земля обладает склонностью к подвижкам. В зимний период грунт расширяется.
Для подобных пород подходит свайно-ростверковое основание. Оно способствует распределению несущих нагрузок на почву. Постройка на таком фундаменте прослужит долго. Она будет надежно защищена от резких изменений погоды, температурных и влажностных перепадов.
Свайные конструкции, которые опоясывает монолитное сооружение, применяются для частного и общественного строительства. Они подходят для вечномерзлой почвы, участков с большим уклоном.
Строительство подобного вида фундаментов используется для:

• каркасного домостроения;
• кирпичного дома;
• сооружений из газосиликатной продукции;
• грунтов повышенной плотности;
• нестабильных пород с высокими грунтовыми водами.

Свайная технология позволяет компенсировать неровности участка, перепады высот. Фундамент на сваях с применением монолитного ростверка возможен при возведении сооружений весом порядка 350 тонн. Причем такое основание экономичнее и надежнее ленточного. Только следует учесть, что коэффициент прочности должен быть 1,4, что выше, чем обычный со значением 1,2.
ЦЕЛЕСООБРАЗНОСТЬ
При выборе типа основания обязательно нужно сделать необходимые расчеты, чтобы определить целесообразность принятого решения. Свайный фундамент рационален:

• при необходимости сэкономить. Иногда удается снизить затраты на строительство основания на 30%. Но в некоторых случаях расчеты показывают, что требуется слишком большое количество свай для возводимого сооружения. Тогда бывает выгоднее принять другое решение;
• для нестабильных грунтов. В соответствии с качественными показателями почвы нецелесообразно приступать к созданию классических фундаментных сооружений. Такой вариант подходит для пучинистых грунтов, низкой глубины промерзания;
• при относительно невысокой нагрузке. Он применяется для построек небольшого и среднего веса.

Одним из преимуществ свайного фундамента по сравнению с ленточным является независимость глубины заложения от параметров земли. Ведь ленточному основанию приходится опираться плоскостью подошвы на землю. Также силы пучения создают сдвигающие нагрузки на боковые стенки.
Ростверк служит не для опирания на грунт, а для обвязки фундаментной конструкции, принятия и распределения нагрузок от здания. Между землей и ростверковым поясом имеется воздушный слой. Он компенсирует силы пучения.

Если сооружение низкое, то по бокам оно защищено листовыми материалами. Такой подход не позволяет осыпаться почве, чтобы не заполнялось пространство пучинистой землей.
При индивидуальном строительстве экономически эффективными считаются опоры, внедренные на глубину до 5 метров. Сооружения на таких основаниях должны быть достаточно легкими.
Если геологические показатели породы нормальные, а участок ровный, то при возведении бетонных, кирпичных домов свайный фундамент позволяет сократить строительный бюджет вдвое. При этом базис соответствует нормативным требованиям.
Способ установки винтовых, забивных опор отличается. Составляющими свайно-винтовой основы служат металлические трубы. Их заполняют бетоном, чтобы повысить устойчивость конструкции. Винтовые изделия вкручиваются посредством техники или вручную.
Для крупных объектов применяют железобетонные столбы, которые погружаются в землю копровыми установками. Подобное оборудование является профессиональным, применяемым для забивания опор. Данная машина является довольно маневренной, способной манипулировать различными приспособлениями, сваебойными молотами, выполнять вертикальные повороты, вколачивать элементы конструкции в землю.
Железобетонные столбы изготавливаются из высокомарочного бетона, который армируется металлом. Их несущая способность значительно превосходит металлические опоры. Хорошее качество бетона является важным критерием для повышения срока эксплуатации фундаментного сооружения. Железобетонные опоры способны удержать до 60 тонн груза.
КОПРОВЫЕ УСТАНОВКИ
Копровое оборудование для забивки свай может иметь разную ходовую базу, функциональные возможности, вид рабочей платформы.
Ходовая база бывает рельсовой, колесной, гусеничной. В первом случае нужны рельсовые пути на участке строительства. В современных условиях такие маломобильные устройства практически не применяются.
Для колесных копров используются тяжелые полноприводные грузовики. Данная техника является высокомобильной. Она прибывает на стройплощадку своим ходом.

Гусеничные копры обустраиваются на экскаваторной или тракторной базе. На объект техника доставляется на стороннем транспорте. Гусеничные копры довольно громоздкие. Они способны работать с мощным навесным оборудованием.
Рабочая платформа копровых установок может быть фиксированной и поворотной. Установки с фиксированной платформой производят забивку опор по месту своего размещения. Поворотные копры забивают столбы по периметру расположения. У колесной техники угол вращения – 260 градусов, а у гусеничной — 360.
Функциональные возможности различны у простых, полууниверсальных и универсальных копров. Вариант простых установок не в состоянии выполнять наклонную забивку.

Монолитный фундамент свайный. Строительство свайного фундамента с монолитным ростверком

ГлавнаяФундаментМонолитный фундамент свайный

Свайный фундамент с монолитным ростверком

Строительство свайного фундамента с монолитным ростверком

Для экономии времени на строительство, бюджета и одновременного придания долговечности постройке используются самые разные строительные технологии. Это касается всех элементов здания, начиная от фундамента и заканчивая кровлей. Рассмотрим, что представляет собой свайный монолитный фундамент, выполненный при помощи монолитного ростверка. Такого рода фундаменты используются для строительства малоэтажных зданий. Свайный монолитный фундамент не такой прочный, как другие виды, но зато это компенсируется полным отсутствием земляных работ. И еще одно преимущество – его можно начинать строить даже в зимнее время.

Свайный фундамент с монолитным ростверком применяется в основном на слабых грунтах или с высокой глубиной промерзания.

Построить свайный монолитный фундамент можно при помощи следующих этапов:

1. Изыскательские и земляные работы.
2. Монтаж опорных элементов (свай).
3. Установка ростверка.
4. Строительство цоколя.

Материалы, используемые при строительстве свайного фундамента:

Схема свайно-ростверкового фундамента: 1 – буронабивная свая из монолитного бетона и каркас из арматуры; 2-ростверк из монолитного бетона и каркаса из арматуры;3 – горизонтальная гидроизоляция; 4 – продух.

Свайный монолитный фундамент делается из различных материалов. Сваи изготавливаются из бетонной смеси. Сама конструктивная система производится из сборного либо монолитного железобетона, а также из стали с древесиной.

В целом весь процесс состоит из тех же самых этапов, что и при строительстве любого другого фундамента, но все же на каждом этапе можно встретить свои уникальные монтажные операции, характерные именно для свайного фундамента.

Земляные работы

Ручным буром можно высверливать шурфы под сваи глубиной до 5 м и диаметром не более 30 см.

Во время земельных работ для возведения свайного фундамента используется земляной бур. Он представляет собой устройство из двух штанг с рыхляще-режущей чашкой. Бур пробивает небольшие шурфы под сваи. Можно использовать ручной бур, который высверливает отверстия до 5 м. Его используют, когда диаметр опоры фундамента не более 30 см. Моторизированный бур используется тогда, когда требуется просверлить шурф большого диаметра (от 50 см). То есть при строительстве небольшого свайного фундамента с ростверком можно использовать ручной труд, а если в конструкции будут использованы винтовые сваи, то от земляных работ можно просто отказаться. Есть несколько разновидностей этого инструмента: ТИСЭ-Ф, ТИСЭ-2Ф, ТИСЭ-3Ф.

На одной стороне бур имеет накопитель грунта, а на другой – перекладину с ручками. Над накопителем грунта крепится откидной плуг. При бурении плуг срезает часть земли. Под воздействием собственного веса плуг срезает грунт, постепенно опускаясь вниз. Срезанный грунт попадает в накопитель и поднимается наверх. Весит такой бур 11 кг. Во время бурения следует учитывать направление.

Если, например, нужно пробурить скважину вглубь, то бур надо вращать по часовой стрелке. Если требуется анкерное расширение, то инструмент вращается против часовой стрелки.

Перед бурением следует убрать дерн. В зависимости от типа грунта, бурение можно производить как одному, так и вдвоем. Напарник привлекается, если бурение происходит на глинистых или плотных почвах.

Читайте также: Технология монтажа бетонных конструкций

Установка ростверка

Ростверк из двутавровых балок отличается высокой стоимостью и сложностью установки.

Ростверк – это часть свайного фундамента, который объединяет несущие элементы в одну конструкцию. Они делаются в виде ленты или в виде плиты. Если возводится деревянное сооружение, то функции ростверка выполняет венец брусьев, находящийся в нижней части. Система из стали базируется на двутавровых балках. Но такой свайный монолитный фундамент имеет несколько недостатков. Во-первых, свайный монолитный фундамент, в котором используют двутавровые изделия, отличается высокой стоимостью. Во-вторых, сам процесс установки трудоемкий и требуется применения специальной техники. Смонтировать вручную эту часть фундамента невозможно. В-третьих, даже обработанная специальным раствором сталь в скором времени будет подвергаться коррозии. Поэтому остается только способ с использованием железобетона. В данном случае ростверк может быть сборным.

Разновидность конструкций ростверков бывает разной, в зависимости от положения по отношению к земле. Первый вид – высокий. Это самый популярный вид и находится он выше уровня земли на 0,1-0,15 м. Такого расстояния вполне достаточно, чтобы снизить во время пучения воздействие почвы на соединительную систему. Вспучивание грунта из-за изменений погоды сопровождается поднятием ростверка с вырыванием свайных элементов. Еще возможно отрывание самих конструкций от свай. Но высота 0,1-0,15 м позволяет избежать подобных проблем.

Свайный фундамент бывает с низким, повышенным или высоким ростверком.

Свайный монолитный фундамент с высоким ростверком имеет один недостаток – свободное пространство между напольным покрытием и почвой. В связи с этим требуется проводить дополнительную теплоизоляцию.

Еще один вид ростверка – это повышенный. Основание системы располагается на почве. В отличие от предыдущего вида, здесь между полом и почвой нет свободного пространства. Для предотвращения влияния пучения на конструкцию из-под нее убирается часть почвы – примерно 0,1-0,15 м.

Читайте также: Выравнивание бетонных стен

Следующий вид ростверка – заглубленный. Его делают ниже уровня земли и также из-под нижней части удаляют немного земли.

Главной задачей ростверка является соединение всех свай в одну систему. Никаких нагрузок конструкция по грунту не распределяет. Она просто направляет давление на сваи. Ростверки не монтируют прямо на землю, чтобы участки основы не оторвались из-за пучения почвы.

Армирование фундамента

Армирование фундамента повышает прочность бетона.

Обязательное армирование фундамента с монолитным ростверком решает ряд полезных задач. Повышается сопротивляемость бетона к изгибающим нагрузкам. Без армирующих элементов ростверк может треснуть. Вся работа по армированию состоит из создания двух поясов. Первый пояс расположен вверху, а второй – внизу, и на каждом используется минимум две арматуры. Диаметр армированных прутьев должен быть в пределах 1-1,2 см. Пруты нивелируют деформационное воздействие.

Поперечная арматура к нагрузке не имеет никакого отношения. Ее предназначение – вязать всю конструкцию в единую систему. Так как здесь не оказывается никакое давление, то используется арматура диаметром 0,6-0,8 см. Кроме того, можно использовать и гладкие армоизделия.

Арматурный каркас полностью должен заглубляться в бетонную смесь. Только самый верхний участок должен выглядывать на 2-5 см. Такие пояса являются своеобразными сетками, которые состоят из арматуры ребристого типа. Между элементами должен быть шаг 0,2-0,4 м. За счет вертикальных прутов верхний и нижний участки объединяются в одну конструкцию.

Важно отметить, что для возведения фундамента с ростверком требуется больше бетонной смеси, чем для других видов фундаментов. Перед заливкой устанавливается опалубка, куда и монтируется каркас из арматуры. Чтобы стальная конструкция нормально погрузилась в бетонную смесь, кладут бруски под самые нижние прутки. Все элементы должны быть надежны закреплены.

Арматура, кроме того, используется для армирования свай. Это нужно для соединения с ростверком и усиления бетона. Для крепления ростверка к сваям поверхностные пруты прикрепляются к каркасу из арматуры. Делают ширину ростверка больше, чем у стен, а поперечное сечение выполняется в виде квадрата.

Строительство цоколя

После того как свайный монолитный фундамент построен, приступаем к отделке цоколя. Цокольная отделка верхним краем крепится к нижней части дома и сверху защищается специальным оцинкованным козырьком (отливом). Снизу отделка не доходит до грунта на несколько сантиметров. Это делается для того, чтобы по время пучения грунта цоколь не подвергался деформации. Для отвода осадков монтируется дренаж, а также выполняется бетонная отмостка шириной около 70 см. Самое лучшее решение для отмостки по всему периметру дома – это тротуарная плитка. Она долговечна, эстетична и ремонтопригодна.

• О фундаменте
• Типы
• Для сооружений
  • Частный дом
  • Баня
  • Хоз.постройки
  • Забор
• Заказ фундамента

Главная — Изготовление — Свайный фундамент с монолитным ростверком: особенности и применение

Свайный фундамент с монолитным ростверком: особенности и применение

В самом начале строительных работ многие пытаются определиться с будущей фундаментальной конструкцией, основание – это составная часть постройки, и от нее зависит не только надежность, но и прочность всего сооружения. Большинство застройщиков выбирают свайный фундамент с монолитным ростверком, и это не спроста, он доказал временем свою прочность и долговечность, в сравнении с другими вариантами конструкций целостного основания.

Характеристика свайного фундамента с монолитным ростверком

Итак, что такое свайный фундамент? Это тот фундамент, когда вся нагрузка от постройки возлагается на сваи. При формировке фундамента в качестве свай задействуют винтовые или забивные изделия. Довольно-таки часто в частном строительстве идут фундаменты из свай в комбинации с ростверком.

Для понимания, что такое монолитный ростверк, стоит охарактеризовать его. Это верхняя область свайного фундамента, которая выполняет функцию по дислокации нагрузки от несущих частей постройки. Выполнение ростверка происходит с помощью плит или балок, которые сводятся в единую систему.

Где применяют свайный фундамент с монолитным ростверком?

Обычно применение свайного фундамента с монолитным ростверком осуществляется на проблематичных (глиняных) грунтах. Основа, выполненная из свай, помогает передать внушительную нагрузку на более твердые породы, залегание которых происходит намного глубже поверхностного грунта. Сваи успешно выстраиваются и на обычных, благоприятных грунтах.

В нынешнем застраивании к свайному фундаменту прибегают нередко, так как у него имеется повышенная несущая особенность. А еще он экономичен, благодаря малому объему земельных работ. Чаще всего такой фундамент встречается при закладывании щитового, деревянного или каркасного сооружения, а также при постройке небольшого строения.

Из чего изготавливают сваи?

К сваям можно отнести удлиненные стальные стержни, которые ввинчивают вглубь проблематичного грунта.

Свайный фундамент состоит из кучки свай, которые консолидируются ростверком. Сваи бывают железобетонные, выполненные из дерева и металлические.

Использование деревянных свай основывается при средних и малых нагрузках. Материалом для выполнения этого вида свай выступают хвойные породы деревьев, чаще всего — сосна.

Вбивание деревянных свай осуществляется посредством механического молота, дизеля – молота и вибромолота.

Железобетонные сваи создаются из бетона. Другое их название – это забивные сваи.

На стройплощадках наиболее востребованы цельные пустотелые железобетонные сваи, имеющие сечение квадратного или круглого типа.

Сваи можно разбить на подвиды: сваи-трения, которые передают главную нагрузку исключительно боковой поверхностью, а также на сваи-стойки, которые проникают вглубь грунта через неустойчивый слой и, доходя до более твердого грунта, упираясь в него, делегируют всю нагрузку.

Плюсы и минусы применения свайных фундаментов с монолитным ростверком

Преимущества свайного фундамента с монолитным ростверком:

• Его уникальность заключается в том, что его можно формировать на различном грунтовом типе, кроме магматического или осадочного грунта.
• Минимальная трата времени на земельные работы (это самый трудоемкий и сложный интервал в строительстве).
• Формовку свайного фундамента можно выполнить даже в холодное время года.
• Фундамент име

1pofundamentu.ru

Свайный фундамент с монолитным ростверком

Конструкция свайного фундамента с монолитным ростверком

Образец свайного фундамента с монолитным ростверком

В некоторых случаях, особенно когда нестабильные или слишком влажные почвы с большими высотными перепадами, обычные ленточные фундаменты не способны выдерживать большие нагрузки.

В таких случаях оправдано использование свайных оснований с ростверками, ведь тогда несущий элемент здания – ростверк, принимает на себя всю нагрузку от сооружения и равномерно распределяет ее на опоры.

Причем, длина и толщина опор, как и их конструкция, может существенно отличаться по структуре и форме ростверка. Сейчас стали популярными жесткие и прочные монолитные ростверки, способные за счет надежного армирования и использования качественных строительных материалов «гасить» мелкие подвижки почвы, вспучивание отдельных участков и подмывание грунтовыми водами.

Устройство свайно-монолитного фундамента позволяет использовать его на склонах, вечномерзлых, слабых, насыпных и других почвах.

Почему именно свайный фундамент с монолитным ростверком?

1. Малая стоимость финансовых затрат на механизмы и строительные материалы;
2. Минимальные сроки возведения здания;
3. Минимальный расход бетона на заливку опор;
4. Транспортные расходы снижаются как минимум в половину;
5. Небольшая просадка здания за счет граничной глубины погружения;
6. Незначительные расходы на земельные работы;
7. Можно возвести фундамент самостоятельно без использования механизированной техники;
8. Монолитный ростверк можно сделать в зимнее время, используя специальные цементы и придерживаясь технологии.

Варианты свайно-монолитных фундаментов

Низкий свайный фундамент

Висячий ростверк. Это основание, которое предусматривает наличие внутри воздушной подушки высотой в пределах 70-100 мм. Фактически, пол здания висит над почвой и установлен на опоры. Преимущество конструкции – минимальное воздействие почвы на нижнюю часть бетонного основания.

• Заделка свай в монолитный цоколь. Тут уже не предусмотрен зазор между грунтом и основанием, зато можно сделать цокольное помещение небольшой высоты. Ростверк в таких случаях можно возвести с бетона, железобетона, стали, дерева, других строительных материалов, и обязательно сделать армирование.



Подготовительные работы при возведении монолитного свайного фундамента

1. Головки установленных свай тщательно выровнять по горизонтали;
2. Промыть верхнюю часть, зачистить и высушить;
3. Соорудить опалубку по периметру будущего монолитного ростверка;
4. Сделать защиту от бетонного раствора, если опалубка будет временной;
5. Залить монолитное основание бетонным раствором равномерно по горизонтали.

Как возвести свайный фундамент с монолитным ростверком

Устройство такого типа основания предельно простое, но при этом и отличается надежностью и качеством. Ведь каждый элемент тут делается с бетона, используется армирование в горизонтальных и вертикальных поясах. Не удивительно, что устройство такого основания считается оптимальным даже в горных районах с высокой вероятностью сейсмической активности.

Сделать такой фундамент своими руками не составит труда через его простоту. Проблемное место – это выбор опор и типа монолитного ростверка. Поэтому, поэтапная технология возведения свайно-монолитного фундамента с учетом его устройства следующая:

• Разработка подробного чертежа будущего здания. В состав этого этапа должна входить подробная карта территории, где указана структура почвы, уклон и природный рельеф. Также в проекте должны быть указаны характеристики самого здания, его масса, конструктивные элементы, размеры и все необходимые разрезы;
• Провести бурение скважин в соответствии с разработанным проектом на заданную глубину. Если устройство фундамента предусматривает использование забивных или винтовых свай, то их нужно установить строго вертикально в заданных местах;
• После монтажа опор нужно поверх сделать несущую опалубку. Тут нужно учесть ряд особенностей. Если опалубка предусматривается для мелкозаглубленного монолитного ростверка, тогда опалубку нужно сделать с достаточным углублением до уровня грунта. Если фундамент висячего типа, тогда опалубка делается П-образной с шириной в толщину будущих несущих стен;
• После установки опалубки нужно залить конструкцию бетоном, начиная от свай и заканчивая монолитом по отдельным горизонтальным слоям;
• Нужно оставить бетон засохнуть и набрать необходимую расчетную прочность и уже через несколько недель начинать возведение несущих стен здания.

Как подобрать сваи

Виды свайных фундаментов: а – сваи-стойки; б – висячие забивные сваи; в – висячие набивные сваи; 1 – забивные сваи; 2 – ростверк; 3 – набивные сваи

На рынке строительных материалов для свайно-ростверковых фундаментов можно купить различные по конструкции и несущим характеристикам сваи.

Только при их выборе нужно помнить об эксплуатационных характеристиках изделий. Отличаются они и следующими показателями:

• Материал;
• Способ производства;
• Форма и размеры продольного, поперечного сечения;
• Метод погружения в почву;
• Степень защиты от внешнего воздействия;
• Несущие характеристики опор.

Как правильно сделать несущий монолитный ростверк

Монолитный ростверк свайного фундамента

Учитывая, что монолитный ростверк имеет большую массу, то и отличается особенностью при установке. Ведь на опоры будет давить огромная масса железобетона самого ростверка и, собственно, несущих стен и перекрытий здания.

Поэтому, чтобы обеспечить максимальную прочность конструкции и возможность противостоять сезонным подвижкам почвы, без армирования не обойтись. Как правильно его сделать?

1. Армирование опор. Если опоры производятся на стройплощадке, тогда нужно внутри бетонной опалубки установить жесткие вертикальные прутья арматуры, соединенные между собой несколькими поясами армирования. Их нужно делать каждые 50 см, соединять болтовыми соединениями. Вертикальная кромка арматуры должна выступать за пределы сваи на высоту не менее 15-30 см.
2. Армирование ростверка. Учитывая, что монолитный ростверк имеет огромную массу, то делается армирование всего горизонтального пояса. Для этого предусматривается равномерное расположение поясов с интервалом в 10 см по высоте и с шагом до 50 см по вертикали. Затем все пояса соединяются между собой, а также непосредственно с арматурой самих опор.

Какой материал свай лучше для свайно-монолитного фундамента?

Фундамент из асбестоцементных труб

Деревянные брусья. Их дина составляет 8,5 метра, диаметр до 34 см, форма круглая, реже прямоугольная. Для их производства используется пихта, ель и сосна, реже дуб и граб. Применяются редко через высокую стоимость строительных материалов, а также подверженности древесины гниению, малому сроку службы и небольшой надежности.

• Железобетонные опоры. Производятся в заводских условиях или вручную с цемента марки М-200 и выше, срок службы от 100 лет. Для монтажа нужно использовать специальную технику и подключать дополнительный персонал;
• Сталь. Такие опоры пользуются заслуженной популярностью, но стоят дорого, они подвержены влиянию коррозии, а через большой внешний диаметр отличаются огромной массой. Также тут нужно использовать специальные антикоррозийные материалы.
• Асбестовые трубы. Относительно недорогие, простые в монтаже, но без дополнительного армирования тут не обойтись.



Какие сваи лучше использовать в определенных условиях

Строительство свайного фундамента с ростверком своими руками

Забивные опоры делают с железобетона, сечение прямоугольное, реже круглое, размеры могут отличаться. Используются на слабых в верхних слоях, почвах, под которыми есть твердые несущие породы;

• Трубчатые сваи-оболочки. Это металлические опоры круглой формы, используются для возведения оснований на слабых грунтах, в сейсмически активных зонах и при возможном влиянии горизонтальных, вертикальных и выдергивающих нагрузках. Наконечник стальных свай острый, иногда спиральной формы;
• Пирамидальные конические сваи, сделанные с бетона. Они имеют размеры 40х40 см, постепенно зауживаются до размера 20х20 см. Обладают высокими несущими способностями, применяются тогда, когда верхний слой почвы отличается высокими строительными характеристиками, но его толщина недостаточна для возведения надежного основания;
• Ромбические. Больше практикуются на пучинистых почвах с высоким расположением грунтовых горизонтов.



Свайно-монолитный фундамент сейчас считается одним из самых надежных и практичных конструкций, несмотря на свое устройство и некоторые сложности в возведении.

Но, при этом, такая конструкция в некоторых случаях считается оптимальной и лучшей.

Cвайный фундамент с монолитным ростверком: устройство

Cвайный фундамент с монолитным ростверком: устройство. Технология возведения свайного фундамента. Выбор свай под фундамент с монолитным ростверком.

Источник: fundamentclub.ru

Устройство свайного фундамента с монолитным ростверком

Возведение строений различного назначения на сваях в значительной степени удешевляет строительство. Для повышения несущей способности свайного фундамента устраивается ростверк.

Его можно соорудить из сборных ж/б конструкций, металлопроката, бетона.

Для частного строительства самым подходящим справедливо считается свайный фундамент с монолитным ростверком: его возведение не требует участия тяжелой строительной техники.

Конструктивные особенности свайного фундамента с монолитным ростверком

Существует два варианта исполнения монолитного ростверка:

• плитный – ростверк, связывающий в единую систему все сваи;
• ленточный – ростверк, соединяющий сваи последовательно.

Плитный ростверк устраивается под всей площадью здания, ленточный – только под несущими стенами.

Наиболее распространенным в частном строительстве является ленточный монолитный ростверк, так как особо тяжелых построек в индивидуальном хозяйстве не возводится, а материалоемкость плитного ростверка в несколько раз выше ленточного.

В свою очередь, ленточный ростверк также делится на несколько разновидностей, характеризующих его положение относительно грунта:

• висячий (высокий) – размещается выше поверхности земли. Расстояние от его подошвы до грунта – не менее 10-15 сантиметров. Данный вид ростверка целесообразно применять на пучинистых грунтах;
• наземный – ростверк, подошва которого лежит на уровне поверхности земли на подушке (песчано-гравийной или песчаной). Такая конструкция приемлема только на непучинистых или слабопучинистых грунтах. Грунты, подверженные пучению в период морозов способны оторвать ростверк от свай;
• низкий – заглубленный ростверк. В пучинистых грунтах он заглубляется на глубину промерзания, на грунтах более благополучных глубина погружения ростверка в грунт может составлять всего 200-400 мм.

Из всех видов ростверков наиболее распространенными в индивидуальном строительстве являются висячие: они достаточно прочные, чтобы служить надежной опорой легким постройкам. Их устройство не требует проведения земляных работ.

Большинство построек (дач, бань и пр.) возводятся с использованием фундамента на буронабивных сваях с монолитным ростверком – самого дешевого и не требующего больших трудозатрат варианта.

Технология строительства

Устройство свайного фундамента и монолитного ростверка можно разбить на несколько этапов:

• подготовительные работы;
• установка свай;
• устройство ростверка.

Подготовительные работы

В процессе подготовки площадку под строительство выравнивают, планируют (насколько это возможно – ведь вся прелесть свайных фундаментов в том и состоит, что рельеф местности остается практически неизменным).

Затем производится разметка: размечаются оси фундамента, места установки свай. Желательно на этом этапе иметь на руках чертеж свайного фундамента с монолитным ростверком, разработанный опытным проектировщиком.

На чертеже указываются все необходимые размеры и другие сведения: количество свай, шаг их расстановки, диаметр

postroifundament. ru

Монолитный свайный фундамент с ростверком: технология, цена работ

Свайный фундамент монолитного типа, несмотря на сложную форму, широко используется в частном строительстве. Он не требует особо трудоемких земляных работ, но при этом достаточно надежен, если нужна опора для легкого и не слишком высокого дома. Устроить под ним полноценный подвал практически нереально.

Оглавление:

1. Преимущества и виды ростверков
2. Сфера применения свайных оснований
3. Технология возведения своими руками
4. Примерные расценки

Особенности конструкции

Свайный фундамент, «обвязанный» поверху сплошной бетонной лентой, представляет собой несколько расставленных по определенной схеме вертикальных опор с высокой несущей способностью. Каждая из них выдерживает от 350 до 3800 кг – в зависимости от характеристик почвы и собственного диаметра. Длинные сваи легко опустить глубоко в грунт, чтобы добраться до плотных опорных слоев, даже если на поверхности он слишком слабый, сыпучий, обводненный или заболоченный.

Монолитный ростверк здесь играет роль жесткой связки, не позволяющей сваям свободно подниматься/опускаться при смещении нагрузки, подвижках либо во время зимнего пучения грунта. Это оказывается очень кстати, если дом сложен из хрупких материалов вроде газосиликата или пеноблоков, которые на разнонаправленные и изгибающие силы реагируют растрескиванием. А сплошная бетонная лента, играющая роль армопояса, принимает давление на себя, выравнивая его в каждой точке.

Разновидности ростверков

Различают несколько типов:

• Высокий – располагается над поверхностью участка примерно в 10-15 см (можно и выше, если это необходимо). Подходит для легких каркасников и деревянных домов, однако требует дополнительных работ по теплоизоляции «подпола».
• Наземный – применяется в случае слабых, но малоподвижных грунтов. Увеличивает площадь контакта с почвой, тем самым уменьшая распределенное давление.
• Заглубленный – по сути это уже ленточный фундамент, дополненный вертикальными опорами, поскольку ростверк примерно на 30 см погружается в верхние слои грунта. Его устраивают под тяжелыми домами из кирпича.

Под монолитный фундамент чаще устанавливают буронабивные железобетонные сваи. Технология их формирования позволяет создавать цельные конструкции, где опоры и ростверк являются неотделимыми друг от друга. При использовании забивных или винтовых стержней с армирующей лентой их приходится связывать иными способами.

Свайный фундамент с монолитным ростверком обладает серьезными преимуществами перед другими видами оснований:

• Малый вес в сочетании с достаточно высокой несущей способностью.
• Минимальные затраты сил и средств на этапе земляных работ.
• Невысокая материалоемкость.
• Возможность возведения на разных типах грунтов и при неровном ландшафте.

Еще одно преимущество – монолитный ростверковый фундамент можно отлить самостоятельно, если есть схема расстановки свай, точные данные о глубине опорных слоев грунта и грамотный расчет несущей способности. Проблема в том, что как раз проектирование такого основания требует профессионального подхода.

Также приготовьтесь потратиться и на спецтехнику: ямобуром скважины делать гораздо быстрее, а главное, они получаются строго вертикальными. Сам монолит важно залить в один заход, чтобы он был достаточно надежным и крепким. А значит, бетонный раствор для него в корыте не приготовить – придется заказывать сразу весь объем с доставкой на ближайшем РБУ.

В каких случаях применяется?

Свайный фундамент с монолитным ростверком отлично подходит при глубоком залегании плотных слоев почвы (от 2 до 8 м) и для строительства на сложных грунтах:

• глинистых;
• торфяных;
• с высоким УГВ.

При тех же условиях можно использовать и бетонную плиту, но она выйдет дороже из-за своей материалоемкости. Допускается применение более легких устойчивых оснований с ростверком и на плотных почвах. Единственное ограничение для них – скальные и обломочные грунты, в которых крайне тяжело пробурить скважины.

Свайный фундамент оказывается единственным вариантом при строительстве дома на рельефном либо наклонном участке. В этом случае удастся уйти от необходимости подсыпки грунта или выравнивания, а просто выставить по уровню оголовья свай на одной высоте. Лента окончательно решит проблему, образовав сплошное основание не только под коробкой, но и под внутренними стенами.

Такой фундамент готовят для легких построек: каркасных, деревянных, а также блочных и кирпичных, если они не слишком высокие. При среднем весе дома лучше использовать монолитный заглубленный ростверк, который будет передавать нагрузку не только точечно на опорные слои грунта, но и по всему периметру – на его поверхность. Также свайные конструкции решают проблему возведения на освоенных площадях, где слишком близко расположены другие объекты или проходят коммуникации, которые нельзя перенести.

Технология строительства основания

Порядок подготовки участка к возведению фундамента зависит от того, будет ли его монолитный ростверк заглублен в верхние слои почвы. Если да, понадобится одновременно бить скважины под сваи и дополнительно рыть между ними траншею для укладки опалубки под ленту на глубину около 30 см (плюс еще 10-15 для песчаной подушки). В любом случае полностью расчищать участок не придется – достаточно снять дерн там, где будет находиться само основание.

Количество свай зависит от их характеристик и веса постройки, для чего суммарные нагрузки делят на несущую способность вертикальных опор. Следует учитывать изгибающее и горизонтальное воздействие почвы на них. Глубина заложения традиционно выбирается ниже точки замерзания грунта в конкретном регионе (примерно на полметра), то есть опор длиной 2-2,5 м достаточно.

Дальше свайный фундамент своими руками строят по следующей схеме:

• На дно пробуренных скважин и траншеи засыпать щебень и песок, пролив получившуюся подушку водой и тщательно ее утрамбовав. Под будущим ростверком землю нужно сразу застелить рубероидом.
• Опустить внутрь обсадную трубу из асбестоцемента – она сыграет роль опалубки для будущей сваи. Для легких хозпостроек можно использовать свернутый по диаметру скважины в 2-3 слоя лист рубероида, но в этом случае добиться одинаковой толщины опор будет трудно.
• Связать из стальной арматуры объемные решетки той же длины, что и подготовленные трубы. Сделать выпуски прутов над оголовьями на высоту будущей ленты.
• Сформировать из досок опалубку под монолитный ростверк, увязать внутри металлический каркас.
• Постепенно заливать бетоном вкопанные трубы, уплотняя раствор глубинным вибратором или «дедовским» методом штыкования. Оставшейся частью смеси заполнить форму для ленты.

Чтобы бетон в монолите набрал требуемую прочность, его необходимо регулярно увлажнять и закрывать пленкой. Через 4 недели, когда он полностью схватится, можно приступать к дальнейшему возведению. Из-под наземного ростверка песок лучше выбрать – оставшийся зазор позволит грунту расширяться зимой, не выдавливая ленту.

Цена строительства

Пока не будет готов проект фундамента, назвать точную сумму не смогут даже профессиональные монтажники.  Объем работ, выполняемый подрядчиками, тоже влияет на итоговую стоимость. Но в целом ориентируйтесь на такие цифры (подготовку и разметку участка можно выполнить самостоятельно, но обычно она уже включена в перечень услуг):

1. Бурение скважин – аренда спецтехники в МО на 7 часов (плюс час на дорогу) обойд

stroitel-lab.ru

монолитная плита на буронабивных сваях

Для нашего загородного дома, который мы строим в неблагоприятных гидрогеологических условиях был выбран фундамент – монолитная плита на буронабивных сваях. Проектная площадь фундамента – 55 кв.м. В тексте пошаговое описание обустройства фундамента с фотографиями. Общая стоимость фундамента – немного меньше двух тысяч долларов.

Стоит отметить колорит нашей молодой семьи, помимо нас, это еще плюс два поколения инженеров-строителей с обеих сторон. Нужно ли говорить, что каждый шаг в процессе постройки нашего загородного дома напоминает консилиум. Фундамент, как основа будущего дома был тщательно продуман и выдержит нагрузку нашего небольшого дома, даже если сверху надстроить еще пару этажей, помимо спланированных двух.

Выбор типа фундамента

Почему выбор пал на такой тип фундамента, а не, например, ленточный, или на бетонных блоках? Из-за возможного оседания данного ленточного фундамента под воздействием грунтовых поверхностных вод. Кроме того грунты на нашем участке слабые (стандартные грунты в нашей лесистой местности – серые подзолистые), а плита будет устойчива к смещению грунтов.Но остановится только на монолитной плите – было бы слишком просто. Было принято решение дополнительно укрепить фундамент сваями, и именно буронабивные сваи используются в неблагоприятных гидрогеологических условиях. Такой вид свай кроме основных плюсов имеет еще одно неоспоримое преимущество перед другими – низкая стоимость.

Подготовительные работы

Первым делом была сделана разметка и потом проведены земляные работы. Экскаватор сравнял землю (надо отдать должное дядечке водителю, настоящий перфекционист, он все старался сделать под прямым углом, подравнивал, делал работу ну прям с любовью) , отбили отметки четырех точек, разбили оси под углы 90 градусов (теодолитом, хотя можно пользоваться, например «египетским треугольником» ). Кстати, несоответствие осей готового фундамента полсантиметра, которое получилось в готовом фундаменте, вполне не плохой результат.

Обустройство буронабивных свай и подбетонка

Следующим шагом, ручным буром (работали два человека), бурились скважины под сваи, глубина каждой – 2 метра(минимальная глубина – 1.5 метра). Сваи запроектированы по углам фундамента и серединам сторон, всего восемь штук.После, по плоскости отсыпали 15 см щебня, который разравняли, а затем электротрамбовкой тщательно утрамбовали. Щебень — важнейший элемент дренажа фундамента.Собрали металлическую опалубку. Вообще, можно сделать самодельную опалубку из досок, но металлическая лучше и удобнее. Её легко арендовать на несколько дней.При заливке монолитного фундамента – плиты, нужно заранее спроектировать некоторые коммуникации. Так что ,еще до заливки подбетонки, вывели короб под ввод воды в дом и вывод канализации с помощью канализационной наружной трубы.Связали столбы арматуры – арматурный каркас свай, и поместили их в подготовленные скважины, засыпали щебнемВыставили опалубку и миксер с бетоном B 15 П3 залил пятно дома (на высоту 10 см), сваи.

Опалубка использовалась металлическая, благодаря такой опалубке стены плиты получились ровные, без видимых стыков, да и скорость установки такой опалубки выше.

Надо сказать, подбетонка необходима согласно стандартов СНиП 52-01, СП 52-101/ 2003 и СП 50-101/2004 и выполняет ряд функций:

• выравнивает поверхность для последующего укладывания арматурного каркаса;
• служит как дополнительная гидроизоляция;
• равномерно распределяет силы, возникающие в грунте.

Монолитная плита

Всего день бетон постоял, после чего, связали арматуру (ячейка 80х80 внизу и вверху), выставили опалубку и залили бетоном B 25 П3, толщиной 30 см.

Выбрали обычную металлическую арматуру, хотя были предложения попробовать инновационную арматуру из стеклопластика, но отказались от этой идеи из-за того, что технология не проверена временем (по крайней мере, в наших широтах, а дом строится « на века»). Вяжем арматуру сами обычным крючком, отожженной проволокой.

Фундамент по периметру обработали мастикой гидроизоляции в один слой и через день битумным праймером холодного применения, также в один слой (вдвоем эти этапы сделали за пару часов каждый).

Фундамент обошелся нам сравнительно недорого, как для такого прочного, всего в пару тысяч долларов «на все про все» (правда это при небольшой площади, всего в 55 кв.м, очень многие норовят сказать о таких удивительно маленьких размерах будущего дома и сравнить размеры ну, например, с гаражом). Рекомендовать ли такой фундамент другим? Мы довольны, как сказала одна барышня «он очень красивый». Какой бы вы фундамент не выбрали, в зависимости от гидрогеологических условий на участке, главное, аккуратность в работе.

rems-info.ru

---

• Камин в деревянном доме без фундамента
• Зачем на фундамент кладут красный кирпич
• Фундамент из пенобетонных блоков отзывы
• Фундамент под контейнер 20 футов
• Проект фундамента ленточного
• Расстояние контура заземления от фундамента здания по пуэ
• Как правильно разметить фундамент для дома пошаговая
• Длина анкеровки фундаментных болтов
• Как сделать армопояс для фундамента
• Как убрать грибок с фундамента
• Можно ли лить фундамент в дождь

Свайный фундамент с монолитным ростверком: виды и технология возведения

Свайный фундамент с монолитным ростверком хорошо подходит для возведения дома на подвижном грунте. Вертикальные опоры в нем объединяются лентой, делающей основание надежнее.

Содержание

1. Характеристики и применение свайного фундамента с монолитным ростверком
2. Разновидности ростверков
3. Высокий
4. Наземный
5. Заглубленный
6. Технология возведения своими руками
7. Плюсы и минусы свайных фундаментов с монолитным ростверком

Характеристики и применение свайного фундамента с монолитным ростверком

Монолитная плита распределяет вес на сваях равномерно

Это один из самых распространенных видов фундамента в малоэтажном частном строительстве. Как и у обычного столбчатого основания, нагрузка от здания в данном случае давит на вертикальные опоры. Это могут быть забивные либо винтовые сваи. Последние особенно рекомендуются для нестабильных почв, заболоченных или глинистых местностей. Ростверк помогает перераспределять нагрузку, создаваемую несущими конструкциями.

В отличие от оснований, состоящих из отдельных колонн, этот фундамент хорошо подойдет для разного рода проблемных почв. Сюда относятся грунты с высоко залегающими водами, повышенной влажностью или подвижностью, местности с вечной мерзлотой. Монолитные сваи могут устанавливаться на участках, где другие виды фундамента (например, ленточный) оказывались бы чрезмерно нагруженными. Они подойдут и для надежной устойчивой почвы. Однако некоторые ограничения все же есть: для осадочных, скалистых и магматических грунтов, а также тех местностей, где есть каменистая или известняковая прослойка, этот фундамент не рекомендуется.

Деревянные сваи устанавливают под легкие постройки

Сваи могут выполняться из разных материалов:

• Опоры из дерева устанавливаются под легкие постройки. Вбивать их полагается вибромолотом. Самые распространенные сваи – сосновые, но их можно делать и из других хвойных пород.
• Железобетонные опоры могут иметь сечение в форме круга или прямоугольника. Они хорошо выдерживают создаваемую зданием нагрузку. Опоры бывают пустотелыми и полнотелыми.
• Винтовые сваи из металла подходят для разных типов почв, в том числе для строительства в районах вечной мерзлоты.

Опоры отличаются между собой также поведением в грунте. У некоторых из них передача нагрузки реализуется через боковую сторону. Другие сваи проходят через подвижный слой в глубину почвы и передают нагрузку твердой части грунта, упираясь в нее.

Смета строительства зависит от типа свай, габаритов основания и устройства ростверка. Необходимые расчеты нужно провести заранее.

Разновидности ростверков

Высокий ростверк на бетонных сваях

Делают ростверк из металлических или бетонных балок. Его функция – связывание вертикальных компонентов фундамента над поверхностью земли. Расстояние от уровня почвы до ростверка может быть разным. Обычно сваи располагают под конструкцией равномерно. В некоторых случаях в местах усиления опоры монтируются скученными «пучками».

Высокий

В этом случае плоскость основания находится существенно выше поверхности земли. Из-за легкости монтажных работ такой ростверк используется весьма часто. Еще одно его преимущество – он не подвержен давлению почвы. Но сделать подвальное помещение в здании с этим ростверком не выйдет. Кроме того, при его монтаже нужно обеспечить качественные гидроизоляцию и утепление.

Наземный

Заглубленный ростверк на железных сваях

Здесь плоскость находится на одном уровне с грунтом. Случаи, когда она лишь незначительно возвышается над ним, также попадают в эту группу.

Заглубленный

В данном случае верхняя плоскость конструкции располагается ниже поверхности почвы. Это самый трудоемкий в реализации тип ростверка, что обусловлено сложностью создания свободного промежутка под ним.

Технология возведения своими руками

Монтаж и армирование свайного фундамента с монолитным ростверком можно сделать, даже не имея большого опыта в строительных работах. Заранее нужно изучить требуемые ГОСТы, подготовить чертежи, описывающие, как должна выглядеть конструкция в разрезе. Число задействованных свай зависит от массы здания и создаваемой перекрытиями нагрузки.

Последовательность работ:

1. С помощью ручного бура создаются скважины требуемой глубины, в которых будут располагаться сваи. Поскольку инструмент имеет регулируемую длину стержня, им можно работать на разных уровнях погружения (до 5 м).
2. Изготавливаются рубероидные трубы с диаметром, аналогичным таковому у скважин. Они будут служить опалубкой. Длина трубок должна на 0,3 м превышать глубину скважин. Верхушки делаются из трехслойного материала и связываются проволочными деталями.
3. Получившиеся трубки монтируются в выбуренные скважины. Если на дне последних имеется немного воды, это можно проигнорировать, но если ее больше, чем 0,25 от высоты, перед монтажом опалубки жидкость выкачивается насосом.
4. Подготавливается каркас из арматуры. Легче всего его сделать из трех прутьев сечением в 0,7 см, скрепленных проволочной обвязкой. Каркасные конструкции устанавливаются в скважины.
5. Подготавливают бетонный раствор с помощью смесителя и порционно заливают его в опалубку. Каждый слой трамбуется вибратором.
6. Приступают к монтажу ростверка. Между сваями вырывают траншею такой ширины, чтобы можно было установить там опалубку. Минимальная глубина при этом – 0,3 м. Ни в коем случае нельзя заливать бетонную смесь в траншею без опалубочного каркаса.
7. На дно насыпают 0,1 м песка и выстилают поверхность рубероидной гидроизоляцией. Между столбами монтируют опалубку.
8. Производят установку арматуры выше границы поверхности на 3 см.

После заливки бетонный раствор необходимо увлажнять, чтобы не трескался

Поверхность залитой смеси время от времени нужно слегка увлажнять. Начиная со следующих суток на протяжении недели ее каждый день обливают водой. Так состав лучше набирает крепость. Через 3 недели можно демонтировать опалубку. В это же время убирают песчаную подушку, находящуюся под ростверковой лентой. В результате между опорами получается конструкция, похожая на мост. Воздушный просвет оставляют на случай расширения грунта зимой.

Если вместо железобетонных свай были выбраны металлические винтовые, выполнять монтажные работы будет еще легче. Опоры ввинчиваются в грунт на глубину, указанную в проектных чертежах. Винтовые части должны располагаться ниже отметки промерзания почвы. Начинать закручивание свай нужно с углов постройки. Важно следить, чтобы они располагались строго вертикально.

Установленные опоры подрезают болгаркой до одного уровня. В полости свай для предотвращения коррозионных процессов заливается железобетонная смесь. Затем приваривают оголовки и монтируют ростверк. Для легкой постройки он может быть выполнен из хорошо обработанного бруса. Для более массивного здания подойдет металлический ростверк или железобетонная лента.

Плюсы и минусы свайных фундаментов с монолитным ростверком

Этот вариант основания хорош тем, что применяется на большинстве типов грунтов, в том числе мерзлых и подвижных. Конструкция легко и быстро монтируется, имеет отличные несущие качества. Заниматься ее обустройством можно даже в холодное время года.

Минусы конструкции – невозможность обустройства утепленного подвала и нужда в специальных инструментах для монтажа. Если используются винтовые сваи, их не получится протестировать на наличие повреждений.

характеристики, изготовление и инструкция по возведению

Содержание

• Характеристика свайного фундамента с монолитным ростверком
• Где применяют свайный фундамент с монолитным ростверком?
• Из чего изготавливают сваи?
• Плюсы и минусы применения свайных фундаментов с монолитным ростверком
• Технология возведения свайного фундамента
• Пробуривание скважин
• Армирование и заливка бетоном
• Выполнение ростверка

В самом начале строительных работ многие пытаются определиться с будущей фундаментальной конструкцией, основание – это составная часть постройки, и от нее зависит не только надежность, но и прочность всего сооружения. Большинство застройщиков выбирают свайный фундамент с монолитным ростверком, и это не спроста, он доказал временем свою прочность и долговечность, в сравнении с другими вариантами конструкций целостного основания.

к содержанию ↑

Характеристика свайного фундамента с монолитным ростверком

Итак, что такое свайный фундамент? Это тот фундамент, когда вся нагрузка от постройки возлагается на сваи. При формировке фундамента в качестве свай задействуют винтовые или забивные изделия. Довольно-таки часто в частном строительстве идут фундаменты из свай в комбинации с ростверком.

Для понимания, что такое монолитный ростверк, стоит охарактеризовать его. Это верхняя область свайного фундамента, которая выполняет функцию по дислокации нагрузки от несущих частей постройки. Выполнение ростверка происходит с помощью плит или балок, которые сводятся в единую систему.

к содержанию ↑

Где применяют свайный фундамент с монолитным ростверком?

Обычно применение свайного фундамента с монолитным ростверком осуществляется на проблематичных (глиняных) грунтах. Основа, выполненная из свай, помогает передать внушительную нагрузку на более твердые породы, залегание которых происходит намного глубже поверхностного грунта. Сваи успешно выстраиваются и на обычных, благоприятных грунтах.

В нынешнем застраивании к свайному фундаменту прибегают нередко, так как у него имеется повышенная несущая особенность. А еще он экономичен, благодаря малому объему земельных работ. Чаще всего такой фундамент встречается при закладывании щитового, деревянного или каркасного сооружения, а также при постройке небольшого строения.

к содержанию ↑

Из чего изготавливают сваи?

К сваям можно отнести удлиненные стальные стержни, которые ввинчивают вглубь проблематичного грунта.

Свайный фундамент состоит из кучки свай, которые консолидируются ростверком. Сваи бывают железобетонные, выполненные из дерева и металлические.

Использование деревянных свай основывается при средних и малых нагрузках. Материалом для выполнения этого вида свай выступают хвойные породы деревьев, чаще всего – сосна.

Вбивание деревянных свай осуществляется посредством механического молота, дизеля – молота и вибромолота.

Железобетонные сваи создаются из бетона. Другое их название – это забивные сваи.

На стройплощадках наиболее востребованы цельные пустотелые железобетонные сваи, имеющие сечение квадратного или круглого типа.

Сваи можно разбить на подвиды: сваи-трения, которые передают главную нагрузку исключительно боковой поверхностью, а также на сваи-стойки, которые проникают вглубь грунта через неустойчивый слой и, доходя до более твердого грунта, упираясь в него, делегируют всю нагрузку.

к содержанию ↑

Плюсы и минусы применения свайных фундаментов с монолитным ростверком

Преимущества свайного фундамента с монолитным ростверком:

• Его уникальность заключается в том, что его можно формировать на различном грунтовом типе, кроме магматического или осадочного грунта.
• Минимальная трата времени на земельные работы (это самый трудоемкий и сложный интервал в строительстве).
• Формовку свайного фундамента можно выполнить даже в холодное время года.
• Фундамент имеет гарантированно хорошую несущую способность.
• Формирование свайного фундамента обойдется в несколько раз дешевле, если сравнивать его с ленточным фундаментом.

Сам монтаж данного фундамента не представляет особого труда и заключается во ввинчивании свай в землю на требуемое глубинное расстояние, которое прописано в строительном проекте. После чего с помощью болгарки производится их подрезание до одинакового уровня.

Недостатки свайного фундамента с монолитным ростверком:

1. Невозможность обойтись без специализированной техники и инструментов для укладки свайного фундамента.
2. Невозможность установки на скалистом грунте и там, где имеется твердая прослойка из камней и известняка.
3. Закладывая такой фундамент, придется отказаться от застройки утепленного подвального помещения.
4. Сваи нельзя выстраивать рядом с объектом.
5. Сложность в выполнении вычислений.
6. Отсутствие возможности контроля вкрученной сваи на ее повреждение.

к содержанию ↑

Технология возведения свайного фундамента

Если при организации столбчатого фундамента возникает потребность в рытье траншеи, выстраивать опалубку, а потом производить засыпку пазухи, то устройство свайного фундамента с монолитным ростверком намного проще и технологичнее.

Но как сделать свайный фундамент с монолитным ростверком? Наглядно это выглядит так:

• Организуется бурение скважин на расчетное глубинное расстояние посредством ручного бура.
• Происходит выставление опалубки, которая должна быть чуть выше поверхности, примерно на триста миллиметров. Это необходимо для удобства заливки бетонной смеси в пробуренную скважину.

к содержанию ↑

Пробуривание скважин

Высчитывается необходимое количество свай, которые будут задействованы. Их количество можно вычислить, отталкиваясь от веса будущего сооружения и общей нагрузки. Величина внутренних свай будет вычисляться исходя из нагрузки, которую создают стеновые перегородки, пол и кровля.

Производя вычисления, следует принять во внимание тот факт, что ручной бур имеет максимальный диаметр триста миллиметров. Он продается на любом строительном рынке или в магазине.

Длина стержня у бура регулируется, что допускает бурить скважины до пяти метров. Расположение режущих лопастей у бура устроено так, чтобы при работе приложенное усилие было незначительным. В промышленности стали изготавливать ручные буры, способные существенно уширять нижнюю область скважины. Кроме этого, при бурении происходит образование опоры для сваи, что в свою очередь помогает, сэкономить на бетоне, так как количество необходимых свай сокращается.

к содержанию ↑

Армирование и заливка бетоном

Следующим шагом после бурения является формирование труб из рубероида. Их диаметр должен равняться диаметру скважины, а длина – быть на триста миллиметров больше ее глубины.

Верхняя часть у трубы выполняется из трехслойного рубероида, после чего связывается металлической проволокой. Она-то и будет использована в виде опалубки. Далее труба очень осторожно помещается в пробуренную скважину. При обнаружении незначительного количества воды в скважине можно не придавать этому значения, но, если ее больше одной четверти, то перед тем, как заливать бетон, стоит ее выкачать при помощи насоса.

Для того чтобы улучшить прочность готовых столбов, потребуется подготовить арматурный каркас. Можно обойтись самым недорогим и простым способом: для этого берется три вертикальных металлических прута диаметром около семи миллиметров, которые необходимо скрепить между собой мягкой поволокой.

После того как каркас будет установлен, в скважину заливается бетонированная смесь. Она заливается слоями, которые уплотняются при помощи вибратора.

к содержанию ↑

Выполнение ростверка

Ростверк делается из бетонной или железной балки, задача которой – выполнять соединительные функции вертикальных элементов строительной конструкции.

Выполнение ростверка происходит следующим образом. Промеж столбов роется траншея, ее глубина должна быть не меньше тридцати сантиметров. Ширина должна быть такой, чтобы в нее поместилась опалубка. Ее наличие обязательно, так как заливка бетона в землю является технологической ошибкой.

После этого можно насыпать песок в пределах десяти сантиметров и настилать ленту рубероида. Опалубка устанавливается промеж столбов.

Арматура монтируется на дне скважины, при этом она должна выходить за поверхность примерно на три сантиметра. Для того чтобы арматура не заржавела, она должна быть погружена полностью в бетон.

После того как бетон был залит, он нуждается в увлажнении. Для этого необходимо в течение семи дней поливать его водой. Данная процедура необходима для того, чтобы бетон смог набрать крепость.

Далее, когда опалубка будет снята, необходимо убрать и песок, который был насыпан под ростверк. В итоге должно получиться что-то наподобие мостика межу столбами. Этот воздушный промежуток необходим для расширения земли в зимнее время.

Монолитные купольные хранилища нефтяного кокса

МЫ ПЕРЕЕЗЖАЕМ В ПОСЕЩАТЬ MONOLITHICDOME.COM & MONOLITHIC.RU | ПОДРОБНЕЕ

Хранилище нефтяного кокса — в Санта-Крус, Виргинские острова США, хранилище кокса Ховенса, Bechtel Corp. имеет два монолитных купола размером 254 фута × 127 футов. Имея вместимость 40 000 метрических тонн, они являются крупнейшими в мире хранилищами нефтяного кокса. После того, как была сделана эта фотография, поверх куполов была установлена ​​башня с оборудованием и конвейерная система. Допустимый вес составлял один миллион фунтов.

---

Дэвид Б. Саут • Опубликовано 5 июня 2014 г. 14:33 • Монолитное купольное хранилище

Что такое нефтяной кокс?

Нефтяной кокс, часто называемый «нефтяным коксом», является побочным продуктом нефтеперерабатывающих заводов. Переработка сырой нефти дает бензин, керосин, топливо для реактивных двигателей, масла и многие другие продукты. Последний процесс, которому подвергается сырая нефть, называется коксованием, при котором образуется твердый углеродистый материал, нефтяной кокс. Он очень стабилен, содержит большое количество энергии и обычно используется в качестве источника топлива на электростанциях и для изготовления электродов для металлургических заводов.

Нефтяной кокс — побочный продукт, которым часто пренебрегают, и во многих местах его просто хранят в штабелях, которые вырастают до огромных высот. Это означает, что нефтяной кокс представляет собой практически чистый углеродный мусор или близок к мусору, и он хранится в открытых отвалах нефтяного кокса на полях возле нефтеперерабатывающих заводов.

В чем проблема?

Проблемы, связанные с хранением нефтяного кокса в гигантских штабелях, могут быть довольно неприятными. Когда нефтяной кокс остается снаружи, ветер выветривает его, создавая черную пыль, которая разлетается по окрестностям, покрывая все вокруг. Загрязнение пылью нефтяного кокса в Чикаго стало такой проблемой, что городские власти Чикаго создали страницу с информацией о нефтяном коксе, где граждане могут узнать о пыли и сообщить о наблюдениях за нефтяным коксом.

В июле 2013 года шторм в Детройте, штат Мичиган, создал огромное облако пыли из нефтяного кокса, которое было перенесено из кучи в Детройте через реку в Виндзор. «Пыльная буря из нефтекокса» была заснята на видео и опубликована на YouTube:

Одна женщина сказала мне, что всегда может сказать, когда ветер дует над штабелями нефтекокса, по контуру ее головы на подушке, сделанному в темноте. пыль от кокса, которая ночью упала ей на подушку. Она сказала, что всегда смущалась, зная, что такое же количество пыли из-под кокаина оседает ей на голову, пока она спит, и ее нужно смывать с волос и лица, не говоря уже о том, сколько она дышала.

Все больше и больше нефтеперерабатывающих заводов обнаруживают, что люди больше не будут мириться с кучами нефтяного кокса. Недавно The Mining Gazette сообщила, что «Мичиганский департамент качества окружающей среды объявил о планах отклонить запрос компании на хранение штабелей нефтяного кокса на открытой площадке на берегу реки в Ривер-Руж». Они также сообщили, что после того, как в прошлом году жители пожаловались на гигантские кучи нефтяного кокса, мэр Детройта приказал убрать черные пыльные отходы с площадки вдоль реки Детройт.

Какое решение?

Хранилища нефтяного кокса решают проблемы, связанные с отвалами нефтяного кокса под открытым небом, а монолитные купола создают впечатляющие суперхранилища для этого нефтяного кокса.

В статье «Подробнее о монолитных купольных хранилищах» Фреда Паркер отмечает, что «Монолитные построили свое первое хранилище в 1976 году — бетонный купол размером 105 × 35 футов для хранения картофеля из Айдахо. С тех пор было построено более 500 хранилищ Monolithic Dome, которые используются почти в каждом американском штате и более чем в 20 зарубежных странах. Помимо картофеля, они хранят цемент, песок, соль, удобрения, корма, зерно, фрукты, овощи, заполнители, уголь, стружку, семена, арахис, кокс, взрывчатые вещества и т. д.».

Монолитное купольное хранилище нефтяного кокса — лучшее решение по целому ряду причин. Вот некоторые из них: более низкие затраты на строительство; Базовые основы; Своевременное строительство; Гибкость дизайна; Превосходная прочность; Минимальная конденсация; Устойчивость к коррозии; Оперативная погрузка и разгрузка; Идеальные ударные стены; Легко поддерживаемая температура; Живучесть; Более низкие страховые взносы и долголетие.

Вы можете прочитать больше о преимуществах строительства монолитного купольного хранилища и подробности о строительстве в моей статье «Анатомия монолитного хранилища».

Каков итог?

Суть в том, что монолитные купольные хранилища нефтяного кокса являются лучшим решением проблемы хранения нефтяного кокса под открытым небом в массивных пылезагрязняющих отвалах, что быстро становится неприемлемым решением для американского общества.

Если вы знаете кого-то, кому требуется хранилище для нефтекокса, просто напишите нам, и мы свяжемся с ним.

Подпишитесь на БЕСПЛАТНОЕ 14-шаговое руководство по началу работы с монолитными купольными домами

Эл. адрес:

---

Спортивный зал школьного округа Тринидада и полевой дом

Тринидад, сельская община в Техасе с населением 1100 человек и школьным округом, в котором обучается около 300 учеников, использует спортзал и полевой дом Monolithic Dome уже около семи лет, с момента их завершения в октябре 2004 года.

---

Что нужно знать о монолитном купольном доме перед покупкой!

Это новинка! Вот обязательная, обязательная к прочтению электронная книга с практической информацией обо всем, что связано с проектированием и строительством дома вашей мечты.

Монолитные планы этажей

Для купольного дома вашей мечты в нашей библиотеке есть планы этажей самых разных размеров и форм. Этот диапазон размеров включает в себя небольшие уютные коттеджи, а также просторные и эффектные замковые владения и все, что между ними. Но хотя размеры и формы могут различаться, преимущества дома с монолитным куполом остаются неизменными. В дополнение к долгосрочной экономии наши экологически чистые монолитные купола обеспечивают энергоэффективность, защиту от стихийных бедствий и многое другое. На этом веб-сайте есть инструменты и сотни статей, связанных с проектированием куполов. Кроме того, в нашем штате есть профессионалы с опытом и знаниями, которые помогут вам спроектировать точный план этажа, который вам нужен и в котором вы нуждаетесь.

---

Тур «Монолитный купол» возвращается — 15 октября 2022 г.

Тур «Монолитный купол» возвращается! После двух лет отмены пандемии мы наконец можем снова открыть кампус «Монолитный купол» для посетителей. Кроме того, у нас есть купольный дом в Юте, который мы можем показать.

Готовьтесь к реальным чрезвычайным ситуациям, а не к судному дню

Когда газета Dallas Observer написала об Исследовательском парке монолитных куполов, они связали купола с подготовкой к судному дню. Это упускает суть. Мы не готовимся к концу времен; мы готовимся к концу… хорошей книги, свернувшись калачиком на диване, мирно читаем, пока снаружи бушует буря.

Возвращение: наш дом с монолитным куполом на холме

Когда я писал о подготовке к реальным чрезвычайным ситуациям, я понял, что на этом сайте практически ничего нет о нашем доме, Аркадии. Мы построили дом шесть лет назад и разместили на сайте monolithic.org несколько замечательных историй с фотографиями его дизайна, строительства и завершения. Пришло время перенести и обновить статьи.

Научитесь строить купол на осеннем семинаре строителей монолитных куполов

Вы когда-нибудь хотели построить монолитный купол? Пачкать руки, нанося пену, подвешивая сталь и набрызгивая торкрет-бетон? Хотите учиться у строителей куполов с многолетним опытом? Теперь у вас есть шанс. Приходите на осенний семинар строителей монолитных куполов 2022 года в сентябре этого года и постройте настоящий монолитный купол.

Дом с монолитным куполом на озере Тексома на продажу

Дом с монолитным куполом на озере Тексома недалеко от границы Техаса и Оклахомы выставлен на продажу. Расположенный на 3,65 акров, дом окружен деревьями. В нем три спальни, две с половиной ванные комнаты и просторная открытая планировка.

Больше новостей…

© 1996-2022 Монолитик . организация | Конфиденциальность | Условия | Отказ от ответственности

Уровень среза сваи – Скалывание сваи – Причины и процедура (С ИЗОБРАЖЕНИЯМИ)

Согласно определению, уровень среза сваи – это отметка, до которой происходит скалывание или срезание бетона оголовка сваи при обнажении арматуры. В случае свайного фундамента это важный конструктивный параметр, который позволяет арматуре сваи внедряться в оголовок сваи и равномерно распределять нагрузку на сваю, тем самым действуя как единая монолитная конструкция.

Все сваи под наголовником сколоты или обрезаны на одинаковую глубину, указанную в чертежах конструкции свай или в спецификации.

Содержание

• Уровень отсечки сваи Значение
• Разница между уровнем среза сваи и уровнем основания
• Причина дробления свай или срезания головок свай?
• Спецификация уровня отсечки сваи
• Процедура резки сваи?

Уровень отсечки сваи

Уровень отсечки сваи Значение

Согласно IS 2911-1-2 определение уровня отсечки сваи следующее:

Это уровень, на котором свая срезается для поддержки оголовков свай или балок или любых других конструктивных элементов на этом уровне.

Разница между уровнем среза сваи и уровнем основания

Отметку среза сваи не следует путать с уровнем фундамента или уровнем основания сваи. Уровень носка сваи на самом деле является верхним уровнем скальной породы, до которого свая должна быть забурена или забита.

Причина сваи Откалывание или срезание головок свай?

Обратите внимание, что концепция уровня отсечки сваи относится только к монолитным бетонным сваям. В таких сваях скважину делают в земле ударным или вращательным способом бурения. В результате мы имеем грязь или подземные воды на уровне основания.

Для бетонирования в такой грязи мы используем тремный метод бетонирования, также называемый мокрым способом. В этом методе стальной вал, соединенный с воронкой наверху, используется для заливки бетона в отверстие. Но эта тремая труба опускается до уровня фундамента, а бетонный раствор опускается ниже уровня воды. Бетон под давлением вытесняет раствор и перелив из скважины. Очень важно, чтобы заливка бетона продолжалась до тех пор, пока бетон хорошего качества не будет сформирован над проектным уровнем отсечки сваи. Это позволит избежать загрязнения навозной жижи в пределах расчетной длины сваи. Эти верхние несколько метров сваи состоят из слабого бетона, а также загрязненного мусора.

Итак, есть две основные причины срезания или скалывания оголовков свай. Первый заключается в превращении арматурного стержня каркаса сваи в оголовок сваи. Во-вторых, удалить слабый или некачественный бетон.

Уровень отсечки сваи Спецификация

Хотите узнать, как рассчитать уровень отсечки сваи? В каждом проекте строительства свай детали проекта дают информацию, необходимую для установки и размещения свай, уровней отсечки, уровня готовой крышки, расположения и ориентации крышки сваи на плане фундамента, а также безопасности и грузоподъемности каждой сваи.

Спецификация уровня среза сваи следующая:

Если уровень среза менее 2,5 м ниже уровня земли, бетон должен быть залит как минимум на 600 мм выше уровня среза. На каждые дополнительные 0,3 м высоты светотеневой границы ниже рабочего уровня допускается дополнительное покрытие не менее 50 мм. В зависимости от длины ворса может потребоваться больший припуск.

При укладке бетона методом треми бетон должен быть залит до уровня земли, чтобы обеспечить перелив бетона для визуального осмотра, или минимум на один метр выше уровня отсечки. В условиях, когда уровень отсечки ниже уровня грунтовых вод, следует учитывать необходимость поддержания давления на незатвердевший бетон, равного или превышающего давление воды, и соответственно определять длину дополнительного бетона над уровнем отсечки.

Резка свай

Процедура резки свай?

Уровень среза сваи может быть над или под землей. Когда он находится над землей, бетон должен вылиться из оголовка сваи по завершении. Благодаря тремовому методу верхняя часть сваи состоит из непрочного бетона, а также некоторого количества загрязненных обломков бурения.

• В случае, если свая срезается ниже уровня земли, необходимо поднять уровень бетона примерно на 1 м для обрезки слабого бетона.
• Описание процедуры/метода резки свай следующее:
• После выполнения узла заливки сваи под ростверк грунт вокруг сваи удаляется с помощью экскаватора и достигается глубина, предусмотренная для ростверка.
• Вырубка оголовков свай начинается минимум через 7 дней после достижения бетоном 70% прочности на сжатие.
• Бетон оголовка сваи раскалывается или разрезается с помощью отбойного молотка или вибрационного синдрома руки (HAVS) один за другим. Но следите за тем, чтобы не повредить дюбели сваи. В случае повреждения арматурного стержня дюбели необходимо будет засверлить на необходимую длину выработки.
• Если бетон непрочен даже ниже отметки среза сваи, инженер может попросить отремонтировать бетон перед началом процедуры скалывания. В любом состоянии свая не должна иметь трещин или бетона низкого качества.
• После удаления щербатого бетона закрепляют ростверк сваи с последующей заливкой бетоном.

Непрерывная свайная стена | Строительство стены из смежных свай

Стена из смежных свай | Строительство смежных свайных стен — Martello Piling

• Дом
• Техники
• org/ListItem»> Поддерживающие стены
• Свайные стены
• Непрерывная свайная стена

Ряд смежных свай, сконструированных для образования земляной подпорной конструкции в виде консольной или подпираемой консольной стены. Смежные свайные стены состоят из ряда следующих друг за другом несвязанных монолитных бетонных свай, построенных с небольшими промежутками между соседними сваями, сформированными с помощью CFA или буронабивных свай (методы замещения свай). По сравнению с другими боковыми системами поддержки грунта смежные свайные стены представляют собой более простую и экономичную систему поддержки из-за снижения стоимости и времени строительства при небольшой и средней глубине земляных работ.

Последовательность строительства

1. Соорудить сваю с помощью вращательного бурения или метода CFA (непрерывный шнековый бур).
2. Установите арматуру каркаса сваи, чтобы свая могла выдерживать изгибающие усилия.
3. Дать бетону набрать расчетную прочность.
4. Установите перемычку для связывания свай; обеспечение того, чтобы стена действовала как монолитная конструкция.
5. Начать раскопки с уменьшенного уровня до уровня формирования.
6. Установите временные и/или постоянные подпорки там, где этого требует конструкция.

Области применения

• Новые подвальные строения, особенно в городских районах
• Дополнительная крепь для автомобильных дорог с оползнями (устойчивость откосов)
• Опоры мостов, несущие горизонтальные нагрузки
• Выемка насыпи

Воздействие на окружающую среду

• Оказывает положительное воздействие на окружающую среду, облегчая решения по удерживанию грунта при минимальном объеме земляных работ (довольно простая процедура «изготовление/установка»).
• Сваи со сравнительно низким уровнем шума, вибрации и деформации прилегающего массива грунта, поэтому подходят для городских или промышленных условий.

Технические характеристики

• Временная или постоянная земляная подпорная конструкция: ограничение подвижек грунта на удерживаемой стороне.
• Несвязанные сваи не подходят для удерживания воды или проникновения грунтовых вод, за исключением случаев, когда струйная заливка цементным раствором, торкретирование или набрызг бетон герметизируют сваи и устраняют проникновение.
• Благодаря вращательному бурению система применима в широком диапазоне грунтовых условий: зернистые грунты, наиболее связные грунты, мягкие слои горных пород. Однако примыкающая стена (с зазором между сваями) обычно становится непригодной для сооружений, удерживающих мелкозернистые грунты с высоким уровнем грунтовых вод, мягкие глинистые и слабые органические грунты из-за потери мелочи между сваями.
• Не подходит для твердых глин и твердых пород.
• Сваи обычно изготавливаются с номинальным зазором между сваями обычно от 100 мм до 150 мм.
• Сваи рассчитаны на поперечные изгибающие усилия и обычно связываются вверху с помощью накладной балки для обеспечения монолитности.
• Глубина земляных работ ограничивается длиной арматуры свайного каркаса, вводимой в сваи (максимум 18,0 м для CFA и может стать более экономичным для систем траншейных стен на глубине).
• Способность выдерживать осевую нагрузку (точечная нагрузка и/или линейная нагрузка, распределенная через покрывающую балку.

Связанные проекты для этой техники

Centenary Way Бирмингем

Кардифф, Великобритания

Кардифф Сплотт Роуд

Лондон, Великобритания

Станция Hackney Wick

Лондон, Великобритания

Музей Виктории и Альберта

Абердин, Великобритания

Абердин Тройной Киркс



Фонды Фрэнки, Великобритания

Читать далее

Атлас Фондов

Читать далее

Фонды Фрэнки

Franki Foundations — бесспорный лидер на бельгийском рынке, предлагающий широкий спектр решений для глубокого фундамента. Группа имеет филиалы в Бельгии и Люксембурге, Франции (Atlas Fondations), Нидерландах (Franki Grondtechnieken) и Великобритании (Franki Foundations UK). Мы также работаем в ДРК (Конго), ОАЭ и Катаре. Franki Foundations является членом BESIX Group. Наши более чем 250 сотрудников сделают все возможное, чтобы найти и реализовать правильное решение вашей проблемы с фундаментом, большой или маленькой!

Читать далее

Франки Грондтехникен

Читать далее



BFS Бетонные опоры, сваи и колонны

Skip to main content

• Description
• Concrete Products
• Sizes
• Key Advantages
• Spun Process
• Vibrated Process
• Gallery
• Resources

Afinitas company BFS is known for its specially developed spun concrete technologies that enable the производство опор и свай из железобетона или предварительно напряженного бетона, полностью соответствующих местным нормативам. Широкий спектр оборудования, предлагаемого BFS, отвечает всем требованиям, предъявляемым к производственным циклам; от рецептуры бетона и смешивания до прядения, сушки, расформовки, изготовления арматурных каркасов, предварительного напряжения и испытаний. Использование биконических форм позволяет значительно повысить производительность, поскольку за один цикл можно формовать два продукта. Степень автоматизации может быть адаптирована к вашим потребностям с точки зрения производительности и гибкости.



Наши технологии центрифугирования позволяют производить различные изделия, в том числе:

Стандартные предварительно напряженные армированные опоры

Высокое качество, получаемое в процессе прядения, позволяет производить обычные железобетонные опоры в основном для линий электропередач. но и для телефонных линий. В соответствии с местными стандартами или когда требуются как высокие нагрузки на острие, так и фонарные столбы, чаще всего используются предварительно напряженные железобетонные столбы.

Декоративные – Декоративные опоры

Использование декоративных опор является растущей областью благодаря различным требованиям по охране окружающей среды. Оборудование BFS может помочь производить соответствующие материалы и формы, указанные архитекторами и профессионалами в области ландшафтного дизайна. Команда BFS имеет опыт в поставке специальных форм, необходимых для изготовления декоративных столбов любой формы методом прядения.

 Бетонные телекоммуникационные башни

Высокое качество, получаемое в процессе прядения, позволяет производить опоры связи высотой до 45 метров (148 футов) и более, если это необходимо для требований проекта.

Технология сборных железобетонных шпунтованных свай

Эта технология используется для масляной арматуры, фундаментов зданий, морских/береговых морских сооружений, предварительно напряженного или обычного железобетона длиной 6-50 м и размером от 150 мм до 2000 мм в диаметре. .

• Конические сваи цельные
• Цилиндрические сваи цельные
• Сваи цилиндрические сочлененные типа
• Квадратные, восьмигранные сваи соединенные тип
• Микросваи, двутавровые сваи

Для изготовления свай диаметром до 800 мм используется то же оборудование, что и для изготовления столбов. Специально разработанное оборудование подходит для производственного процесса больших размеров (диаметром до 2000 мм).

Столбы и сваи	Диапазон размеров
Диаметр изделия	от 150 до 1600 мм (от 6 до 63 дюймов)
Длина изделия	От 5 м до 45 м (от 16 до 145 футов) — возможно размещение двух изделий в одной форме

Передовая технология прядения BFS

Компания BFS имеет более чем 50-летний опыт работы в этой области, производя самое современное оборудование для центробежного прядения. Технология Spun Pole BFS используется для различных применений, включая опоры силовых кабелей, опоры GPS, опоры мобильных телефонов, световые мачты и опоры рекламных щитов (парковки и торговые центры), а также уличные фонари. Использование биконических форм позволяет значительно повысить производительность, поскольку за один цикл можно формовать два или более изделий. Степень автоматизации может быть адаптирована к вашим потребностям с точки зрения производительности и гибкости.

• Производственный диапазон от 300 до 800 мм (12-32″) наружного диаметра
• Длина от 6 до 50 м (20-164 футов) цельным куском
• Биоконические формы для двух или более деталей на форму
• Процесс прядения, управляемый ПЛК
• Быстрое открытие и закрытие пресс-форм
• Система быстрой заливки бетона
• Разнообразие форм конических опор: круглая, квадратная, шестигранная, восьмиугольная, рифленая, расклешенная, декоративная форма на любом правильном геометрическом сечении

Вращающиеся сваи BFS

Вращающиеся сваи из сборного железобетона используются для армирования грунта, фундаментов зданий, оффшорных/наземных морских сооружений, среди прочего. Наше производство охватывает следующие продукты:

• Диаметр от 150 мм до 2000 (от 6″ до 80″)
• Длина от 6 до 50 м (от 20 футов до 164 дюймов)
• Предварительно напряженный или усиленный
• Цельные конические или цилиндрические сваи
• Сваи цилиндрические сочлененные
• Квадратные/восьмиугольные сваи сочлененные типа
• Микросваи, двутавровые сваи

Вибрационная технология BFS

Система BFS также позволяет изготавливать бетонные колонны, опоры и сваи вибрационным методом для удовлетворения конкретных требований.

P.S.C. Формы столбов

Технология изготовления сборных железобетонных опор и свай.

Посмотрите, как работает наша технология изготовления бетонных опор.

Закрыть меню

© 2019 Barry-Wehmiller Companies

@Afinitas

английский/немецкий

английский/русский



Code Appeals Первоначальный минимальный строительный кодекс округа Бровард

Первоначальные правила строительства и зонирования округа Бровард, штат Флорида, вступившие в силу 31 декабря 1952 г. решения о зонировании, принятые Советом уполномоченных округа Броуард, штат Флорида, в отношении любого района указанного округа.

ПРИНИМАЯ ВО ВНИМАНИЕ, ПОСКОЛЬКУ , Совет уполномоченных округа округа Броуард, штат Флорида, подготовил предлагаемые единые положения по зонированию и строительным нормам для принятия, где это применимо, указанным Советом, с такими изменениями, которые указанный Совет может счесть необходимыми, в отношении территорий в пределах указанный округ, который время от времени может быть зонирован; и

ПРИНИМАЯ ВО ВНИМАНИЕ, ЧТО , для того, чтобы упомянутые предлагаемые положения о едином зонировании и правилах строительства могли быть приняты упомянутым Советом по ссылке в отношении любых территорий в указанном округе, которые могут быть впоследствии зонированы, необходимо, чтобы такие положения были включены в акт Записи государственных архивов округа Броуард, Флорида;

ТЕПЕРЬ, ПОЭТОМУ, ПРИНИМАЕМ РЕШЕНИЕ , что для указанных целей настоящим изложены следующие положения по зонированию и строительным нормам.

Минимальные строительные нормы и правила Бровард Каунти, Флорида

РАЗДЕЛ 1.0 Фундаментные стены и фундаменты

Все наружные несущие стены любого типа конструкции должны поддерживаться непрерывными фундаментными стенами и фундаментами или поперечными балками, как это утверждено в этих правилах.

РАЗДЕЛ 1.1 Минимально допустимые размеры

Тип конструкции	Ширина сверху	Фундамент Ширина	Минимум Толщина
Деревянная рама	6-дюймовый железобетон	14 дюймов	10 дюймов
Деревянная рама	8-дюймовые кирпичные блоки, залитые цементным раствором	16 дюймов	10 дюймов
КОС	8-дюймовые железобетонные или кирпичные блоки	16 дюймов	10″

Фундаментные стены и фундаменты
Тип конструкции Верх
Ширина основания
Минимальная ширина
Толщина
Деревянный каркас 6″ Железобетон 14″ 10″ 10″
Деревянный каркас 8″ на цементном растворе » 10″
CBS 8″ Железобетонные или каменные блоки 16″ 10″

РАЗДЕЛ 1. 2

непрерывной длины.При стыковке любых арматурных стержней будет обеспечен нахлест диаметром 30 стержней.Стыковые нахлесты и угловые крестовины будут связаны везде, где они используются в бетонной конструкции.

РАЗДЕЛ 2.0 Сваи

Все сваи, используемые для поддержки любого здания или его части, должны быть забиты на достаточную опору, чтобы выдержать всю собственную нагрузку плюс удвоенную расчетную постоянную нагрузку, воспринимаемую такими сваями, и таким образом, чтобы не повредить их сила. Ни одна свая или группа свай не должны подвергаться внецентренной нагрузке.

РАЗДЕЛ 3.0 Напольные балки

Напольные балки, опирающиеся на сваи и используемые в качестве несущих фундаментных стен, должны быть надлежащим образом и надежно закреплены на опорных сваях. Балки такого уровня должны быть соответствующего размера и должны быть усилены в соответствии с требованиями нагрузки, но должны быть не менее двенадцати на двенадцать дюймов (12 дюймов x 12 дюймов) и усилены не менее чем четырьмя (4) с половиной дюймами (1/ 2-дюймовые стержни, два вверху и два внизу.

РАЗДЕЛ 4.0 Боковые опоры

Стены из пустотелой глиняной плитки, бетонных блоков или плитки, пустотелые стены из монолитных каменных блоков и пустотелые монолитные гладкие бетонные стены должны опираться под прямым углом к ​​фасаду через интервалы, не превышающие шестнадцати ( 16 футов при измерении по вертикали и не более двадцати (20) футов при измерении по горизонтали. Такие боковые опоры могут иметь форму поперечных стен, колонн, балок или контрфорсов.

РАЗДЕЛ 4.1

Колонны должны быть обязательно установлены на всех углах коммерческих построек высотой более одного этажа и должны быть надежно прикреплены к опорным стенам фундамента или балкам.

РАЗДЕЛ 4.2

Железобетонные колонны должны иметь толщину не менее восьми дюймов (8 дюймов) и ширину двенадцать дюймов (12 дюймов) и быть усилены не менее чем четырьмя (4) полудюймовыми (1/2 дюйма) «) стержни, привязанные не менее чем к четырем (4) дюбелям (того же диаметра, что и арматура), уходящие не менее чем на шесть дюймов (6 дюймов) в основание и зацепленные; и не менее чем на шесть дюймов (6 дюймов) выступает из верхней части колонны для закрепления в анкерной балке.

РАЗДЕЛ 4.3

Все отдельные каменные колонны должны иметь стальные переходы от нижнего колонтитула до перемычки, балки или цоколя, как указано в параграфе 4.2 для железобетона.

РАЗДЕЛ 5.0 Анкерные балки

Анкерные балки должны быть размещены во всех стенах ниже каждого яруса балок пола и потолка, а также над основной внутренней горизонтальной рамой.

РАЗДЕЛ 5.1

Железобетонные стяжные балки должны иметь толщину не менее восьми дюймов (8 дюймов) и высоту двенадцати дюймов (12 дюймов) и быть усилены не менее чем четырьмя (4) полудюймовыми (1 /2″) стержней по всей его непрерывной длине, два вверху и два внизу.

РАЗДЕЛ 5.2

Железобетонные анкерные балки должны быть приклеены и закреплены к опорным колоннам, как указано в пунктах 4.2 и 4.3.

РАЗДЕЛ 5.3

Полудюймовые (1/2″) болты с шайбами ​​должны быть установлены в бетонных стяжках через каждые четыре фута (4 фута) для крепления деревянной плиты.

РАЗДЕЛ 5.4

Утвержденные металлические ленточные анкеры должны быть установлены в бетонных стяжках для крепления каждого второго стропила

РАЗДЕЛ 6.0 Деревянная рама.

В деревянном каркасном строительстве вертикальные и горизонтальные элементы должны быть достаточного размера и должны быть достаточно закреплены, чтобы придать завершенной конструкции максимальную устойчивость к ветру под любым углом.

РАЗДЕЛ 7.0 Конструкция крыши и потолка

Стропила крыши, опирающиеся на ленту, должны быть надежно прибиты к стойке и потолочной балке; и, когда они опираются на пластину, должны быть надежно прибиты к потолочным балкам и пластине, и, по крайней мере, каждое второе стропило должно быть прикреплено к анкерной балке с помощью одобренного металлического анкерного ремня.

РАЗДЕЛ 7.1

В следующей таблице приведены максимально допустимые пролеты для потолочных балок и стропил крыши из южной желтой сосны или пихты Дугласа с использованием материалов класса, равного № 1 обычных стандартных размеров американских пиломатериалов.

Размер балок (дюймы)	Расстояние между балками, от центра до центра (дюймы)	Максимально допустимый пролет — напряжение волокна 1100 (футы и дюймы)
		Потолочные балки	Стропила крыши
2 X 6	16	12,0	11,0
2 х 8	16	15,0	14,0
2 х 10	16	19,0	17,0

Примечание: Допустимый пролет стропил крыши должен измеряться от пластины до конька, за исключением тех случаев, когда стропила крепятся к потолочным балкам и образуется цельная ферма, к удовлетворению Строительного инспектора, пролетом считается расстояние между пересекающимися стыками фермы.

РАЗДЕЛ 7.2

Каждая третья (3-я) группа стропил должна быть скреплена поперечно друг с другом в точке под коньком «воротной балкой». Эти же стропила должны быть «подтянуты домкратом» к потолочным балкам над перегородками.

РАЗДЕЛ 7.3

Деревянные плиты, поддерживающие балки, должны иметь размеры не менее двух дюймов на четыре дюйма (2 дюйма x 4 дюйма) и должны быть закреплены, как указано в параграфе 5.3.

РАЗДЕЛ 8.0 Планы

Все заявки на получение разрешения должны сопровождаться планами, составленными в масштабе и содержащими достаточные высоты, сечения и размеры, чтобы к удовлетворению Строительного инспектора можно было установить, что все положения этих правил и норм будут соблюдены.

РАЗДЕЛ 8.1

Планы зданий для общественных собраний, жилых домов стоимостью 10 000 долларов США или более и коммерческих строений стоимостью 5 000 долларов США или более должны иметь зарегистрированную печать архитектора или инженера; стоимость рассчитывается из расчета не менее 1,00 доллара США за кубический фут конструкции.

РАЗДЕЛ 8. 2

Инспектор по строительству имеет прерогативу отказать в выдаче разрешения из-за недостаточных, неполных или неразборчивых планов. небоскребов или надстроек, выбор правильного фундамента имеет важное значение. Фундамент любого здания служит двум основным целям: распределяет вес от несущих стен на почву или коренную породу под ними и предотвращает попадание грунтовых вод или влаги в почву.

Топография, геология и почвоведение (исследование почвы) на вашей строительной площадке в дополнение к размеру вашего здания и другим факторам, таким как тип конструкции, определяют тип фундамента, который подходит для вашего здания.

В этой статье мы рассмотрим наиболее распространенные типы фундаментов и примеры каждого из них. Мы также предоставляем визуальные доказательства каждого фундамента, чтобы помочь прояснить преимущества каждого типа фундамента.

Типы фундаментов

Учитывая, что земля под нашими ногами может состоять из множества различных типов почв, камней, отложений и т. д., инженеры-геотехники должны знать, как эти переменные в земле влияют на строительство и структурную целостность.

В строительстве различают две основные категории фундаментов: глубокие и неглубокие. Рассмотрим их на высоком уровне:

1. Глубокие фундаменты

Глубокие фундаменты необходимы при строительстве на песке и другом мягком грунте, который не сможет выдержать нагрузку здания. Вместо этого фундамент должен быть установлен глубоко под землей или даже под водой, где может быть установлен контакт с более прочными слоями земли.

Мосты, опоры и дамбы, например, должны закладываться под водой, сохраняя структурную целостность. Именно здесь глубокие фундаменты становятся необходимыми для строительства крупных сооружений.

2. Фундаменты мелкого заложения

Как правило, мелкозаглубленный фундамент имеет ширину, превышающую его глубину. Неглубокие фундаменты также можно назвать насыпными или открытыми.

По очевидным причинам мелкозаглубленный фундамент является более экономичным из двух типов. Им не нужно много копать или бурить землю, и по этой причине они наиболее распространены.

Неглубокие фундаменты полезны, когда здание не очень тяжелое, а грунт может выдержать значительный вес на небольшой глубине.

Примеры неглубоких фундаментов

Существует четыре примера мелкозаглубленных фундаментов, которые мы покроем матом, отдельным фундаментом, комбинированным фундаментом и стволовой стеной. Каждый из них имеет уникальную структуру и различные варианты использования.

1. Фундамент из матов

Фундамент из матов в полной мере использует площадь поверхности, на которой будет возведено здание, в основном используя подвал в качестве всего несущего фундамента. Матовый фундамент часто используется, когда почва рыхлая, слабая и требует равномерного распределения веса.

Фундаменты из матов также используются, когда возможен подвал, а столбы или колонны расположены близко друг к другу. Его часто называют плотным фундаментом, потому что фундамент подвала погружен в почву, как корпус плота в воду.

2. Индивидуальный фундамент

Одним из наиболее распространенных типов мелкозаглубленного фундамента является индивидуальный фундамент — это может даже прийти на ум, когда вы думаете о фундаменте.

Отдельные или изолированные широкие фундаменты обычно представляют собой квадратные, прямоугольные или даже усеченные бетонные блоки геометрической формы, которые несут нагрузку от одной колонны или столба. Ширина отдельных фундаментов зависит от веса, который будет переноситься, и несущей способности почвы.

3. Комбинированное основание

Комбинированное основание очень похоже на отдельное основание, за исключением того, что одно основание разделяет вес двух столбов или колонн, которые расположены достаточно близко друг к другу, чтобы обеспечить общую точку фундамента.

4. Фундамент стволовой стены

Стена, ленточный или сплошной фундамент — это фундамент, который проходит по всей длине несущей стены. Ленточный фундамент обычно в два или три раза превышает ширину рассматриваемой стены и обычно строится из железобетона.

Эти фундаменты типичны, когда вес здания распределяется на несущие стены вместо колонн, столбов или балок. Ленточный фундамент обычно используется для возведения каменных стен, но его также можно эффективно использовать при строительстве на гравии или плотно утрамбованном песке.

Примеры глубоких фундаментов

Глубокие фундаменты чаще используются для больших сооружений, но их можно использовать и для домов, построенных на крутых скалах, над водой, на пляже или в других уникальных местах. Глубокие фундаменты возводятся именно там, где они звучат — глубоко в землю. Основные примеры, сваи и кессон, также имеют несколько подтипов, которые мы также рассмотрим.

1. Свайный фундамент

Наиболее распространенным среди глубокозаглубленных фундаментов является свайный фундамент. Существует два типа свайных фундаментов: торцевые и висячие сваи. Оба состоят из бурения больших прочных колонн глубоко в землю.

Опорные сваи

Иногда грунт, на котором мы строим, никогда не выдерживает достаточного веса для размера строящегося объекта, даже с грунтовыми катками и неглубоким фундаментом. Вместо этого мы должны обойти этот слой мягкой почвы и добраться до подложки из коренной породы под ним, чтобы распределить нагрузку.

Опорные сваи забиваются в землю на такую ​​глубину, которая необходима для того, чтобы их конец соприкасался с каменным слоем в земле. Это позволяет передать нагрузку через сваю в скалу, создавая безопасное распределение веса.

Висячие сваи

Висячие сваи используют другой подход к соперничающему слою мягкого грунта. Вместо бурения до слоя породы принцип работы висячих свай заключается в обмене силами с грунтом, окружающим колонну, с полным использованием площади поверхности колонны.

Вес, который может выдержать висячая свая, прямо пропорционален ее длине. Каждая свая имеет зону влияния и должна быть размещена на одинаковом расстоянии, чтобы обеспечить равномерное распределение и поглощение веса. Сваи могут быть изготовлены из дерева, бетона или Н-образной стали.

Сваи могут быть либо предварительно изготовлены и забиты в землю, либо залиты на месте (залиты на месте на рабочей площадке).

2. Кессонный фундамент

Кессонный фундамент чаще всего используется при строительстве мостов, пирсов и других сооружений над водой. Но его также можно использовать для поддержки эстакад, домов на склонах холмов и многого другого. Кессоны могут быть изготовлены заранее, доставлены на место бурения и размещены в углубленном котловане. Кессоны также могут быть построены на месте с помощью арматурной сетки, заполненной бетоном.

Для сооружения фундамента кессона рыхлая земля перекапывается шнеком до тех пор, пока не будет достигнута коренная порода. Во время копания может быть имплантирован полый стальной кожух, чтобы предотвратить обрушение песка или почвы при движении. Затем армирующая сетка центрируется внутри обсадной трубы и заливается бетон, начиная снизу и заполняющей обсадную колонну, вытесняя оставшиеся грунтовые воды сверху. После того, как бетон заполнится надлежащим образом, кожух можно снять.

Существует несколько вариаций кессона, вот основные типы:

• Открытые кессоны: ящик без дна, заглубленный в землю и стабилизированный грузами для балласта и навозной трубой для отвода избытка грунтовых вод. Герметичная камера позволяет работать внутри.
• Пневматические кессоны: Когда работы по техническому обслуживанию необходимо проводить глубоко под землей или под водой, эти кессоны предназначены для спуска рабочих в шахту.
• Монолитные кессоны: Большие одностоечные кессоны из железобетона.
• Кессон отстойник: Кессон с возможностью откачки воды снизу. Часто используется морскими бурильщиками для рециркуляции загрязненной воды.
• Коробчатые кессоны: Полая бетонная коробка с дном и стенками погружается в воду и затем заполняется бетоном. В своем полом состоянии коробка менее плотна, чем вода, и рискует уплыть из своего положения, но после заполнения она становится более постоянной.

Выбор правильного типа фундамента

В зависимости от размера, местоположения и геотехнических задач, стоящих перед вашим проектом, решение о строительстве мелкого или глубокого фундамента может быть очевидным, но точный тип фундамента может быть более тонким.

No related posts.
