Купольный коттедж «Четвертьхаус» — как это сделано? — ТЕХНОНИКОЛЬ

Дом-четверть, или одна четвертая часть купола, — уникальный проект энтузиаста Артема Оганова. Вряд ли где-то еще в России, а может быть, и во всем мире найдется похожий дом.

Многодетная семья давно мечтала переехать из тесной однокомнатной квартиры в Москве за город — так и родилась идея строительства собственного дома. Огановы сразу приняли принципиальное решение самостоятельно строить идеальный дом, при этом никто из членов семьи не имел строительного или архитектурного образования. Несмотря на неординарность проекта, у Огановых был подробный план строительства и огромное желание его реализовать.

Артем Оганов: «Мы не архитектурные энтузиасты, просто это наш способ изменить свой мир без войн и революций. Ведь каждый новый человек, рождаясь, проводит лучшие годы в доме своих родителей, и от того, что он увидит и запомнит, зависит его мировосприятие. Это может быть темный подъезд городской многоэтажки или светлый предбанник маленького собственного дома.

Мы убеждены, что каждый может поменять свой мир, и проект нашего дома — яркий пример. Мы объединили все свои увлечения в одной форме. Пещеры, горы, паруса, космос, шумные вечеринки, музыку и тишину, творчество и производство. Из всего, что мы умеем и любим, получился он — наш дом».

Проект «Четвертьхаус» представляет собой 1/4 часть сферического дома. Такое конструкторское решение продиктовано неправильной формой участка. Например, к нему невозможно подогнать большую строительную технику. Тип кровли — безопорный, несмотря на то, что высота дома составляет 10 метров. Кровля по фасадной стороне не опирается ни на что, кроме фундамента. Это дает возможность сделать свободную планировку внутри. Поскольку весь дом — это 1/4 часть сферы, внутри узловые элементы отсутствуют. Таким образом, ни одного сантиметра не потрачено на лишние конструкции. Более того, планировку дома можно поменять в зависимости от потребностей семьи в организации внутреннего пространства.

Особенность дома — его форма: огромный внутри, он не создает ощущения стены снаружи. Применяя стандартные строительные материалы, хозяин спроектировал дом таким, каким он хотел его видеть в окружающем ландшафте.

Отдельного внимания заслуживает философия семьи, лежащая в основе проекта. Огановы уверены, что идеальный дом не статичен. Так же как человек с возрастом меняет привычки, предпочтения, приобретает опыт, дом должен меняться. Человек стареет не с возрастом. «Старость — это внутренний отказ меняться и воспринимать новое», — говорит Артем. Дом должен быть живым, иметь возможность трансформироваться под изменившиеся нужды хозяев, менять функциональное назначение помещений. В то же время — это не значит жить в вечном ремонте.

Четвертькупольная конструкция, которую применил Артем Оганов, имеет значительные преимущества перед классическими архитектурными формами:

возможность организации безопорного перекрытия большой общественной зоны и второго света;
отсутствие угла дома в центре участка;
эффект «горы» (полная высота дома не ощущается с близкого расстояния).

Для данного проекта было разработано несколько принципиально новых решений, так как купольная часть получалась не замкнутой и, следовательно, не самонесущей.

Каждый этап строительства уникального дома «Четвертьхаус» заслуживает отдельного внимания. Мы же остановимся на подробном описании кровельных работ как наиболее сложного и необычного этапа строительства.Конструкция стропил выполнена из ЛВЛ бруса с сечением 50 × 200 и длиной ребер от 300 до 370 сантиметров. Вентиляционный зазор ничем не отличается от классического в домах со скатной кровлей. Поверх несущих стропил растянута мембрана. Она в свою очередь прижата брусками 50 × 50, пропитанными антисептиком. И уже брусок зашит треугольными листами фанеры (ФСФ 15 миллиметров), образуя вентзазор.

Конструкция кровли «Четвертьхауса» не подразумевает применения тяжелых материалов. По этой причине нельзя было использовать натуральную черепицу, сланец и «зеленую» кровлю.

Не в последнюю очередь хозяев дома волновал вопрос пожаробезопасности, поэтому им пришлось отказаться от дранки. Поскольку автор проекта ранее имел опыт монтажа гибкой черепицы, выбор стал очевидным. Компания ТЕХНОНИКОЛЬ с радостью выступила партнером удивительной стройки и поддержала семью, предоставив кровельный материал — многослойную гибкую черепицу ТЕХНОНИКОЛЬ SHINGLAS, а коллекцию и цвет черепицы семья Огановых выбрала самостоятельно.

А. Оганов: «В принципе, гибкая черепица для частного застройщика почти безальтернативна. Обычная черепица дает слишком большую нагрузку на кровлю. В нашем случае это было бы 15 тонн материала. Есть вариант сделать кровлю из древесины, но в таком случае ее надо изготавливать на заказ, и, конечно, она более пожароопасна. Металлическая кровля, так называемая фальцевая, слишком трудозатратна. И пока вызывает вопросы мастерство производителей. До революции у нас прекрасно делали такие кровли, но, к сожалению, с тех пор это утрачено.

И конечно, такая кровля будет не совсем бюджетна. Так что, повторюсь, кроме гибкой черепицы выбора, по сути, нет. Ее технические характеристики просто фантастические, а еще она дает стильный объемный эффект».

Гибкая черепица оказалась безальтернативным решением по совокупности факторов удобства, экономичности и практичности. Если в классической полусфере все пояса закольцовываются, то при построении усеченной сферы приходится уделять особое внимание точности и методам разметки. Так, уехавшая на 1 миллиметр широта может привести к ошибке от полуметра до метра к концу своей линии.

До укладки финишного покрытия требовалось смонтировать подкладочный ковер, оформить свесы и карнизы, а также установить пять глухих треугольных стеклопакетов. Работа на сферических крышах проводится с помощью организации точек навески и возможна только методами промышленного альпинизма. С точки зрения кровельных мастеров вся крыша дома Огановых — это одна сплошная ендова, и материалы нужно было подобрать соответствующие.

Поэтому кровля закрыта самоклеящимся ендовным ковром. В верхней части были сделаны три выхода для подкровельной вентиляции и проходка трубой от камина.Следует отметить низкую отходность многослойной черепицы во время проведения кровельных работ. При площади крыши в 130 квадратных метров (за вычетом окон) на кровлю ушло 140 квадратных метров многослойной черепицы ТЕХНОНИКОЛЬ SHINGLAS коллекции «Джаз». То есть отходы составили всего 7,5 %.

А. Оганов: «Мы потратили много времени на выбор цвета многослойной черепицы. Естественно, в каждое время года актуален свой цвет, меняется освещение, настроение, погода. Поэтому каждый раз, когда заходил разговор о цвете, у нас был свой фаворит. В результате мы остановились на оттенке «Сицилия» из коллекции «Джаз». Он гармонично сочетается с окружающими природными красками и будущим оформлением фасада».

Для того чтобы подчеркнуть форму кровли и решить проблему отведения воды и снега, по периметру сделана оригинальная водосточная система собственного изготовления.

Она позволяет собирать всю воду даже в ливневые дожди и легко самоочищается, так как ее контур не имеет узких мест. Водосточка получилась достаточно жесткой, что немаловажно, так как после ее монтажа еще необходимо передвигаться по кровле и контакт веревок с карнизами и водостоком неизбежен.

Строительство дома «Четвертьхаус» продолжается. Впереди отделка фасада, внутренние отделочные и инженерные работы, благоустройство придомовой территории и ландшафтный дизайн. Но уже можно смело утверждать, что мечта удивительной российской семьи сбылась. И это непосредственная заслуга и результаты тяжелого труда семьи Огановых. Их мастерство доказывает, что для человека не существует невыполнимых задач, главное — мечта и упорство на пути к ней.

Подробное описание конструктивных решений фундамента, стен и перегородок приведены в блоге А. Оганова и на сайте проекта.

Уникальный исследовательский проект Дом под куполом реализует резидент ТОР Кангалассы

В ходе эксперимента ученые СВФУ следят за «поведением» вечной мерзлоты и комфортом жильцов необычного дома (ФОТО)

Уникальный исследовательский проект «Дом под куполом» реализует резидент ТОР «Кангалассы». Фото: ИА YakutiaMedia

Уникальный эксперимент по исследованию материалов в условиях вечной мерзлоты проводит резидент ТОР «Кангалассы» ООО «Испытательный полигон СВФУ» под Якутском. Группа ученых Северо-Восточного федерального университета реализовывает проект «Дом под куполом», инициатором которого выступила группа компаний «Синет». Дом на автономном энерго— и теплоснабжении накрыли специальной конструкцией купольной формы. В эксперименте участвует семья, которой предстоит жить в доме под куполом до самого лета. О том, какие задачи ставят перед собой исследователи и как «Дом под куполом» может применяться в дальнейшем на северных территориях, в интервью ИА PrimaMedia рассказал декан автодорожного факультета СВФУ, научный руководитель проекта Дмитрий Филиппов.

—Дмитрий Васильевич, расскажите, кому принадлежит идея создания «Дома под куполом» и как возникла необходимость этого проекта?

— Это была инициатива генерального директора ГК «Синет» Арсена Томского. Ему в голову пришла эта идея, чтобы сделать жизнь жителей северных городов более комфортной. Если эксперимент пройдет удачно, то он будет масштабироваться, будет следующий этап эксперимента. Может быть в будущем, по его задумке, над северными городами будут стоять такие купольные конструкции, чтобы защищать жителей от холода.

Уникальный исследовательский проект «Дом под куполом» реализует резидент ТОР «Кангалассы». Фото: ИА YakutiaMedia

—Что собой представляет эта конструкция?

— Это дом, над которым возведена металлическая конструкция по принципу дома Фуллера. Купол, выполненный из металлического каркаса, обтянутого особо прочной ПВХ пленкой.

Это не какие-то специальные материалы, они встречаются в нашей повседневной жизни. Но такое их применение создает интересный эффект.

—И что дает использование такого купола для дома?

— Во-первых уже сейчас под куполом однозначно комфортней. Там полностью отсутствует ветер. По куполом оотсутствуют осадки — при переходе через ноль градусов там не будет слякоти. Мы предварительно замеряли температуру лазерным термометром и уже заметна разница.

В самом начале эксперимента, когда мы только запустили тепло в дом ттемпература за пределами купола составляла -36 градусов, а уже под куполом от -29 до -31.

—А такой купол как то меняет энергосберегающие свойства дома?

— Конечно. Дом не продувается, купол создает дополнительные контур защиты. Мы предполагаем, что будет расходоваться меньше топлива. У нас дом полностью автономный. Отопление у него завязано на котел длительного горения, который производится одним из резидентов ТОР «Кангалассы». Электричество генерируется от бензиновой электростанции. Мы предполагаем, что мы будем тратить меньше угля для отопления.

Уникальный исследовательский проект «Дом под куполом» реализует резидент ТОР «Кангалассы». Фото: ИА YakutiaMedia

1 / 11

— Одной из задач является изучение влияния купола на вечную мерзлоту. Как оно ведется?

— Это главная задача. Задачи энергосбережения у нас вторичны. В этом эксперименте все завязано на изучении влияния данной купольной конструкции на грунты вечной мерзлоты и климат.

Мы специально для этого пробурили 7 скважин до 14 метров. Четыре скважины находятся за пределами купола. Три скважины внутри дома. В этих скважинах у нас находится специальное оборудование — термодатчики. Они позволяют отслеживать температуру и состояние вечно мерзлых грунтов, мониторить и прогнозировать.

— А что должно теоретически произойти?

— В рамках теории однозначно будет растепление вечной мерзлоты. Это же эффект теплицы. Например, сейчас в морозный и ясный солнечный день мы по своим ощущениям чувствуем тепличный эффект купола. Солнце уже прогревает пространство под конструкцией. И однозначно под куполом будет теплее, чем снаружи. Мы предполагаем, что дом, отдавая свое тепло, будет влиять на мерзлоту. Такая гипотеза уже заложена. И мы должны своими экспериментами проверить, насколько интенсивным будет таяние грунтов.

— Создает ли такой эффект какие-то экологические риски?

— Здесь все риски в основном связаны с материальным аспектом. Если мерзлота растает, она все равно в следующем году опять замерзнет. То, что летом нагреется под куполом, благодаря парниковому эффекту, будет дольше замерзать осенью и в начале зимы. Но это будет иметь пагубный эффект на материальный объект, на сам дом. Для экологии никакого ущерба нет. Грунт обмякнет, дом провалится – вот такие риски. Для понимания, как поведет себя вечная мерзлота, и проводится наш эксперимент.

Уникальный исследовательский проект «Дом под куполом» реализует резидент ТОР «Кангалассы». Фото: ИА YakutiaMedia

1 / 11

—В доме сейчас люди живут, они уже делятся своими впечатлениями и ощущениями от жизни под куполом?

— Люди живут уже у нас ровно две недели, и делятся своими ощущениями. Это у нас городская семья, они переселились в дом из квартиры. Сейчас у них адаптационный период – учатся справляться с генератором, котлом. Они уже украсили дом гирляндами и готовятся к Новому году. К слову. они ведут свой инстаграм, за их жизнью можно понаблюдать в интернете.

—А с психологической, эмоциональной точки зрения, насколько комфортно жить в таком доме, когда за окнами только купол?

— Купол у нас прозрачный, поэтому в доме очень светло. Я бы даже назвал его неким солнечным аккумулятором. Лично мне показалось, что благодаря сферической форме, купол улавливает солнце со всех сторон и фокусирует его на самом доме. Вид из окна — на внутренний двор и стенки купола, через которые видно окружающий мир. Поэтому я бы сказал, что жильцы не испытывают какой-то дискомфорт. Но за их эмоциональным и психическим состоянием следят наши психологи, также которые вошли в научную группу. Помимо мерзлотчиков, климатологов, теплоэнергетиков. Еще в нашем проекте есть медики. Наши жильцы раз в квартал будут проходить медицинское обследование.

—В случае, если эксперимнт пройдет очень успешно, где в дальнейшем могут применяться такие конструкции?Кто может быть их целевой аудиторией?

— Однозначно целевой аудиторией таких конструкций могут быть компании, работающие в автономных условиях и очень сложных климатических условиях. Это могут быть, к примеру, компании «Норильский никель» или «Алроса». Там, где возводят вахтовые поселки длительного пользования, в суровых условиях пурги и прочее. Это в основном промышленные объекты.

На самом деле автор идеи Арсен Томский мечтает построить под такой купольной конструкцией аквапарк. Чтобы продлить короткое якутское лето. Раньше его начать и позже закончить за счет применения купола.

Уникальный исследовательский проект «Дом под куполом» реализует резидент ТОР «Кангалассы». Фото: ИА YakutiaMedia

Сегодня мы знаем, что подобные конструкции используются в больших моллах, аэропортах. Но там купол он же и несущая конструкция и сам стеновой материал. А мы же сейчас говорим о куполе не как о доме, а о куполе как конструкции над домом. Купол, построенный для эксперимента и для исследования в таких условиях, как у нас, это, наверное, очень редкий опыт.

—Вы планируете продолжить эксперимент в теплое время года?

— Мы запустили проект 28 июня. И 28 ноября уже сдали готовыйкупол. Тогда же произошло очень значимое событие — Арсен Томский подарил этот купол всей науке в лице Северо-Восточного федерального университета. Поэтому коль скоро купол остается у нас, у ученых, мы уже однозначно приняли решение о продолжении эксперимента и в летний сезон. Мы проведем эксперименты, связанные с растениями. Мы высадим цветы и овощи на открытом грунте внутри купола и за куполом. И будем сравнивать при одинаковых условиях ухода, что лучше растет. Это уже будет летний этап экспериментов, связанных с этим куполом. Ну и, естественно, будем продолжать следить за мерзлотой.

Уникальный исследовательский проект «Дом под куполом» реализует резидент ТОР «Кангалассы». Фото: ИА YakutiaMedia

Подпишись на Telegram-канал YakutiaMedia и будь всегда в курсе главных событий дня без спама

технологии возведения и особенности планировки – блог Зеленый Мир

Сейчас мало кого можно удивить новым жилым зданием, однако это правило не относится к популярным сферическим или купольным домам, проекты и цены которых до такой степени разнообразны, что не могут оставить равнодушным ни одного покупателя. Сферические постройки уникальны сами по себе, их конструкция выглядит необычно в любой местности. Причем невероятный внешний облик купольного дома — это не единственное его достоинство.

За счет своей уникальной конструкции каждый проект дома может значительно отличаться от другого, поскольку существует возможность использования кардинально различных деталей. Такие строительные объекты обладают высокой функциональностью. С каждым днем они становятся все популярнее на российском строительном рынке.

Купольный дом

Что такое купольный дом: особенности и история возникновения

Под купольным домом принято понимать строительный объект со сферической, закругленной крышей. Однако это лишь общее описание такого типа построек. Многие отмечают, что купольный дом внешне похож на жилище эскимосов (на иглу).

Современные сферические здания выглядят просто невероятно, проекты поражают воображения. Для проектировщиков особой задачей является грамотное совмещение одной главной сферы с пятью боковыми. Готовый результат проекта во многом зависит от фантазии дизайнера и ваших личных предпочтений.

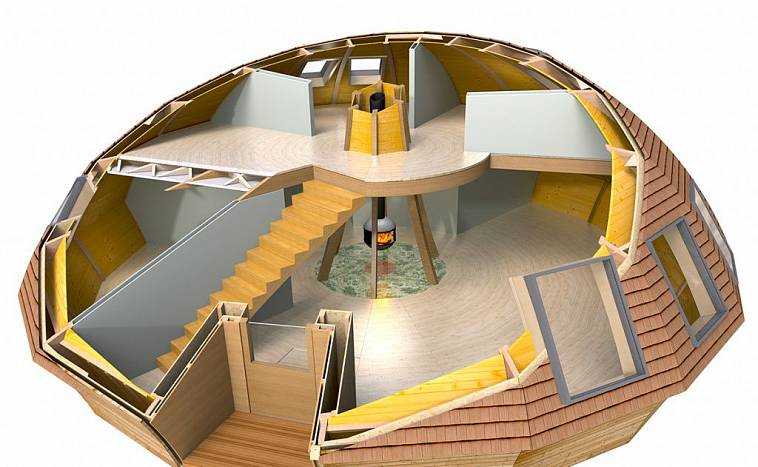

Купольный дом: пример внутренней планировки

Первые сферические постройки появились еще в Византии, да и эскимосы стали создавать свои жилища в условиях экстремально низких температур еще много лет назад. Из этого можно сделать простой вывод – в древности дома округлой формы пользовались не меньшей популярностью, чем в наши дни, однако тогда для их возведения использовался более прочный материал – натуральный камень.

Северные народы первыми заметили, что сферические постройки обладают высокой ветроупорностью и сейсмоустойчивостью.

В 1951 году американский архитектор Ричард Бакминстер Фуллер предложил использовать сферическую конструкцию в качестве основы для строительства жилых построек.

Купольный дом с открытой террасой под одной крышей

Основные технологии возведения купольных домов

На сегодняшний день существует несколько технологий строительства, по которым возводятся купольные дома, проекты и цены соответственно тоже «играют» в ту или иную сторону, в зависимости от метода строительства. Они могут быть выполнены из таких материалов, как кирпич, монолит, пенобетон, пенопласт и даже глина. Причем постройки из кирпича, монолита и пенобетона мало чем отличаются от стандартных конструкций жилых домов. Технологии строительства купольных домов классифицируются на возведение:

на основе геодезической сферы;
на основе пневмокаркаса;
на основе несъемной опалубки.

Одной из самых распространенных технологий строительства сферического дома является совместное использование пенопласта и пенополистирола – при этом возведение постройки осуществляется посредством японского метода. Однако такие дома требуют дополнительных манипуляций для обеспечения круглогодичного проживания.

Купольный дом с большой открытой террасой

Самой бюджетной и приближенной к стандартным условиям является технология строительства купольных домов, основанная на каркасном методе строения. Как отмечают специалисты, для такого рода построек можно использовать каркас практически из любого материала (с достаточной прочностью и сроком эксплуатации). Для соединения деталей применяют коннекторы различных модификаций и размеров.

Каркас купольного дома

Какой фундамент подойдет для купольного дома

Вы определились с участком для возведения строительного объекта, приняли решение о том, что это будет именно дом купол, оформили проект планировки с установленными размерами, значит, пора переходить к возведению фундамента.

Его строительство требует предварительной подготовки – необходимо провести разметку на участке, определить нулевую отметку и другие параметры (для этих целей рекомендуем использовать нивелир – геодезическое устройство по определению разности высот). Не стоит пренебрегать и помощью профессионалов в области геодезических работ.

Сама суть купольного домостроения подразумевает отсутствие потолков и несущих опор. Это дает не только до 30% экономии на материалах стен и перекрытий: конструкция становится легкой и не требует массивного фундамента.

После того, как проведены все подготовительные работы, следует переходить к рытью траншеи под ленточный фундамент (это лучший вариант для создания купольного дома).

Ленточный фундамент для строительства купольного дома

Также под дом купол часто применяют свайный вид фундамента.

Свайный фундамент для строительства купольного дома

Ленточный фундамент представляет собой железобетонную конструкцию, оборудованную по периметру всего строительного объекта. Как правило, такая установка состоит из обрешетки (арматурной сетки) и застывшей бетонной смеси. Для создания обрешетки подойдет арматура с диаметром 12 мм с проволочной обвязкой. Далее, проводится заливка цементно-песчанного раствора.

При выборе глубины траншеи учитывайте, что фундамент должен располагаться в месте промерзания грунта (это ниже нулевого уровня на 1500 мм).

При возведении свайного фундамента для постройки купольного дома, как правило, применяют винтовые, забивные или бетонные сваи в зависимости от качества грунта.

Возведение купольного дома на свайном фундаменте

Каркасная технология купольного дома

При строительстве, проекты круглого дома, чаще всего подразумевают применение каркасной технологии – она обеспечивает легкость сооружения. Каркас собирается из специальных металлических труб или бруса, после чего получившаяся конструкция обшивается листовым стройматериалом (OSB плита либо фанера). В прослойках между листами укладывается утеплительный элемент (минеральная вата, джут, пенополистирол).

Для возведения каркаса купольного дома может использоваться и монолитный железобетон. Однако такой способ в нашей стране используется очень редко, за счет более низкой цены на пиломатериалы. Да и не стоит забывать о необходимости хорошей теплоизоляции купола, с которой дерево справляется гораздо лучше бетона.

На сегодняшний день существует два варианта каркасной схемы купольных домов: создание стратодезического или геодезического купола. Каждый из них имеет как достоинства, так и недостатки. В процесс создания проекта постройки осуществляется выбор более подходящей модели каркаса.

Стратодезический каркас купольного дома

Гнутоклеенные деревянные стойки для сборки стратодезического купола

Устройство геодезического каркаса для возведения купольного дома

Строительство купольного дома на основе геодезического каркаса

Технология, основанная на возведении каркаса в виде триангулярной полусферы, является наиболее популярной в строительстве купольных домов. Каркас сооружают из деревянных треугольных блоков одинакового размера.

Обзор купольного дома смотрите на видео:

Также в доме есть санузел и большая спальня на первом этаже. Лестница на второй этаж расположена справа от входа в дом, что тоже очень удобно. Если на втором этаже есть жилые комнаты, хозяевам не придется шагать через весь дом, чтобы попасть на второй этаж.

Примечательно наличие камина в центре дома, где можно проводить долгие зимние вечера в семейном кругу. Такой дом подойдет для проживания семьи из трех человек.

Пример планировки первого этажа купольного дома

На следующем фото гостиной, находящейся сразу при входе из прихожей, выделили меньше пространства, за то спальня здесь просто огромная. Она расположена в правой части дома, а одна из ее стен граничит с санузлом, который совмещен с ванной комнатой.

В левой части дома расположена кухня-столовая с выходом в техническое помещение или кладовку. Лестница здесь тоже расположена в гостиной справа от входа. Если на втором этаже организовать еще две спальни, то такой дом отлично подойдет для проживания семьи из четырех человек.

Пример планировки купольного дома

Планировка дома на следующем фото отлично подойдет для проживания семьи из двух или трех человек. Вход в дом оборудован крыльцом из которого можно попасть в небольшую прихожую, а потом в гостиную, рассоложенную в левой части дома. С этой же стороны обустроена кухня, совмещенная со столовой, и санузел. Большой камин граничит с кухней и гостиной.

В правой части дома расположены две спальни, одна из которых большей площади, предназначена для семейной пары. Маленькую спальню можно оборудовать для проживания ребенка. Лестница на второй этаж, ведущая в уютный кабинет, расположена справа от входа в гостиной.

Пример планировки двухэтажного купольного дома

Достоинства и недостатки купольных домов

Помимо уникальных внешних характеристик, дом купол обладает рядом неоспоримых плюсов:

доступная стоимость;
не требуется массивная бетонная площадка;
экономия на скорости сборки;
минимум строительного мусора;
на дом купол потребуется не так много строительных материалов;
площадь внешней поверхности у купольных строений меньше, а внутренний объем пространства больше (срезаются углы), за счет этого понижаются потери тепла зимой и поглощения летом;

Строительство купольного дома смотрите на видео:
