Крыши проекты: 85 фото идей применения для различных типов домов

Содержание

85 фото идей применения для различных типов домов

Надежно и качественно выполненная крыша не менее важна для Вашего дома, чем добротные, хорошо построенные стены. Правильно сконструированная, она защитит постройку от разных климатических воздействий и сохранит драгоценное тепло. Спланировать будущую крышу поможет проект, выполненный специалистами или собственноручно.

Проекты на сегодняшний день выполняются с помощью различных компьютерных программ, и в базах данных имеется больше разнообразие уже готовых вариантов. Фото различных проектов крыш можно увидеть ниже.

Общие принципы проектирования крыши

Чтобы правильно создать проект крыши, необходимо изучить конструкцию и материалы несущих стен постройки, климатические условия региона, в котором построен дом, обсудить с заказчиком предпочтения в дизайне, при надобности — способ теплоизоляции, бюджет, материалы, сроки исполнения и составить оптимальную смету.

Для создания проекта можно использовать такие программные продукты как ArCon, FloorPlan3D, Autodesk Autocad.

Если Вы решили составить проект крыши самостоятельно, стоит начать с подготовки эскизов. Продумайте конструкцию будущей крыши, материалы, цветовую тематику и другое. Все мысли нанесите на бумагу, посчитайте все «за и против» и определитесь с оптимальным решением.

Следующий этап самый сложный. Нужно приступить к созданию схем. Их следует выполнять с учетом всех важных деталей: определения угла наклона, возможных нагрузок на крышу, подбора стропил, высчитывание размеров и количества материалов и их закупка. Последний этап – это непосредственно строительные работы, по созданным чертежам.

Проекты односкатной крыши

План односкатной крыши обычно разрабатывают для зданий, размеры стен которых не превышают 6-7 метров. Такая крыша так же идеально подойдет для покрытия гаражей, веранд и мансард. Для ее обустройства возможно использование одного большого листа кровельного и облицовочного материала.

Проекты плоской крыши

Плоские крыши имеют угол наклона от 2 до 5 градусов, поэтому считаются малоэффективными, особенно в зимнее время года, когда на них подолгу задерживается снег. Внешний вид такой крыши непрезентабельный и поэтому в последнее время их применят только для покрытия хозяйственных построек.

Одна конструкция легка в исполнении, обеспечивает минимальные затраты времени, небольшое количество материала, доступна по бюджету и поэтому есть люди, которые останавливают на ней свой выбор.

Проектом плоской крыши может быть предусмотрено создание дополнительного места отдыха. На таких крышах есть возможность поместить веранды, зеленые насаждения и даже бассейны.

Проекты двускатной крыши

Наиболее популярным и востребованным вариантом кровли для частого дома является двухскатная крыша. Она позволяет обустроить дополнительное помещение. В проекте такой крыши, возможно добавить расположение окон, для обеспечения дополнительной освещенности и проветривания.

Проект ломаной крыши

Такая крыша объединяет в себе две конструкции – вальмовую и ломаную. Обычно используется для больших, презентабельных домов, ее конструкцию реализовать довольно сложно, поэтому проект включает в себя все мелкие и сложные детали.

Такую крышу относят к мансардным, так как благодаря ощутимым углам наклона создает еще одно дополнительное помещение.

Проект полувальмовой крыши

Этот вид считается чем-то средним между двухскатной и вальмовой крышами. По внешнему виду она напоминает соединенные между собой две трапеции и два треугольника.

На фронтонах возможна установка слуховых окон. Крыша такого дизайна, смотрится оригинально, ее предпочитают и заказывают довольно часто.

Проект четырехскатной крыши

Четырехскатная или вальмовая крыша одна из самых устойчивых и надежных, способная выдержать мощные порывы ветра и потоки дождя. Проект таких крыш всегда сложный и нелегкий для реализации, обычно в них предусматривают слуховые и мансардные окна и применяют для больших домой.

Проект купольной и конической крыши

Купольные крыши используют для больших трасс, полуоткрытых театров, цирков и домов необычного дизайна. Коническими крышами в домах покрывают маленькие помещения, или башенки для создания оригинального дизайна. Обычно их комбинируют с другими видами крыши.

Выбор материала для облицовки

После того, как вид и тип крыши для проекта определен, необходимо продумать про облицовку, которая оптимально подойдет для Вашего жилища, и сделать его практичным и красивым.

Существует множество видов, цветовых гамм материалов и их фракций для отделки крыш. Это может быть шифер или черепица, железо, рубероид или металлопрофиль. В некоторых случая крышу делают деревянной.

Выводы и рекомендации

Если Вы сделали проект крыши самостоятельно и, строить ее планируете своими руками, для начала все же посоветуйтесь со специалистом. В любом проекте могут быть допущены архитектурные или конструктивные просчеты, неправильно выбрана система утепления или вентиляция.

Еще одним просчетом может стать неверно составленная система водостоков, что может привести к разрушению крыши или допущена ошибка в расчете уклона.

При всех вышеперечисленных ошибках крыша может оказаться непрочной и ненадежной и, сэкономив на консультации специалиста, в скором времени придется потратиться на незапланированные ремонты.

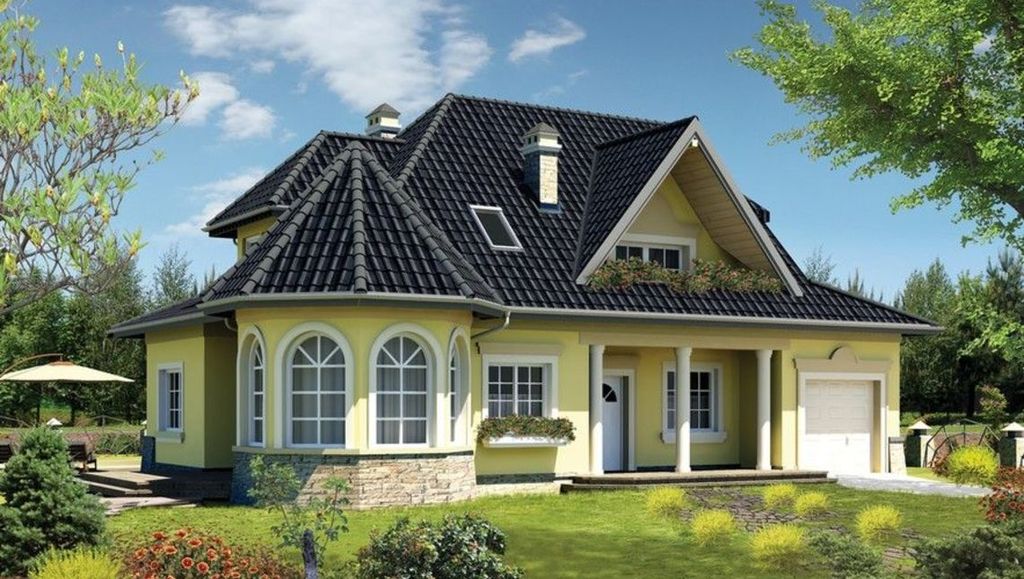

Фото проектов крыши

Также рекомендуем посетить:

Правильная крыша
Утепление мансарды
Крыша из ондулина
Монтаж крыши
Плоская крыша
Установка крыши
Мансардная крыша
Стропильная система
Крыша из шифера
Труба на крыше
Односкатная крыша
Устройство крыши
Вальмовая крыша
Крыша дома
Крыша гаража
Четырехскатная крыша

Ломаная крыша
Как сделать крышу
Ремонт крыши
Кровля крыши
Течет крыша
Крыша дома своими руками
Утепление крыши
Профнастил для крыши
Угол крыши
Гидроизоляция крыши
Система крыши
Крыша бани
Двухскатная крыша
Снегозадержатели на крышу
Конек крыши
Чем покрыть крышу
Крыша из металлочерепицы
Снег на крыше
Красивая крыша

Проекты крыш частных домов — составляем самостоятельно

Многие люди хотят иметь собственный загородный дом, куда можно съездить на выходные и отдохнуть от городской суматохи. Начинать строительство нужно с составления проекта. Однако особое внимание нужно уделить созданию плана крыши здания.

Проектирование крыши

Проекты крыш на сегодняшний день создаются с помощью специальных компьютерных программ. Если в подобном деле опыта нет, рекомендуется воспользоваться услугами квалифицированных архитекторов, большинство из которых способны предложить готовые варианты крыш частных построек. Подходящий вариант следует выбирать исходя из личных предпочтений.

В случае самостоятельной разработки плана строительства крыши важно знать её устройство, а также то, какие материалы надо применять в конкретном случае. Важно разобраться, для чего необходима каждая деталь кровли. Если нет знаний устройства крыши, качественный проект составить не удастся. К основным элементам крыши можно отнести следующие:

Обрешётка. На данную часть крепится утеплительный материал и кровля. Обрешётка крепится к стропильным опорам.
Обрешётка служит основанием для фиксации утеплителя и кровельного материала
Внутренние опоры. Они устанавливаются для того, чтобы нагрузка от кровли могла быть распределена одинаково на всю конструкцию здания.
Коньковый прогон. К этой детали будут крепиться стропила. Представляет собой длинную, часто составную, балку большого сечения.
Коньковый прогон задаёт верхнюю границу кровли и образует стык двух скатов
Стропила. Образуют каркас крыши и являются основанием для обрешётки. Могут быть наслонного или висячего типа. Если планируется сделать проект с висячими стропилами, то в качестве основы для них должны использоваться две крайние опоры. Элементы могут работать на изгиб и на сжатие. Висячие стропила применяют в основном для мансардных построек. Стропильные ноги наслонного типа должны опираться на обе крайние точки опорных деталей и на несколько внутренних. Элементы могут работать исключительно на изгиб.
Наслонные стропила монтируются в случае, если в доме есть капитальная перегородка
Диагональные связки. С их помощью скрепляются стропила и мауэрлат. Также называются раскосами.
Мауэрлат. Это специальные рейки, которые укладываются по нижнему периметру конструкции. На них будет опираться система стропил. Монтируется заподлицо со стенкой. Элементы следует тщательно гидроизолировать со стороны стены.
Мауэрлат укладывается по верхнему торцу стен и служит связующим звеном между каркасом здания и кровельной системой
Кровельный материал. Внешняя часть крыши, которая выполняет декоративную функцию и защищает строение от атмосферных воздействий.
Кровельный материал является финишным покрытием, ради которого собирается весь каркас крыши

Детали скрепляются друг с другом за счёт небольших шпилек, которые называют ершами. Кроме этого, под стропильные ноги в некоторых случаях вырезаются опорные ниши, которые скрепляются проволокой из стали толщиной примерно 4–6 мм.

Чтобы возвести систему стропил, следует использовать качественную древесину. Иногда можно встретить металлические конструкции, однако древесина является более доступным материалом. Для стропильных опор применяют брус от 40х150 мм до 100х250 мм. Выбор размеров материалов будет зависеть от расстояния между опорами, расчётной нагрузки и особенностей конструкции кровли. Сечение стропил определяется исходя из их длины.

Таблица: параметры материалов для крыши

Элемент системы стропил	Сечение
Мауэрлат	Брус 100х100 мм, 150х100 мм, 150х150 мм
Прогоны	Брус 100х100 мм, 150х100 мм, 100х200 мм
Диагональные элементы и ендовы	Брус 200х100 мм
Затяжки	Брус 150х50 мм
Стойки	Брус 100х100 мм или 150х150 мм
Ригели	Брус 150х100 мм, 200х100 мм
Кобылки, доски карниза, подкосы	Брус 150х50 мм
Доски подшивки	Доска от 22х100 мм до 25х150 мм

Формы крыши

В индивидуальном строительстве существует несколько форм крыши:

Плоская кровля. Подобная конструкция становится выгодной, если под ней планируется чердачное помещение, а не полноценная мансарда. Она может быть тёплой: так как уклон минимален, есть возможность закладывать большое количество утеплительного материала. Крыша может применяться для зданий любой конфигурации, даже той, в которой скатная кровля покажется изломанной и крупногабаритной. Плоскую кровлю часто делают эксплуатируемой. На ней может быть организовано добавочное пространство для отдыха. Однако проект такой крыши должен предусматривать устройство системы снеготаяния, которая предотвратит скапливание снега и льда в большом количестве. Конструкция не является популярной в России, поэтому мало компаний способны грамотно составить проект такой крыши.
Плоские крыши часто делают эксплуатируемыми: на них устраивают сады, оранжереи, места отдыха и даже автостоянки
Крыша с одним скатом. Такую конструкцию изготовить проще всего. Она подойдёт для зданий с величиной пролёта в 6–7 м. Направление наклона к северу позволит создать окна большой ширины с южной части фасада. К югу рекомендуется устраивать солнечные коллекторы по всему основанию крыши. Этот тип постройки допускает применение листовых кровельных материалов больших размеров. Крыша с одним скатом подойдёт как для крупного здания, так и для маленьких построек — гаражных помещений или веранд. В проекте можно предусмотреть наличие нескольких конструкций с единым скатом, которые совмещены в единую конструкцию и имеют наклоны в различных направлениях. Уклон должен быть маленьким, чтобы не было необходимости в возведении стен слишком большой высоты.
При устройстве односкатной крыши всегда существует компромисс: угол наклона нельзя делать слишком большим, чтобы не сооружать очень высокую лицевую стену, но он должен обеспечивать свободное отведение выпавших осадков
Крыша с двумя скатами. Эта конструкция является самой популярной и доступной. Крыша идеально покрывает любое строение, образуя надстройку треугольной формы. Двускатную кровлю рекомендуется выбирать, если требуется устроить мансардное помещение. Окна, которые размещаются во фронтонах, смогут обеспечить должный уровень проветривания и освещённости. Для мансардного помещения довольно часто применяется модифицированная вариация двускатной крыши — ломаная конструкция, которая отличается более крутым уклоном нижней части (70–80° в сравнении с верхней 28–30°). Это даёт возможность существенно увеличить площадь мансарды. К крыше с двумя скатами относится и сводчатая постройка, которая выполняется по окружности. Подобный тип кровли способен украсить выступающие части здания.
Двускатная крыша позволяет обустроить чердачное помещение
Полувальмовая крыша. Этот вариант является надёжным и малозатратным в финансовом плане. Мансарда может проветриваться и освещаться при помощи окон во фронтонах. Полувальмовые крыши относят к разновидностям постройки с двумя скатами.
В полувальмовой конструкции крыши есть фронтоны, при помощи которых мансарда может освещаться и проветриваться
Вальмовая крыша. Она имеет хорошую устойчивость к нагрузкам от ветра. Довольно часто подобный дизайн крыш применяется для того, чтобы покрыть строения существенной площади и улучшить их внешний вид. Это сложное изделие, в котором обязательно должны быть слуховые и мансардные окна. Они обеспечивают необходимый уровень освещения и проветривания.
В вальмовой крыше обязательно должны присутствовать слуховые и мансардные окна
Шатровая крыша. Это подвид крыши вальмового типа. Она подходит лишь для строений квадратной формы — башен и беседок.
Шатровая крыша подходит только для зданий квадратной формы
Ломаная вальмовая крыша. Объединяет в себе полезные свойства двух систем — ломаной и вальмовой. Её целесообразно возводить в случае, если планируется соорудить большой презентабельный дом. Конструкцию реализовать довольно сложно. К её основным достоинствам можно отнести возможность выгодно распоряжаться полезной площадью мансарды и отличный внешний вид.
Ломаная вальмовая крыша подходит для частных домов больших размеров

В процессе составления проекта надо учитывать и материал, из которого изготавливается крыша. На данный момент в продаже можно найти много разновидностей кровельного покрытия:

железо;
цементно-песчаная черепица;
шифер;
камыш, солома или тростник;
деревянный гонт;
металлочерепица;
рубероид;
металлопрофиль.

Как определить уклон крыши

На уклон конструкции оказывает влияние тип кровельного материала. Для упрощения расчёта можно применить специальную схему, которая даёт возможность подобрать материал крыши исходя из её уклона.

Уклон крыши зависит от многих факторов, в том числе и материала для покрытия

Если уклон составит от 0 до 25%, то для перекрытия крыши могут быть применены материалы в рулонах. Если угол наклона находится в пределах 12–25%, то допускается монтаж одного слоя, например, материала с досыпкой. На крышах с уклоном меньше 28% возможна укладка волнистых листов асбестоцемента. Больше всего подходит шифер. Если угол наклона более 33%, то достаточно часто применяется черепица.

Когда будет определён угол наклона крыши и материал для перекрытия конструкции, требуется рассчитать высоту конька. Для этого применяется математический метод: понадобится взять ширину пролёта здания и разделить её на 2. Результат умножается на относительный показатель, который берётся из таблицы.

Таблица: зависимость относительного показателя от уклона кровли

Уклон кровли	Относительный показатель
5	0,08
10	0,17
15	0,26
20	0,36
25	0,47
30	0,59
35	0,79
40	0,86
45	1

Например, при ширине пролёта 8 м и уклоне 25° высота конька составит 8 / 2 x 0,47 = 1,88 м.

В процессе составления проекта крыши важно учитывать такие правила:

Расчётная ветровая нагрузка составляет 35 кг/м². Если наклон стропил больше 30°, то следует обустроить вспомогательную конструкцию для того, чтобы увеличить сопротивление.
Расчётная снеговая нагрузка будет зависеть от наклона ската. Если он меньше 60°, то она составит минимум 180 кг/м³. Если уклон больше, то нагрузку чаще всего не учитывают.
Для усиления конструкции допускается использование элементов из железа. Чтобы защитить их от влаги, появления ржавчины или конденсата, их следует обработать специальными средствами.

Проектирование крыши дома большой площади

Если планируется строить частный дом большой площади, то не рекомендуется использовать односкатную крышу. Если желание изготовить её всё-таки есть, следует предусмотреть наличие нескольких односкатных крыш. Их надо будет совместить и разместить под наклоном в разных направлениях. Если нет желания возводить высокие стены, то крыша не должна иметь большого уклона.

С точки зрения эстетики, лучшим решением является применение вальмовой ломаной крыши. В ней нужно предусмотреть наличие слуховых и мансардных окон, чтобы крыша могла проветриваться.

Ели планируется изготовить вальмовую ломаную крышу, то следует позаботиться о монтаже слуховых окон

В подобной конструкции можно сделать мансардный этаж, что добавит зданию полезную площадь. При размещении слухового окна нужно позаботиться о том, чтобы:

угол наклона крыши был более 35°;
размеры створок находились в пределах от 80х60 до 120х80 см;
надстройка над проёмом кровли была удалена от внешних стенок на небольшое расстояние.

Чтобы обустроить кровельные слуховые окна, можно использовать следующие облицовочные материалы:

черепицу;
медные листы;
листы стали.

В процессе составления проекта крыши понадобится сделать отдельный чертёж слуховых окон. Во время создания проекта надо учитывать такие нюансы:

ширина проёма под подобное окно должна быть больше половины ширины мансардного помещения;
опоры должны быть той же толщины, что и стропильные рейки крыши;
элементы каркаса следует закреплять стальными крепежами.

Видео: проект слухового окна на крыше

https://youtube.com/watch?v=cKu8YMuY81I

Проект крыши для дома шале

Постройки в стиле шале первыми начали изготавливать жители поселений в Альпах, однако в данный момент их можно увидеть в западной Европе, США, Канаде и некоторых регионах России.

Для дома в стиле шале подходит двускатная крыша, однако она должна нависать над стенками

Особенностью внешнего вида постройки в стиле шале является крыша, которая сильно нависает над стенками. Под подобным укрытием основание, отмостка, цокольная часть и стены здания будут надёжно защищены от атмосферных осадков и солнечных лучей. Вынос крыши можно делать до 300 см, чтобы обеспечить сток воды после дождя от черты постройки. Вынос крыши может также спасти от сырости в подвальном помещении и на первом этаже. Это поспособствует увеличению возможного периода использования здания.

Конструкция крыши шале имеет крупные выносы в виде козырьков, которые смогут уберечь от ветра и осадков террасы, располагаемые вдоль фасадной части постройки, или образовать полезную площадь, которая также будет надёжно защищена от атмосферных воздействий.

В зимнее время подобная кровля будет удерживать снег и сможет обеспечить дополнительную теплоизоляцию. Стоит отметить, что хоть такая крыша визуально и кажется большой, она не делает постройку более тяжёлой. Однако для надёжности следует соорудить консоли по стенкам, которые послужат дополнительными опорными деталями для свесов крыши.

Это делается следующим образом:

Каждую рейку в нижней части надо зафиксировать кронштейном к стене. Это будет надёжной опорой.
По крайним частям планок необходимо выполнить обвязку. Её главная роль — опорная деталь для покрытия крыши.
Если здание планируется возводить из блоков, бетона или кирпичей, в процессе устройства армопояса следует вмонтировать не только шпильки для мауэрлата, но и анкеры для крепления кронштейнов. В этом случае стропильные ноги будут надёжно зафиксированы в двух плоскостях.
К стене следует прикрепить специальные консольные элементы, которые будут поддерживать крышу

Для пологой крыши проект должен предусматривать усиленный стропильный механизм, так как стропилам надо будет выдерживать большую нагрузку от снега. При уклоне более 45° снеговую нагрузку можно не учитывать.

Большинство проектов зданий в стиле шале предусматривают наличие большой веранды, что является преимуществом для большой семьи. Важно помнить о том, что постройка такого дома является затратным процессом, но в итоге строение не только принесёт радость семье, но и выделит статусность хозяина.

Конструкции в стиле шале имеют следующие особенности:

Пологая крыша с двумя скатами, далеко выпирающими козырьками и существенными свесами.
Крупная терраса, которая выступает за границы периметра здания и часто опирается на колонны.
Высокая цокольная часть, сделанная из камня.
Второй этаж, изготовленный из деревянных деталей.
Балконы, которые располагаются под свесами крыши.

Особых требований к интерьеру такого дома нет, чего нельзя сказать о внешнем облике. Однако проекты чаще всего соответствуют определённым нормам. Основное правило — применение дерева и камня. Эти натуральные материалы сумеют создать в комнатах атмосферу тепла и уюта. Потолок и напольное основание чаще всего сооружаются из деревянных деталей. Стены нижнего этажа могут быть оштукатурены, обработаны побелкой и украшены декоративными деталями.

Проведение грамотных и полных расчётов нагрузок даст возможность получить прочную и надёжную крышу, которая будет отвечать всем требованиям. Есть проекты маленьких загородных домов, где применяется конструкция типа «шалаш». Крыша в этих зданиях практически доходит до почвы, совмещая функции стен и кровли. Такие постройки имеют неординарный и красивый внешний вид.

Программа для проектирования крыши дома

Расчёт крыши и разработка проекта являются сложными процедурами. Если опыта в выполнении подобных работ нет, то рекомендуется обратиться к квалифицированным специалистам или использовать соответствующие программные средства. Сегодня можно найти большое количество специализированного софта, однако стоит разобраться, какой из них является наиболее удобным.

Множество специалистов традиционно производит расчёты вручную, однако стоит понимать, что результат расчёта программы на компьютере будет более точным и наглядным.

Одной из лучших программ для расчёта кровель является FloorPlan3D. Она подходит даже человеку, который не имеет никакого опыта в области архитектуры. С её помощью можно создавать трёхмерные планировки крыш и производить подсчёты требуемого количества материала. Основным преимуществом этого софта является удобство и простота интерфейса. Несомненным плюсом программы является одна из самых низких цен на рынке.
В программе FloorPlan3D можно сделать проект крыши, не имея особых навыков
Если нужны более сложные и универсальные программные средства, стоит обратить внимание на приложение ArCon. Эта программа позволяет не только составить проект крыши и здания целиком, но и разобраться с дизайном ландшафта. Если ArCon рассматривать в качестве инструмента исключительно для проектирования крыши, то в этом плане программа является одним из лучших решений.
ArCon является одной из лучших программ для проектирования всего здания и окружающей территории, но с её помощью можно рассчитать и крышу в отдельности
Ещё одним популярным софтом является Autodesk Autocad. Программа пользуется большим спросом и имеет расширенную функциональность, однако её главным недостатком является высокая стоимость.
Программа Autocad стоит недёшево, поэтому она чаще всего используется специалистами

Если проект крыши будет составляться для себя, то рекомендуется использовать FloorPlan3D. Специалистам, которые занимаются этой деятельностью на регулярной основе, больше подходят программы ArCon и AutoCad.

Видео: разработка проекта системы стропил крыши в программе ArchiCad

Самостоятельная разработка проекта крыши дома

Работа по составлению проекта условно разделяется на 3 этапа:

Подготовка эскиза. Работа заключается в определении изготавливаемой конструкции крыши, визуализации внешнего вида и выборе материала для покрытия. Важно согласовать основной стиль здания и крыши, после чего определить цвет конструкции. Этот этап является подготовительным. Все мысли и идеи надо перенести на бумагу.
Разработка главных схем конструкции. Понадобится выполнить расчёты с учётом предполагаемых нагрузок на крышу, после чего подобрать материал для стропильных ног и их габариты. После этого потребуется сделать чертёж крыши, продумать основные детали. Далее составляется смета: рассчитывается необходимое количество материалов, подготавливается список инструментов и материалов, определяется стоимость оборудования и работ.
Строительные работы. Проект следует реализовать на практике. В этот период надо лишь проводить вспомогательные расчёты. Они будут, так как достаточно сложно учесть всё. В процессе выполнения работы будут вноситься определённые коррективы.

Частный дом на плане нужно разделить на прямоугольники. Внутри них чертятся линии, которые обозначают сопряжения плоскостей скатов с внутренней и внешней стороны. Далее надо обозначить размещение ендов и коньков. Часть деталей будет расположена за границами внешних стен, так как крыша должна иметь свес. Проекции передней и боковых частей надо делать с учётом уклона скатов. Они задаются, когда составляется проект дома целиком, так как важно учесть назначение и тип строения, а также вид применяемого материала для кровли.

На чертеже крыши нужно обозначить точное расположение основных деталей, а также указать их размеры и форму

Графическая часть проекта подготавливается при помощи компьютерных программ. На плане должны быть оси координат. С их помощью будет проще ориентироваться в пространстве. Для этого понадобится:

Обвести линией план частного дома.
Границы капитальных стенок и другие линии проекта здания перенести на чертёж крыши.
Над каждым прямоугольником здания нарисовать изображение крыши, начиная с самого крупного.
Обозначить линиями проекции коньков.
Начертить ендовы.

В проекте следует обязательно указать размещение каналов для отвода дыма и проветривания. Если планируется устанавливать мансардные окна, их также надо обозначить на плане. Линиями следует определить уклоны скатов, а также направления водостоков. По всем осям и контурам проекта надо обозначить фактические габариты.

Отдельными пунктами в проект нужно включить чертежи узлов соединения различных элементов крыши:

присоединение подкосов, стоек, затяжек и других элементов;
фиксация стропильных ног к мауэрлату;
крепление конькового прогона, места фиксации стропильных ног друг к другу и к другим деталям.

В графическом разделе плана должен быть эскиз крыши, который сможет дать общее представление о кровле. Это требуется прежде всего для того, чтобы оценить эстетику и внешний вид.

Эскиз крыши нужен для того, чтобы можно было оценить её внешний вид

Если планируется врубать какие-либо элементы, их нужно отобразить на отдельном чертеже. Обязательно требуется обозначить форму врубки и её фактические габариты.

В процессе самостоятельного составления проекта важно обязательно учитывать такие правила:

Пересечение плоскостей скатов должно образовывать конёк или ендову. Угол прямоугольника должен быть разделён на 2 равные части с помощью проекции скатов.
Через две линии, которые сходятся или пересекаются в одном месте, практически всегда проходит и третья линия.
Линии конька и карнизных свесов должны быть параллельны. Проекция линии конька должна пройти посредине строения.
Проект плоской конструкции состоит из нескольких линий. Крыша с несколькими скатами имеет множество проекций ендов и коньков. Подобные кровли имеют сложную форму, требуют подготовки усиленной системы стропил и большого наклона.

Видео: самостоятельное составление плана крыши

Расчёт площади крыши

На этапе подготовки проекта надо знать данные о площади конструкции. Это требуется для того, чтобы была возможность корректно рассчитать количество кровельного материала, утеплителя, крепежей и гидроизоляции.

Крышу с одним скатом рассчитать проще всего, так как она изготавливается в форме прямоугольника. Понадобится умножить длину и ширину здания. По 0,5 м с каждой из сторон надо прибавить для свеса крыши.
В крыше с двумя скатами площадь можно посчитать таким же методом. Коррективы вносятся лишь с учётом длины стропильных ног, свеса кровли на фронтонах и карнизе. Подобную крышу визуально можно разделить на 2 прямоугольника.
Для вычисления площади двускатной кровли необходимо знать длину и ширину дома, а также высоту конька
Выполнить расчёт площади крыши сложной формы также не составит труда. Сложная конструкция разделяется на простые фигуры, затем по математическим формулам подсчитывается площадь каждой из них, после чего полученные значения складываются.

Ошибки, которые допускаются при составлении проекта

Когда план разработан, возникает желание приступить к его реализации. Однако рекомендуется прежде всего посоветоваться с экспертами. Если во время составления проекта будут допущены просчёты, то переделка может потребовать много времени и финансов.

Довольно часто проектировщики допускают ошибки, которые можно поделить на 2 вида:

конструктивные просчёты;
архитектурные просчёты.

Последние в большинстве случаев связываются с недочётами в вопросах проветривания элементов крыши. Если конструкция утепляется, важно уделить внимание не только защите утеплительного материала от попадания влаги, но и таким деталям, как система вентиляции карнизного свеса или конька.

На нормальное функционирование таких механизмов влияют вспомогательные детали, к которым можно отнести аттики, парапеты и т. д. Если их неправильно установить, то они могут оказывать негативное воздействие на забор воздуха. Поэтому рекомендуется увеличить высоту продушин или отказаться от монтажа некоторых элементов.

Ещё одна распространённая ошибка — неверно сконструированная система водостока.

Система водостока может быть открытой или замкнутой, но в любом случае необходимо правильно рассчитать сечение её проходных элементов

Довольно часто применяются декоративные желоба, которые имеют недостаточные размеры. В таком случае вода может переливаться через край. Это может повлечь за собой повреждение фасада строения. Другая ошибка — маленький уклон крыши. Это достаточно часто приводит к критическому увеличению нагрузки на механизм стропил во время морозов.

При выборе материала для перекрытия конструкции обязательно надо учитывать такие рекомендации:

для металлической черепицы допустимый угол наклона составляет от 30°;
для профнастила минимальный уклон составляет 8°;
для шифера оптимальный диапазон углов наклона — 25–30°;
для гибкого покрытия допустимый уклон — 5° и более.

Составлению проекта крыши надо уделить особое внимание, так как если будут допущены хотя бы незначительные просчёты, то крыша будет непрочной. Соответственно, в скором времени после изготовления может понадобиться проведение незапланированных ремонтных работ.

основные этапы проектирования, типичные ошибки

При проектировании кровли дома нужно учитывать и конструктивные особенности, и последовательность выполнения, и количество и характеристики используемых материалов. Проект крыши – это сложно выполнимая задача. Чаще всего ее поручают профессионалам. Но если вы решили все сделать самостоятельно, то стоит первоначально познакомиться с основными этапами и нюансами ее выполнения.

Содержание

Проект кровли дома — этапы составления
Некоторые типичные ошибки при проектировании

Проект кровли дома — этапы составления

Проект кровли дома выполняется в несколько этапов. В первую очередь стоит определиться с самой формой крова. От этого будет зависеть, какие и в каком количестве материалы понадобятся, а значит и прочность всех конструкций. При строительстве можно использовать следующие формы крыши:

Односкатная – это самый простой в исполнении и самый дешевый вариант. Как правило, такая конструкция редко используется при частном домостроении;
Двух и многоскатная крыша – это самый распространенный вариант;
Вальмовая конструкция – отличается элегантным внешним видом;
Мансардная крыша – позволяет оборудовать дополнительные жилые помещения в чердачном пространстве;
Кровля с разными уровнями – считается наиболее сложной как в строительстве, так и в эксплуатации.

Если с формой крыши разобрались, то стоит подумать об используемых материалах. Если каркас или стропильную систему традиционно делают из деревянных элементов, то для кровли можно использовать множество вариантов.

После решения общих вопросов стоит перейти непосредственно к проектированию. В первую очередь делается эскиз будущего крова. Здесь необходимо окончательно определиться с формой и геометрией кровли, ее цветом и оформлением. При составлении эскиза вы сможете визуально увидеть внешний вид всего дома полностью.

Расчет крыши в программе Аркон

Если рисовать вы сами не умеете, то можно воспользоваться услугами дизайнеров и архитекторов. Но такие специалисты могут попросить довольно высокую оплату. Но и из этой ситуации есть выход. Сегодня существует множество специализированных программ, с помощью которых можно без особых трудов (и навыков) сделать эскиз любой сложности.

Также помощь программного обеспечения вам понадобиться при следующем этапе проектировании кровли – разработка основных схем конструкции. Этот этап проектирования состоит из нескольких шагов:

В первую очередь стоит высчитать предполагаемые нагрузки на крышу. Снег, ветер и другие атмосферные явления, а так же вес всех материалов – все это должна выдержать конструкция кровли;
Затем делается расчет размеров и сечения стропильной системы. Именно эта конструкция будет перераспределять все нагрузки на другие элементы;
Далее, делается чертеж самой кровли. На этом шаге выбирается оптимальный для вашего крова вариант устройства всех деталей. Делается чертеж всех систем и их составляющих.

Это тоже важно знать: Смета на ремонт кровли: как составить?

Заключительным этапом проектирования будет составление сметы. На предыдущих шагах вы уже просчитали, каких и сколько материалов вам понадобиться для строительства крыши. Достаточно просто узнать их стоимость и смета готова. Но стоит помнить, что основные расходы вы понесете на оплату строителям. Если у вас есть опыт в подобных работах, то эту статью можно вычеркивать из сметы. Но конструкция крыши довольно сложна, поэтому многие предпочитают довериться профессионалам.

Составление проекта крыши – это сложный и поэтапный процесс. В первую очередь нужно определиться с типом и формой будущей конструкции. После этого выбрать, какой кровельный материал будет использоваться. Только после этого составляется эскиз и схема крыши. Важно при проектировании учесть все мелочи, чтобы во время монтажа не возникали простои и трудности.

Некоторые типичные ошибки при проектировании

Составив проект кровли дома, не стоит сразу же начинать строительные работы. Крыша – это сложная конструкция. Поэтому перед началом ее монтажа еще раз проверьте свою проектную документацию, лучше всего это сделать вместе со специалистами. Если в ваши расчеты и схемы прокрадется ошибка, то она будет дорого вам стоить, как в финансовом плане, так и в виде зря потраченных усилий.

Очень часто при проектировании возникает архитектурная ошибка, которая связана с вентиляцией крыши. Если ее не предусмотреть или сделать неправильно, то используемый материал начнет гнить и вся конструкция быстро выйдет из строя.

Пример правильно выполненного проекта кровли

Чаще всего ошибки в расчетах системы вентиляции связаны с «теплой» крышей. Если под кровельным материалом предусмотрена укладка теплоизоляционного слоя, то между ним и гидроизоляцией должен свободно «гулять» воздух. Очень часто, желая украсить свой дом, владельцы устанавливаются различные дополнения на карниз или другую часть кровли. Но стоит помнить, что такие «украшения» могут стать препятствием для свободного проникновения воздуха. А значит, вентиляция крыши будет некачественной.

Следующей часто встречающейся при проектировании кровли дома ошибкой является некачественная водосточная система. Все стараются украсить карнизы крова красивыми желобами, но вот на их размер зачастую не обращаются внимание. Но при проектировании водосточной системы на первом месте должна стоять практичность, а не внешний вид. Зачастую пропускной способности желобов не хватает, и дождевая вода попадает на стену и под нее. Все это приводит к быстрому выходу из строя всего строения.

Еще одной ошибка – неверно сделанный расчет уклона скатов. Если крыша не будет иметь достаточный уклон, то в зимнее время на ней будет скапливаться большое количество снега. Такая нагрузка потребует увеличение сечения используемых в стропильной системе элементов. В противном случае, крыша может просто не выдержать всей нагрузки.

Проектирование крыши дома требует определенных знаний в строительстве. Если таковыми вы не обладаете, то лучше доверить это дело специалистам. Потратив некоторую сумму, вы получите верно составленный проект. А это значит, что ваша постройка прослужит долго, и не будет доставлять неприятности при своей эксплуатации.

чертеж и планировка многоскатной кровли

15818 мин

Важным этапом строительства промышленных или жилых объектов является возведение стропильной системы и покрытие ее кровельным материалом. Но как фундамент и стены здания, так и сама верхняя конструкция требует точных расчетов, ведь она должна гармонично вписываться в архитектурный ансамбль, защищать от негативного воздействия атмосферных осадков, сохранять тепло. Недочеты и ошибки в плане могут привести к обвалу или протечке важного элемента. Поэтому необходимо уделить особое внимание правильному конструированию. В нашей статье мы предлагаем вам рассмотреть, взять на вооружение проекты и чертежи крыш частных жилых домов. Это поможет вам самостоятельно спланировать будущую кровлю.

Если в подобном деле у вас нет надлежащего опыта, то воспользуйтесь услугами специалистов (квалифицированных архитекторов). В проектных бюро вам подберут исходя из ваших предпочтений, уже готовый вариант.

Общие принципы и нюансы при проектировании

Перед началом работы нужно определиться с внешним видом перекрытия, так как оно является наиболее заметной частью всего сооружения. Следует разобраться в конструктивных особенностях, выбрать материалы, выделить основные элементы и соединения, обсудить с заказчиком предпочтения дизайна, способ теплоизоляции и другие немаловажные моменты. Огромное значение имеет геологическая разработка местности, определение розы ветров, климатические условия региона. От этого зависит смета будущего строения.

Кроме защиты от осадков, у кровельного покрытия могут быть и другие функции. Боковые скаты часто выполняют роль стен в мансардном этаже. Правильно спланированное здание задерживает лишние звуки с улицы. Чердачное пространство может использоваться как один из вариантов технических помещений, для размещения некоторых коммуникаций.

Что включает в себя проектирование крыши частного дома

После выбора дизайна вам необходимо:

Оценить параметры и свойства постройки, на которое будет устанавливаться перекрытие.
Выяснить типичные для вашего региона погодные условия (интенсивность осадков, уровень выпадающего снега, направление и сила ветров, вероятность града, смерчей, сейсмическую активность).

Выбрать материал для стропильной системы и кровельного «пирога» (тип внешнего покрытия, паро и теплоизоляция).
Определиться с коммуникациями, которые планируются разместить в этом пространстве.
Продумать доступ для обслуживания и ремонта.
Спланировать размещение дополнительных устройств (снегозадержатели, световые окна, отливы и т. д.).

На основе всех этих изысканий делается первичный эскиз. Это поможет вам визуально оценить общий вид строения. После этого создается детальный проект самой конструкции для деревянной или любой другой кровли частного дома, из которого будет понятно, какое количество строительных компонентов вам потребуется.

Если перекрытие маленького сарая или технического помещения не требует сложных расчетов и вычислений, то создание крупных крыш со специфической геометрией не терпит инженерных просчетов.

Сейчас большая часть проектных идей создается в автоматическом режиме. После введения исходных данных, таких как внешние параметры и характеристики, программа сама создает черновой план с соблюдением всех необходимых допусков. Данный процесс становится достаточно сложной инженерной задачей и без соответствующего опыта проделать работу без допущения ошибок невозможно.

Сравнительные характеристики материалов

Если в начале двадцатого века строители применяли для создания стропильной системы кругляк, то в современном мире большинство работ производится с помощью бруса. Опыт показывает, что оптимальное сечение для разных элементов является следующим:

Мауэрлат (опорная обвязка, укладываемая на стену).	Брус от 100 до 150 мм.
Прогоны (горизонтально расположенные балки)	100–200 мм.
Ендовы	100х200.
Затяжки (усилители, предназначенные для предотвращения смещения стропил).	50х150.
Стойки (вертикальные подпорки).	100 на 100, 150 на 150.
Ригели	100х150, 100х200.
Доски карниза, подкосы	50х100.
Подшивка, решетник	Доска 25х150.
Стропила	100 на 200, 100 на 250.

Проект скатной крыши

Данная конструкция часто используется при перекрытии технических помещений и хозяйственных построек. Основная проблема таких сооружений это маленький уклон и как следствие, приличная снеговая нагрузка.

Если длина лаги не превышает трех метров, можно обойтись брусом 5 на 20 см. При большем прогоне нужно создавать устройство по типу «ферма». Пологие поверхности требуют особой тщательности в выборе кровельного материала, например, классическая черепица не очень подходит.

Нужна наша консультация?

Если при работе с сайтом или в процессе выбора проекта у вас возникли вопросы, обратитесь за помощью к нам

Плоская кровля

В Советском Союзе такой вариант был очень популярен, так как отсутствовала угроза лавинообразного схождения снега и площадь использовалась как солярий. Создается на основе бетонных плит с последующей гидроизоляцией битумными смесями. Отвод осадков производится в канализацию, туда же стекает и талая вода.

в «Лесково»

Максимовский

Этажи

2 этажа

Площадь

107.3 м²

Комнат

с участком от 6. 02 соток

от 8 829 507 ₽

Доступно 18 участков

подробнее

Коттедж в «Летний берег»

Дом на Смородиновой 9

Этажи

1 этаж

Площадь

76,58 м²

Комнат

с участком от 11.51 соток

от 4 116 760 ₽

Доступно 18 участков

подробнее

Коттедж в «Березка all seasons»

Толедо

Этажи

2 этажа

Площадь

223,4 м²

Комнат

с участком от 7,15 соток

от ₽

Доступно 18 участков

подробнее

Система прекрасно выдерживает ветровые нагрузки, имеет оригинальный вид. Недостатком является необходимость периодического обслуживания верхнего слоя.

Проект двускатной крыши жилого дома

Один из самых распространенных типов. Представляет собой две наклонные поверхности для сбора и отведения осадков, вертикально расположенные фронтоны. Малые строения, как гаражи, хозяйственные сараи перекрываются только стропилами и стяжками. Этого достаточно для сопротивления тяжести снежного покрова.

Если размеры здания больше 4 метров, то надлежит применять дополнительные усилители в виде стоек, раскосов. Вместительное чердачное пространство позволяет разместить еще несколько помещений. Недостаток — это изрядная парусность. Поэтому к укладке листов предъявляются повышенные требования.

Проекты ломаной кровли частных домов

Логическим продолжением предыдущей модели при сооружении мансард является такая форма. Почти вертикальные боковые поверхности позволяют значительно увеличить площадь под жилое помещение. Стены комнат и потолок служат элементом жесткости данной конструкции. Наиболее экономичное решение, позволяющее с минимальными затратами создать большое пространство на базе маленького здания. Фронтонная часть дает возможность легко планировать балкон или лоджию.

К единственному минусу относится характерный внешний вид, который не всем нравится.

Полувальмовая форма

Более оригинальный облик придают два скоса на месте верхних частей фронтонов. Это значительно улучшает сопротивление устройства ветрам. Такое решение применимо как развитие двух предыдущих вариантов. Слегка усложняется система несущих опор и трудоемкость проведения кровельных работ (кройка листов происходит под определенным углом с соблюдением направления стока).

Противопоказаний по выбору материала нет. Вы можете использовать шифер, металл, мягкую кровлю, ондулин, черепицу.

Проекты многоскатных крыш зданий

Особенность расположения помещения и предпочтения хозяина требуют иногда усложнения геометрии с целью придания более красивого вида или в силу других обстоятельств. Фантазия в этом вопросе ничем не ограничена. Но стоит понимать, что чем сложнее конфигурация, тем труднее будет проектирование и дороже исполнение. Кроме того, появляются зоны с экстремальным воздействием (точки сбора осадков с больших площадей).

Четырехскатная

Самый распространенный вариант для перекрытия загородного коттеджа. Это обусловлено тем, что отсутствие вертикальных поверхностей позволяет конструкции выдерживать сильные ветра. Скаты могут сходиться в одной точке или в двух местах с образованием маленького горизонтального конька. Такая модель называется вальмовой. Пожалуй, если не рассматривать эстетическую сторону, недостатком является сход осадков на все четыре направления. Это создает некоторые трудности при размещении входной группы и выступающих элементов. Проблема неказистого дизайна легко устраняется сооружением декоративных световых проемов.

Планировка крыши в частном доме с плавными изгибами

Во все времена купольная форма являлась роскошью и применялась при создании культовых зданий и дворцов. Современные технологии и материалы позволяют простому гражданину осуществить такую задумку. Наиболее предпочтительным будет металлический каркас, так как он позволяет создать основание фактически любой геометрии. Главной проблемой становится то, что можно использовать далеко не каждое покрытие. Обычно применяют гибкую кровлю на основе битумных компонентов. Форма бывает самой разной: конусом, куполом, цилиндром и т. д.

Выбор финишного слоя

В наше время уже никто не захочет покрыть свой дом соломой или гонтой. Неактуальны грунтовые основы, хотя в Европе они опять входят в моду. На рынке предлагается огромный ассортимент разнообразных материалов:

Коттедж в «Березка all seasons»

Белладжио

Этажи

2 этажа

Площадь

281,56 м²

Комнат

с участком от 7,15 соток

от 5 000 000 ₽

Доступно 18 участков

подробнее

Коттедж в «Березка all seasons»

Гарда

Этажи

2 этажа

Площадь

105 м²

Комнат

с участком от 5,24 соток

от ₽

Доступно 18 участков

подробнее

Коттедж в «Березка all seasons»

Валетта

Этажи

1 этаж

Площадь

108,89 м²

Комнат

с участком от 7,15 соток

от ₽

Доступно 18 участков

подробнее

Экономным, и поэтому широко использующимся, является шифер. Самый большой его недостаток – непрезентабельный внешний облик. Хотя производители стали выпускать разноцветные листы, это все равно не решает проблему.
Металлопрофиль – универсальное изделие, позволяющее недорого и практично перекрыть строение. К преимуществам относятся долговечность, маленький вес, простота монтажа, широкий ассортимент как формы, так и цветовой гаммы.
Ондулин, относительно новое изделие, дешев и имеет оригинальный вид. Обладает неплохой шумоизоляцией. Хрупок при отрицательных температурах.
Мягкая основа является аналогом рубероида. Выпускается в разных цветовых решениях. Эффектно смотрится на зданиях, позволяет защищать криволинейные поверхности. Но недостаточно долговечен и не рекомендован для малых уклонов.
Классическая глиняная черепица – дорогостоящий элемент. Но придает строению эффект монументальности.

Фото и схемы проектов конструкции кровли

Наиболее полное представление можно получить из каталогов, размещенных в интернете, находящихся в свободном доступе. Предприятия, профессионально занимающиеся планировкой и строительством, заинтересованы в распространении информации на эту тему. Вам необходимо лишь посетить официальные сайты, как пример, компании «Авирон Девелопмент». Специалисты предложат вам готовые варианты и подберут наиболее удобное индивидуальное решение исходя из ваших предпочтений и финансов.

Определяем уклон стропильного сооружения

Финишные материалы, по которым стекает вода, не все подходят для разных наклонов. Черепица, как и шифер сложно крепятся на крутых поверхностях, а древесная гонта не терпит малых уклонов. Исходя из этого выбирается оптимальное падение высоты на один метр. А уже с учетом этого параметра рассчитываются физические характеристики несущей конструкции. Диапазон отклонений достаточно широк. Например, гибкую рулонную кровлю допускается использовать от 5 до 70 градуса. А асбестоцементные листы – от 30 до 80°.

Расчетные значения уклонов

Вычислить длину катета, высоту подъема, размер стропил (гипотенуза) можно используя школьную тригонометрию. Но для простоты мы приводим вам таблицу. Применять ее нужно следующим образом: если вы хотите перекрыть односкатной поверхностью помещение длиной 10 метров и целесообразно иметь наклон 10 градусов, то вам следует умножить параметр 0,17 на 10. В результате вы получите высоту опорной точки.

Отклонения от горизонтали в градусах	Коэффициент пересчета
5	0,08
10	0,17
15	0,26
20	0,36
25	0,47
30	0,59
35	0,79
40	0,86
45	1

Проект конструкции кровли дома большой площади

Для монументальных строений расчет системы имеет свои особенности. Так как снеговая и ветровая нагрузки становятся очень существенными (все смотрели видео с улетающими крышами), то к этой задаче необходимо подходить с особой тщательностью.

Кроме опоры на периметр, желательно предусмотреть дополнительные промежуточные точки, расположенные на несущих перегородках. Сама технология крепления предусматривает сопротивление не только нагрузкам от снега, дождя, но и отрывающим усилиям при боковом ветре. При сложной конфигурации следует тщательно продумать усиление зон скопления замерзшей воды. В таких точках давление порой составляет до десятков тонн.

Проект кровли для деревянного шале

В нашей стране такая модель была всегда очень распространена. В последнее время она снова входит в моду. Единственным кардинальным отличием от других решений является необходимость защиты несущих стен большим выносом. Это не позволяет влаге, падающей с неба, оседать на бревнах, что может привести к гниению.

Программы

Добиться применения надежных материалов и при этом отказаться от избыточного усиления возможно, если использовать специальный софт. В стандартном варианте это выглядит так: вносится конфигурация линий опоры, задается необходимая форма (уклоны, наличие декоративных элементов и т. д.), прописывается тип покрытия, определяется зона эксплуатации. После этого компьютер рассчитывает оптимальное решение стропильной системы со всеми сочленениями, опорами и параметрами строительных компонентов.

Самостоятельная разработка

Опыт показывает, что любому здравомыслящему человеку вполне по силам удовлетворительно спланировать крышу на небольшое и не очень ответственное строение (гараж, сарай, баня). Но если площадь превышает 40-50 метров, то это является достаточно серьезной задачей и лучше обратиться к профессионалам. Этим вы сможете не только избежать ошибок, но и сэкономить, отказавшись от избыточности (например, вместо монументальных брусов 200х250 мм вполне подойдет обрезная доска 50х150).

Коттедж в «Лесково»

Никитинский

Этажи

2 этажа

Площадь

155,16 м²

Комнат

с участком от 6 соток

от ₽

Доступно 18 участков

подробнее

Коттедж в «Опера парк»

BASIC 142 м2/ 2 этажа

Этажи

2 этажа

Площадь

142 м²

Комнат

с участком от соток

от ₽

Доступно 18 участков

подробнее

Коттедж в «Лесково»

Александровский

Этажи

2 этажа

Площадь

211,86 м²

Комнат

с участком от 11,02 соток

от ₽

Доступно 18 участков

подробнее

Как производится расчет площади

Заказ кровельного материала – одна из задач, которая встает со временем перед вами. Если размеры прямоугольных поверхностей высчитывается путем умножения длины на ширину и добавление коэффициента перекрытия (рабочие параметры), то треугольная форма требует более тщательного подхода. У многих листов существует направление стока. Поэтому придется заказывать больший объем с учетом обрезков и периодичностью рисунка. Почти во всех специализированных торговых точках есть программа «калькулятор», который легко даст ответ на ваш вопрос по готовой схеме стропил.

Наиболее распространенные ошибки

Широкий ассортимент и нестандартность дизайна могут привести к просчетам.

Следует обратить внимание на следующее:

Уклон должен соответствовать свойствам покрытия.
Стропильные конструкции рассчитываются с запасом в 2-3 раза.
Монтаж узловых точек производится с соблюдением всех технологий.
Обязательная привязка к природным особенностям местности.

Наши рекомендации

Желание каждого мужчины построить что-нибудь собственными руками — это, конечно, святое, но если вы не обладаете достаточным опытом, то сооружение такой ответственной части как кровля, стоит поручить компетентным организациям. Специалисты нашей компании «Авирон Девелопмент» создадут проект скатной, плоской, конической, купольной крыши дачного, коттеджного дома или планировку (проектирование) любого частного строения с учетом всех требований и ваших предпочтений. Примеры завершенных построек можно посмотреть на фото.

Основные этапы строительства частного дома: последовательность и порядок работ, пошаговая инструкция постройки жильяИз какого материала лучше всего построить дом: как выбрать самый долговечный стройматериал для частного и загородного жильяКак сделать проект дома самостоятельно: как правильно составить и начертить план жилья своими руками

E-mail

Согласен на обработку персональных данных

как правильно выбрать форму и уклон

Рецензент статьи: Елена Карпович, инженер компании Z500

Помимо эстетических качеств, которые можно заметить с первого взгляда, крыша прежде всего должна быть долговечной и надежной. Для того чтобы эксплуатационные характеристики крыши отвечали вашим потребностям, стоит тщательно подойти к выбору её конструкции и формы.

СОДЕРЖАНИЕ

Уклон крыши частных домов — главная характеристика при выборе

Дизайн крыши домов: формы и виды

Строительство кровли: цена вопроса

Первой и самой главной характеристикой крыши является угол наклона плоскости крыши по отношению к горизонту. Кровля дома может быть скатной (когда угол наклона имеет значение более 20°) или плоской (где угол наклона не превышает 5°).

Скатная кровля украшает здания классического стиля и встречается в наших широтах гораздо чаще, чем дома с плоской кровлей. Однозначным преимуществом скатной кровли является экономия средств путем обустройства чердака или мансарды. Ведь чердак может служить дополнительным помещением, а при необходимости есть возможность провести обслуживание кровли изнутри. Так, вы можете получить дополнительную жилую площадь, не изменяя габариты здания.

Уклон необходим скатной кровле для свободного отвода осадков. Оптимальным углом наклона считают 45°, но возможный диапазон лежит в пределах 15°-65°. Выбирают его исходя из следующих факторов:

Климат в вашем регионе. Если количество осадков обычно больше, кровлю устраивают крутой, с уклоном не менее 45°. В сухих регионах можно построить менее крутую кровлю. Если же для вашей местности характерны частые порывистые ветры, лучше предусмотреть более пологое кровельное покрытие, уклоном менее 30°.

Наличие жилой мансарды. Если вы планируете оборудовать дом жилой мансардой, стоит выбрать такую конфигурацию крыши, которая обеспечит достаточный комфорт мансардного пространства. Если уклон кровли будет слишком низким, в мансарде будет слишком мало места, она будет низкой и трудно эксплуатируемой. Приемлемым уклоном в таком случае считают 38-45°. Если уклон кровли в вашем доме ниже 30°, лучше обустроить там чердак.

Кровельное покрытие. Если кровля выполнена из рулонных материалов, ее уклон должен быть до 25°. Использование штучных материалов предполагает наклон не менее 15°. Что касается крупных элементов, таких как металлочерепица, шифер — угол наклона должен быть не ниже 25°.

Архитектурные решения. Крыша определяет внешний вид здания, поэтому важно соблюсти пропорцию между размером кровли и габаритами дома, чтобы дом смотрелся гармонично. Поэтому проекты домов со сложной крышей разрабатываются для массивных коттеджей. В этом случае она будет смотреться органично, а вот маленький домик вряд ли украсит. Для опытного архитектора легко красиво и гармонично обыграть также самые простые и небольшие проекты домов. Украсить кровлю может и кровельный материал высокого качества.

Конечно же, первым основным назначением кровли является защита от осадков и ветров. Существуют две составляющих надежности кровли: качество кровельных материалов и форма самой конструкции. При выборе формы важно помнить, что большое количество стыков повышает вероятность разгерметизации какого-нибудь одного и возникновения течи.

Стоит заметить, что увеличение наклона ведет к удорожанию строительства крыши из-за потребности в большем количестве материалов, ведь стропила удлиняются, а площадь покрытия увеличивается.

Дом с двускатной кровлей
Проект дома с двускатной крышей — самый экономичный вариант. Конструкция идеально подходит для дома прямоугольной формы. Особенно хорошо подходит для дома с мансардой, так как окна, расположенные во фронтонах, способны обеспечить достаточный уровень вентиляции и освещенности в жилом чердаке.
Для мансарды также часто используют вариацию двухскатной крыши – ломаную. Она отличается более крутым наклоном нижней части (65-80° по отношению к верхней (25-30°). Это позволяет создать дополнительную площадь в мансардном помещении. Сводчатая крыша, выполненная по окружности и любой другой форме, также является двускатной. Такой тип кровли украсит выступающие элементы дома.
Плоская кровля
Элемент современного дома и дома в стиле хай-тек. Хорошо смотрится и как крыша одноэтажного дома, так и двухэтажного. Плоская кровля может “лечь” на дома сложной конфигурации, где скатная кровля может смотреться громоздко и негармонично. К тому же, плоские крыши домов могут быть эксплуатируемы. На них можно организовать просторную террасу.
Дом с плоской кровлей должен быть оснащен системой снеготаяния, чтобы осадки не скапливались на крыше всю зиму. Ее можно заказать с проектом Z500 в рамках услуги Антилед (по ссылке можно узнать цену и сроки выполнения).
Односкатная кровля
Самая простая в исполнении. Подходит для домов с пролетом в 6-8 м. Если уклон кровли будет направлен к северу, есть преимущество создать широкие окна с южного фасада. Если к югу — установить солнечные коллекторы по всей поверхности кровли.
Односкатная кровля хорошо подходит для использования листовых материалов крупного размера. Такая кровля подойдет и большому зданию и для небольшой пристройки — гаража, к примеру. Уклон односкатной кровли обычно делают небольшой, чтобы избежать строительства высоких стен.
Вальмовая кровля
Отличается хорошей устойчивостью к ветрам. В большинстве случаев такой дизайн крыши домов используется для покрытия зданий большой площади. Конструкция такой крыши сложна и может содержать слуховые и мансардные окна, что обеспечивает достаточное освещение и вентиляцию.
Шатровая крыша
Вариация вальмовой кровли. Используется довольно редко и подходит только для квадратных зданий — беседок, башен.
Полувальмовая кровля
Надежный и экономичный вариант. Мансарда в таком случает освещена и вентилируется с помощью фронтонов.
Ломаная вальмовая конструкция.
Очень сложная в исполнении, используется для больших домов. Главными ее преимуществами являются выгодное использование полезной площади мансарды и эстетика.
Стоимость строительства кровли складывается из:
затраты на создание несущей конструкции;
стоимость подкровельного пирога;
материалы самого покрытия;
затраты на оплату монтажных работ.
Поэтому стоимость кровли возрастает вместе с ее сложностью. Объяснить это можно следующими факторами:
Для создания стропильного каркаса нужен больший объем деревянных материалов
При увеличении высоты стен для создания надежной опоры под кровлю, также, потребуется большее количество материалов
Изломы и изгибы крыши увеличат расход материала покрытия, подстилающих слоев и иных элементов, ведь площадь такой крыши будет больше плоской.
Таким образом, устройство плоской кровли (дом с плоской кровлей) обойдется дешевле, чем сложная многоскатная крыша. Монтаж крыши сложной формы более трудоемкий. Также для ее установки потребуются штучные материалы высокого качества: битумная или натуральная черепица, ведь покрытие многоскатной крыши металлочерепицей невыгодно, из-за большого количества отходов.
Для того, чтобы ваш дом выглядел красиво, гармонично и был надежным и долговечным, уделите особое внимание выбору подходящего типа кровельной конструкции и подберите дизайн крыши дома. Правильное решение поможет сэкономить средства и обеспечит вашему дому долговечность.
Задавайте нам интересующие вас вопросы в комментариях внизу↓ Мы ответим на все.
Нужна консультация по проекту? Обратитесь к нашим менеджерам, мы предоставляем бесплатные консультации не только на этапе выбора проекта, но и после его приобретения.
Переходите в наш каталог — здесь собраны все проекты домов с плоской кровлей. Видео почти всех проектов домов Z500 можно посмотреть на нашем ютуб канале:
ПОПУЛЯРНЫЕ ВОПРОСЫ:
Включена ли в ваших типовых проектах с плоской кровлей система обогрева кровли?
Нет, в наших типовых проектах такая система не предусмотрена по умолчанию. Но мы готовы ее разработать в рамках дополнительной услуги «Антилед».
Какой вид кровли предусмотрен в типовых проектах Z500?
Наши типовые проекты со скатной кровлей рассчитаны на любой вид черепицы.
Какая система отопления предусмотрена в типовых проектах Z500?
Почти во всех типовых проектах Z500 предусмотрен газовый котел. За исключением нескольких, где предусмотрен электрический — об этом вы узнаете на странице понравившегося проекта на нашем сайте.
как составить для разных домов
Планируя строительство частного дома, его будущие владельцы дольше всего размышляют над обустройством крыши. Помимо того, что она призвана быть эстетически привлекательной, кровля должна иметь приемлемые эксплуатационные параметры и доступную стоимость, обладать функциональностью и удобством обслуживания.
Подбирая подходящей проект крыши, владелец дома стремится выделить его среди сотен других зданий, придав индивидуальные черты. Не стоить забывать, что стоимость материалов и работ по сооружению кровли – прямо пропорциональна сложности избранного для реализации проекта. Проанализируем ряд вариантов.
Содержание
Классификация крыш
Распространенные проекты скатных крыш
Кровля оригинального вида
Плюсы и минусы плоской крыши
Крыша с солнечными батареями
Классификация крыш
Всевозможные варианты крыш загородных домов условно разделяют на две группы:
Чердачные (когда от перекрытия до поверхности крыши не больше полутора метров). Нежилое пространство, называемое чердаком, владельцы используют для технических нужд.
Бесчердачные имеют место при расстоянии, превышающем 1,5 м, при наличии идей использования подкрышного пространства для обустройства мансардного помещения, расширяющего жилую площадь.
В загородных домах нашли своё применение:
Скатные крыши (каждая из её плоскостей имеет уклон – угол наклона ската к линии горизонта). Существует множество их вариантов. В наклонных крышах снег сползает под собственной тяжестью. Для самоочищающегося варианта кровли, уклон должен быть 45 градусов.
Плоские – недорогие по стоимости, с широким функционалом (можно обустроить газон, альпинарий – шедевр ландшафтного дизайна, оранжерею или теплицу, гостиную на свежем воздухе, площадку для спортивных занятий, бассейн), но они – сложные в обслуживании.
Есть много нюансов при проектировании крыш, достойных внимания людей, ищущих свой оптимальный вариант.
Распространенные проекты скатных крыш
Скатная конструкция – наиболее популярный вариант для частного дома. Угол уклона определяется наличием ветровой и снеговой нагрузки, материалом изготовления и требованиями к внешнему виду. Из множества их вариантов, стоит обратить внимание на самые применяемые проекты:
односкатная кровля – наиболее простая и выгодная конструкция в экономическом аспекте. Применяется для городских зданий, построек простого типа – сарая, навеса или гаража; её можно увидеть и в частных домах, но реже, чем другие виды крыш.
Обычно скат направлен на не ветреную сторону.
От того, какой угол крыши запланирован, зависит и выбор кровельного материала. При незначительном уклоне подойдёт рулонный материал, при угле 20 градусов – шифер, при углах до 35 градусов предпочтение надо отдать металлической кровле, керамической или металлочерепице. Надо соблюсти закономерность: чем больше выпадает осадков в данном регионе, тем более крутой должна быть односкатная крыша. Вместе с тем, с повышением угла наклона, увеличивается парусность конструкции;
двухскатная – наиболее распространенная кровля, применяемая для любых зданий, частных домов и небольших дачных домиков. Идеально подходит для регионов с большими снегопадами. Скаты бывают симметричными друг к другу, а иногда отличаются длиной и углом наклона.
При двухскатной крыше легко обустроить тёплый полноценный чердак, а иногда и мансарду. Среди недостатков – необходимость обустройства конька и двух линий водоотвода. И вес их больше, чем у односкатных. По стоимости же крыша не менее демократична;
трехскатная крыша – нестандартный подход, применявшийся в дореволюционных постройках – рубленых пятистенках. Она представляет соединение в одной точке двух трапециевидных скатов и одного треугольного (вместо вертикального фронтона). Такой дом, при точном соблюдении размеров, выглядит привлекательно. По сути, трехскатная кровля – гибрид вальмовой и обычной двухскатной;
мансардная крыша – вариант двухскатной с ломаным профилем; по сути – четырехскатная (каждый скат имеет два уровня, первый – пологий, второй – падающий), предназначенная для устройства жилых помещений или творческих мастерских. Также применима для дачных строений (чердак используется для жилья или хозяйственных помещений, где наружными стенами будут кровельные конструкции). Такая крыша отличается оригинальность и приятным внешним видом, процесс её возведения – нелегкий и самостоятельно реализовать проект не получится;
вальмовая (она же 4-х скатная крыша), в которой вместо фронтонов устанавливают 2 треугольных ската (вальма). Подходит для зданий, имеющих большую площадь, способна выдерживать значительные ветровые нагрузки и сильные осадки. В верхней части вальмов оборудуют слуховые окна. Сложное строительство таких крыш лучше доверять профессиональным строителям;
полувальмовая кровля – усложненный вариант двускатной кровли в сочетании с вальмовой. Торцевые фронтоны в виде трапеции сверху накрыты полувальмами — интересными декоративными элементами. Есть и другой вид полувальмовой крыши, когда скатом перекрывают нижнюю часть фронтона. Он тоже интерес относительно дизайна. Проект применяется преимущественно в сельском и дачном строительстве;
шатровая – подвид вальмовой кровли, который подходит для зданий квадратной, формы и или имеющих форму правильного многоугольника. Конструктивно состоит из трёх и большего количества скатов, которые сходятся в верхней точке. Этот тип крыши хорош тем, что не имеет конька, а скаты идеально симметричны. Он себя зарекомендовал хорошей ветроустойчивостью;
шпилеобразная крыша состоит из нескольких треугольников-скатов с крутым подъёмом, которые соединяются в вершине. Нею перекрывается только часть здания – круглые стеновые конструкции, башни и эркеры;
многощипцовая крыша подходит для квадратных и прямоугольных двухэтажных домов, или имеющих форму сложного многоугольника. Многочисленные проекты оригинального дизайна приемлемы для различных по архитектуре частных и общественных строений. Такие крыши – сложные по конструкции из-за системы стропил и дорогостоящие. Сооружаются не так часто, разве что в элитных загородных домах и коттеджах;
бубновая кровля – сведённые к центру четыре ската ромбовидной формы. Идеальна для одноэтажных домов, имеющих в основании квадрат. Такая крыша не имеет изломов, у неё стропильная система проще. Да и обходится она дешевле, чем в случае с мансардами. Среди её преимуществ – полное использование площади чердака, полноценные окна располагают на всех фронтонах, исключён риск снежных мешков. Вариант экономичный, так как кровельных материалов понадобится меньше.
К её недостаткам относится необходимость создавать индивидуальный проект. А за счёт использования материалов для кровли с несимметричным профилем, остаётся немало отходов.
Просматривая варианты готовых решений, легче оценить достоинства и недостатки разных типов и форм крыш, учитывая климатические условия и размеры дома, долговечность, огнестойкость и способность сохранять в доме тепло.
Кровля оригинального вида
Этот перечень не отличается видовым разнообразием, поскольку встречается не так часто:
коническая крыша(в виде конуса) в частных жилых домах встречается редко, нею накрываются элементы дома, — веранды круглой формы или же декоративные башенки;
дугообразная кровля или сводчатая крыша – название говорит о своей само за форме. Редко служит основным видом крыши жилого здания, чаще является дополнением на определенном участке: над холлом, лестничной клеткой, тёплым переходом, зимним садом или мансардой. Крышу называют также арочной и применяют в частном домостроительстве. Проектируют несущие конструкции из бетона, металла и дерева, а в качестве кровельного материала используют стекло, прозрачный шифер, поликарбонат, а также для обустройства непрозрачной кровли оцинкованную сталь, медь или титановые сплавы;
куполообразная крыша придаёт зданию уникальный, привлекательный вид; более устойчива к ветровым нагрузкам; быстро освобождается от покрова снега. Прозрачные кровельные материалы усиливают естественную освещенность, позволяя экономить электроэнергию. В таких помещениях создается большой объём воздуха, положительно влияющий на самочувствие находящихся там людей;
комбинированная крыша – симбиоз многощипцовой, полувальмовой и шатровой конструкций. Подобные сложные модели должны проектировать и сооружать мастера экстра-класса.
Очень часто форму крыши определяют исходя из архитектурных особенностей здания.
Плюсы и минусы плоской крыши
Если отметить преимущества плоских крыш, они заключаются в простоте исполнения и возможности сделать её эксплуатируемой. Снижается трудоемкость монтажных работ, потребуются минимальное количество материалов и финансовых затрат.
Такую кровлю не сорвёт сильный ветер. Упрощаются осмотры вентканалов и дымоходов. Но есть и недостатки: скопление осадков на плоской поверхности практически без уклона и необходимость систематически убирать снеговой покров. Да и обустройство эксплуатируемой кровли – инженерная задача из сложных и дорогостоящих.
Одна из технологий – напыляемое покрытие – материал нового поколения, имеет множество достоинств: экономично, удобно в применении, не увеличивает веса кровли, быстро укладывается, долговечно и пожаробезопасно. Его не способны разрушить агрессивные вещества, грызуны и микроорганизмы, устойчиво к УФ-излучению, выдерживает большие перепады температур. Но монтаж кровли из напыляемых материалов – сложен. Он требует навыков и спецоборудования.
Крыша с солнечными батареями
Мало говорить только о главной функции крыш – защите здания от внешних воздействий, важно отметить и практическую. Высокие тарифы на электропотребление подталкивают многих частных домовладельцев использовать альтернативный источник энергии, который несложно разместить на крыше. В Турции солнечными батареями уже оборудованы почти все жилые дома. В тех местах РФ, где в году больше солнечных дней, их установка более масштабная и перспективная. Неиссякаемый источник энергии человек получает бесплатно, не считая затрат на приобретение солнечных батарей.
В основе конструкции – полупроводниковый фотогенератор, преобразующий энергию солнца в постоянный ток. При помощи инвертора он преобразуется в переменный, используясь для работы бытовых электроприборов. Вследствие смены времени суток и из-за облачной погоды, солнечные панели освещаются неравномерно. Поэтому используется аккумулятор, накапливающий электричество днём, а вечером отдающий его в сеть.
Использование солнечных батарей, наряду с экономической и экологической выгодой, имеет и недостатки: высокие цены на их приобретение; низкий КПД; зависимость от условий климата.
И всё же, если южный склон скатной крыши оборудовать солнечными батареями, то ежемесячно будет вырабатываться в пределах 300 кВт электроэнергии. Для максимальной отдачи, оптимальный угол наклона должен составлять 30-45 градусов.
В этой статье мы бегло рассмотрели самые главные проекты крыш, чтобы несведущий читатель получил о них представление. Строители предлагают множество вариантов. Какому из них отдать предпочтение? – Дело каждого. В расчёт берутся архитектурные особенности здания, климатические условия региона и наличие средств у будущего владельца дома.
отмеченных наградами проектов — «Зеленые крыши для здоровых городов»
«Зеленые крыши для здоровых городов»
20 октября 2020 г.
Награды за выдающиеся достижения 2020
Зеленые крыши для здоровых городов
20 октября 2020 г.
Награды за выдающиеся достижения 2020
Проект
Центр устойчивого ландшафтного дизайна
Местоположение
Питтсбург, Пенсильвания
Лауреат премии
Консерватория и ботанические сады PHIPPS
Проектная команда
Архитектор: Дизайнерский альянс
Гражданское строительство и водяная инженерия: Гражданские и экологические консультанты. Моделирование энергопотребления, Анализ дневного освещения и материалы: 7group, LLC
Проектирование MEP: CJL Engineering
План посадки, посадка, техническое обслуживание: Консерватория и ботанический сад Phipps
Проектирование конструкций: Atlantic Engineering Services
Когда гости осматривают зеленую крышу Центра устойчивых ландшафтов, это помогает прояснить идею, которую мы стремимся продемонстрировать в Phipps, — что люди являются частью мира природы, а не отделены от нее. Они могут на собственном опыте убедиться, что зеленые здания не должны быть «менее плохими», а представляют собой красивые, привлекательные пространства, которые могут улучшить экосистемные услуги, что улучшает здоровье и благополучие как человека, так и окружающей среды.
— Ричард В. Пьячентини, президент и главный исполнительный директор консерватории и ботанического сада Phipps
Демонстрация устойчивого развития для стимулирования реальных изменений
Часть миссии консерватории Phipps состоит в том, чтобы продвигать устойчивое развитие и способствовать благополучию человека и окружающей среды посредством действий и исследований. В поддержку этой миссии цель состояла в том, чтобы помочь изменить то, как люди связывают искусственную и природную среду. Проект был разработан как образовательная и демонстрационная площадка для демонстрации эффективности устойчивого развития и красоты жизни в гармонии с миром природы. Это первый и единственный строительный проект, получивший пять самых высоких экологических сертификатов.
На территории проекта произрастает более 100 видов местных растений, в том числе 50 только на зеленой крыше, что создает среду обитания, повышает биоразнообразие и помогает в управлении ливневыми стоками, уменьшая годовой сток на 85%.
Сообщество и партнеры по проекту были приглашены на раннем этапе проекта, чтобы внести свой вклад в области энергетики, систем, вычислительного гидродинамического моделирования, восстановления экологии, зеленого строительства, инновационных технологий, оценки жизненного цикла и других консультационных услуг. Были запрошены партнерские отношения с целью проведения экологических исследований, образования и информационно-пропагандистской деятельности путем привлечения ученых, научных сотрудников и сотрудников отделов, с тем чтобы возможности совместных исследований могли создать «критическую массу» и расширить возможности получения грантов для исследований большего масштаба и важность. Многим организациям, ассоциациям, государственным служащим, преподавателям и студентам университетов было предложено принять участие в ранних проектах по проектированию, а избранным группам заинтересованных сторон было предложено продолжить процесс проектирования, строительства и оперативного мониторинга в качестве основных партнеров проекта.
Судьи высоко оценили этот проект за высокий уровень интеграции живых систем, получение множества преимуществ и стремление привлечь множество заинтересованных сторон.
Зеленые крыши для здоровых городов
20 октября 2020 г.
Награды за выдающиеся достижения 2020
Зеленые крыши для здоровых городов
20 октября 2020 г.
Награды за выдающиеся достижения 2020
Project
Bike Box Лаборатория на крыше
Место
Кливленд, OH
Победитель премии
Университет штата Кент
Проектная команда
Ведущий к коммуникациям: СТУДЕНТ СТУДЕНТА — СТУДЕНТ ДЕНО ESPOSITO
11122 СТУДЕНТ СТУДЕНТ СТУДЕНТ — СТУДЕНТ ИСПОЛЬЗОВАТЕЛЬСКОЙ ВОЗВОДСТВО
11121 СТУДЕНТ СТАЦИОН СТУДЕНТА — СТУДЕНТ СТУДЕНТ ИСПОРТИВНО ВОСОСКОЙ ВОСОЛЮЦИЯ
111121. Джош Томас
Руководитель проекта: Студент-волонтер штата Кент – Нил Рейнделл
Поставщик дренажной мембраны: The Garland Company
Плановик: Land Studio
Руководитель проекта: Студент-волонтер штата Кент – Клер Марквардт
Спонсор: Северо-восточное отделение канализации Огайо
Руководитель волонтера: Студент-волонтер штата Кент – Меган Хафтл
The Bike Box Living Roof Lab восстанавливает кусок бетонных джунглей для одного из лучших местных баров в Кливленде, при этом усердно работая над тем, чтобы выяснить, как живая архитектура может помочь глобальным усилиям по сохранению.
— Рид Коффман, Кентский государственный университет
Маленькая зеленая крыша, которая могла бы
Велосипедная коробка Лаборатория «Живая крыша» отвоевывает кусок бетонных джунглей для одного из лучших баров в Кливленде, одновременно усердно работая над тем, чтобы выяснить, как живая архитектура может помочь глобальным усилиям по сохранению.
Финансируемая местным канализационным хозяйством для описания городской зеленой инфраструктуры, зеленая крыша площадью 149 кв. футов покрывает транспортный контейнер, превращенный в навес для велосипедов для одного из самых популярных баров на углу Кливленда. Happy Dog — это место, где сообщество делится и учится, традиция, которую развивает зеленая крыша.
Крыша, расположенная в полосе отчуждения вдоль новой велосипедной дорожки, смягчает очень суровый городской пейзаж. Неряшливые местные растения прерий обеспечивают жизнерадостную экспозицию в течение всего года, а вывески рассказывают прохожим о ливневых стоках.
Крыша служит долгосрочным исследовательским участком Кентского государственного университета, изучающим потенциал зеленых крыш для повторного введения исчезающих или находящихся под угрозой исчезновения растений. Выращивание этих растений из не находящихся под угрозой исчезновения популяций в соседних экорегионах обеспечивает метод поиска необычных растений, и успех этих видов указывает на инновации для практики реинтродукции в будущих совместных проектах по созданию живой архитектуры. Крыша является предметом докторских и магистерских исследований, которые ежегодно посещают сотни специалистов и студентов, и является частью национальных образовательных программ. Эта небольшая крыша оказывает большое влияние и отвечает за последующие совместные проекты с участием множества заинтересованных сторон, финансирование и развитие рынка.
Судьи высоко оценили образовательные результаты проекта и относительно большое влияние для проекта такого небольшого масштаба.
Зеленые крыши для здоровых городов
20 октября 2020 г.
Награды за выдающиеся достижения 2020
Зеленые крыши для здоровых городов
20 октября 2020 г.
Награды за выдающиеся достижения 2020
Проект
Штаб-квартира McDonald’s
Location
Chicago, IL
Award Winner
Omni Ecosystems
Project Team
Architect: Gensler
Developer/Owner: Sterling Bay
General Contractor: McHugh
Green Roof и проектировщик стен, производитель, установщик и поставщик технического обслуживания: Omni Ecosystems
Субподрядчик: Bennett & Brosseau
Ландшафтный архитектор: Wolff/Confluence
Поддержка ландшафтного дизайна: Christy Webber
Субподрядчик по сантехнике: CW Burns
Окружающая среда Omni Green Roof в штаб-квартире McDonald’s является превосходной благодаря отличному управлению ливневыми стоками и огромному биоразнообразию. Это свидетельство того, как зеленые крыши делают мир лучше.
— Молли Мейер, Omni Ecosystems
Переход ресторана Titan на новый этап устойчивого развития
Перенос штаб-квартиры McDonald’s из Оук-Брук в центр Чикаго был огромным сдвигом с целью создания более совместной, энергичной и дальновидной среды для выведите ресторанного титана на новый уровень. Устойчивое развитие было в центре внимания проекта с самого начала и оставалось наивысшим приоритетом на протяжении всего проекта, а зеленая крыша занимала центральное место в целях устойчивого развития.
Вся команда проекта посетила множество зеленых крыш, чтобы понять различные системы, и регулярно консультировалась с командой зеленых крыш, чтобы узнать о возможностях и целях проекта. Команда раздвинула границы, увеличив глубину среды и изменив состав, чтобы максимизировать потенциал управления ливневыми стоками. Помимо современных зеленых крыш на верхних этажах здания, есть дополнительные зеленые крыши и террасы на 6-м и 8-м этажах, большая пышная внутренняя живая стена и множество внутренних насаждений по всему объекту.
Команда проекта выбрала местные насаждения и смеси семян, чтобы обеспечить среду обитания и биоразнообразие, привлекающие опылителей, которых давно не было в этом регионе, и очистить воздух в Западной петле. Они также привлекли местную фермерскую компанию к сбору урожая с производственных площадей, которые продолжают поставлять еду, цветы и другие продукты персоналу и сообществу. Этот проект является живой демонстрацией сопутствующих преимуществ, благодаря которым зеленая инфраструктура действительно меняет правила игры.
Судьи высоко оценили этот проект за его прочную конструкцию, а также за уникальные комплексные интеграции.
Зеленые крыши для здоровых городов
20 октября 2020 г.
Награды за выдающиеся достижения 2020
Зеленые крыши для здоровых городов
20 октября 2020 г.
Награды за выдающиеся достижения 2020
Project
Этаж Ohana
Местоположение
Сан-Франциско, Калифорния
Лауреат премии
Habitat Horticulture
Группа проекта
Внутренние архитекторы: Mark Cavagnero Associates
Проектирование освещения: Auerbach Glasow
Проектирование живой стены, инсталляция: Hoticulture
A Salesed Oasis выше SAN FRENCISCO, 9006 2
,
, на 1,063, на 1,063,
.
В здании в Сан-Франциско, расположенном на вершине глобальной штаб-квартиры компании, находится «Охана-этаж» — открытое гибкое гостиничное пространство с 360-градусным видом на город.
Вместо того, чтобы выделить это популярное пространство под офисы руководителей, Salesforce применила уникальный подход и спроектировала этаж Ohana Floor для сотрудников компании, клиентов, партнеров и членов сообщества.
В течение дня этаж открыт для сотрудников и их гостей. Затем в будние дни и выходные некоммерческие организации и фонды могут бесплатно проводить свои собственные мероприятия. На сегодняшний день мероприятия на этажах компании Ohana Floors в Сан-Франциско, Нью-Йорке, Лондоне и Индианаполисе собрали более 15 миллионов долларов на благотворительность.
С акцентом на четкие линии обзора, открытый поток, обеспечивающий доступ к лучшему солнечному свету и видам, и вдохновение от природы, 24 структурные колонны, окружающие круглый пол, были преобразованы в красочные и яркие растительные пейзажи. Каждая колонна имеет высоту 13 футов, что потребовало около 25 000 растений, чтобы покрыть 3500 квадратных футов цилиндрического пространства.
Было отобрано 128 видов растений, чтобы обеспечить цвета и текстуры, обеспечивающие динамическое восприятие каждой из колонок. Нет двух одинаковых колонн: при разном освещении посетители видят меняющиеся оттенки, наблюдая за ними с разных точек зрения. Конечным результатом является спокойный и зеленый природный ландшафт на фоне широких городских пейзажей и видов на залив и Тихий океан.
Отдавая дань уважения гавайскому замыслу, мы собрали 48 различных сортов орхидей для создания насыщенных и восхитительных ярких цветов. Как смешанное пространство для широкого спектра использования, колонны также являются источником психологической и буквальной пищи: съедобные травы, такие как мята, базилик, эстрагон и укроп, также были включены для потенциального использования на месте.
Судьи высоко оценили этот проект за эстетику, продуманное использование технологии «зеленых стен» и более широкую пользу для общества.
Зеленые крыши для здоровых городов
20 октября 2020 г.
Награды за выдающиеся достижения 2020
Зеленые крыши для здоровых городов
20 октября 2020 г.
Награды за выдающиеся достижения 2020
Project
District House
Местоположение
Oak Park, IL
Лауреат премии
Omni Ecosystems
3 Project Team 2
0021 Архитектор: Northworks
Застройщик: Группа разработчиков RUNQUIST
Застройщик: Campbell Coyle Real Estate
Генеральный подрядчик: MC Construction
Зеленая крыша Установка: Omni Ecosystems
. Финансовые данные, полученные от Окружного дома Omni Green Roof, подталкивают отрасль вперед. Теперь мы знаем в простых долларах и центах конкретную добавленную стоимость, которую рынок добавляет к зеленой крыше. И он огромный! Качественные зеленые крыши повышают рыночную стоимость и стоимость недвижимости. Период. — Молли Мейер, Omni Ecosystems
Финансовое обоснование зеленых крыш
Районный дом — это роскошный многоквартирный дом с 28 квартирами, расположенный в центре города Оук-Парк, штат Иллинойс, в котором приоритетом является современная, устойчивая городская жизнь. В проекте есть несколько современных и экологически чистых удобств, в том числе пять частных зеленых террас на крыше для премиальных квартир на втором этаже.
Этот проект, установленный в 2018 году, включает в себя интеграцию естественного луга на верхней крыше и посевного газона на террасах. В целом, средняя глубина составляет 6 дюймов с общей площадью 9009 квадратных футов. Пышные лужайки прекрасно дополняют роскошные интерьеры District House и обеспечивают жильцам доступное частное зеленое пространство.
Зеленая крыша охлаждает окружающее пространство, обеспечивая более прохладную атмосферу для тех, кто любит террасу, окруженную естественным лугом, и более прохладные террасы, где пышные частные лужайки окружают террасы кондоминиумов.
Крыша украшена местной смесью лугов, разработанной для создания системы жизнеобеспечения прерий Среднего Запада, богатых биоразнообразием. Зеленая крыша включает в себя множество местных растений, которые обеспечивают среду обитания для местных опылителей. С высоким уровнем разнообразия растений и смесей семян, разработанных для здоровой экологической преемственности, крыша готова предоставить возможности для опыления и пищи, гнездования, питательных веществ и многого другого для местной фауны.
Было проведено краткое тематическое исследование для сравнения продаж квартир с частными зелеными крышами, которое показало, что зеленая крыша увеличила продажную цену в среднем почти на 70 000 долларов, несмотря на стоимость в 20 000 долларов.
Судьи высоко оценили проект за использование самовосстанавливающейся питательной среды и иллюстрацию прибыльности интеграции зеленой инфраструктуры.
Зеленые крыши для здоровых городов
20 октября 2020 г.
Awards of Excellence 2020
Зеленые крыши для здоровых городов
20 октября 2020 г.
Награды за выдающиеся достижения 2020
Project
Garden House
Location
Beverly Hills, CA
Award Winner
Seasons Landscaping
Project Team
Architect : MAD Architects
Architect : Gruen Architects
General Подрядчик : DHC Builders
Дизайнер и строитель живых стен : Seasons Ландшафтный дизайн
Биофильные виды с расстояния более мили
GardenHouse — первый завершенный проект в США всемирно известного архитектора Ма Янсонга. Этот современный архитектурный шедевр расположен в Беверли-Хиллз, Калифорния, в центре города. GardenHouse отдает дань уважения богатой истории Беверли-Хиллз и культовым особнякам прошлого. Дизайн GardenHouse во многом вдохновлен этими величественными фигурами, выглядывающими из-за ухоженных зеленых изгородей роскошной жизни. Современная интерпретация — это белые дома с четкими линиями на вершинах плавающих зеленых холмов, которые теперь представляют собой стеганую мозаику вертикального сада. Это современное многофункциональное архитектурное здание, покрытое самой большой живой стеной в Соединенных Штатах площадью 6700 квадратных футов, с 28 видами и более 40 000 растений.
Система AquaFelt состоит из двух слоев войлока, который со временем заменяет почву. Корни растений прорастают по всему пространству стены, создавая собственную вертикальную экосистему, имитирующую скалы в природе. Это форма биофилии, которая является ключом к успеху этой системы зеленых стен. Озелененный фасад занимает всю длину здания, закрывая окна, балконы и изгибаясь на пересечении двух основных перекрестков. Система является гидропонной и рециркулирует из большого накопительного резервуара на нижнем цокольном этаже, перекачивая воду вверх к верхней части стены и распределяя ее по слоям войлока.
Судьи высоко оценили проект за его размах, масштаб и более широкие преимущества для сообщества, в котором он был построен.
Зеленые крыши для здоровых городов
20 октября 2020 г.
Награды за выдающиеся достижения 2020
Зеленые крыши для здоровых городов
20 октября 2020 г.
Награды за выдающиеся достижения 2020
Проект
Бухта Сэндиленд
Расположение
Lake Toxaway, NC
победитель премии
Living Roofs Inc
Проектная команда
АРХИТЕКТЫ: Управление PLATT
Генеральный подрядчик: Группа управления Platt
Greener Rower и Greener Rower и Greener Rower и Greener Rower и Greener Rower и Greener Roider и Greener Roider и Greener roperer и Greener и Greener Roider и Greener. Крыши Инк
Участок проекта расположен на горном озере в западной части Северной Каролины, регионе, известном своими биологически разнообразными средами обитания и видами. Зеленые крыши зданий интегрируют конструкции в ландшафт и засажены видами, обитающими в этом регионе, и поддерживают большое разнообразие насекомых и птиц. Растения расположены таким образом, что имитируют местные растительные сообщества с различными ярусами и характеристиками укоренения.
— Кейт Анкайя, ландшафтный архитектор
Создание устойчивых сообществ в любом масштабе
Цели проекта заключались в том, чтобы интегрировать здания в территорию и максимизировать воздействие зеленых крыш на окружающую среду. Все крыши в собственности включают зеленую крышу: главный дом, гостевой дом и эллинг. В то время как у главного и гостевого домов есть крыши, предназначенные для поддержания местных растительных сообществ. Это было достигнуто благодаря тщательному процессу проектирования, который включает в себя сочетание трав теплого и прохладного сезона, многолетников и почвопокровных растений. Помимо того, что это красивое благоустройство, крыши уменьшают количество ливневых вод, охлаждают конструкции и обеспечивают важную ценность для диких животных и опылителей.
Зеленые крыши предназначены для оптимизации удержания ливневых вод с помощью типа и компонентов наращивания зеленой крыши, растительного материала, подхода к посадке и системы орошения. Было использовано очень разнообразное сочетание видов растений и подход к плотной посадке, чтобы максимизировать эвапотранспирацию и уменьшить воздействие дождевых капель.
Среда обитания и биоразнообразие были основными целями этого проекта и движущей силой проектирования, выбора растений, дизайна посадки и обслуживания после установки, объединяя растения с различными характеристиками роста и привычками для максимального покрытия растений, среды обитания, а также продуктов питания и нектара. источники. Кроме того, разнообразная растительная палитра с крупнолистными травянистыми растениями также помогает улавливать твердые частицы в воздухе.
Зеленые крыши были разработаны, чтобы продемонстрировать, как естественное растительное сообщество, которое поддерживает широкий спектр опылителей, может быть прекрасным визуальным украшением.
Судьи высоко оценили проект за комплексное использование имеющегося пространства для озеленения кровли, а также широкое и продуманное использование местных насаждений.
Зеленые крыши для здоровых городов
29 октября 2019 г.
Награды за выдающиеся достижения 2019
Зеленые крыши для здоровых городов
29 октября 2019 г.
Награды за выдающиеся достижения 2019 г.
Проект
Комната для просмотра
Место
Boulder, CO
Победитель премии
Зеленые крыши Colorado / K. Dakin Design
Команда проекта
113
Команда проекта
113

111 / монтаж. Колорадо
Ландшафтный архитектор : K. Dakin Design
«Это просто имело смысл, эта зеленая крыша. Клиенты не хотели смотреть из окон своих спален и ванных комнат на голую кровельную мембрану. Особенно, когда они любители природы и заядлые садоводы: эта зеленая крыша имеет смысл. Чтобы воплотить свои мечты в жизнь, клиенты тесно сотрудничали с профессиональными экспертами по зеленым крышам, ландшафтным архитектором Карлой Дакин и установщиком зеленых крыш Энди Критом из Green Roofs of Colorado. Биоразнообразие, выбор видов-хозяев для крыши, почерпнутый Дакином из многолетнего изучения флоры в близлежащих предгорьях и прериях, был повторен в наземном ландшафте, интегрируя целостный подход к проектированию сверху донизу.
— Карла Дакин, директор; K. Dakin Design
Зеленая крыша, которая имела смысл
Эта зеленая крыша просто имела смысл. Клиенты не хотели смотреть из окон своих спален и ванных комнат на голую кровельную мембрану. Особенно, когда они любители природы и заядлые садоводы. Чтобы воплотить свои мечты в жизнь, клиенты тесно сотрудничали с местными профессиональными экспертами по зеленым крышам, чтобы установить пышную зеленую крышу над их отдельным гаражом. Как жилой проект, процесс проектирования представлял собой сотрудничество между ландшафтным архитектором, клиентами и установщиком зеленой крыши. Клиенты были очень вовлечены в процесс, уделяя внимание каждой детали и выбору.
Биоразнообразие, выбор видов-хозяев для крыши, почерпнутый из многолетних исследований флоры в близлежащих предгорьях и прериях, был повторен на наземном ландшафте, интегрируя комплексный подход к проектированию сверху донизу.
Зеленая крыша в первую очередь видна из окон спален и ванных комнат жильцов. В любое время года этот пейзаж прерий является первым и последним видом дня. Есть доступ для обслуживания и отдыха на зеленой крыше через небольшую крышу, охватывающую отдельный гараж и дом.
Местные растения, растения-хозяева и биоразнообразие были концептуальными движущими силами ландшафтного дизайна двора, от земли до крыши. Биоразнообразие в списке растений требует как можно большего количества птиц, пчел, бабочек и насекомых, а также ссылается на местные растения прерий Переднего хребта Колорадо. Многие из одних и тех же видов, таких как Agastache, Aster и Echinacea, повторяются в садах на уровне земли. Эта зеленая крыша полностью органична и поддерживается владельцем, заядлым садовником. Отцветание цветов сведено к минимуму. Растениям разрешается повторяться и распространяться по зеленой крыше. Некоторые растения, такие как космос, даже созданы из садов на уровне земли.
Судьи высоко оценили внешний вид и подход к этому проекту, а также участие и инвестиции клиента, а также его приверженность устойчивому развитию.
Зеленые крыши для здоровых городов
29 октября 2019 г.
Награды за выдающиеся достижения 2019
Зеленые крыши для здоровых городов
29 октября 2019 г.
Награды за выдающиеся достижения 2019
Проект
Санитарно-просветительский корпус
Location
Kansas City, MO
Award Winner
Jeffrey L. Bruce & Company
Project Team
Architect of Record : Helix Architects
Design Architect : CO Architects
General Подрядчик : McCown Gordon
Консультант по зеленой крыше : Jeffrey L. Bruce & Co
Ландшафтный архитектор : Land3 Studio
Ландшафтный подрядчик : Hermes Landscape
Почвенный смеситель и поставщик : Missouri Organic
Испытательная лаборатория : Диагностика газона и почвы
Волнистые прерии Канзаса изображены на этой волнистой зеленой крыше медицинской школы.
— Джеффри Л. Брюс
Современное учебное пространство для поддержки новых моделей обучения
Медицинский центр KU — это новый культовый объект площадью 170 000 квадратных футов, предназначенный для современного обучения и содействия обучению большего числа врачей. , медсестры и смежные медицинские работники. Новое здание будет служить основным учебным заведением для школ медицины, сестринского дела и медицинских профессий KU, которое включает в себя симуляционный центр и гибкое современное учебное пространство для поддержки новых моделей обучения. Элементы дизайна, вдохновленные ключевыми аспектами цели здания: связь, индивидуальность, здоровая и устойчивая среда и прозрачность. На этом участке были представлены природные элементы и наследие Канзаса с внутренним двором с террасами и открытым пространством с элементами, представляющими холмистые прерии Канзаса.
Участок и окрестности были сильно урбанизированы, поэтому состояние окружающих экологических систем сильно ухудшилось. HEB представляет собой новаторский устойчивый оазис в море неблагополучных природных процессов, предназначенный для восстановления общества далеко за пределами проекта. Улучшенная экологическая функция, которая распространяется на окрестности, включает значительное улучшение стока ливневых вод, сокращение городского острова тепла, среды обитания диких животных и источников пищи, установление круговорота питательных веществ и улучшение качества воздуха.
Зеленая крыша расположена над рядом классных комнат, которые являются кондиционированным пространством, оказывающим прямое воздействие на механические системы конструкции. Зеленая крыша также вносит косвенный вклад в снижение затрат на электроэнергию в соседних зданиях кампуса. Зеленая крыша снижает температуру городского теплового острова вокруг существующих построек, тем самым снижая их потребность в охлаждении. Ландшафтный архитектор подсчитал, что воздействие каждого цикла орошения объемом 100 000 галлонов представляет собой 140 тонн испарительного охлаждения, смягчающего воздействие городского острова тепла в центре города.
HEB использует ограниченную простую палитру местных растений и степных трав, которая предназначена для обеспечения основы для дальнейшего естественного развития биоразнообразия. Большая часть зеленой крыши на участке была возвращена к естественной экологической функции с ограниченным вмешательством в будущем. Большая часть растительного материала была отобрана из местных видов прерий, что обеспечит повышенную устойчивость местного экологического сообщества по мере того, как нишевые виды закрепляются в этой структуре. Самой большой проблемой этого проекта было сбалансировать узкий профиль с потребностью в биоразнообразии. Ландшафтные архитекторы оптимизировали решение, поддерживающее биоразнообразие пищевой цепи, которое восстановило критическую экологию насекомых в качестве второго трофического уровня в пищевой цепи, который поддерживает вторичных потребителей хищников или паразитов травоядных, обычно певчих птиц и летучих мышей.
Как один из наиболее технически и архитектурно совершенных центров санитарного просвещения в стране, этот проект демонстрирует творческую интеграцию экологических функций и внедрения новых зеленых технологий, обеспечивая при этом великолепный новый городской парк для сообщества.
В то время как переработанные материалы в основном использовались для компоста в среде для выращивания и древесной мульчи, ландшафт был спроектирован так, чтобы свести к минимуму использование материалов с более высокой воплощенной энергией. Более 95% ландшафтных материалов и мебели были получены в пределах 20 миль от участка, что значительно снижает транспортные расходы.
Нормативно-правовая база и объекты кампуса в целом относились к проекту с опаской, потому что это был совершенно другой подход к управлению ливневыми стоками. Несмотря на поддержку этой концепции, она никогда не предлагалась и не разрешалась городом. Чтобы преуспеть в проектном решении, команде дизайнеров нужно было создать новый набор стандартов проектирования, чтобы задокументировать и представить городскому инженеру на утверждение.
Судьи высоко оценили этот проект за его технические аспекты и лидерство в области передового опыта устойчивого развития.
Зеленые крыши для здоровых городов
29 октября 2019 г.
Награды за выдающиеся достижения 2019
Зеленые крыши для здоровых городов
29 октября 2019 г.
Награды за выдающиеся достижения 2019
Project
510 West 22nd Street
Местоположение
New York City, NY
Лауреат премии
MKM Landscape Architecture PC
Проектная команда
Акустический консультант : Shen Milsom & Wilke
Architect : Cookfox Architects, LLP
Консультанты по строительным коде : Architemant
, D.O.T. : Van Deusen & Associates
Консультант по LEED по энергетическому моделированию : Viridian Energy & Environmental
Консультант по внешнему обслуживанию : Entek Engineering PLLC
Консультант по наружной стене : Buro Happold Consulting Engineers PC
Ландшафтный архитектор : MKM Landscape Architecture PC
Консультант по освещению : Brett Malak Design
MEPLERLENGER : WSP FLACK+KURTZ 212121212121212121212 гг. Инженеры
Компания MKM Landscape Architecture спроектировала внешние террасы для нового коммерческого здания на Западной 22-й улице, примыкающей к Хай-Лайн. На каждом из 14 этажей есть несколько террас, которые обеспечивают арендаторам зеленые насаждения и виды. Изогнутые металлические кашпо и дикие сады чередуются с деревянными настилами и мощеными дорожками, что обеспечивает гибкость использования помещений.
— Марк К. Моррисон, RLA, LLA, FASLA, GRP; MKM Landscape Architecture
Дикие сады на Манхэттене
Концепция проекта заключается в создании диких садов на Манхэттене, которые повторяют и улучшают близлежащую Хай-Лайн, а также обеспечивают среду обитания для птиц и опылителей для нового коммерческого здания на Западной 22-й улице, примыкающей к Хай Лайн.
Многочисленные террасы с интенсивным озеленением крыш создают открытые пространства для проектируемых коммерческих арендаторов. Изогнутые плантации и дикие сады, перемежающиеся деревянным настилом и мощеными площадками, обеспечивают гибкое использование помещений для арендаторов, как для уединения от рабочей среды, так и на десятом и одиннадцатом этажах для проведения мероприятий. Предлагая несколько озелененных террас на каждом этаже, а также несколько больших озелененных террас и верхнюю крышу с растительностью, этот проект создает зеленую прохладную зону в густо вымощенной зоне.
Зеленая крыша устанавливается на каждой террасе, в том числе под брусчаткой, что обеспечивает максимальное поглощение и удержание ливневых вод, а также способствует распространению корней растений по террасам, а также делает деревья и растения более устойчивыми к ветру. Что ж.
Насаждения выбраны для обеспечения среды обитания перелетных птиц и опылителей. Близость парка Хай-Лайн расширяет возможности для среды обитания, добавляя лоскутное одеяло из зеленых зон и небольших парков, разбросанных по всему району Челси к югу от 34-й улицы. Здание находится на Атлантическом пролетном пути, поэтому насаждения были выбраны так, чтобы обеспечить среду обитания для птиц, а также опылителей. На каждом этаже есть несколько террас с открытыми площадками, создающими виды, и деревьями. Насаждения высокие и пышные, окружающие людей, населяющих пространство, с возможностью испытать растительную среду, просто шагнув через широкие входные двери и съедобный виноград, посаженный вдоль зеленых экранов.
Окна спрятаны под навесами, чтобы обеспечить тень для посетителей террасы и свести к минимуму столкновения с птицами. На всех террасах перед окнами есть деревья или колонны, чтобы предотвратить столкновения с птицами. Брусчатка из известняка/бетона была закуплена у компании в Бруклине, штат Нью-Йорк. Все деревянные настилы в этом проекте изготовлены из дерева Kebony, они очень стабильны и не требуют обслуживания со стороны владельцев здания. Это устойчивый продукт, поскольку это не тропическая твердая древесина. Все насаждения родные и не требуют особого ухода, с обильным почвопокровным покровом, поэтому после того, как все хорошо укоренится, два раза в год следует проводить уборку, обрезку и удобрение деревьев.
Высоко оцененный за приверженность сохранению биоразнообразия, этот привлекательный и хорошо продуманный проект в густонаселенном районе произвел впечатление на судей.
Зеленые крыши для здоровых городов
29 октября 2019 г.
Награды за выдающиеся достижения 2019
Зеленые крыши для здоровых городов
29 октября 2019 г.
Награды за выдающиеся достижения 2019
Проект
Вестибюль International Flavours & Fragrances
Расположение
Union Beach, NJ
Победитель премии
Urbanstrong/Ecowalls/Parker Plants
Команда проекта
АРХИТЕКТА : GANNETT FLEMING ARCHITERING ARCHICETING Architecter 9002, УПРАВЛЕНИЯ.
Тема оформления вестибюля : William McDonough + Partners
Продажи, технологический консалтинг, управление проектами : Urbanstrong
Поставщики систем : Экостены
«Я был в восторге от возможности сотрудничать в таком невероятном проекте. Он отражает не только характер исследовательской работы компании, но и ее приверженность охране окружающей среды. А пышная и дикая природа растительного гобелена дарит всем, кто проходит под живой стеной, передышку от их торопливого дня.
— Алан Берчелл, инженер, магистр делового администрирования, MBA, GRP, LEED AP; Директор, Urbanstrong
Прямое отражение использования
Клиент, компания International Flavors and Fragrances, интересовался живой стеной для реконструкции вестибюля своего научно-исследовательского центра. IFF искусственно создает вкусы и ароматы на основе обширных исследований видов растений. Известные тем, что ведут разговоры в мире устойчивого развития, и им требовалось решение для живых стен, которое дополняло бы остальные продукты Cradle to Cradle Certified™, строительные материалы и отделку.
Приняв во внимание цели проекта и доступную инфраструктуру, была выбрана модульная система гидропонных посадочных панелей с автоматической нециркуляционной системой орошения. Эта система была выбрана из-за высокого содержания перерабатываемых материалов, неорганических сред для выращивания, неограниченной посадочной поверхности (без сортировки), высокой энергоэффективности и водосбережения, сверхнизкой скорости оборота растений, широкой потенциальной палитры растений и местная теплица/сборочный цех. IFF считает, что эта в высшей степени устойчивая система отражает их приверженность охране окружающей среды.
Чтобы напрямую отразить природу объекта, наша команда посвятила часть живой стены видам растений, которые в настоящее время изучаются на месте, выбранным так, чтобы они обращались к широкому спектру чувств, таких как текстура, цвет и глубина. Чтобы отразить характер бизнеса клиента, особое внимание было уделено ароматам при выборе видов растений, таких как кофейные растения и ванильные орхидеи.
Жилая стена включает в себя систему удаленного контроля орошения. Комплексный дизайн позволяет производителю работать с нашими местными специалистами по техническому обслуживанию, чтобы контролировать поток, регулировать последовательность/интервалы орошения и точно доставлять воду и питательные вещества растениям с очень небольшим количеством отходов.
Длинный световой люк, идущий по всей ширине жилой стены, был спроектирован и установлен непосредственно над системой, чтобы снизить энергетическую нагрузку вспомогательного освещения в течение большей части года. Система освещения запрограммирована таким образом, чтобы в зимние месяцы она включалась по мере необходимости.
Живая стена поражает своими двухэтажными размерами и приветствует всех, кто входит в вестибюль. Этот парящий атриум представляет собой узел коридоров, по которым большинство сотрудников проходят несколько раз в день по пути в оранжерею, кафетерий и исследовательские лаборатории. Он занимает центральное место в биофильном дизайне вестибюля и дает всем, кто смотрит на него, передышку после суетливого дня. Возможность общаться с природой в течение дня стена является источником пользы для психического здоровья для всех, кто ее видит. Стена растений также отлично подходит для звукоизоляции, поскольку она обеспечивает приглушение эха, учитывая, что вестибюль часто используется в качестве места общего пользования.
Судьи высоко оценили проект за его уникальную интеграцию с бизнесом клиента, художественное озеленение и использование пространства.
Зеленые крыши для здоровых городов
29 октября 2019 г.
Награды за выдающиеся достижения 2019
Зеленые крыши для здоровых городов
29 октября 2019 г.
Награды за выдающиеся достижения 2019
Проект
Бостонский медицинский центр Ферма на крыше
Location
Boston, MA
Award Winner
Recover Green Roofs
Project Team
Client : Boston Medical Center
Designer & Installer/General Contractor : Recover Green Roofs
Farm Менеджер : Ферма на возвышенности
Целью нашей фермы на крыше является обеспечение свежими местными продуктами как можно большего числа наших пациентов, сотрудников и членов сообщества. .. Эта инициатива поддерживает нашу миссию по воздействию на социальные детерминанты здоровья путем улучшения доступа к здоровым фруктам и овощам. , и является прекрасным примером приверженности BMC принципам устойчивого развития и экологичности.
— Дэвид Маффео, старший директор службы поддержки; Бостонский медицинский центр
Больничное хозяйство пускает корни в Бостоне
Ферма на крыше, построенная в 2016 году на вершине Бостонского медицинского центра, покрывает предыдущую черную гидроизоляцию трехэтажного здания электростанции BMC. Слой зеленого синтетического газона между грядками растений отражает больше света, чем черная гидроизоляция, излучая меньше тепла в течение дня и ночи и уменьшая его вклад в эффект городского острова тепла. Искусственный газон составляет только часть крыши, а живые растения покрывают остальную часть крыши площадью 2658 квадратных футов. Ферма также сократила энергопотребление больницы за счет увеличения потребления местных продуктов питания и сокращения «продовольственных миль» за счет доставки продуктов в продовольственную кладовую, столовых и стационарного питания.
Эта ферма на крыше содержит 25 различных культур и 2 пчелиных улья. Разнообразие сельскохозяйственных культур поддерживает местных опылителей, которые вместе с ульями опыляют почти 75% продуктов питания на ферме. На ферме постоянно цветут цветы в течение всего сезона, создавая среду обитания для полезных насекомых и опылителей.
На ферме на крыше выращивают продукты для больничных столовых, тарелок для пациентов, кладовых, учебных кухонь и доступного фермерского рынка в больнице. Расположение фермы было выбрано из-за того, что ее видно из здания Шапиро; здание со стеклянной стеной, в котором размещаются многие из основных клиник больниц, ежедневно обслуживающих сотни пациентов. Эти пациенты имеют отличный визуальный доступ к ферме, прямо через дорогу от того места, где они получают помощь.
Система орошения представляет собой интеллектуальную систему капельного орошения с дистанционным управлением, которой можно управлять с помощью смартфона. Система экономит воду, отслеживая погодные условия и отключая полив, когда прогнозируется дождь. Капельные эмиттеры подают воду под поверхность прямо к корням, чтобы свести к минимуму потребление воды и испарение.
У местных жителей есть много возможностей для участия в ферме посредством еженедельных туров и волонтерских программ, а также бесплатных образовательных мероприятий для пациентов и сотрудников. Кроме того, в партнерстве с учебной кухней предлагаются летние лагеря, предлагающие 2 недели бесплатного летнего лагеря для детей пациентов и сотрудников и 4 недели программ летнего лагеря с Бостонскими государственными школами и Бостонской комиссией общественного здравоохранения.
Ферма интегрирована в программу «Накормление нашего сообщества», которая включает ферму на крыше, учебную кухню и кладовую профилактического питания. Учебная кухня проводит занятия для пациентов и персонала на такие темы, как «Готовим для выживших после рака», «Готовим с ограниченным бюджетом», «Готовим при диабете», «Готовим 101», и это лишь некоторые из них. Профилактическая продовольственная кладовая поддерживает людей с особыми потребностями в питании, которые направляются в кладовую поставщиками первичной медико-санитарной помощи BMC. Кладовая часто используется больными раком, ВИЧ/СПИДом, гипертонией, диабетом, ожирением, сердечными заболеваниями и другими хроническими заболеваниями. И продуктовая кладовая, и кухня получают свежие продукты с фермы на крыше.
Судьи высоко оценили этот проект за его многочисленные программные возможности и возможности охвата сообщества, инновационное решение проблем и эстетику.
Зеленые крыши для здоровых городов
29 октября 2019 г.
Награды за выдающиеся достижения 2019
Зеленые крыши для здоровых городов
29 октября 2019 г.
Награды за выдающиеся достижения 2019
Проект
Гараж Квартиры
Расположение
Asheville, NC
победитель премии
Living Roofs, Inc
Проектная команда
АРХИТЕКТА : Alberice Architecture + Design, PA
Design, Установка, Оборудование : Alberice Architecture + Design, PA
1111, Установка : Alberice Architecture + Inc Design, PA
1111, Установка : Alberice Architecture + Inc Design, PA
1111.
Застройщик : Public Interest Projects, Inc.
Генеральный подрядчик : Garanco Construction
Проект озеленения : Roots First Design
Зеленая крыша Garage Apartments демонстрирует, как небольшая крыша может оказать большое влияние на экологическое здоровье города. Эшвилл расположен в регионе, переживающем бурное развитие, а также утрату мест обитания опылителей и угрозу биоразнообразию. Крыша этого городского проекта была спроектирована так, чтобы обеспечить среду обитания и источники пищи для местных опылителей. Крыша кипит жизнью и стала прекрасным украшением для клиента и окружающих зданий.
— Кэтрин Анкая, ландшафтный архитектор; Living Roofs Inc
Ревитализация засыпки для Bee City USA
Клиент, Public Interest Projects (PIP), инвестировал в сердце Эшвилла, когда центр города был запущен и пуст. Они возглавили возрождение ныне процветающего центра города. Верные своей миссии, они не перестали влиять на развитие более 20 лет спустя. PIP определила небольшой участок земли за отелем Aloft как возможность заполнить жилые помещения (все еще дефицит в центре города) и коммерческие площади. Как и все их проекты, они были нацелены на экологическую и социальную устойчивость.
Зеленая крыша была частью этого желания, и PIP совместно с Living Roofs, Inc разработали и установили в городе уникальную зеленую крышу. Крыша кишит жизнью и красива на вид и демонстрирует, как даже небольшая зелень может оказать большое влияние на экологическое здоровье города.
Из-за гористой местности Эшвилла со многих улиц открывается вид на крышу, поэтому в дизайне использовались более высокие виды трав и многолетников, чтобы привлечь внимание к живой крыше. Еще одним соображением была прилегающая палуба у бассейна отеля. Зеленая крыша хорошо видна с этого места и гарантирует, что тысячи гостей, которые остановятся в отеле, уедут с пониманием и оценкой зеленых крыш. С учетом этого растительное сообщество было спроектировано как «стилизованный луг» с крупными заносами цветущих растений.
Город Эшвилл был первым городом в Соединенных Штатах, получившим сертификат Bee City USA. Bee City USA — это программа Общества Xerces, включающая 93 пчелиных города, которые поддерживают ряд обязательств, определенных в резолюции, по созданию устойчивых мест обитания для опылителей. Эшвилл расположен в регионе, переживающем колоссальное развитие, а также сокращение потерь мест обитания опылителей и угроз биоразнообразию. Зеленая крыша была разработана для поддержки разнообразного растительного сообщества, сосредоточенного на среде обитания опылителей и источниках пищи посредством выбора растений и их расположения. Насаждения были спроектированы так, чтобы поддерживать местные растения очень преднамеренно, создавая уголок красоты в неожиданном месте, и все они были получены из региона. Мы также смогли наладить взаимодействие с местными производителями для выращивания на заказ важных растений-опылителей, таких как Mountain Mint и Solidago. Выбор растений был первым шагом в развитии динамичного городского сообщества, которое поддерживает местных опылителей, снижает эффект теплового острова и позволяет выпадающему дождю проникать и испаряться, как это происходит в природе. Зеленая крыша обеспечивает среду обитания и пищу для бабочек, других опылителей и певчих птиц в центре города Эшвилл.
Судьи высоко оценили этот проект за учет местных насаждений, максимальное увеличение возможностей производительности и продвижение передовых методов управления в Эшвилле.
Зеленые крыши для здоровых городов
27 сентября 2018 г.
Награды за выдающиеся достижения 2018 г.
Зеленые крыши для здоровых городов
27 сентября 2018 г.
Награды за выдающиеся достижения 2018 г.
Проект
Weiser Hall
Место
Ann Arbor, MI
Победитель премии
Diamond Schmitt Architects
Команда проекта
. Architects : Matthw Steepling Smithmit : Крис Ван Донген, Entuitive
Клиент : Роберт Джонстон, Мичиганский университет; Сьюзан Монро, Мичиганский университет
Подрядчик : Джон Дерст, ДеМария
Консультант по стоимости : Рив Мэннинг, Вермельенс
Инженер-электрик : Илин Лю, Crossey Engineering Ltd
Производитель Green Wall : Алан Дарлингтон, Nedlaw Living Walls
Профессиональный ведущий консультант по коду : Консультанты инженеров, Джозеф Платье ПК
Инженер-механик : Доминик Понамте, Crossey Engineering Ltd
Инженер-строитель : Каролина Ягельска, RJC Engineers
Преобразовывая эту десятиэтажную башню в Мичиганском университете для новой академической цели, мы увидели возможность включить четыре жилых стены двойной высоты, каждая над другой, в качестве центральной части общественных кластеров, которые заметно закрепляют здание и выходят на него. кампус
— Дон Шмитт, Diamond Schmitt Architects
Создание динамичной среды обучения для междисциплинарных исследований
Реконструкция Вайзер-холла перепрофилирует десятиэтажную башню середины века, создавая динамичную среду обучения для междисциплинарного обучения и обмена. Обновленное здание теперь обеспечивает гибкость, дневной свет и доступность благодаря очень устойчивым конструктивным особенностям.
Колонны и потолки были выставлены напоказ, увеличивая открытые пространства, а этажи были уникально сконфигурированы для академического, социального и административного использования. В юго-западном углу расположены четыре общих общественных объекта двойной высоты, каждый из которых имеет живые стены с биофильтрами, служащие образовательными и ботаническими дисплеями, демонстрирующими, как биологические системы могут улучшить внутреннюю среду.
Жилые стены обеспечивают улучшение качества воздуха, активно втягивая воздух через корневую систему растений, полагаясь на разнообразную микробную жизнь для устранения летучих органических соединений без необходимости вентиляции наружного воздуха. Растения обеспечивают транспирационное охлаждение летом и увлажнение зимой, дополнительно улучшая энергетические характеристики здания. Кроме того, из-за ориентации и солнечных условий дополнительные системы освещения не требовались. Стены также играют важную роль в акустической среде помещения. Вода, просачивающаяся через систему, создает биофильный звук, который оказывает большое влияние на эстетику пространства, а растения и корневой материал, структурно похожие на акустическую плитку, усиливают звукопоглощение.
Привлекательная зеленая зона обеспечивает фокус для встреч и символизирует принципы устойчивого проектирования, которые являются такой же частью объекта, как и обеспечение последовательной и увлекательной академической среды.
Судьи высоко оценили проект как замечательную адаптацию технологии внутренних зеленых стен при реконструкции здания в хорошо заметном месте, а также за высокотехнологичную реализацию.
Tagged: Extensive Insitutional, 2017, Fenway Farms, Бостон, Массачусетс
Зеленые крыши для здоровых городов
27 сентября 2018 г.
Награды за выдающиеся достижения 2018 г.
Зеленые крыши для здоровых городов
27 сентября 2018 г.
Награды за выдающиеся достижения 2018 г.
Project
McArthur/McCollum Building Rooftop Meadow
Местоположение
Boston, MA
Лауреат премии
Recover Green Roofs
Omni Ecosystems
Команда проекта
Пчеловод : Ноа Уилсон-Рич, Best Bees Company
Клиент : Джулия Муссо, Гарвардская школа бизнеса ; Брендан Ши, Recover Green Roofs
Разработчик и производитель систем : Молли Мейер, Omni Ecosystems; Джессика Бурк, Omni Ecosystems
Монтажник гидроизоляции : John Marcone, Gilbert & Becker Co
Производитель гидроизоляции : Paul Muller, Sika Sarnafil
«Мы надеемся, что эта самовосстанавливающаяся экосистема крыши заставит людей задуматься и пересмотреть свое отношение к искусственной среде, особенно когда они видят «дайкон, выращенный на крыше» в меню столовой Гарварда. Д
— Молли Мейер, Omni Ecosystems
Самовосстанавливающаяся экосистема крыши вдоль реки Чарльз
Через семь секций многоуровневой крыши здания McArthur/McCollum Гарвардской школы бизнеса простирается обширный луг площадью 11 000 футов2. Команда дизайнеров искала инновационное решение, которое было бы достаточно легким, чтобы соответствовать ограничениям по весу здания, и в то же время демонстрировало бы хорошо видимую и конструктивно сложную крышу. Луг на крыше McArthur/McCollum — первый в своем роде в регионе.
Сверхлегкая смесь питательных сред, которая позволяет использовать разнообразную палитру растений, способных выращивать огромное количество местных видов, позволяет лугу самовосстанавливаться в течение многих лет. Дизайн растений черпает вдохновение из соседней экосистемы реки Чарльз, а смесь семян луга объединяет семь крыш, а отдельные группы многолетников создают характерный узор. Ульи медоносных пчел контролируются на наличие данных о местных опылителях, а творческий план орошения защищает засеянную среду во время посадки.
Во время установки особое внимание было уделено утилизации и повторному использованию строительных материалов, а также существующей обширной системе зеленых крыш из очитка и сохранению существующей структуры наследия.
Проект побуждает людей пересмотреть свое отношение к застроенной среде, меняя парадигму того, на что способно здание, особенно когда они видят в меню столовой Гарвардского университета «дайкон, выращенный на крыше».
Судьи высоко оценили этот проект за масштабность, палитру растений и интеграцию в местную экологию, а также за общую стратегию улучшения качества воды реки Чарльз. Они также обнаружили, что это отличное применение технологии зеленой крыши в существующей образовательной структуре.
Tagged: Extensive Insitutional, 2018, McArthur McCollum Building Rooftop Meadow, Бостон, Массачусетс
Зеленые крыши для здоровых городов
27 сентября 2018 г.
Награды за выдающиеся достижения 2018 г.
Зеленые крыши для здоровых городов
27 сентября 2018 г.
Награды за выдающиеся достижения 2018 г.
Проект
МАК Закат
Местоположение
Лос -Анджелес, Калифорния
Победитель премии
Рана Крик Дизайн
Проектная команда
Build : Alexander Ramey, Rana Creek Design
Contage Growger 9002: Alexander Ramey, Rana Creek Design
Drowger 9002: Alexander Ramey, Rana Creek Design
.
Дизайн : Блейк Джоплинг, Rana Creek Design; Мэтт Юрус, Rana Creek Design; Брент Якобсен, Риос Клементи Хейл; Себастьян Сальвадо, Риос Клементи Хейл; Насима Асиф, Риос Клементи Хейл
Beyond Adornment — живая стена IAC в засушливой городской среде Лос-Анджелеса
Украсив существующее шестиэтажное здание 11 000 растений, Rana Creek и Rios Clemente Hale Studios создали живую стену, чтобы оживить штаб-квартиру IAC в Голливуде, Калифорния. Подвешенная под углом к фасаду здания живая стена растет вдоль конструкции, переходя от вертикального к горизонтальному, образуя эффектный навес у входа в здание.
Стремясь создать новую городскую экологию, живая стена обеспечивает глоток свежего воздуха для пешеходов на знаменитой улице Сансет-Стрип и создает возможности для обитания и другие ресурсы для региональных птиц и опылителей. Понимая, насколько важно было создать значимые связи с местной экологией, в дизайне озеленения приоритет отдавался видам, произрастающим в Южной Калифорнии, которые можно найти на холмах и каньонах Лос-Анджелеса.
Вертикальные желоба прикреплены к фасаду из белого кирпича в самой высокой точке и выступают на 14 футов на втором этаже, образуя садовый навес. Структура сетки пропускает свет, а линии решетки создают тень внизу.
Расположенное в районе Лос-Анджелеса, которое когда-то было заболоченной территорией, здание регулярно подвергалось наводнениям в подземном гараже. В результате использования этого ресурса для орошения не используется питьевая вода и экономится около 100 000 галлонов в год.
Судьи высоко оценили этот проект за поразительные визуальные эффекты и заметное место в ярком окружении. Они также похвалили проект за преодоление множества технических и экологических проблем при разработке этого проекта.
Tagged: Особое признание, IAC Sunset, 2018, Лос-Анджелес, Калифорния
Зеленые крыши для здоровых городов
27 сентября 2018 г.
Награды за выдающиеся достижения 2018 г.
Зеленые крыши для здоровых городов
27 сентября 2018 г.
Награды за выдающиеся достижения 2018
Проект
Две Old Mill
Расположение
Торонто,
Победитель премии
Ян. Розенберг и студия
Команда проекта
Green rouber : Следующий уровень. Ландшафтный архитектор и дизайнер зеленых крыш : Джанет Розенберг, Джанет Розенберг и студия
Ландшафтный подрядчик : Дитер Гёпферт, D. Goepfert Gardening, Inc
Красивая благоустроенная терраса на крыше отеля Two Old Mill сочетает в себе пространство для отдыха, развлечений на свежем воздухе и приготовления пищи на свежем воздухе, и все это расположено на пышной и разнообразной зеленой крыше. Зеленая крыша включает в себя сочетание обширных и интенсивных зеленых участков крыши, причем на некоторых участках имеется до 1200 мм почвы, а на других используется только 30-миллиметровый смешанный мат из очитка с водоудерживающим флисом. Разнообразные условия посадки позволяют выращивать разнообразные травы, многолетники, кустарники и деревья. В некоторых местах эти разнообразные насаждения расположены слоями, чтобы обеспечить максимальную видимость различных насаждений.
— Грег Уоррен, Джанет Розенберг и Studio Inc
Роскошь Старого Света в сочетании с необходимыми вещами современности
Two Old Mill — это фирменный многофункциональный кондоминиум с целью «Роскошь Старого Света в сочетании с современными обязательными вещами». Расположенное в районе Олд-Милл в Торонто, на берегу реки Хамбер, здание окружено обильными зелеными насаждениями, и главной целью проекта было привнести ощущение этого окружения в здание устойчивым образом.
На двух красивых крышах Old Mill есть места для отдыха, развлечений и приготовления пищи, все они расположены на пышной и разнообразной зеленой крыше. Установка включает в себя сочетание экстенсивных и интенсивных зон, при этом на некоторых участках имеется до 1200 мм почвы, а на других — только 30-миллиметровый смешанный очиток с водоудерживающим флисом.
Устойчивость и экологическая функция являются важными аспектами здания. В дополнение к разновидностям очитка, крыша включает 13 различных видов трав, вечнозеленых кустарников, лиственных вечнозеленых растений, многолетников и лиан, разнообразные насаждения и уровни почвы создают более разнообразную среду обитания для местной фауны. Эти разнообразные насаждения расположены слоями, чтобы максимизировать видимость различных областей крыши. Несмотря на орошение, вода поступает из дождевой воды, и в большинстве посадок используются засухоустойчивые виды, чтобы ограничить использование воды. Кроме того, более 50 процентов видов, отобранных для проекта, являются местными для этого района. Проект соответствует стандарту экологического развития Торонто уровня II и получил золотой сертификат LEED в 2016 году9.0003
Судьи высоко оценили проект за его разнообразный ландшафт, пышную и яркую палитру, а также за способность придать этому городскому объекту многочисленные преимущества.
Tagged: Intensive Residential, 2018, Две старые мельницы, Торонто, Онтарио
Зеленые крыши для здоровых городов
27 сентября 2018 г.
Награды за выдающиеся достижения 2018 г.
Зеленые крыши для здоровых городов
27 сентября 2018 г.
Отличные награды 2018
Проект
Southside Soapbox
Место
Чикаго, IL
Победитель премии
William McDonough + Partners
Команда проекта
111121212112111111112112112 гг. Инженеры-строители : Уильям Лофтус, Spaceco Inc.
Подрядчик : Адам Миллер, Summit Design + Build LLC
Дизайн архитектора : Роджер Шикеданц, Уильям Макдоно + Партнеры
Производитель/установщик теплицы : Jeff Warschauer, Nexus
Greenroof Supplier : Omni Ecosystems
Material Supplysments : GLIRESIRSE
MATERALESTERS 9002: GLIRELESM23. : Патрик Борениус, Green Automation
Ландшафтный архитектор : Кейт Демчински, Norris Design
Консультант по возобновляемой энергии : Мэтт Херман, Buro Happold
Оператор теплицы на крыше : Вирадж Пури, Gotham Greens
Продавец солнечного дерева : Десмонд Уитли, Envision Solar
Инженер по строительству и МООС : Арун Гарг, KJWW
Компания William McDonough + Partners разработала фабрику Method’s South Side Soapbox, которая подчеркивает позитивные отношения между людьми и миром природы. Наше введение метода в Gotham Greens привело к зданию, похожему на дерево или даже фруктовый сад. Он производит кислород, поглощает углерод, очищает воду, производит пищу и преобразует солнечную энергию. Замечательно видеть, как компании сотрудничают, чтобы помочь людям иметь красивые, чистые, здоровые места для жизни, работы и даже выращивания продуктов питания!
— William McDonough, William McDonough + Partners
Символ возрождения сообщества
Новое производственное предприятие Method Home, расположенное в историческом районе Пуллман в южной части Чикаго, представляет собой основную структуру для теплицы Gotham Greens на крыше. Это первая фабрика, открывшаяся на южной стороне почти за 30 лет. Это здание служит символом возрождения района, предоставляя жителям необходимые рабочие места.
Здание и ландшафт получили платиновый рейтинг LEED за использование возобновляемых источников энергии, включая ветряную турбину, управление ливневыми стоками, использование экологически чистых строительных материалов и вклад в благоустроенное сообщество.
Method и Gotham Greens объединились, чтобы создать «фабрику будущего». Это видение включало большую теплицу на крыше, определяющую эстетику здания и вводящую концепцию «чистой фабрики». После того, как был предложен эскиз проекта, Метод нашел партнера в Gotham Greens, который построил и эксплуатировал теплицу.
Теплица на крыше Gotham Green площадью 75 000 кв. футов была самой большой в мире на момент постройки и выходит на зеленый навес над входом. Городская теплица была создана с целью создания зданий, моделирующих естественные процессы посредством промышленного сельского хозяйства. Расположенный в продовольственной пустыне, Gotham Greens также поддерживает местное сообщество, делая регулярные пожертвования в продовольственное хранилище Большого Чикаго.
Судьи высоко оценили впечатляющий подход этого проекта к сельскому хозяйству на крыше и контекстному дизайну. Они также высоко оценили отличный пример живой архитектуры, интегрированной в более крупное высокопроизводительное здание и территорию.
Tagged: Special Recognition, 2018, Southside Soapbox, Чикаго, Иллинойс
Зеленые крыши для здоровых городов
27 сентября 2018 г.
Awards of Excellence 2018
Зеленые крыши для здоровых городов
27 сентября 2018 г.
Награды за выдающиеся достижения 2018 г.
Проект
Altadore Eco House
Место
Calgary, AB
Победитель премии
Green T Design
Проектная команда
Architect 9002: BOB THORNTON, Студия. /Техническое обслуживание : Керри Росс, Green T Design
Генеральный подрядчик : Peter de Roy, Peter Built Construction
Экологический дом для активной семьи
С любовью к растениям, животным и окружающей их среде пара ветеринаров стремилась разработать экологически чистый дом для своей активной семьи. семья. Этот недавно построенный дом для одной семьи, расположенный в районе Альтадор в Калгари, включает в себя четыре обширные зеленые крыши по всему дому.
Разработанный для пассивного использования солнечной энергии, дом эффективно и экономично использует пространство и энергию. Ориентация окон обеспечивает естественное освещение и зимнее тепло; в то время как летом свесы и остекление создают затенение, необходимое для поддержания комфортной температуры в помещении.
Свободно уложенные зеленые крыши расположены рядом с частными жилыми помещениями, создавая возможность приблизить природу к спальным районам. Для каждой крыши использовались разные растительные сообщества; травяная крыша, которая служит экраном для спальни; многолетний сад в верхнем дворе; лук-порей на задней крыше; и луг с полевыми цветами на навесе для велосипедов. Крыши помогают смягчить ливневые стоки на местном уровне за счет уменьшения количества герметичных поверхностей, а также предоставляют дополнительные возможности для обитания городских диких животных.
Геометрия дома была разработана таким образом, чтобы создать наклонные крыши, выходящие на юг, для массива солнечных панелей мощностью 3,3 МВт и нижние плоские части крыши для зеленых крыш. Защищенный внутренний двор и зеленая крыша, выходящая наверх, создали благоприятный микроклимат для открытых жилых помещений и обеспечивают пышный рост цветущих многолетников на зеленой крыше.
Судьи высоко оценили этот проект за его визуальную доступность как внутри, так и снаружи, а также за стремление создать такой высокоустойчивый и эффективный дом для одной семьи.
Tagged: Малый жилой дом, 2018, Altadore Eco House, Калгари, Альберта
Зеленые крыши для здоровых городов
27 сентября 2018 г.
Награды за выдающиеся достижения 2018 г.
Зеленые крыши для здоровых городов
27 сентября 2018 г.
Награды за выдающиеся достижения 2018 г.
Проект
Центр неотложной помощи Teck
Местоположение
Ванкувер, Британская Колумбия
Лауреат премии
Connect Landscape Architecture
Команда проекта
Архитектор : Клинт Динер, ZGF Architecture; Фрэнк Капистрано, HDR | CEI
Инженер-строитель : Майк Комптер, Hub Engineering
Консультант по коду : Майкл Дж. Ван Блокланд, LMDG
Инженер-электрик : Пол Фриц, SMP
Ландшафтный архитектор : Кен Ларссон, Connect Landscape Architecture
Подрядчик по ландшафту : Джереми Миллер, Houston Landscapes
Консультант по LEED : Лора Хадсон, Edge Consultants
Инженер-механик : Шон Лоулер, AEI
Владелец : Lynn Lawler Health & Health Services1 : Пэт Дагган, Партнерство AFFINITY (Ledcor & Balfour Beatty)
Залитые солнцем, красочные, мирные, чудесные: эти описания не традиционно ассоциируются с больничным опытом, но они необходимы для ухода за детьми – и, следовательно, основное внимание при создании нового TACC
— Кен Ларссон, Connect Landscape Architecture
Целостное исцеление пациента, общества и окружающей среды
Общая концепция Центра неотложной помощи Teck в Детской и женской больнице Британской Колумбии включает в себя дизайн и инновации, поддерживающие целостное исцеление — не только на уровне пациента, но и для более широкого сообщества и природной среды. Три ключевых принципа легли в основу ландшафтного дизайна.
Целебная среда с помощью исследований, основанных на фактических данных, демонстрирующих, что доступ к природе или взгляды на нее сокращают пребывание в больнице. Ориентированная на пациента среда способствует выздоровлению, предоставляя интроспективные и активные пространства, способствуя хорошему самочувствию и предлагая терапевтические функции в различных масштабах. Ландшафтный дизайн отсылает к природным системам и прославляет их. Растения, дикая природа, вода и природные звуки способствуют снятию стресса у пациентов и членов их семей.
Регенерация ландшафтов и укрепление экологического здоровья достигается за счет экстенсивных и интенсивных жилых крыш, стратегии сокращения орошения и ландшафтного дизайна, подходящего для медицинских учреждений, которые адаптируются к динамичному климату, социальной и экономической среде. Дизайн предусматривает рост и изменение использования в дополнение к сезонным изменениям.
Наконец, дух места, символически отражающий экологические типы Британской Колумбии, переходит от концепции «Лесной подстилки» на нижних уровнях к «Горному лугу» на крышах. Паблик-арт распространяется по всей внешней среде, предоставляя возможности для открытия, радости и усиления природных тем.
Описанный как передовой пример живых поверхностей, поддерживающих целебную среду, судьи высоко оценили проект за его изобретательные вариативные сады, демонстрирующие ряд применений зеленых крыш, и отличный пример интеграции живых поверхностей в композицию участка.
Tagged: Intensive Institutional, Центр неотложной помощи Teck, Ванкувер, Британская Колумбия, 2018
проектов | Пергола на крыше
SHAALO, DEAL NJ
Сентябрь 2019 г.
«Отличное многофункциональное ограждение для нашей террасы».
Учить больше
COHN, CLIFTON NJ
АВГУСТ 2021
«Добавление перголы изменило то, как мы используем наш внутренний дворик. Он стал продолжением нашего дома, а возможность превратиться в сукку — это продолжение этого удобства. Наша сукка была такой удобной и легкой, и я так счастлив, что мы нашли этот продукт».
Учить больше
AMBOSS, BRONXVILLE NY
АПРЕЛЬ 2021
«Это повышает ценность вашего дома»
Учить больше
TABAO, HANOVER nj
ОКТЯБРЬ 2021
«Это расширение, которое перевернуло использование пространства на 180 градусов».
Учить больше
КОРКИС, БРУКЛИН, НЬЮ-ЙОРК
АПРЕЛЬ 2021
«Зимой это также отличная функция. Когда вы не хотите оставаться в доме, вы можете выйти сюда, и вы почувствуете, что находитесь снаружи, но при этом у вас нормальная температура. Ты не замерзнешь».
Учить больше
YEDID, WEST VILLAGE NYC NY
ИЮНЬ 2022
«Это большая ценность. Я чувствую, что это добавляет ценности вашему зданию. Помимо того, что это просто отличная вещь, будь вы в доме или здании ».
Учить больше
sheenoo, Irvington NY
февраль 2022
«Определенно номер, которого у нас никогда не было».
Учить больше
Elsie Rooftop, Нью-Йорк
июль 2020
«Эта мансардная крыша на террасе — самая любимая часть наших гостей на всей крыше. Отсюда открывается панорамный вид на центр города».
Учить больше
Newhouse, Lakewood nj
сентябрь 2021
«Пергола была установлена вовремя прямо перед праздником. Нам нравится, как это получилось».
Учить больше
La Campania, Staten Island NY
Октябрь 2021
«Пергола идеальна, потому что она воплощает идею внутреннего и внешнего. Вы можете без проблем сидеть под беседкой, когда идет дождь, и, кроме того, атмосфера на крыше теперь просто идеальна»
Учить больше
Загородный клуб Aspetuck Valley, Уэстон, Коннектикут
сентябрь 2021
«С предыдущей системой мы могли пользоваться террасой только до ноября — начала декабря. Теперь мы можем использовать его круглый год. Комфортно 12 месяцев в году».
Учить больше
Tawil, Long Branch NJ
апрель 2022
«Мы используем его по утрам для занятий йогой. Когда он был впервые завершен, на улице было немного холодно, мы включили отопление, закрыли двери и занялись горячей йогой».
Учить больше
Скотт, Фэрфилд, штат Коннектикут
июнь 2021
«У нас было два сильных шторма. Мы нервничали по этому поводу. Мы не могли поверить, мы проснулись утром и ни капли воды».
Учить больше
Эйтан, Квинс, Нью-Йорк
сентябрь 2021
«Она успела как раз к Суккоту. Нам понравились оттенки со всех четырех сторон“
Учить больше
friedman, lakewood nj
июнь 2022
«Мы устроили здесь званый ужин, и все были очень впечатлены всей нашей беседкой. Действительно. Очень впечатляет“
Учить больше
RINGER, DEAL NJ
МАЙ 2021
«Рано утром, поздно ночью, в ливень или в холод мы на улице наслаждаемся этой дополнительной комнатой, которой у нас не было.
учить больше
FRANCO, DEAL NJ
Август 2021
«Экипаж, который прибывает, они хорошо воспитаны, трудолюбивы и точны в своих измерениях и действиях»
учить больше
GONZALEZ, Copiague NY
июнь 2021
«Весь мой опыт работы с беседкой на крыше был потрясающим… Благодаря вашим отзывам мы смогли собрать это вместе… Очень рекомендую вам, ребята»
учить больше
МЭТЬЮ, Нью-Гайд-Парк, Нью-Йорк
июль 2021
«Многие люди хотят беседку на открытом воздухе, чтобы ее можно было использовать как открытую беседку. Когда вы закрываете его, это закрытый крытый дворик, когда вы закрываете шторы, это закрытая комната»
учить больше
steinberg, Fallsburg NY
июнь 2022
«Самая лучшая установка сукки»
Учить больше
massry, DEAL NJ
сентябрь 2021
«Моя дочь приходит сюда, когда ей нужно уединение, чтобы поиграть на гитаре… отдельно от дома, у нее есть собственная частная студия»
УЧИТЬ БОЛЬШЕ
ross, scarsdale ny
апрель 2021
«Каждый элемент был специально разработан для этого пространства, измерен и установлен с предельной точностью»
Учить больше
samid hussain, manhattan ny
март 2022
«Ребята, у вас отличный продукт, отличная команда, отличное видение, и я думаю, у вас очень светлое будущее»
Учить больше
Дон Чич, Статен-Айленд, Нью-Йорк
апрель 2022
«У меня новая игрушка. Кто-то приходит, чтобы заказать вечеринку… он знает, что хочет быть на улице, но погода никогда не бывает идеальной для вас. Итак, я подхожу к своему маленькому пульту дистанционного управления и показываю им, что могу открыть крышу, могу закрыть крышу, могу открыть ее наполовину, окна вверх и вниз. Однако хотят. Идеально.»
Учить больше
Вдохновляющие проекты металлической кровли
Найдите вдохновение для своего собственного дома в приведенных ниже проектах металлической кровли.
Поделитесь своим вдохновляющим проектом металлической кровли, чтобы получить шанс выиграть один из ежеквартальных призов MRA. Введите сегодня
Компания Worthouse Inc. получила высшие награды в конкурсе MRA на лучшую металлическую кровлю для жилых помещений в Окале, штат Флорида. со штаб-квартирой в Элк-Гроув-Виллидж, штат Иллинойс, как победитель конкурса «Лучший проект металлической кровли» во втором квартале 2022 года. в 1994 и расположен в Окала, штат Флорида,
.
Спустя 50 лет эти домовладельцы наконец-то нашли крышу своей мечты
Когда дело доходит до инвестиций в новую крышу, домовладельцы хотят получить все: надежность, хорошее соотношение цены и качества, а также красивую, прочную и не требующую особого ухода крышу, которая прослужит долго жизнь. Узнайте, как два домовладельца со Среднего Запада наконец нашли крышу своей мечты для дома, который они любили почти 50 лет.
Подробнее
Самые большие сожаления этих домовладельцев? Не выбирать металлическую крышу раньше
Достали и устали от того, что их асфальтовые крыши рушатся из-за града и сильного ветра, узнайте, почему эти домовладельцы никогда не поставят еще одну асфальтовую крышу «ни для чего, даже для собачьей будки», и как новая металлическая крыша McElroy подарите семье душевное спокойствие на долгие годы.
Подробнее
Правильный выбор крыши… для следующего поколения
Обещание «все готово» привлекало эту фермерскую семью, которая искала новую крышу, которая прослужит не одному поколению. Ознакомьтесь с их рассказом о том, почему установка качественной металлической кровли McElroy со всеми ее преимуществами надежности и простоты обслуживания имеет смысл сейчас и в долгосрочной перспективе.
Подробнее
MRA назвала лучший проект металлической кровли жилого дома победителем в последнем квартале 2021 г. победителем в четвертом квартале и окончательным победителем конкурса «Лучший проект металлической кровли жилого дома» за 2021 год.
Подробнее
Чтобы добиться максимальной привлекательности, нужно выбрать правильную крышу в Аспене, Колорадо
Настоящее чудо дизайна: узнайте, как великолепная металлическая крыша сделала архитектурно невозможное возможным для дома года 2017 по версии журнала Mountain Home Magazine
Подробнее
Качество имеет значение, особенно в экстремальных климатических условиях в Неаполе, Флорида
Это была настоящая история ужасов, пока установка качественной металлической крыши не положила конец кошмару для этих домовладельцев.
Узнать больше
Снег, лед и метели не ровня металлу в Онтарио, Канада
Устали от необходимости заменять поврежденную асфальтовую крышу, узнайте, как эти местные домовладельцы выбрали металлическую кровлю, способную выдержать старую зиму.
Узнать больше
Металлическая крыша подчеркивает южное очарование исторического дома в Джорджтауне, штат Техас.
Подробнее
Тройное сочетание стиля, долговечности и устойчивости к экстремальным погодным условиям на острове Марко, Флорида
В проекте многоквартирного дома выбрана красивая металлическая крыша с каменным покрытием, выполненная в потрясающем тропическом стиле и способная противостоять ураганам.
Подробнее

Привлекательный эффект «Вау» благодаря металлической кровле в городе Мобил, штат Алабама
Одной семье нужна была крыша, предназначенная для защиты от экстремальных погодных условий, но они не собирались жертвовать стилем. С участием эксперта по благоустройству дома Дэнни Липфорда из Today’s Homeowner узнайте, как они достигли обеих целей с новой металлической крышей.
Смотреть сейчас

Наконец-то крыша сделана на века в Мобиле, штат Алабама
Два домовладельца, заботящиеся о долговечности, также в восторге от стиля и бесшумных характеристик своей новой металлической крыши. С участием эксперта по благоустройству дома Дэнни Липфорда из Today’s Homeowner, смотреть сейчас:
Смотреть сейчас

Новая металлическая крыша обеспечивает максимальное спокойствие в городе Мобил, штат Алабама
Устали от необходимости менять крышу и обеспокоены повышением энергоэффективности. Новая металлическая крыша решает основные проблемы для этой семьи. Посмотрите, как они делятся своей историей с экспертом по благоустройству дома Дэнни Липфордом из Today’s Homeowner.
Смотреть сейчас
Участник MRA Reinke Shake заменяет крышу дома в Небраске
Домовладельцы используют алюминиевую ребристую черепицу LT 20 калибра, которая придает дому свежий, современный и цельный вид.
Подробнее
New England Metal Systems и Drexel Metals получают высшие награды в конкурсе MRA на лучший проект металлической кровли для жилых помещений поразительный дом в Новой Англии.
Подробнее
Качественная металлическая кровля прямо у себя дома в самом центре Градопроходного переулка
Узнайте, как компания Ideal Roofing защитила дом от непогоды с помощью металлической кровли.
Подробнее
Металлическая черепица придает старому фермерскому дому свежий, защищенный от урагана вид
Этот проект по перекрытию площадью 3500 кв. футов, установленный компанией Metal Roof Outlet, включает металлическую черепицу True Nature North Ridge Slate темно-серого цвета Shadow Deep Grey
Подробнее
Проект «Деревня воинов» продолжает поднимать (металлическую) крышу для отважных ветеранов
Проект «Деревня воинов» строит доступное постоянное жилье для бездомных ветеранов США, одновременно обучая новое поколение домостроителей. Конечная цель состоит в том, чтобы построить достаточно компактных, высокоэффективных домов, чтобы заселить один или несколько небольших коттеджных поселков, предназначенных для размещения нуждающихся местных ветеранов округа Сан-Диего.
Подробнее
Этот домовладелец столкнулся с трудностями при выполнении требований города по энергоэффективности и солнечной энергии
S-5-PVKIT® 2.0 максимально увеличивает площадь поверхности крыши, снижает побочную нагрузку на крышу, сокращает время монтажа, снижает затраты на монтаж и уменьшает количество деталей, что снижает затраты на материалы.
Подробнее
Classic Superoof устанавливает новую металлическую крышу, разработанную для того, чтобы работать так же красиво, как и выглядит
Максимизировать привлекательность бордюра и выбрать крышу, способную выдерживать суровые техасские погодные условия и штормы, было проектом Classic Superoof LLC.
Подробнее
Солнечная металлическая крыша венчает этот каркасный дом Net Zero
Этот домовладелец был очень разборчив в выборе продуктов для своей миссии по строительству долговечного каркасного дома Net Zero, не требующего особого ухода.
Подробнее
Стальная кровля и интеллектуальная установка значительно повышают экономию энергии для домовладельцев Талсы
Первоначальная асфальтовая крыша была повреждена, но все еще структурно прочна, что означало, что установщик NICHTECH мог использовать Elevated Batten System® Boral прямо поверх старой крыши.
Подробнее
Для домовладельца в Оттаве выбор металлической кровли обеспечивает наилучшую долгосрочную ценность
Домовладельцам в Оттаве нужны крыши, способные выдержать сильные снеговые нагрузки зимой и сильные ураганы. Посмотрите, как компания Ideal Roofing выполнила свою работу правильно.
Подробнее
Энергосберегающая All-Star в Темпе
Этот домовладелец выбрал металлическую черепицу из-за ее долговечности, энергоэффективности и внешнего вида.
Подробнее
Самые потрясающие дома в мире с металлическими крышами: резиденция Хоуп, Палм-Спрингс, Калифорния космический корабль, гриб и вулкан.
Какую бы форму вы ни представляли, нет сомнений, что нет ничего подобного этому дому площадью почти 24 000 квадратных футов, расположенному в самой высокой точке с видом на усыпанный звездами город. Самым ярким элементом пышного, просторного дома является сама крыша.
Подробнее
Для одной семьи из Онтарио качественная металлическая кровля означает отсутствие компромиссов
Задача этого проекта замены кровли была проста: обеспечить максимальную долговременную защиту дома от суровых условий региона, включая сильный ветер и низкие температуры, которые могут привести к к проблемам обледенения и повреждения крыши.
Подробнее
На шаг впереди: Green Knight® получает высшие награды в конкурсе MRA по металлическим кровлям жилых домов
Удостоенный наград проект состоит из четырех отдельных жилых зданий общей площадью 7500 квадратных футов, каждое из которых имеет уникальную конструкцию крыши.
Подробнее
Канадский проект многоцелевого конного завода
Цель владельца состояла в том, чтобы построить многоцелевое здание, которое также служило бы монтажной платформой для фотоэлектрической солнечной системы мощностью 28,35 кВт, которая обеспечивала бы 100% потребности в электроэнергии для вся собственность конного ранчо. Нажмите ниже, чтобы прочитать полный пример из S-5!
Подробнее
KC Bailey Orchards: Устойчивое выращивание фруктов!
Компания Bailey’s решила использовать металлические строительные компоненты не только из-за их долговечности и долговечности, но и из-за их отражающих свойств, которые снижают температуру здания и повышают его функциональность в качестве холодильного склада.
Подробнее

Бар в гостинице у воды модернизируется до стали самого высокого качества для своей крыши
Владельцам таверны на воде нужно было обновить крышу своего бара, чтобы она выдержала износ от непогоды. Они выбрали сталь высочайшего качества и с помощью Ideal Roofing получили последнюю крышу, которая им когда-либо понадобится.
Смотреть сейчас
3 проекта с выдвижной крышей открывают особые возможности для строительства
Хотя несколько лет назад могло показаться, что массивные конструкции с подвижными частями можно увидеть только в футуристических фильмах, они становятся мероприятия как в помещении, так и на открытом воздухе.
Что необычно, так это особые требования к конструкции, необходимые для их постройки.
Раздвижная крыша защищает от непогоды и позволяет использовать конструкцию круглый год, особенно для спортивных и развлекательных заведений. Количество стадионов с действующими крышами медленно увеличивалось с момента открытия Chase Field в Фениксе в 1998 году. За этим прорывом последовали другие бейсбольные стадионы с выдвижной крышей, такие как Safeco Field, домашняя арена Seattle Mariners, и Lucas Oil, принадлежащая Indianapolis Colts. Стадион.
Хотя всем известно, что эти гибкие, трансформирующиеся конструкции обеспечивают высокую архитектурную привлекательность и гибкость при любых погодных условиях, их строительство требует дополнительного времени и специальных ноу-хау. В трех приведенных ниже проектах Construction Dive подробно описывает проблемы и преимущества конструкций с ультраиндивидуальными мобильными крышами.
Globe Life Field
Генеральный подрядчик: Manhattan Construction
Архитектор-проектировщик: HKS
Строительство Манхэттена

Когда строительство будет завершено в начале следующего года, дом техасских рейнджеров площадью 1,8 миллиона квадратных футов будет иметь раздвижную крышу для климат-контроля в жаркие летние месяцы, которая будет работать на механизме, очень похожем на поезд на железнодорожных путях.
По словам Джима Каддихи, вице-президента Manhattan Construction по операциям, крыша обладала такой уникальной особенностью и требовала необычно длинных пролетов из конструкционной стали — более 600 погонных футов. Поскольку использовать один кран для подъема таких длинных элементов было невозможно, он был построен в виде сегментов, которые поднимались на место по одному с помощью специальной гидравлической системы от Enerpac.
Система SyncHoist позволяла собирать фермы на земле, а затем гидравлически поднимать их и устанавливать на место с помощью одного крана вместо того, чтобы строить их в воздухе.
Чтобы подготовиться к установке крыши, рабочие Manhattan Construction построили временные опоры, чтобы удерживать установленные детали на месте, пока весь пролет не будет соединен и не сможет поддерживать себя, сказал Каддихи. Процесс был не без проблем, особенно необходимость ограничения строительных работ внизу при перемещении ферм крыши.
«Это сложный план планирования, чтобы обеспечить пространство и зазор, чтобы наши крановщики могли установить пролеты на месте на одной стороне стадиона, в то время как строительные работы внизу ведутся на другой стороне», — сказал он. «Наиболее важной частью является рассмотрение уникальных соображений безопасности при этом виде деятельности, включая обучение рабочих уникальным мерам предосторожности при работе на высоте внутри, вокруг и ниже».
Подвижный характер крыши также сделал ее намного более сложной и тяжелой, чем фиксированная крыша, сказал Construction Dive директор линейки продуктов Enerpac Heavy Lifting Пит Крисчи. Несколько функций SyncHoist помогли упростить установку. Беспроводная связь системы позволяла Инженеры Enerpac управляют кусками стали на высоте около 200 футов в воздухе и точно позиционируют их с точностью до миллиметра от экрана, подобного iPad, на земле. Последняя ферма раздвижной крыши площадью 5,5 акров и весом 9 600 тонн была поднята на место всего несколько недель назад. экономия за счет меньшего количества оборудования, бригад и времени. «С точки зрения скорости и эффективности, — сказал он, — мы можем выполнять работу гораздо быстрее и безопаснее».
Используемая по всему миру в течение 15 лет, система SyncHoist также использовалась для установки крыш стадиона Atlanta Falcons Mercedez Benz, олимпийского стадиона «Птичье гнездо» в Пекине, Китай, и для реконструкции Сан-Франциско. — Мост Окленд-Бэй.
Модульная конструкция крыши на уровне земли идеально подходит для чрезвычайно крупных и сложных проектов, таких как мосты, электростанции и судостроительные заводы, сказал Крисчи.
«Одна из вещей, которые вы видите в тенденциях стадионов в наши дни, заключается в том, что они становятся намного больше и сложнее, поэтому дизайн становится довольно сложным», — сказал Крисчи. «Это означает, что традиционные методы возведения отдельных компонентов крыши в воздухе больше не являются лучшим способом сделать это, учитывая огромные размеры больших ферм крыши на этих стадионах».
The Shed
Руководитель строительства: Sciame Construction
Ведущий архитектор: Diller Scofidio + Renfro
Сотрудничающий архитектор: Rockwell Group
Thornetti 2 Инженер-конструктор и фасадщик:
Тимоти Шенк/Manhattan Construction

Уникальная архитектурная привлекательность Сарая — это только одна из причин, по которой он считается одним из самых характерных культурных памятников Нью-Йорка. Художественно-перформансное пространство площадью 200 000 квадратных футов, открывшееся в апреле в Hudson Yards, может похвастаться восемью уровнями, включая два больших галерейных пространства, театр, помещение для репетиций и лабораторию художников, но его самая узнаваемая черта — это внешний вид, похожий на пузырь. который выкатывается на открытую площадь, создавая дополнительное пространство для выступлений и художественных выставок.
Оболочка сарая состоит из открытой стальной рамы, покрытой тремя слоями полупрозрачного полимерного материала ETFE, который обладает тепловыми свойствами изоляционного стекла при небольшом весе, по словам генерального директора Sciame Construction Фрэнка Скиама.
4000-тонный корпус установлен на восьми цельнолитых стальных колесах высотой 6 футов; общий контакт поверхности для каждого колеса, несущего 1 миллион фунтов, составляет размер ладони человека, сказал Скиам в Construction Dive. Движение снаряда абсолютно бесшумное, и для его полного развертывания требуется всего пять минут.
Хотя подрядчик Sciame Construction работал над несколькими другими громкими проектами, такими как реставрация исторической Троицкой церкви на Манхэттене, сарай требовал особого внимания.
«Масштаб, сложность и точность, необходимые для проекта Shed, требовали тесного сотрудничества в процессах предварительного планирования, проектирования и строительства от начала до конца», — сказал Скиам.
Работая с инженером по конструкциям и фасадам Торнтоном Томасетти и ведущим архитектором Диллером Скофидио + Ренфро, Скиам возглавил всемирный процесс тендера на помощь в проектировании, включая создание нескольких полноразмерных макетов, чтобы определить подходящую фирму для обширного проектирования и комплексное изготовление, установка и логистика на месте. Аналогичный процесс применялся для многих других аспектов дизайна, включая фасад корпуса. По его словам, весь процесс от начала до конца занял 40 месяцев.
Самая большая проблема для подрядчика возникла на этапе подготовки к строительству, когда Скиаме активно участвовал в процессе проектирования стальных и кинетических систем для перемещения здания и его стеклянных стен, сказал он. Логистика сайта также была серьезной проблемой. Размещение кранов и другие важные логистические операции должны были быть тщательно упорядочены и запланированы с подрядчиками на близлежащих проектах, Friends of the High Line и другими группами.
«Располагается на вершине платформы, построенной над железнодорожными станциями, граничит с Хай-Лайн на юге, офисным зданием на востоке, пешеходной площадью 30-й улицы на севере и физически соединен с 15 Hudson Yards на западе. , Сарай был буквально окружен крупными проектами, которые строились в то же время», — сказал Скиаме.
Бейсбольный стадион Хоккайдо
Генеральный подрядчик: Obayashi
Архитектор: HKS
Бейсбольный клуб HKS/Nippon-Ham Fighters

В начале следующего года стадион стоимостью 530 миллионов долларов в Хитахиросиме, Япония, будет открыт. Он будет иметь фирменную стеклянную стену и раздвижную крышу, что позволит парку быть полностью закрытым во время холодных зим в этом районе и по-прежнему поддерживать естественную траву.
Это будет второй стадион в Японии с раздвижной крышей; Купол Яфуоку, открытый в 19 г.93, был первым.
Открытие 35-тысячной арены японского бейсбольного клуба Nippon-Ham Fighters, запланированное на 2023 год, установит новую планку для бейсбольных площадок в стране, сообщает Building Design + Construction. Дизайн HKS включает в себя массивную остроконечную раздвижную крышу, напоминающую старые дома в этом районе, с обширной стеклянной стеной, окружающей поле.
Стадион будет высотой в четыре этажа, а поле будет на один этаж ниже уровня земли. Горячие ванны на верхней палубе в левом поле также являются частью плана. Игровая поверхность будет симметричной, что было неслыханно на японских бейсбольных стадионах до открытия стадиона «Мазда» в Хиросиме в 2009 году., сообщает Japan Times.
Как и новые проекты стадионов в США, Хоккайдо будет окружен районом развлечений.
В стране, где основные стадионы почти на 100 % зависят от общественного транспорта, ожидается, что на стадионе Бойцов будет парковка на 3 000–4 000 автомобилей. Местное правительство Китахиросимы также хочет построить новую станцию рядом с парком.
Iowa Кровельные проекты: отзывы и фотографии
Superstorm Restoration имеет местные кровельные бригады в районах Де-Мойн, Сидар-Рапидс и Давенпорт, которые помогают домовладельцам по всему штату Айова. Наши кровельные бригады выполняют ремонт крыш, замену, внешние услуги и ремонт повреждений от урагана. Мы являемся подрядчиком по кровельным работам Owens Corning Platinum Preferred, что означает, что наша работа соответствует самым высоким стандартам в отрасли, и мы используем только качественные материалы для каждого проекта. Посмотрите некоторые из наших местных кровельных проектов ниже и посмотрите, как мы преобразили некоторые дома в районах Де-Мойн и Сидар-Рапидс, чтобы они выглядели как новые.
Кровельные работы в районе Де-Мойна: замена крыш и ремонт после урагана Фотографии до и после

Наша бригада по ремонту кровли в Де-Мойне была вызвана в Воки, когда Бен заметил, что все его соседи проверяют свои крыши после летних гроз. Компания Superstorm Restoration провела бесплатную оценку имущества на наличие повреждений и объяснила результаты домовладельцу. Проанализировав варианты вместе с опытной бригадой кровельщиков, Бен решил приступить к полной замене крыши.
«В Superstorm Restoration меня порекомендовал друг, которому недавно понравилось работать с ними, чтобы установить крышу из-за повреждений, нанесенных ураганом. Я не мог видеть конкретных повреждений в своем доме, но у всех моих соседей меняли крыши, поэтому я думал, что я позвоню им. Менеджер проекта вышел сразу и появился вовремя. Он провел тщательную проверку и помог мне полностью понять процесс. Я очень доволен выполненной работой и дружелюбным и полезная услуга, предоставляемая менеджером проекта».
— Ben P

После того, как летние штормы обрушились на район Де-Мойна, этот домовладелец проверил свою крышу на наличие повреждений, вызванных сезонными ураганами. Подрядчики по кровельным работам Superstorm Restoration в Де-Мойне провели осмотр крыши с помощью беспилотника, чтобы подробно рассмотреть крышу и внешний вид дома. Далее наша команда обсудила варианты кровли и помогла клиенту выбрать красивую и прочную черепицу для замены кровли.
«Команда Superstorm Restoration проделала потрясающую работу. От бригады, которая выполнила работу быстро и профессионально (также проделала отличную работу по уборке беспорядка) до руководителя этого проекта. Он провел нас через проект от начала до конца и всегда был готов помочь или ответить на вопросы. Не то чтобы я хотел снова получить урон от шторма, но если это произойдет, я сначала позвоню им!!»
— William S

Повреждения, нанесенные градом, побудили этого домовладельца из Урбандейла позвонить в нашу бригаду по устранению последствий урагана в Де-Мойне. Когда Superstorm Restoration приедет для бесплатной оценки имущества, технический специалист вручную обследует внешние признаки собственности и повреждения крыши от урагана. Затем мы запустим наши дроны, чтобы выявить больше проблемных мест и получить отчет о повреждениях. Наша бригада по устранению последствий урагана в Де-Мойне помогла Обри выбрать новую крышу, которая защитит ее семью от следующего урагана.
«Руководитель проекта был чрезвычайно профессионален и с ним было легко работать. Он также тщательно проверил нашу крышу на наличие повреждений от града и проделал большую работу по общению с нами и нашим страховым оценщиком. Мы взволнованы и довольны тем, как наш новый крыша тоже выглядит».
— Aubrie G

После деречо многие дома в штате Айова пострадали от ветра, который затронул их крышу, сайдинг и многое другое. Брайан из Карлайла был доволен полезным ответом и общением с нашими кровельными подрядчиками в Де-Мойне в напряженное время. Погода на Среднем Западе может быть непредсказуемой, но цель Superstorm Restoration — помочь в ликвидации последствий шторма.
«Нам нужно было заменить крышу из-за повреждения ветром. Менеджер проекта проделал большую работу, помогая нам пройти весь процесс, и с ним было легко работать. Качество работы было хорошим, и они проделали хорошую работу, сообщая о сроках.»
— Brian H
Кровельные проекты в Сидар-Рапидс: ремонт после урагана и замена крыши Фотографии до и после

Многие домовладельцы сильно пострадали от урагана в своих домах после суровой погоды в 2020 году. Когда мы проводили оценку имущества для Джо, Наши кровельные подрядчики из Сидар-Рапидс обнаружили повреждения крыши, водосточных желобов и сайдинга. Superstorm Restoration выполнила полную замену крыши и различные внешние услуги, чтобы устранить эти проблемы и восстановить собственность этого домовладельца. Эти пошаговые фотографии показывают процесс замены крыши нашей командой по ремонту после урагана в Сидар-Рапидс.
«Замена крыш, водосточных желобов и гаражных ворот после града. Все были очень профессиональны и выполнили работу быстро и с большим мастерством. Рекомендую использовать Superstorm Restoration для ремонта повреждений от урагана!»
— Joe M

Восточная часть Айовы особенно сильно пострадала во время дерехо, и наши кровельные бригады в Сидар-Рапидс бросились на помощь местным домовладельцам! Многие дома видели зияющие дыры и разрушительные повреждения, как на изображении выше. С помощью ремонтной бригады Superstorm Restoration, пострадавшей от урагана, мы помогли семьям восстановить их дом до состояния нового.
«Быстро ответили на мой запрос BBB. Они отлично поработали, и моя крыша выглядит потрясающе! Менеджер проекта был великолепен, очень дотошен от начала до конца, чтобы убедиться, что все правильно, о чем мы договорились, и в соответствии с кодом. , Он просмотрел все, включая мою страховую оценку, очень хорошо осведомлен о страховании и крышах. Отправлял несколько фотографий / информации в течение всего процесса отрыва / замены. Предварительно по любым вопросам и дополнительным расходам, которые возникли … И поскольку крыша была завершена только примерно за два дня до [дерехо], я считаю, что он отлично держался, но предложил вернуться и проверить, чтобы убедиться … Они очень гордятся своей работой и заботятся о том, чтобы их клиент был доволен своей работой! Спасибо, ребята! Отличная работа!»
— Jana W

Этот домовладелец полностью заменил крышу незадолго до большого дерехо, обрушившегося на Айову в августе 2020 года. Сильный ветер разрушил многие дома, но эта крыша отлично держалась благодаря качественным материалам и высочайшее мастерство нашей опытной кровельной бригады из Сидар-Рапидс.
«Приятно работать! Отлично поработали. Крыша выдержала сильный шторм менее чем через месяц после установки! Порекомендовали Superstorm Restoration друзьям и будем продолжать это делать.»
— Alex W
Обратитесь к опытным кровельным подрядчикам Superstorm Restoration
Свяжитесь с нашей командой, чтобы начать работу над кровельным или наружным проектом! Superstorm Restoration поможет вам восстановить ваш дом и защитить вашу семью от будущего ущерба от урагана. Вы можете узнать больше о наших местных кровельных услугах или связаться с нами сегодня.

Связаться с нашей командой Назначить встречу
Архитектура Земли: 9 пешеходных крыш, расширяющих плоскость земли
Архитекторы: продемонстрируйте свой следующий проект по телефону Architizer и подпишитесь на нашу вдохновляющую рассылку .
Что-то среднее между строительной архитектурой и ландшафтной архитектурой, следующие проекты плавно объединяют их, выводя крыши на уровень земли и используя плоскость земли в качестве кровельных конструкций. Далеко не новый визуальный трюк, все эти проекты сохраняют квадратные метры наземной плоскости как полезное пространство. Вместо того, чтобы приподнимать здание и отбрасывать тень на открытое пространство, оставленное на уровне земли, или создавать труднодоступное открытое пространство на крыше, все эти проекты используют плоскость земли в качестве сада на крыше: открытое пространство с естественным освещением. , над зданием.
Рассматриваемые как ландшафтные проекты, используемые материалы варьируются от трав и цветов до деревянного настила. Обработка поверхности земли распространяется на обработку крыши. Именно эта цельность делает эти пространства доступными и привлекательными для их жителей, а в некоторых случаях и для широкой публики. Архитекторы, стоящие за этими проектами, демонстрируют различный взгляд на типологию ландшафта крыши, сочетая преимущества как садов на крыше, так и общественных площадей, чтобы объединить природу и архитектуру.
© Jens Markus Lindhe
Музей Моесгаарда Henning Larsen Architects, Орхус, Дания
Музей Моесгаарда гармонично сочетается с природным ландшафтом, словно вырастая из-под земли под небольшим наклоном. Наклонная крыша засажена теми же травами, мхами и цветами, что и окружающие участок, из-за чего музей площадью 172 200 квадратных футов, кажется, исчезает в ландшафте.
© Дарья Скальола/Stijn Brakkee
© Daria Scagliola/Stijn Brakkee
The Couch by MVRDV, IJburg, Netherlands общественные собрания. Клубный дом представляет собой открытое многофункциональное пространство с опущенной вниз крышей, которая касается земли и обеспечивает неформальное место для встреч и место, откуда можно наблюдать за теннисными матчами.
© Mecanoo
© Mecanoo
Библиотека Технологического университета Делфта by Mecanoo, Делфт, Нидерланды
Библиотека, задуманная как сердце кампуса Делфтского технологического университета, является культовым зданием и пейзажем. Mecanoo подняла центральную лужайку и переместила все библиотечные функции в пространство, созданное под ней.
© Pereira Miguel Arquitectos
© Pereira Miguel Arquitectos
The Dune House Pereira Miguel Arquitectos, Грандола, Португалия
В попытке сделать минимальное вмешательство в существующую местность Дом Дюны был расположен в самом доступном месте: на старой песчаной дороге. Чтобы сохранить эту точку доступа, Дом Дюны был помещен между двумя искусственными песчаными дюнами, на которых была поднята песчаная дорога, а жилые помещения размещены ниже. Дорога выступает одновременно и точкой доступа к дому, и его крышей.
© BIG — Bjarke Ingels Group
© BIG — Bjarke Ingels Group
Gammel Hellerup Gymnasium Multi-Purpose Hall by BIG – Bjarke Ingels Group, Hellerup, Дания
Средняя школа Gamble Hellerup поручила BIG создать многофункциональное пространство для занятий спортом, собраний и церемоний во дворе школы. Чтобы дать школе спортивный зал и сохранить внутренний двор как полезное открытое пространство, архитектор поместил новое здание ниже уровня земли и создал волнистую деревянную крышу, которая также служит открытой площадкой.
© UAO.inc
© UAO.inc
Science Hills Komatsu by UAO.inc, Komatsu, Japan
малоэтажный рельеф для размещения программы. Крыша Музея науки, построенная под четырьмя «холмами», имеет волнообразную форму, чтобы вместить трехмерный купольный театр, центр обучения научному опыту и инкубационный центр.
© Студия дефицита и творчества
© Scarcity and Creativity Studio
Walk the Line by Scarcity and Creativity Studio, Ritoque, Чили
Проект Walk the Line был разработан как адаптация «Дома ремесленника» Ле Корбюзье к пляжному участку. Жилой блок небольшой, в нем достаточно места только для кровати и стола, но открытая терраса простирается почти на 45 футов от песчаной дюны, образуя крышу убежища, заканчивающуюся двумя тонкими колоннами.
© longo+roldán arquitectos
© longo+roldán arquitectos
CAEaCLAVELES Резиденция + отель by longo+roldán arquitectos, Льянес, Испания
Предназначен для одновременного сохранения целостности природной среды и предоставления вида на окружающие лес и горы. земельный участок, резиденция и отель были спроектированы так, чтобы заменить существующий холм на участке. Сохраняя ту же топографию, невысокое здание расположено под плавно изогнутой крышей, которая с двух сторон встречается с землей.
No related posts.

SkAlice.ru | Всё о ремонте и дизайне интерьера

85 фото идей применения для различных типов домов

Общие принципы проектирования крыши

Проекты односкатной крыши

Проекты плоской крыши

Проекты двускатной крыши

Проект ломаной крыши

Проект полувальмовой крыши

Проект четырехскатной крыши

Проект купольной и конической крыши

Выбор материала для облицовки

Выводы и рекомендации

Фото проектов крыши

Проекты крыш частных домов — составляем самостоятельно

Проектирование крыши

Таблица: параметры материалов для крыши

Формы крыши

Как определить уклон крыши

Таблица: зависимость относительного показателя от уклона кровли

Проектирование крыши дома большой площади

Видео: проект слухового окна на крыше

Проект крыши для дома шале

Программа для проектирования крыши дома

Видео: разработка проекта системы стропил крыши в программе ArchiCad

Самостоятельная разработка проекта крыши дома

Видео: самостоятельное составление плана крыши

Расчёт площади крыши

Ошибки, которые допускаются при составлении проекта

основные этапы проектирования, типичные ошибки

Проект кровли дома — этапы составления

Некоторые типичные ошибки при проектировании

чертеж и планировка многоскатной кровли

Общие принципы и нюансы при проектировании

Что включает в себя проектирование крыши частного дома

Сравнительные характеристики материалов

Проект скатной крыши

Нужна наша консультация?

Плоская кровля

Проект двускатной крыши жилого дома

Проекты ломаной кровли частных домов

Полувальмовая форма

Проекты многоскатных крыш зданий

Четырехскатная

Планировка крыши в частном доме с плавными изгибами

Выбор финишного слоя

Фото и схемы проектов конструкции кровли

Определяем уклон стропильного сооружения

Расчетные значения уклонов

Проект конструкции кровли дома большой площади

Проект кровли для деревянного шале

Программы

Самостоятельная разработка

Как производится расчет площади

Наиболее распространенные ошибки

Наши рекомендации

как правильно выбрать форму и уклон

Дом с двускатной кровлей

Плоская кровля

Односкатная кровля

Вальмовая кровля

Шатровая крыша

Полувальмовая кровля

Ломаная вальмовая конструкция.

ПОПУЛЯРНЫЕ ВОПРОСЫ:

как составить для разных домов

Содержание

Классификация крыш

Распространенные проекты скатных крыш

Кровля оригинального вида

Плюсы и минусы плоской крыши

Крыша с солнечными батареями

отмеченных наградами проектов — «Зеленые крыши для здоровых городов»

Демонстрация устойчивого развития для стимулирования реальных изменений

Маленькая зеленая крыша, которая могла бы

Переход ресторана Titan на новый этап устойчивого развития

A Salesed Oasis выше SAN FRENCISCO, 9006 2

.

Финансовое обоснование зеленых крыш

Биофильные виды с расстояния более мили
