Скатная кровля — конструкция, устройство, виды скатных крыш

В этой статье будет разобрана скатная кровля, её виды и параметры. Будут изучены разновидности и характерные черты. А особое внимание будет уделено традиционным конструктивным особенностям, в которых будут рассказаны элементы каждого вида. Редакция постаралась разобрать информацию максимально понятно.

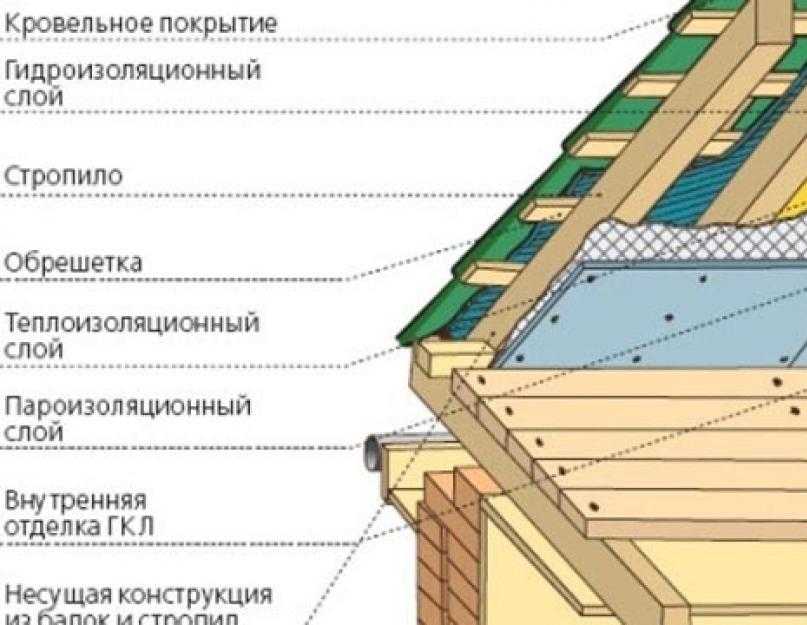

Скатная кровля

Какие бывают скатные крыши

На текущий момент все виды кровли условно разделяют на 2 вида: плоские и скатные. Главное различие между ними заключается в угле наклона. Для плоских крыш он должен быть ниже 5 градусов. Скатные крыши в этом плане не ограничены. К тому же, если плоские крыши могут состоять исключительно из одного ската, то второй вариант крыш может быть очень разнообразным, включать значительное количество компонентов.

Все скатные кровли условно делятся на 9 видов:

Односкатные;
Двускатные;
Вальмовые;
Полувальмовые;
Шатровые;
Мансардные;
Сводчатая;
Бубновая;
Многошипцовые модели.

Стоит описать характерные черты всех этих вариантов.

Односкатная крыша

Простейший вариант скатной крыши, которая монтируется из одного ската. Может использоваться в практически любом помещении, но могут появиться проблемы с высоким давлением на часть площади. Состоит конструкция из следующего набора составляющих:

Системы из стропил.
Обрешетки, на которую кладется кровля.
Кровельный материал.

Односкатная кровля

Есть значительное количество вариантов формирования скатной крыши, в которых применяются различные элементы. Они существенно различаются между собой. А наиболее простой моделью считается в которой стропильные ноги монтируются на разных уровнях, что приводит к изменению уровня наклона.

Несколько сложнее возвести полноценную ферму, в форме треугольника которую монтируют в законченный вид ещё на земле, а затем при помощи современного оборудования, где устанавливается с определенным промежутком.

Эта конструкция будет несколько проще, чем остальные варианты, но и выглядеть достаточно примитивно.

Двускатная крыша

Второй вариант можно назвать традиционным – это двускатная крыша, состоящая из двух элементов, которые формируют конек. Их условно разделяют на симметричные и асимметричные. Различие, как видно по названию заключается в размере ската и угле, под которым они установлены. К тому же, конек будет несколько смещен в одном из направлений.

Этот вариант крыши является самым популярным, а симметричные двускатные конструкции являются и очень надежными и при правильном выборе материалов и изоляции стропил способны прослужить очень долго.

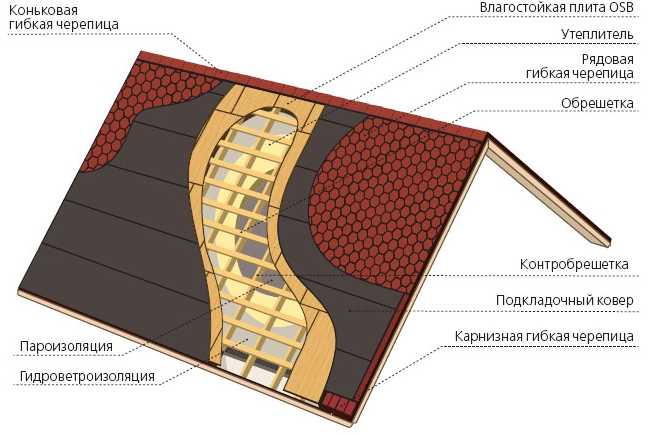

Двухскатная кровля

В плане наличия и количества конструктивных элементов, стоит их охарактеризовать и назвать:

Мауэрлат. Нижней часть каркаса являются бруски, расположенные по периметру перекрытия, к которым монтируются бруски. Именно в них упираются стропила. Они требуются для распределения нагрузки на несущие стены.
Стропила. Они установлены под наклоном и боковые части обрезаны под определенным углом. В некоторых случаях формируют висячие стропила. Они упираются верхними частями между собой, а наслонные в прогон конька.
Коньковый прогон представляет собой брус, установленный горизонтально, который формирует конек крыши. Именно он находится на максимальной высоте и монтируется последним. Он опирается в часть стойки, которые устанавливают под ним с равномерным шагом.

Опорные стойки – это обрезанные брусья, которые установлены между лежнем и прогоном. Важно учитывать нагрузку, которой будет подвергаться крыша. От неё зависит шаг установки.
Лежень представляет собой последний элемент. Это брус, который монтируют параллельно прогону конька. Он расположен по всей длине дома, либо его укладывают поверх несущей стены, делящей дом на 2 части. Последнее требует дополнительных расчетов при проектировании.
Промежуточные опоры. Если стропила слишком длинные, чтобы снять с них нагрузку, монтируется дополнительный ряд стоек, устанавливаемый на расстоянии в половину ската. А под них кладется ещё один лежень.
Промежуточный прогон. Для уменьшения числа вспомогательных опор в точках упора в стропила можно использовать перпендикулярно ещё один брус, а в него упереть несколько стоек.

В результате формируется прочная, но эстетичная крыша, которая закрывается фронтоном. Он может изготавливаться из досок, кирпича или ряда других материалов.

Стропильная система двухскатной кровли

Вальмовая крыша

Следующий вариант представляет собой популярный вариант в постройке частного дома за счет высокой эстетичности и надежности. Количество скатов достигает 4, причем они имеют разную форму: 2 трапеции и 2 равнобедренных треугольника. В плане конструкции есть несколько дополнительных элементов, к которым относят диагональные стропила.

Функцией их является соединение прилежащих частей между собой. К тому же они обеспечивают стабильность конструкции, за счет соединения углов с торцом конькового бруса. И на них нередко монтируют вспомогательные опоры, которые называются шпренгели.

Вальмовая крыша

Пример вальмовой крыши представлен на фото ниже:

В ней стропильная система включает как длинные, так и короткие ноги. Они имеют различные названия:

Упирающиеся в брус – стропила;
Упирающиеся в накосы – нарожники.

Количество последних зависит от угла наклона крыши и габаритов прогона конька. Причем, зависимость обратно пропорциональная, чем меньше угол наклона и длина конька, тем больше потребуется установить нарожников для высокой прочности.

Датская вальмовая крыша

Полувальмовая

Это подвид вальмовой кровли. В сравнении с предыдущим вариантом добавляется фронтон, начинающийся от конька или карниза. При этом изменяется форма с треугольной на трапециевидной. В некоторых случаях форма может не изменяться.

Полувальмовая крыша

Касательно первого варианта, эта конструкция является наименее сложной, поскольку в плане постройки она схода с симметричной двускатной моделью. Особенно, две крупнейшие части. Однако внизу скаты несколько увеличиваются, что делает крышу очень привлекательной издалека.

В плане сложности, постройка такой крыши мало отличается от традиционный вальмовой. Однако есть несколько стыков элементов, которые потребуют особого крепления, что несколько увеличивает бюджет.

Все фронтоны монтируются на боковые скаты, а, следовательно, потребуется провести усиление конструкции. Однако это зависит от размеров ската. При повышении площади, потребуется сформировать стык при помощи бруса толщиной от 10х10см. А если она минимальная, подойдет и небольшая доска.

Шатровая крыша

Этот вариант также представляет собой четырехскатную крышу, главным отличием которой является отсутствие конькового прогона, который замене узлом. Последний представляет собой стык между 4 стропилами, которые и формируют соединение скатов. В этом случае они выглядят как равнобедренные треугольники.

Шатровая крыша

На текущий момент шатровые крыши могут выполняться двумя способами:

Висячие. В такой конструкции стропила упираются в районе конька между собой.

Наслонные. Когда они подпираются в нижней части при помощи опорной балки, которая установлена вертикально. Подобный способ является применимым в том случае, если площадь дома достаточно значительная.

В результате формируется пирамидообразная конструкция. Но для частного дома она малоприменима, поскольку они редко получают форму квадрата. Наиболее часто используются в беседках, компактных постройках типа бани, а также многое другое.

Стропильная система шатровой крыши

Мансардная кровля

Этот подвид имеет высокую сложность производства. Главной её особенностью является наличие двух скатов, причем каждый из скатов включает 2 части, наклоненные под разными углами. При этом верхняя часть под несколько более крутым углом.

Мансардная кровля

Постройка подобной конструкции требует особого подхода. Причем, не зная её особенностей можно понизить уровень качества готовой крыши. В процессе очень важно соблюдать пропорции строения. В результате были разработаны 2 главные технологии строительства:

1. Последовательный. В таком случае крыша возводится над небольшим строением. То есть происходит установка стоек, на которые в дальнейшем возводится обвязка. А сами стойки монтируются на мауэрлат, а затем на лежни. Обвязка является местом прикрепления стропил второй части крыши. Они могут иметь как наслонный, так и висячий формат. В дальнейшем происходит монтаж стропильной системы, который упирается в обвязку. 2. Второй способ подразумевает установку кровли на большой дом. Произвести самостоятельную установку подобной конструкции крайне трудно, поэтому она строится из части ферм на земле, а затем их устанавливают на крыше.

Главным достоинством мансардной крыши является то, что она является полноценным жилым помещением. В ней можно разместить гостей, если сделать ремонт. Однако, чтобы полноценно её завершить понадобится провести планирование и проект. А главное обеспечить достаточную площадь, что может быть затруднительным.

Мансардные крыши имеют угол наклона ската от 30 до 60 градусов. И это одна из главных особенностей. Для неё потребуется несколько больше материалов, чем для других вариантов крыши, но использование подобной конструкции позволит получить ещё один уровень.

Многошипцовые крыши

Этот вариант представляет собой разновидность двускатной крыши. Причем, это не единственная их характерная особенность. В каждой из конструкций присутствует несколько фронтонов, а их количество может достигать даже более 4. Их название – шипцы.

Многошипцовые крыши

Но построить её самостоятельно почти невозможно. Для неё нужно выбирать, если специально проектировали квадратным. Кроме того, в неё входит элемент под названием ендова, который в процессе подвергается максимальным нагрузкам. Он располагается между щипцами и является между скатами. Она требует герметичности, которая формируется в зависимости от кровельного материала, который планируется укладывать.

Стропильная система многошипцовой крыши

Сводчатая крыша

Ещё один сложный вариант скатной крыши – сводчатая. Он редко применяется в частном строительстве по причине высокой проблематичности при возведении и значительном количестве отходов. Название конструкции было получено из-за скругленной формы стропил.

Сводчатая крыша

Купольная крыша

Бубновая крыша

Последней в этой статье становится крыша Судейкина. Это крайне трудная конструкция в плане постройки. Если целый алгоритм, по которому она собирается. Однако, это будет трудно описать, поэтому предлагаем к просмотру видео.

Бубновая крыша

Бубновая кровля

Выводы

В статье рассмотрены все виды скатной кровли, схожие и различные между собой. Часть из них различается очень сильно. Редакция постаралась сделать это максимально понятным, чтобы вам было проще выбрать для своего дома крышу.

Конструкция озелененных кровель

Озеленённые кровли пользуются большой популярностью в Европе, но в последнее время всё чаще их можно встретить и у нас. Благодаря им внешний вид здания будет действительно неповторимым. Притом от осадков они защищают ничуть не хуже, чем покрытия из любого другого кровельного материала.

Озеленённая кровля – это многослойная конструкция, состоящая из посаженных в специальный грунт растений, дренажновлагонакопительных, фильтрующих и защитных элементов. Конструкцию располагают поверх стандартного «пирога» крыши, включающего в себя пароизоляцию, утеплитель и гидроизоляцию. Крыша может быть как плоской, так и скатной с рекомендуемым уклоном до 25°. Озеленённая кровля обладает существенным весом, а потому понадобится усиленное основание под неё. Различают два типа таких кровель – с экстенсивным и интенсивным озеленением. Первые предполагают посадку устойчивых к засухе низкорослых многолетников с небольшой корневой системой (седумы разных видов, газонные травы, тимьяны, гвоздики, ирисы и др.). Кровли второго типа позволяют высаживать как многолетники, так и кустарники и деревья высотой до 10 м. Толщина слоя грунта в данном случае значительно больше, соответственно возрастает и вес крыши. Кроме того, интенсивным кровлям требуется система полива.

Распространённая ошибка при устройстве зелёной кровли – отказ от специального субстрата, вместо которого укладывают обычный дёрн или грунт. Аргументируется такое решение тем, что дренажно-накопительная мембрана сможет удержать достаточное количество влаги и позволит растениям перенести засушливый период. Однако влагонакопление в профилированных мембранах несопоставимо с количеством воды, содержащейся в субстрате. Поэтому правильным будет применение субстрата, произведённого по соответствующей рецептуре, в сочетании с дренажной мембраной высокой прочности и фильтрующим геотекстилем, приваренным к её выступам (например, DELTA-TERRAXX). Такая система позволит отвести из субстрата избыточную воду (талую или дождевую), но при этом сохранить необходимый запас влаги для подпитки растений

Рассмотрим «пирог» зелёной кровли. Если гидроизоляция устойчива к прорастанию корней (специальные мембраны – битумно-полимерные, из ПВХ, ЭПДМ, ТПО и др.), то поверх неё укладывают слой толстого геотекстиля 2 (плотностью не менее 400 г/м ) с нахлёстом полотен около 100 мм, задача которого – защитить гидроизоляцию от механических повреждений при монтаже вышележащего слоя «пирога». Если гидроизоляция неустойчива к прорастанию корней (обычные наплавляемые битумные или битумно-полимерные материалы), то поверх неё сначала настилают полимерные плёнки (в один-два слоя с проклейкой нахлёстов или с увеличенным до 500 мм нахлёстом полотен) для защиты от прорастания корней, а затем – геотекстиль. После чего укладывают дренажновлагонакопительный или дренажный элемент, одновременно являющийся основанием для субстрата. В этом качестве чаще всего используют профилированные мембраны из полиэтилена высокой плотности (например, материалы DELTA-FLORAXX и DELTATERRAXX от DORKEN, Германия). Такие мембраны лёгкие и тонкие, но притом они обладают высокой прочностью на сжатие, что позволяет им без деформации выдерживать значительный вес субстрата. Качественные изделия изготовлены только из первичного полиэтилена или вторичного, переработанного из отходов промышленного производства (но никак не из бытового мусора). Обычно мембраны состоят из ячеек (высотой 8–20 мм) в форме усечённого конуса. В случае кровель экстенсивного типа применяют мембраны, в ячейках которых может накапливаться вода, необходимая для подпитки корней растений в засушливые периоды. Вместе с тем в верхней части этих ячеек предусмотрены отверстия для отвода избыточной воды (прежде всего, талой) под мембрану – на гидроизоляцию, с последующим отведением через водосточную систему за пределы крыши. Для кровель интенсивного типа используют мембраны только с дренажной функцией. К выступам мембран прикреплён слой геотекстиля, предотвращающий попадание частиц субстрата в ячейки во избежание их заиливания. Размер отверстий геотекстиля должен составлять 120–150 мкм, чтобы обеспечить одновременно фильтрацию и беспрепятственный сток воды через полотно. Важный момент: более надёжными и долговечными являются мембраны, у которых геотекстиль приварен к выступам (а не приклеен к ним).

Мембраны выпускают в виде рулонов шириной, как правило, 2 м. Настилают их с нахлёстом около 100 мм. Желательно использовать материалы, у которых геотекстиль выступает за края профилированного полотна. Это позволит при монтаже перекрыть геотекстилем стыки соседних полотен, тем самым надёжно защитив мембрану от заиливания. На скатных крышах поверх мембран устанавливают каркас того или иного типа (например, в виде деревянных брусков сечением 50 х 50 мм, закреплённых с интервалом 500–600 мм), который будет удерживать субстрат от сползания. В тех же целях необходимо усиливать карнизный свес – деревянным брусом и пр.

Верхний слой озеленённой кровли – грунт. В качестве него используют облегчённые субстраты на основе минералов, смешанных с удобрениями. Состав субстратов различается в зависимости от типа кровли (экстенсивная, интенсивная), вида произрастающих на ней растений: варьируется показатель кислотности рН, количество органических веществ. После укладки субстрата высаживают растения.

10 шагов к строительству крыши

Дом
Почему
Услуги
Продукты
О
Отзывы
Инсайты
Контакт
- Направление

␡
Ваша корзина пуста

12 мая 2017 г.

Строительство крыши — это сложный процесс. В RSG мы гарантируем, что каждый шаг строительства крыши будет выполнен буквально, чтобы дать вам крышу, которая защитит ваш дом на долгие годы. Вы когда-нибудь интересовались тем, из чего строится крыша? Мы будем рады разбить процесс для вас, шаг за шагом.

Снести старую крышу. Если вы устанавливаете новую крышу на существующую конструкцию, невозможно правильно установить новую систему, не сняв полностью старую. Известно, что многие компании-однодневки устанавливают новый продукт поверх старого — это верный признак того, что ваша крыша не прослужит долго. Один из самых утомительных этапов демонтажа старой крыши — убедиться, что вся старая черепица удалена или вбита в оставшуюся конструкцию. Если оставить торчащие гвозди, в новой черепице появятся дыры, поэтому очень важно не срезать углы на этом этапе.
Установите капельницу. Хотя это обычно не требуется, кромка для отлива придает приятный законченный вид, предотвращает затвердевание гонта и не дает воде стекать по бордюрам. Он должен быть прикреплен к карнизу до того, как будет установлена подложка, и должен быть прибит гвоздями через каждые пару футов, чтобы обеспечить его надежность.
Раскатайте подложку. Подложка важна, потому что она может предотвратить попадание воды в дом из-за ледяных дамб и сильных ветров. Этот материал самоклеится, поэтому подложка снимается, а подложка укладывается максимально ровно и прямо на настил. В зависимости от температуры (чем теплее, тем лучше) он может приклеиться сам по себе или потребуется несколько гвоздей, чтобы удержать его на месте.
Покройте крышу фетровой бумагой. Это также называется «толь» и помогает удалить воду, которая попадает под черепицу, и повышает огнестойкость крыши. Его раскатывают короткими секциями, и для крепления к палубе используются скобы. Каждая бумага должна перекрывать предыдущую, чтобы обеспечить адекватное покрытие.
Сделайте долины водонепроницаемыми. ендовы отводят воду от конструкции, поэтому они нуждаются в дополнительной защите. Подложка и войлочная бумага укладываются почти так же, как описано выше, но другими методами, учитывающими специфическую структуру покрытия ендовы.
Укладка стартовой черепицы. Это важный первый шаг в покрытии черепицей. Черепица предназначена для перекрытия друг друга, но начальная черепица специально разработана для того, чтобы быть первым рядом плоских, и ее ширина составляет всего ½ ширины обычной черепицы. Это создает барьер, который препятствует попаданию воды между швами первой черепицы и возникновению протечки.
Установите черепицу. Это утомительный процесс, но это, пожалуй, самая простая часть кровли дома. Черепица укладывается внахлест и закрепляется гвоздевым пистолетом.
Установить прошивку. Подобно гидроизоляции ендов, это дополнительный шаг, который необходимо выполнить, чтобы получить плотное уплотнение вокруг дымоходов, окон и любых конструкций, соприкасающихся с крышей.
Крышка конька. Это верхняя черепица на самом пике вашей крыши. Часто мы используем специальную черепицу, специально предназначенную для этой цели. Для крепления этой черепицы часто требуются более длинные гвозди из-за необходимости проходить через несколько слоев черепицы.
Запечатай. Сметите весь мусор с крыши и заклейте все открытые гвозди. Мы не рекомендуем использовать силиконовые герметики, так как они не устойчивы, или герметики на битумной основе, которые высыхают на солнце. Мы используем специализированный гибрид, который сохраняется годами.

Как видите, шаги, необходимые для строительства крыши, специфичны и жизненно важны для поддержания конструкции и защиты ваших инвестиций. Если вам нужна дополнительная информация о ремонте или замене крыши, позвоните команде RSG по телефону 816-866-4235 или просто нажмите ЗДЕСЬ, чтобы назначить бесплатную консультацию.

Оставить комментарий

Комментарии будут одобрены перед показом.

Также в Insights

Полное руководство домовладельца по кровле в Канзас-Сити

27 июня 2019 г.

Как разморозить крышу

07 января 2019 г.

Как лед и снег влияют на вашу крышу

19 декабря 2018 г.

Компоненты крыши, которые должен знать каждый домовладелец — DaVinci Roofscapes

01 | 18 | 17

Гостевым блоггером

Автор: Бад Дитрих, Houzz

После того, как вы заложили фундамент, уложили конструкцию пола и возвели стены, пришло время построить крышу — один из важнейших архитектурных элементов. На самом деле, от колониального дома с двускатной крышей до дома в стиле прерий с шатровой крышей, от современного дома с пологой крышей до элегантной мансарды в городском таунхаусе, мы не можем себе представить стиль дома, который бы не имеет связанной конфигурации крыши. Согласование формы и конфигурации крыши с общей эстетикой, к которой вы стремитесь, имеет важное значение для получения желаемого вида.

См. также: Словарь дизайна: жаргон крыш

Крыша также влияет на интерьер. Проще говоря, если все внутренние помещения имеют плоские потолки одинаковой высоты, вы можете сэкономить время и деньги и построить крышу из готовых ферм. Если вы ищете разнообразие высоты потолка и сводчатый потолок в некоторых комнатах, вы, вероятно, выберете крышу из палочек, которая обеспечивает такую гибкость. Или вы можете комбинировать эти два подхода, чтобы сэкономить время и деньги, где это возможно, и получить те специальные места, которые вы хотите.

Вот различные части простой конструкции крыши, как они соединяются и как влияют на внутреннее пространство.
