Устройство кровли — изучаем разные виды конструкции

Дата последнего изменения:

28 декабря 2016

Время на чтение:

11 минут

1675

Обустраивайте крышу добротно. От этого зависит насколько тёплым и уютным будет ваш дом. Стройте её, придерживаясь технологии, с аккуратностью. Существуют популярные способы устройства кровли. Мы их рассмотрим в статье.

В этой статье

Какой формы выбрать скаты для кровли?
Важные правила
Виды популярных крыш
Пологоскатная
Скатная
Односкатная
Двускатная
Мансардная
Вальмовая
Полувальмовая
Шатровая
Многощипцовая
Купольная
Кровля, у которой стропила свисают
Стропила наслонные

Какой формы выбрать скаты для кровли?

Частники чаще всего возводят вальмовую или двускатную кровлю. Для их возведения требуется меньше материалов и обходятся они дешевле, чем другие виды. По правилам форма таких 2-х скатов:

Для двускатных крыш скаты должны иметь форму ровных прямоугольников;
Для вальмовой кровли скаты имеют форму треугольника или трапеции (она равнобедренная).

Кажется, что требования исполнять необязательно, но здесь важна суть. Чаще всего материалы для кровли имеют прямоугольную форму. Такие металлочерепичные листы, шифер и иные материалы.

Представим, что скаты не строго прямоугольные, тогда по крыше будут оставаться не закрытые материалом клинья. Для устройства вальмовых выйдет ещё хуже. Когда форма строения неправильная, всегда много отходов полотен на кровлю.

Если лист шифера зарезать пополам, то каждая из половинок отлично впишется, каждая со своей стороны. Такое, возможно, когда скат правильной формы. А если нет, то 2 половинку так не приспособишь. Позже на крыше сделают снегоудерживающий выступ.

Важные правила

До начала работ все элементы для оформления, а это ендовы с разжелобками и области где они будут примыкать к стенам, окнам слуховым, требуется оббивать оцинкованными листами. Обрешётку нужно делать сплошной.
Придерживаясь 3-го правила, располагайте брус, который ниже других на обрешётке, выше всех досок.
4-е правило гласит, что устройства кровли нужно начинать снизу и планомерно подниматься.
Согласно 5-му правилу если кровлю делаете утеплённой, то понадобится обустройство коридоров для циркулирования воздуха.

Хорошее устройство гидроизоляции кровли продлит на годы её эксплуатацию.

Виды популярных крыш

Каких конструкций крыши чаще всего возводят владельцы для своих домов и офисов? Каждый хочет сэкономить на стройматериале и чтобы его дом радовал глаз. Популярны такие виды покрытий жилищ:

Пологоскатные;
Скатные;
Односкатные;
Двускатные;
Мансардные;
Вальмовые;
Полувальмовые;
Шатровые;
Многощипцовые;
Купольные.

Рассмотрим ближе устройства каждой из крыш.

Пологоскатная

Проще всего сделать пологоскатное устройство кровли. Она плоская и опирается на стены дома. Угол наклона минимальный и бывает не более 2, или 3%. Вода с неё плохо стекает, застаивается и в итоге протекает внутрь. Но мы видим, что многоэтажки с гаражами или какие-то нужные в хозяйстве постройки оборудуют именно такими крышами.

[wpsm_box type=»info» float=»none» text_align=»left»]
Есть и плюсы такого устройства. На плоскости можно возвести бассейн или разбить цветник. Некоторые умудряются организовать закрытый сеткой корт для любителей тенниса или устанавливают тренажёры.[/wpsm_box]

Скатная

Чаще всего скатную форму предпочитают частники. Здесь наклон больше 10%. Вода свободно скатывается во время дождя, как и снег постепенно тает и вода уходит по водосточным трубам. Подобное устройство крыши может быть с чердаком или без. Чердак можно утеплить и обжить или оставить холодным.

Односкатная

Когда покрытие опирается на стены, имеющие разную высоту, устройство кровли получается односкатным. Это лучший вариант для хозяйственных строений. Для строительства можно брать различные материалы и такой вариант привлекает многих. Плохо, что нельзя соорудить чердак.

Двускатная

В деревнях вы заметите, что многие дома стараются накрыть такой кровлей. Два ската опираются на несущие стены. Возводить такую крышу труднее, и это чаще поручают мастерам, чем делают самостоятельно. Прослужит она долго. Здание выдержит сильные порывы ветра, проливной дождь и обильный снегопад.

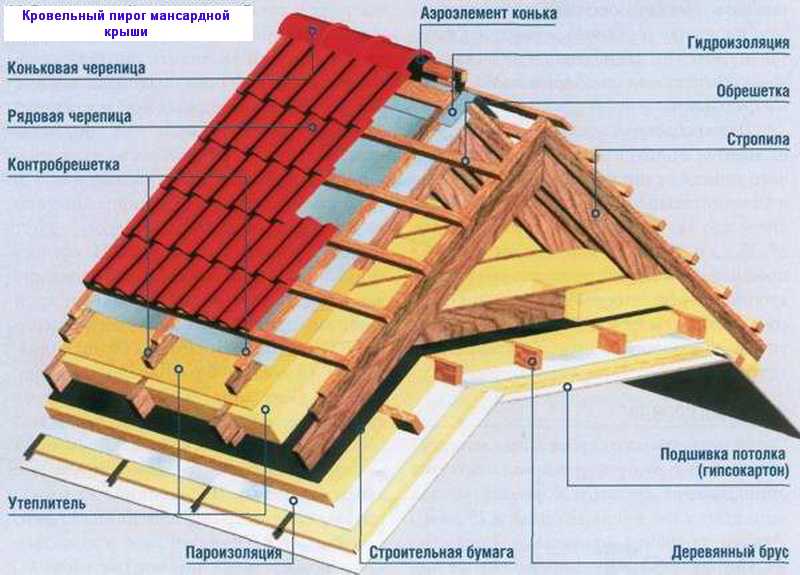

Мансардная

Мансардная — это подвид двускатной, но скаты у неё ломанные. Эти изломы увеличивают чердак, который превращается в мансардную комнату. Возводить такое устройство крыши быстро. Так, оборудуют дачи с дорогостоящими коттеджами. Для отличной теплоизоляции потолки на мансарде пусть достигают 2,2 м либо выше.

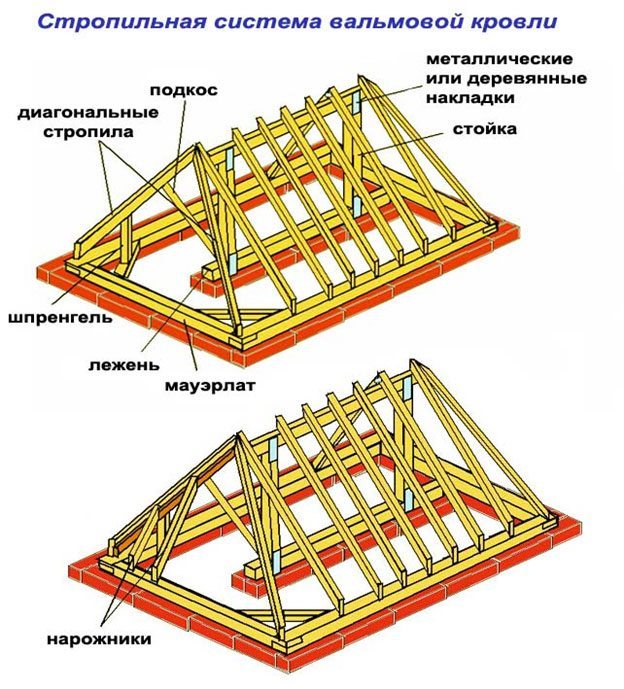

Вальмовая

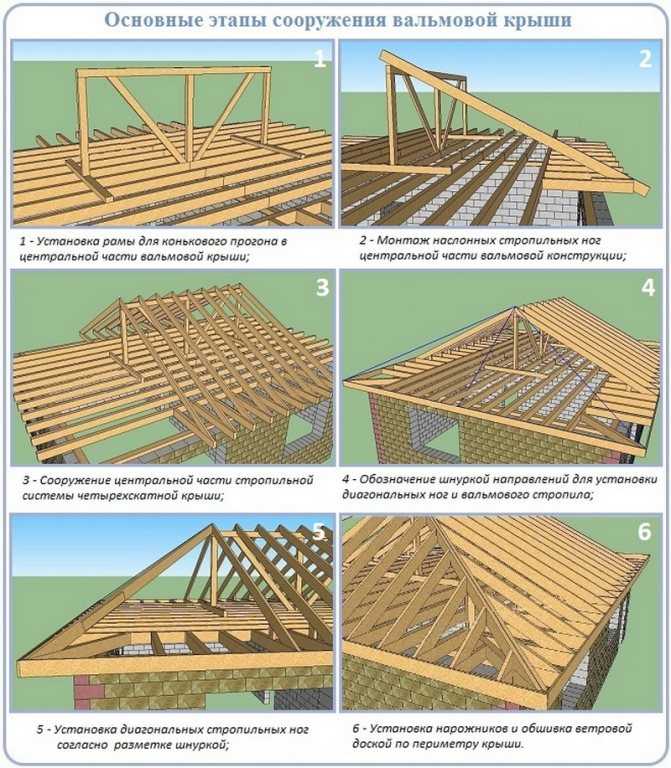

Рассмотрим устройство четырехскатной крыши. Она имеет 4 ската и называется вальмовой. Два из них треугольные и 2 — в виде равнобедренной трапеции. Треугольные расположены на фронтах — это и есть вальмы. Удерживают конструкцию балки. Здесь нужна 2-я затяжка. На такой крыше не будет задерживаться вода или снег.

Наклон здесь не менее 45°. Мастера дают рекомендации оформлять такие кровли водостоками. Материалы для возведения постройки используются различные. Они могут быть лёгкими или тяжёлыми. Вторые надёжнее. Они способствуют шумоизоляции и стабилизирующим образом воздействуют на весь дом.

Полувальмовая

Скаты при полувальмовой крыше получаются усечённые и треугольные. У них наклон меньший, чем у трапецеидальных. Если в вашем регионе сильные ветра, вашему жилищу подойдёт такая конструкция. Она крепкая и надёжная. Отменно противостоит порывистому ветру с дождём или снегом.

Шатровая

Устройство шатровой крыши оригинальное. Она является подвидом вальмовой. В основе дома здесь прямоугольник или квадрат и вальмы выходят треугольными. Их может быть более двух (например, 4 и больше) — смотря, как задумал архитектор.

Вершина у скатов единственная. Смотрится такая кровля великолепно. Её укладка требует опыта и приобретённого с ним мастерства.

Многощипцовая

Когда возводят здание, у которого будут мансарды и разные пристройки, выбирают многоугольную форму. Соответственно, такой будет и крыша с множеством углов внутри и снаружи.

Этот проект для специалистов. При устройстве шалаша крышу следует повертеть во все стороны в специальной программе, помогающей проектировать. Кровля выйдет оригинальной, привлекающей внимание.

Купольная

Оригинальная конструкция. Здесь стены составляют 1/5 высоты дома, крыша занимает остальное место. Установить её сложно. Это поручают мастерам. При изготовлении используют стеклоизол с рубероидом, красивую черепицу (чаще битумную) и т. д. Шалаша крышу следует накрывать подходящим материалом.

Кровля, у которой стропила свисают

Такие стропила называют висячими. Стропильная часть ноги снизу иногда вылезает за контур стены. Она как будто зависает в воздушном пространстве. Стропу, чтобы не упала, нужно упереть в деревянную балку, которая тянется по периметру через весь дом.

В такой конструкции все элементы покрытия уравновешены. Ведь зимой снег создаёт значительную нагрузку. Ноги стропил сжимаются, но упираются в мауэрлат и брус гасит такое напряжение. При сильном ветре сбоку стропила максимально растянутся, а мауэрлат или балка снизу, сожмётся. Напряжение распределится по всей поверхности и конструкция не пострадает.

Если вы возведёте большой сруб, то для крыши потребуются подпорки, иначе, она может местами прогнуться. Упор должен быть не взатяжку. Строители давно придумали «бабку». В этой системе из стропил существует подвеска и она способна растягиваться. «Бабку» можно считать родоначальницей простых ферм.

Фермы сейчас — это любые конструкции. Их делают как для перекрытия больших зданий, так и мостов. Узлы здесь то сжимаются, то растягиваются. Это придумали не учёные, а практики — плотники.

Стропила наслонные

Наслонными называют такие стропила, которые нагрузку перераспределяют на все узлы крыши. Опирают их на деревянную обвязку, имеющую мауэрлат с подстропильным брусом. Если строение небольшое, такие стропила для него подходящие.

Когда у наслонной системы внутри нет опор, получится перекрыть не такие уж и большие пролёты. Они не будут превышать 6 м. Если сделаны несущие стены, на них можно установить стойки, которые помогут перекрыть дом.

Когда будете строить наслонные стропила, можете воспользоваться ригелем. Он поможет стянуть стропильные ноги. Это позволит увеличить пролёты к 8 м и немного больше. Используете 2 опоры и уже сможете перекрыть пролёт в 16 м.

В домах пролёты небольшие, значит, можно использовать наслонные конструкции. Здесь важен узел крыши — мауэрлат. Он помогает бороться с конденсатом там, где крыша вплотную располагается к стене. Не забудьте защитить мауэрлат изоляцией.

[wpsm_box type=»info» float=»none» text_align=»left»]
Важно. Кроме, мауэрлата требуется изолировать и перекрытия из дерева. Это касается тех, которые соприкасаются с узлами дома из бетона или металла. Рубероид нужно укладывать в 2 слоя. Это практичный и доступный всем по стоимости материал.[/wpsm_box]

Если вы возводите загородный дом, то понимаете, что крыша его верхушка и главное украшение. У коттеджа скаты на крыше часто переплетаются и ими можно любоваться, особенно покрытыми черепицей. До того как начать проектировать крышу, специалист определяется со структурой дома. Для загородного большинство владельцев выбирают скатные кровли или мансардные. Некоторые сооружают плоские, чтобы потом озеленить.

https://www.youtube.com/watch?v=sxgBJv2HKKM&t=428s

Понравилась статья?

Поставьте лайк автору и поделитесь в соц. сетях

Кровельные конструкции — Журнал Кровли

На рынке кровельных материалов России уже несколько лет как прижилось выражение «кровельный пирог». Однако многие либо не понимают, что за этим стоит, либо знают лишь основные варианты конструкций «пирога» без их разновидностей. Попробуем раскрыть эту тему несколько шире, обратившись к стандартам, принятым в Европе.

Использование и требования

Элементарная функция любой кровельной конструкции – защита от осадков в виде дождя, снега, талой воды и льда. Несущая конструкция кровли должна также выдерживать ветровые и снеговые нагрузки, а кроме того, и эксплуатационную нагрузку, возникающую при передвижении по ней людей во время проведения ремонтных работ. К задачам кровли относится и защита от огня. Простое использование чердачного пространства требует защиты от проникающего через кровлю снега и грязи. При более требовательном использовании должна быть также обеспечена защита от жары и холода и шумового воздействия. В случае использования помещения в качестве жилого, необходимо решать задачу теплоизоляции и сохранения комфортной влажности внутри помещения. И, наконец, ко всему вышеперечисленному добавляются актуальные задачи пассивной выработки электроэнергии и соблюдения экологических требований. Таким образом, помимо климатических условий, выбор конструкции в большой степени определяется характером ее использования.

Конструктивные принципы

Сегодня существуют технические возможности для того, чтобы реагировать на самые разнообразные требования, предъявляемые к кровле, целым комплексом конструктивных решений, которые можно точно согласовать между собой.

Конструктивные принципы заключаются в том, чтобы реализовать выполняемые кровлей задачи в каждом слое конструкции.
Современное состояние кровельной техники может быть определено следующей градацией:

Однослойные конструкции, которые отводят поступающую влагу и сырость только через один слой кровельного покрытия
Двухслойные конструкции, которые подразумевают создание дополнительного защитного слоя с помощью подкровельной мембраны или нижней защитной кровли.
Конструкции из трех и более слоев, в которых различные изоляционные слои разделены вентиляционными слоями.

Кровельные сэндвич-панели / модульные конструкции, которые интегрируют в одном элементе все строительно-физические требования.

Этот подход – реагировать на разнообразные требования с помощью создания различных слоев – кажется логичным и целесообразным, но он связан с определенными дополнительными затратами при монтаже. Большее количество слоев увеличивает количество необходимых примыканий и, тем самым, количество источников возможных дефектов. Принцип модульной конструкции помогает решению этих проблем. Рассмотрим проблематику вентилируемых и невентилируемых конструкций.

Термины и определения
Вентилируемые крыши – вентилируемая теплоизоляция (крыши с двухслойной вентиляцией)
Под вентилируемыми кровлями понимаются вентиляционные воздушные слои, которые расположены непосредственно над изоляцией. Более точно можно обозначить эти конструкции как «вентилируемая теплоизоляция».
Невентилируемые кровли – невентилируемая теплоизоляция (крыши с однослойной вентиляцией)
Непосредственно над теплоизоляцией вентилируемый воздушный слой отсутствует. Это означает, что на поверхность утеплителя уложена диффузионная мембрана или сплошной деревянный настил с диффузионной мембраной.

Временная кровля
Временная кровля (гидроизоляционный слой) монтируется перед укладкой кровельного материала и может продолжительное время защищать здание от атмосферных осадков до момента покрытия кровли. После этого она образует с кровельным материалом один конструкционный элемент.
Нижняя кровля
Под нижней кровлей понимается самостоятельный гидроизоляционный слой, который и без верхнего кровельного покрытия представляет собой водонепроницаемую кровлю.
Покрытие и изоляция
Под покрытием понимается укладка элементов со свободным нахлестом, под изоляцией – водонепроницаемое склеивание или сварка полотен. Таким образом, в контексте временной и нижней кровли можно еще более точно разграничить понятия «временной кровли» и «временной изоляции», так же как и понятия «нижнего настила» и «нижней изоляции».

Вентилируемые – невентилируемые
Правила Немецкого союза кровельщиков рекомендуют выполнять мансардные помещения как «вентилируемые конструкции», т.е. с вентилируемой (сверху) теплоизоляцией. Однако замечено, что в кровельных пространствах, подверженных различным климатическим воздействиям, теплый влажный воздух перемещается от нагретой части кровли в более холодные области кровельной конструкции, находящиеся не с солнечной стороны, и там отдает влагу (до 100 г/м2 за 24 ч).

Это особенно проявляется в тех случаях, когда гидроизоляционный слой над воздушной прослойкой способен впитать лишь небольшое количество влаги (например, гладкие подкровельные пленки), так что накопленная конденсационная вода пропитывает находящуюся ниже теплоизоляцию.

Вентилируемая изоляция

С того времени как был установлен описанный выше факт, проверенная временем вентилируемая конструкция оценивается более критично.

Вентилируемая изоляция по-прежнему имеет право на существование благодаря следующим безусловным преимуществам:

Летняя теплоизоляция может быть улучшена благодаря отведению нагретых воздушных масс по нижнему вентилируемому каналу.

Поступающая влага, будь то просачивающаяся по причине обильных осадков вода, конденсат, возникающий при резком падении температуры на нижней части настила, или же просочившаяся сквозь пароизоляцию и изоляционный слой влага, из внутреннего простран-ства конструкции может быть отведена за счет конвективного движения воздуха в нижнем зазоре
Вентилируемые конструкции вносят свой вклад в снижение негативных последствий ошибок и различного рода происшествий при проведении работ, особенно при укладке пароизоляции и выполнении ее примыканий.
Дощатый настил, который зачастую размещается над воздушным слоем, улучшает шумоизоляцию крыши.

Однако следует назвать и недостатки вентилируемой изоляции:

Большая потеря тепла из-за потока воздуха над минеральным утеплителем с открытыми порами, что требует большую толщину теплоизоляционного материала.
В случае межстропильной изоляции зависимость высоты стропил от суммы высот изоляционного материала и воздушного слоя может привести к чрезмерному увеличению размера стропил.
Воздушный зазор можно считать «влажным» из-за попадания в него влажного внешнего воздуха, особенно в летний период. Кроме этого, через открытый нижний зазор в конструкцию могут проникать вредные насекомые, поэтому необходимо применение химической защиты дерева.

Обеспечение достаточной вентиляции над крупными проходными элементами (окна, трубы, дормеры), а также в области хребта и ендовы связано с большими трудозатратами.
Необходимые для поддержания вентиляции нижнего зазора входные и выходные отверстия также предполагают большие трудозатраты.
При интенсивной вентиляции нижнего зазора увеличивается риск конвективного проникновения теплого и, следовательно, влажного воздуха из внутреннего помещения в утеплитель, что может привести к повышенной конденсации пара.

Через нижний вентиляционный зазор происходит постепенное засорение утеплителя пыльцой, копотью и пылью, что может способствовать повышенному влагонакоплению в теплоизоляционном слое.

Холодные (чердачные) крыши

Конструкции без теплоизоляции применяют в чердачных помещениях или строениях, не предназначенных для проживания (например, склады). Подкровельная пленка или подкровельный слой могут задерживать ветер, грязь и задуваемый снег. Нижняя кровля еще более функциональна, нежели подкровельная пленка. При ее использовании допустимо немного отклониться в меньшую сторону от нормативных показателей наклона кровли. В зимнем домостроении нижняя кровля выполняет ценную функцию, когда из-за погодных условий основное кровельное покрытие еще не может быть уложено.

В некоторых климатических зонах гидроизоляционныхсвойств деревянного настила вместе с лежащим на нем гидроизоляционным полотном уже достаточно. С помощью такой конструкции можно также удовлетворить требования в отношении простой звукоизоляции.

Изоляция над несущей конструкцией (утепление над стропилами)

У этой конструкции много преимуществ. Несущая конструкция видна из внутреннего помещения, она подвержена лишь небольшим колебаниям температуры и влажности. Теплоизоляционный слой проходит без прерываний по всей площади стропил, а толщина его может выбираться независимо от несущей конструкции. Еще одно преимущество этой конструкции состоит в том, что пароизоляция может быть уложена на одном уровне и непрерывно. Вентиляционное пространство создается контробрешеткой необходимой толщины. Однако при использовании минеральной ваты, как правило, требуется монтаж опорной конструкции для контробрешетки. Эти прогоны прерывают теплоизоляцию, и должны поэтому быть изготовлены из слабо проводящего тепло материала.

Создание дополнительного прогонного слоя, выполняемого обычно из дерева, связано с определенными материальными затратами. При такой конструкции оптимально применение прочного утеплителя из полиуретана или пенополистирола. Общая высота конструкции крыши с утеплением над стропилами является наибольшей из всех существующих. Особые требования предъявляются к пароизоляционному слою: он обязательно должен быть нескользкими выдерживать высокие сосредоточенные механические нагрузки, связанные с перемещением кровельщиков по пленке в ходе работ. Поэтому ведущие производители создают специальные продукты для таких крыш.

Изоляция между несущими элементами (утепление между стропилами)

Несмотря на то, что высота всей конструкции в этом случае может быть сокращена, полностью функциональной конструкция будет только тогда, когда высота стропильных ног будет значительно выше, чем необходимая толщина теплоизоляции. Это связано с тем, что стропильные ноги потенциально являются мостиками холода. Чем больше сечение стропил и меньше шаг их установки, тем выше тепловая неоднородность конструкции и больше потери тепла. При использовании двухслойной схемы вентиляции высота стропильных ног должна выбираться с учетом необходимой высоты вентиляционного зазора между утеплителем и гидроизоляционной пленкой. Необходимо также учитывать особенности укладки пленки – с провисом или натягом. Данная конструкция остается наиболее распространенной, она подходит и для нового строительства, и для реконструкций. Недостаток ее заключается в том, что изоляционный слой полностью прерывается стропильными ногами, а также велик риск конвективного переноса влажного воздуха из мансарды в конструкцию крыши. Чем интенсивнее вентиляция в нижнем зазоре, тем выше риск увлажнения теплоизоляции проникающей из теплого помещения парообразной влагой.

Изоляция между и под несущей конструкцией

Эта конструкция весьма надежна и проста в устройстве. Как правило, она применяется при новом строительстве, когда высота стропильной конструкции недостаточна, а требуемая высота всей конструкции крыши должна быть как можно меньшей. Для крепления пароизоляции и внутреннего отделочного слоя необходима дополнительная подконструкция. Внутренний слой утеплителя обычно укладывается между каркасными брусками / профилями внутренней отделки, перекрывая стропильные ноги и значительно снижая риск образования мостиков холода. Если в качестве внутреннего слоя применяются плиты из базальтовой ваты, то они служат также дополнительной пожаробезопасной изоляцией несущей стропильной конструкции.

Изоляция под несущей конструкцией

Если высота имеющейся несущей конструкции слишком мала, теплоизоляция должна быть расположена под несущей конструкцией. Утеплитель должен быть достаточно прочным и подходить для крепления пароизоляции и внутренней отделки, иначе он будет прерываться каркасной подконструкцией под отделку. Необходимо также принимать во внимание потерю объема внутреннего помещения, так как вся конструкция довольно высока. Одним из существенных недостатков такой конструкции является расположение всех несущих элементов во внешней среде с переменной температурой и влажностью. Новые требования к вентиляционному сечению для вентилируемых кровельных конструкций (не требующих подтверждения расчетами) содержатся в новой норме DIN 4108, так же как и указание на максимальное сопротивление теплопередаче внутреннего слоя в 20% от всей конструкции (утеплителя, расположенного перед пароизоляционным слоем со стороны теплого помещения).

Невентилируемая изоляция (полная теплоизоляция стропил / однослойная схема вентиляции)

Недостатки вентилируемых конструкций соответствуют преимуществам невентилируемых утепленных конструкций:

Отсутствует конвективный перенос тепла воздушным потоком над изоляционным слоем, являющийся причиной потери тепла.
В случае применения межстропильной изоляции вся высота стропил может быть использована для теплоизоляционного слоя (т.е. увеличения его толщины, а значит, снижения затрат на эксплуатацию дома в целом).
Так как теплоизоляция, покрытая диффузионной мембраной, не подвергается воздействию влаги извне, от химической защиты дерева можно отказаться.
Отсутствуют конструктивные преграды для нормальной вентиляции крыш слож-ной формы с ендовами, примыканиями, слуховыми и мансардными окнами.
Oтпадает необходимость в трудозатратах на создание входных и выходных (вентиляционных) отверстий вдоль ендов и примыканий.

Однако необходимо организовать один вентиляционный воздушный слой под кровельным покрытием. Этот слой служит для отведения тепла, талой воды, а также влаги, просачивающейся через штучный кровельный материал в случае выпадения чрезмерно обильных осадков. Кроме того, он способствует высушиванию увлажненных элементов крыши (утеплителя, стропил, настила и обрешетки). Водоотводящий слой над изоляцией должен быть диффузионно открытым с максимальным показателем эквивалентной толщины сопротивления диффузии водяного пара Sd <= 0,2 м, чтобы влага, которая может находиться в теплоизоляции и деревянных элементах крыши, могла быть свободно выведена за счет диффузии.

Однако у невентилируемых изоляционных слоев есть и недостатки:

Как правило, отсутствует сплошной деревянный настил, что приводит к снижению защиты от внешнего шума.
Нельзя исключать, что диффузионная проницаемость гидроизоляционной мембраны, находящейся над теплоизоляцией, со временем понизится из-за ее загрязнения (данное предположение не подтверждено для многослойных мембран с микропористой закрытой структурой, но вполне возможно при использовании однослойных мембран). Талая вода и слои льда, временно скопившиеся на поверхности мембраны, также повышают сопротивление диффузии. Если же пароизоляция под утеплителем имеет дефекты или повреждения, это может привести к типичному увлажнению теплоизоляции и повреждению всей конструкции.
Высокая остаточная влажность утеплителя и стропил также может привести к временному образованию конденсата в толще конструкции, однако он будет выведен из крыши после первых и продолжительных оттепелей весной.
Наконец, невентилируемая изоляция не может обойтись без пароизоляции с эквивалентной толщиной сопротивления диффузии воздушного слоя Sd >= 100 м. Это означает, что все стыки и примыкания должны быть выполнены без погрешностей. При реализации ручным способом в случае межстропильной изоляции на наклонной кровле этого можно добиться только при чрезвычайно тщательном исполнении и использовании системных аксессуаров – клеев, лент и уплотнительных паст. Как правило, конструкции с утеплителем между несущей конструкцией с одним вентиляционным зазором выглядят следующим образом:

Теплоизоляция между стропильной конструкцией

Создание и реализация слоев ручным способом обладает в случае межстропильной изоляции с невентилируемым теплоизоляционным слоем всеми перечисленными выше преимуществами и недостатками. В условиях труда, при которых приходится работать над головой и под наклонной поверхностью, легко допустить ошибки. К этому добавляется и та проблема, что герметичные стыки с имеющимися конструктивными элементами зачастую выполняются специалистами из других отраслей. Поэтому новая норма DIN 4108 требует определенного соотношения показателя эквивалентной диффузионной толщины воздушного слоя Sd для слоев вне и внутри теплоизоляции. Для определенных конструкций (например, невентилируемая кровля) норма предписывает показатель Sd >= 100 м для внутреннего слоя. Чтобы предотвратить потерю изолирующего эффекта в случае намокания утеплителя, можно рекомендовать выбор теплоизолирующего материала с водоотталкивающими свойствами. Непременными составными частями такой конструкции являются вентилируемый зазор и высокая диффузионная открытость уложенной на утеплитель ветрозащитной мембраны. В отношении теплосопротивления под пароизоляционным слоем новая норма DIN предписывает максимальный показатель в 20% от значения всей конструкции.

Утепление над несущей конструкцией

Перечисленные выше проблемы говорят в пользу конструкции, в которой слой утеплителя расположен над несущей конструкцией. Конструкция с утеплителем поверх стропильных ног с одним вентиляционным зазором выглядит следующим образом: Этот вариант конструкции способствует оптимальной укладке пароизоляции и снижает риски ошибок при ее реализации. Кроме того, здесь действуют преимущества, перечисленные для вентилируемых изоляционных слоев. Остаются, однако, трудозатраты на закрепление основания настила и повышенная высота конструкции, которая, тем не менее, лишь в редких случаях накладывает какие-либо ограничения.

элементы и формы кровли домов

Крыша — верхняя ограждающая конструкция любого типа зданий, выполняющая гидроизолирующие, а в большинстве случаях и теплоизолирующие функции (сохранение внутреннего тепла и защита от внешнего перегрева). А ещё можно сказать, это неотъемлемый элемент здания, защищающий его от разного рода атмосферных воздействий, таких как дождь, снег, мороз, солнечные лучи, пыль и т. п. Конструкция крыши, должна быть устойчива к воздействию ветра и давлению снега, иметь высокие противопожарные характеристики и, что немаловажно, эстетичный внешний вид.

Важным элементом, этой конструкции является кровля — верхняя оболочка нашей крыши, устраиваемая из разнообразных материалов, которые обладают не только защитными функциями, но и отвечают за тот самый внешний вид.

Крыши могут быть чердачные или мансардные: имеющие под собой помещение и бесчердачные: то есть, является одновременно чердачным перекрытием и крышей, такие конструкции ещё называют совмещённой крышей или покрытием.

Крыши бывают как утеплённые, так и холодные. Чердачные крыши в своём большинстве являются холодными, а теплозащиту верхнего этажа в таком случае выполняет чердачное перекрытие.

Мансардные крыши: всегда утеплённые так как подразумевают под собой жилое, отапливаемое помещение — мансарда, мансардный этаж.

Бесчердачные крыши в не отапливаемых помещениях, подсобного плана (сарай, гораж…) обустраиваются холодными, а вот в жилых домах имеют теплоизоляцию.

Форма крыш

Крыши по форме бывают плоские и скатные. Первая имеет малый уклон до 2, 5%, в связи с этим испытывает большие снеговые нагрузки, которые передаются сразу на перекрытие, это предъявляет к ним высокие требования по несущей способности.

Чаще всего, перекрытие домов с плоскими крышами, это железобетонные конструкции, которые могут быть сборными или монолитными. Такая конструкция крыши лишает её парусности (воздействия ветровых нагрузок). Скатные крыши с уклоном более 2, 5% в первую очередь характеризуются, наличием стропильной системы и подразделяются на односкатные, двускатные и вальмовые.

Еще больше информации и фото о форме крыш в нашем разледе «Разработка сложных и не стандартных элементов и узлов кровли»

Односкатные крыши

Конструкция крыши опирается на две несущие стены разной высоты. Часто такое конструктивное решение используется при сооружении вспомогательных зданий с простой конструкцией, а также складских и производственных помещений.

Поверхность крыши в таких случаях обращена к наветренной стороне, что защищает здание от ветра и осадков. В хозяйственных помещениях, в целях экономии она может служить потолком, где его горизонтальность не столь важна.

Двускатная крыша

Такая конструкция имеет два ската, а образующиеся при этом треугольные стены по торцам здания называют фронтонами, если они сделаны из строительного камня или щипцами, если из дерева. Но на практике и те и другие называют фронтонами.

Это самая распространённая классическая крыша. Вариантами такой конструкции являются крыши с разными углами уклона и размерами свеса. Для эксплуатации чердачного помещения в хозяйственных или бытовых целях обустраивают ломаные двускатные крыши.

Для расчета угла наклона, стропильной системы и обрешетки двускатной крыши дома вы можете воспользоваться нашим он-лайн калькулятором

Вальмовая крыша

Конструкция такой крыши имеет четыре треугольных ската (вальма) по торцам здания. Если же вальма не подходит к карнизу, то такая крыша является полувальмовой. У этой конструкции есть ещё и другие названия – четырёхскатная, крыша конвертом.

Шатровая крыша

Разновидность вальмовой крыши, выполнена в виде треугольников одинаковой величины, которые сходятся в одной точке. Такая форма крыши увенчивает храмы, колокольни, башни, всё чаще встречается на беседках.

Элементы крыш

Несущая конструкция: может состоять из деревянных стропил, балок или ферм с нижним и верхним поясом, объединённых между собой решётками.

Основание под кровлю.
Гидро и паробарьер.
Кровельный материал.

Несущая конструкция чердачной или мансардной крыши в малоэтажном доме представлена стропильной системой, наклонной или висячей. Наклонные стропила применимы в домах с опорными стенами (простенками), пролёт между которыми может быть в пределах 4, 5 метра. При большем пролёте под стропила ставятся подкосы.

При выборе несущей конструкции крыши нужно учесть ряд факторов, таких как уклон кровли, длина пролета, сечение стропил, вид материала, применяемого для данной кровли, а также величина ожидаемого снегового покрова.

Стропильные системы

Наклонные стропила

Отличаются экономичностью конструкции и простотой монтажа, но для их установки необходимы внутренние стены или несущие перегородки. Такие стропила состоят из двух стропильных ног, которые внизу опираются на верх стены, а вверху соединены.

Наслонные стропила изготавливаются из брёвен или бруса, и располагаются, как правило, на 0, 8 — 1, 5 м относительно друг друга в последнее время используют ещё и металлические конструкции. С целью недопущения прогиба стропил под них могут быть установлены подкосы или ригели.

Висячие стропила

Такие стропила могут быть использованы, если пролет крыши достигает 12 метров, а промежуточные опоры при этом отсутствуют, также подобные конструкции применимы в домах, где стены выполнены из сырцового материала.

Висячие стропила включают в себя: верхний пояс (стропильные ноги) и нижний пояс (затяжка). При недостаточной прочности таких стропил между ними может быть установлен ригель. Для изготовления висячих стропил используются брёвна, брусья или металлические конструкции.

Части стропил, а также мауэрлаты (брус, служащий крайней, нижней опорой для стропил), которые соприкасаются со стенами из камня или сырцового материала должны быть осмолены или проложены толем. В месте прохождения дымохода расстояние от него до стропильной ноги должно составлять порядка 40 сантиметров.

Основание кровли

Основанием для кровли из штучного или рулонного материала может служить обрешетка или сплошной настил. Для изготовления первого применяют деревянные брусья, или доски, а для второго – плотно приставленные доски или деревоплиты (OSB, QSB, фанера).

Сплошной настил необходим лишь, когда для покрытия используют рулонный материал или битумную черепицу (мягкую кровлю).

Обрешетка применима для кровельного покрытия из черепицы, металлочерепицы, листовой стали, или шифера.

При обустройстве основания нужно неукоснительно соблюдать два основных правила: все элементы конструкции должны быть надежно закреплены, а их стыки должны располагаться над стропилами в разбежку. Кроме того между брусками и досками обрешетки должно соблюдаться заданное расстояние на всей поверхности основы. А вот самые широкие элементы располагаются под стыками, под коньком и у карниза.

Какие бывают виды кровли и кровельного покрытия, новые конструкции крыш, инструкции на фото и видео

Содержание статьи:

1. Разнообразие конструкций кровли
2. Особенности современных кровельных покрытий
3. Мягкая кровля
4. Жесткий листовой кровельный материал
5. Штучные материалы для покрытия кровли

Строительство стропильной конструкции отличается сложностью, поскольку она состоит из большого количества элементов. Поэтому выполнить работу по устройству системы стропил на крыше самостоятельно удается не каждому владельцу недвижимости и многие предпочитают пользоваться услугами профессионалов.

Появление на отечественном рынке стройматериалов современной продукции для создания кровельной поверхности значительно ускоряет процесс постройки каркаса крыши, которая, имея эстетическую привлекательность, надежно защитит членов семьи от негативного воздействия окружающей среды и создаст уютную и комфортную обстановку для проживания в доме.

Разнообразие конструкций кровли

Виды конструкций кровли разнообразны, но конкретный вариант выбирают, исходя из функционального назначения здания или постройки. Например, плоская крыша является идеальным решением для перекрытия гаража. Будущую конструкцию разрабатывают на стадии проектирования здания и проведения точных расчетов.

Прежде, чем выбрать кровельный материал, необходимо разобраться, какие бывают виды кровли для крыши, и чем отличаются от других.

Основными конструктивными элементами крыши являются:

система стропил;
кровельный «пирог»;
материалы для кровельного покрытия.

Все, какие бывают виды кровли, подразделяют на плоские (см. фото) и имеющие скаты.

плоские крыши получили широкое применение в строительстве многоэтажных объектов, складских помещений и промышленных цехов. Для устройства кровельных конструкций и в качестве покрытия таких кровель используют бетонные изделия;
скатные крыши чаще можно увидеть в частном малоэтажном домостроении. При создании стропильных конструкций в зависимости от особенностей кровли и ширины пролетов предпочтение отдается либо пиломатериалам из хвойных древесных пород, либо профильной металлопродукции.

Одновременно скатные кровли могут отличаться в зависимости от конструктивных особенностей:

односкатные крыши в самом простом случае опираются на две несущие стены, имеющие разную высоту;
двухскатные крыши относятся к одной из наиболее востребованных конструкций. Объяснений этому несколько: во-первых, установка стропильной системы для таких кровель не является сложной, во-вторых, покрытие можно смонтировать самостоятельно, а в-третьих, их внешний вид позволяет реализовать оригинальные дизайнерские идеи. Углы наклона скатов на них бывают как одинаковыми, так и разными;
мансардные крыши являются разновидностью двухскатных кровель, но у них более сложная конструкция каркаса;
вальмовые (четырехскатные) крыши состоят из четырех плоскостей, две (более широкие) делают в виде трапеции, а другие две имеют треугольную форму;
шатровые (четырехскатные) крыши ограничены необходимостью строительства квадратного основания;
многощипцовые крыши имеют самое сложное конструкционное решение, их устанавливают на зданиях в форме многоугольника. Кровля отличается большим количеством плоскостей (скатов) и углов.

Особенности современных кровельных покрытий

Современные виды кровельного покрытия позволяют создать оригинальную и необычную крышу, которая подчеркнет архитектурные особенности конкретного здания.

Чтобы обеспечить безопасность и надежность кровли, при проектировании учитывают все возможные нагрузки, преобладающие в климате данного региона, и особенности стропильной конструкции.

Производители кровельных материалов в своей работе ориентируются на то, какие бывают виды кровли. Во многом выбор зависит от угла наклона ската, предпочтений владельцев недвижимости и их финансовых возможностей.

Все покрытия для кровли делят на несколько категорий:

рулонные изделия;
листовые материалы;
наливная и мастичная продукция;
мембранные и пленочные материалы;
штучные изделия.

У всех у них разные характеристики и способы монтажа, позволяющие решить стоящие перед ними задачи.

Мягкая кровля

Новые виды кровли требуют использования современных материалов для их обустройства. Современные виды кровли и их классификация позволяют подобрать оптимальный вариант кровельного покрытия именно для вашего дома. Среди такой продукции выделяется мягкая гибкая черепица, рулонная наплавляемая кровля и мембранные материалы.

Мягкая гибкая черепица. Относится к категории штучных изделий, в основном имеющих размер 1х0,33 метра. Цветовое решение и фактура имитируют натуральную черепицу. Производители предоставляют гарантию на 20-25 лет. Мягкая черепица выдерживает большие нагрузки, поскольку в ее основе имеется нетканый стеклохолст.

Наплавляемая (рулонная) кровля. Получила широкое использование в герметизации плоских кровель. Ее производят на основе битумно-полимерных составов, а благодаря наличию синтетической основы материал практически не подвергается деформации, поэтому способен выдержать значительные нагрузки. Срок эксплуатации не менее 15-20 лет. Читайте также: «Газовая горелка для кровельных работ».

Жесткий листовой кровельный материал

Жесткий кровельный материал в листах по-прежнему популярен и востребован.

Металлочерепица. Относится к современным прогрессивным изделиям для кровли, ее изготавливают из стальных листов методом холодного давления. Металлочерепица получила широкое использование при обустройстве скатных крыш. Материал имеет цинковое покрытие, на него также наносят дополнительную защиту с использованием полимерных композиций для придания различных свойств. Благодаря этому у потребителей есть возможность выбора кровельного покрытия в зависимости от условий эксплуатации. При условии выполнения монтажа надлежащим образом срок службы, как утверждают производители, может составить даже 75 лет.

Профнастил. Этот надежный и достаточно жесткий кровельный материал, применяемый для перекрытия широких пролетов, надежно служит на протяжении 20-25 лет. Даже отсутствие эстетической составляющей не делает его менее востребованным в промышленном строительстве, поскольку его стоимость доступна для потребителей.

Ондулин. Его производят на основе битума с добавлением минеральных веществ. Имеет небольшой удельный вес, поэтому его применяют в случае монтажа легких стропильных конструкций, прост в установке. Ондулин выпускают в большой цветовой гамме. При правильном монтаже срок службы материала согласно гарантии составляет 15 – 20 лет.

Что касается прежде популярного шифера, то он в последние годы стал менее востребованным по причине большого веса листа, неэстетичного внешнего вида, сложности монтажа, несмотря, на то, что срок эксплуатации достигает 25 лет.

Виды и типы крыш, подробное видео:

Штучные материалы для покрытия кровли

Черепица натуральная керамическая. Этот кровельный материал обладает эстетической привлекательностью, но значительный удельный вес и высокая стоимость ограничивают область применения. Срок службы керамической черепицы составляет свыше 100 лет. Люди финансово обеспеченные часто предпочитают этот натуральный материал.

Вне зависимости от вида кровельного покрытия, если работа выполнена согласно технологии, оно прослужит длительное время, радуя своей надежностью и создавая условия для комфортного проживания в доме.

Светопрозрачные конструкции кровли | панорамные стеклянные крыши

пн-пт 8:00-17:00, сб 8:00-14:00, вс — выходной

Оставьте свой номер телефона, и мы перезвоним вам в течение 5 минутОставьте свой номер телефона, и мы перезвоним вам в удобное для вас рабочее время

Ваш телефон

Когда Вам перезвонить

*Нажимая на кнопку ОТПРАВИТЬ, Вы соглашаетесь с обработкой персональных данных в соответствии с политикой конфиденциальности

Опубликовано: 19 июня, 2020 | Обновлено: 3 июня, 2022

Компания «Акватон» осуществляет проектирование, производство и монтаж светопрозрачных кровельных конструкций на основе алюминиевых профилей Schüco. Светопроницаемые крыши обеспечивают максимальное проникновение солнечного света в помещение для организации системы естественного освещения.

Преимущества светопрозрачных конструкций

Популярность крыш из светопрозрачных материалов в нашей стране в последние годы растет благодаря следующим факторам:

Прозрачная кровля позволяет использовать имеющееся пространство по максимуму: с ее помощью можно превратить в комфортную жилую зону помещение чердака или пристройки.
Основная цель, преследуемая при установке светопрозрачных конструкций, заключается в качественном обеспечении естественного освещения. Кровля с высокими светопропускными способностями защищает от негативных атмосферных явлений, не сокращая при этом уровень поступающего солнечного света.
Благодаря снижению затрат на освещение помещения уменьшается потребление электроэнергии. А при использовании для кровли энергоэффективных светопрозрачных покрытий в сочетании с теплым алюминиевым профилем можно добиться и уменьшения затрат на отопление.

Светопрозрачная кровля из алюминиевого профиля

Применение светопрозрачной кровли

Стеклянная крыша — естественное и гармоничное дополнение зимнего сада, террасы или веранды загородного дома. Она может быть исполнена в виде стеклянного купола — зенитного фонаря, навеса или атриума, играть роль дополнительного источника освещения в производственных помещениях, бизнес-центрах, торговых и спортивных объектах, заведениях общественного питания.

Реализованный проект: реконструкция зимнего сада, арт-отель «Николаевский Посад», г. Суздаль, Владимирская область. Использована фасадная система Schuco FWS 50. HI, крышные окна AWS 57 RO с электрообогревом

Особенности проектирования светопрозрачных крыш

Использование алюминиевых профильных систем для создания стеклянных кровельных конструкций обеспечивает универсальность вариантов архитектурного исполнения.

Кровли могут иметь различную, в том числе сложную форму, несколько вариантов теплоизоляции: от ее отсутствия до соответствия стандарту «пассивного дома», комплектоваться автоматической или полуавтоматической системой управления, системами естественной и принудительной вентиляции, дымоудаления и влагоотвода.

При проектировании светопрозрачных крыш обязательно принимаются в расчет следующие факторы:

ветровая нагрузка;
вес стекла/стеклопакета;
снеговая нагрузка;
собственный вес конструкции.

В некоторых регионах России, например, на Урале, где в зимний период выпадает очень много снега, только стандартного алюминиевого профиля в качестве несущей конструкции может оказаться недостаточно.

Усиление конструкции светопрозрачной кровли осуществляется за счет увеличения сечения профиля или использования подконструкции из других материалов, например, стали или дерева.

При этом важно сохранить основные преимущества стеклянной кровли: усиленный профиль не должен отрицательно сказываться на светопропускании, а внешний вид всей конструкции должен сохранять ощущение легкости.

Реализованный проект: светопрозрачная крыша выполнена с применением накладной фасадной системы Schuco AOC 50; частный коттедж, г. Москва, пос. Первомайское, д. Фоминское, КП «Согласие-2»

Примеры реализованных проектов по монтажу светопрозрачных крыш от компании «Акватон»:
Арт-отель «Николаевский Посад», г. Суздаль, Владимирская область
Частный коттедж. г. Москва, пос. Первомайское, д. Фоминское, КП “Согласие-2”

Для получения максимальных преимуществ от использования стеклянной крыши, а также для определения необходимости дополнительного утепления или установки систем солнцезащиты, кондиционирования необходимо учитывать ее местоположение, возможность затенения соседними постройками или деревьями, траекторию движения солнца и т.д.

На стадии проектирования светопрозрачной кровли учитывается множество факторов, включая траекторию солнца

Профильные системы Schüco для стеклянных крыш

Одной из наиболее популярных систем для проектирования светопрозрачных кровельных конструкций является стоечно-ригельная фасадная система Schüco FWS 50. К ее преимуществам можно отнести:

Испытанную систему приточной и вытяжной вентиляции.
Богатый ассортимент стоек и ригелей с различными статическими характеристиками.
Обширный выбор вариантов горизонтальной проекции: возможна реализация односкатных, двускатных, многоугольных, купольных, арочных крыш.
Универсальность применения и легкое объединение с другими системами Schüco.

Системное решение Schüco FWS 50+.SI (Super Insulation) превосходит существующие стандарты энергоэффективности (EnEv) по коэффициенту Uf: его значение составляет всего 0,7 Вт/(m²K).

Фасады данной серии рассчитаны на установку тяжелых и габаритных стекол. Имеется возможность скрытого встраивания в профиль коммуникационных кабелей и элементов дистанционного управления.

Еще одно решение — модульная система, состоящая из зимнего сада Schüco CMC 50 и неизолированной террасной крыши Schüco PRC 50. Онаразработана специально для реализации зимних садов, беседок, террас со светопрозрачными кровлями различной площади и конфигурации.

Благодаря применению усиленных профилей стропил и водосточных желобов с учетом статистических параметров возможно изготовление конструкций с вылетом до 6,5 м. Система предусматривает установку электрообогрева для стеклопакетов.

Светопрозрачная крыша в составе конструкции зимнего сада: реализованный проект компании «Акватон»

Какое стекло используется для изготовления светопрозрачной кровли

Для стеклянных крыш, так же, как и для вертикального остекления зимних садов, террас, веранд и других подобных конструкций, применяется безопасное стекло, которое обладает повышенной устойчивостью к механическим повреждениям, а при разбивании распадается на осколки, не имеющие острых краев.

Светопрозрачная крыша должна быть не только эффектной, но и безопасной

С помощью как самого стекла, так и стеклопакетов можно повысить теплоизоляцию конструкции.

Например, мультифункциональное стекло блокирует ИК-спектр солнечных лучей и пропускает максимальное количество видимого света в помещение в летний период, защищая его от перегрева без потерь в освещении, а в зимнее время препятствует выходу наружу длинноволнового теплового излучения от обогревательных приборов, тем самым сохраняя комфортную температуру.

Стеклопакеты с заполнением инертными газами (аргоном, криптоном) также не позволяют теплому воздуху покидать помещение. По своим характеристикам однокамерный стеклопакет с заполнением аргоном примерно равен стандартному двухкамерному стеклопакету с заполнением воздухом, но позволяет снизить вес конструкции и как следствие, нагрузку на перекрытия.

Выбор стекол и стеклопакетов зависит не только от климатических особенностей и назначения помещения, но и от направления остекления: солнцезащитное, низкоэмиссионное, мультифункциональное напыление могут давать искажение цвета стекла на поверхностях, расположенных под острым углом, и изменять цвет светового потока изнутри помещения.

Если задача заключается в том, чтобы добиться максимальной прозрачности стекла и передачи света без искажений, следует использовать просветленное стекло в сочетании с устройствами солнцезащиты: внутренними, наружными, межстекольными жалюзи, маркизами, рулонными шторами.

Еще материалы по теме:
Остекление террасы или веранды: все о разновидностях и материалах, выбор производителя
Проектирование и монтаж зенитных фонарей
Зимний сад: правила обустройства

Дополнительные элементы

Светопроницаемые кровли на основе профилей Schüco могут дополняться крышными и верхнеподвесными окнами с открыванием внутрь и наружу.

Крышное окно Schüco AWS 57 ROКрышное окно Schüco AWS 57 RO: 3 уровня уплотнения, видимые или скрытые прикрученные штапики, скрытая поворотная петля для повышенной взломоустойчивостиВарианты исполнения крышного окна Schüco AWS 57 RO

Стеклопакеты, способные выдержать вес человека.

Плоская кромка со ступенчатым стеклопакетом обеспечивает хорошее стекание воды и эффект самоочищения.
Для создания комфортного микроклимата и дополнительной экономии электроэнергии возможно встраивание солнцезащитных элементов между стеклами.
Встраиваемые элементы для естественного дымо- и теплоотвода.
Скрытая интеграция молниеотводов.
Возможно как ручное, так и автоматизированное управление. Оснащение крышных окон фурнитурой TipTronic позволяет беспрепятственно открывать окна даже при максимальной снеговой нагрузке.

Мы подобрали товары, которые могут быть вам интересны:

«Акватон» предлагает различные варианты реализации светопрозрачных крыш на основе профиля Schüco: от классических до актуальных ассиметричных, возможно изготовление конструкций с увеличенной площадью остекления. Заполните заявку ниже, чтобы получить предварительный расчет вашего проекта.

виды и монтаж для разных форм скатных крыш

Хороший фундамент – еще не означает, что дом простоит «верой и правдой» на протяжении долгих лет. Еще одна крайне важная составляющая – надежная и качественная стропильная система для крыши. Давайте разберемся, как она устроена в случае скатной крыши, каких видов бывает и из каких элементов состоит.

Содержание материала:

[—ATOC—]

[—TAG:h3—]

Стропильные системы крыши

Содержание

Какими должны быть стропила для крыш
Главные конструкционные элементы стропил
Виды стропильных систем разных типов крыш
Висячие
Наслонные
Односкатные крыши
Двускатные
Вальмовые или четырехскатные
Ломанная крыша
Дополнительные элементы
Особенности установки стропильной системы и мауэрлатов двускатных крыш

Какими должны быть стропила для крыш

Вот несколько видов стропил, которые чаще всего используются в современном строительстве:

металлические сложно изменить, но этот материал долговечен;
деревянные просты в использовании и изменении, но требуют дополнительной обработки;
деревянные двутавровые балки (сделаны из бруса и ОСП) отличаются ровностью при максимальной длине до 12 метров, но стоимость выше обычной системы из дерева;
железобетонные не поддаются изменениям вообще, но их выделяет длительный срок службы;
смешанные или комбинированные системы.

Каждый из них обладает своими плюсами и минусами, которые включают в себя прочность, цену, легкость монтажа, возможность небольших изменений, связанных, к примеру, с несоответствующими размерами, взаимодействие с окружающей средой. В данном материале пойдет речь о самом популярном материале для изготовления стропил — дерево. выделим основные задачи, которые ставятся перед конструкциями данного вида.

Первое, и самое главное – прочность каждого элемента. Крыша не должна деформироваться или сдвигаться. Основа конструкции стропил – треугольник. Именно в виде треугольника делают фермы (рамы), крепящиеся параллельно. Неподвижные и жесткие, они «возглавляют» всю конструкцию.

Малая масса. Тяжелая крыша – это крайне плохо. Поэтому большинство элементов производят из дерева. Если же вес кровельной системы большой, то его усиливают металлическим каркасом. Основа – хвойные породы дерева небольшой влажности.

Каким требованиям должно отвечать дерево:

1-3 сорта. Без сколов, сучков и трещин.
Элементы из дерева не должны быть менее 5 см. по толщине, и с площадью до 45 кв. см.
Максимальная длина бруса из дерева хвойной породы не должна превышать 5-6 м.
Мауэрлат и прогоны изготавливаются исключительно из твердых пород дерева.

Главные конструкционные элементы стропил

Любой хозяин, планирующий возведение стропильной системы, обязан быть в курсе, из чего она состоит.

Мауэрлат. Основа всей конструкции. С помощью этого элемента устанавливается правильная нагрузка на все несущие элементы дома.
Стропильная нога. Задет наклон скату, придает крыше привлекательный вид, надежно закрепляет конструктивные части системы.
Затяжка. Не позволяет «расходиться» ногам. Крепко удерживает их в нижней части.
Прогон. Крепит стропильные ноги в верхней части системы (коньковый прогон) и по бокам (боковой прогон).
Обрешетка. Монтируется строго перпендикулярно относительно балок. Изготавливается из обрезанного бруса или досок.
Стойки/подкосы. «Добавляют» ногам еще больше стойкости.
Свес. Защищает основные конструкции здания от различных природных осадков.
Конек. Место, в котором закрепляются скаты.
Кобылки. Создают свес. Необходимы в случае, когда стропила не имеют необходимой длины.

Детали стропильных систем на примере двускатной крыши, которые можно использовать для различных конструкций крыши

Давайте разберемся с таким составным элементов стропильной системы, как ферма. Ее делают плоской, и, помимо растяжки, в нее включаются раскосы и сами балки. Закрепляются все эти детали таким образом, чтобы нагрузка на главные конструкции шла вертикально.

В случае, когда пролет довольно большой, то ферма делается из нескольких составляющих. Нижняя часть фермы – потолок чердака. Точное число ферм определяется после серьезных расчетов на каждом конкретном объекте.

Виды стропильных систем разных типов крыш

Все варианты конструкций определяются двумя основными видами устройства стропильных систем: висячими и наслонными.

Висячие

Идеально подходят для двускатных типов крыш, с небольшими пролетами – до 5 м., без внутренних перегородок. Нижняя опора – мауэрлат. В такой системе применяется затяжка, которая уменьшает распор конструкции на главные опоры здания.

Конструкция крыши висячего типа

Балки висячих стропил расположены внизу – они также играют роль балок перекрытия. В случае, когда перекрытие были изготовлены из железобетонных конструкций, они также могут быть затяжками системы.

Важные дополнения:

Не стоит использовать ноги в качестве основного опорного элемента для свеса крыши. Более оптимальный вариант – кобылка (при условии, что свес имеет ширину не более 1 м.). Нога, при таком решении, передает нагрузку по всей своей плоскости мауэрлату.
Когда древесина имеет влажность более 20%, стоит заранее приготовиться к тому, что после высыхания система начнет «ходить». Решение – использовать в качестве крепежей болты, которые всегда можно подтянуть. Но, еще более «продвинутый» вариант – «мощные» крепежные винты.
На верху крыши обязательно нужно закрепить ветровую доску (должна идти от самого мауэрлата до верха конька). Угол организовывается от мансарды. Нужно это для создания максимально прочной крыши, стойкой к ветровым нагрузкам.

Наслонные

Применяются для крыш с пролетами 9-15 м. Вверху такие стропила крепятся на коньковый прогон, внизу – на мауэрлат.

Наслонная стропильная система

Если пролет более 15 м., то вместо конькового прогона монтируется два боковых, которые дополнительно крепятся на стойки. В случае, когда будет создаваться чердак, в качестве опоры наслонных балок используют стену.

Особенности:

Любая конструкционная часть такой системы не должна быть толще 5 см.
Поверхности элементов должны быть максимально гладкими и обработанными.
Очень тщательно нужно отнестись к расчету нагрузок на каждый конструкционный элемент.
Мауэрлат должен располагаться строго в горизонтальном положении относительно вертикальных опор.
Симметрии нужно придерживаться и при монтаже подкосов со стойками.
Качественная вентиляция – залог того, что ваша система стропил не сгниет в будущем.
В точках соединения элементов с камнем или кирпичем нужна хорошая гидроизоляция.

В зависимости от выбранной застройщиком формы крыши, ее каркас также будет различным. Предлагаем изучить различные варианты для наиболее популярных верхних конструкций дома.
