Технология изготовления подпорных стен из габиона

Главная

Технология изготовления подпорных стен из габиона

Внимание:
– Данная информация предоставляется в качестве ознакомления с системой коробчатых габионов, а также для оказания информационной помощи подрядчикам/исполнителям;
– Содержание сайта предоставляется в информационных целях и не должно восприниматься как окончательное решение или готовый проект по строительству подпорных стен;
– Представленные далее иллюстрации являются примерами типовых вариантов подпорных стен из габиона;

Важно:
Перед началом работ Мы рекомендуем обратиться к профессиональному инженеру для оценки грунта и проведения геотехнических изысканий на участке.



Подпорная стенка из коробчатых габионов.

Подпорная стенка из системы коробчатых габионов — это монолитная-цельная конструкция гравитационного типа, идеально подходящие для формирования склонов, терассирования и борьбы с эрозией.

Система коробчатых габионов предназначена для возведения подпорных сооружений, удерживающих от обрушения и сползания грунт на уклонах местности и идеально подходящая для стандартных методов проектирования подпорных конструкций.



Ширина подпорной стенки из габионов.

Основания габионой стены напрямую зависит от высоты проектируемой стены.

Базовая ширина подпорной стены из габиона напрямую связана с высотой стены, по мере увеличения высоты подпорной конструкции, основание стены должно становиться шире, чтобы обеспечить устойчивость конструкции.
Далее приведена диаграмма конструкций габионых изделий, для определения ширины базиса относительно высоты стены.

Существует «правило высоты» — соотношения высоты и основания, которое звучит как: «два к трём».
Данное эмпирическое (из опыта и практике) значение ширины основания должно составлять не менее ⅔ от высоты стены.

Важно: Только инженер-геотехник, проведя профессиональный анализ устойчивости (на основе отчета геотехнических изысканий) может выдать заключение, что ширина основания гравитационной подпорной стенки габиона может быть меньше «правила высоты» — основания должно быть не менее 2/3 от высоты подпорной стены из габионных конструкций.



Размеры и габариты Габионных гравитационных стен.

Максимальная высота подпорной стенки из габионов может быть спроектирована и построена до 9 метров высотой. Однако из-за  особенностей конфигурации системы габионов, лучше всего подходит высота стен до 5,5 метров или меньше.

Для стен высотой от 6м и до 11 м. смотрите раздел Технология укрепления склонов и берега.

Ширина основания подпорной габионной стены, прямо пропорциональна высоте стены. Другими словами по мере увеличения высоты стены, основание становится шире чтобы обеспечить структурную стабильность.

Далее приведена предлагаемая схема, иллюстрирующая начальную точку проектирования.
Консервативное значение ширины основания = ⅔ высоты стены.

*** Анализ устойчивости может определить, что ширина основания гравитационной подпорной стенки габиона меньше или больше высоты стенки 1/2 — 2/3.





Удельный вес наполнителя габионов

Удельный вес (отношение веса к занимаему объему), необходимый для заполнения габионов, определяется проектом и инженером-проектировщиком.
Удельный вес заполнителя должен быть не менее 2,5 Н/м**.
**Единица измерения удельного веса – Н/м  (ньютон на метр кубический)



Общие вопросы проектирования.

Подготовка Фундамента

Гравитационные подпорные стенки габионов, обычно сооружаются непосредственно на подготовленный фундамент.
Чтобы увеличить несущую способность и свести к минимуму дифференциальную осадку сооружения и/или обеспечить дополнительный дренаж, базовый слой каменной засыпки с последовательной градацией варьируется в диапазоне от 17 до 50см. (может быть помещен и уплотнен с глубиной от 17 до 50 см.)

Класс фундамента и состав наполнителя

С помощью анализа устойчивости можно определить, что для достижения приемлемых коэффициентов безопасности от скольжения может потребоваться дополнительная устойчивость гравитационной подпорной стенки габиона.

Дополнительно к правилу «⅔» с увеличением поперечного сечения габионной стенки, для дополнительной устойчивости, может потребоваться заглубить половину первого уровня корзин и возвести подпорную стенку габиона с уклоном в 5^о — 6^о в основании в направлении склона. Для этого необходимо дополнительное уплотнения грунта в основании фундамента, и послойное создание пирога фундамента.



Схематическая конструкция подпорной стенки из коробчатого габиона



Ответим на ваши вопросы по телефону, WhatsApp или Telegram



С помощью нашего бесплатного он-лайн калькулятора габионных конструкций и пергонов, Вы автоматически можете рассчитать стоимость различных пергоных изделий из сварной сетки и габионов из сетки двойного кручения.



Комбинируйте разные виды пергонов и габионов.



*Для нестандартных размеров воспользуйтесь формой — Изготовление пергонов и габионов по вашим размерам



Как сделать подпорные стены из габионов своими руками?

• Как построить малобюджетную гравийную дорогу с помощью геотекстиля?

• Как правильно уложить геотекстиль?

• Геотекстильные контейнеры — новое слово в ландшафтном дизайне!

Содержание:

1. Преимущества габионных конструкций
2. Таблица: сравнение плотности материалов для наполнения габионов
3. Особенности самостоятельного монтажа габионных сооружений
4. Видео: подробная инструкция по монтажу габионов
5. Габионная сетка в нестандартных решениях

Подпорные конструкции в большей степени востребованы на участках с проблемным рельефом, провоцирующим образование грунтовых оползней. При выборе материала для возведения стен учитывается его долговечность и соответствие требованиям ландшафтного дизайна. Меньшим спросом пользуются бетонные и кирпичные подпорные стены, которые по многим параметрам уступают габионным сооружениям.

Рабочие свойства габионных стен органично сочетаются с умеренной стоимостью расходных материалов, возможностью самостоятельного монтажа и положительным эстетическим восприятием.

Преимущества габионных конструкций

Подпорные стены из габионов отлично вписываются в ландшафтный дизайн разных стилей, поэтому многие оформители вводят в свои проекты декоративные конструкции, которые чаще задействуются в качестве элементов систем вертикального озеленения.

Лицевая сторона подпорной стены из габионов

• Коробчатые габионы выполнены из прочной металлической сетки, изготовленной по технологии двойного кручения: их внутренние перегородки способствуют сохранению формы изделия при значительных нагрузках на сжатие.
• Наполнителем может служить любой минеральный материал, но для конструкций, которые находятся в зоне прямого обзора, рекомендуется использовать натуральный камень или стекло, обладающее декоративными свойствами.
• В большинстве случаев – это крупный щебень базальтовых пород или так называемый рваный гранит с большим содержанием кварцевых включений. Такие стены отлично смотрятся при фронтальном и боковом освещении в любое время года.

Камень для габионов купить можно в специализированных торговых предприятиях. Самостоятельный монтаж габионных подпорных стен подробно описан в соответствующих технологиях, поэтому остановимся на наиболее важных моментах.

Таблица: сравнение плотности материалов для наполнения габионов

Тип камня	Плотность т/м3
Базальт	2,9
Плотный известняк	2,6
Гранит	2,6
Песчаник	2,3
Мягкий известняк	2,2
Эрклез	1,2-1,95

Звоните прямо сейчас по номеру

+7 (495) 646 09 38

Особенности самостоятельного монтажа габионных сооружений

Заполненный коробчатый габион

• Преимущество габионных сооружений – в отсутствии фундаментных оснований и необходимости обустройства дренажных систем. Перед установкой габионных элементов достаточно выровнять грунт и удалить с его поверхности посторонние включения.
• Собранные габионы заполняются минеральной отсыпкой непосредственно по месту установки. Конструкция контейнеров не предусматривает подъема и перемещения полного габиона, поэтому исправление монтажных ошибок потребует значительных затрат рабочего времени.
• Наполнение контейнера вручную обеспечивает максимальную плотность укладки, размещение крупных фрагментов породы по стенкам габионов и возможность заполнения центральной части объема более мелким материалом.
• Отсутствие внутренних пустот минимизирует усадку отсыпки, поэтому нижние ряды подпорной стенки сохраняют изначальную конфигурацию даже при значительных нагрузках.

Лицевая сторона габиона выкладывается с равномерным распределением светлых и темных фрагментов наполнителя. Таким образом, формируется положительное визуальное восприятие конструкции в целом. Габионные блоки скрепляются между собой вязальной проволокой, а для лицевой стороны рекомендован специальный спиральный крепеж.

Видео: подробная инструкция по монтажу габионов

Всего через минуту Вы увидите собственными глазами, как выполняется монтаж габионов – от момента сборки сетчатой конструкции на местности до финишного перевязывания проволокой готового короба.

Габионная сетка в нестандартных решениях

Монтажные технологии не ограничивают применение рулонной габионной сетки. На ее основе разработаны оригинальные габионные сооружения длиной до 30 метров, которые отлично вписываются в самые разные ландшафтные проекты.

Габионная сетка, цена которой определяется размерами ячеек и совершенством цинково-полимерного коррозиезащитного покрытия, может эксплуатироваться на протяжении 18-20 лет. Этого времени достаточно для образования прочного и стойкого к внешним воздействиям каменно-грунто-корневого конгломерата, не нуждающегося в обновлении сетчатой оболочки.

Если Вам нужна консультация по габионов и способам их монтажа набирайте номер +7 (495) 646 09 38 или заполняйте простую форму заказа ниже! Наши менеджеры расскажут обо всех нюансах выбора сетчатых конструкций, скидках для оптовых партий и условиях доставки по Москве и области. Не теряйте времени!

(0 оценок, среднее: 0,00 из 5)
Для того чтобы оценить запись, вы должны быть зарегистрированным пользователем сайта.

Габион | GEO5 Геотехническое программное

Линк Вам отправлен на email.

К сожалению не удалось отправить линк на Ваш э-адрес. Просим проверить Вашу электронную почту.

Missing captcha code. Please check whether your browser is not blocking reCAPTCHA.

Invalid captcha code. Please try again.

Программа предназначена для проектирования и проверки конструкций габионов, габионных подпорных стен. Позволяет провести расчёт общей формы конструкции, включая арматурные выпуски.

Цена (руб) : 68 300₽

• Доступен в пакетах:

Основные возможности программы

• Проверочные расчёты с применением классических методов (предельного состояния, коэффициента запаса) либо с использованием стандартов.
•  Расчёт внутренней устойчивости (опрокидывание, сдвиг, несущая способность грунта основания).
• Анализ в соответствии с теорией предельных состояний или коэффициента запаса.
• Возможность задания сложных геологических разрезов.
• Встроенная база данных параметров грунтов.
• Любое количество дополнительных нагрузок, применимое к конструкции (полосовые, трапецеидальные и сосредоточенные нагрузки).
• Любое количество сосредоточенных сил, входящих в расчёт (моделирование анкеров, дорожных ограждений и т.д.).
• Моделирование воды перед конструкцией и за ней, возможность моделирования артезианской воды.
• Проверка материала габиона.
• Общий профиль местности за конструкцией.
• Возможность не учитывать давление перед конструкцией.
• Возможность задавать бермы перед конструкцией.
• Различные виды давлений перед конструкций (в покое, пассивное, понижено-пассивное)
• Расчёт давлений грунта в эффективных и полных параметрах.
• Возможность учитывать минимальное подбираемое давление.
• Влияние сейсмических факторов.
• Возможность задать выпуски сетки с анкеровкой.
• Любое количество вычислений (этапов строительства) в рамках одной задачи.

Дополнительная информация

Обучающие материалы

• Технические руководства
• Видеоуроки

  Подпорная стена Добавление приложений в программы GEO5 GEO5 2022 и BIM для геотехники

• Контекстная Онлайн помощь
• Руководство пользователя
• Руководствa по верификации

Новые возможности в GEO5 2022

Пример отчета программы “Габион”

Основные преимущества отчета GEO5

• Настройка структуры отчета с использованием корневого меню
• Логотип компании в заголовке отчета
• Простота в добавлении различных фотографий
• Возможность пользователя изменять изображения
• Восстановление изображения при изменении входных данных

Связь с программами

Программа позволяет передавать отдельные данные для последующего анализа в следующие программы:

• Устойчивость откосов — Проверка внешней устойчивости конструкции
• Отдельные фундаменты —  Анализ несущей способности грунтов оснований и фундаментов
• Куст свай — Анализ куста свай
• Сваи – Расчет несущей способности одиночной сваи

Больше о возможностях связи между программами.

GEO5 экономит ваше время!

Интуитивно понятный интерфейс

Программы GEO5 имеют единую среду и работа интерфейса организована “сверху-вниз”.

От изысканий к современному проектированию

GEO5 интегрирует моделирование по геологическим данным в современные геотехничесике задачи.

Методы аналитические & МКЭ

GEO5 позволяет сравнивать два независимых решения.

Поддержка BIM

GEO5 экспортирует данные в форматах BIM и делится ими со сторонними программами.

Много стандартов и методов

GEO5 – универсальный инструмент для инженеров всего мира.

Полноценный отчёт

Протокол отчёта GEO5 может быть отредактирован или экспортирован в форматах PDF или MS Word.

Широкий спектр решений

GEO5 охватывает большинство геотехнических задач. Каждая программа анализирует один тип сооружения.

Программы взаимодействуют между собой

GEO5 позволяет передавать данные между отдельными программами.

Языки выходного отчёта

GEO5 формирует выходной отчёт на различных языках – удобно для иностранных проектов.

Обучающие материалы

Наши учебные материалы и руководства помогут вам быстро ознакомиться с программами.

All modules are easy to understand and you can achieve very good results after a short time.

Frau Brehm, Geschäftsführerin, Institut für Angewandte Geologie und Umweltanalytik, Dipl. Geol. J. Brehm GmbH

The software is very easy to use, quick and easy to learn. Due to the selection of the different calculation methods, it can be used in a variety of ways. Unimaginable without it!

Dipl.-Ing. (FH) Erasmus Koch, Partner, Gröninger & Koch Ingenieurgemeinschaft

We evaluate the GEO5 software as good — very good!

Andreas Herold, Managing Director, IBH – Herold & Partner Ingenieure Part mbH

Больше отзывов

Хотите узнать больше?

Телефон горячей линии: +7(495)369-45-67

Программы комлекта GEO5

• Решения
• Характеристика
• Стандарты

• Армированная стена
• Армированные насыпи
• Балка
• Выработка
• Габион
• Гравитационная стена
• Давление грунта
• Куст свай
• Микросвая

• МКЭ
• МКЭ — Консолидация
• МКЭ — Фильтрация
• МКЭ – Землетрясение
• МКЭ – Тоннель
• Нагельное крепление
• Ограждения котлованов — анализ
• Ограждения котлованов — проект
• Осадка

• Отдельные фундаменты
• Отдельные фундаменты CPT
• Плита
• Сборная стена
• Сваи
• Свая CPT
• Скальный откос
• Стабилизирующая свая
• Стена Redi-Rock

• Стратиграфия
• Стратиграфия — Разрезы
• Стратиграфия — Таблицы
• Стратиграфия – Земляные работы
• Уголковая стена
• Устой
• Устойчивость откоса
• Устойчивость откоса — Фильтрация
• Шахта

Стандартный дизайн стены

габионов | Габионные корзины



Fine Mesh Metals Ltd не является инженером-конструктором. Дизайны на этой странице являются предложениями, основанными на стандартных отраслевых проектах. Стеновые конструкции из габионов очень надежны. Эти проекты в целом являются основой для любых проектов, производимых инженерами-строителями. Однако существуют типы грунтов и ситуации, когда соизволения будет недостаточно. Если ваша ситуация связана с наличием здания, дороги и т. д. поверх него, или вы кладете их на очень мягкую глину, то рекомендуется связаться с соответствующим образом опытным и квалифицированным инженером-консультантом, что обеспечит предоставление и поддержку наиболее подходящего совета. по страхованию профессиональной ответственности. Это имеет последствия в отношении надлежащего решения вопросов охраны труда и техники безопасности. Заказчик обязан обеспечить, чтобы все лица, участвующие в выполнении работ, имели соответствующий опыт и квалификацию, а значит, были знакомы со строительным процессом и связанными с ним рисками для здоровья и безопасности.

Требуется инженер-консультант.

а. Топографическая съемка для определения высоты стены и любых дополнительных откосов, которые могут аналогичным образом повлиять на расположение габионов.

б. Предлагаемое расположение стены.

в. Исследование грунта для определения остаточных и фундаментных грунтов и связанных с ними геотехнических параметров.

Это дополнительная плата, и мы можем направить вас к консультанту, если вам это нужно.

Конструкции, представленные на этой странице, не должны использоваться в качестве замены подробного и конкретного совета инженера-консультанта. Рекомендации и советы даются без какой-либо ответственности со стороны Fine Mesh Metals Ltd, и на них нельзя полагаться в отношении каких-либо действий или бездействия.

Fine Mesh Metals Ltd не несет ответственности за компенсацию какой-либо другой стороне каких-либо убытков, включая любые косвенные убытки, возникшие в результате использования стандартных конструкций.

Стандартные конструкции корзин из габионов очень прочные, «Пояс и скобы». В ассортименте сварной сетки, продаваемой нами, мы (в Fine Mesh Metals Ltd) никогда не видели поломки стены, установленной и заполненной правильно.

Воздействие нагрузки за стеной:

Нагрузка, такая как парковка для обычных транспортных средств, добавляет дополнительную плату в размере 2,5 кН/м ² , что не должно вызывать проблем со стандартными конструкциями.

Дорога за стеной, которая позволяла подъезжать большегрузным автомобилям, увеличивает надбавку до 10 кН/м ² . Мы советуем вам обратиться за советом к консультанту, если это так, или если здание находится в пределах 3 м от подпорной стены. Это расстояние зависит от состояния почвы.

Фундамент/фундамент:

(более подробное объяснение см. в примечании 1 ниже)

Стандарты проектирования строительства предполагают вырыть траншею шириной 500 мм, чтобы в будущем перед стеной можно было проводить раскопки. Это также проходит ниже слоя инея и обеспечивает схождение, чтобы предотвратить скольжение корзин (это схождение обычно не используется в структурных расчетах для стандартных конструкций). Другая причина этого заключается в том, что верхний слой почвы содержит органические вещества, которые могут гнить или уплотняться. Большинство установок для коротких стен начинаются на уровне земли, и заказчик должен принять решение на месте, исходя из состояния грунта.

Худший материал для габионных стен – мягкая глина. Если земля может проседать под тяжестью корзины, установка подпорной стены из габионов может оказаться невозможной.

100-200 мм хардкора (тип 1) следует уплотнить виброплитой в качестве основания для стены габиона. Если в траншею глубиной 500 мм положить 200 мм, корзины начнутся на 300 мм под землей.

Корзины следует откидывать назад на 6 градусов. BS8002:2015 ^(7.3) Кл. 5.3.3.2 указано, что габионная стена должна возводиться внахлест, чтобы увеличить ее сопротивление опрокидыванию и скольжению.

Фасад габионной стены может быть гладким или ступенчатым. На более высоких стенах корзины отодвинуты назад, чтобы уравнять давление между пяткой и носком стены.

Габионы можно разрезать на месте, чтобы получить необходимые размеры.

Стандартная толщина стен высотой до 3 м – 3 мм. 4 мм — это архитектурная спецификация, 5 мм — это то, что мы бы назвали военной спецификацией или для использования на более высоких стенах.

Для неопытных установщиков мы рекомендуем добавить лицевую сторону 4 мм для стен высотой 3 м и ниже, это снижает риск вздутия.

Выбор диаметра проволоки затруднен. На фотографиях ниже приведены примеры подпорных стенок из габионов высотой до 10 м, построенных с использованием проволоки различного диаметра.

BS8002:1994 ^(7.1) отмечает, что срок службы габионной стены не обязательно ограничивается сроком службы клетки или корзины, если форма стены такова, что каменное заполнение остается практически стабильным после разрушения клетка

А Небольшие габионные стены должны быть спроектированы по тому же принципу, что и стена с гравитационной массой, без учета прочности или массы проволочной сетки.

Тип камня заполнения, т. е. круглый или плоский, и качество конструкции могут в значительной степени повлиять на требование, чтобы каменное заполнение оставалось в значительной степени стабильным после разрушения каркаса, а стена оставалась цельной массой без учета прочность или масса проволоки. Хороший стандарт выбора камня для заполнения и его размещения, в частности, таким образом, чтобы обеспечить удовлетворительную производительность и удобство обслуживания установки.

Таким образом, выбор размера проволоки зависит от:

• Размера и типа заполняющего камня.
• Стандарт конструкции.
• Высота стены

Использование камня и методы строительства, обычно не связанные со строительством габионных стен, будут влиять на характеристики, эксплуатационную надежность и общий срок службы установки.

Экономичный вариант — поставить перед корзиной фальш-перегородку. Таким образом, фасад можно вручную выложить высококачественным камнем, таким как сланец. Затем заднюю часть можно заполнить низкокачественным материалом, например регенерированным кирпичом. Однако стоит отметить, что маловероятно, что использование камня низкого качества или меньшего размера за перегородками, уложенными вручную, обеспечит стабильность указанного камня заполнения габиона, и, таким образом, это, вероятно, повлияет на срок службы стены.

Геотекстильные материалы, включая материал Terram, проницаемы и не препятствуют прохождению воды через подпорную стенку габиона.

Использование габионной стены для поддержки фундамента здания неприемлемо из-за гибкости габиона. Альтернативные формы фундамента здания следует рассматривать в том случае, если близость здания и связанных с ним традиционных фундаментов находится в непосредственной близости от задней части стены габиона, где вероятны деформации грунта и, следовательно, движения.

Соображения относительно здоровья и безопасности

При проведении таких работ крайне важно обеспечить, чтобы строительство могло осуществляться с должным вниманием к здоровью и безопасности всех заинтересованных сторон. В этом отношении применяются требования Правил строительства (проектирования и управления) 2015 года, именуемые в настоящем документе Правилами МЧР. Эти требования распространяются и на отечественных клиентов. Было много случаев как травм, так и смертельных случаев, связанных с проведением строительных работ в сочетании с земляными работами. Это произошло там, где были предусмотрены вертикальные или почти вертикальные выемки грунта, которые либо не имели поддержки, либо были плохо закреплены, или где были предусмотрены временные неподдерживаемые выкопанные склоны или откосы, которые слишком круты, чтобы оставаться стабильными. Влияние других факторов, которые могут привести к нестабильности, также следует учитывать. Эти факторы включают, но не ограничиваются, попадание воды, хранение материалов, проезд транспортных средств.

Использование временной подпорки для раскопанного забоя в сочетании с конструкцией земляной подпорной стены, как правило, нецелесообразно из-за ограничений, связанных с работой. Обычно используется временный неподдерживаемый выкопанной склон или насыпь с уклоном 45 градусов, хотя и в зависимости от местных условий. Этот сценарий лежит в основе расчета стандартных конструкций, в которых зазор за стеной заполняется угловым материалом. Угловая засыпка должна быть не более 40 мм, чтобы ее можно было сжать виброплитой без использования более тяжелого оборудования (подходит тип 1). Если вы хотите уложить газон поверх обратной засыпки, рекомендуется 150-200 мм верхнего слоя почвы с подкладкой из геотекстиля, чтобы предотвратить высыхание почвы. Если вы хотите посадить кустарники, потребуется более глубокий почвенный карман.

Автомагистрали классифицируют угловую обратную засыпку как класс 6N, которая может достигать 125 мм, однако для сжатия потребуется гораздо более тяжелое оборудование, что повлияет на конструкцию стены габиона.

Стенка высотой 1 м

Стенка высотой 1 м очень проста, ее можно сделать из корзин размером 1 м x 1 м x 1 м или 2 м x 1 м x 1 м. Меньший рекомендуется, если длина, которую вы должны покрыть, мала, так как это снизит транспортные расходы. Мы также можем использовать корзины глубиной 1/2 м, это позволит сэкономить на стоимости заполнения, но уменьшит прочность стены и рекомендуется только в ситуациях, когда берег достаточно стабилен. Вы также можете использовать стены высотой 1 м для ступенчатого террасирования сада. Мы также предоставляем наборы шагов для этого сценария.

Стандартно используется проволока толщиной 3 мм, так как на корзины действует небольшой вес.



Стена высотой 2 м

Габионные корзины представляют собой систему удержания массы, поэтому чем выше площадь, которую необходимо закрепить, тем тяжелее должна быть стена. Стандартная конструкция габионной стены – пирамида. Как правило, при увеличении высоты стены на 1 метр глубина корзины нижнего ряда должна увеличиваться на полметра.

Для стены высотой 2 м нижний ряд должен иметь глубину 1,5 м, а верхний ряд — 1 м.

Стандартом по-прежнему является использование проволоки толщиной 3 мм для обоих рядов.

Это можно сделать более устойчивым, отодвинув верхние корзины немного дальше назад.

Стена высотой 3 м

В этом примере 2 верхних ряда аналогичны 2-метровой стене, но с увеличением глубины нижнего ряда на 0,5 м.

Нижний ряд глубиной 2 метра, средний ряд глубиной 1,5 метра и верхний ряд глубиной 1 метр. Обычно мы используем корзины 2 х 1 м х 1 м в нижнем ряду, корзины 1,5 м х 1 м х 1 м в среднем ряду и корзины 1 м х 1 м х 1 м или предпочтительно 2 м х 1 м х 1 м, идущие боком в верхнем ряду.

При такой высоте на нижний ряд приходится довольно большая нагрузка, и если распорки не установлены правильно, существует вероятность того, что поверхность нижнего ряда может выбиться. Вы можете предпочесть использовать провод толщиной 4 мм в нижнем ряду, чем рисковать этим. Если внешний вид стены важен, то мы поместим лицевую сторону толщиной 4 мм на корзины верхнего ряда толщиной 3 мм. Это позволит сэкономить на стоимости всех корзин толщиной 4 мм.

При высоте более 3 м вы все равно можете использовать тот же принцип увеличения глубины на 0,5 м, но может быть предпочтительнее отодвинуть корзины назад, и предпочтительнее будет привлечь инженера-строителя для оценки устойчивости площадки.

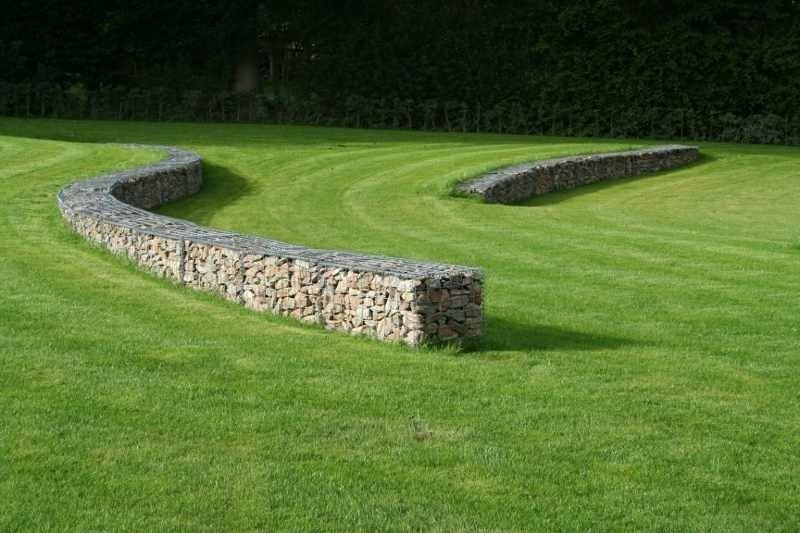

Изогнутая стена: ступенчатый эффект с использованием корзин шириной 1 м или больше 0,5 м

Существует 2 типа изогнутых стен внутри и снаружи изгибов. Когда стена изгибается вокруг вас, если смотреть на нее (внутренний изгиб), этого можно легко добиться, используя стандартные корзины, расположенные под углом друг к другу. Оставшиеся клиновидные зазоры фиксируются дополнительными панелями, которые вырезаются по размеру и монтируются на месте.

Внешние изгибы более сложны и требуют сужения габиона внутрь. Это достигается снятием боковых панелей с корзин и размещением корзин друг в друге. Крышки могут складываться или накладываться друг на друга.



Речная эрозия

В зависимости от глубины и скорости реки подходят разные конструкции. В общем, есть опасения, что река будет подрезать корзины, если использовать стандартную стенку. Обычно используется матрац из габиона (короткая корзина обычно высотой 3 м x 2 м x 0,3 м), который входит в ручей и находится под стандартной стеной. Стандартная стена выполняет удерживающую функцию, а матрац предотвращает разрушение фундамента.

Для установок, которые либо будут, либо существует вероятность погружения габионов в стоячую или проточную воду, рекомендуется установить проницаемую фильтрующую мембрану из нетканого иглопробивного геотекстиля в заднюю часть габионов. Это предотвратит миграцию мелких частиц удерживаемого грунта через габионы, что может привести к оседанию или образованию пустот или полостей, что может привести к повреждению удерживаемых поверхностей. Типичным геотекстилем для этой цели является Terram T1000 или аналогичный. Однако фактический материал должен быть выбран так, чтобы его характеристики были совместимы с грунтами на месте. Геотекстильные мембраны доступны на нашей странице цен на габионы.



Защита от наводнений

Габионные корзины проницаемы, поэтому через них может проходить вода, что предотвращает скопление воды за ними и заболачивание земли. Можно остановить проникновение воды, выровняв корзины геотекстильным материалом, например Terram. У вас может быть корзина из тонкой облицовочной стены перед ней, чтобы ее не было видно. Предлагаемая защита от затопления настолько хороша, насколько хороша установка, и все соединения должны быть герметизированы. Также необходимо следить за тем, чтобы пластик не порвался и не повредился. Вода все еще может попасть на стенки корзин. Это подходит только для определенного места.

Примечание 1

Соображения в отношении отмеченной 500-мм траншеи касаются «незапланированных земляных работ». BS8002 ^(7.1) гласит:-

При проверке устойчивого равновесия и деформации грунта подпорные стены следует проектировать с учетом глубины незапланированных земляных работ перед стеной. Глубина котлована должна составлять не менее 10 % от общей высоты, сохраняемой для консольных стен, или высоты, удерживаемой ниже самого низкого уровня опоры для стен с опорными или анкерными стенами, но глубина котлована может быть ограничена 0,5 м. Эта рекомендация для дополнительных котлованов в качестве критерия проектирования заключается в том, чтобы предусмотреть непредвиденные и случайные события. Рекомендуемые значения должны быть пересмотрены для каждого проекта; более неблагоприятные значения должны быть приняты в конкретных критических или неопределенных условиях, но меньшие значения могут быть приняты, когда неблагоприятные условия не вызывают разумных сомнений. Предвидимые земляные работы, такие как служебные или дренажные траншеи перед подпорной стеной, которые могут потребоваться на каком-то этапе эксплуатации сооружения, следует рассматривать как запланированные земляные работы. Фактическая земляная работа за пределами запланированной глубины не входит в конструктивные соображения настоящего кодекса.

Следует отметить следующее:-

• При проверке устойчивого равновесия и деформации грунта подпорные стены следует проектировать с учетом глубины незапланированных земляных работ перед стеной
• Эта рекомендация для дополнительных котлованов в качестве критерия проектирования заключается в том, чтобы предусмотреть непредвиденные и случайные события.
• Рекомендуемые значения следует пересматривать для каждого проекта;
• Предвидимые земляные работы, такие как служебные или дренажные траншеи перед подпорной стеной, которые могут потребоваться на каком-то этапе эксплуатации сооружения, следует рассматривать как запланированные земляные работы



BS 8002: 1994 ^(7.1) , как уже отмечалось, был заменен и изъят из обращения и заменен Еврокодом 7 ^(7.2) и BS8002:2015 ^(7.3) .

Следующее отмечено со ссылкой на Еврокод 7 ^(7.2) :-

Кл. 9.3.2.2 Поверхности грунта

(1)P Расчетные значения геометрии сохраняемого материала должны учитывать изменение фактических значений поля. Расчетные значения также должны учитывать предполагаемые земляные работы или возможные размывы перед подпорной стенкой.

Кл. 9.3.2.2 (2) обсуждаются вопросы, касающиеся консольных и поддерживаемых стен, устойчивость которых зависит от сопротивления грунта перед конструкцией и опускания на величину, определяемую как Δa.

BS8002:2015 ^(7.3) Кл. 4.6.4 – Незапланированные земляные работы комментарии к требованиям Еврокода 7 кл. 9.3.2.2 (2), т. е. особенно в отношении консольных и опорных стен.

Конструкция гравитационных подпорных стен габионные земляные подпорные стены должны соответствовать Еврокоду 7 пункт 9и пункт 4 и пункт 5 стандарта BS8002:2015, в частности Eurocode 7 Cl. 9.3.2.2(1)P в отношении незапланированных земляных работ.

При проектировании гравитационной подпорной стены, например габионная стена мы обязаны учитывать все аспекты, которые могут повлиять на нормальную работоспособность и эксплуатационные характеристики стены. Такие соображения могут включать, но не ограничиваться: —

• Обеспечение того, чтобы уровень формирования стены не находился в почве, содержащей органические вещества, поскольку такие материалы подвержены объемным изменениям из-за деградации, что может привести к перемещению и потенциальной нестабильности в стене. . Аналогичным образом неинженерная засыпка, т. е. искусственный грунт, который может включать либо неуплотненный, либо плохо уплотненный материал, а также материал, подверженный объемным изменениям из-за деградации.
• Стеновая формация находится на уровне, при котором грунты фундамента не подвержены объемным изменениям из-за морозного пучения и оттаивания, т.е. обычно на 450 мм ниже уровня земли.

Следует отметить, что земляная подпорная стена из габионов является гибкой и может выдерживать неравномерную осадку и перемещение без разрушения конструкции. Критерий, обычно связанный с жесткими конструкциями, т.е. кирпича, в частности, требование обеспечить формирование фундамента на глубине ниже уровня, на котором изменение объема из-за сезонных колебаний влажности может происходить, в частности, в глинистых грунтах, где минимальная глубина 900 мм требуется, не применимо к гибкой земляной подпорной стенке габиона.

Любое сопротивление скольжению, обеспечиваемое грунтом поверхности стены, обычно игнорируется при проектировании из-за того, что такие грунты могут быть не искусственными, частично органическими и не всегда присутствуют после завершения строительства стены.

Закладка фундамента на 0,5 м ниже уровня земли до поверхности стены удовлетворяет требованиям: —

• Поддержание устойчивого равновесия и деформация грунта
• Избегайте потенциального разрушения из-за промерзания
• Обычно находится ниже уровня любой органической почвы.

Начало возведения стены габиона непосредственно на поверхности вынутого грунта, скорее всего, окажется недопустимым из-за чрезмерной неровности. Использование хорошо отсортированного гранулированного материала, такого как SHW Тип 1, уплотненного для обеспечения плотной стабильной массы или бетона, обеспечит подходящую засыпку/выравнивающую среду и, таким образом, сохранит приемлемое выравнивание стен. Оба материала можно считать невосприимчивыми к замерзанию и, как таковые, соответствующими требованиям по предотвращению потенциального разрушения из-за промерзания.

Почвы на уровне пласта и ниже имеют важное значение для вывода о пригодности подпорной стены под действием силы тяжести, включая земляную подпорную стену из габионов. Некоторые почвы, напр. мягкие и очень мягкие илы и глины, а также почвы, содержащие органические вещества, вряд ли будут демонстрировать удовлетворительные геотехнические характеристики, необходимые для обеспечения и поддержания удовлетворительной конструкции, производительности и эксплуатационной пригодности стены. Некоторые рыхлые несвязные материалы, напр. песок и гравий также могут оказаться неприемлемыми, если их не обработать.

Примеры изображений хорошего камня, расположенного в ступенчатых и промывших стенах

А 6 м высокая промывка. Хороший пример укладки камня при заполнении габиона

Хорошая укладка камня габиона крупным планом

Узкий габион, обращенный к шпунту

Hardscaping 101: Габионные стены — Gardenista

Начните вводить текст для поиска…

Искать

От берегов Нила до вашего двора габионные стены являются благом для ландшафта. Используемые в течение тысяч лет военными и инженерами-строителями, габионы представляют собой привлекательную, эффективную и недорогую систему подпорных стен. Читайте дальше, чтобы узнать, как использовать эту древнюю технологию в своем саду:

Вверху: Ландшафтные архитекторы Кеттелкамп и Кеттелкамп из Эванстона, штат Иллинойс, покрыли габионные стены бетонными плитами в семейном убежище на озере Мичиган. Фотография предоставлена ​​Kettelkamp & Kettelkamp.

Что такое габионы?

Произведенное от старого итальянского слова gabbione,  означающего «большая клетка», габионы – это ограждения, которые можно заполнить любым неорганическим материалом: камнем, кирпичом или бетонным мусором. Первоначально клетки были плетеными, но теперь они обычно представляют собой сварную сетку из прочной оцинкованной проволоки с покрытием или из нержавеющей стали, которая не сгибается при заполнении камнями. В ландшафтном дизайне габионные стены могут поддерживать земляную стену, стабилизировать почву, предотвращать эрозию и многое другое.

Вверху: в проекте Бедфордшир, Великобритания, лондонская архитектурная фирма Platform 5 использовала габионные стены для создания перехода между жилой и сельскохозяйственной средой. Дополнительную информацию см. в разделе Умный современный дом с видом на луг, включенный в Remodelista. Вверху: за пределами дома в Уинтропе, штат Вашингтон, созданного компанией David Coleman Architecture, габион действует как подпорная стена, экран для уединения и контекстуальная связь между зданием и ландшафтом. Строительные отходы были значительно сокращены за счет использования выкопанного материала в качестве наполнителя. Фотография Лары Свиммер, предоставлена ​​David Coleman Architecture.

Какова история габионных стен?

Около 7 000 лет назад ранние сооружения типа габионов защищали берега Нила. В средневековую эпоху габионы использовались в качестве военных укреплений. Позже они использовались для структурных целей в архитектуре. Очевидно, Леонардо да Винчи использовал габион для фундамента замка Сан-Марко в Милане. В недавней истории инженеры-строители широко использовали габионы для стабилизации береговых линий, берегов рек, автомагистралей и склонов от эрозии.

Вверху: «Использование региональных материалов связывает новое пространство с культурой места», — говорит ландшафтный архитектор Кристин Тен Эйк. Она и ее компания превратили заброшенную парковку в Capri Lounge, место для собраний жителей отеля Thunderbird в Марфе, штат Техас. Фотография Дэвида Лейка.

В чем преимущества габионных стен?

История показала, что габионы — надежное решение проблемы эрозии почвы. Другие причины их использования:

• Эстетика : Габионы выглядят естественно и могут связать дом с ландшафтом, используя материалы-наполнители, выкопанные на участке или на местности.
• Экологичность : При использовании местного материала в качестве наполнителя исключаются транспортные расходы и сопутствующий расход топлива.
• Экологичность : Используемые в качестве теневых экранов в жарком климате, габионные стены обеспечивают пассивное охлаждение; они пропускают воздух, обеспечивая вентиляцию.
• Проницаемость : Габионы водопроницаемы и свободно дренируются; их нельзя смыть движущейся водой.
• Простота установки и встроенная прочность : Каменная насыпь оседает на контуры грунта под собой и обладает такой прочностью на трение, что фундамент не требуется. На самом деле прочность и эффективность стены со временем могут увеличиваться, поскольку ил и растительность заполняют пустоты и укрепляют конструкцию. Еще одно преимущество перед более жесткими конструкциями: габионы могут приспосабливаться к движению грунта.
• Долговечный.

Вверху: в этом жилом проекте от LIVINGplaces Design Studio «Габионы предоставили возможность использовать органический материал (камень), который связан с геологической историей участка», говорит Джонатан Блазег из Minneapolis landscape architects Coen & Partners. «Клетка более непосредственно связана с архитектурой и признанием структуры». Фотография предоставлена ​​компанией Coen & Partners, членом каталога архитекторов и дизайнеров Remodelista. Вверху: габионы образуют развлекательное пространство и обеспечивают сидячие места. Фотография предоставлена ​​компанией Kettelkamp & Kettelkamp.

Какой материал можно использовать для заполнения габионной стены?

Камень является наиболее типичным наполнителем благодаря своей прочности, долговечности и стабильности. Часто наполнитель выбирают из-за его эстетических свойств или из-за того, что его можно переработать с сайта. Некоторые соображения зависят от назначения стены. Для подпорной стены камень должен быть достаточно плотным, чтобы выдержать нагрузку. Типична твердая порода, такая как базальт.

N.B.: Если вы строите подпорную стену, попросите ландшафтного архитектора или инженера определить нагрузки, напряжения и другие факторы.

Вверху: фотография предоставлена ​​ландшафтным архитектором Кристин Тен Эйк.

По какой причине

вместо использовать габионные стены?

Стены из габионов могут поставляться с одной предупреждающей этикеткой: возможная среда обитания животных. «Габионы могут быть хорошими укрытиями для маленьких тварей», — говорит Ив Хогеланд, директор Shades of Green Landscape Architecture. «Они хороши для среды обитания диких животных, но это должно быть хорошо и для людей, живущих там».

Можно ли использовать габионы не только для подпорных стен?

Абсолютно. Габионы можно заново изобретать для многих садовых применений: скамеек, уличных каминов, фундаментов заборов, прудов, кашпо и даже столбов для водопроводных кранов. Вверху: в доме на холме архитектора Дэвида Коулмана габион используется в качестве лестничных перил и визуального разделителя между входной лестницей и Палуба. Фотография Лары Свиммер предоставлена ​​David Coleman Architecture.

Примечание. Всякий раз, когда конструкция габиона используется для ограждения или экранирования, требуется жесткость окружающей рамы.

Сколько стоят габионы?

Цена может сильно различаться в зависимости от:

Габионов: Клетки обычно изготавливаются из 3-дюймовой сетки, которая продается в различных размерах. Согласно Gabion Baskets, отраслевым стандартом является шаг в 3 фута. Чтобы оценить стоимость, рассчитайте 35 долларов за кубический ярд (квадратная клетка площадью 3 фута) для оцинкованной сетки стандартного размера. Габионные стены могут быть изготовлены практически любого размера (в пределах конструктивных ограничений) для конкретных нужд объекта.

Filler : Здесь вы можете контролировать цену. Наполнителем может быть дорогой сланец или бесплатно переработанный бетон. Для большого проекта вы часто можете найти наполнитель на месте.

Установка:  Габионы очень доступны по цене для подпорной стены или каменного ограждения, поскольку требуются небольшие земляные работы или подготовка земли. «Похоже, что клиенты потеряли сотни и тысячи долларов, — говорит Кеттелькамп, — но, поскольку им не требуется фундамент, это очень экономичный способ построить садовую стену. Стоимость рабочей силы минимальна по сравнению с традиционной стеной из полевого камня в Новой Англии». Вверху: в проекте Kettelkamp & Kettelkamp на озере Мичиган стены корзины габиона были построены с использованием стандартных панелей из проволоки от Nashville Wire Products. «Они продают большие куски проволоки, и вы связываете их вместе, чтобы сделать корзины», — говорит Кеттелькамп. «Под проволочными каркасами уложен уплотненный слой гравия толщиной в один фут. Затем вы наполняете корзины тем, что хотите. Мы знали, что поблизости разрушают некоторые бетонные дороги, поэтому мы переработали дробленый бетон, чтобы заполнить корзины». Чтобы увидеть больше об этом проекте, перейдите на Классический летний дом на озере Мичиган от Kettelkamp & Kettelkamp.

Габионная стенка

Плюсы:

• Конструктивно надежный способ предотвратить эрозию почвы и построить подпорную стенку
• Простота установки — не требуется земляных работ или фундамента
• Доступная цена
• Экологичность 8-0900 8-0900
• 8 8-0908 8-0908 8-0909 прочный

Минусы:

• Может стать домом для нежелательных диких животных
• Может быть слишком громоздким для небольших помещений

Нравится внешний вид, но не нужна стена? См. Габионную мебель Ребекки Коул, чтобы узнать о простом способе использования ее на открытом воздухе.

Влечет к проволочной сетке? Подумайте о ограждении из свиной проволоки. Чтобы узнать больше, ознакомьтесь со всеми нашими функциями Hardscaping 101.

by Kendra Wilson

September 8, 2022

by Kendra Wilson

August 29, 2022

by Kendra Wilson

August 18, 2022

From:

Message:

Продавец:

Подпорные стены из габионных корзин — Габионные корзины

Подпорная стена, тип

Скачать слайды видео

О подпорных стенках из габионов

Подпорные стены из габионов представляют собой подпорные стены гравитационного типа, в которых используются проволочные корзины, заполненные камнем. Они очень похожи на нашу конструкцию из бетонных блоков, но должны иметь больший объем, поскольку масса бетона тяжелее массы камня.

Подпорная стена из габионов может использоваться как для защиты берегов реки, так и в качестве обычных подпорных стен.

Защита реки обычно находится вне дороги в отдаленных местах. Габионные корзины просты в изготовлении, и для их наполнения можно использовать камень из местного карьера.

Габионная корзина позволяет воде стекать через щели в больших камнях, которые используются для наполнения корзин. Если вода не сливается, может потребоваться обратный дренаж, чтобы остановить любое нарастание гидростатического давления за стеной, которое может привести к разрушению.

Для изготовления корзин из габионов можно использовать различные материалы. Выбор материала зависит от бюджета и срока службы стены. Столкнувшись с камнем, они могут выглядеть очень привлекательно.

Нужна поддержка для вашего следующего проекта? Нажмите здесь , чтобы задать вопрос.

Установка подпорных стенок из габионов

Габионы должны быть установлены в соответствии с инструкциями производителя. Все места пересечения габионных панелей должны быть протянуты проволокой, соответствующей сетке габиона.

Внутренние раскосы должны быть закреплены на открытых поверхностях. Проволока в тон габионной сетке. Проволока должна быть предусмотрена на 1/3 и 2/3 высоты габиона для габионов высотой 1,0 м и на 1/2 высоты для габионов высотой 0,5 м.

Камень для заполнения габионов должен быть твердым и прочным, номинальным размером 150 мм, но не менее 100 мм и не более 200 мм.

Камень для заполнения габионов должен иметь угловатую форму и располагаться плоско, чтобы свести к минимуму пустоты и обеспечить плотную, стабильную массу. Габионный камень должен быть подобран вручную после укладки на машине. Камни в передней части корзины должны быть выбраны и размещены, чтобы обеспечить аккуратную отделку.

Формование до основания стены габиона должно быть контрольно укатано катком с собственной массой 2 тонны для выявления и ослабления мест. Мягкие участки должны быть выкопаны и заполнены гранулированным подстилающим материалом типа 1 и уплотнены слоями по 150 мм.

Материал для обратной засыпки, состоящий из хорошо отсортированного гранулированного материала с максимальным размером частиц 40 мм. Уплотнительная установка, используемая на расстоянии 2 м от задней части стены и имеющая собственный вес не более 1000 кг. задняя стенка.

Размеры габионных корзин

Выбор габионных корзин зависит от дизайна стены. Для достижения наиболее эффективного дизайна можно использовать несколько размеров блоков.

Выбор толщины и типа проволоки зависит от расчетного срока службы и расположения стены. Например, для прибрежного участка потребуется провод большого сечения.

Подпорные стены из габионов наклонены под углом 6 градусов к вертикали для повышения устойчивости. При правильной спецификации наклон может быть обычно увеличен до максимум 10 градусов, что может обеспечить экономию средств при проектировании. Следует соблюдать осторожность при проектировании вертикальных стен из-за их гибкости.

Габионные корзины	Тройной срок службы с покрытием	ПВХ с зеленым цинковым покрытием	ПВХ с серо-цинковым покрытием	Нержавеющая сталь, тип 304
Типоразмер	Диаметр проволоки.	Диаметр проволоки / общая толщина	Диаметр проволоки / общая толщина	Диаметр проволоки
1 х 1 х 1 м	3,0, 4,0, 5,0 мм	3,0/3,5 мм и 3,8/4,3 мм	3,0/3,5 мм 905:00	3,0 мм
1,5 х 1 х 1 м	3,0, 4,0, 5,0 мм	3,0/3,5 мм и 3,8/4,3 мм	3,0/3,5 мм	3,0 мм
2 х 1 х 1 м	3,0, 4,0, 5,0 мм	3,0/3,5 мм и 3,8/4,3 мм	3,0/3,5 мм	3,0 мм
3 х 1 х 1 м	3,0, 4,0, 5,0 мм	3,0/3,5 мм и 3,8/4,3 мм	3,0/3,5 мм
1 х 1 х 0,5 м 905:00	3,0, 4,0, 5,0 мм	3,0/3,5 мм и 3,8/4,3 мм	3,0/3,5 мм	3,0 мм
1,5 х 1 х 0,5 м	3,0, 4,0, 5,0 мм	3,0/3,5 мм и 3,8/4,3 мм	3,0/3,5 мм	3,0 мм
2 х 1 х 0,5 м	3,0, 4,0, 5,0 мм	3,0/3,5 мм и 3,8/4,3 мм	3,0/3,5 мм	3,0 мм
3 х 1 х 0,5 м	3,0, 4,0, 5,0 мм	3,0/3,5 мм и 3,8/4,3 мм	3,0/3,5 мм

Расскажите нам о своем проекте

Имя*
Фамилия*
Электронная почта*
Номер телефона*
Обзор проекта — Расскажите нам о своем проекте и не забудьте указать высоту и длину стен(-ок)*
Я согласен с условиями обслуживания*
Подпишитесь на последние обновления от Retaining Wall Solutions

Нажав кнопку «Отправить» ниже, вы разрешаете Retaining Wall Solutions хранить и обрабатывать личную информацию, предоставленную выше, для предоставления вам запрошенного контента. Для получения дополнительной информации ознакомьтесь с нашей политикой конфиденциальности.

Галерея подпорных стенок из габионов

Сравните цены на типы подпорных стенок

Какой тип подпорной стены является наиболее экономичным в строительстве? Мы написали бесплатное руководство по сравнению цен на подпорные стены. Руководство подробно описывает различные типы подпорных стен и дает вам оценку стоимости каждого типа для сравнения.

Справочник по сравнению цен на подпорные стены

Услуги по проектированию стен из габионов

Проектирование подпорной стены требует знания подпорного материала, уровня грунтовых вод, несущей способности грунта и любых ограничений площадки. Проект требует исследования грунта и инженера-строителя, чтобы убедиться, что проект соответствует назначению.

Мы предлагаем полный комплекс услуг по проектированию от проведения исследования грунта до окончательных рабочих чертежей.

Узнайте о наших услугах по проектированию подпорных стен

Другие типы стен

• Подпорные стены королевского столба
• L-образные подпорные стены
• Подпорная стена из армированной кладки
• Подпорные стены из армированных блоков
• Наклонная подпорная стена
• Гравитационная кладка подпорной стены
• Подпорные стены Криблок
• Стены защиты от наводнений

Часто задаваемые вопросы о подпорных стенках из габионов

Что такое подпорная стена из габионов?

Подпорные стены из габионных корзин строятся путем заполнения проволочных корзин камнем.
