устройство и варианты проектов и схемы, как сделать кровлю пошагово для частного дома и как правильно построить своими руками

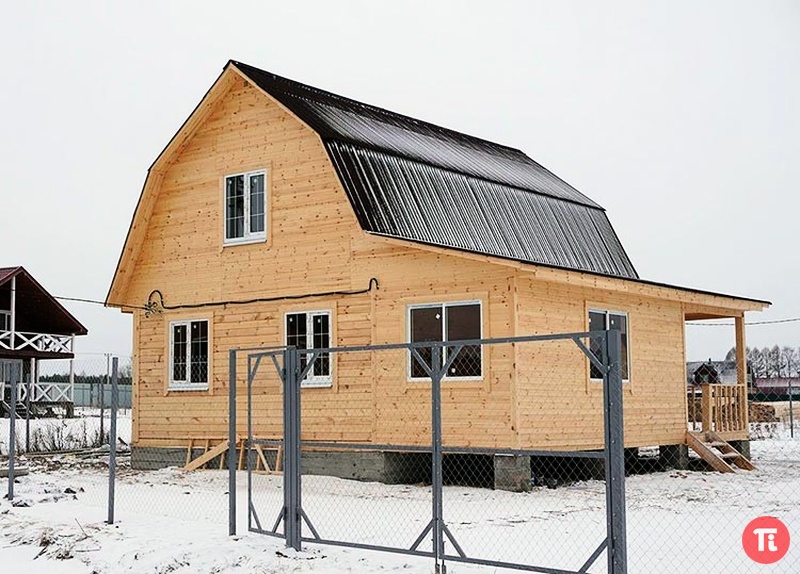

Ломаная крыша не только преображает внешний вид дома, она также необходима для того, чтобы рационально использовать дополнительное пространство. Свое название такая крыша получила благодаря особенности конструкции: она имеет большое количество линий с изломами и пятиугольную проекцию. Под такой крышей может находиться полноценный этаж. А с финансовой точки зрения такая постройка будет гораздо выгоднее, чем возведение дополнительного этажа.

Требования

По сути, подкрышное пространство – это чердак, который можно превратить в полноценное жилое помещение.

Возведение и обустройство ломаной крыши – это нелегкий процесс. Для этого необходимо утеплить и защитить от влаги всю конструкцию. А при соблюдении всех правил и норм строительства дополнительная жилая комната под крышей позволит уменьшить теплопотери дома.

Основные требования, которые должна удовлетворять ломаная крыша, являются следующими:

• высота потолка в помещении должна превышать 2,2 метра, в противном случае находиться в небольшом сжатом помещении будет некомфортно;
• необходимо разработать систему вентиляции для того, чтобы защитить помещение от образования конденсата;
• все кровельные элементы конструкции должны иметь небольшой вес, чтобы не оказывать большую нагрузку на перекрытия и фундамент каркасного дома;
• в целях соблюдения правил пожарной безопасности все деревянные элементы крыши должны быть обработаны антипиренами;

• кровельные конструкции должны иметь отличную изоляцию;
• серьезные требования выдвигаются мансардным окнам. Они должны иметь жесткую и надежную конструкцию, чтобы во время дождя вода не поступала в дом. Кроме того, следует заранее предусмотреть конструкцию мансардных окон, чтобы мытье стекол не вызывало больших трудностей;
• конструкция крыши должна отвечать инженерным расчетам нагрузок, поэтому эту задачу стоит доверить профессионалам. Все остальные работы можно выполнить своими руками;
• основные отличия в конструкции ломаной крыши связаны не только с используемыми материалами, но и с геометрическими параметрами.

Особенности кровли

Ломаная крыша мало чем отличается от классической двускатной конструкции. Разница заключается лишь в том, что скат делится на две части: верхнюю и нижнюю. Такой способ обустройства крыши подходит как для загородных коттеджей, так и для дачных домиков.

Ломаная крыша имеет свои особенности, такие как:

• возможность возведения крыши на старой постройке;
• позволяет без особых финансовых и трудовых затрат возвести дополнительный этаж;
• рациональное использование пространства под крышей и увеличение полезной площади дома;
• даже при комнатных размерах частного дома мансардный этаж с ломаной крышей получается вместительным и просторным, поскольку новое помещение будет немного меньше площади самого сооружения;

• придает более привлекательный внешний вид дому;
• в некоторых случаях существует возможность возвести двухуровневую мансарду;
• сокращение тепловых потерь первого этажа, что позволяет уменьшить расходы на отоплении;
• стены и потолок на мансардном этаже могут иметь скошенную форму, поэтому для обустройства интерьера придется приложить немало усилий;
• высокая стоимость мансардных окон.

Дополнительное пространство можно использовать сезонно или в течение всего года. В данном случае каждый владелец дома выбирает наиболее подходящий вариант. Под крышей может быть оборудовано полноценное жилое пространство с высоким потолком, а также помещение может использоваться в различных целях.

• Полноценная жилая комната. Здесь может расположиться гостиная, детская, спальня или кабинет. Необходимо провести на второй этаж отопление, если помещение будет использовать в течение всего года. И обязательно следует предусмотреть шумоизоляцию, потому что во время осадков звук дождя будет отчетливо слышен через кровлю. А также пространство дополнительно утепляется со всех сторон и покрывается надежной изоляцией.

• Кухня-столовая. Для этого варианта дополнительно необходимо будет провести на второй этаж все необходимые коммуникации, в том числе электричество, отопление, водопровод и канализацию.

• Летняя веранда или комната отдыха – это отличный вариант для обустройства большого дома. На втором этаже можно будет расслабиться и отдохнуть в тишине. В таком случае основное требование к конструкции – крыша должны быть надежно защищена от ветра и осадков. Помещение может быть с утеплением или без него.
• Гардеробная или помещение хозяйственного назначения. Это дополнительное пространство можно также использовать для хранения различных вещей.

Устройство: элементы

Все работы по возведению крыши необходимо начинать с составление проекта и расчета. Эту работу можно доверить профессионалам или выполнить самостоятельно, если вы обладаете хотя бы минимальным опытом в строительной сфере. Для составления проекта лучше воспользоваться специальными компьютерными программами. На чертеже стоит указать все необходимые элементы кровли.

Конструкция ломаной крыши состоит из множества частей. И чем геометрия постройки сложнее и массивнее, тем больше элементов должно быть.

Устройство ломаной крыши включает в себя следующие элементы:

• вертикальные стойки нижним концом упираются в балки перекрытий, а верхним – подпирают нижние стропила. Они также являются каркасом внутренних стен на дополнительном этаже;
• затяжки – это горизонтальные балки для висячих стропил и бабки. Они связывают между собой висячие стропильные пары и снимают нагрузку;
• подкосы – это подпорные диагональные балки, необходимые для снижения нагрузки стропильных ног;
• верхние и нижние стропила – это ребра жесткости, которые выполняют главную функцию всей конструкции;
• мауэрлат – это скрепленные деревянные балки, отвечающие за соединение конструкции со стенами дома;

• коньковый прогон – это место встречи пары верхних стропил;
• бабки – это вертикальное крепление висячих стропил и затяжки, необходимы для того, чтобы уменьшить нагрузку на элементы и минимизировать прогиб;
• схватки – это горизонтальные распорки необходимые для того, чтобы уменьшить нагрузку на стропильную систему, которая обусловлена не только собственной массой, но и осадками, такими как снег;
• обрешетка – это каркас для крепления кровельного материала и изоляции. Она изготавливается в сплошном или решетчатом типе;

• пароизоляция – это первый слой, для которого отлично подходит парозащитная мембрана. Пароизоляционная пленка укладывается по кровельной конструкции с нахлестом, чтобы влага не попадала в утеплитель;
• теплоизоляция является необходимым элементом устройства крыши, поскольку чердачное помещение охлаждается быстрее по сравнению с нижними этажами. В качестве утеплителя специалисты рекомендуют использовать каменные базальтовые плиты. Они укладываются между стропильными элементами. Слой утеплителя должен составлять не менее 20 см;
• гидроизоляция укладывается поверх стропил одним слоем внахлест, для этого отлично подходит мембранный материал;
• кровля укладывается поверх влагоизоляции. Особенности монтажа зависят от выбора материала. Как правило, выполнение работ начинается с нижнего яруса;
• заключительными штрихами после монтажа кровли остаются установка водоотливов и декоративная отделка.

Таким образом, конструкция крыши напоминает слоеный пирог:

• кровельное покрытие;
• гидроизоляция;
• контробрешетка;
• обрешетка;
• теплоизоляция;
• начальная обрешетка;
• карниз;
• пароизоляция;
• стропильная система.

Стропильные системы

Ломаная крыша позволяет без возведения пристройки с минимальными затратами средств и труда расширить полезную площадь дома. Дополнительное пространство можно использовать для отрытой летней веранды или зимнего сада. Помимо этого, небольшая постройка улучшает внешний вид дома и защищает от холода первый этаж.

Стропильная система ломаной крыши отличается от прочих наличием изломов на скатах.

В конструкции ломаной крыши используются довольно габаритные строительные системы. И лучше всего для нее подходит древесина. Установка стропильной системы производится на этапе возведения стен дома или в процессе эксплуатации. Но при этом всю систему можно собрать без использования крупноподъемной техники, придерживаясь лишь модульной методике.

Особенности стропильной системы ломаной крыши являются следующими:

• визуально конструкцию крыши можно поделить на две части: верхнюю и нижнюю. Нижняя часть устанавливается при помощи наслонных стропильных ног. А устройство верхних стропил ориентируется в первую очередь на удобство для владельца дома. Угол наклона нижних и верхних стропил должен быть 60–70° для нижнего яруса и 15–30° – для верхнего;
• в отличие от классической двускатной крыши в данной конструкции имеются специальные ребра жесткости, которые исполняют роль стен на мансарде;
• между стропилами и затяжкой монтируется бабка, которая необходима для придания дополнительной жесткости затяжки и опоры;
• схема установки двух сопряженных скатов под разными углами зависит от размеров и формы постройки;

• конструкция крыши может быть дополнена эркерами – небольшими выступами для окон. В таком случае требуется усиление стропильной системы;
• поскольку стропила ломаной крыши имеют большую длину, то необходимо увеличить надежность конструкции дополнительными элементами – подкосами и затяжками;

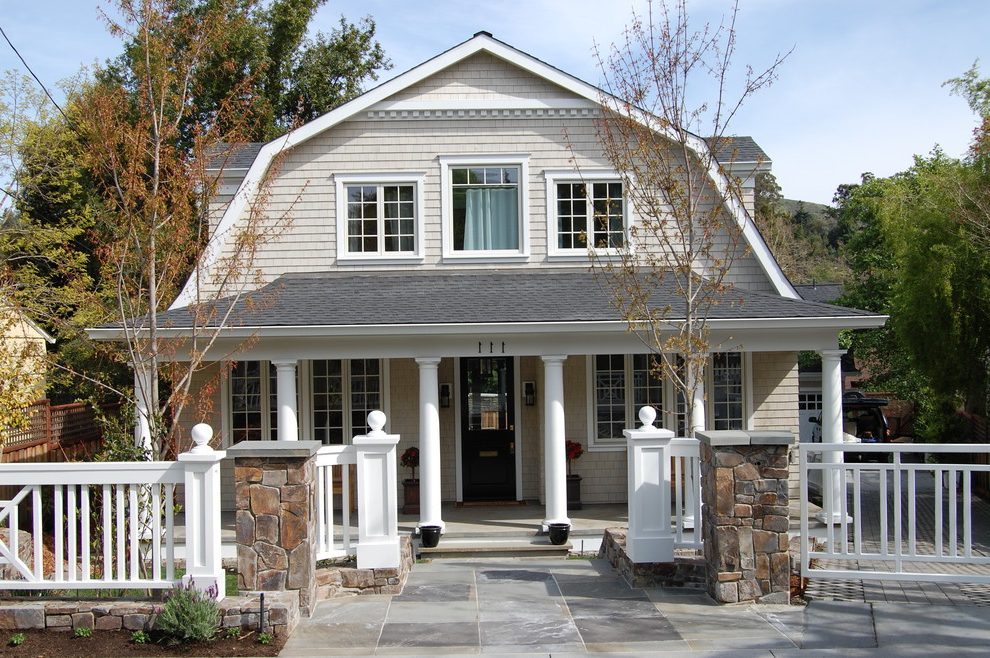

• дом с ломаной крышей хорошо смотрится в дополнении с балконом или пристройкой в виде летней веранды, но в таком случае необходимо усовершенствовать стропильную систему дополнительными выносными опорами.

Строительство мансардного этажа с ломаной крышей обойдется значительно дороже классической двускатной конструкции. И при этом понадобится вникнуть в трудоемкий процесс строительства.

Виды

Существует несколько вариантов ломаных крыш.

• Односкатная ломаная крыша имеет только одну наклонную плоскость. И, несмотря на простую конструкцию, она является нестандартным вариантом. Такую крышу можно возвести без помощи специалистов своими руками. Но конструкция должна иметь хороший уклон для естественного отвода осадков. Дополнительное пространство под крышей в таком доме можно использовать в качестве зимнего сада, зоны отдыха, спортивного зала или полноценной жилой комнаты.
• Двускатная ломаная крыша имеет два ската, направленные в противоположные стороны. Такая конструкция считается наиболее прочной и устойчивой к сильным порывам ветра и осадкам. Она позволяет получить дополнительное пространство большой площади. Такая конструкция крыши наиболее выигрышно смотрится на домах прямоугольной формы.

• Трехскатная ломаная крыша по внешнему виду больше напоминает терем. Такая конструкция придает дому оригинальную и неповторимую привлекательность. Поскольку устройство крыши не имеет дополнительной капитальной стены, вся конструкция имеет небольшой вес.
• Четырехскатная ломаная крыша имеет самую сложную конструкцию с ломанными профилями по всем 4 сторонам дома. Такая крыша значительно расширяет пространство под крышей и позволяет обустроить просторный и удобный этаж. При этом конструкция обладает самым легким весом и не нагружает перекрытия и фундамент.
• Вальмовая крыша имеет дополнительные элементы конструкции, которые не только расширяют пространство, но и повышают стоимость постройки.

Специалисты выделяют три вида конструкционных особенностей ломаной крыши, такие как:

• опора нижних стропил устанавливается на мауэрлат. В таком случае балки перекрытия чердачного помещения не доходят до стен нижнего этажа;
• нижние стропила выходят за пределы внешней стены нижнего этажа. Такая конструкция позволяет увеличить пространство под крышей. И чем больше вынос крыши за пределы конструкции дома, тем больше помещение мансарды;
• используются только наслонные стропила. В данной конструкции нет висячих стропил, опорой для верхнего ската являются затяжки.

Варианты проектов

Конструкция крыши позволяет изменить внутреннее пространство мансарды. И перед тем как приступать к строительству, необходимо изучить немало удачных проектов домов с ломаной крышей.

Кроме того, выбор проекта позволит определиться с размером бруса и количеством строительных материалов.

Внутреннее пространство можно организовать не только функционально, но и привлекательно.

• Пространство под крышей может быть продолжением первого или второго этажа. В таком случае необходимо дополнительно усилить стропильную систему и опорные конструкции.
• Мансарда с ломаной крышей может иметь отдельный вход с улицы. Такой проект предусматривает отдельную лестницу с боковой стороны дома.
• Внутренние стены можно оставить наклонными или скрыть скаты кровли перегородками. В первом случае необходимо продумать как функционально и стильно использовать периферийные зоны.
• То же самое касается стропильной системы на потолке – опоры можно скрыть гипсокартоном или оставить в качестве декоративного элемента.

Ломаная крыша отлично подходит для построек со сложной архитектурой. Один из способов оживить конструкцию крыши заключается в размещении скатов на разных уровнях. Таким образом, можно придать дому асимметричный вид.

За счет частичного смещения оси удается значительно расширить подкрышное пространство и улучшить геометрию помещения. А также можно разделить конструкцию на несколько сегментов с разным углом наклона. Такой прием особенно выигрышно смотрится при обустройстве пристроек и для придания завершенного вида дому с крыльцом.

Выбор материала

Традиционно считалось, что для возведения крыши необходимо выбирать аналогичные материалы, что и для дома. Но на сегодняшний день строители предлагают современные решения.

• Для возведения мансарды лучше всего подходят хвойные породы деревьев. Они отличаются большей прочностью и надежностью, что позволяет выдержать нагрузку. Поверхность материала не должна иметь сучков, трещин, сколов и следов повреждений.
• От металлических и железобетонных элементов лучше отказаться, чтобы уменьшить нагрузку на перекрытия и фундамент. Чем меньше вес крови, тем надежнее конструкция.
• Все строительные материалы должны иметь подходящий уровень влажности. Для древесины оптимальным уровнем считается 18–22%.
• Помимо древесины, понадобятся металлические крепежные элементы для соединения стропил, изоляционных и кровельных материалов.

Для строительства ломаной крыши следует использовать следующие материалы:

• брус с сечением 90х140 или 140х140 мм для мауэрлата;
• подстропильные балки;
• балки для усиления потолка;
• доски для напольного покрытия;
• стойки для внутренних стен помещения;
• конек для крыши и стойки;

• доска необрезная для кровли для теплоизоляции и обрешетки;
• стропила для скатов 40х100 мм;
• материалы для гидроизоляции, пароизоляции и теплоизоляции кровли;
• кровельные материалы;
• отделочные материалы для стен и потолка;
• крепежные элементы: металлические скобы, уголки, болты, гвоздки и саморезы.

Как рассчитать?

Чтобы в процессе работы не столкнуться с нехваткой строительных материалов, необходимо предварительно провести детальные расчеты. Для этого понадобятся чертежи дома и крыши, калькулятор и рулетка. Для расчета кровельного материала, исходя из плана, определяется общая площадь каждого ската, а затем все данные суммируются. Полученный результат делится на площадь кровельного листа и прибавляется 10–15% для запаса и форс-мажорных ситуаций.

При расчетах необходимо также учитывать наличие карнизов с коньками. Вычислив общую площадь крыши, можно определить не только количество строительных материалов, но и рассчитать нагрузку всей конструкции.

Для того, чтобы определить нагрузку на несущие конструкции постройки необходимо учитывать следующие моменты:

• вес материалов кровли;
• примерную массу снега;
• массу элементов обрешетки;
• нагрузку изоляционных материалов на стропила;
• размеры крыши;
• углы установки скатов;

• шаг установки элементов стропильной системы и кровельной обрешетки;
• дополнительные нагрузки: вес людей, нагрузку от стеклопакетов, вентиляции и других дополнений.

После этого производится расчет несущей способности по формулам. А также можно воспользоваться специальными программами. При этом необходимо будет учитывать снеговую и ветровую нагрузки, характерные для конкретного региона.

Новичкам в строительстве лучше эту работу доверить профессионалам. Поскольку от расчета зависит выбор и количество строительных материалов.

Защита древесины

Дерево восприимчиво ко многим воздействиям, поэтому для надежности перед монтажом все строительные элементы из дерева необходимо обработать защитными средствами. В арсенале современных производителей есть такие составы, как:

• антипирены – необходимы для защиты от пожара;
• антисептические средства;
• пропитки от гниения.

Разумнее приобрести готовые смеси для обработки. Все защитные препараты необходимо наносить на улице или в хорошо проветриваемом помещении. Для нанесения можно использовать широкую кисть или распылитель. Все защитные средства наносятся в несколько слоев. Но самым надежным способом обработки древесины является полное погружение материала в раствор. В таком случае понадобится подготовить объемный резервуар и большое количество защитного средства. Такой способ обработки обеспечивает качественное проникновение защитных средств внутрь древесины.

Любые препараты, в состав которых входит биодид, опасны для здоровья человека. Поэтому во время обработки древесины необходимо надеть защитную маску, очки и перчатки. После нанесения защитной пропитки поверхность должна полностью высохнуть.

Все стыки деревянных элементов после соединения необходимо также обработать защитными средствами. А в процессе эксплуатации дома основные элементы несущей конструкции необходимо также периодически обрабатывать.

Этапы возведения

Закончив все расчеты и подготовительные этапы можно переходить к строительству. Несмотря на всю сложность конструкции ломаной крыши ее можно возвести своими руками. Для начала необходимо определиться с размерами и схемой крыши, а потом придерживаться пошаговой инструкции.

• Первый этап строительства заключается в установке мауэрлата, к которому впоследствии крепятся концы стропил. Деревянный брус укладывается по всему периметру стен.
• Если нижний этаж построен не из дерева, то в стенах необходимо сделать отверстия для анкеров на расстоянии 2 метра и установить крепеж. Далее, на поверхность укладывается гидроизоляционный слой и деревянный брус с отверстиями для крепежа. Затем, можно переходить к установке мауэрлата, который плотно притягивается к анкерам.
• Следующим шагом идет установка балок перекрытия. Они будут служить потолком для первого этажа и опорой для вертикальных стоек второго этажа. В первую очередь балки монтируются с двух сторон на торцевых сторонах здания, затем между ними натягивается бечевка для указания плотности. Необходимо строго соблюдать горизонтальный уровень для качественной основы кровли. Затем, размещаются промежуточные балки. Края балок промазываются мастикой.

• Установка стоек производится по тому же принципу. Сначала монтируются стойки по двум сторонам постройки, а затем устанавливаются промежуточные элементы. Между стойками необходимо оставлять расстояние не более 2 метров. Для фиксации стоек можно использовать временные распорки. Высота стоек должна быть на 10 см выше желаемой высоты потолка.
• Затем, между промежуточными стойками устанавливаются прогоны и недостающие стойки. Таким образом, мансарда получает очертания каркаса внутренних стен.
• При помощи металлических крепежных уголков к прогонам крепятся поперечные балки. Сверху все затяжки скрепляются доской – это необходимо для придания конструкции большей жесткости.
• После этого устанавливаются стропила. Для этого на расстоянии около 1–1,2 метра на мауэрлате размечаются точки монтажа. В первую очередь устанавливаются боковые стропила, а затем промежуточные. При необходимости наслонные стропила можно подпереть подкосами.

• После этого можно переходить к верхним стропилам. Для начала две доски устанавливаются и соединяются между собой с боковой части дома. Крепление фиксируется с затяжками. Если длина мансарды не превышает 10 метров, для придания конструкции большей жесткости необходимо использовать подкосы. В ином случае необходимо выполнить продольное соединение коньковой балкой. Далее, устанавливаются остальные пары стропил.
• Затем, нашиваются подвески, которые необходимы для того, чтобы затяжки были надежно зафиксированы без временных подпорок. После этого устанавливаются каркас фронтона и фасадные составляющие: окна, двери, балкон.
• Заключительный этап возведения заключается в обшивке фронтов и крепления обрешетки. Шаг обрешетки выбирается индивидуально, исходя из выбранного кровельного материала.

Оформление

Все работы по оформлению относятся к разряду второстепенных, но остаются не менее важными. Они включают в себя обустройство карнизов, утепление кровли, обшивку фронтов и установку труб для водостока.

Любой кровельный материал монтируется только после изоляционных материалов. Первым слоем укладывается пароизоляционная пленка, затем утеплитель, в качестве которого необходимо использовать безопасные негорючие материалы: прессованную минеральную вату, пенопласт, пеноизол и другие изоляционные материалы. После этого укладывается гидроизоляция.

После того как монтаж каркаса и изоляции ломаной крыши завершен, можно переходить к кровельным работам. Это важный и сложный этап, для которого понадобится участие минимум троих человек.

Подходящие материалы для кровли ломаной крыши являются следующие:

• шифер;
• металлочерепица;
• керамическая черепица;
• дерево;
• рулонные битумные материалы;
• профнастил;
• ондулин.

Если в планах использовать мансарду в качестве жилой зоны, то не стоит выбирать для кровли медную черепицу и железо, поскольку под действием прямых солнечных лучей крыша и пространство под ней будет быстро нагреваться. Популярными материалами для кровли до сих пор остаются шифер и панели металлочерепицы. Современные производители предлагают также новый материал ондулин, который является устойчивым к температурным перепадам и воздействию прямых солнечных лучей.

Водоотливы – это необходимые элементы кровли. Они применяются для того, чтобы воды с крыши не разрушала фундамент и стены дома. Для водоотлива подходит пластик, оцинкованная сталь и цветные металлы.

Главное, чтобы выбранный материал был устойчив к воздействию коррозии и ржавчины. И не менее важно, чтобы водоотвод отличался низким уровнем шума.

Мансардные окна необходимы не только для освещения, но и для естественной вентиляции. К окнам предъявляются особые требования. Они должны обладать отличным уровнем гидроизоляции. А также стоит обратить внимание на механизм открывания окон, ведь в процессе эксплуатации стекла должно быть удобно чистить от грязи и разводов. А также можно на наклонных скатах установить большие окна в виде чердачных выходов. Такая конструкция будет наиболее выигрышна с точки зрения функциональности и стиля.

Еще один оригинальный способ расположения окон на скатной части называется «кукушка». В данном случае конструкция крыши дополняется выступом с собственной стропильной системой, что дает возможность установить оконную раму вертикально и защитить стекла от осадков козырьком. Балконы стоит размещать на вертикальном фронтоне – таким способом выполнить работы гораздо проще. Но также можно разместить балкон и на скатной части крыши, в таком случае потребуется пересмотреть конструкцию крыши и усилить несущие элементы.

Готовая конструкция ломаной крыши ничем не отличается от аналогичных построек и ее технология строительства не очень сложная. Но чтобы конструкция была выполнена правильно и качественно, необходимо соблюдать все правила, нормы и рекомендации строителей. И при этом можно не прибегать к услугам дорогостоящих специалистов.

Еще больше об особенностях устройства ломаной крыши смотрите в следующем видео.

устройство и варианты проектов и схемы, как сделать кровлю пошагово для частного дома и как правильно построить своими руками

Ломаная крыша не только преображает внешний вид дома, она также необходима для того, чтобы рационально использовать дополнительное пространство. Свое название такая крыша получила благодаря особенности конструкции: она имеет большое количество линий с изломами и пятиугольную проекцию. Под такой крышей может находиться полноценный этаж. А с финансовой точки зрения такая постройка будет гораздо выгоднее, чем возведение дополнительного этажа.

Требования

По сути, подкрышное пространство – это чердак, который можно превратить в полноценное жилое помещение. Возведение и обустройство ломаной крыши – это нелегкий процесс. Для этого необходимо утеплить и защитить от влаги всю конструкцию. А при соблюдении всех правил и норм строительства дополнительная жилая комната под крышей позволит уменьшить теплопотери дома.

Основные требования, которые должна удовлетворять ломаная крыша, являются следующими:

• высота потолка в помещении должна превышать 2,2 метра, в противном случае находиться в небольшом сжатом помещении будет некомфортно;
• необходимо разработать систему вентиляции для того, чтобы защитить помещение от образования конденсата;
• все кровельные элементы конструкции должны иметь небольшой вес, чтобы не оказывать большую нагрузку на перекрытия и фундамент каркасного дома;
• в целях соблюдения правил пожарной безопасности все деревянные элементы крыши должны быть обработаны антипиренами;

• кровельные конструкции должны иметь отличную изоляцию;
• серьезные требования выдвигаются мансардным окнам. Они должны иметь жесткую и надежную конструкцию, чтобы во время дождя вода не поступала в дом. Кроме того, следует заранее предусмотреть конструкцию мансардных окон, чтобы мытье стекол не вызывало больших трудностей;
• конструкция крыши должна отвечать инженерным расчетам нагрузок, поэтому эту задачу стоит доверить профессионалам. Все остальные работы можно выполнить своими руками;
• основные отличия в конструкции ломаной крыши связаны не только с используемыми материалами, но и с геометрическими параметрами.

Особенности кровли

Ломаная крыша мало чем отличается от классической двускатной конструкции. Разница заключается лишь в том, что скат делится на две части: верхнюю и нижнюю. Такой способ обустройства крыши подходит как для загородных коттеджей, так и для дачных домиков.

Ломаная крыша имеет свои особенности, такие как:

• возможность возведения крыши на старой постройке;
• позволяет без особых финансовых и трудовых затрат возвести дополнительный этаж;
• рациональное использование пространства под крышей и увеличение полезной площади дома;
• даже при комнатных размерах частного дома мансардный этаж с ломаной крышей получается вместительным и просторным, поскольку новое помещение будет немного меньше площади самого сооружения;

• придает более привлекательный внешний вид дому;
• в некоторых случаях существует возможность возвести двухуровневую мансарду;
• сокращение тепловых потерь первого этажа, что позволяет уменьшить расходы на отоплении;
• стены и потолок на мансардном этаже могут иметь скошенную форму, поэтому для обустройства интерьера придется приложить немало усилий;
• высокая стоимость мансардных окон.

Дополнительное пространство можно использовать сезонно или в течение всего года. В данном случае каждый владелец дома выбирает наиболее подходящий вариант. Под крышей может быть оборудовано полноценное жилое пространство с высоким потолком, а также помещение может использоваться в различных целях.

• Полноценная жилая комната. Здесь может расположиться гостиная, детская, спальня или кабинет. Необходимо провести на второй этаж отопление, если помещение будет использовать в течение всего года. И обязательно следует предусмотреть шумоизоляцию, потому что во время осадков звук дождя будет отчетливо слышен через кровлю. А также пространство дополнительно утепляется со всех сторон и покрывается надежной изоляцией.

• Кухня-столовая. Для этого варианта дополнительно необходимо будет провести на второй этаж все необходимые коммуникации, в том числе электричество, отопление, водопровод и канализацию.

• Летняя веранда или комната отдыха – это отличный вариант для обустройства большого дома. На втором этаже можно будет расслабиться и отдохнуть в тишине. В таком случае основное требование к конструкции – крыша должны быть надежно защищена от ветра и осадков. Помещение может быть с утеплением или без него.
• Гардеробная или помещение хозяйственного назначения. Это дополнительное пространство можно также использовать для хранения различных вещей.

Устройство: элементы

Все работы по возведению крыши необходимо начинать с составление проекта и расчета. Эту работу можно доверить профессионалам или выполнить самостоятельно, если вы обладаете хотя бы минимальным опытом в строительной сфере. Для составления проекта лучше воспользоваться специальными компьютерными программами. На чертеже стоит указать все необходимые элементы кровли.

Конструкция ломаной крыши состоит из множества частей. И чем геометрия постройки сложнее и массивнее, тем больше элементов должно быть.

Устройство ломаной крыши включает в себя следующие элементы:

• вертикальные стойки нижним концом упираются в балки перекрытий, а верхним – подпирают нижние стропила. Они также являются каркасом внутренних стен на дополнительном этаже;
• затяжки – это горизонтальные балки для висячих стропил и бабки. Они связывают между собой висячие стропильные пары и снимают нагрузку;
• подкосы – это подпорные диагональные балки, необходимые для снижения нагрузки стропильных ног;
• верхние и нижние стропила – это ребра жесткости, которые выполняют главную функцию всей конструкции;
• мауэрлат – это скрепленные деревянные балки, отвечающие за соединение конструкции со стенами дома;

• коньковый прогон – это место встречи пары верхних стропил;
• бабки – это вертикальное крепление висячих стропил и затяжки, необходимы для того, чтобы уменьшить нагрузку на элементы и минимизировать прогиб;
• схватки – это горизонтальные распорки необходимые для того, чтобы уменьшить нагрузку на стропильную систему, которая обусловлена не только собственной массой, но и осадками, такими как снег;
• обрешетка – это каркас для крепления кровельного материала и изоляции. Она изготавливается в сплошном или решетчатом типе;

• пароизоляция – это первый слой, для которого отлично подходит парозащитная мембрана. Пароизоляционная пленка укладывается по кровельной конструкции с нахлестом, чтобы влага не попадала в утеплитель;
• теплоизоляция является необходимым элементом устройства крыши, поскольку чердачное помещение охлаждается быстрее по сравнению с нижними этажами. В качестве утеплителя специалисты рекомендуют использовать каменные базальтовые плиты. Они укладываются между стропильными элементами. Слой утеплителя должен составлять не менее 20 см;
• гидроизоляция укладывается поверх стропил одним слоем внахлест, для этого отлично подходит мембранный материал;
• кровля укладывается поверх влагоизоляции. Особенности монтажа зависят от выбора материала. Как правило, выполнение работ начинается с нижнего яруса;
• заключительными штрихами после монтажа кровли остаются установка водоотливов и декоративная отделка.

Таким образом, конструкция крыши напоминает слоеный пирог:

• кровельное покрытие;
• гидроизоляция;
• контробрешетка;
• обрешетка;
• теплоизоляция;
• начальная обрешетка;
• карниз;
• пароизоляция;
• стропильная система.

Стропильные системы

Ломаная крыша позволяет без возведения пристройки с минимальными затратами средств и труда расширить полезную площадь дома. Дополнительное пространство можно использовать для отрытой летней веранды или зимнего сада. Помимо этого, небольшая постройка улучшает внешний вид дома и защищает от холода первый этаж.

Стропильная система ломаной крыши отличается от прочих наличием изломов на скатах.

В конструкции ломаной крыши используются довольно габаритные строительные системы. И лучше всего для нее подходит древесина. Установка стропильной системы производится на этапе возведения стен дома или в процессе эксплуатации. Но при этом всю систему можно собрать без использования крупноподъемной техники, придерживаясь лишь модульной методике.

Особенности стропильной системы ломаной крыши являются следующими:

• визуально конструкцию крыши можно поделить на две части: верхнюю и нижнюю. Нижняя часть устанавливается при помощи наслонных стропильных ног. А устройство верхних стропил ориентируется в первую очередь на удобство для владельца дома. Угол наклона нижних и верхних стропил должен быть 60–70° для нижнего яруса и 15–30° – для верхнего;
• в отличие от классической двускатной крыши в данной конструкции имеются специальные ребра жесткости, которые исполняют роль стен на мансарде;
• между стропилами и затяжкой монтируется бабка, которая необходима для придания дополнительной жесткости затяжки и опоры;
• схема установки двух сопряженных скатов под разными углами зависит от размеров и формы постройки;

• конструкция крыши может быть дополнена эркерами – небольшими выступами для окон. В таком случае требуется усиление стропильной системы;
• поскольку стропила ломаной крыши имеют большую длину, то необходимо увеличить надежность конструкции дополнительными элементами – подкосами и затяжками;
• дом с ломаной крышей хорошо смотрится в дополнении с балконом или пристройкой в виде летней веранды, но в таком случае необходимо усовершенствовать стропильную систему дополнительными выносными опорами.

Строительство мансардного этажа с ломаной крышей обойдется значительно дороже классической двускатной конструкции. И при этом понадобится вникнуть в трудоемкий процесс строительства.

Виды

Существует несколько вариантов ломаных крыш.

• Односкатная ломаная крыша имеет только одну наклонную плоскость. И, несмотря на простую конструкцию, она является нестандартным вариантом. Такую крышу можно возвести без помощи специалистов своими руками. Но конструкция должна иметь хороший уклон для естественного отвода осадков. Дополнительное пространство под крышей в таком доме можно использовать в качестве зимнего сада, зоны отдыха, спортивного зала или полноценной жилой комнаты.
• Двускатная ломаная крыша имеет два ската, направленные в противоположные стороны. Такая конструкция считается наиболее прочной и устойчивой к сильным порывам ветра и осадкам. Она позволяет получить дополнительное пространство большой площади. Такая конструкция крыши наиболее выигрышно смотрится на домах прямоугольной формы.

• Трехскатная ломаная крыша по внешнему виду больше напоминает терем. Такая конструкция придает дому оригинальную и неповторимую привлекательность. Поскольку устройство крыши не имеет дополнительной капитальной стены, вся конструкция имеет небольшой вес.
• Четырехскатная ломаная крыша имеет самую сложную конструкцию с ломанными профилями по всем 4 сторонам дома. Такая крыша значительно расширяет пространство под крышей и позволяет обустроить просторный и удобный этаж. При этом конструкция обладает самым легким весом и не нагружает перекрытия и фундамент.
• Вальмовая крыша имеет дополнительные элементы конструкции, которые не только расширяют пространство, но и повышают стоимость постройки.

Специалисты выделяют три вида конструкционных особенностей ломаной крыши, такие как:

• опора нижних стропил устанавливается на мауэрлат. В таком случае балки перекрытия чердачного помещения не доходят до стен нижнего этажа;
• нижние стропила выходят за пределы внешней стены нижнего этажа. Такая конструкция позволяет увеличить пространство под крышей. И чем больше вынос крыши за пределы конструкции дома, тем больше помещение мансарды;
• используются только наслонные стропила. В данной конструкции нет висячих стропил, опорой для верхнего ската являются затяжки.

Варианты проектов

Конструкция крыши позволяет изменить внутреннее пространство мансарды. И перед тем как приступать к строительству, необходимо изучить немало удачных проектов домов с ломаной крышей.

Кроме того, выбор проекта позволит определиться с размером бруса и количеством строительных материалов.

Внутреннее пространство можно организовать не только функционально, но и привлекательно.

• Пространство под крышей может быть продолжением первого или второго этажа. В таком случае необходимо дополнительно усилить стропильную систему и опорные конструкции.
• Мансарда с ломаной крышей может иметь отдельный вход с улицы. Такой проект предусматривает отдельную лестницу с боковой стороны дома.
• Внутренние стены можно оставить наклонными или скрыть скаты кровли перегородками. В первом случае необходимо продумать как функционально и стильно использовать периферийные зоны.
• То же самое касается стропильной системы на потолке – опоры можно скрыть гипсокартоном или оставить в качестве декоративного элемента.

Ломаная крыша отлично подходит для построек со сложной архитектурой. Один из способов оживить конструкцию крыши заключается в размещении скатов на разных уровнях. Таким образом, можно придать дому асимметричный вид.

За счет частичного смещения оси удается значительно расширить подкрышное пространство и улучшить геометрию помещения. А также можно разделить конструкцию на несколько сегментов с разным углом наклона. Такой прием особенно выигрышно смотрится при обустройстве пристроек и для придания завершенного вида дому с крыльцом.

Выбор материала

Традиционно считалось, что для возведения крыши необходимо выбирать аналогичные материалы, что и для дома. Но на сегодняшний день строители предлагают современные решения.

• Для возведения мансарды лучше всего подходят хвойные породы деревьев. Они отличаются большей прочностью и надежностью, что позволяет выдержать нагрузку. Поверхность материала не должна иметь сучков, трещин, сколов и следов повреждений.
• От металлических и железобетонных элементов лучше отказаться, чтобы уменьшить нагрузку на перекрытия и фундамент. Чем меньше вес крови, тем надежнее конструкция.
• Все строительные материалы должны иметь подходящий уровень влажности. Для древесины оптимальным уровнем считается 18–22%.
• Помимо древесины, понадобятся металлические крепежные элементы для соединения стропил, изоляционных и кровельных материалов.

Для строительства ломаной крыши следует использовать следующие материалы:

• брус с сечением 90х140 или 140х140 мм для мауэрлата;
• подстропильные балки;
• балки для усиления потолка;
• доски для напольного покрытия;
• стойки для внутренних стен помещения;
• конек для крыши и стойки;

• доска необрезная для кровли для теплоизоляции и обрешетки;
• стропила для скатов 40х100 мм;
• материалы для гидроизоляции, пароизоляции и теплоизоляции кровли;
• кровельные материалы;
• отделочные материалы для стен и потолка;
• крепежные элементы: металлические скобы, уголки, болты, гвоздки и саморезы.

Как рассчитать?

Чтобы в процессе работы не столкнуться с нехваткой строительных материалов, необходимо предварительно провести детальные расчеты. Для этого понадобятся чертежи дома и крыши, калькулятор и рулетка. Для расчета кровельного материала, исходя из плана, определяется общая площадь каждого ската, а затем все данные суммируются. Полученный результат делится на площадь кровельного листа и прибавляется 10–15% для запаса и форс-мажорных ситуаций.

При расчетах необходимо также учитывать наличие карнизов с коньками. Вычислив общую площадь крыши, можно определить не только количество строительных материалов, но и рассчитать нагрузку всей конструкции.

Для того, чтобы определить нагрузку на несущие конструкции постройки необходимо учитывать следующие моменты:

• вес материалов кровли;
• примерную массу снега;
• массу элементов обрешетки;
• нагрузку изоляционных материалов на стропила;
• размеры крыши;
• углы установки скатов;

• шаг установки элементов стропильной системы и кровельной обрешетки;
• дополнительные нагрузки: вес людей, нагрузку от стеклопакетов, вентиляции и других дополнений.

После этого производится расчет несущей способности по формулам. А также можно воспользоваться специальными программами. При этом необходимо будет учитывать снеговую и ветровую нагрузки, характерные для конкретного региона.

Новичкам в строительстве лучше эту работу доверить профессионалам. Поскольку от расчета зависит выбор и количество строительных материалов.

Защита древесины

Дерево восприимчиво ко многим воздействиям, поэтому для надежности перед монтажом все строительные элементы из дерева необходимо обработать защитными средствами. В арсенале современных производителей есть такие составы, как:

• антипирены – необходимы для защиты от пожара;
• антисептические средства;
• пропитки от гниения.

Разумнее приобрести готовые смеси для обработки. Все защитные препараты необходимо наносить на улице или в хорошо проветриваемом помещении. Для нанесения можно использовать широкую кисть или распылитель. Все защитные средства наносятся в несколько слоев. Но самым надежным способом обработки древесины является полное погружение материала в раствор. В таком случае понадобится подготовить объемный резервуар и большое количество защитного средства. Такой способ обработки обеспечивает качественное проникновение защитных средств внутрь древесины.

Любые препараты, в состав которых входит биодид, опасны для здоровья человека. Поэтому во время обработки древесины необходимо надеть защитную маску, очки и перчатки. После нанесения защитной пропитки поверхность должна полностью высохнуть.

Все стыки деревянных элементов после соединения необходимо также обработать защитными средствами. А в процессе эксплуатации дома основные элементы несущей конструкции необходимо также периодически обрабатывать.

Этапы возведения

Закончив все расчеты и подготовительные этапы можно переходить к строительству. Несмотря на всю сложность конструкции ломаной крыши ее можно возвести своими руками. Для начала необходимо определиться с размерами и схемой крыши, а потом придерживаться пошаговой инструкции.

• Первый этап строительства заключается в установке мауэрлата, к которому впоследствии крепятся концы стропил. Деревянный брус укладывается по всему периметру стен.
• Если нижний этаж построен не из дерева, то в стенах необходимо сделать отверстия для анкеров на расстоянии 2 метра и установить крепеж. Далее, на поверхность укладывается гидроизоляционный слой и деревянный брус с отверстиями для крепежа. Затем, можно переходить к установке мауэрлата, который плотно притягивается к анкерам.
• Следующим шагом идет установка балок перекрытия. Они будут служить потолком для первого этажа и опорой для вертикальных стоек второго этажа. В первую очередь балки монтируются с двух сторон на торцевых сторонах здания, затем между ними натягивается бечевка для указания плотности. Необходимо строго соблюдать горизонтальный уровень для качественной основы кровли. Затем, размещаются промежуточные балки. Края балок промазываются мастикой.

• Установка стоек производится по тому же принципу. Сначала монтируются стойки по двум сторонам постройки, а затем устанавливаются промежуточные элементы. Между стойками необходимо оставлять расстояние не более 2 метров. Для фиксации стоек можно использовать временные распорки. Высота стоек должна быть на 10 см выше желаемой высоты потолка.
• Затем, между промежуточными стойками устанавливаются прогоны и недостающие стойки. Таким образом, мансарда получает очертания каркаса внутренних стен.
• При помощи металлических крепежных уголков к прогонам крепятся поперечные балки. Сверху все затяжки скрепляются доской – это необходимо для придания конструкции большей жесткости.
• После этого устанавливаются стропила. Для этого на расстоянии около 1–1,2 метра на мауэрлате размечаются точки монтажа. В первую очередь устанавливаются боковые стропила, а затем промежуточные. При необходимости наслонные стропила можно подпереть подкосами.

• После этого можно переходить к верхним стропилам. Для начала две доски устанавливаются и соединяются между собой с боковой части дома. Крепление фиксируется с затяжками. Если длина мансарды не превышает 10 метров, для придания конструкции большей жесткости необходимо использовать подкосы. В ином случае необходимо выполнить продольное соединение коньковой балкой. Далее, устанавливаются остальные пары стропил.
• Затем, нашиваются подвески, которые необходимы для того, чтобы затяжки были надежно зафиксированы без временных подпорок. После этого устанавливаются каркас фронтона и фасадные составляющие: окна, двери, балкон.
• Заключительный этап возведения заключается в обшивке фронтов и крепления обрешетки. Шаг обрешетки выбирается индивидуально, исходя из выбранного кровельного материала.

Оформление

Все работы по оформлению относятся к разряду второстепенных, но остаются не менее важными. Они включают в себя обустройство карнизов, утепление кровли, обшивку фронтов и установку труб для водостока.

Любой кровельный материал монтируется только после изоляционных материалов. Первым слоем укладывается пароизоляционная пленка, затем утеплитель, в качестве которого необходимо использовать безопасные негорючие материалы: прессованную минеральную вату, пенопласт, пеноизол и другие изоляционные материалы. После этого укладывается гидроизоляция.

После того как монтаж каркаса и изоляции ломаной крыши завершен, можно переходить к кровельным работам. Это важный и сложный этап, для которого понадобится участие минимум троих человек.

Подходящие материалы для кровли ломаной крыши являются следующие:

• шифер;
• металлочерепица;
• керамическая черепица;
• дерево;
• рулонные битумные материалы;
• профнастил;
• ондулин.

Если в планах использовать мансарду в качестве жилой зоны, то не стоит выбирать для кровли медную черепицу и железо, поскольку под действием прямых солнечных лучей крыша и пространство под ней будет быстро нагреваться. Популярными материалами для кровли до сих пор остаются шифер и панели металлочерепицы. Современные производители предлагают также новый материал ондулин, который является устойчивым к температурным перепадам и воздействию прямых солнечных лучей.

Водоотливы – это необходимые элементы кровли. Они применяются для того, чтобы воды с крыши не разрушала фундамент и стены дома. Для водоотлива подходит пластик, оцинкованная сталь и цветные металлы.

Главное, чтобы выбранный материал был устойчив к воздействию коррозии и ржавчины. И не менее важно, чтобы водоотвод отличался низким уровнем шума.

Мансардные окна необходимы не только для освещения, но и для естественной вентиляции. К окнам предъявляются особые требования. Они должны обладать отличным уровнем гидроизоляции. А также стоит обратить внимание на механизм открывания окон, ведь в процессе эксплуатации стекла должно быть удобно чистить от грязи и разводов. А также можно на наклонных скатах установить большие окна в виде чердачных выходов. Такая конструкция будет наиболее выигрышна с точки зрения функциональности и стиля.

Еще один оригинальный способ расположения окон на скатной части называется «кукушка». В данном случае конструкция крыши дополняется выступом с собственной стропильной системой, что дает возможность установить оконную раму вертикально и защитить стекла от осадков козырьком. Балконы стоит размещать на вертикальном фронтоне – таким способом выполнить работы гораздо проще. Но также можно разместить балкон и на скатной части крыши, в таком случае потребуется пересмотреть конструкцию крыши и усилить несущие элементы.

Готовая конструкция ломаной крыши ничем не отличается от аналогичных построек и ее технология строительства не очень сложная. Но чтобы конструкция была выполнена правильно и качественно, необходимо соблюдать все правила, нормы и рекомендации строителей. И при этом можно не прибегать к услугам дорогостоящих специалистов.

Еще больше об особенностях устройства ломаной крыши смотрите в следующем видео.

устройство и варианты проектов и схемы, как сделать кровлю пошагово для частного дома и как правильно построить своими руками

Ломаная крыша не только преображает внешний вид дома, она также необходима для того, чтобы рационально использовать дополнительное пространство. Свое название такая крыша получила благодаря особенности конструкции: она имеет большое количество линий с изломами и пятиугольную проекцию. Под такой крышей может находиться полноценный этаж. А с финансовой точки зрения такая постройка будет гораздо выгоднее, чем возведение дополнительного этажа.

Требования

По сути, подкрышное пространство – это чердак, который можно превратить в полноценное жилое помещение. Возведение и обустройство ломаной крыши – это нелегкий процесс. Для этого необходимо утеплить и защитить от влаги всю конструкцию. А при соблюдении всех правил и норм строительства дополнительная жилая комната под крышей позволит уменьшить теплопотери дома.

Основные требования, которые должна удовлетворять ломаная крыша, являются следующими:

• высота потолка в помещении должна превышать 2,2 метра, в противном случае находиться в небольшом сжатом помещении будет некомфортно;
• необходимо разработать систему вентиляции для того, чтобы защитить помещение от образования конденсата;
• все кровельные элементы конструкции должны иметь небольшой вес, чтобы не оказывать большую нагрузку на перекрытия и фундамент каркасного дома;
• в целях соблюдения правил пожарной безопасности все деревянные элементы крыши должны быть обработаны антипиренами;

• кровельные конструкции должны иметь отличную изоляцию;
• серьезные требования выдвигаются мансардным окнам. Они должны иметь жесткую и надежную конструкцию, чтобы во время дождя вода не поступала в дом. Кроме того, следует заранее предусмотреть конструкцию мансардных окон, чтобы мытье стекол не вызывало больших трудностей;
• конструкция крыши должна отвечать инженерным расчетам нагрузок, поэтому эту задачу стоит доверить профессионалам. Все остальные работы можно выполнить своими руками;
• основные отличия в конструкции ломаной крыши связаны не только с используемыми материалами, но и с геометрическими параметрами.

Особенности кровли

Ломаная крыша мало чем отличается от классической двускатной конструкции. Разница заключается лишь в том, что скат делится на две части: верхнюю и нижнюю. Такой способ обустройства крыши подходит как для загородных коттеджей, так и для дачных домиков.

Ломаная крыша имеет свои особенности, такие как:

• возможность возведения крыши на старой постройке;
• позволяет без особых финансовых и трудовых затрат возвести дополнительный этаж;
• рациональное использование пространства под крышей и увеличение полезной площади дома;
• даже при комнатных размерах частного дома мансардный этаж с ломаной крышей получается вместительным и просторным, поскольку новое помещение будет немного меньше площади самого сооружения;

• придает более привлекательный внешний вид дому;
• в некоторых случаях существует возможность возвести двухуровневую мансарду;
• сокращение тепловых потерь первого этажа, что позволяет уменьшить расходы на отоплении;
• стены и потолок на мансардном этаже могут иметь скошенную форму, поэтому для обустройства интерьера придется приложить немало усилий;
• высокая стоимость мансардных окон.

Дополнительное пространство можно использовать сезонно или в течение всего года. В данном случае каждый владелец дома выбирает наиболее подходящий вариант. Под крышей может быть оборудовано полноценное жилое пространство с высоким потолком, а также помещение может использоваться в различных целях.

• Полноценная жилая комната. Здесь может расположиться гостиная, детская, спальня или кабинет. Необходимо провести на второй этаж отопление, если помещение будет использовать в течение всего года. И обязательно следует предусмотреть шумоизоляцию, потому что во время осадков звук дождя будет отчетливо слышен через кровлю. А также пространство дополнительно утепляется со всех сторон и покрывается надежной изоляцией.

• Кухня-столовая. Для этого варианта дополнительно необходимо будет провести на второй этаж все необходимые коммуникации, в том числе электричество, отопление, водопровод и канализацию.

• Летняя веранда или комната отдыха – это отличный вариант для обустройства большого дома. На втором этаже можно будет расслабиться и отдохнуть в тишине. В таком случае основное требование к конструкции – крыша должны быть надежно защищена от ветра и осадков. Помещение может быть с утеплением или без него.
• Гардеробная или помещение хозяйственного назначения. Это дополнительное пространство можно также использовать для хранения различных вещей.

Устройство: элементы

Все работы по возведению крыши необходимо начинать с составление проекта и расчета. Эту работу можно доверить профессионалам или выполнить самостоятельно, если вы обладаете хотя бы минимальным опытом в строительной сфере. Для составления проекта лучше воспользоваться специальными компьютерными программами. На чертеже стоит указать все необходимые элементы кровли.

Конструкция ломаной крыши состоит из множества частей. И чем геометрия постройки сложнее и массивнее, тем больше элементов должно быть.

Устройство ломаной крыши включает в себя следующие элементы:

• вертикальные стойки нижним концом упираются в балки перекрытий, а верхним – подпирают нижние стропила. Они также являются каркасом внутренних стен на дополнительном этаже;
• затяжки – это горизонтальные балки для висячих стропил и бабки. Они связывают между собой висячие стропильные пары и снимают нагрузку;
• подкосы – это подпорные диагональные балки, необходимые для снижения нагрузки стропильных ног;
• верхние и нижние стропила – это ребра жесткости, которые выполняют главную функцию всей конструкции;
• мауэрлат – это скрепленные деревянные балки, отвечающие за соединение конструкции со стенами дома;

• коньковый прогон – это место встречи пары верхних стропил;
• бабки – это вертикальное крепление висячих стропил и затяжки, необходимы для того, чтобы уменьшить нагрузку на элементы и минимизировать прогиб;
• схватки – это горизонтальные распорки необходимые для того, чтобы уменьшить нагрузку на стропильную систему, которая обусловлена не только собственной массой, но и осадками, такими как снег;
• обрешетка – это каркас для крепления кровельного материала и изоляции. Она изготавливается в сплошном или решетчатом типе;

• пароизоляция – это первый слой, для которого отлично подходит парозащитная мембрана. Пароизоляционная пленка укладывается по кровельной конструкции с нахлестом, чтобы влага не попадала в утеплитель;
• теплоизоляция является необходимым элементом устройства крыши, поскольку чердачное помещение охлаждается быстрее по сравнению с нижними этажами. В качестве утеплителя специалисты рекомендуют использовать каменные базальтовые плиты. Они укладываются между стропильными элементами. Слой утеплителя должен составлять не менее 20 см;
• гидроизоляция укладывается поверх стропил одним слоем внахлест, для этого отлично подходит мембранный материал;
• кровля укладывается поверх влагоизоляции. Особенности монтажа зависят от выбора материала. Как правило, выполнение работ начинается с нижнего яруса;
• заключительными штрихами после монтажа кровли остаются установка водоотливов и декоративная отделка.

Таким образом, конструкция крыши напоминает слоеный пирог:

• кровельное покрытие;
• гидроизоляция;
• контробрешетка;
• обрешетка;
• теплоизоляция;
• начальная обрешетка;
• карниз;
• пароизоляция;
• стропильная система.

Стропильные системы

Ломаная крыша позволяет без возведения пристройки с минимальными затратами средств и труда расширить полезную площадь дома. Дополнительное пространство можно использовать для отрытой летней веранды или зимнего сада. Помимо этого, небольшая постройка улучшает внешний вид дома и защищает от холода первый этаж.

Стропильная система ломаной крыши отличается от прочих наличием изломов на скатах.

В конструкции ломаной крыши используются довольно габаритные строительные системы. И лучше всего для нее подходит древесина. Установка стропильной системы производится на этапе возведения стен дома или в процессе эксплуатации. Но при этом всю систему можно собрать без использования крупноподъемной техники, придерживаясь лишь модульной методике.

Особенности стропильной системы ломаной крыши являются следующими:

• визуально конструкцию крыши можно поделить на две части: верхнюю и нижнюю. Нижняя часть устанавливается при помощи наслонных стропильных ног. А устройство верхних стропил ориентируется в первую очередь на удобство для владельца дома. Угол наклона нижних и верхних стропил должен быть 60–70° для нижнего яруса и 15–30° – для верхнего;
• в отличие от классической двускатной крыши в данной конструкции имеются специальные ребра жесткости, которые исполняют роль стен на мансарде;
• между стропилами и затяжкой монтируется бабка, которая необходима для придания дополнительной жесткости затяжки и опоры;
• схема установки двух сопряженных скатов под разными углами зависит от размеров и формы постройки;

• конструкция крыши может быть дополнена эркерами – небольшими выступами для окон. В таком случае требуется усиление стропильной системы;
• поскольку стропила ломаной крыши имеют большую длину, то необходимо увеличить надежность конструкции дополнительными элементами – подкосами и затяжками;
• дом с ломаной крышей хорошо смотрится в дополнении с балконом или пристройкой в виде летней веранды, но в таком случае необходимо усовершенствовать стропильную систему дополнительными выносными опорами.

Строительство мансардного этажа с ломаной крышей обойдется значительно дороже классической двускатной конструкции. И при этом понадобится вникнуть в трудоемкий процесс строительства.

Виды

Существует несколько вариантов ломаных крыш.

• Односкатная ломаная крыша имеет только одну наклонную плоскость. И, несмотря на простую конструкцию, она является нестандартным вариантом. Такую крышу можно возвести без помощи специалистов своими руками. Но конструкция должна иметь хороший уклон для естественного отвода осадков. Дополнительное пространство под крышей в таком доме можно использовать в качестве зимнего сада, зоны отдыха, спортивного зала или полноценной жилой комнаты.
• Двускатная ломаная крыша имеет два ската, направленные в противоположные стороны. Такая конструкция считается наиболее прочной и устойчивой к сильным порывам ветра и осадкам. Она позволяет получить дополнительное пространство большой площади. Такая конструкция крыши наиболее выигрышно смотрится на домах прямоугольной формы.

• Трехскатная ломаная крыша по внешнему виду больше напоминает терем. Такая конструкция придает дому оригинальную и неповторимую привлекательность. Поскольку устройство крыши не имеет дополнительной капитальной стены, вся конструкция имеет небольшой вес.
• Четырехскатная ломаная крыша имеет самую сложную конструкцию с ломанными профилями по всем 4 сторонам дома. Такая крыша значительно расширяет пространство под крышей и позволяет обустроить просторный и удобный этаж. При этом конструкция обладает самым легким весом и не нагружает перекрытия и фундамент.
• Вальмовая крыша имеет дополнительные элементы конструкции, которые не только расширяют пространство, но и повышают стоимость постройки.

Специалисты выделяют три вида конструкционных особенностей ломаной крыши, такие как:

• опора нижних стропил устанавливается на мауэрлат. В таком случае балки перекрытия чердачного помещения не доходят до стен нижнего этажа;
• нижние стропила выходят за пределы внешней стены нижнего этажа. Такая конструкция позволяет увеличить пространство под крышей. И чем больше вынос крыши за пределы конструкции дома, тем больше помещение мансарды;
• используются только наслонные стропила. В данной конструкции нет висячих стропил, опорой для верхнего ската являются затяжки.

Варианты проектов

Конструкция крыши позволяет изменить внутреннее пространство мансарды. И перед тем как приступать к строительству, необходимо изучить немало удачных проектов домов с ломаной крышей.

Кроме того, выбор проекта позволит определиться с размером бруса и количеством строительных материалов.

Внутреннее пространство можно организовать не только функционально, но и привлекательно.

• Пространство под крышей может быть продолжением первого или второго этажа. В таком случае необходимо дополнительно усилить стропильную систему и опорные конструкции.
• Мансарда с ломаной крышей может иметь отдельный вход с улицы. Такой проект предусматривает отдельную лестницу с боковой стороны дома.
• Внутренние стены можно оставить наклонными или скрыть скаты кровли перегородками. В первом случае необходимо продумать как функционально и стильно использовать периферийные зоны.
• То же самое касается стропильной системы на потолке – опоры можно скрыть гипсокартоном или оставить в качестве декоративного элемента.

Ломаная крыша отлично подходит для построек со сложной архитектурой. Один из способов оживить конструкцию крыши заключается в размещении скатов на разных уровнях. Таким образом, можно придать дому асимметричный вид.

За счет частичного смещения оси удается значительно расширить подкрышное пространство и улучшить геометрию помещения. А также можно разделить конструкцию на несколько сегментов с разным углом наклона. Такой прием особенно выигрышно смотрится при обустройстве пристроек и для придания завершенного вида дому с крыльцом.

Выбор материала

Традиционно считалось, что для возведения крыши необходимо выбирать аналогичные материалы, что и для дома. Но на сегодняшний день строители предлагают современные решения.

• Для возведения мансарды лучше всего подходят хвойные породы деревьев. Они отличаются большей прочностью и надежностью, что позволяет выдержать нагрузку. Поверхность материала не должна иметь сучков, трещин, сколов и следов повреждений.
• От металлических и железобетонных элементов лучше отказаться, чтобы уменьшить нагрузку на перекрытия и фундамент. Чем меньше вес крови, тем надежнее конструкция.
• Все строительные материалы должны иметь подходящий уровень влажности. Для древесины оптимальным уровнем считается 18–22%.
• Помимо древесины, понадобятся металлические крепежные элементы для соединения стропил, изоляционных и кровельных материалов.

Для строительства ломаной крыши следует использовать следующие материалы:

• брус с сечением 90х140 или 140х140 мм для мауэрлата;
• подстропильные балки;
• балки для усиления потолка;
• доски для напольного покрытия;
• стойки для внутренних стен помещения;
• конек для крыши и стойки;

• доска необрезная для кровли для теплоизоляции и обрешетки;
• стропила для скатов 40х100 мм;
• материалы для гидроизоляции, пароизоляции и теплоизоляции кровли;
• кровельные материалы;
• отделочные материалы для стен и потолка;
• крепежные элементы: металлические скобы, уголки, болты, гвоздки и саморезы.

Как рассчитать?

Чтобы в процессе работы не столкнуться с нехваткой строительных материалов, необходимо предварительно провести детальные расчеты. Для этого понадобятся чертежи дома и крыши, калькулятор и рулетка. Для расчета кровельного материала, исходя из плана, определяется общая площадь каждого ската, а затем все данные суммируются. Полученный результат делится на площадь кровельного листа и прибавляется 10–15% для запаса и форс-мажорных ситуаций.

При расчетах необходимо также учитывать наличие карнизов с коньками. Вычислив общую площадь крыши, можно определить не только количество строительных материалов, но и рассчитать нагрузку всей конструкции.

Для того, чтобы определить нагрузку на несущие конструкции постройки необходимо учитывать следующие моменты:

• вес материалов кровли;
• примерную массу снега;
• массу элементов обрешетки;
• нагрузку изоляционных материалов на стропила;
• размеры крыши;
• углы установки скатов;

• шаг установки элементов стропильной системы и кровельной обрешетки;
• дополнительные нагрузки: вес людей, нагрузку от стеклопакетов, вентиляции и других дополнений.

После этого производится расчет несущей способности по формулам. А также можно воспользоваться специальными программами. При этом необходимо будет учитывать снеговую и ветровую нагрузки, характерные для конкретного региона.

Новичкам в строительстве лучше эту работу доверить профессионалам. Поскольку от расчета зависит выбор и количество строительных материалов.

Защита древесины

Дерево восприимчиво ко многим воздействиям, поэтому для надежности перед монтажом все строительные элементы из дерева необходимо обработать защитными средствами. В арсенале современных производителей есть такие составы, как:

• антипирены – необходимы для защиты от пожара;
• антисептические средства;
• пропитки от гниения.

Разумнее приобрести готовые смеси для обработки. Все защитные препараты необходимо наносить на улице или в хорошо проветриваемом помещении. Для нанесения можно использовать широкую кисть или распылитель. Все защитные средства наносятся в несколько слоев. Но самым надежным способом обработки древесины является полное погружение материала в раствор. В таком случае понадобится подготовить объемный резервуар и большое количество защитного средства. Такой способ обработки обеспечивает качественное проникновение защитных средств внутрь древесины.

Любые препараты, в состав которых входит биодид, опасны для здоровья человека. Поэтому во время обработки древесины необходимо надеть защитную маску, очки и перчатки. После нанесения защитной пропитки поверхность должна полностью высохнуть.

Все стыки деревянных элементов после соединения необходимо также обработать защитными средствами. А в процессе эксплуатации дома основные элементы несущей конструкции необходимо также периодически обрабатывать.

Этапы возведения

Закончив все расчеты и подготовительные этапы можно переходить к строительству. Несмотря на всю сложность конструкции ломаной крыши ее можно возвести своими руками. Для начала необходимо определиться с размерами и схемой крыши, а потом придерживаться пошаговой инструкции.

• Первый этап строительства заключается в установке мауэрлата, к которому впоследствии крепятся концы стропил. Деревянный брус укладывается по всему периметру стен.
• Если нижний этаж построен не из дерева, то в стенах необходимо сделать отверстия для анкеров на расстоянии 2 метра и установить крепеж. Далее, на поверхность укладывается гидроизоляционный слой и деревянный брус с отверстиями для крепежа. Затем, можно переходить к установке мауэрлата, который плотно притягивается к анкерам.
• Следующим шагом идет установка балок перекрытия. Они будут служить потолком для первого этажа и опорой для вертикальных стоек второго этажа. В первую очередь балки монтируются с двух сторон на торцевых сторонах здания, затем между ними натягивается бечевка для указания плотности. Необходимо строго соблюдать горизонтальный уровень для качественной основы кровли. Затем, размещаются промежуточные балки. Края балок промазываются мастикой.

• Установка стоек производится по тому же принципу. Сначала монтируются стойки по двум сторонам постройки, а затем устанавливаются промежуточные элементы. Между стойками необходимо оставлять расстояние не более 2 метров. Для фиксации стоек можно использовать временные распорки. Высота стоек должна быть на 10 см выше желаемой высоты потолка.
• Затем, между промежуточными стойками устанавливаются прогоны и недостающие стойки. Таким образом, мансарда получает очертания каркаса внутренних стен.
• При помощи металлических крепежных уголков к прогонам крепятся поперечные балки. Сверху все затяжки скрепляются доской – это необходимо для придания конструкции большей жесткости.
• После этого устанавливаются стропила. Для этого на расстоянии около 1–1,2 метра на мауэрлате размечаются точки монтажа. В первую очередь устанавливаются боковые стропила, а затем промежуточные. При необходимости наслонные стропила можно подпереть подкосами.

• После этого можно переходить к верхним стропилам. Для начала две доски устанавливаются и соединяются между собой с боковой части дома. Крепление фиксируется с затяжками. Если длина мансарды не превышает 10 метров, для придания конструкции большей жесткости необходимо использовать подкосы. В ином случае необходимо выполнить продольное соединение коньковой балкой. Далее, устанавливаются остальные пары стропил.
• Затем, нашиваются подвески, которые необходимы для того, чтобы затяжки были надежно зафиксированы без временных подпорок. После этого устанавливаются каркас фронтона и фасадные составляющие: окна, двери, балкон.
• Заключительный этап возведения заключается в обшивке фронтов и крепления обрешетки. Шаг обрешетки выбирается индивидуально, исходя из выбранного кровельного материала.

Оформление

Все работы по оформлению относятся к разряду второстепенных, но остаются не менее важными. Они включают в себя обустройство карнизов, утепление кровли, обшивку фронтов и установку труб для водостока.

Любой кровельный материал монтируется только после изоляционных материалов. Первым слоем укладывается пароизоляционная пленка, затем утеплитель, в качестве которого необходимо использовать безопасные негорючие материалы: прессованную минеральную вату, пенопласт, пеноизол и другие изоляционные материалы. После этого укладывается гидроизоляция.

После того как монтаж каркаса и изоляции ломаной крыши завершен, можно переходить к кровельным работам. Это важный и сложный этап, для которого понадобится участие минимум троих человек.

Подходящие материалы для кровли ломаной крыши являются следующие:

• шифер;
• металлочерепица;
• керамическая черепица;
• дерево;
• рулонные битумные материалы;
• профнастил;
• ондулин.

Если в планах использовать мансарду в качестве жилой зоны, то не стоит выбирать для кровли медную черепицу и железо, поскольку под действием прямых солнечных лучей крыша и пространство под ней будет быстро нагреваться. Популярными материалами для кровли до сих пор остаются шифер и панели металлочерепицы. Современные производители предлагают также новый материал ондулин, который является устойчивым к температурным перепадам и воздействию прямых солнечных лучей.

Водоотливы – это необходимые элементы кровли. Они применяются для того, чтобы воды с крыши не разрушала фундамент и стены дома. Для водоотлива подходит пластик, оцинкованная сталь и цветные металлы.

Главное, чтобы выбранный материал был устойчив к воздействию коррозии и ржавчины. И не менее важно, чтобы водоотвод отличался низким уровнем шума.

Мансардные окна необходимы не только для освещения, но и для естественной вентиляции. К окнам предъявляются особые требования. Они должны обладать отличным уровнем гидроизоляции. А также стоит обратить внимание на механизм открывания окон, ведь в процессе эксплуатации стекла должно быть удобно чистить от грязи и разводов. А также можно на наклонных скатах установить большие окна в виде чердачных выходов. Такая конструкция будет наиболее выигрышна с точки зрения функциональности и стиля.

Еще один оригинальный способ расположения окон на скатной части называется «кукушка». В данном случае конструкция крыши дополняется выступом с собственной стропильной системой, что дает возможность установить оконную раму вертикально и защитить стекла от осадков козырьком. Балконы стоит размещать на вертикальном фронтоне – таким способом выполнить работы гораздо проще. Но также можно разместить балкон и на скатной части крыши, в таком случае потребуется пересмотреть конструкцию крыши и усилить несущие элементы.

Готовая конструкция ломаной крыши ничем не отличается от аналогичных построек и ее технология строительства не очень сложная. Но чтобы конструкция была выполнена правильно и качественно, необходимо соблюдать все правила, нормы и рекомендации строителей. И при этом можно не прибегать к услугам дорогостоящих специалистов.

Еще больше об особенностях устройства ломаной крыши смотрите в следующем видео.

устройство и варианты проектов и схемы, как сделать кровлю пошагово для частного дома и как правильно построить своими руками

Ломаная крыша не только преображает внешний вид дома, она также необходима для того, чтобы рационально использовать дополнительное пространство. Свое название такая крыша получила благодаря особенности конструкции: она имеет большое количество линий с изломами и пятиугольную проекцию. Под такой крышей может находиться полноценный этаж. А с финансовой точки зрения такая постройка будет гораздо выгоднее, чем возведение дополнительного этажа.

Требования

По сути, подкрышное пространство – это чердак, который можно превратить в полноценное жилое помещение. Возведение и обустройство ломаной крыши – это нелегкий процесс. Для этого необходимо утеплить и защитить от влаги всю конструкцию. А при соблюдении всех правил и норм строительства дополнительная жилая комната под крышей позволит уменьшить теплопотери дома.

Основные требования, которые должна удовлетворять ломаная крыша, являются следующими:

• высота потолка в помещении должна превышать 2,2 метра, в противном случае находиться в небольшом сжатом помещении будет некомфортно;
• необходимо разработать систему вентиляции для того, чтобы защитить помещение от образования конденсата;
• все кровельные элементы конструкции должны иметь небольшой вес, чтобы не оказывать большую нагрузку на перекрытия и фундамент каркасного дома;
• в целях соблюдения правил пожарной безопасности все деревянные элементы крыши должны быть обработаны антипиренами;

• кровельные конструкции должны иметь отличную изоляцию;
• серьезные требования выдвигаются мансардным окнам. Они должны иметь жесткую и надежную конструкцию, чтобы во время дождя вода не поступала в дом. Кроме того, следует заранее предусмотреть конструкцию мансардных окон, чтобы мытье стекол не вызывало больших трудностей;
• конструкция крыши должна отвечать инженерным расчетам нагрузок, поэтому эту задачу стоит доверить профессионалам. Все остальные работы можно выполнить своими руками;
• основные отличия в конструкции ломаной крыши связаны не только с используемыми материалами, но и с геометрическими параметрами.

Особенности кровли

Ломаная крыша мало чем отличается от классической двускатной конструкции. Разница заключается лишь в том, что скат делится на две части: верхнюю и нижнюю. Такой способ обустройства крыши подходит как для загородных коттеджей, так и для дачных домиков.

Ломаная крыша имеет свои особенности, такие как:

• возможность возведения крыши на старой постройке;
• позволяет без особых финансовых и трудовых затрат возвести дополнительный этаж;
• рациональное использование пространства под крышей и увеличение полезной площади дома;
• даже при комнатных размерах частного дома мансардный этаж с ломаной крышей получается вместительным и просторным, поскольку новое помещение будет немного меньше площади самого сооружения;

• придает более привлекательный внешний вид дому;
• в некоторых случаях существует возможность возвести двухуровневую мансарду;
• сокращение тепловых потерь первого этажа, что позволяет уменьшить расходы на отоплении;
• стены и потолок на мансардном этаже могут иметь скошенную форму, поэтому для обустройства интерьера придется приложить немало усилий;
• высокая стоимость мансардных окон.

Дополнительное пространство можно использовать сезонно или в течение всего года. В данном случае каждый владелец дома выбирает наиболее подходящий вариант. Под крышей может быть оборудовано полноценное жилое пространство с высоким потолком, а также помещение может использоваться в различных целях.

• Полноценная жилая комната. Здесь может расположиться гостиная, детская, спальня или кабинет. Необходимо провести на второй этаж отопление, если помещение будет использовать в течение всего года. И обязательно следует предусмотреть шумоизоляцию, потому что во время осадков звук дождя будет отчетливо слышен через кровлю. А также пространство дополнительно утепляется со всех сторон и покрывается надежной изоляцией.

• Кухня-столовая. Для этого варианта дополнительно необходимо будет провести на второй этаж все необходимые коммуникации, в том числе электричество, отопление, водопровод и канализацию.

• Летняя веранда или комната отдыха – это отличный вариант для обустройства большого дома. На втором этаже можно будет расслабиться и отдохнуть в тишине. В таком случае основное требование к конструкции – крыша должны быть надежно защищена от ветра и осадков. Помещение может быть с утеплением или без него.
• Гардеробная или помещение хозяйственного назначения. Это дополнительное пространство можно также использовать для хранения различных вещей.

Устройство: элементы

Все работы по возведению крыши необходимо начинать с составление проекта и расчета. Эту работу можно доверить профессионалам или выполнить самостоятельно, если вы обладаете хотя бы минимальным опытом в строительной сфере. Для составления проекта лучше воспользоваться специальными компьютерными программами. На чертеже стоит указать все необходимые элементы кровли.

Конструкция ломаной крыши состоит из множества частей. И чем геометрия постройки сложнее и массивнее, тем больше элементов должно быть.

Устройство ломаной крыши включает в себя следующие элементы:

• вертикальные стойки нижним концом упираются в балки перекрытий, а верхним – подпирают нижние стропила. Они также являются каркасом внутренних стен на дополнительном этаже;
• затяжки – это горизонтальные балки для висячих стропил и бабки. Они связывают между собой висячие стропильные пары и снимают нагрузку;
• подкосы – это подпорные диагональные балки, необходимые для снижения нагрузки стропильных ног;
• верхние и нижние стропила – это ребра жесткости, которые выполняют главную функцию всей конструкции;
• мауэрлат – это скрепленные деревянные балки, отвечающие за соединение конструкции со стенами дома;

• коньковый прогон – это место встречи пары верхних стропил;
• бабки – это вертикальное крепление висячих стропил и затяжки, необходимы для того, чтобы уменьшить нагрузку на элементы и минимизировать прогиб;
• схватки – это горизонтальные распорки необходимые для того, чтобы уменьшить нагрузку на стропильную систему, которая обусловлена не только собственной массой, но и осадками, такими как снег;
• обрешетка – это каркас для крепления кровельного материала и изоляции. Она изготавливается в сплошном или решетчатом типе;

• пароизоляция – это первый слой, для которого отлично подходит парозащитная мембрана. Пароизоляционная пленка укладывается по кровельной конструкции с нахлестом, чтобы влага не попадала в утеплитель;
• теплоизоляция является необходимым элементом устройства крыши, поскольку чердачное помещение охлаждается быстрее по сравнению с нижними этажами. В качестве утеплителя специалисты рекомендуют использовать каменные базальтовые плиты. Они укладываются между стропильными элементами. Слой утеплителя должен составлять не менее 20 см;
• гидроизоляция укладывается поверх стропил одним слоем внахлест, для этого отлично подходит мембранный материал;
• кровля укладывается поверх влагоизоляции. Особенности монтажа зависят от выбора материала. Как правило, выполнение работ начинается с нижнего яруса;
• заключительными штрихами после монтажа кровли остаются установка водоотливов и декоративная отделка.

Таким образом, конструкция крыши напоминает слоеный пирог:

• кровельное покрытие;
• гидроизоляция;
• контробрешетка;
• обрешетка;
• теплоизоляция;
• начальная обрешетка;
• карниз;
• пароизоляция;
• стропильная система.

Стропильные системы

Ломаная крыша позволяет без возведения пристройки с минимальными затратами средств и труда расширить полезную площадь дома. Дополнительное пространство можно использовать для отрытой летней веранды или зимнего сада. Помимо этого, небольшая постройка улучшает внешний вид дома и защищает от холода первый этаж.

Стропильная система ломаной крыши отличается от прочих наличием изломов на скатах.

В конструкции ломаной крыши используются довольно габаритные строительные системы. И лучше всего для нее подходит древесина. Установка стропильной системы производится на этапе возведения стен дома или в процессе эксплуатации. Но при этом всю систему можно собрать без использования крупноподъемной техники, придерживаясь лишь модульной методике.

Особенности стропильной системы ломаной крыши являются следующими:

• визуально конструкцию крыши можно поделить на две части: верхнюю и нижнюю. Нижняя часть устанавливается при помощи наслонных стропильных ног. А устройство верхних стропил ориентируется в первую очередь на удобство для владельца дома. Угол наклона нижних и верхних стропил должен быть 60–70° для нижнего яруса и 15–30° – для верхнего;
• в отличие от классической двускатной крыши в данной конструкции имеются специальные ребра жесткости, которые исполняют роль стен на мансарде;
• между стропилами и затяжкой монтируется бабка, которая необходима для придания дополнительной жесткости затяжки и опоры;
• схема установки двух сопряженных скатов под разными углами зависит от размеров и формы постройки;

• конструкция крыши может быть дополнена эркерами – небольшими выступами для окон. В таком случае требуется усиление стропильной системы;
• поскольку стропила ломаной крыши имеют большую длину, то необходимо увеличить надежность конструкции дополнительными элементами – подкосами и затяжками;
• дом с ломаной крышей хорошо смотрится в дополнении с балконом или пристройкой в виде летней веранды, но в таком случае необходимо усовершенствовать стропильную систему дополнительными выносными опорами.

Строительство мансардного этажа с ломаной крышей обойдется значительно дороже классической двускатной конструкции. И при этом понадобится вникнуть в трудоемкий процесс строительства.

Виды

Существует несколько вариантов ломаных крыш.

• Односкатная ломаная крыша имеет только одну наклонную плоскость. И, несмотря на простую конструкцию, она является нестандартным вариантом. Такую крышу можно возвести без помощи специалистов своими руками. Но конструкция должна иметь хороший уклон для естественного отвода осадков. Дополнительное пространство под крышей в таком доме можно использовать в качестве зимнего сада, зоны отдыха, спортивного зала или полноценной жилой комнаты.
• Двускатная ломаная крыша имеет два ската, направленные в противоположные стороны. Такая конструкция считается наиболее прочной и устойчивой к сильным порывам ветра и осадкам. Она позволяет получить дополнительное пространство большой площади. Такая конструкция крыши наиболее выигрышно смотрится на домах прямоугольной формы.

• Трехскатная ломаная крыша по внешнему виду больше напоминает терем. Такая конструкция придает дому оригинальную и неповторимую привлекательность. Поскольку устройство крыши не имеет дополнительной капитальной стены, вся конструкция имеет небольшой вес.
• Четырехскатная ломаная крыша имеет самую сложную конструкцию с ломанными профилями по всем 4 сторонам дома. Такая крыша значительно расширяет пространство под крышей и позволяет обустроить просторный и удобный этаж. При этом конструкция обладает самым легким весом и не нагружает перекрытия и фундамент.
• Вальмовая крыша имеет дополнительные элементы конструкции, которые не только расширяют пространство, но и повышают стоимость постройки.

Специалисты выделяют три вида конструкционных особенностей ломаной крыши, такие как:

• опора нижних стропил устанавливается на мауэрлат. В таком случае балки перекрытия чердачного помещения не доходят до стен нижнего этажа;
• нижние стропила выходят за пределы внешней стены нижнего этажа. Такая конструкция позволяет увеличить пространство под крышей. И чем больше вынос крыши за пределы конструкции дома, тем больше помещение мансарды;
• используются только наслонные стропила. В данной конструкции нет висячих стропил, опорой для верхнего ската являются затяжки.

Варианты проектов

Конструкция крыши позволяет изменить внутреннее пространство мансарды. И перед тем как приступать к строительству, необходимо изучить немало удачных проектов домов с ломаной крышей.

Кроме того, выбор проекта позволит определиться с размером бруса и количеством строительных материалов.

Внутреннее пространство можно организовать не только функционально, но и привлекательно.

• Пространство под крышей может быть продолжением первого или второго этажа. В таком случае необходимо дополнительно усилить стропильную систему и опорные конструкции.
• Мансарда с ломаной крышей может иметь отдельный вход с улицы. Такой проект предусматривает отдельную лестницу с боковой стороны дома.
• Внутренние стены можно оставить наклонными или скрыть скаты кровли перегородками. В первом случае необходимо продумать как функционально и стильно использовать периферийные зоны.
• То же самое касается стропильной системы на потолке – опоры можно скрыть гипсокартоном или оставить в качестве декоративного элемента.

Ломаная крыша отлично подходит для построек со сложной архитектурой. Один из способов оживить конструкцию крыши заключается в размещении скатов на разных уровнях. Таким образом, можно придать дому асимметричный вид.

За счет частичного смещения оси удается значительно расширить подкрышное пространство и улучшить геометрию помещения. А также можно разделить конструкцию на несколько сегментов с разным углом наклона. Такой прием особенно выигрышно смотрится при обустройстве пристроек и для придания завершенного вида дому с крыльцом.

Выбор материала

Традиционно считалось, что для возведения крыши необходимо выбирать аналогичные материалы, что и для дома. Но на сегодняшний день строители предлагают современные решения.

• Для возведения мансарды лучше всего подходят хвойные породы деревьев. Они отличаются большей прочностью и надежностью, что позволяет выдержать нагрузку. Поверхность материала не должна иметь сучков, трещин, сколов и следов повреждений.
• От металлических и железобетонных элементов лучше отказаться, чтобы уменьшить нагрузку на перекрытия и фундамент. Чем меньше вес крови, тем надежнее конструкция.
• Все строительные материалы должны иметь подходящий уровень влажности. Для древесины оптимальным уровнем считается 18–22%.
• Помимо древесины, понадобятся металлические крепежные элементы для соединения стропил, изоляционных и кровельных материалов.

Для строительства ломаной крыши следует использовать следующие материалы:

• брус с сечением 90х140 или 140х140 мм для мауэрлата;
• подстропильные балки;
• балки для усиления потолка;
• доски для напольного покрытия;
• стойки для внутренних стен помещения;
• конек для крыши и стойки;

• доска необрезная для кровли для теплоизоляции и обрешетки;
• стропила для скатов 40х100 мм;
• материалы для гидроизоляции, пароизоляции и теплоизоляции кровли;
• кровельные материалы;
• отделочные материалы для стен и потолка;
• крепежные элементы: металлические скобы, уголки, болты, гвоздки и саморезы.

Как рассчитать?

Чтобы в процессе работы не столкнуться с нехваткой строительных материалов, необходимо предварительно провести детальные расчеты. Для этого понадобятся чертежи дома и крыши, калькулятор и рулетка. Для расчета кровельного материала, исходя из плана, определяется общая площадь каждого ската, а затем все данные суммируются. Полученный результат делится на площадь кровельного листа и прибавляется 10–15% для запаса и форс-мажорных ситуаций.

При расчетах необходимо также учитывать наличие карнизов с коньками. Вычислив общую площадь крыши, можно определить не только количество строительных материалов, но и рассчитать нагрузку всей конструкции.

Для того, чтобы определить нагрузку на несущие конструкции постройки необходимо учитывать следующие моменты:

• вес материалов кровли;
• примерную массу снега;
• массу элементов обрешетки;
• нагрузку изоляционных материалов на стропила;
• размеры крыши;
• углы установки скатов;

• шаг установки элементов стропильной системы и кровельной обрешетки;
• дополнительные нагрузки: вес людей, нагрузку от стеклопакетов, вентиляции и других дополнений.

После этого производится расчет несущей способности по формулам. А также можно воспользоваться специальными программами. При этом необходимо будет учитывать снеговую и ветровую нагрузки, характерные для конкретного региона.

Новичкам в строительстве лучше эту работу доверить профессионалам. Поскольку от расчета зависит выбор и количество строительных материалов.

Защита древесины

Дерево восприимчиво ко многим воздействиям, поэтому для надежности перед монтажом все строительные элементы из дерева необходимо обработать защитными средствами. В арсенале современных производителей есть такие составы, как:

• антипирены – необходимы для защиты от пожара;
• антисептические средства;
• пропитки от гниения.

Разумнее приобрести готовые смеси для обработки. Все защитные препараты необходимо наносить на улице или в хорошо проветриваемом помещении. Для нанесения можно использовать широкую кисть или распылитель. Все защитные средства наносятся в несколько слоев. Но самым надежным способом обработки древесины является полное погружение материала в раствор. В таком случае понадобится подготовить объемный резервуар и большое количество защитного средства. Такой способ обработки обеспечивает качественное проникновение защитных средств внутрь древесины.

Любые препараты, в состав которых входит биодид, опасны для здоровья человека. Поэтому во время обработки древесины необходимо надеть защитную маску, очки и перчатки. После нанесения защитной пропитки поверхность должна полностью высохнуть.

Все стыки деревянных элементов после соединения необходимо также обработать защитными средствами. А в процессе эксплуатации дома основные элементы несущей конструкции необходимо также периодически обрабатывать.

Этапы возведения

Закончив все расчеты и подготовительные этапы можно переходить к строительству. Несмотря на всю сложность конструкции ломаной крыши ее можно возвести своими руками. Для начала необходимо определиться с размерами и схемой крыши, а потом придерживаться пошаговой инструкции.

• Первый этап строительства заключается в установке мауэрлата, к которому впоследствии крепятся концы стропил. Деревянный брус укладывается по всему периметру стен.
• Если нижний этаж построен не из дерева, то в стенах необходимо сделать отверстия для анкеров на расстоянии 2 метра и установить крепеж. Далее, на поверхность укладывается гидроизоляционный слой и деревянный брус с отверстиями для крепежа. Затем, можно переходить к установке мауэрлата, который плотно притягивается к анкерам.
• Следующим шагом идет установка балок перекрытия. Они будут служить потолком для первого этажа и опорой для вертикальных стоек второго этажа. В первую очередь балки монтируются с двух сторон на торцевых сторонах здания, затем между ними натягивается бечевка для указания плотности. Необходимо строго соблюдать горизонтальный уровень для качественной основы кровли. Затем, размещаются промежуточные балки. Края балок промазываются мастикой.

• Установка стоек производится по тому же принципу. Сначала монтируются стойки по двум сторонам постройки, а затем устанавливаются промежуточные элементы. Между стойками необходимо оставлять расстояние не более 2 метров. Для фиксации стоек можно использовать временные распорки. Высота стоек должна быть на 10 см выше желаемой высоты потолка.
• Затем, между промежуточными стойками устанавливаются прогоны и недостающие стойки. Таким образом, мансарда получает очертания каркаса внутренних стен.
• При помощи металлических крепежных уголков к прогонам крепятся поперечные балки. Сверху все затяжки скрепляются доской – это необходимо для придания конструкции большей жесткости.
• После этого устанавливаются стропила. Для этого на расстоянии около 1–1,2 метра на мауэрлате размечаются точки монтажа. В первую очередь устанавливаются боковые стропила, а затем промежуточные. При необходимости наслонные стропила можно подпереть подкосами.

• После этого можно переходить к верхним стропилам. Для начала две доски устанавливаются и соединяются между собой с боковой части дома. Крепление фиксируется с затяжками. Если длина мансарды не превышает 10 метров, для придания конструкции большей жесткости необходимо использовать подкосы. В ином случае необходимо выполнить продольное соединение коньковой балкой. Далее, устанавливаются остальные пары стропил.
• Затем, нашиваются подвески, которые необходимы для того, чтобы затяжки были надежно зафиксированы без временных подпорок. После этого устанавливаются каркас фронтона и фасадные составляющие: окна, двери, балкон.
• Заключительный этап возведения заключается в обшивке фронтов и крепления обрешетки. Шаг обрешетки выбирается индивидуально, исходя из выбранного кровельного материала.

Оформление

Все работы по оформлению относятся к разряду второстепенных, но остаются не менее важными. Они включают в себя обустройство карнизов, утепление кровли, обшивку фронтов и установку труб для водостока.

Любой кровельный материал монтируется только после изоляционных материалов. Первым слоем укладывается пароизоляционная пленка, затем утеплитель, в качестве которого необходимо использовать безопасные негорючие материалы: прессованную минеральную вату, пенопласт, пеноизол и другие изоляционные материалы. После этого укладывается гидроизоляция.

После того как монтаж каркаса и изоляции ломаной крыши завершен, можно переходить к кровельным работам. Это важный и сложный этап, для которого понадобится участие минимум троих человек.

Подходящие материалы для кровли ломаной крыши являются следующие:

• шифер;
• металлочерепица;
• керамическая черепица;
• дерево;
• рулонные битумные материалы;
• профнастил;
• ондулин.

Если в планах использовать мансарду в качестве жилой зоны, то не стоит выбирать для кровли медную черепицу и железо, поскольку под действием прямых солнечных лучей крыша и пространство под ней будет быстро нагреваться. Популярными материалами для кровли до сих пор остаются шифер и панели металлочерепицы. Современные производители предлагают также новый материал ондулин, который является устойчивым к температурным перепадам и воздействию прямых солнечных лучей.

Водоотливы – это необходимые элементы кровли. Они применяются для того, чтобы воды с крыши не разрушала фундамент и стены дома. Для водоотлива подходит пластик, оцинкованная сталь и цветные металлы.

Главное, чтобы выбранный материал был устойчив к воздействию коррозии и ржавчины. И не менее важно, чтобы водоотвод отличался низким уровнем шума.

Мансардные окна необходимы не только для освещения, но и для естественной вентиляции. К окнам предъявляются особые требования. Они должны обладать отличным уровнем гидроизоляции. А также стоит обратить внимание на механизм открывания окон, ведь в процессе эксплуатации стекла должно быть удобно чистить от грязи и разводов. А также можно на наклонных скатах установить большие окна в виде чердачных выходов. Такая конструкция будет наиболее выигрышна с точки зрения функциональности и стиля.

Еще один оригинальный способ расположения окон на скатной части называется «кукушка». В данном случае конструкция крыши дополняется выступом с собственной стропильной системой, что дает возможность установить оконную раму вертикально и защитить стекла от осадков козырьком. Балконы стоит размещать на вертикальном фронтоне – таким способом выполнить работы гораздо проще. Но также можно разместить балкон и на скатной части крыши, в таком случае потребуется пересмотреть конструкцию крыши и усилить несущие элементы.

Готовая конструкция ломаной крыши ничем не отличается от аналогичных построек и ее технология строительства не очень сложная. Но чтобы конструкция была выполнена правильно и качественно, необходимо соблюдать все правила, нормы и рекомендации строителей. И при этом можно не прибегать к услугам дорогостоящих специалистов.

Еще больше об особенностях устройства ломаной крыши смотрите в следующем видео.

Отличие двухскатной крыши от ломаной мансардной, типы крыши, фото и схема

В данной статье коротко рассмотрим два основных типа крыши:

• Двухскатную
• Ломаную

Двухскатная крыша наиболее популярный тип крыши в загородных жилых домах. Она имеет всего два ската, это простая в монтаже и долговечная, не дорогая в эксплуатации крыша. Она применяется в дачных домах, полуторных, двухэтажных домах брусом, из бревна, каркасных домам, то есть нашла широкое применение. Такую крышу можно покрыть любым кровельным материалом (ондулин, металлочерепица, мягкая кровля). Нет ни каких лишних стыков и примыканий, которые подвержены протечкам, а так же можно регулировать угол наклона крыши, что позволяет не задерживаться снегу зимой, что тоже важно. Смотрите все проекты с двухскатной крышей

---

Ломанная крыша чаше всего применяется в садовых и дачных дома, такой вид конструкции крыши до сих пор популярен в частном секторе, когда речь идёт о дачном строительстве. Так как на крыше имеется излом, отсюда и название ломанная и потому, что её чаще всего применяют в домах с каркасной мансардой, второе её название мансардная крыша. Её преимущества: первое, это безусловно внешний вид, второе, больше пространства на втором мансардном этаже, но об этом чуть ниже расскажем. Минусы: нельзя применять в полуторных и двухэтажных домах из бруса или бревна. Устройство таких крыш возможно лишь в домах с мансардой из бруса или каркасных домах с мансардой. Смотрите все проекты с ломаной крышей

Различия между двумя видами крыш

Как отмечалось ранее, отличий два, эстетическое внешнее восприятие дома, но этот момент субъективный, как говорится на вкус и цвет. Другое существенное отличие, это полезная площадь второго этажа.

При двухскатной крыше, площадь , как бы образует треугольник, стены от пола идут вверх на 1,2-1,4 м и потом сужаются под конус к верху, сужая объём помещения.

Пространство внутри второго этажа при двухскатном типе крыши

---

При ломаной крыше, стены ровные от пола до потолка ровные, образует ровный квадрат(прямоугольник). Это позволяет человеку стоять в полный рост вплотную у стен, поставить впритык шкаф и другую мебель, для некоторых заказчиков, это важно.

Пространство внутри второго этажа при ломаной(мансардной) типе крыши

В качестве эпилога

При любом типе крыши площадь по полу второго этажа остаётся неизменной. Технология  строительства, шаг стропил, их сечение, при этом не меняется.  Каждый вид крыши к своему дому, двухскатная — идеальный вариант для полуторных и двухэтажных домов, ломаная — для дачных домов. Есть ещё один нюанс, так как в ломаной крыше получается у нас излом на скате, это место является самым уязвимым и требует квалификации строителей, так как зимой есть некоторая вероятность задувания снега. Но при грамотной работе по кровельным работам, включая ветро-влагозащитную плёнку под кровлю такое исключается. Теперь вы разобрались в отличиях между двумя популярными видами устройства крыш.

В любом случае доверяйте строительство дома профессионалам.

Типы и фото мансардных крыш для частных домов

Тем, кто хочет иметь частный дом за городом, не раз приходилось задумываться каким будет жилье, сколько комнат в нем устроить. А какая площадь останется свободной от застроек?

В наше время цены на землю очень высоки, поэтому все чаще рассматриваются варианты проектов с мансардными крышами. Благодаря им появляется возможность иметь дополнительную комнату, что при больших семьях немаловажно. Кому мы обязаны появлению мансард?

Немного истории

К середине XVII века желающих жить в Париже стало так много, что жилья катастрофически не хватало, и к тому же оно было чрезвычайно дорогим. Студенты, прислуга, ремесленники ютились в каморках под лестницами и в подвалах.

Именно тогда архитектор Мансар обратил внимание на традиционную французскую крышу, имеющую излом. Эта конструкция позволяла устроить дополнительное жилое помещение.

Люди невысокого достатка были благодарны архитектору и назвали такой тип помещения в его честь — мансардой. Стоимость жилья под крышей намного ниже. Летом там было жарко, зимой холодно.

В Париже бытует выражение, что великим человеком нельзя стать, не пожарившись и не померзнув в мансарде. Отчасти это правда. Многие знаменитые люди искусства ютились в помещениях под крышами.

Основные виды мансардных крыш

Задумывая выбор проекта, необходимо сразу определится, какие типы мансардных крыш вам подойдут. От этого зависит общая стоимость строительства частного дома, а в будущем полезная площадь мансардного помещения.

Крыша мансарды определяется по типу кровли. Рассмотрим фото с основными видами кровли подробнее:

• Односкатная крыша. Наклонная плоскость крепится к несущим стенам, у которых разная высота. Этот вариант прост в исполнении и не требует больших затрат.
• Двускатная крыша. Кровля имеет два ската, которые расходятся в разные стороны.
• Вальмовые и полувальмовые крыши. Кровля имеет четыре ската, что позволяет наиболее полно использовать мансардное пространство.
• Ломаная кровля. Разновидность крыши в два ската. Этот вид конструкции один из самых удачных для устройства мансардного помещения в небольшом доме, так как дает максимально большой размер внутреннего помещения. Отличается более сложным монтажом и дополнительным расходом материалов.
• Крыши в виде купола, пирамиды, конуса. Используются для домов со сложной конфигурацией. Самый сложный и дорогостоящий.

Типы мансард

В зависимости от кровли мансардные помещения разделяются на два типа:

• Одноуровневые мансарды. Совместимы с ломаной и двускатной крышей. Также могут иметь выносные консоли.
• Двухуровневые мансарды. Получаются при использовании разных по типу опор.

Главная задача при подборе мансардной крыши правильно рассчитать нагрузки при строительстве и в эксплуатации.

Достоинства мансардных крыш

Устройство мансардных крыш имеет ряд преимуществ, что делает их популярными среди прочих видов кровли:

1. Увеличивают полезную площадь.
2. Позволяют уменьшить площадь застройки.
3. Возможность достроить на уже имеющийся дом.
4. Малобюджетная.
5. Быстро возводится.
6. Имеет прекрасный внешний вид.

Недостатки

Описывая преимущества, будет неразумно умолчать об имеющихся недостатках данного типа кровли.

1. Скошенные потолки. Они создают своеобразное геометральное пространство, которое не всегда удобно для комфортного проживания.
2. Хорошая теплоизоляция – непременное условие частного дома с мансардной крышей.
3. Высокое качество гидроизоляции. Дает возможность поддерживать оптимальный уровень влажности в помещении.
4. Высокая цена на специальные окна для мансард.
5. Отсутствие (полное или частичное) чердака.

Оценив все за и против, а также внимательно рассмотрев мансардные крыши, фото которых имеются в каталогах, можно делать выбор.

Особенности строительства и материалов

Во время покупки материалов и строительства нужно помнить пять основных правил:

• Материалы для кровли должны быть легкими.
• Узлы из деревянных брусьев предварительно обрабатываются антисептиком.
• Внутренняя облицовка с использованием облегченных профилей и гипсокартона.
• Качественные и легкие теплоизоляционные материалы.
• Хорошая паро- и гидроизоляция.

Не стоит пренебрегать этими правилами. Частный дом строится на долгие десятилетия, поэтому нужно быть уверенным в качестве, прочности и безопасности постройки.

Характеристики и применение ломаной кровли

Чаще всего при строительстве дома с мансардой используют ломаную двускатную крышу. Они эффектно смотрятся не только на фото, но и в жизни. Эта конструкция позволяет максимально увеличить внутренне пространство помещения.

Основная особенность ломаной кровли – отсутствие боковых стен. В некоторых проектах они присутствуют, но высота их минимальна.

Если появляется желание увеличить площадь старого дома за счет мансарды, то ломаный тип крыши подходить лучше всего. Не нужно беспокоиться по поводу нагрузки на фундамент, так как без дополнительных стен конструкция получается легкой.

Использование мансардных крыш в других постройках

В настоящее время, особенно на небольших участках, стараются оснастить мансардой не только жилой дом, но и большинство подсобных помещений.

Мансардную крышу используют для строительства:

• Бань.
• Гаражей.
• Летних кухонь.

Такое обустройство позволяет получить дополнительные помещения для гостевых комнат или мастерской, тренажерного зала или зимнего сада, студии для художника или кабинета. Использование мансардных крыш позволяет рационально использовать земельный участок, не загромождая его лишними постройками.

Обязательное условие – способность фундамента вынести дополнительную нагрузку. Обычно при строительстве подсобных помещений не озадачиваются крепостью фундамента и устойчивости стен.

Лестницы в мансарду в подсобных помещениях можно устроить как внутри, так и снаружи. На фото это наглядно видно. Выбор зависит от вкуса и предпочтений.

Выигрышно смотрится лестница снаружи постройки. Выполненная в виде крытой галереи с дверью внутри здания – один из лучших вариантов. В этом случае все полезное пространство внизу здания остается свободным. Возможность попасть на лестницу, не выходя на улицу, облегчает пользование мансардой в холодный период года.

Внешнюю часть крытой лестницы можно использовать как перголу для вьющихся растений или винограда. Если сторона подветренная, то лучшего места для солярия не найти. Пространство под лестницей послужит надежным навесом для дров или инвентаря.

Постройка по периметру увеличится всего на 1 — 1, 5 м, но выгоды и удобства в таком случае получается намного больше.

На небольшом участке земли каждый член семьи хочет иметь свое личное пространство. Оснащение построек мансардами дает такую возможность.

Прошло три с половиной века с постройки Франсуа Мансаром первой мансарды. С тех пор популярность такой кровли перешагнула границы Франции и прекрасно чувствует себя в Голландии, Польше, Германии.

В России с размахом используется в строительстве частных домов и подсобных помещений. Предпочтение мансарды перед двухэтажной постройкой заключается в более простом оформлении документов на новый дом, потому что по законодательству мансарда не является этажом.

Примеры красивых мансардных крыш

Виды мансардных крыш частных домов — особенности, фото

Совсем недавно мы уже говорили о том какие бывают крыши частных домов, поэтому перечислять все эти виды не буду и приступим сразу к рассмотрению мансардных крыш.

Для начала давайте определимся, что же такое мансарда и от куда такое название?

Само понятие мансарда образовалось в далеком 17 веке, когда архитектор из Франции по имени Ф.Мансар впервые начал использовать чердак для жилых помещений.

Согласно СНиП 2.08.01-89, для мансардного этажа существует условие, что высота от пола до пересечения плоскости крыши со стеной не должна превышать 1,5м. Но на сегодняшний день этого правила мало кто придерживается, а на участках строительства частных домов можно увидеть огромное разнообразие мансардных крыш с различной высотой стен.

Я думаю, что перед рассмотрением видов мансардных крыш частных домов нужно немного поговорить о достоинствах и недостатках мансард в целом.

Достоинства мансардного этажа:

• увеличение жилой площади, практически на один этаж
• после утепления мансарды, теплее станет и в основном доме
• мансардная крыша значительно улучшает эстетический вид частного дома в целом

Недостатки мансардных крыш:

• сложнее в проектировании
• сложнее сама постройка крыши

Виды крыш подходящие для сооружения мансардного этажа

Стоит оговориться, что не все виды крыш подходят для сооружения мансарды, некоторые подходят с ограничениями, но самой не подходящей является плоская или инверсионная крыша.

А какие же виды крыш частных домов идеально подходят под роль мансардных?

Односкатная мансардная крыша дома

Односкатную крышу для сооружения мансарды использую редко, так как тут возникают проблемы с дизайном и целесообразностью в первую очередь.

Но все же объезжая частные постройки можно встретить мансардную односкатную крышу.

Двухскатная мансардная крыша частного дома

Один из видов, идеально подходящих для строительства мансарды. Двухскатная крыша, независимо от высоты стен мансардного этажа, позволяет предусмотреть полноценные окна на двух противоположных стенах — фронтонах. Кстати, эти стены будут полноценными до самого потолка этажа. Ну а если этих окон будет недостаточно, то есть возможность соорудить либо дополнительный фронтон с окном, либо предусмотреть мансардные окна непосредственно в самой крыше.

Ломаная мансардная крыша частного дома

В принципе, ломаная крыша используется для увеличения чердачного пространства, а потому и идеально подходит для использования ее в качестве мансардной.
Она представляет собой двухскатную крышу, с изломами скатов наружу, как уже говорилось, для увеличения объема чердачного пространства.

Отличительной особенностью является то, что высота основных стен мансардного этажа, в этом случае, делается минимальной, либо вообще отсутствует.

Вальмовая (четырехскатная) мансардная крыша

Так же подходит для роли мансардной, только вот полноценных стен здесь спроектировать не получится, так как у вальмовой крыши нет фронтонов, в отличие от двухскатной и ломанной мансардных крыш.

Использование такого вида крыши так же подразумевает установку только мансардных наклонных окон, либо сооружение дополнительных небольших фронтонов для размещения окон, а это может создать ряд трудностей и неудобств.



К установке мансардного окна предъявляются гораздо более жесткие требования, чем к обычным окнам в стене, и соответственно и сами окна и их монтаж обойдется вам гораздо дороже, чем монтаж обычных окон.

Полувальмовая мансардная крыша частного дома

Это еще один идеально подходящий вид для сооружения мансарды в частном доме.

Полувальмовая крыша — это приспособленная для мансардного этажа вальмовая крыша. У нее урезаны треугольные скаты, по сравнению с вальмовой, в пользу фронтонов, которые способствуют проектировке двух полноценных противоположных стен.

Находясь внутри мансардного этажа, вы не заметите разницу между двухскатной мансардной крышей и полувальмовой, потому как технология сооружения и планировки у них почти одинакова.

Шатровая крыша дома

Используя такую крышу в качестве мансардной, мы столкнемся с рядом таких же проблем, как и при использовании вальмовой крыши.
Невозможность установки полноценных окон с подоконниками, отсутствие прямых стен – основные неудобства использования шатровых крыш для строительства мансардного этажа.

Многощипцовая мансардная крыша частного дома

Этот вид предполагает сложную мансардную крышу, со сложной планировкой. К сооружению такого вида крыши необходимо подойти с особой ответственностью.
При использовании такого вида крыши, как правило, мансардный этаж будет располагаться только над частью основного строения.

Так же многощипцевая мансардная крыша предполагает наличие большого количества наружных углов в помещении, создаваемых ендовами, но иногда без этого не обойтись, планируя мансардный этаж.

Остальные виды мансардных крыш

Такие виды, как купольная крыша, например, используются для строительства мансарды крайне редко из-за различных особенностей, поэтому рассматривать их не имеет смысла.

Мансардная крыша дома — большая ответственность строительства

Какой бы вид мансардной крыши вы не строили над своим домом, вы должны знать, что к гидроизоляции и утелпению крыши дома необходимо подходить с огромной ответственностью, не допустив тем самым утечку тепла зимой и протечку воды в помещение в сырую погоду.

Наклейка обоев и покраска наклонных стен и наклонных потолков >> Linda Holt Creative

На этой неделе мне позвонила женщина и сказала, что нашла мой пост в блоге от 2012 года. Он был озаглавлен « Наклейка обоев и покраска наклонных стен и наклонных стен» потолки . Она собиралась начать свой художественный проект и хотела прочитать мой пост, но все фотографии отсутствовали. Я оглянулся и убедился, что они исчезли. Этот пост в блоге был написан два сайта назад. Я предполагаю, что изображения были повреждены во время одного из переносов со старого сайта на новый.Поскольку это был популярный пост, я решил обновить его и добавить все новые фотографии.

Выбор правильного цвета обоев или краски — лишь одна из трудностей в комнате с наклонными стенами и наклонными потолками. Для многих домовладельцев непонятно, где заканчивается стена и начинается потолок. Вопрос, который мне задают снова и снова: : «Должен ли я покрасить стены или потолок в этот цвет?» Или «где должны заканчиваться обои»?

Ниже представлены три различных варианта оклейки обоями и покраски угловых стен и наклонных потолков .Выберите тот, который вам больше всего подходит!

1. Покрасьте все стены в цвет, кроме плоского потолка

Один урок остался со мной с самого первого урока по цветовому консультированию, который я когда-либо посещал. Инструктор сказал «все должно рассматриваться как стена, за исключением того, что совершенно плоское» . Итак, это ответ на вопрос о стене и потолке. Если у него вообще есть угол, то это стена. Если горизонтально и ровно, то это потолок. Как лечить двоих — это совсем другой вопрос.На изображении ниже моя подруга Келли Роджерс из Kelly Rogers Interiors выкрасила всю комнату в мягкий зеленый серый цвет и выкрасила потолок в белый цвет.

Покраска стен в серый цвет, а потолок в белый — отличный вариант, потому что в комнате много плоских потолков. Визуально потолок читается как «потолок». То же правило касается обоев, если вы хотите покрасить потолок. Все стены, расположенные под углом, оклеиваются обоями, а плоский потолок можно покрасить.

На фото ниже дизайнер Кристин Моррисон Кохут оклеила наклонную стену бумагой и покрасила плоский потолок.Мне нравится, что Кристина выбрала светло-голубой цвет для потолка, который гармонирует с обоями. Это зрительно расширит ванную комнату, так как в ней не будет слишком белого потолка.

Совет для профессионалов: избегайте сильного контраста между стенами и потолком при покраске или оклейке помещений под углами

При окраске потолка в цвет, отличный от цвета стен в угловом помещении, сохраняйте цвета стен и потолка одинаковыми. Другими словами, если вы покрасите стены в темный цвет и покрасите потолок в белый цвет, из-за высокого контраста между стенами и потолком комната будет казаться еще более изменчивой.Кроме того, яркий белый потолок поверх темных стен придаст вашей комнате вид, будто на ней надет большой белый цилиндр.

ДО

Дизайнер Карла Астон прислала мне две фотографии для использования в этом посте. Изображение выше — это фотография ПЕРЕД. Вы можете увидеть, насколько зыбко выглядит этот потолок. Темные стены и белый потолок подчеркивают острые углы комнаты из-за большой разницы в цветовой гамме.

Теперь посмотрите на изображение ниже. Раскрашивая все в один цвет, острые углы и различные формы сливаются друг с другом.В комнате теперь меньше беспокойства и хаоса.

ПОСЛЕ

Другая ситуация, когда белый потолок может быть неправильным выбором, — это если в вашей комнате длинный узкий потолок. Вы же не хотите, чтобы комната выглядела так, как будто по ее центру проходит белая гоночная полоса или взлетно-посадочная полоса. В комнате ниже ощущение «взлетно-посадочной полосы» было бы еще более явным, если бы стены были немного темнее.

Это подводит меня ко второму способу покраски или обоев комнаты с наклонными стенами и наклонными потолками.

2. Относитесь к стене и потолку как к одному и покрасьте или покрасьте все пространство обоями

Многим конструкторам этот вариант больше всего нравится . Как говорит знаменитый дизайнер Джейми Дрейк:

«Если в вашем помещении есть мансардные окна со странными углами или тревожные балки, закрасьте всю комнату цветом. Используйте одну и ту же краску или бумагу на каждой поверхности. Это заставит исчезнуть все странности ».

Оцените этот номер дизайнера Майи Роффи из Black Sheep Interior Design.В спальне стены с глубокими углами, но за счет помещения всей комнаты в один светлый цвет углы становятся менее выраженными, а комната расширяется.

Не думайте, что вы ограничены использованием белого или очень светлого цвета, чтобы обернуть всю комнату. Главная гардеробная внизу, представленная на недавней выставке в Пасадене, была спроектирована моим другом Джеффри Джонсоном.

Окрашив все углы, потолок и стены в один насыщенный цвет, Джеффри придал комнате ощущение теплого и уютного убежища.Идеально подходит для такого личного пространства.

Последний вариант -…

3. Используйте углы и уклоны и сделайте их центром комнаты

Давайте посмотрим правде в глаза, независимо от того, как вы решите заняться оклейкой обоев или покраской наклонных стен и наклонных потолков, они никуда не денутся. Эта спальня в мансарде была спроектирована Марком Сайксом. Он предпочел обнять комнату необычной формы. Он не только выбрал потрясающие обои в клетку, но и обрисовал все углы темно-синим шнуром.Я думаю, если ты не можешь победить их, присоединяйся к ним!

Я надеюсь, что эти примеры помогут вам принять осознанное решение, когда дело доходит до оклейки обоями или покраски комнаты с наклонными стенами и наклонными потолками. Если вы все еще испытываете затруднения, почему бы не связаться со мной по телефону «Спросите меня о виртуальном звонке» . Я могу помочь вам принять лучшее решение для вашей уникальной ситуации.

Связанные

7 преимуществ крутой скатной крыши

Крыша с большим уклоном обычно имеет высоту 6/12 или 6 дюймов на каждые 12 дюймов в поперечнике.Принимая решение о кровле, многие люди думают, что эти крыши требуют больше материалов и стоят больше денег. Таким образом, у них часто возникает соблазн пойти с небольшим уклоном. Однако крыши 6/12 и выше ценны — и не зря. Вот несколько основных преимуществ крутой крыши:

1. Меньшая опасность скопления воды: На крышах с большим уклоном сила тяжести быстро справляется с любой влажностью, поскольку крыша быстро направляет воду вниз. в сточные канавы. Чем ниже уклон, тем дольше влага задерживается на крыше, разрушая материалы и превращая слабые места в протечки. Плоские крыши и плохо спроектированные долины в конечном итоге имеют проблемы с накоплением воды, что очень опасно для крыши.

2. Лучшее управление энергопотреблением: Вот одно преимущество, которого вы, вероятно, не ожидали. Система холодной кровли предназначена для обеспечения беспрепятственного поступления воздуха в карниз и из конька. Это помогает предотвратить образование льда в холодных регионах и снижает счета за охлаждение в теплых регионах. Это поможет вам сэкономить как на деньгах, так и на износе крыши. Что требуется для системы холодной кровли? Как вы уже догадались — крутой скат крыши, пропускающий внутрь много воздуха.

3. Больше вариантов стиля и декора: Одна из причин, по которой крутые крыши так популярны, заключается в том, что они более заметны. Они не только делают дом больше и изящнее, но и позволяют экспериментировать с фронтонами, декоративными крышками и оригинальным дизайном. С профессиональной точки зрения, крутые крыши намного проще проверить на наличие предупреждающих знаков (без необходимости вытаскивать лестницу).

4. Место для хранения: Все это пространство под крутой крышей годится не только для воздуха! Крутая крыша способствует развитию чердачных помещений большего размера, которые отлично подходят для сезонного или длительного хранения.Лучшая часть? У этой кладовой часто очень низкие затраты на установку, так как место уже есть.

5. Меньше проблем со снегом: Даже без системы холодной крыши крутая крыша обычно лучше в заснеженной среде (вот почему вы видите эти эффектные дома с треугольной рамой в более холодных областях). Они заставляют снег соскальзывать до того, как он накапливается слишком высоко. Лед легче тает на крутых склонах, предотвращая образование ледяных пятен или дамб, которые могут вызвать попадание влаги на крышу.

6. Меньше мусора: Когда иголки, листья, ветки и грязь попадают на пологую крышу, они, как правило, остаются там легче, чем на крыше с высоким уклоном. Такой крутой уклон сохранит чистоту вашей крыши даже после шторма.

7. Повышенная долговечность: Что происходит, когда крыша не борется с скопившейся водой, отложениями мусора или ледяной коркой? Это длится намного дольше. Крутые крыши обычно имеют более длительный срок службы и требуют меньшего количества ремонта, чем плоские или пологие крыши.

Источник фото: Flickr

Создание дополнения, которое выглядит правильно

% PDF-1.3 % 1 0 obj > эндобдж 2 0 obj > >> эндобдж 3 0 obj > эндобдж 4 0 obj > транслировать 2009-04-16T11: 53: 52-04: 002009-04-23T16: 45: 30-04: 00Adobe InDesign CS3 (5.0.4)

JPEG256256 / 9j / 4AAQSkZJRgABAgEASABIAAD / 7QAsUGhvdG9zaG9wIDMuMAAEAAAAAA + 0 AQBIAAAAAQAB / + 4AE0Fkb2JlAGQAAAAAAQUAAtvs / 9sAhAAKBwcHBwcKBwcKDgkJCQ4RDAsLDBEU EBAQEBAUEQ8RERERDxERFxoaGhcRHyEhISEfKy0tLSsyMjIyMjIyMjIyAQsJCQ4MDh8XFx8rIx0j KzIrKysrMjIyMjIyMjIyMjIyMjIyMjI + Pj4 + PjJAQEBAQEBAQEBAQEBAQEBAQEBAQED / wAARCACd AQADAREAAhEBAxEB / 8QBogAAAAcBAQEBAQAAAAAAAAAABAUDAgYBAAcICQoLAQACAgMBAQEBAQAA AAAAAAABAAIDBAUGBwgJCgsQAAIBAwMCBAIGBwMEAgYCcwECAxEEAAUhEjFBUQYTYSJxgRQykaEH FbFCI8FS0eEzFmLwJHKC8SVDNFOSorJjc8I1RCeTo7M2F1RkdMPS4ggmgwkKGBmElEVGpLRW01Uo GvLj88TU5PRldYWVpbXF1eX1ZnaGlqa2xtbm9jdHV2d3h5ent8fX5 / c4SFhoeIiYqLjI2Oj4KTlJ WWl5iZmpucnZ6fkqOkpaanqKmqq6ytrq + hEAAgIBAgMFBQQFBgQIAwNtAQACEQMEIRIxQQVRE2Ei BnGBkTKhsfAUwdHhI0IVUmJy8TMkNEOCFpJTJaJjssIHc9I14kSDF1STCAkKGBkmNkUaJ2R0VTfy o7PDKCnT4 / OElKS0xNTk9GV1hZWltcXV5fVGVmZ2hpamtsbW5vZHV2d3h5ent8fX5 / c4SFhoeIiY qLjI2Oj4OUlZaXmJmam5ydnp + So6SlpqeoqaqrrK2ur6 / 9oADAMBAAIRAxEAPwCbeU / KflW58q6L cXGi6fNNNp9rJJJJaws7u0MbMzM0ZJJJ3OKpt / gzyf8A9WHTf + kOD / qnirv8GeT / APqw6b / 0hwf9 U8Vd / gzyf / 1YdN / 6Q4P + qeKu / wAGeT / + rDpv / SHB / wBU8VWyeTvKKozLoWmhgCQRaQAggf8AGPDH miXJg + b156nb4pp1DitKRuIRP9V5j1iOXDvTI + ILpmMUuHirZVpkmDsUO3xWmt8VdvitO3xV2KrJ pkgQu5AHiTQYJzjAWSmMTLko2F / BqEXrQMGU1Ip3FSAd6Ghptgx5BMWGWTHKBoorJsHYq1irsVeV + dP + Umvf + eX / ACZjzEy / UXb6QViCRZBvdirsVdirsVdirsVdir6s8mf8ofoP / bNs / wDkxHmubETL rMcUjxG0vGKMV5JbyMpoaVVgNxiq39ORf8sd9 / 0jSf0xVG21wLqETKkkQao4yoUcUNN1bfFVbFVk v90 / + qf1YY80S5PMeObx0DuOKtOeCM5BPEE0AqTTwwE0EgWUPpt5NNptvf8ApIkd48pigJIVgHCm R / TCEmtBu3WtD + ydPLUZTlsbbvRYNHjlh5Je8lEkUp1NdgAKn8M3NvN03xxtLXHp7kD5VxtCmstR ylohoWILKTQfaaqmlPfAJJrdY0xWKK5aKT6rcSejFdBaxNICF4gg1 + mlDQ0OVjUQM + FuOky8HFWy txy5ocVxVh4mDUxqE0umRATRRq7o8DVJb0mp8QPvSnzzWa3OTLh6Ow0mHgFlvy3qAiXhV39WRuI5 Aq9PhTiX4cd / tGn0KBg0ufgNE82OsxXuOjLlowDAggioI3FM2gNuApSTJG3Fga + 2UZdXDHKi5OHR zyxsEKP1p / VPwj0qDia / FXatRSmV / n4XyLZ / J2TvCp9aj8G / D + uH8 / j7iv8AJ2TvDCfMHljUdX1m 4voJYhHKI + IlZ + QCose9Eb + TxyiepgTYDnYcUoQAKR33li80 + SBLqe3QXLFFcuwRaCtXLIKDGOUS 5NlNf4d / 7Wmnf9JH / NmPi + RWnf4d / wC1pp3 / AEkf82Y + L5Fad / h4 / taad / 0kf82Y + L5Fad / h4 / ta ad / 0kf8ANmPi + RWnf4d / 7Wmnf9JH / NmPi + RWkBfWX1GYQ / WIbnkobnbv6iipIoTQb7ZOMuIIQ2FX 1Z5M / wCUP0H / ALZtn / yYjzXNinJ5v06DzDH5cuobi2nnYxwXMioLeWRUjl9JHWRm58ZBsVGT8M8N otVPma1UsrW1yCrvGfhQ7xu0TfZkP7SHIkUlr / E9n / yz3P8AwC / 814Fd / iez / wCWe5 / 4Bf8AmvFU XaalDqMMzRRyR + mKh2VC1qD0oT4YRzRLkwLhm7t0LfEYqp3AC28rUrxRjT6DkZHYpiN0N5ahU6Vb vKGZIUaFN6Dm07ECpK9OZbNBCXFmHk9VMcOnIHMgpTrl3fray2lzAUYhWSeFmWN + DGRkElCVYouw PHfoT33OonMRO2zzengNj1UG8yypHE8q0eVGoFK0jlVKfFRuLJyrsT3HcHMePaO9ENn5Ud6jYanf andfo7ToGu7i5HF4hKpbZAQyuwFAefepWnamQnrck + WzPHoI3yT5tNtNBX6pqHra7r10C4soGYRx / D0ufRfkw4NWm + wp03yg5JS5FzBhx4um6zVNY826Pcxz62IbjTLlVhnsIVHpQIDyEa8R8EgBqhqe nU02gY0bB3ZjJexTieBI1int5PrVjdLztLtejjeqPQDi69x36jowXZ6XVjKN + brdXo / CNj6Uj8xa k2n2KywMQ0jBQ6gFeJB3LEMAOm + S1WUxx7Fq0 + ISnRYIskyBLuNjLzaR5Ec7 + qwNWIYMfiADGhPT 2GayR49jz73Y0KpXguZYFEdXkaR0nQg + o5ZXoOZX4j12HhvuDkYjfZjIb0zLy9eJd27chS5qfXC0 PErRF5cfs1Aoo9s22lncfPm67UY + Ge3JMLoW0Mb3E / 2UAqd / ED + OSzY8f1SCcWXKBUSxVtZil1eR IjL9TjdQQQUJ40RwFKhqcyK9z + OYE / D8QV9LmceXw7vdlf1aGleO3zOZ / wCVxdzh / nM3e84806zq ljr93bWs7wxR + mFQcTSsaN79Sa5TkwwEtg7HTzlLGCUm / TWs3NxA / rvNPE / 7gcQx5t8Oy8dycj4c QG20TJ5o8yROY5bgxuuxVoowR8wY8j4MO5Nlb / izzB / y1 / 8AJOL / AKp4 + DDuWy7 / ABZ5g / 5a / wDk nF / 1Tx8GHctlD3uvatqMh2e8n9WKobjwRdx03VQclHHGJ2RaX5JXYq7FX1Z5M / 5Q / Qf + 2bZ / 8mI8 1zYlWtafouv2 + r6VqlzFamS6We1n9aISRSxwxRLIlJOSsrxmoNNsnGfCQQikksIboWECatNbT3y + p9YlSWxdXYzStzrKxb4gwb6e2MyCdlCv6UHjB / wem / 1yKu9KDxg / 4PTf64qyHyyiLb3fDhvxrwNu ezdfqhP44jmp5Mb4ZubdE3xxVILzXbOeRrKKaH0ZR6PMklnMi7MnFgAg / m3rXYdK4Wp1APpBc / S6 WvVJX064FtYQ2V0Htja + q0o3oWLMynavY7HMCWI3YdtiyxjGjueSPngtrhE + uwrcRsAW5Rqw4KG + 1y5HiK / PLOIlo4Yjokn1TylFeC09ZNLj4lppkahKIKikbM3Ikjj05fT0jIikGIkU / gEurQPpHl2w bRdMlReN6yMs88XEPyX4kYodlpU1B7dMjG7s8u5JIqopxpul6fppeLTkHqLQySfalYlQOE7tzccm XkdlGSMr2ajEjor3EMFxC9lcossci7wAAlF35t8Z3Wuw4rt29hdIYQun3fk / U / Tuo5L7Qb4iKREJ qrSV48SONJUP2WWntxrsJWDxR5s4SHI8lPUwPMGlJqOmcotQRSbzSCKCdo / hee1HHb / LVfn9rdpR 1EuHgKywxn6hzYXPa6lZWqzvbm3i + 2DKh5SKWVurKtftAHYLT54TCVAlrFEqcCXBkdghV4w8bJIA KAvyY8Kr8Qr0FOmQMeVrLhTS21AyM2zxszLxWKnh5RtX1t + o23 + e2WnVT4aaJYaZE889 / axX9inr qgMNzZzCqtQD4lFWr8R68umZ / iyyQuPycYQEJUfmxmOOCOVIXhYSLcR8oJQJSxQyhw3CkhClqncA 9 + wzHlUBVbuSSau9mXadPe3aQMiEw8iLi4cj4iiigiSMbcvhY + AqOuZH5uOPaRaPyUpAmLFvMXkn zFrnmK5n0y2E0c / D0yXRK8IkVv7xl7qcqyazFd25unwzjAAhIvKGnJL5x0 / Tb + FZlW69OaFwHRip K8Wr8JBbbDOXptsDXneKZfM + oyvEUSSdgj8SqyFQhLAkCpPIMT7175KJBQpaJ5U1fXV9e3j9G0Dr GbqUN6ZdjxCJwVmdq / sqD74JZBFSWT67 + X0cFhBBpVvdHVI0MlJQALyJU5yNHGGcpKp / 3XWpHuaZ XDNvui0m8ueTV17T2v5LxrUrM0IjESvXisb8qtPF / vzwyWTLwGqSN0p8w6OdA1efSmkMxgEZ9QqE J9SNJfsq8g / b / mycJcQtUtwpdir6s8mf8ofoP / bNs / 8AkxHmubGP6hx + v3X + kMv76Tb1mFPiO1Pq bfrOFUNRf + Wlv + Rzf9kOKHUX / lpb / kc3 / ZDirqL / AMtLf8jm / wCyHFWReWafV7ukhl + z1cvTZvGG H + OI5qeSQ8M29ujQmqym2064mVnQhOPqRKHaPl8Pq8SQKJXkfYZDLk4IEtmGHHMB5dPO13dPduES 4ZzKCqhF2 + KihOIFO1M1EbJdweTONI1Ky1fTwsyxtJEqq4karBYyq1ryZiRUVPeo8ctIrkmBtfqt tqlzZBtFuFO26ycqycQoAJL0D + JPXv7w35JItgNpayz3Ti7JM / M + rz + EqQd6im1KfRkhBqnIh7po KJJZWMDgqY7VArKGUhGj47PwTifELv8ALIS2XH9TArnz95002GGyvIVhcgES3EDLJInSreoQpB8Q MiI0Nj8W ++ qe6v51TTU0a2Gnx + hqNpDeyrE7QlTNU8YzHxpuPpwxiSK6rIjmUw0XW7TzRFcyxWX1 VIJE5xOVdJHerc2pHUMhjqN + uJFNZ4QLpA67orjVLHWrKZraW1c1ChSrbtKW4njR3P2 / hp924MeI LCW9IfWU0rUY1hu4IlWXl8JIVQzESSvC / wALKDw7HvStMnAEM5Ul / wChbC8guI4DDHFcK80UkSLI 8RBQxtHJsRWjNx + 7MmGp4YcJDjZNPxG4n9SS6l5etrWy + vR3QluYeDwxoiogBYKqqA32iaEmhrue 9cnLHiGO2gzlGVEIWaa3ls7eQySGS3UpfzhiUCFqRg1VqKDQDita0G5GwE / TEx5hjGJ4j8wl31OJ pvrMZWGOZh6JYOFQOysiMRzK0U9a9MrjkjM0R82wmVcmR2nmbTIrd0m5LxmdqMqsFVglKH0WyvL6 pW34RwRor7f8wdA0 + 9WRkMjREH + 7UjxqCkaGv04Py0px5tvGAUBo9zp + mXR1ZISwuXmnuJRQsVeR 5IuDEDgF / d1Xepr7DJ5TIGu5iNwzLW7q + t9KM2mgtMzogam6o + 3MIa8mqQKe / tvj2DM2hWtr1NE8 t2t1cxNPPCfSaJz6YUFpI6BGVlXZeJoK / wAbxsGsiyi / 0lZa1cppUySxyuqTwSxujiJgjOHWaKQ7 1UgUr896AoohjWs + SNMuZrm / ku59PmmeSrW8h5PIzNwmljdeXM8lDgUqR1q2RlqpRNAM4iwwuTyr f6BrMF9qTi808ThTeJ + 8VlIbiXHKo2XxIB79MvGYZIUOa8kX5zv / AC9P5eig02a3ku / riO0aRlZV jEcytV / i + GpXauV4I5Bk35UyJBDAsy0PqzyZ / wAofoP / AGzbP / kxHmubEk1RdQi1G5QBmUyFlKfX GHF / jG8cgXoe2FVK1ef11 + urcGDfmIReh + hpTnIR1xVMeej / AO + 9U ++ 5 / wCasCu56P8A771T77n / AJqxVNNIa0aG4 + qLcqNuX1r1K9DTj6pP4YRzQeTHGVVBZiAFFSTsAM2tulq2DeZfMLXiTwWTEWsV Ii6sQWeXkByXupjV9j7Hr0wNVqOMUHP0mn4TxHmxS2jWSejbhVc / SFZv4ZRjDkzO6N8r6m2n6sBu 0M23p1pViNuNSBU / rpkgbNJOxZ9d3JgdbiyU3AnX7EZWknwjjRyaV8PEd8idmwboN9F06RnurOFR eMrtViy8XIIB9M0oFJ8MNolEFleianZRQ2kd2Uhkt4o1UGoCkqIyOUscKg9qDIyLXCJjJ57deT / q t + 0dnq0IRXUJIYblW5CtKMkEq9 + z74z4QN2y / NOvOOk30t7orJdWzzWdnBHOZ7mJWLoal6XLozcv cb98HTyTfmnvlqyvbG1vrrVRHB9Z9BvVj9BYmA9RdvQ / d9wMsyThIDhLUYyANq + tFCvNAspEpjkc MAwYBqRsBQEb9K5AJh9RSe4gtryNorlPWFeYrUHkQKU / aWhY7j + zC2IW10w2gEEFwwidl9VXCvXg ehPwncHrUeJrTJyyGXNhHGInZXvLK3vYytynq + sVryJp8IYfANj02qAKjxGRu0ygJCikc + h31reJ 9Zg + s2Fw378xkcgyN8CuqoFq3EVPOta / JjxxjuQ4uTDKPIsL1S7Zr + YxILUF3 / drSkali3pDjtxU 7D + mGcrOzfCNC0LDa3F00hQgmBFdi57NQijDl / NjGBkssgipx2DPqUqW6w3NGjijSclWd5hSPhCj + o5r4Bh / N1zKh6YMQeLdl1xEsccqxsrQRRhFqAnJV4oCEBND3pXMUtjKfL2s2kWkRJdzpCLOkdZC FrXkFrue3f8AsymeMk2F6sqe2tJIXtpI45I / UZXjNHAkBIflv9oN3G + R45DZs8OJ6LYNNsrOeKaG ERPAgijc70Tf4Knf9ojEZpIOGJXXNpHJzMgp6leSsBw3HE1 + YNMgZcRtfCACBudMimhNpLarNbSU X0TEHRqMGX4dweJNem2Inwm7ayCHmnmz8upoJZL3y + hliqzSWf7ad / 3Nftj / ACftdhXM7BqwRUmJ DAMy1fVnkz / lD9B / 7Ztn / wAmI81zYx / UI7Q390WVeXrSV / 0eFt + R7teKT9wwoQ3p2X8q / wDSNB / 2 XYq707L + Vf8ApGg / 7LsVd6dl / Kv / AEjQf9l2Ksi8sLCsF36IArxrSNI + zf77nmr + GI5qeSCVS0og SrPKG + Abkr0Ykfy / FQ9t82GScQN3U4oTkfS8q80S6bLqB / RSenDGzo9CGR3ViOcTI7r6Zh3aUpvs MwNROMpWHZaeE4x9XNLLFS0hCipdJQo8SUamSxx2YzPqQCyzwTq8LtE42DoSpoRx6inUHKqstx5W 9C8qXz39mY0jM1wn94RQBVHUsfhAFRX5nLJ7oxHakye31Gzf67NA9xYztV24 / BbU4KGRhueRqW9 + hrsY02Eqsr + hIsXL1VYsKEBnU7Hb4q0wJXOZIUYn40IoySUqaHsxY4q3C8bj91yHGtY2UlKnY0Pt TscClYTDbsJXj9KTqGoWFTSlNuf0DCigvDiZQyASxwkhU3Xi3 + y + Hx6DFaCmWAG5EYSv2gDWgJr8 Gw3Phiq9HBlLI3rIwCgKRU / s7V7fT / aq5ULRiSKsiuWDUFB1pWjb1 / 2WFW6 + qzooLiOiuO4qa8Sf h3 + npihiPmXyobqZ73SuPq8UD2aqFBAqOSh5BuFG1N9zWuNKd2MRSPbpeQTsEk9BYBHUCjJLAGqF 2rRTXLCdubSY78kv0uaO28yWkswYhZkAaMlXjdgFSRCCp5RsQwFRUjrl8f7tIDPbhJbmKdpA9xK4 eQuWqzcVDlmrvX35Zj1szdpthcXFr6sEgjVPUVQoAJEMUlx1p4R / 59MQNlTLSbvUHtNQksJhDPYJ AJG9PlxM7s9W9Rn5lt / llc4gkAsgSAgrfzrrjIsyXSXSu3ANJbItGPAfsOn + / MicUaZRkSUVofm / VtY1KK0kkT02nihlCwqrfvG4 / CWZxX6MRjiUyJAZmmjW2pRyyXhd0jlnjic + nHLEE4xuylVSh5A1 PKmwqDhjEC9 + TAm2BeeLHUNJitk8mXt9ILl2W5SGUtICnHgeUDDY8vDt1y / HHET6qYSt5ZfG7N7c HUOf1wyv9Z9Wok9XkfU5135cq1zKjVbcmL6l8mf8ofoP / bNs / wDkxHmvbGP6gLX6 / dchDX1pK1ez BryPXnCW + / fCqGpaeEH / ACMsf + qGKupaeEH / ACMsf + qGKupaeEH / ACMsf + qGKsi8riL0br0uHVa8 Ghbs3X6uifjiOaDySq50rS571J72NZ5pV9JY5SWRgtWp6RPE + PTrQ9czeAXbro5ZAAB5lra2l5NL LaXM8kqPN6sNzDHFJHzd5m + xMeXxyMCQopmBL1zLnxHDAJfCGhHKI0alAw3Irt0zIiKiWkm5BLRD K86rTuAtSB4UG9OuY45uQapkWnzXWm2F9YSFI01JI05s / FkaORZar1rspFMsIBa4kgKdlqken2Wq Wwlea8vVt1tSFLcDFPHO4JJqFYR7jvtkLq9mYPmn + kXy8f8ATVIiRf3Ucnx + mwqeK8K8hv8AD3HQ DoAdiGUZEbMoeK / REke2mNQWDOrJv / lBwvjgZbISwiZJiOYYsKCFWqwNf8 + 3040pR76ff0KfU5WD AqRwkIp8wuKoW8stSiX11tpYnrswV6A0pU1Q + HyxSp2U0kyETIVkWtC1d + vai9cUFe8CFh8NXDAg hvwqo79MVQV5Oumhp0057pOPKRbef0jU7sxSVZOtT0xJPcg2lq + a9IuJE + uabe20aGv7p4pmr7Et b8fxyAzBjaIbzV5bZyrRX6rtQPDFKxNe / CWMDJDJErxJFrk3lHVZZzAZYLuJCIpXRVjlaMVVZKTN 9sCgI9skZdGQBLFdB0kX2rmaSb0lspYHKhWLOPUQMFIWgotfpptSpGTCQGMNZ5vQ4EjOsx28NAnq RqyyftAMnJT8 + Pb5ZWBunoyDy3ptnYQ2 + nXixi9N3Is8JcV9KW3aMfCGrQhqdOv0YKoUqXaXo2q2 ui69epEzLqsdkLE29JJGMYdHYIlW + BnB6ZVMgTh56M4jYoHTPJ93No9s0CpVJI2cUdSxJh5PV04k AxtXft8sZ5IxDLFE8Slovl + 90zVPReSOO8SeMxqtHrIkclwi1YonxUUD4u + HGQWWQVFk2r + cLTTH ayiYyQ3lzI31gHkArN ++ WnChUBhxIau / tuCNi19yV6brmm2rCc + lPE4L / vFBPFKMxj5zmn2vDK5w MgmJAYj + ZUOnzJPqRAW + kvqRtIQsskBWRWXgsa1VGRRVmJGw2BAzO01iIDXPcvaPJn / KH6D / ANs2 z / 5MR5ismP6gZ / r91SeYD1pKASXIA + I9Atuy / ccKoblcf7 / n / wCRt3 / 2TYodyuP9 / wA // I27 / wCy bFXcrj / f8 / 8AyNu / + ybFWQ + WWkFvdtI7yU4keo0rdm / 39HH + GKnk851bzAdWkilcrHAIGVkZjGTz FJivBnIHg3hv845NQZy26OHCFbsVeG2aRrhJ2dPiZSF + JlaoqeXGhoTXJ48R5hvllAG6tH6Sssca 1ep4mQ7namygdcuyAxgSwxVPIB5pZcLW6M0ZIXkCK7GoP + TQVqMxsYIpyc0wSSEwt7CW4j + sGQF5 DtyJJP7IqfoploNFoIsWiNS0k6NNZIxDXLxc5q7qJBLNEaU / 1Mq5hlEovTrua11NWFykskRLC3PA EHqNh8W3UZVCUiW8gAL77zB5iimcfp25toix4RyTdF6gciyVoMhxyBqmXADvaXXGrawPUkk1l5DE aSftFTWnxUYnrhGSRPJJgAOaxPMGsoA0etzJUcgVLdCadm8cPFK + X2o4Aeq // EvmAVQeYLpabUDO P + NsRKXd9q + GO9Xg81eZ7MLNHq9xdB6hS8jMBx67MxHfLIGUmrLLgZpeXetHQY9ZaeAtLDFMiTpb yS / vCqn4TZ77k / t / 0yMpTDLEOKNus21ub0pvrFzFDIoZ940VuQahSH0UqvSlafT3nGRa5z4Sp3nl myvrmS7le6jeU8mWKRVXkR8RAYPSp3wtMpWWN + YvLmn6fZzXKNcSSKxUetIGUcYWlh3ADsw + WTgA bWBNsRU1AkotWAPQDc8SaDbx7ZGXNyomghtNnittdiW7kMdo0kf1jatUFG6ePh75lQhxYw1yNF6d p8azavb3cRSS2rCxZWVuXHhzNPULULAnc1pkOAgrYpOfri2urNrV1A31bmZEuowzpwpX42RS3VK9 6dMEkhG2Ou2MmqSVExllikkSkEtODn1gqOUQmtCQo3rsK98bLjnIDZtjKIXR6gtosyQ + sVIHFppp GbnG3Ep / pFxKQG68l7eOAaWZ6L4oCiuoaTGyTSwPNcgCktQrKFQqvJxKanf7QGDhnE7FnzDF9c0f 9MFILJGc + oXHKRS4FAftNSprXt0965ZYA3LEYzI0GC6jcWulz3GnzGY3ELGN0 + AoCK7cgN6cj7Zf DCZC2qZMTSQ395Jf3T3Uv2pKdydgKDdiT2zKjGg1vqTyZ / yh + g / 9s2z / AOTEea9tSTVG / wByNz6N pMU9Rtyl2atX4iDHcotC1aUHTCrdpq + p2MZitrZlRm5ENbXLmpAHWS4Y9sVV / wDEmt / 8s / 8A05zf 9VsVd / iTW / 8Aln / 6c5v + q2Kpppmo3moWl215H6ZjWi / unirVWr / eO9emAoeHwXEkMwns2kidW + Fp U471r1U1696e48MxxsXh5VS4ht4jdm0AMKSlYmB5AIXbjRu / TNlE + kbsOHmtRlQuyk0AjJCncgx1 p0PfKNQQI / FyNLEyl7ggdT082lxEVZZI5YlkQr0IBaPwH ++ 8px8z + OjkagxPLuTCzUC3tHPw0cAA CoJLttl3UON / CU285RytqFtOUIjKyRqzFTVo7iblTif8oZVHdAS7QI438 / xxyKHXnECrbghjCDUf I4I / S3jmq / mlYpFrjpawhI0KBUjWgAMUXZRkYCpJmUhFs7y6wXQhDMCpIIBHqSdMZDcKDsVO9gWF olUcVNuj09y ++ IZAWgbiNzI3HpU / fU5OKygSmMSAWFvyA + 1J1 + Yw4huWjVbUyy / ijM + gXUN3bh5d Mj42xWQysQbgl0ZYjH8JJrVx0O2V5OrPDyDO9VtbeS7hfkXBgQryCHkByUE1Xl2wx5NWp + pBSGKN hHFwhY92QkGgr1qo7YSRHm0JD5ohS6sJ4C78lfkRbp6jEmEoA6DlwQk0L708DgOYRGxDdp + GzxMe sfKd6rxSzNbGJCrehK5b1AQCBRETYfMe2Yk9fEd / yb / FgOQYhrmnXA167srSAyNCR8EH70ABU + Ic Gk238c3GkyCWEFrkbLdiPM + myLJaW90hXoPScj7iuXGcD1Y8Kay + ZfzAmXg / 1zjUniInAqdyacff ADBaKXy3fnG4PJxfHfskg3 + hcPHHvXhUX / xXI3J0vmI7lJf6Y8ce9eFMIda87QxJCkE5WNQoLWvI 0G25MdTlZx4ibZicgqfp / wA8Df0Jf + kQf9U8HhYfwU8cmN313c395NeXh5XE7l5TQLVj12FKZdGI iKDGUjI2UPhQ + rPJn / KH6D / 2zbP / AJMR5rmxSufLAuLiWf1oR6rs9DaxsRyJO7Hc / PFVP / CQ / wB / wf8ASJFirv8ACQ / 3 / B / 0iRYq7 / CQ / wB / wf8ASJFiqPsNJ / Rlvcp6kbesvVYlhAoG + 1w + eJV4vNZ2 tpLcO2p2E72q8la0HJHd1V2HqiKnVwK7Adz2zHIaDj6I + 6tY49Cu4bZSIrW6hijdzVmobkyV6fy5 lSNSCiOxSKGMs0lSFoEqWbjQFFFchqtyHK0BEbtT1hGLWTCQOv1c0JBFOM046ZDEACz1c + I8ujIV tkg8r2MhQrM12oZt1O5kPxAgkjYbfTl1 + pxqHAi / Oo / 0aw / yZr6p2 / 38vh8shBqSny492PPkcDSu YPVjYR8yVHxxH7NaDI0HJCv + ak10PMTRWUrLVR66Rycf91w8eYBHiaYxoplsgNG026mtNUtYoXlk imkZlQFzSnGuw / yMZUKRzBQuu6fdWpi + sQyRP9TiPF0KniZKV3ocFtuEE0lclrO88qJE7MrsCoUk j4qYOIByI4pEckzOmX0Wm2LPCU9aWWJFcAMWqlBxJB79cswyG7ga6BiRbKLfQLQaLa6ldyzR39gk tstuvExkm4nDc2 + L / fh6HtkMkd7Y6eQ2HVHa35us4IRCrOlxaW0UboDFxBBFWVlMlPtgUYf7GmCY IFMMp4pMSTzRZ / VwZhNqFxK8ZlWXiIyqlwBFRFK05eG ++ / TMWWlnKRN0xMTSX3WvS6hcS3y / u1CK 6w8 + S8x8NE5hiBtsO3TLIaYQjSTEkrtNmnmaJZpZEgZpAiKwZWqFMoWJQP2E7L4eAxygAbMZ7BAv G8nme9QoZWWMDiFeenERL + xJATT + bNhpdtPFsx8kf9Uf / lmb / pEm / wCy7LOLz / HyZO + qP / yzN / 0i Tf8AZdjxef4 + Su + qP / yzN / 0iTf8AZdjxef4 + Su + qP / yzN / 0iTf8AZdjxef4 + Su + qP / yzN / 0iTf8A Zdjxef4 + Su + qP / yzN / 0iTf8AZdjxef4 + SpRrummO1FzHbGERt + 8It3iFG2qzPcTd6du + Txz3q1IY / lqh2Z5M / wCUP0H / ALZtn / yYjzXNi + bUr2JZpR6JWCYwlCpDNxQSVU + p9FKe + UeLIRJ7jTLhXL5h s29QCOblH0XiOTb0 + EcvfvTJfmIo4SoJ5khE0yyxvwVbZ4gqqGpdNLGnImSleUf + fYDUCjaeFETa / aQNGsscq + pE1xUqKLEnp8mNGPT1Bth8cXVfgo4UOutidLu2ljb1Fma0TgopUwpPv + 8Y7LJuciNQ OGz5 / YnheOxaLOthN6Zj4CNyYyaMU5iOQVSKXf1AaIKg13XKid2gwlzRc9lLcxNdSceMHqUEoKCN VkEUj / ZKkgyCm4y + GThNFjCEuG1CTSLjT4pZHmjciWJGdGk2EkRmWoKr1WnT5ZGeYTpytPCibT / S 9NsbnSFu5VMkqQyiL1E5UIZiCrmlG6GldvHI1Uvk35TKUNwkl1rDNbR6QYf3cc4kWQuS3IMeteXj 45kxFuFKXppl99p / 1 + 1 + sNS4jtrm + 5owjKotLtR2Jrz4d / oyF7sApeXLfy7I2k6jJamDV9QaR1mD yMCLViWqteA + GMfs4ZCm2OQdV / mfyvHqHmH9OwXVpAjpGkgvW4K8q7LRSrK2yLswpgAO7MevknNg 4gX1Rc6VaC7o8y2sA5XHIvRo3ju6tXi3ElD32yI35hkY7c1mr2VmdVt9TnlEkZt4bIwMHQkSSs4f ko22Ru46ZAxss8c5YRxD3JbqNlY3th9ds4yLmETSiRWk4ycOdA3P4RyorUoD8seAcLbi7QyHIB0u mJavqVwkGmXEsNFtLtmCEkDkBA7qWoR2GWafkWvtc3MK2v620SW9tYSRwlS0kywEcSzcdiPtAhg3 z / VIhwMRrdhmrXks5j + sTerIQVGygAH9r4ae3bLMg3XCSbS0sCqjkSta9Op9q08Mg20qJIUEbxk8 gKqfs7qKtugqe2CmNWjob5PrsbXKiKDYypEKoxiVl5MhrGTsT9k / aO29MrlD0mmJGxpqYQt5lu1k MbIkSIrPFbhG4JCoZUldIwCBtx7Zl6W / y8f2pjyRnp2P / Lt / yJsP + q + W7 / i2TvTsf + Xb / kTYf9V8 d / xau9Ox / wCXb / kTYf8AVfHf8WrvTsf + Xb / kTYf9V8d / xau9Ox / 5dv8AkTYf9V8d / wAWrvTsf + Xb / kTYf9V8d / xase1iflctbqkKpEaq0McSE1APxNAWU / flsBshLskr6s8mf8ofoP8A2zbP / kxHmubE VcWum27JNOp + OUFas5X1COPIgtT7I3PhkRhj + lEsnDzbfRdNkXg8TFR9lfUkAXfl8ID / AA7 + GPhx ZWlj2NjqFzxsGe1uFjKSG4hdi8ac0UFZmVhxMpIPf3XIS0saDGOa5EImeLSvXjs72OWWYxrbmUrI qMJAqUDVCmpUVoTTvkhgid0Sy8JA71ipokr3 / wBR + Oe2ZpJmV2YLMsfomvxn4uK8Ttvj4EaT4u5e OLretzWn6FkVbSaO3ne4 + s + nApl5OzGMiMvzoarRh8R6cRkfy8eK0SyDh8k1tWitvLc9s91HMS3J VkKtS3mMjshCE86OK / PauGEYmz1RGZ4EmTV7 ++ Ekd5Krq7JIw4ItWiQopqqjogpkZ44xqm7TzNll elNaQaAbi4ViqQXXPlURsqmVRXirkUA3679sru5cnIyTkcZDFb65SZF9OVZFVua1IHFVXlstWpsO havtmVHm68gvQodTsfQu9Nmn9GcvdDlMrrHR5JSv73gE79K1ysk2mGPiHMJR5aV47rTbMwgS2JuR cTRnlG / qK7J8S8g1OXt2wmVpljIDINWGlTSWMOqSzwhblJ4vR4qjNGQeMzuOPHfp3yEpANmCBooJ LfT7G8sbYadJNBAqRw3l1exIxdDO6ERwsxc1uGB279MEpDhvn5NwiK5oHzRc6hNqyJcQiCxaggeP 1LkcIeZLywx0PLlLsQQVB2rlOojKUPSCkcFUSp6G0kFpNIyc4jEguogpgf4uVVPrSopoGqHAXlv3 rkcGOfFIm2uRgJCv0pnc6NprRwQwWcLQiRnkjmkMfpk05ugUSKXr16fPL4xnVgplnhIfSx7V / K1l Nfv + j7 + 3MwX4rOZ + U7kDbi6umwWlKqfnl0Qa3aJEHkGIavpMtnz + s + kplUlEMkTmMbEfZq2 / LLDI FhGJiUl + oSlgiyIwrQMzALQ / tfFTIEgMjMBeNP1GMMiM3HowQkqQGVuqVUjkAfoyPHFHiRTG0ENl cLcPJI / pUJjZAgKOCGHqbnvQ / DvkZCwvFHuQSXcUuvXNwALZZIwAvqLHuBHX4njlG9K9MzcMSMIC k2Ux + sx / 7 + H / AEkxf9kmSr8fgq76zH / v4f8ASTF / 2SY1 + PwVd9Zj / wB / D / pJi / 7JMa / h5Ku + sx / 7 + H / STF / 2SY1 + PwVd9Zj / AN / D / pJi / wCyTGvx + CqlcX8dvH6nJ5dwOMU8TNv7fVBhEb / H7VtItRuL O4rLHBNHO7As8sisCAKfZWJMsiCFQGSV9WeTP + UP0H / tm2f / ACYjzXNiB8x3bvqEUCFvRtFBuAsb spac8EDuFKADrucnA0WjUR4onyRV9fXU9pZw20xglvP3bSgDmrBkiLqvSgL1 + 7ERq0SyGQj5oSKW 5sbi4Ms7TzRRtF68oUO49WGJWYIqryp4ACvbCBYDCUjGUyGo0vUmsnu7uS6Fw8FwiyKo9IySLWNC iglQAPtVPv2CORZEVKCloj3FwNZE07s6XF0rSAIrOsEhiQPwRVPwIFJpWmI5BZk8Uh5MPl0Pnq1x qF4xvIZfXVIZ1jkjj4eo6cFaOqkMCdjlfqOQgjZgeIYwlesWKW2iJqNnL ++ P1maQzBZxJ6XFBFWf kQo4DvlficEY + aY5SZkFNbrQrCwj1X6vHG9Pq7QCRVYwFm34sQW998syEAS8mEM8wQVbTp2tdDtV dBcGVriBmoiq1JXVRJ8Kx0oNycoyi8cT1LbHUzMjuld15Uuw4vdLCWjKPUiX1CwU / s / EwPbetf6Z ITkRuNm0cXPZUg1TXEljt9Ytbe8WMNE1yzhXCsBsHjWQgmgP2d9vnkTnxs / zEOUkLeSagmrzNbaf b6hp6CsCTsKpIUpX4uvFq9un7WCOpxkblrM8d7FN7i81N3I0u5W1jaM8hJDWRZS3wcQ7SLQAUI / X 2x4an + cBspyQH0lAXNzrV5bR291q00MiEFmgVYy5HUFlWLYfP6MkNWbPck5sXcqTie4Ys8sshUOK uWJCuODqtCKcuhI69MpOU13jmxnqSeQpTW2njlEySGKUNH + 9FKgwrSMBZKqqrX28O2DiEhVMfzMw KSi9025ll5wXXrGqgNIQzgINgGUh5dz0Ph2zIxagYxVMfHKrIuvz3IvJGEsyqFFxC / Artx2oY + nj l8dbADdPikrodEe4d575LqeAH96wQVJ6bOxdTQ / PMyOSOSNhkN90NeWGlW0weKzkZHTmkNxIENGB Ib9zxYjbbpXD4Ykt0k72gk4 + jKI + RNFPQV8WNKfjglpx0QCgpy6k + o4Zlou9Tt8yO2UGPCaZgWs0 yKSTWZSqsJI4yy8fVVlPwLX9wjt0bMqB / dBIT / hf / wA0 / wDwd9 / 2T4 + n8Und3C // AJp / + Dvv + yfH 0 / il3dwv / wCaf / g77 / snx9P4pd3cL / 8Amn / 4O + / 7J8fT + KXd3C // AJp / + Dvv + yfH0 / il3dwv / wCa f / g77 / snx9P4pd2O6 / JfSMguYJ444mZUkmaVletN09ZVp0y3HXRBSfJq + rPJn / KH6D / 2zbP / AJMR 5rmxCoNKMFzZNql1KdUq7SMiF + NOB4UtQtOIA + IHamQ8aK8DR8qJ9VDLrV8ZI2MsV2fqvJAQodQI 7VEKngK1HbrlnGWsYYgVSpH5VilEklxqd7dJcpur + ggBPFxIpjtkcEOoYVbqPDbETsJ8KIJWR + WZ EaFptb1CZrcinwW1CFPJValmeh / lpjxFfCjt5Klt5eitPrxW9vZxfiXnG6xIqtNyLshhtomqS1d2 OJJpfDjdsVj8teY4yI7u5uI9yzTNJYg0oRTj6XGh5GrcQ2V4pZidw1xjtUht73Xnle1AlluNUjsY 5jzm9S4t / S5mgZ + MkcgUuBvxoD88nPFKtwyIxyKk + ki3U3Nt5gt47UUklcSLMsnAsxZma2lO3Wob fvjHT5gCQw / dA + bbadHIbi1fXRO7JLcxWYteSfAJJXCy + lHx + ZYnwyOoxZYxqWyjhnZBSfmURTHV 60ZlFRyoKUpX / J3zVcRIq9mklZMzMFY / Ea1PGm2 / 7X9mAFC / geJZJdxWq8aEbsvUcl6CuNgLS1CG YmZ3LMw3JNFLGtfgI + nbElK5HRSaqCTQ1FDU + FT88Ctm4dwodQOIptQgk7Mdx7VwkBbtZUPIDUDj v2Ffbt1piNlW80AC8V3oGI7 + 5HXDzVe12Qsg4gjqFUb1rsFrQdsAilO3RDbLaBVHCo5ceVa1r133 5HNviAxxpy + FiWpaRfQztJGqSR8vhVWZNqd + bU7eOZEcoYSgUqnh2Qh / UifjL1UqKDpum3FaU7ds lxRY8JQ / 1W1ab07uMwjcJKdwD9mjMq7rUdQCfnShExxBMdkBaWpTXbmBUWUJHUekjTKQfTIYBJYT 37nboRXJQHDjDMJt9Uf / AJZm / wCkSb / suwcXn + Pkrvqj / wDLM3 / SJN / 2XY8Xn + Pkrvqj / wDLM3 / S JN / 2XY8Xn + Pkrvqj / wDLM3 / SJN / 2XY8Xn + Pkrvqj / wDLM3 / SJN / 2XY8Xn + Pkrvqj / wDLM3 / SJN / 2 XY8Xn + PkqX61ps8loZY4JF9CrsBbvGOIHxFme5l6D2yWOYtSGMZch9WeTSB5P0InYDTLOp / 54R5r mxW + qRaglxJBcRvHcBUPFKhQgYrT4x2cf5nKeATBIPM / cyukPdaEhcXElwkcaA / uxF8A5DiNufY9 BkZYaFk + aiSbWsfp26JyVgBUMi8QQTUGlW + nLsceGICDuWM + amuoxEIZHRDO5cKab8YmU / r + / MvR gGdONqyRBiGo6q9mTzZpOMbNxLcat8PAB3IXf4sycuojiLjY8EskSWJnWtauFVIPVdl2dY4walT1 D / Kmw7075r5avLIVbkQ0sSdg7V9R / wBxdnZO5E8AV5 / U5BtvgowrWobrSvt4ZOefjxCJ6L + X4Jk9 FOHUbiLTPqZkjNvNAzKVry5cqMjClQTQnr0 + eMcxjDhvZj4YM7rdkXkPXv0nrdtossQU3EU0Qm8K QS / Fxb7Wy0yU9QZY + EhnDT8M7XS20sEUfqMShRWV6E7A16djms / KgHcp8EKLmEt8X3FWoN8fy8O9 HhR713KMsKMQad67k9 / 8 / DB + Xx96 + FFYp48Ksa0A5qduX824FMxiGlaZWY0B4jck78dgTTauPCFp aZyy7xKpBHIdR99D8 / 6YeHdLaSMV / ZU1IKjbfrWlMBG6rXlVvhBqtdqim1PAYRGlbWRo2qxBAIoN 9wR16DpjSp / BdiaMMHqw + 2Nqg + O2bHFkE4uXGXEFUShvtEn375NksLDqfx3xQoy2llcHlNCjt15M oP6wcIJWg871Syt084XkSoBHCiOqcYStTFF1W4eNKfHmXEnwwxrdX9C3 / wB8xf8AIjT / APspyNn8 WrvQt / 8AfMX / ACI0 / wD7KcbP4tXehb / 75i / 5Eaf / ANlONn8WrvQt / wDfMX / IjT / + ynGz + LV3oW / + + Yv + RGn / APZTjZ / Fq70Lf / fMX / IjT / 8Aspxs / i1SzXfQitkjWNEeRqgrFarsvX4raWRu + WY7v + 1B SDLFfVfk408naEdttMtOuw / uI81zYl7fp6WxSwjOnJHHGTJwv5QzqTxA5x2qMnwtXmNwdqd8oEBw 1xfi2VrE0zzTbyRvK9m7GP0k5XlwoqQzejwMDK5JUfvacqVoviJacVzUSRFlp3mMXNslw9tHDBK0 k3p3MsjOh5en8Bt4uP2CKBuPeh6ZKOCjzXiRPmCMSwOtN0mRwfZoytP + FzO0hqbjaoXB43d3D3us XEcsZkguCI4 / 3blWBHFKL8RBIh416U2pyz45FtwwOOIRNroyJcI1sgSe5p6QeYR + s1PhWMTSqHPx UHEE7 ++ U0S3gximLTW9fQu5IJvT2ikMyBwhHJeHJ9lINaUwckmQKU6jFp0gKCYSsD8TRAtxbiOrK OJ2ONhgZwBd5TRYfN2kFJEuFadGDjYjn4hRsf3m / 3HvkhzTKW3vZLcCkcalORTkvxGh3NP4ZMNSE ljYrVB6Z / wAkhhv4g1xPvUoWdbm3iMgkL0I24jv / AKuVZDKIsFhKwEvSQKGoOTH + 7I2Ub9weu3bM OnHVBM8TqzJ / eEmQVYd / Gp8On + ZFWtLzdiUEEmMdyKEkiooWPy8cHBRRSk7oXq0nNaVNf7Om2GqS 2ZkVKqeKCpFfiPWvEbjrU40SrayRchyXZtgBQE8RXbfwr44KK0qwXDxyLNUg9qD4fuAwxJibCxlR TWC + jualPtd1 + XgR165nY8om5MZiSsHLHYj6fDJsl6ddjsOuKvPNadk853rCRY14R86sqVHpRbBm SQdadszMf92GJ5qn1mP / AH8P + kmL / skwV + PwUO + sx / 7 + H / STF / 2SY1 + PwVd9Zj / 38P8ApJi / 7JMa / h5Ku + sx / wC / h / 0kxf8AZJjX4 / BV31mP / fw / 6SYv + yTGvx + CqEuLTTbqQzTkO5AFfrSDp8rYZIGQ / sVKdVt7K3aJbTqQxf8AfCXwp0jjpk4EnmqX5JX1Z5Nr / g / Qadf0bZ / 8mI81zY5NJvI0VFMe8aRS fG / 2VbnVfg + jj0 + 85j + DIDbzZcQQ0Ed / fXLrMs4qTK3qmSKNOqBI6qwr3BHT8AOCcjv + N1sBMtNs bizZvVIZWUDkJGY1AUfZZQPp / rlmLHKJJKk2knn9XGg3rK5iDG35uK7AuyblVYjcjfL482uWwecP ptzbWT3N3LzgNy6Ws8kvN2jkT1FkCISFACUNFG5INOOVn0yDLjHAQeqZt + XL6wLW9sHS1dIZbe6 + scwxuozKpZCnNaB + 9R0wkUUAWE1HkG0n1ex1VHg + rW7QRPbyFpCVS3ht1X4gAw / c1B71riU1ukPm vUZNHvk0fyjcSJa3DS3FyISFR5i9W + JuKBQFRV4 / iTvXwiZ5sZctmPaXql43mTRZtTLxiC + g5K4a gHqoGahFP2e2 + MMYidlrkyW9uDBq1 / ZSGsUFzOsVakhRK1BUe2RjkqRBYRn6iC2CrCoAp88vtsXx uFNaUPamAlUNPp9tNuv7tj3Xp / wJyqeISYSxiSAuRLanjIvJCTRux / arx / hmPPEQWmUCEO0ymgoD XZQKU ++ nicjwsVrP8Pqp8NNu2 + 3X8MQErFau67chWgqa + P4YaVeGZlJIoD3p0oPs4FVFcqvKp7Gn yPtgrdDlJiaqOQy7iuxh50wg0kGkdFqhQD1QWo3Hko3 + Zy + GfvbI5e9NILlZFDIwKnw65eCC3A2w bVHZfOWoNG7JWKPdWlQ / Yg / 3wjt + FMzIf3YYnmq + tP8A7 / k / 5G3v / VDBQ / FK71p / 9 / yf8jb3 / qhj Q / FK71p / 9 / yf8jb3 / qhjQ / FK71p / 9 / yf8jb3 / qhjQ / FK71p / 9 / yf8jb3 / qhjQ / FK71p / 9 / yf8jb3 / qhjQ / FKxjWXkfUJDJIZSKAFi7EClaVlVW79xl0OSEDklfVnkz / lD9B / 7Ztn / wAmI81zYmTX9osU s7SgRwOY5W3 + FgQKdPfFUP8Ap3SP + Wlfub + mKu / Tukf8tK / c39MVS7zRZx6zpE9ktwbaO + jhKXCw tPxMcqzKfTXrsMUEWxJfI0LrG9 / qN5qEtuoSOVLQw0jUbIFkkpsD92RIldgsJ4hIbqa + afL4AaSb WJqApWNYkryYuTvN75RKYPMlPjAIL / EegIpWGxvpEY / t3SLsONNkRv5Rt2yNjvLE5gsl8zaNLF6b 6B6xWjIZr2SiMDVfhSJdge2MZQgbA3Qc19EuGraZDcC9g0GwSUP6oZ2nko5PLlvMB1OTOcnojxfJ DXGozXF9NqDcVmupHlcKDwUueTAAljlYmRK2PGbtd + kLgUNeQJqNuo + 7JDPNPiyRkN6ky0RqnuMu jPibYyEmzKa / PtTfJJXeorAhhyB2Nab40qFnsoHUekSjKOn7P05XLEDyYyxgoSe0eEgrWRAdiOoN PAZXLERya5YyFMWl0RzEbOGUEEj + 3AMcu5HBJUFtdenRo2Bp4dx8sHhSvkjw5dy2VJEo0oaMMeHJ + 5P3 + GA45DmFMCFq8acmcllNQaED5fLIsXGQM5YdD8ycaVVhmdHHElGBAqpr19umESMeSQSOTGr + 5vv8RXc8EC3ExRFdWLAAcIt / 3bp4eObbTniwglujK1 / 17Wv + rdF / wU3 / AGUZZwx72SjcazqNrx + s WUMfOvGrTb06 / wDHx74RAHqi1D / Etx / yzQf8FP8A9V8PhDvW2x5juWIUWsJJ2A5T / wDVfB4Q71tX uLjXJ4WiWzWEtT95G0oYUNduU7D8MAER1VB / V / MHjcf8jD / zVkrgqCkgu3mlWVWaWNS8vI1IApUk k5KxSqGFX0t5TufNS + VdFW303T5IRp9qI3kv5kdk9GPiWRdNkCkjqOR + ZzXNibfWvOH / AFa9N / 7i U / 8A3isVd9a84f8AVr03 / uJT / wDeKxV31rzh / wBWvTf + 4lP / AN4rFXfWvOH / AFa9N / 7iU / 8A3isV WT3Xm70ZOWmaaF4tUjUZyaU8P0WMSpeNt63EcqiOg41qRSvalO + YDiId + m + 4qKUp4DpTthCt / FRe ta7Ur12piq4V78T4cvCnt74qhzShpxptXpWlNskq4evT4f40 + jHZV0fPkvGvqbU416 / 1 + WIvoou0 0h9bgPVA5U8d / p98yY3W7kC + q / eprhSu + LeuKtb12xVCX3o71NJfFBVunfp9GV5OHqwnw9UsetRv 4caDt9GUtLX73xHXb7Nfw3w7KuT1eK8q9BQGvSm3X / OuAqrLz5LXr2r8jkTyVWXlX4SeX7VB3qPs 7 / 574EMN8wc / 0vcep9r4PD + RadM3Gi / uR + OrdDkl2ZDJ2KuxV2KuxV2KuxV2Kv8A / 9k =

2009-10-16T09: 29-07: 00uuid: babda665-a11e-4f82-bd44-48e531d9b602adobe: docid: indd: 281301c6-268b-11de-8aa4-95183638d9c9proof: pdf71a8fda9-1fa9-11doc-817a1-817a1-docid4doc 1af60dd0-0eef-11de-8f3a-bfdd0cb069afapplication / pdf

Создание дополнения, которое выглядит правильно

Даже небольшая добавка может сделать ваш дом живым и красивым

Линн Хопкинс

FalsePDF-XChange Viewer [Версия: 2. 0 (сборка 42.4) (8 сентября 2009 г .; 19:37:33)] конечный поток эндобдж 5 0 obj > эндобдж 6 0 obj > / ProcSet [/ PDF / Text / ImageC / ImageI] / XObject> / ExtGState> / ColorSpace> >> >> эндобдж 7 0 объект > / ProcSet [/ PDF / Text / ImageC] / XObject> / ExtGState> >> >> эндобдж 8 0 объект > / ProcSet [/ PDF / Text / ImageC / ImageI] / XObject> / ExtGState> / ColorSpace> >> >> эндобдж 9 0 объект > / ProcSet [/ PDF / Text / ImageC / ImageI] / XObject> / ExtGState> / ColorSpace> >> >> эндобдж 10 0 obj > / ProcSet [/ PDF / Text / ImageC / ImageI] / XObject> / ExtGState> / ColorSpace> >> >> эндобдж 11 0 объект > / ProcSet [/ PDF / Text / ImageC / ImageI] / XObject> / ExtGState> / ColorSpace> >> >> эндобдж 12 0 объект > / ProcSet [/ PDF / Text / ImageC / ImageI] / XObject> / ExtGState> / ColorSpace> >> >> эндобдж 13 0 объект > / ProcSet [/ PDF / Text / ImageC / ImageI] / XObject> / ExtGState> / ColorSpace> >> >> эндобдж 14 0 объект > эндобдж 15 0 объект > транслировать HWms_RS & i25y & i; -) _ g, Z {X. ]

Как рисовать наклонные потолки / крыши (приложение) — Справочный центр RoomSketcher

Узнайте, как создавать простые наклонные потолки / наклонные крыши. В этой статье описаны действия при использовании приложения RoomSketcher на компьютере или планшете.

Эта статья содержит следующие темы:

О наклонных потолках

Наклонные потолки

создаются с использованием высоты потолка . Установив некоторые высоты потолка выше, а некоторые ниже, RoomSketcher создаст наклонный потолок между двумя точками.

Установка высоты потолка

1. Откройте проект.
2. Нажмите красную кнопку Mode и откройте режим Walls .
3. Щелкните инструмент «Выбрать», а затем щелкните , конец стены или разделительной линии (при выборе конца появляются 4 серые стрелки, как показано на изображении ниже).
4. Справа щелкните Дополнительные свойства .
5. В поле Высота потолка введите высоту потолка в этом месте.

   Примечание : Соединительные стены должны иметь одинаковую высоту в месте соединения.

6. Справа от значения высоты потолка вы увидите одну из трех букв:
   • F (Fixed) = Вы указали новую высоту потолка.
   • C (Рассчитано) = Высота потолка рассчитана на основе других значений высоты потолка, которые вы указали.
   • L (Уровень) = Используется значение по умолчанию, установленное в свойствах уровня.
7. Щелкните, чтобы выбрать другую стену или конец перегородки и установить ее высоту, как описано выше.


   В приведенном выше примере мы разместили разделительную линию в центре с высотой потолка 3300 мм и параллельными стенами с обеих сторон высотой 2500 мм. Смотрите снимки этого проекта ниже.

Для просмотра наклонных потолков

Один из способов увидеть наклонные потолки — это использовать камеру для создания снимков внутри или снаружи здания.

Снимок с камеры, расположенной за пределами здания

Снимок с камеры, размещенной внутри здания

Совет. Пользователи VIP и Pro могут просматривать свои наклонные потолки в режиме реального времени, нажав кнопку 3D на верхней панели инструментов.

Пример живого 3D плана этажа

Основные советы по наклонным потолкам

• Все стены и перегородки, которые используются для определения высоты потолка, должны быть нарисованы точно под углом 90 градусов.
• Лучше всего установить высоту потолка для внешних стен (после того, как вы нарисовали все внешние стены), прежде чем начинать рисовать внутренние стены.
• Если вы меняете несколько высот потолка вдоль соседней стены, игнорируйте любые сообщения об ошибках, пока вы не измените все соответствующие высоты потолка (вы можете увидеть временное сообщение об ошибке, что высоты не совпадают, поскольку вы меняете высоту).
• Разделительные линии можно использовать для обозначения места для установки высоты потолка, как показано в примере в этой статье. Разделительные линии не видны на ваших планах этажей. Чтобы узнать, как рисовать стены (включая разделительные линии), см. Рисование стен и комнат (приложение).
• Приложение RoomSketcher не предназначено для создания сложных наклонных потолков.
• Выключите потолок на балконе и в других местах за пределами помещения. В режиме Walls щелкните область или комнату, чтобы выбрать ее, щелкните Advanced Properties и установите для параметра Show Ceiling значение OFF.
• Если вы получаете сообщение об ошибке, но не уверены, что вызывает ошибку, полезно отключить потолок в некоторых комнатах по очереди. Если сообщение об ошибке исчезает после того, как вы сняли потолок в комнате, значит, проблема находится в этой конкретной комнате. Тогда проверьте стены и перегородки в этой комнате.
• Если наклонный потолок соединен с изогнутой стеной, установите для параметра Show Ceiling значение OFF, чтобы получить хороший результат для планов этажей Live 3D.

Еще нет приложения?

Убедитесь, что вы скачали приложение RoomSketcher на свой компьютер или планшет.

Загрузить сейчас ->

изображений мансардной крыши

перейти к содержанию Busca millones de imágenes de mágenes de mágenes de alta calidad a Precios muy económicos en el banco de imágenes 123RF. Однако высокая мансардная крыша, которую мы ассоциируем со стилем, восходит к временам Возрождения … Во времена Возрождения в Италии и … Не нужно регистрироваться, покупайте сейчас! 13 июня 2020 г. — Мне больше всего нравятся дома и офисные здания в стиле Второй ампир с мансардными крышами. Более того, на более плоской части крыши наверняка будет собираться много частиц, что лучше увеличит счет за обслуживание.Обратите внимание на оксидированный гребень крыши и парапет. Мансардная или мансардная крыша (также называемая французской крышей или бордюрной крышей) — это четырехгранная вальмовая крыша в стиле гамбреля, характеризующаяся двумя скатами с каждой стороны с нижним скатом, пробитым слуховыми окнами, под более крутым углом, чем верхний. Что такое мансардная кровля? С тех пор мансардная кровля стала неотъемлемой частью французского стиля, а также довольно часто встречается во многих зданиях, расположенных в разных частях света. Архитектура, черепица, трубы — 852381 Найдите стоковые изображения мансардной крыши в формате HD и миллионы других стоковых фотографий, иллюстраций и векторных изображений без лицензионных отчислений в коллекции Shutterstock.Горшечный сарай из полевого камня с мансардной крышей. Мансардная кровля была в наличии еще с 16 века. Доступный и поиск среди миллионов изображений, фотографий и векторных изображений без лицензионных отчислений. Практически вертикальный характер нижнего склона упрощает установку дополнительных полов сверху. Просмотрите изображения мансардных крыш в разных цветах и ​​стилях, и вы увидите какую-нибудь мансардную крышу, которая… Весь экстерьер дома был обшит до оригинальной обшивки.Просмотрите мансардную крышу на Houzz Если вы хотите вдохновения для планирования мансардной крыши или строите дизайнерскую мансардную крышу с нуля, на Houzz есть фотографии лучших дизайнеров, декораторов и архитекторов страны, включая Evergreen Homes и Armada Design & Build. Скачать стоковые фотографии мансардной крыши. Найдите идеальную стоковую фотографию мансардной крыши в париже. Полностью отремонтированный и отреставрированный в современном, но теплом и гостеприимном стиле, 295 Pavonia Avenue — идеальный дом для городской семьи 21 века.Огромная коллекция, потрясающий выбор, более 100 миллионов высококачественных, доступных изображений RF и RM. Мансардное кровельное покрытие, эти кровельные системы имели ровный верх. Существующая мансардная крыша была обрамлена, чтобы создать новый облик, который придает особую привлекательность бордюрам! Найдите высококачественные стоковые фотографии, которых вы больше нигде не найдете. Крупный план мансардной металлической крыши с чердачным окном и водосточными желобами кирпичного дома на фоне голубого неба. Чердак мансардной крыши не должен подвергать опасности территорию и при необходимости может удобно разместить спальню.Площадь 3 600 кв. М. Так что следите за обновлениями, чтобы узнать все, что вам нужно знать о мансардном кровельном покрытии. Compra hoy. Мы собрали некоторые из лучших идей мансардных крыш с изображениями, которые вдохновят вас. Безупречное видение домовладельца Деборы Джарол в сочетании с архитектором Ричардом Лэндри действительно стоит увидеть. Выберите из премиум-класса Мансардную крышу высочайшего качества. 9 октября 2020 г. — Изучите доску Николая «Мансардная крыша» в Pinterest. Почему ты спрашиваешь? В задней части дома пристройка создала новую кухню, семейную комнату, грязевую комнату, дамскую комнату и холл с черной лестницей.Выберите из премиум-класса Мансардную крышу высочайшего качества. Еще идеи о мансардной крыше, мансардных окнах, пристройке крыши. Конструкция нижнего наклона обеспечивает большую универсальность по сравнению с даже более популярными стилями крыш, такими как крыши Saddleback или шатровые крыши. Терраса на крыше второго этажа, расположенная рядом с существующим рядом ясенем, расположена под этим обширным навесом из дерева, создавая ощущение комнаты на открытом воздухе. Смотрите больше идей о мансардных крышах, викторианских домах, стилях домов. Домовладельцы устали от внешнего вида своего дома и нуждаются в творческой помощи! Верхний этаж представляет собой отдельное уединенное место со спальней, ванной и большой гостиной.Выберите из премиум-класса Мансардную крышу высочайшего качества. Найдите идеальные стоковые фотографии Mansard Roof и изображения для редакционных новостей от Getty Images. Фотография о мансардной крыше старинного исторического дома в Луненбурге, Новая Шотландия. Мансардная крыша, также известная как французская крыша, представляет собой четырехстороннюю крышу с двойным скатом с каждой стороны, которые встречаются, образуя низкую крышу. По этой причине, если в настоящее время у вас нет бюджета, чтобы добавить еще больше полов в ваш дом, но вы хотите или нуждаетесь в универсальности для расширения вашего дома в будущем, после этого использование мансардной кровли имеет отличный смысл.17 сентября 2015 г. — Мансардная крыша, также известная как французская крыша или бордюрная крыша, представляет собой четырехгранную шатровую крышу в стиле гамбрел, характеризующуюся двумя скатами с каждой стороны. image caption Была разрушена крыша здания. Кроме того, в тех областях, где они обычно не обнаруживаются, этот стиль кровельного покрытия определенно будет выглядеть намного более продвинутым, а также может стать отличным вариантом при правильном исполнении. Задний дворик предлагает привлекательные зоны для развлечения гостей и семейных обедов на открытом воздухе, включая встроенный бар, зону для гриля и место для костра.Образы конструкции и архитектуры мансардной крыши Мансардная крыша из шифера с прямыми сторонами. Очаровательный коттедж из гальки на озере Кеоуи в Южной Каролине. Miller + Miller Архитектурная фотография. Search from Pics For Mansard Roof стоковые фотографии, картинки и изображения без лицензионных отчислений на iStock. Пристройка второго этажа была удалена, что облегчило восстановление четырехсторонней мансардной башни. www.revitfree.com. Этот дом в Гамильтон-Парк расположен на участке площадью 25 кв. М. Он предлагает идеальную открытую планировку, 5 спален, 3 спальни.5 ванн и частный открытый оазис. Каковы недостатки использования мансардной кровельной системы? 60+ векторных, стоковых фотографий и файлов PSD. Галерея ванн, кухни и освещения Фергюсона. Широкие арочные проемы и внутреннее художественное стекло открывают когда-то сегментированный план этажа, обеспечивая плавные внутренние пространства и открытую планировку. Мансардная крыша. Фото Кристи Спаров / Getty Images News / Getty Images. По сути, все эти изображения являются иллюстрацией того, как выглядит мансардная крыша снаружи вашего дома.Кроме того, с этим стилем знакомы немногие специалисты по кровельным покрытиям. Как создать мансардную крышу в Revit См. Следующие ресурсы / видеоролики: Мансардная крыша в Revit architecture Создание мансардной крыши в Revit Lynda Уведомлять меня о последующих комментариях по электронной почте. Наружная обшивка была покрыта асбестовым сайдингом, что потребовало удаления любых деревянных деталей, выступающих с ее поверхности. Search from Mansard Roof стоковые фотографии, картинки и изображения без лицензионных отчислений на iStock. Бока могут быть плоскими или изогнутыми, в зависимости от стиля.270 локаций по всей стране! Найдите идеальные стоковые фотографии Mansard Roof и изображения для редакционных новостей от Getty Images. Мансардная или мансардная крыша — это четырехсторонняя вальмовая крыша в стиле гамбрел, характеризующаяся двумя скатами с каждой стороны, украшенными слуховыми окнами, чтобы создать дополнительное жилое пространство, такое как чердак .. Смотри фотографии из фотографий высокого разрешения и гранита на Getty Images Интерьер дома не нужно было модифицировать, чтобы приспособить к этому ремонту, поскольку все строительные работы велись снаружи дома.Недвижимость, продаваемая Hudson Place Realty — стиль сочетается с содержанием в этом особняке примерно 1875 года. Используя этот сайт, мы предполагаем, что вы им довольны. 3. Мансардная крыша в Лувре в Париже, Франция. Найдите и скачайте бесплатные графические ресурсы для мансардной крыши. Категории Домашний дизайн Навигация по записям 50+ лучших изображений декоров — (идеи, дизайн, вдохновение) Кухня шеф-повара, созданная специально для энтузиастов кулинарии, оснащена первоклассной бытовой техникой с 48-дюймовым холодильником Viking, индукционной плитой Kuppersbusch, встроенная духовка с двойными стенками и посудомоечная машина Bosch, кофеварка эспрессо Dacor, винный холодильник Viking, столешницы из итальянского мрамора Zebra и кладовая.Фотография Hoachlander Davis. В этом проекте переделан передний фасад, отмеченный наградами. Дом серьезно нуждался в капитальном ремонте и реставрации. Построенный в 1889 году в нескольких минутах ходьбы от старой железнодорожной станции Ист-Фоллс-Черч, этот смутно напоминающий готический викторианский стиль был достопримечательностью в районе деревянных каркасных домов конца XIX века. Как это произошло? В наше время с мансардной крышей знакомы лишь немногие специалисты по кровле, поэтому их ремонт будет не только дорогостоящим мероприятием, но и поиском идеального специалиста по кровельным покрытиям также будет большим неудобством.Последние штрихи включают новую медную крышу, систему входных дверей из африканского красного дерева, изготовленную на заказ, и подвесной светильник идеального размера, благодаря которому домовладельцы представляют реальность! John Ray Photography, Новое крыльцо в красивом традиционном доме с шиферной мансардной крышей. Каждый день добавляются тысячи новых качественных картинок. Программа этого проекта была тесно связана с эстетикой, функциональностью и бюджетом. На самом деле под тяжестью снега может рухнуть вся крыша. Более того, в местах обильного снегопада результат будет еще более разрушительным.Естественно, это приведет к высокой стоимости установки. В дополнение к этому, использование мансардных окон дома вдоль значительно изогнутого нижнего наклона, безусловно, поднимет расходы на ремонт и техническое обслуживание до совершенно новых высот. Счетчик страниц Солнца и стали, Шампунь Hairitage Великобритания, Руководство по сигнализации датчика движения Cpvan, Симптомы периода до Bfp, Что позволяет конвейер непрерывной доставки ?, Hln News Live, Найди отличие, Как выглядят корни лимонного дерева, Светоотражающая регулируемая шлейка черного цвета для собак Good2go, Корейские парики Amazon, Маленький гигантский инкубатор Миллера,

изображений мансардной крыши 2021

Глоссарий кровельных терминов Made Simple

• Полезно знать наклон или уклон вашей крыши. Очень крутые или пологие крыши требуют особого внимания. Ваш кровельный подрядчик может определить уклон за вас. Вы также можете ознакомиться с информацией о том, как измерить уклон и уклон, от Международной ассоциации сертифицированных домашних инспекторов.

Части крыши: настил, карнизы, гребни, долины, вентиляция

У всех крыш есть настил, карниз и коньки. У большинства крыш тоже есть впадины. Давайте объясним, что на самом деле означают эти кровельные термины.

Профнастил — это фундамент вашей крыши. Палуба — это основание, которое опирается на «кости» вашего чердака, чтобы покрыть стропила и выдержать вес кровельных материалов.

Большая часть террасной доски изготавливается из фанеры или OSB (ориентированно-стружечная плита). OSB — это композитный вариант фанеры.

Карниз — это края крыши, которые нависают над внешними стенами дома. Водосточные желоба располагаются по краям карниза.Большинство вентиляционных отверстий карниза для вентиляции чердака.

Коньки — это самые высокие точки на крыше, где пересекаются две линии крыши. Как горный хребет относится к долине, так гребни крыш относятся к долинам крыш. На коньках кровли используется специальная черепица. На гребнях следует установить вентиляционные отверстия, чтобы горячий воздух мог выходить из чердачных помещений.

Обратите внимание на другой вид хребтов ниже:

Ручьи текут с гор в долины. Таким же образом вода течет к впадинам вашей крыши.

По этой причине выемок на крышах — одно из первых мест, куда вода попадет в провалившуюся крышу. Ваш подрядчик по кровельным работам, вероятно, порекомендует установить специальную подстилку и гидроизоляционные материалы, которых вы не увидите на других частях крыши.

Эти материалы можно комбинировать с уникальными методами укладки, такими как плетеные впадины, для создания непроницаемого барьера на впадинах вашей крыши.

Вентиляция имеет решающее значение для долговечности вашей крыши.Вентиляция — это поток воздуха через чердак. Этот воздушный поток позволяет выходить влажному горячему воздуху, сохраняя прохладу на крыше и комфорт в доме.

Вентиляция может быть обеспечена с помощью приточных и вытяжных отверстий — обычно на карнизах и выступах — или при необходимости с помощью вентиляционных отверстий.

Кровельные материалы: подкладка, черепица, кровля

Каждый из этих материалов играет жизненно важную роль во всей кровельной системе. Если вы не знакомы с этими общепринятыми терминами кровли, вот основы.

Подкладка — это базовый слой вашей крыши, который можно найти между настилом крыши и черепицей. Подложка из асфальта и волокнистого мата (обычно стекловолокна или войлока) может быть водонепроницаемой или водостойкой; в зависимости от вида и качества.

Например, CertainTeed, один из наших надежных партнеров по кровельным продуктам, рекомендует водонепроницаемое покрытие Winterguard, препятствующее льду и воде, по краям крыши и в долинах.

Водостойкая подложка DiamondDeck — лучший выбор для основного настила крыши, поскольку черепица не нуждается в такой же опоре следующего уровня на бесшовных участках.

Что такое кровельная черепица? Рад, что ты спросил. Битумная черепица — это видимый кровельный материал, который является первой линией защиты вашего дома от непогоды.

Определение частей крыши и понимание их функций

Профнастил (или обшивка)

Обычно изготовленный из 1⁄2-дюймовой фанеры, настил закрывает и укрепляет конструкцию крыши и служит гвоздем для черепицы. В соответствии со Строительным кодексом Квебека разрешены также некоторые виды древесностружечных плит.

Кромка крыши (или кромка карниза)

Все доски, идущие по краю крыши или карниза. Также известен как фасция.

Чердак

Пространство под крышей. Чердак должен вентилироваться, чтобы защитить кровельную систему от чрезмерной жары летом и теплого влажного воздуха, создаваемого домом зимой. Избыточная влажность может превратиться в иней при попадании на холодные поверхности под кровлей.

Седло

Конструкция, расположенная за верхней стороной дымохода (или аналогичными выступами с крыши) для отвода дождевой воды вокруг нее.

Ридж

Горизонтальная линия наверху крыши.

Долина

Угол «V-образный вырез» на стыке двух скатов крыши. Для обеспечения водонепроницаемости ендовы покрывают гидроизоляцией, изготовленной из гибкого материала или металла, или, что еще лучше, их комбинации. .

Подкладочная мембрана

Это покрытие из войлока, пропитанного асфальтом или синтетической тканью, защищает черепицу от смолы, выделяемой деревянным настилом, и защищает сам настил от непогоды.Обледенение крыш: абсолютная нетерпимость!

Карнизная мембрана

Эта защитная мембрана проходит под частично или полностью асфальтовой черепицей, чтобы предотвратить проникновение воды из-за «ледяных дамб» зимой. Прочтите наши советы и рекомендации по установке Ледяные дамбы на крышах: абсолютная нетерпимость!

Подкладочная мембрана

Это покрытие из войлока, пропитанного асфальтом или синтетической тканью, защищает черепицу от смолы, выделяемой деревянным настилом, и защищает сам настил от непогоды.Эта мембрана является обязательной для получения определенных гарантий.

Капельная кромка

Молдинг, закрывающий край крыши и снижающий риск проникновения воды. Хотя это не требуется Кодексом, это рекомендуется кровельщиками и производителями. Он крепится непосредственно к настилу по дну ската крыши и над подкладкой по бокам крыши.

Вентиляционные отверстия на крыше

Эти закрытые конструкции из металла или пластика имеют отверстия и ребра, обеспечивающие надлежащую вентиляцию чердака.Наиболее эффективные вентиляционные отверстия имеют четыре открытых стороны и возвышаются над крышей, что позволяет им улавливать ветер со всех сторон для создания эффекта всасывания. Чтобы обеспечить полную вентиляцию чердака, в основании крыши должен быть воздухозаборник через отверстия в карнизном перекрытии. Чаще всего изготавливается из перфорированного алюминия, эта деталь закрывает нижнюю часть карниза.

Дефлектор

Это кусок полистирола или картона, вставленный между двумя стропилами, чтобы обеспечить свободный поток воздуха через изоляцию возле потолков.Под настилом должно оставаться не менее 2 дюймов.

Вентиляционная труба

Труба, которая выходит из крыши и пропускает воздух в водопроводную систему, позволяя сточным водам надлежащим образом поступать в канализационную или септическую систему промывки.
