Часто в качестве утеплителя используют минеральную вату, так она имеет наиболее доступную стоимость. Утеплительный материал укладывается в свободное пространство между стропилами на предварительно уложенный пароизоляционный слой, а уже на него производится укладка гидроизоляционного материала. Между слоями обустраиваются воздушные каналы, которые в процессе эксплуатации будут обеспечивать вентиляцию. Они выводятся в районе конька.

При выполнении утепления мансардного помещения главное помнить, что от качества выполненных работ, обустройства вентиляционной системы будет зависеть комфортабельность пребывания в данной комнате.

Вывод

Благодаря современным строительным технологиям, использованию высококачественных стройматериалов возвести прочную и надежную мансардную крышу своими руками по чертежу достаточно просто. Но для этого первоначально необходимо создать грамотный проект конструкции, произвести точный расчет всех конструктивных деталей. Особенное внимание при этом рекомендуется уделить стропильной системе.

обзор современных конструкций и способы монтажа

На первый взгляд функции крыши очевидны — это защита от атмосферных осадков, ветра, холода. Однако, это также возможность увеличить полезную жилую площадь за счет мансардного помещения.

Даже в собственном доме квадратные метры никогда не бывают лишними, поэтому не стоит опрометчиво пренебрегать возможностью оборудовать полноценную комнату или дополнительную спальню, не подвергая опасности семейный бюджет.

Мансардная двускатная крыша известна уже очень давно, сначала помещения под ней использовались только для проживания прислуги, хранения вещей. Конечно, условия проживания, которые давала такая конструкция,нельзя назвать комфортабельными — ни отопления, ни окон, низкий нависающий потолок.

Однако, архитекторы стали искать способы, как использовать это пространство рационально. И, надо признать, их нашли, так как сейчас двухскатная крыша с мансардой по уровню удобства ничуть не уступает остальным жилым помещениям, особенно, ведь при разумном подходе можно обеспечить стандартную высоту потолка, окна нормального размера и комфортную температуру.

Преимущества и недостатки

Мансардная крыша, полученная путем соединения двух скатов, как любое строительное решение имеет свои плюсы и минусы, о которых домостроителю должно быть известно заранее. К плюсам можно отнести:

1. Ее конструкция не требует усиления фундамента, что упрощает работы по возведению и оптимизирует затраты. Мансарду можно обустроить даже в полностью готовом доме, просто перестроив, утеплив кровлю.
2. Простота монтажа. Данная конструкция легка в сборке, с ней справится даже несколько умельцев или бригада специалистов из двух человек.
3. Рациональность. Эффективное использование пространства под крышей, которое можно оборудовать как кабинет, зимний сад. Двускатная крыша с неотапливаемой мансардой помещения подходит для сезонного хранения.
4. Доступность. Все используемые материалы недороги и доступны для приобретения.
5. Низкая стоимость. Квадратный метр жилого пространства при монтаже мансардной крыши своими руками обойдется вам значительно дешевле, чем сооружение пристройки или полноценного второго этажа.

Ниже представлены, если их так можно сказать, недостатки двухскатной крыши с мансардой, которые лучше будет назвать ее особенностями:

• Для обустройства просторного помещения своими руками необходима достаточно высокая двухскатная крыша, конструкция которой технически более сложна.
• Увеличение клона склонов кровли повышает расход материалов, следовательно, стоимость возведения, даже при условии работы своими руками.
• Конструкция предполагает возможность потери тепла в отопительные период.
• Повышенный нагрев кровли и подкровельного помещения в жаркую погоду.

Виды конструкции

Хоть конструкция двухскатной кровли с мансардой считается традиционной, у нее есть множество различный исполнений:

1. Классическая двухскатная. Представят собой треугольник, образованный стропильными ногами и балками перекрытий. Самый простой вариант, требующий минимального количества материала и строительных навыков у тех, кто собирается строить своими руками. Конструкция стропильной системы усиливается стойками, смещенными к краям, а также высокой затяжкой. Минус этого варианта лишь в том, что угол наклона скатов 40-45 градусов не позволяет обеспечить комфортную высоту потолков, а потеря свободного пространства у концов стропильных ног довольно большая.
2. Двухскатная с асимметричными скатами. Если классическая двухскатная кровля представляет собой равнобедренный треугольник, асимметричная имеет несколько другую геометрию. Ее конек может быть смещен, скаты могут быть с разным уклоном, различной длины. Стропильная система у таких конструкций более сложная, что «крадет» без того нелишние квадратные метры. Хоть асимметричная двухскатная крыши выглядят очень эффектно, стильно, их практическая польза для организации мансардного помещения своими руками крайне мала.
3. С ломанными скатами. Самый рациональный способ строительства мансарды. Если сравнивать с геометрическими фигурами, то такая крыша представляет собой уже не треугольник, а классический пятиугольник, который образуется за счет скатов с измененным углом наклона. В верхней части уклон кровли составят всего 10-20 градусов, а в нижней 40-45 градусов. Конструкция стропильной системы усиливается ригелем, стойками, в исключительных случаях укосами. Такое изменение угла наклона позволяет максимально эффективно использовать пространство под кровлей для обустройства полноценного жилого помещения. Своими руками ее можно оборудовать только с помощью 1-2 работников.
4. Полувальмовая. Такая крыша -переходный вариант между двухскатной и вальмовой, ее фронтон имеет трапециевидную форму. Благодаря скошенным элементам он получает дополнительную защиту от шквалистого ветра, косого дождя. Внешний вид дома с полувальмовой крышей весьма привлекателен, а также не лишен так называемой «изюминки».

Устройство двухскатной крови с мансардой

Самой важной в устройстве мансарды — стропильная система, которая как скелет, как каркас, несет на себе тяжесть кровли, придает ей необходимую форму и служит основой для перекрытий. Поэтому она должна быть крепкой, способной выдерживать сильные нагрузки.

Дабы не испытывать сомнений по поводу ее надежности, лучше предварительно своими руками или с помощью калькулятора осуществить инженерный расчет для вычисления временных и постоянных нагрузок, которым она будет подвергаться.

Каждая стропильная система состоит из следующих элементов:

• Мауэрлат. Основание для кровли, которое крепится заподлицо по верхнему периметру несущих стен. Обычно в качестве него используют брус, сечение которого зависит от массы крыши. Крепят его на металлические шпильки или арматуру, предварительно гидроизолировав с помощью рубероида.
• Стропила. Доски размером 50х150 мм или 100х150 мм, установленные под углом, верхней частью они сходятся в конек, а нижней упираются в мауэрлат. Стропильные ноги — основной опорный элемент системы, именно они придают треугольную форму крыше, образуя ее скат. Расстояние между ними закладывают в промежутке от 60 до 120 см.
• Конек. Верхний угол треугольника двухскатной крыши, образуется в месте встречи двух стропильных ног.
• Ригели, растяжки. Горизонтальные усиливающие элементы, устанавливаемые между стропилами, для того, чтобы погасить распирающую нагрузку. Чем выше располагается этот элемент, тем толще выбирается для него брус.
• Стойки, бабки. Вертикальные опоры, расположенные под центром стропила или под коньком, на них опирается крыша. Они передают нагрузку с конька на несущие внутренние стены.
• Подкос. Подстропильные ноги, угловые подпирающие элементы, отводящие нагрузку со стропил на несущую перегородку.
• Лежень. По сути тот же мауэрлат, только расположенный поверх внутреннего несущего перекрытия, также выполняется из бруса квадратного сечения.
• Схватка. Горизонтальный брусок, гасящий распирающую нагрузку между вертикальными опорами больших по размеру крыш.
• Обрешетка. Основание, на которое впоследствии застилается кровельное покрытие. Чаще всего для нее используют необрезную доску или влагостойкие фанерные листы. Двухскатная крыша оснащается сплошной или решетчатой обрешеткой в зависимости от материала кровли.

Этапы установки

Если вы хотите ограничить расходы на строительство, оптимальный вариант для вас — двухскатная крыша с жилой мансардой. Своими руками ее можно соорудить за пару недель, а небольшая профессиональная бригада справится за считанные дни.

Возведение следует начинать с монтажа нижних балок, без которых можно обойтись лишь в том случае, если присутствует деревянное перекрытие. Следующим этапом является установка стоек, их крепят с помощью скоб или шипов и подпирают временными раскосами для большей устойчивости, ведь они станут «скелетом» мансарды.

Далее начинается установка мауэрлата, на который крепятся стропильные ноги. В качестве стропил можно использовать только прямые доски, без сучков.

В первую очередь налаживают стропильные ноги у фронтонов, а потом уже по всей длине стен с шагом 60-120 см, в зависимости от ширины утеплителя и веса кровельного материла. Заключительной частью работ должна стать установка гидроизоляции, пароизоляции, обрешетки, контробрешетки.

Если двухскатная крыша с мансардой будет использоваться в качестве жилья, ее необходимо утеплить с помощью минеральной ваты на базальтовой основе, эковаты или пенопласта. В конце фронтоны и свесы обшиваются любым пиломатериалом, а поверхность крыши покрывается металлочерпицей, ондулином или еврошифером.

Вот так, затратив минимум средств, вы сможете своими руками в полтора раза увеличить жилую площадь своего дома, сделав его комфортным и привлекательным!

Источник: http://KrovlyaKrishi.ru/vidy-krysh/dvuskatnaya/stroitelstvo-mansardnoj-kryshi-svoimi-rukami.html

Двускатная крыша – характеристики и преимущества. Жми!

Крыша дома – это конструкция, которая находится наверху строения. Она придаёт зданию красивый и законченный вид и защищает от солнечных палящих лучей, снега и дождя.

Каждый будущий владелец дома при его возведении хочет, чтобы крыша хорошо переносила все атмосферные невзгоды. Поэтому, прежде чем начинать строительство, необходимо решить, какому виду крыши отдать предпочтение, чтобы она надёжно защищала дом.

В нашей стране почти во всех регионах зима бывает снежной и холодной. Необходимо выбирать такой вид крыши, которая будет отлично противостоять ветру и атмосферным осадкам. Также она должна быть простой в монтаже, иметь хорошую обтекаемость и не протекать во время проливных дождей и оттаивания снега.

Какие бывают формы крыш

Крыши бывают плоскими и скатными. Плоские крыши почти не используются в строительстве домов, так как обслуживание конструкции такой формы будет проблематичным: дождевая вода на ней застаивается, а снег зимой приходится убирать самостоятельно.

Скатные крыши – это практичные конструкции. Атмосферные осадки не скапливаются на их поверхности, так как дождевая вода и снег свободно сходят по скату в водоотвод.

Этот вид крыш очень популярен при возведении индивидуальных домов и коттеджей.

В зависимости от конструкции каркасного элемента скатные крыши имеют следующие формы:

1. односкатная;
2. двускатная, или щипцовая;
3. вальмовая;
4. шатровая;
5. полувальмовая;
6. многощипцовая;
7. мансардная и другие.

Наиболее популярным видом защитных конструкций при строительстве жилых построек считается двускатная крыша.

Она отличается лёгкостью создания и экономическим фактором, так как при возведении данной конструкции обрезки и другие отходы кровельного материала практически отсутствуют.

Ещё наши предки возводили двускатные крыши на домах, которые служили не одному поколению семей.

Типы двускатных крыш

Двускатные конструкции бывают трёх типов:

• симметричная;
• с разными углами наклона скатов;
• ломаная щипцовая (мансардная).

Все эти типы отличаются друг от друга не только формой, но и площадью чердачного помещения, которое можно использовать в качестве дополнительного пространства для хранения вещей и прочих хозяйственных целей.

Также можно сделать мансарду – комнату для проживания кого-то из членов семьи. Обустройство кровли в этом случае будет иметь свои особенности, так как необходимо утеплить мансарду.

Чтобы понять, какой конструкции отдать предпочтение, необходимо рассмотреть каждый тип в отдельности.

Симметричная двускатная крыша

•  Это наиболее распространённый вариант двускатной крыши при строительстве индивидуальных жилых домов и коттеджей.
• Симметрия помогает сделать нагрузки на стены и мауэрлат равномерными.
• При такой форме конструкции стропила прогибаться не будут, а подпорки можно устанавливать в любом месте.
• Отлично подходит для такой конструкции в качестве кровли профнастил – надёжный и прочный материал, который хорошо противостоит ветру и атмосферным невзгодам.

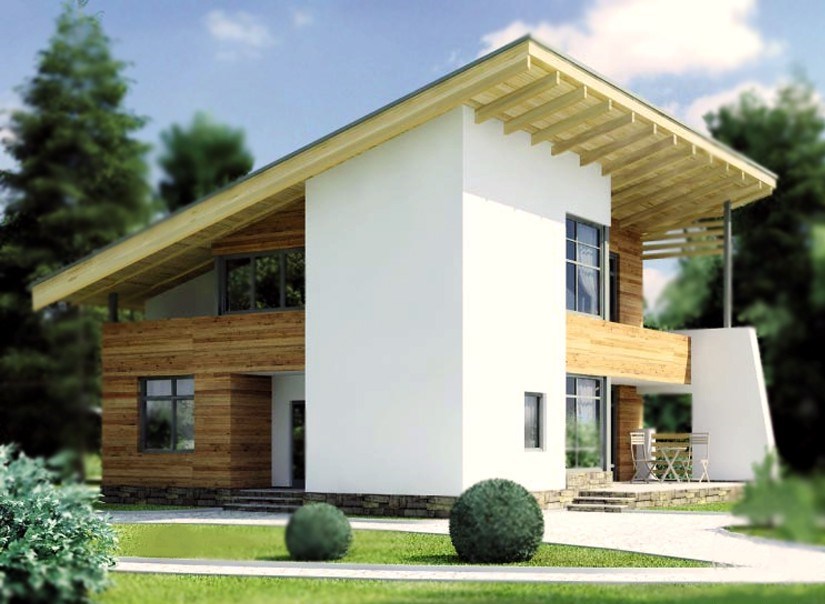

Двускатная крыша с разными углами наклона скатов

Если угол одного ската сделать более 45 градусов, тогда под крышей можно обустроить дополнительное жилое помещение.

При возведении асимметричной двускатной крыши необходимо произвести правильные расчёты, так как нагрузка на стены и основание дома в такой конструкции будет распределяться неравномерно.

Кроме того, от угла наклона зависит длина ската, что следует учитывать при выборе кровельного покрытия. Например, профнастил не рекомендуется использовать на крышах, у которых длина скатов превышает 12 м.

Важно! При угле наклона ската в 45 градусов вес снега можно не учитывать, так как снежный покров будет самостоятельно спадать с крыши под своей тяжестью.

Ломаная щипцовая, или мансардная крыша

•  Благодаря такой конструкции можно сделать полноценный второй этаж крыши с большими окнами и просторными комнатами.
• В этом случае линия излома крыши должна проходить на высоте не менее 2,8 м.
• Такой вид крыши существенно отличается от обычной симметричной или асимметричной крыши, и не только в визуальном плане.
• В качестве кровельного покрытия используются металлочерепица и другие материалы.
• Обратите внимание! Расчёты при создании такой крыши будут сложными, поэтому лучше обратиться к специалистам, которые смогут рассчитать расположение стропил и других элементов данной конструкции.Кроме того, двускатные крыши могут быть частью разнообразных комбинаций. Например, многощипцовая крыша состоит из большого количества:

• ендов;
• фронтонов;
• рёбер;
• щипцов.

Ещё одна комбинация такого вида конструкции – полувальмовая крыша. Это не только красивое, но и практичное решение, благодаря которому можно получить просторную мансарду и долговечную крышу.

Варианты стропильной системы

•  Стропильная система – это основа любой крыши. Она будет нести все нагрузки, поэтому необходимо делать правильные расчёты перед началом работ.
• Прежде всего определяют высоту конька и угол наклона скатов будущей крыши.
• Учитываются вес кровли, обрешётки, снеговая и ветровая нагрузки.
• Стропильная система двускатной крыши может быть разных типов, которые различаются расположением подпорных элементов, а также крепежей.

Висячие стропила

•  Данный вид стропильной системы используется, когда необходимо сделать лёгкую конструкцию крыши.
• Это может понадобиться, если в доме нет капитальных перегородок, а стропила будут опираться только на боковые стены.

Расстояние между стенами должно быть не менее 6 метров и не больше 14 метров.

Висячие стропила дают большую нагрузку на стены. Для её снижения применяются различные соединительные элементы по горизонтали и диагонали. С их помощью стропила скрепляются между собой. К таким соединительным элементам можно отнести:

• затяжки;
• подкосы;
• бабка;
• ригель.

Наслонные стропила

•  Наслонная стропильная система используется, когда внутри дома есть капитальные стены.
• Монтаж таких стропил намного проще по сравнению с предыдущим вариантом.
• Основной опорной конструкции точкой будет коньковый прогон.
• Перед началом монтажа стропильной системы необходимо на стены уложить гидроизоляцию и установить мауэрлат.

Конструкция двускатной крыши

•  При возведении двускатной крыши сначала необходимо уложить балки перекрытия. Материал для балок выбирают с учётом дальнейшего использования чердака.
• Если в нём планируется сделать помещение для хозяйственных нужд, тогда используют обычные доски.
• Для устройства мансардной комнаты понадобится толстый брус, который будет упираться на несущие стены.
• Балки крепятся между собой при помощи гвоздей.
• Стропильная система – это несущий элемент крыши в виде каркаса, который крепится на перекрытии. Монтаж стропил должен быть грамотным, так как от этого зависит надёжность всей конструкции.

Основные элементы конструкции двускатной крыши.

• Мауэрлат – это «фундамент» крыши, и его часто устанавливают по всей длине несущей конструкции.
• Коньковый прогон крепится на несущие стойки в строго горизонтальном положении. Этот важный несущий элемент должен будет держать вес не только кровли, но и снега, который может скапливаться на крыше зимой.
• Обрешётка выполняется из бруска размером 40 х 40 или 50 х 50. Элементы обрешетки крепятся между собой при помощи гвоздей.
• Установка прогонов и стропил требует проведения тщательных расчётов, ведь погрешности в данном случае недопустимы.

Обрешётка и, соответственно, кровля будут держаться хорошо и служить долго лишь в том случае, если монтаж всех систем выполнен чётко и правильно.

Совет: Не стоит экономить на материале для стропил. Они должны быть сделаны из ровных досок прямоугольного сечения, без трещин, плесени и других признаков порчи.

Преимущества двускатной крыши

К достоинствам такого вида крыши можно отнести:

• Практичность. Если чердачное помещение сделать достаточно просторным, тогда в нём можно устроить мансарду или полноценный чердак для хозяйственных вещей.
• На чердаке или в мансарде можно устанавливать системы отопления и кондиционирования.
• Дождевая вода и снег прекрасно будут сходить с наклонной плоскости такого вида крыши.
• Оригинальный внешний вид. При строительстве можно выбрать схему возведения крыши как с одинаковыми, так и с разными углами наклона.
• Возведение двускатной конструкции не требует применения сложнейших технологических решений.
• Не требует больших денежных затрат во время проведения ремонтных работ.
• Даже неопытный домашний мастер сможет своими руками выполнить возведение такой крыши.
• Данный вид конструкции подходит по стилю любой форме основания.
• Воплощение любых дизайнерских идей в оформление конструкции: выпуклые или вогнутые скаты, различные декоративные элементы, оригинальные башни, арки.

Двускатная крыша, выполненная своими руками, – это отличный выбор для человека, который хочет построить долговечный и практичный дом. Ведь у такой конструкции множество преимуществ и полностью отсутствуют недостатки.

Источник: https://6sotok-dom.com/krysha/dvuskatnaya/raznovidnosti-konstrukciya-chertezhi-i-sxemy.html

Двускатная крыша своими руками, устройство стропильной системы

Популярным и распространенным видом покрытия дома является крыша с двумя скатами. Причинами явного предпочтения являются: достаточно простая технология возведения, скорость монтажа и приятная возможность доказать самому себе, что двухскатная крыша своими руками – реально выполнимая задача .

Нужные материалы, инструменты, желание и необходимые знания помогут справиться с возведением конструкции. Однако перед началом проведения работ следует уделить самое пристальное внимание безупречному расчету всех необходимых параметров – угла наклона, уровня нагрузки, размеров и количества отдельных элементов.

Игнорирование важных требований по безопасности сооружения может привести к плачевным результатам, иногда даже к обрушению кровли.

Особенности конструкции

Прежде, чем приступать к возведению важнейшего элемента своего дома, стоит подробнее узнать, как сделать двухскатную крышу и определиться с первоочередными действиями. Для этого нужно досконально знать, что собой представляет стандартная конструкция двускатной крыши.

Несущими элементами ее служит  мауэрлат , призванный распределять нагрузку на стены, и опирающаяся на него система – стропильные ноги, конек, прогоны, стойки, подкосы, ригели, обрешетка. Каждый элемент выполняет определенную функцию, а в комплексе они представляют устройство двускатной крыши.

Стропильная система двухскатной крыши бывает 2-х типов – наслонной и висячей . Первый вариант выбирается при наличии внутренних несущих стен (или опор) и величине пролета 10 метров и более. Наслонные стропила нижними концами опираются на наружные стены, а средней частью – на опору.

Второй (с висячими стропилами) применяется, если расстояние между опорами не превышает шести – девяти метров. В этом случае опорой для стропил служат боковые стены. Чтобы возникающая при этом распирающая нагрузка не нанесла вред стенам, используют скрепляющую стропильные ноги затяжку.

Чаще всего используется двускатная кровля, где балки стропил упираются в жесткую опору боковых стен и являются сторонами равнобедренного треугольника. Дополнительная консольная часть –  кобылки, исключают попадание осадков на стены строения.

Лучшим материалом для элементов стропильной системы двускатной крыши является хвойная древесина. Она достаточно легка в обработке и доступна по цене. В отличие от металлической конструкции, деревянная имеет меньший вес и позволяет возвести двускатную крышу своими руками.

Размер бруса зависит от нескольких параметров – длины стропильных ног, угла установки, нагрузок непогоды и собственно крыши, выбранного материала для кровли. Чаще используют брус шириной 10-15 см и толщиной 5 см при длине стропильных ног не больше 6 метров. Расстояние между стропилами в этом случае обычно составляет в среднем 1 метр.

Если вместо бруса вы отдали предпочтение доскам, то их параметры должны быть 50 х 150 мм или 60 х 200 мм, а расстояние между стропильными ногами уменьшается до 0,6-1,0 м.

Мауэрлат должен безупречно выполнять роль основания, поэтому для него выбирают брус с сечением от 10 х 10 см до 20 х 20 см. На этапе проектирования очень важно просчитать все нагрузки, и с учетом полученных результатов планировать размещение стропил и других элементов системы.

Основные преимущества

Дом с двускатной крышей – идеальный выбор для возведения конструкции самостоятельно. Такое устройство надежно и практично, обладает отличными эксплуатационными характеристиками, позволяет избежать применения слишком сложных элементов и существенно сэкономить на простоте конструкции.

Возможность изменения угла наклона и высоты кровли предоставляет возможность создавать различные дизайнерские решения с учетом климатических условий и общего стиля здания. К достоинствам выбора популярной конструкции следует отнести:

• функциональность – под крышей можно обустроить стильную и уютную мансарду, чердачное помещение;
• скорость монтажа – для возведения простого каркаса не нужна подъемная техника, с работой можно справиться самостоятельно в довольно сжатые сроки;
• практичность и надежность – при условии правильно выбранного угла наклона скатов дождевая вода и снежный покров не задерживаются на крыше. Как результат – отсутствие протечки и долговечность служения конструкции;
• доступная стоимость – использование недорогих материалов позволяет сэкономить на стропильной системе;
• эстетичность и возможность применения нестандартных решений.

Типы двускатных крыш

Две наклонные плоскости и фронтоны с боков – самая простая система обустройства крыши. Однако многие стремятся разнообразить ее и придать жилищу нотку индивидуальности. Если вы чувствуете в себе силы немного усложнить задачу и создать дополнительный комфорт, можно выбрать одну из разновидностей стильных решений покрытий здания:

• стандартная классическая двускатная крыша – с мансардой или без, самый простой вариант;
• двускатная крыша с разными скатами – интересная конструкция для дополниьтельных хозяйственных пристроек или гаража, часто предполагает дополнительное жизненное пространство в виде просторной мансарды или большого чердака;
• асимметричная – у нее смещен центр, чердак получится не очень просторным, зато визуальная привлекательность строения увеличивается в разы;
• ломаная – расположение скатов на различных уровнях. Прекрасный вариант, однако, воплотить его в реальность самостоятельно довольно сложно.

Угол уклона двускатной крыши

Одним из важнейших условий правильного функционирования двускатной крыши является выбор угла наклона . Этот показатель находится в диапазоне 20°- 45°, а иногда и выходит за эти рамки. В среднем крыши с двумя скатами проектируют под углом от 35-40 градусов.

При расчете следует учитывать многие факторы – климатические условия, материал кровли, общую конструкцию здания.

Слишком маленький уклон не обеспечивает схождение снега и сток воды, чрезмерно большой – увеличивает давление ветра.

Правда, во втором случае проблема решаема – нужно просто принять меры по усилению обрешетки и стропил. Но если дом находится в зоне постоянных сильных ветров, лучше сделать уклон более пологим.

Если же зимы в вашем регионе долгие и щедрые на осадки, бороться со снежным покровом стоит увеличением угла наклона до 45°. Однако необходимо еще учесть вид материала, который вы облюбовали для будущей крыши – профнастил, шифер, металлочерепицу или мембранные покрытия.

Практическая деятельность начинается с установки мауэрлата и последующего монтажа системы стропил . Подробно рассказать обо всех этапах установки и крепления ее элементов следует в отдельной статье.

На первый взгляд монтаж стропил двускатной крыши не сложен. Но следует помнить об основных составляющих успешного результата – предварительном проектировании, тщательном расчете и четком понимании, как построить двухскатную крышу.

Вникнув в основные нюансы и воспользовавшись подсказками профессионалов, вы с легкостью справитесь с возведением конструкции, и даже привлекательный вариант двухскатной мансардной крыши не вызовет особых затруднений.

Источник: https://kalk. pro/articles/roofs/stropil-naya-sistema-dvuhskatnoj-kryshi/

Возможные виды двускатных крыш. Обзор видов конструкции двускатной крыши

По сути двускатная крыша – это два ската, которые скреплены под определенным углом.

А вот под какими, одинакомыми ли, и цельны ли сами скаты, и зависит от того, какого вида крышу вы собираетесь строить:- Традиционную симметричную.- Несимметричную, с разным углом скатов.

Ломанную, с преломлением скатов посередине.- Двускатную крышу с коньком не по центру здания.И их интересные комбинированные варианты.

Веками проверенная классика: от 30 до 60 градусов

Конечно, наиболее популярна сегодня и вчера именно симметричная двускатная крыша. Самая простая в постройке и в просчетах, с эргономичным классическим дизайном, в основе которого лежит равнобедренный треугольник.

острый угол хорошо отводит любые атмосферные осадки, не накапливается снег, а кровельный материал можно использовать любой.Классическую симметричную двускатную крышу называют также щипцовой. По сути, это две наклонные плоскости-скаты прямоугольной формы, которые установлены под нужным углом к стенам здания.

А уже от самого угла зависят функциональные особенности такой крыши.Двускатная крыша, в зависимости от углов скатов, бывает таких видов:- Классическая с углом 45 градусов. Самый распространенный вариант для домов с шириной до 8 метров.- Пологая, с углом менее 45 градусов. Встречается чаще небольших домах в особо ветренных регионах.

Остроконечная с углом наклона 60 градусов. Это – самый дорогостоящий вариант строительства, но оправданный, когда у соседей крыши ломаются от тонн снега.- Ломанная со скатами разных углов: 30 и 60 градусов.

Понятно, что чем круче скаты, тем легче сбросить им с себя снег и не давать дождевой воде задерживаться на покрытии слишком долго. Но такую крышу способен сорвать ветер, что чревато немалыми убытками и проблемами.

А потому, если ваша местность больше ветренная, чем снежная (а ветер снег с крыш обычно сдувает), тогда скаты следует делать пологими. Вот и вся разница между этими подвидами классической двускатной крыши: пологой и крутой.
Скаты разной длины: для дополнительных пристроекДа, такая крыша смотрится необычно.

Зато такая конструкция имеет огромное преимущество в том, что для той же беседки, гаража или бассейна уже не нужно сооружать отдельную крышу или навес. Это немалая экономия, согласитесь. а еще привлекательны запоминающийся дизайн.Суть такого вида крыши в том, что у неё один скат заметно длинее другого.Тем более, что в плане строительства ничего сложного здесь нет:

Ломанная крыша: всё для уюта мансарды

В основе такого вида (даже подвида) двускатной крыши лежит прямоугольник, над ним треугольник, над ним – треугольник и еще два треугольника по бокам. Потолок в мансарде получается высоким, окна можно ставить вертикальные, и в общем пространство выглядит уютным и максимально приближенным к обычной жилой комнате. Да, геометрия всё ещё необычна, но это уже скорее плюс.

Зато теперь с одной из сторон мансарды вы смело можете пристраивать балкон.Ломаную двускатную крышу строят тогда, когда собираются в будущем оборудовать под ней жилую мансарду. Ведь чтобы помещение получилось уютным и тёплым, обычной двускатной крыши недостаточно из-за таких минусов:- На скатах довольно сложно сделать качественные мансардные окна.

Их сложно открывать, они протекают во время дождя и визуально намного проигрывают вертикальным.- На таких скатах не сделать почти никаких пристроек в виде балкона и других дополнительных элементов.- Наклонные стены в интерьере, как бы их не обыгрывали дизайнеры, выглядит не слишком уютно. А на некоторых людей ещё и давят психологически.

Острые углы в помещении – на самом деле не бонус, а проблема, и их довольно сложно комфортно обыграть.- Утеплить такую крышу гораздо сложнее, чем ломанную.Вот почему изломы на каждом скате так важны: изменяется угол, и внутреннее пространство мансарды получается более уютным и просторным.

Как вы можете убедиться сами, проще не бывает:Или вот такие ломанные-переломанные:Ассиметричная крыша: дизайн и практичностьВ основе ассиметричной крыши, преломление которой идет по центру, в основе уже – произвольный треугольник. Просто он имеет разные углы, а потому и разные стороны. В итоге один скат крыши по площади уже больше, чем другой, и нагрузка на него также будет другая.

Поэтому ассиметричная крыша более сложна в расчетах: нагрузки на оба ската не одинаковы, и в стропильной системе одинаковых элементов будет мало. Где-то что-то придется делать толще, что-то усиливать, а на чём-то экономить.Необычное “ломанное” внутреннее пространство такой мансарды получается вполне уютным, а как бы срезанные стены прячут за встроенными шкафами.

Да и психологически любому человеку жить в такой мансарде куда комфортнее: не давят острые скатные стены. Большим преимуществом такого варианта двускатной крыши служит то, что теперь окна в мансарде будут не наклонными, а вертикальными, и воде уже сложнее пробраться во внутреннее пространство. Больше того, в таких помещениях есть возможность даже пристроить полноценный балкон.

Так зачем такая морока? Для чего такие сложные расчеты, если из моды никогда не выходит классика? Такие крыши, с ассиметричными элементами и формами обычно не только каприз архитекторов и дизайнеров, но и отличная возможность сделать жилое пространство под кровлей более уютным и просторным.

Асимметричная крыша сама по себе действительно выглядит стильно, и способна сделать интересным любой скучный серый дом. Тем более, что при помощи современных компьютерных программ вы можете легко составить подробный проект двускатной крыши самой разной вариации:

“Вычурности” стропильных систем двускатной крыши

А вот здесь мы для вас подобрали самые популярные необычные виды двускатных крыш:Строить такие необычные двускатные крыши не сложно: в них заложены все те же принципы, просто по-другому соединяются стропила.

Единственное, что необходимо сделать, так это тщательно просчитать заранее будущие нагрузки кровли и то, насколько такие стропила готовы их выдеожать.

А все затраты времени и сил на постройку необычной крыши обязательно окупятся более интересным дизайном, просторной и удобной мансардой и другими функциональными бонусами.

С чердаком и без: меняем хлам на ценные метры

По сути, что хранится на чердаках обычных частных домов? Конечно же, хлам! А во всем мире уже давно стало модно отказываться от такой части крыши в пользу уютной мансарды или настоящего второго этажа, только со слегка скошенными стенами. А сам чердак в более правильном своем понятии как пространство для подкровельной вентиляции остаётся, правда, под самым покрытием.

Но всё это касается только жилых домов. А вот для настоящей русской бани крайне важно создать воздушную прослойку между горячим от пара потолком и верхним кровельным покрытием. Иначе снег зимой на такой крыше будет постоянно подтапливаться, а потом намерзать и свисать сосульками. А потому чердаку в таких постройках быть.

Уровни: мансарды с размахом

Планируете сделать мансарду более просторной, чем просто обжитый чердак под крышей? Тогда решите сначала, сколько же у неё будет уровней. Да-да, мансарды бывают (и нередко) двухэтажными!Почему это важно решить заранее? Дело в опорах и устойчивости стропильной системы:- Одноуровневые мансардные крыши – самые простые в плане устройства.

Их обычно не считают частью конструкции дома ввиду легкости и простоты. Но приэтом вам никто не помешает сделать сразу две мансардные комнаты и даже приподнять одну из них на подиум.- Двухуровневые мансардные крыши строятся уже как часть дома, такая же, как второй этаж. Точно рассчитывается вес и нагрузка на фундамент.

Из плюсов двухуровневых крыш – вертикальные стены, в два раза больше жилого пространства, необычная стильная архитектура. И при всём при этом, это всё-таки не полноценный второй этаж, а потому затраты совсем не те.

Выбрали для себя понравившийся вариант? Тогда приступайте к выбору проекта, а наша команда мастеров проекта “Дом Дока” готова построить для вас крышу любой сложности.

Источник: https://domdoka.satom.ru/articles/308086-vozmozhnye-vidy-dvuskatnyh-krysh-obzor-vidov-konstrukcii-dvuskatnoy-kryshi/

Двухскатная крыша: плюсы и минусы, разновидности (ломаная, симметричная, ассиметричная, с мансардой), элементы

Двухскатная крыша — популярный вариант кровли жилых домов. Конструкция такого сооружения может быть различных видов, но каждый вариант обладает определёнными особенностями.

Особенности устройства двухскатной крыши

Двухскатная крыша имеет две плоскости скатов, которые могут обладать равной или различной площадью. В зависимости от этого определяется тип кровли, но в любом случае двухскатная крыша является наиболее простым из вариантов, востребованных в строительстве частных домов.

Конструкция двухскатной крыши включает в себя комплекс элементов, обеспечивающих надёжность и защиту здания. При сооружении такой кровли обязательно присутствуют следующие детали:

• стропила, состоящие из стропильных ног, вертикальных стоек и наклонных подкосов;
• мауэрлат, представляющий собой ряд бруса, который служит для соединения стен и кровли;
• конёк — образуется путём соединения стропильных ног и представляет собой самое верхнее ребро крыши;
• кобылки — являются дополнительными элементами, удлиняющими стропильные ноги;
• лежень в виде горизонтального бруска, нужен для распределения нагрузки;
• свес крыши, который защищает стены здания от влаги, предотвращая потёки;
• обрешётка — требуется для монтажа утеплителя, кровельного материала, паро- и гидроизоляции.

Каждый основной элемент крыши выполняет определённую функцию. Например, стропильная система является основой для внешнего кровельного материала, утеплителя, гидро- и пароизоляции.

Стропила создают форму кровли, а двухскатная крыша представлена в виде треугольника. Вертикальные стойки, схватка, прогон и другие детали дополняют стропильную систему и делают её надёжной.

Основанием всего этого является мауэрлат, который служит для соединения кровли со стенами здания.

Виды двухскатных крыш

Плоскости двухскатной крыши соединяются под углом, образуя треугольник. В зависимости от угла фиксации получаются разные варианты кровли. Каждый из видов двухскатной кровли характеризуется определёнными особенностями, например, формой и размерами скатов.

Симметричная или простая двухскатная кровля

Классический вариант двухскатной кровли — симметричная конструкция, скаты которой имеют одинаковую площадь и длину. Угол соединения плоскостей может быть различным. Например, крутые скаты позволяют создать мансарду на чердачном помещении. При этом угол ската составляет 35–40 градусов.

В симметричной конструкции скаты имеют одинаковую площадь

Симметричная кровля имеет форму равнобедренного треугольника, а длина основания может быть различной. Сооружение такой конструкции предполагает наличие всех основных элементов стропильной системы. При этом вес крыши равномерно распределён на две стены, служащие непосредственной опорой скатов.

Кровля асимметричной простой формы

Асимметричная крыша имеет два ската разной площади. Таким образом, верхнее ребро смещено от середины в одну из сторон. В результате этого образуется крыша в форме треугольника с неравными сторонами.

Крыша в неравными сторонами выглядит современно и подходит для различных стилей дизайна, например, модерн. Чердачное помещение под такой кровлей имеет меньшие размеры, чем при симметричной конструкции. Проектирование предполагает строгий и точный расчёт нагрузки на стены, так как одна сторона кровли осуществляет большую нагрузку, чем другая.

Двухскатная ломаная конструкция крыши

Ломаная конструкция с внутренним или внешним углом излома является наиболее сложным вариантом. Самостоятельное строительство такой крыши чрезвычайно сложно и требует профессионального расчёта всех параметров. Обусловлено это тем, что при проектировании ломаной кровли важно определить угол излома, нагрузку, параметры стропильной системы в месте искривления.

Крыша ломаной формы выглядит эффектно и подходит для деревянных или кирпичных домов

Кровля с внутренним или наружным изломом нуждается не только в точном расчёте наклона скатов, но и правильной эксплуатации.

В зимний период на верхних скатах могут скапливаться большие объёмы снега, которые следует своевременно устранять.

Ломаная крыша позволяет создать просторное помещение мансарды, что особенно актуально при внешнем изломе поверхности. В таком случае высота потолка мансарды довольно комфорта.

Двухскатная крыша в разрезе

В процессе проектирования создаётся чертёж конструкции кровли в разрезе. Это позволяет отобразить все особенности сооружения, указать внутренние элементы и их размеры.

Подробный чертёж значительно упрощает строительство, позволяет учесть все особенности сооружения. Проект крыши в разрезе предполагает чёткий контур, отображение как внешних, так и внутренних элементов.

Преимущества и недостатки двухскатных крыш

Двухскатные кровли симметричного типа являются простыми, практичными и удобными. Сравнение таких конструкций с другими вариантами позволяет определить плюсы и минусы двухскатных сооружений.

Например, вальмовые или четырехскатные крыши позволяют получить просторное чердачное помещение, чем две симметричные наклонные плоскости.

При этом проектирование многоскатных вариантов более трудоёмкое, чем создание простой симметричной конструкции.

Если сравнивать двухскатные кровли с иными видами крыш, то можно выделить следующие основные преимущества:

• простое проектирование и строительство;
• лёгкий уход, быстрый сход осадков;
• быстрый монтаж кровельного покрытия;
• минимальное количество стыков, рёбер и соединений;
• одинаковая нагрузка на несущие элементы здания.

Кровля с двумя скатами позволяет создать довольно просторное чердачное помещение, но при этом высота потолка в мансарде небольшая в области скатов.

Поэтому для обустройства комфортного жилого пространства часто сооружают вальмовую кровлю.

И также двухскатная конструкция требует правильного расчёта нагрузки на две основные стены, на которые опираются наклонные поверхности. Это позволяет избежать перекоса кровли симметричного типа.

Особенности конструктивных элементов

Двухскатная кровля не требует создания особенно сложных систем основания и других элементов.

Для строительства надёжной и долговечной крыши достаточно учитывать особенности главных компонентов системы стропил и мауэрлата.

Первое составляющее кровли включает в себя комплекс элементов, обеспечивающих прочность сооружения. Мауэрлат же представляет собой основание крыши, к которому присоединяются стропила, опираясь на стены.

Варианты систем стропил

Системы стропил могут быть висячими и наслонными. Главное отличие этих видов заключается в методе крепления стропил к мауэрлату, а также в других особенностях.

Висячие стропила крыши с двумя скатами опираются на боковые стены, создавая распирающее усилие.

В результате этого повышенной нагрузке подвергаются опорные стены, а для устранения негативного воздействия стропильные ноги соединяют специальной затяжкой. Таким образом снижается нагрузка на несущие стены.

На схеме отображены основные элементы висячих стропил, которые обязательно сооружают при строительстве кровли

Обеспечить прочность висячей системы помогает дополнительная затяжка, оборудуемая сверху. При этом соблюдается расстояние от 50 см от ребра или конька двускатной кровли.

Висячие системы оптимальны при расстоянии между наружными несущими стенам не более 10 м. В этом случае должна отсутствовать внутренняя несущая стена.

Таким образом, висячие конструкции будут надёжными и обеспечат защиту дома.

Наслонный вариант стропил создают тогда, когда между наружными стенами присутствует ещё одна несущая стена. В таком случае присутствует опорная балка, передающая вес кровли на несущие конструкции. Вместо внутренней стены могут присутствовать колонны. При этом разные виды стропил чередуют, то есть на колонны опираются наслонные элементы, а между несущими элементами монтируют висячие.

Наслонные стропила опираются на коньковый брус и мауэрлат. При этом нагрузка распределяется не только на эти элементы, но и на внутренние несущие конструкции.

Основные этапы монтажа

Перед монтажом кровли осуществляется подготовка чертежей и проектной документации, которые используются при строительстве. На чертежах указывают размеры основных элементов, тип их соединения и другие важные моменты. Далее проводится комплекс работ, включающий в себя следующие основные этапы:

1. Сооружение мауэрлата на кирпичных стенах. Если стены из бруса, то роль мауэрлата выполняет верхний венец, надёжно зафиксированный. На этом этапе проводится гидроизоляция основания для кровли.
2. При монтаже висячих стропил их собирают заранее, а затем проводят монтаж крайних элементов и только после этого крепят промежуточные. Стропильные элементы фиксируют укосинами, которые после монтажа убирают.
3. После крепления стропильных ног фиксируют кобылки, затяжки и другие компоненты системы.
4. Монтаж обрешётки проводится после полной сборки стропил. Далее осуществляется укладка гидро- и пароизоляции, утеплителя, внешнего кровельного покрытия.

Источник: https://roofs.club/kryshi/dvuhskatnaya-kryisha-foto.html

Виды двухскатных крыш

При строительстве жилого дома мало кто применяет нестандартные инженерные ходы. Проверенные временем конструкции обеспечивают необходимую безопасность, поэтому они популярны и востребованы. В качестве примера одного такого элемента хотелось бы привести привычный двускатный каркас крыши.

Он прост в исполнении, при этом подобная конструкция хорошо противостоит самым разным климатическим условиям. Уже не одно столетие подобная кровля демонстрирует достаточную устойчивость, при этом сегодня можно увидеть исполнение разных видов двускатных крыш.

Неравные углы наклона, ломаные линии, наличие асимметрии – иногда подобные ходы – не желание хозяев выразить архитектурную особенность строения, а существующие эксплуатационные требования, которые необходимо соблюсти.

В данной статье более подробно расскажем о том, какими преимуществами обладает традиционная симметричная двускатная кровля, что такое двускатная крыша с фигурным эркером, для чего некоторые хозяева намеренно увеличивают длину стороны стандартного ската.

Особенности двускатной крыши

Что такое двускатная крыша? Это конструкция, при которой кровля формируется при помощи двух скатов, скрепленных между собой под определенным углом. Изменение градуса угла и помогает формировать разные виды кровли.

В зависимости от того, как они это делают, кровельщики выделяют четыре вида двускатной крыши:

• Традиционный симметричный вариант.
• Сложная разноуровневая крыша.
• Ломаные скаты с преломлением посередине.
• Двускатная несимметричная крыша с коньком не по центру, а со значительным смещением.

Обратите внимание! Все остальные варианты исполнения – их оригинальные комбинированные варианты. У каждого вида крыши – свои преимущества и недостатки, свое конструктивное решение. Есть смысл остановиться на их описании и поговорить о каждой разновидности кровли более подробно.

Традиционный симметричный вариант

Обычная небольшая кровля со скатами, расположенными друг к другу симметрично под углом 30 или 60 градусов – традиционный вариант исполнения. Равнобедренный треугольник – проверенная веками конструкция, ее строение не отличается особой сложностью, поэтому и расчеты стропильной системы, ка правило, достаточно просты.

Чем хорош острый угол?

• Его скаты хорошо отводят любые атмосферные осадки.
• На подобной крыше не скапливается снег, поэтому отпадает необходимость проводить зимой очистительные работы.
• Покрывать такую крышу можно любым кровельным материалом.

Строители называют такую крышу «щипцовой». Недостаток у данного варианта исполнения кровли один – стандартное дизайнерское исполнение.

Традиционный вариант исполнения представлен несколькими модификациями. Название зависит от градуса угла между двумя стропилами.

1. Классическая щипцовая крыша имеет угол, равный 45 градусом. Такой вариант кровли поменяется тогда, когда ширина строение не превышает восьми метров.
2. Пологая крыша имеет угол между скатами, равный менее 45 градусов. Такая кровля устанавливается в особо ветреных регионах.
3. Остроконечная кровля (угол наклона 60 градусов) устанавливается тогда, когда дом строится в регионах, в которых зимой выпадает большое количество снега. Это самый дорогостоящий вариант возведения кровли.
4. Ломаный вариант исполнения – щипцовая крыша со скатами разных углов.

Обратите внимание! Угол наклона скатов выбирается в соответствии с особенностями климата регионов. Чем круче угол наклона, тем проще снегу скатиться вниз, но остроконечную крышу могут легко унести порывы сильного ветра.

Сложная разноуровневая кровля

• Сложная разноуровневая крыша – оригинальный вариант исполнения. Посмотрите на фото, подобное решение всегда смотрится вполне выигрышно. Преимуществ у него много.
• Главное – возможность использовать пространство под длинным скатом, обустраивать в нем беседку или гараж, бассейн или хозяйственный блок.
• Возводить крышу под всеми этими объектами дополнительно не нужно, а это огромная экономия.
• Особенность сложной разноуровневой крыши заключается в том, что один скат у нее больше, чем другой. Подобные ассиметричные практичные двускатные крыши возводятся по той же технологии, что и щипцовые, с одной лишь разницей: скат один больше другого.

Ломаные скаты

Что такое ломаная крыша? Это кровля, в основе которой лежит прямоугольник, над ним – треугольник, по бокам еще два треугольника.

Такой вариант исполнения выбирается тогда, когда планируется сделать подкрышное пространство жилым. При такой конструкции потолок мансарды получается высоким, поэтому жить в подобном пространстве вполне комфортно.

Геометрия подобной комнаты, конечно, будет необычной, но это скорее плюс, чем минус с дизайнерской точки зрения.

Почему нельзя обустроить мансарду под обычной двускатной крышей? Причин довольно много.

• На крутых скатах довольно трудно установить мансардные окна, без них пространство под чердаком получится темным и непригодным для жизни.
• Обычные двускатные кровли трудно дополнительно чем-либо декорировать, возле нее уже нельзя будет установить балкон, других декоративных элементов.
• Наклонные стены трудно сделать частью жилого помещения, даже архикаде опытного архитектора не может похвастаться работами, которые бы смогли продемонстрировать приемлемое решение подобного вопроса. Скаты, расположенные под прямым углом, образуют стены, которые выглядят как-то неуютно, многие люди отмечают, что они давят, их трудно воспринимать чисто психологически.
• Обыграть острые углы в интерьере практически невозможно.
• Утеплить острую крышу гораздо труднее крыши с ломаными линиями.

Обратите внимание! Меняя угол кровли, делая скаты сложными, опытные архитекторы формируют просторное чердачное пространство, которое можно легко приспособить под жилые нужды.

Ассиметричный вариант исполнения

При сборке асимметричных крыш коньковое преломление выполняется не посередине, а со смещением. В результате получаются кровли, у которых площадь одного ската больше, чем другого.

Сделать расчеты подобной конструкции довольно сложно, главное – правильно рассчитать нагрузку на оба ската. Она будет на каждом неодинаковой. Такой непростой ход диктует свои требования.

Где-то стропильную систему придется сделать толще, где-то придется кровлю усиливать, а где-то можно и сэкономить.

Пространство под асимметричной крышей получается вполне уютным. Опытные дизайнеры, срезанные стены в мансарде маскируют платяными шкафами, они помогают выравнивать стены и делать помещение вполне привычной прямоугольной формы. Острые скатные стены уже не давят на психику. Поэтому человеку жить в подобном пространстве становится вполне комфортно.

На асимметричной крыше можно устанавливать вертикально расположенные окна, при таком раскладе влага уже не сможет просачиваться внутрь. Еще одно преимущество описываемого варианта крови – возможность устанавливать в мансарде полноценный балкон.

Выбор подобного проекта кровли оправдан тогда, когда чердачное помещение планируется использовать, как жилое пространство.

Внешне асимметричные крыши выглядят очень стильно, подобный архитектурный прием позволяет любое скучное строение сделать оригинальным и запоминающимся.

Двухуровневая мансарда

Заканчивая описание разновидностей двускатной крыши, хотелось бы еще рассказать о двухуровневых мансардах. Да, бывают и такие варианты использования чердачного пространства. Двухэтажная мансарда, сегодня – не роскошь, а вполне практичное решение.

Чем двухуровневая мансарда отличается от одноуровневой? – Схемой строения. При ее создании используется сложная стропильная система, она выстраивается, как часть дома, как второй его этаж. Предварительно производится расчет нагрузки на стены и на фундамент. В результате хозяин получает полноценное двухуровневое помещение, созданное с минимальными затратами.

Обобщение

Подводя итоги, необходимо отметить, что правильно выбранный вариант кровли помогает значительно упростить эксплуатацию жилого дома, важно выбрать тот вид двускатной крыши, который позволит рационально распорядиться и самим строением, и близлежащим пространством вокруг него.  Любая небольшая ошибка в расчетах приводит к непоправимым последствиям, устранять которые проблематично и дорого.

Возведение двускатной кровли имеет свои технологические тонкости. Главное – правильно установить стропильную систему, выполнить каркас, направляющие которого способны будут справиться с существующими нагрузками. От того, насколько качественно он выполнен, будет зависеть безопасность эксплуатации кровли.

При сборке каркаса не стоит экономить на покупке качественного леса, на найме профессиональных специалистов. Это – залог долговечности крыши.

Нужно учитывать, что все нагрузки на кровлю извне ложатся на стены строения. Вот почему так важно предварительно производить технические расчеты и выводить общую смену проекта.

Источник: http://bouw.ru/article/vidi-dvuhskatnih-krish

устройство и варианты проектов и схемы, как сделать кровлю пошагово для частного дома и как правильно построить своими руками

Ломаная крыша не только преображает внешний вид дома, она также необходима для того, чтобы рационально использовать дополнительное пространство. Свое название такая крыша получила благодаря особенности конструкции: она имеет большое количество линий с изломами и пятиугольную проекцию. Под такой крышей может находиться полноценный этаж. А с финансовой точки зрения такая постройка будет гораздо выгоднее, чем возведение дополнительного этажа.

Требования

По сути, подкрышное пространство – это чердак, который можно превратить в полноценное жилое помещение. Возведение и обустройство ломаной крыши – это нелегкий процесс. Для этого необходимо утеплить и защитить от влаги всю конструкцию. А при соблюдении всех правил и норм строительства дополнительная жилая комната под крышей позволит уменьшить теплопотери дома.

Основные требования, которые должна удовлетворять ломаная крыша, являются следующими:

• высота потолка в помещении должна превышать 2,2 метра, в противном случае находиться в небольшом сжатом помещении будет некомфортно;
• необходимо разработать систему вентиляции для того, чтобы защитить помещение от образования конденсата;
• все кровельные элементы конструкции должны иметь небольшой вес, чтобы не оказывать большую нагрузку на перекрытия и фундамент каркасного дома;
• в целях соблюдения правил пожарной безопасности все деревянные элементы крыши должны быть обработаны антипиренами;

• кровельные конструкции должны иметь отличную изоляцию;
• серьезные требования выдвигаются мансардным окнам. Они должны иметь жесткую и надежную конструкцию, чтобы во время дождя вода не поступала в дом. Кроме того, следует заранее предусмотреть конструкцию мансардных окон, чтобы мытье стекол не вызывало больших трудностей;
• конструкция крыши должна отвечать инженерным расчетам нагрузок, поэтому эту задачу стоит доверить профессионалам. Все остальные работы можно выполнить своими руками;
• основные отличия в конструкции ломаной крыши связаны не только с используемыми материалами, но и с геометрическими параметрами.

Особенности кровли

Ломаная крыша мало чем отличается от классической двускатной конструкции. Разница заключается лишь в том, что скат делится на две части: верхнюю и нижнюю. Такой способ обустройства крыши подходит как для загородных коттеджей, так и для дачных домиков.

Ломаная крыша имеет свои особенности, такие как:

• возможность возведения крыши на старой постройке;
• позволяет без особых финансовых и трудовых затрат возвести дополнительный этаж;
• рациональное использование пространства под крышей и увеличение полезной площади дома;
• даже при комнатных размерах частного дома мансардный этаж с ломаной крышей получается вместительным и просторным, поскольку новое помещение будет немного меньше площади самого сооружения;

• придает более привлекательный внешний вид дому;
• в некоторых случаях существует возможность возвести двухуровневую мансарду;
• сокращение тепловых потерь первого этажа, что позволяет уменьшить расходы на отоплении;
• стены и потолок на мансардном этаже могут иметь скошенную форму, поэтому для обустройства интерьера придется приложить немало усилий;
• высокая стоимость мансардных окон.

Дополнительное пространство можно использовать сезонно или в течение всего года. В данном случае каждый владелец дома выбирает наиболее подходящий вариант. Под крышей может быть оборудовано полноценное жилое пространство с высоким потолком, а также помещение может использоваться в различных целях.

• Полноценная жилая комната. Здесь может расположиться гостиная, детская, спальня или кабинет. Необходимо провести на второй этаж отопление, если помещение будет использовать в течение всего года. И обязательно следует предусмотреть шумоизоляцию, потому что во время осадков звук дождя будет отчетливо слышен через кровлю. А также пространство дополнительно утепляется со всех сторон и покрывается надежной изоляцией.

• Кухня-столовая. Для этого варианта дополнительно необходимо будет провести на второй этаж все необходимые коммуникации, в том числе электричество, отопление, водопровод и канализацию.

• Летняя веранда или комната отдыха – это отличный вариант для обустройства большого дома. На втором этаже можно будет расслабиться и отдохнуть в тишине. В таком случае основное требование к конструкции – крыша должны быть надежно защищена от ветра и осадков. Помещение может быть с утеплением или без него.
• Гардеробная или помещение хозяйственного назначения. Это дополнительное пространство можно также использовать для хранения различных вещей.

Устройство: элементы

Все работы по возведению крыши необходимо начинать с составление проекта и расчета. Эту работу можно доверить профессионалам или выполнить самостоятельно, если вы обладаете хотя бы минимальным опытом в строительной сфере. Для составления проекта лучше воспользоваться специальными компьютерными программами. На чертеже стоит указать все необходимые элементы кровли.

Конструкция ломаной крыши состоит из множества частей. И чем геометрия постройки сложнее и массивнее, тем больше элементов должно быть.

Устройство ломаной крыши включает в себя следующие элементы:

• вертикальные стойки нижним концом упираются в балки перекрытий, а верхним – подпирают нижние стропила. Они также являются каркасом внутренних стен на дополнительном этаже;
• затяжки – это горизонтальные балки для висячих стропил и бабки. Они связывают между собой висячие стропильные пары и снимают нагрузку;
• подкосы – это подпорные диагональные балки, необходимые для снижения нагрузки стропильных ног;
• верхние и нижние стропила – это ребра жесткости, которые выполняют главную функцию всей конструкции;
• мауэрлат – это скрепленные деревянные балки, отвечающие за соединение конструкции со стенами дома;

• коньковый прогон – это место встречи пары верхних стропил;
• бабки – это вертикальное крепление висячих стропил и затяжки, необходимы для того, чтобы уменьшить нагрузку на элементы и минимизировать прогиб;
• схватки – это горизонтальные распорки необходимые для того, чтобы уменьшить нагрузку на стропильную систему, которая обусловлена не только собственной массой, но и осадками, такими как снег;
• обрешетка – это каркас для крепления кровельного материала и изоляции. Она изготавливается в сплошном или решетчатом типе;

• пароизоляция – это первый слой, для которого отлично подходит парозащитная мембрана. Пароизоляционная пленка укладывается по кровельной конструкции с нахлестом, чтобы влага не попадала в утеплитель;
• теплоизоляция является необходимым элементом устройства крыши, поскольку чердачное помещение охлаждается быстрее по сравнению с нижними этажами. В качестве утеплителя специалисты рекомендуют использовать каменные базальтовые плиты. Они укладываются между стропильными элементами. Слой утеплителя должен составлять не менее 20 см;
• гидроизоляция укладывается поверх стропил одним слоем внахлест, для этого отлично подходит мембранный материал;
• кровля укладывается поверх влагоизоляции. Особенности монтажа зависят от выбора материала. Как правило, выполнение работ начинается с нижнего яруса;
• заключительными штрихами после монтажа кровли остаются установка водоотливов и декоративная отделка.

Таким образом, конструкция крыши напоминает слоеный пирог:

• кровельное покрытие;
• гидроизоляция;
• контробрешетка;
• обрешетка;
• теплоизоляция;
• начальная обрешетка;
• карниз;
• пароизоляция;
• стропильная система.

Стропильные системы

Ломаная крыша позволяет без возведения пристройки с минимальными затратами средств и труда расширить полезную площадь дома. Дополнительное пространство можно использовать для отрытой летней веранды или зимнего сада. Помимо этого, небольшая постройка улучшает внешний вид дома и защищает от холода первый этаж.

Стропильная система ломаной крыши отличается от прочих наличием изломов на скатах.

В конструкции ломаной крыши используются довольно габаритные строительные системы. И лучше всего для нее подходит древесина. Установка стропильной системы производится на этапе возведения стен дома или в процессе эксплуатации. Но при этом всю систему можно собрать без использования крупноподъемной техники, придерживаясь лишь модульной методике.

Особенности стропильной системы ломаной крыши являются следующими:

• визуально конструкцию крыши можно поделить на две части: верхнюю и нижнюю. Нижняя часть устанавливается при помощи наслонных стропильных ног. А устройство верхних стропил ориентируется в первую очередь на удобство для владельца дома. Угол наклона нижних и верхних стропил должен быть 60–70° для нижнего яруса и 15–30° – для верхнего;
• в отличие от классической двускатной крыши в данной конструкции имеются специальные ребра жесткости, которые исполняют роль стен на мансарде;
• между стропилами и затяжкой монтируется бабка, которая необходима для придания дополнительной жесткости затяжки и опоры;
• схема установки двух сопряженных скатов под разными углами зависит от размеров и формы постройки;

• конструкция крыши может быть дополнена эркерами – небольшими выступами для окон. В таком случае требуется усиление стропильной системы;
• поскольку стропила ломаной крыши имеют большую длину, то необходимо увеличить надежность конструкции дополнительными элементами – подкосами и затяжками;
• дом с ломаной крышей хорошо смотрится в дополнении с балконом или пристройкой в виде летней веранды, но в таком случае необходимо усовершенствовать стропильную систему дополнительными выносными опорами.

Строительство мансардного этажа с ломаной крышей обойдется значительно дороже классической двускатной конструкции. И при этом понадобится вникнуть в трудоемкий процесс строительства.

Виды

Существует несколько вариантов ломаных крыш.

• Односкатная ломаная крыша имеет только одну наклонную плоскость. И, несмотря на простую конструкцию, она является нестандартным вариантом. Такую крышу можно возвести без помощи специалистов своими руками. Но конструкция должна иметь хороший уклон для естественного отвода осадков. Дополнительное пространство под крышей в таком доме можно использовать в качестве зимнего сада, зоны отдыха, спортивного зала или полноценной жилой комнаты.
• Двускатная ломаная крыша имеет два ската, направленные в противоположные стороны. Такая конструкция считается наиболее прочной и устойчивой к сильным порывам ветра и осадкам. Она позволяет получить дополнительное пространство большой площади. Такая конструкция крыши наиболее выигрышно смотрится на домах прямоугольной формы.

• Трехскатная ломаная крыша по внешнему виду больше напоминает терем. Такая конструкция придает дому оригинальную и неповторимую привлекательность. Поскольку устройство крыши не имеет дополнительной капитальной стены, вся конструкция имеет небольшой вес.
• Четырехскатная ломаная крыша имеет самую сложную конструкцию с ломанными профилями по всем 4 сторонам дома. Такая крыша значительно расширяет пространство под крышей и позволяет обустроить просторный и удобный этаж. При этом конструкция обладает самым легким весом и не нагружает перекрытия и фундамент.
• Вальмовая крыша имеет дополнительные элементы конструкции, которые не только расширяют пространство, но и повышают стоимость постройки.

Специалисты выделяют три вида конструкционных особенностей ломаной крыши, такие как:

• опора нижних стропил устанавливается на мауэрлат. В таком случае балки перекрытия чердачного помещения не доходят до стен нижнего этажа;
• нижние стропила выходят за пределы внешней стены нижнего этажа. Такая конструкция позволяет увеличить пространство под крышей. И чем больше вынос крыши за пределы конструкции дома, тем больше помещение мансарды;
• используются только наслонные стропила. В данной конструкции нет висячих стропил, опорой для верхнего ската являются затяжки.

Варианты проектов

Конструкция крыши позволяет изменить внутреннее пространство мансарды. И перед тем как приступать к строительству, необходимо изучить немало удачных проектов домов с ломаной крышей.

Кроме того, выбор проекта позволит определиться с размером бруса и количеством строительных материалов.

Внутреннее пространство можно организовать не только функционально, но и привлекательно.

• Пространство под крышей может быть продолжением первого или второго этажа. В таком случае необходимо дополнительно усилить стропильную систему и опорные конструкции.
• Мансарда с ломаной крышей может иметь отдельный вход с улицы. Такой проект предусматривает отдельную лестницу с боковой стороны дома.
• Внутренние стены можно оставить наклонными или скрыть скаты кровли перегородками. В первом случае необходимо продумать как функционально и стильно использовать периферийные зоны.
• То же самое касается стропильной системы на потолке – опоры можно скрыть гипсокартоном или оставить в качестве декоративного элемента.

Ломаная крыша отлично подходит для построек со сложной архитектурой. Один из способов оживить конструкцию крыши заключается в размещении скатов на разных уровнях. Таким образом, можно придать дому асимметричный вид.

За счет частичного смещения оси удается значительно расширить подкрышное пространство и улучшить геометрию помещения. А также можно разделить конструкцию на несколько сегментов с разным углом наклона. Такой прием особенно выигрышно смотрится при обустройстве пристроек и для придания завершенного вида дому с крыльцом.

Выбор материала

Традиционно считалось, что для возведения крыши необходимо выбирать аналогичные материалы, что и для дома. Но на сегодняшний день строители предлагают современные решения.

• Для возведения мансарды лучше всего подходят хвойные породы деревьев. Они отличаются большей прочностью и надежностью, что позволяет выдержать нагрузку. Поверхность материала не должна иметь сучков, трещин, сколов и следов повреждений.
• От металлических и железобетонных элементов лучше отказаться, чтобы уменьшить нагрузку на перекрытия и фундамент. Чем меньше вес крови, тем надежнее конструкция.
• Все строительные материалы должны иметь подходящий уровень влажности. Для древесины оптимальным уровнем считается 18–22%.
• Помимо древесины, понадобятся металлические крепежные элементы для соединения стропил, изоляционных и кровельных материалов.

Для строительства ломаной крыши следует использовать следующие материалы:

• брус с сечением 90х140 или 140х140 мм для мауэрлата;
• подстропильные балки;
• балки для усиления потолка;
• доски для напольного покрытия;
• стойки для внутренних стен помещения;
• конек для крыши и стойки;

• доска необрезная для кровли для теплоизоляции и обрешетки;
• стропила для скатов 40х100 мм;
• материалы для гидроизоляции, пароизоляции и теплоизоляции кровли;
• кровельные материалы;
• отделочные материалы для стен и потолка;
• крепежные элементы: металлические скобы, уголки, болты, гвоздки и саморезы.

Как рассчитать?

Чтобы в процессе работы не столкнуться с нехваткой строительных материалов, необходимо предварительно провести детальные расчеты. Для этого понадобятся чертежи дома и крыши, калькулятор и рулетка. Для расчета кровельного материала, исходя из плана, определяется общая площадь каждого ската, а затем все данные суммируются. Полученный результат делится на площадь кровельного листа и прибавляется 10–15% для запаса и форс-мажорных ситуаций.

При расчетах необходимо также учитывать наличие карнизов с коньками. Вычислив общую площадь крыши, можно определить не только количество строительных материалов, но и рассчитать нагрузку всей конструкции.

Для того, чтобы определить нагрузку на несущие конструкции постройки необходимо учитывать следующие моменты:

• вес материалов кровли;
• примерную массу снега;
• массу элементов обрешетки;
• нагрузку изоляционных материалов на стропила;
• размеры крыши;
• углы установки скатов;

• шаг установки элементов стропильной системы и кровельной обрешетки;
• дополнительные нагрузки: вес людей, нагрузку от стеклопакетов, вентиляции и других дополнений.

После этого производится расчет несущей способности по формулам. А также можно воспользоваться специальными программами. При этом необходимо будет учитывать снеговую и ветровую нагрузки, характерные для конкретного региона.

Новичкам в строительстве лучше эту работу доверить профессионалам. Поскольку от расчета зависит выбор и количество строительных материалов.

Защита древесины

Дерево восприимчиво ко многим воздействиям, поэтому для надежности перед монтажом все строительные элементы из дерева необходимо обработать защитными средствами. В арсенале современных производителей есть такие составы, как:

• антипирены – необходимы для защиты от пожара;
• антисептические средства;
• пропитки от гниения.

Разумнее приобрести готовые смеси для обработки. Все защитные препараты необходимо наносить на улице или в хорошо проветриваемом помещении. Для нанесения можно использовать широкую кисть или распылитель. Все защитные средства наносятся в несколько слоев. Но самым надежным способом обработки древесины является полное погружение материала в раствор. В таком случае понадобится подготовить объемный резервуар и большое количество защитного средства. Такой способ обработки обеспечивает качественное проникновение защитных средств внутрь древесины.

Любые препараты, в состав которых входит биодид, опасны для здоровья человека. Поэтому во время обработки древесины необходимо надеть защитную маску, очки и перчатки. После нанесения защитной пропитки поверхность должна полностью высохнуть.

Все стыки деревянных элементов после соединения необходимо также обработать защитными средствами. А в процессе эксплуатации дома основные элементы несущей конструкции необходимо также периодически обрабатывать.

Этапы возведения

Закончив все расчеты и подготовительные этапы можно переходить к строительству. Несмотря на всю сложность конструкции ломаной крыши ее можно возвести своими руками. Для начала необходимо определиться с размерами и схемой крыши, а потом придерживаться пошаговой инструкции.

• Первый этап строительства заключается в установке мауэрлата, к которому впоследствии крепятся концы стропил. Деревянный брус укладывается по всему периметру стен.
• Если нижний этаж построен не из дерева, то в стенах необходимо сделать отверстия для анкеров на расстоянии 2 метра и установить крепеж. Далее, на поверхность укладывается гидроизоляционный слой и деревянный брус с отверстиями для крепежа. Затем, можно переходить к установке мауэрлата, который плотно притягивается к анкерам.
• Следующим шагом идет установка балок перекрытия. Они будут служить потолком для первого этажа и опорой для вертикальных стоек второго этажа. В первую очередь балки монтируются с двух сторон на торцевых сторонах здания, затем между ними натягивается бечевка для указания плотности. Необходимо строго соблюдать горизонтальный уровень для качественной основы кровли. Затем, размещаются промежуточные балки. Края балок промазываются мастикой.

• Установка стоек производится по тому же принципу. Сначала монтируются стойки по двум сторонам постройки, а затем устанавливаются промежуточные элементы. Между стойками необходимо оставлять расстояние не более 2 метров. Для фиксации стоек можно использовать временные распорки. Высота стоек должна быть на 10 см выше желаемой высоты потолка.
• Затем, между промежуточными стойками устанавливаются прогоны и недостающие стойки. Таким образом, мансарда получает очертания каркаса внутренних стен.
• При помощи металлических крепежных уголков к прогонам крепятся поперечные балки. Сверху все затяжки скрепляются доской – это необходимо для придания конструкции большей жесткости.
• После этого устанавливаются стропила. Для этого на расстоянии около 1–1,2 метра на мауэрлате размечаются точки монтажа. В первую очередь устанавливаются боковые стропила, а затем промежуточные. При необходимости наслонные стропила можно подпереть подкосами.

• После этого можно переходить к верхним стропилам. Для начала две доски устанавливаются и соединяются между собой с боковой части дома. Крепление фиксируется с затяжками. Если длина мансарды не превышает 10 метров, для придания конструкции большей жесткости необходимо использовать подкосы. В ином случае необходимо выполнить продольное соединение коньковой балкой. Далее, устанавливаются остальные пары стропил.
• Затем, нашиваются подвески, которые необходимы для того, чтобы затяжки были надежно зафиксированы без временных подпорок. После этого устанавливаются каркас фронтона и фасадные составляющие: окна, двери, балкон.
• Заключительный этап возведения заключается в обшивке фронтов и крепления обрешетки. Шаг обрешетки выбирается индивидуально, исходя из выбранного кровельного материала.

Оформление

Все работы по оформлению относятся к разряду второстепенных, но остаются не менее важными. Они включают в себя обустройство карнизов, утепление кровли, обшивку фронтов и установку труб для водостока.

Любой кровельный материал монтируется только после изоляционных материалов. Первым слоем укладывается пароизоляционная пленка, затем утеплитель, в качестве которого необходимо использовать безопасные негорючие материалы: прессованную минеральную вату, пенопласт, пеноизол и другие изоляционные материалы. После этого укладывается гидроизоляция.

После того как монтаж каркаса и изоляции ломаной крыши завершен, можно переходить к кровельным работам. Это важный и сложный этап, для которого понадобится участие минимум троих человек.

Подходящие материалы для кровли ломаной крыши являются следующие:

• шифер;
• металлочерепица;
• керамическая черепица;
• дерево;
• рулонные битумные материалы;
• профнастил;
• ондулин.

Если в планах использовать мансарду в качестве жилой зоны, то не стоит выбирать для кровли медную черепицу и железо, поскольку под действием прямых солнечных лучей крыша и пространство под ней будет быстро нагреваться. Популярными материалами для кровли до сих пор остаются шифер и панели металлочерепицы. Современные производители предлагают также новый материал ондулин, который является устойчивым к температурным перепадам и воздействию прямых солнечных лучей.

Водоотливы – это необходимые элементы кровли. Они применяются для того, чтобы воды с крыши не разрушала фундамент и стены дома. Для водоотлива подходит пластик, оцинкованная сталь и цветные металлы.

Главное, чтобы выбранный материал был устойчив к воздействию коррозии и ржавчины. И не менее важно, чтобы водоотвод отличался низким уровнем шума.

Мансардные окна необходимы не только для освещения, но и для естественной вентиляции. К окнам предъявляются особые требования. Они должны обладать отличным уровнем гидроизоляции. А также стоит обратить внимание на механизм открывания окон, ведь в процессе эксплуатации стекла должно быть удобно чистить от грязи и разводов. А также можно на наклонных скатах установить большие окна в виде чердачных выходов. Такая конструкция будет наиболее выигрышна с точки зрения функциональности и стиля.

Еще один оригинальный способ расположения окон на скатной части называется «кукушка». В данном случае конструкция крыши дополняется выступом с собственной стропильной системой, что дает возможность установить оконную раму вертикально и защитить стекла от осадков козырьком. Балконы стоит размещать на вертикальном фронтоне – таким способом выполнить работы гораздо проще. Но также можно разместить балкон и на скатной части крыши, в таком случае потребуется пересмотреть конструкцию крыши и усилить несущие элементы.

Готовая конструкция ломаной крыши ничем не отличается от аналогичных построек и ее технология строительства не очень сложная. Но чтобы конструкция была выполнена правильно и качественно, необходимо соблюдать все правила, нормы и рекомендации строителей. И при этом можно не прибегать к услугам дорогостоящих специалистов.

Еще больше об особенностях устройства ломаной крыши смотрите в следующем видео.

как сделать своими руками пошагово, устройство кровли и стропильной системы частных двухэтажных домов

Для небольших строений, например, сарая или гаража, часто используют односкатную кровлю. Простая в устройстве, она легко изготавливается без привлечения профессиональных строителей и смотрится весьма привлекательно. Для обустройства жилых домов подобное решение применяется реже: зачастую срабатывает сила традиции и небольшой для наших мест опыт ее проектирования и возведения. Наступило время оценить преимущества такой конструкции.

Особенности: плюсы и минусы

Односкатная крыша представляет собой прямоугольную абсолютно плоскую форму, расположенную под углом по отношению к коробке здания. Величина ее наклона может быть разной в зависимости от архитектурного замысла, климатических условий и окружающего ландшафта. При использовании качественных материалов, служит не менее 20–30 лет.

Подобное устройство кровли считается наиболее устойчивым, в том числе и к внешним природным воздействиям, если расположение строения безошибочного по отношению к розе ветров.

Снег на поверхность ложится ровным слоем, что делает нагрузку равномерной и безопасной.

Наклонная односкатная форма лучше, чем двускатная, хотя она не позволяет создать удобное чердачное пространство. Зато проще с системой проветривания: аэраторы и вентилируемый конек просто не нужны.

К преимуществам также относят:

• Небольшая нагрузка на несущие конструкции из-за сравнительно небольшого веса.
• Наименьший расход строительных материалов по сравнению с другими видами крыш.
• Скромные финансовые затраты.
• Простой и быстрый способ возведения, доступный для выполнения своими руками.
• Не существует ограничений в выборе кровельных материалов и системе стропил.
• Доступное планирование и монтаж систем водостока и дымоходов.

Гармоничный красивый проект требует соблюдения многих условий, иногда в ущерб функциональным потребностям.

Недостатков меньше, чем преимуществ, но все же, они есть.

• Для обустройства жилого пространства мансарды требуется значительная ширина дома и высокий угол наклона кровли.
• Низкий скос может стать причиной слабой теплоизоляции.
• Требуется усиленная водосточная конструкция с более широким диаметром труб, так как вся вода стекает в одном направлении. Рекомендованы металлические системы с закреплением кронштейнов на расстоянии не менее 40 см.
• При наклоне меньше 45 градусов, чтобы снизить нагрузку, зимой придется постоянно очищать крышу от снега.

Устройство кровли

Как и строение любой крыши, качественный состав элементов односкатной зависит от финишного покрытия. Количество основных элементов невелико, но требует к себе внимания.

Армопояс

Снижает распирающую нагрузку стропил и способствует равномерному распределению веса всей конструкции. Необходим в обязательном порядке для строений из газобетона, керамзитобетона и кирпичных стен, если строительство ведется в сейсмоопасном регионе.

Мауэрлат

Располагается на верхних частях стен в виде брусьев. Соединен с армопоясом или, в случае строения из кирпича, закрепляется через уже забитые или замурованные в стенах анкеры прочной проволокой – не менее 6 мм диаметра. Сами анкеры должны находиться на расстоянии 30 см от торца стены. Если дом деревянный, из двойного минибруса, то роль мауэрлата выполняет верхняя обвязка

Фронтон

Редко встречается в строительстве односкатных крыш. Его наличие определяется в зависимости от разницы в высоте между двумя несущими стенами.

Система стропил

Служит основанием для укладки кровли, на нее оказывается основная нагрузка. Важно предусмотреть, чтобы она распределялась равномерно по периметру верхней части всего здания, а давление на узлы не превышало допустимых значений. Для создания используются балки из дерева, сечение которых зависит от площади крыши и количества элементов опоры.

Опоры

Подбираются после вычисления веса конструкции и определения финишного покрытия. Количество определяется углом наклона и длиной пролета.

Обрешетка

Необходима для укладки и закрепления кровельного покрытия и увеличения несущей способности, чтобы каркас мог выдерживать и собственную тяжесть и противостоять дополнительным нагрузкам: снег, вес человека во время проведения ремонтных работ.

Для битумной черепицы выполняют сплошную обрешетку. Для этих целей используются доски – обрезные или не обрезные, могут применяться панели МДФ. Скат может выступать за границы фронтона, образуя козырек для веранды или террасы.

Изоляция

Обеспечивает защиту от попадания влаги и промерзания. Прокладывается со стороны чердака между стропилами и закрепляется на обрешетке.

Утеплитель

Состоит из рулонных плиточных материалов, которые укладываются изнутри на обрешетку.

Пароизоляция

Пленочные покрытия, которые укладываются поверх утеплителя и закрепляются строительным степлером.

Планка конька

Служит защитой для верхнего ребра крыши, предотвращая попадание влаги и гниение внутренних элементов пирога.

Крепежи

Ригель

Вид горизонтальной опоры для элементов несущих конструкций. Элемент распределяет нагрузку стропил между другими балками.

Распорки

Опоры, которые размещаются в пролетах и увеличивают устойчивость всего каркаса.

Подкосы

Это балки, служащие подпорками для стропильной системы.

Виды

Односкатные конструкции популярны во многих странах и используются при возведении как бюджетного, так и ультрамодного элитного жилья. При высоком наклоне крыши, отказавшись от чердачного помещения, есть возможность оптимизировать планировку. При низком – произойдет увеличение объема жилых помещений.

Плоская кровля часто выступает в паре с другими видами, как элемент разноуровневой системы. Это прекрасное дополнение для ломаной, полукруглой и других разновидностей крыш с разными скатами.

Красиво смотрятся двухуровневые варианты «односкаток» с разными углами наклона, направленными в противоположные стороны. Простые конструкции способны украсить козырьки, служащие частью веранды или выступающей мансарды.

По типу проветривания различают 2 типа:

• вентилируемые – скос от 5 до 20 градусов, отверстия располагаются в коленчатой стенке;
• не вентилируемые кровли – угол наклона от 3 до 6.

Стропильная система

Создание проекта и построение системы зависит от масштабности постройки и определяется:

• климатической зоной и розой ветров;
• линейными размерами основания – влияет на число стропильных ног, количество дополнительных опор и расстояние между ними;
• углом наклона – определяет наличие фронтона и способ крепления к опорам;
• типом материала кровли – диктует выбор характеристик строительного материала и строение обрешетки.

Шаг стропил также зависит от их длины и сечения:

• при длине, 3 м шаг – от 1100 до 2150 мм, сечение – от 80 х 100 до 90 х 160 мм;
• при 6,5 м, расстояние – от 1100 до 1400 мм, поперечный срез – не менее 120 х 220 мм.

Часто для больших строений нужна балка длиннее 7–8 м. Чтобы нарастить, ее сшивают, а места стыка усиливают и скрепляют дощечками или металлическими пластинами. Чем габаритнее элементы стропил, там меньше расстояние между ними.

Для обеспечения жесткости конструкции предусмотрены:

• стойки, ригели и подкосы с минимальным сечением – 50 х 100 мм;
• лежни и прокладки из бруса – 100 х 150 мм.

Классификация систем по ширине:

• До 4,5 метра. Простейшие безопорные сооружения – кровля фиксируется на мауэрлате из двух бревен или досок, которые закреплены на стенах.
• От 4,5 до 6 м. Конструкция усиливается:
  • лежнем – на высоте перекрытия;
  • подстропильной ногой – она служит подпоркой балки по центру основания; уклон ноги определяется шириной дома и высотой лежня над перекрытием.

• От 6 до 9 м. Предусмотрены два подкоса, которые устанавливаются по обе стороны стропильной ноги.
• От 9 до 12 м. Обязательно нужна еще одна опора, которая может быть частью выступающей внутренней стены или дополнительной консольно-прогонной конструкции, которая удерживается подкосами.
• Более 12 метров. Значительно возрастает число подстропильных ног. Увеличение до конца свесов кровли ведет к наращиванию балок по краям специальными элементами – кобылками. Закрепление производится накладками – не меньше 60 см, которые фиксируются с помощью болтов или гвоздей, иногда монтажными пластинами.

Кроме того, стропильные системы различают по типу опор.

Наслонный

Система из стоек и подкосов опирается на брус мауэрлата, который закреплен на внешних стенах, а в некоторых случаях и с внутренней стороны. Дистанция между стропилами – от 600 до 1400 мм. Величина зависит от веса кровельного покрытия и характеристик дерева. Такие простые конструкции доступны для наклона крыши до 26 градусов и пролетом до 5 м. Чаще всего используется для хозяйственных построек: сараев, мастерских, гаражей.

Для эксплуатируемых кровель, то есть угол наклона которых стремится к нулю, стропильные ноги упираются:

• с одной стороны – на более высокую несущую стену;
• с другой – в мауэрлат.

Висячие стропила

Применяют, когда невозможно установить дополнительные опоры между боковыми стойками. В таком случае конструкции любых размеров собирают на земле или в мастерской, а уже готовые фермы поэтапно доставляются к месту стройки.

Возможные материалы:

• металл;
• железобетон;
• дерево (сосна), сечением для стропил – 50 х 150 мм, для обрешетки – 50 х 50 мм.

Скользящие системы

Необходимы для обустройства крыши в зданиях со значительной усадкой в первое время после постройки. К ним относятся дома, возведенные из бруса или бревен – неравномерное проседание до 10%. Для деревянных конструкций очень важен и способ крепления стропильных ног.

Принципы устройства усвоить несложно:

• Монтаж стропил производится на бревно конька.
• Соединение ног может производиться встык или внахлест (на гвозди, болты и стальные пластины).

• Шаг и подбор толщины дерева для стропил определяется весом кровельного покрытия. При толщине верхнего слоя 50 мм, выбирается обрезная доска шириной 200 мм.
• Крепление к мауэрлату особое – слегка свободное, без жесткости. Это обеспечивает своеобразное скольжение, что позволяет избежать деформации крыши во время усадки и уменьшить распирающую нагрузку стен. В качестве крепежей используются специальные кронштейны из стали, толщиной 2 мм, с уголком.

Угол наклона

Чем больше угол, тем выше парусность. Поэтому скос кровли всегда должен быть направлен в сторону наиболее частых ветров. Таким образом снижается нагрузка во время большого шторма. Важно учесть при расчетах и климатическую зону.

Небольшой наклон может стать причиной скопления большого количества снега. Если его вовремя не убрать, дождаться образования наледи, крыша под ее значительным весом в лучшем случае прогнется, а в худшем – проломится.

Для средней полосы России не рекомендуется возводить конструкции более 35 градусов.

Естественный сход по кровле осадков – не менее важная причина при учете поверхности и прочности покрывных материалов. Шершавые виды лучше подойдут для засушливых регионов, гладкие – для мест, славящихся обильными дождями и снежными зимами.

Оптимальные значения для черепицы:

• металлическая, керамическая и цементно-песчанная – не менее 6 градусов;
• битумная – не меньше 12.

Предельные значения для листовой кровли:

• шифер, профнастил, ондулин – минимум 6 градусов;
• медь, оцинкованные листы (цинк-титановые) – от 17;
• плиты из асбестоцемента – от 27.

При выборе кровельных материалов стоит перепроверять информацию. Иногда заявленные величины уклона для покрытия, указанные изготовителем, не совпадают с ГОСТом. Сам расчет лучше доверить профессионалам, потому что нюансов много, особенно у габаритных строений.

После определения величины наклона одну из несущих стен доводят до уровня, который обеспечит выполнение проекта.

Необходимые расчеты для выяснения длины стропил без учетов свесов производят по правилам прямоугольного треугольника.

Чтобы обеспечить сток воды и защитить стены от намокания, кровля выносится в среднем на 600 мм. Для технических построек минимум для свеса составляет – на 20–25, для двухэтажных жилых коттеджей и особняков – до 1200 мм.

Значение имеет и эстетика всего здания. Для определения собственных предпочтений, перед созданием проекта, можно воспользоваться компьютерными программами. Это позволит увидеть не только целиком всю кровлю, но и ее гармоничное сочетание с домом.

Материалы

Качество стройматериалов определяет прочность и долговечность всего здания, поэтому кровельные покрытия выбирать стоит внимательно, с учетом характеристик как коробки здания, так и возможностей будущей стропильной системы.

Дерево

Для каркаса подбирается древесина 1–3 сорта с частотой сучков на метр – не более 3, причем их высота не должна превышать 3 см. Трещины могут присутствовать, но неглубокие и небольшой длины – не превышающие половину длины доски.

Общие рекомендации:

1. Несущие балки должны иметь толщину от 50 мм.
2. Длина досок:
   • из хвойных пород – до 650 мм;
   • из лиственных – до 450 мм.
3. Дополнительные элементы – прогоны, мауэрлат, подушки – изготавливают только из твердых лиственных пород и обрабатывают антисептиком.

Кровля

Современный ассортимент покрытий для крыш весьма разнообразен, поэтому несложно подобрать подходящий материал по цвету, форме, необходимой прочности и цене.

Керамическая черепица

Материал может быть разных видов: плоская ленточная, пазовая, одно- или двухволновая. Хорошо подходит при угле наклона крыши от 25 до 60 градусов для домов из камня, кирпича или дерева. При меньших значениях скоса требуется усиливать вентиляцию и гидроизоляцию, при больших – понадобится дополнительно укреплять узлы, устанавливать добавочные крепления, ведь черепица весьма тяжелый материал.

Вес одного фрагмента 30 х 30 см может варьироваться от 2 до 4,5 кг, то есть 1 м2 может потянуть на 50 кг. Для сравнения металлочерепица весит в 10 раз меньше – 5 кг/м2. Поэтому шаг стропил для керамики требуется минимальный и деревянная обрешетка с мелкими ячейками. Зато черепица имеет отличную звукоизоляцию, красивый цвет и фактуру. Прочность одного элемента небольшая, но срок службы всей крыши превышает среднюю продолжительность жизни человека и достигает 150 лет.

Металлочерепица

Это рифленые оцинкованные стальные листы, которые с внешней стороны имеют полимерное покрытие. Количество защитных слоев, как и способ крепления между собой элементов, разнится в зависимости от изготовителя. Бывают как с глянцевые, так и матовые. Размеры всевозможные, толщина – от 0,4 мм, вес 1 м2 – от 3 до 5 кг.

Сборка производится на обрешетку, крепление гвоздями или саморезами, нахлест – в одну волну. Рекомендуемый наклон – от 15 градусов. Если он не превышает 20, то осадки могут слишком медленно стекать, поэтому стыки настилов дополнительно герметизируют.

В целом металлическая кровля довольно прочная и долговечная. Гарантийный срок – от 5 до 15 лет, но не всегда учитывается износ полимерного слоя. Из недостатков только плохая звукоизоляция и большое число отходов.

Мягкая черепица

Ее еще называют битумная. В основе материала – полиэстер, стекловолокно и целлюлоза. Они наносятся на битумные элементы, а сверху покрываются красящим веществом. Особенностью является сцепление, склеивание элементов под воздействием солнечных лучей. Выпускается в виде прямоугольников или полукруглых листов. Срок службы производителями определяется в пределах 15–20 лет без учета стойкости цвета.

Параметры:

• длина – 100 мм;
• ширина – от 300 мм;
• вес на 1 м2 – 8–12 кг.

Универсальный материал с хорошей изоляцией в равной степени подходит для жилых и хозяйственных построек. Рекомендуемый угол наклона – от 12 градусов. По технологии предусмотрена гидроизоляционная подложка или подкладочный слой. Роль такого ковра может выполнять старое битумное покрытие. Среди недостатков – горючесть, неустойчивость к ультрафиолету и монтаж только в теплое время года.

Профнастил

Выпускается в виде гофрированных оцинкованных листов стали всевозможных размеров. Волны обеспечивают покрытию жесткость и прочность, их высота и форма зависят от конкретной модели. Различают трапециевидные, синусообразные или закругленные.

Некоторые производители внешнюю сторону покрывают стойкой полимерной пленкой.

Чтобы обеспечить гидроизоляцию, при укладке используется пергаминовая прокладка. Крепление к обрешетке осуществляется саморезными винтами, места стыков обрабатывают битумным составом. Рекомендованный наклон крыши с профнастилом – от 10 градусов.

Как и все металлические кровли, материал обладает небольшой звукоизоляцией, поэтому он чаще используется для промышленных объектов и сараев. Гарантийный срок эксплуатации – 15–20 лет.

Ондулин

Универсальные покрывной материал, который может применяться даже для облицовки дома. В его основе – целлюлоза, которая пропитана очищенным битумом с добавлением смол и пигментов. Цвет стойкий. Стандартные размеры листа – 2000 х 950 мм, вес – 6,5 кг/м2, что легче традиционного шифера в 4 раза.

К положительным свойствам относятся:

• легкость;
• прочность;
• влагонепроницаемость;
• отличная звукоизоляция;
• высокая устойчивость к температурным перепадам;
• невосприимчивость к воздействию химических реагентов.

Хотя минимальный допустимый уровень уклона – 6 градусов, ондулин не рекомендуют применять для крыш с небольшим скосом: отсутствует возможность удерживать длительное время снег. При более высоких значениях и правильной эксплуатации срок службы составит около полувека, гарантия гидронепроницаемости – 15 лет.

Шифер

Гофрированные листы из композитного материала на основе портландцемента и асбестового волокна. Форма волнистого листа всегда прямоугольная – 120 х 70 мм, вес – от 10 до 15 кг/м2. Уровень наклона кровли – от 12 до 60 градусов. Технологией при монтаже предусмотрен подкладочный слой из рубероида или пергамина.

К обрешетке шифер крепится внахлест при помощи гвоздей через мягкие герметичные прокладки.

Брус для каркаса выбирается:

• для стандартного листа – 50 х 50 мм, стропильный шаг – от 500 до 550 мм;
• для усиленного – 75 х 75 мм, длина шага – от 750 до 800 мм.

Не рекомендован для жилых построек. Гарантийный срок эксплуатации – до 10 лет. Однако стоит учесть его хрупкость, что не всегда дает устоять материалу перед градом.

Рубероид

Один из популярных бюджетных вариантов. Представляет собой кровельный картон, пропитанный и покрытый битумом. Чтобы избежать слипания, на верхнюю часть нанесена крупнозернистая присыпка.

Современная разновидность – еврорубероид, который состоит из стеклоткани или полиэстера, пропитанного битумом. Сверху присутствует полимерный слой. Этим эластичным и водонепроницаемым материалом часто покрывают небольшие участки кровли со сложной формой. Основной недостаток – быстрая воспламеняемость, поэтому проводить полную укладку можно только на технических объектах.

Как сделать своими руками?

Перед началом строительства надо создать проект и произвести все расчеты. Затем приобретаются все необходимые материалы с учетом доборных элементов, утепления, вентиляции и водостока. Запас зависит от свойств покрытия и качества древесины. Стоит помнить, что для каждого способа существует своя технология и инструкция.

Готовится инструмент и оборудование:

• пила, молоток, строительный нож, топор, отвес, рулетка, уровень;
• шруповерт;
• строительный степлер;
• стропильные гвозди и скотч.

Этапы монтажа включают в себя одиннадцать шагов

• Согласно чертежам подготавливаются балки и стропила нужных размеров и в необходимом количестве. Если требуется, строятся фермы.
• По периметру верхней части здания оборудуется армопояс или мауэрлат.
• По схемам и рассчитанным величинам поэтапно устанавливаются балки, которые крепятся к элементам мауэрлата. Чтобы правильно произвести работы, учитывается нагрузка на детали с подветренной стороны.
• Стропила крепятся непосредственно к балкам с опорой на выступающую часть несущих стен. В итоге должен получиться прямоугольный треугольник.
• Затем проводят установку стропильной ноги, один из ее концов выкладывая на краю балки. Этот элемент конструкции станет основой будущей обрешетки.
• Вышеперечисленные мероприятия пошагово применяются для всех балок и стропил, следя за идентичностью и равномерностью расположения узлов.
• После присоединяется деревянная обрешетка.
• На каркас укладывается кровля. Работы начинают с подветренной стороны. Размещается первый элемент возле фронтального навеса, затем прикрепляются 2 листа покрытия в первом ряду. В следующем ряду выкладывает такое же количество, после возвращаемся на первый ряд и добавляем еще один лист. Следуя этому приему, перекрываем всю крышу.
• После закрепления внешнего покрытия, к примеру, профлиста, гидроизоляция изнутри пристреливается степлером к обрешетке. Для скромных построек вроде сарая подойдет обычная полиэтиленовая пленка. Ее не натягивают и располагают с нахлестом снизу вверх.
• Вслед за тем приходит очередь теплоизоляции: минваты, стекловолокна или базальтовых матов.
• В последнюю очередь укрепляется линия ветрового фронта – досками или кирпичной кладкой.

Примеры красивых строений

Частный двухэтажный каменный дом в современном стиле. Отсутствие конька позволяет без проблем возводить многоуровневые системы. Четкие горизонтальные линии фасада прекрасно рифмуются с дуэтом односкатных крыш. Этот же прием прекрасно подойдет для Г-образного основания из пеноблоков.

Сгладить сложный рельеф порой по силам только односкатке, внешний вид от этого только выигрывает.

Наклонные кровли прекрасно вписываются в проекты просторных коттеджей и небольших каркасных зданий на 50 кв. м. Эти финские дома в эко-стиле покоряют своим комфортом и элегантностью дизайна.

Односкатные крыши гармоничны в сочетании с наклонными навесами. Это позволяет выгодно подчеркнуть некоторые части дома, сделать акцент на дизайне входной группы. Стильно смотрятся дополнения в виде козырьков, словно невесомых пристроек, навесов с покрытием из поликарбоната или профнастила.

Выступающие скосы предоставляют простор для размещения внешнего освещения. Вмонтированные фонари мягко освещают площадку вокруг здания и создают эффект парящей кровли. Вариации на эту тему многообразны.

Дома из бруса довольно капризны с точки зрения экспериментов со стилем, но и для них придумали оригинальные решения. На фото односкатная крыша необычной формы, покрытая битумной черепицей.

Чаще один скат используют на рубленых баньках узких форм.

Эксплуатируемые или эко-кровли имеют небольшой наклон, усиленную гидро- и теплоизоляцию. Правильно подобранный растительный ковер защищает от шума. Впитывая воду, снижает нагрузку на ливневую конструкцию.

Предложения мини не менее интересны. Садовый домик с забавной ломаной крышей и уютный дачный, с дуэтом двухуровневых скатов, имеют особое очарование.

О том, как построить односкатную крышу своими руками, смотрите в следующем видео.

Сложная двускатная крыша — Строительный журнал Palitrabazar.ru

Варианты двухскатных крыш и их особенности

Двухскатная крыша — популярный вариант кровли жилых домов. Конструкция такого сооружения может быть различных видов, но каждый вариант обладает определёнными особенностями.

О нюансах самостоятельного проектирования двухскатной крыши, порядке проведения работ при её строительстве своими руками мы рассказывали ранее в этой статье, обязательно прочитайте.

Особенности устройства двухскатной крыши

Двухскатная крыша имеет две плоскости скатов, которые могут обладать равной или различной площадью. В зависимости от этого определяется тип кровли, но в любом случае двухскатная крыша является наиболее простым из вариантов, востребованных в строительстве частных домов.

Двухскатные кровли красивы и практичны в эксплуатации

Конструкция двухскатной крыши включает в себя комплекс элементов, обеспечивающих надёжность и защиту здания. При сооружении такой кровли обязательно присутствуют следующие детали:

• стропила, состоящие из стропильных ног, вертикальных стоек и наклонных подкосов;
• мауэрлат, представляющий собой ряд бруса, который служит для соединения стен и кровли;
• конёк — образуется путём соединения стропильных ног и представляет собой самое верхнее ребро крыши;
• кобылки — являются дополнительными элементами, удлиняющими стропильные ноги;
• лежень в виде горизонтального бруска, нужен для распределения нагрузки;
• свес крыши, который защищает стены здания от влаги, предотвращая потёки;
• обрешётка — требуется для монтажа утеплителя, кровельного материала, паро- и гидроизоляции.
Конструкция двухскатной кровли проста и не отличается большим весом

Каждый основной элемент крыши выполняет определённую функцию. Например, стропильная система является основой для внешнего кровельного материала, утеплителя, гидро- и пароизоляции. Стропила создают форму кровли, а двухскатная крыша представлена в виде треугольника. Вертикальные стойки, схватка, прогон и другие детали дополняют стропильную систему и делают её надёжной. Основанием всего этого является мауэрлат, который служит для соединения кровли со стенами здания.

Виды двухскатных крыш

Плоскости двухскатной крыши соединяются под углом, образуя треугольник. В зависимости от угла фиксации получаются разные варианты кровли. Каждый из видов двухскатной кровли характеризуется определёнными особенностями, например, формой и размерами скатов.

Классическая двухскатная крыша позволяет создать мансарду на чердаке

Симметричная или простая двухскатная кровля

Классический вариант двухскатной кровли — симметричная конструкция, скаты которой имеют одинаковую площадь и длину. Угол соединения плоскостей может быть различным. Например, крутые скаты позволяют создать мансарду на чердачном помещении. При этом угол ската составляет 35–40 градусов.

В симметричной конструкции скаты имеют одинаковую площадь

Симметричная кровля имеет форму равнобедренного треугольника, а длина основания может быть различной. Сооружение такой конструкции предполагает наличие всех основных элементов стропильной системы. При этом вес крыши равномерно распределён на две стены, служащие непосредственной опорой скатов.

Кровля асимметричной простой формы

Асимметричная крыша имеет два ската разной площади. Таким образом, верхнее ребро смещено от середины в одну из сторон. В результате этого образуется крыша в форме треугольника с неравными сторонами.

Проектирование асимметричной крыши требует точного расчета нагрузки на стены

Крыша в неравными сторонами выглядит современно и подходит для различных стилей дизайна, например, модерн. Чердачное помещение под такой кровлей имеет меньшие размеры, чем при симметричной конструкции. Проектирование предполагает строгий и точный расчёт нагрузки на стены, так как одна сторона кровли осуществляет большую нагрузку, чем другая.

Двухскатная ломаная конструкция крыши

Ломаная конструкция с внутренним или внешним углом излома является наиболее сложным вариантом. Самостоятельное строительство такой крыши чрезвычайно сложно и требует профессионального расчёта всех параметров. Обусловлено это тем, что при проектировании ломаной кровли важно определить угол излома, нагрузку, параметры стропильной системы в месте искривления.

Крыша ломаной формы выглядит эффектно и подходит для деревянных или кирпичных домов

Кровля с внутренним или наружным изломом нуждается не только в точном расчёте наклона скатов, но и правильной эксплуатации. В зимний период на верхних скатах могут скапливаться большие объёмы снега, которые следует своевременно устранять. Ломаная крыша позволяет создать просторное помещение мансарды, что особенно актуально при внешнем изломе поверхности. В таком случае высота потолка мансарды довольно комфорта.

Фотогалерея: варианты двухскатных кровель

Двухскатная крыша в разрезе

В процессе проектирования создаётся чертёж конструкции кровли в разрезе. Это позволяет отобразить все особенности сооружения, указать внутренние элементы и их размеры.

Схема значительно упрощает строительство

Подробный чертёж значительно упрощает строительство, позволяет учесть все особенности сооружения. Проект крыши в разрезе предполагает чёткий контур, отображение как внешних, так и внутренних элементов.

Преимущества и недостатки двухскатных крыш

Двухскатные кровли симметричного типа являются простыми, практичными и удобными. Сравнение таких конструкций с другими вариантами позволяет определить плюсы и минусы двухскатных сооружений. Например, вальмовые или четырехскатные крыши позволяют получить просторное чердачное помещение, чем две симметричные наклонные плоскости. При этом проектирование многоскатных вариантов более трудоёмкое, чем создание простой симметричной конструкции.

Чем больше скатов, тем сложнее проектирование

Если сравнивать двухскатные кровли с иными видами крыш, то можно выделить следующие основные преимущества:

• простое проектирование и строительство;
• лёгкий уход, быстрый сход осадков;
• быстрый монтаж кровельного покрытия;
• минимальное количество стыков, рёбер и соединений;
• одинаковая нагрузка на несущие элементы здания.

Кровля с двумя скатами позволяет создать довольно просторное чердачное помещение, но при этом высота потолка в мансарде небольшая в области скатов. Поэтому для обустройства комфортного жилого пространства часто сооружают вальмовую кровлю. И также двухскатная конструкция требует правильного расчёта нагрузки на две основные стены, на которые опираются наклонные поверхности. Это позволяет избежать перекоса кровли симметричного типа.

Особенности конструктивных элементов

Двухскатная кровля не требует создания особенно сложных систем основания и других элементов. Для строительства надёжной и долговечной крыши достаточно учитывать особенности главных компонентов системы стропил и мауэрлата. Первое составляющее кровли включает в себя комплекс элементов, обеспечивающих прочность сооружения. Мауэрлат же представляет собой основание крыши, к которому присоединяются стропила, опираясь на стены.

Проект включает в себя чертежи, на которых отображены особенности соединения важных элементов

Варианты систем стропил

Системы стропил могут быть висячими и наслонными. Главное отличие этих видов заключается в методе крепления стропил к мауэрлату, а также в других особенностях. Висячие стропила крыши с двумя скатами опираются на боковые стены, создавая распирающее усилие. В результате этого повышенной нагрузке подвергаются опорные стены, а для устранения негативного воздействия стропильные ноги соединяют специальной затяжкой. Таким образом снижается нагрузка на несущие стены.

На схеме отображены основные элементы висячих стропил, которые обязательно сооружают при строительстве кровли

Обеспечить прочность висячей системы помогает дополнительная затяжка, оборудуемая сверху. При этом соблюдается расстояние от 50 см от ребра или конька двускатной кровли. Висячие системы оптимальны при расстоянии между наружными несущими стенам не более 10 м. В этом случае должна отсутствовать внутренняя несущая стена. Таким образом, висячие конструкции будут надёжными и обеспечат защиту дома.

Конструкция висячих стропил проста, но расчёт нагрузки на стены необходим

Наслонный вариант стропил создают тогда, когда между наружными стенами присутствует ещё одна несущая стена. В таком случае присутствует опорная балка, передающая вес кровли на несущие конструкции. Вместо внутренней стены могут присутствовать колонны. При этом разные виды стропил чередуют, то есть на колонны опираются наслонные элементы, а между несущими элементами монтируют висячие.

Чертёж позволяет определить особенности стропил для разных строений

Наслонные стропила опираются на коньковый брус и мауэрлат. При этом нагрузка распределяется не только на эти элементы, но и на внутренние несущие конструкции.

Основные этапы монтажа

Перед монтажом кровли осуществляется подготовка чертежей и проектной документации, которые используются при строительстве. На чертежах указывают размеры основных элементов, тип их соединения и другие важные моменты. Далее проводится комплекс работ, включающий в себя следующие основные этапы:

1. Сооружение мауэрлата на кирпичных стенах. Если стены из бруса, то роль мауэрлата выполняет верхний венец, надёжно зафиксированный. На этом этапе проводится гидроизоляция основания для кровли.
2. При монтаже висячих стропил их собирают заранее, а затем проводят монтаж крайних элементов и только после этого крепят промежуточные. Стропильные элементы фиксируют укосинами, которые после монтажа убирают.
3. После крепления стропильных ног фиксируют кобылки, затяжки и другие компоненты системы.
4. Монтаж обрешётки проводится после полной сборки стропил. Далее осуществляется укладка гидро- и пароизоляции, утеплителя, внешнего кровельного покрытия.

Видео: простая двухскатная крыша своими руками

Двухскатная крыша практична и может быть довольно эффектной формы, но её создание требует точного расчёта нагрузки. Именно от этого зависит долговечность и качество кровли, защищающей здание от климатических воздействий.

Двускатная крыша

Двухскатная крыша представляет собой самый оптимальный вариант для выбора, не требующий больших расходов при проектировании и строительстве.

Ее формируют две наклонные поверхности, скаты, пересекающиеся под углом друг другу, в области конька.

Этот тип крыши обеспечивает надежную защиту дома от ветра, обильных осадков и давления снега при сильных снегопадах, стоит лишь найти оптимальный угол наклона двускатной крыши.

Двухскатная кровля достаточно просто собирается и к ней легко подобрать кровельный материал.

Виды двускатных крыш

• Симметричная двускатная представляет собой классический вариант. Нагрузка равномерно распределяется на опору крыши и несущие стены. Стропила не прогибаются и есть возможность установки подпорок и распорок почти в любой точке. Минус у этой конструкции один и крайне существенный при устройстве мансарды — острые углы “воруют” пространство, необходимое для создания полноценной комнаты.
• Асимметричная двускатная отличается от симметричной лишь тем, что конек крыши смещается в ту или иную сторону. Проектирование одного из углов более 45° позволяет создать достаточно просторную комнату на верхнем этаже. Но в то же время усложняются расчеты вследствие неравномерной нагрузки на мауэрлат и несущие стены.
• Ломаная двускатная дает возможность создания полноценного жилого помещения под крышей благодаря изломам на своих скатах. Поверхность скатов, сгибается посередине, образуя грани, делящие их на два прямоугольника. Потолок в мансарде получается высоким, появляется возможность ставить вертикальные окна. В целом комната становится уютнее, приобретая черты комфортного жилого помещения. Но этот проект требует существенного вложения средств ввиду необходимости приобретения качественной древесины, изолирующих, утепляющих и других строительных материалов. Несмотря на это, ломаная крыша со временем становится только популярнее, поскольку позволяет расширить жилую площадь, не затрагивая высоту. К тому же преимущество установки окон в скаты крыши убережет от лишних трат на электроэнергию.

Подробнее о видах крыш вы можете прочитать здесь.

Фото двухскатной крыши ниже:

Четырехскатная или двускатная кровля?

Преимущества двускатной крыши:

• Надежность и прочность конструкции с равномерным распределением нагрузки на опорные стены и фундамент;
• Возможность расположения инженерных систем дома на чердаке;
• Скаты не позволяют осадкам задерживаться на кровле;
• Восстановление поврежденных участков не требует больших затрат и ремонт легок в исполнении;

Недостатки двускатной крыши:

(могут возникнуть при устройстве мансарды)

• Устройство слуховых окон потребует дополнительных денежных вливаний;
• Укрепление стропил также потребует дополнительного финансирования;

Преимущества четырехскатной крыши:

• Отсутствует надобность во фронтонах, поскольку окна устанавливаются непосредственно на скатах;
• Надежная конструкция крыши;
• Отличное сопротивление ветру и осадкам;
• Конвекция в помещении осуществляется по всей площади, в связи с чем тепло распределяется равномерно;

Недостатки четырехскатной крыши:

• Сложность проектирования;
• Устройство крыши смогут выполнить только профессионалы;
• Большой вес стропильной системы;

Произвести расчет стропильной системы вы можете здесь.

Оба варианта хороши по-своему. Вопрос выбора зависит лишь от Ваших индивидуальных потребностей и финансовых возможностей.

Дом с двускатной крышей

Дом с четырехскатной крышей

Устройство двускатной крыши

Предварительно необходимо разработать план, учесть климатические особенности местности и определиться с углом ската крыши.

Например, пологие крыши предпочтительнее для местности с сильными ветрами, а высокие крыши противостоят застою снега на поверхности при снегопадах.

Перед применением древесины ее обязательно необходимо обработать инсектицидными, противогрибковыми средствами и веществами, снижающими горючесть материала, а также дать ей высохнуть во избежание прогиба балок.

Работа начинается с устройства мауэрлата — опоры крыши, принимающей на себя всю тяжесть конструкции. Он представляет собой брус, накладываемый на несущие стены, на который затем укладывается вся стропильная конструкция.

На несущую стену под мауэрлат необходимо уложить отсечную гидроизоляцию.

Следующим этапом укладывается лежень, брус, служащий опорой стойкам стропил. Он принимает на себя всю нагрузку от них и распределяет по опорным стенам. Под ним необходимо провести двойную гидроизоляцию.

Затем идет очередь установки стоек и прогона. Для удобства желательно возвести леса. На них в ходе работы заранее прикрепляют стойки, на которые затем осуществляют монтаж прогонов.

После производят разметку стропильных ног и крепят их к конструкции;

В конце приступают к монтажу кобылок, формирующих карнизный свес.

Сборка может производиться как сверху дома, так и на земле, где возводится ферма, представляющая собой треугольник из стропильных ног и затяжек и других комплектующих, который затем поднимают наверх краном, лебедкой или, на крайний случай, с помощью двух наклонных досок и веревки и крепят к мауэрлату.

Более подробно про монтаж двускатной крыши вы можете прочитать здесь.

Двухскатные крыши частных домов фото:

Тип дома с двускатной крышей

Одноэтажный дом с двускатной крышей

Основные составляющие стропильной системы двускатной крыши:

• Мауэрлат — брус, накладываемый на несущие стены и служащий опорой всей стропильной системе;
• Стропильная нога — составная часть, несущая на себе кровлю;
• Прогоны — элементы, располагающиеся поперек в середине стропильных ног, и под коньком;
• Затяжка — часть, объединяющая конструкцию у основания;
• Стойка — элемент опоры стропильной ноги. Также находится под коньком крыши;
• Подкосы — наклонные поддерживающие брусья, берущие начало у основания стойки и идущие к середине стропильной ноги;
• Лежень — служит опорой стойкам стропильных ног, дополнительно укрепляя конструкцию в случае ее расположения на двух пролетах.
• Обрешетка — доски, приколачиваемые поперечно стропильным ногам и представляющие собой основу под кровельный материал;
• Фронтон – это треугольный участок, образующийся между двумя скатами. Форма его зависит от конструкции стропил, климата и индивидуальных предпочтений, а размер его торцов от скатов и высоты самой стропильной конструкции. Основными составными частями фронтона являются коньковая доска, проходящая вдоль самой верхней части крыши, стропильные ноги и стальные шпильки. Фронтон защищает помещение от проникновения влаги, неблагоприятных атмосферных явлений, а также поддерживает тепловой режим помещения. Будучи опорой для балок перекрытия, он должен обладать достаточной прочностью в целях придания всей конструкции необходимой жесткости.
• Точно рассчитать нагрузку на опорные стены и фундамент и не допустить ее превышения;
• Провести хорошую теплоизоляцию во избежание неравномерного прогревания помещения;
• Обеспечить хороший уровень звукоизоляции, подобрав подходящий кровельный материал.
• Обеспечить надежную гидроизоляцию;
• Применять легкие виды материалов для устройства интерьера комнаты и потолка;

В заключении, стоит отметить, что двускатная крыша является одним из самых простых вариантов. Ее вполне можно постараться сделать самостоятельно, что сэкономит Вам средства и подарит бесценный опыт.

Виды и варианты двухскатных крыш: полный обзор всех видов конструкций

Двускатная крыша – самый стандартный вариант. Именно с ней рисуют дом даже маленькие дети, и именно она первая приходит на ум. И в этом есть смысл: эта крыша проста по своей конструкции, одновременно приспособлена под самые разные климатические условия и обладает достаточной устойчивостью, которую человечество испытывает уже не одно столетие. Но на практике идеальные щипцовые крыши встречаются не так уж и часто – чаще как раз с неравными углами наклона, разной длиной карнизных свесов и необычного дизайна.

Причин такой «аномалии» обычно две: либо так хозяева жилья пытались выразить некую архитектурную особенность дома, либо к этому привели определенные эксплуатационные требования. Или же разные виды и варианты двускатных крыш на самом деле таят в себе много бонусов в виде дополнительного комфорта, стиля и функциональности! Разберемся?

Содержание

По сути двускатная крыша – это два ската, которые скреплены под определенным углом. А вот под какими, одинаковым ли, и цельны ли сами скаты, и зависит от того, какого вида крышу вы собираетесь строить:

• Традиционную симметричную.
• Несимметричную, с разным углом скатов.
• Ломаную, с преломлением скатов посередине.
• Двускатную крышу с коньком не по центру здания.

И их интересные комбинированные варианты.

Веками проверенная классика: от 30° до 60°

Конечно, наиболее популярна сегодня и вчера именно симметричная двускатная крыша. Самая простая в постройке и в просчетах, с эргономичным классическим дизайнов, в основе которого лежит равнобедренный треугольник. Острый угол хорошо отводит любые атмосферные осадки, не накапливается снег, а кровельный материал можно использовать любой.

Классическую симметричную двускатную крыша называют также щипцовой. По сути, это две наклонные плоскости-скаты прямоугольной формы, которые установлены под нужным углом к стенам здания. А уже от самого угла зависят функциональные особенности такой крыши.

Двускатная крыша, в зависимости от углов скатов, бывает таких видов:

• Классическая с углом 45°. Самый распространенный вариант для домов шириной до 8 м.
• Пологая, с углом менее 45°. Встречается чаще на небольших дома в особо ветреных регионах.
• Остроконечная с углом наклона 60°. Это – самый дорогостоящий вариант строительства, но оправданный, когда у соседей крыши ломаются от тонн снега.
• Ломанная со скатами разных углов: 30° и 60°.

Угол наклона такой крыши рассчитывается исходя из климатических особенностей местности. Например, крыши с крутым углом наклона обычно строят в регионах с особо снежными зимами, а пологими скатами – в ветреных регионах. Там, где дожди бывают чаще, чем солнце, а зимой много снега, этот угол должен быть не менее 60°.

Понятно, что чем круче скаты, тем легче сбросить им с себя снег и не давать дождевой воде задерживаться на покрытии слишком долго. Но такую крышу способен сорвать ветер, что чревато немалыми убытками и проблемами. А потому, если ваша местность больше ветренная, чем снежная (а ветер снег с крыш обычно сдувает), тогда скаты следует делать пологими. Вот и вся разница между этими подвидами классической двускатной крыши: пологой и крутой.

Скаты разной длины: для дополнительных пристроек

Да, такая крыша смотрится необычно. Зато такая конструкция имеет огромное преимущество в том, что для той же беседки, гаража или бассейна уже не нужно сооружать отдельную крышу или навес. Это немалая экономия, согласитесь, а еще привлекательный запоминающийся дизайн.

Суть такого вида крыши в том, что у нее один скат заметно длиннее другого.

Тем более, что в плане строительства ничего сложного здесь нет:

Ломанная крыша: все для уюта мансарды

Вснове такого вида (даже подвида) двускатной крыши лежит прямоугольник, над ним – треугольник и еще два треугольника по бокам. Потолок в мансарде получается высоким, окна можно ставить вертикальные, и в общем пространство выглядит уютным и максимально приближенным к обычной жилой комнате. Да, геометрия все еще немного необычна, но это уже скорее плюс. Зато теперь с одной из сторон мансарды вы смело можете пристраивать балкон.

Ломанную двускатную крышу строят тогда, когда собираются в будущем оборудовать под ней жилую мансарду. Ведь, чтобы помещение получилось уютным и теплым, обычной двускатной крыши недостаточно из-за таких минусов:

• На скатах довольно сложно сделать качественные мансардные окна. Такие сложно открывать, они протекают во время дождя и визуально намного проигрывают вертикальным.
• На таких скатах не сделать почти никаких пристроек в виде балкона и других дополнительных элементов.
• Наклонные стены в интерьере, как бы их не обыгрывали дизайнеры, выглядят не слишком уютно. А на некоторых людей еще и давят психологически.
• Острые углы в помещении – на самом деле не бонус, а проблема, и их довольно сложно комфортно обыграть.
• Утеплить такую крышу сложнее, чем ломанную.

Вот почему изломы на каждом скате так важны: изменяется угол, и внутреннее пространство мансарды получается более уютным и просторным.

Как вы можете убедиться сами, проще не бывает:

Или вот такие ломанные-переломанные:

Ассиметричная крыша: дизайн и практичность

В основе асимметричной крыши, преломление которой идет не по центру, в основе уже – произвольный треугольник. Просто он имеет разные углы, а потому и разные стороны. В итоге один скат крыши по площади уже больше, чем другой, и нагрузка на него также будет другая. Поэтому асимметричная крыша более сложна в расчетах: нагрузки на оба ската не одинаковы, и в стропильной системе одинаковых элементов будет мало. Где-то что-то придется делать толще, что-то усиливать, а на чем-то экономить.

Необычное «ломанное» внутреннее пространство такой мансарды получается вполне уютным, а как бы срезанные стены прячут за встроенными шкафами. Да и психологические любому человеку жить в такой мансарде куда комфортнее: не давят острые скатные стены.

Большим преимуществом такого варианта двускатной крыши служит то, что теперь окна в мансарде будут не наклонными, а вертикальными, и воде уже сложнее пробраться во внутреннее пространство. Больше того, в таких помещения есть возможность даже пристроить полноценный балкон!

Так зачем такая морока? Для чего такие сложные расчеты, если из моды никогда не выходит классика? Такие крыши, с асимметричными элементами и формами обычно не только каприз архитекторов и дизайнеров, но и отличная возможность сделать жилое помещение под кровлей более уютным и просторным.

Асимметричная крыша сама по себе действительно выглядит стильно, и способна сделать интересным любой скучный серый дом. Тем более, что при помощи современных компьютерных программ вы можете легко составить подробный проект двускатной крыши самой разной вариации:

“Вычурности” стропильных систем двускатной крыши

А вот здесь мы для вас подобрали самые популярные необычные виды двускатных крыш:

Строить такие необычные двускатные крыши не сложно: в них заложены все те же принципы, просто по-другому соединяются стропила. Единственное, что необходимо сделать, так это тщательно просчитать заранее будущие нагрузки кровли и то, насколько такие стропила готовы их выдержать. А все затраты времени и сил на постройку необычной крыши обязательно окупятся более интересным дизайном, просторной и удобной мансардой и другими функциональными бонусами.

С чердаком и без: меняем хлам на ценные метры

По сути, что хранится на чердаках обычных частных домов? Конечно же, хлам! А во всем мире уже давно стало модно отказываться от такой части крыши в пользу уютной мансарды или настоящего второго этажа, только с слегка скошенными стенами. А сам чердак в более правильном своем понятии как пространство для подкровельной вентиляции остается, правда, под самым покрытием.

Но все это касается только жилых домов. А вот для настоящей русской баньки крайне важно создать воздушную прослойку между горячим от пара потолком и верхним кровельным покрытием. Иначе снег зимой на такой крыше будет постоянно подтапливаться, а потом намерзать и свисать сосульками. А потому чердаку в таких постройках быть!

Уровни: мансарды с размахом

Планируете сделать мансарду более просторной, чем просто обжитый чердак под крышей? Тогда решите сначала, сколько же у нее будет уровней. Да-да, мансарды бывают (и нередко) двухэтажными!

Почему это важно решить заранее? Дело в опорах и устойчивости стропильной системы:

• Одноуровневые мансардные крыши – самые простые в плане устройства. Их обычно не считают частью конструкции дома ввиду легкости и простоты. Но при этом вам никто не помешает сделать сразу две мансардные комнаты и даже приподнят одну из них на подиум.
• Двухуровневые мансардные крыши строятся уже как часть дома, такая же, как второй этаж. Точно рассчитывается вес и нагрузка на фундамент.

Из плюсов двухуровневой крыш – вертикальные стены, в два раза больше жилого пространства, необычная стильная архитектура. И при все при этом это все-таки не полноценный второй этаж, а потому затраты совсем не те.

Выбрали для себя понравившийся вариант? Тогда приступайте к стройке, а наш сайт вам в этом обязательно поможет!

Крыша: виды, особенности, нюансы выбора

Зачастую, говоря о выборе крыши, имеют в виду только кровельное покрытие, а говоря о кровле, подразумевают крышу в целом. И хотя такая подмена понятий вполне допустима, все же исходные значения у терминов разные. И если выбор типа кровли пусть и нежелателен, но допустим уже в процессе строительства, то сама крыша, как один из важнейших конструктивных элементов дома, должна тщательно просчитываться и проектироваться. В данном материале рассмотрим основные типы крыш, составляющие конструкции и особенности выбора.

Содержание

• Крыша – это…
• Основные типы крыш
• Устройство крыш
• На что обратить внимание при выборе крыши

Что такое крыша

Крыша – верхний элемент в конструкции дома, выполняющий основную защитно-декоративную функцию. Она не только защищает дом от всех внешних влияний и предотвращает отток тепла, но и обеспечивает привлекательность здания за счет формы, габаритов и кровельного покрытия. Крышу еще называют пятым фасадом, подразумевая именно ее эстетические параметры, в идеале, соответствующие выбранному архитектурному стилю. Иногда именно крыша «вытягивает» скучную типовую коробку, например, за счет высоты, непропорциональных скатов или удлиненных свесов.

Что касается разницы между крышей и кровлей, то конструктивно, крыша, это сложная, сборная система из различных элементов.

А кровля – именно финишное покрытие крыши с защитно-декоративными функциями. И, как уже говорилось, в обиходе эти понятия взаимозаменяемые. Но если крыша без кровли под временным покрытием (баннеры, рубероид, пленки и др.) при необходимости простоять может, то полноценная кровля отдельно от крыши невозможна в принципе.

Большинство кровельных материалов универсально и подходит практически под все виды крыш, варьироваться будет только сложность работ и количество отходов, то есть – цена вопроса. Однако есть и покрытия, требующие особого конструктива, закладываемого в проект, поэтому в любом случае, оптимальный вариант, когда и тип кровли определяется сразу, на этапе проектирования, особенно, если речь о больших домах и сложных крышах.

На практике же и дома до сих пор сплошь и рядом строят без проекта, «из головы», что уж говорить о крышах, но при таком подходе увеличивается риск получить недострой разной степени готовности. Тем более что при нынешнем обилии специализированных графических редакторов и онлайн-калькуляторов, даже не самый продвинутый пользователь в состоянии выполнить хотя бы примитивный эскиз и просчитать нагрузки, было бы желание.

Основные типы крыш

Все крыши условно можно поделить на два основных типа:

Плоские крыши

Многослойные горизонтальные конструкции практически без уклона, 1-2⁰ (до 4⁰) необходимые для отвода осадков визуально практически незаметны. Подразделяются на эксплуатируемые и неэксплуатируемые, актуальны для домов в современном и минималистском стиле. При кажущейся простоте конструкции, сложность реализации обусловлена повышенными требованиями к гидроизоляции.

Скатные крыши

Внутри категории подразделяются на несколько разновидностей, отличающихся количеством и геометрической формой скатов и уровнем сложности реализации.

• Односкатная крыша – в исходном варианте самый упрощенный подвид, представленный одной наклонной плоскостью, опираемой на несущие стены, расположенные на разном уровне по высоте. Угол наклона ската варьируется в диапазоне от 10 до 60⁰, оптимальным считается уклон односкатной крыши в 30-35⁰. Для повышения декоративности односкатной крыши конструкцию усложняют, несколько закругляя, изгибая плоскость или комбинируя направленность.
• Двускатная (щипцовая) крыша – одна из самых распространенных конструкций, состоит из двух наклонных плоскостей, разделенных коньком (ребром). В этом типе конструкции появляются фронтоны – боковые части стен в виде треугольников, формируемые из основных стеновых материалов или отличных от них. В зависимости от архитектурного замысла, скаты могут быть как одинаковыми, образовывая в поперечнике равнобедренный треугольник, так и с разными углами наклона и длиной свеса. Минимально допустимый угол наклона скатов – 20⁰, оптимальный – 40-60⁰.

Остальные подвиды, за исключением нестандартных конструкций, являются производным двускатной крыши.

Четырехскатные (вальмовые или шатровые) крыши образуются из двухскатных крыш. Их фронтоны срезаются наклонными плоскостями на всю высоту. Треугольные скаты шатровых крыш называются вальмами. Полувальмовые крыши отличаются от четырехскатных тем, что наклонными плоскостями у них срезаются лишь часть фронтонов. Четырехщипцовые крыши образуются от соединения четырех двускатных плоскостей.

Если под крышей запланирован не чердак, а жилое помещение, сезонное или круглогодичного проживания (отапливаемое), строится крыша мансардного типа. Она может быть как упрощенной двускатной, так и вальмовой, и полувальмовой, ее особенностью является не форма скатов, а наличие теплоизоляции в кровельном пироге. Зачастую при нехватке жилой площади в мансарду преобразуют холодный чердак или выполняют капитальную реконструкцию, надстраивая мансардную крышу с большей квадратурой.

К оригинальным же крышам можно отнести круглые (купольные, конические) – они возводятся преимущественно на домах круглой формы, а так же над башенками, на домах с «замковой» архитектурой. От обычных, скатных, они отличаются не только формой, но особым строением стропильной системы.

Устройство крыш

Крыша – многослойная сборная конструкция, даже если речь об односкатном типе. За редким исключением, когда основанием плоской эксплуатируемой крыши является железобетонная плита перекрытия, состоит из следующих базовых элементов.

• Мауэрлат – необходим для жесткой фиксации крыши к основанию и равномерного распределения точечных нагрузок от элементов конструкции на стены. Представляет собой силовую раму, располагаемую по верхнему контуру несущих стен. В деревянных и брусовых домах в качестве мауэрлата выступает верхний венец, в каркасных, верхняя обвязка, в остальных – антисептированный деревянный брус, сечением 100х150 мм, 150х150 мм. Также допустимо применение в качестве мауэрлата сдвоенной доски (50×150 мм).
• Стропильная система – несущий силовой каркас, определяющий форму крыши, сформированный из наклонных балок (лаг), вертикальных стоек и подкосов. Собирается как из отдельных деталей по месту, так и из готовых стропильных ферм, заводского изготовления или самодельных. В частных домах стропильная система преимущественно деревянная, исключение составляют металлические каркасные конструкции (ЛСТК). Важнейшим параметром стропильной системы является расстояние между стропилами (шаг).

Шаг установки стропил зависит от сечения используемой доски (бруса) и длины стропильного элемента, так же расчетной величины нагрузок для данного региона. Данные, представленные в таблице, не заменяют полноценного расчета несущей способности стропильной системы, их можно рассматривать как рекомендательные для достаточно простых кровель. В таблице даны значения, соответствующие возможным максимальным нагрузкам на стропильную конструкцию для среднеевропейской зоны. Также данные таблицы подготовлены с учетом ассортимента пиломатериалов, которые выпускают российские предприятия, согласно ГОСТ 24454-80 (Необработанная древесина).

Мансардная крыша своими руками — чертежи, инструкции, советы

На чтение 10 мин. Просмотров 2.5k.

Разберёмся в том, что именно мы называем мансардой сегодня. Согласно строительным правилам, действующим в наше время, речь идёт о помещении на чердаке, часть фасада которого образуется поверхностью крыши.

Причём, если рассматривать линию пересечения стен фасада здания и поверхности крыши, то её высота над уровнем пола должна не превышать полутора метров.

Особенность мансардной крыши

Для их проектирования существует широкий спектр возможных решений. При этом нужно помнить, что одной из основных особенностей мансарды является то, что имеется два участка ската крыши. Один из них является более пологим, другой — с более сильным наклоном.

Кроме этого, желательно, чтобы высота вертикальной части стены была больше одного метра. Это даст возможность ощущать себя в таком помещении гораздо более комфортно, чем в противоположном случае.

Проектирование

Рассмотрим виды стропильных систем для мансардных помещений. Здесь мы расскажем об основных типах таких помещений в зависимости от их строения.

Односкатная

Здесь речь идёт о плоской наклонной поверхности. Однако, наклон в этом случае обычно бывает относительно небольшим. Проектировать такую мансарду гораздо легче, чем для других типов, но и полезного пространства в таком помещении будет относительно немного.

Двухскатная

Такого рода решений существует немало. Расскажем о некоторых из них. Это также один из самых простых вариантов. Выглядит он следующим образом.

Как мы здесь видим, при проектировании мансарды целостность крыши ничем не нарушена. Это позволяет снизить цену обустройства такого помещения.

Но оборотная сторона такого варианта состоит в том, что величина самой мансарды в данном случае является минимальной по сравнения с другими архитектурно-проектными решениями.

Ломаная двухскатная

Рассмотрим похожий вариант. Однако отметим, что он позволяет увеличить величину мансарды. Он рассчитан на другую разновидность устройства крыш.

Его основной недостаток тот же, что и в предыдущем случае. Здесь для помещения отводится очень мало места. Что, однако, окупается простотой проектирования такого рода мансард.

Мансардная с выносными консолями

Здесь мы рассмотрим более сложную геометрию.

Мы видим, что проектирование такого типа мансарды представляет определённые сложности. При этом помещение имеет гораздо больший объём, чем в предыдущих случаях. Имеется вертикальная внешняя стена, что даёт возможность сделать в мансарде качественные окна.

Важный аспект такого решения состоит в том, что здесь есть возможность выдвинуть вертикальную стену мансарды за пределы фасада дома. Это даёт хорошую возможность для увеличения площади помещения. Отметим, что здесь речь идёт об одноуровневой мансарде.

Двухуровневая мансарда

Здесь мы говорим о значительно более сложном варианте. Двухуровневое помещение с несколькими комнатами также может быть одним из вариантов мансарды.

Однако проектирование такой мансарды представляет собой непростую задачу, хотя и может предоставить дополнительную гибкость и эффективность при использовании доступного пространства.

Формы крыш

В этом разделе мы рассмотрим основные типы. К наиболее простым типам можно отнести односкатную или двухскатную.

Более сложным вариантом является использование ломаного типа. При использовании такой её разновидности внутреннее пространство, которое можно использовать для мансардного помещения, существенно увеличивается. Такой вариант является разновидностью двускатной крыши.

Более сложными вариантами являются те, которые выполнены в виде купола, пирамиды или конуса.

Существует ещё четырёхскатная, которая ещё называется вальмовой. Фактически здесь речь идёт о двухскатной крыше, дополненной ещё двумя скатами, которые расположены спереди и сзади.

Также нельзя не упомянуть о многощипцовых крышах. Здесь подразумевается сочетание двух или нескольких двускатных, которые расположены перпендикулярно друг другу.

На следующем рисунке наглядно продемонстрированы некоторые их типы.

Как мы здесь можем увидеть, одни конструкции дают возможность для более простого проектирования мансарды, чем другие.

Ломаная мансардная крыша

Разновидностей мансард существует не так уж и мало. Однако, некоторые варианты являются достаточно редкими. Один из наиболее распространённых — это ломаная мансардная. Что именно мы имеем в виду, когда говорим об этом?

По сути, речь идёт об обычной двухскатной крыше. Её отличие лишь в том, что в рассматриваемом варианте каждый скат разбит на два участка (это самый распространённый вариант, но таких участков может быть и больше двух), которые имеют различный наклон. Та часть, которая находится в центре, меньше наклонена, а по краям — больше. Поясним сказанное рисунком.

Теперь перейдём к тому, как она устроена. Рассмотрим ещё один рисунок.

На этой схеме показано расположение стропил, которые составляют каркас. Кратко расскажем о них.Балки перекрытия. Это часть, на которой смонтирована вся конструкция крыши. С одной стороны — это часть потолка верхнего этажа здания.

С другой стороны, на этих балках монтируются остальные элементы конструкции:

• Стойки — вертикально расположенные элементы, которые служат опорой.
• Прогоны расположены вдоль мансарды.
• Наслонные стропила — это наклонная основа для настила.
• Поперечные балки служат для мансардных перекрытий.

Здесь были перечислены основные элементы конструкции. Покажем ещё одну схему.

Здесь показаны ещё несколько важных элементов стропильной системы:

• Мауэрлат. Это продольно расположенные балки, которые служат основной опорой для наслонных стропил.
• Висячие стропила. Они расположены в верхней секции крыши.
• Затяжка служит для увеличения прочности всей конструкции.
• Подкосы являются дополнительной опорой для наслонных стропил.

Вентилируемые и не вентилируемые крыши

Стропильная система — это основа, но это далеко не всё. Сама крыша имеет довольно сложное устройство. Ведь она должна защищать дом от дождя, холода и жары. Кроме этого, внутри дома образуется водяной конденсат, который может не только создать значительный дискомфорт для жильцов, но и повредить слой теплоизоляции. Поэтому она имеет достаточно сложное устройство.

Поясним эту схему. Обычно утеплительный слой располагают между наслонными стропилами. Под ним непосредственно располагают пароизоляцию. Над утеплительным слоем располагают гидроизоляцию. Под ней оставляют тонкий воздушный слой, который служит для вентиляции.

На наслонные стропила сверху прибивают контробрешётку (рейки, которые расположены вдоль стропил). А на них — обрешётку (рейки, расположенные перпендикулярно стропилам). Сверху устанавливается кровельное покрытие.Это пример устройства такой крыши, в которой вентиляция предусмотрена.

К этому типу относится большинство. В местностях, где преобладает тёплый и сухой климат, может быть поставлена крыша, в которой такого рода вентиляция не предусмотрена.

Некоторые проекты мансардных крыш

Расскажем, как могут выглядеть мансардные крыши в наиболее распространённых случаях.

Здесь приведена конструкция для двухскатной мансардной крыши. Вот ещё одна схема, которая соответствует двухскатной ломаной.

Если она четырёхскатная, то это позволяет отвести для мансарды больше свободного пространства. Вот принципиальная схема стропильной системы для них.

На приведённой схеме показана стропильная система, которая может быть применена при проектировании. Далее покажем ещё один пример четырёхскатной (вальмовой) крыши.

Технология строительства мансардной крыши своими руками

Если у нас есть планы построить мансарду, то возможны, в принципе, два основных пути:

• Сделать самому.
• Обратиться к специалистам.

Каждый из упомянутых вариантов имеет свои достоинства и недостатки. Если выполнить все необходимые работы своими руками, то это будет стоить намного дешевле. Но для этого придётся хорошо потрудиться и нужно будет сделать работу на качественном, достаточно профессиональном уровне.

Если же обратиться к специалистам, то работа, хотя и будет выполнена качественно, но и стоить будет намного дороже.

Если всё же решили взяться за это дело самостоятельно, то сначала нужно подготовить необходимые материалы и инструменты.

Создание будет проходить в два основных этапа:

• создание каркаса,
• обустройство кровли.

Для проведения работ потребуются различные материалы:

• Деревянный брус различного сечения.
• Доски толщиной 3-4 см и шириной 15 см.
• Кровельный материал (шифер).
• Утеплитель.
• Пароизоляция.
• Гидроизоляция.
• Гвозди на 80 мм.

Потребуются также инструменты для работы:

• Острый нож.
• Молоток.
• Топор.
• Строительный степлер со скобами.
• Отвес.
• Рулетка.
• Ножовка.

Поскольку мансардная крыша является достаточно сложной конструкцией, то нужно сначала составить её схему и произвести расчёт частей.

Рассмотрим ситуацию для двухскатной ломаной мансардной крыши. Расскажем о том, какие расчёты и как нужно будет сделать.

Прежде всего важно определиться с кровельным материалом. Его надо выбирать исходя из конкретных особенностей ситуации. В частности, обратим внимание на две разных стороны вопроса. Уровень теплоизоляции и гидрозащиты в мансарде существенно ниже, чем в доме.

Это обуславливает необходимость очень внимательного отношения при подборе материалов для строительства крыши. Другая особенность состоит в том, что важно пользоваться более лёгкими материалами как для крыши, так и для внутренней отделки создаваемой мансарды.

Поскольку каждый скат разбит на два участка, то важно определиться с углом наклона более крутого участка. При этом нужно помнить, что если он меньше 15 градусов, то это предъявляет особые требования к кровельному материалу. Если же речь идёт об уклоне большем, чем 45 градусов, то для кровли может быть использован практически любой материал.

Для того, чтобы определить вес, нужно определить прежде всего её площадь. Для этого её поверхность разделяется на более простые геометрические фигуры и их площадь складывается.

При определении веса учитываются:

• вес стропил и балок,
• вес утеплителя,
• вес гидроизоляции,
• вес кровли.

Сначала определяется вес на единицу площади, и затем умножается на её величину.

При расчёте веса не забываем о возможном весе нанесённого снега и учитываем его величину. Также нужно учитывать дополнительное воздействие ветра.

Суммарная нагрузка находится путём деления всей нагрузки на площадь крыши. На основе полученного числа и довольно сложных вычислений по специальным таблицам определяются необходимые параметры стропильной системе и, в частности, величина стропильного шага и рекомендуемый уклон крыши.

Проведение работ

Установка стропильной системы

Перед проведением таких работ необходимо подготовить древесину. Её нужно хорошо высушить, а также обработать специальным антисептическим и огнезащитным составом.

На первом этапе нужно установить мауэрлат.

Его укладывают на слой гидроизоляции. Следующим шагом будет крепление конькового бруса.

После этого устанавливаются наслонные стропила. Для удобства места их крепления можно помечать на мауэрлате. Обычно шаг установки стропил составляет 70 см. Стропила принято надрезать для того, чтобы укрепить соединение с мауэрлатом.

Верхние края стропил также обрезаются под углом. Там устанавливают затяжки.

Затем на стропила ставится обрешётка и устанавливается пароизоляционная плёнка.

Установка утепления

Стропильная система — эта основа для крыши, но нужно установить утеплитель и гидроизоляцию.

Прежде всего нужно определиться с выбором материала для утеплителя. Распространены несколько вариантов:

• Стекловата. Это дешёвый и эффективный материал, но при её укладке образуется вредная для здоровья пыль. При использовании этот материал безопасен, долговечен и эффективен.
• Плита ДВП. Обладает хорошей теплоизоляцией и звукоизоляцией. Для жилых домов обычно не применяется.
• Пенопласт — эффективный материал, весит немного. Однако, токсичен и пожароопасен.
• Пенополистирол по своим характеристикам сходен с пенопластом, но не обладает его недостатками.
• Минеральная вата. В последние годы является наиболее распространённым материалом, который используется для утепления. Эффективна в использовании, почти не имеет недостатков.

Сверху стропил укладываем гидроизоляционную плёнку, которую нужно тщательно закрепить. Снизу вставляем блоки минеральной ваты и закрепляем их пароизоляционной мембраной, прикрепляя её снизу к стропилам.

При этом листы минеральной ваты нужно нарезать на несколько сантиметров шире, чем зазоры между стропилами. Это нужно для того, чтобы исключить образование щелей в теплоизоляции.

Особенности стропильных систем мансардных крыш

Каркас строится с той целью, чтобы обеспечить, что он выдержит весь вес мансардной крыши вместе с так называемым «кровельным пирогом». С другой стороны, он должен быть максимально лёгким для того, чтобы снизить нагрузку.

Обычно для таких работ используется древесина хвойных деревьев. Это связано с тем, что такая древесина с большей лёгкостью способна подвергаться обработке.

Перед использованием деревянные детали должны пройти антисептическую и противопожарную обработку.

Современные технологии и качественные строительные материалы позволяют самостоятельно построить качественную мансардную крышу. Однако, при этом нужно провести грамотное проектирование и расчёт необходимых параметров.

Особое внимание нужно обратить на качество и надёжность возводимой стропильной системы.

75 Красивых двухэтажных фотографий и идей с плоской крышей — февраль 2021 г.

Пара хотела уединиться на выходных, не проводя большую часть своего отпуска в автомобиле. Поэтому был куплен участок вдоль реки Роки с целью создания побега на расстоянии менее пяти миль от их дома. Это жилье размером 1300 квадратных футов размером 24 х 24 дюйма разделено на четыре квадратных квадранта с целью создания разнообразных интерьеров и экстерьеров, сохраняя при этом довольно небольшую площадь.Обычно, собираясь на ретрит на выходных, у человека есть время, чтобы расслабиться. Однако без этого цель состояла в том, чтобы создать процессию от машины к дому, чтобы обозначить такое изменение контекста. Эта концепция была достигнута за счет использования перегородки из деревянных реек, через которую необходимо пройти. Обмотав ряд бетонных ступеней и стен, можно добраться до деревянного моста и пересечь японский сад, оставив позади все стрессы повседневного мира. Дом построен вокруг стального каркаса из девяти колонн, что усиливает впечатление, которое складывается из четырех квадрантов.Два задних квадранта намеренно представляют собой замкнутое программное пространство, но после прохождения через них план этажа полностью открывает вид на устье реки и озеро Эри. На втором этаже четырехугольная сетка сложена с удалением одного квадранта для двухэтажной жилой зоны на первом этаже, чтобы захватить панорамные виды на реку. Чтобы создать полное разделение, есть офис на крыше с одним квадрантом и окружающий сад на крыше. Доступ в офис на крыше осуществляется через уникальный подход, когда вы выходите на стальную решетчатую лестницу, которая огибает внешний фасад дома.Этот опыт обеспечивает дополнительное уединение во время их отпуска на выходных и служит вершиной дома, где можно полностью насладиться видами на озеро Эри, исчезающее за горизонтом. Визуально дом переходит в прибрежный участок, но ось четырех квадрантов также физически расширяется, создавая серию впечатлений на территории. Северо-восточный кухонный квадрант расширяется и становится внешней кухней и обеденной зоной. Двухэтажный северо-западный квадрант гостиной простирается до ряда ступенек и кресел для отдыха.Яма для костра находится в этом квадранте, а также дальше на лужайке. Фруктовый и овощной сад находится в юго-западном квадранте в непосредственной близости от сарая, а последовательность входа содержится в расширении юго-восточного квадранта. Внутри и снаружи весь дом организован просто и лаконично и достигает конечной цели создания множества различных впечатлений в пределах разумного размера. Фото: Серджиу Стоян


Типы крыш | 24 лучших стиля крыши + материалы для вашего дома

Часто упускаемый из виду как важная архитектурная особенность любой конструкции, стиль типов крыши и материалов, которые вы добавляете в свой дом, может иметь решающее значение как визуально, так и конструктивно, а стили крыши также могут иметь огромное влияние на стоимость недвижимости.Если вы ищете вдохновение для нового строительства или хотите обновить существующую крышу, мы ищем лучшие типы крыш, которые увеличат ценность вашего дома и помогут вам лучше передать внешний вид вашего дома. И хотя подготовка и строительство крыши всегда важны, стиль и материал крыши, которые вы выбираете, могут помочь улучшить внешний вид вашей собственности в совершенно новом стиле.

Чтобы облегчить вам процесс выбора, мы поручили нашим специалистам по ремонту и строительству взвесить лучшие стили кровли, которые никогда не будут устаревшими.От вальмовой крыши до двускатной крыши, вот все основные варианты с разбивкой по стилям, включая доступные идеи кровли, которые вы можете рассмотреть. Имейте в виду, что существует широкий спектр типов крыш, когда дело доходит до выбора подходящей крыши для вашего дома, и что не каждый стиль крыши идеально подходит для вашего климата или того, как ваше здание находится на вашем участке с точки зрения солнечного света и ветра.

При сужении вариантов стилей крыши имейте в виду, что формы крыши варьируются от региона к региону по уважительной причине.Основными факторами, влияющими на форму крыши , являются ваш бюджет, климат и доступные материалы, соответствующие вашему бюджету.

Skillion And Lean-To

С эффектными угловатыми линиями, skillion и односкатная крыша имеют смежные скаты, которые часто встречаются посередине. И, как у односкатной или наклонной крыши, на линии крыши нет конька. Это приводит к появлению стен разной высоты внутри конструкции. Скиллионная крыша придает крышам дома вневременной современный и смелый вид, что приводит к интригующим перекрещивающимся углам и создает определенное пространство для угловых окон на потолочных окнах, которые можно разместить в пространстве, которое обычно не получает света.

Крыши Skillion можно создать быстро, недорого и легко. Их крутой уклон также позволяет воде легко стекать, что в конечном итоге снижает потребность в дополнительных водонепроницаемых покрытиях, которые требуются для крыш с более низким скатом. Их более крутой уклон также вызывает более минималистичный дизайн, а материалы, используемые для изготовления односкатной крыши, включая металл, имеют тенденцию быть гладкими, в отличие от более громоздкой черепицы или черепицы классической двускатной или вальмовой крыши.

Открытый фронтон

Попросите любого ребенка быстро нарисовать для вас дом, и он, скорее всего, будет иметь классическую двускатную крышу.Знаю, почему? Это потому, что это то, о чем большинство из нас инстинктивно склонны думать, рисуя стили крыши любого дома.

И хотя силуэт двускатной крыши может показаться относительно простым, на самом деле он состоит из нескольких разных панелей. Упрощенные двускатные крыши представляют собой длинную треугольную призму с тремя важными составляющими этого стиля крыши. Две стороны двускатной крыши скошены под углом, как у скатной крыши. Эти наклонные ангелы встречаются вдоль центрального гребня, идущего параллельно длине дома.Сами фронтоны представляют собой вертикальную треугольную секцию стены, открытую между наклонными сторонами на каждом конце, вместе с частями стены, которые простираются от низа карниза до вершины конька.

Коробчатая крыша

Коробчатая двускатная крыша имеет треугольные надставки на каждом конце конструкции, при этом секция крыши имеет коробчатую форму на конце. Эта конструкция похожа на стандартную двускатную крышу, но больше выделяет треугольную часть стиля крыши.

Dormer

Типы крыш Dormer имеют крытую конструкцию с окном, которое выходит вертикально за плоскость скатной крыши. Слуховые окна, также называемые мансардными окнами, используются для увеличения полезного пространства на чердаке при добавлении дополнительных окон вдоль плоскости крыши.

Вальмовая

Вальмовая крыша, имеющая форму сокращенной пирамиды, представляет собой тип крыши, каждая сторона которой наклонена вниз, обычно с довольно небольшими углами крыши.Вальмовая крыша не имеет фронтонов или других вертикальных сторон, доходящих до крыши.

Hip And Valley

Взяв пример с классической вальмовой крыши, вальмовые и долинные крыши работают лучше всего, когда зданию требуется комбинация типов крыш и углов для облегчения архитектурных элементов конструкции.

Gambrel

Кровля Gambrel представляет собой симметричные двухсторонние панели со скатами с каждой стороны. Их конструкция учитывает преимущества наклонных углов крыши, увеличивая пространство над верхним уровнем здания, уменьшая при этом то, что в противном случае было бы высокой крышей.

Мансарда

Мансардная крыша, веками популярная по всей Европе, представляет собой четырехстороннюю версию двускатной крыши с двумя скатами с каждой стороны, нижний скат перемежается слуховыми окнами, расположенными под большим углом, чем верхний .

Бабочка

Поскольку ее форма напоминает крылья бабочки, конструкция крыши бабочки имеет V-образную форму и отличается инверсией стандартной крыши с двумя углами наклона крыши, спускающимися от противоположных краев к впадине около середины.

Пересекающиеся / наложенные вальмы

Пересекающиеся типы крыш представляют собой сочетание двускатных и вальмовых силуэтов, дополняющих более замысловатые дома для более динамичного визуального эффекта, который является более грандиозным, но все же совершенно классическим.

Dutch Gable

Голландский стиль двускатной крыши может похвастаться миниатюрным фронтоном на вершине шатровой крыши, что создает более идиллическую, пасторальную атмосферу.

Jerkinhead

Крыша Jerkinhead — это вариант двускатной крыши, где пики сокращены, чтобы имитировать шатровую крышу.Здесь подрезанные углы обтекают козырёк стандартной двускатной крыши, чтобы уменьшить потенциальное повреждение от ветра.

Плоский

Плоские крыши древнего типа часто используются в засушливом климате, чтобы можно было легко использовать пространство на крыше. Типы плоских крыш — это простой в строительстве и доступный вариант кровли, который состоит из почти ровно выровненной крыши, в отличие от множества доступных стилей наклонных и остроконечных крыш.

Плоские крыши имеют наклон около 10 градусов, известный как уклон.Единственным недостатком этого стиля крыши является то, что на месте должна быть надлежащая система орошения, чтобы избежать возможного затопления.

Cross Hipped

Постоянно популярный вариант конструкции вальмовой крыши, поперечная крыша остается распространенным типом крыши и часто имеет L-образную форму. Перекрестно-вальмовая крыша имеет две пересекающиеся вальмовые секции, идущие перпендикулярно друг другу.

M-образная форма

Обладая одним из самых ярких силуэтов среди современных типов крыш, крыши M-образной формы создают впечатление смелого зигзагообразного горизонта, делая даже самые простые и экономные здания еще более привлекательными.

Saltbox

Родом из Новой Англии и часто используемым для деревянного каркасного дома, соляная кровля для дома представляет собой традиционный стиль крыши с длинным наклонным концом, который спускается к спине. Соляной дом также часто имеет только один этаж сзади и два этажа спереди из-за его наклонного стиля.

Сарай

Односкатная крыша, поднятая с крыши сарая, имеет только одну наклонную плоскость и часто не прикрепляется к другой поверхности крыши, сохраняя простой, но эффективный вид.

Комбинированная крыша

Комбинированная крыша, идеально подходящая для любых погодных условий и условий, предлагает наилучшие функции для любого здания.

И, как следует из названия, в комбинированных крышах используются два или более разных стиля крыш, если это необходимо, что создает уникальную привлекательность и поразительное сочетание эстетики. Тем не менее, обратите внимание, что самый большой риск комбинированных стилей крыши — это создание необоснованных впадин, которые могут создавать области для протечек, а иногда несовпадающие стили просто не должны быть такими.

А-образная рама

Классический дом с А-образной рамой берет свою форму из идиллических стилей крыши сарая и имеет крутые углы, которые часто могут начинаться на линии фундамента или около нее и сходиться наверху, образуя форму крыши. буква A.

Капот

Крыша капота имеет двойной скат со всех четырех сторон, причем нижний уклон менее крутой, чем верхний. Стили крыш с капотом не просто завершают дом, они часто предоставляют пространства, покрытые внутренними двориками и крыльцами, с помощью вытянутой надстройки.

Фронтон и долина

Комбинированные, двускатные и долинные типы крыш позволяют полностью использовать арочное пространство внутри и являются классическим вариантом для домов любого размера, поскольку помогают максимально увеличить пространство. Это связано с внутренним скатом двускатной крыши с двух сторон, при этом с двух других сторон наверху имеется стена треугольной формы.

Скатная

Скатная крыша имеет наклон вниз, обычно в двух частях под углом от центрального конька или в одной части, от одного конца до другого.Наклон крыши — это ее вертикальный подъем, разделенный крутым горизонтальным пролетом.

Пирамида

Вариант вальмовой крыши, пирамидальные типы крыш имеют наклон всех сторон к стенам и в зависимости от размера здания могут иметь три или более прямоугольных граней.

Наклонная плоская

Один из самых впечатляющих и минималистичных типов крыш из всех. Наклонные плоские крыши имеют одну плоскую наклонную плоскость для потрясающего эффекта.

При выборе кровельных материалов учитывайте следующие вопросы.

Теперь, когда мы рассмотрели, что делает каждый стиль крыши уникальным, вот все, что вам нужно знать о кровельных материалах для дома, от плюсов до минусов.

Но прежде чем вы начнете курс построения графиков, задайте себе следующие важные подсказки:

• Какого рода специализированная установка потребуется для этого материала?
• Доступны ли в этом материале различные цвета и стили, которые дополнят ваш дом?
• Соответствует ли материал местным правилам пожарной безопасности в вашем регионе?
• Следует ли учитывать специальные методы установки и обслуживания?
• Какие характеристики лучше всего могут обеспечить каждый материал в зависимости от частых погодных условий в вашем районе?
• Какова стоимость, срок службы и гарантия на каждый кровельный материал для дома?

Эти важные ответы на эти вопросы помогут вам определить лучший выбор стиля крыши для вашего дома и бюджета.А поскольку существует множество вариантов кровельных материалов с разными ценами, вот что их отличает.

Кровельные материалы, которые следует учитывать:

Битумная черепица

Асфальтовая черепица — самый распространенный и доступный кровельный материал, используемый в Соединенных Штатах, так как она экономична, проста в установке и управлении. Кроме того, битумную черепицу можно армировать стекловолокном или органическими материалами без изменения их внешнего вида.

Плюсы: Асфальт доступен в различных цветах, его легко приобрести, и он является наиболее доступным кровельным покрытием из всех.

Минусы: Асфальт долговечен не так долго, как кровельные материалы, не обеспечивает такой же теплоизоляции, как другие, и качество может быть разным.

Стили домов: Битумная черепица хорошо сочетается с популярными современными архитектурными стилями, что делает ее идеальной для традиционных загородных домов.

Стоимость и срок службы: Цены могут варьироваться от 65 до 150 долларов за квадрат, а при правильном уходе они могут прослужить до 20–25 лет.

Глина и бетонная плитка

Идеально подходит для двускатной крыши. Глина и бетонная черепица, часто в испанском стиле, добавляют текстуру и вызывают ощущение далекой романтики.Глиняная плитка очень прочная, но при этом очень тяжелая. И хотя они также имеют большой вес, бетонные плитки столь же универсальны и намного дешевле, чем глиняные.

Плюсы: Бетонные плитки энергоэффективны, а глиняные и бетонные плитки — это долговечные и негорючие инвестиции.

Минусы: Они могут быть дорогими, тяжелыми и требовать дополнительного обрамления.

Стили домов: Они придают идеальный завершающий штрих домам в средиземноморском, миссионерском, юго-западном и испанском стиле.

Стоимость и срок службы: Они могут начинаться с 300–500 долларов за квадрат, а при правильном обслуживании могут прослужить от 40 до 50 лет.

Металлическая кровля

Вальмовая кровля доступная кровля

Устойчивая к экстремальным погодным условиям, есть два типа металлической кровли, которые можно использовать с металлическими панелями или черепицей. А поскольку металлическая кровля бывает из самых разных материалов, включая алюминий, медь, нержавеющую сталь и цинк, есть множество направлений, из которых вы можете выбрать.

Плюсы: Металлическая кровля гладкая, легкая, долговечная, пригодная для вторичной переработки и долговечная, и служит намного дольше, чем любой другой кровельный материал.

Минусы: Металлочерепица может быть дороже.

Стили домов: Металлические крыши прекрасно смотрятся, дополняя современные постройки или соседствующие с более старыми и причудливыми фасадами.

Стоимость и срок службы: В среднем цены составляют от 100 до 300 долларов за квадрат, а некоторые более сложные варианты доходят до 600-800 долларов за квадрат.Однако плюсом дополнительных затрат является то, что металлическая кровля может прослужить от 40 до 75 лет.

Сланец

Покрытия из сланца отличаются ярко выраженной современной элегантностью и представлены в богатых оттенках черного, зеленого, серого и бордового.

Плюсы: Сланец прочный, огнестойкий и пригоден для вторичной переработки.

Минусы: Это может быть дорого и требует дополнительного обрамления. А качество может отличаться у импортных сланцевых материалов.

Стили домов: Сланцевые крыши хорошо сочетаются с домами в колониальном, европейском и французском стиле.

Стоимость и срок службы: Цены начинаются с 600 долларов за квадрат и могут длиться от 50 до 100 лет и более.

Деревянная битумная черепица

Популярная на протяжении сотен лет деревянная черепица и дрожжи стареют с великолепной, изношенной от времени патиной. Деревянные квадраты для встряхивания изготавливаются вручную и выглядят более органично, чем деревянная черепица, которую разрезают на станке. Ищите деревянную черепицу, обработанную огнестойким покрытием.

Плюсы: Деревянная черепица придает деревенский вид и является натуральным продуктом.

Минусы: Проверьте местные правила пожарной безопасности для возможного использования. Деревянная черепица может плесневеть, раскалываться или гнить во влажном климате.

Стили домов: Оба варианта деревенской привлекательности хорошо сочетаются с бунгало, Кейп-Код, коттеджем, домом мастеров и домами в стиле Тюдоров.

Стоимость и срок службы: Цены начинаются от 100 до 150 долларов за квадрат и продлятся от 25 до 30 лет.

Синтетическая кровля

С точки зрения более доступных вариантов кровли, синтетические кровельные материалы спроектированы так, чтобы быть прочными и простыми в обслуживании с некоторыми материалами, имеющими огнестойкость.

Плюсы: Синтетические кровельные материалы менее хрупкие, тяжелые и такие же дорогие, как натуральные кровельные материалы.

Минусы: Часто они могут впитывать воду, создавая плесень, и качество варьируется.

Стили домов: Синтетические кровельные материалы хорошо сочетаются практически со всеми архитектурными стилями.

Стоимость и срок службы: Цены составляют около 300 долларов за квадрат, и они могут прослужить до 50 лет.

Панели солнечных батарей

Наверное, один из самых обсуждаемых типов крыш, кровля из солнечных панелей прошла долгий путь.Солнечная черепица и панели, полученные за счет солнечного излучения, чрезвычайно полезны для окружающей среды, поскольку являются эффективным источником чистой энергии.

Plus, с инновационными компаниями, такими как Tesla, которые упрощают процесс производства и хранения чистой возобновляемой энергии для вашего дома с помощью современной черепицы и солнечных панелей, которые имитируют ощущение традиционных кровельных материалов, делая их более эстетичными. тем более жизнеспособным.

Плюсы: Возобновляемый источник энергии, позволяющий снизить счета за электроэнергию и требующий низких эксплуатационных расходов.

Минусы: Они могут быть дорогими, зависят от погодных условий, а хранение солнечной энергии может быть дорогостоящим.

Стили домов: Благодаря инновационным технологическим обновлениям таких компаний, как Tesla, солнечная черепица теперь может имитировать внешний вид многих популярных стилей крыш.

Стоимость и срок службы: Они могут стоить всего 25 долларов за квадрат, а при правильном уходе могут прослужить 25 лет или дольше.

Изображения через Pinterest

Соединение двух крыш с разными скатами

Мы с моим деловым партнером недавно добавили к дому клиента большое застекленное крыльцо с двускатной крышей.Крыльцо примыкало к дому под прямым углом к ​​односкатной крыше. Мы спроектировали крыльцо с широкими свесами для защиты от жаркого летнего солнца Северной Каролины.

Мы начали с того, что оторвали черепицу и сняли световой люк с односкатной крыши. Эта крыша изначально была построена с граблями заподлицо, поэтому мы увеличили выступы граблей с обеих сторон до 24 дюймов, поместив обшивку граблей односкатной крыши в плоскости с облицовкой крыльца, который мы собирались построить.

Самодельный инструмент для измерения уклона определяет уклон имеющейся односкатной крыши.

Мы хотели сделать крышу крыльца как можно более крутой, сохранив при этом пик крыши ниже пересечения стены с крышей в верхней части односкатной крыши. Проведя некоторые измерения и немного поработав шифрование, мы установили, что самый крутой уклон, который мы могли использовать на крыше крыльца, составлял 4 дюйма из 12. Используя созданный мною инструмент для измерения уклона, мы также определили, что точный наклон односкатной крыши составляет 3 1/2 дюйма.

Слепые долины упрощают создание каркаса

Чтобы каркас крыши крыльца был как можно проще, мы установили конструктивный коньк, поддерживаемый столбами с каждого конца, с общими стропилами, которые располагались на вершине конька.После установки стропил нам все равно пришлось удлинить крышу крыльца над односкатной крышей, создав долины с обеих сторон.

Двускатная крыша пристройки крыльца была обрамлена опущенным конструктивным гребнем, поддерживающим общие стропила наверху.

Опять же, выбрав легкий выход, мы решили построить слепые долины (также известные как долины Калифорнии), где одна пересекающаяся крыша строится поверх другой. Чтобы сделать глухие впадины, мы прикрепили шпалы к односкатной крыше, расположив их, поместив 14-футовую линейку (которая обычно используется для стяжки бетона) на стропилах крыльца, чтобы спроектировать плоскость новой крыши крыльца на поверхность существующей односкатной кровли.Мы просто передвигали линейку, пока она не коснулась крыши сарая, а затем разместили 2-х метровую линейку под линейкой и отметили край 2-х сторонней. Мы сделали это сверху и снизу с обеих сторон крыши и соединили отметки линией, которая дала нам место для шпал слепой долины.

После того, как части глухой ендовы расположены, концы загибают под углом, вычерчивая их вдоль 2-х сторон против общего стропила. Затем угол обрезается, и глухая впадина закрепляется на месте.

Чтобы наклонить нижний конец шпалы, мы поместили кусок приклада на линию впадины так, чтобы один угол упирался в самое внутреннее общее стропило, и с помощью куска шпалы на вершине шпалы мы проследили угол. Вместо того, чтобы пытаться разрезать шпалы с идеальным углом сверху и снизу, мы намеренно держали шпалы на расстоянии примерно фута от пика и прибивали нижние части на место. Шпалы использовались только для того, чтобы обеспечить место для гвоздей домкратов, чтобы их можно было установить по частям.Мы продлили линии шпал до крыши, пока они не пересеклись. Затем нужно было просто разметить и отрезать угол наклона с одной стороны, перевернуть обрезанный кусок и отрезать его до нужной длины с другой стороны. Поскольку срез уровня на разъемах бы так долго, мы добавили 2×4 шпал внутри в 2x8s для более полной несущей поверхности.

Для разметки угла кровли на коньке от общих стропил выравнивают кусок приклада и к шпалам кладут двухметровый лом.После того, как гребень обрезан до нужного угла и длины, он прибивается на место.

Ридж энд Джекс

Там, где крыша крыльца переходила односкатную крышу, мы установили конек 2х6, который шел от вершины опущенного конструктивного конька до вершины шпал. Чтобы разметить угол, мы поместили кусок приклада поверх пиков стропил и выровняли его поперек, используя брусок для обрезки угла.После обрезки гребня он идеально встал на место.

Разметка под домкрат стропил вытягивается из общего пользования. Угол раскладки определяется угольником.

После прикрепления конька разложили и прикрепили домкратные стропила. Мы вытащили макет домкратов, зацепив ленту за общие и сделав 16-дюймовые приращения, и сделали то же самое на гребне.Чтобы провести линию разметки, мы сначала кладем стропильный угольник на шпал напротив последнего общего стропила. После установки этого угла на каждой отметке разметки мы провели линию разметки через шпалы.

Затем угол передается шпалам на каждой отметке разметки. Такая же разводка выполняется у конька.

Верхний срез для домкратных стропил представлял собой отвес для шага 4 из 12, так же, как и для обычных стропил. Чтобы сделать нижний надрез, я сделал ровный надрез для шага 4 к 12.Чтобы домкраты располагались вертикально на шпалах, мы наклонили горизонтальные вырезы до наклона односкатной крыши 3 1/2 дюйма из 12, установив дисковую пилу на скос в 16 градусов (что эквивалентно 3 градусам). 1/2-в-12). Мы измерили длину от гребня до шпал, чтобы определить длину домкратов, а затем отрезали их и закрепили на месте.

Создание долины у подножия потолка

Затем мы работали над долиной в нижней части крыши. Дно нашей слепой впадины было примерно на 30 дюймов ниже низа крыши крыльца, поэтому мы продлили линию впадины до края новой крыши.Для этого нам пришлось удлинить плоскость односкатной крыши над крышей крыльца, создав небольшое треугольное продолжение существующей крыши.

В нижней части долины подфасции двух крыш скошены, с блочным заполнением каркаса крыши. Вдоль впадины добавлена ​​блокировка обшивки, и обшивка врезана в обе плоскости крыши. Для перехода карниза горизонтальная облицовка простирается до последнего хвоста стропила, а вертикальный возврат завершает переход.

Мы обрезаем стропила на крыше крыльца так, чтобы подфасции совпадали с подфасциями на новых свесах, которые мы добавили к односкатной крыше. Мы скосили две подфасции там, где они встречаются, а затем залили клиновидной блокировкой, привинченной к вершинам общих стропил для поддержки плоскости односкатной крыши. Мы также добавили блокировку вдоль впадины с обеих сторон, чтобы поддержать края обшивки. Обшивка заключалась в том, чтобы разрезать и подогнать треугольные детали с обеих сторон долины.Решили карниз, продлив линию подфасции крыльца до хвоста последнего общего стропила под свесом односкатной крыши. Потом добавили блокировку и вертикальный возврат.

Фото Джона Кэрролла

Типы домов, стили домов

Фото: centerandsquares.com

Сегодня мы выбираем из планов домов, которые имеют такие же основные формы домов. Специалист по сохранению Мэри О’Нил обрисовала в хронологическом порядке наиболее популярные типы стилей дома для тех, кто хочет определить свой стиль или стилизовать свой дом.

Кейп-Код
Среди самых ранних и наиболее распространенных типов зданий этот дом характеризуется одноэтажным карнизом и центральным входом с пятью пролетами. Обычно эти дома состоят из двух комнат в глубину, иногда с серией меньших комнат вдоль задней части. Оригинальные мысы имели массивные центральные дымоходы. Крыши обычно от низких до умеренно скатных, начинаются чуть выше окон. Варианты могут включать половинные планы (три пролета шириной с дверью, расположенной далеко слева или далеко справа) или трехчетвертные планы (четыре отсека шириной с дверью в третьем или четырех отсеке).Ранние мысы требовали значительного труда и ручной обработки материалов, поэтому для этих домов было характерно скромное внутреннее пространство. Однако низкие потолки и небольшое количество комнат облегчили обогрев. Слуховые окна обычно добавляются, чтобы увеличить пространство.

Классический коттедж
Подобно Кейп-Код, классический коттедж имеет немного более высокую переднюю стенку карниза, которая позволяет разместить небольшие окна в коленной стене наверху. Крыши пропорционально мельче. Дымоходы могут появиться посередине или на любом конце.Окна обычно имеют двухстворчатую створку, а главный вход расположен по центру. Эта эволюция базового мыса произошла, когда строители узнали, что небольшая модификация принесла больше полезного пространства и света на верхний этаж, увеличив пространство и полезность.

Колониальный
Исторически этот стиль относится к довольно широкому периоду времени. В архитектурном отношении колониальный дом рассматривается как одно- или двухэтажное прямоугольное симметричное здание с карнизом и центральным входом.В грузинском плане это иногда называют «пять на четыре и дверь», и на крыше могут быть мансардные окна. Вход часто оформлен в классическом стиле с фронтоном, пилястрами, фрамугами или колоннами. Колониальный стиль всегда состоит из двух комнат, но в разных вариантах лестница может располагаться в центре или по бокам. Обычная облицовка — деревянная вагонка или кирпич. Окна обычно многослойные, двустенные. Отклонения здесь могут также включать полуплан, с главным входом в крайний правый или левый угол трехпролетного фасада.

I Дом
Два этажа высотой, но всего одна комната глубиной, эти скромные дома получили свое название, когда было установлено, что многие из первых строителей были родом из Иллинойса, Айовы и Индианы. Эти дома с двускатной крышей, обычно построенные с навесом, предъявляли скромные требования к небольшим участкам и кошелькам.

Дробовик
Найденные в основном в южных штатах, эти одноэтажные однокомнатные широкие дома максимизировали потенциал на узких участках за счет конструкции, которая поддерживала выравнивание спереди назад, теоретически позволяя выстрелить из дробовика спереди дверь сзади.В группировке нет боковых окон, но южные парадные подъезды обычны. Эта форма, как полагают, произошла от жилищ Западной Африки и Карибского бассейна в две-три комнаты глубиной.

Saltbox
Это форма колониального или I дома, когда к задней части добавляется одноэтажный навес, или линхай. Название происходит от сходства с формой контейнеров для соли восемнадцатого века. Резко покатая крыша иногда ориентировалась на север, чтобы служить защитой от ветра.На Юге эту форму называют «Кошачьей горкой».

План бокового холла
От одно- до двухэтажных домов с фронтоном были популярны в Америке середины девятнадцатого века. Построенные из кирпичной кладки или деревянного каркаса, они часто украшались в старинном стиле широкими разделенными полосами отделки в конце фронтона, что придавало им храмовый вид, или угловыми пилястрами, колоннами, крыльцами или боковыми светильниками.

Гейбл и Элль
Эти одно- или двухэтажные дома с деревянным каркасом, получившие широкую популярность в Соединенных Штатах после появления железной дороги, имели центральный фронтальный массив с фронтоном и пересекающимся перпендикулярным крылом той же высоты. , эффективно делая здание L-образной формы.Если крыло появляется с обеих сторон фронтонного блока, оно становится трехскатным. Часто встречаются подъезды в местах пересечения двух блоков. В этих домах обычно есть обшивка из дерева и окна с двойными створками. Они могут отображать широкий спектр стилистических орнаментов.

Four Square
Экономичные в строительстве, эти двухэтажные квадратные дома с шатровыми или двускатными крышами пользовались большой популярностью в США после 1900 года. Они были упрощенной реакцией на неправильные формы и высокий орнамент Викторианской эпохи. квадратные дома с четырьмя комнатами над четырьмя комнатами часто имели чердак и широкое крыльцо.Чистый стиль и простой дизайн быстро встретили одобрение, появившись в каждом маленьком городке по всей стране и став американской классикой.

Split-Level
Разделенные уровни, являющиеся частью движения современного дизайна, были предназначены для разделения жизнедеятельности в доме путем перемещения их в разные плоскости. Спальные помещения отделены друг от друга и поднимаются над обеденной и общественной зонами, которые сами по себе отделены от других уровней, которые могут включать в себя место для хранения автомобилей. Многие из этих домов приобрели черты движения мастеров с широко нависающими карнизами и лентами окон на разных уровнях жизни.

Бунгало
По определению это только одноэтажный дом, эти низкие, но широкие жилища, как правило, имеют большие веранды со значительными выступающими карнизами и мансардное окно на двускатной, шатровой или двускатной (остриженной двускатной) крыше. Варианты могут включать дополнительную половину или полную историю с конусообразными колоннами, особенно связанные с фирменным стилем Craftsman.

Suburban Ranch
Характерно, что эти дома одноэтажные с низкой скатной двускатной или шатровой крышей с ограниченным количеством деталей.Их приземленный, горизонтальный вид был отсылкой к домам Юго-Запада; но их появление связано с резким спросом на доступное жилье в конце Второй мировой войны. Молодые семьи поселились в недавно застроенных «пригородах», в их скромных, но эффективных домах, спроектированных либо с двойными створками, либо с недавно спроектированными металлическими створками, навесами или раздвижными окнами. Панорамные окна были популярным центральным элементом загородного ранчо 1950-х годов, как и встроенный гараж.

Повышенное ранчо
Стилистическая вариация Пригородного ранчо, возвышение верхнего этажа над приподнятым фундаментом дало преимущество полноразмерных окон и дополнительной готовой жилой площади на нижнем уровне.Эта адаптация пользовалась наибольшей популярностью в 1970-х годах.

Г-жа О’Нил имеет степень магистра в области сохранения исторических памятников и является специалистом по американской архитектуре. В настоящее время она работает консультантом и исследователем по вопросам сохранения и строительства.

Каркас крыши 101 — Extreme How To

EHT исследует некоторые основные методы устройства крыши, от макета до установки.

Обрамление крыши — одно из тех навыков плотника, которое кажется довольно сложным, и действительно, некоторые конструкции крыши являются сложными.Крыши в основном бывают пяти типов: односкатные, двускатные, шатровые, двускатные и мансардные. Другой распространенный дизайн на северо-востоке — «соляная яма», представляющая собой двускатную крышу с одной длинной стороной. В наши дни все более популярными становятся «нарезки», или крыши с большим количеством впадин, слуховых окон и других элементов. Во многих случаях в приобретенные планы дома включены детали конструкции крыши, включая конструкцию стропил. Готовые фермы также становятся все более популярными. Они изготавливаются на заводе в соответствии с вашим зданием и доставляются на место.Однако для их установки требуется дополнительная рабочая сила и подъемное оборудование. Вы также можете построить свои собственные фермы, если у вас есть оборудование, или можете арендовать оборудование для их установки. Построение стропил / крыши по частям, тем не менее, по-прежнему является более распространенным методом строительства для многих зданий. Простые крыши, такие как сарай или общий фронтон, довольно легко построить даже без планов, если вы понимаете основы и немного геометрии.

Крыши имеют пять основных конструкций: односкатную, двускатную, шатровую, двускатную и мансардную.Фронтон является наиболее распространенным и может быть усложнен несколькими линиями крыши, включая впадины и слуховые окна.

Для того, чтобы построить любую крышу, кроме односкатной, включая фермы, вам нужно сначала определить несколько факторов; размах, подъем, пробег и длина линии. Для односкатной крыши вам нужно знать только высоту подъема, пролета и длины линии. Span является измерением в пределах здания с внешней стороны опорной стенки к несущей стене снаружи. Пробег составляет половину расстояния пролета. Подъем — это измерение от средней линии пролета до вершины линии крыши.Длина линии является измерение с внешней стороны опорной стенки линии к осевой линии крыши в верхней части подъема. В основном вы работаете с треугольником с двумя катетами и длиной линии для гипотенузы.

Каркас базовой двускатной крыши основан на прямоугольном треугольнике, а различные компоненты каркаса крыши соответствуют треугольнику. Подъем или высота крыши на пике — это высота треугольника; пробег, или половина строительного пролета, является основанием треугольника; а длина линии от пика крыши до стены здания — гипотенуза.

Также необходимо знать желаемый уклон крыши. Шаг — это уклон или угол от стеновой плиты до линии конька крыши. Шаг может быть очень разным, от небольшого до очень крутого. Шаг для двускатной крыши, наиболее распространенный, обычно составляет 1/4 или 1/3; что составляет 1/4 или 1/3 от общего пролета здания, не считая свесов. Шаг также имеет собственное обозначение, определяемое увеличением в дюймах на 12 дюймов. Например, уклон 4/12 означает, что крыша поднимается на 4 дюйма на каждые 12 дюймов.Правильная высота звука важна. Во многих случаях определенный шаг может быть необходим или даже требоваться местными правилами. Уклон определяется снеговыми нагрузками, другими погодными факторами и покрытием, которое необходимо покрыть кровлей. В северных частях страны обычно используется уклон 8 к 12 или более, чтобы не допустить чрезмерных снеговых нагрузок на крышу. Те, кто живет в южном климате, могут использовать более низкие частоты. Однако минимальный шаг, который можно использовать со многими кровельными материалами, такими как битумная черепица или гофрированный металл, составляет 3 к 12 (шаг 3/12).Для более низких уклонов необходимо использовать насыпную или сплошную рулонную кровлю, чтобы крыша оставалась водонепроницаемой.

Шаг — это угол наклона крыши. Это обозначается двумя способами: шаг 1/3 или 1/4 в долях и шаг 6/12 в дюймах, что означает, что крыша поднимается на 6 дюймов на каждые 12 дюймов пробега. Обрамляющий квадрат традиционно используется для выкладки крыши и определения уклона.

План стропил

В этой статье речь пойдет о двускатной крыше без впадин и мансардных окон, потому что это наиболее распространенный и легкий способ для начинающего строителя.После того, как вы определили подъем, пролет, пролет, длину линии и уклон, следующим шагом будет разметка стропил или разметка разрезов на стропильной плите для создания крыши.

При создании стропила используются три основных пропила; отвес в верхней части стропила, где он упирается в пластину конька; хвостовой вырез, создающий внешний край карниза здания; и пасть птицы, которая помещает стропило на верх стенной плиты. Покажем два способа выкладки стропил; один с использованием традиционного обрамляющего квадрата (2 фута), а второй с использованием нового C.Х. Хэнсон Пивот-Сквер.

Держите обрамляющий квадрат с названием производителя вверх; это называется «лицевой стороной» квадрата, а противоположная сторона — «спиной». Длинное плечо квадрата — это «лезвие», а короткое плечо — «язык». В этом примере мы будем использовать уклон 1/3, как показано на рисунке ниже, это означает подъем на 8 дюймов на каждые 12 дюймов пробега (крыша с уклоном 8/12). Первый шаг — положить угольник на конец стропильной доски и установить 8 дюймов на гребень (подъем) и 12 дюймов на лезвие (единица пробега).Измерьте расстояние от острия лезвия до острия на язычке — это должно быть 14-7 / 16 дюймов. Умножьте это на пробег здания. В этом примере мы используем 10 футов, исключая свес. В результате получается цифра 144-1 / 2 дюйма. Мы добавляем 12 дюймов для свеса, чтобы получить окончательную цифру 156-1 / 2 дюйма.

Квадрат обрамляющий используется для выкладки стропил.

Осмотрите стропильную доску, чтобы определить, есть ли на ней изгиб или «корона». Вы должны сделать этот первый образец стропил на самой прямой доске, которую сможете найти.Если на доске есть какой-то изгиб, разложите стропило так, чтобы коронка была направлена ​​вверх или от вас. Опыт показывает, что вес крыши постепенно сглаживает этот венец. (Если корону нужно опустить вниз, крыша в конечном итоге может провиснуть.) Затем выложите стропило, как показано на следующей странице.

План стропил с угольником

Этот пример для крыши с уклоном 8/12

• Расположите квадрат в конце стропильной доски так, чтобы язычок находился слева от вас и был направлен от вас.Расположите квадрат так, чтобы 8 дюймов на внешнем крае язычка и 12 дюймов на лезвии на верхнем крае доски. Отметьте на тыльной стороне языка. Это отвес для конька крыши.
• Измерьте расстояние от верха этой линии вниз по доске, чтобы определить длину линии или длину стропила за вычетом ½ коньковой доски. Обычно это плата размером 2 дюйма или 1-1 / 2 дюйма, поэтому размер составляет менее дюйма. Также исключите выступ на этом этапе. Удерживая квадрат в том же положении, что и раньше, сделайте отметку сбоку от языка.Это отмечает вертикальный вырез на внутренней стороне стены дома для выемки (называемой «птичий рот»), чтобы разместить стропило на стеновой плите.
• Добавьте длину свеса за этой отметкой и отметьте ее. Обратите внимание, что квадрат перевернут. В показанном примере это 12 дюймов. Обрежьте стропило по линии конька и по линии свеса.
• Затем возьмите квадрат на отвесе, отмечающий пасть птицы. Определите толщину стенки или глубину надреза рта птицы и сделайте отметку.Вырежьте выемку сначала ручной пилой или переносной циркулярной пилой, а затем закончите пропил ручной пилой.

Еще один способ выкладки стропила угольником называется «ступенчатая». Как только отвес будет отмечен, просто переместите квадрат на 12 дюймов и отметьте еще один отвес. Продолжайте двигаться вниз по стропилам и отмечать отвесные разрезы, включая любые нечетные фигуры.

Один из способов выкладки стропил квадратом называется «схождение».

Вырезать выкройку

Сделайте дубликат стропила по выкройке.Затем положите стропила на ровную ровную поверхность, оставив между ними 2 полосы по линии конька. Измерьте, чтобы убедиться в правильности подъема, разбега и размаха. Вы можете протестировать их на здании, прежде чем обрезать остальные стропила. Убедившись, что эти два стропила правильно вырезаны, отметьте их как образцы, отметьте и вырежьте необходимое количество стропил. Если у здания есть висячие или «летучие» стропила на концах фронтона, их тоже подрежьте. Однако у них нет птичьего рта.

Убедитесь, что вы внимательно следуете схеме стропил. Несколько лет назад я строил двухэтажное здание. Один плотник выложил и стал распиливать стропила. Он заболел от сильной дневной жары, и другой плотник взял на себя последнюю треть стропил. Когда был закончен каркас крыши и установлен настил, произошел встроенный прогиб. Я не знаю, использовал ли второй плотник образец стропил или просто не был таким точным, но это была дорогостоящая ошибка.

Метод вращающегося квадрата

Новый C.H. Hanson Pivot Square упрощает работу по укладке крыши. Мне жаль, что у меня не было этого инструмента несколько лет назад. Этот качественный инструмент представляет собой небольшой «регулируемый» квадрат. Он поставляется с собственным прочным держателем для ремня, который также предназначен для столярного карандаша и буклета с инструкциями.

Новый C.H. Hanson Pivot Square позволяет легко укладывать стропила. Этот качественный инструмент поставляется с поясной сумкой, разделителями для квадратов, инструкцией по эксплуатации и столярным карандашом.

У осевого квадрата есть три ребра, соответствующие трем сторонам треугольника. Градусы и подъем отмечены на лезвии, прикрепленном к поворотному рычагу. С обычными фигурами роста, обращенными к вам, и поднятым забором справа, нижняя часть представляет собой основание треугольника (бег), а правая сторона — высоту (подъем). Длинный регулируемый край представляет собой гипотенузу треугольника или длину линии.

Для Pivot Square можно задать любой шаг целых чисел от 1/12 до 12/12.Просто отрегулируйте угольник до нужного шага и зафиксируйте его с помощью ручки с накаткой. Затем вы можете использовать угольник, чтобы перенести угол пропила на пиломатериал. Или вы можете удерживать квадрат на месте и использовать его в качестве надежной направляющей для работы портативной циркулярной пилы. Одна замечательная особенность заключается в том, что шаг также отмечен на инструменте в градусах угла. Определите шаг, затем вы можете настроить торцовочную пилу или составную торцовочную пилу для выполнения пропилов в градусах, соответствующих желаемому шагу. Pivot Square также можно использовать для разбивки скатов крутизной более 12/12, а также для укладки стропил вальмового типа.Эти цифры определены на обратной стороне квадрата. Этот инструмент требует много вычислений и предположений при создании бедер и впадин. И этот инструмент еще более универсален, и его можно использовать и для других разрезов. По центру градуированной дуги регулируемого лезвия с обеих сторон инструмента проложены серии цифр. Каждое из этих чисел представляет собой дополнение к соответствующему углу по краю. Сумма этих двух цифр всегда равна 90 градусам. Например, когда вы устанавливаете квадрат на 20 градусов, дополнительный угол 70 выравнивается напрямую.Вы можете сделать 20-градусный пропил в соответствии с заданным углом, перевернуть инструмент и сделать дополнительный 70-градусный разрез, чтобы получить идеальный 90-градусный разрез. Квадрат также поставляется с тремя выравнивающими пузырьками, которые позволяют легко измерять шаг существующих конструкций. Для измерения шага сначала разместите гипотенузу квадрата на крыше, идущую прямо вверх по площадке. Убедитесь, что это не смещение из-за краев черепицы. Вы можете использовать 4-футовый уровень, чтобы установить его для более точных измерений. Внешний конец, или номер 9 на гипотенузе или регулируемой лопасти, должен находиться на верхней или верхней стороне шага.Ослабьте фиксатор и отрегулируйте квадрат до тех пор, пока пробирка уровня на основании не покажет уровень, затем зафиксируйте настройку. Теперь вы можете прочитать шаг и градусы на «Град. Обычное восхождение »масштаб квадрата.

Для того, чтобы выложить стропило с Угловым квадратом, сначала определите шаг и установите правильный шаг квадрата на Градусе. Общая шкала подъема. Поместите угольник с основанием или приподнятым краем поверх стропильной доски. Отметьте отвес для линии разреза конька возле конца стропильной доски.Измерьте длину линии на стропиле (менее 1/2 длины коньковой доски) и сделайте еще одну отметку отвеса параллельно первой. Определите свес стропил, переместите угольник в это положение и сделайте еще одну отметку отвеса. Чтобы сделать вырез в виде рта птицы, поместите квадрат внизу средней линии отвеса так, чтобы сторона высоты находилась напротив отвеса, и отметьте поперек доски, используя квадратное основание, начиная с нижней части отвеса. Как только эта линия уровня будет установлена, измерьте и отметьте толщину стены плюс около 1/4 дюйма для любых незначительных дефектов вдоль линии уровня.Затем с помощью квадрата проведите короткую линию отвеса, параллельную остальным, от этой отметки до нижнего края доски. На этом макет рта птицы завершен.

Сделайте второй отвес на уровне длины линии на стропиле. Удерживая квадрат основанием вдоль линии отвеса, отметьте ровную линию рта птицы.

Чтобы начать раскладку коньковой доски по отвесу, установите регулируемый угол наклона ножа на желаемый шаг. Поместите квадрат на место и отметьте разрез.

Вы также можете удерживать квадрат на месте и использовать его в качестве переносной направляющей для циркулярной пилы.

Поверните квадрат обратно на место, чтобы отвес завершил птичий разрез и обозначил разрез хвоста.

Проблемы с кадрированием

В наши дни часто используются более широкие стропила, чем подходят для облицовки, поэтому хвостовая часть стропил также обрезается, чтобы получить более узкую и более подходящую облицовочную доску. Для этого необходимо проложить ровную линию на хвосте стропила.Для этого не делайте разрез хвоста, пока это не будет установлено. Нарисуйте вспомогательную облицовку и закончите облицовочную доску на конце стропила и против вертикального среза хвоста. Используйте нижние края этих досок, чтобы отметить разрез ровной линии. Опять же, как только все разрезы будут отмечены, обрежьте стропила по шаблону, проверьте, и вы готовы к возведению каркаса крыши.

В некоторых случаях нижний край стропил также обрезан горизонтальной линией. Разложите их, как показано.

Для возведения стропил используйте временные распорки коньковой доски.

Перед началом обрамления определите положение стропил на обеих верхних пластинах и отметьте их квадратом для обрамления. Маленькая сторона квадрата или сторона с выступом имеет ширину 1-1 / 2 дюйма, поэтому вы можете отметить расположение обеих сторон стропил для направления установки.

Прикрепите стропила к коньковой доске, а пасть птицы к верхней стеновой плите и добавьте хомуты.

Самый простой способ возведения стропил — это сделать временные раскосы из 2-х материалов. Это должна быть высота стен здания плюс подъем.Используйте только достаточное количество опор для первой длины коньковой доски. Разрежьте коньковую доску до нужной ширины, чтобы она соответствовала ширине стропил на коньке. Создайте седло наверху с помощью распорок, равных высоте стен здания плюс подъем за вычетом ширины коньковой доски. Закрепите эти опоры по средней линии здания. Поместите коньковую доску в гнезда опор. Совместите верхний отвес с коньковой доской и выровняйте заживляющий вырез пасти птицы с внутренней стороной стены. Прибейте стропило на место.По мере установки стропил добавьте любые опоры, необходимые или требуемые по нормам, такие как шпильки или центральные опоры. Продолжайте возводить стропила, пока не дойдете до конца первого куска коньковой доски. Затем переместите временные распорки для следующей коньковой доски и продолжите установку стропил.

Со стропилами на месте для обрамления фронтона используются вертикальные стойки, или «блокировка», которые размещаются непосредственно над стойками стены и поддерживаются концевыми верхними пластинами. На них сделаны выемки, чтобы они подходили к стропилам фронтона.После установки обшивки устанавливаются висячие или «летучие» стропила.

Обрамление крыши не должно быть сложной задачей, но если это ваша первая попытка, лучшим выбором будет простая двускатная крыша, например, садового сарая.

Обработайте торцевые стены блокировочными штифтами, сделайте прорези вокруг стропил и прикрепите их к верхней плите. Снимите временные стяжки воротника.

---

Рекомендуемые статьи

Современный двухуровневый план дома с плоской крышей — 22581DR | Архитектурные проекты

Современный двухуровневый план дома с плоской крышей 1,454 с подогревом с.f. 3 Кровати 2 Ванны 2 Этажей Купить этот план Воспроизводимый набор 1 055 долл. США PDF — одинарная сборка 1 055 долл. США 5 комплектов + PDF 1180 долларов США CAD — одинарная сборка 1 655 долларов США Посмотреть все варианты покупки онлайн Об этом плане Этот современный двухуровневый план дома представляет собой кубический экстерьер с плоской крышей и металлическим навесом над входной дверью.Простота установки помогает сохранить приоритет бюджета. Пройдя порог, рядом с прихожей находится встроенное сиденье, которое скрывается за дверью кармана. Порошковая ванна находится в коридоре, ведущем на открытую кухню. Огромный кухонный островок предоставляет дополнительное рабочее пространство, а дверца с карманом открывает доступ к кладовой для максимального пространства для хранения вещей. Разговор легко проходит между столовой и гостиной, которые открыты друг для друга, а патио находится по другую сторону раздвижной двери. На втором уровне расположены три спальни; самый большой зарезервирован для домовладельца. Санузел с четырьмя сантехникой имеет две раковины и соседствует с центральной прачечной. Примечание: Доставка вашего плана может занять 5–10 рабочих дней. Поэтажный план Основной уровень 2-й этаж Детали плана Количество квадратных метров Общая отапливаемая площадь: 1454 кв.футов 1-й этаж: 727 кв. Футов 2-й этаж: 727 кв. Футов Подвал без отделки: 727 кв. Футов Кровати / Ванные Спальни: 3 Полные ванные комнаты: 1 Половинные ванные комнаты: 1 Тип фундамента Стандартные основы: Подвал Дополнительные основы: Монолитная плита, выход, дневной свет, плита, обход Наружные стены Размеры Ширина: 27 ‘0 » Глубина: 28 ‘0 » Максимальная высота конька: 23 ‘0 » Высота потолка Этаж / Высота: Нижний уровень / 8 ‘0 » Второй этаж / 8 ‘0 » Второй этаж / 8 ‘0 »

Руководство по кровле | Варианты новой кровли

Замена крыши — серьезное мероприятие, средняя стоимость асфальтовой кровли составляет 7 500 долларов США, «Отчет о последствиях ремоделирования» от Национальной ассоциации РИЭЛТОРОВ®.Цена резко возрастает, если перейти на фальцевый металл и более качественную подкладку и оклад.

Но хотя вы можете получить больше удовольствия от этих обновлений, они не могут сравниться с долгосрочной стоимостью прочной, привлекательной и герметичной крыши. Около трех четвертей домовладельцев приобретают новую крышу не потому, что они хотят, а потому, что они вынуждены. Если вы один из них, вот руководство по вашим возможностям.

Как продаются кровельные материалы

Большая часть кровли продается «квадратными», достаточными для покрытия 100 квадратных футов площади крыши.Наш образец дома — типичный двухэтажный дом площадью 2300 квадратных футов со средней скатной крышей — имеет площадь крыши около 1500 квадратных футов. Вдвое больше, если дом только одноэтажный. Примечание: все цены приблизительны.

Гонт черепица

Популярные чтения

5 вопросов, которые нужно задать при покупке дома

Купи продай

Нет глупых вопросов, которые можно задать агенту по недвижимости.

5 стратегий сохранения отношений для любой пары, покупающей дом

Купи продай

Покупка дома — это увлекательно.Спорите при покупке дома? Не так много. Вот как сохранить мир во время охоты за домом.

Могу ли я уволить моего агента по недвижимости?

Купи продай

Иногда просто не получается. Вот как попрощаться, когда вы несчастны.

Асфальтовая черепица — самый популярный кровельный материал для жилых помещений в стране. Большинство продуктов состоит из стекловолоконного мата между двумя слоями асфальта.Крошечные камешки, встроенные в верхнюю часть черепицы, защищают черепицу от вредных солнечных лучей.

Базовая черепица с тремя язычками имеет прорези спереди, поэтому каждая часть выглядит как три небольших черепицы. Архитектурная черепица — более высококлассный выбор. Они толще, долговечны и не имеют щелей, где может собираться мусор. Они также создают более фактурный вид, что предпочитают многие люди.

Преимущества: Относительно недорого, и все кровельщики знают, как их установить.Хорошая огнестойкость. Некоторые типы подходят для градовых регионов и доступны с гарантией скорости ветра до 130 миль в час. Может содержать цинк или медь для подавления роста водорослей.

Самые популярные советы по уходу за домом

17 вещей, которые нельзя делать с вашим домом

Советы по уходу за домом

Сохраните старинные обои, но модернизируйте этот ретро-термостат, отнимающий время и деньги, до программируемого.

Вы только думаете, что это правда: 10 мифов, которые стоят вам времени и денег

Советы по уходу за домом

Копите деньги для более важных вещей, например, для ипотеки.

5 хитростей, чтобы ваши трубы не взорвались этой зимой

Советы по уходу за домом

Даже если вы думаете, что они уже начали мерзнуть.

Определите 9 проблем с этим домом (советы новым домовладельцам)

Советы по уходу за домом

Яркие признаки того, что вы не справляетесь с техобслуживанием домовладельца, например, парковкой на траве.

12 вопросов, которые вы хотели бы задать, прежде чем переехать

Советы по уходу за домом

Избегайте сожалений, зная, какие вопросы следует задать РИЭЛТОРУ® или владельцу, прежде чем переехать в новый дом.

Недостатки: Обычно служат всего 20 лет и требуют периодической очистки от мха и мусора.

Экологичность: Некоторые типы имеют световозвращающее покрытие, которое может снизить затраты на охлаждение. Хотя теоретически она подлежит вторичной переработке, большая часть изношенной черепицы попадает на свалки.

Стоимость квадратного фута: 2–4 доллара США, установлено

Средний двухэтажный дом площадью 2300 квадратных футов, включая удаление одного слоя кровли: 7000 долларов США

Деревянная битумная черепица

Традиционное и красивое дерево больше не пользуется такой популярностью из-за ухудшения качества и растущей обеспокоенности по поводу огня.Встряхивания толстые и имеют шероховатую, расщепленную поверхность; черепица более тонкая и распиленная. Оба типа необходимо укладывать поверх разнесенных досок, а не сплошной обшивки, чтобы кровля могла высохнуть.

Преимущества: В сухом климате тряска и черепица хорошо себя чувствуют; на некоторые коктейли действует гарантия до 50 лет. При сильном граде можно использовать более густые встряски.

Недостатки: Не огнестойкий, если не обработан, поэтому некоторые строительные нормы запрещают их. Более тонкие продукты могут быть повреждены градом.Во влажном климате древесину необходимо периодически очищать от мха и лишайников.

Экологичный фактор: Кровельные сотрясения вырезаются из старых деревьев. Изношенную кровлю можно переработать в мульчу, если она не обрабатывалась пестицидами.

Стоимость квадратного фута: 5–12 долларов США, установлено

Средний двухэтажный дом площадью 2300 квадратных футов, включая удаление одного слоя кровли: 17 200 долларов.

Металлические панели и плитка

Металлическая кровля, которую раньше находили в основном на коммерческих и сельскохозяйственных зданиях, сейчас является самым быстрорастущим кровельным материалом для жилых домов.Есть два основных вида: панели со стоячим фальцем и плитка. Панели бывают кусками шириной около 16 дюймов и длиной до 20 футов, поэтому они достигают без шва от гребня до желобов. Металлочерепица может имитировать внешний вид деревянной черепицы или тряски.

Преимущества: Чрезвычайно долговечный; некоторые поставляются с пожизненной гарантией. Хорошая огнестойкость, а некоторые стили достаточно прочны, чтобы противостоять ветру и сильному граду. Панели быстро поднимаются и не требуют особого ухода.

Недостатки: Более высокая начальная стоимость, чем у композитной черепицы.На черепичных крышах есть многочисленные бороздки, задерживающие листья, поэтому их нужно часто чистить.

Экологичность: Стили со светоотражающими покрытиями снижают потребность в охлаждении на 10–15% и могут претендовать на получение федеральной налоговой льготы в размере до 500 долларов США.

Стоимость квадратного фута: 3,50–11 долларов США, установлено

Средний двухэтажный дом площадью 2300 квадратных футов, включая удаление одного слоя кровли: 16 800 долларов.

Глина или бетонная плитка

Плитка из красной глины является неотъемлемой частью домов в испанском стиле на большей части Юго-Запада и Флориды.В дополнение к традиционным стилям, глиняная и бетонная плитка может имитировать деревянную черепицу или тряску, в то время как другие выглядят почти как сланец.

Преимущества: Долговечность; некоторые производители предлагают пожизненную гарантию. Хорошо подходит для относительно сухого климата и не горит.

Недостатки: Тяжелый, поэтому конструкция крыши должна выдерживать вес. Их может повредить град. Бетонные плитки — это магниты из мха во влажном климате; вместо этого используйте глазурованную плитку.

Экологичность: Долговечные глиняные и бетонные плитки можно повторно использовать и в конечном итоге переработать в новые строительные материалы.

Стоимость квадратного фута: 5,50–10,50 долларов США, установлено

Средний двухэтажный дом площадью 2300 квадратных футов, включая удаление одного слоя кровли: 17 500 долларов США

Сланец

Сланец, добываемый на северо-востоке и в Вирджинии, гораздо чаще встречается на Востоке, чем на Западе. Поскольку шифер свешивается на гвоздях и не приклеивается, они лучше всего подходят для довольно крутых крыш, которые быстро проливают воду.

Преимущества: Сланец служит десятилетиями, не горит и хорошо проливает снег и дождь.

Недостатки: Сланец дорог и требует навыков для установки и ремонта, что может быть проблемой там, где такие крыши редки. Конструкция крыши должна выдерживать большой вес.

Фактор экологичности: Сланец — это натуральный материал, и его разрезание на черепицу требует мало энергии. Если здание с шиферной крышей снесут, шифер можно использовать повторно.

No related posts.
