Прогрессивные современные технологии шаг за шагом входят в повседневную жизнь. Строительство – не исключение. В поиске золотой середины между ценой и качеством заслуживает особого внимания частный дом из металлокаркаса.

Технология ЛСТК — плюсы и минусы

Лёгкие стальные тонкостенные конструкции, ЛСТК, разработаны в Канаде в середине 50 годов прошлого века. Технология задумывалась как альтернатива деревянным каркасным домам.

Практически аналогичный принцип лёгкого быстрого строительства тёплого, прочного здания дополнялся свойствами металла. В отличие от дерева, металл не обрабатывают антисептиками, каркас долговечен, не реагирует на перепады влажности. Кроме того, к минимуму была сведена доработка на месте строительства.

Технологию ЛСТК отличают:

  • повышенные энергосберегающие меры;
  • низкий вес здания, небольшая нагрузка на фундамент;
  • быстрая сборка без применения строительных машин;
  • ведение строительства зимой;
  • небольшой штат работников;
  • отсутствие строительного мусора;
  • возможность полного демонтажа здания.

К недостаткам технологии относят одно из её положительных качеств – небольшой вес. В районах с пучинистыми грунтами при длительных морозах промерзающий грунт расширяется, выталкивает конструкцию, не обладающую достаточной массой. Фундамент, эксплуатируемый в сложных условиях,

просчитывается особенно тщательно.

Следующим негативным аспектом является отсутствие в России нормативной базы, регулирующей возведение домов данным способом.

Единого свода правил постройки зданий ЛСТК в России на данный момент не существует.

Если в погоне за прибылью производители уменьшают толщину профиля, количество цинка для обработки – это не соответствует стандарту, который должен регламентироваться определенными нормами и правилами строительства.

[stextbox id=’alert’]Важно! Необходимо выбрать производство, полностью соблюдающее технологию. Показателем качества является письменная гарантия на комплектующие и работы.[/stextbox]

Есть и архитектурные ограничения – стена второго этажа может опираться только на стену первого этажа. Опирать конструкцию на перекрытие запрещено.

Из чего строят металлический каркасный дом

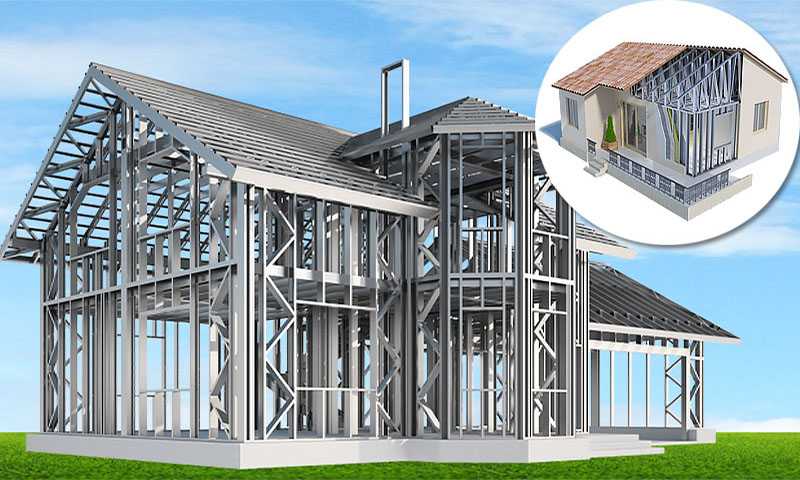

Основной элемент ЛСТК – тонкостенный оцинкованный профиль, сплошной или перфорированный. Каркас из тонких металлических профилей при грамотном расчёте становится надёжной опорной конструкцией. Оцинкованный профиль не окисляется, не деформируется, не гниёт

.

Пол любого из этажей выдерживает нагрузку до 1000 кг. Этот показатель сравним с несущей способностью армированной железобетонной плиты. Слои утеплителя гасят звуковые волны и вибрацию.

Часть профилей перфорирована, чтобы снизить теплопередачу и избежать «мостиков холода», не позволить теплу уходить наружу. Толщина профиля, предлагаемого рынком, колеблется в пределах 0,75-3 мм.

Каркас из профилей утепляется, снаружи прокладывается двумя слоями гипсоволокна, после чего крепится наружная облицовка.

Снаружи здания из металлокаркаса отделывают:

  • сайдингом, металлическим или виниловым;
  • плитами ОСП, ЦСП, с последующей отделкой штукатуркой;
  • металлическим профилированным листом;
  • кирпичной кладкой.

Со стороны помещения прокладывается пароизоляционная плёнка, закрывается материалом внутренней отделки. Между плёнкой и ограждением оставляют воздушный зазор.

Как правило, для внутренней поверхности стены используют листы ГВЛ, отделывая гипсокартонные листы по желанию.

Для утепления применяют материалы только негорючей группы –

минеральную вату, экструдированный пенополистирол.

Элементы стен и каркаса собираются на механизированных сборочных столах, поставляются на строительную площадку крупноразмерными деталями или отдельными стойками, выверенными до миллиметра.

Толщина стен зависит от климатического района, варьируется в пределах 150-300 мм, этажность ограничена до шести.

Разработка проекта дома из металлокаркаса

Типовые проекты по технологии ЛСТК стандартизованы, остаётся выбрать оптимальный вариант с нужными климатическими характеристиками.

Индивидуальный проект дома выполняет производитель. Первым этапом будет создание технического задания на проект. Техническое задание определяет желаемый размер здания в осях, этажность, особенности планировки, основные и отделочные материалы строения.

В местах крепления настенной мебели, подвесных шкафов, заранее предусматривают усиление жёсткости стены дополнительными профилями.

В среднем расчёт проекта частного дома занимает 2-5 рабочих дней. Просчёты, ошибки, несоразмерность, нестыковка деталей, должны быть устранены заводским способом. Иногда на форумах обсуждается характерное пощёлкивание каркаса при нагреве.

[stextbox id=’info’ defcaption=»true»]Треск профиля на солнце возможен только при ошибках в монтаже, подрезке профиля, устройстве дополнительных отверстий.[/stextbox]

Правильно смонтированные, не изменённые профили не издают звуки.

Фундамент для дома из металлопрофиля

Конструктивный тип фундамента под дом из ЛСТК должен приниматься по местным условиям геологического состава, глубины зимнего промерзания грунта. Фундамент под металлический каркасный дом не усиливают, часто возводят самостоятельно. Вес квадратного метра каркаса 30-45 кг, квадратного метра готовой панели около 70 кг.

Оптимальны следующие конструктивные решения фундамента:

  • ленточный монолитный. Железобетонная лента заливается по периметру, под внутренние несущие стены здания;
  • столбчатый. Нагрузку воспринимают равномерно распределённые столбы, соединенные между собой по верхам балкой;
  • свайный буронабивной. Дом опирается на замоноличенные в пробуренных отверстиях сваи, также обвязанные по выступающим оголовкам;
  • свайный винтовой. Металические сваи вкручиваются в грунт, обвариваются по периметру металлической балкой;
  • плитный монолитный фундамент. Котлован отрывается под всей площадью здания, на песчаной подушке заливается единая армированная плита.

Самый затратный и трудоёмкий из перечисленных конструкций – плитный. При общей экономичности проекта здания из ЛСТК, плитный фундамент возводится только на сложных подвижных, торфяных почвах, где по данным условиям другая конструкция невозможна.

Ленточный фундамент наиболее привычный для индивидуального строительства, сочетается с устройством подвалов, цокольных этажей.

Разработка грунта траншеей физически легче для самостоятельного строительства, чем бурение отверстий.

По низу траншеи выстилается, уплотняется песчаная подушка, устанавливается опалубка и арматурный каркас.

За один раз опалубка бетонируется. Бетонная смесь выдерживается до отвердения.

[stextbox id=’warning’]Советуем почитать: Как правильно вырыть котлован и траншею под фундамент частного дома[/stextbox]

Для установки винтовых свай требуется строительная техника, но это единственный способ, эффективный в зимний период. Вдавливанием и вкручиванием металлическая свая, покрытая защитной от коррозии окраской, заглубляется до расчётной точки.

Выбор свайного или столбчатого фундамента исключает использование пространства под домом для подвалов, погребов, цокольных этажей.

Порядок сборки железного каркаса, особенности

По готовому фундаменту на мастику укладывается рулонная гидроизоляция в два слоя. Монтаж каркасного дома ЛСТК происходит в следующей последовательности :

  • укладка нижнего обвязывающего профиля;
  • монтаж стеновых стоек, от угла, контролируя вертикальность элементов;
  • установка промежуточных стоек;
  • крепление внахлёст верхних направляющих профилей;
  • возведение стропильной системы;
  • прокладка электропроводки, инженерных сетей;
  • монтаж облицовочных материалов с параллельным утеплением.

Обвязочный профиль крепится к фундаменту анкерами, остальные стыки соединяются саморезами.

Особые требования предъявляются к электробезопасности строения. Проводка и точки разбора выполняются в строгом соответствии с проектом. Правила  выполнения соединений, заземляющий контур, мощность автоматических предохранителей и их количество неукоснительно соблюдаются.

[stextbox id=’alert’]Важно! Обязательно заземляется контур крыши, устанавливается громоотвод.[/stextbox]

Самостоятельное строительство металлокаркасного дома

Установка каркаса одноэтажного дома из ЛСТК площадью около 100 квадратов занимает 2-4 дня при работе вдвоём. Необходимых инструментов всего два: шуруповёрт и заклёпочник.

Работы ведутся строго по инструкции. Деталировка размечена согласно сборочного чертежа и упакована по отдельности.

Детали могут поставляться крупными узлами высокой заводской готовности, при этом сложность работы снижается, а стоимость комплекта увеличивается. Вес готовой детали не превышает 100 кг, это предусмотрено для удобства сборки.

Если профиля разукомплектованы, на первом этапе следует разложить профили, формирующие одну панель, по стопкам. Стойки могут крепиться как по отдельности, так и собираться в плоскости. После горизонтальной сборки панель поднимается и прикручивается к нижнему обвязывающему профилю.

Установка оконных и дверных проёмов ведётся после зашивки каркаса снаружи, до укладки утеплителя. Утеплитель должен оставаться сухим.

[stextbox id=’info’]Важно! Намокая, минераловатные утеплители теряют энергосберегающие и звукоизоляционные свойства. Мокрая минеральная вата при высыхании издаёт неприятный запах.[/stextbox]

К чистовой отделке приступают сразу после возведения коробки дома, не прерывая строительство на усадку здания.

Индивидуальный дом, выполненный по технологии ЛСТК – отличное строение эконом-класса, обладающее всеми качествами для спокойной комфортной жизни. Посмотрите другие типы частных домов.

Полезные видео

Смотрите видео о том, как не допустить ошибок при возведении металлического каркаса для дома из ЛСТК:
[yvideo number=»LUPG5h5Fn8o»]
Наглядный небольшой ролик, демонстрирующий этапы возведения коттеджа на основе металлокаркаса, смотрим:
[yvideo number=»qssMYpqRFUw»]
На видео ниже — достоинства и недостатки каркасных домов из ЛСТК, видео из бесплатного курса «Из чего построить дом»:
[yvideo number=»svttr5gRa8Y»]
Не согласны? Давайте поспорим! Оставляйте комментарии, взвесим все «за» и «против».

Металлические каркасные дома – почему металлопрофиль лучше чем дерево + Видео

“Чего только не придумают!” – пожалуй, это первая мысль у большинства читателей, которые впервые столкнулись с таким понятием, как каркасные дома из металлопрофиля. Применение металла в качестве несущих конструкций кажется довольно странным решением, однако не спешите с выводами – изучите все стороны вопроса.

Дома из металла – есть ли опыт?

Металлические изделия в качестве несущих конструкций применяют уже очень давно, многочисленные торговые центры, небоскребы – яркие тому примеры. Правда, используемые при строительстве таких крупных объектов технологии и материалы совершенно не оправдывают себя в частном домостроительстве – изделия металлопроката очень тяжелые, громоздкие, для соединения отдельных элементов применяют особые технологии сварки и клепания, своими руками такой дом не построить.

Все изменилось, когда были изобретены легкие стальные тонкостенные конструкции – далее ЛСТК. Для таких конструкций пригодны только тонкие стальные листы, сформированные в Z-образный профиль со сквозными канавками или перфорацией, которые должны задерживать холод. Такой тип ЛСТК еще называют термопрофилем, и если говорить о частном строительстве, то применять желательно только его.

Конечно, какие бы ухищрения не придумывали производители, металл остается материалом с высокой теплопроводностью. Этот факт в большинстве случаев и отпугивает людей, которые перебирают варианты каркасных домов. Проблему решает качественная теплоизоляция, представляющая собой многослойный пирог. Расчет утепления, определение точки росы должны проводить только специалисты с большим опытом, иначе вы рискуете получить множество проблем при эксплуатации дома.

Второй момент, который отпугивает потребителей – коррозия металла. Не вдаваясь в подробности химических реакций, все мы знаем, что металл ржавеет, в том числе и сталь. Образование ржавчины прямым образом влияет на прочность конструкции из металла, в нашем случае – на прочность “скелета” дома. Такую проблему решили с помощью гальванической обработки горячим способом, благодаря которому металлические конструкции получают защитную оболочку толщиной в 20 мкм. При правильном монтаже и обеспечении надежной защиты от влаги она способна продлить жизнь металлу до 100 лет!

Преимущества металлического каркаса – дерево отдыхает?

Металлокаркасные дома – технология, которая вряд ли вытеснит дерево из каркасного домостроения. Максимум, что им уготовано – развиваться параллельно. И это совершенно оправдано – что у металлических, что у деревянных каркасов есть недостатки и преимущества. Пожалуй, именно в таком сравнении лучше всего и рассматривать металлокаркасные дома – чем они лучше и хуже деревянных?

Металл, как уже говорилось выше, обладает высокой теплопроводностью – дерево в этом плане гораздо лучше, оно само по себе является теплоизолирующим материалом, участвуя в общей схеме утепления дома. В металлокаркасном сооружении на каркас нет никакой надежды – все задачи по термозащите ложатся на утеплитель и обшивку.

В полностью деревянном доме, построенном своими руками, жить комфортнее. Дерево дышит, наполняя воздух ароматами. Однако у этого живого материала есть очень много врагов – жучки-древоточцы, влага, грибок. Конечно, сегодня существует множество способов защиты своими руками от всех этих факторов, однако это выливается в большие расходы. Металлу эти враги не страшны, кроме, разве что, влаги, хотя процессы в обоих случаях будут протекать с разными скоростями в пользу металла.

Правда, есть и другая сторона вопроса – в современном доме слишком много бытовых приборов, которые влияют на каркас, намагничивая его. Это может сказываться на самочувствии особо чувствительных жильцов. Малый вес ЛСТК (до 50 кг на м2) позволяет построить дом своими руками на самом легком фундаменте. Даже на пучинистых грунтах, которые не позволяют использовать заглубленные фундаменты, можно построить большой просторный дом. Металлокаркас лишен таких недостатков дерева, как усыхание и усадка.

Точность монтажа элементов металлического каркаса всегда на высоте. Благодаря этому, экономится время, рабочая сила и, как следствие, финансы – строительство каркасного дома из ЛСТК дешевле. Дешевле и стоимость самих элементов.

Недостатки каркаса из металла – предупрежден, значит вооружен!

Как ни странно, но металлический каркас во время пожара ведет себя намного хуже, чем деревянный. Не стоит думать, что, используя металл в строительстве, вы себя обезопасите больше, чем в случае с деревянным брусом – пожары в большинстве случаев начинаются снаружи (поджег) или внутри дома (неисправность бытовых приборов), где найдется немало материалов, которые загорятся и выгорят – мебель, вещи, отделка.

Главное, чтобы во время пожара все жильцы могли успешно эвакуироваться – чем больше времени у них будет до обрушения дома, тем выше шансы! Так вот, каркас из металла существенно сокращает время эвакуации – при высоких температурах скелет дома теряет жесткость, из-за чего дом сворачивается по спирали, опадает, перекашивается. Дерево в процессе горения значительно дольше удерживает дом от разрушения – брус обугливается, но внутри держит форму.

Еще один недостаток, который обнаруживается практически сразу же в процессе проектирования и эксплуатации – сложности при монтаже встроенной мебели и приборов. По умолчанию в металлокаркасе нет жесткого надежного основания, к которому можно было бы крепить полки своими руками, или устанавливать поверх массивные шкафы и пеналы. Так что строители вместе с хозяевами дома должны заранее определить места, которые нужно будет усилить дополнительными профилями и платформами из досок.

Несущая способность ЛСТК существенно ограничивает этажность и применение тяжелых стройматериалов. Нельзя использовать тяжелую керамическую черепицу, устанавливать камин на верхних этажах. В последнем случае вообще сложно комбинировать стальные профили с конструкционными материалами (кирпич, цемент).

Немаловажный момент – защита конструкции дома от промышленных токов и атмосферных разрядов. Металлические профили являются отличными проводниками электричества, а потому могут представлять опасность для обитателей дома. Эту проблему решает система уравнивания потенциалов, расчет и установка которой – удел профессионалов.

Монтаж ЛСТК – собираем конструктор!

Строительство дома из ЛСТК действительно похоже на сборку конструктора для детей. Перед монтажом создается проект будущего дома – в проекте продуманы все мелочи, вплоть до того, где будет установлена мебель и бытовая техника. Очень желательно, чтобы, помимо чертежа, был разработан и 3D-проект дома – так заказчик воочию увидит дом.

После оформления проектной документации происходит передача чертежей на производственную линию. Детали каркаса изготавливаются по отдельности, пронумеровываются, упаковываются и отправляются на место строительства. Готовые профили уже имеют отверстия для креплений и инженерных коммуникаций. Соединительные элементы также идут в комплексе.

С термопрофилем сложнее – в большинстве случаев строителям предлагаются уже готовые размеры и формы, которые следует учитывать при проектировании. Лучше всего не менять существующую длину, ничего не резать и не укорачивать. В любом случае, каждая деталь упаковывается и маркируется, согласно чертежам проекта дома. Строителям не придется подбирать детали – нужно лишь скреплять профили своими руками, согласно маркировке отдельных деталей. Такой подход существенно ускоряет процесс строительства.

Строительство из ЛСТК вызывает все больше интереса у современных потребителей, благодаря одному важному достоинству – возможности свободной планировки. Легкие фермы позволяют создать пролеты вплоть до 14 метров длиной без дополнительных элементов, отвечающих за поддержку. Помещения внутри дома получаются очень просторными, свободными, наполненными воздухом.

Следует помнить, что чем больше комнаты, тем сложнее их будет отопить, соответственно, тем лучше своими руками следует утеплить стены. Лучше всего себя зарекомендовали негорючие минераловатные плиты, а также влагоустойчивый пенополистирол, эковата. ЛСТК хоть и не слишком дружат с другими конструкционными материалами, зато легко поддаются отделке, будь то блок-хаус, имитирующий оцилиндрованное бревно, или керамогранит, который придаст зданию вид основательного строения.
