Замеряем окно самостоятельно

• А — наружные откосы
• В — место соприкосновения рамы и откоса
• С — внутренний оконный проем
• D — расстояние между верхним откосом и основанием оконного проема
• F — расстояние между отливом и верхним откосом

Чтобы провести замер, вооружитесь следующими инструментами:

• карандаш,
• отвес,
• рулетка,
• отвертка.

В первую очередь нужно определить, какая у вашего оконного проема конструкция. Конструкции бывает двух типов — с четвертью и без четверти. Определить наличие «четверти» можно на глаз — это уступ за пределами окна. Обычно они встречаются в домах старой постройки.

+7

Звоните

Закажи окна выгодно!

До конца недели скидка от 30% на окна и балконы!

Хочу скидку

Что такое четверть оконного проема?

Вся особенность заключается в том, что правильно возведенное строение предусматривает наличие четверти только для оконных проемов и, ни в коем случае, не для дверных. Более того, и в многоэтажках, и в индивидуальных домах, это обязательное условие для монтажа пластиковых окон . В возведенных в середине 20 века домах окна устанавливали по-другому.

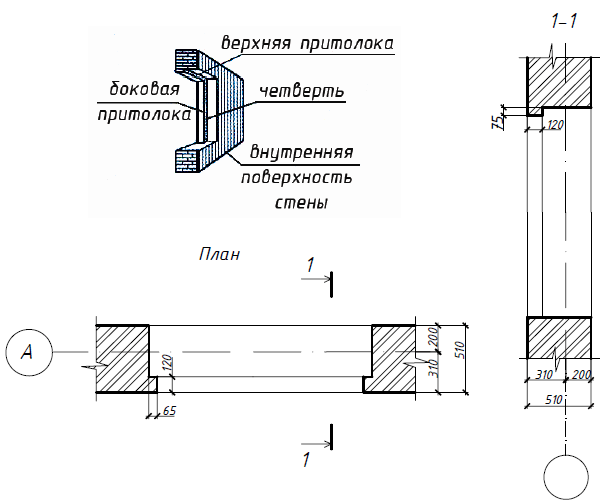

Для начала рассмотрим схему оконного проема, чтобы понять, где там четверть.

Вот так выглядит четверть оконного проема на снимке. Причем этот своеобразный выступ должен быть по всей окружности оконного проема: сверху, снизу, слева и справа.

Оконный проем без четверти не является какой-то редкостью потому, что в процессе строительства об этом элементе забывают, особенно в частных домах. Использование пеноблоков также усложняет создание четверти. Бывает, что «строители на скорую руку» стараются быстро сложить коробку дома, называя все остальные работы отделкой, которую хозяин сделает, как ему захочется.

Но четверть оконного проема является техническим условием, позволяющим установить современные окна. В противном случае окно вывалится наружу дома потому, что окна устанавливают изнутри.

В отдельных случаях, например, во время реставрации старого дома, когда невозможно сделать четверть, монтажной пеной задувают пространство вокруг рамы, чтобы затвердевшая пена заполнила проема. Но, следует помнить, что даже окрашенная монтажная пена, после воздействия солнечного излучения, даст трещины. Явными эти повреждения станут через несколько лет.

Как делают четверть оконного проема?

Четверть оконного проема создается вовремя возведения дома, чтобы кирпичи, или блоки, были связаны кладкой. Независимо от вида используемого материала: кирпичи, блоки, панели, четверть оконного проема непосредственно связана именно с размерами кирпича. Это значит, что еще задолго до монтажа окон делают четверть, которая подойдет для стандартного способа установки оконной рамы.

В строительстве принято считать, что четверть оконного проема должна быть размером 3-3,5 сантиметров. В зависимости от ширины пластикового профиля оставшееся свободное пространство между стеной и пластиком будет заполнено монтажной пеной, или силиконовым герметиком.

Если строители забыли о четверти оконного проема – что делать? Самый простой вариант заключается в том, чтобы вырезать ее в стене оконного проема при помощи болгарки. Как именно это сделать, показано на следующем рисунке. Все же окна следует заказывать, когда оконные проемы возведены, а не ориентироваться на размеры в проекте дома.

Установка новых, или замена старых окон, является очень важным этапом работ.

И не менее серьезным выглядит вопрос установки жалюзи. В нашей новой бесплатно книге речь о том, как, за один выходной, мне удалось выбрать в магазине, подогнать по размеру и установить на окно жалюзи.Читайте сейчас «Жалюзи: подобрать, подогнать, установить». У Вас все пойдет!

ВВЕДИТЕ СВОЙ Е-МЕЙЛ И ПОЛУЧИТЕ КНИГУ!

БЕСПЛАТНАЯ КНИГА!

Перед тем как вставить новое окно, возможно, вам понадобится выбрать оконную четверть в стене. Для современных рам оконная четверть обычно не используется. Эта деталь служит в старых окнах для защиты от непогоды, так как при этом наружная каменная кладка прикрывает боковые брусья рамы и предотвращает попадание воды в стену через боковые стойки рамы. Глубина четверти определяется размерами и дизайном оконного блока. В современных рамах с тонкими боковыми косяками четверти могут быть не глубже 30 мм. Если ее сделать больше, можно испортить внешний вид окна и блокировать движение створок. Для современной оконной рамы глубина четверти составляет в среднем 25 мм. Ширина четверти определяется положением окна в стене, то есть размерами подоконника и типом конструкции стены. Например, в полой стене окно располагается таким образом, чтобы прикрыть полость между двумя стенками. Перед тем как выбирать четверть, убедитесь, что перемычка останется в стене над проемом и будет его перекрывать не меньше, чем на 150 мм с каждой стороны. Вам понадобятся планки-ограничители, фиксирующие размеры проема и четверти.

1.

Выборка четверти. Определите ширину четверти. Отметьте это расстояние на каждой стороне проема и проведите линию в этой точке от верха до низа оконного проема. Определите глубину четверти и отметьте ее точками на стене с каждой стороны притвора. Проверьте, чтобы расстояние между этими точками соответствовало ширине оконной рамы. Проведите линии от верха до низа через эти точки. Отрежьте четыре деревянные планки по высоте оконного проема и расположите их у проведенных линий снаружи от четверти. Используя планки как ограничители, выбейте молотком и зубилом четверть, затем зачистите выемку, чтобы получилась прямоугольная полость с ровными стенками, затем снимите ограничители. Повторите то же на противоположной стороне.

2.

Обработка откосов. Если наружная стена оштукатурена, то надо оштукатурить и откос проема. Закрепите направляющие новых четвертей с обеих сторон так, чтобы они выступали примерно на 10 мм над кирпичной кладкой. Смочите стену между направляющими планками. Приготовьте цементно-песчаный раствор. Используя кельму, наложите раствор на влажную каменную поверхность. После того как раствор слегка застынет (обычно это происходит через 10 минут), пройдитесь снизу вверх деревянным прямоугольным бруском по кромкам направляющих планок пилящим движением, чтобы сгладить поверхность между направляющими. Раствор сохнет в течение суток. Потом можно снять направляющие планки. Повторите то же с другой стороны. Закончите отделку внешней стены, перед тем как вставить новое окно.

Из статьи Вы узнаете:

Как остеклить балкон или лоджию? Этот вопрос рано или поздно встает перед каждым счастливым обладателем собственной жилплощади. На самом деле процесс несложный, просто требует определенных знаний, точности в расчетах и аккуратности.

Что такое окно с четвертью? Приступая к остеклению, следует понимать, что в большинстве квартир застройщик по умолчанию ставит типовые оконные проемы, более или менее стандартных форм. В связи с этим и способы остекления не слишком отличаются друг от друга, что существенно упрощает задачу.

Иногда, правда, на балконе или лоджии присутствует четверть окна, однако это не должно вас пугать. Монтаж такого окошка ничем не отличается от установки обычного. Немного подробнее о том, что такое четверть окна и зачем она используется.

Оконной четвертью называется

выступ в стене по периметру оконного проема. В советское время при кладке кирпича такое окно было обязательным элементом. Его главные функции – профилактика выпадения окна и утепление. Высота выступа небольшая: всего 5-6 см. Балконный блок заходит в него на 2-3 см, а шов закрывается монтажной пеной. Выступ хорошо маскирует пену и защищает ее от негативного воздействия окружающей среды. Таким образом, обеспечивается не только более надежная защита от сквозняков, но и эстетическая составляющая.

Общие сведения по правильному замеру окон

Замер пластикового окна необходимо производить как с внешней, так и с внутренней стороны. Это нужно для того, чтобы можно было определить глубину оконного проема. Достаточно часто возникает ситуация, когда при проведении замеров выясняется, что проем немного перекошен. Особенно часто это случается в панельных постройках. В этом случае необходимо увеличивать габариты изделия на размер перекоса.

Схема строения окна с пластиковым откосом.

После того как вы измерили размеры оконного проема с внешней стороны, полученные значения нужно сравнить с его внутренними размерами. Это позволит увидеть возможные неточности в проведении расчетов, а также оценить, какой должна быть облицовка внутренних откосов.

Большинство оконных проемов имеют выступы, не позволяющие окну вывалиться наружу. Эти выступы называется четвертями.

В идеале размер выступа составляет 6,5 см (1/4 кирпича), но это только в теории. На практике же размер четверти может отличаться от этого значения как в меньшую, так и в большую сторону, а иногда четверти и вовсе могут отсутствовать. Нередко встречаются ситуации, когда с одной стороны выступ имеет одно значения, а с другой – иное. При проведении замеров такие неточности обязательно нужно учитывать.

Типовые размеры пластиковых окон.

Оптимальным вариантом считается ситуация, когда пластиковое окно установлено таким образом, чтобы:

1. Оно было на 1,5-2 см выше края нижней четверти, чтобы была возможность установить под раму водоотлив.
2. Заходило за боковые выступы на 2-4 см.
3. Заходило за верхний выступ на 1,5-2 см.
4. Оконная рама не касалась стенок проема, то есть между ними должен быть монтажный зазор, равный не менее 4 см снизу и 2-5 см сверху и с боков. При этом максимальный размер должен составлять не более 6 см, но в некоторых постройках, где выступы имеют большой размер, монтажные зазоры могут быть больше 6 см.

Грамотный замер окна

Важный момент в процессе остекления – замер окна. Необходимо провести его правильно, иначе купленное окно попросту не подойдет. Итак, вначале снимают горизонтальные мерки в самом узком месте проема и прибавляют 3 см (по 1,5 см оставляют на боковые окна). Получившееся значение показывает ширину окна. Вертикальное измерение происходит от нижней точки до верхней четверти проема. Затем измеряют подоконник и отлив. К полученным цифрам требуется прибавить 5 см, чтобы «врезать» подоконник в стену с обоих боков.

Как сделать замер окна для проема с «четвертью»?

Измерение оконного проема производится по ширине и высоте. В первом случае замер начинается с внешней стороны (рис. 1, А). При этом следует принимать во внимание заход окна за четверть по 15-25 мм. Исходя из этого к ширине наружного откоса следует прибавить около 30-50 мм, что и будет являться требуемой величиной.

Рисунок 1. Замер окна для проема с «четвертью»: А – внешняя сторона; В – размер с внешними откосами; С – размер оконного проема.

Ширина пластикового изделия должна быть не меньше расстояния между четвертями, а в идеале – немного больше, то есть необходимо добиться того, чтобы края окна упирались во внешние откосы (рис. 1, В). В то же время нужно следить за тем, чтобы его ширина не была больше размера проема (рис. 1, С).

Чтобы правильно сделать замер окна по высоте, следует от расстояния между основанием проема и крайней точкой верхнего выступа отнять 20 мм. Это делается для того, чтобы создать монтажные швы, в которые будет задуваться пена. После этого к полученному значению нужно прибавить 15-25 мм. Это позволит обеспечить пластиковому окну упор в верхний выступ.

Если планируется осуществить монтаж с отливом, то от полученного значения следует отнять 30 мм, потому что в этом случае потребуется выделить место под подставочный профиль. В случае применения подставочного профиля для создания монтажного шва габариты окна должны быть на 30-70 мм меньше проема.

Демонтаж старого окна

Перед тем, как устанавливать новое окно, безусловно, требуется убрать старое. Процедура несложная и не занимает много времени.

1. При глухих окнах вынимают штапики , потом – стекла. Затем снимают створки.
2. На раме делают несколько пропилов обычной пилой либо болгаркой, но тогда необходим специальный круг по бетону. Затем раму частями вынимают с помощью лома или другого удобного инструмента.
3. Заключительный этап – демонтаж подоконника. Деревянный вынимают, как и раму. Бетонный разбивают молотком. На этом демонтаж старого окна завершается. Остается убрать мусор.

Замер пластикового окна без «четверти»

Замер пластикового окна без «четверти».

В этом случае процесс проходит несколько иначе. Сначала производятся замеры оконного проема в нескольких точках по ширине, из которых выбирается наименьшее значение. Затем от полученной ширины отнимаются 2-4 см (зависит от ширины окна и ровности проема). Таким же способом осуществляется измерение высоты. В этом случае от полученного значения отнимаются 2,5-4 см.

Также следует предусмотреть возможность монтажа козырька и отлива с наружной стороны для отвода дождевой воды. С учетом этого нижняя кромка пластикового окна должна быть выше внешнего края оконного проема.

Как правильно замерить окна | Строительный портал

Перед снятием размера окна необходимо узнать особенности его проема и конфигурацию. К замерам рекомендуется подходить очень тщательно, так как в панельных домах габариты оконных конструкций примерно одинаковые, а в кирпичных постройках — могут отличаться на несколько сантиметров. Мы предлагаем воспользоваться этой инструкцией, если вы сами захотите установить металлопластиковые окна. Также необходимо знать, как замерить окно пвх, чтобы приблизительно определить, сколько будут стоить окна.

Оглавление:

1. Правила замера окон
2. Замер окон в жилом доме с четвертью
3. Замер оконного проема в жилом доме без четверти
4. Замер окна по ширине
5. Замер окна по высоте
6. Советы при проектировании окна

Правила замера окон

Замер окна дома нужно производить с улицы и со стороны жилого помещения. Оба размера требуются для определения глубины оконного проема. Необходимо знать, что окно должно иметь не меньшие размеры, чем его наружная часть. А насколько больше, это нам и следует рассчитать.

Запомните, что проем может быть перекошен, особенно это заметно в панельных домах, поэтому нужно увеличивать размер конструкции на величину перекоса. После того, как вы определите габариты окна, следует их сравнить с внутренними размерами проема. Это позволит найти механические ошибки в расчетах, которые вы провели раньше, и после этого оценить, какой должна быть штукатурка, чтобы накладывать её на внутренние откосы.

Перед тем, как измерять размер окна, побеспокойтесь о наличии под рукой следующих инструментов и подготовьте: прибор для измерения, пассатижи, стамеску в затупленном виде (15-20 мм), строительный уровень, молоток небольших размеров, карандаш, линейку, резинку, бланк для записи результата. Обмер удобно производить с помощи рулетки или телескопической линейки. Точность замера должна быть 10 миллиметров.

Замер окон в жилом доме с четвертью

Оконные проемы в домах, которые имеют четверть, должны заходить снаружи за верхний и боковые откосы на 20-30 миллиметров. Следует учитывать это, если вы решили серьезно подойти к такому вопросу, как замер окна. Ширина окна  должна измеряться по наружным откосам, именно к ней прибавляется 40-60 миллиметров для захода окна с двух сторон в четверть или чуть меньше, если стена кривая.

После того, как измерили ширину между наружными откосами, полученный результат следует проверить, чтобы он не был больше расстояния между точками, в которых внутренние откосы примыкают к раме. Ширина оконной рамы не должна быть больше ширины внутреннего проема.

Если во время проверки ширина окна получилась большего размера, то необходимо обратиться к профессиональным замерщикам. Высотой окна называют расстояние от основания проема до верхнего откоса за вычетом 10-20 миллиметров, что припадает на зазор для монтажной пены, и плюс 20-30 миллиметров, что нужно для захода конструкции в верхнюю четверть.

Если вы планируете при установке окон использовать подставочный профиль, что является обязательным условием при обустройстве подоконника и отлива, то следует уменьшить высоту окна еще на 30 миллиметров (высота подставочного профиля). Теперь вы знаете, как правильно замерить пластиковое окно в постройке с четвертью!

С целью проверки правильности своей работы сверьте следующие размеры: высота оконной рамы без подстановочного профиля должна быть не больше расстояния от подоконника до верхнего откоса изнутри. Высота окна с подставочным профилем не должна превышать длины между нижним краем подоконника и верхним внутренним откосом.

Замер оконного проема в жилом доме без четверти

Снимите высоту и ширину оконного проема перед тем, как замерить пластиковое окно. При измерении ширины следует производить замер в верхней и нижней части проема, берите в последующих расчетах наименьшую величину. От ширины проема необходимо отнять 20-40 миллиметров (зазоры для пены с двух сторон), вот это и будем считать шириной пластикового окна.

Высоту измеряют с правой и левой стороны проема. От меньшего показателя отнимаем 20-40 миллиметров (зазоры для пены) и 30 миллиметров (высота подставочного профиля). Это и будет высота окна.

Замер окна по ширине

Для получения размера окна следует к ширине откоса снаружи прибавить 3-5 сантиметров (чуть меньше в ситуации искривления стены). Для точного замера окна нужно знать некоторые нюансы:

• окно должно быть такое же или чуть шире в месте, где рама касается откосов;
• конструкция должна иметь меньший размер, чем внутренний проем окна.

Чтобы не сделать ошибки при замере окон в нестандартных проемах, нужно обратиться к специалисту. Замерщик, который является профессионалом, может выявить на месте причины несовпадений.

Замер окна по высоте

Когда замерили окно по высоте, рекомендуется отнять 2 сантиметра от расстояния основания оконного проема до верхнего наружного откоса. Это необходимое расстояние в верхней части проема для монтажной пены.

Схема замера окна по высоте достаточно проста и понятна каждому застройщику. Чтобы конструкция зашла в верхнюю четверть, к данному размеру добавьте 1,5-2,5 сантиметра. При установке окна с подоконником и отливом нужно использовать подставочный профиль, и от полученного размера отнимите 3 сантиметра.

Советы при проектировании окна

Фактически оконный дизайн определяется цветом и конфигурацией существующего окна. Изделия должны быть, если это возможно, одинаковыми на фасаде здания. При проектировании конструкции нужно учесть некоторые практические рекомендации и технологические ограничения:
указанные размеры створки в каталоге оконной системы не должны быть больше максимальных;

• из-за ограниченных возможностей периметральной фурнитуры, ширина наклонно-поворотной створки не должна быть меньше 400 миллиметров;
• диаметр изгиба полукруглой арки должен достигать 520 миллиметров;
• габариты проёмов могут быть разными за счет обустройства пола и других факторов, поэтому обмер делается во время строительства и реконструкции здания, а все размеры согласуются с проектом.

Таким образом, вы узнали, как правильно замерять окна в жилых домах с четвертью и без четверти. Существует методика проведения расчетов по высоте и по ширине. Заранее подготовьте весь необходимый для работы инструмент, чтобы в процессе не прерываться! Так вы сможете определить стоимость будущей металлопластиковой конструкции.

Как правильно измерить окно для установки ПВХ

Как правильно измерить окно для установки ПВХ

Перед снятием размера окна необходимо узнать особенности его проема и конфигурацию. К замерам рекомендуется подходить очень тщательно, так как в панельных домах габариты оконных конструкций примерно одинаковые, а в кирпичных постройках – могут отличаться на несколько сантиметров. Мы предлагаем воспользоваться этой инструкцией, если вы сами захотите установить металлопластиковые окна. Также необходимо знать, как замерить окно пвх, чтобы приблизительно определить, сколько будут стоить окна.

Оглавление:

Правила замера окон

Замер окна дома нужно производить с улицы и со стороны жилого помещения. Оба размера требуются для определения глубины оконного проема. Необходимо знать, что окно должно иметь не меньшие размеры, чем его наружная часть. А насколько больше, это нам и следует рассчитать.

Запомните, что проем может быть перекошен, особенно это заметно в панельных домах, поэтому нужно увеличивать размер конструкции на величину перекоса. После того, как вы определите габариты окна, следует их сравнить с внутренними размерами проема. Это позволит найти механические ошибки в расчетах, которые вы провели раньше, и после этого оценить, какой должна быть штукатурка, чтобы накладывать её на внутренние откосы.

Перед тем, как измерять размер окна, побеспокойтесь о наличии под рукой следующих инструментов и подготовьте: прибор для измерения, пассатижи, стамеску в затупленном виде (15-20 мм), строительный уровень, молоток небольших размеров, карандаш, линейку, резинку, бланк для записи результата. Обмер удобно производить с помощи рулетки или телескопической линейки. Точность замера должна быть 10 миллиметров.

Замер окон в жилом доме с четвертью

Оконные проемы в домах, которые имеют четверть, должны заходить снаружи за верхний и боковые откосы на 20-30 миллиметров. Следует учитывать это, если вы решили серьезно подойти к такому вопросу, как замер окна. Ширина окна должна измеряться по наружным откосам, именно к ней прибавляется 40-60 миллиметров для захода окна с двух сторон в четверть или чуть меньше, если стена кривая.

После того, как измерили ширину между наружными откосами, полученный результат следует проверить, чтобы он не был больше расстояния между точками, в которых внутренние откосы примыкают к раме. Ширина оконной рамы не должна быть больше ширины внутреннего проема.

Если во время проверки ширина окна получилась большего размера, то необходимо обратиться к профессиональным замерщикам. Высотой окна называют расстояние от основания проема до верхнего откоса за вычетом 10-20 миллиметров, что припадает на зазор для монтажной пены, и плюс 20-30 миллиметров, что нужно для захода конструкции в верхнюю четверть.

Если вы планируете при установке окон использовать подставочный профиль, что является обязательным условием при обустройстве подоконника и отлива, то следует уменьшить высоту окна еще на 30 миллиметров (высота подставочного профиля). Теперь вы знаете, как правильно замерить пластиковое окно в постройке с четвертью!

С целью проверки правильности своей работы сверьте следующие размеры: высота оконной рамы без подстановочного профиля должна быть не больше расстояния от подоконника до верхнего откоса изнутри. Высота окна с подставочным профилем не должна превышать длины между нижним краем подоконника и верхним внутренним откосом.

Замер оконного проема в жилом доме без четверти

Снимите высоту и ширину оконного проема перед тем, как замерить пластиковое окно. При измерении ширины следует производить замер в верхней и нижней части проема, берите в последующих расчетах наименьшую величину. От ширины проема необходимо отнять 20-40 миллиметров (зазоры для пены с двух сторон), вот это и будем считать шириной пластикового окна.

Высоту измеряют с правой и левой стороны проема. От меньшего показателя отнимаем 20-40 миллиметров (зазоры для пены) и 30 миллиметров (высота подставочного профиля). Это и будет высота окна.

Замер окна по ширине

Для получения размера окна следует к ширине откоса снаружи прибавить 3-5 сантиметров (чуть меньше в ситуации искривления стены). Для точного замера окна нужно знать некоторые нюансы:

• окно должно быть такое же или чуть шире в месте, где рама касается откосов;
• конструкция должна иметь меньший размер, чем внутренний проем окна.

Чтобы не сделать ошибки при замере окон в нестандартных проемах, нужно обратиться к специалисту. Замерщик, который является профессионалом, может выявить на месте причины несовпадений.

Замер окна по высоте

Когда замерили окно по высоте, рекомендуется отнять 2 сантиметра от расстояния основания оконного проема до верхнего наружного откоса. Это необходимое расстояние в верхней части проема для монтажной пены.

Схема замера окна по высоте достаточно проста и понятна каждому застройщику. Чтобы конструкция зашла в верхнюю четверть, к данному размеру добавьте 1,5-2,5 сантиметра. При установке окна с подоконником и отливом нужно использовать подставочный профиль, и от полученного размера отнимите 3 сантиметра.

Советы при проектировании окна

Фактически оконный дизайн определяется цветом и конфигурацией существующего окна. Изделия должны быть, если это возможно, одинаковыми на фасаде здания. При проектировании конструкции нужно учесть некоторые практические рекомендации и технологические ограничения:
указанные размеры створки в каталоге оконной системы не должны быть больше максимальных;

• из-за ограниченных возможностей периметральной фурнитуры, ширина наклонно-поворотной створки не должна быть меньше 400 миллиметров;
• диаметр изгиба полукруглой арки должен достигать 520 миллиметров;
• габариты проёмов могут быть разными за счет обустройства пола и других факторов, поэтому обмер делается во время строительства и реконструкции здания, а все размеры согласуются с проектом.

Таким образом, вы узнали, как правильно замерять окна в жилых домах с четвертью и без четверти. Существует методика проведения расчетов по высоте и по ширине. Заранее подготовьте весь необходимый для работы инструмент, чтобы в процессе не прерываться! Так вы сможете определить стоимость будущей металлопластиковой конструкции.

Как замерить размеры проема при установке окна

Коровин Сергей Дмитриевич

Магистр архитектуры, закончил Самарский Государственный Архитектурно-Строительный Университет. 11 лет опыта в сфере проектирования и строительства.

Пластиковые окна давно и прочно вошли в современную жизнь. Их устанавливают в зданиях и строениях абсолютно любого назначения благодаря их многофункциональности и непревзойденным качествам по сравнению с традиционными конструкциями из дерева. Немаловажную роль играют размеры при установке окон. От правильно выполненных замеров, зависит качественная установка пластиковых окон.

Важность правильных замеров

Фирма-изготовитель обычно предлагает услуги своего замерщика. Эта услуга – бесплатная. Изготовление изделия происходит на основании замерочного листа, где замерщик указывает все необходимые параметры. Если при установке окна возникнут сложности с неправильно изготовленным изделием, ответственность понесет фирма-изготовитель.

Если заказчик сам предоставляет размеры, то на стадии подписания договора об оказании услуг по изготовлению и монтажу пластиковых окон, он расписывается в замерочном листе, который составляется менеджером на основании предоставленных размеров.

Своей подписью заказчик подтверждает правильность указанных в замерочном листе, с его слов, размеров, а значит, в случае если окно не подойдет при установке, ответственность понесет заказчик и все финансовые затраты за переделку изделия лягут на его плечи. Выполняя замеры самостоятельно, важно крайне ответственно подойти к этому делу.

Общие правила

Замеры оконных проемов выполняют с двух сторон: изнутри и снаружи помещения. Таким способом определяется первое важное значение – глубина оконного проема.

В панельных домах характерна ситуация, когда оконные проемы изначально, на стадии монтажа плит при возведении дома, были выполнены с существенными перекосами. Эти значения следует учитывать, осуществляя монтаж пластиковых окон, и на основании их увеличивать размеры изготавливаемого окна. Внутренние и наружные замеры следует сравнить и выяснить погрешность.

После установки окна для визуального исправления кривизны можно использовать откосы, которые предают оконному проему не только опрятный вид, но и не дают скапливаться конденсату из-за повышенной влажности, предотвращая тем самым образование плесени.

Для выявления возможных просчетов полезно произвести сравнение внутренних размеров проема с предполагаемыми габаритами нового окна. Погрешность при замерах не должна превышать десять миллиметров.

Окна с четвертями

При установке пластикового окна в кирпичном доме существуют свои нюансы. Для оконных проемов в кирпичных домах характерно наличие четвертей, которые представляют собой выступающие кирпичные фрагменты, препятствующие возможному выпадению оконных рам. По нормам четверть должна иметь размер в 6,5 см, но на практике этот размер может быть любым.

Поэтому крайне важно учесть эту особенность, чтобы при установке не возникли проблемы с установкой водоотлива. Для этого предусматривают расстояние от верхней границы нижней четверти до оконной рамы в 1,5 – 2 см. Оконная рама должна устанавливаться относительно верхних четвертей не выше, чем на 1,5 см, а относительно боковых – на 4-5 см.

При установке не должно быть касания рамы и существующего оконного проема. Размер зазора снизу должен составлять не менее 4 см, в верхней и боковой части – не менее 5 см. Это связано с тем, что устанавливаются пластиковые окна при помощи монтажной пены, обладающей свойством первичного и вторичного расширения.

Для того чтобы конструкцию не «повело» после вторичного увеличения пены в объеме, на стадии установки окна по периметру устанавливают распоры.

Если при установке окна предполагается устройство внешнего водоотлива и подоконника, то это влечет за собой необходимость установки подставочного профиля, к которому и будут монтироваться эти элементы. Поэтому высота окна должна быть уменьшена на значение высоты подставочного профиля, которая составляет 3 см.

Окна без четвертей

Решая вопрос, как замерить окно без четвертей, необходимо сделать несколько несложных действий. Ширина будущего окна вычисляется после замера его верхней и нижней части. При этом для расчета берется меньшая величина, от которой отнимают 4 см на размещение монтажных швов с обеих сторон – в итоге получается ширина будущего изделия.

При этом стоит учесть, что чем значительнее погрешность при измерении ширины в нескольких местах, тем большее количество сантиметров надо будет отнимать для определения окончательного размера.

Вычисление высоты оконного изделия происходит по тем же правилам, что и определение ширины, только в данном случае, от получившегося значения следует отнимать около 2,5 см для монтажного шва и 3 см, если будет устанавливаться подставочный профиль.

Для чего нужен подставочный профиль

Подставочный или подстановочный профиль – это элемент, который размещается в нижней части оконного изделия и имеет высоту 3 см. К подставочному профилю крепится наружный водоотлив, изготовленный из металла, окрашенного порошковой краской. Отлив препятствует скоплению атмосферных осадков и защищает от них монтажный шов.

С внутренней стороны помещения к подставочному профилю крепится подоконная доска из ПВХ, которая также скрывает монтажный шов и делает эстетичным внешний вид окна.

Важно знать, что при монтаже ПВХ подоконника значение его ширины будет больше стандартного деревянного на 5 см. По желанию заказчика подоконник может быть выполнен шириной до 70 см, но необходимо учитывать, чтобы под ним не проходила батарея отопления, так как широкий подоконник будет препятствовать правильной циркуляции теплого воздуха.

При расчете ширины подоконника учитывают его вылет, который не может быть меньше 1 см. Длина подоконника равна ширине проема с запуском на стену с двух сторон, который не должен быть менее 5 см.

Особенности замера балконного окна

Конструкцией, на которую предстоит осуществлять монтаж окна в данном случае, будет ограждение балкона, поэтому ширина окна будет равняться его длине. Так как совмещение боковых и передних частей конструкции будет осуществляться при помощи установки в необходимом месте углового профиля, то от длины ограждения следует отнять их ширину – это будет ширина нового окна.

Высота изделия составляет расстояние от верхней части ограждения до балконной плиты вышерасположенного этажа. От этого значения надо отнять 3 см для устройства монтажного шва.

Особенности замера оконных проемов в частных домах старой постройки

Перед тем как измерять оконный проем в старом частном доме, необходимо выявить реальные размеры этого проема. Для этого необходим демонтаж откосов. Зачастую под откосами скрываются значительные щели, заделанные при помощи цемента или утеплителя.

Во время демонтажа старой рамы вся эта дополнительная конструкция может разрушиться и окажется, что проем обладает, куда большими размерами, что будет только плюсом. Но, если замеры предварительно были сделаны по старым окнам, то придется все свободное пространство восстанавливать вместо того, чтобы использовать более широкие окна.

Советы при проектировании

Выбирая дизайн, следует определиться с его цветом, конфигурацией, наличием створок и желаемым механизмом открывания, наличием подоконника и отлива и обналички.

Что касается цветовой гаммы, то стандартный цвет окон ПВХ – белый, распространенными являются ламинированные профили под орех, махагон, вишню, дуб. Возможно выполнение и в других цветах, но из-за их неширокого применения стоимость таких окон значительно выше. Важно учитывать, что на фасаде здания все окна должны быть выполнены в одном стиле и цвете, иначе нарушится его архитектурный облик.

Конфигурация окна может быть разной: квадратной, прямоугольной, круглой, треугольной, многоугольной, арочной формы. Современные технологии производства пластиковых окон позволяют реализовывать любые дизайнерские замыслы. При этом диаметр арочной конструкции не должен быть меньше 50 см.

Пластиковое окно может быть глухим или иметь створки, которые располагаются вертикально или в виде фрамуги. Выбирая ширину створок, важно учитывать, что она может иметь предел по каталогу оконных систем. Так как периметральная фурнитура имеет ограничения, то поворотно-откидная створка не может быть выполнена шириной меньше 40 см.

Механизм открывания может быть поворотным, откидным или поворотно-откидным. При установке окон в панельных домах обналичка не устанавливается, а производится отделка откосов и монтаж водоотлива.

В частных домах при помощи обналички маскируют монтажный шов и защищают его от воздействия атмосферных осадков. Если установлен отлив, то обналичка монтируется по трем сторонам, если отлива нет, то по четырем.

Советы профессионалов

Если предстоит замена всех окон на фасаде, то измерить необходимо сразу все. Их высота может практически совпадать, а по ширине могут быть различия. Для изготовления надо брать наименьшее значение замеренного окна.

Для определения места для установки оконного блока должна быть известна толщина стены. От внутренней стороны конструкцию следует монтировать на глубину, равную 2/3 от ширины стены, при этом можно учесть ширину наружного утеплителя и установить его дальше.

Если к ширине проема прибавить 5 см на загиб и 4 см на выступ, то будет известно требуемое значение ширины водоотлива. Если стена обшивается, то эту толщину тоже надо учесть. Ширину откосов измеряют только после установки оконного блока.

Как вычислить размер окна ПВХ?

Вопрос, как замерять пластиковые окна, может стоять достаточно остро, особенно если вы планируете самостоятельно заменить конструкцию. Для этого можно нанять замерщика, но на самом деле провести процедуру измерения не так сложно. Для этого потребуется немного времени, терпения и элементарный инструмент, например, рулетка.

На что влияет точность замера?

Чем точнее удастся определить размер проема под пластиковое окно, тем проще будет установить конструкцию, будет меньше щелей и зазоров, которые в любом случае придется герметизировать. Отсутствие щелей обеспечит тепло в помещении, так как холодный воздух не сможет попасть с улицы через них.

При измерениях нужно учитывать, что новое окно может быть значительно шире старого деревянного. Его ширина зависит от количества стеклопакетов. Чем их больше, тем лучше конструкция изолирует холодных воздух.

С чего следует начинать?

Для того чтобы понять, как правильно снять размеры для пластиковых окон, можно не только прочитать статью, но и ознакомиться с различными видеоматериалами, где будет наглядно продемонстрированы все этапы работы. Начинать измерения следует с определения глубины оконного проема.

Если компания, в которой вы собираетесь заказывать окно, предоставляет услуги замерщика, стоит ими воспользоваться. Обычно услуга предоставляется бесплатно; это существенно облегчит вашу задачу, так как будет прислан опытный специалист. Кроме того, если сотрудник фирмы проведет неправильные измерения, и конструкция по размеру не подойдет, ответственность за это будете нести не вы, и компания будет обязана заменить окно уже за свой счет.

Если все же вы хотите знать, как рассчитать размер пластикового окна по проему, и сделать это самостоятельно, проводить измерения придется как с внешней, так и с внутренней стороны оконного проема, только таким образом вы сможете определить его глубину.

Прочитайте также как снять пластиковое окно наиболее легким способом? Иногда это приходится делать, например для ремонта.

Как измерить окно без четверти?

Четвертью называют выступ, который может находиться в оконном проеме с внешней стороны. Чаще всего он располагается с трех сторон: сверху и по бокам. Служит этот выступ для того, чтобы у оконной рамы не было возможности выпасть наружу.

Определение ширины окна без четверти. L – размер для коробки оконных блоков; А – размеры для просвета оконных проемов; E – размеры для монтажных зазоров; Р – высота для подставочного профиля;

Четверти есть не во всех домах: там, где их нет, замер произвести легко, достаточно измерить проем от стенки до стенки или сверху вниз, отняв от полученной цифры примерно пять сантиметров (они потребуются для монтажного шва). Зазор нужно оставлять с каждой стороны не менее 2 см, делать его больше 4 см не рекомендуется.

Обратите внимание, что зазор по высоте несколько меньше и оставляют обычно около 3 см на сторону. Например, если в доме оконный проем без четверти, то при его ширине в 120 см, а высоте в 140 см можно прийти к выводу, что окно нужно не 112х134 см при условии, что вы оставляете максимально допустимый монтажный зазор.

Определение высоты окна без четверти L, H – размер для коробки оконных блоков; А1 – размеры для просвета оконных проемов; E1 – размеры для монтажных зазоров; Р – высота для подставочного профиля; К – размер для нижнего монтажного зазора

Измерение окна с четвертью

В этом случае измерения займут немного больше времени, так как придется делать поправку на размер четвертей, производить измерения придется как с внешней, так и с внутренней стороны оконного проема. Удобнее всего начинать от боковых стен. Чтобы не запутаться, дайте измеряемым сторонам буквенное обозначение: например, расстояние А от четвертей боковых стен друг до друга. Стандартное окно должно заходить на 1,5-2 см за наружные откосы. Получив нужное расстояние, прибавите к нему 5 см на каждую сторону. Таким образом вы получите исходную ширину проема; обозначим ее Ш.

Замер ширины окна

После того как вы измерили внешнюю сторону, нужно перейти к замерам внутренней стороны оконного проема. Нужно узнать, чему равна ширина между внутренними откосами, обозначим ее буквой Б. Потребуется узнать ширину подоконника, если он есть (В) при правильном подсчете расстояние должно быть меньше В, но больше Б.

Высота измеряется особым образом, назовем ее Г. Потребуется произвести измерение от верхней четверти до нижней части оконного проема. От полученного результата нужно отнять около 2 см (это зазор для монтажной пены), затем потребуется прибавить замер четверти, чаще всего это 1.5-2,5 см, в противном случае профиль не войдет на свое место. В расчет нужно брать и подставочный профиль, а это еще минус три сантиметра.

Нужно знать, какое расстояние между верхней стеной и подоконником, толщину самого подоконника. Значение Д является контрольным. Будущее окно не может быть больше этого значения. Если данные не совпадают, измерения придется провести еще раз.

Замер высоты окна

Некоторые оконные проемы могут быть перекошены. Это частая проблема старых домов; в этом случае придется учитывать разницу, возможно заказывать конструкцию с таким же перекосом. Произвести такие измерения самостоятельно довольно сложно. Рекомендуется обратиться в специализированную компанию, специалист которой сможет произвести расчет без ошибок.

Как определить ширину?

Зная, как правильно замерять пластиковые окна, вы сможете подобрать раму, хорошо соответствующую размеру, что позволит без проблем ее установить; ширина оконного проема играет важную роль. Нежелательно ее изменять, так как это дополнительные затраты времени, сил и денег. Следите за тем, чтобы будущая оконная конструкция уперлась в откосы. Зазор в этом случае должен быть минимальным, отмеряется обычно от стенки до стенки. Проверить нужно, соответствует ли верхняя часть оконного проема нижней и ее середине. Вполне возможны перекосы и в этой плоскости, если они есть, оконный проем рекомендуется выровнять, для этого используется цементный раствор или другие строительные смеси.

Как правильно установить окна описано в нашей статье «Установка пластиковых окон по ГОСТу» .

Снятие замеров по высоте

Обычно такие измерения не вызывают сложности. Для того чтобы провести их, потребуется измерить расстояние от верхней части оконного проема до нижней плоскости и отнять около двух сантиметров: они нужны для монтажной пены и возможности выровнять конструкцию в нужной плоскости. Стоит обратить внимание, имеются ли на окне четверти. Если они есть, измерения проводят от верхней кромки четверти, а не от самого проема, иначе рама не войдет, и четверти придется сбивать, что делать не рекомендуется.

Как замерить окно для установки пластикового окна

Как правильно замерить проем под пластиковое окно своими руками

Замер пластикового окна напрямую зависит от размера проема, который вы сделаете в своем доме. Если размеры вашего проема нестандартные, и вы переживаете, что не сможете нормально вставить в него окно, не отчаивайтесь. Сейчас пластиковые окна делают по любым индивидуальным размерам и формам. Но если же у вас уже стоят окна из другого материала, который вы хотите заменить пластиком, замерив проем своими руками, тогда эта статья для вас.

Замер проема пластикового окна

Сначала мы расскажем, как произвести правильный замер проемов для пластиковых окон в проемах, которые имеют «четверть» (четверть – это выступ с наружных боков окна в полкирпича, к которому прилегает оконная рама), по ширине.

• Поскольку само окно заходит за четверть на 1,5-2,5 см с боковой стороны, нужно к внутреннему размеру окна прибавить 3-5 см – это будет правильный размер окна, которое вы будете покупать.
• Поясняя вышенаписанное: реальный размер окна будет чуть шире того, который вы замерите внутри (соприкасается с боковыми внутренними откосами).
• Ширина окна будет меньше ширины проема с подоконником.

Теперь меряем окно по высоте:

• Если мерить снаружи, то от высоты между наружным верхним откосом и основанием проема отнимается 2 см для монтажной пены.
• Далее к этому размеру прибавляется 1,5-2,5 см, чтобы окно могло зайти в верхнюю четверть.
• Если у вас будет окно с отливом и подоконником, то от полученного размера отнимите 3 см, потому что мы должны узнать именно размер окна.

При использовании подставочного профиля высота и ширина окна будут меньше на 3-8 см, которые уйдут на монтажную пену. Иногда бывает, что четверть больше 5 см. В этом случае применяется добавочный профиль, чтобы не оставлять много места монтажной пене.

Помните: высота пластикового окна должна быть меньше расстояния от верхнего внутреннего откоса до подоконника. Вместе с подставочным профилем высота окна должна быть меньше расстояния от верхнего внутреннего откоса до нижней стороны подоконника.

Если ваш проем не имеет четверти, то правильный замер пластикового окна будет следующим:

• Из ширины проема вычитается 3-8 см.
• Из высоты проема вычитается 5-6 см, 3 см из которых уйдут на подставочный профиль, остальные на монтажную пену.

В заключении обращаем ваше внимание на тот факт, что стены часто имеют искривления, которые нужно учитывать. Исходя из этого, окна нужно мерить по наименьшим сторонам (уширение стены всегда можно закрыть пеной). Если вы не планируете устанавливать пластиковые окна самостоятельно, то рекомендуем для точных замеров окна пригласить специалиста.

К измерению проема для установки окна нужно подходить очень ответственно. Ведь неправильно сделанный замер может привести к тому, что придется производить дополнительные дорогостоящие работы или переделывать изготовленное пластиковое окно. Большинство компаний, производящих окна, не рекомендуют производить замер самостоятельно. Они не несут ответственность за соответствие размеров изготовленного окна оконному проему, если замер производит заказчик, а не специалист компании. Но иногда возникает необходимость замерить оконный проем самостоятельно. В этом случае нужно точно следовать руководству по правильному замеру окон.

Замер пластиковых окон

Существует два вида оконных проемов: с четвертью и без четверти. Четверть – это выступ с боков и сверху оконного проема, предотвращающая выпадение окна наружу и защищающая от проникновения осадков и ветра внутрь помещения. Ширина четверти в панельном доме составляет 50 мм, в кирпичном – 65 мм, или ¼ кирпича.

Измерение окна происходит в 4 этапа:

• вычисление размеров проема окна
• измерение отлива
• замер подоконника
• определение размеров откосов

Как замерять пластиковые окна

Измерение оконного проема начинают с уличной стороны, затем переходят к внутренней. Для этого открывают окно и измеряют ширину проема между четвертями сверху и снизу. Эти данные могут отличаться. К наименьшему из полученных результатов добавьте 3–5 см, если дом панельный, и 4–6 см для здания из кирпича. Это значение и будет являться шириной окна. Чтобы проверить, правильно ли произведено измерение ширины окна, сравните полученный результат с шириной проема внутренней части окна и с расстоянием между местами касания откосов с оконной рамой. Оно должно находиться в промежутке между этими значениями. Для вычисления высоты окна нужно измерить расстояние от нижней части оконного проема до края верхней четверти. К этому значению нужно добавить 2–3 см для перекрывания четверти и вычесть 2 см на толщину монтажной пены. Если окно имеет отлив и подоконник, при его установке будет использован подставочный профиль. В этом случае значение высоты окна уменьшают еще на 3 см. Если измерение сделано правильно, то значение высоты будет практически равно расстоянию от конца верхней четверти до верхнего края отлива.

Если оконный проем не имеет четвертей, то при вычислении ширины окна от ширины проема отнимают 3–8 см для монтажного зазора. Высоту вычисляют, отнимая от высоты проема 5–6 см, из них 3 см – на подставочный профиль.

Длину и ширину отлива вычисляют следующим образом: к расстоянию между правой и левой четвертями добавляют 5 см. Это длина отлива. Чтобы вычислить его ширину, прибавляют 2 см к расстоянию от конца четвертей до окна.

Подоконник измеряют со стороны комнаты. Нужно учитывать, что новое пластиковое окно имеет толщину всего 5–6 см, тогда как окна, которые были установлены раньше более широкие. Поэтому для вычисления ширины подоконника вычитают из расстояния от внешней створки старого окна до края подоконника 5–6 см. Длина подоконника – это расстояние от края до края внутренней части оконного проема.

Ширину и длину откосов измеряют по внутренней части оконного проема.

Все значения нужно записать в миллиметрах.

Если вы строите деревянный бревенчатый дом, не забудьте учесть, что сруб будет «садиться» не менее двух лет. Если окна будут устанавливаться разу после сборки сруба, то при вычислении высоты окна из высоты проема нужно вычесть 10–15% на усадку и еще 5–6 см на монтаж. Ширина окна измеряется как описано выше. Если не учесть усадку сруба, то опустившиеся верхние венцы сруба могут поломать окно. Специалисты рекомендуют устанавливать окна в сруб только после его усадки. Способ установки окон в рубленном доме отличается от обычного, т. к. не должно быть жесткого крепления окна к бревнам, во избежание поломки окна или «зависания» верхних венцов. Используется обсадная коробка, которая крепится к бруску, вставленному в вертикальный паз, пропиленный в торцах бревен проема окна. В этом случае венцы могут двигаться вниз по бруску, не ломая окна и не зависая.

Если есть возможность, стоит доверить замер окон сотруднику организации, которая будет производить и устанавливать окна. В этом случае можно быть уверенным в правильности замера. Кроме того, компания будет нести ответственность за изготовление и установку окон. Если же замер сделан самостоятельно, то ответственность будете нести вы сами.

Автор: ripper1983 Рубрика: Окна и двери Комментариев нет

Как правильно замерить пластиковое окно

Приветствую вас, мои братья и сестры — рукожопы!

В прошлой страничке моего блога мы досконально рассмотрели процесс установки металлопластикового окна своими руками. Прочитав ее вы наверняка стали мастерами 80 уровня по монтажу окон и можете произвести установку лишь одной силой мысли и это хорошо! Но еще одним немаловажным аспектом при установке окон является их правильный замер, дабы по приезду на место ваши окошки четко подошли под размер вашего оконного проема.

Сейчас кто-то начнет тыкать мне пальцем в глаз — нафиг это нужно, если при покупке окон приедет замерщик и все профессионально измерит. Это действительно так, но у многие из нас, у кого руки растут из одного места, а также по совместительству пытливые умы — пытаются сделать ремонт своими руками, и я пытаюсь донести до вас, мои жопоруки, что многие виды строительных работ можно сделать самим и не только получить бесценный опыт, но и неплохо сэкономить!

Читайте статью, чтобы узнать как правильно замерить пластиковое окно.

Виды оконных проемов

Оконные проемы бывают с четвертью и без. И каждый из них имеет свои нюансы по замерам.

Замер окон без четверти

Итак, определились с типом оконного проема — для начала произведем замер окна без четверти. Для начала замеряем ширину и при этом вычитаем от полученного результата 6 см.

Для чего это делается — с каждой стороны остается по 2-3 см под монтажную пену.

Измеряем высоту проема.

Также как и с шириной вычитаем из полученного результата прядка 6 см. 3 см отдается под подставочный профиль, непосредственно на котором будет стоять окно и 3 см на монтажную пену.

Д рузья — рукожопы дам вам маленький совет. Замеры ширины и высоты делайте в трех точках проема — лево, право, середина. Делается это для того, чтобы определить минимальный размер, от которого и будет отниматься расстояние, необходимое под монтажную пену.

Замер окна с четвертью

Друзья, согласно ГОСТу при монтаже и замере окон с четвертью окна должны заходить на 30 — 60 мм за четверть, поэтому при расчете ширины окна вы должны рассчитать ее так, чтобы окно было больше четверти, но меньше стен.

Замеряем высоту окна с четвертью. Делается это так. Сначала измерьте расстояние от низа оконного проема до четверти и прибавьте к нему 2 см для того, чтобы окно зашло за четверть. Если вы заказываете окна с подоконником и отливом, то вам стоит учитывать тот факт, что у них имеется подставочный профиль, ширина которого 30 мм.

После всех расчетов необходимо отнять от 30 до 60 мм для монтажной пены и в принципе расчет можно считать оконченным.

Для того, чтобы замерить ширину окна с четвертью необходимо к внешнему размеру между четвертями добавить 40 — 60мм для ого, чтобы окно зашло за четверть. При замере также нужно учесть, что потребуется расстояние под монтажную пену.

Друзья, не следует слишком глубоко утапливать окно в четверть, так как это может испортить эстетику окна и к тому же затруднит последующий монтаж москитной сетки.

Мы рассмотрели с вами замер окон с четвертью и без таковой. Необходимо понимать, что все эти работы проводятся в теплое время и подразумевают под собой уже выполненный демонтаж старых окон, но если нет возможности, то замер окна можно провести и при наличии старого окна. Здесь все просто — за исходный размер вы берете наружные размеры оконной рамы.

Как сделать замер окна — видео

Здесь все элементарно — замеряете необходимую длину подоконника и прибавляете к ней 10 см для того, чтобы подоконник утапливался в стену с двух сторон. Ширину подоконника меряют с учетом ширины вашей стены, простите за тафталогию. Подоконник должен немного выступать. Здесь не буду давать каких — то определенных советов, поскольку этот параметр может варьироваться и высчитывается индивидуально. Допустим лично у меня в одной комнате нормальный подоконник с выступом в 3 см, а в другой спальне практически без выступа, так как он упирается в металлическую трубу отопления.

Несколько практических советов

Друзья — рукожопы мы рассмотрели с вами замеры окон как с четвертью, так и без. В принципе здесь нет ничего сложного и всю работу можно проделать самому, но если у вас трясутся руки и глаза бояться — тогда вам на помощь придут квалифицированные трудяги. Кстати, вы можете заказать только замер окон, а работу по установке сделать самостоятельно — здесь решать вам и только вам!

Если вы прочитали всю статью до конца, то вам наверняка уже стал понятен принцип замера, но есть еще несколько нюансов, которым я хотел бы уделить внимание.

Друзья, даже если вам предстоит вставить десять окон — измеряйте каждое отдельно, не стоит брать средние величины. Особенно это касается частных домов, где перепад между соседними окнами может доходит до 20 см.

Уделяйте внимание всем мелочам — если у вас отопление из полипропилена и зашито в стены, то это хорошо, а если как у меня сварено из труб 100, то необходимо смотреть, чтобы они не мешали монтажу подоконников, также необходимо смотреть перемычки — будет ли возможность из убрать или придется под них подстраиваться, чтобы окно нормально открывалось.

Напоминаю, что все размеры или лучше сказать допуски и посадки могут существенно отличаться от ваших, так как у каждого из вас своя ситуация, свои проемы — бетон, кирпич, шлакоблок, саман и т.д.

Также перед началом замеров вам необходимо четко определиться с типом окон, которые вы будете вставлять. Типы оконных профилей — 3, 4. 5 камерные. Типы стеклопакетов — 1, 2, 3 камерные. Все эти характеристики влияют на толщину окна, что немаловажно при правильном замере окон.

Как правильно сделать замер окна?

Почему замер лучше доверить профессионалам

Многие заказчики окон считают эту процедуру простым делом, с которым в состоянии справиться своими силами. Неискушенным владельцам недвижимости кажется, что достаточно быть предельно внимательным, знать, как замерить окно, и все будет хорошо. Это ошибочное мнение. Существует достаточно много нюансов, о которых человек без практического опыта не имеет понятия. В конечном итоге замер вроде выполнен по всем пунктам правильно, но он не совсем верный.

Например, в домах старой постройки между оконными рамами и стенами может оказаться достаточно большое расстояние, которое заполнено деревянными брусками-подложками, войлоком и строительным мусором, а затем оштукатурено. Неспециалисты в половине подобных ситуаций ограничиваются замером старой рамы, в то время, когда нужно добраться до самой стены. Кроме того, в процессе снятия габаритов выявляются возможные перекосы оконных проемов и определяется оптимальный тип крепежных элементов. Все эти факты говорят в пользу того, что замер лучше доверить компетентным профессионалам.

Важно! Сегодня абсолютное большинство солидных компаний не взимает плату за замер, если клиент заказывает окна. Так что серьезно настроенный заказчик абсолютно ничего не экономит при самостоятельном определении габаритов проемов, и процедура замера своими силами теряет всякий смысл.

Алгоритм проведения замера прямоугольного оконного проема

Информация о последовательности выполнения замера нужна даже в том случае, когда эта процедура доверена мастерам. Эти знания помогут не только эффективно проконтролировать действия специалиста, но и выявить степень его компетентности. Опытные работники, замеряя проем под окно, обычно выполняют следующий перечень действий:

1. Измеряется фактическая высота проема – H, затем определяется габаритная высота окна – H(пр), для чего от фактического показателя отнимается 40-60 мм для верхних и нижних зазоров.
2. По тому же принципу определяется фактическая ширина проема L и габаритная ширина окна – L(пр). В этом случае от полученного в начале результата требуется отнять все те же 40-60 мм на монтажные зазоры. Такие допуски регламентированы ГОСТ 30971-02.

Назначение положения монтажной плоскости после измерения толщины наружных стен – G. При выполнении этой процедуры следует ориентироваться на тот факт, что выдвинутое в сторону улицы окно имеет лучшую звукоизоляцию, а тепло сохраняет хуже. При смещении в сторону внутренних помещений этой свойство меняется наоборот. Для однослойных стен монтажную плоскость определяют обычно на расстоянии 2/3 от внутренней вертикальной плоскости.

Вычисление длины наружного отлива – L(н/о). Этот габарит складывается из фактической ширины окна, к которой прибавляется 50 мм на загиб «лотка»: L(н/о)=L+50 мм. Если отлив планируется устанавливать с заглушками, то, наоборот, от фактической ширины требуется отнять 20 мм: L(н/о)=L-20 мм.

Чтобы в дальнейшем была гарантирована успешная установка окна, проем в обязательном порядке необходимо проверить на перекос. Если высота проема (справа, слева и посередине) и его ширина (внизу, в центре и вверху) имеют незначительную разницу, и величина диагоналей не имеет существенных расхождений, значит, все в порядке. При серьезном расхождении размеров требуется с помощью отвеса, уровня и рулетки «вписать» правильный прямоугольник в кривой проем.

Замер проема у окон с четвертью

Рекомендованный алгоритм действий по замеру окон актуален только для простых конструкций прямоугольной формы. Для измерения окон с более сложной геометрией разработаны другие методики.

Последствия неправильного измерения оконных проемов

Вариантов последствий неправильного определения размеров всего два – окно оказывается или больше, или меньше проема. Можно добавить еще и третий – рама входит «со скрипом», что тоже очень плохо. Ведь в таком случае даже незначительное проседание фундамента гарантированно спровоцирует деформацию профильной конструкции, в результате которой можно ожидать следующих неприятностей:

• разгерметизации окна в зоне створки или по периметру рамы;
• появления трещин на стеклопакетах – эта ситуация типична для сильных перекосов;
• некорректного открытия створок, которые цепляются за раму.

Что касается вариантов, когда размеры оконных проемов неправильно сняты с ощутимой разницей габаритов, то лучшей считают ситуацию, когда рама меньше. В этом случае все надежды связывают с возможностью заложить проем. Однако такая адаптация также грозит неприятностями:

• в зимнее время окно может начать промерзать;
• по периметру рамы, стеклопакетов и на откосах возможно появление конденсата;
• существует высокая вероятность появления трещин вокруг окна, что в конечном итоге приводит к разгерметизации.

Иногда, если размеры проема меньше габаритов окна, может поступить предложение стесать стены. Ни в коем случае нельзя на это соглашаться, так как это нарушение несущих конструкций со всеми вытекающими последствиями. Причем даже при успешном расширении проема без создания аварийных ситуаций нет никакой гарантии нормальной эксплуатации окна. Обычно в таких случаях рама входит впритирку, а связанные с этой ситуацией риски только что были перечислены.

Установка окна в проем без четверти

Часто так бывает, что нужно заменить одно окно в доме на пластиковое. При этом, остальные окна уже заменены полностью или частично. В таком случае важно поставить окно такое же, как и все остальные, и сделать это с теми же особенностями монтажа, чтобы новое окно не выбивалось из общего вида остальных окон.

Если вы хотите сделать замену окна качественно, обращайтесь в проверенные компании, например, в компанию «Майские Окна».

Далее мы рассмотрим поэтапно замену окна в кирпичном доме в Белгороде.

Первым делом нужно произвести правильный замер, с учетом особенностей уже установленных окон.

В данном случае, в доме установлены окна профиль КВЕ 70 мм 5-камерный, белый, с белой раскладкой 18 мм.

Дом облицован кирпичом. Четверть отсутствует.

При этом, монтажный шов закрыт пластиковым нащельником.

Также нужно обратить внимание, что все окна приподняты от основания на несколько сантиметров.

Вот как выглядит старое окно:

Перед установкой еще раз проверям размеры нового изделия и проема. Если все хорошо, можно делать демонтаж. Перед демонтажом нужно убрать мебель, которая будет мешать работе, накрыть пол и батарею отопления.

Далее делаем демонтаж старого окна. Снимаем створки, затем распиливаем старую раму и вынимаем ее, убираем весь мусор из проема. Так как все пластиковые окна, которые уже установлены, приподняты от основания проема, то цементную кладку не трогаем.

Далее подготавливаем новое окно к установке. Снимаем створку с петель. На раму ставим специальные крепежные пластины и снимаем защитную пленку снаружи.

Ставим раму в проем. Выравниваем по вылету, как и было установлено старое окно. Раму выставляем по уровню с помощью пластиковых подкладок и древесины твердых пород, например дуб, как в данном случае. Закрепляем в проеме с помощью дюбель-гвоздей, на каждую пластину применяем по два дюбель-гвоздя. Это важно, так как рама должна быть жестко закреплена, чтобы противостоять ветровым нагрузкам.

Закрываем снаружи монтажный шов специальным пластиковым нащельником.

Также закрываем нижний пенный шов, чтобы исключить продувание под окном. Для этого наклеиваем специальную ленту (герлента).

Теперь нужно вырезать и установить отлив, а также заглушки на сливные отверстия.

Готовим окно к запениванию. Одеваем створку на петли, проверям открывание, при необходимости регулируем предварительно. Далее нужно расклинить створку в раме, чтобы раму не сдавило при запенивании. Перед запенкой нужно смочить оконный проем водой, для лучшей адгезии пены.

Запениваем проем. Вырезаем подоконник. Выставляем его по уровню. Перед запенкой подоконника необходимо подготовить грузы, чтобы его не выдавило пеной.

Далее нужно дать пене застыть несколько часов. Тем временем можно убрать лишний инструмент и подготовиться к отделке откосов.

Перед установкой откосов, снимаем защитную ленту изнутри окна, ставим ручку, одеваем защитные колпачки на петли.

Шпатлюем снизу подоконника, если старая штукатурка отошла от стены при демонтаже окна.

Далее делаем откосы из ПВХ панели.

Вот так выглядит окно снаружи:

Если хотите заказать замену окон в Белгороде, с учетом всех Ваших пожеланий, чтобы при этом качественно были выполнены все этапы работы,звоните в компанию «Майские Окна»!

Отраслевая энциклопедия. Окна, двери, мебель

Рис1. Определение ширины оконного блока в проемах с четвертью

При проведении измерений замерщик обязан выполнить следующие основные замеры.

Определение высоты оконного блока в проемах с нижней четвертью.

L, Н — размеры коробки оконного блока;

A, A1 — размеры просвета оконного проёма;

B, В1, В2 — внутренние размеры оконного проёма;

C, С1 — величина захода за четверть оконной коробки;

D, Dв — размеры четвертей оконного проёма;

E, Ен, Ев — размеры монтажных зазоров;

F, F1 — размеры видимых наружных частей оконной коробки;

Р — размер высоты подставочного профиля;

К — размер дополнительного нижнего монтажного зазора.

• Рис 2. Определение высоты оконного блока в проемах с нижней четвертью.

• Рис 3. Определение высоты оконного блока в проемах без нижней четверти.

Замеры проводятся в разных местах проема. Из полученных результатов по одной и той же позиции в листе замеров указывается наименьшее значение.
При проведении измерений оконного проема необходимо произвести замеры отклонений как вертикальной и горизонтальной частей стены, так и фронтальной плоскости оконного проема, с учётом рекомендаций:

Рис4. Отклонения проемов с четвертью:
а — по вертикали;
б — по горизонтали;
в — по фронтальной плоскости

Последовательность действий при замере

Измерить размер A по ширине проема. Измерения проводятся в нижней, верхней и средней зонах проема, принимается наименьшее значение (рис. 1).

Измерить размер А1 по высоте проема. Измерения проводятся в правой, левой и центральной частях проема. Измерение проводится от верхней четверти до ниж¬ней точки (достаточно часто это изгиб отлива), принимается наименьшее значение (рис. 2, 3).

Измерить размер В по ширине проема и В1, по высоте проема (рис. 2 для оконных блоков с нижней четвертью) или В2 (рис. 3 для оконных блоков без нижней четверти).

По возможности при помощи щупа провести несколько контрольных замеров четвертей.

Размер боковой четверти определяется:

D = (B- A)/2.

Наиболее сложным является определение размеров верхней и нижней четверти (если она есть), поскольку они зависят от конструктивных особенностей оконного проема. Размер верхней четверти не обязательно равен размеру боковой четверти. Определение размеров нижней четверти, особенно в зданиях старой застройки, наиболее трудно из-за особенностей различных конструкций оконных блоков с раздельными створками, размер нижней четверти может доходить до 200 мм и более

Как правило, величина четверти для домов современной постройки составляет 50-70 мм. Если размер четверти превышает 90 мм, то следует предусмотреть или применение расширительных профилей, или материалы для уменьшения монтажного зазора (например, опорные колодки ПВХ).

Ширина оконного блока (рис. 2) определяется:

L = В + 2C,
где С — величина захода за четверть оконной коробки, зависящая от многих факторов:

C-S-F,
где S — высота профиля, a F — видимая часть профиля.

При определении величины С учитывают размеры монтажных зазоров Е. По ГОСТ 30971 для ПВХ оконных блоков размеры монтажных зазоров приведены на рис 5.

• Рис 5. Размеры монтажных зазоров для оконных блоков из ПВХ профиля белого цвета при размере стороны до 2000мм.

• Рис 6. Размеры монтажных зазоров для оконных блоков из ПВХ профиля белого цвета при размере стороны от 2000мм до 3500 мм, а также из профилей других цветов при размере стороны до 2000мм.

Величину F (видимые наружные размеры оконной коробки) следует выбирать исходя из сохранения архитектурного рисунка оконного блока на фасаде и, желательно, согласовать с заказчиком, но не следует принимать величину С менее 15 мм. При установке на оконный блок некоторых типов москитных сеток величину F следует выбирать в соответствии с определенными требованиями (рис. 4). Достаточно часто величину С принимают равной половине высоты профиля

Определение высоты оконного блока:

Проём с нижней четвертью с использованием подставочного профиля (рис. 2)

H = (A₁ + С₁) — Р — К

Размер дополнительного нижнего монтажного зазора К — от 0 до 10 мм, в зависимости от типа проема, особенностей конструкции и схемы монтажа.

Проем с нижней четвертью без подставочного профиля (рис. 2):

H = (A₁ + С₁) — К

Размер К — от 0 до 10 мм, в зависимости от типа проема, особенностей конструкции и схемы монтажа.
Проем без нижней четверти с использованием подставочного профиля (рис. 3):

H = (A₁ + С₁) — Р — К

Размер нижнего монтажного зазора К в этом случае составляет от 12 до 45 мм, в зависимости от особенностей и размеров конструкции и схемы монтажа. Нижний монтажный зазор служит для установки опорных (несущих) колодок и, чем больше габаритные размеры изделия, тем больше должен быть нижний монтажный зазор К.

Проём без нижней четверти, без подставочного профиля (рис. 3):

H = (A₁ + С₁) — К

Размер нижнего монтажного зазора К в этом случае — от 12 до 45 мм, в зависимости от особенностей конструкции и схемы монтажа.

Следует провести проверочные расчеты размеров оконных блоков (по внутренним обмерам):

ширина оконного блока

L = B — 2E

высота оконного блока в проемах с нижней четвертью:

Н = В₁ — Е_в — Е_н — Р — К

высота оконного блока в проемах без нижней четверти:

Н = В₁ — Е_в — Р — К ^[1]

Примечание

1. ↑ Шленов Н.Г. Железкин В.Г. «Руководство по замерам проемов для установки деревянных светопрозрачных конструкций»

Результаты обычных и проверочных расчетов должны совпадать.

Вклад участника

Смирнова Дана

Что такое оконная четверть. Установка окна в проем без четверти

Часто так бывает, что нужно заменить одно окно в доме на пластиковое. При этом, остальные окна уже заменены полностью или частично. В таком случае важно поставить окно такое же, как и все остальные, и сделать это с теми же особенностями монтажа, чтобы новое окно не выбивалось из общего вида остальных окон.

Если вы хотите сделать замену окна качественно, обращайтесь в проверенные компании, например, в компанию «Майские Окна».

Заметили ли вы челюсти у основания кирпичных стен? Во-вторых, дома сделаны из дерева; древесина сжимается, когда она сохнет. Из-за гравитации все, что связано с деревянным каркасом дома, будет двигаться в нисходящем направлении. В зависимости от вида древесины, используемой для грубой обработки, усадка может достигать трех восьмых дюймов по вертикали.

Для дома второго этажа, который соответствует верхним окнам, составляет три четверти дюйма. Кирпичный шпон не сжимается и не прикрепляется к деревянной раме, за исключением кирпичных стяжек, которые несколько гибки по вертикали. Поэтому кирпич должен считаться неподвижным объектом. Поскольку вес дома заставляет окно вниз, сжимая окно против неподвижного кирпича, внешняя часть подоконника будет кланяться. Если у вас окна с двойной подвеской, поклоны оставляют зазор по обе стороны нижней створки, где погода может проникать в дом.

Первым делом нужно произвести правильный замер, с учетом особенностей уже установленных окон.

В данном случае, в доме установлены окна профиль КВЕ 70 мм 5-камерный, белый, с белой раскладкой 18 мм.

Дом облицован кирпичом. Четверть отсутствует.

При этом, монтажный шов закрыт пластиковым нащельником.

Также нужно обратить внимание, что все окна приподняты от основания на несколько сантиметров.

Если у вас есть окна створки, которые открыты, давление на пологой пороге сделает окно неработоспособным. Иногда вы можете заставить окно открыться, но у вас возникнут проблемы с его закрытием. Для второй линии защиты кирпичные подоконники дома не встают и под окном обрамляют, как вы думали.

Трюк заключается в том, чтобы заставить его выглядеть так. Кирпичные подоконники были отрезаны так, чтобы они соответствовали даже передней части окна, где затем использовалось уплотнение для предотвращения погодных условий. Когда этот дом начнет сокращаться, окно будет скользить вниз позади кирпичного подоконника, и владельцу будет оставлено сохранить уплотнение.

Вот как выглядит старое окно:

Перед установкой еще раз проверям размеры нового изделия и проема. Если все хорошо, можно делать демонтаж. Перед демонтажом нужно убрать мебель, которая будет мешать работе, накрыть пол и батарею отопления.

Далее делаем демонтаж старого окна. Снимаем створки, затем распиливаем старую раму и вынимаем ее, убираем весь мусор из проема. Так как все пластиковые окна, которые уже установлены, приподняты от основания проема, то цементную кладку не трогаем.

Вы правы, однако, что некоторые кирпичные слои делают кирпич уютным на подоконнике и не планируют заранее для усадки и движения. Три четверти всех краж со взломом проходят через окна! Можете ли вы представить себе, как легко открыть окно с помощью отвертки или какого-нибудь другого инструмента? Да правильно прочитал — без помощи. Конечно, это не работает для всех окон, но посмотрите на следующие два видео.

Это должно убедить всех, что безопасность их собственных четырех стен автоматически не предоставляется! Кстати, при защите окон между системами резервного копирования существует следующая разница. Продукты, которые контролируют защиту обеих сторон окна Продукты, которые индивидуально контролируют защиту обеих сторон окна. Для защиты окна от взлома оптимальны три точки сохранения за окно. Возможность нарушителя, как вы можете видеть на видео, не имеет шанса сломать окно. Эксперт рекомендует для больших окон, один резерв на метр работает.

Ставим раму в проем. Выравниваем по вылету, как и было установлено старое окно. Раму выставляем по уровню с помощью пластиковых подкладок и древесины твердых пород, например дуб, как в данном случае. Закрепляем в проеме с помощью дюбель-гвоздей, на каждую пластину применяем по два дюбель-гвоздя. Это важно, так как рама должна быть жестко закреплена, чтобы противостоять ветровым нагрузкам.

Ваше окно может быть настолько безопасным

Поэтому убедитесь, что ваши новые окна и двери соответствуют этому стандарту. Здесь рама, фитинг и оконное стекло спроектированы так, что нет слабой точки. Эти окна имеют следующие функции безопасности. Фитинги для грибов с антибликовым покрытием обычно закрываются ручкой окна. . Здесь сопротивление стекла стекла проверяется против каменных бросков. Стекло зажимается горизонтально. Затем стальной шар размером около 4 кг падает с определенных высот на остекление. Когда стекло останавливается, ему назначаются следующие классы.

Закрываем снаружи монтажный шов специальным пластиковым нащельником.

Также закрываем нижний пенный шов, чтобы исключить продувание под окном. Для этого наклеиваем специальную ленту (герлента).

Стекло покрывает большую часть цены окна, особенно когда защита от взлома и теплоизоляция объединены. Большинство взломщиков пытаются не сломать стекло, а попытаться использовать уязвимости в фрейме. Вот особенности этой более дешевой альтернативы. Фурнитура с грибной запираемой дверцей. . Элементы этого типа обеспечивают базовую защиту от попыток взлома и должны использоваться только там, где прямой доступ невозможен.

Как насчет непроверенных окон

Обратите внимание: для легкодоступных окон и дверей на первом этаже этого класса сопротивления недостаточно! Какой класс сопротивления подходит вам? Спросите своего специалиста или полицейский консультационный центр! Обратите внимание, однако, что окна, если они не отмечены, не гарантируют стандартизованную защиту от взлома.

Теперь нужно вырезать и установить отлив, а также заглушки на сливные отверстия.

Готовим окно к запениванию. Одеваем створку на петли, проверям открывание, при необходимости регулируем предварительно. Далее нужно расклинить створку в раме, чтобы раму не сдавило при запенивании. Перед запенкой нужно смочить оконный проем водой, для лучшей адгезии пены.

Датчики осколки стекла имеют смысл в одном остеклении. Взломам вряд ли ударить двойное остекление или сильно сократить его, потому что он слишком громкий или слишком сложный. Кроме того, в этом случае существует высокий риск получения травмы для взломщика.

Магнитные контактные датчики — контролируют открытие окон

Вместо этого имеет смысл контролировать нежелательное открытие окон и дверей. Это работает с магнитными контактными переключателями. Вы видели, как быстро профессионалы могут открывать окна и двери. Поэтому безопасные окна и двери являются важной составляющей вашего дома или квартиры.

Запениваем проем. Вырезаем подоконник. Выставляем его по уровню. Перед запенкой подоконника необходимо подготовить грузы, чтобы его не выдавило пеной.

Перед установкой откосов, снимаем защитную ленту изнутри окна, ставим ручку, одеваем защитные колпачки на петли.

Если вы дополнительно оснастите свои окна магнитными контактными датчиками, вам будет сообщено о возможном открытии окон. Можно открыть даже хорошо защищенные окна. Тем не менее, ваша система сигнализации затем гарантирует, что приходит помощь, или срабатывающий сигнал тревоги, в конце концов, изгоняет грабителя!

Магнитные контактные датчики представляют собой небольшие магнитные переключатели, которые устанавливаются на внутренней стороне окна, как правило, на дне. Одна половина — у окна, другая — с рамкой. Пока эти два обращены друг к другу, тревога не будет срабатывать. Однако, если окно открывается, когда система сигнализации активирована, и обе части больше не обращены друг к другу, сигнализация отключается!

Шпатлюем снизу подоконника, если старая штукатурка отошла от стены при демонтаже окна.

Вот так выглядит окно снаружи:

Если хотите заказать замену окон в Белгороде, с учетом всех Ваших пожеланий, чтобы при этом качественно были выполнены все этапы работы,звоните в компанию «Майские Окна»!

Ослепляют ли эффективную защиту?

Наклонное окно не будет запускать сигнал тревоги напрямую. Летом, например, ваше наклонное окно по-прежнему защищено от несанкционированного открытия ночью. Также следующее видео. Стандартные рольставни не имеют защиты от взлома, но в первую очередь предназначены для защиты от солнца и затемнения. Их можно вытащить извне без особых проблем.

Тем не менее, можно модифицировать защиту от взлома. Это предотвращает толкание жалюзи вручную. Любой, кто хочет построить новую или заменить свои жалюзи, может приобрести защиту от отжима непосредственно в сочетании с новым затвором. Тем не менее, снова примечание о том, что большинство краж со взломом происходит в тот день, когда блайнды обычно не закрываются. Таким образом, по-прежнему необходимо защищать окна от взлома!

Из статьи Вы узнаете:

Как остеклить балкон или лоджию? Этот вопрос рано или поздно встает перед каждым счастливым обладателем собственной жилплощади. На самом деле процесс несложный, просто требует определенных знаний, точности в расчетах и аккуратности.

Что такое окно с четвертью? Приступая к остеклению, следует понимать, что в большинстве квартир застройщик по умолчанию ставит типовые оконные проемы, более или менее стандартных форм. В связи с этим и способы остекления не слишком отличаются друг от друга, что существенно упрощает задачу.

Как часто, общая концепция имеет решающее значение для обеспечения того, чтобы ваш дом, квартира или компания были хорошо защищены! Сад Гугенота с общественным павильоном. Наш общественный сад на улице Гутенбергштрассе. Во дворе нашего общинного центра в голландском квартале мы создали сад Гугенота, который часто открыт для публики.

Есть много ссылок на богатую садовую традицию Гугенота в Бранденбурге, сделанные без сада, поэтому станут ботаническим садом. Также для нашего мирового магазина сад Гугенот — это обогащение. Ина Хольц координирует дизайн сада и координирует общинную группу, посвященную развитию сада. Эта группа также открыта для людей вне сообщества.

Иногда, правда, на балконе или лоджии присутствует четверть окна, однако это не должно вас пугать. Монтаж такого окошка ничем не отличается от установки обычного. Немного подробнее о том, что такое четверть окна и зачем она используется.

Оконной четвертью называется выступ в стене по периметру оконного проема. В советское время при кладке кирпича такое окно было обязательным элементом. Его главные функции – профилактика выпадения окна и утепление. Высота выступа небольшая: всего 5-6 см. Балконный блок заходит в него на 2-3 см, а шов закрывается монтажной пеной. Выступ хорошо маскирует пену и защищает ее от негативного воздействия окружающей среды. Таким образом, обеспечивается не только более надежная защита от сквозняков, но и эстетическая составляющая.

Для сохранения памятников подготовлен проект, который дает представление о проекте. Здесь вы можете найти дополнительную информацию о проекте, чтобы было ясно, как все сложилось. Французская реформатская церковь растет и нуждается в большем приходском зале, который также является сакральным. Для этой цели существующий сарай в саду готовят в качестве павильона для размещения как необходимой прихожей, так и садовой утвари. Общественный зал должен использоваться как павильон в сад.

Неразвитая внутренняя часть двора рекультивируется как сад Гугенота. Вместе с павильоном создается область высокого качества жизни, как для сообщества, так и для общественных мероприятий. Сад свяжет инкультурацию аутсайдеров и терпимость к инакомыслящим, также обращаясь к иммиграции в гугенот и связанным с этим важным импульсам для садовой культуры нашего региона.

Читайте также: Монтаж окон зимой. Преимущества и недостатки

Грамотный замер окна

Важный момент в процессе остекления – замер окна. Необходимо провести его правильно, иначе купленное окно попросту не подойдет. Итак, вначале снимают горизонтальные мерки в самом узком месте проема и прибавляют 3 см (по 1,5 см оставляют на боковые окна). Получившееся значение показывает ширину окна. Вертикальное измерение происходит от нижней точки до верхней четверти проема. Затем измеряют подоконник и отлив. К полученным цифрам требуется прибавить 5 см, чтобы «врезать» подоконник в стену с обоих боков.

В то же время, Сад Гугенота напоминает о том, что изначально было использовано в настоящее время в основе внутренних коробок голландского квартала. Необычно такие важные исторические элементы сочетаются с острыми городскими и политическими потребностями продуктивным и ориентированным на будущее образом.

Курдист Фридрих Вильгельм укрылся евангельским беженцам в Бранденбурге. В целом, эта иммиграция стала образцовой: человеческие жизни были спасены, а экономические, а также культурные подстрекательства обогатили страну и ее людей. Важно напомнить об этом, представить его чувственным образом и привести его в дискурсы по текущим вопросам.

Демонтаж старого окна

Перед тем, как устанавливать новое окно, безусловно, требуется убрать старое. Процедура несложная и не занимает много времени.

1. При глухих окнах вынимают штапики , потом – стекла. Затем снимают створки.
2. На раме делают несколько пропилов обычной пилой либо болгаркой, но тогда необходим специальный круг по бетону. Затем раму частями вынимают с помощью лома или другого удобного инструмента.
3. Заключительный этап – демонтаж подоконника. Деревянный вынимают, как и раму. Бетонный разбивают молотком. На этом демонтаж старого окна завершается. Остается убрать мусор.

Как правильно выбрать крепленОкно с четвертью. Особенности установкиие?

Эти функции должны быть продолжены. Среди наиболее заметных достижений, которые представил гугеноты, является их садоводство. Спаржа, цветная капуста, артишоки, кухонные травы в стране, ввели цветоводство и внесли значительный вклад в распространение картофеля.

Основой этой деятельности является ее собственная традиция Гугенота по изучению и использованию растений и проектированию садов. Гугеноты, среди прочих, были Оливье де Серрес, основатель французской агрономии, Жак Андроует дю Корсо, дизайнер Тюильри Фонтенбло, или, чтобы назвать только один из длинного списка, Бернард Палисси, который в своей «Рацете» Псалом 104, райский сад, призванный быть убежищем Жардина во времена войн религии.

Конечно, материалы оконной четверти каждый выбирает на свой вкус. Выбор довольно широкий: кирпич, бетон, разновидности дерева. Как проводить остекление в каждом конкретном случае? Ответ вас обрадует: материал четверти окна на процесс остекления не влияет ровным счетом никак. Другое дело — способ крепления. К данному моменту необходимо подойти с особым вниманием. Несмотря на то, что выступ с четвертью укрепляет окно, на раму продолжают действовать те же нагрузки, что и при прямом проеме. Значит, и крепление должно быть аналогичным – таким же прочным, надежным и долговечным. По мнению специалистов, лучший на сегодня способ — прямое крепление с использованием нагеля или анкера . В раме предварительно следует высверлить соответствующие отверстия под элементы.

Сформированные династии семей садовников гугенотов, которые продолжаются до наших дней. Это только напоминает семьи Буши, Маттиу, Сарре. Кстати, садовники были необоснованно представлены среди основателей Французской реформатской церкви в Потсдаме. Однако традиция церкви заключается не только в сохранении великого наследия, но, более того, об обновлении и использовании его для нашего времени.

В приходском зале невозможно увеличить приходский зал без серьезного вмешательства в историческую часть голландского дома. Необходимый зал может быть построен только за пределами дома. Для нового здания можно рассмотреть площадь, указанную в плане развития, на которой, помимо прочего, находится уже упомянутый сарай.

aero — в Windows 7 есть ли способ привязать окно к четверти экрана вместо половины?

aero — в Windows 7 есть ли способ привязать окно к четверти экрана вместо половины? — Суперпользователь

Сеть обмена стеков

Сеть Stack Exchange состоит из 176 сообществ вопросов и ответов, включая Stack Overflow, крупнейшее и пользующееся наибольшим доверием онлайн-сообщество, где разработчики могут учиться, делиться своими знаниями и строить свою карьеру.

Посетить Stack Exchange

2. 0
3. +0
6. Авторизоваться Подписаться

Super User — это сайт вопросов и ответов для компьютерных энтузиастов и опытных пользователей.Регистрация займет всего минуту.

Зарегистрируйтесь, чтобы присоединиться к этому сообществу

Кто угодно может задать вопрос

Кто угодно может ответить

Лучшие ответы голосуются и поднимаются наверх

Спросил 11 лет, 2 мес назад

Просмотрено 61к раз

Когда я перемещаю окна по строке заголовка влево или вправо от экрана, окна «привязываются» в сторону и меняют свой размер до половины размера экрана. Есть ли способ привязать окна к четверти размера экрана?

Der Hochstapler

8.9k5555 золотых знаков248248 серебряных знаков296296 бронзовых знаков

задан 15 дек ’09 в 14: 472009-12-15 14:47

xiaodaixiaodai

1,995 44 золотых знака1414 серебряных знаков2727 бронзовых знаков

К сожалению, не обошлось и без стороннего ПО.

Вы могли бы попробовать GridMove, который работает довольно хорошо и имеет открытый исходный код.

Гептит

17. 3k55 золотых знаков5050 серебряных знаков6767 бронзовых знаков

Создан 15 дек.

PhoshiPhoshi

22.5k22 золотых знака5555 серебряных знаков7878 бронзовых знаков

3

Вы можете просто использовать диспетчер задач Windows, это то, что я использую при работе с нашими машинами с Windows 7.

Затем Shift — выберите четыре окна, которые вы хотите видеть в квадрате, и выберите «Плитка по горизонтали» или «Плитка по вертикали» — оба будут производить желаемый результат.

Gaff

17. 3k1414 золотых знаков5353 серебряных знака6767 бронзовых знаков

Создан 10 ноя.

БильбоБильбо

12111 серебряный знак33 бронзовых знака

1

Вы можете использовать Winsplit Revolution.

В дополнение к сочетаниям клавиш для позиционирования окон в нем также есть функция Drag’n’Go. По умолчанию вам нужно нажать Ctrl + Alt, чтобы включить его. Когда есть несколько возможностей, вы можете использовать кнопку прокрутки для переключения между ними.

Очевидно, программа была прекращена, и исходный веб-сайт больше не имеет загрузок. Вы по-прежнему можете скачать программу с Techspot, есть инсталлятор и портативные версии.

Создан 15 дек.

Т.KaltnekarT. Калтнекар

7,85622 золотых знака2626 серебряных знаков2323 бронзовых знака

4

Попробуйте GridMove

Я много использовал это в прошлом, у него есть несколько готовых аранжировок, и вы также можете сделать индивидуальные. Вы можете определить горячие точки, которые не совпадают с тем, где заканчиваются окна, чтобы при желании можно было перекрывать разные окна.Последняя версия предназначена для Vista, но должна нормально работать и на 7.

ответ дан 15 дек ’09 в 15: 032009-12-15 15:03

AdamVAdamV

5,1552020 серебряных знаков3737 бронзовых знаков

Я попробовал несколько из вышеперечисленных предложений, и они работают нормально, но в итоге я открыл для себя Mosaico, и он мне больше понравился в основном из-за:

• Разумное использование цифровой клавиатуры для сопоставления с различными частями экрана
• Возможность сделать снимок текущего макета и назначить горячую клавишу
• Возможность циклического просмотра различных макетов
• Возможность циклического изменения положения окна на различных мониторах
• Предварительный просмотр областей при перетаскивании окна (также поддерживается Divvy)

Создан 29 ноя.

НикНик

13133 бронзовых знака

2

Есть еще AquaSnap, если другие вам не подходят.

Создан 11 мар.

Этеш Чоудхури

1,38011 золотых знаков1414 серебряных знаков1313 бронзовых знаков

2

Я обнаружил, что если у вас установлена ​​видеокарта ATI, вы можете использовать программу под названием HydraVision.В нем есть функция, которая позволяет вам разделить экран на четверти, и вы можете «привязать» любое окно к четверти, просто щелкнув правой кнопкой мыши по строке заголовка и выбрав этот параметр. Не так удобно, как щелчок мышью, но все же выполняет свою работу.

Создан 23 дек.

xiaodaixiaodai

1,995 44 золотых знака1414 серебряных знаков2727 бронзовых знаков

Вы можете просто перетащить курсор в желаемое место и навести указатель мыши на точную границу — тогда вы можете изменить размер окна.Не совсем «привязано», но вы все равно можете открыть несколько окон.

Создан 30 май 2017, в 21:38

3

Не тот ответ, который вы ищете? Посмотрите другие вопросы с метками windows-7 aero или задайте свой вопрос.

Суперпользователь лучше всего работает с включенным JavaScript

Ваша конфиденциальность

Нажимая «Принять все файлы cookie», вы соглашаетесь, что Stack Exchange может хранить файлы cookie на вашем устройстве и раскрывать информацию в соответствии с нашей Политикой в ​​отношении файлов cookie.

Принимать все куки Настроить настройки

Заменить регулятор оконного стекла Mustang

У классического стеклоподъемника Mustang обычно есть две проблемы; либо оконный ролик и зажимы сломаны, и ваш стеклоподъемник не работает, либо он страдает той же проблемой, что и стеклоподъемник, в том, что он может скатываться сам по себе или может быть сдвинут вниз, что делает ваш Mustang уязвимым для несанкционированного проникновения.

Эта статья и видео продемонстрируют, насколько легко заменить изношенный стеклоподъемник на Ford Mustang 1967 года выпуска.

Список инструментов и материалов

• Шестигранный ключ
• Отвертка Philips
• Малая стандартная отвертка
• Плоскогубцы
• Головка 1/2 дюйма и трещотка
• Клейкая лента
• Стеклоподъемник и немного смазки

Снятие заднего сиденья и внутренней четверти панели

Ваш первый шаг при снятии стеклоподъемника — это получить доступ к области за внутренней задней боковой панелью.

Снимите нижнюю часть заднего сиденья. Если ваше заднее сиденье закреплено, возможно, вам придется толкнуть его назад и вверх, чтобы освободить его от кронштейнов сиденья.

Снимите спинку сиденья. Отвинтите спинку сиденья от двух крепежных обручей в нижней части спинки сиденья, затем поднимите спинку сиденья прямо вверх к крыше и вытащите ее из мустанга.

Снимите кривошипную ручку окна, отвинтив установочный винт с помощью шестигранного ключа

С помощью отвертки Philips выкрутите винты, которыми четверть панели крепится к корпусу.Есть три винта; один на оконной ручке, один внизу спереди и один сзади панели примерно на 1/4 высоты панели.

Удалите ветровую тесьму, которая закрывает шов в области передней части корпуса и панели.

После того, как винты и шнурок сняты, вы можете снять панель, подняв ее прямо вверх, при этом вы немного наклоните дно так, чтобы вал оконной ручки освободил панель, и они снимут ее с автомобиля.

Снятие стеклоподъемника

Используйте ручку стеклоподъемника, чтобы опустить четверть окна так, чтобы вы могли видеть рычаги четверти окна через нижнее отверстие в кузове. Снимите зажимы с оконных роликов, которые удерживают рычаги в оконных направляющих; затем вытяните оконные рычаги из роликов, теперь окно свободно от регулятора.

Поднимите четверть окна в верхнее положение и закрепите его там изолентой, а затем поверните стеклоподъемник почти до верхнего положения, это упростит снятие.

С помощью торцевого ключа 1/2 дюйма и трещотки удалите три болта, которые расположены вертикально на одной линии (центральный болт удерживает стопорную пластину, которую вам нужно будет переустановить), затем удалите два оставшихся болта, один над и один под коленчатым валом окна. . Теперь вы можете снять старый стеклоподъемник.

Советы перед установкой и техническое обслуживание

Перед установкой новых деталей убедитесь, что они совпадают, и установите новые рычаги регулятора в то же положение, что и старые.Такая же установка положения обеспечивает простую и привычную установку.

Снимите новый ролик и зажимы с нового регулятора. Ролик и зажимы будут помещены в направляющие окна, а затем к ним будет прикреплен регулятор при его установке в Mustang.

Нанесите смазку на пружину стеклоподъемника, шестерни и рычаг, где он поворачивается, также нанесите смазку на внутреннюю часть роликов и в канавку направляющей ролика.

Вы готовы к установке нового стеклоподъемника! Посмотрите видео для полной демонстрации.

Scott Drake Classic Mustang Запчасти

Вы можете приобрести все эти детали дверей в Интернете по адресу http://mustangparts.averagejoeresturation.com/

Связанные

Арочные оконные рамы, подвижные арки ADJUST-A-VIEW от Omega, передвижные арочные оконные проемы для окон половинной и четверти окружности: четверть круга

ПРОЦЕДУРЫ С ПЕРЕМЕЩЕННЫМИ АРКАМИ

Подвижные арочные окна в четверть круга:

Идеально подходит для больших (от 12 до 72 дюймов) окна четверть круга.

МЯГКИЕ АРКИ

Посмотреть видео об эксплуатации тени

Посмотреть видео об удалении тени

Подробная информация

Цвета

Моторизация

Измерение Инструкция

Инструкции по установке четверть круга

Функции & Преимущества

Часто задаваемые вопросы

ADJUST-A-VIEW Характеристики и преимущества:

Теперь доступно с SOFT ARCHES драпированные оттенки. Чтобы узнать больше, перейдите по ссылке: МЯГКИЕ АРКИ.

Custom подвижные арочные оконные рамы для сверхбольших полукруглых окон (диаметром от 24 до 144 дюймов) и окна в четверть круга (радиус от 12 до 72 дюймов).

Легко отрегулируйте положение шторы: открытое, закрытое или любое другое положение между. Все основные оттенки используются наиболее популярные стили оттенков производителя, в том числе:

• Hunter Douglas Light Filtering (Applause Legends, Duette Classic Encore, Duette Panache Encore, Duette Fire Retardant, Duette Architella Elan, Duette Architella Паначе).

• Hunter Douglas Blackout (Blackout Applause Legends, Duette Fire Retardant Blackout, Duette Classic Eclipse Blackout, Duette Architella Elan Eclipse Blackout, Duette Architella Panache Eclipse Blackout)

• Graber Light Filtering (Хрустальная складка: полупрозрачность, DayDream, акварель, лен, Нюансы, Элегантные Нейтральные, Садовые Уединения, Грани).

• Graber Blackout (Crystal Pleat: Cocoon Blackout, Solitude Blackout)

• Comfortex Light Filtering (сплошные тона Signature Symphony)

• Светофильтр Кирша (Мозаика)

• Омега светофильтр (Polaris)

• Omega Blackout (Polaris Blackout)

Для получения подробного списка по стилям перейдите в ADJUST-A-VIEW® Cellular Shade Offering.

ПРИМЕЧАНИЕ. При выборе ячеистых оттенков рекомендуется использовать ткань того же оттенка и номер цвета для более низких оттенков, чтобы избежать возможных цветовых вариаций. Ознакомьтесь с нашими предложениями по сотовым оттенкам в прайс-листах Adjust-A-View®.

Полностью беспрепятственный обзор в открытая позиция.

Высоко прочная алюминиевая гусеничная рама и центральная ступица предлагаются в четырех вариантах исполнения. цвета.

Каждый механизм изготовлен по индивидуальному заказу специальное окно для обеспечения правильной работы и срока службы.

Обеспечивает конфиденциальность.

Бесшумно действующий механизм работает со всеми ведущими брендами плафонов с двойными плиссировками.

Запатентованная система контролирует свет и тепло условия.

Защитите свою ценную мебель от вредные ультрафиолетовые лучи.

Абажур легко снимается для очистки или изменение декора.

Построен, чтобы прослужить столько же, сколько и ваш дом.

Вы знаете, что у вас есть потребность ………….
ВЫСОКАЯ ТЕМПЕРАТУРА, СОЛНЕЧНЫЙ СВЕТ, УФ, БЛИК, ХОЛОДНЫЙ, КОНФИДЕНЦИАЛЬНОСТЬ.

Посетите нашу галерею чтобы увидеть установленные примеры этих замечательных оконных арок. Чтобы узнать больше о эти инновационные решения для обработки арочных окон см .:

МЯГКИЕ АРКИ

Половина Круглая подвижная арка для окон

Стекло с подвижной аркой в ​​четверть круга

Цвета

Моторизация

Часто Задаваемые вопросы

Сравнение функций и преимуществ

Глоссарий

Новости

Подвижные арочные оконные рамы. …. еще одна замечательная идея от Omega, ожидающая получения патента!

дома продукция галерея найти дилера стать дилером о нас свяжитесь с нами

отзывы глоссарий карта сайта новостей faq

«Где встречаются инновации и мода!» ™

(800) 874-9594 Факс: (920) 794-7418

Omega Mfg. Corporation Ту-Риверс, Висконсин

2009 Omega Mfg.Корпорация. Все права Зарезервированный.

Определение оформления окон

Что такое украшение окна?

Визуализация — это стратегия, используемая взаимными фондами и другими управляющими портфелями для улучшения внешнего вида деятельности фонда перед ее представлением клиентам или акционерам. В довершение всего, управляющий фондом продает акции с большими убытками и покупает высокодоходные акции ближе к концу квартала или года. Эти ценные бумаги затем отражаются как часть авуаров фонда.

Этот термин также может относиться к действиям, предпринимаемым компаниями для улучшения своей предстоящей финансовой отчетности, например, путем отсрочки платежей или поиска способов более раннего учета доходов.

Ключевые выводы

• Укрывательство происходит, когда управляющие портфелем пытаются повысить эффективность инвестиций фонда до презентаций для инвесторов или акционеров.
• Его можно идентифицировать, внимательно изучив финансовую отчетность фирмы или фонда и найдя подозрительные сделки, совпадающие с концом квартала или финансового года.
• Приукрашивание витрины может создать видимость лучшей доходности, но эти стратегии часто просто откладывают убытки, которые материализуются позже.

Как работает оформление окон

Отчеты об эффективности и список вложений в паевой инвестиционный фонд обычно отправляются клиентам каждый квартал, и клиенты используют эти отчеты для отслеживания доходности инвестиций фонда. Когда показатели невысокие, менеджеры взаимных фондов могут прибегать к «переодеванию», продавая акции, которые заявили о существенных убытках, и заменяя их запасами, которые, как ожидается, принесут краткосрочную прибыль, чтобы улучшить общую эффективность фонда за отчетный период.

Другой вариант оформления витрины — это инвестирование в акции, которые не соответствуют стилю паевого инвестиционного фонда. Например, фонд драгоценных металлов может инвестировать в акции в горячем секторе в то время, маскируя авуары фонда и инвестируя вне рамок инвестиционной стратегии фонда.

Пример оформления окна

Фонд, инвестирующий в акции исключительно из S&P 500, оказался хуже индекса. Акции A и B превзошли общий индекс, но имели меньший вес в фонде, в то время как акции C и D имели перевес в фонде, но отставали от индекса.

Чтобы все выглядело так, будто фонд инвестировал в акции A и B, управляющий портфелем продает акции C и D, заменяя их акциями A и B.

Процесс оформления витрины находится под пристальным вниманием инвестиционных исследователей и регулирующих органов с потенциально предстоящими правилами, которые могут потребовать более немедленного и большей прозрачности холдингов в конце отчетного периода.

Отслеживайте доходность вашего фонда

Для инвесторов оформление витрин — еще одна веская причина внимательно следить за отчетами о доходах вашего фонда. Некоторые управляющие фондами могут попытаться повысить доходность за счет украшения витрины, что означает, что инвесторы должны быть осторожны с активами, которые кажутся не соответствующими общей стратегии фонда.

Инвесторы должны обращать пристальное внимание на холдинги, которые появляются вне стратегии фонда.

Украшение витрины может повысить доходность фонда в краткосрочной перспективе, хотя в долгосрочной перспективе влияние на портфель обычно отрицательное. Хотя эти холдинги могут показывать более высокие краткосрочные результаты, в долгосрочном периоде эти типы инвестиций снижают доходность портфеля, и менеджер портфеля часто не может долго скрывать низкую эффективность.Инвесторы обязательно идентифицируют эти типы инвестиций, и в результате часто снижается доверие к управляющему фондом и увеличивается отток средств.

Кто занимается оформлением витрин

Хотя правила раскрытия информации призваны помочь в повышении прозрачности для инвесторов, приукрашивание витрины все же может скрывать действия управляющего фондом. Исследование, проведенное Иваном Мейером и Эрнстом Шаумбургом из Северо-Западного университета, показало, что определенные характеристики фонда могут сигнализировать о том, что менеджер, возможно, занимается оформлением витрин.В частности, фонды роста с высокой текучестью кадров и менеджер, который недавно сообщил о низкой доходности, чаще оказываются в витрине.

Оформление витрин также встречается в различных других отраслях. Например, компании могут предлагать продукты по сниженным ценам или продвигать специальные предложения, которые увеличивают продажи на конец периода. Эти рекламные усилия направлены на увеличение прибыли в последние дни отчетного периода.

OER Продукты | Запчасти для всех моделей | Компоненты тела | Стекло

Добро пожаловать в OER ^® Parts v2.1

Выберите год Все Years1

02104106108110191119121913191419151916191719181919192019211922192319241925192619271928192919301931193219331934193519361937193819391940194119421943194419451946194719481949195019511952195319541955195619571958195919601961196219631964196519661967196819691970197119721973197419751976197719781979198019811982198319841985198619871988198919

1199219931994199519961997199819992000200120022003200420052006200720082009201020112012201320142015201620172018

Выберите Make Все марки

Выбрать модель Все модели

ОБНОВИТЬ

Лидер по качеству репродукций здесь! OER означает «воспроизведение оригинального оборудования». Когда вы видите логотип OER, вы можете быть уверены, что каждая деталь изготовлена ​​в точном соответствии с заводскими спецификациями и будет соответствовать и работать так же, как оригинальная деталь. Более того, многие продукты OER имеют официальную лицензию и несут полную гарантию на дефекты и качество изготовления.

• При восстановлении вашего классического стекла вы можете столкнуться с трудностями при поиске нового стекла.У OER® есть ответ на ваш долгий поиск. Теперь мы предлагаем полный комплект стекла. В комплект входят: Защитное стекло, заднее стекло, дверное стекло, четверть …

• При восстановлении вашего классического стекла вы можете столкнуться с трудностями при поиске нового стекла. У OER® есть ответ на ваш долгий поиск. Теперь мы предлагаем полный комплект стекла. В комплект входят: Защитное стекло, заднее стекло, дверное стекло, четверть …

• При восстановлении вашего классического стекла вы можете столкнуться с трудностями при поиске нового стекла.У OER® есть ответ на ваш долгий поиск. Теперь мы предлагаем полный комплект стекла. В комплект входят: Защитное стекло, заднее стекло, дверное стекло, четверть …

• При восстановлении вашего классического стекла вы можете столкнуться с трудностями при поиске нового стекла.У OER® есть ответ на ваш долгий поиск. Теперь мы предлагаем полный комплект стекла. В комплект входят: Защитное стекло дверного стекла Четверть стекла This . ..

• При восстановлении вашего классического стекла вы можете столкнуться с трудностями при поиске нового стекла.У OER® есть ответ на ваш долгий поиск. Теперь мы предлагаем полный комплект стекла. В комплект входит: Защитное стекло двери Стекло четверть Вентиляционное отверстие …

• OER® репродукция оригинального оконного стекла, установленного на кабриолетах 1967-1969 годов.Замените поцарапанное, разбитое или отсутствующее стекло на замену оригинального качества. Каждый бокал профессионально упакован …

• Эта четверть стекла изготовлена ​​из безопасного закаленного стекла и производится без указания даты или оригинальной маркировки. Примечание: изображено только для иллюстрации. Фактическая форма может отличаться от изображения. Все стекла тщательно …

• Качественная копия оригинального уплотнителя, предназначенного для использования на моделях Impala 1965-66 годов и полноразмерных моделях GM.Каждая полоса изготовлена ​​из резинового материала OEM-типа для обеспечения подлинности и соответствия. Устанавливается вертикально на …

• Эта четверть стекла изготовлена ​​из безопасного закаленного стекла и производится без указания даты или оригинальной маркировки.Примечание: изображено только для иллюстрации. Фактическая форма может отличаться от изображения. Все стекла тщательно …

• Репродукция оконного стекла для кабриолетов Camaro 1967-1969 годов. Замените поцарапанное, разбитое или отсутствующее стекло этими качественными заменами OEM. Тонированное оконное стекло с черной разметкой окон. Каждый …

• Стекло репродукции

  OER для всех моделей Plymouth Barracuda и Cuda Coupe 1970-74 годов.Замена оригинального поврежденного или отсутствующего лобового стекла улучшит внешний вид и безопасность вашего автомобиля, позволив вам видеть …

• Правильная репродукция U-образной резиновой уплотнителя на четверть окна, первоначально установленной на моделях с жесткой крышей и кабриолетом Impala Custom и Caprice 1967-68 годов.Этот уплотнитель крепится к зоне дверного косяка под четвертью …

• Эта четверть стекла изготовлена ​​из безопасного закаленного стекла и производится без указания даты или оригинальной маркировки. Примечание: изображено только для иллюстрации. Фактическая форма может отличаться от изображения. Все стекла тщательно …

• OER® репродукция оригинального оконного стекла, установленного на купе 1967-1969 годов.Замените поцарапанное, разбитое или отсутствующее стекло на стекло оригинального качества. Не имеет кодов даты или маркировки. Каждый …

• Воспроизведение оригинальных роликов стеклоподъемника, предназначенных для использования на моделях Mopar E-Body 1970-74 годов.В каждый комплект входит все необходимое оборудование и ролики для ремонта окон правой и левой задней четверти. Включает 2 …

• Эта четверть стекла изготовлена ​​из безопасного закаленного стекла и производится без указания даты или оригинальной маркировки. Примечание: изображено только для иллюстрации. Фактическая форма может отличаться от изображения. Все стекла тщательно …

• Стекло репродукции

  OER для всех моделей Dodge Challenger Coupe 1970-74 годов.Замена исходного поврежденного или отсутствующего лобового стекла улучшит внешний вид вашего автомобиля и повысит безопасность, позволив вам хорошо видеть. Каждый …

• OER® репродукция оригинального оконного стекла, установленного на купе 1967-1969 годов.Замените поцарапанное, разбитое или отсутствующее стекло на замену оригинального качества. Не имеет кодов даты или маркировки. Каждый …

• Стекло репродукции

  OER для всех моделей Plymouth Barracuda и Cuda Coupe 1970-74 годов. Замена оригинального поврежденного или отсутствующего лобового стекла улучшит внешний вид и безопасность вашего автомобиля, позволив вам видеть …

• OER® репродукция оригинального оконного стекла, установленного на купе 1967-1969 годов.Замените поцарапанное, разбитое или отсутствующее стекло на замену оригинального качества. Каждый бокал профессионально упакован …

Nissan Rogue Service Manual: Стекло оконной четверти — Снятие и установка — Стекло и оконная система

Покомпонентное изображение

1. Стекло оконное четверть
2. Багет оконной четверти
3. Внешняя сторона кузова
5. 7.0 мм (0,28 дюйма)
6. 12,0 (0,47 дюйма)
7. Клей

Зажим

Снятие и установка

СНЯТИЕ

1. Снимите верхнюю облицовку стороны багажного отделения. См. INT-36, «БАГАЖ БОКОВОЙ ВЕРХНИЙ ФИНИШЕР: Снятие и установка ».
2. Удалить четверть стекла из салона автомобиля с помощью рояльной проволоки. или режущий инструмент и надувной мешок.

ПРЕДУПРЕЖДЕНИЕ : При вырезании бокового окна автомобиля всегда надевайте защитные очки и тяжелые перчатки чтобы осколки стекла не попали вам в глаза или порезали руки.

ВНИМАНИЕ :

• Наклейте защитную ленту вокруг четверти стекла для защиты окрашенного поверхность.
• Будьте осторожны, чтобы не поцарапать стекло четверти при снятии.
• Не ставьте и не ставьте четверть оконного стекла на край. Маленькие фишки могут развиться трещины.

УСТАНОВКА

Установка производится в порядке, обратном снятию.

• Установите четверть стекла снаружи автомобиля, чтобы убедиться, что оно даже сверху, снизу и по бокам открытие.
• Используйте оригинальный комплект для уретанового клея NISSAN (при наличии) или аналогичный. и следуйте предоставленным инструкциям с этим.
• Пока уретановый клей застывает, откройте дверное окно. Это будет предотвратить вытеснение стекла давлением воздуха в салоне при закрытой двери.
• Проверьте зазор внизу, чтобы убедиться, что стекло не соприкасается с листом металл.
• Сообщите клиенту, что транспортное средство должно оставаться на месте до тех пор, пока уретановый клей полностью вылечил (желательно 24 часа). Время отверждения зависит от температуры и влажность.

ПРЕДУПРЕЖДЕНИЕ :

ВНИМАНИЕ :

• Не используйте клей, срок годности которого истек.Срок годности этот продукт ограничен шестью месяцев с даты изготовления. Тщательно соблюдайте срок годности или дата изготовления напечатана на коробке.
• Храните грунтовки и клей в сухом прохладном месте. В идеале они следует хранить в холодильнике.
• Не оставляйте праймеры или картридж с клеем без присмотра с их крышки открыты или сняты.
• Автомобиль не должен управляться как минимум 24 часа или до тех пор, пока уретановый клей полностью вылечил.Время отверждения зависит от температуры и влажности. Лечение время увеличится при более низких температурах и более низкой влажности.

Инспекция

РЕМОНТ УТЕЧКИ ВОДЫ ИЗ СТЕКЛА КВАРТАЛА

Утечку можно устранить, не снимая стекла.

Определите степень утечки, если вода просачивается между уретаном. клейкий материал и корпус или стекло.

Это можно сделать, нанеся воду на стекло бокового окна, надавливая на него. стекло наружу.

Нанесите грунтовку (при необходимости), а затем уретановый клей на место утечки, чтобы остановить утечку.

Электродвигатель заднего стеклоподъемника

Снятие и установка УДАЛЕНИЕ Снять регулятор стекла задней двери. См. GW-22, «Снятие и Установка». Отверните винты (А) и снимите электродвигатель стеклоподъемника задней двери (1) перед …

Стекло задней двери

В разобранном виде Стекло окна задней двери Клип Клип Снятие и установка УДАЛЕНИЕ Снять отделку задней двери.См. INT-38, «Снятие и Установка». & nbsp …

Другие материалы:

U1040 Цепь связи ENG
DTC Описание ЛОГИКА ОБНАРУЖЕНИЯ DTC № DTC КОНСУЛЬТАЦИЯ с условиями экрана (Содержание диагностики неисправностей) Условие обнаружения DTC U1040 ЦЕПЬ СВЯЗИ ENG (Цепь связи двигателя) ЕСМ не может передать сигнал связи генератору. ВОЗМОЖНАЯ ПРИЧИНА Харн…

U0155 потеря связи (IPC)
DTC Описание ЛОГИКА ОБНАРУЖЕНИЯ DTC DTC КОНСУЛЬТАЦИЯ с условиями экрана (Содержание диагностики неисправностей) Условие обнаружения DTC U0155 УТЕРЯННАЯ СВЯЗЬ (IPC) [Потеряна связь с панелью приборов Модуль управления кластером (IPC)] Когда ключ зажигания находится в положении ON, TCM не может принимать …

Сервисные данные и спецификации (SDS)
Общие характеристики Момент предварительной нагрузки Люфт Биение сопряженного фланца …

© 2014-2021 Авторские права www.nirogue.com

Винтажные запчасти Volkswagen и VW — оконная стойка Karmann Ghia, левая

Описание

Сделано Airhead Parts / KGPR. Столб окна четверть, левый, хром. Точное воспроизведение оригинала

Подробнее

Мы — сотрудники энтузиастов VW, которые увлечены нашим хобби. Мы стремимся предлагать лучшие запчасти по самым низким ценам, и мы гордимся быстрой и доступной доставкой.

Мы начали свою деятельность в 1988 году как Karmann Ghia Parts and Restoration и быстро стали крупнейшим в мире поставщиком реставрационных деталей и аксессуаров для Karmann Ghias. Мы применили то, что узнали, к другим моделям и открыли Airhead Parts в 2005 году для обслуживания всех автомобилей Volkswagen с задними двигателями.

Мы перечисляем около 10 000 номеров деталей. Мы производим около 1000 копий. Когда вы покупаете деталь, которую мы производим, эта деталь имеет пожизненную гарантию (ограничивается только заменой детали).Если какая-либо деталь выйдет из строя из-за дефекта материалов или конструкции, мы бесплатно заменим ее на весь срок службы вашего автомобиля.

Ваши заказы заархивированы в вашем аккаунте, поэтому вы всегда сможете вернуться и получить квитанцию.

Если есть что-то, что вы хотите, чтобы мы выполняли или выполняли иначе, пожалуйста, напишите владельцу напрямую по адресу [email protected]

Совместимость

Ghia — Coupe 1971,1970,1969,1968,1967,1966,1965,1964,1963,1962,1961,1960

Доставка и возврат

Мы гордимся быстрой и доступной доставкой.Большинство заказов, размещенных до 14:00 (тихоокеанское стандартное время), отправляются в тот же день! Заказы в континентальной части США в основном отправляются FedEx Ground. Направления за пределами континентальной части США, отправьте свой заказ, и мы ответим с расценками на доставку.

ВОЗВРАТ / ВОЗВРАТ / ОБМЕН
-Нет возврата через 30 дней.
— Никакие предметы по специальному заказу или прямой доставке, такие как жгуты проводов, трансформируемые крыши или цветные внутренние комплекты, не подлежат возврату.
— Электрические компоненты, руководства по установке или DVD, НЕ произведенные Airhead Parts / KGPR, возврату не подлежат.

Вы можете вернуть деталь, не указанную выше, по любой причине, если детали не были изменены в результате установки, настройки или неправильного использования. Детали должны быть возвращены в том состоянии, в котором они остались.

Получите RMA # (номер разрешения на возврат товара) перед возвратом любого товара. Четко напечатайте номер RMA на внешней стороне упаковки. Пакеты без номера RMA будут отклонены.

Для всех возвращенных товаров будет взиматься плата за возврат в размере 15%, если Airhead Parts / KGPR не ошиблась.Комиссия за пополнение запасов ОТКАЗЫВАЕТСЯ, если возврат осуществляется в кредит магазина.

ПРЕТЕНЗИИ о ПОВРЕЖДЕНИИ
Распакуйте и осмотрите все детали сразу после их доставки. Претензии по поводу повреждения или пропажи товара должны подаваться в течение 2 дней с момента получения товара. FedEx отклонит любые претензии, сделанные после указанного срока.

CORES
Ядра должны быть в восстанавливаемом состоянии.

No related posts.
