1.6. Виды строительных чертежей, генеральные планы участков зданий и сооружений

1.6.1. Планы, разрезы и фасады домов

Строительные чертежи зданий и инженерных сооружений составляют по общим правилах их прямоугольного проецирования на основные плоскости проекций.

Проекция дома на чертеже имеет свои названия. Виды дома впереди, сзади, справа и слева называют фасадами дома. Если фасад дома выходит на улицу или площадь, его называют главным фасадом, в этом случае вид на здание сзади называют дворцовым фасадом, а виды на дом справа и слева — боковыми или торцевыми фасадами. Если дом расположен внутри квартала или территории туркомплекса, то все фасады будут дворовыми. Поэтому названия фасадов дома дают по разбивочный осях по типу Фасад 1-9 или Фасад по оси А.

Вид на дом сверху называют планом крыши. План крыши и фасады дома дают представление о форме дома, этажность, наличие балконов и лоджий, о расположение входной двери, размеры дома, а также о его архитектурный образ.

С расположением и размерами отдельных помещений по этажам здания, размещением санитарно-технического оборудования,

основными строительными конструкциями зданий и другими данными можно ознакомиться по планам и разрезах.

Планом дома называется изображение дома, мысленно рассеченного горизонтальной плоскостью на уровне оконных и дверных проемов и спроекцированого на горизонтальную плоскость проекций, при этом остальная часть дома (между глазом наблюдателя и секущей плоскостью) предусматривается отдаленной.

На чертеже плана дома показывается то, что образуется в секущей плоскости и находится под ней (Рис. 1.6).

Если планировка помещений второго и последующих этажей одинаковые, то выполняют кроме плана первого этажа также план второго этажа и называют его планом типового этажа или планом 2-9 этажей.

Рис. 1.6. Создание плана здания

В промышленных зданиях горизонтальные плоскости проводят на уровне каких-либо, так называемых высотных отметок, и полученные планы называют по этим отметкам, например План на отметке 6,000.

Аналогичным способом получают и все остальные планы здания, например План раскладки плит межэтажного перекрытия. В Этом случае горизонтальная секущая плоскость располагается на уровне плит этого перекрытия.

Разрезом называют изображение дома, условно рассеченного вертикальной плоскостью и спроекцированого на плоскость проекций, параллельную секущей плоскости.

Так, если условно рассечь дом вертикальной секущей плоскостью (рис. 1.7) и удалить левую часть, а правую часть здания, оставшаяся зпроекцируваты прямоугольно на профильную плоскость проекций (параллельную секущей плоскости), то полученное на ней изображение и будет сечением 1-1 этого дома.

Положение секущей плоскости (горизонтальный след) для данного сечения показывают на плане этого дома.

Рис. 1.7. Создание разреза здания

Вскрытие дома называют поперечным, когда секущая плоскость перпендикулярна продольным стенам. Вскрытие дома называют продольным, когда секущая плоскость параллельная продольным стенам здания.

Иногда для получения разреза применяют не одну, а две или более январе параллельные плоскости. В таком случае разрез (поперечный или продольный) будет сложным или ступенчатым.

Направление секущей плоскости для разреза обозначают на плане первого этажа разомкнутой линией со стрелками на концах, показывающие направление проектирования и взгляда наблюдателя. У стрелок ставят цифры или заглавные буквы русского алфавита, а на самом разрезе делают надпись по типу 1-1 или А-А.

При составлении разрезов зданий необходимо учитывать, что январе плоскости не проводят по колоннам, вдоль пролетов и балок перекрытий и по стропилам. Колонны, перегородки, балки и стропила в продольным направлении всегда показываются нерозсиченимы; в поперечном сечении эти элементы (за исключением колонн) изображаются рассеченными.

В продольных разрезах зданий в пределах чердака рекомендуется секущую плоскость проводить через конек крыши независимо от его положения на плане.

Планы, фасады и разрезы дома называют общими архитектурно-строительными чертежам, потому что эти чертежи дают полное представление о доме: о планирование и размеры помещений, количество этажей, архитектуру здания, конструкции и материалы его основных элементов. На основе общих архитектурно-строительных чертежей дома составляют планы и производство специальных строительных работ по водоснабжению и канализации, отопления и вентиляции, газоснабжения, электроснабжения и др..

1.6.2. Стадии проектирования

Строительство жилых, гражданских и промышленных зданий делают по утвержденным проектах и сметах. В состав проекта входят чертежи, необходимые для производства общестроительных и специальных работ и для монтажа оборудования, пояснительная записка и смета.

Проекты и сметы составляют специальные проектные организации и институты основании заданий министерств, ведомств и других организаций.

Проектирование может осуществляться:

в две стадии — технический проект и рабочие чертежи;

в одну стадию — технорабочий проект (технический проект, совмещенный с рабочими чертежам).

Проектирование сложных объектов и привязку типовых проектов с простым конструктивным решением, как правило, делают в одну стадию. Составление типовых проектов жилых и общественных зданий производится обычно в два стадии (технический проект и рабочие чертежи).

Технический проект предназначается для рассмотрения и оценки архитектурно-планировочных решений, конструктивных решений, решений инженерного оборудования, решений организации строительства, его сметной стоимости и основных технико-экономических показателей с целью определения возможности и целесообразности строительства запроектированного объекта и принятия решения об утверждении проекта.

Утвержден технический проект является основой для разработки рабочих чертежей.

В состав технического проекта здания входят: титульный лист, пояснительная заметки, планы подвала, типового этажа и этажей, которые не повторяются (М 1:200), фасады (М 1:100-1:200), разрезы (М 1:50-1:200), монтажные чертежи с маркировкой индустриальных изделий (М 1:200), сметы, технико-экономические показатели и некоторые другие материалы.

На рис. 1.8., Как пример, приведены чертежи по техническому проекту двухэтажного шистнадцятиквартирного жилого дома, разработанного Мособлпроектом. На чертежах изображены планы первого и второго этажей дома, фасад 1-7 и разрез 1-1. Наличие в плане оси симметрии позволила соединить половину плана первого этажа с половиной второго этажа. На плане дома в каждой квартире в кружке поставлены дробью два числа: в числителе — жилая площадь, а в знаменателе — полезная площадь (всей) квартиры в квадратных метрах.

На фасаде дома видно, что внешние стены дома — из больших блоков, квартиры второго этажа имеют балконы.

На плане здания поставлены только осевые размеры. На разрезе поставлены осевые размеры и отметки пола первого, второго этажей и подвального помещения в лестничной клетке. Перекрытие на разрезе показаны схематично двумя линиями. Конструкции перекрытий и других элементов здания описаны в пояснительной заметке.

В состав технического проекта входит также генеральный план участка застройки (М 1:500 — 1:1000) с нанесением всех домов, проектируемых и уже существующих.

На рис. 1.9., Для примера, приведен чертеж генерального плана гостиницы.

Рабочие чертежи (вторая стадия проектирования) составляются на основе утвержденного технического проекта.

При одностадийном проектировании все строительные чертежи являются рабочими.

В состав рабочих чертежей на строительство дома входят общие архитектурно-строительные чертежи здания (планы, фасады и разрезы) и в случае необходимости элементы планов, планы секций и фрагменты фасадов; чертежи и монтажные схемы фундаментов, перекрытий, стен, крыш; чертежи конструктивных элементов — узлов и деталей; чертежи санитарно-технических устройств и благоустройства территории.

Рис. 1.8. Общие чертежи технического проекта шистнадцятиквартирного жилищного дома

Рис. 1.9. Чертежи генерального плана гостиницы

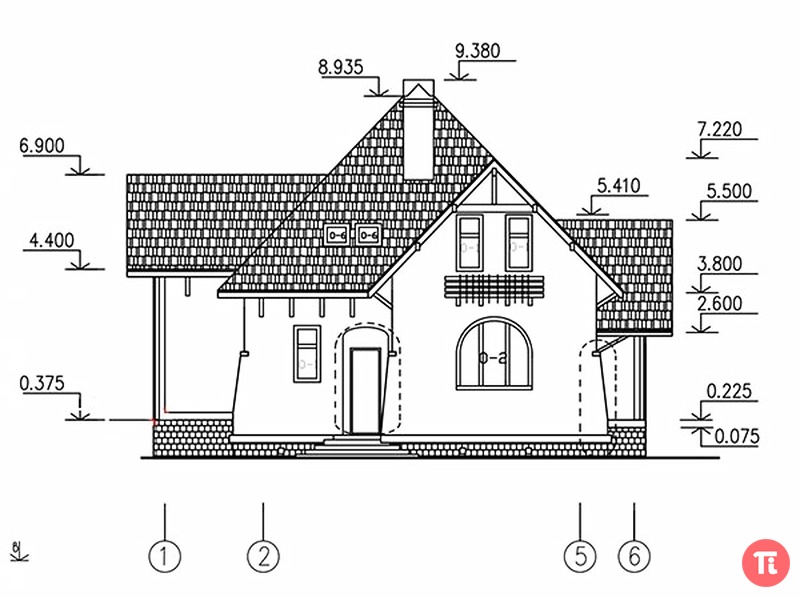

Чертеж фасада дома с размерами. Как выглядит полный проект дома

Чертеж фасада дома с размерами. Как выглядит полный проект дома

Полный проект дома предполагает не только внешний вид и планировку, но и полное описание всех параметров постройки, инженерные коммуникации и характеристики стройматериалов. Иными словами — это полное руководство к действию для строителей, которое может дать знающему человеку полную информацию о будущей постройке.

Таким образом, полные проекты домов включают в себя:

• Архитектурное описание строения . Сюда входят чертежи фасада дома с размерами внутренних помещений. Здесь обозначаются размеры и расположение окон, дверей, присутствуют все хозяйственные и жилые помещения.
• Расчет конструктивных нюансов , включая стропильные конструкции, коробку дома, фундамент и кровлю. Все эти элементы должны быть изображены на чертежах схематично с приложением расчетов и подробной разметки.

Обработка фасада гидрофобизатором

• Схема электросети . Здесь максимально подробно описывается подключение дома, особенности электрической разводки со схемами прохождения электропроводки, расположением розеток и т. д.
• Инженерные нюансы . Сюда входит план этажа с прокладкой жизненно важных коммуникаций — вентиляции, водопровода, канализации, отопления, газа и т. д.

Таким образом, проекты домов не ограничиваются одним лишь чертежом, как предполагают некоторые люди, неосведомленные во всех нюансах данного процесса. Поэтому отказавшись от услуг профессионального проектировщика, следует понимать, что перед строительством дома необходимо полное составление проектной документации.

Строительный чертеж дома. Какая будет планировка дома

Перед тем как начинать делать чертёж дома, нужно определиться с его планировкой.

начинается, прежде всего, си, которые влияют на конечное размещение комнат. Помимо этого, следует сразу же определиться с тем, сколько человек будет проживать в доме. Чтобы упростить задачу, желательно с самого начала продумать количество помещений, их взаимное расположение и функциональное назначение.

Затем нужно определиться с тем, какие помещения будут отведены для каждого человека, проживающего в доме (например, не только родителей или детей, но и няни, охраны и т.д.). Естественно, в доме должны быть общие комнаты, в которых будут собираться все члены семьи, например, столовая и гостиная.

Пример удачной планировки одноэтажного дома

Обязательно следует учитывать увлечения каждого человека и заранее подумать о подходящих для этого помещениях (, библиотека,,, мастерская и другие).

При планировке спальных помещений, учитывайте, что комнаты слишком большой площади могут вызывать у людей чувство тревоги – лучше сделать их небольшими, но уютными. Детская комната должна находиться недалеко от родительской, так как малышу, в случае чего, может потребоваться помощь взрослого человека.

Если вы разрабатываете чертёж большого дома, а ваши дети ещё маленькие, то можете обустроить для них отдельное игровое помещение или зону. Каждый ребёнок любит что-то необычное и таинственное, поэтому для их игр можно выделить сразу несколько комнат, в которых они создадут свой волшебный мирок с приключениями.

Пример готового чертежа большого двухэтажного дома с цокольным этажом

Как только вы определились с планировкой дома, постарайтесь мысленно «пожить» в нём некоторое время, чтобы понять, так ли всё удобно и хорошо в нём? Наверняка, вам захочется что-то переделать, чтобы конечный результат был более совершенным. Все появившиеся идеи обязательно следует обсудить в кругу семьи, ведь каждый человек, проживающий в доме, должен испытывать радость от пребывания в нём.

Чертеж фасада многоэтажного дома. Общие принципы построения

Для постройки панельного, деревянного дома и любых других зданий важна разработка проекта. В типовом проекте немало документов, но будущих хозяев обычно интересуют чертежи многоэтажных и одноэтажных жилых зданий в разрезах, где можно увидеть результат процесса постройки.

В чертежи обычно входяти разрезы:

• Фасад представляет собой изображение внешнего вида дома. В основном в таком чертеже присутствуют несущие элементы и детали отделки, воссоздающие точный вид здания;
• Разрез здания – графическое изображение коттеджа с рассечением по плану секущими плоскостями. На нем зафиксированы объекты, сквозь которые проходит секущая площадь и располагающиеся за ней.

Чертеж фасада позволяет представить, как дом будет смотреться внешне, здание в разрезе показывает внутреннее устройство комнат.

В проектных документах должно быть минимум два чертежа. В одном представлен поперечный разрез, в другом – продольный разрез. При сложной конфигурации постройки документов больше.

При создании чертежей высотных построек, частных домов, производственных и административных зданий требуется обозначить разрезы. Для этого применяются тонкие вертикальные и горизонтальные линии. Чаще всего их делают по стенам лестничной клетки. Алгоритм вычерчивания разреза:

1. Вначале для главных несущих панелей и колонн (если они есть) нанести и указать вертикальные координационные оси;
2. После сделать горизонтальные линии уровней, находящиеся перпендикулярно с координационными осями. Это линии тротуара или земли, примерного верха карниза, перекрытия чердака, полов на каждом этаже;
3. Затем тонкими линями нанести контуры внутренних и наружных стен, перегородок. Зафиксировать высоту конька крыши, перекрытий между этажами и чердаком. Нужно нарисовать карниз стены, скат крыши, выносы цокольного этажа;
4. Наметить дверные и оконные проемы в перегородках, наружных и внутренних стенах, остальные элементы постройки;
5. Далее наносят необходимые размеры и отметки. Нужно начертить размерные и выносные линии и знаки, которые позволят сделать простановку высотных отметок, провести маркировку координационной оси;
6. Сделать завершающее обведение сечей, поставить высотные отметки и разрезы, записать разъясняющие слова, названия, убрать ненужные линии.

План фасад разрез дома чертеж. Введение

В настоящее время темпы развития строительного производства требуют высокого уровня подготовки техников-строителей. В приобретении необходимых знаний значительную роль играет графическая грамотность специалистов.

Техник-строитель должен свободно ориентироваться в разнообразных строительных чертежах, уметь легко их читать и квалифицированно выполнять и оформлять чертежи, входящие в проекты зданий и инженерных сооружений. Поэтому, среди дисциплин, изучаемых в средних специальных учебных заведениях, курс «Инженерная графика» занимает одно из ведущих мест, а раздел «Строительное черчение» является наиболее важным для студентов строительных специальностей, так как знания и умения, полученные в данном курсе, будут необходимы при изучении специальных дисциплин, в курсовом и дипломном проектировании.

Задача настоящих методических указаний изучение основных положений и условностей при выполнении общих чертежей зданий. Приобретение навыков чтения и выполнения общестроительных чертежей.

Оформление чертежа

Задание выполняется на листе формата А1. Штамп чертится по форме образца №1, а в графе «наименование чертежа»» указывается название объекта. Хорошее размещение изображений обеспечивается предварительной разметкой листа. Места отдельных видов на листе можно определять при помощи шаблонов, вырезанных из бумаги, размеры которых соответствуют примерным габаритам проекций с учетом простановки размеров и поясняющих надписей. Передвигая шаблоны по месту, достигают хорошего варианта расположения чертежа. Надписи рекомендуются выполнять стандартным шрифтом.

Порядок выполнения работы

Для выполнения задания выдают полусхематичный план, фасад и разрез. На плане указываются положение осей симметрии оконных и дверных проемов и их марки; места расположения санитарно-технических приборов отмечены соответствующим контуром и замаркированы буквами. При вычерчивании плана необходимо, учитывая экспликацию чертежа, все это заменить условными графическими обозначениями. Выполнение задания начинают с вычерчивания плана здания. Затем чертят разрез и фасад. Все необходимые размеры проставляются на плане и разрезе внутри помещений и снаружи здания, маркируются оси капитальных стен и колонн, указываются уровневые отметки на разрезе и фасаде, а на плане площади помещений и обозначается разрез. Работу тщательно проверяют, оформляют надписями.

Фасад дома чертеж простой. Как правильно сделать чертеж фасада частного дома?

Вся архитектурно-строительная документация должна оформляться в строгом соответствии с государственными стандартами. В нормативных документах устанавливаются размеры листов, начертание линий, типы используемых шрифтов и прочие моменты. Чертеж фасада, то есть, изображение наружных стен здания, позволяет понять, как будет выглядеть готовое строение.

Строительный чертеж – это графический документ, создаваемый в процессе проектирования здания. Выполняются чертежи методом прямоугольной проекции. Существует несколько вариантов графических документов, изображающих проектируемый объект в нескольких видах. Разберемся, как правильно выполнить чертеж фасада дома.

Основные термины

Прежде всего, стоит познакомиться с терминологий, принятой в строительстве:

• чертеж фасада – это проекция передней стены здания;
• проекции разрезов дома, выполненные вертикальной или горизонтальной плоскости, называются, соответственно, продольным и поперечным разрезом;

Совет! Срез здания по горизонтали, перенесенный на бумагу, называют планом. К примеру, чертеж может представлять собой план одного этажа или мансарды дома.

• изображение вида сверху на проектируемую группу – это генеральный план.

Требования

Любые проектные документы,  в том числе и представляющие фасад дома,  выполняются с учетом требований, сформулированных в нормативных документах.

Нормируется:

• размеры листов, на которых выполняются чертежи;
• масштаб;
• размер и вид шрифтов;
• вид наносимых линий;
• методы, применяемые для обозначения различных материалов;
• графические значки, при помощи которых изображаются отдельные детали здания.

Совет! Основными нормативными документами для выполнения архитектурно-строительной документации являются ГОСТ 2.307-68 и 2.301-68.

Масштабы

Вряд ли кому-то придет в голову изображать на бумаге фасад даже небольшого дома в натуральную величину. Как правило, чертеж фасада жилых домов изображается в масштабе 1 : 100. При проектировании промышленных зданий могут использоваться масштабы 1 : 200 или 1 : 400.

Для изображения отдельных элементов, которые могут украшать фасад, может применять масштаб 1 : 50, в редких случаях отдельные элементы изображают в натуральную величину.

Правила выполнения

Графические изображения, на которых изображается фасад здания, следует выполнять, придерживаясь достаточно жестких требований:

• ширина основной линии на чертежах равного масштаба должна быть строго одинаковой;
• для обозначения размеров и выполнения надписей, помещенных над  стрелками, используется наклонный шрифт, заголовки, а также прочие обозначения на поле листа выполняются прямым шрифтом;

• размеры, указанные в графическом документе, должны давать полную информацию. При необходимости допускается дублирование данных, указываемых на разных элементах изображения фасада;
• при обозначении размеров нет необходимости обозначать единицы измерения. Все данные указывают в миллиметрах, единственное исключение – высота над грунтом, для его обозначения используется другая единица измерения – метр, причем, данный параметр указывается с точностью до тысячной доли десятичной дроби. Если при составлении проектной документации использовались другие единицы измерения, то это обязательно указывается в примечании.

Основные требования к графическим изображениям фасадов

Чертежи наружных стен выполняются с учетом общих требований, перечисленных выше. Кроме того, если некоторые специфические нюансы, это:

• выполненное графическое изображение должно давать представление о том, как будет выглядеть готовое строение;
• в зависимости от изображаемой стороны здания различают несколько видов фасада – главный (передний), боковой (правый и левый), задний;
• в некоторых случаях фасад размещают на одном листе с планом, при этом, оба изображения выполняют в проекционной связи, используя одинаковый масштаб;
• на чертеже обязательно указывают все детали, планируемые к установке на реальном здании – пожарные лестницы, водосточные трубы, колонны, входные группы и пр. ;
• при создании технического варианта проекта необходимо показать на чертеже падающие на наружные стены тени и тень, создаваемую самим фасадом. Для этого используется тертая тушь либо краска;
• в нижней части чертежа необходимо указать оси расположения деформационных швов, а также величину разницы высот здания.

Создание грамотного чертежа фасада здания – задача непростая, требующая наличия специальных знаний. Поэтому все вопросы проектирования лучше поручать специалистам, даже если речь идет о проектировании несложных объектов, например, летнего дачного домика. Чертежи типовых проектов можно получить достаточно быстро, а вот при создании эксклюзивных проектов потребуется время.

Генплан дома чертеж. Общие сведения

К примеру, составление генплана участка в соответствии с нормами пожарной безопасности, предусматривает наличие проезжей части на участке застройки на дистанции не меньше пяти метров от стен дома, а ее ширина быть на уровне 3,5 метров. Это обеспечивает беспрепятственное движение пожарных машин в случае необходимости проведения спасательных операций.

Вторая задача организации генплана участка строительства состоит в получении разработанного проекта, который поможет с максимальным удобством расставить на территории дом и дополнительные постройки, клумбы, палисадники, бассейн , беседки и прочее. Даже при выборе стандартного проекта старайтесь учитывать особенности территории застройки для того, чтобы получить в последствие комфортабельную планировку.

Разработка генерального плана участка происходит в виде чертежей с соблюдением масштабов 1:500 либо 1:2000 на топографической основе с разъяснениями. В план участка входит комплект документов:

Генеральный план участка строительства – главный чертежный документ со схемой планирования территории застройки, обозначения объектов, строений, кустов, деревьев, дорожек, площадок и прочее.
• Опорный план представлен в виде схемы с пометкой строений, которые уже есть на участке, коммуникационных систем и растений.
• Ситуационный план застройки участка предусматривает обозначение схемы размещения строений в составе населенного пункта.
• Общая схема сетей инженерных коммуникаций дает возможность представить то, как эти системы будут расположены на участке, а также точки их входа в строения.
• Схема планировки участка по вертикали, а также подготовки инженерных систем, показывает характер проведения работ на территории с указанием отметок высот (начальных и конечных) в разных точках.
• Схема применения участка во время строительства.
• Записка с пояснительными обозначениями, показатели технического и экономического направления, которые касаются размера участка, стройки, озеленения, укладки тропинок и прочее.

Услуги проектирования фасадов домов и зданий. Дизайн проект фасада в различных архитектурных стилях.

В компании «Фасад-проект» Вы можете заказать индивидуальное проектирование фасада частного дома, коттеджа или здания.

Архитектурный дизайн проект фасада загородного дома, коттеджа или здания.

Архитектурный дизайн еще до начала строительства  определяет не только внешний вид здания, но и помогает составить смету расходов. Архитектурный дизайнер — специалист, который разрабатывает оформление фасада здания. Работа дизайнера частных домов основывается на стилистических предпочтениях заказчика, бюджете строительства, а также учитывается рельеф местности, близость водоемов, климатические условия местности. Все эти факторы в совокупности помогут дизайнеру загородных домов создать оптимальный дизайн проект фасада.
Формула «Дом — декор — дизайн» — уникальный алгоритм для индивидуального облика фасада. Эта последовательность применяется нашими специалистами при проектировании фасадов зданий. Особенности конструкции дома при проектировании дизайна предполагают выбор декора — легкого или тяжелого. При выборе типа декора архитекторы обращаются к фасадному лепному декору и разрабатывают дизайн проект фасада. При необходимости можно заказать нашему дизайнеру частных домов включение в проект индивидуальных изделий, изготавливаемых нашей мастерской декора, а также дополнительные художественные элементы.

На фото: дизайн-проект фасада коттеджа «Флористический модерн» (дом — кирпичный, декор — лепнина из полиуретана, ковка, дизайн архитекторов «Фасад-проект»)

Услуги архитектурного проектирования фасадов востребованы в двух случаях:

• когда Вы настроены заказать архитектурное проектирование эксклюзивного особняка или дома в каком-либо из классических стилей или в традициях русского резного зодчества по индивидуальному дизайн проекту;
• когда требуется реконструкция или реставрация фасадов зданий в результате частичной утраты отдельных фрагментов декора.

Где заказать дизайн проект фасада дома

Индивидуальный проект фасада дома можно заказать у нас: Фасад-проект предлагает услуги дизайнера загородных частных домов по проектированию фасадов зданий, а также выполняет декорирование фасадов зданий «под ключ» от дизайн-проекта до монтажа декора. Решение задач, стоящих перед застройщиками, в рамках нашего архитектурного бюро, облегчит и оптимизирует расходы на отделку фасада здания.
Когда Вы ищете, где заказать индивидуальный проект фасада частного дома, или: где купить готовый проект, кроме оценки творческих возможностей мастерской декора и проектирования, возникает вопрос стоимости дизайна фасада.
«Фасад-проект» предлагает разумную стоимость дизайна фасада: как правило, она составляет от 5 до 10% от стоимости всего декора, который требуется для оформления.

Готовые проекты фасадов домов

Если вы ищете, где купить проект дома или просто найти готовый проект — рекомендуем обратить внимание на готовые варианты внешней отделки фасадов.

У нас не нужно покупать проект дома с разработанным архитектурным дизайном, мы предлагаем разработки наших архитекторов совершенно бесплатно: они специально были созданы под основные типы коттеджей и домов —  для облегчения процесса выбора наших клиентов. Проекты полностью готовы к воплощению: в них нашими архитектурными дизайнерами подобран декор из каталога с художественными элементами, а также предложены разнообразные цветовые решения фасадов.

Услуги по проектированию фасадов на заказ

Наше архитектурное бюро предлагает качественные услуги по проектированию фасадов, которые могут включать следующие виды художественно-архитектурных работ:

I. Предпроектные архитектурные работы

II. Архитектурное проектирование фасадов зданий

III. Проектирование и разработка уникальных элементов фасадного декора  (для просмотра информации пройдите на страницу Индивидуальные изделия на заказ: арки, колонны, балюстрады и другие).





I.

Предпроектные архитектурные работы

Предпроектные архитектурные работы желательны, если у Вас нет точных размеров готового дома.

Мы предоставляем обмерные услуги, которые включают выезд специалистов на объект, снятие размеров, заполнение обмерной документации, цифровую фотофиксацию объекта и деталей. По окончании работ Вы получаете готовые чертежи здания в программе AutoCAD, ArchiCAD.

II. Архитектурное проектирование фасадов зданий

1. Выполнение проекта декора фасадов из выбранных Заказчиком композиций.
При выполнении этой услуги наши дизайнеры частных домов помогут создать индивидуальный проект с понравившимися Вам композициями фасадов. Для этого достаточно выбрать элементы и композиции, подходящие для конкретного архитектурного дизайна, а мы разместим их и дополним декором для создания нового красивого фасада.
После обсуждения задания наши архитектурные дизайнеры подготовят два варианта дизайна основного фасада с выбранными Вами композициями. Затем, после выбора одного из вариантов, мы дорабатываем проект архитектурного дизайна, и после утверждения предоставляем цветовое решение фасада. По окончании работ Вы получаете альбом чертежей фасадов А3 в цвете.

2. Выполнение проектного предложения стилевого решения фасадов.
В этом случае Вы получаете авторскую версию проекта декоративного оформления фасадов Вашего коттеджа или дома. На ваш выбор будут представлены дизайнерские варианты стилевых решений архитектурного дизайна фасада.
Стилевое решение проектирования фасадов Вашего дома включает в себя на первом этапе обсуждение задания и составление списка пожеланий Заказчика.
Затем мы готовим для Вас три варианта проектов декора фасадов, из которых выбирается один и затем дорабатывается.  После утверждения архитектурного дизайн-проекта основного фасада Заказчиком разрабатываются остальные фасады, и корректируется цветовое решение. В результате Вы получаете готовый проект фасада уникального дизайна и альбом чертежей А3 в цвете.

3. Разработка проектного предложения с включением художественных работ.
Если Вы хотите особенно изысканный архитектурный дизайн фасада — мы рекомендуем использовать дополнительные художественные элементы и индивидуально разработанные в нашей мастерской декора элементы лепнины или резьбы.  Наши дизайнеры загородных домов помогут Вам сориентироваться в декоративных возможностях архитектуры, в том числе можем предложить исторические мотивы разных веков. В архитектурном дизайн проекте фасада могут использоваться мозаики, росписи, витражи, изразцы, разрабатываются индивидуальные столярные и кованые изделия.
Наши архитекторы и дизайнеры подготовят 2-3 эскиза возможных вариантов оформления фасада частного дома с включением художественных работ. Затем, после обсуждения мы дорабатываем один из вариантов, учитывая высказанные Вами пожелания по проекту декора. Доработка финального варианта может потребовать дополнительных согласований с Заказчиком.
Эта услуга включает также детальную проработку художественных элементов (столярных изделий, художественного металла, мозаик). По окончании работы Вы получите цветовое решение фасадов и альбом чертежей А3 в цвете.

4. Проектные предложения по изменению архитектурного объема здания и его оформлению.
В этом случае если кроме декорирования фасада, Вы предполагаете частичную перестройку здания,  реконструкцию или реставрацию фасадов дома, мы готовы оказать Вам профессиональную помощь в подготовке архитектурного дизайна и проекта декора. Мы разработаем архитектурно-планировочное решение, подготовим необходимый набор проектной и технической документации.
Разработка проектного предложения по изменению архитектурного объема включает в себя встречу с Заказчиком, составление списка пожеланий и детального технического задания.
Затем наши специалисты готовят эскизы по изменению архитектурного объема здания в трех вариантах (изменение формы кровли, надстройки, пристройки к зданию и пр.) в соответствии с техническим заданием.
Следующим этапом идет разработка проекта реконструкции (реставрации) фасадов здания на основе одного выбранного и утвержденного эскизного варианта. После утверждения проекта реконструкции (реставрации) детально разрабатывается художественное цветовое решение фасадов. После утверждения архитектурного дизайн-проекта оформления фасадов мы предоставляем альбом чертежей А3 в цвете.

5. 3D моделирование объекта.
Для полного представления о новом образе Вашего дома и архитектурном дизайне фасада Вы можете воспользоваться услугой 3D  моделирования и визуализации проекта.
Мы  строим 3D модели на основе CAD файлов объекта и проектного предложения стилевого решения фасадов. Затем совместно с заказчиком архитектурные дизайнеры отбирают наиболее  важные ракурсы (как правило, до 8 ракурсов), которые будут включены в альбом в печатном виде.
По окончании работ Вы получаете альбом 3D-изображений фотографического качества в формате А3 с цветовыми решениями фасадов и с фактурами материалов отделки.

Мы готовы оказать Вам комплекс бесплатных услуг по расчету стоимости декора по имеющемуся дизайн проекту фасадов дома.

бесплатные чертежи и фото планировок

Готовые проекты двухэтажных домов от компании «Ондулин» позволят вам сэкономить на услугах дизайнера и минимизировать расходы на строительство. В статье вы найдете различные варианты для сезонного или постоянного проживания: из бруса и бетона, с террасой и с мансардой. Всю документацию (схемы, планировки, размеры) можно скачать бесплатно.

Проект дачного дома из профилированного бруса

Площадь застройки: 132,55 м²
Размер: 11,9×7,9 м

Дачный дом общей площадью 159 м² станет настоящей находкой для большой и дружной семьи. В трех спальнях мансарды хватит места и для родителей, и для детей. А в запасной комнате на первом этаже можно оборудовать кабинет или гостевую спальню. В качестве фундамента двухэтажного дома используется монолитная железобетонная плита, стены собираются из клееного либо профилированного бруса. По проекту крыша покрывается Ондулином, но при желании вы можете заменить его битумной черепицей Ондувилла.

Фото фасада дома

Планировка первого этажа

План второго этажа

Подробная информация

Скачать документацию бесплатно

Проект красивого каркасного дома с мансардой

Площадь застройки: 88,44 м²
Размер: 10,9×8,3 м

Идеальный выбор для тех, кто планирует построить дом своими руками. Каркасно-обшивная схема проста в реализации, а характеристики готового здания не уступают аналогам из бетона. Площади дома с мансардой вполне достаточно для постоянного проживания семьи из 4-5 человек. Его особенностью является просторная общая зона первого этажа, которая объединяет столовую, гостиную и кухню. Проект придется по душе любителям свежего воздуха — здесь есть и балкон, и открытая терраса.

Фото фасада дома

Планировка первого этажа

План второго этажа

Подробная информация

Скачать документацию бесплатно

Проект универсального дома из ячеистого бетона

Площадь застройки:74 м²
Размер: 7,5×6 м

Этот проект рассчитан на климатические условия средней полосы России. Небольшой домик с жилой мансардой выглядит практически как двухэтажное здание. Несмотря на то, что он занимает мало места на участке, в нем есть все необходимое для комфортной жизни 2-4 человек. Терраса пристроена со стороны двора, но при желании вы можете оборудовать дополнительное место для отдыха на крыльце. Материалы, которые используются в проекте, доступны по цене и продаются в любом регионе РФ. Это блоки из ячеистого бетона, фундаментные плиты ЖБИ и битумная кровля Ондулин.

Фото фасада дома

Планировка первого этажа

План второго этажа

Подробная информация

Скачать документацию бесплатно

Проект дома с панорамными окнами

Площадь застройки: 103,02 м²
Размер: 9,4×8,6 м

Проект двухэтажного дома из клееного бруса — настоящая находка для любителей солнца и простора. Благодаря панорамным окнам, расположенным с лицевой стороны здания, в доме будет светло даже в ненастную погоду. Характеристики здания впечатляют: при площади застройки 103 м² общая площадь составляет 138 м². В доме достаточно места для четырех спален, просторной кухни-гостиной и множества подсобных помещений. Большой плюс проекта состоит в использовании экологически чистых материалов — клееного бруса и кровельного покрытия Ондулин.

Фото фасада дома

Планировка первого этажа

План второго этажа

Подробная информация

Скачать документацию бесплатно

Проект дома с просторным балконом и террасой

Площадь застройки: 77,22 м²
Размер: 10,5×6 м

Этот красивый дом собран из экологически чистых и безопасных материалов: деревянного бруса, битумных листов Ондулин, железобетонных перекрытий. В таком здании будет уютно в любую погоду: прохладно летом и тепло во время зимних холодов. На просторном балконе так приятно пить утренний кофе, а пристроенная терраса наверняка станет излюбленным местом для семейных посиделок. Все плюсы планировки вы можете оценить на приложенных схемах.

Фото фасада дома

Планировка первого этажа

План второго этажа

Подробная информация

Скачать документацию бесплатно

Все проекты двухэтажных домов были разработаны ведущими специалистами компании «Ондулин». При расчете эксплуатационных характеристик учитывались теплопроводность материалов, тип отопительных приборов, наличие инженерных коммуникаций. Какую бы планировку вы не выбрали, в ней всегда будет предусмотрено место для котельной и других хозяйственных помещений.

Проектирование фасадов домов и зданий: цели и этапы

Краткое содержание статьи:

Фасад здания — это наружная лицевая сторона дома. От внешнего вида жилого дома или организации зависит первое впечатление гостей и клиентов, поэтому архитектурное проектирование фасадов — это очень серьезный процесс.

Цели проектирования фасадов зданий

Проектирование фасадов коттеджей — это непростая задача, требующая грамотного подхода. Выполнить качественный проект может только специалист с инженерным образованием. Для получения хорошего результата следует обратиться в специальную компанию, имеющую лицензию на выполнение проектных работ.

Главной целью архитектурного проектирования фасадов является создание оригинального здания, способного разбавить похожие друг на друга ряды частных домов. Важные элементы проекта:

• Визуализация проекта фасада — это реалистичный 3D рисунок, позволяющий заранее ознакомиться с результатом работы.
• Смета — расчет стоимости строительства в ценах текущего года. Составляется на основе списка материалов, необходимых для реализации проекта и трудоемкости выполнения работ.
• Разрешение на реализацию. Каждое здание должно вписываться в стилистику города и сочетаться с окружающими домами. После составления архитектурного дизайна необходимо убедиться в безопасности проекта и после этого получить разрешение на строительство.

Планирование фасада до начала строительства коттеджа — это залог быстрого и экономичного выполнения работ, получения разрешения на строительство и реализации проекта.

Основные этапы

Создание проекта состоит из нескольких основных этапов:

1. Предпроектные работы. Этот этап необходим при проектировании фасадов уже готовых коттеджей. Для зданий, чьи размеры неизвестны, требуется комплекс полевых работ для получения четких снимков существующего фасада, точных измерений всех его частей. Результатом работ инженеров будет чертеж здания в электронном виде.
2. Первая часть работы над созданием фасада — это составление эскиза. На этом этапе дизайнер обговаривает с заказчиком пожелания, уточняет стилистику будущего проекта, подготавливает варианты для утверждения. Для удобства оценки результата заказчику дают для ознакомления объемный макет здания или его электронную версию. Результат работы фиксируют в дизайнерском альбоме.
3. На втором этапе происходит проработка проекта, окончательное утверждение будущего вида здания и передача документации в конструкторское бюро. От решений, принятых на этом этапе, зависит окончательная стоимость работ. Инженеры подбирают экономичный, прочный вариант конструкции, а архитекторы демонстрируют заказчику варианты отделки коттеджа, подбирают цвета, оттенки материалов и декора поверхностей.
4. На третьем этапе выполняется разработка рабочего проекта. Он сочетает все принятые решения конструкторов, архитекторов, инженеров. После создания альбома с рабочими чертежами будущего фасада начинается этап подбора материалов, поставщиков, рабочих.
5. Во время работ осуществляется надзор за соблюдением всех правил их проведения. Специалисты выезжают на площадку, контролируют технологию проведения работ и качество используемых материалов.

Теплотехнический расчет

Очень важно во время проектирования правильно выполнить теплотехнический расчет. От этого будут зависеть затраты на отопление здания, комфортная температура в помещении, образование конденсата на внутренних стенах.

Расчет, а также проектировку слоев ограждающих конструкций (стен) выполняют инженеры-теплотехники. Целью теплотехнического расчета является выяснение толщины утеплителя в стене здания. Этот показатель индивидуален для каждого здания, он зависит от нескольких факторов:

• средняя температура самых холодных пяти дней;
• длительность отопительного периода;
• площадь окон;
• используемые материалы;
• экспозиция стены.

По специальным формулам рассчитывается требуемая толщина утеплителя для обеспечения тепла и сухости в доме.

Декор зданий

Перед выбором материалов для отделки необходимо ознакомиться с их характеристиками.

Штукатурка

Недорогой материал с множеством преимуществ:

• простота использования;
• стойкость к перепадам температуры;
• влагостойкость;
• низкая теплопроводность;
• привлекательный внешний вид;
• множество вариантов выполнения отделки.

К сожалению, отштукатуренные стены легко покрываются пятнами и трещинами, некачественно выполненная отделка может осыпаться.

Сайдинг

Сайдинг очень долговечен и прост в использовании. Существует 4 вида:

• Сайдинг, выполненный из натурального обработанного дерева, имитирует дом из лафета или бруса. Такой сайдинг обладает высоким показателем теплозащиты, эстетичен. Минус: он требует постоянной обработки, без нее быстро приходит в негодность.
• Металлическая отделка очень прочна, долговечна, легко монтируется. Минус: при возникновении повреждений антикоррозийного покрытия быстро покрывается ржавчиной.
• Виниловый сайдинг может имитировать любой материал, стоек к воздействию влаги, не подвержен гниению. Минусы: сложен в уходе, обладает высокой теплопроводностью.
• Сайдинг из цемента по своим характеристикам схож с натуральным камнем. Прочный, негорючий материал, дорого смотрится на любом здании. Минусы: высокая стоимость, сложность монтажа.

Кирпич

Кирпич — это классический отделочный материал для частных домов. Его виды различаются цветами, фактурой, способами производства. 4 основные вида фасадного кирпича:

• Силикатный кирпич — доступный и прочный. Минусы: не отличается красотой и разнообразием форм, обладает низкими теплоизоляционными свойствами.
• Клинкерный кирпич прочен, красив, имеет множество вариантов исполнения, хорошо справляется с теплоизоляцией. Минусы: высокая стоимость, трудоемкость монтажа.
• Керамический кирпич — это дешевый и долговечный материал. Его цена довольно низкая из-за высокого влагопоглощения и низкой морозоустойчивости.
• Прочный и простой в работе материал — гиперпрессованный кирпич. Его с опасением применяют для отделки фасада из-за вероятной смены оттенка в течение эксплуатации, а также недостаточных теплоизоляционных свойств.

Плитка

Плитка для отделки фасадов — это современный, прочный, эстетически привлекательный материал. Разнообразие форм, цветов, размеров и видов позволяют архитектору создать неповторимый дизайн фасада.

• Натуральная фасадная плитка из камня — это экологичный материал, стойкий к воздействию химических веществ, отличается долговечностью, популярен благодаря естественному внешнему виду. К недостаткам материала относят высокую стоимость и трудоемкость монтажа. Последнее связано с большим весом и низкой адгезией, затрудняющими крепление плитки на вертикальных поверхностях. Для отделки жилого дома используют плитку из известняка, мрамора, песчаника.
• Искусственный камень изготавливают из песка, цемента, гипса, красок, призванных имитировать рисунок натурального камня. Плитка очень прочная, легко монтируется, стоит значительно дешевле натурального аналога.
• Керамическая плитка с неглазурованной поверхностью имитирует натуральный камень. Квадратная форма способствует упрощению процесса укладки. Срок службы составляет 50 лет и более.

Выбор отделочного материала зависит в первую очередь от архитектурного проекта здания.

Дизайн-проект фасадов

При заказе в студии проекта необходимо заранее знать состав эскизного и полного проектов. В первом случае проект необходим только для того, чтобы продемонстрировать заказчику наружный интерьер здания. Полный проект — это ряд документов, на основе которых выполняются строительные работы:

• описание архитектуры здания;
• ситуационный план;
• спецификация элементов;
• готовая смета;
• визуализация всех частей фасада;
• чертежи;
• схемы подсветки;
• разрезы.

Полный проект здания — это залог качественного выполнения работ. Заказывать архитектурный дизайн фасада необходимо только в проектном офисе, имеющем лицензию на данный вид работ. В этом случае при выборе любого материала вам будет предоставлено своевременное исполнение работы и все необходимые документы.



Понравилась статья? Поделитесь с друзьями:

Рекомендуем посмотреть наши проекты домов

архитектурных чертежей: 10 этажей с потрясающими фасадами

Архитекторы: Продемонстрируйте свои работы и найдите идеальные материалы для вашего следующего проекта с помощью Architizer. M производителей: чтобы связаться с крупнейшими архитектурными фирмами мира, зарегистрируйтесь сейчас.

Архитектурные фасады — это классический способ общения архитекторов, третий в трехстороннем, наряду с планами и чертежами разрезов. Эти ортографические проекции отображают внешний вид конструкции, обычно в виде плоского изображения одного фасада.Типичный чертеж фасада показывает то, что можно увидеть с уровня земли вверх, но он больше похож на диаграмму, чем на реальное представление здания, поскольку в нем отсутствует перспектива. Как правило, трехмерное качество выражается в изменении толщины линий и графическом добавлении теней.

Elevations может отображать различную информацию, от размеров и материалов до сборок и конструкции. Все чаще архитекторы исследуют потенциал фасада как способа проверки формальных и пространственных идей.Следующая коллекция архитектурных фасадов показывает взаимосвязь между ортогональными проекциями и построенными проектами. Они собраны со всего мира и представляют собой обзор современных проектов, направленных на переосмысление традиционных фасадов, ограждений и ограждающих конструкций зданий.

The Imprint , MVRDV, Сеул, Южная Корея

MVRDV’s The Imprint является частью более крупного комплекса Paradise City, состоящего в общей сложности из 6 зданий, которые обеспечат полный набор развлечений и достопримечательностей менее чем в километре от крупнейшего аэропорта Южной Кореи. Учитывая предложенную программу двух зданий — ночного клуба и крытого тематического парка — заказчику требовался проект без окон, но одно, которое все же интегрировалось бы с другими зданиями комплекса. Таким образом, дизайн The Imprint возникает из простого вопроса: может ли дизайн иметь выразительный фасад, который соединяется с окружающей средой, даже если в нем нет окон? В результате фасады приподняты, как занавеска у входа, открывая зеркальные потолки и стеклянные полы.

VIA 57 West by BIG — Bjarke Ingels Group

VIA 57 West от BIG — Bjarke Ingels Group, Нью-Йорк, Нью-Йорк, США

VIA 57 West — это гибрид европейского квартала по периметру и традиционного манхэттенского высотного здания, сочетающий в себе преимущества обоих: компактность и эффективность дворового здания с воздушностью и обширным видом на небоскреб.Удерживая три угла квартала низко и поднимая северо-восточный угол к его пику 450 футов, внутренний двор открывает вид на реку Гудзон, проникая в низкое западное солнце глубоко в квартал и любезно сохраняя виды на реку из соседней башни Хелены. . На фасаде использованы системы затемнения Mecho, а форма здания меняется в зависимости от точки обзора зрителя. Со стороны West-Side-Highway он выглядит как пирамида, а с West 58th Street превращается в стеклянный шпиль.

Эллинг WMS в парке Кларк by Studio Gang, Чикаго, Иллинойс, США

Конструкция конструкции эллинга переводит покадровое движение гребли в архитектурную форму крыши. Помимо визуального интереса, эта форма также предлагает пространственные и экологические преимущества. В проекте используется стекло вдоль фасада, изготовленное Guardian Industries Corp. Благодаря структурным стропильным формам, чередующимся между перевернутой буквой «V» и «M», крыша достигает ритмической модуляции, которая пропускает южный свет в верхний фонарь здания.Стеклянный фонарь согревает плиту перекрытия зимой и вентилирует летом, чтобы минимизировать потребление энергии в течение всего года.

Изображение Матиаса Ван Россена с Flickr

De Rotterdam by OMA, Роттердам, Нидерланды

Являясь самым большим зданием в Нидерландах, проект OMA De Rotterdam исследовал городское разнообразие и плотность за счет трех монументальных башен, соединенных общим цоколем. Созданный с помощью слегка нерегулярных стеков, дизайн организует программу в отдельные блоки, которые охватывают широкий спектр применений.Конструкция здания была спроектирована со стеклянными окнами от пола до потолка с видом на реку Маас с фасадами от Permasteelisa и TGM. Внешние фасады De Rotterdam облицованы алюминиевой балочной конструкцией, создающей филигранный вид, который меняется в зависимости от положения зрителя.

Роща в Гранд-Бэй от BIG — Bjarke Ingels Group

Grove at Grand Bay by BIG — Bjarke Ingels Group, Майами, Флорида, США

Две башни Grove в Гранд-Бэй реагируют на окружающую среду и друг на друга, обеспечивая оптимальный вид на каждом уровне.Башни взлетают с земли, чтобы запечатлеть в полной мере панорамные виды от бухт для парусных лодок и пристани для яхт до горизонта Майами. Проект стал возможным благодаря использованию строительных материалов Cemex и Aljoma. Вдоль фасада вы можете видеть горизонтальную составляющую гравитационной нагрузки в колоннах, которая разрешается в плитах, передавая ее на внутренние сдвиговые стены ядра, которые являются единственными последовательно вертикальными структурными элементами в здании.

Дворец правосудия by Mecanoo, Кордова, Испания

Новый Дворец правосудия в Кордове расположен в Арройо-дель-Моро, где преобладают анонимные жилые дома, являющиеся продуктом быстрого городского развития испанских городов 21-го века.Блоки, которые характеризуют городскую ткань зоны, не были предназначены для создания общественного пространства, но в совокупности они образуют компактную и последовательную городскую идентичность. На каждом фасаде изображена сложная текстура фасадов из армированного стекловолокном бетона, а также вырезанные пустоты, которые проявляются в виде скульптурных дворов. В проекте используется алюминий Reynaers Aluminium вдоль фасада, чтобы усилить идею городской интеграции за счет фрагментации.

Вол Уокер Холл и Стивен Л.Центр дизайна Андерсона от Marlon Blackwell Architect, Фейетвилл, Арканзас, США

В новом здании Центра дизайна Стивена Л. Андерсона, убрав 13 000 квадратных футов библиотечного пространства в Vol Walker Hall, есть студии и помещения для критики, а также зрительный зал и терраса на крыше. Тщательная отделка материалов подчеркивает исторический аналог здания и создает особый выразительный язык. Архитектурный бетон и облицовка из известняка из Индианы, передающие ощущение массы и объема, были выбраны, чтобы изобразить суть, вес и стабильность.Как показано на простом чертеже фасада, известняковая завеса от дождя от Stone Panels обрамляет фриттованную стеклянную бризовую подошву, которая уменьшает влияние солнечной энергии с запада, одновременно служа способом иллюстрации методов строительства и экологических стратегий для учащихся школы.

Музей природы и науки Перо от Morphosis Architects, Даллас, Техас, США

Придавая бетону форму, компания Morphosis Architects исследовала потенциал материала в Музее природы и науки Перо в Далласе.В музее Перо, воплощающем простой куб и цоколь с высоким рельефом, представлен фасад из сборных железобетонных панелей, который является как полосатым, так и изысканным. Элегантное решение для облицовки стало возможным благодаря компьютерному моделированию и сотрудничеству с Gate Precast из Хиллсборо, штат Техас, в качестве исследования материала, объединяющего структуру и опалубку. Музей Перо — это демонстрация универсальности и технических возможностей. Сочетая творческий подход и мастерство, дизайн получил сертификат LEED Gold за счет переработанных материалов, используемых в бетонных панелях и локализованном производстве.

Харбинский оперный театр by MAD, Харбин, Китай

Расположенный на водно-болотных угодьях Харбина, Харбинский оперный театр был спроектирован в ответ на силу и дух неукротимой дикой природы и холодного климата северного города. Создается впечатление, будто оно создано ветром и водой, оно органично вписывается в природу и топографию — это слияние местной идентичности, искусства и культуры. Металлическая обшивка крыши и навесные стены были произведены Shenyang Yuanda Enterprise Group.Внешне архитектура отсылает к извилистому ландшафту окрестностей. В результате криволинейный фасад из гладких белых алюминиевых панелей становится поэзией края и поверхности, мягкости и резкости.

Здание визуальных искусств, Университет штата Айова , Steven Holl Architects, Айова, США

Сформированное вокруг семи вертикальных центров света, это здание изобразительного искусства включает в себя 126 000 квадратных футов чердаков, где можно найти все, от кузнечного дела до виртуальной реальности. Изменяющаяся геометрия и напольные плиты сочетаются с несколькими балконами и сине-зеленой кожей Rheinzink. Системы стеклянных стенок канала в этом проекте были изготовлены компанией Bendheim. Как показано на вертикальном чертеже, несколько вертикальных «центров света» вырезаны из объема здания, наполняя интерьер естественным освещением и вентиляцией. Их смещенная форма создает пространство для встреч и неформальной работы на открытом воздухе, что еще больше способствует взаимодействию между пятью уровнями здания.

Найдите все свои архитектурные материалы через Architizer: Нажмите здесь, чтобы зарегистрироваться сейчас .Вы производитель и хотите наладить контакт с архитекторами? Кликните сюда.

Все фотографии и рисунки любезно предоставлены архитекторами, если не указано иное.

пользовательских черный фасад дома рисунок на белом фоне. Фотография, картинки, изображения и сток-фотография без роялти. Изображение 38675906.

Пользовательский рисунок фасада черного дома на белом фоне. Фотография, картинки, изображения и сток-фотография без роялти. Изображение 38675906.

Пользовательский рисунок фасада черного дома на белом фоне.

S M L XL Редактировать

Таблица размеров

Размер изображения	Идеально подходит для
S	Интернет и блоги, социальные сети и мобильные приложения.
M	Брошюры и каталоги, журналы и открытки.
L	Плакаты и баннеры для дома и улицы.
XL	Фоны, рекламные щиты и цифровые экраны.

Используете это изображение на предмете перепродажи или шаблоне?

Распечатать Электронный Всесторонний

5850 x 3000 пикселей | 49.5 см x 25,4 см | 300 точек на дюйм | JPG

Масштабирование до любого размера • EPS

5850 x 3000 пикселей | 49,5 см x 25,4 см | 300 точек на дюйм | JPG

Скачать

Купить одно изображение

6 кредитов

Самая низкая цена
с планом подписки

• Попробуйте 1 месяц на 2209 pyб
• Загрузите 10 фотографий или векторов.
• Нет дневного лимита загрузок, неиспользованные загрузки переносятся на следующий месяц

221 pyб

за изображение любой размер

Цена денег

Ключевые слова

Похожие изображения

Нужна помощь? Свяжитесь со своим персональным менеджером по работе с клиентами

@ +7 499 938-68-54

Мы используем файлы cookie, чтобы вам было удобнее работать. Используя наш веб-сайт, вы соглашаетесь на использование файлов cookie, как описано в нашей Политике использования файлов cookie

. Принимать

Закон и искусство архитектурной критики: рисунок, дом и вывеска

Начиная с 1938 года он подпадал под действие антисемитских расовых законов Муссолини и пытался найти убежище в другой стране. К 1941 году его разыскивала полиция как иностранного еврея без гражданства, не имеющего права оставаться в Италии. 27 апреля 1941 года он сдался и был доставлен в итальянский лагерь для интернированных Торторето в провинции Терамо.После шести недель интернирования ему удалось получить необходимые визы, чтобы вылететь в Лиссабон и сесть на корабль до Нью-Йорка транзитом в Доминиканскую Республику, для которой у него была виза на жительство. Он пробыл год в Сьюдад-Трухильо, прежде чем получить визу в США. Он провел остаток своей жизни в Нью-Йорке и написал ряд работ, от регулярных публикаций до The New Yorker и других журналов, до галерейного и музейного искусства в различных средствах массовой информации, а также фресок, тканей. дизайны, декорации и рекламное искусство.Искусство Стейнберга, которое трудно отнести к определенному движению или жанру, ускользает от категорий и отражает проблемы, охватывающие различные темы и масштабы, от общих мест, стереотипов и деталей повседневной жизни до войны и современного отчуждения. Особенностью его искусства является его структура, которая создает повествование, характерное для архитектурных произведений.

В 1946 году Стейнберг предоставил четыре рисунка для четырех выпусков Architectural Forum . Один из рисунков, первоначально называвшийся Doubling Up , был переиздан позже, в 1949 году, в The Art of Living , собрании рисунков, в котором Стейнберг исследовал многие формы домашнего хозяйства и обычной жизни. Doubling Up , я утверждаю, предлагает понимание того, что я называю «архитектурной критикой как« расчленением »». Современные архитектурные правила рисования определяют эту часть как перспективу в разрезе, которая пересекает здание и удаляет часть передней стены, что позволяет наблюдателю войти и заглянуть во внутренние пространства, обычно недоступные для посторонних. Подобные методы изображения использовались в прошлом как способ показать руины или продемонстрировать несколько слоев здания.Андреа Палладио в своей Второй книге архитектуры рисует фасадную часть своей виллы Ротонда, которая одновременно показывает снаружи и внутри дома. ⁷

На рисунке

Штейнберг изображен фасад эклектичного многоквартирного дома с удаленной частью фасада. Мы видим ступеньки, ведущие ко входу, главную дверь, декоративные окна, каждое из которых обрамляет одного или нескольких жителей, наблюдающих за улицей. Но большая часть фасада снята, здание распахнуто настежь, открывая тем самым интимные сцены домашнего быта: дети играют, взрослые спят, едят, пьют, купаются, читают газету или вяжут.Однако между ними мало или вообще нет взаимодействия; даже когда в комнате обитает более одного человека, люди почти не смотрят друг на друга, по-видимому, избегая зрительного контакта или общения. Уровни соответствуют иерархии итальянского palazzo : piano nobile , расположенный выше других этажей, демонстрирует тяжелую мебель, украшенные лепнины и фризы, а цокольный и два верхних уровня представляют собой более скромные, хотя и более «современные» , »Вкусы. Трещины в плитах перекрытия позволяют мышам и насекомым заселять невидимые части здания.Напряжение между кошкой в ​​подвале и спрятанной мышью, которая вот-вот вылезет из дыры в полу, создает более яркое, хотя и забавное взаимодействие, чем между людьми.

Любопытная сцена разворачивается на крыше: горизонт, видимый на заднем плане — анонимные высотки, водонапорные башни, дымоходы и антенны — кажется, стоит «сверху», а не «позади» здания на переднем плане. Удаленные объекты города выглядят как уменьшенные копии самих себя, объекты, заполняющие ландшафт на крыше в avant-la-lettre Unité d’habitation.Анонимность этих далеких объектов, парящих над личными комнатами, усиливает чувство отчужденности, уже присутствующее во внутренних сценах, где люди кажутся одинокими, даже когда они сидят вместе за столом. Напряжение нарастает между чердаком и piano nobile , фрагментированными интерьерами и безличным горизонтом, внутри и снаружи.

Рисунок

Стейнберга вдохновил Жоржа Перека на создание романа Life a User’s Manual , а также на его более короткую работу «Жилой дом. ⁸ Перек осмотрел людей, комнаты и предметы на рисунке, точно пересчитал их и переписал инвентарь. ⁹ Его описательная техника еще глубже проникает в плоть рисунка, поскольку фактически задает предпосылки и основы для будущих историй. Стейнберг неоднократно признавался, что считал себя писателем, а не иллюстратором, и вместо того, чтобы присоединиться к художественной генеалогии, неоднократно предлагаемой критиками — Полем Клее, Виллемом де Кунингом или Пабло Пикассо, — он предпочитал «компанию писателей, которых он находит. гораздо более благоприятный.” ¹⁰

Но вернемся к тому, чем я занимаюсь: у меня что-то вроде литературного произведения. … Откуда пришли мои идеи? Ну, это как у хорошего писателя. Он записывает слово, а затем отменяет его. Затем он записывает второе слово и отменяет его. Он продолжает и отменяет. … Вот как это делается. … Моя проблема в том, что мне приходится заново изобретать свое мастерство практически каждый день, потому что все, что осталось, невозможно переделать, в основном потому, что это не доставляет мне достаточно удовольствия. Настоящее удовольствие — это изобретение. ¹¹

Факты Латура, буквально «объекты» повседневной жизни и «персонажи» повседневной жизни, здесь являются как фактами, так и вопросами, вызывающими озабоченность. Рисунок почти утомительно описательный, но при более внимательном рассмотрении само описание приобретает богатство и глубину, которые подпитывают воображение. Трещины и мыши — это трещины и мыши. Однако последние не просто заселяют, но и постепенно разрушают плоть здания.Люди, теснящиеся в крошечных пространствах, могут рассказать свои истории, но рисунок не утомляет их, а приглашает зрителя строить и дополнять их. Спектр большого города, начертанный на крыше здания, не дает покоя жизни внутри здания, делая их незначительными. Хотя люди разные, но похожи друг на друга. Ключом к прочтению рисунка является табличка «Вакансий нет» у входа, которая говорит нам о характере здания — съемные квартиры — но также сигнализирует о том, что внутри и снаружи здания полно людей и прочего. Однако, несмотря на свою полноту, он остается пустым, потому что внутри нет настоящей жизни.

Почти буквально разрезая здание, рисунок напоминает традицию позднего Возрождения Андреаса Везалия, который в шестнадцатом веке опубликовал анатомический трактат ( The Edifice of the Human Body ) примерно в то же время, когда Себастьяно Серлио опубликовал архитектурный трактат. ( Семь книг архитектуры ). В обоих трактатах было показано создание тела — человеческого или архитектурного — а архитектурный раздел превратился в анатомический разрез, который выявил то, что было скрыто за поверхностью, невидимые слои наших тел.Практика рассечения здания также видна на рисунках Палладио. Он предлагает одновременный взгляд на внутреннее и внешнее, что является не только объяснительным, но, что более важно, творческим, поскольку позволяет возникать дальнейшим связям и ассоциациям.

Рисунок

Стейнберга требует от зрителя активного воображения и критического мышления, чтобы выйти за рамки очевидного, банального и обыденного, в то же время он предлагает инструменты для создания различных потенциальных повествований. Хотя это и не является явно политическим, рисунок поднимает вопросы об обитании, современном отчуждении и отчуждении, объединяя близкое и далекое, наиболее публичное и самое личное, людей и их артефакты.

Второй пример архитектурной критики, раскрывающий позицию Латура:

Труоба 321 План современного дома

План участка (+ $ 50)

Строительные инструкции

План фундамента

Плита | Обход | По запросу — подвал, пирс и балка и т. Д.

Общий проект фундамента, показывающий план фундамента с элементами конструкции. На выбор предлагается три типа фундамента: плита, ползун и подвал.

Так как во всех местах здания состояние грунта разное, местному инженеру-строителю необходимо утвердить проект фундамента и указать его конструктивные элементы.

План сантехники

Показывает схему расположения сантехники со спецификациями.

План этажа

Обозначает план дома с заданными размерами стен, дверей и окон.

План строительства крыши

Показывает план и размеры необходимой конструкции крыши, такой как стропила и балки. Поскольку требования к показательной нагрузке различаются в каждом месте, ваш местный инженер-строитель должен утвердить и указать конструктивные элементы крыши.

План крыши

Размерный план крыши с указанием уклонов, площадей крыш, дымоходов и декоративных элементов.

Разделы

Разрез здания с подробным изображением элементов конструкции пола, стен и крыши.Указание высоты потолка помещения и высоты элементов конструкции.

Высота

Показывает все стороны дома с указанием строительных элементов с их высотой, указанными материалами и всеми декоративными элементами.

Детали конструкции

Детальная визитка дома с указанием эскизов.

Схема электрооборудования

План этажа с указанием расположения электрических элементов, таких как молнии, выключатели, розетки и т. Д.

План ОВК

Указывает местоположение и технические характеристики систем отопления, вентиляции и кондиционирования воздуха.

План мебели

Типичный план этажа с указанием размеров комнат и предлагаемой расстановки мебели. Полезно на этапе оформления интерьера.

Описание дверей и окон

Список или все окна и двери с указанными спецификациями для производителя.

Общие характеристики

Сантехнические, электрические и механические характеристики

Чертеж фасада | Бесплатная загрузка на ClipArtMag

1920×2560 Хелен Ламберт

2668×1944 Хеннинг Ларсен строит ратушу у реки на Фарерах

976×750 Home Line Art Архитектура Drawing House Cc0

1280×720 Любовь !! Люблю !!! Люблю !!! Красивый Дом современной архитектуры

990×660 Livewell Домашний дизайн

600×280 Modern Villa Project Cad Design Free Cad Blocks, Drawings, Details

800×800 Motel Facade Building Stock Vector Colourbox

373×600 Наружные фасадные опоры

1600×1130 Фото сборных домов в Дублдоме можно построить за один день

950×662 Rmit Design Hub Sports с работающим фасадом из стекла и стали

618×1359 Раздел Перспективный чертеж Архитектура Дизайн фасадов

300×300 Стоковое Фото Чертеж шаржа фасада здания начальной школы

875×1000 ТП Фасад

400×400 Арабский Замок Здание Фасад Векторные Иллюстрации Дизайн Купить

1600×1819 Нажмите для слайд-шоу Дизайн Вдохновение Стеклянные фасады, Фасад

500×500 рисунок дома городской дорогой векторные иллюстрации фондовой

869×416 Генеральный план Рекомендации по проектированию Типы Композиция фасада

500×500 Монохромный размытый силуэт фасад небольшого дома с дымоходом

300×300 монохромный силуэт фасад двухэтажного дома вектор

1000×1000 монохромный силуэт фасад небольшого дома с вектором дымохода

960×639 Skinnyscar

800×1131 Этот дом в Индонезии превращает двери в столы и окна

600×476 Рисунок фасада

Рисунок бассейна 769×526 для бесплатной загрузки

724×492 Моделирование с помощью

2000×1296 Изменяемый школьный спортзал

2090×1706 Оценка окружающей среды, семнадцатое и восемнадцатое

Архитектурный чертеж 1200×1000 Чертеж технического разреза Etsy

670×820 Скачать рисунок церкви бесплатно

1415×1000 Де Виссери

650×400 Дизайн начального этапа чертежа фасада кирпичей

5669×2356 Рисование профессиональных архитектурных планов

442×340 Рисунок Здание Будущего Научная Фантастика Фасад Cc0

626×885 Рисунок пожарной лестницы для фасада Вектор Премиум Скачать

950×700 Фасад серии Hks Алюминиевый профиль Системы алюминиевых профилей

225×225 Элемент фасада, горизонтальный разрез Скачать научный

380×223 Галерея Гагосяна

842×596 Галерея архитекторов Лундгаарда Транберга

1582×667 Галерея Lm House Elements Lab

2000×1414 Галерея открытого дизайна ветряных домов

Все права на опубликованные графические, графические и текстовые материалы на ClipArtMag. com принадлежат их владельцам (авторам), и Администрация сайта не несет ответственности за их использование. Все материалы предназначены только для личного пользования. Если вы считаете, что какой-либо из материалов нарушает ваши права, и не хотите, чтобы ваш материал отображался на этом сайте, свяжитесь с Администрацией, и мы немедленно удалим материал, защищенный авторским правом.

Elevations — Проектирование зданий Wiki

Ортографическая проекция — это метод рисования трехмерного объекта в двух измерениях путем «проецирования» его поверхностей в двухмерное представление, где линии проекции ортогональны (перпендикулярны) плоскости проекции (то есть нет ракурса или перспектива).

В строительной отрасли термин « отметка » относится к ортогональной проекции внешней (или иногда внутренней) стороны здания, то есть двухмерному чертежу фасадов здания. Поскольку в плане здания редко имеют простую прямоугольную форму, чертеж фасада — это проекция под первым углом, которая показывает все части здания, видимые с определенного направления, со сглаженной перспективой. Обычно отметок создаются для четырех направлений, например, север, юг, восток, запад.

На простых вертикальных чертежах могут отображаться:

Однако они могут содержать много деталей в зависимости от причины их приготовления. Хотя недостаточная информация о отметках может означать, что они не удовлетворяют должным образом потребности, для которой они были подготовлены, подготовка очень подробных отметок может занять много времени и быть дорогостоящей. Поэтому важно, чтобы причина рисунка была ясна, а требуемый уровень детализации был указан.

Отметки могут быть подготовлены по ряду причин, включая:

Исторически здания рисовались вручную на двухмерной бумаге, поэтому ортогональная проекция и рисование двухмерных планов и отметок были стандартными средствами представления. Однако все чаще здания строятся с использованием программного обеспечения автоматизированного проектирования (САПР) или информационного моделирования зданий (BIM), которое представляет их в трех измерениях. Двумерные отметки могут быть созданы из этих трехмерных моделей, но их не нужно рисовать по отдельности.

Термин « отметка » может также использоваться для обозначения высоты чего-либо выше или ниже фиксированной контрольной точки или нулевой точки.

Эскиз фасада сарая, сарай прозрачный фон PNG

Эскиз фасада сарая, сарай PNG | HiClipart Эскиз фасада дома сарай на крыше, сарай PNG

Ключевые слова

PNG клипарт информация

• PNG Размеры 878x603px
• Размер файла PNG 353.55 КБ
• Тип MIME клипарт Изображение / png
• PNG доминирующий цвет серый

Лицензия

HiClipart — это открытое сообщество, в котором пользователи могут обмениваться изображениями PNG, все клипарты PNG в HiClipart предназначены для некоммерческого использования, указание ссылки не требуется. Если вы являетесь автором и обнаружите, что этот PNG используется без вашего разрешения, сообщите нам о DMCA, пожалуйста, свяжитесь с нами.

• План дома Движение крошечного дома Коттедж План этажа, маленький дом PNG клипарт: 800x800px Размер файла: 148.37 КБ
• бежевый дом с ухоженным газоном, House Home Apartment, House PNG клипарт: 935x597px размер файла: 180.7KB
• Дом Мультфильм, дом PNG клипартом: 6598x3241px размер файла 2.52MB
• Дом Здание Фасад Бревенчатый домик Хижина, коттедж PNG clipartsize: 1077x782px Размер файла: 952.08KB
• наброски коричневого здания иллюстрации, эскиз чертежа архитектуры здания, здание PNG clipartsize: 1353x1225px размер файла: 33. 34 КБ
• Cottage House Art Painting, дом PNG clipartsize: 1024x852px Размер файла 1.74MB
• Дом, дом, дом PNG изображения: 800x677px размер файла: 566.63KB
• Архитектура Рисунок Эскиз здания, здание PNG clipartsize: 1000x763px размер файла: 475.13KB
• Рисование графики Архитектура План дома, фонд компании Атланта PNG clipartsize: 929x563px Размер файла: 137.78 КБ
• Дом Осмотр дома Квартира Недвижимость, дом PNG клипарт: 1204x675px размер файла: 256.59KB
• org/ImageObject»> Строительный дизайн Архитектура, хижины PNG клипарт: 1145x697px Размер файла: 867.77KB
• иллюстрация коричневого дома, Хижина Средневековье Фасад крыши дома, дом PNG clipartsize: 1024x759px Размер файла: 813.11KB
• Бунгало Дом Недвижимость Недвижимость Дом, дом PNG clipartsize: 820x440px Размер файла: 392.46 КБ
• Бревенчатый домик Cartoon Cottage Рисунок, мультяшный дом PNG clipartsize: 1600x1375px Размер файла: 1.06MB
• Силосный рисунок Ферма Сельское хозяйство, другие PNG clipartsize: 1126x1036px размер файла: 556.7KB
• Хижина Рисование, каюта PNG фотообои: 2119x1572px размер файла: 2. 24MB
• Дом Коттедж, дом PNG клипарт: 1600x1600px Размер файла: 3.17MB
• иллюстрация коричневого дома, Пряничный домик Рождество, Зимний Рождественский домик PNG clipartsize: 680x603px размер файла: 360.03 КБ
• Дом Компьютерные Иконки, Простой Дом с PNG clipartsize: 703x731px Размер файла: 31.19KB
• Бревенчатый дом Бревенчатый каркас Бревенчатый дом Пиломатериалы, дом PNG клипарт: 2731x1551px Размер файла: 5.73MB
• Бревенчатый домик Снег, сарай PNG клипарт: 1226x797px размер файла: 1.12MB
• org/ImageObject»> Дом Домашний Компьютер Иконки, дымоход PNG клипарт размером: 1137x839px размер файла: 359.55KB
• иллюстрация чертежа дома, чертеж чертежа архитектуры фасада, эскиз ручки и дом PNG clipartsize: 1181x1181px Размер файла: 243.99 КБ
• Коттедж Сказочный Дом, коттедж PNG клипарт: 1575x1262px Размер файла: 2.91MB
• иллюстрация коричневого деревянного дома, бревенчатый домик, мультяшный коттедж, мультяшный лесной домик PNG клипарт: 1263x1227px размер файла: 47.72KB
• Недвижимость, Дом, Вилла, Здание, Дом, Недвижимость, Газон, Земельный участок PNG clipartsize: 800x504px Размер файла: 645.64 КБ
• org/ImageObject»> Конюшня Конюшня Конюшня Конюшня, Конюшня Фон PNG clipartsize: 1024x624px Размер файла: 406.33 КБ
• Дом, Дома PNG clipartsize: 1698x1131px размер файла: 1.42MB
• Дом Недвижимость Кампонг Коттедж Сарай, Балик Кампунг PNG clipartsize: 640x452px размер файла: 295.27KB
• Архитектурный дизайнер A + D Museum Архитектура Здание, дизайн PNG clipartsize: 600x490px размер файла: 320.38KB
• John M Green Realtors LLC Дом Недвижимость Страхование Недвижимость, дом PNG клипарт: 600x517px Размер файла: 111.31 КБ
• иллюстрация коричневого двухэтажного дома, улучшение дома, ремонт, дом, ванная, дом, недвижимость PNG клипарт: 4500x2701px размер файла: 7. 08MB
• эскиз дома, рисунок линии искусства эскиз дома, белый дом PNG clipartsize: 1817x1458px размер файла: 297.85KB
• коричневый и разноцветный дом рядом с деревьями, пейзажный сад, вилла PNG клипарт: 800x554px Размер файла: 780.71 КБ
• Minecraft Building Sprite House Видеоигра, средневековый PNG clipartsize: 1292x1030px размер файла: 591.17KB
• Дом Барнаби Архитектура Дом, Дом PNG clipartsize: 600x500px размер файла: 150.48KB
• Бревенчатая хижина, Хижина Файл прозрачный фон PNG clipartsize: 840x640px размер файла: 269.6KB
• org/ImageObject»> Сарай Window Shack House Building, садовый сарай PNG clipartsize: 500x500px Размер файла: 51.6 КБ
• бежевый дом арт, ветряная турбина Cottage House, небольшой дом Dream Cottage PNG clipartsize: 2000x2000px Размер файла: 3.1MB
• Эскиз дома, дом, дом, дизайн, прозрачный фон PNG clipartsize: 800x533px размер файла 68.51KB
• Средневековье Здание Дом OpenGameArt.org, здание PNG clipartsize: 1007x680px размер файла: 387.22KB
• Здание, Хижина, Коттедж, Дом, Видеоигры, Фасад, Рендеринг, Телевидение PNG clipartsize: 679x622px Размер файла 728.58 КБ
• org/ImageObject»> Дом Иконка, Домик PNG фото скачать: 2685x1176px Размер файла: 5.91MB
• Здание Мультяшный Фасад, здание PNG clipartsize: 616x449px Размер файла: 179.61 КБ
• Телевидение высокой четкости House Gratis Компьютерный файл, Старый фермерский дом PNG clipartsize: 1332x999px Размер файла 1.86MB
• Дом, коттедж PNG фотообои: 3762x3381px размер файла 2.48MB
• Чердачный дом Wood Projekt Baukonstruktion, дом PNG clipartsize: 1000x750px Размер файла: 661.06 КБ
• Загон для крупного рогатого скота на ферме, ферма на ферме PNG clipartsize: 500x500px размер файла: 117. 79KB
• Майнкрафт Средневековье Усадьба Здание, Дома PNG clipartsize: 1280x705px размер файла: 1.45MB
• Иллюстрация дома, дом, дом, город PNG clipartsize: 800x800px размер файла: 130.77KB
• красно-белая иллюстрация деревянного сарая, амбар мультяшный ферма амбар, мультфильм красный сарай PNG клипарт: 4934x2193px Размер файла 237.81 КБ
• Дом, дом, иллюстрация бело-красного дома PNG clipartsize: 500x500px размер файла: 80.99KB
• House Sprite Изометрическая проекция Building OpenGameArt.org, дом PNG clipartsize: 597x434px размер файла: 269. 6KB
• План дома Дом на дереве Навес для машины, дом PNG clipartsize: 800x622px размер файла: 544.73KB
• Архитектура Дом Эскиз Крыши, дом PNG clipartsize: 800x566px Размер файла: 312.62 КБ
• Vinča Villa House Недвижимость Квартира, европейское строительство PNG клипарт: 700x390px размер файла: 320.95KB
• Дом, дом PNG изображения: 500x500px Размер файла: 321.46KB
• Пейзажная живопись Коттедж Рабочий стол, коттедж PNG clipartsize: 650x514px размер файла: 451.07KB
• org/ImageObject»> Собственность Дом Коттедж Бревенчатый дом Хижина, Балик Кампунг PNG клипарт размером: 640x452px Размер файла: 339.55 КБ
• Дом Дом Недвижимость Фасад, эскиз дома PNG клипарт: 856x782px размер файла: 131.27KB
• Barn Pen Ranch, сарай PNG clipartsize: 768x578px размер файла: 398.37KB
• Дом Бесплатный контент, Анимированный Дом с прозрачным фоном PNG clipartsize: 748x479px размер файла: 95.79KB
• Casadomaine Custom Homes House New Braunfels Cottage, дом PNG clipartsize: 1000x547px Размер файла: 623.62 КБ
• Дом Бревенчатый домик Деревянный, Деревянный дом Файл PNG clipartsize: 729x666px Размер файла 1. 86MB
• коричневая и синяя иллюстрация сарая, House Sprite OpenGameArt.org, видеоигра, старое здание PNG clipartsize: 600x509px размер файла: 427.58KB
• иллюстрация красно-белого сарая, мультфильм сарай, сарай PNG клипарт: 2000x2000px размер файла: 226.45KB
• Архитектурное проектирование Архитектура Двутавровая балка Проектирование зданий Услуги по дизайну интерьера, здание PNG clipartsize: 912x591px Размер файла: 708.1 КБ
• Здание, водяная мельница, плакат, сарай, хижина, дом, дерево, крыша PNG clipartsize: 795x506px Размер файла: 459.02KB
• Дом Строительство Дом, дом PNG клипарт: 880x1280px размер файла: 1. 07MB
• Дом, дом PNG изображения: 1796x1575px размер файла: 186.13KB
• коричневый бетонный 2-х этажный дом, Building House, дизайн виллы PNG clipartsize: 1100x733px Размер файла: 937.82 КБ
• бежевый и коричневый дом, земельный участок дом u041au0430u0434u0430u0441u0442u0440u043eu0432u044bu0439 u0438u043du0436u0435u043du0435u0440 u041au0430u0434u0430u0441u0442u0440u043eu0432u044bu0439 u043du043eu043cu0435u0440, дома прозрачным фоном PNG clipartsize: 968x352px размер файла: 543.67KB
• Дом Окно Рабочий Магазин Денвер Мебель Здание, дом PNG clipartsize: 1024x576px Размер файла: 576.33KB
• org/ImageObject»> Недвижимость Дом Фасад Крыша Коттедж, дом PNG clipartsize: 692x469px Размер файла 132.95 КБ
• План дома Дом Недвижимость Дом, растительность PNG clipartsize: 600x547px размер файла: 715.21KB

Загрузить еще PNG клипартов

Мы используем файлы cookie для анализа нашего трафика и улучшения предоставляемых нами услуг. Продолжая использовать этот веб-сайт, вы соглашаетесь на использование файлов cookie, как это определено в нашей политике конфиденциальности. принимать

.
