17 реальных зданий, напечатанных на 3D-принтере — Будущее на vc.ru

Технологии 3D-печати развиваются чрезвычайно быстро и используются в самых разных сферах жизни человека.

В последнее время большое внимание уделяется печати зданий, и напечатанные дома все чаще появляются в последние годы в разных странах мира — в США, Саудовской Аравии, Мексике, Франции, России, ОАЭ и других. Я подготовил список существующих на 2020 год зданий, возведенных методом строительной 3D-печати.

Что собой представляет 3Д-принтер для строительства.

Существующие на сегодняшний день строительные 3D-принтеры, отличаются конструкциями и методами возведения стен. Наиболее часто встречаются принтеры портальной конструкции, двух- и четырех- опорной конструкции, на базе руки-манипулятора или циркульной конструкции. Оборудование позволяет создавать малые архитектурные формы и элементы сооружений для последующей их сборки на месте, либо позволяют печатать здание целиком на строительной площадке. Высота и размеры печатаемого здания зависят от технических характеристик используемого принтера.

Как происходит процесс печати.

Экструдер выдавливает быстротвердеющую бетонную смесь с различными добавками. Каждый последующий слой наносится поверх предыдущего, благодаря чему образуется вертикальная конструкция. Бетонные слои, находящиеся снизу, таким образом, уплотняются, тем самым растёт их способность выдерживать следующие слои, а значит, и весь вес конструкции. Для упрочнения конструкции производится ее армирование, которое может быть как вертикальным, так и горизонтальным. Укладка горизонтального армпояса производится между слоями, вертикальную арматуру устанавливают по окончании затве

Строим дом с помощью 3D-принтера: обзор компаний и перспективы

Строительная 3D-печать – одно из самых неоднозначных, но быстроразвивающихся направлений в области аддитивных технологий. В создании 3D-принтеров для укладки строительных смесей соревнуются инженеры со всего мира, а проекты варьируются от неказистых, возведенных на скорую руку сарайчиков до многоэтажных домов. Сегодня мы отдадим дань наиболее известным именам в области аддитивных строительных технологий и попытаемся разобраться что же такое строительная 3D-печать, как она применяется, и чего стоит ожидать в будущем.

Contour Crafting

Одним из основателей современных технологий строительной 3D-печати считается профессор Берох Хошневис. Уроженец Ирана, Берох переехал в США и в настоящее время входит в деканат Университета Южной Калифорнии (USC), а также тесно сотрудничает с NASA. Профессору Кошневису принадлежит авторство технологии Contour Crafting, так или иначе послужившей основой для альтернативных разработок: строительная смесь наносится с помощью экструдера, установленного на подвижной портальной конструкции.

Полноценная версия технологии предусматривает полностью автоматизированный процесс, включая установку арматуры и коммуникаций во время печати с помощью роботов-манипуляторов. Работы над технологией ведутся с 1995 года, однако практических результатов мало, либо же они держатся в секрете. Дело в том, что одним из спонсоров исследований выступают ВМС США, заинтересованные в технологии автоматизированного строительства военных баз. С 2010 года наработками команды заинтересовалась и NASA, нуждающаяся в подходящей методике строительства лунных и марсианских колоний. Кошневис же успел обвинить в краже технологий китайскую строительную компанию WinSun (см. ниже), стремительно укрепляющую позиции на коммерческом рынке.

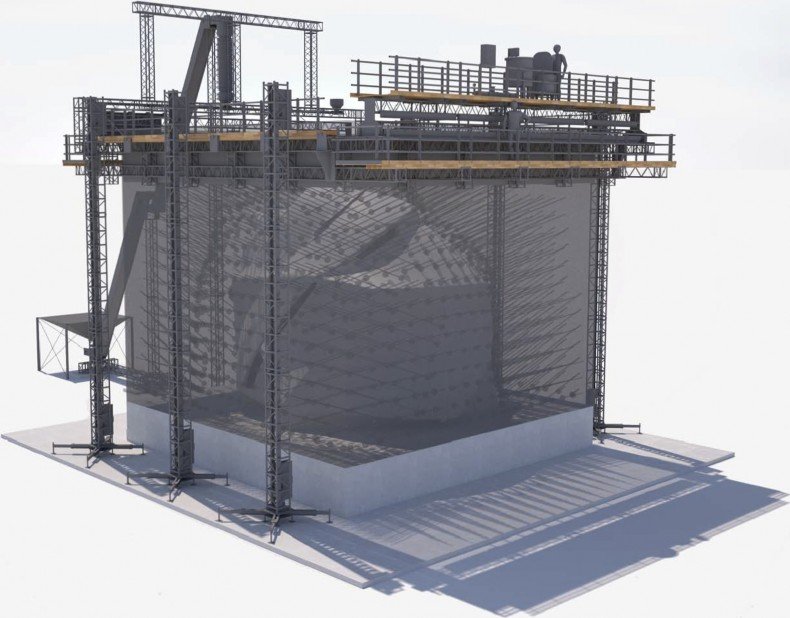

D -Shape

Один из наиболее необычных вариантов строительной 3D-печати, разработанный итальянским инженером Энрико Дини. В отличие от конкурентных установок, 3D-принтер D-Shape не использует позиционируемый по трем осям экструдер, а полагается на целый массив из 300 сопел, закрепленный на подвижной платформе.

Рабочая площадь в текущей версии составляет 6х6 метров. Технология скорее напоминает струйную печать, а массив используется для нанесения связующего агента на слои песка. Первая модель принтера, запатентованная в 2006 году, печатала эпоксидными смолами, но такой подход вызвал немало технических трудностей и был оставлен. Новая версия, запатентованная в 2008 году, использует в качестве байндеров оксиды металлов и хлорид магния.

Теоретически технология позволяет добиваться высокой скорости печати, однако на практике возникают ограничения из-за медленного отверждения материала – для полного схватывания требуются примерно одни сутки. С другой стороны, остаточный материал выступает в роли опоры, частично снимая механическую нагрузку со свежих слоев. Хотя Дини не оставляет надежд на коммерциализацию своей технологии, самым внушительным примером практической печати пока что остается цельная скульптура под названием «Радиолярия» размером 3х3х3 метра.

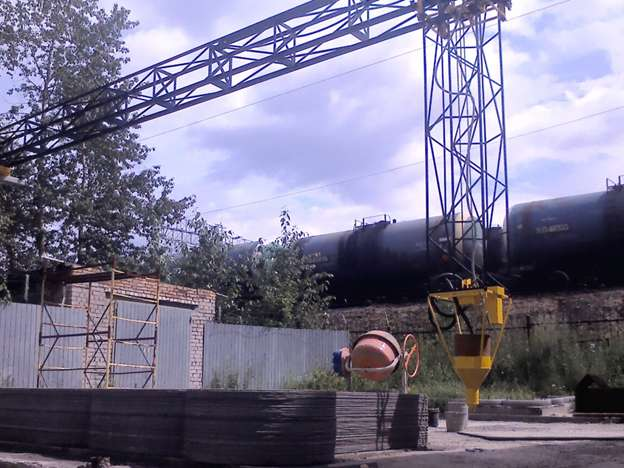

«StroyBot » Андрея Руденко

Андрей Руденко по праву занимает место одного из первопроходцев строительной 3D-печати. Талантливый инженер, переехавший в Миннесоту, впервые привлек внимание проектом миниатюрного сказочного замка, изготовленного с помощью 3D-принтера собственной конструкции под названием «СтройБот».

Путь разработчика оказался тернистым, причем главные проблемы заключаются не в технологии, а вездесущей бюрократии. Столкнувшись с красной лентой в США и не питая особых иллюзий насчет российского рынка, Андрей нашел поддержку в лице Льюиса Якича – калифорнийского предпринимателя и владельца филиппинской гостиницы Lewis Grand Hotel. Там-то Руденко и продемонстрировал возможности своей технологии в полной мере, напечатав пристройку площадью 130м² с несколькими спальнями, всеми необходимыми коммуникациями и даже джакузи (см. видео ниже). В качестве расходного материала был использован геополимерный бетон из вулканического пепла. Проект уникален еще и тем, что гостиничное крыло стало первым в мире эксплуатируемым 3D-печатным объектом. Подробнее о наработках Андрея Руденко можно узнать в личном блоге изобретателя на 3Dtoday.

Спецавиа

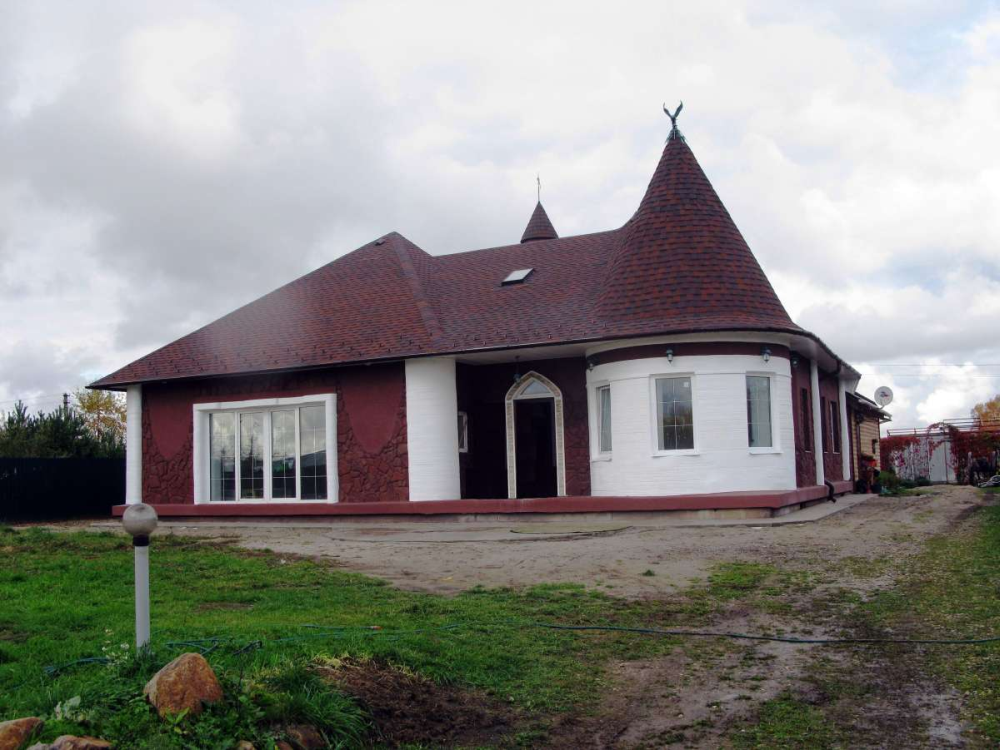

Компании «Спецавиа» повезло на российском рынке в значительно большей степени. Уже несколько лет ярославское предприятие, изначально специализировавшееся на производстве ЧПУ-станков для металлообрабатывающей отрасли, конструирует строительные 3D-принтеры. На сегодняшний день ассортимент компании состоит из как минимум семи вариантов разных размеров.

Самым известным проектом с применением 3D-принтера «Спецавиа» стало возведение необычной сторожки на территории Екатеринбургского цементного завода: директор предприятия Ринат Брылин, увлекающийся 3D-печатью со студенческих лет, решил поселить охрану завода в реплике башни замка Винтерфелл из популярного телесериала «Игра Престолов». Возведение необычной постройки, напечатанной с помощью 3D-принтера S-6044 Long, завершилось в ноябре прошлого года. Сотрудничество Брылина и Спецавиа носит взаимовыгодный характер, ибо имея на руках 3D-принтер сотрудники завода могут испытывать специальные строительные смеси в деле «не отходя от кассы».

За 2016 год компания реализовала примерно три десятка строительных 3D-принтеров, а в этом году собирается продемонстрировать полномасштабные проекты: в декабре 2015 года специалисты предприятия впервые напечатали полноценное здание площадью 165 кв. метров. В ходе строительства использовались разные технологии, часть здания была напечатана прямо на площадке, а некоторые блоки печатались в цехе перед доставкой на объект и сборкой. Несъемная опалубка была армирована во время печати. После сборки силовые элементы стен были залиты бетоном производства упомянутого выше Екатеринбургского цементного завода, а внешний контур утеплен пеногипсобетоном завода «Монолит». Согласно планам собственника отделка здания завершится летом текущего года, после чего проект будет продемонстрирован общественности.

Apis Cor

Есть у Спецавиа и интересный, многообещающий конкурент в лице иркутской компании Apis Cor. Если 3D-принтеры Спецавиа, как и большинства конкурентов, используют портальную схему, то разработка Apis Cor основана на использовании телескопического манипулятора на поворотной платформе. Другими словами, принтер возводит стены вокруг себя, а по завершении строительства переносится на другое место с помощью крана. В дизайне изначально предусмотрена высокая мобильность: компактная установка весом в шесть тонн легко умещается в грузовик.

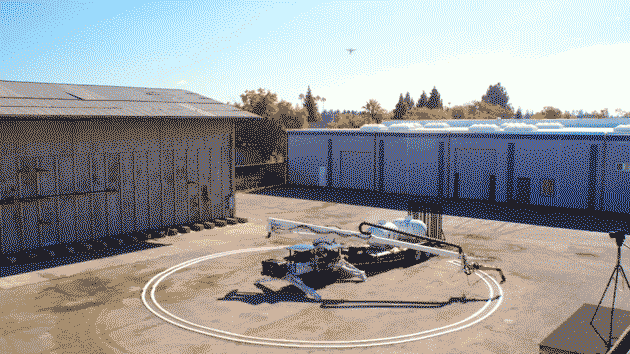

Первой полноценной демонстрацией возможностей необычного 3D-принтера стало строительство опытного здания в Ступино, завершившееся месяц назад. Необычная округлая форма домика площадью 37 кв. метров наглядно демонстрирует архитектурную гибкость строительной 3D-печати. На возведение стен ушло менее суток, но на полное затвердевание потребовалось еще около месяца. Отметим, что проект осуществлялся в не самых благоприятных погодных условиях, ввиду чего объект пришлось возводить под тентом. Здание оснащено теплоизоляцией и всеми необходимыми коммуникациями, но жить в нем никто не будет, ибо эта постройка предназначена сугубо для демонстрационных целей. На очереди же более крупномасштабный проект: строительство двух демонстрационных домиков в Техасе, а затем возведение эко-поселка совместно с местной строительной компанией Sunconomy.

WinSun

И наконец, самая известное отраслевое предприятие – китайская компания WinSun. В 2014 году шанхайское предприятие прославилось на весь мир возведением десяти 3D-печатных зданий всего за одни сутки. На деле все оказалось немого скромнее: небольшие «коробочки» были напечатаны блок за блоком в цехе, а затем собраны на строительной площадки без арматуры или коммуникаций, но с остеклением. Тем не менее, начало было положено. Менее чем через год китайские строители отличились уже самым масштабным проектом на текущий день, а точнее сразу двумя – 3D-печатной пятиэтажкой и симпатичным особняком площадью 1100 кв. метров.

Старания компании не прошли незамеченными: к 2016 году представители WinSun вели переговоры с властями Ирака и Саудовской Аравии по огромным контрактам. Ираку требуется построить около десяти тысяч домов взамен разрушенных в ходе войны, а саудиты заинтересовались печатью сразу полутора миллионов зданий для решения растущего жилищного кризиса. О твердых контрактах пока ничего не известно, но время от времени компания напоминает о себе, например постройкой первого 3D-печатного офисного здания в Дубае. «Офис будущего» был построен всего за 17 дней, включая проводку коммуникаций, отделку и обустройство. Возведением здания площадью 250 кв. метров занималась бригада из восемнадцати человек, причем за принтером присматривал лишь один оператор. После завершения строительства в здании разместился офис фонда «Дубай будущего». 3D-принтер WinSun – это портальная конструкция с габаритами 36х12х6 метров, а в качестве расходных материалов используются строительные смеси с наполнителями из переработанных отходов, вероятнее всего стеклопластика.

Перспективы строительной 3D-печати

Так каким потенциалом обладают строительные аддитивные технологии? Необходимо понимать, что это не панацея, не замена традиционным строительным технологиям, а полезное дополнение. Практическая польза от строительной 3D-печати пока что сводится к изготовлению различных декоративных элементов и несъемной опалубки сложных форм: если архитектурные проекты WinSun не отличаются особой оригинальностью, то демонстрационная постройка Apis Cor в Ступино, спиральные колонны Руденко и 3D-печатные церковные купола Спецавиа наглядно демонстрируют свободу дизайна.

Вопрос с армированием и утеплением решается достаточно просто: по мере печати слоев укладывается горизонтальная арматура, после застывания 3D-печатной опалубки устанавливаются коммуникации, а внутренний объем заполняется дополнительной арматурой, утеплителем и заливается бетоном в соответствии с проектом. Внешняя же поверхность стен шлифуется и/или оштукатуривается. Как результат, достигается существенная экономия на съемной опалубке и, что самое главное, рабочей силе. Последний момент может оказать ключевое влияние на темпы развития строительной 3D-печати в разных регионах мира, ибо привлекательность подобной автоматизации прямо пропорциональна дороговизне рабочей силы. Полностью автоматизированных технологий аддитивного строительства еще не существует, если не считать теоретических наработок Contour Crafting: заливать фундамент и устанавливать арматуру, коммуникации и перекрытия пока приходится вручную. С другой стороны, ничто не мешает переложить и эти задачи на плечи роботов. Так, инженеры из Швейцарской высшей технической школы Цюриха уже продемонстрировали робота-сварщика, способного создавать арматуру самых разных форм, голландская компания MX3D работает над проектом цельнометаллического 3D-печатного моста в Амстердаме, а австралийская компания Fastbrick Robotics проектирует роботов-укладчиков кирпичей. 3D-печатных небоскребов ждать пока не стоит. В ближайшие годы строительные аддитивные технологии будут использоваться в основном для изготовления декоративных элементов и относительно небольших дизайнерских объектов. Масштаб применения будет напрямую зависеть от стоимости материалов, рабочей силы и даже географического расположения. Например, метод спекания песка с помощью сфокусированного солнечного света вполне может оказаться привлекательным для строительства в пустынных регионах, благо что сырье валяется прямо под ногами, а источник энергии висит над головой. Эта технология, впервые опробованная польским инженером Маркусом Кайзером и получившая в отечественных кулуарах название «гелиолитография», даже рассматривается НПО имени С.А. Лавочкина в качестве технологии строительства лунных баз из реголита. Руководитель проекта 3Dtoday Сергей Пушкин и генеральный директор девелоперской компании Capital Group Михаил Хвесько обсудили настоящее и будущее строительных технологий 3D-печати в программе «Новая Экономика» с Кириллом Токаревым на телеканале РБК.

Запись передачи можно посмотреть по этой ссылке.

Что такое дом на 3D принтере: описание технологии, фото домов

3D печать все сильнее входит в нашу жизнь. Сейчас можно легко купить и использовать прямо дома компактные 3D принтеры для печати объемных фигурок, а также 3D ручки. На таком оборудовании уже создают протезы, различные формы, макеты и многое другое. Теперь еще и строят дома. Что такое дом, напечатанный на 3D принтере? Как происходит процесс печати? Можно ли жить в таком доме или это муляж? Ответы на эти вопросы вместе с конкретными примерами — в статье.

Строительный 3D-принтер: что это

Строительный 3D принтер — специальное оборудование, используемое для так называемого контурного строительства. Эта новая технология, которая дает возможность возводить каркасы домов без участия человека. В будущем планируется применение этой методики и для прокладки инженерных сетей, а также ряда отделочных работ. Но пока что 3D принтеры применяются только для строительства каркасов и ограждающих конструкций.

На самом деле существует несколько вариаций строительных принтеров, которые отличаются друг от друга не только методикой возведения самих стен, но и конструктивными особенностями. Несмотря на их малоизвестность среди рядовых граждан, в строительной сфере эти технологии и оборудование уже много кому знакомы и давно на слуху. Чаще всего можно встретить принтеры портальной конструкции, а также устройства на базе манипулятора. Но проще говоря, это обычный 3D принтер, только больших размеров и использующий для возведения зданий не пластик, а специальные строительные составы.

Стена дома, напечатанного на 3D принтере

С помощью такого оборудования можно возводить различные архитектурные элементы, а также малые архитектурные формы. В некоторых случаях можно полностью напечатать дом прямо на строительной площадке.

На заметку! Габариты будущего строения сильно зависят от модели и характеристик самого принтера.

Как происходит процесс печати

Когда принималось решение об использовании 3D принтера в строительстве, то одним из главных вопросов стал выбор строительного материала. При выходе из принтера он должен был хорошо держать форму и достаточно быстро застывать. В итоге на основе специальных добавок был создан особый бетон, который быстро застывает и имеет подходящую для оборудования консистенцию.

Печать дома на 3D принтере

Этот бетон выдавливается из экструдера принтера по определенному контуру послойно, один слой за другим. Нижние слои под весом верхних уплотняются, что в дальнейшем дает им возможность выдерживать большие нагрузки. Таким образом и формируется вертикальная конструкция. Чтобы она была максимально прочной, выполняется и ее армирование, которое бывает и горизонтальным, и вертикальным. Монтаж армирующих элементов производится между слоями бетона. Контур же дома, по которому «работает» 3D принтер, задается в компьютерной модели будущего строения.

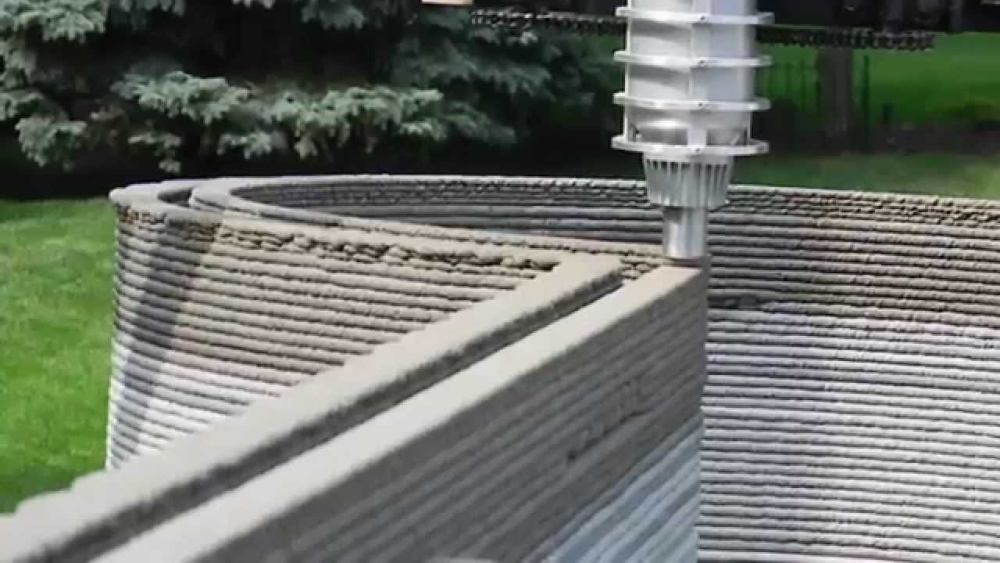

Так возводится стена дома 3D принтером

Достоинства и недостатки

Как и у любой технологии, у способа контурного строительства тоже есть свои плюсы и минусы. Как бы заманчиво не выглядело строительство дома без участия человека, пока что оно все же не может быть использовано повсеместно. Разберем сначала достоинства, а потом и недостатки этой технологии.

Достоинства:

• масса новых возможностей;
• быстрота процесса строительства;
• автоматизированность;
• экономичность;
• отсутствие отходов стройматериалов;
• нет перерасхода стройматериалов;
• минимум человеческого труда;
• исключение воздействия человеческого фактора.

Дом в США, созданный на 3D принтере

Недостатки:

• пока что очень высокая стоимость работ;
• возможность строить только каркас дома, а не весь дом;
• неказистый внешний вид;
• нет сертификации.

Важно! Многие считают, что использование 3D принтеров в сфере строительства может серьезно пошатнуть экономику ряда регионов. Особенно актуально это там, где высок уровень безработицы. 3D принтеры — серьезные конкуренты для людей, и их использование повлечет сокращение штата на стройплощадках, так как потребность в ручном человеческом труде будет сокращаться.

Реальные примеры

3D строительство домов — технология хоть и новая, но уже «обросла» массой конкретных примеров. Например, в Ярославле есть дом, в который заселилась обычная семья. И здание это было построено как раз с помощью 3D оборудования. Это первый дом в СНГ и Европе, возведенный таким способом. Строили его в 2015 году — принтер создал части коробки, которые были смонтированы всего за месяц на уже подготовленном фундаменте. И это — в декабре месяце. В 2017 году закончились работы по строительству кровли. Этот дом — не желание показать возможности 3D строительства, а самое настоящее жилое здание.

3D дом в Ярославле

Ранее в 2014 году в Китае были также представлены 10 домов, созданных на 3D принтере. Они расположены в промышленном парке провинции Цзянсу. Стоимость каждого строения — больше 3000  фунтов стерлингов. Это было начало технологии развития 3D строительства. Затем компания, построившая дома, усовершенствовала методику и создала более высокие здания.

3Dдом в Китае

В том же году в США сделали отпечаток замка. Его изготовили за 2 месяца. Замок невелик, но смотрится очень красиво. Размеры его основной части — 3Х5Х3,5 м. А башенки печатались отдельно.

Мини-замок в США, созданный на 3D принтере

В 2015 году в Филиппинах построили целые апартаменты при помощи новой технологии. Размеры — 10,5Х12,5Х3 м. Для создания этого строения использовали вулканический пепел и песок.

Дом из песка и вулканического пепла в Филиппинах

А во Франции в 2018 году создали целый пятикомнатный дом, площадь которого составляет 95 квадратов. Строил его манипулятор с экструдером для монтажной пены. Ее и использовали как основу. После нескольких слоев пены строители заливали созданную часть бетоном и так делали, пока не построили весь дом.

3D дом во Франции



Технология 3D строительства удобна и практична, все работы выполняются машинами и компьютерами. Пока неизвестно, к чему все это приведет, но сама по себе методика достаточно интересна. Возможно, в будущем благодаря ей мы будем строить здания намного быстрее.

Печать домов на 3D-принтере в России, Китае и других странах



Серийная 3D-печать зданий становится реальностью в быстро развивающейся строительной индустрии, и в этой статье мы покажем проекты домов и других строений, напечатанных на промышленных 3D-принтерах в РФ, Китае и других странах. В статье представлены фото и видео 3D-печати домов с сайтов производителей и из других источников, описание технологий строительной печати и информация о занимающихся ею компаниях.


На картинке: робот MIT (Массачусетского технологического института) печатает купол за 13 часов. Пример 3D-принтера с полярной схемой работы. О видах строительных 3D-принтеров читайте далее.


Содержание:


Технология

Типы строительных 3D-принтеров

XYZ-принтеры (портальные)

Дельта

Роботы

D-Shape

Строительные смеси

Примеры

АМТ (Additive Manufacturing Technologies)

Апис Кор Инжиниринг

WINSUN

D-Shape

CyBe Construction

BatiPrint

WASP

Contour Crafting

Плюсы и минусы

Плюсы технологии:

Минусы технологии:

В заключение


Технология

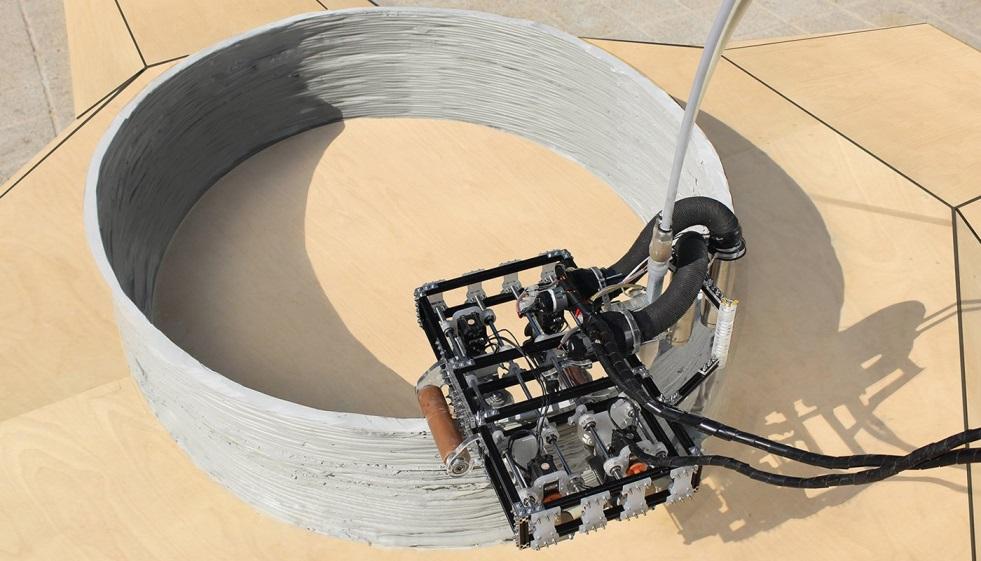

На фото: робот проекта Minibuilders, созданного студентами Института продвинутой архитектуры Каталонии (IAAC). Суть проекта — печать крупных конструкций компанией слаженно работающих маленьких роботов. Коммерчески не используется и в строительстве крупных зданий опробован не был, потому идет вне классификации, но идея заслуживает внимания.

Прежде, чем перейти к списку компаний, расскажем о технологии строительства. Принцип работы заключается в экструзии (выдавливании) бетона, слой за слоем, по заданной трехмерной компьютерной модели. С помощью комплекса подготовки и подачи строительной смеси, бетон смешивается с водой и другими добавками и закачивается в шланг. Шланг подсоединен к головке принтера. Под давлением насоса бетон подается к головке принтера, смесь выходит из сопла принтера и наносится на поверхность площадки или предыдущие напечатанные слои.


Типы строительных 3D-принтеров

Для постройки здания нужна готовая 3D-модель, быстротвердеющий бетон и строительная площадка, которую достаточно разровнять стандартной строительной техникой. Большинство из 3D-принтеров печатают по единому принципу – путем наслоения бетонной смеси, выдавливаемой из сопла экструдера. Есть исключения, такие как принтеры D-Shape, которые печатают наслоением порошкового материала с последующим связыванием по всей ширине установки.

Строительные 3D-принтеры разнообразны — это машины и с полярной схемой работы (вращающиеся 3D-принтеры), и дельта-принтеры, и основанные на роботах-манипуляторах. Пригодные сегодня к экструдированию бетонные смеси позволяют печатать элементы различной сложности и размера — от малых архитектурных форм, типа клумб и скамеек, до целых зданий, мостов и даже небоскребов, потому и принтеры отличаются не только устройством, но и масштабами.

Различают несколько видов строительных принтеров:

XYZ-принтеры (портальные)

Оборудование представляет собой раму, по которой движется головка, по осям ХУ. Для подвески печатной головки обычно используется три портала. Порталы перемещаются с помощью шаговых двигателей, обеспечивающих наибольшую точность. Они предназначены для печати зданий по частям — в цеху; и для печати внутренних стен, при установке принтера внутри возводимого здания. Небольшие строения, полностью умещающиеся под аркой принтера, печатаются целиком за один раз.

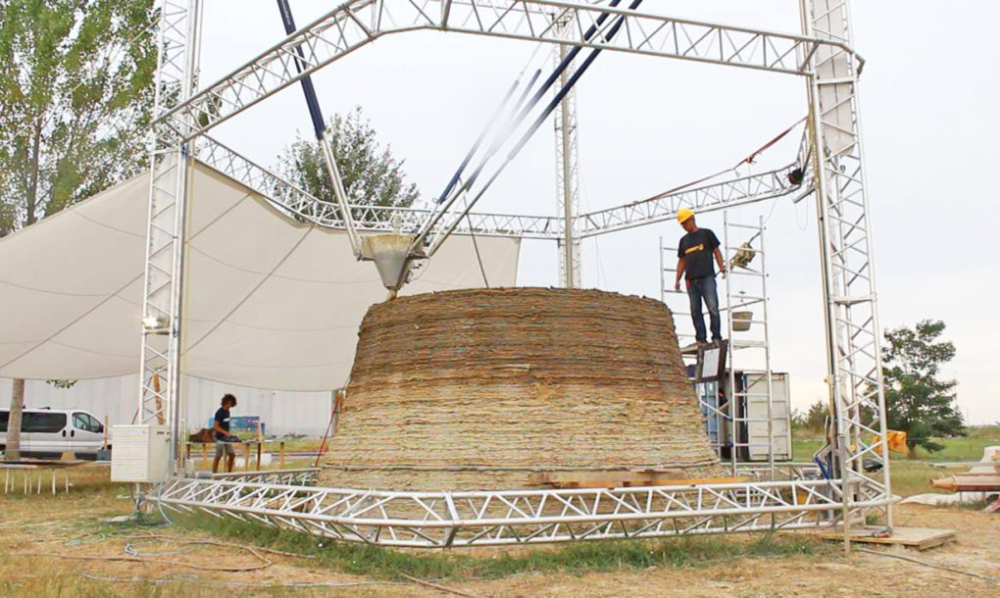

Дельта


Принтеры типа «дельта», в отличие от портальных установок, не зависят от трехмерных направляющих и могут печатать более сложные фигуры. Здесь печатающая головка подвешивается на тонких рычагах, которые крепятся к вертикальным направляющим.


Роботы


Роботизированные принтеры-манипуляторы – робот или группа роботов типа промышленного манипулятора, оснащенных экструдерами и управляемых компьютером. Частный случай принтера-робота — 3D-принтер с полярной схемой работы, который находится внутри строящегося здания, обычно — в центре. Примеры таких роботов: приведенный на гифке выше гусеничный аппарат из MIT и робот российской компании Apis Cor, о которых мы расскажем дальше.



D-Shape

Технические особенности делают из D-Shape отдельный класс строительных принтеров —  он печатает не раствором, а сухим порошковым материалом, каждый слой которого укладывается на желаемую толщину и уплотняется, а затем  пропитывается связующим веществом из сопел принтера. Завершенная деталь очищается от лишнего сырья.

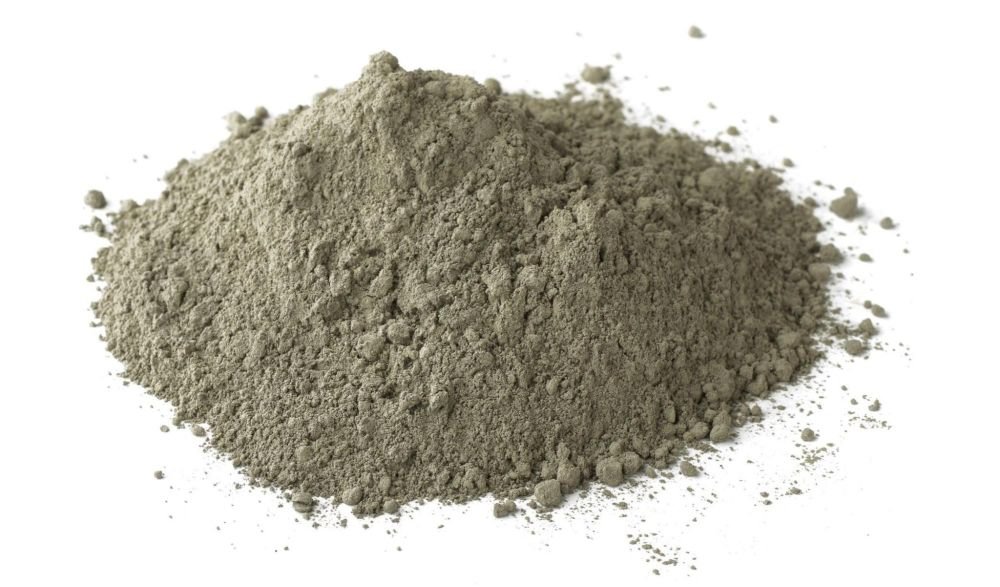

Строительные смеси

Основным материалом для печати является бетон.

Бетон для строительной печати должен подходить для экструзии через печатающую головку. Это не так просто, как может показаться на первый взгляд. Сложность в том, что бетон должен укладываться правильными ровными слоями, не растекаясь, и схватываться достаточно быстро для сохранения формы, но не слишком быстро — накладываемые слои должны оставаться химически активными, чтобы образовывать единую структуру в месте соприкосновения. Снижение скорости схватывания важно и для сохранения работоспособности оборудования — сопло не должно забиваться затвердевающим бетоном.


Для печати используют мелкозернистые смеси, которые отличаются от традиционного бетона. Каждая компания разрабатывает свою рецептуру, которая соответствует устройству принтера и его сопла, а также специфике целевых изделий. Самые важные параметры бетона для 3D-принтера — это прочность, скорость набора прочности, пластичность. Необходимая прочность бетона подбирается регулированием состава смеси — количества цемента и качества заполнителей, а также добавками пластификаторов. Пластифицирующие вещества значительно увеличивают подвижность смеси и уменьшают водоцементное отношение, что повышает прочность бетона.

Примеры


Российская компания «АМТ» (Additive Manufacturing Technologies) входит в Группу компаний «АМТ-СПЕЦАВИА» — многолетний партнер Top 3D Shop. Сфера деятельности: разработка и производство строительных 3D-принтеров, продажа и сервисное обслуживание оборудования на зарубежных рынках.

Ассортимент компании состоит из семи вариантов 3D-принтеров разных размеров.

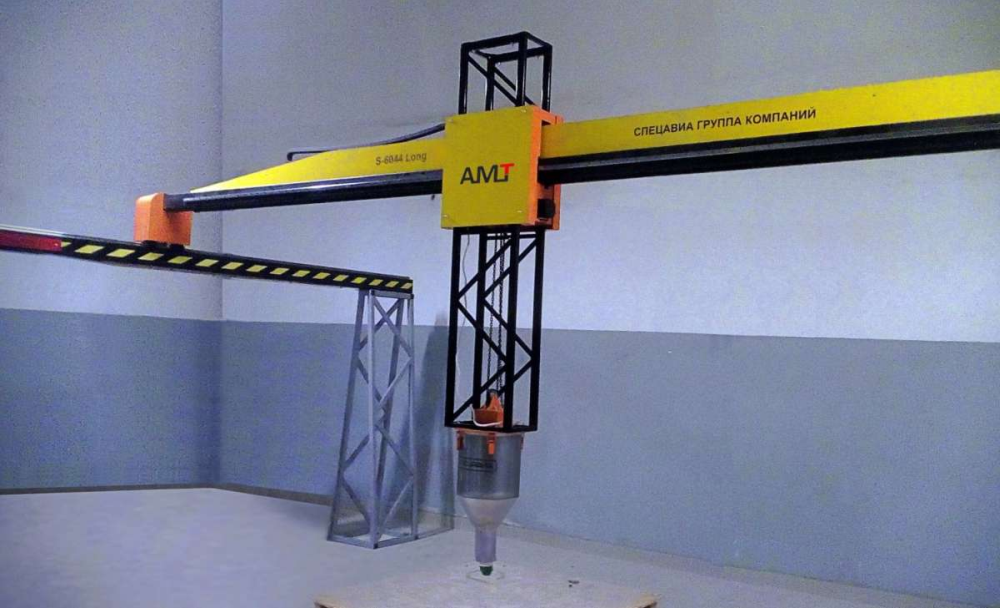

Строительный 3D-принтер АМТ:

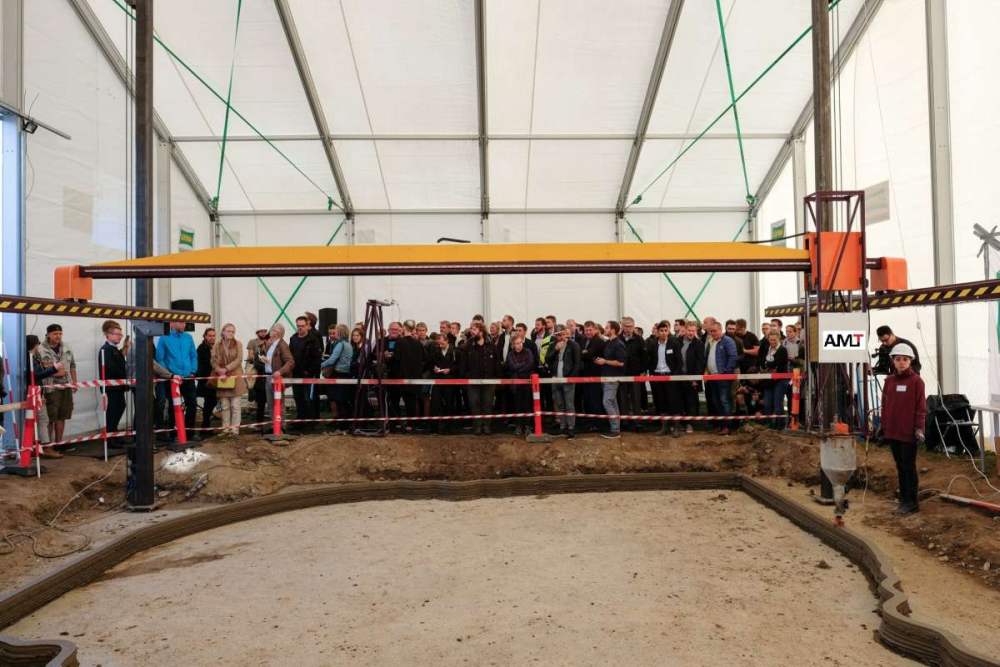

Начало печати дома в Ярославле:

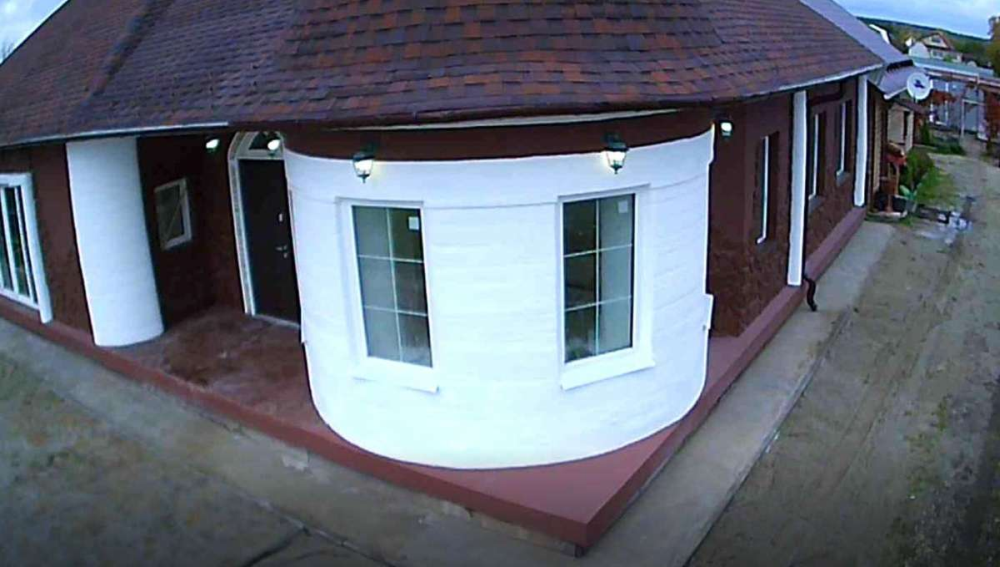

Готовый 3D-печатный дом:



Этот дом в Ярославле — самое большое здание в Европе и СНГ, построенное с применением технологии 3D-печати. Общая площадь составляет 298 квадратных метров.

В ходе строительства использовались разные технологии, часть здания была напечатана прямо на площадке, а некоторые блоки печатались в цеху, перед доставкой на объект и сборкой. Несъемная опалубка была армирована во время печати. После сборки силовые элементы стен были залиты бетоном производства Екатеринбургского цементного завода, а внешний контур утеплен пеногипсобетоном завода «Монолит».

Коробка здания была отпечатана за один месяц в 2015 году, но возведение крыши и внутренняя отделка были закончены только через два года.

Видео с рассказом о технологии и работе принтера:

Апис Кор Инжиниринг

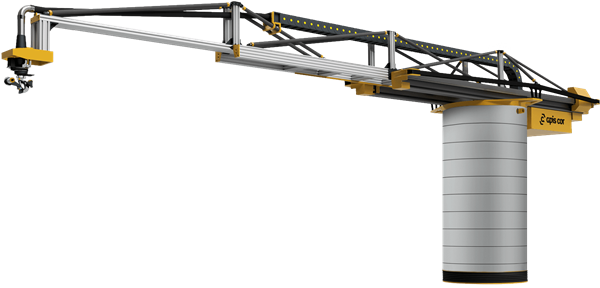

Российская компания «Апис Кор Инжиниринг» (Apis Cor) — разработчик уникального мобильного строительного 3D-принтера, который печатает дом целиком на месте строительства. Габаритные размеры 3D-принтера в сложенном состоянии составляют 4×1,6×1,5 м, масса — 2 тонны. Площадь зоны печати составляет 131,4м². Для печати зданий и сооружений больших размеров можно применять несколько синхронизированных между собой 3D-принтеров. Небольшие габариты принтера облегчают его транспортировку, а благодаря простоте конструкции он не требует длительной подготовки к работе. Это принтер с телескопическим манипулятором на поворотной платформе. На установку принтера и его настройку перед работой требуется 30 минут! После печати первого дома Apis Cor разработала собственное программное обеспечение, включающее в себя прошивку и управляющую программу для принтера.

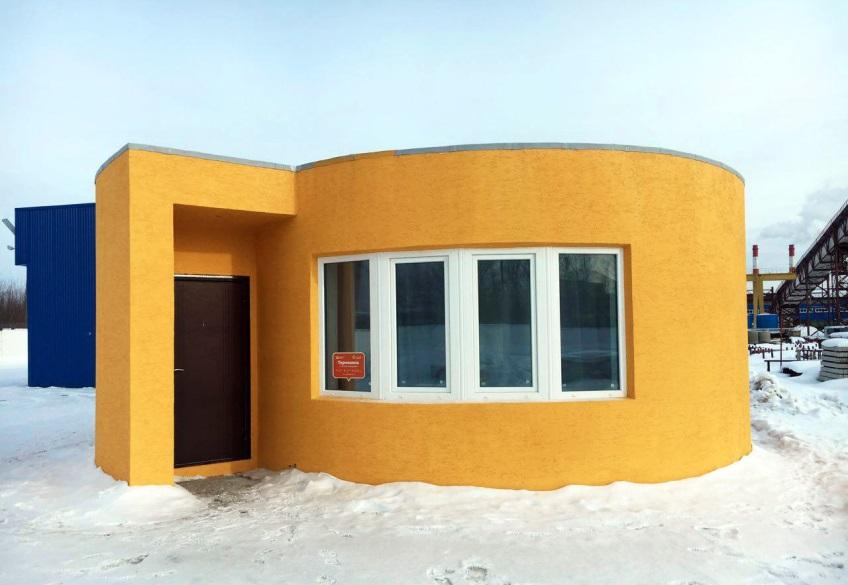

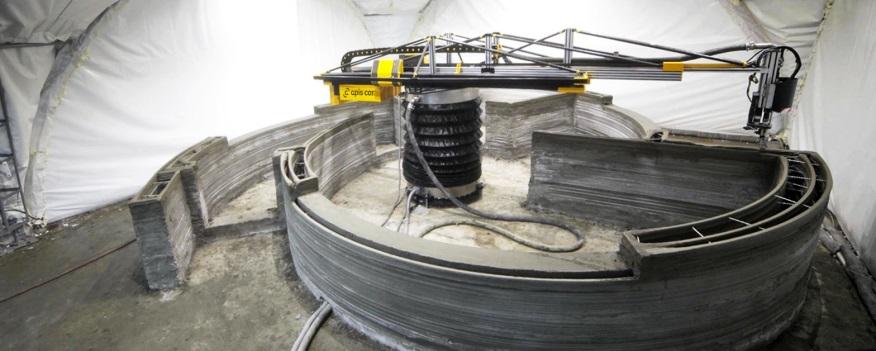

Напечатанный дом в Сколково. Принтер Apis Cor построил дом всего за 24 часа.

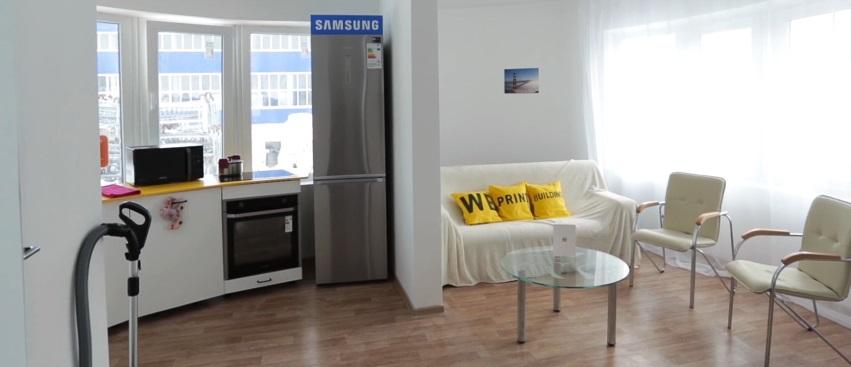

После завершения печати дом стал выставочным объектом на промышленной площадке в Ступино.

Видео 3D-печати дома принтером Apis Cor:



WINSUN

В 2014 году Winsun (Yingchuang Building Technique (Shanghai) Co.,Ltd.) прославилась на весь мир возведением десяти 3D-печатных зданий всего за одни сутки. На деле все оказалось немного скромнее: небольшие «коробочки» были напечатаны, блок за блоком, заранее, а затем собраны на строительной площадке, без арматуры и коммуникаций, но с остеклением. Компания использует принтер на основе технологии FDM и один и тот же поэтапный процесс с цементом, песком и стекловолокном. Эти материалы обеспечивают достаточную прочность стен. 3D-принтер WINSUN – это портальная конструкция с габаритами 36х12х6 метров.

В дополнение к своему первому проекту в Шанхае, WINSUN разработали первые трехмерные печатные офисы в Дубае и сотрудничали с Илоном Маском в разработке туннелей Hyperloop. Также WINSUN печатает автобусные остановки.

Автобусные остановки WINSUN в Сучжоу (Китай) для одного из последних проектов.


Моделирование дома в Dom-3D

В этом уроке я расскажу, как сделать простой домик с помощью программы Дом-3D.

Построение стен.

Нужно открыть модуль 3D и на архитектурной закладке нажать кнопку “Редактировать этаж”.



В левом верхнем углу появится новое окно “Floor Edit Dialog” (Диалог  редактирования этажа). В этом окне нажимаем на кнопку New Wall (Новая Стена). Вид курсора меняется на крестик и программа готова рисовать стены. Можно для помощи включить сетку. Возможно, программа предложит Вам изменить шаг сетки. Единицы измерения в программе миллиметры. Сделаем дом размером 6х8 метров. Нужно учесть, что это размер по оси стены. Наружный размер дома будет в нашем случае 6.4 х 8.4.
Все параметры Стены можно изменить в любое время. Построение стен дома нужно начинать с наружного контура.



Направление контура лучше делать по часовой стрелке, чтобы было проще с ориентацией окон и дверей.



Построив 4-ю стену и тем самым замкнули наружный контур. Теперь пришла очередь до внутренних стен-прегородок. В окне “Floor Edit Dialog” меняем
толщину стены на 200 мм. Снова нажимаем на кнопку New Wall (Новая Стена). И делаем несколько стен. Обратите внимание на поведение курсора. Он меняет свой вид для того, чтобы подсказать пользователю, что происходит привязка к узлам или линиям. Если Вы ставите вторую или большую точку стены рядом с другой стены, то происходит автоматическая стыковка стен и программа готова делать следующую стену. Если нужно удалить стену, то просто используем кнопку Delete.
Нажимаем кнопку OK и выходим из режима редактирования этажа. Повернув сцену, мы видим, что у нас уже есть стены, пол и потолок.

Примечание.
В настоящее время автоматическое построение полов для каждой комнаты работает корректно только для простых случаев. И если программа неправильно сгенерировала для вашей комнаты пол, то не нужно расстраиваться, а сделать пол вручную. Для этого можно использовать универсальные средства моделирования.  Строим контур пола,
используя функцию Плоский эскиз. На основе эскиза строим тело, используя функцию Профиль из эскиза.

Окна и двери.

Устанавливаем вид сверху – XY.
Нажимаем кнопку на панели “Сделать окно в стене”.

Программа предложит Вам указать стену в примерном месте, где должно быть окно. Пока Вы не отпустили левую кнопку мыши, окно можно подвинуть вдоль стены.



После того как Вы отпустили левую кнопку мыши, на экране появится Диалог для ввода параметров Окна.Для начала можно не менять значения параметров и
нажать кнопку OK. В стене будет построен проем, к которому будет привязано окно вместе с подоконником и откосом. Сделайте несколько окон в разных стенах.

Примечание.
В модуле Архитектура команда Отмена недоступна. Все параметры-размеры можно редактировать. Положение окон можно менять также в режиме редактирования этажа.



Окно с проемом можно удалить с помощью диалога редактирования тела. Для его открытия нужно сделать двойной щелчок мышью по стене. Откроется окно редактирования операций тела.



В этом окне мы видим список операций, которые можно редактировать или удалять. Для удаления окна нужно выделить операцию “Window in Wall “, соответствующий проем изменит свой цвет. Что показано на рисунке. Если сделать двойной щелчок мышью по элементу списка операций, то появится окно редактирования соответствующей операции. Размеры-параметры можно редактировать и прямо на экране, сделав двойной щелчок мышью по размеру. Появиться окно редактирования размера — параметра.
Для моделирования дверей нужно нажать кнопку. Остальные действия аналогичны операциям при работе с окном.



После того как мы установили окна и двери, можно быстро уточнить (исправить) их положение. Для этого входим в режим редактирование этажа, нажав кнопку “Редактировать этаж” на архитектурной закладке .



В режиме редактирование этажа у стен активизируются активные точки – ручки зеленого цвета, а у окон и дверей ручки красного цвета. Когда курсор находится в зоне захвата ручки, он меняет свой вид на крестик, это значит, что можно двигать мышью этот узел. И тем самым редактировать
положение стен, окон и дверей. После завершения редактирования, нажимаем кнопку OK и выходим из режима редактирования
этажа.

Крыша

Нажимаем кнопку Создать крышу 2-х скатную.

В открывшемся окне меняем размеры Width и Length на наружные размеры дома. В нашем случае:
Width=6400.
Length =8400.
По умолчанию линия ската крыши вдоль оси Y. Если нам нужно вдоль оси X, то включаем флажок Main Line Along axis X. Нажимаем кнопку OK, получаем готовую крышу
в виде сборки. Крышу нужно поставить на место. Поздравляю Вас! Можно считать, что Вы освоили 3-х мерное моделирование домов. Теперь нам нужно произвести отделочные работы, но об этом я расскажу в следующем уроке по дизайну.

Маленькая подсказка.
Чтобы покрыть крышу черепицей, нужно на поверхность крыши наложить текстуру. Текстура-это растровое изображение, натянутое на объемную поверхность. Нажимаем
кнопку, указываем на нужную поверхность и в появившемся диалоге выбираем изображение.



Бесплатные 3D Модели — ДОМА — ВИЛЛЫ — СОВРЕМЕННЫЙ ДВУХСЕМЕЙНЫЙ ДОМ

Бесплатные 3D модели — ДОМА — ВИЛЛЫ — СОВРЕМЕННЫЙ ДВУХСЕМЕЙНЫЙ ДОМ — от Cepy Sychev

3d модель Sketchup — Vray render от Cepy Sychev

Современный двухквартирный дом — Экстракт Sketchup

3d модель Sketchup — тест рендеринга Франса Х.Схоутен

СОВРЕМЕННЫЙ ДВУХСЕМЕЙНЫЙ ДОМ | 3d модель Sketchup — Vray render by Cepy Sychev

3D модели »ДОМА — ВИЛЛЫ

Лицензия: все права защищены

Размер файла: 119,20 МБ | Рейтинг: | Загрузки: 29032

— пользователем Цепи Сычев

Информация о дизайнере

Профессия: Архитектор — 3D визуализатор

Компания: GUNHO NIKEN ARCHITECT

Джакарта, ИНДОНЕЗИЯ

Сцена включает — VISOPT — HDRI — Vismat стекло, сталь, окна

Техническая информация

Механизм рендеринга: VRAY 2.0

Постобработка: Photoshop

Формат 3D: Sketchup 2013

Загрузить: ZIP-файл — 119,20 МБ

Описание

Эта суперскетчуп 3D-модель любезно предоставлена ​​Цепи Сычевым, который поделился с нами этим великолепным 3D-проектом двухэтажного двухэтажного дома, доступного в SketchUp 2013, в комплекте со всеми текстурами, внешней сценой vray Visopt, HDRI, используемыми для этой сцены, и vray vismat файл.материалы

У вас есть весь материал, полезный для практики использования V-Ray 2.0 для SketchUp. Это действительно впечатляющий обмен. Мы благодарим вас, Цепи, за этот большой вклад в наше сообщество!
