Вентиляция в квартире своими руками: как сделать эффективную систему

Независимо от того, выполнена ли вентиляция в квартире своими руками или с помощью специалистов, она должна способствовать созданию здорового микроклимата в помещении.

Можно самостоятельно рассчитать необходимые объемы воздухообмена и выполнить большинство работ, что приведет к значительной экономии средств. А как это сделать — мы подробно рассмотрим в этой статье.

А также разберем нюансы обустройства вытяжки и организацию притока свежего воздуха.

Содержание статьи:

• Нормативные требования к вентиляции квартир
  • Правила вычисления минимального объема воздухообмена
  • Как обеспечить циркуляцию воздуха?
• Создание условий для работы вытяжки
  • Проверка работоспособности вентиляционной шахты
  • Обустройство вытяжных отверстий
• Организация поступления свежего воздуха
  • Снижение герметичности оконных блоков
  • Монтаж настенной приточной вентиляции
• Установка канальных систем воздухообмена
  • Основные правила проектирования воздуховода
  • Особенности монтажа пластиковых коробов
• Выводы и полезное видео по теме

Нормативные требования к вентиляции квартир

Так как воздухообмен напрямую влияет на качество жизни, то для определения его оптимальных параметров были проведены научные исследования, результаты которых отражены в нормативных актах.

Основным документом, регулирующим правила организации вентиляции жилых помещений, является СП 54.13330.2016 «Здания жилые многоквартирные», актуализированная редакция СНиП 31-01-2003.

Правила вычисления минимального объема воздухообмена

Минимальный объем воздуха для различных типов помещений можно рассчитать с помощью данных таблицы 9.1. СП 54.13330.2016.

При расчете нельзя просто суммировать полученные цифры. Для жилых комнат под воздухообменом понимают поступление воздуха снаружи и отток его в кухню, санузел и т.д, а для технических помещений – приток из жилых комнат и выпуск за пределы квартиры.

Поэтому нужно отдельно вычислить необходимые объемы притока и вытяжки, чтобы взять в результате максимальное значение этих двух величин.

Здесь есть один нюанс. Проектировщик многоквартирного дома обязан вычислить значение притока для расчета теплового баланса, а значение вытяжки – для расчета параметров вентиляционных блоков.

Жители же квартир имеют право на свое усмотрение реализовать вентиляцию меньшей пропускной способности, что в подавляющем большинстве случаев и происходит.

Пример расчета минимального объема воздухообмена для типовых квартир согласно требованиям СП 54.13330.2016. Его нужно провести для понимания необходимой мощности вентиляционных приборов

Самостоятельно определить объем воздухообмена с хорошей точностью можно только при использовании принудительной вентиляции.

Детальный расчет вентиляции с формулами и реальными примерами расчета для конкретных помещений мы рассмотрели в .

При естественном обороте воздуха необходимо обращать внимание на следующие показатели:

• избыток влаги в воздухе (можно измерить с помощью гигрометра) — выражается в появлении грибка на стенах и потолке, а так же запотевании оконных стекол в зимний период времени;
• недостаток кислорода или избыток углекислого газа (можно измерить с помощью газоанализатора) — выражается в затруднении дыхания всех людей, которые находятся в квартире.

Если такие эффекты можно наблюдать во всей квартире, то это означает недостаток общей приточной или вытяжной вентиляции. Если они происходят в отдельных помещениях, то это свидетельствует о локальных проблемах воздухообмена, связанных с образованием зон застоя воздуха.

Современные комнатные газоанализаторы показывают содержание углекислого газа, температуру и относительную влажность воздуха – основные показатели микроклимата жилого помещения

Как обеспечить циркуляцию воздуха?

Согласно пунктам 9.6 и 9.7 СП 54.13330.2016 приток наружного воздуха необходимо обеспечить в жилых комнатах и кухне, а удаление – из кухонь, ванных комнат и уборных.

При этом недопустимо попадание воздуха из технических помещений в другие части квартиры. Он должен быть выведен непосредственно в вентиляционную шахту.

Таким образом, достаточно легко составить схему движения воздуха в зависимости от планировки квартиры, когда его поступление извне будет осуществляться в помещениях имеющих окна, а отток происходить в местах выходов вентиляционных шахт.

Пример схемы движения воздуха по квартире стандартной планировки при наличии двух выходов в вентиляционные шахты расположенных в кухне и санузле

Перемещение воздуха между помещениями квартиры должно происходить и при плотно закрытых дверях.

Для этого можно выполнить следующие действия:

• монтаж специальных вентиляционных отверстий, которые представляют собой обыкновенные дыры в двери, закрытые специальными декоративными элементами;
• использование дверной коробки без порога, что позволяет оставить щель высотой 5-10 мм между полом и закрытой дверью;
• владельцы домашних кошек часто вынуждены устанавливать лазы в межкомнатных дверях, которые также выполняют функции вентиляционного отверстия.

Процедура организации вентиляции в дверях из массива дерева, ДСП или МДФ достаточна проста. Для этого необходимо с помощью дрели или лобзика вырезать отверстия, в которые будут посажены на клей специальные кольца.

Либо можно проделать одно окно и закрыть его декоративной решеткой, которую необходимо прикрепить к двери на саморезы.

Для того чтобы вырезать вентиляционное отверстие в межкомнатной двери и закрыть его декоративной решеткой понадобится только электролобзик и клеящий пистолет

Прорезать самостоятельно вентиляционные отверстия в пластиковой или тем более стеклянной двери достаточно сложно. Для этого нужен навык и специальный инструмент, иначе велик риск порчи двери, а также возможно получение серьезной травмы.

Создание условий для работы вытяжки

При плохом воздухообмене невозможно создание положительного микроклимата в помещении. Поэтому в любом доме предусмотрены специальные вентиляционные шахты для оттока воздуха из квартир наружу.

Большинство работ, связанных с обеспечением правильного функционирования вытяжной вентиляции можно выполнить самостоятельно без привлечения специалистов.

Проверка работоспособности вентиляционной шахты

Приток свежего воздуха в квартиру может происходить в разных местах, а удаление – с помощью одного или двух отверстий, ведущих в вентиляционные шахты. Поэтому по силе потока через них проще всего судить об интенсивности воздухообмена.

Для этого нужно к вентиляционной решетке приложить лист обыкновенной бумаги, полностью закрыв ее.

При нормальном потоке воздуха бумага прилипнет к вытяжному отверстию. В противном случае можно констатировать факт отсутствия нормального воздухообмена в квартире.

Проверять тягу в вентиляционную шахту с помощью открытого огня небезопасно. Скопившаяся пыль или утечка газа могут вызвать пожар

Для выяснения основной причины плохой тяги следует открыть ближайшее к отверстию окно или входную дверь и снова приложить лист к решетке.

В этом случае существует два варианта:

• если бумага «прилипла» к решетке, то это означает недостаточный приток воздуха при закрытых окнах;
• если поток остался настолько слабым, что не в состоянии удержать бумагу, то проблема в вентиляционной шахте или в ответвлении которое к ней ведет.

Если недостаток воздухообмена возник по причине проблем с вентиляционной шахтой, то необходимо обратиться в управляющую организацию, ответственную за многоквартирный дом.

Галерея изображений

Фото из

Это, пожалуй, самый простой, но небезопасный способ проверки тяги в шахте. В случаях утечки, там накапливается горючий газ, а пламя может спровоцировать взрыв

Еще одним простым способом проверки тяги в вентиляции является поднесение к вытяжному каналу листа бумаги. При наличии тяги лист должен плотно прижаться к решетке. Если этого не произошло – система требует прочистки

Самым достоверным способом проверки тяги является использование специальных приборов – анемометров. Такой прибор можно приобрести самостоятельно, либо вызвать специалиста, который проверит наличие тяги в вентиляционной шахте

Очень часто причиной плохой работоспособности вентиляции является грязная решетка на вентиляционном канале. Чтобы не возникало проблем, решетку нужно регулярно очищать от скопившегося жира и грязи

Проверка работоспособности вентиляции при помощи огня

Проверка тяги листом бумаги

Инструментальная проверка тяги в шахте

Грязная вентиляционная решетка

Несмотря на то, что в интернете есть много советов по прочистке шахты собственными силами, делать это не надо по следующим причинам:

• в загрязненной шахте много пыли, плесени и вредных микроорганизмов, поэтому работы по ее очистке проводят в специальном снаряжении;
• даже если удастся обнаружить засор, то его невозможно будет продуть с помощью бытового фена или пылесоса, а при попытке пробить препятствие можно повредить короб шахты;
• в шахте могут обитать крысы, пауки, осы и другие живые организмы, конфликт с которыми для человека может принести ему неприятности;
• самовольное изменение конфигурации шахты (например, расширение или вынос выхода) является административным правонарушением.

Управляющая организация обязана следить за состоянием вентиляции и немедленно устранять возникшие проблемы. Шахта является общедомовой собственностью, поэтому все работы должны быть проведены за счет общих средств.

Очистка каналов вентиляционной шахты требует специальной подготовки, снаряжения и оборудования. Со стороны квартиры эту процедуру качественно осуществить невозможно

На нашем сайте есть другие статьи с подробными инструкциями по проверке вентиляции в квартире и обзоры способов устранения проблемы:

Обустройство вытяжных отверстий

Ведущие к вентиляционной шахте отверстия закрывают специальными пластиковыми решетками, которые имеют декоративное и функциональное предназначение. Обычно в месте установки вставляют дюбеля и затем крепят конструкцию на саморезы.

При облицовке стены плиткой можно приклеить легкую решетку с помощью силиконового герметика, минимизировав риск повреждения кафеля.

В случае недостаточности скорости оттока воздуха при естественной циркуляции приобретают и устанавливают решетку со встроенным вентилятором лопастного (осевого) типа. Монтаж такого устройства на стену необходимо выполнить только с помощью саморезов.

При покупке вентилятора следует обращать внимание на мощность, уровень шума и соответствие сечению вытяжного канала.

Если вентиляционное отверстие будет облицовано плиткой, то лучше прокинуть питающий провод заранее, даже при отсутствии планов установки вентилятора. Иначе потом придется реализовывать наружную прокладку питающего кабеля, что отрицательно скажется на дизайне помещения.

Так как необходимость в постоянной работе вентилятора отсутствует, то для него устанавливают отдельный выключатель. Для ванных комнат популярна схема подключения вентилятора к сети, когда он включается вместе с лампой.

Существуют и более сложные варианты, когда включение происходит по таймеру или по показаниям датчиков влажности.

Рекомендуем ознакомиться с пошаговой инструкцией .

Схема для включения вентилятора одновременно с приборами освещения элементарна. При наличии навыков электрика ее воплощение не составит труда

На любое отверстие, ведущее в вентиляционную шахту, необходимо установить . Он предохраняет помещение от смены направления воздушного потока и попадания воздуха из шахты, который часто не соответствует санитарно-гигиеническим нормам.

Реверс потока может произойти по следующим причинам:

• постепенное уменьшение живого сечения канала шахты в результате засорения;
• резкое уменьшение живого сечения канала шахты в результате попадания постороннего предмета;
• увеличение притока воздуха из соседних квартир.

Обратный клапан можно установить отдельно, но проще приобрести его в комплекте с вентилятором и решеткой.

Галерея изображений

Фото из

Самым популярным способом закрыть отверстие вентиляционного продуха, является установка на него пластиковой решетки

В связи с постоянной высокой влажностью в ванной комнате, естественная вентиляция не всегда справляется. Поэтому рекомендуется дополнительно устанавливать канальные вентиляторы

Для подключения кухонной вытяжки к вентиляции используются специальные решетки с отверстием куда вставляется труба идущая от вытяжки

Помимо вентиляционных решеток, которые выполняют скорее декоративную функцию, на вентиляционный канал нужно установить обратный клапан, который будет препятствовать попаданию воздуха из шахты в квартиру

Решетки для вентиляционных отверстий

Установка канального вентилятора в ванной

Вытяжное отверстие на кухне

Обратный клапан для вентиляции

Организация поступления свежего воздуха

Новейшие технологии домостроения, а также активное применение пластиковых окон, надежно защищают современное жилье от промерзания и сквозняков. Вместе с этим возникает проблема недостатка свежего воздуха, поступление которого необходимо для создания благоприятного микроклимата.

Приточную вентиляцию в квартиру можно сделать как самостоятельно, так и заказать готовое решение у специалистов.

Снижение герметичности оконных блоков

В старых домах поступление воздуха в комнаты происходит в основном через щели в оконных рамах. Поэтому одним из распространенных способов создания достаточной приточной вентиляции признана организация пропуска воздуха через элементы пластиковых окон и балконных дверей.

Для окон лучшим решением является установка при монтаже оконного блока.

Приточный клапан устанавливают в верхней части рамы окна. Поступающий холодный воздух устремляется вниз и перемешивается с более теплым комнатным

Монтаж приточного клапана обговаривают еще на стадии заказа. Если же окно уже установлено, то можно внедрить устройство пропуска воздуха самостоятельно, однако эта процедура довольно трудоемкая и специфическая, из-за чего ее лучше доверить ее профессионалам.

Также существуют несколько методов снижения герметичности окна основанных на частичном удалении уплотнителя:

• Сделать часть уплотнителя съемным, для того чтобы при сильном ветре можно было поставить его обратно.
• В нижней части снаружи окна и в верхней изнутри снять небольшие фрагменты уплотнителя (длиной 5-7 см). Это позволит воздуху проникать между рамой и оконной коробкой, нагреваться и выходить в комнату.

Однако это крайние меры: их нельзя часто применять в зимний период по причине образования конденсата, его замерзания с образованием наледи и выхода механизма фиксации положения окна из строя.

Галерея изображений

Фото из

Клапан с ручной регулировкой

Автоматический клапан на окно

Ручка с приточным клапаном

Приточный клапан для деревянного окна

Монтаж настенной приточной вентиляции

С позиций эффективности проветривания и простоты самостоятельной установки наилучшим решением является монтаж стенового приточного клапана. Это устройство позволяет регулировать скорость поступления уличного воздуха в помещение.

Простейший вентиляционный настенный клапан обеспечивает возможность регулировки мощности потока воздуха и защищает жилье от пыли и шума

Процедура установки стенового клапана следующая:

1. В стене необходимо пробурить отверстие с небольшим уклоном наружу. Для кирпичных стен подойдет обыкновенная дрель, а вот для панельных домов придется применять процедуру алмазного бурения. При этом желательно использовать пылесос с водосборным кольцом.
2. Вставить воздуховод и качественно выполнить его теплоизоляцию, иначе возможно промерзание клапана. В качестве материала можно использовать минвату и монтажную пену.
3. Приложить корпус клапана, отметить места крепления, просверлить отверстия и вставить дюбеля. Надев корпус, прикрутить его к стене.

В завершении следует установить наружную решетку. Здесь необходимо соблюдать меры безопасности.

Галерея изображений

Фото из

Этап 1 – разметка и бурение отверстия

Этап 2 – тепло и шумоизоляция отверстия

Этап 3 – монтаж декоративной решетки

Этап 4 – установка оголовка клапана

Советуем также ознакомиться с другой нашей статьей, содержащей поэтапный процесс .

При выборе места установки клапана необходимо учитывать следующие моменты:

• легкость и безопасность монтажа наружной решетки для расположенных не на первом этаже квартир;
• правильное размещение внутреннего оголовка клапана с позиции дизайна помещения;
• возможность нагрева поступающего воздуха от стационарных приборов отопления.

Поэтому наиболее популярным местом установки клапана является пространство между окном и батареей отопления.

Для более интенсивной подачи воздуха используют клапаны со встроенными вентиляторами. Однако они требуют подвода электричества и издают некоторый шум, особенно слышимый в ночное время.

Установка двух или трех устройств обеспечивающих естественный приток воздуха проще и дешевле монтажа стенового приточного клапана с вентиляцией

Дополнительно к оснащенному вентилятором приточному клапану можно подключить увлажнитель и для поддержания параметров благоприятного микроклимата в жилом помещении.

Однако их необходимо грамотно вписать в дизайн комнаты, так как вся конструкция будут занимать гораздо больше места, чем оголовок обыкновенного устройства.

Установка канальных систем воздухообмена

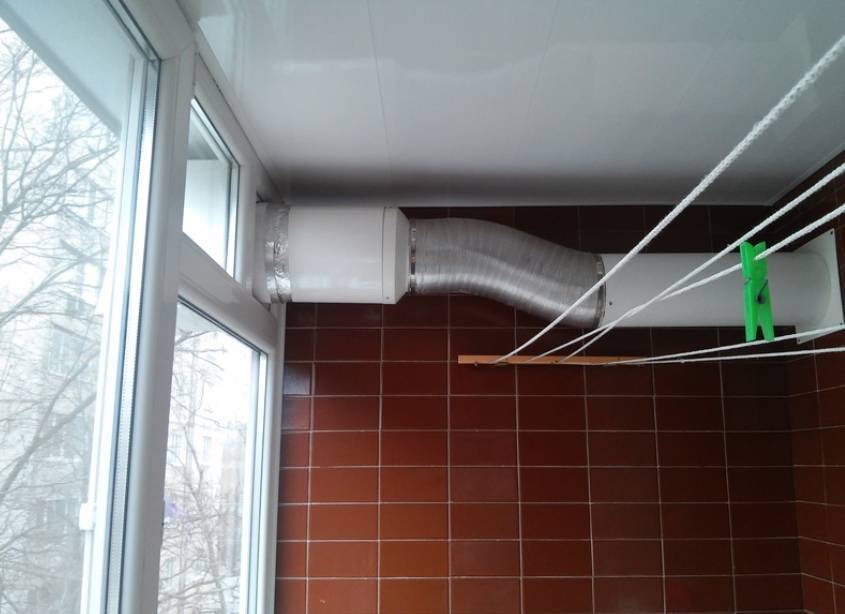

При установке канальных систем вентиляции или кухонной вытяжки используют специальные короба или гибкие гофрированные трубы.

Также они нужны для перемещения воздуха из технических помещений к удаленному входу в вентиляционную шахту. Выполнить работы по монтажу такого воздуховода можно собственными силами.

Основные правила проектирования воздуховода

Для квартир нет необходимости использовать металлические вентиляционные короба, предназначенные для пропуска потока воздуха с большими скоростями и для работы при минусовых температурах. Пластиковые короба просто монтировать и легко вписать в дизайн любого помещения.

Можно найти множество предложений , отличающихся по цвету, площади сечения, форме, способу соединения секций и методу крепления к стенам и потолку.

Наличие большого числа фасонных элементов позволяет создать вентиляционный канал любой геометрии. Выбор между круглой и прямоугольной формой сечения с технической точки зрения не принципиален.

Площадь сечения следует подобрать таким образом, чтобы скорость потока не превышала 2 м/с. В противном случае будет возникать шум в канале, а рост сопротивление приведет к быстрому износу оборудования.

Размер пластикового вентиляционного канала для квартиры необходимо выбирать таким образом, чтобы скорость воздушного потока при максимальной нагрузке была от 1 до 2 м/с

При проектировании геометрии воздуховода желательно минимизировать количество поворотов, сужений и переходов, которые увеличивают аэродинамическое сопротивление движению потока, генерируют шум и накапливают отложения жира и пыли.

Особенности монтажа пластиковых коробов

Пластиковые детали вентиляционного короба обладают малым весом, поэтому каких либо особых действий при креплении не требуют.

В зависимости от места их расположения монтаж происходит следующим образом:

1. Внутри шкафов элементы крепят с помощью хомутов к стенкам шкафа. В места прохождения через стены и перегородки внедряют пенопластовые или поролоновые вставки для недопущения дребезжания во время работы системы.
2. Над шкафами элементы крепят с помощью любых держателей и саморезов.
3. К стене и потолку конструкцию фиксируют с помощью специальных хомутов, которые можно приобрести под любой типоразмер канала. Расстояние между крепежными элементами должно быть не более 1 метра.

Сразу после монтажа вентиляционного канала, который впоследствии будет скрыт за натяжным или подвесным потолком, необходимо проверить его работу на максимально возможной мощности воздушного потока. Обнаруженные проблемы легче устранить сразу, пока доступ к системе не затруднен.

Надежно закрепить элементы пластикового вентиляционного канала с помощью специальных хомутов достаточно просто. Стоят они не дорого, поэтому лучше не использовать самостоятельные решения

Промазав стыки элементов силиконовым герметиком, можно получить дополнительную гарантию плотности соединений конструкции.

Для этих целей не надо использовать клей или составы типа «жидкие гвозди», так как в дальнейшем будет практически невозможно разобрать систему для обслуживания или изменения ее конфигурации.

Если же разгерметизация все же произошла, а для ее устранения нет возможности разобрать воздуховод, то в этом случае необходимо обмотать проблемный стык самоклеющейся лентой под цвет фасонных элементов.

Выводы и полезное видео по теме

Все этапы установки простейшего настенного приточного клапана:

Процедура обеспечения вентиляции через межкомнатные двери:

Совмещение естественной и принудительной вентиляции с помощью тройника и обратного клапана:

Проверку качества воздухообмена в квартире и большинство работ, связанных с обеспечением нормальной циркуляции воздуха можно выполнить собственными силами. Однако для установки сложного оборудования или выполнения работ, связанных с риском лучше пригласить специалистов.

Занимаетесь обустройством вентиляционных систем и хорошо ориентируетесь в теме? Может вы заметили неточность или ошибку в рассмотренном материале? Напишите нам, пожалуйста, об этом в комментариях.

Или у вас возникли сложности при обустройстве венсистемы и вы хотите уточнить определенные моменты? Спрашивайте совет у нашего инженера — мы постараемся вам помочь.

Приточная вентиляция своими руками, как сделать и что нужно знать

Главная » Приточная вентиляция » Делаем грамотно приточную систему вентиляции своими руками

В момент постройки большинства сооружений, через дверные и оконные щели, и различные неплотности. С того момента, как в нашу жизнь пришли качественные пластиковые окна, металлические двери с хорошим уплотнителем, поступление воздушных масс в дома практически прекратилось, что очень сильно повлияло на естественную вентиляцию в жилище в негативную сторону.

[contents]

Казалось бы, можно решить вопрос регулярным проветриванием, но эта мера эффективна только зимой, и то не у всех, а летом, вместе со свежим воздухом, в наше жилище попадают пыль, аллергены и т. д. Что можно предпринять в таком случае, ведь возвращаться к старым деревянным окнам никому не хочется? Выход один, делать систему в жилище своими силами.

Содержание

1. Что такое принудительная вентиляция
2. Из чего состоит механическая вентиляция жилища
3. Какой тип выбрать
4. Правильный расчет — залог стабильной работы
5. Использование рекуператора
6. Использование компактных приточных систем

Что такое принудительная вентиляция

Механической или принудительной вентиляцией называется, созданный с помощью специального оборудования (вентиляторов), и подаваемый в жилище воздушный поток. Он создает в квартире избыточное давление, и вытесняет собой отработанный воздух, который выводится . В каждую комнату квартиры, воздушный поток поступает двумя способами:

1. С помощью точек входа уличного воздуха.
2. По объединенной в единую конструкцию, системе воздуховодов.

Наиболее эффективной схемой принудительной вентиляции жилых помещений является создание одновременно как принудительной приточной, так и механической вытяжной вентиляции. Входящий воздух может подогреваться посредством использования рекуператора, проходить фильтрацию и т.д. Сделать приточную вентиляцию своими руками совсем несложно, но, прежде всего, нужно знать, из чего она состоит.

Из чего состоит механическая вентиляция жилища

Такой вид системы состоит из массы отдельных элементов, которые выполняя разные задачи, объединены между собой.

• Воздухозаборные решетки. Они устанавливаются для предотвращения попадания в различного мусора, мелких грызунов и насекомых.
• Воздушные фильтры. Они могут быть различной конфигурации и сечения, но назначение у них одно: очистка поступающих в помещение воздушных потоков от механических примесей.
• Воздушные клапаны служат для регулирования количества попадающего с улицы воздуха и препятствуют проникновению в жилище холодных воздушных потоков, в случае остановки вентиляции.
• Приточные вентиляторы обеспечивают постоянный поток и направление воздуха в каналы или воздуховоды.
• служат для уменьшения шумов, создаваемых оборудованием и движением воздушных масс.
• Нагреватели воздуха обеспечивают нагрев воздушного потока до нужной температуры.
• Воздуховоды или каналы объединяют все приборы в единую систему.
• Автоматика позволяет изменять режимы работы, осуществлять контроль над каждым агрегатом, и синхронизировать их работу.
• Приточные моноблоки. В них конструктивно объединены все необходимые приборы. При подключении воздушных каналов к входу и выходу этого оборудования, вы получите приточный воздух с установленными вами параметрами.

Очень часто в механической приточной вентиляции используются оборудование, выравнивающие давление и распределяющее потоки воздуха по помещению.

Но, даже зная, из чего состоит приточная система, делать ее самостоятельно еще рано. Прежде всего, нужно выяснить, какой конкретно вид нужно устанавливать, и для этого нужно узнать какие существуют виды приточных систем.

Какой тип выбрать

1. Совмещенная. Это наиболее распространенный вид приточной вентиляции в наших домах и квартирах. Приточный вентилятор нагнетает воздух в помещение и выдавливает через естественные вытяжки использованный. Преимущества такой системы очевидны: невысокая стоимость, несложность монтажа. Такая система не позволяет проникать посторонним запахам в жилище. Но есть и некоторые недостатки, один из которых обустройство переточных решеток в межкомнатных дверях.
2. Приточная вентиляция с охлаждением воздуха предусматривает монтаж и установку в вентиляционную систему центрального кондиционера, но это делается не на одну квартиру, а на дом или отдельный стояк. У этой системы также есть недостатки – это большая стоимость холодильной машины и автоматики и большое количество устанавливаемых воздуховодов.
3. Вентиляция с подогревом подаваемого воздуха. Это сделать довольно несложно, если в квартире установить приточно-вытяжную вентиляцию с рекуперацией. Этот прибор несколько снизит энергозатраты и сможет поставлять теплый воздух в помещение за счет нагрева приточного воздушного потока, выходящим воздухом.
4. Приточно-вытяжные устройства с рециркуляцией. В этом случае в помещение также будут поступать подогретые приточные потоки. При рециркуляции воздух, выводившийся из нагретого помещения, частично смешивается с холодным приточным, тем самым его подогревая. Негативные стороны этого агрегата в том, что есть некоторые ограничения в его использовании. Например, в помещениях, где находятся взрывоопасный газ и т.д.

Даже теперь, когда мы познакомились с ее видами, делать приточно-вытяжную вентиляцию своими руками еще слишком рано. Ее нужно правильно спроектировать и рассчитать.

Правильный расчет — залог стабильной работы

Проект может создаваться как при постройке сооружения, так и после введения его в эксплуатацию. Следует помнить, что в проекте должны учитываться все особенности постройки, назначения каждой комнаты и их площадь. Также он должен содержать точные указания мест установки оборудования и воздуховодов, а также произведенных расчетов нужного воздухообмена.

Расчет приточно-вытяжной вентиляционной системы включает в себя:

• Производительность вентиляции.
• Необходимую мощность и количество нагнетающих вентиляторов.
• Максимально возможный, согласно СНИП уровень шума, и скорость движения воздушного потока по воздуховодам.
• Необходимое сечение, площадь и материал, из которого должны быть выполнены воздуховоды.
• Тип и мощность дополнительного оборудования: рекуператоров, калориферов и т.д.

Использование рекуператора

В настоящее время очень популярной системой вентиляции является приточная система, оборудованная рекуператором. Действительно, температура в квартире, круглогодично составляет от +18С до +27С. Почему бы это не использовать в приточно-вытяжной вентиляционной системе. Как это работает?

Воздух, поступая из вне, проходит через рекуператор, в котором теплый воздух из помещения обогревает входящий холодный, не смешиваясь между собой. В летний период все происходит, наоборот: с квартиры, воздух выходит теплый и охлаждается входящим с улицы. Все предельно просто. Рекуператоры бывают трех типов:

1. Пластинчатый.
2. Роторный.
3. С промежуточными теплоносителями.

Наиболее дешевый и соответственно популярный это рекуператор пластинчатый, но, на самом деле, наиболее эффективный – агрегат роторный. В отличие от своего дешевого собрата, роторный рекуператор может работать при температуре ниже – 15С. Использование такого прибора позволяет сохранить до половины тепла или холода в квартире, благодаря чему можно значительно экономить на газе, электричестве, на установке кондиционеров и сплит-систем или обогревателей.

Использование компактных приточных систем

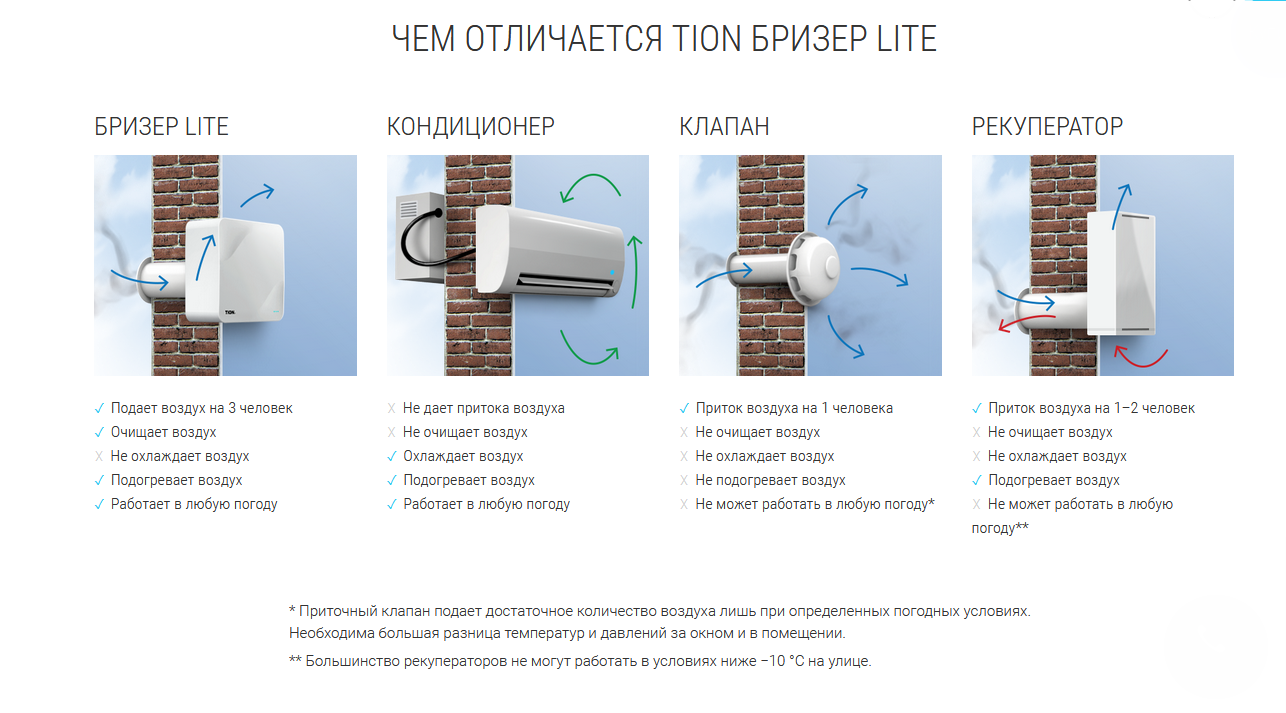

На сегодняшний день существует компактная приточная вентиляция, которая очень неплохо себя зарекомендовала.

Установка действительно небольшая, к тому же – энергосберегающая, обеспечивает приток уже очищенного и подогретого (или охлажденного, в зависимости от времени года) воздуха в помещение. Внутри этой коробки прячется вентилятор, подающий воздух с улицы, фильтр, очищающий этот воздух, рекуператор, принцип действия которого мы рассмотрели выше и автоматика, регулирующая работу приборов. Отработанный воздух засасывается вторым вентилятором, проходит через рекуператор, где и отдает свое тепло (или холод) входящему воздуху и выводится за пределы помещения. Удобно и эффективно. Установить его в квартире необычайно просто:

Как видите, самостоятельная установка приточно-вытяжной вентиляции такого типа не составляет особой сложности, но пробиться через несущую стену не так то и просто. Используйте для этого перфоратор и защитные средства: очки, перчатки и т.д. Если работа производится в высотном доме, то лучше всего привлечь для ее выполнения профессионалов.

Как сделать вентиляцию в квартире своими руками: монтаж системы

главная » Вентиляция

Вентиляция в квартире

Вентиляция в квартире не работает: куда обратиться, проверить и как работает

0195

Вентиляция в квартире

Какой приточный очиститель воздуха для квартиры выбрать

1461

Вентиляция в квартире

Воздух увлажнение в квартире: аквариум, растения, фонтан, уборка, сушка белья

0118

Вентиляция в квартире

Приточно-вытяжная вентиляция: принцип работы, устройство, расчет мощности системы

2113

Вентиляция в квартире

Профессиональные консультации по созданию схем приточно-вытяжной вентиляции домов и квартир

020

Вентиляция в квартире

Вентиляционные устройства и шахты в многоэтажных жилых домах

01. 1к.

Вентиляция в квартире

Демонтаж, реставрация и современный дизайн вентиляционных каналов на кухне

0396

Вентиляция в квартире

Установка приточного вентиляционного клапана в металлопластиковые окна своими руками

0310

Вентиляция в квартире

Вытяжка в удаленном помещении с металлопластиковыми окнами: общежитие, гардеробная, курилка

0976

Вентиляция в квартире

Вентиляционные клапаны на решетках и металлопластиковых окнах для создания оптимального микроклимата в квартире

0147

Вентиляция в квартире

Все секреты ремонта и обслуживания вентиляционных систем домов и квартир

0105

Вентиляция в квартире

Как правильно проветрить кухню в квартире своими руками

0285

Вентиляция в квартире

Приточно-вытяжная вентиляция агрегатов на квартиру

078

Вентиляция в квартире

Все что нужно знать о системе вентиляции в хрущевке со схемами, фото и видео

02.3к.

Вентиляция в квартире

Как сделать приточно-вытяжную вентиляцию в ванной своими руками, схема

012

Вентиляция в квартире

Как сделать вентиляцию на кухне своими руками: схема, монтаж

011

Вентиляция в в квартире

Естественная и вытяжная вентиляция кухни с газовой плитой и вытяжкой

053

Вентиляция в квартире

Установка противодымной противопожарной вентиляции

015

Вентиляция в квартире

Как сделать вентиляцию на лоджии

023

Вентиляция в квартире

Схема и устройство системы вентиляции в хрущевке

083

Как правило вентиляция в квартире здания не выполняет его цель. Поэтому многие жильцы задумываются, как сделать вентиляцию в квартире самостоятельно. Чтобы приложенные усилия не были напрасными, необходимо определить нормы воздухообмена, правильно подобрать оборудование и грамотно его установить.

Расчет вентиляции

Расчет учитывает жилую площадь и количество проживающих. По нормам на 1 кв. метр требуется 3 кубометра воздуха в час. Добавьте к этому 30 кубометров воздуха в час на каждого взрослого члена семьи.

Зная объем подаваемого воздуха, легко подобрать нужное оборудование.

Система вентиляции квартиры может быть на основе естественной тяги или принудительной (приточной, приточно-вытяжной или вытяжной).

Тип вентиляции

Естественная вентиляция квартиры заключается в том, что воздух поступает в форточки или оконные щели, а втягивается в вентиляционные каналы (на кухне и в ванной). Однако современные окна герметично закрываются, а между комнатами часто устанавливаются плотно закрывающиеся двери. Для восстановления тяги в окно или стену можно встроить специальный вентиляционный клапан. Это лучший способ сделать вентиляцию в квартире простой и недорогой.

Клапан — очень аккуратное устройство, позволяющее поступать воздуху с улицы. При этом он не уродует помещение, не охлаждает его. Монтаж вентиляции в квартире по этой схеме занимает четверть часа.

Вы также можете установить аналогичный клапан в стене рядом с радиатором. А вот на улице придется делать яму диаметром до 10 см. Устройство очень простое, работает без нареканий. Однако только в том случае, если эффективно «тянет» канал для общей вентиляции дома.

Монтаж вентиляции в квартире

При засорении или разрушении вентиляционного канала необходимо оборудовать комбинированную систему вентиляции квартиры. Есть два варианта:

• принудительная тяга,
• принудительная подача.

В первом случае в вентиляционный канал устанавливается вытяжной вентилятор или на кухне над варочной панелью монтируется дополнительная вытяжка. Включившись, вентилятор создает разрежение, которое помогает всасывать свежий воздух через вентиляционные отверстия или клапаны. Сделать такую ​​вентиляцию в квартире своими руками ничего не стоит – нужно только вместо вентиляционной решетки встроить вентилятор.

Установка приточно-вытяжной вентиляции в квартире несколько сложнее. Необходимо обеспечить искусственный приток воздуха с улицы. Как правило, его нагревают и фильтруют. Эта система довольно шумная, поэтому также необходим отражатель шума. Тем не менее, имея определенные навыки, собрать такую ​​вентиляцию в квартире своими руками вполне реально.

Улучшение циркуляции воздуха • Ingrams Water & Air

Вероятно, в вашем браузере отключен JavaScript.
Для использования функций этого веб-сайта в вашем браузере должен быть включен JavaScript.

Меню

• Магазин товаров

Ребекка Куорлз 5 минут чтения

В жаркие летние дни, когда выход на улицу напоминает поход в печь или сауну, мы часто собираемся в закрытых помещениях, чтобы спастись от жары. Хотя в таких ситуациях необходимо кондиционирование воздуха, не менее важна правильная вентиляция воздуха. Однако многие люди не знают, как работает вентиляция квартиры!

Кондиционирование воздуха является типом механической вентиляции. Основное различие между системами кондиционирования и вентиляции заключается в том, что кондиционер перерабатывает и охлаждает воздух. С другой стороны, системы вентиляции всасывают свежий наружный воздух и выталкивают застоявшийся воздух из помещения. Для достижения оптимального качества воздуха и циркуляции необходимо, чтобы кондиционер и вентиляция работали вместе.

Продолжайте читать, чтобы узнать больше о важности хорошей циркуляции воздуха!

Зачем в квартирах хорошая циркуляция воздуха?

По оценкам EPA, американцы проводят около 90% своего времени в помещении, где концентрация загрязняющих веществ в воздухе иногда в два-пять раз выше, чем на открытом воздухе. Из-за этого концентрация, вероятно, будет выше, если в квартире плохая вентиляция. Некоторые распространенные загрязнители воздуха в квартирах включают:

• Окись углерода
• Свинец
• Плесень
• Озон
• Пестициды
• Перхоть домашних животных
• Радон
• Табачный дым
9 0111

Учитывая возможность наличия этих загрязнителей, очень важно знать, как обеспечить циркуляцию воздуха в квартире, чтобы защитить здоровье и качество воздуха в помещении.

Преимущества хорошей циркуляции воздуха

Помимо ограничения загрязнения воздуха, вот некоторые преимущества квартиры с хорошей циркуляцией воздуха:

• Улучшение качества воздуха в помещении: По мере уменьшения загрязнения воздуха качество воздуха улучшается. Надежные системы циркуляции воздуха снижают уровень влажности и удаляют из воздуха вредные для здоровья вещества. При этом они заменяют загрязненный воздух свежим и чистым наружным воздухом. В дни, когда качество наружного воздуха представляет опасность, вы все равно можете дышать свежим воздухом.
• Повышение энергосбережения: Хотя вентиляция сама по себе может не обеспечить достаточного охлаждения квартиры, она может уменьшить зависимость от переменного тока. Поскольку системы переменного тока потребляют большое количество энергии, минимизация использования переменного тока при сохранении комфортной температуры может помочь сэкономить затраты на электроэнергию.
• Повышенный комфорт: Улучшенное качество воздуха также делает жилое пространство более комфортным. Загрязнители воздуха в помещении могут вызывать обострения астмы или аллергии, боль в горле, сыпь, раздражение глаз и другие проблемы со здоровьем. Поскольку бактерии и вирусы процветают в теплом, прохладном воздухе, хорошая циркуляция воздуха может помочь предотвратить болезни и инфекции. Хорошая циркуляция воздуха также избавит квартиру от затхлых запахов и неприятных запахов. Улучшение здоровья и более свежий воздух оптимизируют жизнь в любой квартире.

Последствия плохой циркуляции воздуха

Преимущества хорошей циркуляции воздуха позволяют легко предположить последствия плохой циркуляции воздуха. Недостаточная циркуляция воздуха часто приводит к ухудшению качества воздуха в помещении, увеличению затрат на электроэнергию и некомфортным условиям проживания. Другие последствия плохой циркуляции воздуха включают:

• Плохой запах.
• Возможные проблемы со здоровьем.
• Повышенное содержание загрязнителей и вредных для здоровья веществ в воздухе.
• Менее эффективное охлаждение и повышенная зависимость от систем переменного тока.

Какие типы вентиляции есть в многоквартирных домах?

Знание различных типов вентиляции, которые используются в многоквартирных домах, поможет понять, как работает вентиляция квартиры и как создать воздушный поток в квартире.

Механическая вентиляция

Системы HVAC включают в себя механическую вентиляционную структуру, в которой используются вентиляторы и воздуховоды для регулирования потока воздуха в здания и из них. Они втягивают теплый влажный наружный воздух и заменяют его прохладным осушенным воздухом.

Механические вентиляционные системы также регулируют климат в доме. Они улучшают качество воздуха в помещении, контролируя уровень влажности в помещении и поток наружного воздуха.

Некоторые недостатки механической вентиляции включают увеличение затрат на электроэнергию и потенциальные проблемы с влажностью воздуха. Тем не менее, они эффективно охлаждают ваш дом и обеспечивают надежную циркуляцию воздуха.

Естественная вентиляция

Естественная вентиляция относится к вентиляции, в которой не используются вентиляторы или воздуховоды для втягивания воздуха снаружи. Простейшим примером естественной вентиляции является открытие окон квартиры, чтобы свежий воздух проходил через помещение. Естественная вентиляция предлагает бесплатный способ получить свежий воздух в вашем доме.

Несмотря на то, что вы можете сократить расходы на электроэнергию, максимально используя естественную вентиляцию, важно понимать многие ситуации, когда это не является действенным решением. Хотя естественная вентиляция снижает зависимость от систем механической вентиляции, она не позволяет контролировать уровень влажности в помещении. Он также не удерживает контролируемый климатом воздух внутри многоквартирного дома, и если наружный воздух спертый, пахучий или загрязненный, естественная вентиляция может снизить комфорт в помещении.

Гибридная вентиляция

Гибридные системы вентиляции пытаются использовать преимущества как естественной, так и механической вентиляции, сводя к минимуму их недостатки. Эти системы включают в себя впускные отверстия для свежего воздуха, которые пропускают наружный воздух в здание, и систему воздуховодов, которая направляет воздух к приточному вентилятору. Приточный вентилятор увеличивает давление воздуха и распределяет воздух по всему многоквартирному дому. Затем потолочные вытяжные вентиляторы выгоняют застоявшийся воздух из помещения за пределы здания.

Как улучшить циркуляцию воздуха в квартире?

У вас есть несколько способов улучшить циркуляцию воздуха в квартире! В зависимости от вашей системы вентиляции некоторые варианты более эффективной циркуляции воздуха включают:

• Открытие окон и вентиляционных отверстий: В квартирах обычно меньше окон и вентиляционных отверстий, чем в домах, что затрудняет поддержание свежести воздуха. С меньшим количеством точек входа еще более важно максимально использовать то, что у вас есть, держа вентиляционные окна квартиры открытыми, когда это возможно.
• Стратегическое расположение вентилятора: Размещение вентиляторов перед открытыми окнами может обеспечить приток свежего воздуха внутрь и циркуляцию воздуха в квартире.
• Замена воздушных фильтров: Забитые воздуховоды обычно являются причиной плохой циркуляции воздуха в квартирах. Не забывайте часто менять воздушные фильтры или следите за тем, чтобы управляющий недвижимостью менял их регулярно.
• Использование очистителей воздуха: Очистители воздуха удаляют запахи и загрязняющие вещества из воздуха в помещении. Поскольку в квартирах меньше окон и вентиляционных отверстий, очистители воздуха являются отличным вложением для жителей квартир, которые хотят нейтрализовать спертый воздух.
• Назначение зон, свободных от курения: Если возможно, сделайте свою квартиру зоной, свободной от табачного дыма, или обозначьте места, где жильцы или посетители могут курить, например, балкон или возле открытых окон.
• Герметизация воздуховодов: Некачественный воздуховод приводит к различным проблемам с вентиляцией, таким как запахи, просачивающиеся из вентиляционных отверстий, плохой поток воздуха, горячие и холодные точки, дребезжащие звуки и повышенные затраты на электроэнергию. Герметизация воздуховодов может решить многие проблемы с вентиляцией.
• Поперечная вентиляция: Перекрестная вентиляция сочетает в себе стратегическое расположение вентиляторов с открытыми окнами и вентиляционными отверстиями для создания прохладной среды. Открытое окно пропускает наружный воздух, чтобы освежить и охладить внутреннее пространство. Стратегически расположенные вентиляторы увеличивают давление воздуха и направляют его к выходному окну, откуда воздух выходит. Размещение вентилятора перед входным окном прогоняет воздух через ваше пространство, в то время как второй вентилятор меняет свое направление к выходному окну.

Хотите улучшить циркуляцию воздуха уже сегодня?

Позвольте нам помочь вам найти правильный воздушный фильтр или отличный очиститель воздуха уже сегодня. Для всех ваших потребностей в комфорте и вентиляции выберите Ingrams Water and Air Equipment.

Статьи по теме от наших экспертов

• Почему домашняя вентиляция так важна?

  Домашняя вентиляция важна для того, чтобы сделать воздух в помещении более комфортным и здоровым. Дыхание имеет важное значение, поэтому сделайте дыхание легкой частью вашего дома.

• Повышение эффективности геотермального теплового насоса

  Геотермальная энергия – это эффективный способ обогрева и охлаждения. Но что, если вы хотите пойти дальше? Как можно повысить эффективность геотермального теплового насоса?

• Кондиционер в квартире становится бесканальным

  Кондиционирование квартир раньше управлялось неэффективными, шумными оконными блоками.

  No related posts.
