В процессе ремонта перед владельцами квартиры непременно встает вопрос о том, сколько розеток нужно установить на кухне. Решать эту задачу также приходится в случае покупки очередного электроприбора, в этом случае исправить ситуацию помогут дополнительные розетки. Чтобы наслаждаться комфортом в полной мере, лучше с самого начала рассчитать примерное количество приборов и их расположение на кухне.

Назначение розеток на кухне

На каждой кухне есть хотя бы один электроприбор. Даже в квартире закоренелого холостяка присутствует чайник, холодильник и телевизор. Что уж говорить о семьях с детьми – здесь кухня буквально напичкана всевозможной бытовой техникой, ведь малыши требуют больше внимания и заботы.

Рассчитать количество розеток на кухне не так сложно, нужно лишь внимательно вспомнить уже имеющиеся приборы, а также потенциальную технику, покупка которой уже запланирована. Лучше выписать все на листок бумаги, чтобы ничего не упустить. Начинаем считать:

• Холодильник/морозильник
• Электроплита
• Духовой (жаровой шкаф)
• Стиральная/посудомоечная машина
• Чайник
• СВЧ
• Вытяжка для плиты

Также на кухне могут присутствовать дополнительные электроприборы: кофеварка, стерилизатор для детской посуды, телевизор, мелкая техника (миксеры, блендеры, комбайны), хлебопечка, мясорубка, тостер и т.д. Данный список можно продолжать бесконечно, ведь сегодня любому покупателю доступен широкий выбор техники. Также нужно накинуть розетки для ноутбука, зарядки мобильных или планшетов. Если речь идет о кухне в частном доме, скорее всего, потребуется дополнительная розетка для насоса, обеспечивающего беспрерывную подачу воды, и водонагреватель.

Расчет количества

В большинстве случаев люди самостоятельно решают, сколько розеток должно быть на кухне – тратить деньги на дорогостоящих дизайнеров готовы далеко не все. Часто уже после завершения ремонта обнаруживается нехватка розеток, и приходится немного подпортить ремонт, чтобы установить дополнительную розетку. Вот почему так важно рассчитать количество розеток на самом начальном этапе.

Сколько нужно отдельных линий на кухне

Чтобы не путать вас пространными объяснениями о том, что такое отдельная линия, просто приведем примеры: это водонагреватель, электроплита и прочие мощные электроприборы, которые лучше всего подключать к отдельной розетке, чтобы не перегружать ее.

Итак, начнем с электроплиты. Наиболее часто она имеет отдельный автоматический выключатель на 32 А. Остальная, даже очень мощная техника, не требует выделенного автомата, но лучше всего сделать для нее отдельную розетку.

Многие советуют на каждый мощный прибор делать свой автомат, но по факту это вовсе необязательно. Представьте только – в вашем щитке будет более 10 автоматов! Обычно их не более 5, а иногда и того меньше.

Не нужно путать отдельную линию и отдельную группу розеток – последняя означает несколько розеток, подсоединенных к одному автомату. На практике возможны такие варианты: все розетки в квартире идут на один автомат, выключатели на второй, электроплита на третий.

Вопрос безопасности при подключении большого количества техники можно решить с помощью УЗО. Устройством защитного отключения многие производители оснащают свою продукцию – бойлеры, стиральные машины и пр.

Раньше было гораздо меньше техники, и в квартире было всего две-три группы розеток, однако современная кухня разительно отличается от советской предшественницы. Самым оптимальным вариантом будет воспользоваться помощью специалистов, которые с помощью специализированных знаний смогут рассчитать точное количество линий, групп и розеток.

Расположение розеток

Правильное расположение розеток на кухне – залог комфорта и приятной работы. Четких определений по расположению розеток существующие нормы не дают, есть лишь рекомендации по установке согласно ПУЭ (правила устройства электроустановок).

Согласно им, минимальное расстояние от выключателей, штепсельных розеток и элементов электроустановок до газопроводов должно быть не менее 0,5 м. Собственно и все, поэтому мучаться с определением высоты придется самостоятельно.

Для начала нужно определить, где будут находиться электроприборы. Если взять для примера рабочую зону на кухне, то розетки здесь располагаются выше уровня столешницы на 10-20 см. Если розетка находится рядом с раковиной, следует использовать специальные модели с высокой степенью защиты от влаги не менее IP44. Не лишним будет напомнить, что в непосредственной близости от нагреваемых поверхностей розетку лучше не ставить.

Прятать розетки за мебель не самый удачный вариант, уж если она там жизненно необходима, лучше использоваться встраиваемые розетки в столешницы, они безопасны и удобны.

Использование удлинителей и сетевых фильтров не самое удачное решение – помимо сомнительной степени безопасности данные приборы портят весь вид кухни. Поэтому позаботьтесь о наличии «низкой» розетки для пылесоса или другой техники, эта розетка располагается у пола на расстоянии 10-20 см от него. Такая розетка обязательно должна иметь шторки для защиты от детей и животных.

Если у вас есть вытяжка над плитой, то для нее розетку нужно делать сверху – провода не будут болтаться. Для самой электроплиты можно установить силовую розетку, а можно соединить провода напрямую таким образом, чтобы полностью выключить плиту можно было лишь с помощью автомата.

Остальные розетки нужно располагать там, где находится техника – рядом с мультиваркой, чайником, духовкой и т.д.

Установка розеток

Сложность работ по установке розеток напрямую зависит от типа проводки, поэтому нужно поподробнее остановиться на описании существующих способов.

Выбор типа проводки

Итак, электрическая проводка бывает скрытой и наружной. В квартире чаще всего именно скрытая проводка – проводов не видно, они утоплены в бетонные стены.

А вот в частных домах более популярен открытый способ проводки, или, наружный. Это связано с повышенной пожароопасностью в деревянных домах.

Если ремонт производится в квартире, придется штробить стены. Для этого рабочие используют специальный инструмент штроборез или другие инструменты. В бетонной стене выдалбливают канавки, в которые будет заложен кабель, а в месте установки розетки устанавливается подрозетник (углубление в стене, куда будет ставиться монтажный короб). Минусы такого метода: трудоемкость работ, сильные загрязнения (мелкие частицы бетона летят во все стороны), сложность доступа к отдельным элементам цепи в перспективе.

При проведении работ в частном доме наиболее предпочтителен наружный монтаж проводки. По дому поверх стен разводится кабель, затем подключаются розетки и выключатели, а провода прячутся в кабель-каналы. Существенный плюс такого способа – отсутствие грязи, быстрый доступ к любому участку цепи, отсутствие каких-либо следов на ремонте (при скрытой проводке придется убирать дорогие обои или плитку).



Итак, вопрос о том, сколько нужно розеток на кухню, каждый  должен решать самостоятельно. Отдавайте предпочтение многомодульным розеткам, двух- и трехместным, а в некоторых случаях придутся впору блоки на несколько розеток. Соблюдайте правила установки (розетки с заземлением для трехфазной сети, розетки с крышкой или шторками для влажных мест) и не жалейте средств на качественные приборы, ведь дешевые китайские модели придется скоро менять, а это опять все с самого начала.

Сколько розеток нужно на кухне, вы удивитесь когда узнаете

Поскольку современная кухня отличается обилием электроприборов, отдельное внимание нужно уделять количеству розеток и вопросы: сколько розеток нужно на кухне и КАК обеспечить безопасность электропроводки, далеко не праздные.

И дело тут не только в том, что электрические шнуры современных микроволновых печей, тостеров, электрочайников, вытяжек и тому подобной кухонной техники обычно короткие, но также в максимально допустимой нагрузке на розетку.

Наращивать провода самостоятельно категорически запрещается.

В некоторых исключительных случаях допускается применение удлинителей, однако гораздо целесообразнее установить отдельную розетку на кухне для каждого энергоемкого устройства.

Расчет количества розеток в кухонном помещении следует также осуществлять с учетом суммарной мощности электроустройств, разрешенных к использованию в соответствии с требованиями электропотребления.

Чтобы рассчитать количество розеток на кухне необходимо воспользоваться простой арифметикой — сложить все бытовые приборы:

• Электроплита.
• Холодильник.
• Электрочайник.
• Микроволновая печь.
• Вытяжка.
• Посудомоечная машина.

Это основные приборы, которые установлены практически в каждой квартире. А вот дополнительные устройства, которые люди используют в процессе приготовления блюд и напитков:

1. Кофеварочная машина.
2. Блендер.
3. Мясорубка.
4. Тостер.
5. Соковыжималка.

Добавим сюда еще телевизор и дополнительное освещение, очевидно, что вышло столько приборов, что, кажется, для них потребуется около 20 гнезд. На самом деле все не так страшно. Мы сейчас вам подробно опишем.

Сколько должно быть отдельных групп на кухне

Отдельными группами называют розетки, которые запитываются от своей линии и также имеют отдельный автомат.

По стандарту их обычно не более двух-трех, хотя на самом деле, по-хорошему, должно быть значительно больше.

1.Отдельная линия для рабочей зоны.

Эта линия предназначена для таких электрических приборов как: чайник, микроволновая печь, миксеры, кофеварка, кофемолка и т.п. Розетки для нее располагаются над столешницей, в необходимых местах. Для удобства должно быть хотя бы две розетки с двумя-тремя гнездами.

Лучше всего, если провод пролегает через столешницу: для этого необходимо сделать аккуратный вырез в поверхности, либо спрятать его в пластиковом канале.

2. Отдельная линия для стиральной машины, холодильника, посудомоечной машины и электроплиты.

Можно объединять силовые приборы, к примеру, посудомоечную и стиральную машину расположить на одной группе, которая имеет дифференциальный автомат (мощность 20 Ам). Стоит обратить внимание, суммарная мощность обоих устройств не должна превышать 4 кВ.

Важно! Крайне не рекомендуется запускать одновременно два-три прибора расположенных на одной линии.

Нельзя такой маневр совершать с холодильником — он должен быть на отдельной линии. Так рекомендуем не только мы, но и гласит инструкция производителей бытовой техники.

Если не хотите сократить эксплуатационный период своего прибора, то прислушайтесь к следующим рекомендациям:

• Нельзя подключать холодильник через удлинитель.
• Розетка должна быть под вилку, никаких переходников китайского происхождения быть не должно.
• Земляной контакт должен быть исправен.
• Прежде всего — это безопасность вашей квартиры и сохранность дорогостоящего оборудования.

К сведению! Установка холодильника на совместную линию с другим прибором может привести к неправильному распределению напряжения в сети, что приведет к сильным нагрузкам.

Каждая отдельная группа должна быть оснащена дифференциальным автоматом или автоматом защищенным УЗО.

Очевидно, что сэкономить можно на многом, чтобы электромонтажные работы обошлись еще дешевле, например:

1. Использовать дешевые автоматы.
2. Подобрать низкокачественную проводку.
3. Использовать только 2-3 группы (как это делали строители раньше).

Такая электросеть будет работать, и даже может ни разу вас не побеспокоить, за исключением сильного напряжения и срабатыванием автоматов. Но гарантии на то, что все будет работать исправно и никаких последствий не будет — никто вам не даст.

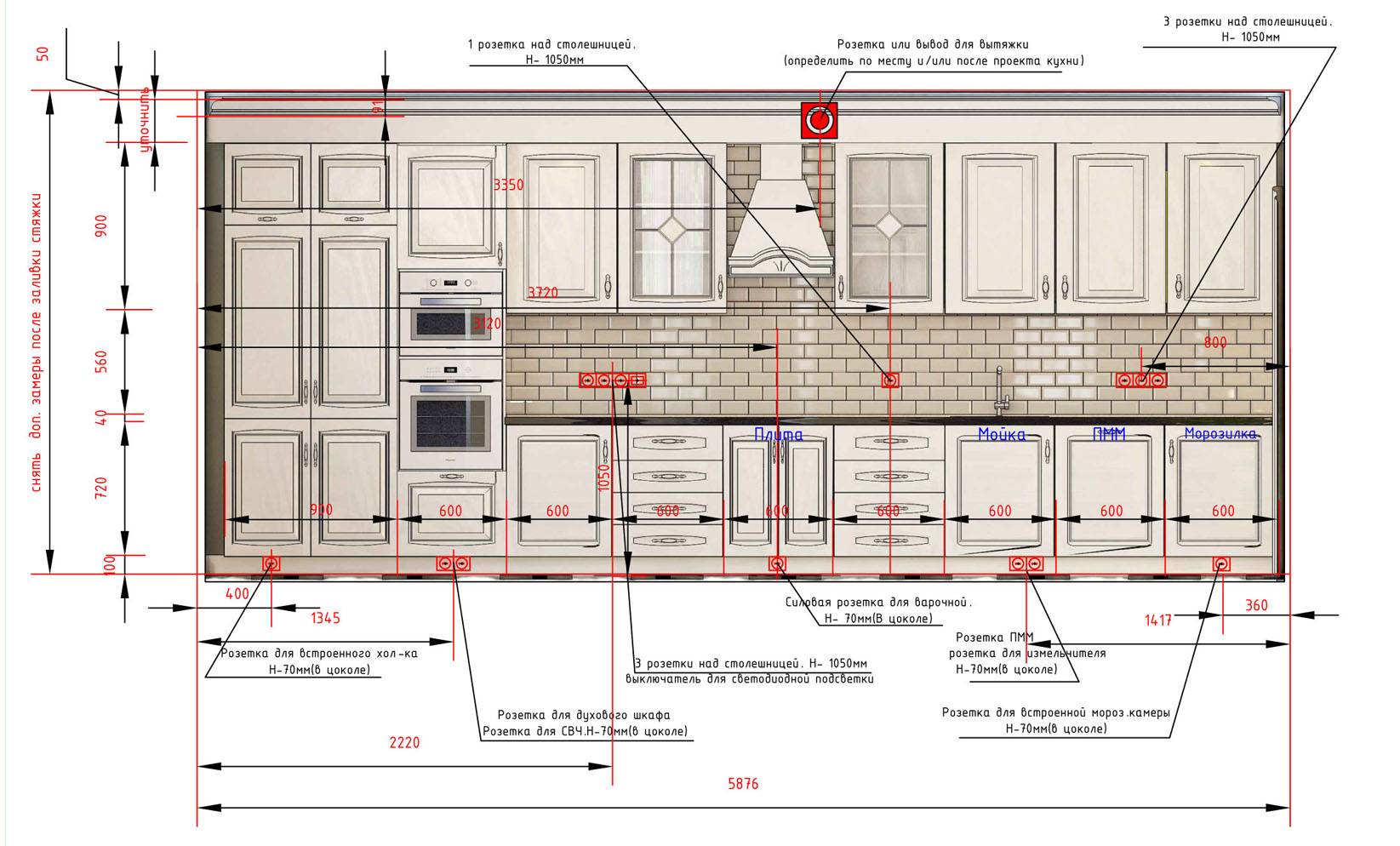

Расчет оптимальной высоты розеток на кухне

Мы рассмотрели вопрос, сколько розеток нужно на кухне и постарались дать на него исчерпывающий ответ.  Теперь переходим к не менее важному моменту — какая высота должна быть у розеток.

Самое главное, что влияет на расположение розеток — кухонная мебель и бытовая техника, где она стоит. Сделаем лишь такое замечание:

• возле мягкого уголка/обеденной зоны обязательно должна быть розетка (над столом).

Что касается рабочей поверхности, то минимальное расстояние от столешницы до розетки считается 10 см. Если вам проще считать от пола, то это примерно 95-110 см.

Обратите внимание! Это минимальный размер, который желательно все-таки делать более «внушительным», к примеру, 20 см от столешницы — безопасно и практично.

Для таких кухонных приборов, как:

• посудомоечная машина, электроплита (духовой шкаф) и стиральная машина, розетки стараются установить на высоте от чистого пола 10 см. Это размер верхнего края розетки.

Такой критерий связан с тем, что современная кухонная мебель устанавливается на ножки с минимальной высотой в 100 мм. С одной стороны, можно расположить розетку за мебелью, но это придется делать дополнительные вырезы в задних стенках.

1. Под вытяжку розетка монтируется: либо за навесным шкафом, в который встраивается устройство, либо над карнизом, чтобы скрыть провода от посторонних глаз.
2. Для встраиваемых светильников в карнизе розетка устанавливается также под потолком.
3. Не забудьте расположить еще парочку розеток в свободных углах кухни, на высоте 30-40 см от пола. Дополнительные источники питания не помешают.

Обычно монтаж розеток выполняется проектировщиком на стадии строительства или реконструкции помещения. Штатные розетки размещаются в рекомендованных проектом местах. В своих расчетах проектировщики исходят от существующих строительных правил и норм, а также технических условий использования электроприборов, изготовленных предприятиями-производителями.

Так как в кухне электрические коммуникации соседствуют с водой, данное помещение относится к разряду опасных. Поэтому в кухне, как и в ванной, все токопроводящие элементы инженерных систем, металлические корпуса бытовых электроприборов и нулевые защитные проводники электрического оборудования, включая штепсельные розетки, должны быть подключены в общую систему уравнивания потенциалов.

Кроме того, для защиты такой бытовой техники, как стиральная и посудомоечная машины, в дополнение к обязательному устройству защитного отключения необходимо использовать работающие по селективной схеме УЗО.

Число розеток в кухонном помещении может и превышать количество, установленное согласно проекту, если суммарная мощность приборов, которые планируется использовать на кухне, превышает допустимые параметры.

В таком случае для реконструкции электросистемы кухни понадобиться новое проектирование электроснабжения и потребуется специальное разрешение электроснабжающей компании, что сделать легальным путем практически невозможно.

Сколько розеток на комнату действительно необходимо? Основные рекомендации

Неважно, строите ли вы новый дом или ремонтируете старый: схема освещения и электропитания всегда представляет собой проблему. Поскольку решения для умного дома становятся все более доступными, спрос на выключатели и розетки продолжает расти. Большинство обычных домов не имеют достаточного количества подключений. Согласно недавним опросам, 50 % новых домовладельцев понимают, что им нужны дополнительные розетки в течение двенадцати месяцев после заселения. Но удлинители или несколько вилок в долгосрочной перспективе непрактичны и не эстетичны. Следовательно, вы должны заранее выяснить, сколько розеток на стене лучше всего соответствует вашим потребностям.

Прежде чем приступить к работе, ознакомьтесь с общими рекомендациями для вашей страны. Например, в Великобритании электрические установки должны соответствовать Правилам электромонтажа BS 7671 IET. В них говорится, что везде, где используется мобильное оборудование, оно должно «запитываться от соседней и удобно доступной розетки, принимая во внимание длину гибкого кабеля, обычно подсоединяемого к переносным приборам и светильникам».

Проще говоря: убедитесь, что у вас есть источник питания для каждого электрического устройства без дополнительных удлинительных кабелей.

На основании рекомендаций, изложенных выше, вот обзор идеального количества розеток на комнату:

• Жилые комнаты от 20 квадратных метров: 20 + 4 розетки
  ваш телевизор, аудиосистема и другие электронные устройства. Держите свои варианты открытыми: если вы когда-нибудь захотите переставить мебель, ваше оборудование может оказаться в другом углу комнаты.

• Кухня: 10 + 5 розеток

  Кухни, как правило, быстро становятся переполненными, так как множество приборов борются за ближайшее подключение к электросети. Помимо духовки, плиты, посудомоечной машины и холодильника, вы также можете использовать микроволновую печь, кофеварку, миксер, тостер — список можно продолжать и продолжать. Ваши розетки должны быть распределены равномерно, чтобы всегда (по крайней мере) одна была в пределах досягаемости.

• Ванная комната (маленькая): 2 + 2 розетки

  По сравнению с кухнями электромонтаж ванных комнат требует гораздо меньше усилий. Двух розеток рядом с зеркалом достаточно для питания таких устройств, как фен и бритва. Мы рекомендуем две дополнительные розетки рядом с полом. Вы должны позаботиться о том, чтобы все четыре были защищены от брызг воды.

Основываясь на рекомендациях, изложенных выше, вот обзор идеального количества розеток в комнате:

• Жилые комнаты от 20 квадратных метров: 20 + 4 розетки
  нужны розетки для телевизора, звуковой системы и других электронных устройств. Держите свои варианты открытыми: если вы когда-нибудь захотите переставить мебель, ваше оборудование может оказаться в другом углу комнаты.

• Кухня: 10 + 5 розеток

  Кухни, как правило, быстро становятся переполненными, так как множество приборов борются за ближайшее подключение к электросети. Помимо духовки, плиты, посудомоечной машины и холодильника, вы также можете использовать микроволновую печь, кофеварку, миксер, тостер — список можно продолжать и продолжать. Ваши розетки должны быть распределены равномерно, чтобы всегда (по крайней мере) одна была в пределах досягаемости.

• Ванная комната (маленькая): 2 + 2 розетки

  По сравнению с кухнями электромонтаж ванных комнат требует гораздо меньше усилий. Двух розеток рядом с зеркалом достаточно для питания таких устройств, как фен и бритва. Мы рекомендуем две дополнительные розетки рядом с полом. Вы должны позаботиться о том, чтобы все четыре были защищены от брызг воды.

• Детская комната: 8 + 3 розетки

  Сколько розеток в комнате достаточно для детей? Это может измениться со временем, так как малыши превращаются в подростков, приклеенных к своим смартфонам, компьютерам и т. д.

  Но ваши дети не останутся в вашем доме навсегда: имейте в виду, что обстановка их комнат должна подходить для других целей, когда они выросли и уехали.

• Домашний офис: 8 + 2 розетки

  В вашем кабинете вам потребуются блоки питания для различных устройств: компьютера, монитора, сканера, принтера и т. д. В этом случае больше значит больше, особенно когда вы работаете из дома на регулярной основе.

• Спальня: 3 + 2 розетки

  Даже в спальнях не обойтись без нескольких доступных розеток. Мы рекомендуем установить по крайней мере два рядом с каждой стороной кровати: один для освещения и один для зарядки телефона или других мобильных устройств на ночь.

• Наружная площадь: 7 + 1 розетка

  При проектировании планировки не забудьте о саде, балконе или террасе. Наружные розетки полезны по-разному: помимо газонокосилки или кустореза, вам также могут понадобиться блоки питания для барбекю или радио.

Дополнительный совет:  Мобильные устройства в наши дни практически незаменимы не только в дороге, но и дома. В идеале вы должны включить в электрическую сеть несколько зарядных станций. В конце концов, нет ничего более раздражающего, чем разрядка телефона в самый неподходящий момент.

Вас не устраивают имеющиеся в доме розетки? Не беспокойтесь: модернизация вашей электроустановки не обязательно требует масштабных ремонтных работ. Вместо розеток, встроенных в стену, вы можете выбрать накладные решения. Например, Gira Profile 55 состоит из восьми пустых модулей. Они подходят не только для розеток. Вы также можете добавить другие вставки из Gira System 55: выключатели, диммеры, настенные радиопередатчики или даже функции дверной связи.

За последние несколько лет розетки стали более универсальными. В первую очередь они еще служат источником питания. Но современные варианты предлагают гораздо больше.

Как насчет розетки со встроенным USB-разъемом для мобильных устройств? Это компактное решение позволяет заряжать смартфон или планшет без каких-либо адаптеров.

Розетки со светодиодными ориентирующими фонарями, напротив, помогут вам в темноте: они тонко освещают пол в вашем коридоре ночью, гарантируя, что вы не споткнетесь и не упадете. Благодаря интеллектуальным датчикам безбликовое освещение автоматически включается в сумерках и снова выключается утром.

Все, что вам нужно знать

К
Ли Валлендер

Ли Валлендер

Ли имеет более чем двадцатилетний практический опыт реконструкции, ремонта и улучшения домов, а также дает советы по благоустройству дома более 13 лет.

Узнайте больше о The Spruce’s Редакционный процесс

Обновлено 24.05.22

Рассмотрено
Ларри Кэмпбелл

Рассмотрено Ларри Кэмпбелл

Ларри Кэмпбелл — подрядчик-электрик с 36-летним опытом работы в области электропроводки в жилых и коммерческих помещениях. Он работал техником-электронщиком, а затем инженером в IBM Corp. Он также является членом Наблюдательного совета The Spruce Home Improvement Review Board.

Узнайте больше о The Spruce’s Наблюдательный совет

Ель / Марго Кавин

Хотя это может быть трудно увидеть в краткосрочной перспективе, удовлетворение требований жилищного электротехнического кодекса не означает, что инспектор будет доволен или получит штамп «Одобрено» на вашем разрешении. Электротехнические нормы и правила — это гибкий набор практик, которые реагируют на постоянно меняющиеся условия дома, и все они направлены на обеспечение безопасности.

Подключение кухонных розеток в соответствии с электрическими нормами, безусловно, помогает самодельщикам создать более безопасное пространство. Но во многих отношениях это также помогает сделать кухню более функциональной.

Основы электрических норм часто кажутся бессмысленными правилами, состряпанными в зале заседаний офиса. Тем не менее, электрики, подрядчики и другие специалисты отрасли, работающие в этой области, на самом деле разрабатывают электрические нормы в ходе подробных обсуждений и многочисленных исправлений. Ни одно изменение не приходит без особого внимания.

Для домовладельца электрические нормы являются менее ограничивающими, чем информативными и конструктивными. Например, большинство небольших бытовых приборов, таких как миксеры, имеют короткие шнуры. Требования кодекса для розеток GFCI на кухне гласят, что розетки должны быть расположены на расстоянии не более 4 футов друг от друга.

NFPA обновляет код каждые три года, чтобы соответствовать растущим требованиям современной кухни. Если вы переделываете свою старую существующую кухню, большинство юрисдикций требуют, чтобы ваша новая кухня соответствовала текущим требованиям кодекса.

Цепи малых бытовых приборов с защитой GFCI

Требование : Предусмотреть не менее двух 20-амперных, 120-вольтовых цепей для питания электрических розеток GFCI (прерыватель цепи замыкания на землю) для столешниц и столовых.

Почему : На кухне требуются розетки на 20 ампер (против 15 ампер) для более высоких требований к мощности из-за таких приборов, как тостеры, блендеры, кофеварки и миксеры.

Причина, по которой требуются две цепи, заключается в том, что это расширяет зону покрытия. Таким образом, общая нагрузка не полностью обслуживается одной и той же цепью.

Предоставление частых точек подключения долгое время было опорой NEC, чтобы домовладельцы не испытывали соблазна слишком сильно натягивать шнуры питания. Но со временем шнуры небольших приборов постепенно становились короче. Новые шнуры для настольных приборов обычно имеют длину всего 2 фута, а электрические розетки на кухне не должны располагаться на расстоянии более 4 футов друг от друга. По этой причине высота кухонной розетки также не должна превышать 20 дюймов от поверхности прилавка.

Ель / Марго Кавин

Основная цепь освещения

Требование : Предусмотреть как минимум одну 15-амперную, 120-вольтовую цепь, питающую потолочный светильник, встроенные светильники и любые светильники под шкафами. Это не может быть в цепи GFCI.

Почему : Для светильников требуется меньшая сила тока. Однако, если вы хотите больше освещения, вам придется увеличить силу тока и другие сопутствующие факторы (такие как калибры проводов и т. д.), чтобы удовлетворить эти потребности.

Электротехнические нормы требуют, по крайней мере, одной цепи освещения, чтобы на кухне было хотя бы какое-то постоянное освещение.

Причина, по которой цепь освещения не может быть включена в GFCI, заключается в том, что она может быть случайно отключена, если другие службы отключат GFCI.

Расстояние между GFCI над столешницей

Требование : расстояние между розетками на столешнице не должно превышать 48 дюймов.

Почему : Цель состоит в том, чтобы у домовладельца не возникло соблазна натянуть шнур более чем на 24 дюйма (т. е. половину требуемых 48 дюймов), чтобы подключить небольшой прибор. Вы можете предоставлять GFCI чаще, чем каждые 48 дюймов, что обычно считается рекомендуемой практикой.

Ель / Марго Кавин

Требования к защищенной от несанкционированного доступа розетке

Требование : Все розетки на 15 и 20 ампер, независимо от того, GFCI или нет, должны быть защищены от несанкционированного доступа в следующих местах, связанных с кухней: цепь небольших приборов, пространство на столешнице (включая розетки на столешнице кухонного островка), стены и пространство в коридоре.

Почему : Если вы не занимались электромонтажными работами в течение нескольких лет, вас может удивить это требование. Если вы приобрели старый дом, скорее всего, в вашем доме нет ни одной из этих специальных розеток.

Реагируя на опасность того, что дети могут ударить себя током, воткнув в розетки токопроводящие предметы (канцелярские скрепки, невидимки и т. д.), НЭК стал требовать установки розеток, имеющих внутри прочную шторку.

Этот затвор можно открыть только тогда, когда два электрических штыря одновременно вставлены в розетку и с большой силой. Эти розетки обозначаются буквами «TR» на передней вилке розетки.

Секции столешницы шириной 12 дюймов Требуют GFCI

Требование : Секции столешницы шириной 12 дюймов и более считаются стеной и должны иметь розетку (GFCI).

Почему : Люди делают самые разные вещи на крошечных участках столешницы, в том числе пытаются втиснуть мелкую бытовую технику. Это требование гарантирует, что даже на небольших площадях любые используемые приборы будут иметь собственный источник питания.

Контур посудомоечной машины

Требование : Предусмотреть одну 15-амперную, 120-вольтовую выделенную цепь, соединенную кабелем 14/2. Цикл NEC Code 2017 теперь требует установки посудомоечных машин в контуре GFCI.

Почему : Специализированный является рабочим словом в требованиях к электрическим цепям посудомоечных машин. Это означает, что посудомоечная машина получает свою собственную цепь, отдельную от холодильника и других приборов, поэтому она не может случайно отключиться (на уровне цепи), тем самым отключив питание других областей кухни.

Наконец, 14/2 — это стандартный кабель для 15-амперной цепи. Допускаются цепи с большей силой тока (если они находятся в пределах рабочей мощности прибора). Если это так, кабель и розетка должны быть заменены.

Цепь утилизации мусора

Требование : Предусмотреть одну 15-амперную, 120-вольтовую выделенную цепь, соединенную кабелем 14/2.

Почему : Причина та же, что и для контура посудомоечной машины. У мусоропроводов нет длительного пробега, как у плит или микроволновых печей. Первоначальный скачок напряжения настолько высок, что он может легко отключить автоматический выключатель, тем самым отключив другие приборы на кухне.

Микроволновая цепь

Требование : Предусмотреть одну выделенную цепь на 20 А, 120 В, подключенную кабелем 12/2.

Почему : 20-амперная схема необходима для удовлетворения более высоких требований к мощности микроволн. Кабель калибра 12 является стандартным для любой цепи на 20 ампер.

Цепь электрической плиты

Требование : Предусмотреть одну выделенную цепь на 50 А, 120/240 В, соединенную кабелем соответствующего сечения. Это не должно быть GFCI.

Почему : Электрические плиты потребляют на кухне больше энергии, чем что-либо еще. Все в этой схеме имеет большой размер и отделено: большой кабель, автоматический выключатель с большим усилием и выделенная цепь (чтобы не отключить другие приборы или источники света).
