Система регулируемых полов: Что такое регулируемые полы?

Содержание

Что такое регулируемые полы?

Время не стоит на месте, прогресс затрагивает различные сферы деятельности. Это касается и ремонта полов. Вместо традиционной бетонной стяжки стали использовать новые прогрессивные технологии выравнивания поверхности, к которым относятся регулируемые полы. Об этом и пойдет речь в сегодняшней статье.

Регулируемый пол — это технология укладки, которая позволяет изменять высоту на разных участках поверхности, придающая им ровность. Выравнивающей системой, в данном случае, выступает плотный, твердый настил с регулируемыми механизмами (болты-стойки), которые обеспечивают горизонтальную, гладкую поверхность.

Регулируемый пол применяется в следующих случаях:

  • Во время реконструкции помещения, если уровень пола после разборки снизился более чем на 10 см. Использование стяжки с помощью бетона — недопустимо, так как его тяжесть может повлечь за собой другие серьезные разрушения.
  • При перепланировках, например когда кухня переносится в другую комнату. В данном случае регулируемые полы будут являться неким проводником для коммуникаций (провода) через зазор под полом. Также удобно скрывать под регулируемыми полами звукоизоляционные материалы.
  • При конструкции пола из нескольких уровней. Имеется в виду пол состоящий из элементов: покрытие, прослойка, стяжка, тепло и гидроизоляция, подстилающий слой, основание.

Виды регулируемых полов

В зависимости от настила различают два вида регулируемого пола: регулируемый пол на лагах и покрытия без применения лаг (регулируемые плиты).

Особенности регулируемого пола на лагах

Установка таких полов не вызывает сложностей. Данный монтаж уместен в случаях, если пол необходимо поднять на высоту более 5 см. Лага оборудуется специальными гнездами для установки болтов и фиксируется к основанию с помощью дюбелей. Для монтажа понадобятся:

1. Лаги — деревянные брусья;

2. Настил — толстая фанера, ГВЛ;

3. Болты-стойки или анкеры;

4. Дюбеля-гвозди или шпильки с гайками и шайбами.

Надежность таких полов определяется следующими характеристиками:

  • Между стенами и полотном предусмотрен зазор (10-12 мм), обеспечивающий вентиляцию.
  • Шаг укладки лаг регулируется в зависимости от предполагаемого покрытия (для ламината/линолиума — 50 см, для плитки — 30 см).

  • Крепление лаг через болты стойки должно быть глубиной не менее 40 мм.

  • Перепады высоты между частями пола не должны превышать 1 мм на 1 м2.

  • В роли настила используются материалы: влагостойкая фанера (1-2 слоя), цементно-стружечная плита, листы влагостойкого гипсокартона.

Особенности регулируемых плит

Установка таких полов предполагает поднятие пола на расстояние не более 3 см. Зачастую этого достаточно для того, чтобы провести необходимые коммуникации. В плиты, а точнее листы толстой фанеры, вставляются втулки, в которые продеваются анкеры для регулировки пола. Втулки в данном случае служат регуляторами уровня пола. По конечному итогу вся конструкция фиксируется дюбелями.

На что следует обратить внимание при установке регулируемых плит:

  • Отверстия в листе фанеры лучше просверливать.

  • Втулки в отверстия вставлять лучше с предварительно накрученной резьбой с внутренней стороны.

  • Во втулки вставлять специальные болты, служащие регулятором уровня плиты.

  • Болты фиксировать к основанию плиты.

  • Болты следует проворачивать до тех пор, пока не получится идеально ровная плоскость пола.

  • Остатки болтов следует срезать болгаркой.

  • На установленную фанеру рекомендуется поверх устанавливать второй лист, чтобы скрыть следы болтов.

Дополнительно следует отметить то, что второй лист фанеры необходимо устанавливать не по швам предыдущего листа, так как в таком случае конструкция будет менее прочной.

К основным преимуществам данной установки относится то, что такие полы полностью изолируют Вас от посторонних звуков. Забудете о не эстетичном внешнем виде полов, Вас больше не побеспокоят коммуникации на полу. Сам процесс регулировки пола занимает мало времени, по сравнению с бетонной стяжкой, а также доступна в цене каждому.

Из минусов стоит выделить неоспоримый факт того, что со временем такие полы начинают скрипеть. Также следует понимать то, что данные полы ни в коем случае не должны устанавливаться в местах повышенной влажности. Если в вашем доме плесень и грибок такие же постояльцы, как и Вы, следует заблаговременно позаботиться об их устранении. Иначе регулировка на лагах долго не прослужит, несмотря на свою надежность и долговечность.

Прежде чем решиться на установку регулируемых полов, необходимо определить цели ремонта, тщательно изучить свойства материала, из которого выполнен регулируемый пол, а также факторы способные повлиять на положительный или отрицательный исход установки. Всего доброго, до новых встреч!

Регулируемые полы своими руками — пошаговая инструкция!

Вы планируете самостоятельно сделать ремонт в своем доме, квартире, коттедже, складе или офисном помещении? Тогда вам пригодятся наши советы, рекомендации и пошаговые инструкции по сборке регулируемого пола.

Содержание

  1. Плюсы регулируемых полов
  2. Минусы и недостатки «регулируемого пола»
  3. Технология монтажа регулируемых полов DNT
  4. Особенности регулируемых полов
  5. Использование регулируемых полов
  6. Виды регулируемых полов
  7. Технология монтажа регулируемого пола на лагах
  8. Видео – Регулируемые лаги на самодельных стойках
  9. Инструменты
  10. Подготовительный этап работ
  11. Видео – Регулируемые лаги подготовительный процесс
  12. Этап установки
  13. Выравнивание
  14. Завершающий этап работ
  15. Алгоритм создания пола на плитах
  16. Материалы и инструменты
  17. Видео – Какая фанера лучше
  18. Подготовительный этап работ
  19. Установка листов
  20. Регулировка
  21. Завершающий этап
  22. Секреты успешной установки регулируемого пола
  23. Видео – Регулируемые полы

Плюсы регулируемых полов

Существует несколько разновидностей «регулируемого пола» в зависимости от предназначения помещения, качества основания и проектной высоты пола. Для решения задач подъёма уровня пола на необходимую высоту и размещения под ним различных коммуникаций используется конструкция пола на регулируемых лагах DNT, которая обеспечивает не только требуемую ровность пола для укладки любых видов покрытий, в том числе деревянных напольных покрытий требующих минимальных перепадов основания, таких как паркет, паркетная доска или ламинат (не более 2 мм на 2 погонных метра), но и позволяет изготовить каркас пола, если в качестве межэтажного перекрытия используются деревянные балки.

Регулируемые полы DNT

Указанная конструкция поднимает пол на высоту от 5 до 20 см и более в зависимости от высоты полимерных болтов и сечения лаг, а так же позволяет закрепляться как к бетонному так деревянному или любому другому основанию.

Для решения задач выравнивания основания пола без потери высоты применяется конструкция регулируемого пола по регулируемым плитам DNT. Ее применение позволяет подготовить основание под паркет, ламинат или паркетную доску с уровнем перепада не более 2 мм на 2 погонных метра. При этом, пол поднимется на высоту от 2 до 5 см, что не превышает толщину обычной стяжки.

Все эти конструкции регулируемых полов DNT позволяют в кратчайший срок ( отсутствуют мокрые и пыльные процессы связанные с бетоном) смонтировать ровный и надежный пол, обладающий повышенной звуко и тепло изоляцией помещения, затраты на который не дороже традиционных видов выравнивания (бетонная стяжка, полу сухая стяжка или полы «Кнауфф»), а при высоте подъёма пола более 5 см., позволяет значительно сэкономить на подготовке основания под отделочное покрытие.

Недостатки регулируемого пола могут проявится в случае несоблюдения требований к правильному монтажу пола, что так же относится и к другим способам выравнивания основания пола.

При правильном монтаже и соблюдении всех требований по качеству материла «регулируемый пол DNT» является надежным и долговечным основанием под любое отделочное покрытие по которому можно не только ходить, но и ездить на автомобиле.

В случае, если не соблюдать технологию сборки регулируемого пола DNT, доверив ее «горе специалистам» или применить обычный пластиковый дюбель гвоздь для крепления полимерных регулируемых болтов к бетонному основанию, регулируемый пол будет выглядеть вот так:



Технология монтажа регулируемых полов DNT





Особенности регулируемых полов

Плюсы регулируемых полов
  1. Вы можете самостоятельно установить регулируемый пол без помощи профессионалов. Для этого достаточно приобрести необходимые материалы и запастись простыми инструментами.
  2. Установка пола занимает совсем немного времени: 1-2 дня. Для сравнения – бетонная стяжка пола должна просушиваться несколько недель.
  3. Регулируемый пол позволяет спрятать коммуникации в технологическое пространство, а значит, вы сможете сэкономить место и убрать все визуальные изъяны под основание пола.
  4. С помощью регулируемого пола можно существенно повысить звукоизоляцию помещения, поэтому такой вид полов часто используется в концертных залах, студиях и жилых домах.
  5. Регулируемый пол обладает достаточно небольшим весом. Поэтому вы можете установить его в помещениях со слабыми перекрытиями – в частных домах или на лоджиях.
  6. При монтаже регулируемого пола практически не проводятся грязные работы. Соответственно, данный вариант покрытия идеально подойдет для помещений, в которых важно соблюдать чистоту.
  7. Регулируемый пол выдерживает нагрузку до 2,5 тонн на квадратный метр. Это значит, что данное покрытие можно использовать практически для любого типа помещений (для жилых домов, офисов, магазинов, складов).



Преимущества и недостатки технологии монтажа регулируемых полов

Использование регулируемых полов

Регулируемые полы подходят для помещений любого типа

Несмотря на все преимущества регулируемых полов, многие собственники все же задумываются о целесообразности установки этого вида покрытий. Итак, в каких случаях лучше всего использовать именно регулируемый пол?

  1. Если поверхность пола трудно или практически невозможно выровнять (есть сильные перепады или неровности).
  2. Если для выравнивания пола по техническим характеристикам невозможно использовать тяжелые материалы.
  3. Если необходимо сделать пол с разными уровнями высоты.
  4. Если существует необходимость сокрытия коммуникаций под полом.
  5. Если вы хотите создать дополнительную изоляцию от шума или холода.
Технические характеристики

Виды регулируемых полов

Виды регулируемых полов

Прежде чем мы перейдем к подробному описанию процесса монтажа регулируемого пола, давайте разберемся в его ключевых особенностях. На сегодняшний день на рынке представлены две разновидности регулируемых полов – это полы на лагах и регулируемые полы на плитах. Основное различие между этими типами полов – это минимальная высота подъема.

При устройстве пола на лагах подъем составляет 5-20 сантиметров и более. Для регулируемого пола на плитах минимальная высота подъема может быть от 3 сантиметров.

Процесс монтажа регулируемых полов на лагах или на плитах практически идентичен, но мы все равно подробно опишем установку каждого вида, чтобы вы смогли самостоятельно произвести ее в домашних условиях.

Технология монтажа регулируемого пола на лагах

Схема монтажа регулируемого полаСхема устройства пола

Лаги – это строганный брус. Его размеры, как правило, не превышают 50х50 сантиметров. Итак, перед тем, как мы приступим к монтажу пола на лагах, определимся с материалами и инструментами, которые нам потребуются.

Регулируемый пол с утеплителем

Видео – Регулируемые лаги на самодельных стойках

Инструменты

Для самостоятельной установки пола вам потребуются: лаги, износостойкие болты, дрель, лазерный или водный уровень, молоток, дюбель-гвозди.

Комплектующие для сборки регулируемого полаПластиковые болты-стойки для устройства регулируемого полаПодобные сверла вам понадобятся для сверления отверстий в лагах

А сейчас мы рассмотрим поэтапные действия, которые помогут вам быстро и качественно установить регулируемый пол на лагах.

Комплектация расходных материалов на 4 квадратных метра пола

Подготовительный этап работ

  1. Очищаем поверхность пола. При необходимости укладываем коммуникации, которые в дальнейшем будут скрыты под регулируемым полом.
  2. Вручную ввинчиваем полимерные болты в деревянные лаги. Если на лагах есть резьбовые отверстия, вкручиваем болты в них. Если отверстий нет, самостоятельно проделываем их. На лагу длинной 2 метра необходимо сделать около 5 отверстий. Просверлить отверстия можно при помощи сверла с расширенным наконечником. Отверстия должны быть чуть меньше диаметра болта. Это необходимо для жесткости регулировки.
  3. После ручного вкручивания затягиваем болты при помощи дрели со специальной насадкой. Схема монтажа пола на лагах

Видео – Регулируемые лаги подготовительный процесс

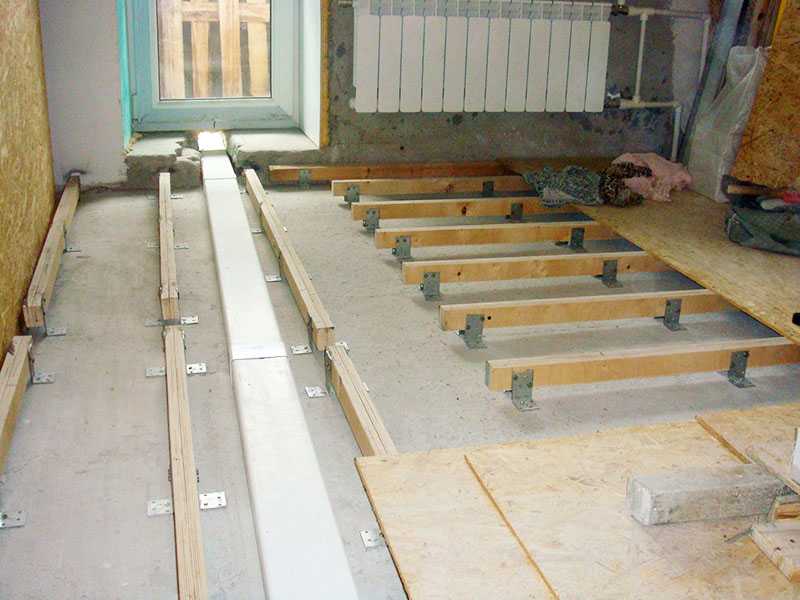

Этап установки

  1. Ровно выкладываем деревянные лаги на основание пола. Расстояние между лагами зависит от выбора покрытия пола. Если вы планируете застилать пол линолеумом или выкладывать плитку, расстояние между лагами должно быть небольшим. Специалисты рекомендуют делать шаг между лагами не более 30 сантиметров. Желательно оставить расстояние от лага до стены не менее 1 сантиметра. Это позволит создать необходимую вентиляцию.
  2. После выкладки лаг мы переходим к жесткому креплению болтов к основанию. Для этого берем жесткое сверло и через болт просверливаем отверстие в бетоне. Глубина отверстия должна быть около 40 миллиметров. Далее мы вставляем в подготовленное отверстие дюбель-гвоздь.
  3. Забиваем дюбель-гвоздь молотком, закрепляя полимерный болт к основанию пола. Постарайтесь максимально крепко забить гвозди, чтобы вся конструкция пола в дальнейшем не была подвижной. Также хорошее крепление позволит избежать скрипов и шумов при эксплуатации пола.
Процесс установки лагПроцесс установки лагВысота пола регулируется, Выступающие головки болтов убираются

Выравнивание

После того как деревянные лаги установлены по всему периметру помещения и плотно закреплены болтами, переходим к выравниванию. Для этого нам потребуется водный (или лазерный) уровень и специальный инструмент (ключ) для регулировки высоты.

  1. Внимательно замеряем данные уровня. Перепад высоты может быть не больше 1-2 миллиметров.
  2. С помощью специального ключа приподнимаем или опускаем болты, ориентируясь на уровень. Стараемся добиться идеального выравнивания, поскольку от этого зависит качество монтажа финального покрытия пола.

Завершающий этап работ

Крепление фанеры на лагиПроцесс укладки фанеры на регулируемые лаги
  1. После выравнивания лагов основательно закрепляем гвозди к полу, используя молоток.
  2. Срезаем ненужные остатки болтов-стоек при помощи ножа или любого другого режущего приспособления.
  3. При необходимости укладываем между лагами материалы для звукоизоляции или теплоизоляции помещения.
  4. На верхнее основание лагов помещаем настил. Выбор материалы для настила зависит от того, какое покрытие вы планируете использовать. Чаще всего в качестве настила используют фанеру. Она подходит для дальнейшего монтажа ламинита или линолеума. Также в качестве настила используется ГВЛ или ЦСП.Так выглядит регулируемый пол снизуТехнологическое вентиляционное отверстиеГотовый к настилу финишного материала регулируемый пол
  5. После монтажа настила укладываем на регулируемый пол плитку, линолеум, ламинит, паркет или любое другое покрытие.
Ошибки при монтаже регулируемого пола

Алгоритм создания пола на плитах

Второй вид обустройства пола выполняется на плитах. Его выбирают в том случае, если высота подъема пола не должна превышать 3 сантиметров. В такое пространство между основанием пола и покрытием сложно спрятать коммуникации, но здесь вполне можно разместить кабели от телефона или интернета.

Процесс монтажа такого вида пола отчасти напоминает монтаж регулируемого пола на лагах.

Алгоритм создания пола на плитах

Материалы и инструменты

Перед монтажом регулируемого пола на плитах вам необходимо подготовить следующие инструменты и материалы: листы фанеры или другого материала, втулки, болты-стойки, дрель, саморезы, молоток, водяной или лазерный уровень.

Вид фанерыОписание
Фанера ФКвлагостойкий вид, для склеивания листов шпона применяется карбамидная смола. Такая фанера предназначена для использования внутри помещений
Фанера ФКМимеет повышенную водостойкость, изготавливается на основе меламиновых смол. Этот вид фанеры уникален, так как для его изготовления используются экологические чистые меламиновые смолы. За счет своих экологических характеристик фанера используется в мебельном производстве и для внутренних отделочных работ
Фанера ФСФлисты шпона склеивают между собой за счет фенольной смолы. Данный тип фанеры также обладает повышенной водостойкостью. Он не рекомендуется для внутренней отделки помещений, так фенольные смолы вредны для здоровья. Обычно используется для выполнения наружных отделочных работ
Ламинированная фанерасодержит в своей основе фанеру ФСФ, которая покрывается с обеих сторон специальной пленкой. Фанера ламинированная применяется для изготовления опалубки. Данный вид может быть использован многократно
Бакелизированная фанерадля склеивания листов шпона используется бакелитовая смола. Данный вид фанеры применяется в агрессивном климате, морской воде, агрессивных средах, иногда для выполнения монолитных работ
Морская фанерааналог бакелизированной, но менее прочная. Изготавливается из зарубежных пород древесины
Фанера Гибкаязарубежный вариант. Отличительной особенностью является возможность хорошо изгибаться в поперечном и продольном направлениях

Видео – Какая фанера лучше

Подготовительный этап работ

  1. Так же как и при монтаже регулируемого пола на лагах, монтаж пола на плитах требует определенной подготовки рабочей поверхности пола. Обязательно уберите лишний мусор и правильно распределите коммуникации, которые вы планируете спрятать под полом. Помните, что максимальная высота подъема составит около 3 сантиметров.
  2. Аккуратно разложите листы по периметру комнаты. Расстояние между листами должно составлять 2-3 сантиметра с каждой стороны листа.
  3. Отметьте точки для высверливания отверстий. При размерах листа 1,5 на 1,5 метра будет достаточно 9 отверстий. Одно отверстие должно располагаться в середине (по центру листа), четыре отверстия могут быть по углам листа и еще четыре должны быть расположены в центральной части каждой стороны листа. Такое расположение отверстий обеспечит надежное крепление листа.
Инструкция по монтажу регулируемого пола на плитах

Установка листов

Крепление фанеры
  1. После того, как мы наметили отверстия, приступаем к сверлению. Берем дрель со специальной насадкой с расширенным наконечником.
  2. В просверленные отверстия мы вставляем болты-стойки. На нижнюю сторону болтов закрепляем втулки с помощью небольших саморезов.
  3. Когда в каждое отверстие на листе вставлены и закреплены болты, мы переворачиваем лист и ставим его на основание пола.
  4. Через болты-стойки мы просверливаем отверстия в бетонном основании и вставляем в эти отверстия дюбель-гвозди.
  5. Забиваем гвозди ровно наполовину.Процесс монтажа

Регулировка

  1. После подготовки и установки листов переходим к их выравниванию и регулировке. Для регулировки мы используем специальный ключ, а также водяной или лазерный уровень.
  2. После тщательной регулировки высоты листов мы аккуратно срезаем лишние сантиметры болтов-стоек.
  3. При помощи молотка забиваем дюбель-гвозди до самого основания пола.Инструкция по монтажу регулируемого пола на плитахРегулируемые полы своими рукамиПервый и второй слои фанерного настилаПервый и второй слои фанерного настила

Завершающий этап

  1. При необходимости размещаем поверх листов теплоизоляцию или шумоизоляцию пола.
  2. После монтажа листов также выкладываем ламинит, плитку, паркет, линолеум или любое другое выбранное покрытие пола.

Секреты успешной установки регулируемого пола

Регулируемая фанера и лаги

После завершения монтажных работ обязательно тщательно очистите поверхность пола перед установкой настила. Лишний мусор, опилки, кусочки пластика могут создать скрип и шум после укладки верхнего слоя пола.

Тщательно забивайте и закручивайте все крепления пола. От этого зависит надежность всей конструкции.

Если вы делаете высокий пол, желательно поместить между лагами звукоизоляционный материал. Это позволит избежать ненужных шумов при эксплуатации пола.
Не экономьте на качестве материалов. Выгоднее сразу выбрать более дорогие материалы для монтажа пола, вместо того, чтобы уже через короткое время полностью переделывать всю работу.

Если после установки пол вам необходимо перенести коммуникации, достаточно просто снять несколько полос регулируемого пола в нужном месте. После выполнения необходимых работ вы сможете легко поставить пол на прежнее место.

Мы надеемся, что наши советы, а также пошаговые инструкции помогут вам самостоятельно, быстро и без каких-либо затруднений установить регулируемый пол в вашем доме, коттедже или офисе.

Видео – Регулируемые полы

Стандартная система асфальтоукладчиков с регулируемой опорой

  • 4

  • 004

ПредыдущийСледующий

12345678910

Система напольных покрытий

Система напольных покрытий Tile Tech предназначена для деревянная плитка для настила, керамогранитная и бетонная брусчатка для ровной укладки по настилу крыши. Основание может быть бетонным или деревянным, с кровельной мембраной поверх. Система пьедестала состоит из 7 стандартных элементов и поставляемой пользователем трубы из ПВХ SDR-35 или Schedule 3034-4,215” с наружным диаметром.

Бетонные и фарфоровые кровельные брусчатки в последнее время стали популярны для освобождения места, которое в противном случае было бы потрачено впустую. Теперь у вас есть функциональные и привлекательные асфальтоукладчики с ровной поверхностью для надежной опоры. Эти места теперь можно использовать для различных целей, например, для зеленой крыши. Это энергосберегающие крыши, которые в последнее время стали популярными благодаря своей способности обеспечивать более прохладную среду в тепловыделяющих зонах, таких как крыши и площади. При этом одним из самых популярных решений мощения является система пьедестала на крыше. Система поднимает, выравнивает поверхность для ходьбы, а также равномерно распределяет брусчатку для здорового потока воздуха и надлежащего отвода воды.

Пьедесталы для настила

Наши опоры для настила предназначены для керамогранита, деревянной палубной плитки или брусчатки с бетонным балластом для выравнивания настилов на крышах. Он может иметь бетонную или деревянную конструкцию основания с кровельной мембраной поверх. Система пьедестала состоит из 7 элементов более простого стандартного типа, а также трубы из ПВХ с наружным диаметром 4,215 дюйма, поставляемой пользователем. Труба из ПВХ позволяет системе иметь различную высоту, которая может достигать 54 дюймов (с двойными боковыми распорками и системами лотков). Распорка на верхней крышке предназначена для правильного выравнивания брусчатки и для открытого шва для отвода воды.

Кровельные пьедесталы

Кровельные пьедесталы изготавливаются с использованием современных технологий и с использованием переработанных огнеупорных материалов, таких как АБС-пластик, но также экологически чистых и очень безопасных. На этих системах были проведены различные испытания для измерения их грузоподъемности, а также их долговечности и срока службы. Опоры можно отрегулировать до 54 дюймов, но тесты показали, что система может выдерживать нагрузки до 11 000 фунтов на квадратный дюйм на высоте до 24 дюймов.

Низкие пьедесталы

Постоянно разрабатываются новые усовершенствования в системе пьедесталов, некоторые из них — это новые штабелируемые колпачки, которые позволяют незначительно регулировать высоту, компенсируя различные наклоны. Новые конструкции заглушек также имеют встроенные самовыравнивающиеся и прокладочные выступы для выравнивания стыков и правильного расстояния между укладчиками. Многие из этих систем достаточно просты, чтобы их можно было установить самостоятельно.

Система пьедесталов Каталог

Плитка Tech Pavers обеспечивает долговечность, защиту и производительность кровельной системы от неблагоприятных погодных условий, обеспечивая при этом дренаж и ровную поверхность для ходьбы.

Детали пьедестала

Пьедестал для крыши Система поднимает, выравнивает и равномерно распределяет асфальтоукладчик для надлежащего стока воды и воздушного потока. Опоры регулируются от 1/2″ до 54″ (с двойными боковыми креплениями и системами лотков) и используют трубы из ПВХ с наружным диаметром 4,215″.

Технические характеристики пьедестала

В дополнение к системе пьедестала для крыши доступны различные варианты мощения, такие как керамогранит, деревянная палубная плитка, бетонная брусчатка, искусственный газон, защитный лоток для асфальтоукладчика и наши модульные лотки для растений с зеленой крышей. , чтобы удовлетворить все требования к дизайну и спецификации.

Отчеты об испытаниях опор

Система опор прошла испытания на сжатие, чтобы выдерживать нагрузки до 11 000 фунтов на квадратный дюйм с высоты от 2 дюймов до 36+ дюймов при использовании со стандартной трубой из ПВХ SDR35 с наружным диаметром 4,215 дюйма.

Пьедестал Информация о паспорте безопасности

Кровельные пьедесталы изготавливаются из переработанного огнестойкого АБС-пластика и очень безопасны и безвредны для окружающей среды.

Типы регулируемых опор

Труба из ПВХ позволяет изменять высоту системы опор до 54 дюймов (с двойными боковыми распорками и системами поддонов). Стандартная прокладка 1/8 дюйма на верхней крышке обеспечивает открытый шов для отвода воды и правильного выравнивания брусчатки. В тех случаях, когда требуется небольшая высота от ½ дюйма до 2 футов, можно использовать Stack-Cap, который также включает компенсацию уклона для ровной поверхности асфальтоукладчика. Также доступны дополнительные верхние прокладки для точной регулировки высоты и выравнивания углов.

Соединение верхней и нижней заглушек с трубой из ПВХ «запрессовка» не требует склеивания или других приспособлений. И клиновидные верхние, и круглые нижние прокладки можно использовать для «точной настройки» нужной высоты, если это необходимо. Все верхние и нижние прокладки фиксируются на месте, и все шесть частей (если они используются) сцепляются друг с другом, не позволяя асфальтоукладчику двигаться и создавая ровную поверхность. Прокладки с круглым дном имеют уникальную V-образную канавку, которая позволяет разрезать их пополам с помощью универсального ножа и укладывать на дно в местах с уклоном более 2%. Они фиксируются друг с другом и с нижней крышкой, чтобы препятствовать движению пьедестала. Последующий вес асфальтоукладчика будет удерживать систему на месте. При желании колпачки можно легко снять во время установки.

Система пьедестала Tile Tech предназначена для укладки бетонной брусчатки, керамогранита или плитки Wood Deck для ровной укладки по настилу крыши. Наша ЗАПАТЕНТОВАННАЯ гибридная система поддержки пьедестала представляет собой инновационный продукт, обеспечивающий самовыравнивание, единую модель для любой высоты, регулируемую винтом, регулируемую трубой из ПВХ и штабелируемую. Основание может быть бетонным или деревянным, с кровельной мембраной или гидроизоляцией поверх.

CAD Details.com

Платформа-пьедестал elePHOOT® Outdoor Floor System® для всех наружных фальшполов

elePHOOT® — произносится как eleFOOT — представляет собой комплексную наружную структурную систему напольных покрытий. В отличие от своего родственного брата, GRATEDEX®, эта напольная система для наружных работ® состоит из нескольких компонентов для гораздо большего разнообразия сборочных комплектов, подходящих для самых разных условий применения.

Это новый подход и новый уровень сложности наружных напольных покрытий. Многие компании производят пьедесталы. Многие производят тротуарную плитку, фарфоровые плиты или решетки. elePHOOT® Outdoor Floor System® — единственная система структурного напольного покрытия для наружных работ, которая сочетает в себе все необходимые компоненты в одном пакете с запатентованной замковой конструкцией. Поверхности напольного покрытия больше не сдвигаются со временем. Вместо этого все элементы напольного покрытия сцепляются друг с другом создайте монолитный напольный пол, в котором все части удерживаются на месте друг другом.0025

Таким образом, напольная система elePHOOT® Outdoor Floor System® с ее штифтами, планками, пластинами, пьедесталами, винтами, крепежными элементами и клеями имеет сборочный комплект, который подходит для применения на уровне земли, настилах с деревянным каркасом, террасах на крышах, общественных проходах, у бассейнов. дека или многие другие приложения, с которыми вы можете столкнуться. Несмотря на то, что он используется в основном для коммерческих, многопользовательских, смешанных или пьедесталных приложений, многие бытовые приложения выбирают этот вариант из-за его подгонки и отделки.

Как и в случае с системой GRATEDEX®, ее уникальность в отрасли делает ее способность системы укладывать на клей тонкий керамогранит или плитку из натурального камня; без затвердевания в грязи, без затвердевания, без специальных поддонов, без затирки. Это единственная система, которая обеспечивает постоянную гибкую связь с дренажем через пол. И мы сказали, легкий вес в 10-15 фунтов на квадратный фут в зависимости от выбора плитки. Получите еще больше творчества и свободную укладку модульной брусчатки с любым рисунком и ориентацией.

Разместите elePHOOT® на водонепроницаемой поверхности, на балочном каркасе или в сложных ситуациях с архитектурной отделкой по вашему выбору.

Компоненты


, разработанные для обеспечения масштабных решений.

  • 01.

    Проверьте существующий настил или поднастил крыши и состояние гидроизоляции. Требуется адекватная структурная поддержка. В большинстве случаев все террасы на крыше предназначены для нормального пешеходного движения.

  • 02.

    Установите пьедестал в сборе и напольную планку elePHOOT® EP01 поверх гидроизоляции. Эта система имеет только 4 точки контакта. Это позволяет готовому полу плавать над выступами поверхности, создавая ровный пол крыши над неровной поверхностью. Никаких проникновений.

  • 03.

    Поверхность с камнем, плиткой или брусчаткой для каменного настила, плиточного настила или настила из брусчатки. Проявите творческий подход! Выберите камень или плитку по вашему выбору у местного поставщика. Нанесите клей Hold-Tite® для укладки на клей или материала для укладки всухую. Нет цементного раствора, позволяющего воде стекать на поверхность ниже. Проявите творческий подход и добавьте немного искусственных материалов для действительно «зеленой крыши», наружного пола.

  • 04.

    Расслабьтесь и наслаждайтесь своим открытым жилым пространством и новой напольной системой elePHOOT® Outdoor Floor System®.

СИСТЕМНОЕ РЕШЕНИЕ ВЫСОЧАЙШЕГО КАЧЕСТВА ДЛЯ ВСЕХ ПРИВЫЧНЫХ ТЕРРАС И ТЕРРАС НА КРЫШЕ, ПОДДЕРЖИВАЮЩЕЕ МАКСИМАЛЬНУЮ ТВОРЧЕСКУЮ ДЕЯТЕЛЬНОСТЬ

Часто качеством конструкции можно непреднамеренно пожертвовать из-за низкокачественных опорных элементов.

Следующая запись

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
