Одни считают, что люстру можно не заземлять, другие – что это маст-хэв в любой квартиры. А как должно быть на самом деле, и что делать, если невозможно заземлиться? Ответ в нашей статье.

Существует мнение, что для слаботочных групп, в частности освещения в виде люстр и светильников, заземление не нужно – ведь как-то жили же в советские времена.

Что по этому поводу говорится в нормативных документах, и как защитить себя, если провести заземление нет возможности? Ответ электрика в нашей статье.

Нужно ли заземление на освещение: что прописано в ПУЭ?

В последнем издании ПУЭ в п.7.1.36 говорится следующее:

Во всех зданиях линии групповой сети, прокладываемые от групповых, этажных и квартирных щитков до светильников общего освещения, штепсельных розеток и стационарных электроприемников, должны выполняться трехпроводными (фазный — L, нулевой рабочий — N и нулевой защитный — РЕ проводники).

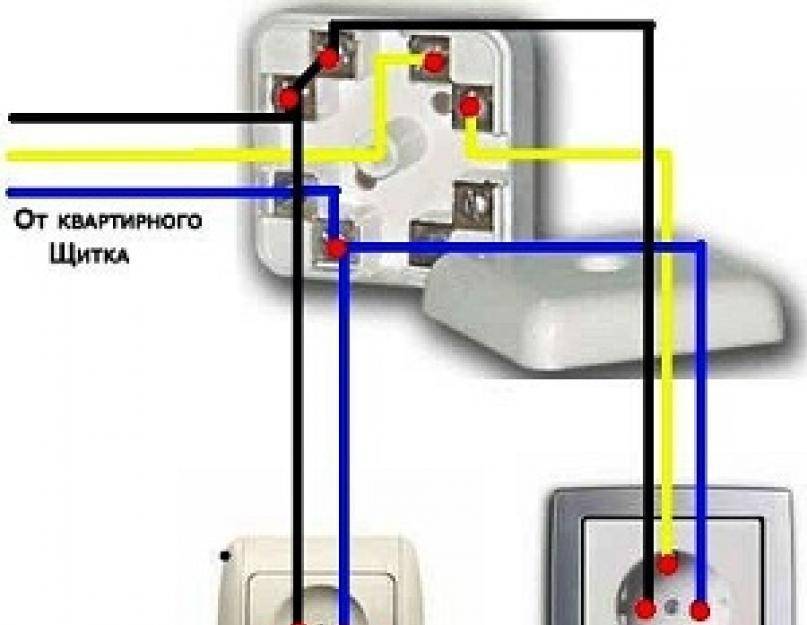

Из этого следует, что при монтаже люстры или светильника в квартире, к нему должен подходить трехжильный кабель, одна жила которого будет заземлением. Заземление должно непрерывно идти из щитка. Если подключаем светильник через вилку (например, бра), тогда достаточно, чтобы розетка была заземлена.

Однако, здесь нужно быть честным — практически во всех старых квартирах двухпроводная сеть, и к люстре не подводится заземляющий проводник. Да и у самой люстры нет заземляющего контакта (у современных приборов уже есть третий контакт для присоединения заземления). Заменить двухпроводную сеть на трехпроводную (для однофазных сетей) часто не представляется возможным (слишком дорого или не хочется портить ремонт). Как обезопасить себя в таком случае?

Что делать, если нет возможности подвести заземление?

Если нет возможности вести третий провод заземления к осветительным приборам, тогда защитить себя можно установкой УЗО. Достаточно одного УЗО с током утечки не более 30 мА на группу освещения, чтобы обеспечить защиту от поражения электрическим током. Из личного опыта скажем, что пробой на корпус люстры или плафона — явление довольно редкое, так что вероятность с ним столкнуться минимальна.

Существуют также люстры, у которых металлический контакт патрона надежно спрятан в диэлектрический пластиковый корпус, поэтому при пробое изоляции, даже если человек дотронется до люстры (например, будет менять лампочку), его не ударит током.

Советы домашним электрикам:

• Ставим УЗО в квартире: как подобрать прибор по мощности?
• Как найти фазу и ноль: простые и действенные способы

Теги электропроводка

Автор

Антон Гладышев

Была ли статья интересна?

Поделиться ссылкой

Нажимая на кнопку «Подписаться»,
Вы даете согласие на обработку персональных данных

Рекомендуем

Как правильно выбрать ноутбук? Главные правила

Обзор смартфона realme C55: стильный, тонкий и недорогой

Гид по сортам кофе: экспериментируем со вкусом

7 приложений для учета расходов и доходов и планирования бюджета

Лучшие автономные TWS-наушники: 24 часа и дольше

Как увеличить оперативную память на компьютере: пошаговый гид

Лучшие фитнес-браслеты в 2023 году: для спортсменов и не только

Как управлять всеми функциями Apple Watch с экрана iPhone

Как сохранить сайт или письмо в формате PDF на iPhone и iPad

Реклама на CHIP Контакты

Автоматические выключатели и УЗО.

Принцип действия.Как сделать заземление в частном доме.

Из всех существующих электрических устройств, наиважнейшую роль играют Устройства Защитного Отключения(УЗО) и автоматические выключатели. УЗО способны защитить человека, спасая его жизнь и здоровье в случае прямого поражения электрическим током. Применение УЗО в отсутствии защитного заземления очень желательно, при подключении электропечей, стиральных и посудомоечных машин, мощных электронагревательных приборов. Автоматические выключатели защищают в первую очередь, имущество человека, не давая возникнуть пожару — от короткого замыкания, или перегрузки домашней электропроводки. Автоматические выключатели. Современный бытовой автоматический выключатель, представляют из себя вполне надежный электромеханический аппарат, обеспечивающий двухуровневую защиту электроцепи потребителя, по току. От длительной перегрузки по току защищает тепловой расцепитель, входящий в конструкцию автомата. Принцип его работы, основан на способности биметаллической пластины, изгибаться при нагревании. Ток проходящий через тепловой расцепитель нагревает биметалл, тем сильнее, чем выше его значение — пластина расцепителя начинает изгибаться. После того, как значение тока превысит предел, определенный изготовителем, изгиб пластины становится достаточно сильным, что-бы нажать спусковой механизм, — автомат отключается, разрывая своими контактами эл. цепь. Защитой от короткого замыкания цепи (К.З.), служит электромагнитный расцепитель. Конструктивно эл. магн. расцепитель состоит из эл. катушки — соленоида и подвижного металлического сердечника. При возникновения К. З. ток эл. цепи увеличивается мгновенно, в десятки раз. Сердечник втягивается в соленоид и нажимает спусковой механизм, автомат отключается так-же, как и в первом случае. Быстродействие электромагнитной защиты черезвычайно высоко. Поэтому эл.проводка не успевает нагреться до температуры плавления(и возгорания) изоляции, т. к. процесс нагрева является инерционным. По той же самой причине инерционности, тепловой расцепитель не способен надежно защитить эл. проводку от возгорания при К.З. Возникает вопрос — отчего-бы не использовать эл. магн. расцепитель, в единственном числе, настроив его на номинальный рабочий ток нашего автомата? Дело в том, что в реальной электрической цепи, нередки черезвычайно кратковременные скачки тока, не несущие особой опасности для эл. проводки. Но эл. магн. расцепитель, настроенный на номинальный ток, непременно будет их отслеживать — выключая автомат без особой необходимости. Поэтому, использование этих двух видов защиты, в тандеме,- это оптимальный вариант. Тепловой расцепитель настраивается на величину тока, незначительно превышающую номинальную(не выше1,45) а эл. магнитный,- на величину тока, превышающую номинал в несколько раз(от 2, до 10, серии B, C и D).Таким образом они дополняют друг — друга. Эл. магн. расцепители бытовых авт. выключателей(серия В)наиболее чувствительны — нередко срабатывают при каждом случае перегорания эл. лампочки. Это не всегда удобно, но безусловно, наиболее безопасно. Серии C и D используются в промышленном оборудовании, в частности серия D наиболее подходит для работы с асинхронными двигателями(пусковой ток превышает номинальный иногда в 7 раз ), серия С хорошо работает в сетях промышленного освещения(лампы ДРЛ, имеющие повышенный пусковой ток). По числу коммутируемых полюсов, автоматы подразделяются на одно, двух, трех, четырехполюсные. В однофазной цепи (используемой в жилых помещениях) применяются одно и двухполюсные. Трех и четырех полюсные автоматы используются в промышленности. Один из наиболее часто задаваемых вопросов по монтажу — с какой стороны автомата, более правильно подключать концы питающих проводов, сверху или снизу. Как бы вы их не подключили, на работе обычного автомата это совершенно не отразится. В электрических щитах старых домов, питание заводится снизу, проходит через группы автоматических выключателей вверх и распределяется по квартирам. В новостройках питание на автоматы заводится, как правило, сверху. Это более удобно, так как более соответствует общепринятой концепции электромонтажа. Второй вопрос, из наиболее часто задаваемых — можно ли использовать 3-х, 4-х полюсные автоматические выключатели и УЗО, в однофазной цепи. Безусловно, можно. Но имеет ли это смысл? 3-х и 4-х полюсные устройства как правило, значительно дороже 2-х, тем более, однополюсных. Устройства Защитного Отключения. Всем кому, хотя бы однажды, приходилось коснуться одиночного, оголенного фазного провода, находящегося под напряжением, никогда не забыть черезвычайно неприятного ощущения, возникающего от воздействия эл. тока. Казалось-бы, проводник только один, — никакого тока не должно возникать в помине! Но он возникает,- по той простой причине, что все здания и сооружения, построенные человеком, находятся на земле. А все нулевые проводники, присоеденены к этой самой земле, причем — как можно надежней. Поэтому, между фазным проводом и любым участком земли всегда существует какой-то потенциал. Чем выше проводимость стен и перекрытий здания, в котором находится человек, тем выше вероятность его поражения электрическим током, при случайном прикосновеннии к оголенному фазному проводу. Ток возникающий в подобных, случаях, в электротехнике называется, — током утечки. Именно от него призваны защитить Устройства Защитного Отключения, сокращенно — УЗО. Большинство таких устройств, применяемых в России, по внешнему виду очень напоминают обычные автоматические выключатели, но несколько больших габаритов. Срабатывание взведенного УЗО происходит при превышении некоторого порогового значения тока утечки. Внутри УЗО находится специальный сердечник с электрической обмоткой. Превышение током утечки порогового значения влечет за собой наведение в этой обмотке электродвижущей силы, достаточной для срабатывания эл. магнитного расцепителя. Этот процесс происходит черезвычайно быстро, из-за чего человек не успевает пострадать особенно сильно. Опасной для здоровья человека, является сила тока свыше 30 мА.(0,03 ампера), следовательно, ток срабатывания УЗО, обычно выбирается не выше этого значения. УЗО по цене значительно дороже авт. выключателей,- из-за специального сердечника(он является относительно дорогим устройством). Что-бы уменьшить стоимость и габариты, в УЗО вводят дополнительно, электронные усилители постоянного тока, что требует, в свою очередь, постоянного наличия питания. При нарушении питания такие устройства не в состоянии выполнять своих функций, и это основной их недостаток. В последнее время, наметилась тенденция комбинирования функций УЗО и автоматического выключателя в одном устройстве (так называемый, ДИФ-автомат). Использование подобной аппаратуры, ведет к значительному снижению стоимости электромонтажных работ и уменьшению габаритов эл. щитов и сборок. Как сделать заземление в частном доме. Для чего нужно заземление в частном доме? Для безопасности людей проживающих в нем. Правильно сделанное заземление может спасти человеческую жизнь. Источником опасности является электрическая энергия, как природная, так и используемая нами в быту. Нужно подвести защитное заземление, к каждому приемнику электрической энергии. Электрические кухонные плиты, стиральные и посудомоечные машины, водонагревательные котлы — оборудование имеющее металлический корпус и ТЭНы и конфорки, особенно нуждается в этом. Трубчатые нагревательные элементы(ТЭН), со временем разрушаясь — теряют свою герметичность. Обычная вода является проводником электрического тока – на незаземленном корпусе появляется напряжение. Прикосновение к поверхности такого прибора, становится опасным. Внутренняя проводка электрических кухонных плит работает в тяжелых условиях(дополнительный внешний нагрев). Возможно замыкание фазного провода на корпус, из-за нарушения целостности изоляции. Если корпус надежно заземлен, опасность поражения электрическим током значительно снижается. Существует ли необходимость заземлять, например, различные светильники? Если корпуса источников освещения металлические — определенно, да. Поскольку, имеется опасность соединения корпуса с фазным проводом, из-за нарушения изоляции. Существует ли необходимость заземлять компьютеры и прочую оргтехнику? Как правило, да. Возможность влияния отсутствия или наличия заземления на работоспособность современных стационарных компьютеров — вопрос спорный. Но в случае неисправности в блоке питания, подключенный к сети электроснабжения компьютер определенно, становится опасным. Как правильно сделать заземление? Устройство заземления не представляет особой сложности. Как правило — это три или четыре стальных штыря, закопанных или вбитых в землю, соединенных между собой стальной полосой или прутком, ими же выполнен ввод в здание. Внутри здания, выполняется распределительная шина, представляющая из себя металлическую полосу шириной 30 — 40 и толщиной 2 — 3 мм. К этой полосе привариваются на равном расстоянии болты от 6 до 10 в необходимом количестве. Какое количество необходимо? Это зависит от количества приемников электроэнергии, нуждающихся в заземлении. Приборы мощностью до 3 кВт могут питаться от обычных эл. розеток. Если розетки снабжены заземляющим контактом, защитное заземление выполняется через них. Все заземляющие жилы кабелей питающих эти розетки, должны быть присоединены к специальной шине, входящей в конструкцию распределительного щита. Эту шину необходимо связать с нашим контуром. Сечение провода перемычки должно быть не меньше сечения питающих проводов на вводе. Стационарные электроприборы мощностью свыше 3кВт, лучше запитывать от распределительного щита напрямую отдельным кабелем, включающим в себя заземляющий провод. Какова должна быть длина заземляющих штырей, на какую глубину они должны быть закопаны? Это зависит в основном, от глубины промерзания грунта в регионах с холодной зимой, и глубины горизонта просыхания с теплой. Глубина заземления(и соответственно, длина штырей) должна быть больше этих уровней на 0,5 метров. Трехметровой глубины хватает везде, за исключением регионов с вечной мерзлотой(это сложная, отдельная тема). В качестве заземляющих штырей можно использовать например, стальной уголок на 50мм. Оптимальное расстояние между штырями — 1,2 метра. Сечение стальной полосы или прутка их соединяющих — от 50 кв. мм. Все соединения до распределительной шины, производятся с помощью сварки. на главную страницу Использование каких — либо материалов этой страницы, допускается при наличии ссылки на сайт «Электрика это просто».

Нужно ли заземлять выключатели света?

Когда вы устанавливаете новые выключатели и розетки, вы обычно найдете заявление об отказе от ответственности, в котором говорится о важности заземления всего, что вы устанавливаете.

Тем не менее, может быть много путаницы в отношении того, почему мы вообще заземляем нашу электрику.

Отвинчивая пластину переключателя, вы обнаружите несколько кабелей, и в большинстве современных домов один из них будет проводом заземления. Заземляющие выключатели света стали обычным явлением и используются в качестве превентивной меры безопасности.

Совершенно законно подключать выключатель света без заземления. Для диммеров потребуется заземляющий провод, а для традиционных тумблеров — нет. Не рекомендуется пропускать заземляющий провод на любом выключателе.

Что произойдет, если я не заземлю выключатель света?

Прежде чем мы перейдем к заземлению и его важности, позвольте мне кратко объяснить, что делает заземляющий провод.

Электрические заряды естественным образом притягиваются к проводящим поверхностям, таким как металлы, и затем могут передаваться на наши тела. Это явление известно как поражение электрическим током.

Назначение заземляющего провода состоит в том, чтобы дать этому избыточному заряду альтернативный путь, который защитит нас от очень опасных поражений электрическим током или потенциального пожара.

Для этого заземляющий провод уходит глубоко в землю под вашим домом. Провод забирает заряд с поверхности в землю и безопасно отдает его там.

Теперь, когда вы понимаете назначение заземления, давайте посмотрим, что произойдет, если вы не подключите кабель заземления.

Вилка без кабеля заземления опасна, потому что нет альтернативного пути утечки заряда из цепи.

В результате проводящая область находится под напряжением. Затем вы рискуете вступить в контакт со смертельными избыточными зарядами, исходящими от электрических розеток.

Как видите, заземляющий провод приносит пользу вашей цепи.

Если у вас есть возможность, то прокладка заземляющего кабеля не составит труда.

В частности, используя выключатель мокрыми руками, например, в ванной или на кухне, вы можете избавить себя от многих проблем.

Часть роли заземления в цепи также заключается в срабатывании выключателя при возникновении неисправности в электросети. Без этого опасно высокий ток не был бы остановлен, поступающий в прибор.

Требуется ли заземляющий провод по закону?

Хотя я сказал, что заземляющий провод — это не проблема, юридические требования и ограничения различаются в зависимости от страны.

Хотя многие семьи благополучно живут без заземления выключателей света, многие инспекционные службы придерживаются гораздо более жесткого мнения по поводу их упущения.

Например, чтобы соответствовать строительным нормам или пройти электротехническую проверку в здании, принадлежащем правительству или совету, все выключатели света должны быть заземлены.

Также читайте: Как далеко должен быть выключатель света от двери?

Ответственность за выполнение этой задачи зависит от каждого конкретного случая.

Но вам будет трудно убедить местные власти в том, что ваша собственная проводка не представляет опасности, если они обнаружат, что выключатели не заземлены.

Металлическая или пластиковая коробка: каковы требования к заземлению?

В частности, в старых домах замена выключателя света может создать больше проблем, чем вы могли бы подумать.

Если в вашем коммутаторе используется металлический корпус, он также должен быть заземлен, в то время как непроводящие пластиковые корпуса этого не делают.

Наиболее распространенная проблема заключается в том, что новые выключатели света часто не поставляются с заземляющим проводом.

Вот где мы должны сравнить металлическую и пластиковую пластины переключателей.

Металлические лицевые панели особенно подходят для старых домов. Большинство старых соединений имеют заземляющий провод, но не имеют задней коробки для подключения. В этом случае вы можете подключить землю к задней панели.

Пластиковые лицевые панели не подходят для заземления. В той же ситуации потребуется соединительный блок, к которому затем можно будет подключить провод.

Металлические пластины переключателей также имеют явное преимущество перед пластиковыми пластинами в их долговечности.

При ввинчивании пластины даже незначительное чрезмерное затягивание часто приводит к растрескиванию пластиковых пластин, обнажая внутреннюю проводку.

В то время как металлические пластины переключателей часто являются более дорогим выбором, премиальная цена обеспечивает более простую установку, особенно для старых конструкций, и четкое отображение качества.

Существует также альтернатива физическому заземляющему кабелю. Многие современные переключатели имеют винт заземления, который отводит через него избыточный заряд.

Суть в том, что до тех пор, пока есть металлический контакт между вашей землей и крышкой/коробкой выключателя, ваш выключатель света будет заземлен.

Нужно ли заземлять интеллектуальные коммутаторы?

Умные выключатели все еще находятся в зачаточном состоянии, но они позволяют нам управлять освещением касанием экрана телефона, нажатием пульта дистанционного управления или одним лишь голосом.

В большинстве случаев установка интеллектуального выключателя аналогична установке обычного выключателя света.

Предположим, вы записали, как подключены кабели вашего текущего коммутатора. В этом случае новая установка намного проще, так как конфигурация кабеля идентична.

Однако, поскольку интеллектуальные технологии стали такой новой интеграцией в наши дома, для большинства интеллектуальных выключателей потребуется нейтральный провод, что трудно найти в домах, построенных до 1980-х годов.

Из этого правила есть некоторые исключения. Эти интеллектуальные выключатели света заметно дороже, чтобы компенсировать более простой способ установки.

Независимо от типа переключателя, умный он или «тупой», применяются одни и те же правила заземления.

Как я уже говорил, заземление настоятельно рекомендуется, так как это ключевая мера безопасности, которая будет замечена при осмотре или если вы хотите соблюсти строительные нормы и правила.

Также читайте: Безопасно ли иметь диммер в ванной?

Как заземлить выключатель света без заземляющего провода?

Выше я кратко упомянул, что существует альтернатива использованию заземляющего провода, который можно найти в некоторых домах.

Некоторые выключатели света не имеют кабеля заземления, и в этом случае электрик решил использовать металлический винт в качестве оголенного заземления.

Крайне важно убедиться, что ваша новая панель переключателей подходит для этого заземляющего винта, так как подключение без него не рекомендуется.

Во многих случаях, особенно в старых домах, в которых используются металлические коробки, сама коробка может быть заземлена таким образом без кабеля.

Пока металлическая коробка заземлена, цепь будет заземлена при наличии контакта металл-металл.

Опять же, если коробка не заземлена, вы столкнетесь с тем же отказом от ответственности, что и в этой статье.

Лично я всегда рекомендую заземлять переключатели, так как влажные/влажные руки могут привести к летаргическому шоку без соблюдения мер безопасности.

Связанный: Является ли оставленный выключатель света посередине опасным?

Заключительные слова

Итак, в вашем доме можно использовать винты, кабели или заземленные коробки, но все ваши выключатели должны иметь заземление для обеспечения вашей безопасности.

Без него ваше тело рискует замкнуть цепь, содержащую смертельные электрические заряды.

Вы обнаружили, что ваши выключатели не заземлены? Нужна помощь, чтобы убедиться, что вы прошли предстоящую проверку?

Оставьте мне комментарий, и мы сможем поговорить обо всем этом!

электрический — выключатель света без заземления

спросил 5 лет, 5 месяцев назад

Изменено 3 года, 5 месяцев назад

Просмотрено 34к раз

Я заменяю свои выключатели на выключатели Lutron Caseta. Когда я вытащил старые, я заметил, что у них нет оснований. Коробка, в которой они лежат, пластиковая. Можно ли не заземлять новый выключатель света?

Также есть выключатели, где провод является частью выключателя. Я ослабил винты, но провод не выходит. Я предполагаю, что он прикреплен к самому выключателю, и мне нужно будет перерезать провод.

• электрика
• освещение
• заземление

2

Да, они должны быть заземлены. У вас есть заземляющий провод в коробке. Просто прикрутите к нему немного оголенной меди для каждого переключателя, а затем открутите его

2

Вставьте отвертку в маленькое прямоугольное отверстие в задней части переключателя, сразу под проводом, и нажимайте/вращайте, пока старый черный пластиковый переключатель не разлетится на куски. В конце концов проволока выйдет наружу. Я презираю эти выключатели и розетки, которые строит этот 1989 дом я купил в 2012 году исключительно б/у.

1

Можно ли не заземлять новый выключатель света?

Не очень хорошо, но нет ничего необычного в том, что в старых домах проводка проводилась без него. Я считаю, что альтернативным и приемлемым «обходным решением» безопасности при отсутствии заземления будет установка выключателя (ов) GFCI на цепь (и), возможно, кто-то прокомментирует это.

Я открутил винты, но провод не выходит

Эти провода подключаются к клеммам типа «втык». Если вы присмотритесь, вы увидите небольшое прямоугольное отверстие в задней части переключателя, рядом с местом вставки проводов. Там есть металлический язычок, который действует как пружина, удерживая провод. Аккуратно и осторожно вставьте небольшой инструмент (плоскую отвертку) и нажмите на металлическую пружину внутрь, одновременно осторожно потянув за провод, чтобы освободить.

3
