Балкон. Виды и устройство. Обустройство и особенности

Во всех многоквартирных домах и в ряде строений общественного пользования (гостиницах, санаториях, домах отдыха и больницах) обязательно имеется балкон. Этот конструктивный элемент обычно используется в утилитарных целях, обеспечивая людям доступ к свежему воздуху. Но возможны ситуации, когда он выполняет чисто декоративную функцию (типичный пример – так называемый «французский» балкон).

В городских квартирах на балконе нередко устраиваются места хранения не слишком тяжелых старых вещей и легких предметов. При визуальной оценке человеку отличить его от лоджии непросто. Однако при более близком знакомстве с этим строительным элементом оказывается, что они имеют целый ряд принципиальных различий.

Прежде всего, следует определиться с теми характеристиками, по которым распознается балкон, и которые не позволяют спутать его с лоджией. Название этого элемента происходит от слова «балка», полностью определяющего особенности конструкции.

Его основанием служит выступающая за фасад ж/б плита консольного типа (балконная балка), надежно замурованная в капитальную стену здания.

Внешне этот строительный элемент выглядит как площадка с перилами, используемыми в качестве защитного ограждения. Она выступает за фасад дома на расчетную ширину, определяемую величиной допустимых нагрузок на основание. Балка по сути является единственным связующим звеном балкона с несущими стенами жилого строения.

Три остальные его стороны полностью открыты и имеют надежное стальное ограждение. Вход на балкон делается из жилой комнаты через двери, которые вместе с окном и расположенной под ним частью простенка образуют единое целое.

Особенности эксплуатации конструкции

Из-за ограниченности нагрузок на ж/б плиту основания балкон, как элемент жилого строения, редко используется в практических целях. На нем допускается хранить не слишком тяжелые предметы (например, полочки или цветы в горшках), а также сушить белье и устанавливать складные стулья. Его основное назначение – возможность контакта с окружающей природой и наслаждение свежим воздухом в летнюю солнечную погоду.

Из-за того, что балконная конструкция функционально ограниченна – вопросы с ее остеклением и утеплением возникают не часто. Для этого потребуется разрешение управляющей компании и готовность принять ответственность за возможные риски. В ряде случаев, когда удается получить «добро» на доработку балкона, его обшивают легким отделочным материалом.

Разновидности балконных конструкций

Различия существующих видов балконов в основном проявляются в материале, из которого изготовлена ограждающая конструкция, в их форме, а также в особенностях декоративного оформления. По первому признаку они подразделяются на балконы с ограждением в виде металлических заготовок и на их аналоги с решеткой из чугунного литья.

По своей форме эти конструкции могут иметь следующие исполнения:

• Прямоугольные.
• Закругленные с одной или обеих сторон.
• Полукруглые.
• Треугольной формы.
• Продолговатые или удлиненные (прямоугольные или трапециевидные).

Каждая из разновидностей применяется в соответствие с подготовленным проектом жилого дома и может иметь небольшие отклонения от стандарта.

Среди них особо выделяется балкон треугольной формы, отличающийся своим оригинальным и непривычным видом. Такие конструкции распространены в частном домостроении и обычно сооружаются над расположенной ниже капитальной верандой.

По последнему признаку известные виды балконов подразделяются на полностью лишенные декоративных украшений и наоборот предназначенные специально для этих целей.

Капитальное обновление и утепление балконов

Проблемы обновления и остекления возникают при желании превратить балкон в уютный и закрытый от ветров уголок, на который можно выйти зимой. Для этого придется закрыть его со всех трех сторон, что потребует значительных материальных затрат.

Капитальное обновление этой конструкции включает в себя следующие обязательные процедуры:

• Изготовление каркаса из деревянных брусков по 3-м сторонам балконного пространства.
• Его прокладка слоем утеплительного материала, в качестве которого обычно используется минеральная вата или пластины из пенополистирола.
• Остекление с использованием стандартных двойных стеклопакетов.
• Обшивка каркаса выбранным типом отделочного материала.
• Настилка и утепление полового покрытия.
• При желании можно утеплить и закрыть отделочным материалом потолочную плиту.

Основная задача проведенных работ – улучшение условий обитания в зимнее время и придание внутренним пространствам балкона привлекательного внешнего вида (улучшение его дизайна).

Как обновляется балкон

В качестве обшивки рабочих поверхностей чаще всего используются следующие строительные материалы:

• Вагонка стандартного типа или евровагонка.
• Пластик.
• МДФ вагонка.
• Древесные плиты.

Вагонка

Обшивка внутренних пространств вагонкой – самый распространенный способ облагораживания интерьеров. Он применялся задолго до появления современных стройматериалов и продолжает активно использоваться и сегодня. Ровные грани деревянных планок позволяют получить при их набивке на каркас практически бесшовную поверхность.

Евровагонка отличается усложненным профилем и выглядит после отделки стенок балкона более эстетично. В отдельных ее планках имеются вентиляционные пустоты, существенно продлевающие сроки службы. Стоимость этого материала выше, чем у обычной вагонки; поэтому многие пользователи пытаются продлить сроки ее службы. Для решения этой задачи рекомендуется обработать евровагонку лаком по дереву и периодически обновлять покрытие.

К достоинствам материала относят экологическую чистоту и простоту монтажа. А особенности его текстуры способствуют созданию на балконе уютной домашней атмосферы.

Пластик

Балкон, обшитый пластиком, выглядит вполне современно. Он отличается строгим, лаконичным видом и хорошо гармонирует с остеклением, в которое встроены металлические элементы.

К преимущества пластиковых панелей относят:

• Простота ухода (они легко моются).
• Значительные эксплуатационные сроки (более 25 лет).
• Высокая скорость монтажа.
• Большой выбор цветовых решений.

Пластиковые панели вполне подойдут для того, чтобы обшить не только стены, но и балконный потолок.

МДФ вагонка (панели)

Панели МДФ по своему внешнему виду и порядку монтажа чем-то схожи с пластиковыми аналогами. Производятся они из древесных опилок, уплотняемых методом прессования без применения клеящих добавок. Отличие этих изделий от пластика состоит в низкой устойчивости к проникновению влаги, что сокращает возможности их применения на балконе. Они подходят лишь для тех ситуаций, когда зимой на нем плюсовая температура, а влажность поддерживается на нормальном уровне.

К преимуществам этого материала относят большой выбор цветовых решений. Панели МДФ могут иметь фактуру, имитирующую древесную структуру ореха, груши, дуба или вишни. При их монтаже также используется каркас в виде обрешетки, позволяющей разместить в свободных пространствах утеплительный материал. При необходимости теплоизоляции плиты пенополистирола или минеральной ваты обычно укладываются с трех сторон, граничащих с улицей.

Древесные плиты

Изделия ДСП применяются при обновлении и утеплении уже отапливаемых балконов, поскольку они подобно МДФ вагонке имеют низкую устойчивость к влаге. При повышенной влажности в балконном помещении они сначала разбухают, а потом изменяют свою структуру и со временем начинают коробиться.

То же самое можно сказать при оценке свойств любых древесных плит, изготовленных с использованием опилок или стружек. К этому типу стройматериалов традиционно относят «твердые» ДВП, ОСБ, а также МДФ и ДСП.

Бесспорными достоинствами такого материала считаются:

• Его сравнительно небольшая стоимость.
• Возможность резки практически в любых плоскостях.
• Простота монтажа.

Все перечисленные типы древесных плит (за исключением ОСБ) уже имеют финишное покрытие в виде декоративного слоя. Поэтому они не нуждаются в специальной отделке и в обработке защитными лаками.

Эти стройматериалы набиваются на уже смонтированную обрешетку древесного каркаса, после чего зоны стыковки отдельных плит скрываются под входящими в их комплект декоративными элементами. Такие плитные изделия подойдут для полового покрытия на обновляемом балконе.

При его обустройстве они укладываются на заранее установленные лаги, располагаемые поперек балконного основания, после чего их тщательно выравнивают в горизонтальной плоскости. Для этих целей используются специальные приборы – нивелиры или обычные строительные уровни.

Похожие темы:

• Эркер. Виды и применение. Плюсы и минусы. Особенности
• Мезонин. Виды и применение. Особенности и отличия
• Мансарда. Виды и особенности. Плюсы и минусы. Работы

Балки перекрытия для деревянных балконов по балкам

главная — Перекрытия и полы

В. Воротынцев 6 октября, 2016

E-mail автора: [email protected]

Деревянные балконы зачастую позволяют украсить скучные однообразные фасады зданий, задавая намеки на определенный ритм или создавая зрительную доминанту фасада. Деревянные балконы могут иметь вертикальные или консольные опоры. Однако не всегда такие дополнительные опоры деревянных балконов вписываются в облик дома или могут иметься трудности с закладкой фундамента для вертикальных опор (ландшафтные или конструктивные особенности). В таких случаях несущее основание деревянного балкона можно выполнить как прямое продолжением балок межэтажного перекрытия. Также деревянные балконы можно опреть на дополнительный несущий каркас из балок, заведенных в межэтажное перекрытие паралельно или перпендикулярно основным деревянным балкам.

Основные принципы конструирования выступающих деревянных балконов во всех трех вышеперечисленных случаях будут одинаковы, о чем мы и поговорим в настоящей статье.

Прежде чем приступить к проектированию и строительству деревянного балкона на выступающих балках межэтажного перекрытия, следует оценить недостатки такого конструктивного решения:
1. Длина выступа таких деревянных балконов ограничена: 0,6÷2,3 м (зависит от сечения и шага балконных балок, типа балконного пола и климатических условий).
2. Балки выступающих деревянных балконов проходят сквозь тепло-/ влагоизолирующие материалы наружной стены. Это может привести к повреждениям, вызванным накоплением влаги и разгерметизацией ограждающих конструкций строения. Поэтому очень важно чтобы ветро-, гидроизоляция вокруг балконных балок была выполнена качественно.

3. Выступающие деревянные балконы не подходят для фасадов, часто подвергающихся воздействию сильного ветра, направляющего дождь в горизонтальном направлении.
4.Сооружение выступающих деревянных балконов требует специальных знаний и навыков, а также требует дополнительное количество времени и сил.

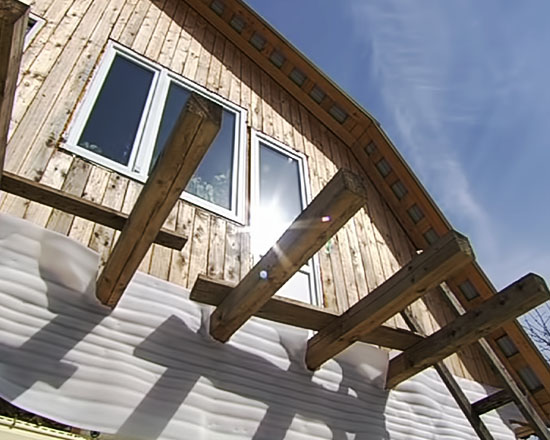

Деревянные балконы с основанием из продолжения балок межэтажного перекрытия.

Основным технологическим секретом в случае устройства деревянных балконов на выступающих продолжениях деревянных балок межэтажных перекрытий, является понижение уровня верхней грани деревянных балок минимум на 5 см. мм по всей ширине балкона. Это делается для понижения уровня пола, чтобы Этот вырез в несущих балках деревянного балкона делается для защиты межэтажных перекрытий от затекания по балконным балкам влаги (дождь, талые воды, конденсаты). Занижение уровня деревянных балок позволяет установить металлический отлив в месте стыка с наружной стеной. Нижняя часть несущих балок деревянных балконов также профилируется как показано на схеме (Рис №1) ниже. При этом минимальная высота балконной балки у ее среза должна быть не менее 10 см.

Выбор сечения и шага несущих балок деревянных балконов исходя из максимально возможной длины выступа балкона. Максимальная длина выступающей части балкона зависит от сечения и шага балконных балок, а также от типа балконного пола и климатических условий. Расчет несущих конструкций выступающих балконов производится согласно еврокоду EN 1995-1-1 «Проектирование деревянных конструкций». Таблица №1. Максимальная длина выступа балконных балок с шагом 40 см с полом из досок для балконов с полезной нагрузкой (мебель, люди) до 400 кг/м2 с конструкциями, незащищенными от воздействия атмосферных факторов (климатический класс 3)* Нормативная снеговая нагрузка, кг/м2 (кН/м2). Толщина балконных балок, мм Высота балконной балки, мм 148 173 198 223 Максимальная длина выступа балконной балки, см до 250 (2,5) 36 48 73 110 130 — 130 150 180 150 170 210 160 190 230 до 400 (4,0) 36 48 73 90 110 — 110 120 150 120 140 170 140 160 200 до 600 (6,0) 36 48 73 80 90 — 90 100 130 100 120 140 110 130 160 *Примечание: для балконов с изолированным полом, защищенных от прямого воздействия осадков (климатический класс 2), максимальная длина выступа возрастет на 0,15 м. При расчетах учитывалось, что балкон будет защищен от схода снежных масс с вышележащей кровли дома с помощью снегозадержателей. Таблица №2. Максимальная длина выступа балконных балок с шагом 60 см с полом из досок для балконов с полезной нагрузкой (мебель, люди) до 400 кг/м2 с конструкциями, незащищенными от воздействия атмосферных факторов (климатический класс 3)* Нормативная снеговая нагрузка, кг/м2 (кН/м2) Толщина балконных балок, мм Высота балконной балки, мм 148 173 198 223 Максимальная длина выступа балконной балки, см до 250 (2,5) 36 48 73 100 110 — 110 130 160 130 150 190 150 170 210 до 400 (4,0) 36 48 73 70 90 — 90 100 120 100 120 140 110 130 160 до 600 (6,0) 36 48 73 60 70 — 70 80 100 80 100 120 90 110 130 *Примечание: для балконов с изолированным полом, защищенных от прямого воздействия осадков (климатический класс 2), максимальная длина выступа возрастет на 0,15 м. При расчетах учитывалось, что балкон будет защищен от схода снежных масс с вышележащей кровли дома с помощью снегозадержателей. Несущий каркас деревянных балконов из балок встроенных в межэтажное перекрытие параллельно балкам перекрытия Если деревянные несущие балки балконов будут встраиваться параллельно балкам межэтажного перекрытия, то их необходимо крепить к балкам перекрытия с нахлестом минимум в 1 м. (Рис №2):

Балконные балки крепятся к балкам перекрытия прямо над наружной стеной и в конце балки. См. рис. №№3 и 4:

В качестве крепежа используются строительные гвозди горячей оцинковки 3,5/100 или шурупы. Необходимое количество гвоздей или шурупов для каждой из точек крепления выбирается согласно таблицы: Таблица. Необходимое количество гвоздей/шурупов для закрепления балконных балок параллельно балкам межэтажного перекрытия. * Тип крепления Толщина балконных балок, мм Высота балконных балок, мм 148 173 198 223 Количество единиц крепежа Гвозди горячей оцинковки 3,5 мм /100 мм 36 48 73 3 3 — 3 4 6 4 6 8 5 7 10 Шурупы 5 мм 36 48 73 2 3 — 3 4 6 4 5 7 5 6 9 * Примечания: 1) Средства крепления балок деревянных балконов могут располагаться с обеих сторон балки. В таблице приведено их общее количество для каждого из мест крепления. 2) Длина гвоздей должна быть немного больше толщины обеих скрепляемых балок деревянных балконов; 3) При использовании для соединения балконных балок шурупов Ø 8 мм и больше, их количество можно сократить вдвое, но использовать менее двух шурупов на соединение не допускается. Длина шурупов должна быть немного меньше толщины обеих скрепляемых балок. В качестве альтернативного средства крепления балконных балок к балкам перекрытия, можно использовать 2 болта диаметром 12 мм с двусторонними зубчатыми шайбами типа «Bulldog / Tag washer». Под гайку и болт нужно подложить обычные плоские шайбы. В то время как балконные балки будут подвергаться различного рода нагрузкам, возникнет риск перекоса по вертикали балок межэтажного перекрытия внутри строения. Чтобы избежать этого, нужно надежно закрепить балки перекрытия, например, к верхней балке внутренней несущей стены 1-го этажа или к вспомогательным балкам, проходящим под перекрытием, если они присутствуют. Если балки перекрытия не несут нагрузку от внутренней несущей стены 2-го этажа (которая в данном случае выступает в роли противовеса), то они должны крепиться минимум тремя гвоздями 3,5/100 к верхней балке внутренней несущей стены 1-го этажа или к вспомогательной балке проходящей под перекрытием. Если межэтажное перекрытие выполнено из двутавровых деревянных балок, то перед тем как крепить к ним опорные балки деревянных балконов в зоне нахлеста балок с обеих сторон прикручиваются накладки для выравнивания поверхности.

Если балки деревянных балконов будут встраиваться перпендикулярно балкам межэтажного перекрытия, то они должны входить в межэтажное перекрытие минимум на 1,5 м. Концы опорных балок деревянного балкона в этом случае должны крепиться к двойной балке перекрытия минимум 4-мя строительными гвоздями горячей оцинковки 3,5/100 мм и удерживаться упорной рейкой, добротно закрепленной на дополнительной балке перекрытия. В качестве альтернативного крепления можно использовать наконечники для балок («башмаки») или металлические уголки.

Не стоит забывать, что в то время как балки деревянного балкона будут подвергаться различного рода нагрузкам, возникнет риск перекоса по вертикали балок межэтажного перекрытия внутри строения. Чтобы избежать этого, нужно обеспечить вертикальный противовес в каждом из мест крепления балконных балок к балкам перекрытия. Если несущие конструкции 2-го этажа, проходящие вдоль стыков балконных балок с балками перекрытия не образуют достаточный противовес, то балконные балки должны дополнительно фиксироваться металлическими уголками в местах опирания на несущие стены 1-го этажа. Для крепления половых плит, сверху на балки перекрытия в перпендикулярном направлении укладывают рейки сечением минимум 48х48 с шагом 0,6 м. Во избежание горизонтального перекоса балконных балок, между ними в месте крепления к наружной стене, ставятся распорки. Если межэтажное перекрытие выполнено из двутавровых деревянных балок высотой минимум 250 мм, то несущие балки деревянного балкона можно «пропустить» сквозь них, предварительно подготовив в двутавровых балках прямоугольные отверстия.

Усиление проемов, расположенных под балконом. Перемычки дверных и оконных проемов стены, находящихся под балконом требуют усиления. При выборе сечения балок проемов, используемых в качестве перемычки, нужно учитывать нагрузку, как от балкона, так и от перекрытия. В таблице ниже приведены необходимые сечения балок проема и опорных стоек в зависимости от ширины проема. Подразумевается, что нагрузка от крыши передается на опорные стойки по обе стороны проема. Таблица. Необходимые сечения балок проема Ширина проема, м Устройство перемычки проема Ширина опорных стоек, мм Менее 1,2 2 балки сечением 48 х 148 мм более 23 1,2- 2 2 балки сечением 48 х 198 мм более 48 Для того чтобы выбрать сечение перемычек проемов, ширина которых составляет более 2 м, необходимо проводить статические расчеты в каждом отдельно взятом случае. В таких случаях следует учитывать возможность применения стальных балок или балок из клееной древесины.

>

Читать продолжение статьи про герметизацию прохода балок деревянного балкона через стену, про настил балконного пола, устройство оограждения деревянного балкона и защиту деревянных конструкций балкона от повреждений.

Заказать чертежи любого узла каркасного дома или выполнение проекта целиком у автора статьи можно по E-mail: [email protected]



Проекты домов

Тюнинг бытовки

Дома из бытовки — фото

Мобильный дом

Дом фахверк

Как далеко может простираться палубная балка?

Руководства по проектам изысканного домостроения

Колоды

Build A Deck — Fine Homebuilding

Используйте IRC 2018 для определения размеров балок террасы и расчета пролета балок.

Майк Гертин

Определение размеров палубных балок стало намного проще после публикации Международного жилищного кодекса 2015 года. Строители настила теперь могут обратиться к разделу R507.6 «Балки настила» и таблице R507.6 «Длины пролета балок настила», чтобы определить размер двухслойных и трехслойных сборных балок, изготовленных из пиломатериалов размером от 2×6 до 2×12. Эти значения не изменились в версии IRC 2018 года. (Для получения дополнительной информации о других аспектах создания приподнятой палубы см. это руководство .)

Пролеты балок основаны на пролете палубных балок , которые указаны с шагом 2 фута от 6 футов до 18 футов. для интерполяции пролетов балок, когда длина балки, с которой вы имеете дело, не указана в таблице. Например, двойная балка 2×8 может иметь пролет 8 футов-9 дюймов, когда балки настила имеют длину 6 футов. Когда палубные балки имеют длину 8 футов, балка может иметь пролет 7-7. При построении колоды с 7-фт. балки, вы знаете, что балка может проходить где-то между 7-7 и 8-0, но вы не знаете точно, где именно. Обратитесь к местному официальному представителю по нормам или просто вернитесь к более короткому значению в таблице и предположите, что допустимый диапазон составляет 7–7.

В соответствии с разделом R507.6 составные балки должны быть скреплены друг с другом минимум 10d гвоздями, расположенными на расстоянии 16 дюймов от центра вдоль обоих краев. Стыки слоев балки должны проходить над стойками.

Балки могут консольно выступать за крайние стойки до одной четверти пролета балки между стойками. Мне нравится использовать это положение при определении размеров балок. Часто я могу немного уменьшить расстояние между стойками, установив балку на консоль. Это позволяет мне сделать пучок немного меньше (уменьшив, скажем, с двойного 2×10 до двойного 2-2×8). Пролет балки и размеры консоли берутся от центра стоек, а не от лицевой стороны стоек.

Имеются другие положения и ограничения IRC 2015, на которые следует обратить внимание:

• Концы балок должны опираться не менее чем на 1 1/2 дюйма на дерево или металл и на 3 дюйма на бетон или кирпичную кладку.
• Балки должны быть прикреплены к стойкам либо с помощью заглушки стойки, либо с помощью зубчатой ​​ножки стойки.
• Таблица балок ограничена 10 фунтами на квадратный фут. статическая нагрузка и 40 фунтов на квадратный фут. живая / снеговая нагрузка.

Даже если ваша местная юрисдикция не приняла IRC 2015 года, большинство строительных чиновников положительно отнесутся к положениям кодекса, санкционированным ICC. Поэтому проверьте таблицу у вашего строительного чиновника на утверждение, прежде чем использовать ее.

Предыдущий: Постройте палубу на уровне класса: установите стойки и ободную балку Следующий: Как аккуратно вырезать 6×6

Направляющая

Колоды

Глава

Обрамление палубы

Колоды

Деки

Сотни статей и видеороликов от ведущих специалистов по сборке колод о том, как спроектировать и построить красивую, прочную и безопасную колоду

Посмотреть руководство по проекту

Просмотреть все руководства по проектам »

Станьте участником и получите неограниченный доступ к сайту, включая Руководство по проектам колод.

Начать бесплатную пробную версию

Дизайн и планирование

Инструменты и материалы

Фундаменты и фундаменты

Обрамление колоды

Установка настила

Установка перил

Палубная лестница

Пользовательские детали

Отделка, ремонт и техническое обслуживание

Полные сборки колод

• Колоды уровня грейда
• Поднятые палубы

Расстояние между балками настила: практическое руководство по строительству

88shares

• Share
• Pin

Вы планируете удивительный настил, о котором всегда мечтали, но не знаете, как должен работать каркас. Правильное количество палубных балок имеет важное значение для создания безопасной и прочной палубы. Но сколько балок вам нужно и как они должны располагаться?

Согласно Международному кодексу жилищного строительства требуется, чтобы у вас было достаточно балок настила для адекватной поддержки балок настила. Хотя это может варьироваться в зависимости от размера, вида и сорта пиломатериалов для каркаса, настил с балками из южной сосны 2 × 8, расположенными на расстоянии 16 дюймов друг от друга, должен поддерживаться балкой максимум через каждые 12 футов.

В этой статье мы рассмотрим, как рассчитать расстояние между балками настила на основе различных размеров пиломатериалов и как определить количество балок настила, которое вам понадобится для вашего проекта.


Быстрая навигация

• Что такое палубная балка?
• Типы палубных балок
• Почему важно расстояние между палубными балками?
• Как далеко может простираться палубная балка?
• Как рассчитать пролет балки
• Что такое консольные балки?
• Как разместить палубные балки
• Сколько палубных балок мне нужно?
• Как сделать балку длиннее, чем длина пиломатериала?
• Заключение

Что такое палубная балка?

Балка настила представляет собой доску или набор досок , которые поддерживают балки настила и настил . Балки изготавливаются из различных обработанных мерных пиломатериалов. Они могут быть одной доской или состоять из двух, трех или даже четырех досок 2×8, 2×10 или 2×12, скрепленных болтами или гвоздями.

Палубные балки обычно проходят перпендикулярно балкам и могут проходить параллельно или перпендикулярно конструкции. Балки опираются на опоры и опоры, соответствующие Кодексу, и закрепляются на них для поддержки.

Настилы меньшего размера обычно опираются на одну балку, которая проходит вдоль внешнего края настила и обеспечивает поддержку балок в сочетании с ведомой доской, прикрепленной к дому. Большие палубы обычно требуют дополнительных балок палубы посередине для обеспечения поддержки.

Типы палубных бимсов

Существует два типа палубных балок: прямые и опускающиеся. Опускная балка расположена под балками, чтобы выдерживать вес рамы. Балка заподлицо расположена на том же уровне, что и балки. В случае плоской балки балки крепятся к балке с помощью подвесок для балок. Балки заподлицо обычно используются для небольших палуб или палуб нетрадиционной формы, где подвесные или консольные балки не подходят.

Конструкция с опускающейся балкой имеет два преимущества. Это позволяет балкам выходить за пределы стойки на небольшое расстояние, которое называется консольным. Консольные балки позволяют частично скрыть стойки под настилом, создавая более привлекательный внешний вид. Опускные балки также прочнее, чем заподлицо с балками, потому что они опираются на деревянную конструкцию, чтобы выдерживать вес, а не на металлические крепежные детали.

Почему важно расстояние между палубными балками?

Палубные балки играют неотъемлемую роль в каркасе террасы. Работая совместно со стойками и опорами настила, балка настила отвечает за поддержку балок, поддерживающих настил. Таким образом, правильное расстояние между балками палубы имеет решающее значение для структурно стабильной палубы.

Международный кодекс жилищного строительства (IRC) предъявляет строгие требования к палубным балкам и расстоянию между палубными балками. Во-первых, IRC разрешает использовать пиломатериалы только определенных размеров для палубных балок. Раньше в качестве балок могли использоваться пиломатериалы 4×4 и 6×6, но это уже не так. Вы должны использовать 2 материала, скрепленные болтами, чтобы создать балку настила, или использовать металл или инженерную древесину. Таким образом, вместо использования балки 6×6 это означало бы использование трех болтов 2×6. IRC также регулирует, насколько далеко может простираться балка настила, прежде чем ей потребуется опора от стойки и фундамента.

Как далеко может простираться палубная балка?

Очень важно соблюдать строительные нормы и правила, чтобы обеспечить надлежащее расстояние между стойками настила, основанием и балками. Чтобы обеспечить поддержку балок, балки настила должны охватывать всю длину настила. Толщина балки определяет, как далеко может проходить балка между опорными стойками. Двухслойная балка может иметь длину в футах, соответствующую количеству дюймов ее глубины. Например, двойная балка 2×12 может иметь длину до 12 футов, а двойная балка 2×10 — до 10 футов.

Диапазон также зависит от материала. В большинстве таблиц пролетов для расчетов используется южная сосна, но это не единственный материал, который можно использовать для балки. Красная сосна, пихта, болиголов, кедр, красное дерево и SPF (ель-сосна-пихта) — это лишь несколько видов, которые также выполняют функцию балок. Имейте в виду, что некоторые виды доступны только в определенных частях страны. Для расчетов в этой статье мы будем использовать обработанную южную сосну, которая является наиболее распространенной древесиной для балок и предлагает самый большой пролет среди всех пород древесины.

Легкие стальные балки становятся все более популярными благодаря своей долговечности и точности. Стальная балка может удерживать гораздо больше, чем деревянная балка, что уменьшает количество необходимых опорных стоек. Это приводит к меньшему количеству ям, которые нужно копать, и материалов, которые нужно покупать.

Пролет балок, на которые опирается балка, также определяет максимальный пролет балки настила между опорными стойками.

Согласно IRC, для двухслойной балки 2×10, поддерживающей балку с пролетом 8 футов между опорами, требуются опорные стойки балки через каждые 9-ноги. Принимая во внимание, что 10 футов могут охватывать до 6 футов 6 дюймов.

Чем больше пролет балки, тем меньшее расстояние может охватывать балка. Двухслойная балка 2×10, например, имеет допустимый пролет всего 6 футов 9 дюймов для балки длиной 14 футов и 6 футов 4 дюйма на 16 футов. Большие балки также означают больший пролет. Трехслойная балка 2 × 10 может выдержать пролет 8 футов 6 дюймов для балки шириной 14 футов и 7 футов 11 дюймов при 16 футах. Подробности см. в Таблице R507.5 IRC 2018 года.

Поскольку балки настила работают вместе со стойками и опорами, используемыми для поддержки настила, важно, чтобы опоры также были надлежащего размера. Размеры фундамента определяются путем оценки длины балки и расстояния между стойками для притока. Площадь притока в сочетании с временной нагрузкой или снеговой нагрузкой для данной местности, а также значением несущей способности грунта используются для определения требуемых размеров фундамента (справочная таблица R507.3.1 IRC 2018 г.).

Несколько сайтов предлагают калькуляторы каркаса палубы, чтобы помочь вам сделать эти определения.

Как рассчитать пролет балки

При расчете пролета балки действует общее эмпирическое правило: чем длиннее пролет балки, тем больше она должна быть, чтобы поддерживать этот пролет. Это довольно упрощенный взгляд на это. Для расчета пролета балки необходимо учитывать породу и сорт древесины, размер балки и пролет балки. Ниже приведены некоторые распространенные значения пролета балки из таблицы R507.5 IRC 2018 года:

• 2 × 6 (двойная) — пролет балки 6 футов позволяет получить пролет балки 6 футов 11 дюймов, для 18 футов требуется 4 фута, даже
• 2×8 (двойной) – пролет балки 6 футов обеспечивает пролет балки 8 футов 9 дюймов, 18 футов требуется даже 5 футов
• 2×10 (двойной) – пролет балки 6 футов позволяет получить пролет балки 10 футов 4 дюйма, для 18 футов требуется даже 6 футов
• 2×12 (двойной) – пролет балки 6 футов обеспечивает пролет балки 12 футов 2 дюйма, 18 футов требуется даже 7 футов

Что такое консольные балки?

Консольная балка выходит за крайнюю стойку или стойки. Поскольку консольные конструкции создают большую нагрузку на балку, их можно использовать только с каркасами с опускающимися балками.

В соответствии с Международным жилищным кодексом 2018 г. балки могут быть консольными на каждом конце до 1/4 фактического пролета балки (R507.5). Так, например, 16-футовый пролет балки может быть консольным максимум на 4 фута.

Зачем использовать консоль? Это может сэкономить вам материалы, позволяя вам расширить колоду на несколько футов без добавления дополнительных стоек. У кантилевера есть и эстетическое преимущество. Расширение настила за стойки смягчает внешний вид настила, скрывая стойки. Кроме того, вытягивая балки настила за стойки, вы можете создавать неправильные формы.

Как разместить палубные балки

Чтобы правильно разместить палубные балки, необходимо учитывать пролет балок. Ограничения того, насколько далеко может простираться балка, определяют, сколько балок вам понадобится.

Балки, расположенные на стандартном расстоянии 16 дюймов друг от друга, могут охватывать в 1,5 раза больше их глубины в футах. Балка 2×6 может иметь длину до 9 футов, 2×8 — до 12 футов, а 2×10 — до 15 футов. Имея это в виду, глубина балки определяет расстояние между балками.

Настил с балками 2×8, расположенными на расстоянии 16 дюймов друг от друга, должен поддерживаться как минимум через каждые 12 футов, чтобы обеспечить достаточную опору для балок и соответствовать строительным нормам.

Сколько палубных балок мне нужно?

Как только вы поймете ограничения длины балки на вашем настиле, вы сможете определить, сколько балок вам нужно.

Это может означать, что вам понадобится только одна балка плюс бухгалтерская доска, прикрепленная к дому для небольших палуб. Вам понадобится только одна палубная балка для небольшой палубы шириной 12 футов или меньше в приведенном выше примере.

Помните, вам нужно достаточно балок, чтобы сохранить пролет балок в коде. Если ширина настила превышает этот пролет, вам понадобится больше балок. Несмотря на то, что настил, который простирается на 15 футов от дома с балками 2 × 8, может быть всего на несколько футов длиннее минимального пролета, вам понадобится дополнительная балка для обеспечения адекватной поддержки и соблюдения строительных норм.

Консольный монтаж поможет вам сэкономить время и деньги. Для настила шириной 15 футов с балками 2 × 10, расположенными на расстоянии 16 дюймов друг от друга, у вас есть два варианта. Вы можете использовать две балки, одну на 7,5 футов и одну на 15 футов, чтобы обеспечить поддержку. Это, конечно, будет означать дополнительные расходы на вторую балку, опорные стойки и опоры, а также трудозатраты на рытье опор и установку опор.

Или вы можете облегчить себе жизнь и установить консольные балки на расстоянии до трех футов шести дюймов от балки, чтобы достичь 15 футов, сохраняя код рамы настила и устраняя необходимость во внутренней балке. Помните, что IRC позволяет вам устанавливать консольные балки до одной четверти пролета балки от балки к балке (или, в данном случае, от ведомой доски к балке). Это означает, что для 12-футового пролета вы можете консольно выдвигаться на расстояние до трех футов за пределы балки. Однако необходимо учитывать тип и сорт древесины.

Консоль может увеличить ширину террасы и устранить необходимость в дополнительных опорах, стойках и балках, но иногда этого недостаточно. Например, для настила шириной 20 футов потребуется две балки: одна на 10 футов и одна на 20 футов, чтобы поддерживать настил с балками 2 × 8, расположенными на расстоянии 16 дюймов друг от друга.

Как сделать балку длиннее, чем длина пиломатериала?

Если вы строите более длинную палубу, вы не сможете использовать один кусок габаритного пиломатериала для создания длины вашей балки. Максимальный размер пиломатериалов составляет 20 футов. Что делать, если ваша колода более 20 футов в длину? В этом случае вам нужно соединить балки настила, чтобы увеличить длину балки.

Во-первых, спланируйте место соединения на балке. Если у вас есть внутренние балки, расположите их в шахматном порядке, чтобы они не выровнялись на палубе. Это обеспечит более прочный каркас.

Выкопайте фундамент и установите столбы для каждой области стыка, планируя длину каждой стороны стыка. Например, чтобы покрыть 30-футовое пространство, вы можете использовать два 2x8x10 и два 2x8x20. Вырежьте в стойке выемку шириной 3 дюйма, чтобы она соответствовала ширине балки.
