Проводка в монолитных домах: особенности электропроводки

11.11.201606.03.2021 Админ.

Здравствуйте. Тема сегодняшней статьи достаточно актуальна, хотя по практике, она мало волнует владельцев квартир в новых и старых домах. Вопрос, который обсудим в этой статье, можно ли делать и как делать скрытую проводку в монолитных домах.

Формулировка проблемы

Судя по читаемым публикациям и практике работы в новостройках, создается впечатление, что штробление стен в монолитных домах, вовсе не проблема. На практике, скрытая электропроводка, связанная со штроблением стен, в квартирах многоквартирных домов, делается по следующему правилу:

Можно штробить любые стены, в любых направлениях, без нарушения арматурной сетки. Важна, последующая заделка штроб, цементно-песчаным раствором.

Но так ли это на самом деле? Начнем разбираться с нормативных документов.

Проводка в монолитных домах по нормативным законам

Для начала посмотрим, что «говорят» о скрытой проводке в нормативных документах.

Многие вспоминают СНиП 3.05.06-87. Но эти правила относятся к электромонтажным работам на предприятиях, и никак не касается жилых домов. Есть СП 31-110-2003, который касается именно, жилых зданий. В нем по скрытому монтажу электропроводки есть один пункт: 14.5.

Суть этого пункта в следующем: допускается скрытая, не перетягиваемая электропроводка следующим образом:

• В штробах (бороздах) стен,
• В перегородках,
• В перекрытии,
• Под штукатурным слоем,
• В слое стяжки пола,
• В пустотах строительных конструкций.

Смотрим основу основ: ГОСТ Р. 50571.1 – ГОСТ Р. 50571.18. Это 18 законов об электромонтаже. Видим: Монтаж электрической проводки не должен понижать эксплуатационные качества строительных конструкций… (ГОСТ Р. 50571.15-97).

Эти поиски можно продолжать, но вывод таков: в нормативных документах нет четкого запрета на штробление стен в монолитном доме.

Важно! Стоит отметить, для Москвы, есть Постановление правительства Москвы 25-10-11г. “О порядке переустройства помещений в жилых домах на территории города Москвы”. Пункт 11.11, в нем сказано: Запрещено:

• Делать штробы в горизонтальных (!) швах и под внутренними стеновыми панелями;
• Делать борозды в стеновых панелях и плитах перекрытий под электропроводку, разводку трубопроводов.

Запреты четкие, но эти запреты, для типовых панельных домов, и не касаются монолита.

Возникает вопрос, может, я не там ищу и проводка в монолитных домах понятна по устройству этого типа дома.

Что такое монолитный дом

Давайте вспомним, что такое монолитный дом. По сути, монолитный дом это бетонная коробка, где несущими конструкциями являются внешние стены и/или бетонные колоны и лифтовые шахты. Внутренние перегородки монолитных домов выполнены из пеноблоков или другого подобного материала.

Что нельзя штробить в монолитном доме

Основываясь не на прямой запрет на штробление стен в монолитном доме, а на пункты нормативов, запрещающие любые изменения конструкций могущих повлиять на их эксплуатационные качества, разумно ограничить устройство скрытой проводки связанной со штроблением так. Нельзя делать штробы:

• Во всех несущих элементах монолитного дома, включая внешние стены, пол и потолок;
• В колонах и балках монолитного дома.

Важно! В отличие от панельного дома, в монолитном доме нельзя делать даже борозды для спусков (подъемов) кабелей к выключателям (розеткам) расположенных на несущих стенах (колоннах).

Примечание: Запрет на штробление стен в монолитных домах, относится к несущим монолитным конструкциям этого типа домов. Запрет на штробление внутренних перегородок из шлакоблоков и других подобных материалов не распространяется.

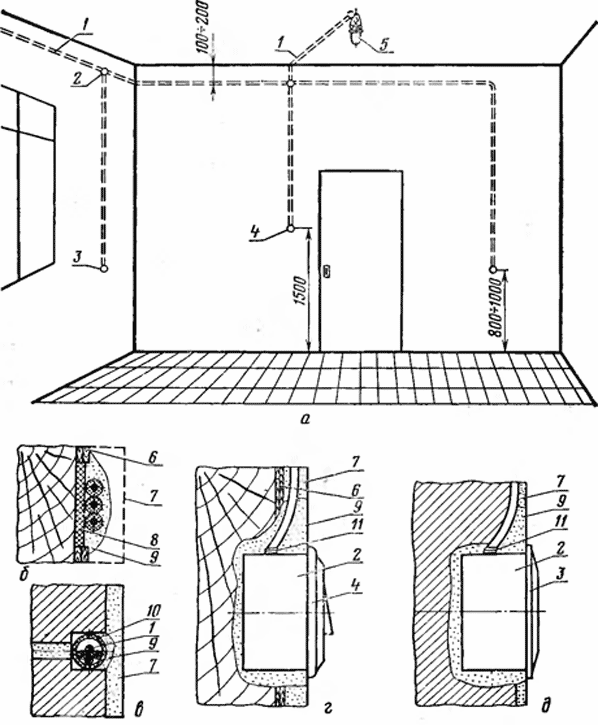

Как делать скрытую проводку в монолитном доме

Сформулируем правила для скрытой проводки в монолитных многоквартирных домов, которые максимально позволят избежать, нарушений нормативов и правил строительства.

1. Скрытая проводка монолитного дома делается в полу в трубах или электротехнической гофре, с последующим укрытием стяжкой пола;

проводка в монолитных домах правильно

2. Скрытая проводка делается по потолку, с возможностью смены, в трубах, гофре, коробах и лотках, с закрытием натяжными или подвесными потолками;

3. Спуски и подъемы (в монолитных стенах) электрических кабелей к электрическим розеткам и выключателям делается в слое штукатурки или закрываются конструкциями из гипсокартона или отделочных панелей.

Примечание: если нет возможности избежать изготовления штраб в несущих стенах монолитного дома, делается это без затрагивания вертикальной арматуры в монолите бетона. Глубина штраб должна быть минимальной, около 30 мм. Для изготовления штрабы используется метод вертикальной резки бетона с минимальным долблением под углом.

Итак: проводка в монолитных домах

Чтобы избежать проблем с надзорными органами, нужно:

1. Электромонтажные работы выполнять по утвержденному проекту, который будет учитывать особенности вашего дома, особенности его конструкции и четко определит технологическую карту электромонтажных работ;

2. Ни резать, ни долбить, не штробить несущие конструкции монолитного дома. Узнать, какие стены являются несущими можно по проекту дома, который можно взять в управляющей организации. Перегородки в монолитном доме, то есть, не несущие стены, хорошо видны на плане дома и обычно закрашиваются косой шриховкой.

©Ehto.ru

Статьи по теме проводка в монолитных домах

• Провод СИП, подробное описание самонесущего изолированного провода с маркировкой
• Кабельные муфты: описание, назначение, классификация
• Автоматические выключатели АББ: особенности выбора и монтажа
• Кабель ВВГ: описание, маркировка, характеристики
• Маркировка электрических кабелей для квартирной электропроводки и не только

Монтаж электрикимонтаж электрический, проводка квартиры доме, скрытая проводка своими руками, скрытая электропроводка в панельном доме, скрытые провода, ссылка, электропроводка в монолитном доме

Проведение электромонтажных работ в монолитных (монолитно-кирпичных) домах

Монолитно-кирпичные дома
+7 (921) 930-58-85

На сегодняшний день монолитные и монолитно-кирпичные дома в Санкт-Петербурге являются наиболее качественным жильем. Практически все квартиры премиум класса, да и среднего ценового сегмента построены по этой технологии.  Рассказывать о преимуществах подобных квартир можно долго, это не является тематикой нашего сайта, более подробно остановимся на электропроводке и проведении  электромонтажных работ в монолите.

Как же выполнена электропроводка в монолитных (монолитно-кирпичных) домах

На стадии строительства дома в стены и перекрытия закладываются специальные трубы и коробки для монолитной опалубки, в которые в дальнейшем закладываются кабели, устанавливаются розетки и выключатели, собираются распределительные коробки. Проведение электромонтажных работ в монолите требует аккуратности и точности еще на этапе бетонирования, неверно установленная коробка или перегнутая труба впоследствии оборачивается сложностью, порой невозможностью протяжки проводов. Многие строительные компании облегчают себе задачу и закладывают кабели в стяжку, уже после строительства здания. Провода к люстрам и некоторым распределительным коробкам прокладываются полом верхнего этажа, к сожалению ПУЭ (правила устройства электроустановок) этого не запрещают. При проведении электромонтажных работ в монолитных (монолитно-кирпичных) домах для экономии средств и упрощении монтажа применяется провод в одиночной изоляции, хотя он и проложен в ПХВ или ПНД трубах качество ПВ-шки оставляет желать лучшего. (ПВ-1 это провод в поливинилхлоридной изоляции, количество жил — одна). А чего стоят страшные железные ящики электрических щитов с ДЭКами или ИЭКами, «Вызов электрика — Рекомендации электрика  по монтажу автоматических выключателей, Что выбрать?». Мы называем эти автоматы одноразовые или «как повезет», процент отказов очень большой. Детально рассмотрев проводку в монолитно-кирпичном доме приходим к одному неутешительному выводу, даже новую электропроводку, скорее всего придется поменять или кардинально модернизировать. ООО  Ск «Элит-Сервис» проводит электромонтажные работы в монолитных домах с соблюдением привил устройства электроустановок (ПУЭ), строительных норм и правил (СНиП). Компания дает гарантию на все выполненные работы, обеспечивает гарантийное и послегарантийное обслуживание.

Замена проводки в однокомнатной квартире монолитно-кирпичного дома

Однокомнатные комнатные квартиры в монолитно-кирпичных домах могут быть различных планировок и размеров. Однако принцип выполнения проводки остается неизменным с небольшими различиями. Счастливые обладатели новых квартир располагают мебель на свой вкус. Расположение оборудования не всегда соответствует существующим розеткам. Полная или частичная замена проводки поможет решить эту проблему.

Выполнение электромонтажных работ в двухкомнатной  квартире монолитного дома

Огромное разнообразие планировок имеют двухкомнатные квартиры в монолитно-кирпичных домах. Выполнение электромонтажных работ на подобных объектах требует от электромонтажников необходимых знаний и умения общаться с заказчиком. Профессионализм наших сотрудников позволяет завершить электромонтаж в кратчайшие сроки с высоким качеством.

Проведение электромонтажных работ в трехкомнатной квартире монолитно-кирпичного дома

Специалисты ООО Ск «Элит-Сервис» проведут электромонтажные работы в 3-х комнатной квартире монолитно-кирпичного дома быстро, профессионально, с применением самых передовых технологий. Монтаж выполняется по существующему дизайнерскому и или электрическому проекту, с учетом пожеланий заказчика. В работе мы используем самое современное электротехническое оборудование известных мировых производителей.

Электромонтаж в четырехкомнатной квартире монолитного дома

Большинство 4-х комнатных квартир в монолитных домах имеют достаточно большую площадь. Это далеко не малоразмерные Хрущевки с шести метровыми комнатами. Такие квартиры совсем не дешевы, имеют большое количество разнообразного оборудования, включая климатические установки. Поэтому электромонтаж лучше доверить профессионалам с большим опытом работ из зарекомендовавшей себя компании.

Скрытая электропроводка в монолитно-кирпичном доме Санкт-Петербург (СПб), С чего начать?

1. Оформляем заказ по телефону (921) 930-58-85
2. Специалист выезжает для осмотра состояние и составления предварительной сметы электропроводки квартиры (в Санкт-Петербурге услуга бесплатная).
3. Согласуем  техническое задание и возможности существующего ввода.
4. При необходимости даем рекомендации для получения дополнительной мощности.
5. Определяем с заказчиком количество выключателей, розеток, осветительных приборов и других электропотребителей.
6. Рассчитываем сечение кабеля, систему автоматики, количество линий.
7. Имея многолетний опыт предварительную смету на электромонтажные  работы специалисты компании  сделают за пятнадцать минут.
8. Принципиальное согласие достигнуто, стоимость электромонтажных работ определена.
9. Подписываем договор,  приступаем к монтажу электропроводки в квартире.

Более подробное описание и расценки на электромонтажные работ в монолитно-кирпичном доме  Вы можете посмотреть на следующих страницах нашего сайта.

Заказать

Отличается ли монтаж электрики и сантехники в монолитном куполе?

МЫ ПЕРЕЕЗЖАЕМ В ПОСЕЩАТЬ MONOLITHICDOME.COM & MONOLITHIC. RU | ПОДРОБНЕЕ

Персонал • Опубликовано 30 июня 2010 г. 19:00 • Часто задаваемые вопросы

Для сантехники разницы нет. Во всех домах, включая купола, канализационные и водопроводные трубы проходят по внутренним стенам дома. Нет необходимости проникать в стену купола, кроме как для подключения садового шланга и вентиляционных отверстий.

Электрическая проводка требует немного больше планирования и подготовки, прежде чем строить купол. Спланируйте, где вы хотите разместить электрические розетки и светильники в стене купола. При строительстве купола прикрепите к арматуре пластиковый или стальной трубопровод. Также закрепите электрические коробки в соответствующих местах. После распыления бетона провода можно протянуть через встроенные каналы в соответствующие коробки.

Подпишитесь на БЕСПЛАТНОЕ 14-шаговое руководство по началу работы с монолитными купольными домами

Электронная почта:

---

Саранча Гроув, Оклахома: продается на монолитных куполах

Локаст-Гроув, Оклахома, возможно, невелик, не знаменит и не богат, но он мудр.

В 2007 году это сообщество, насчитывающее всего 1200 жителей, передало залог на строительство арены для своей средней школы. По совету директора школы Дэвида Кэша они стали монолитными.

---

Что нужно знать о монолитном купольном доме перед его покупкой!

Это новинка! Вот необходимая, обязательная к прочтению электронная книга с практической информацией практически обо всем, что связано с проектированием и строительством дома вашей мечты.

Монолитные планы этажей

Для купольного дома вашей мечты в нашей библиотеке есть планы этажей самых разных размеров и форм. Этот диапазон размеров включает в себя небольшие уютные коттеджи, а также просторные и эффектные замковые владения и все, что между ними. Но хотя размеры и формы могут различаться, преимущества дома с монолитным куполом остаются неизменными. В дополнение к долгосрочной экономии наши экологически чистые монолитные купола обеспечивают энергоэффективность, защиту от стихийных бедствий и многое другое.

На этом веб-сайте есть инструменты и сотни статей, связанных с проектированием куполов. Кроме того, в нашем штате есть профессионалы с опытом и знаниями, которые помогут вам спроектировать точный план этажа, который вам нужен и в котором вы нуждаетесь.

---

Замок Трилистник выставлен или, по крайней мере, выставлен на продажу

Несмотря на то, что дом продан, мы все еще хотим поговорить об этом прекрасном доме с куполом, потому что он уникален, плюс это резиденция бывшего дизайнера Monolithic Dome Ларри Бирна и его замечательной жены Марили. Они спроектировали и построили действительно уникальный монолитный купольный дом, и мы хотим устроить ему — и им — достойные проводы.

Переходное кольцо Мембрана воздушной формы

Мембрана Transition Ring Airform представляет собой композитную воздушную конструкцию, используемую в качестве опалубки для строительства монолитного купола в виде кольца, также известного как кольцевой купол. Он изготовлен для надувания со стенкой ствола в форме цилиндра и купольной крышей.

Для достижения этого результата на стыке между стеной и мембраной купола установлено стальное кольцо.

Central City открывает первый тренажерный зал Monolithic Dome в Небраске

Ранее в этом месяце в средней школе Централ-сити открылись новый спортзал и безопасная комната «Монолитный купол». Это первый тренажерный зал с монолитным куполом в штате Небраска. Стив Уайт из Nebraska.tv был там, чтобы освещать день открытых дверей.

Пляжный дом с монолитным куполом на продажу недалеко от Пенсаколы, Флорида

Монолитный купольный дом в Сильвершоре выставлен на продажу. Дом расположен на участке размером 290 на 130 футов на берегу Байу-Гранде в заливе Пенсакола, откуда открывается великолепный вид на залив и Мексиканский залив. Дом находится прямо на воде с небольшим пляжем и причалом для лодок.

Канадская художница создает испанский дворик внутри своего дома с монолитным куполом

CTV News недавно представил дом с монолитным куполом в Саскачеване, Канада. Тоня Верметт построила дом 18 лет назад, и это прекрасное место для жизни, но как художнице она так и не закончила работу над домом. На протяжении многих лет она рисовала фрески, виноградные лозы и текстуры на стенах, превращая дом в живое произведение искусства.

Больше новостей…

© 1996-2022 Монолитик . организация | Конфиденциальность | Условия | Отказ от ответственности

Установка электрической системы в монолитном куполе

Щелкните изображения для увеличения

Основные электропроводки устанавливаются до укладки торкретбетона.

Здесь электричество проходит через оконный проем, традиционно построенный внутри купола. Нажмите здесь, чтобы увидеть готовый продукт.

25 июля 2005 г.

Дэвид Б. Саут

Электрическая система Монолитного Купола очень похожа на обычный дом. Большинство куполов не имеют вертикальных наружных стен, поэтому основание измерителя должно быть установлено на пьедестале. Это не должно представлять никаких проблем для любого компетентного электрика. Общая нагрузка на здание будет в основном от использования внутри здания. Если используется электрическое отопление, мы обычно рекомендуем два ватта на квадратный фут. Это означает, что требуется очень небольшое количество электроэнергии. Основными нагрузками являются кондиционирование воздуха, подогрев воды и приготовление пищи.

Электрические розетки и электропроводка требуют немного больше планирования и подготовки, прежде чем строить купол. Спланируйте, где вы хотите разместить электрические розетки и светильники в стене купола. После установки арматуры прикрепите к арматуре пластиковый или стальной трубопровод. Также закрепите электрические коробки в соответствующих местах.

После распыления бетона провода можно протянуть через встроенные каналы в соответствующие коробки. Остальная электрика работает как в любом обычном доме.

Обычно устанавливается вторая система кабелепроводов, позволяющая соединить звуковые системы, компьютеры и телефоны. При планировании монолитного купола обратите внимание на электронные гаджеты и требования к их подключаемым модулям.

Газ против Электричества

Опять же, поскольку монолитные купола настолько герметичны, мы настоятельно рекомендуем, чтобы монолитные купола оставались полностью электрическими. Если будет использоваться газ, мы предлагаем использовать отдельное здание за пределами купольного дома для водонагревателя и основного теплового пункта. Не рискуйте отравить членов семьи парами газовых приборов.

Водонагреватели по требованию

Кроме того, мы рекомендуем выбирать электрическую систему достаточно большой, чтобы можно было использовать водонагреватели по требованию. Использовать или не использовать проточный водонагреватель необходимо решить до установки электричества.
