Ввод и распределение электроэнергии в многоквартирном доме

В многоквартирных домах системы ввода и распределения энергии в целом зависят от самого дома (количества находящегося в нем электрооборудования для обеспечения его жизнедеятельности). Попробуем разобраться в устройствах таких систем.

Распределение энергии в многоквартирном доме с системой TN-C

TN-C устаревшая система, но в домах старой постройки активно эксплуатируется. Это четырехпроводная система, состоящая из трех фаз напряжения и совмещенного нулевого и рабочего проводников (L1, L2, L3, PEN). В этой системе PEN проводник не подлежит расщеплению и в таком виде и приходит к потребителю. Также стоит отметить, что довольно часто фазным проводам присваивают название А, В, С.

В итоге при такой системе электропитания при однофазном подключении потребитель подключен двумя проводами (L, PEN), а при трехфазном четырьмя (L1, L2, L3, PEN).

От подстанции к дому приходит питающий кабель, прокладываемый под землей. Кабель заходит во вводной ящик, соединяемый с распределительным щитом:

Уже от него будут отходить прокладываемые вертикально стояки. На каждом этаже к стоякам будут подключатся этажные щитки, от которых будет уже осуществляться электроснабжение квартир.

Вводы могут выполнятся различными способами, это напрямую зависит от этажности и размеров дома, от системы прокладки кабелей (в коллекторе или в земле). Почему так? Да потому что нагрузка дома с количеством квартир 100 будет значительно ниже дома с количеством квартир 500. Более того, требования к электроснабжению, например, пятиэтажного дома относительно невелики – в доме нет лифтов и нет необходимости установки дополнительных насосов для поддержания напора воды, что не скажешь про 30-ти этажный дом, где нельзя оставлять без питания лифты и насосы водоснабжения.

Именно по этим причинам в большие домах  могут вводить не один, а два и более кабелей электроснабжения со взаимным резервированием. Выполнения распределения электрической энергии между общедомовыми нагрузками (лифты, освещение подъездов, насосы) и квартирами задача довольно сложная и трудоемкая. Распределение выполняют с помощью комплектных электротехнических устройств, способы крепления, размеры и места установки которых согласовывают с конструкциями домов.

Давайте рассмотрим варианты подключения квартир к стоякам в домах многоквартирных с системой TN-C. У стояка имеется четыре провода – три фазы и один PEN проводник, обозначенные на схеме как А, В, С и PEN:

Между фазами (А-В, С-В, С-А) напряжение будет в 1,73 или больше, чем между любой из фаз и нейтральным проводником (нулем). Отсюда рассчитываем напряжение между фазой и нейтралью – 380/1,73 = 220 В. В каждую из квартир заходит два провода – фаза и нейтраль. Ток в обеих этих проводах будет абсолютно одинаков.

К разным фазам стараются подключать нагрузку (в нашем случае квартиры) равномерно. На рисунке а) из шести квартир на каждую фазу подключено по две. Равномерное подключение дает возможность уменьшить ток нулевого проводника и избежать перекоса фаз.

В домах старой постройки иногда применяли вместо этажных щитков совмещенные электрошкафы. Пример такого шкафа показан ниже:

У этого шкафа есть отсеки с отдельными дверцами. В одном отсеке располагаются  таблички с номерами квартир, выключатели и автоматические выключатели. В другом – счетчики, в третьем – слаботочные устройства, такие как телефоны, сети телевизионных антенн, витых пар домофона, интернета и прочих устройств.

В таком этажном щитке к каждой квартире относятся один выключатель и два автоматических выключателя (для линии освещения общего первый, и второй для штепсельных розеток). В некоторых исполнениях электрошкафов возможно присутствие штепсельной розетки с защитным контактом для подключения различных машин (например, уборочных).

Распределение энергии в многоквартирном доме с системой TN-C-S

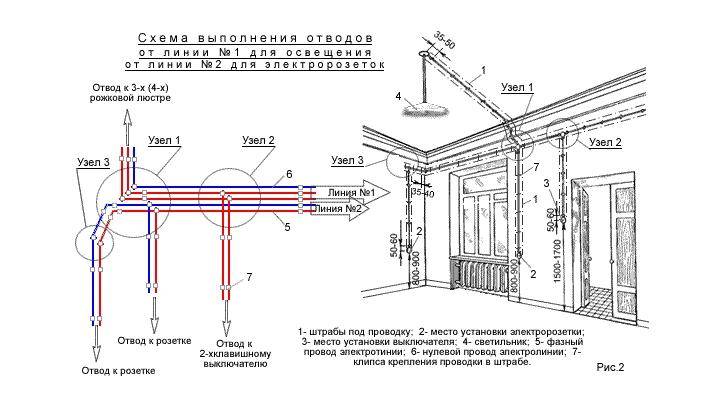

В жилом помещении электропроводка состоит из ввода электрического, групповой электрической сети, распределяющей энергию от электрощитка по всему помещению и, собственно, самого электрощитка. Для каждой группы потребителей электропроводка выполняется кабелем с определенным сечением и автоматами защиты с номиналами ранее рассчитанными.

Вводные и распределительные устройства

Как уже упоминалось ранее кабель питания, приходящий от подстанции попадает на ВУ (вводное устройство) или ВРУ (вводно-распределительное устройство). Для многоквартирного дома основным их отличием друг от друга будет наличие у ВРУ оснащения для распределения энергии по зданию.

Итак, ВРУ – это совокупность защитных аппаратов (предохранители, автоматические выключатели и так далее), устройств и приборов для учета электроэнергии (электросчетчики, амперметры и так далее), электрооборудование (шины, рубильники, трансформаторы тока и другие устройства) а также строительные конструкции, устанавливаемые на вводе в здание или помещение жилое, которые включают в себя защитные аппараты и приборы учета (электросчетчики) отходящих линий электропроводки.

Также нужно помнить, что и к ВУ и к ВРУ подходят линии повторного заземления, а это значит что расщепление входящего PEN проводника можно проводить только здесь.

При использовании системы TN-C-S приходящий от подстанции совмещенный  PEN проводник подлежит расщеплению. Система TN-C-S будет иметь место только после расщепления со стороны от трансформаторной подстанции. В современных этажных щитках обычно устанавливают трехфазные автоматы, электросчетчики, УЗО и дифавтоматы.

После ВРУ или ВУ электроэнергия подается на этажные электрощитки многоквартирного дома. При использовании системы TN-C-S к потребителям идет пять проводов (L1, L2, L3, N, PE).

И кому будет интересно немного о ВРУ:

Электроснабжение многоэтажного дома

Элетромонтажные работы › Решения ›

Электричество является одним из основных энергоносителей всех развитых стран. Тяжело даже представить, что произойдет с жителями дома, где одновременно проживает несколько сотен или даже тысяч людей, если энергоподача будет нарушена. Невозможность выполнить простейшую домашнюю работу, приготовить еду, с комфортом проводить свободное время – весь привычный уклад жизни будет просто разрушен. Именно поэтому электроснабжение многоквартирного жилого дома является очень важным и ответственным делом.

Наши преимущества:

10

10 лет стабильной и успешной работы

500

Выполнено более 500 000 м²

₽

Почему у нас лучшая цена?

24

Минимальные сроки

100

100% контроль качества

5

5 лет гарантии на выполненные работы

1500

1500 м2 площадь собственных складских помещений

Какие нормативные акты регулируют электроснабжение в многоквартирных домах

Законодательство, регулирующее систему электроснабжения в МКД, систематически корректируется и является достаточно обширным. Познакомимся с некоторой документацией, имеющей непосредственное отношение к вопросу электроснабжения.

Рынок розничной торговли электрической энергией регулируется Федеральным законом от 26.03.2003 N 35-ФЗ «Об электроэнергетике». Условия по оказанию коммунальных услуг по электроснабжению в МКД приняты Правилами предоставления коммунальных услуг владельцам жилых помещений и арендаторам площадей в МКД, утвержденными Постановлением Правительства РФ от 6 мая 2011 г. N 354. В соответствии с Положением №1 данных Правил, установлена допустимая остановка в оказании коммунальных услуг и допустимые несоответствия качества этих коммунальных услуг нормативному ГОСТ 32144-2013, условия и процесс корректировки размера платы за предоставляемые коммунальные услуги недолжного качества и/или с перерывами, которые превышают установленное на законодательном уровне допустимое время.

Например, возможная продолжительность перерыва в подаче электроснабжения МКД, относящегося ко второй категории надежности (при наличии двух независимых трансформаторов), равна 120 минутам, а для МКД, которые относятся к третьей категории надежности (присутствует только один трансформатор) — одни сутки. За каждый час, который выходит за границы установленной на законодательном уровне нормы, размер оплаты коммунальной услуги за расчетное время уменьшается на 0,15 % размера, установленного за данный период расчетов согласно Приложению №2 с учетом пунктов девятого раздела.

Обычно электроснабжение МКД происходит через главный распределительный щит (ГРЩ) или вводно-распределительное устройство (ВРУ). При этом питание всех абонентов осуществляется от сети напряжением 220/380 В с глухозаземленной нейтралью (система TN-C-S). В состав ГРЩ входят автомат защиты и устройства управления, позволяющие раздельно отключать потребителей электропитания. В ГРЩ производится распределение напряжения электропитания по групповым потребителям (освещение лестничных площадок, подвалов, чердаков, лифтовое оборудование, пожарная и аварийная сигнализации, жилые помещения и прочее).

Электроснабжение жилых помещений осуществляется по стоякам, через УЗО. К питающим стоякам подключаются этажные распределительные щитки, образующие сеть электропитания по квартирам. В состав этажных электрощитков, как правило, входят электросчетчики, автоматические выключатели и УЗО. Автоматические выключатели сгруппированы по каждой цепи электропитания (освещение, розетки, электроплита, стиральная машина и т. д.). Для равномерной нагрузки на распределительную сеть цепи питания разных квартир подключаются к разным фазным проводникам.

Нормы электроснабжения в жилом доме

Потребление электроэнергии производится от сетей, норма напряжения в которых — 380/220 В. Используется заземление Т1М-С-5.

Расчётная нагрузка при площади до 60 м 2 должна превышать:

• в доме без электроплит – 5,5 кВт;
• с электроплитами – 8,8 кВт.

При большей площади нагрузка увеличивается за квадратный метр на 1%. Ограничения расчётной нагрузки могут устанавливаться лишь местной администрацией.

Категории электроснабжения

Чтобы лучше понять различия схем электроснабжения многоэтажного дома (как жилого, так и любого другого), необходимо знать, что электроснабжение может производиться разными способами, существенно отличающимися по надежности. Самой сложной категорий надежности является первая. При ней жилые дома запитаны двумя кабелями. Каждый из них подключен к отдельному трансформатору.

Если один трансформатор или кабель выйдет из строя, устройство АВР (автоматическое включение резерва) сразу переключит всю мощность на работающий кабель. Благодаря этому проблемы с подачей электричества будут наблюдаться считанные секунды. После выезда группы электриков и ремонта вышедшего из строя оборудования, подача электричества ведется в штатном режиме.

Для того чтобы правильно понимать различные схемы электроснабжения жилых домов, необходимо знать о трех категориях обеспечения надежности электроснабжения электроустановок. Самая простая категория – третья. Она предусматривает питание жилого дома от трансформаторной подстанции посредством одного электрического кабеля. При этом при возникновении аварийной ситуации перерыв в электроснабжении дома должен быть менее 1 суток.

При второй категории надежности электроснабжения жилой дом запитан двумя кабелями, подключенными к разным трансформаторам. В этом случае при выходе из строя одного кабеля или трансформатора, электроснабжение дома на время устранения неисправности осуществляется посредством одного кабеля. Перерыв в электроснабжении допускается на время, необходимое дежурному электротехническому персоналу для подключения нагрузок всего дома к работающему кабелю.

Есть две разновидности питания дома от двух разных трансформаторов. Либо нагрузки дома равномерно распределены по обоим трансформаторам, а в аварийном режиме подключены к одному, либо в рабочем режиме задействован один кабель, а второй является резервным. Но в любом случае кабели подключены к разным трансформаторам. Если в электрощитовую дома проложены два кабеля, один из которых является резервным, но имеется возможность подключать эти кабели только к одному трансформатору подстанции, то мы имеем только третью категорию надежности.

При первой категории надежности электроснабжения жилой дом запитан двумя кабелями, так же как и при второй категории. Но при выходе из строя кабеля или трансформатора, нагрузки всего дома подключаются к работающему кабелю при помощи устройства автоматического включения резерва (АВР).

Существует особая группа электроприемников (пожарная сигнализация, системы дымоудаления при пожаре, эвакуационное освещение и некоторые другие), которые всегда должны быть запитаны по первой категории надежности. Для этого используют резервные источники электроснабжения — аккумуляторные батареи и небольшие местные электростанции.

По существующим нормативам по третьей категории надежности осуществляют электроснабжение домов с газовыми плитами высотой не более 5 этажей, дома с электроплитами с количеством квартир в доме менее 9 и дома садоводческих товариществ.

Электроснабжению по второй категории надежности подлежат дома с газовыми плитами высотой более 5 этажей и дома с электроплитами с количеством квартир более 8.

По первой категории надежности в обязательном порядке осуществляют электроснабжение тепловых пунктов многоквартирных домов, в некоторых домах и лифты. Следует отметить, что по первой категории в основном осуществляют электроснабжение некоторых общественных зданий: это здания с количеством работающих свыше 2000 человек, операционные и родильные отделения больниц и т. д.

На рисунке показана схема электроснабжения четырех подъездного дома, запитанного по второй категории надежности с резервным кабелем.  Переключение питающих кабелей осуществляется реверсивным рубильником, имеющим положения «1», «0» и «2». В положении «0» оба кабеля отключены. От автоматических выключателей QF1….QF4 запитаны линии, которые идут по подъездным вертикальным стоякам, от которых питание берется на квартиры. Обще домовые нагрузки: освещение лестниц, подвалов, светильники над входными дверями в подъезды питают отдельной группой, содержащей свой учет электроэнергии.



В зависимости от количества квартир в доме все электрооборудование может быть размещено и в одном электрошкафу, и в нескольких.

Кольцевая схема электроснабжения многоквартирного дома

Кольцевая схема электроснабжения многоквартирного жилого дома — план установки и подключения электроприемников, по котором электрообеспечение многоквартирного жилого дома возможно по двум кабельным линиям, образующим кольцо. Данная кольцевая схема выглядит следующим образом:

Первый и последний электроприемники подключаются от основного источника питания, а между всеми оставшимися электроприемниками создаются так называемые перемычки.

Для создания такого кольцевого плана следует предусмотреть по два перекидных рубильника в ВРУ для каждого многоквартирного дома.

В обычном режиме мощность равномерно делится между двумя вводами.

Для того чтобы понять то, зачем для данной схемы требуется именно два рубильника, мы даем вам рассмотреть ряд возможных аварийных ситуаций:

• Выход из строя одной из питающих кабельных линий

В такой ситуации электроснабжение всех многоквартирных жилых домов происходит от одной КЛ.

Специалисты из УК устанавливают рубильники в необходимое положение.

• Выход из строя перемычки

Рабочие обязаны изолировать из схемы электроснабжения участок, на котором произошла авария (например, на линии случилось короткое замыкание). Одна часть домов питается от одной КЛ, а вторая часть жилых домов — от другой. Вместо двух перекидных рубильников можно использовать три обычных.

Правила предоставления электроснабжения

Общие правила электроснабжения жилого дома регулируются Постановлением РФ № 354. Управляющая организация обеспечивает предоставление электроэнергии потребителю. Потребители должны её своевременно оплачивать.

Для предоставления электроснабжения осуществляются действия:

1. Заключение договора с местной организации энергоснабжения.
2. Разработка технических условий.
3. Составление схемы электрификации дома с расчётом мощности предполагаемых для использования приборов. Это необходимого для определения кабельного сечения и расчёта оптимального запаса мощности.
4. Установка и опломбирование прибора учёта, ВРУ.
5. Установка кабеля.
6. Подбор оборудования.
7. Проверка соответствия и оформление акта ввода в РЭС.
8. Получение документа: «Акт выполнения ТУ» и договора на обеспечение электричеством.

Самостоятельное подключение запрещено. Поставляющая компания предоставляет своих сотрудников.

Правила пользования электроснабжением

Важно обеспечивать безопасность электроснабжения жилого дома. Для этого надо соблюдать правила:

• изоляции;
• заземления;
• расположения розеток;
• недоступности контактности электроузлов;
• учёта влажности;
• защиты детей.

При отключении электроэнергии следует мощные электроприборы (плиты, обогреватели, утюги) отключить от сети. После этого отключить рубильник, включив его после замены предохранителя.

Правила расчета электроснабжения

Расчётным периодом считается календарный месяц. Оплата рассчитывается согласно установленным тарифам с учётом социальных норм. В собственных домовладениях учитывается наличие земельного участка с постройками, в многоквартирных домах – общие нежилые помещения.

Оплата электроснабжения

Составляется договор о предоставлении услуг с управляющей компанией с прописанными правами и обязанностями каждой из сторон.

Плата за электроэнергию может осуществляться наличными, безналичными средствами разными способами с применением:

• банковских карт;
• переводов;
• услуг сети Интернет.

Документы об оплате сохраняются в течение 3 лет. Допускается предварительная оплата. Плата взимается до 10 числа ежемесячно. Основанием являются платёжные документы на основе утверждённых тарифов.

Действия в случае несоблюдения норм электроснабжения

Потребители электроэнергии вправе претендовать на безопасность, качество, бесперебойность услуг и возмещение возможного ущерба.

При поставке электричества ненадлежащего качества, перерывах в поставках размер оплаты соответственно уменьшается. Для этого следует зафиксировать факт нарушений, их время, возможные причины. Нужно сообщить об инциденте в аварийную службу, сообщив личные данные.

Сигнал должен быть зарегистрирован вне зависимости от того, письменный он или устный. Проверка с составлением акта назначается не позднее 2 часов с подачи сведений. При возникновении спора во время проверки возможно назначение экспертизы. При нарушении прав потребителя есть возможность обращения в прокуратуру, суд.

«ИНТЕХ» — инжиниринговая компания. На нашем ресурсе air-ventilation.ru Вы можете узнать необходимую информацию и получить коммерческое предложение.

Получите коммерческое предложение на email:

Добавить файлы …

Нужна консультация? Звоните:

+7(495) 146-67-66

Отзывы о компании ООО «ИНТЕХ»:

Информация, размещенная на сайте, носит ознакомительный характер и ни при каких условиях не является публичной офертой.

Электрическая система в зданиях — Archtoolbox

В этой статье рассматриваются электрические системы в зданиях (включая распределительные) на самом базовом уровне. Мы обсудим общие принципы того, как электричество перемещается от инженерных сетей к удобной розетке в комнате. Компоненты системы различаются в зависимости от размера здания, поэтому мы рассмотрим системы для малых и больших зданий.

Электроэнергия от энергетической компании

Электроэнергетические предприятия наиболее эффективно передают энергию от электростанции при очень высоком напряжении. В Соединенных Штатах энергетические компании обеспечивают электричеством средние и большие здания напряжением 13 800 вольт (13,8 кВ). Для небольших коммерческих зданий или бытовых потребителей энергетические компании снижают напряжение с помощью трансформатора на опоре или на земле. Оттуда электричество по счетчику подается в здание.

Распределение электроэнергии в малых зданиях

Небольшие коммерческие или жилые здания имеют очень простую систему распределения электроэнергии. Коммунальное предприятие будет владеть трансформатором, который будет установлен на площадке снаружи здания или прикреплен к опоре. Трансформатор снижает напряжение с 13,8 кВ до 120/240 или 120/208 вольт, а затем подает электроэнергию на счетчик, который принадлежит коммунальному предприятию и ведет учет энергопотребления.

Распределение электроэнергии в небольшом здании

После выхода из счетчика электроэнергия передается в здание, после чего вся проводка, панели и устройства являются собственностью владельца здания. Провода передают электричество от счетчика на щит, который обычно находится в подвале или гараже дома. В небольших коммерческих зданиях панель может располагаться в подсобном помещении. Панель управления будет иметь главный выключатель и ряд автоматических выключателей, которые контролируют подачу электроэнергии к различным цепям в здании. Каждая ответвленная цепь будет обслуживать одно устройство (некоторые приборы требуют большой нагрузки) или несколько устройств, таких как розетки или освещение.

Распределение электроэнергии в больших зданиях

Большие здания имеют гораздо более высокую электрическую нагрузку, чем небольшие здания; поэтому электрооборудование должно быть больше и надежнее. Владельцы крупных зданий также будут покупать электроэнергию высокого напряжения (в США 13,8 кВ), потому что она дешевле. В этом случае владелец предоставит и будет обслуживать собственный понижающий трансформатор, который снижает напряжение до более приемлемого уровня (в США 480/277 вольт). Этот трансформатор может быть установлен на площадке снаружи здания или в трансформаторной комнате внутри здания.

Затем электричество передается на распределительное устройство. Роль распределительного устройства заключается в безопасном и эффективном распределении электроэнергии по различным электрическим шкафам по всему зданию. Оборудование имеет множество функций безопасности, включая автоматические выключатели, которые позволяют прерывать подачу электроэнергии ниже по течению — это может произойти из-за неисправности или проблемы, но это также может быть сделано намеренно, чтобы позволить техническим специалистам работать с определенными ветвями энергосистемы.

Следует отметить, что очень большие здания или здания со сложными электрическими системами могут иметь несколько трансформаторов, которые могут питать несколько распределительных устройств. Мы делаем эту статью простой, делясь основными понятиями.

Распределение электроэнергии в большом здании

Электричество будет покидать распределительное устройство и проходить по первичному фидеру или шине. Шина или фидер представляет собой проводник большого сечения, способный безопасно и эффективно передавать ток большой силы по всему зданию. Шина или фидер подключаются по мере необходимости и проводится проводник к электрощитку, который обслуживает зону или этаж здания.

В каждом электрическом щитке будет еще один понижающий трансформатор — в США это снизит напряжение с 480/277 вольт до 120 вольт для удобных розеток. Этот трансформатор будет питать ответвительную панель, которая управляет серией ответвленных цепей, покрывающих часть здания. Каждая ответвленная цепь покрывает подмножество электрических потребностей области, например: освещение, удобные розетки для ряда комнат или электричество для части оборудования.

Системы аварийного электроснабжения

Одним из компонентов системы распределения электроэнергии в здании является аварийная или резервная система, которая обеспечивает электропитание при отключении электроэнергии на уровне сети. Мы не освещали это на диаграммах выше, но у нас есть статья, посвященная аварийным и резервным системам электроснабжения зданий.

Статья обновлена: 6 марта 2021 г.

Помогите сделать Archtoolbox лучше для всех. Если вы обнаружили ошибку или устаревшую информацию в этой статье (даже если это всего лишь незначительная опечатка), сообщите нам об этом.

Полезные инструменты для архитекторов и проектировщиков зданий

Общие требования электротехнического кодекса для отдельных помещений

К

Тимоти Тиле

Тимоти Тиле

Тимоти Тиле имеет степень младшего специалиста в области электроники и является местным электриком № 176 IBEW с более чем 30-летним опытом работы в жилых, коммерческих и промышленных электросетях.

Узнайте больше о The Spruce’s Редакционный процесс

Обновлено 26.10.22

Рассмотрено

Ларри Кэмпбелл

Рассмотрено Ларри Кэмпбелл

Ларри Кэмпбелл — подрядчик-электрик с 36-летним опытом работы в области электропроводки в жилых и коммерческих помещениях. Он работал техником-электронщиком, а затем инженером в IBM Corp. и является членом Наблюдательного совета Spruce Home Improvement Review Board.

Узнайте больше о The Spruce’s Наблюдательный совет

Факт проверен

Сара Скотт

Факт проверен Сара Скотт

Сара Скотт — специалист по проверке фактов и исследователь, работавшая в сфере индивидуального строительства домов в сфере продаж, маркетинга и дизайна.

Узнайте больше о The Spruce’s Редакционный процесс

Ель / Марго Кавин

Электрические нормы действуют для защиты домовладельцев и жителей дома. Эти общие рекомендации дадут вам основы того, на что обращают внимание инспекторы по электротехнике, когда они рассматривают как проекты реконструкции, так и новые установки. Большинство местных правил основаны на Национальном электротехническом кодексе (NEC), документе, в котором изложены необходимые правила для всех аспектов электроустановки жилых и коммерческих помещений. NEC пересматривается каждые три года — в 2014, 2017 и т. д. — и иногда в Кодекс вносятся важные изменения. Поэтому убедитесь, что ваши источники информации основаны на самом последнем Кодексе. Перечисленные здесь требования к кодам основаны на стандарте NEC 2017 года.

Большинство местных кодов следуют NEC, но могут быть отклонения. Местные правила всегда имеют приоритет над NEC, когда есть различия, поэтому обязательно уточните в местном строительном отделе конкретные требования правил для вашей ситуации.

Большая часть NEC включает требования к общей электроустановке, применимые ко всем ситуациям, но есть и особые требования для отдельных помещений.

Смотреть сейчас: электрические правила для розеток в доме

Что такое электрические коды?

Электротехнические нормы и правила — это правила или законы, определяющие порядок прокладки электропроводки в жилых помещениях. Они используются для обеспечения безопасности и могут варьироваться от комнаты к комнате. Как правило, электротехнические правила следуют Национальным электротехническим правилам и правилам (NEC), но в первую очередь следует соблюдать местные правила.

Ванные комнаты

Из-за наличия воды к ванным комнатам предъявляются очень тщательно определенные требования. С их освещением, вентиляторами и розетками, которые могут питать фены и другие приборы, ванные комнаты потребляют много энергии и могут нуждаться в более чем одной цепи.

• Розетки должны питаться от 20-амперной цепи. Один и тот же контур может питать всю ванную комнату (розетки плюс освещение) при условии отсутствия обогревателей (в том числе вытяжных вентиляторов со встроенными нагревателями) и при условии, что контур обслуживает только одну ванную комнату и никакие другие помещения. В качестве альтернативы должна быть предусмотрена 20-амперная цепь только для розеток, а также 15- или 20-амперная цепь для освещения.
• Вентиляторы со встроенными нагревателями должны быть подключены к отдельным 20-амперным цепям.
• Все розетки в ванных комнатах должны иметь защиту от замыкания на землю (GFCI).
• В ванной комнате требуется как минимум одна розетка на 120 вольт в пределах 3 футов от внешнего края каждой раковины. Дуэльные раковины могут обслуживаться одной емкостью, расположенной между ними.
• Светильники в душевых или ванных комнатах должны быть рассчитаны на влажные помещения, если только они не подвергаются воздействию струй душа, и в этом случае они должны быть рассчитаны на влажные места.

Кухня

Кухня потребляет больше всего электроэнергии, чем любая другая комната в доме. Пятьдесят лет назад кухня могла обслуживаться одной электрической цепью, но сегодня для новой кухни со стандартной бытовой техникой требуется как минимум семь цепей, а часто и больше.

• На кухне должно быть не менее двух 20-амперных 120-вольтовых цепей «малых приборов», обслуживающих розетки в зонах столешницы. Это для портативных подключаемых устройств.
• Для электрической плиты/духовки требуется собственная выделенная цепь на 120/240 вольт.
• Посудомоечная машина и мусоропровод требуют собственных выделенных цепей на 120 вольт. Это могут быть цепи на 15 или 20 ампер, в зависимости от электрической нагрузки прибора (проверьте рекомендации производителя; обычно достаточно 15 ампер). Для контура посудомоечной машины требуется защита GFCI, а для контура удаления мусора — нет, если это не предусмотрено производителем.
• Для холодильника и микроволновой печи требуются отдельные цепи на 120 вольт. Номинальная сила тока должна соответствовать электрической нагрузке прибора; это должны быть 20-амперные цепи.
• Все розетки на столешнице и любые емкости в пределах 6 футов от раковины должны быть защищены GFCI. Сосуды на столешнице должны располагаться на расстоянии не более 4 футов друг от друга.
• Кухонное освещение должно питаться от отдельной цепи на 15 ампер (минимум).

Гостиная, столовая и спальни

Стандартные жилые помещения потребляют относительно мало энергии, но имеют четко определенные электрические требования. Эти области обычно обслуживаются стандартными 120-вольтовыми цепями на 15 или 20 ампер, которые могут обслуживать более одной комнаты.

• В этих комнатах необходимо, чтобы настенный выключатель был размещен рядом с входной дверью комнаты, чтобы вы могли осветить комнату, войдя в нее. Этот переключатель может управлять либо потолочным светильником, либо настенным светильником, либо розеткой для подключения лампы. Потолочное крепление должно управляться настенным выключателем, а не тяговой цепью.
• Настенные розетки можно размещать на расстоянии не более 12 футов друг от друга на любой поверхности стены. Любой участок стены шириной более 2 футов должен иметь розетку.
• В столовых обычно требуется отдельная 20-амперная цепь для одной розетки, используемой для микроволновой печи, развлекательного центра или оконного кондиционера.

Лестницы

На лестницах необходимо соблюдать особую осторожность, чтобы убедиться, что все ступени правильно освещены, чтобы свести к минимуму опасность падения.

• Вверху и внизу каждого лестничного марша требуются трехпозиционные выключатели, чтобы свет можно было включать и выключать с обоих концов.
• Если лестница поворачивает на лестничную площадку, вам может понадобиться добавить дополнительные осветительные приборы, чтобы все зоны были освещены.

Коридоры

Эти области могут быть длинными и нуждаться в соответствующем потолочном освещении. Не забудьте разместить достаточное освещение, чтобы при ходьбе не отбрасывались тени. Помните, коридоры часто служат путями эвакуации в случае возникновения чрезвычайных ситуаций.

• Коридор длиной более 10 футов должен иметь розетку общего назначения.
• В каждом конце коридора требуются трехпозиционные выключатели, позволяющие включать и выключать потолочный свет с обоих концов.
• Если есть несколько дверей, обслуживаемых коридором, например, в спальню или две, вы можете добавить четырехпозиционный переключатель рядом с дверью за пределами каждой комнаты.

Шкафы

Шкафы поставляются со многими правилами, касающимися типа приспособления и размещения.

• Светильники с лампочками накаливания (которые сильно нагреваются) должны быть закрыты колпаком или другим покрытием и не должны устанавливаться на расстоянии менее 12 дюймов от мест хранения одежды (или 6 дюймов для встраиваемых светильников).
• Светильники со светодиодными лампами должны находиться на расстоянии не менее 12 дюймов от мест хранения (или 6 дюймов для встраиваемых).
• Светильники с компактными люминесцентными лампами могут находиться в пределах 6 дюймов от места хранения.
• Все накладные (не встраиваемые) светильники должны быть на потолке или стене над дверью.

Прачечная

Потребности в электроэнергии в прачечной будут варьироваться в зависимости от того, электрическая или газовая сушилка для белья.

• В прачечной требуется как минимум одна 20-амперная цепь для розеток, обслуживающих прачечное оборудование; эта цепь может питать стиральную машину или газовую сушилку.
• Для электрической сушилки требуется собственная цепь на 30 ампер и 240 вольт с четырьмя проводниками (в старых схемах часто было три проводника).
• Все розетки должны иметь защиту GFCI.

Гараж

Согласно NEC 2017 года, в недавно построенных гаражах требуется как минимум одна выделенная 120-вольтовая 20-амперная цепь, которая обслуживает только гараж. Эта цепь также может питать розетки, установленные снаружи гаража.

• Внутри гаража должен быть как минимум один выключатель, управляющий освещением. Трехпозиционные выключатели рекомендуется устанавливать для удобства между дверями.
• В гаражах должна быть как минимум одна розетка, в том числе по одной на каждое машино-место.
• Все розетки в гараже должны иметь защиту GFCI.

Дополнительные требования

Требования AFCI . NEC требует, чтобы практически все ответвления для освещения и розеток в доме имели защиту от дугового замыкания (AFCI). Это форма защиты, которая предотвращает искрение (дуговой разряд) и тем самым снижает вероятность возгорания. Обратите внимание, что требование AFCI является дополнением к любой требуемой защите GFCI — AFCI не заменяет и не устраняет необходимость в защите GFCI.

Требования AFCI применяются в основном в новом строительстве — нет необходимости обновлять существующую систему, чтобы она соответствовала требованиям AFCI в новом строительстве. Однако, согласно версии NEC 2017 года, когда домовладельцы обновляют или заменяют неисправные розетки или другие устройства, они должны добавить защиту AFCI в этом месте. Это можно сделать несколькими способами:

• Стандартный автоматический выключатель можно заменить специальным автоматическим выключателем AFCI. Это работа для лицензированного электрика. Это создаст защиту AFCI для всей цепи.
• Неисправную розетку можно заменить розеткой AFCI. Это создаст защиту AFCI только для заменяемой розетки.
• Там, где также требуется защита GFCI (например, кухни и ванные комнаты), розетка может быть заменена двойной розеткой AFCI/GFCI.

  No related posts.
