Устройство молниезащиты зданий и сооружений

Привычным, обыденным и в то же время поистине страшным явлением природы является молния. Одновременно на всей планете может существовать до нескольких тысяч таких разрядов. Средняя их сила – 100 тысяч ампер, однако, в некоторых случаях она возрастает до 200 тысяч! Удар такого разряда, пришедшийся на крышу многоэтажного здания, практически наверняка вызовет пожар.

Молниезащита на крыше здания

Притянутый металлическим предметом, например, антенной, какими испещрены все крыши многоэтажных домов, он разогревает этот предмет до огромной температуры. И от него может вспыхнуть как рубероидная кровля, так и деревянные стропила. Даже если пожара не произойдет, импульс такой силы легко может вывести из строя проводку, а также сжечь бытовую технику и тонкую электронику. Именно поэтому молниезащита зданий и сооружений является очень востребованной и актуальной услугой.

Вернуться к оглавлению

Содержание материала

• 1 В каких случаях нужна молниезащита
• 2 Что нужно знать о категориях молниезащиты
• 3 Виды молниезащиты
• 4 Как подобрать оборудование для внешней молниезащиты
• 5 Как производится монтаж громоотвода
• 6 Что такое активная молниезащита

В каких случаях нужна молниезащита

Вообще, важность молниезащиты сложно переоценить. С одной стороны, все необходимое оборудование стоит сравнительно недорого, а на монтаж уходит всего один-два дня. С другой – она обеспечивает надежную защиту от ударов молнии, а, значит, предотвращает пожары и поломку бытовой техники.
Но все же многие люди даже не задумываются о том, что каждый многоквартирный жилой дом нуждается в защите от электрических разрядов.

Одни считают, что вероятность поражения молнией слишком мала, а другие просто не догадываются о последствиях. Поэтому стоит разобраться, в каких случаях необходима установка молниезащиты, а в каких можно обходиться без нее.

Если поблизости, на расстоянии не более 100 метров от вашего дома расположен другой дом, высота которого на 2-3 этажа больше, о молниезащите можно не задумываться: почти наверняка появившаяся поблизости молния ударит именно в него.

И вот жильцам из этого дома вовсе не помешало бы задуматься о соответствующей защите.

Некоторые обыватели считают, что если крыша дома покрыта металлочерепицей или профнастилом, то им не нужно бояться молнии: большая площадь металлической кровли обеспечивает безопасное распространение разряда. На самом деле это не так. Даже кровля площадью в несколько сотен квадратных метров при попадании молнии разогревается до очень высокой температуры.

Последствия от попадания молнии в крышу дома

Этого вполне достаточно, чтобы деревянные стропила, на которые чаще всего укладывается металлическая кровля, вспыхнули, и начался пожар. Особенно подвержены ударам молнии высокие дома (уровень – не менее 30 метров), расположенные вдали от основного жилого массива. Именно они чаще всего повреждаются в результате грозовой активности. Если ваша дача расположена также далеко от других построек или стоит на самой окраине, то лучше установить в доме громоотвод.

Вернуться к оглавлению

Что нужно знать о категориях молниезащиты

Специалисты уже давно разработали определенную классификацию зданий, нуждающихся в молниезащите. И все здания условно разделены на несколько категорий:

1. I категория молниезащиты. Сюда относится часть промышленных зданий и объектов, в которых ведутся работы с взрывоопасными или легковоспламеняющимися материалами.
2. II категория молниезащиты. Сюда можно отнести склады топлива, ГСМ, аммиачные холодильники, комбикормовые и мукомольные цеха.
3. III категория молниезащиты. Именно она наиболее распространена. К этой категории молниезащиты относятся детские сады, больницы, школы, ясли, силосные башни, трубы промышленных предприятий и котельных, а также отдельно стоящие дома, если их высота составляет 30 метров и более.

Здания, которые не попадают ни в одну из этих категорий, принято считать условно безопасными. Увы, как показывает практика, удары молний хоть и редко, но приходятся и на их долю.

Вернуться к оглавлению

Виды молниезащиты

Если говорить о таком непростом деле, как молниезащита многоквартирного дома, то стоит отметить, что защита может быть как внешней, так и внутренней. У каждой из них имеется определенное назначение, и обе очень важны для обеспечения безопасности ваших близких и вашего имущества.

Внешняя молниезащита довольно проста – она состоит всего из нескольких деталей: молниеприемника, токоотвода и заземления. Ее задача – перехватывать молнию непосредственно над крышей дома, после чего пропускать весь разряд через безопасное русло и уводить его в землю, где он не доставит никому ни малейшего вреда.

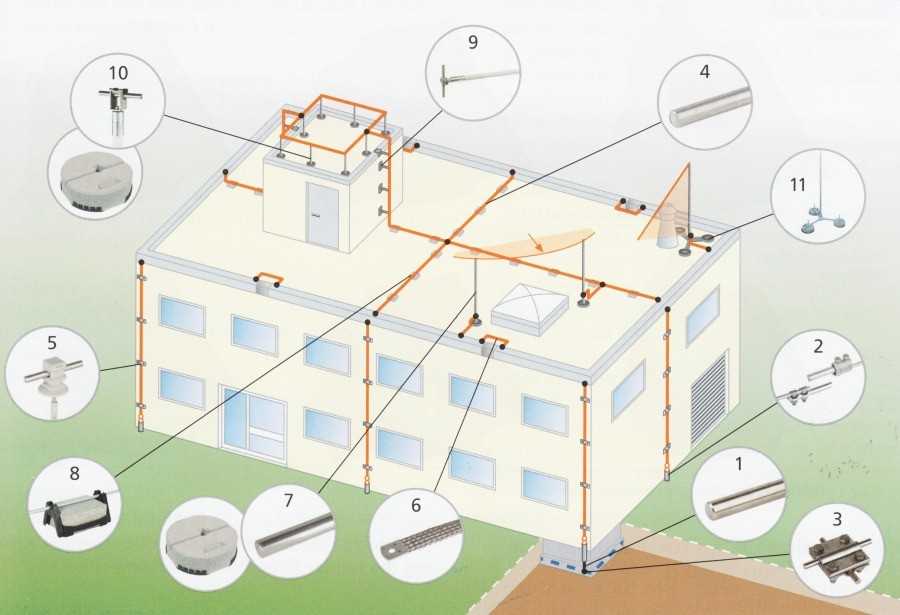

Схема монтажа молниезащиты

Простота и эффективность приятно удивят каждого человека. Провести монтаж такой системы на крыше жилого дома сможет любой человек, даже если он не имеет богатого опыта работы в строительстве и специальных навыков. К этому мы вернемся чуть позже.

А вот устройство молниезащиты внутренней значительно сложнее. Внутренняя молниезащита представляет собой целый комплекс мероприятий, позволяющих обеспечить высокую степень охраны не только электрического оборудования, но и проводки, расположенной в здании. Лучше всего доверить эту работу специалистам. Они смогут быстро подобрать оборудование, которое лучше всего подходит для использования именно в вашей квартире, и надежно обезопасят ваше имущество от повреждения.

Пример разновидностей молниезащиты

Вернуться к оглавлению

Как подобрать оборудование для внешней молниезащиты

Как уже говорилось выше, внешняя молниезащита состоит всего из нескольких элементов: молниеприемник, токоотвод и заземление. Однако подобрать подходящие элементы без специальных навыков и знаний довольно сложно. К счастью, сегодня существует специальная программа – калькулятор расчета молниезащиты. Работать с ним максимально просто. Достаточно указать высоту, ширину и длину здания, а также регион, в котором находится ваш дом.

После этого программа выдаст оптимальную высоту мачты, толщину кабеля и мощность заземления. На все уходит всего несколько минут! Вам не придется тратить кучу времени, чтобы изучить инструкцию по устройству молниезащиты и сооружений, также известную, как рд 34.21.122 87. Это серьезный плюс – инструкция изобилует сложными терминами, что делает ее изучение довольно сложным, требующим больших затрат времени.

Вернуться к оглавлению

Как производится монтаж громоотвода

Когда расчет молниезащиты завершен и все необходимые материалы приобретены, можно переходить к следующему шагу – монтажу громоотвода, который обезопасит ваш дом от атмосферных разрядов.
Выберите самую высокую точку крыши. Именно здесь нужно закрепить мачту, на которую будет установлен молниеприемник. Это может быть металлический прут – железный, а лучше медный. Медь окисляется значительно медленнее, чем железо, а, значит, даже через много лет металл будет эффективно притягивать разряд.

Высота мачты вызывает споры даже у опытных специалистов. Одни считают, что чем выше будет мачта, тем лучшая молниезащита кровли будет обеспечена. Другие же твердят, что слишком высокая мачта может притягивать к себе молнии, которые, в противном случае, обошли бы дом стороной. Кто из них прав? Увы, это сложно сказать однозначно.

Пример монтажа молниезащиты на крыше

Поэтому усердствовать при выборе мачты не стоит, подойдет деревянный брус длиной около двух метров. Использование металлических труб нежелательно: разряд, пришедшийся на молниеприемник, может передаться мачте, а от нее – кровле, что приведет к пожару.

Молниеприемник надежно крепится в верхней части мачты. Для этого лучше всего воспользоваться металлическими хомутами. Прочно затяните их, чтобы со временем, из-за перепада температур, влажности и ветра они не разболтались.

К молниеприемнику необходимо присоединить кабель. Желательно с медной жилой большого сечения.

Кабель крепится и к мачте, чтобы его не болтало ветром. Здесь лучше использовать пластиковые хомуты, которые точно не притянут молнию и не повредят кабель. После этого кабель пропустите до края крыши и вниз. Большинство многоквартирных домов снабжены водостоками, и кабель лучше всего пропустить через него. Тем самым вы гарантируете ему надежную защиту от ветра, а также сходов льда и снега с крыши.

Устройство водостока

На некотором расстоянии от дома (не меньше, чем в 3-4 метрах) нужно выкопать яму. Желательно выбрать место, где не ходят люди и не оставляют автомобили. Глубина ямы зависит от уровня залегания грунтовых вод. Лучше укладывать пруты заземления во влажный грунт. Увы, если грунт будет сухим, то система молниезащиты будет сравнительно малоэффективной: электричество плохо распространяется в сухом грунте.

Когда яма достаточной глубины вырыта, на дно нужно уложить несколько металлических прутьев (подойдет обычная арматура толщиной в 15–20 мм), к которым подсоединяется второй конец кабеля-токоотвода. После этого яма осторожно закапывается, чтобы не повредить кабель и место соединения.

Вот и все. Самый простой проект молниезащиты воплощен в жизнь. Теперь осталось дождаться ближайшей грозы – это будет своеобразная проверка громоотвода. Если даже при самых мощных молниях ни в одной квартире не выключится свет, не вылетят пробки и не будет повреждена бытовая техника, значит, работа была выполнена на твердую пятерку!

Вернуться к оглавлению

Что такое активная молниезащита

Говоря о молниезащите в целом, нельзя не упомянуть о такой интересной вещи, как активная молниезащита. Если обычные громоотводы были изобретены еще в восемнадцатом веке, то активные громоотводы появились сравнительно недавно, несколько десятилетий назад. И людям, интересующимся, как защитить свое жилье от молнии, будет полезно узнать об этом способе защиты.

Обычный громоотвод использует в качестве молниеприемника простой медный прут, в который бьют молнии, оказавшиеся в непосредственной близости. Активная же молниезащита не просто принимает разряд, но и притягивает его!

Этот громоотвод снабжен встроенным электронным устройством, генерирующим высоковольтные импульсы и передающим его на самый конец молниеприемника.

Схема работы молниеприемника

Благодаря этому, вероятность того, что разряд молнии ударит именно в этот молниеприемник, значительно повышается. Не раз было замечено, что молнии били именно в активный громоотвод, хотя поблизости находились значительно более высокие объекты. Говоря языком специалистов, активный громоотвод представляет собой искусственного лидера, который опережает формирование естественного лидера. То есть, даже когда молния находится на большом расстоянии от земли, система активной молниезащиты будет притягивать ее именно к себе, не позволяя отклониться и ударить в какой-то другой объект. Тем самым площадь защиты значительно увеличивается.

Серьезным плюсом является тот факт, что активная молниезащита – совершенно автономна.

Несмотря на кажущуюся сложность, она не нуждается в подпитке электричеством, принимая его прямо из воздуха.

Различия между активной и пассивной молниезащиты

Ведь при грозе воздух имеет электрическое поле напряженностью до 20 кВ/м. Если напряженность резко возрастает, молниеприемник тут же активизируется. Получая энергию от электричества из атмосферы, он генерирует высоковольтный импульс, на который реагирует молния. Поэтому на содержание такой сложной и в то же время надежной техники не приходится тратить деньги.

Конечно, использование специализированной электроники делает монтаж и даже проектирование молниезащиты значительно более сложным делом. Поэтому лучше будет пригласить специалистов. Ими будет разработана оптимальная схема активного громоотвода, установлено и настроено оборудование. Да, придется потратить определенную сумму. Зато, благодаря этому, вы сможете быть уверенными, что теперь молния не будет наносить удары ни в какие другие объекты, кроме вашего громоотвода. Увы, классические модели не могут дать стопроцентную гарантию.

Стоит сказать, что активная молниезащита широко используется не только на многоквартирных домах, но и в частных коттеджах. Владельцам нравится, что им не нужно нарушать эстетический облик жилья установкой дополнительного оборудования. Активный молниеприемник сравнительно невелик, не бросается в глаза и что немаловажно, даже для очень большого участка достаточно использовать всего один прибор. Он надежно защитить всю площадь, на которой расположен дом и хозпостройки, от ударов молнии. Безусловно, это стоит дополнительных трат.

Схема громоотвода в частном доме для установки на крышу своими руками

Громоотвод в частном доме – это вещь необходимая, но далеко не все знают, как оно работает и для чего вообще нужно. Само название громоотвод в корне неверное, так как гром – это звук.

А зачем его отводить? Это невозможно, да и лишено всякого смысла, а вот молния и молниеотвод – другое дело. Природное явление может представлять реальную угрозу для жилых домов, но так как все привыкли говорить именно о громоотводе, будем пользоваться и этим «термином» тоже.

Система молниеотвода, смонтированная на коньке крыши

Вернуться к оглавлению

Содержание материала

• 1 Молниезащита дома – как она устроена и работает
  • 1.1 Принцип работы громоотвода для частного дома
  • 1.2 Как работает молниеотвод
• 2 Как установить громоотвод в частном доме своими руками
  • 2.1 Лучшие производители
  • 2.2 Комплект заводской молниезащиты
  • 2.3 Молниезащита частного дома своими руками — чем устанавливать громоотвод
  • 2.4 Схема громоотвода в частном доме – порядок сборки
• 3 Видео инструкция по монтажу молниезащиты промышленного и жилого здания
• 4 Заключение

Молниезащита дома – как она устроена и работает

Молниеотвод – это металлический шпиль, устанавливаемый на самую высокую точку здания в вертикальном положении или рядом с ним на отдельно стоящей мачте, которая будет выше крыши дома.

Его задача – защищать здание от удара молнии. Штырь по системе металлических проводников, проходящий по кровле и фасаду строения подсоединен к металлическому контуру, который закопан в землю.

Тросовая молниезащита частного дома подключена к контуру заземления

Многие не знакомы с тем, как работает громоотвод. Мыслится это так – при ударе молнии в здание, она будет притянута к шпилю. Заряд стечет по проводнику в землю, где благополучно рассеется.

Если молния попадет в громоотвод, именно так и произойдет, но действует это устройство совершенно иначе – его задача не отводить удары, а не давать им случаться вообще. Как это работает? Приготовьтесь погрузиться в мир теоретической и экспериментальной физики – вперед!

Принцип работы громоотвода для частного дома

Объяснение очень простое:

• Во время дождя начинают образовываться грозовые облака, в которых разделяются разряды. То есть, мельчайшие капли воды, из которых они состоят, получают положительные и отрицательные заряды, причем последние скапливаются в основном в нижней части кучевого облака.

Так выглядит кучевое облако

• Под заряженным облаком на земле, зданиях и других объектах начинают индуцироваться и скапливаться положительные заряды.

Расположение зарядов и причины образования разрядов молнии

• По мере накопления зарядов, между облаком и земной поверхностью увеличивается напряженность электрического поля. Максимальная разница потенциалов достигает нескольких миллионов Вольт. Эта разница и служит причиной образования молнии – атмосфера выступает проводником, через который напряжение разряжается, ослабляясь.
• При образовании молнии первым возникает ступенчатый лидер.

Схема появления молнии – все начинается со ступенчатого лидера

• Лидер — это слабосветящийся разряд, движущийся по направлению к земле от облака. Его скорость в атмосфере достигает 50 000 км/сек. Проводник – это воздух, неоднородный по своей структуре. Молния выбирает путь наименьшего сопротивления до точки, к которой устремилась. Под неоднородностью понимается наличие мест с большим количеством заряженных частиц, с повышенной электропроводностью.
• По мере приближения к поверхности земли лидер «выбирает» те места для удара, где накоплено больше всего положительных индуцированных зарядов.
• В момент соприкосновения все отрицательные заряды, которые находятся в ионизированном канале начинают стекать в землю – первыми проходят заряды из самого канала, а потом заряды из облака, то есть разряд идёт снизу-вверх.

Молния бьет в дерево, так как на нем скопилось больше положительных зарядов

Все знают, что молния выбирает для удара самые высокие объекты, например, дома, деревья, вышки или мачты. Однако это не закон – здесь прослеживается влияние других факторов. Многое зависит от электропроводности материала. Простой пример – в деревьях течет сок. Будучи водой с примесями, он хорошо проводит электричество. Индуцированные в земле заряды перетекают к его вершине, притягиваясь к отрицательным зарядам облака. Получается, что расстояние до облака сокращается, и ступенчатому лидеру проще ударить в это место.

Так произойдет, если дерево стоит одно в округе, но когда объектов много, все может сложиться иначе.

Совет! Напоминаем, что прятаться во время грозы под высокими деревьями на открытой местности опасно. Велика вероятность попадания в него молнии.

Заряд молнии через дерево проходит в землю и рассеивается

Описанное перетекание зарядов происходит и по зданиям и другим конструкциям. Когда объектов много, их высота перестает иметь значение. Молния предпочтет объект с большей электропроводностью, даже если он будет ниже. Это полностью объясняет поведение этого природного явления.

Иногда случается так, что молния не трогает высокого здания, а бьет в какую-нибудь будку, находящуюся поблизости. Причина кроется в том, что здесь зарядов накоплено больше. Произойти это может из-за водоносного слоя, находящегося в этой точке, а вода, как хороший проводник, будет накапливать много индуцированных зарядов.

Поведение молнии можно предугадать

Очень часто можно видеть пораженные молнией деревья в руслах рек, а, как известно, реки текут по самым низинным местам рельефа. Все это происходит по той же причине. Поэтому от рек и водоемов во время грозы тоже лучше держаться подальше.

Как работает молниеотвод

Теперь давайте разбираться с тем, как молниеотводу удается уберегать дома от попадания молнии.

1. Итак, в земле возникает множество индуцированных зарядов, которые перетекают вверх по предметам. Особенно сильно это будет проявляться на заостренных объектах, как шпиль громоотвода.
2. Казалось бы, заряды накопятся на мачте и молния в нее ударит, но так не происходит, из-за того что на верхушке устройства возникает постоянно горящий коронарный разряд, через который положительные заряды из земли начинают стекать в направлении облака. Благодаря этому заряды не успевают накапливаться в достаточном количестве, а так как поблизости наверняка найдутся более заряженные объекты, молния предпочтет для удара их.
3. В результате вероятность попадания молнии в громоотвод падает почти до нуля – такое случается, но крайне редко. Даже в Эйфелеву башню бывает да и попадет разряд.

Молния попала в Эйфелеву башню

Как видите, все предельно просто и понятно. Не нужно быть физиком, чтобы понимать причину природных явлений. В общем, на вопрос, нужен ли громоотвод в частном доме, мы ответили. Теперь давайте разбираться с тем, как его смонтировать.

Вернуться к оглавлению

Как установить громоотвод в частном доме своими руками

Разновидностей молниеотводов придумано огромное количество – есть много самодельных разработок, которые просты и не очень по строению и обходятся владельцам практически бесплатно, есть и готовые решения, приобретаемые в магазине. Конечно, последние обеспечивают лучшую защиту, так как расчет конструкции производится профессионалами. При этом решение от производителя проще смонтировать – система является модульной, она надежно закреплена и выглядит очень аккуратно.

Громоотвод из алюминиевого стержня диаметром 8 мм

Наш портал рекомендует использовать только проверенную защиту от молнии по указанным выше причинам.

Лучшие производители

Производителей систем грозозащиты на рынке представлено много. Так как с таким вопросом люди сталкиваются крайне редко, то и названия компаний им говорят мало о чем. Представляем вниманию читателя список фирм, продукция которых ценится в России и остальном мире.

Компания, фото:	Описание:
OBO Betterman	Один из лидеров рынка родом из Германии. Продукция этой компании представлена на российском рынке с 2003 года. По все стране имеется развитая дистрибьюторская сеть. Товары этой компании считаются эталоном качества. Их стоимость выше, чем у прочих аналогов.
CITEL	Международный электротехнический концерн. Основан в 1937 году во Франции. Выпускает полный спектр устройств для сборки качественных и долговечных систем молниезащиты.
DEHN+SOHNE	Еще один знаменитый германский бренд, выпускающий оборудование для молниезащиты. Девиз данной компании – безопасность для человека. Их системы надежны, но и цену имеют соответствующую.
Терра Цинк	Продукция зарубежных компаний обходится достаточно дорого, поэтому многие предпочитают покупать товары российских или стран ближнего зарубежья производителей. Белорусская компания «Терра Цинк» наладила выпуск систем молниезащиты, качество которых мало чем уступает прочим аналогам. Для установки можно приобрести полный комплект оборудования от этого производителя.

В чем может быть разница по качеству подобных статических систем, спросите вы? Прежде всего, речь идет о толщине металла, надежности креплений, о толщине слоя цинкового покрытия, если проводники используются стальные. Особенно важно последнее, так как при истончении покрытия металл быстро ржавеет. Купить можно продукцию и других производителей, но читайте предварительно отзывы в интернете.

Комплект заводской молниезащиты

Модели громоотводов существуют самые разные, но общее назначение деталей у них похожее. Проектирование системы осуществляют до покупки. Собирается она из следующих деталей.

Детали, фото:	Описание:
Токоотвод	Железный стержень, который и формирует основную часть системы громоотвода. Его диаметр составляет 8 мм, крепится он к разным поверхностям через специальные кронштейны. Процесс установки разберем дальше.
Коньковый держатель	Токоотвод необходимо пропустить через всю крышу по самой высокой ее части, коей является конек. Для монтажа используются скругленные и треугольные коньковые держатель, которые подбираются под форму конька.
Молниеприемный стержень	Это тот самый штырь, на конце которого горит коронный разряд. Монтируется он в самую высокую точку крыши. Габариты у этой детали бывают разные. Иногда их делают в виде больших мачт.
Основание молниеприемника	В некоторых системах молниеприемник монтируется на бетонное основание. В других моделях он крепится при помощи металлических кронштейнов прямиком к стенам дымоходов и вентиляционных шахт.
Зажим прута на штыре	Этот соединитель используется для подключения штыря к токоотводу.
Зажим «прут-прут»	Эта деталь похожа чем-то на предыдущую, но используется она для соединения двух концов прутов.
Держатель на водосток	Для фиксации токоотвода на водостоках применяются вот такие держатели.
Контрольно-измерительный колодец грунтовой	Эта полимерная коробка вкапывается в землю. В нее заходит токоотвод и соединяется со штырем заземления. При необходимости ревизии, в колодец остается удобный доступ.
Штырь заземления токоотвода и фурнитура для него	Заземление требуется хорошо заглубить (как сделать заземление можете узнать из статьи на нашем сайте). Для этого используется составной штырь, который может быть забивным или винтовым. При сборке детали используется заостренный наконечник, облегчающий вход в грунт, стержни с резьбой на концах, соединительная резьбовая муфта и боек, через который можно наносить удары кувалдой без риска повредить резьбу, или вставлять его в перфоратор.
Смазка электроповодащая	Используется для защиты соединений и улучшения их токопроводящих свойств.

Так же в список можно добавить кровельные и стеновые кронштейны, через которые токоотвод монтируется на соответствующие поверхности.

Молниезащита частного дома своими руками — чем устанавливать громоотвод

Подобные системы хороши тем, что для установки не требуется специализированного инструмента – применяется то, что есть в доме у каждого хорошего хозяина, а именно:

• Перфоратор для бурения монтажных отверстий
• Гаечные ключи для заворачивания болтовых соединений.
• Большой молоток или кувалда для забивания штыря заземления в грунт.
• Кисточка для нанесения смазки на соединения.
• Лопата и лом для копки траншеи под токоотвод и контрольно-измерительный колодец.

Схема громоотвода в частном доме – порядок сборки

Теперь давайте рассмотрим пошаговый порядок действий при монтаже громоотвода. В качестве примера разберем комплект оборудования от компании «DEHN+SOHNE».

1. Двускатную кровлю без надстроек проще всего выполнить при помощи круглого токоотвода. Сделан он может быть из алюминия или оцинкованной стали.
2. Первым делом монтируются коньковые держатели. Эти детали состоят из двух скругленных скоб и винтового зажима. Они могут раздвигаться и регулироваться под размер конкретного конька.

Громоотвод для дачного дома своими руками — установка конькового держателя

3. На держателях вкручиваются кронштейны с защелками, в которые впоследствии будет вставляться токоотвод. Детали нужно расставлять по всему коньку с шагом 100 см. Это позволит пруту не провисать под собственным весом.
4. Затем устанавливаются кровельные держатели, имеющие штампованную часть для загиба. Крепятся они на саморезы прямо к обрешетке, находящейся под кровельным материалом. Перед установкой кровля частично разбирается. Проще всего провести такие манипуляции с черепицей, тот же профнастил придется откручивать целым листом. Шаг расстановки этих держателей также составляет 100 см. Их пускают по одному из краев здания.

Молниезащита частного дома с крышей из металлочерепицы

5. По намеченной линии монтируются и стеновые держатели. Они представляют отдельный кронштейн, который крепится при помощи пластикового дюбеля и винта. В такой работе уже понадобится перфоратор. Шаг между деталями не меняется.

Установка стенового кронштейна

6. В коньковые держатели монтируется токоотвод. Для этого достаточно откинуть все защелки, установить круглый проводник, и защелкнуть фиксаторы обратно. Края прута необходимо сделать длиннее крыши примерно на 15 см с каждой стороны. После установки они загибаются под углом 45 градусов вверх. Это позволит увеличить зону охвата защиты.

Токоотвод установлен в держатели, его концы загнуты вверх

7. Затем аналогичным способом монтируется стеновая и кровельная части токоотвода. Прут повторяет форму строения и нигде его не касается. При прохождении водостока ставится специальный держатель для этого места.

Крепление токоотвода к водостоку

8. Присоединение токоотвода к молниеприемнику осуществляется при помощи клеммы типа MV. Чтобы соединение было надежным винты затягиваются с усилием 25 Ньютон метров.
9. Путей можно сделать несколько. Растекание тока молнии по разветвленной сети приводит к снижению электромагнитного поля внутри защищаемого объема. Так работает экранирующий эффект.

Перпендикулярное соединение прутов через зажим

10. Особое внимание следует уделить узлу соединения токоотвода и контура заземления. Чтобы была возможность нормально измерять сопротивления проводников, это соединение делается разъемным – при помощи кольцевой клеммы с двумя болтами. В качестве контура заземления могут быть использованы металлические стержни арматуры фундамента – такое решение реализуемо на этапе строительства дома. Отдельные пруты арматуры при этом соединяются при помощи сварки. На выходе к ним присоединяется через специальные соединители металлические плоские полосы.

Соединение токоотвода с заземлением

11. Если на крыше имеются надстройки, например, каминная труба или антенна, то нужно побеспокоиться и об их защите. Для этого применяют стержневые молниеприемники, устанавливаемые вертикально. При помощи клемм и кронштейнов сооружается высокая конструкция, как показано на следующей картинке.

Стержневой молниеприемник соединен с металлической трубой, на которой закреплена антенна, что позволит эффективно снять разряд и с нее

Также можно молниеприемник закрепить на самой надстройке, если применить специальные кронштейны и изолированный токоотвод. Для соединения отдельных веток молниезащиты можно использовать токоотвод, так как к нему ранее был подсоединен металлический кронштейн.

Вернуться к оглавлению

Видео инструкция по монтажу молниезащиты промышленного и жилого здания

Вернуться к оглавлению

Заключение

На этом, собственно, монтаж завершается, если не считать процесса установки штыря заземления. Мы же с вами прощаемся. Надеемся, статья вам понравилась и была полезной.

Как узнать, нужен ли вашему дому громоотвод

Как узнать, нужен ли вашему дому громоотвод чтобы защитить их от повреждения молнией и потенциальных пожаров, но громоотвод также может быть хорошим дополнением к вашему собственному дому

Получите предложения от 3 профессионалов!

Введите почтовый индекс ниже и найдите лучших профессионалов рядом с вами.

Нет ничего лучше освежающей грозы в конце долгого жаркого летнего дня. И если вы хотите добавить этот дополнительный фактор ползучести в свой любимый фильм ужасов, вы не ошибетесь с одним или двумя ударами молнии. Но молния быстро теряет свое очарование, если ударит в ваш дом.

Вот почему очень высокие здания, от высотных жилых комплексов до коммерческих небоскребов, часто имеют громоотводы для защиты от повреждений молнией и предотвращения потенциальных пожаров, вызванных молнией. Но нужен ли вам громоотвод для защиты вашего дома?

Как работают громоотводы

Tonsound — stock.adobe.com

Вы можете подумать, что только очень высокие здания уязвимы для поражения молнией, и во многих случаях вы будете правы. Чем выше здание, тем выше риск удара молнии.

Но не только высота здания делает его уязвимым; его материалы также могут увеличить риск. Уязвимы не только деревянные конструкции, но и самые прочные строительные материалы, включая бетон, кирпичную кладку и сталь. Молния может легко повредить и даже разрушить строительные материалы, а сильные электрические токи могут вызвать пожар внутри или даже боковые вспышки.

Боковые вспышки, например, представляют собой небольшие взрывы сжатого, перегретого воздуха, которые происходят внутри укромных уголков материалов конструкции. Эти крошечные взрывы происходят из-за огромных электрических токов, которые производит каждый разряд молнии. Боковые вспышки могут вызвать возгорание или выстрелить осколками на высокой скорости, что приведет к травмам и другим повреждениям.

Молниеотводы работают, притягивая молнию, отводя ее от других более уязвимых и опасных поверхностей и безопасно проводя ток вниз по стене здания и в землю. Молниеотводы, установленные в самой высокой точке конструкции, электрически связаны с землей через проводники и электроды, которые позволяют электричеству проходить через здание или вокруг него и безопасно рассеиваться.

Громоотводы, чаще всего напоминающие декоративные наконечники, бывают разных форм, в зависимости как от стиля дизайна здания, так и от конкретного риска удара молнии в здании. Молниеотводы могут быть сплошными стержнями, полыми стержнями, плоскими полосами или даже иметь форму щетины.

Хотя медь и медные сплавы являются наиболее распространенными материалами, используемыми в конструкции молниеотводов, можно использовать несколько различных проводящих металлов. Алюминий, например, также широко используется в молниеотводах.

Нужен ли вашему дому громоотвод?

В большинстве жилых домов нет громоотводов просто из-за редкого возникновения ударов молнии в небольшие конструкции. Но если вы живете в районе, где часты грозы, или если вы просто хотите немного дополнительной защиты и душевного спокойствия, то может быть хорошей идеей нанять профессионала для его установки.

Система молниезащиты жилого дома состоит из тех же материалов и монтируется так же, как и в большом здании. Тем не менее, в большом здании может быть несколько стержней и несколько проводников, идущих к земле.

В общем, такую ​​задачу лучше оставить профессионалам, так как она включает в себя установку системы заземления. Стоимость установки системы молниезащиты зависит от нескольких факторов, в том числе:

• Тип и количество необходимых стержней

• Размер вашего дома

• Высота и уклон вашей крыши

Каждый определяет, насколько простыми (или сложными) будут установка и заземление.

Однако в большинстве случаев вы можете рассчитывать на оплату от $400 в нижней части до более чем $2000 в верхней части, при этом $1500 является средним показателем по стране. В эту сумму входят материалы и работа. Однако во многих городах вам, вероятно, также потребуется разрешение для вашей системы, чтобы убедиться, что она соответствует местным правилам безопасности. В этом случае вы можете рассчитывать на добавление от 50 до 500 долларов США к стоимости вашего проекта.

Другие варианты

Если вы не уверены в том, стоит ли прыгать, есть вещи, которые вы можете сделать, чтобы защитить свой дом от ударов молнии, помимо установки молниеотводов или полной системы молниезащиты. Например, вы можете установить устройства защиты от перенапряжений для всего дома, чтобы защитить не только ваши приборы и электронику, но и электрическую систему вашего дома. Эти протекторы значительно снижают риск возникновения пожаров, связанных с молнией.

Вывод на вынос

Установка системы молниезащиты в вашем доме не совсем дешевая или простая задача. Но если вы живете в районе, подверженном ударам, или просто ищете дополнительный уровень защиты для своего дома и семьи, то установка громоотвода (или нескольких) может быть именно тем, что вы ищете.

Нужна профессиональная помощь с вашим проектом?

Получите цитаты от профессионалов с самым высоким рейтингом.

Рекомендуемые статьи

• 7 умных способов предотвратить возгорание электричества в доме

  Лаура Хенниган • 13 января 2022 г.

• 8 вопросов, которые следует задать электрику перед принятием решения о найме

  Лаура Хенниган • 21 декабря 2021 г.

• Сколько стоит обновление электрической панели?

  Автор Nick P. Cellucci • 25 января 2023 г.

Нужен ли моему дому громоотвод для защиты от ударов молнии?

Навигация

Дэн Карр в 24 сентября 2021 г. в информации о потребительском страховании, блоге о страховании жилья, библиотеке домовладельцев 0



Когда молнии сотрясают ночное небо вспышками света и гремит гром, я часто ловлю себя на мысли: «Нужен ли громоотвод в нашем доме? Я подозреваю, что многие другие, живущие в районах, подверженных грозам и грозам, задают себе тот же вопрос. Поэтому мы решили изучить грозы и грозы и предоставить полезную информацию всем в этой ситуации.

Во-первых, получите бесплатный рейтинг своих страховых компаний. Все водители автомобилей и домовладельцы должны знать, насколько хороша их страховка. Это правда, не все страховки одинаковы.

БЕСПЛАТНЫЕ РЕЙТИНГИ СТРАХОВАНИЯ АВТОМОБИЛЯ — ИЛИ — БЕСПЛАТНЫЕ РЕЙТИНГИ СТРАХОВАНИЯ ДОМА



Какова частота гроз?

В среднем удары молнии приводят к возникновению от 100 000 до 200 000 страховых случаев в год. Стоимость этих страховых случаев составляет около одного миллиарда долларов в год. См. приведенную ниже диаграмму с использованием данных Института страховой информации, показывающую десятилетнюю тенденцию страховых случаев домовладельцев из-за молнии.

С точки зрения частоты страховых случаев, связанных с ударами молнии, намного меньше, чем требований, связанных с ущербом, причиненным ветром, градом или водой. Однако с точки зрения средней стоимости одного иска нанесенный ущерб аналогичен этим другим, более частым опасностям.

Нужен ли мне громоотвод для защиты моего дома?

Большинство жилых домов не нуждаются в молниезащите. Однако, если у вас есть следующие условия, то молниеотвод и молниезащита имеют смысл:

• Вы живете в районе с высокой частотой ударов молнии
• Дом высокий
• В пределах десяти футов от дома есть деревья выше дома

Как громоотвод защищает дом?

Невозможно предотвратить попадание молнии в дома. Кроме того, важно понимать, что громоотводы являются одним из компонентов более полной системы молниезащиты. Задача системы молниезащиты состоит в том, чтобы перехватить высоковольтную электрическую энергию и направить ее на землю в обход дома. Полные системы молниезащиты включают защиту от перенапряжения для защиты устройств в доме.

Термин «громоотвод» относится к медному стержню, установленному на доме или рядом с ним. Целью этого медного стержня является обеспечение наименьшего сопротивления пути к земле. Электричество ищет путь с наименьшим сопротивлением к земле. Следовательно, громоотвод может отводить энергию от атмосферы к земле.

Если вам нужна система молниезащиты, обратитесь к тому, кто специализируется на установке таких систем.

ValChoice рекомендует потребителям убедиться, что они хорошо защищены, купив страховку в лучших страховых компаниях. ValChoice оценивает каждую компанию по страхованию жилья и автомобилей в каждом штате, где они ведут бизнес. Нажмите на кнопки ниже, чтобы найти лучшие компании в вашем штате.

ЛУЧШЕЕ СТРАХОВАНИЕ АВТОМОБИЛЯ — ИЛИ — ЛУЧШЕЕ СТРАХОВАНИЕ ДОМА



Защита во время грозы

Когда вы слышите гром, молния рядом. Есть шаги, которые вы можете предпринять, чтобы защитить себя и свой дом от удара молнии. Давайте начнем с вашего тела, затем мы рассмотрим ваш дом и имущество.

1. Войдите внутрь. Убедитесь, что вы находитесь внутри прочной конструкции или автомобиля с жестким верхом.
2. Никогда не будь самым высоким объектом вокруг или рядом с самым высоким объектом. Если вы попали в поле, где вы являетесь самым высоким объектом, подойдите к низкому участку, присядьте — не ложитесь — и имейте минимальный контакт с землей. Чем меньше у вас контакта с землей, тем труднее электричеству пройти через вас к земле, что делает вас менее привлекательным объектом для ударов.
3. Избегайте высоких предметов или металлических предметов. Не укрывайтесь под деревом или возле металлического забора. Высокие объекты или объекты, хорошо проводящие электричество, будут притягивать молнию. Держитесь подальше от них.
4. Внутри дома держитесь подальше от всего, что связано с проводами или трубопроводами (телевизоры, светильники, бытовая техника, краны и т. д.). Если молния ударит в дом, то токопроводящие свойства проводов и сантехники принесут ее вам.

Подготовка дома к удару молнии

Защита вашего дома и имущества от удара молнии может быть как простой и недорогой, так и сложной и дорогостоящей. Начнем с простых и недорогих действий, которые вы можете предпринять.

Элементы, которые можно легко решить самостоятельно

1. Установите устройства защиты от перенапряжения, внесенные в список UL. Они должны быть специально разработаны для защиты от поражения электрическим током. Не используйте разветвители в качестве защитных устройств. Большинство из них не предназначены для надежной защиты от ударов молнии.
2. Отключите дорогую электронику. Если вы собираетесь отсутствовать какое-то время, выключите компьютер, телевизор и т. д. перед уходом. Если приближается гроза, временно отключите устройства от сети. Электропроводка дома – это прямой путь от удара молнии до этих устройств. Если они отключены, это лучшая форма защиты от перенапряжения.

Предметы, с которыми вам может понадобиться профессиональная помощь

1. Обратите особое внимание на провода и водопровод, которые входят в дом. Поскольку провода и сантехника за пределами дома часто открыты, они представляют собой легкий путь для удара молнии, а затем имеют прямой путь в ваш дом. Это относительно простые пути для защиты с помощью специальных устройств, которые действуют как шунт на землю и устанавливаются там, где ваша сеть входит в дом. Хороший электрик должен знать, какие защитные устройства использовать и как их устанавливать.
2. Защитите газовую сантехнику внутри дома с помощью надлежащего заземления. Черная железная труба относительно безопасна, но многие новые дома были построены с использованием гофрированных труб из нержавеющей стали (CSST) для газопроводов. Эта трубка имеет то преимущество, что ее легко установить. К сожалению, у него есть недостаток, заключающийся в том, что он подвержен проколам и, как следствие, утечкам газа во время грозы. Убедитесь, что любой CSST в вашем доме правильно заземлен. Магистрали  , по которым газ поступает из-за пределов дома обратно в точку распределения (часто также место заземления), могут иметь смысл и быть недорогой мерой предосторожности.
3. Защитите конструкцию системой молниезащиты. Идея этих систем состоит в том, чтобы отводить электрическую энергию удара молнии в землю, защищая как конструкцию, так и содержимое. Это, безусловно, лучшее решение, но оно также требует профессионального проектирования и установки. Молния непредсказуема, поэтому простого громоотвода недостаточно. Профессионал по проектированию этих систем знает, как защитить дом независимо от того, куда ударит молния.

ValChoice как ресурс

ValChoice призван помочь потребителям. Регулярно пользуйтесь нашими бесплатными рейтингами, чтобы убедиться, что вы застрахованы компаниями, которые будут поддерживать вас, когда вы подаете иск. Используйте наши списки лучших компаний, чтобы найти лучшую страховку при покупке страховки. Кроме того, у нас даже есть калькуляторы стоимости страховки. Найдите справедливую цену для вашей страховки с помощью наших калькуляторов. Просто нажмите на кнопки ниже.

КАЛЬКУЛЯТОР СТРАХОВАНИЯ АВТОМОБИЛЯ — ИЛИ — КАЛЬКУЛЯТОР СТРАХОВАНИЯ ДОМА



О рейтингах ValChoice

ValChoice оценивает каждую компанию по страхованию автомобилей и жилья. Рейтинги основаны на данных, поданных в государственные департаменты страхования. Данные, собираемые отделами государственного страхования, важны по двум причинам: 1) Данные высокого качества. 2) ValChoice не зависит от данных, предоставленных страховыми компаниями, для их оценки.


О Дэне Карре

Дэн был генеральным директором или вице-президентом высокотехнологичных компаний более 20 лет. Работая старшим вице-президентом по маркетингу и продажам в технологической компании, Дэн получил серьезную травму по дороге на работу.
