в окне, стене, фундаменте, потолке

Содержание

• 1 Типы вентиляции
  • 1.1 Вытяжная
  • 1.2 Приточная
• 2 Важность качественной вентиляции помещения
• 3 Функции приточной вентиляции
• 4 Где может располагаться вентиляция
  • 4.1 В фундаменте
  • 4.2 В стене
  • 4.3 В крыше
  • 4.4 На софите
  • 4.5 В окне
• 5 Советы по организации приточной вентиляции
  • 5.1 Сквозное отверстие на улицу
  • 5.2 Оконный тип
• 6 Схемы вентиляции через стену
  • 6.1 Естественная тяга
  • 6.2 Принудительная вентиляция
  • 6.3 Комбинированные системы
• 7 Как согласовать и получить разрешение на сквозное отверстие в стене
  • 7.1 Чем бурить стену
  • 7.2 Что еще стоит знать
• 8 Как располагать систему стеновой приточной вентиляции
  • 8.1 Клапан
  • 8.2 Рекуператор
  • 8.3 Проветриватели
  • 8.4 Бризер
  • 8.5 Что делать, если клапан обмерзает
• 9 Отдушины в фундаменте
  • 9. 1 Выбор размеров
  • 9.2 Расположение вентиляции
  • 9.3 Создание продухов
  • 9.4 Закрывать ли продухи на зиму
  • 9.5 Вариант без продухов и отдушин
• 10 Частые проблемы с вентиляцией

Чтобы помещение не было душным, для него обустраивают систему внедрения свежего воздуха с улицы через вентиляционные отверстия. Такие системы закладывают в конструкцию новых домов при строительстве, но в процессе эксплуатации иногда необходимо создать дополнительную вентиляцию.

Типы вентиляции

По своему назначению вентиляционные системы делятся на вытяжные, приточные и комбинированные (приточно-вытяжные).

Вытяжная

Ее основная функция – удалить воздушную массу из помещения на улицу. Образовавшийся объем заполняется свежим воздухом через окна, двери. Естественные вытяжки используют редко, а механические – давно и результативно.

В промышленности вытяжная вентиляция призвана удалять загрязнения, образующиеся в результате производственных операций.

Приточная

Это система, подающая в помещение объемы свежих воздушных масс. Опционально этот воздух может подогреваться или охлаждаться. Приток воздушного объема обеспечивается естественным или механическим путем. В ряде случаев он комбинируется с вытяжной вентиляцией.

Важность качественной вентиляции помещения

Плохо функционирующая вентиляция в квартире или доме в отдельных случаях становится причиной скопления газа при утечке из газовой плиты. А это может привести к взрыву бытового газа.

Кроме того, отсутствие хорошо работающего воздухообмена приводит к следующим ситуациям:

1. Увеличению концентрации в воздухе углекислого газа и водяных паров. Они образуются в результате дыхания человека и животных, а также в процессе горения бытового газа на плите.
2. Повышенной влажности в помещении, что создает условия для образования и разрастания конденсата, грибка, плесени, гнили и сырости.
3. Высокой влажности и несвежести атмосферы, благоприятных для развития болезнетворных микроорганизмов.

Все перечисленное отражается на здоровье и самочувствии обитателей квартиры или дома. Особенно это характерно для детей, больных и пожилых жителей.

Функции приточной вентиляции

Генеральная функция такой вентиляции – обеспечение поступления снаружи внутрь помещения и за счет выдавливания или разведения удаление патогенных субстанций, оксида углерода, запахов и избыточного тепла. Согласно нормативам СНиП и ГОСТ, приток свежей воздушной массы должен составлять не менее 30 куб.м в час на 1 человека.

В числе дополнительных возможностей приточной вентиляции могут быть:

• подогрев;
• охлаждение;
• очищение;
• специальная обработка поступающего воздушного объема.

Это вспомогательные, но очень нужные для человека функции.

Где может располагаться вентиляция

Естественная вытяжная вентиляционная система – это чаще всего воздуховоды, выполненные в виде стояков с решетками в кухне, туалете и ванной комнате.

В фундаменте

Вентиляция в фундаменте призвана сохранять подвал сухим за счет устройства вентиляционных отверстий с противоположных сторон конструкции или установки вытяжной трубы, ведущей на крышу.

Вентиляция в фундаменте нужна для сухости в подвале.

В стене

Естественная вентиляция через стены осуществляется путем обустройства стенового приточного или вытяжного клапана. Он представляет собой брешь в стене для создания воздухообмена. Возможности регулировать объем проходящих воздушных масс нет.

Механическая вентиляция – это специализированные аппараты с вентиляторами, встраиваемые в стены. Они принудительно нагоняют воздушные массы с улицы и позволяют контролировать скорость нагнетания свежего воздуха в интерьер.

В крыше

Вентиляционные системы и отверстия в крыше обустраивают для удаления влаги из здания. Компоненты системы делаются из стали и пластмасс самостоятельно из подручных средств или из материала, закупленного в строймаркете.

Вентиляционные системы в крыше удаляют влагу из здания.

На софите

Софиты – это небольшие панели, закрывающие зазоры между стенами здания и его кровлей. Вентиляция на софитах – это готовые плиты из винила или алюминия с постоянной или чередующейся перфорацией и используемые для создания вентилируемой крыши.

В окне

Пластиковые окна обеспечивают почти 100-процентную герметичность, и проветривать воздух в квартире, не открывая их, можно только после установки приточных клапанов в рамах окон. Это позволяет улучшить воздухообмен в помещении без попадания с улицы пыли, грязи, шумов и запахов.

Советы по организации приточной вентиляции

В жилых многоквартирных домах организована естественная вентиляция, подразумевающая, что приток свежего воздуха происходит через щели и отверстия в дверях и окнах, а вытяжка – через стояки-воздуховоды, ведущие на крышу. Но в ряде случаев такое вентилирование оказывается недостаточным и возникает необходимость в дополнительном.

Сквозное отверстие на улицу

Накладные и встраиваемые стеновые приточные клапаны, в сравнении с оконными вариантами, более производительны и лучше подходят для проветривания больших помещений и просторных комнат. Виды клапанов различаются между собой техническими данными и технологией установки. Монтаж такого устройства сложнее установки оконного приточника и требует сквозного бурения через несущую стену.

Сквозное отверстие на улицу подходит для больших помещений.

Механизированные стеновые устройства создания притока воздуха делятся на несколько типов:

1. Проветриватели – приточные клапаны со встроенным вентилятором.
2. Бризеры – сложные устройства, обеспечивающие многоступенчатую очистку нагнетаемой атмосферы, опционально – ее нагрев с климат-контролем.
3. Кондиционеры с функцией подачи свежего воздуха. Такие сплит-комплексы объединены воздуховодом для подведения воздушных масс с улицы системой его фильтрации.

Оконный тип

Для организации дополнительного воздухообмена через окна рекомендуются:

• ручное и автоматическое проветривание;
• оконные клапаны.

Ручное проветривание – это периодическое открывание и закрывание окон через некоторые промежутки времени. На практике это трудноосуществимо, т. к. делать это некогда и некому. Выход – постоянно держать форточки открытыми летом и оставлять пластиковые окна в режиме микропроветривания.

Автоматическое проветривание предполагает монтаж на окно электропривода, которое будет, согласно заложенной пользователем программе, открываться и закрываться по заданному алгоритму. Датчики дождя и сильного ветра при осадках или ветреной погоде могут автоматически прекратить проветривание.

Оконные клапаны, встраиваемые в раму, обеспечат дополнительный приток воздушных масс без открытия окон. Такие устройства по себестоимости и простоте монтажа превосходят их стеновые модификации, но не отличаются эффективностью при вентилировании больших помещений.

Схемы вентиляции через стену

Формирование системы вентилирования в квартире или частном доме предполагает целостный подход к ее решению. Эффективный воздухообмен может осуществляться лишь при достаточной подаче воздуха и его вытяжке. Чаще всего это реализуется путем установки принудительной вентиляции и вытяжных пневмоклапанов в стене.

Естественная тяга

Обеспечение эффективного воздухообмена естественным (немеханизированным) путем решается путем установки приточных и выпускных клапанов. К достоинствам естественного вентилирования можно отнести низкую стоимость установки, к недостаткам – низкую эффективность и зависимость от погодных условий.

Естественная тяга обеспечивает эффективный воздухообмен.

При оснащении помещения устройствами естественной вентиляции необходимо продумать вход и выход воздуха и устанавливать вытяжные клапаны напротив приточных. Это позволит создать движение воздушной среды без нежелательных сквозняков.

Принудительная вентиляция

В данной ситуации отверстия для вентиляции оснащают электровентиляторами, которые всасывают и вытягивают воздух из помещения. Электровентиляторы устанавливаются на улице. Как и в предыдущем случае, всасывающие и высасывающие системы монтируются на разных стенах напротив друг друга.

Устанавливая многоканальные воздуховоды, можно использовать 1 вентиляционную установку для обеспечения воздухообмена в нескольких помещениях.

В соответствии с производительностью вентилятора, скорость воздухообмена будет составлять 3–5,5 куб.м в час, что будет ощущаться как легкий ветерок.

Комбинированные системы

Смешанные приточно-вытяжные вентиляционные системы представляют из себя комплекс воздуховодов для естественной конвекции воздушного объема и оснащения отдельных интерьеров приточной вентиляцией. В местах скопления влаги и влажного воздуха (в кухнях, туалетах, ванных) в дополнение устанавливается принудительная вытяжная вентиляция.

Комбинированный вариант на практике наиболее гибок и не зависит от внешних климатических условий. Так как вентиляторы работают с перерывом, расход электроэнергии оказывается не выше 200 Вт/ч (для устройств с подогревом – 500 Вт/ч) на комнату. При этом финансовые затраты на покупку, установку и эксплуатацию оказываются более чем приемлемыми.

Комбинированные системы представляют из себя комплекс воздуховодов.

Как согласовать и получить разрешение на сквозное отверстие в стене

При сверлении сквозного отверстия в стене диаметром 200 мм и менее, получать разрешительные документы не нужно. Более крупные проемы необходимо согласовывать с организацией, проектировавшей здание.

Чем бурить стену

Сквозные отверстия в опорных стенах выполняют с помощью перфоратора или ударной дрели. Можно использовать и бытовую дрель при условии, что она имеет функцию ударного сверления и мощность 600 Вт и выше.

В качестве сверла можно использовать широко используемый бур с победитовым наконечником. Важно заранее измерить толщину выбранной стены и подобрать бур нужной длины.

Что еще стоит знать

Для сверления дыр большого размера под трубы пользуются следующим алгоритмом действий:

1. В намеченном месте на стене рисуют разметку по наружному диаметру устанавливаемой трубы.
2. Перфоратором или дрелью в ударном режиме высверливают отверстия по начертанной окружности с расстоянием 10 мм друг от друга. При этом стараются делать частые перерывы, чтобы сверло могло охлаждаться и не сломалось от перегрева.
3. Сердцевину круга выбивают с помощью молотка и зубила, потом выравнивают внутренние поверхности получившегося отверстия.

В строительстве для сверления отверстий под трубы необходимого размера используют проломные буры. Эффективность их настолько высока, что отверстие под большую трубу в метровой стене выполняют за 5 минут. Стоимость их тоже высока – до 100 евро за экземпляр. Чтобы не покупать бур, рекомендуется обратиться к строителям за помощью.

Как располагать систему стеновой приточной вентиляции

Каждое устройство приточной вентиляционной системы должно располагаться с учетом особенностей его функционирования.

Клапан

Стеновые воздушные клапаны размещают на расстоянии 30 см от ближайших оконных рам и далее. При меньшем расстоянии после обмерзания клапана начнутся обмерзание стены и образование конденсата на окне.

В зимнее время из приточного клапана будет поступать холодный воздух, поэтому расположение этого устройства должно быть таким, чтобы на людей в помещении не дуло (например, на уровне верхней трети стены).

Приточные клапаны всегда устанавливают напротив вытяжных для усиления естественного воздухообмена.

Рекуператор

По аналогии с клапанами рекуператоры размещают на уровне голов или поверх голов находящихся в доме людей. Настоятельно не рекомендуется располагать эти устройства рядом с кроватями. В отдельных случаях агрегаты монтируют на стене на расстоянии 5– 0 см от потолка, углов и оконных рам.

Рекуператор — теплообменник специальной конструкции.

Проветриватели

На блоке проветривателя имеются отверстия, через которые воздух проникает в помещение. Поэтому блок проветривателя располагают с учетом того, где они находятся.

Если устройство не имеет встроенного подогревателя, его размещают рядом с батареей, но не вплотную к ней. Так выходящая из проветривателя холодная воздушная среда будет смешиваться с теплой.

Если проветриватель не оснащен пультом управления, его рекомендуется вешать на такой высоте, чтобы можно было достать без стула.

Бризер

Этот аппарат управляет температурой поступающего воздуха автоматически при помощи встроенного климат-контроля и управляется с пульта дистанционного управления или со смартфона, поэтому может устанавливаться на любой высоте. Единственные ограничения – 5 см от потолка и от углов и 30 см от ближайшего окна.

В отличие от предыдущих устройств, бризер не располагается напротив вытяжки. Воздух, выходящий из этого прибора, должен распространяться по комнатам, а не дуть в вытяжные отверстия.

Что делать, если клапан обмерзает

Во время сильных морозов конденсат, выпадающий на сильно охлажденных поверхностях клапана, превращается в иней.

Если естественная вытяжка не работает, может появиться конденсат.

Это может происходить по нескольким причинам:

1. Естественная вытяжка не работает и не удаляет водяные пары из помещения.
2. Система отопления в квартире не рассчитана на установку приточных клапанов.
3. Клапан установлен неправильно (слишком близко к окну, далеко от батареи) или недостаточно утеплен.
4. Клапан занавешен плотными шторами, из-за которых вдоль стены образуется холодное пространство.

Приточный клапан должен устанавливаться выше батареи, чтобы нагретый воздух смешивался с теплым и клапан не обмерзал.

Отдушины в фундаменте

Продухи, или отдушины, в фундаменте представляют собой вентиляционные отверстия, находящиеся выше уровня земли и устроенные в самом основании, цоколе или полу подвала. Грамотно выполненные продухи позволяют поддерживать воздух в подвале сухим и тем самым предотвращать скопление конденсата, образование грибков, плесени и патогенных микроорганизмов.

Выбор размеров

Выбор количества продухов зависит от объема подвального помещения. На каждые 400 куб.м объема необходимо устраивать 1 продух. В регионах с повышенной влажностью воздуха 1 продух приходится на каждые 100–150 куб.м.

Форма вентиляционных окон может быть любой, но по технологическим соображениям часто выбирают прямоугольную или круглую. Согласно СНиП, общая площадь вентиляционных отверстий в фундаменте должна быть не меньше 1/400 от общей площади подвальных помещений.

Продухи по техническим соображениям должны быть круглой формы.

В частном строительстве предпочитают делать много продухов с минимальными размерами каждой: это придает эстетичности экстерьеру дома. Наиболее часто встречающиеся размеры прямоугольных отдушин – 25х20 или 50х10 см, диаметр круглых – 25 см.

Расположение вентиляции

Вентиляционные щели располагают равномерно вдоль стен подвального помещения с шагом 2–3 м. Чтобы не скапливалась влага и не застаивался воздух, продухи создают в углах подвала на расстоянии не менее 0,9 м от внутреннего угла помещения.

Минимально рекомендованное от земли до отдушин расстояние – 25–30 см. Через более низкорасположенные отверстия сточные воды смогут затекать в подвал. На противоположных стенах подвала рекомендуется устраивать одинаковое количество симметрично расположенных продухов.

Создание продухов

В бетонном фундаменте проще делать круглые продухи. Для этого перед этапом заливки основания заготавливают пластиковые или асбестовые трубы нужного диаметра, заполняют их песком и закрывают с обоих концов заглушками. После этого трубы устанавливают в опалубку для заливки бетона в заранее рассчитанные места и в нужном количестве.

В кирпичных и блочных конструкциях легче создавать прямоугольные отдушины. Для этого заготавливают арматурный каркас, стрежни которого будут служить опорой для верхних рядов кладки. В кирпичных стенах продухи часто делают с помощью половины или части кирпича.

В кирпичных домах можно сделать прямоугольные отдушины.

Закрывать ли продухи на зиму

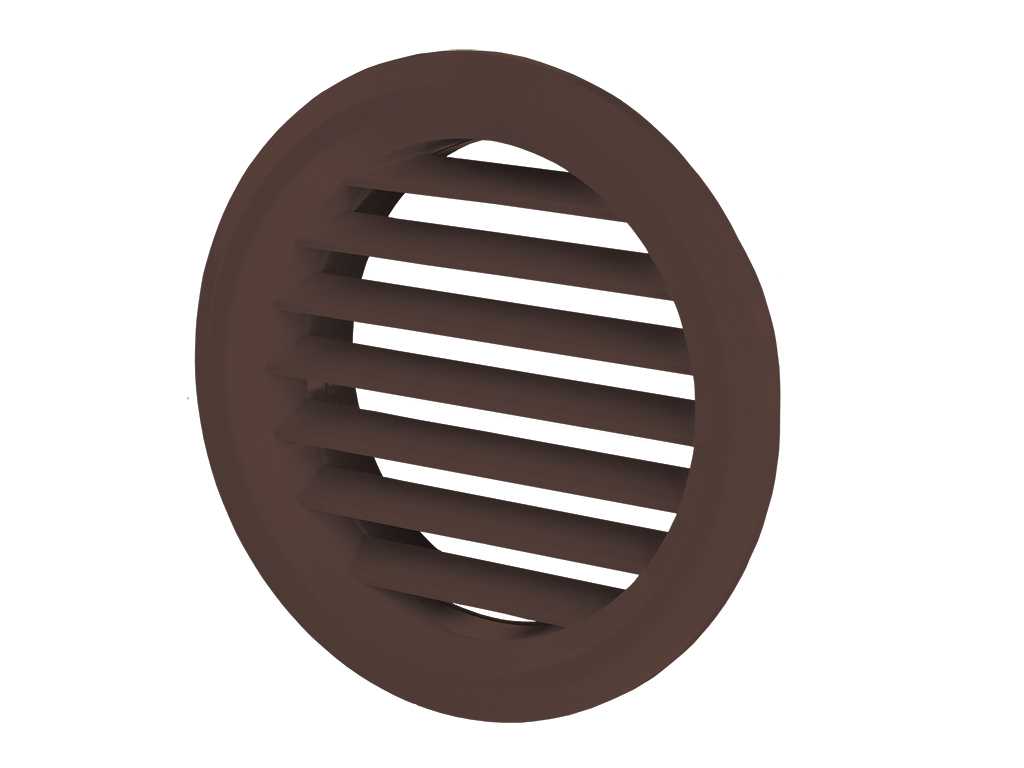

Продухи следует закрывать пропускающими воздух решетками, чтобы предотвратить попадание в подвал кошек, птиц и грызунов. Полностью закрывать продухи нельзя, в т.ч. в холодное время года. А для того чтобы пол зимой не промерзал, еще на этапе строительства его следует качественно утеплить.

Вариант без продухов и отдушин

Для обустройства подвала без продухов и отдушин необходимо создание дренажной системы, отводящей воду от фундамента. При заливке последнего рекомендуется использовать бетон глубокого проникновения с полимерами.

После заливки основания его необходимо изолировать от воды. Для этого используют экструдированный пенополистирол, который наплавляют на бетонное основание фундамента. Им также утепляют отмостки.

Пол внутри подвала гидроизолируют полиэтиленовой пленкой или мембранным материалом с заходом на стены до высоты 20–30 см и фиксируют прижимными планками.

На последнем этапе монтируют приточный и вытяжной воздуховоды. Последний выводят на крышу через трубу, тогда как первый делают в виде отверстия в полу (лучше из нежилых помещений) и закрывают сеткой.

Частые проблемы с вентиляцией

Основные проблемы с вентиляцией на верхних этажах многоквартирных домов – это ослабление тяги и появление обратного эффекта. Причина такого явления – конструктивные особенности вентиляционной системы.

В этом случае жильцам рекомендуется установить приточный кухонный вентилятор с электрическим приводом. Он будет нагнетать дополнительный объем в кухонное помещение, выталкивая воздух, поступающий из вытяжки. На саму вытяжку можно поставить декоративную облицовку с обратным клапаном, который выпустит воздушный объем наружу, но не пропустит внутрь.

Также могут возникнуть проблемы с вентиляцией из-за разрушения вентиляционной шахты. Для решения этой проблемы необходимо подать жалобу (лучше коллективную) в управляющую организацию для ее восстановления.

В частных домах проблемы с вентиляцией начинаются после проведенного ремонта или утепления здания. Причина – использование дешевых, но не пропускающих воздух материалов, например пенопласта.

В ряде случаев неисправности связаны с установкой пластиковых окон, обеспечивающих почти полную герметичность и перекрывающих приток воздушных масс с улицы. Из-за его отсутствия невозможна вытяжка. Отсюда скопление влаги и прекращение циркуляции внутренней атмосферы.

Решить эту проблему поможет установка принудительной системы приточно-вытяжной вентиляции с выводом вытяжки на крышу и установкой вентилятора не только на приточный, но и на вытяжной воздуховоды.

особенности и как правильно сделать

В современных квартирах деревянные оконные и дверные конструкции все чаще заменяются герметичными пластиковыми, что приводит к нарушению циркуляции воздуха в помещении. Решением проблемы может стать организация приточно-вытяжной вентиляции через сквозное вентиляционное отверстие в стене. Главная задача этого отверстия – обеспечить приток свежего воздуха с улицы.

Алмазное сверление

Содержание статьи

• Вытяжная и приточная вентиляция
• К чему приводит плохо работающая вентиляция в квартире
• Варианты организации приточной вентиляции
• Особенности сооружения вытяжной и приточной вентиляции в стене
• Как сделать сквозное отверстие в стене

Вытяжная и приточная вентиляция

Правила организации вентиляции в жилых домах регламентированы положениями СНиП. Согласно этим нормативам, вентиляция в квартире должна обеспечивать бесперебойный воздухообмен не только в главных комнатах – залах и спальнях, но также и в подсобных помещениях – санузлах и кухнях.

В многоквартирных жилых домах вентиляция осуществляется путем естественного приточно-вытяжного воздухообмена, т.е использованный воздух удаляется при помощи вентиляционных шахт, проходящих в толще стен. а приток свежего воздуха извне, согласно расчетам, производится через двери и окна.

Приточно-вытяжные естественные системы позволяют проветривать квартиры без использования дополнительного вентиляционного оборудования. Это удобно с точки зрения себестоимости и простоты монтажных работ, что также дает экономию электроэнергии и независимость от непредвиденных поломок оборудования.

Вытяжная-приточная вентиляция

Зачастую причина неэффективной работы вентсистем кроется не только в плохом притоке внешнего воздуха, но и в некачественном монтаже вытяжных каналов. Бывает, что вентканалы забиваются мусором, снегом и инеем, либо специально перекрываются нерадивыми сотрудниками ЖЭУ, во избежание теплопотерь в зимнее время.

Это важно! Проверить эффективность работы вашей внутридомовой вентиляции достаточно просто: следует лишь поднести к решётке зажженную зажигалку или спичку. Если огонёк активно втягивается внутрь решётки, значит с вытяжкой всё нормально, в противном случае огонь горит ровно, либо отклоняется чуть заметно.

К чему приводит плохо работающая вентиляция в квартире

С момента разработки действующих сегодня СНиПов прошли десятки лет. В большинстве квартир и домов сегодня стоят пластиковые окна и металлические входные группы, отличающиеся практически 100% герметичностью. Это создает существенные проблемы для осуществления естественной циркуляции воздуха внутри жилья.

Неэффективно работающая вентиляция становится причиной скопления газа при аварийной утечке, что, в свою очередь, создает взрывоопасную ситуацию.

Более того, отсутствие нормального воздухообмена приводит к другим негативным последствиям:

• Увеличивается концентрация вредных веществ, прежде всего, углекислого газа, образовывающегося при дыхании, и угарного газа, выделяющегося во время приготовления пищи на кухне.
• Высокая концентрация паров влаги приводит к образованию конденсата на окнах, стенах и потолках квартиры, что вызывает развитие плесени и грибка, появление в жилье неприятного запаха гнили и сырости.
• Влажная, затхлая атмосфера – идеальная среда для размножения множества болезнетворных микроорганизмов.

Обратите внимание! Недействующая или отсутствующая вентиляция неизбежно сказывается на здоровье и ежедневном самочувствии жильцов дома, прежде всего детей и пожилых людей.

Решить эту проблему в теплое время года можно путем открывания форточек и окон, но зимой такой вариант отпадает, особенно при наличии дома детей. Единственным целесообразным вариантом решения проблемы остается организация приточно-вытяжной системы внутри квартиры собственными руками.

Варианты организации приточной вентиляции

Увеличить приток воздуха в квартиру можно естественным или принудительным способом.

Естественная приточная вентиляция организовывается посредством клапанов, вставляемых в окна, балконные двери или непосредственно в стену дома через вентиляционное отверстие:

• Оконный клапан вставляется в пластиковые окна либо на этапе изготовления, либо врезается специалистами уже в имеющиеся оконные рамы и позволяет обеспечить доступ воздуха через герметично закрывающиеся створки.
• Стеновой клапан монтируется в специально проделанном технологическом вентиляционном отверстии в стене. На отечественном рынке строительных материалов имеются многочисленные варианты стеновых клапанов, предназначенных для естественной вентиляции. Конструкционно они состоят из трубы с теплоизоляцией, наружной защитной решетки и фильтра, регулятора объема притока воздуха. Регулятор позволяет простым поворотом увеличивать приток наружного воздуха в теплое время, либо снижать его до минимума зимой или в дождливую погоду.

Обратите внимание! Чтобы установить стенной клапан потребуется просто проделать отверстие в стене, достаточное по диаметру.

Принудительные приточные вентиляционные приспособления более многочисленны и разнообразны. Отличительная их черта – наличие вентилятора, создающего принудительный приток воздуха через вентиляционное отверстие. Устройства делятся на несколько видов:

• Механические вентиляционные устройства. Представляют те же стенные фильтры, только снабженные внутри вентилятором, подключенным к электропитанию. В случае необходимости они снабжаются подогревом внешнего воздуха и фильтрами для его очистки.

  Оконный вентилятор

• Бризеры. Эти установки представляют собой готовый механизм, снабженный вентилятором принудительного нагнетания и фильтром тонким очистки, позволяющим задерживать не только крупный мусор, но и пыль, пыльцу, и т.д.

  Бризер

• Приточные воздуховоды. Самая сложная конструкция, состоящая из разветвленной системы рукавов. Позволяет распределить свежий воздух по всем комнатам квартиры. Воздуховоды прокладываются под потолком и маскируются подвесными потолками или декоративными коробами. Нагнетание воздуха производится вентиляционными установками, монтируемыми близ входных отверстий.

Выбор того или иного варианта производится исходя из объемов проветриваемого помещения, финансовых возможностей заказчика и прочих нюансов.

Особенности сооружения вытяжной и приточной вентиляции в стене

При самостоятельной установке вентсистемы в квартире, следует особое внимание уделить расчету ее производительности. Согласно положениям СНиП, для жилья нормы воздухообмена составляют:

1. В расчете на 1 м² жилплощади в час должно поступать не меньше 3 кубометров свежего воздуха. Соответственно, аналогичное количество отработанного воздуха за час должно удаляться изнутри.
2. На каждого жильца должно приходится не менее 30 м³ притока свежего воздуха ежечасно.
3. На кухнях с электрическими варочными плитами норма воздухообмена – 60 кубометров воздуха в час. Для кухонных помещений, где в качестве энергоносителя используют магистральный газ или газовые баллоны, этот показатель составляет уже 90 м³ в час.
4. Для ванных комнат норматив воздухообмена – 25 м3, для туалетов – 50 кубометров.

Выбирать место для отверстия в стене следует с учетом ряда факторов. Приточный клапан или бризер должен стоять как можно дальше от вытяжного отверстия. В таком случае появляется возможность охватить потоком воздухообмена все уголки помещений, избежать образования мертвых зон с застоявшимся воздухом.

Внимание! Если и вытяжное, и приточное отверстие находятся в одной комнате, то приточное следует располагать вблизи пола, на высоте 10-20 см. Этим создается естественная вентиляция в помещении за счет перепада высоты.

Также следует учитывать, что в холодное время года через приточное отверстие в квартиру с улицы будет поступать холодный воздух. Поэтому не рекомендуется устанавливать клапаны в детских комнатах, спальнях или гостиных – в тех помещениях, где жильцы проводят больше всего времени.

Лучше, если отверстие сделано в каком-нибудь техническом помещении (кухня, санузел, кладовка). Если это невозможно сделать в связи с особенностями внутренней архитектуры квартиры, то приточные клапаны рекомендуется снабдить воздухонагревателями.

Как сделать сквозное отверстие в стене

Чтобы не устанавливать в приточный клапан воздухонагреватель отверстие для него можно проделать за отопительным радиатором, если такое возможно с технической точки зрения. Такой вариант выполним, если отопительная батарея легко снимается, или квартира находится на первом этаже.

Например, она снабжена кранами для перекрытия воды, а трубы с теплоносителем крепятся к ней при помощи резьбового соединения, а не сваркой.

Расчет диаметра приточного воздуховода делается исходя из нормативов СНиП. Вентканал естественной приточной вентиляции способен обеспечивать в среднем поступление в квартиру порядка 30 м³ свежего воздуха извне. Пробить отверстие в стене можно при помощи перфоратора или небольшого электрического отбойного молотка.

Наиболее просто это сделать в кирпичной стене благодаря невысокой сопротивляемости кирпичной кладки перфоратору.

Гораздо сложнее делать отверстие в стене, состоящей из монолитного бетона. Помимо того, что бетон сам по себе гораздо прочнее кирпича, внутри монолита обычно проходит металлический каркас. В этом случае отверстие придётся долбить отбойным молотком или мощным перфоратором, а арматуру срезать болгаркой или перекусывать гидравлическими кусачками.

С помощью ударного приспособления:

Сухое сверление:

Специальное приспособление для сверление:

Рассверливание нескольких отверстий по кругу:

Варианты вентиляции для вашего шкафа из листового металла

Как инженер, ученый или дизайнер, вы знаете, что вам нужна вентиляция в ваших шкафах. Компоненты выделяют тепло, и это тепло необходимо отводить — в конце концов, оно не может пройти через твердый металл. Я написал эту запись в блоге, чтобы рассмотреть дизайн вентиляции, а также объяснить варианты, которые мы предлагаем здесь, в Protocase, для создания вентиляции, которая будет одновременно функциональной и эстетически приятной. Вентиляция из листового металла.

Типы и скорости вентиляции

Прежде чем я начну рассматривать наши варианты вентиляции, я хотел бы уделить немного времени скорости вентиляции. Если у вас есть большие предметы, производящие тепло, вам действительно нужно правильно спроектировать скорость вентиляции. С другой стороны, если вы проектируете устройство с компонентами с низким энергопотреблением внутри, вы можете использовать более интуитивный подход.

Если вы проектируете вентиляцию, сначала необходимо рассчитать требуемый расход (в объеме в единицу времени, например, в кубических футах в минуту или кубических футах в минуту) по энергетическому балансу. Другими словами, тепло, создаваемое в единицу времени (мощность x время), должно равняться повышению температуры массы воздуха, перемещаемого в единицу времени (объем x плотность x удельная теплоемкость x целевое повышение температуры). Вы можете использовать это для определения требуемой скорости потока.

Затем, имея целевую скорость потока, вы должны выяснить, как получить этот поток через ваше ограждение. Это просто, если используется принудительная вентиляция (т.е. вентиляторы). Просто убедитесь, что вы используете вентилятор или несколько вентиляторов, которые превышают ваши требования с разумным коэффициентом безопасности. Затем вы должны убедиться, что воздух может беспрепятственно входить и выходить из корпуса.

Принудительная вентиляция из листового металла обычно используется для рассеивания большей мощности. При малых мощностях используется естественная конвекция. Хотя естественную конвекцию можно создать, обычно корпуса маломощных устройств вентилируются с использованием разумного количества отверстий.

Вырезы

После того, как вы определились с типом и интенсивностью вентиляции, вам необходимо определить вырезы, необходимые для вашего шкафа, которые будут соответствовать необходимому объему вентиляции.

При лазерной резке инструменты не требуются. Это означает, что существует очень мало ограничений для вырезов, которые мы можем сделать. По большей части, если вы можете это нарисовать, мы можем это вырезать!

Декоративные вентиляционные вырезы: Имейте в виду, что ваши вентиляционные вырезы могут быть полностью практичными, или, с другой стороны, вы можете использовать их также для достижения визуальных и эстетических целей. Например, компания Keo Scientific, давний клиент Protocase, проектирует и производит инструменты для визуализации космической погоды, включая северное и южное сияние. Помимо искусных вырезов по диагонали, компания также использует нестандартные вырезы своего логотипа и формы сияния. Привлекательный дизайн, который также обеспечивает отличную вентиляцию!

Электронный чертеж корпуса Keo Scientific Фронтальная часть корпуса Keo Scientific Корпус Keo Scientific, вид сбоку – пример cre Вырезы

отлично подходят для вентиляции и дают вам полный творческий контроль, который может добавить изюминку вашему корпусу. Однако существуют некоторые ограничения на количество вырезов, которые вы можете иметь в одном пространстве, чтобы сохранить форму вашего листового металла.

Ограничение на чрезмерную плотность выреза: При использовании тонкого металла в вашей конструкции использование сотен крошечных отверстий (например, в приведенном ниже примере) может привести к деформации листового металла из-за плотности имеющихся отверстий. У нас нет жестких и быстрых правил, но инженерно-конструкторские службы Protocase могут сообщить вам, будет ли ваш дизайн подвержен деформации, если вы выберете такой шаблон выреза.

CAD-рендеринг панели из листового металла с плотным круглым вырезом.

Вместо того, чтобы лазер вырезал несколько маленьких отверстий, вы можете выбрать более крупные прорези в пределах того же пространства, чтобы служить той же цели. Как вы можете видеть в примере ниже, это дает такую ​​же большую открытую площадь с меньшим количеством разрезов. Риск коробления гораздо менее вероятен, и вы все равно добьетесь такой же степени вентиляции.

CAD-рендеринг панели из листового металла с более крупным вырезом.

Перфорированный материал

Если вам нужно использовать очень большое количество отверстий для вентиляции и фильтрации, рассмотрите возможность использования перфорированного металла. Это связано с тем, что перфорированный металл является гораздо более экономичным вариантом по сравнению с лазерной резкой сотен отверстий по отдельности. Это также позволяет обойти любую проблему с плотностью выреза.

Перфорированный алюминиевый лист с зернистой отделкой, вид спереди.

Перфорированный металл легкий, универсальный, прочный и может быть эстетически привлекательным. Но не забывайте, что поверхность перфорированного металла будет располагаться на нижней стороне листового металла, к которому он прикреплен. Поскольку он не будет заподлицо с верхней частью листового металла, вам необходимо учитывать его внешний вид и любые функциональные проблемы, которые может вызвать это снижение материала.

Приклады Protocase из перфорированного алюминия калибра 20 (0,032 дюйма | 0,81 мм) и из перфорированной холоднокатаной стали калибра 22 (0,030 дюйма | 0,76 мм). Каждый из этих типов перфорированных листов имеет форму круга диаметром 0,125 дюйма (3,18 мм). (Для дополнительного времени и стоимости мы можем заказать другие виды перфорированного листа для вашего проекта).

Оба типа легко окрашиваются порошковой краской и даже могут быть окрашены в уникальный цвет основного корпуса для придания эффектного вида, как показано ниже.

Вид спереди на перфорированный алюминиевый лист с глянцевым порошковым покрытием безопасного оранжевого цвета. Вид сзади на перфорированный алюминиевый лист с глянцевым порошковым покрытием безопасного оранжевого цвета, закрепленный с помощью самозажимных застежек.

Перфорированный листовой металл можно прикреплять к ограждениям или панелям из листового металла либо с помощью сварки, либо с помощью крепежных деталей.

Жалюзи

Жалюзи — отличный способ обеспечить вентиляционные отверстия в вашем корпусе, а также они обеспечивают определенную степень защиты от случайного попадания грязи или посторонних предметов из-за выступа отверстия.

Жалюзи формируются на нашем листогибочном прессе с использованием специального инструмента. Чтобы избежать дополнительных затрат времени и средств, мы сохраняем инструменты для изготовления номинальных 2-дюймовых жалюзи (как показано ниже). Если вам нужны жалюзи другого размера, свяжитесь с нами! У нас есть возможность заказать другую оснастку (дополнительное время выполнения заказа) и мы будем рады сотрудничать с вами, чтобы получить именно то, что вы хотите.

Номинальные 2″ жалюзи, вид спереди. Номинальные 2″ жалюзи, вид сбоку.

Вентиляция в Protocase Designer

Одной из замечательных особенностей Protocase Designer, нашего бесплатного программного обеспечения для проектирования корпусов, является наличие обширной библиотеки вырезов. Одним из типов вырезов, который особенно полезен для вентиляции, являются наши вырезы для вентиляторов.

U-образный корпус (без крышки) с вырезом под вентилятор 92 мм и решеткой, выполненной в Protocase Designer. U-образный корпус с 9Вырез вентилятора 2 мм с решеткой выполнен в Protocase Designer.

После того, как вы определились с вентилятором, который будет использоваться в вашем корпусе для обеспечения надлежащей вентиляции, нет необходимости кропотливо делать для него соответствующий вырез. Protocase Designer уже сделал всю работу за вас, сэкономив вам значительное время. Все, что вам нужно сделать, это выбрать шаблон и перетащить его в нужное место.

Другим вариантом вентиляции из листового металла в Protocase Designer является создание собственных вентиляционных вырезов. Затем они сохраняются как часть вашей библиотеки и могут быть повторно использованы с той же простотой, что и стандартные выкройки.

В этом учебном пособии показаны различные способы создания пользовательских шаблонов вентиляционных отверстий в Protocase Designer.

Заключение

Вентиляция из листового металла является решающим фактором, который необходимо учитывать при проектировании корпуса для размещения электроники и компонентов. После всего времени, которое вы потратили на изучение электроники и компонентов для своего проекта, последнее, что вы хотите, — это перегрев внутренней части вашего корпуса, что приведет к сбоям в вашей тяжелой работе.

Я надеюсь, что эта запись в блоге помогла вам понять множество вариантов вентиляции, которые мы предлагаем здесь, в Protocase. Если у вас есть какие-либо вопросы или вы хотите обсудить свой дизайн, свяжитесь с нами по электронной почте [email protected].

Удачного проектирования!

Вентиляционные отверстия для ящиков-гнезд

16 сентября 2021 г. Кристин Браун Longwood, FL

Гнездовые ящики для диких птиц

Текущие инструкции по строительству гнездовых ящиков гласят, что вентиляционные отверстия должны быть сделаны в верхней части ящиков. Размещение, количество отверстий и диаметр не уточняются.

• https://edis.ifas.ufl.edu/UW058 Вентиляционные отверстия или щели должны располагаться вверху с обеих сторон непосредственно под крышей.
• https://www.birds.cornell.edu : необработанная древесина (сосна, кедр или пихта) толстые стены (не менее 3/4 дюйма) расширенная наклонная крыша грубые или рифленые внутренние стены, утопленный пол, дренажные отверстия , вентиляционные отверстия , легкий доступ для контроля и очистки.

В течение десяти лет эти авторы ставили галочки без вентиляционных отверстий и без смертельных случаев среди птиц. Большинство этих ящиков находились в тени, поэтому необходимость в вентиляционных отверстиях вызывала подозрения. Некоторые ящики для синих птиц освещались солнцем большую часть дня.

В Университет Флориды и Корнеллский университет были отправлены запросы о разнице температур в вентилируемых и невентилируемых боксах. Мы не получили таких данных и решили провести эксперимент.

Шесть ящиков с внутренним основанием 11,5 х 12,5 см, внутренней высотой 24 см, диаметром отверстия 4 см и основанием отверстия 17 см над полом. В трех коробках было просверлено по четыре отверстия диаметром 0,6 см с каждой стороны на 1 см ниже верха. Дно входной ямы находилось на высоте 1,5 м над землей.

Температуру на дне ящиков регистрировали в течение шести дней в ясную солнечную погоду. Температура снаружи боксов варьировалась от 35 до 43 градусов Цельсия. Средняя температура в вентилируемых боксах составляла 34,0 градуса Цельсия; в невентилируемых ящиках температура 34,9C.

Разница менее одного градуса не является достаточной, чтобы угрожать жизни молодых птиц в гнездовьях. С продолжающимся разрушением деревьев гнездовья становятся все более и более важными для сохранения гнездовых гнезд.

Мы следим за ящиками для гнезд в государственном парке Векива-Спрингс, Апопка, Флорида. В коробке было четыре птенца восточных синих птиц, но один был примерно в два раза больше остальных. «Cowbird» был нашей первой мыслью, но он был похож на три других, за исключением размера.

Через несколько дней мы вернулись и определили, что это синяя птица.
